INVICTA FIFTY User Manual [fr]

Poêle à bois

FIFTY

Sur PIED

Référence 6480 44

Poêle FIFTY sur pied Référence : 648044

X.D le 17/03/2016 Page 1 sur 8

850

157

442.5

663

922

Puissance nominale

10 kW

Rendement

76 %

Taux de CO%

0.08 %

Classement Flamme verte



Concentration de poussières rejetées à 13% d’O2

31 mg/Nm3

T° fumées

399°C

Combustible recommandé

Bois / bûches de 33 cm

longueur maximale possible : 60 cm

Débit massique des fumées

7.2 g/s

Protection du sol

L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la
chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique réfléchissante d’un mètre²
(1m x1m) centrée sous l’appareil pour protéger le sol contre le risque de températures élevées.

Distance minimale à respecter par rapport aux matériaux combustibles adjacents : Arrière 80 cm, latéral 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la
température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.

Combustion prolongée

8 h

Masse de l’appareil

Environ 180 kg

Chambre de combustion

Avec système de post combustion

Raccordement au conduit de fumée par la buse

située sur le fond ou le dessus de l’appareil

diamètre 150 mm

Encombrement

h 850 mm

lg 922 mm

prof 442.5 mm

Dimensions de la porte

h 500 mm

lg 900 mm

Dimensions de la vitre

h 316 mm

lg 716 mm

Plaque signalétique

Gravée sur le dessous du cendrier

Poêle FIFTY sur pied Référence : 648044

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :

Caractéristiques de construction :

X.D le 17/03/2016 Page 2 sur 8

800

600

mm

Mur
arrière

Mur
latéral

VUE DE DESSUS DE L’INSTALLATION DU POELE

800 mm

Mur arrière

Dalle en béton de largeur
120cm, longueur 100cm,
épaisseur 45mm recouverte

d’une plaque réfléchissante côté

appareil (plaque métallique type
inox)

Dalle en béton

Tôle inox

Poêle FIFTY sur pied Référence : 648044

INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.

Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.

Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du
mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.

X.D le 17/03/2016 Page 3 sur 8

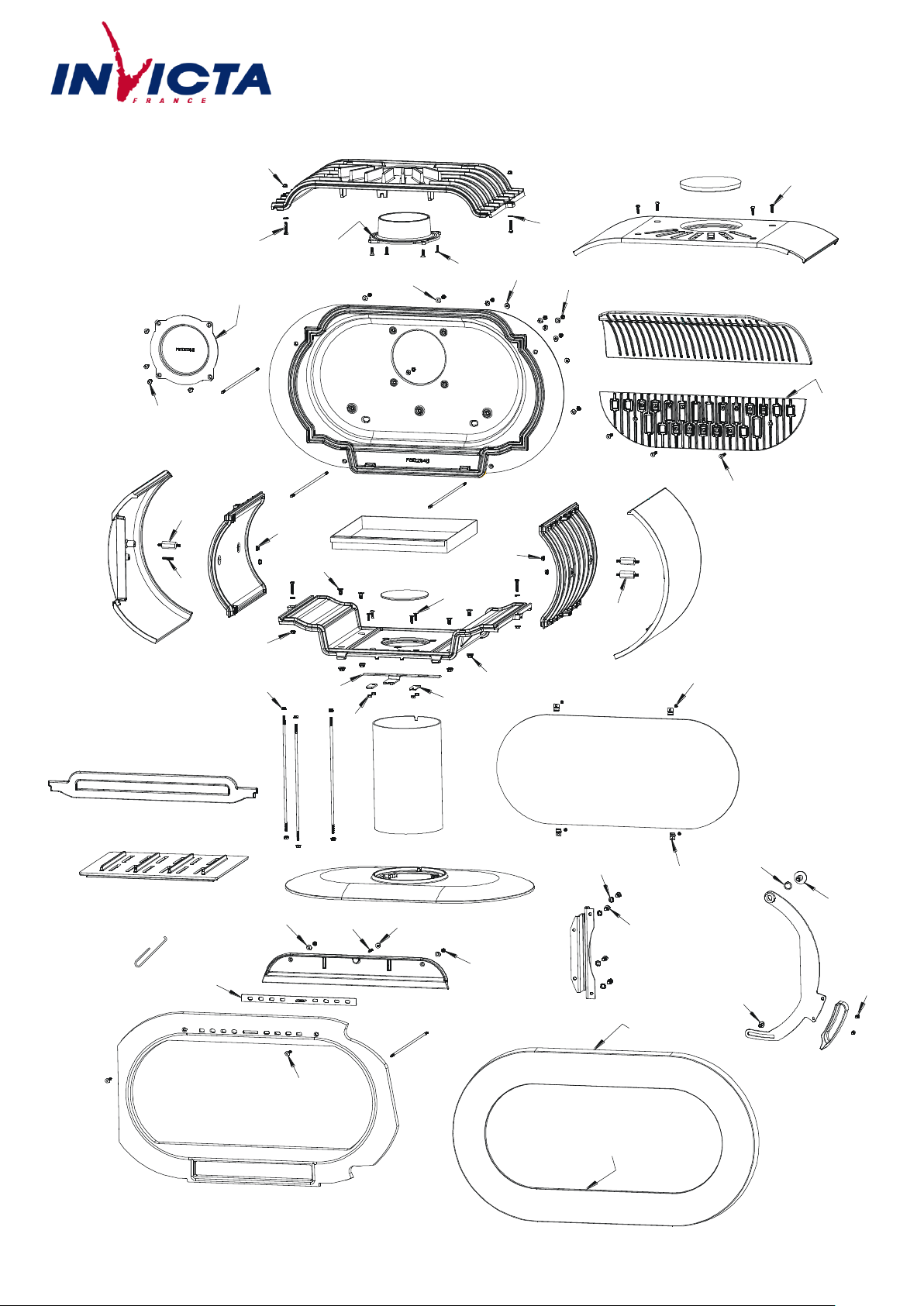

5

22

42

48

43

41

40

31

26

29

27

39

30

37

34

32

23

5

24

33

35

36

1

2

4

3

6

47

7

10

11

12

46

21

8

19

20

13

22

38

25

28

9

13

16

9

5

16

8

18

15

5

14

17

16

18

8

23

5

42

5

49

50

51

52

53

55

5

44

45

54

Poêle FIFTY sur pied Référence : 648044

X.D le 17/03/2016 Page 4 sur 8

Repère

Nbr

Désignation

Référence

1

1

Pied

F612250B

2

1

Tube pietement

AT610242A

3

1

Socle

F612251B

4

3

Tirant

AS610104A

5

18

Ecrou a embase de 6

AV7220060

6

1

Registre d’air primaire

AT610113A

7

2

Bride de registre

AT610112A

8

12

Vis tête fraisée de 6x20

AV8636200

9

6

Ecrou de 6

AV7100060

10

4

Vis tête fraisée de 8x16

AV8638160

11

4

Ecrou a embase de 8

AV7220080

12

1

Bouchon de socle

F610739B

13

2

Côté

F612252B

14

1

Avaloir

F612253U

15

4

Vis tête hexagonale de 6x30

AV8406300

16

14

Rondelle de 6

AV4100060

17

1

Buse Ø150mm

F610271B

18

2

Joint Ø5 de 0.57 mètre

AI303005

19

1

Façade

F612255U

20

1

Registre d’air secondaire

AT610246A

21

1

Guide d’air

F612257U

22

5

Vis tête fraisée de 6x35

AV8636350

23

2

Vis sans tête de 6x30

AV8706300

24

1

Porte

F612256U

25

1

Charnière de porte

AS610214A

26

4

Vis tête cylindrique de 8x16

AV8668166

27

1

Poignée acier

AT610312A

28

1

Poignée fonte

F612264U

29

2

Vis tête cylindrique de 6x10

AV8666100

30

1

Rondelle ressort de 16

AV4170161

31

1

Vis d’articulation poignée

AS750122A

32

1

Vis de guidage poignée

AS750124B

33

1

Joint de porte Ø7 de 2,356 mètre

AI303007

34

1

Fond

F612254B

35

4

Tirant

AS610213A

36

8

Ecrou borgne de 6

AV7140060

37

1

Tampon

F610228B

38

1

Taque décor

F612258B

39

1

Joint de taque Ø8 de 1,14 mètre

AI303008

40

4

Rondelle éventail de 8

AV4150080

41

1

Côté gauche

F612262U

42

3

Entretoise

AS610215A

43

1

Côté droit

F612261U

44

1

Dessus

F612263B

45

4

Vis tête bombée de 6x20

AV8686200

46

1

Tiroir cendrier

AT610310A

47

1

Déflecteur

F612259B

48

1

Grille

F612260B

49

1

Chenet

F612265B

50

1

Joint de vitre de7x3 de 1.75 mètre

AI010080

51

1

Vitre

AX606480A

52

4

Attache de vitre

AS700180A

53

4

Vis tête cylindrique de 4x6

AV8644067

54

1

Bouchon de dessus

F610443B

55

1

Main froide

AS800255A

Poêle FIFTY sur pied Référence : 648044

X.D le 17/03/2016 Page 5 sur 8

Poêle FIFTY sur pied Référence : 648044

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A
BOIS » fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme,
5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut

être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la

porte.

Première mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément
ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de
l’ensemble de l’appareil.

Allumage :
Placer sur la grille du papier froissé (ou 1 à 2 morceaux d’allume feu) et environs 3 kg de petit bois sec (des petites branches bien sèches ou

du bois fendu finement). Enflammer la charge d’allumage, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque le bois
est bien enflammé, vous pouvez charger votre appareil et commencer à réduire l’arrivée d’air en s’assurant :

 Que la réduction d’air n’éteigne pas les flammes. Si c’est le cas rouvrir en peu plus longtemps l’arrivée d’air.
 Que l’embrasement de la charge ne devienne pas trop intense (avec des flammes atteignant majoritairement le haut de la chambre de

combustion). Si c’est le cas réduire l’arrivée d’air.

Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance.

Fonctionnement à « Puissance nominale » et « combustion prolongée » :

Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut

privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante

sont recherchées.

 Puissance nominale :

Elle est obtenue :

o avec une charge de bois de 2.5 kg, sous forme de 2 demies bûches de bois dur (= une bûche fendue)
o avec un tirage de 12Pa
o charge renouvelée toutes les 30 à 45 minutes sur un lit de braises d’environ 3 cm
o en mettant le réglage d’allure en position « Puissance nominale ». (page 8)

Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches,
de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles,
se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la

diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une
baisse des performances.

Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer

la porte. L’activité reprend immédiatement après la fermeture de porte.

 Combustion prolongée

Elle est obtenue :

o En triplant la charge de bois à la Puissance nominale, constituée de 1 à 2 bûches de bois dur non fendue de grand diamètre.
o avec un tirage de 6 Pa.
o en mettant le « réglage d’allure » en position « Combustion prolongée », après avoir assuré et maintenu l’allumage de la

charge.

o en laissant se poursuivre la combustion jusqu’à obtention d’un lit de braise réduit, destiné à assurer l’allumage d’une charge

de reprise.

Ce mode de fonctionnement permet à la fois d’obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.

X.D le 17/03/2016 Page 6 sur 8

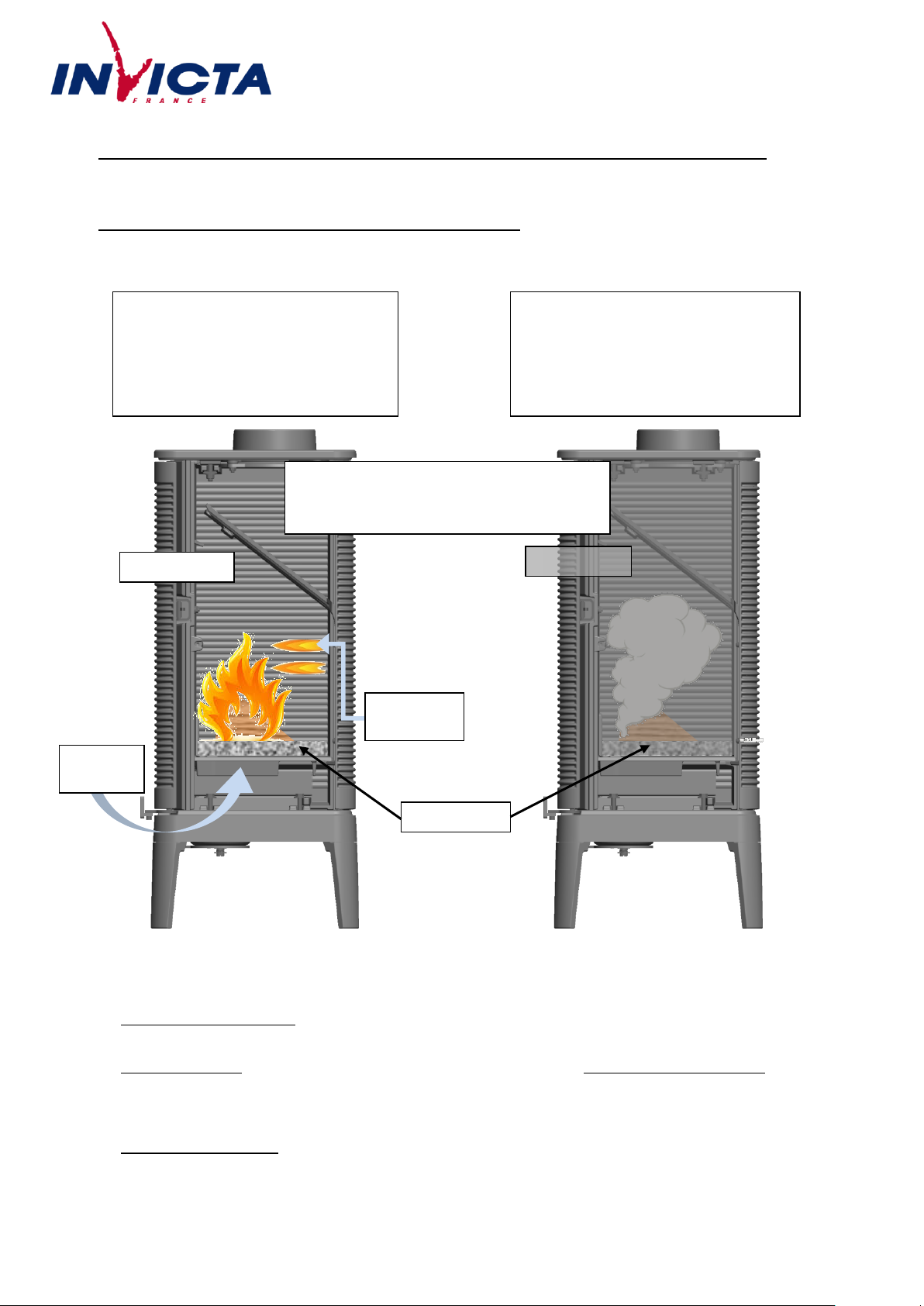

Air

primaire

Air de post

combustion

Vitre propre

Vitre sale

Post combustion activée =

BON

Appareil « chaud et

propre »

Combustion sans flammes =

MAUVAIS

Appareil « froid et sale »

Lit de braises

Schéma de « principe »

non représentatif de l’appareil

Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que
chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas

contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un
embrasement satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans
embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des
effluents nocifs pour l’environnement et la santé.

Organes de réglages :

Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

 Registre de réglage d’allure : Situé en façade, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance

nominale » et « Combustion prolongée »: (voir schéma page 8)

 Registre d’allumage : L’action sur le registre de réglage d’allure, au-delà de la position « Puissance nominale » permet d’obtenir

un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être
maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance
pendant toute la durée d’utilisation de cette position.

 Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une

combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont
recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.

X.D le 17/03/2016 Page 7 sur 8

Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage
d’allure pour faire varier la puissance de l’appareil.

Poêle FIFTY sur pied Référence : 648044

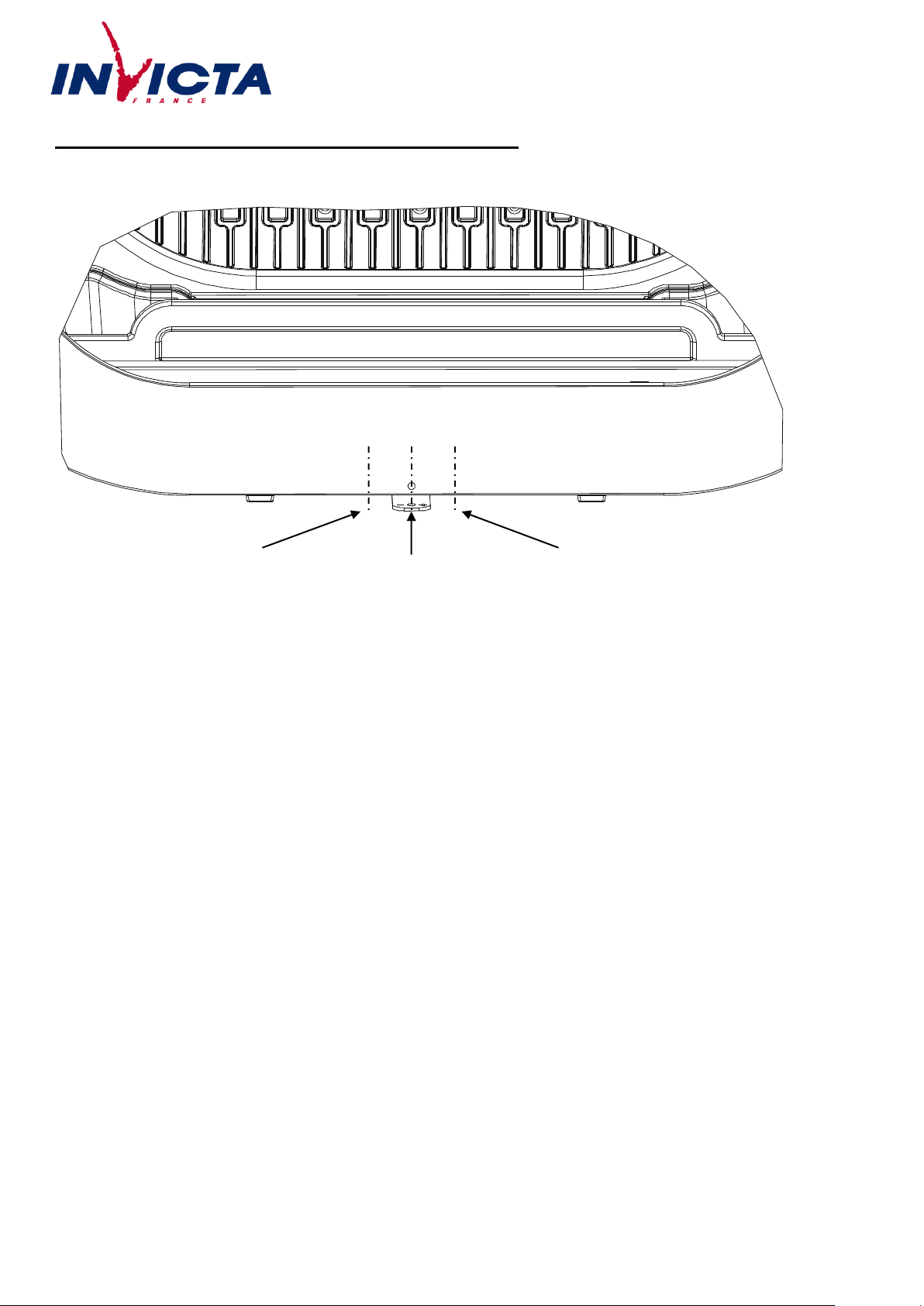

Butée à gauche :

Combustion prolongée

Puissance nominale

Butée à droite :

Allumage

Poêle FIFTY sur pied Référence : 648044

POSITIONS DU REGISTRE DE REGLAGE D’ALLURE

X.D le 17/03/2016 Page 8 sur 8
