Page 1
Poêle à bois
Poêle CHAUMONT
Référence : 6183 40
CHAUMONT
Référence 6183 40
LC le 08/07/2008 Page 1 sur 5
Page 2
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
Puissance nominale 8 kW
Rendement 76.8%
Taux de CO% 0.279 %
T° fumées 294 °C
Mode de fonctionnement Intermittent
Combustible recommandé Bois / bûches de 50 cm
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Poêle CHAUMONT
Référence : 6183 40
Masse de l’appareil 122 kg
Raccordement au conduit de fumée par la buse
située sur le dessus et à l’arrière de l’appareil
largeur utile pour le chargement des bûches 60 cm - Chargement façade
Encombrement h 830 mm lg 710 mm prof 450 mm
Dimensions de la porte h 325 mm lg 580 mm
Dimensions de la vitre h 273 mm lg 533 mm
Plaque signalétique rivetée à l’arrière du cendrier
LC le 08/07/2008 Page 2 sur 5
diamètre 153 mm
Page 3
Poêle CHAUMONT
Référence : 6183 40
LC le 08/07/2008 Page 3 sur 5
Page 4

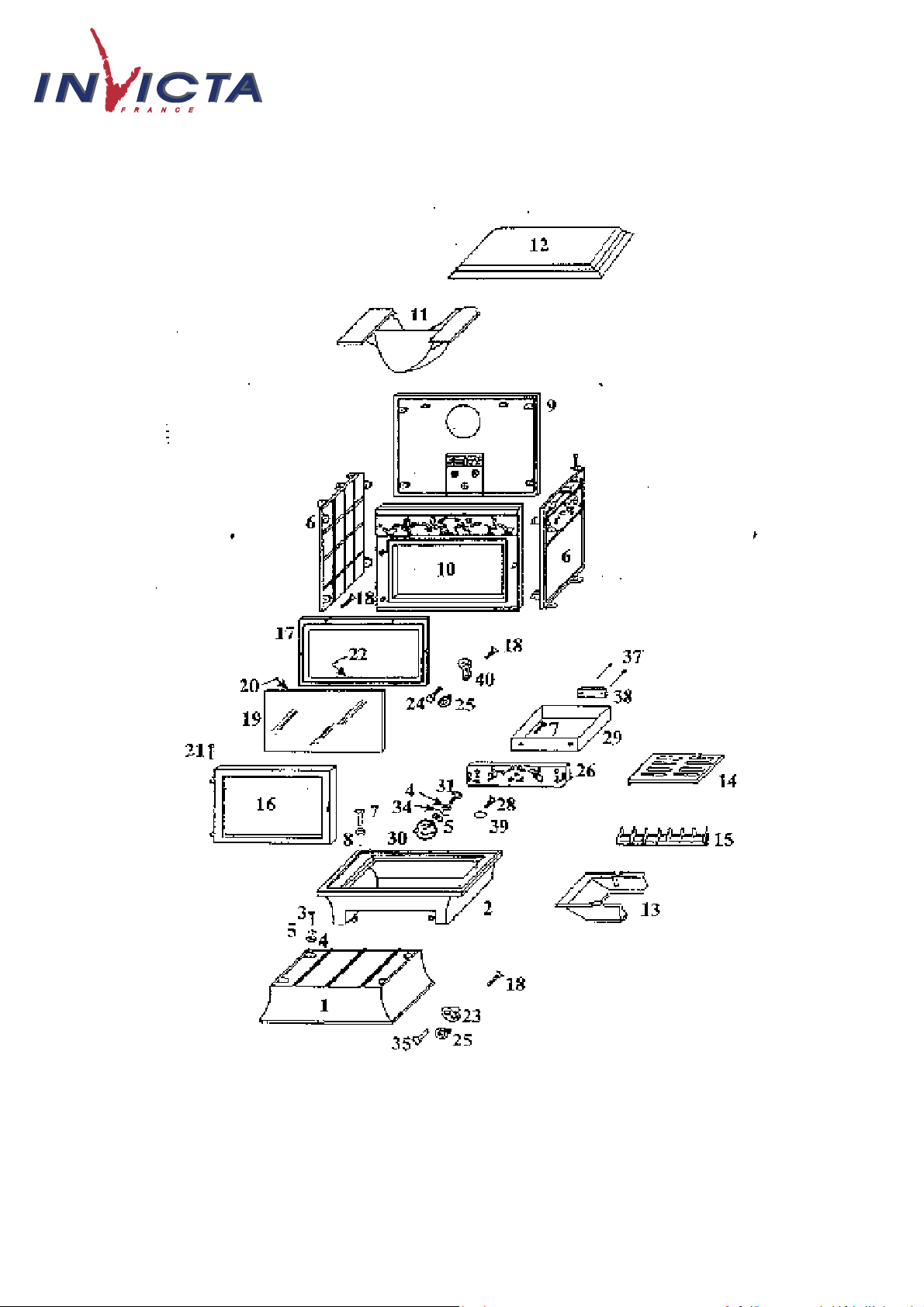

Poêle CHAUMONT
Repère Nbr DESIGNATION Référence
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
34
35
37
38
39
40
1 Socle bas FB 610143
1 Socle haut FB 610142
4 Vis tête hexagonale de 8x35 AV 8408250
6 Ecrou hexagonal de 8 AV 7100080
6 Rondelle de 8 AV 4100080
2 Côté réversible FB 610145
22 Vis tête hexagonale de 6x16 AV 8406160
22 Rondelle de 6 AV 4100060
1 Fond arrière FB 610144
1 Façade FB 610103
1 Déflecteur FB 610128
1 Dessus FB 610141
1 Support grille FB 610117
1 Grille FB 610118
1 Chenet FB 610119
1 Porte FB 610108
1 Contre cadre FB 610109
9 Vis tête fraisée de 6x16 AV 8606160
1 Vitre 273x533x4 AX 676183
1 Joint de vitre 20x16, longueur 0,100 mètre AI 302216
2 Clou de 6x25 AV 0106250
1
Joint de porte ∅ 9, longueur 2,620 mètre
1 Loquet cendrier FB 610111
1 Vis de fixation du loquet AS 618100
1 Bouton FB 610126
1 Façade cendrier FB 610121
1 Vis tête fraisée de 8x25 AV 8608250
1 Tiroir cendrier AT 618200
1 Venturi FB 610122
2 Vis tête hexagonale de 8x30 AV 8408300
2 Rondelle ressort AV 4170080
2 Vis tête cylindrique de 8x40 AV 8678400
2 Rivet de 3x8 AV 5203080
1 Plaque signalétique AT 056183
1 Poignée de porte FB 610496
1 Loquet porte FB 610146
AI 303009
Référence : 6183 40
LC le 08/07/2008 Page 4 sur 5
Page 5
Poêle CHAUMONT
Référence : 6183 40
Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATON fournie
avec l’appareil.
Conseils d’utilisation :
• Précaution au moment de la mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour
limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien
sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air.
Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures
de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour
faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront
préservées (sans trop obstruer les trous de passage d’air).
Fonctionnement intermittent:
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut
privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de 2
bûches (fendues ou non)de bois dur), renouvelée toutes les 60 minutes.
• Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent
être très chauds.
Registre de réglage d’allure (situé en bas de la façade) : ce registre est utilisé pour moduler l’allure de
l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’ (position fermée).
LC le 08/07/2008 Page 5 sur 5
