Page 1
Poêle à bois ALCOR
référence 6107 44
Poêle à bois
ALCOR
Référence 6107 44
LC, le 09/02/2015 Page 1 sur 9
Page 2
Poêle à bois ALCOR
référence 6107 44
Puissance nominale
6 kW
Rendement
77 %
Taux de CO%
0.10 %
Classement Flamme verte
Concentration de poussières rejetées à 13% d’O2
14 mg/Nm
3
T° fumées
312 °C
Combustible recommandé
Bois / bûches de 25 cm
longueur maximale possible horizontalement : 33 cm
longueur maximale possible verticalement : 40 cm
Débit massique des fumées
6 g/s
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm arrière et 40 cm latérale
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la
température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Combustion prolongée
8 heures
Masse de l’appareil
198 kg
Chambre de combustion
Avec système de post combustion
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Diamètre : 150 mm
Raccordement du circuit d’air comburant
diamètre 80 mm
Encombrement
h 1200 mm
lg 450 mm
prof 450 mm
Dimensions de la porte
h 540 mm
lg 450 mm
Vision du feu
h 334 mm
lg 371 mm
Plaque signalétique
Gravée sous le cendrier
Entrée d’air
Buse Ø80
Sortie fumées
Buse Ø150
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
Caractéristiques de construction :
LC, le 09/02/2015 Page 2 sur 9
Page 3
Poêle à bois ALCOR
référence 6107 44
VUE DE DESSUS DE L’INSTALLATION DU POELE
400
400
mm
Mur
arrière
Mur
latéral
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
LC, le 09/02/2015 Page 3 sur 9
Page 4
Poêle à bois ALCOR
référence 6107 44

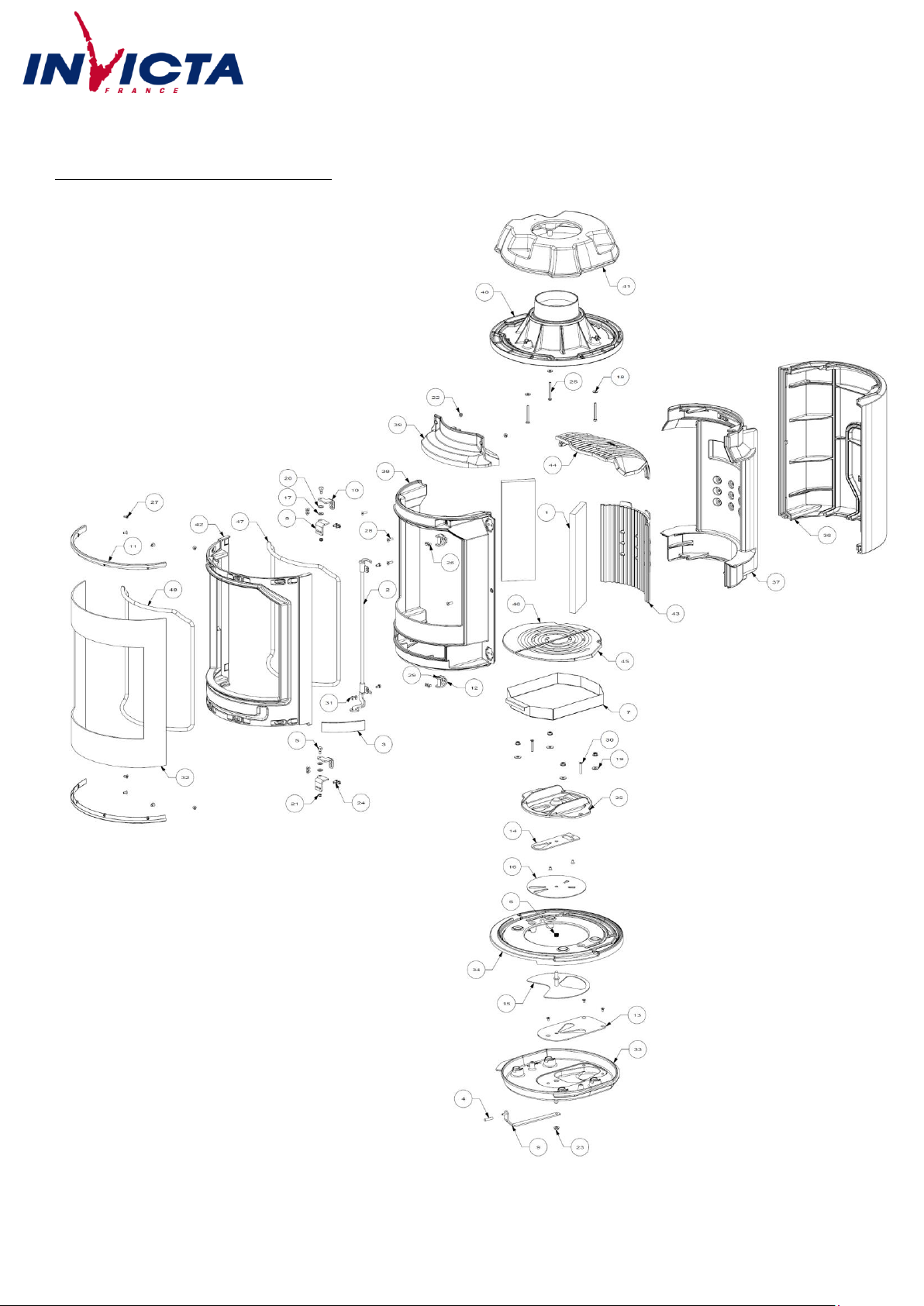

Vue éclatée du corps de chauffe
LC, le 09/02/2015 Page 4 sur 9
Page 5
Poêle à bois ALCOR
référence 6107 44
Repère
Nbr
Désignation
Référence
1
2
Vermiculite
AI703140A
2
1
Tringlerie
AS610225A
3
1
Poignée de la porte
AS610227A
4
1
Bouton inox
AS610232A
5
2
Vis épaulée
AS610309A
6
1
Ressort
AS750125A
7
1
Cendrier
AT610426A
8
2
Charnière
AT610427A
9
1
Commande de registre
AT610428A
10
2
Equerre
AT610429A
11
2
Presse verre
AT610430A
12
2
Fermeture
AT610431A
13
1
Tôle de frottement inférieur
AT610432A
14
1
Tôle de frottement supérieur
AT610433A
15
1
Volet d’entrée d’air
AT610436A
16
1
Volet d’air primaire
AT610437A
17
2
Rondelle plate moyenne Ø 8
AV4100080
18
3
Rondelle plate large LL Ø 6
AV4216250
19
4
Rondelle plate large Ø 8
AV4110080
20
2
Rondelle ondulée
AV4170101
21
2
Ecrou de sécurité M6
AV7010060
22
2
Ecrou à embase M6
AV7220060
23
9
Ecrou à embase M8
AV7220080
24
6
Vis TH M6x12
AV8406120
25
3
Vis TH M6x60
AV8686600
26
13
Vis FHC M6x10
AV8636100
27
8
Vis FHC M6x12
AV8636120
28
4
Vis FHC M6x25
AV8636250
29
2
Vis FHC M6x35
AV8636350
30
2
Vis FHC M6x40
AV8636400
31
2
Vis BHC M6x8
AV8406120
32
1
Vitre
AX761007A
33
1
Dessous
F612120U
34
1
Embase
F612121B
35
1
Couvercle
F612122U
36
1
Fond
F612123U
37
1
Double fond
F612124B
38
1
Façade
F612125U
39
1
Guide d’air
F612126B
40
1
Avaloir
F612127B
41
1
Dessus
F612128U
42
1
Porte
F612129U
43
1
Taque
F612130B
44
1
Déflecteur
F612131B
45
1
Grille foyère droite
F612132B
46
1
Grille foyère gauche
F612133B
47
1
Joint porte Ø 12 longueur 2,30 m
AI303012
48
1
Joint vitrage Ø 14 longueur 1,80 m
AI303014
LC, le 09/02/2015 Page 5 sur 9
Page 6
Poêle à bois ALCOR
référence 6107 44

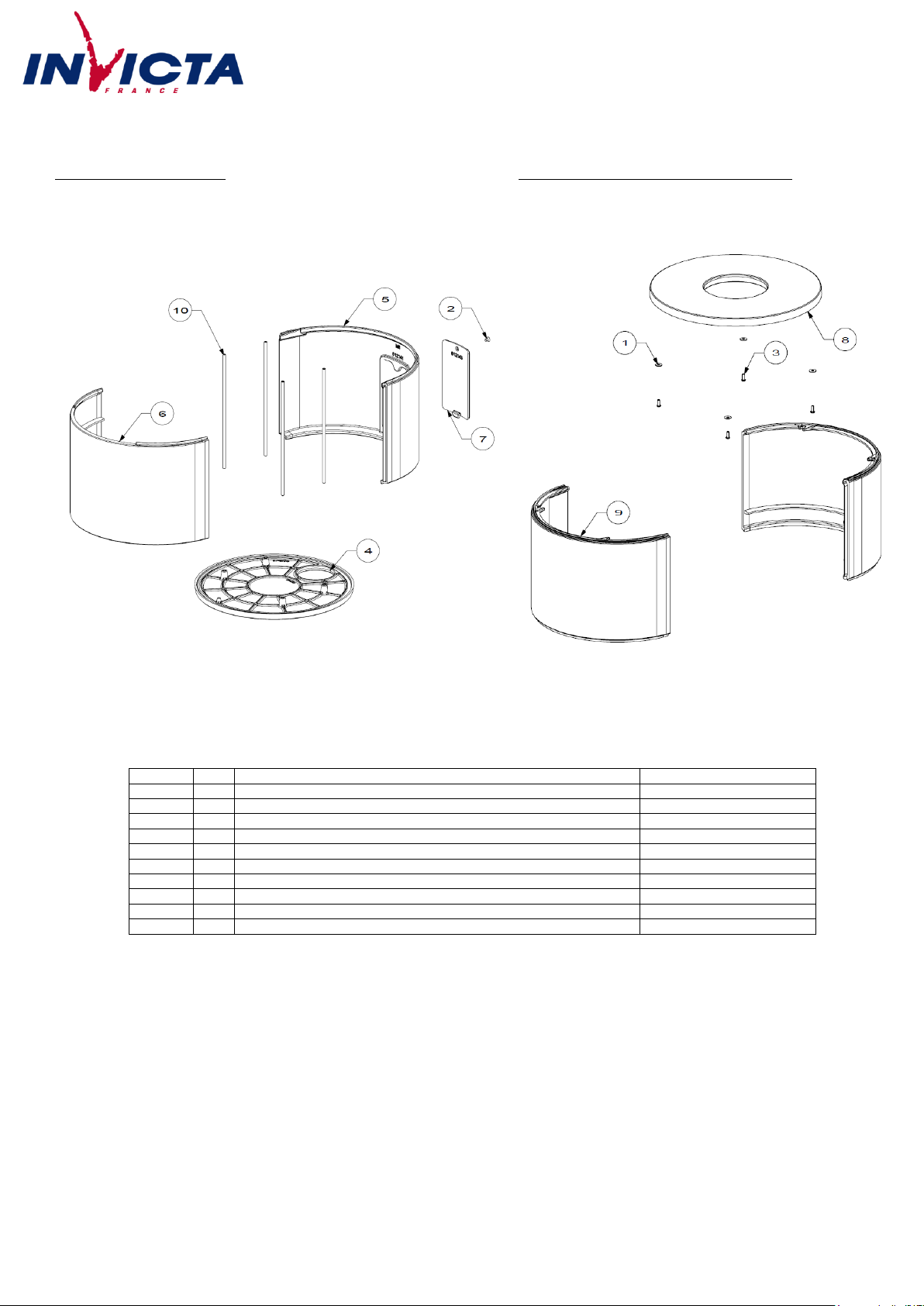

Vue éclatée du pied
Vue éclatée du dessus décoratif
Repère
Nbr
Désignation
Référence
1
4
Rondelle plate large LL Ø 6
AV4216250
2
1
Vis FHC M6x16
AV8636166
3
4
Vis TH M6x16
AV8406160
4
1
Base du pied
F612140U
5
1
Fond du pied
F612141U
6
1
Façade du pied
F612142B
7
1
Trappe d’accès
F612143B
8
1
Dessus décoratif
F612144U
9
2
Côté décoratif
F612145B
10
4
Tirant 322
AS610230A
LC, le 09/02/2015 Page 6 sur 9
Page 7
Poêle à bois ALCOR
référence 6107 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme ) , 5
ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Première mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de
l’ensemble de l’appareil.
Allumage :
Placer sur la grille du papier froissé (ou 1 à 2 morceaux d’allume feu) et environs 3 kg de petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer la charge d’allumage, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lors que le bois est bien
enflammé, vous pouvez charger votre appareil et commencer à réduire l’arrivée d’air en s’assurant :
Que la réduction d’air n’éteigne pas les flammes. Si c’est le cas rouvrir en peu plus longtemps l’arrivée d’air.
Que l’embrasement de la charge ne devienne pas trop intense (avec des flammes atteignant majoritairement le haut de la chambre de
combustion). Si c’est le cas réduire l’arrivée d’air.
Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance.
Fonctionnement à « Puissance nominale » et « combustion prolongée » :
Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut
privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante
sont recherchées.
Puissance nominale :
Elle est obtenue :
o avec une charge de bois de 1.5 kg, sous forme de 2 demie bûche de bois dur (= une bûche fendue)
o avec un tirage de 12Pa
o charge renouvelée toutes les 30 à 45 minutes sur un lit de braises d’environ 3 cm
o en mettant le réglage d’allure en position « Puissance nominale ».
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte. L’activité reprend immédiatement après la fermeture de porte.
Combustion prolongée
Elle est obtenue :
o En triplant la charge de bois à la Puissance nominale, constituée de 1 à 2 bûches de bois dur non fendue de grand diamètre.
o avec un tirage de 6 Pa.
o en mettant le « réglage d’allure » en position « Combustion prolongée », après avoir assuré et maintenu l’allumage de la charge.
o en laissant se poursuivre la combustion jusqu’à obtention d’un lit de braise réduit, destiné à assurer l’allumage d’une charge de
reprise.
Ce mode de fonctionnement permet à la fois d’obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.
Précaution concernant l’ouverture de la porte (rechargement, piquage) :
o Avant toute ouverture de porte (pour éviter un refoulement de fumées désagréable), ouvrir le registre de réglage d’allure en
position « Allumage » (voir schéma page 9).
o Maintenir le registre dans cette position jusqu’à fermeture de la porte.
LC, le 09/02/2015 Page 7 sur 9
Page 8
Poêle à bois ALCOR
référence 6107 44

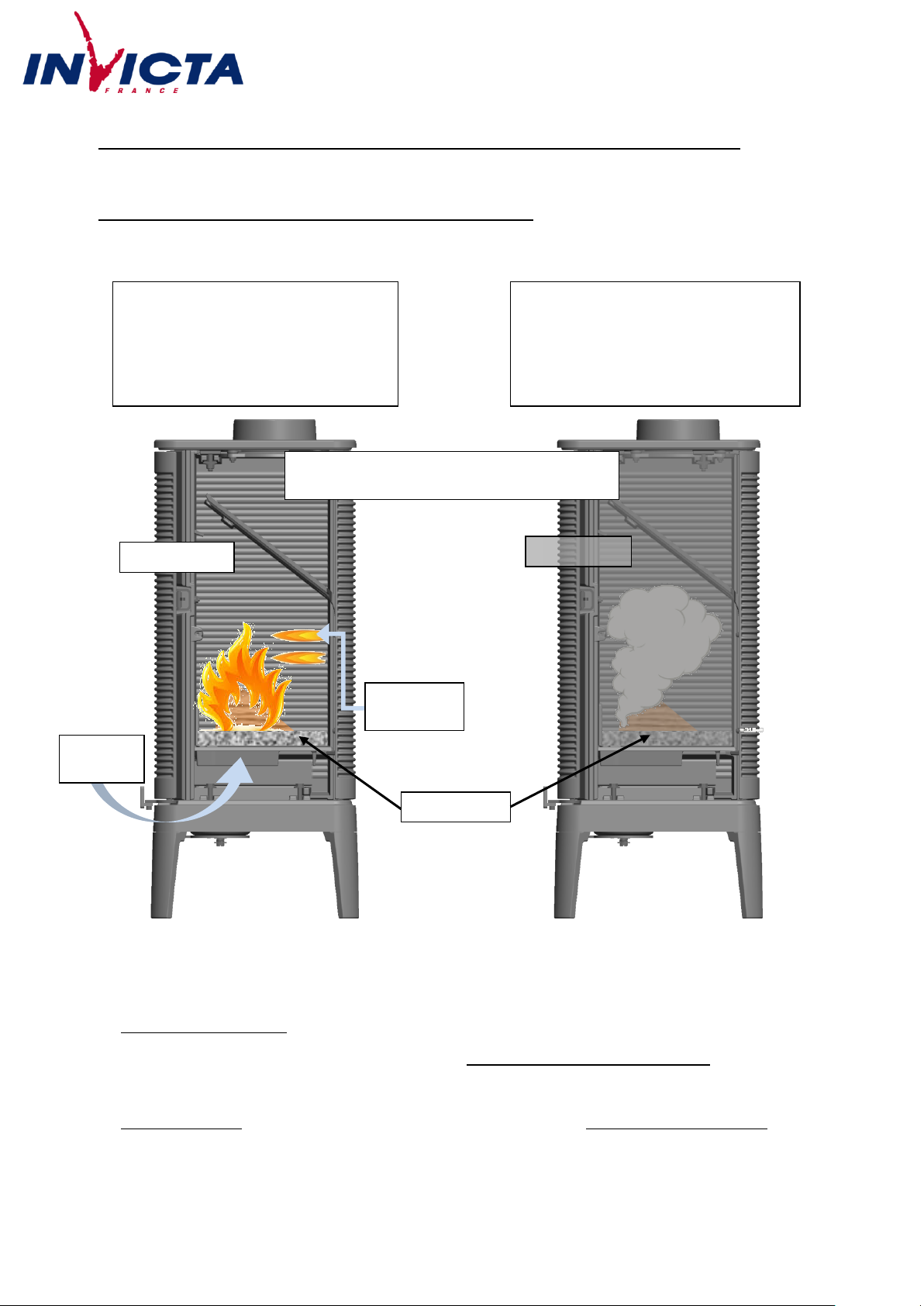

Air
primaire
Air de post
combustion
Vitre propre
Vitre sale
Post combustion activée =
BON
Appareil « chaud et
propre »
Combustion sans flammes =
MAUVAIS
Appareil « froid et sale »
Lit de braises
Schéma de « principe »
non représentatif de l’appareil
Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque
charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire,
rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement
satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans
embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des
effluents nocifs pour l’environnement et la santé.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance nominale » et
« Combustion prolongée », et permet d’avoir une position « Appareil éteint ».
La position « Appareil éteint » ne doit être utilisée que quand il n’y a plus de combustion dans le foyer. Dans cette position, l’appareil
n’est plus balayé par l’air comburant : ça supprime une source de déperdition (par rejet d’air chaud si l’appareil n’est pas raccordé à l’air
extérieur, par refroidissement de l’appareil s’il est raccordé à l’air extérieur)
Registre d’allumage : L’action sur le registre de réglage d’allure, au-delà de la position « Puissance nominale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus
de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la
durée d’utilisation de cette position.
LC, le 09/02/2015 Page 8 sur 9
Page 9
Poêle à bois ALCOR
référence 6107 44

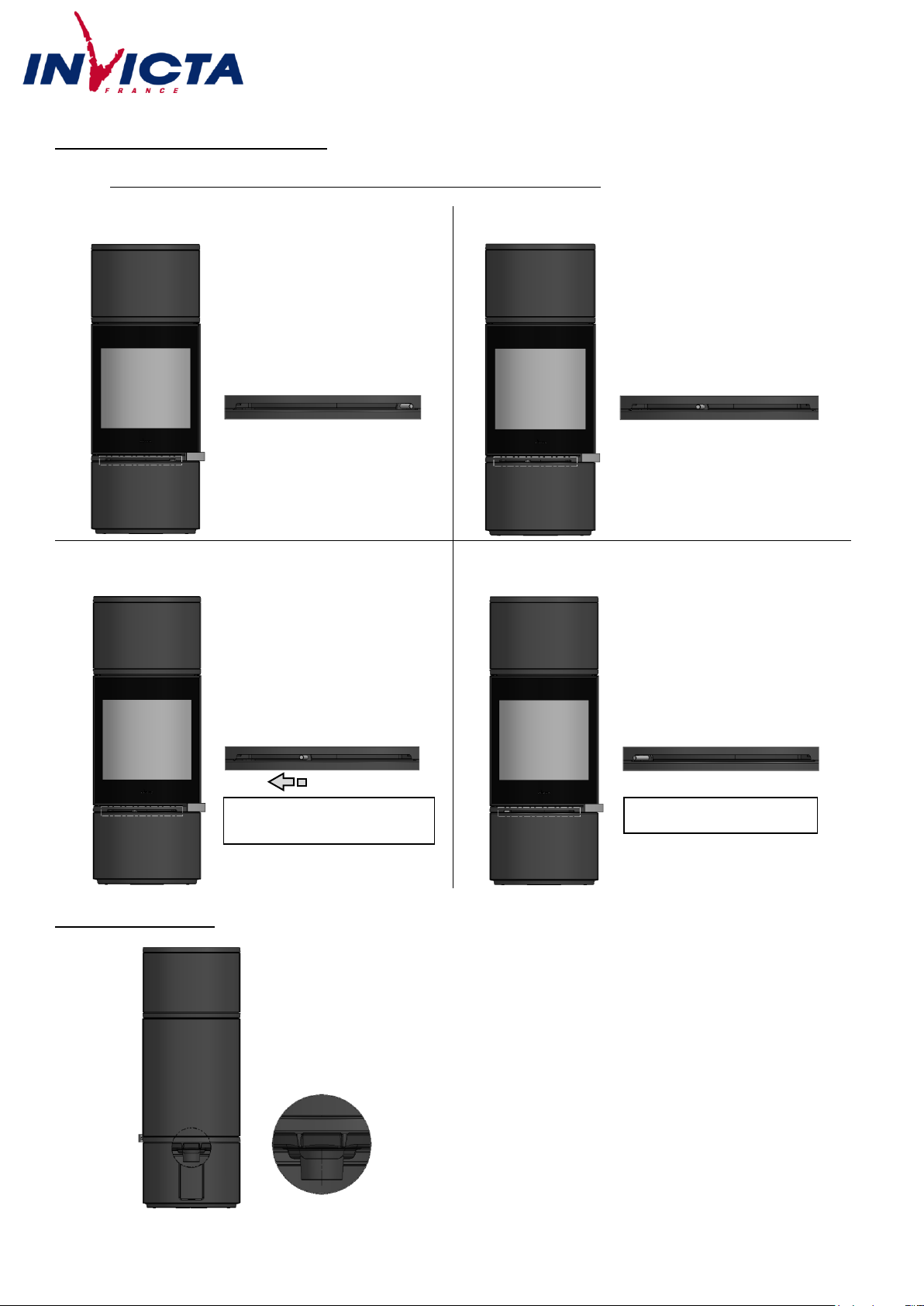

- Position «Allumage » :
- Position « Puissance nominale » :
- Passage en « Combustion lente » :
- Position « Appareil éteint » :
Ce poêle a été conçu pour être installé dans les maisons types BBC. Il est
entièrement étanche et grâce à un raccordement (buse Ø 80), il permet de
prendre l’air de combustion directement à l’extérieur sans le prélever dans
la pièce. Il est compatible avec les solutions de ventilation de type VMC
double flux et hygro-réglable.
Position maxi - Poignée en butée
Position nominale
Position combustion lente
Position fermée – Poignée en butée
Détail buse de
raccordement Ø 80
Arrière du poêle - Vue en coupe
Déplacer le réglage vers la gauche provoque
une réduction visible et modérée de l’activité.
Il ne faut pas chercher à éteindre.
A exclure tant qu’il y a du combustible en
ignition dans l’appareil.
REGISTRE DE REGLAGE D’ALLURE
- Situé en façade du poêle, ce registre est utilisé pour moduler l’allure de l’appareil :
RACCORDEMENT AIR
LC, le 09/02/2015 Page 9 sur 9
