Intel DP67DE User Manual
英特尔® 台式机主板 DP67DE 产品指南
修订记录
修订版 修订记录 日期
-001
《英特尔
®
台式机主板 DP67DE 产品指南》第一版 2010 年 10 月
免责声明
本文档提供有关英特尔® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授
予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔
对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或
其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及
产品描述作出修改，恕不另行通知。
英特尔台式机主板 DP67DE 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有
所差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是：
http://www.intel.com/，或致电 1-800-548-4725 查询。
英特尔、英特尔酷睿和奔腾是英特尔公司在美国及其它国家／地区的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2010 年，英特尔公司。保留所有权利。
前言
本《产品指南》为您提供有关英特尔® 台式机主板 DP67DE 的板面布局、组件安装、BIOS 更新和
规范要求等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
仅用于设计计划内的应用领域
所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、
学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或
应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能
不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：描述主板遵守的安全标准和 EMC（电磁兼容性）规章及产品认证
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii
英特尔台式机主板 DP67DE 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB
GHz
KB
MB
Mb
MHz
千兆字节（1,073,741,824 字节）
千兆赫（十亿赫兹）
千字节（1024 字节）
兆字节（1,048,576 字节）
兆位（1,048,576 位）
兆赫（百万赫兹）
iv
目录
1 台式机主板功能
支持的操作系统....................................................................................................11
台式机主板组件....................................................................................................12
处理器...............................................................................................................14
英特尔® P67 Express 芯片组 ..................................................................................15
主内存...............................................................................................................15
图形支持 ............................................................................................................16
音频子系统 .........................................................................................................16
LAN 子系统 ........................................................................................................17
USB 支持...........................................................................................................18
SATA 支持 .........................................................................................................18
扩展功能 ............................................................................................................18
旧式 I/O ............................................................................................................19
BIOS................................................................................................................19
SATA 自动配置 ............................................................................................19
PCI*/PCI Express 自动配置............................................................................19
安全口令.....................................................................................................20
硬件管理 ............................................................................................................20
硬件监控和风扇转速控制 .................................................................................20
风扇监控.....................................................................................................20
机箱开启.....................................................................................................21
电源管理 ............................................................................................................21
软件支持.....................................................................................................21
ACPI（高级配置与电源接口）....................................................................21
硬件支持.....................................................................................................21
电源连接器...........................................................................................21
风扇接头连接器 .....................................................................................22
局域网 (LAN) 唤醒功能 ...........................................................................22
瞬时可用计算机技术................................................................................22
+5 V 备用电源 LED 指示灯 ......................................................................23
USB 唤醒 ............................................................................................24
PCI Express WAKE# 信号唤醒支持 ...........................................................24
CIR 唤醒.............................................................................................24
扬声器...............................................................................................................24
实时时钟子系统....................................................................................................24
2 安装和更换台式机主板组件
开始之前 ............................................................................................................25
安装注意事项.......................................................................................................26
防止电源系统过载..........................................................................................26
遵守安全与规范要求.......................................................................................26
安装 I/O 防护板...................................................................................................27
安装和拆卸台式机主板............................................................................................28
安装和拆卸处理器 .................................................................................................29
安装处理器..................................................................................................29
安装处理器风扇散热器 ....................................................................................33
v
英特尔台式机主板 DP67DE 产品指南
连接处理器风扇散热器电缆...............................................................................33
拆卸处理器..................................................................................................33
安装和拆卸系统内存 ..............................................................................................34
双通道内存配置准则.......................................................................................34
两条或四条 DIMM..................................................................................34
三条 DIMM..........................................................................................35
安装 DIMM .................................................................................................36
拆卸 DIMM .................................................................................................38
安装和拆卸 PCI Express x16 图形卡.........................................................................38
安装 PCI Express x16 图形卡 .........................................................................38
拆卸 PCI Express x16 图形卡 .........................................................................40
连接 SATA 驱动器 ................................................................................................41
连接到内置接头连接器............................................................................................42
前面板音频接头连接器 ....................................................................................43
IEEE 1394a 接头连接器 .................................................................................43
机箱开启接头连接器.......................................................................................44
消费类 IR (CIR) 接头连接器 ............................................................................44
备用前面板电源 LED 指示灯接头连接器 ...............................................................45
前面板接头连接器..........................................................................................45
前面板 USB 2.0 接头连接器 ............................................................................46
S/PDIF 接头连接器 .......................................................................................46
连接到音频系统....................................................................................................47
连接机箱风扇和电源系统电缆 ...................................................................................48
连接机箱风扇 ...............................................................................................48
连接电源系统电缆..........................................................................................49
设置 BIOS 配置跳线..............................................................................................50
清除口令 ............................................................................................................51
更换电池 ............................................................................................................52
3 更新 BIOS
使用 Intel® Express BIOS Update（英特尔® 快速 BIOS 更新）实用程序更新 BIOS .............59
使用 F7 功能键更新 BIOS.......................................................................................60
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件或 Intel® Flash Memory Update
Utility（英特尔
获取 BIOS 更新文件 ......................................................................................61
使用 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）更新 BIOS ....61
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS.................................62
恢复 BIOS ..................................................................................................63
®
快闪内存更新实用程序）更新 BIOS ................................................61
A 错误消息和指示信号
BIOS 错误代码 ....................................................................................................65
BIOS 错误消息 ....................................................................................................66
B 符合标准与规范
安全标准 ............................................................................................................67
电池注意事项 ...............................................................................................67
欧盟符合标准声明 .................................................................................................68
产品生态声明.......................................................................................................69
回收处理考虑因素..........................................................................................69
中国 RoHS..................................................................................................72
vi
EMC（电磁兼容性）规章 ........................................................................................73
FCC 合格声明 ..............................................................................................73
加拿大通信部 (Canadian Department of Communications) 符合标准声明.................74
日本 VCCI 声明............................................................................................74
韩国 B 类设备声明.........................................................................................75
确保符合电磁兼容性 (EMC) 规范 .......................................................................75
产品认证 ............................................................................................................76
台式机主板级认证..........................................................................................76
机箱和组件级认证..........................................................................................77
符合 ENERGY STAR*（能源之星*）、e-Standby 和 ErP 标准.........................................77
图
1. 英特尔台式机主板 DP67DE 组件 .........................................................................12
2. LAN 连接器 LED 指示灯 ...................................................................................17
3. 备用电源指示灯位置 .........................................................................................23
4. 安装 I/O 防护板 .............................................................................................27
5. 英特尔台式机主板 DP67DE 安装螺丝孔位置............................................................28

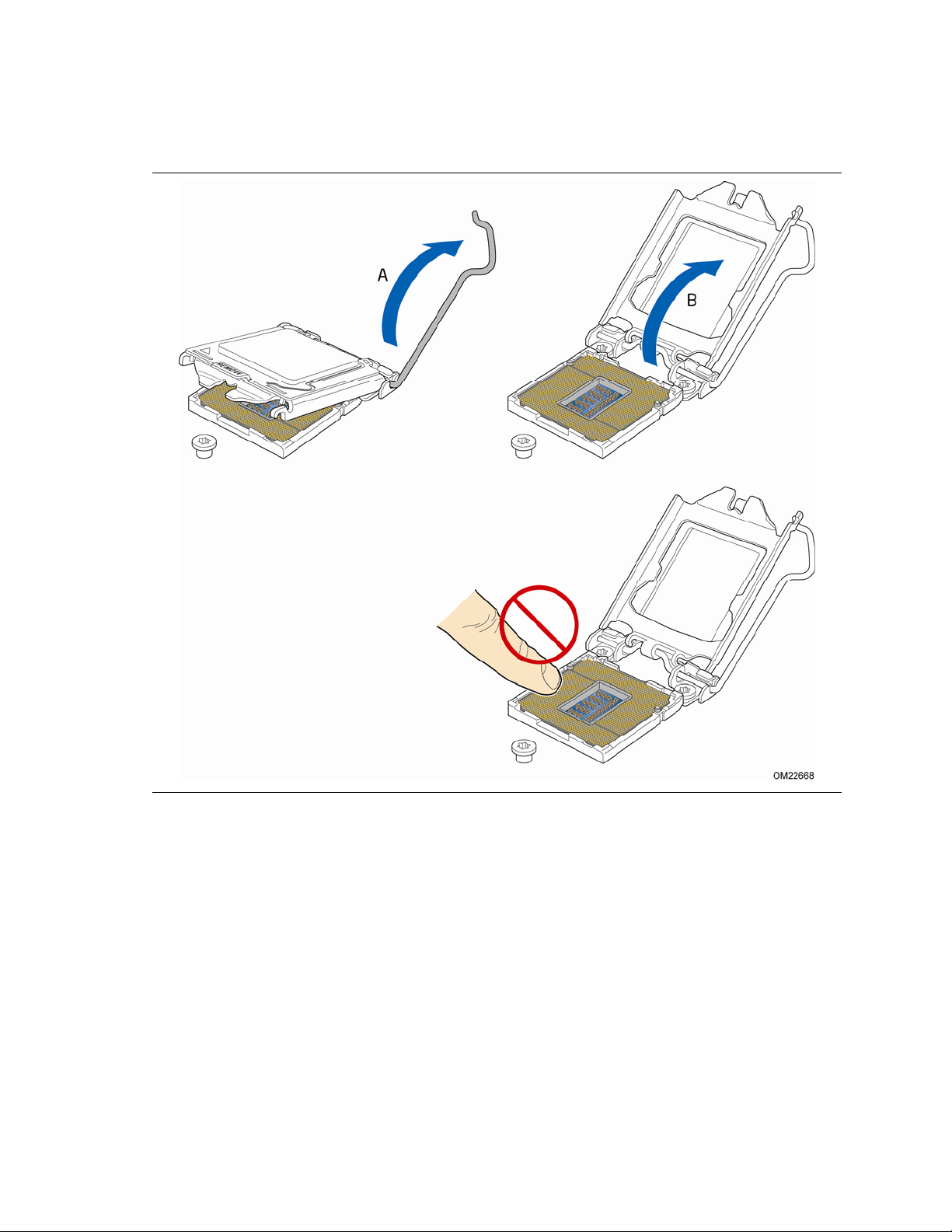

6. 松脱插槽拉杆 .................................................................................................29
7. 抬起压板.......................................................................................................30
8. 从处理器保护罩中取出处理器 ..............................................................................31
9. 安装处理器 ....................................................................................................31
10. 将压板固定到位 ..............................................................................................32
11. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上........................................33
12. 两条 DIMM 下双通道内存配置示例 .......................................................................34
13. 四条 DIMM 下双通道内存配置示例 .......................................................................34
14. 三条 DIMM 下双通道内存配置示例 .......................................................................35
15. 使用 DDR3 DIMM ..........................................................................................36
16. 安装 DIMM ...................................................................................................37
17. 安装 PCI Express x16 图形卡 ...........................................................................39
18. 拆卸 PCI Express x16 图形卡 ...........................................................................40
19. 连接 SATA 驱动器...........................................................................................41
20. 内置接头连接器 ..............................................................................................42
21. 背面板音频连接器............................................................................................47
22. 机箱风扇接头连接器位置 ...................................................................................48
23. 连接电源系统电缆............................................................................................49
24. BIOS 配置跳线块位置 ......................................................................................50
25. 拆卸电池.......................................................................................................57

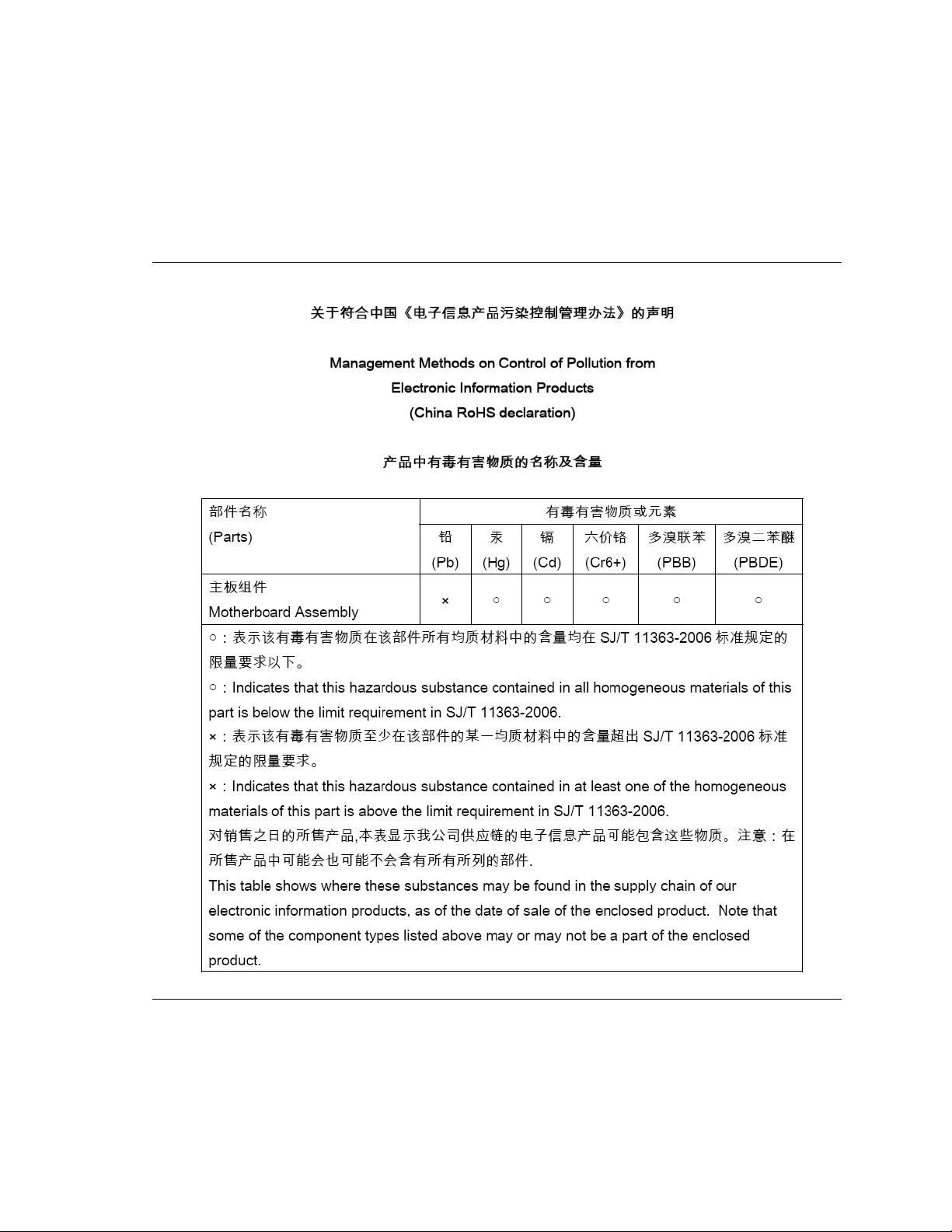

26. 英特尔台式机主板 DP67DE 中国 RoHS 物质主动声明表.............................................72
目录
vii
英特尔台式机主板 DP67DE 产品指南
表
1. 功能摘要........................................................................................................ 9
2. 英特尔台式机主板 DP67DE 组件 .........................................................................13
3. 音频插孔任务重新分配支持.................................................................................17
4. LAN 连接器 LED 指示灯 ...................................................................................18
5. 前面板英特尔高保真音频信号名称 ........................................................................43
6. 前面板 AC ’97 音频接头连接器信号名称 ................................................................43
7. IEEE 1394a 接头连接器信号名称 ........................................................................43
8. 机箱开启接头连接器信号名称 ..............................................................................44
9. 前面板 CIR 接收器（输入）接头连接器信号名称.......................................................44
10. 背面板 CIR 发射器（输出）接头连接器信号名称.......................................................45
11. 备用前面板电源 LED 指示灯接头连接器信号名称 ......................................................45
12. 前面板接头连接器信号名称.................................................................................45
13. USB 2.0 接头连接器信号名称.............................................................................46
14. S/PDIF 接头连接器信号名称 ..............................................................................46
15. BIOS Setup（设置）程序各种模式下的跳线设置......................................................51
16. BIOS 笛音码 .................................................................................................65
17. 前面板电源 LED 指示灯闪烁代码 .........................................................................66
18. BIOS 错误消息...............................................................................................66
19. 安全标准.......................................................................................................67
20. EMC（电磁兼容性）规章 ...................................................................................73
21. 符合标准与规范标志 .........................................................................................76
viii
1 台式机主板功能
本章简要描述英特尔® 台式机主板 DP67DE 的主要功能和特性。表 1 对本台式机主板的各主要
功能进行了总结。
表 1. 功能摘要
形状参数
处理器
芯片组 英特尔® P67 Express 芯片组，包含 Intel® P67 Express Platform
内存 • 四个 240 针 DDR3 SDRAM 双列直插式内存模块 (DIMM) 插槽
图形 分立图形，支持 PCI Express* 2.0 x16 附加图形卡
音频 • 10 声道 (7.1+2) 英特尔® 高保真音频（英特尔® HD Audio），采用
扩展功能 • 一个 PCI Express 2.0 x16 附加卡连接器
microATX 规格（243.84 毫米［9.6 英寸］x 243.84 毫米［9.6 英寸］）
®
采用 LGA1155 插槽封装、具备集成内存控制器的英特尔
®
英特尔
Controller Hub（英特尔
• 双通道 DDR3 1333 MHz 和 DDR3 1066 MHz 支持
• 支持 1 Gb、2 Gb 和 4 Gb 内存技术
• 使用 4 Gb 内存技术，四条 DIMM 支持最高可达 32 GB 的系统内存
• 支持非 ECC 内存
• 支持 1.35 V 低电压 JEDEC 内存
• 两个 PCI Express 2.0 x1 附加卡连接器
• 一个常规 PCI 总线附加卡连接器
酷睿™ i5、英特尔® 酷睿™ i3 处理器
®
P67 Express 平台控制器中枢，PCH）
Realtek* ALC892 音频编码解码器，包括：
― 前面板音频接头连接器，支持英特尔高保真音频和 AC ’97 音频
― 五个背面板模拟音频插孔
― 板载 S/PDIF 输出接头连接器和背面板光纤 S/PDIF 输出连接器
酷睿™ i7、
待续
9
英特尔台式机主板 DP67DE 产品指南
表 1. 功能摘要（续）
外围设备接口 USB 支持：
• 两个 USB 3.0 端口，通过叠层式背面板连接器实现
• 十四个 USB 2.0 端口：
串行 ATA 支持：
• 两个串行 ATA (SATA) 每秒 6.0 Gb 端口
• 两个串行 ATA (SATA) 每秒 3.0 Gb 端口
• 两个外置 SATA (eSATA) 每秒 3.0 Gb 端口（其中一个位于主板上，
旧式 I/O 支持 旧式 I/O 控制器 (Nuvoton* W83677HG-I)，提供消费类红外线 (CIR) 支持
LAN 支持 英特尔® 82579V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器，
包括带有集成状态 LED 指示灯的 RJ-45 背面板连接器
BIOS
瞬时可用计算机技术 • 支持《PCI 本机总线规格》2.3 修订版
硬件管理 基于 Nuvoton W83677HG-I 的子系统，包括：
• 英特尔
• 支持高级配置与电源接口 (ACPI)、即插即用和系统管理 BIOS (SMBIOS)
• BIOS 支持 Hyper Boot（开机加速启动）
• 统一扩展固件接口 (UEFI)，支持容量高于 2 TB 的硬盘驱动器
• 支持《PCI Express 基础规格》2.0 修订版
• 挂起到 RAM 支持
• PCI Express、LAN、前面板、CIR 和 USB 端口唤醒
• 电压感测，检测电源电压是否正常
• 温度感测，检测温度值是否正常
• 三个风扇接头连接器，采用脉冲宽度调节 (PWM) 控制
• 4 针处理器和机箱风扇接头连接器
• 4 芯和 3 芯（线性）风扇转速控制，支持机箱风扇
• 支持 Platform Environmental Control Interface（平台环境控制接口，
― 六个端口通过叠层式背面板连接器实现
― 八个前面板端口通过四个双端口内置接头连接器实现
另一个位于背面板上）
®
BIOS，驻留于 Serial Peripheral Interface（串行外围设备接
口，SPI）闪存设备
PECI）
10
支持的操作系统
本台式机主板全面支持以下操作系统：
• Microsoft Windows* 7 Ultimate 64 位版
• Microsoft Windows 7 Ultimate 32 位版
• Microsoft Windows 7 Home Basic 64 位版
• Microsoft Windows 7 Home Premium 64 位版
• Microsoft Windows 7 Home Premium 32 位版
• Microsoft Windows 7 Home Basic 32 位版
• Microsoft Windows Vista* Ultimate 32 位版
• Microsoft Windows Vista Business 32 位版
• Microsoft Windows Vista Home Premium 32 位版
• Microsoft Windows Vista Home Basic 32 位版
• Microsoft Windows Vista Ultimate 64 位版
• Microsoft Windows Vista Business 64 位版
• Microsoft Windows Vista Home Premium 64 位版
• Microsoft Windows Vista Home Basic 64 位版
台式机主板功能
本台式机主板对以下操作系统提供最低限度的 BIOS 和驱动程序支持：
• Microsoft Windows* XP Media Center Edition 2005
• Microsoft Windows XP Professional
• Microsoft Windows XP Professional x64 Edition
• Microsoft Windows XP Home
11
英特尔台式机主板 DP67DE 产品指南
台式机主板组件
图 1 显示了英特尔台式机主板 DP67DE 主要组件的大致位置。
12
图 1. 英特尔台式机主板 DP67DE 组件
表 2. 英特尔台式机主板 DP67DE 组件
标签 说明
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
AA
BB
CC
常规 PCI 总线连接器
PCI Express 2.0 x1 附加卡连接器
IEEE 1394a 接头连接器
PCI Express 2.0 x1 附加卡连接器
PCI Express 2.0 x16 附加卡连接器
背面板连接器
12 V 处理器内核电压连接器（2 x 2 针）
机箱背面风扇接头连接器
处理器插槽
处理器风扇接头连接器
DDR3 DIMM 3 插槽
DDR3 DIMM 1 插槽
DDR3 DIMM 4 插槽
DDR3 DIMM 2 插槽
机箱前面风扇接头连接器
机箱开启接头连接器
前面板 CIR 接收器（输入）接头连接器
背面板 CIR 发射器（输出）接头连接器
主电源连接器（2 x 12 针）
电池
扬声器
SATA 连接器
前面板接头连接器
备用前面板电源 LED 指示灯接头连接器
BIOS 配置跳线块
前面板 USB 2.0 接头连接器
备用电源 LED 指示灯
S/PDIF 接头连接器
前面板音频接头连接器
台式机主板功能
13
英特尔台式机主板 DP67DE 产品指南
联机支持
有关英特尔台式机主板 DP67DE 的更详尽信息，请查询以下联机资源：
英特尔台式机主板 DP67DE
•
• 台式机主板支持
• 英特尔台式机主板 DP67DE 的可用配置
• 受支持的处理器
• 芯片组信息
• BIOS 和驱动程序更新
• 集成信息
http://www.intel.com/products/motherboard/index.ht
m
http://www.intel.com/p/en_US/support?iid=hdr+supp
ort
http://ark.intel.com
http://processormatch.intel.com
http://www.intel.com/products/desktop/chipsets/inde
x.htm
http://downloadcenter.intel.com/
http://www.intel.com/support/go/buildit
处理器
注意
若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，
则可能对台式机主板造成损害或导致系统功能异常。
英特尔台式机主板 DP67DE 支持采用 LGA1155 插槽封装的英特尔酷睿 i7、英特尔酷睿 i5、
英特尔酷睿 i3 和英特尔奔腾处理器。台式机主板上不包括处理器，须单独购买。处理器通过
LGA1155 插槽连接到台式机主板上。
有关英特尔台式机主板 DP67DE 受支持处理器的详情，请访问
http://processormatch.intel.com。
14
台式机主板功能
英特尔® P67 Express 芯片组
英特尔 P67 Express 芯片组，包括 Intel P67 Platform Controller Hub（英特尔 P67 平台控制
器中枢，PCH），提供到处理器和 USB、SATA、LPC、音频、网络、显示器以及 PCI Express x1
接口的接口。英特尔 P67 PCH 是主板 I/O 通道的集中控制器。
主内存
注释
为了完全符合所有适用的英特尔® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此
状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本主板具备四个 DDR3 DIMM 插槽，分别布置在两条通道内，并支持以下内存功能与特性：
• 两条独立内存通道，具备交错模式支持
• 支持 x8 组织的非 ECC、无缓冲、单面或双面 DIMM 和 x16 组织的单面 DIMM
• 32 GB 最大系统总内存（使用 4 Gb 内存技术）
• 最小系统总内存：512 MB
• 串行设备检测
• DDR3 1333 MHz 和 DDR3 1066 MHz SDRAM DIMM
注释
32 位操作系统限用最大 4 GB 的内存。因附加图形卡和其它系统资源要使用部分内存，
这些操作系统将报告内存低于 4 GB。
15
英特尔台式机主板 DP67DE 产品指南
图形支持
本主板通过 PCI Express 2.0 x16 附加图形卡支持系统图形。
采用 LGA1155 插槽封装的英特尔酷睿 i7、英特尔酷睿 i5、英特尔酷睿 i3 和英特尔奔腾处理器
通过 PCI Express 2.0 x16 附加卡连接器支持分立附加图形卡。本主板支持以下 PCI Express
速率：
• 2.5 GHz 的 PCI Express 2 频率，可产生每波道每个方向（每秒 500 MB）每秒 5.0 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 8 GB。
• 1.25 GHz 的 PCI Express 1.1 频率，可产生每波道每个方向（每秒 250 MB）每秒 2.5 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 4 GB。
音频子系统
本主板通过 Realtek ALC892 音频编码解码器支持英特尔高保真音频。
基于 Realtek ALC892 的音频子系统提供以下功能与特性：
• 背面板音频连接器高级插孔感测，使音频编码解码器能够识别连接至音频端口的设备
• 通过背面板连接器实现立体声输入和输出
• 前面板音频连接器耳机和话筒输入功能
• 97 dB 信噪比 (SNR) 播放 (DAC) 质量和 90 dB SNR 录音 (ADC) 质量
• 全速无损 DVD 音频内容保护和 Blu-ray Disc* 音频内容播放（使用选定的媒体播放器软件
版本）
音频子系统支持以下音频接口：
• 7.1 模拟背面板音频连接器
• 光纤 S/PDIF 输出背面板音频连接器
• S/PDIF 输出接头连接器，支持光纤或同轴 S/PDIF 输出
• 前面板音频接头连接器，支持英特尔高保真音频和 AC ’97 音频
16
表 3 列出了受支持的前面板 (FP) 和背面板 (BP) 音频插孔功能。
表 3. 音频插孔任务重新分配支持
音频插孔
FP（绿色）
FP（粉红色） 默认
BP（蓝色）
BP（绿色）
BP（粉红色）
BP（黑色）
BP（桔黄色）
话筒
耳机
默认
控制面板
前方扬声器
默认
音频线路
输入
默认
话筒／侧方
环绕
默认
LAN 子系统
LAN 子系统包括：
• 英特尔 82579V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
• 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
台式机主板功能
后方环绕
默认
音频中心／
低音炮
默认
LAN 软件和驱动程序可访问
http://downloadcenter.intel.com/ 获得。
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态（如表 4 所示）。
图 2. LAN 连接器 LED 指示灯
17
英特尔台式机主板 DP67DE 产品指南
表 4. LAN 连接器 LED 指示灯
LED 指示灯
A（连接／活动） 熄灭 未建立 LAN 连接
B（连接速度）
LED 指示灯
颜色
绿色
不适用 熄灭 每秒 10 Mb 的数据速率
绿色 亮起 每秒 100 Mb 的数据速率
黄色 亮起 每秒 1000 Mb 的数据速率
LED 指示灯
状态
亮起 已建立 LAN 连接
闪烁 LAN 正处于活动状态
表示
USB 支持
本台式机主板支持 USB 3.0 和 USB 2.0。USB 3.0 通过背面板上的两个 USB 3.0 端口（蓝色）
获得支持。USB 3.0 端口向后兼容 USB 2.0 和 USB 1.1 设备。USB 3.0 端口具备
SuperSpeed、高速、全速和低速功能。获得 USB 3.0 支持需要操作系统和驱动程序都完全支持
USB 3.0 传输速率。
共有 14 个 USB 2.0 端口（其中六个端口连接至背面板连接器（黑色），另外八个端口则连接至
四个板载接头连接器）。USB 2.0 端口具备高速、全速和低速功能。获得 USB 2.0 支持需要操作
系统和驱动程序都完全支持 USB 2.0 传输速率。
SATA 支持
英特尔台式机主板 DP67DE 提供两条板载每秒 6.0 Gb 串行 ATA (SATA) 通道和两条板载每秒
3.0 Gb SATA 通道。
另外，本主板还提供两条每秒 3.0 Gb 外置 SATA (eSATA) 通道（其中一条通过板载连接器实现，
而另一条则通过背面板连接器实现）。
扩展功能
英特尔台式机主板 DP67DE 提供以下各项系统扩展连接器：
• 一个 PCI Express 2.0 x16 连接器
• 两个 PCI Express 2.0 x1 连接器
• 一个常规 PCI 总线连接器
18
台式机主板功能
旧式 I/O
本主板的旧式 I/O 控制器提供以下各项旧式功能与特性：
• 低引脚计数 (LPC) 接口
• 消费类红外线 (CIR) 支持
• 串行 IRQ 接口，与支持常规 PCI 总线系统的串行化 IRQ 兼容
• 智能电源管理，包括可编程唤醒事件接口
BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序以及 PCI Express
和 SATA 自动配置实用程序。BIOS 存储于串行外围设备接口 (SPI) 闪存设备中。
按照第 3 章第 59 页开始的指导可对 BIOS 进行更新。
SATA 自动配置
如果您在计算机中安装了新的 SATA 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序
可自动为计算机检测和配置该设备。在安装新的 SATA 设备后，不必运行 BIOS Setup（设置）
程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
按默认，BIOS 将 SATA 设置为 ACHI 模式。
PCI*/PCI Express 自动配置
如果您在计算机中安装了新的 PCI Express 附加卡，则 BIOS 中的 PCI Express 自动配置
实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的
PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。
19
英特尔台式机主板 DP67DE 产品指南
安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限
进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置管理员口令
和用户口令：
• 输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地
访问 Setup（设置）程序。
• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是
用户口令。
• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
有关复位口令的指导，请参阅第 51 页“清除口令”。
硬件管理
英特尔台式机主板 DP67DE 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。
本主板具备多种硬件管理功能，具体包括：
• 风扇转速监测与控制
• 温度和电压监控
• 机箱开启检测
硬件监控和风扇转速控制
硬件监控和风扇转速控制的特性包括：
• 智能风扇控制（由旧式 I/O 控制器提供），可提供噪音优化的温度管理。风扇转速控制器和
传感器集成于旧式 I/O 控制器。
• 温度传感器内置于处理器和英特尔 P67 PCH 中且靠近处理器稳压器和系统内存。
• 系统电压监控，以检测高于或低于可接受值的电平。
• 温度监控封闭环路风扇控制，对于所有风扇均可根据需要调整风扇转速。
风扇监控
风扇监控可通过 BIOS Setup（设置）程序、Intel® Desktop Utilities（英特尔® 台式机实用
程序）或第三方软件实现。
20
机箱开启
本主板支持机箱安全功能，可检测机箱盖是否被拆除。此安全功能通过机箱上可连接至台式机主板上
的机箱开启接头连接器的机械开关实现。有关机箱开启接头连接器的位置，请参见图 1。
电源管理
电源管理可以在几个级别上实现，包括通过高级配置与电源接口 (ACPI) 的软件支持和以下所列的
硬件支持：
• 电源连接器
• 风扇接头连接器
• 局域网 (LAN) 唤醒功能
• 瞬时可用计算机技术（挂起到 RAM）
• +5 V 备用电源 LED 指示灯
• USB 唤醒
• PCI Express WAKE# 信号支持
• CIR 唤醒
台式机主板功能
软件支持
ACPI（高级配置与电源接口）
ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI
功能，需要安装提供全面 ACPI 支持的操作系统。
硬件支持
电源连接器
符合 ATX12V 规格的电源系统可通过系统控制关闭计算机电源。当具备 ACPI 功能的计算机接收到
适当命令后，电源系统将除去所有非备用电压。
如果从交流电源故障恢复，计算机将返回电源中断（打开或关闭）前的电源状态。使用 BIOS
Setup（设置）程序 Boot（启动）菜单中的 Last Power State（上次电源状态）功能，可以
设置计算机的响应方式。
本台式机主板具备两个电源连接器。有关这些电源连接器的位置，请参见第 49 页图 23。
21
英特尔台式机主板 DP67DE 产品指南
风扇接头连接器
风扇的功能／操作如下：
• 主板处于 ACPI S0 状态时风扇打开。
• 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。
• 各风扇接头连接器均连接至转速计输入端。
• 所有风扇接头连接器都支持封闭环路风扇控制，借此可调节风扇转速或按需要打开或关闭风扇。
• 所有风扇接头连接器都具备 +12 V 直流连接（使用 3 芯机箱风扇时最高为直流 12 V）。
• 所有风扇接头连接器都受脉冲宽度调制控制。
• 机箱风扇接头连接器支持 3 芯风扇的线性风扇控制。
本台式机主板具备 4 针处理器风扇接头连接器和两个与 4 芯及 3 芯机箱风扇兼容的 4 针机箱风扇
接头连接器。
局域网 (LAN) 唤醒功能
注意
要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统。
局域网 (LAN) 唤醒功能可通过网络远程唤醒计算机。LAN 子系统监测网络传输业务量，一旦检测到
Magic Packet* 帧，便发出唤醒信号，从而为计算机接通电源。
瞬时可用计算机技术
注意
要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠
状态功能。
瞬时可用计算机技术允许主板进入 ACPI S3（挂起到 RAM）睡眠状态。当处于 S3 睡眠状态时，
计算机看上去好像处于关机状态（电源系统关闭且前面板电源 LED 指示灯按 BIOS “S3 State
Indicator”（S3 状态指示灯）选项的配置进行活动）。当通过唤醒设备或事件激活时，系统将迅
速恢复到最后记录的工作状态。当通过唤醒设备或事件激活时，计算机将迅速恢复到最后记录的
工作状态。
本台式机主板支持《PCI 总线电源管理接口规格》。支持此规格的附加卡可参与电源管理，并可用
于唤醒计算机。
瞬时可用计算机技术的使用需要操作系统支持以及符合 PCI 2.2 规格的附加卡、PCI Express
附加卡和驱动程序。
22
+5 V 备用电源 LED 指示灯
注意
如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开
电源电缆。否则可能会损坏主板和任何相连的设备。
当主板上仍存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源指示灯
（如图 3 所示）将依然亮起。换言之，当该绿色 LED 指示灯亮起时，备用电源在内存模块插槽和
PCI Express 连接器处依然存在。
台式机主板功能
图 3. 备用电源指示灯位置
有关台式机主板备用电流要求的更详尽信息，请参阅站点
http://support.intel.com/support/motherboards/desktop/ 上的 Technical Product
Specification《产品技术规格》。
23
英特尔台式机主板 DP67DE 产品指南
USB 唤醒
注释
USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备和支持 USB 唤醒的操作系统。
USB 总线活动可将计算机从 ACPI S3 状态唤醒。
PCI Express WAKE# 信号唤醒支持
当核实在 PCI Express 总线附加卡上有 WAKE# 信号后，计算机将从 ACPI S3、S4 或 S5
状态唤醒。
CIR 唤醒
消费类红外线 (IR) 设备活动可将计算机从 ACPI S3 状态唤醒。
扬声器
本台式机主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码
（笛音码）提示。有关本主板笛音码的说明，请参阅附录 A。
实时时钟子系统
实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源
插座上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用
电流可延长电池的工作寿命。
在 25 ºC 环境温度且电源系统应用备用电源的情况下，时钟的误差为每年 ± 13 分钟。
注释
如果电池和交流电源发生故障，日期和时间值将复位，且用户将在 POST（开机自检）期间
收到通知。
当电池电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值
（如日期和时间等）可能会不准确。更换时请使用同等型号的电池。有关如何更换电池的指导，
请参阅第 52 页。
24
