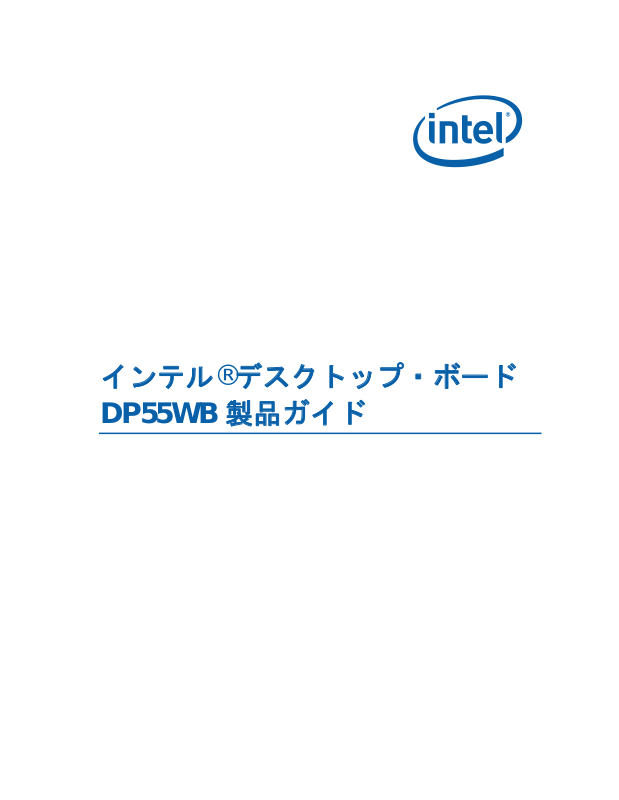

インテル
®
デスクトップ・ボード
DP55WB 製品ガイド
改訂履歴
改訂 改訂履歴 日付
-001
-002
ボードに FCC 適合宣言マークがある場合は、次の声明が適用されます。
『インテル
『インテル
®
デスクトップ・ボード DP55WB 製品ガイド』初版
®
デスクトップ・ボード DP55WB 製品ガイド』第 2 版 2009 年 12 月
2009 年 7 月
FCC 適合宣言
この装置は、FCC 規則の第 15 部に適合しています。この装置は、（1）電波妨害を引き起こさない、および（2）動作に
支障をきたすような電波妨害も受け入る、という 2 つの条件のもとで運用するものとします。
この製品の EMC への対応については、以下までお問合わせください。
Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124
1-800-628-8686
本機器は試験により、FCC 規則パート 15 に定められたクラス B ディジタルデバイスの制限に適合することが確認されて
います。これらの制限事項は、住宅に設置した際の受信障害を適度に防止するために設けられたものです。この装置は、高
周波エネルギーを生成、使用、放射するため、取り扱い説明書に従わずに設置すると、無線通信に有害な電波妨害をもたら
す恐れがあります。また、特定の設置方法によって受信障害が必ず防止できるという保証はありません。この機器がラジオ
やテレビジョン受信機に受信障害を引き起こすかどうかは、機器電源のオン・オフを切り替えてみることによってわかりま
す。受信障害が発生した場合は、以下の方法で対処してみてください。
• 受信アンテナの方向または位置を変える。
• 装置を受信機から離れたところに置く。
• 受信機と機器を異なるサーキットのコンセントにつなぐ。
• ディーラーまたは経験豊富なラジオ/テレビ技術者に相談する。
インテル・コーポレーションが明示的に許可していない変更または改造がこの機器に加えられた場合、ユーザーはこの機器
を操作する権限を失う可能性があります。
家庭および事務所での使用において FCC 規格に適合することがテストにより検証済みです。
Canadian Department of Communications 適合宣誓書
このデジタル装置が発する電波雑音は、カナダ通信省による電波障害発生装置規制に定められているデジタル装置からの電
波雑音発生に関するクラス B 規定範囲内です。
Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par
le ministére des Communications du Canada.
免責事項
本書に含まれる情報は、インテル® 製品に関連しています。本書は、禁反言またはその他の法理に基づいて、明示、黙示に
かかわらずいかなる知的財産権の使用許可も授与するものではありません。インテルは、インテルの製品販売条件で規定し
ない限り、インテル 製品の販売や使用に関して、特定の使用目的の適合、商品の適格性、特許権や著作権またはその他の
知的財産権の侵害に対する責任や保証を含め、いかなる責任も負わないものとし、いっさいの明示的ならびに黙示的な保証
債務も有しないものとします。インテル製品は、医療、救命、延命措置などの目的に使用することを前提としたものではあ
りません。なお、インテルは事前の通知なしに仕様や製品説明を変更する場合があります。
インテル デスクトップ・ボード DP55WB には、「エラッタ」と呼ばれる設計上の欠陥またはエラーが存在する可能性が
あります。このため、仕様書と実際の性能が異なる場合があります。現時点で判明しているエラッタについては、ご希望に
応じて通知いたします。
製品をご注文いただく前に、最寄りのインテル販売事業所や販売代理店から最新仕様を入手してください。
オーダー番号があり、本書で参照されているドキュメントや、その他のインテル資料は、インテル コーポレーションのワ
ールドワイド ウェブサイト http://www.intel.com/ から入手するか、1-800-548-4725 までお電話でご要請いただけま
す。
Intel は、米国およびその他の国におけるインテル コーポレーションの商標です。
* その他の名称およびブランドは、他社の所有物である場合があります。
Copyright © 2009, Intel Corporation. All rights reserved.
はじめに
この製品ガイドでは、インテル® デスクトップ・ボード DP55WB のボード レイアウト、コンポ
ーネントの取り付け、BIOS アップデート、規制条件について説明します。
対象読者
製品ガイドは、技術担当者を対象としたものです。一般ユーザー向けではありません。
使用目的
インテル・デスクトップ・ボードは、家庭、オフィス、学校、コンピュータ室、その他同様の場所
に設置するコンピュータ向け情報技術装置 （ITE） としてテストされています。医療、産業、警
報装置、試験装置など、他の PC、PC 以外の組み込み用途または環境に対するこの製品の適合性
は、インテルが別途検証しない限り保証されません。
本書の構成
この製品ガイドの各章は以下の構成になっています。
1 デスクトップ・ボードの機能・特徴： 製品の機能・特徴の概要
2 デスクトップ・ボード・コンポーネントの取り付けと交換： デスクトップ・ボードの取り付
け手順、およびその他のハードウェア コンポーネント
3 BIOS の更新： BIOS のアップデート手順
4 インテル
ステムを構成するための情報
A エラー・メッセージとインジケータ： BIOS エラー・メッセージとビープコード
B 規格準拠： ボードの安全規格と EMC 規格への準拠、および製品証明マークについての説明
®
マトリクス・ストレージ・テクノロジーを使用した RAID の構成： RAID 用にシ
凡例
この製品ガイドでは次のマークが使用されています。
警告
警告は、ハードウェアの損傷やデータの喪失を防止する方法をユーザーに知らせます。
メモ
メモは、重要な情報への注意を促します。
iii
インテルデスクトップ・ボード DP55WB 製品ガイド
用語
下の表に、この製品ガイドで使用されているいくつかの一般的な用語について説明します。
用語 説明
GB
GHz
KB
MB
Mb
MHz
ギガバイト (1,073,741,824 バイト)
ギガヘルツ (10 億ヘルツ)
キロバイト (1024 バイト)
メガバイト (1,048,576 バイト)
メガビット (1,048,576 ビット)
メガヘルツ (100 万ヘルツ)
iv
目次
1 デスクトップ・ボードの機能・特徴
対応オペレーティング・システム .............................................................................. 10
デスクトップ・ボード・コンポーネント ...................................................................... 11
プロセッサー ....................................................................................................... 13
メイン・メモリー ................................................................................................. 14
インテル® P55 Express チップセット ....................................................................... 15
オーディオ・サブシステム ...................................................................................... 15
LAN サブシステム ................................................................................................ 15
USB 2.0 対応 ..................................................................................................... 16
シリアル ATA 対応 ............................................................................................... 17
拡張性 ............................................................................................................... 17
BIOS ................................................................................................................ 17
シリアル ATA の自動構成................................................................................ 17
PCI Express* 自動構成 ................................................................................. 17
セキュリティ・パスワード ............................................................................... 18
ハードウェア管理 ................................................................................................. 18
ハードウェア監視とファン速度制御 .................................................................... 18
インテル® プレシジョン・クーリング・テクノロジー ....................................... 19
シャーシ侵入 ............................................................................................... 19
電源管理 ............................................................................................................ 19
ソフトウェア サポート ................................................................................... 19
ACPI .................................................................................................. 19
ハードウェア サポート ................................................................................... 19
電源コネクター ..................................................................................... 19
ファン・ヘッダー .................................................................................. 20
LAN ウェイク機能 .................................................................................. 20
Instantly Available PC テクノロジー ......................................................... 20
+5 V スタンバイ電源インジケーター .......................................................... 21
USB からの起動 .................................................................................... 22
PME# 信号によるウェイクアップ・サポート ................................................. 22
WAKE# 信号によるウェイクアップ・サポート .............................................. 22
ENERGY STAR*、e-Standby、EuP への適合性 ................................................... 22
スピーカー ......................................................................................................... 23
バッテリー ......................................................................................................... 23
リアルタイム・クロック ......................................................................................... 23
2 デスクトップ・ボード・コンポーネントの取り付けと取り外し
はじめに ............................................................................................................ 25
取り付けに関する注意事項 ...................................................................................... 26
電源の過負荷の防止 ....................................................................................... 26
安全および規制要件の遵守 ............................................................................... 26
I/O シールドの取り付け ......................................................................................... 27
デスクトップ・ボードの取り付けと取り外し ................................................................ 28
v
インテルデスクトップ・ボード DP55WB 製品ガイド
プロセッサーの取り付けと取り外し ........................................................................... 29
プロセッサーの取り付け ................................................................................. 29
プロセッサー・ファン・ヒートシンクの取り付け ................................................... 34
プロセッサー・ファン・ヒートシンクの接続 ......................................................... 34
プロセッサーの取り外し ................................................................................. 34
システム・メモリーの取り付けと取り外し ................................................................... 35
デュアル・チャネル・メモリー構成のガイドライン ................................................. 35
2 本または 4 本の DIMM を使用する場合 ..................................................... 35
3 個の DIMM を使用する場合 ................................................................... 36
DIMM の取り付け ......................................................................................... 37
DIMM の取り外し ......................................................................................... 39
PCI Express x16 グラフィックス・カードの取り付けと取り外し ...................................... 40
PCI Express x16 グラフィックス・カードの取り付け ............................................ 40
PCI Express x16 グラフィックス・カードの取り外し ............................................ 41
シリアル ATA (SATA) ケーブルの接続 ....................................................................... 42
内部ヘッダーへの接続 ............................................................................................ 43
S/PDIF ヘッダー .......................................................................................... 44
フロントパネル・オーディオ・ヘッダー .............................................................. 44
シャーシ・イントルージョン・ヘッダー .............................................................. 45
フロントパネル・ヘッダー ............................................................................... 45
代替フロントパネル電源 LED ヘッダー ............................................................... 46
USB 2.0 ヘッダー ........................................................................................ 46
IEEE 1394a ヘッダー .................................................................................... 47
オーディオ・システムへの接続 ................................................................................. 47
シャーシ・ファンおよび電源ケーブルの接続 ................................................................ 48
シャーシ・ファン・ケーブルの接続 .................................................................... 48
電源ケーブルの接続 ....................................................................................... 49
BIOS 設定ジャンパーの設定 .................................................................................... 50
パスワードのクリア .............................................................................................. 51
バッテリーの交換 ................................................................................................. 52
3 BIOS の更新
インテル® Express BIOS アップデート・ユーティリティーを使用した BIOS
のアップデート .............................................................................................. 59
ISO イメージ BIOS アップデート・ファイルまたは Iflash メモリー・アップデート・
ユーティリティーを使用した BIOS のアップデート .................................................. 60
BIOS 更新ファイルの取得 ............................................................................... 60
ISO イメージ BIOS アップデート・ファイルを使用した BIOS のアップデート .............. 61
Iflash・メモリー・アップデート・ユーティリティーを使用した BIOS の更新 ................ 62
BIOS の回復 ............................................................................................... 62
4 インテル® マトリクス・ストレージ・テクノロジーを使用した RAID の構成
BIOS の設定 ....................................................................................................... 63
RAID セットの作成 ............................................................................................... 63
インテル・マトリクス・ストレージ・テクノロジー RAID ドライバーとソフトウェアのロード
(Microsoft Windows XP オペレーティング・システムで必要) .................................... 64
「RAID 対応」システムのセットアップ ...................................................................... 64
vi
A エラー・メッセージとインジケーター
BIOS エラーコード ............................................................................................... 65
BIOS のエラー メッセージ ..................................................................................... 66
B 規格準拠
安全規格 ............................................................................................................ 67
バッテリー・マーキングの位置 ......................................................................... 67
欧州連合適合宣誓書 .............................................................................................. 68
製品エコロジー宣誓書 ............................................................................................ 69
リサイクルに関する注意事項 ............................................................................ 69
鉛フリー 2LI/Pb フリー 2LI ボード ................................................................... 72
特定有害物質の使用制限指令 (RoHS) ................................................................. 73
EU RoHS ............................................................................................ 73
中国 RoHS .......................................................................................... 74
EMC 規格 ........................................................................................................... 76
EMC (電磁適合性) 準拠の確認 .......................................................................... 77
製品認証 ............................................................................................................ 78
ボード・レベルの製品認証マーク ...................................................................... 78
シャーシとコンポーネントの認証 ...................................................................... 79
目次
図
1. インテル・デスクトップ・ボード DP55WB のコンポーネント ..................................... 11
2. LAN コネクターの LED .................................................................................... 16
3. スタンバイ電源インジケーターの位置 ................................................................... 21
4. I/O シールドの取り付け ................................................................................... 27
5. インテル・デスクトップ・ボード DP55WB 用の取り付けねじ穴の位置 .......................... 28
6. ソケット・レバーを解放する .............................................................................. 29
7. ロード・プレートを持ち上げる ........................................................................... 30
8. ソケット・カバーを外す ................................................................................... 31
9. プロセッサーを保護カバーから取り出す ................................................................ 32
10. プロセッサーの取り付け ................................................................................... 32
11. ロード・プレートを持ち上げる ........................................................................... 33
12. ロード・プレートの固定 ................................................................................... 33
13. プロセッサー・ファン・ヒートシンクの電源ケーブルをプロセッサー・ファン・
ヘッダーに接続する ......................................................................................... 34
14. 2 本の DIMM を持つデュアル・チャネル・メモリー構成の例 ...................................... 35
15. 4 本の DIMM を持つデュアル・チャネル・メモリー構成の例 ...................................... 36
16. 3 本の DIMM を持つデュアル・チャネル・メモリー構成の例 ...................................... 36
17. DDR3 DIMM の使用 ........................................................................................ 37
18. DIMM の取り付け ........................................................................................... 38
19. PCI Express x16 グラフィックス・カードの取り付け .............................................. 40
20. PCI Express x16 グラフィックス・カードの取り外し .............................................. 41
21. シリアル ATA ケーブルの接続 ............................................................................ 42
22. 内部ヘッダー ................................................................................................. 43
23. バック パネル オーディオ・コネクター ................................................................. 47
24. シャーシ・ファン・ヘッダーの位置 ...................................................................... 48
25. 電源ケーブルの接続 ......................................................................................... 49
vii
インテルデスクトップ・ボード DP55WB 製品ガイド
26. BIOS 設定ジャンパー・ブロックの位置 ................................................................ 50
27. バッテリーの取り外し ...................................................................................... 57
28. インテル・デスクトップ・ボード DP55WB の中国 RoHS 物質自己宣言表 ...................... 75
表
1. 機能・特徴の概要 ............................................................................................. 9
2. インテル・デスクトップ・ボード DP55WB のコンポーネント ..................................... 12
3. LAN コネクターの LED .................................................................................... 16
4. S/PDIF ヘッダーの信号名 ................................................................................. 44
5. インテル HD オーディオ用フロントパネル・オーディオ信号名 .................................... 44
6. AC ’97 オーディオ用フロントパネル・オーディオ信号名 ........................................... 44
7. シャーシ・イントルージョン・ヘッダーの信号名 ..................................................... 45
8. フロントパネル・ヘッダーの信号名 ...................................................................... 45
9. 代替フロントパネル電源 LED ヘッダーの信号名 ...................................................... 46
10. USB 2.0 ヘッダーの信号名 ............................................................................... 46
11. IEEE 1394a ヘッダーの信号名 ........................................................................... 47
12. BIOS セットアップ・プログラム・モード用のジャンパー設定 ..................................... 51
13. BIOS のビープコード ...................................................................................... 65
14. フロントパネル電源 LED の点滅コード ................................................................. 65
15. BIOS のエラー メッセージ ................................................................................ 66
16. 安全規格 ...................................................................................................... 67
17. 鉛フリー・セカンドレベル・インターコネクト・マーク ............................................. 73
18. 中国 RoHS の EFUP マーク ............................................................................... 74
19. EMC 規格 ..................................................................................................... 76
20. 製品規格認定マーク ......................................................................................... 78
viii
1 デスクトップ・ボードの機能・特徴
この章では、インテル® デスクトップ・ボード DP55WB の機能・特徴について簡単に説明しま
す。表 1 はデスクトップ・ボードの主な機能・特徴の概要を示しています。
表 1. 機能・特徴の概要
フォーム・ファクター
プロセッサー LGA1156 パッケージ内でのインテル® プロセッサー対応
メイン・メモリー • 4 個の 240 ピン DDR3 SDRAM DIMM (Dual Inline Memory Module) ソ
チップセット インテル® P55 Express プラットフォーム・コントローラー・ハブ (Intel®
グラフィックス 複数の PCI Express* x16 グラフィックス・カード対応
オーディオ • 以下を装備した独立マルチストリーミング 6 チャネル (5.1) オーディオおよ
拡張機能 • PCI Express 2.0 x16 インターフェイス 1 個
周辺機器インターフェイ
ス
RAID
MicroATX (243.84 mm [9.60 インチ] x 243.84 mm [9.60 インチ])
ケットを 2 チャネルに配列
• DDR3 1333 MHz および DDR3 1066 MHz DIMM に対応
• 非 ECC メモリーのサポート
• 最大 16 GB までのシステム・メモリーに対応
PCH) から構成されるインテル® P55 Express チップセット
び 2 チャネル・オーディオ・サブシステム：
― インテル
フェイス
― Realtek* ALC888-VC2-GR コーデック
• インテル HD オーディオおよび AC ’97 フロントパネル オーディオ
• オンボード 4 ピン S/PDIF アウト・コネクター
• PCI Express 2.0 x1 インターフェイス 2 個
• PCI* インターフェイス 1 個
• 14 個までの USB 2.0 ポート:
― 8 個のポートを 8 個のバックパネル USB コネクターにルーティング
― 6 個のポートを 3 個のオンボード USB ヘッダーに接続
• 2 個までの IEEE 1394a ポート：
― 1 個のポートをバックパネル IEEE 1394a コネクターにルーティング
― 1 個のポートを IEEE 1394a ヘッダーにルーティング
• PCH 経由での 6 個のシリアル ATA (SATA) チャネル (3.0 Gb/s)
シリアル ATA 用インテル
®
ハイデフィニション (インテル® HD) オーディオ・インター
®
マトリクス・ストレージ・テクノロジー
(続く)
9
インテルデスクトップ・ボード DP55WB 製品ガイド
表 1. 機能・特徴の概要（続き）
LAN 対応 統合ステータス LED 装備の RJ-45 バックパネル・コネクターを含むインテル
BIOS
電源管理 • ACPI (Advanced Configuration and Power Interface) 対応
ハードウェア管理 以下によるハードウェアの監視：
®
82578DC ギガビット (10/100/1000 Mb/s) イーサネット LAN コントロー
ラー
®
• インテル
可能なファームウェア・インターフェイス
• 16 Mb シメトリカル・フラッシュ・メモリー
• SMBIOS 対応
• インテル
• STR (Suspend to RAM )
• USB、PCI、PCI Express、LAN、およびフロントパネルからの起動
• ENERGY STAR* 対応
• 3 個のファン検知入力を使用したファン・アクティビティの監視
• インテル
• 電圧検知による範囲外の電圧値の検出
プラットフォーム・イノベーション・フレームワークによる拡張
®
Express BIOS アップデート
®
プレシジョン・クーリング・テクノロジーによるファン速度制御
対応オペレーティング・システム
このデスクトップ・ボードは以下のオペレーティング・システムに対応しています。
• Microsoft Windows* 7 Ultimate 64 ビット エディション
• Microsoft Windows 7 Ultimate 32 ビット エディション
• Microsoft Windows 7 Home Basic 64 ビット エディション
• Microsoft Windows 7 Home Basic 32 ビット エディション
• Microsoft Windows Vista* Ultimate
• Microsoft Windows Vista Enterprise
• Microsoft Windows Vista Business
• Microsoft Windows Vista Home Premium
• Microsoft Windows Vista Home Basic
• Microsoft Windows Vista Ultimate 64 ビット エディション
• Microsoft Windows Vista Enterprise 64 ビット エディション
• Microsoft Windows Vista Business 64 ビット エディション
• Microsoft Windows Vista Home Premium 64 ビット エディション
• Microsoft Windows Vista Home Basic 64 ビット エディション
• Microsoft Windows* XP Media Center Edition 2005
• Microsoft Windows XP Professional（サービスパック 2 対応版）
• Microsoft Windows XP Professional x64 Edition（サービスパック 2
• Microsoft Windows XP Home（サービスパック 2 対応版）
対応版）
10
デスクトップ・ボードの機能・特徴
デスクトップ・ボード・コンポーネント
図 1 は、インテル・デスクトップ・ボード DP55WB の主要コンポーネントの配置の概略です。
図 1. インテル・デスクトップ・ボード DP55WB のコンポーネント
11
インテルデスクトップ・ボード DP55WB 製品ガイド
表 2. インテル・デスクトップ・ボード DP55WB のコンポーネント
ラベル 説明
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
PCI バス・コネクター
フロントパネル・オーディオ・ヘッダー
PCI Express 2.0 x1 コネクター
PCI Express 2.0 x1 コネクター
PCI Express 2.0 x16 コネクター
バックパネル・コネクター
リアシャーシ・ファン・ヘッダー
プロセッサー・ファン・ヘッダー
12 V プロセッサー・コア電圧コネクター (2 x 2 ピン)
プロセッサー・ソケット
DDR3 チャネル A、DIMM 0 および DIMM 1 ソケット
DDR3 チャネル B、DIMM 0 および DIMM 1 ソケット
スタンバイ電源インジケーター LED
主電源コネクター (2 x 12 ピン)
フロントパネル・ヘッダー
フロントシャーシ・ファン・ヘッダー
バッテリー
代替フロントパネル電源 LED コネクター
BIOS 構成ジャンパー・ブロック
スピーカー
シリアル ATA コネクター (6)
USB 2.0 ヘッダー (3)
シャーシ・イントルージョン・ヘッダー
IEEE 1394a ヘッダー
S/PDIF ヘッダー
12
デスクトップ・ボードの機能・特徴
オンライン・サポート
インテル・デスクトップ・ボード DP55WB の詳細については、以下のオンライン・リソースをご
覧ください。
•
インテルデスクトップ・ボード
DP55WB
デスクトップ・ボードのサポート
•
• インテル・デスクトップ・ボード
DP55WB に可能な構成
• 対応プロセッサー
チップセット情報
•
• BIOS とドライバーのアップデート
統合情報
•
http://www.intel.com/cd/channel/reseller/ijkk/jpn/430
580.htm
http://www.intel.com/jp/support/motherboards/deskt
op/dp55wb/
http://www.intel.com/jp/support/motherboards/deskt
op/DP55WB/
http://processormatch.intel.com
http://www.intel.com/jp/products/desktop/chipsets/in
dex.htm
http://downloadcenter.intel.com/
http://www.intel.com/jp/support/motherboards/deskt
op/sb/CS-029945.htm
プロセッサー
警告
適切な電源を使用しなかった場合や、12 V (2 x 4 ピン) 電源コネクターをデスクトップ・ボード
に接続しなかった場合は、ボードが損傷したりシステムが正しく機能しないことがあります。
インテル・デスクトップ・ボード DP55WB は LGA1156 パッケージのインテル・プロセッサー
に対応しています。プロセッサーは、デスクトップ・ボードに付属していないので、別途購入する
必要があります。プロセッサーは、LGA1156 ソケットを通してデスクトップ・ボードに接続しま
す。
インテル・デスクトップ・ボード DP55WB 対応のプロセッサーの詳細は、
http://processormatch.intel.com
をご覧ください。
13
インテルデスクトップ・ボード DP55WB 製品ガイド
メイン・メモリー
メモ
該当するすべてのインテル® SDRAM メモリーの仕様に完全に準拠させるには、SPD (Serial
Presence Detect) データ構造をサポートする DIMM がボードに取り付けられていることが必要
です。メモリー・モジュールが SPD 対応でない場合は、電源投入時にその旨の通知が画面に表示
されます。BIOS は、メモリー・コントローラーが正常に動作するように設定を試みます。
このデスクトップ・ボードは以下のメモリーに対応しています。
• 2 チャネルに配列された金接点型 240 ピン DDR3 (Double Data Rate 3) SDRAM DIMM
(Dual Inline Memory Module) コネクター 4 個
• 1333/1066 MHz DDR3 SDRAM インターフェイス
• シングルおよびデュアル・チャネル・メモリー・インターリーブに対応
• 動作電圧 1.6 V 未満のアンバッファード・ノンレジスタード・シングルサイドまたはダブル
サイド DIMM
メモ
1.6 V を超える定格電圧の DIMM を使用すると、プロセッサーが損傷する可能性がありま
す。
• 非 ECC DDR3 メモリー
• SPD (Serial Presence Detect) メモリーのみ
• 最大 16 GB のシステムメモリー
メモ
32 ビットのオペレーティング・システムは最大 4 GB のメモリーに制限されます。これら
のオペレーティング・システムでは、メモリーがアドイン・グラフィックス・カードおよび
その他のシステム・リソースで使用されるので、表示されるメモリー容量は 4 GB 未満にな
ります。
14
デスクトップ・ボードの機能・特徴
インテル® P55 Express チップセット
インテル P55 Express チップセットは、インテル P55 Express PCH (Platform Controller
Hub) から構成されます。PCH は、ボードの I/O パス用集中型コントローラーです。
オーディオ・サブシステム
オンボード・オーディオ・サブシステムには次のコンポーネントがあります。
• インテル P55 PCH
• Realtek ALC888 コーデック
このサブシステムには次のヘッダーとコネクターがあります。
• バックパネル・オーディオ・コネクター
• ハイデフィニション・オーディオおよび AC ’97 オーディオ・フロントパネル・マイク入力と
ライン出力コネクターをサポートするフロントパネル・オーディオ・ヘッダー
• オンボード S/PDIF ヘッダー
このオーディオ・サブシステムは次の機能・特徴に対応しています。
• 信号対雑音 (S/N) 比 97 dB
• 独立マルチストリーミング 6 チャネル (5.1) オーディオ（バックパネル・オーディオ・コネ
クターを使用）および 2 チャネル・オーディオ（フロントパネル・オーディオ・ヘッダーを使
用）
LAN サブシステム
LAN サブシステムには以下が含まれます。
• インテル P55 PCH
• インテル 82578DC ギガビット (10/100/1000 Mb/s) イーサネット LAN コントローラー
• 統合ステータス LED 搭載 RJ-45 LAN コネクター
サブシステムの機能・特徴：
• CSMA/CD プロトコル・エンジン
• PCH と LAN コントローラー間の LAN コネクト・インターフェイス
• PCI バスの電源管理
バックパネル上の RJ-45 LAN コネクターに 2 個の LED が内蔵されています（図 2 を参照）。
これらの LED は、表 3 に示すような LAN の状態を知らせます。
15
インテルデスクトップ・ボード DP55WB 製品ガイド
図 2. LAN コネクターの LED
表 3. LAN コネクターの LED
LED
A
B
LED の色 LED の状態 説明
緑色 オフ LAN リンクが確立されていません。
オン LAN リンクが確立されています。
点滅 LAN 動作中。
該当なし オフ データレート 10 Mb/s
緑色 オン データレート 100 Mb/s
黄色 オン データレート 1000 Mb/s
USB 2.0 対応
デスクトップ・ボードには、USB 2.0 ポートが 14 個あります（そのうち 8 個はバックパネルの
コネクターにルーティングされ、6 個は 3 個のオンボード・ヘッダーにルーティングされる）。
USB 2.0 ポートは、USB 1.1 デバイスと下方互換性があります。USB 1.1 デバイスは USB 1.1
速度で正常に機能します。
USB 2.0 に対応するには、オペレーティング・システムとドライバーが共に USB 2.0 転送レー
トに完全に対応している必要があります。BIOS で高速 USB を無効にすると、すべての USB
2.0 ポートが USB 1.1 動作に戻ります。この設定は USB2.0 をサポートしていないオペレーティ
ング・システムを使用する場合に必要になることがあります。
16
デスクトップ・ボードの機能・特徴
シリアル ATA 対応
インテル・デスクトップ・ボード DP55WB は、PCH 経由で 6 個のオンボード 3.0 Gb/s シリア
ル ATA (SATA) チャネルをサポートします。
PCH によって提供される 6 個のオンボード SATA チャネルは、以下のインテル
ストレージ テクノロジー RAID (Redundant Array of Independent Drives) レベルに対応して
います。
• RAID 0 – データ・ストライピング
• RAID 1 – データ・ミラーリング
• RAID 0+1 (または RAID 10) - データ・ストライピングとデータ・ミラーリング
• RAID 5 – 分散パリティー
インテル・マトリクス・ストレージ・テクノロジーを使って RAID システムを構成する手順につ
いては、第 4 章を参照してください。
®
・マトリクス・
拡張性
インテル・デスクトップ・ボード DP55WB は、次の拡張機能を提供します。
• PCI Express 2.0 x16 ポート 1 個
• PCI Express 2.0 x1 ポート 2 個
• PCI バス インターフェイス 1 個
BIOS
BIOS には、POST (Power-On Self-Test: 電源投入時自己診断テスト)、BIOS セットアップ プ
ログラム、および PCI Express や SATA の自動構成ユーティリティがあります。BIOS は SPI
(Serial Peripheral Interface) フラッシュ・デバイスに保存されます。
BIOS をアップデートする手順は、第 3 章 59 ページの説明を参照してください。
シリアル ATA の自動構成
コンピューターにシリアル ATA デバイス (ハード ドライブなど) を取り付けると、BIOS の自動
設定ユーティリティがコンピューターのデバイスを自動的に検出し、設定を実行します。シリアル
ATA デバイスを取り付けた後 BIOS セットアップ・プログラムを実行する必要はありません。
BIOS セットアップ・プログラムで手動設定を指定することで自動設定オプションを上書きできま
す。
PCI Express* 自動構成
コンピューターに PCI Express アドイン・カードを取り付ける場合、BIOS の PCI Express 自
動設定ユーティリティを使用すると、そのアドイン・カードに対してリソース (IRQ、DMA チャ
ネル、および I/O スペース) が自動的に検出され、設定されます。PCI Express アドイン・カー
ドを取り付けた後 BIOS セットアップ・プログラムを実行する必要はありません。
17
インテルデスクトップ・ボード DP55WB 製品ガイド
セキュリティ・パスワード
BIOS には、BIOS セットアップ・プログラムへのアクセスを制限したり、コンピューターを起動
できるユーザーを制限するセキュリティ機能があります。スーパバイザー・パスワードおよびユー
ザー・パスワードは、BIOS セットアップまたはコンピューターの起動用に設定できます。この設
定には、以下の制限があります。
• スーパーバイザー・パスワードを使用すると、無制限にアクセスでき、すべてのセットアップ
・オプションを表示したり変更できます。スーパーバイザー・パスワードのみが設定されてい
る場合、セットアップのパスワード プロンプトで <Enter> キーを押すと、セットアップへ
の制限付きアクセス権がユーザーに与えられます。
• スーパーバイザー・ パスワードとユーザー・パスワードの両方が設定されている場合は、ス
ーパーバイザー・パスワードまたはユーザー・パスワードのいずれかを入力すると、Setup
にアクセスできます。スーパーバイザー・パスワードが入力されたかユーザー・パスワードが
入力されたかによって、それぞれセットアップ・オプションが表示および変更、または表示で
きるようになります。
• ユーザー・パスワードを設定すると、コンピューターを起動できるユーザーが制限されます。
コンピューターが起動する前に、パスワード プロンプトが表示されます。スーパーバイザー
・パスワードのみが設定されている場合は、パスワードを入力しなくてもコンピューターは起
動します。両方のパスワードが設定されている場合は、いずれかのパスワードを入力すること
でコンピューターを起動できます。
関連リンク：
パスワードのリセット手順については、51 ページの「パスワードのクリア」を参照してくださ
い。
ハードウェア管理
インテル・デスクトップ･ボード DP55WB では、ハードウェア管理機能によって WfM（Wired
for Management）仕様に準拠しています。このボードに搭載されたハードウェア管理機能の一
部を以下に示します：
• ファン速度の監視と制御
• 温度と電圧の監視
• シャーシ侵入の検出
ハードウェア監視とファン速度制御
ハードウェア監視とファン速度制御機能には次のような機能が含まれています。
• 電源電圧の監視による許容範囲外の電圧レベルの検出
• インテル
• プロセッサー内の温度センサー
• 温度監視クローズドループ・ファン制御により、すべてのオンボードファンについてファンス
ピードの調整が可能です。
®
プレシジョン・クーリング・テクノロジーによる音響的に最適化された温度管理
18
デスクトップ・ボードの機能・特徴
インテル® プレシジョン・クーリング・テクノロジー
インテル プレシジョン・クーリング・テクノロジーは、プロセッサーの温度に基づいてプロセッ
サー・ファンの速度を自動的に調整するほか、内部システム温度に基づいてシャーシ・ファンの速
度を調整します。
シャーシ侵入
ボードは、シャーシのカバーが外されたことを検知するシャーシ・セキュリティー機能を装備して
います。このセキュリティー機能は、シャーシ上の機械的スイッチを使ってデスクトップ・ボード
上のシャーシ・イントルージョン・ヘッダーに接続します。シャーシ・イントルージョン・ヘッダ
ーの位置は、図 22 で確認できます。
電源管理
電源管理機能は、ACPI (Advanced Configuration and Power Interface) よるソフトウェア・
サポートおよび以下のハードウェア・サポートを含む、いくつかのレベルで実装されています。
• 電源コネクター
• ファン・ヘッダー
• LAN 起動機能
• Instantly Available PC テクノロジー (Suspend to RAM)
• +5 V スタンバイ電源インジケータ LED
• USB からの起動
• 電源管理イベント (Power Management Event: PME#) 信号による起動
• WAKE# 信号による起動
ソフトウェア サポート
ACPI
ACPI によってオペレーティング・システムがコンピューターの電源管理とプラグ・アンド・プレ
イ機能を直接制御できるようになります。デスクトップ・ボードで ACPI を使用するには、ACPI
に完全に対応するオペレーティング・システムが必要です。
ハードウェア サポート
電源コネクター
ATX12V に準拠した電源を使用すると、システム制御でコンピューターの電源を切ることができ
ます。ACPI が有効なコンピューターが適切なコマンドを受信すると、この電源では待機電力を除
くすべての電力供給を停止します。
AC 電源障害から復電すると、電源の状態はコンピューターによって停電前の状態（オンまたはオ
フ）に戻されます。コンピューターの反応は、BIOS セットアップ・プログラムの［Boot］メニ
ューにある［Last Power State］機能を使用して設定できます。
デスクトップ・ボードには 3 個の電源コネクターがあります。電源コネクターの位置について
は、49 ページの図 25 をご覧ください。
19
インテルデスクトップ・ボード DP55WB 製品ガイド
ファン・ヘッダー
ファンの機能と動作は次のとおりです。
• コンピューターが ACPI S0 状態のときにファンがオンになります。
• コンピューターが ACPI S3、S4、または S5 状態のときにファンがオフになります。
• ファン・ヘッダーはそれぞれ、ハードウェア監視制御装置のタコメーター入力に接続されてい
ます。
• すべてのファンヘッダーがクローズドループのファン制御に対応しているため、ファンスピー
ドの調整や、必要に応じたファンのオン/オフを切り替えることが可能です。
• すべてのファンヘッダーは、+12V DC 接続に対応しています。
このデスクトップ・ボードでは、4 ピン・プロセッサー・ファン・ヘッダーが 1 個と 4 ピン・シ
ャーシ・ファン・ヘッダーを 3 個装備しています。
LAN ウェイク機能
警告
LAN ウェイク機能を使用するには、電源の 5V スタンバイラインに十分な+5V のスタンバイ電流
が供給されている必要があります。この機能を使用するときに十分なスタンバイ電流が供給されて
いないと、電源を損傷する可能性があります。
LAN ウェイクアップ機能を使用すると、ネットワークを経由したコンピューターの遠隔ウェイク
アップが可能になります。LAN サブシステムは、ネットワーク・トラフィックの監視中にマジッ
クパケットフレームを検出すると、ウェイクアップ信号をアサートしてコンピューターを起動しま
す。
Instantly Available PC テクノロジー
警告
Instantly Available PC テクノロジーを使用するには、電源の 5V スタンバイラインに十分な
+5V スタンバイ電流を供給する必要があります。この機能を使用する場合に十分なスタンバイ電
流が供給されていないと、電源を損傷したり、ACPI S3 スリープ状態の機能に支障をきたす可能
性があります。
このデスクトップ・ボードに使用する電源は、標準的な Instantly Available（ACPI S3 スリープ
状態）設定に対応できるだけの、十分なスタンバイ電流の供給が必要になります。PCI や USB バ
スからの複数のウェイクイベントをサポートするために必要なスタンバイ電流が電源の容量を超え
ている場合には、デスクトップ・ボードはメモリーに格納されているレジスタの設定を失うことが
あります。
このボードは、Instantly Available PC テクノロジーにより、ACPI S3（Suspend to RAM）状
態に入ることが可能です。S3 スリープ状態のコンピューターは電源がオフになっているように見
えますが、システムのフロントパネルに 2 色 LED が装備されている場合、スリープ状態のときに
は LED がアンバー（オレンジ）色になってこれを示します。ウェイクアップ・デバイスまたはイ
ベントによって信号が送られると、システムは即座に直前の動作状態に戻ります。
20
デスクトップ・ボードの機能・特徴
このデスクトップ・ボードは、PCI Bus Power Management Interface Specification に対応
しています。この規格に対応した拡張カードは、電源管理に関与できるので、コンピューターのス
リープ解除に使用できます。
+5 V スタンバイ電源インジケーター
警告
AC 電源のスイッチを切った後もスタンバイ電源 LED が点灯したままになっているときには、ボ
ードのデバイスを脱着する前に電源コードを外してください。電源コードを外さないとボードや、
ボードに装着された機器に損傷を与えることがあります。
図 3 に示したデスクトップ・ボードの待機電源インジケーター は、コンピューターの電源が入っ
ていないように見えても、スタンバイ電源が供給されている間は点灯しています。この緑色の
LED が点灯している間は、メモリーモジュールのソケットや PCI バスのコネクターなどにスタン
バイ電源が供給され続けます。
図 3. スタンバイ電源インジケーターの位置
このデスクトップ・ボードのスタンバイ電流の要件については、テクニカル・プロダクト・スペシ
フィケーション（TPS：技術仕様書）を参照してください。次のリンク先で当該製品を探し、テク
ニカル･ドキュメントからテクニカル・プロダクト・スペシフィケーションを選択してください。
http://support.intel.com/jp/support/motherboards/desktop/
21
インテルデスクトップ・ボード DP55WB 製品ガイド
USB からの起動
メモ
USB からの起動には、USB からの起動に対応している USB 周辺機器と USB からの起動に対応
しているオペレーティング・システムを使用する必要があります。
USB バスの動作によって、コンピューターが ACPI S1 または S3 状態から起動します。
PME# 信号によるウェイクアップ・サポート
PCI バス上で PME# 信号が認識されると、コンピューターは ACPI S1、S3、S4、または S5 状
態から起動します。
WAKE# 信号によるウェイクアップ・サポート
PCI Express バス上で WAKE# 信号が認識されると、コンピューターは ACPI S1、S3、S4、ま
たは S5 状態から起動します。
ENERGY STAR*、e-Standby、EuP への適合性
米国エネルギー省と環境保護庁は、ENERGY STAR 要件を継続的に修正しています。新要件の策
定に伴い、インテルはこれらの政府機関に直接協力してきました。このデスクトップ・ボード は、
コンピューター用の ENERGY STAR プログラム「バージョン 5.0 カテゴリー B」に適合してい
ます。
ENERGY STAR の要件および推奨設定については、http://www.intel.com/go/energystar
ご覧ください。
デスクトップ・ボードは、以下の国際規格にも準拠しています。
• 韓国の e-Standby プログラム
• 欧州連合の Energy using Products (EuP) 指令
を
22
デスクトップ・ボードの機能・特徴
スピーカー
デスクトップ・ボードには、スピーカーが 1 個実装されています。スピーカーは、POST
(Power-On Self-Test: 電源投入時自己診断テスト) 中にビープ音によるエラーコード (ビープコ
ード) 情報を提供します。ボードのビープコードの詳細については、付録 A を参照してくださ
い。
バッテリー
コンピューターの電源をオフにしても、デスクトップ・ボードのバッテリーにより、CMOS RAM
の保存内容およびクロックの時刻が保たれます。バッテリーの交換方法については、52 ページを
参照してください。
リアルタイム・クロック
デスクトップ・ボードには、日付と時刻を示す時計機能と 100 年カレンダーがあります。コンピ
ューターの電源をオフにしても、ボードのバッテリーにより、クロックの時刻が保たれます。
23
インテルデスクトップ・ボード DP55WB 製品ガイド
