Intel DP43TF User Manual
英特尔® 台式机主板 DP43TF
产品指南
修订记录
修订版
-001
如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明：
修订记录
《英特尔
®
台式机主板 DP43TF 产品指南》第一版 2008 年 6 月
日期
FCC 合格声明
本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：
(1) 本设备不会产生有害干扰；而且，(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。
若您对本产品的电磁兼容性性能有任何疑问，请联络：
Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124
1-800-628-8686
本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，
以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用
本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对
无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除
干扰：
• 改变接收天线的方向或位置。
• 增大本设备与接收设备之间的距离。
• 将本设备和接收设备分别连接到归属于不同电路的电源插座中。
• 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。
未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。
本设备经测试，符合家用或商用环境下的 FCC 标准。
加拿大通信部 (Canadian Department of Communications) 符合标准声明
本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference
Regulations) 中对数字设备的限制性规定。
Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par
le ministére des Communications du Canada.
免责声明
本文档提供有关英特尔® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式
授予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，
英特尔对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、
版权或其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品
规格及产品描述作出修改，恕不另行通知。
英特尔台式机主板 DP43TF 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格
有所差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是：
http://intel.com/，或致电 1-800-548-4725 查询。
英特尔、英特尔徽标和英特尔欢跃是英特尔公司在美国及其它国家或地区的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2008 年，英特尔公司。保留所有权利。
前言
本《产品指南》为您提供有关英特尔® 台式机主板 DP43TF 的板面布局、组件安装、BIOS 更新和
规范要求等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
仅用于设计计划内的应用领域
所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、
学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或
应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能
不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：提供有关安全标准、规章及产品认证等信息
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii
英特尔台式机主板 DP43TF 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB
GHz
KB
MB
Mbit
MHz
千兆字节（1,073,741,824 字节）
千兆赫（十亿赫兹）
千字节（1024 字节）
兆字节（1,048,576 字节）
兆位（1,048,576 位）
兆赫（百万赫兹）
iv
目录
1 台式机主板功能
台式机主板组件....................................................................................................11
处理器...............................................................................................................13
主内存...............................................................................................................13
英特尔® P43 Express 芯片组 ..................................................................................14
图形支持 ............................................................................................................14
音频子系统 .........................................................................................................15
旧式输入／输出 (I/O) 控制器...................................................................................15
LAN 子系统 ........................................................................................................16
LAN 子系统软件 ...........................................................................................16
LAN 状态指示灯 ...........................................................................................16
高速 USB 2.0 支持 ...............................................................................................17
增强型 IDE 接口 ..................................................................................................17
串行 ATA ...........................................................................................................17
扩展功能 ............................................................................................................17
BIOS................................................................................................................18
串行 ATA 自动配置........................................................................................18
PCI 和 PCI Express* 自动配置 ........................................................................18
安全口令.....................................................................................................18
硬件管理功能.......................................................................................................19
风扇转速、温度和电压监测与控制 ......................................................................19
机箱开启.....................................................................................................19
电源管理功能.......................................................................................................20
ACPI（高级配置与电源接口）...........................................................................20
硬件支持.....................................................................................................20
电源连接器...........................................................................................20
风扇接头连接器 .....................................................................................21
局域网 (LAN) 唤醒功能 ...........................................................................21
瞬时可用计算机技术................................................................................21
+5 V 备用电源指示灯 .............................................................................22
USB 唤醒 ............................................................................................22
PS/2 键盘／鼠标唤醒..............................................................................22
PME# 信号唤醒支持...............................................................................22
WAKE# 信号唤醒支持 ............................................................................23
符合 ENERGY STAR*（能源之星*）标准 ............................................................23
扬声器...............................................................................................................23
电池 .................................................................................................................23
实时时钟 ............................................................................................................23
2 安装和更换台式机主板组件
开始之前 ............................................................................................................25
安装注意事项.......................................................................................................26
防止电源系统过载..........................................................................................26
遵守安全与规范要求.......................................................................................26
安装 I/O 防护板...................................................................................................27
安装和拆卸台式机主板............................................................................................28
v
英特尔台式机主板 DP43TF 产品指南
安装和拆卸处理器 .................................................................................................29
安装处理器..................................................................................................29
安装处理器风扇散热器 ....................................................................................32
连接处理器风扇散热器电缆...............................................................................33
拆卸处理器..................................................................................................33
安装和拆卸内存....................................................................................................34
双通道内存配置准则.......................................................................................34
两条或四条 DIMM..................................................................................34
三条 DIMM..........................................................................................35
安装 DIMM .................................................................................................36
拆卸 DIMM .................................................................................................38
安装和拆卸 PCI Express x16 卡 ..............................................................................38
安装 PCI Express x16 卡 ...............................................................................39
拆卸 PCI Express x16 卡 ...............................................................................40
连接 IDE 电缆 .....................................................................................................41
连接串行 ATA (SATA) 电缆 ....................................................................................43
连接到内置接头连接器和连接器.................................................................................44
高保真音频链路接头连接器...............................................................................45
S/PDIF 连接器.............................................................................................45
机箱开启接头连接器.......................................................................................45
前面板高保真音频接头连接器 ............................................................................46
USB 2.0 接头连接器......................................................................................46
串行端口接头连接器.......................................................................................47
前面板接头连接器..........................................................................................47
备用前面板电源 LED 指示灯接头连接器 ...............................................................47
IEEE 1394a 接头连接器 .................................................................................48
连接到音频系统....................................................................................................48
连接机箱风扇和电源系统电缆 ...................................................................................49
机箱风扇电缆 ...............................................................................................49
电源系统电缆 ...............................................................................................50
设置 BIOS 配置跳线..............................................................................................51
清除口令 ............................................................................................................52
3 更新 BIOS
使用 Intel® Express BIOS Update（英特尔® 快速 BIOS 更新）实用程序更新 BIOS .............59
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件或 Iflash Memory Update Utility
（Iflash 内存更新实用程序）更新 BIOS ................................................................60
获取 BIOS 更新文件 ......................................................................................60
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS.................................60
使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS ................61
恢复 BIOS ..................................................................................................62
A 错误消息和指示信号
BIOS 笛音码.......................................................................................................63
BIOS 错误消息 ....................................................................................................63
B 符合标准与规范
安全标准 ............................................................................................................65
粘贴电池标志 ...............................................................................................65
欧盟符合标准声明 .................................................................................................66
产品生态声明.......................................................................................................67
回收处理考虑因素..........................................................................................67
vi
无铅 2LI／不含 Pb 2LI 主板 ............................................................................70
有毒有害物质禁用指令 (RoHS) .........................................................................71
欧盟 RoHS ..........................................................................................71
中国 RoHS ..........................................................................................72
EMC（电磁兼容性）规章 ........................................................................................74
确保符合电磁兼容性 (EMC) 规范 .......................................................................75
产品认证 ............................................................................................................76
台式机主板级认证标志 ....................................................................................76
机箱和组件认证 ............................................................................................77
图
1. 英特尔台式机主板 DP43TF 组件..........................................................................11
2. LAN 状态 LED 指示灯 ......................................................................................16
3. +5 V 备用电源指示灯位置 .................................................................................22
4. 安装 I/O 防护板 .............................................................................................27
5. 英特尔台式机主板 DP43TF 安装螺丝孔位置 ............................................................28
6. 抬起插槽拉杆 .................................................................................................29

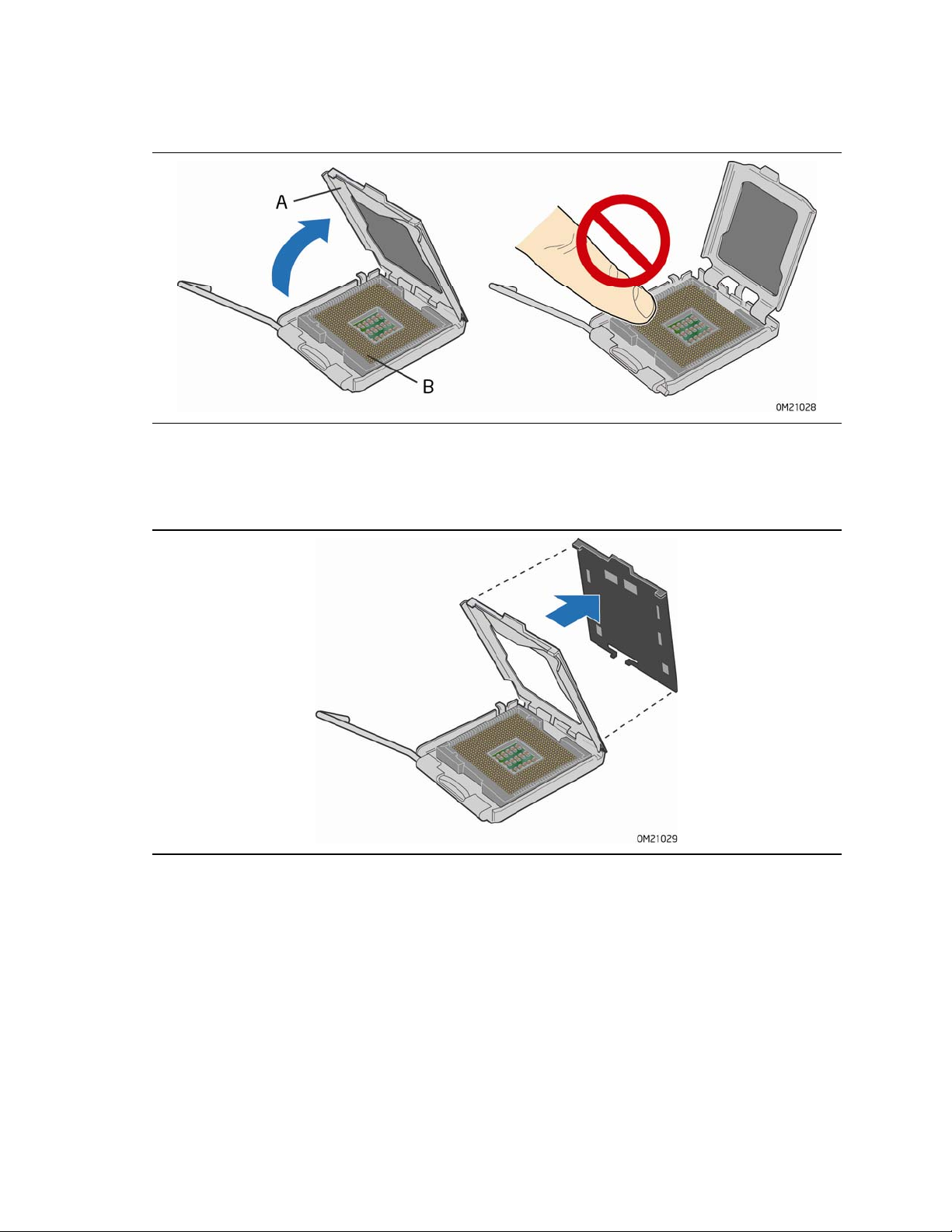

7. 抬起压板.......................................................................................................30
8. 拆卸插槽保护罩 ..............................................................................................30

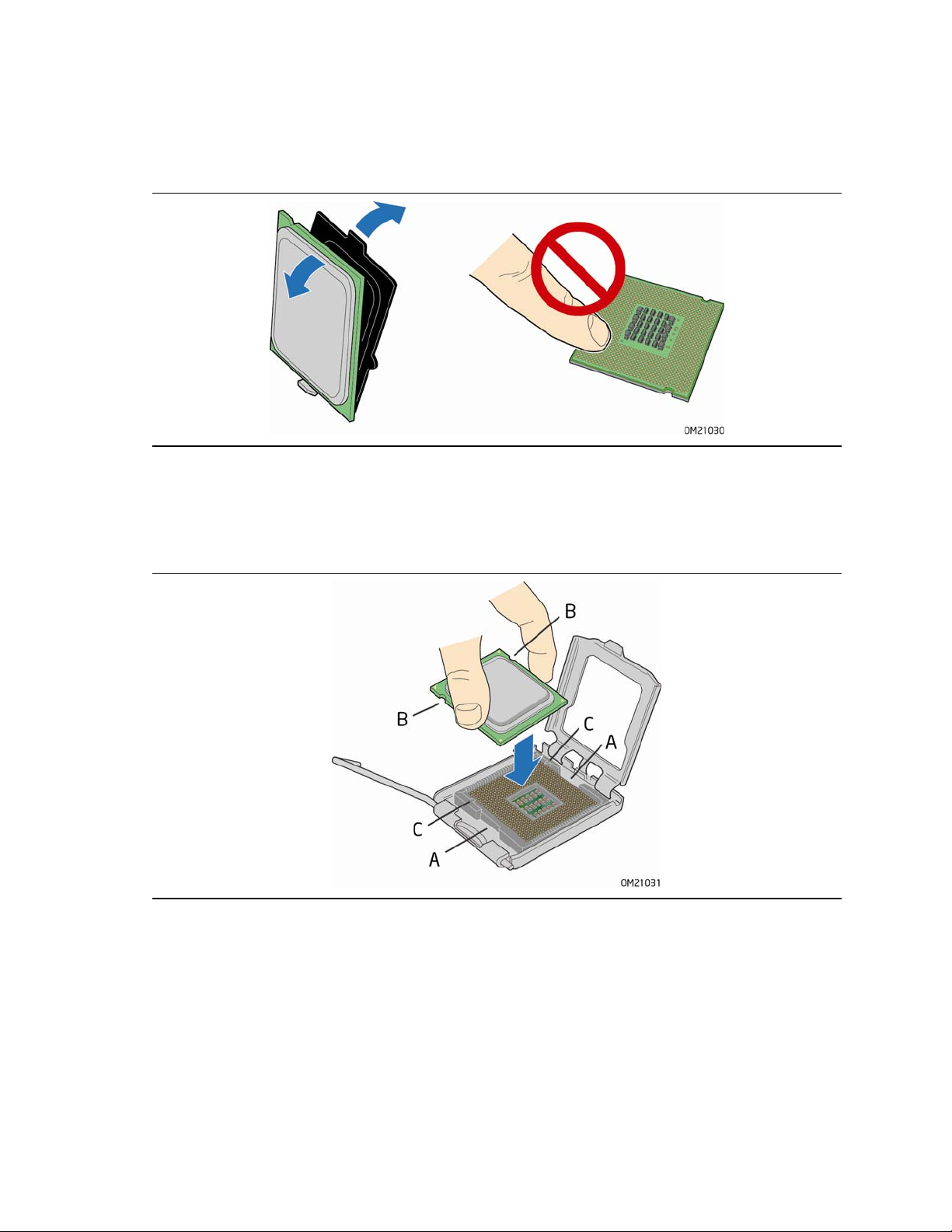

9. 从处理器保护罩中取出处理器 ..............................................................................31
10. 安装处理器....................................................................................................31
11. 闭合压板.......................................................................................................32
12. 连接处理器风扇散热器电缆.................................................................................33
13. 两条 DIMM 双通道内存配置 ...............................................................................34
14. 四条 DIMM 双通道内存配置 ...............................................................................35
15. 三条 DIMM 双通道内存配置 ...............................................................................35

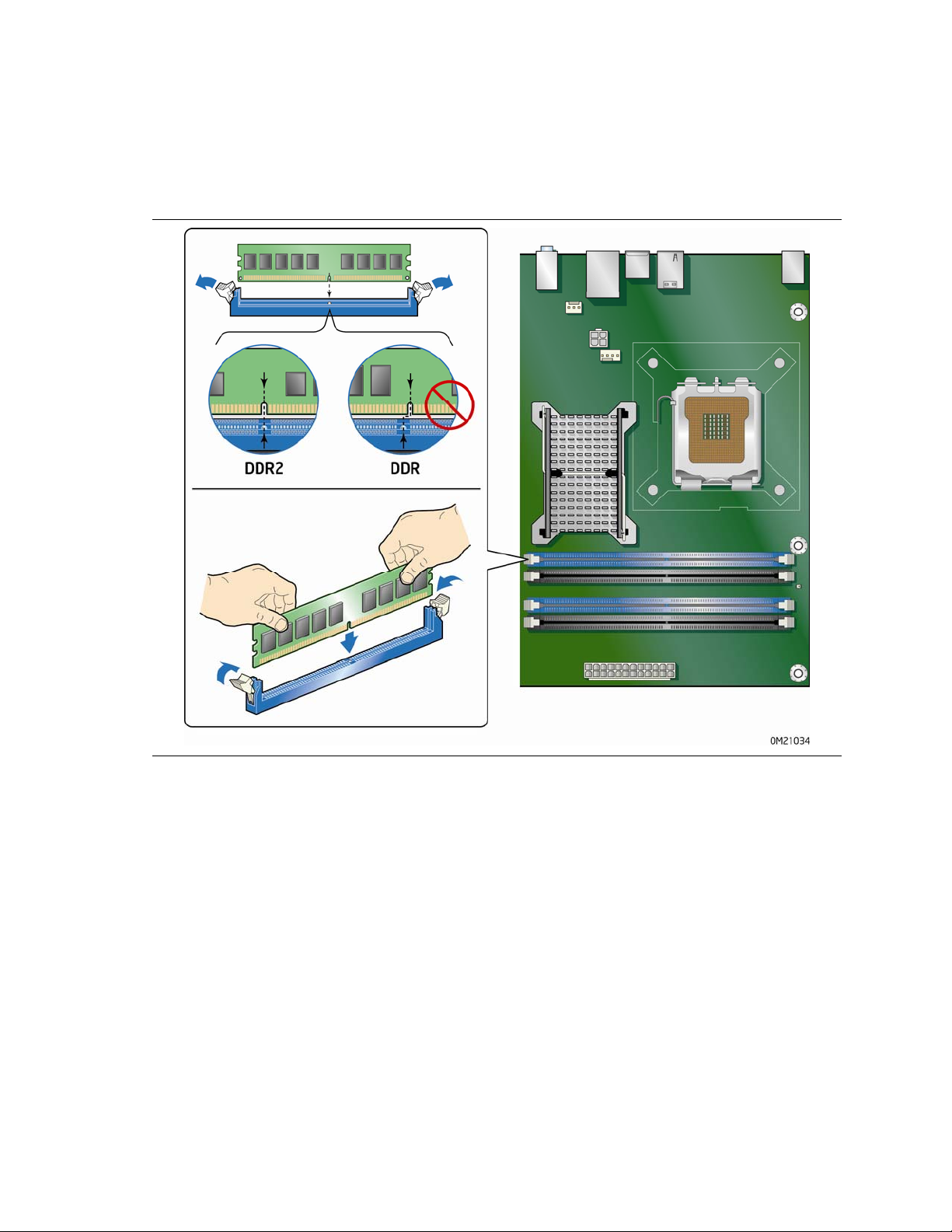

16. 使用 DDR2 DIMM ..........................................................................................36
17. 安装 DIMM ...................................................................................................37

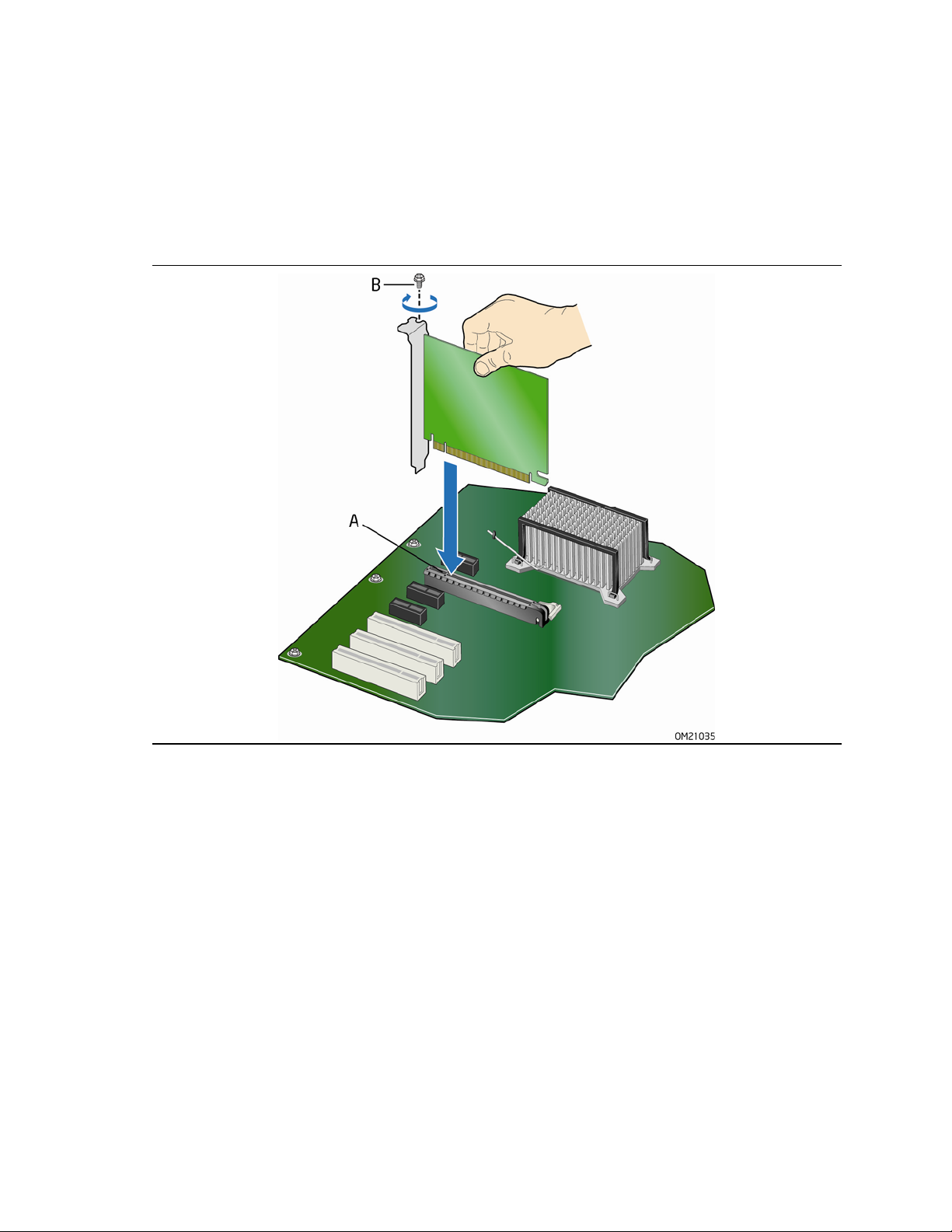

18. 安装 PCI Express x16 卡 .................................................................................39
19. 拆卸 PCI Express x16 卡 .................................................................................40
20. 连接 IDE 电缆................................................................................................42
21. 连接串行 ATA 电缆..........................................................................................43

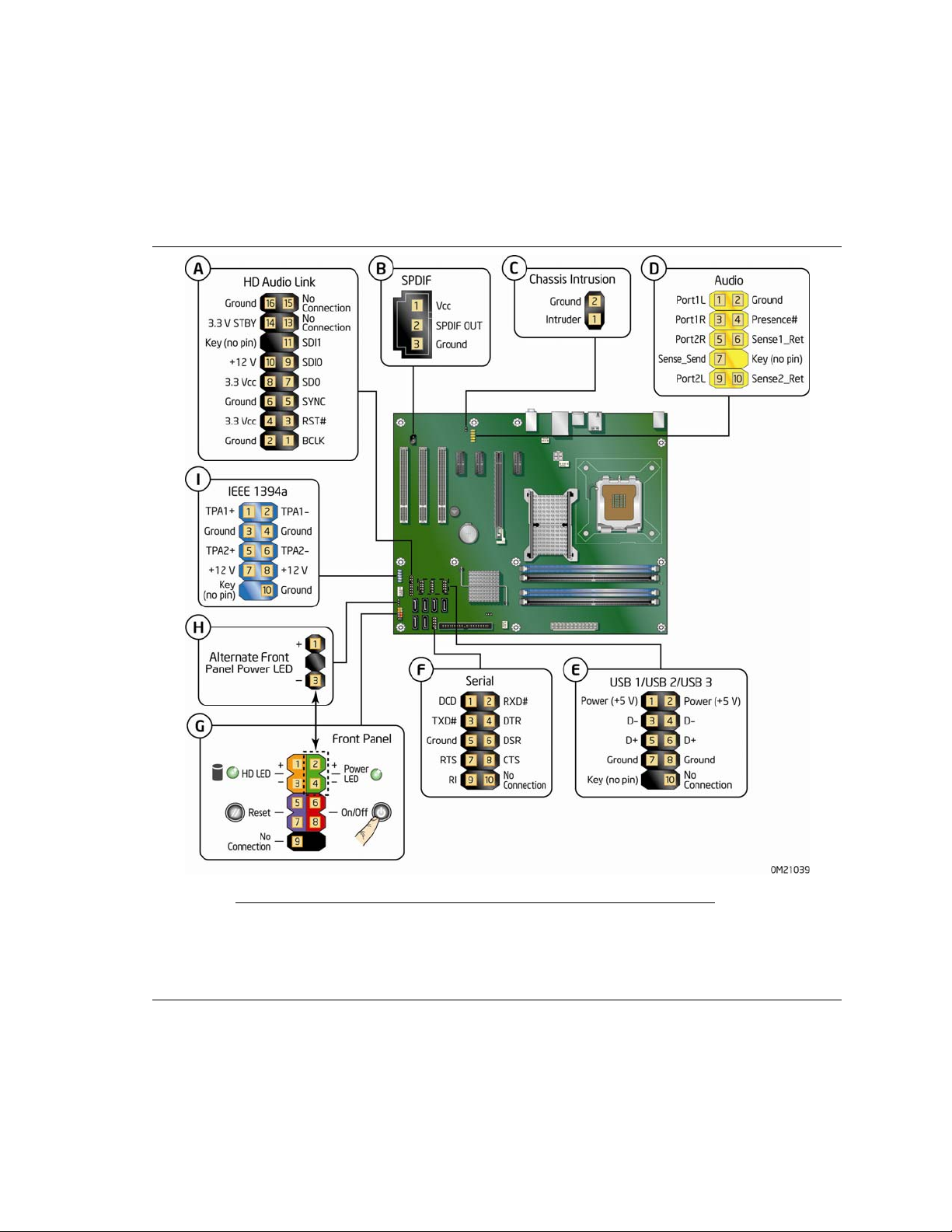

22. 内置接头连接器和连接器 ...................................................................................44
23. 背面板音频连接器............................................................................................48
24. 机箱风扇接头连接器位置 ...................................................................................49
25. 连接电源系统电缆............................................................................................50
26. BIOS 配置跳线块位置 ......................................................................................51

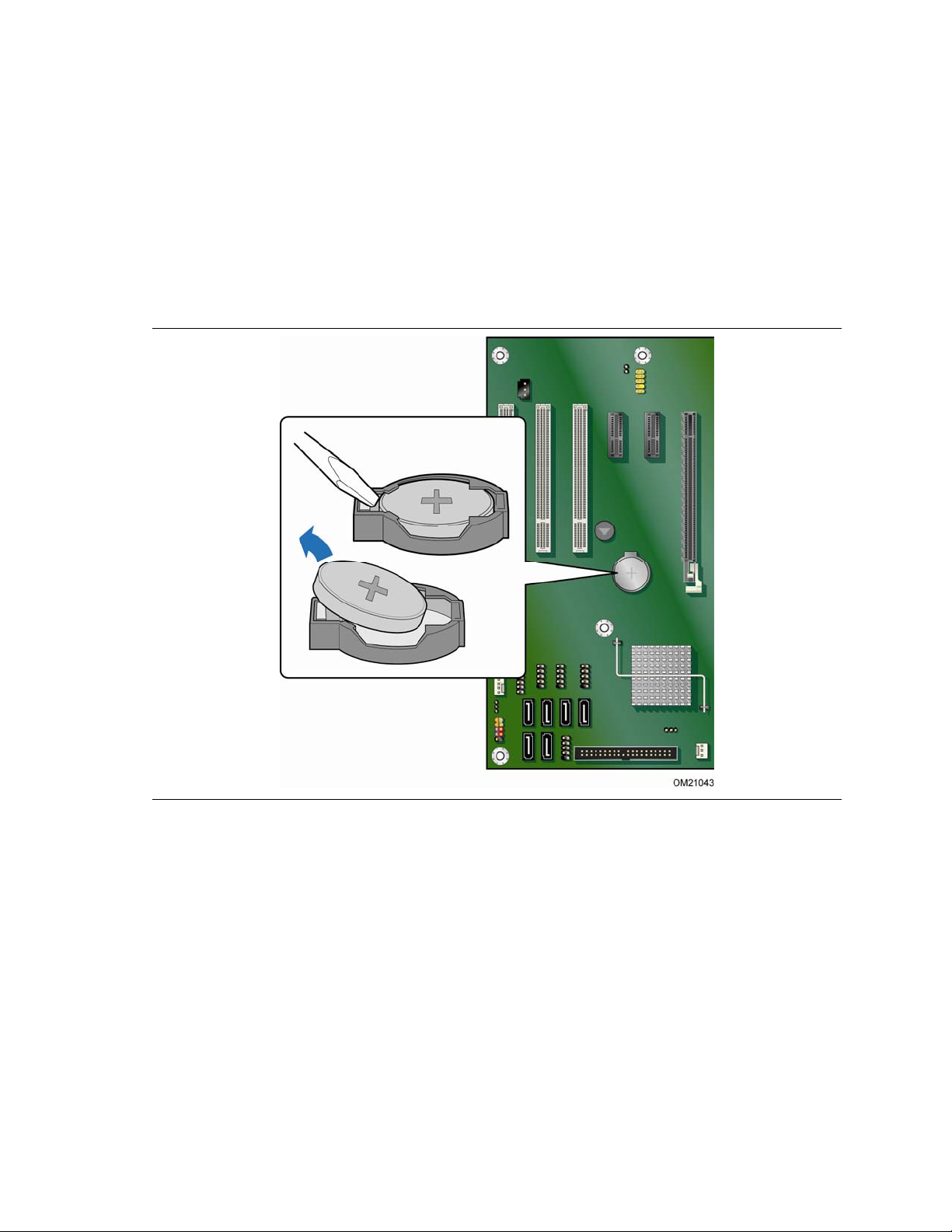

27. 拆卸电池.......................................................................................................58
28. 英特尔台式机主板 DP43TF 中国 RoHS 物质主动声明表 .............................................73
目录
表
1. 功能摘要........................................................................................................ 9
2. 英特尔台式机主板 DP43TF 组件..........................................................................12
3. 音频插孔任务重新分配支持.................................................................................15
4. LAN 连接器 LED 指示灯 ...................................................................................17
5. 高保真音频链路接头连接器信号名称......................................................................45
6. S/PDIF 连接器信号名称....................................................................................45
7. 机箱开启接头连接器信号名称 ..............................................................................45
8. 前面板音频接头连接器信号名称 ...........................................................................46
9. USB 2.0 接头连接器信号名称.............................................................................46
10. 串行端口接头连接器信号名称 ..............................................................................47
vii
英特尔台式机主板 DP43TF 产品指南
11. 前面板接头连接器信号名称.................................................................................47
12. 备用前面板电源 LED 指示灯接头连接器信号名称 ......................................................47
13. IEEE 1394a 接头连接器信号名称 ........................................................................48
14. BIOS Setup（设置）程序各种模式下的跳线设置......................................................52
15. 笛音码 .........................................................................................................63
16. BIOS 错误消息...............................................................................................63
17. 安全标准.......................................................................................................65
18. 无铅二级互连标志............................................................................................71
19. 中国 RoHS／环境友好使用期限标志 .....................................................................72
20. EMC（电磁兼容性）规章 ...................................................................................74
21. 产品认证标志 .................................................................................................76
viii
1 台式机主板功能
本章简要描述英特尔® 台式机主板 DP43TF 的主要功能和特性。表 1 对本台式机主板的各主要功能
进行了总结。
表 1. 功能摘要
形状参数
处理器 支持采用 LGA775 引脚规格封装的英特尔® 处理器
主内存 • 四个 240 针、DDR2 1.8 V SDRAM 双列直插式内存模块 (DIMM) 插槽
芯片组 英特尔® P43 Express 芯片组，包括：
图形 一个 PCI Express* 2.0 x16 连接器，支持 PCI Express 图形附加卡
音频
扩展功能 • 一个 PCI Express 2.0 x16 连接器
旧式 I/O 支持
外围设备接口 • 最多支持 12 个 USB 2.0 端口：
ATX 规格（294.64 毫米［11.60 英寸］x 243.84 毫米［9.60 英寸］）
• 800/667 MHz 单通道或双通道 DDR2 SDRAM 接口
• 支持最高可达 8 GB 的系统内存
• 英特尔 P43 Express 芯片组内存控制器中枢 (MCH)
• 英特尔
板载子系统，具备以下功能与特性：
• 独立 6 声道 (5.1) 音频流
• 双声道立体声音频流，通过板载接头连接器实现
• 英特尔
• RealTek* ALC888VC 音频编码解码器
• 板载 3 针 S/PDIF 输出连接器
• 三个 PCI Express 1.1 x1 连接器
• 三个 PCI* 连接器
旧式 I/O 控制器，提供：
• PS/2* 键盘和鼠标端口
• 一个串行端口，通过板载接头连接器实现
• 最多支持两个 IEEE 1394a 端口：
• 六条串行 ATA (SATA) 通道（每秒 3.0 Gb），通过 ICH10 实现
• 一个 IDE 接口，具备 ATA-66/100 支持（两个设备）
®
82801JB I/O 控制器中枢 (ICH10)
®
高保真音频（英特尔® HD Audio）接口
― 六个端口连接至背面板
― 六个端口连接至三个 USB 接头连接器
― 一个端口连接至背面板
― 一个端口连接至板载 IEEE 1394a 接头连接器
待续
9
英特尔台式机主板 DP43TF 产品指南
表 1. 功能摘要（续）
BIOS
• 用于 EFI 的 Intel
架构）
• 32 Mbit 对称快闪内存设备
• 支持 SMBIOS
®
Rapid BIOS Boot（英特尔® 快速 BIOS 启动）
®
Express BIOS Update（英特尔® 快速 BIOS 更新）
电源管理
• Intel
• Intel
• 支持高级配置与电源接口 (ACPI)
• 挂起到 RAM (STR)
• USB、PCI、PCI Express、PS/2、LAN 和前面板唤醒
• 符合 ENERGY STAR*（能源之星*）标准
硬件管理
硬件监控，包括：
• 用于监视风扇活动的四个风扇感测输入
• Intel® Quiet System Technology
（英特尔
®
安静系统技术，英特尔® QST）风扇转速控制
• 用于检测超范围值的电压感测
LAN 支持
操作系统支持
英特尔® 82567LV 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
• Microsoft Windows Vista* Ultimate
• Microsoft Windows Vista Enterprise
• Microsoft Windows Vista Business
• Microsoft Windows Vista Home Premium
• Microsoft Windows Vista Home Basic
• Microsoft Windows Vista Ultimate 64-bit edition
• Microsoft Windows Vista Enterprise 64-bit edition
• Microsoft Windows Vista Business 64-bit edition
• Microsoft Windows Vista Home Premium 64-bit edition
• Microsoft Windows Vista Home Basic 64-bit edition
• Microsoft Windows* XP Media Center Edition 2005
• Microsoft Windows XP Professional
• Microsoft Windows XP Professional x64 Edition
• Microsoft Windows XP Home
®
Platform Innovation Framework（英特尔® 平台创新
有关英特尔台式机主板 DP43TF 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动
程序，请访问
http://support.intel.com/support/motherboards/desktop/。
10
台式机主板组件
图 1 显示了英特尔台式机主板 DP43TF 主要组件的大致位置。
台式机主板功能
图 1. 英特尔台式机主板 DP43TF 组件
11
英特尔台式机主板 DP43TF 产品指南
表 2. 英特尔台式机主板 DP43TF 组件
标签 说明
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
AA
BB
CC
DD
EE
PCI 总线连接器 3
S/PDIF 接头连接器
PCI 总线连接器 2
PCI 总线连接器 1
PCI Express 1.1 x1 连接器 3
机箱开启接头连接器
前面板音频接头连接器
PCI Express 1.1 x1 连接器 2
PCI Express 2.0 x16 连接器
PCI Express 1.1 x1 连接器 1
背面板连接器
机箱背面风扇接头连接器（3 针）
12 V 处理器内核电压连接器（2 x 2 针）
处理器风扇接头连接器（4 针）
处理器插槽
DDR2 DIMM 0 插槽
DDR2 DIMM 1 插槽
主电源连接器（2 x 12 针）
机箱前面风扇接头连接器（3 针）
BIOS 配置跳线块
IDE 连接器
串行接头连接器
串行 ATA 连接器（六个）
前面板接头连接器
备用前面板电源 LED 指示灯接头连接器
IEEE 1394a 接头连接器
高保真音频链路接头连接器
高速 USB 2.0 接头连接器（三个）
电池
扬声器
有关英特尔台式机主板 DP43TF 的更详尽信息，请访问 http://intel.com/design/motherbd。
12
处理器
注意
若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，
则可能对台式机主板造成损害或导致系统功能异常。
英特尔台式机主板 DP43TF 支持采用 LGA775 引脚规格封装的英特尔处理器。台式机主板上
不包括处理器，须单独购买。处理器通过 LGA775 插槽连接到台式机主板上。
有关以下各项的详情，请访问以下所列的位置：
• 有关安装或升级处理器的指导，请参阅第 2 章第 29 页
• 有关英特尔台式机主板 DP43TF 支持的处理器，请访问
http://processormatch.intel.com
主内存
台式机主板功能
注释
为了完全符合所有适用的英特尔 ® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此
状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本台式机主板支持如下定义的双通道或单通道内存配置。
• 四个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式内存模块 (DIMM)
连接器
• 支持：
⎯ 非 ECC 1.8 V DDR2 800/667 MHz 内存
⎯ 仅支持串行设备检测 (SPD) 内存
⎯ 无缓冲、无寄存单面或双面 DIMM（具备 x16 组织的双面 DIMM 除外）
⎯ 以下所列的内存配置：
• 使用 256 Mb 技术，最多支持 2.0 GB 内存
• 使用 512 Mb 或 1 Gb 技术，最多支持 4.0 GB 内存
• 使用 1 Gb 技术，最多支持 8.0 GB 内存
• 需要最低 512 MB 的内存总量
13
英特尔台式机主板 DP43TF 产品指南
注释
系统资源和硬件（如 PCI Express）要求使用物理内存地址，将减少可用可寻址系统内存。取决于
系统配置和操作系统，这可导致向操作系统和应用程序提供的高达 1 GB 或以上的物理可寻址内存
减少。
有关以下各项的详情，请访问以下所列的位置：
• 有关 SDRAM 规格，请访问
• 有关安装内存的指导，请参阅第 2 章第 34 页
• 有关已测试通过的内存，请访问 http://cmtlabs.com/mbsearch.asp
http://intel.com/technology/memory/
英特尔
®
P43 Express 芯片组
英特尔 P43 Express 芯片组包括以下设备：
• 带有直接媒体接口 (DMI) 的英特尔 P43 Express 芯片组内存控制器中枢 (MCH)
• 带有 DMI 的英特尔 82801JB I/O 控制器中枢 (ICH10)
MCH 组件提供到处理器、内存、PCI Express 和 DMI 互连的接口。ICH10 是主板 I/O 路径的
集中控制器。
有关英特尔 P43 Express 芯片组的更详尽信息，请访问
http://developer.intel.com/products/chipsets/。
图形支持
本主板通过 PCI Express 2.0 x16 连接器支持 PCI Express 分立图形附加卡，具体如下：
• 支持 1.25 GHz 的 PCI Express 1.1 频率，每个方向上的速率可达每秒 2.5 Gb（共计每秒
500 MB）。接口每个方向上的最高同时理论带宽为每秒 4 GB，当操作于 x16 模式时，
共计每秒 8 GB。
• 支持 2.5 GHz 的 PCI Express 2.0 频率，每个方向上的速率可达每秒 5.0 Gb（共计每秒
1,000 MB）。接口每个方向上的最高同时理论带宽为每秒 8 GB，当操作于 x16 模式时，
共计每秒 16 GB。
有关 PCI Express 技术的更详尽信息，请访问
http://pcisig.com。
14
音频子系统
板载音频子系统包括以下组件：
• 英特尔 ICH10 I/O 控制器中枢
• RealTek ALC888VC 音频编码解码器
• 英特尔高保真音频前面板音频接头连接器
• 英特尔高保真音频链路接头连接器
• 板载 3 针 S/PDIF 输出连接器
音频子系统支持下列功能：
• 95 dB（分贝）的信噪比 (S/N)
• 独立多流式 5.1 音频（使用背面板音频连接器）和立体声（使用英特尔高保真前面板音频接头
连接器）
有关以下各项的详情，请访问以下所列的位置：
• 有关音频驱动程序和实用程序，请访问
http://support.intel.com/support/motherboards/desktop/
• 有关板载音频接头连接器的位置，请参见第 44 页图 22
• 有关背面板音频连接器的位置及描述，请参见第 48 页图 23
表 3 列出了前面板和背面板音频插孔支持的功能。
台式机主板功能
表 3. 音频插孔任务重新分配支持
插孔
绿色 无 有 无 无 无
粉红色 有 无 无 无 无
蓝色 无 无 有 有 无
绿色 无 有 无 无 无
粉红色 有 无 无 无 有
话筒
音频线路输出／
耳机
音频线路
输入
前面板
背面板
旧式输入／输出 (I/O) 控制器
I/O 控制器具有以下功能和特性：
• 低引脚计数 (LPC) 接口
• 一个串行端口接口（通过板载接头连接器提供）
• 串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容
• PS/2 鼠标和键盘接口
• 智能电源管理，包括可编程唤醒事件接口
• PCI 电源管理支持
后方环绕
音频中心／
低音炮
15
英特尔台式机主板 DP43TF 产品指南
LAN 子系统
LAN 子系统包括：
®
• 英特尔
• 英特尔 82567V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
• 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
该子系统具有以下功能与特性：
• CSMA/CD 协议引擎
• ICH10 与 LAN 控制器之间的 LAN 连接接口
• PCI Express 电源管理
有关 LAN 软件和驱动程序的更详尽信息，请访问
http://support.intel.com/support/motherboards/desktop。
LAN 子系统软件
有关 LAN 软件和驱动程序的信息，请访问英特尔万维网站点
http://support.intel.com/support/motherboards/desktop 上的英特尔台式机主板 DP43TF
链接。
ICH10
LAN 状态指示灯
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的工作状态。
图 2. LAN 状态 LED 指示灯
表 4 列出了当本主板接通电源后且 LAN 子系统正在工作时 LED 指示灯的状态。
16
台式机主板功能
表 4. LAN 连接器 LED 指示灯
LED 指示灯 LED 指示灯颜色 LED 指示灯状态 表示
A（连接） 熄灭 未建立 LAN 连接
B（速度）
绿色
亮起 已建立 LAN 连接
闪烁 LAN 正处于活动状态
不适用 熄灭 每秒 10 Mb 的数据速率
绿色 亮起 每秒 100 Mb 的数据速率
黄色 亮起 每秒 1000 Mb 的数据速率
高速 USB 2.0 支持
本台式机主板通过 ICH10 最多可支持 12 个 USB 2.0 端口（其中六个端口连接至背面板，
另外六个端口则连接至三个内置接头连接器）。USB 2.0 端口向后兼容 USB 1.1 设备。
连接的 USB 1.1 设备将以 USB 1.1 速率正常工作。
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。在 BIOS 中禁用高速
USB 将致使所有 USB 2.0 端口回到 USB 1.1 的操作状态。对于不支持 USB 2.0 的操作系统，
可能需要进行此项设置以匹配操作系统。
增强型 IDE 接口
本主板的 IDE 接口负责处理处理器与外围设备（如硬盘驱动器和 CD-ROM 驱动器）之间的信息
交换。该接口支持：
• 最多两个 IDE 设备（如硬盘驱动器）
• ATAPI 设备（如 CD-ROM 驱动器）
• 较早的 PIO 模式设备
• Ultra DMA-33 和 ATA-66/100 传输协议
串行 ATA
本台式机主板通过 ICH10 支持六条串行 ATA 通道（每秒 3.0 Gb），每条通道连接一个设备。
扩展功能
本台式机主板在系统扩展功能方面提供了如下扩展插槽：
• 一个 PCI Express 2.0 x16 连接器（也与 PCI Express 1.1 附加卡兼容）
• 三个 PCI Express 1.1 x1 连接器
• 三个 PCI 总线连接器
17
英特尔台式机主板 DP43TF 产品指南
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI/PCI
Express 自动配置实用程序以及视频 BIOS。BIOS 存储于串行外围设备接口 (SPI) 闪存设备中。
按照第 3 章的指导可对 BIOS 进行更新。
串行 ATA 自动配置
如果您在计算机中安装了新的串行 ATA 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序
可自动检测和配置该设备。在安装新的串行 ATA 设备后，不必运行 BIOS Setup（设置）程序。
通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
PCI 和 PCI Express* 自动配置
如果您在计算机中安装了新的 PCI/PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express 自动
配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的
PCI/PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。
安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限
进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置管理员口令
和用户口令：
• 输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地
访问 Setup（设置）程序。
• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是
用户口令。
• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
有关复位口令的指导，请参阅第 52 页“清除口令”。
18
硬件管理功能
英特尔台式机主板 DP43TF 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。
本主板具备多种硬件管理功能，具体包括：
• 风扇转速监测与控制
• 温度和电压监控
• 机箱开启检测
风扇转速、温度和电压监测与控制
本主板的风扇转速、温度和电压监测与控制功能包括如下各项：
• 电源系统电压监控功能，以检测高于和低于可接受值的电平
• Intel Quiet System Technology（英特尔安静系统技术）风扇转速控制，可提供降低噪音的
温度管理
注释
要启用 Intel Quiet System Technology（英特尔安静系统技术），必须将内存安装在
通道 A 的 DIMM 0 插槽中。
• 温度监控封闭环路风扇控制，对于所有板载风扇均可根据温度条件调整风扇转速
• 风扇转速控制器和传感器集成在 ICH10 内
• 温度传感器内置于处理器、MCH 和 ICH10 中，外加板载远程传感器
台式机主板功能
注释
MCH 的最小温度报告阈值为 66 °C。MCH 温度传感器将会一直显示 66 °C，直到其温度升高到
超过此温度阈值以上。
机箱开启
本台式机主板支持机箱安全功能，可检测箱盖是否被拆除。此安全功能使用了一只机械开关，该开关
位于机箱上并可连接至台式机主板的机箱开启接头连接器。有关机箱开启接头连接器的位置，请参见
图 22。
19
英特尔台式机主板 DP43TF 产品指南
电源管理功能
电源管理可以在几个级别上实现，包括：
• 高级配置与电源接口 (ACPI) 软件支持
• 硬件支持：
⎯ 电源连接器
⎯ 风扇接头连接器
⎯ 局域网 (LAN) 唤醒功能
⎯ 瞬时可用计算机技术（挂起到 RAM）
⎯ +5 V 备用电源 LED 指示灯
⎯ PS/2 键盘／鼠标唤醒
⎯ USB 唤醒
⎯ 电源管理事件信号 (PME#) 唤醒支持
⎯ WAKE# 信号唤醒支持
• 符合 ENERGY STAR（能源之星）标准
ACPI（高级配置与电源接口）
ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI
功能，需要安装提供全面 ACPI 支持的操作系统。
硬件支持
电源连接器
符合 ATX12V 规格的电源系统可通过系统控制关闭计算机电源。当具备 ACPI 功能的计算机接收到
适当命令后，电源系统将除去所有非备用电压。
如果从交流电源故障恢复，计算机将返回电源中断（打开或关闭）前的电源状态。使用 BIOS
Setup（设置）程序 Boot（启动）菜单中的 Last Power State（上次电源状态）功能，可以设置
计算机的响应方式。
本台式机主板有两个电源连接器。有关这些电源连接器的位置，请参见第 50 页图 25。
20
台式机主板功能
风扇接头连接器
风扇的功能／操作如下：
• 计算机处于 ACPI S0 状态时风扇打开。
• 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。
• 所有风扇接头连接器均支持封闭环路风扇控制，可根据温度条件调整风扇转速。
• 所有风扇接头连接器都具有 +12 V 直流连接。
本台式机主板具备 4 针处理器风扇接头连接器、两个 3 针机箱风扇接头连接器和一个 4 针机箱风扇
接头连接器。
局域网 (LAN) 唤醒功能
注意
要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统。
局域网 (LAN) 唤醒功能可通过网络远程唤醒计算机。LAN 子系统监测网络传输业务量，一旦检测到
Magic Packet* 帧，便发出唤醒信号，从而为计算机接通电源。
瞬时可用计算机技术
注意
要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠
状态功能。
本台式机主板使用的电源系统必须能够提供充足的备用电流以支持标准的瞬时可用（ACPI S3 睡眠
状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用电流超出了电源
系统的供电能力，则台式机主板可能会丢失存储在内存中的寄存器设置。
瞬时可用计算机技术允许主板进入 ACPI S3（挂起到 RAM）睡眠状态。在 S3 睡眠状态下，计算机
看起来好像处于关机状态。如果计算机前面板上有双色电源 LED 指示灯，则 LED 指示灯为淡黄色
（琥珀色）时表示已进入了睡眠状态。当通过唤醒设备或事件激活时，计算机将迅速恢复到最后记录
的工作状态。
本台式机主板支持《PCI 总线电源管理接口规格》。支持此规格的附加卡可参与电源管理，并用于
唤醒计算机。
21
英特尔台式机主板 DP43TF 产品指南
+5 V 备用电源指示灯
注意
如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开
电源电缆。否则可能会损坏主板和任何相连的设备。
当主板上仍存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源指示灯
（如图 3 所示）将依然亮起。换言之，当该绿色 LED 指示灯亮起时，备用电源在内存模块插槽和
PCI/PCI Express 总线连接器处依然存在。
图 3. +5 V 备用电源指示灯位置
有关本台式机主板备用电流要求的更详尽信息，请访问
http://support.intel.com/support/motherboards/desktop/，找到该产品并单击 Technical
Documents（技术文档）选项卡，参阅 Technical Product Specification（产品技术规格）。
USB 唤醒
注释
USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。
USB 总线活动可将计算机从 ACPI S3 状态唤醒。
PS/2 键盘／鼠标唤醒
PS/2 键盘／鼠标活动可将计算机从 ACPI S3 状态唤醒。
PME# 信号唤醒支持
当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S3、S4 或 S5 状态唤醒。
22
WAKE# 信号唤醒支持
当核实在 PCI Express 总线上有 WAKE# 信号后，计算机将从 ACPI S1、S3、S4 或 S5 状态
唤醒。
符合 ENERGY STAR*（能源之星*）标准
2007 年，美国能源部 (US Department of Energy) 会同美国环境保护局 (US Environmental
Protection Agency) 联合对 ENERGY STAR（能源之星）标准要求进行了修订。英特尔直接与
这两家政府机构合作，共同确定了新的要求。本台式机主板满足 ENERGY STAR（能源之星）
类别 B 的各项要求。
台式机主板功能
有关 ENERGY STAR（能源之星）规范的详情，请访问：
http://intel.com/go/energystar。
扬声器
本台式机主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码
（笛音码）提示。
电池
本台式机主板上的电池可在计算机关闭期间保持 CMOS RAM 中的数据，并使系统时钟继续运转。
有关如何更换电池的指导，请参阅第 53 页。
实时时钟
本台式机主板提供日历时钟和百年日历。在计算机关机期间，由台式机主板上的电池为时钟供电。
23
英特尔台式机主板 DP43TF 产品指南
