Ingersoll-Rand W7150EU-K1, W7150EU-K2 User Manual

Download

Page 1

V20

IMPACTOOLTM Literature Pack

W7150EU-K1, W7150EU-K2

User Manual

48391619

Edition 3

May 2012

User Manual

Manual del Usuario

Manuel d’utilisation

Manuale utente

Benutzerhandbuch

Gebruiksaanwijzing

Brugervejledning

Användarmanual

Brukermanual

Käyttöopas

Manual do Usuário

Εγχειρίδιο χρήσης

Uporabniški priročnik

Používateľská príručka

Uživatelská příručka

Kasutusjuhend

Felhasználói kézikönyv

Naudotojo vadovas

Lietotāja rokasgrāmata

Instrukcja obsługi

Ръководство за потребителя

Manual de utilizare

Руководство пользователя

Save These Instructions

Page 2

Page 3

Page 4

= 100-75% = 75-50% = 50-25% = 25-10% = 10-0%

(Dwg. 47155940)

2 48391619_ed3

Page 5

This section contains product information for

V20

Cordless Impact Wrench

•

V20

Battery

•

V20

Battery Charger

•

Product Information

Especicaciones del producto

Spécications du produit

Speciche prodotto

Technische Produktdaten

Productspecicaties

Produktspecikationer

Produktspesikasjoner

Tuote-erittely

Especicações do Produto

Προδιαγραφές προϊόντος

Specikacije izdelka

Špecikácie produktu

Specikace výrobku

Toote spetsikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specikacijas

Informacje o Produkcie

Информация за Продукта

Informaţii Privind Produsul

Технические характеристики изделия

Save These Instructions

Page 6

Esta sección contiene información de producto de

V20

Aprietatuercas de percusión inalámbrico

•

V20

BaterÃa

•

V20

Cargador de la batería

•

Cette section contient des informations sur les produits pour

V20

Clé à chocs sans l

•

V20

Batterie

•

V20

Carregador de baterias

•

Questa sezione contiene informazioni sul prodotto per

V20

Avvitatore a impulsi portatile

•

V20

Batteria

•

V20

Caricabatterie

•

Dieser Abschnitt enthält Produktinformationen für

V20

Kabelloser Schlagschrauber

•

V20

Akku

•

V20

Akkuladegerät

•

Deze sectie bevat productinformatie voor

V20

Snoerloze slagmoersleutel

•

V20

Accu

•

V20

Acculader

•

Dette afsnit indeholder produktoplysninger til

V20

Ledningsfri slagnÃ¸gle

•

V20

batteri

•

V20

Batterioplader

•

Det här avsnittet innehåller produktinformation för

V20

Sladdlös slående muttermaskin

•

V20

Batteri

•

V20

Batteriladdare

•

Dette avsnittet inneholder produkt informasjon for

V20

Trådløs slagnøkkel

•

V20

Batteri

•

V20

Batterilader

•

Tässä osiossa on tuotetietoa tuotteelle

V20

Johdoton impaktiavain

•

V20

Akku

•

V20

Akkulaturi

•

Esta secção contém informações sobre produtos para:

V20

Chave de Impacto Sem Fios

•

V20

Bateria

•

V20

Carregador de baterias

•

Σε αυτή την ενότητα περιέχονται πληροφορίες προϊόντος για

V20

Κρουστικό Δραπανοκατσάβιδο Μπαταρίας

•

V20

Μπαταρία

•

V20

Φορτιστής μπαταρίας

•

To poglavje vsebuje informacije o izdelku za

V20

Brezžični udarni ključ

•

V20

Baterija

•

V20

Polnilnik baterij

•

V tejto časti sa uvádzajú informácie o výrobku pre

Bezdrôtový rázový uťahovák

•

V20

Akumulátor

•

V20

Nabíjačka akumulátora

•

Tato část obsahuje informace o produktech

V20

Akumulátorový rázový utahovák

•

V20

Baterie

•

V20

Nabíječka baterií

•

Selles jaotises kirjeldatakse tooteinfot

V20

Juhtmeta löökmutrivõti

•

V20

Aku

•

V20

Akulaadur

•

Ez a rész termékinformációt tartalmaz a következőhöz:

V20

Vezeték nélküli ütvecsavarozó

•

V20

AKKUMULÁTOR

•

V20

Akkumulátortöltő

•

Šiame skyriuje pateikiama gaminio informacija, skirta

V20

Akumuliatorinis smūginis veržliasukis

•

V20

Akumuliatorius

•

V20

Akumuliatorių kroviklis

•

Šajā sadaļā ir vispārīga informācija par izstrādājumu

V20

Bezvadu trieciena uzgriežņatslēga

•

V20

Akumulators

•

V20

Akumulatora lādētājs

•

Niniejszy rozdział zawiera informacje o produkcie

V20

Bezprzewodowy klucz udarowy

•

V20

Battery

•

V20

Battery Charger

•

Този раздел съдържа информация за продукта за

V20

Безжичен ударен гаечен ключ

•

V20

батерия

•

V20

Зарядно устройство за батерия

•

Această secţiune conţine informaţii privind produsul pentru

V20

Maşină de găurit/ Şurubelniţă cu acumulatori

•

V20

Baterie

•

V20

Bateria încărcător

•

Этот раздел содержит сведения о товаре для

V20

Бесшнуровой импульсный гайковерт

•

V20

Аккумуляторная батарея

•

V20

Зарядное устройство

•

Page 7

WARNING

Product Information: Cordless Impact Wrench Product Safety Information

Intended Use:

These Cordless Impact Wrenches are designed to remove and install threaded fasteners.

Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, re and/or

• serious injury. Save all warnings and instructions for future reference. Responsibly recycle or dispose of Batteries. Do not puncture or burn batteries. Improper disposal may endanger the environment or cause

• personal injury. Only use Tools with appropriate voltage Ingersoll Rand batteries and Charger. Use of any other batteries may create a risk of re, personal

• injury or property damage.

For additional information, refer to Cordless Impact Wrench Safety Manual Form 04581146, Battery Charger Safety Information Manual Form 10567832 and Battery Safety Information Manual Form 10567840.

Manuals can be downloaded from www.ingersollrandproducts.com.

Product Specications

Voltage Drive

Model

W7150EU 20 Square 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty ‡ KwA = 3dB measurement uncertainty

V, DC Type Size bpm rpm f t-lbs (Nm) ft-lbs (Nm) † Pressure (Lp) ‡ Power (Lw) Level *K

Square

(Extended)

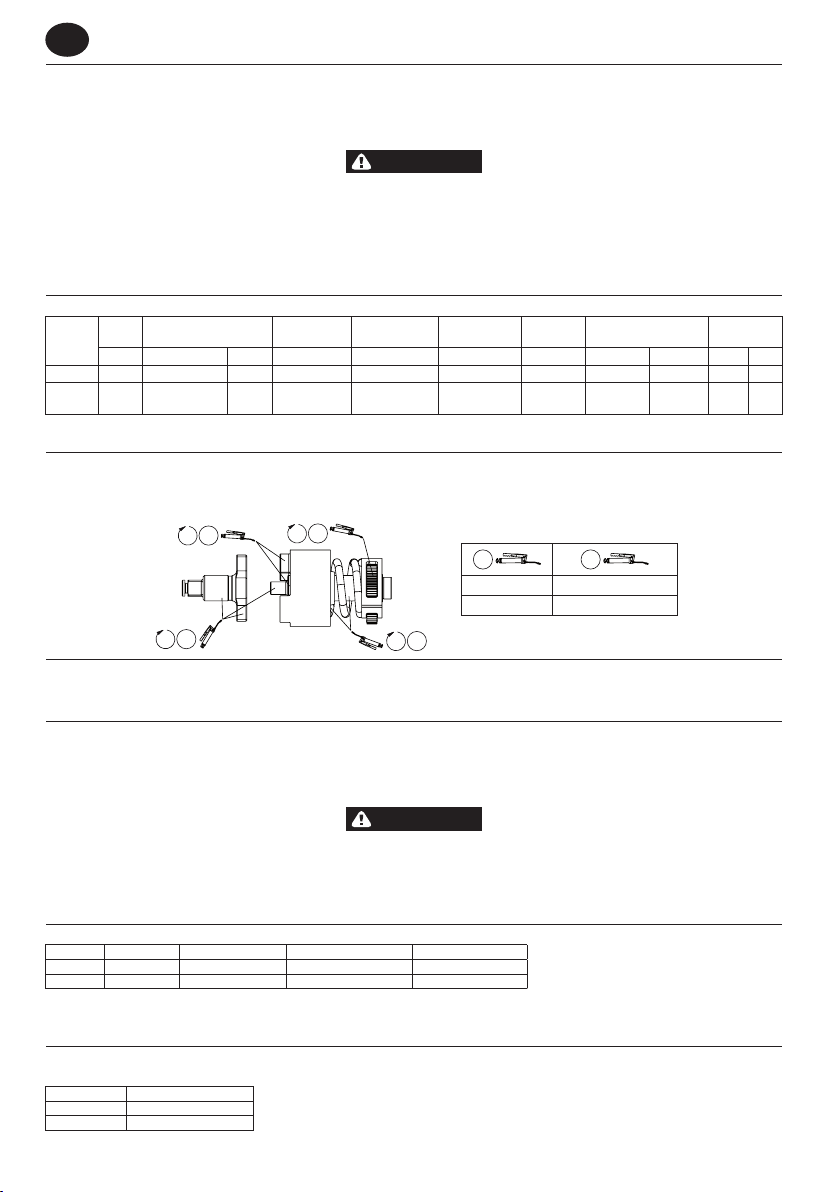

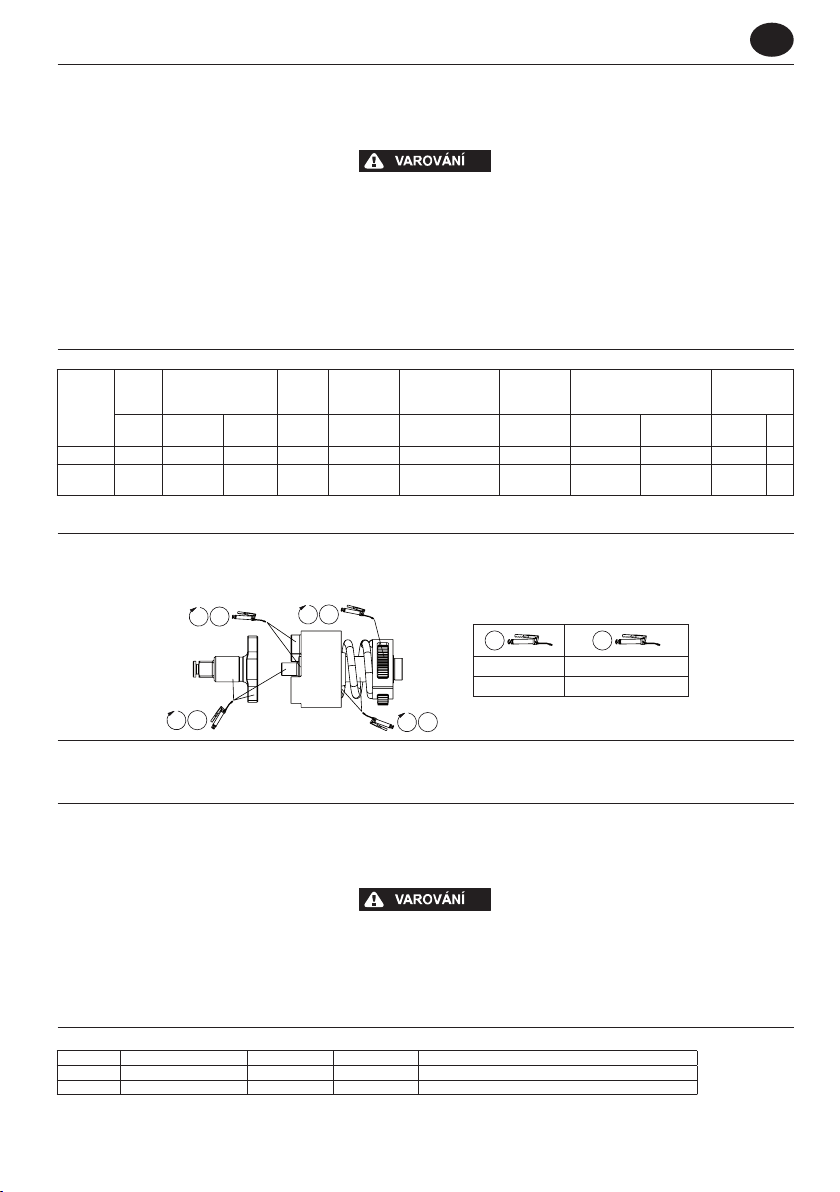

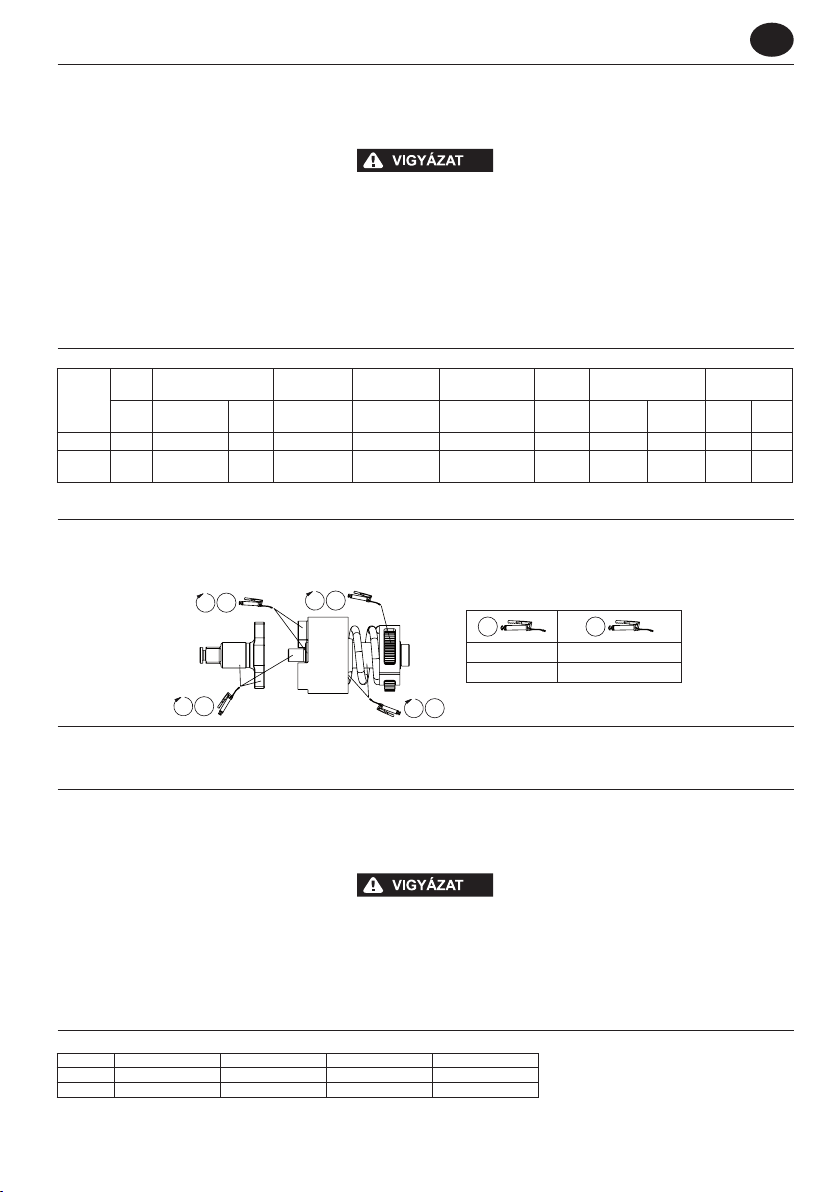

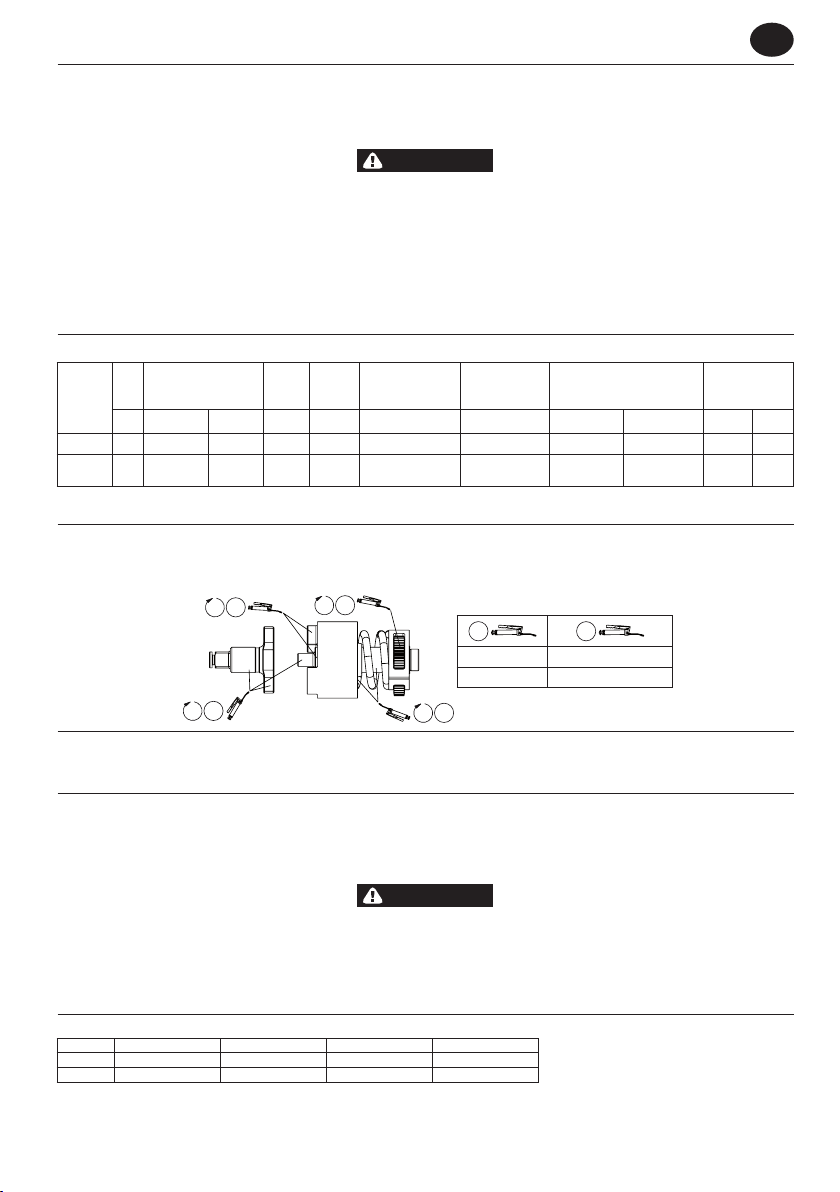

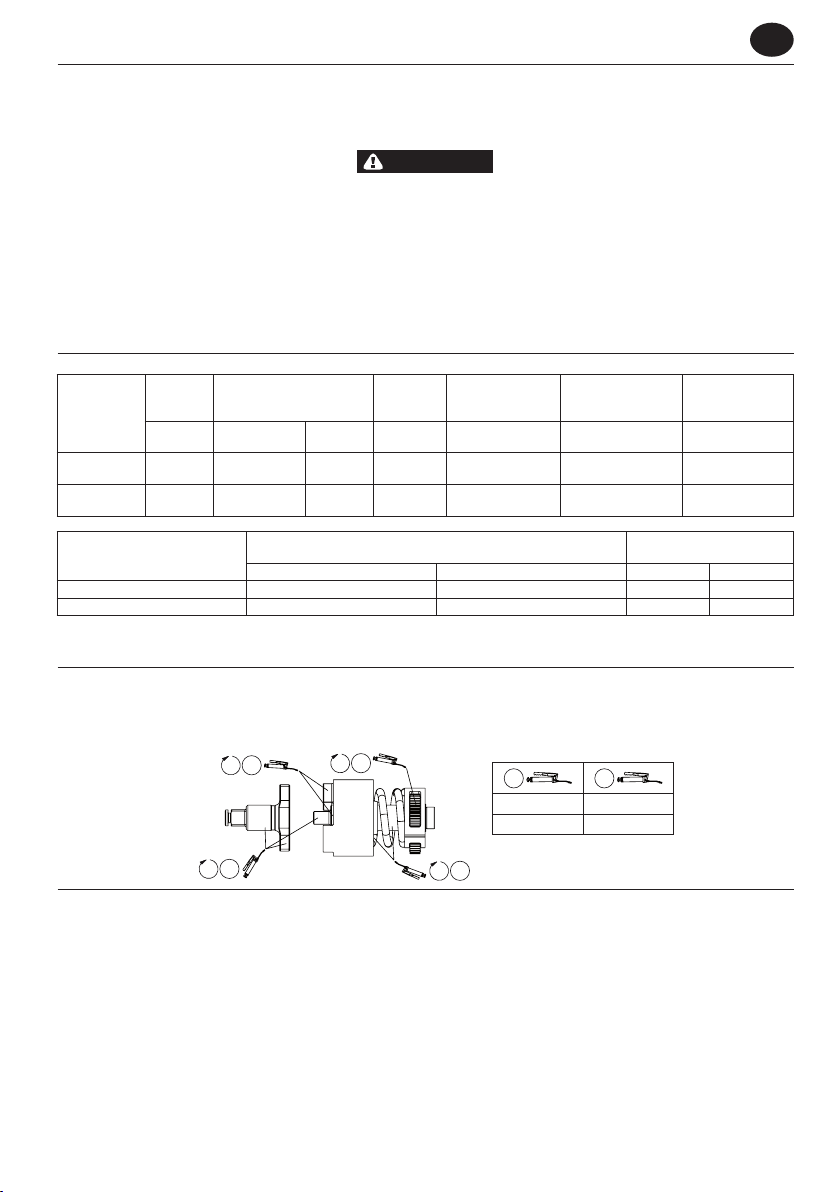

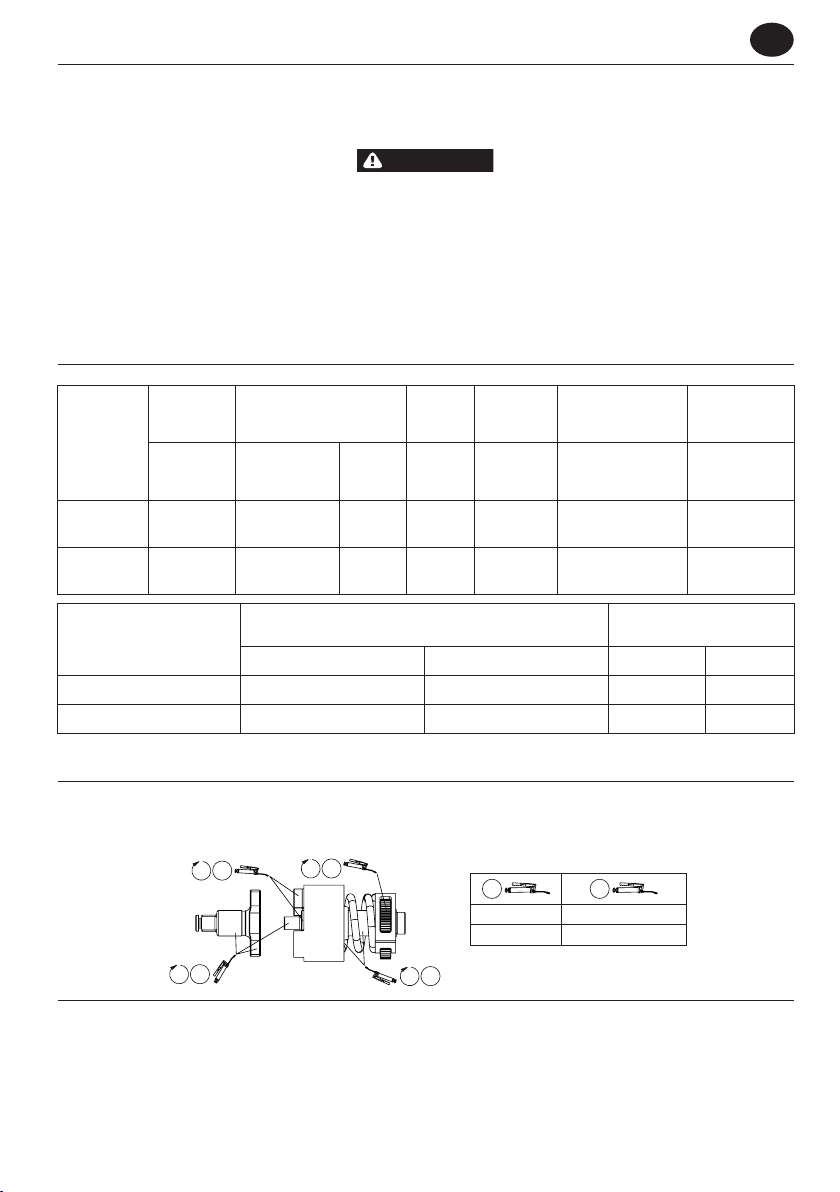

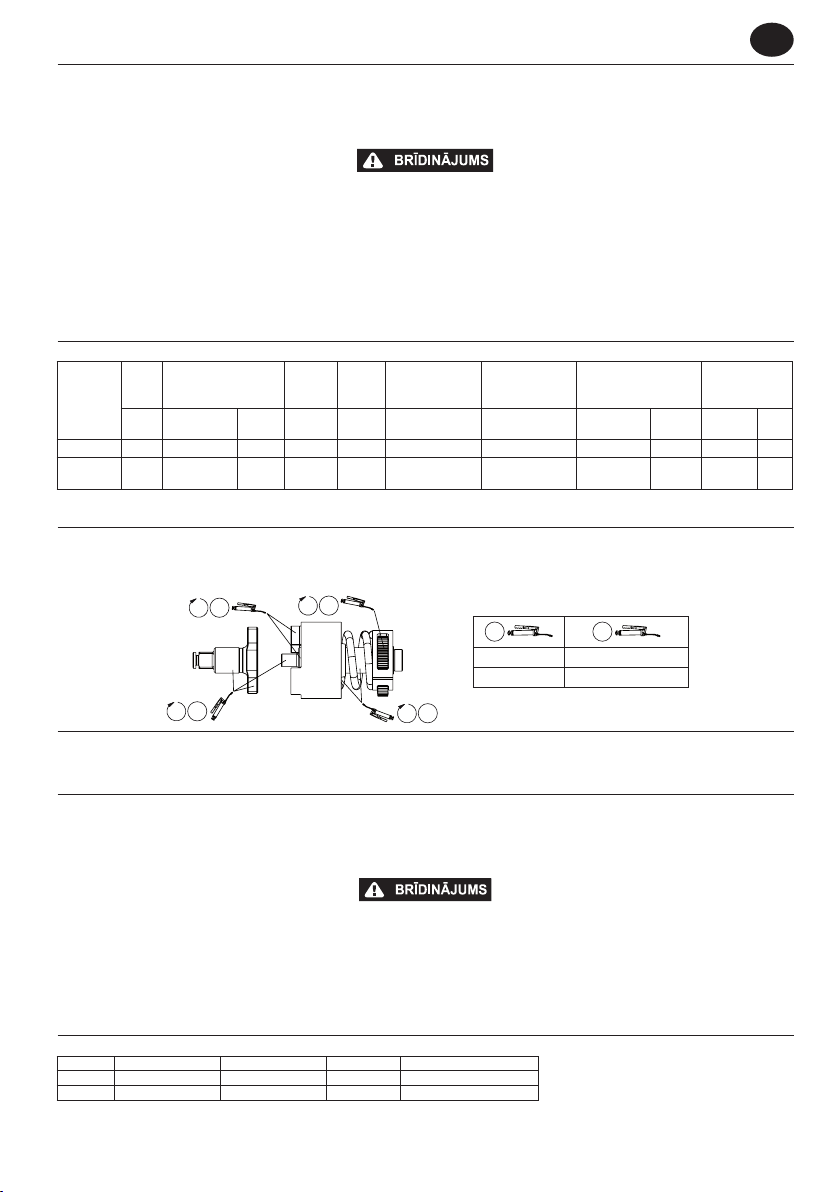

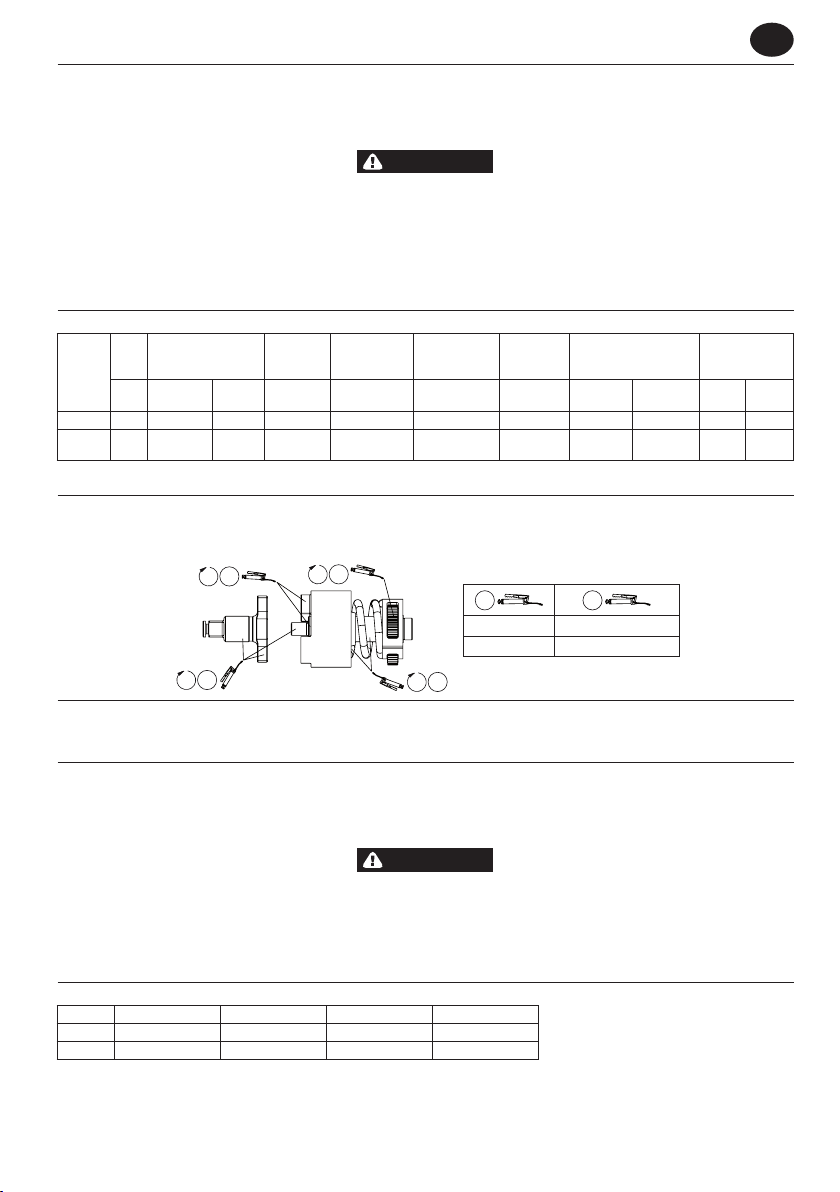

Lubrication

Remove hammer case to apply lubrication on the anvil, impact mechanism assembly and gears. Apply grease evenly and sparingly. An excessive accumulation of grease will result in sluggish operation. See drawing 48380273 and table below. Maintenance frequency is shown in a circular arrow and dened as h=hours, d=days, and m=months of actual use.

Parts and Maintenance

Tool repair and maintenance should only be carried out by an authorized Service Center. Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

Product Information: Battery Product Safety Information

Intended Use: These batteries are used as the power source for Ingersoll Rand Cordless Products.

Impacts per

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Minute

No Load

Speed

Recommended

Torque Range

(Dwg. 48380273)

Max.

Torque

IR# IR#

105 67

Sound level dB (A)

(EN60745)

Vibration (m/s²)

(EN60745)

Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, re and/or

• serious injury.

Save all warnings and instructions for future reference.

• Responsibly recycle or dispose of Batteries. Do not puncture or burn Batteries. Improper disposal may endanger the environment or cause

• personal injury.

For additional information, refer to Battery Safety Information Manual Form 10567840.

Manuals can be downloaded from www.ingersollrandproducts.com

Product Specications

Models Chemistry Voltage (V) Capacity (Ah) Weight (lbs (kg))

BL2005 Lithium Ion 20 1.5 0.90(0.41) BL2010 Lithium Ion 20 3.0 1.52(0.69)

Operating Temperatures

Rechargeable batteries give their best performance when they are operated at a normal room temperature of 59°F to 77°F (15°C to 25°C). An excessively hot or cold battery may prevent or interrupt the battery from being charged or discharged.

Parts and Maintenance

Labels are the only User Replaceable Parts.

Models Warning Labels

BL2005 BL20-99 BL2010 BL20-99-2

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

48391619_ed3 EN-1

Page 8

WARNING

DANGER

WARNING

Li-Ion

Product Information: Battery Charger Product Safety Information

Important safety instructions - Save these instructions.

To reduce the risk of re or electric shock, carefully follow these instructions.

Intended Use: This Battery Charger is designed for charging Ingersoll Rand batteries only.

Only use Ingersoll Rand charger with Ingersoll Rand IQ

• may cause battery to burst when charging. Personal injury or property damage may result. Charger is not user serviceable. Repair should only be carried out by an Ingersoll Rand Authorized Service Center. User service may result

• in electric shock, re and/or serious personal injury. This is a class A product. In a residential, commercial or light industrial environment it may cause radio interference. This product is not

• intended to be installed in a residential environment; in a commercial and light industrial environment with connection to the public mains supply, the user may be required to take measures to reduce interference.

This product is not intended to be used by travelers.

•

For additional information, refer to Battaery Charger Safety Information Manual Form 10567832 and Battery Safety Information Manual Form 10567840.

Manuals can be downloaded from www.ingersollrandproducts.com.

V20

Series Li-Ion batteries. Use of other batteries or chargers may create a risk of re or

Product Specications

Model Input Output

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Type A

5V DC, 500mA

Type Voltage Model Number Rated Capacity

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Battery

USB Dedicated Charging Port

D+ / D- Connected, 200 Ω

Instructions for Charging Battery

The charger shall be installed near a socket-outlet that is easily accessible. Do not charge battery pack when temperature is below 32°F (0°C) or above 113°F (45°C). Completely charge new battery packs before using. Charging time is approximately 60 minutes. Unplug charger and remove battery pack when not in use.

Action Condition

Plug charger into 100240V AC power outlet. Insert battery pack into charger.

Remove battery pack. Charge Completed.

Legend: ä Flash l On m O

Power On (Stand-By).

Charging.

Fuel gage will indicate state of charge.

Communications Failure.

Battery Identication / Read Fault. Reinsert battery. Battery may be defective.

Initial Temperature.

Charging paused until battery has returned to safe temperature.

Time Out.

Charge time exceeded. Battery may be defective.

In Cycle Temperature.

Charging paused until battery has returned to safe temperature.

Over Voltage.

High voltage detected. Battery may be defective.

Over Current.

High current detected. Battery may be defective.

Charger Display

Green Red

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(Sound)

Low ♪

High ♪ ♪ ♪

Fuel

Gauge

mmmm

ämmm

mmmm

llll

Routine Maintenance

Unplug charger before cleaning. Plastic surfaces should only be cleaned with a slightly damp cloth. Keep vents free of dust and debris. Charger should not be used with a damaged cord. Replacement cords and labels are available at nearest authorized Ingersoll Rand Service Center.

Refer all communications to nearest Ingersoll Rand Oce or Distributor.

Environmental Protection

When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance with all applicable standards and regulations (local, state, country, federal, etc.). Improper disposal may endanger environment.

Symbol Identication

Return waste material

for recycling. Original instructions are in English. Other languages are a translation of the original instructions. EN-2 48391619_ed3

Do not dispose of this product with

household waste material.

Do not dispose of this product with household waste material.

Product contains Lithium-Ion.

Page 9

ADVERTENCIA

Especicaciones del producto: Aprietatuercas de percusión inalámbrico Información de Seguridad Sobre el Producto

Uso indicado:

Estos aprietatuercas de percusión inalámbricos están diseñados para extraer e instalar elementos de jación roscados.

Advertencia! Lea todos los avisos de seguridad e instrucciones. No respetar los avisos e instruccines puede resultar en descarga eléctrica, incen-

• dio o daños graves. Guarde todos los avisos e instrucciones para su futura consulta. Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las baterías. La eliminación inadecuada de las pilas puede

• poner en peligro el medio ambiente o provocar lesiones corporales. Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión apropiada. El uso de otras baterías puede provocar incen-

• dios, lesiones corporales o daños materiales.

Para obtener más información, consulte el formulario 04581146 del manual de seguridad de producto del aprietatuercas de percusión inalámbrico, el formulario 10567832 del manual de información de seguridad del cargador de baterías y el formulario 10567840 del manual de información de seguridad de la batería.

Los manuales pueden descargarse desde www.ingersollrandproducts.com.

Especicaciones del producto

Tensión Accionamiento

Modelo

W7150EU 20 Cuadrado 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB de error * K = de error (Vibración) ‡ KwA = 3dB de error

V, CC Tipo Tamaño ipm rpm f t-lb (Nm) ft-lb (N m)

Cuadrado ampliado

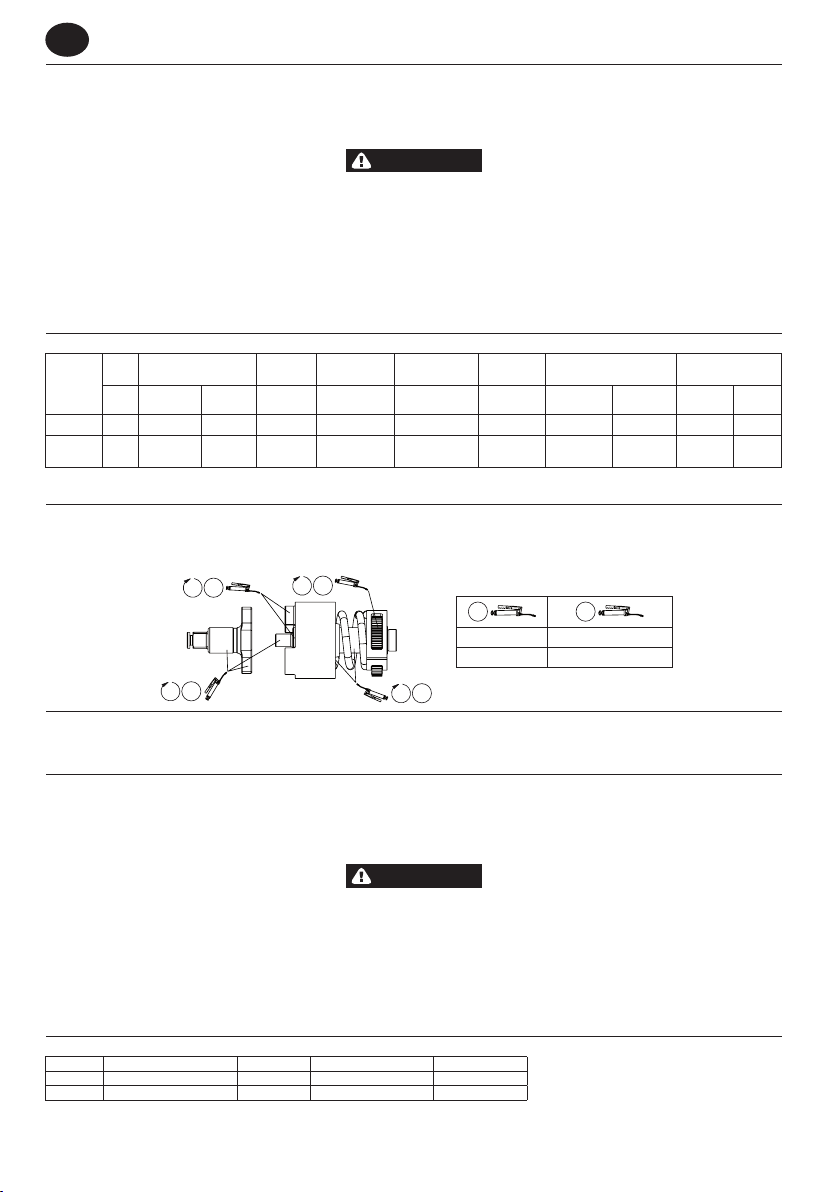

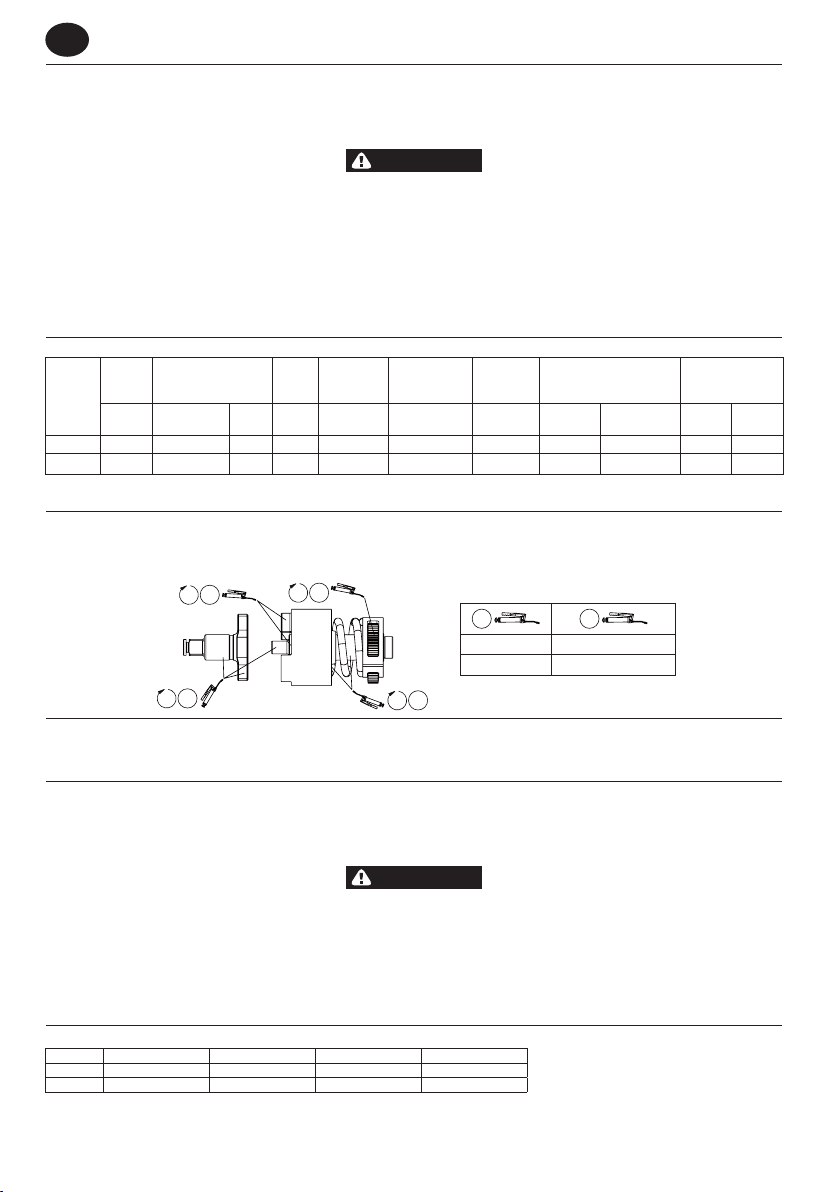

Lubricación

Retire la carcasa del martillo para aplicar grasa en el yunque, conjunto de mecanismo de impacto y engranajes. Aplique el lubricante de manera Aplique el lubricante de maneraAplique el lubricante de manera uniforme y moderada. Una acumulación excesiva de lubricante puede provocar que el funcionamiento sea más lento. Vea el dibujo 48380273 y la tabla Una acumulación excesiva de lubricante puede provocar que el funcionamiento sea más lento.Vea el dibujo 48380273 y la tablaUna acumulación excesiva de lubricante puede provocar que el funcionamiento sea más lento.Vea el dibujo 48380273 y la tabla Vea el dibujo 48380273 y la tabla a continuación. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real.

Impactos

por minuto

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Velocidad

en vacío

Intervalo de par

reco-mendado

Par

máximo

105 67

Potencia sonora dB (A)

(EN60745)

† Presión (Lp) ‡ Potencia (Lw) Nivel *K

IR# IR#

Vibración (m/s²)

(EN60745)

(Dwg. 48380273)

Piezas y Mantenimiento

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un centro de servicio autorizado. Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

Especicaciones del producto: Batería Información de seguridad sobre el producto

Uso indicado: Estas baterías se utilizan como fuente de alimentación para los productos inalámbricos de Ingersoll Rand.

Aviso! Lea todos los avisos de seguridad e instrucciones. No respetar los avisos e instruccines puede resultar en descarga eléctrica,

•

incendio o daños graves. Guarde todos los avisos e instrucciones para su futura consulta.

• Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las baterías. La eliminación inadecuada de las pilas puede

• poner en peligro el medio ambiente o provocar lesiones corporales.

Para obtener más información, consulte el formulario 10567840 del manual de información de seguridad de las baterías.

Los manuales pueden descargarse desde www.ingersollrandproducts.com

Especicaciones del Producto

Modelos Composición química Voltaje (V) Capacidad (Ah) Peso (lb (kg))

BL2005 Ion de litio 20 1.5 0.90(0.41) BL2010 Ion de litio 20 3.0 1.52(0.69)

Temperaturas de funcionamiento

Las baterías recargables brindan su mejor rendimiento cuando funcionan con temperatura ambiente normal de 59 °F a 77 °F (15 °C a 25 °C). Una batería excesivamente caliente o fría puede impedir o interrumpir su carga o descarga.

Piezas y Mantenimiento

Las etiquetas son las únicas piezas sustituibles por el usuario.

Modelos Etiquetas de advertencia

BL2005 BL20-99 BL2010 BL20-99-2

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

48391619_ed3 ES-1

Page 10

ADVERTENCIA

PELIGRO

ADVERTENCIA

Li-Ion

Especicaciones del producto: Cargador de la bateríaCargador de la batería Información de seguridad sobre el producto

Instrucciones importantes de seguridad - Guarde estas instrucciones.

Para reducir el riesgo de incendio o cortocircuito eléctrico, siga con atención estas instrucciones.

Uso indicado: Este cargador de baterías está diseñado para cargar las baterías de Ingersoll Rand solamente.

Utilice solo el cargador de Ingersoll Rand con baterías de ion-litio IQ

• podría provocar un incendio o la explosión de la batería mientras se carga. Podría causar lesiones corporales o daños materiales.

No hay elementos del cargador que el usuario pueda reparar. La reparación sólo puede llevarla a cabo un centro de servicio autorizado

•

de Ingersoll Rand. La reparación por parte del usuario podría provocar descargas eléctricas, incendios y lesiones corporales graves. Éste es un producto de clase A. En un entorno residencial, comercial o de industria ligera puede provocar radiointerferencias. Este pro-

• ducto no debe instalarse en un entorno residencial; en entornos comerciales y de industria ligera con conexión a la red eléctrica pública, puede que el usuario tenga que tomar medidas para reducir las interferencias

Este producto no está previsto para ser utilizado por personas de viaje.

•

Para obtener información adicional, consulte el formulario 10567832 del manual de información de seguridad del cargador de baterías o el formulario 10567840 del manual de información de seguridad de la batería.

Los manuales pueden descargarse desde www.ingersollrandproducts.com.

V20

de Ingersoll Rand. La utilización de otras baterías o cargadores

Especicaciones del producto

Modelo Entrada Salida

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Tipo A

5V DC, 500mA

Tipo Voltaje Número de modelo Capacidad nominal

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Batería

Puerto de carga USB exclusivo

D+ / D- Connected, 200 Ω

Instrucciones para cargar la batería

Debe instalarse el cargador cerca de un enchufe fácilmente accesible. No cargue la batería cuando la temperatura sea inferior a 32 ºF (0 °C) o superior a 113°F (45°C). Cargue por completo las baterías nuevas antes deCargue por completo las baterías nuevas antes de

utilizarlas. El tiempo de carga es de aproximadamente 60 minutos. Cuando no lo vaya a utilizar, desconecte el cargador y retire la batería.

Indicadores

Acción Estado

Conecte el cargador a una toma de 100-240 V CA. Inserte el paquete de la batería en el cargador.

Extraiga las baterías. Carga nalizada

Leyenda: ä Intermitente l Encendido m Apagado

Mantenimiento periódico

Desconecte el cargador antes de limpiarlo. Las supercies de plástico sólo pueden limpiarse con un paño ligeramente húmedo. Mantenga las salidas de ventilación limpias de polvo y suciedad. No utilice el cargador si el cable está dañado. Las etiquetas y cuerdas de recambio están disponibles en el

Ingersoll Rand Service Center autorizado más cercano. Remita todas las comunicaciones a la ocina o distribuidor deRemita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

Protección del Medio Ambiente

Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las normas y reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación inadecuada de las baterías puede poner en peligro el medio ambiente.

Encendido (posición de espera) Cargando

El indicador marca el nivel de carga

Error de comunicación

Identicación de la batería /Leer defecto, reinsertar batería. Puede que la batería esté dañada.

Temperatura inicial

Carga detenida hasta que la batería se enfríe a una temperatura segura.

Expiración del tiempo

Se ha excedido el tiempo de carga. Puede que la batería esté dañada.

Temperatura en ciclo

Carga detenida hasta que la batería se enfríe a una temperatura segura.

Sobretensión

Se ha detectado una tensión alta. Puede que la batería esté dañada.

Sobrecorriente

Se ha detectado una corriente alta. Puede que la batería esté dañada.

del cargador Verde Rojo

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarma

(sonido)

Baja ♪

Alta ♪ ♪ ♪

Indicador

de nivel de

carga

mmmm

ämmm

mmmm

llll

Identicación de símbolos

Recicle este producto. No se deshaga de este

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales. ES-2 48391619_ed3

producto de la forma habitual.

Este producto contiene litio-ion

No se deshaga de este producto de la forma habitual.

Page 11

AVERTISSEMENT

Spécications du produit: Clé à chocs sans l Consignes de sécurité du produit

Utilisation prévue :

Ces clés à chocs sans l sont conçues pour le vissage/dévissage de dispositifs de xation letés.

Avertissement! Lire tous les avertissements relatifs à la sécurité ainsi que la totalité des instructions. Ne pas suivre les avertissements et instruc-

• tions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures. Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les piles. Une élimination incorrecte des piles peut

• nuire à l’environnement ou causer des blessures. N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée. L’utilisation d’autres piles peut constituer un risque

• d’incendie, de blessure ou de dégâts matériels.

Pour plus d’informations, consultez le formulaire 04581146 du manuel de sécurité des clés à chocs sans l, le formulaire 10567832 du manuel Informations de sécurité du chargeur de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.

Les manuels peuvent être téléchargés sur le site www.ingersollrandproducts.com.

Spécications du produit

Tension Entraînement

Modèle

W7150EU 20 Engrenage 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = incertitude de mesure de 3 dB * K = incertitude de mesure (Vibration)* K = incertitude de mesure (Vibration) ‡ KwA = incertitude de mesure de 3 dB

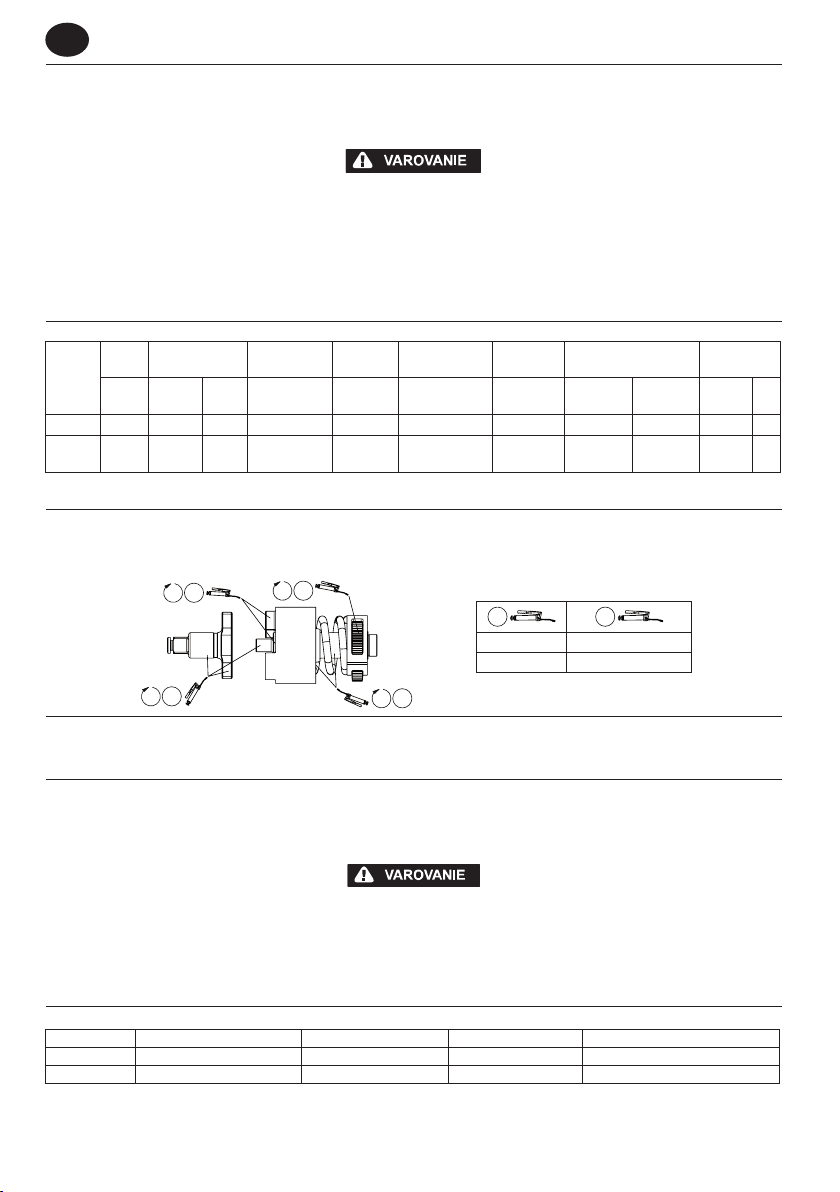

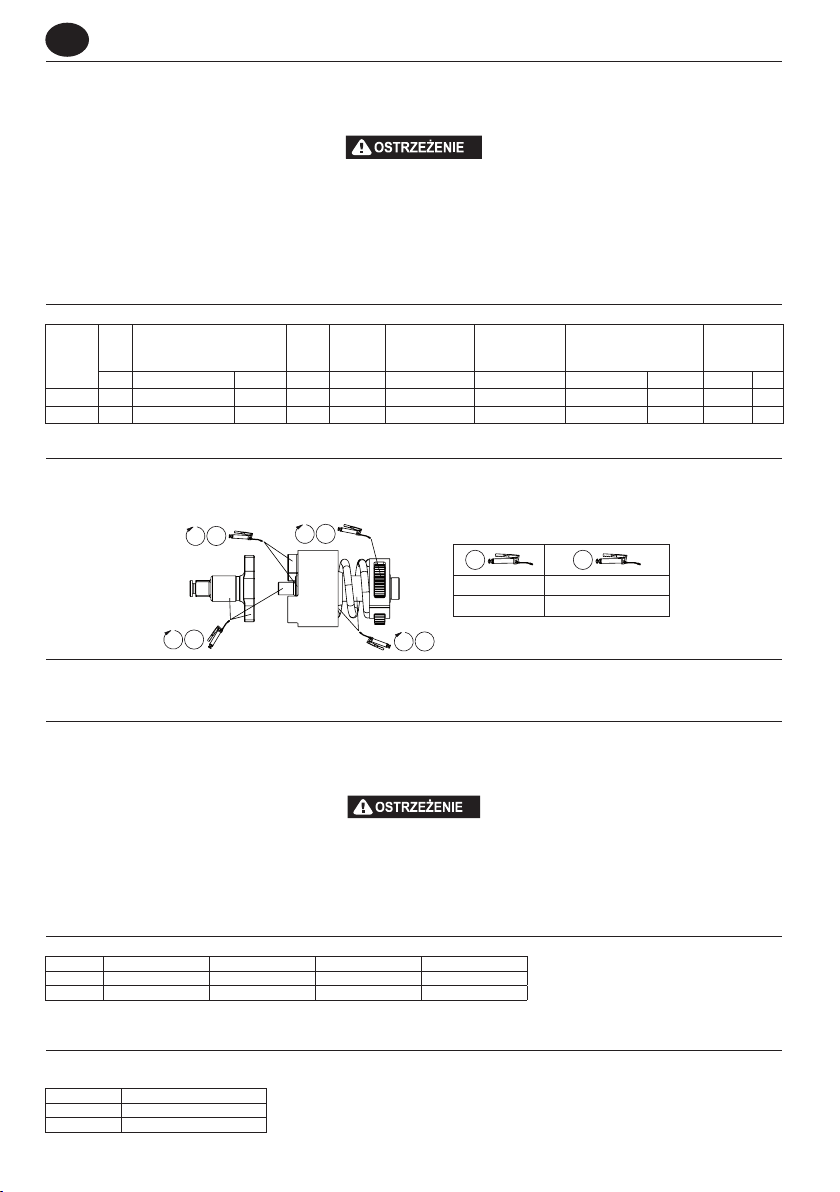

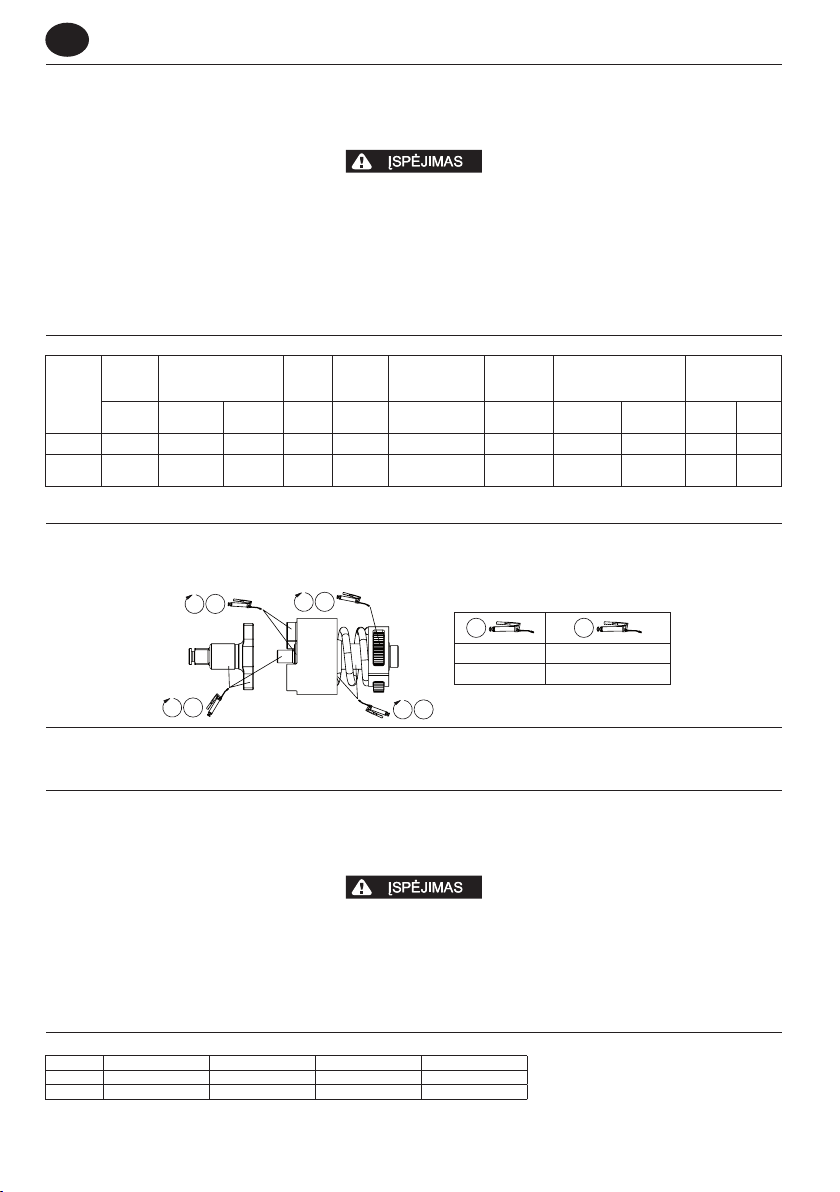

Lubrication

Déposer le boîtier du marteau pour lubrier l’enclume, le mécanisme d’impact et les pignons. Graissez régulièrement et modérément. Un surplus de graisse ralentira le fonctionnement de l’outil. Voir le schéma 48380273 et le tableau ci-dessous. La fréquence des opérations d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement.

V, CC Type Taille bpm tr/min Pd/Lv (Nm) Pd/Lv (Nm) † Pression (Lp) ‡ Puissance (Lw) Niveau *K

Extension

d’engrenage

Impacts

Vitesse

à vide

Plage de couples

recommandée

par

minute

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Couple

max.

Niveau sonore dB (A)

IR# IR#

105 67

(EN60745)

Vibration (m/s²)

(EN60745)

(Dwg. 48380273)

Pièces détachées et maintenance

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils. Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.

Spécications du produit: Batterie Consignes de sécurité du produit

Utilisation prévue : Ces piles sont utilisées comme source d’alimentation pour les produits sans l Ingersoll Rand.

Avertissement! Lire tous les avertissements relatifs à la sécurité ainsi que la totalité des instructions. Ne pas suivre les avertissements et

•

instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures.

• Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les piles. Une élimination incorrecte des piles peut nuire à

• l’environnement ou causer des blessures.

Pour plus d’informations, consultez le formulaire 10567840 du manuel Informations de sécurité des piles.

Les manuels peuvent être téléchargés sur le site www.ingersollrandproducts.com

Spécications du Produit

Modèles Chimie Tension (Volts) Capacité (Ah) Poids (kg (lb))

BL2005 Lithium ion 20 1.5 0.90(0.41) BL2010 Lithium ion 20 3.0 1.52(0.69)

Plage de température de fonctionnement

Les batteries atteignent leur maximum de rendement lorsqu’elles fonctionnent à température ambiante d’intérieur comprise entre 15 °C et 25 °C (59 °F à 77 °F). Si la batterie est trop chaude ou trop froide, elle peut avoir du mal à ou arrêter de se charger ou se décharger.

Pièces détachées et maintenance

Les étiquettes sont les seules pièces que l’utilisateur peut remplacer.

Modèles Étiquettes d’avertissement

BL2005 BL20-99 BL2010 BL20-99-2

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.

48391619_ed3 FR-1

Page 12

AVERTISSEMENT

DANGER

AVERTISSEMENT

Spécications du produit: Chargeur de batterie Consignes de sécurité du produit

Consignes de sécurité importantes – Conserver ces instructions.

Pour réduire les risques d’incendie ou de choc électrique, respecter les instructions suivantes.

Utilisation prévue : TCe chargeur de piles est conçu pour recharger uniquement des piles Ingersoll Rand.

Utiliser uniquement un chargeur Ingersoll Rand pour recharger les piles lithium-ion série IQ

• ou d’explosion lors du chargement de la batterie peuvent survenir si vous utilisez d’autres piles ou chargeurs. Cela peut aussi provoquer des blessures ou des dommages matériels. Ce chargeur n’est pas réparable par l’utilisateur. Toute réparation doit être eectuée par un centre agréé Ingersoll Rand. Une réparation

• eectuée par l’utilisateur peut provoquer un choc électrique, un incendie et / ou des blessures graves.

Ceci est un produit de classe A. Dans un environnement résidentiel, commercial ou de l’industrie légère, il risque de provoquer des

• interférences radio. Ce produit n’est pas prévu pour être installé dans un environnement résidentiel ; dans un environnement commercial et de l’industrie légère avec liaison au réseau d’alimentation public, l’utilisateur devra peut être prendre des mesures pour réduire les interférences.

Ce produit n’est pas prévu pour être utilisé en cours de voyage.

•

Pour plus d’informations, consultez le formulaire 10567840 du manuel Informations de sécurité des piles et le formulaire 10567832 du manuel Informations de sécurité des chargeurs de piles.

Les manuels peuvent être téléchargés sur le site www.ingersollrandproducts.com

V20

de Ingersoll Rand. Des risques d’incendie

Spécications du produit

Modèle Apport Sortie

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB type A

5V DC, 500mA

Type Voltage Numéro du modèle Capacité nominale

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Port USB dédié pour chargement Connexion bornes D+ / D-, 200 Ω

Batterie

Instructions pour le chargement des piles

Le chargeur devra être installé à proximité d’une prise facile d’accès.

Ne chargez pas le bloc de piles lorsque la température est inférieure à 0°C (32°F) ou supérieure à 45°C (113°F). Chargez complètement les nouveaux blocs de piles avant utilisation. La durée de chargement est d’environ 60 minutes. Débrancher le chargeur et retirer le bloc-piles lorsque l’appareil n’est pas utilisé.

Action État

Branchez le chargeur à une prise de courant de 100-240 V ca.

Introduire le bloc-piles dans le chargeur.

Retirez le bloc de piles.

Légende : ä Clignotant l Maye m Arrêt

Mise sous tension (Veille)

Chargement La jauge de niveau indiquera l’état de chargement

Erreur de communication

Erreur de lecture / identication de pile, réintroduire la pile. La pile est peut-être défectueuse.

Température initiale

Interruption de la charge jusqu’à ce que la température de la batterie reprenne sa valeur de sécurité.

Expiration du délai

Temps de chargement dépassé. Les piles sont peut-être défectueuses.

Température en cycle

Interruption de la charge jusqu’à ce que la température de la batterie reprenne sa valeur de sécurité.

Surtension

Surtension détectée. Les piles sont peut-être défectueuses.

Surintensité

Surintensité détectée. Les piles sont peut-être défectueuses.

Chargement terminé

Achage du chargeur

Vert Rouge

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarme

(Son)

Bas ♪

Haut ♪ ♪ ♪

Jauge de

mmmm

ämmm

mmmm

Maintenance préventive

Débrancher le chargeur avant de le nettoyer. Nettoyer les surfaces plastiques uniquement à l’aide d’un chion légèrement humide. Les aérations doivent toujours être exemptes de poussière et de débris. N’utilisez pas le chargeur si le câble est endommagé. Pour obtenir un cordon ou une étiquette de remplacement, s’adresser au centre de service agréé Ingersoll Rand le plus proche.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.

FR-2 48391619_ed3

niveau

llll

Page 13

Protection de l’environnement

Li-Ion

Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être recyclé conformément à toutes les normes et réglementations en vigueur (locales, nationales, fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.

Identication des symboles

Retourner les déchets pour

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine.

recyclage.

Ne pas mettre ce produit au rebut

avec les déchets ménagers.

Ne pas mettre ce produit au rebut avec les déchets ménagers.

Ce produit contient du lithium-ion

48391619_ed3 FR-3

Page 14

AVVERTIMENTO

Speciche prodotto: Avvitatore a impulsi portatile Informazioni sulla sicurezza del prodotto

Utilizzo:

Gli avvitatori a impulsi portatili sono idonei per operazioni di estrazione e installazione di dispositivi di ssaggio lettati.

Avvertenza! Leggere tutte le istruzioni e tutte le avvertenze di sicurezza. Il mancato rispetto delle istruzioni e delle avvertenze potrebbe compor-

• tare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni come riferimento futuro. Riciclare o smaltire le batterie in modo responsabile. Non forare né bruciare le batterie. Uno smaltimento inadeguato può mettere in pericolo

• l’ambiente o provocare lesioni siche. Utilizzare gli utensili esclusivamente con le batterie del voltaggio corretto e il caricabatterie Ingersoll Rand. L’utilizzo di altre batterie può

• innescare incendi, provocare lesioni siche o danni materiali.

Per ulteriori informazioni, consultare il modulo 04581146 del Manuale informazioni sulla sicurezza degli avvitatori ad impulsi portatili, il modulo 10567832 del Manuale informazioni sulla sicurezza del caricabatteria e il modulo 10567840 del Manuale informazioni sulla sicurezza delle batterie.

I manuali possono essere scaricati dal sito www.ingersollrandproducts.com.

Speciche del prodotto

Tensione Attacco

Modello

W7150EU 20 Squadra 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA= imprecisione della misurazione 3dB * K = incertezza misurazione (Vibrazioni) ‡ KwA= imprecisione della misurazione 3dB

Lubricazione

Rimuovere la custodia del martello per applicare la lubricazione all’incudine, al gruppo del meccanismo di impatto e agli ingranaggi. Ingrassare in modo uniforme e dosato. Un eccessivo accumulo di grasso provocherà un rallentamento del funzionamento. Vedere l’illustrazione 48380273 e la tabella seguente. La frequenza di manutenzione viene illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

V, CC Tipo Dimensioni colpi/min. giri/min. ft-lb (N-m) ft-lb (N-m)

Squadra

estesa

Impulsi al

Velocità a vuoto

Intervallo cop-

pie consigliato

minuto

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Coppia

Livello di rumorosità dB (A)

max.

IR# IR#

105 67

(EN60745)

† Pressione (Lp) ‡ Potenza (Lw) Livello *K

Vibrazioni (m/s²)

(EN60745)

(Dwg. 48380273)

Ricambi e manutenzione

La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di assistenza autorizzato. Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.

Speciche prodotto: Batteria Informazioni sulla sicurezza del prodotto

Utilizzo: Queste batterie sono usate come fonte di alimentazione per i prodotti portatili Ingersoll Rand.

Avvertenza! Leggere tutte le istruzioni e tutte le avvertenze di sicurezza. Il mancato rispetto delle istruzioni e delle avvertenze potrebbe

•

comportare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni come riferimento futuro.

• Riciclare o smaltire le batterie in modo responsabile. Non forare né bruciare le batterie. Uno smaltimento inadeguato può mettere in pericolo

• l’ambiente o provocare lesioni siche.

Per ulteriori informazioni, consultare il modulo 10567840 del Manuale di informazioni sulla sicurezza della batteria.

I manuali possono essere scaricati dal sito www.ingersollrandproducts.com

Speciche del Prodotto

Modelli Chimica Tensione (volt) Capacità (Ah) Peso (lb (kg))

BL2005 Ione di litio 20 1.5 0.90(0.41) BL2010 Ione di litio 20 3.0 1.52(0.69)

Temperature di esercizio

Le batterie ricaricabili garantiscono le loro migliori prestazioni se utilizzate ad una normale temperatura ambiente da 59 °F a 77 °F (da 15 °C a 25 °C). Una batteria eccessivamente calda o fredda può impedire o interrompere la carica o scarica della batteria.

Ricambi e manutenzione

Le etichette sono le sole parti sostituibili dall’utente.

Modelli Etichette di avvertenza

BL2005 BL20-99 BL2010 BL20-99-2

Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.

IT-1 48391619_ed3

Page 15

Speciche prodotto: Caricabatterie

AVVERTIMENTO

PERICOLO

AVVERTIMENTO

Informazioni sulla sicurezza del prodotto

Importanti istruzioni per la sicurezza - Conservare queste istruzioni.

Per ridurre il rischio di incendi o scosse elettriche, seguire attentamente queste istruzioni.

Utilizzo Questo caricabatterie è progettato per caricare esclusivamente batterie Ingersoll Rand.

Utilizzare il caricabatterie Ingersoll Rand solo con batterie agli ioni di litio serie IQ

• terie può provocare incendi o l’esplosione della batteria durante la ricarica, con conseguenti lesioni siche o danni materiali.

L’utente non deve eseguire la manutenzione del caricabatterie. La riparazione deve essere eseguita soltanto da un centro assistenza

•

autorizzato Ingersoll Rand. Le manutenzioni non autorizzate possono provocare scosse elettriche, incendi o gravi lesioni siche. Questo è un prodotto di classe A. Se utilizzato in ambienti residenziali, commerciali o industriali può essere causa di interferenze radio.

• Questo prodotto non è stato concepito per essere installato in un ambiente di tipo residenziale. Qualora venisse installato in ambienti commerciali e industriali con collegamento alla fornitura pubblica di energia elettrica, è possibile che all’utente venga richiesto di adottare misure idonee a ridurre il rischio di interferenza.

Questo prodotto non è previsto per l’utilizzo in viaggio.

•

Per ulteriori informazioni, fare riferimento al modulo 10567832 del Manuale informazioni sulla sicurezza del caricabatterie e al modulo 10567840 del Manuale informazioni sulla sicurezza delle batterie.

I manuali possono essere scaricati dal sito www.ingersollrandproducts.com.

V20

Ingersoll Rand. L’utilizzo di altre batterie o caricabat-

Speciche del prodotto

Modello Ingresso Produzione

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB tipo A

5V DC, 500mA

Tipo Tensione Numero del modello Capacità nominale

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Porta di caricamento USB dedicata

Batteria

Connesso D+ / D-, 200 Ω

Istruzioni per il caricamento delle batterie

Il caricabatterie va installato in prossimità di una presa facilmente accessibile.

Non caricare il gruppo batterie quando la temperatura è inferiore a 32°F (0°C) o superiore a 113°F (45°C). Ricaricare completamente i gruppi batterie Ricaricare completamente i gruppi batterieRicaricare completamente i gruppi batterie nuovi prima di utilizzarli. La carica dura circa 60 minuti. Scollegare il caricabatterie dall’alimentazione e rimuovere la batteria quando non è utilizzata. La carica dura circa 60 minuti. Scollegare il caricabatterie dall’alimentazione e rimuovere la batteria quando non è utilizzata.La carica dura circa 60 minuti. Scollegare il caricabatterie dall’alimentazione e rimuovere la batteria quando non è utilizzata.Scollegare il caricabatterie dall’alimentazione e rimuovere la batteria quando non è utilizzata.

Azione Condizione

Inserire il caricabatterie in una presa di corrente da 100-240V CA.

Inserire il gruppo batterie nel caricabatterie.

Rimuovere il gruppo batterie.

Legenda: ä lampeggio l On m O

Accensione su On (Stand-By).

Carica L’indicatore di livello indicherà lo stato di carica.

Errore di comunicazione.

Identicazione della batteria / Errore di lettura - Reinserire la batteria. È possibile che la batteria sia difettosa.

Temperatura iniziale.

Carica in pausa nché la batteria non raggiunge una temperatura di sicurezza.

Tempo scaduto.

Tempo di carica superato. È possibile che la batteria sia difettosa.

Nella temperatura del ciclo.

Carica in pausa nché la batteria non raggiunge una temperatura di sicurezza.

Sovratensione.

Rilevata sovratensione. È possibile che la batteria sia difettosa.

Sovracorrente

Rilevata sovracorrente. È possibile che la batteria sia difettosa.

Carica completata.

Display del

caricabatterie Verde Rosso

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Allarme

(sonoro)

Basso ♪

Alto ♪ ♪ ♪

Protezione ambientale

Raggiunto il limite di operatività del prodotto elettrico Ingersoll Rand, riciclarlo secondo gli standard e le normative vigenti (a livello locale, regionale, statale, ecc.). Uno smaltimento inadeguato può rappresentare un rischio per l’ambiente.

Manutenzione ordinaria

Scollegare il caricabatterie prima di eseguire la pulizia. Le superci in plastica vanno pulite solo con un panno leggermente inumidito. Evitare l’accumulo di polveri e detriti sulle ventole. Non usare il caricabatterie nel caso in cui un cavo appaia danneggiato. Le etichette e i cavi di ricambio sono disponibili presso il più vicino Centro di assistenza autorizzato Ingersoll Rand.

Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.

48391619_ed3 IT-2

Indicatore livello

mmmm

ämmm

mmmm

llll

Page 16

Li-Ion

Identicazione dei simboli

Restituire il materiale di scarto per il

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni originali.

riciclaggio.

Non smaltire questo prodotto insieme ai

riuti domestici.

Il prodotto contiene ioni di litio. Non smaltire Non smaltireNon smaltire

questo prodotto insieme ai riuti domestici.

IT-3 48391619_ed3

Page 17

WARNUNG

Technische Produktdaten: Kabelloser Schlagschrauber

Informationen zur Produktsicherheit

Vorgesehene Verwendung: Diese kabellosen Schlagschrauber wurden zum Entfernen und Installieren geschraubter Befestigungselemente entwickelt.

•

Warnung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Eine Nichteinhaltung der Hinweise und Anweisungen kann zu Elektroschock, Bränden und/oder schweren Verletzungen führen. Heben Sie alle Hinweise und Anweisungen zur künftigen Bezugnahme auf. Verantwortungsbewusstes Recycling oder Entsorgen der Akkus. Die Akkus nicht anstechen/anbohren oder verbrennen. Eine unkorrekte

• Entsorgung kann die Umwelt gefährden und zu Verletzungen führen.

•

Die Werkzeuge nur mit Ingersoll Rand-Akkus und -Ladegerät mit der entsprechenden Spannung verwenden. Die Verwendung anderer Akkus kann zu einer Brandgefahr, Verletzungen oder Sachschäden führen.

Für zusätzliche Informationen siehe das Handbuch Produktsicherheitsinformation kabellose Schlagschrauber, Formblatt 04581146, Handbuch Produktsicherheitsinformation Akkuladegerät, Formblatt 10567832, Handbuch Produktsicherheitsinformation Akku, Formblatt 10567840.

Handbücher können unter www.ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

(Lw)

Schwingungs

(m/s²)

(EN60745)

Spegel *K

Span-

Modell

W7150EU 20

W7250EU 20

† KpA = 3dB Messunsicherheit ‡ KwA = 3dB Messunsicherheit * K = Messunsicherheit (Schwingungs)

nung

V, Gleic-

hstrom

Antrieb

Typ Größe bpm U/min

Quadratischer

Ausgangsantrieb

Quadratischer

Ausgangsantrieb

Schläge

pro

Minute

1/2” 2300 0-1900

1/2” x 2” 2300 0-1900

Leerlast-

drehzahl

Empfohlener

Drehmome-

ntbereich Fuß-engl.

Pfund (Nm)

50-650

(68-880)

50-650

(68-880)

Max. Dreh-Dreh-

moment

Fuß-engl.

Pfund (Nm)

780

(1057)

780

(1057)

Geräuschpegel dB(A)

(EN60745)

† Druck (Lp)

‡ Leistung

89 100 12.2 1.8

Schmierung

Das Hammergehäuse entfernen, um Amboss, Schlagmechanismusbaugruppe und Getriebe zu schmieren. Fett gleichmä�ig undsparsam auf tragen. Fett gleichmä�ig und sparsam auftragen. Eine übermä�ige Ansammlung von Fett führt zu trägem Betriebsverhalten. Siehe Zeichnung 48380273 und Tabelle unten. Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und m=Monaten der tatsächlichen Verwendung.

IR# IR#

105 67

(Dwg. 48380273)

Teile und Wartung

Die Reparatur und Wartung von Werkzeugen darf nur von einem autorisierten Wartungs- und Reparatur-Center durchgeführt werden. Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine entsprechende Werksvertretung.

Technische Produktdaten: Akku

Informationen zur Produktsicherheit

Vorgesehene Verwendung: Diese Akkus werden als Stromquelle für kabellose Ingersoll Rand-Produkte verwendet.

Warnhinweis! Lesen Sie alle Sicherheitshinweise und Anweisungen. Eine Nichteinhaltung der Hinweise und Anweisungen kann zu

•

Elektroschock, Bränden und/oder schweren Verletzungen führen. Heben Sie alle Hinweise und Anweisungen zur künftigen Bezugnahme auf.

• Verantwortungsbewusstes Recycling oder Entsorgen der Akkus. Die Akkus nicht anstechen/anbohren oder verbrennen. Eine unkorrekte

• Entsorgung kann die Umwelt gefährden und zu Verletzungen führen.

Für zusätzliche Informationen siehe das Formblatt 10567840 im Handbuch Sicherheitsinformationen Akkus.

Handbücher können unter www.ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

Modelle

BL2005 Lithium-Ionen 20 1.5 0.90(0.41) BL2010 Lithium-Ionen 20 3.0 1.52(0.69)

Betriebstemperaturen

Die optimale Leistung der Akkus wird dann erzielt, wenn sie bei Zimmertemperatur, d. h. bei 15 °C bis 25 °C (59 °F bis 77 °F) betrieben werden. Bei einem zu hei�en oder kalten Akkus besteht die Möglichkeit, dass dieser nicht korrekt auf- oder entladen wird.

48391619_ed3 DE-1

Chemische

Zusammensetzung

Spannung (Volt)

Elektrische Ladung (Ah)

Gewicht (kg (lbs))

Page 18

WARNUNG

GEFAHR

WARNUNG

Teile und Wartung

Lediglich die Etiketten können vom Benutzer ausgetauscht werden.

Modelle Warnplaketten

BL2005 BL20-99 BL2010 BL20-99-2

Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine entsprechende Werksvertretung.

Technische Produktdaten: Akkuladegerät

Informationen zur Produktsicherheit

Wichtige Sicherheitshinweise – Diese Hinweise aufbewahren.

Halten Sie sich strikt an die vorliegenden Hinweise, um die Gefahr eines Feuers oder eines elektrischen Schlags zu reduzieren.

Vorgesehene Verwendung: Dieses Akkuladegerät wurde ausschlie�lich zum Laden von Ingersoll Rand-Akkus entwickelt.

Das Ingersoll Rand-Ladegerät nur mit Lithiumionenakkus der Modellreihe IQ

• Akkus oder Ladegeräte kann zu einer Brandgefahr führen oder dazu, dass der Akku beim Laden platzt. Verletzungen oder Sachschäden können die Folge sein.

Das Ladegerät darf nicht vom Benutzer gewartet werden. Reparaturen dürfen nur von einem von Ingersoll Rand autorisierten

• Service-Center durchgeführt werden. Wartungsarbeiten durch den Benutzer können zu elektrischen Schlägen, Feuer und/oder ernsthaften Verletzungen führen.

Dies ist ein Produkt der Klasse A. Es kann in Wohnbereichen sowie gewerblich oder von der Leichtindustrie genutzten Gebieten Radi-

• ostörungen verursachen. Dieses Gerät ist nicht für die Installation in Wohnbereichen sowie gewerblich oder von der Leichtindustrie genutzten Gebieten gedacht, die an die öentliche Stromversorgung angeschlossen sind. Der Benutzer muss möglicherweise Ma�nahmen ergreifen, um die Störungen zu reduzieren.

Dieses Produkt ist nicht für Reisende gedacht.

•

Für zusätzliche Informationen siehe das Handbuch Produktsicherheitsinformationen Akkuladegeräte, Formblatt 10567832, Handbuch Produktsicherheitsinformationen Akkus, Formblatt 10567840.

Handbücher können unter www.ingersollrandproducts.com heruntergeladen werden.

V20

von Ingersoll Rand verwenden. Die Verwendung anderer

Technische Produktdaten

Modell Eingang Ausgang

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Typ A

5V DC, 500mA

Typ Spannung Modellnummer Auslastungsanzeiger

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Batterie

Spezieller USB-Ladeanschluss

D+ / D- verbunden, 200 Ω

Anweisungen zum Akkuladen

Das Ladegerät sollte bei einer gut zugänglichen Steckdose aufgestellt werden.

Das Akkupack nicht laden, wenn die Temperatur unter 32°F (0° C) oder über 113° F (45° C) liegt. Neue Akkupacks vor der Verwendung komplett auaden. Die Ladezeit beträgt etwa 60 Minuten. Bei Nichtgebrauch Ladegerät abstecken und Akkupack entfernen.

Aktion Zustand

Ladegerät in eine Steckdose mit 100-240V Wechselstrom einstecken.

Akkupack in das Ladegerät setzen.

Akkupack entfernen.

Zeichenerklärung: ä Blinken l On (An) m O (Aus) DE-2 48391619_ed3

Power On (An) (Stand-By)

Laden Die Ladestandsanzeige zeigt den Status des Ladevorgangs an

Verbindungsfehler

Akkukennzeichnungs-/Lesefehler Akku neu einsetzen. Akku möglicherweise defekt.

Anfangstemperatur

Ladepause, bis der Akku wieder auf eine sichere Temperatur abgekühlt ist.

Auszeit

Ladezeit abgelaufen. Akku möglicherweise defekt.

Temperatur beim Zyklus

Ladepause, bis der Akku wieder auf eine sichere Temperatur abgekühlt ist.

Überspannung

Hohe Spannung erfasst. Akku möglicherweise defekt.

Überhöhte Stromstärke

Hohe Stromstärke erfasst. Akku möglicherweise defekt.

Laden abgeschlossen

Laderanzeige

Grün Rot

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(Ton)

Tief ♪

Hoch ♪ ♪ ♪

Ladestand-

sanzeige

mmmm

ämmm

mmmm

llll

Page 19

Li-Ion

Routinewartung

Ladegerät vor der Reinigung ausstecken. Kunststooberächen dürfen nur mit einem leicht angefeuchteten Tuch gereinigt werden. Belüftungsönungen frei von Staub und Ablagerungen halten.

Das Ladegerät nicht mit einem beschädigten Kabel verwenden. Ersatzkabel und Aufkleber erhalten Sie bei einem zugelassenen Ingersoll Rand Service Center in Ihrer Nähe.

Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine entsprechende Werksvertretung.

Umweltschutz

Ist die Lebensdauer dieses Elektrogerätes von Ingersoll Rand beendet, muss es in Übereinstimmung mit allen anwendbaren Normen und Vorschriften (lokal, einzelstaatlich, bundesstaatlich etc.) recycelt werden. Unkorrekte Entsorgung kann zu einer Gefährdung der Umwelt führen.

Symbolkennzeichnung

Abfallmaterial zum Recycling

abgeben.

Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um ein Übersetzung der Originalanleitung.

Dieses Produkt nicht mit

Haushaltsabfall entsorgen.

Produkt enthält Lithium. Dieses Produkt nicht mit

Haushaltsabfall entsorgen.

48391619_ed3 DE-3

Page 20

WAARSCHUWING

Productspecicaties: Snoerloze slagmoersleutel

Productveiligheidsinformatie

Bedoeld gebruik: Deze snoerloze slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te verwijderen en te plaatsen.

Waarschuwing! Lees alle veiligheidswaarschuwingen en -instructies. Het niet naleven van de waarschuwingen en instructies kan een elektrische

• schok, brand en/of andere ernstige verwondigen voor gevolg hebben. Houd alle waarschuwingen en instructies bij voor later gebruik. Zorg voor een verantwoorde afvoer van accu's of recycle deze. Niet in de accu boren en deze niet verbranden. Het niet op gepaste wijze

• afvoeren van accu's kan gevaar opleveren voor het milieu of lichamelijk letsel veroorzaken. Gebruik gereedschappen alleen met Ingersoll Rand accu's en acculaders van de juiste spanning. Het gebruik van andere accu's kan risico

• op brand, lichamelijk letsel of materiële schade veroorzaken.

Raadpleeg formulier 04581146 in de veiligheidshandleiding van de snoerloze slagmoersleutel, formulier 10567832 in de veiligheidshandleiding van de acculader en formulier 10567840 in de veiligheidshandleiding van de accu voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com.

Productspecicaties

Spanning Aandrijving

Model

V, DC Type Afmeting spm omw/min ft-lbs (N-m) ft-lbs (N-m) † Druk (Lp) ‡ Vermogen (Lw) Niveau *K

W7150EU 20 Haaks 1/2” 2300 0-1900

W7250EU 20

† KpA = 3dB meetonnauwkeurigheid ‡ KwA = 3dB meetonnauwkeurigheid * Meetonnauwkeurigheid bij K (Trillings)

Haaks

verlengd

Slagen per

1/2” x 2” 2300 0-1900

Smering

Verwijder klopmachinebehuizing om aambeeld, inslagtoestelonderdelen en mechanisme in te smeren. Breng het vet gelijkmatig en spaarzaam aan. Een overmaat aan vet resulteert in een trage werking. Zie tekening nr. 48380273 en de onderstaande tabel. De onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en m=maanden reëel gebruik.

minuut

Onbelast toerental

Aanbevolen

koppelbereik

50-650 (68-

880)

50-650 (68-

880)

Max. koppel

780 (1057) 89 100 12.2 1.8

Geluidsniveau dB (A)

(EN60745)

Trillings (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Onderdelen en onderhoud

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden uitgevoerd. Voor alle communicatie wendt u zich tot de dichtstbijzijnde Ingersoll Rand vestiging of dealer.

Productspecicaties: Accu

Productveiligheidsinformatie

Bedoeld gebruik: Deze accu’s worden gebruikt als voedingsbron voor de snoerloze producten van Ingersoll Rand.

Waarschuwing! Lees alle veiligheidswaarschuwingen en -instructies. Het niet naleven van de waarschuwingen en instructies kan een

•

elektrische schok, brand en/of andere ernstige verwondigen voor gevolg hebben.

Houd alle waarschuwingen en instructies bij voor later gebruik.

•

Zorg voor een verantwoorde afvoer van accu's of recycle deze. Niet in de accu boren en deze niet verbranden. Het niet op gepaste wijze

• afvoeren van accu's kan gevaar opleveren voor het milieu of lichamelijk letsel veroorzaken.

Zie formulier 10567840 van de veiligheidshandleiding van de accu voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com

Productspecicaties

Modellen

Bedrijfstemperaturen

Oplaadbare accu’s geven de beste prestaties als ze worden gebruikt bij normale kamertemperaturen van 15°C tot 25°C (59°F tot 77°F). Een overmatig warme of koude accu kan het laden of ontladen van de accu voorkomen of onderbreken.

NL-1 48391619_ed3

Chemische eigen-

BL2005 Lithium-ion 20 1.5 0.90(0.41) BL2010 Lithium-ion 20 3.0 1.52(0.69)

schappen

Voltage (Volt) Capaciteit (Ah) Gewicht (lbs (kg))

Page 21

Onderdelen en onderhoud

WAARSCHUWING

GEVAAR

WAARSCHUWING

Etiketten zijn de enige door de gebruiker te vervangen onderdelen.

Modellen Waarschuwingsetiketten

BL2005 BL20-99 BL2010 BL20-99-2

Voor alle communicatie wendt u zich tot de dichtstbijzijnde Ingersoll Rand vestiging of dealer.

Productspecicaties: Acculader

Productveiligheidsinformatie

Belangrijke veiligheidsinstructies - Bewaar deze instructies.

Om het risico op brand of een elektrische schok te beperken, moet u deze instructies strikt opvolgen.

Bedoeld gebruik: Deze acculader is uitsluitend ontworpen voor het laden van accu’s van Ingersoll Rand.

Gebruik de acculader van Ingersoll Rand alleen in combinatie met Li-Ion-accu’s van de reeks IQ

• andere accu's of laders kan risico op brand veroorzaken of kan tijdens het opladen leiden tot ontplong van de accu. Dit kan resulteren in lichamelijk letsel of materiële schade.

De gebruiker kan aan de lader geen onderhoud of reparaties uitvoeren. Reparatie mag uitsluitend door een erkend servicecentrum van

•

Ingersoll Rand worden uitgevoerd. Onderhoud door de gebruiker kan leiden tot elektrische schokken, brand en/of lichamelijk letsel. Dit is een klasse A-product. In een woon-, commerciële of licht industriële omgeving kan dit product radiostoringen veroorzaken. Dit

• product is niet bedoeld voor gebruik in een woonomgeving; in een commerciële of licht industriële omgeving met aansluiting op het openbare net kan van de gebruiker worden geëist dat hij maatregelen neemt om storing te verminderen.

Dit product is niet bedoeld voor reizigers.

•

Raadpleeg formulier 10567832 in de veiligheidshandleiding van de acculader en formulier 10567840 in de veiligheidshandleiding van de accu voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com.

V20

van Ingersoll Rand. Het gebruik van

Productspecicaties

Model Invoer Uitgang

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Type A

5V DC, 500mA

Type Spanning Modelnummer Scoort Capaciteit

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Batterij

Specieke USB-laadpoort

D+ / D- verbonden, 200 Ω

Instructies voor het laden van de accu

De lader moet worden geplaatst in de buurt van een gemakkelijk bereikbare muurcontactdoos.

Laad de accu niet op wanneer de temperatuur beneden 0°C (32°F) of boven 45°C (113°F) is. Laad nieuwe accu's volledig op voordatu deze gebruikt. De Laad nieuwe accu's volledig op voordat u deze gebruikt. DeLaad nieuwe accu's volledig op voordat u deze gebruikt. De oplaadtijd is ongeveer 60 minuten. Trek de stekker van de oplader uit het stopcontact en verwijder de accu wanneer het toestel niet wordt gebruikt.Trek de stekker van de oplader uit het stopcontact en verwijder de accu wanneer het toestel niet wordt gebruikt.

Actie Conditie

Sluit de lader aan op een stopcontact van 100-240V AC.

Plaats de accu in de lader. Laden.

Verwijder de accu.

Legenda: ä Knipperen l AAN m UIT

48391619_ed3 NL-2

Ingeschakeld (stand-by).

De brandstofmeter geeft de laadtoestand aan. Communicatiestoring.

Identicatie van de accu / Bij leesfout moet de accu opnieuw worden geplaatst. De accu kan defect zijn.

Begintemperatuur.

Laden onderbroken tot accu is afgekoeld tot veilige temperatuur.

Time-out.

De lading is overschreden. Accu kan defect zijn.

Temperatuur tijdens cyclus.

Laden onderbroken tot accu is afgekoeld tot veilige temperatuur.

Te hoge spanning.

Hoge spanning waargenomen. Accu kan defect zijn.

Te hoge stroom.

Hoge stroom waargenomen. Accu kan defect zijn.

Laden voltooid.

Laderdisplay Groen Rood

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(geluid)

Laag ♪

Hoog ♪ ♪ ♪

Brandstof-

meter

mmmm

ämmm

mmmm

llll

Page 22

Li-Ion

Normaal onderhoud

Haal vóór het reinigen de stekker van de lader uit het stopcontact. Oppervlakken in kunststof mogen alleen met een licht bevochtigde doek worden gereinigd. Houd ventilatieopeningen vrij van stof en vuildeeltjes. Gebruik de lader niet met een beschadigd snoer. Vervangsnoeren en labels zijn verkrijgbaar bij het Ingersoll Rand-verkooppunt in uw buurt.

Voor alle communicatie wendt u zich tot de dichtstbijzijnde Ingersoll Rand vestiging of dealer.

Milieubescherming

Als het elektrische Ingersoll Rand product niet meer wordt gebruikt vanwege ouderdom, slijtage of defecten, moet het worden gerecycled. Houd u in dat verband aan de geldende normen en regels (overheid, bedrijf, enz.). Het niet op gepaste wijze afvoeren, kan gevaar opleveren voor het milieu.

Identicatie van symbolen

Stuur afvalmateriaal terug voor recycling. Voeg dit product niet bij huishoudelijk

De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de originele instructies.

afvalmateriaal.

Product bevat Lithium-ion.Voeg dit product niet bijProduct bevat Lithium-ion.Voeg dit product niet bij

huishoudelijk afvalmateriaal.

NL-3 48391619_ed3

Page 23

ADVARSEL

Produktspecikationer: Ledningsfri slagnøgle

Produktsikkerhedsinformation

Anvendelsesområder: Disse ledningsfri slagnøger er udformet til at erne og installere gevindskårne lukkemekanismer.

•

Advarsel! Læs alle sikkerhedsadvarsler og alle vejledninger. Hvis ikke advarslerne og vejledningen følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og vejledninger til fremtidig reference.

•

Genbrug eller bortskaf batterierne på forsvarlig vis. Stik ikke hul i eller afbrænd batterierne. Ukorrekt bortskaelse kan skade miljøet eller forårsage personskade.

•

Brug kun værktøjerne med Ingersoll Rand-oplader og -batterier med den korrekte spænding. Brugen af andre batterier kan skabe risiko for brand, personskade eller ejendomsbeskadigelse.

For yderligere information henvises der til formular 04581146 i sikkerhedsvejledningen til de ledningsfri slagnøgler, formular 10567832 i vejledningen med sikkerhedsinformation til batteriopladeren samt formular 10567840 i vejledningen med sikkerhedsinformation til batteriet.

Vejledninger kan downloades fra www.ingersollrandproducts.com.

Produktspecikationer

Spænding Drev

Model

W7150EU 20 Kvadrat 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB måleusikkerhed * K = måleusikkerhed (Vibrations)* K = måleusikkerhed (Vibrations) ‡ KwA = 3dB måleusikkerhed

V, DC Type Størrelse bpm rpm fod-pund (N-m) fod-pund (N-m) † Tryk (Lp) ‡ Eekt (Lw) Niveau *K

Kvadrat

forlænget

Smøring

Afmonter hammerkabinettet for at smøre ambolten, slagmekanismen og gearene. Fordel fedtet jævnt og med måde. En overdreven ophobning af fedt vil resultere i langsom drift. Se illustration 48380273 og nedenstående tabel. Vedligeholdelseshyppigheden vises med en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug.

Slag pr.

Tomgang-

minut

shastighed

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Anbefalet mo-

mentområde

Maks. moment

Lydniveau dB (A)

(EN60745)

Vibrations (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Dele og vedligeholdelse

Reparation og vedligeholdelse af værktøjet må kun foretages af et autoriseret servicecenter. Al korrespondance bedes stilet til det nærmeste Ingersoll Rand-kontor eller -distributør.

Produktspecikationer: Batteri

Produktsikkerhedsinformation

Anvendelsesområder: Disse batterier anvendes som strømkilde til trådløse Ingersoll Rand-produkter.

Advarsel! Læs alle sikkerhedsadvarsler og alle vejledninger. Hvis ikke advarslerne og vejledningen følges, kan det føre til elektrisk stød,

•

brand og/eller alvorlig personskade.

Gem alle advarsler og vejledninger til fremtidig reference.

•

Genbrug eller bortskaf batterierne på forsvarlig vis. Stik ikke hul i eller afbrænd batterierne. Ukorrekt bortskaelse kan skade miljøet eller

• forårsage personskade.

For yderligere oplysninger henvises der til formular 10567840 i vejledningen med batterisikkerhedsinformation.

Vejledninger kan downloades fra www.ingersollrandproducts.com

Produktspecikationer

Modeller Kemi Spænding (volt) Kapacitet (Ah) Vægt (kg. (pund))

BL2005 Lithium-ion 20 1.5 0.90(0.41) BL2010 Lithium-ion 20 3.0 1.52(0.69)

Driftstemperaturer

Genopladelige batterier giver den bedste præstation, når de bruges ved normal stuetemperatur 15 °C til 25 °C (59 °F til 77 °F). Et ekstremt varmt eller koldt batteri kan forhindre eller forstyrre batteriet i at blive opladet eller aadet.

48391619_ed3 DA-1

Page 24

ADVARSEL

FARE

ADVARSEL

Dele og vedligeholdelse

Etiketter er de eneste dele, der kan udskiftes af brugeren.

Modeller Advarselsetiketter

BL2005 BL20-99 BL2010 BL20-99-2

Al korrespondance bedes stilet til det nærmeste Ingersoll Rand-kontor eller -distributør.

Produktspecikationer: Batterioplader

Produktsikkerhedsinformation

Vigtig sikkerhedsvejledning - gem denne vejledning.

Denne vejledning skal følges nøje for at reducere brandfare eller risikoen for elektrisk stød.

Anvendelsesområder: Denne batterioplader er udformet til opladning af Ingersoll Rand-batterier.

Brug kun Ingersoll Rand-opladeren med Ingersoll Rand Li-Ion-batterier fra IQ

• risiko for brand eller kan få batteriet til at eksplodere under opladning. Det kan resultere i personskade og ejendomsbeskadigelse. Opladeren må ikke serviceres af brugeren. Reparationer må kun udføres af et autoriseret Ingersoll Rand-servicecenter. Serviceringer

• foretaget af brugeren kan resultere i elektrisk stød, brand og/eller alvorlig personskade. Dette er et klasse A-produkt. I beboelses- forretnings- eller letindustriområder kan produktet forårsage radiointerferens. Dette produkt

• er ikke beregnet til installation i beboelsesområder. I forretnings- og letindustriområder med tilkobling til det oentlige lysnet, kan det være påkrævet, at brugeren træer foranstaltninger mhp. at reducere interferensen.

Dette produkt er ikke beregnet til rejsebrug.

•

For yderligere information henvises der til formular 10567832 i vejledningen med sikkerhedsinformation til batteriopladeren samt formular 10567840 i vejledningen med sikkerhedsinformation til batteriet.

Vejledninger kan downloades fra www.ingersollrandproducts.com.

V20

-serien. Brugen af andre batterier eller opladere kan skabe

Produktspecikationer

Model Indgang Udgang

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Type A

5V DC, 500mA

Type Spænding Modelnummer Bedømt kapacitet

USB dertil indrettet opladningsport

Batteri

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

D+ / D- forbundet, 200 Ω

Instruktioner til batteriopladning

Opladeren skal installeres i nærheden af en stikkontakt, der er lettilgængelig.

Oplad ikke batteripakken når temperaturen er under 32°F (0°C) eller over 113°F (45°C). Oplad nye batteripakker fuldstændigt inden brug.Oplad nye batteripakker fuldstændigt inden brug. Opladningstiden er ca. 60 minutter. Tag opladeren ud af stikkontakten, og ern batteripakken, når den ikke er i brug.

Opladerens

Handling Forhold

Sæt opladeren i en 100-240V AC-stikkontakt.

Sæt batteripakken i opladeren. Oplader

Tag batteripakken ud.

Symboltekst: ä Lyn l Tændt m Slukket

DA-2 48391619_ed3

Strøm til (stand-by)

Brændstofmåleren angiver opladningstilstanden Kommunikationsfejl

Batteriidentikation/Aæs fejlen Genisæt batteri. Batteriet kan være defekt.

Starttemperatur

Opladningen er afbrudt, indtil batteriet er afkølet til en sikker temperatur.

Afbrydelse

Opladningstiden er overskredet. Batteriet kan være defekt.

Temperatur i cyklus

Opladningen er afbrudt, indtil batteriet er afkølet til en sikker temperatur.

Overspænding

Højspænding detekteret. Batteriet kan være defekt.

Overstrøm

Høj strøm detekteret. Batteriet kan være defekt.

Opladning udført

display

Grøn Rød

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(lyd)

Lav ♪

Høj ♪ ♪ ♪

Brænd-

stofmåler

mmmm

ämmm

mmmm

llll

Page 25

Li-Ion

Rutinemæssig vedligeholdelse

Frakobl opladeren inden rengøring. Plastikoverader bør kun rengøres med en let fugtig klud. Hold ventilationsåbningerne fri for støv og snavs. Opladeren bør ikke anvendes med en beskadiget ledning. Udskiftningsledninger og mærkater kan fås fra det nærmeste autoriserede Ingersoll

Rand servicecenter. Al korrespondance bedes stilet til det nærmeste Ingersoll Rand-kontor eller -distributør.

Miljøbeskyttelse

Når brugstiden for Ingersoll Rand-el-produktet er udløbet, skal det sendes til genbrug i overensstemmelse med alle gældende standarder og regler (lokale, landsdækkende, europæiske, osv.). Forkert bortskaelse kan skade miljøet.

Symbolidentikation

Returnér aald mhp.

genbrug.

Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledning.

Dette produkt må ikke bortskaes

med almindeligt aald.

Produktet indeholder litiumion

Dette produkt må ikke bortskaes

med almindeligt aald.

48391619_ed3 DA-3

Page 26

VARNING

Produktspecikationer: Sladdlös slående muttermaskin

Produktsäkerhetsinformation

Avsedd användning: Dessa sladdlösa slående muttermaskiner är utformade för att lossa och dra åt gängade fästelement.

Varning! Läs alla säkerhetsvarningar och instruktioner. Om du inte följer varningar och instruktioner riskerar du att utsätta dig för elstötar, brand

• och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens.

Återvinn eller kassera batterierna på ett ansvarsfullt sätt. Punktera eller bränn inte batterierna. Olämplig kassering kan skada miljön eller

• orsaka personskada.

Använd endast verktygen med Ingersoll Rand batterier och laddare med lämplig spänning. Att använda några andra batterier kan skapa

• en brandfara, personskada eller sakskada.

För mer information, se säkerhetsinformation för sladdlösa slående muttermaskiner Form 04581146, säkerhetsinformation för batteriladdare Form 10567832 och säkerhetsinformation för batteri Form 10567840.

Manualerna kan laddas ner från www.ingersollrandproducts.com.

Produktspecikationer

Spänning Drivning

Modell

V, likström Typ Storlek spm varv/min fotpund (Nm) fotpund (Nm) † Tryck (Lp) ‡ Eekt (Lw) Niva *K

W7150EU 20 Fyrkant 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB mätosäkerhet * K = mätosäkerhet (Vibrations) ‡ KwA = 3dB mätosäkerhet

Utdragen

fyrkant

Smörjning

Ta bort hammarhylsan för att smörja städet, slagmekanismen och kugghjulen. Applicera fettet jämt och sparsamt. För mycket ackumulerat fett kommer att försämra driften. Se ritning 48380273 och tabellen nedan. Underhållsintervallen visas i runda pilar och denieras som h=timmar, d=dagar och m=månader av faktisk brukstid.

Slag per

Obelastad

minut

hastighet

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Rekommenderat momentområde

Maximalt

moment

Ljudnivå dB (A)

(EN60745)

Vibrations (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Delar och underhåll

Reparation och underhåll på verktyg bör bara utföras av en auktoriserad reparationsverkstad. All kommunikation hänvisas till närmaste Ingersoll Rand-kontor eller -distributör.

Produktspecikationer: Batteri

Produktsäkerhetsinformation

Avsedd användning: Dessa batterier används som strömkälla för Ingersoll Rands sladdlösa produkter.

Varning! Läs alla säkerhetsvarningar och instruktioner. Om du inte följer varningar och instruktioner riskerar du att utsätta dig för

•

elstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens.

• Återvinn eller kassera batterierna på ett ansvarsfullt sätt. Punktera eller bränn inte batterierna. Olämplig kassering kan skada miljön eller

• orsaka personskada.

För mer information, se informationen för batterisäkerhet Form 10567840.

Manualerna kan laddas ner från www.ingersollrandproducts.com

Produktspecikationer

Modeller Kemi Spänning (volt) Kapacitet (Ah) Vikt (kg (pund))

BL2005 Litiumjon 20 1.5 0.90(0.41) BL2010 Litiumjon 20 3.0 1.52(0.69)

Drifttemperaturer

Uppladdningsbara batterier har bäst prestanda när de används i normal rumstemperatur på 15 °C till 25 °C (59 °F to 77 °F). Om batteriet är överdrivet varmt eller kallt kan uppladdning eller urladdning förhindras eller avbrytas.

SV-1 48391619_ed3

Page 27

Delar och underhåll

VARNING

FARA

VARNING

Etiketter är de enda delarna som kan bytas av användare.

Modeller Varningsetiketter

BL2005 BL20-99 BL2010 BL20-99-2

All kommunikation hänvisas till närmaste Ingersoll Rand-kontor eller -distributör.

Produktspecikationer: Batteriladdare

Produktsäkerhetsinformation

Viktiga säkerhetsinstruktioner – Spara dessa instruktioner.

För att minska riskerna för brand eller elektriska stötar ska följande instruktioner följas.

Predvidena uporaba: Den här batteriladdaren är endast ämnad för uppladdning av Ingersoll Rand-batterier.

Använd endast Ingersoll Rand-laddaren med litiumjon-batterier i IQ

• laddare kan skapa fara för brand eller orsaka att batteriet exploderar vid laddning. Detta kan leda till person- eller sakskada.

Användaren kan inte utföra service på laddaren. Reparation får endast utföras på en av Ingersoll Rand auktoriserad reparationsverk-

•

stad. Service utförd av användaren kan resultera i elektrisk stöt, brand och/eller allvarlig personskada. Detta är en produkt av klass A. I en bostadsmiljö, kommersiell eller lätt industriell miljö kan den orsaka radiostörningar. Den här

• produkten är inte avsedd att installeras i en bostadsmiljö. I en kommersiell och lätt industriell miljö med anslutning till det allmänna elnätet kan det hända att användaren måste vidta åtgärder för att reducera störningen.

Den här produkten är inte ämnad för användning under resa.

•

För mer information, se säkerhetsinformation för batteriladdare Form 10567832 och säkerhetsinformation för batteri Form 10567840.

Manualerna kan laddas ner från www.ingersollrandproducts.com.

V20

-serien från Ingersoll Rand. Användning av andra batterier eller

Produktspecikationer

Modell Ingång Utgång

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB-typ A

5V DC, 500mA

Typ Spänning Modellnummer Nominell kapacitet

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Batteri

USB-laddningsport

D+ / D- ansluten, 200 Ω

Laddningsinstruktioner för batteri

Laddaren ska installeras i närheten av ett lättillgängligt vägguttag.

Ladda inte batteripaketet när temperaturen är lägre än 32° F (0° C) eller högre än 113° F (45° C). Ladda till fullo nya batterier före användning. Laddningstiden är cirka 60 minuter. Koppla ur laddaren och ta ut batteripaketet när enheten inte används.

Laddarens

Åtgärd Förhållande

Anslut laddaren till ett 100240 V växelströmsuttag.

Sätt i batteripaketet i laddaren.

Ta bort batteripaketet.

Förklaring: ä Blinkar l På m Av

48391619_ed3 SV-2

Ström på (viloläge).

Laddning. Batterimätaren visar laddningens status.

Kommunikationsfel.

Batteriidentiering/Läsningsfel, sätt i batteriet igen. Batteriet kan vara defekt.

Starttemperatur.

Laddningen avbryts tills det att batteriet har återgått till en säker temperatur.

Avbrott.

Laddningen överskriden. Batteriet kan vara defekt.

Temperatur under cykel.

Laddningen avbryts tills det att batteriet har återgått till en säker temperatur.

Överspänning.

Hög spänning upptäckt. Batteriet kan vara defekt.

Överström.

Hög ström upptäckt. Batteriet kan vara defekt.

Laddning klar.

display

Grön Röd

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Larm (ljud)

Låg ♪♪

Låg ♪

Låg ♪♪

LågLåg ♪♪

Låg ♪♪

Hög ♪ ♪ ♪

Batterimätare

mmmm

ämmm

mmmm

llll

Page 28

Li-Ion

Rutinunderhåll

Koppla ur laddaren från vägguttaget före rengöring. Plastytorna får endast rengöras med en lätt fuktad trasa. Håll ventilationsöppningarna fria från damm och smuts. Laddaren får inte användas med en skadad kabel. Ersättningskablar och etiketter nns tillgängliga hos din närmsta, auktoriserade Ingersoll Randservicecenter. All kommunikation hänvisas till närmaste Ingersoll Rand-kontor eller -distributör.

Miljöskydd

När livslängden för Ingersoll Rands elektriska produkt har förutit måste det återvinnas i enlighet med alla tillämpbara regler och lagar (lokala, kommunala, statliga etc.). Olämplig kassering kan skada miljön.

Identiering av symboler

Returnera kasserat

material för

återvinning.

Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalinstruktionerna.

Kassera inte den här

produkten tillsammans

med hushållssopor.

Produkten innehåller litiumjon. Kassera

inte den här produkten tillsammans

med hushållssopor.

SV-3 48391619_ed3

Page 29

ADVARSEL

Produktspesikasjoner: Trådløs Slagnøkkel

Sikkerhetsinformasjon for produktet

Tiltenkt bruk:

Disse trådløse slagnøklene er fremstillet til å erne og montere gjengede festeanordninger.

•

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjonene. Manglende etterlevelse av advarsler og instruksjoner kan føre til elektrisk sjokk, brann og/eller alvorlig skade. Ta vare på alle advarsler og instruksjoner til senere bruk.

•

Batterier skal gjenvinnes eller avhendes på en forsvarlig måte. Punkter eller brenn ikke batterier. Feilavhending kan utgjøre en miljøfare eller føre til personskade.

•

Bruk bare verktøy med Ingersoll Rand batterier med korrekt spenning. Bruk av andre batterier kan utgjøre en fare for brann, personskade eller eiendomsskade.

For ytterligere informasjon henvises det til skjema 04581146 i sikkerhetshåndboken til den trådløse slagnøkkelen, samt skjema 10567832 i sikkerhetshåndboken til batteriladeren og skjema 10567840 i sikkerhetshåndboken til batteriet.

Håndbøker kan lastes ned fra www.ingersollrandproducts.com.

Produktspesikasjoner

Spen-

Drivmekanisme

ning

Modell

V, DC Type Størrelse slag/minutt o/min fot-pund (N-m)

W7150EU 20 Firkant 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB måleusikkerhet * K = måleusikkerhet (Vibrasjons) ‡ KwA = 3dB måleusikkerhet

Sekskant

hurtigchuck

Slag per

Hastighet uten

minutt

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

belastning

Anbefalt momentomfang

Smøring

Fjern hammerbeholderen for å påføre smøremiddel på ambolt, anordning for støtmekanisme og gir. Sørg for å smøre et jevnt og tynt lag. Overdreven smøring vil redusere yteevnen. Se tegning 48380273 og tabellen under. Vedlikeholdsfrekvens vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder.

Maksimum

vridnings-

moment

fot-pund

(N-m)

Lydnivå dB (A)

(EN60745)

† Trykk (Lp) ‡ Eekt (Lw) Nivå *K

Vibrasjons (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Reservedeler og vedlikehold

Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter. Alle kommunikasjoner henvises til nærmeste Ingersoll Rand kontor eller distributør.

Produktspesikasjoner: Batteri

Sikkerhetsinformasjon for produktet

Tiltenkt bruk: Disse batterier utgjør strømkilden for Ingersoll Rands trådløse produkter.

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjonene. Manglende etterlevelse av advarsler og instruksjoner kan føre til elektrisk

•

sjokk, brann og/eller alvorlig skade. Ta vare på alle advarsler og instruksjoner til senere bruk.

• Batterier skal gjenvinnes eller avhendes på en forsvarlig måte. Punkter eller brenn ikke batterier. Feilavhending kan utgjøre en miljøfare eller

• føre til personskade.

For ytterligere informasjon henvises det til skjema 10567840 i håndboken med batterisikkerhetsinformasjon.

Håndbøker kan lastes ned fra www.ingersollrandproducts.com

Produktspesikasjoner

Modeller Kjemi Spenning (Volt) Kapasitet (Ah) Vekt (kg (pund))

BL2005 Litium-ion 20 1.5 0.90(0.41) BL2010 Litium-ion 20 3.0 1.52(0.69)

Driftstemperaturområde

Oppladbare batterier yter best når de er i bruk ved omgivelsestemperatur på 15°C til 25°C (59°F til 77°F ). Et batteri som er for varmt eller for kaldt kan hindres eller stanses fra å bli ladet eller utladet.

48391619_ed3 NO-1

Page 30

ADVARSEL

FARE

ADVARSEL

Reservedeler og vedlikehold

Klistremerker er eneste utskiftbare deler.

Modeller Advarselsmerker

BL2005 BL20-99 BL2010 BL20-99-2

Alle kommunikasjoner henvises til nærmeste Ingersoll Rand kontor eller distributør.

Produktspesikasjoner: Batterilader

Sikkerhetsinformasjon for produktet

Viktige sikkerhetsinstruksjoner - Ta vare på disse instruksjonene.

For å redusere risikoen for brann eller elektrisk støt, følg disse instruksjonene nøye.

Tiltenkt bruk: Denne batteriladeren er utformet for å kun lade Ingersoll Rand-batterier.

Bruk kun Ingersoll Rand-laderen med Ingersoll Rand IQ

• brannfare eller få batteriet til å sprenges under opplading. Dette kan føre til personskade eller eiendomsskade.

Reparasjon av laderen kan ikke utføres av bruker. Reparasjoner bør bare utføres av et

•

Ingersoll Rand autorisert servicesenter. Service utført av bruker kan føre til elektrisk støt, brann og/eller alvorlig personskade. Dette er et klasse A produkt. Produktet kan forårsake radiointerferens i bolig-, kommersielle eller lettindustrielle områder. Produktet

• er ikke tiltenkt installasjon i et boligområde; i kommersielle eller lettindustrielle områder med kobling til et oentlig strømverk må det eventuelt trees foranstaltninger for å redusere interferens.

Dette produktet er ikke ment å brukes av reisende.

•

For ytterligere informasjon henvises det til skjema 10567832 i sikkerhetshåndboken til batteriladerenheten, samt skjema 10567840 i sikkerhetshåndboken til batteriet.

Håndbøker kan lastes ned fra www.ingersollrandproducts.com.

V20

Series li-ion-batterier. Bruk av andre batterier eller laderenheter kan utgjøre en

Produktspesikasjoner

Modell Inngang Utgang

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB-type A

5V DC, 500mA

Type Spenning Modellnummer Nominell Kapasitet

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Batteri

Dedikert USB-ladeport

Tilkoblet med D+ / D-, 200 Ω

Instruksjoner for batteriopplading

Laderen skal være i nærheten av en stikkontakt som er lett tilgjengelig.

Batteripakken skal ikke lades opp når temperaturen er under 32°F (0°C) eller over 113°F (45°C). Lad nye batteripakker helt opp før de tas i bruk. Lad nye batteripakker helt opp før de tas i bruk.Lad nye batteripakker helt opp før de tas i bruk. Oppladingstiden er ca. 60 minutter. Koble fra laderen og ern batteriet når den ikke brukes.Koble fra laderen og ern batteriet når den ikke brukes.

Handling Forhold

Sett laderen inn i et 100240V vekselstrømsuttak. Sett batteripakken inn i laderen.

Ta ut batteripakken.

Symbolforklaring: ä Blink l På m Av

Strøm på (standby).

Lader opp.

Ladningsmåleren viser fremdrift.

Kommunikasjonssvikt.

Gjenkjenning av batteri / Leserfeil - sett batteriet i på nytt. Batteriet kan være ødelagt.

Startstemperatur.

Opplading stoppet inntil batteriet har returnert til en forsvarlig temperatur.

Stopp.

For høy opplading. Batteriet kan være defekt.

Syklustemperatur.

Opplading stoppet inntil batteriet har returnert til en forsvarlig temperatur.

Overspenning.

Høy spenning registrert. Batteriet kan være defekt.

Overstrøm.

Høy strøm registrert. Batteriet kan være defekt.

Opplading ferdig.

Laderdisplay Groen Rød

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(lyd)

Lav ♪

Høy ♪ ♪ ♪

Ladnings-

måler

mmmm

ämmm

mmmm

llll

Rutinemessig vedlikehold

Trekk ut laderen før rengjøring. Plastoverater bør kun rengjøres med en fuktig klut. Sørg for at luftventilene er rene og støvfrie. Laderenheten må ikke brukes med skadd kabel. Erstatningsledninger og -kabler er tilgjengelig på nærmeste autoriserte Ingersoll Rand servicesenter.

Alle kommunikasjoner henvises til nærmeste Ingersoll Rand kontor eller distributør.

NO-2 48391619_ed3

Page 31

Miljøbeskyttelse

Li-Ion

Et gammelt Ingersoll Rand kraftprodukt skal gjenvinnes i henhold til gjeldende standarder og regelverk (lokale og statlige). Feilavhending kan utgjøre en miljøfare.

Symbolidentikasjon

Returner avfallsmateriale for

gjenvinning.

De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale instruksjonene.

Kast ikke produktet sammen med

husholdningsavfall.

Produktet inneholder litium-ion.Produktet inneholder litium-ion.

Kast ikke produktet sammen med husholdningsavfall.

48391619_ed3 NO-3

Page 32

VAROITUS

Tuote-erittely: Johdoton impaktiavain

Tietoja tuoteturvallisuudesta

Käyttötarkoitus: Nämä johdottomat impaktiavaimet on suunniteltu kierteillä varustettujen kiinnikkeiden irrottamiseen ja asentamiseen.

Varoitus! Lue kaikki turvallisuusvaroitukset ja muut ohjeet. Varoitusten ja ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan

• loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten. Kierrätä tai hävitä akut vastuullisella tavalla. Älä lävistä tai polta akkuja. Väärä hävitystapa voi vaarantaa ympäristön tai aiheuttaa henkilövahinkoja.

• Käytä työkaluja vain Ingersoll Randin akuilla ja laturilla, joissa on oikea jännite. Jonkun muun akun käyttö saattaa aiheuttaa tulipalon,

• henkilö- tai omaisuusvahinkojen vaaran.

Lisätietoja on johdottoman impaktiavaimen tuoteturvallisuuden lomakkeessa 04581146, akkulaturin tuoteturvallisuuslomakkeessa 10567832 ja akun tuoteturvallisuuslomakkeessa 10567840.

Ohjeet voi ladata osoitteesta www.ingersollrandproducts.com.

Tuotteen tekniset tiedot

Jännite Käyttölaite

Malli

V, DC Tyyppi Koko bpm rpm ft-lbs (N-m) ft-lbs (N-m) † Paine (Lp) ‡ Teho (Lw) Taso *K

W7150EU 20 Neliskulmainen 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB mittauksen epävarmuus * K = mittauksen epävarmuus (Värinä) ‡ KwA = 3dB mittauksen epävarmuus

Neliskulmainen,

jatkettu

Voitelu

Poista iskurikotelo lisätäksesi voiteluainetta alasimeen, iskumekanismikokoonpanoon ja vaihteisiin. Levitä rasvaa tasaisesti ja säästeliäästi. Liiallinen rasvamäärä hidastaa toimintaa. Katso piirustusta 48380273 ja alla olevaa taulukkoa. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina käyttötunteina (h), -päivinä (d) ja -kuukausina (m).

Iskujen määrä

minuutissa

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Nopeus kuormittamattomana

Suositeltu momentti

IR# IR#

105 67

Suurin

momentti

Melutaso dB (A)

(EN60745)

Värinä (m/s²)

(EN60745)

(Dwg. 48380273)

Osat ja huolto

Vain valtuutettu huoltokorjauskeskus saa korjata ja huoltaa tätä työkalua. Hoida viestintä lähimmän Ingersoll Randin toimiston tai jakelijan kanssa.

Tuote-erittely: Akku

Tietoja tuoteturvallisuudesta

Käyttötarkoitus: Näitä akkuja käytetään Ingersoll Randin johdottomien tuotteiden virtalähteenä.

Varoitus! Lue kaikki turvallisuusvaroitukset ja muut ohjeet. Varoitusten ja ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon

•

ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

• Kierrätä tai hävitä akut vastuullisella tavalla. Älä lävistä tai polta akkuja. Väärä hävitystapa voi vaarantaa ympäristön tai aiheuttaa henkilövahinkoja.

•

Lisätietoja on akkujen turvallisuustietojen lomakkeessa 10567840.

Ohjeet voi ladata osoitteesta www.ingersollrandproducts.com

Tuotteen Erittelyt

Mallit Kemia Jännite (volttia) Varautumiskyky (Ah) Paino (paunaa (kg))

BL2005 Litiumioni 20 1.5 0.90(0.41) BL2010 Litiumioni 20 3.0 1.52(0.69)

Toimintalämpötilat

Ladattavat akut toimivat parhaiten, kun niitä käytetään 15°C - 25°C asteen normaalissa huoneenlämpötilassa. Liian kuumassa tai kylmässä akun lataus tai varauksen vapautuminen saattaa keskeytyä.

Osat ja huolto

Etiketit ovat ainut osa, jonka käyttäjä voi vaihtaa itse.

Mallit Varoitusmerkit

BL2005 BL20-99 BL2010 BL20-99-2

Hoida viestintä lähimmän Ingersoll Randin toimiston tai jakelijan kanssa. FI-1 48391619_ed3

Page 33

Tuote-erittely: Akkulaturi

VAROITUS

VAARA

VAROITUS

Tietoja tuoteturvallisuudesta

Tärkeitä turvallisuusohjeita - säilytä nämä ohjeet.

Noudata näitä ohjeita huolellisesti vähentääksesi tulipalon tai sähköiskun vaaraa.

Käyttötarkoitus: Tämä akkulaturi on tarkoitettu Ingersoll Randin akkujen lataamiseen.

Käytä Ingersoll Rand -akkulaturia ainoastaan Ingersoll Rand IQ

• taa tulipalovaaran tai voi aiheuttaa akun halkeamisen lataamisen aikana. Tuloksena voi olla henkilö- tai omaisuusvahinkoja. Laturi ei ole käyttäjän huollettavissa. Vain Ingersoll Randin valtuuttama huoltokorjauskeskus saa korjata ja huoltaa tätä työkalua.

• Käyttäjän tekemän huollon seurauksena voi olla sähköisku, tulipalo ja/tai vammautuminen.

Tämä on luokan A tuote. Se voi aiheuttaa radiotaajuista häiriötä asuinympäristössä, kaupallisessa ympäristössä tai kevyessä teollisessa

• ympäristössä. Tätä tuotetta ei ole tarkoitettu asennettavaksi asuinympäristöön. Kaupallisessa ja kevyessä teollisessa ympäristössä, jossa on kytkentä julkiseen sähköverkkoon, käyttäjän on ehkä ryhdyttävä toimiin häiriöiden vähentämiseksi.

Tätä tuotetta ei ole tarkoitettu matkustajien käyttöön.

•

Lisätietoja on akkulaturin turvallisuustietojen lomakkeessa 10567832 ja akkujen turvallisuustietojen lomakkeessa 10567840.

Ohjeet voi ladata osoitteesta www.ingersollrandproducts.com.

V20

-sarjan Li-Ion -akkujen kanssa. Muiden akkujen käyttäminen voi aiheut-

Tuotteen tekniset tiedot

Malli Tulo Lähtö

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB tyyppi A

5V DC, 500mA

Tyyppi Jännite Mallinumero N imelliskapasiteetti

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Battery

USB:lle varattu latausportti

D+ / D- liitetty, 200 Ω

Akun latausohjeet

Laturi on asennettava helposti saatavilla olevan seinärasian lähelle.

Älä lataa akkua, kun lämpötila on alle 32°F (0°C) tai yli 113°F (45°C). Lataa uudet akut täyteen ennen käyttöä. Latausaika on noin 60 minuuttia. Ota laturi pois pistorasiasta ja irrota akkuyksikkö säilytyksen ajaksi.

Toimenpide Olosuhde

Kytke laturi 100-240 V:n pistorasiaan.

Aseta akkuyksikkö laturiin.

Irrota akku.

Selite: ä Vilkkuu l Päällä m Pois

Virta päällä (valmiustila).

Lataaminen. Varausmittari osoittaa lataustason.

Tiedonsiirtovirhe.

Akun tunnistus / Lukemavirhe Aseta akku uudelleen. Akku voi olla viallinen.

Lämpötila alussa.

Lataus on taukotilassa, kunnes akku on palautunut turvalliseen lämpötilaan.

Aikakatkaisu.

Lataus ylitetty. Akku voi olla viallinen.

Jaksonaikainen lämpötila.

Lataus on taukotilassa, kunnes akku on palautunut turvalliseen lämpötilaan.

Ylijännite.

Suuri jännite havaittu. Akku voi olla viallinen.

Ylivirta.

Suuri virta havaittu. Akku voi olla viallinen.

Lataus valmis.

Laaduri näidik

Vihreä Punainen

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Hälytys

(ääni)

Matala ♪

Suuri ♪ ♪ ♪

Varaus-

mittari

mmmm

ämmm

mmmm

llll

Säännöllinen huolto

Irrota laturi pistorasiasta ennen puhdistusta. Muovipintojen puhdistukseen saa käyttää vain hiukan kosteaa liinaa. Pidä ilmanvaihtoaukot puhtaina pölystä ja liasta. Laturia ei saa käyttää vaurioituneella virtajohdolla. Vaihtojohtoja ja -kaapeleita voi ostaa lähimmästä valtuutetusta Ingersoll Rand

-palvelupisteestä.

Hoida viestintä lähimmän Ingersoll Randin toimiston tai jakelijan kanssa.

48391619_ed3 FI-2

Page 34

Li-Ion

Ympäristön suojelu

Kun Ingersoll Randin sähkötuotteen käyttöikä on ohi, se on kierrätettävä voimassa olevien standardien ja säädösten mukaisesti (paikalliset, osavaltikohtaiset, maakohtaiset jne.). Väärä hävitystapa voi vahingoittaa ympäristöä.

Symbolin Tunniste

Palauta jätemateriaali kierrätettäväksi. Älä hävitä tätä tuotetta kotitalousjätteen

Alkuperäiset ohjeet ovat englanninkielisiä. Muut kielet ovat alkuperäisen ohjeen käännöksiä.

mukana.

Tuote sisältää litiumionia.Älä hävitä tätä tuotetta

kotitalousjätteen mukana.

FI-3 48391619_ed3

Page 35

AVISO

Especicações do Produto: Chave de Impacto Sem Fios

Informações de Segurança do Produto

Utilização Prevista: Estas Chaves de Impacto Sem Fios destinam-se à remoção e à instalação de dispositivos de xação roscados.

•

Aviso! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e das instruções pode resultar em choques eléctricos, incêndios e/ou ferimentos graves. Conserve todos os Avisos e instruções para futura referência.

•

Elimine ou recicle as baterias de forma responsável. Não perfure nem queime as baterias. Uma eliminação incorrecta pode prejudicar o ambiente ou causar lesões pessoais.

•

Utilize exclusivamente Ferramentas com o carregador de baterias e as baterias da Ingersoll Rand com a tensão adequada. A utilização de outras baterias pode dar azo a riscos de incêndio, lesões ou danos materiais.

Para obter informações mais detalhadas, consulte o manual com as informações de segurança da Chave de Impacto Sem Fios, com a referência 04581146, o manual com as informações de segurança do Carregador de Baterias, com a referência 10567832, e o manual com as informações de segurança da Bateria, com a referência 10567840.

Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com.

Especicações do Produto

Impac-

Ten-

Mecanismo de Ac-

são

Modelo

W7150EU 20 Quadra 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† Incerteza de medida KpA = 3dB * Incerteza de medida K (Vibrações) ‡ Incerteza de medida KwA = 3dB

cionamento

V, CC Tipo Tamanho bpm rpm pés-libras (N-m) pés-libras (N-m) † Pressão (Lp) ‡ Potência (Lw) Nível *K

Quadra

prolongada

1/2” x 2” 2300 0-1900

tos por

Minuto

Velocid-

ade Sem

Lubricação

Remover a cobertura do martelo para lubricar a bigorna, o conjunto do mecanismo de impacto e as engrenagens. Aplique a massa lubricante de forma uniforme e na quantidade adequada. Uma acumulação excessiva de massa lubricante dá azo a uma operação mais lenta. Ver o desenho 48380273 e a tabela abaixo. A frequência de manutenção é indicada por uma seta circular e denida como h=horas, d=dias e m=meses de utilização real.

Carga

Intervalo de

Binário de Aperto

Recomendado

50-650

(68-880)

Binário Máx.

780

(1057)

Nível de Ruído dB (A)

(EN60745)

89 100 12.2 1.8

Vibrações (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Peças e Manutenção

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência Técnica Autorizado. Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.

Especicações do Produto: Bateria

Informações de Segurança do Produto

Utilização Prevista: Estas baterias são utilizadas como fonte de alimentação para os Produtos Sem Fios Ingersoll Rand.

Aviso! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e das instruções pode resultar em

•

choques eléctricos, incêndios e/ou ferimentos graves. Conserve todos os Avisos e instruções para futura referência.

• Elimine ou recicle as baterias de forma responsável. Não perfure nem queime as baterias. Uma eliminação incorrecta pode prejudicar o

• ambiente ou causar lesões pessoais.

Para obter informações mais detalhadas, consulte o manual de informações de segurança da bateria, com a referência 10567840.

Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com

Especicações do Produto

Modelos Química Voltagem (Volts) Capacidade (Ah) Peso (lbs (kg))

BL2005 Ião Lítio 20 1.5 0.90(0.41) BL2010 Ião Lítio 20 3.0 1.52(0.69)

Temperaturas de Funcionamento

Pilhas recarregáveis têm um melhor desempenho quando são operadas a uma temperatura ambiente normal de 15°C a 25°C. Uma bateria excessivamente quente ou fria pode impedir ou interromper o carregamento da bateria ou descarregá-la.

48391619_ed3 PT-1

Page 36

AVISO

PERIGO

AVISO

Peças e Manutenção

As etiquetas são as únicas Peças Substituíveis pelo utilizador.

Modelos Etiqueta de Advertência

BL2005 BL20-99 BL2010 BL20-99-2

Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.

Especicações do Produto: Carregador de baterias

Informações de Segurança do Produto

Instruções de segurança importantes - Guarde estas instruções.

Para reduzir os riscos de incêndio ou de choque eléctrico, cumpra estas instruções com cuidado.

Utilização Prevista: Este Carregador de Baterias foi concebido para o carregamento de baterias da Ingersoll Rand.

Use apenas carregadores Ingersoll Rand com baterias Ingersoll Rand da Série Li-Ion IQ

• carregadores pode dar azo a risco de incêndio ou pode provocar o rebentamento da bateria quando está a ser carregada. Podem ocorrer lesões pessoais ou danos materiais.

O carregador de baterias não pode ser reparado pelo utilizador. A sua reparação só deve ser levada a cabo por um Centro de Assistência

• Técnica Autorizado da Ingersoll Rand. Uma reparação efectuada pelo utilizador pode dar origem a choques eléctricos, incêndios e/ou lesões pessoais graves. Este produto é de classe A. Num ambiente residencial, comercial ou pouco industrial poderá provocar interferências de rádio. Este

• produto não se destina a ser instalado num ambiente residencial; num ambiente comercial e pouco industrial com ligação eléctrica pública, o utilizador poderá ter de tomar medidas para reduzir a interferência.

Este produto não está destinado para ser usado por viajantes.

•

Para obter informações mais detalhadas, consulte o manual com as informações de segurança do Carregador de Baterias, com a referência 10567832 e o manual com as informações de segurança da Bateria, com a referência 10567840.

Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com.

V20

. A utilização de outras baterias ou de outros

Especicações do Produto

Modelo Entrada saída

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Tipo A

5V DC, 500mA

Type Tensão Número do Modelo Capacidade nominal

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Bateria

Porto de Carga Dedicado USB

D+ / D- Ligado, 200 Ω

Instruções de Carregamento da Bateria

O carregador deve ser instalado próximo de uma tomada que seja facilmente acessível.

Nunca carregue o conjunto de baterias quando a temperatura for inferior a 32°F (0°C) ou superior a 113°F (45°C). Carregue completamente osCarregue completamente os conjuntos de baterias novos antes de os utilizar pela primeira vez. A bateria demora cerca de 60 minutos a car carregada. Desligue o carregadoreDesligue o carregador e retire a bateria quando não estiverem em uso.

Acção Condição

Ligue o carregador a uma tomada de 100-240V CA.

Inserir o conjunto de bateria no carregador.

Remover o conjunto de baterias.

Legenda: ä A piscar l Aceso m Apagado

PT-2 48391619_ed3

Ligado (em stand-by)

A carregar O indicador de carga indica o estado da carga

Falha de comunicação

Identicação Bateria / Ler a Falha Reinserir a Bateria. A bateria pode estar com defeito.

Temperatura inicial

Carregamento interrompido até a bateria ter atingido uma temperatura segura.

Tempo de carregamento esgotado

O tempo denido para o carregamento esgotou-se. A bateria pode estar defeituosa.

Temperatura durante o ciclo

Carregamento interrompido até a bateria ter atingido uma temperatura segura.

Sobretensão

Foi detectada uma tensão alta. A bateria pode estar defeituosa.

Sobrecorrente

Foi detectada uma corrente alta. A bateria pode estar defeituosa.

Carregamento concluído

Visor do

Carregador

Verde Vermelho

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarme

(Som)

Baixo ♪

Elevado

♪ ♪ ♪

Indicador

de Carga

mmmm

ämmm

mmmm

llll

Page 37

Li-Ion

Protecção do Ambiente

Quando a vida útil de um produto eléctrico da Ingersoll Rand chega ao m, ele tem de ser reciclado de acordo com todas as normas e os regulamentos aplicáveis (locais, estaduais, nacionais, federais, etc.). Uma eliminação errada pode prejudicar o ambiente.

Manutenção de Rotina

Desligue o carregador antes de limpar. As superfícies plásticas devem ser limpas apenas com um pano ligeiramente húmido. Mantenha as aberturas de ventilação limpas, sem pó nem resíduos. Se o cabo de alimentação do carregador estiver danicado, o carregador não pode ser utilizado. Cabos e etiquetas de substituição estão disponíveis no Centro de Serviço da Ingersoll Rand autorizado, mais próximo.

Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.

Protecção do Ambiente

Quando a vida útil de um produto eléctrico da Ingersoll Rand chega ao m, ele tem de ser reciclado de acordo com todas as normas e os regulamentos aplicáveis (locais, estaduais, nacionais, federais, etc.). Se a bateria for deitada fora de modo incorrecto pode prejudicar o ambiente.

Identicação dos Símbolos

Devolver para reciclagem. Não juntar este produto

As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.

ao lixo doméstico.

Este produto contém iões de lítio.

Não juntar este produto ao lixo doméstico.

48391619_ed3 PT-3

Page 38

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Προδιαγραφές προϊόντος: Κρουστικό Δραπανοκατσάβιδο Μπαταρίας

Πληροφορίες ασφάλειας προϊόντος

Προοριζόμενη χρήση: Αυτά τα κρουστικά δραπανοκατσάβιδα μπαταρίας έχουν σχεδιαστεί για την αφαίρεση και την εγκατάσταση σφιγκτήρων με σπείρωμα.

Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να

• οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και / ή σοβαρό τραυματισμό. Αποθηκεύστε όλες τις Προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Φροντίστε για την κατάλληλη ανακύκλωση ή διάθεση των μπαταριών. Μην τρυπάτε και μην καίτε τις μπαταρίες. Η εσφαλμένη διάθεση

• ενδέχεται να θέσει σε κίνδυνο το περιβάλλον ή να προκαλέσει τραυματισμό. Χρησιμοποιείτε τα εργαλεία μόνο με μπαταρίες και φορτιστές κατάλληλης τάσης της Ingersoll Rand.Ingersoll Rand. Rand.Rand.. Η χρήση οποιουδήποτε άλλου τύπου

• μπαταριών μπορεί να προκαλέσει κίνδυνο φωτιάς, τραυματισμού ή υλικές ζημιές.

Για περισσότερες πληροφορίες, ανατρέξτε στο έντυπο 04581146 του εγχειριδίου πληροφοριών ασφαλείας για κρουστικά δραπανοκατσάβιδα μπαταρίας, στο έντυπο 10567832 του εγχειριδίου πληροφοριών ασφαλείας για φορτιστές μπαταρίας και στο έντυπο 10567840 του εγχειριδίου πληροφοριών ασφαλείας για μπαταρίες.

Λήψη εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση www.ingersollrandproducts.com.

Προδιαγραφές προϊόντος

Τάση Μηχανισμός κίνησης

Μοντέλο

V, DC Τύπος Μέγεθος bpm

W7150EU 20 Τετράγωνο 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB αβεβαιότητα μέτρησης * K = αβεβαιότητα μέτρησης (κραδασμών) ‡ KwA = 3dB αβεβαιότητα μέτρησης

Εκτεταμένο

τετράγωνο

Λίπανση

Αφαιρέστε τη θήκη σφυριού για να εφαρμόσετε λιπαντικό στο αμόνι, τη διάταξη μηχανισμού πρόσκρουσης και τους οδοντωτούς τροχούς. Απλώστε ομοιόμορφα μικρή ποσότητα γράσου. Η υπερβολική συσσώρευση γράσου θα μειώσει την ταχύτητα της λειτουργίας. Βλ. σχεδιάγραμμα 48380273 και πίνακα παρακάτω. Η συχνότητα συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες, d=ημέρες και m=μήνες πραγματικής χρήσης.

Κρούσεις

ανά λεπτό

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Ταχύτητα

χωρίς φορτίο

στροφές ανά

λεπτό (rpm)

Συνιστώμενο εύρος ροπής

ft-lbs (N-m) f t-lbs (N-m)

Μέγ. ροπή

Ηχητική στάθμη dB(A)

(EN60745)

† Πίεση (Lp) ‡ Ισχύς (Lw) Στάθμη *K

Κραδασμών (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Εξαρτήματα και συντήρηση

Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από εξουσιοδοτημένο Κέντρο Σέρβις. Για επικοινωνία, απευθυνθείτε στο πλησιέστερο γραφείο ή διανομέα της Ingersoll Rand RandRand.

Προδιαγραφές προϊόντος: Μπαταρία

Πληροφορίες ασφάλειας προϊόντος

Προοριζόμενη χρήση: Οι μπαταρίες αυτές χρησιμοποιούνται ως πηγή ισχύος για τα προϊόντα μπαταρίας της Ingersoll Rand.

Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των

•

οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και / ή σοβαρό τραυματισμό.

Αποθηκεύστε όλες τις Προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

•

Φροντίστε για την κατάλληλη ανακύκλωση ή διάθεση των μπαταριών. Μην τρυπάτε και μην καίτε τις μπαταρίες. Η εσφαλμένη διάθεση

• ενδέχεται να θέσει σε κίνδυνο το περιβάλλον ή να προκαλέσει τραυματισμό.

Για περισσότερες πληροφορίες, ανατρέξτε στο Έντυπο 10567840 του Εγχειριδίου Πληροφοριών Ασφάλειας Μπαταριών.

Λήψη εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση www.ingersollrandproducts.com

Προδιαγραφές Προϊόντος

Μοντέλα Χημεία Τάση (Volt) Χωρητικότητα (Ah) Βάρος (lbs (kg))

BL2005 Μπαταρία ιόντων λιθίου 20 1.5 0.90(0.41) BL2010 Μπαταρία ιόντων λιθίου 20 3.0 1.52(0.69)

Θερμοκρασία λειτουργίας

Οι επαναφορτιζόμενες μπαταρίες έχουν τη μέγιστη απόδοση όταν λειτουργούν σε κανονική θερμοκρασία δωματίου 15°C έως 25°C (59°F έως 77°F). Μια υπερβολικά ζεστή ή κρύα μπαταρία μπορεί να αποτρέψει ή να διακόψει τη φόρτιση ή την εκφόρτιση της μπαταρίας.

EL-1 48391619_ed3

Page 39

Εξαρτήματα και συντήρηση

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

ΚΙΝ∆ΥΝΟΣ

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Οι ετικέτες συνιστούν τα μόνα μέρη που επιδέχονται αντικατάστασης από το χρήστη.

Μοντέλα Προειδοποιητικές ετικέτες

BL2005 BL20-99 BL2010 BL20-99-2

Για επικοινωνία, απευθυνθείτε στο πλησιέστερο γραφείο ή διανομέα της Ingersoll Rand RandRand.

Προδιαγραφές προϊόντος: Φορτιστής μπαταρίας

Πληροφορίες ασφάλειας προϊόντος

Σημαντικές οδηγίες ασφαλείας - Αποθηκεύστε αυτές τις οδηγίες.

Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, ακολουθήστε προσεκτικά αυτές τις οδηγίες.

Προοριζόμενη χρήση: Αυτός ο Φορτιστής Μπαταριών έχει σχεδιαστεί για τη φόρτιση Ingersoll Rand μπαταριών μόνο.

Να χρησιμοποιείτε μόνο Ingersoll Rand φορτιστή με μπαταρίες Li-Ion της. Ingersoll Rand Σειράς IQ

• ή φορτιστών μπορεί να προκαλέσει κίνδυνο φωτιάς, τραυματισμού ή την έκρηξη της μπαταρίας κατά τη διάρκεια της φόρτισης. Ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Ο φορτιστής δεν επιδέχεται συντήρηση από το χρήστη. Η επισκευή θα πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο κέντρο

•

σέρβις της Ingersoll Rand. Αν γίνει σέρβις από το χρήστη ενδέχεται προκληθεί ηλεκτροπληξία, φωτιά ή/και σοβαρός τραυματισμός. Το προϊόν είναι κατηγορίας Α. Σε κατοικημένες ή εμπορικές περιοχές και σε περιοχές ελαφράς βιομηχανίας ενδέχεται να προκαλέσει

• ραδιοπαρεμβολές. Το προϊόν αυτό δεν προορίζεται για εγκατάσταση σε κατοικημένες περιοχές. Σε εμπορικές περιοχές ή περιοχές ελαφράς βιομηχανίας που συνδέονται με το δημόσιο δίκτυο παροχής ρεύματος, ο χρήστης ενδέχεται να χρειαστεί να λάβει μέτρα για τη μείωση των παρεμβολών.

Αυτό το προϊόν δεν προορίζεται για χρήση από ταξιδιώτες.

•

Για περισσότερες πληροφορίες, ανατρέξτε στο έντυπο 10567832 του εγχειριδίου πληροφοριών ασφαλείας για φορτιστές μπαταρίας και στο έντυπο 10567840 του εγχειριδίου πληροφοριών ασφαλείας για μπαταρίες.

Λήψη εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση www.ingersollrandproducts.com.

V20

. Η χρήση άλλου τύπου μπαταριών

Προδιαγραφές προϊόντος

Μοντέλο Είσοδος Έξοδος

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Τύπου A

5V DC, 500mA

συμπλέκτη Τάση Αριθμός Μοντέλου Ονομαστικής Χωρητικότητας

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Μπαταρία

Ειδική Θύρα Φόρτισης του USB

D + / D-Σύνδεση, 200 Ω

Οδηγίες για τη φόρτιση της μπαταρίας

Ο φορτιστής πρέπει να εγκατασταθεί κοντά σε πρίζα που είναι εύκολα προσβάσιμη.

Μη φορτίζετε το πακέτο μπαταριών αν η θερμοκρασία είναι κάτω από 32°F (0°C) ή πάνω από 113°F (45°C). Φορτίστε πλήρως τα νέα πακέταΦορτίστε πλήρως τα νέα πακέτα μπαταριών πριν τα χρησιμοποιήσετε. Ο χρόνος φόρτισης είναι περίπου 60 λεπτά. Αποσυνδέστε το φορτιστή και αφαιρέστε τη συσκευασία της μπαταρίας όταν δεν χρησιμοποιείται.

Ενέργεια Κατάσταση

Συνδέστε το φορτιστή σε πρίζα AC 100-240V. Τοποθετήστε το πακέτο μπαταριών στο φορτιστή.

Αφαιρέστε το πακέτο μπαταριών.

Υπόμνημα: ä Αναβόσμησμα l Ενεργοποίηση m Απενεργοποίηση

Ενεργοποίηση (αναμονή

Φόρτιση Ο δείκτης φόρτισης υποδεικνύει κατάσταση φόρτισης Αποτυχία επικοινωνίας

Αναγνώριση Μπαταρίας / Ανάγνωση Σφάλματος Επανατοποθετήστε μπαταρία. Η μπαταρία μπορεί να είναι ελαττωματική.

Αρχική θερμοκρασία

Παύση φόρτισης μέχρι η θερμοκρασία της μπαταρίας να φτάσει σε ασφαλή επίπεδα.

Λήξη χρόνου αναμονής

Υπέρβαση χρόνου φόρτισης. Η μπαταρία μπορεί να είναι ελαττωματική.

Θερμοκρασία κατά τη διάρκεια του κύκλου

Παύση φόρτισης μέχρι η θερμοκρασία της μπαταρίας να φτάσει σε ασφαλή επίπεδα.

Υπέρταση

Ανίχνευση υψηλής τάσης. Η μπαταρία μπορεί να είναι ελαττωματική.

Υπερένταση ρεύματος

Ανίχνευση υψηλής έντασης ρεύματος. Η μπαταρία μπορεί να είναι ελαττωματική.

Η φόρτιση ολοκληρώθηκε

Ένδειξη φορτιστή

Πράσινη Κόκκινη

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Συναγερμός

(ήχος)

Χαμηλός ♪

Υψηλός

♪ ♪ ♪

Δείκτης

φόρτισης

mmmm

ämmm

mmmm

llll

48391619_ed3 EL-2

Page 40

Li-Ion

Συντήρηση ρουτίνας

Αποσυνδέσετε το φορτιστή πριν από τον καθαρισμό. Οι πλαστικές επιφάνειες πρέπει να καθαρίζονται μόνο με ένα ελαφρώς βρεγμένο πανί. Διατηρείτε τις θυρίδες εξαερισμού καθαρές, χωρίς σκόνη και ακαθαρσίες.

Ο φορτιστής δεν θα πρέπει να χρησιμοποιείτε αν το καλώδιο έχει υποστεί φθορά. Καλώδια αντικατάστασης και ετικέτες είναι διαθέσιμες στο πλησιέστερο εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της Ingersoll Rand.

Για επικοινωνία, απευθυνθείτε στο πλησιέστερο γραφείο ή διανομέα της Ingersoll Rand.

Περιβαλλοντολογική προστασία

Όταν λήξει η διάρκεια ζωής του, το ηλεκτρικό προϊόν της Ingersoll Rand πρέπει να ανακυκλώνεται σύμφωνα με τα ισχύοντα πρότυπα και κανονισμούς (τοπικούς, κρατικούς, ομοσπονδιακούς, κλπ.). Η ακατάλληλη διάθεση του προϊόντος ενδέχεται να θέσει σε κίνδυνο το περιβάλλον.

Αναγνώριση συμβόλων

Επιστρέψτε τα απόβλητα για

Οι πρωτότυπες οδηγίες είναι στα αγγλικά. Οι άλλες γλώσσες είναι μετάφραση των πρωτότυπων οδηγιών.

ανακύκλωση.

Μην απορρίπτετε το παρόν προϊόν μαζί

με οικιακά απόβλητα.

Μην απορρίπτετε το παρόν προϊόν μαζί με οικιακά απόβλητα.

Το προϊόν περιέχει ιόντα λιθίου

EL-3 48391619_ed3

Page 41

Specikacije izdelka: Brezžični udarni ključ

Priročnik za varno uporabo izdelka

Predvidena uporaba: Ti brezžični udarni ključi so namenjeni odstranjevanju in nameščanju vijačnih spojev.

•

Opozorilo! Preberite vsa varnostna opozorila in navodila. V kolikor opozoril in navodil ne upoštevate, lahko pride do električnega udara, požara in/ali resnih poškodb. Vsa opozorila in navodila shranite. Morda jih boste potrebovali v prihodnosti.

Baterije odlagajte ali reciklirajte odgovorno. Baterij ne poskušajte preluknjati ali zažgati. Nepravilno odlaganje je lahko nevarno okolju ali

• povzroči telesne poškodbe.

•

Orodja uporabljajte samo z baterijami primerne napetosti in polnilniki Ingersoll Rand. Uporaba drugih tipov baterij lahko povzroči požar, telesne poškodbe ali poškodbe lastnine.

Za dodatne informacije si oglejte Priročnik za varno uporabo brezžičnega udarnega ključa 04581146, Priročnik za varno uporabo polnilnika baterij 10567832 in Priročnik za varno uporabo baterij 10567840.

Priročnike lahko prenesete s spletne strani www.ingersollrandproducts.com.

Specikacije izdelka

Model

W7150EU 20 Kvadrat 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB merski približek * K = merilna negotovost ( Vibracije) ‡ KwA = 3dB merski približek

Napetost Pogon

V, enos merni tok Tip Velikost bpm obr/min ft-lbs (N-m) ft-lbs (N-m) † Tlak (Lp) ‡ Moč (Lw) Raven *K

Kvadrat

podaljšan

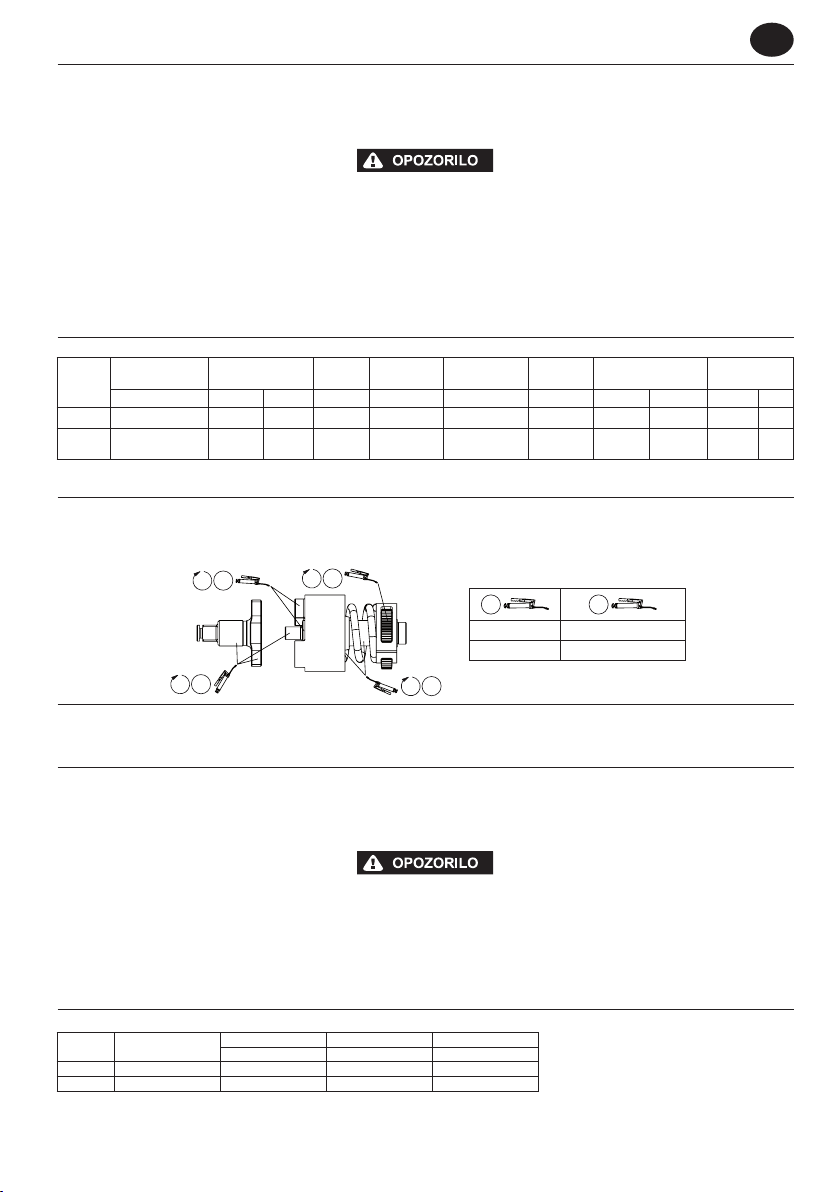

Mazanje

Odstranite ohišje kladiva in nanesite mazivo na nakovalo, udarni sestav mehanizma in prestave. Mast nanašajte enakomerno in zmerno. Prekomerno kopičenje masti povzroči počasno delovanje. Oglejte skico 48380273 in tabelo spodaj. Pogostost vzdrževanja je prikazana v krožni puščici in opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe.

Udarci na

Hitrost brez

minuto

obremenitve

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Priporočeni

obseg navora

Največji

navor

Raven hrupa dB (A)

(EN60745)

Vibracije (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Sestavni deli in vzdrževanje

Popravila in vzdrževanje tega orodja lahko izvajajo samo na pooblaščenem servisnem centru. Morebitne pripombe in vprašanja sporočite najbližjemu predstavništvu ali zastopniku podjetja Ingersoll Rand.

Specikacije izdelka: Baterija

Priročnik za varno uporabo izdelka

Predvidena uporaba: Baterije se uporabljajo kot vir napajanja za brezžične izdelke Ingersoll Rand.

Opozorilo! Preberite vsa varnostna opozorila in navodila. V kolikor opozoril in navodil ne upoštevate, lahko pride do električnega udara,

•

požara in/ali resnih poškodb.

Vsa opozorila in navodila shranite. Morda jih boste potrebovali v prihodnosti.

•

Baterije odlagajte ali reciklirajte odgovorno. Baterij ne poskušajte preluknjati ali zažgati. Nepravilno odlaganje je lahko nevarno okolju ali

• povzroči telesne poškodbe.

Za dodatne informacije glejte obrazec 10567840 priročnika za varno delo z baterijami.

Priročnike lahko prenesete s spletne strani www.ingersollrandproducts.com

Specikacije Izdelka

Modeli Kemične lastnosti

BL2005 Litij-ionske 20 1.5 0.90(0.41) BL2010 Litij-ionske 20 3.0 1.52(0.69)

Temperature, primerne za delovanje

Baterije za ponovno polnjenje delujejo najbolje pri običajni sobni temperaturi (od 15 do 25 °C). Če je baterija prevroča ali preveč hladna, se morda ne bo mogla polniti ali prazniti.

48391619_ed3 SL-1

Napetost (V) Kapaciteta (Ah) Teža (funti (kg))

Volts Ah lbs (kg)

Page 42

Sestavni deli in vzdrževanje

Oznake so edini deli, ki jih lahko zamenja uporabnik.

Modeli Opozorilne oznake

BL2005 BL20-99 BL2010 BL20-99-2

Morebitne pripombe in vprašanja sporočite najbližjemu predstavništvu ali zastopniku podjetja Ingersoll Rand.

Specikacije izdelkat: Polnilnik baterij

Priročnik za varno uporabo izdelka

Pomembna navodila za varnost - shranite ta navodila.

Da bi zmanjšali tveganje za požar ali električni šok, se popolnoma držite teh navodil.

Predvidena uporaba: Polnilnik baterij je namenjen polnjenju baterij Ingersoll Rand.

Polnilnik Ingersoll Rand uporabljajte samo z Li-Ionskimi baterijami Ingersoll Rand serije IQ

• lahko povzroči požar ali eksplozijo baterije pri polnjenju. Neupoštevanje teh priporočil lahko povzroči telesne poškodbe ali poškodbe lastnine. Polnilnika uporabnik ne more popravljati sam. Popravila lahko opravi le pooblaščeni servisni center Ingersoll Rand. Posledica lastnega

• servisiranja so lahko udar električnega toka, požar ali telesne poškodbe. To je izdelek razreda A. V stanovanjskih, poslovnih in lahko-industrijskih okoljih lahko povzroča radijsko interferenco. Ta izdelek ni

• namenjen namestitvi v stanovanjsko okolje; v poslovnih in lahko-industrijskih okoljih, ki so povezana z vodi javne oskrbe, je lahko uporaba pogojena s tem, da uporabnik izvede potrebne ukrepe za omejevanje interference.

Ta izdelek ni namenjen za uporabo na potovanjih.

•

Za več informacij si oglejte Priročnik za varno uporabo polnilnika baterij 10567832 in Priročnik za varno uporabo baterij 10567840.

Priročnike lahko prenesete s spletne strani www.ingersollrandproducts.com.

V20

. Uporaba drugih tipov baterij ali polnilnikov

Specikacije izdelka

Model Vhod Izhod

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB tip A

5V DC, 500mA

Tip Napetost Številka modela nazivne zmogljivosti

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Baterija

USB namenski polnilni vhod D+/D- povezan, 200 ohmov

Navodila za polnjenje baterije

Polnilnik inštalirajte blizu vtičnice, ki je zlahka dostopna.

Baterije ne polnite pri temperaturi pod 32 °F (0 °C) ali nad 113°F (45°C). Nove baterijske vložke pred uporabo popolnoma napolnite. Polnjenje traja približno 60 minut. Odklopite polnilec in odstranite baterije iz njega, kadar ga ne uporabljate.

Ukrep Stanje

Polnilnik vključite v vtičnico napetosti 100-240 V AC.

Vstavite paket baterij v polnilnik.

Odstranite baterijski vložek. Polnjenje končano

Legenda: ä utripa l sveti m ne sveti SL-2 48391619_ed3

Vklop (V pripravljenosti).

Polnjenje Merilnik goriva označuje polnjenje

Komunikacijska napaka

Identikacija baterij/pri napačnih piše “napaka pri vstavljanju baterij”. Baterija je mogoče okvarjena.

Začetna temperatura

Polnjenje prekinjeno, dokler se baterija ne ohladi na varno temperaturo.

Prekinitev

Čas polnjenja je presežen. Baterija je mogoče okvarjena.

Temperatura med ciklom

Polnjenje prekinjeno, dokler se baterija ne ohladi na varno temperaturo.

Previsoka napetost

Zaznana je bila visoka napetost. Baterija je mogoče okvarjena.

Premočan tok

Zaznan je bil močan tok. Baterija je mogoče okvarjena.

Prikaz na

polnilniku

Zelen Rdeč

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm (zvok)

Šibak ♪♪

Šibak ♪

Šibak ♪♪

Visok

♪ ♪ ♪

Merilnik

goriva

mmmm

ämmm

mmmm

llll

Page 43

Li-Ion

Rutinsko vzdrževanje

Polnilnik pred čiščenjem izključite. Plastične površine lahko čistite samo z rahlo vlažno krpo. Oddušniki ne smejo biti blokirani s prašnimi delci ali umazanijo. Polnilnika ne uporabljajte s poškodovanim kablom. Priključni kabel in etikete lahko zamenjate v najbližjem Servisnem centru Ingersoll Rand.

Morebitne pripombe in vprašanja sporočite najbližjemu predstavništvu ali zastopniku podjetja Ingersoll Rand.

Zaščita okolja

Električno orodje Ingersoll Rand po izteku življenjske dobe reciklirate v skladu z vsemi veljavnimi standardi in predpisi (lokalnimi, zveznimi, državnimi, itd.). Nepravilno odlaganje ogroža naravo.

Legenda simbolov

Odpadni material vrnite v recikliranje. Izdelka ne odlagajte z gospodinjskimi odpadki. Izdelek vsebuje litij-ion.Izdelka ne odlagajte z

Izvirni jezik navodil je angleški. Navodila v drugih jezikih so prevodi izvirnih navodil.

gospodinjskimi odpadki.

48391619_ed3 SL-3

Page 44

Špecikácie produktu: Bezdrôtový rázový uťahovák

Bezpečnostné informácie o výrobku

Plánované použitie:

Tieto bezdrôtové rázové uťahováky slúžia na uvoľňovanie a uťahovanie spojovacích prvkov so závitom.

Varovanie! Prečítajte si všetky bezpečnostné výstrahy a pokyny. Opomenutie dodržiavať výstrahy a pokyny môže mať za následok zasiahnutie

• elektrickým prúdom, požiar a/alebo vážne poranenie. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.

•

Batérie zodpovedne zrecyklujte alebo zlikvidujte. Batérie neprepichujte ani nespaľujte. Nesprávna likvidácia batérií môže ohroziť životné prostredie alebo spôsobiť úraz. Používajte výlučne náradie s batériami a nabíjačkou značky Ingersoll Rand s príslušným napätím. Použitie akýchkoľvek iných batérií môže

• spôsobiť riziko vzniku požiaru, úrazu alebo poškodenia majetku.

Ďalšie informácie nájdete v Bezpečnostnom návode pre bezdrôtové rázové uťahováky 04581146, Informačnom bezpečnostnom návode pre nabíjačku akumulátora 10567832 a v Informačnom bezpečnostnom návode pre akumulátor 10567840.

Návody si môžete stiahnuť z webovej adresy www.ingersollrandproducts.com.

Technické údaje produktu

Napätie Upínací hriadeľ

Model

V, DC Typ Rozmer ú/min ot./min

W7150EU 20 Štvorec 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = neurčitosť merania 3dB * K = neistota merania (Vibrácií) ‡ KwA = neurčitosť merania 3dB

Rozšírený

štvorec

Rázov (úderov)

za minútu

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Mazanie

Demontujte kryt príklepu, aby ste naniesli mazivo na nákovu, zostavu nárazového mechanizmu a na prevody. Naneste mazadlo rovnomerne a striedmo. Nadmerné nahromadenie mazadla spôsobí pomalé fungovanie. Pozrite si dolu uvedený nákres 48380273 a tabuľku. Interval vykonávania údržby je znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace skutočného používania.

Rýchlosť pri

nezaťažení

Odporúčaný roz-

sah momentu

(stopa-libry)

N-m

Max. krútiaci

moment

(stopa-libry)

N-m

Hladina hluku dB (A)

(EN60745)

† Akustický

‡ Výkon (Lw) Hladina *K

tlak (LP)

Vibrácií (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Časti a údržba

Opravy a údržba výrobku by sa mala vykonávať iba v autorizovanom servisnom stredisku. Všetku komunikáciu a všetky otázky adresujte na najbližšiu kanceláriu spoločnosti Ingersoll Rand alebo na distribútora.

Špecikácie produktu: akumulátor

Bezpečnostné informácie o výrobku

Plánované použitie: Tieto batérie sú používané ako zdroj energie pre bezdrôtové produkty Ingersoll Rand.

Výstraha! Prečítajte si všetky bezpečnostné výstrahy a pokyny. Opomenutie dodržiavať výstrahy a pokyny môže mať za následok zasiah-

•

nutie elektrickým prúdom, požiar a/alebo vážne poranenie. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.

• Batérie zodpovedne zrecyklujte alebo zlikvidujte. Batérie neprepichujte ani nespaľujte. Nesprávna likvidácia batérií môže ohroziť životné

• prostredie alebo spôsobiť úraz.

Ďalšie informácie nájdete v Informačnej príručke o bezpečnosti batérií - formulár 10567840.

Návody si môžete stiahnuť z webovej adresy www.ingersollrandproducts.com

Technické Údaje Produktu

Modely Chemické zloženie Napätie (V) Kapacita (Ah) Hmotnosť (kg (libry))

BL2005 Lítiovo-iónový 20 1.5 0.90(0.41) BL2010 Lítiovo-iónový 20 3.0 1.52(0.69)

Prevádzkové teploty

Nabíjateľné akumulátory sú najvýkonnejšie pri prevádzke v bežnej izbovej teplote 15 °C až 25 °C (59 °F až 77 °F). Nadmerne horúci alebo studený akumulátor môže znemožniť alebo prerušiť nabíjanie alebo vybíjanie.

SK-1 48391619_ed3

Page 45

Časti a údržba

Štítky predstavujú jediné súčasti, ktoré môže vymeniť používateľ.

Modely Výstražné štítky

BL2005 BL20-99 BL2010 BL20-99-2

Všetku komunikáciu a všetky otázky adresujte na najbližšiu kanceláriu spoločnosti Ingersoll Rand alebo na distribútora.

Špecikácie produktu: Nabíjačka akumulátora

Bezpečnostné informácie o výrobku

Dôležité bezpečnostné pokyny – tieto pokyny uschovajte.

Aby ste predišli riziku zasiahnutia elektrickým prúdom, tieto pokyny dôkladne dodržiavajte.

Plánované použitie: Táto nabíjačka akumulátorov je určená len na nabíjanie akumulátorov Ingersoll Rand.

Nabíjačku Ingersoll Rand používajte len na nabíjanie lítium iónových akumulátorov série Ingersoll Rand IQ

• nabíjačiek môže spôsobiť riziko požiaru alebo môže spôsobiť výbuch batérie pri nabíjaní. Môžete sa poraniť alebo poškodiť majetok.

Nabíjačku nemôže opraviť používateľ. Opravu by malo byť vykonávať iba autorizované servisné stredisko spoločnosti Ingersoll Rand.

• Servis vykonaný užívateľom môže spôsobiť zásah el. prúdom, požiar alebo zranenie. Toto je výrobok triedy A. V obytnom, komerčnom alebo mierne komerčnom prostredí môže spôsobiť rušenie rádiových vĺn. Tento

• výrobok nie je určený pre inštaláciu do obytného prostredia; v komerčnom a mierne priemyselnom prostredí s pripojením do prívodu z verejnej siete je potrebné, aby používateľ vykonal opatrenia na zníženie rušenia.

Tento výrobok nie je určený na cestovné použitie.

•

Podrobnejšie informácie nájdete v Informačnom bezpečnostnom návode nabíjačky akumulátora 10567832 a v Informačnom bezpečnostnom návode akumulátora 10567840.

Návody si môžete stiahnuť z webovej adresy www.ingersollrandproducts.com.

V20

. Použitie iných batérií alebo

Technické údaje produktu

Model Vstup Výstup

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB typ A

5V DC, 500mA

Typ Napätie Číslo modelu menovitú kapacitu

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Port na nabíjanie pomocou rozhrania USB

Akumulátor

Pripojenie D+ / D-, 200 Ω

Pokyny pre nabíjanie akumulátora

Nabíjačku nainštalujte do blízkosti jednoducho dostupnej zásuvky.

Akumulátor nenabíjajte, keď je teplota nižšia ako 32°F (0°C) alebo vyššia ako 113°F (45°C). Pred použitím nové akumulátory úplne nabite. Čas nabíjania je približne 60 minút. Ak nebudete používať, odpojte nabíjačku a vyberte batériu.

Úkon Stav

Zapojte nabíjačku do el. zásuvky so stried. napätím 100 - 240 V.

Do nabíjačky zasuňte akumulátor.

Vyberte akumulátor. Nabíjanie dokončené

Legenda: ä Bliká l Svieti m Nesvieti

48391619_ed3 SK-2

Zapnutá (Pohotovostný režim)

Nabíja sa Indikátor nabíjania zobrazuje stav nabíjania

Chyba v komunikácii

Identikácia akumulátora / Chyba načítania s potrebou opätovného zasunutia akumulátora. Akumulátor môže byť chybný.

Počiatočná teplota

Nabíjanie pozastavené, kým akumulátor neochladne na bezpečnú teplotu.

Čas vypršal

Čas nabíjania prekročený. Akumulátor môže byť chybný.

Teplota počas cyklu

Nabíjanie pozastavené, kým akumulátor neochladne na bezpečnú teplotu.

Prepätie

Zistené vysoké napätie. Akumulátor môže byť chybný.

Vysoký prúd

Zistený vysoký prúd. Akumulátor môže byť chybný.

Displej nabíjačky

zelený červený

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(zvukový)

Nízky ♪♪

Nízky ♪

Nízky ♪♪

NízkyNízk y ♪♪

Nízky ♪♪

Vysoký

♪ ♪ ♪

Indikátor nabíjania

mmmm

ämmm

mmmm

llll

Page 46

Li-Ion

Bežná údržba

Pred čistením nabíjačku odpojte od napájania. Plastové povrchy možno čistiť len slabo navlhčenou tkaninou. Ubezpečte sa, že vo vetracích otvoroch nie je prach a nečistoty. Nabíjačku by ste nemali používať, ak je kábel poškodený. Náhradné káble a štítky získate v najbližšom autorizovanom servisnom centre spoločnosti Ingersoll Rand.

Všetku komunikáciu a všetky otázky adresujte na najbližšiu kanceláriu spoločnosti Ingersoll Rand alebo na distribútora.

Ochrana životného prostredia

Po skončení životnosti elektrického výrobku spoločnosti Ingersoll Rand musí byť tento výrobok recyklovaný v súlade so všetkými platnými normami a predpismi (miestnymi, štátnymi, regionálnymi, federálnymi, atď.). Nesprávne likvidovanie akumulátorov môže ohroziť životné prostredie.

Identikácia symbolov

Vráťte odpadový

materiál na recykláciu.

Originál pokynov je v angličtine. Texty v ostatných jazykoch sú prekladom originálu pokynov.

Nevyhadzujte tento výrobok

do domáceho odpadu.

Výrobok obsahuje lítium-ión Nevyhadzujte tento výrobok spolu s domácim odpadom.

SK-3 48391619_ed3

Page 47

Specikace výrobku: Akumulátorový rázový utahovák

Bezpečnostní informace o produktu

Účel použití: Tyto akumulátorové utahováky slouží k uvolňování a utahování závitových spojovacích prvků.

Varování! Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení upozornění a pokynů může způsobit zásah elektrickým proudem,

• vznik požáru nebo vážné poranění. Veškerá upozornění a pokyny uchovejte pro budoucí použití.

•

Akumulátory zodpovědně likvidujte nebo recyklujte. Nepropichujte je ani nepalte. Při nesprávné likvidaci může dojít k ohroženíživotního Při nesprávné likvidaci může dojít k ohrožení životníhoPři nesprávné likvidaci může dojít k ohrožení životního prostředí nebo k osobnímu zranění.

•

Nástroje používejte pouze s akumulátory a nabíječkou příslušného napětí od společnosti Ingersoll Rand. Použití jiných akumulátorůPoužití jiných akumulátorů může způsobit nebezpečí požáru, osobního zranění nebo poškození majetku.

Pro další informace nahlédněte do Formuláře příručky s bezpečnostními informacemi k akumulátorovému rázovému utahováku 04581146, Formuláře příručky s bezpečnostními informacemi k nabíječce baterií 10567832 a Formuláře příručky s bezpečnostními informacemi k bateriím 10567840.

Příručky si můžete stáhnout z webové stránky www.ingersollrandproducts.com.

Specikace výrobku

Upínací výstupní

Napětí

Model

V, DC Typ Velikost

W7150EU 20 Čtverec 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = nepřesnost měření 3dB * K = nejistota měření (Vibrací)* K = nejistota měření (Vibrací) ‡ KwA = nepřesnost měření 3dB

Rozšířrený

čtverec

hřídel

Mazání

Odmontujte skříň příklepového ústrojí, aby bylo možno nanést mazivo na pevný doraz, sestavu rázového mechanismu a ozubená kola. Aplikujte AplikujteAplikujte mazivo rovnoměrně a úsporně. Nadbytečné nahromadění maziva bude mít za následek pomalý chod.Viz výk res48380273 a následující tabulk a. Nadbytečné nahromadění maziva bude mít za následek pomalý chod. Viz výkres 48380273 a následující tabulka.Nadbytečné nahromadění maziva bude mít za následek pomalý chod. Viz výkres 48380273 a následující tabulka. Viz výkres 48380273 a následující tabulka. Četnost údržby je uváděna v kruhové šipce a je denována jako h = hodiny, d = dny a m = měsíce skutečného provozu.

Nárazy

Rychlost

při žádném

minutu

zatížení

úderů/

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

min

ot./min

Doporučený rozsah utahovacího

momentu stop-liber

(N-m)

Maximální utahovací

moment

stop-liber

(N-m)

Hladina hluku dB (A)

(EN60745)

† Akustický

tlak (LP)

‡ Akustický

výkon (Lw)

Vibrací (m/s²)

(EN60745)

Hladina *K

IR# IR#

105 67

(Dwg. 48380273)

Díly a údržba

Oprava a údržba výrobku by měla být prováděna pouze v autorizovaném servisním středisku. Veškerou komunikaci adresujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

Specikace výrobku: Baterie

Bezpečnostní informace o produktu

Účel použití: Tyto baterie se používají jako napájecí zdroj pro bezdrátové produkty společnosti Ingersoll Rand.

Varování! Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení upozornění a pokynů může způsobit zásah elektrickým

•

proudem, vznik požáru nebo vážné poranění. Veškerá upozornění a pokyny uchovejte pro budoucí použití.

• Akumulátory zodpovědně likvidujte nebo recyklujte. Nepropichujte je ani nepalte. Při nesprávné likvidaci může dojít k ohroženíživotního Při nesprávné likvidaci může dojít k ohrožení životníhoPři nesprávné likvidaci může dojít k ohrožení životního

• prostředí nebo k osobnímu zranění.

Další informace najdete ve formuláři 10567840 příručky Bezpečnostní informace k bateriím.

Příručky si můžete stáhnout z webové stránky www.ingersollrandproducts.com

Specikace Výrobku

Modely Chemické vlastnosti Napětí (volty) Kapacita (Ah) Hmotnost (v librách nebo kilogramech)

BL2005 Lithium-iontová 20 1.5 0.90(0.41) BL2010 Lithium-iontová 20 3.0 1.52(0.69)

Provozní teploty

Dobíjecí baterie dosahují nejvyššího výkonu při běžné pokojové teplotě 15 až 25 °C (59 až 77 °F). Pokud je teplota baterie příliš vysoká nebo nízká, výrazně se zhoršuje její schopnost nabíjení a vybíjení.

48391619_ed3 CS-1

Page 48

Díly a údržba

Uživatel může sám měnit pouze štítky.

Modely Výstražné štítky

BL2005 BL20-99 BL2010 BL20-99-2

Veškerou komunikaci adresujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

Specikace výrobku: Nabíječka baterií

Bezpečnostní informace o produktu

Důležité bezpečnostní pokyny – tyto pokyny si uchovejte.

Abyste snížili riziko vzniku požáru nebo zásahu elektrickým proudem, důsledně dodržujte tyto pokyny.

Účel použití: Tato nabíječka baterií je určena pouze pro nabíjení baterií společnosti Ingersoll Rand.

Nabíječku společnosti Ingersoll Rand používejte pouze s lithium-iontovými bateriemi řady IQ

•

jiných baterií nebo nabíječek může vytvářet riziko požáru, nebo můžou baterie při dobíjení explodovat. Následkem může být poranění osob nebo poškození majetku. Nabíječku nemůže opravovat uživatel. Oprava by měla být prováděna pouze v autorizovaném servisním středisku Ingersoll Rand.

• Opravy uživatelem mohou způsobit úraz elektřinou, požár a/nebo vážné zranění osob. Toto je výrobek třídy A. V domácím, komerčním nebo lehkém průmyslovém prostředí může způsobit rádiové rušení. Tento výrobek není

• určen k instalaci v domácím prostředí; v komerčním a lehkém průmyslovém prostředí s připojením na veřejnou elektrickou síť může být uživatel požádán o přijetí opatření ke snížení rušení.

Tento produkt není určen pro použití na cestách.

•

Pro další informace nahlédněte do Formuláře příručky s bezpečnostními informacemi k nabíječce baterií 10567832 a Formuláře příručky s bezpečnostními informacemi k bateriím 10567840.

Příručky si můžete stáhnout z webové stránky www.ingersollrandproducts.com.

V20

od společnosti Ingersoll Rand. Použití

Specikace výrobku

Model Vstup Výstup

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB, typ A

5V DC, 500mA

Typ Napětí Číslo modelu

Baterie

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Speciální nabíjecí USB port

Připojení D+/D-, 200 Ω

Jmenovité

Kapacity

Pokyny pro dobíjení baterie

Nabíječku je třeba umístit v blízkosti snadno dostupné síťové zásuvky.

Nedobíjejte baterie, pokud se teplota nachází pod 32 °F (0 °C) nebo nad 113°F (45°C). Nové baterie před použitím naplno dobijte. Doba nabíjení je přibližně 60 minut. Pokud nabíječku nepoužíváte, odpojte ji a vyjměte baterii.

Akce Stav

Zastrčte nabíječku do zásuvky 100-240 V AC.

Do nabíječky vložte baterii.

Vyjměte baterii. Nabíjeni skončeno

Legenda: ä Bliká l Svítí m Nesvítí

CS-2 48391619_ed3

Zapnuto (pohotovostní režim)

Nabíjení Měřič stavu bude ukazovat stav nabití

Chyba komunikace

Chyba rozpoznání baterie / načtení, baterii znovu vložte. Baterie může být vadná.

Počáteční teplota

Dobíjení pozastaveno, dokud baterie nevychladne na bezpečnou teplotu.

Čas vypršel

Doba nabíjení překročena. Baterie může být vadná.

Teplota vnitřního cyklu

Dobíjení pozastaveno, dokud baterie nevychladne na bezpečnou teplotu.

Přepětí

Zjištěno vysoké napětí. Baterie může být vadná.

Nadproud

Zjištěn vysoký proud. Baterie může být vadná.

Displej nabíječky

zelený čer vený

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(Zvuk)

Nízký ♪

Vysoký

♪ ♪ ♪

Měřič

stavu

mmmm

ämmm

mmmm

llll

Page 49

Li-Ion

Pravidelná údržba

Před zahájením čištění nabíječku odpojte. Plastové povrchy očistěte navlhčenou látkou. Zajistěte, aby větrací otvory byly bez prachu a nečistot.

Nabíječka by se neměla používat s poškozenou napájecí šňůrou. Náhradní kabely a štítky vám poskytne nejbližší autorizované servisní středisko společnosti Ingersoll Rand.

Veškerou komunikaci adresujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

Ochrana životního prostředí

Po skončení životnosti musí být elektrický výrobek rmy Ingersoll Rand recyklován v souladu se všemi platnými normami a předpisy (místními, státními, federálními atd.). Nesprávnou likvidací může dojít k ohrožení životního prostředí.

Identikace symbolů

Vraťte odpadový

Originální návod je v angličtině. Další jazyky jsou překladem originálního návodu.

materiál k recyklaci.

Tento výrobek nelikvidujte

s domovním odpadem.

Výrobek obsahuje lithium-ion.

Tento výrobek nelikvidujte s domovním odpadem.

48391619_ed3 CS-3

Page 50

HOIATUS

Toote spetsikatsioon: Juhtmeta löökmutrivõti

Toote ohutusteave

Ettenähtud kasutamine. Need juhtmeta löökmutrivőtmed on ette nähtud keermestatud kinnitusdetailide eemaldamiseks ja paigaldamiseks.

Hoiatus! Lugege kõik turvahoiatused ja juhtnöörid läbi. Hoiatustest ja juhtnööridest mittepidamine võib põhjustada elektrilöögi, süttimise ja/või

• tõsise vigastuse. Hoidke kõik hoiatused ja juhtnöörid hiljem uuesti läbivaatamiseks alles.

Utiliseerige vői andke akud vastutustundlikult korduvkasutusse. Ärge lőhkuge ega pőletage akut. Väär utiliseerimine vőib kahjustada kesk-

• konda vői pőhjustada kehavigastusi.

Kasutage vaid neid tööriistu, mis on varustatud nőuetekohase toitepingega

•

Ingersoll Randi aku ja laaduriga. Teistsuguste akude kasutamine loob ohu tulekahju, kehavigastuste vői varalise kahju tekkeks.

Lisateavet leiate juhtmeta löökmutrivőtme ohutusjuhendist (Cordless Impact Wrench Safety Manual Form 04581146), akulaaduri ohutusjuhendist (Battery Charger Safety Information Manual Form 10567832) ja aku ohutusjuhendist (Battery Safety Information Manual Form 10567840).

Juhendeid saab alla laadida aadressilt www.ingersollrandproducts.com.

Toote tehnilised andmed

Pinge Ajam

Mudel

V (alal-

ispinge)

W7150EU 20 Ruut 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8 W7250EU 20 Ruutpike ndus 1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

† KpA = 3dB mőőtemääramatus * K = mõõtmise määramatust (Vibratsioon) ‡ KwA = 3dB mőőtemääramatus

Tüüp Mõõt

Määrimine

Eemaldage haamri ümbris, et määrida alasit, löögimehhanismi koostu ja hammasrattaid. Määrige ühtlase őhukese kihina. Määrde liigne kogunemine pőhjustab töötamisel takistusi. Vt alljärgnevat joonist 48380273 ja tabelit. Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse järgmiselt: h=tunnid, d=päevad ja m=kuud tööriista tegelikku kasutamist.

Lööki

minutis

lööki

minutis

Koormuseta

pöörlemis-

kiirus

p/min ft-lbs (Nm) ft-lbs (Nm) † Rőhk (Lp) ‡ Vőimsus (Lw) Tase *K

Ettenähtud

momendiva-

hemik

Maksimum-

moment

Müratase dB (A)

(EN60745)

Vibratsioon (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Osad ja hooldus

Tööriista remont ja hooldus tuleb teostada üksnes volitatud teeninduskeskuses. Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo vői edasimüüja poole.

Toote spetsikatsioon: Aku

Toote ohutusteave

Ettenähtud kasutamine. Neid akusid kasutatakse toiteallikana Ingersoll Randi juhtmeta toodete juures.

Hoiatus! Lugege kõik turvahoiatused ja juhtnöörid läbi. Hoiatustest ja juhtnööridest mittepidamine võib põhjustada elektrilöögi, süt-

•

timise ja/või tõsise vigastuse.

Hoidke kõik hoiatused ja juhtnöörid hiljem uuesti läbivaatamiseks alles.

•

Utiliseerige vői andke akud vastutustundlikult korduvkasutusse. Ärge lőhkuge ega pőletage akut. Väär utiliseerimine vőib kahjustada kesk-

• konda vői pőhjustada kehavigastusi.

Lisateavet leiate aku ohutusjuhendist (vorm 10567840).

Juhendeid saab alla laadida aadressilt www.ingersollrandproducts.com

Toote Tehnilised Andmed

Mudelid Keemia Pinge (volti) Mahutavus (Ah) Kaal (naela (kg))

BL2005 Liitium-ioon 20 1.5 0.90(0.41) BL2010 Liitium-ioon 20 3.0 1.52(0.69)

Töötemperatuurid

Laetavad akud toimivad kõige paremini, kui neid kasutatakse tavalisel toatemperatuuril 59 °F kuni 77 °F (15 °C kuni 25 °C). Liiga kuum või külm aku võib takistada või katkestada aku laadimise või tühjendamise.

ET-1 48391619_ed3

Page 51

Osad ja hooldus

HOIATUS

HÄDAOHT

HOIATUS

Silte saab ainult kasutaja välja vahetada.

Mudelid Hoiatussildid

BL2005 BL20-99 BL2010 BL20-99-2

Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo vői edasimüüja poole.

Toote spetsikatsioon: Akulaadur

Toote ohutusteave

Olulised ohutusalased juhised – hoidke käesolevad juhised alles.

Järgige tulekahju või elektrilöögi ohu vähendamiseks hoolikalt käesolevaid juhised.

Ettenähtud kasutamine. See akulaadija on mõeldud ainult ettevõtte Ingersoll Rand akude laadimiseks.

Kasutage ettevõtte Ingersoll Rand laadijat ainult koos ettevõtte Ingersoll Rand seeria

• kasutamine on tuleohtlik ja võib laadimisel põhjustada aku plahvatamise. Tagajärjeks võib olla kehavigastus või materiaalne kahju.

Kasutaja ise ei tohi laaduri hooldustöid teha. Selle hooldus ja remont toimub üksnes Ingersoll Randi volitatud teeninduskeskuses.

• Kasutaja tehtav hooldus võib lõppeda elektrilöögi, tulekahju ja/või kehavigastusega. See on A-klassi toode. Elu-, kaubandus- või kergetööstuse keskkonnas võib see põhjustada raadiohäireid. See toode ei ole ette nähtud

• paigaldamiseks elukeskkonda; kaubandus- ja kergetööstuse keskkonna puhul võidakse avaliku elektrivõrguga ühendamisel nõuda kasutajalt häireid vähendavate meetmete rakendamist.

Antud toode ei ole mõeldud kasutamiseks reisijatele.

•

Lisateavet leiate akulaaduri ohutusjuhendist (Battery Charger Safety Information Manual Form 10567832) ja aku ohutusjuhendist (Battery Safety Information Manual Form 10567840).

Juhendeid saab alla laadida aadressilt www.ingersollrandproducts.com.

V20

liitium-ioonakudega. Teiste akude või laadurite

Toote tehnilised andmed

Mudel Sisend Väljund

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

A-tüüpi USB

5V DC, 500mA

Tüüp Pinge Mudelinum-

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

USB-ühendusele mõeldud laadimisport

Aku

ber

Ühendusega D+/D-, 200 Ω

Nimitootlikkusest

Aku laadimise juhised

Laadija tuleb paigutada hõlpsalt ligipääsetava pistikupesa lähedale.

Ärge laadige akut temperatuuril alla 0 °C (32 °F) või üle 45°C (104 °F). Uus aku tuleb enne kasutuselevõttu täielikult laadida. Aku laadimisaeg on ligikaudu 60 minutit. Ühendage laadija lahti ja eemaldage akupakk, kui need ei ole kasutusel.

Toiming Tingimused

Ühendage laadur 100–240 V vahelduvvoolupessa. Sisestage akupakk laadijasse.

Eemaldage aku

Seletus: ä Vilgub l Sees m Väljas

48391619_ed3 ET-2

Toide sees (ootel)

Laadimine Tasemenäidik näitab laadimise edenemist. Suhtlustõrge

Aku identitseerimise / lugemise viga - sisestage aku uuesti. Aku võib olla defektne.

Algtemperatuur

Laadimine peatatud, kuni aku jahtub ohutu temperatuurini.

Aeg läbi

Laadimisaeg ületatud. Aku võib olla vigane.

Tsükli temperatuur

Laadimine peatatud, kuni aku jahtub ohutu temperatuurini.

Liigpinge

Tuvastatud liigpinge. Aku võib olla vigane.

Liigvool

Tuvastatud liigvool. Aku võib olla vigane.

Laadimine lõpetatud

Laaduri näidik

Rohe-

line

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Punane

Alarm

(heli)

Madal ♪

Kõrge

♪ ♪ ♪

menäidik

mmmm

ämmm

mmmm

llll

Tase-

Page 52

Li-Ion

Tavahooldus

Ühendage enne puhastamist laadija lahti. Plastikpindasid tohib puhastada ainult veidi niiske riidelapiga. Hoidke ventilatsiooniavad vabad tolmust ja prahist. Ärge kasutage laadurit kahjustatud toitejuhtmega. Varujuhtmed ja sildid on saadaval ettevõtte Ingersoll Rand lähimas volitatud teeninduskeskuses.

Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

Keskkonnakaitse

Pärast kasutusea lõppu tuleb Ingersoll Randi elektritööriist utiliseerida kooskõlas kõigi kehtivate normide ja eeskirjadega (kohalikud, maakondlikud, riiklikud, föderaalsed jne). Ebaõige utiliseerimine võib põhjustada keskkonnakahju.

Tingmärkide selgitus

Tagastage jäätmed taaskasutuseks. Ärge kõrvaldage seda toodet koos

Originaaljuhend on inglise keeles. Juhendid teistes keeltes on tõlgitud originaaljuhendist.

olmejäätmetega.

Toode sisaldab liitium-ioonmaterjale. Ärge kõrvaldage seda

toodet koos olmejäätmetega.

ET-3 48391619_ed3

Page 53

A termék jellemzői: Vezeték nélküli ütvecsavarozó

A termékre vonatkozó biztonsági információk

Felhasználási terület: Ezeket a vezeték nélküli ütvecsavarozó gépeket menetes rögzítőelemek eltávolítására és felszerelésére tervezték.

Vigyázat! Olvassa el a biztonsági gyelmeztetéseket és minden utasítást. A gyelmeztetések és utasítások be nem tartása, áramütést, tüzet

• és/vagy komolyabb sérülést eredményezhet. Tegyen el minden Figyelmeztetést és utasítást, hogy később is megtekinthesse.

Az akkumulátorokat felelősséggel hasznosítsa újra, illetve ártalmatlanítsa. Ne lyukassza ki vagy égesse el az akkumulátorokat. A nem

• megfelelő ártalmatlanítás veszélyeztetheti a környezetet vagy személyi sérüléseket okozhat.

A szerszámokat csak megfelelő feszültségű Ingersoll Rand akkumulátorokkal és töltővel használja. Más típusú akkumulátorok használata

• tűzveszélyt, személyi sérüléseket, vagy anyagi károkat okozhat.

További információ a Vezeték nélküli ütvecsavarozóra vonatkozó termékbiztonsági információk című 04581146 számú útmutatóban, az Akkumulátortöltőre vonatkozó biztonsági információk című 10567832 számú útmutatóban, illetve az Akkumulátorra vonatkozó biztonsági információk című 10567840 számú útmutatóban találhatók.

A kézikönyvek letöltési címe: www.ingersollrandproducts.com.

A termék jellemzői

W7150EU 20 Szögletes 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB mérési bizonytalanság * K = mérési bizonytalanság (Vibrációs)* K = mérési bizonytalanság (Vibrációs) ‡ KwA = 3dB mérési bizonytalanság

Kenés

Vegye le a kalapácsházat az üllő, az ütőmechanizmus-szerelvény és a fogaskerekek olajozásához. A kenőzsírt egyenletesen, vékony rétegben vigye A kenőzsír t egyenletesen, vékony rétegben vigyeA kenőzsírt egyenletesen, vékony rétegben vigye fel. Túlsok zsír felvitele esetén a gép vontatottan fog működni. Lásd a 48380273 számú rajzot és az alábbi táblázatot. A karbantartás gyakoriságát Túl sok zsír felviteleesetén a gép vontatottan fog működni. Lásd a 48380273 számú rajzot és az alábbi táblázatot. A karbantartás gyakoriságátTúl sok zsír felvitele esetén a gép vontatottan fog működni.Lásd a 48380273 számú rajzot és az alábbi táblázatot. A karbantar tás gyakoriságát Lásd a 48380273 számú rajzot és az alábbi táblázatot. A karbantartás gyakoriságát körkörös nyíl jelzi, és tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül meghatározásra.

Fes-

zültség

Modell

V, DC Típus Méret ütés/perc 1/perc

Kihajtás

Hosszabbított négyszögletes

Ütések száma

percenként

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Terhelés nélküli

sebesség

Ajánlott nyo-

matéktartomány

láb-font

(Nm)

Max. nyo-

maték

láb-font

(Nm)

Zajszint dB (A)

(EN60745)

† Nyomás

(Lp)

‡ Teljesítmény (Lw)

Vibrációs (m/s²)

(EN60745)

Szint *K

IR# IR#

105 67

(Dwg. 48380273)

Alkatrészek és karbantartás

A szerszám javítását és karbantartását csak arra feljogosított szervizközpont végezheti. Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy forgalmazóhoz.

A termék jellemzői: Akkumulátor

A termékre vonatkozó biztonsági információk

Felhasználási terület: Ezek az akkumulátorok az Ingersoll Rand vezeték nélküli termékeinek áramforrásául szolgálnak.

Vigyázat! Olvassa el a biztonsági gyelmeztetéseket és minden utasítást. A gyelmeztetések és utasítások be nem tartása, áramütést,

•

tüzet és/vagy komolyabb sérülést eredményezhet.

Tegyen el minden Figyelmeztetést és utasítást, hogy később is megtekinthesse.

•

Az akkumulátorokat felelősséggel hasznosítsa újra, illetve ártalmatlanítsa. Ne lyukassza ki vagy égesse el az akkumulátorokat. A nem

• megfelelő ártalmatlanítás veszélyeztetheti a környezetet vagy személyi sérüléseket okozhat.

További információt a 10567840 jelű, az akkumulátorra vonatkozó biztonsági információkat tartalmazó kézikönyvben talál.

A kézikönyvek letöltési címe: www.ingersollrandproducts.com

A Termék Jellemzői

Modellek Kémia Feszültség (V) Kapacitás (Ah) Tömeg (lbs (kg))

BL2005 Lítium-ion 20 1.5 0.90(0.41) BL2010 Lítium-ion 20 3.0 1.52(0.69)

Üzemi hőmérséklet

Az újratölthető akkumulátorok működési teljesítménye normál szobahőmérsékleten a legjobb (15 °C–25 °C). Extrém magas vagy alacsony hőmérsékleten az akkumulátor töltöttsége változhat.

48391619_ed3 HU-1

Page 54

Alkatrészek és karbantartás

A felhasználó kizárólag a feliratokat cserélheti.

Modellek Figyelmeztető feliratok

BL2005 BL20-99 BL2010 BL20-99-2

Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy forgalmazóhoz.

A termék jellemzői: Akkumulátortöltő

A termékre vonatkozó biztonsági információk

Fontos biztonságtechnikai utasítások - Mentse el ezeket.

Esetleges tűz, vagy áramütés kockázatának csökkentése érdekében gondosan tartsa be ezeket az utasításokat.

Felhasználási terület: Ez az akkumulátortöltő kizárólag Ingersoll Rand akkumulátorok töltéséhez készült.

Kizárólag Ingersoll Rand töltőt használjon, Ingersoll Rand IQ

• használata tűzveszélyt okozhat, illetve az akkumulátor töltés közben felrobbanhat. Ez személyi sérülésekhez vagy anyagi károkhoz vezethet. A töltő házilag nem javítható. A javítást csak arra feljogosított Ingersoll Rand szervizközpont végezheti. A házi javítás villamos áramütést, tüzet

• és/vagy súlyos személyi sérülést okozhat. “A” osztályba sorolt termék. Lakossági, kereskedelmi vagy könnyűipari környezetben rádiófrekvenciás zavart okozhat. A terméket sem

• lakossági célú felhasználásra, sem az elektromos közműhálózatra csatlakoztatott kereskedelmi vagy könnyűipari alkalmazásokhoz nem ajánjuk. Előfordulhat, hogy a felhasználónak lépéseket kell tennie az interferencia csökkentése érdekében.

Utazók által nem használható rendeltetés-szerűen ez a termék.

•

További információk az Akkumulátortöltőre vonatkozó biztonsági információk című 10567832 számú útmutatóban, illetve az Akkumulátorra vonatkozó biztonsági információk című 10567840 számú útmutatóban találhatók.

A kézikönyvek letöltési címe: www.ingersollrandproducts.com.

V20

sorozatú Li-Ion akkumulátorokkal. Más típusú akkumulátorok vagy töltők

A termék jellemzői

Modell Bemenet Kimenet

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

A típusú USB

5V DC, 500mA

típus Feszültség Modellszám

akkumulátor

20V BL2010 3.0 Ah

20V BL2005 1.5 Ah Dedikált USB töltő csatlakozó D+ / D- Csatlakoztatva, 200 Ω

Névleges tehe-

rbírás

Útmutatások az akkumulátor töltéséhez

A töltőt könnyen elérhető hálózati dugaszoló aljzathoz közel kell telepíteni.

Ne töltse az akkumulátort 32°F (0°C) alatti vagy 45°C (113°F) feletti hőmérsékleten. Az új akkumulátorokat használat előtt teljesen töltse fel. A töltéshez kb. 60 perc szükséges. Használaton kívül húzza ki a töltőt, és vegye ki az akkumulátort.

Teendő Körülmény

Csatlakoztassa a töltőt 100-240V AC hálózati csatlakozóaljzatba.

Helyezze a töltőbe az akkumulátort.

Távolítsa el az akkumulátort.

Jelmagyarázat: ä Villog l Be m Ki

HU-2 48391619_ed3

Bekapcsolva (készenlét)

Töltés A töltésszint-jelző jelzi a töltöttség állapotát

Kommunikációs hiba

Akkumulátor azonosítása / Mérési hiba Helyezze be újra az akkumulátort. Esetleg hibás az akkumulátor.

Kezdeti hőmérséklet

A töltés szünetel, amíg az akkumulátor vissza nem áll biztonságos hőmérsékletre.

Időtúllépés

A töltési idő túllépésre került. Az akkumulátor esetleg hibás.

Ciklus közbeni hőmérséklet

A töltés szünetel, amíg az akkumulátor vissza nem áll biztonságos hőmérsékletre.

Túlfeszültség

Magas feszültség lépett fel. Az akkumulátor esetleg hibás.

Túláram

Magas áram lépett fel. Az akkumulátor esetleg hibás.

Töltés kész

Töltőkijelző

Zöld Piros

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Riasztás

(hangos)

Alacsony ♪

Magas

♪ ♪ ♪

Töltéss-

zint-jelző

mmmm

ämmm

mmmm

llll

Page 55

Li-Ion

Napi karbantartás

Tisztítás előtt áramtalanítsa a töltőt. A műanyag felületeket csak enyhén nedves ronggyal szabad tisztítani. Védje a szellőzőnyílásokat a portól és a szeméttől. A töltőt sérült vezetékkel használni tilos. Cserélendő csatlakozókábelek, és címkék a legközelebbi hivatalos Ingersoll Rand Szervizközpontban kaphatók.

Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy forgalmazóhoz.

Környezetvédelem

Ha az Ingersoll Rand elektromos termék élettartama lejárt, újrahasznosítását az összes vonatkozó (helyi, állami, országos, szövetségi stb.) szabvánnyal és előírással összhangban kell elvégezni. A nem megfelelő ártalmatlanítás veszélyeztetheti a környezetet.

A szimbólumok azonosítása

Juttassa vissza a hulladékanyagot

újrahasznosításra.

Az eredeti utasítások angolul elérhetőek. A más nyelveken olvasható utasítások az eredeti utasítás fordításai.

Ezt a terméket ne tegye a háztartási

hulladékanyag közé.

A termék lítium-ion akkumulátort tartalmaz. Ezt a terméket ne

tegye a háztartási hulladékanyag közé.

48391619_ed3 HU-3

Page 56

Gaminio techniniai duomenys: Akumuliatorinis smūginis veržliasukis

Gaminio saugos informacija

Paskirtis: Šie akumuliatoriniai sműginiai veržliasukiai skirti srieginëms sŕvaržoms ásukti ir išsukti.

Įspėjimas! Perskaitykite visus saugos įspėjimus ir visus nurodymus. Jei nesilaikysite nurodymų ir įspėjimų, galite gauti elektros smūgį, sukelti

• gaisrą ir (arba) sunkiai susižeisti. Saugokite visus įspėjimus ir nurodymus kaip informaciją ateičiai.

Naudotus akumuliatorius tinkamai perdirbkite arba utilizuokite. Akumuliatori¸ neprakiurdykite ir nedeginkite. Netinkamas utilizavimo bűdas

• gali sukelti pavojř aplinkai arba sužaloti žmogř.

Árankius naudokite tik su tinkamos átampos “Ingersoll Rand” akumuliatoriais ir krovikliu. Naudojant kitokius akumuliatorius galima

• sukelti gaisrŕ, susižaloti arba sugadinti turtŕ.

Dël papildomos informacijos žr. “Akumuliatorinio sműginio veržliasukio gaminio saugos informacijos vadovŕ” (forma 04581146), “Akumuliatoriř kroviklio saugos informacijos vadovŕ“ (forma 10567832), “Akumuliatoriaus saugos informacijos vadovŕ” (forma 10567840).

Instrukcijas galima parsisiřsti iš interneto svetainës www.ingersollrandproducts.com.š interneto svetainës www.ingersollrandproducts.com. interneto svetainës www.ingersollrandproducts.com.

Gaminio techniniai duomenys

Átampa Suktuvas

Modelis

V, nuolat.

W7150EU 20 Kvadratinis 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3 dB matavimo paklaida * K = matavimo paklaida (Vibracijos) ‡ KwA = 3 dB matavimo paklaida

srovë

Tipas Skersmuo

Kvadratinis

pailgintas

Tepimas

Nuimkite plaktuko korpusą ir patepkite priekalą, poveikio mechanizmą ir pavaras. Tepalŕ tepkite tolygiai ir saikingai. Dël dideliř tepalo sankaupř árankis veiks lëčiau. Žr. 48380273 pav. ir toliau pateiktą lentelę. Techninės priežiūros dažnis nurodytas žiedinėje rodyklėje ir nustatomas pagal faktinio naudojimo h=valandas, d=dienas ir m=mėnesius.

Sműgiř

Greitis be

per

apkrovos

minutć sműgiř/

aps./min svarř/pëdai (Nm)

min

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Rekomenduojamos sukimo momento ribos

Maks.

sukimo

momentas

svarř/pëdai

(N-m)

Garso lygis dB (A)

(EN60745)

† Slëgis (Lp) ‡ Galia (Lw) Lygis *K

Vibracijos (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Dalys ir techninë priežiűra

Árankio remontŕ ir priežiűros darbus gali atlikti tik ágaliotojo priežiűros centro darbuotojai. Visais klausimais kreipkitës á artimiausiŕ Ingersoll Rand atstovybć arba platintojŕ.

Gaminio techniniai duomenys: Akumuliatorius

Gaminio saugos informacija

Paskirtis: Šie akumuliatoriai naudojami kaip “Ingersoll Rand“ belaidžių gaminių energijos šaltinis.

Įspėjimas! Perskaitykite visus saugos įspėjimus ir visus nurodymus. Jei nesilaikysite nurodymų ir įspėjimų, galite gauti elektros smūgį,

•

sukelti gaisrą ir (arba) sunkiai susižeisti.

Saugokite visus įspėjimus ir nurodymus kaip informaciją ateičiai.

•

Naudotus akumuliatorius tinkamai perdirbkite arba utilizuokite. Akumuliatori¸ neprakiurdykite ir nedeginkite. Netinkamas utilizavimo bűdas

• gali sukelti pavojř aplinkai arba sužaloti žmogř.

Daugiau informacijos žr. Akumuliatoriaus saugos informacijos instrukcijoje, 10567840 formoje.

Instrukcijas galima parsisiřsti iš interneto svetainës www.ingersollrandproducts.comš interneto svetainës www.ingersollrandproducts.com interneto svetainës www.ingersollrandproducts.com

Gaminio Techniniai Duomenys

Modeliai Cheminės savybės Įtampa (Voltais) Talpa (Ah) Svotis (lbs (kg))

BL2005 Ličio jonų 20 1.5 0.90(0.41) BL2010 Ličio jonų 20 3.0 1.52(0.69)

Veikimo temperatūra

Įkraunami akumuliatoriai veikia geriausiai eksploatuojami įprastoje kambario temperatūroje nuo 59 ºF iki 77 ºF (nuo 15 ºC iki 25 ºC). Gali nepavykti įkrauti arba iškrauti per daug įkaitusio arba atvėsusio akumuliatoriaus arba krovimas ar iškrovimas gali nutrūkti.

LT-1 48391619_ed3

Page 57

Dalys ir techninë priežiűra

Naudotojas gali keisti tik etiketes.

Modeliai Įspėjamosios etiketės

BL2005 BL20-99 BL2010 BL20-99-2

Visais klausimais kreipkitës á artimiausiŕ Ingersoll Rand atstovybć arba platintojŕ.

Gaminio techniniai duomenys: Akumuliatorių kroviklis

Gaminio saugos informacija

Svarbi gaminio saugos informacija – išsaugokite šiuos nurodymus.

Jeigu nesilaikysite visų toliau pateiktų nurodymų, galite gauti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

Paskirtis Šis akumuliatorių kroviklis skirtas tik “Ingersoll Rand“ akumuliatoriams įkrauti.

”Ingersoll Rand“ kroviklį naudokite tik su “Ingersoll Rand“ IQ

• kroviklius gali kilti gaisras arba sprogti įkraunamas akumuliatorius. Dėl to gali būti sužaloti žmonės arba sugadintas turtas.

Naudotojui kroviklį draudžiama taisyti. Jį taisyti leidžiama tik įgaliotam

•

”Ingersoll Rand“ remonto centrui. Jei taiso pats naudotojas, gali ištikti elektros smūgis, kilti gaisras ir (arba) galima sunkiai susižeisti. Tai yra A klasės produktas. Gyvenamosiose, komercinėse ar lengvosios pramonės patalpose gali sukelti radijo trukdžių. Šis produktas

• nepritaikytas naudoti gyvenamosiose, komercinėse ar lengvosios pramonės patalpose. Jei produktas naudojamas gyvenamosiose, komercinėse ar lengvosios pramonės patalpose, kurios prijungtos prie viešųjų tinklų, naudotojas turi imtis priemonių trukdžiams sumažinti.

Šis gaminys neskirtas naudoti keliaujant.

•

Daugiau informacijos žr. ”Akumuliatorių kroviklio saugos informacijos vadovą“ (forma 10567832), ”Akumuliatoriaus saugos informacijos vadovą“ (forma 10567840).

Instrukcijas galima parsisiųsti iš interneto svetainės www.ingersollrandproducts.com.

V20

serijos ličio jonų akumuliatoriais. Naudojant kitokius akumuliatorius arba

Gaminio techniniai duomenys

Modelis Įvadas Išvadas

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

A tipo USB

5V DC, 500mA

Tipas Įtampa Modelio numeris Nominalaus Pajėgumo

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Baterija

USB, skirtas įkrovimo prievadui

D+ / D- prijungta, 200 Ω

Nurodymai dėl akumuliatoriaus įkrovimo

Įkroviklį reikia sumontuoti šalia lengvai pasiekiamo lizdo išvado.

Akumuliatoriaus nekraukite esant žemesnei kaip 32 °F (0 °C) arba aukštesnei kaip 113°F (45°C) temperatūrai. Prieš naudodami naujus akumuliatoriusPrieš naudodami naujus akumuliatorius visiškai įkraukite. Įkrovimo trukmė – apie 60 minučių. Išjunkite įkroviklį iš tinklo ir išimkite baterijos pakuotę, kai nenaudojama.

Veiksmas Būklė

Kroviklio kištuką įkiškite į 100–240 V kintamosios srovės išvado lizdą. Akumuliatorių įstatykite į kroviklį.

Išimkite akumuliatoriaus kasetę.

Sutartiniai ženklai ä Bliksi l Dega m Nedega

48391619_ed3 LT-2

Elektros maitinimas įjungtas (parengties būsena)

Įkrovimas Degalų matuoklis rodys įkrovos būklę Ryšio triktis

Akumuliatoriaus identikavimas / Perkaitykite gedimą ir iš naujo įstatykite akumuliatorių. Gali būti sugedęs akumuliatorius.

Pradinė temperatūra

Įkrovimas pertrauktas, kol akumuliatorius atvės iki saugios temperatūros.

Laiko viršijimas

Viršytas įkrovimo laikas. Gali būti sugedęs akumuliatorius.

Temperatūra ciklo metu

Įkrovimas pertrauktas, kol akumuliatorius atvės iki saugios temperatūros.

Viršįtampis

Nustatyta aukšta įtampa. Gali būti sugedęs akumuliatorius.

Viršsrovis

Nustatyta aukštos įtampos srovė. Gali būti sugedęs akumuliatorius.

Įkrovimas baigtas

Kroviklio rodmuo Žalias R audonas

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Įspėjamasis signalas (garsinis)

Mažas ♪

Didelis

♪ ♪ ♪

Degalų

matuoklis

mmmm

ämmm

mmmm

llll

Page 58

Li-Ion

Įprastinė techninė priežiūra

Prieš valydami, atjunkite jį nuo elektros tinklo. Plastikinius paviršius reikia valyti tik truputį sudrėkintu skudurėliu. Iš ventiliacijos angų pašalinkite dulkes ir šiukšles. Kroviklio negalima naudoti, jei pažeistas laidas. Atsarginių laidų ir etikečių galite įsigyti iš artimiausio įgalioto „Ingersoll Rand“ remonto centro.

Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba platintoją.

Aplinkosauga

Nebetinkamą naudoti ”Ingersoll Rand“ elektrinį įrankį būtina perdirbti pagal visus galiojančius standartus ir taisykles (vietinius, valstijos, šalies, federalinius ir kt.). Netinkamas utilizavimas kelia grėsmę aplinkai.

Simboliai ir jų reikšmės

Atliekas grŕžinkite perdirbti. Neišmeskite šio gaminio su buitinëmis atliekomis.

Originalios instrukcijos yra anglų kalba. Kitomis kalbomis yra originalių instrukcijų vertimas.

Gaminio sudëtyje yra ličio jonřr.

Neišmeskite šio gaminio su buitinëmis atliekomis.

LT-3 48391619_ed3

Page 59

Ierices specikacijas: Bezvadu trieciena uzgriežņatslēga

Izstrādājuma drošības informācija

Paredzētais lietojums: Šīs bezvadu trieciena uzgriežņatslēgas paredzētas vītņveida stiprinājumu noņemšanai un uzmontēšanai.

•

Brīdinājums! Izlasiet visus drošības brīdinājumus un norādījumus. Drošības brīdinājumu un norādījumu neievērošanas rezultātā var rasties elektriskās strāvas trieciens, nopietna trauma un/vai izcelties ugunsgrēks. Turiet visus brīdinājumus un norādījumus pieejamā vietā kā uzziņu materiālus turpmākai lietošanai.

•

Nododot akumulatorus otrreizējai pārstrādei vai tos likvidējot, rīkojieties atbildīgi. Neduriet akumulatoros caurumus un tos nededziniet. Nepareiza utilizācija var radīt kaitējumu videi vai traumas.

•

Instrumentus lietojiet tikai ar atbilstoša sprieguma Ingersoll Rand akumulatoriem un lādētāju. Jebkuru citu akumulatoru lietošana var radīt aizdegšanās risku, traumas vai īpašuma bojājumus.

Papildu informāciju meklējiet Bezvadu trieciena uzgriežņatslēgas drošības informācijas rokasgrāmatā 04581146, Akumulatoru lādētāja drošības informācijas rokasgrāmatā 10567832 un Akumulatoru drošības informācijas rokasgrāmatā 10567840.

Rokasgrāmatas var lejupielādēt no www.ingersollrandproducts.com.

Izstrādājuma specikācijas

Sprie-

gums

Modelis

V, DC Tips Izmērs

W7150EU 20 Kvadrātveida 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20

† KpA = 3dB mērījuma nenoteiktība * K = mērījuma neprecizitāte (Vibrāciju) ‡ KwA = 3dB mērījuma nenoteiktība

Piedziņa

Pagarināta

kvadrātveida

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Eļļošana

Noņemiet vesera korpusu, lai ieeļļotu balstu, trieciena mehānisma daļas un zobratus. Smērvielu uzklājiet vienmērīgi un plānā kārtiņā. Liekas smērvielas uzkrāšanās var izraisīt lēnu darbību. Skatiet tālāk norādīto zīmējumu Nr. 48380273 un tabulu. Apkopes biežums ir redzams uz apļveida bultiņas; tas norādīts faktiskā izmantošanas laika stundās (h), dienās (d) un mēnešos (m).

Triecieni

minūtē

triec./

min.

Ātrums

bez

slodzes

apgr./

min.

Ieteicamais

griezes momenta

diapazons

Mārciņas-pēdas

(N/m)

Maks. griezes

moments

Mārciņas-pēdas

(N/m)

Skaņas līmenis dB(A)

(EN60745)

† Spiediens

(Lp)

‡ Jauda

(Lw)

Vibrāciju (m/s²)

(EN60745)

Līmenis *K

IR# IR#

105 67

(Dwg. 48380273)

Detaļas un tehniskā apkope

Iekārtas remontu un tehnisko apkopi drīkst veikt tikai pilnvarots servisa centrs. Ar visiem jautājumiem vērsieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja.

Ierices specikacijas: Akumulators

Izstrādājuma drošības informācija

Paredzētais lietojums: Šos akumulatorus lieto kā Ingersoll Rand Cordless produktu barošanas avotu.

Brīdinājums! Izlasiet visus drošības brīdinājumus un norādījumus. Drošības brīdinājumu un norādījumu neievērošanas rezultātā var

•

rasties elektriskās strāvas trieciens, nopietna trauma un/vai izcelties ugunsgrēks.

Turiet visus brīdinājumus un norādījumus pieejamā vietā kā uzziņu materiālus turpmākai lietošanai.

•

Nododot akumulatorus otrreizējai pārstrādei vai tos likvidējot, rīkojieties atbildīgi. Neduriet akumulatoros caurumus un tos nededziniet.

• Nepareiza utilizācija var radīt kaitējumu videi vai traumas.

Papildus informāciju meklējiet Akumulatoru drošības informācijas rokasgrāmatā 10567840.

Rokasgrāmatas var lejupielādēt no www.ingersollrandproducts.com

Izstrādājuma Specikācijas

Modeļi Ķīmiskais sastāvs Spriegums (volti) Jauda (Ah) Svars (kg (mārciņas))

BL2005 Litija jonu 20 1.5 0.90(0.41) BL2010 Litija jonu 20 3.0 1.52(0.69)

Darba temperatūra

Atkārtoti uzlādējamo akumulatoru labāko veiktspēju var nodrošināt, ja tie darbojas normālā telpas temperatūrā - no 15°C līdz 25°C. Pārāk augstas vai zemas akumulatora temperatūras dēļ akumulatoru, iespējams, nevarēs optimāli uzlādēt vai izlādēt.

48391619_ed3 LV-1

Page 60

Detaļas un tehniskā apkope

Uzlīmes ir vienīgie komponenti, kuri jānomaina lietotājam.

Modeļi Brīdinājuma uzlīmes

BL2005 BL20-99 BL2010 BL20-99-2

Ar visiem jautājumiem vērsieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja.

Ierices specikacijas: Akumulatora lādētājs

Izstrādājuma drošības informācija

Svarīgi drošības noteikumi — saglabājiet šos norādījumus.

Lai samazinātu ugunsgrēka vai elektriskās strāvas trieciena risku, uzmanīgi ievērojiet šos norādījumus.

Paredzētais lietojums: Šis akumulatora lādētājs ir paredzēts tikai Ingersoll Rand akumulatoru lādēšanai.

Izmantojiet tikai Ingersoll Rand lādētāju Ingersoll Rand IQ

• radīt aizdegšanās risku vai akumulatora eksploziju tā lādēšanas laikā. Var rasties traumas vai īpašuma bojājumi. Lādētāja apkopi nevar veikt lietotājs Remontu drīkst veikt tikai Ingersoll Rand pilnvarots servisa centrs. Lietotāja veikta apkope var radīt

• strāvas triecienu, ugunsgrēku un/vai nopietnas traumas. Šis ir A klases izstrādājums. Tas var radīt radiotraucējumus mājokļos, tirdzniecības un vieglās rūpniecības telpās. Šo izstrādājumu nav

• paredzēts uzstādīt mājokļu tuvumā; ja to uzstāda tirdzniecības vai vieglās rūpniecības ēkās, kuras ir pievienotas vispārējam strāvas tīklam, tad uz lietotāju var attiekties prasības par traucējumu ierobežošanu.

Šis izstrādājums nav paredzēts ceļotājiem.

•

Papildu informāciju meklējiet Akumulatoru lādētāja drošības informācijas rokasgrāmatā 10567832 un Akumulatoru drošības informācijas rokasgrāmatā 10567840.

Rokasgrāmatas var lejupielādēt no www.ingersollrandproducts.com.

V20

sērijas litija jonu akumulatoriem. Citu akumulatoru vai lādētāju lietošana var

Izstrādājuma specikācijas

Modelis Ieeja Izeja

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB A tips

5V DC, 500mA

Tips Spriegums Modeļa

Akumulators

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

USB īpašais uzlādes ports

D+ / D- pievienots, 200 Ωv

numurs

nominālo jaudu

Akumulatora lādēšanas instrukcijas

Lādētāju jāuzstāda netālu no kādas viegli pieejamas kontaktligzdas.

Nelādējiet akumulatoru, kad temperatūra ir zem 32°F (0°C) vai virs 113°F (45°C). Jaunus akumulatorus pirms lietošanas uzlādējiet pilnībā.Jaunus akumulatorus pirms lietošanas uzlādējiet pilnībā. Uzlādēšanas laiks ir aptuveni 60 minūtes. Atvienojiet lādētāju un izņemiet akumulatora bloku, kad tas netiek lietots.

Darbība Stāvoklis

Pieslēdziet lādētāju 100-240V AC barošanas kontaktligzdai. Ievietojiet akumulatoru bloku lādētājā.

Paņemiet akumulatoru.

Apzīmējumi: ä Dzirksteļošana l Ieslēgts m Izslēgts LV-2 48391619_ed3

Barošana ieslēgta (dīkstāve)

Uzlāde Degvielas līmeņa rādītājā tiks parādīts lādēšanas statuss

Sakaru kļūme

Akumulatoru identikācija / Nolases kļūda. Atkārtoti ievietojiet akumulatoru. Akumulators var būt bojāts.

Sākuma temperatūra

Uzlāde pārtraukta, kamēr akumulators atdziest līdz drošai temperatūrai.

Pārtraukums

Lādēšanas laiks pārsniegts. Akumulators var būt bojāts.

Darba temperatūra

Uzlāde pārtraukta, kamēr akumulators atdziest līdz drošai temperatūrai.

Pārspriegums

Konstatēts pārāk augsts spriegums. Akumulators var būt bojāts.

Pārāk stipra strāva

Konstatēta pārāk stipra strāva. Akumulators var būt bojāts.

Lādēšana pabeigta

Lādētāja

displejs

Zaļš Sarkans

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Trauksme

(skaņas)

Zems ♪

Augsts

♪ ♪ ♪

Degvielas

līmeņa

rādītājs

mmmm

ämmm

mmmm

llll

Page 61

Li-Ion

Regulāra tehniskā apkope

Pirms tīrīšanas atvienojiet lādētāju no kontaktligzdas. Plastmasas virsmas ir jātīra tikai ar viegli mitru drāniņu. Nodrošiniet, lai ventilācijas atverēs nebūtu putekļi un gruži. Lādētāju ar bojātu kabeli nedrīkst lietot. Vadi un uzlīmes nomaiņai ir pieejami tuvākajā pilnvarotajā Ingersoll Rand apkalpošanas centrā.

Ar visiem jautājumiem vērsieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja.

Vides aizsardzība

Kad Ingersoll Rand elektroizstrādājuma darbmūžs ir beidzies, to jālikvidē atbilstoši visiem spēkā esošajiem standartiem un noteikumiem (vietējiem, valsts mēroga utt.). Nepareiza utilizācija var radīt kaitējumu videi.

Apzīmējumu skaidrojums

Nododiet atkritumus otrreizējai

pārstrādei.

Oriģinālās instrukcijas ir angļu valodā. Instrukcijas citās valodās ir oriģinālo instrukciju tulkojums.

Neutilizējiet šo izstrādājumu kopā ar

mājsaimniecības atkritumiem.

Izstrādājums satur litija jonusNeutilizējiet šo

izstrādājumu kopā ar mājsaimniecības atkritumiem.

48391619_ed3 LV-3

Page 62

Informacje o produkcie: Bezprzewodowy klucz udarowy Informacja dotycząca bezpieczeństwa produktu

Przeznaczenie:

Te akumulatorowe klucze udarowe są przeznaczone do wkręcania i wykręcania gwintowanych elementów złącznych.

Ostrzeżenie! Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może doprowadzić

• do porażenia prądem elektrycznym, pożaru i/lub poważnego uszkodzenia ciała. Należy zachować wszystkie ostrzeżenia i instrukcje na przyszłość. W przypadku zużycia akumulatora, konieczności przekazania do recyklingu lub utylizacji należy postępować w sposób odpowiedzialny.

• Nie przebijać ani nie palić akumulatorów. Pozbycie się akumulatora w niewłaściwy sposób może mieć niekorzystny wpływ na środowisko naturalne oraz może doprowadzić do wypadków. Należy używać narzędzi wyłącznie z akumulatorami i ładowarkami rmy Ingersoll Rand o właściwym napięciu. Używanie innych akumu-

• latorów może powodować ryzyko pożaru, prowadzić do wypadków lub uszkodzenia mienia.

Więcej szczegółów można znaleźć w dokumencie zawierającym informacje dotyczące bezpieczeństwa klucza udarowego, 04581146, ładowarki, 10567832 oraz akumulatora, 10567840.

Instrukcje obsługi można pobrać z witryny www.ingersollrandproducts.com.

Specykacje produktu

Napi-

ęcie

Model

V, DC Typ: Wielkość 1/min. obr./min stopofunt (N-m) stopofunt (N-m) † Ciśnienie (Lp) ‡ Moc (Lw) Poziom *K

W7150EU 20 Kwadrat 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

W7250EU 20 † KpA = 3dB, niepewność pomiarowa * K = niepewność pomiarowa (Wibracji) ‡ KwA = 3dB, niepewność pomiarowa

Smarowanie

Zdejmij obudowę narzędzia, aby naoliwić głowicę, mechanizm udarowy i przekładnie. Równomiernie nałożyć smar. Nadmierne gromadzenie się smaru może skutkować przerywaną pracą. Patrz rysunek 48380273 i tabela poniżej. Częstość konserwacji zanaczono strzałką, gdzie h=godziny, d=dni, m=miesiące rzeczywistego użytkowania.

Napęd

Kwadrat rozszerzony

Uderz-

Prędkość

biegu

jałowego

Zalecany zakres

momentu

obrotowego

enia na minutę

1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057) 89 100 12.2 1.8

Moment maksy-

malny

IR# IR#

105 67

Poziom hałasu dB (A)

(EN60745)

Wibracji (m/s²)

(EN60745)

(Dwg. 48380273)

Części i ich konserwacja

Naprawa i konserwacja narzędzia powinna być przeprowadzana tylko przez Autoryzowane Centrum Serwisowe. Wszelkie uwagi należy kierować do najbliższego biura lub dystrybutora rmy Ingersoll Rand.

Informacje o produkcie: Akumulator Informacja dotycząca bezpieczeństwa produktu

Przeznaczenie: Te akumulatory są używane jako źródło zasilania produktów bezprzewodowych Ingersoll Rand.

Ostrzeżenie! Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji

•

może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnego uszkodzenia ciała. Należy zachować wszystkie ostrzeżenia i instrukcje na przyszłość.

•

W przypadku zużycia akumulatora, konieczności przekazania do recyklingu lub utylizacji należy postępować w sposób odpowiedzialny.

•

Nie przebijać ani nie palić akumulatorów. Pozbycie się akumulatora w niewłaściwy sposób może mieć niekorzystny wpływ na środowisko naturalne oraz może doprowadzić do wypadków.

Dodatkowe informacje na ten temat znajdują się w formularzu zawierającym dane bezpieczeństwa akumulatora 10567840.

Instrukcje obsługi można pobrać z witryny www.ingersollrandproducts.com

Specykacje Produktu

Modele Chemia Napięcie (V) Pojemność (Ah) Masa (funty (kg))

BL2005 Litowo-jonowy 20 1.5 0.90(0.41) BL2010 Litowo-jonowy 20 3.0 1.52(0.69)

Temperatura robocza

Wydajność akumulatorów jest największa podczas ich eksploatacji w normalnej temperaturze pokojowej: od 59°F do 77°F (od 15°C do 25°C). Zbyt wysoka lub zbyt niska temperatura akumulatora może uniemożliwić jego naładowanie lub rozładowanie.

Części i ich konserwacja

Etykiety są jedynymi elementami przeznaczonymi do wymiany przez użytkownika.

Modele Etykiety ostrzegawcze

BL2005 BL20-99 BL2010 BL20-99-2

Wszelkie uwagi należy kierować do najbliższego biura lub dystrybutora rmy Ingersoll Rand. PL-1 48391619_ed3

Page 63

Informacje o produkcie: Ładowarka akumulatorowa

Informacja dotycząca bezpieczeństwa produktu

Ważne zalecenia dotyczące bezpieczeństwa - Należy je zachować.

Aby zmniejszyć ryzyko porażenia prądem, należy dokładnie stosować się do niniejszych zaleceń.

Przeznaczenie: Opisywana ładowarka akumulatorowa jest przeznaczona do ładowania akumulatorów rmy Ingersoll Rand.

Ładowarkę akumulatorową Ingersoll Rand należy używać wyłącznie z akumulatorami litowo jonowymi serii IQ

• Korzystanie z innych akumulatorów lub ładowarek może stwarzać ryzyko pożaru lub może doprowadzić do wybuchu akumulatora podczas ładowania. Może to doprowadzić do wypadku lub uszkodzenia mienia.

Ładowarka nie jest przeznaczona do samodzielnej naprawy przez użytkownika. Naprawy mogą być przeprowadzane wyłącznie przez

• Autoryzowane Centrum Obsługi rmy Ingersoll Rand. Dokonywanie naprawy przez użytkownika może spowodować porażenie prądem, pożar i/lub doprowadzić do poważnych wypadków.

To jest produkt klasy A. Może on powodować zakłócenia radiowe w budynkach mieszkalnych i przeznaczonych do prowadzenia

• nieuciążliwej działalności gospodarczej. Produkt nie nadaje się do instalacji w budynkach mieszkalnych i przeznaczonych do prowadzenia nieuciążliwej działalności gospodarczej; ze względu na sieć zasilającą może być konieczne podjęcie przez użytkownika dodatkowych działań zmierzających do obniżenia poziomu zakłóceń.

Niniejeszy produkt nie jest przeznaczony do użycia w podróży.

•

Więcej informacji można znaleźć w dokumencie zawierającym informacje dotyczące bezpieczeństwa ładowarki, 10567832 oraz akumulatora, 10567840.

Instrukcje obsługi można pobrać z witryny www.ingersollrandproducts.com.

V20

rmy Ingersoll Rand.

Specykacje produktu

Model Wejście Wyjście

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB Typ A

5V DC, 500mA

Typ Napięcie Numer modelu Udźwig znamionowy

Port USB przeznaczony do ładowania

Akumulator

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Podłączony do D+ / D-, 200 Ω

Instrukcje ładowania akumulatora

Ładowarkę należy zainstalować w pobliżu łatwo dostepnęgo gniazda.

Nie należy ładować zestawu akumulatorowego przy temperaturze poniżej 0°C (32°F) lub powyżej 45°C (113°F). Przed przystąpieniem do eksploatacjiPrzed przystąpieniem do eksploatacji nowy zestaw akumulatorowy należy całkowicie naładować. Czas ładowania wynosi około 60 minut. Nieużywaną ładowarkę należy odłączyć od sieciNieużywaną ładowarkę należ y odłączyć od sieci zasilającej i wyjąć akumulator.

Wyświetlacz

Czynność Stan

Podłączyć ładowarkę do gniazda sieci zasilającej 100240 V AC.

Włóż akumulator do ładowarki.

Wyjąć akumulator.

Opis ä miga l włączone m wyłączone

48391619_ed3 PL-2

Włączone zasilanie (tryb gotowości)

Ładowanie Wskaźnik paliwa wskaże status ładowania

Usterka komunikacji

Identykacja akumulatora / Błąd odczytu Włóż akumulator ponownie. Akumulator może być uszkodzony.

Temperatura początkowa

Ładowanie wstrzymane do czasu schłodzenia się akumulatora do bezpiecznej temperatury.

Czas minął

Przekroczony czas ładowania. Akumulator może być uszkodzony.

Temperatura w czasie cyklu

Ładowanie wstrzymane do czasu schłodzenia się akumulatora do bezpiecznej temperatury.

Zbyt wysokie napięcie

Wykryto zbyt wysokie napięcie. Akumulator może być uszkodzony.

Zbyt duże natężenie

Wykryto zbyt wysokie natężenie. Akumulator może być uszkodzony.

Ukończono ładowanie

ładowarki

Zielony Czerwony

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Alarm

(dźwiękowy)

Niski ♪

Wysoki ♪ ♪ ♪

Wskaźnik

paliwa

mmmm

ämmm

mmmm

llll

Page 64

Li-Ion

Rutynowa konserwacja

Przed rozpoczęciem czyszczenia odłączyć ładowarkę. Powierzchnie plastikowe należy czyścić wyłącznie lekko zwilżoną ściereczką. Na odpowietrznikach nie powinno być kurzu ani zanieczyszczeń. Nie należy używać ładowarki z uszkodzonym przewodem. Przewody zamienne i etykiety dostępne są w najbliższym Autoryzowanym Centrum Obsługi rmy Ingersoll Rand.

Wszelkie uwagi należy kierować do najbliższego biura lub dystrybutora rmy Ingersoll Rand.

Ochrona środowiska

Po upływie okresu eksploatacji przewidzianego dla narzędzia elektrycznego rmy Ingersoll Rand należy oddać je do recyklingu zgodnie ze wszystkimi obowiązującymi normami i przepisami (lokalnymi, regionalnymi, krajowymi itd.). Niewłaściwe utylizowanie akumulatora ma zły wpływ na środowisko naturalne.

Identykacja symboli

Odpady przekazać do recyklingu. Nie wyrzucać tego produktu wraz z

Oryginalne instrukcje są opracowywane w języku angielskim. Instrukcje publikowane w innych językach są tłumaczeniami oryginalnych instrukcji.

odpadami komunalnymi.

Produkt zawiera jony litu. Nie wyrzucać tego produktuProdukt zawiera jony litu. Nie wyrzucać tego produktu

wraz z odpadami komunalnymi.

PL-3 48391619_ed3

Page 65

Информация за Продукта: Безжичен ударен гаечен ключ

ВНИМАНИЕ

Информация за Безопасността на Продукта

Използване по Предназначение:

Тези безжични ударни гаечни ключове са проектирани за отстраняване и монтиране на резбовани съединения.

Внимание! Прочетете внимателно всички предупреждения за безопасност и инструкции. Неспазването на предупрежденията и

• инструкциите може да доведе до токов удар, пожар и/или тежки травми. Запазете всички предупреждения и инструкции за бъдещи справки.

Изхвърляйте или рециклирайте батериите надлежно. Не пробивайте и не изгаряйте батериите. Неправилното изхвърляне може

• да застраши околната среда или да предизвика телесни повреди.

Използвайте инструментите само с батерии и зарядно устройство на Ingersoll Rand с подходящ волтаж. Използването на друг вид

• батерии може да създаде опасност от пожар, телесна травма или материална щета.

За допълнителна информация, направете справка с ръководството с информация за безопасност за безжични ударни гаечни ключове 04581146, ръководството с информация за безопасност за зарядното устройство 10567832 и ръководството с информация за безопасност за батериите 10567840.

Ръководствата могат да бъдат изтеглени от www.ingersollrandproducts.com.

Спецификации на Продукта

Модели

W7150EU 20 Квадратен 1/2” 2300 0-1900

W7250EU 20

† KpA = 3dB несигурност в измерването ‡ KwA = 3dB несигурност в измерването * K = измерване на несигурни вибрации

Волтаж Задвижване

V, DC Тип Размер

Квадратен

(удължен)

Модели

W7150EU 89 100 12.2 1.8 W7250EU 89 100 12.2 1.8

1/2” x 2” 2300 0-1900

† Налягане (Lp) ‡ Мощност (Lw) Ниво *K

Удара в Минута

Удари за

Минута

Ниво на Звук dВ(A)

на въртене при

(EN60745)

Няма честота

натоварване

rpm ft-lbs (Nm) f t-lbs (Nm)

Препоръчван

Диапазон на Въртящ

Момент

50-650

(68-880)

50-650

(68-880)

Вибрация (m/s²)

Максимален

въртящ момент

780

(1057)

780

(1057)

(EN60745)

Смазване

Отстранете корпуса на чука, за да нанесете лубрикант върху ударника, ударния механизъм и зъбните предавки. Нанасяйте лубриканта равномерно и икономично. Прекомерното натрупване на лубрикант ще забави работата. Вижте чертеж 48380273 и таблицата по-долу. Честотата на извършване на поддръжка е изобразена в кръг със стрелки и определена като h=часове, d=дни, и m=месеци на реално използване.

IR# IR#

105 67

(Dwg. 48380273)

Резервни Части и Подръжка

Ремонт и подръжка на инструмента трябва да се извършват единствено от упълномощен сервизен център. За всички комуникации се обръщайте към най-близкия офис или дистрибутор на Ingersoll Rand.

48391619_ed3 BG-1

Page 66

ВНИМАНИЕ

ОПАСНОСТ

ВНИМАНИЕ

Информация за Продукта: батерия

Информация за безопасността на продукта

Използване по предназначение: Тези батерии се използват като източник на енергия за Ingersoll Rand безжични продукти

•

инструкциите може да доведе до токов удар, пожар и/или тежки травми. Запазете всички предупреждения и инструкции за бъдещи справки.

•

Изхвърляйте или рециклирайте батериите надлежно. Не пробивайте и не изгаряйте батериите. Неправилното изхвърляне може да

• застраши околната среда или да предизвика телесни повреди.

За допълнителна информация, направете справка с ръководството с информация за с информация за безопасност за батериите

10567840.

Ръководствата могат да бъдат изтеглени от www.ingersollrandproducts.com

Спецификации на Продукта

Модели Химия Напрежение (V) Капацитет (Ah) Тегло (lbs (kg)

BL2005 Литиево-йонен 20 1.5 0.90(0.41)

BL2010 Литиево-йонен 20 3.0 1.52(0.69)

Работни температури

Акумулаторите осигуряват оптимална производителност, когато работят при нормална стайна температура от 15°C до 25°C (от 59°F до 77°F). Когато акумулаторът е твърде горещ или твърде студен, той може да не се зареди или разреди.

Резервни части и подръжка

Табелките са единствените компоненти, които могат да бъдат сменени от потребителя.

Модели Табелки за предупреждение

BL2005 BL20-99

BL2010 BL20-99-2

Всички запитвания отправяйте към най-близкия офис или дистрибутор на Ingersoll Rand.

Информация за Продукта: Зарядно устройство за батерия

Информация за безопасността на продукта

Важни инструкции за безопасност – запазете тези инструкции.

За да намалите риска от пожар или токов удар, следвайте внимателно тези инструкции.

Използване по предназначение: Това зарядно устройство за батерии е предназначено за зареждане само на батерии Ingersoll Rand.

Използвайте само зарядно Ingersoll Rand с литиево-йонни батерии Ingersoll Rand серия IQ

• зарядни устройства може да създаде риск от пожар или възпламеняване на батерията при зареждане. Може да последва телесна повреда или повреда на имуществото.

Зарядното устройство не трябва да се поправя от потребителя. Ремонтът трябва да се извършва единствено от упълномощен

• сервизен център на Ingersoll Rand. Обслужване от потребителя може да доведе до електрически удар, пожар и/или сериозно телесно нараняване. Това е продукт от клас A. Той може да причини радиосмущения в жилищни, търговски или промишлени сгради. Този продукт

• не е предназначен за инсталиране в жилищни сгради; в търговски или промишлени сгради, свързани към мрежа за обществено електрозахранване – може да се наложи потребителят да вземе мерки за ограничаване на смущенията.

Този продукт не е предназначен за използване при пътуване.

•

За допълнителна информация, направете справка с ръководството с информация за безопасност за зарядното устройство 10567832 и ръководството с информация за безопасност за батериите 10567840.

Ръководствата могат да бъдат изтеглени от www.ingersollrandproducts.com.

V20

. Употребата на други батерии или

Спецификации на продукта

Модел Вход Изход

BC1120

BG-2 48391619_ed3

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB тип A

5V DC, 500mA

Вид Волтаж Номер на модел Номинален к апацитет

20V BL2010 3.0 Ah

20V BL2005 1.5 Ah

USB порт, предназначен за зареждане

Батерия

D+ / D- свързване, 200 Ω

Page 67

Li-Ion

Инструкции за зареждане на батерии

Зарядното устройство трябва да бъде поставено близо до ел. контакт, който е леснодостъпен.

Не зареждайте батериите при температури под 32°F (0°C) или над 113°F (45°C). Преди първоначална употреба заредете напълно новите батерии. Времето за зареждане е приблизително 60 минути. Времето за зареждане е приблизително 60 минути.Времето за зареждане е приблизително 60 минути.

Изключете зарядното и извадете батерията, когато не използвате устройството.

Дисплей на

действие Състояние

Свържете зарядното устройство към контакт с 100-240V променлив ток.

Поставете батерията в зарядното устройство.

Извадете батериите. Зареждането е завършено.

Легенда:

Включено (готовност).

Зареждане.

Измервателят на енергия ще покаже състоянието на зареждане.

Неуспешна комуникация.

Идентификация на батерията / Грешка при четене, поставете отново батерията. Батерията може да а дефектна.

Начална температура.

Зареждането спира, докато батерията се върне към безопасна температура.

Кратко прекъсване.

Надвишено време на зареждане. Батерията може да е дефектна.

В температура на цикъла.

Зареждането спира, докато батерията се върне към безопасна температура.

Свръхнапрежение.

Открито е високо напрежение. Батерията може да е дефектна.

Свръхток.

Открит е прекалено силен ток. Батерията може да е дефектна.

Премигване l Вкл. m Изкл.

зарядното устройство

Зелен Червен

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Редовна поддръжка

Изключете зарядното преди почистване. Пластмасови повърхности трябва да се почистват само с леко влажна кърпа. В отворите не трябва да навлизат прах и твърди частици. Зарядно устройство с повреден кабел не трябва да се използва. Резервни кабели и етикети се предлагат в най-близкия оторизиран сервизен център на Ingersoll Rand.

За всички комуникации се обръщайте към най-близкия офис или дистрибутор на Ingersoll Rand.

Защита на околната среда

След изтичане срока на годност на електрическия продукт на Ingersoll Rand, той трябва да се рециклира в съответствие с приложимите стандарти и разпоредби (местни, щатски, държавни, федерални и т.н.). Неправилното изхвърляне може да застраши околната среда.

Идентификация на символите

Аларма

(звук)

Ниско ♪

Високо

♪ ♪ ♪

Измервател

на енергия

mmmm

ämmm

mmmm

llll

Върнете изразходените материали за

рециклиране.

Не изхвърляйте инструмента

заедно с битови отпадъци.

Продуктът съдържа литий-йон.

Не изхвърляйте инструмента заедно с битови

отпадъци.

Оригиналните инструкции са на английски. Другите езици са превод на оригиналните инструкции.

48391619_ed3 BG-3

Page 68

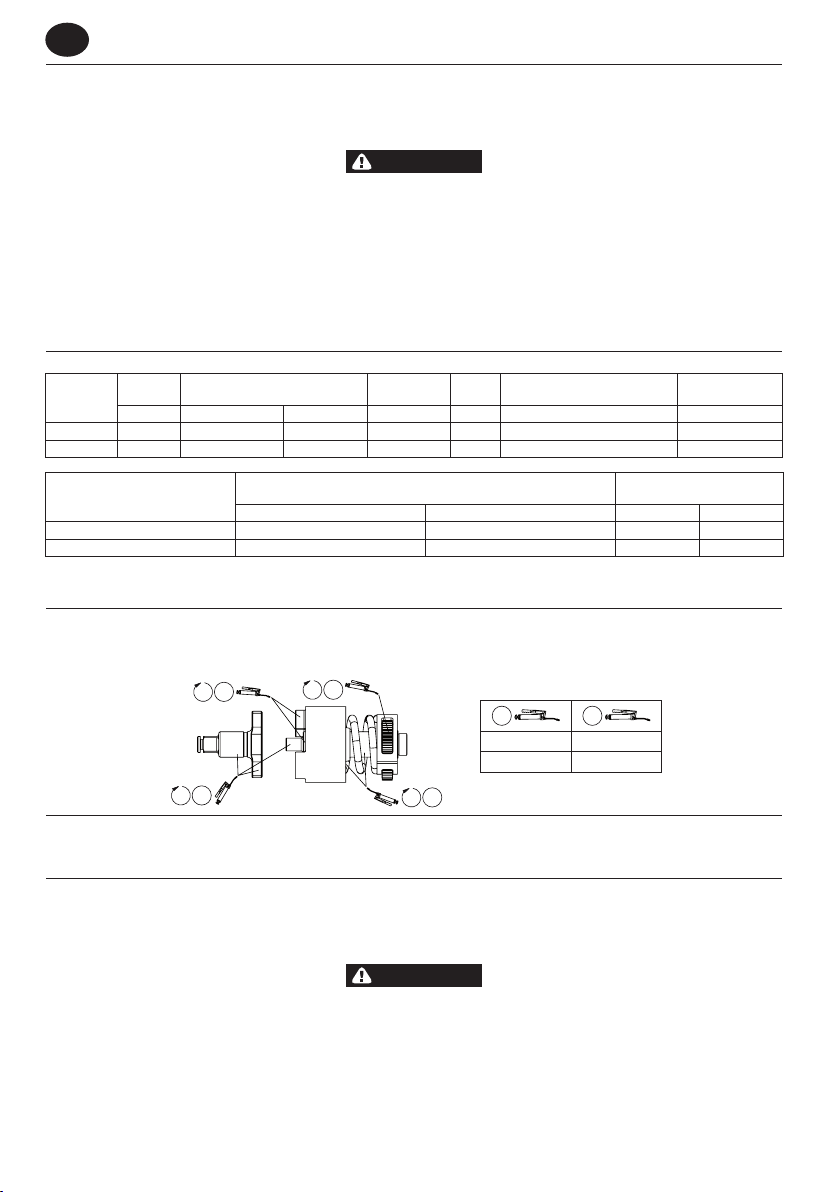

AVERTIZARE

Informaţii Privind Produsul: Maşină de găurit / Şurubelniţă cu acumulatori

Informaţii Privind Siguranţa Produsului

Domeniul de Utilizare:

Această unealtă este destinată pentru înletarea sau scoaterea şuruburilor.

Avertizare! Citiţi toate avertizările şi instrucţiunile privind siguranţa. Nerespectarea avertizărilor şi instrucţiunilor poate duce la o electrocutare,

• un incendiu şi/sau la o vătămare corporală gravă. Păstraţi toate avertizările şi instrucţiunile pentru o consultare ulterioară.

Reciclaţi sau eliminaţi acumulatorii în mod responsabil. Nu perforaţi acumulatoarele şi nu le aruncaţi în foc. Eliminarea incorectă poate cauza

• distrugeri în mediul înconjurător sau vătămare corporală.

Utilizaţi uneltele numai cu acumulatori şi încărcător de tensiune adecvată Ingersoll Rand. Utilizarea oricărui alt tip de acumulatori poate

• produce riscul de incendiu, rănire personală sau daune asupra proprietăţii.

Pentru informaţii suplimentare, consultaţi Manualul de siguranţă pentru Maşina de găurit/ Şurubelniţa cu acumulatori, formularul 04581146, Manualul de informaţii privind siguranţa pentru Încărcătorul de acumulatori, formularul 10567832, precum şi Manualul de informaţii privind siguranţa pentru Acumulatori, formularul 10567840.

Manualele pot  descărcate de pe internet, la adresa www.ingersollrandproducts.com.

Specicaţii Tehnice

Modele

W7150EU 20 Pătrat 1/2” 2300 0-1900 50-650 (68-880) 780 (1057) W7250EU 20 Pătrat (Extins) 1/2” x 2” 2300 0-1900 50-650 (68-880) 780 (1057)

† KpA = 3dB toleranţa la măsurare ‡ KwA = 3dB toleranţa la măsurare * K = Vibraţia incertitudinii de măsurare

Tensiune Motor

V, DC Tip Dimensiune bpm rpm ft-lbs (Nm) ft-lbs (Nm)

Modele

W7150EU 89 100 12.2 1.8 W7250EU 89 100 12.2 1.8

† Presiune (Lp) ‡ Putere (Lw) Nivel *K

Percuţii pe

Minut

Nivel de Zgomot dВ(A)

Lubriere

Desfaceţi carcasa pentru a aplica lubriant pe daltă, pe mecanismul de percuţie şi pe mecanismul de acţionare. Aplicaţi lubriantul în mod uniform; nu utilizaţi lubriant în exces. O acumulare excesivă de lubriant poate duce la funcţionarea necorespunzătoare. Consultaţi desenul 48380273 şi tabelul de mai jos. Frecvenţa operaţiunilor de întreţinere este prezentată în săgeata circulară şi se deneşte ca h=ore, z=zile şi l=luni de utilizare efectivă.

(EN60745)

Viteză

Interval Recomandat Pentru

Liberă

Cuplul de Torsiune

Cuplu Maxim

Vibraţie (m/s²)

(EN60745)

IR# IR#

105 67

(Dwg. 48380273)

Componente şi Întreţinere

Repararea şi întreţinerea uneltei trebuie realizate numai de un Centru de service autorizat. Orice comunicare va  adresată celei mai apropiate reprezentanţe sau distribuitor Ingersoll Rand.

Informaţii Privind Produsul: Baterie

Informaţii privind siguranţa produsului

Utilizare intenţionată: Aceste baterii sunt utilizate ca sursa de energie pentru Ingersoll Rand Produse fără r.

Avertisment! Citiţi toate avertizările şi instrucţiunile privind siguranţa. Nerespectarea avertizărilor şi instrucţiunilor poate duce la o

•

electrocutare, un incendiu şi/sau la o vătămare corporală gravă.

Păstraţi toate avertizările şi instrucţiunile pentru o consultare ulterioară.

•

Reciclaţi sau eliminaţi acumulatorii în mod responsabil. Nu perforaţi acumulatoarele şi nu le aruncaţi în foc.Eliminarea incorectă poate cauza

• distrugeri în mediul înconjurător sau vătămare corporală.

Pentru informaţii suplimentare, consultaţi Manualul de informaţii pentru siguranţa bateriei 10567840.

Manualele pot  descărcate de pe internet de la adresa www.ingersollrandproducts.com

RO-1 48391619_ed3

Page 69

AVERTIZARE

PERICOL

AVERTIZARE

Specicaţii Tehnice

Modele Compoziţie chimică Tensiune (volţi) Capacitate (Ah) Greutate (lbs (kg))

BL2005 Litiu ion 20 1.5 0.90(0.41) BL2010 Litiu ion 20 3.0 1.52(0.69)

Temperaturi de funcţionare

Bateriile reîncărcabile oferă performanţe maxime când sunt utilizate la o temperatură normală a camerei, de la 59 °F la 77 °F (de la 15 °C la 25 °C). O baterie foarte caldă sau foarte rece poate împiedica sau întrerupe încărcarea sau descărcarea bateriei.

Piese şi întreţinere

Etichetele sunt singurele componente care pot  înlocuite de către utilizator.

Modele Etichete de avertizare

BL2005 BL20-99 BL2010 BL20-99-2

Orice comunicare va  adresată celei mai apropiate reprezentanţe sau distribuitor Ingersoll Rand.

Informaţii Privind Produsul: Bateria încărcător

Informaţii privind siguranţa produsului

Instrucţiuni importante privind siguranţa - Păstraţi-le.

Pentru a reduce riscul de incendiu sau electrocutare, respectaţi cu stricteţe aceste instrucţiuni.

Domeniul de Utilizare: Acest încărcător este proiectat numai pentru încărcarea bateriilor Ingersoll Rand.

Utilizaţi numai un încărcător Ingersoll Rand cu bateriile Li-Ion din seria Ingersoll Rand IQ

• poate cauza incendii sau explozia bateriilor în timpul încărcării. Se pot produce răniri grave sau pagube.

Încărcătorul nu poate  reparat de utilizator. Reparaţiile trebuie realizate numai de către

• un centru de service autorizat Ingersoll Rand. Reparaţiile realizate de către utilizator pot duce la apariţia şocurilor electrice, a incendiilor sau a rănirii grave. Acesta este un produs din clasa A. Într-un spaţiu rezidenţial, comercial sau de industrie uşoară, produsul poate cauza interferenţe radio.

• Acest produs nu este proiectat pentru a  instalat într-un spaţiu rezidenţial, comercial sau în zone de industrie uşoară, conectat la reţeaua publică de alimentare cu energie electrică; în acest caz, utilizatorul ar trebui să ia măsuri pentru reducerea interferenţelor.

Acest produs nu este destinat utilizării în timp ce călătoriţi.

•

Pentru informaţii suplimentare, consultaţi Manualul cu informaţii de siguranţă pentru încărcător, formularul 10567832 şi Manualul cu informaţii de siguranţă pentru baterie, formularul 10567840.

Manualele pot  descărcate de la ww.ingersollrandproducts.com.

V20

. Utilizarea altor tipuri de baterii sau încărcătoare

Specicaţii Tehnice

Model Intrare Ieşire

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB tip A

5V DC, 500mA

Type Tensiune

Baterie

Numărul mod-

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

Mufă de încărcare pe USB Conexiune D+ / D-, 200 Ω

elului

Sarcina

nominală

48391619_ed3 RO-2

Page 70

Li-Ion

Instrucţiuni pentru încărcarea bateriei

Instalaţi încărcătorul în apropierea unei prize care permite accesul uşor.

Nu încărcaţi acumulatorul când temperatura este sub 32°F (0°C) sau peste 113°F (45°C). Încărcaţi complet acumulatoarele înainte de utilizare. Încărcarea dureazăaproximativ 60 de minute. Încărcarea durează aproximativ 60 de minute.Încărcarea durează aproximativ 60 de minute. Când nu utilizaţi încărcătorul, scoateţi-l din priză şi îndepărtaţi bateriile.

Aşaj

Acţiune Stare

Conectaţi încărcătorul la o priză de curent de 100-240 V c.a.

Introduceţi bateriile în încărcător.

Scoateţi acumulatorii.

Legendă: ä Luminare intermitentă l Pornit m Oprit

Pornit (În aşteptare).

Încărcare.

Indicatorul va arăta nivelul de încărcare.

Eroare de comunicaţie.

Identicare baterie/ Eroare de citire/ Reintroduceţi bateria. Este posibil ca bateria să e defectă.

Temperatură iniţială.

Încărcarea nu se efectuează până când bateria nu ajunge la o temperatură de siguranţă.

Oprit.

Timp de încărcare depăşit. Bateria poate  defectă.

Temperatură de funcţionare.

Încărcarea nu se efectuează până când bateria nu ajunge la o temperatură de siguranţă.

Supra-tensiune.

Detectare tensiune ridicată. Bateria poate  defectă.

Supra-curent.

Detectare supra-curent. Bateria poate  defectă.

Încărcare nalizată.

încărcător

Verde Roşu

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Întreţinere de rutină

Scoateţi încărcătorul din priză înainte de a-l curăţa. Curăţaţi suprafeţele din plastic numai cu o lavetă uşor umezită. Nu permiteţi intrarea prafului şi impurităţilor în oriciile de ventilaţie. Nu utilizaţi încărcătorul în cazul în care cordonul de alimentare este deteriorat. Puteţi procura cabluri şi etichete de schimb de la cel mai apropiat centru de service Ingersoll Rand.

Orice comunicare va  adresată celei mai apropiate reprezentanţe sau unui distribuitor Ingersoll Rand.

Măsuri pentru protecţia mediului

După încheierea duratei de viaţă a dispozitivului electric Ingersoll Rand, acesta trebuie reciclat în conformitate cu toate standardele şi reglementările aplicabile (locale, statale, regionale, federale etc.). Eliminarea necorespunzătoare a acumulatorilor poate periclita mediul înconjurător.

Identicarea simbolului

Alarmă (Sunet)

Scăzut ♪

Ridicat

♪ ♪ ♪

Indicator

încărcare

mmmm

ämmm

mmmm

llll

Recuperaţi reziduurile în

vederea reciclării.

Instrucţiunile originale sunt în limba engleză. Variantele în alte limbi sunt traduceri ale instrucţiunilor originale.

RO-3 48391619_ed3

Nu eliminaţi acest dispozitiv împreună cu

deşeurile menajere.

Produsul conţine acumulatori cu litiu-ion.

Nu eliminaţi acest dispozitiv împreună cu deşeurile menajere.

Page 71

Предупреждение

Технические характеристики изделия: Бесшнуровой импульсный гайковерт

Информация о безопасности изделия

Предполагаемое использование: Данные беспроводные гайковерты ударного действия предназначены для удаления и установки резьбовых крепежных деталей.

Предупреждение! Прочтите все предупреждения по технике безопасности и все инструкции. Невыполнение предупреждений

• и инструкций может привести к поражению электрическим током, пожару и/или причинению тяжелых травм. Сохраните все предупреждения и инструкции для будущего использования в справочных целях.

Ответственно относитесь к переработке или утилизации батарей. Не нарушайте целостность батарей и не сжигайте их.

• Неправильная утилизация может создать опасность для окружающей среды или привести к травмам.

Используйте инструменты только с аккумуляторными батареями Ingersoll Rand соответствующего напряжения и зарядным

•

устройством. Применение любых других батарей может создать опасность пожара, травм и повреждения имущества.

За дополнительными сведениями обратитесь к Руководству по безопасности беспроводных гайковертов ударного действия, форма 04581146, к Руководству по безопасности зарядных устройств для аккумуляторных батарей, форма 10567832, и к Руководству по безопасности аккумуляторных батарей, форма 10567840.

Руководства можно загрузить с сайта www.ingersollrandproducts.com.

Технические характеристики изделия

Рекомендуе-мый

диапазон крутящего

момента

футо-фунты

(Н-м)

Максима-льный

крутящий момент

футо-фунты (Н-м)

Модель

Напряж-ение Привод

В постоян-ного

тока

Тип Размер

Ударов в

минуту

ударов в

минуту

Скорость без

нагрузки

об/мин

W7150EU 20 Квадратный 1/2” 2300 0-1900

W7250EU 20

Модель

W7150EU 89 100 12.2 1.8

W7250EU 89 100 12.2 1.8

† KpA = 3дБ погрешность измерения ‡ KwA = 3дБ погрешность измерения * K = неопределенность измерения (Вибрации)

Квадратный удлиненный

† Давление (Lp) ‡ Мощность (Lw) Уровень *K

1/2” x 2” 2300 0-1900

Уровень шума дБ (A)

(EN60745)

50-650

(68-880)

50-650

(68-880)

Вибрации (m/s²)

(EN60745)

Смазка

Снимите корпус ударника, чтобы нанести смазку на посадочный шток, ударный механизм и зубчатую передачу. Наносите смазку равномерно и умеренно. Чрезмерное количество смазки может привести к замедлению движения. См. чертеж 48380273 и таблицу ниже. Частота обслуживания указана в круглой стрелке и указана в виде: h=часы, d=дни, и m=месяцы фактического использования.

IR# IR#

105 67

(Dwg. 48380273)

Детали и техническое обслуживание

Ремонт и техническое обслуживание инструмента должны производиться только авторизированным сервисным центром. Со всеми вопросами обращайтесь в ближайший офис Ingersoll Rand или к дистрибьютору компании.

780

(1057)

780

(1057)

48391619_ed3 RU-1

Page 72

Предупреждение

ОПАСНОСТЬ

Предупреждение

Технические характеристики изделия: аккумулятор

Информация о безопасности изделия

Предполагаемое использование: Аккумуляторные батареи используются в качестве источника электропитания для беспроводных изделий Ingersoll Rand.

Предупреждение! Прочтите все предупреждения по технике безопасности и все инструкции. Невыполнение предупреждений и

•

инструкций может привести к поражению электрическим током, пожару и/или причинению тяжелых травм.

Сохраните все предупреждения и инструкции для будущего использования в справочных целях.

•

• Неправильная утилизация может создать опасность для окружающей среды или привести к травмам.

За дополнительными сведениями обратитесь к Руководству по безопасности аккумуляторных батарей, форма 10567840.

Руководства можно загрузить с сайта www.ingersollrandproducts.com

Технические Характеристики Изделия

Модели Химический состав Напряжение, В Емкость, А•ч Вес, фунты (кг)

BL2005 Литий-ион 20 1.5 0.90(0.41) BL2010 Литий-ион 20 3.0 1.52(0.69)

Рабочие температуры

Перезаряжаемая аккумуляторная батарея лучше всего работает при нормальной комнатной температуре 15–25 °C (59–77 °F). У очень горячей или очень холодной аккумуляторной батареи возможен отказ или прерывание при зарядке или разрядке.

Детали и техническое обслуживание

Этикетки являются единственными заменяемыми пользователями компонентами.

Модели Предупреждающие этикетки

BL2005 BL20-99 BL2010 BL20-99-2

Со всеми вопросами обращайтесь в ближайший офис Ingersoll Rand или к дистрибьютору компании.

Технические характеристики изделия: Зарядное устройство

Информация о безопасности изделия

Важные инструкции по технике безопасности — сохраните эти инструкции.

Для снижения риска пожара или поражения электрическим током тщательно выполняйте эти инструкции.

Предполагаемое использование: Данное зарядное устройство предназначено только для зарядки аккумуляторных батарей Ingersoll Rand.

Используйте зарядное устройство Ingersoll Rand только для зарядки литий-ионных аккумуляторных батарей Ingersoll Rand

•

За дополнительными сведениями обратитесь к Руководству по безопасности зарядных устройств для аккумуляторов, форма 10567832, а также к Руководству по безопасности аккумуляторных батарей, форма 10567840.

Руководства можно загрузить с сайта www.ingersollrandproducts.com.

V20

серии IQ

зарядке. В результате этого может иметь место травма или повреждение имущества.

Обслуживание зарядного устройства пользователем не предусмотрено. Ремонт должен осуществляться только в уполномоченном компанией Ingersoll Rand сервисном центре. Выполнение обслуживания пользователем может привести к

поражению электрическим током, пожару и/или серьезной травме. Это изделие класса А. При использовании в быту, в торговле или легкой промышленности оно может вызывать радиопомехи. Данное изделие не предназначено для установки в бытовых условиях; при использовании на предприятиях торговли и легкой промышленности с питанием от бытовой электросети пользователь должен принять меры для снижения помех.

Этот продукт не предназначен для использования в дорожных условиях.

Использование любых других батарей или зарядных устройств создает опасность пожара и может привести к взрыву батареи при

Технические характеристики изделия

Модель Вход Выход

BC1120

100-240V AC ~ 50/60Hz,

100W, 160-215VA

21V DC, 4.0A Li-Ion

USB тип A

5V DC, 500mA

Напря-

Тип

жение

20V BL2010 3.0 Ah 20V BL2005 1.5 Ah

аккумулятор

Номер

модели

Выделенный порт зарядки USB

D+ / D- подключено, 200 Ω

Номинальная

грузоподъемность

Инструкции по зарядке батарей

Зарядное устройство следует установить вблизи легко доступной розетки электросети.

Не заряжайте аккумуляторную батарею при температуре ниже 32°F (0°C) или выше 113°F (45°C). Полностью заряжайте новыеПолностью заряжайте новые аккумуляторные батареи перед использованием. Время зарядки составляет приблизительно 60 минут. Когда зарядное устройство не используется, выключите его из розетки и достаньте аккумуляторную батарею.

RU-2 48391619_ed3

Page 73

Li-Ion

Индикатор зарядного

Действие Состояние

Включите зарядное устройство в сетевую розетку 110-240 В переменного тока.

Вставьте аккумуляторную батарею в зарядное устройство.

Извлеките аккумуляторную батарею.

Обозначения: ä Мигает l Горит m Погашен

Питание включено (ожидание)

Зарядка

Индикатор заряда будет показывать состояние процесса зарядки.

Нарушение контакта.

Ошибка идентификации / считывания данных батареи. Достаньте батарею и вставьте повторно. Батарея может быть дефектной.

Начальная температура Процесс зарядки приостановлен, пока батарея не вернется к безопасной температуре.

Блокировка по времени

Время зарядки превышено. Батарея может быть дефектной.

Активный контроль температуры

Процесс зарядки приостановлен, пока батарея не вернется к безопасной температуре.

Повышенное напряжение

Обнаружено высокое напряжение. Батарея может быть дефектной.

Перегрузка по току

Обнаружен сильный ток. Батарея может быть дефектной.

Зарядка завершена

устройства

Зеле н ый Крас ный

l m

m l

m 2 x ä

m 3 x ä

m 4 x ä

m 5 x ä

m 6 x ä

l m

Регулярное обслуживание

Отключите зарядное устройство от сети перед его очисткой. Пластмассовые поверхности можно чистить только немного влажной тканью. Не допускайте наличия пыли и посторонних материалов в вентиляционные отверстия. Зарядное устройство не должно использоваться с поврежденным сетевым шнуром. Запасные шнуры и наклейки есть в продаже в ближайшем авторизованном сервисном центре Ingersoll Rand.

Со всеми вопросами обращайтесь в ближайший офис Ingersoll Rand или к дистрибьютору компании.

Защита окружающей среды

По истечении срока службы электрические изделия Ingersoll Rand следует утилизировать в соответствии со всеми действующими стандартами и предписаниями (местными, областными, республиканскими, федеральными и т.д.). Неправильная утилизация может представлять опасность для окружающей среды.

Определения условных обозначений

Сигнали

зация (звук)

Низкого

тона ♪

Низкого

тона ♪

Низкого

тона ♪

Низкого

тона ♪

Низкого

тона ♪

Низкого

тона ♪

Высокого

тона ♪ ♪ ♪

Индик-

атор заряда

mmmm

ämmm

mmmm

llll

Вернуть отходы для

утилизации.

Оригинальным языком инструкций является английский. Версии на другие языки являются переводом оригинальных инструкций.

48391619_ed3 RU-3

Не утилизировать это изделие вместе с бытовыми

отходами.

Изделие содержит литий-ионные аккумуляторы. Не

утилизировать это изделие вместе с бытовыми отходами.

Page 74

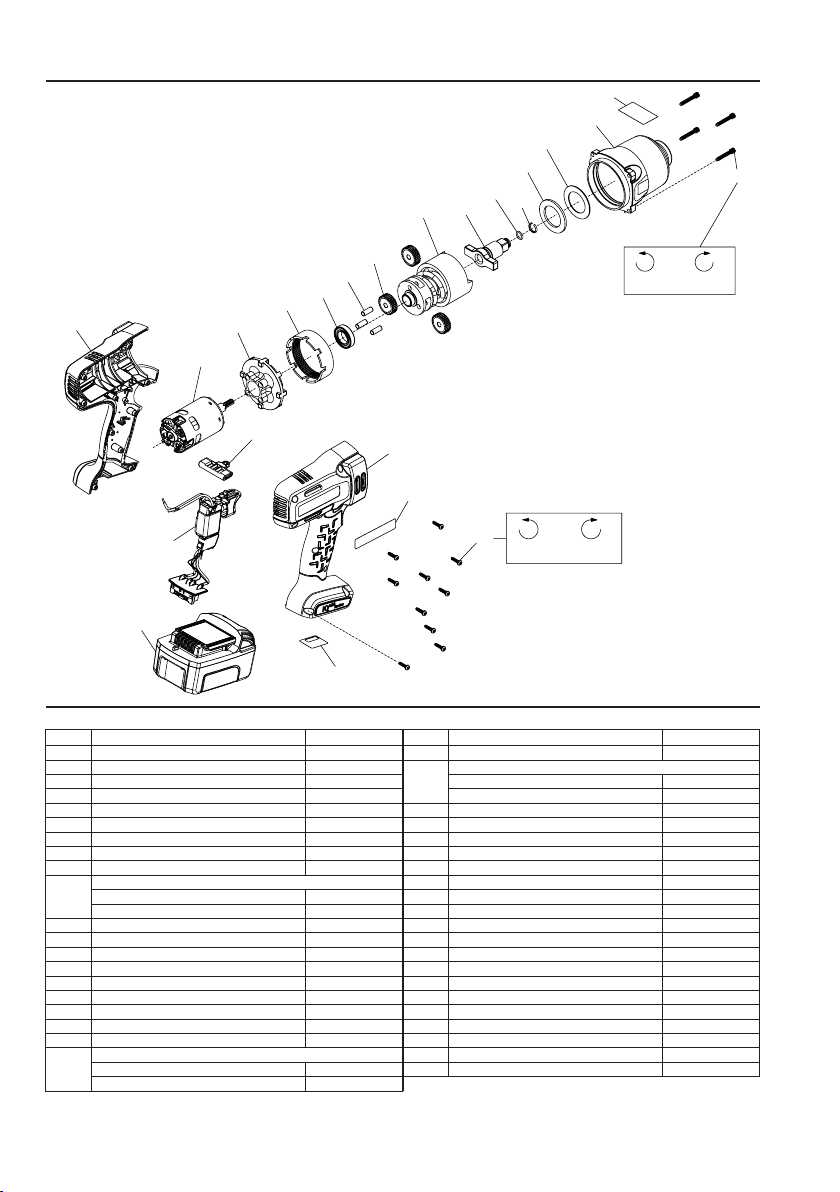

W7000 Series Cordless Impact Wrench - Exploded View

OFF

1.6-1.8 NM

14-16 IN-LBS

OFF

0.7-0.9 NM 6-8 IN-LBS

(Dwg. 48380281)

W7000 Series Cordless Impact Wrench - Parts List

Item Part Description Part Number

* Hammer Case Kit W7150-K727 1 Screw, Hammer Case (4 Required) --2 Warning Label --3 Hammer Case Assembly --4 Washer, Rubber --5 Washer, Steel --* Socket Retainer Kit 2125QTi-K425 6 Socket Retainer --7 O-Ring or Socket Retainer Spring --* Anvil Kit

for W7150 W7150-K626

for W7250 W7250-K414 8 Anvil --* Socket Retainer Kit --9 Impact Mechanism Kit W7150-K724 * Planetary Gear Kit W7150-K37

10 Planet Gear (3 Required) --11 Pin (3 Required) --12 Bearing, Gear Carrier --13 Ring Gear --14 Ring Gear Holder --15 Electric Motor Kit

for W7150, W7250 W7150-K54 for W7150EU, W7250EU W7150EU-K54

* Not illustrated

1 48391619_ed3

Item Part Description Part Number

16 Forward/Reverse Actuator W7150-K75 17 Trigger & Battery Connector Kit

for W7150, W7250 W7150-K93 for W7150EU, W7250EU W7150EU-K93

* Housing Kit W7150-K40 18 Right Housing --19 Left Housing --20 Serial Number Label --21 Information Label --22 Screw, Housing (10 Required) ---

* Fastener Kit W7150-K105

1 Screw, Hammer Case (4 Required) ---

22 Screw, Housing (10 Required) ---

* Label Kit W7150-K99

2 Warning Label --20 Serial Number Label --21 Information Label --23 20V Li-Ion Battery Pack BL2010

*24 Carrying Case W7000-CASE *25 Protective Boot W7150-BOOT *26 Grease (1 lb can) 105-1LB *27 Grease (8 lb can) 105-8LB *28 Grease Gun R000A2-228

Page 75

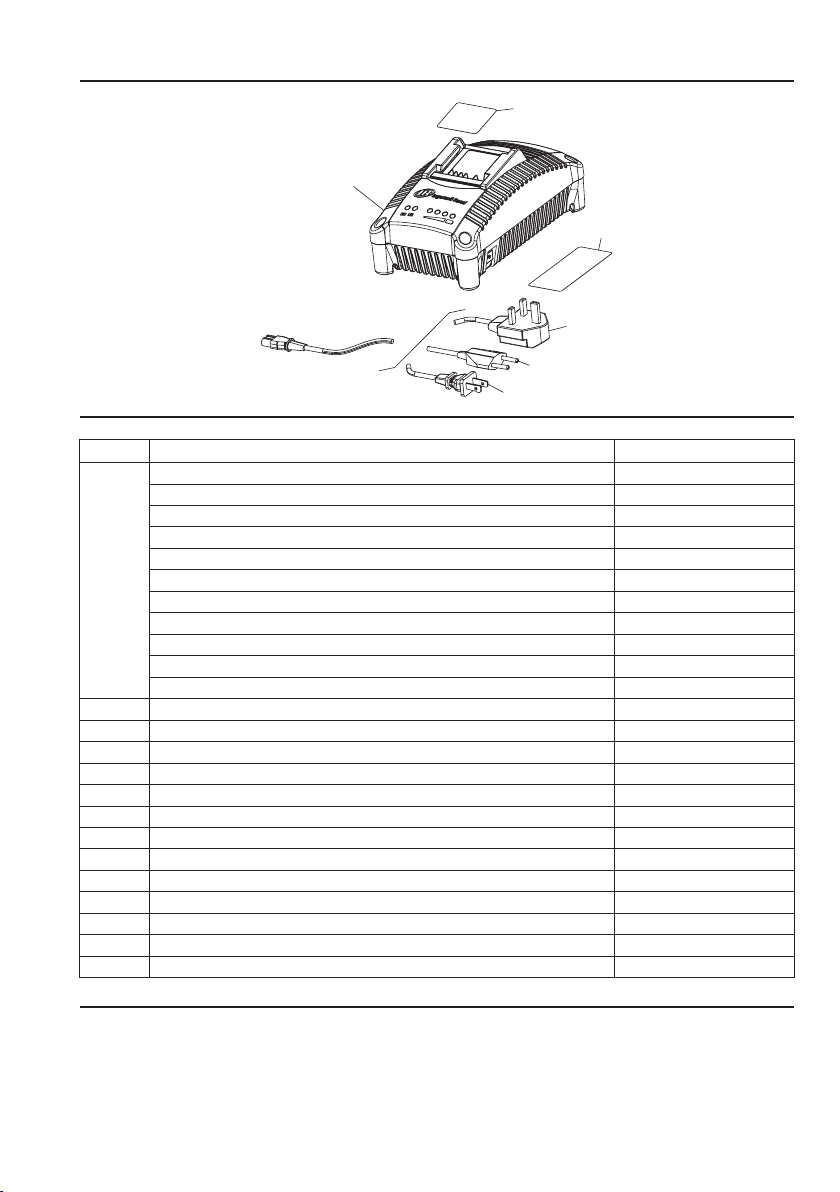

Battery Charger, BC1120 - Exploded View

(Dwg. 23792617)

Battery Charger, BC1120 - Parts List

Item Part Description Part Number

Battery Charger Kit (US, Canada and Mexico) BC1120

Battery Charger Kit (EU and UK) BC1120-EU

Battery Charger Kit (China) BC1120-AP1

Battery Charger Kit (India) BC1120-AP2

Battery Charger Kit (Japan) BC1120-AP3

Battery Charger Kit (Australia/New Zealand) BC1120-AP4

Battery Charger Kit (South Korea) BC1120-AP5

Battery Charger Kit (Singapore and Hong Kong) BC1120-AP6

Battery Charger Kit (Argentina) BC1120-SA1

Battery Charger Kit (Brazil) BC1120-SA2

Battery Charger Kit (Chile,Peru) BC1120-SA3

* Label Kit BC1120-LABEL

2 Warning Label ---

3 Information Label ---

4 Cord, US, Canada and Mexico (BC1120) BC10-CORD-US

5 Cord, UK, Sing, HK (BC1120-EU, BC1120-AP6) BC10-CORD-UK

6 Cord, EU (BC1120-EU, BC1120-SA3) BC10- CORD-EU

* 7 Cord, China (BC1120-AP1) BC10-CORD-CN

* 8 Cord, India (BC1120-AP2) BC10-CORD-IN

* 9 Cord, Japan (BC1120-AP3) BC10-CORD-JP

* 10 Cord, Aus/NZ (BC1120-AP4) BC10-CORD-ANZ

* 11 Cord, South Korea (BC1120-AP5) BC1120-CORD-SK

* 12 Cord, Argentina (BC1120-SA1) BC10-CORD-AG

* 13 Cord, Brazil (BC1120-SA2) BC10-CORD-BR

* Not Illustrated

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts be separated by material so that they can be recycled.

Tool repair and maintenance should only be carried out by an authorized Service Center. Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

48391619_ed3 2

Page 76

DOC-1 48391619_ed3

DECLARATION OF CONFORMITY

(ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ (DE) KON-

FORMITÄTSERKLÄRUNG (NL) SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT (DA) FABRIKATIONSERKLÆRING (SV) FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (NO) KONFORMITETSERKLÆRING (FI) VAKUUTUS NORMIEN TÄYTTÄMISESTÄ (PT) DECLARAÇÃO DE CONFORMIDADE (EL) ΔΗΛΩΣΗ ΑΝΑΓΝΩΡΙΣΗΣ

Ingersoll Rand Lakeview Dr, IE Swords

Declare under our sole responsibility that the product: Cordless Impact Wrench

(ES) Declaramos que, bajo nuestra responsabilidad exclusiva, el producto: (FR) Déclarons sous notre seule responsabilité que le produit: (IT) Dichiariamo sotto la nostra unica responsabilità che il prodotto: (DE) Erklären hiermit, gemä� unserer alleinigen Verantwortung, da� die Geräte: (NL) Verklaren, onder onze uitsluitende aansprakelijkheid, dat het produkt: (DA) Erklærer som eneansvarlig, at nedenstående produkt: (SV)

Intygar härmed, i enlighet med vårt fullständiga ansvar, att produkten: (NO) Erklærer som eneansvarlig at produktet: (FI) Vakuutamme ja kannamme yksin täyden vastuun siitä, että tuote: (PT) Declaramos sob a nossa exclusiva responsabilidade que o produto: (EL) Δηλώνουμε ότι με δική μας ευθύνη το προϊόν:

Model: W7150EU, W7250EU / Serial Number Range: 12E0000 g XXXXXX

(ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.-Bereich: (NL) Model: /

Serienummers: (DA) Model:/ Serienr: (SV) Modell:/ Serienummer, mellan: (NO) Modell: / Serienr: (FI) Mallia: / Sarjanumero: (PT) Modelo: / Gama de Nos de Série: (EL) Μοητελα: / Kλίμαχα Aύξοντος Aριθμού:

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery), 2006/95/EC (Low Voltage Directive), 2004/108/EC (EMC), 2002/95/EC (RoHS), 2002/96/EC (WEEE)

(ES) a los que se reere la presente declaración, cumplen con todo lo establecido en las directivas: (FR) objet de ce certicat, est conforme aux

prescriptions des Directives: (IT) a cui si riferisce la presente dichiarazione è conforme alle normative delle direttive: (DE) auf die sich diese Erklärung bezieht, den Richtlinien: (NL) waarop deze verklaring betrekking heeft overeenkomt met de bepalingen van directieven: (DA) som denne erklæring vedrører, overholder bestemmelserne i følgende direktiver: (SV) som detta intyg avser, uppfyller kraven i Direktiven: (NO) som denne erklæringen gjelder for, oppfyller bestemmelsene i EU-d irektivene: (FI) johon tämä vakuutus viittaa, täyttää direktiiveissä: (PT) ao qual se refere a presente declaração, está de acordo com as prescrições das Directivas: (EL) τα οποία αφορά αυτή η δήλωση‚ είναι σύμφωνα με τις προβλέψεις των Eντολών:

By using the following Principle Standards: EN55014, EN60745

(ES) conforme a los siguientes estándares: (FR) en observant les normes de principe suivantes: (IT) secondo i seguenti standard: (DE) unter

Anlehnung an die folgenden Grundnormen entsprechen: (NL) overeenkomstig de volgende hoofdstandaards: (DA) ved at være i overensstemmelse med følgende hovedstandard(er): (SV) Genom att använda följande principstandard: (NO) ved å bruke følgende prinsipielle standarder: (FI) esitetyt vaatimukset seuraavia perusnormeja käytettäessä: (PT) observando as seguintes Normas Principais: (EL) Χρησιμοποιώντας ια παρακάτω κύρια πρότυπα:

Date: May, 2012

(ES) Fecha: Mayo, 2012: (FR) Date: Mai, 2012: (IT) Data: Maggio, 2012: (DE) Datum: Mai, 2012: (NL) Datum: Mei, 2012: (DA) Dato: Må, 2012: (SV) Datum: Maj, 2012: (NO) Dato: Mai, 2012: (FI) Päiväys: Toukokuu, 2012: (PT) Data: Maio, 2012: (EL) Ημερομηνία: Μάιος, 2012:

Approved By:

(ES) Aprobado por: (IT) Approvato da: (FR) Approuvé par: (DE) Genehmigt von: (NL) Goedgekeurd door: (DA) Godkendt af: (SV) Godkänt av: (NO) Godkjent av: (FI) Hyväksytty : (PT) Aprovado por: (EL) Eγκρίθηκεαπό:

Jouko Peussa

Engineering Director, ESA

Patrick S. Livingston

Global Engineering Manager

Page 77

DECLARATION OF CONFORMITY

(SL) IZJAVA O SKLADNOSTI (SK) PREHLÁSENIE O ZHODE (CS) PROHLÁŠENÍ O SHODĚ (ET) VASTAVUSDEKLARATSIOON (HU) MEGFELELŐSÉGI NYILATKOZAT (LT) ATITIKTIES PAREIŠKIMAS (LV) ATBILSTĪBAS DEKLARĀCIJA (PL) DEKLARACJA ZGODNOŚCI (BG) ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ (RO) DECLARAŢIE DE CONFORMITATE

Ingersoll Rand Lakeview Dr, IE Swords

Declare under our sole responsibility that the product: Cordless Impact Wrench

(SL) Pod polno odgovornostjo izjavljamo, da se izdelek: (SK) Prehlasujeme na svoju zodpovednost’, že produkt: (CS) Prohlašujeme na svou zodpovědnost, že výrobek: (ET) Deklareerime oma ainuvastutusel, et toode: (HU) Kizárólagos felelősségünk tu- datában kijelentjük, hogy a termék: (LT) Prisiimdami atsakomybę pareiškiame, kad gaminys: (LV) Uzņemoties pilnīgu atbildību, apliecinām, ka ražojums: (PL) Oświadcza, że ponosi pełną odpowiedzialność za to, że produkt: (BG) Декларираме на собствена отговорност, че продуктът: (RO) Declarăm sub propria răspundere că produsul:

Model: W7150EU, W7250EU / Serial Number Range: 12E0000 g XXXXXX

(SL) Model: / Območje serijskih številk: (SK) Model: / Výrobné číslo (CS) Model: / Výrobní číslo (ET) Mudel: / Seerianumbrite vahemik (HU) Modell: / Gyártási szám-tartomány (LT) Modeliai: / Serijos numeriai (LV) Modelis: / Sērijas numuru diapazons (PL) Model: / O numerach seryjnych (BG) Модел: / Серийни номера от до: (RO) Model: / Domeniu număr serie:

(SL) Na katerega se ta izjava o skladnosti nanaša, sklada z določili smernic: (SK) Ku ktorému sa toto prehlásenie vzt’ahuje, zodpovedá ustano-

veniam smerníc: (CS) Ke kterým se toto prohlášení vztahuje, odpovídají ustanovením směrnic: (ET) Mida käesolev deklaratsioon puudutab, on vastavuses järgmis(t)e direktiivi(de) sätetega: (HU) Amelyekre ezen nyilatkozat vonatkozik, megfelelnek a következő irányelv(ek) előírásainak:

(LT) Kuriems taikomas šis pareiškimas, atitinka šios direktyvos nuostatas: (LV) Uz kuru šī deklarācija attiecas, atbilst direktīvas(u) nosacījumiem: (PL) Do których ta deklaracja się odnosi, są zgodne z postanowieniami Dyrektywy (Dyrektyw): (BG) За който се отнася настоящата декларация, е в съответствие с разпоредбите на Директива (и) (RO) Produsul la care se referă declaraţia este conform cu prevederile Directivei(lor):

By using the following Principle Standards: EN55014, EN60745

(SL) Uporabljeni osnovni standardi: (SK) Použitím nasledujúcich zákonných noriem: (CS) Použitím následujících zákonných norem: (ET) Järgmiste põhistandardite kasutamise korral: (HU) A következő elvi szabványok alkalmazásával: (LT) Remiantis šiais pagrindiniais standartais: (LV) Izmantojot sekojošos galvenos standartus: (PL) Przy zastosowaniu następujących podstawowych norm: (BG) С използване на следните основни Стандарти: (RO) Utilizând următoarele standarde de principiu:

Date: May, 2012

(SL) Datum: maj, 2012: (SK) Dátum: Máj, 2012: (CS) Datum: Květen, 2012: (ET) Kuupäev: Mai, 2012: (HU) Dátum: Május, 2012: (LT) Data: Gegužė , 2012: (LV) Datums: Maijs, 2012: (PL) Data: maj, 2012: (BG) Дата: Май, 2012: (RO) Data: Mai, 2012:

Approved By:

(SL) Odobril: (SK) Schválil: (CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstiprināja: (PL) Zatwierdzone przez: (BG) Одобрен от: (RO) Aprobat de:

Jouko Peussa

Engineering Director, ESA

48391619_ed3 DOC-2

Patrick S. Livingston

Global Engineering Manager

Page 78

DOC-3 48391619_ed3

DECLARATION OF CONFORMITY

(ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ (DE) KON-

Ingersoll Rand Lakeview Dr, IE Swords

Declare under our sole responsibility that the product: Battery

Model: BL2005, BL2010 / Serial Number Range: 0006600000 g XXXXXXXXXX

(ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.-Bereich: (NL) Model: /

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery), 2004/108/EC (EMC), 2002/95/ EC (RoHS), 2002/96/EC (WEEE), 2006/66/EC (Battery)

(ES) a los que se reere la presente declaración, cumplen con todo lo establecido en las directivas: (FR) objet de ce certicat, est conforme aux

By using the following Principle Standards: EN60745, EN55014, IEC62133

(ES) conforme a los siguientes estándares: (FR) en observant les normes de principe suivantes: (IT) secondo i seguenti standard: (DE) unter

Anlehnung an die folgenden Grundnormen entsprechen: (NL) overeenkomstig de volgende hoofdstandaards: (DA) ved at være i overensstem- melse med følgende hovedstandard(er): (SV) Genom att använda följande principstandard: (NO) ved å bruke følgende prinsipielle standarder: (FI) esitetyt vaatimukset seuraavia perusnormeja käytettäessä: (PT) observando as seguintes Normas Principais: (EL) Χρησιμοποιώντας ια παρακάτω κύρια πρότυπα:

Date: May, 2012

Approved By:

Jouko Peussa

Engineering Director, ESA

Kevin Heinrichs

Global Engineering Manager

Page 79

DECLARATION OF CONFORMITY

Ingersoll Rand Lakeview Dr, IE Swords

Declare under our sole responsibility that the product: Battery

Model: BL2005, BL2010 / Serial Number Range: 0006600000 g XXXXXXXXXX

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery), 2004/108/EC (EMC), 2002/95/ EC (RoHS), 2002/96/EC (WEEE), 2006/66/EC (Battery)

(SL) Na katerega se ta izjava o skladnosti nanaša, sklada z določili smernic: (SK) Ku ktorému sa toto prehlásenie vzt’ahuje, zodpovedá ustano-

By using the following Principle Standards: EN60745, EN55014, IEC62133

Date: May, 2012

Approved By:

(SL) Odobril: (SK) Schválil: (CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstiprināja: (PL) Zatwierdzone przez: (BG) Одобрен от: (RO) Aprobat de:

Jouko Peussa

Engineering Director, ESA

48391619_ed3 DOC-4

Kevin Heinrichs

Global Engineering Manager

Page 80

DOC-5 48391619_ed3

DECLARATION OF CONFORMITY

(ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ (DE) KON-

Ingersoll Rand Lakeview Dr, IE Swords

Declare under our sole responsibility that the product: Battery Charger

Model: BC1120 / Serial Number Range: BL00000 g XXXXXXX

(ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.-Bereich: (NL) Model: /

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/95/EC (LVD), 2004/108/EC (EMC), 2002/95/EC (RoHS), 2002/96/EC (WEEE)

(ES) a los que se reere la presente declaración, cumplen con todo lo establecido en las directivas: (FR) objet de ce certicat, est conforme aux

By using the following Principle Standards: EN60335, EN55011, EN61000

(ES) conforme a los siguientes estándares: (FR) en observant les normes de principe suivantes: (IT) secondo i seguenti standard: (DE) unter

Date: May, 2012

Approved By:

Jouko Peussa

Engineering Director, ESA

Engineering Manager - Electric Products

John Linehan

Page 81

DECLARATION OF CONFORMITY

Ingersoll Rand Lakeview Dr, IE Swords

Declare under our sole responsibility that the product: Battery Charger

Model: BC1120 / Serial Number Range: BL00000 g XXXXXXX

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/95/EC (LVD), 2004/108/EC (EMC), 2002/95/EC (RoHS), 2002/96/EC (WEEE)

(SL) Na katerega se ta izjava o skladnosti nanaša, sklada z določili smernic: (SK) Ku ktorému sa toto prehlásenie vzt’ahuje, zodpovedá ustano-

By using the following Principle Standards: EN60335, EN55011, EN61000

Date: May, 2012

Approved By:

(SL) Odobril: (SK) Schválil: (CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstiprināja: (PL) Zatwierdzone przez: (BG) Одобрен от: (RO) Aprobat de:

Jouko Peussa

Engineering Director, ESA

48391619_ed3 DOC-6

Engineering Manager - Electric Products

John Linehan

Page 82

Notes:

Page 83

Notes:

Page 84

www.ingersollrandproducts.com
