Page 1

Cordless Impact Wrench

W7000 Series

Product Information

Especicaciones del producto

Spécications du produit

Especicações do Produto

47122262

Edition 5

January 2015

Save These Instructions

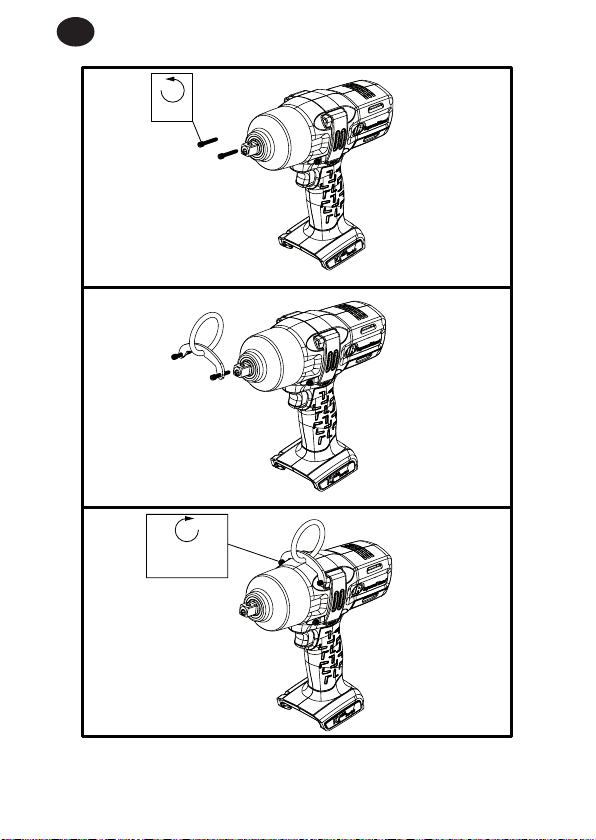

Page 2

EN-1 47122262_ed5

OFF

1.6-1.8 NM

14-16-IN-LBS

Page 3

WARNING

Product Safety Information

Intended Use:

These Cordless Impact Wrenches are designed to remove and install threaded fasteners.

Warning! Read all safety warnings and all instructions. Failure to follow the warnings and

●

instructions may result in electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

Responsibly recycle or dispose of Batteries. Do not puncture or burn batteries. Improper

●

disposal may endanger the environment or cause personal injury.

Only use Tools with appropriate voltage Ingersoll Rand batteries and Charger. Use of

●

any other batteries may create a risk of re, personal injury or property damage.

For additional information, refer to Cordless Impact Wrench Safety Manual Form 04581146, Battery Charger Safety Information Manual Form 10567832 and Battery Safety Information Manual Form 10567840.

Manuals can be downloaded from ingersollrandproducts.com.

Product Specications

Impacts

No Load

Voltage

Model

W7150

W7150P

W7250

Battery

Model

V, DC Type Size bpm rpm ft-lbs (Nm) ft-lbs (Nm)

BL2010

BL2022

BL2010

BL2022

BL2010

BL2022

Drive

Square

(Pin style)

Square

(Extended)

per Minute

1/2” 2300 0-1900

1/2” x 2”

2300 0-1900

Speed

Recommended

Torque Range

50-650

(68-880)

50-650

(68-880)

50-650

(68-880)

Max.

Torque

780

(1057)

780

(1057)

780

(1057)

Battery

Model

W7150

W7150P

W7250

† KpA = 3dB measurement uncertainty ‡ KwA = 3dB measurement uncertainty * K = Vibration measurement uncertainty Conforms to UL STD. 60745-1 & 60745-2-2. Certied to CSA STD. C22.2 No. 60745-1 & 60745-2-2.

47122262_ed5 EN-2

BL2010 BL2022

Sound level dB (A)

(EN60745)

† Pressure (Lp) ‡ Power (Lw) Level *K

89 100 12.2 1.8

Vibration (m/s²)

(EN60745)

Page 4

Li-Ion

Lubrication

Remove hammer case to apply lubrication on the anvil, impact mechanism assembly and gears. Apply grease evenly and sparingly. An excessive accumulation of grease will result in sluggish operation. See drawing 48380273 and table below. Maintenance frequency is shown in a circular arrow and dened as h=hours, d=days, and m=months of actual use.

IR# IR#

105 67

(Dwg. 48380273)

Parts and Maintenance

Tool repair and maintenance should only be carried out by an authorized Service Center. Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

Environmental Protection

When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance with all applicable standards and regulations (local, state, country, federal, etc.). Improper disposal may endanger environment.

Symbol Identication

Return waste material for

recycling.

Do not dispose of this

product with household

waste material.

Product contains Lithium-Ion.

Do not dispose of this product

with household waste material.

Original instructions are in English. Other languages are a translation of the original instructions.

EN-3 47122262_ed5

Page 5

ADVERTENCIA

Información de Seguridad Sobre el Producto

Uso indicado:

Estos aprietatuercas de percusión inalámbricos están diseñados para extraer e instalar elementos de jación roscados.

Advertencia! Lea todos los avisos de seguridad e instrucciones. No respetar los avisos e

●

instruccines puede resultar en descarga eléctrica, incendio o daños graves. Guarde todos los avisos e instrucciones para su futura consulta.

Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las

●

baterías. La eliminación inadecuada de las pilas puede poner en peligro el medio ambiente o provocar lesiones corporales.

Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión

●

apropiada. El uso de otras baterías puede provocar incendios, lesiones corporales o daños materiales.

Para obtener más información, consulte el formulario 04581146 del manual de seguridad de producto del aprietatuercas de percusión inalámbrico, el formulario 10567832 del manual de información de seguridad del cargador de baterías y el formulario 10567840 del manual de información de seguridad de la batería.

Los manuales pueden descargarse desde ingersollrandproducts.com.

Especicaciones del producto

Modelo

Tensión

Modelo

V, CC Tipo Tamaño ipm rpm

W7150 20

W7150P 20

W7250 20

Accionamiento

de la

batería

BL2010

Cuadrado 1/2” 2300 0-1900

BL2022 BL2010

Cuadrado

BL2022

(Pin Style)

BL2010

Cuadrado

BL2022

ampliado

Impactos

Velocidad

por

en vacío

minuto

1/2” 2300 0-1900

1/2” x 2” 2300 0-1900

Intervalo

de par reco-

mendado ft-lb (Nm) ft-lb (Nm)

50-650

(68-880)

50-650

(68-880)

50-650

(68-880)

Par

máximo

780

(1057)

780

(1057)

780

(1057)

Modelo de la

Modelo

W7150

W7150P

W7250

† KpA = 3dB de error ‡ KwA = 3dB de error * K = de error (Vibración) Cumple con UL STD. 60745-1 & 60745-2-2. Certicado CSA STD. C22.2 Nº 60745-1 & 60745-2-2.

47122262_ed5 ES-1

batería

BL2010, BL2022

Potencia sonora dB (A)

† Presión (Lp) ‡ Potencia (Lw) Nivel *K

(EN60745)

89 100 12.2 1.8

Vibración (m/s²)

(EN60745)

Page 6

Li-Ion

Lubricación

Retire la carcasa del martillo para aplicar grasa en el yunque, conjunto de mecanismo de impacto y engranajes. Aplique el lubricante de manera uniforme y moderada. Una acumulación excesiva Aplique el lubricante de manera uniforme y moderada. Una acumulación excesivaAplique el lubricante de manera uniforme y moderada. Una acumulación excesiva Una acumulación excesivaUna acumulación excesiva de lubricante puede provocar que el funcionamiento sea más lento.Vea el dibujo 48380273 y la Vea el dibujo 48380273 y la tabla a continuación. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real.

IR# IR#

105 67

(Dwg. 48380273)

Piezas y Mantenimiento

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

Protección del Medio Ambiente

Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las normas y reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación inadecuada de las baterías puede poner en peligro el medio ambiente.

Identicación de símbolos

Recicle este producto. No se deshaga de este

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales.

ES-2 47122262_ed5

producto de la forma

habitual.

Este producto contiene

litio-ion. No se deshaga de

este producto de la forma

habitual.

Page 7

AVERTISSEMENT

Consignes de sécurité du produit

Utilisation prévue :

Ces clés à chocs sans l sont conçues pour le vissage/dévissage de dispositifs de xation letés.

Avertissement! Lire tous les avertissements relatifs à la sécurité ainsi que la totalité des

●

instructions. Ne pas suivre les avertissements et instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures.

Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler

●

les piles. Une élimination incorrecte des piles peut nuire à l’environnement ou causer des blessures.

N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée.

●

L’utilisation d’autres piles peut constituer un risque d’incendie, de blessure ou de dégâts matériels.

Pour plus d’informations, consultez le formulaire 04581146 du manuel de sécurité des clés à chocs sans l, le formulaire 10567832 du manuel Informations de sécurité du chargeur de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.

Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com.

Spécications du produit

Modèle

Tension

Modèle

W7150 20

W7150P 20

W7250 20

Modèle

W7150

W7150P

W7250

† KpA = incertitude de mesure de 3 dB ‡ KwA = incertitude de mesure de 3 dB * K = incertitude de mesure (Vibration) Conforme à UL STD. 60745-1 & 60745-2-2. Conforme à CSA STD. C22.2 No 60745-1 & 60745-2-2.

47122262_ed5 FR-1

batterie

V, CC Type Taille bpm tr/min Pd/Lv (Nm) Pd/Lv (Nm)

BL2010 BL2022

Modèle de

BL2010, BL2022

Entraînement

Engrenage 1/2” 2300 0-1900

Engrenage

(Pin Style)

Extension

d’engrenage

batterie

† Pression (Lp) ‡ Puissance (Lw) Niveau *K

Impacts

par

minute

1/2” 2300 0-1900

1/2” x 2” 2300 0-1900

Niveau sonore dB (A)

(EN60745)

89 100 12.2 1.8

Vitesse

à vide

Plage de

couples

recommandée

50-650

(68-880)

50-650

(68-880)

50-650

(68-880)

Vibration (m/s²)

(EN60745)

Couple

max.

780

(1057)

780

(1057)

780

(1057)

Page 8

Li-Ion

Lubrication

Déposer le boîtier du marteau pour lubrier l’enclume, le mécanisme d’impact et les pignons. Graissez régulièrement et modérément. Un surplus de graisse ralentira le fonctionnement de l’outil. Voir le schéma 48380273 et le tableau ci-dessous. La fréquence des opérations d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement.

IR# IR#

105 67

(Dwg. 48380273)

Pièces détachées et maintenance

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils. Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus

proche.

Protection de l’environnement

Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être recyclé conformément à toutes les normes et réglementations en vigueur (locales, nationales, fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.

Identication des symboles

Retourner les déchets pour

recyclage.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine.

FR-2 47122262_ed5

Ne pas mettre ce produit

au rebut avec les déchets

ménagers.

Ce produit contient du

lithium-ion. Ne pas mettre

ce produit au rebut avec les

déchets ménagers.

Page 9

Informações de Segurança do Produto

AVISO

Utilização Prevista:

Estas Chaves de Impacto Sem Fios destinam-se à remoção e à instalação de dispositivos de xação roscados.

Aviso! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos

●

e das instruções pode resultar em choques eléctricos, incêndios e/ou ferimentos graves. Conserve todos os Avisos e instruções para futura referência.

Elimine ou recicle as baterias de forma responsável. Não perfure nem queime as baterias.

●

Uma eliminação incorrecta pode prejudicar o ambiente ou causar lesões pessoais.

Utilize exclusivamente Ferramentas com o carregador de baterias e as baterias da

●

Ingersoll Rand com a tensão adequada. A utilização de outras baterias pode dar azo a riscos de incêndio, lesões ou danos materiais.

Para obter informações mais detalhadas, consulte o manual com as informações de segurança da Chave de Impacto Sem Fios, com a referência 04581146, o manual com as informações de segurança do Carregador de Baterias, com a referência 10567832, e o manual com as informações de segurança da Bateria, com a referência 10567840.

Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com.

Especicações do Produto

Impactos

Velocid-

Tensão

Modelo

V, CC Tipo

W7150 20

W7150P 20

W7250 20

Mecanismo de

Modèle

Accionamento

batterie

BL2010 BL2022

Tamanho

Quadra 1/2” 2300 0-1900

Quadra

(Pin Style)

prolongada

1/2” 2300 0-1900

Quadra

1/2” x 2” 2300 0-1900

por

ade Sem

Minuto

bpm rpm

Carga

Intervalo de

Binário de Aperto

Recomendado

pés-libras

(N-m)

50-650

(68-880)

50-650

(68-880)

50-650

(68-880)

Binário

Máx.

pés-libras

(N-m)

780

(1057)

780

(1057)

780

(1057)

Modelo

W7150

W7150P

W7250 † Incerteza de medida KpA = 3 dB ‡ Incerteza de medida KwA = 3 dB * Incerteza de medida K (Vibrações) Em conformidade com a UL STD. 60745-1 & 60745-2-2. Certicado para CSA STD. C22.2 Nr. 60745-1 e 60745-2-2.

47122262_ed5 PT-1

Modèle de

batterie

BL2010, BL2022

Nível de Ruído dB (A)

(EN60745)

† Pressão (Lp) ‡ Potência (Lw) Nível *K

89 100 12.2 1.8

Vibrações (m/s²)

(EN60745)

Page 10

Li-Ion

Lubricação

Remover a cobertura do martelo para lubricar a bigorna, o conjunto do mecanismo de impacto e as engrenagens. Aplique a massa lubricante de forma uniforme e na quantidade adequada. Uma acumulação excessiva de massa lubricante dá azo a uma operação mais lenta. Ver o desenho 48380273 e a tabela abaixo. A frequência de manutenção é indicada por uma seta circular e denida como h=horas, d=dias e m=meses de utilização real.

IR# IR#

105 67

(Dwg. 48380273)

Peças e Manutenção

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência Técnica Autorizado.

Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.

Protecção do Ambiente

Quando a vida útil de um produto eléctrico da Ingersoll Rand chega ao m, ele tem de ser reciclado de acordo com todas as normas e os regulamentos aplicáveis (locais, estaduais, nacionais, federais, etc.). Se a bateria for deitada fora de modo incorrecto pode prejudicar o ambiente.

Identicação dos Símbolos

Devolver para reciclagem. Não juntar este produto

As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.

PT-2 47122262_ed5

ao lixo doméstico.

Este produto contém iões de lítio.

Não juntar este produto ao lixo

doméstico.

Page 11

Notes:
