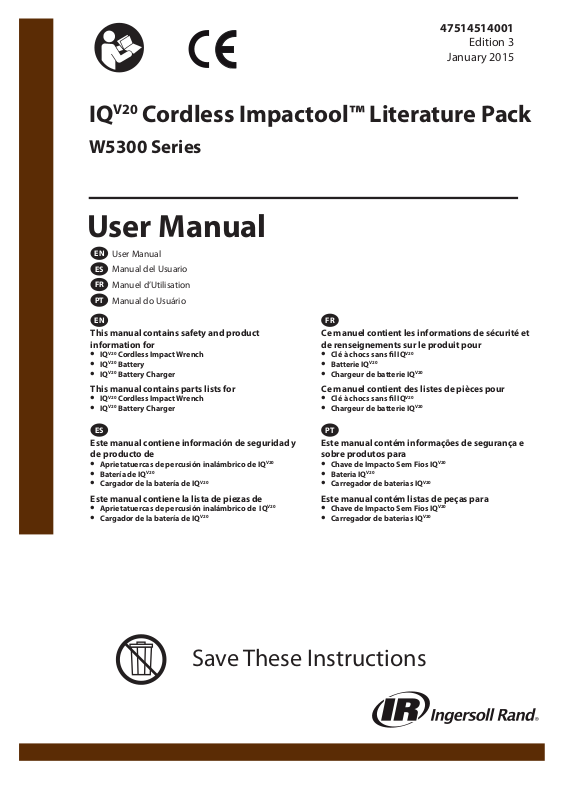

Page 1
V20
IQ
Cordless Impactool™ Literature Pack
W5300 Series
User Manual
EN
User Manual
ES
Manual del Usuario
FR
Manuel d’Utilisation
PT
Manual do Usuário
EN
This manual contains safety and product
information for
V20
IQ
Cordless Impact Wrench
•
V20
IQ
Battery
•
V20
IQ
Battery Charger
•
This manual contains parts lists for
V20
IQ
Cordless Impact Wrench
•
V20
IQ
Battery Charger
•
ES
Este manual contiene información de seguridad y
de producto de
Aprietatuercas de percusión inalámbrico de IQ
•
Batería de IQ
•
Cargador de la batería de IQ
•
Este manual contiene la lista de piezas de
Aprietatuercas de percusión inalámbrico de IQ
•
Cargador de la batería de IQ
•
V20
V20
V20
V20
V20
47514514001
Edition 3
January 2015
FR
Ce manuel contient les informations de sécurité et
de renseignements sur le produit pour
Clé à chocs sans l IQ
•
Batterie IQ
•
Chargeur de batterie IQ
•
Ce manuel contient des listes de pièces pour
Clé à chocs sans l IQ
•
Chargeur de batterie IQ
•
PT
Este manual contém informações de segurança e
sobre produtos para
Chave de Impacto Sem Fios IQ
•
Bateria IQ
•
Carregador de baterias IQ
•
Este manual contém listas de peças para
Chave de Impacto Sem Fios IQ
•
Carregador de baterias IQ
•
V20
V20
V20
V20
V20
V20
V20
V20
V20
V20
Save These Instructions
Page 2
Page 3
This section contains product safety information for
V20
•
IQ
Cordless Impact Wrench
V20
•
IQ
Battery
V20
•
IQ
Battery Charger
Esta sección contiene información de seguridad de
productos de
Aprietatuercas de percusión inalámbrico de IQ
•
Batería de IQ
•
Cargador de la batería de IQ
•
V20
V20
V20
Cette section contient des informations sur la sécurité
des produits pour
Clé à chocs sans l IQ
•
Batterie IQ
•
Chargeur de batterie IQ
•
V20
V20
V20
Esta secção contém informações sobre segurança do
produtos para:
•
Chave de Impacto Sem Fios IQ
•
Bateria IQ
•
Carregador de baterias IQ
V20
V20
V20
Product Safety Information
EN
Product Safety Information
ES
Información de Seguridad sobre el Producto
FR
Informations de Sécurité du Produit
PT
Informações de Segurança do Produto
Save These Instructions
Page 4
EN
WARNING
Product Safety Information: Cordless Impact Wrench
Product Description
A Cordless Impact Wrench is a battery powered, hand-held, power tool that utilizes rotary impacts to tighten or loosen threaded fasteners
through specially hardened detachable sockets.
General Safety Rules
Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, re
•
and/or serious injury. Save all warnings and instructions for future reference. The term “power tool” in all the warnings listed below refers to
your mains operated (corded) power tool or battery operated (cordless) power tool.
It is your responsibility to make this safety information available to others that will operate this product. Failure to follow standards
•
and regulations can cause personal injury.
Always install, operate, inspect and maintain this product in accordance with all applicable standards and regulations (local, state,
•
country, federal, etc.). Compliance is your responsibility. Failure to follow standards and regulations can cause personal injury.
Work area safety
Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
•
Do not operate power tools in explosive atmospheres, such as in the presence of ammable liquids, gases, or dust. Power tools create
•
sparks which may ignite the dust or fumes.
Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
•
Be aware of buried, hidden or other hazards in your work environment. Do not contact or damage cords, conduits, pipes or hoses
•
that may contain electrical wires, explosive gases or harmful liquids. Electric shock, re or personal injury may result.
Electrical safety
Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded)
•
power tools. Unmodied plugs and matching outlets will reduce risk of shock.
Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of
•
electric shock if your body is earthed or grounded.
Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
•
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp
•
edges or moving parts. Damaged or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces
•
the risk of electric shock.
If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD
•
reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use power tool while tired or
•
under the inuence of drugs, alcohol, or medication. A moment of inattention while operating power tools may result in serious personal
injury.
Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing
•
protection used for appropriate conditions will reduce personal injuries.
Avoid accidental starting. Be sure the switch is in the o position before plugging in. Carrying power tools with your nger on the
•
switch or plugging in power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning the power tool on. A wrench or a key that is left attached to a rotating part of the
•
power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
•
Dress properly. Do not wear loose clothing or jewelry. Contain long hair. Keep your hair, clothing, and gloves away from moving
•
parts. Loose clothes, jewelry, or long hair can be caught in moving parts.
If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.
•
Use of these devices can reduce dust related hazards.
Use clamps or other practical way to secure and support the workpiece to a stable platform. Holding the work by hand or against your
•
body is unstable and may lead to loss of control.
Prevent exposure and breathing of harmful dust and particles created by power tool use.
•
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
-
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:
Lead from lead based paints,
Crystalline silica from bricks and cement and other masonry products, and
Arsenic and chromium from chemically treated lumber.
-
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals:
work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to lter
out microscopic particles.
Stop using any tool if discomfort, tingling feeling or pain occurs. Vibration, repetitive motions or uncomfortable positions may be
•
harmful to your hands and arms. Power tools can vibrate in use. Seek medical advice before resuming use.
The vibration emission during actual use of power tool can dier from the declared value depending on the ways in which the tool is
•
used. Take appropriate safety measure to protect the operator, based on an estimation of exposure during actual usage.
Avoid contact with moving parts of tool. Tool and/or accessories may briey continue their motion after power is removed creating a risk
•
of entanglement or other personal injury.
EN-1 47514514001_ed3
Page 5
Power tool use and care
WARNING
Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at
•
the rate for which it is designed.
Do not use the power tool if the switch does not turn it on or o. Any power tool that cannot be controlled by the switch is dangerous
•
and must be repaired.
Disconnect the plug from the power source before making any adjustments, changing accessories, or storing the power tool. Such
•
preventive safety measures reduce the risk of starting the tool accidentally.
Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to
•
operate the power tool. Tools are dangerous in the hands of untrained users.
Maintain power tools Check for misalignment or binding of moving parts, breakage of parts, and any other condition that may
•
aect the power tools operation. If damaged, have the power tool serviced before using. Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly maintained tools with sharp cutting edges are less likely to bind and are easier to control.
•
Keep handles clean and dry to maintain control.
Use the power tool, accessories and tool bits etc., in accordance with these instructions and in the manner intended for the
•
particular type of power tool, taking into account the working conditions and the work to be performed. Use of the power tool for
operations dierent from intended could result in a hazardous situation.
Battery tool use and care
Recharge only with the charger specied by the manufacturer. A charger that may be suitable for one type of battery may create a risk of
•
re when used with another battery.
Use power tools only with specically designated battery pack. Use of any other battery pack may create a risk of injury and re.
•
When battery pack is not in use, keep it away from other metal objects like: paper clips, coins, keys, nails, screws, or other small metal
•
objects that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a re.
Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidently occurs, ush with water. If
•
liquid contacts eyes additionally, seek medical help. Liquid ejected from the battery may cause irritation or burns.
Ensure switch is in the o position before inserting battery pack. Inserting the battery pack into power tool with the switch on invites accidents.
•
Disconnect battery pack from tool or place the switch in a locked o position before making any adjustments or changing
•
accessories. Such preventive safety measures reduce the risk of starting the tool accidentally.
Electric tools will overheat if they remain on when the tool motor is severely loaded, stalled or otherwise kept from rotating. Turn
•
tool o when this occurs. Continuing to power tool in this condition may result in heat, smoke or re with injury or property damage.
Disconnect battery pack from tool before storing tool or placing in a tool box or bag. Accidental starting while storing or
•
transporting may cause several hazardous conditions including an overheated tool. Uncontrolled tool operation may cause various
hazards including heat, smoke or re.
Do not block the housing cooling air holes as this may cause overheating of the tool. Use of the tool in this condition may result in heat,
•
smoke or re with injury or property damage.
The tool may overheat during continuous use or other severe duty cycles. Immediately stop operation and let the tool cool if any
•
part of the tool becomes too hot to touch or if there is any indication of smoke from the motor. Continuing to use the tool under these
conditions will cause tool damage and may result in injury or property damage from heat or re.
Immediately stop use and replace any battery that gets excessively warm in use or oers very short usage times. Typically these
•
batteries have a high number of charge/discharge cycles or may be old or damaged. Continuing to use an impaired battery may result in
injury or property damage from heat, re or explosion.
Do not modify this tool, safety devices, or accessories. Unauthorized modications may result in electric shock, re or personal injury.
•
Use only accessories that are recommended by Ingersoll Rand for your model. Accessories that may be suitable for one tool, may
•
become hazardous when used on another tool.
When wearing gloves always be sure that the gloves will not prevent the throttle mechanism from being released. Personal injury may result.
•
Do not remove any labels. Replace any damaged label. Labels provide information required for safe use of the product.
•
Service
Have your power tool serviced by qualied repair person using only identical replacement parts. This will ensure that the safety of the
•
power tool is maintained.
When servicing a tool, use only genuine Ingersoll Rand replacement parts and follow all Maintenance Instructions. Use of
•
unauthorized parts or failure to follow Maintenance Instructions may create a risk of electric shock or injury.
Do not dispose of batteries in re, incinerate or heat above 100° C (212° F). Batteries present a risk of re or chemical burn if mistreated.
•
Responsibly recycle or dispose of batteries in accordance with all applicable standards and regulations (local, state, country,
•
federal, etc.). Improper disposal may endanger the environment.
EN
Product Specic Safety Rules
Hold tool by insulating gripping surfaces when performing an operation where the cutting tool may contact hidden wiring. Contact
•
with a “live” wire will also make exposed metal parts of the tool “live” and shock the operator.
For reversible models, note the position of the reversing mechanism before operating. Knowledge of the direction of rotation helps in
•
maintaining control of the tool.
Use only impact sockets and accessories. Do not use hand (chrome) sockets or accessories. They may break in use and cause injury.
•
Periodically check the drive end of the tool to make certain that the socket retainer functions correctly, and that sockets and drive
•
ends are not excessively worn. Either condition may allow the socket to come o when rotating.
Impact Wrenches are not torque wrenches. Connections requiring specic torque must be checked with a torque meter after tting
•
with an impact wrench. Improperly torqued fasteners may loosen and cause injury.
Exposed throttles shall not be used where obstructions can hold the throttle in the “on” position. You may not be able to turn the tool o.
•
47514514001_ed3 EN-2
Page 6
EN
WARNING
Product Safety Information: Battery
Product Description
A Battery is an electric energy storage device used as the power source for Ingersoll Rand Cordless Products.
General Battery Safety Warnings
Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, re
•
and/or serious injury.
Save all warnings and instructions for future reference.
•
It is your responsibility to make this safety information available to others that will operate this product. Failure to follow standards
•
and regulations can cause personal injury.
Always install, operate, inspect and maintain this product in accordance with all applicable standards and regulations (local, state,
•
country, federal, etc.). Compliance is your responsibility. Failure to follow standards and regulations can cause personal injury.
The term “power tool” in the warnings refers to your battery-operated (cordless) power tool.
•
Electrical Safety
Do not expose batteries or power tools to rain or wet conditions. Water entering a battery or power tool will increase the risk of electric
•
shock.
Personal Safety
Do not modify this product, safety devices, or accessories. Unauthorized modications may result in electric shock, re or personal injury.
•
Battery and Power Tool Use and Care
Store idle batteries and power tools out of the reach of children and do not allow persons unfamiliar with the battery or power tool or
•
these instructions to operate the battery or power tool. Batteries and power tools are dangerous in the hands of untrained users.
Use the battery, power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working
•
conditions and the work to be performed. Use of the battery or power tool for operations dierent from those intended could result in a
hazardous situation.
Recharge only with the charger specied by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of
•
re when used with another battery pack. See Charger Product Information manual for additional charger specic warnings.
Use power tools only with specically designated battery packs. Use of any other battery packs may create a risk of injury and re.
•
When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small
•
metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a
re.
Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, ush with water. If
•
liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.
Immediately stop use and replace any battery that gets excessively warm in use or oers very short usage times. Typically these
•
batteries have a high number of charge/discharge cycles or may be old or damaged. Continuing to use an impaired battery may result in
injury or property damage from heat, re or explosion.
Do not remove any labels. Replace any damaged label. Labels provide information required for safe use of the product.
•
Do not subject batteries to mechanical shock.
•
Do not leave a battery on prolonged charge when not in use.
•
When possible, remove the battery from the equipment when not in use.
•
Do not use batteries which have been physically damaged.
•
Service
Do not dispose of batteries in re, incinerate or heat above 100°C (212°F). Batteries present a risk of re or chemical burn if mistreated.
•
Responsibly recycle or dispose of batteries in accordance with all applicable standards and regulations (local, state, country, federal,
•
etc.). Improper disposal may endanger the environment.
Do not open cover or casing. There are no user serviceable items inside. Electric shock or other personal injury may result.
•
EN-3 47514514001_ed3
Page 7
EN
WARNING
Product Safety Information: Battery Charger
Product Description
A Battery Charger is an electrical device that converts alternating current electric power to direct current electric power used to charge electric
storage batteries.
General Safety Rules
Read and understand all instructions. Failure to follow all instructions listed below, may result in electric shock, re and/or serious
•
personal injury.
It is your responsibility to make this safety information available to others that will operate this product. Failure to follow standards
•
and regulations can cause personal injury.
Always install, operate, inspect and maintain this product in accordance with all applicable standards and regulations (local, state,
•
country, federal, etc.). Compliance is your responsibility. Failure to follow standards and regulations can cause personal injury.
Children should be supervised to ensure they do not use or play with this Product.
•
This product is not intended for use by persons with reduced physical, sensory or mental capabilities, or lack of experience and
•
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for
their safety.
Work area
Do not operate battery charger in explosive atmospheres, such as in the presence of ammable liquids, gases, or dust. A battery
•
charger may create sparks which may ignite the dust or fumes.
Electrical Safety
Double insulation eliminates the need for the three wire grounded power cord and grounded power supply system.
•
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp
•
edges or moving parts. Damaged or entangled cords increase the risk of electric shock.
A battery powered product with integral batteries or a separate battery pack must be recharged only with the specied charger for
•
the battery. A charger that may be suitable for one type of battery may create a risk of re when used with another battery.
Charger is for Indoor Use Only. Do not expose charger to rain. Do not use charger in damp or wet locations. Electric shock or other
•
personal injury may result.
Always use specied supply voltage. Incorrect voltage can cause electrical shock, re, abnormal operation and may result in personal injury.
•
Avoid contacting the battery charging terminals with ngers, wire or other conductive material. Only connect to approved Ingersoll
•
Rand battery. Electric shock or other personal injury may result.
Do not attempt to recharge non-rechargeable batteries. Electric shock, re or personal injury may result.
•
Personal Safety
Do not modify this product, safety devices, or accessories. Unauthorized modications may result in electric shock, re or personal injury.
•
Do not use this product for purposes other than those recommended. Electric shock, re or other personal injury may result.
•
Locate the charger in a stable position prior to plugging into a power source. Keep the charger out of reach of children. Improper
•
location or use by children may result in electric shock, re or personal injury.
Use and Care
Never use a damaged or malfunctioning charger. Immediately unplug charger and get it repaired or replaced. Continued use may
•
result in electric shock, re or personal injury.
Do not remove any labels. Replace any damaged label. Labels provide information required for safe use of the product.
•
Service
Service must only be performed by an Authorized Ingersoll Rand Service Center or similarly qualied repair personnel. Service or
•
maintenance performed by unqualied personnel could result in a risk of injury. Consult your nearest Ingersoll Rand Authorized
Service Center.
Do not open cover or casing. There are no user serviceable items inside. Electric shock or other personal injury may result.
•
If the supply cord is damaged, it must be replaced by an Ingersoll Rand Authorized Service Center or similarly qualied repair
•
personnel. Damaged and improperly installed cords increase the risk of electric shock.
47514514001_ed3 EN-4
Page 8
EN
NOTICE
DANGER
WARNING
CAUTION
NOTICE
CAUTION
Refer to Product Information Manual for Model Specic Safety Information.
Safety Symbol Identication
Risk of
Electric Shock
Read Manuals Before
Operating Product
Wear Respiratory
Protection
Risk of burn; surface may
be hot.
Wear Eye
Protection
Wear Hearing
Indoor Use Only
Protection
Safety Information - Explanation of Safety Signal Words
Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury or
property damage.
Indicates information or a company policy that relates directly or indirectly to the safety of personnel or
protection of property.
Product Parts Information
The use of other than genuine Ingersoll Rand replacement parts may result in safety hazards, decreased tool performance and
increased maintenance, and may invalidate all warranties.
Original instructions are in English. Other languages are a translation of the original instructions.
Manuals can be downloaded from ingersollrandproducts.com.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
EN-5 47514514001_ed3
Page 9
ES
ADVERTENCIA
Información de seguridad sobre el producto: Aprietatuercas de percusión inalámbrico
Descripción del Producto
Un aprietatuercas inalámbrico de percusión es una herramienta motorizada portátil que funciona con baterías y emplea impactos rotatorios
para apretar o aojar elementos de sujeción, utilizando para ello adaptadores desmontables endurecidos especiales.
Normas Generales de Seguridad
Aviso! Lea todas las instrucciones. Si no se siguen las instrucciones descritas más adelante, pueden producirse descargas eléctricas,
•
incendios o lesiones corporales graves. Guarde todos los avisos e instrucciones para su futura consulta. El término “herramienta motorizada”
de todos los avisos que se muestran a continuación hace referencia a la herramienta motorizada que funciona mediante la red de suministro
(con cable) o la que funciona con batería (sin cable).
Es su responsabilidad poner esta información de seguridad a disposición de quienes vayan a utilizar el aparato. Si no se siguen estas
•
regulaciones y estándares, pueden producirse lesiones corporales.
Instale, utilice, inspeccione y conserve siempre este producto de acuerdo con todas las regulaciones y estándares aplicables
•
(locales, estatales, nacionales, federales, etc.). Su cumplimiento es responsabilidad suya. Si no se siguen estas regulaciones y estándares,
pueden producirse lesiones corporales.
Seguridad en el área
Mantenga la zona de trabajo limpia y bien iluminada. Un área de trabajo sucia o con una mala iluminación puede provocar accidentes.
•
No utilice herramientas motorizadas en entornos potencialmente explosivos, como líquidos, gases o polvos inamables. Las
•
herramientas motorizadas originan chispas que pueden inamar el polvo o los vapores.
Mantenga alejados a visitantes y niños mientras utilice la herramienta motorizada. Una distracción puede hacer que pierda el control.
•
Tenga en cuenta los peligros ocultos o de cualquier otro tipo en el entorno de trabajo. Tenga cuidado de no dañar o hacer contacto
•
con cables, conductos, tuberías o mangueras que puedan contener hilos eléctricos, gases explosivos o líquidos nocivos. Pueden
producirse descargas eléctricas, incendios o lesiones corporales.
Seguridad Eléctrica
Las conexiones de la herramienta motorizada deben coincidir con la salida. No modique el enchufe de ningún modo. No
•
utilice enchufes de adaptación para herramientas motorizadas conectadas a tierra. Si no modica los enchufes y utiliza las salidas
correspondientes, reducirá el riesgo de descargas eléctricas.
Evite el contacto directo con supercies conectadas a tierra, como tuberías, radiadores, cadenas o refrigeradores. Si el usuario entra
•
en contacto con algún elemento con conexión a tierra, existe un gran riesgo de sufrir descargas eléctricas.
No permita que las herramientas motorizadas queden expuestas a la lluvia o a entornos de elevada humedad. El contacto del agua
•
con la herramienta motorizada incrementa el riesgo de que el usuario sufra descargas eléctricas.
No fuerce el cable. No utilice nunca el cable para arrastrar, tirar o desconectar la herramienta. Manténgalo alejado del calor, aceites,
•
bordes alados o piezas móviles. Un cable dañado o enredado aumenta el riesgo de descarga eléctrica.
Al utilizar la herramienta motorizada en el exterior, utilice un cable alargador adecuado para el uso exterior. El uso de un cable
•
adecuado para el uso exterior reduce el riesgo de sufrir descargas eléctricas.
Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice una alimentación protegida por un dispositivo de
•
corriente residual (RCD). El uso de un RCD reduce el riesgo de cortocircuito eléctrico.
Seguridad Personal
Permanezca alerta, preste atención a lo que hace y use el sentido común cuando utilice una herramienta motorizada. No utilice una
•
herramienta motorizada si se encuentra cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de distracción
mientras utiliza una herramienta motorizada puede provocar una lesión corporal grave.
Utilice un equipo de seguridad. Utilice siempre protección ocular. El uso de equipamientos de seguridad, como mascarillas contra el
•
polvo, zapatos seguros que no resbalen, un caso duro y protección para los oídos en las ocasiones adecuadas reducirá el riesgo de sufrir
daños personales.
Evite el encendido accidental de la herramienta. Asegúrese de que el interruptor está apagado antes de conectarla. El transporte de
•
herramientas motorizadas con el dedo sobre el interruptor de encendido o la conexión de herramientas motorizadas con el interruptor en la
posición de conexión incrementa el riesgo de accidentes.
Extraiga cualquier llave de ajuste antes de encender la herramienta motorizada. Una llave unida a una parte móvil de la herramienta
•
motorizada puede provocar lesiones corporales.
No fuerce la postura. Manténgase en posición rme y en equilibrio en todo momento. De este modo, podrá controlar mejor la
•
herramienta motorizada en situaciones inesperadas.
Utilice ropa adecuada. No lleve ropa suelta ni joyas. Recójase el pelo si lo lleva largo. Mantenga el pelo, la ropa y los guantes
•
alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden engancharse en las piezas móviles.
Si los dispositivos cuenten con una conexión para sistemas de recogida y extracción de polvo, asegúrese de que ésta se utilice y se
•
emplee de forma adecuada. El uso de estos dispositivos puede reducir los riesgos derivados de la emisión de polvo.
Utilice mordazas u otros medios prácticos para asegurar y apoyar la pieza de trabajo en una supercie estable. Sujetar la pieza
•
trabajada con la mano o contra su cuerpo resulta inestable y puede provocar que pierda el control.
Evite respirar el polvo y las partículas nocivas que se producen al utilizar la herramienta, así como exponerse a ellos.
•
Ciertos tipos de polvo que se producen al lijar, serrar, recticar o taladrar y durante otras actividades de la construcción contienen sustan-
-
cias químicas que causan cáncer, defectos de nacimiento y alteraciones en el sistema reproductor. A continuación, se describen algunos
ejemplos de estas sustancias químicas:
El plomo de las pinturas con base de plomo
-
47514514001_ed3 ES-1
Page 10
ES
ES-2 47514514001_ed3
La sílice cristalina de ladrillos y hormigón y otros productos asociados con la albañilería
El arsénico y el cromo que produce la madera sometida a tratamientos químicos
-
El riesgo que representa una exposición de este tipo varía según la frecuencia con que se realice este tipo de trabajo. Para reducir la
exposición a estas sustancias químicas: Trabaje en una zona bien ventilada y utilice un equipo de protección homologado, por ejemplo,
una mascarilla especialmente diseñada para ltrar partículas microscópicas.
En caso de incomodidad, sensación de hormigueo o dolor, deje de usar la herramienta. La vibración, los movimientos repetitivos o
•
las posiciones incómodas pueden dañar brazos y manos. Las herramientas eléctricas pueden vibrar durante el uso. Consulte con el médico
antes de volver a utilizarlas.
La emisión de vibraciones durante el uso real de la herramienta eléctrica puede diferir del valor declarado según la manera en que
•
se utilice la herramienta. Adopte medidas de seguridad apropiadas para proteger al operador en base a una estimación de la exposición
durante la utilización rea.
Evite el contacto con las piezas móviles de la herramienta. Las herramientas y sus accesorios pueden continuar funcionando brevemente
•
después de apagarse y provocar enredos y otras lesiones corporales.
Utilización y Cuidado de la Herramienta Motorizada
No fuerce la herramienta motorizada. Utilice la herramienta motorizada correcta para su cometido. La herramienta motorizada
•
correcta realizará el trabajo mejor y de manera más segura a la velocidad para la que ha sido diseñada.
No utilice la herramienta motorizada si el interruptor no se desplaza a la posición de encendido o de apagado. Cualquier herramienta
•
motorizada que no pueda controlarse con el interruptor resulta peligrosa y debe repararse.
Desconecte la herramienta de la alimentación eléctrica antes de llevar a cabo cualquier ajuste, cambio de accesorios o almacenaje
•
de la herramienta motorizada. Estas medidas preventivas de seguridad reducen el riesgo de encender la herramienta de forma accidental.
Guarde las herramientas motorizadas que no estén en uso fuera del alcance de los niños y no permita que manejen la herramienta
•
personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas resultan peligrosas en manos de usuarios que
no están capacitados para manejarlas.
Mantenimiento de las herramientas motorizadas: compruebe que las piezas móviles no están desalineadas ni atascadas, que las
•
piezas no están rotas y cualquier otra condición que pueda afectar a su funcionamiento. Si están dañadas, repare la herramienta
motorizada antes de utilizarla. Muchos accidentes son el resultado de herramientas motorizadas mal cuidadas.
Mantenga limpias y aladas las herramientas cortantes. Las herramientas que están bien cuidadas y con los los alados no se atascan
•
fácilmente y resultan más fáciles de controlar. Mantenga los mangos limpios y secos para mantener el control de las herramientas.
Utilice la herramienta motorizada, los accesorios y los elementos de la herramienta según se indica en estas instrucciones y del
•
modo adecuado en función del tipo especíco de herramienta motorizada, teniendo en cuenta las condiciones de trabajo y la tarea
que se va a realizar. El uso de la herramienta motorizada para realizar tareas diferentes de aquellas para las que está destinada puede
provocar situaciones de peligro.
Utilización y Cuidado de la Batería de la Herramienta
Recargue la batería sólo mediante el cargador especicado por el fabricante. Un cargador adecuado para un tipo de batería podría
•
provocar un incendio si se utiliza con otra batería.
Utilice las herramientas motorizadas sólo con el paquete de baterías especícamente diseñado para ellas. La utilización de otras
•
baterías podría provocar un incendio o lesiones.
Cuando no utilice una batería, manténgala alejada de otros objetos metálicos como: clips, monedas, llaves, clavos, tornillos u otros
•
objetos metálicos pequeños que puedan establecer conexión desde un polo al otro. Colocar los polos de las baterías cerca puede
provocar quemaduras o un incendio.
En condiciones de uso indebido, podría salirse el líquido de la batería, en cuyo caso, evite el contacto. Si la toca de forma accidental,
•
lávese con agua. Si el líquido entra en contacto con los ojos, solicite ayuda médica. El líquido expulsado de la batería puede provocar
irritaciones o quemaduras.
Compruebe que el interruptor está en la posición de apagado antes de insertar la batería. La inserción de la batería en la herramienta
•
motorizada con el interruptor encendido puede provocar accidentes.
Desconecte las baterías de la herramienta o coloque el interruptor en posición de apagado bloqueada antes de realizar cualquier
•
ajuste o cambiar los accesorios. Estas medidas preventivas de seguridad reducen el riesgo de encender la herramienta de forma
accidental.
Las herramientas eléctricas se sobrecalientan si permanecen encendidas cuando el motor de la herramienta está excesivamente
•
cargado, cuando se cala y cuando no puede rotar por cualquier otra causa. Cuando esto suceda, apague la herramienta. Si se sigue
utilizando en estas condiciones, puede provocarse un exceso de calor, humo o fuego que puede causar lesiones o daños materiales.
Desconecte las baterías de la herramienta antes de su almacenamiento o colocación en una caja o bolsa de herramientas. El
•
encendido accidental de la herramienta durante su almacenamiento o transporte puede provocar situaciones graves de peligro,
incluido el sobrecalentamiento de la herramienta. La utilización de la herramienta de forma descontrolada puede provocar varias
situaciones de peligro, incluidos el sobrecalentamiento de la herramienta y la aparición de humo o fuego.
No bloquee los oricios de refrigeración de la carcasa para evitar que se sobrecaliente la herramienta. Si se sigue utilizando en estas
•
condiciones, puede provocarse un exceso de calor, humo o fuego que pueden causar lesiones o daños materiales.
La herramienta puede sobrecalentarse debido a un uso continuado o a ciclos de uso intensivo. Detenga inmediatamente su
•
funcionamiento y deje que la herramienta se enfríe, si cualquiera de sus partes se calienta demasiado como para tocarla o si se
observa cualquier indicio de humo procedente del motor. Si se sigue utilizando en estas condiciones, puede dañarse la herramienta y
causar lesiones o daños materiales debido al calentamiento o incendio.
Deje de utilizarla de inmediato y sustituya cualquier batería que se caliente en exceso por el uso o utilícela durante periodos muy
•
cortos. Normalmente, estas baterías disponen de una elevada cantidad de ciclos de carga/descarga o pueden ser antiguas o estar dañadas.
El uso continuado de una batería dañada, puede causar lesiones o daños materiales debido a un calentamiento, incendio o explosión.
No modique la herramienta, los dispositivos de seguridad ni los accesorios. Las modicaciones no autorizadas pueden producir
•
descargas eléctricas, incendios o lesiones corporales.
Utilice sólo accesorios recomendados por Ingersoll Rand para su modelo. Los accesorios apropiados para una herramienta, pueden ser
•
peligrosos si se utilizan con otra.
Si utiliza guantes, asegúrese de que no le impidan liberar el mecanismo del mando, ya que eso podría provocar lesiones corporales.
•
Page 11
No despegue ninguna etiqueta. Sustituya todas las etiquetas dañadas. Las etiquetas le aportan información para la utilización segura
ADVERTENCIA
•
del producto.
Reparación
Haga que la reparación de su herramienta motorizada la lleve a cabo personal cualicado que utilice sólo piezas de repuesto
•
idénticas. De este modo, se garantizará la seguridad de la herramienta motorizada.
Cuando se repare una herramienta, se deben seguir las instrucciones de mantenimiento y utilizar sólo recambios originales de
•
Ingersoll Rand. La utilización de piezas no autorizadas o el incumplimiento de las instrucciones de mantenimiento podría provocar
descargas eléctricas o lesiones.
No se deshaga de las baterías arrojándolas al fuego; no las queme ni las exponga a temperaturas superiores a los 100 °C (212 °F). En
•
caso de uso incorrecto, las baterías pueden causar incendios y quemaduras químicas.
Recicle las baterías o deshágase de ellas de forma responsable, de acuerdo con todos los estándares y regulaciones aplicables
•
(locales, estatales, nacionales, federales, etc.) La eliminación inadecuada de las baterías puede poner en peligro el medio ambiente.
Reglas de Seguridad Especícas del Producto
Sujete la herramienta con supercies de agarre aislantes cuando lleve a cabo una tarea en la que la herramienta cortante pueda
•
entrar en contacto con cables ocultos. Entrar en contacto con un cable con corriente provocará que las partes metálicas expuestas de la
herramienta conduzcan la corriente y emitan descargas al usuario.
En modelos reversibles, compruebe la posición del mecanismo que invierte el sentido del funcionamiento antes de utilizar la
•
herramienta. Conocer la dirección de rotación ayuda a mantener el control de la herramienta.
Utilice sólo bocas y accesorios de impacto. No utilice adaptadores o accesorios manuales (cromo). Pueden romperse mientras se utilizan y
•
provocar lesiones.
Compruebe periódicamente el extremo de accionamiento de la herramienta para asegurarse de que el retén de los adaptadores
•
funcione correctamente y de que los adaptadores y los extremos de accionamiento no estén excesivamente desgastados. Esto
podría provocar que el adaptador se desprendiera al rotar.
Los aprietatuercas de percusión no son llaves de par controlado. Las conexiones que necesiten un par de apriete especíco se deben
•
comprobar con un medidor de par después del apriete con un aprietatuercas de percusión. Si los elementos de sujeción no están bien
apretados, pueden aojarse y provocar lesiones.
Los gatillos expuestos no se deben usar en los lugares en los que las obstrucciones puedan mantener el mando de accionamiento
•
activado. Es posible que no pueda apagar la herramienta.
ES
47514514001_ed3 ES-3
Page 12
ES
ES-4 47514514001_ed3
ADVERTENCIA
Información de seguridad sobre el producto: Batería
Descripción del Producto
Una batería es un dispositivo de almacenamiento de energía eléctrica que se utiliza como fuente de alimentación para los productos
inalámbricos de Ingersoll Rand.
Advertencias de seguridad generales de la batería
Aviso! Lea todos los avisos de seguridad e instrucciones. No respetar los avisos e instruccines puede resultar en descarga eléctrica,
•
incendio o daños graves.
Guarde todos los avisos e instrucciones para su futura consulta.
•
Es su responsabilidad poner esta información de seguridad a disposición de quienes vayan a utilizar el aparato. Si no se siguen estas
•
regulaciones y estándares, pueden producirse lesiones corporales.
Instale, utilice, inspeccione y mantenga siempre este producto de acuerdo con todas las regulaciones y estándares aplicables
•
(locales, estatales, nacionales, federales, etc.). Su cumplimiento es responsabilidad suya. Si no se siguen estas regulaciones y estándares,
pueden producirse lesiones corporales.
El término “herramienta eléctrica” en las advertencias se reere a su herramienta eléctrica accionada por batería (inalámbrica).
•
Seguridad eléctrica
No exponga las baterías o herramientas eléctricas a la lluvia o mojaduras. El ingreso de agua a una batería o herramienta eléctrica
•
incrementa el riesgo de descarga eléctrica.
Seguridad personal
No modique el producto, los dispositivos de seguridad ni los accesorios. Las modicaciones no autorizadas pueden producir descargas
•
eléctricas, incendios o lesiones corporales.
Uso y cuidado de la batería y herramienta eléctrica
Almacene las baterías y herramientas eléctricas descargadas fuera del alcance de los niños y no permita que personas no
•
familiarizadas con la batería o herramienta eléctrica o estas instrucciones accione la batería o herramienta eléctrica. Las baterías y
herramientas eléctricas son peligrosas en manos de usuarios no capacitados.
Use la batería, herramienta eléctrica, accesorios y herramientas de corte, etc., de acuerdo con estas instrucciones, tomando en
•
cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la batería o herramienta eléctrica para funciones que dieran de las
indicadas podría provocar una situación peligrosa.
Recargue únicamente con el cargador especicado por el fabricante. Un cargador apropiado para un tipo de conjunto de batería puede
•
crear riesgo de incendio cuando se lo usa con otro conjunto de batería. Consulte el manual de información de producto del cargador para las
advertencias adicionales especícas del cargador.
Use las herramientas eléctricas únicamente con conjuntos de batería diseñados especícamente. El uso de cualquier otro conjunto de
•
batería puede crear peligro de lesiones e incendio.
Cuando no utilice una batería, manténgala alejada de otros objetos metálicos como: clips, monedas, llaves, clavos, tornillos u otros
•
objetos metálicos pequeños que puedan establecer conexión desde un polo al otro. Colocar los polos de las baterías cerca puede
provocar chispas, quemaduras o un incendio.
Bajo condiciones abusivas, la batería puede eyectar líquido. Evite el contacto. Si el contacto se produce accidentalmente, lávese con agua.
•
Si el líquido hace contacto con los ojos, busque además ayuda médica. El líquido eyectado de la batería puede causar irritación o quemaduras.
Deje de utilizarla de inmediato y sustituya cualquier batería que se caliente en exceso por el uso o utilícela durante periodos muy
•
cortos. Normalmente, estas baterías disponen de una elevada cantidad de ciclos de carga/descarga o pueden ser antiguas o estar
dañadas. El uso continuado de una batería dañada, puede causar lesiones o daños materiales debido a un calentamiento, incendio o
explosión.
No despegue ninguna etiqueta. Sustituya todas las etiquetas dañadas. Las etiquetas le aportan información para la utilización segura
•
del producto.
No someta las batería a choques mecánicos.
•
No deje la batería en carga prolongada cuando no está en uso.
•
Cuando sea posible, retire la batería del equipo cuando no esté en uso.
•
No use baterías que hayan sido dañadas físicamente.
•
Reparación
No se deshaga de las baterías arrojándolas al fuego; no las queme ni las exponga a temperaturas superiores a los 100 °C (212 °F). En
•
caso de uso incorrecto, las baterías pueden causar incendios y quemaduras químicas.
Recicle las baterías o deshágase de ellas de forma responsable, de acuerdo con todos los estándares y regulaciones aplicables
•
(locales, estatales, nacionales, federales, etc.) La eliminación inadecuada de las baterías puede poner en peligro el medio ambiente.
No abra la cubierta o carcasa. En su interior, no hay elementos que el usuario pueda reparar. Podría provocar descargas eléctricas u
•
otras lesiones corporales.
Page 13
Información de seguridad sobre el producto: Cargador de la Batería
ADVERTENCIA
Descripción del Producto
Un cargador de baterías es un dispositivo eléctrico que convierte la corriente alterna en continua. Ésta se utiliza para cargar las baterías
eléctricas de almacenamiento.
Normas Generales de Seguridad
Lea todas las instrucciones y asegúrese de comprenderlas bien. Si no se siguen las instrucciones descritas más adelante, pueden
•
producirse descargas eléctricas, incendios o lesiones corporales graves.
Es su responsabilidad poner esta información de seguridad a disposición de quienes vayan a utilizar el aparato. Si no se siguen estas
•
regulaciones y estándares, pueden producirse lesiones corporales.
Instale, utilice, inspeccione y mantenga siempre este producto de acuerdo con todas las regulaciones y estándares aplicables
•
(locales, estatales, nacionales, federales, etc.). Su cumplimiento es responsabilidad suya. Si no se siguen estas regulaciones y estándares,
pueden producirse lesiones corporales.
Se debe supervisar a los niños para asegurarse de que no utilizan ni juegan con este producto.
•
Este producto no está diseñado para su uso por parte de personas con capacidades físicas, sensoriales o mentales reducidas, o
•
falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les haya proporcionado supervisión o
formación sobre el uso del producto.
Área de Trabajo
No utilice el cargador de baterías en entornos potencialmente explosivos, como líquidos, gases o polvos inamables. Es posible que
•
un cargador de baterías origine chispas que pueden inamar el polvo o los vapores.
Seguridad Eléctrica
Los productos doblemente aislados poseen un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe encajará de
•
una sola forma en una toma polarizada. Si no encajara por completo en la toma, introdúzcalo del revés. Si aún no encaja, póngase
en contacto con un electricista cualicado para que instale una toma polarizada. No modique el enchufe de ninguna forma. El
doble aislamiento permite prescindir del cable eléctrico trifásico de puesta a tierra y del sistema de fuente de alimentación de puesta a tierra.
No fuerce el cable. No utilice nunca el cable para arrastrar, tirar o desconectar la herramienta. Manténgalo alejado del calor, aceites,
•
bordes alados o piezas móviles. Un cable dañado o enredado aumenta el riesgo de descarga eléctrica.
Un producto motorizado que funciona con baterías integrales o con batería independiente debe recargarse sólo con el cargador
•
especíco de esa batería. Un cargador adecuado para un tipo de batería podría provocar un incendio si se utiliza con otra batería.
El cargador sólo está destinado a uso interior. No exponga el cargador a la lluvia. No utilice el cargador en lugares húmedos o
•
mojados. Podría provocar descargas eléctricas u otras lesiones corporales.
Utilice siempre la tensión eléctrica de alimentación especicada. Una tensión eléctrica inadecuada puede provocar descargas eléctricas,
•
incendios, funcionamiento anormal y lesiones corporales.
Evite tocar las terminales de carga de la batería con los dedos, cables u otro material conductor. Conéctelo sólo con baterías
•
aprobadas de Ingersoll Rand. Podría provocar descargas eléctricas u otras lesiones corporales.
No intente recargar baterías no recargables. Pueden producirse descargas eléctricas, incendios o lesiones corporales.
•
Seguridad Personal
No modique el producto, los dispositivos de seguridad ni los accesorios. Las modicaciones no autorizadas pueden producir descargas
•
eléctricas, incendios o lesiones corporales.
No utilice este producto para otros nes que no sean los recomendados. Pueden producirse descargas eléctricas, incendios u otras
•
lesiones corporales.
Coloque el cargador en una posición estable antes de conectarlo a la fuente de alimentación. Mantenga el cargador fuera del
•
alcance de los niños. Una colocación inadecuada o la utilización por parte de niños puede provocar descargas eléctricas, incendios o
lesiones corporales.
Utilización y Mantenimiento
No utilice nunca un cargador averiado o con problemas de funcionamiento. Desconecte el cargador inmediatamente y repárelo o
•
sustitúyalo. El uso continuado puede producir descargas eléctricas, incendios o lesiones corporales.
No despegue ninguna etiqueta. Sustituya todas las etiquetas dañadas. Las etiquetas le aportan información para la utilización segura
•
del producto.
Reparación
La realización sólo se deberá llevar a cabo en un centro de servicio autorizado de
•
Ingersoll Rand o por personal cualicado. La reparación o el mantenimiento realizado por personal no cualicado podría provocar
lesiones.
No abra la cubierta o carcasa. En su interior, no hay elementos que el usuario pueda reparar. Podría provocar descargas eléctricas u
•
otras lesiones corporales.
Si el cable de alimentación está dañado, deberá sustituirse en un centro de servicio autorizado de Ingersoll Rand o con la ayuda de
•
personal cualicado. Los cables dañados o instalados de forma incorrecta aumentan el riesgo de descarga eléctrica.
ES
47514514001_ed3 ES-5
Page 14
ES
AVISO
PELIGRO
ADVERTENCIA
CUIDADO
AVISO
CUIDADO
Si desea información de seguridad especíca para su modelo, consulte el manual de información del producto.
Identicación de los símbolos de seguridad
Riesgo de descarga
eléctrica
Lea los manuales antes de
utilizar el producto
Utilice protección
respiratoria
Riesgo de quemaduras,
supercie a alta temperatura
Utilice protección ocula Utilice protección acústica
Sólo para uso interior
Información de seguridad - Explicación de los mensajes de las señales de seguridad
Indica una situación de peligro inminente que, de no evitarse, resultaría en lesiones graves o muerte.
Indica una situación potencialmente peligrosa que, de no evitarse, podría resultar en lesiones graves o muerte.
Indica una situación potencialmente peligrosa que, de no evitarse, podría producir lesiones de leves a
moderadas o daños en la propiedad.
Indica información o una política de la empresa directa o indirectamente relacionada con la seguridad del
personal o la protección de la propiedad.
Información sobre las piezas del producto
El uso de piezas de recambio que no sean las auténticas piezas Ingersoll Rand podría poner en peligro la seguridad, reducir el
rendimiento de la herramienta y aumentar los cuidados de mantenimiento necesarios, así como invalidar toda garantía.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales.
Los manuales pueden descargarse desde ingersollrandproducts.com.
Remita todas las comunicaciones a la ocina o al distribuidor de Ingersoll Rand más cercano.
ES-6 47514514001_ed3
Page 15
FR
AVERTISSEMENT
Informations sur la sécurité du produit: Clé à chocs sans l
Description du Produit
Une clé à chocs sans l est un outil à main fonctionnant à l’aide de piles rechargeables qui produit des impacts rotatifs pour serrer ou desserrer
des éléments de xation letés, au moyen de douilles amovibles spécialement durcies.
Règles de Sécurité Générales
Avertissement ! Lisez toutes les instructions. Le non-respect de celles-ci peut provoquer des chocs électriques, des incendies et/ou des
•
blessures graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures. Le terme « outil
» dans tous les avertissements cidessous fait référence à votre outil fonctionnant sur secteur (câblé) ou sur batterie (sans l).
Il vous incombe de transmettre les présentes informations de sécurité à tous les utilisateurs du produit. Le non-respect de ces normes
•
et réglementations peut provoquer des blessures.
Installez, utilisez, inspectez et entretenez toujours ce produit conformément à toutes les normes et réglementations en vigueur
•
(locales, nationales, fédérales, européennes etc.). Vous êtes responsable du respect de ces normes. Le non-respect de ces normes et
réglementations peut provoquer des blessures.
Sécurité du lieu de
Maintenez votre lieu de travail propre et bien éclairé. Des établis en désordre et des surfaces sombres sont susceptibles de provoquer
•
des accidents.
N’utilisez pas les outils dans des atmosphères explosives, par exemple en présence de liquides inammables, de gaz ou de
•
poussière. Les outils provoquent des étincelles susceptibles d’enammer les poussières ou les fumées.
Tenez les spectateurs et enfants éloignés pendant l’utilisation de l’outil. Tout moment d’inattention de votre part peut entraîner une
•
perte du contrôle de l’outil.
Faites attention aux risques de danger enfouis, cachés ou autres dans votre environnement de travail. Ne touchez et n’endommagez
•
pas les cordons, conduits, canalisations ou tuyaux pouvant contenir des ls électriques, des gaz explosifs ou des liquides
dangereux. Cela pourrait provoquer un choc électrique, un incendie ou des blessures.
Sécurité Électrique
Les ches des outils doivent correspondre aux prises. La che ne doit en aucun cas être modiée. Ne jamais utiliser de che
•
d’adaptation quelle qu’elle soit avec des outils reliés à la terre. Des ches non modiées et des prises correspondantes réduisent les
risques de choc.
Évitez tout contact avec les surfaces reliées à la terre telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc
•
électrique est accru si votre corps est relié à la terre.
Les outils électriques doivent être conservés à l’abri de la pluie et de toute humidité. L’inltration d’eau dans un outil augmente le
•
risque de choc électrique.
Utilisez convenablement le cordon. N’utilisez jamais le cordon pour transporter, tirer ou débrancher l’outil. Assurez-vous que
•
le cordon est placé à distance des sources de chaleur, d’huile, d’arêtes vives ou de pièces mobiles. Les cordons endommagés ou
entremêlés augmentent les risques de choc électrique.
Lors de l’utilisation d’un outil en extérieur, utilisez une rallonge adaptée à ce type d’utilisation. L’utilisation d’un câble adapté pour
•
l’extérieur réduit le risque de choc électrique.
Face à l’obligation d’utiliser un outil électrique dans un site humide, il convient de protéger l’alimentation électrique par un
•
dispositif diérentiel résiduel (DDR). L’utilisation d’un DDR permet de réduire les risques de chocs électriques.
Sécurité de L’utilisateur
Restez vigilant et attentif et faites preuve de bon sens lors de l’utilisation de cet outil. N’utilisez pas cet outil en cas de fatigue ou
•
sous l’inuence de la drogue, d’alcool ou de médicaments. Un moment d’inattention au cours de l’utilisation de ces outils sut pour
provoquer de graves blessures.
Utilisez les équipements de sécurité. Protégez-vous toujours les yeux. Des équipements de sécurité tels que des masques anti-
•
poussière, des chaussures de sécurité antidérapantes, des casques ou des protections auditives utilisés dans des conditions appropriées
réduisent les blessures.
Évitez tout démarrage accidentel. Vériez que l’interrupteur est en position Arrêt avant de brancher l’outil. Transporter des outils avec
•
un doigt placé sur l’interrupteur ou brancher des outils alors que l’interrupteur est en position Marche peut provoquer des accidents.
Retirez toute clavette de calage ou clé à chocs avant de mettre l’outil sous tension. Une clé ou une clavette restée attachée à un
•
élément rotatif de l’outil peut provoquer des blessures.
Ne présumez pas de vos forces. Soyez toujours bien positionné et en équilibre. Cela permet de mieux contrôler l’outil dans les situations
•
inattendues.
Portez des habits adéquats. Ne portez pas de vêtements trop amples ni de bijoux. Attachez-vous les cheveux. Gardez vos cheveux,
•
vos vêtements et vos gants à distance des éléments mobiles. Les vêtements amples, bijoux et cheveux longs peuvent se coincer dans les
pièces mobiles.
Si des appareils sont fournis pour le raccordement de matériel d’extraction et de collecte de poussière, vériez qu’ils sont connectés
•
et utilisés correctement. L’utilisation de ces appareils peut réduire les risques liés à la poussière.
Utilisez des vis ou tout autre moyen pour sécuriser et assurer le support de la pièce de fabrication sur une plate-forme stable. Le fait
•
de tenir un élément à bout de bras ou contre vous constitue une source d’instabilité et peut conduire à la perte de contrôle de l’outil.
Évitez toute exposition ou inhalation de poussières et de particules dangereuses générées par l’utilisation de l’outil.
•
Certaines poussières générées par ponçage, sciage, meulage, perçage et autres activités de construction contiennent des produits
-
chimiques cancérigènes pouvant entraîner des anomalies congénitales ou des risques de malformations génétiques. Certains de ces
produits chimiques sont :
le plomb issu de peintures à base de plomb;
-
47514514001_ed3 FR-1
Page 16
FR
FR-2 47514514001_ed3
la silice cristallisée utilisée pour les briques, le ciment et autres produits de maçonnerie ;
l’arsenic et le chrome issus du bois traité chimiquement.
-
Les risques liés à ces expositions dépendent de la fréquence à laquelle vous eectuez ce type de travail. Pour limiter l’exposition à ces
produits chimiques : travaillez dans un lieu bien ventilé avec des équipements de sécurité adéquats, tels que des masques anti-poussières
spécialement conçus pour ltrer les particules microscopiques.
Cessez d’utiliser un outil en cas de malaise, d’engourdissement ou de douleur. Des vibrations, des mouvements répétés ou des
•
positions inconfortables peuvent présenter des risques pour vos mains et vos bras. Ces outils peuvent émettre des vibrations en cours
d’utilisation. Consultez un médecin avant de les utiliser à nouveau.
L’émission de vibrations pendant le fonctionnement de l’outil électrique peut diérer de la valeur déclarée en fonction du mode
•
d’utilisation. Prenez les mesures de sécurité qui s’imposent pour assurer la protection de l’opérateur, en fonction de l’estimation de
l’exposition au cours de l’utilisation réelle
Évitez tout contact avec les pièces mobiles de l’outil. L’outil et/ou ses accessoires peuvent continuer à être en mouvement pendant un
•
bref instant suite à la mise hors tension, pouvant ainsi présenter des risques d’empêtrement ou d’autres blessures.
Utilisation et Maintenance de L’outil
N’exercez pas de pression trop importante sur l’outil lors de son utilisation. Utilisez l’outil correspondant au type de travail que vous
•
eectuez. Dans le cadre de l’utilisation pour laquelle il a été conçu, un outil fonctionne mieux et de manière plus sûre.
N’utilisez pas cet outil si l’interrupteur ne permet pas de le mettre sous et hors tension. Tout outil ne pouvant pas être contrôlé par
•
l’interrupteur présente des risques et doit être réparé.
Avant d’eectuer tout réglage, de changer d’accessoire et de ranger l’outil, débranchez la che de la source d’alimentation
•
électrique. De telles mesures de sécurité préventives réduisent les risques de mise sous tension accidentelle de l’outil.
Stockez les outils inutilisés hors de portée des enfants et ne laissez aucune personne non familiarisée avec l’outil ou avec ces
•
instructions l’utiliser. Ces outils peuvent s’avérer dangereux s’ils sont utilisés par des personnes non qualiées.
Entretenez les outils. Vériez tout désalignement ou accrochage des pièces mobiles, ainsi que toute rupture des éléments ou
•
toute autre condition pouvant altérer le fonctionnement de l’outil. Si celui-ci est endommagé, faites-le réparer avant de l’utiliser.
Beaucoup d’accidents surviennent suite à un mauvais entretien des outils.
Faites en sorte que les outils coupants restent aiguisés et propres. Des outils bien entretenus, avec des lames aiguisées, verront leur
•
fonctionnement amélioré et seront plus faciles à manier. Gardez les poignées propres et sèches pour conserver le contrôle des outils.
Utilisez l’outil, les accessoires, les pièces, etc. conformément à ces instructions et de la manière prévue, en tenant compte des
•
conditions de travail et de la tâche à eectuer. L’utilisation de l’outil pour des opérations autres que celles prévues peuvent vous mettre
en danger.
Utilisation et Maintenance des Outils sur Batterie
Utilisez exclusivement le type de chargeur spécié par le fabricant. Un chargeur correspondant à un type de pile spécique peut
•
entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type de pile.
N’utilisez l’outil qu’avec le bloc de piles prévu à cet eet. L’utilisation d’un autre bloc de piles peut constituer un risque de blessure et
•
d’incendie.
Lorsque le bloc de piles n’est pas utilisé, tenez-le à distance des objets métalliques tels que : trombones, pièces de monnaie, clés,
•
clous, vis ou autres petits objets en métal pouvant établir une connexion entre les contacts. Un court-circuit entre les contacts de la
pile peut provoquer des brûlures ou un incendie.
Dans des conditions extrêmes, la pile peut rejeter du liquide ; évitez tout contact. En cas de contact accidentel, nettoyez
•
abondamment à l’eau claire. Si le liquide entre en contact avec les yeux, consultez également un médecin. Le liquide éjecté de la pile
peut entraîner des irritations ou des brûlures.
Assurez-vous que l’interrupteur est réglé sur ARRÊT avant d’insérer le bloc de piles. L’insertion du bloc de piles dans l’outil avec
•
l’interrupteur réglé sur MARCHE peut entraîner des accidents.
Retirez le bloc de piles de l’outil ou mettez l’interrupteur sur la position ARRÊT avant de procéder à des réglages ou de changer des
•
accessoires. Ces mesures de sécurité préventives réduisent les risques de mise sous tension accidentelle de l’outil.
Les outils électriques surchauent si vous continuez de les utiliser lorsque leur moteur subit une charge excessive, cale ou ne peut
•
pas tourner. Arrêtez l’outil lorsque cela se produit. Si vous continuez de l’utiliser, cela peut générer de la chaleur, de la fumée ou un incendie
pouvant entraîner des blessures ou des dégâts matériels.
Retirez le bloc de piles de l’outil avant de stocker ce dernier ou de le mettre dans une boîte à outils ou un sac. Toute mise sous
•
tension accidentelle durant le stockage ou le transport peut engendrer des situations dangereuses, notamment une surchaue de
l’outil. Le fonctionnement non contrôlé de l’outil peut engendrer des situations dangereuses telles qu’une surchaue, de la fumée ou un
incendie.
Ne bloquez pas les aérations car cela pourrait provoquer la surchaue de l’outil. Si vous l’utilisez dans de telles conditions, cela peut
•
générer de la chaleur, de la fumée ou un incendie pouvant entraîner des blessures ou des dégâts matériels.
L’outil peut surchauer en cas d’utilisation continue ou forcée. Cessez immédiatement d’utiliser l’outil et laissez-le refroidir si l’une
•
de ses parties devient brûlante ou si de la fumée s’échappe du moteur. L’utilisation de l’outil en ces conditions endommagera l’outil et
risque de provoquer des blessures ou des dégâts par la chaleur ou le feu.
Cessez immédiatement d’utiliser l’outil et remplacez toute batterie s’échauant de manière inhabituelle ou n’orant qu’une
•
autonomie réduite. Les batteries présentent généralement une capacité importante de cycles de chargement/déchargement. Il est donc
possible qu’elles soient trop anciennes ou endommagées. L’utilisation d’une batterie en mauvais état peut provoquer des blessures ou des
dégâts dus à la chaleur, au feu ou à une explosion.
N’essayez jamais de modier cet outil, les dispositifs de sécurité ou les accessoires. Cela pourrait provoquer un choc électrique, un
•
incendie ou des blessures.
Utilisez uniquement les accessoires recommandés par Ingersoll Rand pour votre modèle. Des accessoires utilisables avec un outil
•
spécique peuvent s’avérer dangereux sur un autre.
Si vous portez des gants, assurez-vous qu’ils n’entravent pas la course de la gâchette. Cela pourrait provoquer des blessures.
•
Ne retirez aucune étiquette. Remplacez toute étiquette endommagée. Ces étiquettes fournissent des informations utiles pour une
•
utilisation sûre de ce produit.
Page 17
Entretien
AVERTISSEMENT
Faites entretenir votre outil par des réparateurs qualiés et n’utilisez que des pièces de rechange identiques. Cela garantit le maintien
•
de la sécurité de l’outil.
Pour la réparation des outils, n’utilisez que des pièces détachées Ingersoll Rand d’origine et suivez scrupuleusement les instructions
•
de maintenance. L’utilisation de pièces non autorisées ou le non-respect des consignes de maintenance peuvent représenter un risque de
choc électrique ou de blessure.
Ne jetez pas les piles dans le feu, ne les incinérez pas ou ne les exposez pas à une température supérieure à 100 °C (212 °F). Les piles
•
présentent un risque d’incendie ou de brûlure chimique lorsqu’elles sont manipulées de façon inadéquate.
Recyclez ou mettez au rebut les piles conformément à toutes les normes et réglementations en vigueur (locales, nationales,
•
fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.
Règles de Sécurité Spéciques au Produit
Tenez l’outil en isolant les surfaces de serrage lors d’une utilisation où l’outil coupant pourrait entrer en contact avec des câbles
•
cachés. Tout contact avec un câble « conducteur » rendra les parties métalliques exposées « conductrices » et provoquera un choc
électrique.
Pour les modèles réversibles, repérez la position du mécanisme d’inversion avant la mise sous tension. La connaissance du sens de
•
rotation aide à garder le contrôle de l’outil.
N’utilisez que des douilles et accessoires pour clés à chocs. N’utilisez pas de douilles ou d’accessoires en chrome. Elles peuvent éclater en
•
cours d’utilisation et causer des blessures.
Vériez régulièrement l’extrémité de l’arbre de l’outil pour vous assurer que la goupille de retenue fonctionne correctement.
•
Vériez également que les douilles et les extrémités de l’arbre ne sont pas excessivement usées. Ces deux conditions peuvent
provoquer un détachement de la douille lors de sa rotation.
Les clés à chocs ne sont pas des clés dynamométriques. Les raccordements nécessitant des couples spéciques doivent être vériés
•
avec une clé dynamométrique après avoir été serrés avec une clé à chocs. Des xations mal ajustées peuvent se desserrer et provoquer
des accidents.
Les outils avec gâchettes saillantes ne seront pas utilisés là où des obstructions pourraient maintenir la gâchette sur la position
•
MARCHE. Vous pourriez vous trouver dans l’impossibilité de mettre l’outil hors tension.
FR
47514514001_ed3 FR-3
Page 18
FR
FR-4 47514514001_ed3
AVERTISSEMENT
Informations de sécurité du produit: Batterie
Description du Produit
Une pile est un dispositif de stockage de l’électricité utilisé en tant que source d’alimentation pour les produits sans l Ingersoll Rand.
Avertissements de sécurité généraux concernant la batterie
Avertissement! Lire tous les avertissements relatifs à la sécurité ainsi que la totalité des instructions. Ne pas suivre les avertissements
•
et instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures graves.
Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures.
•
Il vous incombe de transmettre les présentes informations de sécurité à tous les utilisateurs du produit. Le non respect des normes et
•
réglementations peut provoquer des blessures.
Installez, utilisez, inspectez et entretenez toujours ce produit conformément à toutes les normes et réglementations en vigueur
•
(locales, nationales, fédérales, européennes etc.). Vous êtes responsable du respect de ces normes. Le non respect des normes et
réglementations peut provoquer des blessures.
Le terme « outil électrique » dans les avertissements désigne l’outil (sans l) alimenté par votre batterie.
•
Sécurité électrique
N’exposez pas les batteries ou les outils électriques à la pluie ou à l’eau. L’inltration d’eau dans une batterie ou un outil électrique
•
augmente le danger d’électrocution.
Sécurité de l’utilisateur
Ne modiez jamais ce produit, les dispositifs de sécurité ni les accessoires. Cela pourrait provoquer un choc électrique, un incendie ou
•
des blessures.
Utilisation et entretien de la batterie et de l’outil électrique
Rangez les batteries et les outils électriques inutilisés hors de portée des enfants et ne laissez aucune personne n’étant pas familière
•
avec la batterie, l’outil électrique et ces instructions s’en servir. Entre les mains d’un utilisateur non formé, les batteries et les outils
électriques peuvent être dangereux.
Utilisez la batterie, l’outil électrique, les accessoires et les mèches etc. en suivant bien ces instructions, et en tenant compte des
•
conditions de travail et de la tâche à accomplir. L’utilisation de la batterie ou de l’outil électrique pour un usage non prévu à cet eet peut
se révéler dangereux.
Utilisez exclusivement le type de chargeur spécié par le fabricant. Un chargeur peut être approprié pour un type de bloc batterie mais
•
créer un risque d’incendie avec un autre type de bloc batterie. Pour davantage d’avertissements spéciques sur le chargeur, consultez le
manuel d’Informations du chargeur.
N’utilisez l’outil qu’avec un bloc batterie prévu à cet eet. L’utilisation d’un autre bloc batterie peut entraîner un danger de blessure et
•
d’incendie.
Lorsque le bloc de piles n’est pas utilisé, tenez-le à distance des autres objets métalliques tels que : des trombones, pièces de
•
monnaie, clés, clous, vis ou autres petits objets en métal pouvant créer une connexion entre un terminal et un autre. Un court circuit
entre les terminaux de piles peut provoquer des étincelles, des brûlures ou un incendie.
En cas de mauvaise utilisation, la batterie peut rejeter du liquide ; évitez tout contact. En cas de contact accidentel, nettoyez
•
abondamment à l’eau claire. En cas de contact avec les yeux, rincez abondamment et consultez un médecin. Le liquide en provenance de
la pile peut entraîner des irritations ou des brûlures.
Cessez immédiatement d’utiliser l’outil et remplacez toute batterie s’échauant de manière inhabituelle ou n’orant qu’une autonomie
•
réduite. Les batteries présentent généralement une capacité importante de cycles de chargement/déchargement. Il est donc possible qu’elles
soient trop anciennes ou endommagées. L’utilisation d’une batterie en mauvais état peut provoquer des blessures ou des dégâts dus à la chaleur,
au feu ou à une explosion.
Ne retirez aucune étiquette. Remplacez toute étiquette endommagée. Ces étiquettes fournissent des informations utiles pour une
•
utilisation sûre de ce produit.
Ne soumettez pas les batteries à des impacts physiques.
•
Ne laissez pas une batterie en charge trop longtemps lorsqu’elle n’est pas utilisée.
•
Dans la mesure du possible, enlevez la batterie de l’appareil lorsqu’il est inutilisé.
•
N’utilisez pas de batteries qui ont été physiquement endommagées.
•
Entretien
Ne jetez pas les piles dans le feu, ne les incinérez pas ou ne les exposez pas à une température supérieure à 100 °C (212 °F). Les piles
•
présentent un risque d’incendie ou de brûlure chimique lorsqu’elles sont manipulées de façon inadéquate.
Recyclez ou mettez au rebut les piles conformément à toutes les normes et réglementations en vigueur (locales, nationales,
•
fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.
N’ouvrez pas le capot ni le boîtier de l’appareil. Il ne contient aucun élément pouvant être entretenu par l’utilisateur. Cela pourrait
•
entraîner un choc électrique ou des blessures.
Page 19
Informations de sécurité du produit: Chargeur de Batteries
AVERTISSEMENT
Description du Produit
Un chargeur de piles est un appareil électrique qui convertit le courant alternatif en courant continu utilisé pour charger les accumulateurs.
Règles de Sécurité Générales
Lisez attentivement toutes les instructions. Le non-respect de celles-ci peut provoquer des chocs électriques, des incendies et/ou des
•
blessures graves.
Il vous incombe de transmettre les présentes informations de sécurité à tous les utilisateurs du produit. Le non-respect de ces normes
•
et réglementations peut provoquer des blessures.
Installez, utilisez, inspectez et entretenez toujours ce produit conformément à toutes les normes et réglementations en vigueur
•
(locales, nationales, fédérales, européennes etc.). Vous êtes responsable du respect de ces normes. Le non-respect de ces normes et
réglementations peut provoquer des blessures.
Il importe de veiller sur les enfants pour qu’ils n’utilisent pas ce produit et ne jouent pas avec.
•
Ce produit n’est pas destiné à être utilisé par des personnes à capacités physiques, sensorielles ou mentales réduites, ou manquant
•
d’expérience et de connaissances, sauf si elles ont bénécié, pour l’utilisation de ce produit, de surveillance ou de formation par une
personne responsable de leur sécurité.
Lieu de Travail
N’utilisez pas le chargeur de piles dans un environnement explosif, par exemple en présence de liquides inammables, de gaz ou de
•
poussière. Un chargeur de piles est susceptible de provoquer des étincelles qui peuvent enammer les poussières ou les fumées.
Sécurité Électrique
Les produits à double isolation sont munis d’une che polarisée (une lame est plus large que l’autre). Cette che ne peut se
•
connecter sur une prise polarisée que d’une seule manière. Si la che ne s’enfonce pas complètement dans la prise, retournez-la. Si
elle ne se branche toujours pas correctement, contactez un électricien qualié pour l’installation d’une prise polarisée. La che ne
doit en aucun cas être modiée. En présence d’une double isolation, il n’est plus nécessaire d’utiliser un cordon électrique à trois ls avec
mise à la terre, ni un système d’alimentation électrique avec mise à la terre.
Utilisez convenablement le cordon. N’utilisez jamais le cordon pour transporter, tirer ou débrancher l’outil. Assurez-vous que
•
le cordon est placé à distance des sources de chaleur, d’huile, d’arêtes vives ou de pièces mobiles. Les cordons endommagés ou
entremêlés augmentent les risques de choc électrique.
Un appareil fonctionnant avec des piles intégrées ou un bloc de piles séparé ne doit être rechargé qu’avec le chargeur de piles
•
spécié. Un chargeur correspondant à un type de pile spécique peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type
de pile.
Le chargeur ne doit être utilisé qu’en intérieur. Veillez à ce que le chargeur ne soit pas exposé à la pluie. N’utilisez pas le chargeur
•
dans des endroits humides ou mouillés. Cela pourrait entraîner un choc électrique ou des blessures.
Respectez toujours la tension d’alimentation indiquée. L’utilisation de cet outil sous une autre tension peut provoquer des chocs
•
électriques, des incendies, un fonctionnement anormal de l’outil et des blessures graves.
Évitez tout contact des doigts, de ls et autres matériaux conducteurs avec les bornes de la batterie. Ne connectez l’appareil qu’à
•
des batteries agréées par Ingersoll Rand. Cela pourrait entraîner un choc électrique ou des blessures.
Ne tentez pas de recharger des batteries non rechargeables. Cela pourrait provoquer un choc électrique, un incendie ou des blessures.
•
Sécurité de L’utilisateur
Ne modiez jamais ce produit, les dispositifs de sécurité ou les accessoires. Cela pourrait provoquer un choc électrique, un incendie ou
•
des blessures.
N’utilisez pas ce produit à des ns autres que celles recommandées. Cela pourrait provoquer un choc électrique, un incendie ou des
•
blessures.
Assurez-vous que le chargeur est dans une position stable avant de le brancher à une source d’alimentation. Maintenez le chargeur
•
hors de portée des enfants. Une position instable ou une utilisation par des enfants peut conduire à un choc électrique, un incendie ou des
blessures.
Utilisation et Maintenance
N’utilisez jamais un chargeur endommagé ou ne fonctionnant pas correctement. Débranchez immédiatement le chargeur et faites-
•
le réparer ou remplacer. L’utilisation continue d’un tel chargeur pourrait provoquer un choc électrique, un incendie ou des blessures.
Ne retirez aucune étiquette. Remplacez toute étiquette endommagée. Ces étiquettes fournissent des informations utiles pour une
•
utilisation sûre de ce produit.
Entretien
L’entretien ne doit être eectué que par un centre de service Ingersoll Rand agréé ou par un personnel qualié équivalent.
•
L’entretien ou la maintenance eectués par un personnel non qualié pourrait présenter des risques de blessures.
N’ouvrez pas le capot ni le boîtier de l’appareil. Il ne contient aucun élément pouvant être réparé par l’utilisateur. Cela pourrait
•
entraîner un choc électrique ou des blessures.
Si le cordon d’alimentation est endommagé, il doit être remplacé par un centre de service Ingersoll Rand agréé ou par un personnel
•
qualié équivalent. Les cordons endommagés et mis en place de façon incorrecte augmentent les risques de choc électrique.
FR
47514514001_ed3 FR-5
Page 20
FR
AVIS
DANGER
AVERTISSEMENT
ATTENTION
AVIS
ATTENTION
Consultez le manuel Informations Produit concernant les informations spéciques sur la sécurité du modèle.
Identication du Symbole de Sécurité
Risque de choc électrique Veuillez porter une protec-
Lisez attentivement les
manuels avant d’utiliser le
produit
tion respiratoire
Risque de brûlure. Surface
Portez une protection
chaude.
oculaire
Portez une protection
auditive
Utilisation en intérieur
uniquement
Informations de Sécurité - Explication des Symboles de Sécurité
Signale une situation de danger imminent qui, si elle n’est pas évitée, peut provoquer la mort ou des blessures
graves.
Signale une situation de danger potentiel qui, si elle n’est pas évitée, pourrait provoquer la mort ou des blessures
graves.
Signale une situation de danger potentiel qui, si elle n’est pas évitée, peut provoquer des blessures mineures ou
modérées ou des dommages matériels.
Signale une information ou une règle de l’entreprise en rapport direct ou indirect avec la sécurité du personnel
ou avec la protection des biens.
Informations sur les Pièces du Produit
L’utilisation de pièces de rechange autres que les pièces d’origine Ingersoll Rand peut remettre en cause la sécurité, réduire les
performances de l’outil et requérir une maintenance accrue, de même qu’elle peut annuler toutes les garanties.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine.
Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.
FR-6 47514514001_ed3
Page 21
PT
AVISO
Informações de Segurança do Produto: Chave de Impacto Sem Fios
Descrição do Produto
Uma Chave de Impacto Sem Fios é uma ferramenta mecânica, manual, accionada por bateria, que utiliza impactos rotativos para apertar ou
desapertar dispositivos de xação roscados através de chaves de caixa especialmente endurecidas.
Regras Gerais de Segurança
Aviso! Leia todas as instruções. Se as instruções que se seguem não forem integralmente cumpridas, podem ocorrer choques eléctricos,
•
incêndios e/ou lesões graves. Conserve todos os Avisos e instruções para futura referência. O termo “ferramenta mecânica”, utilizado em todos
os avisos abaixo, refere-se à ferramenta mecânica eléctrica sem bateria (com o) ou à ferramenta mecânica accionada por bateria (sem os).
Compete-lhe a si a responsabilidade pela disponibilização destas informações de segurança a todas as pessoas que venham a
•
utilizar este equipamento. O incumprimento das normas e dos regulamentos pode dar azo a lesões pessoais.
Instale, utilize, inspeccione e mantenha sempre este equipamento de acordo com todas as normas e regulamentos aplicáveis
•
(locais, estaduais, nacionais, federais, etc.). Compete-lhe a si a responsabilidade pelo cumprimento destas normas e destes regulamentos.
O incumprimento das normas e dos regulamentos pode dar azo a lesões pessoais.
Segurança do trabalho área
Mantenha a sua área de trabalho limpa e bem iluminada. As bancadas de trabalho desarrumadas e as áreas mal iluminadas são mais
•
propícias à ocorrência de acidentes.
Não utilize ferramentas mecânicas em atmosferas explosivas, como, por exemplo, em presença de líquidos, gases ou poeiras
•
inamáveis. As ferramentas mecânicas produzem faíscas que podem incendiar poeiras ou gases.
Sempre que estiver a utilizar uma ferramenta deste tipo, mantenha afastados eventuais espectadores, crianças e visitantes.
•
Qualquer distracção poderá fazer com que perca o controlo do equipamento.
Mantenha-se atento a eventuais perigos enterrados e ocultos que possam existir no seu local de trabalho, bem como de todos os
•
outros eventuais perigos existentes nessa área. Certique-se de não entra em contacto com cabos, condutas, tubos ou mangueiras
que possam conter os eléctricos, gases explosivos ou líquidos nocivos, certicando-se também de que não os danica. Se o zer,
poderão ocorrer choques eléctricos, incêndios ou lesões pessoais.
Segurança Eléctrica
As chas das ferramentas mecânicas têm de estar de acordo com as tomadas a que vão ser ligadas. Nunca modique a cha de
•
nenhuma forma. Nunca utilize chas adaptadoras com ferramentas mecânicas ligadas à terra. A utilização de chas não modicadas e
de tomadas correspondentes reduz o risco de choque.
Evite qualquer contacto físico com as superfícies ligadas à terra, tal como, por exemplo, canos, aquecedores, fogões e frigorícos.
•
Correrá maior risco de apanhar choques eléctricos se o seu corpo estiver ligado à terra.
Não exponha ferramentas mecânicas à chuva nem a condições atmosféricas com humidade. A penetração de água numa ferramenta
•
mecânica aumenta o risco de choque eléctrico.
Certique-se sempre de que usa indevidamente o cabo. Nunca utilize o cabo da ferramenta mecânica para a transportar, para a
•
puxar nem para a desligar da tomada, puxando por ele. Mantenha os cabos afastados do calor, do óleo, de arestas aadas ou de
componentes rotativos. Os cabos danicados ou emaranhados aumentam o risco de choque eléctrico.
Sempre que utilizar uma ferramenta mecânica no exterior, utilize uma extensão própria para utilização no exterior. A utilização de
•
uma extensão própria para utilização no exterior reduz o risco de choques eléctricos.
Se operar uma ferramenta de potência num local húmido for inevitável, use um dispositivo de corrente residual (RCD) com
•
alimentação protegida. O uso de um RCD reduz o risco de choque eléctrico.
Segurança Pessoal
Mantenha-se alerta, tenha atenção ao que está a fazer e use o bom senso quando estiver a utilizar uma ferramenta mecânica. Nunca
•
utilize a ferramenta quando estiver cansado ou sob inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção
quando se está a utilizar ferramentas deste tipo pode ter como resultado lesões pessoais graves.
Use equipamento de segurança. Use sempre protecção ocular. Devem ser sempre usadas máscara de protecção das vias respiratórias,
•
sapatos de segurança antiderrapantes, capacete ou protecção auricular para assegurar as condições de trabalho apropriadas.
Evite uma entrada acidental em funcionamento. Antes de ligar a ferramenta à corrente, certiquese sempre de que o interruptor de
•
ligação está na posição correspondente a desligada. Tanto o transporte de ferramentas com o dedo sobre o interruptor de ligação como
a ligação à corrente de ferramentas mecânicas cujo interruptor de ligação está ligado podem dar origem a acidentes.
Retire quaisquer chaves ajustáveis ou outras chaves antes de ligar a ferramenta mecânica. Chaves ajustáveis ou outras chaves que
•
tenham cado presas num componente rotativo da ferramenta mecânica podem provocar lesões pessoais.
Nunca se estique demasiado quando estiver a utilizar a ferramenta. Mantenha-se sempre rmemente apoiado e em equilíbrio. Desta
•
forma poderá controlar melhor a ferramenta em situações inesperadas.
Use vestuário apropriado. Não use roupas largas nem jóias. Se tiver cabelo comprido, prenda-o. Mantenha o cabelo, o vestuário e
•
as luvas afastados dos componentes rotativos. Peças de vestuário largas, jóias e cabelo comprido podem car presos nos componentes
rotativos.
Se existirem dispositivos para ligação de sistemas de extracção e de recolha de pó, certique-se de que estão devidamente ligados e
•
de que são utilizados correctamente. A utilização deste tipo de dispositivos pode ajudar a reduzir os perigos inerentes à presença de pó.
Utilize dispositivos de xação ou outros dispositivos práticos para prender a peça a uma plataforma estável e para a apoiar nessa
•
plataforma. Segurar na peça com uma mão ou encostá-la ao corpo pode provocar instabilidade e dar origem a perda de controlo.
Evite expor-se e respirar poeiras e partículas nocivas resultantes da utilização da ferramenta.
•
Algumas poeiras resultantes de trabalhos de lixagem, serragem, esmerilamento, perfuração e outras actividades de construção contêm
-
produtos químicos que se sabe causarem cancro, defeitos congénitos ou outros problemas do foro reprodutivo. Seguem-se alguns
exemplos desses produtos químicos:
chumbo proveniente de tintas à base de chumbo,
-
47514514001_ed3 PT-1
Page 22
PT
PT-2 47514514001_ed3
silício cristalino proveniente de tijolos e cimento, bem como de outros produtos utilizados na alvenaria e
arsénico e crómio provenientes de madeira tratada quimicamente e utilizada na construção civil.
O risco em que incorre devido à exposição a estes produtos varia em função da frequência com que faz esse tipo de trabalho. Para
reduzir a exposição a esses produtos químicos: trabalhe numa área bem ventilada e use o equipamento de segurança aprovado, por
exemplo, máscaras de protecção das vias respiratórias especialmente concebidas para ltrar partículas microscópicas.
Interrompa a utilização de qualquer ferramenta se sentir desconforto, sensação de formigueiro ou dor. As vibrações, os movimentos
•
repetitivos ou as posições desconfortáveis podem ser prejudiciais para as suas mãos e para os seus braços. As ferramentas mecânicas podem
vibrar quando estão a ser utilizadas. Aconselhe-se junto do médico antes de as voltar a utilizar.
A emissão de vibrações durante a utilização de uma ferramenta eléctrica pode diferir do valor declarado, dependendo da forma
•
pela qual a ferramenta é usada. Cumpra as medidas de protecção apropriadas para proteger o operador, com base numa estimativa de
exposição durante a utilização real
Evite o contacto com os componentes rotativos da ferramenta. A ferramenta e/ou os acessórios podem continuar a movimentar-se
•
durante alguns instantes depois de terem sido desligados, existindo por isso o risco de car preso ou de sofrer outras lesões pessoais.
Utilização e Manutenção das Ferramentas Mecânicas
Não force a ferramenta. Utilize a ferramenta mecânica correcta para o m pretendido. A ferramenta mecânica correcta efectuará o
•
trabalho melhor e com mais segurança, à velocidade para a qual foi concebida.
Não utilize a ferramenta mecânica se o respectivo interruptor não lhe permitir ligá-la ou desligá-la. Qualquer ferramenta mecânica
•
que não possa ser controlada pelo respectivo interruptor é perigosa e tem de ser reparada.
Desligue a cha da ferramenta mecânica da tomada de alimentação antes de fazer qualquer ajuste, mudar de acessórios ou guardar
•
a ferramenta. Estas medidas de prevenção reduzem o risco de a ferramenta começar a funcionar acidentalmente.
Conserve as ferramentas que não estejam a ser utilizadas fora do alcance das crianças e não permita que terceiros que não estejam
•
familiarizados com a ferramenta mecânica ou com estas instruções a utilizem. As ferramentas tornam-se perigosas nas mãos de pessoas
que não estão preparadas para as utilizar.
Manutenção da Ferramenta Mecânica Certique se existem componentes móveis mal alinhados ou dobrados, quebra de
•
componentes e quaisquer outros problemas que possam afectar o funcionamento da ferramenta mecânica. Se detectar quaisquer
danos, mande reparar a ferramenta mecânica antes de utilizar. Muitos acidentes são provocados por ferramentas mecânicas que não
foram devidamente mantidas.
Mantenha as ferramentas de corte aadas e limpas. As ferramentas submetidas a uma manutenção adequada, com arestas de corte
•
aadas, apresentam menos probabilidades de se prenderem e são controladas mais facilmente. Mantenha as pegas limpas e secas para
manter o controlo.
Utilize a ferramenta mecânica, os acessórios, as ponteiras, etc. da forma indicada nestas instruções e da maneira prevista para
•
a ferramenta mecânica em causa, tendo em consideração as condições de trabalho e o trabalho a ser realizado. A utilização da
ferramenta mecânica para a realização de trabalhos para os quais não se destina pode dar azo a situações de perigo.
Utilização e Manutenção das Baterias
Utilize sempre o carregador indicado pelo fabricante para a recarga das baterias. Um carregador que é adequado para um tipo de
•
bateria pode causar riscos de incêndio quando é utilizado com outra bateria.
Utilize sempre o conjunto de baterias especicamente indicado para a ferramenta mecânica em causa. A utilização de outro conjunto
•
de baterias pode dar azo a riscos de lesões e de incêndio.
Sempre que o conjunto de baterias não estiver a ser utilizado, mantenha-o afastado de outros objectos metálicos, como: clipes,
•
moedas, chaves, pregos, parafusos ou outros objectos metálicos de pequena dimensão que possam estabelecer ligação entre um
terminal e o outro. O curto-circuito dos terminais da bateria pode dar azo a queimaduras ou incêndio.
Em condições de utilização incorrectas ou exageradas, pode ser derramado líquido da bateria; evite todo e qualquer contacto com
•
este líquido. Em caso de contacto acidental, lave as partes do corpo afectadas com água abundante. Além disso, se o líquido entrar
em contacto com os olhos, consulte imediatamente um médico. O líquido derramado da bateria pode causar irritações ou queimaduras.
Antes de colocar o conjunto de baterias na ferramenta mecânica, certique-se de que o interruptor está na posição de bloqueio ou
•
na posição desligada. A colocação do conjunto de baterias na ferramenta mecânica com o interruptor ligado é um convite a acidentes.
Desligue o conjunto da bateria da ferramenta ou coloque o interruptor numa posição desligada e bloqueada antes de efectuar
•
ajustamentos ou mudar acessórios. Estas medidas de prevenção reduzem o risco de a ferramenta começar a funcionar acidentalmente.
As ferramentas eléctricas podem sobreaquecer se permanecerem ligadas quando o motor da ferramenta estiver a produzir um
•
esforço excessivo, ou se estiver bloqueado ou impedido de efectuar a rotação por qualquer razão. Desligue a ferramenta se isso
ocorrer. A utilização contínua nestas condições pode provocar aquecimento, fumo ou fogo, e representa um risco de ferimentos pessoais ou
danos a bens.
Desligue o conjunto da bateria da ferramenta antes de armazenar a ferramenta ou de a colocar numa caixa ou saco. O
•
arranque acidental durante o armazenamento ou o transporte pode provocar várias condições de risco elevado, incluindo o
sobreaquecimento da ferramenta. A utilização não controlada da ferramenta pode provocar várias situações perigosas, incluindo
aquecimento, fumo ou fogo.
Não bloqueie os orifícios de arrefecimento de ar da caixa, pois poderá provocar um sobreaquecimento da ferramenta. A utilização da
•
ferramenta nestas condições poderá provocar calor, fumo ou fogo associados a lesões ou danos de propriedade.
A ferramenta poderá sobreaquecer durante uma utilização contínua ou outros ciclos de funcionamento exigentes. Interrompa
•
imediatamente o funcionamento e deixe a ferramenta arrefecer se algum componente da ferramenta car demasiado quente ao
toque ou existir qualquer indicação de fumo do motor. Se continuar a utilizar a ferramenta sob estas condições, poderá provocar danos
na ferramenta e lesões ou danos de propriedade resultantes do calor ou fogo.
Interrompa imediatamente a utilização e substitua qualquer bateria que aqueça excessivamente durante a utilização ou
•
proporcione tempos de utilização muito curtos. Normalmente, estas baterias têm um número elevado de ciclos de carga/descarga,
podem ser antigas ou estar danicadas. Se continuar a utilizar uma bateria incapacitada poderá provocar lesões ou danos de propriedade
resultantes do calor, fogo ou explosão.
Nunca modique esta ferramenta, nem os dispositivos de protecção e segurança ou os acessórios. As modicações não autorizadas
•
podem dar origem a choques eléctricos, incêndios ou lesões pessoais.
Utilize apenas acessórios recomendados pela Ingersoll Rand para o modelo de ferramenta que está a utilizar. Os acessórios
•
Page 23
adequados para uma ferramenta podem ser perigosos quando utilizados com outra ferramenta.
AVISO
Sempre que usar luvas, certique-se de que as luvas não podem impedir o gatilho de ser libertado. Podem ocorrer lesões pessoais.
•
Nunca remova quaisquer etiquetas. Substitua sempre as etiquetas danicadas. As etiquetas contêm informações necessárias à
•
utilização segura do produto.
Assistência
Esta ferramenta mecânica deve ser assistida e reparada por um técnico qualicado, que deverá utilizar exclusivamente peças
•
sobressalentes idênticas às utilizadas na ferramenta. Só assim ca garantida a segurança da ferramenta mecânica.
Sempre que reparar ou manter uma ferramenta, utilize exclusivamente peças sobressalentes originais da Ingersoll Rand e siga
•
todas as Instruções de Manutenção. A utilização de componentes não autorizados ou o incumprimento das Instruções de Manutenção
pode dar origem a risco de choque eléctrico ou lesão.
Nunca deite as baterias para o fogo, nem as incinere ou aqueça a temperaturas superiores a 100°C (212°F). Se não forem manuseadas
•
da forma correcta, as baterias apresentam perigo de incêndio ou de queimadura provocada por produtos químicos.
Recicle ou elimine as baterias de forma responsável e em conformidade com todas as normas e os regulamentos aplicáveis (locais,
•
estatais, do país, federais, etc.). Se a bateria for eliminada de modo incorrecto pode prejudicar o ambiente.
Regras de Segurança Especícas do Produto
Segure na ferramenta pelas pegas isoladas quando estiver a executar uma operação em que a ferramenta de corte possa entrar em
•
contacto com os eléctricos ocultos. O contacto com um o sob tensão também fará com que as partes metálicas expostas da ferramenta
quem sob tensão, e provocará um choque eléctrico ao operador.
Nos modelos reversíveis, verique a posição do mecanismo de inversão antes de utilizar a ferramenta. O facto de saber em que
•
direcção ocorre a rotação ajuda a manter o controlo da ferramenta.
Utilize só chaves de caixa e acessórios de impacto. Não utilize acessórios ou chaves de caixa manuais (cromados). Podem quebrar durante
•
a utilização e provocar lesões.
Verique periodicamente a extremidade de accionamento da ferramenta, para se certicar de que o retentor da chave de caixa está
•
a funcionar correctamente e de que as chaves de caixa e as extremidades de accionamento não apresentam um desgaste excessivo.
Qualquer uma destas situações pode fazer com que a chave de caixa saia durante a rotação.
As chaves de impacto não são chaves dinamométricas. As ligações que requerem um binário de aperto especíco devem ser
•
vericadas com uma chave dinamométrica depois de apertadas com uma chave de impacto. Os dispositivos de xação apertados com
um binário de aperto incorrecto podem soltar-se e causar lesões.
Os gatilhos desprotegidos não podem ser utilizados em situações em que eventuais obstruções possam manter o gatilho na posição
•
de ligado. Pode não conseguir desligar a ferramenta.
PT
47514514001_ed3 PT-3
Page 24
PT
PT-4 47514514001_ed3
AVISO
Informações de Segurança do Produto: Bateria
Descrição do Produto
Uma bateria é um dispositivo de armazenamento de energia eléctrica utilizado como fonte de alimentação para produtos sem os da Ingersoll Rand.
Advertências Gerais de Segurança da Bateria
Aviso! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e das instruções pode resultar em
•
choques eléctricos, incêndios e/ou ferimentos graves.
Conserve todos os Avisos e instruções para futura referência.
•
Compete-lhe a si a responsabilidade pela disponibilização destas informações de segurança a todas as pessoas que venham a
•
utilizar este produto. O incumprimento das normas e dos regulamentos pode dar azo a lesões pessoais.
Instale, utilize, inspeccione e mantenha sempre este equipamento de acordo com todas as normas e regulamentos aplicáveis
•
(locais, estaduais, nacionais, federais, etc.). Compete-lhe a si a responsabilidade pelo cumprimento destas normas e destes regulamentos.
O incumprimento das normas e dos regulamentos pode dar azo a lesões pessoais.
O termo “power tool” (ferramenta eléctrica) nas advertências refere-se à sua ferramenta eléctrica (sem os) operada por bateria.
•
Segurança eléctrica
Não expor as baterias ou ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa bateria ou ferramenta
•
eléctrica irá aumentar o risco de choque eléctrico.
Segurança pessoal
Nunca modique este produto, nem os dispositivos de protecção e segurança ou os acessórios. As modicações não autorizadas
•
podem dar origem a choques eléctricos, incêndios ou lesões pessoais.
Uso e cuidado da Bateria e Ferramenta Eléctrica
Armazene as pilhas e as ferramentas eléctricas não usadas fora do alcance das crianças e não permita que pessoas não
•
familiarizadas com a bateria ou ferramenta eléctrica ou estas instruções para operar a bateria ou ferramenta eléctrica. As pilhas e
ferramentas eléctricas são perigosas nas mãos de utilizadores sem formação.
Use a bateria, a ferramenta eléctrica, acessórios e peças da ferramenta, etc., em conformidade com estas instruções, tendo em
•
consideração as condições de funcionamento e o trabalho a ser realizado. O uso da bateria ou ferramenta eléctrica para outras
operações que não as previstas pode resultar numa situação perigosa.
Recarregar apenas com o carregador especicado pelo fabricante. Um carregador que possa ser adequado para este tipo de
•
bateria pode criar risco de incêndio quando utilizado com outra bateria. Consultar o manual de Informação do Produto Carregador para
advertências adicionais especícas do carregador.
Utilize as ferramentas eléctricas apenas com conjuntos de baterias especícos. O uso de quaisquer outros conjuntos de baterias pode
•
criar risco de ferimentos e incêndio.
Sempre que o conjunto de baterias não estiver a ser utilizado, mantenha-o afastado de outros objectos metálicos, como: clipes, moedas,
•
chaves, pregos, parafusos ou outros objectos metálicos de pequena dimensão que possam estabelecer ligação entre um terminal e o outro.
O curto-circuito dos terminais da bateria pode dar azo a faíscas, queimaduras ou incêndio.
Sob condições abusivas, pode sair líquido das baterias; evitar o contacto. Se ocorrer um contacto acidental, lave imediatamente com
•
água. Se o líquido entrar em contacto com os olhos, deve também procurar um médico. O líquido ejectado das baterias pode provocar
irritação ou queimaduras.
Interrompa imediatamente a utilização e substitua qualquer bateria que aqueça excessivamente durante a utilização ou
•
proporcione tempos de utilização muito curtos. Normalmente, estas baterias têm um número elevado de ciclos de carga/descarga,
podem ser antigas ou estar danicadas. Se continuar a utilizar uma bateria incapacitada poderá provocar lesões ou danos de propriedade
resultantes do calor, fogo ou explosão.
Nunca remova quaisquer etiquetas. Substitua sempre as etiquetas danicadas. As etiquetas contêm informações necessárias à
•
utilização segura do produto.
Não sujeitar as baterias a choque mecânico.
•
Não deixar a bateria em carga prolongada quando não em utilização.
•
Quando possível, desligue a bateria do equipamento quando não estiver a ser utilizada.
•
Não usar baterias quem estejam sicamente danicadas.
•
Assistência
Nunca deite as baterias para o fogo, nem as incinere ou aqueça a temperaturas superiores a 100°C (212°F). Se não forem manuseadas
•
da forma correcta, as baterias apresentam perigo de incêndio ou de queimadura provocada por produtos químicos.
Recicle ou elimine as baterias de forma responsável e em conformidade com todas as normas e os regulamentos aplicáveis (locais,
•
estatais, do país, federais, etc.). Se a bateria for eliminada de modo incorrecto pode prejudicar o ambiente.
Não abra a tampa ou a caixa. No interior não existem quaisquer peças que possam ser reparadas pelo utilizador. Podem ocorrer
•
choques eléctricos ou outras lesões pessoais.
Page 25
PT
AVISO
Informações de Segurança do Produto: Carregador de baterias
Descrição do Produto
Um Carregador de Baterias é um dispositivo eléctrico que converte corrente eléctrica alterna na corrente eléctrica contínua que é utilizada para
carregar baterias recarregáveis.
Regras Gerais de Segurança
Leia todas as instruções, certicando-se de que as compreendeu bem. Se as instruções que se seguem não forem integralmente
•
cumpridas, podem ocorrer choques eléctricos, incêndios e/ou lesões graves.
Compete-lhe a si a responsabilidade pela disponibilização destas informações de segurança a todas as pessoas que venham a
•
utilizar este produto. O incumprimento das normas e dos regulamentos pode dar azo a lesões pessoais.
Instale, utilize, inspeccione e mantenha sempre este produto de acordo com todas as normas e regulamentos aplicáveis (locais,
•
estaduais, nacionais, federais, etc.). Compete-lhe a si a responsabilidade pelo cumprimento destas normas e destes regulamentos. O
incumprimento das normas e dos regulamentos pode dar azo a lesões pessoais.
As crianças deverão ser vigiadas, de forma a assegurar que não utilizam ou brincam com o produto.
•
Este produto não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com falta de
•
experiência e conhecimento, a não ser que estejam a ser vigiadas por uma pessoa responsável pela sua segurança ou que tenham
recebido instruções relativas à utilização do produto.
Área de Trabalho
Não utilize o carregador de baterias em atmosferas explosivas, como, por exemplo, em presença de líquidos, gases ou poeiras
•
inamáveis. Os carregadores de baterias podem produzir faíscas que podem incendiar poeiras ou gases.
Segurança Eléctrica
Os produtos com duplo isolamento estão equipados com uma cha polarizada (um pino é mais largo do que o outro.) Esta cha só
•
pode ser introduzida numa tomada polarizada numa posição. Se a cha não entrar completamente na tomada, vire-a ao contrário.
Se mesmo assim não entrar, entre em contacto com um técnico electricista para instalar uma tomada polarizada. Não altere a cha
de nenhuma forma. O duplo isolamento elimina a necessidade de um cabo de terra de três os e um sistema de alimentação ligado à terra.
Certique-se sempre de que não usa indevidamente o cabo. Nunca utilize o cabo da ferramenta mecânica para a transportar, para
•
a puxar nem para a desligar da tomada, puxando por ele. Mantenha os cabos afastados do calor, do óleo, de arestas aadas ou de
componentes rotativos. Os cabos danicados ou emaranhados aumentam o risco de choque eléctrico.
Um produto accionado por bateria, com baterias incorporadas ou com um conjunto de baterias separado, só pode ser recarregado
•
utilizando o carregador especicado para a bateria. Um carregador que é adequado para um tipo de bateria pode causar riscos de
incêndio quando é utilizado com outra bateria.
O carregador foi concebido exclusivamente para uma utilização no interior. Não exponha o carregador à chuva. Não utilize o
•
carregador em locais molhados ou húmidos. Podem ocorrer choques eléctricos ou outras lesões pessoais.
Utilize sempre a tensão de alimentação especicada. Uma tensão incorrecta pode dar origem a choques eléctricos, incêndios,
•
funcionamento irregular e lesões pessoais.
Evite o contacto dos terminais de carregamento das baterias com os dedos, os ou outro material condutor. Ligue este carregador
•
exclusivamente a baterias da Ingersoll Rand aprovadas. Se não o zer, podem ocorrer choques eléctricos ou outras lesões pessoais.
Não tente recarregar baterias não recarregáveis. Se o zer, poderão ocorrer choques eléctricos, incêndios ou lesões pessoais.
•
Segurança Pessoal
Nunca modique este produto, nem os dispositivos de protecção e segurança ou os acessórios. As modicações não autorizadas
•
podem dar origem a choques eléctricos, incêndios ou lesões pessoais.
Nunca utilize este produto para ns diferentes daqueles para que é recomendado. Se o zer, poderão ocorrer choques eléctricos,
•
incêndios ou lesões pessoais.
Coloque o carregador numa posição estável antes de o ligar a uma fonte de alimentação. Mantenha o carregador fora do alcance
•
das crianças. Uma localização incorrecta ou uma utilização incorrecta por parte de crianças pode dar origem a choques eléctricos, incêndios
ou lesões pessoais.
Utilização e Manutenção
Nunca utilize um carregador danicado ou que não esteja a funcionar nas devidas condições. Desligue imediatamente o carregador
•
e proceda à respectiva reparação ou substituição. A utilização continuada pode dar origem a choques eléctricos, incêndios ou lesões
pessoais.
Nunca remova quaisquer etiquetas. Substitua sempre as etiquetas danicadas. As etiquetas contêm informações necessárias à
•
utilização segura do produto.
Assistência
O carregador só pode ser reparado ou mantido por um Centro de Assistência Técnica Autorizado da Ingersoll Rand ou por um
•
técnico similarmente qualicado. Uma assistência ou manutenção realizada por pessoal não qualicado pode dar azo a riscos ou a lesões.
Não abra a tampa ou a caixa. No interior não existem quaisquer peças que possam ser reparadas pelo utilizador. Se o zer, podem
•
ocorrer choques eléctricos ou outras lesões pessoais.
Se o cabo de alimentação estiver danicado, tem de ser substituído por um Centro de Assistência Técnica Autorizado da Ingersoll Rand
•
ou por um técnico similarmente qualicado. Os cabos danicados e incorrectamente instalados aumentam o risco de choque eléctrico.
47514514001_ed3 PT-5
Page 26
PT
NOTA
PERIGO
AVISO
ATENÇÃO
NOTA
ATENÇÃO
Consulte o manual com as informações do produto para obter informações sobre a segurança especíca do modelo.
Identicação dos Símbolos de Segurança
Risco de choque eléctrico Use equipamento de pro-
Leia os manuais antes de
utilizar o produto
tecção respiratória
Perigo de queimadura.
Superfície possivelmente quente.
Use protecção
para os olhos
Use protecção
auricular
Exclusivamente destinado a
uma utilização no interior
Informação de Segurança – Explicação das Palavras de Aviso de Segurança
Indica uma situação de perigo iminente que, se não for evitada, pode dar azo a morte ou lesões graves.
Indica uma situação potencialmente perigosa que, se não for evitada, pode dar azo a morte ou lesões graves.
Indica uma situação potencialmente perigosa que, se não for evitada, pode dar azo a lesões ligeiras a moderadas
ou a danos em bens e propriedades.
Indica informações ou uma política da companhia que diz directa ou indirectamente respeito à segurança do
pessoal ou à protecção da propriedade.
Informações Sobre as Peças do Produto
A utilização de peças sobressalentes que não sejam peças sobressalentes originais da Ingersoll Rand pode colocar a segurança em
perigo, reduzir o desempenho da ferramenta, aumentar a necessidade de manutenção e invalidar todas as garantias.
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.
Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com.
Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.
PT-6 47514514001_ed3
Page 27
This section contains product information for
V20
IQ
Cordless Impact Wrench
•
V20
IQ
Battery
•
V20
IQ
Battery Charger
•
Esta sección contiene información de producto de
Aprietatuercas de percusión inalámbrico de IQ
•
Batería de IQ
•
Cargador de la batería de IQ
•
V20
V20
V20
Cette section contient des informations sur les
produits pour
Clé à chocs sans l IQ
•
Batterie IQ
•
Chargeur de batterie IQ
•
V20
V20
V20
Esta secção contém informações sobre produtos para
Chave de Impacto Sem Fios IQ
•
Bateria IQ
•
Carregador de baterias IQ
•
V20
V20
V20
Product Information
EN
Product Information
ES
Especicaciones del producto
FR
Spécications du produit
PT
Especicações do Produto
Save These Instructions
Page 28
EN-1 47514514001_ed3
EN
1
3
4
= 100-75%
= 75-50%
= 50-25%
= 25-10%
= 10-0%
2
(Dwg. 47517012001)
Page 29
EN
WARNING
1 2
2
IR# IR#
105 67
2
10h
10h
APPLY SERVICEABLE
STRENGTH THREADLOCKER
TO COVER SCREWS AND/OR
HOUSING SCREWS AND TORQUE
TO 3.1-3.4 Nm (27-30 IN-LBS)
(4-8 PLACES)
1
10h
1
10h
1
10h
10h
2
Li-Ion
Product Information: Cordless Impact Wrench
Product Safety Information
Intended Use:
These Cordless Impact Wrenches are designed to remove and install threaded fasteners.
Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, re and/or
●
serious injury. Save all warnings and instructions for future reference.
Responsibly recycle or dispose of Batteries. Do not puncture or burn batteries. Improper disposal may endanger the environment or cause
●
personal injury.
Only use Tools with appropriate voltage Ingersoll Rand batteries and Charger. Use of any other batteries may create a risk of re, personal
●
injury or property damage.
For additional information, refer to Cordless Impact Wrench Safety Manual Form 04581146, Battery Charger Safety Information Manual
Form 10567832 and Battery Safety Information Manual Form 10567840.
Manuals can be downloaded from ingersollrandproducts.com.
Product Specications
Tool Model
W5330
W5350
Voltage
V, DC Type Size bpm rpm ft-lbs (Nm)
Battery
Model
BL2005
20
BL2012
BL2010
20
BL2022
BL2005
20
BL2012
BL2010
20
BL2022
Tool Model Battery Model
W5330
W5350
† KpA = 3dB measurement uncertainty Conforms to UL STD. 60745-1 & 60745-2-2.
‡ KwA = 3dB measurement uncertainty Certied to CSA STD. C22.2 No. 60745-1 & 60745-2-2.
* K = Vibration measurement uncertainty
BL2005, BL2012 85 96 10.0 6.3
BL2010, BL2022 85 96 10.0 6.3
BL2005, BL2012 85 96 10.0 6.3
BL2010, BL2022 85 96 10.0 6.3
Drive
Square 3/8” 3000 1850 170 (230)
Square 3/8” 3000 1850 180 (245)
Square 1/2” 3000 1850 170 (230)
Square 1/2” 3000 1850 180 (245)
Sound level dB(A)
† Pressure (Lp) ‡ Power (Lw)
(EN60745)
Impacts per
Minute
No Load Speed
Vibration (m/s²)
Level *K
Lubrication
Remove hammer case to apply lubrication on the anvil, impact mechanism assembly and gears. Apply grease evenly. See drawing 47516831001 and47516831001 and and
table below. Maintenance frequency is shown in a circular arrow and dened as h=hours, d=days, and m=months of actual use.
(EN60745)
Max.
Torque
Return waste material for recycling. Do not dispose of this product with
household waste material.
Product contains Lithium-Ion. Do not dispose of
this product with household waste material.
(Dwg. 47516831001)
Parts and Maintenance
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
Environmental Protection
When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance with all applicable standards and regulations (local,
state, country, federal, etc.). Improper disposal may endanger environment.
Symbol Identication
Original instructions are in English. Other languages are a translation of the original instructions.
47514514001_ed3 EN-2
Page 30
EN-3 47514514001_ed3
EN
WARNING
Product Information: Battery
Product Safety Information
Intended Use:
These batteries are used as the power source for Ingersoll Rand Cordless Products.
Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, re and/or
●
serious injury.
Save all warnings and instructions for future reference.
●
Responsibly recycle or dispose of Batteries. Do not puncture or burn Batteries. Improper disposal may endanger the environment or cause
●
personal injury.
For additional information, refer to Battery Safety Information Manual Form 10567840.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Models Chemistry Voltage (V) Capacity (Ah) Weight (lbs (kg))
BL2005 Lithium Ion 20 1.5 0.908 (0.412)
BL2012 Lithium Ion 20 2.5 0.935 (0.424)
BL2010 Lithium Ion 20 3.0 1.555 (0.704)
BL2022 Lithium Ion 20 5.0 1.595 (0.724)
Operating Temperatures
Rechargeable batteries give their best performance when they are operated at a normal room temperature of 59°F to 77°F (15°C to 25°C). An
excessively hot or cold battery may prevent or interrupt the battery from being charged or discharged.
Parts and Maintenance
Labels are the only User Replaceable Parts.
Models Warning Labels
BL2005 BL20-99
BL2012 BL20-99-3
BL2010 BL20-99-2
BL2022 BL20-99-4
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
Page 31
Product Information: Battery Charger
WARNING
DANGER
WARNING
Product Safety Information
Important safety instructions - Save these instructions.
To reduce the risk of re or electric shock, carefully follow these instructions.
Intended Use:
This Battery Charger is designed for charging Ingersoll Rand batteries only.
EN
Only use Ingersoll Rand charger with Ingersoll Rand IQ
●
may cause battery to burst when charging. Personal injury or property damage may result.
Charger is not user serviceable. Repair should only be carried out by an Ingersoll Rand Authorized Service Center. User service may result
●
in electric shock, re and/or serious personal injury.
The BC1120 is a Class A product. In a residential, commercial or light industrial environment it may cause radio interference. This product
●
is not intended to be installed in a residential environment; in a commercial and light industrial environment with connection to the public mains
supply, the user may be required to take measures to reduce interference.
This product is not intended to be used by travelers.
●
For additional information, refer to Battery Charger Safety Information Manual Form 10567832 and Battery Safety Information Manual
Form 10567840.
Manuals can be downloaded from ingersollrandproducts.com
V20
Series Li-Ion batteries. Use of other batteries or chargers may create a risk of re or
Product Specications
Model Input Output
BC1120
BC1121
100-240V AC ~ 50/60Hz,
100W, 160-215VA
21V DC (BC1120),
12.6V/21V DC (BC1121), 4.0A
USB Type A, 5V DC, 500mA
D+/D- Connected, 200Ω
Model Number Voltage Rated Capacity Type
BL2005 20V 1.5 Ah Li-Ion
BL2012 20V 2.5 Ah Li-Ion
BL2010 20V 3.0Ah Li-Ion
BL2022 20V 5.0 Ah Li-Ion
Battery
Instructions for Charging Battery
The charger shall be installed near a socket-outlet that is easily accessible.
Do not charge battery pack when temperature is below 32°F (0°C) or above 113°F (45°C). Completely charge new battery packs before using. Charging time is approximately 60-90 minutes.
Unplug charger and remove battery pack when not in use.
Action Condition
Plug charger into 100-240V AC
power outlet.
Insert battery pack into charger. Charging.
Remove battery pack. Charge Completed.
Legend: ä Flash l On m O
Power On (Stand-By).
Fuel gauge will indicate state of charge.
Communications Failure.
Battery Identication / Read Fault
Reinsert battery. Battery may be defective.
Initial Temperature.
Charging paused until battery has returned to safe temperature.
Time Out.
Charge time exceeded. Battery may be defective.
In Cycle Temperature.
Charging paused until battery has returned to safe temperature.
Over Voltage.
High voltage detected. Battery may be defective.
Over Current.
High current detected. Battery may be defective.
Charger Display
Green Red
l m
l m
m l
m 2 x ä
m 3 x ä
m 4 x ä
m 5 x ä
m 6 x ä
l m
Alarm
(Sound)
-
-
Low ♪
Low ♪
Low ♪
Low ♪
Low ♪
Low ♪
High
♪ ♪ ♪
Fuel
Gauge
mmmm
ämmm
Ê
mmmm
mmmm
mmmm
mmmm
mmmm
mmmm
llll
47514514001_ed3 EN-4
Page 32
EN
Li-Ion
Routine Maintenance
Unplug charger before cleaning. Plastic surfaces should only be cleaned with a slightly damp cloth. Keep vents free of dust and debris.
Charger should not be used with a damaged cord. Replacement cords and labels are available at nearest authorized Ingersoll Rand Service Center.
Refer all communications to nearest Ingersoll Rand Oce or Distributor.
Environmental Protection
When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance with all applicable standards and regulations (local,
state, country, federal, etc.). Improper disposal may endanger environment.
Symbol Identication
Return waste material for
recycling.
Original instructions are in English. Other languages are a translation of the original instructions.
Do not dispose of this product with
household waste material.
Do not dispose of this product with household waste material.
Product contains Lithium-Ion.
EN-5 47514514001_ed3
Page 33
ES
ADVERTENCIA
1 2
2
IR# IR#
105 67
2
10h
10h
1
10h
1
10h
1
10h
10h
2
APLIQUE BLOQUEADOR DE
ROSCAS CON RESISTENCIA ÚTIL PARA
CUBRIR LOS TORNILLOS O
LOS TORNILLOS DE BASTIDOR Y EL
PAR DE FUERZAS
A 3,1-3,4 Nm (27-30 IN-LB) (4-8 SITIOS).
Li-Ion
Información de Seguridad Sobre el Producto: Aprietatuercas de percusión inalámbricoAprietatuercas de percusión inalámbrico
Uso indicado:
Estos aprietatuercas de percusión inalámbricos están diseñados para extraer e instalar elementos de jación roscados.
Advertencia! Lea todos los avisos de seguridad e instrucciones. No respetar los avisos e instruccines puede resultar en descarga eléctrica, incen-
●
dio o daños graves. Guarde todos los avisos e instrucciones para su futura consulta.
Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las baterías. La eliminación inadecuada de las pilas puede
●
poner en peligro el medio ambiente o provocar lesiones corporales.
Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión apropiada. El uso de otras baterías puede provocar incendios,
●
lesiones corporales o daños materiales.
Para obtener más información, consulte el formulario 04581146 del manual de seguridad de producto del aprietatuercas de percusión
inalámbrico, el formulario 10567832 del manual de información de seguridad del cargador de baterías y el formulario 10567840 del
manual de información de seguridad de la batería.
Los manuales pueden descargarse desde ingersollrandproducts.com.
Especicaciones del producto
Modelo de la herramienta
Tensión
W5330 20
W5350 20
Modelo de la herramienta
W5330
W5350
† KpA = 3dB de error Cumple con UL STD. 60745-1 & 60745-2-2.
‡ KwA = 3dB de error Certicado CSA STD. C22.2 Nº 60745-1 & 60745-2-2.
* K = de error (Vibración)
Modelo de la
batería
BL2005, BL2012
BL2010, BL2022
BL2005, BL2012
BL2010, BL2022
Modelo de la
V, CC Tipo Tamaño ipm rpm ft-lb (Nm)
batería
BL2005, BL2012
BL2010, BL2022
BL2005, BL2012
BL2010, BL2022
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
Accionamiento
Cuadrado 3/8” 3000 1850 170 (230)
Cuadrado 3/8” 3000 1850 180 (245)
Cuadrado 1/2” 3000 1850 170 (230)
Cuadrado 1/2” 3000 1850 180 (245)
Potencia sonora dB(A)
(EN60745)
85 96 10.0 6.3
85 96 10.0 6.3
85 96 10.0 6.3
85 96 10.0 6.3
Impactos por
minuto
Lubricación
Retire la carcasa del martillo para aplicar grasa en el yunque, conjunto de mecanismo de impacto y engranajes. Aplique el lubricante de manera
uniforme y moderada. Vea el dibujo 47516831001 y la tabla a continuación. La frecuencia de mantenimiento se muestra dentro de una echa
circular y se dene como h = horas, d = días y m = meses de uso real.
Velocidad
en vacío
Vibración (m/s²)
Par máximo
(EN60745)
(Dwg. 47516831001)
Piezas y Mantenimiento
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Protección del Medio Ambiente
Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las normas y reglamentos vigentes (locales, estatales,
nacionales, federales, etc.). La eliminación inadecuada de las baterías puede poner en peligro el medio ambiente.
Identicación de símbolos
Recicle este
producto.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales.
No se deshaga de este producto
de la forma habitual.
Este producto contiene litio-ion. No se deshaga de este producto de
la forma habitual.
47514514001_ed3 ES-1
Page 34
ES-2 47514514001_ed3
ES
ADVERTENCIA
Especicaciones del producto: Batería
Información de Seguridad Sobre el Producto
Uso indicado:
Estas baterías se utilizan como fuente de alimentación para los productos inalámbricos de Ingersoll Rand.
Aviso! Lea todos los avisos de seguridad e instrucciones. No respetar los avisos e instruccines puede resultar en descarga eléctrica,
●
incendio o daños graves.
Guarde todos los avisos e instrucciones para su futura consulta.
●
Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las baterías. La eliminación inadecuada de las pilas puede
●
poner en peligro el medio ambiente o provocar lesiones corporales.
Para obtener más información, consulte el formulario 10567840 del manual de información de seguridad de las baterías.
Los manuales pueden descargarse desde ingersollrandproducts.com
Especicaciones del Producto
Modelos Composición química Voltaje (V) Capacidad (Ah) Peso (lb (kg))
BL2005 Ion de litio 20 1.5 0.908 (0.412)
BL2012 Ion de litio 20 2.5 0.935 (0.424)
BL2010 Ion de litio 20 3.0 1.555 (0.704)
BL2022 Ion de litio 20 5.0 1.595 (0.724)
Temperaturas de funcionamiento
Las baterías recargables brindan su mejor rendimiento cuando funcionan con temperatura ambiente normal de 59 °F a 77 °F (15 °C a 25 °C). Una
batería excesivamente caliente o fría puede impedir o interrumpir su carga o descarga.
Piezas y mantenimiento
Las etiquetas son las únicas piezas sustituibles por el usuario.
Modelos Etiquetas de advertencia
BL2005 BL20-99
BL2012 BL20-99-3
BL2010 BL20-99-2
BL2022 BL20-99-4
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Page 35
Especicaciones del producto: Cargador de la Batería
ADVERTENCIA
PELIGRO
ADVERTENCIA
Información de Seguridad Sobre el Producto
Instrucciones importantes de seguridad - Guarde estas instrucciones.
Para reducir el riesgo de incendio o cortocircuito eléctrico, siga con atención estas instrucciones.
Uso indicado:
Este cargador de baterías está diseñado para cargar las baterías de Ingersoll Rand solamente.
ES
Utilice solo el cargador de Ingersoll Rand con baterías de ion-litio IQ
●
podría provocar un incendio o la explosión de la batería mientras se carga. Podría causar lesiones corporales o daños materiales.
No hay elementos del cargador que el usuario pueda reparar. La reparación sólo puede llevarla a cabo un centro de servicio autorizado
●
de Ingersoll Rand. La reparación por parte del usuario podría provocar descargas eléctricas, incendios y lesiones corporales graves.
El BC1120 es un producto de clase A. En un entorno residencial, comercial o de industria ligera puede provocar radiointerferencias. Este
●
producto no debe instalarse en un entorno residencial; en entornos comerciales y de industria ligera con conexión a la red eléctrica pública,
puede que el usuario tenga que tomar medidas para reducir las interferencias
Este producto no está previsto para ser utilizado por personas de viaje.
●
Para obtener información adicional, consulte el formulario 10567832 del manual de información de seguridad del cargador de baterías o el
formulario 10567840 del manual de información de seguridad de la batería.
Los manuales pueden descargarse desde ingersollrandproducts.com.
V20
de Ingersoll Rand. La utilización de otras baterías o cargadores
Especicaciones del producto
Modelo Entrada Salida
BC1120
BC1121
100-240V AC ~ 50/60Hz,
100W, 160-215VA
21V DC (BC1120),
12.6V/21V DC (BC1121), 4.0A
USB Type A, 5V DC, 500mA
D+/D- Connected, 200Ω
Número de modelo Voltaje Capacidad nominal Tipo
BL2005 20V 1.5 Ah Li-Ion
BL2012 20V 2.5 Ah Li-Ion
BL2010 20V 3.0Ah Li-Ion
BL2022 20V 5.0 Ah Li-Ion
Batería
Instrucciones para cargar la batería
Debe instalarse el cargador cerca de un enchufe fácilmente accesible.
No cargue la batería cuando la temperatura sea inferior a 32 ºF (0 °C) o superior a 113°F (45°C).
Cargue por completo las baterías nuevas antes de utilizarlas.
El tiempo de carga es de aproximadamente 60-90 minutos.
Cuando no lo vaya a utilizar, desconecte el cargador y retire la batería.
Acción Estado
Conecte el cargador
a una toma de 100240 V CA.
Inserte el paquete
de la batería en el
cargador.
Extraiga las baterías. Carga nalizada
Leyenda: ä Intermitente l Encendido m Apagado
Encendido (posición de espera)
Cargando
El indicador marca el nivel de carga
Error de comunicación
Identicación de la batería /Leer defecto, reinsertar batería. Puede que la batería
esté dañada.
Temperatura inicial
Carga detenida hasta que la batería se enfríe a una temperatura segura.
Expiración del tiempo
Se ha excedido el tiempo de carga. Puede que la batería esté dañada.
Temperatura en ciclo
Carga detenida hasta que la batería se enfríe a una temperatura segura.
Sobretensión
Se ha detectado una tensión alta. Puede que la batería esté dañada.
Sobrecorriente
Se ha detectado una corriente alta. Puede que la batería esté dañada.
Indicadores
del cargador
Verde Rojo
l m
l m
m l
m 2 x ä
m 3 x ä
m 4 x ä
m 5 x ä
m 6 x ä
l m
Alarma
-
-
Baja ♪
Baja ♪
Baja ♪
Baja ♪
Baja ♪
Baja ♪
Alta
♪ ♪ ♪
Indicador
de nivel de
carga
mmmm
ämmm
Ê
mmmm
mmmm
mmmm
mmmm
mmmm
mmmm
llll
47514514001_ed3 ES-3
Page 36
ES
Li-Ion
Mantenimiento periódico
Desconecte el cargador antes de limpiarlo. Las supercies de plástico sólo pueden limpiarse con un paño ligeramente húmedo. Mantenga las
salidas de ventilación limpias de polvo y suciedad.
No utilice el cargador si el cable está dañado. Las etiquetas y cuerdas de recambio están disponibles en el Ingersoll Rand Service Center autorizado
más cercano.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Protección del medio ambiente
Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las normas y reglamentos vigentes (locales, estatales,
nacionales, federales, etc.). La eliminación inadecuada de las baterías puede poner en peligro el medio ambiente.
Identicación de símbolos
Recicle este producto. No se deshaga de este
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales.
producto de la forma habitual.
Este producto contiene litio-ion
No se deshaga de este producto
de la forma habitual.
ES-4 47514514001_ed3
Page 37
FR
AVERTISSEMENT
1 2
2
IR# IR#
105 67
2
10h
10h
1
10h
1
10h
1
10h
10h
2
INSTALLEZ UN DISPOSITIF
DE BLOCAGE FILETÉ REMPLAÇABLE ET
SOLIDE AFIN DE RECOUVRIR LES
VIS ET/OU LES VIS DU BOÎTIER
ET SERREZ À UN COUPLE DE
3,1-3,4 N•m
(27-30 po-lb) (4-8 EMPLACEMENTS).
Li-Ion
Consignes de sécurité du produit: lé à chocs sans l
Utilisation prévue :
Ces clés à chocs sans l sont conçues pour le vissage/dévissage de dispositifs de xation letés.
Avertissement! Lire tous les avertissements relatifs à la sécurité ainsi que la totalité des instructions. Ne pas suivre les avertissements et instruc-
●
tions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures.
Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les piles. Une élimination incorrecte des piles peut nuire
●
à l’environnement ou causer des blessures.
N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée. L’utilisation d’autres piles peut constituer un risque
●
d’incendie, de blessure ou de dégâts matériels.
Pour plus d’informations, consultez le formulaire 04581146 du manuel de sécurité des clés à chocs sans l, le formulaire 10567832 du
manuel Informations de sécurité du chargeur de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.
Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com.
Spécications du produit
Modèle d’outil
Tension
V, CC Type Taille bpm tr/min Pd/Lv (Nm)
W5330 20
W5350 20
Modèle d’outil
W5330
W5350
† KpA = incertitude de mesure de 3 dB Conforme à UL STD. 60745-1 & 60745-2-2.
‡ KwA = incertitude de mesure de 3 dB Conforme à CSA STD. C22.2 No 60745-1 & 60745-2-2.
* K = incertitude de mesure (Vibration)
Modèle de
batterie
BL2005, BL2012
BL2010, BL2022
BL2005, BL2012
BL2010, BL2022
Modèle de
batterie
BL2005, BL2012
BL2010, BL2022
BL2005, BL2012
BL2010, BL2022
† Pression (Lp) ‡ Puissance (Lw) Niveau *K
85 96 10.0 6.3
85 96 10.0 6.3
85 96 10.0 6.3
85 96 10.0 6.3
Entraînement
Engrenage 3/8” 3000 1850 170 (230)
Engrenage 3/8” 3000 1850 180 (245)
Engrenage 1/2” 3000 1850 170 (230)
Engrenage 1/2” 3000 1850 180 (245)
Niveau sonore dB(A)
(EN60745)
Impacts par
minute
Lubrication
Déposer le boîtier du marteau pour lubrier l’enclume, le mécanisme d’impact et les pignons.
47516831001 et le tableau ci-dessous. La fréquence des opérations d’entretien est indiquée dans la èche circulaire et est dénie en h=heures,
d=jours, et m=mois de fonctionnement.
Graissez régulièrement et modérément. Voir le schéma
Vitesse à
Vibration (m/s²)
vide
(EN60745)
Couple max.
(Dwg. 47516831001)
Pièces détachées et maintenance
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.
Protection de l’environnement
Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être recyclé conformément à toutes les normes et
réglementations en vigueur (locales, nationales, fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.
Identication des symboles
Retourner les déchets pour recyclage. Ne pas mettre ce produit au rebut
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine.
avec les déchets ménagers.
Ce produit contient du lithium-ion. Ne pas mettre
ce produit au rebut avec les déchets ménagers.
47514514001_ed3 FR-1
Page 38
FR-2 47514514001_ed3
FR
AVERTISSEMENT
Spécications du produit: Batterie
Consignes de sécurité du produit
Utilisation prévue :
Ces piles sont utilisées comme source d’alimentation pour les produits sans l Ingersoll Rand.
Avertissement! Lire tous les avertissements relatifs à la sécurité ainsi que la totalité des instructions. Ne pas suivre les avertissements et
●
instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures graves.
Conserver la totalité des avertissements et instructions fournis pour d’éventuelles consultations ultérieures.
●
Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les piles. Une élimination incorrecte des piles peut
●
nuire à l’environnement ou causer des blessures.
Pour plus d’informations, consultez le formulaire 10567840 du manuel Informations de sécurité des piles.
Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com
Spécications du Produit
Modèles Chimie Tension (Volts) Capacité (Ah) Poids (kg (lb))
BL2005 Lithium ion 20 1.5 0.908 (0.412)
BL2012 Lithium ion 20 2.5 0.935 (0.424)
BL2010 Lithium ion 20 3.0 1.555 (0.704)
BL2022 Lithium ion 20 5.0 1.595 (0.724)
Plage de température de fonctionnement
Les batteries atteignent leur maximum de rendement lorsqu’elles fonctionnent à température ambiante d’intérieur comprise entre 15 °C et 25 °C
(59 °F à 77 °F). Si la batterie est trop chaude ou trop froide, elle peut avoir du mal à ou arrêter de se charger ou se décharger.
Pièces détachées et maintenance
Les étiquettes sont les seules pièces que l’utilisateur peut remplacer.
Modèles Étiquettes d’avertissement
BL2005 BL20-99
BL2012 BL20-99-3
BL2010 BL20-99-2
BL2022 BL20-99-4
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.
Page 39
Spécications du produit: Chargeur de batteries
AVERTISSEMENT
DANGER
AVERTISSEMENT
Consignes de sécurité du produit
Consignes de sécurité importantes – Conserver ces instructions.
Pour réduire les risques d’incendie ou de choc électrique, respecter les instructions suivantes.
Utilisation prévue :
TCe chargeur de piles est conçu pour recharger uniquement des piles Ingersoll Rand.
FR
Utiliser uniquement un chargeur Ingersoll Rand pour recharger les piles lithium-ion série IQ
●
ou d’explosion lors du chargement de la batterie peuvent survenir si vous utilisez d’autres piles ou chargeurs. Cela peut aussi provoquer des
blessures ou des dommages matériels.
Ce chargeur n’est pas réparable par l’utilisateur. Toute réparation doit être eectuée par un centre agréé Ingersoll Rand. Une réparation
●
eectuée par l’utilisateur peut provoquer un choc électrique, un incendie et / ou des blessures graves.
Le BC1120 est un produit de classe A. Dans un environnement résidentiel, commercial ou de l’industrie légère, il risque de provoquer des
●
interférences radio. Ce produit n’est pas prévu pour être installé dans un environnement résidentiel ; dans un environnement commercial et de
l’industrie légère avec liaison au réseau d’alimentation public, l’utilisateur devra peut être prendre des mesures pour réduire les interférences.
Ce produit n’est pas prévu pour être utilisé en cours de voyage.
●
Pour plus d’informations, consultez le formulaire 10567840 du manuel Informations de sécurité des piles et le formulaire 10567832 du
manuel Informations de sécurité des chargeurs de piles.
Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com
V20
de Ingersoll Rand. Des risques d’incendie
Spécications du produit
Modèle Apport Sortie
BC1120
100-240V AC ~ 50/60Hz,
BC1121
100W, 160-215VA
21V DC (BC1120),
12.6V/21V DC (BC1121), 4.0A
USB Type A, 5V DC, 500mA
Connexion bornes D+ / D-, 200 Ω
Numéro du modèle Voltage Capacité nominale Type
BL2005 20V 1.5 Ah Li-Ion
BL2012 20V 2.5 Ah Li-Ion
BL2010 20V 3.0Ah Li-Ion
BL2022 20V 5.0 Ah Li-Ion
Batterie
Instructions pour le chargement des piles
Le chargeur devra être installé à proximité d’une prise facile d’accès.
Ne chargez pas le bloc de piles lorsque la température est inférieure à 0°C (32°F) ou supérieure à 45°C (113°F). Chargez complètement les nouveauxChargez complètement les nouveaux
blocs de piles avant utilisation. La durée de chargement est d’environ 60-90 minutes.60-90 minutes. minutes.
Débrancher le chargeur et retirer le bloc-piles lorsque l’appareil n’est pas utilisé.
Action État
Branchez le chargeur à
une prise de courant de
100-240 V ca.
Introduire le bloc-piles
dans le chargeur.
Retirez le bloc de piles. Chargement terminé
Légende : ä Clignotant l Marche m Arrêt
Mise sous tension (Veille)
Chargement
La jauge de niveau indiquera l’état de chargement
Erreur de communication
Erreur de lecture / identication de pile, réintroduire la pile. La pile est peut-être défectueuse.
Température initiale
Interruption de la charge jusqu’à ce que la température de la batterie reprenne sa
valeur de sécurité.
Expiration du délai
Temps de chargement dépassé. Les piles sont peut-être défectueuses.
Température en cycle
Interruption de la charge jusqu’à ce que la température de la batterie reprenne sa
valeur de sécurité.
Surtension
Surtension détectée. Les piles sont peut-être défectueuses.
Surintensité
Surintensité détectée. Les wpiles sont peut-être défectueuses.
Achage
du chargeur
Vert Rouge
l m
l m
m l
m 2 x ä
m 3 x ä
m 4 x ä
m 5 x ä
m 6 x ä
l m
Alarme
(Son)
-
-
Bas ♪
Bas ♪
Bas ♪
Bas ♪
Bas ♪
Bas ♪
Haut
♪ ♪ ♪
Jauge de
niveau
mmmm
ämmm
Ê
mmmm
mmmm
mmmm
mmmm
mmmm
mmmm
llll
47514514001_ed3 FR-3
Page 40
FR
Li-Ion
Maintenance préventive
Débrancher le chargeur avant de le nettoyer. Nettoyer les surfaces plastiques uniquement à l’aide d’un chion légèrement humide. Les aérations
doivent toujours être exemptes de poussière et de débris.
N’utilisez pas le chargeur si le câble est endommagé. Pour obtenir un cordon ou une étiquette de remplacement, s’adresser au centre de service
agréé Ingersoll Rand le plus proche.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.
Protection de l’environnement
Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être recyclé conformément à toutes les normes et
réglementations en vigueur (locales, nationales, fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.
Identication des symboles
Retourner les déchets pour
recyclage.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine.
Ne pas mettre ce produit au rebut
avec les déchets ménagers.
Ne pas mettre ce produit au rebut avec les déchets ménagers.
Ce produit contient du lithium-ion
FR-4 47514514001_ed3
Page 41
PT
AVISO
1 2
2
IR# IR#
105 67
2
10h
10h
1
10h
1
10h
1
10h
10h
2
ODPOWIEDNIM USZCZELNIACZEM
GWINTÓW POKRYĆ ŚRUBY I/LUB
ŚRUBY OBUDOWY, A NASTĘNIE
DOKRĘCIĆ MOMENTEM
3,1–3,4 Nm (27–30 IN-LBS) (4–8 MIEJSC).
Li-Ion
Informações de Segurança do Produto: Chave de Impacto Sem Fios
Utilização Prevista:
Estas Chaves de Impacto Sem Fios destinam-se à remoção e à instalação de dispositivos de xação roscados.
Aviso! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e das instruções pode resultar em choques eléctri-
●
cos, incêndios e/ou ferimentos graves. Conserve todos os Avisos e instruções para futura referência.
Elimine ou recicle as baterias de forma responsável. Não perfure nem queime as baterias. Uma eliminação incorrecta pode prejudicar o
●
ambiente ou causar lesões pessoais.
Utilize exclusivamente Ferramentas com o carregador de baterias e as baterias da Ingersoll Rand com a tensão adequada. A utilização de
●
outras baterias pode dar azo a riscos de incêndio, lesões ou danos materiais.
Para obter informações mais detalhadas, consulte o manual com as informações de segurança da Chave de Impacto Sem Fios, com a
referência 04581146, o manual com as informações de segurança do Carregador de Baterias, com a referência 10567832, e o manual com
as informações de segurança da Bateria, com a referência 10567840.
Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com.
Especicações do Produto
Modelo da
ferramenta
† Incerteza de medida KpA = 3 dB Em conformidade com a UL STD. 60745-1 & 60745-2-2.
‡ Incerteza de medida KwA = 3 dB Certicado para CSA STD. C22.2 Nr. 60745-1 e 60745-2-2.
* Incerteza de medida K (Vibrações)
Tensão
V, CC Tipo Tamanho bpm rpm pés-libras (N-m) pés-libras (N-m)
W5330 20
W5350 20
Modelo da
ferramenta
W5330
W5350
Modelo da
bateria
BL2005, BL2012
BL2010, BL2022
BL2005, BL2012
BL2010, BL2022
Modelo da bateria
BL2005, BL2012
BL2010, BL2022
BL2005, BL2012
BL2010, BL2022
Mecanismo de
Accionamento
Quadra 3/8” 3000 1850 170 (230)
Quadra 3/8” 3000 1850 180 (245)
Quadra 1/2” 3000 1850 170 (230)
Quadra 1/2” 3000 1850 180 (245)
† Pressão (Lp) ‡ Potência (Lw) Nível *K
Lubricação
Remover a cobertura do martelo para lubricar a bigorna, o conjunto do mecanismo de impacto e as engrenagens. Aplique a massa lubricante de
forma uniforme e na quantidade adequada. Ver o desenho 47516831001 e a tabela abaixo. A frequência de manutenção é indicada por uma seta
circular e denida como h=horas, d=dias e m=meses de utilização real.
Impactos por
Minuto
Velocidade
Sem Carga
Intervalo de Binário de
Aperto Recomendado
Binário Máx.
180 (245)
190 (260)
180 (245)
190 (260)
Nível de Ruído dB(A)
(EN60745)
Vibrações (m/s²)
(EN60745)
85 96 10.0 6.3
85 96 10.0 6.3
85 96 10.0 6.3
85 96 10.0 6.3
(Dwg. 47516831001)
Peças e Manutenção
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência Técnica Autorizado.
Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.
Protecção do Ambiente
Quando a vida útil de um produto eléctrico da Ingersoll Rand chega ao m, ele tem de ser reciclado de acordo com todas as normas e os
regulamentos aplicáveis (locais, estaduais, nacionais, federais, etc.). Se a bateria for deitada fora de modo incorrecto pode prejudicar o ambiente.
Identicação dos Símbolos
Devolver para reciclagem. Não juntar este produto ao lixo
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.
doméstico.
Este produto contém iões de lítio.
Não juntar este produto ao lixo doméstico.
47514514001_ed3 PT-1
Page 42
PT-2 47514514001_ed3
PT
AVISO
Especicações do Produto: Bateria
Informações de Segurança do Produto
Utilização Prevista:
Estas baterias são utilizadas como fonte de alimentação para os Produtos Sem Fios Ingersoll Rand.
Aviso! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e das instruções pode resultar em
●
choques eléctricos, incêndios e/ou ferimentos graves.
Conserve todos os Avisos e instruções para futura referência.
●
Elimine ou recicle as baterias de forma responsável. Não perfure nem queime as baterias. Uma eliminação incorrecta pode prejudicar o
●
ambiente ou causar lesões pessoais.
Para obter informações mais detalhadas, consulte o manual de informações de segurança da bateria, com a referência 10567840.
Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com
Especicações do Produto
Modelos Química Voltagem (Volts) Capacidade (Ah) Peso (lbs (kg))
BL2005 Ião Lítio 20 1.5 0.908 (0.412)
BL2012 Ião Lítio 20 2.5 0.935 (0.424)
BL2010 Ião Lítio 20 3.0 1.555 (0.704)
BL2022 Ião Lítio 20 5.0 1.595 (0.724)
Temperaturas de Funcionamento
Pilhas recarregáveis têm um melhor desempenho quando são operadas a uma temperatura ambiente normal de 15°C a 25°C. Uma bateria
excessivamente quente ou fria pode impedir ou interromper o carregamento da bateria ou descarregá-la.
Peças e Manutenção
As etiquetas são as únicas Peças Substituíveis pelo utilizador.
Modelos Etiqueta de Advertência
BL2005 BL20-99
BL2012 BL20-99-3
BL2010 BL20-99-2
BL2022 BL20-99-4
Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.
Page 43
Especicações do Produto: Carregador de baterias
AVISO
PERIGO
AVISO
Informações de Segurança do Produto
Instruções de segurança importantes - Guarde estas instruções.
Para reduzir os riscos de incêndio ou de choque eléctrico, cumpra estas instruções com cuidado.
Utilização Prevista:
Este Carregador de Baterias foi concebido para o carregamento de baterias da Ingersoll Rand.
PT
Use apenas carregadores Ingersoll Rand com baterias Ingersoll Rand da Série Li-Ion IQ
●
carregadores pode dar azo a risco de incêndio ou pode provocar o rebentamento da bateria quando está a ser carregada. Podem ocorrer lesões
pessoais ou danos materiais.
O carregador de baterias não pode ser reparado pelo utilizador. A sua reparação só deve ser levada a cabo por um Centro de Assistência
●
Técnica Autorizado da
Ingersoll Rand. Uma reparação efectuada pelo utilizador pode dar origem a choques eléctricos, incêndios e/ou lesões pessoais graves.
O BC1120 é um produto da classe A. Num ambiente residencial, comercial ou pouco industrial poderá provocar interferências de rádio.
●
Este produto não se destina a ser instalado num ambiente residencial; num ambiente comercial e pouco industrial com ligação eléctrica pública,
o utilizador poderá ter de tomar medidas para reduzir a interferência.
Este produto não está destinado para ser usado por viajantes.
●
Para obter informações mais detalhadas, consulte o manual com as informações de segurança do Carregador de Baterias, com a referência
10567832 e o manual com as informações de segurança da Bateria, com a referência 10567840.
Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com.
V20
. A utilização de outras baterias ou de outros
Especicações do Produto
Modelo Entrada saída
BC1120
BC1121
100-240V AC ~ 50/60Hz,
100W, 160-215VA
21V DC (BC1120),
12.6V/21V DC (BC1121), 4.0A
USB Type A, 5V DC, 500mA
D+ / D- Ligado, 200 Ω
Número do Modelo Tensão Capacidade nominal Type
BL2005 20V 1.5 Ah Li-Ion
BL2012 20V 2.5 Ah Li-Ion
BL2010 20V 3.0Ah Li-Ion
BL2022 20V 5.0 Ah Li-Ion
Bateria
Instruções de Carregamento da Bateria
O carregador deve ser instalado próximo de uma tomada que seja facilmente acessível.
Nunca carregue o conjunto de baterias quando a temperatura for inferior a 32°F (0°C) ou superior a 113°F (45°C).
Carregue completamente os conjuntos de baterias novos antes de os utilizar pela primeira vez.
A bateria demora cerca de 60-90 minutos a car carregada.60-90 minutos a car carregada. minutos a car carregada.
Desligue o carregador e retire a bateria quando não estiverem em uso.
Acção Condição
Ligue o
carregador a uma
tomada de 100240V CA.
Inserir o conjunto
de bateria no
carregador.
Remover o
conjunto de
baterias.
Legenda: ä A piscar l Aceso m Apagado
47514514001_ed3 PT-3
Ligado (em stand-by)
A carregar
O indicador de carga indica o estado da carga
Falha de comunicação
Identicação Bateria / Ler a Falha Reinserir a Bateria. A bateria pode estar com defeito.
Temperatura inicial
Carregamento interrompido até a bateria ter atingido uma temperatura segura.
Tempo de carregamento esgotado
O tempo denido para o carregamento esgotou-se. A bateria pode estar defeituosa.
Temperatura durante o ciclo
Carregamento interrompido até a bateria ter atingido uma temperatura segura.
Sobretensão
Foi detectada uma tensão alta. A bateria pode estar defeituosa.
Sobrecorrente
Foi detectada uma corrente alta. A bateria pode estar defeituosa.
Carregamento concluído
Visor do
Carregador
Verde Vermelho
l m
l m
m l
m 2 x ä
m 3 x ä
m 4 x ä
m 5 x ä
m 6 x ä
l m
Alarme
(Som)
-
-
Baixo ♪
Baixo ♪
Baixo ♪
Baixo ♪
Baixo ♪
Baixo ♪
Elevado
♪ ♪ ♪
Indicador
de Carga
mmmm
ämmm
Ê
mmmm
mmmm
mmmm
mmmm
mmmm
mmmm
llll
Page 44
PT
Li-Ion
Manutenção de Rotina
Desligue o carregador antes de limpar. As superfícies plásticas devem ser limpas apenas com um pano ligeiramente húmido. Mantenha as
aberturas de ventilação limpas, sem pó nem resíduos.
Se o cabo de alimentação do carregador estiver danicado, o carregador não pode ser utilizado. Cabos e etiquetas de substituição estão disponíveis
no Centro de Serviço da Ingersoll Rand autorizado, mais próximo.
Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.
Protecção do Ambiente
Quando a vida útil de um produto eléctrico da Ingersoll Rand chega ao m, ele tem de ser reciclado de acordo com todas as normas e os regulamentos
aplicáveis (locais, estaduais, nacionais, federais, etc.). Se a bateria for deitada fora de modo incorrecto pode prejudicar o ambiente.
Identicação dos Símbolos
Devolver para reciclagem. Não juntar este produto ao lixo
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.
doméstico.
Este produto contém iões de lítio.
Não juntar este produto ao lixo doméstico.
PT-4 47514514001_ed3
Page 45
W5300 Series, Cordless Impact Angle Wrench - Exploded View
2
4
3
5
2
8
7
6
1
20
23
27
17
18
12
11
10
9
29
22
16
13
15
14
17
19
24
25
21
26
28
4x
6x
2x
OFF
0.7 - 0.9 Nm
6 - 8 in-lbs
OFF
Apply serviceable
thread locker
2.9 - 3.2 Nm
26 - 28 in-lbs
OFF
Apply serviceable
thread locker
3.1 - 3.4 Nm
27 - 30 in-lbs
OFF
Apply serviceable
thread locker
3.1 - 3.4 Nm
27 - 30 in-lbs
4x
47514514001_ed3
1
Page 46
2 47514514001_ed3
W5300 Series, Cordless Impact Angle Wrench - Parts List
Item
Part Description Part
* Angle Head Kit
1 Angle Head Bottom Assembly --- --- 25 Switch and contact block asm W5330-A93
2
Screw, Hammer Case (4 Required)
3 Gasket, Cover --- --- 26 R ight Housing --- --4 Cover --- --- 27 Left Housing --- --5 Impac t Mechanism Kit
* Socket Retainer Kit * Serial Number Label --- ---
For W5330 2115-K425 (80107659) * Information Label --- --6 Socket Retainer --- --- 28
7 O-Ring or Socket Retainer
6 Socket Retainer --- --- 28
7 O-Ring or Socket Retainer
8 Anvil 3/8” --- --- * Warning Label --- ---
9 Planet Gear (3 Required) --- --- * IR #67 (1 lb can) - for
10 Carrier - Planet Gear --- --- * IR #67 (8 lb can) - for
11 R ing Gear --- --- * Grease Gun
12 Bevel / Pinion Shaft Assembly --- --- * Carrying Case Latch
13 Bevel Gear --- --- * 20V Li-Ion Battery Pack
14 Spur Gear --- --- 1.5 Ah
15 Key - 2x2x25 --- --- 2.5 Ah
16 Spur Shaf t --- --- 3.0 Ah
17 Spur Bearing (2 R equired) --- --- 5.0 Ah
18
19 Motor / Pinion Gear Assembly --- --- * Battery Charger BC1121
20 O -Ring (1 Required) --- --- * Spline Wrench
3 Gasket, Cover W5330-K36
21 Forward/Reverse Actuator W5330-K75
22 Motor Sleeve
23 Trigger --- ---
* Not Illustrated
Spring
For W5350
Spring
* Anvil Kit - for W5330
* Socket Retainer Kit (2115-K425) --- --- * Serial Number Label --- --* Anvil Kit - for W5350
* Anvil 1/2” --- --- * Grease
* Socket Retainer Kit
(2125QTi-K425)
* Planet Gear Kit W5330-K10
* Drive Gear Kit
Needle Bearing, Bevel Pinion Shaft
* Electric Motor Kit W5330-K54
* Trigger Kit R3100-K531
Number
W5330-K550B (47515577001)
--- --- * Housing Kit W5330-K40
W5330-K724
--- --- * Fastener Kit
2125QTi-K425
--- --- 29 S crew, Motor (2 Required) --- ---
W5330-K626 (47517036001)
W5350-K626
--- --- * IR #105 (1 lb can) - for
W5330-K551
--- --- * Protective Boot
W5330-K40Y
(CCN)
(47517030001)
(80107733) 2
(7517033001)
(47517035001)
(47517034001)
(47517032001)
(47517031001)
(47517039001)
(7517038001)
(47500493001)
Item
Part Description Part
Number
24 Pin, Trigger --- ---
* Warning Label --- ---
Screw, Housing (6 Required)
Screw, Angle Head (8 Required)
Screw, Housing (6 Required)
* Label Kit W5330-K99
* Information Label --- ---
Impact Assembly
* IR #105 (8 lb can) - for
Impact Assembly
Gearing
Gearing
* Carrying Case
for W5330, W5350
(for Removal of Ring Gear)
* Protective Battery Boot
for BL2005, BL2012
for BL2010, BL2022
--- ---
W5330-K105
--- ---
--- ---
105 1 LB (04279147)
105 8 LB (04264875)
67 1 LB (03773009)
67 8 LB (03820008)
R000A2-228
W5330-CASE
W7000- LATCH
BL2005
BL2012
BL2010
BL2022
W5330-BOOT (47517635001)
170-SW (16591505)
BL2005-BOOT (47510965001)
BL2010-BOOT (47510964001)
Related Documentation
For additional information refer to:
Cordless Impact Wrench Product Safety Information Manual 04581146.
Cordless Impact Wrench (W5300 Series) Product Information Manual 47515495001.
Manuals can be downloaded from ingersollrandproducts.com
(CCN)
(47501833001)
(47517038001)
(47517043001)
(47517042001)
(3095015)
(47506036001)
(47507275001)
(48386783)
(47515903001
(48386791)
(47515902001)
(47507879001)
)
Page 47
Battery Charger, BC1120/ BC1121 - Exploded View
3
2
1
5
6
4
(Dwg. 23792617)
Battery Charger, BC1120/ BC1121 - Parts List
Item Part Description Part Number (CCN)
Battery Charger Kit (US, Canada and Mexico) BC1121 (47507879001)
Battery Charger Kit (EU and UK) BC1121-EU (47507874001)
Battery Charger Kit (China) BC1121-AP1 (47507868001)
Battery Charger Kit (India) BC1121-AP2 (47507869001)
Battery Charger Kit (Japan) BC1121-AP3 (47507870001)
Battery Charger Kit (Australia/New Zealand) BC1121-AP4 (47507871001)
1
Battery Charger Kit (South Korea) BC1121-AP5 (47507872001)
Battery Charger Kit (Singapore and Hong Kong) BC1121-AP6 (47507873001)
Battery Charger Kit (Argentina) BC1121-SA1 (47507875001)
Battery Charger Kit (Brazil) BC1121-SA2 (47507876001)
Battery Charger Kit (Chile, Peru) BC1121-SA3 (47507877001)
2 Label, Warning BC1121-99 (47516307001)
3 Label, Information BC1121-300 (47516312001)
Label, Information (Japan) BC1121-AP3-300 (47516313001)
Label, Information (Korea) BC1121-AP5-300 (47516314001)
Label, Information (Brazil) BC1121-SA2-300 (47516315001)
4 Cord (US, Canada and Mexico) BC10-CORD-US (80233893)
5 Cord (UK, Sing, HK) BC10-CORD-UK (80238256)
6 Cord (EU) BC10-CORD-EU (80233919)
* 7 Cord (China) BC10-CORD-CN (45522687)
* 8 Cord (India) BC10-CORD-IN (45522505)
* 9 Cord (Japan) BC10-CORD-JP (45521952)
* 10 Cord (Aus/NZ) BC10-CORD-ANZ (45522547)
* 11 Cord (South Korea) BC1120-CORD-SK (24080871)
* 12 Cord (Argentina) BC10-CORD-AG (45522703)
* 13 Cord (Brazil) BC10- CORD-BR (24248924)
* Not Illustrated
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts be separated by material so
that they can be recycled.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
47514514001_ed3
3
Page 48
DECLARATION OF CONFORMITY
(ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ (DE) KONFORM-
ITÄTSERKLÄRUNG (NL) SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT (DA) FABRIKATIONSERKLÆRING (SV) FÖRSÄKRAN OM
ÖVERENSSTÄMMELSE (NO) KONFORMITETSERKLÆRING (FI) VAKUUTUS NORMIEN TÄYTTÄMISESTÄ (PT) DECLARAÇÃO DE CONFORMIDADE (EL) ΔΗΛΩΣΗ ΑΝΑΓΝΩΡΙΣΗΣ
Ingersoll Rand Lakeview Dr, IE Swords
Declare under our sole responsibility that the product: Cordless Impact Wrench
(ES) Declaramos que, bajo nuestra responsabilidad exclusiva, el producto: (FR) Déclarons sous notre seule responsabilité que le produit: (IT)
Dichiariamo sotto la nostra unica responsabilità che il prodotto: (DE) Erklären hiermit, gemäß unserer alleinigen Verantwortung, daß die Geräte:
(NL) Verklaren, onder onze uitsluitende aansprakelijkheid, dat het produkt: (DA) Erklærer som eneansvarlig, at nedenstående produkt: (SV)
Intygar härmed, i enlighet med vårt fullständiga ansvar, att produkten: (NO) Erklærer som eneansvarlig at produktet: (FI) Vakuutamme ja kannamme yksin täyden vastuun siitä, että tuote: (PT) Declaramos sob a nossa exclusiva responsabilidade que o produto: (EL) Δηλώνουμε ότι με
δική μας ευθύνη το προϊόν:
Model : W5330, W5350 / Serial Number Range: 12L0000 g XXXXXXX
(ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.-Bereich: (NL) Model: /
Serienummers: (DA) Model:/ Serienr: (SV) Modell:/ Serienummer, mellan: (NO) Modell: / Serienr: (FI) Mallia: / Sarjanumero: (PT) Modelo: / Gama
de Nos de Série: (EL) Μοητελα: / Kλίμαχα Aύξοντος Aριθμού:
To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery), 2004/108/EC (EMC),
2011/65/EC (RoHS)
(ES) a los que se reere la presente declaración, cumplen con todo lo establecido en las directivas: (FR) objet de ce certicat, est conforme aux
prescriptions des Directives: (IT) a cui si riferisce la presente dichiarazione è conforme alle normative delle direttive: (DE) auf die sich diese Erklärung bezieht, den Richtlinien: (NL) waarop deze verklaring betrekking heeft overeenkomt met de bepalingen van directieven: (DA) som denne
erklæring vedrører, overholder bestemmelserne i følgende direktiver: (SV) som detta intyg avser, uppfyller kraven i Direktiven: (NO) som denne
erklæringen gjelder for, oppfyller bestemmelsene i EU-d irektivene: (FI) johon tämä vakuutus viittaa, täyttää direktiiveissä: (PT) ao qual se refere
a presente declaração, está de acordo com as prescrições das Directivas: (EL) τα οποία αφορά αυτή η δήλωση‚ είναι σύμφωνα με τις προβλέψεις
των Eντολών:
By using the following Principle Standards: EN60745-1, EN60745-2-1, EN55014-1:2006+A2:2011, EN55014-2:1997+A1:2001+A2:2008,
EN 50581:2012
(ES) conforme a los siguientes estándares: (FR) en observant les normes de principe suivantes: (IT) secondo i seguenti standard: (DE) unter
Anlehnung an die folgenden Grundnormen entsprechen: (NL) overeenkomstig de volgende hoofdstandaards: (DA) ved at være i overensstem-
melse med følgende hovedstandard(er): (SV) Genom att använda följande principstandard: (NO) ved å bruke følgende prinsipielle standarder:
(FI) esitetyt vaatimukset seuraavia perusnormeja käytettäessä: (PT) observando as seguintes Normas Principais: (EL) Χρησιμοποιώντας ια
παρακάτω κύρια πρότυπα:
Date: January, 2015
(ES) Fecha: Enero, 2015: (FR) Date: Janvier, 2015: (IT) Data: Gennaio, 2015: (DE) Datum: Januar, 2015: (NL) Datum: Januari, 2015: (DA) Dato:
Januar, 2015: (SV) Datum: Januari, 2015: (NO) Dato: Januar, 2015: (FI) Päiväys: Tammikuu, 2015: (PT) Data: Janeiro, 2015: (EL) Ημεπομηνία:
Ιανουάριος, 2015:
Approved By:
(ES) Aprobado por: (IT) Approvato da: (FR) Approuvé par: (DE) Genehmigt von: (NL) Goedgekeurd door: (DA) Godkendt af: (SV) Godkänt av:
(NO) Godkjent av: (FI) Hyväksytty: (PT) Aprovado por: (EL) Eγκρίθηκεαπό:
Jouko Peussa
Engineering Director, ESA
47514514001_ed3 DOC-1
Joshua Odell Johnson
Engineering Manager
Page 49
DECLARATION OF CONFORMITY
(SL) IZJAVA O SKLADNOSTI (SK) PREHLÁSENIE O ZHODE (CS) PROHLÁŠENÍ O SHODĚ
(ET) VASTAVUSDEKLARATSIOON (HU) MEGFELELŐSÉGI NYILATKOZAT (LT) ATITIKTIES PAREIŠKIMAS
(LV) ATBILSTĪBAS DEKLARĀCIJA (PL) DEKLARACJA ZGODNOŚCI (BG) ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ (RO) DECLARAŢIE DE
CONFORMITATE
Ingersoll Rand Lakeview Dr, IE Swords
Declare under our sole responsibility that the product: Cordless Impact Wrench
(SL) Pod polno odgovornostjo izjavljamo, da se izdelek: (SK) Prehlasujeme na svoju zodpovednost’, že produkt:
(CS) Prohlašujeme na svou zodpovědnost, že výrobek: (ET) Deklareerime oma ainuvastutusel, et toode: (HU) Kizárólagos felelősségünk tudatában
kijelentjük, hogy a termék: (LT) Prisiimdami atsakomybę pareiškiame, kad gaminys: (LV) Uzņemoties pilnīgu atbildību, apliecinām, ka ražojums:
(PL) Oświadcza, że ponosi pełną odpowiedzialność za to, że produkt: (BG) Декларираме на собствена отговорност, че продуктът: (RO)
Declarăm sub propria răspundere că produsul:
Model : W5330, W5350 / Serial Number Range: 12L0000 g XXXXXXX
(SL) Model: / Območje serijskih številk: (SK) Model: / Výrobné číslo (CS) Model: / Výrobní číslo (ET) Mudel: / Seerianumbrite vahemik (HU) Modell:
/ Gyártási szám-tartomány (LT) Modeliai: / Serijos numeriai (LV) Modelis: / Sērijas numuru diapazons (PL) Model: / O numerach seryjnych: (BG)
Модел: / Обхват на Сериен Номер: (RO) Model:/domeniu Numere de Serie:
To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery), 2004/108/EC (EMC),
2011/65/EC (RoHS)
(SL) Na katerega se ta izjava o skladnosti nanaša, sklada z določili smernic: (SK) Ku ktorému sa toto prehlásenie
vzt’ahuje, zodpovedá ustanoveniam smerníc: (CS) Ke kterým se toto prohlášení vztahuje, odpovídají ustanovením směrnic: (ET) Mida käesolev
deklaratsioon puudutab, on vastavuses järgmis(t)e direktiivi(de) sätetega: (HU) Amelyekre ezen nyilatkozat vonatkozik, megfelelnek a következő
irányelv(ek) előírásainak: (LT) Kuriems taikomas šis pareiškimas, atitinka šios direktyvos nuostatas: (LV) Uz kuru šī deklarācija attiecas, atbilst
direktīvas(u) nosacījumiem: (PL) Do których ta deklaracja się odnosi, są zgodne z postanowieniami Dyrektywy (Dyrektyw): (BG) За който се
отнася настоящата декларация, е в съответствие с разпоредбите на Директива (и): (RO) Produsul la care se referă declaraţia este conform cu
prevederile Directivei(lor):
By using the following Principle Standards: EN60745-1, EN60745-2-1, EN55014-1:2006+A2:2011, EN55014-2:1997+A1:2001+A2:2008,
EN 50581:2012
(SL) Uporabljeni osnovni standardi: (SK) Použitím nasledujúcich zákonných noriem: (CS) Použitím následujících zákonných norem: (ET) Järgmiste
põhistandardite kasutamise korral: (HU) A következő elvi szabványok alkalmazásával: (LT) Remiantis šiais pagrindiniais standartais: (LV) Izman-
tojot sekojošos galvenos standartus: (PL) Przy zastosowaniu następujących podstawowych norm: (BG) С използване на следните основни
Стандарти: (RO) Utilizând următoarele standarde de principiu:
Date: January, 2015
(SL) Datum: Januar, 2015: (SK) Dátum: Január, 2015: (CS) Datum: Leden, 2015: (ET) Kuupäev: Jaanuar, 2015: (HU) Dátum: Január, 2015: (LT) Data:
Sausis, 2015: (LV) Datums: Janvaris, 2015: (PL) Data: Styczeń, 2015: (BG) Дата: Januarybu, 2015: (RO) Data: ianuarie, 2015:
Approved By:
(SL) Odobril: (SK) Schválil: (CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstiprināja: (PL) Zatwierdzone przez: (BG)
Одобрен от: (RO) Aprobat de: (TR) Onaylayan:
Jouko Peussa
Engineering Director, ESA
DOC-2 47514514001_ed3
Joshua Odell Johnson
Engineering Manager
(TR) Tarih: Ocak, 2015:
Page 50
Notes:
Page 51
Notes:
Page 52
ingersollrandproducts.com
© 2015 Ingersoll Rand
Loading...
