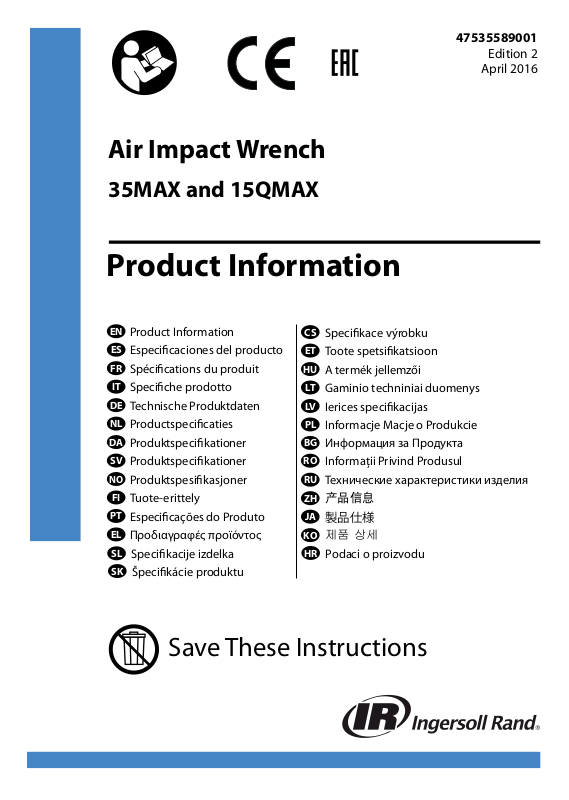

Ingersoll Rand 35MAX, 15QMAX Owner’s Manual

Air Impact Wrench

35MAX and 15QMAX

Product Information

47535589001

Edition 2

April 2016

EN

Product Information

ES

Especicaciones del producto

FR

Spécications du produit

IT

Speciche prodotto

DE

Technische Produktdaten

NL

Productspecicaties

DA

Produktspecikationer

SV

Produktspecikationer

NO

Produktspesikasjoner

FI

Tuote-erittely

PT

Especicações do Produto

EL

Προδιαγραφές προϊόντος

SL

Specikacije izdelka

SK

Špecikácie produktu

Save These Instructions

CS

Specikace výrobku

ET

Toote spetsikatsioon

HU

A termék jellemzői

LT

Gaminio techniniai duomenys

LV

Ierices specikacijas

PL

Informacje Macje o Produkcie

BG

Информация за Продукта

RO

Informaţii Privind Produsul

RU

Технические характеристики изделия

ZH

产品信息

JA

製品仕様

KO

제품 상세

HR

Podaci o proizvodu

4

7

5

3

2

1

9

6

48h

48h

PMAX

9

8h

24h

8

10

(Dwg. 47132782)

1

3

2

5

6

7

9

10

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10P 105-1lb 4

EN-1 47535589001_ed2

3

EN

WARNING

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Product Safety Information Manual Form 04580916.

Manuals can be downloaded from ingersollrandproducts.com

Power Management System

For models that include a power management system, the system allows operator reduction
of maximum output power in the forward direction. The power management system does not
aect the output power in the reverse direction.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.

Product Specications

Models Style

35MAX Pistol Square 1/2” 1250

15QMAX Pistol Square 3/8” 1350

Drive

Type Size

Impacts

per

min.

Recommended

Torque Range

Forward

ft-lbs (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Reverse

ft-lbs (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Impacting Sound Level

Models

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty

Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

47535589001_ed2 EN-2

dB(A)

(ISO15744)

† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) Level *K

Free Speed Sound Level

dB(A)

(ISO15744)

Vibration (m/s²)

(ISO28927)

EN

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon­nects. See drawing 47132782 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand oce or distributor.

EN-3 47535589001_ed2

ES

ADVERTENCIA

Información de Seguridad Sobre el Producto

Uso Indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar adores roscados.

Para más información, consulte el Manual de información de seguridad de producto
04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en ingersollrandproducts.com.

Gestión de la Potencia de Impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador
reducir la potencia de salida máxima de atornillado. El sistema de gestión de potencia no afecta a la
potencia de salida en aojado.
Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado. Los indicadores
de nivel de potencia sirven de referencia y NO indican una potencia exacta. La potencia disponible se
puede reducir aún más en la dirección de atornillado o aojado con el mando variable.

Especicaciones del Producto

Modelos Estilo

35MAX Pistola Cuadrado 1/2” 1250

15QMAX Pistola Cuadrado 3/8” 1350

Accionamiento

Tipo Tamaño

Intervalo de par Recomendado

Impact

os por

Minuto

Avance

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Retroceso

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Impacto

Nivel Sonoro dB(A)

Modelos

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB de error * K = de error (Vibración)
‡ KwA = 3dB de error

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue­bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli­cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

47535589001_ed2 ES-1

(ISO15744)

† Presión

‡ Potencia (Lw) † Presión (Lp) ‡ Potencia (Lw) Nivel *K

(Lp)

Velocidad Libre

Nivel Sonoro dB(A)

(ISO15744)

Vibración (m/s²)

(ISO28927)

ES

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos
en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den
latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la
dibujo 47132782 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de
una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los elementos se
identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa

5. Diámetro de la manguera

6. Tamaño de la rosca

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y
separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

ES-2 47535589001_ed2

FR

Informations de Sécurité du Produit

Utilisation Prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de xation
letés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le
manuel d’information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com.

Régulation de la Puissance de Percussion

Les modèles équipés d’un système de régulation de la puissance permettent de réduire la
puissance de sortie maximale vers l’avant. Le régulateur de puissance n’agit pas sur la puissance
de sortie vers l’arrière.
Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau
recherché.
Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise. La
puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la
gâchette progressive.

Spécications du Produit

Modèles Burin

35MAX Pistolet Engrenage 1/2” 1250

15QMAX

Modèles

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)
‡ KwA = incertitude de mesure de 3dB

Pistolet Engrenage 3/8” 1350

Niveau Acoustique dB(A)

† Pression

Conduit

Type Taille

Impact

(ISO15744)

‡ Puissance (Lw) † Pression (Lp) ‡ Puissance (Lw) Niveau *K

(Lp)

Gamme de Couples Recommandée

Impacts

par

Minutes

En avant

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Vitesse Libre Niveau

Acoustique dB(A)

(ISO15744)

Inversion
ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Vibration (m/s²)

(ISO28927)

47535589001_ed2 FR-1

FR

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 47132782 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse

5. Diamètre du tuyau

6. Taille du letage

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des
instructions d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

FR-2 47535589001_ed2

IT

AVVERTIMENTO

Informazioni Sulla Sicurezza del Prodotto

Destinazione d’uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di
dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla
sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com.

Sistema di Regolazione Della Potenza

Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza
massima erogata nel senso di rotazione orario. Il sistema di regolazione della potenza non
funziona però nel senso di rotazione opposto.
Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza desiderator.
Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e
NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente
ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Speciche Prodotto

Azionamento

Modelli Stile

35MAX

15QMAX

Modelli

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = incertezza misurazione 3dB * K = incer tezza misurazione (Vibrazioni)
‡ KwA = incertezza misurazione 3dB

Impugnatura

Impugnatura

Livello Acustico dB(A)

† Pressione

Tipo

Squadra 1/2” 1250

Squadra 3/8” 1350

Impatto

(ISO15744)

‡ Potenza (Lw) † Pressione (Lp) ‡ Potenza (Lw) Livello *K

(Lp)

Im-

pulsi

al

Dimen-

Minu-

sioni

to

Velocità a Vuoto

Livello Acustico dB(A)

Intervallo Coppie Consigliato

Avanti

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Vibrazioni (m/s²)

(ISO15744)

Indietro

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

(ISO28927)

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap­plicazione.

47535589001_ed2 IT-1

IT

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 47132782 e la tabella a pagina 2. La frequenza di manutenzione viene il­lustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubricatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio

5. Diametro tubo essibile

6. Dimensione della lettatura

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

IT-2 47535589001_ed2

DE

WARNUNG

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungselementen mit
Gewinden vorgesehen.

Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den
Druckluft-Schlagbohrer 04580916.

Handbücher können von ingersollrandproducts.com heruntergeladen werden.

Steuerung der Schlagkraft

Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die
maximale Ausgangskraft in der Vorwärtsrichtung reduzieren. Das System hat keinen
Einuss auf die Ausgangskraft in der Rückwärtsrichtung.
Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu
drehen.
Die Kraftanzeigen dienen nur zur Referenz und zeigen KEIN spezisches Drehmoment an.
Die Kraftabgabe kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in
dem der Drücker variabel betätigt wird.

Technische Produktdaten

Modelle Machart

35MAX Pistole

15QMAX Pistole

Modelle

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA =3dB Messunsicherheit * K = Messunsicherheit (Schwingungs)
‡ KwA = 3dB Messunsicherheit

Schallpegel dB(A)

† Druck

(Lp)

Typ Größe

Quadratischer
Ausgangsantrieb

Quadratischer
Ausgangsantrieb

Schlagen

(ISO15744)

‡ Stromzufuhr

Antrieb

(Lw)

Schläge

pro

Minute

1/2” 1250

3/8” 1350

Nenndrehzahl

Schallpegel dB(A)

(ISO15744)

† Druck

(Lp)

‡ Stromzufuhr

Empfohlener

Drehmomentbereich
Vorwärts
ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Schwingungs (m/s²)

(ISO28927)

(Lw)

Spegel *K

Rückwärts

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.

47535589001_ed2 DE-1

DE

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 47132782 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 6. Gewindegröße

2. Regler 7. Verbindung

3. Schmierbüchse 8. Sicherheits-Druckluftsicherung

4. Notabsperrventil 9. Ölen

5. Schlauchdurchmesser 10. Fetten

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.

Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich
um ein Übersetzung der Originalanleitung.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

DE-2 47535589001_ed2

NL

WAARSCHUWING

Productveiligheidsinformatie

Bedoeld Gebruik:

Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te
verwijderen en te plaatsen.

Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de pneumatische
slagmoersleutels voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com.

Krachtregelingssysteem

Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal geleverde
kracht in voorwaartse richting kan verminderen. Het krachtregelingssysteem heeft geen invloed
op de geleverde kracht in achterwaartse richting.
Draai de krachtregelaar naar het gewenste niveau om de kracht aan te passen.
De krachtindicators zijn ter referentie en geven GEEN specieke kracht aan. De geleverde
kracht kan verder in voorwaartse of achterwaartse richting worden verminderd door de
variabele gasklep te gebruiken.

Produktspesikasjoner

Modellen S oort

35MAX Pistool Haaks 1/2” 1250

15QMAX Pistool Haaks 3/8” 1350

Modellen

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† Meetonnauwkeurigheid bij KpA = 3dB * Meetonnauwkeurigheid bij K ( Trillings)
‡ Meetonnauwkeurigheid bij KwA = 3dB

Aandrijving

Type

Slagen

Geluidsniveau dB(A)

(ISO15744)

† Druk

‡ Vermogen (Lw) † Druk (Lp) ‡ Vermogen (Lw) Niveau *K

(Lp)

Afmet-

ing

Slagen

minuut

Aanbevolen bereik koppel

per

Geluidsniveau dB(A)

Vooruit

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Onbelast Toerental

(ISO15744)

Achteruit
ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Trillings (m/s²)

(ISO28927)

Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.

47535589001_ed2 NL-1

NL

Installatie en Smering

Om de maximale bedrijfsdruk (PMAX) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 47132782 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:

1. Luchtlter 6. Soort van schroefdraad

2. Regelaar 7. Koppeling

3. Smeerinrichting 8. Beveiliging

4. Noodafsluitklep 9. Olie

5. Slangdiameter 10. Smeervet

Onderdelen en Onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.

De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

NL-2 47535589001_ed2

DA

ADVARSEL

Produktsikkerhedsinformation

Anvendelsesområder:

Trykmomentnøgler er udformet til at erne og installere gevindskårne lukkemekanismer.

For yderligere information henvises der til produktsikkerhedsinformationen til
Trykluftsnøglen i vejledning 04580916.

Vejledningerne kan hentes ned fra ingersollrandproducts.com.

Slageektstyring

For modeller, der inkluderer et eektstyringssystem, tillader systemet operatørreduktion af den
maksimale udgangseekt i den fremadgående retning. Eektstyringssystemet påvirker ikke
udgangseekten i den modsatte retning.
Drej eektregulatoren til den ønskede niveauindikator for at justere eekten.
Indikatorerne for eektniveau er til reference og angiver IKKE en bestemt eekt. Udgangseek­ten kan reduceres yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.

Produktspecikationer

Modeller Stil

35MAX Pistol Kvadrat 1/2” 1250

15QMAX Pistol Kvadrat 3/8” 1350

Modeller

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB måleusikkerhed * K = måleusikkerhed (Vibrations)
‡ KwA = 3dB måleusikkerhed

Lyd- og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte
teststandarder. Brugerens eksponering under en specik værktøjsanvendelse kan adskille
sig fra disse resultater. Derfor bør der anvendes stedspecikke målinger til at bedømme
fareniveauet for denne specikke anvendelse.

† Tryk (Lp) ‡ Eekt (Lw) † Tryk (Lp) ‡ Eekt (Lw) Niveau *K

Drev

Type

Eekt

Lydniveau dB(A)

(ISO15744)

Stør­relse

Minut

Anbefalet Momentområde

Slag

pr.

Fremad

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Fri hastighed

Lydniveau dB(A)

(ISO15744)

Tilbagegående

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Vibrations (m/s²)

(ISO28927)

47535589001_ed2 DA-1

DA

Installation og Smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftl­terets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse
i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden
intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.
Se tegning 47132782 og tabel på side 2. Vedligeholdelseshyppigheden vises med en rund pil og
deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er identiceret som:

1. Luftlter 7. Kobling

2. Regulator 8. Sikkerhedstryksikr ing

3. Smøreapparat 9. Olie

4. Nødafspærringsventil 10. Fedt

5. Slangediameter

6. Gevindstørrelse

Reservedele og Vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de
adskilte komponenter ud fra materialetypen, så de kan genbruges.

Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale
vejledning.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

DA-2 47535589001_ed2

SV

VARNING

Produktsäkerhetsinformation

Avsedd Användning:

Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt gängade
fästelement.

För mer information, se Luftdrivna slående muttermaskiners
produktsäkerhetsinformation Form 04580916.

Handböcker kan laddas ner från ingersollrandproducts.com.

Eekthanteringssystem

För modeller som har ett eekthanteringssystem gör systemet det möjligt för användaren att
reducera den maximala uteekten i framåtläget. Eekthanteringssystemet påverkar inte
uteekten i bakåtläget.
För att justera eekten vrider man på eektregulatorn till önskad nivåindikering.
Indikatorerna för eektnivån är ämnade som referens och INTE för att indikera en specik
eekt. Uteekten kan reduceras ytterligare i framåt- eller bakåtläget genom att använda ett
variabelt tryckreglage.

Produktspecikationer

Modeller Typ

35MAX Pistol Fyrkant 1/2” 1250

15QMAX Pistol Fyrkant 3/8” 1350

Modeller

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB mätosäkerhet * K = mätosäkerhet (Vibrations)
‡ KwA = 3dB mätosäkerhet

Drivning

Typ Storlek

Slag

Ljudstyrkenivå dB(A)

(ISO15744)

†Tryck

(Lp)

‡ Eekt

(Lw)

Rekommenderat momentområde

Slag

per

Minut

Ljudstyrkenivå dB(A)

† Tryck

(Lp)

Framåt

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Fri hastighet

(ISO15744)

‡ Eekt

(Lw)

Bakåt

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Vibrations (m/s²)

(ISO28927)

Niva *K

Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella
teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja
sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den
specika användningen.

47535589001_ed2 SV-1

SV

Installation och Smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets in­gångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punk­ter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från
slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning,
för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. Se illustra­tionen 47132782 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och denieras
som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:

1. Luftlter 6. Gängdimension

2. Regulator 7. Koppling

3. Smörjare 8. Säkerhetsventil

4. Nödstoppsventil 9. Olja

5. Slangdiameter 10. Fett

Delar och Underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika
delarna sorteras för återvinning.

Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin­struktionerna.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

SV-2 47535589001_ed2

NO

ADVARSEL

Produktspesikasjoner

Tiltenkt Bruk:

Trykkluftsnøklene er fremstillet til å erne og montere gjengede festeanordninger.

For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i trykkluft­snøklenes håndboksskjema 04580916.

Håndbøker kan lastes ned fra ingersollrandproducts.com.

Eektstyringssystem

For modeller med et eektstyringssystem tillater systemet operatørreduksjon av maksimum
utgangseekt i retning forover. Eektstyringssystemet påvirker ikke utgangseekt i motsatt
retning.
For å justere eekten vrir du eektregulatoren til ønsket nivåindikator.
Eektnivåindikatorene er til referanse og viser IKKE spesikk eekt. Eektutgangen kan
reduseres ytterligere i retning forover eller bakover med den variable pådragsmekanismen.

Productspecicaties

Modeller Stil

35MAX Pistol Firkant 1/2” 1250

15QMAX Pistol Firkant 3/8” 1350

Modeller

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB måleusikkerhet ‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)

Lyd- og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststand­arder. Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra
disse resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det
bestemte bruksområdet.

† Trykk (Lp) ‡ Styrke (Lw) † Trykk (Lp) ‡ Styrke (Lw) Nivå *K

Drift

Type

Slag

Lydnivå dB(A)

(ISO15744)

Stør­relse

Slag

per

Minutt

Anbefalt Momentområde

Forover

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Fri hastighet

Lydnivå dB(A)

(ISO15744)

Bakover

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Vibrasjons (m/s²)

(ISO28927)

47535589001_ed2 NO-1

NO

Installasjon og Smøring

Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verk­tøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjons­feil eller utilsiktet frakobling. Se tegning 47132782 og tabell på side 2. Vedlikeholdsfrekvens
vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:

1. Luftlter 6. Gjengedimensjon

2. Regulator 7. Kobling

3. Smøreapparat 8. Slangebruddsventil

4. Nødstoppventil 9. Olje

5. Slangediameter 10. Smørefett

Deler og Vedlikehold

Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for
olje og sortert etter materialer i gjenvinningsøyemed.

De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.

Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

NO-2 47535589001_ed2

FI

VAROITUS

Tuotteen Turvaohjeet

Käyttötarkoitus:

Nämä paineilmatoimiset impaktiavaimet on suunniteltu kierteillä varustettujen kiinnikkeiden
irrottamiseen ja asentamiseen.

Lisätietoja on Paineilmatoimisten impaktiavainten tuoteturvallisuuden lomakkeessa 04580916.

Käyttöohjeita voi hakea Web-osoitteesta ingersollrandproducts.com.

Voimanhallintajärjestelmä

Jos järjestelmässä on voimanhallintajärjestelmä, järjestelmä mahdollistaa sen, että käyttäjä
vähentää eteenpäin suuntautuvaa maksimivoimaa. Voimanhallintajärjestelmä ei vaikuta tehoon takasuunnassa.
Voit säätää voimaa kiertämällä voimansäädintä halutun taso-osoittimen kohdalle.
Voimatason osoittimet ovat vain viitteellisiä EIVÄTKÄ ne osoita tiettyä voimaa. Voimantuottoa
eteen- tai taaksepäin voidaan edellään vähentää käyttämällä muuttuvaa säädintä.

Tuotteen Erittelyt

Mallit Tyyli

35MAX Pistooli

15QMAX Pistooli

Käyttölaite

Tyyppi Koko

Neliskulmai

nen

Neliskulmai

nen

Iskujen

määrä
Minu­utissa

1/2” 1250

3/8” 1350

Suositeltu Momentti

Eteenpäin
ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Taaksepäin

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Isku

Mallit

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB mittauksen epätarkkuus * K = mittauksen epävarmuus (Värinä)
‡ KwA = 3dB mittauksen epätarkkuus

Äänen ja tärähtelyn arvot mitattiin käyttäen kansainvälisesti tunnustettuja testinormeja.
Käyttäjän altistus tietyssä työkalusovelluksessa voi erota näistä tuloksista. Siksi pitäisi
käyttää paikan päällä suoritettuja mittauksia tietyn sovelluksen vaaratason määrittelyä
varten.

47535589001_ed2 FI-1

Melutaso dB(A)

(ISO15744)

† Paine (Lp) ‡ Teho (Lw) † Paine (Lp) ‡ Teho (Lw) Taso *K

Vapaa Nopeus

Melutaso dB(A)

(ISO15744)

Värinä (m/s²)

(ISO28927)

FI

Asennus ja Voitelu

Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloauko­ssa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/- kohdista, ilman­suodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun
yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua,
ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 47132782
ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina käyttötunteina (h),

-päivinä (d) ja -kuukausina (m). Osien määritelmät:

1. Ilmansuodatin 7. Liitäntä

2. Säädin 8. Ilmavaroke

3. Voitelulaite 9. Öljy

4. Hätäsulkuventtiili 10. Rasvaus

5. Letkun halkaisija

6. Kierteen koko

Varaosat ja Huolto

Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta
rasvasta ja eri materiaalien erittelyä kierrätystä varten.

Alkuperäiset ohjeet ovat englanninkielisiä. Muut kielet ovat alkuperäisen ohjeen käännöksiä.

Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.
Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai jälleenmyyjälle.

FI-2 47535589001_ed2

PT

AVISO

Informações de Segurança do Produto

Utilização Prevista:

Estas chaves de percussão pneumáticas destinam-se à remoção e à instalação de dispositivos de
xação roscados.

Para obter informações mais detalhadas, consulte o manual com as informações de seg­urança do produto da chave de percussão pneumática com a referência 04580916.

Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com.

Sistema de Gestão de Potência

No caso dos modelos que incluem um sistema de gestão da potência, o sistema permite
que o operador reduza a potência de saída máxima na direcção de avanço. O sistema de
gestão da potência não afecta a potência de saída na direcção de recuo.
Para regular a potência, rode o regulador de potência para o indicador de nível pretendido.
Os indicadores do nível de potência servem meramente de referência, pelo que NÃO
indicam uma potência especíca. O regulador variável permite reduzir ainda mais a saída
de potência, seja na direcção de avanço, seja na direcção de recuo.

Especicações do Produto

Modelos Estilo

35MAX Pistola Quadra 1/2” 1250

15QMAX Pistola Quadra 3/8” 1350

Modelos

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† Incerteza de medida KpA = 3dB * Incerteza de medida K (Vibrações)
‡ Incerteza de medida KwA = 3dB

Mecanismo de
accionamento

Tipo Tamanho

Impacto

Nível de Ruído dB(A)

(ISO15744)

† Pressão

‡ Potência (Lw) † Pressão (Lp) ‡ Potência (Lw) Nível *K

(Lp)

Intervalo de Binário de Aperto

Impact

os por

Minuto

Nível de Ruído dB(A)

Avanço

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Velocidade Livre

(ISO15744)

Recomendado

Vibrações (m/s²)

(ISO28927)

Recuo

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Os valores de vibração e ruído foram medidos de acordo com normas de teste reconhe­cidas a nível internacional. A exposição relativamente ao utilizador numa aplicação de
ferramenta especíca pode divergir destes resultados. Por conseguinte, deve proceder-se
a medições no local, a m de determinar o nível de risco nessa aplicação especíca.

47535589001_ed2 PT-1

PT

Instalação e Lubricação

Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s)
válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e do reervatório
do compressor. Instale um fusível de ar de segurança de tamanho adequado a montante da
mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de mangueiras que
não estejam equipadas com um sistema interno de interrupção, para evitar que as mangueiras se
agitem se uma mangueira falhar ou se a união se desligar. Consulte o desenho 47132782 e a tabela
da página 2. A frequência de manutenção é indicada por uma seta circular e denida como h=horas,
d=dias e m=meses de utilização real. Itens identicados como:

1. Filtro de ar 7. União

2. Regulador 8. Fusível de ar de segurança

3. Lubricador 9. Óleo

4. Válvula de interrupção de emergência 10. Massa lubricante

5. Diâmetro da mangueira

6. Tamanho da rosca

Peças e Manutenção

Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja desmon­tada, limpa e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.

As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros
idiomas.

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de
Assistência Técnica Autorizado.

Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

PT-2 47535589001_ed2

EL

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Πληροφορίες Ασφάλειας Προϊόντος

Προοριζόμενη Χρήση:

Τα Κλειδιά περιστροφής αέρος έχουν σχεδιαστεί για την αφαίρεση και εγκατάσταση σφιγκτήρων
με σπείρωμα.

Για περισσότερες πληροφορίες ανατρέξτε στο Εγχειρίδιο πληροφοριών ασφάλειας
προϊόντος 04580916 για Κλειδί περιστροφής αέρος.

Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση ingersollrandproducts.com.

Διαχείριση Ισχύος Κρούσης

Για μοντέλα που διαθέτουν σύστημα διαχείρισης ισχύος, το σύστημα επιτρέπει στο χειριστή
μείωση της μέγιστης ισχύος εξόδου στην εμπρόσθια κατεύθυνση. Το σύστημα διαχείρισης
ισχύος δεν επηρεάζει την ισχύ εξόδου στην αντίθετη κατεύθυνση.
Για να ρυθμίσετε την ισχύ, περιστρέψτε το Ρυθμιστή Ισχύος στην επιθυμητή ένδειξη επιπέδου.
Οι ενδείκτες επιπέδου ισχύος προορίζονται για αναφορά και ΔΕΝ δηλώνουν συγκεκριμένη
ισχύ. Η ισχύς εξόδου μπορεί να μειωθεί περαιτέρω στην εμπρόσθια ή οπίσθια κατεύθυνση
χρησιμοποιώντας το μεταβλητό ρυθμιστή ταχύτητας.

Προδιαγραφές Προϊόντος

Μοντέλα Στυλ

35MAX Πιστόλι Τετράγωνο 1/2” 1250

15QMAX Πιστόλι Τετράγωνο 3/8” 1350

Μοντέλα

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB αβεβαιότητα μέτρησης * K = αβεβαιότητα μέτρησης (κραδασμών)
‡ KwA = 3dB αβεβαιότητα μέτρησης

Μετάδοση Κίνησης

Τύπος Μέγεθος

Κρούση

Ηχητική Στάθμη dB(A)

(ISO15744)

† Πίεση (Lp) ‡ Ισχύ ς (Lw) † Πίεση (Lp) ‡ Ισχύς (Lw) Στάθμη *K

Κρούσει

ς ανά

Λεπτό

Ελεύθερη Ταχύτητα

Ηχητική Στάθμη dB(A)

Συνιστώμενο Εύρος Ροπής

Εμπρός

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

(ISO15744)

Πίσω

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Κραδασμών (m/s²)

(ISO28927)

Οι τιμές ήχου και δονήσεων μετρήθηκαν σε συμμόρφωση με διεθνώς αναγνωρισμένα
πρότυπα δοκιμών. Η έκθεση για το χρήστη σε μια συγκεκριμένη εφαρμογή εργαλείων
μπορεί να διαφέρει από αυτά τα αποτελέσματα. Συνεπώς, πρέπει να χρησιμοποιούνται επί
τόπου μετρήσεις για τον καθορισμό του επιπέδου κινδύνου στην εν λόγω εφαρμογή.

47535589001_ed2 EL-1

EL

Εγκατάσταση και Λίπανση

Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης
λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα από
τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή συμπιεστή.
Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του εύκαμπτου σωλήνα και χρησιμοποιήστε
μία συσκευή προστασίας σε οποιαδήποτε σύζευξη εύκαμπτου σωλήνα χωρίς εσωτερική διακοπή
παροχής για την αποφυγή τινάγματος του εύκαμπτου σωλήνα σε περίπτωση αστοχίας του σωλήνα
ή αποσύνδεσης της σύζευξης. Βλέπε το σχέδιο 47132782 και τον πίνακα στη σελίδα 2. Η συχνότητα
συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες, d=ημέρες και m=μήνες
πραγματικής χρήσης. Αντικείμενα αναγνωρίζονται ως:

1. Φίλτρο αέρα 7. Σύζευξη

2. Ρυθμιστής 8. Βαλβίδα αέρα ασφαλείας

3. Λιπαντής 9. Λάδι

4. Βαλβίδα διακόπτης έκτακτης 10. Γρασάρισμα

5. Διάμετρος εύκαμπτου σωλήνα

6. Μέγεθος σπειρώματος

Εξαρτήματα και Συντήρηση

Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η
αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά υλικό
για να mπορέσουν να ανακυκλωθούν.

Οι πρωτότυπες οδηγίες είναι στα αγγλικά. Οι άλλες γλώσσες είναι μετάφραση των πρωτότυπων
οδηγιών.

Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο
Συντήρησης.

Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της
Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου.

EL-2 47535589001_ed2

SL

Informacije o Varnosti Izdelka

Namen:

Ti pnevmatski udarni ključi so namenjeni odstranjevanju in nameščanju vijačnih vezi.

Če želite več informacij, glejte obrazec 04580916 v priročniku za varno delo s
pnevmatskimi udarnimi ključi.

Priročnike lahko snamete s spletne strani ingersollrandproducts.com.

Sistem Gospodarjenja z Energijo

Modeli, ki imajo vgrajen sistem za upravljanje moči, omogočajo, da uporabnik zmanjša največjo
izhodno moč v smeri naprej. Sistem za upravljanje moči nima učinka na izhodno moč v obratni smeri.
Če želite nastaviti moč, zasukajte regulator moči na želeno raven.
Indikator moči so le relativni in ne kažejo točne moči. Izhodno moč je mogoče za obe smeri
delovanja dodatno zmanjšati s pomočjo krmilnega ventila.

Specikacije Izdelka

Modeli Slog

35MAX Pištola Kvadrat 1/2” 1250

15QMAX Pištola Kvadrat 3/8” 1350

Pogon

Tip

Ve-

likost

Udarci

Minuto

Priporočeni Obseg Navora

na

Naprej

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Obratno

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Udarni

Raven Hrupa dB(A)

Modeli

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB spremenljivost merjenja * K = merilna negotovost (Vibracije)
‡ KwA = 3dB spremenljivost merjenja

Vrednosti zvoka in tresljajev so bile izmerjene skladno z mednarodno priznanimi
standardi preskušanja. Izpostavljenost uporabnika pri uporabi specičnih orodij se lahko
razlikuje od teh rezultatov. Zato se morajo uporabljati meritve na lokaciji za določanje
ravni tveganja pri specični uporabi.

47535589001_ed2 SL-1

† Pritisk

(Lp)

(ISO15744)

‡ Moč (Lw) † Pritisk (Lp) ‡ Moč (Lw) Raven *K

Hitrost v Praznem Teku

Raven Hrupa dB(A)

(ISO15744)

Vibracije (m/s²)

(ISO28927)

SL

Namestitev in Mazanje

Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem
priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda,
zračnih ltrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko
v gornjem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez
notranjega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj
izključi. Glejte sliko 47132782 in tabelo na strani 2. Pogostost vzdrževanja je prikazana v krožni
puščici in opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe. Postavke, označene
kot:

1. Zračni lter 7. Spoj

2. Regulator 8. Varnostna zračna varovalka

3. Mazalka 9. Olje

4. Varnostni izključitveni ventil 10. Mast

5. Premer cevi

6. Velikost navoja

Sestavni deli in Vzdrževanje

Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po
sestavnih surovinah, da ga bo mogoče reciklirati.

Izvirni jezik navodil je angleški. Navodila v drugih jezikih so prevodi izvirnih navodil.

Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center.

Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja
Ingersoll Rand.

SL-2 47535589001_ed2

SK

Bezpečnostné informácie k Výrobku

Účel Použitia::

Tieto pneumatické príklepové ut’ahovače slúžia na uvoľňovanie a ut’ahovanie závitových
spojovacích prvkov.

Ďalšie informácie nájdete v príručke Bezpečnostné inštrukcie pre pneumatické príklepové
ut’ahovače 04580916.

Príručky si môžete stiahnut’ z webovej adresy ingersollrandproducts.com.

Systém Regulácie Výkonu

V prípade modelov so systémom regulácie výkonu tento systém umožňuje užívateľovi zníženie maximálne­ho výkonu pri pohybe vpred. Systém regulácie výkonu nemá vplyv na hodnotu výkonu pri spätnom chode.
Výkon je možné nastavit’ na požadovanú hodnotu otáčaním regulátora výkonu.
Ukazovatele výkonu sú len orientačné a NEVYJADRUJÚ konkrétny výkon. Výkon je ďalej
možné znížit’ pre priamy alebo spätný chod pomocou nastaviteľnej páčky spúšt’ača.

Špecikácie Produktu

Modely Rydlo

35MAX Pistol Štvorec 1/2” 1250

15QMAX Pistol Štvorec 3/8” 1350

Pohon

Typ Rozmer

Rázov

(Úderov)

za

Minútu

Odporúčaný Rozsah Momentu

Dopredu

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Dozadu

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Rázovanie (Udieranie)

Hladina Hluku dB(A)

Modely

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = neurčitost’ merania 3dB * K = neistota merania (Vibrácií)
‡ KwA = neurčitost’ merania 3dB

Hodnoty hluku a vibrácií sú určené meraniami, ktoré sú v súlade s medzinárodne
uznávanými testovacími normami. Skutočný vplyv na používateľa pri špecickom použití
nástroja sa môže líšiť od týchto výsledkov. Preto je potrebné vykonať merania na mieste
použitia, aby sa určila úroveň rizika pri konkrétnom použití.

47535589001_ed2 SK-1

(ISO15744)

† Tlak (Lp) ‡ Výkon (Lw) † Tlak (Lp) ‡ Výkon (Lw) Hladina *K

Voľnobeh

Hladina Hluku dB(A)

(ISO15744)

Vibrácií (m/s²)

(ISO28927)

SK

Inštalácia a Mazanie

Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak
(PMAX) v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej
časti (častiach) potrubia, vzduchového ltra a nádrže kompresora. Nainštalujte bezpečnostný
vzduchový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez
všetky hadicové spoje bez vnútorného uzáveru, aby sa zabránilo švihaniu hadice, ak zlyhá hadica
alebo dôjde k uvoľneniu spoja. Viď obr. 47132782 a tabuľka na str. 2. Interval vykonávania údržby
je znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace skutočného
používania. Prehľad položiek:

1. Vzduchový lter 7. Spojenie

2. Regulátor 8. Bezpečnostný vzduchový istič

3. Mazivo 9. Olej

4. Núdzový uzatvárací ventil 10. Mazanie

5. Priemer hadice

6. Veľkost’ závitu

Diely a Údržba

Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’
diely podľa materiálu tak, aby mohli byt’ recyklované.

Originál pokynov je v angličtine. Texty v ostatných jazykoch sú prekladom originálu pokynov.

Oprava a údržba náradia by mala byt’ vykonávaná iba v autorizovanom servisnom stredisku.
Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

SK-2 47535589001_ed2

CS

Bezpečnostní Informace k Výrobku

Účel Použití:

Tyto pneumatické utahováky slouží k uvolňování a utahování závitových spojovacích prvků.

Další informace najdete v příručce Bezpečnostní instrukce pro pneumatické utahováky

04580916.

Příručky si můžete stáhnout z webové adresy ingersollrandproducts.com.

Systém Regulace Výkonu

V případě modelů se systémem regulace výkonu umožňuje tento systém uživateli snížení maximálního
výkonu při pohybu vpřed. Systém regulace výkonu nemá vliv na hodnotu výkonu při zpětném chodu.
Výkon je možno nastavit otáčením regulátoru výkonu na požadovanou hodnotu.
Ukazatele výkonu jsou pouze orientační a NEVYJADŘUJÍ konkrétní výkon. Výkon je dále
možné snížit pro přímý nebo zpětný chod pomocí nastavitelné škrticí klapky.

Specikace Výrobku

Modely Rydlo

35MAX Pistole Čtverec 1/2” 1250

15QMAX Pistole

Pohon

Type Velikost

Rozšířený

čtverec

3/8” 1350

Doporučený Rozsah Utahovacího

Nárazy

za

Minutu

Vpřed

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Momentu

Zpět

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Narážení

Hladina Hluku dB(A)

Modely

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = neurčitost měření 3dB * K = nejistota měření (Vibrací)
‡ KwA = neurčitost měření 3dB

Hodnoty hluku a vibrací byly změřeny v souladu s mezinárodně uznávanými zkušebními
normami. Skutečný vliv na uživatele při konkrétním použití nástroje se může od těchto
výsledků lišit. Proto je třeba pro určení úrovně nebezpečí při konkrétním použití provést
měření na místě použití.

47535589001_ed2 CS-1

(ISO15744)

† Tlak (Lp) ‡ Výkon (Lw) † Tlak (Lp) ‡ Výkon (Lw) Hladina *K

Rychlost při Volném Chodu

Hladina hluku dB(A)

(ISO15744)

Vibrací (m/s²)

(ISO28927)

CS

Instalace a Mazání

Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho
maximální provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí,
vzduchového ltru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte
bezpečnostní vzduchovou pojistku a přes všechna spojení vedení bez interního zavírání použijte
zařízení proti házení, abyste zamezili házení vedení v případě, že dojde k porušení vedení nebo
přerušení spojení. Na obr. 47132782 a tabulka na str. 2. Četnost údržby je uváděna v kruhové
šipce a je denována jako h = hodiny, d = dny a m = měsíce skutečného provozu. Prehled
položek:

1. Vzduchový ltr 7. Spojení

2. Regulátor 8. Bezpečnostní vzduchová pojistka

3. Mazivo 9. Olej

4. Nouzový uzavírací ventil 10. Mazání

5. Prumer hadice

6. Velikost závitu

Díly a Údržba

Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit díly
podle materiálu tak, aby mohly být recyklovány.

Originální návod je v angličtině. Další jazyky jsou překladem originálního návodu.

Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku.
Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

CS-2 47535589001_ed2

ET

HOIATUS

Toote Ohutusteave

Ettenähtud Kasutamine:

Pneumolöökvõtmed on konstrueeritud keermestatud kinnitusdetailide eemaldamiseks ja
paigaldamiseks.

Lisateavet leiate juhendist “Air Impact Wrenches Product Safety Information Manual Form
04580916” (pneumolöökvõtmete ohutusteabe juhend).

Teatmikke saab alla laadida aadressilt ingersollrandproducts.com.

Toitehaldussüsteem

Toitehaldussüsteemiga mudelite puhul lubab süsteem operaatoril vähendada maksimaalset
väljundvõimsust pärisuunas. Toitehaldussüsteem ei mõjuta väljundvõimsust vastassuunas.
Võimsuse reguleerimiseks pöörake võimsusregulaator soovitud taseme näidule.
Võimsustaseme näidud on ette nähtud võrdluseks ning EI näita konkreetset võimsust.
Väljundvõimsust saab täiendavalt vähendada reguleeritava drosseli abil (samuti päri- ja vastassuunas).

Toote Spetsikatsioon

Mudelid Kuju

35MAX Püstol Ruut 1/2” 1250

15QMAX Püstol Ruut 3/8” 1350

Mootor

Tüüp Mõõt

Ettenähtud Momendivahemik

Lööki

Minutis

Edasi

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Tagasi

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Löökasend

Müratase dB(A)

Mudelid

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB mõõtemääramatus * K = mõõtmise määramatust (Vibratsioon)
‡ KwA = 3dB mõõtemääramatus

Heli ja vibratsiooni väärtusi mõõdeti kooskõlas rahvusvaheliselt tunnustatud standard­itega. Kasutaja kokkupuude konkreetse tööriistaga võib erineda nendest tulemustest.
Seetõttu on vaja teha kohapealseid mõõtmisi, et välja selgitada ohutase kindla kasutu­solukorra puhul.

47535589001_ed2 ET-1

(ISO15744)

† Rõhk

‡ Võimsus (Lw) † Rõhk (Lp) ‡ Võimsus (Lw) Tase *K

(Lp)

Tühikäigu Kiirus

Müratase dB(A)

(ISO15744)

Vibratsioon (m/s²)

(ISO28927)

ET

Paigaldamine ja Määrimine

Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteli­in. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhultrist ja kompressoripaa­gist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp
ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et vältida
vooliku visklemist selle purunemise või liite lahtituleku korral. Vt joonis 47132782 ja tabel lk 2.
Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse järgmiselt: h=tunnid,
d=päevad ja m=kuud tööriista tegelikku kasutamist. Detailid on järgmised:

1. Õhulter 7. Liide

2. Regulaator 8. Õhukaitseklapp

3. Õlitaja 9. Õli

4. Hädaseiskamisventiil 10. Määrimine

5. Vooliku läbimõõt

6. Keerme suurus

Osad ja Hooldus

Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest
ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.

Originaaljuhend on inglise keeles. Juhendid teistes keeltes on tõlgitud originaaljuhendist.

Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses.
Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

ET-2 47535589001_ed2

HU

A Termékre Vonatkozó Biztonsági Információk

Rendeltetés:

Ezeket az ütvecsavarozó gépeket menetes kötőelemek eltávolítására és felszerelésére tervezték.

További információt az ütvecsavarozó 04580916 jelű, biztonsági információkat tartalmazó
kézikönyvében talál.

A kézikönyvek letöltési címe: ingersollrandproducts.com.

Teljesítménykezelő Rendszer

A teljesítményszabályzóval rendelkező modelleknél a rendszer lehetővé teszi a kezelőnek a
maximális kimeneti teljesítmény csökkentését “előre” irányban. A teljesítményszabályzó nem
befolyásolja a “hátra” irány kimenő teljesítményét.
A teljesítmény beállításához forgassa a teljesítményszabályozót a kívánt szint jelzéséhez.
A teljesítményszint-jelzések referencia céljára szolgálnak és NEM konkrét teljesítményt mutatnak.
Az “előre” és “hátra” irányú kimenőteljesítmény az állítható fojtószeleppel tovább csökkenthető.

A Termék Jellemzői

Modellek

35MAX Pisztoly Szögletes 1/2” 1250

15QMAX Pisztoly Szögletes 3/8” 1350

Ki-

alakítás

Hajtás

Típus Méret

Ütések

Ajánlott Nyomatéktartomány

száma
Percen

-ként.

Előre

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Hátra

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Ütés

Zajszint dB(A)

Modellek

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB mérési bizonytalanság * K = mérési bizonytalanság (Vibrációs)
‡ KwA = 3dB mérési bizonytalanság

A hang- és rezgésértékek mérése nemzetközileg elfogadott vizsgálati szabványoknak
megfelelően történt. Az eszköz bizonyos felhasználási területein a felhasználót érő hatá­sok ezektől az értékektől eltérhetnek. Ezért az adott alkalmazásra vonatkozó veszélyes­ségi szintet helyszíni méréssel kell meghatározni.

47535589001_ed2 HU-1

(ISO15744)

† nyomás

(Lp)

‡ teljesítmény

(Lw)

Lehetséges sebesség

Zajszint dB(A)

(ISO15744)

† nyomás

‡ teljesítmény

(Lp)

(Lw)

Vibrációs (m/s²)

(ISO28927)

Szint *K

HU

Telepítés és kenés

A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális
üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb
pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a konden­zátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és
használjon megfelelő rögzítőszerkezetet a belső elzáró szerelvény nélküli tömlőkben, hogy a
tömlő megrongálódása, vagy a csatlakozás szétválása esetén a tömlő ne mozdulhasson el. Lásd
a 47132782 rajzot és a táblázatot a 2. oldalon. A karbantartás gyakoriságát körkörös nyíl jelzi, és
tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül meghatáro­zásra. Az elemek azonosítása:

1. Levegőszűrő 7. Csatlakozás

2. Nyomásszabályzó 8. Biztonsági levegőszelep

3. Olajozó 9. Olaj

4. Vészleállító szelep 10. Gépzsír

5. Tömlőátmérő

6. Menetméret

Alkatrészek és karbantartás

Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az
alkatrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.

Az eredeti utasítások angolul elérhetőek. A más nyelveken olvasható utasítások az eredeti
utasítás fordításai.

A szerszám javítását csak arra feljogosított szervizközpont végzheti.
Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

HU-2 47535589001_ed2

Gaminio Saugos Informacija

Paskirtis:

Šie pneumatiniai veržliarakčiai skirti srieginėms sąvaržoms įsukti ir išsukti.

Daugiau informacijos ieškokite pneumatinių veržliarakčių gaminio saugos informacijos
instrukcijos formoje 04580916.

Instrukcijas galite atsisiųsti iš svetainės ingersollrandproducts.com internete.

Elektros Tiekimo Valdymo Sistema

Operatorius gali sumažinti modeliuose su galios valdymo sistema didžiausią galingumą, kai
mechanizmas sukamas pirmyn. Galios valdymo sistema neturi įtakos galingumui, kuriuo
mechanizmas sukamas atgal.
Norėdami nustatyti galingumą, pasukite galios reguliatorių iki pageidaujamo lygio rodiklio.
Galingumo lygio rodikliai yra orientaciniai ir NERODO tikslaus galingumo. Galingumą
koreguoti galima abiem kryptimis – tam skirta reguliuojama droselio sklendė.

Gaminio Techniniai Duomenys

Modeliai

35MAX Pistoletas Kvadratinis 1/2” 1250

15QMAX Pistoletas Kvadratinis 3/8” 1350

Konstruk

cija

Pavara

Tipas

Skers-

muo

Impuls

Minutę

Rekomenduojamas Sukimo

ų per

Momento Diapazonas

Tiesiogine eiga

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Atbuline eiga

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

LT

Smūgiavimas

Modeliai

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB matavimo paklaida * K = matavimo paklaida (Vibracijos)
‡ KwA = 3dB matavimo paklaida

Garso ir vibracijos reikšmės buvo išmatuotos laikantis tarptautinių pripažintų testavimo
standartų. Poveikis naudotojui naudojant konkretų įrankį gali skirtis nuo šių rezultatų.
Todėl turi būti atlikti matavimai naudojimo vietoje, siekiant nustatyti pavojingumo lygį
konkretaus naudojimo sąlygomis.

47535589001_ed2 LT-1

Garso Lygis dB(A)

(ISO15744)

† Slėgis (Lp) ‡ Galia (Lw) † Slėgis (Lp) ‡ Galia (Lw) Lygis *K

Laisvosios eigos Greitis

Garso Lygis dB(A)

(ISO15744)

Vibracijos (m/s²)

(ISO28927)

LT

Prijungimas ir Sutepimas

Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje
(PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir kompreso­riaus bako išleiskite kasdien. Aukščiau žarnos sumontuokite apsauginį oro vožtuvą, o ties visomis
žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso sumontuokite įtaisą, kuris neleistų
žarnai mėtytis į šalis, jei nutrūktų žarna ar atsijungtų jungiamoji mova. Žiūrėkite 47132782 pav.
ir lentelę 2 psl. Techninės priežiūros dažnis nurodytas žiedinėje rodyklėje ir nustatomas pagal
faktinio naudojimo h=valandas, d=dienas ir m=mėnesius. Sudedamosios dalys identikuojamos
taip:

1. Oro ltras 7. Jungiamoji mova

2. Reguliatorius 8. Apsauginis oro vožtuvas

3. Tepimo įtaisas 9. Alyva

4. Avarinio išjungimo vožtuvas 10. Tepalas

5. Žarnos skersmuo

6. Sriegio matmenys

Dalys ir Priežiūra

Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo detalių
tepalą, suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti atliekų per­dirbimo įmonei.

Originalios instrukcijos yra anglų kalba. Kitomis kalbomis yra originalių instrukcijų vertimas.

Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai.
Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.

LT-2 47535589001_ed2

Iekārtas Drošības Informācija

Paredzētais Lietojums:

Šīs pneimoimpulsu uzgriežņatslēgas paredzētas vītņveida stiprinājumu noņemšanai un
uzmontēšanai.

Papildu informāciju meklējiet Pneimoimpulsu uzgriežņatslēgu drošības
informācijasrokasgrāmatā 04580916.

Rokasgrāmatas var lejupielādēt no ingersollrandproducts.com.

Barošanas Režīma Pārvaldības Sistēma

Modeļiem ar jaudas regulēšanas sistēmu sistēma ļauj operatoram samazināt maksimālo
izejas jaudu virzienā uz priekšu. Jaudas regulēšanas sistēma neietekmē izejas jaudu atpakaļvirzienā.
Lai noregulētu jaudu, pagrieziet jaudas regulatoru līdz vajadzīgajai atzīmei.
Jaudas līmeņa atzīmes paredzētas atsaucei un NENORĀDA noteiktu jaudas mērvienību.
Jaudas izejas līmeni var samazināt vēl vairāk virzienā uz priekšu vai atpakaļ, izmantojot
regulējamo droseli.

Specykacje Produktu

Modeļi Veids

35MAX Pistole Kvadrātveida 1/2” 1250

15QMAX

Pistole Kvadrātveida 3/8” 1350

Piedziņa

Tips Izmērs

Impulsi
Minūtē

Ieteicamais Griezes Momenta

Diapazons

Uz priekšu

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Reverss

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

LV

Trieciens

Skaņas Līmenis dB(A)

Modeļi

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB mērījuma nenoteiktība * K = mērījuma neprecizitāte ( Vibrāciju)
‡ KwA = 3dB mērījuma nenoteiktība

Skaņas un vibrāciju vērtības tika noteiktas atbilstoši starptautiski atzītiem pārbaužu
standartiem. Konkrētas rīka lietošanas izraisīta iedarbība uz lietotāju var atšķirties no
šiem rezultātiem. Šī iemesla dēļ, lai noteiktu bīstamības līmeni konkrētajā lietošanas
gadījumā, mērījumi jāveic uz vietas.

47535589001_ed2 LV-1

(ISO15744)

† Spiediens

(Lp)

‡ Stiprums (Lw) † Spiediens (Lp) ‡ Jauda (Lw) Līmenis *K

Brīvgaitas Ātrums

Skaņas Līmenis dB(A)

(ISO15744)

Vibrāciju (m/s²)

(ISO28927)

LV

Uzstādīšana un Eļļošana

Izvēlieties tādu gaisa pieplūdes vada izmēru, lai nodrošinātu maksimālo darba spiedienu (PMAX)
pie instrumenta ieejas. Katru dienu nolejiet kondensātu pa vārstu(iem) cauruļvadu, gaisa ltra un
kompresora tvertnes zemākajā(os) punktā(os). Uzstādiet pareizā izmēra gaisa drošinātāju pirms
šļūtenes un izmantojiet stabilizējošu ierīci ap katru šļūtenes savienojumu bez iekšējā atslēgšanas
mehānisma, lai nepieļautu šļūtenes mētāšanos gadījumā, ja pārtrūkst šļūtene vai atvienojas
savienojums. Skatīt attēlu 47132782 un tabulu 2. lappusē. Apkopes biežums ir redzams uz
apļveida bultiņas; tas norādīts faktiskā izmantošanas laika stundās (h), dienās (d) un mēnešos
(m). Izmantoti šādi apzīmējumi:

1. Gaisa ltrs 7. Savienojums

2. Regulators 8. Gaisa drošinātājs

3. Smērviela 9. Eļļa

4. Avārijas slēgvārsts 10. Eļļošana

5. Šļūtenes diametrs

6. Vītnes izmērs

Detaļas un Tehniskā Apkope

Kad darbarīka kalpošanas laiks beidzies, ieteicams darbarīku izjaukt pa sastāvdaļām, notīrīt
smērvielas un detaļas sašķirot pēc materiāliem otrreizējai pārstrādei.

Oriģinālās instrukcijas ir angļu valodā. Instrukcijas citās valodās ir oriģinālo instrukciju tulkojums.

Darbarīka remontu un tehnisko apkopi vajadzētu veikt vienīgi serticētā servisa centrā.
Ar visiem jautājumiem griezieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja.

LV-2 47535589001_ed2

PL

Informacje Dotyczące Bezpieczeństwa Obsługi Narzędzia

Przeznaczenie:

Te pneumatyczne klucze udarowe są przeznaczone do wkręcania i wykręcania gwintowanych
elementów złącznych.

Więcej danych na ten temat można znaleźć w informacjach dotyczących bezpieczeństwa
pneumatycznych kluczy udarowych 04580916.

Instrukcje obsługi można pobrać na stronie internetowej ingersollrandproducts.com.

System Zarządzania Mocą

Modele narzędzi wyposażone w system regulacji mocy wyjściowej umożliwiają regulację
mocy wyjściowej dla kierunku do przodu. System regulacji mocy wyjściowej nie działa w
kierunku do tyłu.
Obróć regulator mocy wyjściowej w odpowiednie położenie, aby uzyskać żądany poziom mocy.
Wskaźniki poziomu mocy są umieszczone orientacyjnie i NIE wskazują dokładnego poziomu mocy wyjściowej.
Moc wyjściową można regulować w obu kierunkach (do przodu i do tyłu) przy pomocy przepustnicy.

Specykacje Produktu

Modele Styl

35MAX Pistolet Kwadrat 1/2” 1250

15QMAX

Pistolet Kwadrat 3/8” 1350

Napęd

Typ Wielkość

Uderze

nia na

Minutę

Zalecany Zakres Momentu

Obrotowego

Do przodu

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Do tyłu

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Uderzanie

Poziom głośności dB(A)

Modele

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB pomiar niepewny * K = niepewność pomiarowa ( Wibracji)
‡ KwA = 3dB pomiar niepewny

Poziomy hałasu i drgań zmierzono zgodnie z uznawanymi na całym świecie normami
badań. Narażenie użytkownika przy poszczególnych zastosowaniach narzędzia może się
różnić od tych wyników. Stąd też do określenia poziomu zagrożenia przy danym zastosow­aniu należy użyć pomiarów dokonanych na miejscu.

47535589001_ed2 PL-1

(ISO15744)

† Ciśnienie

(Lp)

‡ Moc (Lw) † Ciśnienie (Lp) ‡ Moc (Lw) Poziom *K

Prędkość swobodna

Poziom głośności dB(A)

(ISO15744)

Wibracji (m/s²)

(ISO28927)

PL

Instalacja i Smarowanie

Dopasuj rozmiar przewodu dopływu powietrza aby zapewnić maksymalne ciśnienie robocze
(PMAX) na wlocie do narzędzia. Codziennie wypuszczać kondensat z zaworów w nisko
położonych punktach instalacji rurociągowej, ltra powietrza i zbiornika sprężarki. Aby zapobiec
biciu węża po uszkodzeniu lub rozłączeniu, zainstaluj właściwej wielkość bezpiecznik powietrzny
i używaj na każdym połączeniu bez odcięcia, urządzenia zapobiegającemu biciu. Patrz Rysunek
47132782 i tabela na stronie 2. Częstość konserwacji zanaczono strzałką, gdzie h=godziny,
d=dni, m=miesiące rzeczywistego użytkowania. Pozycje są następujące:

1. Filtr powietrza 6. Rozmiar gwintu

2. Regulator 7. Połączenie

3. Smarownica 8. Bezpiecznik powietrzny

4.

Zawór bezpieczeństwa odcinający
dopływ powietrza

5. Średnica węża

Części i Konserwacja

Po upływie okresu eksploatacji narzędzia zaleca się jego demontaż, odtłuszczenie oraz
rozdzielenie części według materiału ich wykonania, tak aby można je było wtórnie przetworzyć.

Oryginalne instrukcje są opracowywane w języku angielskim. Instrukcje publikowane w innych
językach są tłumaczeniami oryginalnych instrukcji.

Naprawa i konserwacja narzędzia powinna być przeprowadzana tylko przez Autoryzowane
Centrum Serwisowe.

Wszelkie uwagi i pytania należy kierować do najbliższego biura lub dystrybutora rmy
Ingersoll Rand.

9. Olej

10. Smarowanie

PL-2 47535589001_ed2

BG

ВНИМАНИЕ

Информация за Безопасността на Продукта

Използване по Предназначение:

Тези пневматични гаечни ключове са предназначени за монтаж и демонтаж на резбовани
скрепителни елементи.

За допълнителна информация, направете справка с Ръководството с информация за
безопасност за пневматични ударни гаечни ключове 04580916.

Ръководствата могат да бъдат изтеглени от ingersollrandproducts.com.

Система за Управление на Мощността

За модели, които включват система за управление на захранването, системата позволява на
оператора да намалява максималното изходно захранване в посока напред. Системата за
управление на захранването не оказва влияние върху изходното захранване в посока назад.
За да регулирате мощността, завъртете регулатора на мощността до съответния индикатор
за ниво. Индикаторите за ниво на мощността служат за справка и НЕ указват специфична
мощност. Изходната мощност може да се намали допълнително за движение напред или
назад с помощта на регулируемата дроселна клапа.

Спецификации на Продукта

Модели Стил

35MAX Пистолет Квадратен 1/2” 1250

15QMAX Пистолет Квадратен 3/8” 1350

Задвижване

Тип Размер

Препоръчван Диапазон на
Удара в
Минута

Напред

ft-lbs (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Въртящ Момент

Назад

ft-lbs (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Ниво на Звук При Удар

dВ(A)

Модели

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB несигурност в измерването * K = измерване на несигурни вибрации
‡ KwA = 3dB несигурност в измерването

Стойностите за шум и вибрации са измерени в съответствие с международно
признати тестови стандарти. Експозицията на потребителя при специфични
приложения на инструмента може да се различава от тези резултати. Затова е
необходимо да се използват измервания на място, за да се определи нивото на
опасност за конкретното приложение.

47535589001_ed2 BG-1

(ISO15744)

† Налягане

(Lp)

‡ Мощност (Lw) † Налягане (Lp) ‡ Мощност (Lw)

Ниво на Звук При Свободна

Скорост dВ(A)

(ISO15744)

Вибрация

(ISO28927)

Ниво *K

(m/s²)

BG

Монтаж и Смазване

Размери на линията на подаване на въздух при които е осигурено максимално оперативно
налягане на инструмента (PMAX) при входното отверстие на инструмента. Отводнителен
канал на кондензата на вентила(ите) при ниската(те) точка(и) на тръбите, въздушен филтър
и компресорния резервоар за всекидневна употреба. Инсталирайте правилно оразмерен
обезопасителен въздушен предпазител по потока на маркуча и използвайте устройство
против заплитане при всяко свързване на маркуч без вътрешен спирателен кран, за да
предпазите маркуча от заплитане ако маркучът поддаде или се прекъсне свързването.
Вижте чертеж 47132782 и таблицата на страница 2. Честотата на извършване на поддръжка
е изобразена в кръг със стрелки и определена като h=часове, d=дни, и m=месеци на
реално използване. Точките са определени по следния начин:

1. Въздушен Филтър 7. Свързващо Звено

2. Хронометър 8. Предпазен Въздушен Бушон

3. Смазка 9. Петрол

4. Авариен Спирателен Вентил 10. Смазка

5. Диаметър на Тръба

6. Размер на Резбата

Резервни Части и Подръжка

Когато изтече срокът на експлоатация на инструмента, се препоръчва той да се разглоби, да се
обезмасли и частите му да се разделят според материала, така че могат да бъдат рециклирани.

Оригиналните инструкции са на английски. Другите езици са превод на оригиналните
инструкции.

Ремонт и подръжка на инструмента трябва да се извършват единствено от упълномощен
сервизен център.

За всички комуникации се обръщайте към най-близкия офис или дистрибутор на

Ingersoll Rand.

BG-2 47535589001_ed2

RO

AVERTIZARE

Informaţii Privind Siguranţa Produsului

Domeniul de Utilizare:

Aceste chei pneumatice sunt proiectate pentru îndepărtarea şi montarea elementelor de xare
letate.

Pentru informaţii suplimentare consultaţi formularul 04580916 din Manualul de informaţii
privind siguranţa produsului pentru cheile pneumatice.

Manualele pot  descărcate de pe internet, la adresa ingersollrandproducts.com.

Sistem de Management al Puterii

Pentru modele care includ un sistem de management al puterii, sistemul permite operatorului să
reducă puterea maximă de ieşire în sens direct. Sistemul de management al puterii nu afectează
puterea de ieşire în sens invers.
Pentru a regla puterea, rotiţi regulatorul de putere până la valoarea dorită a indicatorului. Indi­catoarele de valoare a puterii sunt pentru referinţă şi NU indică o putere specică. Valoarea de
ieşire a puterii poate  redusă în continuare în sens direct sau invers utilizând supapa variabilă.

Specicaţii Tehnice

Modele Stil

35MAX Pistol Pătrat 1/2” 1250

15QMAX

Pistol Pătrat 3/8” 1350

Tip

Motor

Dimen-

siune

Interval Recomandat Pentru

Percuţii

pe

Minut

Cuplul de Torsiune

Sens Orar

ft-lbs (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Sens Antiorar

ft-lbs (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Nivel Zgomot la Impact

dB(A)

Modele

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB toleranţa la măsurare * K = Vibraţia incertitudinii de măsurare
‡ KwA = 3dB toleranţa la măsurare

Valorile sunetului şi ale vibraţiilor au fost măsurate în conformitate cu standardele de test
recunoscute la nivel internaţional. Expunerea utilizatorului în aplicaţii specice poate
varia faţă de aceste rezultate. Prin urmare, este nevoie de măsurători în locaţie pentru a
stabili nivelul de risc pentru respectiva aplicaţie.

47535589001_ed2 RO-1

(ISO15744)

† Presiune

(Lp)

‡ Putere (Lw) † Presiune (Lp) ‡ Putere (Lw) Nivel *K

Nivel Zgomot Turaţie Liberă dB(A)

(ISO15744)

Vibraţie (m/s²)

(ISO28927)

RO

Instalare şi Lubriere

Calibrul liniei de aer trebuie să asigure presiunea maximă de operare a dispozitivului (PMAX) la
cuplajul de admisie aer. Drenaţi zilnic apa de condens de la valvule, din punctele mai joase ale
sistemului, din ltrul de aer şi tancul compresorului. Instalaţi o siguranţă fuzibilă pneumatică
în amonte de furtun şi folosiţi un dispozitiv antişoc la orice cuplaj de furtun fără dispozitiv
intern de închidere, pentru a preveni eventualele lovituri produse de furtun în cazul ruperii sau
deconectării accidentale. Vezi desenul 47132782 şi tabelul de la pagina 2. Frecvenţa operaţiunilor
de întreţinere este prezentată în săgeata circulară şi se deneşte ca h=ore, z=zile şi l=luni de
utilizare efectivă a uneltei. Componentele sunt identicate astfel:

1. Filtru Aer 7. Cuplaj

2. Regulator 8. Siguranţă Fuzibilă Pneumatică

3. Dispozitiv Lubriere 9. Ulei

4. Valvă de Închidere de Urgenţă 10. Lubriere

5. Diametrul Furtunului

6. Mărimea Filetului

Componente şi Întreţinere

Când perioada de viaţă a acestei unelte a expirat, se recomandă dezasamblarea uneltei, degresa­rea acesteia şi separarea pieselor în funcţie de material, aşa încât acestea să poată  reciclate.

Instrucţiunile originale sunt în limba engleză. Variantele în alte limbi sunt traduceri ale
instrucţiunilor originale.

Repararea şi întreţinerea uneltei trebuie realizate numai de un Centru de service autorizat.

Orice comunicare va  adresată celei mai apropiate reprezentanţe sau distribuitor
Ingersoll Rand.

RO-2 47535589001_ed2

RU

Предупреждение

Информация о безопасности Изделия

Предполагаемое использование:

Эти пневмоимпульсные гайковерты предназначены для удаления и установки резьбовых крепежных деталей.

Для получения подробной информации см. Руководство по безопасности
пневмоимпульсных гайковертов, форма 04580916.

Руководства можно загрузить с вэб-страницы ingersollrandproducts.com.

Система Управления Питанием

В моделях, оборудованных системой управления питанием, система позволяет оператору уменьшать
максимальную выходную мощность в переднем направлении. Система управления питанием не
воздействует на выходную мощность в обратном направлении.
Для настройки мощности поверните регулятор мощности до нужного индикатор уровня.
Индикаторы уровня мощности используются для справки и НЕ указывают определенную мощность.
Выходную мощность можно еще больше уменьшить в переднем или обратном направлении,
используя регулируемый дроссель.

Технические Характеристики Изделия

Модели Стиль

35MAX Поршень Квадратный 1/2” 1250

15QMAX

Поршень Квадратный 3/8” 1350

Привод

Тип Размер

Рекомендуемый Диапазон

Удар

овв

Мин-

уту

Крутящего Момента

Вперед

ft-lb (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Реверс

ft-lb (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Воздействие

Уровень Звуковой-

Модели

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9
† Неопределенность измерения K
‡ Неопределенность измерения K

Значения уровня шума и вибрации были вычислены в соответствии с
общепризнанными международными стандартами на проведение испытаний.
Воздействие на пользователя в конкретной сфере применения инструмента может
отличаться от полученных результатов. Поэтому для определения степени опасности
в этой конкретной сфере применения следует использовать показатели, полученные
на месте установки.

47535589001_ed2 RU-1

Мощности dB(A)

(ISO15744)

† Давление

(Lp)

‡ Мощность

(Lw)

= 3dB * K = неопределенность измерения (Вибрации)

pA

= 3dB

wA

Скорость свободного

хода Уровень Звуковой-

Мощности dB(A)

(ISO15744)

† Давление

(Lp)

‡ Мощность

(Lw)

Уровень *K

Вибрации

(m/s²)

(ISO28927)

RU

Установка и Смазка

Чтобы обеспечить максимальное рабочее давление (PMAX) на входе инструмента, правильно
подбирайте размер линии. Ежедневно сливайте конденсат из клапана (клапанов) в нижних
точке (точках) трубной обвязки, из воздушного фильтра а также из бака компрессора.
Установите воздушный предохранитель на входе шланга и используйте устройство
противоскручивания на всех сцеплениях шланга без внутреннего отключения, чтобы
предотвратить скручивание шланга, если шланг упадет, или если сцепления разъединятся. См.
рис. 47132782 и таблицу на стр. 2. Частота обслуживания указана в круглой стрелке и указана в
виде: h=часы, d=дни, и m=месяцы фактического использования. Элементы определены как:

1. Воздушный фильтр 7. Сцепление

2. Регулятор 8. Воздушный предохранитель

3. Лубрикатор 9. Масло

4. Клапан экстренной остановки 10. Густая смазка

5. Диаметр шланга

6. Размер резьбы

Части и Обслуживание

По истечении срока службы инструмента его рекомендуется разобрать, удалить смазку и
рассортировать части по материалам, чтобы они могли быть переработаны.

Оригинальным языком инструкций является английский. Версии на другие языки являются
переводом оригинальных инструкций.

Ремонт и обслуживание инструмента должны осуществляться только уполномоченным
сервисным центром.

Все письма следует направлять в ближайший офис Ingersoll Rand или дистрибьютору
компании.

RU-2 47535589001_ed2

ZH

䆜઀

产品安全信息

用途:

这些气动冲击扳手专门用于拆卸和安装螺钉.

更多信息，请参考《冲击扳手产品安全信息手册表 04580916 》。
手册可从ingersollrandproducts.com 下载.

功率管理系统

对于包括功率管理系统的机型，此系统允许操作者降低正向的最大输出功率。但功率管理系
统对反向的输出功率没有影响。
要调整功率，将功率调整器旋至所需的级别指示。
功率级别指示仅做参考之用，并不表示具体的功率。使用可变阀杆，可以进一步调整正向或
反向的输出功率。

产品规格

型号 样式

35MAX

15QMAX

型号

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9
† KpA = 3dB 测量不确定度 * K = 测量不确定度 (震动)

‡ KwA = 3dB 测量不确定度

遵照国际认可的检测标准测量声音和振动值。 对于特定工具应用的接触情况，结果可能有
所不同。 因此，应进行现场测量来确定特定应用的危险程度。

枪式 方形

枪式 方形

† 压力 (Lp) ‡ 功率 (Lw) † 压力 (Lp) ‡ 功率 (Lw)

打击头

类型 尺寸

冲击

噪音等级 dB(A)

(ISO15744)

冲击

每分钟

1/2” 1250

3/8” 1350

噪音等级 dB(A)

(ISO15744)

安装和润滑

选择合适的供气管以确保在工具入口获得最大的工具操作压力(PMAX)。每天从管道、空气
过滤器和压缩机罐的低位置点排空冷凝水。如果软管出现故障或连接断裂，可在软管上流位
置安装一尺寸合适的空气保险装置，并在软管内部不关断情况下，通过任何软管连接使用稳
固装置来防止软管的摆动。请参阅图47132782 和第二页上的表格。维护频率以圆形箭头表

建议扭矩范围

正向

英尺- 磅(Nm)反向英尺- 磅(Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

空载速度

450 MAX

(610 MAX)

380 MAX

(520 MAX)

震动 (m/s²)
(ISO28927)

液位

*K

47535589001_ed2 ZH-1

ZH

示为实际使用的h=小时，d=天数，m=月数。 项目定义如下：

空气过滤器

1.

调整器

2.

加油器

3.

紧急关闭阀

4.

软管直径

5.

螺纹尺寸

6.

部件和维护

当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。

初始说明采用英文。 其他语言版本是初始说明的翻译版。

工具维修工作只能由具有授权的维修中心执行。
如有任何事宜，请就近垂询Ingersoll Rand 办事处或经销商。

联结

7.

空气保险装置

8.

机油

9.

油脂

10.

ZH-2 47535589001_ed2

JA

製品に関する安全性

製品の用途：

エアインパクトレンチは、ねじ部品の脱着に使用するための製品です.

製品に関する詳細については、エアーインパクトレンチの「製品に関する安全性」（書式
04580916）をご参照ください。

ingersollrandproducts.com から説明書をダウンロードすることができます。

出力管理システム

出力管理システムが備わっているモデルの場合、正方向の最大出力を減少することができま
す。この出力管理システムは 逆方向の出力には影響を与えません。
出力を調整するには、出力レギュレータを回し、目的のレベルインジケータに合わせます。
この出力レベルインジケータはあくまでも参考のためのものであり、特定の出力を示すもので
はありません。可変スロッ トルを操作することで、出力を正方向または逆方向にさらに減少さ
せることができます。.

製品仕様

モデル 方式

35MAX

15QMAX

ピスト

ル

ピスト

ル

駆動

種類 サイズ

スクエア 1/2”

スクエア 3/8”

毎分

インパ

クト

1250

1350

推奨トルク範囲

正方向

ft-lbs (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

逆方向

ft-lbs (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

インパクト時

モデル

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = 3dB 測定の不確かさ * K = 測定の不確かさ(振動)
‡ KwA = 3dB 測定の不確かさ

47535589001_ed2 JA-1

作動音レベル dB(A)

(ISO15744)

† 圧力 (Lp) ‡ 出力 (Lw) † 圧力 (Lp) ‡ 出力 (Lw) レベル

自由速度

作動音レベル dB(A)

(ISO15744)

振動 (m/s²)
(ISO28927)

*K

JA

音響および振動の値は、国際的に認められている試験基準に従って測定されました。 特殊ツー
ルに応用するユーザーに使用される場合は、これらの結果と異なる可能性があります。 したが
って、現場での測定値は、そのような特殊な応用における危険レベルを判断するために使用す
べきです。

取り付けと潤滑

工具の最大動作圧（PMAX）が工具エアーインレットで得られるようエアー供給ラインを設定し
てください。毎日、 配管下部のバルブ、エアーフィルター、コンプレッサータンクから溜まった液
を排液してください。エアーホースの上流 側に適切なサイズの安全エアーヒューズを取り付
け、内部遮断機構のないエアーホース継ぎ手にはアンチホイップ装置を 使用してください。こ
うすることで、万一エアーホースに不具合が生じたり継ぎ手が外れた場合にエアーホースが跳
ねる のを防ぐことができます。2 ページの図47132782 と表を参照してください。保守頻度は円
形矢印で示され、実際に消費される、h=時間、d=日数およびm=月数として明示されます。各部
の数字は以下を表わします:

1.

エアーフィルター

2.

レギュレータ

3.

ルブリケータ

4.

緊急遮蔽バルブ

5.

エアーホース直径

6.

ねじ山サイズ

部品とメンテナンス

工具の製品寿命が尽きた場合には、工具を分解して脱脂を行い、リサイクルのため各部を材質
別に分別することをお勧めします。

説明書の原文は英語で書かれています。 他の言語については原文からの翻訳です。
工具の修理とメンテナンスは認定サービスセンターのみが行ってください。
お問い合わせ等は、お客様の最寄の Ingersoll Rand 事務所または販売店へご連絡ください。

7.

継ぎ手

8.

安全エアヒューズ

9.

オイル

10.

グリース

JA-2 47535589001_ed2

KO

제품 안전 정보

사용 용도:
에어 임팩트 렌치(Air Impact Wrench)는 스레드 패스너(fastener)를 장착 및 제거하기 위해
고안되었습니다.

추가적인 정보는 임팩트 렌치 제품 안전 정보 설명서의 양식 04580916을 참조하십시오.
설명서는 ingersollrandproducts.com에서 다운로드 받을 수 있습니다.

전력 관리 시스템

전력 관리 시스템이 내장된 모델의 경우, 작동자는 공구의 전방향에 대한 최대 출력 파워를
줄일 수 있습니다. 전력 관리 시스템은 역방향의 출력 파워에는 영향을 미치지 않습니다.
파워를 조절하려면, 파워 레귤레이터를 필요한 레벨 표시기로 돌립니다.
파워 레벨 표시기는 참조용으로 특정 파워를 나타내는 것은 아닙니다. 가변 감속기(vari-
able throttle)를 사용하 면 전방향 또는 역방향 출력 파워를 더 줄일 수 있습니다.

제품 상세

모델 유형

35MAX

15QMAX

모델

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9
† K

= 3dB 측정 불확도 * K = 측정 불확도 (진동)

pA

‡ KwA = 3dB 측정 불확도

소음 및 진동 값은 국제 시험 표준에 따라 측정되었습니다. 특정 공구를 사용할 때 사용자
가 노출되는 정도는 이러한 결과에 따라 다릅니다. 따라서 현장 측정은 해당하는 특정 사
용 상황에 대한 위험 정도를 판단하는 경우에만 사용해야 합니다.

피스톨 정사각형

피스톨 정사각형

† 압력 (Lp) ‡ 파워 (Lw) † 압력 (Lp) ‡ 파워 (Lw)

구동

타입 사이즈

효과

소음 레벨 dB(A)

(ISO15744)

분당
효과

1/2” 1250

3/8” 1350

권장되는 토크 범위

전방향

ft-lbs (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

타행 속도

소음 레벨 dB(A)

(ISO15744)

역방향

ft-lbs (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

진동 (m/s²)
(ISO28927)

레벨

*K

47535589001_ed2 KO-1

KO

설치 및 윤활

공구 입구의 공구 최대 작동압(PMAX)에 맞게 에어 공급 라인을 조절합니다. 배관 낮은 지
점의 밸브, 공기 필 터 및 컴프레서 탱크에서 응축액을 매일 배수합니다. 호스 고장이나 연
결부가 분리될 때 호스 위핑(whipping) 현상을 방지하려면 호스 업스트림에 맞는 크기의
안전한 에어-퓨즈를 설치하고 내부가 막히지 않도록 주의 해서 호스 연결부에 위핑 방지
장치를 합니다. 2 페이지의 47132782 그림과 도표를 참조하십시오. 정비 빈도는 원형 화살
표로 표시되며 실제 사용 h=시간, d=일 및 m=월로 정의됩니다. 각 번호에 대한 이름:

에어 필터

1.

레귤레이터

2.

윤활기

3.

긴급 차단 밸브

4.

호스 직경

5.

스레드 사이즈

6.

부품 및 정비

공구의 사용 수명이 끝나면, 공구를 분해하고 그리스(기름)를 제거한 다음 재활용할 수 있
도록 부품을 분리할 것을 권장합니다.

원래 설명서는 영문입니다. 기타 언어는 원래 설명서의 번역본입니다.

공구 수리 및 정비는 반드시 공인된 정비 센터에서 수행해야 합니다.
모든 문의 사항은 가까운 Ingersoll Rand 사무소나 대리점을 통해 확인하십시오.

커플링

7.

안전 에어 퓨즈

8.

오일

9.

윤활

10.

KO-2 47535589001_ed2

HR

UPOZORENJE

Opće informacije o sigurnosti proizvoda

Predviđena svrha:

Pneumatski udarni alat predviđen je za montažu i demontažu vijaka s navojem.

Više pojedinosti potražite u ručnom obrascu za sigurnost proizvoda udarnog ključa

04580916.

Priručnici se mogu preuzeti na ingersollrandproducts.com

Sustav za regulaciju snage

Za modele koji sadrže sustav za regulaciju snage, sustav korisnicima omogućuje smanjenje mak­simalne izlazne snage u smjeru prema naprijed. Sustav za regulaciju snage ne utječe na izlaznu
snagu u obrnutom smjeru vrtnje.
Ako želite prilagoditi snagu, regulator snage okrenite do željene razine indikatora.
Indikatori razine snage služe samo za orijentaciju i NE PRIKAZUJU specičnu snagu. Snaga na izla­zu još više se može smanjiti u smjeru prema naprijed ili unatrag uz pomoć regulacijske zaklopke.

Specikacije proizvoda

Modeli Stil

35MAX Pištolj Kvadratni 1/2” 1250

15QMAX

Pištolj Kvadratni 3/8” 1350

Pogon

Vrsta Veličina

Udara u

min

Preporučeni raspon

momenta

Naprijed

ft-lbs (Nm)

360 MAX

(490 MAX)

310 MAX

(420 MAX)

Unatrag

ft-lbs (Nm)

450 MAX

(610 MAX)

380 MAX

(520 MAX)

Impacting Sound Level dB(A)

Modeli

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

† KpA = Mjerna nesigurnost 3 dB * K = Vibration measurement uncertainty
‡ KwA = Mjerna nesigurnost 3 dB

Vrijednosti buke i vibracija mjerene su u skladu s međunarodno priznatim standardima
za testiranje. Izloženost korisnika pri određenoj primjeni alata može odstupati od ovih
rezultata. Stoga bi se trebala koristiti mjerenja u radnom prostoru da bi se odredila razina
rizika za određenu primjenu.

47535589001_ed2 HR-1

(ISO15744)

† Pressure (Lp)

‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) Level *K

Razina zvuka pri slobodnoj

vrtnji dB(A) (ISO15744)

Vibracije (m/s²)

(ISO28927)

HR

Montaža i podmazivanje

Veličina voda za dovod zraka za maksimalni radni tlak alata (PMAX) na ulaznom priključku alata.
Svaki dan ispraznite kondenzat iz ventila na najnižoj točki cjevovoda, zračnog ltra i spremnika
kompresora. Uzvodno uz crijevo umetnite sigurnosni zračni osigurač odgovarajuće veličine te
za sve spojke bez unutarnjeg automatskog gašenja koristite protutrzajno sredstvo kako biste
spriječili trzanje crijeva ako crijevo zakaže ili ako se spojnica odvoji. Pogledajte nacrt 47132782 i
tablicu na stranici 2. Učestalost održavanja prikazana je u kružnoj strelici i određuje se kao h=sati,
d=dani i m=mjeseci stvarne uporabe. Identicirani dijelovi su:

1. Zračni ltar 6. Veličina navoja

2. Regulator 7. Spojnica

3. Podmazivač 8. Sigurnosni osigurač za zrak

4. Ventil za brzo isključivanje 9. Ulje

5. Promjer crijeva 10. Mast

Dijelovi i održavanje

Kad istekne životni vijek alata preporučuje se da se alat rastavi, odmasti i da se dijelovi razvrstaju
prema materijalu tako da se mogu reciklirati.

Originalne upute sastavljene su na engleskom jeziku. Drugi jezici prijevod su originalnih uputa.

Popravak i održavanje alata mora se izvoditi samo u ovlaštenom servisnom centru.
U vezi bilo kakvih potreba obratite se najbližem uredu ili predstavniku tvrtke Ingersoll Rand.

HR-2 47535589001_ed2

(ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ
(DE) KONFORMITÄTSERKLÄRUNG (NL) SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT (DA) FABRIKATIONSERK-

LÆRING (SV) FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (NO) KONFORMITETSERKLÆRING (FI) VAKUUTUS NORMIEN
TÄYTTÄMISESTÄ (PT) DECLARAÇÃO DE CONFORMIDADE (EL) ΔΗΛΩΣΗ ΑΝΑΓΝΩΡΙΣΗΣ

Ingersoll Rand Lakeview Dr, IE Swords

Name and address of the person authorized to compile the technical le:

(ES) nombre y dirección de la persona facultada para elaborar el expediente técnico (FR) Nom et adresse de la personne

autorisée à constituer le dossier technique (IT) nome e indirizzo della persona autorizzata a costituire il fascicolo tecnico (DE)
Name und Anschrift der Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen (NL) naam en adres van
degene die gemachtigd is het technisch dossier samen te stellen (DA) navn og adresse på den person, der har bemyndigelse til
at udarbejde det tekniske dossier (SV) Namn på och adress till den person som är behörig att ställa samman den tekniska doku­mentationen (NO) navn og adresse på personen som er autorisert til å kompilere den tekniske dokumentasjonen (FI) sen henk­ilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen eritelmän (PT) Nome e endereço da pessoa autorizada a compilar o
processo técnico (EL) ηο όνομα και ηη διεύθςνζη ηος πποζώπος ηος εξοςζιοδοηημένος να καηαπηίζει ηον ηεσνικό θάκελο

Declare under our sole responsibility that the product: Air Impact Wrench

(ES) Declaramos que, bajo nuestra responsabilidad exclusiva, el producto: (FR) Déclarons sous notre seule responsabilité que

le produit: (IT) Dichiariamo sotto la nostra unica responsabilità che il prodotto: (DE) Erklären hiermit, gemäß unserer alleinigen
Verantwortung, daß die Geräte: (NL) Verklaren, onder onze uitsluitende aansprakelijkheid, dat het produkt: (DA) Erklærer som
eneansvarlig, at nedenstående produkt: (SV) Intygar härmed, i enlighet med vårt fullständiga ansvar, att produkten: (NO)
Erklærer som eneansvarlig at produktet: (FI) Vakuutamme ja kannamme yksin täyden vastuun siitä, että tuote: (PT) Declaramos
sob a nossa exclusiva responsabilidade que o produto: (EL) Δηλώνουμε ότι με δική μας ευθύνη το προϊόν:

Model: 35MAX and 15QMAX / Serial Number Range: SR16D -> XXXXX

(ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.-Bereich:
(NL) Model: / Serienummers: (DA) Model:/ Serienr: (SV) Modell:/ Serienummer, mellan: (NO) Modell: / Serienr: (FI) Mallia: /
Sarjanumero: (PT) Modelo: / Gama de Nos de Série: (EL) Μοητελα: / Kλίμαχα Aύξοντος Aριθμού:

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC(Machinery)

(ES) a los que se reere la presente declaración, cumplen con todo lo establecido en las directivas: (FR) objet de ce certicat, est conforme aux

prescriptions des Directives: (IT) a cui si riferisce la presente dichiarazione è conforme alle normative delle direttive: (DE) auf die sich diese Erklärung
bezieht, den Richtlinien: (NL) waarop deze verklaring betrekking heeft overeenkomt met de bepalingen van directieven: (DA) som denne erklæring
vedrører, overholder bestemmelserne i følgende direktiver: (SV) som detta intyg avser, uppfyller kraven i Direktiven: (NO) som denne erklæringen
gjelder for, oppfyller bestemmelsene i EU-d irektivene: (FI) johon tämä vakuutus viittaa, täyttää direktiiveissä: (PT) ao qual se refere a presente
declaração, está de acordo com as prescrições das Directivas: (EL) τα οποία αφορά αυτή η δήλωση‚ είναι σύμφωνα με τις προβλέψεις των Eντολών:

By using the following Principle Standards: ISO28927-2, ISO15744, ISO11148-6

(ES) conforme a los siguientes estándares: (FR) en observant les normes de principe suivantes: (IT) secondo i seguenti stand-

ard: (DE) unter Anlehnung an die folgenden Grundnormen entsprechen: (NL) overeenkomstig de volgende
hoofdstandaards: (DA) ved at være i overensstemmelse med følgende hovedstandard(er): (SV) Genom att använda följande
principstandard: (NO) ved å bruke følgende prinsipielle standarder: (FI) esitetyt vaatimukset seuraavia perusnormeja käytet­täessä: (PT) observando as seguintes Normas Principais: (EL) Χρησιμοποιώντας ια παρακάτω κύρια πρότυπα:

Date / Place: April, 2016 / IE Swords

(ES) Fecha / Lugar: Abril, 2016 / IE Swords (FR) Date / Lieu: Avril, 2016 / IE Swords: (IT) Data / Posto: Aprile, 2016 / IE Swords (DE) Datum / Ort:

April, 2016 / IE Swords: (NL) Datum / Plaats: April, 2016 / IE Swords: (DA) Dato / Place: April, 2016 / IE Swords: (SV) Datum / Plats: April, 2016 /
IE Swords: (NO) Dato / Sted: April, 2016 / IE Swords: (FI) Päiväys / Paikka: Huhtikuu, 2016 / IE Swords: (PT) Data / Lugar: Abril, 2016 / IE Swords:

(EL) Ημεπομηνία / θέζη: Απρίλιος, 2016 / IE Swords:

Approved By:

(ES) Aprobado por: (IT) Approvato da: (FR) Approuvé par: (DE) Genehmigt von: (NL) Goedgekeurd door:
(DA) Godkendt af: (SV) Godkänt av: (NO) Godkjent av: (FI) Hyväksytty: (PT ) Aprovado por: (EL) Eγκρίθηκεαπό:

DECLARATION OF CONFORMITY

IRI Ltd. / Lakeview Dr, IE Swords

Product Management Leader Power Tools, EMEIA

Frederic Jezequel

James F. Bouchard

Global Engineering Manager

47535589001_ed2 DOC-1

DECLARATION OF CONFORMITY

(SL) IZJAVA O SKLADNOSTI (SK) PREHLÁSENIE O ZHODE (CS) PROHLÁŠENÍ O SHODĚ
(ET) VASTAVUSDEKLARATSIOON (HU) MEGFELELŐSÉGI NYILATKOZAT (LT) ATITIKTIES PAREIŠKIMAS
(LV) ATBILSTĪBAS DEKLARĀCIJA (PL) DEKLARACJA ZGODNOŚCI (BG) ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ (RO)
DECLARAŢIE DE CONFORMITATE (HR) IZJAVA O SUKLADNOSTI

Ingersoll Rand Lakeview Dr, IE Swords

Name and address of the person authorized to compile the technical le:
(SL) ime in naslov osebe, pooblaščene za sestavljanje tehnične dokumentacije (SK) meno a adresu osoby oprávnenej na

zostavenie súboru technickej dokumentácie (CS) jméno a adresu osoby pověřené sestavením technické dokumentace (ET)
selle ühenduses registrisse kantud isiku nimi ja aadress (HU) a műszaki dokumentáció összeállítására felhatalmazott személy

(LT) asmens, įgalioto sudaryti atitinkamą techninę bylą (LV) tās personas vārds un adrese, kura pilnvarota sastādīt tehnisko
(PL) nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej (BG) името и адреса на лицето,

оторизирано да съставя техническото досие (RO) numele și adresa persoanei autorizate pentru întocmirea cărții tehnice

(HR) Ime i adresa osobe ovlaštene za sastavljanje tehničke dokumentacije:

Declare under our sole responsibility that the product: Air Impact Wrench

(SL) Pod polno odgovornostjo izjavljamo, da se izdelek: (SK) Prehlasujeme na svoju zodpovednost’, že produkt: (CS) Prohlašujeme na svou
zodpovědnost, že výrobek: (ET) Deklareerime oma ainuvastutusel, et toode: (HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék:
(LT) Prisiimdami atsakomybę pareiškiame, kad gaminys: (LV) Uzņemoties pilnīgu atbildību, apliecinām, ka ražojums: (PL) Oświadcza, że ponosi

pełną odpowiedzialność za to, że produkt: (BG) Декларираме на собствена отговорност, че продуктът: (RO) Declarăm sub propria răspundere că
produsul: (HR) Izjavljujemo pod našom isključivom odgovornošću da je proizvod:

Model: 35MAX and 15QMAX / Serial Number Range: SR16D -> XXXXX

(SL) Model: / Območje serijskih številk: (SK) Model: / Výrobné číslo (CS) Model: / Výrobní číslo (ET) Mudel: / Seerianumbrite vahemik (HU)

Modell: / Gyártási szám-tartomány (LT) Modeliai: / Serijos numeriai (LV) Modelis: / Sērijas numuru diapazons (PL) Model: / O numerach
seryjnych: (BG) Модел: / Обхват на Сериен Номер: (RO) Model:/domeniu Numere de Serie: (HR) Model/opseg serijskog broja:

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC(Machinery)

(SL) Na katerega se ta izjava o skladnosti nanaša, sklada z določili smernic: (SK) Ku ktorému sa toto prehlásenie vzt’ahuje, zodpovedá

ustanoveniam smerníc: (CS) Ke kterým se toto prohlášení vztahuje, odpovídají ustanovením směrnic: (ET) Mida käesolev deklaratsioon
puudutab, on vastavuses järgmis(t)e direktiivi(de) sätetega: (HU) Amelyekre ezen nyilatkozat vonatkozik, megfelelnek a következő
irányelv(ek) előírásainak: (LT) Kuriems taikomas šis pareiškimas, atitinka šios direktyvos nuostatas: (LV) Uz kuru šī deklarācija attiecas,
atbilst direktīvas(u) nosacījumiem: (PL) Do których ta deklaracja się odnosi, są zgodne z postanowieniami Dyrektywy (Dyrektyw): (BG)
За който се отнася настоящата декларация, е в съответствие с разпоредбите на Директива (и): (RO) Produsul la care se referă
declaraţia este conform cu prevederile Directivei(lor): (HR) Ono na što se ova izjava odnosi u sukladnosti je s odredbama Direktive(a):

By using the following Principle Standards: ISO28927-2, ISO15744, ISO11148-6

(SL) Uporabljeni osnovni standardi: (SK) Použitím nasledujúcich zákonných noriem: (CS) Použitím následujících zákonných norem: (ET)

Järgmiste põhistandardite kasutamise korral: (HU) A következő elvi szabványok alkalmazásával: (LT) Remiantis šiais pagrindiniais standar-
tais: (LV) Izmantojot sekojošos galvenos standartus: (PL) Przy zastosowaniu następujących podstawowych norm: (BG) С използване на
следните основни Стандарти: (RO) Utilizând următoarele standarde de principiu: (HR) Koristeći sljedeće glavne standarde:

Date / Place: April, 2016 / IE Swords

(SL) Datum / Kraj: april, 2016 / IE Swords: (SK) Dátum / Miesto: Apríl, 2016 / IE Swords: (CS) Datum / místo : Duben, 2016 / IE

Swords: (ET) Kuupäev / Koht: Aprill, 2016 / IE Swords: (HU) Dátum / Hely: Április, 2016 / IE Swords: (LT) Data / Vieta: Aprilis , 2016
/ IE Swords: (LV) Datums/ Vieta: Aprilis, 2016 / IE Swords: (PL) Data / Miejsce: kwiecień, 2016 / IE Swords: (BG) Дата / място:

Март, 2016 / IE Swords: (RO) Data / Loc: Martie, 2016 / IE Swords: (HR) datum / mjesto: Ožujak, 2016 / IE Swords:

Approved By:

(SL) Odobril: (SK) Schválil: (CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstiprināja:
(PL) Zatwierdzone przez: (BG) Одобрен от: (RO)

Aprobată de:

(HR)

IRI Ltd. / Lakeview Dr, IE Swords

Odobrio:

Product Management Leader Power Tools, EMEIA

Frederic Jezequel

James F. Bouchard

Global Engineering Manager

DOC-2 47535589001_ed2

Notes

ingersollrandproducts.com

© 2016 Ingersoll Rand
