Zenergy Station II
2000 & 3000
User’s guide __________________ 2
Notice d'utilisation ____________ 10
User’s guide
To ensure good installation and maximum use of this product, we highly advise you to
read this user’s guide very carefully.
1. INTRODUCTION
Zenergy Station II range is especially designed for computer and home electronics. Its light
weight and compact design perfectly fit with multimedia home environment.
Zenergy Station II is equipped with 2 surge protected outlets and 4 outlets which benefit
from backup time for critical devices that require such feature like DVD burners or
multimedia computers.
2. MAIN CHARACTERISTICS
6 French type outlets equipped with child-proof safety shutters:
- 4 surge protected outlets with backup time.
- 2 surge protected outlets.
Tel/fax/modem line surge protection.
Microprocessor control guarantees high reliability for UPS function.
High frequency technology.
Compact size, light weight.
Intelligent battery management and easy replaceable battery design.
Audible alarm and warning lights.
3. SAFETY INSTRUCTIONS – Security
Risk of Electric Shock :
o Disconnect unit before servicing: do not remove cover. There are no user
serviceable parts inside. For servicing, refer to qualified service personnel.
o Hazardous live parts inside this unit are energized from the battery supply even
when the input AC power is disconnected.
o This unit receives power from more than one source. Disconnection of AC sources
and the DC source is required to deenergize this unit before servicing.
o Install in a temperature and humidity controlled indoor area free of conductive
contaminants.
o Disconnect the Zenergy Station II from AC Power before cleaning it. Do not use
product but only a damp cloth.
o In case of emergency, switch the Zenergy Station II into off position and disconnect
the product from the AC power.
o When Zenergy Station II is out of order, please refer to “Troubleshooting” section
and contact the hot line.
o This pluggable type-A equipment with battery already installed by the supplier is
operator installable and may be operated by laymen.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
2
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
Connected products :
o The sum of the leakage current of the Zenergy Station II and the connected
equipment should not exceed 3.5 mA.
o Make sure that the connected load does not exceed the power of Zenergy Station
II: to ensure improved backup time, we recommend a load equivalent to 1/3 of
nominal UPS protected outlets.
o Zenergy Station II is designed to protect computers or hi-fi devices: it is not made
for use with products such as engines, fluorescent lights, nor resistive loads.
o Do not connect Zenergy Station II to medical healthcare devices, nor micro wave
ovens or vacuum cleaners.
o Due to excessive consumption please do not connect any laser printer on backup
time protected outlets but only on surge protected outlets.
About batteries :
o Qualified technicians are recommended to change the battery.
o Do not dispose of the battery in a fire as it may explode.
o Do not open or mutilate the battery. Released electrolyte is harmful to the skin and
eyes. It may be toxic.
o Battery circuit is not isolated from AC input; hazardous voltage may exist between
battery terminals and ground.
o A battery may cause an electric arc and high short circuit current. The following
precaution should be observed when working on batteries:
Remove watches, rings or other metal objects from hands.
Use tools with insulated handles.
Do not lay tools or metal parts on top of batteries.
Disconnect charging source prior to connecting or disconnecting batteries
terminal.
In order to replace the batteries, use the same number and type of sealed lead-
acid batteries.
4. STORAGE INSTRUCTIONS
Install Zenergy Station II in any protected environment that provides adequate airflow
around the unit, free from excessive dust, corrosive fumes and conductive contaminants.
Do not place Zenergy Station II in an environment where the ambient humidity is high.
Storage temperatures above 20°C should be avoided as this will significantly shorten
battery life.
Zenergy Station II should be stored with its battery fully charged. Batteries kept in storage
should be recharged every 3 months: failure to do so could result in battery damage. This
is done by leaving it connected to the mains power supply for 24 hours.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
3
5. AFTER SALES SERVICE
IMPORTANT!
When calling the After-Sales Department, please have the following information ready:
product model, serial number, date of purchase, type of equipment powered by Zenergy
Station II and an accurate description of the problem providing the following details:
indicator led status, alarm status, installation and environmental conditions.
You will find the technical information you require or on the identification plate on the back
of the unit. If convenient you may write down the details in the following box.
Model Serial number Date of purchase
Zenergy Station II…
! Please keep the original packaging. In case of return to the After-Sales Department, it
will be required.
6. DESCRIPTION
TOP
1. Power On/Off Switch
2. Green led : AC Mode
3. Orange led : Battery Mode
4. Red led: Fault
5. Surge protected only outlets
6. Surge protected outlets with backup time
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
4
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
SIDE
7. AC Input
8. Phone/fax/modem line surge protection

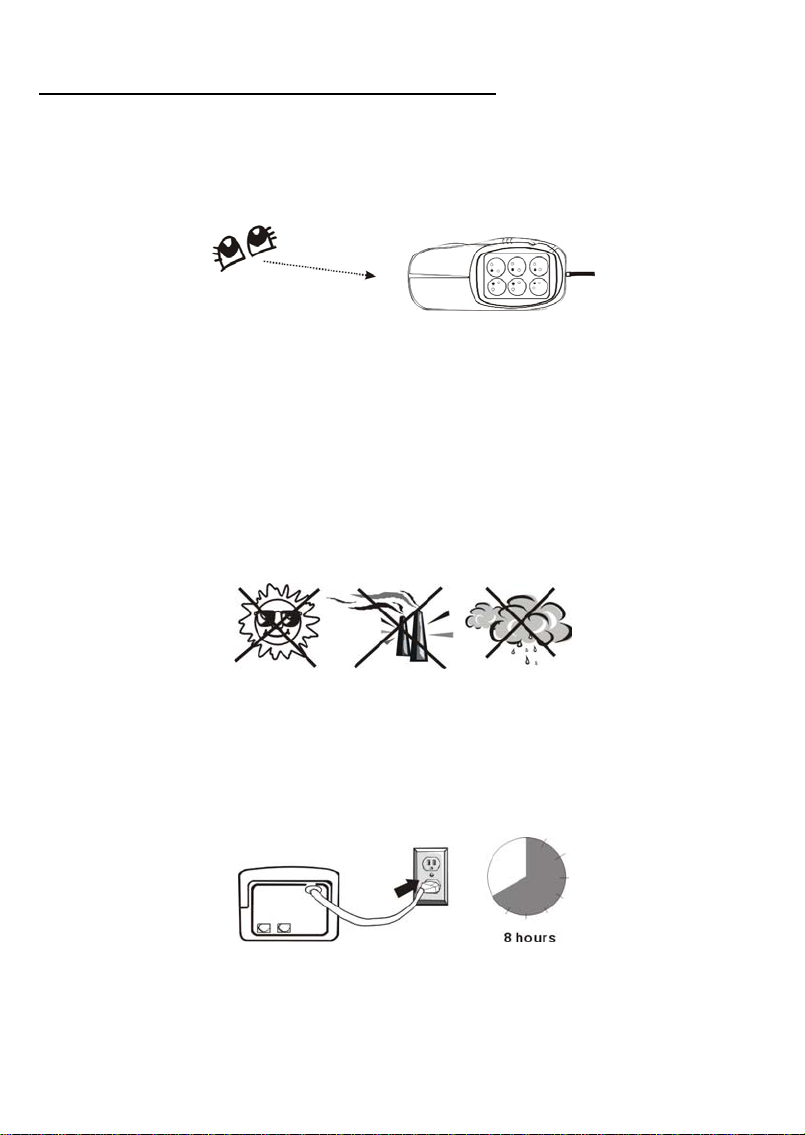

7. INSTALLATION AND OPERATION
1. Control
When you receive your equipment, open the packaging and check that Zenergy Station II
has not been damaged. The packaging includes: a Zenergy Station II unit with integrated
input cable and a user’s guide. In case of damage, please submit a standard claim to the
after-sales service.
2. Place and installation
Zenergy Station II has been designed to operate in a protected environment, at
temperatures between 0° C and 40° C and at a rate of humidity ranging between 0 % and
90% (no condensation).
Install the unit in an environment that provides adequate airflow around the unit and is
free from dust, chemical vapours and conductors.
Zenergy Station II should be placed near to the mains power outlet so that it can be easily
disconnected in case of emergency.
Moreover, in order to avoid any interference, keep Zenergy Station II at least 20 cm away
from a personal computer CPU (central processing unit) or hi-fi devices.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
5
3. Charging
This unit is shipped from the factory with its internal battery fully charged. However, some
charge may be lost during shipping and the battery should be recharged prior to use. Plug
Zenergy Station II into an appropriate power supply, press power switch to turn on the
Zenergy Station II, and allow the product to charge fully by leaving it plugged-in for at
least 8-10 hours with no load (no electrical devices).
4. Connection
Plug Zenergy Station II into a 2-pole, 3-wire grounded receptacle.
¾ Battery backup outlets
Connect your computer, LCD monitor, Home DVD burner or any externally powered data
storage device into the 4 battery supplied outlets on the top of Zenergy Station II. Please
make sure that the connected load does not exceed the power of the battery backup
outlets.
¾ Surge protected outlets
You can also connect devices that do not require backup time (e.g. a printer or a speaker
kit) into the 2 surge protected and filtered outlets of Zenergy Station II.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
6
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
¾ Telecommunication line connection
Plug incoming telecommunication line into the “IN” socket at the side panel of Zenergy
Station II with a dedicated RJ11/ RJ11 cable.
To protect your tel/fax/modem line, use a RJ11/ RJ11 telecommunication cable and plug
one end into the “OUT” socket of Zenergy Station II and the other end into your
telecommunication device as shown below.
“IN” and “OUT” connectors are RJ45 type and RJ11 plug may be inserted.
5. Turn On/Off
To turn on Zenergy Station II unit, press the power switch lightly (3 seconds). To turn it
off press the power switch again (3 seconds).
6. DC Start
DC Start Function enables Zenergy Station II to be started up when AC utility power is not
available and battery is fully charged. Just simply press the power switch to turn on the
Zenergy Station II (3 seconds).
8. BATTERY
The battery is the only Zenergy Station II component which is not of permanent use. It has
a product life of approximately 3 to 5 years. However, frequent major discharges or
exposure to temperatures over 20°C will shorten its product life.
We therefore recommend that users recharge the battery once every 3 months when the
unit is not in use in order to compensate for natural discharging. Zenergy Station II backup
functioning time will depend on the load powered, the age and the condition of the
batteries.
WARNING!
Qualified technicians are recommended to replace the batteries: they have a very
high short circuit current: connection errors could cause electric arcs
resulting in serious burns.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
7

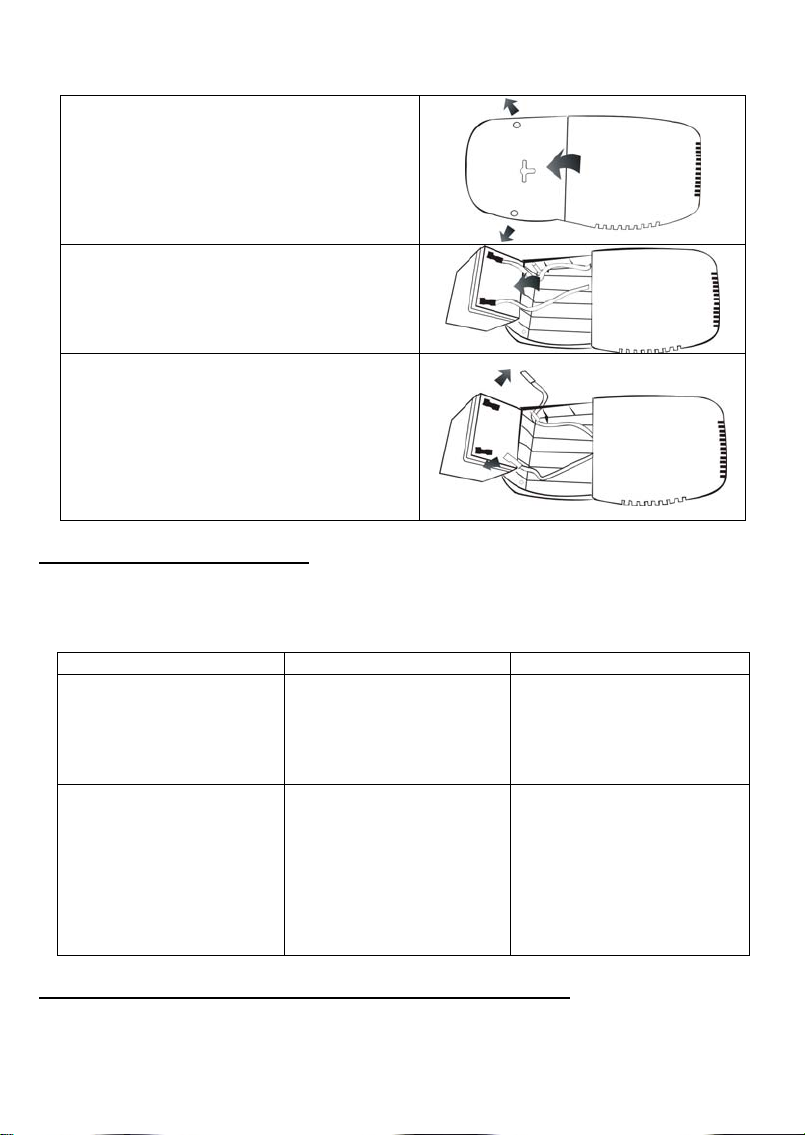

Follow the charts below to replace the batteries:
STEP 1:
Switch-off the station and disconnect it
from the mains power.
Remove the screws located on the bottom
of Zenergy Station II to open the battery
cover.
STEP 2:
After removing the battery cover, gently
extract battery from the case.
STEP 3:
Disconnect the two wires linked to the
Zenergy Station and replace the battery
by the same type. (Red :+ / Black : -)
Dispose of the old battery properly at an
appropriate recycling facility.
9. TROUBLE SHOOTING
Should Zenergy Station II fail to function correctly we recommend you to perform the
following tests before calling the Hot Line.
SYMPTOM POSSIBLE CAUSE SOLUTION
Orange led is lighting and
audible alarm is heard
intermittently.
Zenergy Station II is not
connected properly to the
mains power. It works in
battery mode.
Properly connect Zenergy
Station II according to the
installation section of this
user guide.
Check the load matches
Zenergy Station II is
functioning but the
audible alarm is heard
continuously or twice a
second.
Overload of Zenergy
Station II.
Zenergy Station II capacity
specified in the technical
specifications of this user
guide. Remove connected
equipment from one
backup time outlet.
10. INSURANCE FOR CONNECTED EQUIPMENT
The equipment connected to Zenergy Station II benefits from a free insurance up to
120.000 €. To get further information and register, please visit the INFOSEC web site.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
8
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
11. TECHNICAL SPECIFICATIONS
Zenergy station II
2000
Backup time outlets 400 VA 600 VA
POWER
PHYSICAL FEATURES
Surge protected
outlets
Full Protection
Dimensions
(DxWxH)
6 FR type outlets
7A 7A
Overload, short circuit &
tel/fax/modem surge protection
300 x 125 x 85 (mm)
4 outlets with backup time
2 surge protected outlets
Weight (nw) kg 3,2 3,5
Voltage 220/230/240VAC
INPUT TECHNICAL
FEATURES
OUTPUT TECHNICAL
FEATURES
(Inverter mode, back
up time outlets)
BATTERY FEATURES
ENVIRONMENT
Frequency 50 - 60 Hz
Max Intensity on
backup time outlets
1.8 A 2.75 A
Voltage range 220/230/240VAC ± 10%
Frequency 50 Hz or 60 Hz ± 1 Hz
Waveform Modified Sinewave
Battery type
12V4.5Ah x 1pc or
12V16W x 1 pc
Recharging time Max. 16 hours up to 90%
Backup time
(depending on the load)
Up to 10 mins Up to 15 mins
Operation temp. 0-40° C
Operation humidity 10%-90% (non condensing)
Line mode Green led lighting
LIGHT INDICATORS
Battery mode Orange led flashing
Fault Red led lighting
Battery mode Sounding every 5 seconds
AUDIBLE ALARM
Low battery Sounding every second
Overload Sounding twice a second
Fault Continuously sounding
MANUFACTURING Security / Standard CE – ISO 9001
Zenergy station II
3000
12V5Ah x 1pc or
12V21W x 1 pc
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
9
Notice d'utilisation
Afin d’assurer une installation correcte et une utilisation appropriée de ce produit, nous
vous conseillons de lire attentivement cette notice.
1. INTRODUCTION
La gamme Zenergy Station II a été conçue pour constituer la première station d’énergie
pour informatique et électronique de salon. Son faible poids ainsi que son design compact
permettent de l’intégrer facilement dans un intérieur.
Zenergy Station II est équipée de 6 prises de sortie : 2 prises parafoudre et 4 prises
protégées bénéficiant d’une batterie de secours permettant à vos équipements
stratégiques tels que ordinateurs multimédia ou graveurs DVD de salon de bénéficier d’une
autonomie en cas de coupure de courant.
2. CARACTERISTIQUES PRINCIPALES
6 prises françaises équipées d’une sécurité enfant :
- 4 prises protégées avec autonomie.
- 2 prises parafoudre.
Protection de la ligne Tél./fax/modem
Contrôlé par microprocesseur pour garantir une haute fiabilité.
Technologie haute fréquence.
Gestion optimisée des batteries et batteries facilement remplaçables par l’utilisateur.
Encombrement réduit, faible poids.
Alarme lumineuse et sonore.
3. INSTRUCTIONS DE SECURITE
Risque de choc électrique :
o Ne démontez pas cet appareil. Celui-ci ne contient pas de composants accessibles
pour son dépannage par l’utilisateur : toutes les opérations de maintenance doivent
être effectuées par un personnel qualifié.
o Zenergy Station II reçoit de l’électricité depuis plusieurs sources. Il convient de
débrancher l’alimentation du secteur et l’alimentation de la batterie afin de mettre
hors tension l’appareil avant toute intervention.
o Des composants intérieurs à la Zenergy Station II peuvent se trouver porteur
d’électricité en provenance de la batterie même si le produit n’est pas relié au
secteur.
o Débrancher Zenergy Station II avant de la nettoyer. Ne pas utiliser directement de
détergent liquide ou aérosol. Utiliser uniquement un chiffon légèrement humide.
o Ne pas installer Zenergy Station II en milieu humide, ne pas l’exposer aux
rayonnements solaires ou à une source de chaleur, ne pas couvrir les grilles
d’aération.
o Cet équipement de type A contient une batterie pré installée en usine, il peut être
manipulé par l’utilisateur final.
10
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
o En cas d’urgence, mettre l’interrupteur sur “OFF”, puis débrancher le câble
d’alimentation de la prise de courant afin de désactiver complètement l’onduleur.
o Lorsque l’onduleur est en panne se référer au chapitre « Résolution de problème »
puis contactez, si nécessaire, le service après vente.
Produits connectés :
o La somme du courant de fuite de Zenergy Station II et de l’équipement connecté
ne doit pas excéder 3.5 mA.
o S’assurer que la charge alimentée n’est pas supérieure à la capacité de Zenergy
Station II : une charge égale au tiers de la puissance nominale des prises
bénéficiant d’autonomie est recommandée pour une plus grande autonomie et une
plus longue durée de vie des batteries.
o Zenergy Station II est conçue pour alimenter des ordinateurs ou des appareils hi-fi ;
elle n’est pas conçue pour alimenter des équipements électroniques avec des
charges inductives telles que les moteurs. Elle ne convient pas non plus aux lampes
fluorescentes ni aux charges résistives.
o Ne pas connecter à Zenergy Station II d’éléments tels que matériel médical
d’entretien artificiel pour la vie, four micro-onde, aspirateur, etc.
o Pour des raisons de consommation d’énergie, ne jamais raccorder une imprimante
laser sur une prise avec autonomie mais plutôt sur une prise parafoudre.
A propos des batteries :
o Bien que la batterie puisse être remplacée par l’utilisateur final, il est recommandé
de faire appel à un personnel qualifié.
o Ne pas exposer la batterie à une source inflammable, celle-ci risquerait d’exploser.
o Ne pas ouvrir ou endommager la batterie : les produits qu’elle contient peuvent être
toxiques pour vos yeux ou votre peau.
o Des tensions dangereuses existent à l’intérieur du produit : Débrancher Zenergy
Station II avant toute intervention. Les prises de sortie peuvent être sous tension
même lorsque l’appareil n’est pas alimenté par le courant du secteur.
o Une batterie peut provoquer un arc électrique ou un intense court circuit. Les
précautions suivantes doivent être observées lors d’une intervention sur les
batteries :
Retirer montres, bagues …
Utiliser des outils à poignées isolées.
Ne pas poser d’outils ou objets métalliques sur les batteries.
Débrancher la Zenergy Station II du secteur avant toute intervention.
Pour remplacer les batteries, utiliser le même nombre et le même type de
batterie.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
11
4. INSTRUCTIONS DE STOCKAGE
Installer Zenergy Station II dans un endroit ventilé, avec un taux d’humidité faible et
exempt de poussière, de vapeurs chimiques et de contaminants conducteurs.
Une température de stockage supérieure à 20° C réduira de façon significative la durée de
vie des batteries de Zenergy Station II.
Zenergy Station II doit être stockée avec une batterie totalement chargée. En cas de non
utilisation, les batteries doivent être rechargées tous les 3 mois. Pour cela connecter
l’appareil au secteur pendant 24 heures.
5. SERVICE APRES VENTE
IMPORTANT !
Lors d’un appel au Service Après Vente, nous vous recommandons de préparer les
informations suivantes qui vous seront dans tous les cas demandées : le modèle de
l’appareil, le numéro de série, la date d’achat et le type de matériel alimenté par la
Zenergy Station II, ainsi qu’une description précise du problème comprenant : état des
voyants, état de l’alarme, conditions d’installations et d’environnement.
Ces renseignements inscrits sur la plaque signalétique à l’arrière de l’appareil. Vous pouvez
également les reporter dans le cadre ci-dessous.
Modèle Numéro de série Date d’achat
Zenergy Station II…
!
Veuillez conserver l’emballage d’origine, il sera indispensable pour un éventuel retour
de votre onduleur en nos locaux.
12
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
6. DESCRIPTION
DESSUS
1. Interrupteur marche/arrêt
2. Voyant vert: alimentation normale
3. Voyant orange : mode batterie
4. Voyant rouge : défaut
5. Prises parafoudre
6. Prises protégées avec autonomie
CÔTE
7. Prise d’alimentation
8. Protection ligne Tél./Fax/Modem
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
13
7. INSTALLATION ET MISE EN SERVICE
1. Contrôle
Dès réception du matériel, ouvrir l’emballage et vérifier le parfait état de Zenergy Station
II. La boîte contient: une Station d’Energie avec câble d’entrée intégré et un manuel
d’utilisation. En cas de problème, veuillez contacter le Service Après-Vente.
2. Lieu et installation
Zenergy Station II est conçue pour une installation en environnement protégé à une
température comprise entre 0°C et 40°C et un taux d’humidité compris entre 0 % et 90 %
sans condensation.
Installer l’appareil dans un endroit ventilé et exempt de poussière, de vapeurs chimiques et
de contaminants conducteurs.
Zenergy Station II doit être placée à proximité de la prise secteur de façon à pouvoir la
débrancher facilement en cas d’urgence.
Par ailleurs, afin d’éviter toute perturbation électromagnétique, éloigner Zenergy Station II
d’au moins 20 cm de l’unité centrale, du moniteur ou du matériel hi-fi.
3. Chargement des batteries
Zenergy Station II est expédiée au départ de l’usine avec les batteries internes entièrement
chargées. Toutefois, une perte de charge étant possible durant le transport, il conviendra
de les recharger avant l’utilisation. Les batteries atteindront leur efficacité maximum après
environ 8 à 10 heures de charge.
4. Connexion
Brancher le cordon d’alimentation de Zenergy Station II sur une prise de courant 2 pôles +
terre.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
14
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
¾ Prises protégées avec autonomie
Connecter votre ordinateur, écran plat, graveur DVD et tout autre périphérique de
stockage sur les quatre prises protégées avec autonomie sur le dessus de Zenergy Station
II. S’assurer que la charge alimentée n’est pas supérieure à la capacité des prises avec
autonomie.
¾ Prises parafoudre simples
Vous avez aussi la possibilité de connecter des périphériques ne requérrant pas
d’autonomie d’énergie (imprimante ou enceintes) sur les prises parafoudre filtrées mais
non secourues de Zenergy Station II.
¾ Connexion de la ligne Tél./Fax/Modem
Branchez la ligne téléphonique « entrante » dans le connecteur « IN » sur le côté de
Zenergy Station II avec un câble de raccordement fax/modem (RJ11/RJ11).
Pour protéger votre ligne téléphone, fax ou modem, utiliser un câble de raccordement
fax/modem (RJ11/RJ11) et relier une extrémité au connecteur « OUT » de Zenergy Station
II et l’autre extrémité à votre appareil comme indiqué ci-dessous. Les connecteurs « IN »
et « OUT » sont de type RJ45 mais peuvent recevoir une prise RJ11.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
15
5. Marche / arrêt
Pour faire fonctionner Zenergy Station II, appuyer sur le bouton poussoir (interrupteur) en
le maintenant légèrement enfoncé pendant 3 secondes. Pour éteindre l’appareil appuyer de
nouveau sur le bouton poussoir pendant 3 secondes.
6. Démarrage à froid
Zenergy Station II est équipée d’une fonction démarrage DC. Pour démarrer Zenergy
Station II en l’absence de courant et avec la batterie à pleine charge, appuyer sur le
bouton poussoir pendant 3 secondes.
8. BATTERIE
La batterie est la seule partie occasionnellement utilisée dans la Zenergy Station II. Sa
durée de vie est de l’ordre de 3 à 5 ans. Par contre, de fréquentes décharges profondes et
une température supérieure à 20 ° C réduisent cette durée de vie. Il est recommandé de
recharger la batterie tous les 3 mois en cas de non utilisation de l’onduleur pour
compenser l’autodécharge. L’autonomie de la Zenergy Station II dépend de la charge
connectée, de l’âge et de l’état de charge de la batterie.
ATTENTION !
Il est recommandé de faire appel à un technicien qualifié pour changer la batterie :
une erreur de branchement peut provoquer un arc électrique et causer de
graves brûlures.
Suivre les étapes suivantes pour remplacer les batteries :
ETAPE 1:
Eteindre Zenergy Station II et la débrancher du
secteur.
Retirer les vis à l’arrière de Zenergy Station II
pour ouvrir le compartiment batterie.
ETAPE 2:
Après avoir ouvert le compartiment batterie,
extraire avec précaution la batterie.
ETAPE 3:
Déconnecter les deux fils reliant la batterie à
Zenergy Station II et la remplacer par une
batterie de même type (Rouge : + / Noir : -)
Remettre la batterie usagée à un organisme de
recyclage spécialisé.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
16
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
9. DEPANNAGE
Dans le cas où Zenergy Station II ne fonctionnerait pas correctement, nous vous
recommandons d’effectuer les tests suivants avant d’appeler le Service Après Vente.
PROBLEME CAUSE POSSIBLE SOLUTIONS
Le voyant orange s’allume
et un signal sonore est
émis par intermittence.
Zenergy Station II n’est
pas correctement reliée au
secteur. Il fonctionne en
mode batterie.
Brancher correctement
Zenergy Station II suivant les
instructions données dans le
chapitre « installation » de ce
manuel.
Vérifier que la charge
Zenergy Station II
fonctionne mais un signal
sonore est émis en
continu ou 2 fois par
seconde.
Zenergy Station II est
surchargée.
branchée correspond à la
capacité de Zenergy Station II
spécifiée dans le tableau des
caractéristiques techniques de
ce manuel. Retirer une partie
de la charge connectée aux
prises secourues.
10. ASSURANCE DE L’EQUIPEMENT CONNECTE
L’équipement connecté sur Zenergy Station II bénéficie d’une assurance gratuite pour une
valeur maximale de 120.000 € en cas de dommage.
Pour plus d’informations ainsi que pour souscrire à cette assurance, veuillez consulter le
site web INFOSEC.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
17
12. CARACTERISTIQUES TECHNIQUES
Prises protégées
avec autonomie
Puissance
Caractéristiques
physiques
Caractéristiques
d’entrée
Caractéristiques
de sortie
(mode inverter
sur prises avec
autonomie)
Batterie
Environnement
Voyants
lumineux
Alarme sonore
Normes Sécurité/Fabrication CE – ISO 9001
Prises parafoudres
simples
Protection
Dimensions
(P x L x H)
6 prises françaises
Poids kg 3,2 3,5
Tension d’entrée 220/230/240VAC
Fréquence 50 Hz ou 60 Hz
Intensité max. sur
prises avec
autonomie
Tension de sortie 220/230/240VAC ± 10%
Fréquence 50 Hz ou 60 Hz ± 1Hz
Forme d’onde Pseudo sinusoïdale
Type
Temps de recharge
Autonomie
(selon la charge connectée)
Température 0-40° C
Humidité 20%-90% (sans condensation)
Mode normal Voyant vert lumineux
Mode batterie Voyant orange clig notant
Défaut Voyant rouge lumineux
Mode batterie Bip toutes les 5 secondes
Batterie basse Bip toutes les secondes
Surcharge Bip 2 fois par seconde
Défaut Bip en continu
Zenergy Station II
2000
400 VA 600 VA
7A 7A
Décharge, surcharge, court-circuit
+ protection de la ligne Tél./fax/modem
300 x 125 x 85 (mm)
4 prises protégées avec autonomie
2 prises protégées simples
1.8 A 2.75 A
12V4.5Ah x 1pc ou
12V16W x 1 pc
16 heures jusqu’à 90%
Jusqu’à 10 mn Jusqu’à 15 mn
Zenergy Station II
3000
12V5Ah x 1pc ou
12V21W x 1 pc
18
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line: tel: + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 03 06 04 205 06
Loading...
