INFINITY®PRELUDE®FORTY
DIFFUSORI
MANUALE DEL PROPRIETARIO
ITALIANO
INFINITY®PRELUDE®FORTY
Questo sistema di diffusori rappresenta un miglioramento dei principi che hanno guidato i design dei diffusori Infinity® per più di 40 anni. Lo sviluppo dei diffusori generalmente è dovuto ad un processo evolutivo. I nuovi modelli normalmente sono leggermente migliori di quelli che li pre­cedono. Nel tempo vengono realizzati lievi miglioramenti, ma se si con­fronta l’ultimo modello con un diffusore di 10 o 12 anni prima, il miglio­ramento è evidentissimo.
Ogni tanto, viene sviluppato un diffusore che supera questo modello e che offre prestazioni ottime, design stupefacente, tecnologia avanzata, potrebbe essere descritto come rivoluzionario. Il nuovo sistema di diffu­sori Infinity Prelude® Forty ne è un elegante esempio.
Il design dell’Infinity Prelude Forty a 3-1/2 vie, utilizza doppi woofer da 8" CMMD® , quattro driver per mid-bass/midrange Maximum Radiating Surface™ (MRS™) in attesa di brevetto ed un nuovissimo driver ad alta frequenza da 1" CMMD. Con i suoi driver a pannello piatto MRS Ceramic Metal Matrix Diaphragms, ed una sofisticata e ben rifinita rete di crossover, il diffusore Prelude Forty infonde vita a qualsiasi prestazione musicale ed arriva all’anima dell’ascoltatore. Il sistema Infinity Prelude Forty è ulteriore punto di riferimento scaturito da una ricerca di 40 anni realizzata applicando “la scienza al servizio dell’arte”.
TECNOLOGIA
Il sistema Prelude Forty incorpora diverse tecnologie innovative che, se vengono utilizzate da un team dall’eccezionale talento tecnico, dopo ore di valutazioni soggettive dell’ascolto, danno vita ad un diffusore che ripro­duce in modo realistico e preciso la sorgente del segnale con distorsione e colorazione minime.
CERAMIC METAL MATRIX DIAPHRAGMS (CMMD®)
Per decenni, gli ingegneri che progettano i diffusori, hanno saputo che il trasduttore ideale doveva essere duro, ma leggero ed avere alto resisten­za interna (p. es. un materiale capace di assorbire energia). Il trasduttore Infinity CMMD rappresenta un avanzamento significativo in quanto a tec­nologia dei trasduttori. La ceramica offre prestazioni migliori rispetto ad altri materiali. La ceramica è più dura di altri materiali e più leggera rispetto ai materiali plastici ed ai tipici compositi, oltre ad offrire un sig­nificativo miglioramento. Tali trasduttori in ceramica si avvicinano a quel­lo che potremmo definire il “trasduttore ideale”.
La tecnologia CMMD offre un funzionamento pistonico accurato nell’intera gamma di frequenza udibile del driver, con un’eliminazione completa della colorazione grazie al break-up del diaframma e con una distorsione sen­sibilmente ridotta. Quando i trasduttori in ceramic-metal-matrix vengono esposti all’umidità, alla luce del sole o a temperature estreme, le loro prestazioni non vengono modificate.
DRIVER MAXIMUM RADIATING SURFACE™(MRS™)
La qualità dei trasduttori a pannello piatto è più che evidente e la tecnolo­gia su cui si basano è realmente semplice. I primi pannelli piatto avevano delle limitazioni nelle prestazioni delle basse frequenze e tendevano alla compressione termica. Nello sviluppo dei trasduttori MRS, gli ingegneri di Infinity hanno incorporato nuovi materiali e tecnologie che hanno superato gli inconvenienti riuscendo ad offrire vantaggi significativi delle
prestazioni.
T
ECNOLOGIA CMMD
L’ottimizzazione dei parametri dei diagrammi a pannello piatto di Prelude Forty ha presentato una seria sfida tecnica. Ma rinforzando i Ceramic Metal Matrix Diaphragms brevettati con costole e tasselli strategici, gli ingegneri di Infinity sono stati capaci di realizzare il bilanciamento per­fetto tra efficienza elettro-acustica ed affidabilità.
E
LETTROMAGNETI DOPPI ELLITTICI
Un altra sfida del pannello piatto è stata quella di trovare un modo di guidare in modo uniforme la maggior parte della superficie radiante del diaframma possibile. Un cono tradizionale viene guidato solo da un picco­lo elettromagnete situato al suo apice, invece i pannelli piatti richiedono un approccio completamente diverso. Gli ingegneri di Infinity hanno sviluppato elettromagneti doppi ellittici per i driver MRS. Con un contatto dell’elettromagnete più di sei volte maggiore rispetto ad un trasduttore conico tipico, spostano il diaframma verso una posizione ideale, per un funzionamento superiore attraverso l'intera gamma di frequenza del driv­er.
M
EDIA DINAMICA SUPERIORE
Oltre a guidare il diaframma piatto in modo più uniforme, gli elettromag­neti doppi ellittici offrono un altro beneficio. L’area enormemente aumenta­ta della superficie degli elettromagneti permette loro di dissipare il calore in modo più efficiente, riducendo la compressine termica ed aumentando significativamente la gamma dinamica del diffusore. Il risultato è una chiarezza del suono aumentata ed una diminuzione della distorsione.
TRASDUTTORI
Oltre alla tecnologia CMMD, tutti i trasduttori incorporano motori al neodimio avanzati e inerentemente schermati magneticamente. I telai MRS da 6” sono costruiti in alluminio pressofuso e sono stati ottimizzati per ridurre le risonanze mediante un modellamento realizzato al computer FEA e misurazioni vibrometriche realizzate con laser. In questo modo sono state assicurate prestazioni senza confronto e distorsione minima.
I trasduttori a bassa frequenza da 8” sono frutto dell’applicazione di un design per driver inflessibile. Il cono ceramic-metal-matrix è collegato ad un telaio in alluminio pressofuso rigido, attraverso un processore di sur­round con compressione modellata, in gomma butilica. La struttura del motore incorpora un pole piece scanalato per consentire una migliore dis­sipazione del calore con la minima turbolenza dell’aria. La struttura del motore usa un elettromagnete aerodinamico da 2”, in rame per offrire la massima potenza alla minima compressione.
Per massimizzare le prestazioni del sistema, il gruppo flat-spider ed il cono sono montati in punti diversi sulla sagoma in fibra di vetro, aumentando così l’affidabilità e riducendo la distorsione, soprattutto a livelli di uscita alti. Un piatto superiore dallo spessore extra ed una struttura a doppio magnete vengono utilizzati per permettere escursioni del driver, con una distorsione significativamente più bassa ed una risposta di frequenza più lineare rispet­to ai driver tipici.
DESIGN ACUSTICO ADEGUATO AD AMBIENTI INTERNI
La qualità del driver non è l’unico requisito per ottenere prestazioni otti­mali. Gli ingegneri di Infinity hanno capito che la stanza in cui viene situ­ato il diffusore può influire in modo preponderante sulle sue prestazioni.
2
INFINITY PRELUDE FORTY
Per assicurare che il sistema Prelude Forty suoni in modo eccezionale in qualunque ambiente d’ascolto, gli ingegneri di Infinity hanno sviluppato delle tecniche per risolvere i problemi più importanti dovuti alla stanza che si ripercuotono sulla qualità del suono dei diffusori e che possono influire sulla riproduzione delle medie ed alte frequenze. Una caratteristi­ca dei diffusori rivolti verso la parte frontale è che l’emissione di suono diminuisce se ci si sposta dall’asse principale. Se le caratteristiche di dispersione del diffusore sono diverse alle varie frequenze, i suoni rif­lessi avranno una qualità molto diversa dagli altri e dai primi (p. es., dal suono diretto). L'udito non ignora queste differenze; le percepisce come colorazione, o come peggioramento della qualità del suono. Il sistema Prelude Forty è stato attentamente progettato per mantenere un modello direzionale simile ad ogni angolazione importante, sull’asse e fuori da esso. Il risultato positivo è che sia i suoni diretti che quelli riflessi arrivano all’udito degli ascoltatori con firme timbriche simili.
Una guida d’onda completamente nuova con direttività controllata, assicu­ra l’omogeneità delle alte frequenze nell’intera zona di ascolto ed aumen­ta l’efficienza delle stesse, diminuendo allo stesso tempo la distorsione e migliorando la gamma dinamica.
Speriamo questa breve introduzione alla tecnologia del sistema di diffu­sori Prleude Forty ti sia stata utile. Se desideri saperne di più sulla tec­nologia e sul design del sistema Prelude Forty, ti preghiamo di rivolgerti al tuo distributore Infinity per ottenere le guide di CMMD e MRS. Tali guide possono anche essere scaricate dalla pagina www.infinitysystems.com.
DISIMBALLAGGIO DEL PRODOTTO
Terminare il disimballaggio dei diffusori e verificare il contenuto. Se si sospetta che sia stato subito un danno dovuto al trasporto, indicarlo immediatamente al proprio rivenditore e/o inviare al servizio tecnico. Conservare il cartone ed i materiali dell’imballaggio per un eventuale uso futuro.
INSTALLAZIONE DELLE GRIGLIE
Griglia superiore
1. Inserire i due perni nei manicotti in gomma situati nella parte superiore
della barra del logo, come mostrato nella vista frontale nella Figura 1.
2. Far scivolare le calamite sulla parte superiore della griglia, contro la zona del trim del driver, come mostrato nella vista laterale nella Figura
2.
Magneti
Figura 1. Figura 2.
Griglia inferiore
1. Mantenendo la griglia ad un’angolazione di 25º rispetto al diffusore,
inserire le due alette negli appositi slot della parte inferiore alla barra del logo, come mostrato nella vista laterale nella Figura 3.
2. Far scivolare le calamite sulla parte inferiore della griglia, contro la zona del trim del driver. Assicurare che i ganci siano adeguatamente inseriti negli slot della barra del logo per sostenere in modo appropri­ato il peso della griglia, come mostrato nella vista frontale della Figura 4.
Magneti
ITALIANO
INCLUSO:
1 x diffusore Prelude Forty 1 x Griglia superiore 1 x Griglia inferiore 1 x Griglia del woofer sinistro 1 x Griglia del woofer destro 4 x Piedini a punta 1 x Manuale per l’utente 1 x Garanzia per gli USA
MONTAGGIO
INSTALLAZIONE DEI PIEDINI A PUNTA
Sono forniti quattro piedini a punta metallici da usare quando il diffusore viene situato su una superficie ricoperta con un tappeto o una moquette, per separarlo dal pavimento ed evitare che venga involontariamente a contatto con acqua. Per inserire i piedini, posizionare orizzontalmente il diffusore su una superficie morbida e non abrasiva. Avvitare quindi ogni piedino a punta nei fori filettati presenti in ogni piede esterno. Assicurarsi che i quattro piedi­ni a punta siano avvitati completamente per assicurare la stabilità.
Non trascinare MAI il diffusore per spostarlo perché si potrebbero danneg­giare i piedini a punta, i piedini in gomma e la stessa cassa in legno. Sollevare sempre l’altoparlante e trasportarlo alla sua nuova ubicazione.
Figura 3. Figura 4.
Side Grilles
1. Inserire i sei perni della griglia dalla griglia stessa nei manicotti di
gomma di ogni pannello trim del woofer, come mostrato nella vista della griglia laterale destra nella Figura 5.
Figura 5.
INFINITY PRELUDE FORTY
3
POSIZIONAMENTO
Amplifier
Il diffusore Infinity Prelude Forty è disegnato per offrire prestazioni eccellenti in qualsiasi ambiente d’ascolto. In ogni caso, le seguenti indi­cazioni e suggerimenti per la posizione aiuteranno ad ottenere le prestazioni ottimali. Ricorda, si tratta solo di indicazioni. Si suggerisce di provare a collocare i diffusori in diversi modi per determinarne la posizione ideale nella stanza d’ascolto specifica. Generalmente, i diffu­sori dovrebbero essere situati ad almeno 3’ di distanza dalle pareti later­ali. I due diffusori dovrebbero essere equidistanti dalla posizione d’as­colto primaria. Si raccomanda che l’angolo formato tra i diffusori e la zona di ascolto sia compreso tra i 45º ed i 60º. Per esempio, se i diffu­sori sono separati di 8’, la posizione d’ascolto dovrebbe essere di 8’-10’ da ogni diffusore. Vedi Figura 6. Con una distanza tra i diffusori più ampia, potrebbe essere vantaggioso angolare leggermente i diffusori, rivolgendoli verso la zona d’ascolto.
Canale
Left
sinistro
Channel
Canale
Right
destro
Channel
CABLAGGIO DEL SISTEMA
IMPORTANTE: Assicurarsi che tutte le apparecchiature siano spente
prima di realizzare qualsiasi collegamento Per i collegamenti dei diffusori, usare cavo per diffusori di alta qualità
con polarità codificata. La parte laterale del cavo con una striatura o con un’altra codifica è considerata normalmente polarità positiva (p. es. +).
NOTA: Se si desidera, consultare il proprio distributore Infinity di zona per ottenere informazioni sulle opzioni di collegamento e sull’installazione elettrica.
Per assicurare la polarità adeguata, collegare ogni terminale + della parte posteriore dell’amplificatore o del ricevitore al relativo terminale + (rosso) di ogni diffusore, come mostrato nella Figura 7. Collegare i ter­minali – (nero) in modo simile. Consultare la guida del proprietario annessa all’amplificatore o ricevitore e televisore per confermare le pro­cedure di collegamento.
IMPORTANTE: Non invertire le polarità (p. es. (da + a – o da – a +) quando si realizzano i collegamenti. In caso contrario si potrebbe causare la diminuzione della qualità dell’immagine ed una risposta dei bassi diminuita
Rosso = -
Nero = -
Figura 6.
Zona dʼascolto
Primary Listening
principale
Area
Inserire il termi­nale; serrare il terminale
Senza striatura = -
Striatura = +
Allentare il terminale
Figura 7. Questa figura mostra come collegare i cavi ai terminali.
1. Aprire i terminali girando in senso antiorario il cappuccio.
2. Inserire il terminale del cavo nell’apposito foro.
3. Serrare il cappuccio girandolo in senso orario.
Amplificatore
4
INFINITY PRELUDE FORTY
Figura 8. Questo esempio mostra come collegare i cavi ai terminali. Gli spinotti a banana possono anche essere inseriti direttamente nella parte posteriore del connettore.
LF
BI-WIRING
Il pannello delle connessioni esterne e le reti di divisione interne dei diffu­sori Prelude Forty, sono disegnati in modo che gruppi separati di cavi dei dif­fusori possano essere collegati al trasduttore di bassa frequenza ed alle porzioni del trasduttore a media ed alta frequenza di questa rete di divisione. Questa configurazione è chiamata bi-wiring. Il bi-wiring può fornire diversi vantaggi acustici e una flessibilità considerevolmente maggiore in quanto a selezione della potenza dell'amplificatore.
1. Rimuovere i terminali giran­do in senso antiorario il cap­puccio e rimuovendo le barre.
2. Inserire il cavo del diffusore per le alte frequenze nel gruppo superiore dei termi­nali e serrare.
3. Inserire il cavo del diffusore per le basse frequenze nel gruppo inferiore dei termi­nali e serrare.
REGOLAZIONI FINALI
Verificare la riproduzione dei diffusori, impostando prima di tutto il volume del sistema ad un livello minimo, quindi accendendo l'alimentazione del sistema audio. Riprodurre la musica o il video preferiti ed aumentare il vol­ume del sistema fino al livello desiderato.
NOTA: Si dovrebbe ascoltare la riproduzione audio bilanciata in tutta la fre­quenza. Altrimenti, verificare tutte le connessioni o consultare il rivenditore autorizzato Infinity dal quale è stato acquistato il sistema.
Sulla quantità di bassi che si ascoltano e la qualità dell’immagine stereo influirà un certo numero di fattori diversi, includendo le dimensioni della camera e la sua forma, i materiali usati per costruire la stessa, la posizione dell’ascoltatore relativamente ai diffusori, e la posizione dei dif­fusori nella stanza.
Ascoltare tipi di musica diversi e prendere nota del livello dei bassi. Se il livello dei bassi è troppo alto, allontanare i diffusori dalle pareti. Altrimenti, se i diffusori vengono situati troppo vicino alle pareti, ci sarebbe un'uscita eccessiva dei bassi.
Le superfici riflettenti vicine possono influire negativamente sulla qualità dell’immagine stereo. Se ciò accade, provare a spostare leggermente l’an­golazione dei diffusori verso la posizione di ascolto, fino ad ottenere l’ef­fetto ottimale.
Figura 9.
AMPLIFICATORE-STEREO SINGOLO
Altoparlante sinistro
Figura 10.
AMPLIFICATORE-STEREO DOPPIO*
Amplificatore 1
Ricevitore/ Amplificatore
Altoparlante destro
MANUTENZIONE E CURA DEL SISTEMA DI DIFFUSORI
Le rifiniture della cassa dell’Infinity Prelude Forty non richiedono nessuna manutenzione di routine. Se necessario, usare un panno morbido per rimuovere impronte digitali o per togliere la polvere.
NOTA: Non usare prodotti per pulizia sulla cassa o sulla griglia. Se si dovesse verificare qualsiasi problema, assicurarsi che tutti i col-
legamenti siano realizzati in modo corretto e siano puliti. Se si verifica un problema in uno dei diffusori, invertire i cavi del diffusore di sinistra e di quello di destra. Se il problema sussiste nello stesso diffusore, significa che il difetto è nel diffusore. Se si verifica un problema al diffusore opposto, significa che la causa è in un altro componente o cavo. Nel caso in cui il subwoofer avesse bisogno di un servizio tecnico, mettersi in con­tatto con il proprio rivenditore locale Infinity o recarsi alla pagina www.infinitysystems.com per informarsi sul centro servizi più vicino.
IMPORTANTE: Allegare al presente manuale lo scontrino di vendita e con­servare in un luogo sicuro. Nel caso in cui il diffusore Infinity abbia bisogno di un servizio di garanzia, sarà necessario consegnare lo scon­trino di vendita.
ITALIANO
Amplificatore 2
Altoparlante sinistro
Altoparlante destro
Figura 11.
* Se si sta usando una connessione bi-wiring con amplificatore doppio, assicurarsi che entrambi gli amplifica-
tori dispongano della stessa polarità di uscita allo stesso segnale di entrata. Consultare il manuale dell’ampli­ficatore o il fabbricante, se necessario.
INFINITY PRELUDE FORTY
5

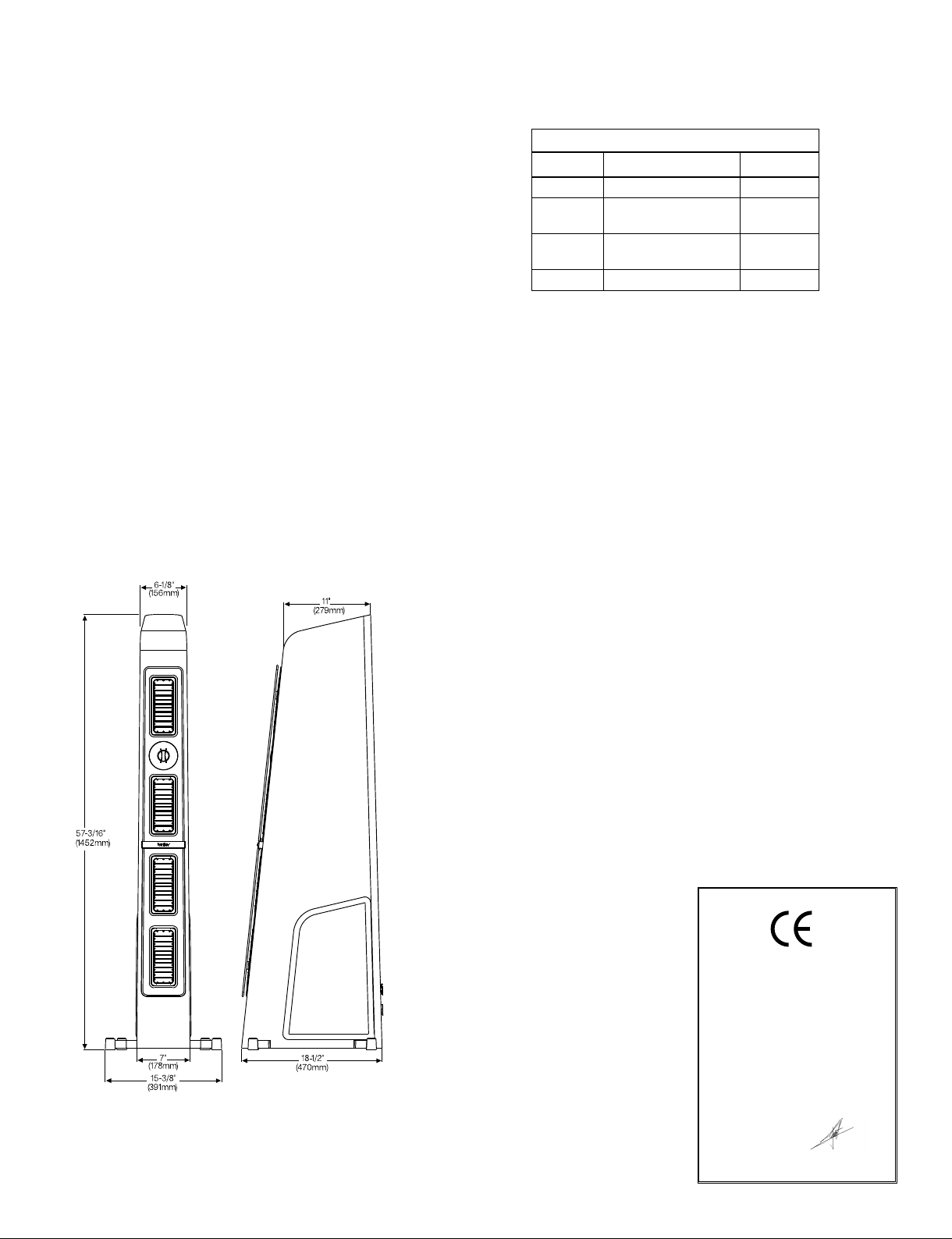

SPECIFICHE TECNICHE
Prelude®Forty
Risposta di frequenza: 42Hz – 40kHz (±3dB)
36Hz (–6dB)
Potenza dell’alimentazione dell’amplificatore raccomandata :
Sensibilità: 85dB (2.83V @ 1 metro) Impedenza nominalee: 8 Ohm Driver a bassa frequenza: 8" doppio (200mm) CMMD
Driver a media frequenze: Doppio 7-3/4" x 3-3/8" MRS
Driver di midrange: Doppio 7-3/4" x 3-3/8" MRS
Driver ad alta frequenza: 1" (25mm) CMMD,
Peso: 82 lb (37.3kg) Dimensioni:
50 – 250 Watt
cornice in lega di alluminio, schermato magneticamente
(197mm x 85mm) CMMD,
®
schermato magneticamente
(197mm x 85mm) CMMD,
®
schermato magneticamente
®
schermato magneticamente
®
, con
Frequenze di crossover
Driver Frequenze di crossover Inclinazione
Woofer da 8" 120Hz Passo basso 12dB/ottava Due superiori 120Hz Passo alto 24dB/ottava
MRS™Drivers 2kHz Passo basso 24dB/ottava Due inferiori 120Hz Passo alto 24dB/ottava
MRS™Drivers 350Hz Passo basso 12dB/ottava 1" HF Driver 2kHz Passo alto 24dB/ottava
Le prestazioni, le specifiche tecniche e l'apparenza potrebbero essere modificate senza preavviso.
6
INFINITY PRELUDE FORTY
Dichiarazione di conformità
Noi, Harman Consumer Group, Inc.
2, route de Tours 72500 Château du Loir Francia
dichiariamo sotto la nostra responsabilità che il prodotto
descritto nel presente manuale del propietario è con-
forme con i seguenti standard tecnici:
EN 61000-6-3:2001
EN 61000-6-1:2001
Laurent Rault
Harman Consumer Group, Inc.
Château du Loir, France 7/08
© 2008 Harman International Industries, Incorporated. All rights reserved. Harman Consumer Group, Inc., 250 Crossways Park Drive, Woodbury, NY 11797 USA 516.674.4463 (USA only) www.infinitysystems.com Infinity, Prelude and CMMD (patent nos. 6,327,372 and 6,404,897) are trademarks of Harman International Industries, Incorporated, registered in the United States and/or other countries. Maximum Radiating Surface (patent pending) and MRS are trademarks of Harman International Industries, Incorporated. Part No. 364911-001 7/08
