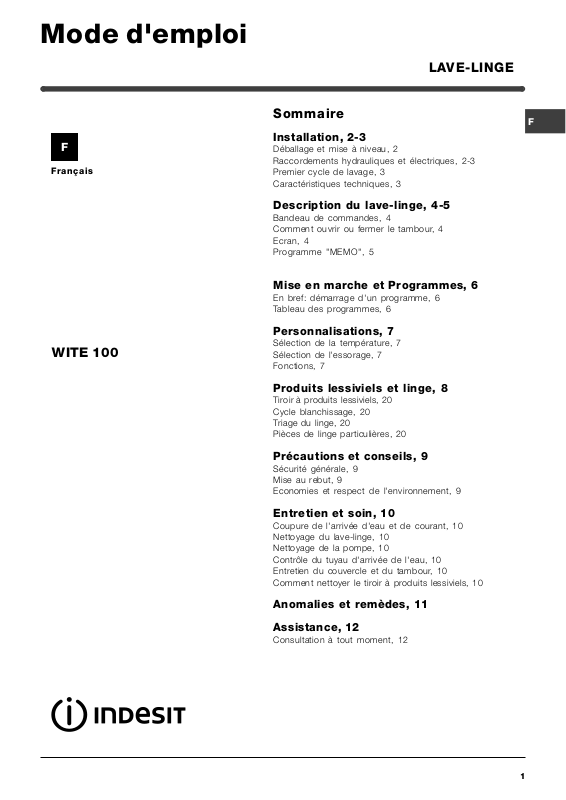

INDESIT WITE100 User Manual [fr]

Mode d'emploi
LAVE-LINGE
F
Français
WITE 100
Sommaire
Installation, 2-3
Déballage et mise à niveau, 2 Raccordements hydrauliques et électriques, 2-3 Premier cycle de lavage, 3 Caractéristiques techniques, 3
Description du lave-linge, 4-5
Bandeau de commandes, 4 Comment ouvrir ou fermer le tambour, 4 Ecran, 4 Programme "MEMO", 5
Mise en marche et Programmes, 6
En bref: démarrage d'un programme, 6 Tableau des programmes, 6
Personnalisations, 7
Sélection de la température, 7 Sélection de l'essorage, 7 Fonctions, 7
Produits lessiviels et linge, 8
Tiroir à produits lessiviels, 20 Cycle blanchissage, 20 Triage du linge, 20 Pièces de linge particulières, 20
F
Précautions et conseils, 9
Sécurité générale, 9 Mise au rebut, 9 Economies et respect de l'environnement, 9
Entretien et soin, 10
Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10 Nettoyage de la pompe, 10 Contrôle du tuyau d'arrivée de l'eau, 10 Entretien du couvercle et du tambour, 10 Comment nettoyer le tiroir à produits lessiviels, 10
Anomalies et remèdes, 11
Assistance, 12
Consultation à tout moment, 12
1
Installation
Conservez ce mode d'emploi pour pouvoir le consulter
à tout moment. En cas de vente, de cession ou de
F
déménagement, veillez à ce qu'il suive toujours le lave­linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.
Lisez attentivement les instructions: elles fournissent
d'importantes informations sur l'installation, l'utilisation et la sécurité.
Déballage et mise à niveau
Déballage: enlever les 4 vis
1. Déballez le lave-linge.
2. Contrôlez que le lave­linge n'a pas été endom­magé pendant le transport. S'il est abîmé, ne le raccordez pas et contac­tez votre revendeur.
3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).
4. Bouchez les trous à laide des bouchons plastique fournis.
5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.
Attention: en cas de réutilisation, les vis plus
courtes doivent être montées dessus.
Les emballages ne sont pas des jouets pour enfants.
réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.
Mise en place, deplacements
Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facile-ment. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lave-linge, vous devez tirer le levier situé en bas à gauche, sous
la base. Une fois le lave-linge déplacé, remettez-le dans la position initiale. Le lave-linge est ainsi solidement mis en place. Voir figure. (Seulement pour les modéles prevues)
Raccordements hydrauliques et électriques
Raccordement du tuyau d'arrivée de l'eau
1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissez-le à un robinet d'eau froide à embout
A
fileté 3/4 gaz (voir figure).
Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de
raccorder.
Mise à niveau
1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.
2. Si le sol n'est pas parfai­tement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle
d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. t Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis,
2
2. Raccordez le tuyau d'alimentation au lave­linge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).
3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.
! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).
! Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.
Raccordement du tuyau de vidange
Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale
65 - 100 cm
placés à une distance du sol comprise entre 65 et 100 cm;
ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.
N'utilisez ni rallonges ni prises multiples.
Le câble ne doit être ni plié ni écrasé.
Le câble d'alimentation ne doit être remplacé que
par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.
Premier cycle de lavage
Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.
F
Bac produits
L'utilisation de tuyaux de rallonge est absolument
déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant, contrôlez que:  la prise dispose de mise à la terre et est conforme
aux normes;
 la prise est bien apte à supporter la puissance
maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);
 la tension d'alimentation est bien comprise entre
les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);
 la prise est bien compatible avec la fiche du lave-
linge. Autrement, remplacez la prise ou la fiche.
Votre lave-linge ne doit pas être installé dehors,
même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.
Après installation du lave-linge, la prise de courant
doit être facilement accessible.
Caractéristiques techniques
Modèle
Dimensions
Capacité
Raccordements
électriques
Raccordements hydrauliques
Vitesse d'essorage
Programmes de
contrôle selon la
norme IEC456
WITE 100
largeur 40 cm hauteur 85 cm profondeur 60 cm
de 1 à 5 kg
tension 220/230 Volt 50 Hz puissance maximale absorbée 1850 W
pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 42 litres
jusqu'à 1000 tours minute
programme 3; température 60°C; effectué avec une charge de 5 kg.
Cet appareil est conforme au x Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes
- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes
- 2002/96/CE
AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description
3
Description du lave-linge
Bandeau de commandes
F
Touche
ESSORAGE
Touche
DÉPART DIFFÉRÉ
Tiroir à produits lessiviels: chargement des produits lessiviels et additifs (voir page 8).
Touche ESSORAGE *: réglage de la vitesse d'essorage ou exclusion (voir page 7).
Touche du programme sélectionné jusqu'à 24 heures maximum (voir page 7).
Touche TEMPÉRATURE: modification de la température de lavage (voir page 7).
Ecran: visualisation de lavancement du cycle de lavage et/ou de la programmation (voir page ci-contre).
DÉPART DIFFÉRÉ
pour différer le démarrage
Touche
START/RESET
Touches
FONCTION
Touche
MISE EN
Ecran
Bouton
Touche
TEMPÉRATURE
Touches FONCTION: sélection des fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.
Touche START/RESET: démarrage des programmes ou annulation (en cas d'erreur).
Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge.
Bouton: choix des programmes (voir page 6). En cours de lavage, le bouton ne bouge pas.
MARCHE/ARRET
* Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de
rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon unifor­me. Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti , l'appareil effectue l'essorage à une vitesse inférieure à la vitesse prévue.En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de
l'essorage.Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.
Comment ouvrir et fermer le tambour
Fig. 1
Fig. 2
Fig. 3 Fig. 4
A) Ouvrez le couvercle. (Fig. 1). Soulevez le Couvercle externe et ouvrez le complètement;
B)
Ouvrez ensuite les Portes du tambour à laide
de vos deux mains comme indiqué sur la Fig. 2):
 appuyez sur la touche indiquée par la flèche sur la Fig. 2) et tout en appuyant légèrement vers le bas posez une main pour éviter que les portes ne vous fassent mal
aux adoigts en souvrant soudainement;
accompagnez dans leur mouvements les portes qui se décrocheront et souvriront facilement.
C) INTRODUISEZ LE LINGE. (Fig. 3). D) FERMEZ. (Fig. 4).
refermez bien le tambour en baissant dabord la
porte antérieure et posez ensuite la porte postérieure; faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure; vous entendrez un  clac  qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher;
fermez enfin le couvercle externe.
4
