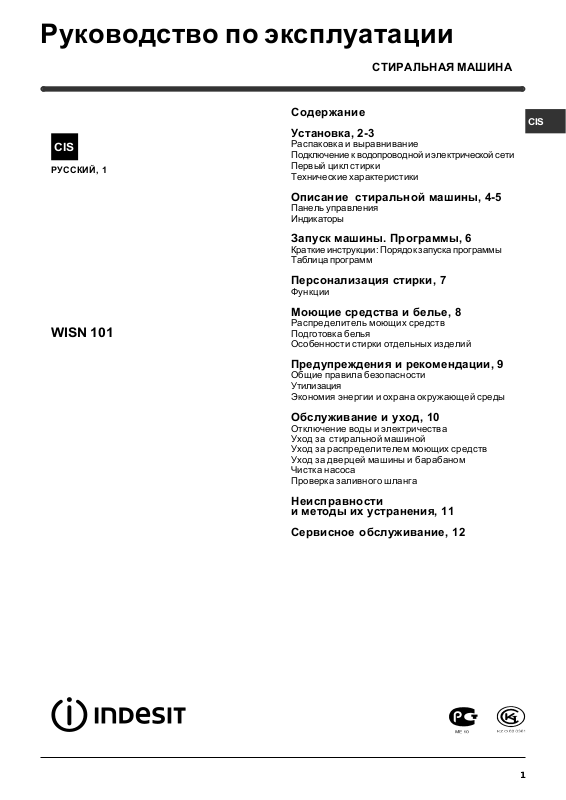

Indesit WISN 101 User Manual [ru]
Руководство по эксплуатации
СТИРАЛЬНАЯ МАШИНА
CIS
РУССКИЙ, 1
WISN 101
Содержание
CIS
Установка, 2-3
Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Пеpвый цикл стирки
Технические характеристики
Описание стиральной машины, 4-5
Панель управления
Индикаторы
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы
Таблица программ
Персонализация стирки, 7
Функции
Моющие средства и белье, 8
Распределитель моющих средств
Подготовка белья
Особенности стирки отдельных изделий
Предупреждения и рекомендации, 9
Общие правила безопасности
Утилизация
Экономия энергии и охрана окружающей среды
Обслуживание и уход, 10
Отключение воды и электричества
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за дверцей машины и барабаном
Чистка насоса
Проверка заливного шланга
Неисправности
и методы их устранения, 11
Сервисное обслуживание, 12
1
Установка
CIS
! Сохраните данное руководство. Оно должно быть
в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде
на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
! Внимательно прочитайте руководство: в нем со-
держатся важные сведения по установке и безопасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.
3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в задней части стиральной
машины (см. рис.).
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в
конец заливного шланга
и наверните его на вывод водопровода холодной воды с резьбовым от-
A
верстием 3/4 дюйма (см.
рис.).
Перед подсоединением
откройте водопроводный
кран и дайте стечь грязной воде.
4. Закройте отверстия прилагающимися пластиковыми заглушками.
5. Сохраняйте все детали: они Вам понадобятся при
последующей транспортировке стиральной машины.
! Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном
полу, так чтобы она не касалась стен, мебели и прочих предметов.
2. После установки машины на место отрегулируйте ее устойчивое
положение путем вращения передних ножек
(см. рис.). Для этого
сначала ослабьте контргайку, после завершения регулировки
контргайку затяните.
После установки машины
на место проверьте по
уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его
на водоприемник, расположенный в задней
верхней части справа
(см. рис.).
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значе-
ний, указанных в таблице Технических характе-
ристик (см. с. 3).
! Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
cервисный центр.
!!
! Никогда не используйте шланги, бывшие в
!!
употреблении.
2
Подсоединение сливного шланга
Повесьте загнутый конец
сливного шланга на край
раковины, ванны, или
поместите в специальный
вывод канализации. Шланг
не должен перегибаться.
65 - 100 cm
Верхняя точка сливного
шланга должна находиться
на высоте 65-100 см от
пола. Расположение
сливного шланга должно
обеспечивать разрыв струи
при сливе (конец шланга не
должен быть опущен в
воду). В случае крепления
на край ванной или
раковины, шланг вешается
с помощью направляющей
(входит в комплект
поставки), которая
крепится к крану (рис.).
! Не рекомендуется
применение удлините-
лей для сливного
шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не
более 150 см.
Подсоединение к электросети
Внимание! Оборудование обязательно должно быть
заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети,
рассчитанный на максимальный ток (ток срабатывания)
16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка
электросети не производится. При отсутствии указанной
розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не
допускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-
79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность
при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
z розетка и проводка соответствуют требованиям,
изложенным в данном разделе инструкции;
z напряжение и частота тока сети соответствуют дан-
ным машины;
z розетка и вилка одного типа;
z розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить
на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна производиться
только квалифицированным персоналом. Запрещается
использование переходников, двойных и более розеток
и удлинителей (они создают опасность возгорания).
Если Вы считаете их использование необходимым,
применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований
безопасности бытовых приборов большой мощности,
изложенных в данной инструкции, является потенциально
опасным. Производитель не несет ответственности за
ущерб здоровью и собственности, если он вызван
несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со
стиральным порошком, но без белья, по программе
90°C без предварительной стирки.
Техничесêие хар аêтер ис тиêи
Модель WISN 101
Страна-изãотовитель Россия
Габар итные
размеры
Вместимость 1 - 5 êã
Номинальное знач ени е
напряжения
элеêтропитания или
диапазон напряжения
Условное обозначение
рода элеêтричесêоãо тоêа
или номинальная частота
переменноãо тоêа
К ласс зашиты от
поражения
элеêтричесêим тоêом
Водопров одн ое
подсоединение
Сêор ость отжима до 1000 об/мин
Проãраммы ó правления
в соотв етствии с
Диреêтивой
EN 60456
Датó пр оизводства
данной техн и
полóчить из сер ийноã о
номера,расположенноãо под штр и х -êодом (S/N
XXXXXXXXX),
следóющим образом
Степень защиты от попадания твердых частиц и влаãи,
обеспечиваемая защитной
низêовольтноã о оборóдования , не имеющеãо защиты от
IP X 04
влаã и:
К ласс
энерãопотребления
êи можно
шири н а 59,5 см
высота 85 см
ãл óбина 40 см
22 0-2 40 V ~
50 Hz
К ласс защиты I
max давление 1 Мпа (10 бар)
min давл ение 0,05
бар)
объем барабана 40 л
проãрамма 3; температóра
60°С;
при заãрóзêе до 5 êã.
Данное изделие
соответств óет следóющим
Диреêтивам Европейсêоãо С
ообщества:
- 2 004/108/СЕ
(Элеêтромаãнитная
совместимость);
- 2 006/95/CE (Низêое
напряжение)
- 2 002/96/CE
- 1 -ая цифра в S/N
соответствóет последней
цифре ãода,
- 2 -ая и 3-я цифры в S/N порядêовомó номерó месяца
ãода,
- 4 -ая и 5-ая циф ры в S/N -
день
оболочêой, за исêлючением
A+
Мпа (0, 5
CIS
3
Описание стиральной машины
CIS
Панель управления
Индикаторы
Распределитель
моющих средств
Распределитель моющих средств для загруз-
ки стирального порошка и смягчителей (см. с. 8).
Кнопки выбора
ФУНКЦИИ
Индикатор ВКЛЮЧЕНИЕ/
ЛЮК ЗАБЛОКИРОВАН
Кнопка ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Рукоятка выбора
ПРОГРАММ
Кнопка ПУСК/СБРОС
(Start/Reset)
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
включения и выключения стиральной машины.
Индикаторы: служат для контроля за
выполнением программы стирки.
Кнопки выбора ФУНКЦИИ: служат для выбора
доступных функций. Кнопка выбранной функции
останется включенной.
Кнопка ПУСК/СБРОС используется для запуска
программ или для отмены ошибочного
программирования.
Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН:
показывает, включена ли стиральная машина и
можно ли открыть люк (см. стр. 5).
Рукоятка выбора ПРОГРАММ служит для выбора
программ.
В процессе выполнения программы рукоятка
остается неподвижной.
4
