Indesit WISE 107 X EX Operating Instructions

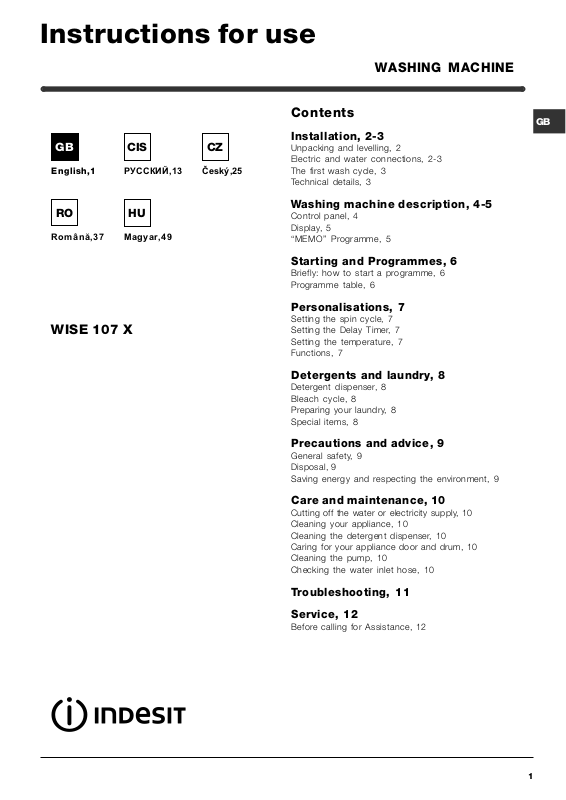

Instructions for use

WASHING MACHINE

English,1

РУССКИЙ,13

Românã,37

Magyar,49

WISE 107 X

CIS

Èeský,25

Contents

Installation, 2-3

Unpacking and levelling, 2 Electric and water connections, 2-3 The first wash cycle, 3 Technical details, 3

Washing machine description, 4-5

Control panel, 4 Display, 5 MEMO Programme, 5

Starting and Programmes, 6

Briefly: how to start a programme, 6 Programme table, 6

Personalisations, 7

Setting the spin cycle, 7 Setting the Delay Timer, 7 Setting the temperature, 7 Functions, 7

Detergents and laundry, 8

Detergent dispenser, 8 Bleach cycle, 8 Preparing your laundry, 8 Special items, 8

Precautions and advice, 9

General safety, 9 Disposal, 9 Saving energy and respecting the environment, 9

Care and maintenance, 10

Cutting off the water or electricity supply, 10 Cleaning your appliance, 10 Cleaning the detergent dispenser, 10 Caring for your appliance door and drum, 10 Cleaning the pump, 10 Checking the water inlet hose, 10

Troubleshooting, 11

Service, 12

Before calling for Assistance, 12

Installation

 Keep this instruction manual in a safe place for

future reference. Should the appliance be sold, transferred or moved, make sure the instruction manual accompanies the washing machine to inform the new owner as to its operation and features.

 Read these instructions carefully: they contain vital

information on installation, use and safety.

Unpacking and levelling

Unpacking

1. Unpack the washing machine.

2. Check whether the washing machine has been damaged during transport. If this is the case, do not install it and contact your retailer.

3. Remove the 4 protective screws and the rubber washer with the respective spacer, situated on the rear of the appliance (see figure).

4. Seal the gaps using the plastic plugs provided.

5. Use the plug provided to seal the three holes where the plug was housed, situated on the lower right-hand side on the rear of your appliance.

6. Keep all the parts: you will need them again if the washing machine needs to be moved to another location.

 Packaging materials are not children's toys.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or other.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured according to the worktop, must not exceed 2°.

Levelling your appliance correctly will provide it with stability and avoid any vibrations, noise and shifting during operation. If it is placed on a fitted or loose carpet, adjust the feet in such a way as to allow enough room for ventilation beneath the washing machine.

Electric and water connections

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap

3. Make sure there are no kinks or bends in the hose.

 The water pressure at the tap must be within the

values indicated in the Technical details table (on the next page).

 If the water inlet hose is not long enough, contact

a specialist store or an authorised serviceman.

with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the other end of the water inlet hose to the washing machine, screwing it onto the appliance's cold water inlet, situated on the top right-hand side on the rear of the appliance (see figure).

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a draining duct or a wall drain situated between 65 and 100 cm from the floor;

 Do not use extensions or multiple sockets.

 The power supply cable must never be bent or

dangerously compressed.

 The power supply cable must only be replaced by

an authorised serviceman.

Warning! The company denies all liability if and when these norms are not respected.

The first wash cycle

alternatively, place it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 We advise against the use of hose extensions; in

case of absolute need, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electric connection

Before plugging the appliance into the mains socket, make sure that:  the socket is earthed and in compliance with the

applicable law;

 the socket is able to sustain the appliance's

maximum power load indicated in the Technical details table (on the right);

 the supply voltage is included within the values i

ndicated on the Technical details table (on the right);

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, setting the 90°C programme without a pre-wash cycle.

Technical details

Model

Dimensions

Capacity

Electric

connections

Wat er connections

Spin speed

WISE 107 X

59.5 cm wide 85 cm high 40 cm deep

from 1 to 4,5 kg

voltage 220/230 Volts 50 Hz maximum absorbed power 1850 W

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 40 litres

up to 1000 rpm

 the socket is compatible with the washing

machine's plug. If this is not the case, replace the socket or the plug.

 The washing machine should not be installed in an

outdoor environment, not even when the area is sheltered, because it may be very dangerous to leave it exposed to rain and thunderstorms.

 When the washing machine is installed, the mains

socket must be within easy reach.

Control programmes

according to

IEC456 directive

programme 2; temperature 60°C; run with a load of 4,5 kg.

This appliance is compliant with the following European Community Directives:

- 73/23/CEE of 19/02/73 (Low Voltage) and subsequent amendments

- 89/336/CEE of 03/05/89 (Electromagnetic Compatibility) and subsequent amendments

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Washing machine description

Control panel

Detergent dispenser

Detergent dispenser to add detergent and fabric

softener (see page 8).

SPIN button to adjust the spin speed or exclude it altogether (see page 7).

DELAY TIMER button to delay the start of the set programme for a maximum period of 24 hours

(see page 7).

FUNCTION

Buttons

START/RESET

button

Display

TEMPERATURE

button

SPIN

button

FUNCTION buttons: to select the functions available. The button corresponding to the function selected will remain on.

START/RESET button to start the programmes or cancel any incorrect settings.

START/STOP button to turn the washing machine on and off.

DELAY TIMER

button

START/STOP

button

Control knob

TEMPERATURE button to adjust the wash tempe- rature (see page 7).

Display to programme the washing machine and follow the wash cycle progress (see opposite page).

Control knob to select the wash programmes. The knob stays still during the cycle.

Display

In addition to being a practical tool to programme your appliance (see page 7), the display provides useful information concerning the wash cycle.

Once you have pressed the START/RESET button to start the programme, the display will indicate the amount of time left until the end of the wash cycle. If a delayed start has been set (using the Delay Timer, see page 7), the delay time will be indicated on the display.

Door lock:

If the symbol is on, the washing machine door is locked to prevent it from being opened accidentally. To avoid any damages, wait for the symbol to switch itself off before you open the appliance door.

At the end of the programme, the word END is displayed.

 In the event of an anomaly, an error code will appear, such as: F-01, which should be communicated to the

Service Centre (see page 12).

"MEMO" Programme

This programme allows you to store your favourite or most-used wash cycle. All you have to do is set the desired programme and, once it has started, turn the KNOB to position wash cycle will be stored automatically and the word MEMO appears on the display, flashing for a few seconds. Subsequently, you can start the "MEMO" cycle by simply turning the KNOB to position see the temperature/spin cycle/delay timer values by pressing the corresponding buttons; you will also be able to modify them but this variation will only be valid for the programme in progress and it will not be stored in the "MEMO" cycle. If you want to store a new wash cycle, repeat the above-mentioned operations.

; you will be able to

; the

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Starting and Programmes

Briefly: starting a programme

1. Turn the washing machine on by pressing button .

2. Load your laundry into the washing machine and shut the appliance door.

3. Set the knob to the desired programme. The estimated duration of the selected programme is displayed. The temperature and spin speed are automatically set according to the programme (to change them, see page 7).

4. Select any functions (see page 7).

5. Add the detergent and any fabric softener (see page 8).

6. Start he programme by pressing the START/RESET button. To cancel it, keep the START/RESET button pressed for at least 2 seconds.

7. When the programme has ended, the word END is displayed. Take out your laundry and leave the appliance door ajar to allow the drum to dry thoroughly.

8. Turn the washing machine off by pressing button

Programme table

Cycle length (m in utes )

135

125

110

105

Descrip tion of wash cycle

Pre-wash, wash cycle, rinse cycles, intermediate and final spin cycles

Wash cycle, rinse cycles, intermediate and final spin cycles

Wash cycle, rinse cycles, anticrease or delicate spin cycle

Wash cycle, rinse cycles, anticrease and delicate spin cycle

Wash cycle, rinse cycles, anticrease or draining cycle

Wash cycle, rinse cycles, intermediate and final spin cycles

Wash cycle, rinse cycles, delicate spin cycle

Wash cycle, rinse cycles and delicate spin cycle

Cold wash (without detergents), wash cycle, rinse cycles, and delicate spin cycle

Wash cycle, rinse cycles, intermediate and final spin cycles

Rinse cycles and spin cycle

°C

Detergent

pre-

wash

Fabr ic

softener

wash

  D elicate



 50

Stain removal option/b leach

Delicate/

Traditional

Delicate/

Traditional

Delicate/

Traditional

Delicate/

Traditional

(see page 5).

Delicate/

Traditional

Type of fabric and degree of soil

Standard

Extremely soiled whites (sheets, tablecloths, etc.)

Heavily soiled whites and fast colours

Heavily soiled whites and delicate colours

Slightly s oiled whites and delicate colours (shirts, jum pers, etc.)

Heavily soiled fast colours (baby linen, etc.)

Wool

Very delicate fabrics (curtain s, silk, viscose, etc.)

Tim e 4 you

Heavily soiled whites and fast colours

Slightly s oiled whites and delicate colours (shirts, jum pers, etc.)

Delicate colours (all types of sligh tly soiled garments)

Sport

Sports shoes

Fabrics for sportswear (Tracksuits, shorts, etc.)

MEMO

PARTIAL PROGRAMMES

Rinse 

Spin Draining and spin cycle Drain Draining

(MAX. 2 pairs)

Progr am mes

Te m p e rature

90°C   

90°C  

60°C  

40°C  

40°C   Delicate

40°C  

30°C  

60°C  

40°C  

30°C   30

30°C   60

Allows for any wash cycle to be stored

Notes

-For programmes 7 and 8, we advise against exceeding a wash load of 3.5 kg.

-For programme 12 we advise against exceeding a wash load of 2 kg.

-For the anti-crease function: see Easy iron, opposite page. The information contained in the table is purely indicative.

Special programme

Daily (programme 10 for Synthetics) is designed to wash lightly soiled garments in a short amount of time: it only lasts 30 minutes and allows you to save on both time and energy. By setting this programme (10 at 30°C), you can wash different fabrics together (except for woollen and silk items), with a maximum load of 3 kg.

We recommend the use of liquid detergent.

Personalisations

FUNCTION buttons

Setting the spin cycle

If, when the appliance is switched on, the KNOB is positioned on a programme with a spin cycle, a fixed

and the maximum spin speed allowed for the programme set will be displayed, and the values lower until they reach OFF, which indicates that the spin cycle has been excluded (press it again to go back to the maximum value); stop on the desired speed, after approximately 2 seconds the setting is accepted: the symbol The spin cycle setting is enabled with all the programmes except for 6 and the Draining cycle.

icon flashes. Press it again and the

appears. Press button

remains fixed.

Setting the Delay Timer

Press the button and you will see the word OFF on the display, while the relative symbol flashes. Press the button again and "1h" appears, that is, a delay of one hour (this can reach up to 24h); stop on the "desired" delay; after approximately 2 seconds the setting is accepted, following which, the time for the set programme appears on the display and the symbol If you now press the START/RESET button, the set "delay" appears; this decreases every hour until the start of the cycle. In

this phase, the "delay" can only be modified by decreasing it. The Delay Timer regulation is enabled with all programmes.

remains on.

Setting the temperature

If, when the appliance is switched on, the KNOB is positioned on a programme for which the temperature needs to be regulated, a fixed will be displayed and the indicates a cold wash cycle (press it again to go back to the maximum value); stop on the desired value, after approximately 2 seconds the setting is accepted: the symbol The temperature adjustment is enabled with all wash programmes.

appears. Press button and the maximum temperature allowed for the programme set

icon flashes. Press it again and the temperature lowers until it reaches OFF, which

remains fixed.

Functions

To enable a function:

1. press the button corresponding to the desired function, according to the table below;

2. the function is enabled when the corresponding button is illuminated. Note: The rapid flashing of the button indicates that the corresponding function cannot be selected for the programme set. If you set a function that is incompatible with another function you selected previously, only the last one selected will be enabled.

Function Effect Comments

St ai n removal

Extra Ri n se

Eas y iron

Bleaching cycle designed to remove the toughest stains.

Increases the efficiency of the rinse.

This option reduces the amount of creasing on fabrics, making them easier to iron.

Please remember to pour the bleach into extra compartment 4 (se

e page 8)

This function is incompatible with the EASY IRON function.

Recommended when the appliance has a full load or with large quantities of detergent.

When this function is set, programmes 4, 5, 6 will end, with the laundry left to soak (Anti-crease), and the relative button flashes:

- to conclude the cycle, press the START/RESET button or the EASY IRON button;

- to run the draining cycle alone, set the knob to the relative symbol and press the START/RESET button. This function is incompatible with the STAIN REMOVAL function.

Enabled with programmes:

2, 3, 4, Rinse cycle.

1, 2, 3, 4, 7, 8, 9, 11, 12, Rinse cycle.

3, 4, 5, 6, 7, 8, 9, Rinse cycle.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Detergents and laundry

Detergent dispenser

Good washing results also depend on the correct dose of detergent: adding too much detergent won't necessarily make for a more efficient wash, and may in fact cause build up on the interior of your appliance and even pollute the environment.

Open up the detergent

dispenser and pour in the detergent and fabric softener, as follows.

compartment 1: Detergent for pre-wash (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the wash cycle start.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow from the grid.

extra compartment 4: Bleach

 Do not use hand wash detergent because it may

form too much foam.

Bleach cycle

Preparing your laundry

 Divide your laundry according to:

- the type of fabric/the symbol on the label.

- the colours: separate coloured garments from

whites.  Empty all pockets and check for loose buttons.  Do not exceed the weight limits stated below,

which refer to the weight when dry:

Sturdy fabrics: max 4,5 kg

Synthetic fabrics: max 2.5 kg

Delicate fabrics: max 2 kg

Wool: max 1 kg

How much does your laundry weigh?

1 sheet 400-500 g

1 pillow case 150-200 g

1 tablecloth 400-500 g

1 bathrobe 900-1,200 g

1 towel 150-250 g

Special items

Curtains: fold curtains and place them in a pillow

case or mesh bag. Wash them separately without exceeding half the appliance load. Use programme 6 which excludes the spin cycle automatically. Quilted coats and windbreakers: if they are padded with goose or duck down, they can be machine-washed. Turn the garments inside out and load a maximum of 2-3 kg, repeating the rinse cycle once or twice and using the delicate spin cycle. Wool: for best results, use a specific detergent, taking care not to exceed a load of 1 kg.

 Traditional bleach should be used on sturdy

white fabrics, and delicate bleach for coloured fabrics, synthetics and for wool.

Place extra compartment 4, provided, into compartment 1. When pouring in the bleach, be careful not to exceed the "max" level indicated on the central pivot (see figure).

To run the bleach cycle alone, pour the bleach into extra compartment 4 and set the Rinse programme To bleach during a wash cycle, pour in the detergent and fabric softener, set the desired programme and enable the Stain removal function (see page 7). The use of extra compartment 4 excludes the possibility of using the pre-wash cycle.

Precautions and advice

 The washing machine was designed and built in

compliance with the applicable international safety regulations. The following information is provided for your safety and should consequently be read carefully.

General safety

 This appliance has been designed for non-

professional, household use and its functions must not be changed.

 This washing machine should only be used by

adults and in accordance with the instructions provided in this manual.

 Never touch the washing machine when barefoot

or with wet or damp hands or feet.

 Do not pull on the power supply cable to unplug

the appliance from the electricity socket. Pull the plug out yourself.

 Do not open the detergent dispenser while the

appliance is in operation.

 Do not touch the drain water as it could reach

very high temperatures.

 Never force the washing machine door: this could

damage the safety lock mechanism designed to prevent any accidental openings.

 In the event of a malfunction, do not under any

circumstances touch internal parts in order to attempt repairs.

 Always keep children well away from the

appliance while in operation.

 The appliance door tends to get quite hot during

the wash cycle.

 Should it have to be moved, proceed with the

help of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

 Before loading your laundry into the washing

machine, make sure the drum is empty.

Disposal

 Disposing of the packaging material:

observe local regulations, so the packaging can be re-used.

 Disposing of an old washing machine:

before scrapping your appliance, cut the power supply cable and remove the appliance door.

Saving energy and respecting the environment

Environmentally-friendly technology

If you only see a little water through your appliance door, this is because thanks to the latest Indesit technology, your washing machine only needs less than half the amount of water to get the best results: an objective reached to respect the environment.

Saving on detergent, water, energy and time

 To avoid wasting resources, the washing machine

should be used with a full load. A full load instead of two half loads allows you to save up to 50% on energy.

 The pre-wash cycle is only necessary on

extremely soiled garments. Avoiding it will save on detergent, time, water and between 5 and 15% energy.

 Treating stains with a stain remover or leaving

them to soak before washing will cut down the need to wash them at high temperatures. A programme at 60°C instead of 90°C or one at 40°C instead of 60°C will save up to 50% on energy.

 Use the correct quantity of detergent depending

on the water hardness, how soiled the garments are and the amount of laundry you have, to avoid wastage and to protect the environment: despite being biodegradable, detergents do contain ingredients that alter the natural balance of the environment. In addition, avoid using fabric softener as much as possible.

 If you use your washing machine from late in the

afternoon until the early hours of the morning, you will help reduce the electricity board's peak load. The Delay Timer option (see page 7) helps to organise your wash cycles accordingly.

 If your laundry has to be dried in a tumble dryer,

select a high spin speed. Having the least water possible in your laundry will save you time and energy in the drying process.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Care and maintenance

Cutting off the water or electricity supply

 Turn off the water tap after every wash. This will

limit the wear of your appliance's water system and also prevent leaks.

 Unplug your appliance when cleaning it and

during all maintenance operations.

Cleaning your appliance

The exterior and rubber parts of your appliance can be cleaned with a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser

Remove the dispenser by pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump that does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber that protects the pump, situated in the lower part of the same.

 Make sure the wash cycle has ended and unplug

the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front of the washing machine (see figure);

2. unscrew the lid rotating it anticlockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for your appliance door and drum

 Always leave the appliance door ajar to prevent

unpleasant odours from forming.

3. clean the interior thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the water inlet hose at least once a year. If you see any cracks, replace it immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

 Never use hoses that have already been used.

Troubleshooting

Your washing machine could fail to work. Before calling for Assistance (see page 12), make sure the problem can't easily be solved by consulting the following list.

Problem

The washing machine won't start.

The wash cycle won't start.

The washing machine fails to load water (The wording H2O is displayed).

The washing machine continuously loads and unloads water.

Possible causes/Solution:

 The appliance is not plugged into the socket, or not enough to

make contact.

 There has been a power failure.

 The appliance door is not shut properly (the word DOOR is

displayed).  The  The START/RESET button has not been pressed.  The water tap is not turned on.  A delayed start has been set (using the Delay Timer, see page 7).

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap is not turned on.  There is a water shortage.  The water pressure is insufficient.  The START/RESET button has not been pressed.

 The drain hose is not fitted between 65 and 100 cm from the floor

(see page 3).  The free end of the hose is underwater (see page 3).  The wall drainage system doesn't have a breather pipe.

button has not been pressed.

The washing machine does not drain or spin.

The washing machine vibrates too much during the spin cycle.

The washing machine leaks.

There is too much foam.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and call for Assistance. If the dwelling is on one of the upper floors of a building, there may be drain trap problems causing the washing machine to load and unload water continuously. In order to avoid such an inconvenience, special anti-drain trap valves are available in shops.

 The programme does not foresee the draining: some programmes

require enabling the draining manually (see page 6).  The Easy iron option is enabled: to complete the programme, press

the START/RESET button (see page 7).  The drain hose is bent (see page 3).  The drain duct is clogged.

 The drum was not unblocked correctly during installation (see page 2).  The washing machine is not level (see page 2).  The washing machine is closed in between furniture cabinets and

the wall (see page 2).

 The water inlet hose is not screwed on correctly (see page 2).  The detergent dispenser is obstructed (to clean it, see page 10).  The drain hose is not secured properly (see page 3).

 The detergent is not suitable for machine washing (it should bear

the definition "for washing machines" or "hand and machine wash",

or the like).  You used too much detergent.

ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description

Service

Before calling for Assistance:

 Check whether you can solve the problem on your own (see page 11);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Service Centre on the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised servicemen.

Notify the operator of:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). This information can be found on the data plate situated on the rear of the washing machine.

Service

Руководство по экпуатации

СТИРАЛЬНАЯ МАШИНА

CIS

РУССКИЙ

WISE 107 X

Содержание

CIS

Установка, 14-15

Распаковка и выравнивание, 14 Подключение к водопроводной и электрической сети, 14-15 Пробный цикл стирки, 15 Технические характеристики, 15

Описание стиральной машины, 16-17

Панель управления, 16 Дисплей, 17

Программа «МЕМО», 17

Запуск машины. Программы, 18

Краткие инструкции: Порядок запуска программы, 18 Таблица программ, 18

Персонализация стирки, 19

Установка скорости отжима, 19

Регулировка таймера отсрочки (Delay Timer), 19

Выбор температуры, 19 Функции, 19

Моющие средства и белье, 20

Распределитель моющих средств, 20 Отбеливание, 20 Подготовка белья, 20 Особенности стирки отдельных изделий, 20

Предупреждения и рекомендации, 21

Общие правила безопасности, 21 Утилизация, 21 Экономия и охрана окружающей среды, 21

Обслуживание и уход, 22

Отключение воды и электричества, 22 Уход за стиральной машиной, 22 Уход за распределителем моющих средств, 22 Уход за дверцей машины и барабаном, 22 Чистка насоса, 22 Проверка заливного шланга, 22

Устранение неисправностей, 23

Сервисное обслуживание, 24

!

Установка

+15

 Сохраните данное руководство. Оно должно быть

в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

 Внимательно прочитайте руководство: в нем со-

держатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений  не подключайте машину  свяжитесь с поставщиком немедленно.

3. Снимите 4 винта, предохраняющие машину в процессе перевозки, и резиновые пробки с соответствующим распорными шайбами, расположенные в задней части стиральной машины (ñì. ðèñ.).

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Закройте прилагающейся заглушкой три отверстия для вилки оборудования (во время его транспортировки), расположенные в задней нижней правой части оборудования.

6. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины. Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым от-

верстием 3/4 дюйма (ñì.

ðèñ.).

Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа (ñì. ðèñ.).

 Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном

полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (ñì. ðèñ.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

"

3. Убедитесь, что шланг не перекручен и не пережат.

 Давление воды должно быть в пределах значе-

ний, указанных в таблице Технических характеристик (ñì. ñ. 3).

 Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный Сервисный центр.

Подсоединение сливного шланга

Повесьте загнутый ко-

нец сливного шланга на край раковины, ванны, или поместите в специальный вывод

65 - 100 cm

канализации. Шланг не должен перегибаться. Верхняя точка сливного шланга должна находиться на высоте 65100 см от пола. Распо-

ложение сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае крепления на край ванной или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (ðèñ.).

 Не рекомендуется применение удлинителей для

сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

l розетка заземлена в соответствии с нормами безо-

пасности, описанными в данном разделе инструкции

допускается организация заземления рабочим ну-

лем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо

приборов (например, электрического счетчика). Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.

Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.

CIS

Установка Описание

Программы

средства

Моющие

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

l розетка и проводка соответствуют требованиям, из-

ложенным в данном разделе инструкции;

l напряжение и частота тока сети соответствуют дан-

ным машины;

l розетка и вилка одного типа;

Технические характеристики

Ìîä åëü

Размеры

Загрузка

Электрические параметры

Гидравлические параметры

Скорость отжима

Kонтрольные программы согласно нормативу IEC 456

WISE 107 X

шир ин а 5 9 , 5 с м высота 85 см глубина 40 см

1 - 4,5 êã

напряж ение 22 0/230 В 50 ГЦ max мощность 1850 Ватт

max давление 1 Мпа (10 бар) min давление 0,05 Мпа (0,5 бар) объе м барабана 40 л

äî 1000 îá/ìèí

программа 2; температура 60°С; при загрузке до 4,5 кг.

Машина соотв етс тв уе т с ле дующим

Директивам Европейского

Экономического сообщества:

- 73/2 23/ ЕЕС от 19.02 .7 3 (низкого напряжения) и последующие модификации

- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и посл едующие модификации

безопасности

Ìåðû

Обслуживание

è óõîä

СервисНеисправности

#

Описание стиральной машины

+15

Панель управления

Распределитель моющих средств

Распределитель моющих средств для загруз- ки стирального порошка и смягчителей (ñì. ñ. 20).

Кнопка ОТЖИМ используется для выбора скорости отжима, а также для его исключения (ñì. ñ. 19).

Кнопка Таймер отсрочки (DELAY TIMER) служит для отсрочки запуска заданной программы на период максимум до 24 ч (ñì. ñòð. 19).

Кнопка ТЕМПЕРАТУРА служит для выбора темпе- ратуры стирки (ñì. ñ. 19).

Дисплей служит для программирования стираль- ной машины и для контроля за циклами стирки (ñì. ñ. 17).

Кнопки выбора

ФУНКЦИИ

Кнопка

ТЕМПЕРАТУРА

Кнопка ОТЖИМ

Кнопки выбора ФУНКЦИИ: служат для выбора

доступных функций. Кнопка выбранной функции

останется включенной.

Кнопка ПУСК/СБРОС используется для запуска

программ или для отмены ошибочного

программирования.

Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для

включения и выключения стиральной машины.

Программатор служит для выбора программ.

В процессе выполнения программы рукоятка

остается неподвижной.

Кнопка Таймер отсрочки

Кнопка ПУСК/СБРОС (Start/Reset)

Кнопка ВКЛЮЧЕНИЕ/ ВЫКЛЮЧЕНИЕ

Дисплей

Программатор

$

Дисплей

Дисплей является удобным средством программирования стиральной машины (ñì. ñòð. 19), а также источником полезной информации о выполняемом цикле стирки.

При нажатии кнопки ПУСК/СБРОС (Start/Reset) для запуска программы на дисплее показывается приблизительное время, остающееся до завершения цикла. В случае установки отложенного старта программы (Таймер отсрочки, ñì. ñ. 19) дисплей будет показывать время, оставшееся до начала стирки.

CIS

ПрограммыУстановка Описание СервисНеисправности

Блокировка дверцы:

Горящий символ показывает  дверца заблокирована, чтобы исключить ее случайное открывание. Во избежание повреждений прежде, чем открыть дверцу, подождите пока символ погаснет.

По завершении программы на дисплее появляется сообщение END (Конец).

 В случае неисправности на дисплее появляется код ошибки, например: F-01, который необходимо сооб-

щить в Авторизованный Сервисный центр (ñì. ñ. 24).

Программа «МЕМО»

Эта программа позволяет ввести в память машины наиболее удобный для вас или часто используемый цикл стирки. Все, что Вы должны сделать, это задать желаемую программу и после ее запуска повернуть Программатор в позицию мигающая надпись «МЕМО». В последствии Вы можете запускать цикл «МЕМО», просто повернув Программатор в позицию соответствующие кнопки, Вы можете увидеть значения температуры / скорости отжима / таймера отсрочки, которые можно изменить, но эти изменения будут относиться только к работающей программе и в программе «МЕМО» сохранены не будут. Если вы хотите ввести в память машины новый цикл стирки, повторите вышеописанные операции.

. Цикл стирки будет сохранен в памяти машины, и на дисплее на несколько секунд появится

. Нажав

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

%

Запуск машины. Программы

ðîãð

ратур

+15

Краткие инструкции: Порядок запуска программы

1. Включите стиральную машину, нажав кнопку .

2. Загрузите белье и закройте дверцу машины.

3. Установите рукоятку программатора на нужную

программу. На дисплее появится прогнозируемая продолжительность выбранного цикла. Температура и скорость отжима задаются автоматически в соответствии с выбранной программой (как изменить их ñì. íà ñ. 19).

4. Выберите дополнительные функции (ñì. ñòð. 19).

5. Добавьте в распределитель моющее средство,

6. Запустите программу, нажав кнопку ПУСК/СБРОС

(Start/Reset). Для отмены запуска держите нажатой кнопку ПУСК/ СБРОС (Start/Reset) в течение 2-х секунд.

По окончании программы на дисплее появится сообщение END (Конец). Подождите пока на дисплее погаснет символ блокировки дверцы. Выключите стиральную машину, нажав кнопку

. Откройте дверцу машины. Вынув белье, оставьте дверцу машины приоткрытой, чтобы дать испариться оставшейся влаге. Обязательно перекройте кран подачи воды и отключите машину из сети.

ополаскиватель, отбеливатель (ñì. ñ. 20).

Таблица программ

Ткань и степень заг

язнения

предвар.

стирка

Моющее

едство

основ.

стирка

Темпе-

Ñìÿã-

читель

Удаление

пятен /

Отбели ватель

Обычные программы

Очень сильно загрязненное белое белье (простыни, скатерти и т.п.)

Сильно загрязненное белое и устойчивое цветное белье

Сильно загрязненное белое и линяющее цветное белье

Слабо загрязненное белое и линяющее цветное белье (простыни, скатерти и т.п.)

Сильно загрязненное устойчивое цветное белье (детская одежда и пр.)

Шерсть

Особо деликатны е ткани и одежда (зана веси , шел к, виск оза и пр.)

90°C   

90°C  

60°C  

40°C  

4 60

°C

40°C  

30°C  



Деликатн./

Обычный

Деликатн./

Обычный

Деликатн./

Обычный

Деликатн./

Обычный

Деликатный

4 ïðî ãð àì ì û äëÿ Â àñ

Сильно загрязненное и устойчивое цветное белье

Слабо загрязненное белое и линяющее цветное белье (сорочки, майки и пр.)

Сл або загрязненное линяющ ее цветное белье (любая одежда)

60°C  

40°C  

9 40

°C

30°C  



Спорт

Спортивная обувь (

ìàêñ. 2 ïàðû.

Спортивная одежда (спортивные костюм ы, шо рты и пр .)

)

11 30

MEMO

Частные программы

Полоскание

Отжим Слив и отжим

Ñëèâ Ñëèâ

°C

30°C  

Позволяет ввести в память машины любую программу стирки





Деликатн./

Обычный

Примечание

-Рекомендуется, чтобы для программ 7 - 8 загрузка белья не превышала 3,5 кг.

-Для программы 12 рекомендуется, чтобы вес загружаемого белья не превышал 2 кг.

-«Остановка с водой»: ñì. дополнительную функцию «Легкая глажка» íà ñ. 7. Данные в таблице, являются справочны-

ми и могут меняться в зависимости от конкретных условий стирки (объем стирки, температура воды в водопроводной системе, температура в помещении и др.).

Специальная программа

Повседневная стирка 30' мин (программа 10 для Синтетических тканей) предназначена для быстрой стирки слабозагрязненного белья: цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. Установив эту программу (10 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шерсти и шелка) при максимальной загрузке белья 3 кг. Мы рекомендуем использовать жидкое моющее средство.

Длительность цикла, мин.

135

125

110

105

(ñì. ñ. 17).

Опи сание цикла сти

Предварительная стирка, стирка, полоскание, промежуточный и окончательный отжим

Стирка, полоскание, промежуточны й и окончательны й отжим

Стирка, полоскание, остановка с водой или деликатный отжим

Стирка, полоскание, остановка с водой и деликатны й отжим

Стирка, полоскание, остановка с водой или слив

Стирка, полоскание, промежуточны й и окончательны й отжим

Стирка, полоскание, деликатный отжим

С тирка в холо дной воде (бе з моющ его средства), стирка, пол ос ка ние и д ел икатн ы й отж и м

Стирка, полоскание, промежуточны й и окончательны й отжим

Ï îëî ñê àí èå è îò æè ì

êè

&

+ 42 hidden pages
