Indesit WIL 145 X User guide

Download

Page 1

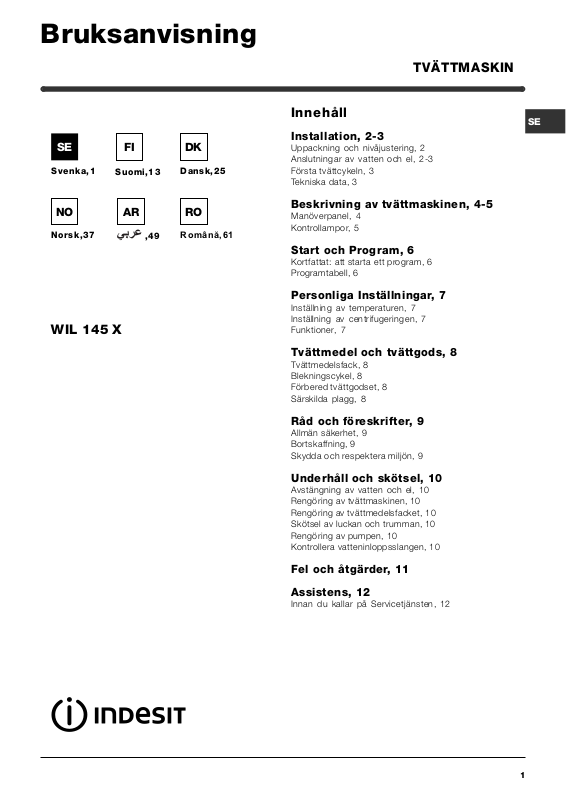

Bruksanvisning

TVÄTTMASKIN

Svenka,1

Norsk,37

WIL 145 X

Suomi,13

,49

Dansk,25

ROAR

Românã,61

Innehåll

Installation, 2-3

Uppackning och nivåjustering, 2 Anslutningar av vatten och el, 2-3 Första tvättcykeln, 3 Tekniska data, 3

Beskrivning av tvättmaskinen, 4-5

Manöverpanel, 4 Kontrollampor, 5

Start och Program, 6

Kortfattat: att starta ett program, 6 Programtabell, 6

Personliga Inställningar, 7

Inställning av temperaturen, 7 Inställning av centrifugeringen, 7 Funktioner, 7

Tvättmedel och tvättgods, 8

Tvättmedelsfack, 8 Blekningscykel, 8 Förbered tvättgodset, 8 Särskilda plagg, 8

Råd och föreskrifter, 9

Allmän säkerhet, 9 Bortskaffning, 9 Skydda och respektera miljön, 9

Underhåll och skötsel, 10

Avstängning av vatten och el, 10 Rengöring av tvättmaskinen, 10 Rengöring av tvättmedelsfacket, 10 Skötsel av luckan och trumman, 10 Rengöring av pumpen, 10 Kontrollera vatteninloppsslangen, 10

Fel och åtgärder, 11

Assistens, 12

Innan du kallar på Servicetjänsten, 12

Page 2

Installation

 Det är viktigt att denna bruksanvisning bevaras

så att den kan konsulteras vid behov. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med tvättmaskinen så att den nye ägaren kan ta del av dess information och varningar.

 Läs instruktionerna noggrant: där finns viktig infor-

mation om installation, användning och säkerhet.

Uppackning och nivåjustering

Uppackning

1. Ta ur tvättmaskinen ur förpackningen.

2. Kontrollera att tvättmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

3. Ta bort de 4 skruvarna och gummidelen med dess avståndsbricka ,som sitter på bakstycket, och som skyddat maskinen under transporten (se figur).

En ordentligt utförd nivåjustering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under tvättmaskinen för ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. För in packningen A i inloppslangens ände och skruva fast den till en kallvattenkran som har

en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart.

2. Anslut inloppsslangen till tvättmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur).

4. Stäng igen hålen med de medföljande plastplugga-

rna.

5. Stäng igen de tre hålen, som finns nedtill till höger

på den bakre delen, där kontakten suttit.

6. Spar alla delar: om tvättmaskinen måste flyttas ska

de monteras tillbaka.

 Förpackningsmaterialet får inte användas av barn

som leksaker

Nivåjustering

1. Installera tvättmaskinen på ett hårt och jämnt under-

lag utan att stödja den mot väggar, möbler eller annat.

2. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur); lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°.

3. Se till att slangen inte har några veck eller är hopklämd.

 Kranens vattentryck måste befinna sig inom de

värden som finns i tabellen över Tekniska Data (se sidan intill).

 Om längden på inloppsslangen inte är tillräcklig ska

du vända dig fackhandeln eller en auktoriserad tekniker.

Page 3

Anslutning av avloppsslangen

Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd

65 - 100 cm

mellan 65 och 100 cm från marken;

 Använd inte skarvsladdar eller multipelkontakter.

 Sladden får inte böjas eller tryckas ihop.

 Driftsladden får endast bytas ut av behöriga tekniker.

Observera! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Första tvättcykeln

eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan till kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.

 Vi avråder från att använda förlängningsslangar; om

det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm.

Elanslutning

Innan du sätter i kontakten i uttaget ska du försäkra dig om att:  uttaget är jordat och normenligt;

 uttaget klarar maskinens maxeffekt som anges i

tabellen över Tekniska Data (se intill);

 spänningstillförseln befinner sig inom de värden

som anges i tabellen över Tekniska Data (se intill);

 Uttaget passar ihop med tvättmaskinens stickkon-

takt. Om det inte förhåller sig på detta vis ska du byta ut uttaget eller kontakten.

 Tvättmaskinen får inte installeras utomhus, inte ens

om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.

 När tvättmaskinen har installerats ska strömuttaget

vara lättåtkomligt.

Efter installationen, innan du börjar använda maskinen, ska du utföra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in ett program på 90°C utan förtvätt.

Tekniska data

Modell

Mått

Kapacitet

Elanslutningar

Vattenanslutningar

Centrifugeringsh-

astighet

Tvättprov har utförts i enlighet med standard IEC456

WIL 145 X

bredd 59,5 cm höjd 85 cm djup 53,5 cm

från 1 till 5 kg

Spänning på 220/230 Volt 50 Hz max.absorberad effektförbrukning 1850 W

Max. tryck 1 MPa (10 bar) min. tryck 0,05 MPa (0,5 bar) trummans kapacitet 46 liter

upp till 1400 varv/min

program 2; temperatur 60°C; utförd med 5 kg last.

Denna utrustning är i enlighet med följande EU-direktiv:

- 73/23/EU från 19/02/73 (lågspänning) och följande ändringar

- 89/336/EU från 03/05/89 (elektromagnetisk kompatibilitet) och följande ändringar

AssistensFelFöreskrifter UnderhållProgram TvättmedelInstallation Beskrivning

Page 4

Beskrivning av tvättmaskinen

Manöverpanel

Kontrollampor

Tvättmedelsfack

Tvättmedelsfack: för påfyllning av tvättmedel och

tillsatser (se sid.8).

FUNKTION

Sknappar

CENTRIFUGERINGSvred

START/RESET knapp: för att starta programmen

eller radera dem om de ställts in felaktigt.

Kontrollampa

BLOCKERAD LUCKA

TEMPERATURvred

PÅ/

PÅ/AV

knapp

PROGRAMvred

START/RESET

knapp

Kontrollampor: för att följa framskridandet av tvättprogrammet . Om Delay Timer funktionen är inställd, talar de om hur lång tid det dröjer innan programmet startar (se sid. 5).

CENTRIFUGERINGSvred: för att ställa in eller utesluta centrifugeringen (se sid. 7).

FUNKTIONSknappar: för att välja de funktioner som finns disponibla. Den valda funktionens knapp förblir tänd.

TEMPERATURvred: för att ställa in temperaturen eller tvätt i kallt vatten (se sid. 7).

Kontrollampa PÅ/BLOCKERAD LUCKA: för att veta om tvättmaskinen är på och om luckan går att öppna (se sid. 5).

PÅ/AV knapp: för att sätta på och stänga av tvättmaskinen.

PROGRAMVred: för att välja program. Under programmet förblir vredet stilla.

Page 5

Kontrollampor

Kontrollamporna förser dig med viktig information . De upplyser dig om att:

Senare start har ställts in:

Om Delay Timer funktionen (se sid. 7) har aktiverats, efter att programmet startat, kommer kontrollampan för den fördröjda starten att börja blinka:

Efter en stund kommer kontrollampan att börja blinka för att visa hur lång tid som återstår:

Pågående fas:

Under tvättcykeln tänds kontrollamporna successivt för att upplysa om hur programmet framskrider.

Förtvätt

Tvätt

Sköljning

Centrifugering

Obs: under tömningsfasen tänds kontrollampan för centrifugeringsfasen.

Funktionsknappar

FUNKTIONSKNAPPARNA fungerar även som kontrollampor. När du väljer en funktion tänds motsvarande knapp . Om den funktion som valts inte är förenlig med det inställda programmet, kommer knappen att blinka och funktionen aktiveras inte. Om du ställer in en funktion som inte är förenlig med en funktion som tidigare valts, kommer endast det sista valet att aktiveras.

När den tid som ställts in för fördröjd start har förflutit slocknar kontrollknappen och det program du ställt in startar.

Kontrollampa PÅ/BLOCKERAD LUCKA:

Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att den öppnas oavsiktligt; för att undvika skador måste du vänta tills kontrollampan blinkar innan du öppnar luckan.

AssistensFelFöreskrifter UnderhållProgram TvättmedelInstallation Beskrivning

 När kontrollampan PÅ/BLOCKERAD LUCKA blinkar snabbt samtidigt med minst en annan kontrollampa bety-

der det att ett fel uppstått. Tillkalla Servicetjänsten.

Page 6

Start och Program

Kortfattat: att starta ett program

1. Tryck på knapp . för att sätta på tvättmaskinen. Alla kontrollampor tänds under några sekunder för att därefter slockna och kontrollampan PÅ/BLOCKERAD LUCKA börjar blinka.

2. Lasta tvätten och stäng luckan.

3. Ställ in önskat program med PROGRAMvredet.

4. Ställ in tvättemperaturen (se sid. 7).

5. Ställ in centrifugeringshastigheten (se sid. 7).

Programtabell

Typ av material och typ av smuts

Program

Te m peratur

Tvättmedel

förtvätt. tvätt

6. Fyll på tvättmedel och tillsatser (se sid. 8).

7. Tryck på START/RESETknappen för att starta programmet. Håll START/RESETknappen nedtryckt i minst 2 sekunder om du vill radera ett program.

8. När programmet är klart kommer kontrollampan PÅ/BLOCKERAD LUCKA att börja blinka för att meddela att luckan går att öppna. Ta ur tvätten och lämna luckan på glänt så att trumman torkar. Tryck på knapp

för att stänga av tvättmaski-

nen.

Skölj-

medel

Tillval

Antifläck/

Blekmedel

Cykelns längd (minuter)

Beskrivning av tvättcykeln

Standard

Mycket smutsig vittvätt (lakan, dukar o.s.v.)

Mycket smutsig tålig vit- och kulörtvätt

Mycket smutsig ömtålig vitoch kulörtvätt

Lätt smutsig vitttvätt och ömtåliga färger (skjortor, tröjor o.s.v.)

Mycket smutsig tålig kulörtvätt (spädbarnskläder o.s.v.)

Ömtålig kulörtvätt (alla typer av lätt smutsade kläder))

Ylle

Mycket ömtåliga material (gardiner, silke, viskos o.s.v.)

90°C   

90°C  

60°C  

40°C  

60°C   Skonsam

40°C   Skonsam

40°C  

30°C  

Skonsam /

Normal

Skonsam /

Normal

Skonsam /

Normal

Skonsam /

Normal

Förtvätt tvätt, sköljningar, mellanliggande

135

centrifugering och centrifugering vid slutet Tvätt, sköljningar, mellanliggande

125

centrifugering och centrifugering vid slutet Tvätt, sköljningar, mellanliggande

110

centrifugering och centrifugering vid slutet Tvätt, sköljningar, mellanliggande

105

centrifugering och centrifugering vid slutet Tvätt, sköljningar, mellanliggande

centrifugering och centrifugering vid slutet Tvätt, sköljningar, mot skrynklor-

funktion eller skonsam centrifugering Tvätt, sköljningar, mot skrynklor-

funktion eller skonsam centrifugering Tvätt, sköljnin gar, mot skrynklor-

funktion och skonsam centrifugering Tvätt, sköljningar, mot skrynklor-

funktion eller tömning

Tim e 4 you

Mycket smutsig tålig vit- och kulörtvätt

Lätt smutsig vittvätt och ömtåliga färger (skjortor, tröjor o.s.v.)

Ömtålig kulörtvätt (alla typer av lätt smutsade kläder)

60°C  

40°C  

°C

30°C   30



Tvätt, sköljningar, mellanliggande

centrifugering och centrifugering vid slutet Tvätt, sköljningar, mellanliggande

centrifugering och centrifugering vid slutet Tvätt,sköljningar och skonsam

centrifugering Tvätt,sköljningar och skonsam

centrifugering

Sport

Träningsskor (MAX. 2 par.

Sportkläder (Träningskläder, shorts, osv.)

PARTIELLA PROGRAM

Sköljnin g 

Centrifugering Tömning och centrifugering Tömning Tömning

)

°C

30°C   60

 50

Skonsam /

Normal

Tvätt i kallvatten (utan tvättmedel), tvätt, sköljningar, och skonsam centrifugering

Tvätt, sköljningar, mellanliggande centrifugering och centrifugering vid slutet

Sköljnin gar och cen trifugering

Anmärkningar

-För programmen 8 - 9 råder vi dig att inte lasta mer än 3,5 kg.

-Vi råder dig att inte överskrida en last på 2 kg för program 13.

-För beskrivningen av Mot skrynklorfunktionen: se Stryk mindre, på sidan intill. De data som återges i tabellen har ett indikativtt värde.

Specialprogram

Daglig 30' (program 11 för syntet) har utarbetats för att tvätta lätt smutsade plagg på kort tid: det tar bara 30 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( 11 på 30 °C) går det att tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 3 kg. Vi rekommenderar dig att använda flytande tvättmedel.

Page 7

Personliga Inställningar

Inställning av temperaturen

Tvättemperaturen ställs in när du vrider på TEMPERATURvredet (se Programtabellen på sid. 6). Temperaturen kan sänkas ned till tvätt i kallvatten (

Inställning av centrifugeringen

Centrifugeringshastigheten på det valda programmet ställs in när du vrider på CENTRIFUGERINGsvredet. Programmens maxhastigheter är:

Program Maxhastighet

Bomull 1400 varv/min Syntet 800 varv/min Ylle 600 varv/min Silke nej

Centrifugeringshastigheten kan sänkas eller uteslutas med hjälp av symbol

. Maskinen förhindrar automatiskt att en kraftigare centrifugering, än den som är den maximalt avsedda för varje program, utförs.

Funktioner

Tvättmaskinens olika avsedda tvättfunktioner ser till att du alltid får en ren och vit tvätt. För att aktivera funktionerna:

1. tryck på knappen för önskad funktion enligt nedanstående tabell;

2. knappen tänds för att meddela att funktionen är aktiv.

Obs: Om knappen blinkar snabbt betyder det att funktionen i fråga inte går att välja för det program som ställts in.

Funktioner Effekt Instruktioner för användningen

Tryck på knappen flera gånger tills kontrollampan för önskad senare start tänds.

Vid femte tryckningen på knappen frånkopplas funktionen. OBS.: När du väl tryckt på Start/Reset knappen kan fördröjningen endast minskas.

Kom ihåg att fylla på blekmedel i tilläggsfacket 4 ( Den går inte att använda med funktionen STRYK MINDRE.

När du ställer in denna funktion kommer programmen 4, 5, 6, 7 att avbrytas med tvätten blötlagd (Mot skrynklor) och kontrollampan för Sköljningsfasen blinkar:

- tryck på START/RESETknappen för att fullfölja cykeln;

- om du endast vill utföra tömningen ska du positionera vredet på symbolen för och trycka på START/RESETknappen. Den går inte att använda med funktionen ANTIFLÄCK.

Del ay T imer

Antifläck

Stryk mindre

Fördröjer starten av maskinen upp till 9 timmar.

Bleknings cykel lämplig för att avlägsna de envisaste fläckarna.

Minskar skrynklorna på tyget, vilket underlättar strykningen.

se sid. 8).

Aktiv med program:

Alla

2, 3, 4, 5, Sköljningar.

3, 4, 5, 6, 7, 8, 9, 10, Sköljningar.

1, 2, 3, 4,

Extra Sköljning

Ökar sköljeffekten.

Bör användas när tvättmaskinen har full last och höga doser tvättmedel.

5, 8, 9, 10, 12, 13, Sköljningar.

AssistensFelFöreskrifter UnderhållProgram TvättmedelInstallation Beskrivning

Page 8

Tvättmedel och tvättgods

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: en överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.

Dra ut tvättmedelsfacket

och fyll på tvättmedel och tillsatser enligt följande.

fack 1: Tvättmedel för förtvätt (pulver)

Kontrollera att inte tilläggsfacket 4 är isatt innan du fyller på tvättmedel.

fack 2: Tvättmedel (i pulver eller flytande form)

Flytande tvättmedel får endast fyllas på innan start.

fack 3: Tillsatser (sköljmedel, o.s.v.)

Sköljmedlet får inte rinna över gallret.

tilläggsfack 4: Blekmedel

 Använd inte tvättmedel avsett för handtvätt efter-

som dessa bildar för mycket lödder.

Blekningscykel

 Traditionellt blekmedel används endast för vita

tåliga material, medan milt blekmedel används för syntetmaterial och ylle.

Sätt i det bifogade tilläggsfacket 4 i fack 1. Var noga när du häller i blekmedel så att du inte överstiger markeringen för "max" som anges på mitttappen (se figur).

När tilläggsfacket 4 används utesluts förtvätten. Det går dessutom inte att utföra blekning med programmen 7 (Silke) och Daglig 30' (se sid. 6).

Förbered tvättgodset

 Dela upp tvätten beroende på:

- typ av material / symbolen på etiketten.

- färgerna: separera färgade plagg från vita.  Töm fickorna och kontrollera knapparna.  Överskrid inte de angivna värdena, som avser

vikten för torr tvätt: Tåliga material: max 5 kg Syntetmaterial: max 2,5 kg Ömtåliga material: max 2 kg Ylle: max 1 kg

Hur mycket väger tvätten?

1 lakan 400-500 g 1 örngott 150-200 g 1 bordsduk 400-500 g 1 morgonrock 900-1200 g 1 handduk 150-250 g

Särskilda plagg

Gardiner: vik ihop dem och lägg dem i ett örngott

eller en nätpåse. Tvätta dem separat och överskrid inte halv last. Använd program 7 som automatiskt utesluter centrifugeringen. Dunjackor och vindjackor: om fyllningen består av gåsdun eller anddun kan de tvättas i maskin. Vänd plaggen avigt och lasta max 2-3 kg, upprepa sköljningen en eller två gånger och använd skonsam centrifugering. Ylle: för att erhålla bästa reslutat ska du använda ett särskilt tvättmedel och inte lasta mer än 1kg.

Om du endast ska bleka ska du fylla på blekmedel i tilläggsfacket 4 och ställa in programmet Sköljning Om du vill bleka under tvättcykeln ska du fylla på tvättmedel och tillsatserna, ställa in önskat program och aktivera tillvalet Antifläck (se sid. 7).

Page 9

Råd och föreskrifter

 Tvättmaskinen har utarbetats och tillverkats i

överensstämmelse med internationell säkerhetsstandard. Av säkerhetsskäl bifogas dessa varningar som ska läsas noggrant.

Allmän säkerhet

 Denna apparat är gjord för att användas i

hushållsbruk och inte professionellt och dess funktioner får inte modifieras.

 Maskinen får endast användas av vuxna och

enligt de instruktioner som finns i denna bruksanvisning.

 Rör inte i tvättmaskinen om du är barfota eller

med fuktiga händer eller fötter.

 Dra inte i sladden för att ta ur kontakten ur uttaget,

utan fatta tag i kontakten.

 Öppna inte tvättmedelsfacket när maskinen är

igång.

 Rör inte avloppsvattnet eftersom det bli vara

mycket varmt.

 Öppna aldrig luckan med våld: säkerhets-

mekanismen som skyddar mot att den öppnas ofrivilligt kan skadas.

 Vid fel får du aldrig röra de inre mekanismerna för

att försöka utföra en reparation.

 Kontrollera alltid att inga barn närmar sig maskinen

då den är igång.

 Under tvättcykeln blir luckan varm.

 Om tvättmaskinen måste flyttas ska detta ske med

försiktighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom tvättmaskinen är mycket tung.

 Innan du lägger in tvätten ska du kontrollera att

trumman är tom.

 Bortskaffning av den gamla tvättmaskinen:

innan den skrotas ska den göras obrukbar genom att driftsladden klipps av och luckan tas bort.

Skydda och respektera miljön

Teknologi i miljöns tjänst

Om du tycker att du ser lite vatten i luckan beror det på att med Indesit nya teknolgi räcker det med mindre än halva vattenmängden för att få tvätten maximalt ren: ett mål som uppnåtts för att respektera miljön.

Spar tvättmedel, vatten, energi och tid

 För att inte slösa med tillgångarna ska tvättmaski-

nen amvändas med maxlast. Med en full maskin istället för två halvfulla SPAR du upp till 50% energi.

 Förtvätt behövs endast för mycket smutsigt tvätt-

gods. Om du undviker förtvätt spar du tvättmedel, tid, vatten och mellan 5 och 15% energi.

 Om du behandlar fläckarna med fläckborttagnings-

medel, eller blötlägger dem innan de tvättas, minskar behovet att tvätta i höga temperaturen. Ett program på 60°C istället för 90°C eller ett på 40°C istället för 60°C, ger en energibesparing på 50%.

 Genom att dosera tvättmedelet rätt i förhållande till

vattnets hårdhet, tvättens smutsgrad och mängd, undviker du slöseri samt skyddar miljön: även om du använder ett biodegraderbart tvättmedel innehåller det element som inverkar på jämvikten i naturen. Undvik dessutom så mycket som möjligt, sköljmedel.

 Om du tvättar sent på eftermiddagen och natten

fram till de tidiga morgontimmarna, hjälper du till att minska elbolagens belastning. Tillvalet Delay Timer (se sid. 7) är till stor hjälp för att organisera tvättcyklerna i denna riktning.

 Om tvätten ska torkas i torktumlare ska du välja

en hög centrifugeringshastighet. En liten vattenmängd innebär att tid och energi spars i torkprogrammet.

Bortskaffning

 Bortskaffning av förpackningsmaterialet:

följ de lokala föreskrifterna, på så sätt kan emballaget återanvändas.

AssistensFelFöreskrifter UnderhållProgram TvättmedelInstallation Beskrivning

Page 10

Underhåll och skötsel

Avstängning av vatten och el

 Stäng av vattenkranen efter varje tvätt. På så sätt

begränsas slitaget av tvättmaskinens vattenssystem och risken för läckage undviks.

 Ta ur kontakten ur uttaget när du gör rent tvättma-

skinen och under underhållsingreppen.

Rengöring av tvättmaskinen

De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel.

Rengöring av tvättmedelsfacket

Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten; denna rengöring ska utföras ofta.

Rengöring av pumpen

Tvättmaskinen är försedd med en självrengörande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del.

 Försäkra dig om att tvättcykeln är avslutad och ta ur

kontakten.

För att komma åt förkammaren:

1. ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur);

2. lossa locket genom att vrida det moturs (se figur): det är normalt att lite vatten rinner ut;

Skötsel av luckan och trumman

 Lämna alltid luckan på glänt för att hindra att dålig

lukt bildas.

3. gör rent insidan noggrant;

4. skruva tillbaka locket;

5. montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.

 Använd aldrig redan användna slangar.

Page 11

Fel och åtgärder

Den kan hända att maskinen inte fungerar. Innan du ringer Servicetjänsten (se sid. 12), ska du , med hjälp av följande lista,kontrollera att det inte rör sig om ett lättåtgärdat fel.

Fel:

Tvättmaskinen går inte att sätta på.

Tvättcykeln startar inte.

Tvättmaskinen tar inte in vatten.

Tvättmaskinen tar in och tömmer ut vatten oavbrutet.

Möjliga orsaker / Lösningar:

 Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.  Det saknas ström i bostaden.

 Luckan är inte ordentligt stängd.  Knappen  START/RESET knappen har inte tryckts in.  Vattenkranen är inte öppen.  En senare starttid har ställts in (Delay Timer, se sid. 7).

 Vatteninloppsslangen är inte ansluten till kranen.  Slangen är böjd.  Vattenkranen är inte öppen.  Det saknas vatten i bostaden.  Vattentrycket är inte tillräckligt.  START/RESET knappen har inte tryckts in.

 Avloppsslangen har inte installerats på en höjd mellan 65 och 100

cm från marken (se sid. 3).  Avloppsslangens ände är nedsänkt i vatten (se sid. 3).  Väggutloppet har inget luftutsläpp. Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns ärskilda hävertventiler att köpa som förhindrar denna effekt.

har inte tryckts in.

Tvättmaskinen tömmer inte eller centrifugerar inte.

Tvättmaskinen vibrerar mycket under centrifugeringen.

Tvättmaskinen läcker vatten.

Kontrollampan PÅ/BLOCKERAD LUCKA blinkar snabbt samtidigt med minst en annan kontrollampa.

De bildas för mycket lödder.

 Programmet saknar tömning: med vissa program måste tömningen

startas manuellt (se sid. 6).  Tillvalet Stryk mindre har aktiverats: tryck på START/RESET knap-

pen för att fullfölja programmet (se sid. 7).  Avloppslangen är böjd (se sid. 3).  Avloppsledningen är tilltäppt.

 Trumman har inte lossats ordentligt vid installationen (se sid. 2).  Tvättmaskinen står inte plant (se sid. 2).  Tvättmaskinen är inträngd mellan en möbel och väggen (se sid. 2).

 Vatteninloppsslangen är inte ordentligt åtskruvad (se sid. 2).  Tvättmedelsfacket är igentäppt (för rengöring se sid. 10).  Avloppsslangen är inte ordentligt fastsatt (se sid. 3).

 Tillkalla Servicetjänsten eftersom ett fel uppstått.

AssistensFelFöreskrifter UnderhållProgram TvättmedelInstallation Beskrivning

 Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt

med texten "för tvättmaskin", "för hand och i maskin", eller lik-

nande).  För stor mängd tvättmedel har doserats.

Page 12

Assistens

Innan du kallar på Servicetjänsten:

 Kontrollera om du kan åtgärda felet själv (se sid. 11);  Starta programmet igen för att kontrollera om problemet är löst;  Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer

som finns på garantisedeln.

 Anlita aldrig ej behöriga tekniker.

Meddela:

 typ av fel;  maskinmodell (Mod.);  serienummer (S/N ). Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke.

Assistens

Page 13

Käyttöohjeet

PESUKONE

Suomi

WIL 145 X

Yhteenveto

Asennus, 14-15

Pakkauksen purkaminen ja vaaitus, 14 Vesi- ja sähköliitännät, 14-15 Ensimmäinen pesujakso, 15 Tekniset tiedot, 15

Pesukoneen kuvaus, 16-17

Säätötaulu, 16 Merkkivalot, 17

Käynnistys ja ohjelmat, 18

Lyhyesti: ohjelman käynnistys, 18 Ohjelmataulukko, 18

Omavalintaiset toiminnot, 19

Aseta lämpötila, 19 Aseta linkous, 19 Toiminnot, 19

Pesuaineet ja pyykit, 20

Pesuainelokerikko, 20 Valkaisujakso, 20 Pyykin valmistelu, 20 Erityiset vaatekappaleet, 20

Varotoimet ja neuvot, 21

Yleinen turvallisuus, 21 Hävittäminen, 21 Säästä rahaa ja luontoa, 21

Huolto ja hoito, 22

Sulje pois vesi ja sähkövirta, 22 Pesukoneen puhdistus, 22 Pesuainelokerikon puhdistaminen, 22 Luukun ja rummun hoito, 22 Pumpun puhdistaminen, 22 Tarkista veden syöttöletku, 22

Häiriöt ja korjausohjeet, 23

Huoltoapu, 24

Ennen huoltoapuun soittamista, 24

Page 14

Asennus

voidaan tutkia tarvittaessa. Myynnin, luovutuksen tai muuton yhteydessä varmista, että se pysyy yhdessä pesukoneen kanssa, jotta uusi omistaja voi tarkistaa siitä pesukoneen käyttöohjeet ja varoitukset.

 On tärkeää säilyttää tämä ohjekirjanen, jotta sitä

Huolellinen vaaitus takaa koneen vakauden ja estää tärisemistä, äänekkyyttä sekä koneen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiatai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle.

 Lue ohjeet huolellisesti: niissä on tärkeitä tietoja

asennuksesta, käytöstä ja turvallisuudesta.

Vesi- ja sähköliitännät

Veden syöttöletkun liittäminen

Pakkauksen purkaminen ja vaaitus

1. Työnnä tiiviste A

Pakkauksen purkaminen

1. Poista pesukone pakkauksestaan.

2. Tarkista, että pesukone ei ole vahingoittunut kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä liitä sitä ja ota yhteys jälleenmyyjään.

3. Poista 4 kuljetuksen suojaruuvia ja kumirengas vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa (katso kuva).

4. Sulje reiät pakkauksen muovitapeilla.

5. Sulje pakkauksen mukana tulleella tapilla pistokkeen kolme kiinnitysreikää, jotka löytyvät koneen takaosan oikeasta alalaidasta.

6. Säilytä kaikki osat: jos pesukonetta joudutaan kuljettamaan myöhemmin, ne tulee asentaa takaisin paikoilleen.

 Pakkausmateriaalit eivät sovi lasten leikkikaluiksi.

Pesukoneen vaaitus

1. Asenna pesukone tasaiselle ja kovalle lattialle siten, että se ei kosketa seiniä, huonekaluja tai muita esineitä.

3. Ole varovainen, että letku ei ole taittunut tai puristunut.

 Hanan vedenpaineen tulee kuulua niihin arvoihin,

jotka esitetään Teknisten tietojen taulukossa (katso viereistä sivua).

 Jos syöttöletkun pituus ei ole riittävä, käänny

erikoisliikkeen tai valtuutetun teknikon puoleen.

syöttöletkun päähän ja kierrä letku kylmän veden hanaan, jonka suu on ¾ putkikierteitetty (katso kuva). Ennen liittämistä anna veden juosta, kunnes se on kirkasta.

2. Liitä syöttöletku pesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläosassa olevaan vesiliittimeen (katso kuva).

2. Jos lattia ei ole täysin vaakatasossa, voit säätää pesukoneen oikeaan asentoon ruuvaten auki tai kiinni etummaisia tukijalkoja (katso kuva); kallistuskulman työskentelytasolla mitattuna ei tule ylittää 2°.

Page 15

Veden poistoletkun liittäminen

Liitä poistoletku taittamatta sitä lattiaviemäriin tai 65 - 100 cm:n korkeudella olevaan seinäviemäriin;

65 - 100 cm

 Älä käytä jatkojohtoja ja liitinkappaleita.

 Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.

 Syöttöjohdon vaihto tulee suorituttaa ainoastaan

valtuutetulla teknikolla.

Huomio! Valmistaja ei vastaa mistään vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

tai aseta se lavuaarin tai kylpyammeen laidalle kiinnittäen lisävarusteena tullut ohjain hanaan (katso kuva). Poistoletkun vapaan pään ei tule jäädä upoksiin veteen.

 Ei suositella käyttämään jatkoletkuja; jos jatkoletkun

käyttö on välttämätöntä, sen tulee olla halkaisijaltaan alkuperäisen kokoinen ja korkeintaan 150 cm pitkä.

Sähköliitäntä

Ennen pistokkeen työntämistä seinäpistorasiaan varmista, että:  pistorasia on maadoitettu ja se on lain mukainen;

 pistorasia kestää koneen tehon

enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso taulukko);

 syöttöjännite sisältyy arvoihin, jotka on annettu

Teknisten tietojen taulukossa (katso taulukko);

Asennuksen jälkeen ennen varsinaista käyttöä suorita yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen pesu 90°C:ssa ilman esipesua.

Te k ni s e t ti e d o t

Malli

Mitat

Täyttömäärä

Sähköliitännät

Vesiliitännät

WIL 145 X

leveys cm 59,5 korkeus cm 85 syvyys cm 53,5

1 - 5 kg

Jännite 220/230 V 50 Hz maks. liitäntäteho 1850 W

maks. Vedenpaine 1 MPa (10 bar) min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 46 litraa

 pistorasia ja pesukoneen pistoke ovat yhteen-

sopivat. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke.

 Pesukonetta ei saa asentaa ulos edes silloin, kun

asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.

 Pesukoneen asentamisen jälkeenkin pistorasian tulee

olla helposti saavutettavissa.

Linkousnopeus

Te s t i o h j e l m at normin IEC456 mukaisesti

1400 kierr./min saakka

Ohjelma 2; lämpötila 60°C; toteutettu 5 kg:n täyttömäärällä.

Tämä kodinkone on seuraavien Euroopan yhteisön direktiivien vaatimusten mukainen:

- 73/23 pvm. 19/02/73 (Pienjännite) ja siihen myöhemmin tehdyt muutokset

- 89/336 pvm. 03/05/89 (Sähkömagneettinen yhteensopivuus) ja siihen myöhemmin tehdyt muutokset

HuoltoapuHäiriötVarotoimet HuoltoOhjelmat PesuaineetAsennus Kuvaus

Page 16

Pesukoneen kuvaus

Säätötaulu

Merkkivalot

Pesuainelokerikko

Pesuainelokerikko: pesuaineiden ja lisäaineiden

laittamiseksi (katso sivu 20).

TOIMINTO

painikkeet

LINKOUS

nappula

START/RESETpainike: ohjelmien aloittamiseksi tai nollaamiseksi virheasetuksen tapauksessa.

KÄYNNISTYS/LUUKKU LUKOSSA

LÄMPÖTILA

nappula

merkkivalo

START/ RESET

KÄYNNISTYS/ SAMMUTUS

OHJELMA

nappula

painike

Merkkivalot: näyttävät pesuohjelman etenemisvaiheen. Jos on asetettu Delay Timer -toiminto, ne osoittavat ajan, joka puuttuu kunnes ohjelma käynnistyy (katso

sivu 17).

LINKOUSnappula: linkouksen asettamiseksi tai pois ottamiseksi (katso sivu 19).

TOIMINTOpainikkeet: saatavilla olevien toimintojen valitsemisksi. Valitun toiminnon painike jää palamaan.

LÄMPÖTILAnappula: lämpötilan tai kylmäpesun asettamiseksi (katso sivu 19).

KÄYNNISTYS/LUUKKU LUKOSSA merkkivalo: jotta voidaan nähdä onko pesukone käynnissä ja voidaanko luukku avata (katso sivu 17).

KÄYNNISTYS/SAMMUTUSpainike: pesukoneen käynnistämiseksi ja sammuttamiseksi.

OHJELMAnappula: ohjelmien valitsemiseksi. Ohjelman aikana nappula pysyy paikoillaan.

Page 17

Merkkivalot

Merkkivalot näyttävät tärkeitä tietoja. Niiden merkitys:

Asetettu viivästys:

Jos on asetettu Delay Timer -toiminto (katso sivu

19), ohjelman käynnistämisen jälkeen, alkaa vilkkua

viivästyksen merkkivalo, joka vastaa asetettua aikaa:

Ajan kuluessa osoitetaan jäljellä oleva viivästyksen aika vastaavan merkkivalon vilkkumisella:

Käynnissä oleva vaihe:

Pesujakson aikana merkkivalot syttyvät peräkkäin osoittaen pesuohjelman vaiheen:

Esipesu

Pesu

Huuhtelu

Linkous

Huomaa: tyhjennysvaiheessa syttyy linkouksen merkkivalo.

Toimintopainikkeet

TOIMINTOPAINIKKEET toimivat myös merkkivaloina. Kun valitaan jokin toiminto, vastaava painike valaistuu. Jos valittu toiminto ei ole yhteensopiva valitun ohjelman kanssa, painike alkaa vilkkua ja toiminto ei mene päälle. Mikäli asetetaan toiminto, joka ei sovi yhteen aiemmin valitun toiminnon kanssa, voimaan jää ainoastaan viimeksi valittu toiminto.

Valitun viivästysajan kuluttua vilkkuva merkkivalo sammuu ja asetettu ohjelma käynnistyy.

KÄYNNISTYS/LUUKKU LUKOSSA merkkivalo:

Palava merkkivalo osoittaa, että luukku on lukossa, jotta voidaan välttää vahingonomaiset avaamiset; vahinkojen välttämiseksi on välttämätöntä odottaa, että merkkivalo vilkkuu ennen luukun avaamista.

HuoltoapuHäiriötVarotoimet HuoltoOhjelmat PesuaineetAsennus Kuvaus

 KÄYNNISTYS/LUUKKU LUKOSSA merkkivalon nopea vilkkuminen samanaikaisesti ainakin yhden muun merkki-

valon kanssa osoittaa häiriötä. Soita huoltoliikkeeseen.

Page 18

Käynnistys ja ohjelmat

Lyhyesti: ohjelman käynnistys

1. Käynnistä pesukone painaen painiketta . Kaikki merkkivalot syttyvät muutaman sekunnin ajaksi sammuakseen sen jälkeen ja KÄYNNISTYS/LUUKKU LUKOSSA merkkivalo alkaa vilkkua.

2. Laita pyykit pesukoneeseen ja sulje luukku.

3. Aseta OHJELMAnappulasta haluttu ohjelma.

4. Aseta pesulämpötila (katso sivu 19).

Ohjelmataulukko

Kangastyyppi ja likaisuus Ohjelmat Lämpötila

No rmaali

Erittäin likainen valkopyykki (lakanat, pöytäliinat, jne.)

Erittäin likainen kestävä valkoja kirjopyykki

Erittäin likainen herkkä valkoja kirjopyykki

Hieman likainen valkopyykki ja herkkä kirjopyykki (paidat, puserot, jne.) Värinsä pitävä erittäin likainen kirjopyykki (pienten lasten pyykki, jne.) Värinsä pitävä erittäin likainen kirjopyykki (pienten lasten pyykki, jne.) Herkkä kirjopyykki (kaiken tyyppinen hieman likainen pyykki)

Villa

Erittäin arat kankaat (verhot, silkki, viskoosi jne.)

Time 4 you

Erittäin likainen kestävä valkoja kirjopyykki

Hieman likainen valkopyykki ja herkkä kirjopyykki (paidat, puserot, jne.)

Herkkä kirjopyykki (kaiken tyyppinen hieman likainen pyykki)

Urheilu

Urheilukengät

ENINTÄÄN 2 paria.

(

Urheiluvaatteet (verryttelypuvut, sukat, jne.)

OSAOHJELM AT

Huuhtelu 

Linkous Veden poisto ja linkous Veden poisto Veden poisto

)

90°C   

90°C  

60°C  

40°C  

60°C   Hellä

40°C   Hellä

40°C  

30°C  

60°C  

40°C  

°C

30°C   30

°C

30°C   60

Pesuaine

esipe-

pesu



 50

5. Aseta linkouksen nopeus (katso sivu 19).

6. Lisää pesuaine ja lisäaineet (katso sivu 20).

7. Käynnistä ohjelma painaen näppäintä START/ RESET. Ohjelman nollaamiseksi pidä painiketta START/ RESET painettuna ainakin 2 sekuntia.

8. Ohjelman lopussa KÄYNNISTYS/LUUKKU LUKOSSA merkkivalo vilkkuu osoittaen, että luukku voidaan avata. Ota pyykit pois ja jätä luukku raolleen korin kuivaamiseksi. Sammuta pesukone

135

125

110

105

Pesujakson kuvaus

Esipesu. pesu, huuhtelut, keski- ja loppulinkoukset

Pesu, huuhtelut, keski- ja lop pu linkoukset

Pesu, huu htelut, rypistymisen esto tai hellä linkous

Pesu, huuhtelut, rypistymisen esto ja hellä linkous

Pesu, huu htelut, rypistymisen esto tai veden poisto

Pesu, huuhtelut, keski- ja lop pu linkoukset

Pesu , h uuh telut ja h ellä linkous

Kylm äpesu (ilm an pesu ainetta), pesu, hu uhtelut ja h ellä linkou s

Pesu , huu htelut, keski- ja lop pu lin koukset

Huuhtelut ja linkous

painamalla painiketta

Huuhtelu-

aine

Lisä toimin to

Ta h r a n p o i s to /

Valk aisuain e

Hellä /

Perinteinen

Hellä /

Perinteinen

Hellä /

Perinteinen

Hellä /

Perinteinen

Hellä /

Perinteinen

Jakson kesto (minuuttia)

Huomaa

-Ohjelmien 8 - 9 suositellaan, että pyykkien määrä ei ylitä 3,5 kg.

-Ohjelman 13 kanssa ei suositella ylittämään 2 kg:n täyttömäärää.

-Rypistymisen eston kuvaus: katso Silitä vähemmen, viereinen sivu. Taulukon tiedot tulee ymmärtää suuntaa antavina.

Erityisohjelmat

Päivittäinen 30' (ohjelma 11 synteettisille) on suunniteltu hieman likaisten pyykkien pesemiseksi nopeasti: se kestää ainoastaan 30 minuuttia ja säästää siten energiaa ja aikaa. Asettaen ohjelma (11; 30°C) on mahdollista pestä yhdessä eri tyyppisiä kankaita (lukuunottamatta villaa ja silkkiä) enintään 3 kg. Suosittelemme nestemäisen pesuaineen käyttöä.

Page 19

Omavalintaiset toiminnot

Aseta lämpötila

LÄMPÖTILAnappulaa kiertäen voidaan asettaa pesun lämpötila (katso Ohjelmataulukkoa sivulla 18). Lämpötilaa voidaan alentaa aina kylmäpesuun saakka (

Aseta linkous

LINKOUSnappulaa kiertäen asetetaan valitun ohjelman linkousnopeus. Ohjelmien sallimat enimmäisnopeudet ovat:

Ohjelmat Enimmäisnopeus

Puuvilla 1400 kierr.l min. Synt. Kuidut 800 kierr.l min. Villa 600 kierr.l min. Silkki ei linkousta

Linkouksen nopeutta voidaan vähentää tai se voidaan poistaa kokonaan valitsemalla merkki

Kone estää automaattisesti sen, että suoritaan voimakkaampi linkous kuin kunkin ohjelman enimmäislinkous.

Toiminnot

Pesukoneen eri pesutoiminnot mahdollistavat halutun puhtausasteen ja valkoisuuden. Eri toimintojen päälle laittamiseksi:

1. paina halutun toiminnon painiketta alla olevan taulukon mukaisesti;

2. vastaavan painikkeen syttyminen osoittaa, että toiminto on laitettu päälle.

Huomaa: Painikkeen nopea vilkkuminen osoittaa, että kyseistä toimintoa ei voida valita asetetulle ohjelmalle.

To i m i i

Toiminnot Vaikutus Huomioita käytöstä

Paina painiketta useamman kerran, kunnes haluttu viivästyksen merkkivalo syttyy. Painikkeen viidennellä painalluksella toiminto menee pois päältä. HUOMAA Painettuasi Start/Reset painiketta voit muuttaa viivästystä ainoastaan vähentäen sitä.

Muista lisätä valkaisuainetta lisälokeroon 4 ( Ei sovi yhteen valinnan SILITÄ VÄHEMMEN kanssa.

Delay Timer

Tahranpoi sto

Viivästää koneen käynnistystä aina 9 tuntiin saakka.

Valkaisujakso, joka sopii poistamaan pinttyneimmät tahrat.

katso sivu 20

seuraavien ohjelmien kanssa:

Kaikki

2, 3, 4, 5, Huuhtelut.

Vähentää kankaiden rypistymistä

Silit ä

väh emmen

Ylimääräinen

huuhtelu

helpottaen silittämistä.

Lisää huuhtelun tehokkuutta.

Asettamalla tämä toiminto ohjelmat 4, 5, 6, 7 keskeytyvät pyykki vedessä (Rypistymisen esto) ja huuhtelun vaiheen merkkivalo vilkkuu:

- jakson loppuun viemiseksi paina START/RESETpainiketta;

- vain veden poistamiseksi sijoita nappula vastaavan merkin kohdalle ja paina START/RESET. Ei sovi yhteen TAHRANPOISTOn kanssa.

Suositellaan täyden pyykkikoneen kanssa tai käytettäessä runsaasti pesuainetta.

3, 4, 5, 6, 7, 8, 9, 10, Huuhtelut.

1, 2, 3, 4, 5, 8, 9, 10, 12, 13, Huuhtelut.

HuoltoapuHäiriötVarotoimet HuoltoOhjelmat PesuaineetAsennus Kuvaus

Page 20

Pesuaineet ja pyykit

Pesun hyvä tulos riippuu myös pesuaineen oikeasta annostelusta: pesuaineen liioiteltu käyttö ei pese tehokkaammin vaan sillä lisätään pesukoneen sisäosien peittymistä pesuainekarstalla ja ympäristön saastumista.

Vedä ulos

pesuainelokerikko ja laita pesuaine tai lisäaine seuraavasti.

lokero 1: Esipesuaine (jauheena)

Ennen pesuaineen kaatamista varmista, että lisälokerikko 4 ei ole pesuainelokerikossa.

lokero 2: Pesuaine pesua varten (jauheena tai nestemäisenä)

Nestemäinen pesuaine tulee kaataa juuri ennen pesua.

lokero 3: Lisäaineet (huuhteluaineet, jne)

Varo, että huuhteluaine ei vuoda ulos ritilästä.

lisälokero 4: Valkaisuaine

 Älä käytä käsinpesuun tarkoitettuja pesuaineita

niiden liiallisen vaahtoutumisen vuoksi.

Valkopesujakso

 Käytä perinteistä valkaisuainetta ainoastaan kestä-

ville valkoisille kankaille. Sen sijaan värillisille kankaille, synteettisille kuiduille sekä villalle käytä hellää hienopesuun sopivaa valkaisuainetta.

Pesuainelokerikko

Lisälokeron 4 käyttö poistaa esipesumahdollisuuden. Lisäksi valkaisua ei voida suorittaa ohjelmien 7 (Silkki) ja Päivittäinen 30' kanssa (katso sivu 18).

Pyykin valmistelu

 Jaa pyykki seuraavasti:

- kangastyyppi / merkki tuoteselosteessa.

- värit: erottele värilliset vaatteet valkoisista.

 Tyhjennä taskut ja tarkista napit.  Älä ylitä suositusarvoja, jotka annetaan viitaten

kuivan pyykin painoon: Kestävät kuidut: enintään 5 kg Synteettiset kuidut: enintään 2,5 kg Arat kuidut: enintään 2 kg Villa: enintään 1 kg

Paljonko pyykit painavat?

1 lakana 400-500 gr. 1 tyynynpäällinen 150-200 gr. 1 pöytäliina 400-500 gr. 1 kylpytakki 900-1.200 gr. 1 pyyhe 150-250 gr.

Erityiset vaatekappaleet

Verhot: taita verhot ja laita ne tyynynpäällisen tai

verkkopussin sisälle. Pese ne yksin ylittämättä puolitäyttöä. Käytä ohjelmaa 7, joka sulkee automaattisesti linkouksen pois. Untuvatakit ja tuulitakit: jos täyte on hanhen tai ankan höyhenistä, ne voidaan pestä pesukoneessa. Käännä vaate ylösalaisin ja laita koneeseen korkeintaan 2-3 kg pyykkejä, toista huuhtelu kerran tai pari sekä käytä hellää linkousta. Villa: parhaan tuloksen saamiseksi käytä erityistä pesuainetta äläkä ylitä 1 kg:n täyttömäärää.

Työnnä pakkauksen mukana tullut lisälokero 4 pesuainelokerikon lokeroon 1. Varmista valkaisuainetta kaataessasi, ettet ylitä keskellä olevaan tappiin merkittyä "max" tasoa (katso kuva).

Vain valkaisun suorittamiseksi kaada valkaisuaine lisälokeroon 4 ja aseta ohjelma Huuhtelu Valkaistaksesi pesun aikana kaada pesuaine ja lisäaineet, aseta haluttu ohjelma ja laita päälle lisätoiminto Tahranpoisto (katso sivu 19).

Page 21

Varotoimet ja neuvot

 Pesukone on suunniteltu ja valmistettu kansainväli-

siä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleinen turvallisuus

 Tämä laite on suunniteltu yksityistyyppiseen ei-

ammattimaiseen käyttöön ja sen toimintoja ei tule muuttaa.

 Ainoastaan aikuisten tulee käyttää tätä pesuko-

netta noudattaen huolellisesti tämän oppaan ohjeita.

 Älä koske pesukoneeseen avojaloin tai silloin, kun

kätesi tai jalkasi ovat märät tai kosteat.

 Älä irroita pistoketta pistorasiasta johdosta vetämäl-

lä vaan ota kiinni pistokkeesta.

 Älä avaa pesuainelokerikkoa, mikäli pesukone on

käynnissä.

 Älä kosketa pesukoneesta poistettavaan veteen,

koska se voi olla hyvin kuumaa.

 Älä yritä avata luukkua väkisin: tämä voi vahingoit-

taa turvajärjestelmää, joka suojaa vahingonomaisilta avaamisilta.

 Vian tapauksessa älä missään tapauksessa yritä

avata pesukoneen sisäosia korjauksen suorittamiseksi.

 Tarkista aina, että lapset eivät ole liian lähellä

käynnissä olevaa pesukonetta.

 Pesun aikana luukku voi kuumentua.

 Pesukoneen mahdollinen siirto on suoritettava

varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä pesukone on erittäin raskas.

 Tarkista, että rumpu on tyhjä ennen kuin panet

pyykin pesukoneeseen.

 Vanhan pesukoneen hävittäminen:

ennen kierrättämistä tee se toimintakyvyttömäksi leikkaamalla sähkönsyöttöjohto ja irrottamalla luukku.

Säästä rahaa ja luontoa

Luontoa palveleva tekniikka

Jos luukussa näkyy vähän vettä, johtuu se siitä, että Indesit in uusi tekniikka mahdollistaa puhtaan pesutuloksen puolella vesimäärällä: yksi tavoite luonnon säästämisessä on saavutettu.

Säästä pesuainetta, vettä, energiaa ja aikaa

 Jotta ei tuhlata näitä resursseja, pesukonetta tulee

käyttää täysinäisenä. Täysi pesukone kahden puolitäytön sijasta käyttää jopa 50% vähemmän energiaa.

 Esipesu on välttämätön vain, mikäli pyykit ovat

todella likaisia. Sen välttäminen säästää pesuainetta, aikaa, vettä ja 5 - 15 % energiaa.

 Jos tahrat käsitellään tahranpoistoaineella tai ne

jätetään likoamaan ennen pesua, vähennetään tarvetta pestä korkeassa lämpötilassa. Pesu 60°C:ssa (90°C:n ohjelman sijasta) säästää jopa 50% energiaa.

 Annostele pesuaine tarkasti veden kovuuden sekä

pyykkien määrän ja likaisuuden mukaan, vältä tuhlaamista ja suojele ympäristöä: vaikka pesuaineet ovat biohajoavia, ne sisältävät aineita, jotka muuttavat luonnon tasapainoa. Lisäksi käytä mahdollisimman vähän huuhteluaineita.

 Pesun suorittaminen muulloin kun päiväsaikaan

auttaa sähkön kulutushuippujen tasoittamista. Viivästystoiminto Delay Timer (katso sivu 19) auttaa paljon pesujen suunnittelussa tässä suhteessa.

 Jos pyykki täytyy kuivata koneellisesti, valitse

korkea linkousnopeus. Vähäinen vesimäärä pestyissä pyykeissä säästää aikaa ja energiaa kuivausohjelman aikana.

Hävittäminen

 Pakkaustarvikkeiden hävittäminen:

noudata paikallisia säädöksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.

HuoltoapuHäiriötVarotoimet HuoltoOhjelmat PesuaineetAsennus Kuvaus

Page 22

Huolto ja hoito

Sulje pois vesi ja sähkövirta

 Sulje vesihana jokaisen pesun jälkeen. Täten

vähennetään pesukoneen laitteiden kulumista ja estetään vuotovaara.

 Irroita sähköpistoke puhdistaessasi tai huoltaessasi

pesukonetta.

Pesukoneen puhdistus

Ulkoiset ja kumiset osat voidaan puhdistaa kostealla rievulla ja saippualla. Älä käytä liuottimia tai hankaavia aineita.

Pumpun puhdistaminen

Pesukone on varustettu itsepuhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella.

 Varmista, että pesujakso on päättynyt ja irroita

pistoke.

Eteisen saavuttamiseksi:

1. poista pesukoneen edessä alhaalla oleva suojapaneeli ruuvimeisselin avulla (katso kuva);

Pesuainelokerikon puhdistaminen

Irroita lokerikko nostaen sitä ja vetäen sitä ulospäin (katso kuva). Pese se juoksevan veden alla; tämä puhdistus tulee suorittaa säännöllisesti.

2. irroita kansi kiertäen sitä vastapäivään (katso kuva): on tavallista, että vettä tulee hieman ulos;

Luukun ja rummun hoito

 Jätä aina luukku hieman auki, jotta vältetään

pahan hajun muodostuminen.

3. puhdistä huolellisesti sisäpuoli;

4. kiinnitä kansi takaisin paikalleen;

5. asenna suojapaneeli paikoilleen varmistaen ennen

sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin.

Tarkista veden syöttöletku

Tarkista syöttöletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesujen aikana kova paine voi aiheuttaa yllättävän halkeamisen.

 Älä käytä koskaan käytettyjä letkuja.

Page 23

Häiriöt ja korjausohjeet

Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen huoltoapuun soittamista (katso sivu 24) tarkista seuraavan luettelon kanssa, että kyseessä ei ole helposti ratkaistavissa oleva ongelma.

Häiriöt:

Pesukone ei käynnisty.

Pesujakso ei aloita toimintaansa.

Pesukoneeseen ei tule vettä.

Pesukone täyttää ja tyhjentää veden jatkuvasti.

Mahdolliset syyt / Ratkaisu:

 Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty huonosti.  Kodista puuttuu sähkövirta.

 Luukku ei ole hyvin suljettu.  Painiketta  Painiketta START/RESET ei ole painettu.  Vesihana ei ole auki.  On asetettu viivästetty käynnistys (Delay Timer, katso sivu 19).

 Veden syöttöletkua ei ole liitetty vesihanaan.  Letku on taittunut.  Vesihana ei ole auki.  Kodista puuttuu vesi.  Vedenpaine ei ole riittävä  Painiketta START/RESET ei ole painettu.

 Tyhjennysletkua ei ole asennettu 65 - 100 cm:n korkeudelle maasta

(katso sivu 15).  Tyhjennysletkun pää on veteen upotettuna (katso sivu 15).  Seinäviemärissä ei ole ilma-aukkoa.

ei ole painettu.

Pesukone ei poista vettä tai linkoa.

Pesukone tärisee paljon linkouksen aikana.

Pesukoneesta vuotaa vettä.

KÄYNNISTY/LUUKKU LUKOSSA merkkivalo vilkkuu nopeasti samanaikaisesti ainakin yhden muun merkkivalon kanssa.

Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili.

 Ohjelmaan ei kuulu veden tyhjennys: joissakin ohjelmissa tulee

käynnistää veden tyhjennys manuaalisesti (katso sivu 18).  Silitä vähemmän valinta on päällä: ohjelman loppuun suorittamiseksi

paina painiketta START/RESET (katso sivu 19).  Veden poistoletku on taittunut (katso sivu 15).  Veden poistokanava on tukkeutunut.

 Rumpua ei ole lukittu oikein asennushetkellä (katso sivu 14).  Pesukone ei ole vaakatasossa (katso sivu 14).  Pesukone on tiukassa huonekalujen ja seinän välissä (katso sivu 14).

 Veden syöttöletkua ei ole kiinnitetty kunnolla (katso sivu 14).  Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso sivu 22).  Veden poistoletkua ei ole kiinnitetty kunnolla (katso sivu 15).

 Soita huoltoliikkeeseen, koska kyseessä on häiriötila.

HuoltoapuHäiriötVarotoimet HuoltoOhjelmat PesuaineetAsennus Kuvaus

Vaahtoa muodostuu liikaa.

 Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus

"pesukoneille", "pesukoneille tai käsinpesuun", tai vastaava).  Annostelu on ollut liiallinen.

Page 24

Huoltoapu

Ennen huoltoapuun soittamista:

 Tarkista, voitko itse ratkaista häiriötilan (katso sivu 23);  Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;  Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen takuutodistuksessa olevaan

puhelinnumeroon.

 Älä koskaan käytä valtuuttamattomia teknikoita.

Ilmoita:

 häiriön tyyppi;  koneen malli (Mod.);  sarjanumero (S/N). Nämä tiedot löytyvät pesukoneen takaosaan sijoitetusta arvokyltistä.

Huoltoapu

Page 25

Brugervejledning

VASKEMASKINE

Dansk

WIL 145 X

Indholdsfortegnelse

Installering, 26-27

Udpakning og planstilling, 26 Tilslutning af vand og elektricitet, 26-27 Første vaskecyklus, 27 Tekniske oplysninger, 27

Beskrivelse af vaskemaskinen, 28-29

Betjeningspanel, 28 Kontrollamper, 29

Start og Programmer, 30

Lynvejledning: start af et program, 30 Programoversigt, 30

Personlige indstillinger, 31

Indstilling af temperaturen, 31 Indstilling af centrifugeringen, 31 Funktioner, 31

Vaskemiddel og vasketøj, 32

Skuffe til vaskemiddel, 32 Blegecyklus, 32 Forberedelse af vasketøjet, 32 Specielt vasketøj, 32

Forholdsregler og råd, 33

Generelle sikkerhedsregler, 33 Skrotning, 33 Bevar og beskyt naturen, 33

Vedligeholdelse og behandling, 34

Afbrydelse af vand og elektricitet, 34 Rengøring af vaskemaskinen, 34 Rengøring af skuffen til vaskemiddel, 34 Behandling af låge og tromle, 34 Rengøring af pumpen, 34 Eftersyn af slangen til vandforsyning, 34

Fejl og afhjælpning, 35

Servicetjeneste, 36

Inden der ringes til Servicetjenesten, 36

Page 26

Installering

 Det er vigtigt at opbevare denne vejledning til

senere opslag. Ved salg, overdragelse eller flytning skal man sørge for, at brugervejledningen følger med vaskemaskinen, samt oplyse den nye ejer om funktionen og forholdsreglerne.

 Læs venligst vejledningen omhyggeligt: den inde-

holder vigtige oplysninger om installering, brug og sikkerheden.

Udpakning og planstilling

Udpakning

1. Pak vaskemaskinen ud.

2. Undersøg at vaskemaskinen ikke er blevet beskadiget under transporten. Hvis den er beskadiget, må den ikke tilsluttes, og man skal rette henvendelse til forhandleren.

3. Fjern de 4 skruer til beskyttelse under transporten, samt gummidelen og det tilhørende afstandsstykke anbragt bagpå (se illustrationen).

Præcis planstilling giver maskinen større stabilitet og forhindrer vibrationer, støj og flytning under funktionen. Hvis gulvet er dækket af et tæppe, skal benene justeres på en sådan måde, at der under vaskemaskinen efterlades et rum, der er tilstrækkelig stort til at sikre ventilation.

Tilslutning af vand og elektricitet

Tilslutning af slangen til vandforsyning

1. Indsæt pakning A i enden af forsyningsslangen og skru den på en hane med koldt vand, udstyret med

gevindskåret mundstykke på 3/4 gas (se illustrationen). Inden tilslutningen skal vandet løbe, indtil det er klart.

2. Skru forsyningsslangen til vaskemaskinen på vandindtaget øverst til højre bagpå (se illustrationen).

4. Luk hullerne med de medfølgende plastikpropper.

5. Luk de tre huller forneden til højre bag på vaskemaskinen, hvor stikket var anbragt, v.h.a. den medfølgende prop.

6. Opbevar alle delene: de skal genmonteres, hvis vaskemaskinen skal transporteres.

 Emballagen må ikke bruges som legetøj af børn.

Planstilling

1. Installér vaskemaskinen på et solidt og fladt gulv; undgå at støtte den op ad mure, møbler eller andet.

2. Hvis gulvet ikke er helt vandret, skal uregelmæssigheden udjævnes ved at stramme eller slække de forreste justeringsben (se illustrationen). Hældningsvinklen, der måles på arbejdspladen, må ikke overskride 2°.

3. Sørg for at slangen hverken er bøjet eller klemt.

 Vandtrykket fra hanen skal ligge indenfor de

værdier, der kan ses på tabellen med tekniske oplysninger (se modstående side).

 Hvis forsyningsslangen ikke er tilstrækkelig lang,

skal man kontakte en specialforretning eller en autoriseret tekniker.

Page 27

Tilslutning af afløbsslangen

65 - 100 cm

Tilslut afløbsslangen til et afløb - uden at bøje den eller til et afløb i muren anbragt mellem 65 og 100 cm fra gulvet;

 Anvend aldrig forlængerledninger eller flerdobbelte

stikdåser.

 Forsyningsledningen må ikke være bøjet eller

sammentrykket.

 Forsyningsledningen må udelukkende udskiftes af

autoriserede teknikere.

Pas på: fabrikanten kan ikke gøres ansvarlig for skader, der opstår som følge af manglende overholdelse af disse regler.

eller støt slangen på kanten af en håndvask eller et badekar, efter at den medfølgende ledeskinne er blevet fastgjort til hanen (se illustrationen). Den frie ende af afløbsslangen må ikke dækkes af vand.

 Brug af en forlængerslange frarådes; såfremt dette

ikke kan undgås, skal forlængerslangen have samme diameter som den originale slange og må ikke være længere end 150 cm.

Tilslutning af strømmen

Inden stikket sættes i stikkontakten skal man sørge for følgende:  at stikkontakten er udstyret med jordforbindelse

og overholder kravene i lovgivningen;

 at stikkontakten tåler vaskemaskinens maksimale

effekt, der fremgår af tabellen med tekniske oplysninger (se modstående side);

Første vaskecyklus

Efter installeringen - og inden vaskemaskinen bruges første gang - bør man foretage en vaskecyklus uden vasketøj, men med vaskemiddel, efter at have indstillet programmet på 90°C uden forvask.

Tekniske oplysninger

Model

Mål

Kapacitet

Elektriske tilslutninger

WIL 145 X

bredde 59,5 cm højde 85 cm dybde 53,5 cm

fra 1 til 5 kg

spænding ved 220/230 Volt 50 Hz max effektforbrug 1.850 W

 at forsyningsspændingen er inden for værdierne,

der fremgår af tabellen med tekniske oplysninger (se modstående side);

 at stikkontakten passer til vaskemaskinens stik.

Hvis dette ikke er tilfældet skal stikkontakten eller stikket udskiftes.

 Vaskemaskinen må ikke installeres udendørs - dette

gælder også, selvom stedet er overdækket, fordi det er meget farligt at udsætte vaskemaskinen for regn, tordenvejr etc.

 Når vaskemaskinen er installeret skal det være let

at få adgang til stikkontakten.

Tilslutning af vand

Centrifugeringshastighed

Kontrolprogrammer iflg. IEC456 standarden

max tryk 1 MPa (10 bar) min tryk 0,05 MPa (0,5 bar) tromlens kapacitet 46 liter

max 1.400 omdr./min

program 2; temperatur 60°C; udført med 5 kg vasketøj.

Apparatet opfylder kravene i følgende EU-direktiver:

- 73/23/EØF af 19/02/73 (Lavspænding) og senere ændringer

- 89/336/EØF af 03/05/89 (Elektromagnetisk kompatibilitet) og senere ændringer

ServicetjenesteFejlForholdsregler VedligeholdelseProgrammer VaskemiddelInstallering Beskrivelse

Page 28

Beskrivelse af vaskemaskinen

Betjeningspanel

Kontrollamper

Skuffe til vaskemiddel

Skuffe til vaskemiddel: til ifyldning af vaskemiddel

og tilsætningsmidler (læs side 32).

FUNKTIONStaster

CENTRIFUGERINGSvælgerknap

START/RESET-tasten: anvendes til start af programmerne eller annullering af fejlindstillinger.

Kontrollampe for

BLOKERET LÅGE

START/RESET

TEMPERATUR-

vælgerknap

TÆNDING/

TÆND/SLUK

PROGRAM-

vælgerknap

-tast

Kontrollamper: giver mulighed for at se på hvilket niveau vaskeprogrammet befinder sig. Hvis functionen "Delay Timer" er indstillet, vises den resterende tid til start af programmet (læs side 29).

CENTRIFUGERINGS-knap: til indstilling eller afbrydelse af centrifugering (læs side 31).

FUNKTIONS-taster: til valg af funktionerne til rådighed. Tasten for den valgte funktion vil være tændt.

TEMPERATUR-vælgerknap: til indstilling af temperaturen eller vask i koldt vand (læs side 31).

Kontrollampe for TÆNDING/BLOKERET LÅGE: viser om vaskemaskinen er tændt, og om lågen kan åbnes (læs side 29).

TÆND/SLUK-tasten: anvendes til tænding og slukning af vaskemaskinen.

PROGRAM-vælgerknap: til valg af programmerne. Under programmet bevæges knappen ikke.

Page 29

Kontrollamper

Kontrollamperne giver vigtige oplysninger. Deres betydning:

Indstillet forsinkelse:

Hvis funktionen Delay Timer er blevet indstillet (læs side 31), begynder kontrollampen for den indstillede

forsinkelse at blinke efter start af programmet:

Efterhånden som tiden går, vises den resterende forsinkelse med blink af den tilhørende kontrollampe:

Fase under udførelse:

Under vaskecyklussen tændes kontrollamperne i trin for at vise det aktuelle vaskeniveau.

Forvask

Vask

Skylning

Centrifugering

Bemærk: i tømningsfasen tændes kontrollampen for Centrifugering.

Funktionstaster

FUNKTIONSTASTERNE virker også som kontrollamper. Ved valg af en funktion tændes den tilhørende tast. Hvis den valgte funktion ikke kan anvendes til det indstillede program, blinker tasten og funktionen vil ikke blive aktiveret. Hvis der indstilles en funktion, der ikke kan anvendes sammen med en tidligere valgt funktion, vil kun den senest valgte funktion være aktiv.

Når den valgte forsinkelse er udløbet, slukkes kontrollampen og det indstillede program begyndes.

Kontrollampe for TÆNDING/BLOKERET LÅGE:

Kontrollampen tændes for at vise, at lågen er blokeret til forebyggelse af utilsigtet åbning; for at undgå at beskadige mekanismen, skal man vente indtil kontrollampen blinker før lågen åbnes.

ServicetjenesteFejlForholdsregler VedligeholdelseProgrammer VaskemiddelInstallering Beskrivelse

 Hurtigt blink af kontrollampen for TÆNDING/BLOKERET LÅGE samtidigt med mindst en anden kontrollampe,

betyder at der er opstået en fejl. Ring venligst til servicecenteret.

Page 30

Start og Programmer

Lynvejledning: start af et program

1. Tænd vaskemaskinen ved at trykke på tasten . Alle kontrollamperne tændes i nogle sekunder, hvorefter de slukkes og kontrollampen for TÆNDING/BLOKERET LÅGE begynder at blinke.

2. Læg vasketøjet i vaskemaskinen og luk lågen.

3. Indstil PROGRAM-vælgerknappen på det ønskede program.

4. Indstil vasketemperaturen (læs side 31).

5. Indstil centrifugeringshastigheden (læs side 31).

6. Fyld vaskemiddel og tilsætningsmidler i (læs side 32).

7. Start programmet ved at trykke på START/ RESET-tasten. Tryk på START/RESET-tasten i mindst 2 sekunder for at annullere.

8. Når programmet afsluttes, blinker kontrollampen for TÆNDING/BLOKERET LÅGE, og tilkendegiver således, at det er muligt at åbne lågen. Tag vasketøjet ud og efterlad lågen på klem for at tørre tromlen. Sluk vaskemaskinen ved at trykke på tasten

Programoversigt

Tilvalg Pletfjerning/ Blegemiddel

Skåne /

Almindelig

Skåne /

Almindelig

Skåne /

Almindelig

Skåne /

Almindelig

Skåne /

Almindelig

forvask Vask.

°C

Vaskemiddel



 50

Skylle-

middel

Type tekstil og snavs P rogr.

Standard

Meget snavsede hvide tekstiler (lagen, du ge o sv.)

Meget snavsede hvide og resistente kulørte tekstiler

Meget snavsede hvide og sarte kulørte tekstiler

Let snavsede hvide tekstiler og sarte ku lørte tekstiler (skjorter, trø jer os v.)

Meget snavsede kulørte tekstiler med resistente farver (spædbørnsundertøj osv.) Meget snavsede kulørte tekstiler med resistente farver (spædbørnsundertøj osv.)

Kulørte tekstiler med sarte farver (alle former for let snavset tøj)

Uld

Meget sarte tekstiler (gardiner, silke, viskose etc.)

Time 4 you

Meget snavsede hvide og resistente kulørte tekstiler

Let snavsede hvide tekstiler og sarte ku lørte tekstiler (skjorter, trø jer os v.)

Kulørte tekstiler med sarte farver (alle former for let snavset tøj)

Sport

Kondisko (MAX. 2 par.

Spo rtstøj (Trænings-dragter, shorts, etc.)

DELPR OGRAMMER

Skylning 

Centrifugering Tømning og centrifugering Tømning Tømning

)

Te m p e ratur

90°C   

90°C  

60°C  

40°C  

60°C   Skåne

40°C   Skåne

40°C  

30°C  

60°C  

40°C  

30°C   30

30°C   60

Cyklusvarighed (m inu tter )

135

125

110

105

Beskrivelse af vaskecyklus

Forvask, vask, skylninger, centrifugering undervejs og slutcentrifugering

Vask, skylninger, centrifugering undervejs og slutcentrifugering

Vask, skylninger, antikrøl eller skånecentrifugering

Vask, skylninger, antikrøl og skån e-centrifugering

Vask, skylninger, antikrøl eller tømning

Vask, skylninger, centrifugering undervejs og slutcentrifugering

Vask, skylninger og skånecentrifugering

Kold vask (uden vaskemiddel), vask, skylninger og skånecentrifugering Vask, skylninger, centrifugering undervejs og slutcentrifugering

Skylninger og centrifugering

Bemærk

-På programmerne 8 - 9 anbefales det, at man ikke overskrider en vasketøjsmængde på 3,5 kg.

-På program 13 anbefales det, at man ikke overskrider en vasketøjsmængde på 2 kg.

-Beskrivelse af antikrøl: læs venligst Let strygning på modstående side. Oplysningerne på tabellen har kun vejledende betydning.

Specialprogram

Daglig vask 30 min. (program 11 til syntetiske tekstiler) er specielt udviklet til hurtig vask af let snavset tøj. programmet varer kun 30 minutter, og sparer således både energi og tid. Ved at indstille programmet (11 på 30°C) er det muligt at vaske forskellige slags tekstiler (med undtagelse af uld og silke) med en samlet vægt på max 3 kg samtidigt.

Vi anbefaler brug af flydende vaskemiddel.

Page 31

Personlige indstillinger

Indstilling af temperaturen

Ved drejning af TEMPERATUR-vælgerknappen indstilles vasketemperaturen (læs Programoversigten på side 30). Temperaturen kan sænkes ned til vask med koldt vand (

Indstilling af centrifugeringen

Ved drejning af CENTRIFUGERINGS-knappen indstilles centrifugeringshastigheden for det valgte program. Der findes følgende max hastigheder:

Programmer Max hastighed

Bomuld 1400 omdr./min. Syntetisk 800 omdr./min. Uld 600 omdr./min. Silke ingen

Centrifugeringshastigheden kan sænkes, eller helt afbrydes ved valg af symbolet

Maskinen forhindrer automatisk, at der udføres hurtigere centrifugering end beregnet for hvert enkelt program.

Funktioner

De forskellige vaskefunktioner på vaskemaskinen giver mulighed for at få den ønskede renhed og hvidt vasketøj. Aktivering af funktionerne:

1. tryk på tasten til den ønskede funktion i overensstemmelse med nedenstående oversigt;

2. tænding af tasten tilkendegiver, at funktionen er aktiveret.

Bemærk: Hurtigt blink af tasten viser, at den tilhørende funktion ikke kan vælges til det indstillede program.

Funktioner Effekt Bemærkning til brugen

Tryk flere gange på tasten, indtil kontrollampen for den ønskede forsinkelse tændes.

Ved det femte tryk på tasten deaktiveres funktionen. N.B.: Når der er trykket på tasten Start/Reset kan forsinkelsestiden kun ændres med reducering.

Husk at hælde blegemiddel i beholderen til tilsætningsmiddel 4 (

læs side 32

Funktionen LET STRYGNIN kan ikke aktiveres samtidigt.

Ved indstilling af denne funktion afbrydes programmerne 4, 5, 6, 7 med vasketøjet i blød (Antikrøl) og kontrollampen for skyllefasen blinker:

- Tryk på tasten START/RESET for at fuldføre cyklussen;

- for kun at tømme vandet ud skal knappen stilles på det tilhørende symbol , hvorefter man skal trykke på tasten START/RESET. Funktionen PLETFJERNING kan ikke aktiveres samtidigt.

Delay Timer

Pletfjerning

Let st rygn in g

Forsinker start af vaskemaskinen med op til 9 timer.

Blegecyklus egnet til fjernelse af de vanskeligste pletter.

Reducerer krøller på tekstilerne, og gør strygningen lettere.

Aktiv på programmerne:

Alle

2, 3, 4, 5, Skylninger.

3, 4, 5, 6, 7, 8, 9, 10, Skylninger.

1, 2, 3, 4,

Øger

Ekstra sk ylning

skylleeffektiviteten.

Anbefales når vaskemaskinen er helt fuld, eller hvis der anvendes en stor mængde vaskemiddel.

5, 8, 9, 10, 12, 13, Skylninger.

ServicetjenesteFejlForholdsregler VedligeholdelseProgrammer VaskemiddelInstallering Beskrivelse

Page 32

Vaskemiddel og vasketøj

Skuffe til vaskemiddel

Et godt vaskeresultat afhænger også af korrekt dosering af vaskemidlet: hvis man bruger for meget får man ikke et bedre vaskeresultat, og man forårsager skorpedannelse på vaskemaskinens inderside og medvirker til forurening af naturen.

Træk skuffen til vaske-

beholder 1: Vaskemiddel til forvask (pulver)

Inden ifyldning skal man kontrollere, at beholderen til tilsætningsmiddel 4 ikke er indsat.

beholder 2: Vaskemiddel til vask (pulver eller flydende)

Flydende vaskemiddel skal først hældes i umiddelbart inden start af vaskemaskinen.

beholder 3: Tilsætningsmidler (skyllemiddel, etc.)

Skyllemidlet må ikke flyde ud over risten.

beholder til tilsætningsmiddel 4: Blegemiddel

middel ud og fyld vaskemiddel eller tilsætningsmiddel i ved at følge nedenstående fremgangsmåde:

 Benyt aldrig vaskemidler til vask i hånden, fordi de

danner for meget skum.

Blegecyklus

 Almindeligt blegemiddel kan kun anvendes til

resistente hvide tekstiler, hvorimod skånsomt blege- middel kan anvendes til kulørte tekstiler, syntetiske tekstiler og til uld.

Sæt den medfølgende beholder til tilsætningsmiddel 4 ned i beholder 1. Overskrid ikke "max" niveauet på den midterste stift (se figuren) ved påfyldning af blegemiddel.

Brug af beholderen til tilsætningsmiddel 4 udelukker forvask. Blegningen kan ikke finde sted på program 7 (Silke) og på Daglig vask 30 min. (læs side 30).

Forberedelse af vasketøjet

 Sortér vasketøjet på grundlag af:

- tekstiltypen/symbolet på etiketten.

- farverne: vask kulørte tekstiler adskilt fra hvide

tekstiler.  Tøm lommer og undersøg at knapperne sidder fast.  Overskrid aldrig de anførte mængder, der henviser

til vægten på det tørre vasketøj:

Robuste tekstiler: max 5 kg

Syntetiske tekstiler: max 2,5 kg

Sarte tekstiler: max 2 kg

Uld: max 1 kg

Hvor meget vejer vasketøjet?

1 lagen 400-500 g

1 pudebetræk 150-200 g

1 dug 400-500 g

1 badekåbe 900-1.200 g

1 håndklæde 150-250 g

Specielt vasketøj

Gardiner: fold dem omhyggeligt og læg dem i et

pudebetræk eller i en netpose. Vask dem alene uden at overskride en halvt fuld maskine. Anvend program 7 der automatisk afbryder centrifugeringen fuldstændigt. Dyne- og vindjakker: hvis fyldet er gåse- eller andedun kan jakken vaskes i vaskemaskinen. Vend vrangen udad og fyld max 2-3 kg i vaskemaskinen. Gentag skylningerne en eller to gange og anvend skånecentrifugeringen. Uld: for at få optimale resultater skal der anvendes et specielt vaskemiddel, og man skal undgå at lægge mere end 1 kg i vaskemaskinen.

Ved behov for kun blegning skal blegemidlet hældes i beholderen til tilsætningsmiddel 4, hvorefter man skal indstille programmet Skylning Ved blegning under vask skal vaskemidlet og tilsætningsmidlerne hældes i, hvorefter man skal indstille det ønskede program og tilslutte tilvalgsfunktionen Pletfjerning (læs side 31).

Page 33

Forholdsregler og råd

 Vaskemaskinen er udviklet og bygget i overens-

stemmelse med de internationale sikkerhedsstandarder. Disse advarsler gives af hensyn til sikkerheden, og der henstilles til, at de læses omhyggeligt.

Generelle sikkerhedsregler

 Dette apparat er udviklet til ikke-professionel brug

i almindelige hjem, og funktionen må ikke ændres.

 Vaskemaskinen må kun anvendes af voksne i

overensstemmelse med oplysningerne i denne brugervejledning.

 Undgå at røre ved vaskemaskinen, hvis man er

barfodet eller har våde hænder eller fødder.

 Træk aldrig stikket ud fra stikkontakten v.h.a.

ledningen; tag derimod fat i stikket.

 Træk aldrig skuffen til vaskemiddel ud, mens

vaskemaskinen er i funktion.

 Rør aldrig afløbsvandet, fordi vandet kan nå

meget høje temperaturer.

 Skrotning af den gamle vaskemaskine:

inden maskinen skrottes, skal den gøres uskadelig ved at skære elledningen over og afmontere lågen.

Bevar og beskyt naturen

Teknologien er underlagt naturens behov

Hvis man kun kan få øje på en smule vand gennem lågen, er dette fordi den nye Indesit-teknologi giver mulighed for at anvende mindre end halvdelen af vandet for at få optimal renhed: målet er nået af hensyn til naturen.

Spar på vaskemidlet, vandet, elektriciteten og tiden

 For ikke at spilde energikilder skal man benytte

vaskemaskinen med max ifyldning. En fyldt maskine i stedet for to halvt fyldte maskiner gør det muligt at opnå en energibesparelse på op til 50%.

 Forvask er kun nødvendigt, hvis vasketøjet er

meget snavset. Hvis man ikke benytter forvask sparer man på vaskemiddel, tid, vand og mellem 5 og 15% elektricitet.

 Bryd under ingen omstændigheder lågen op:

sikkerhedsmekanismen til beskyttelse mod utilsigtet åbning kan blive ødelagt.

 I tilfælde af fejlfunktioner må man aldrig skaffe sig

adgang til de interne mekanismer for at forsøge at reparere.

 Sørg altid for, at børn ikke kommer i nærheden af

maskinen mens den er i funktion.

 Under vask har lågen tendens til at blive varm.

 Hvis vaskemaskinen skal flyttes, skal flytningen

udføres af 2-3 personer, og der skal udvises stor forsigtighed. Forsøg aldrig at flytte vaskemaskinen alene - vaskemaskinen er meget tung.

 Kontrollér at tromlen er tom, inden der lægges tøj i

vaskemaskinen.

Skrotning

 Bortskaffelse af emballagematerialet:

overhold den lokale lovgivning, således at emballagen kan genbruges.

 Hvis pletter behandles med et pletfjerningsmiddel,

eller de lægges i blød inden vask, er der ikke længere behov for at vaske på høje temperaturer. Et program på 60°C i stedet for 90°C eller et program på 40°C i stede for 60°C, giver en energibesparelse på op til 50%.

 Korrekt dosering af vaskemidlet på grundlag af

vandets hårdhed, hvor snavset tøjet er, og mængden af vasketøj, undgår spild og beskytter naturen: selvom vaskemidlerne er biologisk nedbrydelige indeholder de alligevel stoffer, der ændrer naturens balance. Desuden bør man så vidt muligt undgå brug af skyllemiddel.

 Hvis vaskemaskinen tændes sent på eftermidda-

gen eller tidligt om morgenen hjælper man med at begrænse belastningen på elektricitetsværkerne. Tilvalgsmuligheden Delay Timer (læs side 31) er en stor hjælp under planlægning af vasken i dette øjemed.

 Hvis vasketøjet skal tørres i en tørretumbler, skal

man vælge en høj centrifugeringshastighed. Begrænset vand i vasketøjet sparer tid og elektricitet på tørreprogrammet.

ServicetjenesteFejlForholdsregler VedligeholdelseProgrammer VaskemiddelInstallering Beskrivelse

Page 34

Vedligeholdelse og behandling

Afbrydelse af vand og elektricitet

 Luk vandhanen efter hver vask. På denne måde

begrænses sliddet på vaskemaskinens vandanlæg, og man fjerner faren for lækage.

 Træk stikket ud fra stikkontakten, når vaskema-

skinen rengøres og under vedligeholdelse.

Rengøring af vaskemaskinen

Vaskemaskinens yderside og gummidele kan rengøres med en klud, der er fugtet med lunkent vand og sæbe. Anvend aldrig opløsningsmidler eller slibemidler.

Rengøring af skuffen til vaskemiddel

Træk skuffen ud ved at løfte opad og trække udad (se illustrationen). Vask skuffen under rindende vand; denne rengøring skal udføres med jævne mellemrum.

Rengøring af pumpen

Vaskemaskinen er forsynet med en selvrensende pumpe, der ikke kræver nogen form for vedligeholdelse. Det kan dog hænde, at små genstande (mønter, knapper) falder ned i forkammeret til beskyttelse af pumpen; dette forkammer er placeret inde i selve pumpen.

 Kontrollér at vaskecyklussen er afsluttet, og træk

stikket ud.

Adgang til forkammeret:

1. fjern tildækningspanelet på forsiden af vaskemaskinen ved hjælp af en skruetrækker (se illustrationen);

2. skru låget af ved at dreje det mod uret (se illustrationen): det er normalt, at der løber lidt vand ud;

Behandling af låge og tromle

 Lågen skal altid efterlades på klem, således at der

ikke opstår dårlig lugt.

3. rengør indersiden omhyggeligt;

4. skru låget på igen;

5. genmontér panelet efter først at have sørget for, at krogene er indsat i åbningerne, inden panelet skubbes mod maskinen.

Eftersyn af slangen til vandforsyning

Kontrollér forsyningsslangen mindst én gang om året. Hvis slangen er revnet eller har fordybninger skal den udskiftes: under vask kan de kraftige tryk medføre pludseligt brud.

 Udskift aldrig med brugte slanger.

Page 35

Fejl og afhjælpning

Det kan hænde, at vaskemaskinen ikke fungerer. Inden man ringer til servicetjenesten (læs side 36) bør man kontrollere, at det ikke drejer sig om et problem, der let kan løses ved hjælp af følgende liste.

Fejl:

Vaskemaskinen tændes ikke.

Vaskecyklussen starter ikke.

Vaskemaskinen tager ikke vand ind.

Vaskemaskinen tager vand ind og tømmer vand ud samtidigt.

Mulige årsager / Løsning:

 Stikket er ikke sat i stikkontakten, eller er ikke sat helt ind.  Der er strømsvigt i huset.

 Lågen er ikke lukket korrekt.  Der er ikke trykket på tasten  Der er ikke trykket på tasten START/RESET.  Vandhanen er ikke åben.  Der er indstillet forsinket start (Delay Timer, læs side 31).

 Slangen til vandforsyning er ikke tilsluttet vandhanen.  Slangen er bøjet.  Vandhanen er ikke åben.  Der er ingen vandforsyning i huset.  Der er ikke tilstrækkeligt tryk.  Der er ikke trykket på tasten START/RESET.

 Afløbsslangen er ikke monteret mellem 65 og 100 cm fra gulvet (læs

side 27).  Den frie ende af afløbsslangen er dækket af vand (læs side 27).  Afløbet i muren er ikke forsynet med udluftningshul. Hvis problemet ikke er blevet løst efter denne kontrol, skal vandhanen lukkes og vaskemaskinen slukkes. Ring til servicecenteret. Hvis boligen ligger på en høj etage, er der risiko for, at der opstår hævertforstyrrelser, således at vaskemaskinen tager vand ind og tømmer vand ud samtidigt. Denne form for forstyrrelse afhjælpes ved montering af specielle anti-hævertventiler, der kan købes i almindelig handel.

Vaskemaskinen tømmer ikke vandet ud og centrifugerer ikke.

Vaskemaskinen vibrerer kraftigt under centrifugeringen.

Der kommer vand ud fra vaskemaskinen.

Kontrollampen for TÆNDING/ BLOKERET LÅGE blinker hurtigt samtidigt med mindst en yderligere kontrollampe.

Der dannes for meget skum.

 Programmet medfører ikke udtømning af vandet: på nogle programmer

skal udtømningen af vandet ske ved manuelt indgreb (læs side 30).  Tilvalgsfunktionen Let Strygning er aktiveret: tryk på tasten START/

RESET for at fuldføre programmet (læs side 31).  Afløbsslangen bøjet (læs side 27).  Afløbet er tilstoppet.

 Tromlen er ikke blevet frigivet korrekt i forbindelse med installering af

vaskemaskinen (læs side 26).  Vaskemaskinen står ikke plant (læs side 26).  Vaskemaskinen står for tæt op ad møbler og muren (læs side 26).

 Slangen til vandforsyning er ikke korrekt strammet (læs side 26).  Skuffen til vaskemiddel er tilstoppet (ved rengøring læs side 34).  Afløbsslangen er ikke fastgjort korrekt (læs side 27).

 Ring til servicecenteret, fordi der signaleres en fejl.

ServicetjenesteFejlForholdsregler VedligeholdelseProgrammer VaskemiddelInstallering Beskrivelse

 Vaskemidlet er ikke egnet til vaskemaskiner (der skal stå "til ma-

skinvask", "til vask i hånden eller maskinvask", eller tilsvarende).  Der er fyldt for meget vaskemiddel i.

Page 36

Servicetjeneste

Inden der ringes til Servicetjenesten:

 Kontrollér at man ikke selv kan rette fejlen (læs side 35);  Start programmet igen for at undersøge om fejlen er blevet udbedret;  Hvis dette ikke er tilfældet, bedes man ringe til servicecenteret på telefonnummeret anført på garanti-

beviset.

 Tilkald aldrig uautoriserede teknikere.

Oplys venligst:

 funktionsforstyrrelsen;  maskinmodellen (Mod.);  serienummeret (S/N). Disse oplysninger står på skiltet monteret bag på vaskemaskinen.

Servicetjeneste

Page 37

Bruksanvisning

VASKEMASKIN

Norsk

WIL 145 X

Innholdsfortegnelse

Installasjon, 38-39

Oppakning og nivellering, 38 Vann- og elektrisk tilkopling, 38-39 Første vaskesyklus, 39 Tekniske data, 39

Beskrivelse av vaskemaskinen, 40-41

Betjeningspanel, 40 Varsellamper, 41

Start og programmer, 42

Kort oppsummering: Starte et program, 42 Programtabell, 42

Individuelle tilpasninger, 43

Innstilling av temperaturen, 43 Innstilling av sentrifugehastigheten, 43 Funksjoner, 43

Vaskemidler og tøy, 44

Vaskemiddelskuff, 44 Syklus for bleking, 44 Gjøre klart tøyet, 44 Spesielle tekstiler, 44

Forholdsregler og råd, 45

Generell sikkerhet, 45 Kassering, 45 Ta vare på og respektere miljøet, 45

Vedlikehold og ivaretakelse, 46

Utelukke vann og strøm, 46 Rengjøre vaskemaskinen, 46 Rengjøre vaskemiddelskuffen, 46 Ta vare på vaskeluken og trommelen, 46 Rengjøre pumpen, 46 Kontrollere inntaksslangen, 46

Feil og løsninger, 47

Service, 48

Før du kontakter service, 48

Page 38

Installasjon

 Ta vare på denne veiledningen og oppbevar den på

et sted som er lett tilgjengelig. Ved salg, overdragelse eller flytting, må veiledningen følge med vaskemaskinen slik at den nye eieren kan få all informasjon om funksjon og relevante advarsler.

 Les instruksjonene nøye: Her finnes viktig informa-

sjon om installasjon, bruk og sikkerhet.

Oppakning og nivellering

Oppakning

1. Pakk opp vaskemaskinen.

2. Kontroller at vaskemaskinen ikke har blitt påført skader under transporten. Hvis den er skadet, må den ikke tilkoples, men kontakt forhandleren.

3. Fjern de 4 beskyttelsesskruene brukt for transporten og gummidelen med tilhørende avstandsstykke plassert på baksiden (se figur).

En nøyaktig nivellering gir støtte til maskinen, og vibrasjoner, støt og flyttinger unngås mens den er i funksjon. Hvis det ligger teppe på gulvet, må føttene reguleres slik at det er nok plass under vaskemaskinen for ventilasjon.

Vann- og elektrisk tilkopling

Kopling av inntaksslangen

1. Sett pakningen A inn i enden av inntaksslangen og fest den til en vannkran med en gjenget

åpning på 3/4 tomme (se figur). Før tilkoplingen, la vannet renne helt til det renner rent vann.

2. Kople inntaksslangen til vaskemaskinen ved å stramme den til vannuttaket opp til høyre på baksiden (se figur).

4. Lukk igjen hullene med plastpluggene som følger med.

5. Bruk pluggen som følger med og lukk igjen de tre hullene bakerst, nede til høyre hvor støpslet ble oppbevart.

6. Ta vare på alle delene: Skal vaskemaskinen transporteres må de monteres igjen.

 Barn må ikke leke med emballasjen

Nivellering

1. Installer vaskemaskinen på et flatt og hardt gulv, uten å støtte den inntil vegger, møbler eller annet.

2. Hvis gulvet ikke er helt vannrett, må dette utjevnes ved å løsne eller stramme til de fremre føttene (se figur). Helningsvinkelen, målt på arbeidsbenken, må ikke overstige 2°.

3. Pass på at slangen ikke bøyes eller innsnevres.

 Kranens vanntrykk må være innenfor verdiene

oppgitt i tabellen Tekniske data (se omstående side).

 Hvis inntaksslangen ikke er lang nok, kontakt en

spesialforretning eller en autorisert tekniker.

Page 39

Kopling av utløpsslangen

65 - 100 cm

Kople utløpsslangen til et avløpsrør eller et avløp i veggen som ligger mellom 65 og 100 cm fra bakken uten å bøye den,

 Ikke bruk skjøteledninger og flerkontakter.

 Kabelen må ikke bøyes eller utsettes for trykk.

 Nettkabelen må kun byttes ut av autoriserte tekni-

kere.

Advarsel! Firmaet fraskriver seg ethvert ansvar ved forsømmelse av disse normene.

Første vaskesyklus

eller legg den over vasken eller i badekaret. Den krumme slangeenden som følger med, festes til kranen (se figur). Den andre enden av utløpsslangen må ikke ligge nedi vannet.

 Det frarådes å bruke forlengelsesslanger, men

dersom det er helt nødvendig må forlengelsen ha den samme diameteren som originalslangen, og må ikke være lenger enn 150 cm.

Elektrisk tilkopling

Forsikre deg om følgende før støpslet settes inn i stikkontakten:  Stikkontakten må være jordet og i samsvar med

lovforskriftene;

Etter installasjonen, og før bruk, kjør en vaskesyklus på 90 °C uten forvask, med vaskemiddel og uten tøy.

Tekniske data

Modell

Mål

Kapasitet

WIL 145 X

bredde 59,5 cm høyde 85 cm dybde 53,5 cm

1 til 5 kg

 Stikkontakten må kunne tåle maskinens maks.

effektbelastning som er oppgitt i tabellen Tekniske data (se ved siden av);

 Matespenningen må være innenfor verdiene som er

oppgitte i tabellen Tekniske data (se ved siden av);

 Stikkontakten må være kompatibel med

vaskemaskinens støpsel. I motsatt fall må stikkontakten eller støpslet byttes ut.

 Vaskemaskinen må ikke installeres utendørs, selv

ikke dersom området er beskyttet, fordi det er veldig farlig å utsette den for regn og uvær.

 Når vaskemaskinen er installert må stikkontakten

være lett tilgjengelig.

Elektrisk tilkopling

Vanntilkopling

Sentrifugehastighet

Kontrollprogrammer i henhold til IEC456 standarden

spenning på 220/230 Volt 50 Hz maks. strømforbruk 1850 W

maksimumstrykk 1 MPa (10 bar) minimumstrykk 0,05 MPa (0,5 bar) trommelens kapasitet 46 liter

opp til 1400 omdreininger i minuttet

program 2; temperatur 60 °C; utført med 5 kg tøy.

Dette apparatet er i overensstemmelse med følgende europeiske direktiver:

- EU-73/23 av den 19.02.73 (Lavspenning) og etterfølgende endringer

- EU-89/336 av den 03.05.89 (Elektromagnetiske kompatibilitet) og etterfølgende endringer

ServiceFeilForholdsregler VedlikeholdProgrammer VaskemidlerInstallasjon Beskrivelse

Page 40

Beskrivelse av vaskemaskinen

Betjeningspanel

Varsellamper

Vaskemiddelskuff

Vaskemiddelskuff: for påfylling av vaskemidler og

ekstramidler (se side 44).

FUNKSJONSKNAPPER

Varsellampe for

BLOKKERT VASKELUKE

TEMPERATYRBRYTER

Bryter for

SENTRIFUGERING

START/RESET-KNAPP: for å starte programmene

eller annullere feil innstillinger.

PÅ/

AV/PÅ-KNAPP

PROGRAMBRYTER

START/RESETKNAPP

Varsellamper: For å følge fremgangen av vaskeprogrammet. Dersom funksjonen Delay Timer har blitt stilt inn, viser de tiden som er igjen før programmet starter

(se side 41).

Bryter for SENTRIFUGERING: For å stille inn eller utelukke sentrifugeringen (se side 43).

FUNKSJONSKNAPPER: For å velge tilgjengelige funksjoner. Knappen for den valgte funksjonen blir værende tent.

TEMPERATYRBRYTER: For å stille inn temperaturen eller kald vask (se side 43).

Varsellampe for PÅ/BLOKKERT VASKELUKE: For å forstå om vaskemaskinen er tent og om vaskeluken kan åpnes (se side 41).

AV/PÅ-KNAPP: for å slå vaskemaskinen av og på.

PROGRAMBRYTER: for å velge programmene.

I løpet av programmet står bryteren i ro.

Page 41

Varsellamper

Varsellampene gir viktig informasjon. Dette opplyser de om:

Innstilt forsinkelse:

Dersom funksjonen Delay Timer har blitt aktivert (se side 43) etter at programmet har startet, begynner

varsellampen for innstilt forsinkelse å blinke:

Etter en stund vises tiden som er igjen ved at den tilhørende varsellampen blinker:

Når innstilt forsinkelse er over slukkes varsellampen og programmet som er stilt inn begynner.

Fase som er i gang:

I løpet av vaskesyklusen tennes varsellampene progressivt for å vise fremgangen av programmet:

Forvask

Vask

Skylling

Sentrifugering

Merk: I løpet av tømmingen tennes varsellampen for sentrifugering.

Funksjonsknapper

FUNKSJONSKNAPPENE fungerer også som varsellamper. Når du velger en funksjon tennes den tilhørende knappen. Dersom den valgte funksjonen ikke er kompatibel med det innstilte programmet, blinker knappen og funksjonen aktiveres ikke. Dersom det stilles inn en funksjon som ikke er kompatibel med en annen funksjon som har blitt valgt tidligere, aktiveres bare den som har blitt valgt til slutt.

Varsellampe for PÅ/BLOKKERT VASKELUKE:

Når varsellampen er tent betyr det at vaskeluken er blokkert for å hindre tilfeldig åpning. For å unngå skader må du vente til varsellampen blinker før du åpner vaskeluken.

 Når varsellampen for PÅ/BLOKKERT VASKELUKE blinker raskt samtidig med en eller flere av de andre varsel-

lampene, betyr det at det finnes en feil. Ring etter service.

ServiceFeilForholdsregler VedlikeholdProgrammer VaskemidlerInstallasjon Beskrivelse

Page 42

Start og programmer

Kort oppsummering: Starte et program

1. Start vaskemaskinen ved å trykke på knappen . Alle varsellampene tennes i noen sekunder

og deretter slukkes de. Varsellampen for PÅ/ BLOKKERT VASKELUKE begynner å blinke.

2. Legg tøyet i vaskemaskinen og lukk igjen

vaskeluken.

3. Still inn ønsket program med PROGRAM-

BRYTEREN.

4. Still inn vasketemperaturen (se side 43).

5. Still inn sentrifugehastigheten (se side 43).

6. Fyll på vaskemiddel og ekstramidler (se side 44).

7. Start programmet ved å trykke på START/RESETKNAPPEN. For å annullere, trykk på START/RESET-KNAPPEN i minst 2 sekunder.

8. På slutten av programmet blinker varsellampen for PÅ/BLOKKERT VASKELUKE for å angi at vaskeluken kan åpnes. Ta ut tøyet og la vaskeluken stå litt åpen slik at vaskekurven tørker. Slå av vaskemaskinen ved å trykke på knappen

Programtabell

Tekstilenes og skittens natur Programm er

Te m p e ratur

Vask em id del

forvask vask

Mykning-

smiddel

Valg et

Flek kfjerning/

Blekemiddel

Standard

Hvitt, veldig skittent tøy (laken, duker, osv.)

Slitesterkt, hvitt og kulørt tøy, veldig skittent

Delikat, hvitt og kulørt tøy, veldig skittent

Lite skittent hvitt tøy og delikat kulørt tøy (skjorter, jumpere, osv.) Slitesterkt kulørt tøy som er veldig skitten t (undertøy for spedbarn, osv.) Slitesterkt kulørt tøy som er veldig skitten t (undertøy for spedbarn, osv.)

Delikat kulørt tøy (alle typer tøy som er lite skittent)

Ull

Spesielt delikate tekstiler (gardiner, silke, viskose, osv.)

90°C   

90°C  

60°C  

40°C  

60°C   Skånsomt

40°C   Skånsomt

40°C  

30°C  

Skånsomt/

vanlig

Skånsomt/

vanlig

Skånsomt/

vanlig

Skånsomt/

vanlig

Tid for deg

Slitesterkt, hvitt og kulørt tøy, veldig skittent

Lite skittent hvitt tøy og delikat kulørt tøy (skjorter, jum pere, osv.)

Delikat kulørt tøy (alle typer tøy som er lite skittent)

60°C  

40°C  

°C

30°C   30



Sport

Joggesko (Maks. 2 par.

Sportklær (overaller, shorts, osv.)

DELVISE PROGRAMMER

Skyllin g 

Sen trifu gering Tømming og sentrifugering Tømming Tømming

)

°C

30°C   60

 50

Skånsomt/

vanlig

Vask epr ogram mets varighet

(minutter)

135

125

110

105

Beskrivelse av vaskesyklusen

Forvask, vask, skyllinger, mellom- og sluttsentrifugering

Vask, skyllinger, mellom- og sluttsentrifugering

Vask, skyllinger, antikrøll eller skånsom sentrifugering

Vask, skyllinger, antikrøll og skånsom sentrifugering

Vask, skyllinger, antikrøll eller tømming

Vask, skyllinger, mellom- og sluttsentrifugering

Vask, skyllinger og skån som sentrifugering

Kald vask (uten vaskemiddel), vask, skyllinger og skån som sentrifugering

Vask, skyllinger, mellom- og sluttsentrifugering

Skyllin ger og sentrifugering

Merknader

-For programmene 8 - 9 anbefales det å ikke overskride 3,5 kg med last.

-For programmet 13 anbefales det å ikke overskride 2 kg med last.

-For beskrivelsen av antikrøll: Se Stryk mindre, se omstående side. Dataene i tabellen er kun veiledende.

Spesialprogram

Daglig 30 min. (program 11 for syntetisk tøy) er utviklet for å vaske lite skittent tøy på kort tid. Det varer kun i 30 minutter og du sparer energi og tid. Ved å stille inn programmet (11 på 30 °C) er det mulig å vaske ulike tekstiler sammen (unntatt ull og silke) med en maks. last på 3 kg. Vi anbefaler bruk av flytende vaskemiddel.

Page 43

Individuelle tilpasninger

Innstilling av temperaturen

Ved å dreie på temperaturbryteren stiller du inn vasketemperaturen (se programtabellen på side 42). Temperaturen kan reduseres helt ned til kald vask (

Innstilling av sentrifugehastigheten

Ved å dreie på bryteren for sentrifugering stiller du inn sentrifugehastigheten til programmet du har valgt. Maks. hastighet for programmene er:

Programmer Maks. hastighet

Bomull 1400 omdreininger i minuttet Syntetisk 800 omdreininger i minuttet Ull 600 omdreininger i minuttet Silke ingen

Sentrifugehastigheten kan reduseres, eller sentrifugeringen utelukkes, ved å velge symbolet

. Maskinen foretar uansett aldri sentrifugeringen ved en høyere hastighet enn den som er bestemt for hvert program.

Funksjoner

De forskjellige vaskefunksjonene til vaskemaskinen gjør slik at du får tøyet hvitt og rent slik du ønsker. For å aktivere funksjonene:

1. Trykk på knappen for ønsket funksjon ifølge tabellen under.

2. Når den tilhørende knappen tennes, betyr det at funksjonen er aktivert.

Merk: Dersom knappen blinker raskt, betyr det at den tilhørende funksjonen ikke kan velges sammen med det innstilte programmet.

Funksjoner Virkning Merknader for bruk

Trykk på knappen flere ganger helt til varsellampen for ønsket forsinkelse tennes.

Dersom du trykker på knappen fem ganger, deaktiveres

funksjonen.

NB.: Når du har trykket på knappen Start/Reset, er det bare mulig

å redusere forsinkelsestiden.

Husk å fylle på blekemiddel i det ekstra kammeret 4 Kan ikke brukes sammen med valget STRYK MINDRE.

Delay Timer

Flekkfjerning

Forsinker starten av maskinen med opptil 9 timer.

Syklus for bleking egnet for å fjerne de vanskeligste flekker.

(se side 44).

Aktivert med programmene

Alle

2, 3, 4, 5, Skyllinger.

Ved å stille inn denne funksjonen vil programmene 4, 5, 6, 7

Tøyet krøller mindre og strykingen blir lettere.

St ryk min dre

Øker

Ekstra sk ylling

skylleeffektiviteten.

avbrytes med tøyet i bløt (Antikrøll) og varsellampen for skylling

blinker.

- For å avslutte syklusen må du trykke på START/RESET-KNAPPEN;

- For kun å tømme må bryteren dreies til symbolet , og trykk på START/RESET-KNAPPEN. Kan ikke brukes sammen med valget FLEKKFJERNING.

Anbefales med full vaskemaskin, eller ved bruk av mye vaskemiddel.

3, 4, 5, 6, 7, 8, 9, 10, Skyllinger.

1, 2, 3, 4, 5, 8, 9, 10, 12, 13, Skyllinger.

ServiceFeilForholdsregler VedlikeholdProgrammer VaskemidlerInstallasjon Beskrivelse

Page 44

Vaskemidler og tøy

Vaskemiddelskuff

Et godt vaskeresultat avhenger også av en riktig dosering av vaskemiddelet. Bruk av for mye vaskemiddel gir ikke en mer effektiv vasking, men fører til avsetninger i vaskemaskinens innvendige deler og forurenser naturen.

Trekk ut vaskemiddel-

skuffen og fyll på vaskemiddel eller ekstramiddel som oppgitt nedenfor.

kammer 1: Vaskemiddel for forvask (pulver)

Før det fylles på vaskemiddel, kontroller at det ekstra kammeret 4 ikke har blitt satt inn.

kammer 2: Vaskemiddel for vask (pulver eller flytende)

Det flytende vaskemiddelet skal kun helles i like før maskinen startes.

kammer 3: Ekstramidler (mykningsmiddel, osv.)

Mykningsmiddelet må ikke flyte over risten.

ekstra kammer 4: Blekemiddel

 Aldri bruk vaskemidler for håndvask fordi disse

lager for mye skum.

Syklus for bleking

 Det vanlige blekemiddelet må kun brukes på slite-

sterke hvite tekstiler, mens det skånsomme bleke- middelet må brukes for syntetisk kulørt tøy og for ull.

Sett det ekstra kammeret 4 som følger med inn i kammeret 1. Ved påfylling av blekemiddelet må du ikke overstige "maks" nivået oppgitt på pinnen i midten (se figur).

Bruken av det ekstra kammeret 4 utelukker forvasken. I tillegg er det ikke mulig med bleking med programmene 7 (Silke) og Daglig 30 min. (se side 42).

Gjøre klart tøyet

 Del inn tøyet etter:

- tekstiltype/symbolet på etiketten.

- fargene: Skill kulørt og hvitt tøy.  Tøm lommene og kontroller knappene.  Ikke overstig oppgitte verdier for vekt av tørt tøy:

Slitesterke tekstiler: maks. 5 kg Syntetiske tekstiler: maks. 2,5 kg Delikate tekstiler: maks. 2 kg Ull: maks. 1 kg

Hvor mye veier tøyet?

1 laken 400-500 g 1 putetrekk 150-200 g 1 duk 400-500 g 1 badekåpe 900-1200 g 1 håndkle 150-250 g

Spesielle tekstiler

Gardiner: Brett dem sammen og legg dem inni et

putetrekk eller en nettpose. Vask dem alene uten å overstige halv last. Bruk program 7 som automatisk utelukker sentrifugeringen. Dun- og vindjakker: Med fôr i dun eller and kan de vaskes i vaskemaskin. Snu plaggene og ha en last på maks. 2-3 kg. Gjenta skyllingen en eller to ganger og bruk den skånsomme sentrifugeringen. Ull: For å oppnå best mulig resultat må du bruke et spesifikk vaskemiddel og ikke overskride 1 kg med last.

For kun bleking må blekemiddelet helles i det ekstra kammeret 4, og still inn programmet Skylling For bleking under vaskingen, fyll på vaskemiddel og ekstramidler, still inn ønsket program og aktiver valget Flekkfjerning (se side 43).

Page 45

Forholdsregler og råd

 Vaskemaskinen er prosjektert og fremstillet i

samsvar med internasjonale sikkerhetsstandarder. Disse advarslene gis av hensyn til sikkerheten og må leses nøye.

Generell sikkerhet

 Dette apparatet har blitt fremstilt for bruk kun i

hjemmet. Apparatets funksjoner må ikke endres.

 Vaskemaskinen må kun brukes av voksne og i

henhold til instruksjonene oppgitt i denne veiledningen.

 Ikke ta på maskinen med våte eller fuktige hender

eller ben.

 Ikke trekk i kabelen for å trekke støpslet ut av

stikkontakten, men ta et godt tak i støpslet.

 Ikke åpne vaskemiddelskuffen mens maskinen er i

funksjon.

 Ikke ta på avløpsvannet, fordi det kan være veldig

varmt.

 Ikke bruk kraft på vaskeluken, fordi det kan skade

sikkerhetsmekanismen som beskytter mot tilfeldige åpninger.

 Ved feil må du ikke røre de innvendige mekanis-

mene for å prøve å reparere.

 Kontroller alltid at barn ikke oppholder seg i nærhe-

ten av maskinen i funksjon.

 Under vask kan vaskeluken bli varm.

 Dersom den må flyttes, må to eller tre personer

gjøre det veldig forsiktig. Aldri gjør dette alene, fordi maskinen er veldig tung.

 Før det legges tøy inn i trommelen må du kontrol-

lere at den er tom.

 Kassering av den gamle vaskemaskinen:

Før den kasseres må den gjøres ubrukelig ved å kutte av nettkabelen og trekke ut vaskeluken.

Ta vare på og respektere miljøet

Miljøvennlig teknologi

Hvis du ser lite vann i vaskeluken er det fordi med den nye Indesit teknikken er det nok med mindre enn halvparten av vannet for å oppnå et perfekt vaskeresultat: Et mål som er nådd for å respektere miljøet.

Spare vaskemiddel, vann, energi og tid

 For ikke å sløse med ressursene må vaskemaskinen

brukes med maks. last. Med en fullastet vaskemaskin i stedet for to halvfulle spares det opp til 50 % energi.

 Forvasken er kun nødvendig for veldig skittent tøy.

Ved å unngå forvask sparer du vaskemiddel, tid, vann og mellom 5 og 15 % energi.

 Behandles flekker med en flekkfjerner eller legges

flekket tøy i bløt før vask, er det ikke nødvendig å vaske på høy temperatur. Et program på 60 °C i stedet for 90 °C, eller et program på 40 °C i stedet for 60 °C, sparer opp til 50 % energi.

 Ved å dosere vaskemiddelet riktig utfra vannets

hardhet, hvor skittent tøyet er og tøymengden, unngår du sløsing og beskytter miljøet. Til tross for at vaskemidlene er biologisk nedbrytbare inneholder de stoffer som endrer naturens balanse. Unngå også mykningsmiddel så langt det er mulig.

 Ved bruk av vaskemaskinen fra sent på ettermidda-

gen til tidlig på morgen samarbeider du med å redusere strømverkenes forbruksbelastning. Valget Delay Timer (se side 43) er til stor hjelp for å organisere vaskingen på denne måten.

 Hvis tøyet må tørkes i en tørketrommel, må det

velges en høy sentrifugehastighet. Lite vann i tøyet sparer tid og energi i tørkeprogrammet.

Kassering

 Kassering av emballasjematerialet:

Hold deg til lokale regler slik at emballasjen kan brukes om igjen.

ServiceFeilForholdsregler VedlikeholdProgrammer VaskemidlerInstallasjon Beskrivelse

Page 46

Vedlikehold og ivaretakelse

Utelukke vann og strøm

 Lukk igjen vannkranen etter hver vask. På denne

måten begrenses slitasjen på vaskemaskinens vannsystem, og faren for lekkasjer unngås.

 Trekk støpslet ut av stikkontakten når du rengjør

vaskemaskinen og under vedlikeholdsarbeid.

Rengjøre vaskemaskinen

Utsiden og gummidelene kan vaskes med en klut dyppet i lunkent såpevann. Ikke bruk løsningsmidler eller slipemidler.

Rengjøre vaskemiddelskuffen

Løft opp vaskemiddelskuffen og trekk den utover (se figur). Vask den under rennende vann. Dette må gjøres ofte.

Rengjøre pumpen

Vaskemaskinen er utstyrt med en selvrensende pumpe som ikke har bruk for vedlikeholdsarbeid. Det kan allikevel hende at små gjenstander (mynter, knapper) faller ned i forkammeret som beskytter pumpen og som er plassert nederst på pumpen.

 Pass på at vaskesyklusen er ferdig og trekk ut

støpslet.

For å ha adgang til forkammeret:

1. Ta av beskyttelsespanelet fremme på vaskemaskinen med bruk av et skrujern (se figur).

2. Løsne lokket ved å dreie det mot klokken (se figur). Det er normalt at det renner ut litt vann.

Ta vare på vaskeluken og trommelen

 La alltid vaskeluken stå halvåpen for å unngå

vonde lukter.

3. Rengjør innsiden nøye.

4. Sett lokket på plass igjen.

5. Monter panelet, og før det skyves mot maskinen må du passe på at krokene er satt inn i åpningene.

Kontrollere inntaksslangen

Kontroller inntaksslangen minst en gang i året. Dersom den har sprukket eller revnet må den byttes ut, fordi høyt trykk under vask kan føre til at den plutselig ryker.

 Aldri bruk brukte slanger.

Page 47

Feil og løsninger

Det kan hende at vaskemaskinen ikke fungerer. Før du ringer etter service (se side 48), undersøk om du kan løse problemet selv med hjelp av listen nedenfor.

Feil:

Vaskemaskinen slås ikke på.

Vaskesyklusen starter ikke.

Vaskemaskinen tar ikke inn vann.

Vaskemaskinen tar inn vann og tømmer det ut igjen hele tiden.

Mulige årsaker/løsning:

 Støpslet er ikke satt inn i stikkontakten, eller ikke langt nok inn til å

skape kontakt.

 Det er ikke strøm i hjemmet.

 Vaskeluken er ikke lukket skikkelig.  Det er ikke trykket på knappen  Det er ikke trykket på START/RESET-KNAPPEN.  Vannkranen er ikke åpen.  En forsinkelse er innstilt (Delay Timer, se side 43).

 Inntaksslangen er ikke koplet til kranen.  Slangen er bøyd.  Vannkranen er ikke åpen.  Det mangler vann i hjemmet.  Det er ikke tilstrekkelig trykk.  Det er ikke trykket på START/RESET-KNAPPEN.

 Utløpsslangen er ikke installert mellom 65 og 100 cm fra bakken (se side 39).  Den andre enden av utløpsslangen ligger nedi vannet (se side 39).  Utløpet i veggen har ikke luftehull. Dersom du ikke løser problemet etter disse kontrollene må du lukke igjen vannkranen, slå av vaskemaskinen og ringe etter service. Dersom leiligheten ligger i øverste etasje, er det mulig at det oppstår problemer med vannlås, slik at vaskemaskinen tar inn vannet og tømmer det ut igjen hele tiden. For å fjerne problemet kan bestemte ventiler mot vannlås fåes kjøpt i handelen.

Vaskemaskinen tømmer ikke eller sentrifugerer ikke.

Vaskemaskinen vibrerer mye under sentrifugeringen.

Det lekker vann fra vaskemaskinen.

Varsellampen for PÅ/BLOKKERT VASKELUKE blinker raskt samtidig med en eller flere av de andre varsellampene.

Det dannes for mye skum.

 Tømmingen er ikke en del av programmet. Med noen programmer

er det nødvendig å starte tømmingen manuelt (se side 42).

 Valget Stryk mindre er aktivert. For å avslutte programmet må du

trykke på START/RESET-KNAPPEN (se side 43).  Utløpsslangen er bøyd (se side 39).  Avløpsledningen er tett.

 Trommelen er ikke blitt skikkelig løsnet (transportskruene) under

installasjonen (se side 38).  Vaskemaskinen står ikke vannrett (se side 38).  Vaskemaskinen står mellom møbler og vegg (se side 38).

 Inntaksslangen er ikke strammet skikkelig til (se side 38).  Vaskemiddelskuffen er tett (for å rengjøre den, se side 46).  Utløpsslangen er ikke festet skikkelig (se side 39).

 Ring etter service fordi varsellampen signalerer en feil.

ServiceFeilForholdsregler VedlikeholdProgrammer VaskemidlerInstallasjon Beskrivelse

 Vaskemiddelet passer ikke for vaskemaskinen (det må ha skriften

"for vaskemaskin", "for håndvask og i vaskemaskin", eller lignende).  For mye vaskemiddel.

Page 48

Service

Før du kontakter service:

 Undersøk om du kan løse feilen selv (se side 47);  Start opp programmet igjen for å kontrollere om feilen har blitt løst;  I annet tilfelle må du ringe etter service på telefonnummeret som er oppført på garantidokumentet.

 Aldri ring etter uautoriserte teknikere.

Oppgi:

 type feil;  maskinmodell (Mod.);  serienummeret (S/N). Denne informasjonen finner du på platen festet bak på vaskemaskinen.

Service

Page 49

ﺲﺑ ﻼﻣ ﺔﻟﺎﺴﻏ

لﺎﻤﻌﺘﺳ ﻻا ﻞﺟأ ﻦﻣ تﺎﻤﻴﻠﻌﺗ

ﻲﺑﺮﻋ

اﻟﻔﻬﺮس

اﻟﺘﺮآﻴﺐ 15-05

اﺧﺮاج اﻟﺠﻬﺎز ﻣﻦ ﺗﻐﻠﻴﻔﻪ و ﺗﺴﻮﻳﺔ اﻟﺠﻬﺎز، 05

ﺗﻮﺻﻴﻼ ت اﻟﻤﺎء واﻟﻬﺮﺑﺎء، 15-05

أول دورة ﻏﺴﻴﻞ، 15

ﻣﻮاﺻﻔﺎت ﻓﻨﻴﺔ، 15

وﺻﻒ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ 35-25

ﻟﻮﺣﺔ اﻟﻘﻴﺎدة، 25

ﺻﺎﺑﻴﺢ اﻧﺬار، 35

اﻟﺘﺸﻐﻴﻞ و اﻟﺒﺮﻣﺠﺔ، 45

ﺑﺒﺴﺎﻃﺔ: ﺗﺸﻐﻴﻞ ﺑﺮﻧﺎﻣﺞ، 45

ﻟﻮﺣﺔ اﻟﺒﺮاﻣﺞ، 45

ﻲﺑﺮﻋ

ﺗﺸﺨﻴﺺ، 55

وﺿﻊ درﺟﺔ اﻟﺤﺮارة؛55 وﺿﻊ ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ، 55 وﻇﺎﺋﻒ، 55

ﻣﺴﺎﺣﻴﻖ ﻏﺴﻴﻞ و ﻣﻼ ﺑﺲ، 65

ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ، 65

دورة اﻟﺘﺒﻴﺾ، 65

ﺗﺤﻀﻴﺮ اﻟﻤﻼ ﺑﺲ ﻟﻠﻐﺴﻴﻞ، 65

أﻗﻤﺸﺔ ﺧﺎﺻﺔ، 65

ﺣﺬر وﻧﺼﺎﺋﺢ، 75

أﻣﻦ ﻋﺎم، 75 اﻟﺘﺨﻠﺺ ﻣﻦ اﻟﻨﻔﺎﻳﺎت، 75 اﻻ ﻗﺘﺼﺎد و واﺣﺘﺮام اﻟﺒﻴﺌﺔ، 75

WIL 145 X

ﺻﻴﺎﻧﺔ و ﺣﻤﺎﻳﺔ، 85

اﻏﻼ ق اﻟﻤﺎء و اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ، 85 ﺗﻨﻈﻴﻒ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ، 85 ﺗﻨﻈﻴﻒ ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ، 85

ﺣﻤﺎﻳﺔ ﺑﺎب اﻟﻐﺴﺎﻟﺔ و ﺣﻮض ﻏﺴﻴﻞ اﻟﻐﺴﺎﻟﺔ، 85

ﺗﻨﻈﻴﻒ ﻣﻀﺨﺔ ﺗﻔﺮﻳﻎ اﻟﻐﺴﺎﻟﺔ ﻣﻦ اﻟﻤﺎء، 85 ﻓﺤﺺ ﺧﺮﻃﻮم ﺗﻐﺬﻳﺔ اﻟﻐﺴﺎﻟﺔ ﺑﺎﻟﻤﺎء، 85

ﺣﺼﻮل ﺑﻌﺾ اﻟﻤﺸﺎآﻞ وﺣﻠﻮل ﻟﻬﺎ، 95

اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ، 06

ﻗﺒﻞ اﺳﺘﺪﻋﺎء اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ، 06

Page 50

لﺎﻤﻌﺘﺳ ﻻا ﻞﺟأ ﻦﻣ تﺎﻤﻴﻠﻌﺗ

وﺿـﻊ اﻟـﺠـﻬـﺎز ﺑـﺸـﻜـﻞ ﻣـﺴـﺘـﻮي ﺗـﻌـﻤـﻞ ﻋـﻠـﻰ ﺛـﺒـﺎت اﻟـﺠـﻬـﺎز ﺑـﻤـﻜـﺎﻧـﻪ وﻋـﺪم ذﺑـﺬﺑـﺘـﻪ، وﻋـﺪم

ﺳﻤﺎع اﺻﻮات ﻣﺰﻋﺠﺔ ﺧﻼ ل ﻋﻤﻞ اﻟﺠﻬﺎزأو ﺗﺤﺮك اﻟﺠﻬﺎز ﻣﻦ ﻣﻜﺎﻧﻪ ﺧﻼ ل ﻋﻤﻞ

اﻟﺠﻬﺎز، ﻓﻲ ﺣﺎﻟﺔ وﺟﻮد ﻣﻜﻴﺖ أو ﺳﺠﺎد ﻋﻠﻰ اﻷ رﺿﻴﺔ ﺗﺤﺖ اﻟﺠﻬﺎز ﻋﻴﺮوا اﻷ رﺟﻞ ـﺤـ

ﺖ اﻟـﺠـﻬـﺎز ﺑـﺤـﻴـﺖ ﻳـﺘـﻢ ﺗـﺮك ﻣـﺴـﺎﻓـﺔ ﺑـﻴـﻦ اﺟـﻬـﺎز واﻷ رﺿـﻴـﺔ ﺗـﺤـﺘـﻪ وذﻟـﻚ ﻟـﺘـﺮك ﺣـﻴـﺰ

ﺗ ﻟﺪﺧﻮل اﻟﻬﻮاء ﻣﻦ أﺟﻞ اﻟﺘﻬﻮﻳﺔ.

ﺗﻮﺻﻴﻞ اﻟﻤﺎء واﻟﻜﻬﺮﺑﺎء ﺑﺎﻟﺠﻬﺎز

ﺗﻮﺻﻴﻞ ﺧﺮﻃﻮم ﺗﻐﺬﻳﺔ اﻟﺠﻬﺎز ﺑﺎﻟﻤﺎء

ﻋﻠﻰ ﻣﻌﻠﻮﻣﺎت ﻋﻦ اﻟﺠﻬﺎز ﻓﻲ أي ﻟﺤﻈﺔ، ﻓﻲ ﺣﺎﻟﺔ ﺑﻴﻊ اﻟﺠﻬﺎز أو اﻋﻄﺎءه آﻬﺪﻳﺔ أو ﻋﻨﺪ ﻧﻘﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻜﺎن ﻻ ﺧﺮ، ﺗﺄآﺪوا ﻣﻦ أن ﻳﺒﻘﻰ هﺬا اﻟﻜﺘﻴﺐ ﻧﻊ اﻟﺠﻬﺎز وذﻟﻚ

ـﺘـﻘـﺪﻳـ

ﻢ ﻣـﻌـﻠـﻮﻣـﺎت ﺗـﺘـﻌـﻠـﻖ ﺑـﺘـﺸـﻌـﻴـﻞ وﺑـﺮﻣـﺠـﺔ اﻟـﺠـﻬـﺎز ﺑـﺎﻻ ﺿـﺎﻓـﺔ اﻟـﻰ اﻟـﻨـﺼـﺎﺋـﺢ واﻟـﺘـﺤـﺬﻳـﺮ

ﻟ ﻟﻠﻤﺎﻟﻚ اﻟﺠﺪﻳﺪ ﻟﻠﺠﻬﺎز.

! أﻗ

ﺮؤوا ﺑـﺘـﻤـﻌـﻦ اﻟـﺘـﻌـﻠـﻴـﻤـﺎت: ﻓـﻲ داﺧـﻞ هـﺬا اﻟـﻜـﺘـﻴـﺐ ﻣـﻮﺟـﻮد ﻣـﻌـﻠـﻮﻣـﺎت هـﺎﻣـﺔ ﺗـﺘـﻌـﻠـﻖ

ﺑﺎﻟﺘﺮآﻴﺐ، اﻻ ﺳﺘﻌﻤﺎل، وأﻣﻦ اﻟﺠﻬﺎز.

اﺧﺮاج اﻟﺠﻬﺎز ﻣﻦ ﺗﻐﻠﻴﻔﻪ وﺗﺴﻮﻳﺔ اﻟﺠﻬﺎز

! ﻣﻦ اﻟﻤﻬﻢ اﻟﺤﻔﺎظ ﻋﻠﻰ هﺬا اﻟﻜﺘﻴﺐ ﻟﻴﻤﻜﻨﻜﻢ اﻟﻌﻮدة اﻟﻴﻪ ﻋﻨﺪ اﻟﺤﺎﺟﺔ اﻟﻰ اﻟﺘﻌﺮف

1. أدﺧﻠﻮا ﺣﻠﻘﺔ ﻋﺪم ﺗﺴﺮب اﻟﻤﺎء اﻟﻤﺸﺎر

ﻟﻬﺎ ﺑﺎﻟﺤﺮف A ﻓﻲ ﻧﻬﺎﻳﺔ ﺧﺮﻃﻮم وارﺑﻄﻮه

ﺑﻨﺤﺒﺲ ﻣﺎء ﺑﺎرد ﺑﻔﺘﺤﺔ ﻣﺴﻨﻨﻪ ﺑﺴﻦ 3/4

ﻏﺎز )اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ(

ﻗﺒﻞ وﺻﻠﻪ ﺑﺎﻟﺠﻬﺎز اﺗﺮآﻮا اﻟﻤﺎء ﻳﺨﺮج

ﻣﻦ اﻟﻤﺤﺒﺲ ﺣﺘﻰ ﺧﺮوج ﻣﺎء ﺻﺎﻓﻴﺔ ﻣﻦ

اﻟﻤﺤﺒﺲ.

2. اﺷﺒﻜﻮا اﻟﺨﺮﻃﻮم اﻟﺬي ﻳﻐﺬي اﻟﻐﺴﺎﻟﺔ ﺑﺎﻟﻤﺎء وذﻟﻚ ﺑﺮﺑﻄﻪ ﺑﻤﺪﺧﻞ اﻟﻤﺎء اﻟﻤﻮﺟﻮد ﻓﻲ ﻇﻬﺮ اﻟﻐﺴﺎﻟﺔ ﻣﻦ اﻟﺨﻠﻒ ﻓﻲ اﻟﻤﻨﻄﻘﺔ

اﻟﻌﻠﻴﺎ ﻋﻠﻰ اﻟﻴﻤﻴﻦ.)اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ(

3. اﺧ

ـﻠـﻌـ

ﻮا اﻷ رﺑـﻊ ﺑـﺮاﻏـﻲ اﻟـﺘـﻲ ﺗـﺤـﻤـﻲ

اﻟﺠﻬﺎز ﺧﻼ ل ﻋﻤﻠﻴﺔ اﻟﻨﻘﻞ، وآﺬﻟﻚ اﺧﻠﻌﻮا

ـﻘـﻄـ

ﻊ اﻟـﻤـﻄـﺎﻃـﻴـﺔ وﻣـﺒـﺎﻋـﺪ آـﻞ واﺣـﺪة ﻣـﻦ

اﻟ

ﺬه، اﻟـﺘـﻲ ﺗـﻜـﻮن ﻣـﻮﺟـﻮدة ﻓـﻲ اﻟـﻤـﻨـﻄـﻘـﺔ

اﻟﺨﻠﻔﻴﺔ ﻣﻦ اﻟﺠﻬﺎز )اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ(

ﺬوا ﺣـﺬرآـﻢ ﻣـﻦ ﻻ ﻳـﻜـﻮن اﻟـﺨـﺮﻃـﻮم ﻣـﻄـﻮي أو ﻣـﺨـﻨـﻮق ﻓـﻲ ﻣـﻜـﺎن ﻣـﺎ ﻋـﻠـﺔ

3. ﺧ ﻃﻮل اﻣﺘﺪاده.

اﺧﺮاج اﻟﺠﻬﺎز ﻣﻦ ﺗﻐﻠﻴﻔﻪ

1. اﺧﺮﺟﻮا اﻟﻐﺴﺎﻟﺔ ﻣﻦ ﺗﻐﻠﻴﻔﻬﺎ

2. ﺗﺄآﺪوا ﻣﻦ اﻟﻐﺴﺎﻟﺔ ﻟﻢ ﻳﺤﺪث ﻟﻬﺎ أﺿﺮار ﺧﻼ ل ﺷﺤﻨﻬﺎ وﻧﻘﻠﻬﺎ ﻣﻦ ﻣﻜﺎن ﻻ ﺧﺮ،

ﺎن اﻟـﺠـﻬـﺎز ﻣـﻀـﺮر أو ﻣـﻀـﺮوب ﻓـﻲ ﻣـﻜـﺎن ﻣـﺎ ﻻ ﺗـﻘـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﻮﺻـﻴـﻠـﻪ أو

اذا آ

ﺗﺮآﻴﺒﻪ، واﺗﺼﻠﻮا ﺑﺎﻟﺒﺎﺋﻊ.

4. اﻏﻠﻘﻮا اﻟﺜﻘﻮب ﺑﻮاﺳﻄﺔ اﻷ ﻏﻄﻴﺔ اﻟﺒﻼ ﺳﺘﻴﻜﻴﺔ اﻟﺘﻲ ﺗﻜﻮن ﻣﺰودة ﻣﻊ اﻟﺠﻬﺎز.

ـﻠـﻘـ

ﻮا ﺑـﺎﻷ ﻏـﻄـﻴـﺔ اﻟـﺘـﻲ ﺗـﻜـﻮن ﻣـﺰودة ﻣـﻊ اﻟـﺠـﻬـﺎز اﻟـﺜـﻼ ث ﺛـﻘـﻮب ﺣـﻴـﺚ ﻳـﻜـﻮن

5. أﻏ ـﻮﺿـ

ﻮع ﻗـﺎﺑـﺲ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ )اﻟـﺬآـﺮ( اﻟـﺬي ﻳـﻜـﻮن ﻣـﻮﺟـﻮد ﻓـﻲ ﺧـﻠـﻒ اﻟـﺠـﻬـﺎز

ﻣ ﻣﻦ اﻷ ﺳﻔﻞ ﻋﻠﻰ اﻟﻴﻤﻴﻦ.

6. ﺣﺎﻓﻈﻮا ﻋﻠﻰ ﺟﻤﻴﻊ اﻟﻘﻄﻊ اﻟﺘﻲ ﺗﻢ ﻓﻜﻬﺎ: ﻋﻨﺪ ﻧﻘﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻜﺎن ﻻ ﺧﺮ ﻳﺠﺐ

ﺗﺮآﻴﺐ هﺬه اﻟﻘﻄﻊ ﻣﻜﺎﻧﻬﺎ ﻣﻦ ﺟﺪﻳﺪ.

! ﺿﻐﻂ ﺷﺒﻜﺔ اﻟﻤﺎء ﻳﺠﺐ أن ﺗﻜﻮن ﺑﺎﻟﻘﻴﻢ اﻟﺘﻲ ﺗﻜﻮن ﻣﻌﻄﻴﺔ وﻣﻜﺘﻮﺑﺔ ﻻ ﺋﺤﺔ اﻟﺨﺼﺎﺋﺺ

اﻟﻔﻨﻴﺔ ﻟﻠﺠﻬﺎز)اﻧﻈﺮ اﻟﻰ اﻟﺼﻔﺤﺔ اﻟﺠﺎﻧﺒﻴﺔ(

! ﻳﺠﺐ ﻋﺪم ﺗﺮك اﻷ ﻃﻔﺎل اﻟﻠﻌﺐ ﺑﺘﻐﻠﻴﻒ اﻟﺠﻬﺎز.

! اذا آﺎن ﻃﻮل ﺧﺮﻃﻮم ﺗﻐﺬﻳﺔ اﻟﻐﺴﺎﻟﺔ ﺑﺎﻟﻤﺎء ﻏﻴﺮ آﺎﻓﻲ اﺳﺘﻌﻴﻨﻮا ﺑﻘﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ

أو اﻟﻤﺤﻼ ت اﻟﻤﺨﺘﺼﺔ أو ﻓﻨﻲ ﻣﺆهﻞ ﺑﺎﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺎت اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ.

ـﺎﻧـ

ﺖ اﻷ رﺿـﻴـﺔ ﻏـﻴـﺮ ﻣـﺴـﺘـﻮﻳـﺔ،

2. اذا آ ـﻤـﻜـﻨـﻜـ

ﻢ اﻻ ﺳـﺘـﻌـﺎﻧـﺔ ﺑـﺎﻷ رﺟـﻼ ﻷ ﻣـﺎﻣـﻴـﺔ

ﻳ اﻟﻤﺘﺤﺮآﺔ واﻟﺘﻲ ﻗﺎﺑﻠﺔ اﻟﺘﻌﺪﻳﻞ ﻓﻲ ارﺗﻔﺎﻋﻬﺎ

وذﻟﻚ ﻻ زاﻟﺔ ﻋﺪم اﺳﺘﻮاء اﻷ رﺿﻴﺔ )اﻇﺮ

اﻟﻰ اﻟﺸﻜﻞ(. زاوﻳﺔ اﻟﻤﻴﻼ ن اﻟﺘﻲ ﻳﻤﻜﻨﻜﻢ ﻗﻴﺎﺳﺘﻬﺎ ﻋﻠﻰ اﻟﺴﻄﺢ اﻟﻌﻠﻮي ﻟﻠﺠﻬﺎز ﻳﺠﺐ أن ﻻ ﻳﺰﻳﺪ ﻋﻦ 2 درﺟﺔ.

ﺗﺴﻮﻳﺔ اﻟﺠﻬﺎز

1. رآﺒﻮا ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ ﻋﻠﻰ أرﺿﻴﺔ ﻣﺴﺘﻮﻳﺔ وﺻﻠﺒﺔ ﺑﺪون أرﺗﻜﺎزهﺎ ﻋﻠﻰ ﺣﺎﺋﻂ أو ﻗﻄﻊ أﺛﺎث أو أي ﺷﻲء اﺧﺮ.

Page 51

! ﺳﻠﻚ اﻟﺘﻐﺬﻳﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻳﺠﺐ أن ﻻ ﻳﻜﻮن ﻣﻄﻮي أو ﻣﺤﺸﻮر ﺑﻴﻦ اﻷ ﺛﺎث.

اوﺻﻠﻮا ﺧﺮﻃﻮم ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ ﺣﻮض

ـﺴـﻴـ

ﻞ اﻟـﻐـﺴـﺎﻟـﺔ ﺑـﺪون ﻃـﻮﻳـﻪ، ﺑـﻤـﺎﺳـﻮرة

! ﺳ

ـﻠـ

ﻚ اﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﻳـﺠـﺐ أن ﻳـﺘـﻢ ﺗـﺒـﺪﻳـﻠـﻪ وﻗـﺖ اﻟـﺤـﺎﺟـﺔ ﻓـﻘـﻂ ﻣـﻦ ﻗـﺒـﻞ ﻓـﻨـﻲ

ﻣﺨﺘﺺ وﻣﺆهﻞ ﻟﻠﻘﻴﺎم ﺑﻬﺬا.

ـﺘـﺒـ

ﺎه: اﻟـﺸـﺮآـﺔ اﻟـﺼـﺎﻧـﻌـﺔ ﺗـﺴـﻘـﻂ ﻋـﻦ ﻧـﻔـﺴـﻬـﺎ أي ﻣـﺴـﺆوﻟـﻴـﺔ ﻋـﻦ أﺿـﺮار ﻗـﺪ ﺗـﺤـﺼـﻞ ﻣـﻦ

اﻧ

ﻋﺪم اﺗﺒﺎع واﺣﺘﺮام هﺬه ﻗﻮاﻋﺪ اﻷ ﻣﻦ.

ﻏ

ﺮف ﻟـﻠـﻤـﺎء، أو ﺑـﻤـﺼـﺮف ﻣـﻮﺟـﻮد ﻓـﻲ

ﺻ

اﻟﺤﺎﺋﻂ ﻋﻠﻰ أن ﻳﻜﻮن ارﺗﻔﺎﻋﻪ ﻣﺎ ﺑﻴﻦ 56

و 001 ﺳﻨﺘﻤﺘﺮ ﻋﻦ ﺳﻄﺢ اﻷ رض

65 - 100 cm

وﺻﻞ ﺧﺮﻃﻮم ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ

أول دورة ﻏﺴﻴﻞ

ﺑﻌﺪ اﻻ ﻧﺘﻬﺎء ﻣﻦ ﻋﻤﻠﻴﺔ ﺗﺮآﻴﺐ اﻟﺠﻬﺎز، وﻗﺒﻞ اﺳﺘﺨﺪاﻣﻪ، ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ ﻏﺴﻴﻞ ﻣﺴﺘﺨﺪﻣﻴﻦ

ﻣ

ـﺴـﺤـ

ﻮق ﻏـﺴـﻴـﻞ وﺑـﺪون ﻣـﻼ ﺑـﺲ داﺧـﻞ اﻟـﻐـﺴـﺎﻟـﺔ، ﻣـﺴـﺘـﺨـﺪﻣـﻴـﻦ ﺑـﺮﻧـﺎﻣـﺞ اﻟـﻐـﺴـﻴـﻞ ﻋـﻠـﻰ 09

درﺟﺔ ﻣﺌﻮﻳﺔ ﺑﺪون ﻋﻤﻠﻴﺔ ﻏﺴﻴﻞ ﺑﺪاﺋﻴﺔ.

ـﻮﻣـ

ﻮا ﺑـﻮﺿـﻌـﻪ ﻋـﻠـﻰ ﺣـﺎﻓـﺔ ﻣـﻐـﺴـﻠـﺔ

أو ﻗ

ﻮض ﺣـﻤـﺎم، ارﺑـﻄـﻮا اﻟـﺨـﺮﻃـﻮم

أو ﺣ ﺑ

ـﺤـﺎﻣـ

ﻞ اﻟـﺨـﺮﻃـﻮم اﻟـﺬي ﻳـﻜـﻮن ﻣـﺰود ﻣـﻊ

اﻟﺠﻬﺎزﺑﻤﺤﺒﺲ اﻟﻤﺎء )اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ( اﻟﻄﺮف اﻟﺤﺮ ﻣﻦ اﻟﺨﺮﻃﻮم ﻳﺠﺐ أن ﻻ ﻳﻜﻮن ﻣﻐﻤﻮر ﻓﻲ اﻟﻤﺎء.

ﻣﻮاﺻﻔﺎت ﻓﻨﻴﺔ

! ﻏ

ـﻴـ

ﺮ ﻣـﻨـﺼـﻮح اﺳـﺘـﺨـﺪام ﺧـﺮاﻃـﻴـﻢ ﺗـﻄـﻮﻳـﻞ ، اذا آـﺎن ﻣـﻦ اﻟـﻀـﺮوري اﺳـﺘـﺨـﺪام هـﺬه

5 X41 LIW

اﻟﻌﺮض 5.95 ﺳﻨﺘﻤﺘﺮ اﻻ رﺗﻔﺎع 58 ﺳﻨﺘﻤﺘﺮ اﻟﻌﻤﻖ 3,55 ﺳﻨﺘﻤﺘﺮ

ﻣﻦ 1 اﻟﻰ 5 آﻐﻢ

ﻓﺮق ﺟﻬﺪ 022/032 ﻓﻮﻟﺖ 05 هﻴﺮﺗﺰ اﻟﻘﺪرة اﻟﻘﺼﻮى اﻟﻤﻤﺘﺼﺔ ﻣﻦ ﻗﺒﻞ اﻟﺠﻬﺎز 0581 واط

اﻟﻀﻐﻂ اﻟﻘﺼﻮى 1 ﻣﻠﺒﺴﻜﺎل )01 ﺑﺎر( اﻟﻀﻐﻂ اﻟﺪﻧﻴﺎ 50.0 ﻣﻴﻠﻴﺒﺴﻜﺎل )5.0 ﺑﺎر(

ﻗﺪرة ﺣﻮض اﻟﻐﺴﻴﻞ 64 ﻟﺘﺮ

ﺣﺘﻰ 0041 دورة ﻓﻲ اﻟﺪﻗﻴﻘﺔ

ﺑ

ـﺮﻧـﺎﻣـ

ﺞ 2، درﺟـﺔ ﺣـﺮارة 06 درﺟـﺔ ﻣـﺌـﻮﻳـﺔ، ﺗـﻤـﺖ اﻟـﺘـﺠـﺮﺑـﺔ

ﺑﺤﻤﻞ ﻏﺴﻴﻞ 5 آﻐﻢ

هﺬا اﻟﺠﻬﺎز ﻳﻄﺎﺑﻖ اﻟﻤﻮاﺻﻔﺎت اﻟﻤﻄﻠﻮﺑﺔ ﻣﻦ ﺳﻮق اﻟﺪول

اﻷ ورﺑﻴﺔ اﻟﻤﺸﺘﺮآﺔ:

- ﺑﻤﺎ ﻳﺘﻌﻠﻖ ﺑﻔﺮق ﺟﻬﺪ ﻣﻨﺨﻔﺾ

- ﺑﻤﺎ ﻳﺘﻌﻠﻖ اﻟﺘﻮاﻓﻖ اﻟﻜﻬﺮوﻣﻐﻨﺎﻃﻴﺴﻲ

اﻟﻤﺪﻳﻞ

اﻷ ﺑﻌﺎد

اﻟﻘﺪرة

اﻟﺘﻮﺻﻴﻼ ت اﻟﻜﻬﺮﺑﺎﺋﻴﺔ

ﺔ ﻣـﻦ ﻗـﺒـﻞ اﻟـﺠـﻬـﺎزوﻳـﻜـﻮن ﻣـﺸـﺎر ﻟـﻬـﺎ ﻓـﻲ ﻻ ﺋـﺤـﺔ اﻟـﺨـﺼـﺎﺋـﺺ اﻟـﻔـﻨـﻴـﺔ ﻟـﻠـﺠـﻬـﺎز

اﻟﺘﻮﺻﻴﻼ ت اﻟﻬﻴﺪروﻟﻴﻜﻴﺔ

ﺳﺮﻋﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ

ﺑﺮاﻣﺞ ﺗﺠﺮﺑﺔ اﻟﺠﻬﺎز ﺣﺴﺐ اﻟﻘﻮاﻋﺪ 654CEI

ﺧﺮاﻃﻴﻢ اﻟﺘﻄﻮﻳﻞ ﻳﺠﺐ أن ﻳﻜﻮن ﻗﻄﺮ هﺬا اﻟﺨﺮﻃﻮم ﻧﻔﺲ ﻗﻄﺮ اﻟﺨﺮﻃﻮم اﻟﺮﺋﻴﺴﻲ

وﻳﺠﺐ أن ﻻ ﻳﺰﻳﺪ ﻃﻮﻟﻪ ﻋﻦ 051 ﺳﻨﺘﻤﺘﺮ.

اﻟﺘﻮﺻﻴﻞ ﺑﺸﺒﻜﺔ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ

ﻗﺒﻞ ادﺧﺎل ﻗﺎﺑﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻟﺬآﺮ( ﺑﻤﻘﺒﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻷ ﻧﺜﻰ( ﺗﺄآﺪوا

ﻣﻦ أن:

ﻣﻘﺒﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻷ ﻧﺜﻰ( ﻟﻬﺎ ﺧﻂ أرض ﻓﻌﺎل وﺧﺎﺿﻊ اﻟﻰ اﻟﻘﻮاﻧﻴﻦ ﻣـﻘـﺒـﺲ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ )اﻷ ﻧـﺜـﻰ( ﻗـﺎدر ﻋـﻠـﻰ ﺗـﺤـﻤـﻞ اﻟـﻘـﺪرة اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ اﻟـﻘـﺼـﻮى

ـﻤـﻤـﺘـﺼـ

اﻟ

)اﻧﻈﺮ اﻟﻰ اﻟﺠﺎﻧﺐ(.

ﻓﺮق ﺟﻬﺪ ﺷﺒﻜﺔ اﻟﻜﻬﺮﺑﺎء ﻳﺠﺐ أن ﺗﻜﻮن ﻓﻲ اﻟﻘﻴﻢ اﻟﺘﻲ ﺗﻜﻮن ﻣﻮﺟﻮدة واﻟﻤﺸﺎر ﻟﻬﺎ

ﻓﻲ ﻻ ﺋﺤﺔ اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ ﻟﻠﺠﻬﺎز )اﻧﻈﺮ اﻟﻰ اﻟﺠﺎﻧﺐ(.

ﻣﻘﺒﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻷ ﻧﺜﻰ( ﻣﻼ ﺋﻢ ﻟﻘﺎﺑﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻟﺬآﺮ( اﻟﻤﺰود ﻣﻊ

اﻟﻐﺴﺎﻟﺔ ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم ﺗﻮاﻓﻘﻬﻢ ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ ﺗﻐﻴﻴﺮ اﺣﺪاهﻤﺎ.

! اﻟﻐﺴﺎﻟﺔ ﻻ ﺗﻮﺿﻊ ﻓﻲ اﻟﺨﺎرج ﺣﺘﻰ ﻟﻮ آﺎن اﻟﻤﻜﺎن ﻣﻐﻄﻰ وذﻟﻚ ﻷ ﻧﻪ ﻣﻦ اﻟﺨﻄﺮ ﺗﺮك

اﻟﺠﻬﺎز ﺗﺤﺖ ﻋﻮاﻣﻞ اﻟﻄﻘﺺ ﻣﺜﻞ اﻟﻤﻄﺮ ﺑﺮق رﻋﺪ اﻟﻰ اﺧﺮه.

! ﺑ

ـﻌـ

ﺪ اﻻ ﻧـﻬـﺎء ﻣـﻦ ﺗـﺮآـﻴـﺐ اﻟـﺠـﻬـﺎز ﻳـﺠـﺐ أن ﻳـﻜـﻮن ﻣـﻦ اﻟـﺴـﻬـﻞ اﻟـﻮﺻـﻮل اﻟـﻰ ﻣـﻘـﺒـﺲ

اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻷ ﻧﺜﻰ(.

! ﻻ ﺗﺴﺘﺨﺪﻣﻮا ﻣﻬﺎﻳﺌﺎت او ﻣﻘﺒﺲ ﻣﺘﻌﺪد اﻟﺜﻘﻮب أو اﺳﻼ ك ﺗﻄﻮﻳﻞ.

Page 52

ﺲﺑ ﻼﻤﻟا ﺔﻟﺎﺴﻏ ﻒﺻو

ﻟـﻮﺣ

ﺔ اﻟـﻘـﻴـﺎدة

زر

وﻇﺎﺋﻒ

ﻣﺼﺎﺑﻴﺢ اﻧﺬار

ﻣﺼﺒﺎح اﻧﺬار

اﺷﺘﻐﺎل/ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻣﻘﻔﻞ

زر

ﺗﺸﻐﻴﻞ/ اﻃﻔﺎء

ﻣﻘﺒﺾ

ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ

ﻣﻘﺒﺾ درﺟﺔ اﻟﺤﺮارة ﻟﻮﺿﻊ درﺟﺔ ﺣﺮارة اﻟﻐﺴﻴﻞ أو اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ ﺑﻤﺎء

ﺑﺎرد )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ 55(

زر ﺑﺪء/ﺷﻄﺐ اﻟﺒﺮﻧﺎﻣﺞ TESER/TRATS ﻟﺘﺸﻐﻴﻞ اﻟﺒﺮاﻣﺞ أو اﻟﻐﺎﺋﻬﺎ ﻋﻨﺪﻣﺎ

ﻳﻘﻊ ﺧﻄﺄ ﻓﻲ اﻟﺒﺮﻣﺠﺔ

ﻣﺼﺒﺎح اﻧﺬاراﺷﺘﻐﺎل/ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻣﻘﻔﻞ ﻟﻔﻬﻢ اذا ﻣﺎ آﺎﻧﺖ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ ﺗﺸﺘﻐﻞ واذا آﺎن ﻣﻦ اﻟﻤﻤﻜﻦ ﻓﺘﺢ ﺑﺎب اﻟﻐﺴﺎﻟﺔ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ 35(

زر ﺗﺸﻐﻴﻞ/اﻃﻔﺎء ﻟﺘﺸﻐﻴﻞ واﻃﻔﺎء ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ

ﻣﻘﺒﺾ اﻟﺒﺮﻣﺠﺔ ﻟﻮﺿﻊ اﻟﺒﺮاﻣﺞ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ 45(،

ﺧﻼ ل اﻟﺒﺮﻧﺎﻣﺞ ﻳﺒﻘﻰ اﻟﻤﻘﺒﺾ ﺛﺎﺑﺖ ﻓﻲ ﻣﻜﺎﻧﻪ.

ﻣﻘﺒﺾ

اﻟﻌﺼﺮ اﻟﺪوراﻧﻲ

ﻣﻘﺒﺾ

درﺟﺔ اﻟﺤﺮارة

زر

ﺑﺪء/ﺷﻄﺐ اﻟﺒﺮﻧﺎﻣﺞ

اﻟﺒﺮاﻣﺠﺔ

ﻮض ﻣـﺴـﺎﺣـﻴـﻖ اﻟـﻐـﺴـﻴـﻞ ﻟـﻮﺿـﻊ ﻣـﺴـﺎﺣـﻴـﻖ اﻟـﻐـﺴـﻴـﻞ واﻟـﻤـﺴـﺎﺣـﻴـﻖ اﻻ ﺿـﺎﻓـﻴـﺔ )اﻧـﻈـﺮ

ﺣ

ﺻﻔﺤﺔ رﻗﻢ 65(

ﻣﺼﺎﺑﻴﺢ اﻻ ﻧﺬار ﻟﻤﺮاﻗﺒﺔ ﺣﺎﻟﺔ ﺗﻘﺪم ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ ﺧﻼ ل ﻋﻤﻠﻪ

اذا ﺗﻢ وﺿﻊ اﻟﻮﻇﻴﻔﺔ ﺗﺄﺧﻴﺮ ﻋﻤﻞ دورة اﻟﻐﺴﻴﻞ remiT yaleD ﺳﻮف ﻳﺸﻴﺮون اﻟﻰ اﻟﺰﻣﻦ اﻟﻤﺘﺒﻘﻲ ﺣﺘﻰ ﺗﺒﺪأ دورة اﻟﻐﺴﻴﻞ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 35(

ـﻘـﺒـ

ﺾ اﻟـﻌـﺼـﺮ اﻟـﺪوراﻧـﻲ ﻟـﻮﺿـﻊ ﻋـﻤـﻠـﻴـﺔ اﻟـﻌـﺼـﺮ اﻟـﺪوراﻧـﻴـﺔ أو ﻓـﺼـﻠـﻬـﺎ ﺑـﺸـﻜـﻞ آـﺎﻣـﻞ

ﻣ )اﻧﻈﺮ ﺻﻔﺤﺔ 55(

أزرار اﻟﻮﻇﺎﺋﻒ ﻻ ﺧﺘﻴﺎر اﻟﻮﻇﺎﺋﻒ اﻟﺘﻲ ﺗﻜﻮن ﻣﺰودة ﺑﻬﺎ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ، اﻟﺰر اﻟﺬي

ﻳﻘﻮم ﺑﺘﺸﻐﻴﻞ اﺣﺪي اﻟﻮﻇﺎﺋﻒ ﻳﻜﻮن ﻣﻀﻲء ﻋﻨﺪ اﺧﺘﻴﺎره.

Page 53

ﻣﺮﺣﻠﺔ ﺑﺎﻟﻌﻤﻞ

ﻣﺼﺎﺑﻴﺢ اﻻ ﻧﺬار

ﺧﻼ ل دورة اﻟﻐﺴﻴﻞ ﻣﺼﺎﺑﻴﺢ اﻻ ﻧﺬار ﺗﻀﻲء واﺣﺪ ﺗﻠﻮ اﻻ ﺧﺮ ﻟﻴﺸﻴﺮآﻞ واﺣﺪ ﻣﻦ هﺬه

اﻟﻤﺼﺎﺑﻴﺢ اﻟﻰ ﺗﻘﺪم ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ:

ﻣﺼﺎﺑﻴﺢ اﻻ ﻧﺬار ﻳﻘﺪﻣﻮن ﻣﻌﻠﻮﻣﺎت هﺎﻣﺔ.

هﺎ هﻮ ﻣﺎ ﻳﻘﺪﻣﻮن ﻣﻦ ﻣﻌﻠﻮﻣﺎت:

اﻟﻐﺴﻴﻞ اﻟﺒﺪاﺋﻲ

اﻟﻐﺴﻴﻞ اﻟﻌﺎدي

اﻟﻔﻀﻔﻀﺔ

ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ

ﻣﻼ ﺣﻈﺔ: ﺧﻼ ل ﻋﻤﻠﻴﺔ ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ ﺣﻮض ﻏﺴﻴﻞ اﻟﻐﺴﺎﻟﺔ ﻳﻀﻲء اﻟﻤﺼﺒﺎح

اﻟﺨﺎص ﺑﻌﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ.

ازرار وﻇﺎﺋﻒ

ازرار اﻟﻮﻇﺎﺋﻒ ﻟﻬﻢ أﻳﻀﺎ وﻇﻴﻔﺔ ﻣﺼﺒﺎح اﻧﺬار.

ﻋﻨﺪ اﺧﺘﻴﺎر اﺣﺪ اﻟﻮﻇﺎﺋﻒ ﻳﻀﻲء اﻟﺰر اﻟﺨﺎص ﺑﻬﺬه اﻟﻮﻇﻴﻔﺔ.

اذا آﺎﻧﺖ اﻟﻮﻇﻴﻔﺔ اﻟﻤﺨﺘﺎرة ﻻ ﺗﺘﻮاﻓﻖ ﻣﻊ ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ اﻟﻤﺨﺘﺎر ﻳﺒﺪأ هﺬا اﻟﺰر ﺑﻼ ﺿﺎءة واﻻ ﻧﻄﻔﺎء اﻟﻤﺘﺮدد وهﺬه اﻟﻮﻇﻴﻔﺔ ﻻ ﻳﺘﻢ ﺗﺸﻐﻴﻠﻬﺎ.

ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم ﺗﻮاﻓﻖ اﻟﻮﻇﻴﻔﺔ اﻟﻤﺨﺘﺎرة ﻣﻊ اﻟﻮﻇﻴﻔﺔ اﻟﺘﻲ ﺗﻢ اﺧﺘﻴﺎرهﺎ ﻣﺴﺒﻘﺎ ﺗﺒﻘﻰ

ﺗﻌﻤﻞ ﻓﻘﻂ آﺧﺮ وﻇﻴﻔﺔ ﻣﺨﺘﺎرة

ﻣﻮﺿﻮع ﺗﺄﺧﻴﺮ ﺑﺪء ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ:

اذا آﺎﻧﺖ ﻣﻮﺿﻮﻋﺔ اﻟﻮﻇﻴﻔﺔ ﺗﺄﺧﻴﺮ ﺑﺪء ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ remiT yaleD )اﻧﻈﺮ اﻟﻰ

ﺻﻔﺤﺔ رﻗﻢ 55( ﺑﻌﺪ أن ﻗﻤﺘﻢ ﺑﺘﺸﻐﻴﻞ اﻟﺒﺮﻧﺎﻣﺞ، ﻳﺒﺪأ اﻟﻤﺼﺒﺎح اﻟﺨﺎص ﺑﻮﻇﻴﻔﺔ ﺗﺄﺧﻴﺮ

ﺑﺪء ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ ﺑﻌﻤﻠﻴﺔ اﻻ ﺿﺎءة واﻻ ﻧﻄﻔﺎء ﺑﺸﻜﻞ ﻣﺘﺮدد:

ﻣﻊ ﻣﺮور اﻟﺰﻣﻦ ﺗﻈﻬﺮ اﻟﻤﺪة اﻟﺰﻣﻨﻴﺔ اﻟﻤﺘﺒﻘﻴﺔ ﻣﻦ اﻟﺘﺄﺧﻴﺮ ﺑﻮاﺳﻄﺔ اﺿﺎءة واﻧﻄﻔﺎء

ﺑﺸﻜﻞ ﻣﺘﺮدد اﻟﻤﺼﺒﺎح اﻟﺬي ﻳﻘﺎﺑﻞ اﻟﻔﺘﺮة اﻟﺰﻣﻨﻴﺔ اﻟﻤﺘﺒﻘﻴﺔ

ﻋﻨﺪ ﻣﻀﻲ وﻗﺖ اﻟﺘﺄﺧﻴﺮ اﻟﻤﺨﺘﺎر ﻣﺼﺒﺎح اﻻ ﻧﺬار اﻟﺬي آﺎن ﻳﻀﻲء وﻳﻨﻄﻔﻲء ﺑﺸﻜﻞ

ﻣﺘﺮدد ﻳﻨﻄﻔﻲء وﻳﺒﺪأ ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ اﻟﻤﺨﺘﺎر ﺑﺎﻟﻌﻤﻞ.

ﻣﺼﺒﺎح اﻻ ﻧﺬار اﻟﺬي ﻳﺸﻴﺮ ﺑﺘﺸﻐﻴﻞ اﻟﻐﺴﺎﻟﺔ/اﻟﺒﺎب ﻣﻘﻔﻞ

ﻋﻨﺪﻣﺎ ﻳﻜﻮن ﻣﺼﺒﺎح اﻻ ﻧﺬا ﻣﻀﻲء ﻳﺸﻴﺮ اﻟﻰ أن ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻣﻘﻔﻞ وذﻟﻚ ﻟﺘﺠﻨﺐ ﻓﺘﺢ ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﺑﺸﻜﻞ ﻋﺮﺿﻲ، ﻟﺘﺠﻨﺐ ﺣﺪوث أﺿﺮار ﻟﺒﺎب اﻟﻐﺴﺎﻟﺔ ﻣﻦ اﻟﻀﺮوري اﻻ ﻧﺘﻈﺎر ﺣﺘﻰ ﻳﺒﺪأ هﺬا اﻟﻤﺼﺒﺎح ﺑﺎﻻ ﺿﺎءة واﻧﻄﻔﺎء اﻟﻤﺘﺮدد ﻗﺒﻞ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﻓﺘﺢ ﺑﺎب اﻟﻐﺴﺎﻟﺔ.

ﺎءة واﻻ ﻧـﻄـﻔـﺎء اﻟـﻤـﺘـﺮدد اﻟـﺴـﺮﻳـﻊ ﻟـﻤـﺼـﺒـﺎح اﻻ ﻧـﺬار اﻟـﺬي ﻳـﺸـﻴـﺮ اﻟـﻰ ﻋـﻤـﻞ اﻟـﻐـﺴـﺎﻟـﺔ/ﺑـﺎب اﻟـﻐـﺴـﺎﻟـﺔ ﻣـﻘـﻔـﻞ ﻣـﻊ اي ﻣـﺼـﺒـﺎح اﺧـﺮ ﻳـﺸـﻴـﺮ اﻟـﻰ وﺟـﻮد ﻋـﻄـﺐ ﻓـﻲ اﻟـﻐـﺴـﺎﻟـﺔ

اﻻ ﺿ

وﻟ

ـﻬـ

ﺬا

ﻳﺠﺐ اﺳﺘﺪﻋﺎء ﻗﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ.

Page 54

ﺗﺸﻐﻴﻞ اﻟﺒﺮاﻣﺞ

5. ﺿﻌﻮا ﺳﺮﻋﺔ ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 55(

6. ﺻﺐ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ واﻟﻤﺴﺎﺣﻴﻖ اﻻ ﺿﺎﻓﻴﺔ )اﻧﻈﺮ ﺻﻔﺤﺔ 65(

7. ﺷﻐﻞ اﻟﺒﺮﻧﺎﻣﺞ ﺑﺎﻟﻀﻐﻂ ﻋﻠﻰ اﻟﺰر ﺑﺪء/ﺷﻄﺐ TESER/TRATS ﻟﺸﻄﺐ اﻟﺒﺮﻧﺎﻣﺞ اﻟﻤﺨﺘﺎر اﺿﻐﻂ ﻋﻠﻰ اﻟﺰر ﺑﺪء/ﺷﻄﺐ TESER/TRATS ﻟﻤﺪة 2 ﺛﺎﻧﻴﺔ ﻋﻠﻰ اﻷ ﻗﻞ

ـﻨـ

ﺪ اﻧـﺘـﻬـﺎء ﺑـﺮﻧـﺎﻣـﺞ اﻟـﻐـﺴـﻴـﻞ اﻟـﻤـﺼـﺒـﺎح اﻟـﺬي ﻳـﺸـﻴـﺮ اﻟـﻰ ﻋـﻤـﻞ اﻟـﻐـﺴـﺎﻟـﺔ/ﺑـﺎب اﻟـﻐـﺴـﺎﻟـﺔ ﻣـﻘـﻔـﻞ ﻳـﺒـﺪأ ﺑـﻼ ﺿـﺎءة

8. ﻋ

واﻻ ﻧﻄﻔﺎء ﺑﺸﻜﻞ ﻣﺘﺮدد ﻟﻴﺸﻴﺮ اﻟﻰ اﻧﻪ ﻣﻦ اﻟﻤﻤﻜﻦ اﻵ ن ﻓﺘﺢ ﺑﺎب اﻟﻐﺴﺎﻟﺔ، اﺧﺮج اﻟﻤﻼ ﺑﺲ ﻣﻦ اﻟﻐﺴﺎﻟﺔ واﺗﺮك ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻣﻔﺘﻮح ﻧﺼﻒ ﻓﺘﺤﺔ ﻟﻴﻨﺸﻒ ﺣﻮض اﻟﻐﺴﻴﻞ.

اﻃﻔﻰْ اﻟﻐﺴﺎﻟﺔ وذﻟﻚ ﺑﺎﻟﻀﻐﻂ ﻋﻠﻰ اﻟﺰر

وﺻﻒ دورة اﻟﻐﺴﻴﻞ ﺑﺮﻧﺎﻣﺞ

ﻣﺘﻮﺳﻄﺔ وأﺧﺮي ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻣﺪة اﻟﺒﺮﻧﺎﻣﺞ

)دﻗﺎﺋﻖ(

531ﻏـﺴـﻴـﻞ ﺑـﺪاﺋـﻲ، ﻏـﺴـﻴـﻞ ﻋـﺎدي، ﻋـﻤـﻠـﻴـﺔ ﻓـﻀـﻔـﻀـﺔ، ﻋـﻤـﻠـﻴـﺔ ﻋـﺼـﺮ دوراﻧـﻴـﺔ

ﺣﺴﺎﺳﺔ ﻋﺎدﻳﺔ

57ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

06ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

05ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﺿﺪ اﻟﺠﻌﻠﻜﺔ، ﻋﺼﺮ دوراﻧﻲ ﺣﺴﺎس ﺻﻮف

ﺣﺴﺎﺳﺔ

ﻣﻨﻌﻤﺎت

ﻣﺒﻴﻀﺎت

ﺿﺪ اﻟﺒﻘﻊ

ﻣﺴﺤﻮق

ﻋﺎدي

ﺑﺪاﺋﻲ

ﺣﺮارة

09 درﺟﺔ

09 درﺟﺔ 521

06 درﺟﺔ 011

04 درﺟﺔ 501

04 درﺟﺔ 07

06 درﺟﺔ

04 درﺟﺔ

04 درﺟﺔ 06

604 درﺟﺔ

ﺑﺒﺴﺎﻃﺔ: ﺗﺸﻐﻴﻞ ﺑﺮﻧﺎﻣﺞ

1. ﺷﻐﻞ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ وذﻟﻚ ﺑﺎﻟﻀﻐﻂ ﻋﻠﻰ اﻟﺰر

ﺟﻤﻴﻊ ﻣﺼﺎﺑﻴﺢ اﻻ ﻧﺬار ﺗﻀﻲء ﻟﺒﻌﺾ اﻟﺜﻮاﻧﻲ وﻣﻦ ﺛﻢ ﻳﻨﻄﻔﺆون، وﻳﺒﺪأ اﻟﻤﺼﺒﺎح اﻟﺬي ﻳﺸﻴﺮ اﻟﻰ ﻋﻤﻞ

اﻟﻐﺴﺎﻟﺔ /ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻣﻘﻔﻞ ﻳﺒﺪأ ﺑﺎﻻ ﺿﺎءة واﻻ ﻧﻄﻔﺎء اﻟﻤﺘﺮدد.

2. اﻣﻠﻲء اﻟﻐﺴﺎﻟﺔ ﺑﺎﻟﻤﻼ ﺑﺲ اﻟﻤﺮاد ﻏﺴﻠﻬﺎ واﻏﻠﻖ ﺑﺎب اﻟﻐﺴﺎﻟﺔ

3. اﺧﺘﺎر ﺑﻮاﺳﻄﺔ ﻣﻘﺒﺾ اﻟﺒﺮاﻣﺞ اﻟﺒﺮﻧﺎﻣﺞ اﻟﺬي ﺗﻮدون اﺳﺘﺨﺪاﻣﻪ،

4. ﺿﻌﻮا درﺟﺔ ﺣﺮارة اﻟﻐﺴﻴﻞ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 55(

ﻻ ﺋﺤﺔ اﻟﺒﺮاﻣﺞ

ﻃﺒﻴﻌﺔ اﻷ ﻧﺴﺠﺔ ودرﺟﺔ وﺳﺎﺧﺘﻬﺎ

أﻧﺴﺠﺔ ﻋﺎدﻳﺔ

ـﻴـﻀـ

ﺎء آـﺜـﻴـﺮة اﻟـﻮﺳـﺦ )ﺷـﺮاﺷـﻒ ﺗـﺨـﻮت،

ﺑ

ﺷﺮاﺷﻒ ﻃﺎوﻻ ت، اﻟﻰ آﺧﺮه. (

ﺑـﻴـﻀـﺎء آـﺜـﻴـﺮة اﻟـﻮﺳـﺦ )ﺷـﺮاﺷـﻒ ﺗـﺨـﻮت،

ﺷﺮاﺷﻒ ﻃﺎوﻻ ت، اﻟﻰ آﺧﺮه.(

ﺑﻴﻀﺎء وﻣﻠﻮﻧﺔ ﺑﺄﻟﻮان ﺛﺎﺑﺘﺔ آﺜﻴﺮة اﻟﻮﺳﺦ

ﺑﻴﻀﺎء وﻣﻠﻮﻧﺔ ﺣﺴﺎﺳﺔ آﺜﻴﺮة اﻟﻮﺳﺦ

ﺑﻴﻀﺎء ﻗﻠﻴﻠﺔ اﻟﻮﺳﺦ وﻣﻠﻮﻧﺔ ﺑﺄﻟﻮان ﺣﺴﺎﺳﺔ

)ﻗﻤﺼﺎن، ﺑﻼ ﻳﺰ، اﻟﻰ آﺧﺮه(

أﻟﻮان ﺛﺎﺑﺘﺔ آﺜﻴﺮة اﻟﻮﺳﺦ )ﻣﻼ ﺑﺲ اﻃﻔﺎل

رﺿﻊ، اﻟﻰ اﺧﺮه(

أﻟﻮان ﺛﺎﺑﺘﺔ آﺜﻴﺮة اﻟﻮﺳﺦ )ﻣﻼ ﺑﺲ اﻃﻔﺎل

رﺿﻊ، اﻟﻰ اﺧﺮه(

ﻮان ﺣـﺴـﺎﺳـﺔ )ﻣـﻼ ﺑـﺲ ﺑـﻤـﺨـﺘـﻠـﻒ اﻻ ﻧـﻮاع

اﻟ ﻗﻠﻴﻠﺔ اﻟﻮﺳﺦ(.

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﺿﺪ اﻟﺠﻌﻠﻜﺔ اوﻋﻤﻠﻴﺔ ﺗﻔﺮﻳﻎ ﻣﺎء اﻟﻐﺴﻴﻞ

703 درﺟﺔ 54

اﻧﺴﺠﺔ ﺣﺴﺎﺳﺔ ﺟﺪا )ﺑﺮادي، ﺣﺮﻳﺮ،اﻟﺦ(

اﻟﻮﻗﺖ ﻟﻚ uoy 4 emiT

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻣﺘﻮﺳﻄﺔ وأﺧﺮي

ﻧﻬﺎﺋﻴﺔ

ﻏﺴﻴﻞ ﻋﺎدي، ﻋﻤﻠﻴﺔ ﻓﻀﻔﻀﺔ، ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﺣﺴﺎﺳﺔ

06 درﺟﺔ

04 درﺟﺔ

03 درﺟﺔ

ﺑﻴﻀﺎء وﻣﻠﻮﻧﺔ ﺛﺎﺑﺘﺔ آﺜﻴﺮة اﻟﻮﺳﺦ

ﺑﻴﻀﺎء ﻗﻠﻴﻠﺔ اﻟﻮﺳﺦ وﻣﻠﻮﻧﺔ ﺑﺄﻟﻮان ﺣﺴﺎﺳﺔ )ﻗﻤﺼﺎن، ﺑﻼ ﻳﺰ، اﻟﻰ آﺧﺮه(

ﻮان ﺣـﺴـﺎﺳـﺔ )ﻣـﻼ ﺑـﺲ ﺑـﻤـﺨـﺘـﻠـﻒ اﻻ ﻧـﻮاع

اﻟ ﻗﻠﻴﻠﺔ اﻟﻮﺳﺦ(.

اﻟـﻮان ﺣـﺴـﺎﺳـﺔ )ﻣـﻼ ﺑـﺲ ﺑـﻤـﺨـﺘـﻠـﻒ اﻻ ﻧـﻮاع

ﻗﻠﻴﻠﺔ اﻟﻮﺳﺦ(.

رﻳﺎﺿﺔ tropS

ﻓﻀﻔﻀﺔ و ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ

ﻓﻀﻔﻀﺔ، ﺿﺪ اﻟﺠﻌﻠﻜﺔ أو ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ

03 درﺟﺔ

3103 درﺟﺔ

ﺑﻮات رﻳﺎﺿﺔ )2 زوج ﻋﻠﻰ اﻷ ﻗﺼﻰ(

اﻧـﺴـﺠـﺔ ﻟـﻤـﻼ ﺑـﺲ رﻳـﺎﺿـﻴـﺔ )ﺑـﺪﻟـﺔ رﻳـﺎﺿـﺔ،

ﺷﺮﻃﺎت، اﻟﺦ(

ﺑﺮاﻣﺞ ﺟﺰﺋﻴﺔ

ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ وﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ ﻗﻮﻳﺔ

ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ وﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ

ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ

ﺣﺴﺎﺳﺔ ﻋﺎدﻳﺔ

ﻋﻤﻠﻴﺔ ﻋﺼﺮ دوراﻧﻴﺔ

ﻋﻤﻠﻴﺔ ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ

ﻣﻼ ﺣﻈﺔ

ﻟﻮﺻﻒ ﺿﺪ اﻟﺠﻌﻠﻜﺔ: اﻧﻈﺮ اﻟﻰ اآﻮي أﻗﻞ، اﻟﺼﻔﺤﺔ اﻟﺠﺎﻧﺒﻴﺔ، اﻟﻤﻌﻠﻮﻣﺎت اﻟﻤﻘﺪﻣﺔ ﻓﻲ اﻟﻼ ﺋﺤﺔ هﻲ أرﻗﺎم ﺗﻘﺮﻳﺒﻴﺔ.

ﻓﻲ اﻟﺒﺮاﻣﺞ 8 - 9 ﻳﻨﺼﺢ ان ﻻ ﻳﺰﻳﺪ وزن اﻟﻤﻼ ﺑﺲ اﻟﻤﺮاد ﻏﺴﻠﻬﺎ ﻋﻦ 5.3 آﻴﻠﻮﻏﺮام. ﻓﻲ اﻟﺒﺮﻧﺎﻣﺞ رﻗﻢ 31 اﻟﻮزن ﻳﺠﺐ أن ﻻ ﻳﺰﻳﺪ ﻋﻦ 2 آﻴﻠﻮﻏﺮام

ﺑﺮﻧﺎﻣﺞ ﺧﺎص

hserfeR )ﺑﺮﻧﺎﻣﺞ 11 ﻟﻸ ﻧﺴﺠﺔ اﻟﻤﺴﺘﺨﺮﺟﺔ( ﻣﺪروس ﻟﻐﺴﻴﻞ اﻟﻤﻼ ﺑﺲ ﻗﻠﻴﻠﺔ اﻻ ﺗﺴﺎخ ﺑﻤﺪة ﻗﺼﻴﺮة ﻣﻦ اﻟﺰﻣﻦ، ﻳﺪوم ﻓﻘﻂ 03 دﻗﻴﻘﺔ ﺗﻘﺮﻳﺒﺎ ﻳﺴﻤﺢ ﻟﻜﻢ ﺗﻮﻓﻴﺮ اﻟﺰﻣﻦ وﺗﻮﻓﻴﺮ اﻟﻄﺎﻗﺔ ، ﺑﻮﺿﻊ اﻟﺒﺮﻧﺎﻣﺞ )11 ﻋﻠﻰ 03 درﺟﺔ

ﻣﺌﻮﻳﺔ( ﻳﻤﻜﻦ ﻏﺴﻞ ﻣﻼ ﺑﺲ ﻣﻦ اﻧﺴﺠﺔ ﻣﺨﺘﻠﻔﺔ، )ﻣﺎ ﻋﺪى اﻟﺤﺮﻳﺮ( ﺑﺄﻗﺼﻰ ﺣﻤﻞ ﻏﺴﻴﻞ 3 آﻐﻢ. ﻧﻨﺼﺤﻜﻢ اﺳﺘﺨﺪام ﻣﻨﻈﻔﺎت اﻟﻐﺴﻴﻞ اﻟﺴﺎﺋﻠﺔ.

Page 55

( ﻳﻤﻜﻦ ﺗﺨﻔﻴﺾ درﺟﺔ ﺣﺮارة اﻟﻐﺴﻴﻞ ﺣﺘﻰ اﻟﻮﺻﻮل اﻟﻰ

54 ﺔﺤﻔﺻ ﻲﻓ ﺞﻣاﺮﺒﻟا ﺔﺣﻮﻟ ﻰﻟا ﺮﻈﻧا) ﻞﻴﺴﻐﻟا ةراﺮﺣ ﺔﺟرد ﻊﺿو ﻢﺘﻳ ةراﺮﺤﻟا ﺔﺟرد ﻢﻈﻨﻣ ﺾﺒﻘﻣ ﺮﻳوﺪﺘﺑ

وﺿﻊ ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ

.ةرﺎﻴﺘﺧا ﻢﺗ يﺬﻟا ﺞﻣﺎﻧﺮﺒﻠﻟﺮﺼﻌﻟا ﺔﻴﻠﻤﻌﻟ ﺔﻴﻧاروﺪﻟا ﺔﻋﺮﺴﻟا ﻊﺿو ﻢﺘﻳ ﺔﻴﻧاروﺪﻟا ﺮﺼﻌﻟا ﺔﻴﻠﻤﻋ ﺾﺒﻘﻣ ﺮﻳوﺪﺘﺑ

ﺗﺸﺨﻴﺺ اﻟﺒﺮاﻣﺞ

وﺿﻊ درﺟﺔ اﻟﺤﺮارة

اﻟﻐﺴﻴﻞ ﺑﻤﺎء ﺑﺎرد

اﻟﺴﺮﻋﺔ اﻟﺪوراﻧﻴﺔ اﻟﻘﺼﻮى ﻟﻌﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ ﻟﻜﻞ ﺑﺮﻧﺎﻣﺞ ﻣﻦ اﻟﺒﺮاﻣﺞ هﻲ آﺎﻟﺘﺎﻟﻲ:

اﻟﺒﺮﻧﺎﻣﺞ اﻟﺴﺮﻋﺔ اﻟﻘﺼﻮى

ﻗﻄﻦ 0041 دورة ﻓﻲ اﻟﺪﻗﻴﻘﺔ

اﻧﺴﺠﺔ ﻣﺴﺘﺨﺮﺟﺔ 008 دورة ﻓﻲ اﻟﺪﻗﻴﻘﺔ

ﺻﻮف 006 دورة ﻓﻲ اﻟﺪﻗﻴﻘﺔ

ﺣﺮﻳﺮ ﻻ

ﺳﺮﻋﺔ ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ ﻳﻤﻜﻦ ﺗﺨﻔﻴﻀﻬﺎ أو ﻓﺼﻠﻬﺎ ﻧﻬﺎﺋﻴﺎ وذﻟﻚ ﺑﺎﺧﺘﻴﺎر اﻟﻮﺿﻊ اﻟﻤﺸﺎر ﻟﻪ ﺑﺎﻟﺸﻌﺎر

اﻟﻮﻇﺎﺋﻒ

اﻟﻮﻇﺎﺋﻒ اﻟﻤﺨﺘﻠﻔﺔ اﻟﺘﻲ ﻣﻦ اﻟﻤﻤﻜﻦ اﺳﺘﺨﺪاﻣﻬﺎ ﻋﻨﺪ ﻋﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ وﻣﻮﻓﺮة ﻣﻦ ﻗﺒﻞ اﻟﻐﺴﺎﻟﺔ ﺗﺴﺎﻋﺪ ﻋﻠﻰ اﻟﺤﺼﻮل ﻋﻠﻰ ﻏﺴﻴﻞ أﻧﻈﻒ وﺑﻴﺎض ﻧﺎﺻﻊ ﻣﺜﻞ رﻏﺒﺘﻜﻢ، ﻻ ﺧﺘﻴﺎر اﻟﻮﻇﺎﺋﻒ اﻟﻤﺨﺘﻠﻔﺔ ﻳﺘﻢ اﺗﺒﺎع ﻧﻔﺲ اﻟﺨﻄﻮات وهﻲ آﻤﺎ ﻳﻠﻲ:

1. اﺿﻐﻂ ﻋﻠﻰ اﻟﺰر اﻟﺨﺎص ﺑﺎﻟﻮﻇﻴﻔﺔ اﻟﺘﻲ ﺗﻮد اﺳﺘﺨﺪاﻣﻬﺎ ﺣﺴﺐ اﻟﻠﻮﺣﺔ اﻟﻤﻮﺟﻮدة ﻓﻲ اﻻ ﺳﻔﻞ.

2. اﺿﺎءة زر اﻟﻮﻇﻴﻔﺔ اﻟﻤﺨﺘﺎرة ﻳﺪل ﻋﻠﻰ ﻋﻤﻞ هﺬه اﻟﻮﻇﻴﻔﺔ.

ﻣﻼ ﺣﻈﺔ: اﺿﺎءة واﻧﻄﻔﺎء زر أي وﻇﻴﻔﺔ ﻣﻦ اﻟﻮﻇﺎﺋﻒ ﺑﺸﻜﻞ ﻣﺘﺮدد ﻳﺸﻴﺮ اﻟﻰ أن هﺬه اﻟﻮﻇﻴﻔﺔ ﻻ ﻳﻤﻜﻦ اﺧﺘﻴﺎرهﺎ واﺳﺘﺨﺪاﻣﻬﺎ ﻣﻊ اﻟﺒﺮﻧﺎﻣﺞ اﻟﻤﺨﺘﺎر.

ﺗﻌﻤﻞ ﻣﻊ اﻟﺒﺮﻧﺎﻣﺞ

ﺟﻤﻴﻊ اﻟﺒﺮاﻣﺞ

2 - 3 - 4 - 5 -

ﻓﻀﻔﻀﺔ

3 - 4 - 5 - 6 7 - 8 - 9 - 01 -

ﻓﻀﻔﻀﺔ

ﻳﺒﺪأ ﺑﺎﻻ ﺿﺎءة واﻻ ﻧﻄﻔﺎء ﺑﺘﺮدد

ﺿﺪ اﻟﺒﻘﻊ

1 - 2 - 3 - 4 - 5 8 - 9 - 01 - 21 31 - ﻓﻀﻔﻀﺔ

ﻣﻼ ﺣﻈﺔ ﻟﻼ ﺳﺘﻌﻤﺎل

اﺿﻐﻂ ﻋﺪة ﻣﺮارت اﻟﺰر ﺣﺘﻰ ﻳﻀﻲء اﻟﻤﺼﺒﺎح اﻟﺬي ﻳﺸﻴﺮ اﻟﻰ اﻟﺘﺄﺧﻴﺮ اﻟﺬي ﺗﻮدون اﺳﺘﺨﺪاﻣﻪ.

ﻋﻨﺪ اﻟﻀﻐﻄﺔ اﻟﺨﺎﻣﺴﺔ ﻟﻬﺬا اﻟﺰر ﻳﺘﻢ اﻟﻐﺎء ﻋﻤﻞ هﺬه اﻟﻮﻇﻴﻔﺔ

ﻣﻼ ﺣﻈﺔ: ﺑﻌﺪ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ اﻟﻀﻐﻂ ﻋﻠﻰ اﻟﺰر ﺑﺪء/ﺷﻄﺐ TESER/TRATS ﻳﻤﻜﻨﻜﻢ ﺗﻐﻴﺮ ﻣﻘﺪار اﻟﺘﺄﺧﻴﺮ ﻓﻘﻂ ﺑﺘﻘﻠﻴﻞ هﺬا اﻟﺰﻣﻦ

ﺗﺬآﺮوا ﺻﺐ اﻟﺴﺎﺋﻞ اﻟﻤﺒﻴﺾ ﻓﻲ اﻟﺤﻮض اﻻ ﺿﺎﻓﻲ اﻟﻤﺸﺎر ﻟﻪ ﺑﺎﻟﺮﻗﻢ 4 )اﻧﻈﺮ ﺻﻔﺤﺔ 65(

ﻻ ﻳﺘﻤﺎﺷﻰ ﻣﻊ اﻻ ﺿﺎﻓﺔ اآﻮي أﻗﻞ .

وﺿﻊ هﺬه اﻻ ﺿﺎﻓﺔ، اﻟﺒﺮاﻣﺞ 4-5-6-7 ﻳﺘﻢ ﺗﻮﻗﻒ ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ ﺑﻮﺿﻊ اﻟﻤﻼ ﺑﺲ اﻟﻤﻐﺴﻮﻟﺔ ﺗﺤﺖ اﻟﻨﻘﻊ )ﺿﺪ اﻟﺠﻌﻠﻜﺔ( وﻣﺼﺒﺎح

دورة اﻟﻔﻀﻔﻀﺔ

- ﻻ ﻧﻬﺎء دورة اﻟﻐﺴﻴﻞ اﺿﻐﻂ ﻋﻠﻰ اﻟﺰر ﺑﺪء/ﺷﻄﺐ TESER/TRATS

-ﻻ ﺗ

ـﻤـ

ﺎم اﻟـﺒـﺮﻧـﺎﻣـﺞ ﺑـﻌـﻤـﻠـﻴـﺔ اﻓـﺮاغ اﻟـﻤـﺎء ﻣـﻦ ﺣـﻮض ﻏـﺴـﻴـﻞ اﻟـﻐـﺴـﺎﻟـﺔ ﺿـﻊ اﻟـﻤـﻘـﺒـﺾ ﻋـﻠـﻰ اﻟـﺸـﻌـﺎر وﻣـﻦ ﺑـﻌـﺪهـﺎ اﺿـﻐـﻂ ﻋـﻠـﻰ

اﻟﺰر ﺑﺪء/ﺷﻄﺐ TESER/TRATS

ﻻ ﺗﺘﻮاﻓﻖ ﻣﻊ اﻻ ﺿﺎﻓﺔ

ـﺼـ

ﺢ اﺳـﺘـﺨـﺪام هـﺬه اﻟـﻮﻇـﻴـﻔـﺔ اﻻ ﺿـﺎﻓـﻴـﺔ ﻋـﻨـﺪﻣـﺎ ﻳـﻜـﻮن ﺣـﻤـﻞ اﻟـﻐـﺴـﻴـﻞ آـﺒـﻴـﺮ أو ﻋـﻨـﺪ اﺳـﺘـﺨـﺪام آـﻤـﻴـﺔ آـﺒـﻴـﺮة ﻣـﻦ ﻣـﺴـﺤـﻮق

ﻨ

ﻟﻐﺴﻴﻞ.

ﺗﺄﺛﻴﺮهﺎ

ﻳـﺆﺧـﺮ ﺗـﺸـﻐـﻴـﻞ اﻟـﻐـﺴـﺎﻟـﺔ وﺑـﺪء ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ ﺣﺘﻰ 9 ﺳﺎﻋﺔ

دورة ﺗﺒﻴﺾ اﻟﻐﺴﻴﻞ ﺗﻌﻤﻞ ﻋﻠﻰ

ازاﻟﺔ اﻟﺒﻘﻊ اﻟﺼﻌﺒﺔ

ﻳﻘﻠﻞ ﺗﺠﻌﻠﻚ اﻻ ﻧﺴﺠﺔ، وﺳﻬﻞ ﻓﻲ

ﻋﻤﻠﻴﺔ اﻟﻜﻮي

ﻳﺰﻳﺪ ﻣﻦ ﻗﺪرة ﻋﻤﻠﻴﺔ اﻟﻔﻀﻔﺔ

اﻻ ﺿﺎﻓﺔ

ﺗﺄﺧﻴﺮ ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ

remiT yaleD

ﺿﺪ اﻟﺒﻘﻊ

اآﻮي أﻗﻞ

اﻟﻔﻀﻔﻀﺔ اﻻ ﺿﺎﻓﻴﺔ

Page 56

اﻟﻤﺴﺎﺣﻴﻖ واﻟﻤﻼ ﺑﺲ

.(54

اﻻ ﺿﺎﻓﻲ رﻗﻢ 4 وﺿﻌﻮا ﺑﺮﻧﺎﻣﺞ اﻟﻔﻀﻔﻀﺔ .ﻟﻠﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ اﻟﺘﺒﻴﺾ ﺧﻼ ل دورة اﻟﻐﺴﻴﻞ ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ ﺻﺐ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ اﻟﻌﺎدي

و اﻟﻤﺴﺎﺣﻴﻖ اﻻ ﺿﺎﻓﻴﺔ، ﺿﻌﻮا اﻟﺒﺮﻧﺎﻣﺞ اﻟﺬي ﺗﻮدون اﺳﺘﺨﺪاﻣﻪ و ﺷﻐﻠﻮا اﻟﻮﻇﻴﻔﺔ

اﻻ ﺿﺎﻓﻴﺔ اﻟﺘﺒﻴﺾ )اﻧﻈﺮ ﺻﻔﺤﺔ رﻗﻢ 55( اﺳﺘﺨﺪام اﻟﺤﻮض اﻻ ﺿﺎﻓﻲ رﻗﻢ 4 ﻳﻠﻐﻲ ﻋﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ اﻻ ﺿﺎﻓﻲ، واﻳﻀﺎ ﻻ ﻳﻤﻜﻦ اﺳﺨﺪام ﻋﻤﻠﻴﺔ اﻟﺘﺒﻴﺾ ﻣﻊ اﻟﺒﺮاﻣﺞ 7 )ﺣﺮﻳﺮ( وhserfeR )اﻧﻈﺮ ﺻﻔﺤﺔ رﻗﻢ

ﺗﺤﻀﻴﺮ اﻟﻤﻼ ﺑﺲ ﻟﻠﻐﺴﻴﻞ

اﻓﺼﻠﻮا اﻟﻤﻼ ﺑﺲ اﻟﻤﺮاد ﻏﺴﻠﻬﺎ ﺣﺴﺐ:

- ﻧﻮع اﻷ ﻧﺴﺠﺔ/ اﻟﺸﻌﺎر ﻣﻮﺟﻮد ﻋﻠﻰ اﻟﻠﻮﺣﺔ اﻟﻤﺜﺒﺘﺔ ﻋﻠﻰ اﻟﻤﻼ ﺑﺲ

- اﻷ ﻟﻮان: اﻓﺼﻠﻮا اﻟﻤﻼ ﺑﺲ اﻟﻤﻠﻮﻧﺔ ﻋﻦ اﻟﻤﻼ ﺑﺲ اﻟﺒﻴﻀﺎء

ﻓﺮﻏﻮا اﻟﺠﻴﻮب ﻣﻦ ﻣﺤﺘﻮاﻳﺎﺗﻬﺎ وﺗﺄآﺪوا ﻣﻦ ﺛﺒﺎت اﻻ زرار ﻻ ﺗﺘﻌﺪوا اﻟﻘﻴﻢ اﻟﻤﺸﺎر ﻟﻬﺎ، اﻟﺘﻲ ﺗﺘﻌﻠﻖ ﺑﻮزن اﻟﻤﻼ ﺑﺲ اﻟﻤﺮاد ﻏﺴﻠﻬﺎ وهﻲ ﺟﺎﻓﺔ:

اﻧﺴﺠﺔ ﻗﻮﻳﺔ : اﻗﺼﻰ ﺣﻤﻞ ﻟﻠﻐﺴﺎﻟﺔ 6 آﻐﻢ اﻧﺴﺠﺔ ﻣﺴﺘﺨﺮﺟﺔ: اﻗﺼﻰ ﺣﻤﻞ ﻟﻠﻐﺴﺎﻟﺔ 5.2 آﻐﻢ أﻧﺴﺠﺔ ﺣﺴﺎﺳﺔ: اﻗﺼﻰ ﺣﻤﻞ ﻟﻠﻐﺴﺎﻟﺔ 2 آﻐﻢ

ﺻﻮف: اﻗﺼﻰ ﺣﻤﻞ ﻟﻠﻐﺴﺎﻟﺔ 5.1 آﻐﻢ

آﻢ ﺗﺰن اﻟﻤﻼ ﺑﺲ؟

1 ﺷﺮﺷﻒ ﺗﺨﺖ 004-005 ﻏﺮام 1 ﻏﻄﺎء وﺳﺎدة 051-002 ﻏﺮام 1 ﺷﺮﺷﻒ ﻃﺎوﻟﺔ أآﻞ 004-005 ﻏﺮام 1 روب ﺣﻤﺎم 009-0021 ﻏﺮام 1 ﺑﺸﻜﻴﺮ 051-052 ﻏﺮام

اﺧﺮج ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ ﻣﻦ ﻣﻜﺎﻧﻪ وﺿﻊ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ واﻟﻤﺴﺎﺣﻴﻖ اﻻ ﺿﺎﻓﻴﺔ اﻟﺘﻲ ﺗﻮدون

اﺳﺘﺨﺪاﻣﻬﺎ ﺑﺎﻟﺸﻜﻞ اﻟﺘﺎﻟﻲ

اﻧﺴﺠﺔ ﺧﺎﺻﺔ

ﺑﺮادي: اﻃﻮي اﻟﺒﺮداﻳﺔ وﺿﻌﻬﺎ داﺧﻞ ﻏﺴﺎء وﺳﺎدة أو آﻴﺲ ﺷﺒﻜﺔ، اﻏﺴﻠﻮهﺎ ﻟﻮﺣﺪهﺎ

دون ﺗﻌﺪي وزن ﻧﺼﻒ ﺣﻤﻞ اﻟﻐﺴﺎﻟﺔ، اﺳﺘﺨﺪﻣﻮا ﺑﺮﻧﺎﻣﺞ رﻗﻢ 7 اﻟﺬي ﻳﻔﺼﻞ ﺑﺸﻜﻞ

اوﺗﻮﻣﺎﺗﻴﻜﻲ ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ. ﻟﺤﻒ و ﺟﻜﻴﺘﺎت ﺿﺪ اﻟﻬﻮاء: اذا آﺎﻧﺖ ﺣﺸﻮة هﺬه رﻳﺶ ﺑﻂ أو ﺣﺒﺶ ﻳﻤﻜﻦ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﻏﺴﻠﻬﺎ داﺧﻞ اﻟﻐﺴﺎﻟﺔ، اﻗﻠﺒﻮا هﺬه اﻟﻤﻼ ﺑﺲ وﻟﻴﻜﻮن اﻟﺤﻤﻞ اﻷ ﻗﺼﻰ ﻟﻠﻐﺴﺎﻟﺔ

ﻻ ﻳﺰﻳﺪ ﻋﻦ 2-3 آﻐﻢ ، اﻋﻴﺪوا دورة اﻟﻔﻀﻔﻀﺔ ﻣﺮة أو ﻣﺮﺗﻴﻦ ﻣﺴﺘﺨﺪﻣﻴﻦ ﻋﻤﻠﻴﺔ

اﻟﻌﺼﺮ اﻟﺤﺴﺎﺳﺔ.

ﺻﻮف: ﻟﻠﺤﺼﻮل ﻋﻠﻰ أﻓﻀﻞ ﻧﺘﺎﺋﺞ ﻏﺴﻴﻞ اﻟﺼﻮف اﺳﺘﺨﺪﻣﻮا ﺳﻮاﺋﻞ أو ﻣﺴﺎﺧﻴﻖ

ﻏﺴﻴﻞ ﺧﺎص ﻟﻐﺴﻞ اﻟﺼﻮف وزن ﺣﻤﻞ اﻟﻐﺴﺎﻟﺔ ﻳﺠﺐ أن ﻻ ﻳﺘﻌﺪى 5.1 آﻐﻢ

ادﺧﻞ اﻟﺤﻮض اﻻ ﺿﺎﻓﻲ رﻗﻢ 4

اﻟﺘﻲ ﺗﻜﻮن ﻣﺰودة ﻣﻊ اﻟﺠﻬﺎز ﻓﻲ

اﻟﺤﻮض رﻗﻢ 1، ﻋﻨﺪ ﺻﺐ اﻟﺴﺎﺋﻞ

اﻟﻤﺒﻴﺾ ﻻ ﺗﺘﻌﺪوا اﻟﺤﺪ xam اﻟﻤﺸﺎر

ﻟﻪ ﻋﻠﻰ اﻟﻌﻤﻮد اﻟﻤﻮﺟﻮد ﻓﻲ وﺳﻂ

اﻟﺤﻮض)اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ(

ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ

اﻟﻨﺘﺎﺋﺞ اﻟﺠﻴﺪة ﻟﻌﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ ﺗﻌﺘﻤﺪ أﻳﻀﺎ ﻋﻠﻰ آﻤﻴﺔ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ اﻟﺼﺤﻴﺤﺔ،

ﻋﻨﺪ وﺿﻊ آﻤﻴﺔ أآﺜﺮ ﻣﻦ اﻟﺤﺎﺟﺔ ﻣﻦ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ ﻻ ﺗﺘﻢ ﻋﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ ﺑﺸﻜﻞ

ﻓﻌﺎل و ﺗﺴﺎﻋﺪ ﻋﻠﻰ ﺗﻜﻮن ﺗﺮﺳﺒﺎت داخ اﻟﻤﻨﺎﻃﻖ اﻟﺪاﺧﻠﻴﺔ ﻣﻦ اﻟﻐﺴﺎﻟﺔ ﺑﺎﻻ ﺿﺎﻓﺔ

اﻟﻰ ﺗﻠﻮث اﻟﺒﻴﺌﺔ.

اﻟﺤﻮض 1: ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ ﻟﻼ ﺿﺎﻓﻲ )ﺑﻮدرة(

ﻗﺒﻞ ﺻﺐ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ ﺗﺄآﺪ ﻣﻦ أن اﻟﺤﻮض اﻻ ﺿﺎﻓﻲ رﻗﻢ 4 ﻟﻴﺲ ﻣﻮﺟﻮد هﻨﺎك.

اﻟﺤﻮض 2: ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ اﻟﻌﺎدي )ﺑﻮدرة او ﺳﺎﺋﻞ(

اﻟﻤﻨﻈﻒ اﻟﺴﺎﺋﻞ ﻳﺘﻢ ﺻﺒﻪ ﻓﻘﻂ ﻗﺒﻞ ﺗﺸﻐﻴﻞ اﻟﻐﺴﺎﻟﺔ.

اﻟﺤﻮض 3: ﻣﺴﺎﺣﻴﻖ اﺿﺎﻓﻴﺔ )ﻣﻨﻌﻤﺎت، اﻟﻰ اﺧﺮه(

اﻟﺴﺎﺋﻞ اﻟﻤﻨﻌﻢ ﻳﺠﺐ أن ﻻ ﻳﺨﺮج ﺧﺎرج اﻟﺸﺒﻜﺔ

اﻟﺤﻮض اﻻ ﺿﺎﻓﻲ 4: ﻟﻠﺘﺒﻴﺾ

! ﻻ ﺗﺴﺘﺨﺪﻣﻮا ﻣﺴﺎﺣﻴﻖ ﻏﺴﻴﻞ ﺧﺎﺻﺔ ﺑﺎﻟﻐﺴﻴﻞ ﻋﻠﻰ اﻟﻴﺪ ﻻ ﻧﻬﺎ ﺗﻜﻮن رﻏﻮة آﺜﻴﺮة.

دورة اﻟﺘﺒﻴﺾ

اﻟﻤﺒﻴﻀﺎت اﻟﻌﺎدﻳﺔ ﺗﺴﺘﺨﺪم ﻟﺘﺒﻴﺾ اﻻ ﻧﺴﺠﺔ اﻟﻘﻮﻳﺔ اﻟﺒﻴﻀﺎء، واﻟﻤﺒﻴﻀﺎت اﻟﺤﺴﺎﺳﺔ

ﺗﺴﺘﻌﻤﻞ ﻟﺘﺒﻴﺾ اﻻ ﻧﺴﺠﺔ اﻟﻤﺴﺘﺨﺮﺟﺔ واﻟﺼﻮف.

اذا أردﺗﻢ اﺳﺘﺨﺪام دورة اﻟﺘﺒﻴﺾ ﻓﻘﻂ ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ ﺻﺐ اﻟﺴﺎﺋﻞ اﻟﻤﺒﻴﺾ ﻓﻲ اﻟﺤﻮض

Page 57

ﺗﺤﺬﻳﺮات وﻧﺼﺎﺋﺢ

اﻻ ﻗﺘﺼﺎد واﺣﺘﺮام اﻟﺒﺌﺔ

اﻟﺘﻜﻨﻮﻟﻮﺟﻴﺎ ﻓﻲ ﺧﺪﻣﺔ اﻟﺒﻴﺌﺔ

ـﺘـ

ﻢ ﻣـﻦ ﺧـﻼ ل ﺑـﺎب اﻟـﻐـﺴـﺎﻟـﺔ ﻣـﺎء ﻗـﻠـﻴـﻞ ذﻟـﻚ ﻷ ن اﻟـﺘـﻜـﻨـﻮﻟـﻮﺟـﻴـﺎ اﻟـﺠـﺪﻳـﺪة اﻟـﻤـﺼـﻤـﻤـﺔ ﻣـﻦ

اذا رأﻳ

ـﺒـ

ﻞ ﺷـﺮآـﺔ ارﺳـﺘـﻦ ﻳـﻜـﻔـﻲ أﻗـﻞ ﻣـﻦ ﻧـﺼـﻒ آـﻤـﻴـﺔ اﻟـﻤـﺎء ﻟـﻠـﺤـﺼـﻮل ﻋـﻠـﻰ أﻓـﻀـﻞ ﻧـﺘـﺎﺋـﺞ

ﻗ

اﻟﻐﺴﻴﻞ: هﺪف ﻣﻦ اﻷ هﺪاف ﻟﺤﻤﺎﻳﺔ واﺣﺘﺮام اﻟﺒﻴﺌﺔ.

اﻟﺘﻮﻓﻴﺮ ﻓﻲ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ، اﻟﻤﺎء، اﻟﻄﺎﻗﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ، واﻟﺰﻣﻦ

ﻟـﻌـﺪم اﻟـﺘـﺒـﺬﻳـﺮ واﻻ ﺳـﺮاف ﻓـﻲ اﻟـﺪﺧـﻞ اﺳـﺘـﺨـﺪﻣـﻮا اﻟـﻐـﺴـﺎﻟـﺔ ﻋـﻨـﺪﻣـﺎ ﻳـﺘـﻮﻓـﺮ ﺣـﻤـﻠـﻬـﺎ اﻟـﻜـﺎﻣـﻞ،

ﺣﻤﻞ آﺎﻣﻞ ﻟﻠﻐﺴﺎﻟﺔ ﻣﻜﺎن ﺣﻤﻠﻴﻦ ﺑﻨﺼﻒ اﻟﻜﻤﻴﺔ ﻳﻮﻓﺮ 05% ﻣﻦ اﻟﻄﺎﻗﺔ.

ﻋـﻤـﻠـﻴـﺔ اﻟـﻐـﺴـﻴـﻞ اﻟـﺒـﺪاﺋـﻲ ﺿـﺮوري ﻓـﻘـﻂ ﻋـﻨـﺪﻣـﺎ ﺗـﻜـﺰن اﻟـﻤـﻼ ﺑـﺲ آـﺜـﻴـﺮة اﻟـﻮﺳـﺦ، ﺗـﺠـﻨـﺐ

ﻋﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ اﻟﺒﺪاﺋﻲ ﻳﻮﻓﺮ ﻓﻲ ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ، اﻟﺰﻣﻦ، ﻣﺎء وﻣﺎ ﺑﻴﻦ 5 اﻟﻰ 51%

ﻣﻦ اﻟﻄﺎﻗﺔ اﻟﻤﺴﺘﻬﻠﻜﺔ.

اﺳـﺘـﺨـﺪام ﻣـﺰﻳـﻞ ﻟـﻠـﺒـﻘـﻊ أو ﺗـﺮك اﻟـﻤـﻼ ﺑـﺲ ﻓـﻲ اﻟـﻨـﻘـﻊ ﻗـﺒـﻞ اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ اﻟـﻐـﺴـﻴـﻞ ﺗـﻘـﻠـﻞ ﻣـﻦ

ﺮورة اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ اﻟـﻐـﺴـﻴـﻞ ﻋـﻠـﻰ درﺟـﺎت ﺣـﺮارة ﻋـﺎﻟـﻴـﺔ، ﺑـﺮﻧـﺎﻣـﺞ ﻋـﻠـﻰ 06 درﺟـﺔ

ﺿ

ـﺌـﻮﻳـ

ﺔ ﺑـﺪل ﻣـﻦ 09 درﺟـﺔ ﻣـﺌـﻮﻳـﺔ أو دورة ﻏـﺴـﻴـﻞ ﻋـﻠـﻰ 04 درﺟـﺔ ﻣـﺌـﻮﻳـﺔ ﺑـﺪل ﻣـﻦ 06

ﻣ درﺟﺔ ﻣﺌﻮﻳﺔ ﺗﻮﻓﺮ ﺣﺘﻰ 05% ﻣﻦ اﻟﻄﺎﻗﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ .

اﺳـﺘـﺨـﺪم آـﻤـﻴـﺔ ﻣـﺴـﺤـﻮق اﻟـﻐـﺴـﻴـﻞ ﺑـﺎﻟـﺘـﻨـﺎﺳـﺐ ﻣـﻊ ﻗـﺴـﺎوة اﻟـﻤـﺎء اﻟـﻤـﺴـﺘـﺨـﺪم ﻓـﻲ ﻋـﻤـﻠـﻴـﺔ

ـﻐـﺴـﻴـ

ﻞ، وﻣـﻊ درﺟـﺔ وﺳـﺎﺧـﺔ اﻟـﻤـﻼ ﺑـﺲ وﻣـﻊ آـﻤـﻴـﺔ اﻟـﻤـﻼ ﺑـﺲ اﻟـﻤـﺮاد ﻏـﺴـﻠـﻬـﺎ، ﺗـﺠـﻨـﺐ

اﻟ

ﺮاف واﺣـﻤـﻲ اﻟـﺒـﻴـﺌـﺔ، ﺣـﺘـﻰ ﻟـﻮ آـﺎن ﻣـﺴـﺤـﻮق اﻟـﻐـﺴـﻴـﻞ ﻗـﺎﺑـﻞ ﻟـﻠـﺘـﺤـﻠـﻞ، ﻻ اﻧـﺔ ﻳـﺤـﺘـﻮي

اﻻ ﺳ

ﻋﻠﻰ ﻣﻮاد آﻴﻤﺎوﻳﺔ اﻟﺘﻲ ﺗﺘﻠﻒ اﻟﺘﻮازن اﻟﺒﺌﻲ، واﻳﻀﺎ ﺗﺠﻨﺒﻮا اﺳﺘﺨﺪام اﻟﻤﻨﻌﻤﺎت.

اﻟـﻘـﻴـﺎم ﺑـﻌـﻠـﻴـﺔ اﻟـﻐـﺴـﻴـﻞ ﺑـﻮاﺳـﻄـﺔ اﻟـﻐـﺴـﺎﻟـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﻓـﻲ اﻟـﻤـﺴـﺎء ﺣـﺘـﻰ ﺳـﺎﻋـﺎت اﻟـﺼـﺒـﺎح

ـﻤـﺒـﻜـ

ﺮ ﺗـﺨـﻔـﻒ ﺣـﻤـﻞ اﻣـﻨـﺼـﺎص اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ ﻋـﻠـﻰ ﺷـﺮآـﺔ اﻟـﻜـﻬـﺮﺑـﺎء ﺣـﻴـﺚ ﺗـﻜـﻮن

اﻟ ﺗﻌﻤﻞ اﻟﻤﺼﺎﻧﻊ واﻟﺸﺮآﺎت، اﺳﺘﺨﺪام ﻣﺆﺧﺮ ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ )اﻧﻈﺮ ﺻﻔﺤﺔ رﻗﻢ 55( ﻳﺴﺎﻋﺪآﻢ ﻋﻠﻰ ﺑﺮﻣﺠﺔ وﺗﻨﻈﻴﻢ اﻟﻐﺴﻴﻞ ﻓﻲ اﻟﺴﺎﻋﺎت اﻟﺘﻲ ﺗﺮوﻧﻬﺎ ﻣﻨﺎﺳﺒﺔ.

اذا آـﺎن اﻟـﻐـﺴـﻴـﻞ ﻳـﺠـﺐ أن ﺗـﺘـﻢ ﻋـﻤـﻠـﻴـﺔ ﺗـﺠـﻔـﻴـﻔـﺔ ﺑـﻮاﺳـﻄـﺔ ﻣـﺠـﻔـﻔـﺔ آـﻬـﺮﺑـﺎﺋـﻴـﺔ، اﺳـﺘـﺨـﺪﻣـﻮا

ـﺼـ

ﻰ ﺳـﺮﻋـﺔ ﻋـﺼـﺮ دوراﻧـﻴـﺔ، ﻗـﻠـﺔ اﻟـﻤـﺎء اﻟـﻤـﻮﺟـﻮد ﻓـﻲ اﻟـﻤـﻼ ﺑـﺲ اﻟـﻤـﺮاد ﺗـﺠـﻔـﻴـﻔـﻬـﺎ ﺗـﻮﻓـﺮ

أﻗ

ﻋﻠﻴﻜﻢ زﻣﻦ وﻃﺎﻗﺔ ﻓﻲ ﺑﺮﻧﺎﻣﺞ اﻟﺘﻨﺸﻴﻒ.

ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ ﺗﻢ ﺗﺼﻤﻴﻤﻬﺎ وﺗﺼﻨﻴﻌﻬﺎ ﻟﺘﻜﻮن ﺧﺎﺿﻌﺔ ﻟﺠﻤﻴﻊ ﻗﻮاﻋﺪ اﻷ ﻣﻦ اﻟﻤﺘﻌﺎرف ﻋﻠﻴﻬﺎ دوﻟﻴﺎ، هﺬه اﻟﺘﺤﺬﻳﺮات ﻣﻘﺪﻣﺔ ﻷ ﺳﺒﺎب أﻣﻨﻴﺔ وﻳﺠﺐ ﻗﺮاﺋﺘﻬﺎ ﺑﺘﻤﻌﻦ.

أﻣﻦ ﻋﺎم

هﺬا اﻟﺠﻬﺎز درس وﺻﻤﻢ ﻟﻜﻲ ﻳﻜﻮن ﺟﻬﺎز ﻟﻼ ﺳﺘﻌﻤﺎل اﻟﺒﻴﺘﻲ.

ﻳـﺠـﺐ اﺳـﺘـﺨـﺪام اﻟـﻐـﺴـﺎﻟـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﻣـﻦ ﻗـﺒـﻞ أﺷـﺨـﺎص ﺑـﺎﻟـﻐـﻴـﻦ وﺑـﺤـﺴـﺐ اﻟـﺘـﻌـﻠـﻴـﻤـﺎت

اﻟﻤﻮﺟﻮدة ﻓﻲ هﺬا اﻟﻜﺘﻴﺐ.

ﻻ ﺗﻠﻤﺴﻮا اﻟﺠﻬﺎز واﻷ رﺟﻞ ﻋﺎرﻳﺔ أو اﻷ ﻳﺪي أو اﻷ رﺟﻞ ﻣﺒﻠﻮﻟﺔ أو رﻃﺒﺔ.

ﻻ ﺗـﻔـﺼـﻠـﻮا اﻟـﺠـﻬـﺎز ﻣـﻦ ﻣـﻨـﺒـﻊ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ وذﻟـﻚ ﺑـﺸـﺪ ﺳـﻠـﻚ اﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﺑـﻞ

ﻗﻮﻣﻮا ﺑﺴﺤﺐ ﻗﺎﺑﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻟﺬآﺮ( ﻣﻦ ﻣﻨﺒﻊ اﻟﻜﻬﺮﺑﺎء.

ﻻ ﺗﻔﺘﺤﻮا ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ ﺧﻼ ل ﻋﻤﻞ اﻟﺠﻬﺎز.

ﻻ ﺗﻠﻤﺴﻮا اﻟﻤﺎء اﻟﺬي ﻳﻔﺮغ ﻣﻦ اﻟﻐﺴﺎﻟﺔ ﻷ ﻧﺔ ﻗﺪ ﻳﺼﻞ اﻟﻰ درﺟﺎت ﺣﺮارة ﻋﺎﻟﻴﺔ.

ﻻ ﺗﺸﺪوا ﺑﻘﻮة ﺑﺄي ﺣﺎل ﻣﻦ اﻷ ﺣﻮال ﺑﺎب اﻟﻐﺴﺎﻟﺔ وهﻮ ﻣﺎ زال ﻣﻘﻔﻞ، ﻷ ﻧﻪ ﻣﻦ اﻟﻤﻤﻜﻦ

اﺗﻼ ف ﺟﻬﺎز اﻷ ﻣﻦ اﻟﺬي ﻳﻤﻨﻊ ﻓﺘﺢ ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﺑﺸﻜﻞ ﻋﻔﻮي ﺧﻼ ل ﻋﻤﻞ اﻟﺠﻬﺎز.

ﻓـﻲ ﺣـﺎل ﺣـﺪوث ﺧـﻠـﻞ ﻓـﻲ اﻟـﺠـﻬـﺎز ﻻ ﺗـﺤـﺎول اﻟـﻮﺻـﻮل اﻟـﻰ اﻷ ﺟـﻬـﺰة اﻟـﺪاﺧـﻠـﻴـﺔ ﻟـﻤـﺤـﺎوﻟـﺔ

ﺗﺼﻠﻴﺢ اﻟﺠﻬﺎز.

ﺗﺄآﺪوا داﺋﻤﺎ ﻣﻦ ﻋﺪم ﺗﻘﺮب اﻷ ﻃﻔﺎل ﻣﻦ اﻟﺠﻬﺎز ﺧﻼ ل ﻋﻤﻠﻪ.

ﺧﻼ ل ﻋﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻗﺪ ﺗﺮﺗﻔﻊ درﺟﺔ ﺣﺮاﺗﻪ وﻳﺼﺒﺢ ﺳﺎﺧﻦ.

اذا أردﺗﻢ ﺗﺤﺮﻳﻚ أو ﻧﻘﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻜﺎﻧﻪ اﺳﺘﻌﻦ ﺑﺸﺨﺺ أو ﺑﺸﺨﺼﻴﻦ وﺧﺬوا ﻓﺎﺋﻖ

اﻟﺤﺬر ﻷ ن اﻟﺠﻬﺰ ﺛﻘﻴﻞ وﻻ ﺗﺤﺎول اﻟﻘﻴﺎم ﺑﻬﺬا ﻟﻮﺣﺪك.

ﻗﺒﻞ ادﺧﺎل اﻟﻤﻼ ﺑﺲ داﺧﻞ ﺣﻮض ﻏﺴﻴﻞ اﻟﻐﺴﺎﻟﺔ ﺗﺄآﺪ ﻣﻦ ﺣﻮض اﻟﻐﺴﻴﻞ ﻓﺎرغ.

اﻟﺘﺨﻠﺺ

اﻟﺘﺨﻠﺺ ﻣﻦ ﻣﻮاد اﻟﺘﻐﻠﻴﻒ :

اﺣﺘﺮم اﻟﻘﻮاﻧﻴﻦ اﻟﻤﺤﻠﻴﺔ، ﻷ ﻧﻪ ﻣﻦ اﻟﻤﻤﻜﻦ اﻻ ﺳﺘﻔﺎدة ﻣﻦ اﻟﺘﻐﻠﻴﻒ واﻋﺎدة ﺗﺼﻨﻴﻌﻪ

اﻟﺘﺨﻠﺺ ﻣﻦ اﻟﻐﺴﺎﻟﺔ اﻟﻘﺪﻳﻤﺔ :

ـﺒـ

ﻞ اﻟـﺘـﺨـﻠـﺺ ﻣـﻨـﻬـﺎ اﺟـﻌـﻠـﻬـﺎ ﻏـﻴـﺮ ﺻـﺎﻟـﺤـﺔ اﻻ ﺳـﺘـﻌـﻤـﺎل وذﻟـﻚ ﺑـﻘـﻄـﻊ ﺳـﻠـﻚ اﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ

ﻗ

وﺑﺨﻠﻊ ﺑﺎب اﻟﻐﺴﺎﻟﺔ.

Page 58

ﺻﻴﺎﻧﺔ وﺣﻤﺎﻳﺔ

اﻓﺼﻠﻮا اﻟﻤﺎء واﻟﻄﺎﻗﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ

! ﺗﺄآﺪ ﻣﻦ اﻧﺘﻬﺎء ﺑﺮﻧﺎﻣﺞ اﻟﻐﺴﻴﻞ واﻓﺼﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ.

ﻟﻠﻮﺻﻮل اﻟﻰ اﻟﺤﺠﺮة اﻷ ﻣﺎﻣﻴﺔ ﻣﻦ اﻟﻤﻀﺨﺔ:

1. اﺧﻠﻊ اﻟﻐﻄﺎء اﻟﺬي ﻳﻐﻄﻲ اﻟﺠﻬﺎز ﻣﻦ أﻻ ﻣﺎم وذﻟﻚ ﺑﺎﺳﺘﺨﺪام ﻣﻔﻚ )اﻧﻈﺮ

اﻟﻰ اﻟﺸﻜﻞ(

أﻏـﻠـﻘـﻮا ﻣـﺤـﺒـﺲ اﻟـﻤـﺎء ﺑـﻌـﺪ آـﻞ ﻋـﻤـﻠـﻴـﺔ ﻏـﺴـﻴـﻞ، ﺑـﻬـﺬا اﻟـﺸـﻜـﻞ ﻳـﺘـﻢ اﻟـﺘـﻘـﻠـﻴـﻞ ﻣـﻦ اﺳـﺘـﻬـﻼ ك

اﻟﺸﺒﻜﻪ اﻟﻬﺪﻳﻮروﻟﻴﻜﻲ ﻟﻐﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ وﻳﺘﻢ ازاﻟﺔ ﺧﻄﺮ ﺗﺴﺮب اﻟﻤﺎء ﻣﻦ اﻟﺨﺮﻃﻮم.

اﻓـﺼـﻞ ﻗـﺎﺑـﺲ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ )اﻟـﺬآـﺮ( ﻣـﻦ ﻣـﻨـﺒـﻊ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ ﻋـﻨـﺪ اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ

ﺗﻨﻈﻴﻒ اﻟﺠﻬﺎز وﺧﻼ ل ﻋﻤﻠﻴﺎت اﻟﺼﻴﺎﻧﺔ ﻟﻐﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ.

ﺗﻨﻈﻴﻒ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ

اﻟﻤﻨﻄﻘﺔ اﻟﺨﺎرﺟﻴﺔ واﻟﻤﻨﺎﻃﻖ اﻟﻤﺼﻨﻮﻋﺔ ﻣﻦ اﻟﻜﻮﺷﻚ ﻳﻤﻜﻦ ﺗﻨﻈﻴﻔﻬﺎ ﺑﻮاﺳﻄﺔ ﻗﻄﻌﺔ

ﻗﻤﺎش ﻣﺒﻠﻮﻟﺔ ﺑﻤﺎء ﻓﺎﺗﺮ وﺻﺎﺑﻮن، ﻻ ﺗﺴﺘﺨﺪﻣﻮا ﻣﻮاد ﻣﺤﻠﻠﺔ أو ﺧﺎدﺷﺔ.

ﺗﻨﻈﻴﻒ ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ

اﺧﺮج اﻟﺠﺎرور ﻣﻦ ﻣﻜﺎﻧﻪ وذﻟﻚ ﺑﺮﻓﻌﻪ

2. ﻓﻚ اﻟﻐﻄﺎء وذﻟﻚ ﺑﺘﺪوﻳﺮه ﺑﻌﻜﺲ

اﺗﺠﺎه دوران ﻋﻘﺎرب اﻟﺴﺎﻋﺔ)اﻧﻈﺮ اﻟﺸﻜﻞ( ﻣﻦ اﻟﻄﺒﻴﻌﻲ ﺧﺮوج ﻗﻠﻴﻼ ﻣﻦ اﻟﻤﺎء ﻋﻨﺪ ﻓﺘﺢ اﻟﻐﻄﺎء.

ﻗﻠﻴﻼ اﻟﻰ اﻷ ﻋﻠﻰ وﺑﺸﺪه اﻟﻰ اﻟﺨﺎرج )اﻧﻈﺮ اﻟﺸﻜﻞ(.

اﻏﺴﻠﻪ ﺗﺤﺖ ﻣﺠﺮى ﻣﺎء، هﺬه ﻋﻤﻠﻴﺔ اﻟﺘﻨﻈﻴﻒ ﻳﺠﺐ ﻋﻤﻠﻬﺎ ﺑﺎﺳﺘﻤﺮار

اﻟﺤﻔﺎظ ﻋﻠﻰ ﺑﺎب اﻟﻐﺴﺎﻟﺔ و ﺣﻮض ﻏﺴﻴﻞ اﻟﻐﺴﺎﻟﺔ

3. ﻧﻈﻔﻮا داﺧﻞ اﻟﺤﺠﺮة ﺟﻴﺪأ

4. رآﺐ اﻟﻐﻄﺎء ﻣﻦ ﺟﺪﻳﺪ

5. رآﺐ اﻟﻐﻄﺎء اﻟﺨﺎرﺟﻲ ﻟﻠﺠﻬﺎز وﺗﺄآﺪ ﻗﺒﻞ ﺿﻐﻄﺔ ﺑﺎﺗﺠﺎه اﻟﺠﻬﺎز ﻣﻦ دﺧﻮل اﻷ ﻟﺴﻨﺔ ﻓﻲ اﻟﻔﺘﺤﺔ اﻟﺨﺎﺻﺔ ﺑﻬﻢ.

اﺗـﺮك داﺋـﻤـﺎ ﺑـﺎب اﻟـﻐـﺴـﺎﻟـﺔ ﻧـﺼـﻒ ﻣـﻔـﺘـﻮح وذﻟـﻚ ﻟـﺘـﺠـﻨـﺐ ﺗـﻜـﻮن رواﺋـﺢ آـﺮﻳـﻬـﺔ داﺧـﻞ

ﺣﻮض ﻏﺴﻴﻞ اﻟﻐﺴﺎﻟﺔ.

ﺗﻨﻈﻴﻒ ﻣﻀﺨﺔ ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ

اﻓﺤﺺ ﺧﺮﻃﻮم ﺗﻐﺬﻳﺔ اﻟﺠﻬﺎز ﺑﺎﻟﻤﺎء اﻓﺤﺺ اﻟﺨﺮﻃﻮم اﻟﺬي ﻳﻐﺬي اﻟﺠﻬﺎز ﺑﺎﻟﻤﺎء ﻣﺮة ﻓﻲ اﻟﺴﻨﺔ ﻋﻠﻰ اﻷ ﻗﻞ، اذا آﺎن ﻇﺎهﺮا

ﻋﻠﻴﺔ ﺷﻘﻮق او أﻣﺎآﻦ ﺗﺎﻟﻔﺔ ﻳﺠﺐ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﺒﺪﻳﻠﻪ، ﺧﻼ ل ﻋﻤﻠﻴﺔ اﻟﻐﺴﻴﻞ ﺿﻐﻂ اﻟﻤﺎء

اﻟﻌﺎﻟﻲ ﻣﻦ اﻟﻤﻤﻜﻦ أن ﻳﺴﻄﺢ هﺬا اﻟﺨﺮﻃﻮم.

! ﻻ ﺗﺴﺘﺨﺪﻣﻮا أﺑﺪا ﺧﺮاﻃﻴﻢ ﻣﺴﺘﻌﻤﻠﺔ .

اﻟـﻐـﺴـﺎﻟـﺔ ﻣـﺰودة ﺑـﻤـﻀـﺨـﺔ ﺗـﻔـﺮﻳـﻎ اﻟـﻤـﺎء ﻣـﻦ اﻟـﻐـﺴـﺎﻟـﺔ ﻗـﺎدرة ﻋـﻠـﻰ ﺗـﻨـﻈـﻴـﻒ ﻧـﻔـﺴـﻬـﺎ ﺑـﻨـﻔـﺴـﻬـﺎ

ـﻴـﺴـ

ﺖ ﺑـﺤـﺎﺟـﺔ اﻟـﻰ أﻳـﻪ ﻋـﻤـﻠـﻴـﺔ ﺗـﻨـﻈـﻴـﻒ أو ﺻـﻴـﺎن‘، وﻟـﻜـﻦ ﻣـﻦ اﻟـﻤـﻤـﻜـﻦ أن ﻳـﺤـﺪث أن

وﻟ

ـﻴـ

ﺎء ﺻـﻐـﻴـﺮة ﻣـﺜـﻞ)ﻗـﻄـﻊ ﻣـﻌـﺪﻧـﻴـﺔ أو أزرار( ﻗـﺪ ﺗـﻘـﻊ داﺧـﻞ اﻟـﺤـﺠـﺮة اﻷ ﻣـﺎﻣـﻴـﺔ ﻟـﻠـﻤـﻀـﺨـﺔ

أﺷ

هﺬه اﻟﺤﺠﺮة ﺗﺤﻔﻆ اﻟﻤﻀﺨﺔ ﻣﻦ اﻟﺘﻠﻒ وﺗﻜﻮن ﻣﻮﺟﻮدة ﻓﻲ اﻟﻤﻨﻄﺔ اﻟﺴﻔﻠﻴﺔ ﻣﻨﻬﺎ.

Page 59

ﻣﺸﺎآﻞ وﺣﻠﻮﻟﻬﺎ

ﻣﻦ اﻟﻤﻤﻜﻦ أن ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ ﻻ ﺗﺸﺘﻐﻞ، ﻗﺒﻞ اﻻ ﺗﺼﺎل ﺑﻘﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ )اﻧﻈﺮ ﺻﻔﺤﺔ 06( ﺗﺄآﺪ ﻣﻦ أﻧﻬﺎ ﻟﻴﺴﺖ ﻣﺸﻜﻠﺔ ﺳﻬﻠﺔ اﻟﺤﻞ،

ﻟﻨﺴﺘﻌﻴﻦ ﺑﻬﺬه اﻟﻠﻼ ﺋﺤﺔ.

اﻷ ﺳﺒﺎب اﻟﻤﻤﻜﻨﺔ/ﺣﻠﻮل

ﻗـﺎﺑـﺲ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ )اﻟـﺬآـﺮ( ﻟـﻴـﺲ ﻣـﻮﺿـﻮع ﻓـﻲ ﻣـﻨـﺒـﻊ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ، أو ﻟـﻴـﺲ ﺑـﺎﻟـﻜـﻤـﻴـﺔ اﻟـﻜـﺎﻓـﻴـﺔ ﺣـﺘـﻰ ﻳـﺘـﻢ

اﻟﺘﻮﺻﻴﻞ.

ﻓﻲ اﻟﺒﻴﺖ ﻻ ﻳﻮﺟﺪ ﺗﻴﺎر آﻬﺮﺑﺎﺋﻲ

ﺑﺎب اﻟﻐﺴﺎﻟﺔ ﻏﻴﺮ ﻣﻐﻠﻖ ﺑﺸﻜﻞ آﺎﻣﻞ ﺮ

اﻟﺰر ﻟﻴﺲ ﻣﻀﻐﻮط

اﻟﺰر TESER/TRATS ﻏﻴﺮ ﻣﻀﻐﻮط ﻣﺤﺒﺲ اﻟﻤﺎء ﻏﻴﺮ ﻣﻔﺘﻮح ﻣﻮﺿﻮع ﺑﺮﻧﺎﻣﺞ ﺗﺄﺧﻴﺮ ﻟﺪورة اﻟﻐﺴﻴﻞ ) remiT yaleD اﻧﻈﺮ ﺻﻔﺤﺔ 55(

ﺧﺮﻃﻮم ﺗﻐﺬﻳﺔ اﻟﺠﻬﺎز ﺑﺎﻟﻤﺎء ﻏﻴﺮ ﻣﺮﺑﻮط ﺑﻤﺤﺒﺲ اﻟﻤﺎء ﺧﺮﻃﻮم اﻟﻤﺎء ﻣﻄﻮي ﻣﺤﺒﺲ اﻟﻤﺎء ﻏﻴﺮ ﻣﻔﺘﻮح ﻓﻲ اﻟﺒﻴﺖ ﻻ ﻳﻮﺟﺪ ﻣﺎء ﺿﻐﻂ ﺷﺒﻜﺔ اﻟﻤﺎء ﻏﻴﺮ آﺎﻓﻲ اﻟﺰر TESER/TRATS ﻏﻴﺮ ﻣﻀﻐﻮط

ﺧـﺮﻃـﻮم ﺗـﻔـﺮﻳـﻎ اﻟـﻐـﺴـﺎﻟـﺔ ﻣـﻦ اﻟـﻤـﺎء ﻏـﻴـﺮ ﻣـﻮﺿـﻮع ﻋـﻠـﻰ ارﺗـﻔـﺎع ﻣـﺎ ﺑـﻴـﻦ 56 و 001 ﺳـﻨـﺘـﻤـﺘـﺮ ﻋـﻦ ﺳـﻄـﺢ اﻷ رض )اﻧـﻈـﺮ

ﺻﻔﺤﺔ 15(

ﺣﺮف ﺧﺮﻃﻮم اﺧﺮاج اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ ﻣﻐﻤﻮر ﻓﻲ اﻟﻤﺎء )اﻧﻈﺮ ﺻﻔﺤﺔ 15( ﻣﺼﺮف اﻟﻤﺎء اﻟﻤﻮﺟﻮد ﻓﻲ اﻟﺤﺎﺋﻂ ﻻ ﻳﻮﺟﺪ ﻟﻪ ﻣﻨﻔﺲ ﻟﻬﻮاء

ـﻌـ

ﺪ آـﻞ هـﺬه اﻟـﻔـﺤـﻮﺻـﺎت اﻟـﻤـﺸـﻜـﻠـﺔ ﻟـﻢ ﺗـﺤـﻞ، اﻏـﻠـﻖ ﻣـﺤـﺒـﺲ اﻟـﻤـﺎء، اﻃـﻔـﻰء اﻟـﺠـﻬـﺎز، واﺳـﺘـﺪﻋـﻲ ﻗـﺴـﻢ اﻟـﺼـﻴـﺎﻧـﺔ اﻟـﻔـﻨـﻴـﺔ، اذا

اذا ﺑ

ـﺎﻧـ

ﺖ اﻟـﺸـﻘـﺔ ﻣـﻮﺟـﻮدة ﻓـﻲ اﺧـﺮ ﻃـﻮاﺑـﻖ اﻟـﺒـﻨـﺎء ﻣـﻦ اﻟـﻤـﻤـﻜـﻦ ﺣـﺪوث ﻇـﺎهـﺮة ﺷـﻔـﻂ ﻟـﻠـﻤـﺎء اﻟـﻤـﻮﺟـﻮد داﺧـﻞ اﻟـﻐـﺴـﺎﻟـﺔ ﻋـﻦ ﻃـﺮﻳـﻖ

ـﻤـﺼـ

ﺮف اﻟـﻤـﻮﺟـﻮد ﻓـﻲ اﻟـﺤـﺎﺋـﻂ، وﻟـﻬـﺬا اﻟـﻐـﺴـﺎﻟـﺔ ﺗـﺄﺧـﺬ اﻟـﻤـﺎء واﻟـﻤـﺼـﺮف ﻳـﻔـﺮﻏـﻪ ﻣـﻨـﻬـﺎ، ﻟـﺤـﻞ هـﺬه اﻟـﻤـﺸـﻜـﻠـﺔ ﻣـﻮﺟـﻮد ﻓـﻲ

اﻟ اﻷ ﺳﻮاق ﺻﻤﺎﻣﺎت ﺿﺪ ﺷﻔﻂ اﻟﻤﺼﺮف.

ﺷﺬوذ ﻓﻲ ﻋﻤﻞ اﻟﺠﻬﺎز

اﻟﻐﺴﺎﻟﺔ ﻻ ﺗﺸﺘﻐﻞ

دورة اﻟﻐﺴﻴﻞ ﻻ ﺗﺒﺪأ

اﻟﻐﺴﺎﻟﺔ ﻻ ﺗﺄﺧﺬ ﻣﺎء ﺮ

اﻟﻐﺴﺎﻟﺔ ﺗﺄﺧﺬ اﻟﻤﺎء وﺗﻔﺮﻏﻪ ﺑﺎﺳﺘﻤﺮار

اﻟـﺒـﺮﻧـﺎﻣـﺞ ﻻ ﻳـﻘـﻮم ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﻔـﺮﻳـﻎ اﻟـﻤـﺎء، ﻓـﻲ ﺑـﻌـﺾ اﻟـﺒـﺮاﻣـﺞ ﻳـﺠـﺐ ﺗـﺸـﻐـﻴـﻞ اﻟـﺘـﻔـﺮﻳـﻎ وﻋـﻤـﻠـﻴـﺔ اﻟـﻌـﺼـﺮ ﻳـﺪوﻳـﺎ.)اﻧـﻈـﺮ اﻟـﻰ

ﺻﻔﺤﺔ 45(

ﻣـﻮﺿـﻊ اﻟـﻮﻇـﻴـﻔـﺔ اﻻ ﺿـﺎﻓـﻴـﺔ اﻟـﻜـﻲ اﻟـﻘـﻠـﻴـﻞ: ﻟـﺘـﻜـﻤـﻠـﺔ اﻟـﺒـﺮﻧـﺎﻣـﺞ اﺿـﻐـﻂ ﻋـﻠـﻰ اﻟـﺰر TESER/TRATS )اﻧـﻈـﺮ ﺻـﻔـﺤـﺔ

55(

ﺧﺮﻃﻮم ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ ﻣﻄﻮي )اﻧﻈﺮ ﺻﻔﺤﺔ 15( ﻣﺎﺳﻮرة ﻣﺼﺮف اﻟﻤﺎء ﻣﺴﺪودة.

ﺣﻮض اﻟﻐﺴﻴﻞ ﻟﻢ ﻳﺘﻢ ﺗﺤﺮﻳﺮه ﻋﻨﺪ ﻋﻤﻠﻴﺔ ﺗﺮآﻴﺐ اﻟﺠﻬﺎز)اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 05(

اﻟﻐﺴﺎﻟﺔ ﻣﺤﺸﻮرة ﺑﻴﻦ اﻷ ﺛﺎث واﻟﺤﺎﺋﻂ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 05(

ﺧﺮﻃﻮم ﺗﻐﺬﻳﺔ اﻟﻐﺴﺎﻟﺔ ﺑﺎﻟﻤﺎء ﻟﻴﺲ ﻣﺸﺪود ﺑﺎﻟﺸﻜﻞ اﻟﻜﺎﻓﻲ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 05( ﺣﻮض ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ ﻣﺴﺪود ﻣﻦ ﺑﻘﺎﻳﺎ ﻣﺴﺎﺣﻴﻖ اﻟﻐﺴﻴﻞ )ﻟﻠﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﻨﻈﻴﻔﻪ اﻧﻈﺮ ﺻﻔﺤﺔ 85( ﺧﺮﻃﻮم ﺗﻔﺮﻳﻎ اﻟﻤﺎء ﻣﻦ اﻟﻐﺴﺎﻟﺔ ﻟﻴﺲ ﻣﺜﺒﺖ ﺟﻴﺪأ )اﻧﻈﺮ اﻟﻰ ﺻﻔﺤﺔ رﻗﻢ 15(

اﺳﺘﺪﻋﻮا ﻗﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ ﻷ ﻧﻪ ﻳﺸﻴﺮ اﻟﻰ وﺟﻮد ﻋﻄﺐ ﻓﻲ اﻟﺠﻬﺎز

ﻣﺴﺤﻮق اﻟﻐﺴﻴﻞ ﻏﻴﺮ ﺧﺎص ﻟﻐﺴﻴﻞ ﺑﻐﺴﺎﻟﺔ آﻬﺮﺑﺎﺋﻴﺔ )ﻳﺠﺐ أن ﻳﻜﻮن ﻣﻜﺘﻮب ﻋﻠﻴﺔ ﺧﺎص ﺑﻐﺴﺎﻟﺔ آﻬﺮﺑﺎﺋﻴﺔ أو ﻋﻠﻰ

اﻟﻴﺪ وﻓﻲ ﻏﺴﺎﻟﺔ أو اي ﺷﻲ ﻳﺸﻴﺮ اﻟﻰ اﻣﻜﺎﻧﻴﺔ اﺳﺘﺨﺪاﻣﻪ ﻟﻠﻐﺴﺎﻟﺔ(

اﻟﻜﻤﻴﺔ اﻟﻤﺴﺘﺨﺪﻣﺔ آﺒﻴﺮة

اﻟﻐﺴﺎﻟﺔ ﻻ ﺗﻔﺮغ اﻟﻤﺎء وﻻ ﺗﻘﻮم ﺑﻌﻤﻠﻴﺔ اﻟﻌﺼﺮ اﻟﺪوراﻧﻴﺔ

ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ ﺗﻬﺘﺰ آﺜﻴﺮا ﺧﻼ ل ﻋﻤﻠﻴﺔ اﻟﻌﺼﺮ

اﻟﺪوراﻧﻴﺔ

اﻟﻐﺴﺎﻟﺔ ﺗﻔﻘﺪ ﻣﺎء

ﻣﺼﺒﺎح اﻟﺘﺸﻐﻴﻞ/ﺑﺎب ﻣﻘﻔﻞ ﻳﻀﻲء وﻳﻨﻄﻔﻲء ﺑﺴﺮﻋﺔ

ﺑﺸﻜﻞ ﻣﺘﺮدد ﻣﻊ ﻋﻠﻰ اﻻ ﻗﻞ ﻣﺼﺒﺎح اﺧﺮ

ﻳﺘﻜﻮن آﻤﻴﺔ آﺒﻴﺮة ﻣﻦ اﻟﺮﻏﻮة

Page 60

اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ

ﻗﺒﻞ اﺳﺘﺪﻋﺎء اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ:

ﺗﺄآﺪ ﻣﻦ اﻟﺨﺮاب أو اﻟﻌﻄﺐ ﻳﻤﻜﻦ ﺣﻞ هﺬة اﻟﻤﺸﻜﻠﺔ ﻟﻮﺣﺪآﻢ )اﻧﻈﺮ ﺻﻔﺤﺔ رﻗﻢ 95( أﻋﺪ ﺗﺸﻐﻴﻞ اﻟﻐﺴﺎﻟﺔ ﻟﺘﺄآﺪ ﻣﻦ اﻟﻌﻄﺐ ﺗﻢ ﺣﻠﻪ واﻟﻐﺴﺎﻟﺔ اﺷﺘﻐﻠﺖ ﺑﺎﻟﺸﻜﻞ اﻟﺼﺤﻴﺢ. ﻓﻲ ﺣﺎﻟﺔ اﻟﻌﻜﺲ، اﺳﺘﺪﻋﻮا ﻗﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ اﻟﻤﺨﻮﻟﺔ ﻣﻦ ﻗﺒﻞ اﻟﺸﺮآﺔ اﻟﺼﺎﻧﻌﺔ .

! ﻻ ﺗﺴﺘﻌﻴﻨﻮا أﺑﺪا ﺑﻔﻨﻴﻴﻦ ﻏﻴﺮ ﻣﺨﻮﻟﻴﻦ ﻣﻦ ﻗﺒﻞ اﻟﺸﺮآﺔ اﻟﺼﺎﻧﻌﺔ ﺑﺎﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ اﻟﺼﻴﺎﻧﺔ.

أﻋﻄﻮا اﻟﻤﻌﻠﻮﻣﺎت اﻟﺘﺎﻟﻴﺔ:

ﻧﻮع اﻟﺨﺮاب ﻣﺪﻳﻞ اﻟﺠﻬﺎز )doM( رﻗﻢ اﻟﺘﺴﻠﺴﻠﻲ ﻟﻠﺠﻬﺎز )N/S(

هﺬه اﻟﻤﻌﻠﻮﻣﺎت ﺗﻜﻮن ﻣﻮﺟﻮدة ﻋﻠﻰ ﻟﻮﺣﺔ اﻟﻤﻮاﺻﻔﺎت اﻟﻔﻨﻴﺔ اﻟﻤﻠﺼﻘﺔ ﻋﻠﻰ اﻟﻤﻨﻄﻘﺔ اﻟﺨﻠﻔﻴﺔ ﻣﻦ ﻏﺴﺎﻟﺔ اﻟﻤﻼ ﺑﺲ.

Page 61

INSTRUCÞIUNI DE FOLOSIRE

MAªINÃ DE SPÃLAT RUFE

Românã

WIL 145 X

Sumar

Instalare, 62-63

Scoaterea din ambalaj ºi nivelarea, 62 Legãturi hidraulice ºi electrice, 62-63 Primul ciclu de spãlare, 63 Date tehnice, 63

Descrierea maºinii de spãlat, 64-65

Panoul de control, 64 Indicatoare luminoase, 65

Pornire ºi Programe, 66

Pe scurt: pornirea unui program, 66 Tabel de programe, 66

Personalizãri, 67

Stabilirea temperaturii de spãlare, 67 Fixarea vitezei de centrifugare, 67 Funcþii, 67

Detergenþi ºi rufe albe, 68

Sertarul detergenþilor, 68 Ciclu de albire, 68 Prepararea rufelor, 68 Rufe deosebite, 68

Precauþii ºi sfaturi, 69

Protecþie generalã, 69 Aruncarea reziduurilor, 69 Protecþia ºi respectarea mediului înconjurãtor, 69

Întreþinere ºi îngrijire, 70

Oprirea apei ºi a curentului electric, 70 Curãþarea maºinii de spãlat, 70 Curãþarea sertarului pentru detergenþi, 70 Îngrijirea hubloului ºi a coºului, 70 Curãþarea pompei, 70 Controlarea tubului de alimentare cu apã, 70

Anomalii ºi remedii, 71

Asistenþã, 72

Înainte de a lua legãtura cu Asistenþa, 72

Page 62

Instalare

 Este important sã se pãstreze acest manual

pentru a-l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinþei, acesta trebuie sã rãmânã împreunã cu maºina de spãlat pentru a informa noul proprietar cu privire la funcþionare ºi la respectivele avertismente.

 Citiþi cu atenþie instrucþiunile: veþi gãsi informaþii

importante cu privire la instalare, la folosire ºi la siguranþã.

Scoaterea din ambalaj ºi nivelarea

Scoaterea din ambalaj

1. Scoaterea din ambalaj a maºinii de spãlat.

2. Controlaþi ca maºina de spãlat sã nu fi fost deterioratã în timpul transportului. Dacã este deterioratã nu o conectaþi ºi luaþi legãtura cu cine v-a vândut-o.

3. Scoateþi cele 4 ºuruburi de protecþie pentru transport ºi cauciucul cu respectivul distanþator, situate în partea posterioarã (vezi

figura).

4. Închideþi orificiile cu dopurile din plastic aflat în dotare.

5. Închideþi cu dopul aflat în dotare cele trei orificii în care se afla fiºa, situate în partea posterioarã, jos în dreapta.

6. Pãstraþi toate piesele: pentru cazul în care maºina de spãlat va trebui sã fie transportatã, piesele vor trebui montante din nou.

 Ambalajele nu constituie jucãrii pentru copii

O nivelare precisã conferã stabilitate maºinii ºi evitã vibraþii, zgomote ºi deplasãri pe timpul funcþionãrii. În cazul mochetelor sau a unui covor, reglaþi picioruºele astfel încât sã menþineþi sub maºina de spãlat un spaþiu suficient pentru ventilare.

Legãturi hidraulice ºi electrice

Conectarea tubului de alimentare cu apã

1. Introduceþi garnitura A în extremitatea tubului de alimentare ºi înºurubaþi-l la un robinet

3. Fiþi atenþi ca tubul sã nu fie nici curbat nici îndoit.

 Presiunea apei trebuie sã fie cuprinsã în valorile

tabelului Date tehnice (vezi pagina alãturatã).

de apã rece cu gura filetatã de ¾ gaz (vezi

figura).

Înainte de conectare, lãsaþi apa sã curgã pentru a se limpezi.

2. Conectaþi tubul de alimentare la maºina de spãlat, înºurubându-l la respectiva prizã de apã, în partea posterioarã, sus în dreapta (vezi figura).

Nivelare

1. Instalaþi maºina de spãlat pe un paviment plan ºi rigid, fãrã a o sprijini de ziduri, mobilã sau altceva.

2. Dacã podeaua nu este perfect orizontalã, compensaþi neregularitãþile deºurubând sau înºurubând picioruºele anterioare (vezi figura); unghiul de înclinare, mãsurat pe planul de lucru, nu trebuie sã depãºeascã 2°.

 Dacã lungimea tubului de alimentare nu este

suficientã, adresaþi-vã unui magazin specializat sau unui tehnician autorizat.

Page 63

Conectarea tubului de evacuare

Conectaþi tubul de evacuare, fãrã a-l îndoi, la o conductã de evacuare sau la o gurã de evacuare în zid,

65 - 100 cm

situate între 65 ºi 100 cm de pãmânt;

 Nu folosiþi prelungitoare ºi prize multiple.

 Cablul nu trebuie sã fie îndoit sau comprimat.

 Cablul de alimentare trebuie sã fie înlocuit doar

de tehnicieni autorizaþi.

Atenþie! Producãtorul îºi declinã orice responsabilitate pentru cazul în care aceste norme nu se respectã.

Primul ciclu de spãlare

sau sprijiniþi-l pe marginea unei chiuvete sau a unei cãzi, legând ghidul aflat în dotare, de robinet (vezi figura). Extremitatea liberã a tubului de evacuare nu trebuie sã rãmânã cufundatã în apã.

 Nu este recomandabilã folosirea tuburilor de

prelungire; dacã este indispensabil, tubul de prelungire trebuie sã aibã acelaºi diametru cu tubul original ºi nu trebuie sã depãºeascã 150 cm.

Legãtura electricã

Înainte de a introduce fiºa în priza de curent,

asiguraþi-vã ca:  priza sã fie cu împãmântare ºi conform

prevederilor de lege;

 priza sã poatã suporta sarcina maximã de

putere a maºinii, indicatã în tabelul cu Date tehnice (vezi alãturi);

 tensiunea de alimentare sã fie cuprinsã în valorile

indicate în tabelul cu Date tehnice (vezi alãturi);

Dupã instalare, înainte de folosire, efectuaþi un ciclu de spãlare cu detergent ºi fãrã rufe, selectând programul la 90°C fãrã prespãlare.

Date tehnice

Model

Dimensiuni

Capacitate

Legãturi electrice

Legãturi hidrice

Viteza de centrifugare

WIL 145 X

lãrgime 59,5 cm înãlþime 85 cm profunzime 53,5 cm

de la 1 la 5 kg

tensiune 220/230 Volþi 50 Hz putere maximã absorbitã 1850 W

presiune maximã 1 MPa (10 bari) presiune minimã 0,05 MPa (0,5 bari) capacitatea cuvei 46 litri

pânã la 1400 de rotaþii pe minut

 priza sã fie compatibilã cu fiºa maºinii de spãlat.

În caz contrar înlocuiþi priza sau fiºa.

 Maºina de spãlat nu trebuie instalatã afarã, nici chiar

în cazul în care spaþiul este adãpostit, deoarece este foarte periculoasã expunerea maºinii la ploi ºi furtuni.

 Dupã instalarea maºinii de spãlat, priza de curent

trebuie sã fie uºor accesibilã.

Programe de control pe baza normei IEC456

programul 2; temperatura 60°C; efectuatã cu 5 kg de rufe.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

- 73/23/CEE din data de 19/02/73

(Tensiuni Joase) ºi modificãri succesive

- 89/336/CEE din data de 03/05/89

(Compatibilitate Electromagneticã) ºi

modificãri succesive

AsistenþãAnomaliiPrecauþii ÎntreþinerePrograme DetergenþiInstalare Descriere

Page 64

Descrierea maºinii de spãlat

Panoul de control

Indicatoare luminoase

Sertarul detergenþilor

Sertarul detergenþilor: pentru a încãrca detergenþi

ºi aditivi (vezi pag. 68).

Indicatoare luminoase: pentru a putea urmãri derularea programului de spãlare ales O datã selectatã funcþia Delay Timer, momentul de aºteptare va fi cronometrat astfel încât dvs. sã puteþi afla timpul reziduual pânã la iniþierea programului de spãlare (a se vedea pag. 65).

Selector CENTRIFUGÃ: este folosit pentru a selecta/ exclude programul de stoarcere (a se vedea pag. 67).

Taste FUNCÞIONARE: pentru a selecta funcþiile disponibile. Butonul corespunzãtor funcþiei selectate va rãmâne aprins.

Taste/butoane de

FUNCÞIONARE

Selector

VITEZÃ DE CENTRIFUGARE

Butonul START/RESET: pentru pornirea programelor sau anularea a ceea a fost selectat greºit.

Indicator PORNIRE/HUBLOU BLOCAT: vã indicã faptul cã maºina de spãlat este în funcþiune ºi posibilitatea de a deschide hubloul (a se vedea

pag. 65).

Butonul PORNIRE/OPRIRE: pentru pornirea ºi stingerea maºinii de spãlat.

Selector PROGRAME: pentru alegerea programelor. Pe durata programului selectorul rãmâne ferm.

Indicator

HUBLOU BLOCAT

Selector

TEMPERATURÃ

PORNIRE/

Butonul

PORNIRE/OPRIRE

Selector

PROGRAME

Butonul

START/RESET

Selector TEMPERATURÃ: pentru a selecta temperatura sau programul de spãlare la rece

(a se vedea pag. 67).

Page 65

Indicatoare luminoase

Indicatoarele luminoase furnizeazã informaþii importante, dupã cum urmeazã:

Fazã în curs:

Pe durata ciclului de spãlare, indicatoarele luminoase se vor aprinde în mod progresiv pentru a indica starea de avansare:

Programarea momentului de pornire dupã un anumit interval de timp:

Dacã a fost activatã funcþia Delay Timer (a se vedea pag. 67), dupã ce programul ales a fost

iniþiat, va începe sã semnalizeze indicatorul luminos corespunzãtor întârzierii selectate:

Durata de aºteptare va fi cronometratã ºi semnalatã prin aprinderea indicatorului respectiv:

Dupã trecerea întârzierii selecþionate, indicatorul luminos se va stinge ºi va porni programul selectat.

Prespãlare

Spãlare

Clãtire

Centrifugare

Notã: pe durata evacuãrii, indicatorul luminos aferent programului de stoarcere se va aprinde.

Taste funcþionare

TASTELE DE FUNCÞIONARE îndeplinesc ºi rolul de indicatoare luminoase. Activând o anumitã funcþie, butonul aferent acesteia se va aprinde. Dacã funcþia selectatã nu este compatibilã cu programul ales, butonul va lumina intermitent, iar funcþia aferentã nu va putea fi activatã. În cazul în care va fi selectatã o funcþie incompatibilã cu cea selectatã mai înainte, doar ultima aleasã va rãmâne activã.

Indicator PORNIRE/HUBLOU BLOCAT:

Aprinderea Indicatorului luminos indicã faptul cã hubloul a fost blocat în scopul evitãrii deschiderilor accidentale; pentru a evita daune, este necesar sã se aºtepte ca indicatorul luminos sã se aprindã înainte de a deschide hubloul.

 Intermitenþa rapidã a indicatorului luminos PORNIRE/HUBLOU BLOCAT în acelaºi timp cu acela al unuia sau

mai multor indicatoare luminoase indicã o anomalie. În acest caz vã recomandãm sã apelaþi la Unitatea de Service.

AsistenþãAnomaliiPrecauþii ÎntreþinerePrograme DetergenþiInstalare Descriere

Page 66

Pornire ºi Programe

Pe scurt: pornirea unui program

1. Porniþi maºina de spãlat apãsând butonul . Toate indicatoarele luminoase se vor aprinde timp de câteva secunde, dupã care se vor stinge, iar indicatorul PORNIRE/HUBLOU BLOCAT va lumina intermitent.

2. Introduceþi rufele ºi închideþi hubloul.

3. Selectaþi programul dorit cu ajutorul selectorului PROGRAME.

4. Stabiliþi temperatura de spãlare (a se vedea pag. 67).

Tabel de programe

Tipul de þesãturã ºi de murdãrie Programe

Temperaturã

Detergent

presp. Spãl.

5. Selectaþi viteza de centrifugare (a se vedea pag. 67).

6. Vãrsaþi detergenþi ºi aditivi (vezi pag. 68).

7. Porniþi programul apãsând butonul START/ RESET. Pentru a anula þineþi apãsat butonul START/ RESET timp de cel puþin 2 secunde.

8. La sfârºitul programului ales, indicatorul luminos PORNIRE/HUBLOU BLOCAT se va aprinde, indicând faptul cã hubloul poate fi deschis. Scoateþi rufele ºi lãsaþi hubloul întredeschis pentru a evita formarea mirosurilor nepãcute în interiorul cuvei. Închideþi hubloul apãsând butonul

A ditiv

înmu iere

Opþiune

Antipatã /

Deco lorant

Durata ciclului

(min ute)

Descrierea ciclului de spãlare

Standard

Albe extrem de murdare (cearceafuri, feþe de m asã, etc.)

Albe ºi colorate rezisten te foarte murdare

Albe ºi colorate delicate foarte murdare

Albe puþin murdare ºi culori delicate (cãmãºi, bluze, etc.)

Culori rezistente foarte murdare (scutece pentru noi nãscuþi, etc.)

Culori delicate (rufe de toate tipurile puþin murdare)

Lânã

Þesãturi foarte delicate (perdele, mãtase, vâscozã, etc.)

90°C

60°C

40°C

60°C

40°C

30°C

 



  Delicatã



Delicatã /

Tradiþionale

Delicatã /

Tradiþionale

Delicatã /

Tradiþionale

Delicatã /

Tradiþionale

Prespãlare, spãlare, clãtiri,

135

centrifugi intermediare ºi finale

Spãlare, clãtiri, centrifugi

125

intermediare ºi finale

Spãlare, clãtiri, centrifugi

110

intermediare ºi finale

Spãlare, clãtiri, centrifugi

105

intermediare ºi finale

Spãlare, clãtiri, centrifugi

intermediare ºi finale

Spãlare, clãtiri, an tiºifonare sau

centrifugare delicatã

Spãlare, clãtiri, an tiºifonare sau

centrifugare delicatã

Spãlare, clãtiri, an tiºifonare sau

centrifugare delicatã

Spãlare, clãtiri, an tiºifonare ºi

centrifugare delicatã

Spãlare, clãtiri, an tiºifonare sau

scurgere

T imp pen tru tin e

Albe ºi colorate rezisten te foarte murdare

Albe puþin murdare ºi culori delicate (cãmãºi, bluze, etc.)

Culori delicate (rufe de toate tipurile puþin murdare)

60°C

40°C

°C

30°C



 30

Spãlare, clãtiri, centrifugi

intermediare ºi finale

Spãlare, clãtiri, centrifugi

intermediare ºi finale

Spãlare, clãtiri ºi centrifugare

delicatã

Spãlare, clãtiri ºi centrifugare

delicatã

Sport

Încãlþãm inte sportivã

MAX 2 perechi.

(

Þesãturi pentru îmbrãcãminte sportivã (Treninguri, chiloþi de gimnasticã, etc.

PROGRAM E PARÞIALE

Clãtire 

Centrifugare Descãrcare apã ºi centrifugare

Descãrcare Descãrcare

)

°C

30°C

 50

 60

Delicatã /

Tradiþionale

Spãlare la rece (fãrã detergent), spãlare, clãtiri ºi centrifugã delic atã

Spãlare, clãtiri, centrifugi

intermediare ºi finale

Clãtiri ºi centrifugare

Note

-Pentru programele 8 - 9 este recomandabil sã nu se depãºeascã o cantitate de rufe de 3,5 kg.

-Pentru programul 13 este recomandabil sã nu se depãºeascã o cantitate de rufe de 2 kg.

-Antiºifonare-vezi calcã mai uºor, pagina alãturatã. Datele specificate în tabel au valoare indicativã.

Program special

Zilnic 30 (programul 11 pentru materiale sintetice) este studiat pentru a spãla rufe puþin murdare într-un interval scurt de timp: dureazã doar 30 de minute economisindu-se energie ºi timp. Selectând programul (11 la 30°C) este posibilã spãlarea împreunã a þesãturilor de diverse tipuri (excluse lâna ºi mãtasea) cu o încãrcãturã maximã de 3 kg. Se recomandã folosirea detergentului lichid.

Page 67

Personalizãri

Stabilirea temperaturii de spãlare

Temperatura de spãlare se obþine prin rotirea selectorului TEMPERATURÃ pânã ajungeþi în dreptul valorilor dorite. (a se vedea Tabelul de programe de la pag. 66). Puteþi folosi ºi spãlarea la rece (

Fixarea vitezei de centrifugare

Viteza de centrifugare se obþine prin rotirea selectorului CENTRIFUGÃ pânã ajungeþi în dreptul valorilor dorite. Vitezele maxime prevãzute pentru programe sunt:

Programe Vitezã maximã

Bumbac 1400 rotaþii pe minut Sintetice 800 rotaþii pe minut Lânã 600 rotaþii pe minut Mãtase nu

Viteza de centrifugare poate fi redusã sau exclusã selectând simbolul

. Maºina va împiedica în mod automat efectuarea unei stoarceri la valori excesive în raport cu cele maxime prevãzute pentru fiecare program.

Funcþii

Diferitele funcþii de spãlare prevãzute pentru maºina de spãlat permit obþinerea unor rezultate excepþionale (o calitate îmbunãtãþitã a spãlãrii-rufe curate, etc.). Pentru a activa aceste funcþii, procedaþi astfel:

1. apãsaþi butonul aferent funcþiei dorite, þinând cont de informaþiile conþinute în tabelul de mai jos;

2. aprinderea butonului respectiv indicã faptul cã funcþia respectivã a fost activatã.

Notã: Intermitenþa rapidã a butonului indicã faptul cã funcþia respectivã nu este selecþionabilã pentru programul ales.

Funcþii Efect Note pentru folosire

Apãsaþi de mai multe ori pânã la aprinderea butonului aferent programãrii momentului de pornire dupã un anumit interval de timp. La a cincia apãsare a butonului, funcþia se va dezactiva. Notã: Dupã apãsarea butonului Start/Reset, puteþi modifica intervalul

stabilit pentru iniþierea momentului de pornire doar prin diminuare.

A se vãrsa decolorantul în sertarul adiþional 4 În acest moment nu puteþi utiliza funcþia CALCÃ MAI UªOR.

O datã stabilitã aceastã funcþie, programele 4, 5, 6, 7 vor fi întrerupte,

rufele rãmânând imersate în apã (antiºifonare), iar indicatorul luminos aferent fazei de Clãtire se va aprinde:

- pentru a completa ciclul apãsaþi pe butonul START/RESET;

- pentru a efectua doar descãrcarea poziþionaþi selectorul pe simbolul respectiv ºi apãsaþi pe butonul START/RESET. În acest moment nu puteþi utiliza funcþia ANTIPATÃ.

Delay Timer

Antipatã

Calcã mai uºor

Întârzie pornirea maºinii pânã la 9 de ore.

Ciclu de decolorare

adecvat pentru eliminarea petelor mai rezistente.

Reduce pliurile la þesãturi facilitând cãlcarea.

(a se vedea pag. 68

)

Activã cu programele:

Toate

2, 3, 4, 5,

Clãtiri.

3, 4, 5, 6, 7, 8, 9, 10,

Clãtiri.

1, 2, 3, 4,

Extra Clãtire

Mãreºte eficacitatea clãtirii.

Se recomandã cu maºina plinã sau cu doze elevate de detergent.

5, 8, 9, 10, 12, 13, Clãtiri.

AsistenþãAnomaliiPrecauþii ÎntreþinerePrograme DetergenþiInstalare Descriere

Page 68

Detergenþi ºi rufe albe

Sertarul detergenþilor

Un rezultat bun la spãlare depinde ºi de dozarea corectã a detergentului: cu un exces de detergent nu se spalã în mod mai eficace ºi se contribuie la încrustarea pãrþilor interne ale maºinii de spãlat ºi poluarea mediului înconjurãtor.

Extrageþi sertarul pentru

detergenþi ºi introduceþi detergentul sau aditivul dupã cum urmeazã:

sertarul 1: Detergent pentru prespãlare (sub formã de praf)

Înainte de a vãrsa detergentul verificaþi ca sertarul adiþional 4 sã nu fie introdus.

sertarul 2: Detergent pentru spãlare (sub formã de praf sau lichid)

Detergentul lichid trebuie vãrsat doar înainte de pornire.

sertarul 3: Aditivi (soluþie de înmuiat, etc.)

Soluþia de înmuiat nu trebuie sã iasã deasupra grãtarului.

sertar adiþional 4: Decolorant

 Nu folosiþi detergenþi pentru spãlare manualã,

deoarece formeazã prea multã spumã.

Ciclu de albire

 Decolorantul tradiþional se foloseºte pentru

þesãturi rezistente albe, cel delicat pentru þesãturi colorate, sintetice ºi pentru lânã.

Introduceþi sertarul adiþional 4, aflat în dotare, în sertarul 1. Când dozaþi decolorantul nu depãºiþi nivelul max indicat pe pivotul central (vezi

figura).

Folosirea sertarului adiþional 4 exclude prespãlarea. În afarã de aceasta, nu se poate efectua decolorarea cu programele 7 (Mãtase) ºi Zilnic 30 (vezi pag. 66).

Prepararea rufelor

 Subdivizaþi rufele în funcþie de:

- tipul de þesãturã / simbolul de pe etichetã.

- culori: separaþi rufele colorate de cele albe.  Goliþi buzunarele ºi controlaþi nasturii.  Nu depãºiþi valorile indicate, referitoare la

greutatea rufelor uscate: Þesãturi rezistente: max 5 kg Þesãturi sintetice: max 2,5 kg Þesãturi delicate: max 2 kg Lânã: max 1 kg

Cât cântãresc rufele?

1 cearceaf: 400-500 g. 1 faþã de pernã: 150-200 g. 1 faþã de masã: 400-500 g. 1 halat de baie: 900-1.200 g. 1 prosop: 150-250 g.

Rufe deosebite

Perdele: împãturiþi-le ºi aºezaþi-le într-o faþã de

pernã sau într-un sac de tip plasã Spãlaþi-le singure fãrã a depãºi o jumãtate din încãrcãturã. Folosiþi programul 7 care exclude centrifugarea. Plãpumi ºi haine de vânt: dacã cãptuºeala este din fulgi de gâscã sau de raþã se pot spãla în maºina de spãlat. Întoarceþi lucrurile pe dos ºi formaþi o încãrcãturã maximã de 2-3 kg, repetând clãtirea o datã sau de douã ori ºi utilizând centrifuga delicatã. Lânã: pentru a obþine cele mai bune rezultate, folosiþi un detergent specific ºi nu depãºiþi 1 kg de rufe.

Pentru efectuarea doar a decolorãrii, vãrsaþi decolorantul în sertarul adiþional 4 ºi selectaþi programul Clãtire Pentru albirea în timpul spãlãrii, vãrsaþi detergentul ºi aditivii, selectaþi programul dorit ºi activaþi opþiunea Antipatã (vezi pag. 67).

Page 69

Precauþii ºi sfaturi

 Maºina de spãlat a fost proiectatã ºi construitã

conform normelor internaþionale de protecþie. Aceste avertizãri sunt furnizate din motive de siguranþã ºi trebuie sã fie citite cu atenþie.

Protecþie generalã

 Acest aparat a fost conceput pentru o folosire de

uz casnic, nu profesionalã, iar funcþiunile sale nu trebuie alterate.

 Maºina de spãlat trebuie sã fie folositã doar de

persoane adulte ºi respectând instrucþiunile din acest manual.

 Nu atingeþi maºina când sunteþi desculþi sau cu

mâinile sau picioarele ude sau umede.

 Nu scoateþi fiºa din priza de curent trãgând de

cablu, ci trãgând de fiºã.

 Nu deschideþi sertarul detergenþilor în timp ce

maºina se aflã în funcþiune.

 Nu atingeþi apa de evacuare, care poate atinge

temperaturi elevate.

 Nu forþaþi în nici un caz hubloul: s-ar putea

deteriora mecanismul de siguranþã care protejeazã deschiderile accidentale.

 În caz de defecþiune, nu umblaþi în nici un caz la

mecanismele interne pentru a pentru a încerca sã reparaþi maºina de spãlat.

 Controlaþi mereu ca în apropierea maºinii aflate

în funcþiune, sã nu se afle copii.

 Pe durata spãlãrii hubloul are tendinþa de a se

încãlzi.

 Dacã trebuie sã fie deplasatã, faceþi acest lucru

în douã sau trei persoane, cu maximã atenþie. Niciodatã nu deplasaþi maºina singuri deoarece aceasta este foarte grea.

 Înainte de a introduce rufele, controlaþi ca în

interior sã fie goalã.

 Aruncarea maºinii de spãlat vechi:

înainte de a o arunca, faceþi-o inutilizabilã tãindu-i cablul de alimentare electricã ºi scoþându-i hubloul.

Protecþia ºi respectarea mediului înconjurãtor

Tehnologia la dispoziþia mediului înconjurãtor

Dacã prin hublou se vede puþinã apã este pentru cã datoritã noii tehnologii Indesit, este suficientã mai puþin de jumãtate din apã pentru a obþine o curãþare maximã: un scop atins pentru respectarea mediului înconjurãtor.

Economisirea de detergent, apã, energie ºi timp

 Pentru a economisi detergent, apã, timp folosiþi

încãrcãtura maximã. O încãrcare totalã în locul a douã jumãtãþi, permite economisirea de pânã la 50% din energie.

 Prespãlarea este necesarã doar pentru rufele

foarte murdare. Evitarea acesteia permite economisirea de detergent, timp, apã ºi între 5 ºi 15% din energie.

 Tratând petele cu o substanþã pentru

îndepãrtarea acestora ºi lãsându-le la înmuiat înainte se spãlare, reduce necesitatea de a spãla la temperaturi mari. Un program la 60°C în locul unuia la 90°C sau unul la 40°C în locul unuia la 60°C, permit economisirea unui procent de pânã la 50% de energie.

 Dozaþi bine detergentul în funcþie de duritatea

apei, de gradul de murdãrie ºi de cantitatea de rufe, pentru a evita risipe ºi pentru a proteja mediul înconjurãtor: deºi sunt biodegradabili, detergenþii conþin elemente care altereazã echilibrul naturii. În afarã de aceasta evitaþi pe cât posibil aditivul de înmuiere.

 Efectuând spãlãri începând de seara ºi pânã la

primele ore ale dimineþii, se colaboreazã pentru reducerea sarcinii de absorbire a întreprinderilor electrice. Opþiunea Delay Timer (vezi pag. 67) ajutã mult la organizarea spãlãrilor în acest sens.

Aruncarea reziduurilor

 Aruncarea materialelor de ambalare:

respectaþi normele locale, în acest fel ambalajele vor putea fi reutilizate.

 Dacã rufele trebuie uscate într-un uscãtor,

selectaþi o vitezã mare pentru centrifugã. Cantitatea redusã de apã permite economisirea de timp ºi energie electricã la programul de uscare.

AsistenþãAnomaliiPrecauþii ÎntreþinerePrograme DetergenþiInstalare Descriere

Page 70

Întreþinere ºi îngrijire

Oprirea apei ºi a curentului electric

 Închideþi robinetul de apã dupã fiecare spãlare.

Se limiteazã astfel uzare instalaþiei hidraulice a maºinii de spãlat ºi se eliminã pericolul scurgerilor.

 Scoateþi fiºa din priza de curent atunci când

curãþaþi maºina de spãlat ºi când se efectueazã lucrãri de întreþinere.

Curãþarea maºinii de spãlat

Partea externã ºi pãrþile din cauciuc pot fi curãþate cu o cârpã înmuiatã în apã cãlduþã ºi sãpun. Nu folosiþi solvenþi sau substanþe abrazive.

Curãþarea sertarului pentru detergenþi

Scoateþi sertarul ridicându-l ºi trãgându-l spre exterior (vezi

figura):

Spãlaþi-l cu apã; aceastã curãþare trebuie efectuatã frecvent.

Curãþarea pompei

Maºina de spãlat este echipatã cu o pompã autocurãþãtoare care nu are nevoie de întreþinere. Se poate întâmpla însã ca obiecte mici (monede, nasturi) sã cadã în precamera care protejeazã pompa, situatã în partea inferioarã a acesteia.

 Verificaþi ca ciclul de spãlare sã fie terminat ºi

scoateþi din prizã.

Pentru a avea acces la precamerã:

1. scoateþi panoul de acoperire de pe latura anterioarã a maºinii de spãlat folosindu-vã de o ºurubelniþã (vezi figura):

2. deºurubaþi capacul

rotindu-l în sens invers (vezi figura): este normal sã iasã puþinã

apã;

Îngrijirea hublouului ºi a coºului

 Lãsaþi mereu hubloului întredeschis pentru a

evita formarea de mirosuri urâte.

3.curãþaþi cu grijã interiorul;

4.montaþi din nou capacul;

5.montaþi din nou panoul verificând, înainte de a-l împinge spre maºinã, de a fi introdus cârligele în orificiile respective.

Controlarea tubului de alimentare cu apã

Controlaþi tubul de alimentare cel puþin o datã pe an. Dacã prezintã crãpãturi sau fisuri trebuie înlocuit: pe parcursul spãlãrilor, presiunile puternice ar putea provoca crãpãturi neaºteptate.

 Nu folosiþi tuburi deja folosite.

Page 71

Anomalii ºi remedii

Se poate întâmpla ca maºina de spãlat sã nu funcþioneze. Îaninte de a telefona la Asistenþã (vezi pag. 72), verificaþi dacã aceastã problemã nu poate fi remediatã de dvs., astfel:

Anomalii:

Maºina de spãlat nu se aprinde.

Ciclul de spãlare nu porneºte.

Maºina de spãlat nu încarcã apã.

Maºina de spãlat încarcã ºi evacueazã apã continuu.

Cauze posibile / Rezolvare:

 Fiºa nu este introdusã sau nu a fost suficient introdusã în priza de

curent astfel încât sã existe conexiune electricã.

 În casã nu este curent electric.

 Hubloul nu este bine închis.  Butonul  Butonul START/RESET nu a fost apãsat.  Robinetul de apã nu este deschis  A fost fixatã o întârziere de pornire (Delay Timer, vezi pag. 67).

 Tubul de alimentare cu apã nu este conectat la robinet.  Tubul este îndoit.  Robinetul de apã nu este deschis  În casã lipseºte apa.  Nu este presiune suficientã.  Butonul START/RESET nu a fost apãsat.

 Tubul de evacuare nu a fost instalat la o distanþã cuprinsã între 65

ºi 100 cm de pãmânt (vezi pag. 63).  Extremitatea tubului de evacuare este cufundatã în apã (vezi pag. 63).  Evacuarea din perete nu are rãsuflare pentru aer. Dacã dupã aceste verificãri problema nu se rezolvã, închideþi robinetul de apã, opriþi maºina de spãlat ºi chemaþi Asistenþa. Dacã locuinþa se aflã la ultimele etaje ale unui edificiu, este posibil sã aibã loc fenomene de sifonare, motiv pentru care maºina de spãlat încarcã ºi evacueazã apã încontinuu. Pentru a elimina acest inconvenient, se gãsesc în comerþ supape anti-sifonare.

nu a fost apãsat.

Maºina de spãlat nu evacueazã sau nu centrifugheazã.

Maºina de spãlat vibreazã foarte mult pe timpul centrifugãrii.

Maºina de spãlat pierde apã.

Butonul PORNIRE/HUBLOU BLOCAT se aprinde în mod rapid ºi în acelaºi timp cu cel puþin un alt indicator.

Se formeazã prea multã spumã.

 Programul nu prevede evacuarea apei: cu unele programe este

necesar sã se porneascã manual (vezi pag. 66).  Este activã opþiunea Calcã mai puþin: pentru a completa programul

apãsaþi pe butonul START/RESET (vezi pag. 65).  Tubul de evacuare este îndoit (vezi pag. 63).  Conducta de evacuare este înfundatã.

 Coºul, în momentul instalãrii, nu a fost deblocat în mod corect (vezi pag. 62).  Maºina de spãlat nu se aflã în plan orizontal (vezi pag. 62).  Maºina de spãlat este fixatã foarte puternic între mobilã ºi zid (vezi pag. 6 2).

 Tubul de alimentare cu apã nu este bine înºurubat (vezi pag. 62).  Sertarul detergenþilor este înfundat (pentru a-l curãþa vezi pag. 70).  Tubul de evacuare nu este fixat bine (vezi pag. 63).

 Chemaþi asistenþa deoarece se semnalizeazã o anomalie.

AsistenþãAnomaliiPrecauþii ÎntreþinerePrograme DetergenþiInstalare Descriere

 Detergentul nu este specific pentru maºina de spãlat (trebuie sã

fie scris pentru maºina de spãlat, de mânã sau în maºina de

spãlat, sau ceva asemãnãtor).  Dozajul a fost excesiv.

Page 72

Asistenþã

195042076.00

12/2003 - Xerox Business Services

Înainte de a lua legãtura cu Asistenþa:

 Verificaþi dacã anomalia poate fi rezolvatã de dvs. (vezi pag. 71);  Porniþi din nou programul pentru a controla dacã inconvenientul a fost eliminat;  În caz contrar, vã recomandãm sã apelaþi la Unitatea de Service.

 Nu apelaþi niciodatã la tehnicieni neautorizaþi.

Comunicaþi:

 tipul de anomalie;  modelul maºinii (Mod.);  numãrul de serie (S/N). Aceste informaþii se aflã pe tãbliþa aplicatã în partea posterioarã a maºinii de spãlat.

Asistenþã
