Indesit VRA 641DB-DC-DX User manual

Download

Instruções para a utilização

Português,1

Русский, 37

VEA 645 D C VRA 631 T B VRA 631 T X VRA 640 C VRA 640 X VRA 641 D B VRA 641 D C VRA 641 D X

PL NL

Polski, 13

Nederlands,25

PLANO

Índice

Instalação, 2-4

Posicionamento Ligação eléctrica

Descrição do aparelho, 5-6

Painel de comandos Zonas de cozedura extensíveis

Início e utilização, 7-9

Acender o plano de cozedura Acender as zonas de cozedura Desligar as zonas de cozedura Função power Elementos aquecedores Bloqueio dos comandos Desligar o plano de cozedura Conselhos práticos para utilizar esta aparelhagem Dispositivos de segurança Conselhos práticos para a cozedura

Precauções e conselhos, 10

Segurança geral Eliminação

Manutenção e cuidados, 11

Desligar a corrente eléctrica Limpeza do aparelho Desmontar o plano

Descrição técnica dos modelos, 12

Instalação

 É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a segurança.

Posicionamento

 As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

 A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.  o material do plano de apoio deve resistir a uma

temperatura de aproximadamente 100ºC;

 se desejar instalar o plano de cozedura sobre um

forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;

 evite instalar o plano de cozedura sobre uma

máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;

 conforme o plano de cozedura que desejar

instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

590

5 mm

FORNO VENTILADO

PLANO DE COZEDURA VIRADO

min. 20 mm

GAVETA

min. 40 mm

min. 20 mm

min. 40 mm

LADO ANTERIOR DO PLANO DE COZEDURA

PLANO DE APOIO

0 +

/- 1

520

490 +/- 1

Ventilação

Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

a uma distância mínima de 40 mm da parede de

trás;

de forma a manter uma distância mínima de 20

mm entre o vão para o encaixe e o móvel abaixo dele.

 Os móveis situados ao lado, com altura superior

aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.

Fixação

A instalação do aparelho deve ser realizada sobre uma

superfície de apoio perfeitamente plana. As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos

de fixação deve ser configurado antes da sua

montagem, conforme a espessura do plano de apoio:

30 mm de espessura: parafuso 17,5 mm;  40 mm de espessura: parafuso 7,5 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;

2. introduza o plano

de cozedura no vão do móvel a exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.

3. para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

 É indispensável que os parafusos das molas de

centragem sejam acessíveis.

 Em conformidade com as normas de segurança,

depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.

 Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

 A ligação eléctrica do plano de cozedura e a de

um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Caixa de bornes

PLANO DE COZEDURA VIRADO

O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação eléctrica (a imagem é indicativa e pode não corresponder ao modelo comprado).

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e

frequência rede

230-240V 1+N ~ 220-240V 1+N ~

50/60 Hz

Cabo eléctrico Ligação fios

: verde/amarelo N: os 2 fios azuis juntos L: marrom junto ao preto

Outros tipos de ligações

Se o sistema eléctrico corresponder à uma dessas características:

Tensão tipo e frequência de rede

 400V - 2+N ~ 50/60 Hz  220-240V 3 ~ 50/60 Hz

 230-240V 3 ~ 50/60 Hz  400V - 2+2N ~ 50/60 Hz

Soltar os cabos e efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e

frequência rede

400V - 2+N ~

50/60 Hz

230-240V 3 ~ 220-240V 3 ~

50/60Hz

400V - 2+2N ~

50/60 Hz

Cabo eléctrico Ligação fios

: verde/amarelo; N: os 2 fios azuis juntos L1: preto L2: marrom

: verde/amarelo; N1: azul N2: azul L1: preto L2: marrom

Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede  400V 3 - N ~ 50/60 Hz proceder da seguinte maneira:

O eventual cabo em dotação não pode ser utilizado

para estes tipos de instalação.

1. Utilizar um cabo de alimentação apropriado, tipo H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 25 mm).

2. Utilize uma chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).

3. Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.

4. Posicione os fios de acordo com a tabela e os desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes.

Tensão ti po e

frequência rede

400V 3-N ~

50/60 Hz

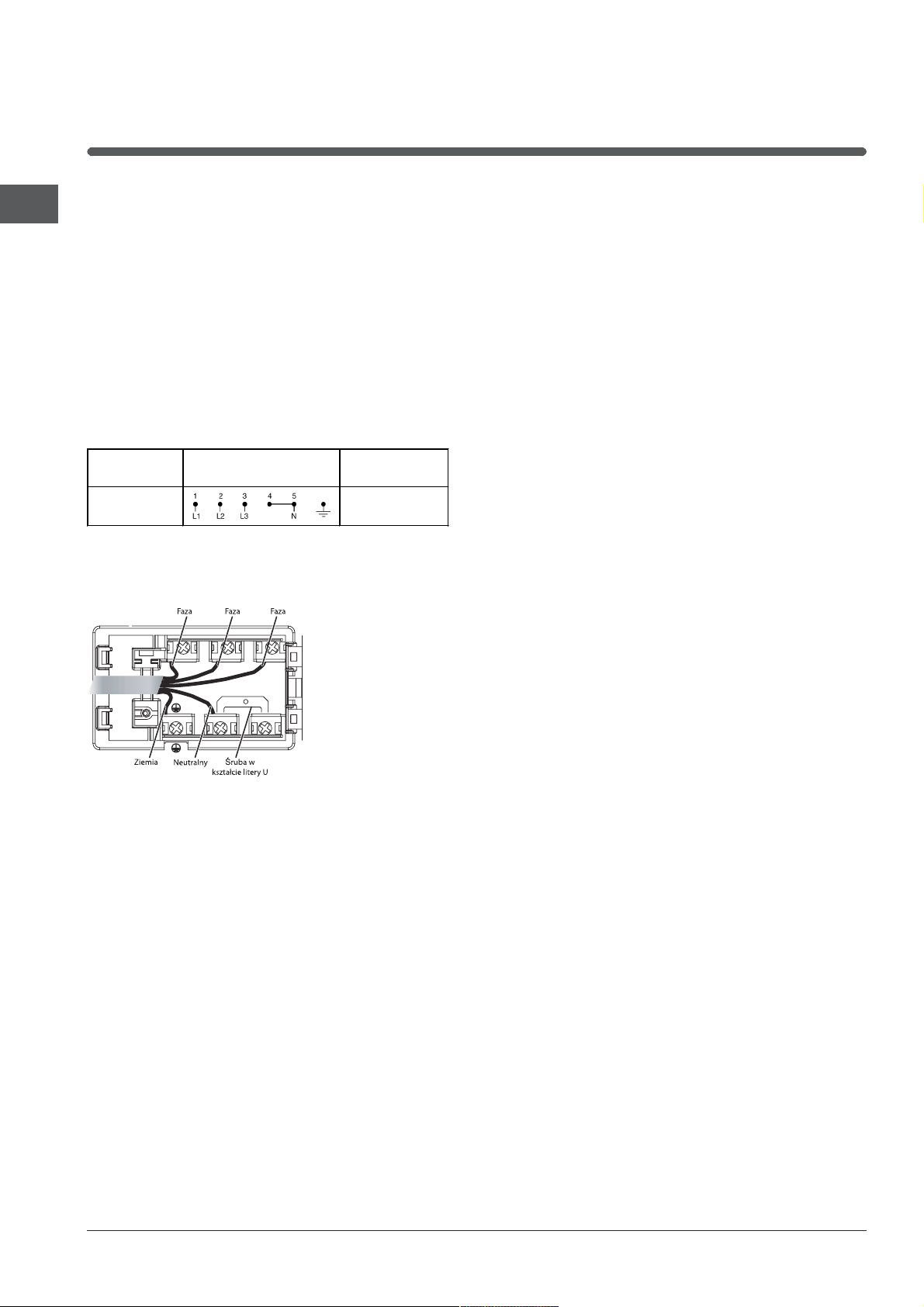

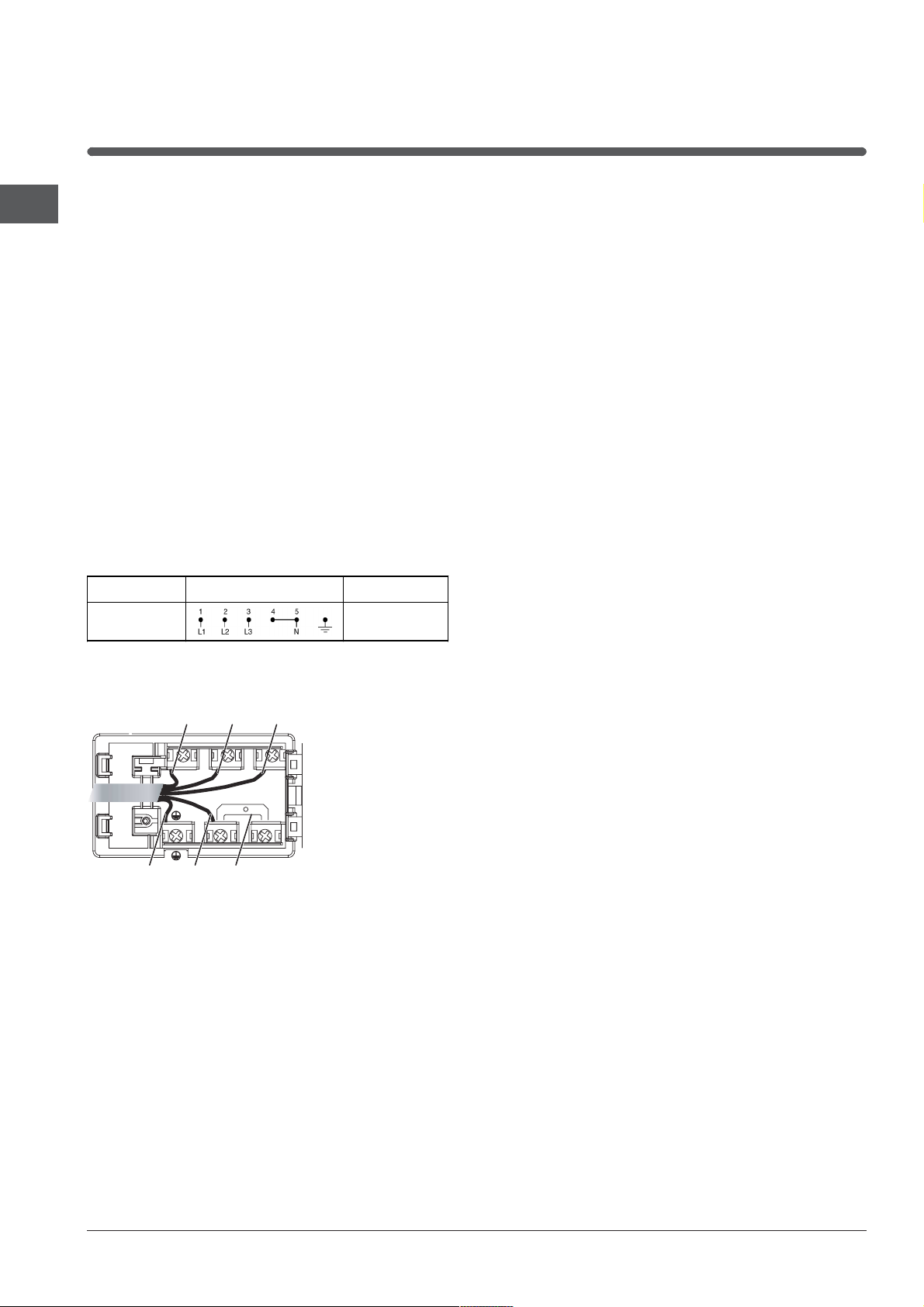

Ligações eléctricas Caixa de bornes

Trifásica 400

5. Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Fase Fase Fase

Trifásica 400

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

 O técnico instalador é responsável pela realização

certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:  a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;

 a tensão de alimentação seja entre os valores da

placa de identificação;

 a tomada seja compatível com a ficha do

aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

 Depois de ter instalado o aparelho, o acesso ao

cabo eléctrico e à tomada da corrente deve ser fácil.

Ter r a

Neutro

Grampo

 O cabo não deve ser dobrado nem comprimido.

 O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados.

 A empresa exime-se de qualquer

responsabilidade se estas regras não forem obedecidas.

Descrição do aparelho

Painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exacta reprodução do modelo comprado.

Indicadores de

POTÊNCIA e de

CALOR RESÍDUO

Indicador luminoso

ZONA DE COZEDURA SELECCIONADA

Teclas de SELECÇÃO DAS ZONAS DE COZEDURA

DE POTÊNCIA

Botão

AUMENTO

Botão DIMINUIÇÃO DA POTÊNCIA

Botão

ON/OFF

Indicador luminoso ON/OFF

Indicador luminoso

COMANDOS BLOQUEADOS

Botão BLOQUEIO DOS COMANDOS

 Botão AUMENTO POTÊNCIA para ligar a chapa e

regular a potência (veja Início e utilização).

 Botão DIMINUIÇÃO POTÊNCIA para regular a

potência e desligar a chapa (veja Início e utilização).

 Indicador luminoso ZONA DE COZEDURA

SELECCIONADA indica que a zona de cozedura relativa foi seleccionada e são portanto possíveis as várias regulações.

 Botão SELECÇÃO ZONA DE COZEDURA para

seleccionar a zona de cozedura desejada.

 Indicador POTÊNCIA sinaliza visualmente o nível

de calor alcançado.

 Botão ON/OFF para ligar e desligar o aparelho.

 Indicador ON/OFF: sinaliza se o aparelho está

aceso ou apagado.

 Botão BLOQUEIO DOS COMANDOS para

impedir modificações acidentais das regulações do plano de cozedura (veja Início e utilização).

 Indicador luminoso COMANDOS BLOQUEADOS

sinaliza o bloqueio dos comandos (veja Início e utilização).

Zonas de cozedura extensíveis

Alguns modelos dispõem de chapas extensíveis. Estas podem ter várias formas e várias extensibilidades (chapa dupla ou tripla). Aqui estão ilustrados os respectivos comandos, presentes apenas nos modelos dotados destas opções.

Chapa extensível circular

Indicador luminoso

CHAPA DUPLA LIGADA

Botão

LIGAR CHAPA DUPLA

Indicador luminoso

CHAPA TRIPLA LIGADA

Botão

LIGAR CHAPA TRIPLA

 Botão LIGAR CHAPA DUPLA para ligar/desligar a

chapa dupla (veja Início e utilização).

 Indicador luminoso CHAPA DUPLA LIGADA:

indica que a chapa dupla está ligada.

 Botão LIGAR CHAPA TRIPLA para ligar/desligar

a chapa tripla (veja Início e utilização).

 Indicador luminoso CHAPA TRIPLA LIGADA:

indica que a chapa tripla está ligada.

Início e utilização

 A cola aplicada nas guarnições deixa alguns traços

de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.

 Quando o plano de cozedura for ligado

electricamente, toca um breve sinal acústico depois de alguns segundos. Somente neste ponto será possível ligar o plano de cozedura.

 Uma prolongada pressão das teclas

permite um avançamento rápido dos níveis de potência e dos minutos do timer.

- e +

Acender o plano de cozedura

Para acender o plano de cozedura manter pressionada

a tecla

por aproximadamente um segundo.

Acender as zonas de cozedura

Cada uma as zonas de cozedura é accionada

mediante um botão de selecção dispositivo de regulação da potência constituído

por um botão

 Para colocar em funcionamento uma zona de

cozedura, carregue na respectivo botão de comando e defina a potência que desejar mediante

os botões - e +.

- e +.

e um

Desligar as zonas de cozedura

Para desligar uma zona de cozedura, seleccione-a

mediante o respectivo botão de selecção

 Carregue na tecla

cozedura descerá progressivamente até desligarse.

-: a potência da zona de

Função power

. No display, indicador da potência, alterna-se a

visualização da letra P e do nível de potência configurado anteriormente, por todo o tempo necessário ao alcance do nível de potência desejado. Quando o nível for alcançado, o display voltará a visualizar o nível de potência configurado. Para desactivar esta função, pressionar e manter pressionado por no mínimo 2 segundos o botão de selecção da zona de cozedura na qual foi activada a

função

através dos botão

ou escolher um outro nível de potência

- e +.

Elementos aquecedores

No plano de cozedura, conforme os modelos, podem ser instalados elementos aquecedores de dois tipos: halógenos e irradiantes. Os halógenos transmitem o calor mediante irradiação da lâmpada halógena que contém. Caracterizam-se pelas propriedades similares às típicas do gás: rápida resposta aos comandos, visualização instantânea da potência. Os elementos radiantes são constituídos por uma multiplicidade de espirais que asseguram uma repartição uniforme do calor no fundo do recipiente, para um resultado perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos.

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças,

operações de limpeza etc.). Carregando no botão os comandos se bloquearão e o indicador luminoso

situado acima do botão se acenderá. Para voltar a modificar as regulações (por. exemplo interromper a cozedura), será necessário desbloquear

os comandos: carregue no botão instantes; o indicador luminoso se apagará e os

comandos se desbloquearão.

por alguns

Desligar o plano de cozedura

Para acelerar os tempos de aquecimento das zonas de cozedura, é possível activar a função power. Ligar e configurar a potência da zona de cozedura desejada

como descrito no parágrafo anterior. Pressionar e

manter pressionado por no mínimo 2 segundos, o botão de selecção da zona de cozedura escolhida

Carregue no botão Se os comandos do aparelhagem estiverem

bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para

; o aparelho se desligará.

poder acender novamente o plano, será necessário primeiro desbloquear os comandos.

aquecidos ou derreter manteiga ou chocolate. Com o arrefecimento da zona de cozedura, o display

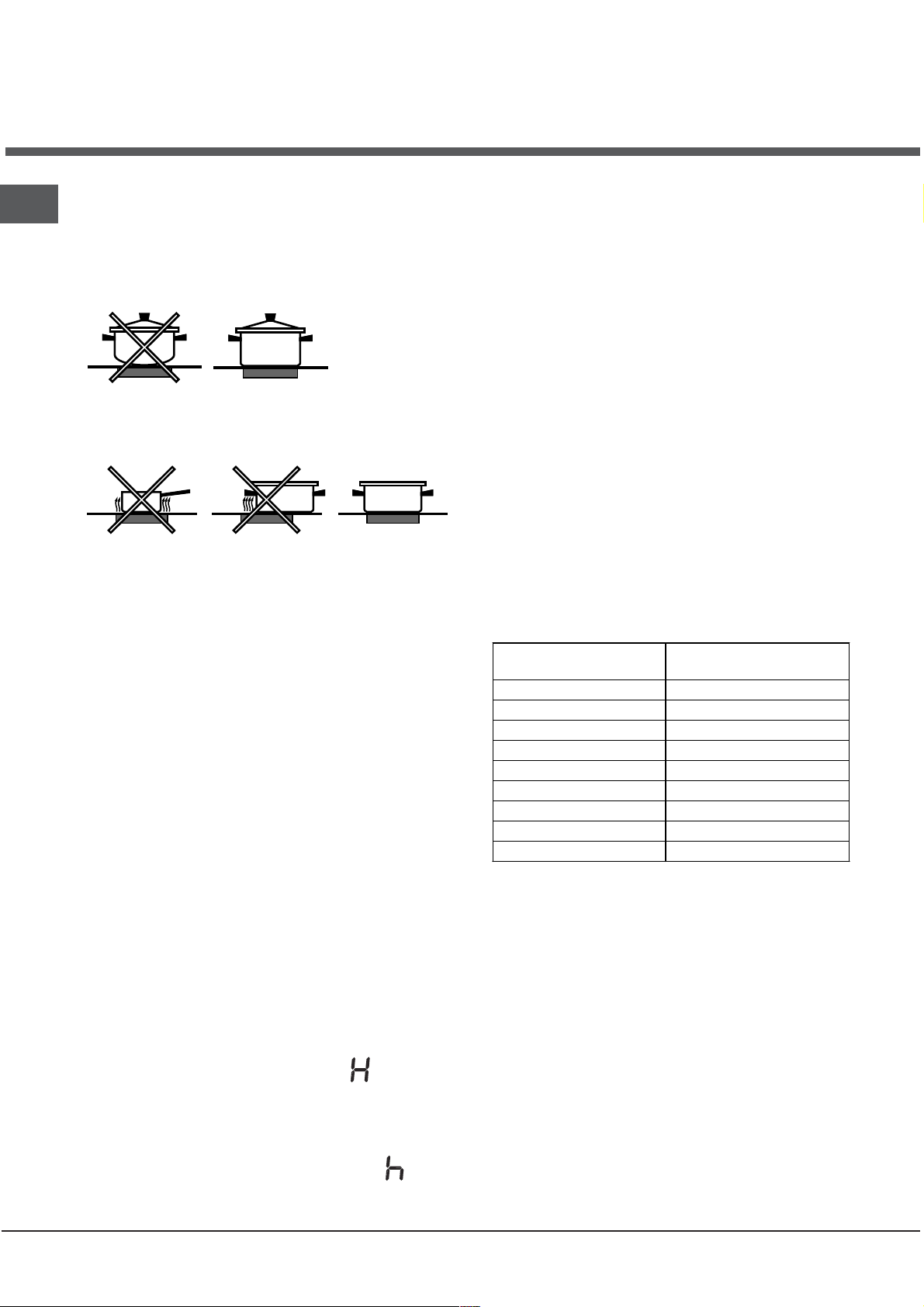

Conselhos práticos para utilizar esta aparelhagem

Para obter as melhores performances do plano de cozedura:  Empregue panelas com fundo chato e elevada

espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

 Empregue panelas com diâmetro suficiente para

cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

 Certifique-se que o fundo das panelas esteja

sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.

 Evite utilizar as mesmas panelas que emprega nos

queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência.

Dispositivos de segurança

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com um dispositivo de detecção de panela. A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicador a piscar pode indicar:  uma panela incompatível  uma panela de diâmetro insuficiente  que a panela está levantada

Indicadores de calor resíduo.

Cada uma das zonas de cozedura é equipada com um indicador de calor resíduo. Este indicador sinaliza as zonas de cozedura que ainda estão com uma temperatura elevada. Se o display de potência

visualizar É possível, por exemplo, manter os alimentos

, a zona de cozedura ainda está quente.

visualizará cozedura estiver suficientemente arrefecida.

Aquecimento excessivo

No caso de superaquecimento dos componentes electrónicos, o plano de cozedura desliga-se

automaticamente e no display aparece um número intermitente. Esta mensagem desaparece

e o plano volta a ser utilizável mal a temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indicará 0. Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se após 5 horas de funcionamento, a anterior esquerda após 8 horas.

Nível de potência

Sinal acústico

Algumas anomalias, nomeadamente:  um objecto (panela, talher etc.) foi deixado mais de

10 segundos na área de comandos;  um derramamento na área dos comandos,  uma pressão exercida por muito tempo em um

botão, podem provocar uma sinalização acústica.

Resolva a causa do mau funcionamento para o sinal

sonoro deixar de tocar. Se a causa da anomalia não

for removida, o sinal acústico persistirá e o plano irá

desligar-se.

. O display desliga-se quando a zona de

F seguido por

Limitação da duração de

functionamento em horas

1 9

9 1

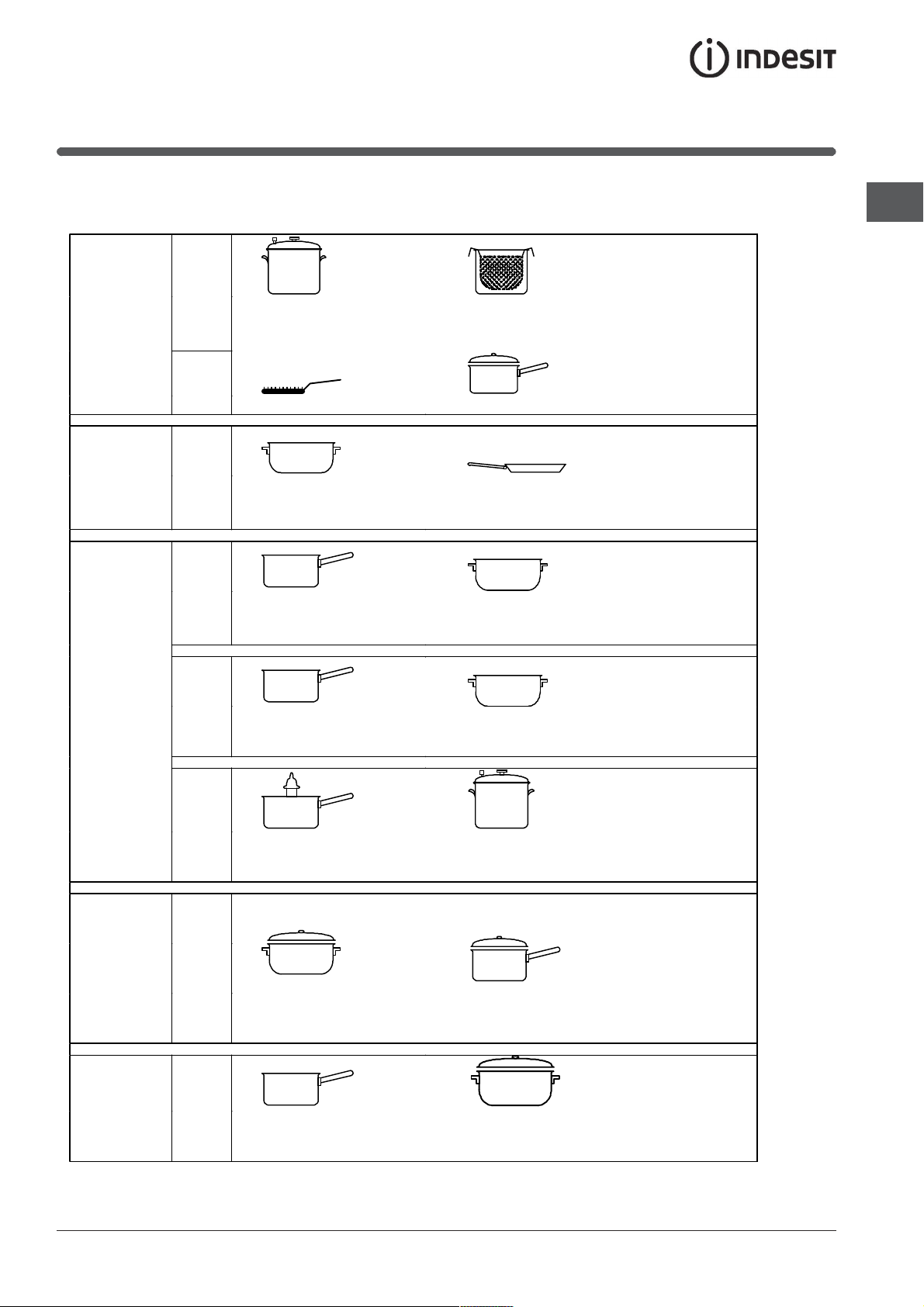

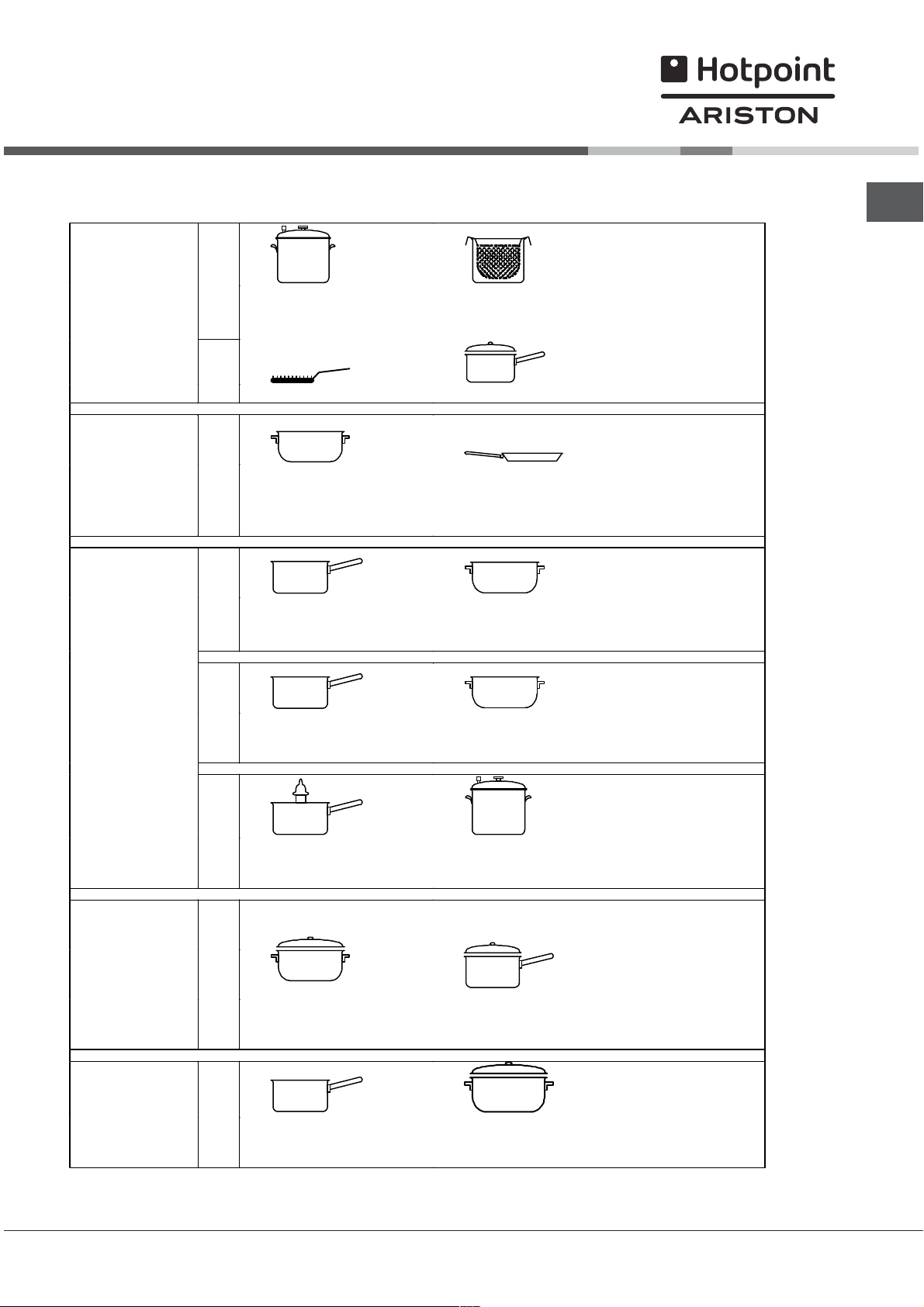

Conselhos práticos para a cozedura

altíssimo

Cozedura em fogo



Cozedura à pressão Panela de pressão

Assado Ebulição



alto

em fogo

Cozedura

Crepe Cozedura em fogo alto e doiramento

Adensamento rápido (molhos líquidos)

Água fervente (Massas, Arroz, Verduras) Leite

Adensamento lento (molhos consistentes)

Frituras

(Assados, Bifes, Escalopes, Filés de peixe, Ovos fritos)

Cozedura em fogo médio

S ¢

Cozedura em banhomaria

Cozedura Panela de pressão após o

síbilo

¢ £

fogo brando

Cozedura em

Cozedura em fogo brando (estufados)

Aquecimento dos alimentos



muito

em fogo

Cozedura



brando

Caldo de chocolate Manter o alimento quente

Precauções e conselhos

 Este aparelho foi projectado e fabricado em

conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho é em conformidade com as seguintes Directivas da Comunidade

Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações

-89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações

- 93/68/CEE de 22/07/93 e posteriores modificações.

Segurança geral

Controlar que a tomada de ar através da grelha do

ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.  Este aparelho foi concebido para utilização de

tipo não profissional no âmbito de moradas.

 Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

 Não toque na máquina se estiver descalço, ou se

as suas mãos ou pés estiverem molhados ou húmidos.

 Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.

 A placa de vitrocerâmica é resistente às batidas

mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.

 Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes do plano de cozedura.

 Não se esqueça que a temperatura das zonas de

cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).

 Mantenha a devida distância da placa quaisquer

objectos que podem se derreter, por exemplo,

objectos de plástico, de alumínio ou produtos

com um alto conteúdo de açúcar. Preste muita

atenção com as embalagens e as películas de

plástico ou alumínio: se deixá-los sobre as

superfícies enquanto ainda estiverem quentes ou

mornas, podem causar um dano grave à placa.  Certifique-se que as pegas das panelas fiquem

sempre viradas para o lado interno do plano de

cozedura para evitar batidas acidentais.  Não puxe pelo cabo para desligar a ficha da

tomada eléctrica, pegue pela ficha.  Não realize limpeza nem manutenção sem antes

ter desligado a ficha da rede eléctrica.  Não é previsto que este aparelho seja utilizado

por pessoas (incluso crianças) com reduzidas

capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou que não tenham

familiaridade com o produto, a não ser que seja

vigiadas por uma pessoa responsável pela sua

segurança ou que tenham recebido instruções

preliminares sobre o uso do aparelho.  Caso haja zonas de cozedura halógenas, não olhe

para elas por muito tempo.

 Não permita que as crianças brinquem com o

aparelho.

Eliminação

 Eliminação do material de embalagem: obedeça

as regras locais, de maneira que as embalagens

possam ser reutilizadas.  A directiva Europeia 2002/96/CE relativa aos

resíduos de equipamentos eléctricos e

electrónicos (REEE) prevê que os

electrodomésticos não devem ser eliminados no

normal fluxo dos resíduos sólidos urbanos. Os

aparelhos não mais utilizados devem ser

recolhidos separadamente para optimizar a taxa

de recuperação e reciclagem dos materiais que

os compõem e impedir potenciais danos à saúde

e ao meio ambiente. O símbolo da lixeira

cancelada está indicado em todos os produtos

para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta

eliminação dos electrodomésticos, os

proprietários poderão contactar o serviço de

colecta público ou os revendedores.

Manutenção e cuidados

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

 Evite o emprego de detergentes abrasivos ou

corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.

 Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar a aparelhagem.

 Para a manutenção ordinária, é suficiente lavar o

plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

 Se o plano estiver muito sujo, esfregue com um

produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.

 Para tirar as acumulações de sujidade maiores,

use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável específica para planos em vidro cerâmicamolhada de água e sabão.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

 Alguns planos de cozedura tem uma moldura de

alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;

2. solte os parafusos dos ganchos de fixação nos ângulos;

3. extraia o plano de cozedura do vão do móvel.

 Recomendamos que se evite tentar o acesso aos

mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.

 No caso em que no plano de cozedura tenham-se

acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.

 Depois de limpo, o plano poderá ser tratado com

um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.

 Lembre-se sempre de enxaguar com água limpa e

enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Descrição técnica dos

modelos

Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor e o diâmetro de cada zona de cozedura.

Planos de cozedura

Zonas de cozedura Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm)

Traseiro esq. H 2300 210 Traseiro dir. H 1400 160 H 1400 160 Dianteiro esq. H 1200 145 H 1200 145 Dianteiro dir. H 1800 180 H 1800 180 Potência total 6700 6600

Planos de cozedura

Zonas de cozedura Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm)

Traseiro esq. Traseiro dir. Central esq. Dianteiro esq. Dianteiro dir. Potência total

AD 2200/800 210/140

H 1400 160 H 1400 160

H 1200 145 H 1800 180 H 1800 180

84)$"+

84)$":

HD 2200/

8-)$"#,+ 84)$!6*

HT 2700/1950/1050 270/210/145

6600 5900

84)$",*

84)$",+

84)$",:

1000

84)$!6:

210/140

Legenda:

H = hilight unitário HD = hilight duplo HT = hilight triplo AD = halógena dupla

Instrukcja obs³ugi

P£YTA

PT NL

Português,1

Polski, 13

Nederlands,25

Русский, 37

VEA 645 D C VRA 631 T B VRA 631 T X VRA 640 C VRA 640 X VRA 641 D B VRA 641 D C VRA 641 D X

Spis treci

Instalacja, 14-16

Ustawienie Pod³¹czenie do sieci elektrycznej

Opis urz¹dzenia, 17-18

Panel sterowania Rozszerzalne pola grzejne

Uruchomienie i u¿ytkowanie, 19-21

W³¹czanie p³yty grzejnej W³¹czanie pól grzejnych Wy³¹czanie pól grzejnych Funkcja power Elementy grzejne Blokada sterowania Wy³¹czanie p³yty grzejnej Praktyczne porady dotyczace uzytkowania urzadzenia Urz¹dzenia zabezpieczaj¹ce Praktyczne porady dotycz¹ce gotowania

Zalecenia i rodki ostro¿noci, 22

Ogólne zasady bezpieczeñstwa Utylizacja

Konserwacja i utrzymanie, 23

Od³¹czenie pr¹du elektrycznego Mycie urz¹dzenia Demonta¿ p³yty

Opis techniczny modeli, 24

Instalacja

 Nale¿y zachowaæ niniejsz¹ instrukcjê, aby móc z

niej skorzystaæ w ka¿dej chwili. W razie sprzeda¿y, odst¹pienia lub przeniesienia urz¹dzenia, nale¿y siê upewniæ, czy instrukcja zosta³a przekazana wraz z nim, aby nowy w³aciciel p³yty grzejnej móg³ siê zapoznaæ z jej dzia³aniem i z w³aciwymi ostrze¿eniami.

 Nale¿y uwa¿nie przeczytaæ instrukcjê: zawiera ona

wa¿ne informacje dotycz¹ce instalacji, u¿ytkowania i bezpieczeñstwa.

Ustawienie

 Elementy opakowania nie sa zabawkami dla dzieci i

nalezy je usunac zgodnie z normami dotyczacymi selektywnego gromadzenia odpadów (patrz Zalecenia i srodki ostroznosci ).

 Instalacja powinna zostaæ wykonana zgodnie z

niniejszymi instrukcjami przez wykwalifikowany personel. Niew³aciwa instalacja mo¿e spowodowaæ szkody w stosunku do osób, zwierz¹t lub mienia.

Zabudowa

Aby zapewniæ prawid³owe dzia³anie urz¹dzenia, mebel musi posiadaæ odpowiednie w³aciwoci:  blat musi byæ wykonany z materia³u odpornego na

ciep³o, na temperaturê oko³o 100°C;

 jeli p³yta grzejna ma byæ zainstalowana na piecu,

musi on posiadaæ system ch³odzenia z wentylacj¹ wymuszon¹;

 nale¿y unikaæ instalowania p³yty grzejnej na

zmywarce: w przypadku takiej koniecznoci, umieciæ pomiêdzy dwoma urz¹dzeniami szczelny element oddzielaj¹cy;

 w zaleznosci od plyty grzejnej, jaka ma byc

zainstalowana (patrz rysunki), wewnetrzna czesc mebla powinna miec nastepujace wymiary:

5 mm

min. 20 mm

SZUFLADY

min. 40 mm

min. 20 mm

PIEKARNK

WENTYLATOROWY

min. 40 mm

590

560 +

/- 1

Obieg powietrza

Aby umo¿liwiæ w³aciwy obieg powietrza i aby unikn¹æ przegrzania powierzchni wokó³ urz¹dzenia, p³yta grzejna powinna byæ umieszczona:

 w odleg³oci co najmniej 40 mm od tylnej ciany

lub;

 w taki sposób, aby zachowaæ odleg³oæ minimum

20 mm pomiêdzy przestrzeni¹ do zabudowy a znajduj¹cym siê pod ni¹ meblem.

520

490 +/- 1

 Meble znajduj¹ce siê obok, a których wysokoæ przekracza

wysokoæ p³yty roboczej, powinny zostaæ odsuniête przynajmniej na 600 mm od krawêdzi p³yty roboczej.

Mocowanie

Urz¹dzenie powinno byæ zainstalowane na idealnie

p³askim blacie. Ewentualne odkszta³cenia, spowodowane nieprawid³owym zamocowaniem, mog¹ byæ przyczyn¹ zmiany w³aciwoci urz¹dzenia i, w konsekwencji, wp³ywaj¹c niekorzystnie na jego pracê.

D³ugoæ ruby regulacyjnej uchwytów

mocuj¹cych

nale¿y ustawiæ przed ich zamontowaniem, na podstawie

gruboci blatu:

 gruboæ 30 mm: ruba 17,5 mm;  gruboæ 40 mm: ruba 7,5 mm.

W celu zamocowania urz¹dzenia nale¿y wykonaæ nastêpuj¹ce czynnoci:

1. Przy pomocy krótkich rub bez ³ba przykrêciæ 4 sprê¿yny centruj¹ce do otworów umieszczonych w ro

dkowej czêci ka¿dego boku p³yty;

2. umieciæ p³ytê grzejn¹ w meblu, wyrodkowaæ j¹ i wywrzeæ odpowiedni nacisk na ca³y jej obwód, tak aby p³yta dobrze przylega³a do blatu.

3. w przypadku p³yt z profilami bocznymi: po zainstalowaniu p³yty grzejnej w meblu umieciæ 4 uchwyty mocuj¹ce (ka¿dy ze sworzniem) na dolnym obwodzie p³yty grzejnej i przykrêciæ je d³ugimi rubami z ³bem w taki sposób, aby szk³o przylega³o do blatu.

 ruby sprê¿yn centruj¹cych musz¹ pozostaæ

dostêpne.

 Zgodnie z normami bezpieczeñstwa, po

zabudowaniu urz¹dzenia nie powinien byæ mo¿liwy kontakt z jego elementami elektrycznymi.

 Wszystkie czêci, które stanowi¹ zabezpieczenie,

powinny byæ zamocowane w taki sposób, aby nie mo¿na by³o ich zdj¹æ bez u¿ycia narzêdzia.

Pod³¹czenie do sieci elektrycznej

 Pod³¹czenie do sieci elektrycznej p³yty grzejnej

oraz ewentualnego pieca do zabudowy powinno byæ wykonane oddzielnie, zarówno ze wzglêdów bezpieczeñstwa elektrycznego, jak i dla u³atwienia czynnoci zwi¹zanych z wyjmowaniem pieca.

Skrzynka zaciskowa

W dolnej czêci urz¹dzenia znajduje siê puszka umo¿liwiaj¹ca pod³¹czenie ró¿nych typów zasilania elektrycznego (rysunek jest przyk³adowy i mo¿e przedstawiaæ inny model ni¿ zakupiony).

Pod³¹czenie jednof azowe

P³yta jest wyposa¿ona w kabel zasilaj¹cy przygotowany do pod³¹czenia jednofazowego. Nale¿y po³¹czyæ przewody zgodnie z tabel¹ i z rysunkami umieszczonymi poni¿ej:

Typowe napiêcie i

czêstotliwoæ sieci

230-240V 1+N ~ 220-240V 1+N ~

50/60 Hz

Kabel elektryczny

Po³¹czenie

przewodów

: ¿ó³ty/zielony; N: 2 przewody niebieskie razem L:

br¹zowy razem z

czarnym

Inne typy pod³¹czeñ

Jeli instalacja elektryczna posiada jedn¹ z nastêpuj¹cych cech:

Typowe napiêcie i czêstotliwoæ sieci

 400V - 2+N ~ 50/60 Hz  220-240V 3 ~ 50/60 Hz

 230-240V 3 ~ 50/60 Hz  400V - 2+2N ~ 50/60 Hz

Oddzieliæ kable i po³¹czyæ przewody zgodnie z tabel¹ i z rysunkami umieszczonymi poni¿ej:

Typowe napiêcie i

czêstotliwoæ sieci

400V - 2+N ~

50/60 Hz

230-240V 3 ~ 220-240V 3 ~

50/60Hz

400V - 2+N ~

50/60 Hz

Kabel elektr yczny Po³¹czenie przewodów

: ¿ó³ty/zielony; N: 2 przewody niebieskie razem L1: czarny L2: br¹zowy

: ¿ó³ty/zielony; N1: niebieski N2: niebieski L1: czarny L2: br¹zowy

Jeli instalacja elektryczna posiada jedn¹ z nastêpuj¹cych cech: Typowe napiêcie i czêstotliwoæ sieci  400V 3 - N ~ 50/60 Hz nale¿y wykonaæ nastêpuj¹ce czynnoci:

 Ewentualny kabel znajduj¹cy siê w wyposa¿eniu

urz¹dzenia nie nadaje siê do tego typu instalacji.

1. Nalezy zastosowac kabel zasilajacy typu H05RRF lub o wyzszych wlasciwosciach, posiadajacy odpowiednie wymiary (przekrój kabla: 25 mm).

2. Przy pomocy srubokretu podwazyc zatrzaski pokrywy skrzynki zaciskowej i otworzyc ja (patrz rysunek Skrzynka zaciskowa).

3. Odkrêciæ rubê zacisku kabla oraz ruby zacisków odpowiadaj¹cych danemu typowi pod³¹czenia i zainstalowaæ ruby ³¹cz¹ce w kszta³cie U zgodnie z tabel¹ i z rysunkami znajduj¹cymi siê poni¿ej:

4. U³o¿yæ przewody zgodnie z tabel¹ i z rysunkami znajduj¹cymi siê poni¿ej i wykonaæ pod³¹czenie ca³kowicie dokrêcaj¹c wszystkie ruby zacisków.

Typowe napiêcie

i czêstotliwoæ

sieci

400V 3-N ~

50/60 Hz

Po³¹czenia elektryczne

Trójfazowa 400

Skrz ynka

zaciskowa

5. Zamocowaæ kabel zasilaj¹cy w odpowiednim zacisku i zamkn¹æ pokrywê.

Pod³¹czenie kabla zasilaj¹cego do sieci

W przypadku bezporedniego pod³¹czenia do sieci pomiêdzy urz¹dzeniem a sieci¹, nale¿y zainstalowaæ wy³¹cznik wielobiegunowy z minimalnym otwarciem miêdzy stykami wynosz¹cym 3 mm.

 Instalator odpowiada za prawid³owe wykonanie

pod³¹czenia elektrycznego i za zachowanie norm bezpieczeñstwa.

Przed pod³¹czeniem urz¹dzenia, nale¿y siê upewniæ czy:  gniazdko posiada uziemienie i jest zgodne z

obowiazujacymi przepisami;

 gniazdko jest w stanie wytrzymac maksymalne

obciazenie mocy urzadzenia wskazane na tabliczce znamionowej plyty;

 napiêcie zasilania odpowiada wartociom podanym

na tabliczce znamionowej;

 gniazdko jest kompatybilne z wtyczk¹ urz¹dzenia.

Jeli gniazdko nie jest kompatybilne, nale¿y wymieniæ gniazdko lub wtyczkê; nie stosowaæ przed³u¿aczy ani rozga³êziaczy.

Trójfazowa 400

 Po zainstalowaniu urz¹dzenia kabel elektryczny i

gniazdko pr¹du powinny byæ ³atwo dostêpne.

 Kabel nie powinien byæ pogiêty ani przygnieciony.

 Kabel elektryczny musi byc okresowo sprawdzany i

wymieniany wylacznie przez autoryzowany personel techniczny.

 W przypadku nieprzestrzegania tych zasad,

producent nie ponosi ¿adnej odpowiedzialnoci.

Opis urzadzenia

Panel sterowania

Opisany tu panel sterowania jest przedstawiony jako przyk³ad: nie musi byæ dok³adnie taki sam, jak panel zainstalowany w zakupionym urz¹dzeniu.

 Przycisk ZWIEKSZENIA MOCY do wlaczania

plyty i do regulacji mocy (patrz Uruchomienie i uzytkowanie).

 Przycisk ZMNIEJSZENIA MOCY do regulacji

mocy i do wylaczania plyty (patrz Uruchomienie i uzytkowanie).

 Kontrolka WYBRANEGO POLA GRZEJNEGO

wskazuje, ze dane pole grzejne zostalo wybrane, a wiec mozliwe sa rózne regulacje

 Przycisk WYBORU POLA GRZEJNEGO do

wybrania zadanego pola grzejnego.

 Wskanik MOCY: wizualnie sygnalizuje osi¹gniêty

poziom ciep³a.

 Przycisk ON/OFF do wlaczania i wylaczania

urzadzenia.

 Kontrolka ON/OFF: sygnalizuje, czy urzadzenie

jest wlaczone, czy wylaczone.

 Przycisk BLOKADY STEROWANIA do

zapobiegania przypadkowym zmianom parametrów przy regulacji plyty grzejnej (patrz Uruchomienie i uzytkowanie).

 Kontrolka

zablokowanie sterowania (patrz Uruchomienie i uzytkowanie).

BLOKADY STEROWANIA : sygnalizuje

Znajduje siê tylko w niektórych modelach.

Rozszerzalne pola grzejne

Niektóre modele posiadaj¹ rozszerzalne pola grzejne. Mog¹ one mieæ ró¿ny kszta³t i ró¿n¹ rozszerzalnoæ (p³yta podwójna lub potrójna). Przedstawione s¹ tu ich komendy sterowania, dostêpne tylko w modelach wyposa¿onych w te opcje.

P³yta rozszerzalna okr¹g³a

 Przycisk WLACZENIA PODWÓJNEJ PLYTY do

aktywacji podwójnej plyty (patrz Uruchomienie i uzytkowanie).

 Kontrolka W£¥CZENIA PODWÓJNEJ P£YTY:

sygnalizuje w³¹czenie podwójnej p³yty.

 Przycisk WLACZENIA POTRÓJNEJ PLYTY do

aktywacji potrójnej plyty (patrz Uruchomienie i uzytkowanie).

 Kontrolka W£¥CZENIA POTRÓJNEJ P£YTY:

sygnalizuje w³¹czenie potrójnej p³yty.

Uruchomienie i u¿ytkowanie

 Klej stosowany do uszczelek pozostawia na szkle

t³uste plamy. Przed przyst¹pieniem do eksploatacji urz¹dzenia zaleca siê usun¹æ te plamy przy pomocy odpowiedniego produktu nieposiadaj¹cego w³aciwoci ciernych. Podczas pierwszych godzin dzia³ania urz¹dzenia mo¿e byæ wyczuwalny zapach gumy, który jednak szybko zanika.

 Kiedy p³yta grzejna zostanie pod³¹czona do zasilania

elektrycznego, po kilku sekundach w³¹cza siê krótki sygna³ dwiêkowy. Dopiero po tym sygnale mo¿na w³¹czyæ p³ytê grzejn¹.

 Dluzsze nacisniecie przycisków

szybki wybór poziomów mocy i minut regulatora czasowego.

- i + umozliwia

W³¹czanie p³yty grzejnej

P³ytê grzejn¹ w³¹cza siê trzymaj¹c wciniêty przycisk

przez oko³o sekundê.

W³¹czanie pól grzejnych

Ka¿de pole grzejne jest aktywowane za pomoc¹

przycisku wyboru

sk³adaj¹cego siê z podwójnego przycisku

 Aby w³¹czyæ pole grzejne, nale¿y nacisn¹æ jego

przycisk sterowania i ustawiæ ¿¹dan¹ moc za

pomoc¹ przycisków

oraz regulatora mocy

- i +.

poziom mocy. Po osiagnieciu zadanego poziomu mocy na wyswietlaczu bedzie wskazany ustawiony poziom mocy. Aby wylaczyc te funkcje, nalezy nacisnac i przytrzymac wcisniety przez co najmniej 2 sekundy

przycisk wyboru pola grzejnego , dla którego funkcja jest wlaczona, lub wybrac inny poziom mocy za

pomoca przycisków

- i +.

Elementy grzejne

Na plycie grzejnej, w zaleznosci od modelu, moga byc zainstalowane dwa typy elementów grzejnych: halogenowe i promiennikowe. Elementy halogenowe przekazuj¹ ciep³o poprzez promieniowanie zawartej w nich ¿arówki halogenowej. Charakteryzuj¹ siê w³asnociami, które przypominaj¹ typowe w³asnoci gazu: szybk¹ reakcj¹ na sterowanie i wywietlaniem mocy chwilowej. Elementy promiennikowe sa zbudowane z duzej liczby zwojów, które zapewniaja równomierne rozlozenie ciepla na dno naczynia, dzieki czemu uzyskuje sie doskonale wyniki gotowania na wolnym ogniu: jest to idealne rozwiazanie w przypadku takich potraw jak na przyklad duszone miesa, sosy lub dania do podgrzania.

Blokada sterowania

Kiedy p³yta grzejna jest w trakcie pracy, mo¿na zablokowaæ jej sterowanie, aby unikn¹æ niebezpieczeñstwa przypadkowej zmiany ustawieñ (dzieci, czynnoci konserwacyjne, itp.). Po naciniêciu

Wy³¹czanie pól grzejnych

Aby wy³¹czyæ pole grzejne, nale¿y je wybraæ za

pomoc¹ jego przycisku wyboru

 Nacisn¹æ przycisk

stopniowo spada, a¿ do jego wy³¹czenia.

-: moc pola grzejnego

Funkcja power

Aby przyspieszyc czas nagrzewania pól grzejnych, mozna wlaczyc funkcje power. Wlaczyc zadane pole

grzejne zawartym w poprzednim rozdziale. Nacisnac i

przytrzymac wcisniety przez co najmniej 2 sekundy

przycisk wyboru pola grzejnego na wskazniku mocy, przez caly czas konieczny dla

osiagniecia zadanego poziomu mocy wyswietla sie naprzemiennie litera P oraz wczesniej ustawiony

i ustawic jego moc zgodnie z opisem

. Na wyswietlaczu,

przycisku w³¹cza siê kontrolka umieszczona nad tym

przyciskiem. Aby przywróciæ mo¿liwoæ dokonywania regulacji (np. przerwaæ gotowanie), nale¿y odblokowaæ sterowanie:

nacisn¹æ na chwilê przycisk siê, a sterowanie zostanie odblokowane.

sterowanie zostaje zablokowane i

, kontrolka wy³¹czy

Wy³¹czanie p³yty grzejnej

Po naciniêciu przycisku Jeli sterowanie zosta³o zablokowane, pozostanie ono

zablokowane równie¿ po ponownym w³¹czeniu p³yty grzejnej. Aby móc ponownie w³¹czyæ p³ytê, nale¿y najpierw odblokowaæ jej sterowanie.

urz¹dzenie wy³¹cza siê.

Praktyczne porady dotycz¹ce u¿ytkowania urz¹dzenia

Aby uzyskaæ jak najlepsze wyniki u¿ytkowania p³yty grzejnej:  Stosowaæ garnki z p³askim dnem i znacznej

gruboci, aby mieæ pewnoæ, ¿e dok³adnie przylegaj¹ do pola grzejnego.

 Stosowaæ garnki o rednicy wystarczaj¹cej do

ca³kowitego przykrycia pola grzejnego, tak aby zapewniæ wykorzystanie ca³ego ciep³a;

 Upewniæ siê czy dno garnka jest zawsze dok³adnie

osuszone i czyste, aby zagwarantowaæ dok³adne przyleganie i d³ugotrwa³oæ u¿ytkowania zarówno pól grzejnych, jak i garnków.

 Unikaæ stosowania tych samych garnków co

u¿ywane na palnikach gazowych: skupienie ciep³a w przypadku palników gazowych mo¿e odkszta³ciæ dno garnka, przez co nie bêdzie on dok³adnie przylegaæ;

Urz¹dzenia zabezpieczaj¹ce

Rozpoznawanie naczyñ

Ka¿de pole grzejne posiada system rozpoznawania naczyñ. Pole grzejne wydziela ciep³o wy³¹cznie, jeli znajduje siê na nim garnek o dostosowanej do niego wielkoci. Pulsuj¹ca kontrolka mo¿e wskazywaæ na:  nieodpowiedni garnek  garnek o zbyt ma³ej rednicy  uniesienie garnka

Wskaniki ciep³a szcz¹tkowego

Ka¿de pole grzejne posiada wskanik ciep³a szcz¹tkowego. Wskanik ten sygnalizuje, które pola grzejne maj¹ jeszcze wysok¹ temperaturê. Jeli na

wywietlaczu mocy jest wywietlony symbol , pole grzejne jest jeszcze ciep³e. Mo¿na na przyk³ad pozostawiæ na nim danie, aby nie wystyg³o, albo roztopiæ mas³o lub czekoladê. Kiedy temperatura pola grzejnego spadnie, na wywietlaczu mocy pojawi siê

Przegrzanie

W przypadku przegrzania elementów elektronicznych p³yta grzejna wy³¹cza siê automatycznie, a na

wywietlaczu pojawia siê symbol F, po którym

nastêpuje pulsuj¹ca cyfra. Komunikat ten znika i p³yta grzejna mo¿e byæ znowu u¿ytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wy³¹cznik bezpieczeñstwa

Urz¹dzenie jest wyposa¿one w wy³¹cznik bezpieczeñstwa, który automatycznie wy³¹cza pola grzejne, kiedy zostanie osi¹gniêty graniczny czas ich u¿ytkowania na danym poziomie mocy. W przypadku zadzia³ania wy³¹cznika bezpieczeñstwa wywietlacz wskazuje 0. Przyklad: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wylaczy sie po 5 godzinach dzialania, lewe przednie po 8 godzinach.

Poziom mocy

Grani czny czas dzia³ania

w godzinach

1 9 2 8 3 7 4 6 5 5 6 4 7 3 8 2 9 1

Sygna³ dwiêkowy

Niektóre anomalie, takie jak:  umieszczenie przedmiotu (garnka, sztuæca itp.) na

ponad 10 sekund w strefie panelu sterowania,  zalanie strefy panelu sterowania,  d³ugi nacisk na jaki przycisk, mog¹ spowodowaæ

w³¹czenie siê sygna³u dwiêkowego. Aby przerwaæ

sygna³ dwiêkowy, nale¿y usun¹æ przyczynê

nieprawid³owoci dzia³ania. Jeli przyczyna anomalii

nie zostanie usuniêta, sygna³ dwiêkowy pozostanie

w³¹czony a p³yta wy³¹czy siê.

symbol grzejne bêdzie dostatecznie zimne.

. Wywietlacz wy³¹czy siê, kiedy pole

Praktyczne porady dotycz¹ce gotowania

ogniu

Gotowanie na du¿ym



Gotowanie pod

Garnek cinieniowy

Grilowanie



Naleniki

du¿ym ogniu

Gotowanie na

Szybkie zagêszczenie (P³ynne sosy) Woda gor¹ca (Makarony, Ry¿, Warzywa)

Mleko

Wolne zagêszczanie (Sosy gêste)

cinieniem

Sma¿enie

Gotowanie

Gotowanie na du¿ym ogniu i przysma¿anie

(Pieczenie, Befsztyki, Zrazy, Filety rybne,

Sma¿one jajka)

Gotowanie na rednim ogniu

Gotowanie na wodzie

Gotowanie pod cinieniem po gwizdku

¢ ¢

Gotowanie na

wolnym ogniu

Gotowanie na wolnym

ogniu (miêso duszone)

Podgrzewanie potraw



wolnym

na bardzo

Gotowanie



ogniu

Czekolada rozpuszczona

Utrzymywanie potraw w temperaturze

Zalecenia i rodki ostro¿noci

 Urz¹dzenie zosta³o zaprojektowane i

wyprodukowane zgodnie z miêdzynarodowymi normami bezpieczeñstwa. Poni¿sze ostrze¿enia dotycz¹ zasad bezpieczeñstwa i nale¿y je uwa¿nie przeczytaæ.

Niniejsze urz¹dzenie jest zgodne z nastêpuj¹cymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napiecie) wraz z pózniejszymi zmianami

- 89/336/EWG z 03/05/89 (Kompatybilnoæ elektromagnetyczna) wraz z póniejszymi zmianami

- 93/68/EWG z 22/07/93 wraz z póniejszymi zmianami.

Ogólne zasady bezpieczeñstwa

 Sprawdzaæ, czy wlot powietrza poprzez kratkê

wentylatora nigdy nie jest zatkany. Zabudowana p³yta grzejna wymaga dobrego obiegu powietrza dla zapewnienia ch³odzenia elementów elektronicznych.  Niniejsze urz¹dzenie przeznaczone jest do u¿ytku

domowego.

 Nie nale¿y instalowaæ urz¹dzenia na zewn¹trz,

nawet w zadaszonym miejscu, poniewa¿ wystawienie go na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Nie dotykac urzadzenia stojac przy nim boso lub

majac mokre albo wilgotne rece badz stopy.

 Urz¹dzenie s³u¿y do gotowania potraw i powinno

byæ u¿ywane jedynie przez osoby doros³e, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie u¿ywaæ p³yty w funkcji pó³ki lub deski do krojenia.

 Plyta szklano-ceramiczna jest odporna na

uderzenia, moze jednak ulec uszkodzeniu (lub ewentualnie peknieciu), jesli zostanie uderzona ostrym przedmiotem, np. jakims narzedziem. W takim przypadku nalezy natychmiast odlaczyc urzadzenie od zasilania elektrycznego i wezwac Serwis Techniczny.

 Nale¿y uwa¿aæ, aby przewody zasilaj¹ce

pozosta³e domowe urz¹dzenia elektryczne nie styka³y siê z rozgrzanymi elementami p³yty grzejnej.

 Nie nalezy zapominac, ze temperatura pól

grzejnych pozostaje wysoka przez co najmniej trzydziesci minut po ich wylaczeniu. Cieplo szczatkowe jest równiez sygnalizowane przez odpowiedni wskaznik (patrz Uruchomienie i uzytkowanie).

 Utrzymywaæ w odpowiedniej odleg³oci od p³yty

grzejnej ka¿dy przedmiot, który mo¿e siê stopiæ, np. przedmioty plastikowe, aluminiowe lub produkty z du¿¹ zawartoci¹ cukru. Szczególnie

uwa¿aæ na wszelkie opakowania i tamy

plastikowe lub aluminiowe: ich pozostawienie na

jeszcze gor¹cych lub ciep³ych powierzchniach

mo¿e spowodowaæ powa¿ne uszkodzenie p³yty.  Nale¿y siê upewniaæ, czy uchwyty garnków s¹

zawsze zwrócone w kierunku wewnêtrznej czêci

p³yty grzejnej, aby unikn¹æ ich przypadkowego

potr¹cenia.  Nie wyci¹gaæ wtyczki z gniazdka ci¹gn¹c za kabel

- nale¿y trzymaæ za wtyczkê.

 Nie czyciæ urz¹dzenia ani nie wykonywaæ

czynnoci konserwacyjnych bez uprzedniego

od³¹czenia wtyczki od sieci elektrycznej.  Nie jest przewidziane, aby urz¹dzenie by³o

u¿ywane przez osoby (w tym dzieci) o

ograniczonych mo¿liwociach fizycznych lub

umys³owych, przez osoby bez dowiadczenia lub

bez znajomoci urz¹dzenia, chyba ¿e pod

nadzorem osoby odpowiedzialnej za ich

bezpieczeñstwo, jak równie¿ przez osoby, które

nie zosta³y zapoznane ze wstêpnymi instrukcjami

dotycz¹cymi u¿ytkowania urz¹dzenia.  Jeli s¹, nie patrzeæ d³ugo na gor¹ce pole

alogenowe.  Nie dopuciæ aby dzieci bawi³y siê urz¹dzeniem.

Utylizacja

 Utylizacja opakowania: nale¿y stosowaæ siê do

lokalnych przepisów, dziêki temu opakowania

bêd¹ mog³y zostaæ poddane reutylizacji.  Dyrektywa europejska 2002/96/WE w sprawie

zu¿ytego sprzêtu elektrycznego oraz

elektronicznego (RAEE) przewiduje, ¿e domowe

urz¹dzenia elektryczne nie mog¹ podlegaæ

zwyk³emu cyklowi utylizacji sta³ych odpadów

miejskich. Zu¿yte urz¹dzenia powinny byæ

zbierane oddzielnie w celu zoptymalizowania

stopnia odzysku i recyklingu materia³ów, które

zawieraj¹, oraz aby zapobiec potencjalnym

szkodom dla zdrowia i rodowiska. Symbol

przekrelonego kosza umieszczony na

wszystkich produktach przypomina o obowi¹zku

selektywnego gromadzenia tych odpadów.

W celu uzyskania bli¿szych informacji

dotycz¹cych prawid³owego z³omowania sprzêtu

domowego, u¿ytkownicy mog¹ siê zwróciæ do

w³aciwych s³u¿b miejskich lub do skupuj¹cych go

sprzedawców.

Konserwacja i utrzymanie

Od³¹czenie pr¹du elektrycznego

Przed ka¿d¹ czynnoci¹ nale¿y od³¹czyæ urz¹dzenie od sieci zasilania elektrycznego.

Mycie urz¹dzenia

 Unikaæ stosowania rodków czyszcz¹cych o

w³aciwociach ciernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i rodki przeciwrdzewne, detergenty w proszku oraz g¹bki z powierzchni¹ cieraj¹c¹: mog¹ one w sposób nieodwracalny zarysowaæ powierzchniê.

 Do czyszczenia urzadzenia nigdy nie nalezy

uzywac oczyszczaczy parowych lub wysokocisnieniowych.

 W ramach zwyk³ej konserwacji wystarczy

przemywaæ p³ytê wilgotn¹ g¹bk¹ i osuszaæ j¹ papierowym rêcznikiem kuchennym.

 Jeli p³yta jest szczególnie silnie zabrudzona,

wyczyciæ j¹ przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklanoceramicznych, sp³ukaæ i osuszyæ.

Rama ze stali nierdzewnej (tylko w modelach z ramka)

Na stali nierdzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przez dluzszy czas bardzo twardej wody lub w przypadku stosowania srodków czystosci zawierajacych fosfor. Zaleca siê obficie sp³ukaæ i dok³adnie osuszyæ p³ytê po umyciu. W przypadku rozlania wody, nale¿y j¹ jak najszybciej dok³adnie wytrzeæ.

 Niektóre p³yty grzejne maj¹ ramkê aluminiow¹,

która jest podobna do ramki ze stali nierdzewnej. Nie nale¿y stosowaæ produktów do mycia i odt³uszczania innych ni¿ przeznaczone do aluminium.

Demonta¿ p³yty

W razie koniecznoci zdemontowania p³yty grzejnej:

1. odkrêciæ ruby przy pomocy których sprê¿yny centruj¹ce s¹ przymocowane do boków p³yty;

2. poluzowaæ ruby uchwytów mocuj¹cych w rogach;

3. wyj¹æ p³ytê grzejn¹ z mebla.

 Odradza siê ingerencjê w wewnêtrzne mechanizmy

urz¹dzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktowaæ siê z Serwisem.

 W celu eliminacji najtrudniejszych do usuniêcia

zanieczyszczeñ pos³ugiwaæ siê odpowiedni¹ skrobaczk¹. Usuwaæ zanieczyszczenia zaraz jak tylko jest to mo¿liwe, nie czekaj¹c a¿ urz¹dzenie ostygnie, tak aby resztki ¿ywnoci nie stwardnia³y. Znakomite wyniki mo¿na uzyskaæ stosuj¹c g¹bkê drucian¹ ze stali nierdzewnej - specjaln¹ do szklano-ceramicznych p³yt grzejnych - nas¹czon¹ wod¹ i myd³em.

 Jeli na p³ycie grzejnej stopi¹ siê przypadkowo

przedmioty lub materia³y, takie jak plastik albo cukier, nale¿y je usun¹æ przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciep³a.

 Po oczyszczeniu p³yta mo¿e zostaæ pokryta

odpowiednim produktem do konserwacji i ochrony: jego niewidoczna warstwa chroni powierzchniê w przypadku wykipienia potraw podczas gotowania. Zaleca siê wykonywanie tych czynnoci, gdy urz¹dzenie jest letnie lub zimne.

 Nale¿y pamiêtaæ, aby zawsze sp³ukaæ p³ytê

czyst¹ wod¹ i dok³adnie j¹ osuszyæ: resztki produktów mog³yby bowiem przykleiæ siê do jej powierzchni podczas nastêpnego gotowania.

Opis techniczny modeli

W tych tabelach podane s¹, kolejno dla ka¿dego modelu, wartoæ poch³anianej energii, typ elementu grzejnego oraz rednica ka¿dego pola grzejnego.

P³yty grzejne

Pola grzejne Moc (w W) rednica (w mm) Moc (w W) rednica (w mm)

Tylne lewe H 2300 210 Tylne prawe H 1400 160 H 1400 160

Przednie lewe H 1200 145 H 1200 145 Przednie prawe H 1800 180 H 1800 180 Moc ca³kowita 6700 6600

P³yty grzejne

Pola grzejne Moc (w W) rednica (w mm) Moc (w W) rednica (w mm)

Tylne lewe Tylne prawe rodkowe lewe Przednie lewe Przednie prawe Moc ca³kowita

AD 2200/800 210/140

H 1400 160 H 1400 160

H 1200 145 H 1800 180 H 1800 180

84)$"+

84)$":

HD 2200/

8-)$"#,+ 84)$!6*

HT 2700/1950/1050 270/210/145

6600 5900

84)$",*

84)$",+

84)$",:

1000

84)$!6:

210/140

Legenda:

H = hilight pojedyncze HD = hilight podwójne HT = hilight potrójne AD = halogenowe podwójne

Gebruiksaanwijzing

KOOKPLAAT

Português,1

Русский, 37

VEA 645 D C VRA 631 T B VRA 631 T X VRA 640 C VRA 640 X VRA 641 D B VRA 641 D C VRA 641 D X

PLPT

Polski, 13

Nederlands,25

Inhoud

Installatie, 26-28

Plaatsing Elektrische aansluiting

Beschrijving van het apparaat, 29-30

Bedieningspaneel Verlengbare kookgedeeltes

Starten en gebruik, 31-33

Inschakelen kookplaat Inschakelen kookzones Uitschakelen kookzones Power functie De verwarmingselementen Blokkering van het bedieningspaneel Uitschakelen kookplaat Praktische tips voor het gebruik van het apparaat Veiligheidsmechanismen Kooktips

Voorzorgsmaatregelen en advies, 34

Algemene veiligheid Afvalverwijdering

Onderhoud en verzorging, 35

De elektrische stroom afsluiten Reinigen van het apparaat De kookplaat verwijderen

Technische beschrijving van de modellen, 36

Installatie

 Bewaar dit instructieboekje zorgvuldig voor

eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven.

 Lees de instructies aandachtig door: u vindt er

belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

 Het verpakkingsmateriaal is niet bestemd voor

kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies).

 De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:  het keukenblad moet uit hittebestendig materiaal

zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;

 als de kookplaat boven een oven wordt

geïnstalleerd moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem;

 installeer de kookplaat nooit boven een

afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;

 naar gelang het type kookplaat dat u wenst te

installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

590

5 mm

HETELUCHTOVEN

KOOKPLAAT ONDERSTEBOVEN

min. 20 mm

LADE

min. 40 mm

min. 20 mm

min. 40 mm

VOORZIJDE VAN DE KOOKPLAAT

KEUKENBLAD

560 +

/- 1

520

490 +/- 1

Ventilatie

Teneinde een correcte ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

op een minimum afstand van 40 mm van de

achterwand;

op zodanige wijze dat er een minimum afstand

overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

 De meubels die direct naast de kookplaat staan

en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

Bevestigen

Het apparaat moet op een absoluut horizontaal

oppervlak worden geïnstalleerd. Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

De lengte van de regelschroef van de

bevestigingshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken

worden gemonteerd:  als de dikte 30 mm is: schroef 17,5 mm;  als de dikte 40 mm is: schroef 7,5 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;

2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.

3. voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.

 De schroeven van de centreringsklemmen moeten

te allen tijde bereikbaar blijven.

 Volgens de veiligheidsnormen mag er geen contact

meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.

 Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

 De elektrische aansluitingen van de kookplaat en

de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenstrook

KOOKPLAAT ONDERSTEBOVEN

Aan de onderkant van het apparaat bevindt zich een klemmenstrook voor de verschillende types elektrische voeding (het is mogelijk dat de afbeelding niet exact overeenkomt met het model dat u heeft

aangeschaft).

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en

netfrequentie

230-240V 1+N ~ 220-240V 1+N ~

50/60 Hz

Elektrisc he kabel Draadver binding

: geel/groen; N: de 2 blauwe draden samen L: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

 400V - 2+N ~ 50/60 Hz  220-240V 3 ~ 50/60 Hz

 230-240V 3 ~ 50/60 Hz  400V - 2+2N ~ 50/60 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en

netfr equenti e

400V - 2+N ~

50/60 Hz

230-240V 3 ~ 220-240V 3 ~

50/60Hz

400V - 2+2N ~

50/60 Hz

Elektrische kabel Draadver bindi ng

: geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin

: geel/groen; N1: bl auw N2: bl auw L1: zwart L2: bruin

Als het elektrische net overeenkomt met een van de volgende karakteristieken: Spanningstype en netfrequentie

 400V 3 - N ~ 50/60 Hz ga als volgt te werk:

Het aansluiten van de voedingskabel aan het elektrische net

 De eventuele bijgeleverde kabel is niet geschikt

voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).

2. Licht de lippen aan de zijkant van het deksel van de klemmenstrook op met een schroevendraaier en open hem (zie afbeelding Klemmenstrook).

3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.

4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en

netfrequentie

400V 3-N ~

50/60 Hz

Elektrische aansluitingen Klemmenbord

Driefasen 400

5. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Fase Fase Fase

Driefase 400

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

 De installateur is verantwoordelijk voor een correcte

elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:  de contactdoos geaard is en voldoet aan de

geldende normen;

 het stopcontact in staat is het maximale

vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje;

 de contactdoos en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

 Wanneer het apparaat geïnstalleerd is, moeten de

elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

 De kabel mag niet gebogen of samengedrukt

worden.

 De kabel moet van tijd tot tijd worden

gecontroleerd en mag alleen door erkende monteurs worden vervangen.

Aarde

Neutraal

Verbindingskabel

 De fabrikant kan nergens aansprakelijk voor

worden gesteld als deze normen niet worden

nageleefd.

Beschrijving van het

apparaat

Bedieningspaneel

Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet exact overeenkomt met het door u aangeschafte model.

STROOMSTERKTE en

Aanwijzers

RESTERENDE WARMTE

Controlelampje

GESELECTEERD KOOKGEDEELTE

Toets

SELECTIE KOOKGEDEELTES

Toets

TOENAME VERMOGEN

Toets

AFNAME VERMOGEN

Toets

ON/OFF

Controlelampje

ON/OFF

Controlelampje

BLOKKERING BEDIENINGSPANEEL

Toets

BLOKKERING BEDIENINGSPANEEL

 Toets TOENAME VERMOGEN om de kookplaat

aan te zetten en het vermogen ervan te regelen (zie Starten en gebruik).

 Toets AFNAME VERMOGEN om het vermogen te

regelen en de kookplaat uit te zetten (zie Starten en gebruik).

 Controlelampje GESELECTEERD

KOOKGEDEELTE geeft aan dat het betreffende kookgedeelte geselecteerd is en dat u het kunt regelen.

 Toets SELECTEREN KOOKGEDEELTE om het

gewenste kookgedeelte te selecteren

 AanwijzerVERMOGEN: geeft het bereikte

warmteniveau aan.

 Toets ON/OFF voor het in- en uitschakelen van het

apparaat.

 Controlelampje ON/OFF: geeft aan of het apparaat

in- of uitgeschakeld is.

 Toets BLOKKERING BEDIENINGSPANEEL om te

voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik).

 Controlelampje BLOKKERING

BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik).

Slechts op enkele modellen aanwezig.

Verlengbare kookgedeeltes

Enkele modellen beschikken over verlengbare kookplaten. Deze kunnen verschillende vormen hebben en op verschillende manieren worden verlengd (dubbel of drievoudig straalelement). Hier worden de betreffende bedieningsknoppen beschreven; alleen aanwezig op modellen die zijn voorzien van deze opties.

Verlengbare kookplaat rond

Controlelampje

DUBBELE KOOKPLAAT AAN

Toets

ONTSTEKEN DUBBELE KOOKPLAAT

Controlelampje

DRIEVOUDIGE KOOKPLAAT AAN

Toets

ONTSTEKEN DRIEVOUDIGE KOOKPLAAT

 Toets ONTSTEKEN DUBBELE KOOKPLAAT om

de dubbele kookplaat in te schakelen (zie Starten en gebruik).

 Controlelampje DUBBELE KOOKPLAAT AAN:

geeft aan dat de dubbele kookplaat ingeschakeld is.

 Toets ONTSTEKEN DRIEVOUDIGE KOOKPLAAT

om de drievoudige kookplaat in te schakelen (zie Starten en gebruik).

 Controlelampje DRIEVOUDIGE KOOKPLAAT

AAN: geeft aan dat de drievoudige kookplaat ingeschakeld is.

Starten en gebruik

 De lijm die gebruikt is voor de afdichtingen laat wat

vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.

 Als de kookplaat elektrisch wordt aangesloten hoort u

na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.

 Als u lang op de toetsen drukt

stroomsterkte en de minuten van de timer snel laten toenemen.

- en + kunt u de

Inschakelen kookplaat

Druk ongeveer 1 seconde op de knop inschakelen van de kookplaat.

voor het

Inschakelen kookzones

Iedere kookzone wordt in werking gesteld door middel

van een selectietoets de stroomsterkte, bestaande uit een dubbele toets

en een regelsysteem voor

- en +.

 Voor het in werking stellen van een kookzone drukt u

op de betreffende toets en stelt u de gewenste

stroomsterkte in met de toetsen

Uitschakelen kookgedeeltes

Voor het uitschakelen van een kookgedeelte kiest u dit

door middel van de selectietoets  Druk op de toets

kookgedeelte wordt langzaam minder totdat het uitgaat.

- : het vermogen van het

Power functie

Voor het versnellen van de verwarmingstijd van de kookzones, is het mogelijk de power functie te activeren. Schakel de stroom van de gewenste

kookzone paragraaf. Houd de toets voor het selecteren van de

kookzone Op het display zal de aanwijzer van de stroomsterkte

worden afgewisseld met de letter P en de voordien ingestelde stroomsterkte, net zo lang totdat de gewenste stroomsterkte is bereikt. Zodra de temperatuur is bereikt zal het display de ingestelde

in zoals beschreven in de voorgaande

minstens 2 seconden lang ingedrukt.

- en +.

en:

stroomsterkte tonen. Om deze functie uit te schakelen houdt u de selectietoets van de kookzone waarop de

functie ingedrukt. Als alternatief kunt u een verschillende

stroomsterkte selecteren m.b.v. de selectietoetsen

en +.

actief is minstens 2 seconden lang

De verwarmingselementen

Aan de hand van het type kookplaat kunnen twee verschillende verwarmingselementen worden gemonteerd: halogeen of stralend. De halogeenelementen verspreiden de warmte door de uitstraling van de halogeenlamp die zich erin bevindt. De belangrijkste eigenschappen lijken op die van het gasfornuis: snelle reactie op de bediening en het onmiddellijk zichtbaar worden van de stroomsterkte. De stralingselementen bestaat uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen. Hierdoor kunt u etenswaren optimaal op laag vuur bereiden: voor stoofschotels, sausen of het opwarmen van gerechten.

Blokkering van het bedieningspaneel

Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen,

schoonmaakhandelingen, enz.). Door op de toets te drukken zal het bedieningspaneel worden

geblokkeerd. Het controlelampje boven de toets gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering

uitschakelen: druk even op de toets controlelampje gaat uit en het bedieningspaneel wordt

weer geactiveerd.

. Het

Uitschakelen kookplaat

Druk op de toets Als het bedieningspaneel is geblokkeerd, blijft dit ook

geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

; het apparaat gaat uit.

Praktische tips voor het gebruik van het apparaat

Om optimale resultaten te bereiken met de kookplaat:  Gebruik alleen pannen met een dikke, platte bodem

zodat ze perfect aansluiten op het verwarmingsvlak.

 Gebruik pannen die groot genoeg zijn om de

kookplaat geheel te bedekken zodat alle beschikbare hitte wordt benut.

 Houd de bodem van de pannen altijd goed schoon

en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak zelf.

 Vermijd dezelfde pannen te gebruiken die u ook op

een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Oververhitting

In het geval van oververhitting van de elektronische onderdelen gaat de kookplaat automatisch uit en

verschijnt op het display F gevolgd door een

knipperend nummer. Deze boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur tot op een acceptabel niveau is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont het display het cijfer 0. B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 5 uur uitgaan, de plaat linksvoor na 8 uur.

Vermogensniveau

1 9

Begrenzing van de

werkingsduur in uren

Pannensensor

Ieder kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende controlelampje kan betekenen:  dat de pan niet geschikt is  dat de pan een te kleine diameter heeft  dat de pan niet goed aansluit

Aanwijzers van de resterende warmte

Ieder kookgedeelte is voorzien van een aanwijzer van de resterende warmte. Deze aanwijzer geeft aan welke kookzones nog heet zijn. Als het vermogensdisplay

toont dan is het kookgedeelte nog warm. Het is bijvoorbeeld mogelijk een gerecht warm te houden of boter of chocolade te laten smelten. Met het afkoelen

van het kookgedeelte zal het vermogensdisplay tonen. Het display gaat uit wanneer de kookzone voldoende is afgekoeld.

9 1

Geluidssignaal

Enkele storingen, zoals:  een voorwerp (pan, bestek, enz.) dat meer dan 10

seconden op het bedieningspaneel ligt,  gemors op het bedieningspaneel,  een lange druk op een toets, kunnen een

geluidssignaal veroorzaken. Verwijder de oorzaak

van de storing en het geluidssignaal houdt op. Als

de oorzaak van de storing niet wordt verwijderd blijft

het geluidssignaal gaan en wordt het kookvlak

uitgeschakeld.

Praktische kooktips

vuur

Koken op zeer hoog



Koken met een

Snelkookpan

Grillen



Crêpes

Koken op

hoog vuur

¶ ¶

Snel indikken (vloeibare sauzen) Koken van water (pasta, rijst, groente) Melk

Langzaam indikken (gebonden sauzen)

snelkookpan

Frituren

Koken

Koken op hoog vuur en bruin bakken (Braadstukken, biefstukken, kalfslappen, visfilets, gebakken eieren)

Koken op middelmatig vuur

Au bain-marie koken

Koken met snelkookpan, na het sissen

¢ ¢

vuur

Koken op laag

Koken op laag vuur (stoofschotels)

Opwarmen van gerechten



vuur

zeer laag

Koken op



Chocoladesaus

Warm houden van gerechten

Voorzorgsmaatregelen

en advies

 Dit apparaat is ontwikkeld en gefabriceerd volgens

de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen

- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.

Algemene veiligheidsmaatregelen

Controleer dat de luchttoevoeropening van het

rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.  Dit apparaat is vervaardigd voor niet-

professioneel gebruik binnenshuis.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.

 Raak het apparaat niet aan als u blootsvoets bent

of met natte of vochtige handen of voeten.

 Het apparaat dient om gerechten te koken. Het

mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.

 Het glaskeramische kookvlak is bestand tegen

mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.

 Voorkom dat elektrische snoeren van andere

kleine keukenapparaten op warme delen van de kookplaat terechtkomen.

 Vergeet niet dat de temperatuur in het

kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).

 Houd voorwerpen die kunnen smelten op afstand

van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op

het nog warme of lauwe kookvlak neerlegt, kunt u

zware schade aanrichten.  Richt de handvaten van de pannen altijd naar de

binnenzijde van de kookplaat zodat u er niet per

ongeluk tegenaan stoot.  Trek nooit de stekker aan het snoer uit het

stopcontact, maar pak altijd de stekker direct

beet.  Maak het apparaat niet schoon of voer geen

onderhoud uit als de stekker nog in het

stopcontact zit.  Dit apparaat mag niet worden gebruikt door

personen (kinderen inbegrepen) met een beperkt

lichamelijk, sensorieel of geestelijk vermogen of

personen die niet de nodige ervaring of kennis

hebben met het apparaat, tenzij onder toezicht

van een persoon die verantwoordelijk is voor hun

veiligheid of nadat hun is uitgelegd hoe het

apparaat werkt.  Als de kookplaat halogene kookzones heeft moet

u vermijden er lang naar te kijken.

 Voorkom dat kinderen met het apparaat spelen.

Afvalverwijdering

 Het verwijderen van het verpakkingsmateriaal:

houdt u aan de plaatselijke normen zodat het

materiaal hergebruikt kan worden.  De Europese richtlijn 2002/96/EG, betreffende

afgedankte elektrische en elektronische

apparatuur (AEEA), voorziet dat huishoudelijke

apparatuur niet met het normale afval mag worden

meegegeven. De verwijderde apparaten moeten

apart worden opgehaald om het terugwinnen en

recyclen van de materialen waaruit ze bestaan te

optimaliseren en te voorkomen dat er eventuele

schade voortvloeit voor de gezondheid en het

milieu. Het symbool van de afvalemmer met een

kruis staat op alle producten om de consument

eraan te herinneren dat dit gescheiden afval is.

Om meer informatie te verkrijgen betreffende een

juiste verwijdering van huishoudapparaten kan de

consument zich richten tot de gemeentelijke

reinigingsdienst of de verkopers.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

 Vermijd het gebruik van schuurmiddelen of

bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

 Gebruik nooit stoom- of hogedrukreinigers voor het

reinigen van het apparaat.

 Voor normaal onderhoud moet u de kookplaat met

een vochtige spons reinigen en afdrogen met keukenpapier.

 Als de plaat erg vuil is moet hij worden

schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.

 Voor het verwijderen van hardnekkig vuil kunt u

een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk voordat het apparaat afkoelt, zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.

Raamwerk van roestvrij staal(alleen bij modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

 Enkele kookplaten hebben een lijst van aluminium

die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat uit elkaar moet halen:

1. verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden;

2. maak de schroeven van de bevestigingshaken op de hoeken los;

3. haal de kookplaat uit het meubel.

 U mag nooit aan het interne systeem sleutelen om

een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst.

 Als er op de kookplaat onverhoopt voorwerpen of

plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.

 Als de plaat is schoongemaakt, kan hij worden

behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.

 Vergeet niet de kookplaat altijd met schoon water

af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Technische beschrijving van de modellen

In deze tabellen vindt u de waarden terug van de stroomopname voor ieder afzonderlijk model, het type verwarmingselement en de diameter van ieder kookgedeelte.

Kookplaten

Kookgedeeltes Vermogen (in W) Diameter (in mm) Vermogen (in W) Diameter (in mm)

Linksachter H 2300 210 Rechtsachter H 1400 160 H 1400 160

Linksvoor H 1200 145 H 1200 145 Rechtsvoor H 1800 180 H 1800 180 Totaal vermogen 6700 6600

Kookplaten

Kookgedeeltes Vermogen (in W) Diameter (in mm) Vermogen (in W) Diameter (in mm)

Linksachter Rechtsachter Centraal links Linksvoor Rechtsvoor Totaal vermogen

AD 2200/800 210/140

H 1400 160 H 1400 160

H 1200 145 H 1800 180 H 1800 180

84)$"+

84)$":

HD 2200/

8-)$"#,+ 84)$!6*

HT 2700/1950/1050 270/210/145

6600 5900

84)$",*

84)$",+

84)$",:

1000

84)$!6:

210/140

Legenda:

H = hilight enkel HD = hilight dubbel HT = hilight drievoudig AD = dubbel halogeen

Руководство по эксплуатации

PT PL NL

Português,1

Русский, 37

VEA 645 D C VRA 631 T B VRA 631 T X VRA 640 C VRA 640 X VRA 641 D B VRA 641 D C VRA 641 D X

Polski, 13

Nederlands,25

ÂÀÐОЧНАЯ ПАНЕЛЬ

Содержание

Монтаж, 38-40

Расположение Электрическое подключение

Îписание èçäåëèÿ, 41-42

Панель управления Расширяющиеся варочные зоны

Âêëþ÷åíèå è эксплуатациÿ, 43-45

Включение варочной панели Включение варочных зон Выключение варочных зон Функция power Нагревательные элементы Блокировка управлений Выключение варочной панели Практические советы по эксплуатации изделия Защитные устройства Практические советы по приготовлению блюд

Ïредосторожности è ðåêîìендации, 46

Общие требования к безопасности Утилизация

Òåõíè÷еское îáслуживание è óõîä, 47

Обесточивание изделия Чистка изделия Порядок демонтажа варочной панели

Òåõíè÷еское îïèñ àíèå ìоделеи, 48

Монтаж

 Важно сохранить данное руководство для его

последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новыи владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

 Внимательно прочитаите инструкции: в них

содержатся важные сведения о монтаже изделия, его эксплуатации и безопасности.

Ðàñположенèå

 Не разрешаите детям играть с упаковочными

материалами. Упаковка должна быть уничтожена в соответствии с правилами сбора мусора (ñì. Предосторожности и рекомендации).

 Монтаж изделия производится в соответствии с

данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

Âñòðîåííûé монтаж

Для обеспечения исправного функционирования встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:  поверхность кухонного топа должна быть из

материала, устойчивого к температуре примерно 100°C;

 если варочная панель устанавливается над

духовым шкафом, он должен быть оснащен системой охлаждения с принудительной вентиляцией.

 не рекомендуется устанавливать варочную

панель над посудомоечными машинами: при необходимости установите между варочной панелью и посудомоечной машиной герметичную разделительную вставку;

 в зависимости от модели варочной панели,

которую вы устанавливаете (см. схемы), размеры ниши в кухонном модуле должны быть следующими:

590

5 mm

min. 20 mm

Ящиком

min. 40 mm

min. 20 mm

Вентилированная

духовка

min. 40 mm

/- 1

520

490 +/- 1

Вентиляция

Для обеспечения надлежащей вентиляции и во избежание перегрева прилегающих поверхностеи варочная панель должна быть установлена:

íà минимальном расстоянии 40 мм от задней

стенки;

 между проемом под варочную панель и

расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм.

• Кухонные элементы, расположенные рядом с

кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 600 мм от края варочной панели.

Êрепление

Êлеммная êîëîäêà

П ЕРЕВЕРН УТАЯ ВАРО Ч Н АЯ П АН ЕЛЬ

В нижнеи части изделие оснащено колодкои для подсоединения разных видов электропитания (рисунок приводится для примера и может не соответствовать модели вашего изделия).

Изделие должно быть установлено на идеально

ровнои поверхности. Возможные деформации, вызванные неправильным креплением, могут привести к изменениям характеристик и эксплуатационных качеств варочнои панели.

Длина регуляционного винта крепежных крюков

регулируется перед началом монтажа по толщине

кухонного топа:  толщина 30 мм: длина винта 17,5 мм;  толщина 40 мм: длина винта 7,5 мм;

Порядок крепления изделия:

1. При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях, расположенных по бокам варочнои панели;

2. Вставьте варочную панель в проем в кухонном модуле, выровняите и слегка нажмите в центр вплодь до идеального

прилегания варочнои

панели к поверхности кухонного топа.

3. для варочных панелеи с боковыми профилями: вставив варочную панели в нишу кухонного модуля, вставьте 4 крепежных крюка (каждыи со своим штифтом) по нижнему периметру варочнои панели, закручивая их длинными острыми болтами до тех пор, пока стекло не будет плотно прилегать к кухонному топу.

 Важно, чтобы шурупы центровочных пружин

оставались доступными.

 В соответствии с правилами безопасности после

установки изделия в кухонныи модуль должна быть исключена возможность касания к электрическими частями.

 Все защитные элементы должны быть

закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

Ýëåêòðè÷åñêîå ïîäêëþ÷åíèå

 Электрическое подключение варочнои панели и

возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Ìîíîôазное ñîåä инение

Варочная панель оснащена сетевым кабелем, рассчитанным на монофазное электропитание. Подсоедините провода в соответствии с таблицеи и приведенным ниже схемам:

Типовое

напряæåíèå è

частота сети

230-240B 1+N ~ 220-240Â 1+N ~

50/60 Ãö

Ýëåêтричесêий провод

Подсоединение

проводов

: желто-зеленый;

N: 2 синий провода

вместе на L: ê оричневый вместе с черным

Äðóãèå òèïû ñîåäинениé

Если электропроводка соответствует однои из следующих характеристик:

Типовое напряжение и частота сети

 400Â - 2+N ~ 50/60 Ãö  220-240Â 3 ~ 50/60 Ãö

 230-240B 3 ~ 50/60 Hz  400Â - 2+2N ~ 50/60 Ãö

Разделите провода и подсоедините проводники в соответствии с таблицеи и приведенным ниже схемам:

Типовое

напряæåíèå è

частота сети

400Â -2 +N ~

50/60 Ãö

230-240Â 3 ~ 220-240Â 3 ~

50/60 Ãö

400Â -2 +2N ~

50/60 Ãö

Ýëåêòðè÷ åñêий провод

Подсоединение

проводов

: желто-зеленый, N: 2 синий провода вместе íà L1: ÷å ðíûé L2: коричневый

: желто-зеленый; N1: синий N2: синий

L1: черный L2: êоричневый

Если электропроводка соответствует однои из следующих характеристик: Типовое напряжение и частота сети  400В 3 - N ~ 50/60 Гц выполните следующее:

 Возможныи прилагающиися сетевои кабель

нельзя использовать для такого типа монтажа.

1. Èспользуите надлежащии сетевои кабель типа H05RR-F или с большим значением, надлежащего размера (сечение кабеля: 25 мм).

2. При помощи отвертки поднимите язычки крышки клеммнои колодки и откроите ее (ñì.

изображение клеммнои колодки).

3. Отвинтите прижимнои винт провода и винты зажимов, соответствующих типу необходимого соединения, затем установите соединительные перемычки согласно таблице и приведенным ниже схемам.

4. Расположите проводники согласно таблице и приведенным ниже схемам и подсоедините их, до упора закрутив все винты зажимов.

Типовое

напряæ åíèå è

частота сети

400Â 3-N ~

50/60 Ã ö

Ýëåêтр опи тание Çàж имная êîðîáêà

Трехфазный 400

5. Зафиксируите сетевои кабель в специальном кабельном сальнике и закроите крышку.

Òðåõôазное 400

Ïîäñîåäинение ñетевоãî êабеля èçäåëèÿ ê ñåòè ýëåêтропитания

В случае прямого подключения изделия к сети необходимо установить между изделием и электрическои сетью многополярныи разъединитель с минимальным расстоянием между контактами 3 мм.

 Электромонтер несет ответственность за

правильное подключение изделия к электрическои сети и за соблюдение правил безопасности.

Перед осуществлением электрического подсоединения необходимо проверить следующее:  сетевая розетка должна быть соединена с

заземлением и соответствовать нормативам;

 сетевая розетка должна быть расчитана на

максимальную потребляемую мощность изделия, указанную на паспортнои табличке с техническими характеристиками;

 напряжение и частота тока сети должны

соответствовать электрическим данным изделия;

 сетевая розетка должна быть совместима со

штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

 Èзделие должно быть установлено таким

образом, чтобы сетевои кабель и сетевая розетка были легко доступны.

 Сетевои кабель изделия не должен быть согнут

èëè ñæàò.

 Регулярно проверяите состояние сетевого кабеля

и при необходимости поручаите его замену только уполномоченным техникам.

 Производителü íå íåñåò ответñтвенноñòè çà

ïîñëåäñòâèÿ íåñîáëþäения перечиñленных выше требовании.

Îписание иçäåëèÿ

Ïàíåëü управлениÿ

Панель управления, описание которои приводится ниже, служит только в качестве примера: она может не в точности соответствовать Вашеи модели.

 Кнопка ÓÂÅËÈ×ÅÍÈÅ ÌÎÙÍÎÑÒÈ служит для

включения варочнои зоны и регуляции мощности нагрева (см. Включение и эксплуатация).

 Кнопка ÓÌÅÍÜØÅÍÈÅ ÌÎÙÍÎÑÒÈ служит для

регуляции мощности и выключения варочнои зоны (см. Включение и эксплуатация).

 Èндикатор ÂÛÁРАННАЯ ВАРÎ×ÍÀß ÇÎÍÀ

показывает, что соответствующая варочная зона была выбрана и следовательно возможно произвести настроики ее функции.

 Кнопка ÂÛÁÎÐ ÂÀÐ Î×ÍÎÈ ÇÎÍÛ служит для

выбора нужнои варочнои зоны.

 Èндикатор ÌÎÙÍÎÑÒÜ: показывает уровень

нагрева.

 Кнопка ON/OFF (ÂÊË./ÂÛÊË.) служит для

включения и выключения изделия.

 Èндикатор ON/OFF (ÂÊ

состояние изделия, включено или выключено.

Ë./ÂÛÊË.): показывает

 Кнопка ÁËÎÊÈÐÎÂÊÀ ÓПРАВЛЕНИИ служит

для защиты управлении варочнои панели от случаиных измнении (ñì. Включение и эксплуатация).

 Èндикатор ÓПРАВЛЕНÈß ÇÀÁËÎÊÈÐÎÂÀÍÛ

показывает, что управления заблокированы ( ñì. Включение и эксплуатация).

Èмеется только в некоторых моделях.

Ðàñøèðÿþùèåñÿ âàðî÷íûå çîíû

В некоторых моделях имеются расширяющиеся варочные зоны. Они могут быть разнои формы и различного радиуса расширения (двоиная или троиная варочная зона). Ниже приводится описание соответствующих управлении, имеющихся только в моделях, оснащенных этими функциями.

Êðóãëàÿ ðàñøиряющаяñÿ варочная çîíà

 Кнопка ÂÊËÞ×ÅÍÈÅ ÄÂÎÈÍÎÈ ÂÀÐÎ×ÍÎÈ

ÇÎÍÛ служит для включения двоинои конфорки

(см. Включение и эксплуатация).

 Èндикатор ÄÂÎÈÍÀß ÂÀÐÎ×ÍÀß ÇÎÍÀ

ÂÊËÞ×ÅÍÀ: показывает, что двоиная варочная зона включена.

 Кнопка ÂÊËÞ×ÅÍÈÅ ÒÐÎÈÍÎÈ ÂÀÐ Î×ÍÎÈ

ÇÎÍÛ служит для включения троинои конфорки (см. Включение и эксплуатация).

 Èндикатор ÒÐÎ

ÂÊËÞ×ÅÍÀ: показывает, что троиная варочная зона включена.

ÈÍÀß ÂÀÐÎ×ÍÀß ÇÎÍÀ

Âêëþ÷åíèå è эксплуатациÿ

 На стекляннои поверхности варочнои панели

могут быть видны сальные следы от клея, нанесенного на прокладки Перед началом эксплуатации изделия следует удалить следы клея при помощи специального неабразивного моющего средства. В первые часы работы вы можете почувствовать запах жженои резины, которыи быстро пропадает.

 Через несколко секунд после подсоединения

варочнои панели к сети электропитания включается короткии звуковои сигнал. Только после этого можно включить варочную панель.

 При длительном нажатии на кнопки

происходит быстрая смена уровнеи мощности и минут таимера.

- è +

Âêëþ÷åíèå âàðî÷íîé панелè

Включите варочную панель, нажав кнопку

примерно на одну секунду.

Âêëþ÷åíèå âàðî÷íûõ çîí

Каждая зона варочнои панели включается при

помощи кнопки

и регулятора мощности,

мощности. По достижении заданного уровня мощности на дисплее опять будет показываться заданныи уровень мощности. Для отмены этои функции нажмите и держите нажатои не менее 2 секунд кнопку выбора варочнои зоны, для которои

была включена функция

другои уровень мощности при помощи кнопок - и

, или же задаите

Íàãðåâàòåëüíûå ýëåìåíòû

В зависимости от модели вашеи варочнои панели она может быть укомплектована нагревательными элементами двух видов: галогенными и спиральными. Галогенные элементы передают тепло посредством излучения внутреннеи галогеннои лампы. Такои принцип нагревания по своим характеристикам аналогичен типичным газовым конфоркам: быстрая реакция на управление, мгновенная визуализация мощности. Спиральныи нагревательныи элемент состоит из нескольких спиральных сопротивлении, обеспечивающих однородное распределение тепла по всему дну посуды для оптимального приготовления любых блюд на медленном огне: рагу, соусы или для разогревания готовых блюд.

состоящего из двоинои кнопки

 Для включения однои из варочных зон нажмите

соответствующую кнопку и настроите нужную

мощность при помощи кнопок

- è +.

Âûêëþ÷åíèå âàðî÷íûõ çîí

Для отключения варочнои зоны выберите ее при

помощи соответствующеи кнопки

 Нажмите кнопку

постепенно понизится вплоть до выключения.

-: мощность варочнои зоны

и затем:

Ôóíêöèÿ power

Для ускорения нагрева варочных зон можно использовать функцию power. Включите и

настроите мощность нужнои варочнои зоны

как описано в предыдущем параграфе. Нажмите и держите нажатои не менее 2 секунд кнопку

выбора нужнои варочнои зоны . На дисплее

попеременно будет показываться индикатор мощности, буква «Ð» и ранее заданное значение уровня мощности в течение всего времени, необходимого для достижения заданного уровня

Áëîêèðîâêà óïðавленèé

В процессе функционирования варочнои панели можно заблокировать ее управления во избежание случаиного изменения настроек (дети, в процессе

уборки и т.д.). При помощи кнопки

блокируются, и индикатор над этои кнопкои загорается. Для разблокировки управлении (напр., для прерывания приготовления) необходимо: нажать

кнопку

погаснет, и управления разблокируются.

на несколько секунд, индикатор

управления

Âûêëþ÷åíèå âàðî÷íîé панелè

Для выключения изделия нажмите кнопку

Если управления варочнои панели были заблокированы, они останутся заблокированными также после повторого включения варочнои панели. Для повторого включения варочнои панели необходимо сначала разблокировать управления.

Ïðàêòè÷åñêèå ñîâåòû ïî ýêñïëóàòàöèè èçäåëèÿ

После полного охлаждения варочнои зоны дисплеи отключается.

Кроме того для больше эффективности варочнои панели следует:  Èспользовать посуду с плоским толстым дном,

идеально прилегающим к зоне нагрева;

 Èспользовать посуду с дном такого диаметра,

чтобы полностью закрыть варочную зону для оптимального использования всего выделяемого тепла.

 Проверить, чтобы дно используемои посуды

было всегда совершенно сухим и чистым для идеального прилегания к варочнои зоне и для долгого срока службы как варочнои панели, так и самои посуды.

 Не следует использовать на даннои варочнои

панели посуду, использованную на газовых конфорках. концентрация тепла на газовых конфорках может деформировать дно посуды и нарушить прилегание к варочнои зоне;

Çàùèòíûå óñòðîéñòâà

Ñåíñîð íàëè÷èÿ ïîñóäû

Каждая варочная зона укомплектована сенсором наличия посуды. Конфорка выделяет тепло только при наличии на неи посуды с размерами, соответствующими даннои конфорке. Мигающии индикатор может означать:  неподходящая посуда  посуда неподходящего диаметра  посуда снята с варочной зоны

Èíäèêаторы оñтаточноãî тепла

Каждая варочная зона укомплектована сенсором остаточного тепла. Этот инжикатор показывает варочные зоны, еще сохранившие опасное тепло.

Если дисплеи мощности показывает варочная зона еще горячая. Например, можно использовать это остаточное тепло для поддержания блюда теплым или для топления масла или шоколада. После охлаждения варочнои

, данная

Ïåðåãðåâ

В случае перегрева электронных комплектующих варочная панель автоматически отключается, и на

дисплее появляется F с мигающим кодом. Это

сообщение пропадает, и варочная панель возвращается в рабочии режим, когда температура опускается до допустимого уровня.

Ïðåäохранителüíûé âûêлючателü

Èзделие оснащено предохранительным выключателем, автоматически отключающим варочные зоны по истечении времени функционирования данного уровня мощности. В процессе аварииного отключения на дисплее появляется «0». Пример: задняя правая варочная зона настроена на 5, передняя левая варочная зона настроена на

2. Задняя правая варочная зона отключается через 5 часа работы, передняя левая через 8 часов.

Óровенü ìîùности Ìàêñ. êîë-âî часов

ôóíêöионирования

1 9 2 8 3 7 4 6 5 5 6 4 7 3 8 2 9 1

Çâóêîâàÿ ñèãнализация

Некоторые неисправности такие как:  какои-либо предмет (посуда, столовыи прибор и

т.д.) находится в зоне управлении более 10

секунд.  утчека жидкости на зону управлении;  при длительном нажатии на кнопку может

включиться звуковои сигнал. Устраните причину

неисправности для гашения звуковои

сигнализации. Если причина неисправности не

будет устранена, звуковои сигнал не гасится, и

варочная панель выключается.

зоны на дисплее мощности показывается

Ïðàêòè÷åñêèå ñîâåòû ïî ïðèãîòовленèþ áëþä

áîëüøîì îãíå

Ïðèãотовление на

èå íà

среднем

Ïðèãотовлен

 

îãíå

¶ ¶

Приготовление под давлением Сêороварêà

Бифштеêñû

Блины

Быстрое загóстени (Жидêèå ñîóсы) Кипячение воды (для варêè ìàêарон, риса, овощей) Кипячение молоêà

Постепенное загóстение (гóñòûå ñîóñû)

Фритюр

Âàðêà

Приготовление на среднем огне, обжаривание (Жарêое, бифштексы, эскалопы, рыбное филе, яичница)

S S

Приготовление на умеренном огне

Приготовление на парó

Продолжение приготовление в сêороварêе после первого выпóñêà ïàðà

¢ £

Ïðèãотовл

на малом îãíå

Ïðèãотовление

самом

малом

åíèå íà

 

îãíå

Приготовление на малом огне (рагó)

Øîêоладный соóñ

Разогревание готовых блюд

Поддержание блюд в горячем состоянии

Ïредосторожности и рекомендации

 Èзделие спроектировано и изготовлено в

соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашеи безопасности.

Данное оборудование отвечает требованиям нижеуказанных Директив

Европеиского Сообщества:

- 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями

- 89/336/СЕЕ от 03.05.89 (Электромагнитная совместимость) и последующими изменениями

- 93/68/ÑÅÅ îò 22.07.93 с последующими изменениями.

Îáùèå ïðàâèëà áезопаñíîñòè

 Проверьте, чтобы вентиляционная решетка

всегда была открытои. Встраиваемая варочная панель требует эффективнои вентлияции для охлаждения электронных компонентов.  Данное изделие предназначается для

непрофессионального использования в домашних условиях.

 Запрещается устанавливать изделие на улице,

даже под навесом, так как воздеиствие на него дождя и грозы является чрезвычаино опасным.

 Не прикасаитесь к изделию влажными руками,

босиком или с мокрыми ногами.

 Èзделие предназначено для приготовления

пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Не используите варочную панель в качестве стола или для нарезки продуктов.

 Стеклокерамическая варочная панель устоичива

к механическим ударам, тем не менее она может треснуть (или даже разбиться) при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания и обратитесь в Центр технического обслуживания.

 Èзбегаите касания сетевых шнуров других

бытовых электроприборов к горячим частям варочнои панели.

 Помните, что температура варочных зон

остается очень высокои в течение тридцати минут после их выключения. Остаточное тепло показывается также индикатором (ñì. Включение и эксплуатация).

 Держите на безопасном расстоянии от варочнои

панели любые предметы, которые могут

расплавиться, например, пластмасса, алюминии

или изделия из сахара. Обращаите особое

внимание на упаковочные материалы,

полиэтиленовую или алюминиевую пленку: если

оставить эти материалы на еще горячеи или

теплои поверхности, они могут серьезно

повредить варочую панель.  Следите, чтобы ручки кастрюль на варочнои

панели были всегда повернуты таким образом,

чтобы вы не могли случаино задеть их.  Не тяните за сетевои кабель для отсоединения

вилки изделия из сетевои розетки, возьмитесь

за вилку рукои.  Перед началом чистки или технического

обслуживания изделия всегда вынимаите

штепсельную вилку из сетевои розетки.  Эксплуатация изделия лицами (включая детеи) с

ограниченными физическими, сенсорными или

умственными способностями, неопытными

лицами или лицами, незнакомыми с правилами

эксплуатации данного изделия, запрещается

без контроля со стороны лица, отвечающего за

их безопасность, или без обучения правилам

пользования изделием.  Если на вашей варочной панели имеются

галогенные варочные зоне, не смотрите на них

долго.  Не разрешайте детям играть с бытовым

электроприбором.

Óòèëèçàöèÿ

 Уничтожение упаковочных материалов:

соблюдаите местные нормативы с целью

повторного использования упаковочных

материалов.  Согласно Европеискои Директиве 2002/96/СЕ

касательно утилизации электронных и

электрических электроприборов электроприборы

не должны выбрасываться вместе с обычным

городским мусором. Выведенные из строя

приборы должны собираться отдельно для

оптимизации их утилизации и рекуперации

составляющих их материалов, а также для

безопасности окружающеи среды и здоровья.

Символ зачеркнутая мусорная корзинка,

имеющиися на всех приборах, служит

напоминанием об их отдельнои утилизации.

За более подробнои информациеи о правильнои

утилизации бытовых электроприборов

пользователи могут обратиться в специальную

государственную организацию или в магазин.

Òåõíèческое îáслуживани и уõîä

Îòêëþ÷ение электропитаниÿ

Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

×èñòêà èçäåëèÿ

 Не следует пользоваться абразивными или

коррозивными чистящими средствами такими как спраи для чистки духовок и мангалов, пятновыводители или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия.

 Не используите паровые чистящие агрегаты или

агрегаты под высоким давлением для чистки изделия.

 В качестве регулярного ухода достаточно

вымыть варочную панель влажнои губкои и затем протереть насухо кухонным бумажным полотенцем.

 Если варочная панель сильно загрязнена,

используите специальное чистящее средство для стеклокерамических поверхностеи, ополосните водои и протрите насухо.

 Для удаления особо сильных загрязнении

используите специальныи скребок. Удаляите загрязнения незамедлительно, не дожидаясь охлаждения изделия, во избежание затвердевания остатков пищи. Очень удобна для чистки варочнои панели мочалка из проволоки из нержавеющеи стали, специально для стеклокерамических поверхностеи, смоченная в мыльном растворе.

 Следует всегда ополаскивать варочную панель

чистои водои и насухо вытирать: возможные остатки чистящих средств могут затвердеть при последующеи готовке.

Ñòðóêòóðà èç нержавеющеи ñòàëè (только в моделях с рамкои)

На поверхности из нержавеющеи стали могут образоваться пятна от воды с большим содержанием извести, если она будет воздеиствовать на поверхность в течение длительного времени, или при использовании чистящих средств, содержащих фосфор. Рекомендуется тщательно ополоснуть и вытереть варочную панель после чистки. В случае случаиного проливания воды незамедлительно удалите ее.

 Некоторые варочные панели оснащены

алюминиевои рамкои, похожеи на нержавеющую сталь. Для чистки рамки не используите средства, непригодные для алюминия.

Ïîðÿäîê äåìîíòàæà âàðî÷íîé панелè

При необходимости демонтировать варочную панель:

1. снимите шурупы, крепящие сбоков центровочные пружины;

2. ослабьте шурупы крепежных крюков по углам;

3. выньте варочную панель из ниши.

 Не рекомендуется открывать внутренние

комплектующие для попытки самостоятельно выполнить ремонт. В случае неисправности обращаитесь в Центр технического обслуживания.

 Если на варочнои панели случаино

расплавились какие-либо предметы или пластиковые материалы или сахар, незамедлительно удалите их скребком с еще горячеи поверхности.

 По завершении чистки варочная панель может

быть обработана специальным защитным средством для ухода за стеклокерамическими поверхностями: это средство образует на поверхности варочнои панели невидимую защитную пленку, предохраняющую поверхность в случае утечек пище в процессе приготовления. Рекомендуется производить чистку, когда варочная панель едва теплая или холодная.

Òехническое описание

ìоделей

В этих таблицах для каждои модели указываются значения поглощения электроэнергии, тип нагревательного элемента и диаметр каждои варочнои зоны.

Ìодели варочнûõ панелей

Âарочнûå çîí û

Çàäíÿÿ ëåâàÿ H 2300 210 Çàäíÿÿ праваÿ H 1400 160 H 1400 160

Ïереднÿÿ ëåâàÿ H 1200 145 H 1200 145 Ïереднÿÿ праваÿ H 1800 180 H 1800 180 Îáùàÿ ìîùíîñòü 6700 6600

Модели варочнûõ панелей

Âарочнûå çîí û

Çàäíÿÿ ëåâàÿ Çàäíÿÿ праваÿ Öентралüíàÿ ëåâàÿ

Ïереднÿÿ ëåâàÿ Ïереднÿÿ праваÿ Îáùàÿ ìîùíîñòü

Мощность (Âò)

AD 2200/800 210/140

H 1400 160 H 1400 160

H 1200 145 H 1800 180 H 1800 180

84)$"+

84)$":

8-)$"#,+ 84)$!6*

HT 2700/1950/1050 270/210/145

Äиаметр (мм)

6600 5900

Мощность (Âò)

HD 2200/

Мощность (Âò)

04/2008 - 195065972.01

XEROX BUSINESS SERVICES

84)$",*

84)$",+

84)$",:

1000

84)$!6:

Äиаметр (мм)

210/140

Äиаметр (мм)

Óñëîâíûå обозначения:

H = одинарная варочная зона hilight HD = двоиная варочная зона hilight HT = троиная варочная зона hilight AD = галогенная двоиная

Indesit VRA 641DB-DC-DX User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
