INDESIT VIA630, VIA630C User Manual [fr]

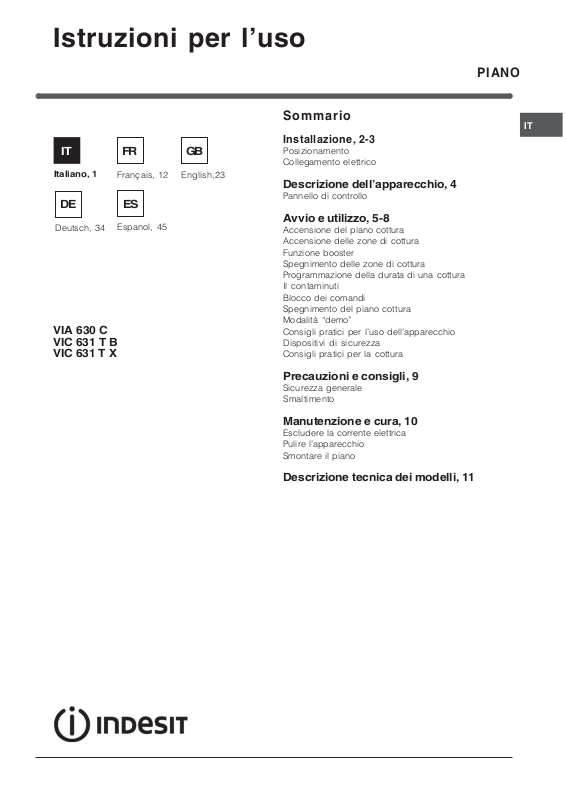

Istruzioni per luso
PIANO
IT
Italiano, 1
DE
Deutsch, 34
VIA 630 C
VIC 631 T B
VIC 631 T X
GBFR
Français, 12 English,23
ES
Espanol, 45
Sommario
IT
Installazione, 2-3
Posizionamento
Collegamento elettrico
Descrizione dellapparecchio, 4
Pannello di controllo
Avvio e utilizzo, 5-8
Accensione del piano cottura
Accensione delle zone di cottura
Funzione booster
Spegnimento delle zone di cottura
Programmazione della durata di una cottura
Il contaminuti
Blocco dei comandi
Spegnimento del piano cottura
Modalità demo
Consigli pratici per luso dellapparecchio
Dispositivi di sicurezza

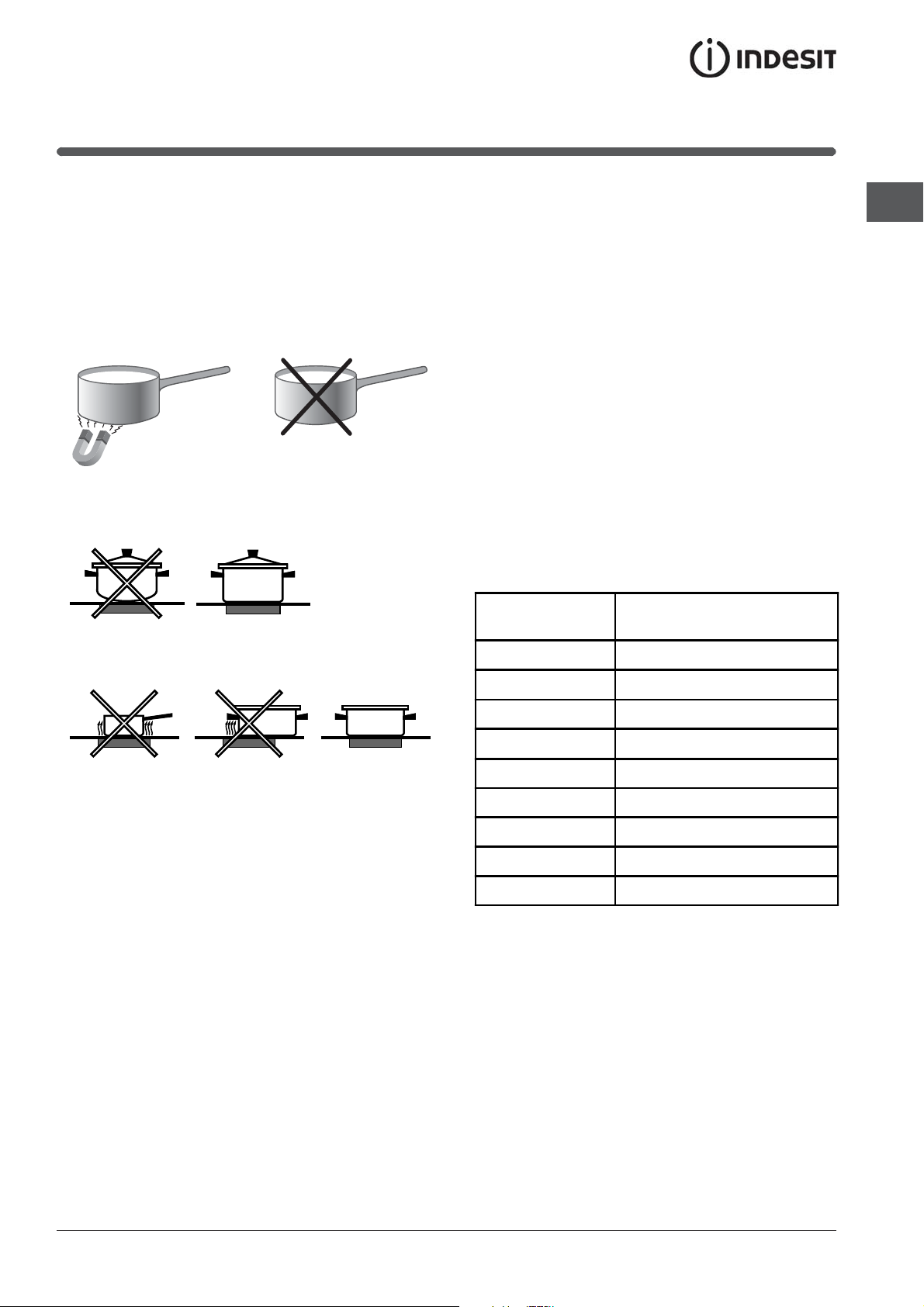

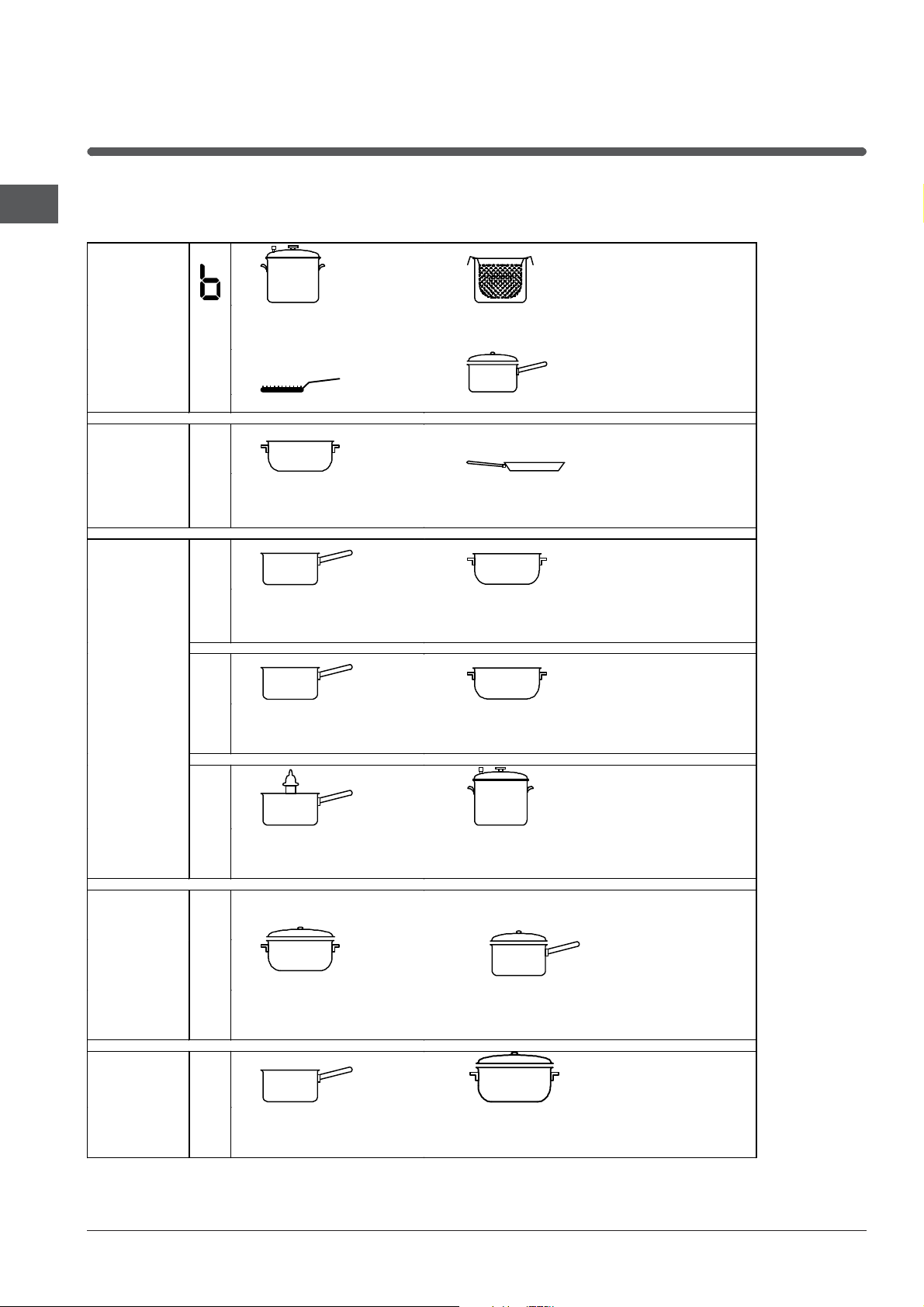

Consigli pratici per la cottura
Precauzioni e consigli, 9
Sicurezza generale
Smaltimento
Manutenzione e cura, 10
Escludere la corrente elettrica
Pulire lapparecchio
Smontare il piano
Descrizione tecnica dei modelli, 11
IT
Installazione
È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
5 mm
min. 20 mm
CASSETTO
Posizionamento
Gli imballaggi non sono giocattoli per bambini e vanno
eliminati secondo le norme per la raccolta differenziata
(vedi Precauzioni e consigli).
Linstallazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose.

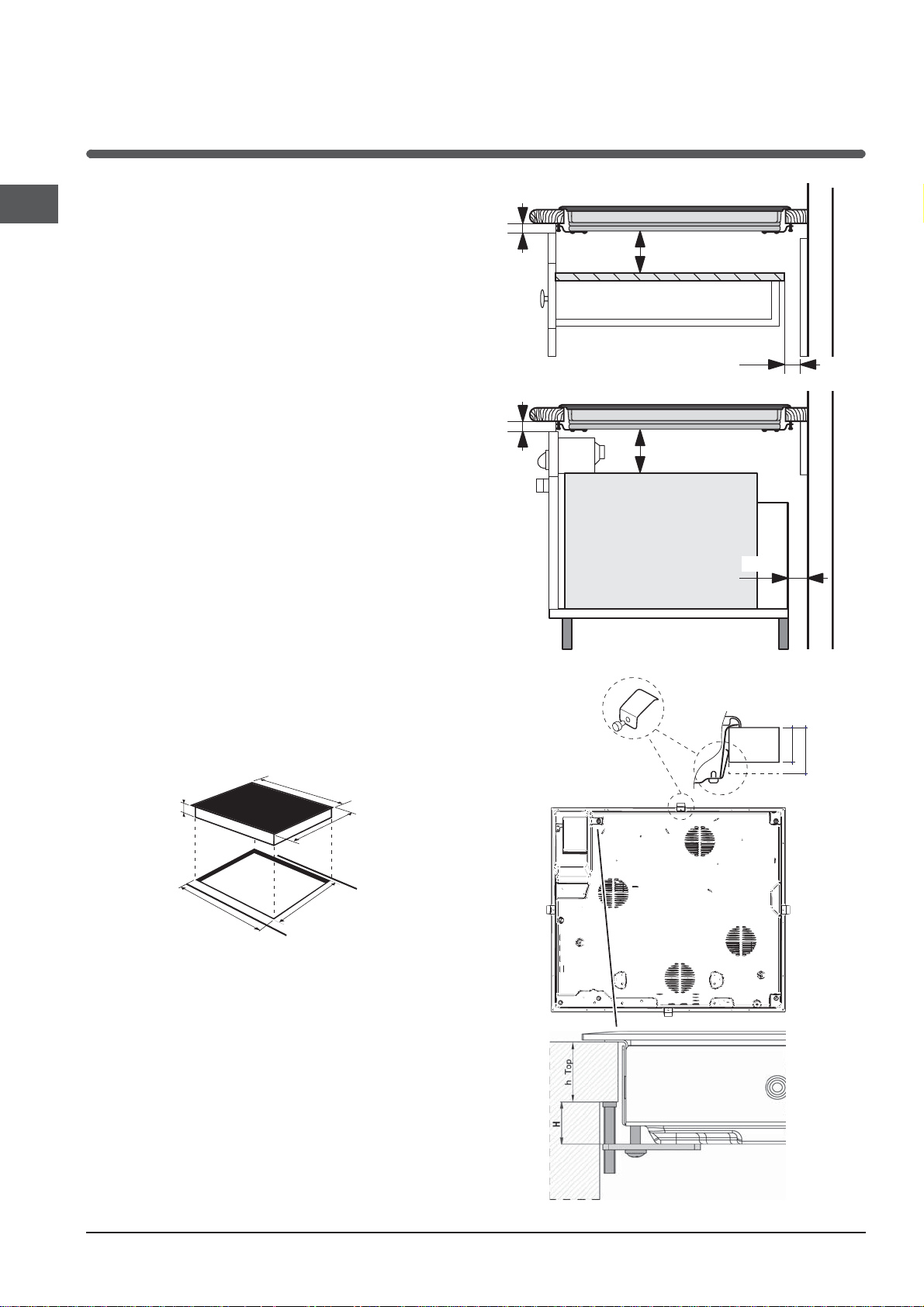

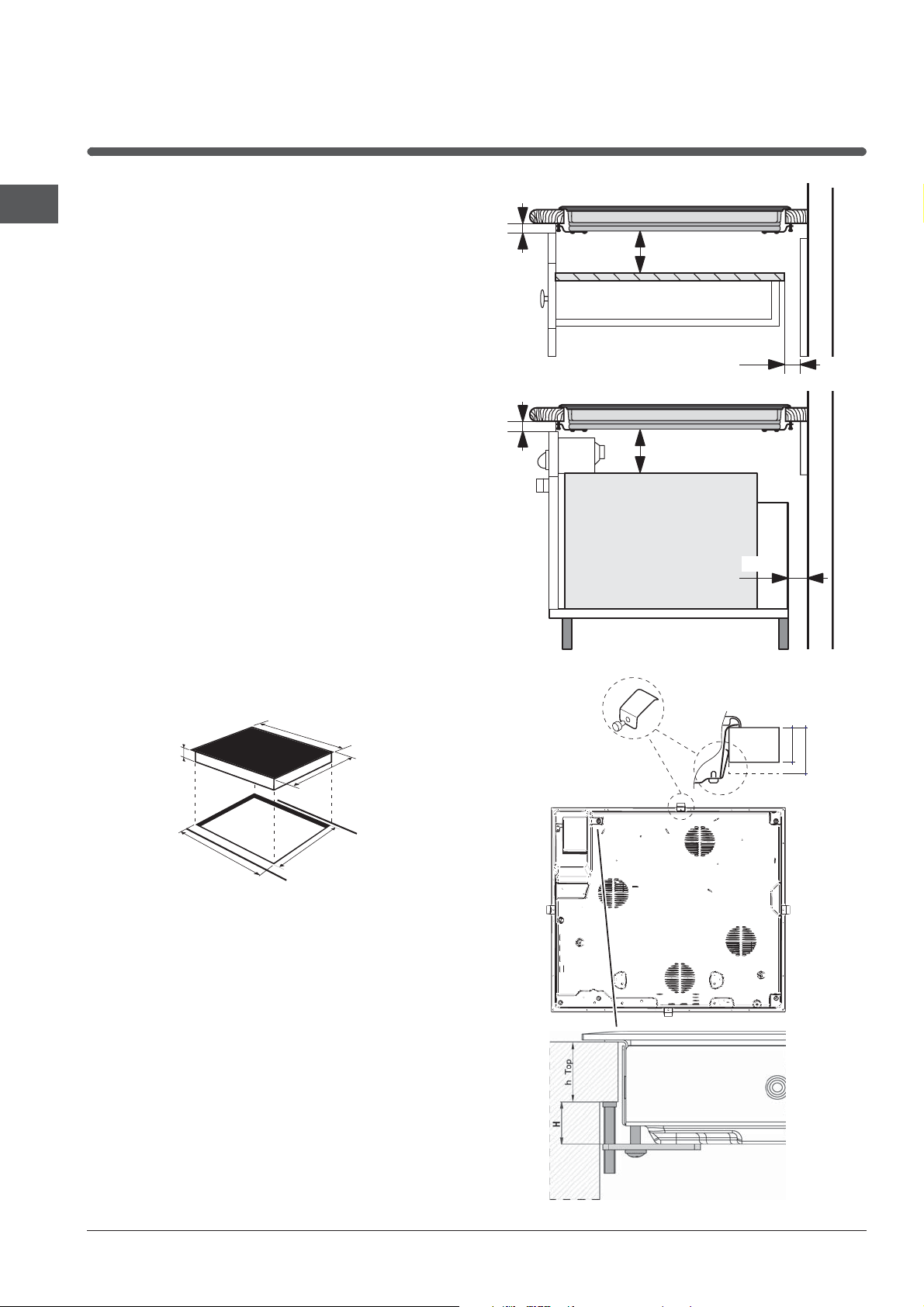

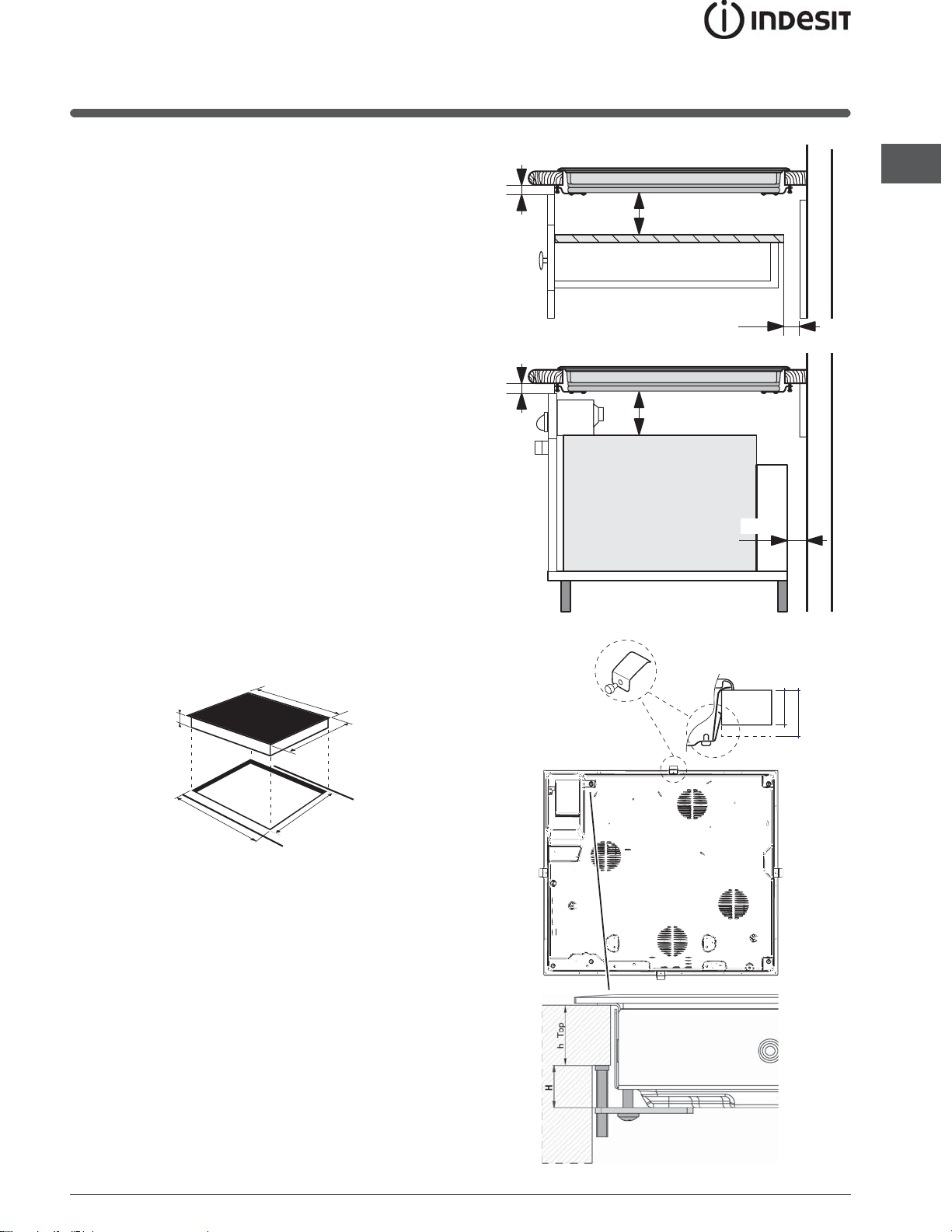

Incasso
Per garantire un buon funzionamento dellapparecchio è
necessario che il mobile abbia le caratteristiche adatte:
il piano dappoggio deve essere di materiale
resistente al calore, a una temperatura di circa
100°C;
se si desidera installare il piano cottura sopra un
forno, questo deve essere provvisto di un sistema
di raffreddamento a ventilazione forzata;
evitare di installare il piano cottura sopra una
lavastoviglie: alloccorrenza frapporre
di separazione a tenuta stagna fra i due apparecchi;
a seconda del piano cottura che si desidera
installare (vedi figure), il vano del mobile deve avere
le seguenti dimensioni:
590
un elemento
5 mm
PIANO COTTURA
ROVESCIATO
min. 40 mm
min. 20 mm
FORNO
VENTILATO
min. 40 mm
LATO ANTERIORE
DEL PIANO COTTURA
PIANO DI
APPOGGIO
30
40
53
560 +/- 1
520
490 +/- 1
Aerazione
Per consentire unadeguata aerazione e per evitare
il surriscaldamento delle superfici attorno allapparecchio,
il piano cottura deve essere posizionato:
a una distanza minima di 40 mm dalla parete retrostante
o da qualsiasi altra superficie verticale;
in modo da mantenere una distanza minima di 20 mm
fra il vano per
lincasso e il mobile sottostante.
I mobili situati a fianco, la cui altezza superi quella
del piano di lavoro, debbono essere situati ad
almeno 600 mm dal bordo del piano stesso.
2
Fissaggio
Linstallazione dellapparecchio deve essere effettuata
su un piano dappoggio perfettamente piano.
Le eventuali deformazioni provocate da un errato fissaggio
potrebbero alterare le caratteristiche e
le prestazioni del piano cottura.
La lunghezza della vite di regolazione dei ganci
di fissaggio va impostata prima del loro montaggio,
in base allo spessore
del piano dappoggio:
spessore di 30 mm: vite 23 mm;
spessore di 40 mm: vite 13 mm.
Per il fissaggio agire come segue:
1. Con le viti corte senza punta, avvitare le 4 molle di
centraggio nei fori posti al centro di ogni lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo ed
esercitare una adeguata pressione sullintero perimetro
affinché il piano di cottura aderisca bene al piano
dappoggio.
3. per i piani con profili laterali: dopo aver inserito il piano
cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno
con il suo perno) sul perimetro inferiore del piano cottura,
avvitandoli con le viti lunghe con punta finché il vetro non
aderisce al piano dappoggio.
È indispensabile che le viti delle molle di centraggio
rimangano accessibili.
In conformità alle norme di sicurezza, una volta incassato
lapparecchio, non debbono essere possibili eventuali
contatti con le parti elettriche
.
Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte senza
laiuto di qualche utensile.
Collegamento elettrico
Lallacciamento elettrico del piano cottura e quello di un
eventuale forno da incasso devono essere realizzati
separatamente, sia per ragioni di sicurezza elettrica sia per
facilitare le operazioni di estrazione del forno.

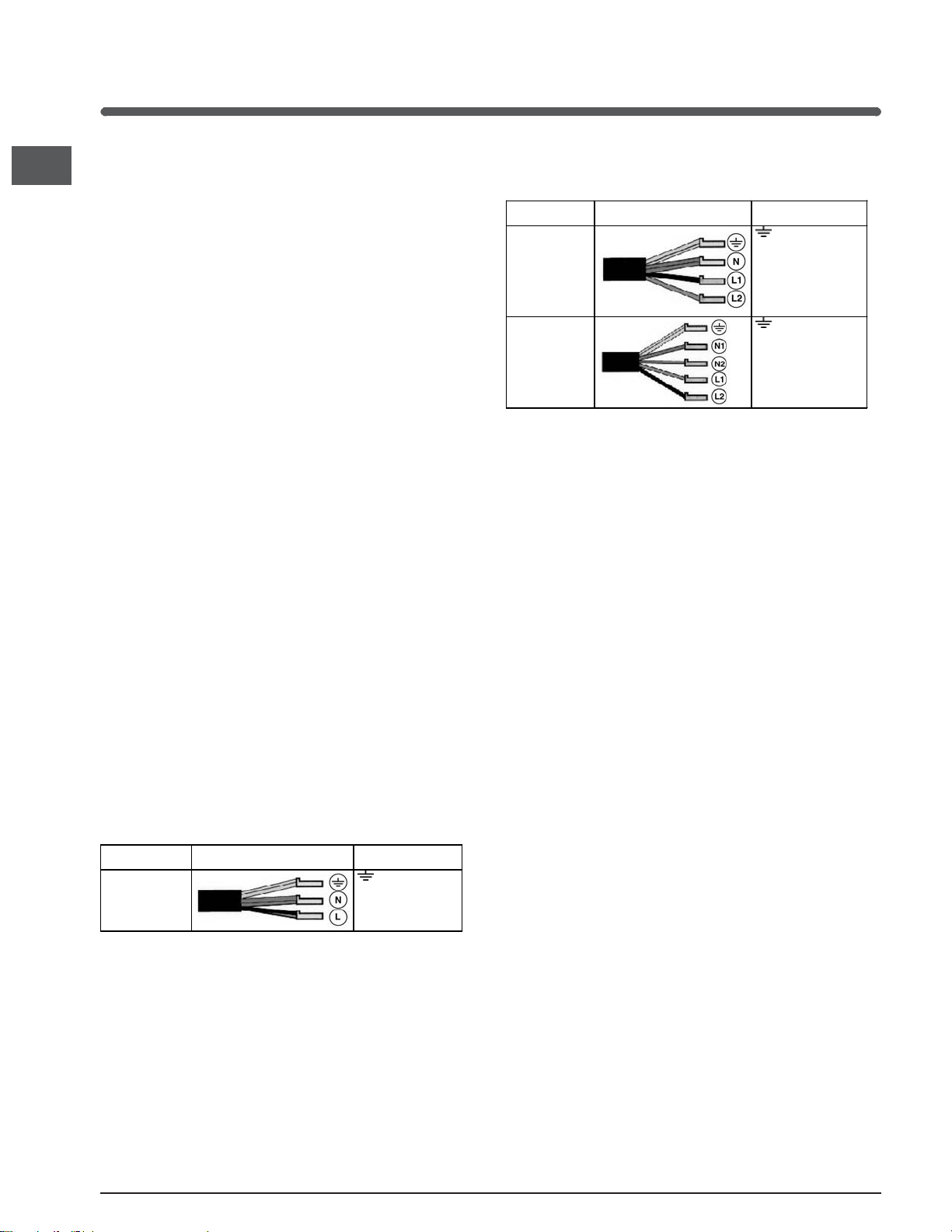

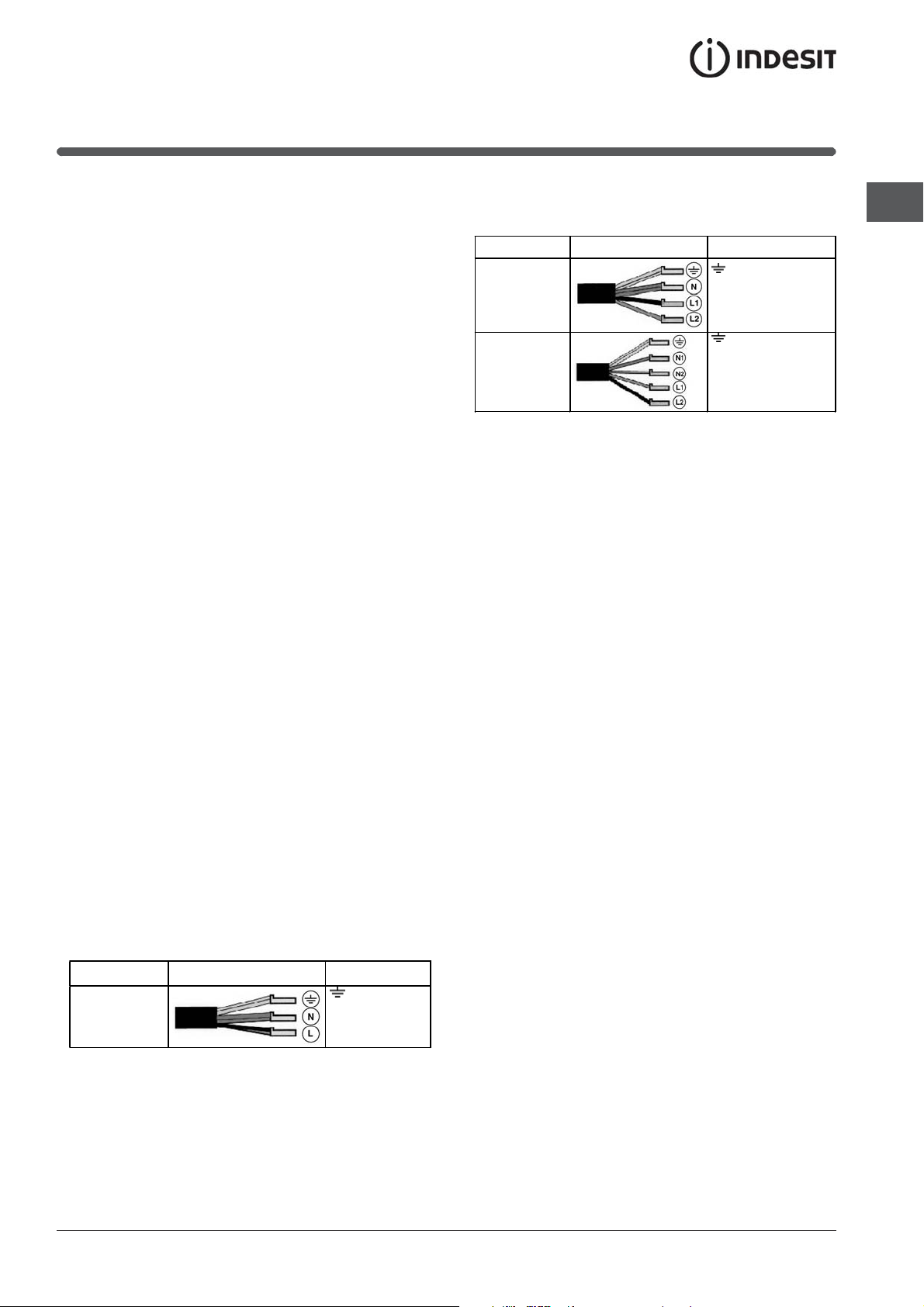

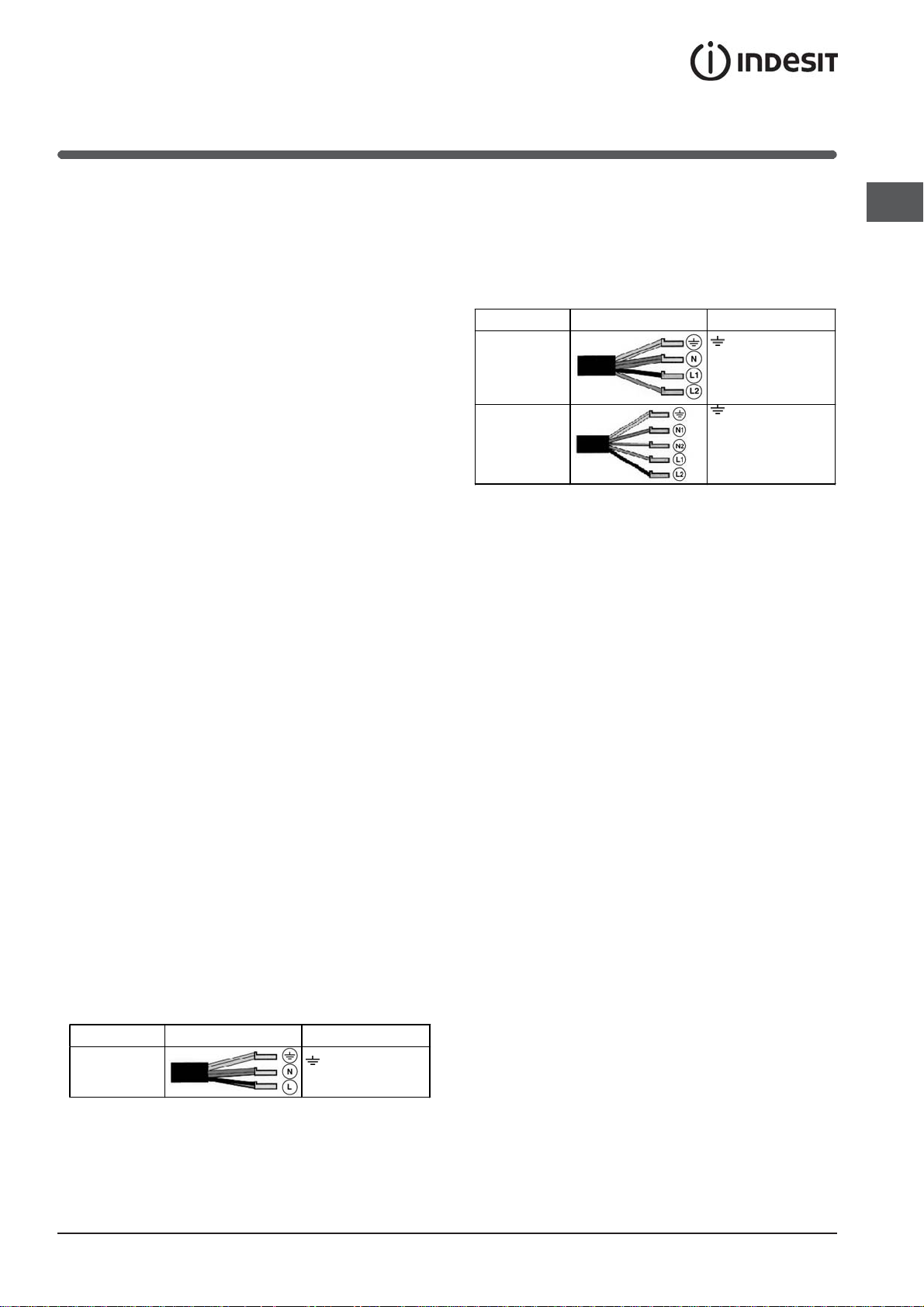

Collegamento monofase
Il piano è dotato di cavo di alimentazione già collegato e
predisposto per il collegamento monofase. Effettuare
lallaccio dei fili in accordo con la tabella e i disegni che
seguono:
Tensione tipo e
frequenza rete
220-240V 1+N ~
50 Hz
Cavo elettrico Collegamento fili
: giallo/verde;ı N:
i 2 fili blu
insiemeı L: marron e
insieme al nero
Altri tipi di collegamento
Se limpianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
400V - 2+N ~ 50 Hz
220-240V 3 ~ 50 Hz
400V 3 - N ~ 50 Hz
400V - 2+2N ~ 50 Hz
Separare i cavi ed effettuare il collegamento dei fili in
accordo con la tabella e i disegni
Tensione tipo e
frequenza rete
400V - 2+N ~
50 Hz
220-240V 3 ~
50Hz
400V 3-N~
50Hz
400V - 2+ 2N ~
50 Hz
Cavo elettrico Collegamento fili
che seguono:
: giallo/verde;
N: i 2 fili blu insieme
L1: nero
L2: marrone
: giallo/verde;
N1: blu
N2: blu
L1: nero
L2: marrone
Allacciamento del cavo di alimentazione alla rete
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm.
Linstallatore è responsabile del corretto collegamento
elettrico e dellosservanza delle norme di sicurezza.
Prima di effettuare lallacciamento accertarsi che:
la presa abbia la messa a
terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo di
potenza della macchina, indicato nella
targhetta caratteristiche posta sullapparecchio;
la tensione di alimentazione sia compresa nei valori
della targhetta caratteristiche;
la presa sia compatibile con la spina dellapparecchio.
In caso contrario sostituire
la presa o la spina; non
usare prolunghe e multiple.
Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
Il cavo non deve subire piegature o compressioni.
Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
Lazienda declina
ogni responsabilità qualora queste
norme non vengano rispettate.
Non rimuovere o sostituire per nessun motivo il cavo
di alimentazione. L eventuale rimozione o sostituzione
fa decadere la garanzia e il marchio CE. INDESIT non
si assume alcuna responsabilita per incidenti o danni
derivanti dalla sostituzione/rimozione del cavo di
alimentazione originale. E ammessa solo la
sostituzione con un ricambio originale ed effettuata da
personale autorizzato INDESIT.
IT
3
Descrizione
dellapparecchio
IT

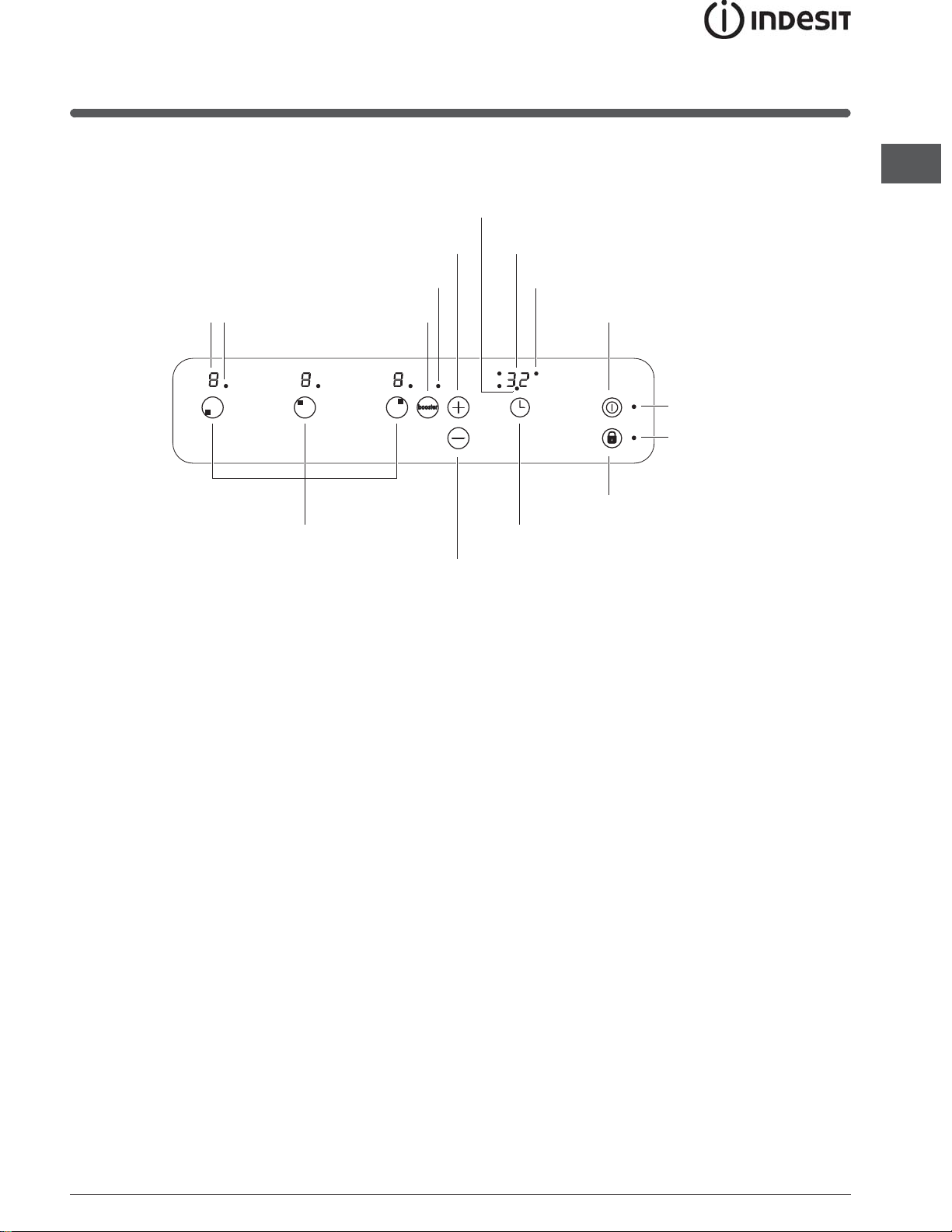

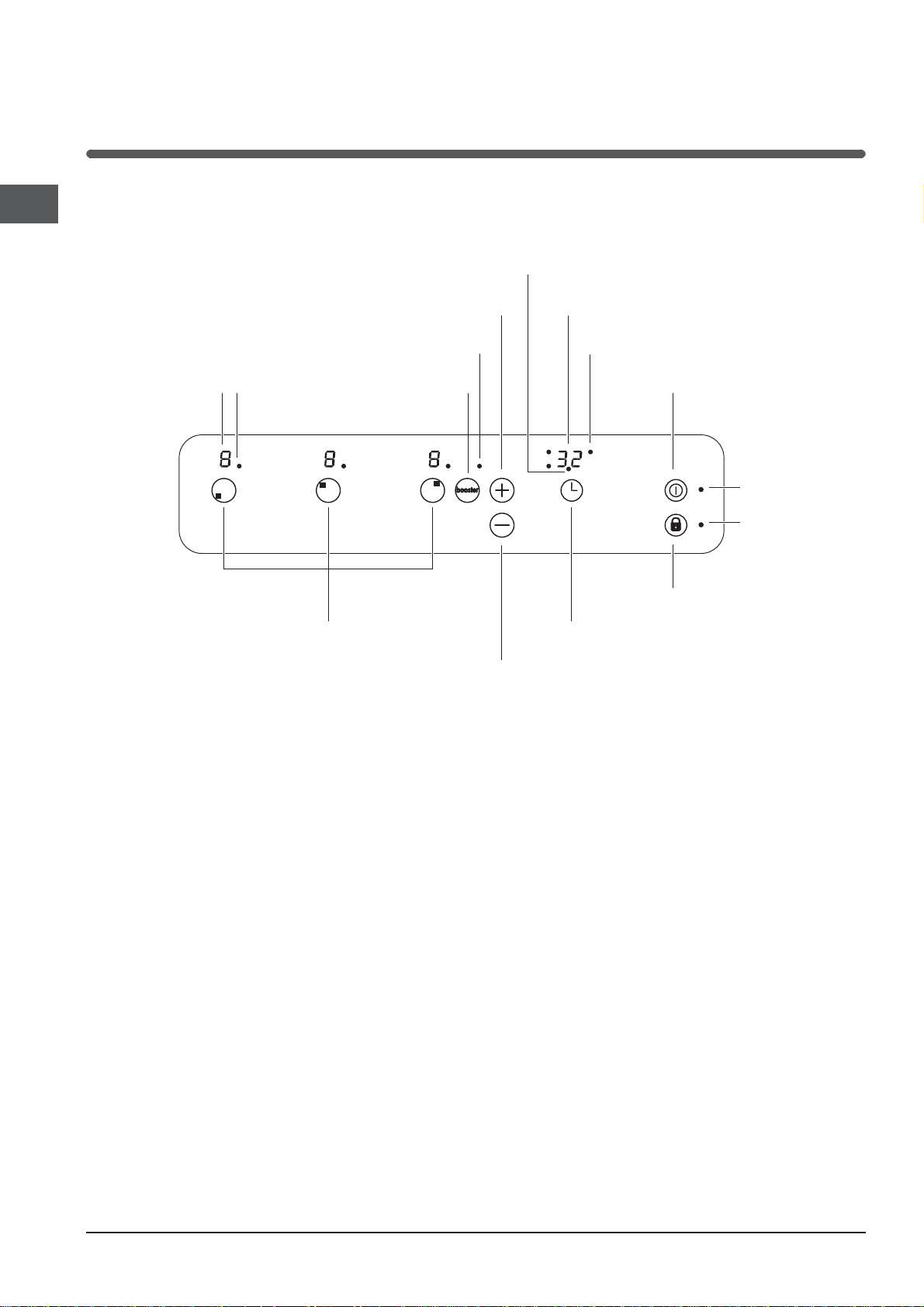

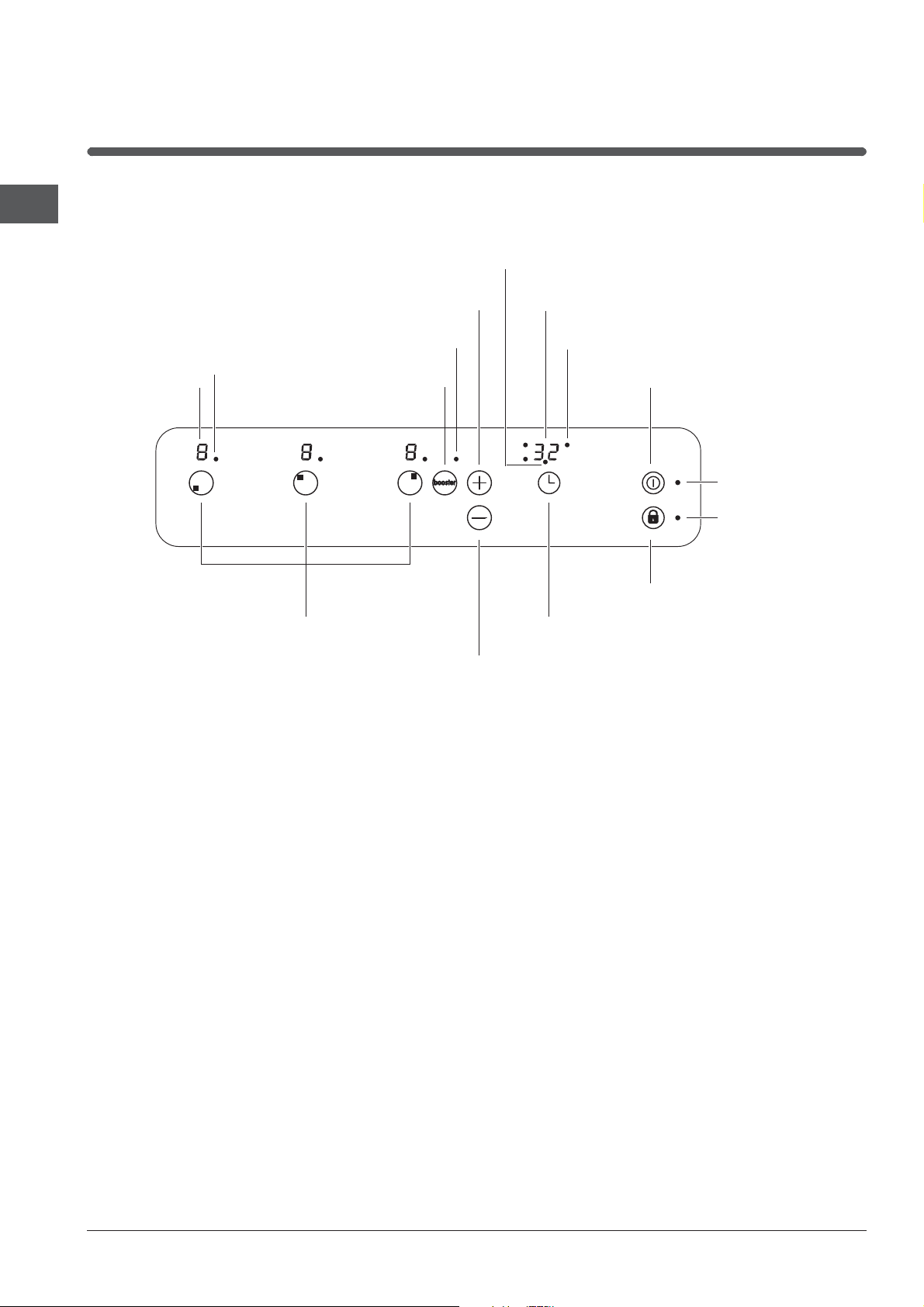

Pannello di controllo
Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta
riproduzione del modello acquistato.
Spia
CONTAMINUTI*
Indicatori di POTENZA
e di CALORE RESIDUO
Spia ZONA COTTURA
SELEZIONATA
Tasti SELEZIONE
ZONE COTTURA
AUMENTO POTENZA
Tasto
Spia
BOOSTER*
Tasto
BOOSTER*
Tasto
DIMINUZIONE POTENZA
Display
TIMER DI PROGRAMMAZIONE*
Spia
ZONA DI COTTURA PROGRAMMATA*
Tasto
ON/OFF
Spia
ON/OFF
Spia
COMANDI BLOCCATI
Tasto
BLOCCO DEI COMANDI
Tasto
TIMER DI PROGRAMMAZIONE*
Tasto AUMENTO POTENZA per accendere la
piastra e regolare la potenza (vedi Avvio e utilizzo).
Tasto DIMINUZIONE POTENZA per regolare la
potenza e spegnere la piastra (vedi Avvio e
utilizzo).
Spia ZONA DI COTTURA SELEZIONATA indica
che la zona di cottura relativa è stata selezionata
e quindi sono possibili le varie regolazioni
Tasto SELEZIONE ZONA DI COTTURA per
selezionare la zona di cottura desiderata
Indicatore
POTENZA: segnala visivamente il
livello di calore raggiunto.
Tasto ON/OFF per accendere e spegnere
lapparecchio.
Spia ON/OFF: segnala se lapparecchio è acceso
o spento.
Tasto TIMER DI PROGRAMMAZIONE* per
regolare la programmazione della durata di una
cottura (vedi Avvio e utilizzo).
Display TIMER DI PROGRAMMAZIONE*:
visualizza le scelte relative alla programmazione
(vedi Avvio e utilizzo).
Spie ZONA DI COTTURA PROGRAMMATA*:
indicano le zone di cottura
quando si avvia una
programmazione (vedi Avvio e utilizzo).
Tasto BLOCCO DEI COMANDI per impedire
modifiche fortuite alle regolazioni del piano cottura
(vedi Avvio e utilizzo).
Spia COMANDI BLOCCATI: segnala lavvenuto
blocco dei comandi (vedi Avvio e utilizzo).
Tasto BOOSTER* per accendere la
sovralimentazione - 3000 W - della zona di cottura
(vedi Avvio e utilizzo).
Spia BOOSTER* indica che è attiva la funzione di
sovralimentazione booster
Spia CONTAMINUTI* indica che è attivo il
contaminuti
Presente solo in alcuni modelli.
*
4
Avvio e utilizzo
La colla applicata sulle guarnizioni lascia alcune tracce
di grasso sul vetro. Prima di utilizzare lapparecchio, si
raccomanda di eliminarle con un prodotto specifico per la
manutenzione non abrasivo. Durante le prime ore di
funzionamento è possibile avvertire un odore di gomma,
che comunque scomparirà presto.
Quando il piano cottura viene collegato elettricamente,
dopo acuni secondi viene emesso un breve segnale
acustico. Soltanto a questo punto è possibile accendere il
piano cottura.
R umori di normale funzionamento del piano
cottura:
Ronzio: è dovuto alla vibrazione degli elementi
metallici di cui sono costituiti linduttore e la pentola e
si genera per il campo elettromagnetico necessario per
il riscaldamento; esso aumenta allaumentare del livello
di potenza dellinduttore.
Leggero fischio: si manifesta quando la pentola
disposta sulla zona cottura è vuota; il rumore scompare
non appena si aggiungono alimenti o acqua.
Crepitio: è un rumore prodotto dalle vibrazioni del
materiale del fondo della pentola quando è attraversato
dalle correnti parassite dovute al campo
elettromagnetico (induzione); può essere più o meno
intenso a secondo del materiale del fondo della pentola
e si riduce se le dimensioni della pentola aumentano.
Fischio intenso: si manifesta quando funzionano
contemporaneamente i due induttori sulla stessa
verticale alla massima potenza e/o su quello più grande
è inserita la funzione booster e laltro è autoregolato. Il
rumore si riduce non appena si abbassa il livello di
potenza dellinduttore autoregolato; si manifesta in
particolare quando il fondo della pentola è costituito da
strati di materiale diverso.
Rumore della ventola: per il corretto funzionamento
del piano e per garantire la sicurezza della parte
elettronica da possibili surriscaldamenti è necessario
lazionamento di una ventola. La ventola funziona alla
massima potenza quando linduttore grande è al
massimo livello di potenza o quando è inserita la
funzione booster ; in tutti gli altri casi funziona a
potenza media a seconda della temperatura rilevata.
Inoltre è possibile che la ventola continui a funzionare
anche dopo la disattivazione del piano se la
temperatura rilevata è alta.
I rumori elencati sono dovuti alla tecnologia induzione e
non segnalano necessariamente difetti di funzionamento.
La pressione prolungata dei tasti - e + consente
lavanzamento veloce dei livelli di potenza e dei minuti del
timer.
Accensione del piano cottura
Laccensione del piano cottura avviene tenendo premuto il
tasto
per circa un secondo.
A ccensione delle zone di cottura
Ciascuna zona di cottura viene azionata tramite un tasto di
selezione
composto da un doppio tasto
Per mettere in funzione una zona di cottura, premere il
relativo tasto di comando e impostare la potenza
desiderata tramite i tasti
e un dispositivo di regolazione della potenza
- e +.
- e +.
Funzione booster*
Per accelerare i tempi di riscaldamento, su alcune zone di
cottura è possibile attivare la funzione booster premendo il
tasto
Questa funzione sovralimenta la potenza a 2000W o
3000W a seconda della grandezza della zona di cottura
interessata.
Il booster si interrompe automaticamente dopo 4 minuti.
Finché il booster di una delle zone di cottura è attivo, la
zona di cottura corrispondente anteriore o posteriore avrà
potenza limitata (es: se è attivo il booster nella piastra
posteriore sinistra, si abbassa la potenza della piastra
anteriore sinistra). Per ulteriori chirimenti vedere
Descrizione tecnica dei modelli.
. Si accende la spia posta sopra al tasto.
Spegnimento delle zone di cottura
Per spegnere una zona di cottura, selezionarla tramite il
relativo tasto di selezione
Premere il tasto
scende progressivamente, fino allo spegnimento.
-: la potenza della zona di cottura
e:
Programmazione della durata
di una cottura
È possibile programmare contemporaneamente tutte le
zone di cottura per una durata compresa tra 1 e 99 minuti.
IT
Presente solo in alcuni modelli.
*
1. Selezionare la zona di cottura tramite il tasto di
selezione corrispondente.
5
IT
2. Regolarne la temperatura.
3. Premere il tasto di programamzione
3. Impostare la durata di cottura desiderata tramite i tasti
.
- e +.
3. Confermare premendo il tasto
Il conto alla rovescia del timer ha inizio immediatamente. A
tempo scaduto viene emesso un segnale acustico (per la
durata di 1 minuto).
.
4. Confermare premendo il tasto
Il conto alla rovescia del timer ha inizio immediatamente.
La fine della cottura programmata è indicata da un
segnale acustico (per la durata di 1 minuto) e la zona di
cottura si spegne.
Ripetere la procedura sopra descritta per ogni piastra che
si intende programmare.
V isualizzazione in caso di programmazione
multipla
Quando una o più piastre sono state programmate,
il display visualizza il tempo rimanente della piastra che è
più vicina al termine del tempo programmato, indicandone
la posizione con la spia corrispondente che lampeggia. Le
spie delle altre piastre programmate sono accese.
Per visualizzare il tempo restante delle altre piastre
programmate, premere ripetutamente il tasto
verranno mostrati in sequenza e in senso orario
i tempi di tutte le piastre programmate, a partire
da quella anteriore sinistra.
M odif icare la programmazione
.
:
Blocco dei comandi
Quando il piano cottura è in funzione, è possibile bloccare
i comandi per evitare il rischio di modifiche fortuite alle
regolazioni (bambini, operazioni di pulizia, ecc.). Premendo
il tasto
e la spia che si trova sopra al tasto si accende.
Per tornare ad agire sulle regolazioni (es. interrompere la
cottura) è necessario sbloccare i comandi: premere il
tasto
comandi si sbloccano.
i comandi si bloccano
per qualche istante, la spia si spegne e i
Spegnimento del piano cottura
Premendo il tasto lapparecchio si spegne.
Se i comandi dellapparecchio sono stati bloccati,
continueranno ad essere bloccati anche dopo aver
riacceso il piano di cottura. Per poter riaccendere
il piano è necessario prima sbloccare i comandi.
1. Premere ripetutamente il tasto
mostrato il tempo della piastra che si intende modificare.
2. Agire sui tasti
3. Confermare premendo il tasto
Per cancellare una programmazione, agire come sopra. Al
punto 2 premere il tasto
progressivamente fino allo spegnimento 0. La
programmazione si azzera e il display esce dalla modalità
programmazione.
- e + per impostare il nuovo tempo.
-: la durata scende
finché non viene
.
Il contaminuti
Il piano di cottura deve essere acceso.
Il contaminuti permette di impostare una durata fino a 99
minuti.
1. Premere il tasto di programamzione
contaminuti non si accende.
2. Impostare la durata desiderata tramite i tasti
. finchè la spia
- e +.
Modalità demo
È possibile impostare una modalità dimostrativa nella quale
il pannello comandi funziona normalmente (inclusi i
comandi relativi alla programmazione), ma gli elementi
riscaldanti non si accendono. Per attivare la modalità
demo occorre che il piano sia acceso e tutte le piastre
siano spente:
Premere e tenere premuti contemporaneamente i tasti
+ e - per 6 secondi. Allo scadere dei 6 secondi la
spia ON/OFF e la spia BLOCCO COMANDI lampeggiano
per un secondo. Rilasciare i tasti
il tasto
il display visualizza la scritta DE e MO e il piano si
spegne;
alla successiva riaccensione il piano si troverà in
modalità demo.
Per uscire da questa modalità seguire la procedura sopra
descritta. Il display visualizza la scritta DE e OF e il piano
si spegne. Alla successiva riaccensione funzionerà
;
+ e - e premere
6
normalmente.
Consigli pratici per luso
dellapparecchio
adeguate alla zona di cottura stessa. Il display indicatore
di potenza lampeggiante può indicare:
una pentola incompatibile
una pentola di diametro insufficiente
il sollevamento della pentola
IT

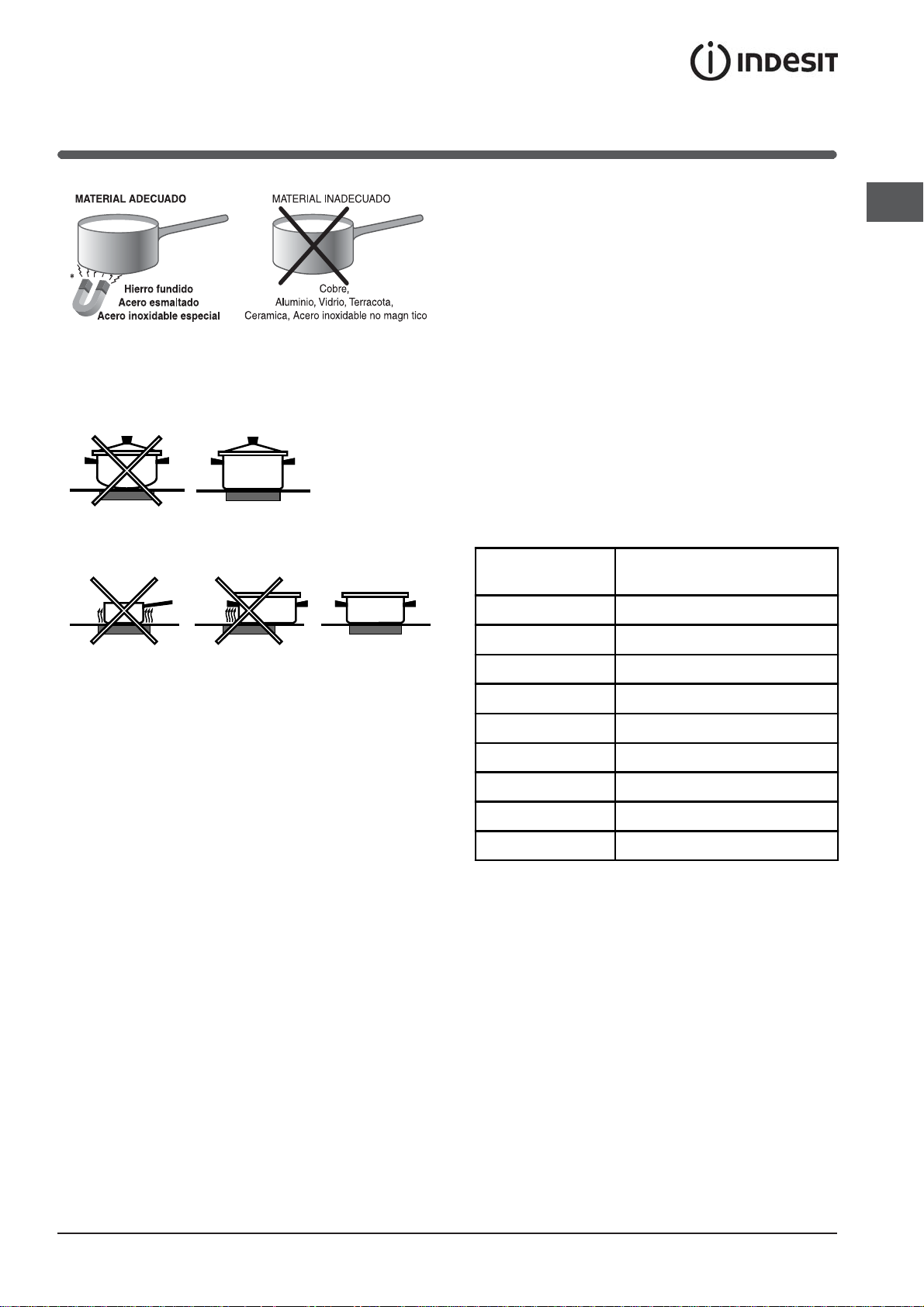

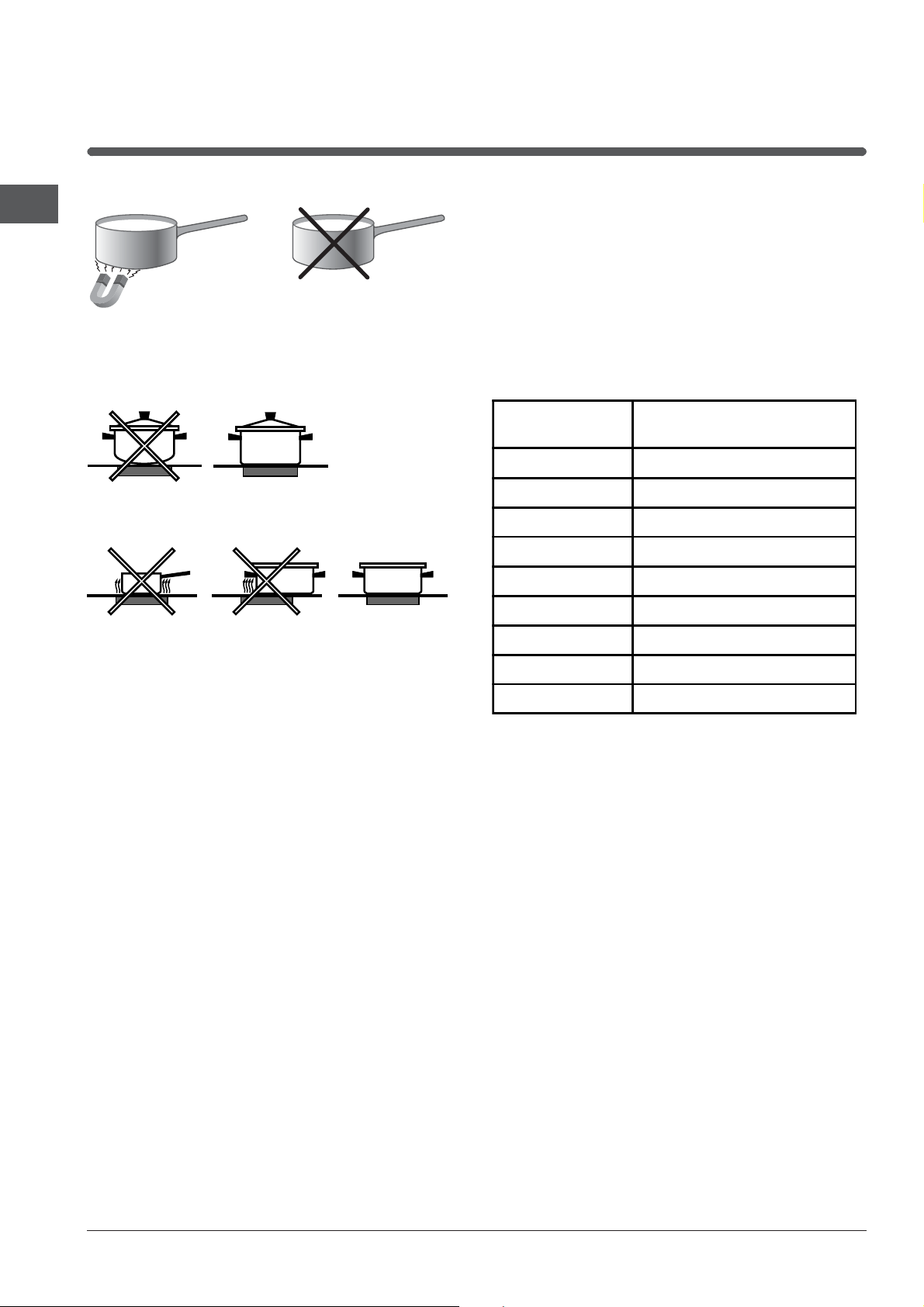

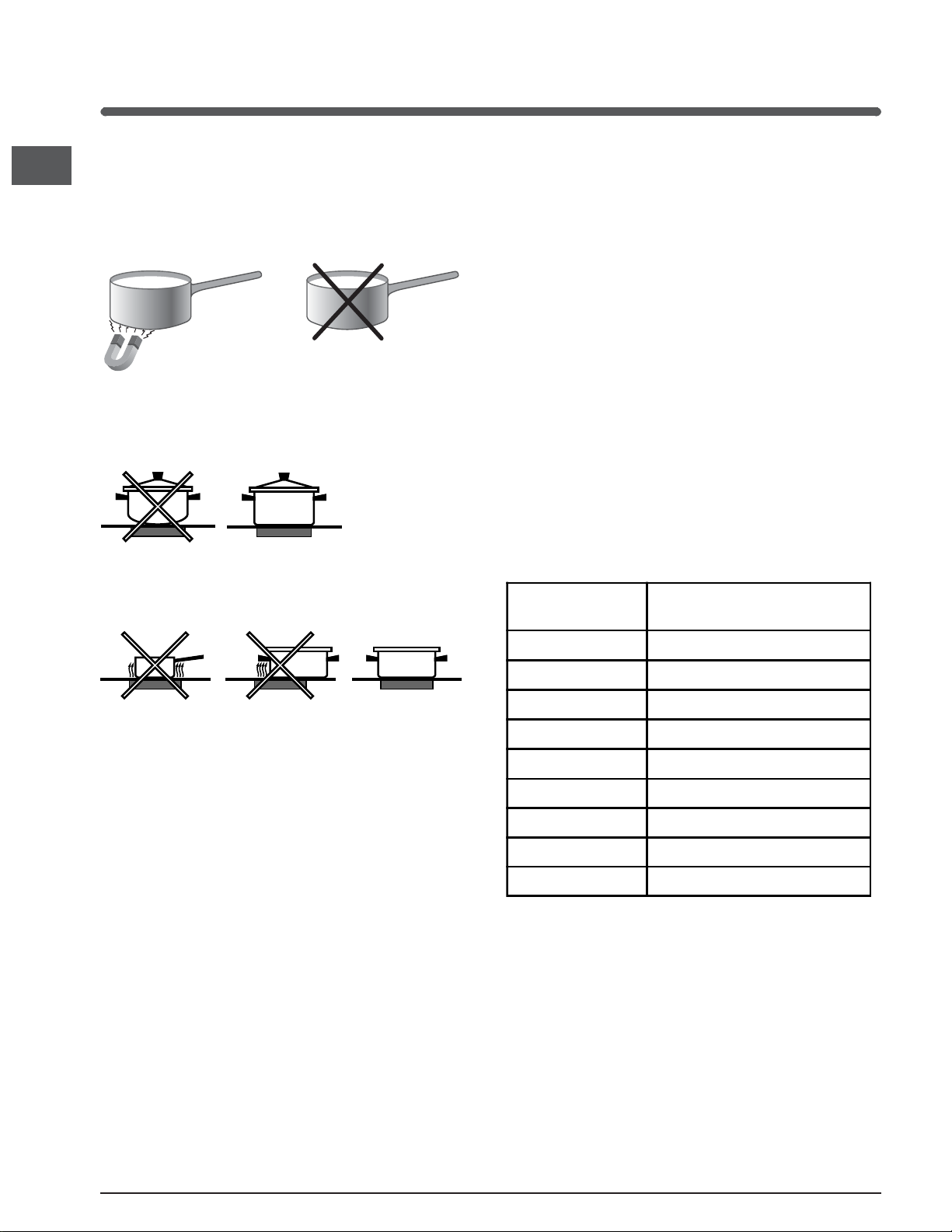

Adoperare recipienti di cottura il cui materiale di
fabbricazione sia compatibile con il principio dellinduzione
(materiale ferromagnetico). Si raccomanda luso di pentole
in: ghisa, acciaio smaltato o inox speciale per induzione.
Per sincerarsi della compatibilità di un recipiente è
sufficiente fare una prova con una calamita.
Inoltre, per ottenere le migliori prestazioni dal piano di
cottura:
Adoperare pentole con fondo piatto e di elevato
spessore, per essere certi che aderiscano
perfettamente alla zona riscaldante.
Adoperare pentole di diametro sufficiente a coprire
completamente la zona riscaldante, in modo da
garantire lo sfruttamento di tutto il calore disponibile.
S urriscaldamento
In caso di surriscaldamento dei componenti elettronici, il
piano cottura si spegne automaticamente e sul display
appare
messaggio scompare e il piano torna utilizzabile non
appena la temperatura è scesa a un livello accettabile.
Interruttore di sicurezza
Lapparecchio è dotato di un interruttore di sicurezza che
spegne le zone di cottura automaticamente quando viene
raggiunto un tempo limite di utilizzo a un dato livello di
potenza. Durante linterruzione di sicurezza, il display
indica 0.
Esempio: la piastra posteriore destra è impostata su 5,
mentre la piastra anteriore sinistra su 2. La posteriore
destra si spegnerà dopo 5 ore di funzionamento, la
anteriore sinistra dopo 8 ore.
F seguito da un numero lampeggiante. Questo
Livello di potenza
1 9
28
37
46
Tempo limite di funzionamento
in ore
Accertarsi che il fondo delle pentole sia sempre
perfettamente asciutto e pulito, per garantire la corretta
aderenza e una lunga durata, sia alle zone di cottura
che alle pentole stesse.
Evitare di utilizzare le stesse pentole utilizzate
sui bruciatori a gas: la concentrazione di calore sui
bruciatori a gas può deformare il fondo della pentola,
che perde aderenza.
Dispositivi di sicurezza
Rilev a m ent o dei recipienti
Ciascuna zona di cottura è provvista di un dispositivo di
rilevamento della pentola. La piastra emette calore
unicamente in presenza di una pentola di dimensioni
55
64
73
82
9 1
S egnale acustico
Alcune anomalie, quali:
un oggetto (pentola, posata, ecc.) posto per oltre 10
secondi sullarea dei comandi,
un versamento sullarea dei comandi,
una pressione esercitata a lungo su un tasto,
possono provocare lemissione di un segnale acustico.
Rimuovere la causa del malfunzionamento per
interrompere il segnale acustico. Se la causa
dellanomalia non viene rimossa, il segnale acustico
persiste e il piano si spegne.
7
IT

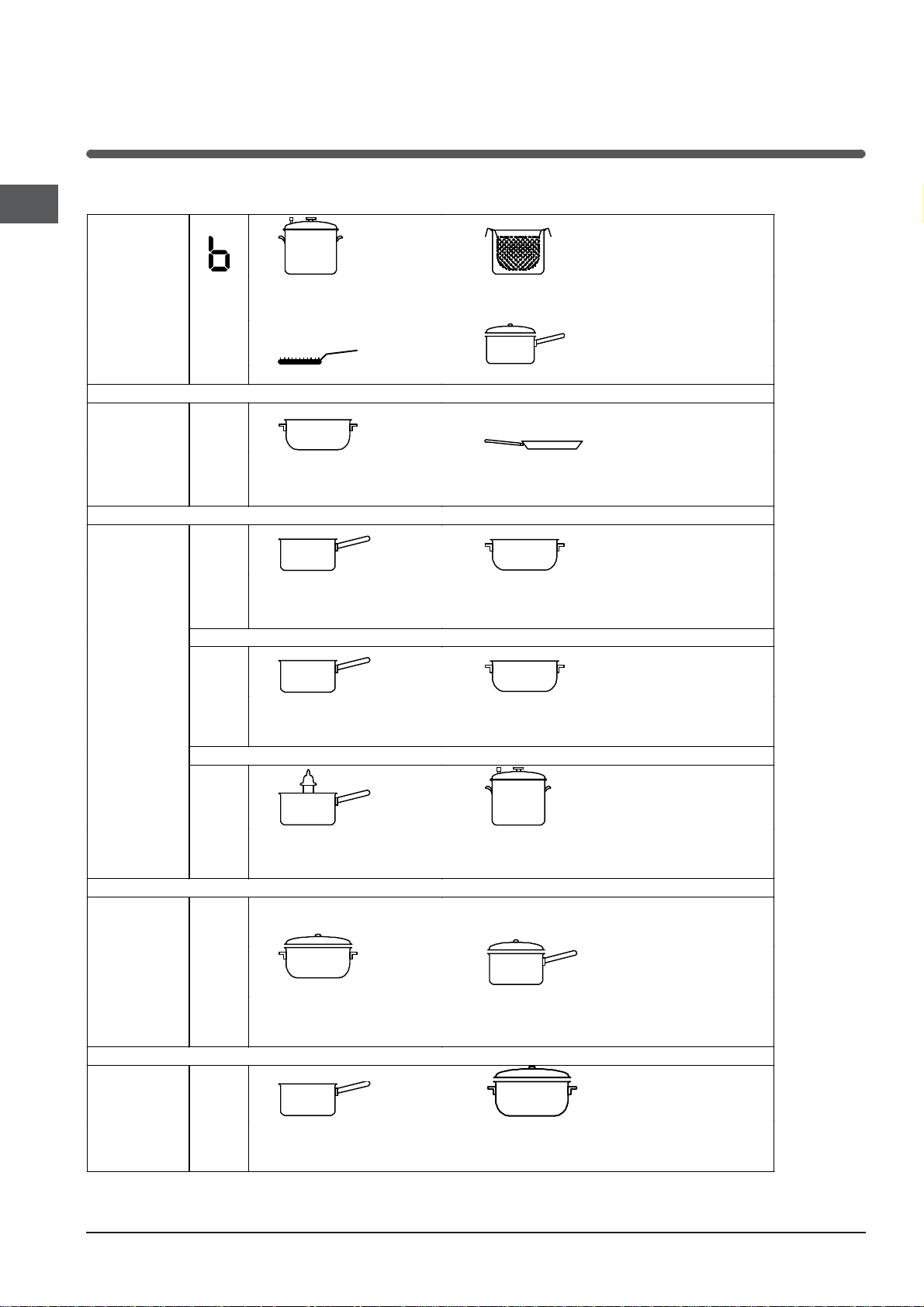

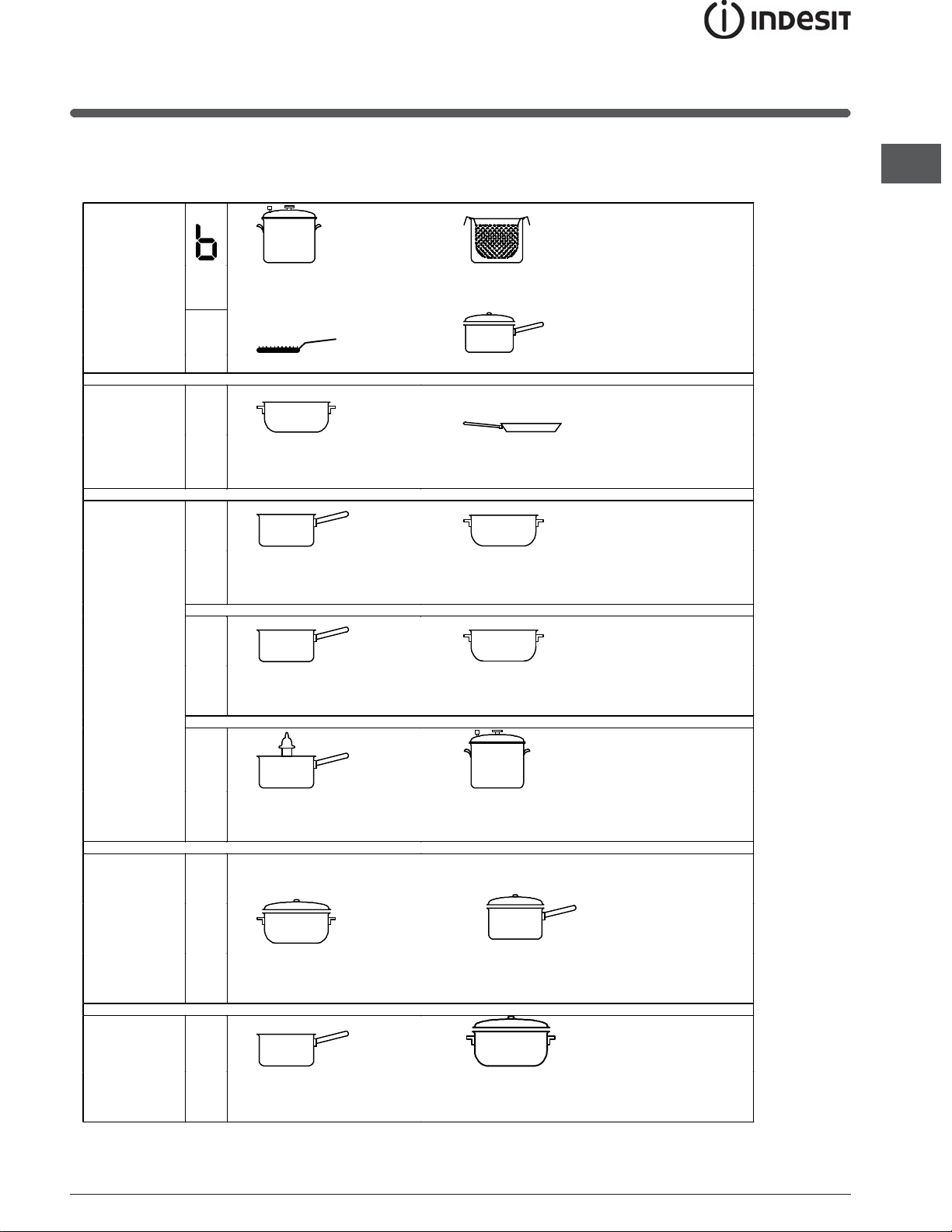

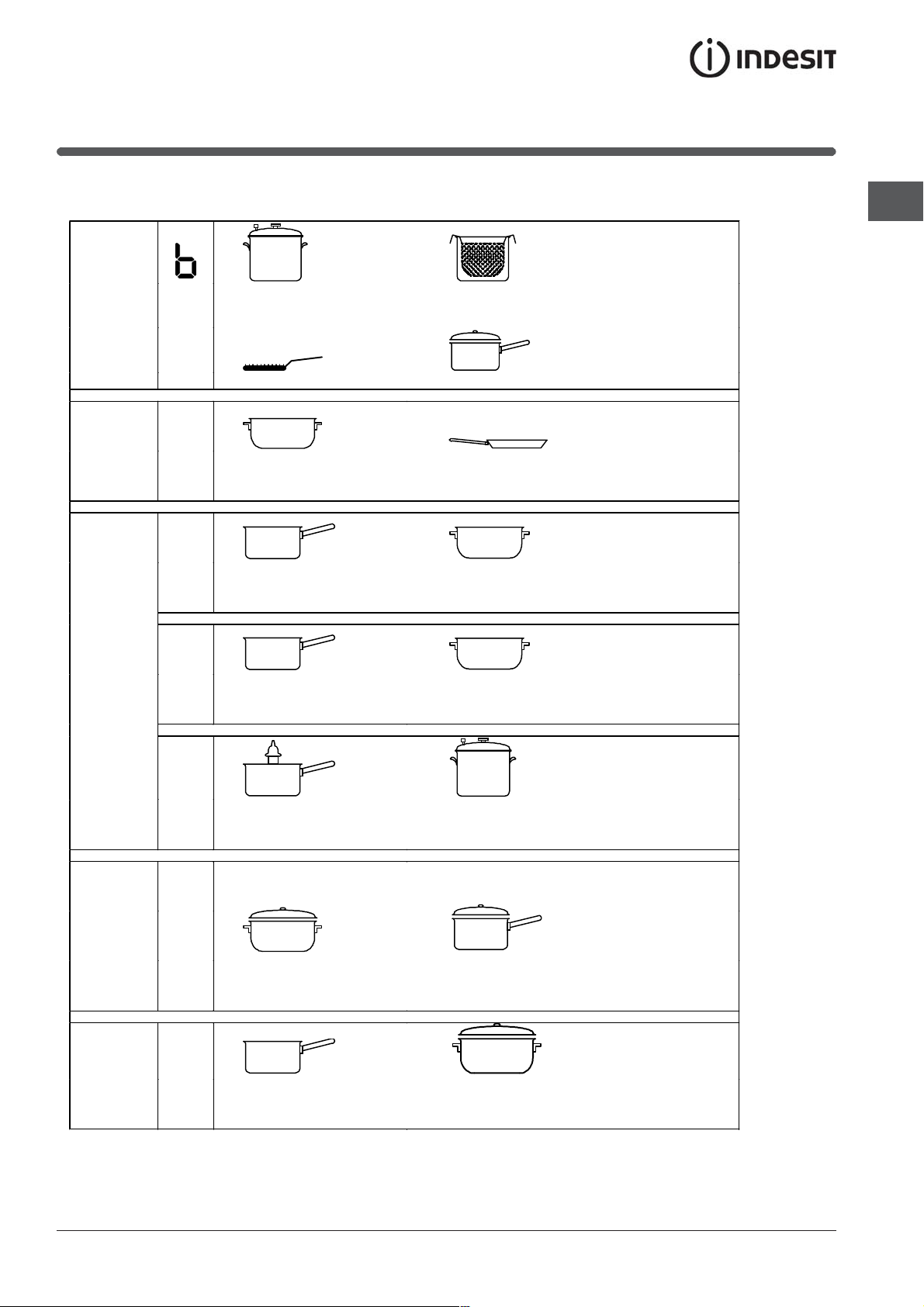

Consigli pratici per la cottura
vivissimo
Cottura a fuoco
Cottura a
fuoco vivo
ª
¶
¶
§
§
Cottura a Pressione
Pentola a pressione
Grigliata Ebollizione
Crêpe Cottura a fuoco vivo e doratura
Addensamento rapido (Sughi liquidi)
Acqua bollente (Pasta, Riso, Verdure)
Latte
Addensamento lento (Sughi consistenti)
Frittura
(Arrosti, Bistecche, Scaloppine, Filetti di
pesce, Uova al tegamino)
S
Cottura a fuoco medio
S
Cottura a bagnomaria Cottura Pentola a pressione dopo il sibilo
¢
¢
Cottura a fuoco
lento
£
Cottura a fuoco lento
(Stufati)
Riscaldamento delle pietanze
fuoco
Cottura a
lentissimo
¡
Salsa al cioccolato Mantenimento al caldo
8
Precauzioni e consigli
Lapparecchio è stato progettato e costruito
in conformità alle norme internazionali di sicurezza. Queste
avvertenze sono fornite per ragioni di sicurezza e devono
essere lette attentamente.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive
modificazioni
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e
successive modificazioni
- 93/68/CEE del 22/07/93 e successive modificazioni.
Sicurezza generale
Controllare che la presa d'aria tramite la griglia del
ventilatore non sia mai ostruita. Il piano da incasso, infatti,
necessita di una corretta aerazione per il raffreddamento dei
componenti elettronici.
È sconsigliata l'installazione di un piano cottura a induzione
sopra un frigorifero sottotavolo (calore) o sopra una lavatrice
(vibrazioni). Lo spazio necessario per la ventilazione degli
elementi elettronici sarebbe infatti insufficiente.
Lapparecchio è stato concepito per un uso di tipo non
professionale allinterno dellabitazione.
Lapparecchio non va installato allaperto, nemmeno se lo
spazio è riparato, perché è molto pericoloso lasciarlo
esposto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani
o i piedi bagnati o umidi.
Lapparecchio deve essere usato per cuocere alimenti,
solo da persone adulte e secondo le istruzioni riportate in
questo libretto. Non utilizzare
il piano come superficie di appoggio, né come tagliere.
Il piano in vetroceramica è resistente agli urti meccanici,
tuttavia può incrinarsi (o eventualmente frantumarsi) se
colpito con un oggetto appuntito, quale un utensile. In
questi casi, scollegare immediatamente lapparecchio dalla
rete di alimentazione e rivolgersi allAssistenza.
Evitare che il cavo di alimentazione di altri elettrodomestici
entri in contatto con parti calde
del piano cottura
Non dimenticare che la temperatura delle zone di cottura
rimane piuttosto elevata per almeno trenta minuti dopo lo
spegnimento. Il calore residuo è segnalato anche da un
indicatore (vedi Avvio e utilizzo).
Tenere a debita distanza dal piano cottura qualsiasi
oggetto che potrebbe fondere, ad esempio oggetti in
plastica, in alluminio o prodotti con un elevato contenuto di
zucchero. Fare particolare attenzione a imballaggi e
pellicole in plastica o alluminio:
se dimenticati sulle superfici ancora calde o tiepide
possono causare un grave danno al piano.
.
Assicurarsi che i manici delle pentole siano sempre rivolti
verso linterno del piano cottura per evitare che vengano
urtati accidentalmente.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
Non fare pulizia o manutenzione senza aver prima staccato
la spina dalla rete elettrica.
Non è previsto che l'apparecchio venga utilizzato da
persone (bambini compresi) con ridotte capacità fisiche,
sensoriali o mentali, da persone inesperte o che non
abbiano familiarità con il prodotto, a meno che non
vengano sorvegliate da una persona responsabile della
loro sicurezza o non abbiano ricevuto istruzioni preliminari
sull'uso dell'apparecchio.
Avvertenza per i portatori di pacemaker o altri
dispositivi medici impiantabili attivi
Il piano cottura è conforme a tutte le normative vigenti in
materia di interferenze elettromagnetiche.
Questo prodotto è pertanto perfettamente rispondente a
tutti i requisiti di legge (direttive 89/336/CEE). È stato
progettato in modo da non creare inferenze ad altre
apparecchiature elettriche utilizzate, a condizione che
anche queste siano conformi alle suddette normative.
Il piano cottura a induzione genera campi elettromagnetici
a breve portata.
Per evitare ogni rischio di interferenze tra il piano di cottura
e il pacemaker, quest'ultimo dovrà essere realizzato in
conformità alle normative vigenti.
A tale riguardo, possiamo garantire unicamente la
conformità del nostro prodotto. Per informazioni sulla
conformità o eventuali problemi di incompatibilità, si prega
di rivolgersi al proprio medico curante o alla casa
produttrice del pacemaker.
Evitare che i bambini giochino con l'apparecchio.
:
Smaltimento
Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE), prevede
che gli elettrodomestici non debbano essere smaltiti nel
normale flusso dei rifiuti solidi urbani. Gli apparecchi
dismessi devono essere raccolti separatamente per
ottimizzare il tasso di recupero e riciclaggio dei materiali
che li compongono ed impedire potenziali danni per la
salute e lambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi di
raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici, i detentori potranno rivolgersi al servizio
pubblico preposto o ai rivenditori.
IT
9
Manutenzione e cura
IT
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
Evitare luso di detergenti abrasivi o corrosivi, quali
i prodotti in bombolette spray per barbecue e forni,
smacchiatori e prodotti antiruggine, i detersivi in
polvere e le spugne con superficie abrasiva: possono
graffiare irrimediabilmente la superficie.
Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
Per una manutenzione ordinaria, è sufficiente lavare
il piano con una spugna umida, asciugando quindi
con una carta assorbente per cucina.
Se il piano è particolarmente sporco, strofinare con
un prodotto specifico per la pulizia delle superfici
in vetroceramica, sciacquare e asciugare.
Per rimuovere gli accumuli di sporco più consistenti
servirsi di un apposito raschietto. Intervenire non
appena possibile, senza attendere che
lapparecchio si sia raffreddato, per evitare
lincrostazione dei residui. Eccellenti risultati si
possono ottenere usando una spugnetta in filo
dacciaio inossidabile - specifica per piani in
vetroceramica - imbevuta di acqua e sapone.
Telaio in acciaio inox (solo nei modelli con
cornice)
Lacciaio inossidabile può macchiarsi per effetto
di unacqua molto calcarea lasciata per un periodo
di tempo prolungato a contatto dello stesso oppure a
causa di prodotti per la pulizia contenenti fosforo.
Si consiglia di sciacquare abbondantemente e
asciugare con cura dopo la pulizia del piano. In caso
di versamenti dacqua, intervenire rapidamente
asciugando con cura.
Alcuni piani cottura hanno una cornice in alluminio
somigliante allacciaio inox. Non utilizzare prodotti per
la pulizia e lo sgrassaggio non idonei per lalluminio.
Smontare il piano
Nel caso si renda necessario smontare il piano
cottura:
1. togliere le viti che fissano le molle di centraggio
sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.
Raccomandiamo di evitare di accedere ai
meccanismi interni per tentare una riparazione. In
caso di guasto, contattare lAssistenza.
In caso sul piano cottura si fossero
accidentalmente fusi oggetti o materiali quali
plastica o zucchero, rimuoverli con il raschietto
immediatamente, finché la superficie è ancora
calda.
Una volta pulito, il piano può essere trattato
con un prodotto specifico per la manutenzione e la
protezione: la pellicola invisibile lasciata da questo
prodotto protegge la superficie in caso di
scolamenti durante la cottura. Si raccomanda
di eseguire queste operazioni con lapparecchio
tiepido o f
Ricordarsi sempre di risciacquare con acqua pulita
e asciugare accuratamente il piano: i residui di
prodotti potrebbero infatti incrostarsi durante la
successiva cottura.
10
reddo.
Descrizione tecnica
dei modelli
Il sistema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali,
non è la zona di cottura che si riscalda: il calore viene generato direttamente allinterno della pentola, la quale
dovrà possedere necessariamente un fondo in materiale ferromagnetico.
Piani cottura VIA 630 C VIC 631 T X
VIC 631 T B
Zone di cottura Potenza (in W) Potenza (in W)
Posteriore sx I 1400 I 1400
Posteriore dx I 3000 I 3000 B 4000
Anteriore sx I 2200 I 2200
Potenza totale 6600 7600
Legenda:
I = zona di cottura a induzione semplice
B = booster: la zona di cottura può essere sovralimentata a 4000 W
IT
11
Mode demploi
TABLE DE CUISSON
FR
Italiano, 1
DE
Deutsch, 34
VIA 630 C
VIC 631 T B
VIC 631 T X
FR
Français,12
ES
Espanol, 45
GBIT
English,23
Sommaire
Installation, 13-14
Positionnement
Raccordement électrique
Description de lappareil, 15
Tableau de bord
Mise en marche et utilisation, 16-19
Mise sous tension de la table de cuisson
Allumage des foyers
Fonction booster
Extinction des foyers
Programmation de la durée de cuisson
Le minuteur
Verrouillage des commandes
Extinction de la table de cuisson
Mode Démonstration (demo)
Conseils dutilisation de lappareil
Les sécurités
Conseils utiles pour la cuisson
Précautions et conseils, 20
Sécurité générale
Mise au rebut
Nettoyage et entretien, 21
Mise hors tension
Nettoyage de lappareil
Démontage de la table
Description technique des modèles, 22
Installation
Conserver ce mode demploi pour pouvoir le consulter à tout
moment. En cas de vente, de cession ou de déménagement,
veiller à ce quil suive lappareil pour informer le nouveau
propriétaire sur son fonctionnement et lui fournir les conseils
correspondants.
Lire attentivement les instructions : elles contiennent des
conseils importants sur linstallation, lutilisation et la sécurité
de cet appareil.
Positionnement
Les emballages ne sont pas des jouets pour enfants, il faut
les mettre au rebut en respectant la réglementation sur le tri
sélectif des déchets (voir Précautions et conseils).
Linstallation doit être effectuée par un professionnel du
secteur conformément aux instructions du fabricant. Une
mauvaise installation peut causer des dommages à des
personnes, des animaux ou des biens.
Enc astrement
Pour garantir le bon fonctionnement de lappareil, il faut que le
meuble possède des caractéristiques bien précises :
le matériau du plan dappui doit pouvoir résister à une
température denviron 100°C ;
en cas dinstallation de la table de cuisson au-dessus dun
four, il faut que ce dernier soit équipé dun dispositif de
refroidissement par ventilation forcée ;
éviter dinstaller la table de cuisson au-dessus dun lave-
vaisselle : si cest le cas, prévoir une séparation étanche
entre les deux appareils ;
selon la table de cuisson à installer (voir
découpe du meuble doit avoir les dimensions suivantes :
figures), la
590
5 mm
5 mm
min. 20 mm
TIROIR
min. 40 mm
min. 20 mm
CHALEUR
TOURNANTE
min. 40 mm
CÔTÉ AVANT DE LA
TABLE DE CUISSON
PLAN DE
TRAVAIL
FR
30
40
53
560 +/- 1
520
490 +/- 1
Aération
Pour permettre une bonne aération et pour éviter toute surchauffe
des surfaces autour de lappareil, la table de cuisson doit être
positionnée :
à au moins 40 mm de distance du mur arrière ou de toute
autre sur
face verticale;
de manière à ce quil reste au moins 20 mm de distance
entre la découpe dencastrement et le meuble en dessous.
Les meubles jouxtant la table, dont la
hauteur dépasse
celle du plan de cuisson, doivent être placés à au moins
600 mm du bord du plan.
TABLE DE CUISSON
RETOURNÉE
13
FR
Fixation
Il est impératif dassurer lencastrement de lappareil sur un plan
dappui parfaitement plat.
Les déformations provoquées par une mauvaise fixation
risquent daltérer les caractéristiques
de la table de cuisson ainsi
que ses performances.
La longueur de la vis de réglage des crochets de fixation doit
être réglée avant leur montage selon lépaisseur du plan
dappui :
épaisseur 30 mm : vis 23 mm;
épaisse
ur 40 mm : vis 13 mm.
Pour sa fixation, procéder comme suit :
1. Se servir des vis courtes sans pointe pour visser les 4
ressorts de centrage dans les trous prévus sur ch
aque côté
de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue, bien
au centre et bien appuyer tout autour du cadre pour qu
e la
table adhère parfaitement au plan dappui.
3. pour les tables avec profils latéraux : après avoir encastré
la table de cuisson dans la découpe, insérer
les 4 crochets
de fixation (chacun avec son goujon) sur le périmètre inférieur
de la table de cuisson et visser avec les vis longues à pointe
jusquà ce que le verre adh
ère bien au plan dappui.
Il faut absolument que les vis des ressorts de centrage
soient accessibles.
Conformément aux normes de sécurité, après encastrement
de lappareil, il ne doit plus y avoir possibilité de contact avec
les parties électrifiées.
Toutes les parties qui servent de protection doivent être
fixées de manière à ne pouvoir être enlevées quavec laide
dun outil.
Autres types de branchement
Si linstallation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
400V - 2+N ~ 50 Hz
220-240V 3 ~ 50 Hz
400V 3 - N ~ 50 Hz
400V - 2+2N ~ 50 Hz
Séparer les câbles et procéder au raccordement des fils en
suivant les indications du tableau et des dessins suivants :
Tension type et
fréquence réseau
400V - 2+N ~
50 Hz
220-240V 3 ~
50Hz
400V 3-N~ 50Hz
400V - 2+2N ~
50 Hz
Cordon électrique Raccordement fils
: jaune/vert;
N: les 2 fils bleus ensemble
L1: noir
L2: marron
: jaune/vert;
N1: bleu
N2: bleu
L1: noir
L2: marron
Branchement du câble dalimentation au réseau
électrique
En cas de raccordement direct au réseau, il faut intercaler
entre lappareil et le réseau un interrupteur à coupure
omnipolaire ayant au moins 3 mm décartement entre les
contacts.
Linstallateur est responsable du bon raccordement
électrique de lappareil et du respect des normes de sécurité.
Raccordement électrique
Le branchement électrique de la table de cuisson et celui
dun éventuel four à encastrer doivent être effectués
séparément, pour des raisons de sécurité électrique et pour
pouvoir démonter plus facilement le four en cas de besoin.
Raccordement monophasé
La table est fournie déjà équipée dun cordon dalimentation
prévu pour raccordement monophasé. Procéder au
raccordement des fils en suivant les indications du tableau et
des dessins suivants :
Tensi on type et
fréquence réseau
220-240V 1+N ~
50 Hz
Cordon électrique Raccordement fils
: jaune/ vert;
N: les 2 fils bl eus ensemble
L: le marr on avec le no ir
Avant de procéder au branchement, sassurer que :
la prise est bien munie dune terre conforme à la loi;
la prise est bien apte à supporter la puissance maximale de
lappareil, indiquée sur la plaque signalétique de lappareil ;
la tension dalimentation est bien comprise entre les valeurs
indiquées sur la plaque signalétique;
la prise est bien compatible avec la fiche de lappareil. Si
ce nest pas le cas, remplacer la prise ou la fiche, ne pas
utiliser de rallonges ni de prises multiples.
Après installation de lappareil, le câble électrique et la prise
de courant doivent être facilement accessibles
Le câble ne doit être ni plié ni excessivement écrasé.
Le câble doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé.
Nous dé clinons toute responsabilité en cas de
non respec t des no rmes é numérées ci-dessus.
Ne retirer ou ne remplacer en aucun cas le câble
d'alimentation. Toute opération d'enlèvement ou de
remplacement annule automatiquement la garantie et la
marque CE INDESIT décline toute responsabilité en cas
d'accidents ou de dommages dérivants de l'enlèvement ou du
remplacement du câble d'alimentation original. Seul le
remplacement effectué par un technicien agréé INDESIT
utilisant une pièce détachée originale est autorisé.
14
Description de lappareil
Tableau de bord
Le tableau de bord qui est décrit na quune valeur dexemple : il peut ne pas correspondre au modèle acheté.
Voyant
MINUTEUR*
Indicateurs de PUISSANCE et
de CHALEUR RÉSIDUELLE
Touche AUGMENTATION
Voyant
FOYER SÉLECTIONNÉ
Touches
SÉLECTION FOYER
DE PUISSANCE
Voyant
BOOSTER*
Touche
BOOSTER*
Touche
DIMINUTION DE PUISSANCE
Afficheur
PROGRAMMATEUR*
Voyant
FOYER PROGRAMMÉ*
Touche
ON/OFF
Voyant
ON/OFF
Voyant
COMMANDES VERROUILLÉES
Touche
VERROUILLAGE DES COMMANDES
Touche
PROGRAMMATEUR*
FR
Touche AUGMENTATION DE PUISSANCE pour
allumer le foyer et régler sa puissance (voir Mise
en marche et utilisation).
Touche DIMINUTION DE PUISSANCE pour régler
la puissance et éteindre le foyer (voir Mise en
marche et utilisation).
Voyant FOYER SELECTIONNE pour signaler que
le f
oyer correspondant a été sélectionné et que
les régulations sont donc possibles.
Touche SELECTION FOYER pour sélectionner le
foyer souhaité
Indicateur de PUISSANCE : une colonne
lumineuse pour signaler le niveau de puissance
atteint.
Touche ON/OFF pour allumer ou éteindre
lappareil.
Voyant ON/OFF : il signale si lappareil est
allumé ou éteint.
Touche PROGRAMMATEUR* pour programmer la
durée dune cuisson (voir Mise en marche et
Utilisation
).
Afficheur PROGRAMMATEUR* : pour afficher les
choix correspondant à la programmation (voir
Mise en marche et utilisation).
Voyants FOYER PROGRAMMÉ* : ils indiquent les
foyers quand une programmation est lancée (voir
Mise en marche et utilisation).
Touche VERROUILLAGE DES COMMANDES
pour empêcher toute intervention extérieure sur
les réglages de la table de cuisson (
voir Mise en
marche et Utilisation).
Voyant COMMANDES VERROUILLEES : pour
signaler le verrouillage des commandes (voir Mise
en marche et Utilisation).
Touche BOOSTER* pour brancher la
suralimentation - 3000 W du foyer (voir Mise en
marche et utilisation).
Voyant BOOSTER* il signale que la fonction de
suralimentation du booster est activée.
Voyant MIN
UTEUR* il signale que le minuteur est
activé
Nexiste que sur certains modèles
*
15
Mise en marche et
utilisation
FR
La colle utilisée pour les joints laisse des traces de graisse
sur le verre. Nous conseillons de les éliminer avant dutiliser
lappareil à laide dun produit dentretien non abrasif. Une
odeur de caoutchouc peut se dégager au cours des
premières heures dutilisation, elle disparaîtra très vite.
Un bip retentit quelques secondes après la mise sous
tension de la table de cuisson. A partir de ce moment-là,
lallumage de la table est possible.
Bruits de fo nctionnement no rmaux de la table
de cu isson :
Bourdonnement : il est dû à la vibration des éléments
métalliques qui composent le générateur et le récipient de
cuisson. Il est produit par le champ électromagnétique
nécessaire à la montée en température ; il augmente au fur
et à mesure que le niveau de puissance du générateur
augmente.
Léger sifflement : il se produit quand la casserole posée
sur le foyer est vide; le bruit disparaît dès qu'on y introduit
de l'eau ou des aliments.
Crépitement : il s'agit d'un bruit produit par les vibrations
du matériau composant le fond de la casserole quand il est
traversé par les courants parasites dus au champ
électromagnétique (induction) ; il est plus ou moins intense
selon le type de matériau utilisé pour le fond et il diminue
au fur et à mesure que les dimensions de la casserole
augmentent.
Sifflement intense : il se produit quand les deux
générateurs fonctionnent en même temps sur la même
verticale à leur puissance maximale et/ou quand la
fonction booster est insérée sur le plus grand d'entre eux
et que l'autre est autorégulé. Le bruit diminue dès qu'on
baisse le niveau de puissance du générateur autorégulé; il
est plus manif
de plusieurs couches de matériaux différents.
Bruit du ventilateur : pour un fonctionnement correct
de la table et pour garantir la sécurité des composants
électroniques contre tout risque de surchauffe, il faut
actionner un ventilateur. Le ventilateur fonctionne à sa
puissance maximum quand le générateur plus grand est à
son niveau de puissance maximum ou quand la fonction
booster est insérée; dans tous les autres cas, il fonctionne
à sa puissance intermédiaire selon la température
détectée. Il se peut d'ailleurs que le ventilateur continue à
fonctionner même après la désactivation de la table si la
température détectée est trop élevée.
Les bruits énuméré
l'induction et ne signalent pas forcément des défauts de
fonctionnement.
Une pression prolongée sur les touches - et + accélère
lavancement rapide des niveaux de puissance et des minutes
du minuteur.
este quand le fond de la casserole est formé
s sont rattachés à la technologie de
Mise sous tension de la ta ble de
cuisson
Pour mettre la table de cuisson sous tension, appuyer sur la
touche
pendant une seconde environ.
Alluma ge des foyers
Chaque foyer est activé par une touche de sélection et
par un dispositif de réglage de la puissance à double
- et +.
touche
Pour mettre en marche un foyer, appuyer sur la commande
correspondante et sélectionner la puissance voulue à
laide des touches
- et +.
Fonction booster*
Pour accélérer la montée en température, une fonction
booster est disponible sur certains foyers, pour lactiver
appuyer sur la touche
touche sallume. Cette fonction suralimente la puissance à
2000 ou 3000W selon la dimension du foyer concerné.
Le booster sarrête automatiquement après 4 minutes. Tant
que le booster dun foyer est activé, la puissance du foyer
correspondant avant ou arrière est limitée (par ex : si le
booster est activé sur le foyer arrière gauche, la puissance du
foyer avant gauche baisse). Pour de plus amples
renseignements, consulter Description technique des
modèles.
. Le voyant placé au-dessus de la
Extinction des foyers
Pour éteindre un foyer, le sélectionner à laide de la touche
de sélection correspondante
Appuyez sur la touche
progressivement jusquà extinction.
- : la puissance du foyer descend
et :
Programmation de la durée de cuisson
Il est possible de programmer simultanément tous les foyers
pour une durée comprise entre 1 et 99 minutes.
1. Sélectionner le foyer à laide de la touche de sélection
correspondante.
2. Régler sa température.
3. Appuyer sur la touche de programmation
3. Sélectionner la durée de cuisson désirée à laide des
.
Nexiste que sur certains modèles
*
16
touches
- et +.
4. Appuyer sur la touche pour valider.
Le compte à rebours du minuteur démarre aussitôt. La fin de
la cuisson programmée est indiquée par un signal acoustique
(durée 1 minute) et le foyer séteint.
Procéder de même pour tous les foyers devant être
programmés.
Affichage en cas de programmation multiple
En cas de programmation d'un ou de plusieurs foyers, l'écran
affiche le temps restant pour le foyer qui se rapproche le plus
de la fin du temps programmé, dont la position est indiquée
par clignotement du voyant correspondant. Les voyants des
autres foyers programmés sont allumé
Pour afficher le temps restant des autres foyers programmés,
appuyer plusieurs fois de suite sur la touche
affichage à la suite et dans le sens des aiguilles dune montre
des temps de tous les foyers programmés, en partant du foyer
avant gauche
Modifier l a programmation
s.
: il y aura
Verrouillage des commandes
Pendant le fonctionnement de la table, il est possible de
verrouiller les commandes pour empêcher toute intervention
extérieure sur le réglage (enfants, nettoyage...). Appuyer sur
la touche
au-dessus de la touche sallume.
Pour pouvoir modifier les réglages (interrompre la cuisson par
ex.) il faut déverrouiller les commandes : appuyer sur la
touche
les commandes sont déverrouillées.
pour verrouiller les commandes, le voyant situé
pendant quelques instants, le voyant séteint et
Extinction de la table de cuisson
Appuyer sur la touche pour éteindre lappareil.
Si les commandes de lappareil ont été verrouillées, elles le
seront encore au rallumage de la table. Pour pouvoir rallumer
la table de cuisson, il faut dabord déverrouiller les
commandes.
FR
1. Appuyer plusieurs fois de suite sur la touche
affichage du temps correspondant au foyer devant être
modifié.
2. Sélectionner un nouveau temps à laide des touches
, jusquà
- et
+.
3. Appuyer sur la touche
Pour annuler une programmation, procéder comme indiqué
plus haut. Au point 2, appuyer sur la touche
diminue progressivement jusquà lextinction 0. La
programmation est remise à zéro et lafficheur quitte le mode
programmation.
Le minuteur
La table de cuisson doit être allumée.
Le minuteur permet de sélectionner une durée de 99 minutes
maximum.
1. Appuyer sur la touche de programmation
que le voyant minuteur sallume.
2. Sélectionner la durée désirée à laide des touches
pour valider.
- : la durée
. Jusquà ce
- et
Mode Démonstration (demo)
Il est possible de sélectionner une utilisation en mode
démonstration où le tableau de bord fonctionne normalement
(y compris les commandes concernant la programmation) mais
où les éléments chauffants ne sallument pas. Pour activer le
mode démonstration (demo), il faut que la table soit sous
tension et que tous les foyers soient éteints :
Appuyer simultanément sur les touches + et et les garder
enfoncées pendant 6 secondes. Au bout de 6 secondes,
le voyant ON/OFF et le voyant VERROUILLAGE DES
COMMANDES se mettent à clignoter pendant une seconde.
Lâcher les touches
;
il y a affichage de DE et de MO et la table séteint;
au rallumage successif, la table se trouvera en mode
démonstration (demo).
Pour quitter ce mode de fonctionnement, suivre la procédure
décrite plus haut. Il y a affichage de DE et de OF et la table
séteint. Au rallumage successif, la table fonctionnera
normalement.
+ et et appuyer sur la touche
+.
3. Appuyer sur la touche
Le compte à rebours du minuteur démarre aussitôt. Une fois le
temps écoulé, un signal sonore retentit (pendant 1 minute).
pour valider.
Conseils dutilisation de lappareil
Utiliser des récipients dont le matériau est compatible avec
linduction (matériau ferromagnétique). Nous recommandons
lutilisation de casseroles en: fonte, acier émaillé ou inox
spécial induction. Pour sassurer de la compatibilité dun
récipient, effectuer un test avec un aimant.
17
Loading...
