Indesit IWUD 4125 Operating Instructions

Instructions for use

WASHING MACHINE

English,1

Italiano,13

DE CZ

Deutsch,37

Česky,49

Українська,73

IWUD 41251

IT PL

Polski,25

Slovensky,61

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal

Description of the washing machine and starting a wash cycle, 6-7

Control panel Indicator lights Starting a wash cycle

Wash cycles, 8

Table of wash cycles

Personalisation, 9

Setting the temperature Setting the spin speed Functions

Detergents and laundry, 10

Detergent dispenser drawer Preparing the laundry Garments requiring special care Load balancing system

Troubleshooting, 11

Service, 12

Installation

! This instruction manual should be kept in a safe

place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/ herself with its operation and features. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

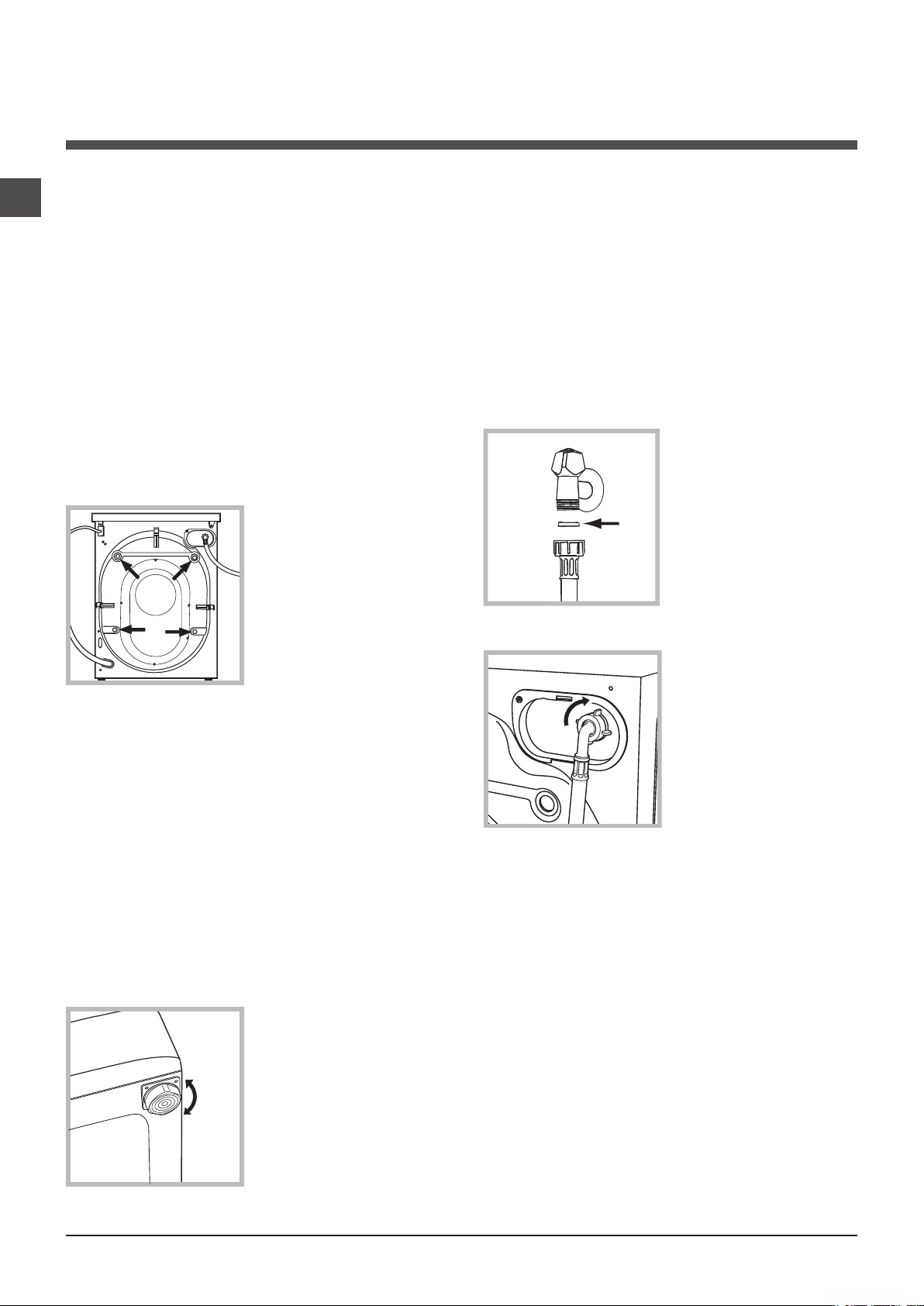

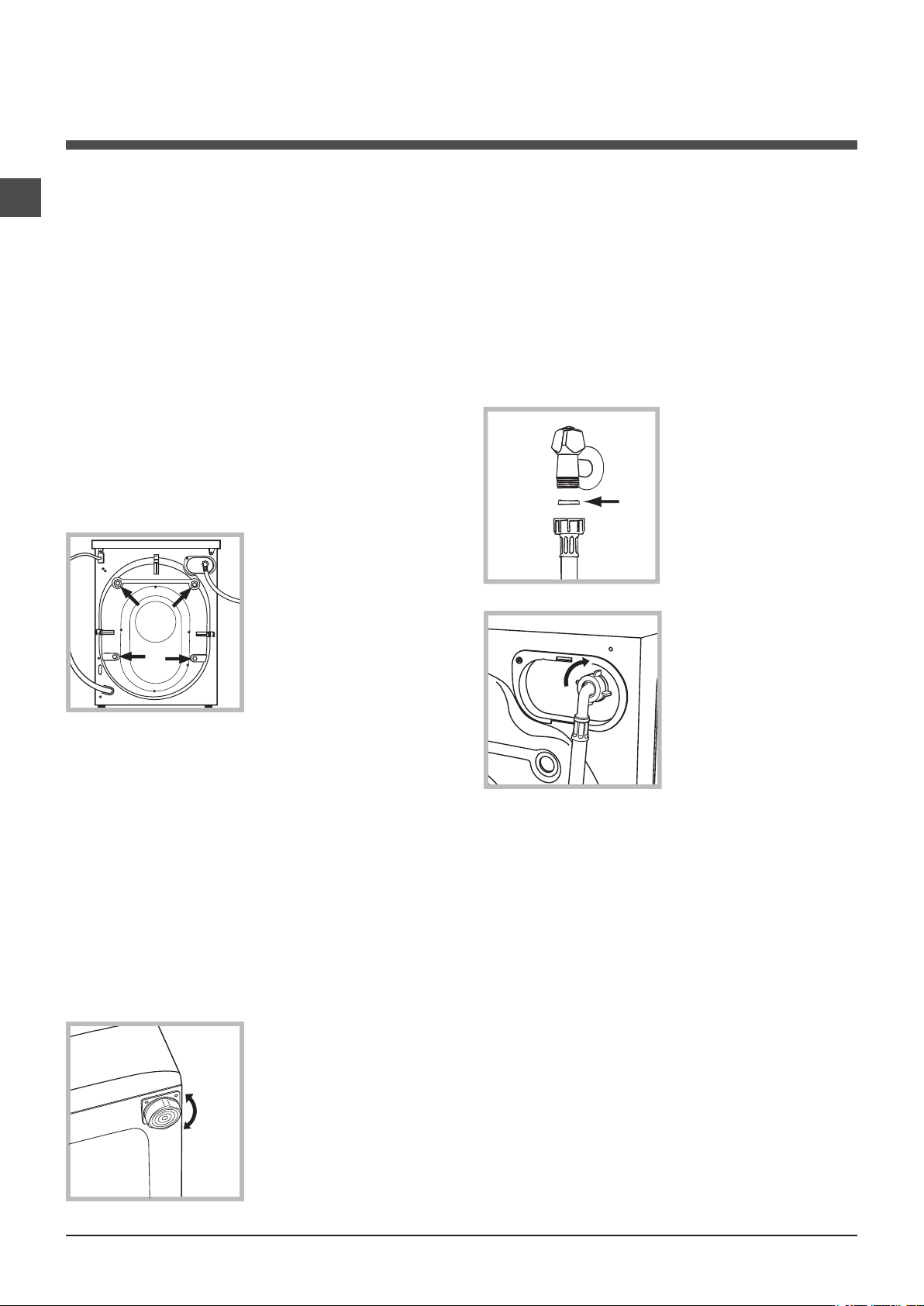

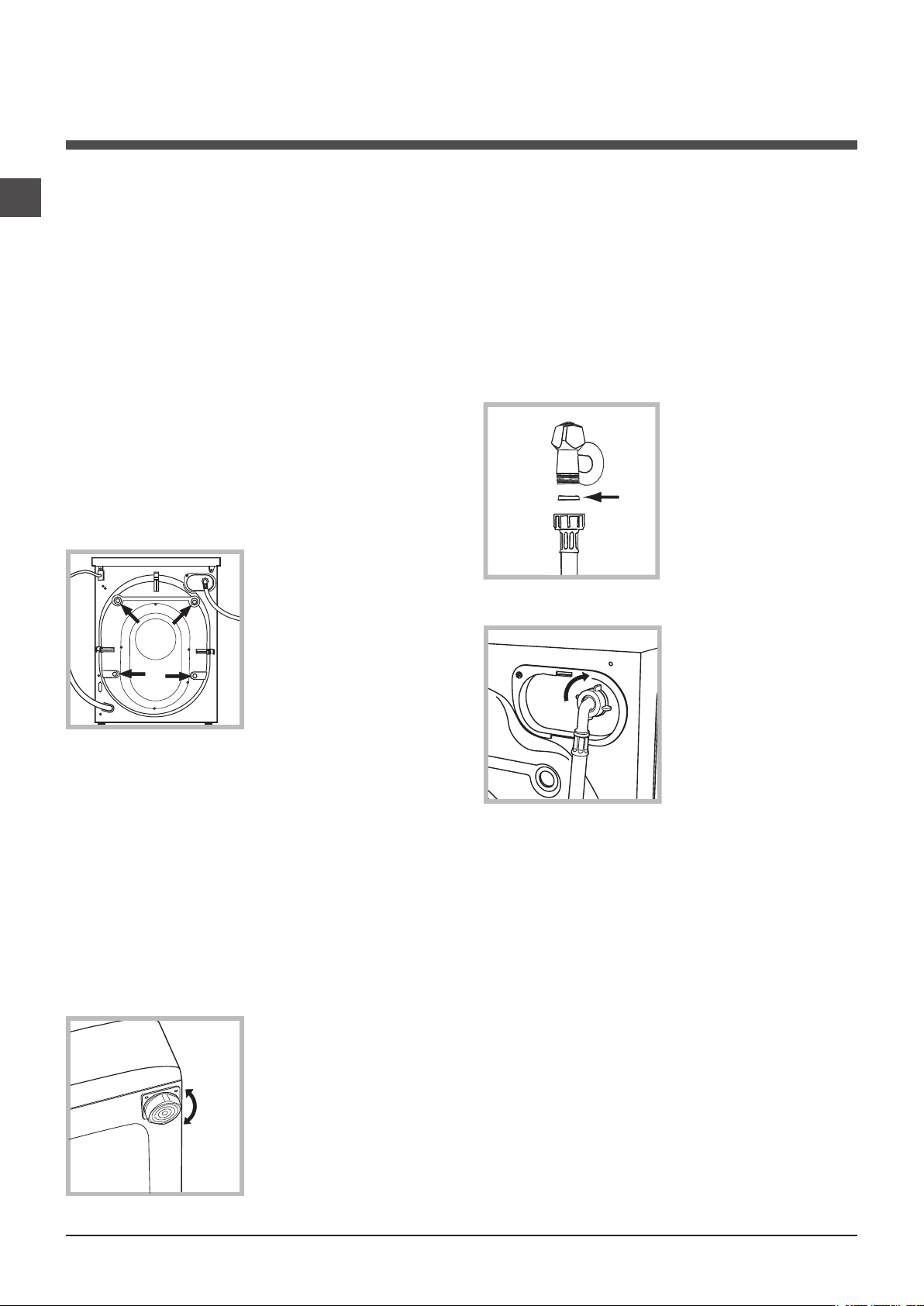

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location. ! Packaging materials should not be used as toys for children. ! Every time the machine needs to be tilted or moved, the screws, the rubber washer and the spacer should be re-fitted at points A and B, in order to ensure the internal components remain intact. Remember to remove these elements afterwards.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical details table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

65 - 100 cm

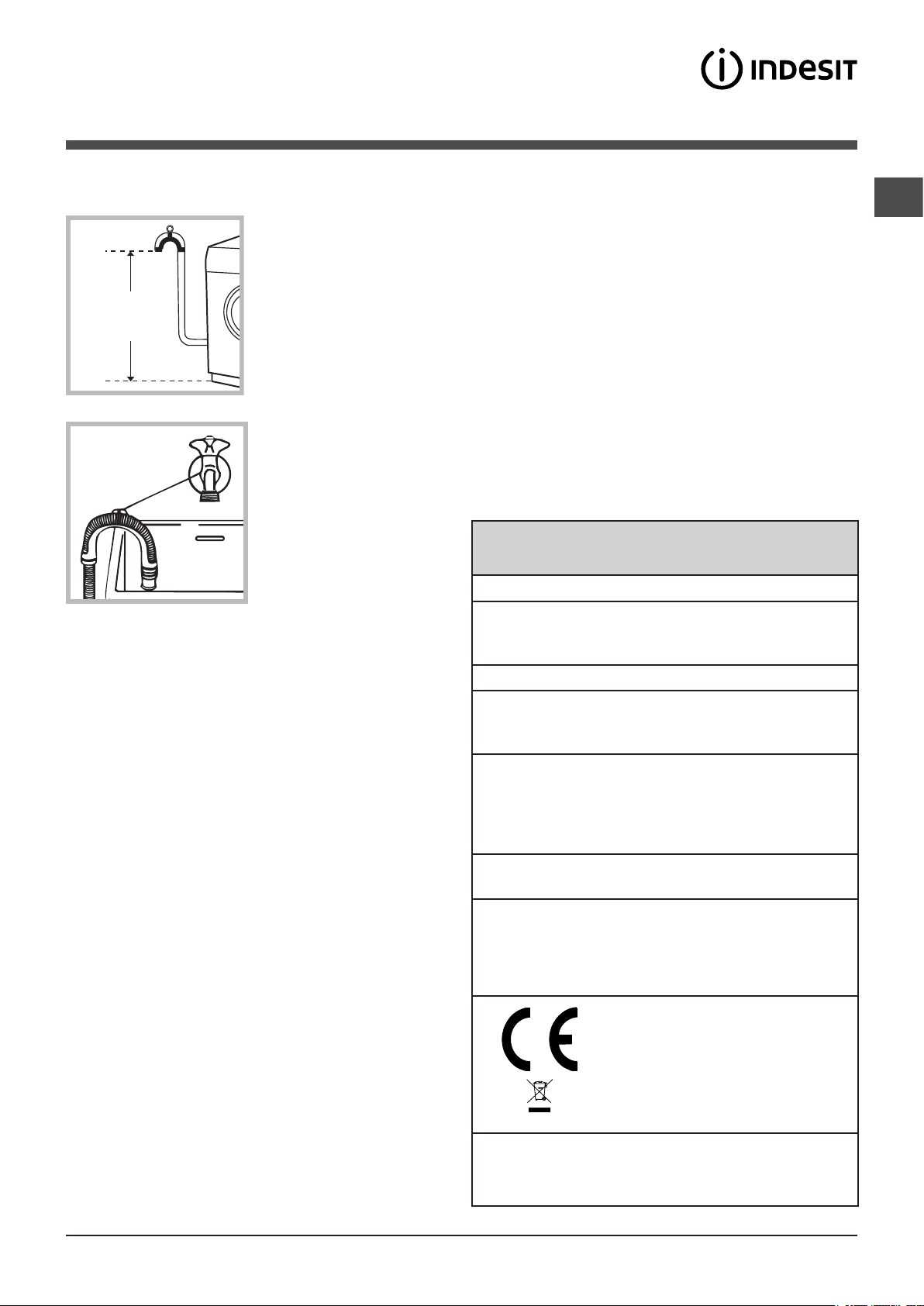

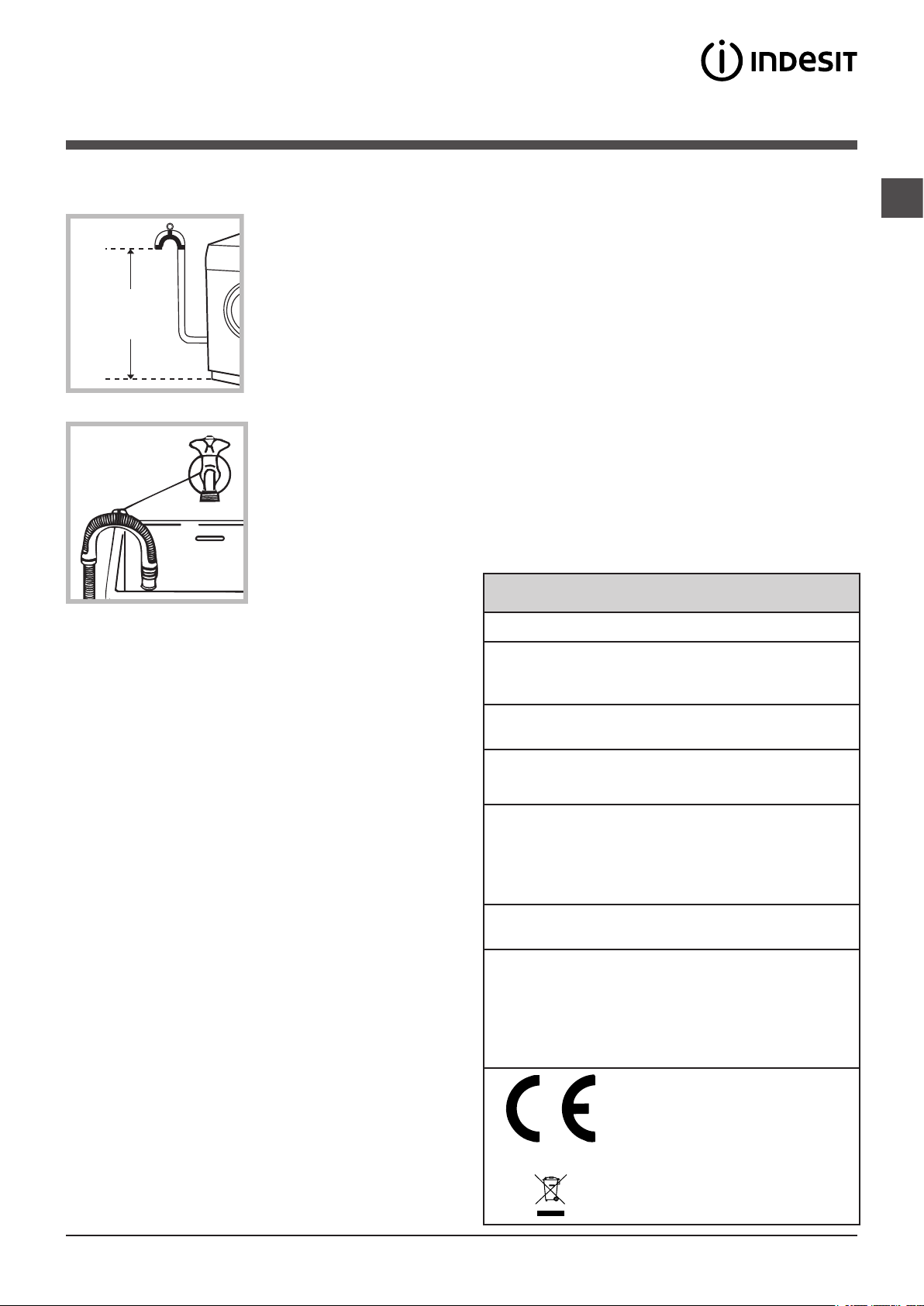

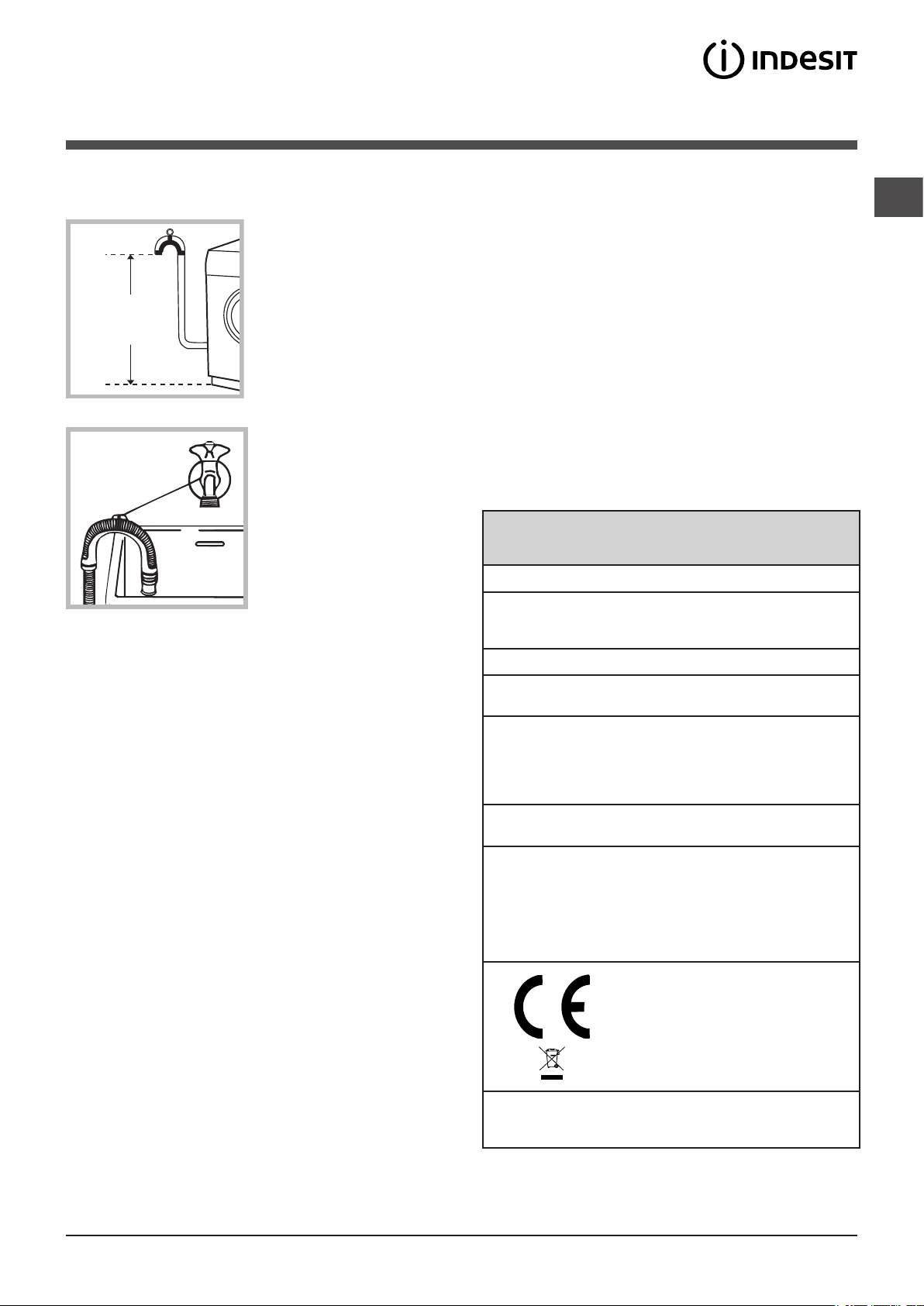

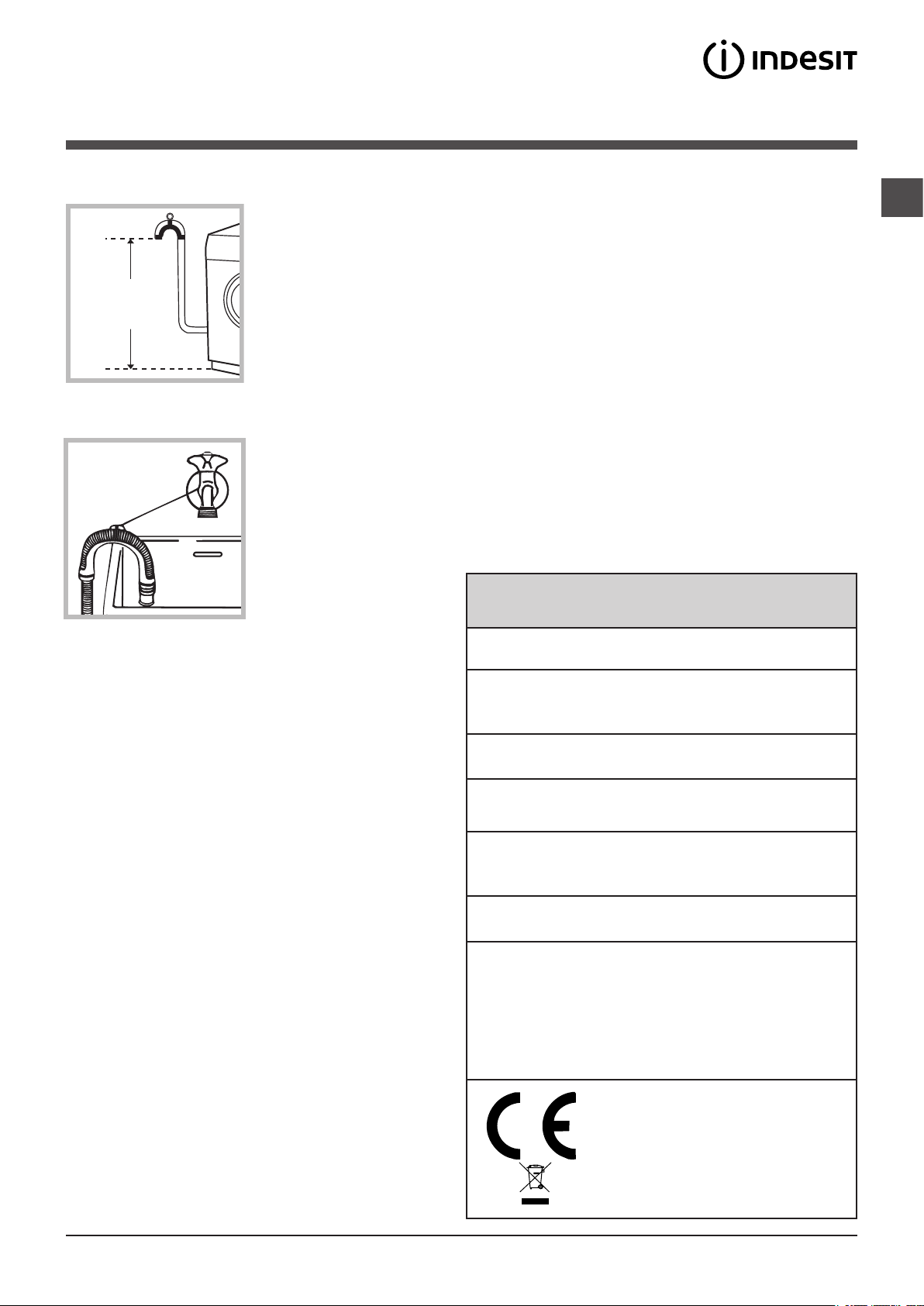

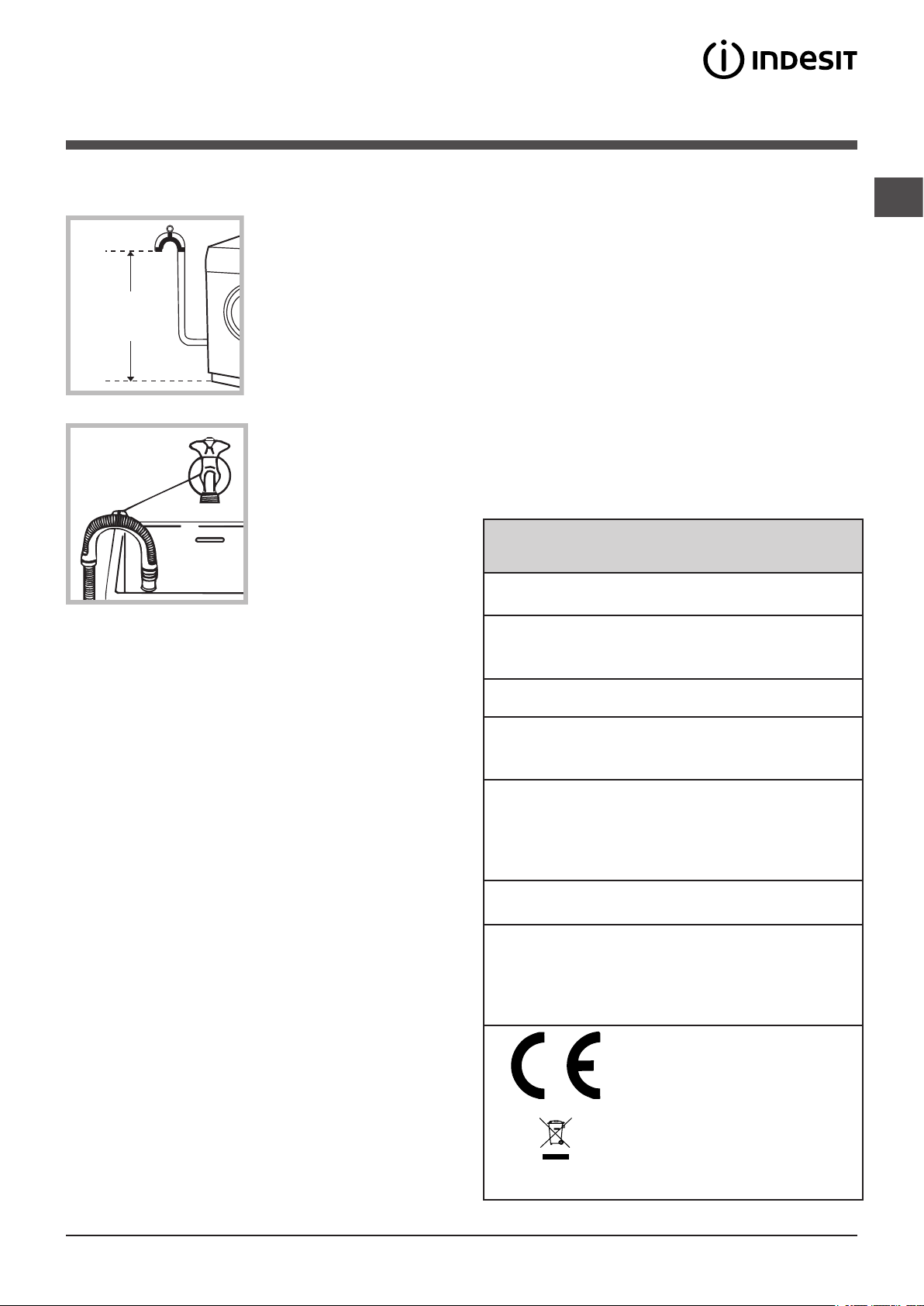

Connecting the drain hose

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be repla-

ced by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values indicated in the Technical data table

(see opposite);

• the socket is compatible with the plug of the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the electricity socket must be within easy reach.

Model

Dimensions

Capacity

Electrical connections

Water connection

Spin speed

Test wash cycles in accordance with directives 1061/2010 and 1015/2010

IWUD 41251

width 59,5 cm height 85 cm depth 33 cm

from 1 to 4 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 27 litres

up to 1200 rotations per minute

Programme 2: Cotton standard 60°C; Programme 3: Cotton standard 40°C.

This appliance conforms to the following EC Directives:

- 2004/108/CE (Electromagnetic Compatibility)

- 2012/19/EU

- 2006/95/EC Low Voltage)

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

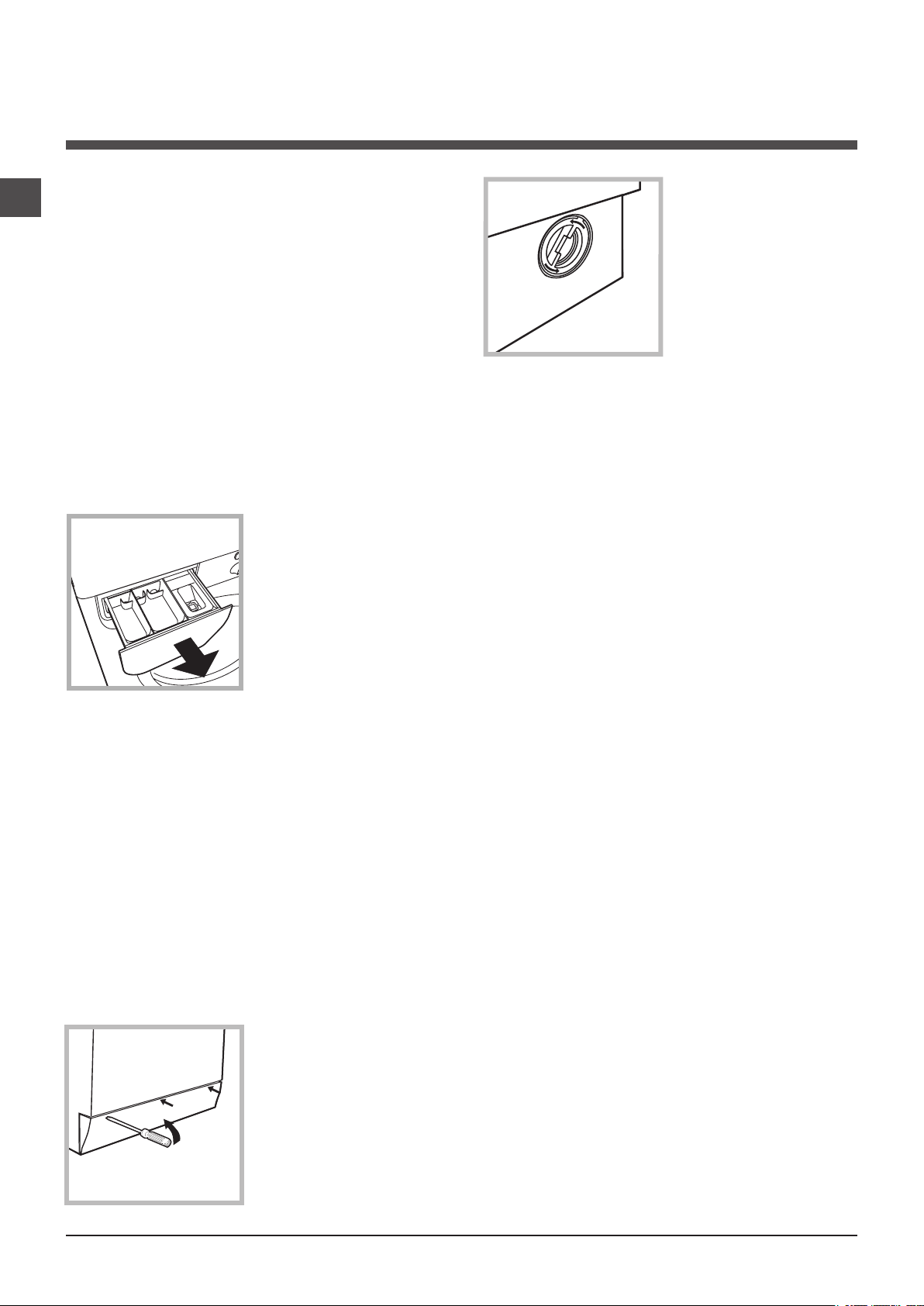

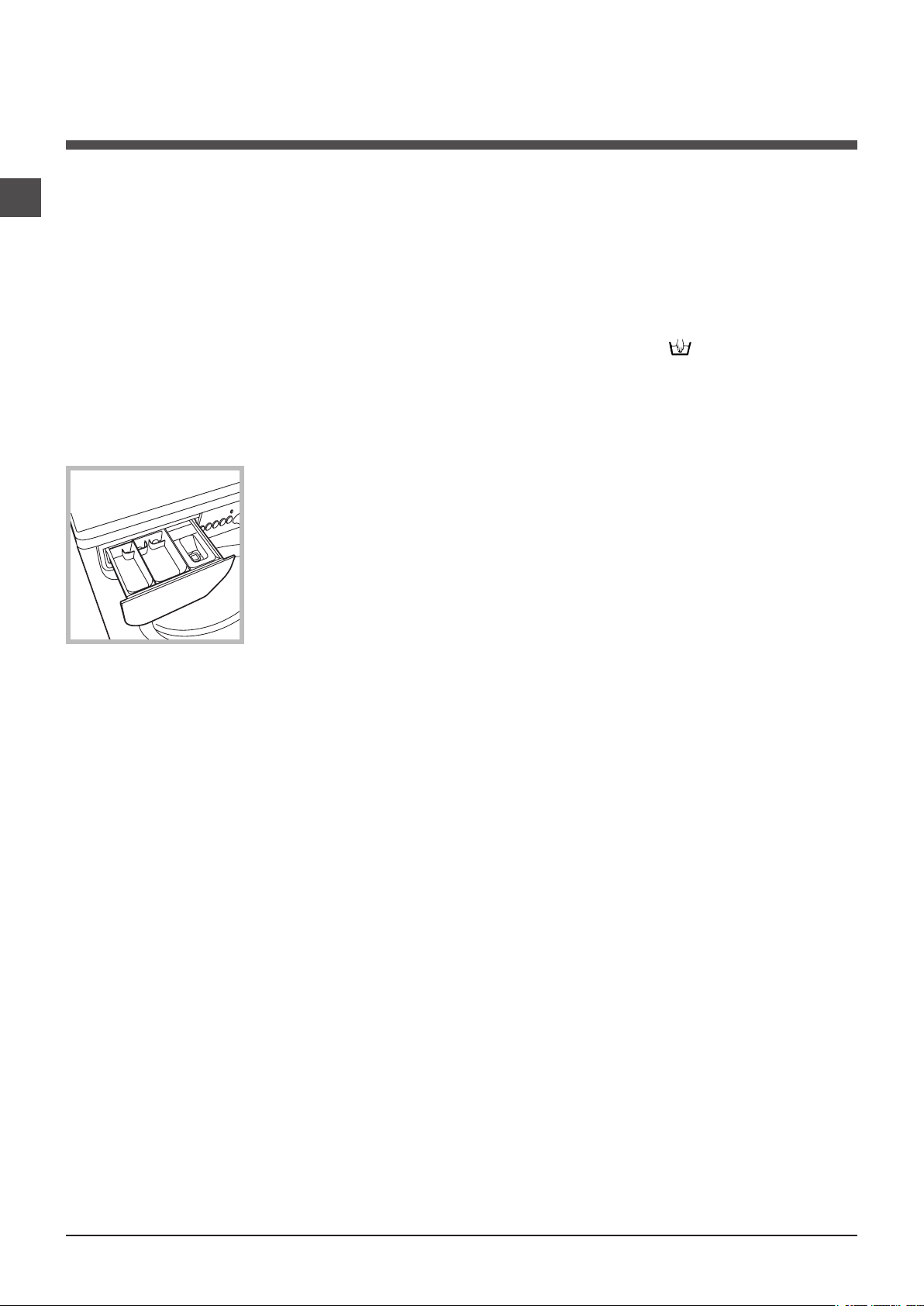

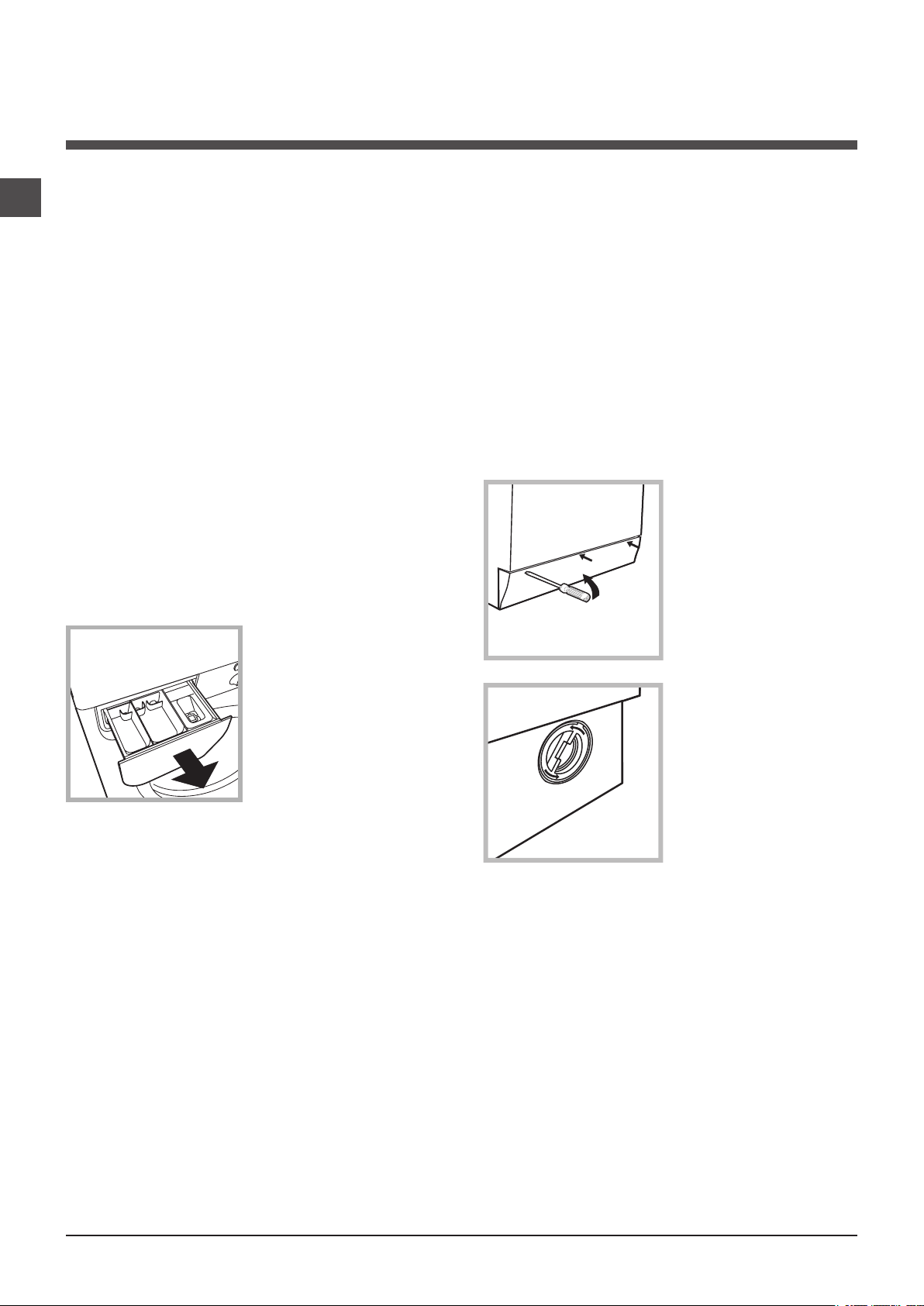

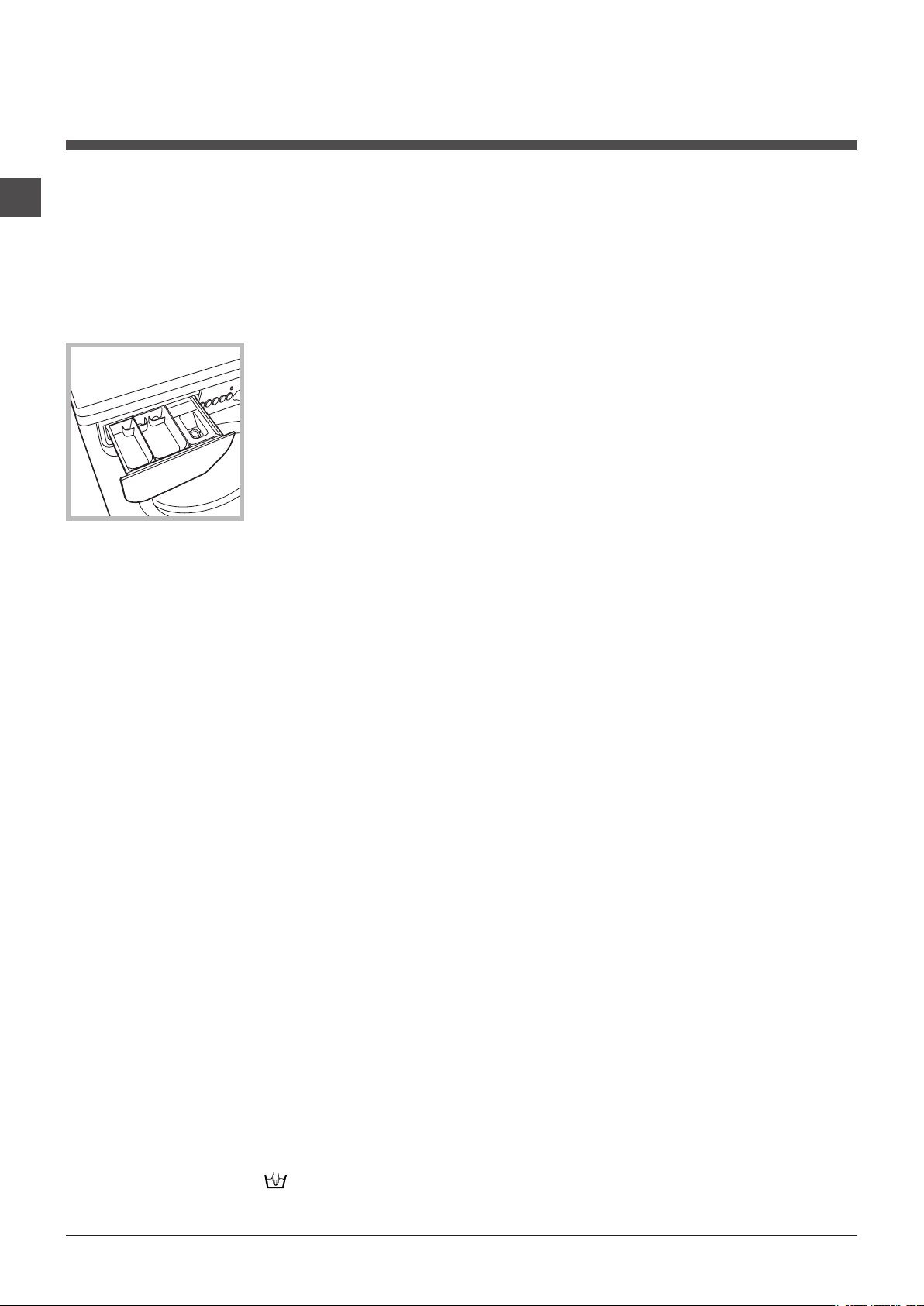

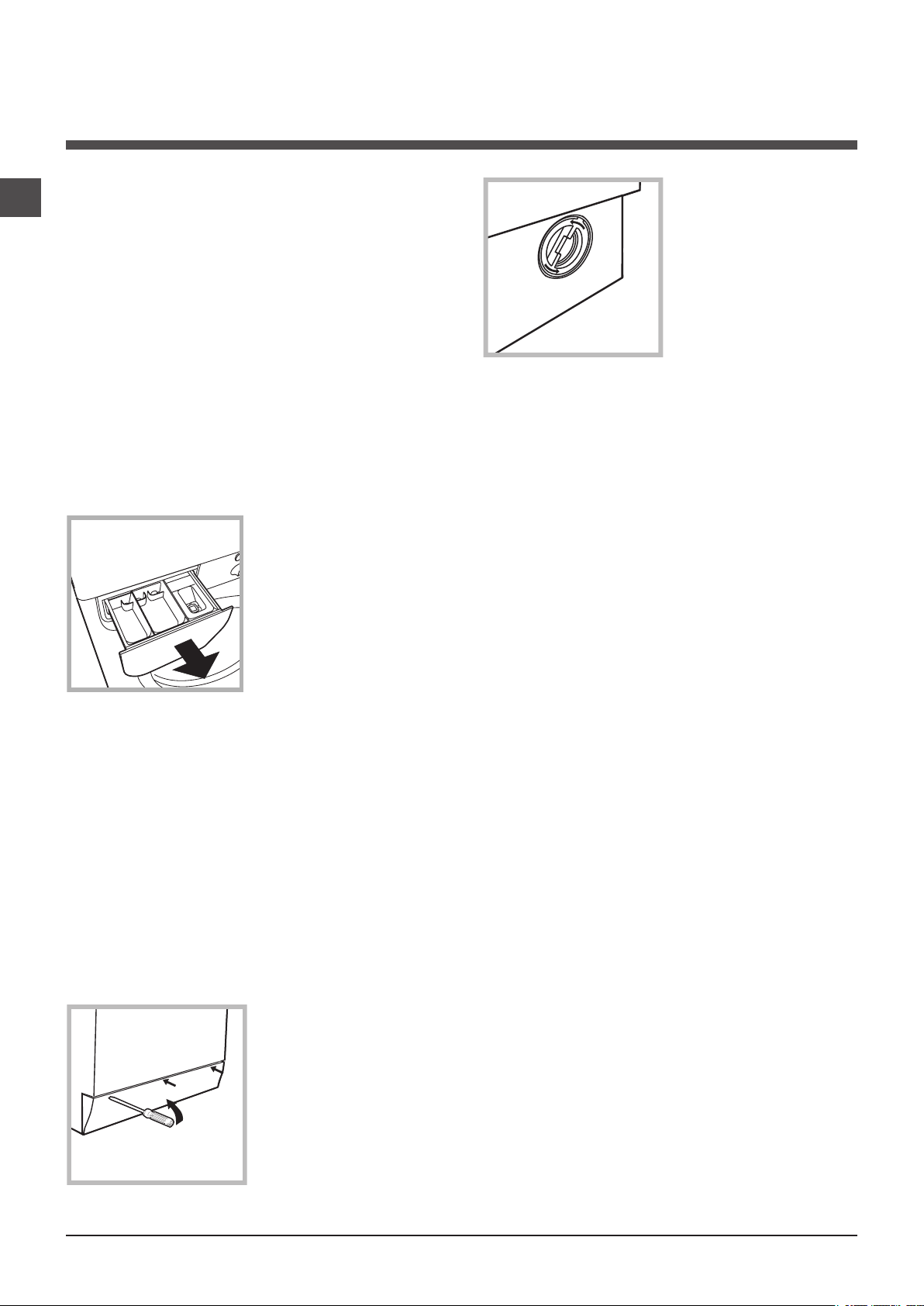

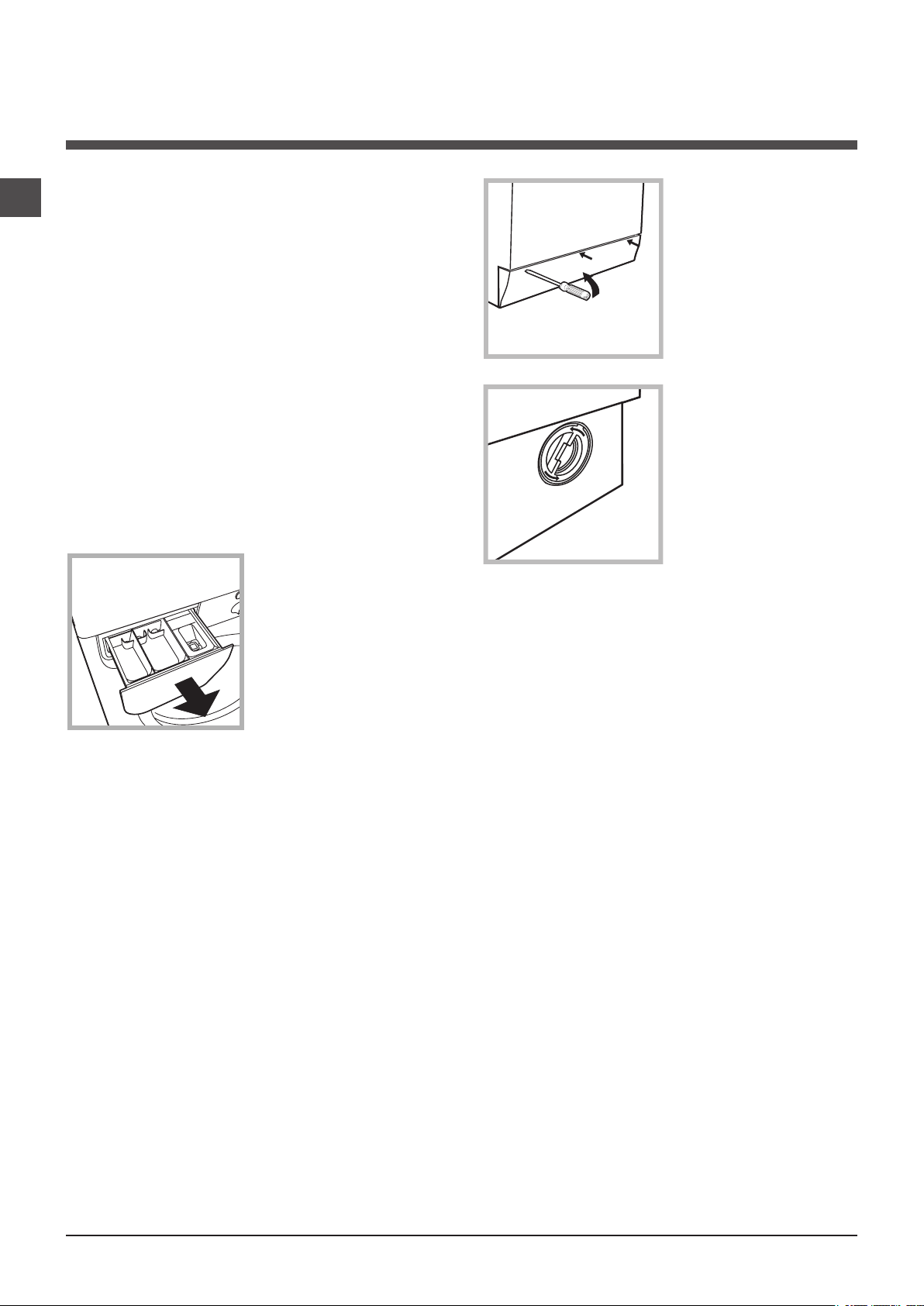

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the prechamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the machine is in operation.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make sure the drum is empty.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Disposal

• Disposing of the packaging materials: observe local regulations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obliga tion, that when you dispose of the appliance it must be separately collected.

Description of the washing machine and starting a wash cycle

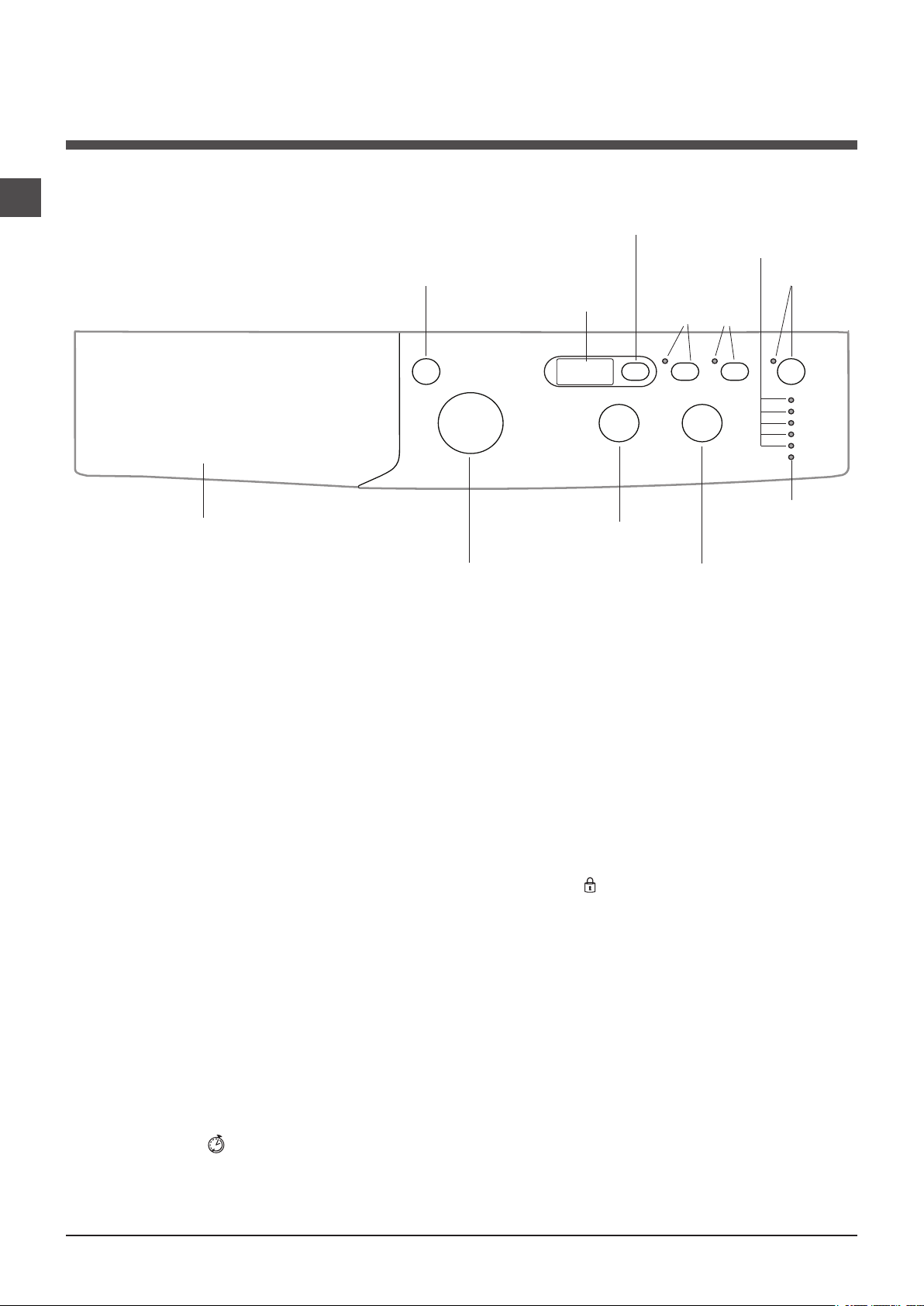

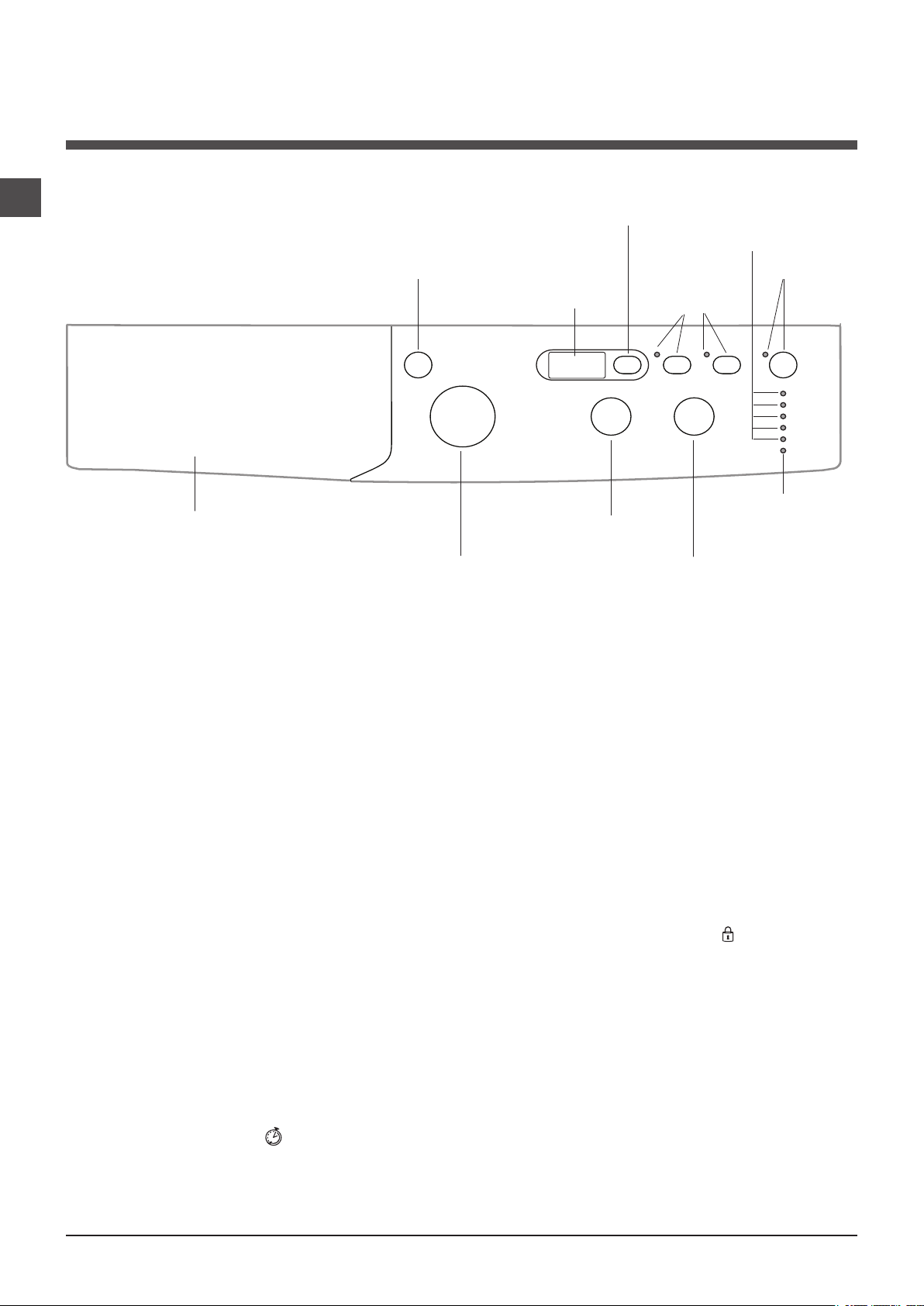

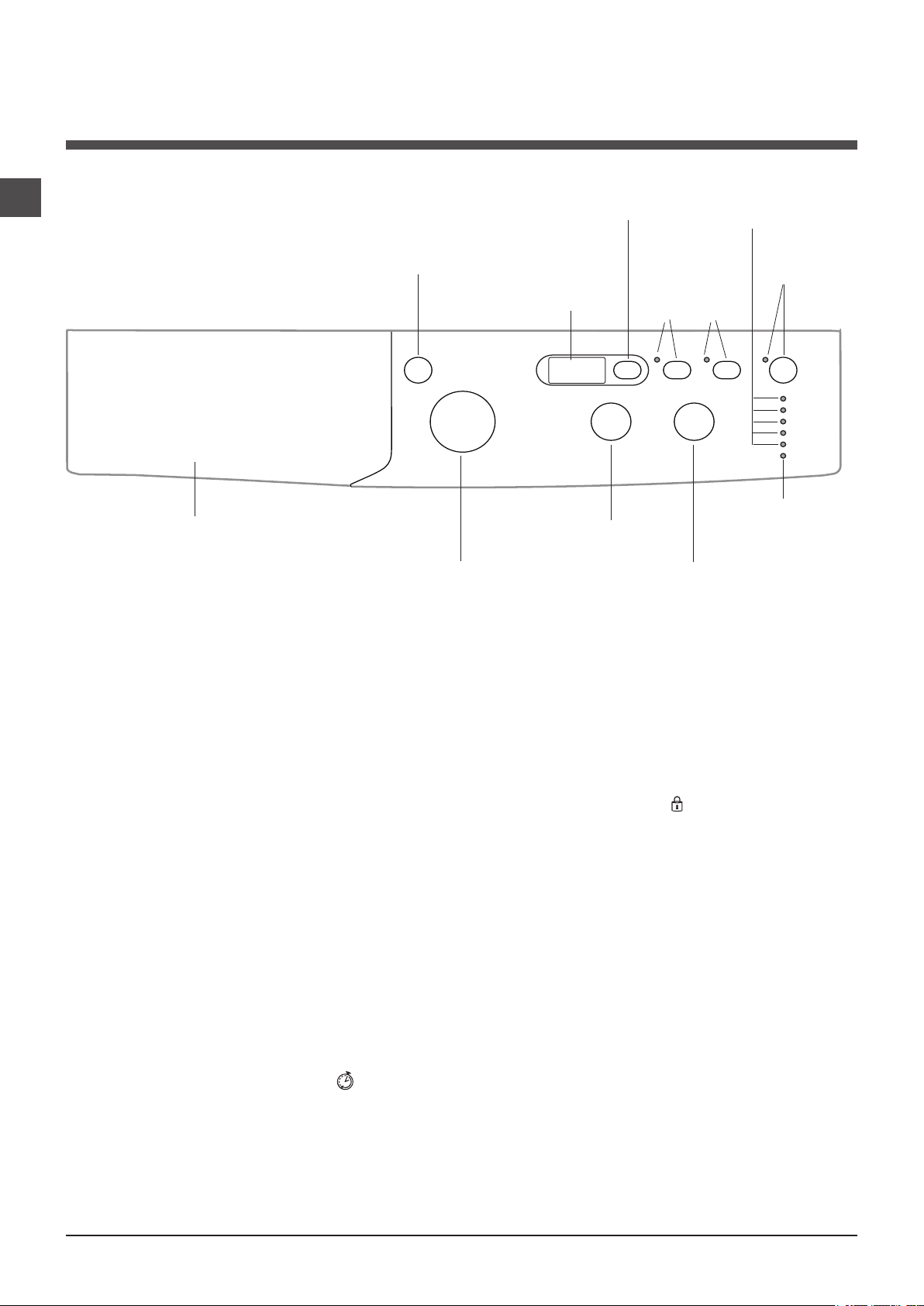

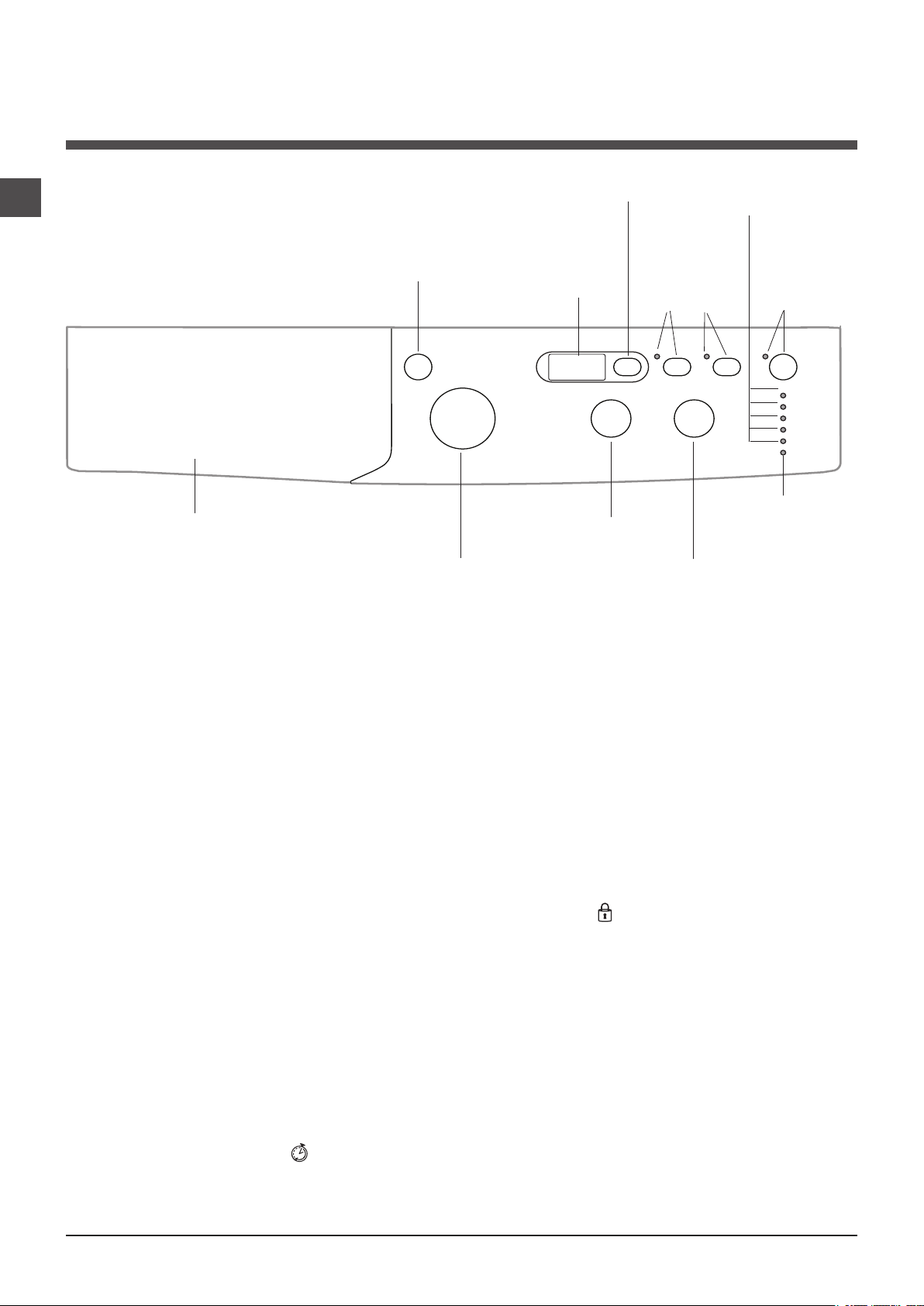

Control panel

ON/OFF

Detergent dispenser drawer

Detergent dispenser drawer: used to dispense

detergents and washing additives (see “Detergents and laundry”).

ON/OFF button: switches the washing machine on and off.

WASH CYCLE knob: programmes the wash cycles. Du-

ring the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the available functions. The indicator light corresponding to the selected function will remain lit.

button

WASH CYCLE

knob

DELAY TIMER

button

DISPLAY

TEMPERATURE

knob

SPIN SPEED

DOOR LOCKED indicator light: indicates whether the

door may be opened or not (see next page).

START/PAUSE button with indicator light: starts or temporarily interrupts the wash cycles. N.B. To pause the wash cycle in progress, press this button; the corresponding indicator light will flash orange, while the indicator light for the current wash cycle phase will remain lit in a fixed manner. If the DOOR LOCKED indicator light is switched off, the door may be opened. To start the wash cycle from the point at which it was interrupted, press this button again.

FUNCTION

buttons with indicator lights

knob

WASH CYCLE PROGRESS

START/ PAUSE

button with indicator light

DOOR LOCKED

indicator light

TEMPERATURE knob: sets the temperature or the cold wash cycle (see “Personalisation”).

SPIN SPEED knob: sets the spin speed or exclude the spin cycle completely (see “Personalisation”).

DISPLAY: used to view the duration of the various cycles available and the remaining time of a cycle in progress; if the DELAY TIMER option has been selected, the countdown to the start of the selected cycle will appear.

DELAY TMER button : press to set a delayed start time for the selected wash cycle. The delay time will be shown on the display.

WASH CYCLE PROGRESS

monitor the progress of the wash cycle. The illuminated indicator light shows which phase is in progress.

indicator light

s: used to

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Consumption in off-mode: 0,5 W Consumption in Left-on: 8 W

Indicator lights

The indicator lights provide important information. This is what they can tell you:

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has begun, the indicator lights switch on one by one to indicate which phase of the cycle is currently in progress.

Wash

Rinse

Spin

Drain

End of wash cycle

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator light will illuminate. If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and the function will not be activated. If the selected function is not compatible with another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the

indicator light corresponding to the enabled option will remain lit.

Door locked indicator light

When the indicator light is on, the porthole door is locked to prevent it from being opened; make sure the indicator light is off before opening the door (wait approximately 3 minutes). To open the door during a running wash cycle, press the START/PAUSE button; the door may be opened once the DOOR LOCKED indicator light turns off.

Starting a wash cycle

1. Switch the washing machine on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then

they will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the spin speed (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green. To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the indicator light will switch on. The door can be opened once the DOOR LOCK indi-

cator light turns off. Take out your laundry and leave the appliance door ajar to make sure the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.

Wash cycles

Table of wash cycles

Description of the wash cycle

Wash cycles

Daily

Cotton with prewash: extremely soiled whites.

Cotton Standard 60° (1): heavily soiled whites and resistant colours.

Cotton Standard 40° (2): lightly soiled whites and delicate colours.

Synthetics: heavily soiled resistant colours.

Synthetics (3): lightly soiled resistant colours.

Mix Colored: lightly soiled whites and delicate colours.

20° Zone

Cotton Standard 20°: lightly soiled whites and delicate colours.

7 Mix Light

8 20’ Refresh

Special

Silk/Curtains: for garments in silk and viscose, lingerie.

Wool: for wool, cashmere, etc.

11 Jeans

Sport

12 Sport Intensive

13 Sport Light

14 Sport Shoes

Partial wash cycles

Rinse

Spin + Drain

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle 2 with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle 3 with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 3 with a temperature of 40°C.

3) Synthetic program along: set wash cycle 4 with a temperature of 40°C.

Max.

temp.

(°C)

(Max. 90°)

Max.

speed

(rpm)

90° 1200

60°

1200 -

40° 1200 60° 800 -

40° 800 -

40° 1200 -

20° 1200 -

20° 800 -

30° 0 40° 800 40° 800 -

30° 600 30° 600 -

30° 600 -

- 1200 - -

- 1200 - - - 4

Detergents

Pre-

Wash

wash

  

 

     

   

 

Fabric

softener



Max.

Residual

load (kg)

dampness %

53 1,46 44 140’

53 0,77 30,6 145’

53 0,66 44 140’

42 0,67 26 95’

42 0,42 27 85’

53 0,65 32 85’

- - - 160’

- - - 105’

- - - 20’

1,5

- - - 50’

- - - 55’

- - - 70’

1,5

- - - 80’

1,5

- - - 55’

1,5

Max. 2

- - - 50’

Pairs

- - - 36’

- - - 16’

Energy

consum-

ption kWh

Total water lt

Cycle

duration

Sport Intensive (

wash cycle

12) is for washing heavily soiled sports clothing fabrics (tracksuits, shorts, etc.); for best

results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. Sport Light (

wash cycle

13) is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results,

we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recommend using a liquid detergent and dosage suitable for a half-load. Sport Shoes (

wash cycle

14) is for washing sports shoes; for best results, do not wash more than 2 pairs simultaneously.

The 20° wash cycles (20° Zone) offer effective washing performance at low temperatures, reducing electricity usage and expenditure while benefitting the environment.The 20° wash cycles meet all requirements:

Cotton Standard 20° (programme 6) ideal for lightly soiled cotton loads. The effective performance levels achieved at cold temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Mix Light (programme 7) ideal for mixed loads (cotton and synthetics) with a normal soil level. The effective performance levels achieved at cold temperatures are guaranteed by a mechanical action which operates at varying speed, across set average intervals. 20’ Refresh (programme 8) ideal for refreshing and washing lightly soiled garments in a few minutes. It lasts just 20 minutes and therefore saves both time and energy. It can be used to wash different types of fabrics together (except for wool and silk), with a maximum load of 1.5 kg.

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles). The temperature may be lowered, or even set to a cold wash . The washing machine will automatically prevent you from selecting a temperature which is higher than the maximum value set for each wash cycle.

! Exception: if the 2 programme is selected, the temperature can be increased up to a value of 90°C.

Setting the spin speed

Turn the SPIN SPEED knob to set the spin speed for the selected wash cycle. The maximum spin speeds available for each wash cycle are as follows:

Wash cycles Maximum spin speed

Cottons 1200 rpm Synthetics 800 rpm Wool 800 rpm Silk drain only

The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol . The washing machine will automatically prevent you from selecting a spin speed which is higher than the maximum speed set for each wash cycle.

Functions

The various wash functions available with this washing machine will help to achieve the desired results, every time. To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated.

Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in conjunction with the selected wash cycle.

Delay timer

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the symbol lights up on the display. To remove the delayed start option press the button until the text “OFF” appears on the display.

! This option is enabled with all programmes.

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the “

water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

“Table of wash cycles”

). “ ” enables you to wash in less time thereby saving

! This function may not be used in conjunction with wash cycles 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

The function saves energy by not heating the water used to wash your laundry - an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle.

For the best washing results we recommend the usage of a liquid detergent.

! This function may not be used in conjunction with wash cycles 1, 6, 7, 8, 9, 10, 12, 13, 14, , .

Detergents and laundry

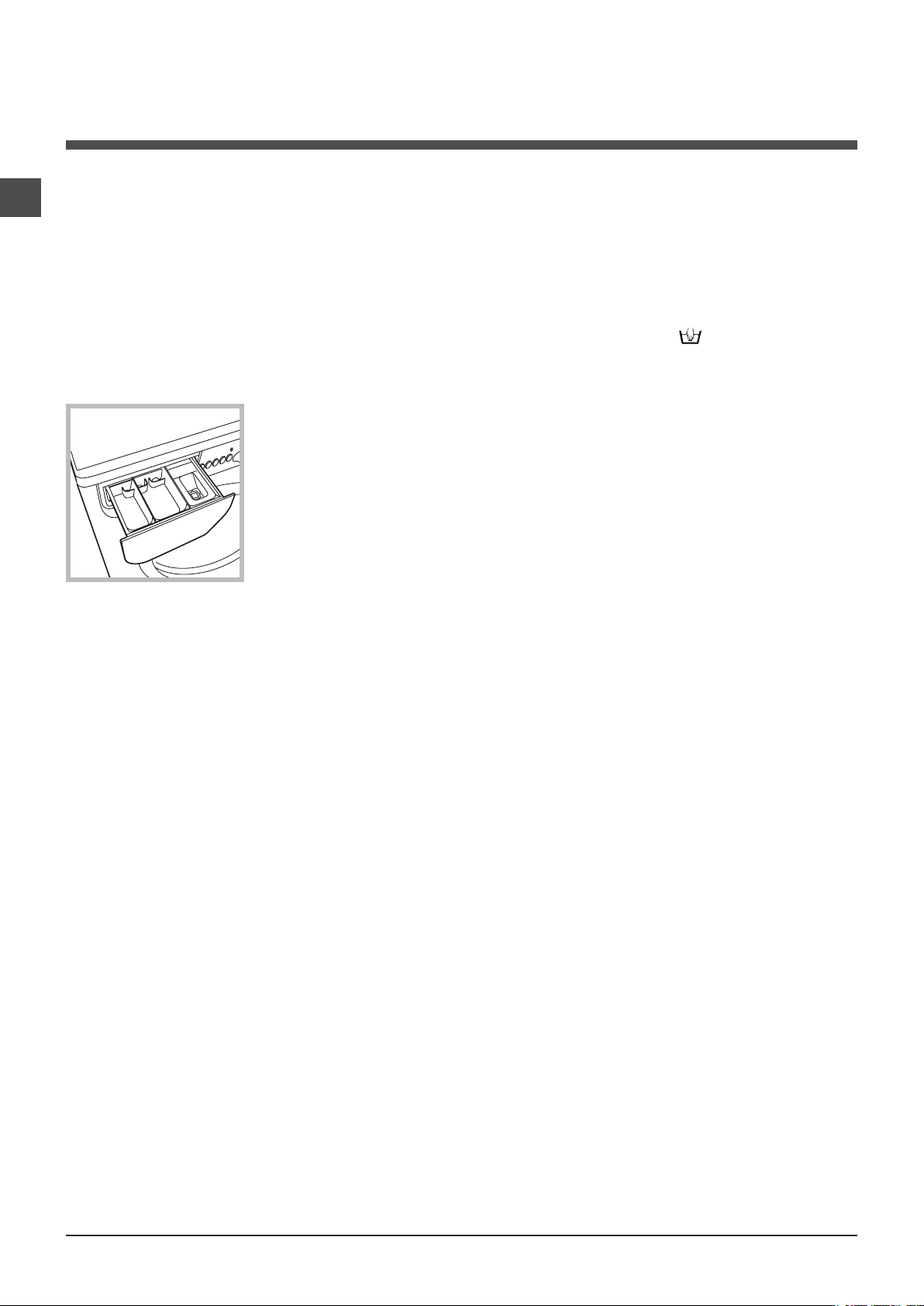

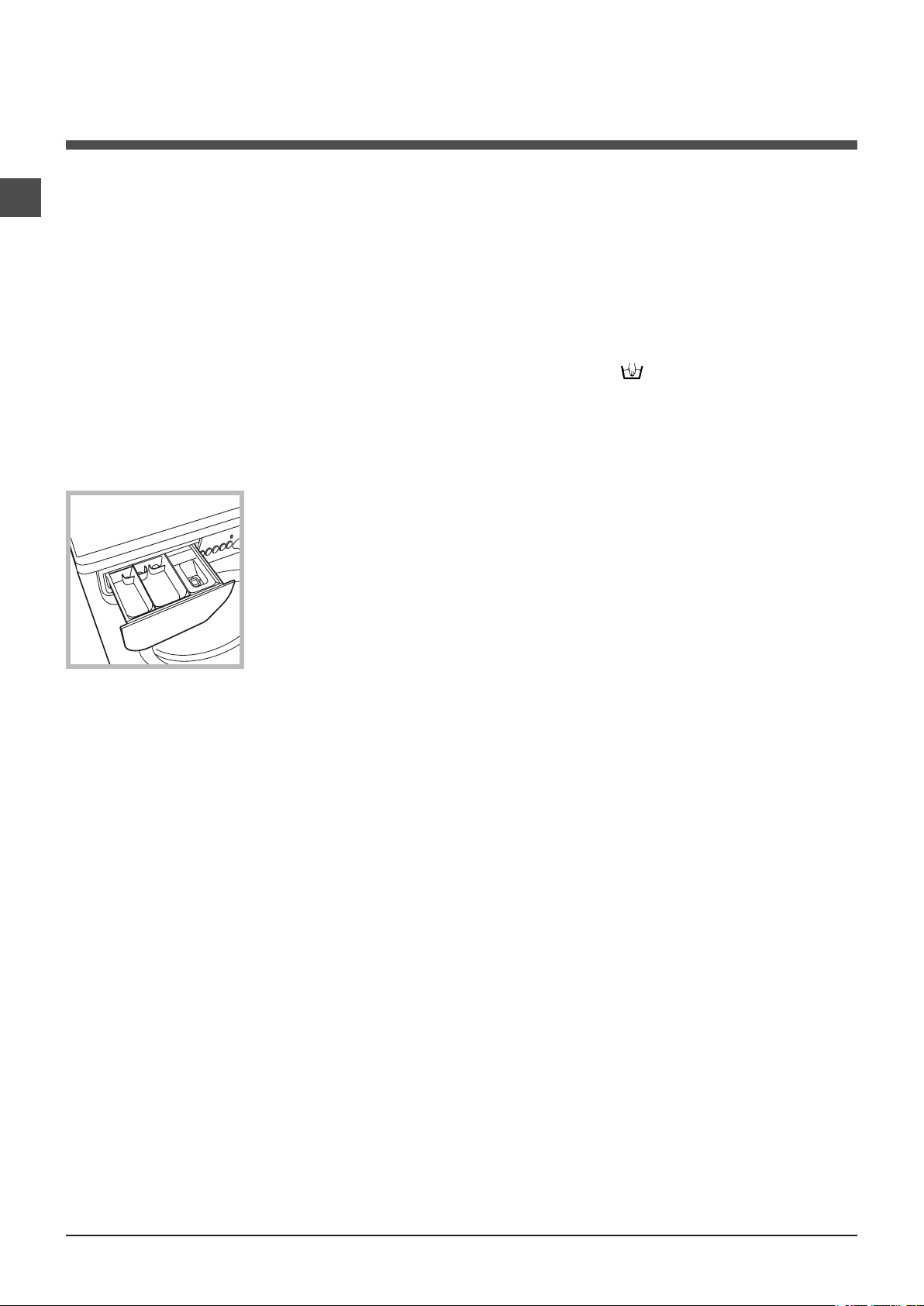

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

! Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Compartment 1: Pre-wash detergent (powder) compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

Garments requiring special care

Silk: use special wash cycle 9 to wash all silk garments. We

recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 9. Wool: all wool garments can be washed using programme 10, even those carrying the “hand-wash only” label. For best results, use special detergents and do not exceed 1 kg of laundry. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 11.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the values listed in the “Table of wash cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (“H2O” will flash on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Personalisation”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “function” indicator lights and the “start/pause” indicator light flash, while one of the “phase in progress” indicator lights and the “door locked” indicator light will remain lit in a fixed manner.

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually.

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Istruzioni per l’uso

LAVABIANCHERIA

Italiano

IWUD 41251

Sommario

Installazione, 14-15

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Manutenzione e cura, 16

Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 17

Sicurezza generale Smaltimento

Descrizione della lavabiancheria e avviare un programma, 18-19

Pannello di controllo Spie Avviare un programma

Programmi, 20

Tabella dei programmi

Personalizzazioni, 21

Impostare la temperatura Impostare la centrifuga Opzioni

Detersivi e biancheria, 22

Cassetto dei detersivi Preparare la biancheria Capi particolari Sistema bilanciamento del carico

Anomalie e rimedi, 23

Assistenza, 24

Assistenza Attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per

poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Inserire la guarnizione A nell’estremità del tubo di alimentazione e avvitarlo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l’acqua

finché non sia limpida. Prima di allacciare, far scorrere l’acqua finché non sia limpida.

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

! Gli imballaggi non sono giocattoli per bambini. ! Ogni qualvolta la macchina deve essere incli-

nata o spostata, per preservare l’integrità dei componenti interni occorre rimontare le viti, il gommino e il distanziale nelle posizioni A e B. Dopo l’operazione ricordarsi di rimuoverli.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici

(vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

- 2006/95/CE (Bassa Tensione)

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figu- ra). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma 2.

Dati tecnici

Modello

Dimensioni

IWUD 41251

larghezza cm 59,5 altezza cm 85 profondità cm 33

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a nor ma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indi

cato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire

la presa o la spina. ! La lavabiancheria non va installata all’aper-

to, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a piog gia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o com-

pressioni.

Capacità

Collegamenti elettrici

Collegamenti idrici

Velocità di centrifuga

Programmi di controllo secondo la direttive 1061/2010 e 1015/2010

da 1 a 4 kg vedi la targhetta caratteristi-

che tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 27 litri

sino a 1200 giri al minuto

programma 2; Cotone standard 60°C. programma 3; Cotone standard 40°C.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2004/108/CE (Compatibilità Elettromagnetica)

- 2012/19/EU

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature. ! Non utilizzare mai tubi già usati.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa. ! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l’ausilio di un giravite (vedi figura);

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusiva- mente per un uso di tipo domestico.

• Questo apparecchio può essere usato da

bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.

• Non toccare l’acqua di scarico, che può raggiungere temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello sia vuoto.

e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche, preve- de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero

Descrizione della lavabiancheria e avviare un programma

Pannello di controllo

Cassetto dei detersivi

Tasto ON/OFF

PROGRAMMI

Manopola

Tasto

PARTENZA RITARDATA

DISPLAY

Manopola

TEMPERATURA

CENTRIFUGA

Tasti e spie

OPZIONE

Manopola

SPIE AVANZAMENTO CICLO

Tasto e spia

AVVIO/ PAUSA

Spia

OBLÒ BLOCCATO

Cassetto dei detersivi: per caricare detersivi e additivi

(vedi “Detersivi e biancheria”).

Tasto ON/OFF: per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola resterà ferma.

Tasti e spie OPZIONE: per selezionare le opzioni disponibili. La spia relativa all’opzione selezionata rimarrà accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o escluderla (vedi “Personalizzazioni”).

Manopola TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi “Personalizzazioni”).

DISPLAY: per visualizzare la durata dei vari programmi a disposizione e a ciclo avviato il tempo residuo alla fine dello stesso; nel caso fosse stata impostata una PARTENZA RITARDATA, viene visualizzato il tempo mancante all’avvio del programma selezionato.

Tasto PARTENZA RITARDATA : premere per impostare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Spia OBLÒ BLOCCATO: per capire se l’oblò è apribile (vedi pagina a fianco).

Tasto e spia AVVIO/PAUSA: per avviare i programmi o interromperli momentaneamente. N.B.: per mettere in pausa il lavaggio in corso, premere questo tasto, la spia relativa lampeggerà con colore arancione mentre quella della fase in corso sarà accesa fissa. Se la spia OBLÒ BLOCCATO sarà spenta, si potrà aprire l’oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente questo tasto.

Modalità stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF e attendere che la macchina si riattivi.

Consumo in off-mode: 0,5 W Consumo in Left-on: 8 W

SPIE AVANZAMENTO CICLO: per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso.

Spie

Le spie forniscono informazioni importanti. Ecco che cosa dicono:

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Lavaggio

Risciacquo

Centrifuga

Scarico

Fine lavaggio

Tasti opzione e relative spie

Selezionando un’opzione la spia relativa si illuminerà. Se l’opzione selezionata non è compatibile con il programma impostato la spia relativa lampeggerà e l’opzione non verrà attivata. Se l’opzione selezionata non è compatibile con un’altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell’opzione attivata si illuminerà

Spia oblò bloccato

La spia accesa indica che l’oblò è bloccato per impedire l’apertura; per aprire l’oblò è necessario che la spia sia spenta (attendere 3 minuti circa). Per aprire l’oblò mentre un ciclo è in corso premere il pulsante AVVIO/PAUSA; se la spia OBLÒ BLOCCATO è spenta sarà possibile aprire l’oblò.

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi si spegne-

ranno e pulserà la spia AVVIO/PAUSA.

2. Caricare la biancheria e chiudere l’oblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi “Personalizzazioni”).

5. Impostare la velocità di centrifuga (vedi “Personalizzazioni”).

6. Versare detersivo e additivi (vedi “Detersivi e biancheria”).

7. Selezionare le opzioni desiderate.

8. Avviare il programma premendo il tasto AVVIO/PAUSA e la spia relativa rimarrà accesa fissa di colore verde.

Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia . Quando la spia OBLO’ BLOCCATO si spegnerà sarà possibile aprire

l’oblò. Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto ON/OFF.

Programmi

Tabella dei programmi

Descrizione del Programma

Programmi

Giornalieri (Daily)

Cotone con prelavaggio: bianchi estremamente sporchi. 90° 1200

Cotone standard: (1): bianchi e colorati resistenti molto sporchi.

Cotone standard: (2): bianchi poco sporchi e colori delicati. 40° 1200 -

Sintetici: colori resistenti molto sporchi. 60° 800 -

Sintetici (3): colori resistenti poco sporchi. 40° 800 -

Mix colorati: bianchi poco sporchi e colori delicati. 40° 1200 - Zona 20°

Cotone standard

Mix light

20’ refresh Speciali (Special)

Seta e tende: per capi in seta, viscosa, lingerie. 30° 0 -

Lana: per lana, cachemire, ecc. 40° 800 -

Jeans Sport

Sport Intensive

Sport Light

Sport Shoes Parziali

Risciacquo - 1200 - Centrifuga + Scarico - 1200 - - - 4

(°C).

60°

Velocità

max.

(giri al

minuto)

1200 -

Temp. max.

(Max. 90°)

20° 1200 20° 800 20° 800 -

40° 800 -

30° 600 30° 600 30° 600 -

Detersivi

Prelavaggio Lavaggio Ammorbidente

  

 

       

     



(Kg)

Carico max.

4 4 4

2 2 4

4 4

1,5

1 1

1,5

1,5 1,5

Max. 2 paia

Acqua

Umidità

residua %

53 1,46 44 140’

53 0,77 30,6 145’

53 0,66 44 140’ 42 0,67 26 95’ 42 0,42 27 85’ 53 0,65 32 85’

- - - 160’

- - - 105’

- - - 20’

- - - 50’

- - - 55’

- - - 70’

- - - 80’

- - - 55’

- - - 50’

- - - 36’

- - - 16’

totale lt

Consumo

energia kWh

Durata ciclo

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali temperatura e pressione dell’acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo di carico, bilanciamento del carico, opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 2 con una temperaura di 60°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 3 con una temperaura di 40°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 3 con una temperatura di 40°C.

3) Programma sintetico lungo: impostare il programma 4 con una temperatura di 40°C.

Sport Intensive (programma 12) è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) molto spor- chi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”. Sport Light (programma 13) è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) poco sporchi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”. Si raccomanda di usare detersivo liquido, usare una dosa adatta a mezzo carico.

Sport Shoes (programma 14) è studiato per lavare scarpe sportive; per ottenere i migliori risultati non lavarne più di 2 paia.

I programmi 20° (Zona 20°) offrono buone performance di lavaggio a basse temperature consentendo un minore utilizzo di

energia elettrica con un risparmio economico e un beneficio per l’ambiente. I programmi 20° rispondono a tutte le esigenze: Cotone standard (programma 6) ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili

con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati. Mix light (programma 7) ideale per carichi misti (cotone e sintetici) mediamente sporchi. Le buone performance di lavaggio anche a freddo sono garantite da un’azione meccanica che lavora con variazione di velocità su intervalli medi e determinati. 20’ refresh (programma 8) ciclo ideale per rinfrescare e lavare capi leggermente sporchi in pochi minuti. Dura solo 20 minuti e fa così risparmiare tempo ed energia. E’ possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg.

Personalizzazioni

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi). La temperatura si può ridurre sino al lavaggio a freddo ( ). La macchina impedirà automaticamente di impostare una temperatura maggiore a quella massima prevista per ogni programma.

! Eccezione: selezionando il programma

la temperatura può essere portata sino a 90°.

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato. Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1200 giri al minuto Sintetici 800 giri al minuto Lana 800 giri al minuto Seta solo scarico

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo . La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma.

Opzioni

Le varie opzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le opzioni:

1. premere il tasto relativo all’opzione desiderata;

2. l’accensione della spia relativa segnala che l’opzione è attiva.

Nota: Il lampeggio veloce della spia indica che l’opzione relativa non è selezionabile per il programma impostato.

Partenza ritardata

per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo . Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta “OFF”.

! E’ attivo con tutti i programmi.

Selezionando questa opzione la movimentazione meccanica, la temperatura e l’acqua sono ottimizzate per un carico ridotto di cotoni e sintetici poco sporchi (vedi “Tabella dei programmi”). Con “ ” puoi lavare in tempi ridotti, risparmiando acqua ed energia. Si consiglia di utilizzare una dose di detersivo liquido adatta alla quantità di carico.

! Non è attivabile sui programmi 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

L’opzione risparmia energia non riscaldando l’acqua utilizzata per lavare i tuoi capi, un vantaggio sia per l’ambiente che per la tua bolletta dell’elettricità. Al contrario, un’azione meccanica intensificata ed un utilizzo ottimizzato dell’acqua assicurano ottimi risultati di lavaggio nello stesso tempo di un ciclo standard. Per i migliori risultati di lavaggio, raccomandiamo l’utilizzo di detergente liquido.

! Non è attivabile sui programmi 1, 6, 7, 8, 9, 10, 12, 13, 14, , .

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano

troppa schiuma.

! Usare detersivi in polvere per capi in cotone bianchi e per il

prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo.

Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell’avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati nella “Tabella dei Program-

mi” riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr.

Capi particolari

Seta: utilizzare l’apposito programma 9 per lavare tutti i

capi in seta. Si consiglia l’utilizzo di un detersivo specifico per capi delicati. Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma 9. Lana: con il programma 10 è possibile lavare in lavatrice tutti i capi in lana, anche quelli con l’etichetta “solo lavaggio a mano” . Per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1 kg di bucato. Jeans: rovesciare i capi prima del lavaggio ed utilizzare un detersivo liquido. Utilizzare il programma 11.

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (Sul display viene visualizzata la scritta H2O lampeggiante).

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso.

• Il tasto ON/OFF non è stato premuto.

• Il tasto AVVIO/PAUSA non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio.

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto AVVIO/PAUSA non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

Le spie delle “opzioni” e la spia di “avvio/pausa” lampeggiano e una delle spie della “fase in corso” e di “oblò bloccato” si accendono fisse.

Si forma troppa schiuma.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

Assistenza

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”).

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N). Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l’oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Instrukcja obsługi

PRALKA

Polski

IWUD 41251

Spis treści

Instalacja, 26-27

Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Utrzymanie i konserwacja, 28

Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Zalecenia i środki ostrożności, 29

Ogólne zasady bezpieczeństwa Utylizacja

Opis pralki i uruchamianie programu, 30-31

Panel sterowania Kontrolki Uruchamianie programu

Programy, 32

Tabela programów

Personalizacja, 33

Ustawianie temperatury Ustawianie wirowania Funkcje

Środki piorące i bielizna, 34

Szuadka na środki piorące Przygotowanie bielizny Tkaniny wymagające szczególnego traktowania System równoważenia ładunku

Nieprawidłowości w działaniu i sposoby ich usuwania, 35

Serwis Techniczny, 36

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z maszyną, aby nowy właściciel mógł zapoznać się z działaniem urządzenia i z dotyczącymi go ostrzeżeniami. ! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń nie podłączać jej i skontaktować się ze sprzedawcą.

3. Odkręcić 4 śruby z a b e z p i e c z a j ą c e maszynę na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych zaślepek, znajdujących się w wyposażeniu maszyny.

5. Zachować wszystkie części: w razie konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane.

! Części opakowania nie są zabawkami dla dzieci. ! Za każdym razem, kiedy urządzenie ma być

przechylane lub przesuwane, aby zachować integralność elementów wewnętrznych należy ponownie zamontować śruby, gumową podkładkę oraz płytkę odległościową w pozycjach A i B. Po przechyleniu lub przesunięciu urządzenia pamiętać o ponownym zdemontowaniu tych części.

Poziomowanie

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.

2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować n i e r ó w n o ś c i , o d k r ę c a j ą c l u b dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki nie powinien przekraczać 2°.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się maszyny w czasie pracy. W razie ustawienia na dywanie lub wykładzinie dywanowej należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Wsunąć uszczelkę A do końcówki rury pobierania wody i przykręcić ją do kurka zimnej wody o gwintowanym otworze 3/4’’ (zobacz rysunek). Przed podłączeniem spuszczać wodę do momentu, aż stanie się ona całkowicie przezroczysta.

2. Po dł ąc zy ć d o maszyny prz e wód d o p r o w a d z a j ą c y wodę, przykręcając go do odpowiedniego otworu dopływowego, znajdującego się w tylnej części pralki, z prawej strony u góry

(patrz rysunek).

3. Zwrócić uwagę, aby na przewodzie nie było zagięć ani zwężeń.

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok).

! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika.

! Nigdy nie instalować już używanych przewo- dów.

! Stosować przewody znajdujące się w wyposażeniu maszyny.

+ 58 hidden pages
