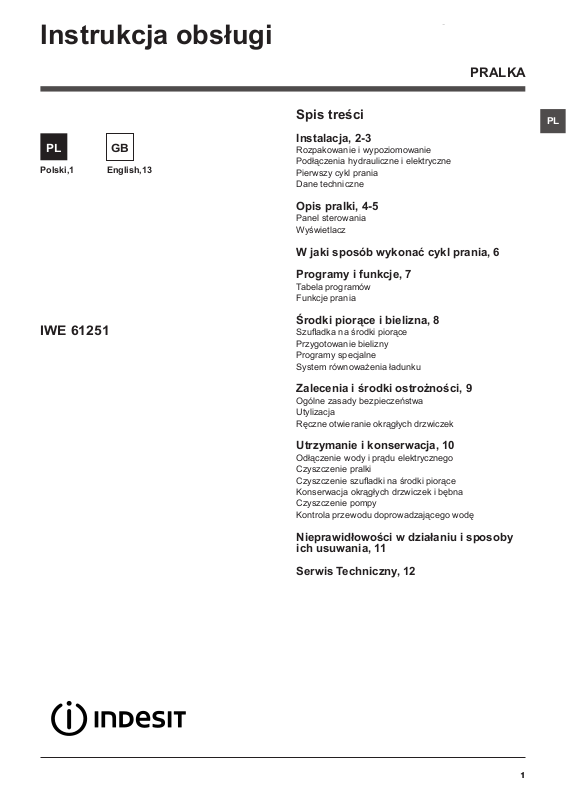

Rozpakowanie i wypoziomowanie
Podłączenia hydrauliczne i elektryczne
Pierwszy cykl prania
Dane techniczne
Opis pralki, 4-5
Panel sterowania
Wyświetlacz
W jaki sposób wykonać cykl prania, 6
Programy i funkcje, 7
Tabela programów
Funkcje prania
Środki piorące i bielizna, 8
Szuadka na środki piorące
Przygotowanie bielizny
Programy specjalne
System równoważenia ładunku
Zalecenia i środki ostrożności, 9
Ogólne zasady bezpieczeństwa
Utylizacja
Ręczne otwieranie okrągłych drzwiczek
PL
Utrzymanie i konserwacja, 10
Odłączenie wody i prądu elektrycznego
Czyszczenie pralki
Czyszczenie szuadki na środki piorące
Konserwacja okrągłych drzwiczek i bębna
Czyszczenie pompy
Kontrola przewodu doprowadzającego wodę
Nieprawidłowości w działaniu i sposoby
ich usuwania, 11
Serwis Techniczny, 12
1
Instalacja
PL
! Należy zachować niniejszą książeczkę, aby móc z niej
skorzystać w każdej chwili. W przypadku sprzedaży,
odstąpienia lub przeniesienia pralki w inne miejsce
należy zadbać o przekazanie instrukcji wraz z maszyną,
aby nowy właściciel mógł zapoznać się z działaniem
urządzenia i z dotyczącymi go ostrzeżeniami.
! Należy uważnie przeczytać instrukcję obsługi: za-
wiera ona ważne informacje dotyczące instalacji oraz
właściwego i bezpiecznego użytkowania pralki.
Rozpakowanie i wypoziomowanie
Rozpakowanie
1. Rozpakować pralkę.
2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie
transportu. W przypadku stwierdzenia uszkodzeń nie
podłączać jej i skontaktować się ze sprzedawcą.
3. Odkręcić 4 śruby
zabezpieczające maszynę
na czas transportu oraz
zdjąć gumowy element z
podkładką, znajdujący się
w tylnej części pralki (patrz rysunek).
4. Zatkać otwory przy pomocy plastikowych zaślepek,
znajdujących się w wyposażeniu maszyny.
5. Zachować wszystkie części: w razie konieczności
przewiezienia pralki w inne miejsce, powinny one zostać
ponownie zamontowane.
! Części opakowania nie są zabawkami dla dzieci.
Poziomowanie
1. Ustawić pralkę na płaskiej i twardej podłodze, nie
opierając jej o ściany, meble itp.
Staranne wypoziomowanie pralki zapewnia jej stabilność
i zapobiega wibracjom, hałasowi oraz przesuwaniu się
maszyny w czasie pracy. W razie ustawienia na dywanie lub wykładzinie dywanowej należy tak wyregulować
nóżki, aby pod pralką pozostawała wolna przestrzeń
niezbędna dla wentylacji.
Podłączenia hydrauliczne i elektryczne
Podłączenie przewodu doprowadzającego wodę
1. Podłączyć przewód
zasilający poprzez
przykręcenie do zaworu
wody zimnej z końcówką
gwintowaną ¾ gas (patrz
rysunek).
Przed podłączeniem
spuszczać wodę do momentu, aż stanie się ona
całkowicie przezroczysta.
2. Podłączyć do maszyny
przewód doprowadzający
wodę, przykręcając go
do odpowiedniego otworu dopływowego,
znajdującego się w tylnej
części pralki, z prawej
strony u góry
(patrz rysunek).
3. Zwrócić uwagę, aby na przewodzie nie było zagięć ani
zwężeń.
! Ciśnienie wody w kurku powinno mieścić się w prze-
dziale podanym w tabeli Danych technicznych (patrz
strona obok).
! Jeśli długość przewodu doprowadzającego wodę jest
niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika.
2. Jeśli podłoga nie
jest idealnie pozioma,
należy skompensować
nierówności, odkręcając
lub dokręcając przednie
nóżki (patrz rysunek); kąt
nachylenia, zmierzony na
górnym blacie pralki nie
powinien przekraczać 2°.
2
! Nigdy nie instalować już używanych przewodów.
! Stosować przewody znajdujące się w wyposażeniu
maszyny.
65 - 100 cm
Podłączenie przewodu odpływowego
Podłączyć przewód
odpływowy, nie zginając
go, do rury ściekowej lub
do otworu odpływowego
w ścianie, które powinny znajdować się na
wysokości od 65 do 100
cm od podłogi;
! Nie używać przedłużaczy ani rozgałęźników.
! Przewód nie powinien być pozginany ani przygnieciony.
! Przewód zasilania elektrycznego może być wymieniany
wyłącznie przez autoryzowanych techników.
Uwaga! Producent nie ponosi żadnej odpowiedzialności
w przypadku nieprzestrzegania powyższych zasad.
Pierwszy cykl prania
PL
ewentualnie oprzeć go na
brzegu zlewu lub wanny,
przymocowując do kranu
prowadnik, znajdujący
się w wyposażeniu (patrz rysunek). Wolny koniec
przewodu odpływowego
nie powinien być zanurzony w wodzie.
! Odradza się stosowanie przewodów przedłużających;
jeśli to konieczne, przewód przedłużający powinien mieć
taką samą średnicę jak oryginalny, a jego długość nie
może przekraczać 150 cm.
Podłączenie elektryczne
Przed włożeniem wtyczki do gniazdka elektrycznego
należy się upewnić, czy:
• gniazdko posiada uziemienie i jest zgodne z
obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne
obciążenie mocy maszyny, wskazane w tabeli Danych
technicznych (patrz obok);
• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych
(patrz obok);
• gniazdko pasuje do wtyczki pralki. W przeciwnym razie
należy wymienić gniazdko lub wtyczkę.
Po zainstalowaniu pralki, przed przystąpieniem do jej
użytkowania, należy wykonać jeden cykl prania ze
środkiem piorącym, ale bez wsadu, nastawiając program 2.
Dane techniczne
ModelIWE 61251
szerokość cm 59,5
Wymiary
Pojemnośćod 1 do 6 kg
Dane prądu
elektrycznego
Dane sieci
wodociągowej
Szybkość
wirowania
Programy kontrolne
zgodnie z przepisami EN 60456
wysokość cm 85
głębokość cm 53,5
dane techniczne umieszczone są na
tabliczce na maszynie
program 2; temperatura 60°C; wykonane
przy 6 kg załadowanej bielizny.
! Nie należy instalować pralki na otwartym powietrzu, na-
wet w osłoniętym miejscu, gdyż wystawienie urządzenia
na działanie deszczu i burz jest bardzo niebezpieczne.
! Po zainstalowaniu pralki gniazdko elektryczne powinno
być łatwo dostępne.
Urządzenie to zostało wyprodukowane
zgodnie z następującymi przepisami EWG:
- 2004/108/CE (o Kompatybilności
Elektromagnetycznej)
- 2002/96/CE
- 2006/95/CE (o Niskim Napięciu)
3
Opis pralki
PL
Panel sterowania
Szuadka na środki piorące
Przycisk
ON/OFF
Pokrętło
PROGRAMÓW
Przycisk
TEMPERATURY
Przycisk
WIROWANIA
Przyciski z
kontrolkami
FUNKCJI
Wyświetlacz
Przycisk z
kontrolką
START/PAUSE
Przycisk
URUCHOMIENIE
OPÓŹNIONE
Szuadka na środki piorące: do dozowania środków
piorących i dodatków (patrz „Środki piorące i bielizna”).
Przycisk ON/OFF : nacisnąć krótko przycisk w celu
włączenia lub wyłączenia maszyny. Kontrolka START/
PAUSE, która pulsuje powoli w kolorze zielonym wskazuje, że maszyna jest włączona. W celu wyłączenia pralki
podczas prania konieczne jest dłuższe przytrzymanie
naciśniętego przycisku, przez około 2 sek.; krótkie lub
przypadkowe naciśnięcie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania
anuluje program prania.
Pokrętło PROGRAMÓW: do ustawiania programów. W
czasie trwania programu pokrętło pozostaje nieruchome.
Przyciski z kontrolkami FUNKCJI: do wyboru dostępnych
funkcji. Kontrolka wybranej funkcji pozostaje zaświecona.
Przycisk WIROWANIA : nacisnąć w celu zmniejszenia
lub całkowitego wyłączenia wirówki – wartość ukazana
zostanie na wyświetlaczu.
Przycisk TEMPERATURY : nacisnąć w celu zmniejs-
zenia lub całkowitego wyłączenia temperatury; wartość
zostanie wskazana na wyświetlaczu.
Przycisk z kontrolką START/PAUSE : kiedy zielo-
na kontrolka pulsuje powoli, nacisnąć przycisk w celu
uruchomienia prania. Po uruchomieniu cyklu kontrolka
świeci w sposób ciągły. W celu wybrania pauzy w praniu
należy nacisnąć ponownie przycisk, kontrolka zacznie
pulsować w kolorze pomarańczowym. Jeśli symbol nie
świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zostało
przerwane, należy ponownie nacisnąć przycisk.
Funkcja stand by
Pralka ta, w myśl nowych norm europejskich związanych
z oszczędnością elektryczną, posiada system auto
wyłączenia (stand by), który włącza się po 30 minutach
nie użytkowania. Ponownie lekko wcisnąć przycisk
ON-OFF i poczekać, aż pralka ponownie włączy się.
Przycisk URUCHOMIENIE OPÓZNIONE : nacisnąc w
celu ustawienia opóźnionego uruchomienia wybranego
programu. Opóźnienie wyświetlone zostanie na ekranie.
4
Wyświetlacz
PL
B
A
Wyświetlacz potrzebny jest w celu programowania maszyny i dostarcza wielu informacji.
W sekcji A wyświetlany jest czas trwania dostępnych programów oraz - w przypadku uruchomionego cyklu - czas
pozostały do jego zakończenia; jeśli został ustawiony URUCHOMIENIE OPÓŹNIONE, zostanie wyświetlony czas
brakujący do włączenia wybranego programu. Ponadto, po naciśnięciu odpowiedniego przycisku, maszyna automatycznie wyswietla temperature i przewidziane maksymalne wartości dla ustawionego programu lub ostatnie wartosci, jeśli są
zgodne z wybranym programem.
W sekcji B wyświetlane są „fazy prania” przewidziane dla wybranego cyklu oraz, jeśli program jest uruchomiony, aktualna
„faza prania”:
Pranie
PłukanieWirowanie
Odprowadzanie wody
W sekcji C umieszczone są, w kolejności od góry do dołu, ikony odnoszące się do „temperatury” , do „Zaprogramowanego startu” i do „wirowania” :
Podświetlony symbol sygnalizuje, że na wyświetlaczu wskazana jest ustawiona wartość „temperatury”.
Podświetlony symbol sygnalizuje, że został ustawiony „URUCHOMIENIE OPÓŹNIONE”.
Podświetlony symbol sygnalizuje, że na wyświetlaczu wskazana jest ustawiona wartość „wirowania”.
C
Symbol zablokowanych drzwiczek
Wlaczony symbol sygnalizuje, ze drzwiczki są zablokowane. Aby uniknąć uszkodzenia pralki, przed przystąpieniem do
otwierania drzwiczek pralki należy odczekać, aż ten symbol zgaśnie.
W celu otwarcia drzwiczek w trakcie wykonywania cyklu należy nacisnąć przycisk START/PAUSE; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek.
5
W jaki sposób wykonać cykl prania
PL
1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk ,
kontrolka START/PAUSE zacznie powoli pulsować w
kolorze zielonym.
Włożyć bieliznę uważając, aby nie przekroczyć
wielkości wsadu wskazanej w tabeli programów na
następnej stronie.
3. DOZOWANIE ŚRODKA PIORĄCEGO. Wysunąć
szuadkę i wsypać detergent do odpowiednich komór
w sposób wyjaśniony w „Środki piorące i bielizna”.
4. ZAMKNĄĆ DRZWICZKI.
5. WYBÓR PROGRAMU. Ustawić żądany program przy
pomocy pokrętła PROGRAMÓW; z nim powiązana
jest temperatura oraz prędkość wirowania, które mogą
zostać zmienione. Na wyświetlaczu pojawi się czas
trwania cyklu.
6. PERSONALIZACJA CYKLU PRANIA.
Przy pomocy odpowiednich przycisków:
Zmienić temperaturę i/lub wirówkę. Maszyna
automatycznie wyświetla temperature i przewidziane
maksymalne wartości dla ustawionego programu
lub ostatnie wartości, jeśli są zgodne z wybranym
programem. Poprzez naciskanie przycisku
stopniowo zmniejsza się temperaturę aż do prania
w zimnej wodzie „OFF”. Naciskając przycisk
stopniowo zmniejsza się wirówkę aż do jej wyłączenia
„OFF”. Dodatkowe naciśnięcie przycisków przywróci
maksymalne wartości przewidywane.
! Funkcje mogą zmieniać zalecane obciążenie i/lub
czas trwania cyklu.
7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk
START/PAUSE. Odpowiednia kontrolka zaświeci się
kolorem zielonym i drzwiczki zostaną zablokowane
(symbol ZABLOKOWANYCH DRZWICZEK świeci
się). W celu zmiany programu w czasie trwania cyklu
należy ustawić pralkę w pauzie naciskając przycisk
START/PAUSE (kontrolka START/PAUSE zacznie
powoli pulsować w kolorze pomarańczowym);
następnie wybrać potrzebny cykl i ponownie nacisnąć
przycisk START/PAUSE.
W celu otwarcia drzwiczek w trakcie wykonywania
cyklu należy nacisnąć przycisk START/PAUSE;
jeśli symbol ZABLOKOWANYCH DRZWICZEK
jest wyłączony możliwe będzie otwarcie drzwiczek
Nacisnąć ponownie przycisk START/PAUSE, aby
uruchomić program od punktu, w którym został
przerwany.
8. KONIEC PROGRAMU. Wskazywany jest
napisem „END” na wyświetlaczu, kiedy symbol
ZABLOKOWANYCH DRZWICZEK wyłączy się,
możliwe będzie otwarcie drzwiczek. Otworzyć
drzwiczki, wyjąć bieliznę i wyłączyć maszynę.
!Jeśli zamierza się anulować uruchomiony juz cykl,
przytrzymać dłużej naciśnięty przycisk . Cykl zostanie
przerwany i maszyna wyłączy się.
Ustawienie opóźnionego rozpoczęcia.
W celu ustawienia opóźnionego rozpoczęcia
wybranego programu należy naciskać odpowiedni
przycisk aż do osiągnięcia żądanego czasu
opóźnienia. Kiedy opcja ta jest aktywna, na
wyświetlaczu pojawia się symbol . W celu usunięcia
opóźnionego uruchomienia należy naciskać przycisk
aż do pojawienia się napisu “OFF”.
Zmiana charakterystyki cyklu.
• Naciskać przycisk w celu uruchomienia funkcji;
zaświeci się kontrolka odpowiadająca przyciskowi.
• Nacisnąć ponownie przycisk w celu wyłączenia
funkcji, kontrolka zgaśnie.
! Jeśli wybrana funkcja nie jest zgodna z wybranym
programem, kontrolka będzie pulsować, a funkcja nie
zostanie uruchomiona.
! Jeśli wybrana funkcja nie jest zgodna z inną,
ustawioną uprzednio, kontrolka odpowiadająca
pierwszej funkcji będzie pulsowała i uruchomiona
zostanie jedynie druga funkcja a kontrolka
uruchomionej funkcji zaświeci się.
6
Programy i funkcje
Tabela programów
Opis programu
Programy
Programy codzienne (Daily)
BAWEŁNA Z PRANIEM WSTĘPNYM: bielizna biała silnie zabrudzona.
1
BIAŁA BAWEŁNA: bielizna biała silnie zabrudzona.
2
BIAŁA BAWEŁNA (1): tkaniny białe i kolorowe, wytrzymałe, mocno zabrudzone.
2
BIAŁA BAWEŁNA (2): tkaniny białe i kolorowe, delikatne, lekko zabrudzone.
2
BAWEŁNA: tkaniny białe i kolorowe, wytrzymałe, mocno zabrudzone.
3
KOLOROWA BAWEŁNA (3): tkaniny białe lekko zabrudzone i delikatne kolorowe.
4
BIAŁE SYNTETYKI: tkaniny kolorowe, wytrzymałe, mocno zabrudzone.
Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od
wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.
Dla wszystkich Instytucji homologacyjnych:
1) Program kontrolny zgodny z normą EN 60456: ustawić program 2, wybierając temperaturę 60°C.
2) Program bawełna, długi: ustawić program 2, wybierając temperaturę 40°C.
3) Program bawełna, krótki: ustawić program 4, wybierając temperaturę 40°C.
Funkcje prania
Płukanie dodatkowe
Wybierając tę opcję zwiększa się skuteczność płukania i
W przypadku wyboru tej opcji ruchy bębna, temperatura
i woda są dostosowywane do niedużego wsadu tkanin
bawełnianych i syntetycznych, o niewielkim stopniu
zabrudzenia (patrz „Tabela programów”). “” możesz
prać szybciej, oszczędzając wodę i energię. Zaleca się
stosować płynny środek do prania, dostosowując jego ilość
do ilości wsadu.
! Funkcji tej nie można włączyć w programach 1, 2, 7, 8, 9,
10, 11, 12, 13, , ,.
zapewnia się maksymalne usuwanie środka piorącego. Jest
przydatne dla włókien szczególnie wrażliwych.
!Nie można jej uruchomić w programach 10, , .
Łatwe prasowanie
Po wybraniu tej opcji pranie oraz wirowanie zostaną
odpowiednio zmodykowane w celu ograniczenia powstawania zagnieceń. Po zakończeniu cyklu pralka wykona
powolne obroty bębna; kontrolka opcji ŁATWE PRASOWANIE oraz kontrolka START/PAUSE będą pulsować (pierwsza
na zielono, druga na pomarańczowo). W celu zakończenia
cyklu należy nacisnąć przycisk START/PAUSE lub przycisk
Funkcja umożliwia oszczędności pod względem
zużywanej energii, nie podgrzewając wody używanej
do prania, co niesie za sobą korzyści zarówno dla
środowiska naturalnego, jak i dla rachunku za prąd.
Wzmocniona siła działania i zoptymalizowane zużycie
wody gwarantują doskonałe rezultaty przy długości
cyklu takiej samej, jak w przypadku cyklu standard. Aby
ŁATWE PRASOWANIE. W programie 8 po zakończeniu
cyklu bielizna pozostanie namoczona, a kontrolka funkcji
„ŁATWE PRASOWANIE” oraz kontrolka START/PAUSE
będą pulsować. W celu odprowadzenia wody i umożliwienia
wyjęcia prania konieczne jest naciśnięcie przycisku START/
PAUSE lub przycisku „ŁATWE PRASOWANIE”.
! Funkcji tej nie można włączyć w programach 7, 10, 11, 12,
13, , .
uzyskać jak najlepsze rezultaty, zalecamy korzystać z
płynu do prania.
!Funkcji tej nie można włączyć w programach 1, 7, 8, 10,
11, 12, 13, , , .
7
Środki piorące i bielizna
1
2
3
PL
Szuadka na środki piorące
Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości
nie poprawia skuteczności prania, lecz przyczynia się do
powstawania nalotów na wewnętrznych częściach pralki i
do zanieczyszczania środowiska.
! Nie stosować środków do
prania ręcznego, ponieważ
tworzą one za dużo piany.
Wysunąć szuadkę i
umieścić w niej środek
piorący lub dodatkowy w
następujący sposób.
przegródka 1: Środek
piorący do prania
wstępnego (w proszku)
przegródka 2: Środek piorący do prania właściwego
(w proszku lub w płynie)
Płynny środek do prania należy wlać dopiero przed
samym uruchomieniem programu.
przegródka 3: Środki dodatkowe
(zmiękczające, itp.)
Środek zmiękczający nie powinien wypływać poza kratkę.
Przygotowanie bielizny
• Podzielić bieliznę do prania według:
- rodzaju tkaniny / symbolu na etykietce.
- kolorów: oddzielić tkaniny kolorowe od białych.
• Opróżnić kieszenie i sprawdzić guziki.
• Nie przekraczać wskazanego ciężaru suchej bielizny:
Tkaniny wytrzymałe: max 6 kg
Tkaniny syntetyczne: max 2,5 kg
Tkaniny delikatne: max 2 kg
Wełna: max 1,5 kg
Jedwab: max 1 kg
Ile waży bielizna?
1 prześcieradło 400-500 gr.
1 poszewka 150-200 gr.
1 obrus 400-500 gr.
1 szlafrok 900-1.200 gr.
1 ręcznik 150-250 gr.
Firanki: włożyć je złożone do poszewki lub do siatkowatego worka. Stosować program 8.
Jeans: przed praniem odwrócić odzież na lewą stronę,
stosować plynny środek do prania. Używać programu 9.
Express: to program przeznaczony do prania lekko
zabrudzonej bielizny w krótkim czasie: trwa on tylko 15
minut i pozwala dzięki temu na zaoszczędzenie energii i czasu. Ustawiając program (10 w temperaturze
30°C) można razem wyprać różnego rodzaju tkaniny (z
wyjątkiem wełny i jedwabiu), przy maksymalnym ładunku
1,5 kg.
Sport Intensive (program 11): został opracowany do
prania tkanin używanych do produkcji odzieży sportowej (dresów, krótkich spodenek itp.) o dużym stopniu
zabrudzenia; dla uzyskania najlepszych rezultatów
prania zaleca się nie przekraczać maksymalnego wsadu
określonego w „Tabela programów”.Sport Light (program 12): został opracowany do prania tkanin używanych do produkcji odzieży sportowej
(dresów, krótkich spodenek itp.) o niewielkim stopniu
zabrudzenia; dla uzyskania najlepszych rezultatów
prania zaleca się nie przekraczać maksymalnego wsadu
określonego w „Tabela programów”. Zaleca się stosowa-
nie płynnych środków do prania, w ilości jak dla połowy
wsadu.
Specjalny Obuwie
prania obuwia sportowego; dla uzyskania najlepszych
rezultatów nie należy prać jednocześnie więcej niż 2 par
obuwia.
(program 13): został opracowany do
System równoważenia ładunku
Przed każdym wirowaniem, aby uniknąć nadmiernych
drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli pomimo kolejnych prób wsad nie
zostanie równomiernie rozłożony, maszyna wykona
wirowanie z prędkością mniejszą od przewidzianej.
W przypadku nadmiernego niezrównoważenia pralka
wykona rozłożenie wsadu zamiast wirowania. Aby
zapewnić lepsze rozłożenie wsadu oraz jego właściwe
zrównoważenie, zaleca się wymieszanie dużych i
małych sztuk bielizny.
Programy specjalne
Wełna: za pomocą programu 7 można prać w pralce
także odzież wełnianą, również tę opatrzoną etykietą
„tylko pranie ręczne” . Aby uzyskać jak najlepsze
rezultaty, należy stosować specjalny środek do prania i
nie przekraczać wsadu 1,5 kg.
Jedwab: stosować odpowiedni program 8 do prania
wszelkiego rodzaju wyrobów z jedwabiu. Zaleca się
stosowanie specjalnego środka piorącego do tkanin
delikatnych.
8
Loading...
+ 16 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
