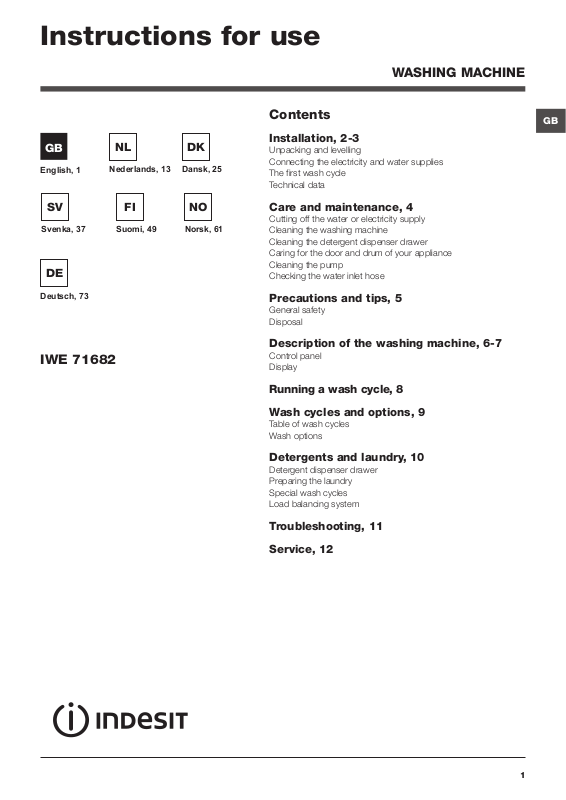

Instructions for use

WASHING MACHINE

English, 1

Svenka, 37

Deutsch, 73

IWE 71682

Nederlands, 13NLDansk, 25

Suomi, 49

Norsk, 61

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal

Description of the washing machine, 6-7

Control panel Display

Running a wash cycle, 8

Wash cycles and options, 9

Table of wash cycles Wash options

Detergents and laundry, 10

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Troubleshooting, 11

Service, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/ herself with its operation and features.

! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

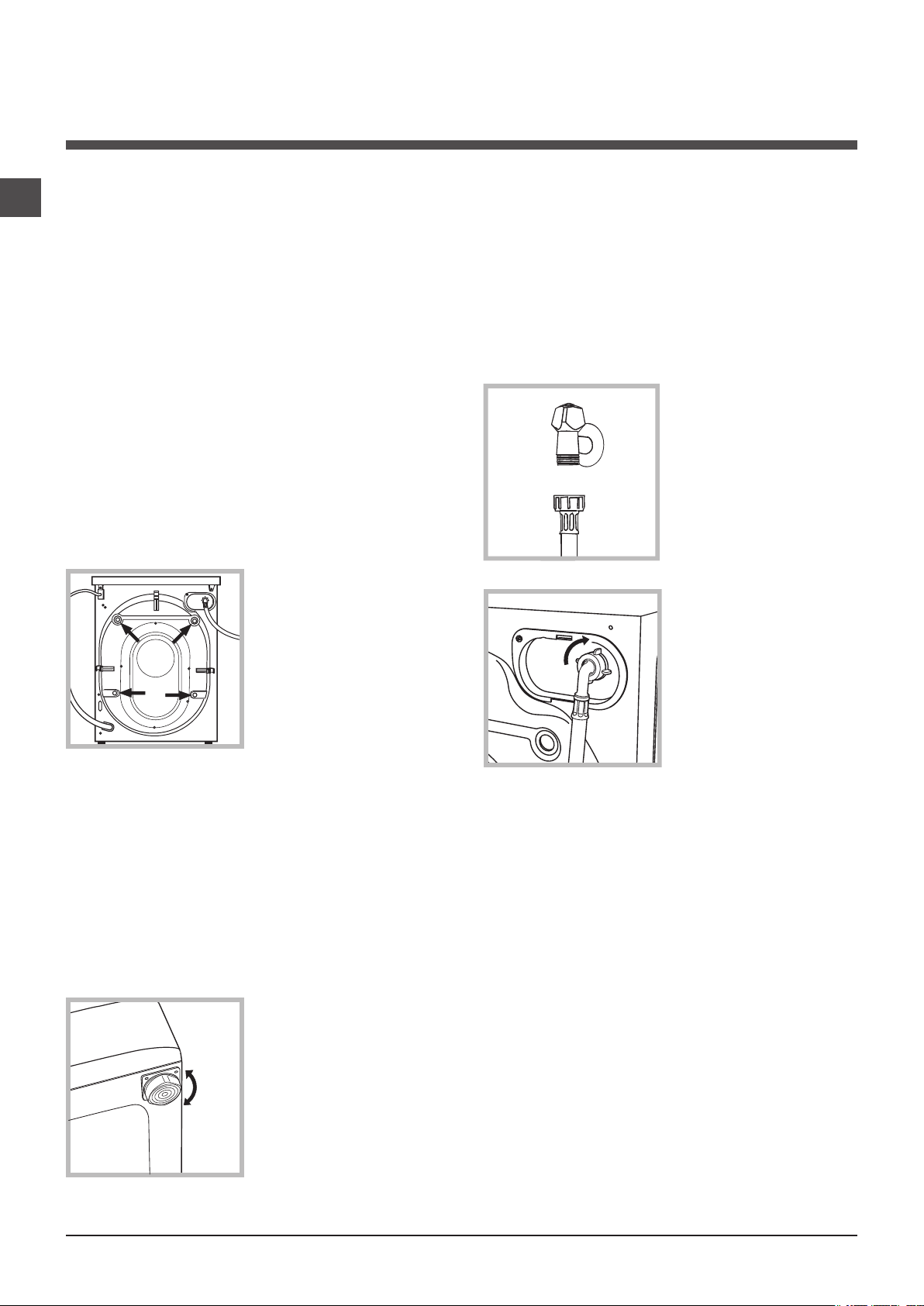

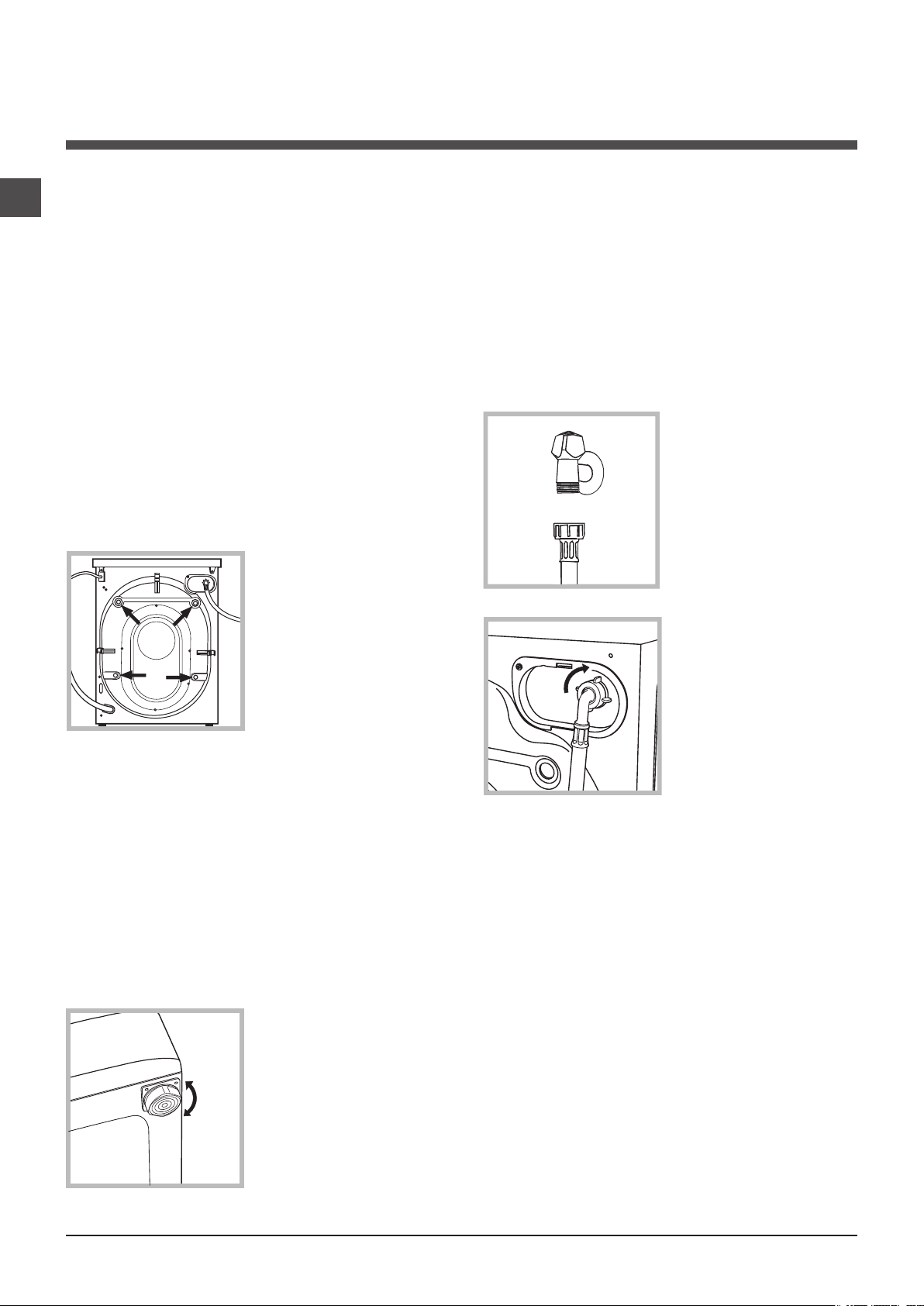

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tap using a ¾ gas threaded connection (see figure). Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top righthand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! Packaging materials should not be used as toys for children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any une-

venness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

! The water pressure at the tap must fall within the values indicated in the Technical details table

(see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 3

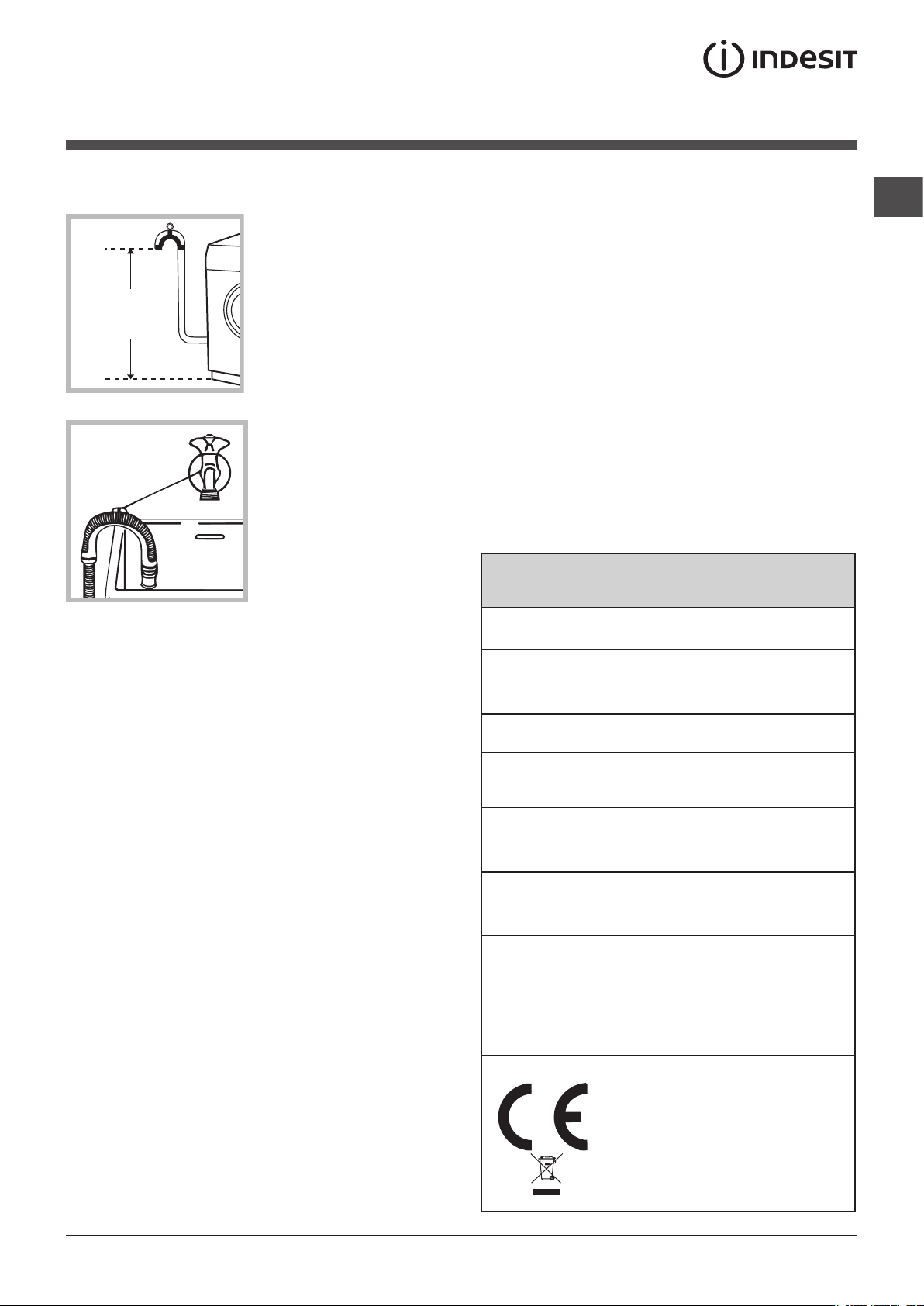

65 - 100 cm

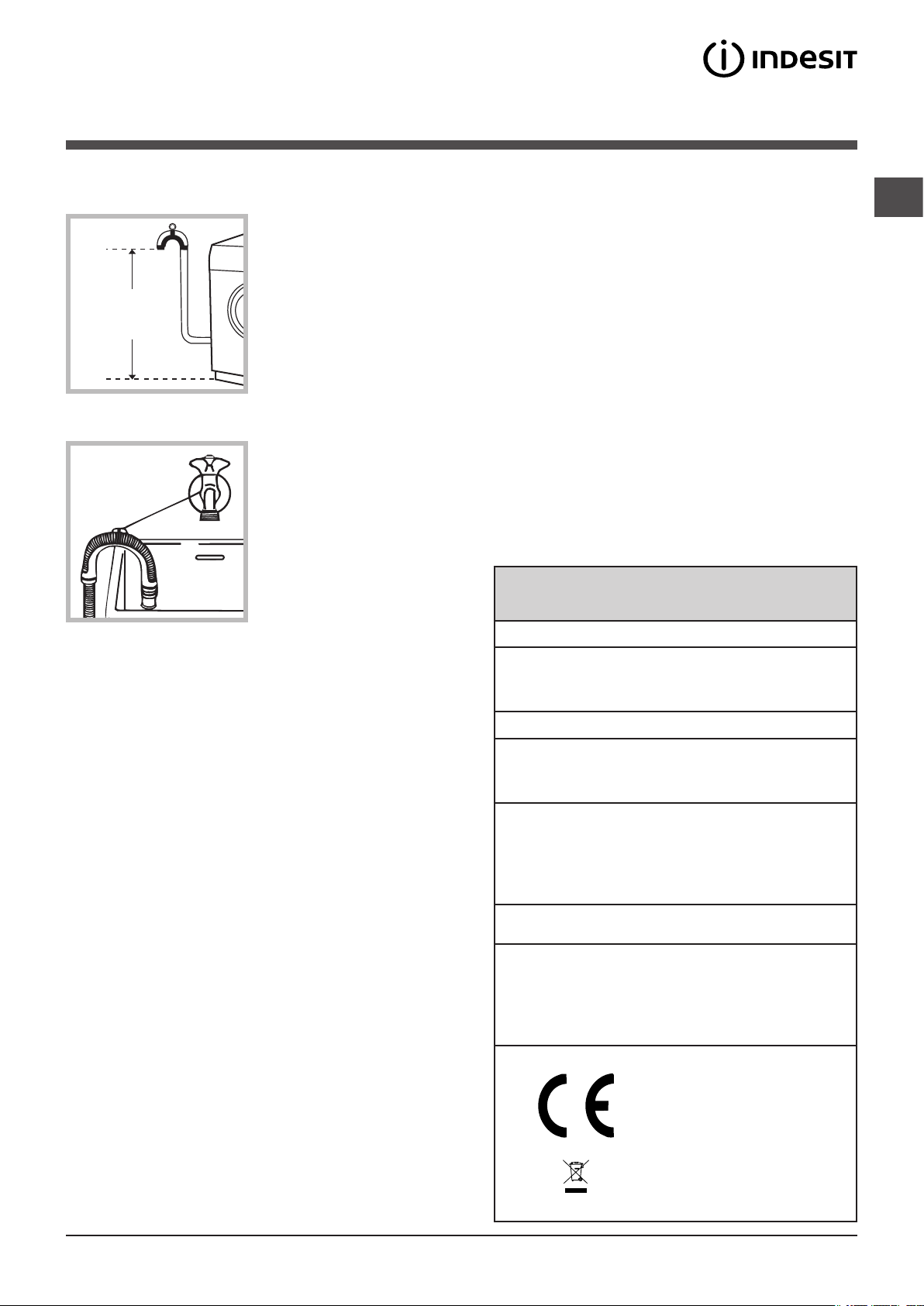

Connecting the drain hose

up to 1600 rotations per minute

Connect the drain

hose, without bending

it, to a drainage duct or

a wall drain located at a

height between 65 and

100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced

by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all

applicable laws;

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical connections

Water connection

IWE 71682 width 59.5 cm

height 85 cm depth 53,5 cm

from 1 to 7 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 52 litres

• the socket is able to withstand the maximum

power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values

indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the

washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the electricity socket must be within easy reach.

Spin speed Test wash

cycles in accordance with directives 1061/2010 and 1015/2010

Programme 3: Cotton standard 60°C. Programme 4: Cotton standard 40°C.

This appliance conforms to the following EC Directives:

- 2004/108/EC dated 03/05/89 (Electromagnetic Compatibility)

- 2012/19/EU

- 2006/95/EC Low Voltage)

Page 4

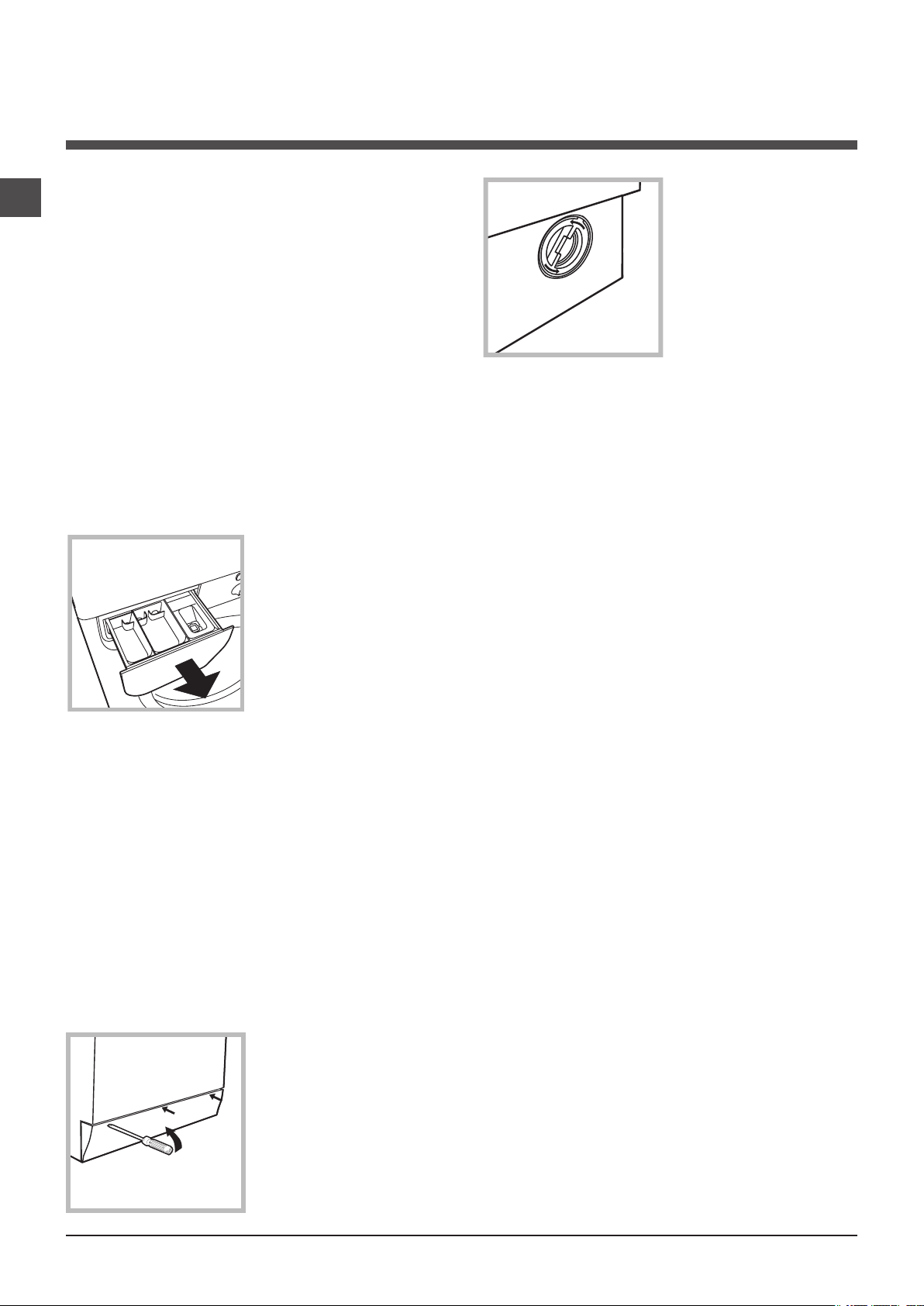

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle.

This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning

it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

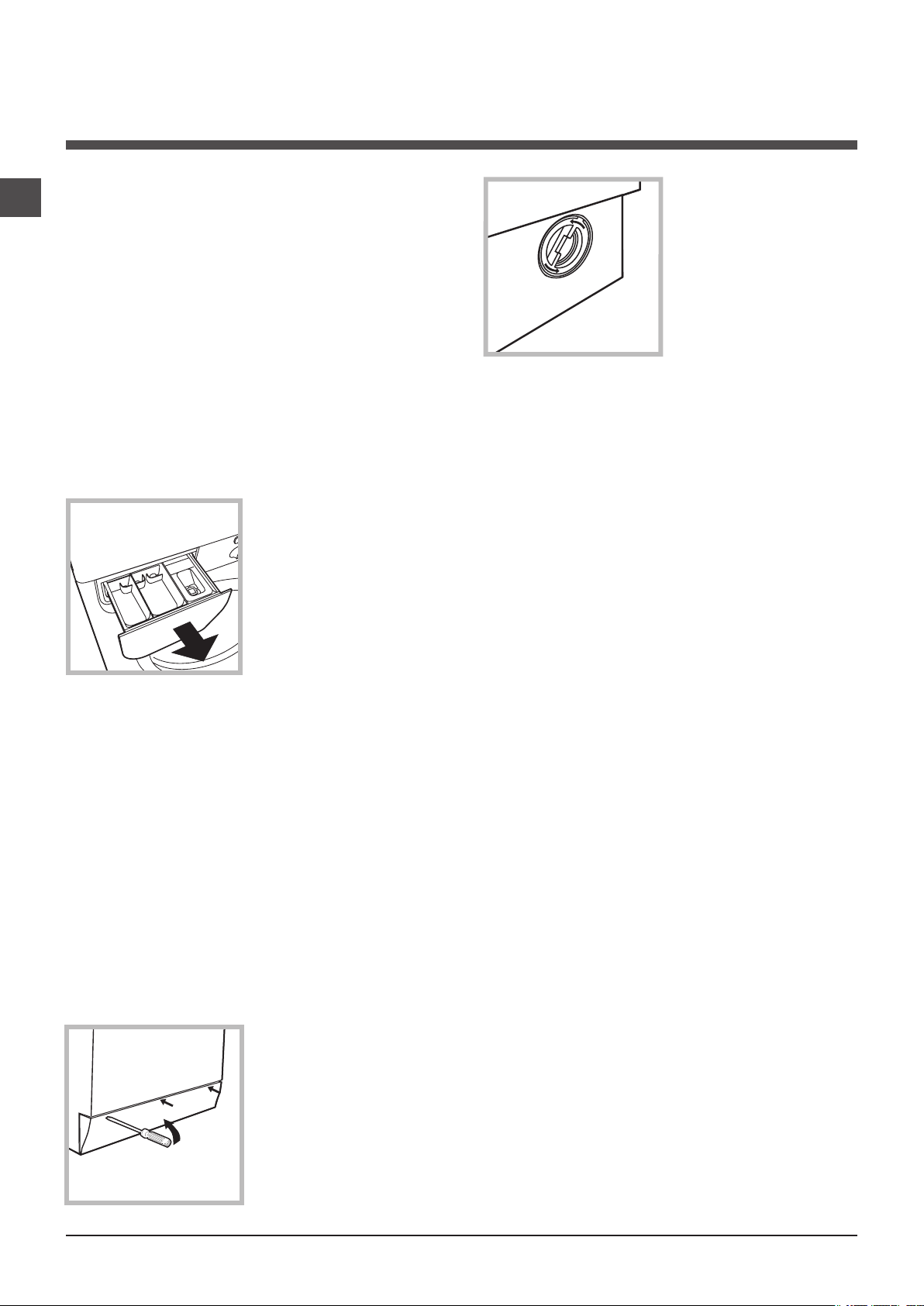

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order

to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 5

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• The washing machine must only be used by adults, in accor-

dance with the instructions provided in this manual.

• Do not touch the machine when barefoot or with wet or

damp hands or feet.

• Do not pull on the power supply cable when unplugging

the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the

machine is in operation.

• Do not touch the drained water as it may reach extremely

high temperatures.

• Never force the porthole door. This could damage the safety

lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circum-

stances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while

it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two

or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make

sure the drum is empty.

The crossed out “wheeled bin” symbol on the product

reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Disposal

• Disposing of the packaging materials: observe local regu-

lations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste Electrical and

Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.

Page 6

Description of the washing machine

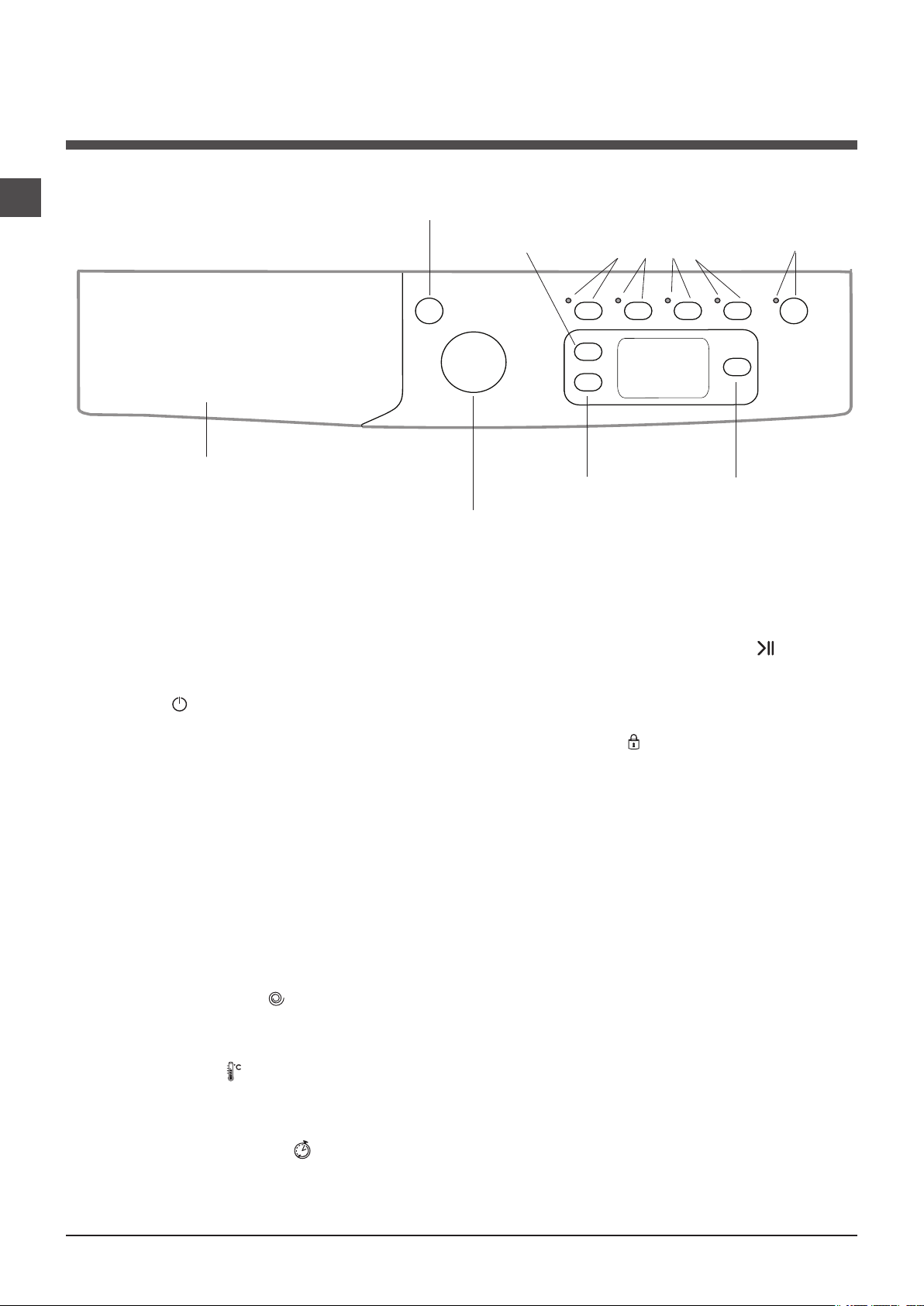

Control panel

Detergent dispenser drawer

ON/OFF

button

WASH CYCLE

knob

TEMPERATURE

Button

SPIN SPEED

Button

OPTION

buttons with indicator lights

DISPLAY

START/PAUSE

button with indicator light

DELAYED START

Button

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and laundry”).

ON/OFF button chine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 2 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE knob: used to set the desired wash cycle

(see “Table of wash cycles”).

OPTION buttons with indicator light: used to select the available options. The indicator light corresponding to the selected option will remain lit.

SPIN button the spin cycle - the value is indicated on the display.

TEMPERATURE button tely exclude the temperature: the value will be shown on the display.

: press this briefly to switch the ma-

: press to reduce or completely exclude

: press to decrease or comple-

START/PAUSE button

green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol door may be opened (wait approximately 3 minutes). To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

with indicator light: when the

is not illuminated, the

DELAYED START button time for the selected wash cycle. The delay time will be shown on the display.

: press to set a delayed start

Page 7

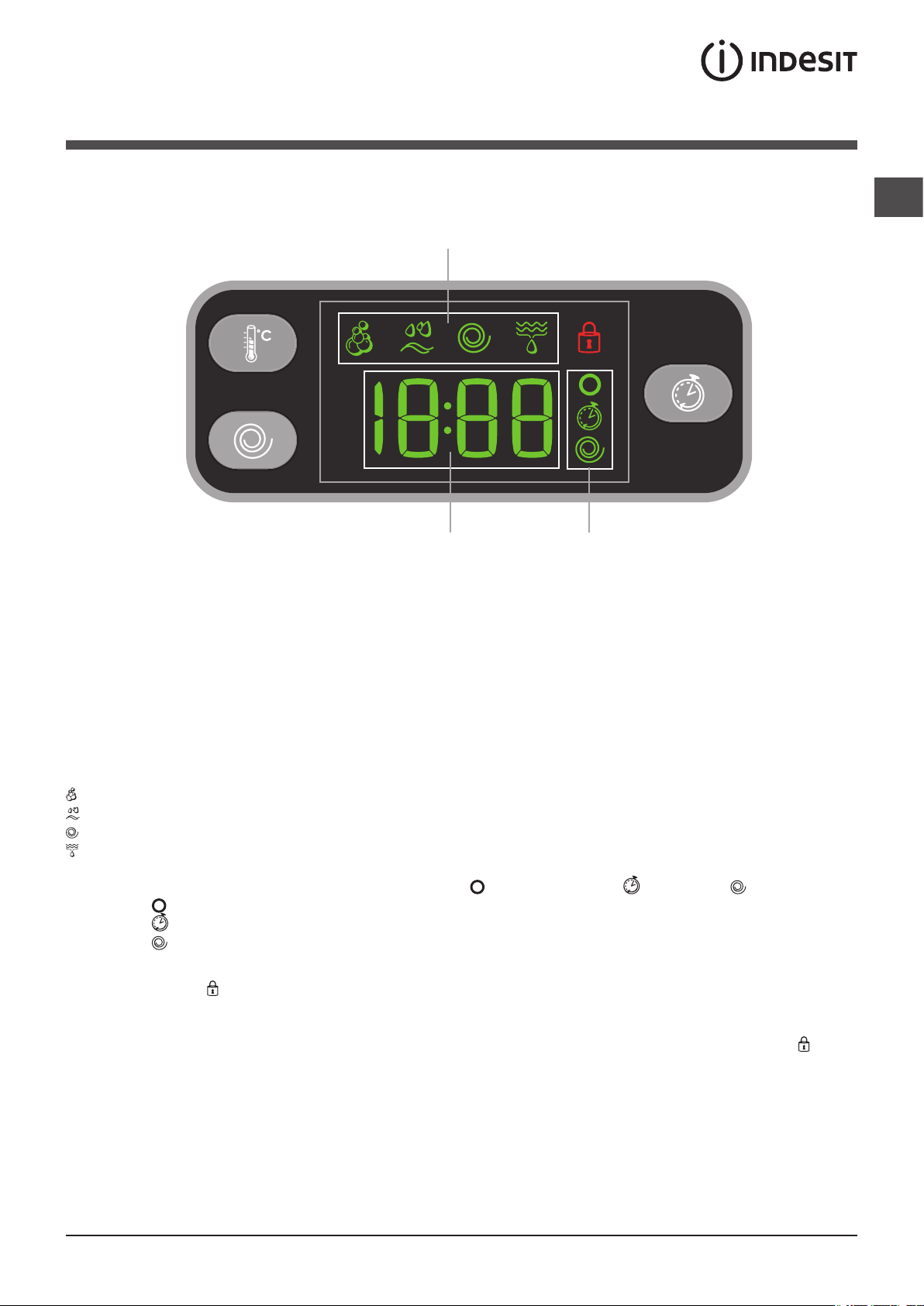

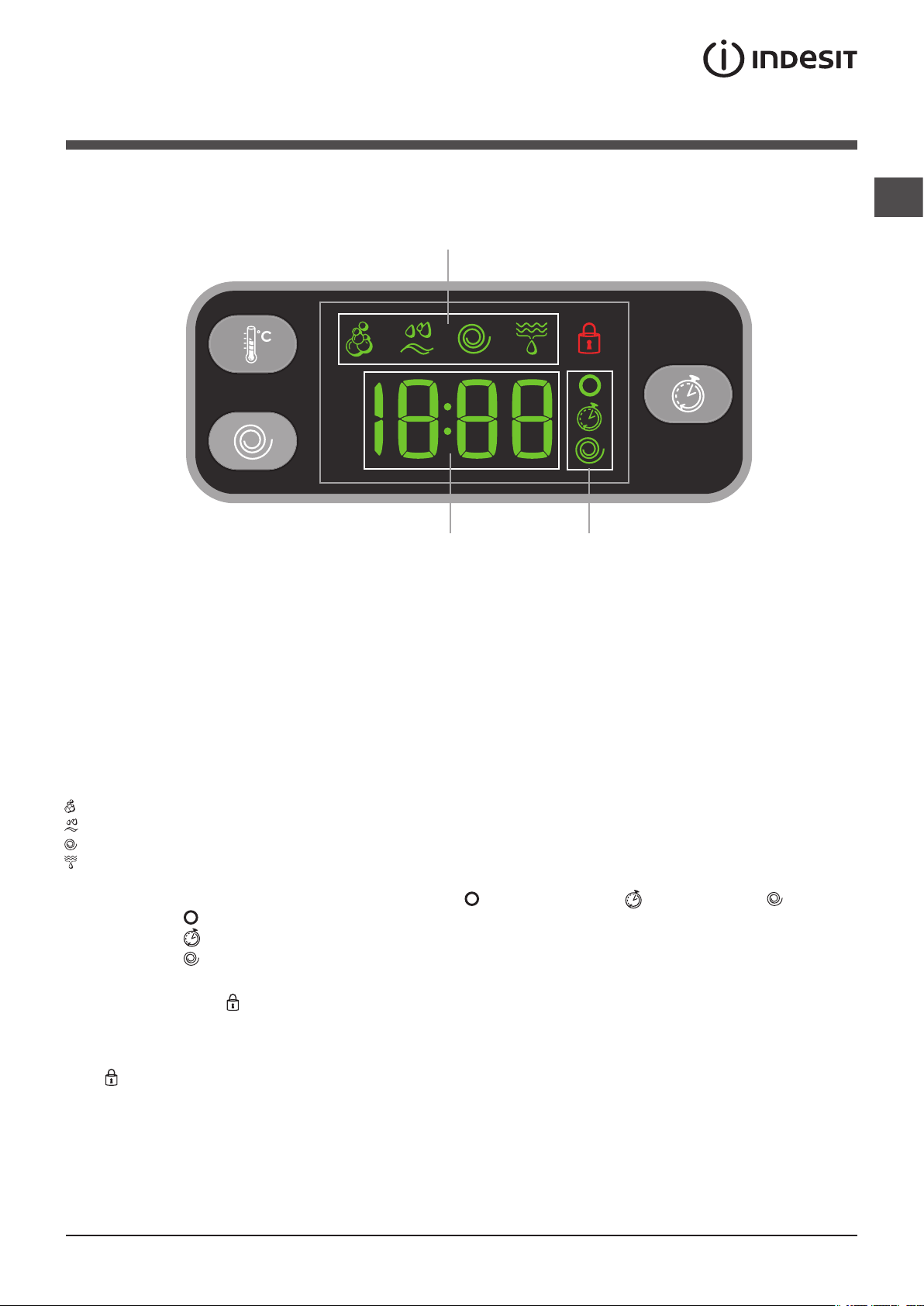

Display

The display is useful when programming the machine and provides a great deal of information.

The duration of the available programmes and the remaining time of a running cycle appear in section A; if the DELAY START option has been set, the countdown to the start of the selected programme will appear. Pressing the relative button, the machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle.

The “programme phases” relative to the selected programme and the “programme phase” of the running programme appear in section B:

Wash

Rinse Spin

Drain

The icons corresponding to “temperature” If the When a “delayed start” has been set, the If the

symbol lights up, the display will visualise the set “temperature” value.

symbol lights up, the display will visualise the set “spin” value.

, “Programmed start” and “spin” appear in section C from top to bottom:

symbol lights up.

Door locked symbol

The lit symbol indicates that the door is locked. To prevent any damage, wait until the symbol turns off before opening the door (wait approximately 3 minutes). To open the door while a cycle is in progress, press the START/PAUSE button; if the

DOOR LOCKED

symbol is switched off the door may be opened (wait approximately 3 minutes).

Page 8

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the button;

the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door.

Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Pull out the

detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents

and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Set the WASH CYCLE

knob to the desired programme; a temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant

buttons:

Modifying the temperature and/or spin speed. The machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the (the “OFF” setting). If these buttons are pressed again, the maximum values are restored.

button, until it is completely excluded

! The options may affect the recommended load value

and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/ PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol be on). To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/PAUSE button again.

To open the door while a cycle is in progress, press

the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened (wait approximately 3 minutes). Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text “END” on the display; when the DOOR LOCKED opened (wait approximately 3 minutes). Open the door, unload the laundry and switch off the machine.

symbol switches off the door may be

will

! If you wish to cancel a cycle which has already begun,

press and hold the and the machine will switch off.

button. The cycle will be stopped

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the display. To remove the delayed start option press the

button until the text “OFF” appears on the display.

Modifying the cycle settings.

• Press the button to enable the option; the indicator light corresponding to the button will switch on.

• Press the button again to disable the option; the indicator light will switch off.

symbol lights up on the

! If the selected option is not compatible with the

programmed wash cycle, the indicator light will flash and the option will not be activated.

! If the selected option is not compatible with another

option which has been selected previously, the indicator light corresponding to the first option selected will flash and only the second option will be activated; the indicator light corresponding to the enabled option will

remain lit.

Page 9

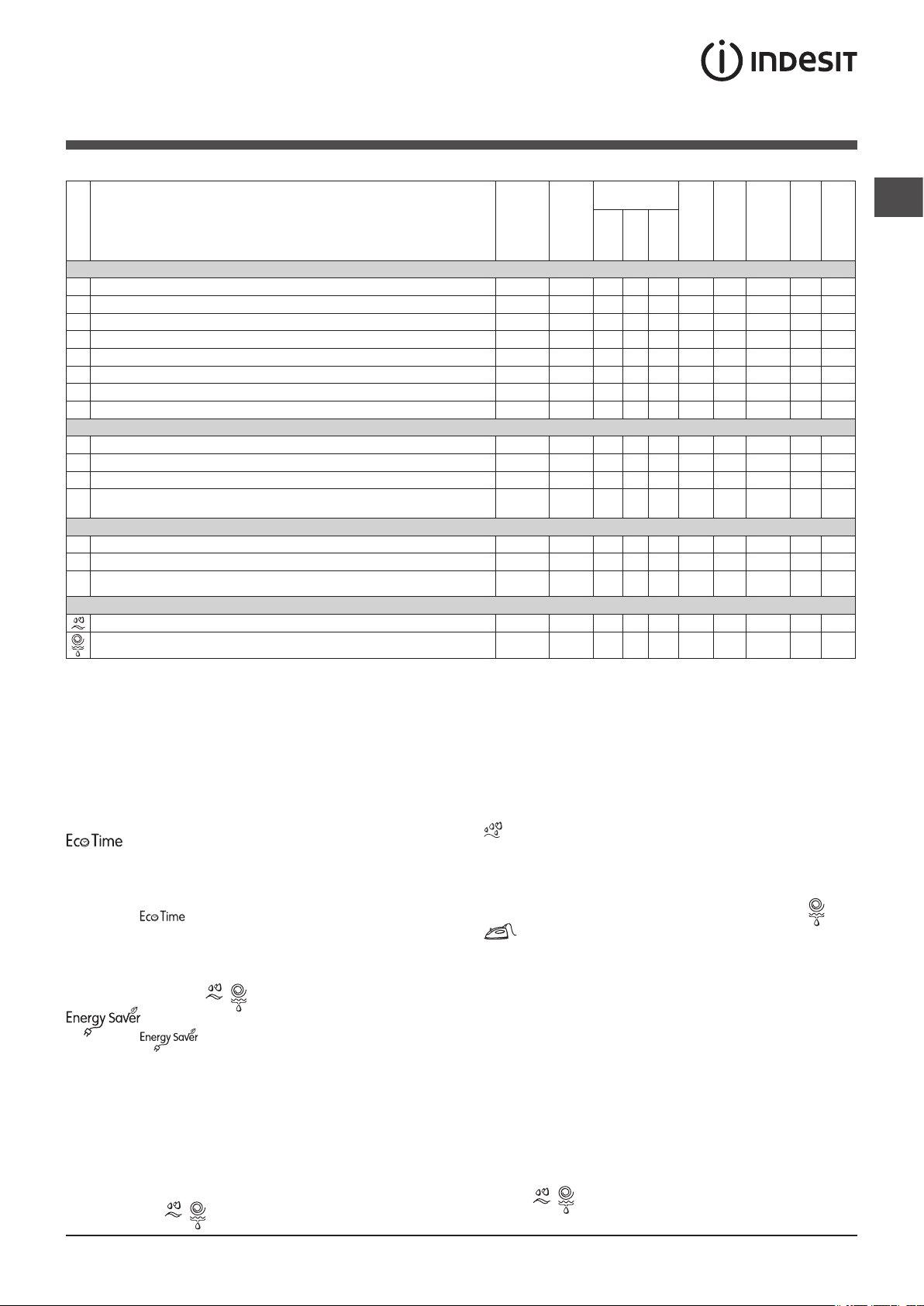

Wash cycles and options

Table of wash cycles

Description of the wash cycle

Wash cycles

Daily

Cotton with prewash: extremely soiled whites. 90° 1600

Cotton: extremely soiled whites. 90° 1600 -

Cotton Standard 60° (1): heavily soiled whites and resistant colours. 60° 1600 -

Cotton Standard 40° (2): lightly soiled whites and delicate colours. 40° 1600 -

Coloured Cottons: lightly soiled whites and delicate colours. 40° 1600 -

Synthetics: heavily soiled resistant colours. 60° 800 -

Synthetics (3): lightly soiled resistant colours. 40° 800 -

Cotton Standard 20°: lightly soiled whites and delicate colours. 20° 1600 - Special

Wool: for wool, cashmere, etc. 40° 800 -

Silk/Curtains: for garments in silk and viscose, lingerie. 30° 0 -

10 Jeans

Express: to refresh lightly soiled garments quickly (not suitable for wool, silk and

clothes which require washing by hand).

Sport 12 Sport Intensive 13 Sport Light

14 Special Shoes

Partial wash cycles

Rinse - 1600 - -

Spin + Drain - 1600 - - - 7 - - - 16‘

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle 3 with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle 4 with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 4 with a temperature of 40°C.

3) Long wash cycle for synthetics: set wash cycle 6; with a temperature of 40°C.

Max.

temp.

Max.

speed

(°C)

(rpm)

40° 800 30° 800 -

30° 600 30° 600 -

30° 600 -

Detergents

Wash

Prewash

  

             

     

 

   

 

Energy

Fabric

softener

2 pairs



Residual

dampness %

Max. load (kg)

7 44 2,21 78 170’ 7 44 2,16 72 160’ 7 44 1,10 52,5 190’ 7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘

3 - - - 75‘ 1,5 71 0,19 31 15‘

3 - - - 85’

3 - - - 60’

Max.

- - - 60’

7 - - - 36‘

kWh

Cycle

Total water lt

consumption

duration

Wash options

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the “Table of wash cycles”). “

” enables you to wash in less time thereby saving water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity. ! It cannot be used with the

, programmes.

The function saves energy by not heating the water used to wash your laundry - an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle. For the best washing results we recommend the usage of a liquid detergent. ! It cannot be used with the 1, 7, 8, 9, 11, 12, 13, 14,

programmes.

1, 2, 7, 8, 9, 10, 11, 12, 13, 14,

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin. ! It cannot be used in conjunction with the 11,

programmes.

Easy iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At the end of the cycle the washing machine will perform slow rotations of the drum; the indicator lights for the EASY IRON and START/PAUSE options will flash (the first one green, the second orange). To end the cycle, press the START/PAUSE button or the EASY IRON button. For the 9 wash cycle, the machine will end the cycle while the laundry is soaking and the EASY IRON and START/PAUSE indicator lights will flash. To drain the water so that the laundry may be removed, press the START/PAUSE button or the EASY IRON button.

! This function may not be used in conjunction with wash cycles

8, 11, 12, 13, 14,

, .

Page 10

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

! Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging.

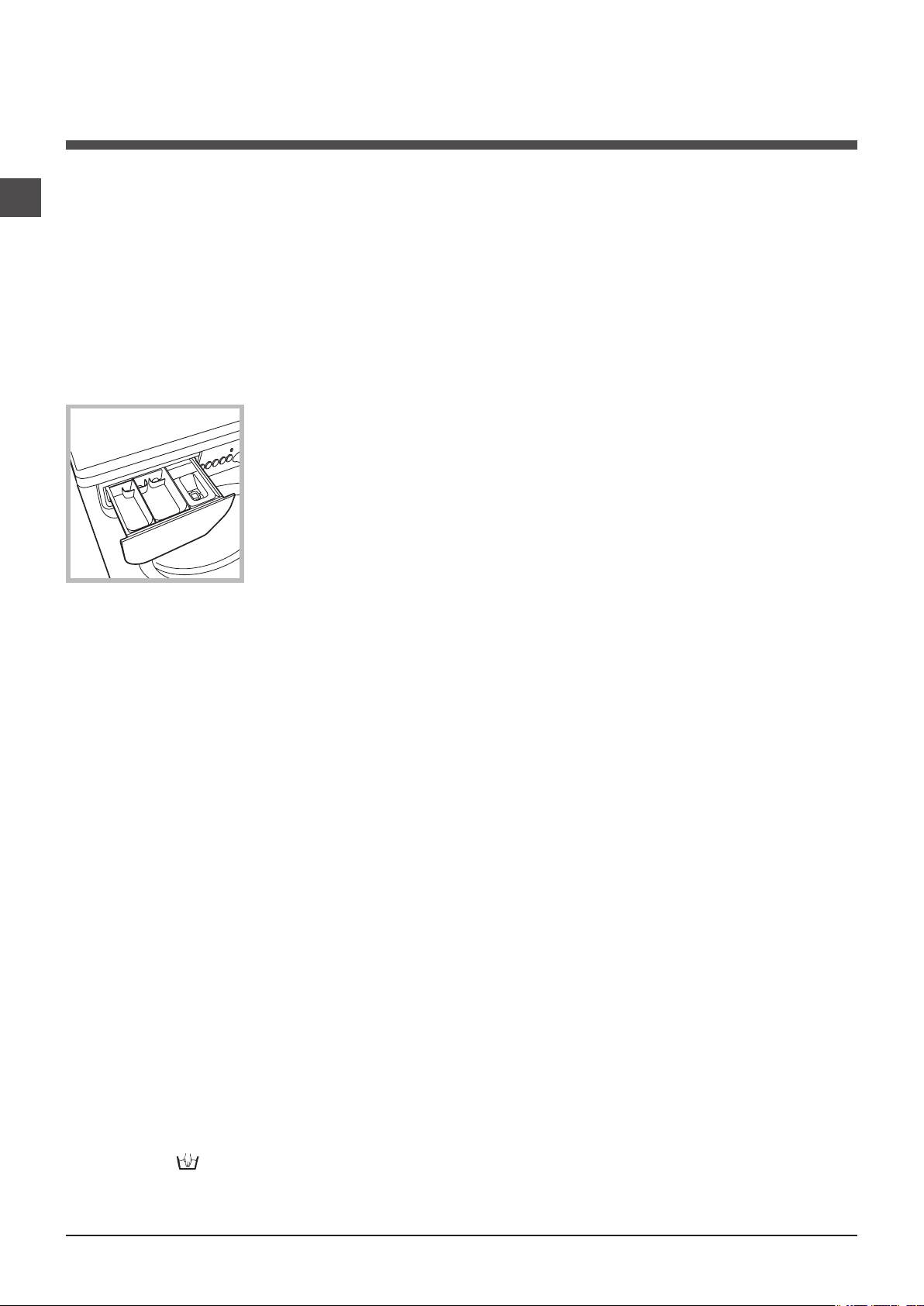

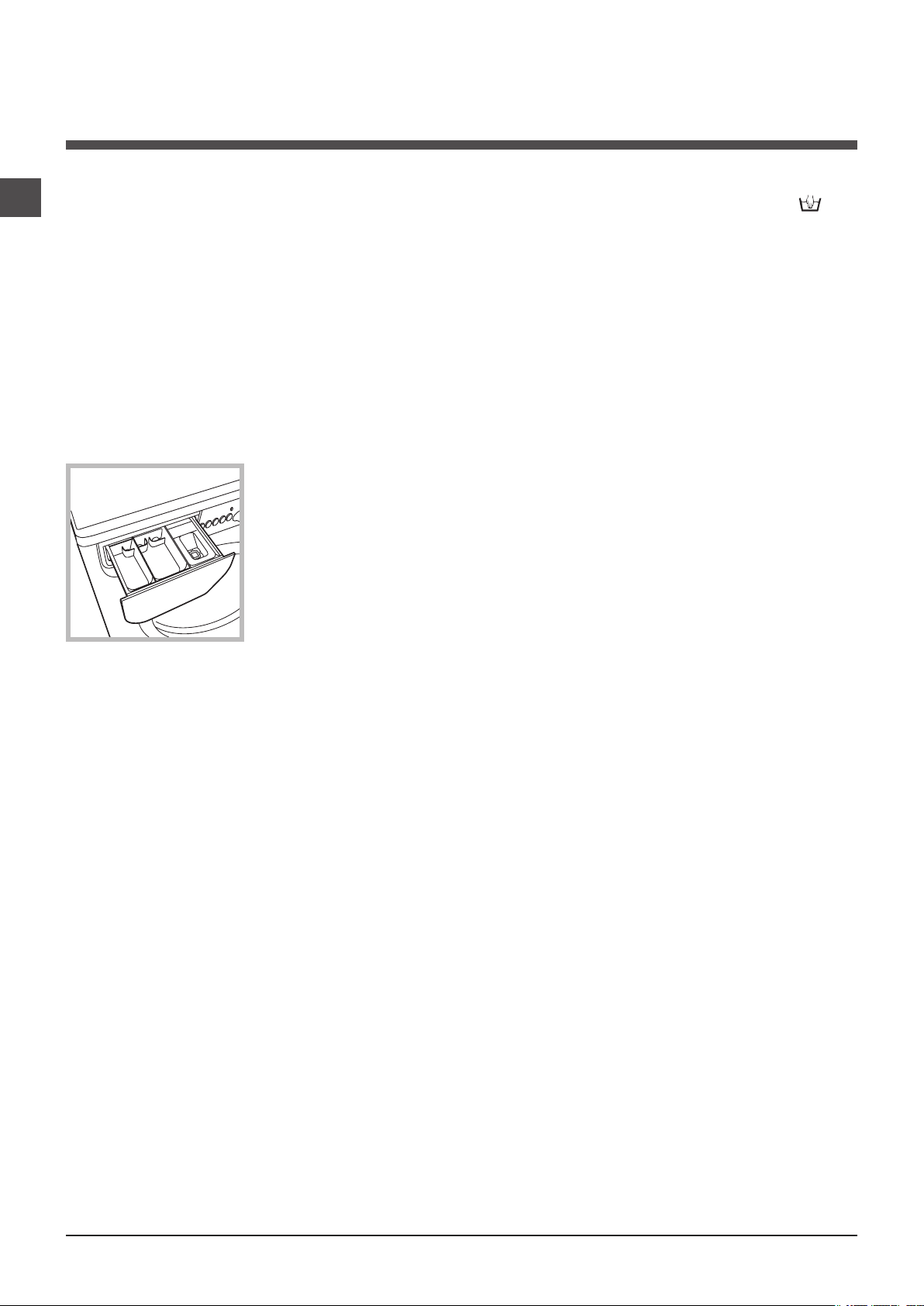

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder) compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the values listed in the “Table of wash

cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Silk: use special wash cycle 9 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 9. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 10. Express: this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and therefore saves both energy and time. By selecting this wash cycle ( 30°C), it is possible to wash different fabrics together (except for wool and silk items), with a maximum load of 1,5 kg. Sport Intensive ( soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. Sport Light ( sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recommend using a liquid detergent and dosage suitable for a half-load. Special Shoes ( shoes; for best results, do not wash more than 2 pairs simultaneously.

wash cycle

12): is for washing heavily

13): is for washing lightly soiled

14): is for washing sports

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Special wash cycles

Cotton Standard 20° (wash cycle 7) ideal for lightly soiled

cotton loads. The effective performance levels achieved at cold temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Wool: all wool garments can be washed using programme 8, even those carrying the “hand-wash only” best results, use special detergents and do not exceed 1,5 kg of laundry.

label. For

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (“H2O” will flash on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Running a wash cycle”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “option” indicator lights and the “start/pause” indicator light flash and an error code appears on the display (e.g.: F-01, F-..).

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually.

• The “Easy iron” option has been activated: To complete the wash cycle, press the START/PAUSE button (see “Wash cycles and options”).

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Page 12

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Gebruiksaanwijzing

WASAUTOMAAT

Nederlands

IWE 71682

Inhoud

Installatie, 14-15

Uitpakken en waterpas zetten Hydraulische en elektrische aansluitingen Eerste wascyclus Technische gegevens

Onderhoud en verzorging, 16

Afsluiten van water en stroom Reinigen van de wasautomaat Reinigen van het wasmiddelbakje Onderhoud van deur en trommel Reinigen van de pomp Controleren van de buis van de watertoevoer

Voorzorgsmaatregelen en advies, 17

Algemene veiligheid Afvalverwijdering

Beschrijving van de wasautomaat, 18-19

Bedieningspaneel Controlelampjes

Het uitvoeren van een wascyclus, 20

Programma’s en functies, 21

Programmatabel Wasfuncties

Wasmiddelen en wasgoed, 22

Wasmiddelbakje Voorbereiden van het wasgoed Speciale programma’s Balanceersysteem van de lading

Storingen en oplossingen, 23

Service, 24

Page 14

Installatie

! Het is belangrijk deze handleiding te bewaren voor latere raadpleging. In het geval u het apparaat verkoopt, of u verhuist, moet het boekje bij de wasautomaat blijven zodat de nieuwe gebruiker de functies en betreffende raadgevingen kan doornemen. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Uitpakken en waterpas zetten

Uitpakken

1. De wasautomaat uitpakken.

2. Controleer of de wasautomaat geen schade

heeft geleden gedurende het vervoer. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

3. Verwijder de 4 schroeven die het apparaat beschermen tijdens het vervoer en de rubberen ring met bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding).

4. Sluit de openingen af met de bijgeleverde

plastic doppen.

5. Bewaar alle onderdelen: mocht de wasau-

tomaat ooit worden vervoerd, dan moeten deze weer worden aangebracht. ! Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Waterpas zetten

1. Installeer de wasautomaat op een rechte en

stevige vloer en laat hem niet steunen tegen een muur, meubel of dergelijke.

2. Als de vloer niet volledig horizontaal is kunt u de onregelmatigheid opheffen door de stelvoetjes aan de voorkant losser of vaster te schroeven (zie afbeelding); de

inclinatiehoek, gemeten ten opzichte van het werkvlak, mag de 2° niet overschrijden. Een correcte nivellering geeft de machine stabiliteit en voorkomt trillingen, lawaai en het zich verplaatsen van de automaat tijdens de werking. In het geval van vloerbedekking of een tapijt regelt u de stelvoetjes zodanig dat onder de wasmachine genoeg plaats is voor ventilatie.

Hydraulische en elektrische aansluitingen

Aansluiting van de watertoevoerbuis

1. Sluit de toevoerbuis aan op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeel-

ding).

Voordat u de wasautomaat aansluit moet u het water laten lopen totdat het helder is.

2. Verbind de watertoevoerbuis aan de wasautomaat door hem op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie afbeelding).

3. Let erop dat er geen knellingen of kronkels in de buis zijn.

! De waterdruk van de kraan moet zich binnen de waarden van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast).

! Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur.

! Gebruik nooit tweedehands buizen.

! Gebruik de buizen die bij het apparaat wor-

den geleverd.

Page 15

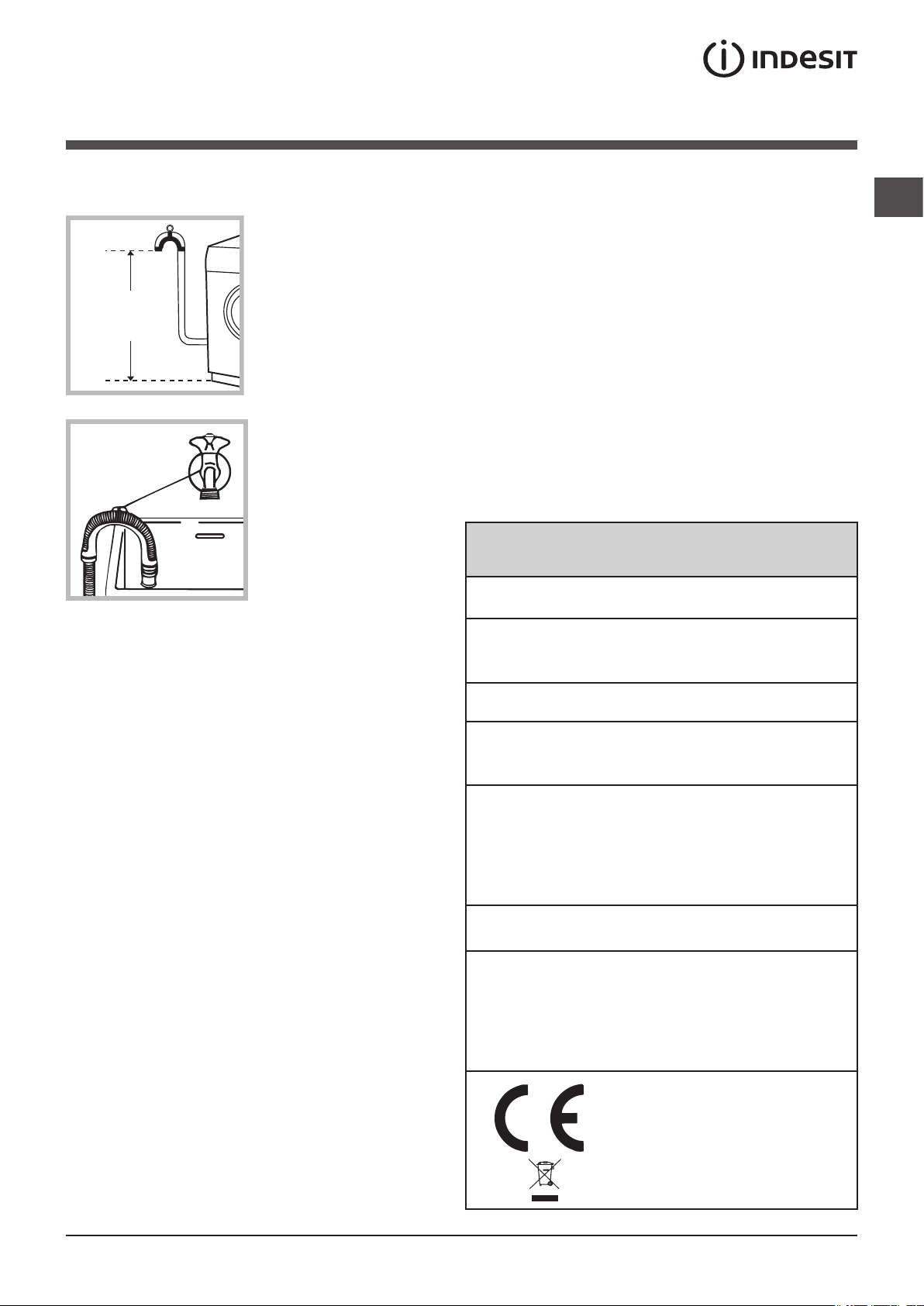

Aansluiting van de afvoerbuis

65 - 100 cm

zie het typeplaatje met de tech-

Verbind de buis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur tussen de 65 en 100 cm van de grond

af of hang hem aan de rand van een wasbak of badkuip, en bind de bijgeleverde steun aan de kraan (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen.

! Het snoer mag niet gebogen of samengedrukt worden.

! De voedingskabel mag alleen door een bevoegde installateur worden vervangen.

Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

Eerste wascyclus

Na de installatie en voor u de wasautomaat in gebruik neemt, dient u een wascyclus uit te voeren met wasmiddel maar zonder wasgoed, op het programma 2.

Technische gegevens

! Gebruik nooit verlengstukken voor de buis; indien dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke buis en mag hij niet langer zijn dan 150 cm.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de

geldende normen;

• het stopcontact het maximum vermogen

van de wasau -tomaat kan dragen, zoals aangegeven in de tabel Technische Gegevens (zie

hiernaast);

• de spanning zich bevindt tussen de waar-

den die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast);

• de contactdoos geschikt is voor de stekker

van de wasautomaat. Indien dit niet zo is moet de stekker of het stopcontact vervangen worden.

! De wasautomaat mag niet buitenshuis worden geïnstalleerd, ook niet op een beschutte plaats, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen.

! Als de wasautomaat is geïnstalleerd moet het stopcontact gemakkelijk te bereiken zijn.

! Gebruik geen verlengsnoeren of dubbelstekkers.

Model

Afmetingen

Vermogen Elektrische

aansluitingen

Aansluiting waterleiding

Snelheid centrifuge

Controleprogramma’s volgens de richtlijnen 1061/2010 en 1015/2010

IWE 71682 breedte cm 59,5

hoogte cm 85 diepte cm 53,5

van 1 tot 7 kg

nische eigenschappen dat op het apparaat is bevestigd

max. druk 1 MPa (10 bar) min. druk 0,05 MPa (0,5 bar) Inhoud trommel 52 liters

tot 1600 toeren per minuu

programma 3; standaardprogramma voor katoen op 60°C. programma 4; standaardprogramma voor katoen op 40°C.

Deze apparatuur voldoet aan de volgende EEC voorschriften:

- 2004/108/CE (Elektromagnetische compatiabiliteit)

- 2012/19/EU

- 2006/95/CE (Laagspanning)

Page 16

Onderhoud en verzorging

Afsluiten van water en stroom

• Sluit na iedere wasbeurt de kraan af. Hiermee beperkt u slijtage van de waterinstallatie van de wasmachine en voorkomt u lekkage.

• Sluit altijd eerst de stroom af voordat u de wasautomaat gaat schoonmaken en gedurende onderhoudswerkzaamheden.

Reinigen van de wasautomaat

De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen.

Reinigen van het wasmiddelbakje

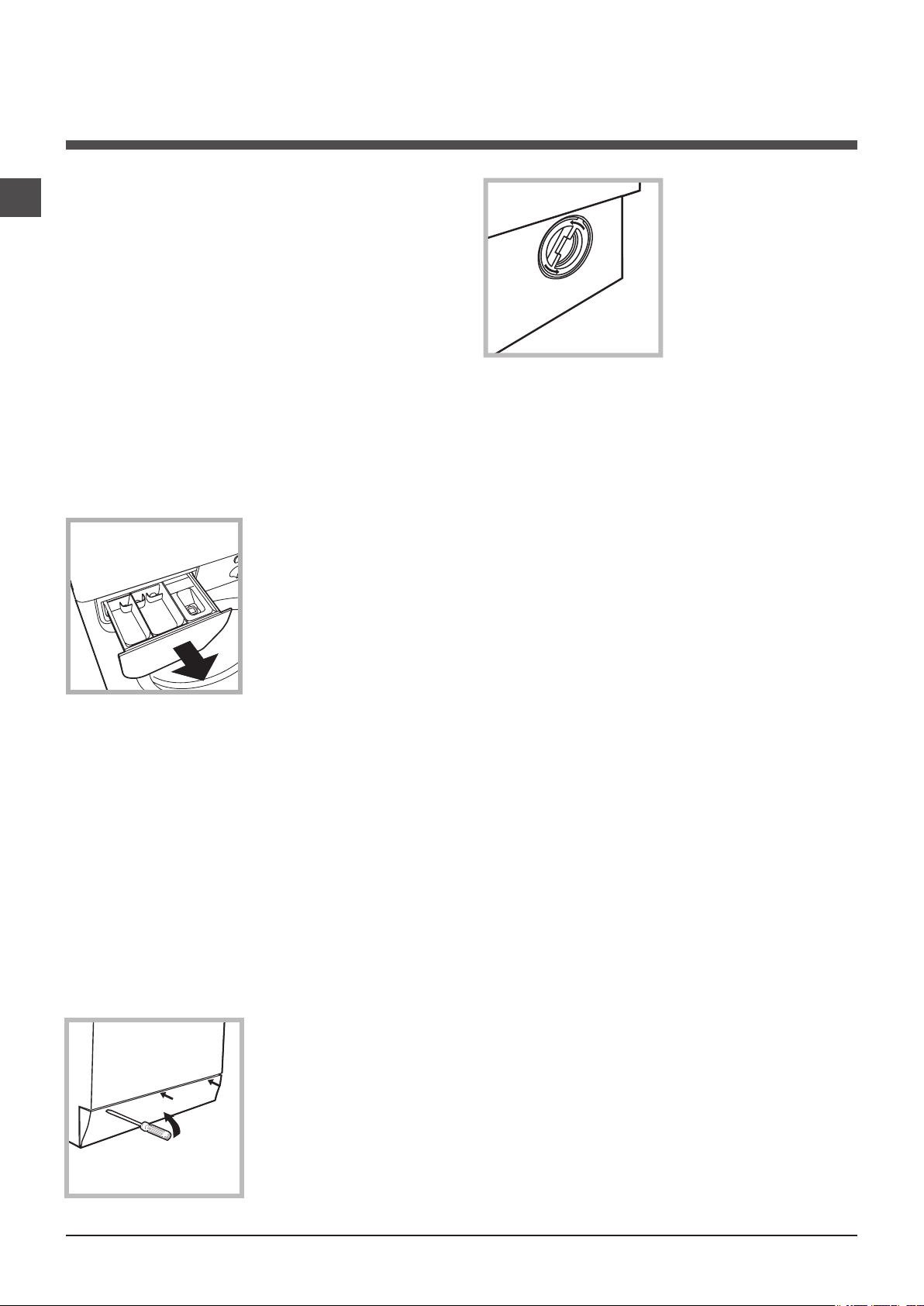

Verwijder het bakje door het op te lichten en naar voren te trekken (zie afbeelding). Was het onder stromend water. Dit moet u regelmatig doen.

2. draai het deksel eraf, tegen de klok in (zie afbeelding): het is normaal dat er een beetje water uit komt;

3. maak de binnenkant goed schoon;

4. schroef het deksel er weer op;

5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Controleren van de buis van de watertoevoer

Controleer minstens eenmaal per jaar de slang van de watertoevoer. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken.

Onderhoud van deur en trommel

• Laat de deur altijd op een kier staan om nare luchtjes te vermijden.

Reinigen van de pomp

De wasautomaat is voorzien van een zelfreinigende pomp en hoeft dus niet te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen.

! Verzeker u ervan dat de wascyclus klaar is en haal de stekker uit het stopcontact.

Toegang tot het voorvakje:

1. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding);

! Gebruik nooit tweedehands buizen.

Page 17

Voorzorgsmaatregelen en advies

! De wasmachine is ontworpen en geproduceerd volgens

de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen.

Algemene veiligheid

• Dit apparaat is uitsluitend ontworpen voor huishoudelijk niet-professioneel gebruik.

•

Dit apparaat mag alleen door kinderen van 8 jaar en ouder, door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of met onvoldoende ervaring of kennis worden gebruikt, mits ze worden begeleid, of wanneer zij toereikende instructies hebben gekregen betreffende het veilige gebruik van het apparaat en mits zij op de hoogte zijn van de betreffende gevaren. Kinderen mogen niet met het apparaat spelen. Onderhoud en reiniging mogen niet door kinderen zonder supervisie worden uitgevoerd

• Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.

• Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker zelf beet te pakken.

• Open het wasmiddelbakje niet terwijl de machine in werking is.

• Raak het afvoerwater niet aan aangezien het zeer heet kan zijn.

• Forceer de deur nooit: het veiligheidsmechanisme dat een ongewild openen van de deur voorkomt, kan beschadigd worden.

• Probeer in geval van storingen nooit zelf de interne mechanismen van de wasautomaat te repareren.

• Zorg ervoor dat kleine kinderen niet te dicht bij de machine komen als deze in werking is.

• De deur kan tijdens het wassen zeer heet worden.

• Als de machine verplaatst moet worden, doe dit dan met twee of drie personen tegelijk en zeer voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar.

• Voordat u het wasgoed in de automaat laadt, moet u controleren of hij leeg is.

“afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale

autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Afvalverwijdering

• Het wegdoen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.

• De Europese Richtlijn 2012/19/EU over Vernieti ging van Electrische en Electronische Apparatuur, vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de

Page 18

Beschrijving van de wasautomaat

Bedieningspaneel

Wasmiddelbakje

ON/OFF

toets

PROGRAMMAKNOP

TEMPERATUUR

toets

CENTRIFUGE

toets

Toetsen met controlelampjes

FUNCTIE

DISPLAY

Toets met controlelampje

START/PAUSE

UITGESTELDE START

toets

Wasmiddelbakje: voor wasmiddelen en wasversterkers

(zie “Wasmiddelen en wasgoed”).

Toets ON/OFF tomaat aan of uit te zetten. Het groene START/PAUSE controlelampje dat langzaam knippert geeft aan dat de wasautomaat aanstaat. Om de wasautomaat tijdens de wascyclus uit te zetten moet u de toets iets langer, circa 2 seconden, ingedrukt te houden. Als u de toets kort, of per ongeluk indrukt zal de wasautomaat niet uitgaan. Als u de wasautomaat tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd.

PROGRAMMAKNOP: voor het instellen van het gewenste programma (zie “Programmatabel”).

Toetsen met controlelampje FUNCTIE: voor het selecteren van de beschikbare functies. Het controlelampje van de gekozen functie zal aanblijven.

Toets CENTRIFUGE erental te verminderen of om de centrifuge in zijn geheel uit te sluiten - de waarde wordt op het display aangegeven.

Toets TEMPERATUUR tuur te verminderen of om met koud water te wassen: de waarde wordt op het display aangegeven.

: druk even op de toets om de wasau-

: druk hierop om het centrifugeto-

: druk hierop om de tempera-

Toets met controlelampje START/PAUSE : als het groene controlelampje langzaam knippert, moet u op de toets drukken om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de toets; het controlelampje wordt oranje en gaat knipperen. Als het symbool circa 3 minuten). Om het programma te hervatten drukt u opnieuw op de toets.

Stand- by modus

Deze wasautomaat beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na 30 minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de ON/OFF toets en wacht tot de wasautomaat weer aangaat.

niet aan is kunt u de deur openen (wacht

Toets UITGESTELDE START uitgestelde start van het gekozen programma in te stellen. De vertraging wordt door het display aangegeven.

: druk hierop om een

Page 19

Display

Het display is nodig om de wasautomaat te programmeren en geeft meerdere soorten informatie.

In de sectie A verschijnt de duur van de beschikbare programma’s en, als de cyclus is gestart, de resterende tijd tot het einde ervan. Indien een UITGESTELDE START is geselecteerd verschijnt de resterende tijd tot aan de start van het geselecteerde wasprogramma. Bovendien verschijnen, na het drukken op de betreffende toets, het apparaat toont automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden of de laatst geselecteerde waarden, mits deze compatibel zijn met het gekozen programma.

In de sectie B verschijnen de “wasfases” voor de geselecteerde cyclus en, als het programma reeds is gestart, de lopende “wasfase”.

Hoofdwas

Spoelen Centrifuge Waterafvoer

In de sectie C staan, van boven naar onder, de symbolen betreffende de “temperatuur” de “centrifuge” Het verlichte symbool Het verlichte symbool Het verlichte symbool

geeft aan dat op het display de waarde van de ingestelde “temperatuur” wordt getoond. geeft aan dat er een “UITGESTELDE START” is ingesteld. geeft aan dat op het display de waarde van de ingestelde “centrifuge” wordt getoond.

, de “UITGESTELDE START” en

Symbool Deur geblokkeerd Het verlichte symbool geeft aan dat de deur is geblokkeerd. Om schade te voorkomen moet u wachten tot het symbool uitgaat voordat u de deur van de wasautomaat opent (wacht circa 3 minuten).

Om de deur te openen terwijl de cyclus bezig is, drukt u op de START/PAUSE toets. Als het symbool DEUR GEBLOKKEERD

uit is kunt u de deur openen (wacht circa 3 minuten).

Page 20

Het uitvoeren van een wascyclus

1. DE WASAUTOMAAT AANZETTEN. Druk op de toets langzaam knipperen.

2. HET WASGOED INLADEN. Open de deur. Laad het wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden aangegeven in de programmatabel op de volgende bladzijde.

3. WASMIDDEL DOSEREN. Trek het bakje naar buiten en doe het wasmiddel in de speciale bakjes, zoals aangegeven in “Wasmiddelen en wasgoed”.

4. SLUIT DE DEUR.

5. KIES HET PROGRAMMA. Stel het gewenste programma in met de PROGRAMMAKNOP; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op het display verschijnt de duur van de cyclus.

6. DE WASCYCLUS AANPASSEN. Druk op de speciale toetsen:

centrifuge. Het apparaat toont automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden of de laatst geselecteerde waarden, mits deze compatibel zijn met het gekozen programma. Door op de toets temperatuur langzaamaan verlagen, tot aan de koude wascyclus “OFF”. Door op de toets u het toerental van de centrifuge langzaamaan verlagen, tot aan de complete uitsluiting “OFF”. Als u nogmaals op de toetsen drukt zult u op de maximaal toegestane waarden terugkeren.

. Het groene controlelampje START/PAUSE zal

Wijzigen van de temperatuur en/of de

te drukken kunt u de

te drukken kunt

! De functies kunnen van invloed zijn op de aanbevolen

washoeveelheid en/of de duur van de cyclus.

7. HET PROGRAMMA STARTEN. Druk op de toets START/PAUSE. Het betreffende controlelampje zal aangaan met een groen licht en de deur wordt geblokkeerd (het symool DEUR GEBLOKKEERD aan). Om een programma te wijzigen terwijl de cyclus bezig is moet u de wasautomaat pauzeren door middel van de toets START/PAUSE (het controlelampje START/ PAUSE gaat langzaam knipperen met een oranje licht); selecteer daarna de gewenste cyclus en druk opnieuw op de toets START/PAUSE.

Om de deur te openen terwijl de cyclus bezig is, drukt

u op de START/PAUSE toets. Als het symbool DEUR GEBLOKKEERD circa 3 minuten). Druk nogmaals op de START/PAUSE toets om het programma te hervatten vanaf het punt dat het werd onderbroken.

8. EINDE VAN HET PROGRAMMA. De tekst “END” verschijnt op het display. Als het symbool DEUR GEBLOKKEERD (wacht circa 3 minuten). Open het deurtje, laad het wasgoed uit en schakel het apparaat uit.

uit is kunt u de deur openen (wacht

uitgaat kunt u de deur openen

! Als u een reeds gestarte cyclus wilt annuleren drukt u

langere tijd op de toets en het apparaat gaat uit.

. De cyclus wordt onderbroken

Een uitgestelde start instellen.

Om de uitgestelde start van het gekozen programma in te stellen drukt u op de betreffende toets totdat u de gewenste vertraging heeft bereikt. Als deze optie is geactiveerd verschijnt op het display het symbool Om de uitgestelde start te annuleren drukt u net zolang

op de toets tot op het display de tekst OFF verschijnt.

De eigenschappen van de cyclus wijzigen.

• Druk op de toets om de functie te activeren. Het controlelampje dat bij de toets hoort gaat aan.

• Druk nogmaals op de toets om de functie te deactiveren. Het controlelampje gaat uit.

! Als de gekozen functie niet geschikt is voor het

ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd.

! Als de geselecteerde functie niet compatibel is met een

optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het

controlelampje van de geactiveerde functie zal aangaan.

Page 21

Programma’s en functies

Programmatabel

Beschrijving van het Programma

Programma’s

Dagelijkse was (

Katoen met voorwas: zeer vuile witte was.

Katoen: Zeer vuile witte was. Standaardprogramma voor katoen op

bont wasgoed.

Standaardprogramma voor katoen op

fijne was.

Katoen bont delicaat: niet zo vuile witte en bonte was.

Synthetisch: zeer vuile kleurvaste bonte was.

Synthetisch (3): niet zo vuile kleurvaste bonte was.

Standaardprogramma voor katoen op Speciale was (

Wol: voor wol, kasjmier, etc.

Zijde/Gordijnen: voor zijde, viscose, lingerie.

10 Jeans

Express: voor het snel opfrissen van niet zo vuil wasgoed

(niet geschikt voor wol, zijde en handwas).

Sport

Sport Intensief Sport Licht

Sport Schoenen

Delprogramma’s

Spoelen Centrifugeren

De duur van de cyclus die wordt aangegeven op het display of op de gebruiksaanwijzing is een geschatte waarde die wordt gecalculeerd bij standaard omstandigheden. De effectieve tijd kan variëren aan de hand van talloze factoren zoals temperatuur en druk van de watertoevoer, de kamertemperatuur, de hoeveelheid wasmiddel, de hoeveelheid en type lading, de balancering van de was en de geselecteerde aanvullende opties.

1) Controleprogramma volgens de directive 1061/2010: selecteer het programma 3 met een temperatuur van 60°C.

Dit is de geschiktste cyclus voor het wassen van een middelmatig vuile lading katoenen wasgoed. Het is ook de efficiëntste cyclus v.w.b. het gecombineerde verbruik van energie en water, voor wasgoed dat op 60°C kan worden gewassen. De effectieve wastemperatuur kan verschillen van de temperatuur die wordt aangegeven.

2) Controleprogramma volgens de directive 1061/2010: selecteer het programma 4 met een temperatuur van 40°C.

Dit is de geschiktste cyclus voor het wassen van een middelmatig vuile lading katoenen wasgoed. Het is ook de efficiëntste cyclus v.w.b. het gecombineerde verbruik van energie en water, voor wasgoed dat op 40°C kan worden gewassen. De effectieve wastemperatuur kan verschillen van de temperatuur die wordt aangegeven.

Voor alle Test Institutes:

2) Programma katoen lang: selecteer het programma 4 met een temperatuur van 40°C.

3) Programma synthetisch lang: selecteer het programma 6 met een temperatuur van 40°C.

Daily)

Special)

Afpompen

60° (1):

zeer vuil wit en kleurecht

40° (2):

niet zo vuile witte en bonte

20°:

niet zo vuile witte en bonte fijne was.

Maximale

Temp

Maximaal

toerental

(toeren per

(°C)

90° 1600 90° 1600 -

60° 1600 -

40° 1600 40° 1600 -

60° 800 40° 800 20° 1600 -

40° 800 30° 0 40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

minuut)

- 1600 - -

- 1600 - - - 7 - - - 16‘

Wasmiddel

Wassen

Voorwas

  

 

       

     

 

   

 

Maxi-

male

lading

(kg)

Wasver-



zachter

Max. 2

Overgebleven

vochtigheid %

7 44 2,21 78 170’ 7 44 2,16 72 160’

7 44 1,10 52,5 190’

7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘

3 - - - 75‘ 1,5 71 0,19 31 15‘

3 - - - 85‘

3 - - - 60‘

- - - 60‘

paar.

7 - - - 36‘

ik kWh

Totaal water lt

Energieverbru-

Wasfuncties

Extra Spoelen

Als u deze optie selecteert zullen de mechanische beweging, de temperatuur en het water geoptimaliseerd worden voor een beperkte lading van niet zo vuil katoenen en synthetisch wasgoed (zie “Programmatabel”). Met “

” kunt u wassen in een kortere tijd en kunt u water en energie besparen. We raden u aan een hoeveelheid vloeibaar wasmiddel te gebruiken die voldoet voor een halve lading. ! Deze optie kan niet worden geactiveerd bij de programma’s

1, 2, 7, 8, 9, 10, 11, 12, 13, 14, ,

De functie draagt bij aan energiebesparing door het voor het wassen van het wasgoed niet te verwarmen: een voordeel voor zowel het milieu als de energierekening. De versterkte werking en het geoptimaliseerde waterverbruik garanderen uitstekende resultaten met een gelijke gemiddelde tijdsduur als een standaardcyclus. Om betere wasresultaten te verkrijgen, wordt het gebruik van een vloeibaar wasmiddel aanbevolen. ! Deze optie kan niet worden geactiveerd bij de programma’s 1, 7, 8, 9, 11, 12, 13, 14, ,

Door deze functie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is vooral nuttig bij personen met een gevoelige huid.

! Deze optie kan niet worden geactiveerd bij de programma’s

11,

Gemakkelijker strijken

Als u deze functie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden gevormd. Aan het einde van de wascyclus zal de wasautomaat de trommel langzaam laten ronddraaien. De controlelampjes van de optie GEMAKKELIJKER STRIJKEN en die van START/PAUSE gaan knipperen (de eerste groen, de tweede oranje). Om de cyclus te beëindigen drukt u op de START/PAUSE toets of op de toets GEMAKKELIJKER STRIJKEN. Bij het cyclus 9 beëindigt de wasautomaat de cyclus door het wasgoed in de week te laten staan. Het controlelampjes van de functie GEMAKKELIJKER STRIJKEN en START/PAUSE gaan knipperen. Om het water af te voeren en de was uit de automaat te halen moet u op de START/PAUSE toets drukken of op de toets GEMAKKELIJKER STRIJKEN.

! Deze optie kan niet worden geactiveerd bij de programma’s

8, 11, 12, 13, 14, ,

Duur cyclus

Page 22

Wasmiddelen en wasgoed

Wasmiddelbakje

Een goed wasresultaat hangt ook af van de juiste dosis wasmiddel: te veel wasmiddel maakt het wassen niet beter. Het wasmiddel blijft aan de binnenzijde van de wasautomaat zitten en zorgt voor het vervuilen van het milieu.

! Gebruik nooit wasmiddelen voor handwas aangezien die

te veel schuim vormen.

! Gebruik waspoeder voor witte katoenen was, voor de

voorwas en voor het wassen op temperaturen van meer dan 60°C.

! Volg de aanwijzingen op de wasmiddelverpakking.

Trek het laatje naar voren en giet het wasmiddel of de wasversterker er als volgt in:

bakje 1: Wasmiddel voor voorwas (poeder) bakje 2: Wasmiddel voor hoofdwas (poeder of vloeibaar)

Het vloeibare wasmiddel moet vlak voor de start in het bakje worden gegoten.

bakje 3: Wasversterkers (wasverzachter, enz.)

De wasverzachter mag niet boven het roostertje uitkomen.

Voorbereiden van het wasgoed

• Verdeel het wasgoed volgens:

- het soort stof / het symbool op het etiket.

- de kleuren: scheid de bonte was van de witte was.

• Leeg de zakken en controleer de knopen.

• Overschrijd het aangegeven gewicht, berekend voor

droog wasgoed, nooit: zie “Programmatabel”.

Hoeveel weegt wasgoed?

1 laken 400-500 g. 1 sloop 150-200 g. 1 tafelkleed 400-500 g. 1 badjas 900-1200 g. 1 handdoek 150-250 g.

Speciale programma’s

Standaardprogramma voor katoen op 20°C (program- ma 7) ideaal voor een lading vuil katoen. De optimale

prestaties, zelf met koud water, die kunnen worden vergeleken met een wascyclus op 40°C, worden gegarandeerd door een mechanische werking die de snelheid varieert met herhaaldelijke en zeer dicht op elkaar liggende piekvariaties.

Wol: met het programma 8 is het mogelijk alle wollen kledingstukken in de wasautomaat te wassen, ook die met het etiket “alleen handwas” dient u een specifiek wasmiddel te gebruiken en nooit de 1,5 kg wasgoed te overschrijden. Zijde: gebruik het speciale programma 9 om alle zijden kledingstukken te wassen. We raden u aan een speciaal wasmiddel voor fijne was te gebruiken. Gordijnen: vouw de gordijnen en doe ze in de bijgeleverde zak. Gebruik het programma 9. Jeans: draai de kledingstukken binnenstebuiten voor u ze wast en gebruik een vloeibaar wasmiddel. Gebruik het programma 10. Express: is bedoeld voor het snel wassen van niet zo vuil wasgoed: het duurt slechts 15 minuten en bespaart dus elektriciteit en tijd. Met het programma (11 op 30 °C) kunt u verschillende soorten stoffen samen wassen (behalve zijde en wol) met een lading van max. 1,5 kg. Sport Intensief (programma 12) is ontwikkeld voor het wassen van zeer vuile sportkleding (trainingspakken, sportbroeken, enz.). Om optimale resultaten te bereiken raden wij u aan nooit de maximaal aangegeven hoeveelheid te overschrijden die staat aangegeven in de “Programmata-

bel”.

Sport Licht (programma 13) is ontwikkeld voor het was- sen van niet zo vuile sportkleding (trainingspakken, sportbroeken, enz.). Om optimale resultaten te bereiken raden wij u aan nooit de maximaal aangegeven hoeveelheid te overschrijden die staat aangegeven in de “Programmata- bel”. We raden u aan een vloeibaar wasmiddel te gebruiken, met een hoeveelheid die voldoende is voor een halve lading. Sport Schoenen (programma 14) is ontwikkeld voor het wassen van sportschoenen. Voor optimale resultaten dient u nooit meer dan 2 paar tegelijk te wassen.

. Voor de beste resultaten

Balanceersysteem van de lading

Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de wasautomaat de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasautomaat een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Page 23

Storingen en oplossingen

Het kan gebeuren dat de wasautomaat niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”)moet u controle- ren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst.

Storingen:

De wasautomaat gaat niet aan.

De wascyclus start niet.

De wasautomaat heeft geen watertoevoer (Op het display verschijnt de knipperende tekst “H2O”).

De wasautomaat blijft water aanen afvoeren.

Mogelijke oorzaken / Oplossing:

• De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken.

• Het hele huis zit zonder stroom.

• De deur zit niet goed dicht.

• De ON/OFF toets is niet ingedrukt.

• De START/PAUSE toets is niet ingedrukt.

• De waterkraan is niet open.

• De watertoevoerbuis is niet aangesloten op de kraan.

• De buis is gebogen.

• De waterkraan is niet open.

• Het hele huis zit zonder water.

• Er is onvoldoende druk.

• De START/PAUSE toets is niet ingedrukt.

• De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd (zie “Installatie”).

• Het uiteinde van de afvoerbuis ligt onder water (zie “Installatie”).

• De afvoer in de muur heeft geen ontluchting.

Als na deze controles het probleem niet is opgelost, moet u de waterkraan dichtdraaien, de wasautomaat uitzetten en de Servicedienst inschakelen. Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een hevelingsprobleem voordoen, waarbij de wasautomaat voortdurend water aanen afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop.

De wasautomaat voert het water niet af of centrifugeert niet.

De machine trilt erg tijdens het centrifugeren.

De wasautomaat lekt.

De controlelampjes van de “opties” en het controlelampje “START/ PAUSE” gaan knipperen en op het display verschijnt een storingscode (bv.: F-01, F-..).

Er ontstaat teveel schuim.

• Het programma voorziet geen afvoer: bij enkele programma’s moet dit met de hand worden gestart (zie “Programma’s en functies”).

• De functie GEMAKKELIJKER STRIJKEN is ingeschakeld: voor het beëindigen van het programma drukt u op de START/PAUSE toets (“Programma’s en functies“).

• De afvoerbuis is gebogen (zie “Installatie”).

• De afvoerleiding is verstopt.

• De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie “In- stallatie”).

• De wasautomaat staat niet goed recht (zie “Installatie”).

• De wasautomaat staat te krap tussen meubels en muur (zie “Installatie”).

• De buis van de watertoevoer is niet goed aangeschroefd (zie “Installatie”).

• Het wasmiddelbakje is verstopt (voor reiniging zie “Onderhoud en verzorging”).

• De afvoerbuis is niet goed aangesloten (zie “Installatie”).

• Doe de wasautomaat uit en haal de stekker uit het stopcontact. Wacht circa 1 minuut en doe hem daarna weer aan.

Als de storing voortzet, dient u de Servicedienst in te schakelen.

• Het wasmiddel is niet bedoeld voor wasautomaten (er moet “voor wasautomaat”, “handwas en machinewas”, of dergelijke op staan).

• U heeft teveel wasmiddel gebruikt.

Page 24

Service

Voordat u de Servicedienst inschakelt:

• Controleer eerst of u het probleem zelf kunt oplossen (zie “Storingen en oplossingen”).

• Start het programma opnieuw om te controleren of de storing is verholpen;

• Als dit niet het geval is moet u contact opnemen met de erkende Technische Servicedienst via het telefoonnummer dat op het garantiebewijs staat.

! Wendt u nooit tot een niet erkende installateur.

Vermeld:

• het type storing;

• het model van de machine (Mod.);

• het serienummer (S/N).

Deze informatie vindt u op het typeplaatje aan de achterkant van de wasautomaat en aan de voorzijde als u het deurtje opendoet.

Page 25

Brugervejledning

VASKEMASKINE

Dansk

IWE 71682

Indholdsfortegnelse

Installation, 26-27

Udpakning og planstilling Tilslutning af vand og elektricitet Første vaskecyklus Tekniske oplysninger

Vedligeholdelse, 28

Afbrydelse af vand og elektricitet Rengøring af vaskemaskinen Rengøring af skuffen til vaskemiddel Behandling af låge og tromle Rengøring af pumpen Eftersyn af slangen til vandforsyning

Forholdsregler og råd, 29

Generelle sikkerhedsregler Bortskaffelse

Beskrivelse af vaskemaskinen, 30-31

Betjeningspanel Display

Sådan udfører man en vaskecyklus, 32

Programmer og funktioner, 33

Programoversigt Vaskefunktioner

Vaskemiddel og vasketøj, 34

Skuffe til vaskemiddel Klargøring af vasketøjet Special programmer System til afbalancering af vasketøjet

Fejl og afhjælpning, 35

Servicetjeneste, 36

Page 26

Installation

! Det er vigtigt at opbevare denne vejledning til senere opslag. Ved salg, overdragelse eller flytning skal man sørge for, at brugervejledningen følger med vaskemaskinen, samt oplyse den nye ejer om funktionen og forholdsreglerne. ! Læs venligst vejledningen omhyggeligt: den indeholder vigtige oplysninger om installation, brug og sikkerheden.

Udpakning og planstilling

Udpakning

1. Pak vaskemaskinen ud.

2. Undersøg, at vaskemaskinen ikke er blevet

beskadiget under transporten. Hvis den er beskadiget, må den ikke tilsluttes, og man skal rette henvendelse til forhandleren.

3. Fjern de 4 skruer til beskyttelse under transporten, samt gummidelen og det tilhørende afstandsstykke anbragt bagpå (se illustrationen).

Præcis planstilling giver maskinen større stabilitet og forhindrer vibrationer, støj og flytning under funktionen. Hvis gulvet er dækket af et tæppe, skal benene justeres på en sådan måde, at der under vaskemaskinen efterlades et rum, der er tilstrækkelig stort til at sikre ventilation.

Tilslutning af vand og elektricitet

Tilslutning af slangen til vandforsyning

1. Fastgør forsyningsslangen ved at skrue den fast til en koldtvandshane med det gevindskårne 3/4 mundstykke (se illu-

strationen).

Inden tilslutningen skal vandet løbe, indtil det er klart.

2. Skru forsyningsslangen til vaskemaskinen på vandindtaget øverst til højre bagpå (se illustratio- nen).

4. Luk hullerne med de medfølgende plastik-

propper.

5. Gem alle delene. De skal genmonteres, hvis

vaskemaskinen skal transporteres.

! Emballagen må ikke bruges som legetøj af børn.

Planstilling

1. Installer vaskemaskinen på et solidt og fladt

gulv; undgå at støtte den op ad mure, møbler eller andet.

2. Hvis gulvet ikke er helt vandret, skal uregelmæssigheden udjævnes ved at stramme eller slække de forreste justeringsben (se illustrationen). Hældningsvinklen, der måles på arbejdsfladen, må ikke overskride 2°.

3. Sørg for at slangen hverken er bøjet eller klemt.

! Vandtrykket fra hanen skal ligge inden for de værdier, der kan ses på tabellen med tekniske oplysninger (se modstående side).

! Hvis forsyningsslangen ikke er tilstrækkelig lang, skal man kontakte en specialforretning eller en autoriseret tekniker.

! Udskift aldrig med brugte slanger.

! Brug de slanger, der følger med maskinen.

Page 27

Tilslutning af afløbsslangen

65 - 100 cm

Tilslut afløbsslangen, uden at den bøjes, til et afløbsrør eller et vægmonteret afløb anbragt mellem 65 og 100 cm over jorden,

! Anvend aldrig forlængerledninger eller flerdobbelte stikdåser.

! Forsyningsledningen må ikke være bøjet eller sammentrykket.

! Forsyningsledningen må udelukkende udskiftes af autoriserede teknikere.

Pas på! Fabrikanten kan ikke gøres ansvarlig for skader, der opstår som følge af manglende overholdelse af disse regler.

eller lad den støtten på kanten af en vask eller et badekar, og fastgør den medfølgende ledeskinne til hanen (se illustratio- nen). Den frie ende af afløbsslangen må ikke dækkes af vand.

! Brug af forlængerstykker på slangen frarådes. Såfremt dette ikke kan undgås, skal forlængerslangen have samme diameter som den originale slange og må ikke være længere end 150 cm.

Tilslutning af strøm

Inden stikket sættes i stikkontakten skal man sørge for følgende:

• at stikkontakten er udstyret med jordforbindelse og overholder kravene i lovgivningen;

• at stikkontakten tåler vaskemaskinens maksimale effekt, der fremgår af tabellen med tekniske oplysninger (se modstående side);

• at forsyningsspændingen er inden for værdierne, der fremgår af tabellen med tekniske oplysninger (se modstående side);

• at stikkontakten passer til vaskemaskinens stik. Hvis dette ikke er tilfældet skal stikkontakten eller stikket udskiftes.

! Vaskemaskinen må ikke installeres udendørs - dette gælder også, selvom stedet er overdækket, da det er meget farligt at udsætte vaskemaskinen for regn, tordenvejr etc.

! Når vaskemaskinen er installeret skal det være let at få adgang til stikkontakten.

Første vaskecyklus

Efter installation, og inden brug bør man foretage en vaskecyklus uden vasketøj, men med vaskemiddel, efter at have indstillet programmet 2.

Tekniske oplysninger

Model

Mål

Kapacitet

Elektriske tilslutninger

Tilslutning af vand

Centrifugeringshastighed

Kontrolprogrammer iht. direktiverne 1061/2010 og 1015/2010

IWE 71682 bredde 59,5 cm

højde 85 cm dybde 53,5 cm

fra 1 til 7 kg

Se typeskiltet med tekniske egenskaber på maskinen

max tryk 1 MPa (10 bar) min tryk 0,05 MPa (0,5 bar) tromlens kapacitet 52 liter

max 1600 omdr./min

Program 3: Bomuld 60°C. Program 4: Bomuld 40°C.

Apparatet opfylder kravene i følgende EU-direktiver:

- 2004/108/CE (Elektromagnetisk kompatibilitet)

og senere ændringer

- 2006/95/CE (Lavspænding)

- 2012/19/EU

Page 28

Vedligeholdelse

Afbrydelse af vand og elektricitet

• Luk vandhanen efter hver vask. På denne måde begrænses sliddet på vaskemaskinens vandanlæg, og man fjerner faren for lækage.

• Træk stikket ud fra stikkontakten, når vaskemaskinen rengøres og under vedligeholdelse.

Rengøring af vaskemaskinen

Vaskemaskinens yderside og gummidele kan rengøres med en klud, der er fugtet med lunkent vand og sæbe. Anvend aldrig opløsningsmidler eller slibemidler.

Rengøring af skuffen til vaskemiddel

Træk skuffen ud ved at løfte opad og trække udad (se illustratio- nen). Vask skuffen under rindende vand; denne rengøring skal udføres med jævne mellemrum.

2. Skru låget af ved at dreje det venstre om (se illustrationen): det er normalt, at der løber lidt vand ud.

3. Rengør indersiden omhyggeligt.

4. Skru låget på igen.

5. Genmonter panelet efter først at have sørget for, at krogene er indsat i åbningerne, inden panelet skubbes mod maskinen.

Eftersyn af slangen til vandforsyning

Kontrollér forsyningsslangen mindst én gang om året. Hvis slangen er revnet eller har fordybninger skal den udskiftes. Under vask kan de kraftige tryk medføre pludselige brud.

! Udskift aldrig med brugte slanger.

Behandling af låge og tromle

• Lågen skal altid efterlades på klem, således at der ikke opstår dårlig lugt.

Rengøring af pumpen

Vaskemaskinen er forsynet med en selvrensende pumpe, der ikke kræver nogen form for vedligeholdelse. Det kan dog hænde, at små genstande (mønter, knapper) falder ned i forkammeret til beskyttelse af pumpen; dette forkammer er placeret inde i selve pumpen.

! Kontrollér, at vaskecyklussen er afsluttet, og træk stikket ud.

Adgang til forkammeret:

1. Fjern tildækningspanelet på forsiden af vaskemaskinen ved hjælp af en skruetrækker (se illustrationen).

Page 29

Forholdsregler og råd

! Vaskemaskinen er udviklet og bygget i overensstem-

melse med de internationale sikkerhedsstandarder. Disse advarsler gives af hensyn til sikkerheden, og der henstilles til, at de læses omhyggeligt.

Generelle sikkerhedsregler

• Dette apparat er udviklet udelukkende til brug i hjemmet.

•

Dette apparat må kun anvendes af børn fra 8 år og op og personer med nedsatte fysiske, sansemæssige eller mentale evner, eller personer, som ikke har tilstrækkelig erfaring med eller kendskab til apparatet, hvis det sker under opsyn eller hvis de forinden er blevet instrueret i brugen af apparatet på sikker vis og under forsikring om, de er bevidste om faren forbundet med brugen. Børn må ikke lege med apparatet. Vedligeholdelse og rengøring må ikke udføres af børn uden opsyn.

• Vaskemaskinen må kun anvendes af voksne i overensstemmelse med oplysningerne i denne brugervejledning.

• Undgå at røre ved maskinen, hvis man er barfodet eller har våde hænder eller fødder.

• Træk aldrig stikket ud fra stikkontakten v.h.a. ledningen; tag derimod fat i stikket.

• Træk aldrig skuffen til vaskemiddel ud, mens vaskemaskinen er i funktion.

• Rør aldrig afløbsvandet, da vandet kan nå meget høje temperaturer.

• Bryd under ingen omstændigheder lågen op: sikkerhedsmekanismen til beskyttelse mod utilsigtet åbning kan blive ødelagt.

• I tilfælde af fejlfunktioner må man aldrig skaffe sig adgang til de interne mekanismer for at forsøge at reparere dem.

• Sørg altid for, at børn ikke kommer i nærheden af maskinen mens den er i funktion.

• Under vask har lågen tendens til at blive varm.

• Hvis vaskemaskinen skal flyttes, skal flytningen udføres af 2-3 personer, og der skal udvises stor forsigtighed. Forsøg aldrig at flytte vaskemaskinen alene, da den er meget tung.

• Kontroller, at tromlen er tom, inden der lægges tøj i vaskemaskinen.

usorteret måde. Gamle elektroniske apperater skal indsamles seperat for at optimere genbrugligheden af de materialer apperaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig. Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter seperat. Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apperater.

Bortskaffelse

• Bortskaffelse af emballagematerialet: Overhold den lokale lovgivning, således at emballagen kan genbruges.

• Det Europæiske Direktiv 2012/19/EU angående Waste Eelectrical and Electronic Equipment (Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en

Page 30

Beskrivelse af vaskemaskinen

Betjeningspanel

Skuffe til vaskemiddel

Tast

ON/OFF

Knappen

PROGRAMMER

Tast

TEMPERATUR

Tast

CENTRIFUGERING

Taster med kontrollamper for valg af

FUNTION

DISPLAY

Tast med kontrollampe for

START/PAUSE

Tast

FORSINKET START

Skuffe til vaskemiddel Til ifyldning af vaskemiddel og tilsætningsmidler (se “Vaskemiddel og vasketøj”).

Tast ON/OFF kke maskinen. Hvis kontrollampen START/PAUSE blinker grønt langsomt, betyder det, at maskinen er tændt. For at slukke for vaskemaskinen under vask skal man holde tasten nede i længere tid, ca. 2 sek. Trykkes tasten ned i for kort tid eller ved et uheld, slukker maskinen ikke. Hvis maskinen slukkes under en igangværende vask, annulleres selve vasken.

Knappen PROGRAMMER: Til indstilling af programmer. Under programmet bevæges knappen ikke.

Taster med kontrollamper for valg af FUNKTION: Til valg af de tilgængelige funktioner. Kontrollampen for den valgte funktion vil være tændt.

Tast CENTRIFUGERING cere hastigheden eller helt slå centrifugeringen fra. Værdien vises på displayet.

Tast TEMPERATUR temperaturen. Værdien vises på displayet.

: Tryk kort på tasten for at tænde eller slu-

: Tryk på tasten for at redu-

: Tryk på tasten for at mindske

Tast med kontrollampe for START/PAUSE grønne kontrollampe blinker langsomt, skal man trykke på tasten for at starte vasken. Når vasken er startet, lyser kontrollampen fast. For at sætte vasken på pause skal man trykke på tasten igen. Kontrollampen blinker orange. Hvis symbolet minutter). For at genstarte vasken fra det punkt, hvor den blev afbrudt, skal man trykke på tasten igen.

Standby

Denne vaskemaskine stemmer overens med de nye standarder for el-besparelse og er udstyret med et selvlukkende system (standby), der slås til efter 30 minutter, hvis vaskemaskinen ikke er i brug. Tryk kort på tasten ON/OFF, og vent på, at maskinen genaktiveres.

ikke lyser, kan man åbne lågen (ca. 3

: Når den

Tast FORSINKET START indstille en forsinket start af det valgte program. Forsinkelsen vises på displayet.

: Tryk på denne tast for at

Page 31

Display

Displayet er nyttigt til programmering af maskinen og viser mange oplysninger.

I området A vises programmernes varighed og den resterende tid efter igangsætning. Hvis der er indstillet FORSINKET START, vises den resterende tid indtil start af det valgte program. Ved tryk på den pågældende tast, maskinen viser automatisk den maksimale temperatur og centrifugeringshastighed for det indstillede program eller den seneste temperatur og centrifugeringshastighed, hvis de er kompatible med det valgte program.

I området B vises “vaskefaserne” for den valgte vaskecyklus, og efter programstart vises den igangværende “vaskefase”.

Vask

Skylning Centrifugering Tømning

I området C vises - oppefra og ned - ikonerne for “temperatur” Et lysende symbol Et lysende symbol Et lysende symbol

angiver, at der på displayet vises den indstillede “temperatur”.

angiver, at der er indstillet til “Forsinket start”. angiver, at der på displayet vises den indstillede “centrifugering”.

, “Programmeret start” og “centrifugering” :

Symbol for spærret låge Et tændt symbol angiver, at lågen er blokeret. For at undgå skader må lågen først åbnes, når kontrollampen er slukket (ca. 3 minutter). For at åbne lågen under en igangværende vask skal man trykke på tasten START/PAUSE. Hvis kontrollampen BLOKERET LÅGE

er slukket, er det muligt at åbne lågen (ca. 3 minutter).

Page 32

Sådan udfører man en vaskecyklus

1. SÅDAN TÆNDES VASKEMASKINEN. Tryk på tasten langsomt grønt.

2. FYLDNING AF VASKETØJ. Åbn lågen. Læg vasketøjet i, og vær opmærksom på, at mængden ikke overstiger den mængde, der er angivet i programtabellen på næste side.

3. DOSERING AF VASKEMIDDEL. Åbn skuffen og hæld vaskemiddel i det korrekte rum, som beskrevet i

“Vaskemiddel og vasketøj”.

4. LUK LÅGEN.

5. VALG AF PROGRAM. Indstil PROGRAM-knappen på det ønskede program; og har en indstillet temperatur og centrifugeringshastighed, som kan ændres. Displayet viser også vaskecyklussens varighed.

6. INDSTILLING AF VASKECYKLUS. Brug de pågældende taster:

centrifugering. Maskinen viser automatisk den maksimale temperatur og centrifugeringshastighed for det indstillede program eller den seneste temperatur og centrifugeringshastighed, hvis de er kompatible med det valgte program. Ved at trykke på tasten reducere temperaturen helt ned til vask i koldt vand “OFF”. Ved at trykke på tasten centrifugeringshastigheden helt ned til helt at fravælge centrifugering “OFF”. Hvis der trykkes igen på en af tasterne, gendannes indstillingerne for den maksimale værdi.

. Kontrollampen START/PAUSE blinker

Ændring af temperatur og/eller

kan man

kan man reducere

! Funktionerne kan medføre ændring i den anbefalede

mængde vasketøj og/eller vaskens varighed.

7. START AF PROGRAM. Tryk på tasten START/PAUSE. Den pågældende lampe tænder og lyser grønt, og lågen blokeres (symbolet BLOKERET LÅGE ændre programmet under en igangværende vask, skal man sætte vaskemaskinen på pause, trykke på tasten START/PAUSE (kontrollampen START/PAUSE blinker langsomt orange). Vælg det ønskede program og tryk igen på tasten STARTPAUSE.

For at åbne lågen under en igangværende vask

skal man trykke på tasten START/PAUSE. Hvis kontrollampen BLOKERET LÅGE muligt at åbne lågen (ca. 3 minutter). Tryk igen på tasten START/PAUSE for at genstarte programmet fra det punkt, hvor det blev afbrudt.

8. AFSLUTNING AF PROGRAM. Displayet viser meddelelsen “END”, og når symbolet for BLOKERET LÅGE Åbn lågen, tag vasketøjet ud og sluk for maskinen.

slukker, kan man åbne lågen (ca. 3 minutter).

lyser). For at

er slukket, er det

! Hvis man ønsker at annullere en allerede igangsat cyklus,

skal man trykket på tasten maskinen slukker.

. Cyklussen afbrydes, og

Indstilling af forsinket start.

For at indstille til forsinket start af det valgte program skal man trykke på den pågældende tast, indtil den ønskede forsinkelse vises. Når denne tilvalgsfunktion er slået til, viser displayet symbolet den forsinkede start skal man trykke på tasten, indtil der på displayet vises meddelelsen OFF.

Ændring af vaskecyklussens egenskaber.

• Tryk på tasten for at aktiver funktionen. Den tilsvarende kontrollampe ud for tasten tænder.

• Tryk på tasten igen for at slå funktionen fra. Lampen slukker.

. For at annullere

! Hvis den valgte funktion ikke kan anvendes til det

indstillede program, blinker lampen og funktionen vil ikke blive aktiveret.

! Hvis den valgte funktion ikke kan køre sammen med en

tidligere indstillet funktion, blinker lampen ud for den første valgte funktion, og det er så kun den anden funktion, der aktiveres. Lampen ud for den aktiverede funktion tænder.

Page 33

Programmer og funktioner

Energiforbrugk

Programoversigt

Programbeskrivelse

Programmer

Hverdagsprogrammer (Daily)

Bomuld Forvask: Meget snavsede hvide tekstiler. 90° 1600

Bomuld: Meget snavsede hvide tekstiler. 90° 1600 -

Bomuld 60°C (1): Meget snavsede hvide og resistente kulørte tekstiler. 60° 1600 -

Bomuld 40°C (2): Meget snavsede hvide og sarte kulørte tekstiler. 40° 1600 -

Kulørte Bomuld: Let snavset hvide og sarte kulørte tekstiler. 40° 1600 -

Syntetisk: Meget snavsede, resistente kulørte tekstiler. 60° 800 -

Syntetisk (3): Let snavsede, resistente kulørte tekstiler. 40° 800 -

Bomuld 20°C: Meget snavsede hvide og sarte kulørte tekstiler. 20° 1600 - Specialprogrammer (Special)

Uld: Til uld, kashmir osv. 40° 800 -

Silke/Gardiner: Til tekstiler i silke, viskose, lingeri. 30° 0 -

10 Jeans

Express: For hurtig opfriskning af let snavset tøj (anbefales ikke til uld, silke og

tekstiler, der er beregnet til håndvask).

Sport 12 Sport Intensive 13 Sport Light

14 Sport Shoes

Tilvalgsfuntioner

Skylning - 1600 - -

Centrifugering + Tømning - 1600 - - - 7 - - - 16’

Vaskens varighed, der angives på displayet eller i vejledningen, er et skøn beregnet på baggrund af standardbetingelserne. Den faktiske tid kan variere afhængigt af en lang række faktorer såsom vandets temperatur og tryk, omgivelsernes temperatur, mængden af vaskemiddel, den konkrete mængde og type vasketøj samt fordelingen af vasketøjet og valget af tilvalgsfunktioner.

1) Kontrolprogrammer iht. 1061/2010 standarden. Indstil programmet 3 ved en temperatur på 60° C.

Denne cyklus er egnet til vask af moderat snavsede bomuldstekstiler og er den mest effektive hvad angår energi- og vandforbrug. Programmet bruges til tekstiler, der kan vaskes på 60°C. Vasketemperaturen kan afvige fra den angivne temperatur.

2) Kontrolprogrammer iht. 1061/2010 standarden. Indstil programmet 4 ved en temperatur på 40° C.

Denne cyklus er egnet til vask af moderat snavsede bomuldstekstiler og er den mest effektive hvad angår energi- og vandforbrug. Programmet bruges til tekstiler, der kan vaskes på 40°C. Vasketemperaturen kan afvige fra den angivne temperatur.

Til alle Test Institutes:

2) Langt uldprogram: Indstil programmet 4 ved en temperatur på 40° C.

3) Syntetisk program sammen: Indstil programmet 6 ved en temperatur på 40° C.

Maks. temp.

(°C)

Maks.

hastighed

(omdr./ min.)

40° 800 30° 800 -

30° 600 30° 600 -

30° 600 -

Vaskemiddel

Vask

Forvask

  

             

     

 

   

 

Maks.

mængde

(kg)

Skylle-

middel

7 44 2,21 78 170’ 7 44 2,16 72 160’ 7 44 1,10 52,5 190’ 7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘ 3 - - - 75‘

1,5 71 0,19 31 15‘

3 - - - 85’ 3 - - - 60’

Max.

2 par.



7 - - - 36’

fugt %

Overskydende

- - - 60’

Varighed

I alt vand lt

Vaskefunktioner

Ekstra skylning

Ved valg af denne tilvalgsfunktion vil den mekaniske bevægelse, temperaturen og vandet blive optimeret til reduceret fyldning af let snavsede bomuldstekstiler og syntetiske tekstiler (se

“Programtabellen”). Med “

” udføres vasken på kortere

tid, hvilket sparer på både vand og energi. Det anbefales at tilpasse doseringen af vaskemidlet til mængden af tøj. ! Funktionen kan ikke bruges på programmerne 10, 11, 12, 13, 14,

1, 2, 7, 8, 9,

Funktionen

bidrager til energibesparelse ved ikke at opvarme vandet, der bruges til at vaske tøjet - en fordel for miljøet og el-regningen. Denne tvungne funktion og det optimerede forbrug af vandet garanterer optimale resultater på en gennemsnitsvarighed for en standarcyklus. For det bedste vaskeresultat anbefales det at anvende et flydende vaskemiddel. ! Funktionen kan ikke anvendes sammen med programmerne 1, 7, 8, 9, 11, 12, 13, 14, ,

Ved valg af denne funktion øges skylleeffektiviteten, hvilket sikrer, at al vaskemiddel skylles ud. Denne funktion er især nyttig til særligt sarte skindtyper. ! Funktionen kan ikke anvendes på programmerne

11,

Strygelet

Ved valg af denne funktion ændres vasken og centrifugeringen, så tøjet bliver mindre krøllet. Efter endt vask udfører vaskemaskinen langsomme omdrejninger af tromlen. Kontrollampen for tilvalgsfunktionen STYGELET og START/PAUSE blinker (den første grønt og den anden orange). For at afslutte cyklussen skal man trykke på tasten START/PAUSE eller tasten STRYGELET. I programmet 9 afslutter maskinen vasken med tøjet i blød, og kontrollampen for funktionen STRYGELET og lampen for START/ PAUSE blinker. For at tømme vandet ud og tage tøjet ud skal man trykke på tasten START/PAUSE eller på tasten STRYGELET.

! Funktionen kan ikke anvendes med programmerne

13, 14,

8, 11, 12,

Normal

Page 34

Vaskemiddel og vasketøj

Skuffe til vaskemiddel

Et godt vaskeresultat afhænger også af korrekt dosering af vaskemidlet. Hvis man bruger for meget får man ikke et bedre vaskeresultat, og man forårsager skorpedannelse på vaskemaskinens inderside og medvirker til forurening af naturen.

! Benyt aldrig vaskemidler til vask i hånden, idet de danner

for meget skum.

! Brug vaskemidler i pulverform til hvide bomuldstekstiler,

forvask og vask ved temperaturer på over 60 °C.

! Følg anvisningerne på vaskemiddelemballagen.

Træk skuffen til vaskemiddel ud og fyld vaskemiddel eller tilsætningsmiddel i ved at følge nedenstående fremgangsmåde:

Beholder 1: Vaskemiddel til forvask (pulver) Beholder 2: Vaskemiddel til vask (pulver eller flydende)

Flydende vaskemiddel skal først hældes i umiddelbart inden start af vaskemaskinen.

Beholder 3: Tilsætningsmidler (skyllemiddel, etc.)

Skyllemidlet må ikke flyde ud over risten.

Klargøring af vasketøjet

• Sorter vasketøjet på grundlag af:

- tekstiltypen/symbolet på etiketten.

- farverne: vask kulørte tekstiler adskilt fra hvide tekstiler.

• Tøm lommer og undersøg, at knapperne sidder fast.

• Overskrid aldrig de anførte mængder i ”Programover-

sigt”, der henviser til vægten på det tørre vasketøj.

Hvor meget vejer vasketøjet?

1 lagen 400-500 g. 1 pudebetræk 150-200 g. 1 dug 400-500 g. 1 badekåbe 900-1.200 g. 1 håndklæde 150-250 g.

Uld: Med program 8 kan man vaske alle typer uldtøj, også dem med etikette med påskriften “vask i hånden” bedst muligt vaskeresultat tilrådes det at bruge specielvaskemiddel og ikke fylde maskinen med mere end 1,5 kg vasketøj. Silke: Brug det passende program 9 til vask af alle silke- tekstiler. Det anbefales at bruge et særligt vaskemiddel til sarte tekstiler. Gardiner: fold dem omhyggeligt og læg dem i et pudebetræk eller i en netpose. Brug programmet 9. Jeans: Vend vrangen udad og brug flydende vaskemiddel. Brug program 10. Express: er beregnet til hurtig vask af let snavset tøj. Programmet varer kun 15 minutter og sparer således både energi og tid. Ved at indstille programmet 11 på 30° C) er det muligt at vaske forskellige slags tekstiler (med undtagelse af uld og silke) med en samlet vægt på maks. 1,5 kg samtidigt. Sport Intensive (program 12): er beregnet til vask af sportbeklædning (træningstøj, sokker osv.), som er meget snavset. For det bedste vaskeresultat tilrådes det ikke at fylde maskinen mere end angivet i “Programtabellen”. Sport Light (program 13): er beregnet til vask af sportbeklædning (træningstøj, sokker osv.), som kun er let snavset. For det bedste vaskeresultat tilrådes det ikke at fylde maskinen mere end angivet i “Programtabellen”. Det anbefales at bruge flydende vaskemiddel og en dosering til halv fyldning. Sport Shoes (program 14): er beregnet til vask af gummisko. For bedst muligt vaskeresultat bør man maks. vaske 2 par ad gangen.

. For

System til afbalancering af vasketøjet

Inden centrifugeringen udfører tromlen nogle omdrejninger ved en hastighed, der er lidt højere end under vask, for at undgå vibrationer og for at fordele tøjet ligeligt. Hvis tøjet efter gentagne forsøg stadig ikke af korrekt afbalanceret, foretager maskinen centrifugeringen ved en lavere hastighed end normalt. Hvis uligevægten er for stor, fordeler vaskemaskinen tøjet frem for at udføre centrifugeringen. For at opnå en bedre fordeling af tøjet og en korrekt afbalancering, tilrådes det at blande store og små stykker tøj.

Special programmer

Bomuld 20° (program 7) er ideelt til vask af snavset

bomuld. De gode præstationer, også ved koldvask, kan sammenlignes med en vask på 40° og garanteres af en mekanisme, der arbejder med variationer i hastigheden med gentagne og hyppige spidsværdier.

Page 35

Fejl og afhjælpning

Det kan hænde, at vaskemaskinen ikke fungerer. Inden der ringes til servicetjenesten (se “Servicetjeneste”), skal man kontrollere, at det ikke drejer sig om et problem, der nemt kan løses ved hjælp af nedenstående oversigt.

Fejl:

Vaskemaskinen tændes ikke.

Vaskecyklussen starter ikke.

Vaskemaskinen tager ikke vand ind (På displayet vises meddelelsen “H2O” blinkende).

Vaskemaskinen tager vand ind og tømmer vand ud samtidigt.

Mulige årsager / Løsning:

• Stikket er ikke sat i stikkontakten, eller er ikke sat helt ind.

• Der er strømsvigt i huset.

• Lågen er ikke lukket rigtigt.

• Der er ikke trykket på tasten ON/OFF.

• Der er ikke trykket på tasten START/PAUSE.

• Vandhanen er ikke åben.

• Der er indstillet forsinket start (se “Sådan udfører man en vaskecyklus”).

• Slangen til vandforsyning er ikke tilsluttet vandhanen.

• Slangen er bøjet.

• Vandhanen er ikke åben.

• Der er ingen vandforsyning i huset.

• Der er ikke tilstrækkeligt tryk.

• Der er ikke trykket på tasten START/PAUSE.

• Afløbsslangen er ikke monteret mellem 65 og 100 cm fra gulvet (se “Installation”).

• Den frie ende af afløbsslangen er dækket af vand (se “Installation).

• Afløbet i væggen er ikke forsynet med udluftningshul. Hvis problemet ikke er blevet løst efter denne kontrol, skal vandhanen lukkes og vaskemaskinen slukkes. Ring til servicecenteret. Hvis boligen ligger på en høj etage, er der risiko for, at der opstår hævert-forstyrrelser, således at vaskemaskinen tager vand ind og tømmer vand ud samtidigt. Denne form for forstyrrelse afhjælpes ved montering af specielle anti-hævertventiler, der kan købes i almindelig handel.

Vaskemaskinen tømmer ikke vandet ud og centrifugerer ikke.

Vaskemaskinen vibrerer kraftigt under centrifugeringen.

Der kommer vand ud fra vaskemaskinen.

Kontrollamperne for “tilvalgsfunktioner” og kontrollampen “START/PAUSE” blinker og displayet viser en fejlkode (f.eks.: F-01, F-..).

Der dannes for meget skum.

• Programmet medfører ikke udtømning af vandet. På nogle programmer skal dette gøres manuelt.

• Funktionen “Strygelet” er aktiveret. Tryk på tasten START/PAUSE for at fuldføre programmet (se ”Programmer og funktioner”).

• Afløbsslangen er bøjet (se “Installation”).

• Afløbsrørforbindelsen er tilstoppet.

• Tromlen er ikke blevet frigivet korrekt i forbindelse med installering af vaskemaskinen (se “Installation”).

• Maskinen står ikke plant (se “Installation”).

• Maskinen står for tæt op ad møbler og væg (se “Installation”).

• Slangen til vandforsyning er ikke korrekt strammet (se “Installation”).

• Skuffen til vaskemiddel er tilstoppet (for rengøring se “Vedligeholdelse”).

• Afløbsslangen er ikke fastgjort korrekt (se “Installation”).

• Sluk for maskinen, tag stikket ud af stikkontakten, vent i ca. 1 minut og tænd den igen.

Hvis fejlen varer ved, skal man kontakte servicetjenesten.

• Vaskemidlet er ikke egnet til vaskemaskiner (der skal stå “til maskinvask”, “til vask i hånden eller maskinvask” eller tilsvarende).

• Der er fyldt for meget vaskemiddel i.

Page 36

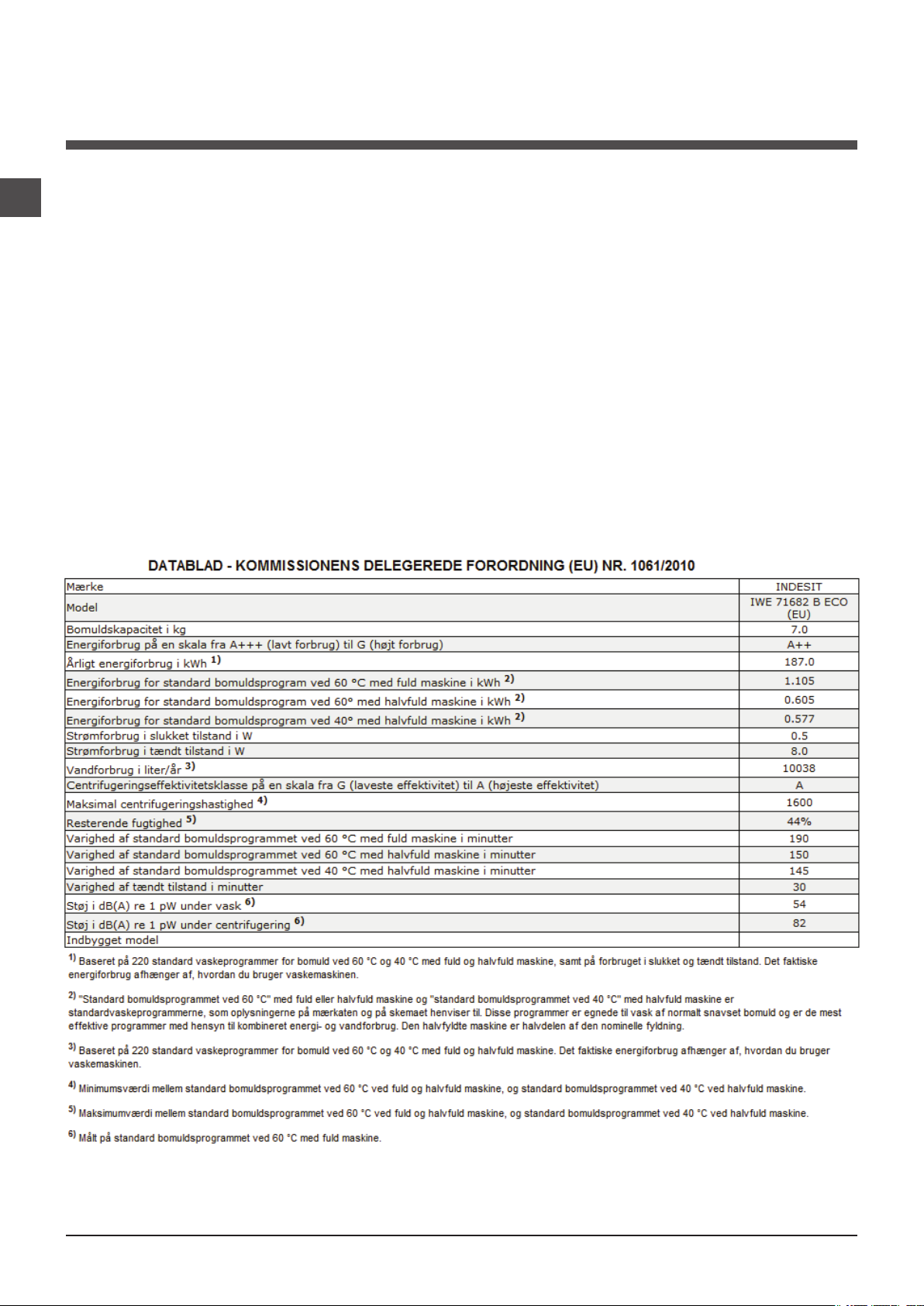

Servicetjeneste

Inden der ringes til Servicetjenesten:

• Kontrollér,omduselvkanudbedrefejlen (se“Fejl og afhjælpning”).

• Startprogrammetigenforatundersøgeomfejlenerblevetudbedret;

• Hvisdetteikkeertilfældet,bedesmanringetilservicecenteretpåtelefonnummeretanførtpågarantibeviset.

!Tilkaldaldriguautoriseredeteknikere.

Oplys venligst:

• Typeaffejl;

• Maskinmodellen(Mod.);

• Serienummeret(S/N). Disseoplysningerfindermanpåtypeskiltet,dersidderbagpåvaskemaskinenognederstforan,hvismanåbnerlågen.

Page 37

Bruksanvisning

TVÄTTMASKIN

Svenka

IWE 71682

Innehållsförteckning

Installation, 38-39

Uppackning och nivellering Anslutningar av vatten och el Första tvättcykeln Tekniska data

Underhåll och skötsel, 40

Avstängning av vatten och el Rengöring av tvättmaskinen Rengöring av tvättmedelslådan Skötsel av luckan och trumman Rengöring av pumpen Kontrollera vatteninloppsslangen

Råd och föreskrifter, 41

Säkerhet i allmänhet Kassering

Beskrivning av tvättmaskinen, 42-43

Kontrollpanel Display

Hur ett tvättprogram startas, 44

Program och funktioner, 45

Programtabell Tvättfunktioner

Tvättmedel och tvättgods, 46

Tvättmedelsfack Förbered tvättgodset Speciella program Balanseringssystem för lasten

Fel och åtgärder, 47

Service, 48

Page 38

Installation

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med tvättmaskinen så att den nye ägaren kan ta del av dess information och varningar. ! Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet.

Uppackning och nivellering

Uppackning

1. Ta ur tvättmaskinen ur förpackningen.

2. Kontrollera att tvättmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

3. Ta bort de 4 skruvarna, som skyddat maskinen under transporten, samt gummidelen med dess avståndsbricka, som sitter på bakstycket (se figur).

En ordentligt utförd nivellering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under tvättmaskinen för ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. Anslut inloppslangens ände och skruva fast den på en kallvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart.

2. Anslut inloppsslangen till tvättmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur).

4. Stäng igen hålen med de medföljande plastpluggarna.

5. Spar alla delar: Om tvättmaskinen måste flyttas ska de monteras tillbaka. ! Emballagematerialet ska inte användas som leksaker för barn.

Nivellering

1. Installera tvättmaskinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat.

2. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur). Lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°.

3. Se till att slangen inte har några veck eller är hopklämd.

! Kranens vattentryck måste befinna sig inom de värden som finns i tabellen över Tekniska Data (se sidan intill).

! Om längden på inloppsslangen inte är tillräcklig ska du vända dig till fackhandeln eller en auktoriserad tekniker.

! Använd aldrig begagnade slangar.

! Använd slangarna som följer med maskinen.

Page 39

Anslutning av avloppsslang

65 - 100 cm

Standardprogram bomull 60°C.

Standardprogram bomull 40°C.

Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från golvet,

eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan på kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.

! Använd inte skarvsladdar eller grenuttag.

! Kabeln ska inte böjas eller klämmas.

! Driftsladden får endast bytas ut av behöriga

tekniker.

OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Första tvättcykeln

Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in programmet 2.

Tekniska data

! Vi avråder från att använda förlängningsslangar; om det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm.

Elektrisk anslutning

Innan du sätter i kontakten i uttaget ska du försäkra dig om att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.

• Uttaget klarar maskinens maxeffekt som anges i tabellen över Tekniska Data (se intill).

• Spänningstillförseln befinner sig inom de värden som anges i tabellen över Tekniska Data (se intill).

• Uttaget passar ihop med tvättmaskinens stickkontakt. Om det inte förhåller sig på detta vis ska du byta ut uttaget eller kontakten.

! Tvättmaskinen får inte installeras utomhus, inte ens om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.

! När tvättmaskinen har installerats ska strömuttaget vara lättåtkomligt.

Modell

Mått

Kapacitet

Elektriska anslutningar

Vattenanslutningar

Centrifugeringshastighet

Kontrollprogram enligt standard 1061/2010 och 1015/2010

IWE 71682 Bredd 59,5 cm

Höjd 85 cm Djup 53,5 cm

Från 1 till 7 kg Se märkskylten med tekniska

egenskaper som sitter på maskinen.

Max. tryck 1 MPa (10 bar) Min. tryck 0,05 MPa (0,5 bar) Trummans kapacitet 52 liter

Upp till 1600 varv/min

Program 3;

Program 4;

Denna apparat överensstämmer med följande EU-direktiv:

- 2004/108/EG (Elektromagnetisk kompatibilitet)

- 2012/19/EU

- 2006/95/EG (Lågspänningsdirektiv).

Page 40

Underhåll och skötsel

Avstängning av vatten och el

• Stäng av vattenkranen efter varje tvätt. På så sätt begränsas slitaget av tvättmaskinens vattensystem och risken för läckage undviks.

• Ta ur kontakten ur uttaget när du gör rent tvättmaskinen och under underhållsingreppen.

Rengöring av tvättmaskinen

De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel.

Rengöring av tvättmedelslådan

Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten. Denna rengöring ska utföras ofta.

2. Lossa locket genom att vrida det moturs (se figur): Det är normalt att lite vatten rinner ut.

3. Gör rent insidan noggrant.

4. Skruva tillbaka locket.

5. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: Under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.

! Använd aldrig begagnade slangar.

Skötsel av luckan och trumman

• Lämna alltid luckan på glänt för att hindra att dålig lukt bildas.

Rengöring av pumpen

Tvättmaskinen är försedd med en självrengörande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del. ! Försäkra dig om att tvättcykeln är avslutad och ta ur kontakten.

För att komma åt förkammaren:

1. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur).

Page 41

Säkerhetsföreskrifter och råd

! Tvättmaskinen har utarbetats och tillverkats i överens-

stämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

• Denna utrustning har tillverkats för att endast användas i hemmet.

• Denna utrustning kan användas av barn från 8 år och uppåt samt av personer med nedsatta fysiska, sensorisk eller mentala förmågor eller med bristande erfarenhet och kunskap om de övervakas av eller har instruerats på ett lämpligt sätt angående en säker användning av utrustningen och förstår riskerna i samband med användningen. Barn får inte leka med utrustningen. Rengöringsoch underhållsmomenten får inte utföras av barn utan en vuxens tillsyn.

• Rör inte i tvättmaskinen om du är barfota eller med fuktiga händer eller fötter.

• Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.

• Öppna inte tvättmedelsfacket när maskinen är igång.

• Rör inte avloppsvattnet eftersom det kan bli vara mycket varmt.

• Öppna aldrig luckan med våld: säkerhetsmekanismen som skyddar mot att den öppnas ofrivilligt kan skadas.

• I händelse av fel ska du aldrig utföra ingrepp på inre mekanismer för att utföra reparationer.

• Kontrollera alltid att inga barn närmar sig maskinen då den är igång.

• Under tvättcykeln blir luckan varm.

• Om tvättmaskinen måste flyttas ska detta ske med försiktighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom maskinen är mycket tung.

• Innan du lägger in tvätten ska du kontrollera att trumman är tom.

Du kan kontakta din kommun eller lokala återförsäljare

för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Kassering

• Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.

• Det europeiska direktivet 2012/19/EU gällande Waste Eelectrical and Electronic Equipment (hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.

Page 42

Beskrivning av tvättmaskinen

Kontrollpanel

Tvättmedelsfack

ON/OFF

Knapp

PROGRAMVRED

TEMPERATUR-KNAPP

Knappar med kontrollampor för

FUNKTION

CENTRIFUGERINGSKNAPP

Knapp med kontrollampa

START/PAUSE

DISPLAY

Knapp för

SENARELAGD START

Tvättmedelsfack för att fylla på tvättmedel och tillsatser (se “Tvättmedel och tvättgods”).

ON/OFF knapp ta på eller stänga av maskinen. Kontrollampan START/ PAUSE som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 2 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen.

PROGRAMVRED: för att ställa in önskat program

(se “Programtabell”).

Knappar med kontrollampor för FUNKTION: För att välja de funktioner som finns tillgängliga. Kontrollampan för den valda funktionen förblir tänd.

CENTRIFUGERINGSKNAPP

för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen.

TEMPERATURKNAPP

sänka eller utesluta temperaturen. Värdet visas på displayen.

: tryck kort på knappen för att sät-

: Tryck på denna knapp

: Tryck på denna knapp för att

Knapp med kontrollampa START/PAUSE gröna kontrollampan blinkar långsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kontrollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen (ca 3 minuter). Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits.

Standby-läge

Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssystem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på ON/OFF -knappen och vänta tills maskinen startar på nytt.

inte är tänd kan luckan öppnas

: När den

Knapp för SENARELAGD START knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen.

: tryck på denna

Page 43

Display

Displayen är användbar när maskinen programmeras och ger mycket information.

I området A visas tidslängden för de olika programmen som kan användas och återstående tid för pågående tvättcykel, Om en SENARELAGD START har ställts in visas hur lång tid som återstår innan programmet startas. Genom att trycka på respektive knapp, maskinen väljer automatiskt max. temperatur och centrifugering för inställt program eller de senast valda inställningarna om de är kompatibla med valt program.

I avsnittet B visas tvättfaserna för valt program. När programmet har startats visas pågående tvättfas:

Tvätt

Sköljning

Centrifugering Tömning

I området C finns (uppifrån och ned) symbolerna för temperatur Tänd symbol Tänd symbol Tänd symbol

Symbol för låst lucka Tänd symbol indikerar att luckan är låst. För att undvika skador är det nödvändigt att vänta tills symbolen slocknar innan luckan öppnas (ca 3 minuter). För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUSE. Om symbolen LÅST LUCKA visas kan luckan öppnas (ca 3 minuter).

indikerar att inställt “temperaturvärde” visas på displayen.

indikerar att “senarelagd start” har ställts in. indikerar att inställd “centrifugering” visas på displayen.

, programmerad start och centrifug :

inte

Page 44

Hur ett tvättprogram startas

1. SÄTTA PÅ MASKINEN. Tryck på knappen .

Kontrollampan START/PAUSE blinkar långsamt grönt.

2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten.

Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida.

3. DOSERA TVÄTTMEDLET. Dra ut tvättmedelsfacket

och häll i tvättmedlet i de därtill avsedda facken, som beskrivs i “Tvättmedel och tvättgods”.

4. STÄNG LUCKAN.

5. VÄLJA PROGRAM. Ställ in önskat program med

PROGRAMVREDET; programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd.

6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET. Tryck

på därtill avsedda knappar:

Ändra temperaturen och/eller centrifugeringen. Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program eller de senast valda inställningarna om de är kompatibla med valt program. Tryck på knappen temperaturen ned till kallt vatten “OFF”. Tryck på knappen den stängs av “OFF”. Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena.

för att stegvis minska centrifugeringen tills

för att stegvis minska

7. STARTA PROGRAMMET. Tryck på knappen START/ PAUSE. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÅST LUCKA visas). För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUSE (kontrollampan START/PAUSE blinkar långsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUSE.

För att öppna luckan under pågående tvättprogram,

tryck på knappen START/PAUSE. Om symbolen LÅST LUCKA Tryck åter på knappen START/PAUSE för att återstarta programmet från den punkt där det har avbrutits.

8. PROGRAMMETS SLUT. Texten “END” visas på displayen. När symbolen LUCKLÅS luckan öppnas (ca 3 minuter). Öppna luckan, töm ut tvätten och stäng av maskinen.

inte visas kan luckan öppnas (ca 3 minuter).

inte visas kan

! Om du vill stänga av ett tvättprogram som redan har

startats, tryck länge på knappen och maskinen stängs av.

. Programmet avbryts

Inställning av en senarelagd start.

För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. När detta tillval är aktivt visas symbolen För att ta bort den senarelagda starten, tryck på knappen tills texten OFF visas på displayen.

Ändra programmets inställningar.

• Tryck på denna knapp för att aktivera funktionen. Knappens kontrollampa tänds.

• Tryck åter på knappen för att koppla från funktionen och respektive kontrollampa släcks.

på displayen.

! Om den funktion som valts inte är förenlig med det

inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.

! Om vald funktion inte är kompatibelt med ett tidigare

valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.

! Rekommenderad last och/eller programmets tidslängd

kan variera för de olika funktionerna.

Page 45

Program och funktioner

Programtabell

Beskrivning av programmet

Program

Daily

Bomull Förtvätt 90°: mycket smutsig vittvätt.

Bomull: mycket smutsig vittvätt.

Standardprogram bomull 60°C (1): mycket smutsig tålig vit- och kulörtvätt.

Standardprogram bomull 40°C (2): mycket smutsig ömtålig vit- och kulörtvätt.

Färgad Bomull: lätt smutsig vittvätt och ömtåliga färger.

Syntet: mycket smutsig tålig kulörtvätt.

Syntet energisk (3): lätt smutsig tålig kulörtvätt.

Standardprogram bomull 20°C: mycket smutsig ömtålig vit- och kulörtvätt.

Special

Ylle: för ylle, kashmir o.s.v.

Silke/Gardiner: för plagg av silke, viskos och underkläder. Jeans

Express: för att snabbt fräscha upp lätt smutsade plagg (ej lämpligt för ylle, silke

och plagg som ska handtvättas).

Sport

Sport Intensive Sport Light

13 14

Sport Shoes

Extra Tillval

Sköljning Centrifugering

Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inloppsvattnets temperatur och tryck, omgivningstemperatur, mängd tvättmedel, mängd och typ av last, lastens jämvikt samt tillval som har valts.

1) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet 3 med en temperatur på 60 °C.

Detta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 60°C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges.

2) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet 4 med en temperatur på 40 °C.

Detta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 40°C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges.

För alla Test Institutes:

2) Långt bomullsprogram: Ställ in programmet 4 med en temperatur på 40 °C.

3) Syntetiska programmet tillsammans: Ställ in programmet 6 med en temperatur på 40 °C.

Tömning

Max.

temp.

Max.

hasti-

(°C)

90° 1600 90° 1600 60° 1600 40° 1600 40° 1600 60° 800 40° 800 20° 1600 -

40° 800 30° 0 40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

ghet

(varv/

min)

- 1600 - -

- 1600 - - - 7 - - - 16’

Tvättmedel

Tvätt

Förtvätt

  

             

     

 

   

 

Max.

last (kg)

Skölj

medel

7 44 2,21 78 170’ 7 44 2,16 72 160’ 7 44 1,10 52,5 190’ 7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘

3 - - - 75‘ 1,5 71 0,19 31 15‘

3 - - - 85’

3 - - - 60’

Max. 2

par.



7 - - - 36’

Energiförbruk-

Restfuktighet %

- - - 60’

ning Wh

vändning lt

Total vattenan-

Tvättfunktioner

Extra Sköljning

Genom att välja denna funktion optimeras den mekaniska rörelsen, temperaturen och vattnet för en mindre last bomull och syntet som är mycket smutsig (se Programtabell). Med funktionen “

” kan du tvätta på kortare tid och därmed spara vatten och energi. Det rekommenderas att använda en dos flytande diskmedel som är lämplig för mängden tvätt. ! Detta tillval kan inte aktiveras för programmen 1, 2, 7, 8, 9, 10, 11, 12, 13, 14,

, .

Funktionen bidrar till att minska energiföbrukningen genom att vattnet som används för tvättningen inte värms upp – en fördel både för miljön och elräkningen. Den förstärkta tvätteffekten och den optimerade vattenförbrukningen garanterar faktiskt optimala resultat under samma tidslängd som för ett standardprogram. För bästa möjliga tvättresultat rekommenderas att använda ett flytande tvättmedel.

! Detta tillval kan inte aktiveras för programmen 1, 7, 8, 9,

11, 12, 13, 14,

, .

Med detta tillval ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för personer som har särskilt känslig hud. ! Detta tillval kan inte aktiveras för programmen 11,

Lättstruket

Genom att välja denna funktion ändras tvättningen och centrifugeringen på ett lämpligt sätt för att minska skrynklor på tvätten. I slutet av tvättprogrammet roterar tvättmaskinens trumma långsamt. Kontrollamporna för funktionen LÄTTSTRUKET (grön) och funktionen START/PAUSE (orange) blinkar. För att avsluta programmet, tryck på knappen START/PAUSE eller knappen LÄTTSTRUKET. För programmet 9 avslutar maskinen programmet med tvätten i blöt och kontrollampan för funktionen LÄTTSTRUKET och START/PAUSE blinkar. För att tömma ut vattnet och för att ta ut tvätten, tryck på knappen START/PAUSE eller knappen LÄTTSTRUKET.

! Detta tillval kan inte aktiveras för programmen 8, 11, 12,

13, 14,

, .

längd

Programmets

Page 46

Tvättmedel och tvättgods

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: En överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.

! Använd inte tvättmedel avsett för handtvätt eftersom

dessa bildar för mycket lödder.

! Använd tvättmedel i pulverform för vita bomullsplagg, för

förtvätt och vid tvättprogram över 60 °C.

! Följ anvisningarna som anges på tvättmedelsförpacknin-

gen.

Dra ut tvättmedelsfacket och fyll på tvättmedel och tillsatser enligt följande.

Fack 1: Tvättmedel för förtvätt (pulver) Fack 2: Tvättmedel (i pulver eller flytande form)

Flytande tvättmedel får endast fyllas på innan start.

Fack 3: Tillsatser (sköljmedel, o.s.v.)

Sköljmedlet får inte rinna över gallret.

Förbered tvätten

• Dela upp tvätten beroende på:

- Typ av material/symbolen på etiketten.

- Färgerna: Separera färgade plagg från vita.

• Töm fickorna och kontrollera knapparna.

• Överskrid inte värdena som indikeras i “Programtabell”

som avser vikten för torr tvätt:

Hur mycket väger tvätten?

1 lakan 400-500 g 1 örngott 150-200 g 1 bordsduk 400-500 g 1 morgonrock 900-1200 g 1 handduk 150-250 g

Silke: Använd därtill avsett program 9 för att tvätta alla typer av silkesplagg. Det rekommenderas att använda ett särskilt tvättmedel för ömtåliga plagg. Gardiner: vik ihop dem och lägg dem i ett örngott eller en nätpåse. Använd programmet 9. Jeans: vänd plaggen ut och in innan de tvättas och använd ett flytande tvättmedel. Använd programmet 10.

Express:

plagg på kort tid: Programmet tar bara 15 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( tillsammans (förutom ylle och silke) med en maxlast på 1,5 kg. Sport Intensive (programma 12): är särskilt avsett för att tvätta mycket smutsiga sportkläder (overaller, strumpor o.s.v.). För att uppnå bästa resultat rekommenderas att inte överstiga max. last som anges i Programtabellen. Sport Light (programma 13): är särskilt avsett för att tvätta lätt smutsiga sportkläder (overaller, strumpor o.s.v.). För att uppnå bästa resultat rekommenderas att inte överstiga max. last som anges i Programtabellen. Det rekommenderas att använda flytande tvättmedel och en dos som är lämplig för halv last. Sport Shoes (programma 14): är särskilt avsett för att tvätta sportskor. För att uppnå bästa resultat rekommenderas att inte tvätta mer än 2 par.

har utarbetats för att tvätta lätt smutsade

på 30 °C) går det att tvätta olika material

Balanseringssystem för lasten

För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg.

Speciella program

Standardprogram bomull 20 °C (programma 7) idealisk

för tvätt med smutsig bomull. Den goda prestandan, även med kallt vatten (jämförbar med tvätt på 40°), garanteras av en mekanisk rörelse som arbetar med olika hastighetsvariationer med upprepade nära liggande toppar. Ylle: med programmet 8 går det att tvätta alla typer av ylleplagg i tvättmaskinen, även de som är märkta med endast handtvätt specifikt tvättmedel användas och lägg inte in mer än 1,5 kg tvätt.

. För att uppnå bästa resultat ska ett

Page 47

Fel och åtgärder

Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Tvättmaskinen går inte att sätta på.

Tvättcykeln startar inte.

Tvättmaskinen tar inte in vatten (På displayen blinkar texten H2O).

Tvättmaskinen tar in och tömmer ut vatten oavbrutet.

Möjliga orsaker/Åtgärd:

• Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.

• Det saknas ström i bostaden.

• Luckan är inte ordentligt stängd.

• Knappen ON/OFF har inte tryckts in.

• Knappen START/PAUSE har inte tryckts in.

• Vattenkranen är inte öppen.

• En senare starttid har ställts in (se “Hur ett tvättprogram startas”).

• Vatteninloppsslangen är inte ansluten till kranen.

• Slangen är böjd.

• Vattenkranen är inte öppen.

• Det saknas vatten i bostaden.

• Vattentrycket är inte tillräckligt.

• Knappen START/PAUSE har inte tryckts in.

• Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från marken (se “Installation”).

• Avloppsslangens ände är nedsänkt i vatten (se “Installation”).

• Väggutloppet har inget luftutsläpp.

Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt.

Tvättmaskinen tömmer inte eller centrifugerar inte.

Tvättmaskinen vibrerar mycket under centrifugeringen.

Tvättmaskinen läcker vatten.

Lamporna för tillval och lampan för START/PAUSE blinkar och displayen visar en felkod (t.ex.: F-01, F-..).

De bildas för mycket lödder.

• Programmet saknar tömning: Med vissa program måste tömningen startas manuellt.

• Funktionen “Lättstruket” är aktiv: Tryck på knappen START/PAUSE för att fullfölja programmet (“Program och funktioner”).

• Avloppslangen är böjd (se ”Installation”).

• Avloppsledningen är tilltäppt.

• Trumman har inte lossats ordentligt vid installationen (se “Installation”).

• Tvättmaskinen står inte plant (se “Installation”).

• Tvättmaskinen är inträngd mellan möbler och väggar (se “Installation”).

• Vatteninloppsslangen är inte ordentligt åtskruvad (se “Installation”).

• Tvättmedelsfacket är igensatt (för rengöring se “Underhåll och skötsel”).

• Avloppslangen är inte ordentligt fastsatt (se “Installation”).

• Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1 minut och sätt sedan på maskinen igen.

Om felet kvarstår, ring teknisk assistans.

• Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten “för tvättmaskin”, “för hand och i maskin”, eller liknande).

• För stor mängd tvättmedel har doserats.

Page 48

Service

Innan du kallar på Servicetjänsten:

• Kontrollera om du kan åtgärda felet på egen hand (se “Fel och åtgärder”).

• Starta programmet igen för att kontrollera om problemet är löst.

• Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garantisedeln.

! Anlita aldrig obehöriga tekniker.

Uppge:

• Typ av fel;

• Maskinmodell (Mod.);

• Serienummer (S/N).

Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke och på framsidan efter att luckan har öppnats.

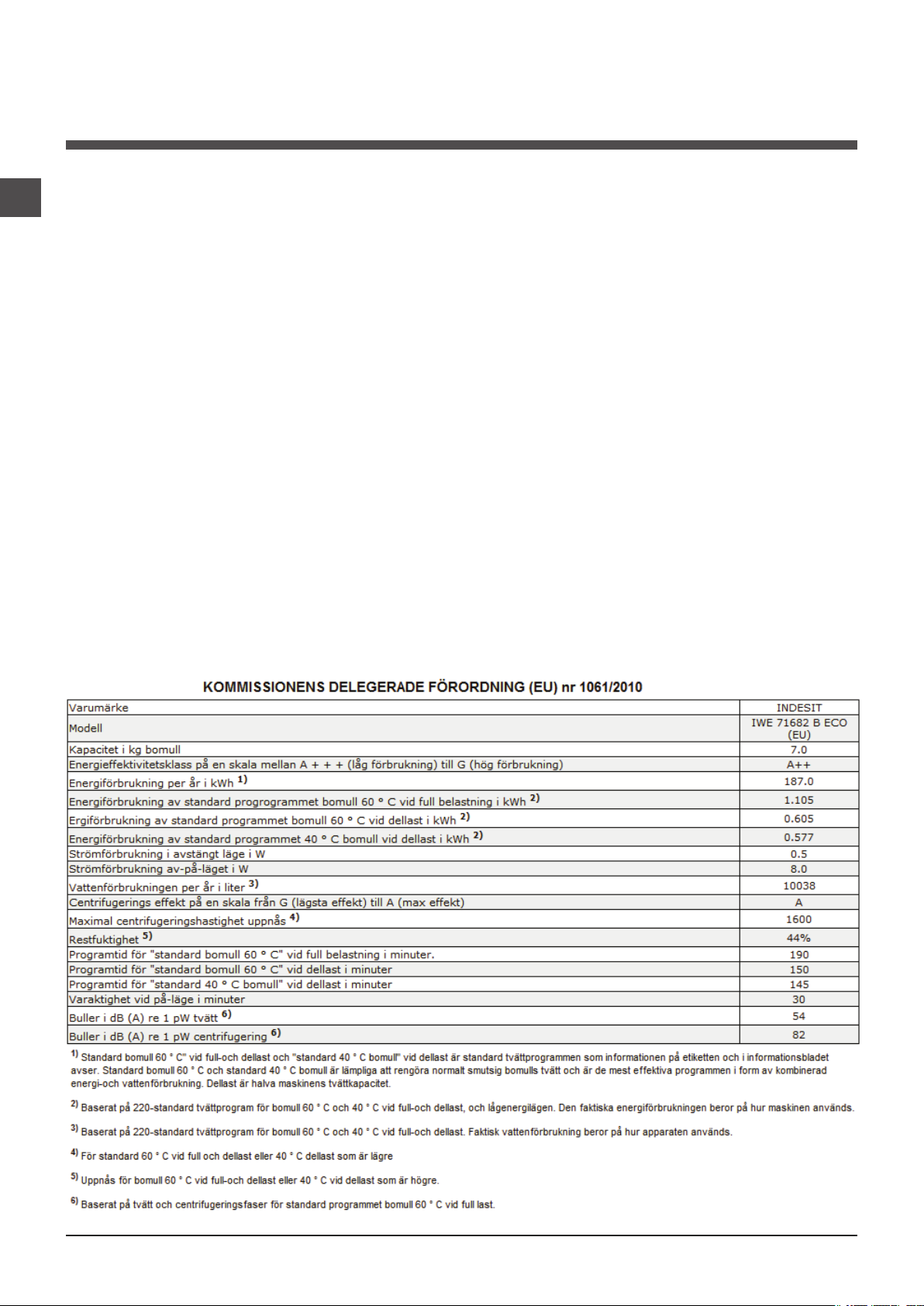

Page 49

Käyttöohjeet

PESUKONE

Suomi

IWE 71682

Yhteenveto

Asennus, 50-51

Pakkauksen purkaminen ja vaaitus Vesi- ja sähköliitännät Ensimmäinen pesujakso Tekniset tiedot

Huolto ja hoito, 52

Veden ja sähkövirran pois sulkeminen Pyykinpesukoneen puhdistaminen Pesuainelokerikon puhdistaminen Luukun ja rummun hoito Pumpun puhdistaminen Veden syöttöletkun tarkistaminen

Varotoimet ja neuvot, 53

Yleinen turvallisuus Hävittäminen

Pyykinpesukoneen kuvaus, 54-55

Ohjauspaneeli Näyttö

Ohjeet pesujakson toteuttamiseen, 56

Ohjelmat ja toiminnot, 57

Ohjelmataulukko Pesutoiminnot

Pesuaineet ja pyykit, 58

Pesuainelokerikko Pyykin valmistelu Erityisohjelmat Lastin tasapainottamisjärjestelmä

Häiriöt ja korjaustoimet, 59

Huoltoapu, 60

Page 50

Asennus

! On tärkeää säilyttää huolella tämä ohjekirjanen, jotta sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin. ! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta.

Pakkauksen purkaminen ja vaaitus

Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.

2. Tarkista, että pyykinpesukone ei ole kärsinyt

vahinkoja kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

3. Poista 4 kuljetuksen suojaruuvia sekä tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa (katso kuvaa).

Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja sen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle.

Vesi- ja sähköliitännät

Veden syöttöletkun liittäminen

1. Liitä syöttöletku ruuvaten se kylmävesihanaan, jonka suuaukko on ¾ putkikierteitetty (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

2. Liitä syöttöletku pyykinpesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläosassa olevaan vesiliittimeen (katso kuvaa).

4. Sulje reiät toimitetuilla muovitapeilla.

5. Säilytä kaikki osat: mikäli pyykinpesukonetta

tulee kuljettaa, ne tulee asentaa takaisin.

! Pakkaukset eivät ole lasten leluja.

Vaaitus

1. Asenna pyykinpesukone tasaiselle ja kovalle

lattialle siten, että se ei kosketa seiniin, huonekaluihin tai muihin esineisiin.

2. Jos lattia ei ole täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2°.

3. Ole varovainen, että letku ei taitu tai joudu puristuksiin.

! Hanan vedenpaineen tulee olla niiden arvojen mukainen, jotka esitetään Teknisten tietojen taulukossa (katso viereistä sivua).

! Jos syöttöletkun pituus ei ole riittävä, käänny erikoisliikkeen tai valtuutetun teknikon puoleen.

! Älä käytä koskaan käytettyjä letkuja.

! Käytä letkuja, jotka on toimitettu koneen

mukana.

Page 51

Veden poistoletkun liittäminen

65 - 100 cm

- 2006/95/CE Pienjännite)

Poistoletkua ei saa koskaan asentaa suoraan lattiakaivoon, vaan se on asennettava kuvan mukaisesti siten, että poistoletkun pää on 65-100 cm korkeudella tasosta jolle kone on asennettu. Varo taivuttamasta poistoletkua niin että se litistyy!

tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain hanaan (katso kuvaa). Poistoletkun vapaan pään ei tule jäädä upoksiin veteen.

! Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.

! Syöttöjohdon vaihto tulee antaa tehtäväksi ainoastaan valtuutetuille teknikoille. Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma 2.

Tekniset tiedot

! Ei suositella käyttämään jatkoletkuja; jos jatkoletkun käyttö on välttämätöntä, sen tulee olla halkaisijaltaan alkuperäisen kokoinen ja korkeintaan 150 cm pitkä.

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;

• pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen);

• syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen);

• pistorasia ja pesukoneen pistoke ovat yhteensopivat. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke.

! Pesukonetta ei saa asentaa ulos edes silloin, kun asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.

! Pesukoneen asentamisen jälkeenkin pistorasian tulee olla helposti saavutettavissa.

Malli

Mitat

Täyttömäärä

Sähköliitännät

Vesiliitännät

Linkousnopeus Testiohjelmat

direktiivien 1061/2010 ja 1015/2010 mukaisesti

IWE 71682 leveys cm 59,5

korkeus cm 85 syvyys cm 53,5

1 - 7 kg Katso koneessa ole-

vaa teknisten tietojen tietolaattaa.

maks. Vedenpaine 1 MPa (10 bar) min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 52 litraa

1600 kierr./min saakka

Ohjelma 3; 60°C:n vakiopuuvillaohjelmaksi. Ohjelma 4; 40°C:n vakiopuuvillaohjelmaksi.

Tämä kodinkone on seuraavien Euroopan yhteisön direktiivien vaatimusten mukainen:

- 2004/108/CE (Sähkömagneettinen yhteensopivuus)

! Älä käytä jatkojohtoja ja liitinkappaleita.

- 2012/19/EU

Page 52

Huolto ja hoito

Veden ja sähkövirran pois sulkeminen

• Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen vesilaitteiden kulumista ja estetään vuotovaara.

• Irrota sähköpistoke konetta puhdistaessasi ja huoltotoimenpiteiden ajaksi.

Pyykinpesukoneen puhdistaminen

Ulkoiset ja kumiset osat voidaan puhdistaa rievulla, joka huuhdellaan lämpimän veden ja saippuan muodostamassa liuoksessa. Älä käytä liuottimia tai hankaavia aineita.

Pesuainelokerikon puhdistaminen

Irrota lokerikko nostaen sitä ja vetäen sitä ulospäin (katso kuvaa). Pese se juoksevan veden alla; tämä puhdistus tulee suorittaa säännöllisesti.

2. ruuvaa irti kansi kiertäen sitä vastapäivään (katso kuvaa): on normaalia, että tulee ulos hieman vettä;

3. puhdista huolellisesti sisäpuoli;

4. ruuvaa kansi takaisin paikalleen;

5. asenna suojapaneeli paikoilleen varmistaen ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin.

Veden syöttöletkun tarkistaminen

Tarkista syöttöletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesujen aikana kova paine voi aiheuttaa yllättävän halkeamisen.

! Älä käytä koskaan käytettyjä letkuja.

Luukun ja rummun hoito

• Jätä luukku aina hieman auki, jotta vältetään pahan hajun muodostuminen.

Pumpun puhdistaminen

Pyykinpesukone on varustettu itsestään puhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella.

! Varmista, että pesujakso on päättynyt ja irrota pistoke.

Eteisen saavuttamiseksi:

1. poista pesukoneen etupuolella oleva suojapaneeli ruuvimeisselin avulla (katso kuvaa);

Page 53

Varotoimet ja neuvot

! Pesukone on suunniteltu ja valmistettu kansainvälisiä

turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleinen turvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.

• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset

sekä henkilöt, joiden fyysinen, henkinen tai aistien toimintakyky on alentunut, tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan asianmukaisesti tai jos heidät on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huolto- ja puhdistustoimenpiteitä ilman valvontaa.

• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat.

• Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni pistokkeesta.

• Älä avaa pesuainelokerikkoa, mikäli pesukone on käynnissä.

• Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla hyvin kuumaa.

• Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua.

• Vian tapauksessa älä milloinkaan yritä käsitellä sisäisiä mekanismeja korjauksen suorittamiseksi.

• Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen.

• Pesun aikana luukku voi kuumentua.

• Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava.

• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen.

Hävittäminen

• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.

• Euroopan Direktiivi 2012/19/EU Waste Eelectrical and Electronic Equipment (elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen.

Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin

tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

Page 54

Pyykinpesukoneen kuvaus

Ohjauspaneeli

Pesuainelokerikko

Painike

ON/OFF

OHJELMAT

Nappula

Painike

LÄMPÖTILALLE

Painike

LINKOUKSELLE

Näppäimet merkkivaloilla

TOIMINNOILLE

Näyttö

Painike

VIIVÄSTETTY KÄYNNISTYS

Merkkivalollinen painike

START/PAUSE

Pesuainelokerikko: pesuaineiden ja lisäaineiden lisäämiseksi (katso “Pesuaineet ja pyykit”).

Painike ON/OFF : paina lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/PAUSE, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 2 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun.

Nappula OHJELMAT: halutun ohjelman asettamiseksi

(katso “Ohjelmataulukko”).

Näppäimet merkkivaloilla TOIMINNOILLE: saatavilla olevien toimintojen valitsemiseksi. Valittua toimintoa vastaava merkkivalo jää palamaan.

Painike LINKOUKSELLE : paina vähentääksesi tai sulkeaksesi kokonaan pois linkous - arvo osoitetaan näytöllä.

Painike LÄMPÖTILALLE : 2. Paina vähentääksesi tai sulkeaksesi kokonaan pois lämpötila; arvo osoitetaan näytöllä.

Merkkivalollinen painike START/PAUSE : kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu oranssina. Jos tunnus ei ole pala, voidaan avata luukku (odota noin 3 minuuttia). Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta.

Valmiustila

Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle.

Painike VIIVÄSTETTY KÄYNNISTYS : paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivästys osoitetaan näytöllä.

Page 55

Näyttö

Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan paljon tietoja.

Osassa A näytetään käytettävissä olevien eri ohjelmien kestoaika ja jakson käynnistyttyä sen jäljellä oleva aika; mikäli on asetettu VIIVÄSTETTY KÄYNNISTYS, näytetään aika, jonka kuluttua käynnistetään valittu ohjelma. Lisäksi painettaessa vastaavaa näppäintä, kone näyttää automaattisesti asetetun ohjelman sallimat enimmäisarvot lämpötilalle ja linkousnopeudelle tai viimeksi valitut arvot, jos ne sopivat yhteen valitun ohjelman kanssa.

Osassa B näytetään valitun jakson olemassa olevat “pesuvaiheet” ja käynnistetylle ohjelmalle käynnissä oleva “pesuvaihe”.

Pesu

Huuhtelu

Linkous Veden poisto

Osassa C löytyvät ylhäältä alas siirryttäessä kuvakkeet, jotka liittyvät “lämpötilaan” , “viivästettyyn käynnistykseen” ja “linkoukseen” : Palava tunnus osoittaa, että näytöllä näytetään asetettu “lämpötila”. Palava tunnus osoittaa, että on asetettu “viivästetty käynnistys”. Palava tunnus osoittaa, että näytöllä näytetään asetettu “linkouksen” arvo.

Tunnus Luukku lukossa Palava tunnus osoittaa, että luukku on lukittu. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin avataan luukku (odota noin 3 minuuttia). Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/PAUSE; jos tunnus LUUKKU LUKOSSA on sammuksissa, on mahdollista avata luukku (odota noin 3 minuuttia).

Page 56

Ohjeet pesujakson toteuttamiseen

1. KONEEN KÄYNNISTYS. Paina painiketta ;

merkkivalo START/PAUSE vilkkuu hitaasti vihreänä.

2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita

pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.

3. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos

ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa “Pesuaineet ja pyykit”.

4. SULJE LUUKKU.

5. OHJELMAN VALINTA. Valitse nappulalla OHJELMAT

haluttu pesuohjelma; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.

6. PESUJAKSO RÄÄTÄLÖINTI. Käsittele asianmukaisia

painikkeita:

Lämpötilan ja/tai linkousnopeuden

muuttaminen. Kone näyttää automaattisesti asetetun ohjelman sallimat enimmäisarvot lämpötilalle ja linkousnopeudelle tai viimeksi valitut arvot, jos ne sopivat yhteen valitun ohjelman kanssa. Painettaessa painiketta vähennetään asteittain lämpötilaa, kunnes saavutetaan kylmäpesu “OFF”. Painettaessa painiketta

vähennetään asteittain linkousnopeutta aina siihen saakka, että linkous on pois suljettu “OFF”. Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot.

7. OHJELMAN KÄYNNISTÄMINEN. Paina painiketta START/PAUSE. Vastaava kiinteä vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA palaa). Ohjelman vaihtamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/PAUSE (merkkivalo START/PAUSE vilkkuu hitaasti oranssina); valitse sitten haluttu jakso ja paina uudelleen painiketta START/PAUSE.

Luukku voidaan avata jakson ollessa käynnissä painamalla

painiketta START/PAUSE; jos tunnus LUUKKU LUKOSSA

on sammuksissa, on mahdollista avata luukku (odota noin 3 minuuttia). Paina uudelleen painiketta START/PAUSE ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

8. OHJELMAN LOPPU. Se osoitetaan näytölle ilmestyvällä kirjoituksella “END”, kun tunnus LUUKKU LUKOSSA sammuu, voidaan avata luukku (odota noin 3 minuuttia). Avaa luukku, poista pyykit ja sammuta kone.

! Jos halutaan peruuttaa jo käynnistetty jakso, paina

pitkään painiketta . Jakso keskeytetään ja kone sammuu.

Viivästetyn käynnistyksen asettaminen.

Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Kun kyseinen lisätoiminto on päällä, näytölle ilmestyy tunnus . Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy teksti OFF.

Jakson ominaisuuksien muuttaminen.

• Paina painiketta toiminnon kytkemiseksi päälle; painiketta vastaava merkkivalo syttyy.

• Paina uudelleen painiketta toiminnon kytkemiseksi pois päältä; merkkivalo sammuu.

! Jos valittu toiminto ei sovi yhteen asetetun ohjelman

kanssa, merkkivalo vilkkuu ja toiminto ei kytkeydy päälle.

! Jos valittu lisätoiminto ei sovi yhteen toisen aiemmin

asetetun toiminnon kanssa, ensimmäistä valittua toimintoa vastaava merkkivalo alkaa vilkkua ja päälle kytketään ainoastaan viimeksi valittu lisätoiminto, päälle kytketyn lisätoiminnon merkkivalo syttyy.

! Toiminnot voivat vaihdella suositellun täyttömäärän ja/

tai jakson keston mukaan.

Page 57

Ohjelmat ja toiminnot

Enimmäistäyttö

Overskydende

Energiforbrugk

Ohjelmataulukko

Ohjelman kuvaus

Ohjelmat

Päivittäiset ohjelmat (Daily)

PUUVILLA ESIPESU 90°: Erittäin likainen valkopyykki. 90° 1600

PUUVILLA: Erittäin likainen valkopyykki. 90° 1600 -

60 °C:n vakiopuuvillaohjelmaksi

40 °C:n vakiopuuvillaohjelmaksi

VÄRILLINEN PUUVILLA: Hieman likainen valkopyykki ja herkkä kirjopyykki. 40° 1600 -

SYNTEETTISET: Erittäin likainen kestävä kirjopyykki. 60° 800 -

SYNTEETTISET ENERGINEN (3): Hieman likainen kestävä kirjopyykki. 40° 800 -

20 °C:n vakiopuuvillaohjelmaksi Erikois ohjelmat (Special)

VILLA: Villa-, cashmeretuotteet, jne. 40° 800 -

SILKKI/VERHOT: Silkki- ja viskoosituotteet, alusvaatteet. 30° 0 -

10 JEANS

EXPRESS: Vähän likaisten pyykkien nopeaan raikastamiseen

(ei sovi villalle, silkille tai käsin pestäville tuotteille).

Sport 12 Sport Intensive 13 Sport Light

14 Sport Shoes

Lisäohjelmat

HUUHTELU - 1600 - -

LINKOUS + VEDEN POISTO - 1600 - - - 7 - - - 16’

Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.

1) Testiohjelma normin 1061/2010 mukaisesti aseta ohjelma 3 ja lämpötilaksi 60°C.

Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 60°C:ssa pestäville pyykeille. Pesun todellinen lämpötila voi poiketa ilmoitetusta.

2) Testiohjelma normin 1061/2010 mukaisesti aseta ohjelma 4 ja lämpötilaksi 60°C.

Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 40°C:ssa pestäville pyykeille. Pesun todellinen lämpötila voi poiketa ilmoitetusta.

Kaikille testauslaitoksille:

2) Pitkä puuvillaohjelma: aseta ohjelma 4 ja lämpötilaksi 40°C.

3) Synteettinen ohjelma sekä: aseta ohjelma 6 ja lämpötilaksi 40°C.

(1): Erittäin likainen kestävä kirjo- ja valkopyykki. 60° 1600 - (2): Erittäin likainen herkkä kirjo- ja valkopyykki. 40° 1600 -

: Erittäin likainen herkkä kirjo- ja valkopyykki. 20° 1600 -

Enimmäi-

slämpötila

Enimmäis-

nopeus

kierrosta/

(°C)

40° 800 30° 800 -

30° 600 30° 600 -

30° 600 -

min.

Pesuaineet

Pesu

Esipesu

  

             

     

 

   

 

(kg)

luaine

Huuhte-

7 44 2,21 78 170’ 7 44 2,16 72 160’ 7 44 1,10 52,5 190’ 7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘

3 - - - 75‘ 1,5 71 0,19 31 15‘

3 - - - 85’

3 - - - 60’

ENINTÄÄN

2 paria



- - - 60’

7 - - - 36’

fugt %

I alt vand lt

Jakson kesto

Pesutoiminnot

Valittaessa tämä vaihtoehto mekaaninen liike, lämpötila ja veden käyttö optimoidaan vähäiselle täyttömäärälle vähän likaisten puuvillaisten tai synteettisten tuotteiden pesua varten (katso “Ohjelmataulukko”). Vaihtoehdolla “ ” voit pestä lyhyemmässä ajassa säästäen vettä ja energiaa. Suositellaan, että käytät nestemäistä pesuainetta ja annostelet sen täyttömäärän mukaan. ! Toimintoa ei voida käyttää ohjelmien 1, 2, 7, 8, 9, 10, 11, 12, 13, 14, , .

Toiminnon avulla voidaan säästää energiaa, koska pyykinpesussa käytettävää vettä ei lämmitetä – tämä on etu sekä ympäristölle että sähkölaskun maksajalle. Todellakin vahvistettu toiminta sekä veden kulutuksen optimointi takaavat parhaan mahdollisen tuloksen perusjakson samassa keskimääräisen ajassa. Parhaan pesutuloksen saavuttamiseksi suositellaan käyttämään nestemäistä pesuainetta. ! Toimintoa ei voida käyttää ohjelmien 1, 7, 8, 9, 11, 12, 13, 14, , .

Ylimääräinen huuhtelu

Valittaessa tämä lisätoiminto lisätään huuhtelun tehokkuutta ja varmistetaan pesuaineen paras mahdollinen poistaminen. Tämä on tärkeää erityisesti herkkäihoisille. ! Toimintoa ei voida käyttää ohjelmien 11, .

Helppo silittää

Valittaessa tämä lisätoiminto, pesua ja linkousta muutetaan siten, että vähennetään ryppyjen muodostumista. Jakson lopuksi pyykinpesukone suorittaa rummun hitaita kiertoliikkeitä, lisätoiminnon HELPPO SILITTÄÄ merkkivalo sekä merkkivalo START/PAUSE vilkkuvat (ensimmäisen vihreä, toinen oranssi). Jakson lopettamiseksi tulee painaa näppäintä START/PAUSE tai näppäintä HELPPO SILITTÄÄ. Ohjelmassa 9 kone jättää pyykit veteen jakson päättyessä, toiminnon HELPPO SILITTÄÄ merkkivalo ja START/PAUSE -merkkivalo vilkkuvat. Jotta voidaan tyhjentää vesi ja poistaa pyykit tulee painaa näppäintä START/PAUSE tai näppäintä ”HELPPO SILITTÄÄ”. ! Toimintoa ei voida käyttää ohjelmien 8, 11, 12, 13, 14, , .

Page 58

Pesuaineet ja pyykit

Pesuainelokerikko

Hyvä pesutulos riippuu myös pesuaineen oikeasta annostelusta: liioittelemalla pesuaineen käytössä ei paranneta pesutulosta vaan aiheutetaan pesukoneen sisäosien karstautumista ja saastutetaan ympäristöä.

! Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden

liiallisen vaahtoutumisen vuoksi.

! Käytä jauhemaista pesuainetta, joka sopii valkoisille

puuvillapyykeille, esipesuun ja pesuun yli 60°C:en lämpötiloissa.

! Noudata pesuainepakkauksen ohjeita.

Vedä ulos pesuainelokerikko ja laita pesuaine tai lisäaine seuraavasti.

kaukalo 1: Pesuaine esipesua varten (jauheena) kaukalo 2: Pesuaine varsinaista pesua varten (jauheena tai nesteenä)

Nestemäinen pesuaine tulee kaataa juuri ennen käynnistystä.

kaukalo 3: Lisäaineet (huuhteluaine, jne.)

Huuhteluaine ei saa tulla ulos ritilästä.

Pyykin valmistelu

• Jaottele pyykit seuraavasti:

- kangastyyppi / merkki tuoteselosteessa.

- värit: erottele värilliset vaatteet valkoisista.

• Tyhjennä taskut ja tarkista napit.

• Älä ylitä suositusarvoja, jotka osoitetaan ”Ohjelmatauluk- ko” ja jotka viittaavat kuivan pyykin painoon.

Paljonko pyykit painavat?

1 lakana 400-500 gr. 1 tyynynpäällinen 150-200 gr. 1 pöytäliina 400-500 gr. 1 kylpytakki 900-1.200 gr. 1 pyyhe 150-250 gr.

Silkki: käytä kyseistä ohjelmaa 9 kaikkien silkkivaatteiden pesuun. Suositellaan käyttämään erityistä herkkien tuotteiden pesuun soveltuvaa pesuainetta. Verhot: taita verhot ja laita ne tyynynpäällisen tai verkkopussin sisälle. Käytä ohjelmaa 9. Jeans: käännä vaatteet ennen pesua ja käytä nestemäistä pesuainetta. Käytä ohjelmaa 10. Express: on suunniteltu hieman likaisten vaatteiden pesemiseksi nopeasti: se kestää ainoastaan 15 minuuttia mahdollistaen siten ajan ja energian säästön. Asettamalla ohjelma (11, 30°C:ssa) voidaan pestä yhdessä eri tyyppisiä kankaita (villaa ja silkkiä lukuun ottamatta) enimmäistäyttömäärän ollessa 1,5 kg. Sport Intensive (ohjelma 12): on suunniteltu erittäin likaisten urheiluvaatteiden pesua varten (verryttelyasut, sukat, jne.); parhaan pesutuloksen saamiseksi suositellaan, että et ylitä enimmäistäyttömäärää, joka osoitetaan

“Ohjelmataulukossa”.

Sport Light (ohjelma 13): on suunniteltu hieman likaisten urheiluvaatteiden pesua varten (verryttelyasut, sukat, jne.); parhaan pesutuloksen saamiseksi suositellaan, että et ylitä enimmäistäyttömäärää, joka osoitetaan “Ohjelmataulukossa”. Suositellaan käyttämään nestemäistä pesuainetta, käytä puolitäytölle sopivaa annostelua. Sport Shoes (ohjelma 14): on suunniteltu urheilukenkien pesuun; parhaan tuloksen saamiseksi älä pese enemmän kuin 2 paria kerrallaan.

Lastin tasapainottamisjärjestelmä

Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudella. Mikäli epätasapaino on liiallinen, pyykinpesukone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit.

Erityisohjelmat

20 °C:n vakiopuuvillaohjelmaksi (ohjelma 7) on paras

valinta likaisille puuvillapyykeille. Hyvä pesutulos myös kylmässä vedessä, verrattavissa pesuun 40°:ssa, taataan mekaanisella toiminnolla, joka työskentelee vaihtelemalla nopeutta toistuvien peräkkäisten huippujen kanssa. Villa: Ohjelmalla 8 voidaan pestä pesukoneessa kaiken tyyppisiä villatuotteita, myös merkinnällä “vain käsipesuun”

varustettuja vaatteita. Parhaan tuloksen saavuttamiseksi käytä erityistä villapesuainetta äläkä ylitä täyttömäärää 1,5 kg.

Page 59

Häiriöt ja korjaustoimet

Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso “Huoltoapu”), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma.

Häiriöt:

Pesukone ei käynnisty.

Pesujakso ei aloita toimintaansa.

Pesukoneeseen ei tule vettä (Näytölle tulee näkyviin vilkkuva kirjoitus “H2O”).

Pesukone täyttää ja poistaa vettä jatkuvasti.

Mahdolliset syyt / Ratkaisu:

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty niin huonosti, että ei muodostu kontaktia.

• Kodissa on sähkökatkos.

• Luukku ei ole kunnolla kiinni.

• Näppäintä ON/OFF ei ole painettu.

• Näppäintä START/PAUSE ei ole painettu.

• Vesihana ei ole auki.

• On asetettu viivästys käynnistykseen (katso “Ohjeet pesujakson toteuttamiseen”).

• Veden syöttöletkua ei ole liitetty vesihanaan.

• Letku on taittunut.

• Vesihana ei ole auki.

• Kodista puuttuu vesi.

• Vedenpaine ei ole riittävä

• Painiketta START/PAUSE ei ole painettu.

• Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso “Asennus”).

• Poistoletkun pää on veteen upotettuna (katso “Asennus”).

• Seinäviemärissä ei ole ilma-aukkoa.

Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta

pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili.

Pesukone ei poista vettä tai linkoa.

Pesukone tärisee voimakkaasti linkouksen aikana.

Pesukoneesta vuotaa vettä.

“Lisätoimintojen” merkkivalot sekä merkkivalo “START/PAUSE” vilkkuvat ja näytölle tulee näkyviin virhekoodi (esim.: F-01, F-..).

Vaahtoa muodostuu liikaa.

• Ohjelmaan ei kuulu veden tyhjennys: joidenkin ohjelmien yhteydessä tulee käynnistää se manuaalisesti.

• On kytketty päälle lisätoiminto “Helppo silittää”: ohjelman loppuun suorittamiseksi paina painiketta START/PAUSE (”Ohjelmat ja toiminnot”).

• Veden poistoletku on taittunut (katso ”Asennus”).

• Veden poistokanava on tukkeutunut.

• Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso “Asennus”).

• Pesukone ei ole vaakatasossa (katso “Asennus”).

• Pesukone on tiukassa huonekalujen ja seinän välissä (katso “Asennus”).

• Veden syöttöletkua ei ole kiinnitetty kunnolla (katso “Asennus”).

• Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso ”Huolto ja hoito”).

• Veden poistoletkua ei ole kiinnitetty kunnolla (katso ”Asennus”).

• Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynnistä se uudelleen.

Jos häiriö on edelleen havaittavissa, soita huoltoapuun.

• Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus “pesukoneille”, “pesukoneille tai käsinpesuun”, tai vastaava).

• Annostelu on ollut liiallinen.

Page 60

Huoltoapu

Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso ”Häiriöt ja korjaustoimet”);

• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;

• Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen, jonka puhelinnumero löytyy takuutodistuksesta.

! Älä koskaan käytä valtuuttamattomia teknikoita.

Ilmoita:

• häiriön tyyppi;

• koneen malli (Mod.);

• sarjanumero (S/N). Nämä tiedot löytyvät tietolaatasta, joka sijaitsee pyykinpesukoneen takapuolella sekä etupuolelta avaamalla luukku.

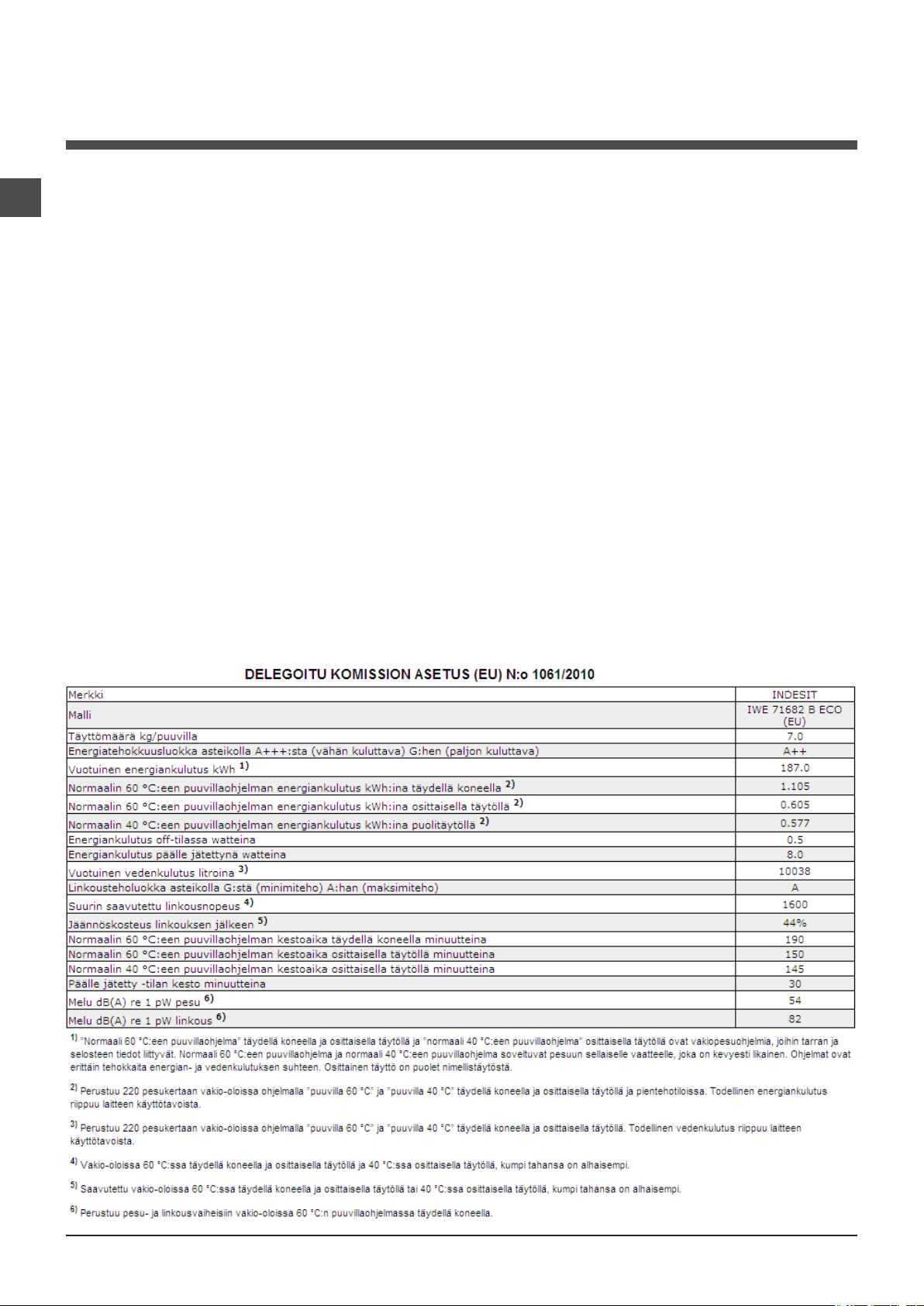

Page 61

Bruksanvisning

VASKEMASKIN

Norsk

IWE 71682

Innhold

Installering, 62-63

Utpakking og nivellering Tilkopling til strøm og vannforsyning Den første vaskesyklusen Tekniske data

Pleie og vedlikehold, 64

Stenge forsyningen av vann og strøm Rengjøring av vaskemaskinen Rengjøre såpeskuffen Ta vare på døren og trommelen til apparatet Rengjøring av pumpen Kontrollere vanninntaksslangen

Forholdsregler og tips, 65

Generell sikkerhet Skroting

Beskrivelse av vaskemaskinen, 66-67

Kontrollpanel Display

Kjøre en vaskesyklus, 68

Vaskesykluser og funksjoner, 69

Tabell over vaskesykluser Vaskefunksjoner

Vaskemidler og vask, 70

Såpeskuff Klargjøre vasken Spesielle vaskesykluser Laste balansesystem

Feilsøking, 71

Hjelp, 72

Page 62

Installering

! Lagre denne brukerveiledningen på et trygt sted for fremtidig bruk. Hvis vaskemaskinen selges, overføres eller flyttes, se til at instruksene medfølger maskinen, slik at den nye eieren kan bli kjent med bruk av maskinen og funksjonene. ! Les disse instruksjonene nøye: Disse inneholder viktig informasjon om sikker installering og drift av apparatet.

Utpakking og nivellering

Utpakking

1. Fjern maskinen fra innpakningen.

2. Se til at vaskemaskinen ikke har blitt skadet under transporten. Hvis den er skadet, ta kontakt med forhandleren, og ikke fortsett med installasjonsprosessen.

3. Fjern 4 beskyttelsesskruer (som brukes under transport) og gummitetningen med tilhørende avstandsstykke, som befinner seg på baksiden av apparatet (se figur).

4. Lukk hullene ved bruk av plastpluggene som medfølger.

5. Oppbevar alle delene på et trygt sted: Du vil ha behov for disse igjen hvis maskinen må flyttes til et annet sted.

Riktig nivellering av maskinen gir stabilitet, hjelp til å unngå vibrasjoner og unødig støy, samt forhindre den fra å forskyve seg under drift. Hvis den plasseres på et teppe eller løper, skal føttene justeres slik at det er nok ventilasjonsplass under vaskemaskinen.

Tilkopling til strøm og vannforsyning

Kople til vanninntaksslangen

1. Kople inntaksslangen ved å skru den til en kaldtvannskran med gjengetut ¾ gass (se figur). Før gjennomføring av tilkoplingen skal vannet renne fritt inntil det er helt klart.

2. Tilkople inntaksslangen til vaskemaskinen ved å skru den på tilhørende vanninntak på apparatet, som befinner seg øverst til høyre på apparatets bakside (se figur).

3. Se til at slangen ikke knekkes eller bøyes.

! Pakkematerialer er ikke leketøy for barn.

Nivellering

1. Installer vaskemaskinen på et flatt, stødig underlag, uten å sette den opp mot vegger, møbelskap eller noe annet.

2. Hvis gulvet ikke er helt flatt, skal denne ujevnheten kompenseres for ved å trekke til eller løsne de justerbare frontføttene (se figur); hellingsvinkelen målt i forhold til arbeidsbenken skal ikke overstige 2°.

! Vanntrykket ved kranen må være innenfor de verdiene som er indikert i tabellen over tekniske data (se neste side).

! Hvis inngangsslangen ikke er lang nok, ta kontakt med en spesialbutikk eller en autorisert tekniker.

! Bruk aldri brukte slanger.

! Bruk de som medfølger maskinen.

Page 63

Tilkopling av tømmeslangen

65 - 100 cm

Tilkople tømmeslangen, uten å bøye den, for å tømme et rør eller veggavløp som befinner seg i en høyde på mellom 65 og 100 cm fra gulvet,

eller legg den i en utslagsvask eller et badekar og fest medfølgende kanal som medfølger til kranen ( se figur). Den fri enden av slagen skal ikke være under vann.

! Vi advarer mot bruk av slangeforlengelser, men hvis det er absolutt nødvendig, må forlengelsen ha samme diameter som den opprinnelige slangen og skal ikke være lenger enn 150 cm.

! Ikke bruk flerstikksinnretninger eller skjøteledninger.

! Ledningen skal ikke være bøyd eller under trykk.

! Strømledningen skal kun skiftes av autoriserte teknikere.

Advarsel! Selskapet skal ikke holdes ansvarlig hvis disse reglene ikke respekteres.

Den første vaskesyklusen

Når apparatet er installert og før du bruker det for første gang, kjør en vaskesyklus med vaskemiddel og ingen vask, ved bruk av vaskesyklus 2.

Tekniske data

Modell

Mål

Kapasitet

IWE 71682 bredde 59,5 cm

høyde 85 cm dybde 53,5 cm

Fra 1 til 7 kg

Elektriske tilkoplinger

Før apparatet tilkoples strømuttaket, se til at:

• uttaket er jordet og oppfyller alle gjeldende lover;

• uttaket er i stand til å motstå maks. strømbelastning fra apparatet slik som indikert i tabellen over tekniske data (se neste side);

• strømforsyningsspenningen faller innenfor de verdiene som finnes i tabellen over tekniske data (se neste side);

• uttaket er kompatibelt med støpselet på vaskemaskinen. Hvis dette ikke er tilfelle, skal uttaket eller støpselet skiftes.

! Vaskemaskinen skal ikke installeres utendørs, selv på tildekkede steder. Det er ekstremt farlig å la apparatet utsettes for regn, stormer og andre værforhold.

! Når vaskemaskinen er installert, må strømuttaket være innen lett rekkevidde.

Tilkopling til strømnettet

Tilkopling til vannuttak

Sentrifugehastighet

Kontrollprogrammer i henhold til direktivene 1061/2010 og 1015/2010

Se merkeskiltet med tekniske egenskaper som er plassert på maskinen

Maksimalt trykk 1 MPa (10 bar) Minimalt trykk 0,05 MPa (0,5 bar) lastekapasitet i vasketrommelen 52 liter

opp til 1600 omdreininger i minuttet

Program 3: Standard bomull 60°C. Program 4: Standard bomull 40°C.

Dette apparatet er i samsvar med følgende Direktiver fra den Europeiske Union:

- 2004/108/CE (Elektromagnetisk kompatibilitet)

- 2012/19/EU

- 2006/95/CE (Lavspenning)

Page 64

Pleie og vedlikehold

Stenge forsyningen av vann og strøm

• Slå av vannkranen etter hver vaskesyklus. Dette vil begrense slitasjen på hydraulikksystemet inne i vaskemaskinen og hjelpe til med å forhindre lekkasjer.

• Trekk ut vaskemaskinen ved rengjøring og under alt vedlikeholdsarbeid.

Rengjøring av vaskemaskinen

De ytre delene og gummikomponentene på apparatet skal rengjøres ved bruk av en myk klut bløtgjort i lunkent såpevann. Ikke bruk løsemidler eller skuremidler.

Rengjøre såpeskuffen

Fjern skuffen ved å løfte den og så trekke den rett ut (se figu- ren). Vask den under rennende vann. Dette skal gjøres ofte.

2. Skru løs lokket ved å rotere det mot venstre (se figur): litt vann kan renne ut. Dette er normalt;

3. Rengjør innsiden grundig;

4. Skru på lokket igjen;

5. Plasser panelet igjen, og se til at krokene er sikkert på plass før du skyver dem på apparatet.

Kontrollere vanninntaksslangen

Kontroller vanninntaksslangen minst én gang årlig. Hvis det er noen sprekker, skal den straks skiftes ut: I løpet av vaskesyklusene er vanntrykket svært høyt, og en sprukket slange kan lett eksplodere.

! Bruk aldri brukte slanger.

Ta vare på døren og trommelen til apparatet

• La alltid døren stå på gløtt for å forhindre ubehagelige lukter fra å dannes.

Rengjøring av pumpen

Vaskemaskinen er montert med en selvrensende pumpe som ikke krever noe vedlikehold. Noen ganger kan små gjenstander (f.eks. mynter eller knapper) falle inn i forkammeret som beskytter pumpen, plassert i nedre del. ! Se til at vaskesyklusen er ferdig, og trekk ut støpselet fra strømuttaket.

For å nå forkammeret:

1. Ved bruk av en skrutrekker, fjernes panelet på nedre forside av vaskemaskinen (se figur);

Page 65

Forholdsregler og tips

! Denne vaskemaskinen ble designet og konstruert i

overensstemmelse med internasjonale sikkerhetsforskrifter. Følgende informasjon er gitt av sikkerhetsmessige årsaker og skal derfor leses omhyggelig.

Generell sikkerhet

• Dette apparatet er designet kun for hjemmebruk.

•

Dette apparatet kan brukes av barn fra åt-

teårsalderen og av personer med nedsatte sanse-, fysiske og mentale evner, eller personer uten erfaring eller kunnskap, på betingelse av at de holdes under oppsyn eller de har blitt forklart hvordan apparatet skal brukes på en trygg måte, og at de er klar over risikoene det innebærer. Man må ikke tillate at barn leker med apparatet. Barn skal ikke vedlikeholde eller rengjøre apparatet uten oppsyn.

• Ikke rør maskinen når du er barfot eller med våte eller fuktige hender eller føtter.

• Ikke kople fra strømmen ved å trekke i strømledningen når apparatet frakoples strømuttaket. Hold i støpselet og trekk.

• Ikke åpne såpeskuffen mens maskinen er i bruk.

• Ikke rør det uttømte vannet, siden dette kan nå ekstremt høye temperaturer.

• Ikke bruk makt på porthulldøren. Dette kan skade sikkerhetslåsemekanismen som er designet til å forhindre utilsiktet åpning.

• Hvis apparatet svikter, skal du ikke under noen omstendighet gå inn i de indre mekanismene i et forsøk på å reparere apparatet selv.

• Hold alltid barn på avstand fra apparatet når det er i bruk.

• Døren kan bli svært varm i løpet av vaskesyklusen.

• Hvis apparatet må flyttes, jobb i en gruppe på to eller tre personer og håndter det ytterst forsiktig. Prøv aldri å gjøre dette alene, da apparatet er svært tungt.

• Før det legges inn vask i vaskemaskinen, se til at trommelen er tom.

informasjon om riktig avfallshåndtering av husholdningsapparater, skal eierne kontakte de lokale myndighetene eller apparatets forhandler.

Skroting

• Deponering av pakkematerialene: Overhold lokale forskrifter, slik at pakkematerialene kan gjenbrukes.

• Det europeiske direktivet 2012/19/EU i forbindelse med elektrisk og elektronisk avfallsutstyr (WEEE) erklærer at husholdningsapparater ikke skal kastes med annet vanlig husholdningsavfall. Utslitte apparater skal samles separat for å optimere kostnaden av gjenbruk og resirkulering av materialene inne i maskinen, mens potensiell skade på atmosfæren og offentlig helse forhindres. Den utkryssede papirkurven finnes på alle produkter for å minne eieren om pliktene vedrørende separert avfallshåndtering. For mer

Page 66

Beskrivelse av vaskemaskinen

Kontrollpanel

Såpeskuff

ON/OFF

-knapp

VASKESYKLUS

-bryter

TEMPERATUR

-knapp

SENTRIFUGE

-knapp

FUNKSJON

-knappermed indikatorlamper

DISPLAY

START/PAUSE

-knapp med indikatorlampe

FORSINKET START

-knapp

Såpeskuff: brukes til å lagre vaskemiddel og tilsetninger (se “Vaskemidler og vask”).

ON/OFF-knapp maskine på eller av. START/PAUSE-indikatorlyset som blinker sakte i grønt, viser at maskinen er påslått. For å slå av vaskemaskinen i løpet av vaskesyklusen, trykk og hold knappen inne i ca. 2 sekunder - hvis knappen trykkes kort eller utilsiktet, vil maskinen ikke slås av. Hvis maskinen slås av i løpet av en vaskesyklus, vil denne vaskesyklusen avbrytes.

VASKESYKLUS -bryter: Programmerer vaskesyklusene. I løpet av vaskesyklusen beveger ikke bryteren seg.

FUNKSJON- knappermed indikatorlamper: brues til å velge tilgjengelige funksjoner. Indikatorllyset som tilhører valgt funksjon vil være tent.

SENTRIFUGE-knapp eller slå av sentrifugeringen - verdien indikeres på displayet.

TEMPERATUR-knapp ut temperaturen. Verdien vises på skjermen.

: trykk kort på denne for å slå vaske-

: trykk på denne for å redusere

: trykk for å redusere eller koble

START/PAUSE-knapp med indikatorlampe

grønne indikatorlyset blinker sakte, trykk på knappen for å starte en vaskesyklus. Når syklusen har begynt, vil indikatorlampen lyse kontinuerlig. For å stille vaskesyklusen på pause, trykkes knappen på nytt, og indikatorlampen vil blinke med oransj lys. Hvis symbolet døren åpnes (vent cirka 3 minutter). For å starte vaskesyklusen fra det punket den ble avbrutt, trykker du på knappen enda en gang.

Modus for stand by

Denne vaskemaskinen er, i samsvar med de nye forskriftene for energibesparelse, utstyrt med et selvslukkende system (stand by) som trår i kraft etter 30 minutter der maskinen ikke er i bruk. Trykk kort på tasten O settes i gang igjen.

Forbruk i off-modus: 0,5 W Forbruk i Left-on: 8 W

ikke er tent, kan

N/OFF

og vent til maskinen

: når det

FORSINKET START-knapp

inn forsinket starttid for valgt vaskesyklus. Forsinkelsestiden vil vises på displayet.

: trykk på denne for å stille

Page 67

Display

Displayet er nyttig ved programmering av maskinen og gir en stor mengde informasjon.

I del A vises varigheten til de forskjellige programmene som kan benyttes og ved igangsatt syklus hvor lang tid det er igjen av den. I tilfelle en FORSINKET START er lagt inn, vises tiden som er igjen til start av valgt program. Dessuten, ved å trykke på den respektive tasten, displayet viser automatisk den maksimale temperaturen og sentrifugeringshastigheten egnet til det innstilte programmet, eller de siste valgte verdiene hvis det passer til programmet som er valgt.

I delen B vises “vaskefasene” som finnes for valgt syklus og med igangsatt program “vaskefasene” som pågår.

Vask

Skylling Sentrifugering Tømming

I delen C finnes, i nedstigende rekkefølge, ikonene for “temperatur” Symbolet Symbolet Symbolet

Dørlåssymbol Det tente symbolet angir at vaskeluken er blokkert. For å unngå skader er det nødvendig å vente til varsellampen slukkes før vaskeluken åpnes (vent cirka 3 minutter). For å åpne døren mens en syklus er i gang, trykk på knappen START/PAUSE, og hvis symbolet DØR LÅST døren åpnes (vent cirka 3 minutter).

som lyser angir at innlagt verdi for “temperatur” vises på skjermen.

som lyser angir at det er lagt inn en “forsinket start”. som lyser angir at verdi for “sentrifugering” vises på skjermen.

, “forsinket start” og “sentrifugering” :

slukkes, kan

Page 68

Kjøre en vaskesyklus

1. SLÅ PÅ MASKINEN. Trykk på knappen ; og START/PAUSE-indikatorlyset vil blinke sakte i grønt.

2. LEGG INN VASKEN. Åpne porthulldøren. Legg inn vasken, se til at du ikke overskrider maksimal lastverdi som er indikert i tabellen over programmer på neste side.

3. MÅL RIKTIG MENGDE VASKEMIDDEL. Trekk ut såpeskuffen, og tilsett vaskemiddel i riktig del slik som beskrevet i “Vaskemidler og vask”.

4. LUKK DØREN.

5. VELG VASKESYKLUS. Still VASKESYKLUS- knotten på ønsket program. En temperatur og sentrifugehastighet er innstilt for hver vaskesyklus, disse kan justeres. Varigheten på syklusen vil vises på displayet.

6. TILPASS VASKESYKLUS. Bruk riktige knapper:

Endre temperaturen og/eller sentrifugehastigheten. Displayet viser automatisk den maksimale temperaturen og sentrifugeringshastigheten egnet til det innstilte programmet, eller de siste valgte verdiene hvis det passer til programmet som er valgt. Temperaturen kan reduseres ved å trykke på knappen for kald vask “OFF” nås. Sentrifugehastigheten kan reduseres gradvis ved å trykke på knappen den er fullstendig avslått (innstillingen “OFF”). Hvis disse knappene trykke igjen, gjenopprettes maksimale verdier.

, inntil innstillingen

, inntil

7. START PROGRAMMET. Trykk på START/PAUSE-knappen. Tilhørende indikatorlys vil bli grønt og lyse kontinuerlig, og døren vil være låst (symbolet DØR LÅST vaskesyklusen mens den er i gang, still vaskemaskinen på pause ved bruk av knappen START/PAUSE (START/ PAUSE-indikatorlyset vil blinke sakte i oransj); og velg deretter ønsket syklus og trykk på START/PAUSEknappen igjen. For å åpne døren mens en syklus er i gang, trykk på knappen START/PAUSE, og hvis symbolet DØR LÅST For å starte vaskesyklusen igjen fra det punket den ble avbrutt, trykker du på knappen START/PAUSE enda en gang.

8. SLUTTEN PÅ VASKESYKLUSEN. Dette vil indikeres med teksten “END” på displayet, og når symbolet DØR LÅST minutter). Åpne døren, ta ut vasken og slå av maskinen.

slukkes, kan døren åpnes (vent cirka 3 minutter).

slukkes, kan døren åpnes (vent cirka 3

vil være på). For å endre

! Hvis du ønsker å avbryte en syklus som allerede har

startet, trykk og hold nede knappen

. Syklusen vil

Stille inn en forsinket start.

For å stille inn en forsinket start for valgt program, trykk på tilhørende knapp gjentatte ganger inntil ønsket forsinkelsestid er oppnådd. Hvis dette alternativet aktiveres, lyser symbolet forsinket start-funksjonen trykk på knappen inntil

teksten “OFF” vises på displayet.

Endre syklusinnstillingene.

• Trykk på knappen for å aktivere funksjonen, indikatorlampen som tilhører knappen vil tennes.

• Trykk på knappen igjen for å deaktivere funksjonen, indikatorlampen vil slukke.

på displayet. For å fjerne

! Hvis den valgte funksjonen ikke er kompatibel med

programmert vaskesyklus, vil indikatorlyset blinke, og så vil funksjonen vil ikke bli aktivert.

! Hvis den valgte funksjonen ikke er kompatibel med en

annen funksjon som tidligere er valgt, vil indikatorlyset som tilhører første funksjon blinke og kun den andre funksjonen aktiveres, indikatorlyset som tilhører den

aktiverte funksjonen vil være tent.

! Funksjonene kan påvirke anbefalt lastverdi og/eller

varigheten på syklusen.

Page 69

Vaskesykluser og funksjoner

Tabell over vaskesykluser

Beskrivelse av vaskesyklusen

Vaskesykluser

Hverdagsprogram (Daily)

Bomull Forvask 90°: Hvitt, veldig skittent tøy. 90° 1600

Bomull: Hvitt, veldig skittent tøy. 90° 1600 -

Standard bomull 60° (1): Svært skitten hvitvask og resistente farger. 60° 1600 -

Standard bomull 40° (2): Svært skitten hvitvask og delikate farger. 40° 1600 -

Kulørt Bomull : Lett skitten hvitvask og delikate farger. 40° 1600 -

Syntetisk: Svært skitten holdbar kulørtvask. 60° 800 -

Syntetisk (3): Lett skitten holdbar kulørtvask. 40° 800 -

Standard bomull 20°: Svært skitten hvitvask og delikate farger. 20° 1600 - Spesialprogram (Special)

Ull: For ull, kashmir osv. 40° 800 -

Silke/Gardiner: For plagg i silke og viskose, pent undertøy. 30° 0 -

10 Jeans

Express: For å friske opp lett skitne plagg hurtig (egner seg ikke for ull, silke og klær

som krever håndvask).

Sport 12 Sport Intensive 13 Sport Light

14 Sport Shoes

Delprogram

Skyllinger - 1600 - -

Sentrifugering + Tømming - 1600 - - - 7 - - - 16’

Lengden på vaskesyklusen, som angis på skjermen eller i anvisningen, er et overslag basert på standard forhold. Den virkelige tiden kan variere på grunnlag av flertallige faktorer, så som temperatur og vanntrykk i innførsel, romtemperatur, mengde vaskemiddel, mengde og type klær som vaskes, hvordan klærne er lastet inn, samt ekstra valgmuligheter som er valgt.

1) Testvaskesykluse i overensstemmelse med bestemmelse 1061/2010: Still inn vaskesyklus 3, med en temperatur på 60°C.

Denne syklusen passer til å rengjøre en normal skitten last med bomullsplagg og er den mest effektive når det gjelder kombinert forbruk av vann og strøm, og kan brukes på plagg som kan vaskes ved 60°C. Den effektive vasketemperaturen kan være forskjellig fra den som angis.

2) Testvaskesykluse i overensstemmelse med bestemmelse 1061/2010: Still inn vaskesyklus 4, med en temperatur på 40°C.

Denne syklusen passer til å rengjøre en normal skitten last med bomullsplagg og er den mest effektive når det gjelder kombinert forbruk av vann og strøm, og kan brukes på plagg som kan vaskes ved 40°C. Den effektive vasketemperaturen kan være forskjellig fra den som angis.

For alle testinstituter:

2) Lang vaskesyklus for bomullstoffer: Still inn vaskesyklus 4, med en temperatur på 40°C.

3) Syntetisk program sammen: Still inn vaskesyklus 6, med en temperatur på 40°C.

Maks. temp.

Maks.

hastighet

(omdrei-

(°C)

ninger per

minutt)

40° 800 30° 800 -

30° 600 30° 600 -

30° 600 -

Vaskemidler

Forvask

Hovedvask

  

             

     

 

   

 

Resterende

fuktighet %

Maks. last (kg)

Tøymykner

7 44 2,21 78 170’ 7 44 2,16 72 160’ 7 44 1,10 52,5 190’ 7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘

3 - - - 75‘ 1,5 71 0,19 31 15‘

3 - - - 85’

3 - - - 60’

Maks.



- - - 60’

2 par.

7 - - - 36’

Totalt vann lt

Energiforbruk

Syklusvarighet

Vaskefunksjoner

Ved å velge dette valget vil den mekaniske bevegelsen, temperaturen og vannet optimeres for redusert last med lite skitne bomulls- og syntetiske klær (se “Programtabellen”). Med “ kortere tid, og dermed spare vann og strøm. Det anbefales å bruke en mengde flytende vaskemiddel som passer til mengden last. ! Den kan ikke brukes med programmene 1, 2, 7, 8, 9, 10, 11, 12, 13, 14,

, .

Funksjonen medvirker til energibesparelse idet den ikke varmer opp vannet som brukes til klesvasken – en fordel både for miljøet og for strømregningen. Den forsterkede kraften av vannet samt dets optimiserte forbruk sikrer nemlig gode resultater på samme tid som en standard syklus. For å oppnå best mulige vaskeresultater, anbefales det å bruke flytende vaskemiddel. ! Den kan ikke brukes med programmene 1, 7, 8, 9, 11, 12, 13, 14,

, .

” kan du vaske på

Ekstra Skylling

Ved å velge dette alternativet økes effektiviteten til skyllingen, og optimal fjerning av vaskemiddel garanteres. Det er spesielt nyttig for sensitiv hud. ! Den kan ikke brukes sammen med programmene 11,

Strykelett

Ved å velge denne funksjonen vil vaske- og sentrifugeringssyklusene endres for å redusere krølling av klærne. På slutten av syklusen vil vaskemaskinen utføre sakte rotasjoner av trommelen; varsellampen til valget STRYKELETT og den for START/PAUSE vil blinke (den første i grønt, og den andre i oransje). Trykk på START/PAUSE-knappen eller STRYKELETT for å avslutte syklusen. For vaskesyklusen 9, vil maskinen ende syklusen mens vasken er søkkvåt, og indikatorlampene for STRYKELETT og START/PAUSE vil blinke. For å tømme vannet slik at vasken kan tas ut, trykk på START/PAUSE-knappen eller STRYKELETT.

! Den kan ikke brukes med programmene 8, 11, 12, 13,

, .

14,

Page 70

Vaskemidler og vask

Såpeskuff

Gode vaskeresultater avhenger også av riktig dosering på vaskemiddel: hvis det tilsettes for mye vaskemiddel, betyr ikke dette nødvendigvis at effektiviteten på vaskingen blir bedre, men kan tvert i mot forårsake avleiring på innsiden av maskinen og før til miljøforurensning.

! Ikke bruk vaskemidler for håndvask, siden disse skaper

for mye skum.

! Bruk vaskepulver for hvitt bomullstøy og til forvask og for

vask ved temperaturer høyere enn 60° C.

! Følg anvisningene som gis på vaskemiddelets forpakning.

Åpne såpeskuffen, og tilsett vaskemiddel eller tilsetninger på følgende måte.

del 1: Vaskemiddel til forvask (pulver) del 2: Vaskemiddel til vaskesyklusen (pulver eller flytende)

Flytende vaskemidler skal kun påfylles straks før starten av vaskesyklusen.

del 3: Tilsetninger (tøymyknere osv.)

Tøymykneren skal ikke flyte over.

Klargjøre vasken

• Del opp vasken etter:

- stofftypen/symbolet på merkelappen.

- fargene: separer kulørttøy fra hvitvask.

• Tøm lommene i alle plagg og kontroller knappene.

• Unngå å gå over verdiene angitt i “Tabell over vaskesy- kluser” med hensyn til vekten på det tørre tøyet

Hvor mye veier vasken?

1 laken 400-500 g 1 putevar 150-200 g 1 duk 400-500 g 1 badekåpe 900-1.200 g 1 håndkle 150-250 g

Ull: Med program 8 er det mulig å vaske alle ullplaggene i vaskemaskinen, også de som er merket med etiketten “kun håndvask” du bruke et spesifikk vaskemiddel og ikke overskride 1,5 kg med last. Silke: bruk spesiell vaskesyklus 9 til å vaske alle silke- plagg. Vi anbefaler bruk av spesialvaskemiddel som er laget til å vaske delikate klær. Gardiner: brett dem sammen og legg dem inni et putetrekk eller en nettpose. Bruk vaskesyklus 9. Jeans: Vreng plaggene før vask og bruk flytende vaskemiddel. Bruk program 10. Express: denne vaskesyklusen ble utviklet for å vaske lett skittent tøy hurtig: Det varer kun 15 minutter og sparer dermed både energi og tid. Ved å velge denne vaskesyklusen (11 ved 30°C), er det mulig å vaske ulike stoffer sammen (un- ntatt for ull- og silkeplagg), med en maksimal last på 1,5 kg. Sport Intensive (program 12): er laget med tanke på veldig skittent sportstøy (joggedrakter, shorts, osv.); For å oppnå de beste resultatene anbefales det å ikke overskride maksimal last som angis i “Programtabellen”. Sport Light (program 13): er laget med tanke på lite skittent sportstøy (joggedrakter, shorts, osv.); For å oppnå de beste resultatene anbefales det å ikke overskride maksimal last som angis i “Programtabellen”. Det anbefales å bruke flytende vaskemiddel og bruk en mengde som passer til halvlastet vaskemaskin. Sport Shoes (program 14): er laget med tanke på sportssko. For å oppnå de beste resultatene skal ikke mer enn 2 par vaskes om gangen.

. For å oppnå best mulig resultat må

Laste balansesystem

Før hver sentrifugering roterer trommelen kontinuerlig ved en hastighet som er litt høyere enn vaskeroteringshastigheten for å unngå for mye vibrasjon før hver sentrifugering og fordele lasten jevnt. Hvis lasten etter flere forsøk ikke er balansert riktig, vil maskinen sentrifugere ved redusert sentrifugehastighet. Hvis lasten er svært ubalansert, utfører vaskemaskinen fordelingsprosessen i stedet for å sentrifugere. For å oppmuntre forbedret lastfordeling og balanse anbefaler vi at små og større plagg blandes i lasten.

Spesielle vaskesykluser

tandard bomull 20° (program 7) Ideelt for vask av

skittent bomullstøy. De gode vaskeresultatene som man oppnår selv i kaldt vann, kan sammenlignes med de man oppnår ved 40 grader, takket være en mekanisk funksjon med varierende hastighet med gjentatte og hyppige topper.

Page 71

Feilsøking

Det kan hende at vaskemaskinen slutter å virke. Før du tar kontakt med teknisk støttesenter (se “Hjelp”), se til at problemet ikke bare kan løses lett ved å bruke følgende liste.

Problem:

Vaskemaskinen slås ikke på.

Vaskesyklusen starter ikke.

Vaskemskinen tar ikke inn vann (På skjermen vises teksten “H2O” som blinker).

Vaskemaskinen tar inn og tømmer ut vann kontinuerlig.

Mulige årsaker / Løsninger:

• Apparatet er ikke plugget helt inn i kontakten, eller har ingen kontakt.

• Det er ikke noen strøm i huset.

• Vaskemaskinens dør er ikke skikkelig lukket.

• ON/OFF-knappen har ikke blitt trykket.

• START/PAUSE-knappen har ikke blitt trykket.

• Vannkranen er ikke åpnet.

• En forsinket start har blitt innstilt (ved bruk av forsinkelsestimeren, se “Kjøre en vaskesyklus”).

• Vanninntaksslangen er ikke tilkoplet kranen.

• Slangen er bøyd.

• Vannkranen er ikke åpnet.

• Det er ikke noen vannforsyning i huset.

• Trykket er for lavt.

• START/PAUSE-knappen har ikke blitt trykket.

• Tømmeslangen er ikke montert i en høyde mellom 65 og 100 cm fra gulvet (se “Installering”).

• Den fri enden av slangen er under vann (se “Installering”).

• Veggtømmingssystemet er ikke montert med ventilatorrør.

Hvis problemet fortsetter seg etter disse kontrollene, slå av vannkranen, slå av apparatet og ta kontakt med hjelpetjenesten. Hvis husværet ligger i en av de øvre etasjene i en bygning, kan det være problemer som er forbundet med vanntømming, slik at vaskemaskinen fylles med vann og tømmer kontinuerlig. Spesielle anti-tømmingsventiler er tilgjengelige i butikker og hjelper til med å unngå denne kjedelige hendelsen.

Vaskemaskinen kvitter seg ikke med vannet og sentrifugerer ikke.

Vaskemaskinen vibrerer mye under sentrifugeringen.

Vaskemaskinen lekker.

Varsellampene for “funksjonsalternativer” og varsellampen for “START/ PAUSE” blinker og skjermen viser en feilkode (f. eks.: F-01, F-..).

Det er for mye skum.

• Vaskesyklusen inkluderer ikke tømming: Noen vaskesykluser krever at tømmefasen startes manuelt.

• “Strykelett”-funksjonen har blitt aktivert.: For å fullføre vaskesyklusen, trykk på START/PAUSE-knappen (“Vaskesykluser og funksjoner”).

• Slangen er bøyd (se “Installering”).

• Tømmekanalen er tilstoppet.

• Trommelen ble ikke låst opp riktig under installering (se “Installering”).

• Vaskemaskinen er ikke nivellert (se “Installering”).

• Vaskemaskinen står fast mellom skap og vegger (se “Installering”).

• Vanninntaksslangen er ikke skrudd på skikkelig (se “Installering”).

• Såpeskuffen er tilstoppet (for rengjøringsinstrukser, se “Pleie og vedlikehold”).

• Slangen er ikke festet riktig (se “Installering”).

• Slå av maskinen og trekk ut støpselet, vent i ca. 1 minutt og slå den på igjen.

Dersom problemet vedvarer, bør du kontakte Teknisk hjelpesenter om proble-

met.

• Vaskemiddelet er ikke egnet for maskinvask (det skal vise teksten “For vaskemaskiner” eller “Håndvask og maskinvask” eller lignende).

• For mye vaskemiddel ble brukt.

Page 72

Hjelp

Før du ringer for hjelp:

• Kontroller om du kan løse problemet selv (se “Feilsøking”);

• Start programmet på nytt for å kontrollere om problemet er løst;

• Hvis dette ikke er tilfelle, ta kontakt med et autorisert hjelpesenter ved bruk av telefonnumrene som finnes på garantibeviset.

! Be alltid om hjelp fra autoriserte teknikere.

Ha følgende informasjon klar:

• Problemtype;

• Apparatets modell (Mod.);

• Serienummeret (S/N). Denne informasjonen kan finnes på dataskiltet som befinner seg på baksiden av vaskemaskinen og kan også finnes foran på apparatet ved å åpne døren.

Page 73

Bedienungsanleitungen

WASCHVOLLAUTOMAT

Deutsch

IWE 71682

INHALTSVERZEICHNIS

Installation, 74-75

Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten

Reinigung und Pflege, 76

Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 77

Allgemeine Sicherheit Entsorgung

Beschreibung Ihres Waschvollautomaten, 78-79

Bedienblende Display

Durchführung eines Waschprogramms, 80

Programme und Funktionen, 81

Programmtabelle Waschfunktionen

Waschmittel und Wäsche, 82

Waschmittelschublade Vorsortieren der Wäsche Sonderprogramme Unwuchtkontrollsystem

Störungen und Abhilfe, 83

Kundendienst, 84

Page 74

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sie die Hinweise bitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die 4 Transportschutz-schrauben herausschrauben und die an der Geräterückwand befindlichen Distanzstücke aus Gummi entfernen (siehe Ab- bildung).

4. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden. ! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾-GAS-Gewindeanschluss an (siehe Abb.). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

2. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe nebenstehende

Seite).

! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.

Page 75

Anschluss des Ablaufschlauches

65 - 100 cm

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in

ein Becken oder Wanne ein;

! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert wer-

den.

! Verlängerungsschläuche sollten nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt

(siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebentehende Tabelle);

• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden. ! Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. ! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 2 ein.

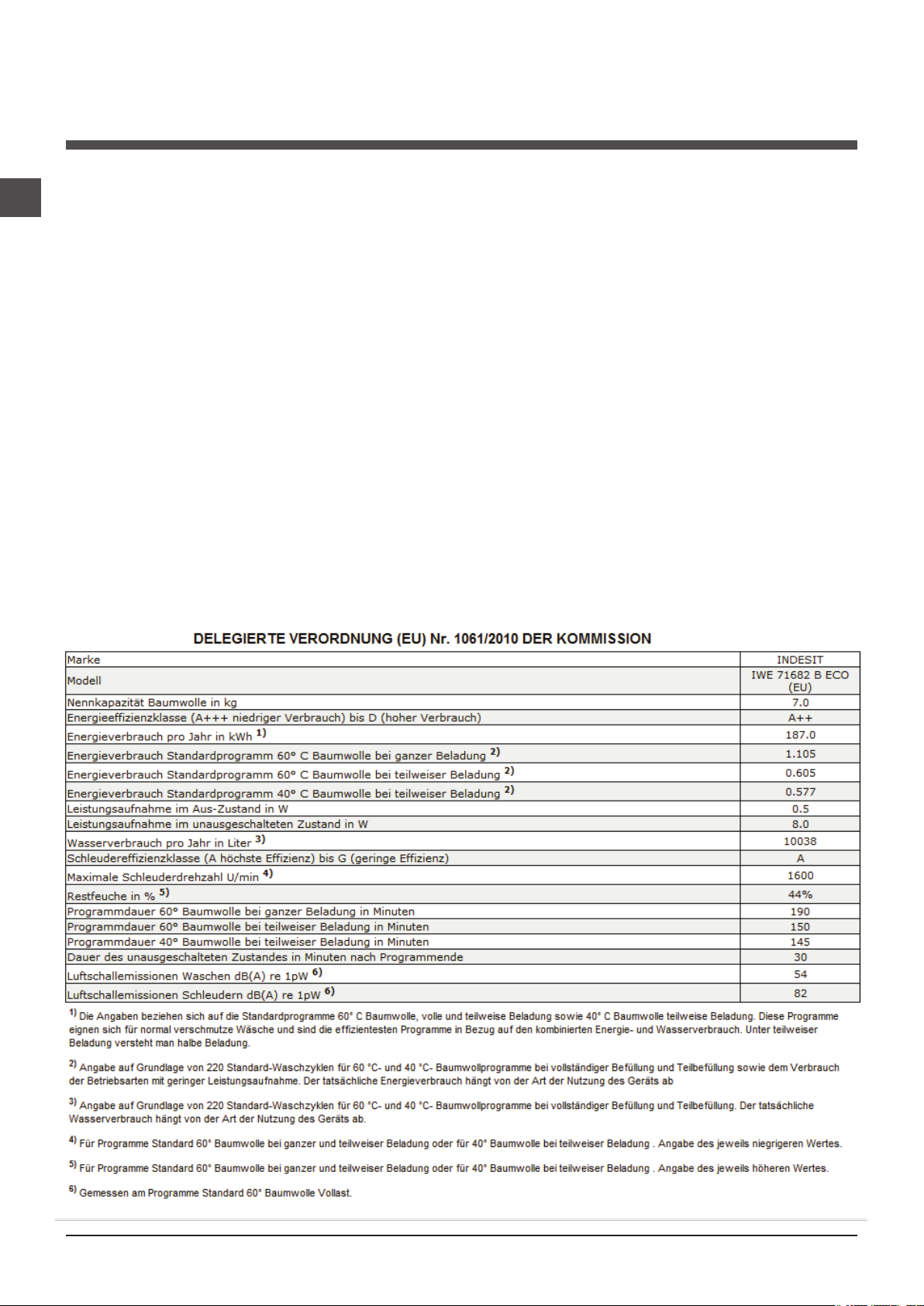

Technische Daten

Modell

Abmessunge

Fassungsvermögen

Elektroanschlüsse

Wasseranschlüsse

Schleudertouren

Prüfprogramme gemäß der Richtlinien 1061/2010 und 1015/2010

IWE 71682 Breite 59,5 cm

Höhe 85 cm Tiefe 53,5 cm

1 bis 7 kg

siehe das am Gerät befindliche Typenschild

Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 52 Liter

bis zu 1600 U/min.

Programm 3: Baumwolle Standard 60°C. Programm 4: Baumwolle Standard 40°C.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2004/108/CE (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 2012/19/EU

- 2006/95/CE (Niederspannung)

Page 76

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschu-

blade

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (sie- he Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus.

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

Page 77

Vorsichtsmaßregeln und Hinweise

! Der Waschvollautomat wurde nach den strengsten interna-

tionalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.

• Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der SicherheitsSchließmechanismus könnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist.

werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte dürfen ElektrohaushaltsAltgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt

Page 78

Beschreibung Ihres Waschvollautomaten

Bedienblende

Waschmittelschublade

Taste ON/OFF

Wählschalter

PROGRAMMWAHL

Taste

TEMPERATUR

Tasten mit Kontrollleuchten

FUNKTIONEN

DISPLAY

Taste

SCHLEUDERN

Taste mit Kontrollleuchte

START/ PAUSE

Taste

STARTZEITVORWAHL

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche“).

Taste ON/OFF Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/ PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus.

Wählschalter PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe “Programmtabelle”).

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrollleuchte bleibt eingeschaltet.

Taste SCHLEUDERN die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschließen. Der Wert wird auf dem Display angezeigt.

: Drücken Sie kurz auf die Taste, um das

: Drücken Sie die Taste, um

Taste STARTZEITVORWAHL zeit des gewählten Programms drücken Sie bitte diese Taste. Die Zeitverzögerung wird auf dem Display angezeigt.

Taste mit Kontrollleuchte START/PAUSE grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbenes Blinklicht. Wenn das Symbol

nicht leuchtet, kann die Gerätetür geöffnet werden (etwa 3 Minuten). Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet.

: Zur Vorwahl der Start-

: Sobald die

Taste TEMPERATUR tur herabzusetzen oder auszuschließen; der Wert wird auf dem Display angezeigt.

: Drücken Sie, um die Tempera-

Page 79

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

Im Abschnitt A werden die Dauer der verschiedenen verfügbaren Programme sowie die Restzeit nach Zyklusstart angezeigt; wurde eine STARTZEITVORWAHL eingestellt, dann wird die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt. Darüber hinaus werden durch Drücken der entsprechenden Taste, das Gerät zeigt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit, wenn sie kompatibel mit dem eingestellten Programm sind.

Im Abschnitt B werden die für den ausgewählten Zyklus vorgesehenen “Waschfasen” angezeigt, und, bei gestartetem Programm, die “Waschfase”, die gerade ausgeführt wird:

Hauptwäsche

Spülen Schleudern Abpumpen

Im Abschnitt C sind folgende Ikonen angeordnet, von oben nach unten: “Temperatur” Das beleuchtete Symbol Das beleuchtete Symbol Das beleuchtete Symbol

zeigt an, das auf dem Display der Wert der eingestellten “Temperatur” angezeigt wird.

zeigt an, dass eine “Startvorwahl” eingestellt wurde. zeigt an, dass auf dem Display der Wert der eingestellten “Schleuder” angezeigt wird.

, “Startvorwahl” und “Schleuder” :

Symbol Gerätetür gesperrt Das beleuchtete Symbol zeigt an, dass das Bullauge gesperrt ist. Zur Vermeidung einer evtl. Beschädigung warten Sie bitten, bis das Symbol erlischt, bevor Sie die Gerätetür öffnen (etwa 3 Minuten). Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT

erloschen ist, kann die Gerätetür geöffnet werden (etwa 3 Minuten).

Page 80

Durchführung eines Waschprogramms

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe “Waschmittel und Wäsche”).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Stellen Sie mittels des Wählschalters PROGRAMME das gewünschte Programm ein; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden können. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS. Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder Schleudern. Das Gerät zeigt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit, wenn sie kompatibel mit dem eingestellten Programm sind. Durch Drücken der Taste herabgesetzt werden. Durch Drücken der Taste die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf “OFF” ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

Startzeitvorwahl.

Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol wieder zu deaktivieren, drücken Sie die Taste bis auf

dem Display der Schriftzug “OFF” eingeblendet wird.

; die Kontrollleuchte START/PAUSE blinkt

kann die Temperatur bis auf Kaltwäsche “OFF”

kann

auf. Um die Startzeitvorwahl

! Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf

Dauerlicht.

! Die Funktionen können eine Änderung der

empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetür wird gesperrt (Symbol GERÄTETÜR GESPERRT

leuchtet). Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE.

Um während eines laufenden Programms die Gerätetür

zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT kann die Gerätetür geöffnet werden (etwa 3 Minuten). Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige “END” auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT kann die Gerätetür geöffnet werden (etwa 3 Minuten). Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus.

erloschen ist,

erlischt,

! Möchten Sie ein bereits in Gang gesetztes

Waschprogramm löschen, drücken Sie die Taste länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

etwas

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrollleuchte schaltet sich dabei ein.

• Durch erneutes Drücken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrollleuchte erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem

eingestellten Programm, schaltet die Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert.

Page 81

Programme und Funktionen

Programmtabelle

Beschreibung des Programms

Waschprogramme

Standard (Daily)

Baumwolle Vorwasche: stark verschmutzte Kochwäsche. 90° 1600

2 3 4 5 6 6 7

8 9

10 Jeans

12 Sport Intensiv 13 Sport Light

14 Sport Schuhe

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

1) Prüfprogramm gemäß 1061/2010: Programm 3 und eine Temperatur von 60°C einstellen.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

2) Prüfprogramm gemäß 1061/2010: Programm 4 und eine Temperatur von 40°C einstellen.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

Für alle Testinstitute:

2) Langes Baumwollprogramm: Programm 4 und eine Temperatur von 40°C einstellen.

3) Langes Kunstfaserprogramm: Programm 6 und eine Temperatur von 40°C.

Waschfunktionen

Baumwolle: stark verschmutzte Kochwäsche. 90° 1600 -

Weisse Baumwolle Standard 60° (1): stark verschmutzte Weiß- und farbechte Buntwäsche. 60° 1600 - Baumwolle Standard 40° (2): leicht verschmutzte Weiß- und empfindliche Buntwäsche. 40° 1600 - Buntwäsche: leicht verschmutzte Weißwäsche und empfindliche Buntwäsche. 40° 1600 - Synthetik Intensiv: stark verschmutzte, farbechte Buntwäsche. 60° 800 - Synthetik Intensiv (3): leicht verschmutzte, farbechte Buntwäsche. 40° 800 - Baumwolle Standard 20°: leicht verschmutzte Weiß- und empfindliche Buntwäsche. 20° 1600 - Spezial (Special) Wolle: wolle, Kaschmir usw. 40° 800 - Seide/Gardinen: kleidungsstücke aus Seide, Viskose und Feinwäsche. 30° 0 -

Express: zum kurzen Auffrischen leicht verschmutzter Wäsche (nicht geeignet für Wolle,

Seide und Handwäsche).

Sport

Teilprogramme

Spülen - 1600 - Schleudern + Abpumpen - 1600 - - - 7 - - - 16‘

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht

Max.

Temp.

(C°)

Extra Spülen

Max.

Schleuder

Geschwin-

digkeit (U/min)

40° 800 30° 800 -

30° 600 30° 600 -

30° 600 -

Waschmittel

sche

Haupt-wä-

Vorwäsche

  

             

     

 

   

 

menge (kg)

spüler

Weich-

Max. Beladungs-

Restfeuchtigkeit %

7 44 2,21 78 170’ 7 44 2,16 72 160’ 7 44 1,10 52,5 190’ 7 44 0,99 82 185’

7 44 0,66 54 90‘ 3,5 44 0,93 47 115‘ 3,5 44 0,57 46 100‘

7 - - - 170‘

1,5 - - - 70‘

1 - - - 55‘

3 - - - 75‘ 1,5 71 0,19 31 15‘

3 - - - 85‘

3 - - - 60‘

Max.

- - - 60‘

2 paar



7 - - - 36‘

kWh

Wasser gesamt lt

Energieverbrauch

und somit ein optimales Ausspülen des Waschmittels garantiert.

Durch Auswahl dieser Option werden die mechanische Bewegung, die Temperatur und das Wasser für eine verminderte Füllmenge mit wenig verschmutzten Baumwoll- und Synthetikstoffen optimiert (siehe “Programmtabelle”). Mit

werden die Waschzeiten verkürzt, was Wasser und Energie spart. Wir empfehlen, die für die Füllmenge geeignete Menge Flüssigwaschmittel zu verwenden. ! Diese Funktion kann zu den Programmen 1, 2, 7, 8, 9, 10, 11, 12, 13, 14,

, nicht zugeschaltet werden.

Die Funktion

trägt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheizt wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels. ! Diese Funktion kann zu den Programmen 1, 7, 8, 9, 11, 12, 13, 14,

, nicht zugeschaltet werden.

Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien. ! Diese Funktion kann zu den Programmen 11,

nicht zugeschaltet

werden.

Bügelleicht

Wird diese Funktion eingestellt, werden Waschgang und Schleuder entsprechend geändert, um Knitterbildung zu vermeiden. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrollleuchte der Option BÜGELLEICHT und die von START/ PAUSE blinken (die erste grün, die zweite orange). Um den Waschgang abzuschließen, drücken Sie die Taste START/PAUSE oder die Taste BÜGELLEICHT. Wird das Programm 9 eingestellt, unterbricht Ihr Gerät das Programm, ohne das Wasser abzupumpen. Ihre Wäsche bleibt so im letzen Aufwaschwasser liegen, die Kontrollleuchte der Funktion BÜGELLEICHT und die der Funktion START/PAUSE blinken, die der Phase SPÜLEN bleibt auf Dauerlicht eingeschaltet. Zum Abpumpen des Wassers und um die Wäsche herausnehmen zu können, muss die Taste START/PAUSE, oder die Taste „BÜGELLEICHT“ gedrückt werden.

! Diese Funktion kann zu den Programmen 8, 11, 12, 13, 14,

, nicht zugeschaltet werden.

Programmdauer

Page 82

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen

eine zu hohe Schaumbildung.

! Waschmittel in Pulverform für Baumwollweißwäsche, für

die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden.

! Bitte befolgen Sie den auf der Waschmittelverpackung

angegebenen Anweisungen.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (Waschpulver) In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Wolle: Mit dem Programm 8 können alle Wollsachen gewaschen werden, auch wenn das Etikett “nur Handwäsche” spezifisches Waschmittel und waschen Sie maximal 1,5 kg Wäsche. Seide: Wählen Sie das Spezialprogramm 9 zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel. Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma 9 ein. Jeans: drehen Sie die Wäschestücke vor der Wäsche auf links und verwenden Sie ein Flüssigwaschmittel. Stellen Sie das Programm 10 ein.

Express

zter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (11 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Sport Intensiv (programma 12): ist speziell für stark verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Sport Light (programma 13): ist speziell für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung. Spezial Schuhe (programma 14): ist speziell für das Waschen von Sportschuhen; für beste Resultate waschen Sie nicht mehr als 2 Paar.

zeigt. Für beste Ergebnisse verwenden Sie ein

: Kurzprogramm für die Wäsche leicht verschmut-

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das in der „Programmtabelle“ angegebene Gewicht,

beschreibt die maximale Ladung Trockenwäsche und darf nicht überschritten werden.

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Sonderprogramme

Baumwolle Standard 20° (programm 7) ideal für

normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40°, werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollten große und kleine Wäscheteile gemischt eingefüllt werden.

Page 83

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein Wasser (Auf dem Display wird die Anzeige “H2O” blinkend eingeblendet)

Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die ON/OFF-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt.

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten der “Funktionen” und “START/PAUSE” blinken und auf dem Display wird ein Fehlercode angezeigt (z.B.: F-01, F-..).

Es bildet sich zu viel Schaum.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden.

• Die Funktion “Bügelleicht” wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

Programme und Funktionen“).

Page 84

Kundendienst

195121118.00

01/2014 - Xerox Fabriano

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.
