Page 1

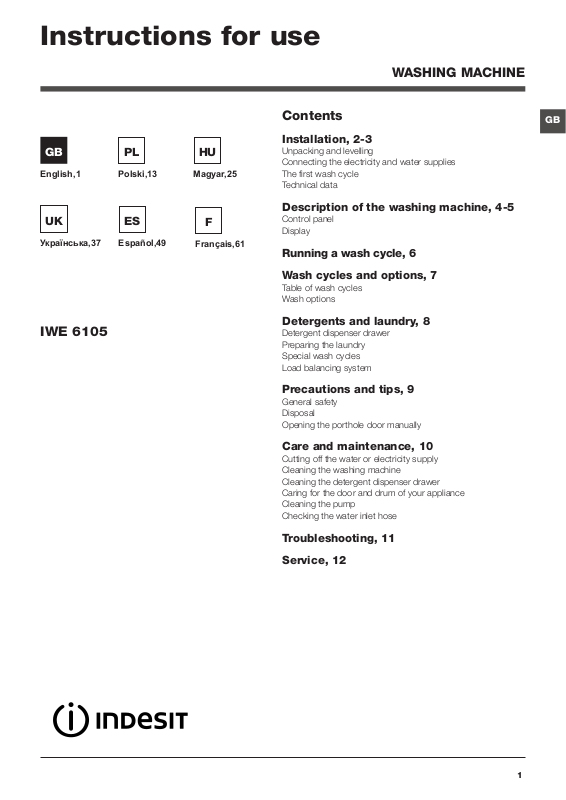

Instructions for use

WASHING MACHINE

English,1



IWE 6105

Polski,13

Español,49

Magyar,25

Français,61

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Description of the washing machine, 4-5

Control panel Display

Running a wash cycle, 6

Wash cycles and options, 7

Table of wash cycles Wash options

Detergents and laundry, 8

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Precautions and tips, 9

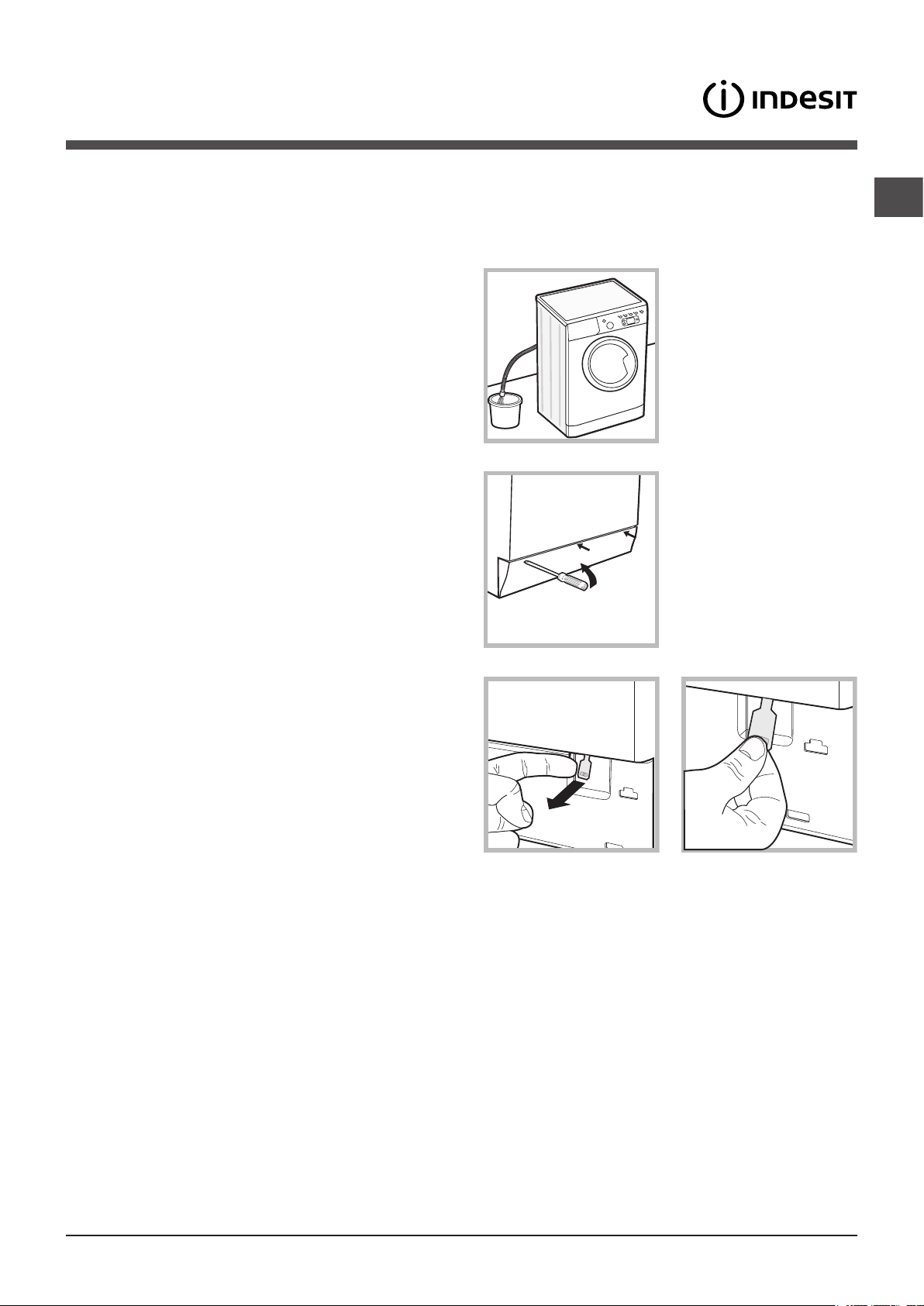

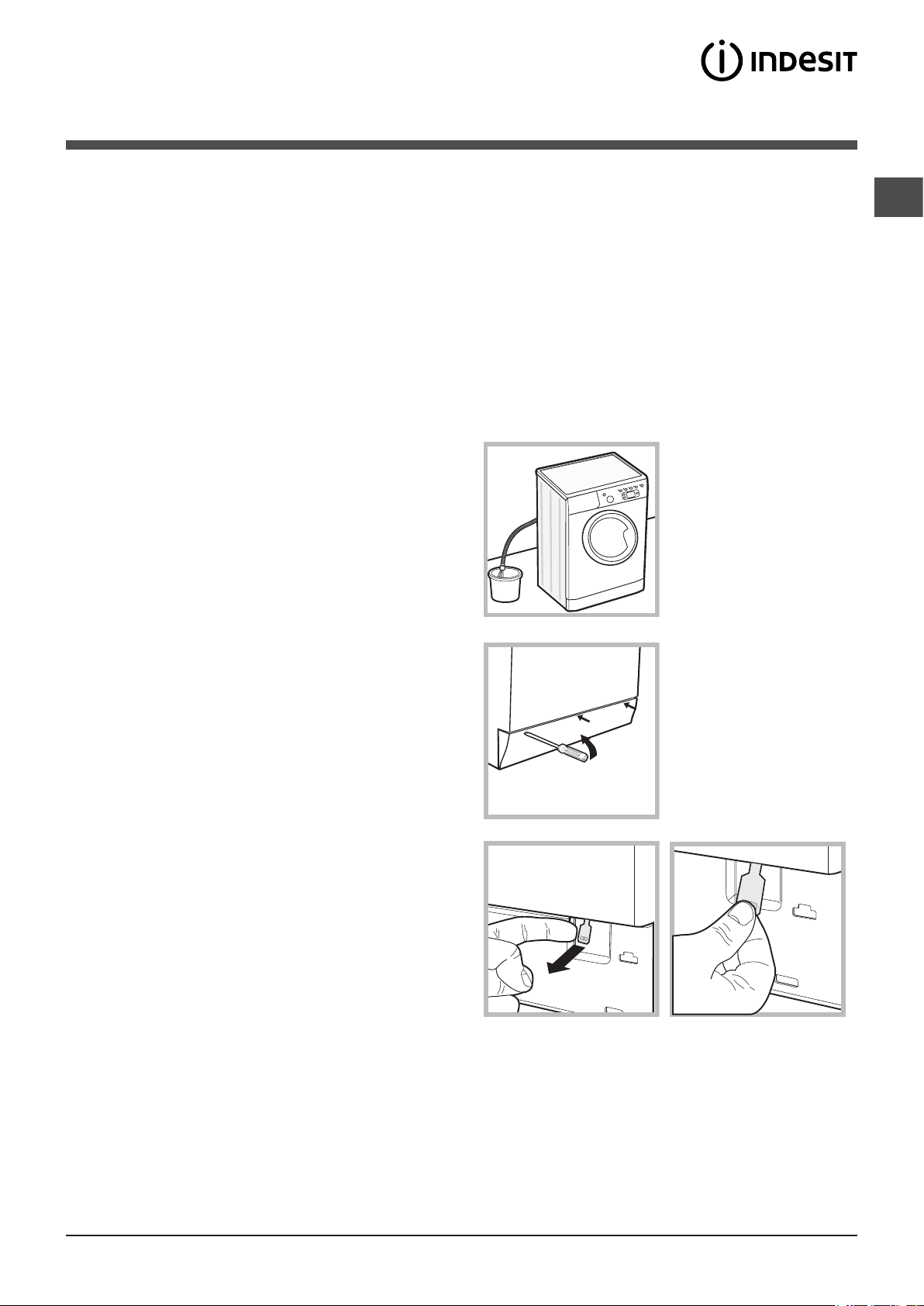

General safety Disposal Opening the porthole door manually

Care and maintenance, 10

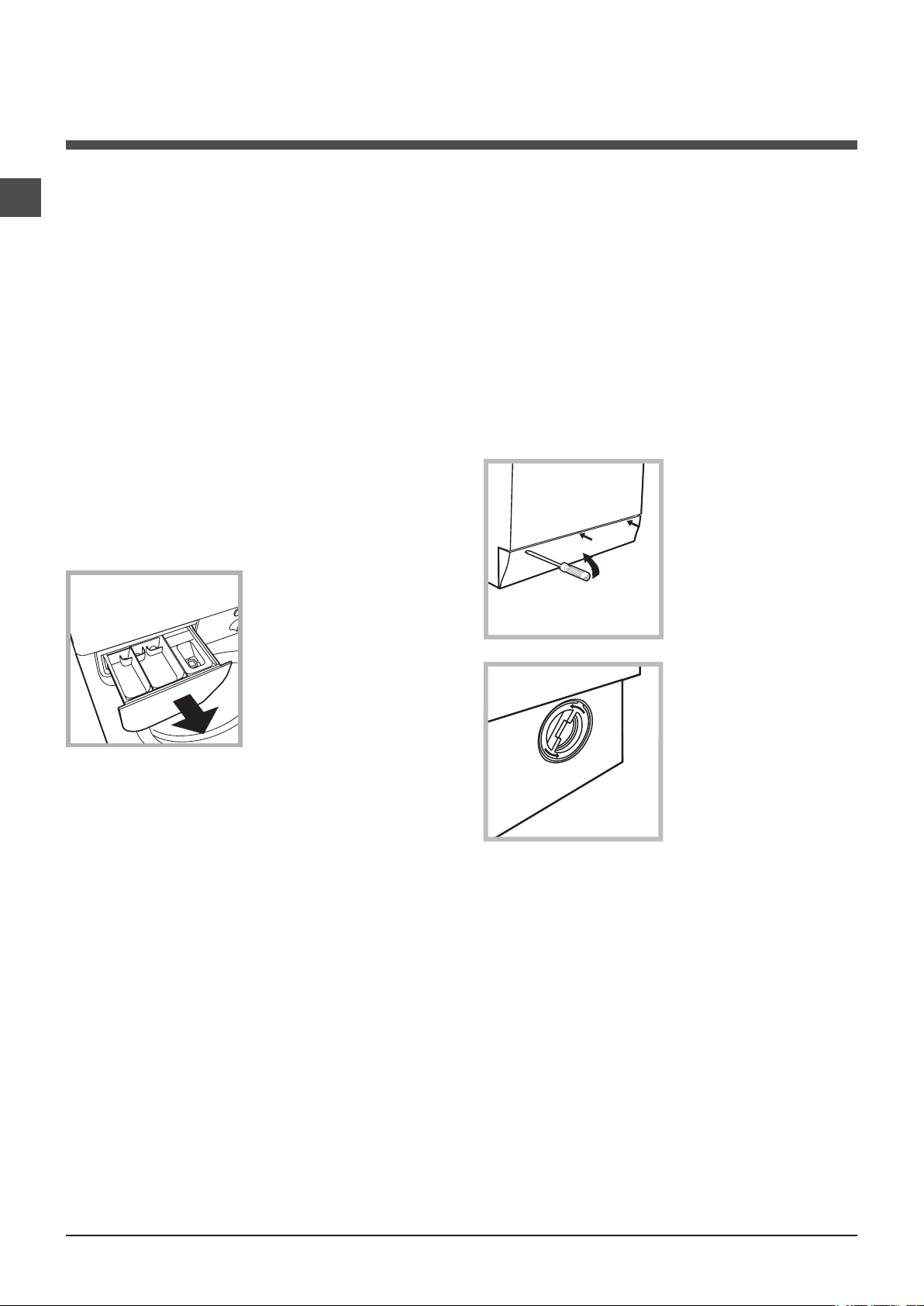

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Troubleshooting, 11

Service, 12

Page 2

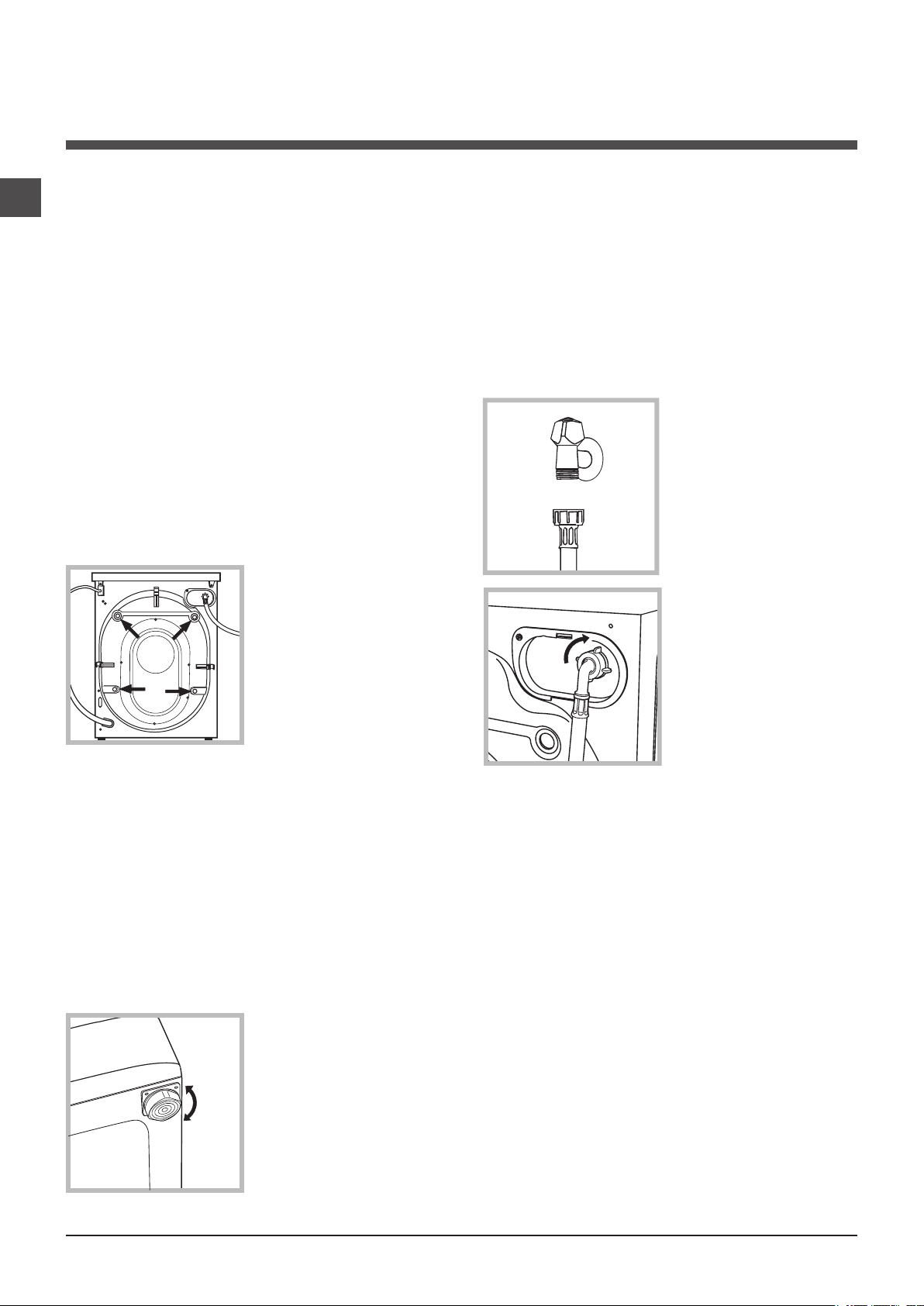

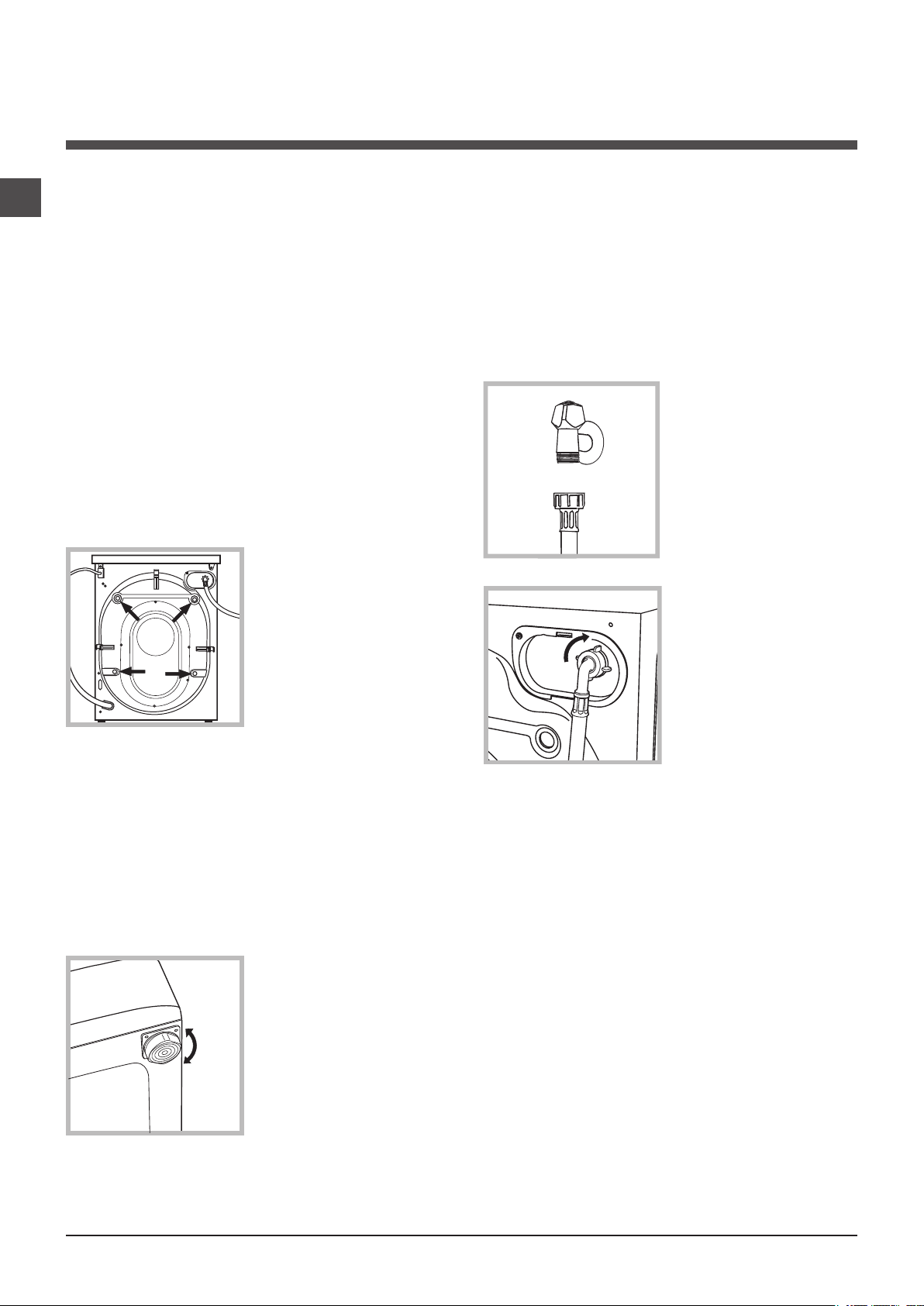

Installation

! This instruction manual should be kept in a safe place for

future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

! Read these instructions carefully: they contain vital infor-

mation relating to the safe installation and operation of the appliance.

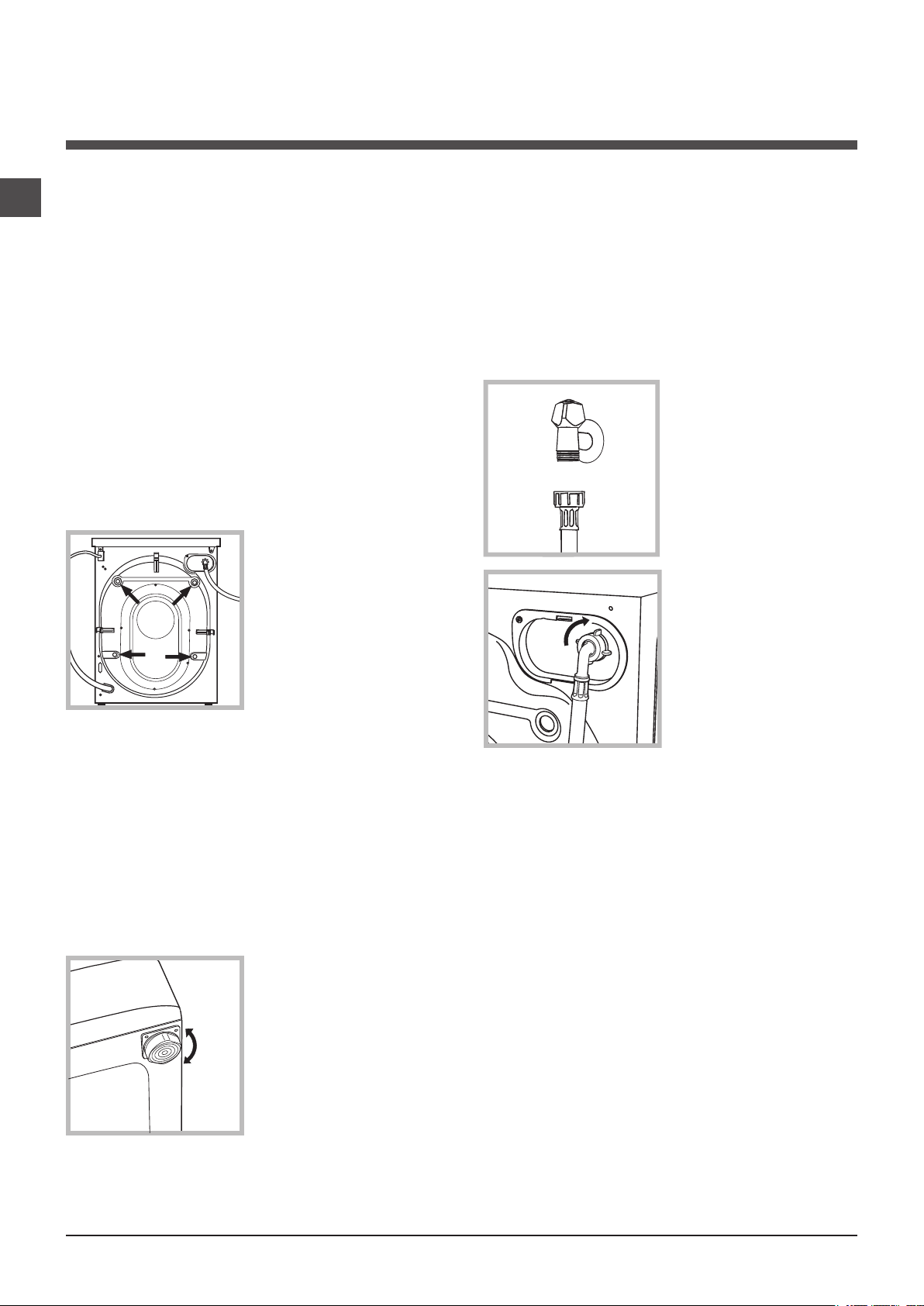

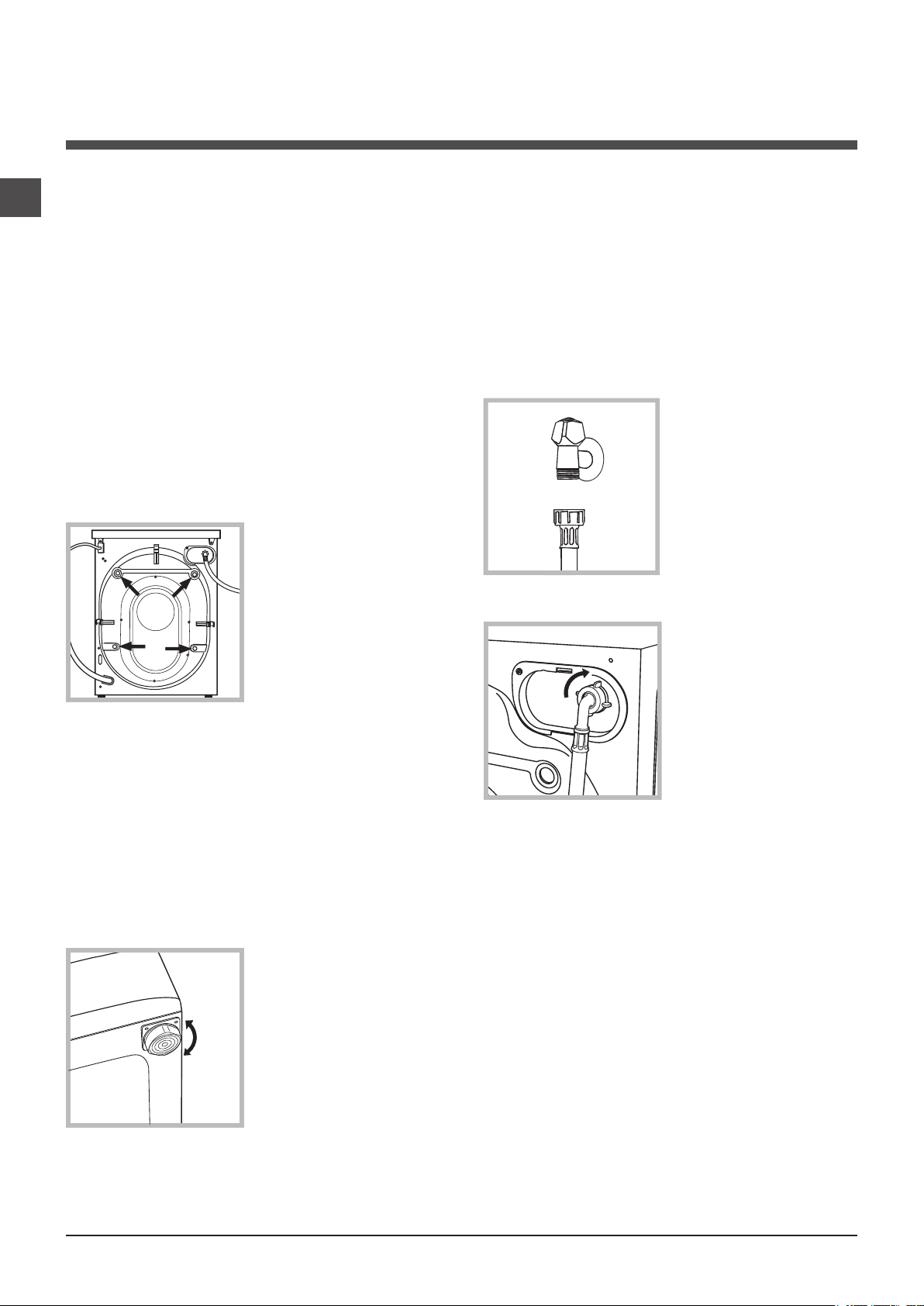

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the supply pipe by screwing it to a cold water tap using a ¾ gas threaded connection (see

figure).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! Packaging materials should not be used as toys for

children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

! The water pressure at the tap must fall within the values

indicated in the Technical details table (see next page).

! If the inlet hose is not long enough, contact a specialised

shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Page 3

65 - 100 cm

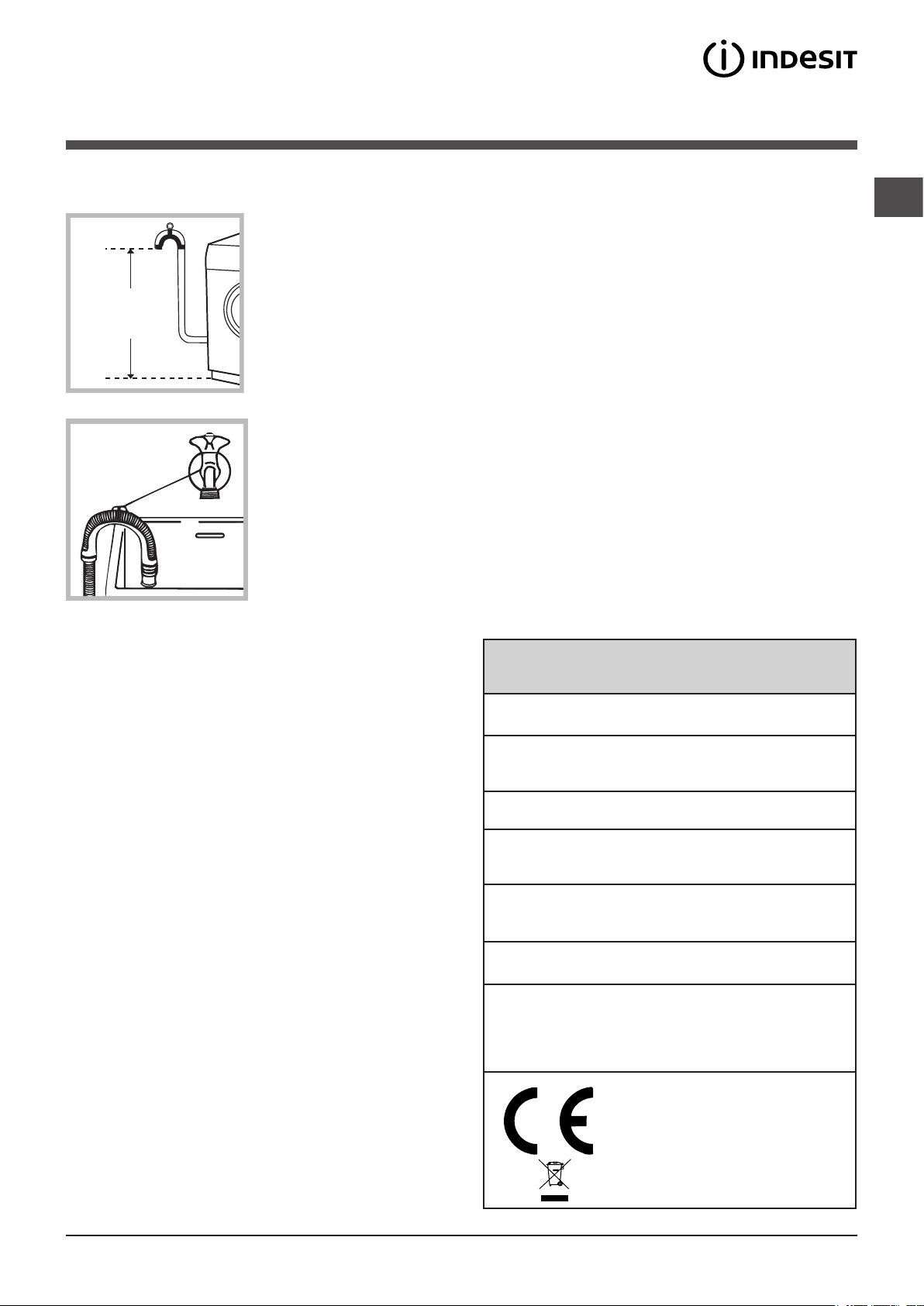

Connecting the drain hose

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced by autho-

rised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is

absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical

connections

IWE 6105

width 59.5 cm height 85 cm depth 53,5 cm

from 1 to 6 kg

please refer to the technical data plate fixed to the machine

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table

(see opposite);

• the power supply voltage falls within the values indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors,

even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the elec-

tricity socket must be within easy reach.

Water connection

Spin speed

Test

Programmes

according to

2010/1061

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 52 litres

up to 1000 rotations per minute

Programme 2: temperature 60°C and 40°C;

This appliance conforms to the following EC Directives:

- 2004/108/EC dated 03/05/89 (Electromagnetic Compatibility)

- 2002/96/EC

- 2006/95/EC Low Voltage)

Page 4

Description of the washing machine

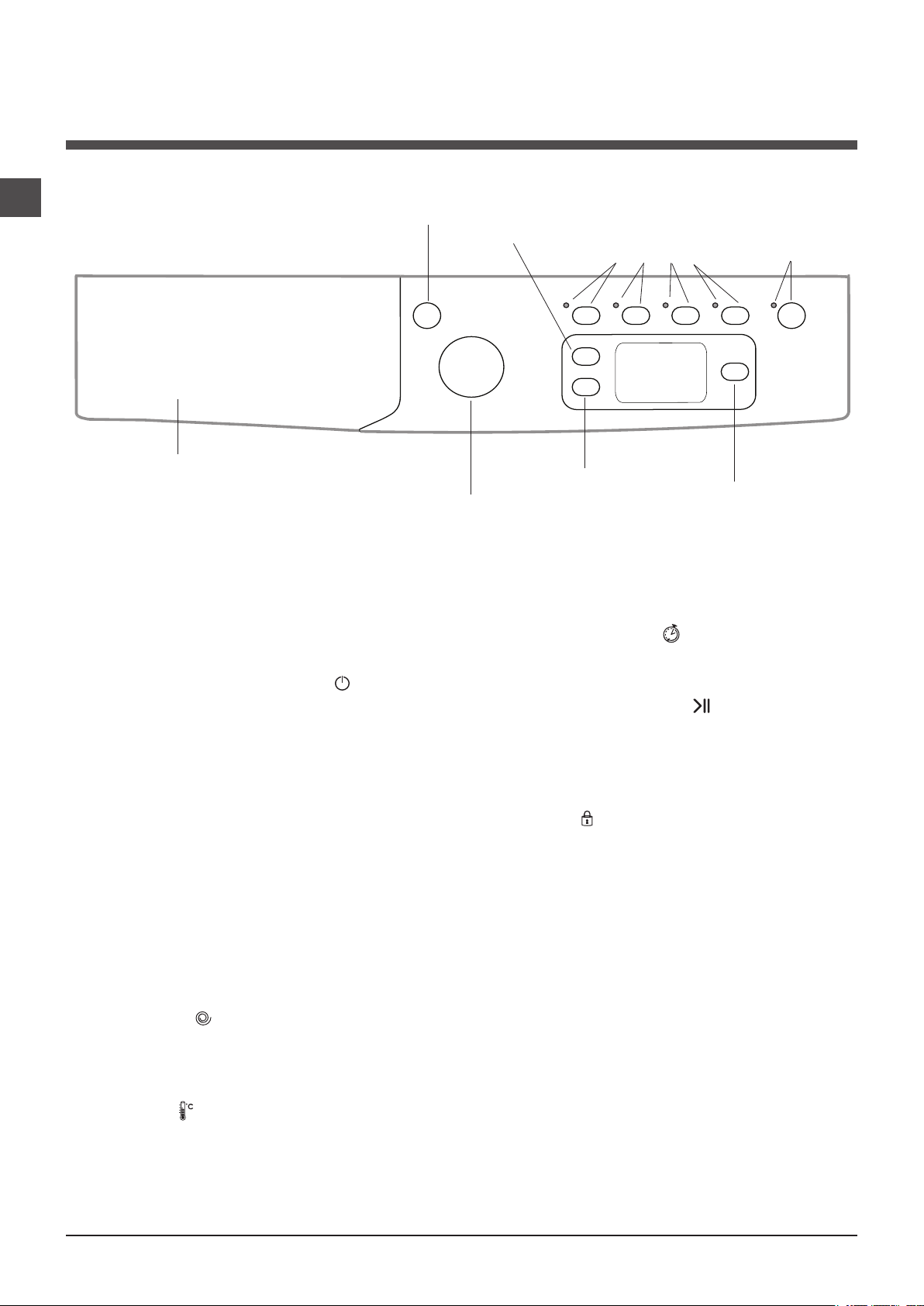

Control panel

Detergent dispenser drawer

ON/OFF

button

WASH CYCLE

knob

TEMPERATURE

Button

SPIN SPEED

Button

OPTION

buttons with indicator lights

DISPLAY

START/PAUSE

button with indicator light

DELAYED START Button

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and laundry”).

ON/OFF button : press this briefly to switch the machine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 2 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE knob: used to set the desired wash cycle

(see “Table of wash cycles”).

OPTION buttons with indicator light: used to select the available options. The indicator light corresponding to the selected option will remain lit.

SPIN button : press to reduce or completely exclude the spin cycle - the value is indicated on the display.

TEMPERATURE button : press to decrease or completely exclude the temperature: the value will be shown on the display.

DELAYED START button : press to set a delayed start time for the selected wash cycle. The delay time will be shown on the display.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol is not illuminated, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Page 5

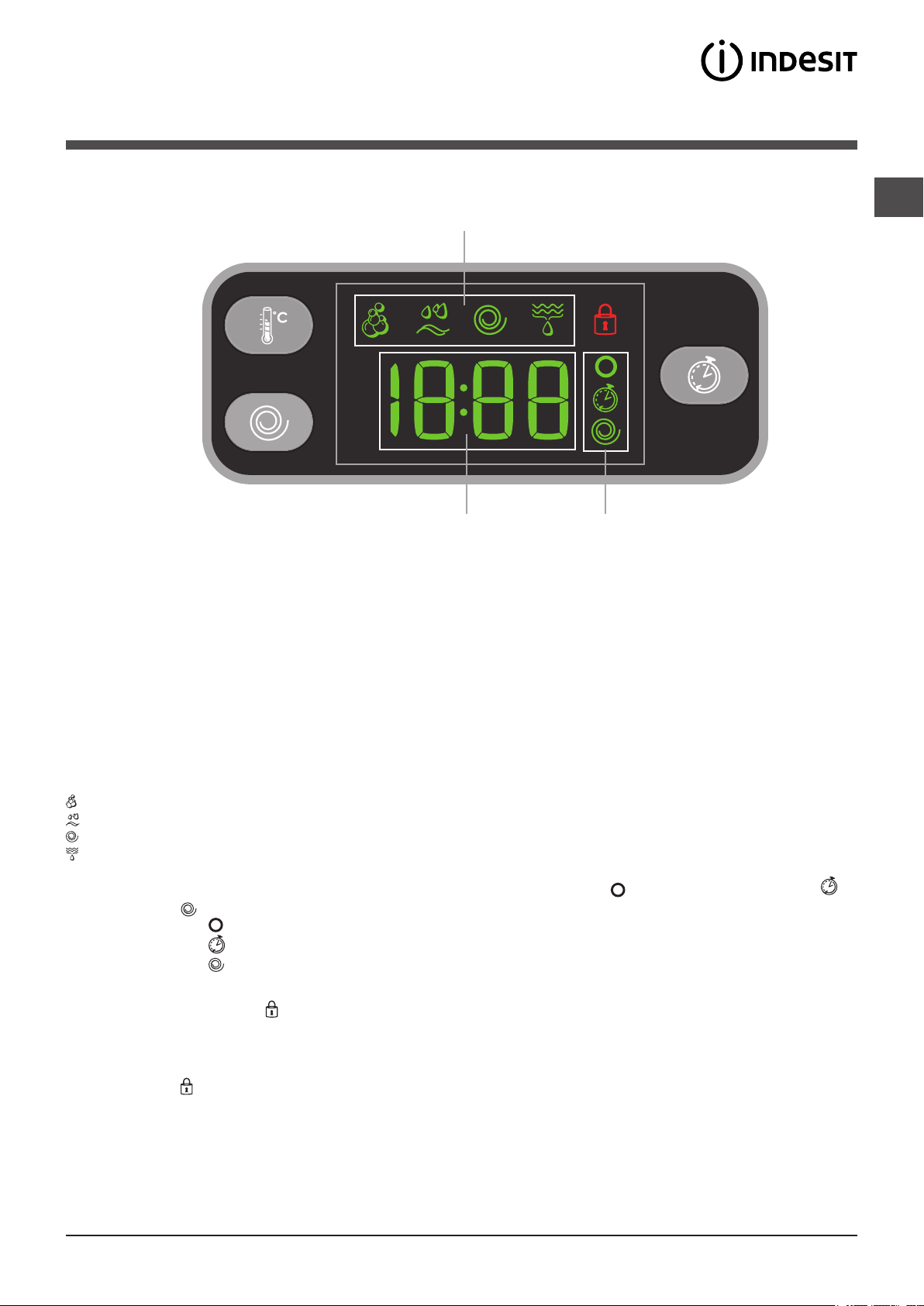

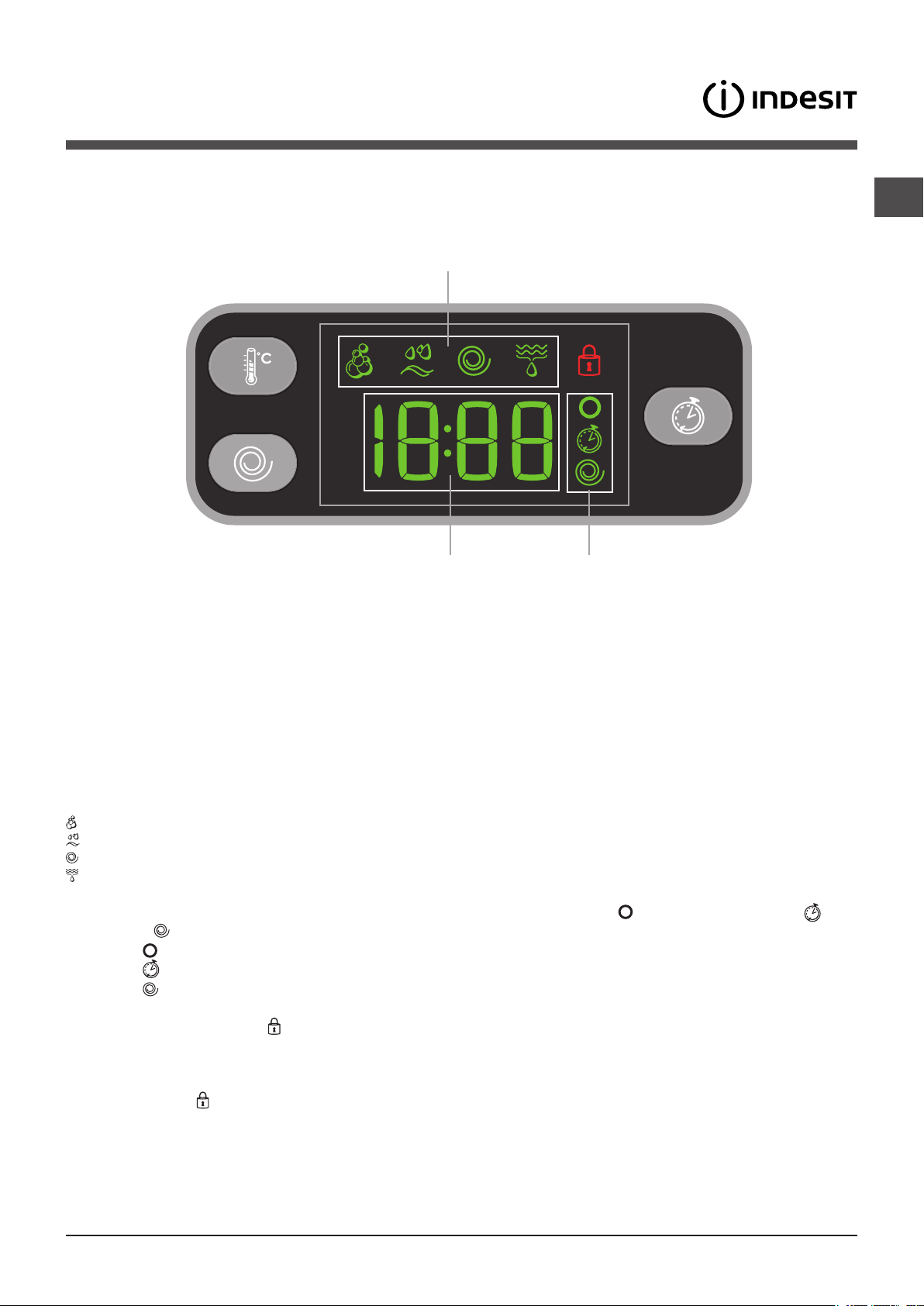

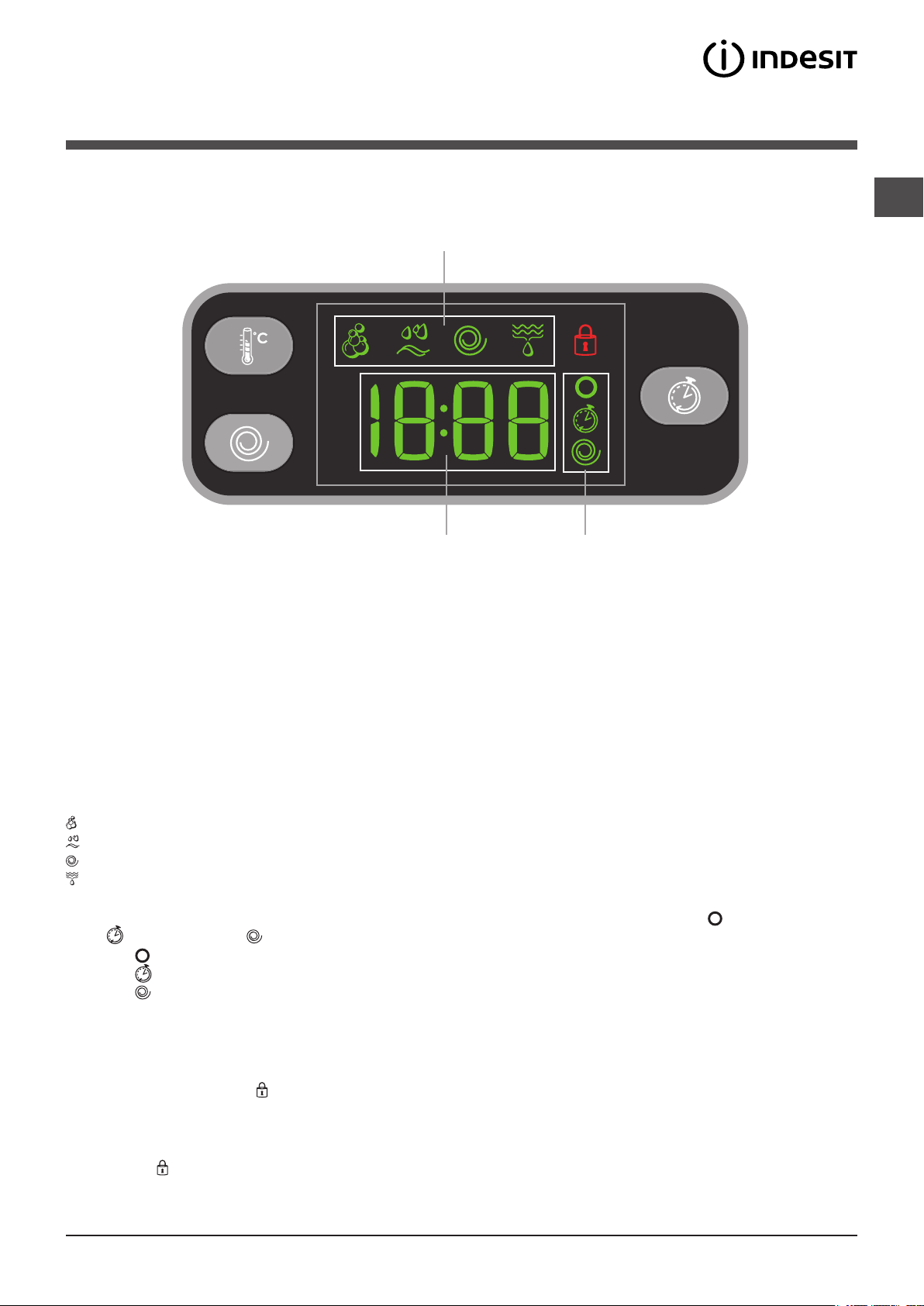

Display

The display is useful when programming the machine and provides a great deal of information.

The duration of the available programmes and the remaining time of a running cycle appear in section A; if the DELAY START option has been set, the countdown to the start of the selected programme will appear. Pressing the relative button, the machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle.

The “programme phases” relative to the selected programme and the “programme phase” of the running programme appear in section B:

Wash

Rinse Spin

Drain

The icons corresponding to “temperature” , “Programmed start” and “spin” appear in section C from top to bottom: If the symbol lights up, the display will visualise the set “temperature” value. When a “delayed start” has been set, the symbol lights up. If the symbol lights up, the display will visualise the set “spin” value.

Door locked symbol The lit symbol indicates that the door is locked. To prevent any damage, wait until the symbol turns off before opening the door.

To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened.

Page 6

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the button;

the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door.

Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Pull out the

detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents

and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Set the WASH CYCLE

knob to the desired programme; a temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant

buttons:

Modifying the temperature and/or spin

speed. The machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded (the “OFF” setting). If these buttons are pressed again, the maximum values are restored.

! The options may affect the recommended load value

and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/ PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol will be on). To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/PAUSE button again.

To open the door while a cycle is in progress, press the

START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text “END” on the display; when the DOOR LOCKED symbol switches off the door may be opened. Open the door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun,

press and hold the button. The cycle will be stopped and the machine will switch off.

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the symbol lights up on the display. To remove the delayed start option press the

button until the text “OFF” appears on the display.

Modifying the cycle settings.

• Press the button to enable the option; the indicator light corresponding to the button will switch on.

• Press the button again to disable the option; the indicator light will switch off.

! If the selected option is not compatible with the

programmed wash cycle, the indicator light will flash and the option will not be activated.

! If the selected option is not compatible with another

option which has been selected previously, the indicator light corresponding to the first option selected will flash and only the second option will be activated; the indicator

light corresponding to the enabled option will remain lit.

Page 7

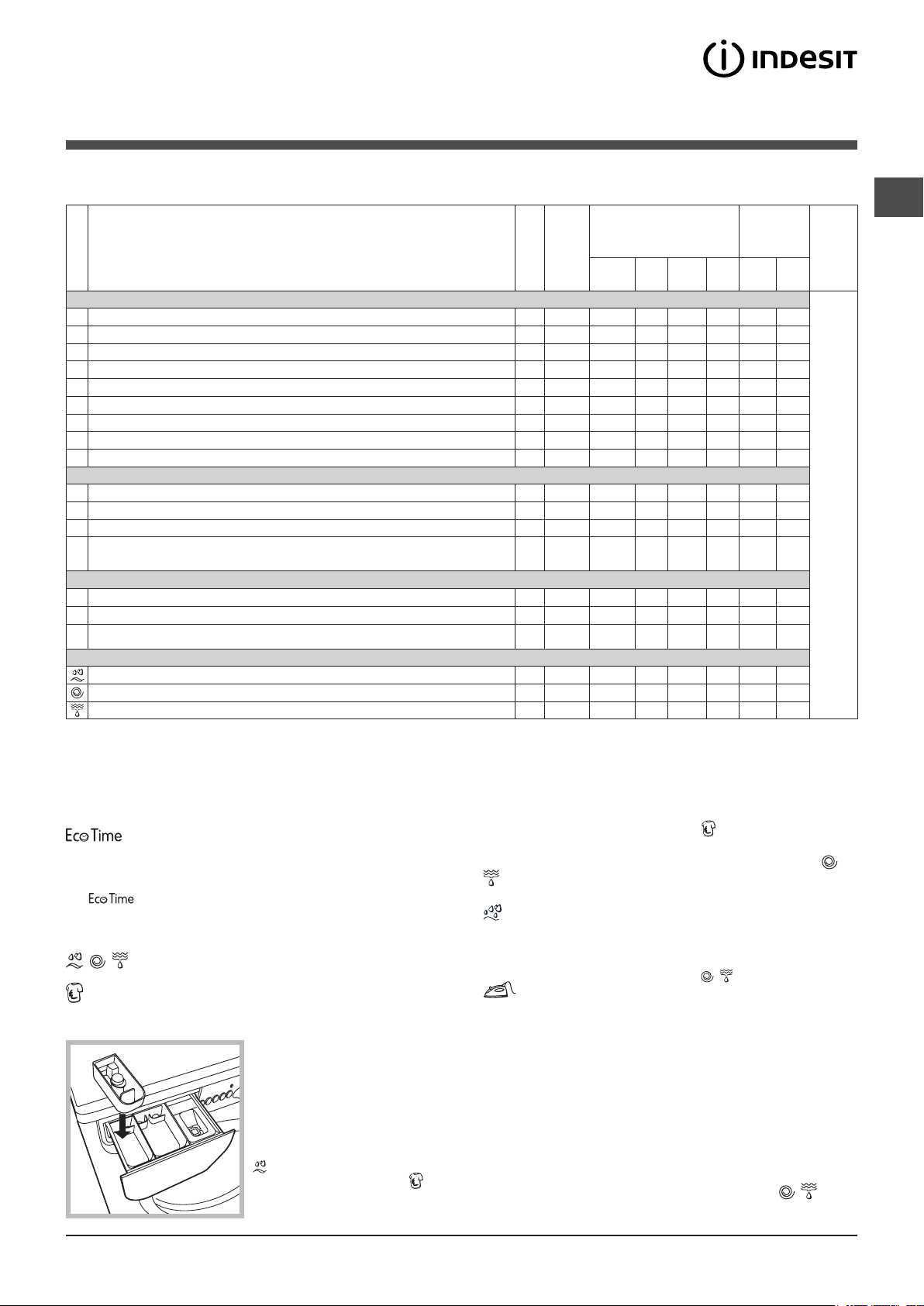

Wash cycles and options

Table of wash cycles



  



 



Max. load

(kg)

Normal

6 6 6 -

6 6 3,25

6 3,25 2,5 2 2,5 2 2,5 2

1,5 -

1 -

3 -

1,5 -

3 -

Max. 2

pairs

6 -

Eco

Time

Cycle

duration

Max.

Description of the wash cycle

Wash

cycles

Daily

Cotton with prewash: extremely soiled whites. 90° 1000

Cotton: extremely soiled whites. 90° 1000 -

Cotton (1-2): heavily soiled whites and resistant colours. 60° 1000 -

Cotton (2): lightly soiled whites and delicate colours. 40° 1000 -

Cotton: heavily soiled whites and resistant colours. 60° 1000 -

Coloured Cottons (3): lightly soiled whites and delicate colours. 40° 1000 -

Synthetics: heavily soiled resistant colours. 60° 800 -

Synthetics energetic (4): heavily soiled resistant colours. 40° 800 -

Synthetics: lightly soiled delicate colours. 40° 800 - Special

Wool: for wool, cashmere, etc. 40° 800 -

Silk/Curtains: for garments in silk and viscose, lingerie. 30° 0 -

9 Jeans

Express: to refresh lightly soiled garments quickly (not suitable for

wool, silk and clothes which require washing by hand).

Sport 11 Sport Intensive 12 Sport Light

13 Sport Shoes

Partial wash cycles

Rinse - 1000 - -

Spin - 1000 - - - - 6 -

Drain - 0 - - - - 6 -

The cycle duration indicated on the display or instruction manual is an estimate based on standard conditions. The actual duration may vary in relation to several factors, such as the temperature and pressure of the incoming water, ambient temperature, amount of detergent, load quantity and type, load balancing and any additional options selected.

For all Test Institutes:

1) Test wash cycle in compliance with regulation 2010/1061: set wash cycle 2 with a temperature of 60°C and 40°C.

2) Long wash cycle for cottons: set wash cycle 2 with a temperature of 40°C.

3) Short wash cycle for cottons: set wash cycle 4 with a temperature of 40°C.

4) Synthetic program along: set wash cycle 5 with a temperature of 40°C.

temp.

Wash options

Max.

speed

(°C)

(rpm)

Prewash Wash Bleach

40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

the desired wash cycle and enable the “Stain removal” option.

Detergents

 

Fabric

softener

     

                 



 

The use of extra compartment 4 excludes the “Pre-wash” option.

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the “Table of wash cycles”). “ ” enables you to wash in less time thereby saving water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

! It cannot be used with the 1, 2, 7, 8, 9, 10, 11, 12, 13, , , programmes.

Stain removal

This option is particularly useful for the removal of stubborn stains. Place extra compartment 4 (supplied) into compartment 1.

When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure). To run the bleach cycle on its own, pour the bleach into extra compartment 4, set the “Rinse” programme and activate the “Stain removal” option. To bleach during a wash cycle, pour in the detergent and any fabric softener you wish to use, set

! It cannot be used with the 1, 7, 8, 9, 10, 11, 12, 13, , programmes.

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

! It cannot be used in conjunction with the 10, , programmes.

Easy iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At the end of the cycle the washing machine will perform slow rotations of the drum; the indicator lights for the EASY IRON and START/PAUSE options will flash (the first one green, the second orange). To end the cycle, press the START/PAUSE button or the EASY IRON button. For the 8 wash cycle, the machine will end the cycle while the laundry is soaking and the EASY IRON and START/PAUSE indicator lights will flash. To drain the water so that the laundry may be removed, press the START/PAUSE button or the EASY IRON button.

! This function may not be used in conjunction with wash cycles 7, 10,

11, 12, 13, , .

The duration of the wash cycles can be checked on the display.

Page 8

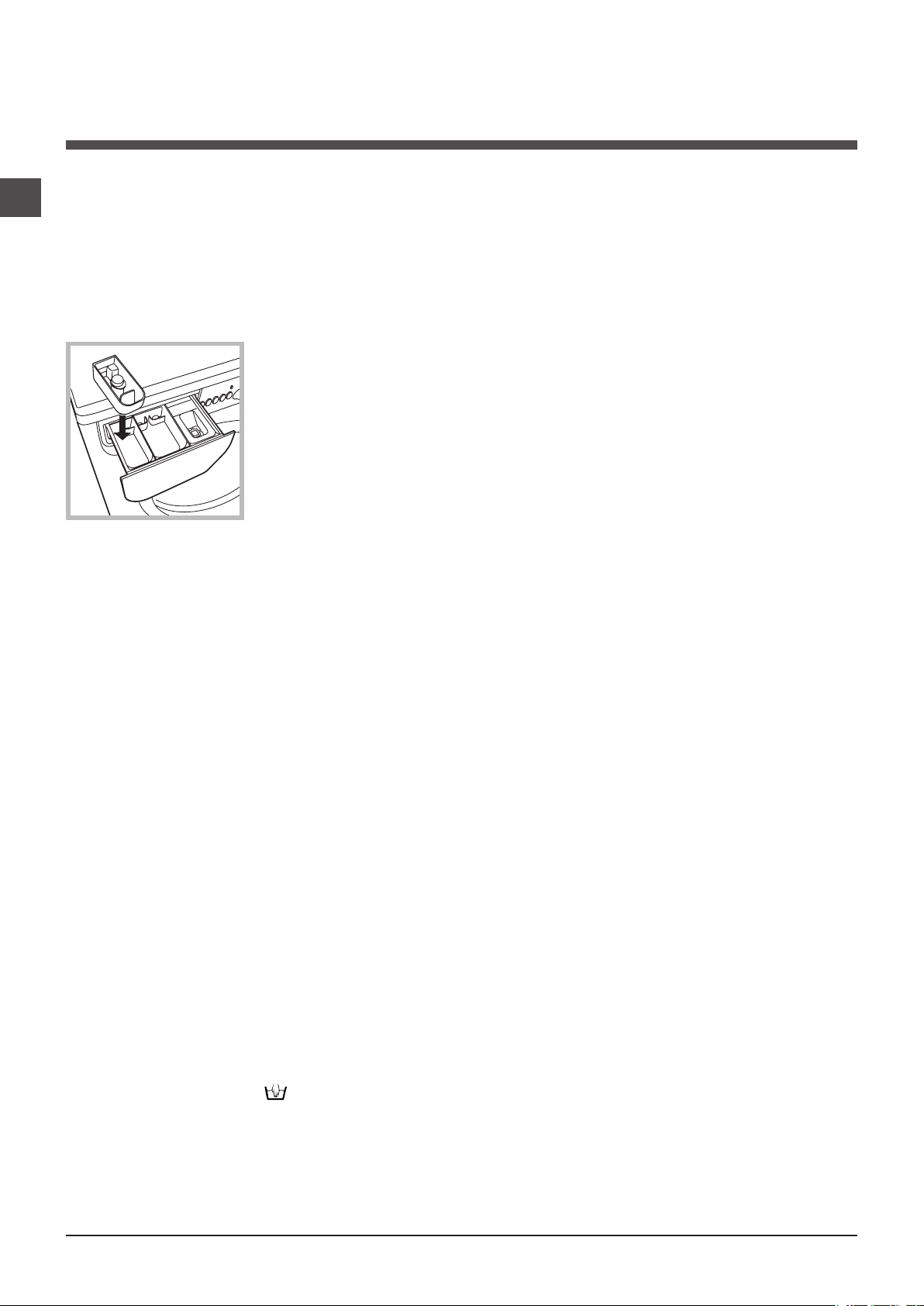

Detergents and laundry

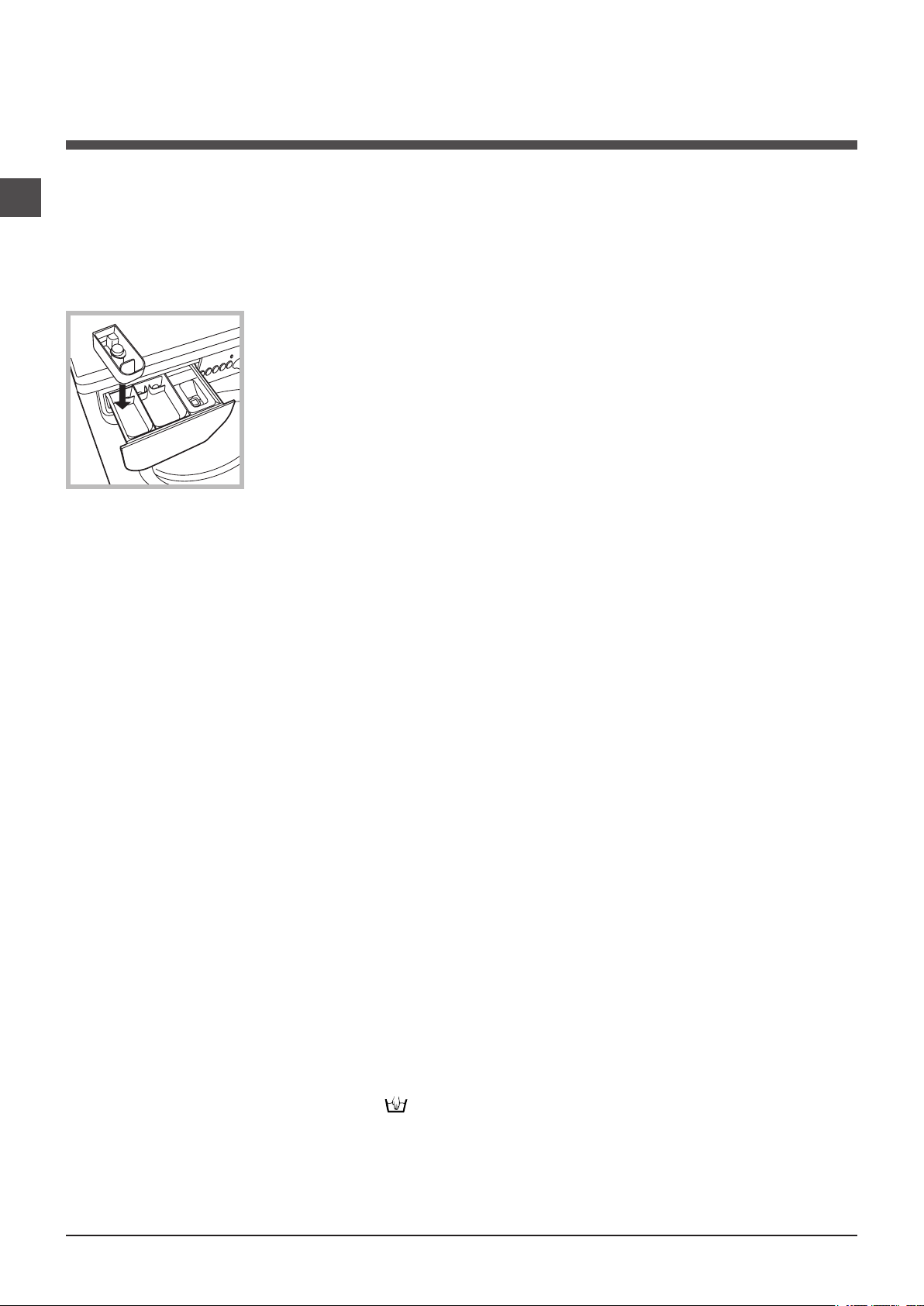

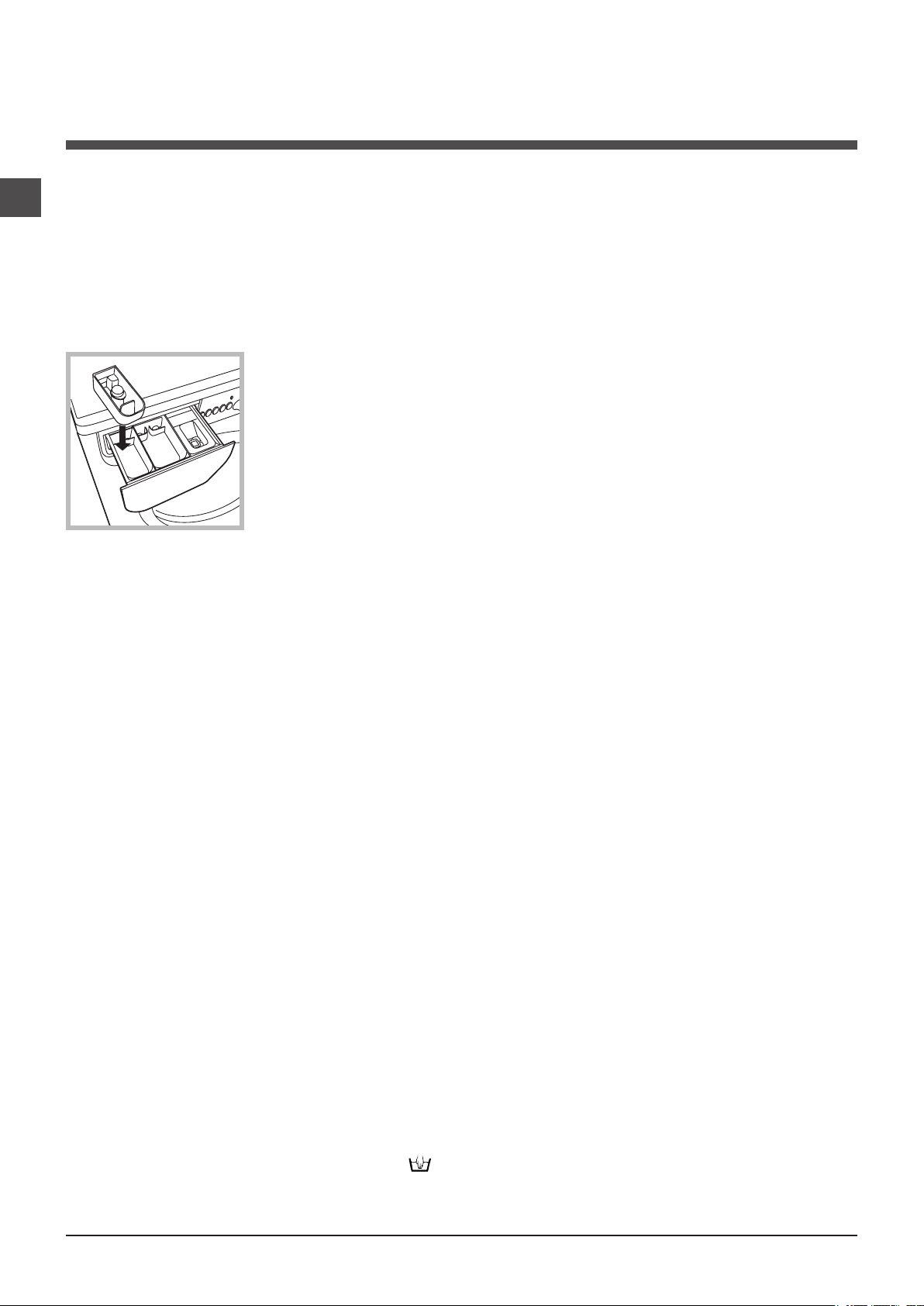

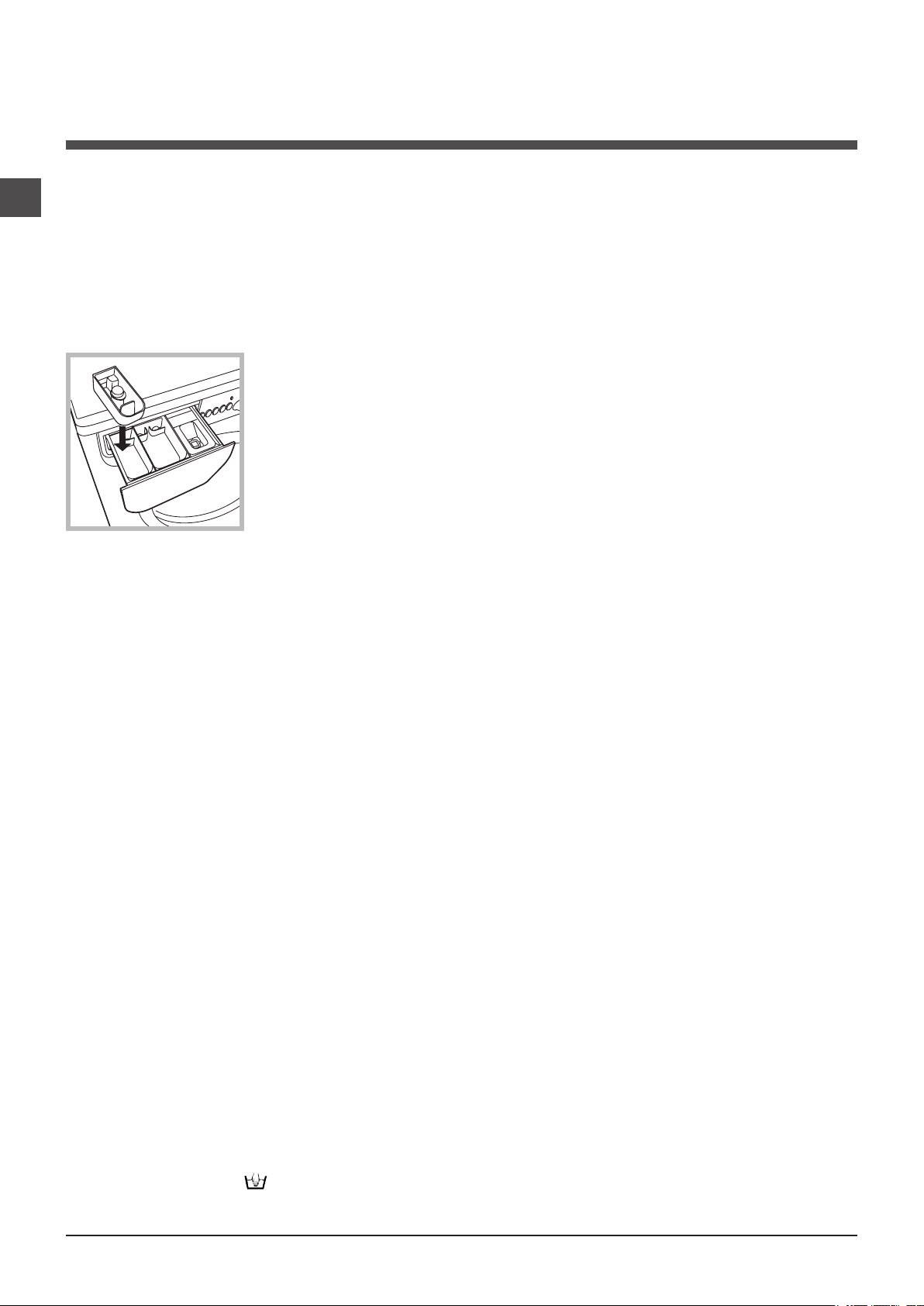

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the listed values, which refer to the weight of the laundry when dry:

Durable fabrics: max. 6 kg Synthetic fabrics: max. 2,5 kg Delicate fabrics: max. 2 kg Wool: max. 1,5 kg

Silk: max. 1 kg

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Silk: use special wash cycle 8 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 8. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 9. Express: this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and therefore saves both energy and time. By selecting this wash cycle (

at 30°C), it is possible to wash different fabrics together (except for wool and silk items), with a maximum load of 1,5 kg. Sport Intensive ( soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. Sport Light ( sports clothing fabrics (tracksuits, shorts, etc.); for best results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recom- mend using a liquid detergent and dosage suitable for a half-load. Sport Shoes ( shoes; for best results, do not wash more than 2 pairs simultaneously.

wash cycle

11): is for washing heavily

12): is for washing lightly soiled

13): is for washing sports

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Special wash cycles

Wool: all wool garments can be washed using programme

7, even those carrying the “hand-wash only” label. For best results, use special detergents and do not exceed 1,5 kg of laundry.

Page 9

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

• The washing machine must only be used by adults, in accordance with the instructions provided in this manual.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the machine is in operation.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make sure the drum is empty.

Disposal

• Disposing of the packaging materials: observe local regulations so that the packaging may be re-used.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old aplices must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.

The crossed out “wheeled bin” symbol on the product

reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

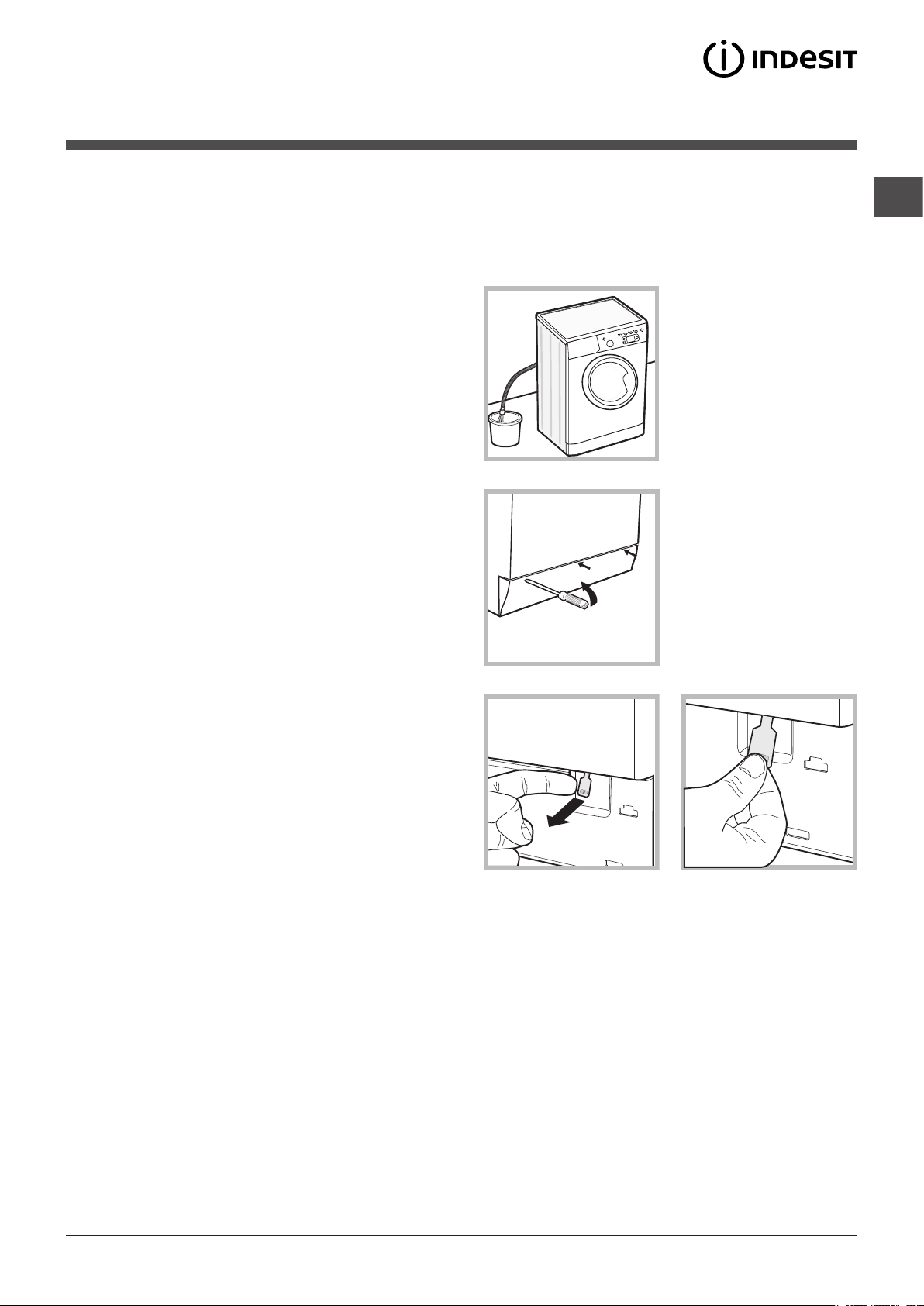

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure).

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards and open the door at the same time.

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 10

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

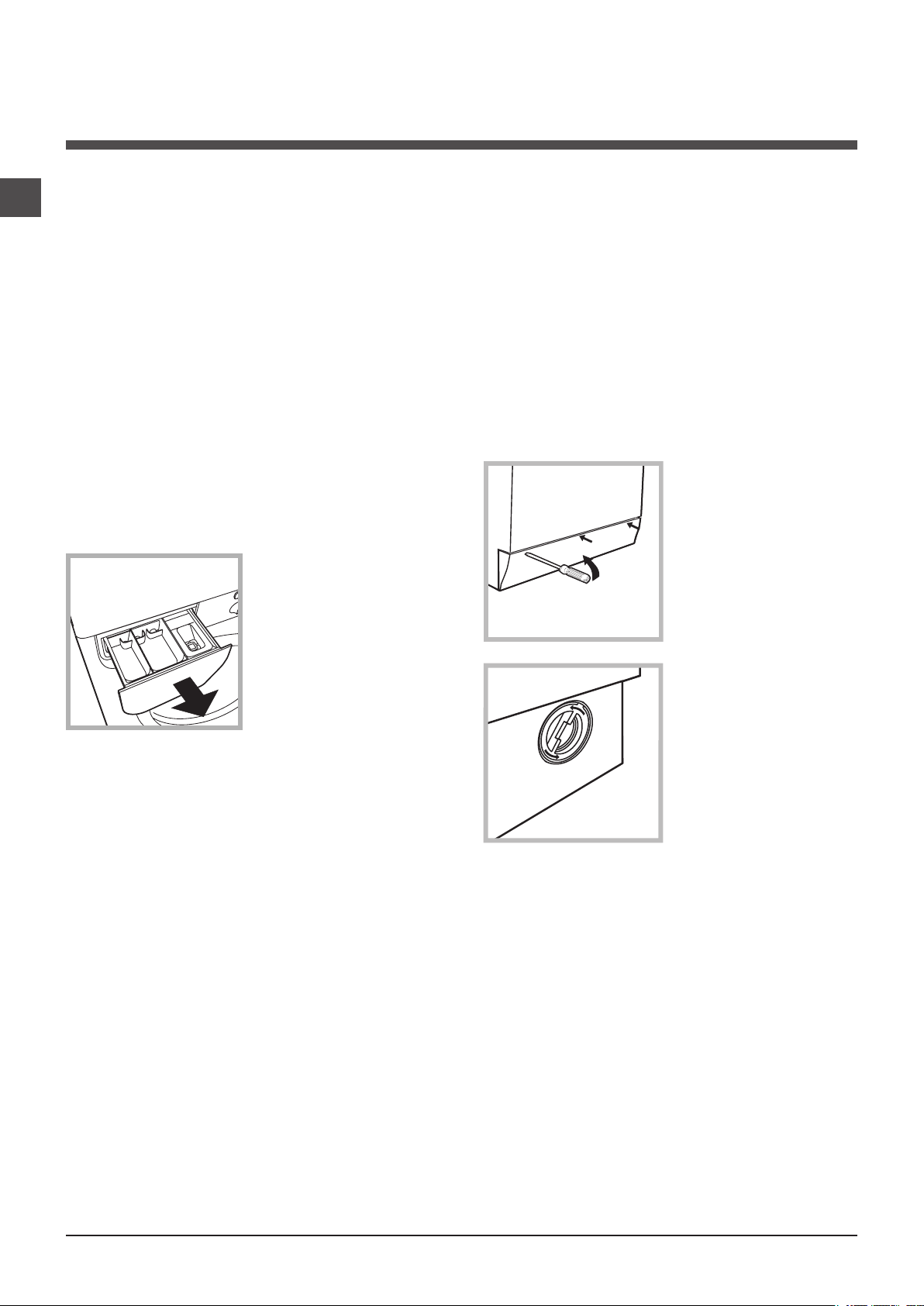

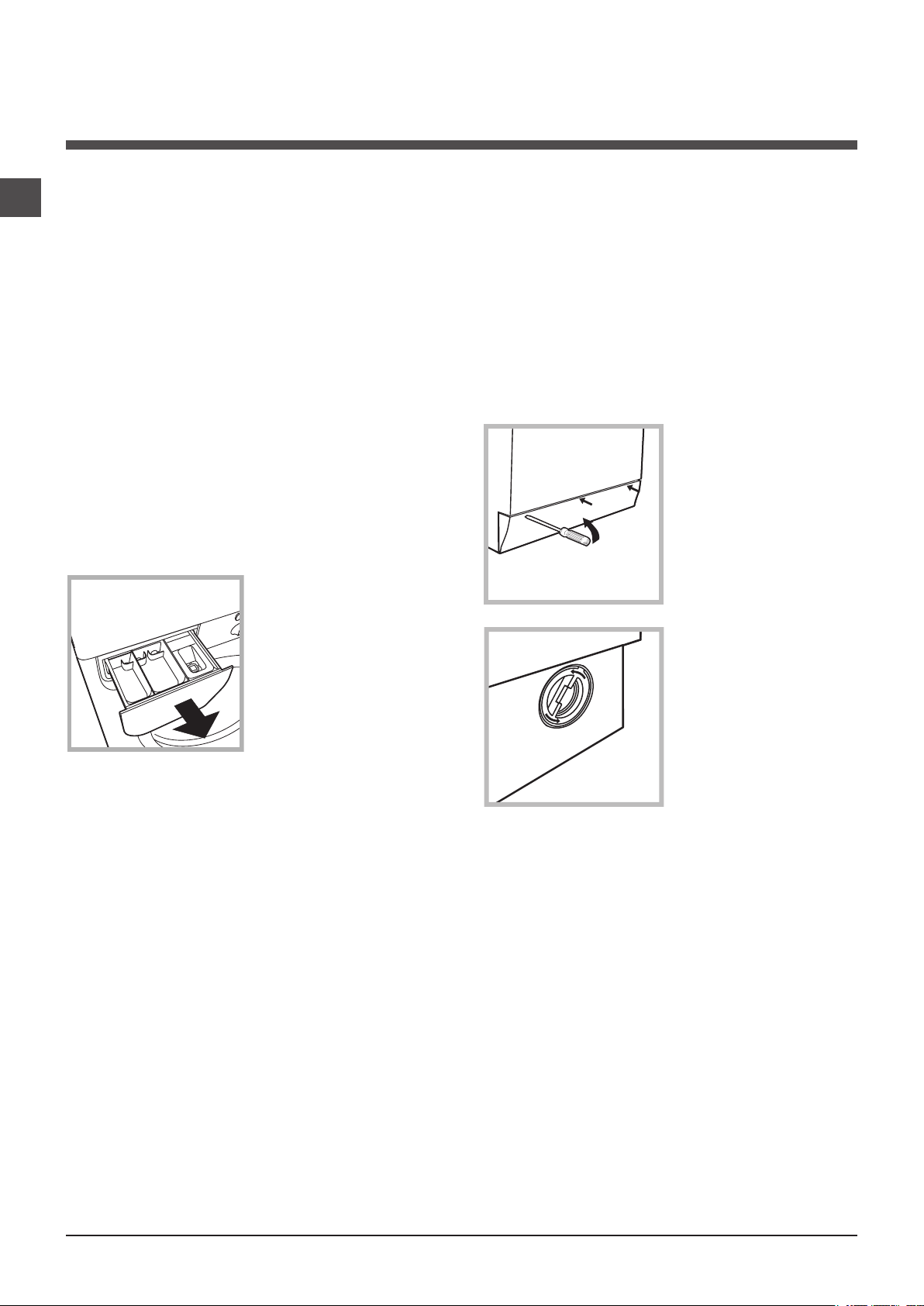

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the prechamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the

appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

2. unscrew the lid by rotating it anti-clockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent unpleasant odours from forming.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 11

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (“H2O” will flash on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Running a wash cycle”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “option” indicator lights and the “start/pause” indicator light flash and an error code appears on the display (e.g.: F-01, F-..).

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually.

• The “Easy iron” option has been activated: To complete the wash cycle, press the START/PAUSE button (see “Wash cycles and options”).

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Page 12

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Instrukcja obsługi

PRALKA

Polski

IWE 6105

Spis treści

Instalacja, 14-15

Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Opis pralki, 16-17

Panel sterowania Wyświetlacz

W jaki sposób wykonać cykl prania, 18

Programy i funkcje, 19

Tabela programów Funkcje prania

Środki piorące i bielizna, 20

Szuadka na środki piorące Przygotowanie bielizny Programy specjalne System równoważenia ładunku

Zalecenia i środki ostrożności, 21

Ogólne zasady bezpieczeństwa Utylizacja Ręczne otwieranie okrągłych drzwiczek

Utrzymanie i konserwacja, 22

Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Nieprawidłowości w działaniu i sposoby ich usuwania, 23

Serwis Techniczny, 24

Page 14

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z maszyną, aby nowy właściciel mógł zapoznać się z działaniem urządzenia i z dotyczącymi go ostrzeżeniami.

! Należy uważnie przeczytać instrukcję obsługi: za-

wiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń nie podłączać jej i skontaktować się ze sprzedawcą.

3. Odkręcić 4 śruby zabezpieczające maszynę na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych zaślepek, znajdujących się w wyposażeniu maszyny.

5. Zachować wszystkie części: w razie konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane.

! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się maszyny w czasie pracy. W razie ustawienia na dywanie lub wykładzinie dywanowej należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Podłączyć przewód zasilający poprzez przykręcenie do zaworu wody zimnej z końcówką gwintowaną ¾ gas (patrz rysunek). Przed podłączeniem spuszczać wodę do momentu, aż stanie się ona całkowicie przezroczysta.

2. Podłączyć do maszyny przewód doprowadzający wodę, przykręcając go do odpowiedniego otworu dopływowego, znajdującego się w tylnej części pralki, z prawej strony u góry

(patrz rysunek).

3. Zwrócić uwagę, aby na przewodzie nie było zagięć ani zwężeń.

! Ciśnienie wody w kurku powinno mieścić się w prze-

dziale podanym w tabeli Danych technicznych (patrz strona obok).

! Jeśli długość przewodu doprowadzającego wodę jest

niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika.

2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować nierówności, odkręcając lub dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki nie powinien przekraczać 2°.

! Nigdy nie instalować już używanych przewodów.

! Stosować przewody znajdujące się w wyposażeniu

maszyny.

Page 15

65 - 100 cm

Podłączenie przewodu odpływowego

Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny znajdować się na wysokości od 65 do 100 cm od podłogi;

! Nie używać przedłużaczy ani rozgałęźników.

! Przewód nie powinien być pozginany ani przygnieciony.

! Przewód zasilania elektrycznego może być wymieniany

wyłącznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych zasad.

Pierwszy cykl prania

ewentualnie oprzeć go na brzegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu (patrz rysunek). Wolny koniec przewodu odpływowego nie powinien być zanurzony w wodzie.

! Odradza się stosowanie przewodów przedłużających;

jeśli to konieczne, przewód przedłużający powinien mieć taką samą średnicę jak oryginalny, a jego długość nie może przekraczać 150 cm.

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program 2.

Dane techniczne

Model IWE 6105

szerokość cm 59,5

Wymiary

Pojemność od 1 do 6 kg

Dane prądu elektrycznego

wysokość cm 85 głêbokość cm 53,5

dane techniczne umieszczone są na tabliczce na maszynie

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy maszyny, wskazane w tabeli Danych technicznych (patrz obok);

• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Nie należy instalować pralki na otwartym powietrzu, na-

wet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

! Po zainstalowaniu pralki gniazdko elektryczne powinno

być łatwo dostępne.

Dane sieci wodociągowej

Szybkość wirowania

Programy testowe zgodnie z dyrektywą 2010/1061

Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 52 litrów

do 1000 obrotów na minutę

Program 2: temperatura 60°C i 40°C.

Urządzenie to zostało wyprodukowane zgodnie z następującymi przepisami EWG:

- 2004/108/CE (o Kompatybilności Elektromagnetycznej)

- 2002/96/CE

- 2006/95/CE (o Niskim Napięciu)

Page 16

Opis pralki

Panel sterowania

Przycisk

WŁĄCZANIA/

WYŁĄCZANIA

Szuadka na środki piorące

Szuadka na środki piorące: do dozowania środków

piorących i dodatków (patrz „Środki piorące i bielizna”).

Przycisk WŁĄCZANIA/WYŁĄCZANIA : nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/PAUZA, która pulsuje powoli w kolorze zielonym wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 2 sek.; krótkie lub przypadkowe naciśnięcie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

Pokrętło PROGRAMÓW: do ustawiania programów. W czasie trwania programu pokrętło pozostaje nieruchome.

Przyciski z kontrolkami FUNKCJI: do wyboru dostępnych funkcji. Kontrolka wybranej funkcji pozostaje zaświecona.

Pokrętło

PROGRAMÓW

Przycisk

TEMPERATURY

Przycisk

WIROWANIA

Przycisk z kontrolką START/PAUZA : kiedy zielo- na kontrolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk.

Funkcja stand by

Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk WŁĄCZANIA/WYŁĄCZANIA i poczekać, aż pralka ponownie włączy się.

Przyciski z kontrolkami

FUNKCJI

Wyświetlacz

Przycisk

URUCHOMIENIE OPÓŹNIONE

Przycisk z kontrolką

START/PAUZA

Przycisk WIROWANIA : nacisnąć w celu zmniejszenia lub całkowitego wyłączenia wirówki – wartość ukazana zostanie na wyświetlaczu.

Przycisk TEMPERATURY : nacisnąć w celu zmniejs- zenia lub całkowitego wyłączenia temperatury; wartość zostanie wskazana na wyświetlaczu.

Przycisk URUCHOMIENIE OPÓZNIONE : nacisnąc w celu ustawienia opóźnionego uruchomienia wybranego programu. Opóźnienie wyświetlone zostanie na ekranie.

Page 17

Wyświetlacz

Wyświetlacz potrzebny jest w celu programowania maszyny i dostarcza wielu informacji.

W sekcji A wyświetlany jest czas trwania dostępnych programów oraz - w przypadku uruchomionego cyklu - czas pozostały do jego zakończenia; jeśli został ustawiony URUCHOMIENIE OPÓŹNIONE, zostanie wyświetlony czas brakujący do włączenia wybranego programu. Ponadto, po naciśnięciu odpowiedniego przycisku, maszyna automatycznie wyswietla temperature i przewidziane maksymalne wartości dla ustawionego programu lub ostatnie wartosci, jeśli są zgodne z wybranym programem.

W sekcji B wyświetlane są „fazy prania” przewidziane dla wybranego cyklu oraz, jeśli program jest uruchomiony, aktualna „faza prania”:

Pranie

Płukanie Wirowanie

Wydalanie wody

W sekcji C umieszczone są, w kolejności od góry do dołu, ikony odnoszące się do „temperatury” , do „Zaprogramowanego startu” i do „wirowania” : Podświetlony symbol sygnalizuje, że na wyświetlaczu wskazana jest ustawiona wartość „temperatury”. Podświetlony symbol sygnalizuje, że został ustawiony „URUCHOMIENIE OPÓŹNIONE”. Podświetlony symbol sygnalizuje, że na wyświetlaczu wskazana jest ustawiona wartość „wirowania”.

Symbol zablokowanych drzwiczek Wlaczony symbol sygnalizuje, ze drzwiczki są zablokowane. Aby uniknąć uszkodzenia pralki, przed przystąpieniem do otwierania drzwiczek pralki należy odczekać, aż ten symbol zgaśnie. W celu otwarcia drzwiczek w trakcie wykonywania cyklu należy nacisnąć przycisk START/PAUZA; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek.

Page 18

W jaki sposób wykonać cykl prania

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk ,

kontrolka START/PAUZA zacznie powoli pulsować w kolorze zielonym.

2.WKŁADANIE BIELIZNY. Otworzyć szklane drzwiczki.

Włożyć bieliznę uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów na następnej stronie.

3. DOZOWANIE ŚRODKA PIORĄCEGO. Wysunąć

szuadkę i wsypać detergent do odpowiednich komór w sposób wyjaśniony w „Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBÓR PROGRAMU. Ustawić żądany program przy

pomocy pokrętła PROGRAMÓW; z nim powiązana jest temperatura oraz prędkość wirowania, które mogą zostać zmienione. Na wyświetlaczu pojawi się czas trwania cyklu.

6. PERSONALIZACJA CYKLU PRANIA.

Przy pomocy odpowiednich przycisków:

 Zmienić temperaturę i/lub wirówkę. Maszyna

automatycznie wyświetla temperature i przewidziane maksymalne wartości dla ustawionego programu lub ostatnie wartości, jeśli są zgodne z wybranym programem. Poprzez naciskanie przycisku stopniowo zmniejsza się temperaturę aż do prania w zimnej wodzie „OFF”. Naciskając przycisk stopniowo zmniejsza się wirówkę aż do jej wyłączenia „OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne wartości przewidywane.

! Funkcje mogą zmieniać zalecane obciążenie i/lub

czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk

START/PAUZA. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (symbol ZABLOKOWANYCH DRZWICZEK świeci się). W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w pauzie naciskając przycisk START/PAUZA (kontrolka START/PAUZA zacznie powoli pulsować w kolorze pomarańczowym); następnie wybrać potrzebny cykl i ponownie nacisnąć przycisk START/PAUZA.

W celu otwarcia drzwiczek w trakcie wykonywania

cyklu należy nacisnąć przycisk START/PAUZA; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek Nacisnąć ponownie przycisk START/PAUZA, aby uruchomić program od punktu, w którym został przerwany.

8. KONIEC PROGRAMU. Wskazywany jest

napisem „END” na wyświetlaczu, kiedy symbol ZABLOKOWANYCH DRZWICZEK wyłączy się, możliwe będzie otwarcie drzwiczek. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć maszynę.

!Jeśli zamierza się anulować uruchomiony juz cykl,

przytrzymać dłużej naciśnięty przycisk . Cykl zostanie przerwany i maszyna wyłączy się.

Ustawienie opóźnionego rozpoczęcia.

W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy opcja ta jest aktywna, na wyświetlaczu pojawia się symbol . W celu usunięcia opóźnionego uruchomienia należy naciskać przycisk

aż do pojawienia się napisu “OFF”.

Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu uruchomienia funkcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Nacisnąć ponownie przycisk w celu wyłączenia funkcji, kontrolka zgaśnie.

! Jeśli wybrana funkcja nie jest zgodna z wybranym

programem, kontrolka będzie pulsować, a funkcja nie zostanie uruchomiona.

! Jeśli wybrana funkcja nie jest zgodna z inną,

ustawioną uprzednio, kontrolka odpowiadająca pierwszej funkcji będzie pulsowała i uruchomiona zostanie jedynie druga funkcja a kontrolka

uruchomionej funkcji zaświeci się.

Page 19

Programy i funkcje

Tabela programów

kcza-



Ładunek max

(kg)

Normal-nyEco

6 -

6 -

6 -

6 3,25

2,5 2

1,5 -

1 -

3 -

1,5 -

3 -

Maks. 2

pary.

6 -

Time

Czas trwa-

nia cy-

klu

Możliwa jest kontrola czasu trwania programów na wyświetlaczu.

Opis programu

Programy

Programy codzienne BAWEŁNA Z PRANIEM WSTĘPNYM: bielizna biała silnie zabrudzona.

BIAŁA BAWEŁNA: bielizna biała silnie zabrudzona.

BIAŁA BAWEŁNA (1-2): tkaniny białe i kolorowe, wytrzymałe, mocno zabrudzone.

BIAŁA BAWEŁNA (2): tkaniny białe i kolorowe, delikatne, lekko zabrudzone.

BAWEŁNA: tkaniny białe i kolorowe, wytrzymałe, mocno zabrudzone.

KOLOROWA BAWEŁNA (3): tkaniny białe lekko zabrudzone i delikatne kolorowe.

BIAŁE SYNTETYKI: tkaniny kolorowe, wytrzymałe, mocno zabrudzone.

BIAŁE SYNTETYKI ENERGETYCZNE (4): tkaniny kolorowe, wytrzyma-

łe, mocno zabrudzone. DELIKATNE SYNTETYKI: tkaniny kolorowe, wytrzymałe, lekko zabrudzone.

Programy specjalne WEŁNA: do wełny, kaszmiru, itp.

JEDWAB/FIRANKI: do jedwabiu, wiskozy, bielizny.

JEANS

EXPRESS: w celu szybkiego od

wskazany dla wełny, jedwabiu i tkanin przeznaczonych do prania ręcznego).

Sportowe Sport Intensive

Sport Light

Specjalny Obuwie

Programy częściowe

Płukanie

Wirowanie

Odprowadzanie wody

Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

Dla wszystkich Instytucji homologacyjnych:

1) Program kontrolny zgodny z normą 2010/1061: ustawić program 2, wybierając temperaturę 60°C i 40°C.

2) Program bawełna, długi: ustawić program 2, wybierając temperaturę 40°C.

3) Program bawełna, krótki: ustawić program 4, wybierając temperaturę 40°C.

4) Program wraz syntetyczne: ustawić program 5, wybierając temperaturę 40°C.

wieżenia lekko zabrudzonych tkanin (nie-

Temp.

max (°C)

90° 1000

90° 1000 -

60° 1000 -

40° 1000 -

60° 1000 -

40° 1000 -

60° 800 -

40° 800 -

40° 800 -

30° 0 -

40° 800 -

30° 800 -

30° 600 -

30° 600 -

max

(obrotów

na minut

- 1000 - -

- 1000 - - - - 6 -

- 0 - - - - 6 -

Pranie

)

Wst

dkość

Środki pior

Pranie

pne

 

zmi

lacz

 

Środek

Wybie-

  



Funkcje prania

W przypadku wyboru tej opcji ruchy bębna, temperatura i woda są dostosowywane do niedużego wsadu tkanin bawełnianych i syntetycznych, o niewielkim stopniu zabrudzenia (patrz „Tabela programów”). “ ” możesz prać szybciej, oszczędzając wodę i energię. Zaleca się stosować płynny środek do prania, dostosowując jego ilość do ilości wsadu. ! Funkcji tej nie można włączyć w programach 1, 2, 7, 8, 9, 10, 11, 12, 13,

, , .

Odplamianie

Funkcja ta przydatna jest w celu usuwania bardziej opornych plam.

Wstawić dodatkowy pojemniczek 4, na wyposażeniu, do przegródki 1. Przy dozowaniu wybielacza nie przekroczyć poziomu „max” wskazanego na środkowej ośce (patrz rysunek). Aby wykonać tylko wybielanie, należy wlać wybielacz do dodatkowego pojemnika 4 i nastawić program „Płukanie” i uruchomić funkcję „Odplamianie” . Aby przeprowadzić wybielanie w trakcie

prania, należy wlać i wsypać odpowiednie środki piorące i dodatkowe, nastawić żądany program i uruchomić funkcję „Odplamianie” . Użycie pojemniczka dodatkowego 4 wyklucza pranie wstępne.

!Funkcji tej nie można włączyć w programach 1, 7, 8, 9, 10, 11, 12, 13, , .

Płukanie dodatkowe

Wybierając tę opcję zwiększa się skuteczność płukania i zapewnia się maksymalne usuwanie środka piorącego. Jest przydatne dla włókien szczególnie wrażliwych. !Nie można jej uruchomić w programach 10, , .

Łatwe prasowanie

Po wybraniu tej opcji pranie oraz wirowanie zostaną odpowiednio zmodykowane w celu ograniczenia powstawania zagnieceń. Po zakończeniu cyklu pralka wykona powolne obroty bębna; kontrolka opcji ŁATWE PRASOWANIE oraz kontrolka START/PAUZA będą pulsować (pierwsza na zielono, druga na pomarańczowo). W celu zakończenia cyklu należy nacisnąć przycisk START/PAUZA lub przycisk ŁATWE PRASOWANIE. W programie 8 po zakończeniu cyklu bielizna pozostanie namoczona, a kontrolka funkcji „ŁATWE PRASOWANIE” oraz kontrolka START/PAUZA będą pulsować. W celu odprowadzenia wody i umożliwienia wyjęcia prania konieczne jest naciśnięcie przycisku START/PAUZA lub przycisku „ŁATWE PRASOWANIE”. ! Funkcji tej nie można włączyć w programach 7, 10, 11, 12, 13, , .

Page 20

Środki piorące i bielizna

Szuadka na środki piorące

Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska.

! Nie stosować środków do prania ręcznego, ponieważ

tworzą one za dużo piany.

Wysunąć szuadkę i umieścić w niej środek piorący lub dodatkowy w następujący sposób.

przegródka 1: Środek piorący do prania wstępnego (w proszku)

Przed wsypaniem środka piorącego należy sprawdzić, czy nie jest włożona dodatko-

wa przegródka 4.

przegródka 2: Środek piorący do prania właściwego (w proszku lub w płynie)

Płynny środek do prania należy wlać dopiero przed samym uruchomieniem programu.

przegródka 3: Środki dodatkowe (zmiękczające, itp.)

Środek zmiękczający nie powinien wypływać poza kratkę.

dodatkowa przegródka 4: Wybielacz

Jedwab: stosować odpowiedni program 8 do prania wszel-

kiego rodzaju wyrobów z jedwabiu. Zaleca się stosowanie specjalnego środka piorącego do tkanin delikatnych. Firany: włożyć je złożone do poszewki lub do siatkowatego worka. Stosować program 8. Jeans: przed praniem odwrócić odzież na lewą stronę, stosować plynny środek do prania. Używać programu 9. Express: to program przeznaczony do prania lekko zabrudzonej bielizny w krótkim czasie: trwa on tylko 15 minut i pozwala dzięki temu na zaoszczędzenie energii i czasu. Ustawiając program (10 w temperaturze 30°C) można razem wyprać różnego rodzaju tkaniny (z wyjątkiem wełny i jedwabiu), przy maksymalnym ładunku 1,5 kg. Sport Intensive (program 11): został opracowany do prania tkanin używanych do produkcji odzieży sportowej (dresów, krótkich spodenek itp.) o dużym stopniu zabrudzenia; dla uzyskania najlepszych rezultatów prania zaleca się nie przekraczać maksymalnego wsadu określonego w „Tabela

programów”.

Sport Light (program 12): został opracowany do prania tkanin używanych do produkcji odzieży sportowej (dresów, krótkich spodenek itp.) o niewielkim stopniu zabrudzenia; dla uzyskania najlepszych rezultatów prania zaleca się nie przekraczać maksymalnego wsadu określonego w „Tabela programów”. Zaleca się stosowanie płynnych środków do prania, w ilości jak dla połowy wsadu. Sport Shoes (program 13): został opracowany do prania obuwia sportowego; dla uzyskania najlepszych rezultatów nie należy prać jednocześnie więcej niż 2 par obuwia.

Przygotowanie bielizny

• Podzielić bieliznę do prania według:

- rodzaju tkaniny / symbolu na etykietce.

- kolorów: oddzielić tkaniny kolorowe od białych.

• Opróżnić kieszenie i sprawdzić guziki.

• Nie przekraczać wskazanego ciężaru suchej bielizny: Tkaniny wytrzymałe: max 6 kg Tkaniny syntetyczne: max 2,5 kg Tkaniny delikatne: max 2 kg Wełna: max 1,5 kg

Jedwab: max 1 kg

Ile waży bielizna?

1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 ręcznik 150-250 gr.

Programy specjalne

Wełna: za pomocą programu 7 można prać w pralce

także odzież wełnianą, również tę opatrzoną etykietą „tylko pranie ręczne” . Aby uzyskać jak najlepsze rezultaty, należy stosować specjalny środek do prania i nie przekraczać wsadu 1,5 kg.

System równoważenia ładunku

Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli pomimo kolejnych prób wsad nie zostanie równomiernie rozłożony, maszyna wykona wirowanie z prędkością mniejszą od przewidzianej. W przypadku nadmiernego niezrównoważenia pralka wykona rozłożenie wsadu zamiast wirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się wymieszanie dużych i małych sztuk bielizny.

Page 21

Zalecenia i środki ostrożności

! Pralka została zaprojektowana i wyprodukowana

zgodnie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie

przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.

• Urządzenie to nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności zycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia i wiedzy, chyba że używają go pod nadzorem lub po otrzymaniu wskazówek od osoby odpowiedzialnej za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

• Pralki powinny używać wyłącznie osoby dorosłe i w sposób zgodny z instrukcjami podanymi w niniejszej książeczce.

• Nie dotykać pralki, stojąc przy niej boso lub mając mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka, ciągnąc za kabel, lecz trzymając za wtyczkę.

• W trakcie pracy maszyny nie otwierać szuadki na środki piorące.

• Nie dotykać odprowadzanej wody, gdyż może ona osiągać wysokie temperatury.

• W żadnym wypadku nie otwierać okrągłych drzwiczek pralki na siłę: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym wypadku próbować dostać się do wewnętrznych części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki.

• W czasie prania okrągłe drzwiczki pralki nagrzewają się.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie przenosić pralki samodzielnie, gdyż jest ona bardzo ciężka.

• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty.

Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania.

Konsumenci powinni kontaktować się z władzami

lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami gospodarstwa domowego.

Ręczne otwieranie okrągłych drzwiczek

Jeśli z powodu przerwy w dostawie energii elektrycznej nie jest możliwe otwarcie okrągłych drzwiczek, w celu wyjęcia i rozwieszenia prania należy wykonać następujące czynności:

1. wyjąć wtyczkę z gniazdka elektrycznego.

2. sprawdzić, czy poziom wody wewnątrz maszyny znajduje się poniżej poziomu otwarcia drzwiczek; w przeciwnym wypadku usunąć nadmiar wody przez przewód odpływowy, zbierając ją do wiaderka w sposób wskazany na rysunku.

3. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek).

Utylizacja

• Utylizacja opakowania: stosować się do lokalnych przepisów, dzięki temu opakowanie będzie mogło zostać ponownie wykorzystane.

• Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów.

4. pociągnąć na zewnątrz klapkę wskazaną na rysunku, aż do wyzwolenia się z zacisku plastikowego zaczepu; następnie pociągnąć go w dół i równocześnie otworzyć drzwiczki.

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Page 22

Utrzymanie i konserwacja

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.

• Przed przystąpieniem do czyszczenia pralki oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka.

Czyszczenie pralki

Obudowę zewnętrzną i gumowe części pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

Czyszczenie szuadki na środki piorące

Wysunąć szuadkę, unosząc ją lekko ku górze i wyciągając na zewnątrz (patrz rysunek). Wypłukać szuadkę pod bieżącą wodą. Czynność tę należy wykonywać stosunkowo często.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i

wyjąć wtyczkę z gniazdka.

Aby dostać się do komory wstępnej:

1. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek);

2. odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysunek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;

Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

3. dokładnie wyczyścić wnętrze;

4. ponownie przykręcić pokrywę;

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie.

! Nigdy nie instalować już używanych przewodów.

Page 23

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać przy pomocy poniższego wykazu.

Nieprawidłowości w działaniu:

Pralka nie włącza się.

Cykl prania nie rozpoczyna się.

Pralka nie pobiera wody (Na wyświetlaczu pojawi się pulsujący napis „H2O”).

Pralka cały czas pobiera i odprowadza wodę.

Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, tak że nie ma styku.

• W domu nastąpiła przerwa w dostawie prądu.

• Drzwiczki pralki nie są dobrze zamknięte.

• Nie został wciśnięty przycisk WŁĄCZANIA/WYŁĄCZANIA.

• Nie został wciśnięty przycisk START/PAUZA.

• Kurek dopływu wody jest zamknięty.

• Zostało nastawione opóźnienie startu (patrz “W jaki sposób wykonać cykl

prania”).

• Przewód doprowadzający wodę nie jest podłączony do kurka.

• Przewód jest zgięty.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUZA.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz „Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz „Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika.

Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

Pralka nie odprowadza wody i nie odwirowuje prania.

Pralka mocno wibruje w fazie wirowania.

Z pralki wycieka woda.

Kontrolki “opcje” i kontrolka “start/ pauza” miga i wyswietlacz pokazuje kod anomalii (np.: F-01, F-..).

Tworzy się zbyt duża ilość piany.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie.

• Włączona jest funkcja ŁATWE PRASOWANIE: aby zakończyć program, należy nacisnąć przycisk START/PAUZA („Programy i funkcje”).

• Przewód odpływowy jest zgięty (patrz „Instalacja”).

• Instalacja odpływowa jest zatkana.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz

„Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz „Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz „Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz „Insta-

lacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz „Utrzymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz „Instalacja”).

• Wyłączyć maszynę i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć ją ponownie.

Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być umieszczony napis: „do pralek”, „do prania ręcznego i w pralce” lub podobny).

• Użyto za dużo środka piorącego.

Page 24

Serwis Techniczny

Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz„Nieprawidłowości w działaniu i sposoby ich usuwania”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• Jeśli nie, zwrócić się do autoryzowanego Serwisu Technicznego, dzwoniąc pod numer podany w karcie gwarancyjnej.

! Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

• rodzaj nieprawidłowości;

• model maszyny (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.

Page 25

Használati utasítás

MOSÓGÉP

Magyar

IWE 6105

Összefoglalás

Üzembe helyezés, 26–27

Kicsomagolás és vízszintbe állítás Víz- és elektromos csatlakozás Első mosási ciklus Műszaki adatok

A mosógép leírása, 28-29

Kezelőpanel Kijelző

A mosási ciklusok végrehajtása, 30

Programok és funkciók, 31

Programtáblázat Mosási funkciók

Mosószerek és mosandók, 32

Mosószer-adagoló ók A mosandó ruhák előkészítése Különleges programok A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

Óvintézkedések és tanácsok, 33

Általános biztonság Hulladékelhelyezés Az ajtó kézi nyitása

Karbantartás és ápolás, 34

A víz elzárása és az elektromos áram kikapcsolása A mosógép tisztítása A mosószer-adagoló ók tisztítása Az ajtó és a forgódob ápolása A szivattyú tisztítása A vízbevezető cső ellenőrzése

Rendellenességek és elhárításuk, 35

Szerviz, 36

Page 26

Üzembe helyezés

! Fontos, hogy megőrizze ezt a kézikönyvet, hogy mindig

kéznél legyen. Ha a mosógépet eladná, átadná vagy másnál helyezné el, gondoskodjon arról, hogy e kézikönyv a mosógéppel együtt maradjon, hogy az új tulajdonos is megismerhesse a készülék funkcióit és az ezekre vonatkozó gyelmeztetéseket.

! Figyelmesen olvassa el az utasításokat: fontos infor-

mációkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról.

Kicsomagolás és vízszintbe állítás

Kicsomagolás

1. Csomagolja ki a mosógépet.

2. Ellenőrizze, hogy a mosógép nem sérült-e meg a szállítás során. Ha a gépen sérülést talál, ne csatlakoztassa, és forduljon a viszonteladóhoz.

3. Csavarozza ki a gép hátsó részén található, a szállításhoz szükséges 4 védőcsavart, és távolítsa el a gumibakot (lásd ábra).

A pontos vízszintezés biztosítja a gép stabilitását, így az a működés során nem fog rezegni, zajt okozni, illetve elmozdulni. Szőnyegpadló vagy szőnyeg esetén a lábakat úgy állítsa be, hogy a mosógép alatt elegendő hely maradjon a szellőzésre.

Víz- és elektromos csatlakozás

Vízbevezető cső csatlakoztatása

1. A vízbevezető cső csatlakoztatásához csavarozza fel a csövet egy 3/4”-os külső menettel rendelkező hidegvíz csapra (lásd ábra). A csatlakoztatás előtt eressze meg a csapot addig, amíg a víz teljesen átlátszóvá nem válik.

2. A vízbevezető cső csatlakoztatásához csavarozza a csövet a mosógép hátoldalán jobbra fent található vízbemeneti csonkra (lásd ábra)!

4. Zárja le a furatokat a mellékelt műanyag dugókkal.

5. Minden darabot őrizzen meg: ha a mosógépet szállítani kell, előtte ezeket vissza kell szerelni.

! A csomagolóanyag nem gyermekjáték!

Vízszintbe állítás

1. A mosógépet sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, bútorhoz vagy máshoz.

2. Ha a padló nem tökéletesen vízszintes, azt az első lábak be-, illetve kicsavarásával kompenzálhatja (lásd ábra). A gép felső burkolatán mért dőlés nem haladhatja meg a 2°ot.

3. Ügyeljen arra, hogy a csövön ne legyen törés vagy szűkület!

! A csap víznyomásának a műszaki adatok táblázatában

szereplő határértékek között kell lennie (lásd a szemben lévő oldalt).

! Amennyiben a vízbevezető cső nem elég hosszú,

forduljon szaküzlethez vagy engedéllyel rendelkező szakemberhez.

! Soha ne használjon korábban már használt csöveket.

! Használja a készülékhez mellékelteket.

Page 27

65 - 100 cm

A leeresztőcső csatlakoztatása

Csatlakoztassa a leeresztőcsövet a lefolyóhoz vagy a padlótól 65 és 100 cm közötti magasságban lévő fali szifonhoz anélkül, hogy megtörné;

! Ne használjon hosszabbítót vagy elosztót.

! A kábel ne legyen se megtörve, se összenyomva.

! A tápkábelt csak engedéllyel rendelkező szakember

cserélheti.

Figyelem! A fenti előírások gyelmen kívül hagyása esetén a gyártó elhárít minden felelősséget.

Első mosási ciklus

illetve akassza a mosdó vagy a kád szélére úgy, hogy a mellékelt csővezető ívet a csaphoz erősíti (lásd ábra). A leeresztőcső szabad végének nem szabad vízbe merülnie.

! Toldások használata nem javasolt. Amennyiben feltét-

lenül szükséges, a toldás átmérője egyezzen meg az eredeti csőével és semmiképpen se legyen 150 cm-nél hosszabb.

Elektromos csatlakoztatás

Mielőtt a csatlakozódugót az aljzatba dugná, bizonyosodjon meg arról, hogy:

• az aljzat földelése megfelel a törvény által előírtnak;

• az aljzat képes elviselni a készülék műszaki adatait tartalmazó táblázatban megadott maximális teljesítményfelvételt (lásd szemben);

• a hálózat feszültsége a műszaki adatokat tartalmazó táblázatban szereplő értékek közé esik (lásd szemben);

• az aljzat kompatibilis a mosógép csatlakozódugójával. Ellenkező esetben cserélje ki az aljzatot vagy a csatlakozódugót!

! A mosógép nem állítható fel nyílt téren, még akkor sem,

ha tető van fölötte, mivel nagyon veszélyes, ha a gép esőnek vagy zivataroknak van kitéve.

! A csatlakozódugónak a mosógép üzembe helyezett

állapotában is könnyen elérhető helyen kell lennie.

Üzembe helyezés után – mielőtt a mosógépet használni kezdené – mosószerrel, mosandó ruha nélkül futtassa le az 2-es mosási programot.

Mûszaki adatok

Modell IWE 6105

szélesség 59,5 cm

Méretek

Ruhatöltet: 1-tõl 6 kg-ig

Elektromos csatlakozás

Vízcsatlakozások

Centrifuga fordulatszám

Az 2010/1061 rendelet szerinti vizsgálati programok

magasság 85 cm mélység 53,5cm

lásd a készüléken található, muszaki jellemzoket tartalmazó adattáblát!

maximális nyomás 1 MPa (10 bar) minimális nyomás 0,05 MPa (0,5 bar) dob ûrtartalma 52 lite

1000 fordulat/perc-ig

2. program: 60 °C-os és 40 °C-os hőmérséklet

Ez a berendezés megfelel a következõ Uniós Elõírásoknak:

- 2004/108/CE elõírás (Elektromágneses összeférhetõség)

- 2002/96/CE

- 2006/95/CE (Alacsony feszültség

Page 28

A mosógép leírása

Kezelőpanel

BEKAPCSOLÁS/

KIKAPCSOLÁS

Mosószer-adagoló ók

Mosószer-adagoló ók: a mosószerek és adalékanyagok

betöltésére szolgál (lásd „Mosószerek és mosandók”).

BEKAPCSOLÁS/KIKAPCSOLÁS gomb : a készülék be-, vagy kikapcsolásához nyomja meg röviden ezt a gombot. Amennyiben az ELINDÍTÁS/SZÜNETELTETÉS lámpa zöld fénnyel lassan villog, a készülék be van kapcsolva. A mosógép mosás közben történő leállításához hosszan, kb. 2 másodpercig tartsa lenyomva a nyomógombot – a gomb rövid, vagy véletlen megnyomása nem kapcsolja le a készüléket. A mosógép mosás közben történő leállítása magát a mosás programot is törli. A kívánt programot újból be kell állítani.

gomb

PROGRAMOK

tekerőgomb

ELINDÍTÁS/

HŐMÉRSÉKLET

gomb

CENTRIFUGÁLÁS

gomb

KÉSLELTETETT INDÍTÁS gomb: a kiválasztott program késleltetett elindításához nyomja meg ezt a gombot. A késleltetés értéke megjelenik a kijelzőn.

ELINDÍTÁS/SZÜNETELTETÉS jelzolámpás gomb: ha a zöld jelzőlámpa lassan villog, a mosás indításához nyomja meg ezt a gombot. A ciklus elindításával a jelzőlámpa állandó fénnyel kezd világítani. A mosás szüneteltetéséhez ismételten nyomja meg ezt a gombot; a jelzőlámpa narancssárga fénnyel kezd el villogni. Amennyiben a szimbólum nem világít, az ajtót ki lehet nyitni. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét ezt a gombot.

FUNKCIÓ

jelzőlámpás gombok

Kijelző

SZÜNETELTETÉS

jelzőlámpás gomb

KÉSLELTETETT INDÍTÁS

gomb

PROGRAMOK tekerőgomb: a kívánt program beállítására szolgálnak (lásd „Programtáblázat”).

FUNKCIÓ jelzőlámpás gombok: a lehetséges funkciók kiválasztására szolgál. A kiválasztott funkció jelzőlámpája égve marad.

CENTRIFUGÁLÁS gomb: a centrifugálás sebességének csökkentéséhez, vagy annak teljes kikapcsolásához nyomja meg ezt a gombot – az érték megjelenik a kijelzőn.

HŐMÉRSÉKLET gomb: a homérséklet csökkentéséhez vagy mellozéséhez nyomja meg ezt a gombot

- az érték megjelenik a kijelzon.

Készenléti üzemmód

Ez a mosógép - az energiatakarékosságra vonatkozó legújabb eloírásoknak megfeleloen - automatikus kikapcsolási (készenléti) rendszerrel van ellátva, mely a használat megadott 30 percnyi szüneteltetése esetén bekapcsol. Nyomja meg röviden a BE/KI gombot, és várjon, amíg a készülék újrabekapcsol.

Page 29

Kijelző

A kijelző a készülék programozásához nyújt segítséget, és számos információt szolgáltat.

Az A feliratmezőben a rendelkezésre álló programok hossza, illetve elindított ciklus esetén a program végéig hátralévő maradékidő látható. KÉSLELTETETT INDÍTÁS beállítása esetén a kiválasztott program elindulásáig hátralévő időt jeleníti meg. Ezenkívül a vonatkozó gomb, a készülék automatikusan kijelzi az elindított programhoz tartozó legmagasabb homérsékletet és centrifugasebességet, vagy a legutóbb kiválasztottakat, amennyiben azok kompatíbilisek a kiválasztott programmal.

A B feliratmező a kiválasztott mosási program mosási fázisait, elindított program esetén pedig az éppen folyamatban lévő mosási fázist jeleníti meg.

Mosás

Öblítés Centrifugálás Szivattyűzás

A C feliratmezoben föntrol lefelé a “homérséklet” , a “KÉSLELTETETT INDÍTÁS” és a “centrifugálás” szimbólumai jelennek meg: A világító szimbólum azt jelzi, hogy a kijelzo a beállított homérsékletet mutatja. A világító szimbólum azt jelzi, hogy késleltetett indítás van beállítva. A világító szimbólum azt jelzi, hogy a kijelzo a beállított centrifugasebességet mutatja.

Ajtózár szimbólum A világító szimbólum azt jelöli, hogy az ajtó reteszelve van. A károk elkerülése érdekében az ajtó kinyitása elott meg kell várni, hogy a szimbólum kialudjon.

Az ajtó menet közbeni kinyitásához nyomja meg az ELINDÍTÁS/SZÜNETELTETÉS gombot – ha az AJTÓZÁR szimbólum kialudt, kinyithatja az ajtót.

Page 30

A mosási ciklusok végrehajtása

1. A KÉSZÜLÉK BEKAPCSOLÁSA. Nyomja meg a

gombot, az ELINDÍTÁS/SZÜNETELTETÉS lámpa pedig lassan, zöld fénnyel villogni kezd.

2. A MOSANDÓ RUHÁK BEPAKOLÁSA. Nyissa

ki az ajtót! Tegye be a mosandó ruhákat, ügyelve arra, hogy ne lépje túl a következő oldalon található programtáblázatban feltüntetett ruhatöltet-mennyiséget.

3. A MOSÓSZER ADAGOLÁSA. Vegye ki a ókot, és a

„Mosószerek és mosandók” fejezetben leírtak szerint öntse a mosószert a megfelelő tégelybe.

4. CSUKJA BE AZ AJTÓT.

5. A PROGRAM KIVÁLASZTÁSA. A PROGRAMOK

tekerőgombbal állítsa be a kívánt programot. Mindegyik programhoz tartozik egy hőmérséklet és egy centrifugasebesség, melyek megváltoztatható értékek. A kijelzőn megjelenik a ciklusidő.

6. A MOSÁSI CIKLUS EGYÉNI BEÁLLÍTÁSAI.

Használja a megfelelő gombokat:

A hőmérséklet és/vagy a centrifugasebesség

megváltoztatása. A készülék automatikusan kijelzi az elindított programhoz tartozó legmagasabb homérsékletet és centrifugasebességet, vagy a legutóbb kiválasztottakat, amennyiben azok kompatíbilisek a kiválasztott programmal. A gomb nyomogatásával a hőmérséklet fokozatosan csökkenthető egészen a hidegmosásig „OFF”. A

gomb nyomogatásával a centrifugasebesség fokozatosan csökkenthető egészen annak kikapcsolásáig „OFF”. A gomb legalsó értéken történő megnyomásával visszatérhet a maximális értékekhez.

! A funkciók megváltoztathatják az ajánlott ruhatöltet-

mennyiséget és/vagy a ciklusidőt.

7. A PROGRAM INDÍTÁSA. Nyomja meg az

ELINDÍTÁS/SZÜNETELTETÉS gombot. A megfelelő jelzőlámpa állandó zöld fénnyel világítani kezd, és az ajtózár bekapcsol (az AJTÓZÁR szimbólum világítani kezd). A program menet közben történő megváltoztatásához az ELINDÍTÁS/ SZÜNETELTETÉS gomb megnyomásával szüneteltesse le a készülék működését – az ELINDÍTÁS/SZÜNETELTETÉS lámpa narancssárga fénnyel lassan villogni kezd. Ezután válassza ki a kívánt programot, és nyomja meg újból az ELINDÍTÁS/SZÜNETELTETÉS gombot.

Az ajtó menet közbeni kinyitásához nyomja meg

az ELINDÍTÁS/SZÜNETELTETÉS gombot – ha az AJTÓZÁR szimbólum kialudt, kinyithatja az ajtót. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét az ELINDÍTÁS/ SZÜNETELTETÉS gombot.

8. A PROGRAM VÉGE. Ezt a kijelzőn megjelenő „END”

felirat jelzi. Ha az AJTÓZÁR szimbólum kialszik, ki lehet nyitni az ajtót. Nyissa ki az ajtót, szedje ki a mosott ruhákat, és kapcsolja ki a készüléket.

! Amennyiben nullázni szeretne egy már elindított

programot, tartsa hosszan lenyomva a gombot. A program megszakad, és a készülék kikapcsol.

Késleltetett indítás beállítása.

A kiválasztott program késleltetett indításához nyomogassa a megfelelő gombot addig, míg a késleltetés kívánt értékét el nem éri. Ha a funkció be van kapcsolva, a kijelzőn világít a szimbólum. A késleltetett indítás törléséhez nyomogassa a gombot mindaddig, míg a

kijelzőn meg nem jelenik az OFF felirat.

A program tulajdonságainak

módosítása.

• A funkció bekapcsolásához nyomja meg ezt a

gombot – a gombon található jelzőlámpa világít.

• A funkció kikapcsolásához ismételten nyomja meg

a gombot – a lámpa kialszik.

! Ha a kiválasztott funkció a beállított programmal nem

kompatibilis, a jelzőlámpa villogni kezd, és a funkció nem lesz bekapcsolva.

! Ha a kiválasztott funkció egy korábban beállított

programmal nem kompatibilis, az elsőként kiválasztott funkció lámpája villogni kezd, és csak a második funkció lesz bekapcsolva, a bekapcsolt funkció

lámpája folyamatosan világít.

Page 31

Programok és funkciók

Programtáblázat

Max.

Programleírás

Programok

Hétköznapi programok 1 PAMUT ELOMOSÁS: Erosen szennyezett fehér ruhák. 2 PAMUT: Erosen szennyezett fehér ruhák. 2 PAMUT (1-2): Erosen szennyezett fehér és magasabb homérsékleten mosható színes ruhák. 2 PAMUT (2): Erosen szennyezett kényes fehér és színes ruhák. 3 PAMUT: Erosen szennyezett fehér és magasabb homérsékleten mosható színes ruhák. 4 SZÍNES PAMUT (3): Enyhén szennyezett fehér és kényes színes ruhák. 5 SZINTETIKUS: Erosen szennyezett, magasabb homérsékleten mosható színes ruhák. 5 SZINTETIKUS energikus (4): Erosen szennyezett, magasabb homérsékleten mosható színes ruhák. 6 SZINTETIKUS: Enyhén szennyezett, magasabb homérsékleten mosható színes ruhák.

Speciális programok 7 GYAPJÚ: Gyapjú, kasmír stb. ruhanemuk mosásához. 8 SELYEM/FÜGGÖNY: Selyem ruhanemukhöz, viszkózus anyagokhoz, fehérnemukhöz. 9 JEANS

EXPRESS: Az enyhén szennyezett ruhadarabok gyors átöblítésére (nem javasolt gyapjú, selyem és

kézzel mosandó ruhanemukhöz).

Sport

11 Sport Intensive 12 Sport Light

13 Sport Shoes

Részleges programok

ÖBLÍTÉS

CENTRIFUGÁLÁS

SZIVATTYÚZÁS

A kijelzőn megjelenő vagy a kézikönyben feltüntetett ciklusidők szokásos körülmények alapján becsült értékek. A tényleges időt számos tényező befolyásolhatja – pl. a bemeneti víznyomás, a környezeti hőmérséklet, a mosószer mennyisége, a ruhatöltet mennyisége és típusa, a ruhatöltet kiegyensúlyozása, a kiválasztott további opciók.

A viszgálószervek számára:

1) 2010/1061 szabvány szerinti vezérlőprogramok: állítsa be a 2-os programot 60 °C és 40°C -ra.

2) Hosszú pamut program: állítsa be a 2-es programot 40 °C-ra.

3) Rövid pamut program: állítsa be a 4-es programot 40 °C-ra.

4) Szintetikus program mentén: állítsa be a 5-es programot 40 °C-ra.

Mosási funkciók

Ennek az opciónak a kiválasztásakor a mechanikus mozgás, a homérséklet és a vízhasználat kis, pamut és muszálas holmikat tartalmazó töltetre van optimalizálva (lásd “programtáblázat”).

és az adalékanyagokat, állítsa be a kívánt programot, és kapcsolja be a Folteltávolítás funkciót . A 4-es berakható rekesz használata kizárja az előmosást.

! Ez a funkció nem használható a 1, 7, 8, 9, 10, 11, 12, 13, ,

programoknál.

sebesség

hom.

(ford./

(°C)

perc)

Elomosás Mosás

90° 1000

90° 1000 -

60° 1000 -

40° 1000 -

60° 1000 -

40° 1000 -

60° 800 -

40° 800 -

30° 0 -

40° 800 -

30° 800 -

30° 600 -

- 1000 - -

- 1000 - - - - 6 -

- 0 - - - - 6 -

Mosószerek

 

Fehérí-

Öblíto Normál

tőszer

  



 

Az “ ” opció használatával rövidebb ido alatt, víz- és energiatakarékosan moshat. Javasoljuk, hogy használjon folyékony mosószert a töltet mennyiségéhez illo adagban.

! Ez a funkció nem használható a 1, 2, 7, 8, 9, 10, 11, 12, 13,

, , programok.

Extra öblítés

Ezen opció alkalmazásával nő az öblítés, valamint a végső mosószereltávolítás hatékonysága. Használata a különösen érzékeny bőrű embereknél ajánlott. ! Ez a funkció nem használható a 10, , programoknál.

Folteltávolítás

Ez a funkció a legmakacsabb foltok eltávolítására szolgál. Tegye be a 4-es berakható tartályt az 1-es rekeszbe.

A fehérítőszer betöltése közben vigyázzon arra, hogy az a központi csapon jelzett „max” szintet ne lépje túl (lásd ábra). Amennyiben csak fehérítést szeretne végezni, töltse be a fehérítőt a 4-es berakható rekeszbe, állítsa be a “Öblítés”

programot, és kapcsolja be a Folteltávolítás funkciót . Ha mosás közben szeretne fehéríteni, tegye be a mosóport

Vasaláskönnyítés

Ez a funkció a gyűrődések keletkezésének csökkentése érdekében a megfelelő időben módosítja a mosási beállításokat és a centrifugasebességet. A VASALÁSKÖNNYÍTÉS lámpa és az ELINDÍTÁS/SZÜNETELTETÉS lámpa (az első zöld, a második narancssárga fénnyel) villogni kezd. A program befejezéséhez nyomja meg az ELINDÍTÁS/SZÜNETELTETÉS gombot vagy a VASALÁSKÖNNYÍTÉS gombot. A 8 programnál a készülék a mosandó ruhák áztatásánál leáll, a VASALÁSKÖNNYÍTÉS lámpa és az ELINDÍTÁS/SZÜNETELTETÉS lámpa villogni kezd. Az öblítővíz leeresztéséhez és a mosott ruhák kiszedéséhez meg kell nyomni az ELINDÍTÁS/SZÜNETELTETÉS gombot, vagy a VASALÁSKÖNNYÍTÉS gombot. ! Ez a funkció nem használható a 7, 10, 11, 12, 13, , . programoknál.

ruhamennyiség



2,5 2



1,5 -



1,5 -



Max. 2



par

Max.

(kg)

Eco

Time

6 -

6 3,25

1 -

3 -

6 -

Progra-

mido

A mosási programok mosási ideje leolvasható a kijelzőről.

Page 32

Mosószerek és mosandók

Mosószer-adagoló ók

A mosás eredményessége függ a mosószer helyes adagolásától is: ha túl sokat adagol belőle, a mosás nem lesz hatékonyabb, de hozzájárul ahhoz, hogy lerakódás képződjön a mosógépben, valamint a környezetet is jobban szennyezi.

! Ne használjon kézi mosószert, mert túlzottan sok hab

képződik.

Húzza ki a mosószeradagoló ókot, és a következők szerint tegye bele a mosószert, illetve az adalékot.

1-es rekesz: Mosószer előmosáshoz (por)

A mosószer betöltése előtt győződjön meg arról, hogy a 4-es berakható rekesz nincs ebben a rekeszben.

2-es rekesz: Mosószer mosáshoz (por vagy folyadék)

A folyékony mosószert csak az indítás előtt lehet betölteni.

3-as rekesz: Adalékok (öblítők stb.)

Az öblítő ne érjen a rács fölé.

4-es berakható rekesz: Fehérítőszer

A mosandó ruhák előkészítése

Selyem: az összes selyem ruhadarab mosásához

használja az ehhez való, 8-es programot! A kényesebb ruhaneműkhöz tanácsos speciálisan rájuk kifejlesztett mosószert használni. Függönyök: hajtogatva tegye párnahuzatba (vászonzsákba) vagy hálós zacskóba. Használja a 8-es programot. Jeans: A mosás előtt fordítsa ki a ruhadarabokat, és használjon folyékony mosószert. Használja a 9-as programot. Express: ez a program enyhén koszos ruhadarabok rövid idő alatt történő kimosására lett kifejlesztve – mindössze 15 percig tart, így energiát és időt takarít meg. Az 10-ös programot 30 °C-ra beállítva különböző jellegű anyagokat együttesen is lehet mosni (kivéve gyapjút és selymet) maximum 1,5 kg ruhatöltet-mennyiségig. A Sport Intensive programot (11-es program) az nagyon koszos sportruházatok (melegítők, rövid nadrágok stb.) mosására tervezték. A legjobb eredmény érdekében javasoljuk, hogy ne lépje túl a „programtáblázat”-ban feltüntetett maximális töltetet. A Sport Light programot (12-es program) az enyhén koszos sportruházatok (melegítők, rövid nadrágok stb.) mosására tervezték. A legjobb eredmény érdekében javasoljuk, hogy ne lépje túl a „programtáblázat”-ban feltüntetett maximális töltetet. Javasoljuk, hogy használjon folyékony mosószert féladagnak megfelelő adagban. A Sport Shoes programot (13-as program) a sportcipők mosására tervezték. A legjobb eredmény érdekében ne mosson egyszerre 2 párnál többet.

• Osztályozza a mosandókat a következők szerint:

- Szövet típusa / címkén lévő szimbólum.

- Színek Válogassa külön a színes és fehér ruhákat.

• Ürítse ki a zsebeket, és vizsgálja meg a gombokat.

• Ne lépje túl a mosandók száraz súlyára vonatkozóan megadott értékeket: Magasabb hőmérsékleten mosható anyagok: max. 6 kg Műszálas anyagok: max. 2,5 kg Kényes anyagok: max. 2 kg Gyapjú: max. 1,5 kg Selyem: max. 1 kg

Milyen nehezek a mosandó ruhák?

1 lepedő: 400–500 g 1 párnahuzat: 150–200 g 1 asztalterítő: 400–500 g 1 fürdőköpeny: 900–1200 g 1 törölköző: 150–250 g

Különleges programok

Gyapjú: A 7-os programmal gyapjúholmikat lehet mosni,

azokat is, melyek címkéjén a „csak kézzel mosható” utasítás szerepel. A legjobb eredmény elérése érdekében használjon speciális mosószert, és ne lépje túl az 1,5 kg ruhatöltetet.

A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

A túlzott zajhatás megelőzésére, valamint a mosandók egyenletes eloszlása érdekében a forgódob a centrifugafázis előtt a mosási centrifugasebességnél kicsit nagyobb sebességre kapcsol. Amennyiben a töltet kiegyensúlyozására irányuló próbálkozások nem vezetnek eredményre, a készülék az elméleti centrifugasebességnél lassabb centrifugálásra kapcsol. Jelentős kiegyensúlyozatlanság esetén a mosógép, centrifugálás előtt megpróbálja a töltetet megfelelően eloszlatni. A töltet megfelelő eloszlásának biztosítása érdekében ajánlatos a nagy ruhaneműket a kicsikkel összekeverni.

Page 33

Óvintézkedések és tanácsok

! A mosógép a nemzetközi biztonsági szabványoknak

megfelelően lett tervezve és gyártva. Ezeket a gyelmeztetéseket biztonsági okokból írjuk le, kérjük, olvassa el őket gyelmesen!

Általános biztonság

• A készüléket működtetésre alkalmatlan személyek (a gyerekeket is beleértve) nem használhatják, kivéve, amennyiben ezeket a személyeket egy, a biztonságukért felelős személy felügyeli, illetve a készülék használatát nekik elmagyarázza. Ne hagyja a gyerekeket felügyelet nélkül, és győződjön meg arról, hogy nem játszanak a készülékkel.

• Ez a készüléket háztartási használatra lett tervezve.

• Ne érjen a géphez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal!

• A csatlakozódugót az aljzatból ne a kábelnél, hanem a csatlakozónál fogva húzza ki!

• Működés közben ne nyissa ki a mosószer-adagoló ókot.

• Ne nyúljon a leeresztett vízbe, mert forró lehet!

• Semmiképpen ne feszegesse az ajtót: megsérülhet a véletlen nyitást megakadályozó biztonsági retesz.

• Hiba esetén semmiképpen se nyúljon a gép belső részeihez, és ne próbálja megjavítani!

• Mindig ügyeljen arra, hogy gyermekek ne mehessenek a működő gép közelébe.

• A mosás során az ajtó meleg lehet.

• Amennyiben a gépet át kell helyezni, az áthelyezést két vagy három személy végezze, maximális odagyeléssel. Soha ne próbálja egyedül elmozdítani, mert a készülék nagyon nehéz.

• A mosandó berakása előtt ellenőrizze, hogy a forgódob üres-e.

Az ajtó kézi nyitása

Amennyiben ki akarja teregetni a mosott ruhaneműt, de áramhiány miatt nem tudja kinyitni a mosógép ajtaját, tegye a következőket:

1. Húzza ki a dugót a konnektorból.

2. Győződjön meg arról, hogy a készülékben maradt víz szintje az ajtószint alatt van – ellenkező esetben eressze le a fölösleges vizet a leeresztőcsövön keresztül egy vödörbe, ahogy azt az ábra is mutatja.

3. Egy csavarhúzó segítségével távolítsa el a burkolópanelt a mosógép elejéről (lásd ábra).

Hulladékelhelyezés

• A csomagolóanyag megsemmisítése: tartsa be a helyi előírásokat, így a csomagolás újrahasznosítható.

• Az elektromos készülékek megsemmisítéséről szóló európai direktíva 2002/96/EC előírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyűjtési folyamat során összegyűjteni. A régi gépeket szelektíven kell összegyűjteni, hogy optimalizálni lehessen a bennük lévő anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat.

Az áthúzott “szemeteskuka” jele emlékezteti Önt arra,

hogy kötelessége ezeket a termékeket szelektíven összegyűjteni. A fogyasztóknak a helyi hatóságot vagy kereskedőt kell felkeresniük a régi háztartási gépek helyes elhelyezését illetően.

4. Az ábrán látható fülecske kihúzásával szabadítsa ki a műanyag húzókát; húzogassa lefelé, és ezzel egyidejűleg nyissa ki az ajtót.

5. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

Page 34

Karbantartás és ápolás

A víz elzárása és az elektromos áram kikapcsolása

• Minden mosás után zárja el a vízcsapot. Így kíméli a mosógép vízrendszerét és megszünteti a vízszivárgás kockázatát.

• A mosógép tisztításakor, illetve karbantartásakor húzza ki a hálózati csatlakozódugót az aljzatból.

A mosógép tisztítása

A külső részeket és a gumirészeket langyos, szappanos vizes ronggyal tisztíthatja. Ne használjon oldószert vagy súrolószert!

A mosószer-adagoló ók tisztítása

A ók felemelésével és kifelé húzásával vegye ki a ókot (lásd ábra). Folyó víz alatt mossa ki! Ezt a tisztítást gyakran el kell végezni.

Az ajtó és a forgódob ápolása

A szivattyú tisztítása

A mosógép öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási műveletekre. Előfordulhat azonban, hogy apró tárgyak (aprópénz, gomb) esnek a szivattyú alsó részén található szivattyúvédő előkamrába.

! Győződjön meg róla, hogy a mosóprogram véget ért,

és húzza ki a hálózati csatlakozót.

Az előkamrához való hozzáférés érdekében tegye a következőket:

1. Egy csavarhúzó segítségével távolítsa el a burkolópanelt a készülék elejéről (lásd ábra);

2. Órairánnyal ellentétesen forgatva csavarja le a fedelet (lásd ábra). Természetes, hogy egy kevés víz kifolyik;

• Az ajtót hagyja mindig résre nyitva, nehogy rossz szagok keletkezzenek.

3. Gondosan tisztítsa ki az üreg belsejét;

4. Csavarja vissza a fedelet;

5. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

A vízbevezető cső ellenőrzése

Évente legalább egyszer ellenőrizze a vízbevezető csövet. Ha repedezett vagy hasadozott, ki kell cserélni – a mosás során a nagy nyomás hirtelen szakadást okozhat.

! Soha ne használjon korábban már használt csöveket.

Page 35

Rendellenességek és elhárításuk

Előfordulhat, hogy a mosógép nem működik. Mielőtt felhívná a szervizt (lásd „Szerviz”), ellenőrizze, hogy nem olyan problémáról van-e szó, amely a következő lista segítségével egyszerűen megoldható!

Rendellenességek:

A mosógép nem kapcsol be.

A mosási ciklus nem indul el.

A mosógép nem kap vizet (a kijelzon a “H2O” felirat villog).

A mosógép folytonosan szívja, és üríti a vizet.

Lehetséges okok / megoldás:

• A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen.

• Nincs áram a lakásban.

• A mosógép ajtaja nincs jól bezárva.

• Nem nyomta meg a BEKAPCSOLÁS/KIKAPCSOLÁS gombot.

• Nem nyomta meg az ELINDÍTÁS/SZÜNETELTETÉS gombot.

• A vízcsap nincs nyitva.

• Az indítás időjelzőjén késletetés lett beállítva – késleltetésidőzítő (lásd „A mosási ciklusok végrehajtása”).

• A vízbevezető cső nincs csatlakoztatva a csaphoz.

• A cső meg van törve.

• A vízcsap nincs nyitva.

• A lakásban nincs víz.

• Nincs elegendő nyomás.

• Nem nyomta meg az ELINDÍTÁS/SZÜNETELTETÉS gombot.

• A leeresztőcső nem a padlószinttől 65 és 100 cm közötti magasságban van felszerelve (lásd „Üzembe helyezés”).

• A leeresztőcső vége vízbe merül (lásd „Üzembe helyezés”).

• A fali szifonnak nincs szellőzése.

Ha ezen vizsgálatok után a probléma nem oldódik meg, zárja el a vízcsapot, kapcsolja ki a mosógépet, és hívja ki a szervizszolgálatot. Ha a lakás egy épület legfelsőbb emeleteinek egyikén található, lehetséges, hogy a csatornaszellőző eltömődésének jelensége (szivornyahatás) lépett fel, ezért a mosógép folytonosan szívja, és leereszti a vizet. E kellemetlenség elkerülésére a kereskedelmi forgalomban rendelkezésre állnak csatornaszellőzőszelepek.

A mosógép nem üríti le a vizet, vagy nem centrifugál.

A mosógép nagyon rázkódik a centrifugálás alatt.

A mosógépből elfolyik a víz.

Az “opció” lámpák és az “elindítás/ szüneteltetés” lámpa villog, a kijelzo pedig a hiba kódját mutatja (pl.: F-01, F-..).

Sok hab képződik.

• A program nem ereszti le a vizet: néhány programnál a vizet kézileg kell leereszteni (lásd „Programok és funkciók”).

• A VASALÁSKÖNNYÍTÉS funkció be lett kapcsolva – a program befejezéséhez nyomja meg az ELINDÍTÁS/SZÜNETELTETÉS gombot (lásd

„Programok és funkciók”).

• A leeresztőcső meg van törve (lásd „Üzembe helyezés”).

• A lefolyó el van dugulva.

• Az üzembe helyezéskor a forgódob rögzítése nem lett eltávolítva (lásd „Üzembe helyezés”).

• A készülék nincs vízszintben (lásd „Üzembe helyezés”).

• A mosógép bútorok és falak közé van szorítva (lásd „Üzembe helyezés”).

• A vízbevezető cső nincs jól felcsavarva (lásd „Üzembe helyezés”).

• A mosószer-adagoló ók eltömődött (tisztításához lásd „Karbantartás és ápolás”).

• A leeresztőcső nincs szorosan rögzítve (lásd „Üzembe helyezés”).

• Kapcsolja ki a készüléket, és húzza ki a dugót a konnektorból, várjon körülbelül 1 percet, majd indítsa újra! Ha a hiba továbbra is fennáll, forduljon a szervizhez!

• A mosószer nem mosógépekhez való (kell, hogy szerepeljen rajta, hogy „gépi”, „kézi vagy gépi mosáshoz”, vagy hasonló).

• Túl sok mosószert használt.

Page 36

Szerviz

Mielőtt a szervizhez fordulna:

• Győződjön meg arról, hogy a hibát nem tudja saját maga is elhárítani (lásd „Rendellenességek és elhárításuk”);

• Indítsa újra a programot, hogy lássa, elhárította-e a hibát;

• Ellenkező esetben forduljon az engedéllyel rendelkező szakszervizhez a garanciajegyen található telefonszámon.

! Soha ne forduljon engedéllyel nem rendelkező szerelőhöz!

Közölje:

• a meghibásodás jellegét;

• a mosógép típusát (Mod.);

• a gyártási számot (S/N). Ezek az adatok a mosógép hátoldalán, illetve az elülső oldalon az ajtó belsején elhelyezett adattáblán találhatók.

Page 37

Iнструкцiя з експлуатацiї

ПРАЛЬНА МАШИНА

Українська

IWE 6105

Зміст

Встановлення, 38-39

Розпакування і вирівнювання Підключення води й електроенергії Перший цикл прання Технiчнi данi

Опис пральної машини, 40-41

Панель керування Дисплей

Як здійснювати цикл прання, 42

Програми й опції, 43

Таблиця програм Опції прання

Пральнi засоби та білизна, 44

Касета з пральним засобом Підготовка білизни Спецiальнi програми Система балансування завантаження

Заходи безпеки та поради, 45

Загальна безпека Утилiзацiя Ручне відкривання люку

Догляд та очищення , 46

Відключення води й електричного живлення Миття пральної машини Чистка касети для пральних засобів Догляд за люком та барабаном Чищення насосу Контроль труби подачі води

Несправності та засоби їх усунення, 47

Допомога, 48

Page 38

Встановлення

! Необхідно зберігати дану брошуру, щоб мати нагоду

звернутися до неї у будь-який момент. У раз продажу, передачі іншій особі або переїзду переконайтеся, що інструкція перебуває разом із пральною машиною й новий власник може ознайомитися з її принципами роботи й відповідними запобіжний заходами.

! Уважно вивчіть інструкцію: в ній міститься важлива

інформація про встановлення, використання та безпеку.

Розпакування та вирівнювання

Розпакування

1. Розпакування пральної машини

2. Вдоскональтеся, що машина не зазнала ушкоджень пiд час транспортування. Якщо вона має пошкодження, не виконуйте нiяких пiдключень та негайно зверніться до постачальника.

3. Вида  ти для захисту під час транспортування та гумову шайбу з відповідною прокладкою, що знаходяться у задній частині (див. малюнок).

4. Закрийте отвори пластиковими заглушками з комплекту постачання.

5. Збережіть усі деталі: якщо пральна машина має перевозитися, їх потрібно встановити знову.

Належне вирiвнювання надає стабільність машині та запобігає вібрації, шуму та пересуванню під час роботи. При встановленнi машини на килимовому покритті або килимi відрегулюйте ніжки таким чином, щоб залишити під пральною машиною достатній простір для вентиляції.

Підключення води й електроенергії

Пiд’єднання труби подачі води

1. Підключити живлячий трубопровід, прикрутивши його до крану холодної води за допомогою штуцеру з газовою різьбою 3/4 (див. малюнок). Перед пiдключенням спустiть воду, доки вона не стане прозорою.

2. Підключіть трубу подачі води до пральної машини, прикрутивши її до роз’єму для води, який знаходиться угорі праворуч на задньому боцi машини (див.

малюнок).

! Забороняйте дiтям гратися з упаковками.

Вирівнювання

1. Встановіть пральну машину на рiвній та твердій підлозі, не притуляючи її до стін, меблів, тощо.

2. Якщо пiдлога не є iдеально горизонтальною, компенсуйте нерiвностi за допомогою переднiх нiжок (див. малюнок)

– розкручуючи чи закручуючи їх; кут

нахилу вiдносно робочої поверхнi не повинен перевищувати 2°.

3. Зверніть увагу, щоб труба не мала згинів та утисків.

! Тиск води в крані має відповідати значенням у

таблиці Технічних даних (див. сторінку поруч).

! Якщо довжини труби подачi води не вистачає,

зверніться у спеціалізовану крамницю або до уповноваженого фахівця.

! Не використовуйте ніколи труби, що вже були у

користуванні.

! Використовуйте труби з комплекту постачання до

машини.

Page 39

65 - 100 cm

Підключення зливного шланга

Підключіть зливний шланг, не згинаючи його, до каналізаційного каналу або до входу до такого каналу на стіні, на відстані від 65 до 100 см від підлоги;

або покладіть його на край вмивальника або ванни, поєднавши направляючу, яка входить до комплекту постачання, до крану (див.малюнок). Не залишайте вільний кінець зливного шланга зануреним у воду.

! Не використовуйте подовжувачі й трійники.

! Шнур живлення не повинен мати згинів або утисків.

! Проводити замiну шнуру живлення можуть тiльки

вповноваженi фахiвцi.

Увага! Компанія знімає з себе відповідальність за умови недотримання вказаних норм.

Перший цикл прання

Пiсля встановлення та перш нiж розпочати використання машини, виконайте цикл прання з пральним засобом але не завантажуючи бiлизну, встановивши програму 2.

! Використання подовжувача шланга не

рекомендоване. В разi необхiдностi використання подовжувача шлангу, переконайтеся у тому, що він має той самий діаметр та його довжина не перевищує 150 см.

Електричні підключення

Перш нiж вставити вилку в електричну розетку, переконайтеся, що:

• розетка має заземлення у відповідності до встановлених норм;

• розетка розрахована на максимальне навантаження у межах потужності машини, зазначене у таблиці Технічних даних (див. малюнок поруч);

• напруга живлення перебуває у межах, зазначених у таблиці Технічних даних (див. малюнок поруч);

• розетка підходить до вилки пральної машини. В іншому випадку замініть розетку або вилку.

! Машину не можна встановлювати поза

приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати її впливу дощу і грози.

! Коли машину вже встановлено, забезпечте вільний

доступ до електричної розетки.

Технiчнi данi

Модель IWE 6105

ширина 59,5 см

Розмiри

Кiлькiсть бiлизни вiд 1 до 6 кг

Електричні підключення

Водопровднi пiдключення

Швидкiсть центрифуги

Програми контролю згiдно з нормою EN 60456

висота 85 см глибина 53,5 см

див. шильдік з технiчними даними на машинi

максимальний тиск 1 мПа (10 бар) мiнiмальний тиск 0,05 мПа (0,5 бар) об’єм баку – 52 лiтри

до 1000 обертiв на хвилину

програма 2; температура 60°C; виконується з завантаженням 6 кг.

Цей прилад вiдповiдає таким європейським директивам:

- 2004/108/CE (Електромагнітна сумiснiсть)

- 2002/96/CE

- 2006/95/CE (Низька напруга)

Page 40

Опис пральної машини

Панель керування

Кнопка

УВIМКНЕННЯ/

ВИМКНЕННЯ

Касета для пральних засобiв

РУЧКА

ПРОГРАМ

Касета з пральним засобом: для завантаження пральних засобiв та засобiв догляду (див. “Пральнi засоби та бiлизна”).

Кнопка

ТЕМПЕРАТУРА

Кнопка

ЦЕНТРИФУГА

Кнопка ВІДКЛАДЕНИЙ ЗАПУСК : натискання викликає вiдкладений запуск вибраної програми; значення відстрочення вiдображається на дисплеї.

Кнопки з

iндикаторними

лампами ОПЦIЯ

ДИСПЛЕЙ

Кнопка

ВIДСТРОЧЕНОГО ПУСКУ

Кнопка та iндикаторна лампа

ПУСК/ПАУЗА

Кнопка УВIМКНЕННЯ/ВИМКНЕННЯ : швидко натисніть і відпустіть кнопку для увiмкнення або вимикання машини. Iндикаторна лампа ПУСК/ПАУЗА блимає зеленим свiтлом з повільними інтервалами, вказуючи на те, що машину ввiмкнено. Для вимикання пральної машини під час прання необхідно утримувати кнопку натиснутою довше, близько 3 сек.; короткочасне або випадкове натискання не дозволить вимкнути машину. Вимикання машини під час прання скасовує саме прання.

РУЧКА ПРОГРАМИ: для задання бажаної програми (див. “Таблиця програм”).

Кнопки та індикаторні лампи ОПЦІЯ: для вибору наявних опцій. Iндикаторна лампа обраної опцiї залишається увiмкненою.

Кнопка ЦЕНТРИФУГА : натискання викликає зменшення обертiв або виключення вiджиму взагалi; значення вiдображається на дисплеї.

Кнопка ТЕМПЕРАТУРА : натискання викликає зменшення обертiв або виключення нагрiву; значення вiдображається на дисплеї.

Кнопка та індикаторна лампа ПУСК/ПАУЗА : коли зелена індикаторна лампа блимає з повільними інтервалами, натисніть на кнопку для запуску прання. Якщо цикл розпочався, індикаторна лампа горить постійно. Щоб увійти в режим паузи під час прання, знову натисніть на кнопку; індикаторна лампа почне горіти помаранчевим кольором. Якщо позначка не свiтиться, ви можете вiдкрити люк. Щоб продовжити прання з місця, де воно було перерване, знову натисніть на кнопку.

Режим очiкування

Вiдповiдно до норм, пов’язаних з заощадження енергiї, цю пральну машину оснащено системою автовимкнення (stand by), яка активується через 30 секунд вiдсутностi роботи з боку машини. Швидко натиснiть кнопку УВIМКНЕННЯ/ВИМКНЕННЯ та зачекайте вiдновлення роботи машини.

Page 41

Дисплей

Дисплей є зручним для програмування машини; вiн надає рiзноманiтну iнформацiю.

У зоні A відображається тривалість різних наявних програм та, при запущеному циклі, час, що залишився до його закінчення; при увімкненому ВІДСТРОЧЕНОМУ ЗАПУСКУ там відображатиметься час, що залишився до запуску вибраної програми. Крім того, на дисплеї автоматично вiдображається максимальна температура i швидкiсть центрифуги, передбаченi для заданої програми. Або останнi заданi параметри, якщо вони є сумiсними з вибраною програмою.

У зоні B відображаються “фази прання”, якi передбачені у вибраному циклі та для запущеної програми - поточна “фаза прання”:

Прання

Полоскання Вiджимання Злив

У зоні C представлені, зверху вниз, символи, що відносяться до “температури” , до “Вiдстроченого запуску” та до “вiджимання” . Пiдсвiчена позначка означає, що на дисплеї виведене значення заданої “температури”. Пiдсвiчена позначка означає, що ввімкнений “Відстрочений запуск”. Пiдсвiчена позначка означає, що на дисплеї виведене значення заданої кількості обертів “центрифуги”.

Позначка Люк заблоковано Пiдсвiчена позначка означає, що люк заблоковано. З метою запобiгання ушкоджень, перш нiж вiдкрити люк, вдоскональтеся, що позначка не горить. Щоб відкрити дверцята люку під час виконання циклу, натисніть на кнопку ПУСК/ПАУЗА; якщо позначка ЛЮК ЗАБЛОКОВАНО згасне, це означає, що люк можна відкрити.

Page 42

Як здійснювати цикл прання

1. ВВІМКНІТЬ МАШИНУ. Натисніть кнопку

; індикаторна лампа ПУСК/ПАУЗА блимає з повiльними iнтервалами зеленим кольором.

2. ЗАВАНТАЖТЕ БІЛИЗНУ. Відкрийте люк.

Завантажте білизну, звертаючи увагу, щоб не перевищити норму завантаження, зазначену в таблиці програм на наступній сторінці. .

3. ДОДАЙТЕ НАЛЕЖНУ КІЛЬКІСТЬ ПРАЛЬНОГО

ЗАСОБУ. Витягніть касету і додайте пральний засіб у відповідні ванночки, як вказано в роздiлi “Пральнi засоби та бiлизна”.

4. ЗАКРИЙТЕ ЛЮК.

5. ВИБЕРІТЬ ПРОГРАМУ. Виберіть за допомогою

рукоятки ПРОГРАМИ бажану програму ; з нею пов’язана температура та швидкість центрифуги, які можуть бути змінені. На дисплеї з’явиться тривалiсть циклу.

6. НАЛАШТУЙТЕ ЦИКЛУ ПРАННЯ ПIД ВЛАСНI

ПОТРЕБИ. Скористайтеся відповідними кнопками:

Змінити температуру та/або швидкість

центрифуги На дисплеї автоматично вiдображається максимальна температура i швидкiсть центрифуги, передбаченi для заданої програми. Або останнi заданi параметри, якщо вони є сумiсними з вибраною програмою. Натискаючи на кнопку , поступово зменшують температуру прання аж до прання у холодній воді “OFF”. Натискаючи на кнопку , поступово зменшують швидкість центрифуги, аж до її вимикання “OFF”. Подальше натискання на кнопки призводить до повернення до максимальних передбачених значень.

! Якщо вибрана опція не є сумісною з іншою

попередньо вибраною, індикаторна лампа , що відноситься до першої вибраної функції, заблимає та буде активована тільки одну секунду, індикаторна лампа опції свiтитиметься.

! Опцiїможутьзмiнювати рекомендоване

завантаження та/або тривалiсть циклу.

7. ЗАПУСТІТЬ ПРОГРАМУ. Натисніть кнопку

ПУСК/ПАУЗА. Вiдповiдна iндикаторна лампа засвiтиться зеленим свiтлом, при цьому люк буде заблоковано (свiтитиметься позначка ЛЮК ЗАБЛОКОВАНО ) Для змiни програми пiд час виконання циклу виведiть машину в режим паузи, натиснувши на ПУСК/ПАУЗА (iндикаторна лампа ПУСК/ПАУЗА блиматиме помаранчевим кольором з повiльними iнтервалами); виберiть бажаний цикл та знову натиснiть кнопку ПУСК/ПАУЗА.

Щоб відкрити дверцята люку під час виконання

циклу натисніть на кнопку ПУСК/ПАУЗА; якщо позначка ЛЮК ЗАБЛОКОВАНО згасне, це означає, що люк можна відкрити. Знову натисніть на кнопку ПУСК/ПАУЗА, щоб запустити програму з того мiсця, де її було перервано.

8. ЗАВЕРШЕННЯ ПРОГРАМИ. На це вказуєнадпис

“END” на дисплеї; коли згасне позначка ЛЮК ЗАБЛОКОВАНО , люк можна вiдкрити. Відкрийте люк, витягніть білизну й вимкніть машину.

! Якщо необхідно відмінити вже розпочатий цикл,

натисніть та утримуйте кнопку . Цикл буде перервано, та машина зупиниться.

Встановити вiдстрочений пуск.

Для встановлення вiдстроченого пуску обраної програми натискайте на вiдповiдну кнопку, доки не з’явиться потрiбний час вiдстрочки. Коли ця опція активна, на дисплеї горить позначка . Щоб вимкнути відкладений пуск, натисніть кнопку , аж поки на дисплеї не з’явиться напис “OFF”.

Модифiкацiя характеристик

циклу.

• Натиснiть кнопку для активацiї опцiї; увiмкнеться вiдповiдна iндикаторна лампа.

• Натисніть знову цю ж кнопку, для вимикання опції; індикаторна лампа згасне.

! Якщо вибрана опція є несумісною із заданою

програмою, індикаторна лампа почне блимати та опція не буде активована.

Page 43

Програми й опції

Таблиця програм

прання

 

Пральний засіб

Відбі-

Прання

лювач

     

              



 

Пом’ як-

Макс.

Опис програми

Програми

Щоденнi Бавовна з попереднім пранням: білі надзвичайно забруднені.

Бавовна: білі надзвичайно забруднені.

Бавовна (1): бiлi та кольоровi міцні сильно забрудненi.

Бавовна (2): білі та кольорові делікатні слабо забруднені

Бавовна: білі та кольорові міцні сильно забруднені.

Бавовна кольоровi (3): слабо забруднені та кольорові делікатні.

Синтетичні: кольоровi мiцнi тканини слабо забрудненi

Спецiальнi Вовна: Для вовни, кашемiру, тощо.

Шовк/Штори: Для речей з шовку, вiскози, нижньої бiлизни.

Jeans

Mix 15': Для швидого освiження злегка забруднених речей (не

рекомендоване для вовняних, шовкових речей та речей для ручного прання)

Спорт Sport Intensive

Sport Light

Sport Shoes

Неповнi

Полоскання Вiджимання Зливання

Тривалість циклу, вказана на дисплеї або в керівництві, разрахована на основі стандартних умов роботи. Фактичний час може залежати від чисельних факторів, таких як температура і тиск подаваної води, температура у приміщенні, кількість миючого засобу, кількість і тип завантаженої білизни, зрівноваження завантаженої білизни, додаткові обрані опції.

Для всiх установ з проведення випробувань:

1) Програма контроля згiдно до норми EN 60456: встановiть програму 2 з температурою

2) Довга програма бавовна: задайте програму 2 з температурою 40°C.

3) Коротка програма бавовна: задайте програму 4 з температурою 40°C.

Опції прання

При виборі цієї опції механічний рух, температура та вода оптимізуються під неповне завантаження слабко забруднених бавовни та синтетичних тканин (див. “Таблицю програм”). За допомогою “ ” можна здійснити прання у скорочений час, заощаджуючи воду та енергію. Рекомендується застосовувати рідкий засіб для прання, дозуючи його залежно від завантаження.

! Не працює з програмами 1, 2, 7, 8, 9, 10, 11, 12, 13, , , .

Видалення плям

Ця функцiя є корисною для видалення стiйких плям. Вставте додаткову ванночку 4 з комплекту постачання у ванночку 1. Пiд час дозування вiдбiлювача не перевищуйте максимальний рiвень “max”, зазначений на

центральному стрижні (див. малюнок). Якщо ви бажаєте тiльки вiдбiлити бiлизну, додайте вiдбiлювач у додаткову ванночку 4, встановiть програму “Полоскання”

та активуйте функцiю “Видалення плям” . Для вiдбiлювання пiд час прання додайте пральний засiб та

швидкiсть

темп.

(обертiв за

(°C)

хвилину)

90° 1000 90° 1000 60° 1000 -

40° 1000 -

60° 1000 -

40° 1000 60° 800 40° 800 -

40° 800 -

30° 0 -

40° 800 -

30° 800 -

30° 600 -

- 1000 - -

- 1000 - - - - 6 -

- 0 - - - - 6 -

Попереднє



засоби догляду, встановiть бажану програму та активуйте опцiю “Видалення плям” . Використання додаткової ванночки 4 виключає попереднє прання.

! Не працює з програмами 1, 2, 7, 8, 9, 10, 11, 12, 13, , .

Додаткове полоскання

При виборі даної опції збільшується ефективність полоскання й гарантується максимальне видалення прального засобу. Вона є зручною для осіб із дуже чутливою шкірою.

! Не працює з програмами 10, , .

Полегшене прасування

При виборі даної опції, режими прання та центрифуги будуть відповідно змінені для зменшення утворення складок. Наприкiнцi циклу пральна машина здiйснює повiльнi обертання барабану; iндикаторна лампа опцiї ПОЛЕГШЕНЕ ПРАСУВАННЯ та опцiї ПУСК/ПАУЗА свiтитимуться (перша зеленим, друга помаранчевим свiтлом). Для завершення циклу натиснiть на кнопку ПУСКУ/ПАУЗИ чи кнопку ПОЛЕГШЕНОГО ПРАСУВАННЯ. Для програм 8 машина завершує цикл із замоченою білизною, індикаторні лампи опції ПОЛЕГШЕНЕ ПРАСУВАННЯ та ПУСК/ПАУЗА блиматимуть. Щоб злити воду й отримати можливість витягнути білизну, натисніть на кнопку ПУСКУ/ПАУЗИ або на кнопку ПОЛЕГШЕНОГО ПРАСУВАННЯ. ! Не працює з програмами 7, 10, 11, 12, 13, , .

шувач



  



 



Макс. завантаження (кг)

Нор-

Eco

маль-

Time

не

6 6 6 -

6 -

6 3,25

6 3,25 2,5 2 2,5 2

1,5 -

1 -

3 -

1,5 -

3 -

Макс

2 пари

6 -

Тривалiсть

циклу

      

Page 44

Пральні засоби та білизна

Касета з пральним засобом

Добрий результат прання залежить також вiд правильного дозування прального засобу: перевищення не дає ефективного прання та призводить до налипання прального засобу на внутрішні деталі пральної машини та забруднює довкілля.

! Не використовуйте засоби для ручного прання, тому

що вони утворюють надто багато піни.

Витягнiть касету для пральних засобiв та додайте пральнi засоби або засоби з догляду, як вказано нижче.

ванночка 1: Засiб для попереднього прання (порошковий)

Перш нiж додати пральний засіб, перевірте, щоб не була вставлена

додаткова ванночка 4.

ванночка 2: Пральний засiб (порошковий чи рiдкий)

Рiдкий прпльний засiб наливайте безпосередньо перед пуском машини.

ванночка 3: Засоби з догляду (пом’якшувач, тощо)

Пом’якшувач не має витікати з решітки.

додаткова ванночка 4: Відбілювач

Підготовка білизни

• Роздiлiть бiлизну, враховуючи:

- тип тканини / позначку на етикетцi.

- кольори: вiдокремте кольоровi речi вiд бiлих.

• Перевірте кишені й ґудзики.

• Не перевищуйте вказанi значення щодо ваги сухої бiлизни: Мiцнi тканини: макс 6 кг Синтетичнi тканини: макс 2,5 кг Делiкатнi тканини: макс. 2 кг Вовна: макс. 1,5 кг Шовк: макс. 1 кг

Скільки важить білизна?

1 простирадло 400-500 г 1 наволочка 150-200 г 1 скатертина 400-500 г 1 махровий халат 900-1200 г 1 рушник 150-250 г

Штори: рекомендується скласти й покласти у наволочку або мішечок з сітки. Скористайтеся програмою 8. Jeans: виверніть навиворіт речi ще до завантаження та скористайтеся рідким засобом для прання. Скористайтеся програмою 9. Express: призначена для прання злегка забруднених речей за малий проміжок часу: її тривалiсть складає лише 15 хвилин, що заощаджує енергоспоживання та час. За допомогою програмим (10 при 30°C) можна випрати разом тканини рiзноманї структури (за вийнятком вовни та шовку) при максимальному завантаженнi у 1,5 кг. Sport Intensive (програма 11) розрахована для прання сильно забрудненого спортивного одягу (спортивнi костюми, шкарпетки, тощо); для отримання найкращих результатiв не перевищуйте максимальне завантаження, зазначене у “Таблицi програм”. Sport Light (програма 12) розрахована для прання не дуже забрудненого спортивного одягу (спортивнi костюми, шкарпетки, тощо); для отримання найкращих результатiв не перевищуйте максимальне завантаження, зазначене у “Таблицi програм”. Використовуйте рiдкий пральний засiб та відміряйте дозу для половинного завантаження. Sport Shoes (програма 13) розрахована для прання спортивного взуття; для отримання найкращих результатiв не завантажуйте бiльше 2 пар взуття.

Система балансування завантаження

До кожного віджиму у центрифузі, для запобігання надмірній вібрації та для рівномірного розподілу завантаження, барабан здійснює оберти на дещо більшій швидкості, ніж швидкість прання. Якщо по закінченні декількох спроб завантажені речі ще не були правильно відбалансовані, машина запустить центрифугу на швидкості, меншій за передбачену. У випадку надмірної незбалансованості пральна машина здійснює розподіл замість віджиму. З метою оптимального розподілу завантаження та його правильного балансування рекомендується одночасне прання великих і малих речей.

Спецiальнi програми

Вовна: за допомогою програми 7 можна прати у

пральній машині всі вироби із вовни, навіть ті, що мають ярлик “тільки ручне прання” . Щоб отримати кращі результати, використовуйте спеціальний пральний засіб та не перевищуйте завантаження в 1,5 кг. Шовк: використовуйте спеціальну програму 8 для прання всіх виробів із шовку. Рекомендується використання спеціального прального засобу для делікатних виробів.

Page 45

Запобіжні заходи та поради

! Пральну машину була спроектовано і вироблено у

відповідності з міжнародними нормами безпеки. Це попередження надаються задля вашої безпеки, і тому їх треба уважно прочитати.

Загальна безпека

• Даний прилад спроектований виключно для побутового використання.

• Цей апарат не має використовуватися дітьми або особами з обмеженими фізичними, сенсорними чи розумовими можливостями, або якщо їм бракує досвіду та необхідних знань. Винятки складають ситуації, коли користування відбувається під наглядом або за вказівками осіб, відповідальних за їхню безпеку. Дорослі мають стежити, щоб діти не гралися з апаратом.

• Не торкайтеся до машини голими ногами або мокрими чи вологими руками й ногами.

• Не виймайте штепсель з електричної розетки, витягуючи його за шнур, тримайтеся тільки за самий штепсель.

• Не вiдкривайте касету з пральними засобами пiд час роботи машини.

• Не торкайтеся води, що зливається, вона може мати підвищену температуру.

• У жодному випадку не докладайте надмірних зусиль до люку: це може ушкодити запобiжний механiзм проти випадкових вiдкривань.

• Якщо машина не працює у разi поломки, у жодному випадку не робіть спроб самостійно виконати ремонт внутрішніх механізмів.

• Завжди слiдкуйте, щоб дiти не наближалися до працюючої машини.

• Пiд час прання люк нагрiватиметься.

• Пересування машини має здiйснюватися двома або трьома особами за умови надзвичайної обережностi. Ніколи не переміщуйте машину самотужки, тому що вона дуже важка.

• Перш ніж завантажити білизну, перевірте, щоб барабан був порожній.

потенційної шкоди для здоров’я та довкілля. Символ перекресленого кошика, зображений на всіх виробах, нагадує про необхідність окремої утилізації.

Для подальшої інформації щодо правильної

утилізації побутової техніки, їхні власники можуть звернутися до вiдповiдних мiських служб або до постачальника.

Ручне відкривання люку

У випадку, якщо неможливо відкрити дверцята люку через відключення електричної енергії, та коли ви бажаєте витягти білизну, треба діяти таким чином:

1. витягніть штепсель з електричної розетки.

2. Перевірте, щоб рівень води усередині машини не досягав рівня вiдкриття люку; якщо це не так, злийте надлишок води через зливний шланг, збираючи її у відрі, як показано на

малюнку.

3. зніміть зовнішню панель на передньому боці пральної машини за допомогою викрутки (див. малюнок).

Утилізація

• Утилізація пакувального матеріалу:

додержуйтесь місцевих норм, так як пакування

може бути використане повторно.

• Європейська директива 2002/96/CE з відходів електричної й електронної апаратури передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів. Відпрацьовані побутові прилади мають збиратися окремо для оптимізації відновлення та рециклу матеріалів, що входять до їхнього складу, та з метою усунення

4. За допомогою вказаного на малюнку язичка тягнiть пластмасову тягу з упору назовнi, аж доки її не буде звiльнено; потiм протягнiть її донизу, одночасно вiдкриваючи дверцята.

5. встановіть панель на місце, пересвідчіться у тому, що гачки були вставлені у відповiдні петлі, пiсля чого притиснiть її до машини.

Page 46

Догляд та очищення

Відключення води й електричного живлення

• Закривайте водопровідний кран після кожного прання. У такий спосіб зменшується знос гідравлічної частини машини й усувається небезпека протікання.

• Виймайте штепсель з розетки під час миття машини та під час робіт з технічного обслуговування.

Миття пральної машини

Зовнішня частина і гумові деталі можуть митися тканиною, змоченою у теплій воді й милі. Не використовуйте розчинники або абразивнi засоби.

Чищення касети для пральних засобів

Виймiть касету, пiднявши її та витягнувши назовнi (див. малюнок). Промийте її під проточною водою; ця процедура має проводитися регулярно.

Догляд за люком та барабаном

Чищення насосу

Пральну машину обладнано насосом, який здатний сам очищатися та не вимагає технічного обслуговування. Може трапитися так, що дрібні речi (монети, ґудзики) потраплять до попередньої камери, яка захищає насос та розташована в його нижній частині.

! Переконайтеся у тому, що цикл прання закінчено, і

витягніть штепсель з розетки.

Як дістатися до попередньої камери:

1. зніміть зовнішню панель на передньому боці пральної машини за допомогою викрутки (див. малюнок);

2. розгвинтіть кришку, обертаючи її проти годинникової стрілки (див. малюнок): витікання незначної кiлькостi води є нормальним;

• Завжди залишайте люк напiввідкритим для запобігання утворенню неприємних запахів.

3. акуратно очистіть всереденi;

4. знову накрутіть кришку;

Контроль труби подачі води

Перевіряйте трубу подачі води не менше одного разу на рік. Якщо на ній є тріщини та щілини, вона підлягає заміні: під час прання сильний тиск може викликати непередбачені розриви.

! Ніколи не використовуйте уживані труби.

Page 47

Несправності та засоби їх усунення

Може так статися, що пральна машина не працюватиме. Перш ніж зателефонувати до служби Допомоги (див. “Допомога”), перевірте можливість легкого усунення проблеми за допомогою наступного списку.

Несправностi:

Пральна машина не вмикається.

Цикл прання не розпочинається.

В пральну машину не потрапляє вода (на дисплеї з’являється позначка “H2O”, що блимає).

Пральна машина безперервно завантажує та зливає воду.

Можливі причини/Рішення:

• Штепсель не вставлений у розетку, або відсутній контакт.

• У будинку немає електроенергії.

• Люк погано закрито.

• Кнопку УВIМКНЕННЯ/ВИМКНЕННЯ не було натиснуто.

• Кнопку ПУСК/ПАУЗА не було натиснуто.

• Водопровідний кран закритий.

• Якщо вiдстрочення задане на час запуску (ВIДСТРОЧЕНИЙ ПУСК, див.

“Як виконати цикл прання”).

• Трубу подачі води не під’єднано до водопровiдного крану.

• Перегин у трубi.

• Водопровідний кран закритий.

• У водопроводі немає води.

• Недостатній тиск.

• Кнопку ПУСК/ПАУЗА не було натиснуто.

• Зливний шланг не знаходиться на відстані від 65 до 100 см від підлоги (див. “Встановлення”).

• Кінець зливного шланга занурений у воду (див. “Встановлення”).

• Стiнний каналiзацiйний злив не має віддушини для виходу повітря (вантуза).

Якщо після таких перевірок проблема залишається, закрийте

водопровідний кран, вимкніть машину і зателефонуйте до служби Допомоги. Якщо квартира знаходиться на верхніх поверхах будинку, можливо, відбувається сифонний ефект, при якому машина безперервно завантажує й зливає воду. Щоб його ліквідувати, існують спеціальні антисифонні клапани, які можна придбати у торговельній мережі.

Пральна машина не зливає воду або не вмикає центрифугу.

Пральна машина дуже вiбрує під час роботи центрифуги.

З пральної машини витікає вода.

Свiтлодiоди “oпцiй” та “пуск/паузи” блимають, та на дисплеї виводиться код аномалії (напр.: F-01, F-..).

Утворюється занадто багато піни.

• Програма не передбачає зливання води: у деяких програмах це потрібно зробити вручну.

• Активовано опцiю “Полегшене прасування”: для завершення програми натиснiть на кнопку ПУСК/ПАУЗА (“Програми та опції”).

• Перегин зливного шланга (див. “Встановлення”).

• Засмітився зливний шланг.

• Барабан, у момент встановлення, не був правильно розблокований (див. “Встановлення”).

• Машина стоїть не на рівній поверхні (див. “Встановлення”).

• Машину затиснуто між меблями і стіною (див. “Встановлення”).

• Погано пригвинчено трубу подачі води (див. “Встановлення”).

• Забруднена касета для пральних засобів (як вимитидив. “Догляд та очищення”).

• Погано закріплений зливний шланг (див. “Встановлення”).

• Вимкніть машину й витягніть штепсель з розетки, зачекайте близько 1 хвилини й увімкніть її повторно.

Якщо несправність не усунено, зателефонуйте до служби Допомоги.

• Пральний засiб не підходить до пральної машини (повинен мати напис “для машинного прання”, “для ручного та машинного прання” або подібні).

• Перевищена доза прального засобу.

Page 48

Допомога

Перш ніж звернутися по Допомогу:

• Перевірте, чи можна самостійно вирішити проблему (див. “Несправності і засоби їх усунення”);

• Перезапустіть програму, щоб перевірити, чи усунено несправність;

• У протилежному випадку, зверніться до авторизованої служби технічної Допомоги за телефонним номером, вказаним на гарантійному сертифікаті.

! Звертайтеся виключно до уповноважених фахівців.

Треба повідомити:

• тип несправності;

• модель машини (Мод.);

• серійний номер (S/N). Цю iнформацiю ви знайдете на шильдику на задній стороні пральної машини та на передній стороні, якщо вiдкрити люк.

Page 49

Manual de instrucciones

LAVADORA

Español

IWE 6105

Sumario

Instalación, 50-51

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Descripción de la lavadora, 52-53

Panel de control Pantalla

Cómo efectuar un ciclo de lavado, 54

Programas y funciones, 55

Tabla de programas Funciones de lavado

Detergentes y ropa, 56

Contenedor de detergentes Preparar la ropa Programas particulares Sistema de equilibrado de la carga

Precauciones y consejos, 57

Seguridad general Eliminaciones Apertura manual de la puerta

Mantenimiento y cuidados, 58

Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua

Anomalías y soluciones, 59

Asistencia, 60

Page 50

Instalación

! Es importante conservar este manual para poder consul-

tarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.

! Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la

figura).

4. Cubra los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse.

! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

3. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida

dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).

! Si la longitud del tubo de alimentación no es la suficiente,

diríjase a un negocio especializado o a un técnico autorizado.

! No utilice nunca tubos ya usados.

! Utilice los suministrados con la máquina.

Page 51

65 - 100 cm

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm;

! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones.

! El cable de alimentación debe ser sustituido sólo por

técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera in-

dispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);

• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe.

! La lavadora no debe ser instalada al aire libre, ni siquiera

si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lavadora, la toma de corriente debe

ser fácilmente accesible.

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 2.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de prueba según la directiva 2010/1061

IWE 6105

ancho 59,5 cm. altura 85 cm. profundidad 53,5 cm.

de 1 a 6 kg.

ver la placa de características técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 52 litros

máxima 1000 r.p.m.

Programa 2: temperatura 60°C y 40°C.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 2004/108/CE (Compatibilidad Electromagnética)

- 2002/96/CE

- 2006/95/CE (Baja Tensión)

Page 52

Descripción de la lavadora

Panel de control

Contenedor de detergentes

ENCENDIDO/

Botón de

APAGADO

PROGRAMAS

Mando de

Botón

TEMPERATURA

Botón

CENTRIFUGADO

Botones con pilotos

FUNCIÓN

PANTALLA

Botón con piloto

PUESTA EN MARCHA/ PAUSA

Botón

COMIENZO RETRASADO

Contenedor de detergentes: para cargar detergentes y aditivos (ver “Detergentes y ropa”).

Botón ENCENDIDO/APAGADO : presione brevemen- te el botón para encender o apagar la máquina. El piloto PUESTA EN MARCHA/PAUSA que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 2 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Mando de PROGRAMAS: para elegir los programas. Durante el funcionamiento del programa el mando no se mueve.

Botones con pilotos de FUNCIÓN: para seleccionar las funciones disponibles. El piloto correspondiente a la función seleccionada permanecerá encendido.

Botón CENTRIFUGADO : presiónelo para disminuir o excluir totalmente el centrifugado - el valor se indica en la pantalla.

Botón COMIENZO RETRASADO : presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla.

Botón con piloto PUESTA EN MARCHA/PAUSA : cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Modalidad de stand by

Esta lavadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON-OFF y esperar que la máquina se active.

Botón TEMPERATURA : presiónelo para disminuir o excluir la temperatura; el valor se indica en la pantalla.

Page 53

Pantalla

La pantalla es útil para programar la máquina y brinda múltiple información.

En la sección A se visualiza la duración de los distintos programas a disposición y, para los que han comenzado, el tiempo que falta para su finalización; si se hubiera seleccionado un COMIENZO RETRASADO, se visualiza el tiempo que falta para que comience el programa seleccionado. Además, presionando el botón correspondiente, la máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido.

En la sección B se visualizan las “fases de lavado” previstas para el ciclo seleccionado y, una vez comenzado el programa, la “fase de lavado” en curso:

Lavado

Aclarado Centrifugado Descarga

En la sección C se encuentran, de arriba hacia abajo, los íconos correspondientes a la “temperatura” , al “Comienzo retrasado” y al “centrifugado” : El símbolo iluminado indica que en la pantalla se visualiza el valor seleccionado de “temperatura”. El símbolo iluminado indica que se ha seleccionado un “Comienzo retrasado”. El símbolo iluminado indica que en la pantalla se visualiza el valor seleccionado de “centrifugado”.

Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta. Para abrir la puerta mientras un ciclo está en curso, presione el botón PUESTA EN MARCHA/PAUSA; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta.

Page 54

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón ; el piloto

PUESTA EN MARCHA/PAUSA centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor

y vierta el detergente en las cubetas correspondientes como se explica en “Detergentes y ropa”.

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Seleccione el programa

deseado con el mando de PROGRAMAS; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los

botones correspondientes:

Modificar la temperatura y/o el

centrifugado. La máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío “OFF”. Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión “OFF”. Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

7. PONER EN MARCHA EL PROGRAMA. Presione el botón PUESTA EN MARCHA/PAUSA. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA

encendido). Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón PUESTA EN MARCHA/PAUSA (el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón PUESTA EN MARCHA/PAUSA.

Para abrir la puerta mientras un ciclo está en curso,

presione el botón PUESTA EN MARCHA/PAUSA; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón PUESTA EN MARCHA/PAUSA para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el mensaje “END”, cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina.

! Si desea anular un ciclo que ya ha comenzado, presione

más tiempo el botón . El ciclo se interrumpirá y la máquina se apagará.

Seleccionar un comienzo retrasado.

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo

. Para eliminar el comienzo retrasado, presione el

botón hasta que aparezca el mensaje OFF.

Modificar las características

del ciclo.

• Presione el botón para activar la función; el piloto correspondiente al botón se encenderá.

• Presione nuevamente el botón para desactivar la función; el piloto se apagará.

! Si la función seleccionada no es compatible con el

programa elegido, el piloto centelleará y la función no se activará.

! Si la función elegida no es compatible con otra

seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará

sólo la segunda, el piloto de la función activada se iluminará.

! Las funciones pueden variar la carga recomendada

y/o la duración del ciclo.

Page 55

Programas y funciones

Tabla de programas

Temp.

Descripción del Programa

Programas

Diario (programas para todos los días)

Prelavado Algodón: blancos sumamente sucios. 90° 1000

Algodón: blancos sumamente sucios. 90° 1000 -

Algodón (1-2): blancos y colores resistentes muy sucios. 60° 1000 -

Algodón (2): blancos y colores delicados poco sucios. 40° 1000 -

Algodón: blancos sumamente sucios. 60° 1000 -

Algodón de color (3): blancos poco sucios y colores delicados. 40° 1000 -

Sintético: colores resistentes muy sucios. 60° 800 -

Sintético energética (4): colores resistentes muy sucios. 40° 800 -

Sintético: colores delicados poco sucios. 40° 800 -

Programas Especiales

Lana: para lana, cachemira, etc. 40° 800 -

Seda/Cortinas: para prendas de seda, viscosa, lencería. 30° 0 -

9 Jeans

Express: para refrescar rápidamente prendas poco sucias (no se acon-

seja utilizarlo para lana, seda y prendas para lavar a mano).

Sport

11 Sport Intensive

12 Sport Light

13 Sport Shoes

Programas Parciales

Aclarado - 1000 - Centrifugado - 1000 - - - - 6 Descarga - 0 - - - - 6 -

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

Para todos los Test Institutes:

1) Programa de control según la norma 2010/1061: seleccione el programa 2 con una temperatura de 60ºC y 40°C.

2) Programa algodón largo: seleccione el programa 2 con una temperatura de 40ºC.

3) Programa algodón corto: seleccione el programa 4 con una temperatura de 40ºC.

4) Programa Sintético de largo: seleccione el programa 5 con una temperatura de 40ºC.

Velocidad

max.

(°C)

40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

máx.

(r.p.m.)

Prelavado Lavado

Detergentes Carga máx. (Kg.)

Blan-

queador

 

     

  



Suavi-

zante

 



Normal

Max.2 pares -

Time

6 6 6 -

6 6 3,25

6 3,25 2,5 2 2,5 2 2,5 2

1,5 -

1 -

3 -

1,5 -

3 -

6 -

Eco

Duración

del ciclo

Se puede controlar la duración de los programas de lavado en la pantalla.

Funciones de lavado

Seleccionando esta opción, se optimizan el movimiento mecánico, la temperatura y el agua para una carga reducida de prendas de algodón y sintéticas poco sucias (ver la “Tabla de programas”). Con “ ” se puede lavar en un tiempo menor, ahorrando agua y energía. Se aconseja utilizar una dosis de detergente líquido adecuada a la cantidad de carga. ! No se puede activar con los programas 1, 2, 7, 8, 9, 10, 11, 12, 13, , , .

Antimancha

Esta función es útil para eliminar las manchas más resistentes.

IIntroduzca la cubeta adicional 4 suministrada con el aparato, en la cubeta 1. Al verter el blanqueador no debe superar el nivel “máx.” indicado en el perno central (véase la figura). Para relizar sólo el blanqueo, vierta el blanqueador en la cubeta adicional 4, seleccione el programa “Aclarado” y active la función “Antimancha” . Para blanquear durante el lavado,

vierta el detergente y los aditivos, seleccione el programa deseado

y active la función “Antimancha” . El uso de la cubeta adicional 4 excluye el prelavado. ! No se puede activar con los programas 1, 7, 8, 9, 10, 11, 12, 13, , .

Aclarado extra

Al elegir esta función aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles. ! No se puede activar con los programas 10, , .

Plancha fácil

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellarán (el primero verde, el segundo anaranjado). Para finalizar el ciclo se deberá presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL. En los programa 8 la máquina terminará el ciclo dejando la ropa en remojo y el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/ PAUSA o el botón PLANCHA FÁCIL.

! No se puede activar con los programas 7, 10, 11, 12, 13,  

Page 56

Detergentes y ropa

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! No use detergentes para el lavado a mano porque pro-

ducen demasiada espuma.

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

cubeta 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Preparar la ropa

• Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.

• Vacíe los bolsillos y controle los botones.

• No supere los valores indicados, referidos al peso de la ropa seca:

Tejidos resistentes: max 6 kg. Tejidos sintéticos: max 2,5 kg. Tejidos delicados: max 2 kg. Lana: max 1,5 kg.

Seda: max 1 kg

¿Cuánto pesa la ropa?

Seda: utilice el programa correspondiente 8 para lavar

todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas. Cortinas: pliéguelas y colóquelas dentro de una funda o de una bolsa de red. Utilice el programa 8. Jeans: vuelva del revés las prendas antes del lavado y utilice un detergente líquido. Utilice el programa 9. Express (programa 10) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (9 a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg. Sport Intensive (programa 11) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) muy sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la “Tabla de programas”. Sport Light (programa 12) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) poco sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la “Tabla de programas”. Se recomienda utilizar detergente líquido y la dosis correspondiente a la media carga. Sport Shoes (programa 13) ha sido estudiado para lavar calzado deportivo; para obtener los mejores resultados no lave más de 2 pares a la vez.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g

Programas particulares

Lana: con el programa 7 es posible lavar en la lavadora

todas las prendas de lana, aún las que contienen la etiqueta “sólo lavado a mano” Para obtener los mejores resultados utilice un detergente específico y no supere 1,5 Kg. de ropa.

Page 57

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad

con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.

• El aparato no debe ser empleado por personas (niños

incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse que no jueguen con el aparato.

• La lavadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.

• No desenchufe la máquina tirando el cable, sino tomando el enchufe.

• No abra el contenedor de detergentes mientras la máquina está en funcionamiento.

• No toque el agua de descarga porque puede alcanzar temperaturas elevadas.

• En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.

• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.

• Durante el lavado, la puerta tiende a calentarse.

• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.

• Antes de introducir la ropa controle que el cesto esté vacío.

Apertura manual de la puerta

Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura).

Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

4. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Page 58

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desen-

chufe la máquina.

Para acceder a la precámara:

1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

! No utilice nunca tubos ya usados.

Page 59

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia”),controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (en la pantalla se visualizará el mensaje “H2O” centelleante).

La lavadora carga y descarga agua continuamente.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ENCENDIDO/APAGADO no ha sido presionado.

• El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en marcha (ver “Cómo efectuar un ciclo de lavado”).

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.

• El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

• El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).

• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).

• La descarga de pared no posee un respiradero.

Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

Los pilotos de las “opciones” y el piloto de “puesta en marcha/pausa” parpadean y en el display aparece un código de anomalía (Ej.: F-01, F-..).

Se forma demasiada espuma.

• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (“Programas y funciones”).

• Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa, pulse el botón PUESTA EN MARCHA/PAUSA (“Programas y funciones”).

• El tubo de descarga está plegado (ver “Instalación”).

• El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Insta- lación”).

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimien- to y cuidados”).

• El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).

• La dosificación fue excesiva.

Page 60

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”);

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;

• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ).

Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Page 61

Mode d’emploi

LAVE-LINGE

Français

IWE 6105

Sommaire

Installation, 62-63

Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Description du lave-linge, 64-65

Bandeau de commandes Écran

Comment faire un cycle de lavage, 66

Programmes et fonctions, 67

Tableau des programmes Fonctions de lavage

Produits lessiviels et linge, 68

Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Précautions et conseils, 69

Sécurité générale Mise au rebut Ouverture manuelle de la porte hublot

Entretien et soin, 70

Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Anomalies et remèdes, 71

Assistance, 72

Page 62

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

! Lire attentivement les instructions: elles fournissent des

conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur.

3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d’arrivée de l’eau au lavelinge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

! Les pièces d’emballage ne sont pas des jouets pour

enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs

indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit pas,

s’adresser à un magasin spécialisé ou à un technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

Page 63

65 - 100 cm

Raccordement du tuyau de vidange

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé que par

des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument

déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

• la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à

l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit

être facilement accessible.

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme 2.

Caractéristiques techniques

Modèle

Dimensions

Capacité

Raccordements électriques

Raccordements hydrauliques

Vitesse d'essorage

Testprogramme gemäß Richtlinie 2010/1061

IWE 6105

largeur 59,5 cm hauteur 85 cm profondeur 53,5 cm

de 1 à 6 kg

Voir la plaque signalétique appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 52 litres

jusqu'à 1000 tours minute

Programm 2: Temperatur 60°C und 40°C.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2004/108/CE (Compatibilité électromagnétique)

- 2002/96/CE

- 2006/95/CE (Basse Tension)

Page 64

Description du lave-linge

Bandeau de commandes

Tiroir à produits lessiviels

Touche

MARCHE/

ARRÊT

Bouton

PROGRAMMES

Touche

TEMPÉRATURE

Touche

ESSORAGE

Touches avec voyants

FONCTION

Écran

Touche avec voyant MISE

EN MARCHE/PAUSE

Touche

DÉPART DIFFÉRÉ

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

Tasto MARCHE/ARRÊT : appuyer brièvement sur la touche pour allumer ou éteindre l’appareil. Le voyant vert MISE EN MARCHE/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 2 secondes de suite ; une pression brève ou accidentelle n’entraîne pas l’arrêt de l’appareil. L’arrêt de l’appareil pendant un lavage annule le lavage en cours.

Bouton PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”).

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé.

Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour le supprimer complètement - la valeur correspondante s’affiche à l’écran.

Touche TEMPERATURE : appuyer sur cette touche pour diminuer la température ou pour le supprimer complètement - la valeur correspondante s’affiche à l’écran.

Touche DÉPART DIFFÉRÉ : appuyer sur cette touche pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l’écran.

Touche avec voyant MISE EN MARCHE/PAUSE : quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant passe à l’orange et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30minutes environ d’inutilisation. Appuyez brièvement sur la touche MARCHE/ARRÊT et attendre que la machine soit réactivée.

Page 65

Écran

L’écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu’à la fin du programme ; si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné est affiché. De plus, en appuyant sur la touche correspondante, l’appareil affiche automatiquement la température et l’essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme choisi.

La section B affiche les “ phases de lavage “ prévues pour le cycle sélectionnée et, une fois le programme lancé, la “ phase de lavage “ en cours:

Lavage

Rinçage

Essorage Vidange

La section C affiche, du haut vers le bas, les icônes correspondant à la “ température “ , au “ Départ programmé “ et à l’” essorage “ : Le symbole allumé indique que la valeur de la “température” sélectionnée est affichée à l’écran. Le symbole allumé indique qu’un “Départ différé” a été sélectionné. Le symbole allumé indique que la valeur de l’”essorage” sélectionnée est affichée à l’écran.

Symbole verrouillage hublot Le symbole allumé indique que le hublot est verrouillé. Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MISE EN MARCHE/PAUSE; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.

Page 66

Comment faire un cycle de lavage

1. METTRE L’APPAREIL SOUS TENSION. Appuyer

sur la touche ; le voyant de MISE EN MARCHE/ PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger

le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et

placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Detersifs et linge”.

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Sélectionner à l’aide

du bouton PROGRAMMES le programme désiré; avec attribution d’une température et d’une vitesse d’essorage qui peuvent être modifiées. La durée du cycle s’affiche sur l’écran.

6. PERSONNALISER LE CYCLE DE LAVAGE.

Appuyer sur les touches correspondantes :

Modifier la température et/ou la vitesse

d’essorage. L’appareil affiche automatiquement la température et l’essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme choisi. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche on peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

! Les fonctions permettent de modifier le chargement

conseillé et/ou la durée du cycle de lavage.

7. DEMARRER LE PROGRAMME. Appuyer sur la touche MISE EN MARCHE/PAUSE. Le voyant correspondant s’allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MISE EN MARCHE/PAUSE (le voyant MISE EN MARCHE/PAUSE passe à l’orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MISE EN MARCHE/PAUSE.

Pour ouvrir la porte tandis qu’un cycle est en cours,

appuyer sur la touche MISE EN MARCHE/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MISE EN MARCHE/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par l’inscription “END” qui s’affiche à l’écran; quand le symbole HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l’appareil.

! Une pression prolongée sur la touche permet

d’annuler un cycle déjà lancé. Le cycle est interrompu et la machine s’éteint.

Sélectionner un départ différé.

Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est active, le symbole s’affiche à l’écran. Pour annuler le départ différé, appuyer sur la touche

jusqu’à ce que l’inscription OFF s’affiche à l’écran.

Modifier les caractéristiques

du cycle.

• Appuyer sur la touche pour activer la fonction; le voyant correspondant à la touche s’allume.

• Appuyer de nouveau sur la touche pour désactiver la fonction ; le voyant s’éteint.

! Si la fonction sélectionnée est incompatible avec le

programme sélectionné, le voyant se met à clignoter et la fonction n’est pas activée.

! Si la fonction sélectionnée est incompatible avec une

autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le

voyant de la fonction activée s’allume.

Page 67

Programmes et fonctions

Tableau des programmes



  



 



Charge maxi

(Kg)

6 6 6 6 6 3,25

6 3,25 2,5 2 2,5 2 2,5 2

1,5 -

1 -

3 -

1,5 -

3 -

paires

6 -

Eco

Time

Normal

Max. 2

Durée

cycle

La durée des programmes de lavage est contrôlable sur l’afficheur.

Temp.

Description du Programme

Programmes

Programmes Quotidiens

Coton avec Prélavage: blancs extrêmement sales.

Coton blanc: blancs extrêmement sales.

Coton blanc (1-2): blancs et couleurs résistantes très sales.

Coton blanc (2): blancs et couleurs délicates peu sales.

Coton: blancs et couleurs résistantes très sales.

Coton couleurs (3): blancs peu sales et couleurs délicates.

Synthétiques: couleurs résistantes très sales.

Synthétique énergétique (4): couleurs résistantes très sales.

Synthétiques délicats: couleurs délicates peu sales. Programmes Spéciaux

Laine: pour laine, cachemire, etc.

Soie et voilages: pour linge en soie, viscose, lingerie.

9 Jeans

Express: pour rafraîchir rapidement du linge peu sale

(ne convient pas pour la laine, la soie et le linge à laver à la main).

Sport 11 Sport Intensif 12 Sport Léger

13 Baskets

Programmes partiaux

Rinçage

Essorage

Vidange

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme 2010/1061: sélectionner le programme 2 et une température de 60°C et 40°C.

2) Programme coton long: sélectionner le programme 2 et une température de 40°C.

3) Programme coton court: sélectionner le programme 4 et une température de 40°C.

4) Programme Synthétique ainsi que: sélectionner le programme 5 et une température de 40°C.

maxi.

Fonctions de lavage

Vitesse

maxi

(tours

(°C)

minute)

90° 1000 90° 1000 60° 1000 40° 1000 60° 1000 40° 1000 60° 800 40° 800 40° 800 -

40° 800 30° 0 40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

- 1000 - -

- 1000 - - - - 6 -

- 0 - - - - 6 -

Pré-

lavage

 

sélectionner le programme souhaité et activer la fonction “Anti-taches” .

Lessive

Lavage Javel

                       



 

Assou-

plissant

L’utilisation du bac supplémentaire 4 exclut le prélavage. La sélection de cette option permet d’optimiser les mouvements mécaniques, la température et l’eau en fonction d’une charge réduite de coton et

! Cette fonction n’est pas activable avec les programmes 1, 7, 8, 9, 10, 11,

12, 13, , . synthétiques peu sales (voir “Tableau des programmes”). “ ”

permet de laver en faisant des économies considérables de temps et de consommations d’eau et d’énergie. Il est conseillé d’utiliser une dose de lessive liquide adaptée à la charge.

! Cette fonction n’est pas activable avec les programmes 1, 2, 7, 8, 9, 10, 11,

12, 13, , , .

Super Rinçage

La sélection de cette option permet d’augmenter l’efficacité du rinçage et

d’éliminer totalement toute trace de lessive. Elle est très utile pour les peaux

particulièrement sensibles.

! Cette fonction n’est pas activable avec les programmes 10, , .

Anti-taches

Cette fonction est très utile pour éliminer les taches les plus résistantes. Monter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac

1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure). Pour n’effectuer qu’un blanchissage, verser l’eau de Javel dans le bac supplémentaire 4, sélectionner le programme “Rinçage” et activer la fonction “Anti-taches” . Pour blanchir en cours de lavage, verser le produit lessiviel et les additifs,

Repassage facile

En cas de sélection de cette fonction, le lavage et l’essorage seront dûment

modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le lave-

linge fait tourner le tambour lentement; le voyant de la fonction REPASSAGE

FACILE et celui de MISE EN MARCHE/PAUSE se mettent à clignoter (le

premier en vert, le second en orange). Pour compléter le cycle, il faut appuyer

sur la touche MISE EN MARCHE/PAUSE ou sur la touche REPASSAGE

FACILE. Pour le programme 8 l’appareil arrive au bout du cycle en laissant

le linge tremper, le voyant REPASSAGE FACILE clignote et celui de MISE

EN MARCHE/PAUSE se mettent à clignoter. Pour vidanger l’eau et sortir le

linge, appuyer sur la touche MISE EN MARCHE/PAUSE ou sur la touche

REPASSAGE FACILE.

! Cette option n’est pas activable avec les programmes 7, 10, 11, 12, 13, , .

Page 68

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l’intérieur du lave-linge et pollue l’environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles

moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

bac 1: Lessive prélavage (en poudre)

Avant d’introduire la lessive, s’assurer que le bac supplémentaire 4 n’est pas présent.

bac 2: Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

bac 3: Additifs (assouplissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Produit javelisé

Rideaux: pliez-les bien et glissez-les dans une taie d’oreiller

ou dans un sac genre filet. Sélectionner le programme 8.

Jeans: mettez les jeans à l’envers avant de les laver et utilisez

une lessive liquide. Sélectionnez le programme 9.

Express: spécialement conçu pour laver du linge peu sale en

un rien de temps: il ne dure que 15 minutes et permet ainsi

de faire des économies d’énergie et de temps. La sélection

de ce programme (10 à 30°C) permet de laver ensemble

des textiles différents (sauf laine et soie) en ne dépassant

pas 1,5 kg de charge.

Sport Intensive (programme 11): est spécialement conçu

pour laver des textiles vêtements de sport (survêtements,

shorts, etc.) très sales; pour obtenir d’excellents résultats

nous recommandons de ne pas dépasser la charge maximale

indiquée dans le “Tableau des programmes”.

Sport Light (programme 12): est spécialement conçu

pour laver des textiles vêtements de sport (survêtements,

shorts, etc.) peu sales; pour obtenir d’excellents résultats

nous recommandons de ne pas dépasser la charge

maximale indiquée dans le “Tableau des programmes”. Nous

recommandons d’utiliser de la lessive liquide, avec une dose

pour la demi-charge.

Sport Shoes (programme 13): est spécialement conçu pour

laver des chaussures de sport; pour obtenir d’excellents

résultats nous recommandons de ne pas en laver plus de 2

paires à la fois.

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au

poids de linge sec : Textiles résistants: 6 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1,5 kg max.

Soie: 1 kg max.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Programmes spéciaux

Laine: grâce au programme 7 vous pouvez laver à la

machine tous vos vêtements en laine, y compris ceux qui portent l’étiquette “ lavage à la main uniquement “ . Pour obtenir d’excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1,5 kg. Soie: sélectionner le programme de lavage spécial 8 pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Page 69

Précautions et conseils

! Ce lave-linge a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.

• Cet appareil n’est pas destiné à être utilisé par des per-

sonnes (enfants compris) dont les capacités physiques,

sensorielles ou mentales sont réduites ou qui ne dispo-

sent pas des connaissances ou de l’expérience néces-

saires, à moins qu’elles n’aient été formées et enca-

drées pour l’utilisation de cet appareil par une personne

responsable de leur sécurité. Surveiller les enfants pour

s’assurer qu’ils ne jouent pas avec l’appareil.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les

mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la

prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine

est branchée.

• Ne pas toucher à l’eau de vidange, elle peut atteindre

des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de

sécurité qui protège contre les ouvertures accidentelles

pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux méca-

nismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’ap-

pareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer

l’appareil avec toutes les précautions nécessaires. Ne

jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est

bien vide.

Ouverture manuelle de la porte hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

1. débrancher la fiche de la prise de courant.

2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.

3. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure).

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux

réglementations locales de manière à ce que les embal-

lages puissent être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques, exige que

les appareils ménagers usagés ne soient pas jetés dans

le flux normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin d’opti-

miser le taux de récupération et le recyclage des ma-

tériaux qui les composent et réduire l’impact sur la santé

humaine et l’environnement. Le symbole de la ‘’poubelle

barrée’’ est apposée sur tous les produits pour rappeler

les obligations de collecte séparée. Les consommateurs

devront contacter les autorités locales ou leur revendeur

concernant la démarche à suivre pour l’enlèvement de

leur vieil appareil.

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas et ouvrir la porte en même temps.

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Page 70

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela

réduit l’usure de l’installation hydraulique du lave-linge

et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors de tout

nettoyage du lave-linge et pendant tous les travaux

d’entretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien terminé et

débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la

formation de mauvaise odeurs.

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N’utiliser que des tuyaux neufs.

Page 71

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

Le lave-linge ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (Il y aura affichage du message “H2O” clignotant).

Le lave-linge prend l’eau et vidange continuellement.

Causes / Solutions possibles:

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• La touche MARCHE/ARRÊT n’a pas été enfoncée.

• La touche MISE EN MARCHE/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Comment faire un cycle de lavage”).

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche MISE EN MARCHE/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales antisiphonnage.

Le lave-linge ne vidange pas et n’essore pas.

Le lave-linge vibre beaucoup pendant l’essorage.

Le lave-linge a des fuites.

Les voyants des options et le voyant MARCHE/PAUSE clignotent. L’écran affiche un code d’anomalie (par ex. : F-01, F-..).

Il y a un excès de mousse.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.

• La fonction “Repassage facile” est activée: pour compléter le programme, appuyer sur la touche MISE EN MARCHE/PAUSE (“Programmes et fonctions”).

• Le tuyau de vidange est plié (voir “Installation ”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavelinge (voir “Installation”).

• Le lave-linge n’est pas posé à plat (voir “Installation”).

• Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

Page 72

Assistance

195092854.00

05/2011 - Xerox Fabriano

Avant d’appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu;

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer:

• le type de panne;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.
