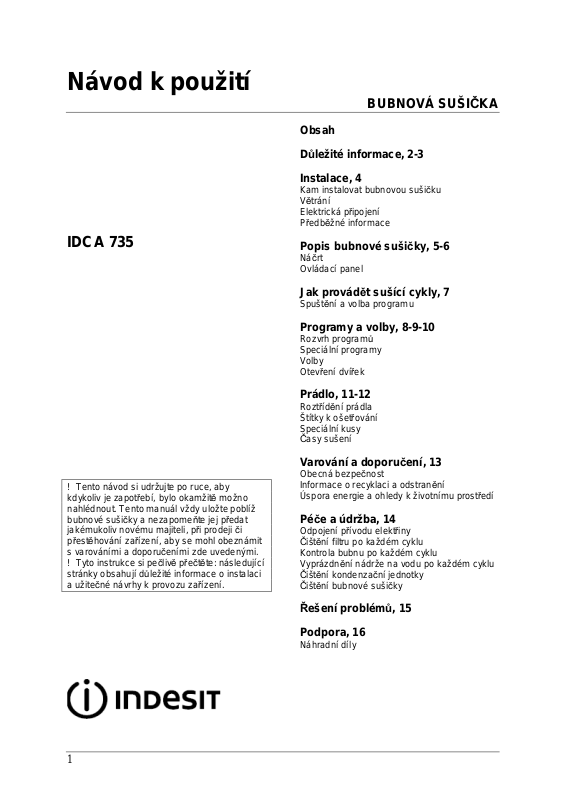

Návod k použití

IDCA 735

! Tento návod si udržujte po ruce, aby
kdykoliv je zapotřebí, bylo okamžitě možno
nahlédnout. Tento manuál vždy uložte poblíž
bubnové sušičky a nezapomeňte jej předat
jakémukoliv novému majiteli, při prodeji či
přestěhování zařízení, aby se mohl obeznámit
s varováními a doporučeními zde uvedenými.
! Tyto instrukce si pečlivě přečtěte: následující
stránky obsahují důležité informace o instalaci
a užitečné návrhy k provozu zařízení.

BUBNOVÁ SUŠIČKA

Obsah
Důležité informace, 2-3
Instalace, 4

Kam instalovat bubnovou sušičku
Větrání
Elektrická připojení
Předběžné informace

Popis bubnové sušičky, 5-6

Náčrt
Ovládací panel

Jak provádět sušící cykly, 7

Spuštění a volba programu

Programy a volby, 8-9-10

Rozvrh programů
Speciální programy
Volby
Otevření dvířek

Prádlo, 11-12

Roztřídění prádla
Štítky k ošetřování
Speciální kusy
Časy sušení

Varování a doporučení, 13

Obecná bezpečnost
Informace o recyklaci a odstranění
Úspora energie a ohledy k životnímu prostředí

Péče a údržba, 14

Odpojení přívodu elektřiny
Čištění filtru po každém cyklu

Kontrola bubnu po každém cyklu
Vyprázdnění nádrže na vodu po každém cyklu

Čištění kondenzační jednotky
Čištění bubnové sušičky

Řešení problémů, 15
Podpora, 16

Náhradní díly

1

Důležité informace

Abyste zajistili, že kondenzační sušička
pracuje účinně, musíte provést následující
úkony údržby:

Filtr vláken – po každém sušícím cyklu
VYČISTĚTE všechna vlákna zachycená
filtrem.

Krok 1
Otevřete dvířka sušičky
zatlačením, jak je
zobrazeno na obrázku.

Pochybení při čištění filtru po každém
sušícím cyklu může narušit výkonnost
sušení, takže stroji trvá sušení déle, a tudíž
spotřebuje více energie.

Nádrž s vodou – po každém sušícím cyklu
vyprázdněte nádrž na vodu.

Krok 1
Vytáhněte k sobě nádrž
na vodu a zcela ji
vyjměte ze sušičky.

Krok 2
Vytáhněte filtr (dvěma
prsty).

Krok 3
Vyčistěte vlákna
zachycená na vnitřním
povrchu síťky filtru.

Krok 4
Vraťte filtr – sušičku
nikdy neprovozujte, aniž
by filtr byl na svém
místě.

Pochybení při vyprázdnění nádrže na vodu
může způsobit následující:

- Sušička zastaví vytápění (tudíž vsázka
může na konci sušícího cyklu zůstat
mokrá).

- Rozsvítí se LED kontrolka „Vyprázdnit
nádrž na vodu“, aby signalizovala, že nádrž
je plná.

Naplnění Nádrže na vodu
Když se sušička použije poprvé, voda
nezačne okamžitě do nádrže vtékat, neboť
je třeba spustit čerpadlo. To se provede
automaticky a trvá to několik minut, během
této doby není účinnost sušícího procesu
nijak narušena.

Krok 2
Z nádrže na vodu
všechnu vodu vylijte.

Krok 3
Vraťte nádrž na vodu,
při čem dbejte, aby byla
spolehlivě upevněná.

2

Kondenzační jednotka – každý měsíc
odstraňte všechny vlákna zachycená
kondensátorem.

Krok 1
Otevřete kryt
kondensátoru – uchopte
madlo a vytáhněte
k sobě.

Pochybení při čištění jednotky
kondensátoru mohou způsobit předčasnou
poruchu sušičky.

Krok 2
Kondensátor odeberte
otočením 3 úchytek, pak
vytáhněte kondensátor
k sobě. (Je normální, že
v trubkách zůstala trocha
zbývající vody).

Krok 3
Kondensátor vyčistěte
pod tekoucí vodou na
zadní straně, abyste
odstranili všechna
zachycená vlákna.

Krok 4
Vraťte jednotku
kondensátoru; dbejte,
aby jednotka byla
bezpečně na místě, aby
3 úchytky byly upevněny
a polohové šipky na
předním konci
kondensátoru směřovaly
nahoru.

3

Instalace

Kam instalovat bubnovou sušičku

• Instalujte sušičku dále
od plynových sporáků,
kamen, radiátorů nebo
sporáků, jelikož plameny
by jej mohly poškodit. Je-li
sušička instalována pod
pracovní plochu, zajistěte,
aby bylo 10 mm mezi
horní deskou sušičky a
jakýmikoliv předměty nad
ní a 15 mm mezi boky stroje a přiléhajícími stěnami
či kusy nábytku. Tím se zajistí přiměřená cirkulace
vzduchu.

Větrání

• Místnost musí být během chodu sušičky
přiměřeně větrána. Dbejte, aby sušička byla
instalována do místnosti prosté vlhkosti a
s přiměřenou cirkulací vzduchu. Průtok vzduchu
kolem sušičky je nezbytný, aby během sušení
umožnil kondenzaci vody; sušička nebude řádně
fungovat, pokud bude umístěna do uzavřeného
prostoru nebo dovnitř skříně.
! Pokud se sušička používá v malých nebo
chladných místnostech, může se vytvářet
kondenzát.
! Nedoporučujeme instalaci sušičky do skříně;
navíc nikdy stroj neinstalujte za uzamykatelné,
posuvné nebo na pantech zavěšené dveře
umístěné na straně proti dvířkům sušičky.

Odvod vody

Je-li sušička instalována vedle odtoku, lze ji napojit
na tento odtok. Tím se odstraní potřeba
vyprazdňovat nádrž na vodu. Je-li sušička umístěna
na pračce nebo vedle ní, může s ní sdílet stejný
odtok. Výška tohoto odtoku musí být menší než 3‘
(1 m) nad dnem sušičky.
Vezměte stávající hadici z polohy zobrazené na
obrázku A a vytáhněte vhodnou délku hadice a
připevněte ji, jak je zobrazeno na obrázku B.

! Ověřte, že když je sušička konečně umístěná,

není hadice skřípnutá nebo ohnutá.

Elektrická připojení

Před připojením zařízení do zásuvky
zkontrolujte následující:

• Ověřte, že máte suché ruce.

• Zásuvka musí být uzemněná.

• Zásuvka musí být schopna přenést
maximální příkon uvedený na štítku parametrů
(viz Popis bubnové sušičky).

• Napájecí napětí musí být v rozsahu hodnot
uvedených na štítku parametrů (viz Popis
bubnové sušičky).

• Zásuvka musí odpovídat zástrčce stroje.
Pokud ne, musí se zásuvka nebo zástrčka
vyměnit.
! Nepoužívejte prodlužovačky.
! Bubnová sušička se nesmí instalovat do
venkovních prostor ani, jsou-li zastřešené.
Může být velmi nebezpečné toto zařízení
vystavovat dešti nebo bouřce.
! Jakmile je dokončena instalace sušičky,
musí být elektrická šňůra a zástrčka
dosažitelné rukou.
! Elektrická šňůra nesmí být ohnutá nebo
skřípnutá.
! Je-li třeba vyměnit zástrčku nebo
přemontovat typ, musí se odstranit bezpečným
způsobem. NEPONECHÁVEJTE ji někde, kde
ji lze dát do zásuvky a způsobit elektrický úraz.
! Elektrická šňůra se musí pravidelně
kontrolovat a zaměňovat za šňůru speciálně
určenou pro tuto sušičku; musí ji pak instalovat
pouze technik s autorizací (viz Podpora). Nové
nebo delší elektrické šňůry dodávají
autorizovaní prodejci za dodatečné ceny.
! Výrobce odmítá jakoukoliv odpovědnost

za pochybení při dodržování těchto
instrukcí.
! Máte-li pochybnosti ohledně výše
uvedeného, kontaktujte kvalifikovaného
elektrikáře.

Předběžná informace

Když je bubnová sušička instalována, než ji
uvedete do provozu, vyčistěte vnitřek bubnu a
odstraňte všechny nečistoty nashromážděné
během přepravy.

Obrázek A

4

Obrázek B

Popis bubnové sušičky

Jednotka kondensátoru

Otočný knoflík

Fáze

Otevření dvířek

Stiskněte dvířka

Náčrt

Nádrž na vodu

Štítek parametrů

Filtr

(otevřít kryt)

Ovládací panel

Tlačítko

Zapnout / Vypnout

volby programů

Tlačítka a kontrolky

Voleb

Madlo krytu
kondensátoru
(zatažením otevřete)

Tlačítko a kontrolka

Start / Pauza

Kontrolky

Údržby

Model a
sériová čísla

Mřížka sání
vzduchu

Kontrolky

zpožděného startu

sušení či
