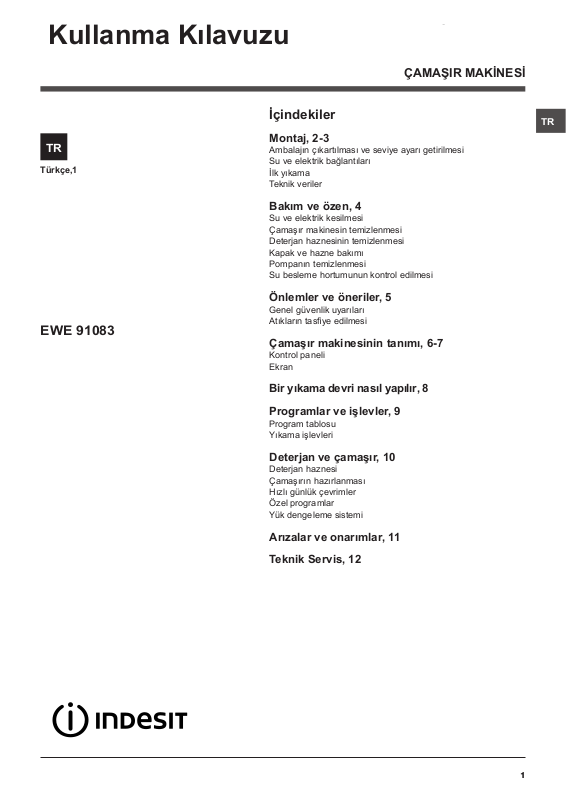

INDESIT EWE 91083 W TK User Manual [tr]

Kullanma Kılavuzu

ÇAMAŞIR MAKİNESİ

TR

Türkçe,1

İçindekiler	TR

Montaj, 2-3

Ambalajın çıkartılması ve seviye ayarı getirilmesi Su ve elektrik bağlantıları

İlk yıkama Teknik veriler

Bakım ve özen, 4

Su ve elektrik kesilmesi Çamaşır makinesin temizlenmesi Deterjan haznesinin temizlenmesi Kapak ve hazne bakımı Pompanın temizlenmesi

Su besleme hortumunun kontrol edilmesi

EWE 91083

Önlemler ve öneriler, 5

Genel güvenlik uyarıları Atıkların tasfiye edilmesi

Çamaşır makinesinin tanımı, 6-7

Kontrol paneli Ekran

Bir yıkama devri nasıl yapılır, 8

Programlar ve işlevler, 9

Program tablosu Yıkama işlevleri

Deterjan ve çamaşır, 10

Deterjan haznesi Çamaşırın hazırlanması Hızlı günlük çevrimler Özel programlar

Yük dengeleme sistemi

Arızalar ve onarımlar, 11 Teknik Servis, 12

1

Montaj

		! Bu kitapçığı gerektiği her an danışabilmeniz
	TR
		için özenle saklayınız. Çamaşır makinesinin
		satılması, devri veya nakli durumlarında da,
		yeni sahibinin faydalanabilmesi için bu kılavuz
		makineyle beraber saklanmalıdır.
		! Talimatları dikkatlice okuyunuz; montaj,
		kullanım ve güvenliğe ilişkin önemli bilgiler
		içermektedir.
		! Taşıma ve Nakliye Sırasında Dikkat Edile-
		cek Konular
		Taşıma ve nakliye sırasında ambalajın tama-
		men kapalı olduğundan emin olunuz,
		Taşıma ve nakliye işlemini orijinal ambalajı ile
		yapınız.
		Taşıma esnasında üründe hasar ve arıza
		oluşmamasına, vurma, çarpma, düşürme vb.
		dış etkenler nedeniyle ürünün zarar görme-
		mesine dikkat ediniz.
		Ambalajı zarar verebilecek nem, su, v.b. dış
		etkenlere karşı koruyunuz.
		Cihazın montajı yetkili servis tarafından
		gerçekleştirilecektir.

Ambalajın çıkartılması ve aynı seviyeye getirilmesi

Ambalajdan çıkartılması

1. Çamaşır makinesinin ambalajdan çıkartılması.

2. Çamaşır makinesinin taşıma esnasında hasar görmemiş olduğunu kontrol ediniz. Hasar görmüş ise monte etmeyiniz. Satıcıya başvurunuz.

3. Taşıma sırasında arka tarafta bulunan 4 adet koruyucu vidayı ve ara parçasıyla birlikte buradaki lastiği de çıkartınız (bakınız

şekil).

4.Delikleri ambalajda bulacağınız plastik kapaklarla kapayınız.

5.Tüm parçaları muhafaza ediniz: çamaşır makinesinin nakli gerektiği takdirde takılmaları gerekmektedir.

! Ambalajlar çocuk oyuncağı değildir.

Cihazın aynı seviyeye getirilmesi

1. çamaşır makinesini düz ve sert bir zemine yerleştiriniz, duvar veya mobilyalara dayamayınız.

2. Yerleştirilecek zemin tam düz değilse çamaşır makinesinin vidalı ön ayaklarını s ı k a r a k v e y a gevşeterek dengeyi sağlayınız (bkz.şekil); eğim açısı, makinenin üst tezgahına göre 2° den fazla olmamalıdır.

Sağlıklı bir dengeleme, çamaşır makinesine sağlam bir duruş kazandıracağı gibi, çalışması esnasındaki sarsıntı, gürültü ve hareketlilikleri de önleyecektir. Zeminde moket veya halı olması halinde, ayarı makinenin altında havalandırma olabilecek şekilde yapınız .

Su ve elektrik bağlantıları

Su besleme hortumunun takılması

1. Tedarik borusunu 3/4 gaz vidali baglanti kullanarak bir soguk su musluguna baglayin (bkz. şekil).

Bağlantı öncesinde berrak su gelene kadar suyu akıtınız.

2. Besleme hortumunu arka kısımda üst sağ köşedeki su girişine vidalayarak çamaşır makinesine takınız (bkz. şekil).

3. Hortumda katlanma ve ezilme olmamasına dikkat ediniz.

!Musluğun su basıncının Teknik Veriler tabelasında belirtildiği gibi olması gerekir (bkz. yan sayfa).

!Besleme hortumunun boyu yetersizse yetkili bir satıcı mağaza veya teknisyene başvurunuz.

!Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

!Makine ile birlikte verilen hortumları kullanınız.

2

Tahliye hortumunun takılması

65 - 100 cm

Tahliye hortumunu, katlanmasını önleyerek, zemindeki veya yerden 65 ile 100 cm yükseklik arasındaki bir duvar tahliyesine takınız

veya mevcut olan kılavuzu çeşmeye bağlayarak lavabo

ya da küvet kenarına

yaslayınız (bkz.

şekil). Tahliye hortu-

munun serbest ucu-

nun suya girmemesi

gerekir.

! Tahliye hortumu için ilave uzatma kullanılmaması tavsiye olunur; aksi mümkün değilse, uzatma hortumunun çapının da aynı olması ve 150 cm. den uzun olmaması gerekir.

Elektrik bağlantısı

Fişi prize takmadan evvel aşağıdaki hususlara dikkat ediniz:

•prizin topraklamasının yürürlükteki normlara uygun olmasına;

•prizin, makinenin Teknik Veriler tabelasında belirtilen, azami gücünü taşıyabilecek olmasına (bkz. yan taraf);

•şebeke geriliminin, Teknik Veriler tabelasında belirtilen değerlere uygun olmasına (bkz. yan taraf);

•prizin çamaşır makinesinin fişiyle uyumlu olmasına. Aksi takdirde fişi veya prizi değiştiriniz.

!Çamaşır makinesi, muhafazalı olsa bile açık alanda monte edilemez, çünkü rüzgara ve yağmura maruz kalması çok tehlikelidir.

!Monte edilen çamaşır makinesinin fişinin kolaylıkla erişilebilir olması gerekir.

!Uzatma kablosu ile çoklu prizler kullanmayınız.

!Kablonun ezilmemesi ve katlanmaması gerekir.

! Beslenme kablosunun yalnızca yetkili teknisyenler tarafından değiştirilmelidir. TR

Dikkat! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmemektedir.

İlk yıkama

Ilk kullanimdan önce programlar tablosundaki

“Kendi kendini temizleme” Programi (bkz.

“Çamaşır makinesinin temizlenmesi”) kullanarak çamasir olmadan deterjanla bir yikama yapin.

Teknik bilgiler

	Model	EWE 91083
		geniþlik 59,5 cm
	Ölçüler	yükseklik 85 cm
		derinlik 60 cm
	Kapasite	1 - 9 kg
	Elektrik bað-	makine üstünde takýlý olan
		teknik veriler plakasýna
	lantýlarý	bakýnýz.
		max. su basýncý
	Su baðlantý-	1 MPa (10 bar) min. su
	larý	basýncý 0,05 MPa (0,5 bar)
		tambur kapasitesi 62 litre
	Sýkma hýzý	maksimum dakikada 1000
		devire kadar
	1061/2010 ve	program 14;
	1015/2010
	sayılı vor-	Eko Pamuklu 60°C.
	schriften	program 14;

göre kontrol Eko Pamuklu 40°C. programları

Bu makina aþaðýda belirtilen AB normlarýna uygundur:

- EMC - 2014/30/EU (Elektromanyetik Uyum)

- 2012/19/EU - WEEE

- LVD - 2014/35/EU (Alçak gerilim)

3

Bakım ve özen

		Su ve elektrik kesilmesi
	TR
		•	Su musluğunu her yıkamadan sonra
			kapatınız. Böylece çamaşır makinesinin su
			tesisatının eskimesi engellenir, su kaçağı
		•	tehlikesi ortadan kalkar.
			Bakım ve temizlik işlemleri esnasında
			çamaşır makinesinin fişini çekiniz.
		Çamaşır makinesinin temizlenmesi
		•	Dış gövde ve plastik aksam ılık su ve sabun-
		la ıslatılmış bir bez vasıtasıyla temizlenebilir.
		Çözücü ve aşındırıcı maddeler kullanmayınız.
		•	Çamaşır makinesinde tambur boşken
		çalıştırılması gereken “Kendi kendini temizle-
		me” programı bulunmaktadır.
		Deterjan (az kirli çamaşırlar için tavsiye edilen
		miktarın %10’u kadar) veya çamaşır makine-
		sinin temizliği için kullanılan özel katkı mad-
		deleri, yıkama programında yardımcı olarak
		kullanılabilir. 40 yıkamada bir “Kendi kendini
		temizleme” programını çalıştırmanız önerilir.

Programı devreye sokmak için 5 saniye boyunca A ve B tuşlarına aynı anda basınız (bakınız Şekil).

Program, otomatik olarak başlayacak ve yaklaşık 70 dakika sürecektir.

A

B

Deterjan haznesinin temizlenmesi

Hazneyi kaldırarak, dışarıyadoğruçekmek suretiyle çıkartınız (bkz. şekil).

Akar su altında yıkayınız, bu çekmecenin temizliği sık sık yapılmalıdır.

Kapak ve hazne bakımı

•Kötü kokuların oluşmasını engellemek için kapağı daima aralık bırakınız.

Pompanın temizlenmesi

Çamaşır makinesinin pompası kendini temizle-

yen bir özelliğe sahip olup, ayrıca temizlik

gerektirmez. Ancak, bazı küçük cisimler (ma-

deni para, düğme) pompanın alt kısmındaki

koruyucu bölmeye düşebilirler.

! Yıkama devresinin bitmiş olup olmadığını

kontrol ediniz ve fişini çekiniz.

Pompa koruyucu bölgesine erişebilmek için:

1. çamaşır makine-

sinin ön kapama pa-

nelini, bir tornavida

vasıtasıyla çıkartınız

(bkz. şekil);

2. makine kapağını saatin ters yönünde çevirerek sökünüz (bkz. şekil). bir miktar su gelmesi normaldir;

3.içini dikkatlice temizleyiniz;

4.kapağı vidalayınız;

5.paneli takarken, tam yerleştirmeden evvel, kancaların yuvalara gelip gelmediğini kontrol ediniz.

Su besleme hortumunun kontrol edilmesi

Su besleme hortumunu, en azından senede bir defa kontrol ediniz. Yarık veya çatlaklar varsa değiştiriniz: yıkama esnasındaki yüksek basınçlar ani patlamalara yol açabilirler.

! Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

4
