Page 1

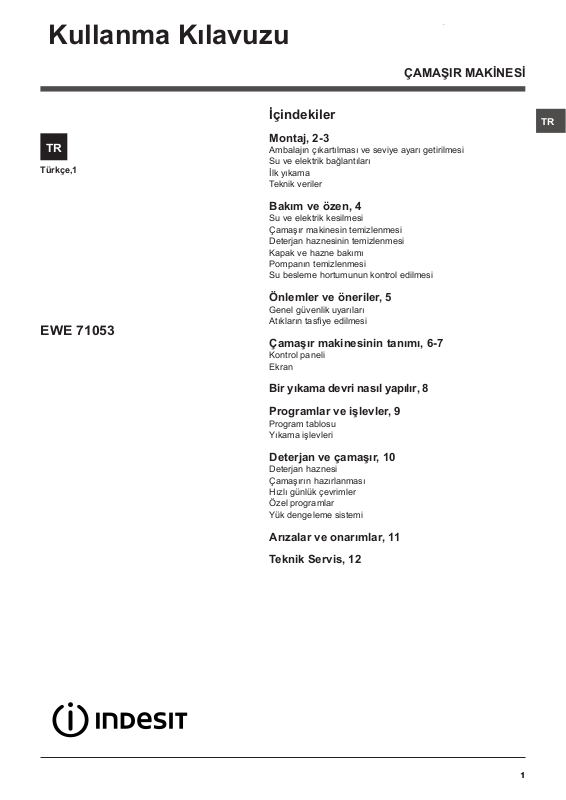

Kullanma Kılavuzu

ÇAMAŞIR MAKİNESİ

Türkçe,1

EWE 71053

İçindekiler

Montaj, 2-3

Ambalajın çıkartılması ve seviye ayarı getirilmesi Su ve elektrik bağlantıları İlk yıkama Teknik veriler

Bakım ve özen, 4

Su ve elektrik kesilmesi Çamaşır makinesin temizlenmesi Deterjan haznesinin temizlenmesi Kapak ve hazne bakımı Pompanın temizlenmesi Su besleme hortumunun kontrol edilmesi

Önlemler ve öneriler, 5

Genel güvenlik uyarıları Atıkların tasye edilmesi

Çamaşır makinesinin tanımı, 6-7

Kontrol paneli Ekran

Bir yıkama devri nasıl yapılır, 8

Programlar ve işlevler, 9

Program tablosu Yıkama işlevleri

Deterjan ve çamaşır, 10

Deterjan haznesi Çamaşırın hazırlanması Hızlı günlük çevrimler Özel programlar Yük dengeleme sistemi

Arızalar ve onarımlar, 11

Teknik Servis, 12

Page 2

Montaj

! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Çamaşır makinesinin satılması, devri veya nakli durumlarında da, yeni sahibinin faydalanabilmesi için bu kılavuz makineyle beraber saklanmalıdır. ! Talimatları dikkatlice okuyunuz; montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir.

! Taşıma ve Nakliye Sırasında Dikkat Edilecek Konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz, Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız. Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz. Ambalajı zarar verebilecek nem, su, v.b. dış etkenlere karşı koruyunuz. Cihazın montajı yetkili servis tarafından gerçekleştirilecektir.

Ambalajın çıkartılması ve aynı seviyeye getirilmesi

Ambalajdan çıkartılması

1. Ç am aşır maki ne si nin ambal aj da n çıkartılması.

2. Çamaşır makinesinin taşıma esnasında hasar görmemiş olduğunu kontrol ediniz. Hasar görmüş ise monte etmeyiniz. Satıcıya başvurunuz.

3. Taşıma sırasında arka tarafta bulunan 3 adet koruyucu vidayı ve ara parçasıyla birlikte buradaki lastiği de çıkartınız (bakınız şekil).

2. Yerleştirilecek zemin tam düz değilse çamaşır makinesinin

vidalı ön ayaklarını s ı k a r a k v e y a gevşeterek dengeyi sağlayınız (bkz. şekil); eğim açısı, makinenin

üst tezgahına göre 2° den fazla olmamalıdır.

Sağlıklı bir dengeleme, çamaşır makinesine sağlam bir duruş kazandıracağı gibi, çalışması esnasındaki sarsıntı, gürültü ve hareketlilikleri de önleyecektir. Zeminde moket veya halı olması halinde, ayarı makinenin altında havalandırma olabilecek şekilde yapınız .

Su ve elektrik bağlantıları

Su besleme hortumunun takılması

1. Tedarik borusunu 3/4 gaz vidali baglanti kullanarak bir soguk su mu slug una ba glayin (bkz. şekil). Bağlantı öncesinde berrak su gelene kadar suyu akıtınız.

2. Besle me hortumunu arka kısımda üst sağ köşedeki su girişine vidalayarak çamaşır makinesine takınız (bkz. şekil).

4. Delikleri ambalajda bulacağınız plastik kapaklarla kapayınız.

5. Tüm parçaları muhafaza ediniz: çamaşır makinesinin nakli gerektiği takdirde takılmaları gerekmektedir. ! Ambalajlar çocuk oyuncağı değildir.

Cihazın aynı seviyeye getirilmesi

1. çamaşır makinesini düz ve sert bir zemine yerleştiriniz, duvar veya mobilyalara dayamayınız.

3. Hortumda katlanma ve ezilme olmamasına dikkat ediniz.

! Musluğun su basıncının Teknik Veriler tabelasında belirtildiği gibi olması gerekir (bkz.

yan sayfa).

! Besleme hortumunun boyu yetersizse yetkili bir satıcı mağaza veya teknisyene başvurunuz.

! Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

! Makine ile birlikte verilen hortumları kullanınız.

Page 3

Tahliye hortumunun takılması

65 - 100 cm

Tahliye hortumunu, katlanmasını önleyerek, zemindeki veya yerden 65 ile 100 cm yükseklik arasındaki bir duvar tahliyesine takınız

veya mevcut olan kılavuzu çeşmeye bağlayarak lavabo ya da küvet kenarına yaslayınız (bkz. şekil). Tahliye hortumunun serbest ucunun suya girmemesi gerekir.

! Tahliye hortumu için ilave uzatma kullanılmaması tavsiye olunur; aksi mümkün değilse, uzatma hortumunun çapının da aynı olması ve 150 cm. den uzun olmaması gerekir.

Elektrik bağlantısı

Fişi prize takmadan evvel aşağıdaki hususlara dikkat ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olmasına;

• prizin, makinenin Teknik Veriler tabelasında belirtilen, azami gücünü taşıyabilecek olmasına (bkz. yan taraf);

• şebeke geriliminin, Teknik Veriler tabelasında belirtilen değerlere uygun olmasına (bkz. yan taraf);

• prizin çamaşır makinesinin şiyle uyumlu olmasına. Aksi takdirde şi veya prizi değiştiriniz.

! Çamaşır makinesi, muhafazalı olsa bile açık alanda monte edilemez, çünkü rüzgara ve yağmura maruz kalması çok tehlikelidir.

! Monte edilen çamaşır makinesinin şinin kolaylıkla erişilebilir olması gerekir.

! Uzatma kablosu ile çoklu prizler kullanmayınız.

! Beslenme kablosunun yalnızca yetkili teknisyenler tarafından değiştirilmelidir.

Dikkat! Bu kurallara uyulmaması halinde rma hiç bir sorumluluk kabul etmemektedir.

İlk yıkama

Ilk kullanimdan önce programlar tablosundaki “Kendi kendini temizleme” Programi (bkz.

“Çamaşır makinesinin temizlenmesi”) kulla-

narak çamasir olmadan deterjanla bir yikama yapin.

Teknik bilgiler

Model EWE 71053

geniþlik 59,5 cm

Ölçüler

Kapasite 1 - 7 kg

Elektrik baðlantýlarý

Su baðlantýlarý

Sýkma hýzý

1061/2010 ve 1015/2010 sayýlý vorschriften göre kontrol programlarý

yükseklik 85 cm derinlik 51,7 cm

makine üstünde takýlý olan teknik veriler plakasýna bakýnýz.

max. su basýncý 1 MPa (10 bar) min. su basýncý 0,05 MPa (0,5 bar) tambur kapasitesi 46 litre

maksimum dakikada 1000 devire kadar

program 15; Eko Pamuklu 60°C. program 15; Eko Pamuklu 40°C.

Bu makina aþaðýda belirtilen AB normlarýna uygundur:

- 2004/108/CE (Elektromanyetik Uyum)

- 2012/19/EU - WEEE

- 2006/95/CE (Alçak gerilim)

! Kablonun ezilmemesi ve katlanmaması gerekir.

Page 4

Bakım ve özen

Su ve elektrik kesilmesi

• Su musluğunu her yıkamadan sonra

kapatınız. Böylece çamaşır makinesinin su tesisatının eskimesi engellenir, su kaçağı tehlikesi ortadan kalkar.

• Bakım ve temizlik işlemleri esnasında

çamaşır makinesinin şini çekiniz.

Çamaşır makinesinin temizlenmesi

• Dış gövde ve plastik aksam ılık su ve sabun-

la ıslatılmış bir bez vasıtasıyla temizlenebilir. Çözücü ve aşındırıcı maddeler kullanmayınız.

• Çamaşır makinesinde tambur boşken

çalıştırılması gereken “Kendi kendini temizle- me” programı bulunmaktadır. Deterjan (az kirli çamaşırlar için tavsiye edilen miktarın %10’u kadar) veya çamaşır makinesinin temizliği için kullanılan özel katkı maddeleri, yıkama programında yardımcı olarak kullanılabilir. 40 yıkamada bir “Kendi kendini temizleme” programını çalıştırmanız önerilir. Programı devreye sokmak için 5 saniye boyunca A ve B tuşlarına aynı anda basınız (bakınız

Şekil).

Program, otomatik olarak başlayacak ve yaklaşık 70 dakika sürecektir.

Kapak ve hazne bakımı

• Kötü kokuların oluşmasını engellemek için kapağı daima aralık bırakınız.

Pompanın temizlenmesi

Çamaşır makinesinin pompası kendini temizleyen bir özelliğe sahip olup, ayrıca temizlik gerektirmez. Ancak, bazı küçük cisimler (madeni para, düğme) pompanın alt kısmındaki koruyucu bölmeye düşebilirler.

! Yıkama devresinin bitmiş olup olmadığını kontrol ediniz ve şini çekiniz.

Pompa koruyucu bölgesine erişebilmek için:

1. çamaşır makinesinin ön kapama panelini, bir tornavida vasıtasıyla çıkartınız (bkz. şekil);

Deterjan haznesinin temizlenmesi

Hazneyi kaldırarak, dışarıya doğru çekmek suretiyle çıkartınız (bkz. şekil). A k a r s u a l t ı n d a yıkayınız, bu çekmecenin temizliği sık sık yapılmalıdır.

2. makine kapağını saatin ters yönünde çevirerek sökünüz (bkz. şekil). bir miktar su gelmesi normaldir;

3. içini dikkatlice temizleyiniz;

4. kapağı vidalayınız;

5. paneli takarken, tam yerleştirmeden evvel,

kancaların yuvalara gelip gelmediğini kontrol ediniz.

Su besleme hortumunun kontrol edilmesi

Su besleme hortumunu, en azından senede bir defa kontrol ediniz. Yarık veya çatlaklar varsa değiştiriniz: yıkama esnasındaki yüksek basınçlar ani patlamalara yol açabilirler.

! Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

Page 5

Önlemler ve öneriler

! Çamaşır makinesi uluslararası güvenlik standartlarına

uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel güvenlik uyarıları

• Makine meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

• Bu cihaz, eğer gözetim altında bulunuyorlar ise veya güvenli şekilde ve ilişkin tehlikeler göz önünde bulundurularak, cihazın kullanımı hakkında uygun eğitim almışlar ise, 8 yaşından büyük çocuklar ve ziksel, duyusal veya mental kapasitelerden yoksun veya yetersiz tecrübe ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Bakım ve temizlik işlemleri, denetimsiz çocuklar tarafından gerçekleştirilmemelidir.

• Cihaza ayaklarınız çıplakken yada elleriniz veya ayaklarınız ıslak yada nemliyken dokunmayınız.

• Fişi prizden çekerken kablosundan değil şin kendisinden tutarak çekiniz.

• Makine çalışırken deterjan haznesini açmayınız.

• Tahliye suyuna el sürmeyiniz, yüksek ısıda olabilir.

• Kapağı, hiçbir şekilde zorlamayınız: istenmedik açılmalara karşı olan güvenlik mekanizması arıza yapabilir.

• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız.

• Çocukların çalışır vaziyetteki makineye yaklaşmalarına mani olunuz.

• Çalışma esnasında kapak ısınabilir.

• Taşınması gerektiğinde, bu işlemin, iki veya üç kişi tarafından, azami dikkatle yapılması gerekir. Kesinlikle tek başınıza yapmayınız, çünkü makine çok ağırdır.

• Çamaşırları yerleştirmeden evvel, sepetin boş olduğundan emin olunuz.

sembolü verilmiştir.

Cihazların tasye edilmesi konusunda daha geniş bilgi

almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir.

• Atık Elektrikli ve Elektronik Eşyaların (AEEE) Kontrolü Yönetmeliği.

• AEEE Yönetmeliğine uygundur.

Atıkların tasye edilmesi

• Ambalaj malzemelerinin tasye edilmesi: yerel yasalara uyunuz, bu şekilde ambalajların geri dönüşümü mümkün olur.

• Elektrik ve elektronik cihazların atıklarını değerlendirme 2012/19/EU - WEEE sayılı Avrupa Konseyi direktinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet

Page 6

Çamaşır makinesinin tanımı

Kontrol paneli

Deterjan Bölmesi

AÇ/KAPA

PROGRAMLAR

tuşu

düğmesi

SİCAKLİK AYARİ

tuşu

SANTRÜFÜJ

tuşu

FONKSÝYON

uyarý lambalý

tuþlarý

Ekran

ÇOCUK

uyarı lambalı tuşu

GECIKMELI BAŞLAMA

tuşu

KİLİDİ

BAŞLAT/DURDUR

uyarı lambalı tuşu

Deterjan Bölmesi: ve diğer katkıları koyunuz (“Deterjanlar bölümüne” bakınız).

AÇ/KAPA tuşu : makineyi açmak ya da kapatmak için bu tuşa kısa süreli basınız. Yeşil renkte yanıp sönen BAŞLAT/DURDUR uyarı lambası makinenin açık olduğunu gösterir. Makineyi çalışır vaziyetteyken kapatmak için tuşu daha uzun, yaklaşık 3 saniye, basılı tutmanız gerekir;hafçe ya da yanlışlıkla basıldığında makine kapanmaz. Makinenin çalışır vaziyetteyken kapatılması devrede olan yıkama programını iptal eder.

PROGRAMLAR

için (bkz. Program tablosu).

FONKSİYON uyarı lambalı tuşları: şlev seçimi için. Seçilen işlev düğmesinde ışıklı gösterge yanık kalır.

ÇOCUK KİLİDİ : Bu seçenek kontrol panelini (AÇMA/KAPATMA düğmesi hariç) kilitleyerek makinenin çalışması sırasında çocukların çamaşır makinesi ayarlarını değiştirmelerini ve istenmedik biçimde başlatmalarını önler. Etkinleştirmek/devre dışı bırakmak için en az 2 saniye süreyle basın.

düğmesi

: istenilen programı ayarlamak

SİCAKLİK AYARİ tuşu : sıcaklığı azaltmak veya tama- men çıkarmak için basınız – değer ekranda görünür.

GECIKMELI BAŞLAMA tuşu : seçilen programı geciktirmeli çalıştırmak için basınız. Gecikme ekranda belirtilecektir.

BAŞLAT/DURDUR uyarı lambalı tuşu : yeşil lamba yavaşça yanıp sönünce istediğiniz yıkama programını başlatmak için tuşa basınız. Yıkama programı başladıktan sonra uyarı lambası yanık kalır. Seçilen bir programın beklemeye alınması için aynı tuşa tekrar basınız; uyarı lambası turuncu renkte yanıp sönecektir. Sembol yanık değilse makine kapağı açılabilir (yaklaşık 3 dakika bekleyiniz). Yıkama programının kaldığı yerden devam etmesi için aynı tuşa tekrar basınız.

Bekleme modu

Yeni enerji tasarrufu düzenlemeleri ile uyumlu bu çamasir makinesine herhangi bir faaliyet algilanmadiginda 30 dakika içinde devreye sokulan otomatik bekleme sistemi yerlestirilmistir. ON-OFF dügmesine bir süre basin ve makinenin tekrar çalismasini bekleyin.

SANTRÜFÜJ tuşu : santrifüjü azaltmak ya da devre dışı bırakmak için basınız – değeri ekranda görüntülenir.

Page 7

Ekran

Makineyi programlamak için yararlı bir gereç olmasının yanı sıra ekranda değişik bilgiler verilmektedir.

Mevcut programların süresi ve çalışan devrin kalan süresi bölüm A’da görünür; GECIKMELI BAŞLAMA seçeneği ayarlanmışsa, seçili programın başlangıcı için geri sayım görünecektir. İlgili butona basarak, makine, seçilen çevrimle uyumlu ise maksimum sicakligi, seçilen çevrim için ayarli dönüs hizi degerlerini veya en son kullanilan ayarlari otomatik olarak görüntüler.

Seçili programla ilgili “program safhaları” ve çalışan programın “program safhası” bölüm B’de görünür.

Yıkama Durulama Santrufüj

Su boşaltma

Sicaklik” , “Programlanan baslangiç” ve “santrüfüj” ile ilgili simgeler yukaridan asagiya C bölümünde görünür:

sembolü yanarsa, ekran ayarlanan “sicaklik” degerini gösterir.

Gecikmeli bir baslangiç ayarlanmissa, sembolü yanar.

sembolü yanarsa, ekran ayarlanan “santrüfüj” degerini gösterir.

KAPAK KILITLI sembolü Yanan sembol kapağın kilitli olduğunu gösterir. Makinenin hasar görmesini önlemek için, kapağı açmadan önce sembol sönene kadar bekleyiniz (yaklaşık 3 dakika bekleyiniz). Yıkama esnasında makine kapağını açmak için BAŞLAT/DURDUR düğmesine basınız; MAKINE KAPAĞI KILITLI sembolü kapalı ise, kapak açılabilecektir.

Page 8

Bir yıkama devri nasıl yapılır

1. MAKINENIN ÇALIŞTIRILMASI. tuşuna bastıktan

ve BAŞLAT/DURDUR uyarı lambası yeşil renkte yanıp sönmeye başlayacaktır.

2. MAKİNANIN DOLDURULMASI. Kapağı açınız.

Sonraki sayfada bulunan program tabelasında belirtilen yük miktarını geçmeyecek şekilde tamburu çamaşırlarınızla doldurunuz.

3. DETERJAN KONULMASI. Deterjan haznesini

açınız ve deterjanı “Deterjan ve çamaşır” bölümünde açıklandığı gibi koyunuz.

4. MAKINE KAPAĞININ KAPATILMASI.

5. PROGRAMIN SEÇILMESI. PROGRAM düğmesiyle

istenen programı seçiniz, seçilen programa bağlı değiştirilemeyecek sıcaklık derecesi ve sıkma devir hızı vardır. Ekranda program süresi görüntülenecektir.

6. YIKAMA DEVRININ KIŞISEL AYARLARINI mevcut

olan tuşları kullanarak yapınız:

Sıcaklık derecesi ve/ya santrifüjün değiştirilmesi.

Makine, seçilen çevrimle uyumlu ise maksimum sicakligi, seçilen çevrim için ayarli dönüs hizi degerlerini veya en son kullanilan ayarlari otomatik olarak görüntüler. tuşuna basıldığında OFF soğuk yıkama programındaki sıcaklık derecesine ulaşıncaya kadar sıcaklık derecesi düşer. düğmesine basıldığında OFF devreden çıkıncaya kadar sıkma devri gittikçe azalır. Tuşlara bir daha basıldığında fabrika değerlerine dönülecektir. ! İstisna: 4 programı seçildiğinde sıcaklık derecesi 60°C ye kadar yükseltilebili

! Fonksiyonlar önerilen yük seviyesi ve yıkama

süresini değiştirebilirler.

7. PROGRAMIN ÇALIŞTIRILMASI. BAŞLAT/DURDUR

tuşuna basınız. İlgili uyarı lambası yeşil renkte sabit yanacak ve makinenin kapağı kilitlenecektir (MAKINE KAPAĞI KILITLI uyarı lambası açıktır). Devrede olan bir programı değiştirmek için BAŞLAT/DURDUR tuşuna basarak çamaşır makinesini beklemeye alınız (BAŞLAT/DURDUR uyarı lambası turuncu renkte yavaşça yanmaya başlayacaktır), istenilen programı seçiniz ve BAŞLAT/DURDUR tuşuna tekrar basınız.

Yıkama esnasında makine kapağını açmak için

BAŞLAT/BEKLE düğmesine basınız; MAKINE KAPAĞI KILITLI sembolü kapalı ise, kapak açılabilecektir. Yıkama programının kaldığı yerden devam etmesi için BAŞLAT/DURDUR tuşuna tekrar basınız.

8. PROGRAMIN BITMESI. “END” yazısıyla belirtilir.

MAKINE KAPAĞI KILITLI uyarı lambası kapağın açılabilir hale geldiğini belirtmek için söner (yaklaşık 3 dakika bekleyiniz). Makine kapağını açtıktan sonra çamaşırları boşaltıp makineyi kapatınız.

! Devrede olan bir programı iptal etmek için tuşunu

uzun süre basılı tutunuz. Program bitirilecek ve makine kapanacaktır.

Gecikmeli başlatma ayarı.

Seçilmiş olan programın gecikmeli başlamasını ayarlamak için istenilen gecikme süresi ayarlanıncaya kadar tuşa basınız. Bu opsiyon açık olduğunda ekranda sembolü görüntülenecektir. Gecikmeli başlatmayı iptal etmek için ekranda OFF yazısı

görüntüleninceye kadar tuşa basınız.

Yıkama özelliklerinin değiştirilmesi.

• Fonksiyonu çalıştırmak için tuşa basınız; ilgili uyarı lambası yanacaktır.

• İşlevi kapatmak için aynı tuşa tekrar basınız; ilgili uyarı lambası sönecektir.

! Seçilen işlem yürütülen programla uyumlu olmadığı

takdirde, uyarı lambası yanıp sönecek ve işlem başlamayacaktır.

! Seçilen fonksiyon ayarlanmış olan programla uyumlu

olmadığı takdirde, ilk işlevle ilgili uyarı lambası yanıp sönecek ve etkinleştirilmiş işlev yanıp sönmesi sona erecektir.

Page 9

Programlar ve işlevler

Ekstra Yıkama

Program tablosu

Program açýklamasý

Programlar

GÜNLÜK HIZLI Karma Renkli 59’

Pamuklu 59’

Pamuklu 45’

Sentetik 59’ (3)

Karma 30’

Ekspres 20’

Özel

Spor Giysiler

Spor Ayakkabý

Bebek

Durulama

Sýkma + Boþaltma

Sadece Boþaltma *

Ekstra Yorgan: doldurulmuþ giysiler için.

Yünlüler: yün ve kaþmir için kullanýlýr.

Ýpekli/Perde: ýpekli, viskoz ve iç çamaþýrlar için kullanýlýr.

Eko Pamuklu 60°C (1): çok kirli dayanýklý beyaz ve renkliler.

Eko Pamuklu 40°C (2): az kirli hassas renkli ve beyazlar.

Ön Yýkama Pamuklu: aþýrý kirli beyazlar.

* 11 programını seçer ve dönüş çevirimini devre dışı bırakırsanız, makine sadece tahliye yapar. * * Yýkama programalarýnýn süresi ekrandan kontrol edilebilir.

Ekran veya kitapçýk üzerinde gösterilen devre süresi, standart þartlara göre hesaplanmýþ tahmini bir süredir. Geçerli olan süre, giriþteki sýcaklýk derecesi ve suyun basýncý, ortam sýcaklýðý, deterjan miktarý, yük miktarý ve tipi, yükün dengesi, seçilen ilave seçenekler gibi sayýsýz faktörlere göre deðiþiklik gösterebilmektedir.

1) 1061/2010 standartlarý uyarýnca kontrol programlarý 60°C ve 15. programa ayarlayýnýz.

Bu devre, orta kirlilikteki pamuklu çamaşırları temizlemek için uygundur ve 60°C ’de yıkanabilir çamaşırlar üzerinde kullanılacak, kombine enerji ve su tüketimi açısından en etkili devredir. Geçerli olan yıkama sıcaklık derecesi, belirtilen sıcaklık derecesinden farklı olabilir.

2) 1061/2010 standartlarý uyarýnca kontrol programlarý 40°C ve 15. programa ayarlayýnýz.

Bu devre, orta kirlilikteki pamuklu çamaşırları temizlemek için uygundur ve 40°C ’de yıkanabilir çamaşırlar üzerinde kullanılacak, kombine enerji ve su tüketimi açısından en etkili devredir. Geçerli olan yıkama sıcaklık derecesi, belirtilen sıcaklık derecesinden farklı olabilir.

Tüm Test Enstitüleri için:

2) Pamuklu uzun programý; 15 programda 40°C’ye ayarlayýnýz.

3) Sentetikler için uzun program: Program 4’ü ayarlayın ve “

Maks. Isý derecesi

(Max. 60°)

Maks Hýz

(Dakika-

da de-

(°C)

40° 1000 60° 1000 40° 1000 -

40°

30° 800 20° 800 -

40° 600 -

30° 600 -

40° 800 -

30° 1000 40° 800 30° 0 60° 1000 40° 1000 90° 1000

vir)

Ön yýkama Yýkama

1000 -

- 1000 - -

- 1000 - - -

- OFF - - -

” seçeneğini seçin.

Deterjanlar

Yumuþa-

týcý

     

 

   

 

         

  

(Kg)

Maks yük

3,5

En fazla 2 çift



1,5

Enerji

Toplam su lt

tüketimi kWh

Kalan nem %

- - - 59’

- - - 45’

44 0,50 39 59’

70 0,17 31 30’

- - - 20’

- - - **

62 0,99 52,4 210’ 62 0,88 70 205’

- - - **

Devir süresi

Yıkama işlevleri

- Seçilen işlem yürütülen programla uyumlu olmadığı takdirde, uyarı lambası yanıp sönecek ve işlem başlamayacaktır.

- Seçilen fonksiyon ayarlanmış olan programla uyumlu olmadığı takdirde, ilk işlevle ilgili uyarı lambası yanıp sönecek ve etkinleştirilmiş işlev yanıp sönmesi sona erecektir.

Uygun durumlarda, çok kirli çamaşırları yıkamak için

yıkama parametrelerini daha uzun süreli bir çevrimle yeniden ayarlaması için bu seçeneğe basın. Bu seçenek sıcaklığı hiçbir zaman değiştirmez, dönüş devri ise otomatik olarak maksimum seviyelere getirilir. Kullanıcı dilediği anda devri yeniden istediği bir değere getirebilir.

Ekstra Durulama

Bu opsiyon seçildiğinde durulamanın verimliliği daha yüksek olur ve deterjandan tamamen temizlenmesi sağlanır. Hassas ciltler için uygundur.

Enerji Tasarrufu Enerji Tasarrufu seçeneği pamuklu ve sentetik ürünleri yıkar

ve hem enerji tasarrufuna hem de çevrenin korunmasına yardımcı olur. Enerji tasarrufu soğuk yıkama çevrimiyle elde edilirken, gelişmiş bir mekanik işlem ve optimize edilmiş su kullanımı sayesinde istenen sonuca ulaşılır. Az kirli giysiler için önerilir. Sıvı deterjan kullanılması önerilir.

seçeneğini etkinleştirin. Programın tüm

Page 10

Deterjanlar ve çamaşır

Deterjan haznesi

Yıkamanın iyi sonuç vermesi doğru dozda deterjan kullanılmasına da bağlıdır: aşırı deterjan kullanmak suretiyle daha temiz çamaşırlar elde edilemeyeceği gibi makinenin aksamına zarar verilerek, çevre kirliliğine sebebiyet verilir.

! Elde yıkama deterjanları kullanmayınız, çünkü aşırı köpük

yaparlar.

! Beyaz pamuklu çamaşırlar, ön yıkama ve 60°C’den yüksek

sıcaklık derecesi ile yıkamalar için toz deterjan kullanınız.

! Deterjan ambalajı üzerinde aktarılan bilgileri takip ediniz.

Deterjan haznesini açınız ve deterjan ile katkı maddelerini aşağıdaki şekilde koyunuz.

hazne 1: Ön yıkama için deterjan (toz) hazne 2: Yıkama için deterjan (toz veya likit)

Sıvı deterjan, yalnızca, makine çalıştırılmadan konulabilir.

hazne 3: Katkı maddeleri (yumuşatıcı, vs.)

Yumuşatıcı ızgara seviyesini aşmamalıdır. Not: “Tablet deterjan” kullanılıyorsa mutlaka tablet üreticisinin talimatlarına uyun.

Karma 30’: Pamuklu ve sentetik kumaşların karışık olarak yıkanması için tasarlanmış kısa program; beyazlar ve renkliler birlikte yıkanabilir. Ekspres 20’: Bu program çamaşırları yeniler ve sadece 20 dakika içerisinde parfüm kokmasını sağlar.

Özel programlar

Spor Giysiler: Spor havluları dahil tüm spor ürünlerini, kumaşlarına zarar vermeden birlikte yıkamak için uygun program (giysi tablolarındaki talimatlara uyun). Spor Ayakkabý: birlikte 2 çift spor ayakkabısına kadar tamamen güvenli bir şekilde yıkamak için çalışılmış olan bir devre. Ayakkabıları makineye atmadan önce bağcıklarını bağlamanızı öneririz. Bebek: Her tür deterjan artığını etkin bir şekilde gidermesi nedeniyle özellikle çocuk kıyafetleri için ideal program. Yorgan: Tekli yorganları (ağırlığı 1,5 kg’ı aşmayan), yastıkları, puf mont gibi içerisine kaz tüyü yerleştirilmiş giysileri yıkamak için, özel yıkama çevrimi 12’ı kullanın. Yorganları kenarlarını içeri doğru katlayarak tambura yerleştirmenizi (şekile bakınız) ve tamburun toplam hacmi- nin ¾’ünden fazlasını kullanmamanızı tavsiye ederiz. En iyi sonucu almak için, sıvı deterjan kullanmanızı ve deterjan çekmecesine yerlestirmenizi tavsiye ederiz.

Çamaşır hazırlanması

• Çamaşırları aşağıdaki gibi ayırınız:

- kumaş tipi / etiketteki işaret.

- renkler: renkli çamaşırları beyazlardan ayırınız.

• Ceplerini boşaltınız ve düğmeleri kontrol ediniz.

• Kurulama sırasında çamaşırın ağırlığını gösteren “Programlar Tablosu”’’daki değerleri aşmayın.

Çamaşırların ağırlığı nedir?

1 çarşaf 400-500 gr. 1 yastık kılıfı 150-200 gr. 1 masa örtüsü 400-500 gr. 1 bornoz 900-1.200 gr. 1 havlu 150-250 gr.

Hızlı günlük çevrimler

En sık kullanılan kumaşların tam yükle birlikte bile yıkanması ve en sık karşılaşılan gündelik kirlerin 1 saatten kısa sürede giderilmesi için komple hızlı programlar seti. Karma Renkli 59’: Karışık ve renkli çamaşırları birlikte yıkamak için. Pamuklu 59’: Ağırlıklı olarak beyazlar olmak üzere pamuklu giysileri yıkamak için tasarlanmış program. Toz deterjanla da kullanılabilir. Pamuklu 45’: Hassas pamukluları yıkamak için tasarlanmış kısa program. Sentetik 59’: Sentetiklere özel program. Kirin giderilmesi zorsa sıcaklık 60°’ye kadar yükseltilebilir ve toz deterjan da kullanılabilir.

Yünlüler: tüm yünlü kıyafetler üzerinde “yalnızca elde yıkayın” etiketi olsa bile program 13 kullanılarak yıkanabilir. En iyi sonuçlar için, özel deterjanlar kullanın ve 1,5 kg çamaşırı geçmeyin. Ýpekli: ipekli tüm dokumalar için tasarlanmış olan 14.

programın kullanılması tavsiye edilir. Hassas dokumalar için özel bir deterjan kullanılması önerilir.

Perde: katlayarak bir yastık kılıfı veya file içerisine yerleştiriniz. 14. programın kullanılması önerilir.

Yük dengeleme sistemi

Aşırı titremenin engellenmesi ve yükün düzenli dağılması için her sıkma devrinden önce iç sepet normal yıkama hızından biraz daha hızlı döner. Farklı şekillerde çamaşırları makineye doldurduktan sonra yük dengeli hale gelmediyse makine daha yavaş bir sıkma devrini uygular. Yük çok dengesiz ise çamaşır makinesi sıkma devrini gerçekleştirmeden çamaşırları dağıtır. Yükün daha iyi yerleştirilmesi ve dengeli olması için küçük giysilerle büyük giysileri karıştırınız.

Page 11

Arızalar ve onarımlar

Çamaşır makinesi çalışmıyor olabilir. Teknik Servise başvurmadan önce (Teknik Servis bölümüne bakınız) aşağıdaki liste yardımıyla kolay çözülebilecek bir problem olup olmadığını kontrol ediniz.

Arızalar:

Çamaşır makinesi çalışmıyor.

Yıkama işlemi başlamıyor.

Çamaşır makinesi su almıyor (Ekranda “H2O” ibaresi yanıp söner).

Çamaşır makinesi devamlı su alıp veriyor.

Olası nedenler / Çözümler:

• Fiş prize takılı değil veya tam temas etmiyor.

• Evde elektrik yok.

• Makinanın kapağı tam kapanmamış.

• AÇ/KAPA düğmesine basılmamış.

• BAŞLAT/DURDUR düğmesine basılmamış.

• Su musluğu açık değil.

• Gecikmeli başlatmada bir gecikme süresi ayarlanmış.

• Su besleme hortumu musluğa takılı değil.

• Hortum bükülmüş.

• Su musluğu açık değil.

• Evde su kesik.

• Basınç yetersiz.

• BAŞLAT/DURDUR düğmesine basılmamış.

• Tahliye hortumu yerden 65 ile 100 cm arasında yerleştirilmemiş (bkz. “Montaj”).

• Tahliye hortumunun başı suya girmiş (bkz. “Montaj”).

• Duvardaki tahliyenin hava boşluğu yok. Bu kontrollerden sonra olumlu sonuç alınamazsa, musluğu ve kapatıp, çamaşır makinesini durdurarak Servise haber veriniz. Daire, binanın üst katlarındaysa, sifon olayı meydana gelerek çamaşır makinesi devamlı su alıp, veriyor olabilir. Bu sorunun çözümü için piyasada sifon önleyici valar satılmaktadır.

Çamaşır makinesi su boşaltmıyor veya santrifüj yapmıyor.

Çamaşır makinesi santrifüj esnasında aşırı sarsılıyor.

Çamaşır makinesi su kaçırıyor.

“option” (seçenek) göstergesi yanar ve “BAŞLAT/DURDUR” göstergesi yanip söner ve ekranda bir hata kodu görünür (örn.: F-01, F-..).

Aşırı köpük oluşuyor.

• Program su boşaltmayı öngörmüyor: bazı programlarda su boşaltma işlemini elle müdahale ederek başlatmak gerekir.

• Tahliye hortumu bükülmüş (bkz. “Montaj”).

• Tahliye kanalı tıkalı.

• Hazne, çamaşır makinesinin montajı esnasında düzgün çözülmemiş (bkz. “Montaj”).

• Çamaşır makinesinin bulunduğu zemin düz değil (bkz. “Montaj”).

• Çamaşır makinesi mobilyalarla duvar arasında sıkışmış (bkz. “Montaj”).

• Su giriş hortumu tam sıkılmamış (bkz. “Montaj”).

• Deterjan haznesi tıkanmış (temizlemek için bkz. “Bakım ve özen”).

• Tahliye hortumu düzgün takılmamıº (bkz. “Montaj”).

• Makineyi kapatınız, prizden şi çekiniz ve 1 dakika sonra tekrar açınız.

Arıza çözülmüyorsa Teknik Servisine başvurunuz.

• Deterjan çamaşır makinesi için uygun değil (“çamaşır makinesi için”, elde yıkama ve çamaşır makinesi için” veya benzer ibareler olmalıdır).

• Aşırı doz kullanıldı.

Page 12

Teknik Servis

195139068.00

11/2015

Servise baþvurmadan önce:

• Servise baþvurmadan çözülebilecek bir ariza olup olmadýðýný kontrol ediniz (“Arýzalar ve onarýmlar” bölümüne bakýnýz);

• Programý tekrar baþlatarak, sorunun çözülüp çözülmediðini görünüz;

• Aksi takdirde, garanti belgesinde belirtilen telefon numaralarýndan teknik servisi arayýnýz.

! Kesinlikle, yetkili olmayan tamircilere müracaat etmeyiniz.

Þunlarý bildiriniz:

• arýza tipini;

• cihazýn modeli (Mod.);

• seri numarasý (S/N). Bu bilgiler, çamaþýr makinesinin arkasýndaki plakada bulunurlar.

Cihazýn ömrü 10 yýldýr. Tüm Türkiye’de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakim Ürünlerimiz ve Garanti ile ilgili bilgi için:

0 212 444 50 10.

Tüketicilerin Seçimlik Hakları

• Tüketicinin Korunması Hakkındaki Kanun’un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masraarı satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir.

• Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.

• Ücretsiz onarım hakkının kullanması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir. Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir. Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içerisinde, bu talep yerine getirilecektir.

Kullanım Hataları

• Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

• Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

Üretici Firma: Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano Italy Tel: +39 0732 66 11

Ürün Verileri
