Indesit DV 640 A User Manual [de]
DV 640 A
Lavastoviglie
Installazione e uso
Dishwasher
Installation and use
Lava-vasseille
Installation et emploi
Geschirrspuler
Installations und Gebrauch
Vaatwasser
Installatie en gebruik
Lavavajillas
Instalación y el uso
Máquina de lavar louça
IInstalação e o uso
DV 640 A
Lavastoviglie 1
Istruzioni per l'installazione e l'uso
Dishwasher 10
Instructions for installation and use
Lave-vasseille 19
Instructions pour l'installation et l'emploi
Geschirrspuler 28
Informationen für Installation und Gebrauch
Vaatwasser 37
Gebruiksaanwijzingen voor de plaatsing en gebruik
Lavavajillas 46
Instrucciones para la instalación y el uso
Máquina de lavar louça
Instruções para a instalação e o uso
55
La sicurezza, una buona abitudine
ATTENZIONE
Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Basse Tensioni) e successive
modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica)
e successive modificazioni.
- 97/17 CEE (Etichettatura)
1.Eliminare con cura il materiale dell'imballaggio.
2.Dopo aver tolto l'imballaggio, verificate l'integrità dell'ap-
parecchio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
3.La lavastoviglie deve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico.
4.Regole fondamentali da seguire nell'uso:
- non toccate la macchina a piedi nudi o con mani o piedi
bagnati,
- sconsigliamo di ricorrere a prolunghe e pr ese multiple,
- durante l'installazione il cavo di alimentazione non deve
subire piegature o compressioni rilevanti e pericolose,
- in caso di funzionamento anomalo o di lavori di manutenzione disinserire l'apparecchio dalla rete elettrica.
5.I bambini vanno tenuti lontano dai detersivi e dalla lavastoviglie quando é aperta.
6.La macchina non va mai installata all'aperto, nemmeno se
lo spazio é riparato da una tettoia, ed é molto pericoloso
lasciarla esposta a pioggia e temporali.
7.Non toccate la resistenza durante e subito dopo un ciclo
di lavaggio.
8.Non appoggiatevi e non sedetevi sullo sportello aperto,
potreste ribaltare la lavastoviglie.
9.In caso di guasto, chiudete il rubinetto di entrata acqua ed
estraete la spina dalla presa a muro. Poi pr ovate a consultare il capitolo "C'é qualche problema" e se non trovate una
soluzione, contattate il centro assistenza.
10.Gli apparecchi fuori uso devono essere resi inutilizzabili,
tagliando il cavo di alimentazione e danneggiando il blocco
della porta.
Per garantire l’efficienza e la sicurezza di questo
elettrodomestico:
l rivolgetevi esclusivamente a centri di
assistenza tecnica autorizzata
l richiedete sempre l’utilizzo di parti di
ricambio originali

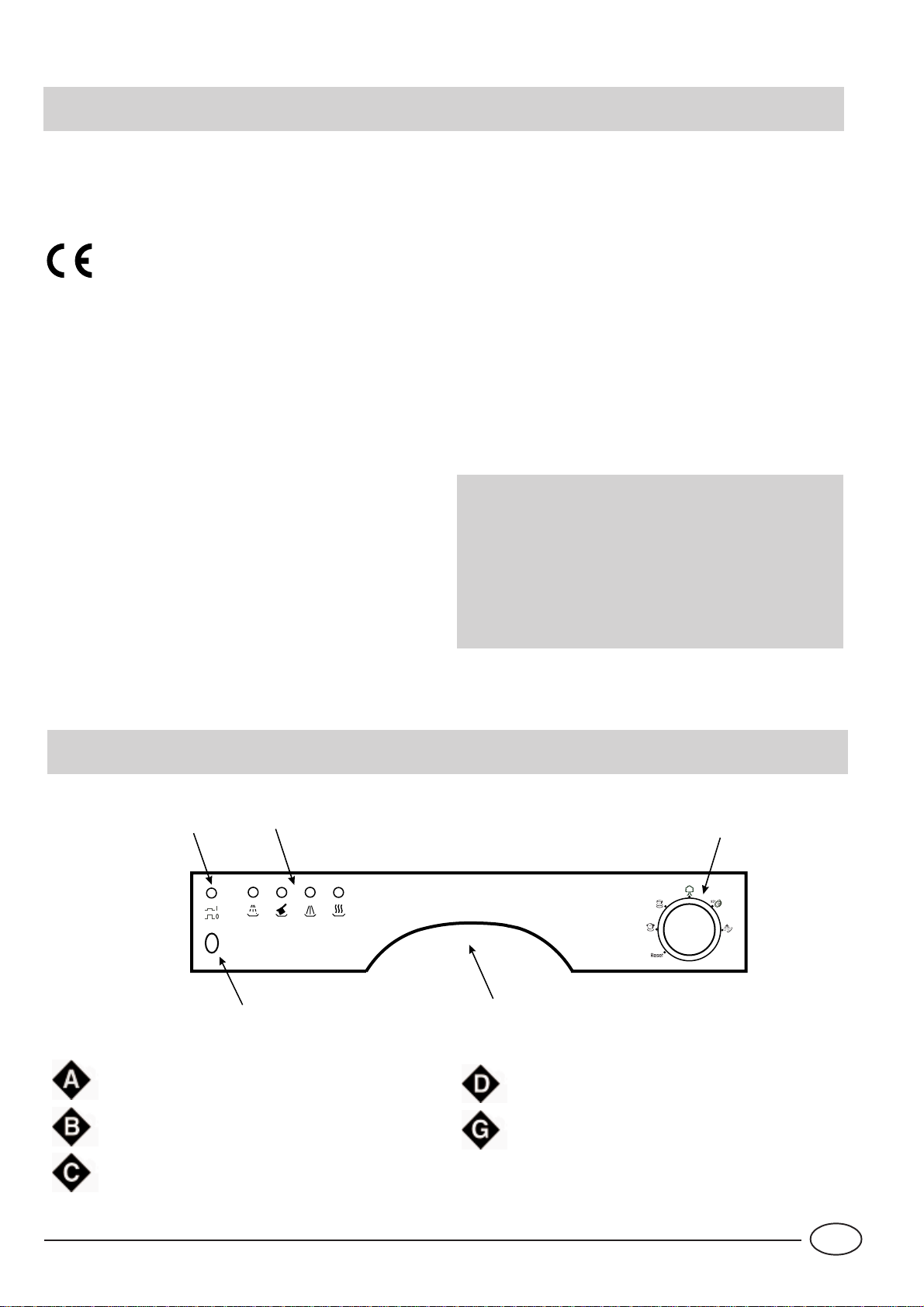

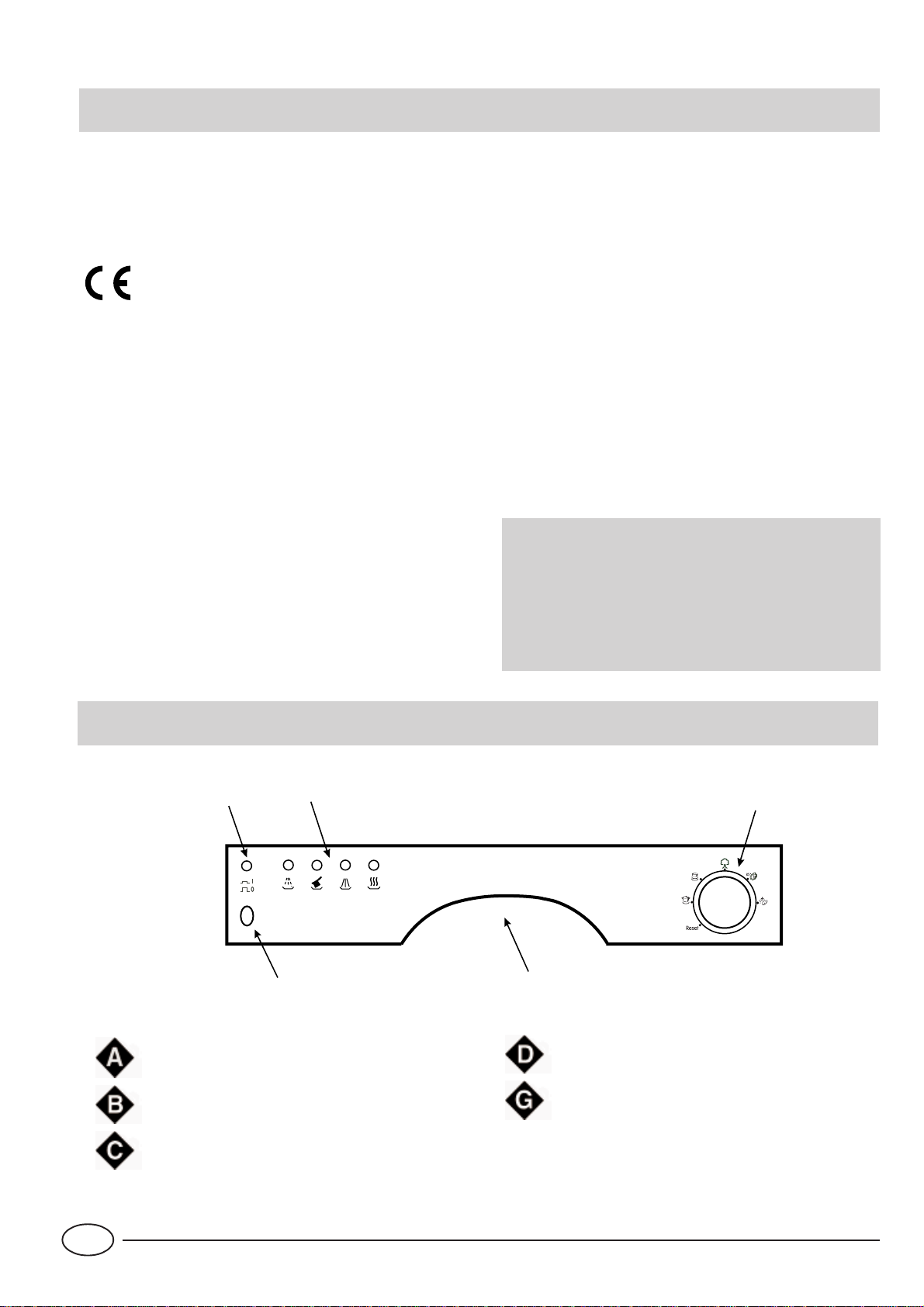

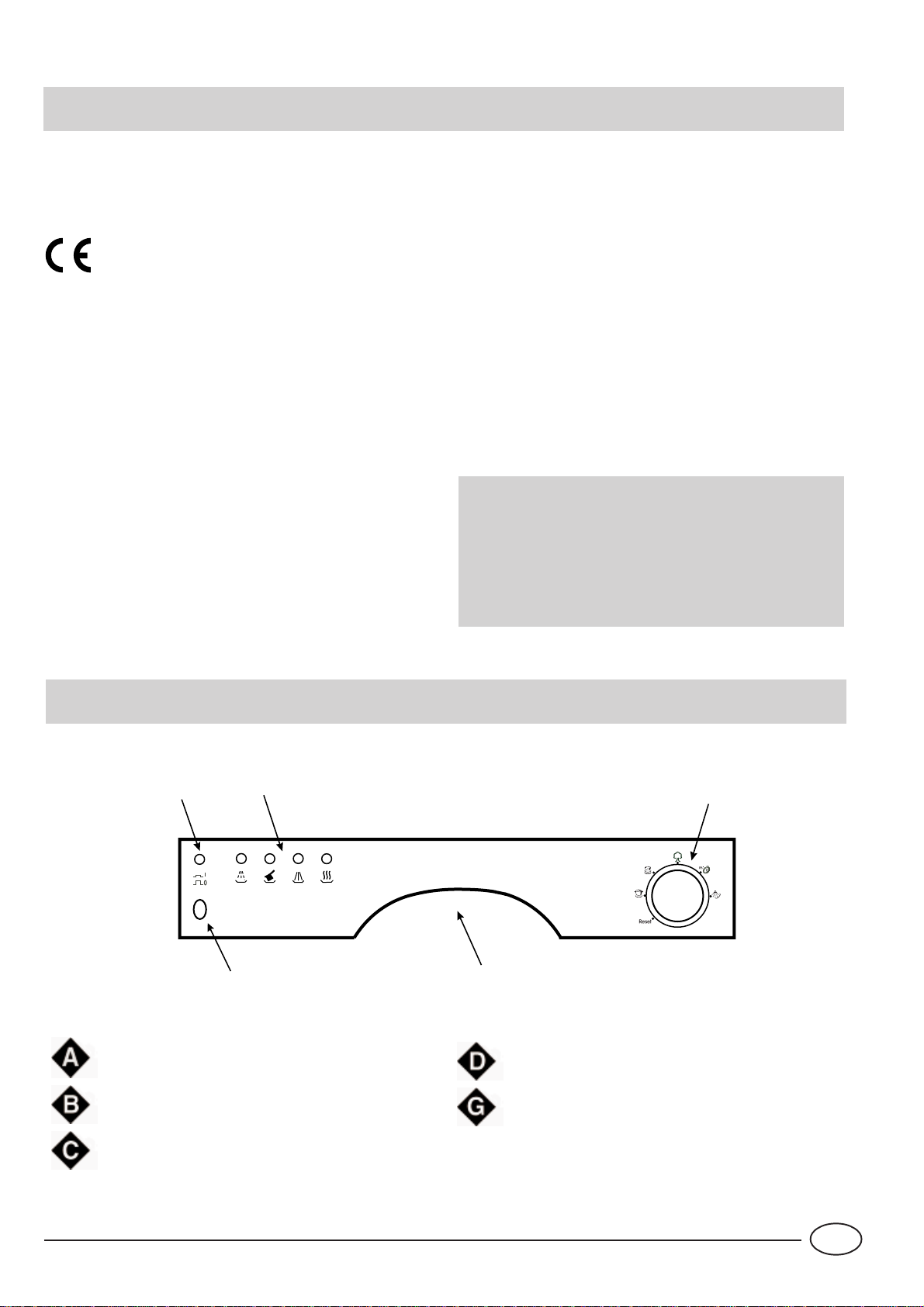

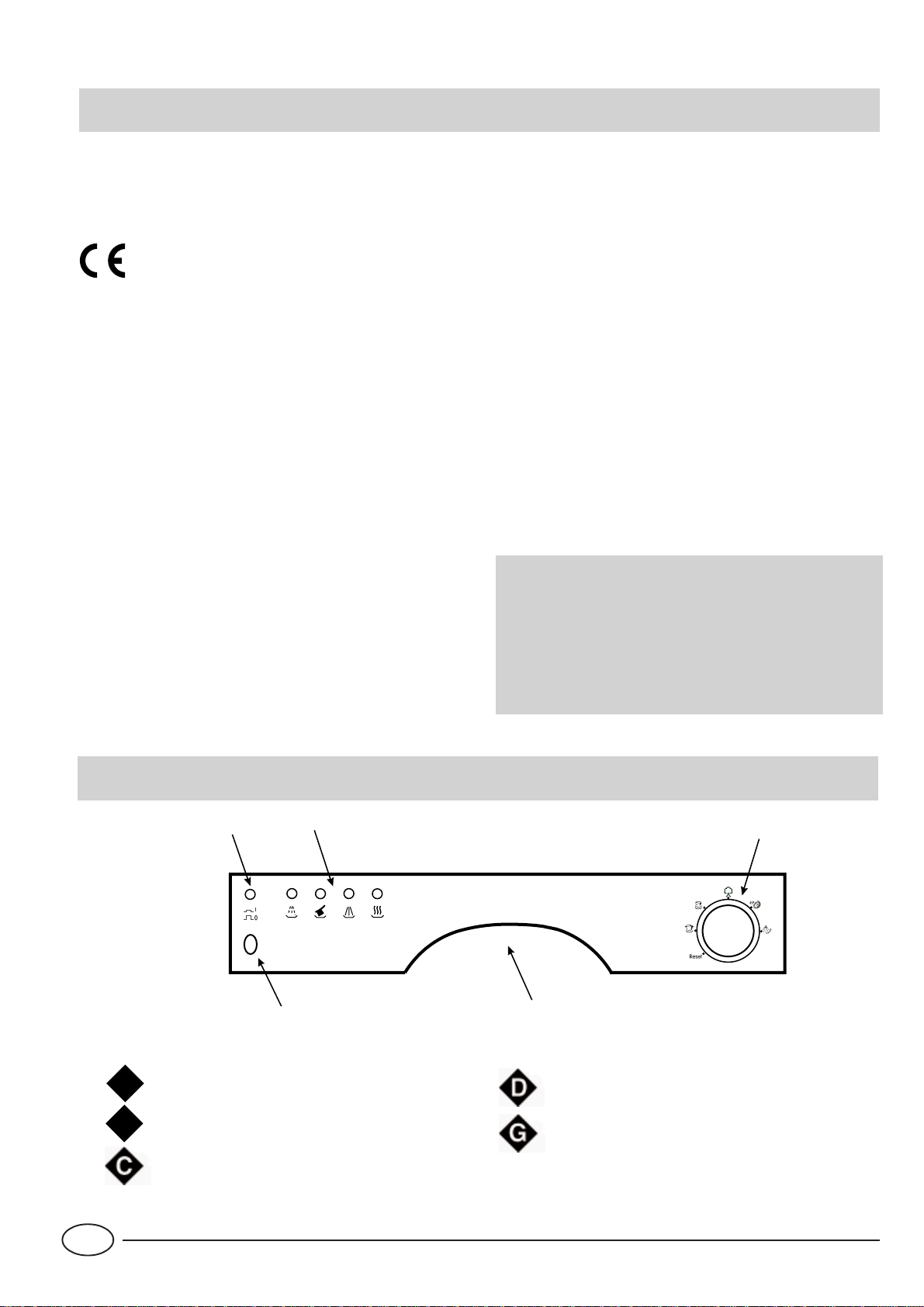

Vista da vicino (quadro comandi)
B
Pulsante ON-OFF
Lampada spia ON-OFF
G
A
C
Manopola selezione programmi
Lampade spia avanzamento ciclo
D
eco
Maniglia apertura porta
1
IT

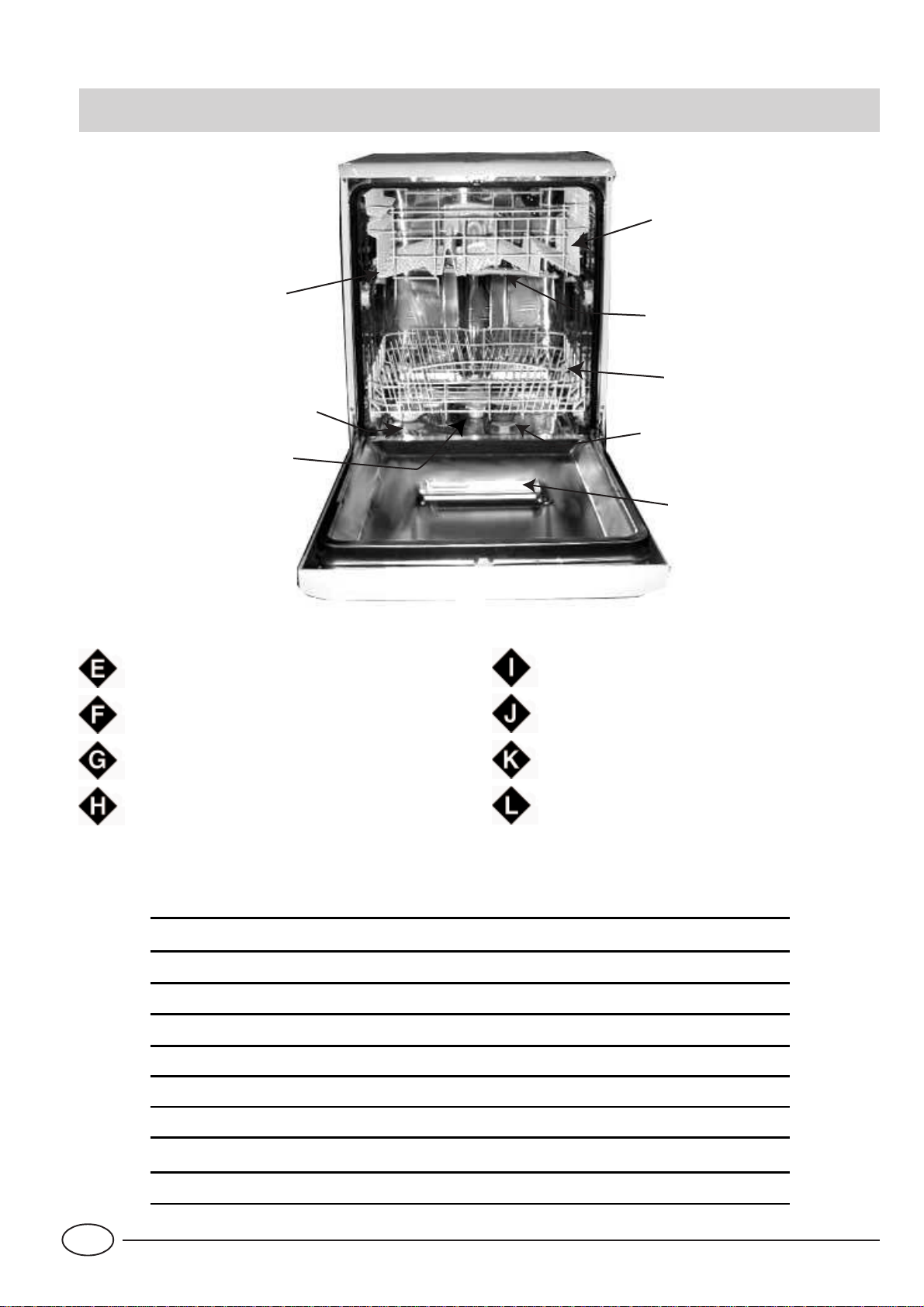

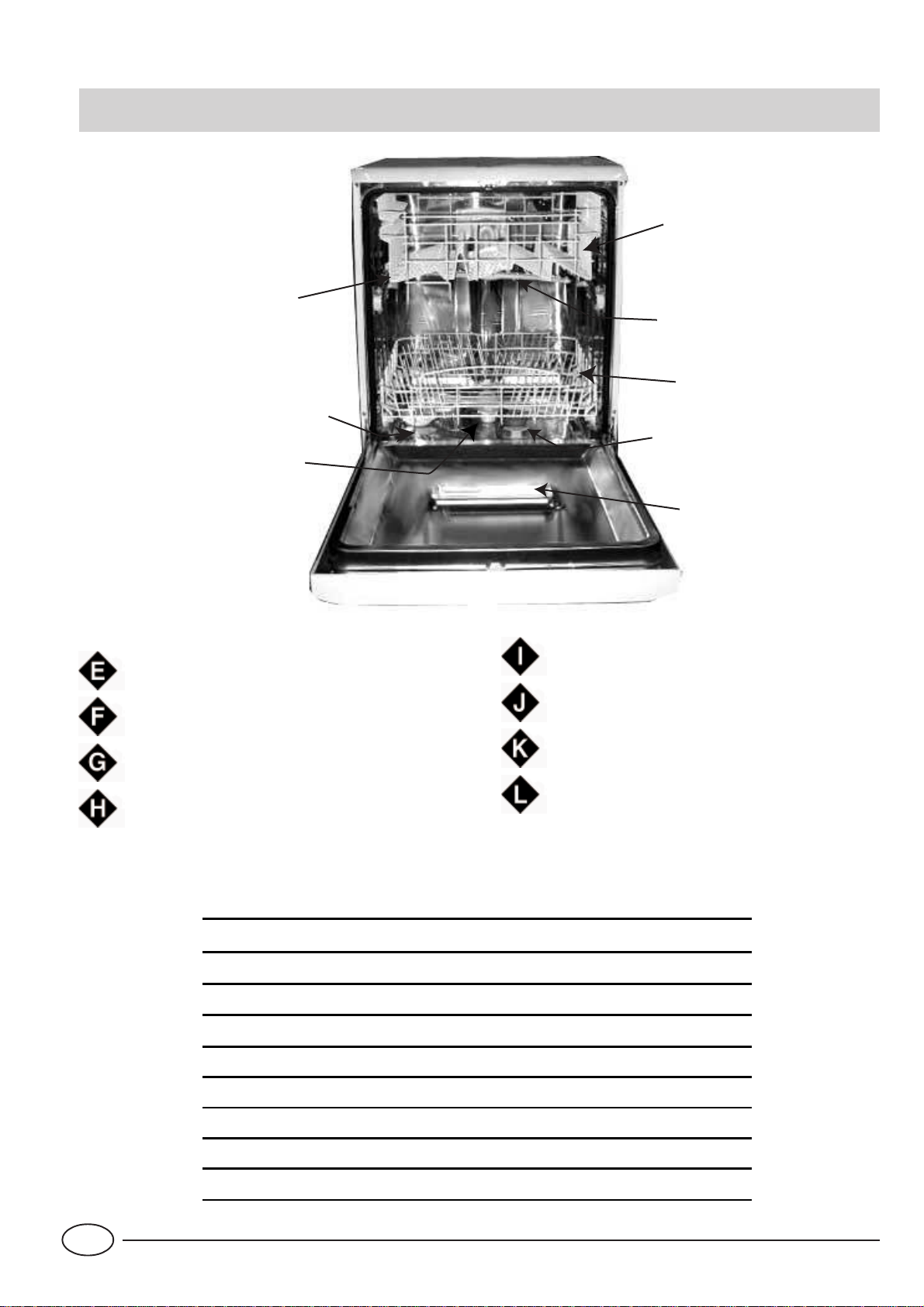

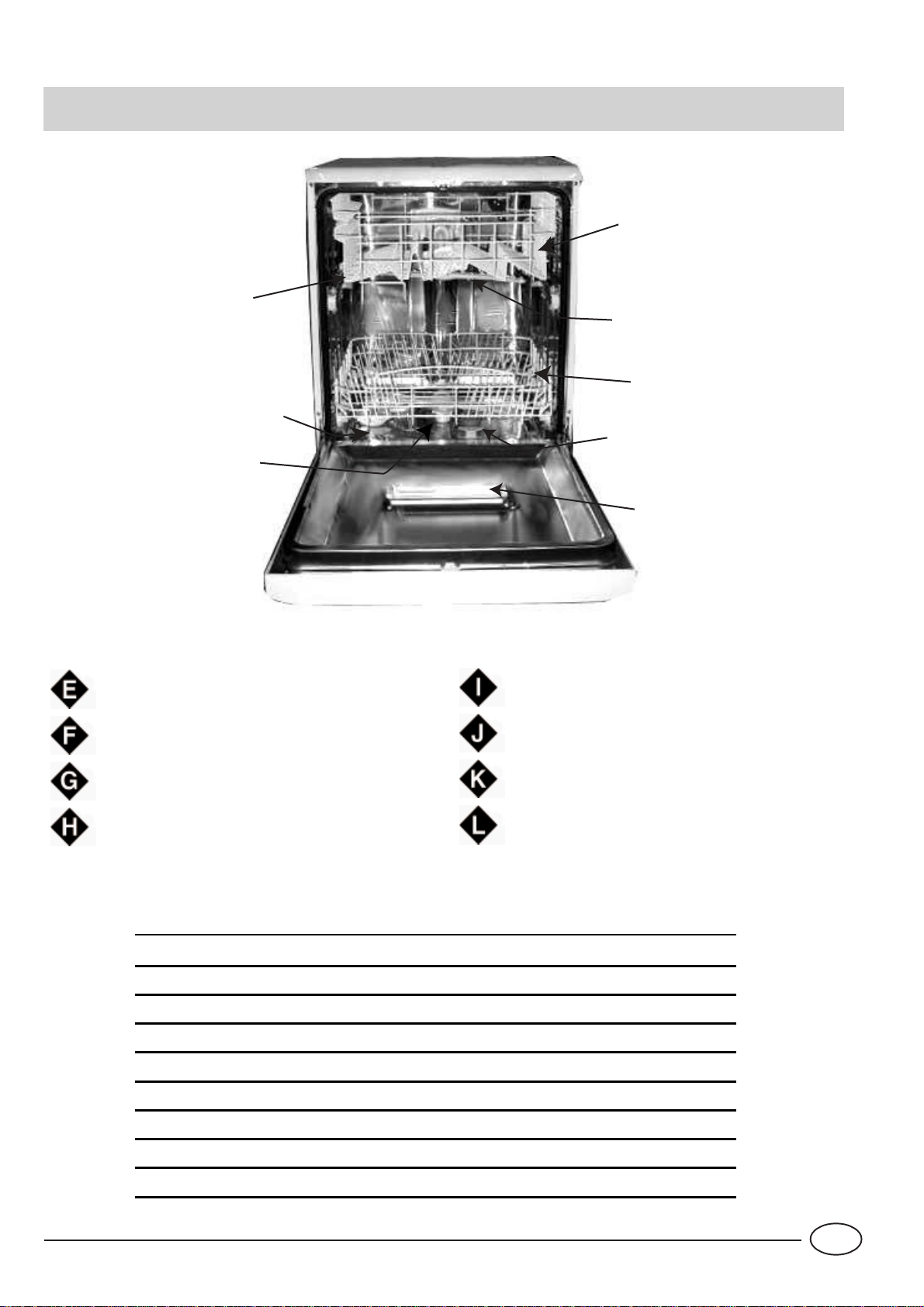

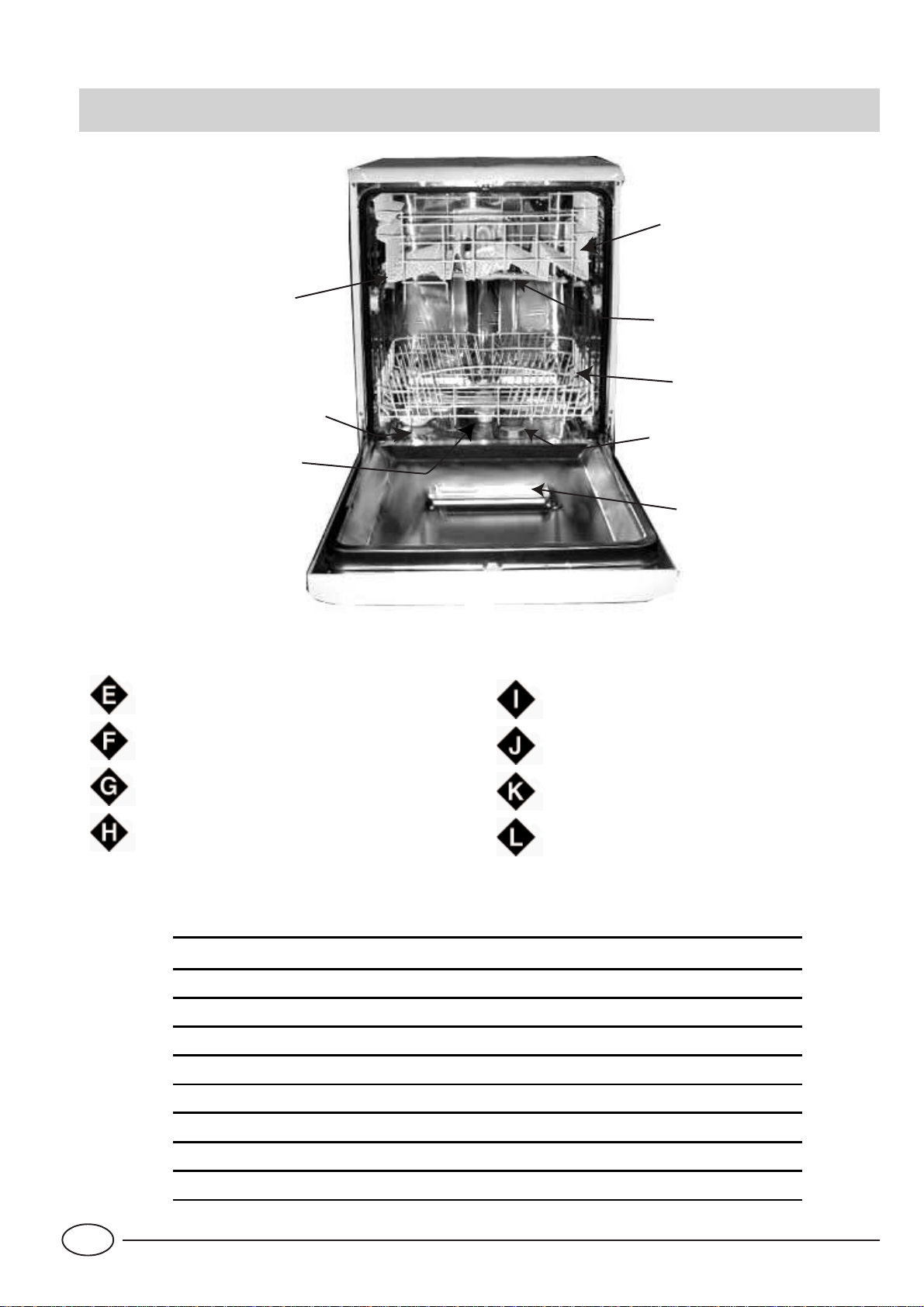

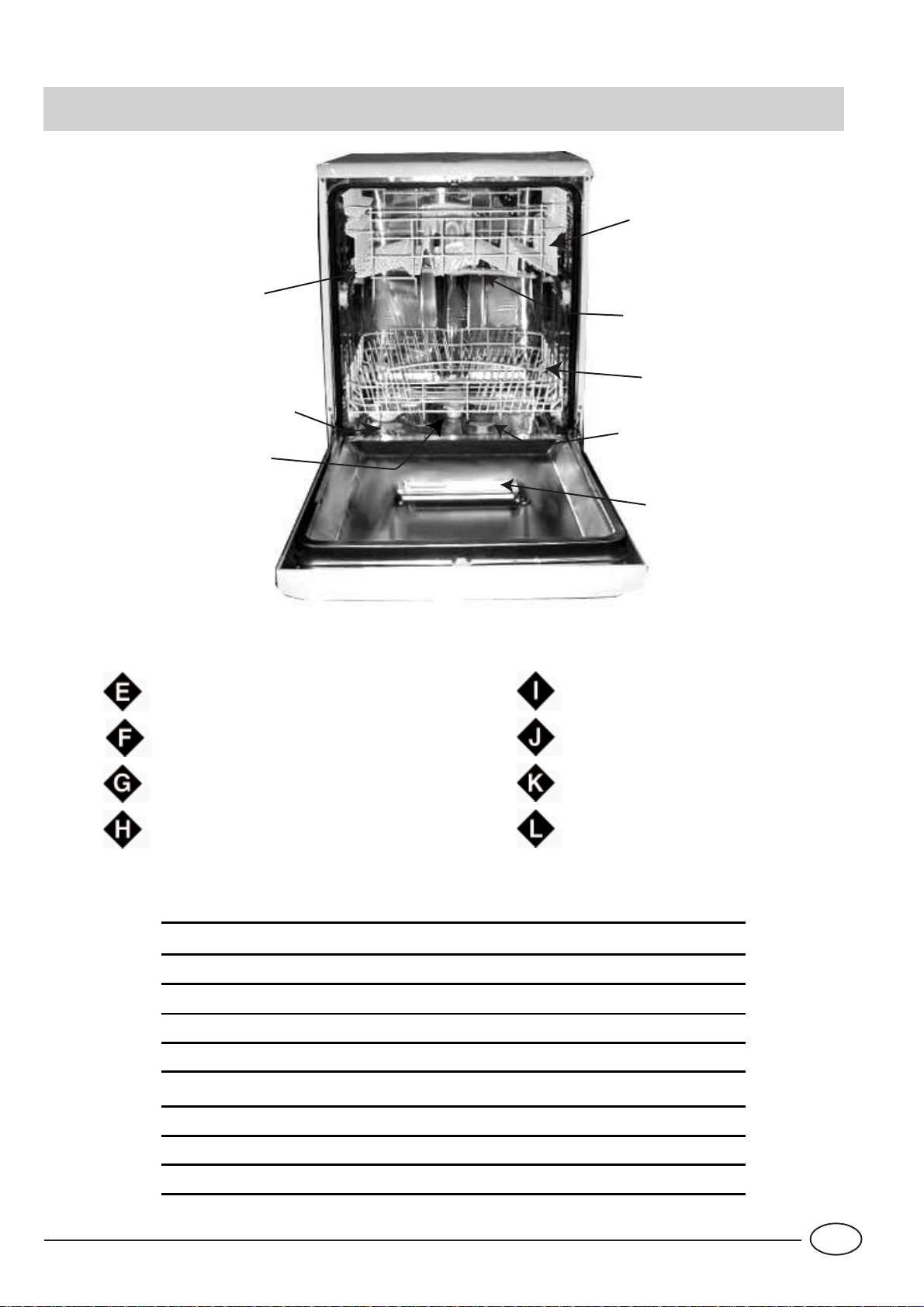

Vista da vicino (Interno)
G
J
I
E
F
H
K
L
Cestello superiore
Irroratore superiore
Regolazione altezza cestello
Cestello inferiore
Irroratore inferiore
T appo contenitore sale
Filtro lavaggio
Contenitore detersivo e brillantante
Caratteristiche tecniche
Larghezza cm. 59,5
Profondità cm. 57
Altezza cm. 82
Capacità 12 coperti standard
Pressione acqua alimentazione 30 KPa÷ 1MPa (0,3 ÷10 bar)
Tensione di alimentazione Ved i targhetta caratt eristiche
IT
Potenza totale assorbita Vedi targ hetta caratt eristiche
Fusibile Ved i targhetta caratt eristiche
2

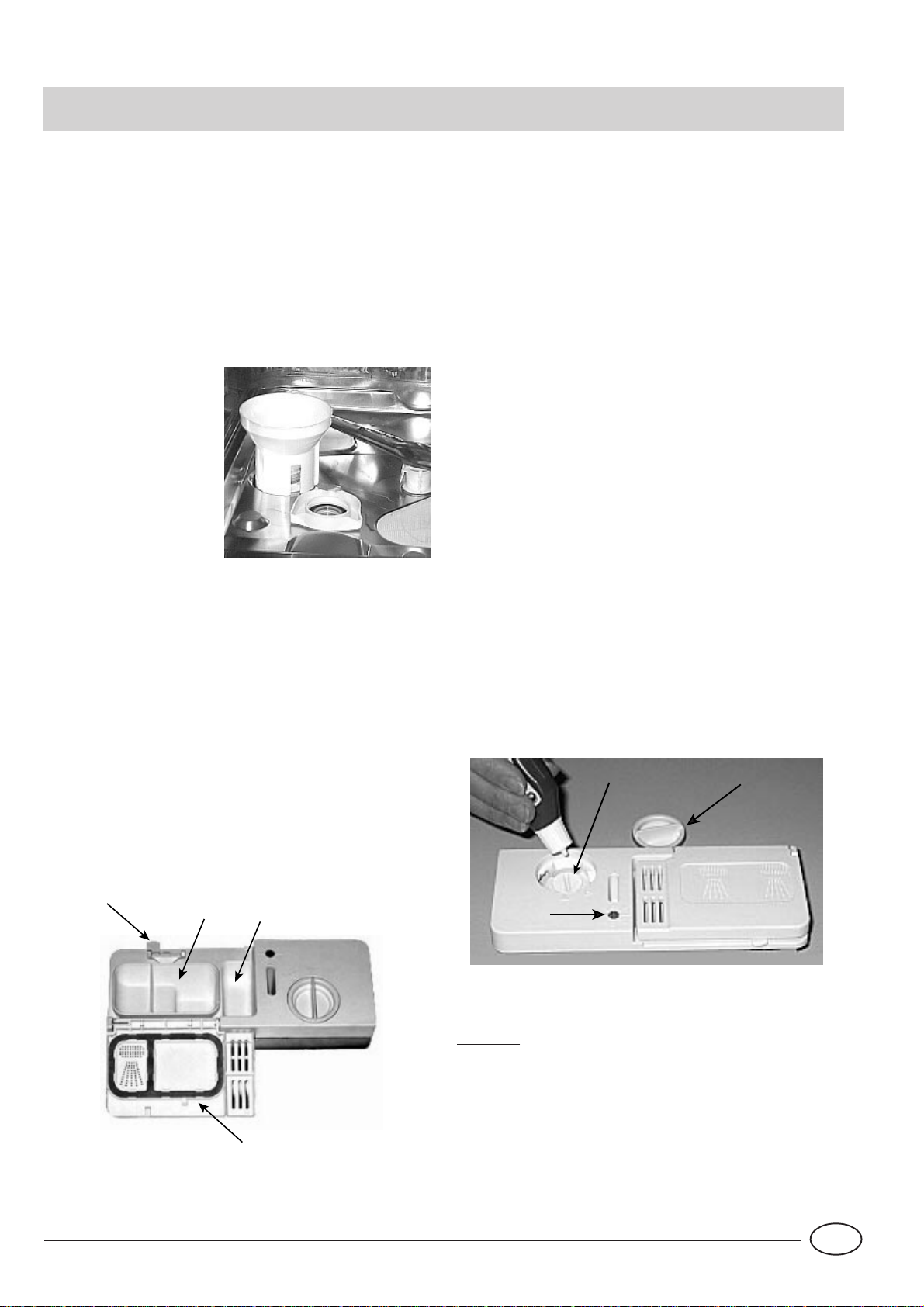

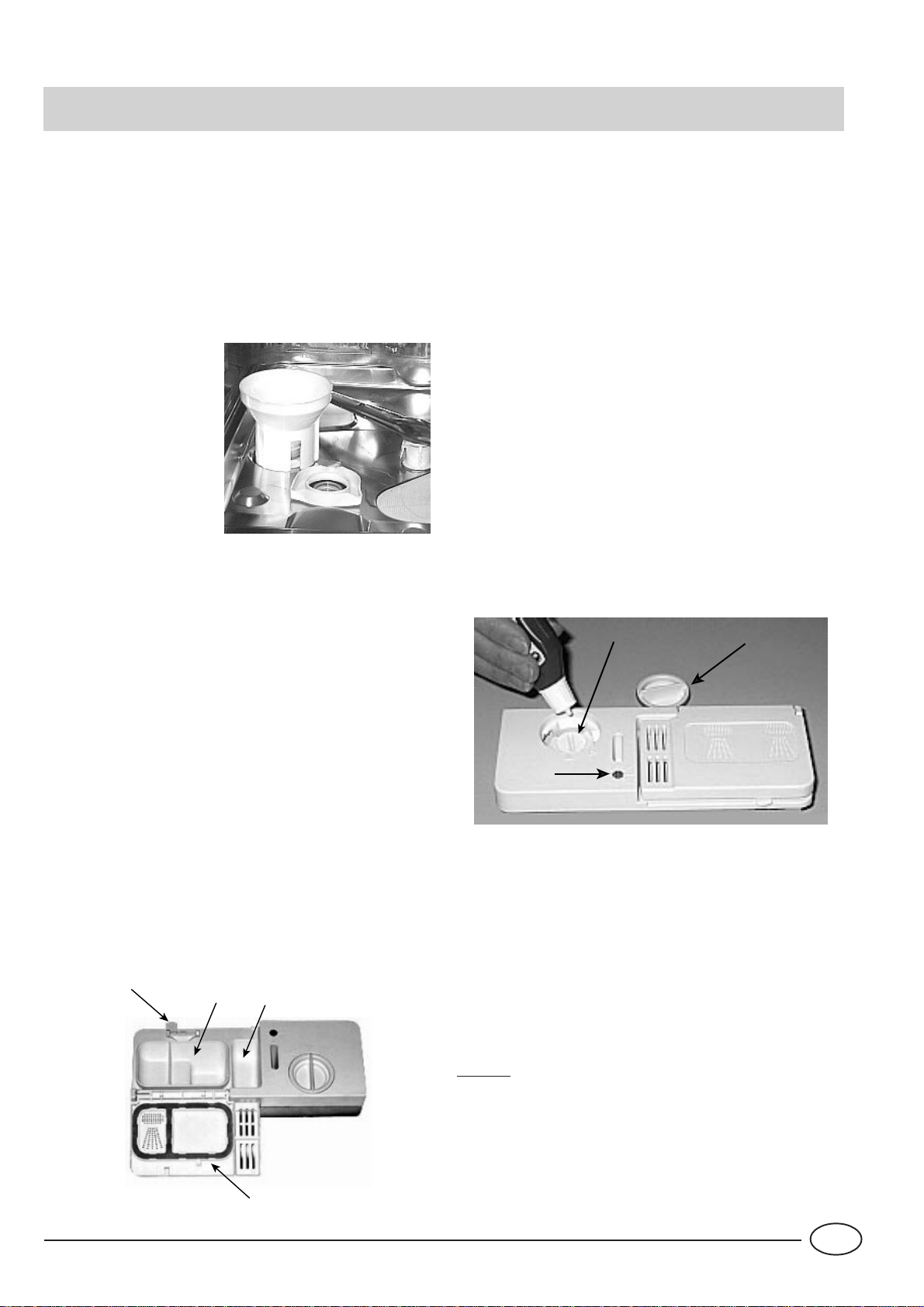

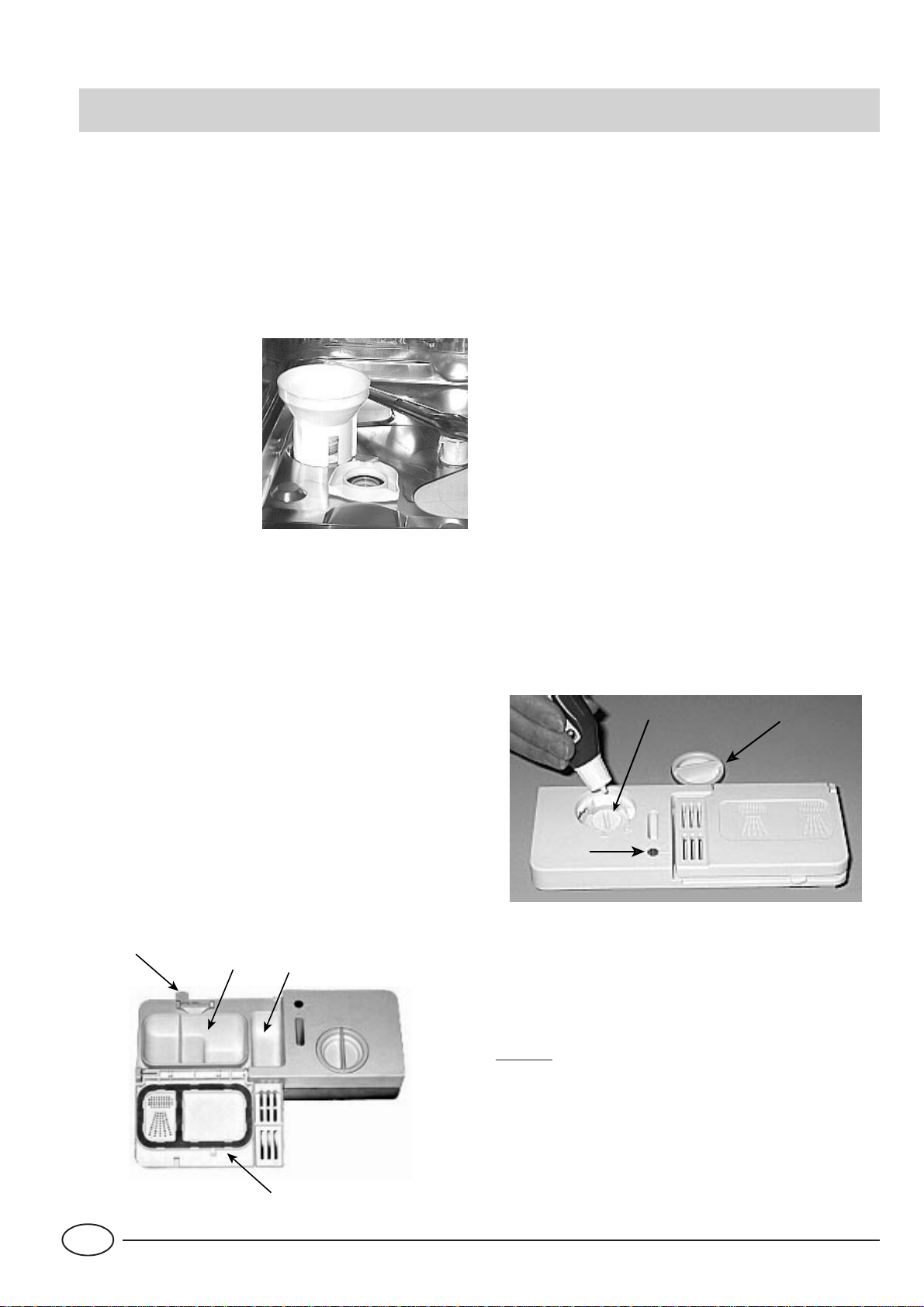

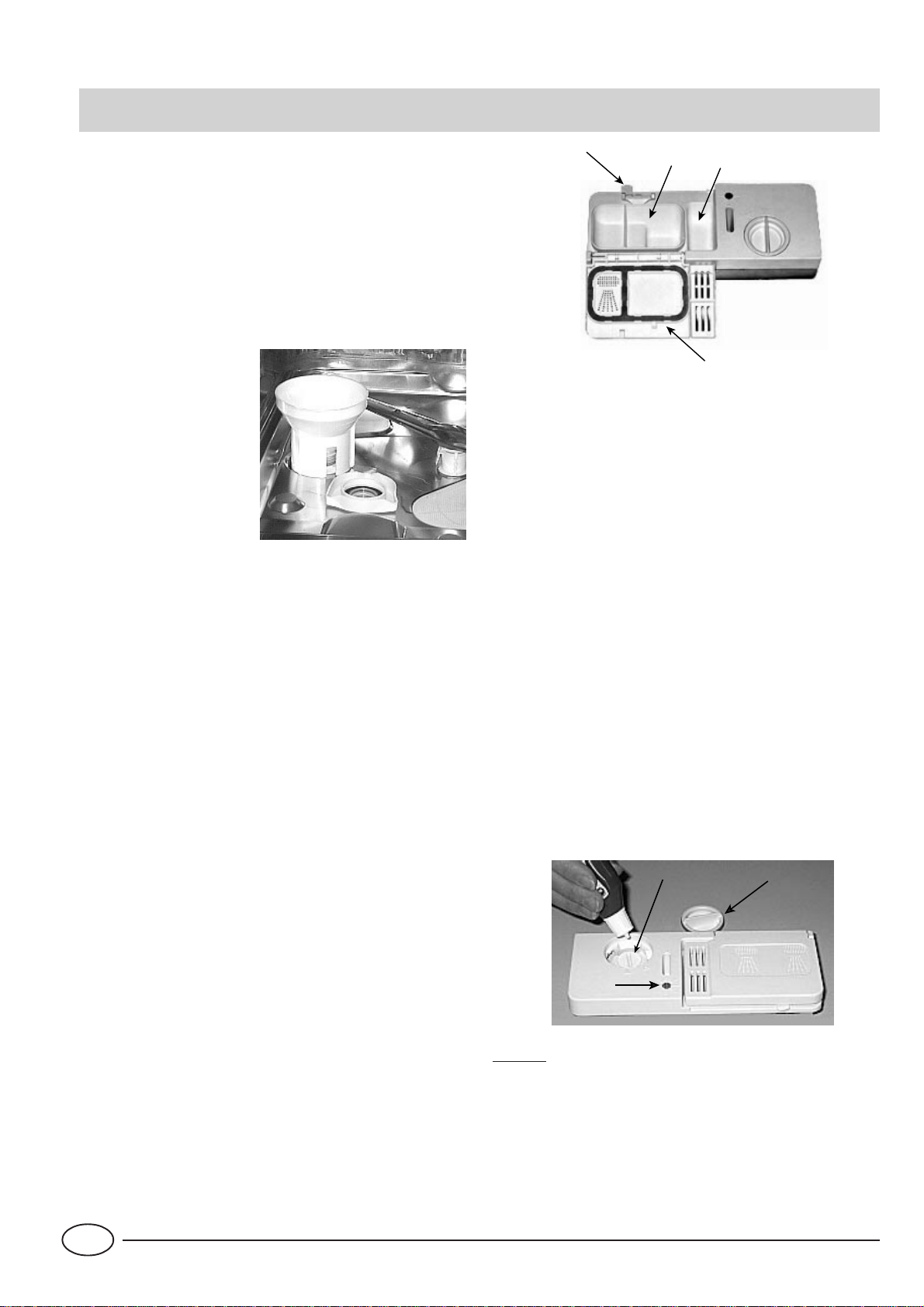

Sale, detersivo e brillantante ......
Il sale
La durezza dell'acqua varia a seconda della località. Se nella lavastoviglie entrasse acqua dura, si formerebbero
incrostazioni sulle stoviglie.
Grazie ad un decalcificatore che utilizza sale specifico per
lavastoviglie, si elimina il calcare dall'acqua.

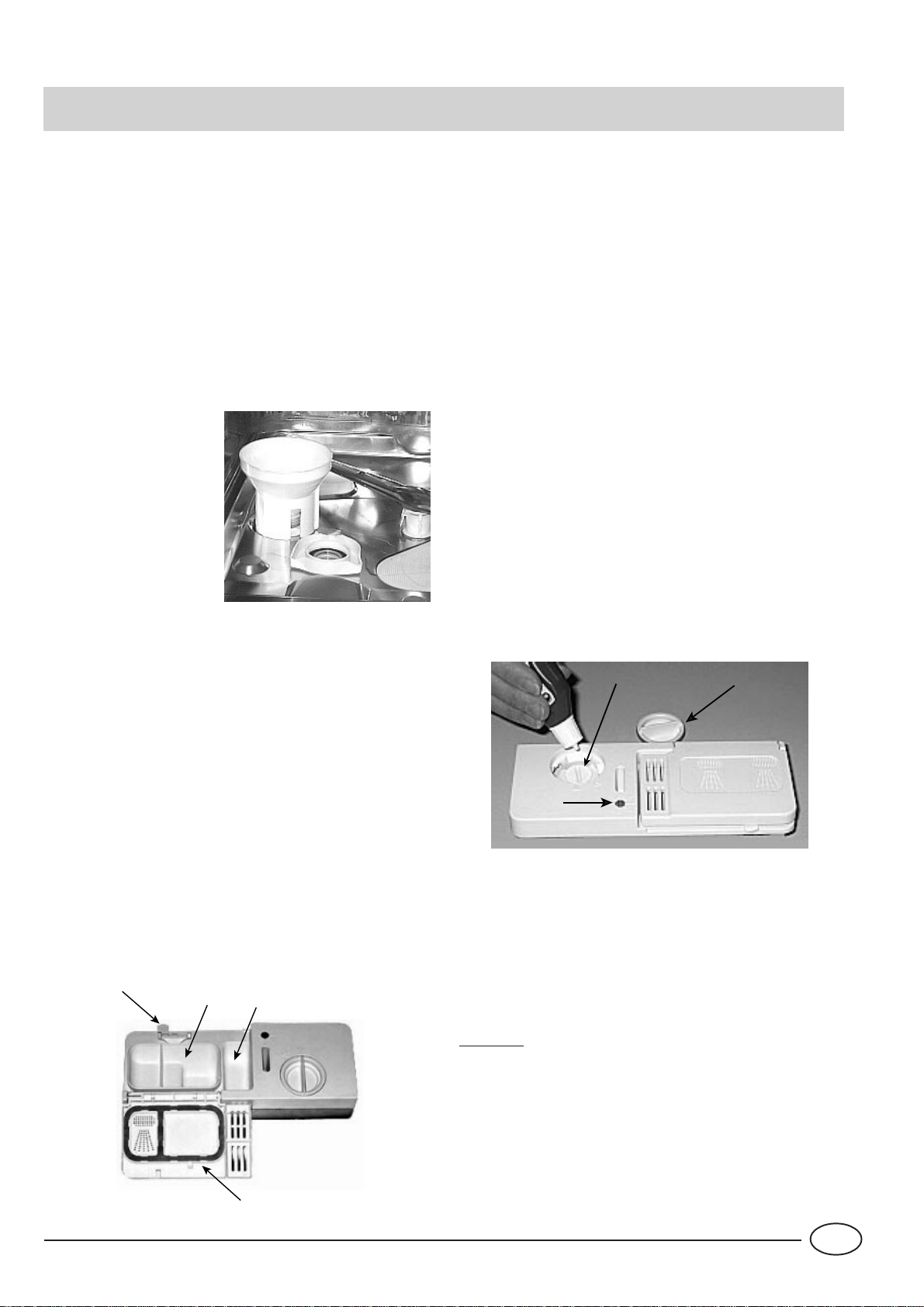

Caricamento del sale nel decalcificatore
Utilizzate sempre sale specifico per lavastoviglie.
Il serbatoio del sale é sotto
il cestello inferiore e va
riempito così:
1. Estraete il cesto inferiore, svitate e togliete il tappo del serbatoio.
2. Se state caricando il serbatoio per la prima volta,
riempitelo d'acqua.
3. Mettete l'imbuto in dotazione sul foro ed introducete circa 2 Kg di sale. E' normale che un po' d'acqua
fuoriesca dal serbatoio.
4. Riavvitate il tappo con cura.
Il serbatoio del sale va riempito circa ogni 30 cicli di
lavaggio.
B
25 gr.
D
C
5 gr.
A
Il brillantante
Il brillantante rende le tue stoviglie più brillanti perché ne
migliora l’asciugatura. Il serbatoio del brillantante è posto
all’interno della porta. Dovrai riempirlo quando vedi il serbatoio vuoto attraverso la spia ottica “D”.
Caricamento del brillantante
Per aprire il contenitore occorre ruotare in senso antiorario il
tappo "C" e quando versate il brillantante evitate che questo fuoriesca. E' possibile regolare la quantità di prodotto
erogata, agendo con un cacciavite sul regolatore "F" posto
sotto il coperchio "C". Vi sono 6 posizioni possibili, normalmente é tarato sul 4.
Importante: Per evitare la formazione di ruggine consigliamo di caricare il sale prima di iniziare un ciclo di lavaggio.
F
C
Il detersivo
Usare solamente detersivo specifico per lavastoviglie. Il rifor nimento del detersivo deve essere effettuato prima dell'inizio di ogni ciclo di lavaggio sulla base delle indicazioni fornite nella "Tabella cicli di lavaggio". Il distributore del detersivo si trova all'interno della porta.
Caricamento del detersivo
Per aprire il coperchio "A" premere il pulsante "B". Il deter sivo va inserito nelle 2 vaschette "C" e "D" fino al bordo.
Dopo aver versato il detersivo chiudere il coperchio, premendolo fino allo scatto.
In commercio si può trovare del detersivo per lavastoviglie
in compresse, in questo caso mettere una compressa nella
vaschetta "D" e chiudere il coperchio.
Attenzione: per facilitare l'aggancio del coperchio, eliminate, prima della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.
Attenzione
In commercio puoi trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se la tua
acqua è dura o molto dura ti consigliamo di aggiungere comunque sale nell’apposito dispenser, per evitare la formazione di
striature bianche sulle stoviglie o sulla vasca.
Aggiungi il brillantante nel serbatoio solo se l’asciugatura delle stoviglie non è soddisfacente.
In ogni caso consulta attentamente le istruzioni del produttore sulle confezioni.
Importante:
La regolazione dell'erogazione del brillantante permette di
migliorare l'asciugatura.
Se sulle stoviglie lavate rimanessero gocce d'acqua o macchie, è necessario ruotare il regolatore verso i numeri più
alti. Se le stoviglie lavate presentassero delle striature bianche, ruotare il regolatore verso i numeri più bassi.
D
3
IT

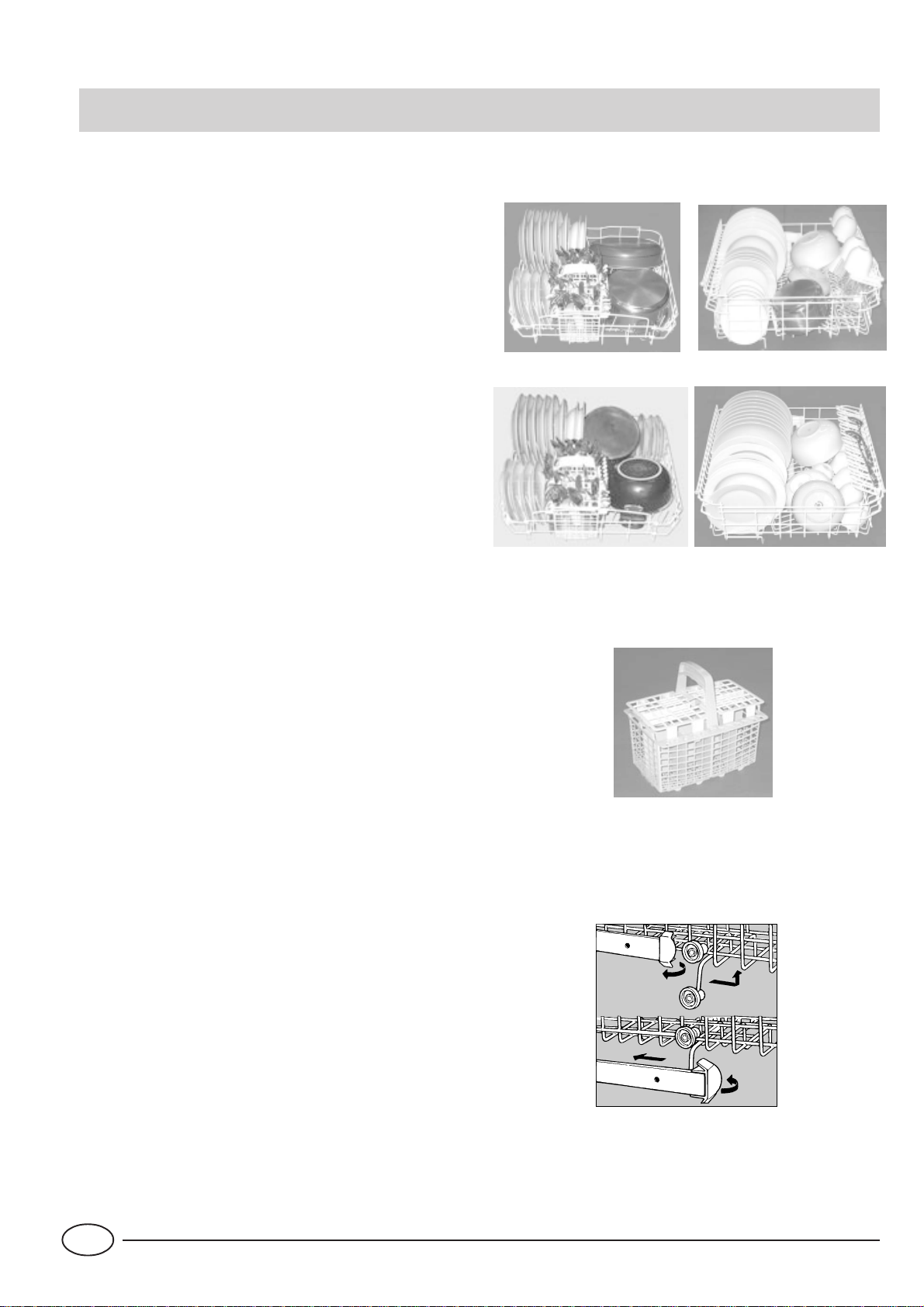

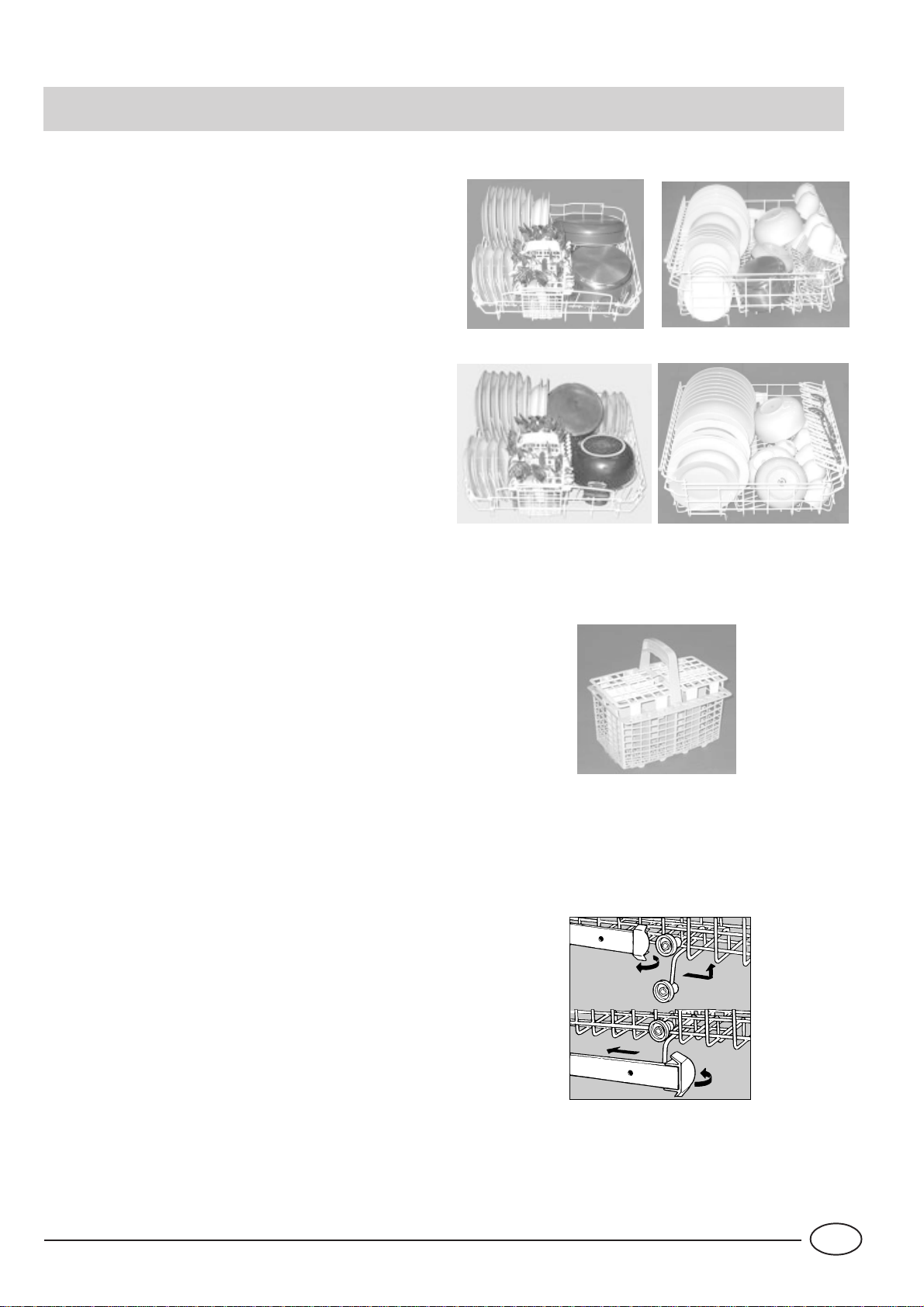

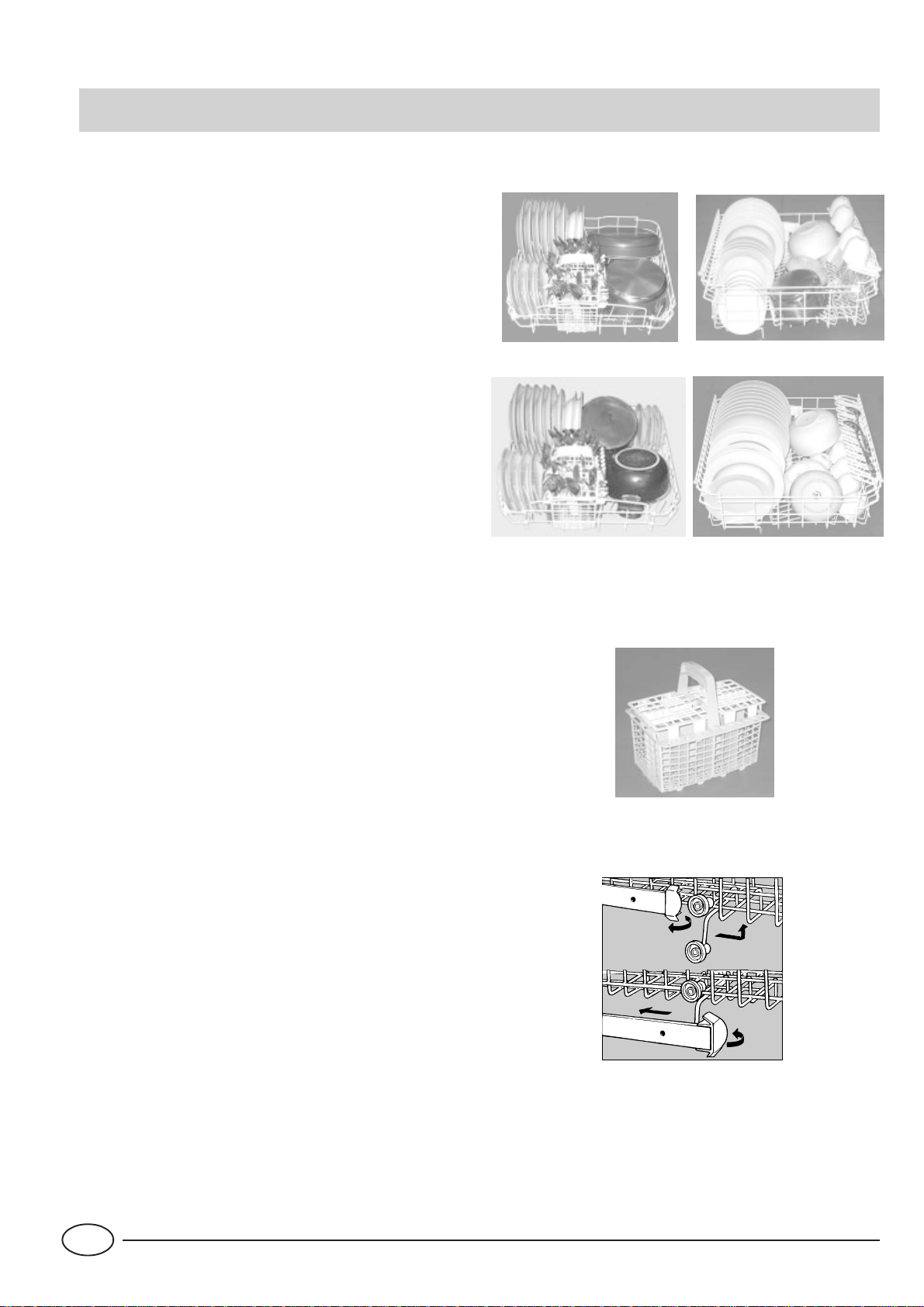

Caricamento delle stoviglie
Prima di disporre le stoviglie nei cestelli, asportate i residui
più grossi di cibo per evitare di intasare i filtri con conseguente riduzione dell'efficacia di lavaggio.
Qualora le pentole e le padelle fossero molto incrostate, vi
consigliamo di metterle a bagno in attesa del lavaggio.
Si eviteranno così ulteriori lavaggi.
Estrarre i cesti per facilitare l'operazione di carico delle stoviglie.
Come utilizzare il cestello inferiore
Nel cestello inferiore vi consigliamo di mettere le stoviglie
più difficili:
pentole, coperchi, piatti piani e fondi come indicato nelle
figure a lato.
I piatti da portata e coperchi grandi vanno sistemati di preferenza ai lati del cesto, senza però bloccare la rotazione
dell'irroratore superiore.
- pentole, insalatiere etc. devono essere sempre capovolte
- stoviglie molto fonde vanno sistemate in posizione obliqua onde consentire all'acqua di defluire.
- Inserisci le posate nel cestino (Fig. A), i coltelli e gli utensili con punte taglienti devono essere caricati con le punte
in basso. Se il cestino è dotato di inserti laterali i cucchiaini
vanno inseriti singolarmente nelle apposite feritoie.

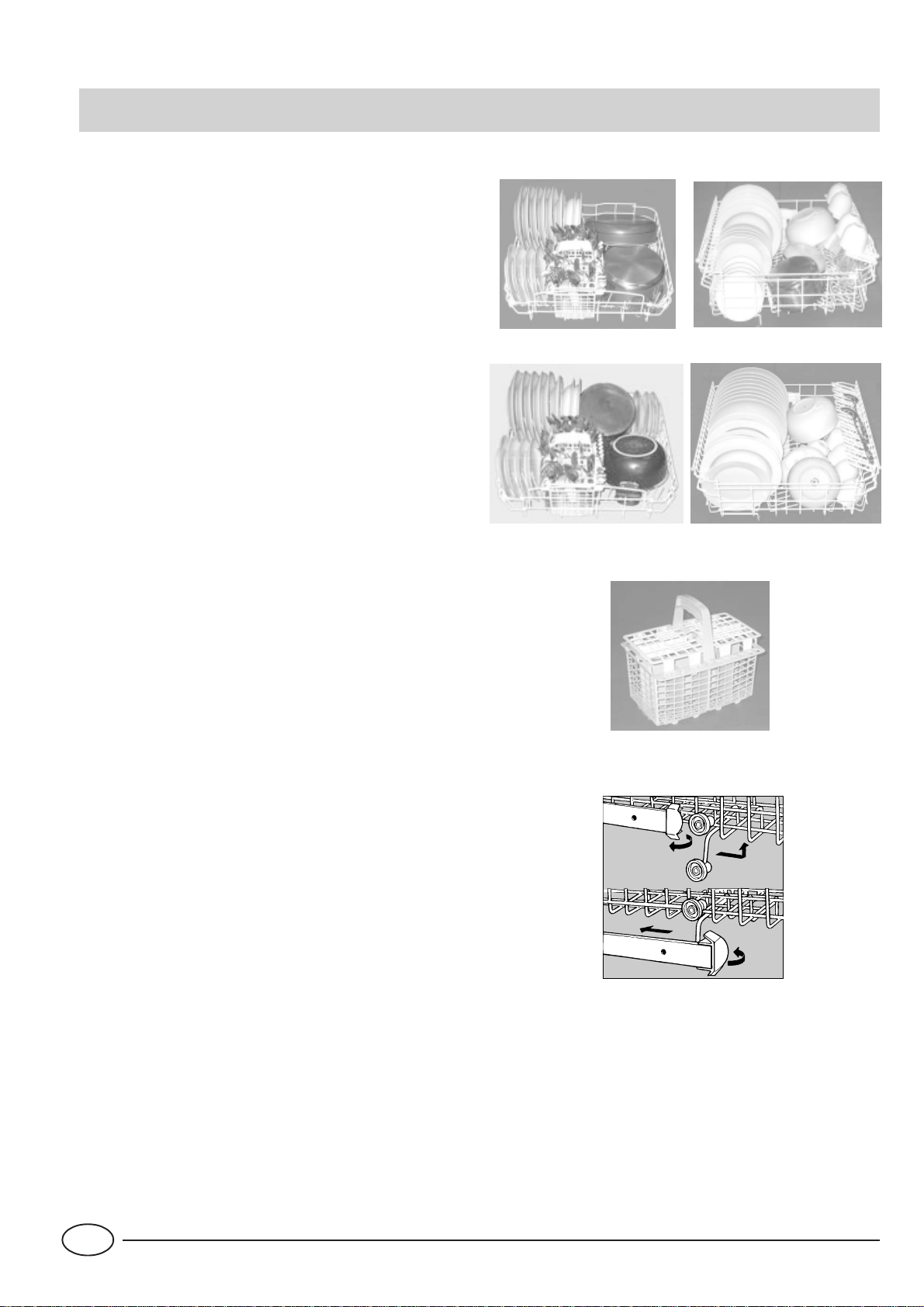

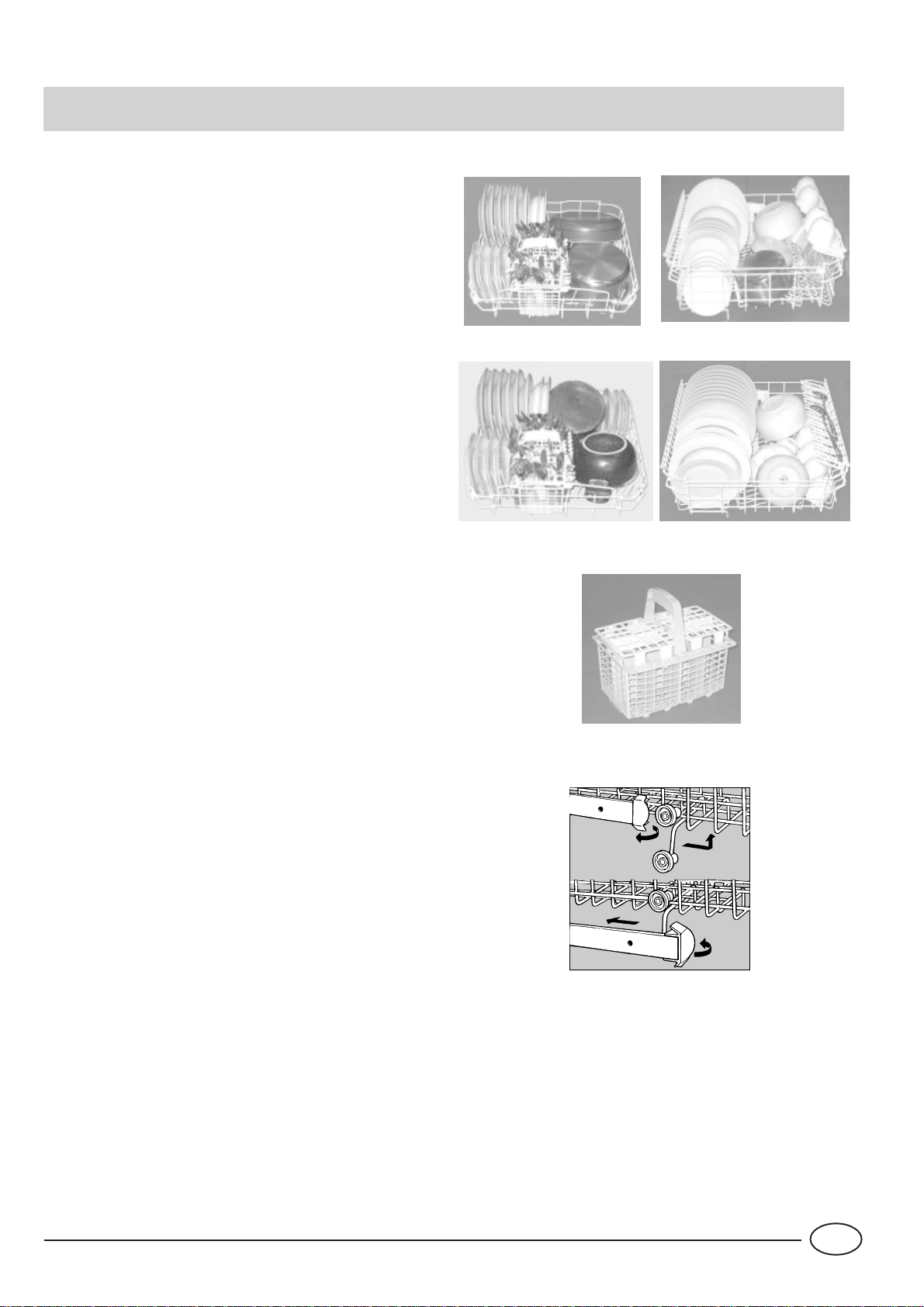

Esempi di caricamenti
cestello inferiore
cestello superiore
Posate particolarmente lunghe vanno sistemate in posizione orizzontale nella parte anteriore del cestello superiore.
Come utilizzare il cesto superiore.
Il cestello superiore è adatto a contenere stoviglie delicate
e leggere come bicchieri, tazze da the e caffè, piattini, ma
anche piatti, insalatiere basse, padelle e tegami bassi poco
sporchi.
- Collocare le stoviglie leggere in modo che non vengano
spostate dai getti d’acqua.
Come regolare il cestello superiore...
E' possibile regolare il cestello superiore in posizione alta
o bassa. Per fare ciò aprire le alette di arresto rotaie e
sfilare il cestello; sistemarlo con le rotelle posteriori in
posizione alta o bassa quindi farlo scivolare lungo le
guide fino a far entrare anche le rotelle anteriori;
richiudere le alette per l'arresto (ved.fig. F).
Fig. F
Fig. A
1
3
2
4
IT
4
Come avviare la macchina
Come avviare un programma di lavaggio....
Dopo aver effettuato tutte le operazioni riportate nei capitoli
precedenti ed aver aperto completamente il rubinetto dell’acqua, premete il pulsante di accensione "A": si sente un
breve segnale acustico e la spia “B” si illumina, ora la macchina è pronta per essere programmata.
Avviamento e selezione del programma.
Ruotate in senso orario la manopola di selezione
programmi"D" fino a far coincidere la tacchetta di riferimento sulla manopola con il numero o il simbolo del ciclo
che si desidera impostare (consultate specie nei primi tempi
la tabella programmi a pag. 6).
Dopo alcuni secondi sentite un breve segnale acustico, si
accende la spia "G" relativa alla fase di inizio programma:
il programma si è avviato.

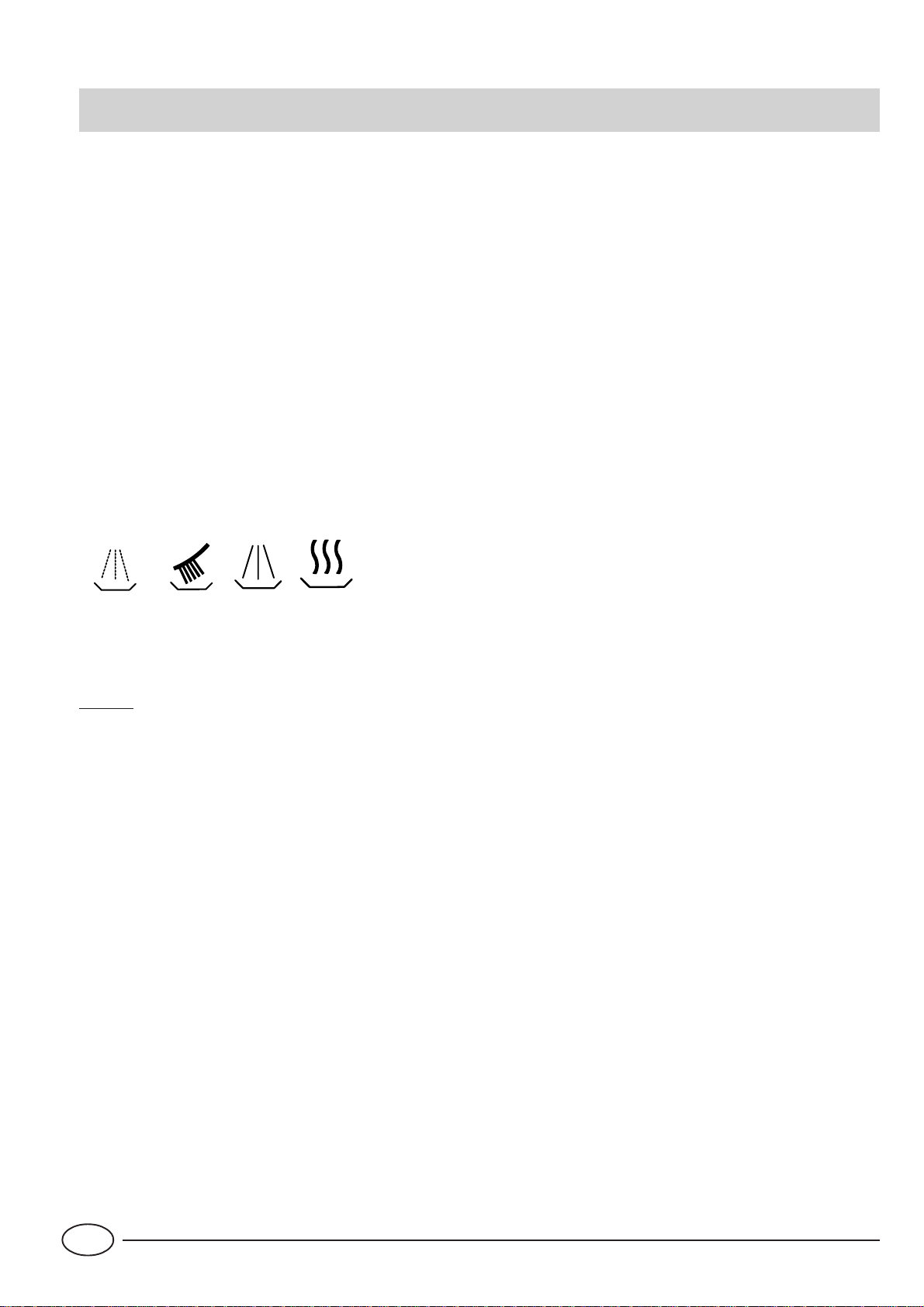

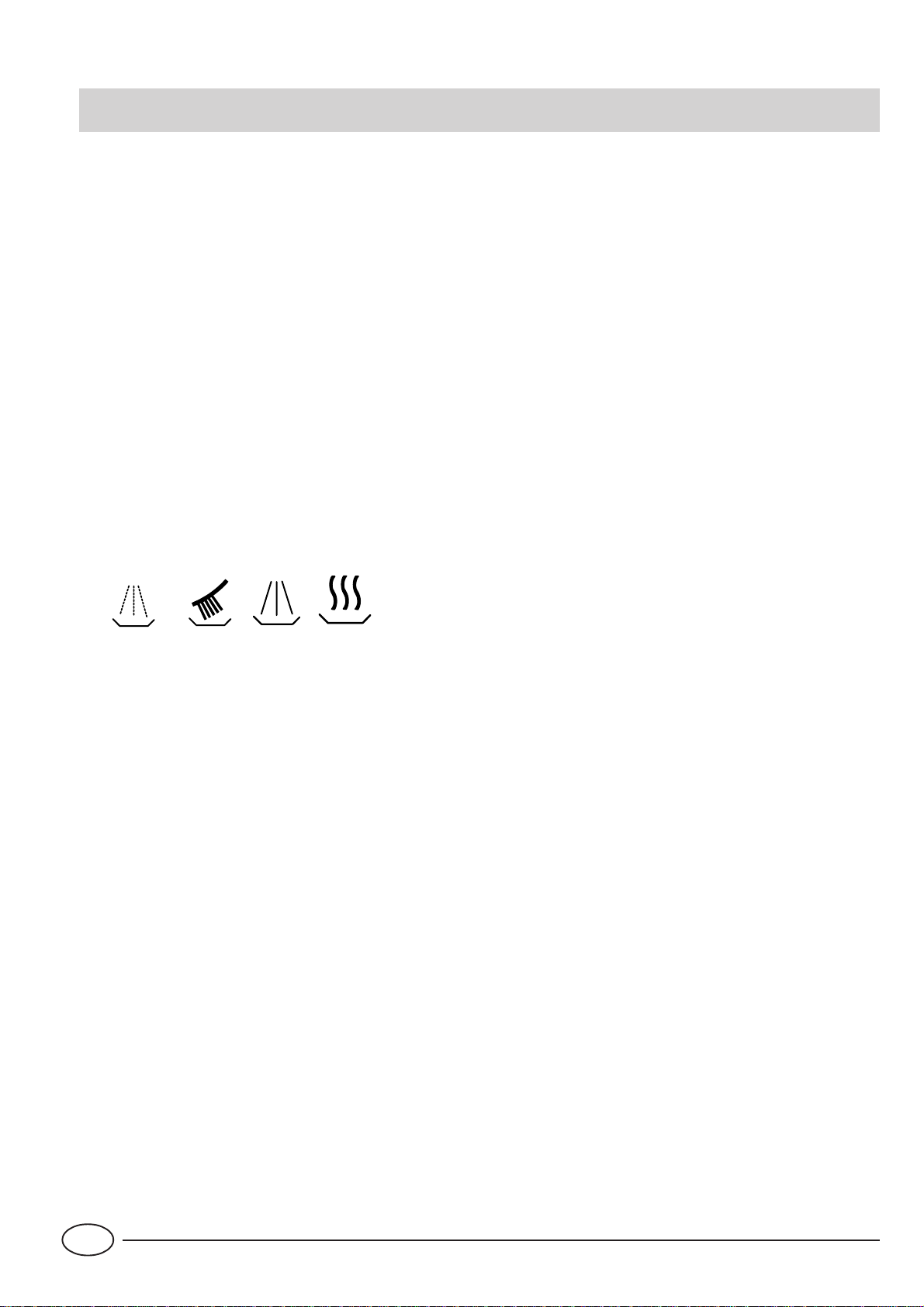

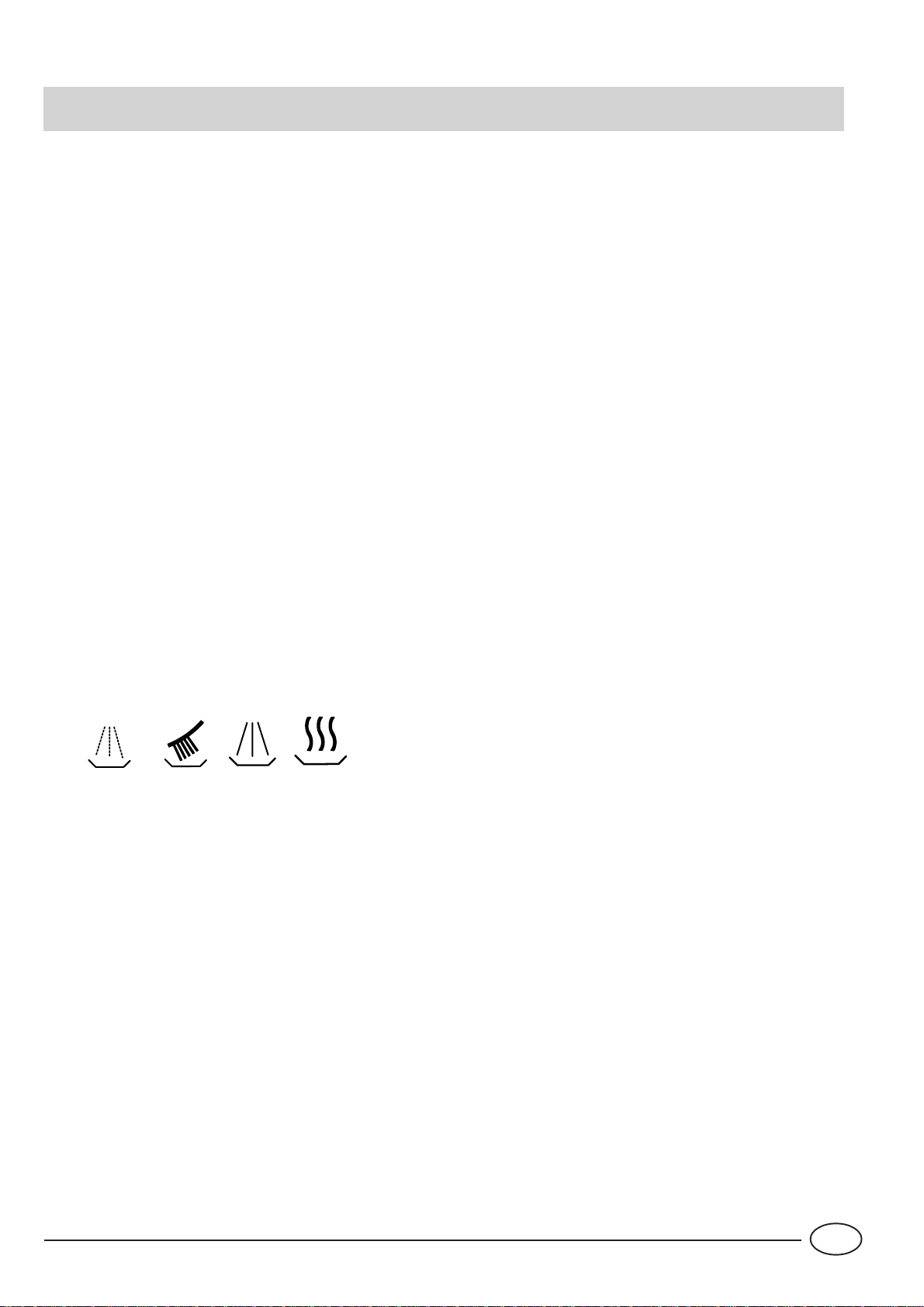

Lampade spia avanzamento ciclo
La lavastoviglie è dotata di 4 lampade spia "G" che si illuminano in successione quando la macchina sta eseguendo
quella fase del programma .
Queste fasi sono:
Nel caso in cui abbiate dimenticato di inserire una
stoviglia...
E' possibile interrompere il ciclo di lavaggio premendo il pulsante di ON-OFF "A", quindi inserire le stoviglie ed all'accensione della macchina il ciclo riprenderà dal punto in cui
era stato interrotto.
È andata via la luce? E' stata aperta la porta della macchina?
Il programma si interrompe e poi riprende quando torna la
luce o alla chiusura della porta.
Alla fine del lavaggio....
La fine del programma è segnalata da 2 brevi segnali acustici e dal lampeggiare della spia relativa all’asciugatura.
- Ruotate in senso antiorario la manopola fino a raggiungere la posizione di RESET.
- Spegnete la macchina e chiudete il rubinetto dell'acqua.
- Attendete alcuni minuti prima di aprire la porta e togliere
le stoviglie, eviterete così di maneggiarle quando sono ancora calde ed otterrete una migliore asciugatura.
- Svuotate per primo il cesto inferiore.
prelavaggio, lavaggio, risciacqui, asciugatura
Annullare o modificare un programma in corso.....
Premessa: Potete annullare un programma in corso solo se è
iniziato da poco.
Per modificare un programma in corso ruotate in senso
antiorario la manopola “D” fino a raggiungere la posizione
di RESET, dopo pochi secondi sentirete 4 bip e si spegne la
spia “G” relativa alla fase in svolgimento: significa che tutte
le impostazioni sono annullate.
Per selezionare un nuovo programma ripetete le istruzioni
contenute nel paragrafo "Avviamento e selezione del programma"
- Accertatevi che il programma sia terminato prima di togliere le stoviglie!
Avvertenza: quando aprite la porta della lavastoviglie, se il
ciclo di lavaggio è in corso o è appena terminato, fate attenzione al vapore caldo che fuoriesce, potreste scottarvi.
5
IT

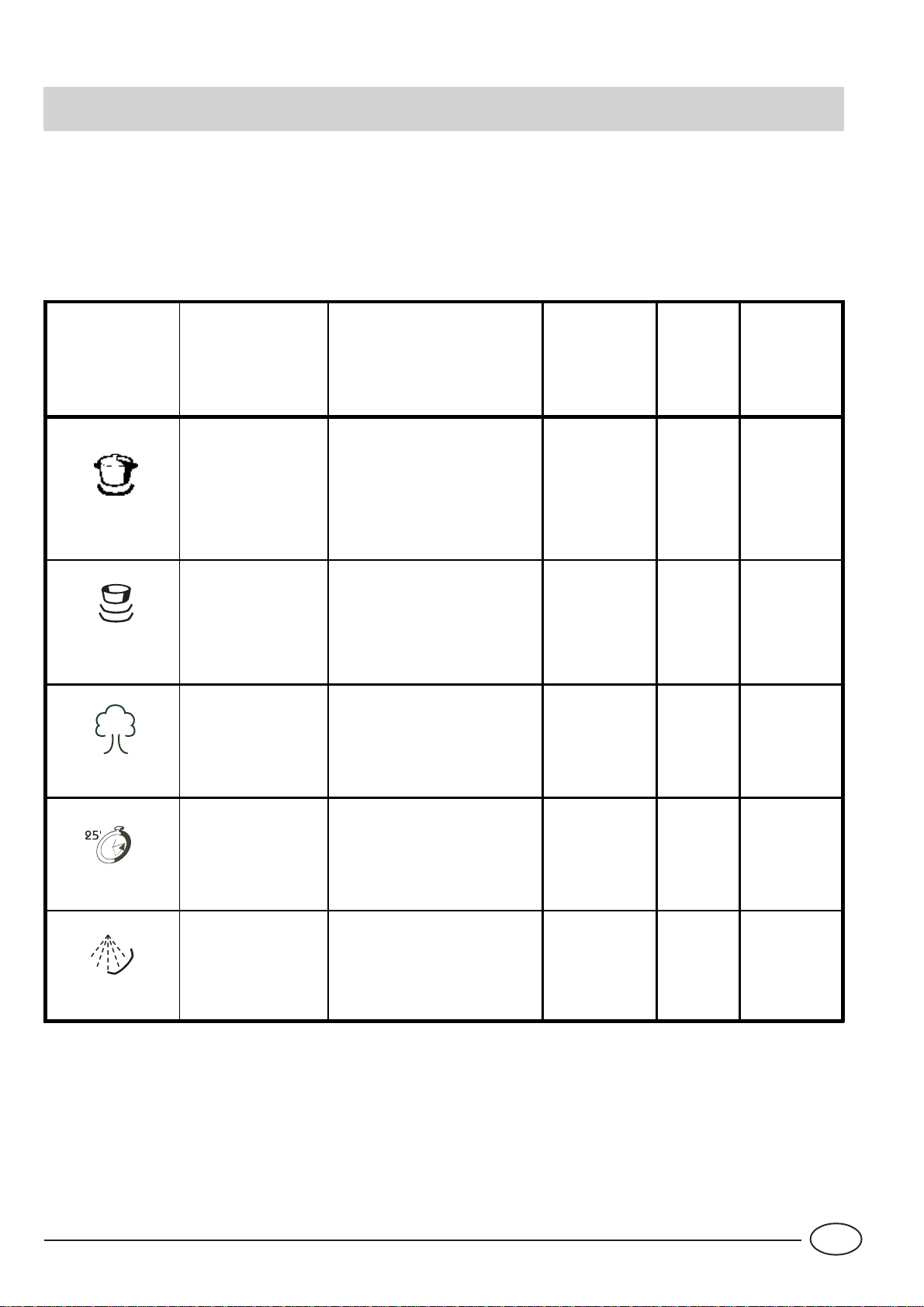

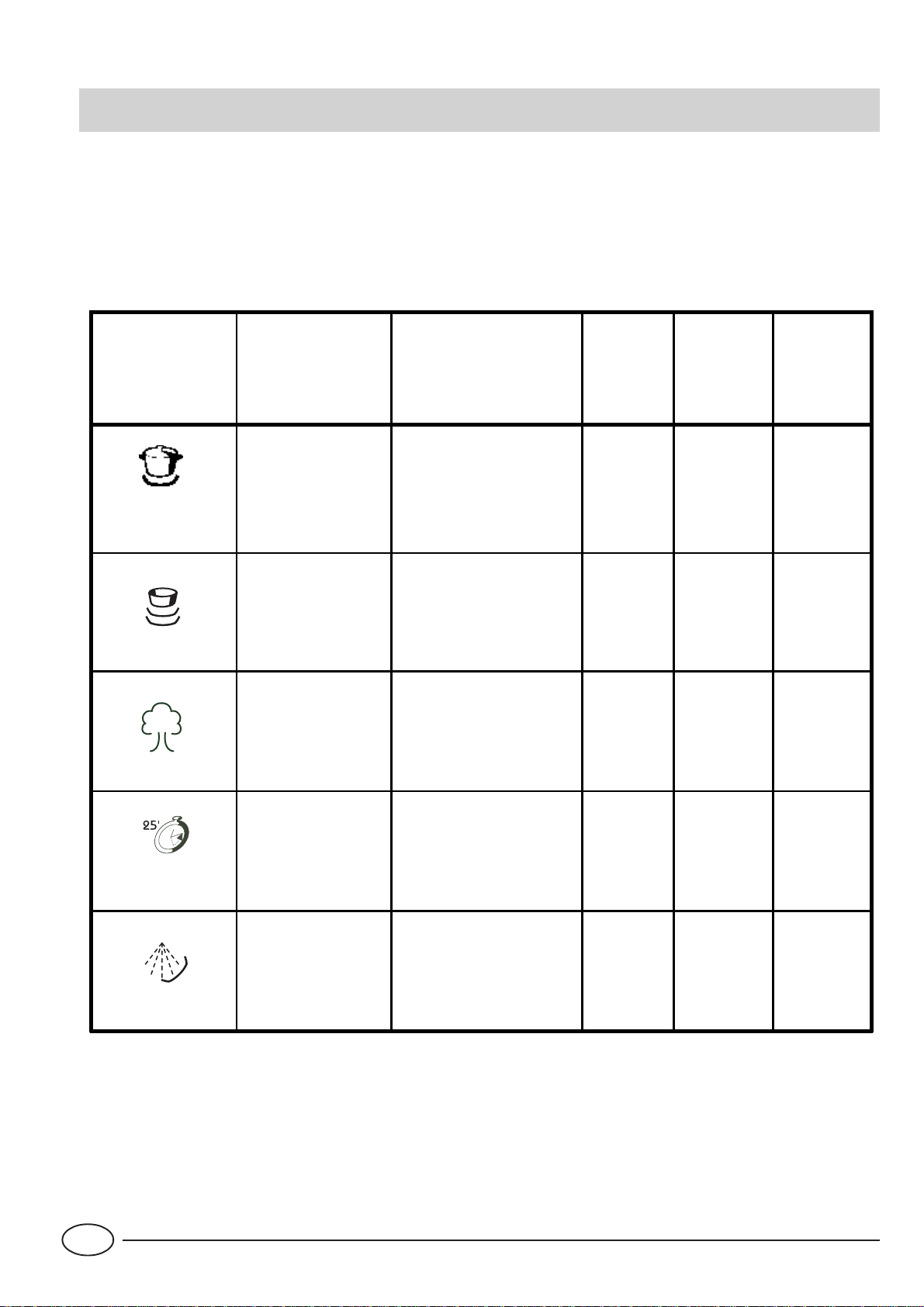

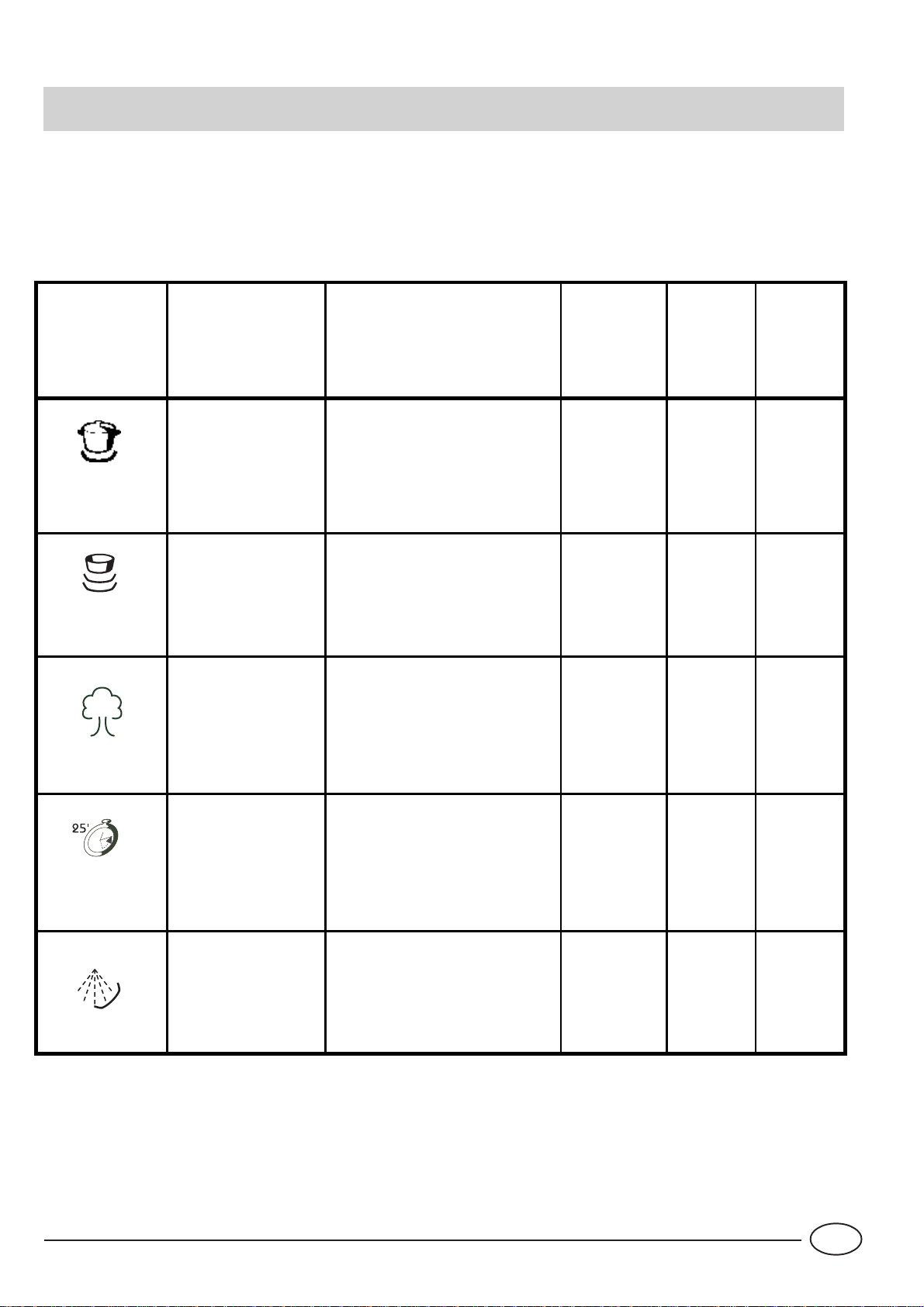

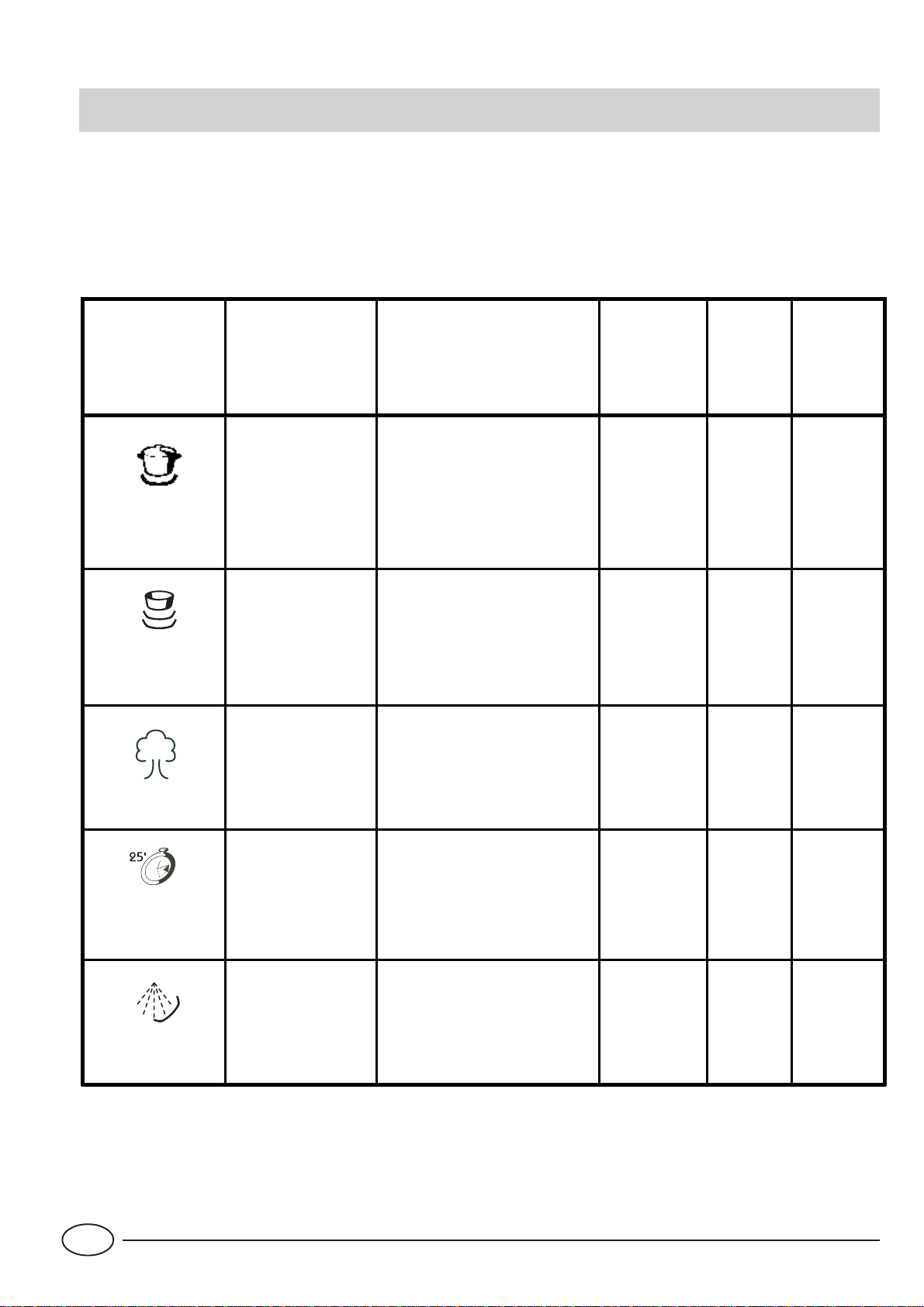

Tabella programmi
Dishwasher washing guarantees your dishes will be cleaned in a hygienic setting for
safer , cleaner results.
3U RJU DP P D
,QWHQVLYR
1RUPDOH
eco
(FR
,QGLFD]LRQLSH UOD
VF HOWDGHL
SU RJU DP P L
Stoviglie e pentole molto
sporche (da non usare
per pezzi delicati).
S t o v iglie e p ento le
normalmente sporche.
Ciclo standard
giornaliero.
Programma per un
lava ggio ec o lo gico , a
bassi consumi energetici,
adatto a stoviglie e
pe nt o le no r malment e
sporche.
'HVFUL ] LRQ H
GHOFLFOR
Prelavaggio con acqua calda a 40°C
Lavaggio p rolunga to a 6 5 ° C .
2 Risciacqui con acqua fredda
Risciacquo caldo a 65°C
Asciugatura.
Prelavaggio con acqua fredda
Lavaggio p rolunga to a 5 0 ° C .
Risciacquo freddo
Risciacquo caldo a 70°C
Asciugatura.
2 Prelavaggi con acqua fredda
Lavaggio p rolunga to a 5 0 ° C
Risciacquo caldo a 65°C
Asciugatura
'HWHUVLY R
SU HODYDJJLR
ODYDJJLR
JU
JU
JU
%ULOODQWDQWH
'X UDW DGHO
SU RJU DP P D
WROOHUDQ] D
IT
5DSLGR
$PPR OO R
Ciclo economico e
ve lo ce d a ut ilizzar e pe r
stoviglie poco sporche
subito dopo l'uso. Senza
asciugatura.
Lavaggio p re liminare di
pentole e stoviglie in
attesa di completare il
carico al pasto
successivo.
Breve lavaggio a 50°C
Risciacquo caldo a 50°C
Breve lavaggio freddo per impedire
l' es sica z io n e dei r esid u i di cib o sulle
stoviglie.
6
JU
Consigli per risparmiare
- E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzare il ciclo ammollo.
- Scegliete il programma adeguato : la scelta del programma dipende dal tipo di stoviglie da lavare e dal loro grado di
sporco.
- Dosate la giusta quantità di detersivo: se eccedete con il
quantitativo di detersivo non otterrete stoviglie più pulite,
ma solamente un maggiore impatto ambientale.
- E' inutile sciacquare le stoviglie prima di posizionarle nella
macchina.
Come tenere in forma la lavastoviglie
Dopo ogni lavaggio
Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lasciate socchiusa la porta in modo che non ristagnino nè umidità,
nè cattivi odori
Staccare la spina
Prima di fare qualsiasi pulizia o manutenzione, staccate sempre la spina dalla presa: non correte alcun pericolo.
Niente solventi nè abrasivi
Per pulire l'esterno e le parti in gomma della lavastoviglie
non occorre usare nè solventi nè abrasivi ma solo un panno
imbevuto di acqua tiepida e sapone.
Per eliminare eventuali macchie sulla superfice della vasca,
utilizzare un panno imbevuto di acqua ed un po' di aceto
bianco o prodotto specifico per la pulizia della lavastoviglie.
Se partite per le vacanze
Quando andate in vacanza, é consigliabile fare un lavaggio
a vuoto, dopodichè staccare la spina, chiudere il rubinetto di
ingresso acqua e lasciare socchiusa la porta: le guarnizioni
dureranno più a lungo ed all'interno non si formeranno odori
sgradevoli.
In caso di trasloco
In caso di trasloco possibilmente mantenete l'apparecchio in
posizione verticale; se fosse necessario, inclinatela sul lato
posteriore.
Le guarnizioni.
Uno dei fattori responsabili del ristagno di odori all'interno
della lavastoviglie é rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente
con una spugnetta inumidita.
7
IT
Pulizia e manutenzioni particolari

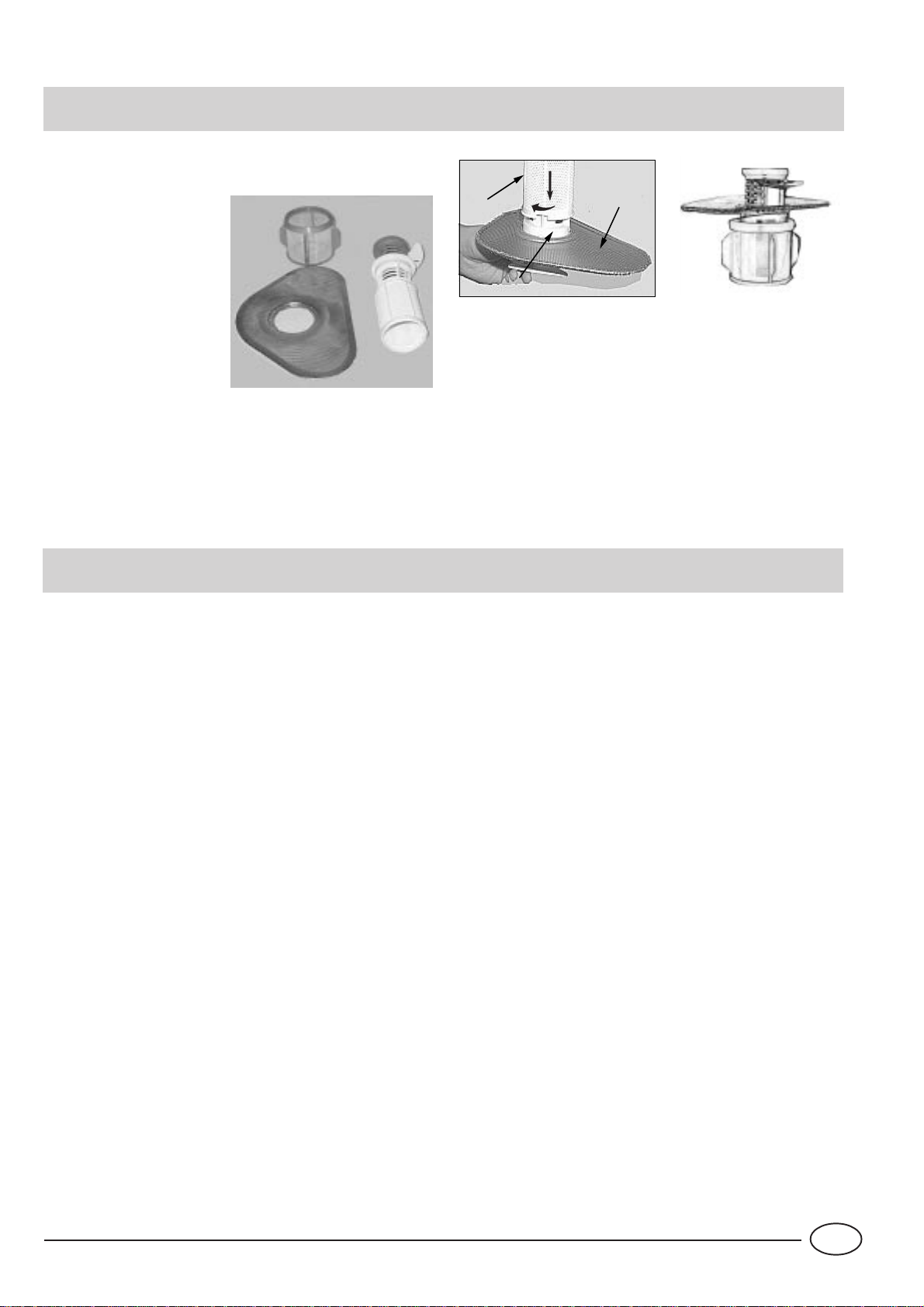

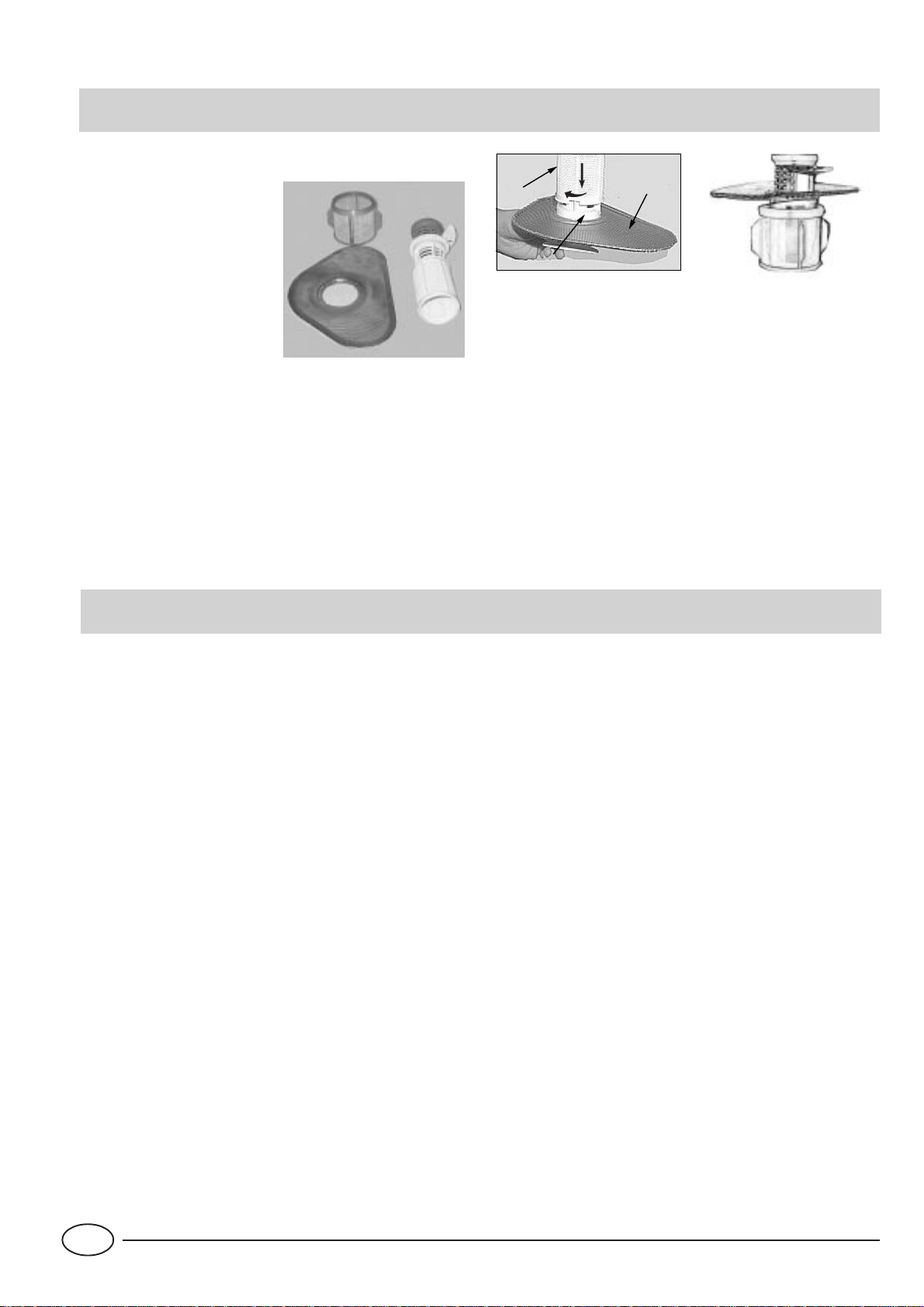

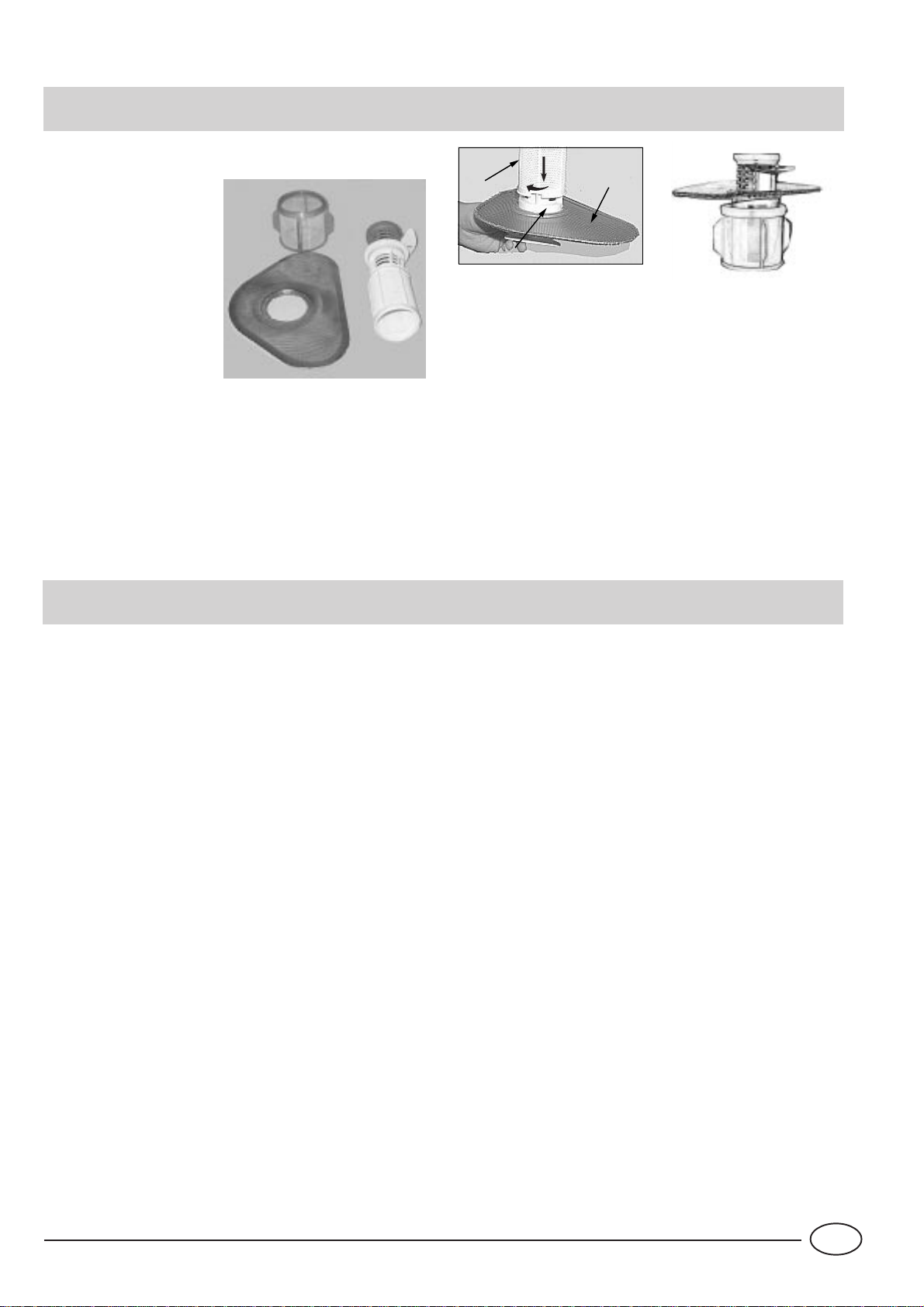

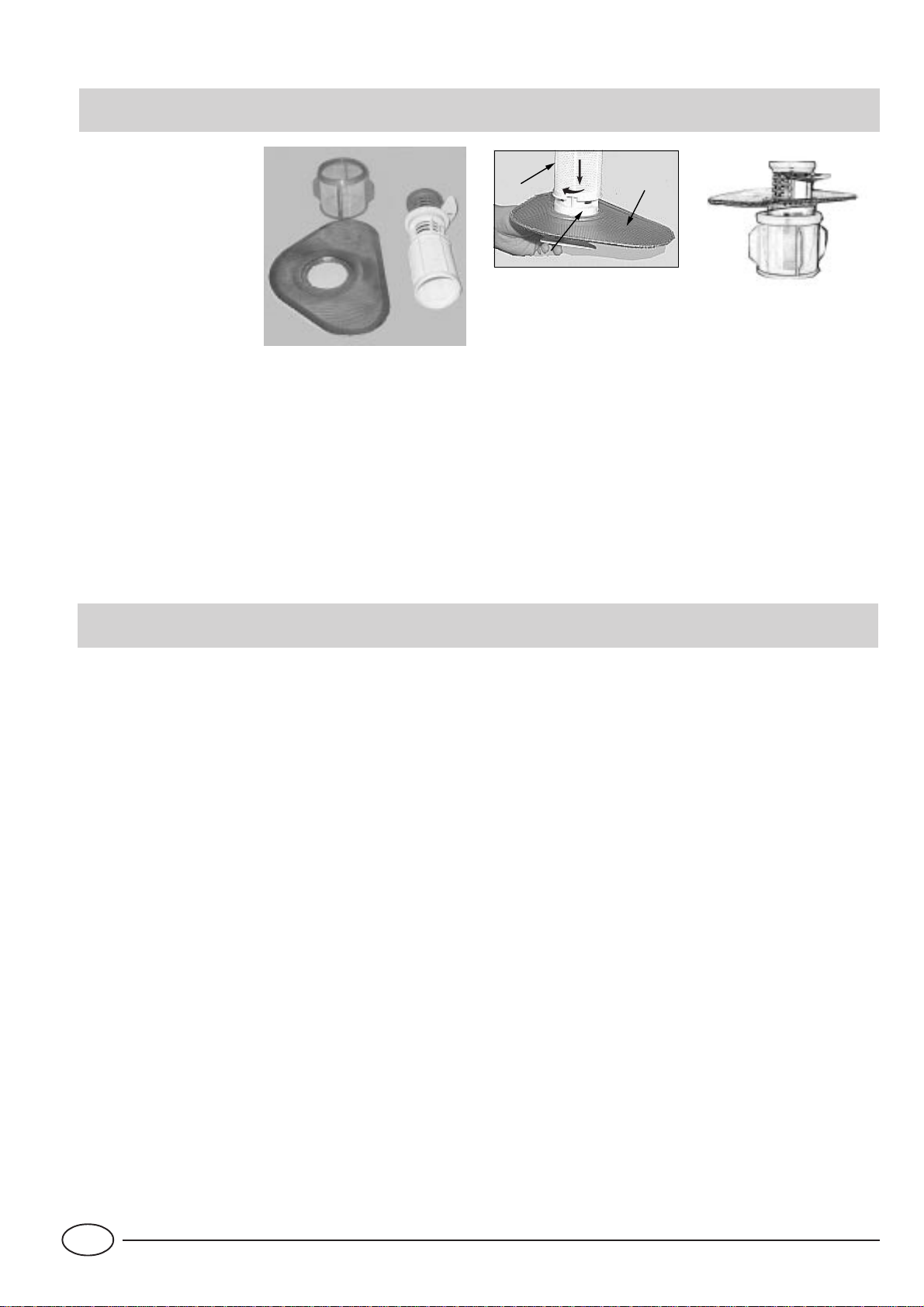

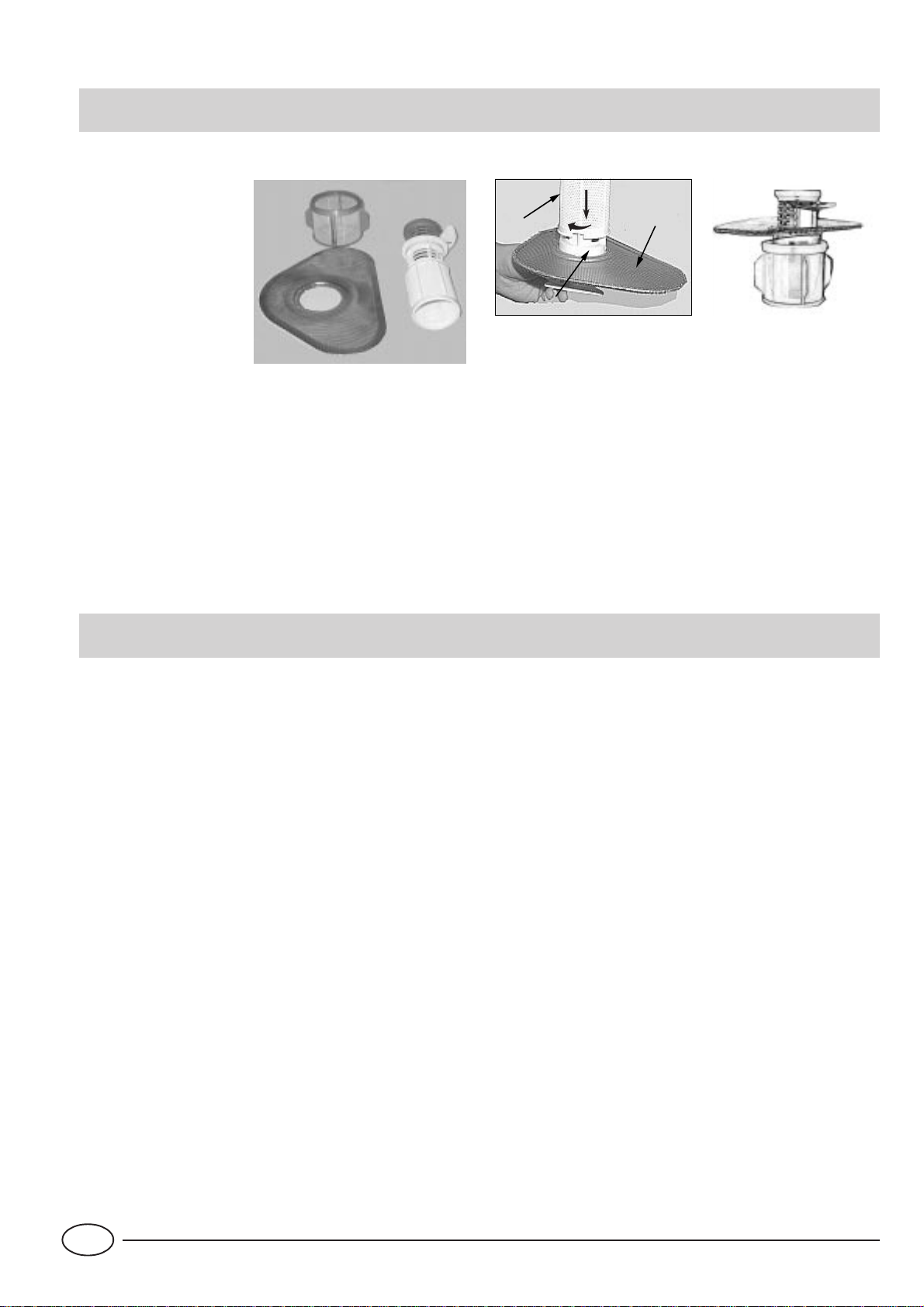

Il gruppo filtrante
Per avere sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.
L’acqua di lavaggio viene
D
C
pulita dai residui di cibo e
rimessa in circolo perfettamente filtrata. Per questo,
dopo ogni lavaggio, è meglio rimuovere i residui più
grossi che trovi trattenuti
A
B
dal filtro semicircolare A e
dal bicchiere “C”; per
estrarli tirare il manico del bicchere verso l’alto. Basterà sciacquarli sotto l’acqua corrente.
Una volta al mese è necessario pulire accuratamente tutto il
gruppo filtrante: filtro semicircolare A +bicchiere C + filtro
cilindrico B+ microfiltro D.
Il filtro “B” si estrae ruotandolo in senso antiorario.Per la
pulizia aiutarsi con uno spazzolino non metallico.
1
B
2
C
A
Rimettere insieme i pezzi (come indicato nella figura) e
reinserire il gruppo nella lavastoviglie. Posizionarlo nel suo
alloggiamento facendo una pressione verso il basso.
La lavastoviglie non deve essere usata senza filtri. Se i filtri
non sono inseriti correttamente si ridurrà l’efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.
Pulizia degli irroratori
Può succedere che residui di cibo si attacchino agli irroratori
ostruendo i fori; controllarli periodicamente e pulirli (vedere
Vista di vicino (interno) alle lettere F-I).
C'é qualche problema ?
Può accadere che la lavastoviglie non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo insieme cosa
si può fare: può darsi che abbiate dimenticato di premere
qualche tasto o non abbiate fatto, per distrazione, una manovra necessaria affinchè la macchina funzioni.
La lavastoviglie non parte
Avete controllato se:
il rubinetto è aperto e ben collegato al tubo, manca l'acqua
in casa oppure non arriva con sufficiente pr essione, il tubo è
piegato, il filtro del tubo di alimentazione acqua è intasato,
la porta è aperta.
Le stoviglie non sono pulite
Avete controllato se:
è stata messa la giusta dose di detersivo, il programma di
lavaggio selezionato è idoneo alle stoviglie da lavare, filtro e
microfiltro sono puliti, gli irroratori sono liberi.
La lavastoviglie non scarica
Avete controllato se:
il tubo di scarico è piegato.
Sulle lavastoviglie rimangono depositi calcarei o una
patina bianca
Avete controllato se:
il tappo del contenitore sale è chiuso bene, il dosaggio di
brillantante è regolato bene.
Messaggi di errore
La lavastoviglie è dotata di un sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali anomalie sono segnalate da una o due spie ciclo “G” lampeggianti a frequenza rapida.
Dopo aver preso nota di quali spie lampeggiano spegnete la macchina e chiamate l’assistenza tecnica.
Allarme rubinetto chiuso
Se avete dimenticato di aprire il rubinetto dell’acqua, l'apparecchio
lo segnala per alcuni minuti con brevi segnali acustici. Aprite il
rubinetto e vedrete che la macchina, dopo alcuni minuti, si riavvia.
Nel caso in cui non siete presenti quando vengono emessi i segnali
acustici, la macchina si blocca e le spie 2 e 3 (lavaggio e risciacqui)
lampeggiano a frequenza rapida. Spegnete con il pulsante di OnOff, aprite il rubinetto dell’acqua e dopo aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come previsto nel paragrafo “Scegliere il programma”e vedrete che la macchina si avvia.
Allarme filtri intasati
Se la macchina è bloccata e lampeggiano a frequenza rapida le
spie1(prelavaggio) e 3 (risciacqui)) significa che il filtro è intasato da
massicci residui di cibo. Spegnete la macchina, pulite accuratamente il filtro e dopo averlo risistemato nella sua sede riaccendete.
Riselezionate Il programma ed esso si avvierà regolarmente.
Se invece lampeggiano a frequenza rapida spie diverse da quelle
sopra indicate, spegnete la macchina e chiamate l'assistenza tecnica.
Se nonostante tutti i controlli, la lavastoviglie non funziona e
l'inconveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando
le seguenti informazioni:
- il tipo di guasto
- la sigla del modello (Mod. ....) ed il numero di serie(S/N ....)
riportati sulla targhetta applicata nella parte laterale delle
controporta.
Non ricorrete mai a tecnici non autorizzati e rifiutate
sempre l'installazione di pezzi di ricambio non originali.
IT
8
Installazione
Posizionamento
Sistemare la macchina nel punto prescelto. La macchina può
essere fatta aderire con i fianchi o con lo schienale ai mobili
adiacenti o alla parete. La lavastoviglie é munita di tubi per
l'alimentazione e lo scarico dell'acqua che possono essere
orientati verso destra o verso sinistra per consentire un'adeguata installazione.
Livellamento
Posizionata la macchina agire sui piedini avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla in modo che venga a trovarsi orizzontale;
non deve comunque, in nessun modo, essere inclinata di
oltre 2°.
Un buon livellamento assicurerà il corretto funzionamento
della lavastoviglie.
Collegamento alla presa d’acqua fredda.
L’allacciamento dell’elettrodomestico alla rete idrica deve
avvenire esclusivamente con il tubo di carico fornito con
l’apparecchio, non utilizzare tubi diversi. In caso di sostituzione utilizza solo ricambi originali.
Allaccia il tubo di carico ad una presa d’acqua fredda con
bocca filettata da 3/4 gas, avendo cura di avvitarlo strettamente al rubinetto. Se i tubi dell’acqua sono nuovi o sono
rimasti per lungo tempo inattivi, prima di fare l'allacciamento, assicurati, facendola scorrere, che l’acqua diventi limpida e sia priva di impurità. Senza questa precauzione, c’è il
rischio che il punto dove entra l’acqua si intasi, danneggiando la tua lavastoviglie.
Collegamento alla presa d'acqua calda
La macchina può essere alimentata con acqua calda di rete
(impianto centralizzato, termosifoni) che non superi la temperatura di 60° C.
In questo caso il tempo di lavaggio sarà abbrevviato di circa
15 minuti e l'efficacia del lavaggio lievemente ridotta.
Il collegamento deve essere effettuato alla presa d'acqua
calda, con le stesse modalità descritte per il collegamento
alla presa d'acqua fredda.
Sicurezza antiallagamento.
La tua lavastoviglie è dotata di un sistema che interrompe
l’ingresso dell’acqua nel caso di perdite all'interno della macchina. E’ provvista inoltre di un tubo entrata acqua che sopporta pressioni molto alte e che in caso di rottura si colora in
rosso. La sicurezza in caso di allagamenti è garantita dal
secondo tubo trasparente che lo contiene. E’ molto importante controllarlo periodicamente e se lo vedi di colore rosso
sai che devi al più presto cambiarlo. Chiama l’assistenza
tecnica autorizzata per l’intervento.

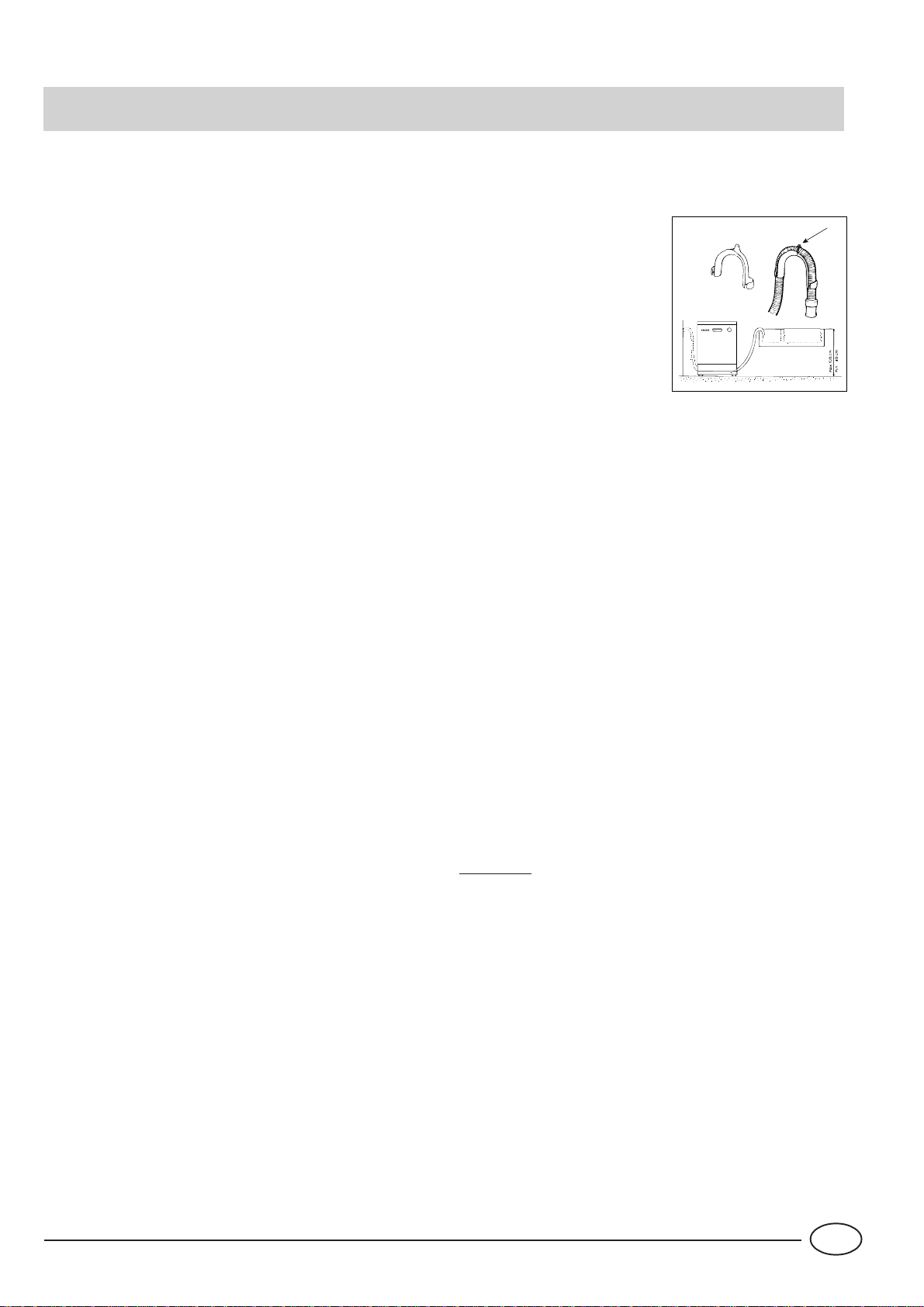

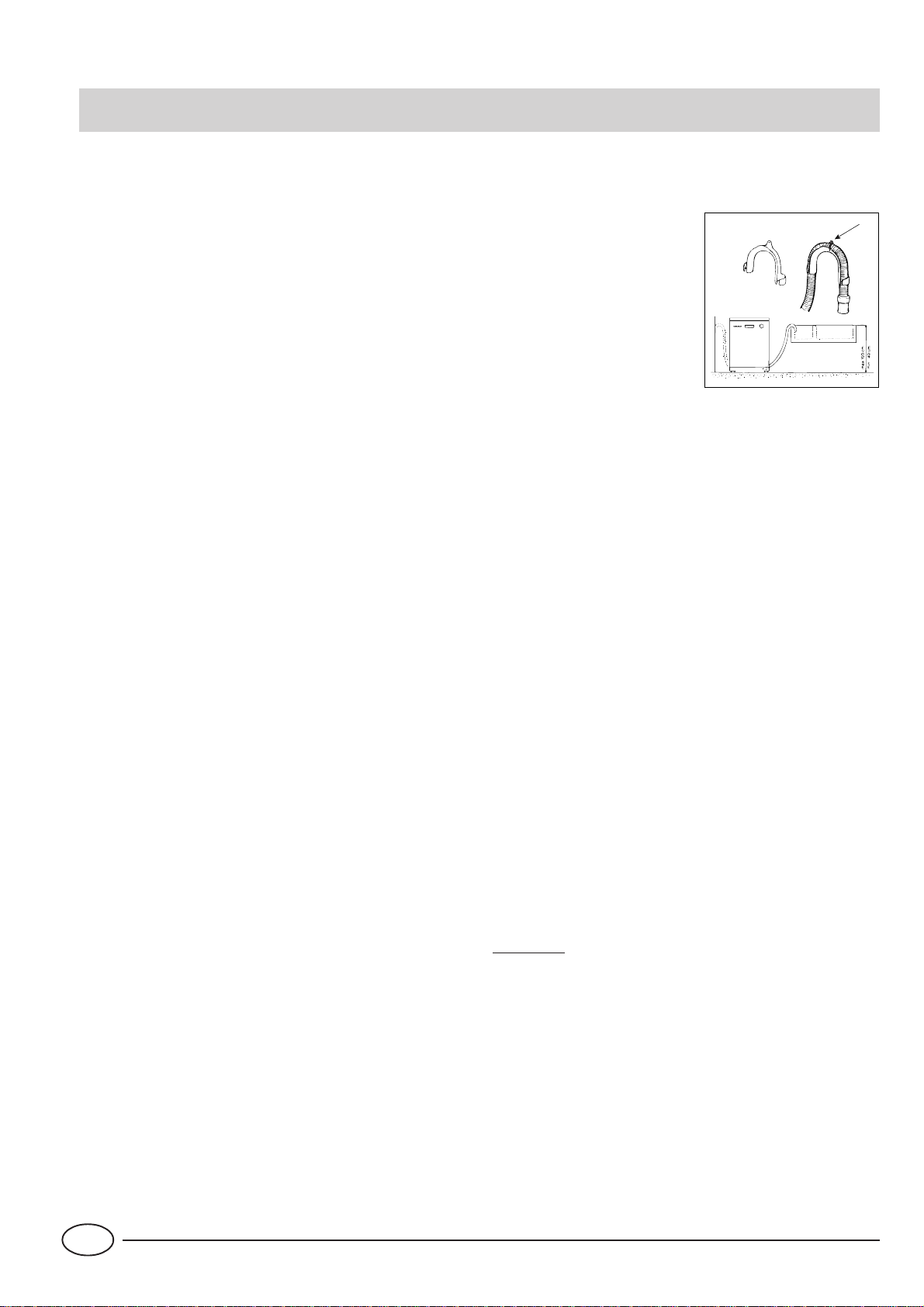

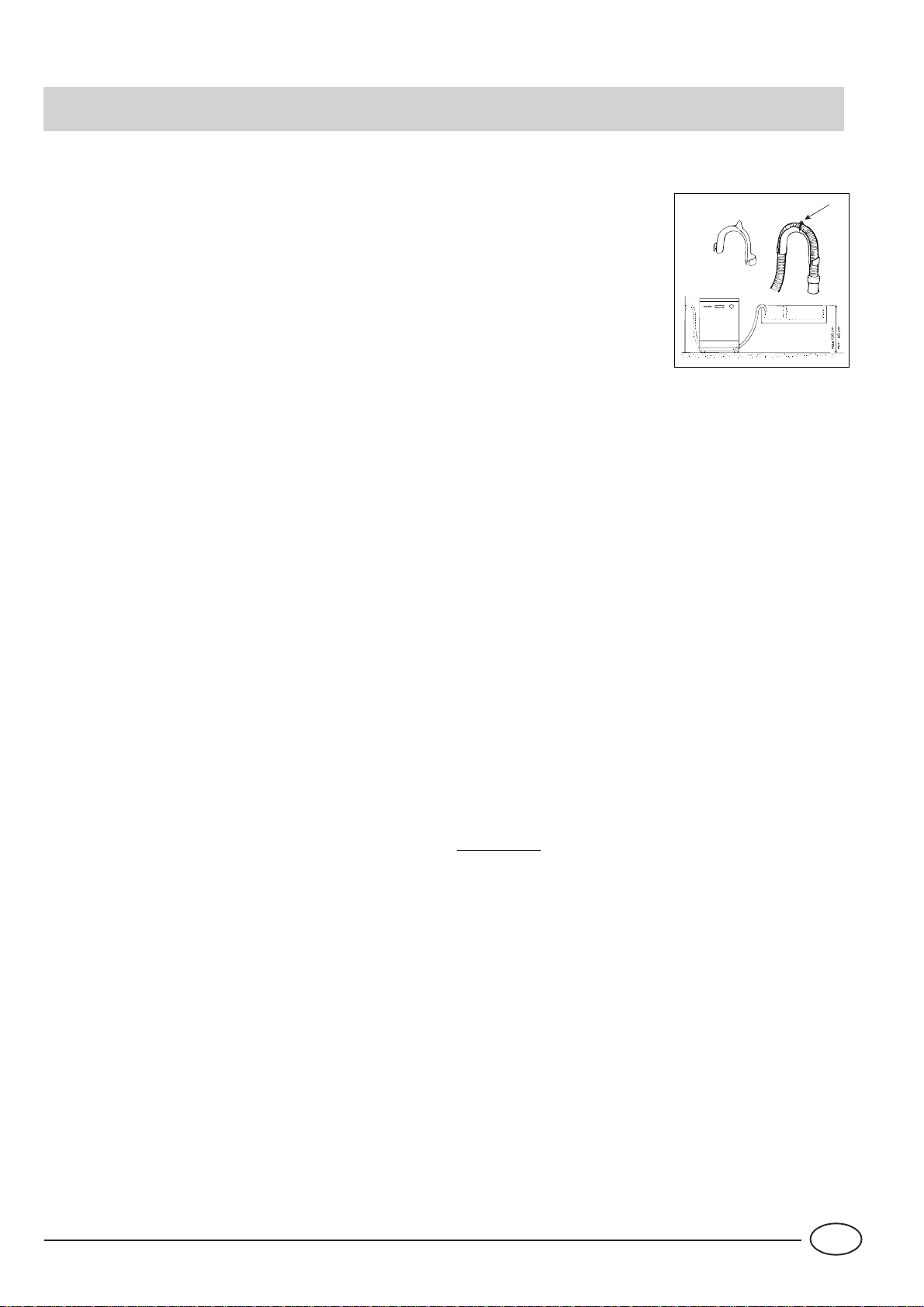

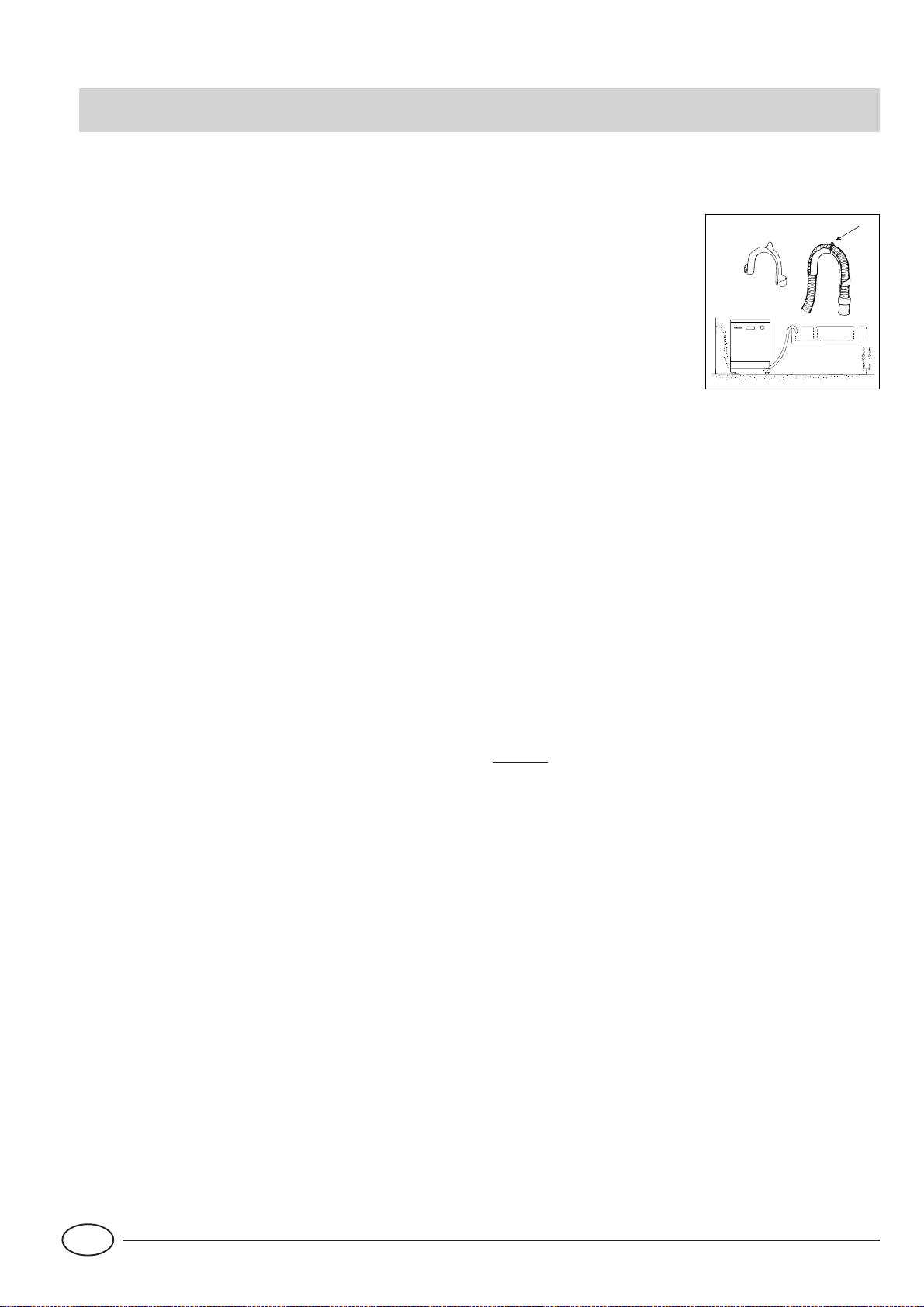

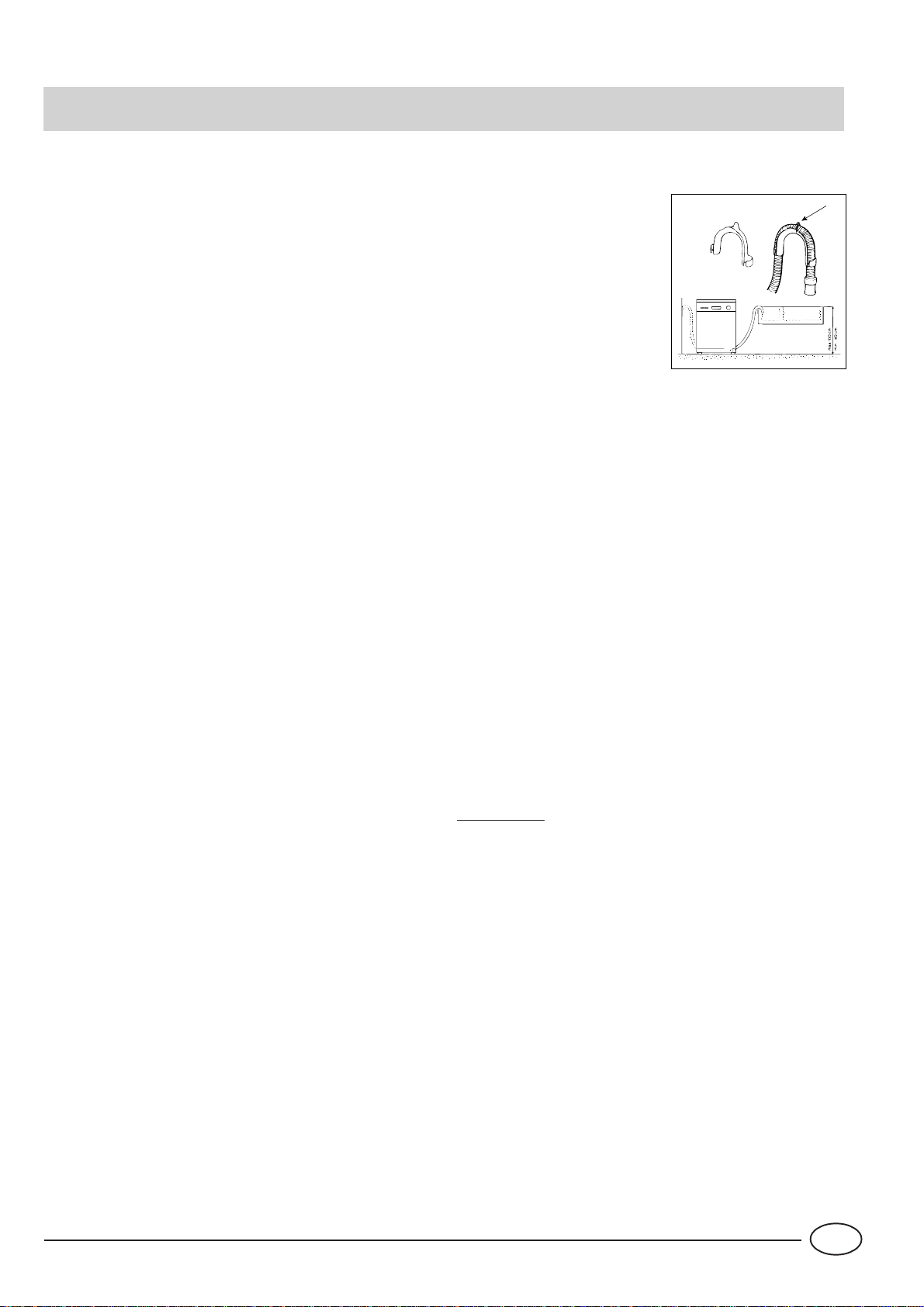

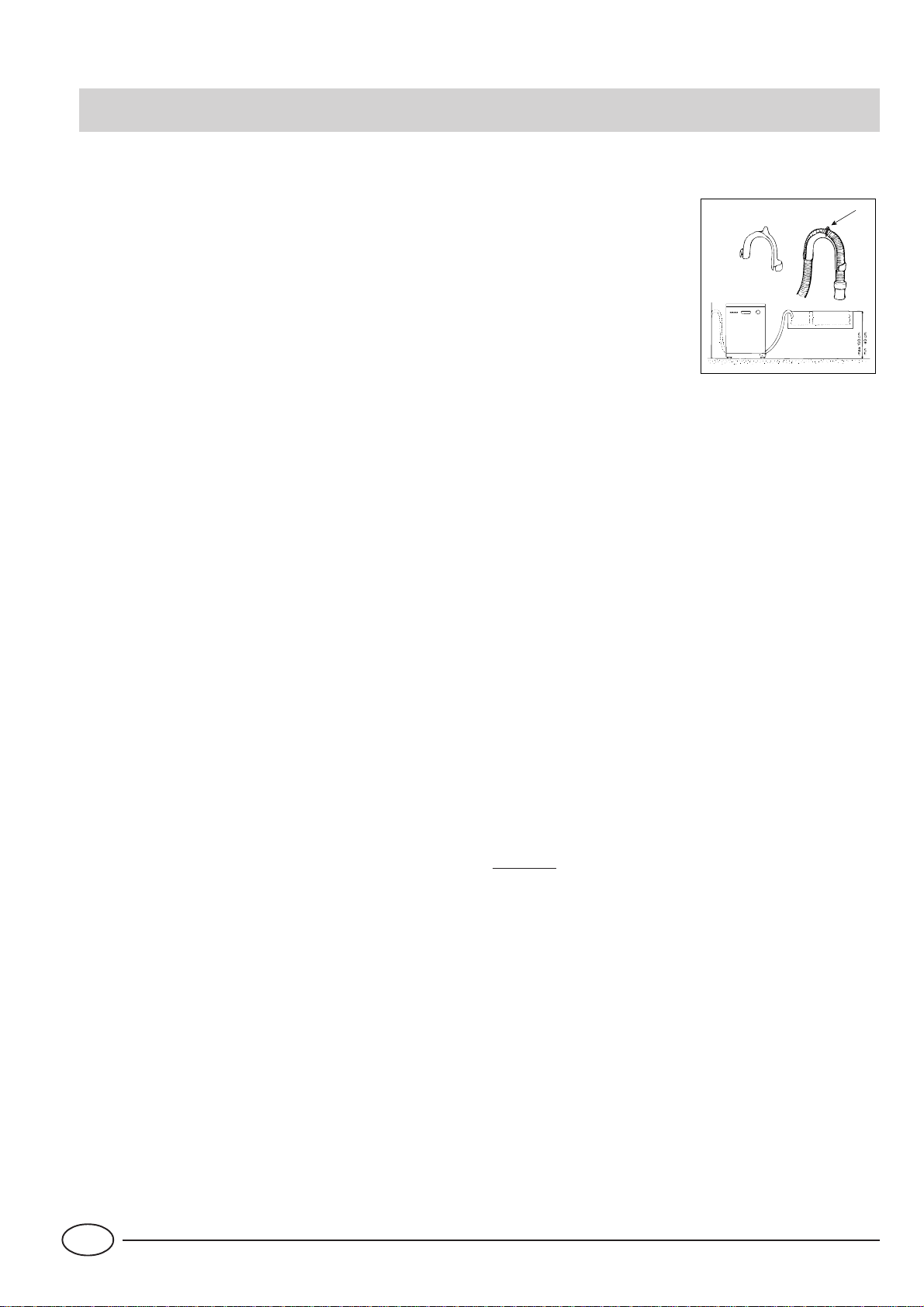

Collegamento al tubo di scarico
Inserire il tubo di scarico in una
conduttura di scarico che abbia
un diametro minimo di cm. 4
oppure appoggialo al lavandino.
Evitare strozzature o curvature
eccessive. E' possibile metterlo
in maniera ottimale utilizzando
lo speciale gomito in plastica in
dotazione (ved. figura).La parte
del tubo contrassegnata con la
lettera A deve essere ad una al-
tezza compresa tra 40 e 100 cm.
Il tubo non deve essere immerso nell’acqua.
Attenzione: lo speciale gomito in plastica deve essere fissa-
to saldamente al muro per evitare che il tubo di scarico si
muova e non versi l'acqua fuori dallo scarico.
Collegamento elettrico
Inserire la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impianto é
una garanzia di sicurezza prevista dalla legge), dopo aver
verificato che i valori della tensione e della frequenza di rete
corrispondano a quelli riportati sulla targhetta situata sulla
controporta inox della macchina e che l'impianto elettrico al
quale essa va collegata sia dimensionato per la corrente
massima indicata su tale targhetta. Se la presa di corrente
alla quale va collegata la macchina non corrisponde alla spina, sostituire quest'ultima con una spina adatta, piuttosto
che impiegare adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.
Si raccomanda, in caso di cavo di alimentazione elettrica
danneggiato di rivolgersi, per la sostituzione, esclusivamente ai Centri di Assistenza Tecnica autorizzata.
ATTENZIONE
La spina del lavastoviglie deve rimanere accessibile ad incasso avvenuto per poter effettuare operazioni di manutenzione in tutta sicurezza
Striscia anticondensa.
Su alcuni modelli è prevista in dotazione una striscia
autoadesiva trasparente.
Deve essere incollata sul lato inferiore del vostro ripiano in
legno per proteggerlo dalla condensa.
Ove non prevista in dotazione, può essere richiesta come
ricambio ai rivenditori autorizzati.
A
9
IT
Safety Is a Good Habit to Get Into
NOTICE
Carefully read the instructions contained in this manual, as
they provide important information which is essential to safe
and proper installation, use and maintenance of the
appliance.
This appliance complies with the following EEC
directives:
- 73/23/EEC (Low Voltage) and subsequent
modifications;
- 89/336/EEC (Electromagnetic Compatibility) and
subsequent modifications.
- 97/17/EEC (Labelling)
1.Carefully dispose of the packing material.
2.After removing the packing, check to make sure that the
appliance is not damaged. If in doubt, contact a qualified
professional.
3.The dishwasher must only be used by adults for the washing
of household dishes and cooking utensils.
4.Fundamental rules to follow when using the appliance:
- Never touch the dishwasher when barefoot or with wet
hands or feet;
- We discourage the use of extension cords and multiple
sockets;
- During installation, the power supply cord must not be
excessively or dangerously bent or flattened;
- If the appliance is not operating properly or maintenance
must be performed, disconnect the appliance from the power
supply .
5.Keep detergents out of the reach of children, who must
also be kept away from the dishwasher when it is open.
6.This appliance cannot be installed outdoors, not even if
the area in which it is installed is covered by a roof; it is also
very dangerous to leave it exposed to the rain and elements.
7.Do not touch the heating element during or after a wash
cycle.
8.Do not lean or sit on the door when it is open, as this
could overturn the dishwasher.
9.If the appliance malfunctions, turn off water supply to the
appliance and disconnect the plug from the wall socket.
Then, consult the section entitled, "T roubleshooting." If you
cannot resolve the problem, contact a service centre.
10.Appliances which are no longer being used must be made
inoperable by cutting the power supply cord and removing
the door lock.
To maintain the EFFICIENCY and SAFETY of this
appliance, we recommend:
l call only the Service Centers authorized
by the manufacturer
l always use original Spare Parts
Close-up View (control panel)
B
ON - OFF Button
ON - OFF Light
Handle For Opening Door
G
A
C
D
eco
Knob For Selecting Cycles
Cycles Phase Indicator Light
GB
10
Close-up View (Interior)
G
J
I
E
F
H
K
L
Upper Rack
T op Sprayer Arm
Rack Height Adjustor
Lower Rack
Bottom Sprayer Arm
Salt Container Cap
Washing Filter
Detergent and Rinse Aid Dispenser
Technical characteristic s
Width cm. 59,5
Depth cm. 57
Height cm. 82
Capacity 12 standard place settin gs
Mains water pressure 30 KPa÷ 1MPa (0,3 ÷10 bar)
Power voltage See data plate
Total absorber power See data plate
Fuse See data plate
11
GB
Salt, Detergent and Rinse Aid ....
Salt
The hardness of the water varies from place to place. If
hard water is used in the dishwasher, deposits will form on
the dishes and utensils.
The appliance is equipped with a special softener that uses
a salt specifically designed to eliminate lime and minerals
from the water .
Loading the Salt into the Softener
Always use salt intended for use with dishwashers.
The salt container is located
beneath the lower rack
and should be filled as
follows:
1. Remove the lower rack
and then unscrew and
remove the cap from the
salt container;
2. If you are filling the
container for the first time,
fill it with water;
3. Place the end of the
funnel (supplied) into the
hole and introduce about 2 kg of salt. It is normal for a
small amount of water to come out of the salt container .
4. Carefully screw the cap back on.
The salt container should be filled after about every
30 wash cycles.
Warning: To prevent rust from forming , we advise you to
load the salt before beginning a wash cycle.
Detergent
Detergent specifically intended for use with dishwashers must
be used. The dispenser must be refilled before the start of
each wash cycle following the instructions provided in the
"Wash Cycle Table." The detergent dispenser is located on
the inside panel of the door .
Loading the detergent
To open lid "A", press button "B". The cleaning detergent
should be introduced into the two containers "C"and "D"
up to the rim.
After pouring in the detergent, replace the lid, pressing down
until it clicks.
Dishwasher detergent in tablets is now available on the
market, in which case you should place one tablet into
container "D" and replace the lid.
Notice: To facilitate closing the cover, remove any
excess detergent on the edges of the dispenser .
Rinse Aid
This product makes dishes sparkle more as it improves their
drying. The rinse aid container is situated on the inside of the
appliance door; you should refill it when you see the container
is empty by means of indicator light “D”.
(If your dishwasher is fitted with a “low rinse aid” indicator
light, fill the container up when the indicator light flashes or
lights up).
B
Loading the Rinse Aid
T o open the dispenser , turn the "C" cap in the anti-clockwise
direction and then pour in the rinse aid, making sure not to
overfill. The amount of rinse aid used for each cycle can be
regulated by turning the "F" dose adjustor , located beneath
the "C" cap, with a screwdriver. There are 6 different
settings; the normal dosage setting is 4.
Important:
Proper dosage of the rinse aid improves drying.
If drops of water remain on the dishes or spotting occurs,
the dosage adjustor should be turned to a higher setting. If
the dishes have white streaks, turn the dosage adjustor to a
lower setting.
25 gr
D
.
F
C
5 gr.
A
C
D
Warning
Three-in-one dishwasher tablets are now available on the market, and combine the detergent, salt and
rinse aid all in one. If the water in your area is hard or very hard, we still recommend you pour extra salt
into the relevant dispenser to prevent the formation of white streaks on your dishes or on the appliance
interior.
Add rinse aid to the corresponding container only if you are dissatisfied with the results on your dishes.
In any case, please read the manufacturer's instructions provided on the packet.
GB
12
Loading the Dishwasher
Before placing the dishes in the dishwasher, remove the
larger food particles to prevent the filter from becoming
clogged, which results in reduced performance.
If the pots and pans have baked-on food that is extremely
hard to remove, we recommend that they be allowed to
soak before they are washed. This will eliminate the need
for extra wash cycles.
Pull out the racks to facilitate loading the dishwasher .
How to Use the Lower Rack
We recommend that you place the most difficult to clean
items on the bottom rack: pots, pans, lids, serving dishes
and bowls, as shown in the figure to the right.
It is preferable to place serving dishes and lids on the
sides of the racks in order to avoid blocking the rotation
of the top spray arm.
- Pots, serving bowls, etc. must always be placed top
down.
- Deep pots should be slanted to allow the water to flow
out.
- Insert the cutlery into the basket (see figure A): knives
and utensils with sharp blades or tips should be positioned
with the sharp parts at the bottom. Position all cutlery items
so that they don't touch; If the rack has side baskets, the
spoons should be loaded individually into the appropriate
slots
Lower Rack
Upper Rack
Especially long utensils should be placed in the horizontal position at the front of the upper rack.
How to Use the Upper Rack
The upper rack is designed to hold more delicate and
lighter dishware, such as glasses, coffee and tea cups
and saucers, as well as plates, small bowls and shallow
pans (as long as they are not too dirty).
- Position the dishes and cookware so that they do not
get moved by the spray of water.
How to adjust the Upper rack ...
The top rack can be adjusted using the two rack heights
(top and bottom). To adjust the rack, open up the tabs
that lock the guides and pull out the rack. Arrange the
rack with the back wheels in either the top or bottom
position and then insert it along the guides until the front
wheels are on as well. Close the tabs to lock the rack in
place (see Fig. F).
Fig. F
Fig. A
1
3
2
4
13
GB
Turning on the Appliance
Starting a wash cycle ...
After performing all the operations described in the previous
paragraphs, turn the water tap on completely and press ONOFF button "A": you will hear a short beep and indicator
light "B" lights up. Now the appliance is on and ready to be
programmed.
Selecting a wash cycle …
To select the wash cycle, turn knob "D" clockwise until the
reference notch on the knob corresponds with the number
or symbol for the cycle you wish to set (have a look at the
wash cycle table on page 15). A short beep will indicate the
start of the wash cycle and indicator light "G" corresponding
to the cycle starting phase will light up.
After a few seconds, you will hear a short beep: the wash
cycle has begun and we do not recommend you change it.
Cycle phase indicator lights
The dishwasher is provided with 4 indicator lights "G" which
come on in sequence as the appliance is performing that
specific phase of the wash cycle.
These phases are:
If you have left out a dish…
You can interrupt the wash cycle by pressing the ON-OFF
button, insert the dish you had forgotten and press the ONOFF button again.
The cycle will start up from where you interrupted it.
There's been a power failure? Have you opened the
dishwasher door?
The wash cycle stops and then restarts when the electricity
comes back on or when you shut the door .
At the end of the wash cycle….
The end of the wash cycle is indicated by two short beeps
and the flashing of the drying phase indicator light.
Turn the knob anti-clockwise to Reset in order to reset all
the settings.
T urn the appliance off to cut of f the electricity supply.
T urn off the water tap.
Wait a few minutes before unloading the dishes: they are
very hot! If you wait a little while, they dry better thanks to
the steam.
Empty the lower rack first.
Make sure the wash cycle has ended before removing the
dishes!
pre-wash, wash, rinses, drying
Cancelling or modifying a wash cycle in progress…..
Y ou can modify the wash cycle in progr ess, if it has only just
started. T urn the knob anti-clockwise until it reaches the Reset
position and, after a few seconds, you will hear 4 beeps and
indicator light "G" will turn off. This is to inform you that all
the settings have been cancelled.
You are now free to re-set the correct wash cycle.
Warning:
If opening the door soon after the end of the programme, or
during it, stand away from the Dishwasher , to avoid possible
injury from hot steam.
GB
14
Wash Cycle Table
Dishwasher washing guarantees your dishes will be cleaned in a hygienic setting for
safer , cleaner results.
&\FOH &\FOHVHOHFW LRQ
LQV WUXFWLRQV
Very dirty dishes,
pots and pans (not to
be used with delicate
items).
+HDY\ 'XW\
Normally dirty
dishes, pots and
pans. Standard daily
cycle.
1RUPDO :DV K
Environmentally-frien-
eco
(F R
dly cycle, with low
en e r gy c o ns umpt io n
le v els , su itable for
normally dirty pans
and dishes.
&\FOHG HVFU LS WLRQ
Pre - wa sh with hot wate r a t 40 °C
Extended wash at 65°C.
2 Rinses with cold water
Rinse with hot water at 65°C .
Drying.
Pre - wa sh with cold water.
Extended wash at 50°C.
Cold Rinse
Rinse with hot water at 70°C .
Drying.
2 Cold pre- washes
Extended wash at 50°C
Hot rinse at 65°C
Drying
'HWHU J HQ W
IRU
SUH ZDVK
ZDVK
JU
JU
J
5LQ VH$LG : DVK
F\FOH
GXUDWLR Q
WROHUDQ FH
5DSLG :DVK
6RDN
Economic, fast cycle
to be used to on not
very d irty dishes right
after they are used.
N o d r ying c yc le .
Pre-wash of dishes,
pots and pans while
wait ing for t h e load
to be c omple ted a fter
the subsequent meal.
Short wash at 50°C.
Hot rinse at 50°C
Short cold wash to prevent food
residue from drying on the dishes.
15
JU
GB
Energy Saving Tips
- It is important to try and run the dishwasher when it is fully
loaded in order to save on energy . In or der to prevent odors
from forming and food from caking onto the dishes, you
can run the hold cycle.
- Choose the right wash cycle: the choice of cycle depends
on the type of dishware, cookware and utensils being
washed and how dirty they are.
- Use the right amount of detergent: if you use too much
detergent, the result will not be cleaner dishes, but, rather,
a greater negative impact on the environment.
- There is no utility in rinsing dishes, cookware and utensils
before placing them in the dishwasher .
How to Keep Your Dishwasher in Shape
After Every Wash
After every wash, turn off the water supply to the appliance
and leave the door slightly ajar so that moisture and odors
are not trapped inside.
Remove the Plug
Before cleaning or performing maintenance, always remove
the plug from the socket. Do not run risks.
No Solvents or Abrasive Cleaning Products
T o clean the exterior and rubber parts of the dishwasher, do
not use solvents or abrasive cleaning products. Rather, use
only a cloth and warm soapy water.
To remove spots or stains from the surface of the interior,
use a cloth dampened with water and a little white vinegar ,
or a cleaning product made specifically for dishwashers.
When Y ou Go on Holiday
When you go on holiday , it is recommended that you run a
wash cycle with the dishwasher empty and then remove
the plug from the socket, turn off the water supply and
leave the door of the appliance slightly ajar. This will help
the seals last longer and prevent odors from forming within
the appliance.
Moving the Appliance
If the appliance must be moved, try to keep it in the vertical
position. If absolutely necessary, it can be positioned on its
back.
Seals
One of the factors that cause odors to form in the dishwasher
is food that remains trapped in the seals. Periodic cleaning
with a damp sponge will prevent this from occuring.
GB
16
Cleaning and Special Maintenance
The filter assembly
If you want consistent good
results from your dishwasher ,
you need to clean the filter
assembly.
The food particles are
removed from the wash
D
C
water, allowing it to be
recirculated during the cycle,
filtered perfectly. For this
reason, it is a good idea to
remove the larger food
particles trapped inside the
A
B
semi-circular filter A and cup
“C”after each wash; to
remove the filter assembly, pull the cup handle upwards. All
you need to do is rinse them under running water .
The entire filter assembly should be cleaned thoroughly once a
month: semi-circular filter A + cup C + cylindrical filter B+
microfilter D.
To remove filter “B”, turn it anti-clockwise. Use a small nonmetallic brush for cleaning.
Reassemble the filter parts (as shown in the figure) and reinsert
the whole assembly into the dishwasher. Position it into its
housing and press downwards.
1
B
2
C
A
The dishwasher is not to be used
without filters. Improper replacement of the filters may reduce
the efficiency of the wash and even damage your dishwasher .
Cleaning the Sprayer Arms
It may happen that food particles become encrusted on the
sprayer arms and block the holes. Check the sprayer arms
periodically and clean them when needed (see “Close-up
View [interior]”, letters F-I).
Troubleshooting
It may occur that the dishwasher does not function or does not
function properly . Before calling for assistance, let us see what
can be done first: have you forgot to press one of the buttons
or to perform an essential operation?
The Dishwasher Does Not Start
Have you checked whether:
- the plug is pushed into the socket correctly;
- the power is on in the house;
- the door is closed properly;
- the ON-OFF switch is on "ON";
- the water supply is turned on.
The Dishwasher Does Not Load Water
Have you checked whether:
- the water is turned on and the hose is connected properly;
- the water supply to the house is on and has sufficient
pressure;
- the water supply hose is crimped or bent;
- the filter for the water supply hose is clogged.
The Dishes Are Not Clean
- Have you put the right amount of detergent into the
dispenser?
- Is the wash cycle suitable for the dishes you have placed
inside the appliance?
- Are the filter and microfilter clean?
- Can the sprayer arms turn freely?
The Dishwasher Does Not Drain
Have you checked whether:
- the drain hose is crimped or bent.
Lime Deposits or a White Film Form on the Dishes
Have you checked whether:
- the lid to the salt container is closed properly;
- the rinse aid dosage is correct.
Error messages.
Your dishwasher is equipped with a safety system which is able to
detect any operating anomalies. These anomalies are reported by
one or two wash cycle indicator lights "G" flashing rapidly.
Take a note of which lights are flashing, turn the appliance off and
call for technical assistance.
Tap off alarm
If you have forgotten to turn the water tap on, your appliance will
remind you of this by sounding a few short beeps for a few minutes.
Turn the tap on and your appliance will start up again after a few
minutes. Were you to be absent when these beeps are sounded, the
appliance will be blocked automatically and indicator lights 2 and 3
(wash and rinses) will flash rapidly . Turn the appliance off at the ONOFF button, turn on the water tap and wait approximately 20
seconds before turning the appliance back on; the selected wash
cycle will start up again.
Clogged filter alarm
If the appliance is blocked and indicator lights 1 (pre-wash) and 3
(rinses) flash rapidly , this means the filter is clogged by large particles
of food residue. Turn the appliance off, clean the filter thoroughly
and reposition it in its seat as illustrated on this page. Then turn it
back on. The selected wash cycle will start up again.
If, despite all these checks, the dishwasher still does not function
and/or the problem persists, contact the nearest authorised
service centre and provide them with the following information:
- the nature of the problem;
- the model type number (Mod. ...) and the serial number (S/
N ....), which are indicated on the plate located on the side of
the inner part of the door .
Never call on unauthorised technicians and refuse to allow
parts to be installed that are not original spare parts.
17
GB
Loading...
