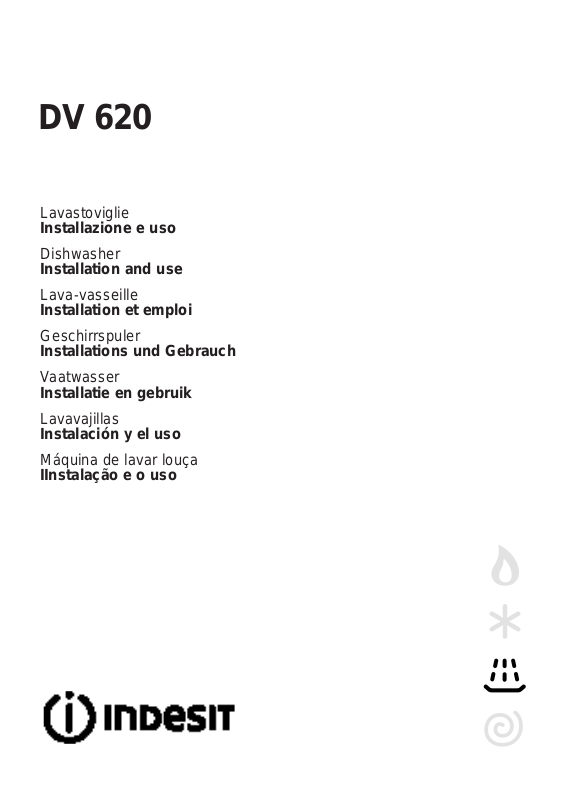

INDESIT DV620 User Manual [fr]

DV 620
Lavastoviglie
Installazione e uso
Dishwasher
Installation and use
Lava-vasseille
Installation et emploi
Geschirrspuler
Vaatwasser
Installatie en gebruik
Lavavajillas
Instalación y el uso
Máquina de lavar louça
IInstalação e o uso
IDL 42
Lavastoviglie 1
Istruzioni per l'installazione e l'uso Dishwasher 10
Instructions for installation and use
Lave-vasseille 19
Instructions pour l'installation et l'emploi Geschirrspuler 28
Informationen für Installation und Gebrauch Vaatwasser 37
Gebruiksaanwijzingen voor de plaatsing en gebruik
Lavavajillas 46
Instrucciones para la instalación y el uso
Máquina de lavar louça 55
Instruções para a instalação e o uso
La sicurezza, una buona abitudine
A TTENZIONE Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione.
Questa apparecchiatura è conforme alle seguen­ti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
- 97/17 CEE (Etichettatura)
1.Eliminare con cura il materiale dell'imballaggio.
2.Dopo aver tolto l'imballaggio, verificate l'integrità dell'ap-
parecchio. In caso di dubbio, rivolgetevi a personale profes­sionalmente qualificato.
3.La lavastoviglie deve essere usata esclusivamente da adul­ti e per il lavaggio di stoviglie di uso domestico.
4.Regole fondamentali da seguire nell'uso:
- non toccate la macchina a piedi nudi o con mani o piedi bagnati,
- sconsigliamo di ricorrere a prolunghe e prese multiple,
- durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose,
- in caso di funzionamento anomalo o di lavori di manuten­zione disinserire l'apparecchio dalla rete elettrica.
5.I bambini vanno tenuti lontano dai detersivi e dalla lava­stoviglie quando é aperta.
6.La macchina non va mai installata all'aperto, nemmeno se lo spazio é riparato da una tettoia, ed é molto pericoloso lasciarla esposta a pioggia e temporali.
7.Non toccate la resistenza durante e subito dopo un ciclo di lavaggio.
8.Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie.
9.In caso di guasto, chiudete il rubinetto di entrata acqua ed estraete la spina dalla presa a muro. Poi provate a consulta­re il capitolo "C'é qualche problema" e se non trovate una soluzione, contattate il centro assistenza.
10.Gli apparecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta.
Per garantire lefficienza e la sicurezza di questo elettrodomestico:
l rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata l richiedete sempre lutilizzo di parti di ricambio originali
Vista da vicino (quadro comandi)
B
Pulsante ON-OFF
Lampada spia ON-OFF
G
A
C
Manopola selezione programmi
Lampade spia avanzamento ciclo
D
eco
Maniglia apertura porta
1
IT
Vista da vicino (Interno)
G
J
I
E
F
H
K
L
Cestello superiore
Irroratore superiore
Regolazione altezza cestello
Cestello inferiore
Irroratore inferiore
T appo contenitore sale
Filtro lavaggio
Contenitore detersivo e brillantante
Caratteristiche tecniche
Larghezza cm. 59,5
Profondità cm. 57
Altezza cm. 82 Capacità 12 coperti standard Pressione acqua alimentazione 4,3 psi-145 psi (30 KPa÷ 1MPa (0,3 ÷10 bar)
Tensione di alimentazione Vedi targhetta caratteristiche
IT
Poten za to tale asso rbita Vedi targhetta cara tteristiche Fusibile Vedi targhetta cara tteristiche
2
Sale, detersivo e brillantante ......
F
D
C
Il sale
La durezza dell'acqua varia a seconda della località. Se nel­la lavastoviglie entrasse acqua dura, si formerebbero incrostazioni sulle stoviglie. Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua.
Caricamento del sale nel decalcificatore
Utilizzate sempre sale spe­cifico per lavastoviglie. Il serbatoio del sale é sotto il cestello inferiore e va riempito così:
1. Estraete il cesto inferio­re, svitate e togliete il tap­po del serbatoio.
2. Se state caricando il ser­batoio per la prima volta, riempitelo d'acqua.
3. Mettete l'imbuto in do­tazione sul foro ed introdu­cete circa 2 Kg di sale. E' normale che un po' d'acqua fuoriesca dal serbatoio.
4. Riavvitate il tappo con cura.
Il serbatoio del sale va riempito circa ogni 30 cicli di lavaggio.
B
D
C
A
Il brillantante
Il brillantante rende le tue stoviglie più brillanti perché ne migliora l’asciugatura. Il serbatoio del brillantante è posto all’interno della porta. Dovrai riempirlo quando vedi il serba­toio vuoto attraverso la spia ottica “D”.
Caricamento del brillantante
Per aprire il contenitore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che que­sto fuoriesca. E' possibile regolare la quantità di prodotto erogata, agendo con un cacciavite sul regolatore "F" posto sotto il coperchio "C". Vi sono 6 posizioni possibili, normal­mente é tarato sul 4.
Importante: Per evitare la formazione di ruggine consiglia­mo di caricare il sale prima di iniziare un ciclo di lavaggio.
Il detersivo
Usare solamente detersivo specifico per lavastoviglie. Il rifor ­nimento del detersivo deve essere effettuato prima dell'ini­zio di ogni ciclo di lavaggio sulla base delle indicazioni forni­te nella "Tabella cicli di lavaggio". Il distributore del detersi­vo si trova all'interno della porta.
Caricamento del detersivo
Per aprire il coperchio "A" premere il pulsante "B". Il deter ­sivo va inserito nelle 2 vaschette "C" e "D" fino al bordo. Dopo aver versato il detersivo chiudere il coperchio, premen­dolo fino allo scatto. In commercio si può trovare del detersivo per lavastoviglie in compresse, in questo caso mettere una compressa nella vaschetta "D" e chiudere il coperchio.
Attenzione: per facilitare l'aggancio del coperchio, eli­minate, prima della chiusura, eventuali residui di de­tersivo caduti sui bordi della vaschetta.
Attenzione
In commercio puoi trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se la tua acqua è dura o molto dura ti consigliamo di aggiungere comunque sale nell’apposito dispenser, per evitare la formazione di striature bianche sulle stoviglie o sulla vasca. Aggiungi il brillantante nel serbatoio solo se l’asciugatura delle stoviglie non è soddisfacente. In ogni caso consulta attentamente le istruzioni del produttore sulle confezioni.
Importante:
La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura. Se sulle stoviglie lavate rimanessero gocce d'acqua o mac­chie, è necessario ruotare il regolatore verso i numeri più alti. Se le stoviglie lavate presentassero delle striature bian­che, ruotare il regolatore verso i numeri più bassi.
3
IT
Caricamento delle stoviglie
Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con conse­guente riduzione dell'efficacia di lavaggio. Qualora le pentole e le padelle fossero molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio. Si eviteranno così ulteriori lavaggi. Estrarre i cesti per facilitare l'operazione di carico delle sto­viglie.
Come utilizzare il cestello inferiore
Nel cestello inferiore vi consigliamo di mettere le stoviglie più difficili: pentole, coperchi, piatti piani e fondi come indicato nelle figure a lato. I piatti da portata e coperchi grandi vanno sistemati di pre­ferenza ai lati del cesto, senza però bloccare la rotazione dell'irroratore superiore.
- pentole, insalatiere etc. devono essere sempre capovolte
- stoviglie molto fonde vanno sistemate in posizione obli­qua onde consentire all'acqua di defluire.
- Le posate vanno collocate con i manici rivolti verso il bas­so; se il cestino è dotato di inserti laterali i cucchiaini van­no inseriti singolarmente nelle apposite feritoie (ved. fig.
A).
Esempi di caricamenti
cestello inferiore
cestello superiore
Posate particolarmente lunghe vanno sistemate in posizio­ne orizzontale nella parte anteriore del cestello superiore.
Come utilizzare il cesto superiore.
Il cestello superiore è adatto a contenere stoviglie delicate e leggere come bicchieri, tazze da the e caffè, piattini, ma anche piatti, insalatiere basse, padelle e tegami bassi poco sporchi.
- Collocare le stoviglie leggere in modo che non vengano spostate dai getti dacqua.
Come regolare il cestello superiore...
E' possibile regolare il cestello superiore in posizione alta o bassa. Per fare ciò aprire le alette di arresto rotaie e sfilare il cestello; sistemarlo con le rotelle posteriori in posizione alta o bassa quindi farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori; richiudere le alette per l'arresto (ved.fig. F).
Fig. F
Fig. A
1
3
2
4
IT
4
Come avviare la macchina
Come avviare un programma di lavaggio....
Dopo aver effettuato tutte le operazioni riportate nei capitoli precedenti ed aver aperto completamente il rubinetto del­l’acqua, premete il pulsante di accensione "A": la spia “B” si illumina e la macchina è pronta per essere programmata.
Avviamento e selezione del programma.
Ruotate in senso orario la manopola di selezione programmi"D" fino a far coincidere la tacchetta di riferi­mento sulla manopola con il numero o il simbolo del ciclo che si desidera impostare (consultate specie nei primi tempi la tabella programmi a pag. 6). Per alcuni secondi la spia "G" relativa alla fase del prelavaggio inizia a lampeggiare, quindi la stessa spia rimane accesa senza lampeggiare per altri 10 secondi circa. Durante tutto questo tempo è possibile cambiare la scelta del programma. Dopo alcuni secondi, si accende la spia "G" relativa alla fase di inizio programma: il programma si è avviato.
Lampade spia avanzamento ciclo
La lavastoviglie è dotata di 4 lampade spia "G" che si illumi­nano in successione quando la macchina sta eseguendo quella fase del programma . Queste fasi sono:
Nel caso in cui abbiate dimenticato di inserire una stoviglia...
E' possibile interrompere il ciclo di lavaggio premendo il pul­sante di ON-OFF "A", quindi inserire le stoviglie ed all'ac­censione della macchina il ciclo riprenderà dal punto in cui era stato interrotto.
È andata via la luce? E' stata aperta la porta della mac­china?
Il programma si interrompe e poi riprende quando torna la luce o alla chiusura della porta.
Alla fine del lavaggio....
La fine del programma è segnalata dal lampeggiare della spia relativa all’asciugatura.
- Ruotate in senso antiorario la manopola fino a raggiunge­re la posizione di RESET.
- Spegnete la macchina e chiudete il rubinetto dell'acqua.
- Attendete alcuni minuti prima di aprire la porta e togliere le stoviglie, eviterete così di maneggiarle quando sono an­cora calde ed otterrete una migliore asciugatura.
- Svuotate per primo il cesto inferiore.
- Accertatevi che il programma sia terminato prima di toglie­re le stoviglie!
prelavaggio, lavaggio, risciacqui, asciugatura
Annullare o modificare un programma in corso.....
Premessa: Potete annullare un programma in corso solo se è iniziato da poco.
Per modificare un programma in corso ruotate in senso antiorario la manopola “D” fino a raggiungere la posizione di RESET, dopo pochi secondi si spegne la spia “G” relativa alla fase in svolgimento: significa che tutte le impostazioni sono annullate. Per selezionare un nuovo programma ripetete le istruzioni contenute nel paragrafo "Avviamento e selezione del pro­gramma"
Avvertenza: quando aprite la porta della lavastoviglie, se il ciclo di lavaggio è in corso o è appena terminato, fate atten­zione al vapore caldo che fuoriesce, potreste scottarvi.
5
IT
Tabella programmi
Dishwasher washing guarantees your dishes will be cleaned in a hygienic setting for safer, cleaner results.
3U RJU DP P D
,QWHQVLYR
1RUPDOH
eco
(FR
,QGLFD]LRQLSH UOD
VF HOWD GHL
SU RJU DP P L
Stoviglie e pentole molto sporche (da non usare per pezzi delicati).
S t o v iglie e p ento le normalmente sporche. Ciclo standard giornaliero.
Programma per un lava ggio ec o lo gico , a bassi consumi energetici, adatto a stoviglie e pe nt o le no r malment e sporche.
'HVFUL ] LRQ H
GHOFLFOR
Prelavaggio con acqua calda a 40°C Lavaggio p rolunga to a 6 5 ° C . 2 Risciacqui con acqua fredda Risciacquo caldo a 65°C Asciugatura.
Lavaggio a 5 0 °C. Risciacquo freddo Risciacquo caldo a 70°C Asciugatura.
2 Prelavaggi con acqua fredda Lavaggio p rolunga to a 5 0 ° C Risciacquo caldo a 65°C Asciugatura
'HWHUVLYR
SU HODYDJJLR
ODYDJJLR
 JU
 JU
 JU
%ULOODQWDQWH
'X UDW DGHO
SU RJU DP P D
WROOHUDQ] D




IT
5DSLGR
$PPROO R
Ciclo economico e ve lo ce d a ut ilizzar e pe r stoviglie poco sporche subito dopo l'uso. Senza asciugatura.
Lavaggio p re liminare di pentole e stoviglie in attesa di completare il carico al pasto successivo.
Breve lavaggio a 50°C Risciacquo caldo a 62°C
Breve lavaggio freddo per impedire l' es sica z io n e dei r esid u i di cib o sulle stoviglie.
6
 JU


Consigli per risparmiare
- E' importante attivare la lavastoviglie possibilmente a pie­no carico per ottimizzare i consumi; per evitare che nel frat­tempo si formino cattivi odori e incrostazioni, potete utilizza­re il ciclo ammollo.
- Scegliete il programma adeguato : la scelta del program­ma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco.
- Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un maggiore impatto ambientale.
- E' inutile sciacquare le stoviglie prima di posizionarle nella macchina.
Come tenere in forma la lavastoviglie
Dopo ogni lavaggio
Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lascia­te socchiusa la porta in modo che non ristagnino nè umidità, nè cattivi odori
Staccare la spina
Prima di fare qualsiasi pulizia o manutenzione, staccate sem­pre la spina dalla presa: non correte alcun pericolo.
Niente solventi nè abrasivi
Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare nè solventi nè abrasivi ma solo un panno imbevuto di acqua tiepida e sapone. Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie.
Se partite per le vacanze
Quando andate in vacanza, é consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingresso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli.
In caso di trasloco
In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriore.
Le guarnizioni.
Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglie é rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita.
7
IT
Pulizia e manutenzioni particolari
Il gruppo filtrante
Se vuoi avere sempre buoni risultati di lavaggio, è necessa­rio pulire il gruppo filtrante. L’acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente fil­trata. Per questo, dopo ogni
1
lavaggio, è meglio rimuove­re i residui più grossi che tro-
B
2
A
vi trattenuti dal bicchiere “C” e dal filtro semicircolare A; per estrarli tira il manico del bicchere verso l’alto. Baste­rà sciacquarli sotto l’acqua
C
corrente. Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro “B” si estrae ruotandolo in senso antiorario. Per la pulizia aiutati con uno spazzolino non metallico. Rimetti insieme i pezzi (come indicato nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento facendo una pressione verso il basso.
C'é qualche problema ?
La lavastoviglie non deve essere usata senza filtri. Se non inserisci correttamente i filtri si ridurrà l’efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.
Pulizia degli irroratori
Può succedere che residui di cibo si attacchino agli irroratori ostruendo i fori; con­trollarli periodicamente e pu­lirli (vedere Vista di vicino (in­terno) alle lettere F-I).
Pulizia del filtro entrata acqua
Pulire periodicamente il filtro entrata acqua (ved. figura 2) posto all'uscita del rubinetto. Dopo aver chiuso il rubinetto svitare l'estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente; inserire, quindi, nuovamente il filtro e riavvitare il tubo.
Può accadere che la lavastoviglie non funzioni o non funzio­ni bene. Prima di chiamare l'assistenza, vediamo insieme cosa si può fare: può darsi che abbiate dimenticato di pre­mere qualche tasto o non abbiate fatto, per distrazione, una manovra necessaria affinchè la macchina funzioni.
La lavastoviglie non parte
Avete controllato se:
il rubinetto è aperto e ben collegato al tubo, manca l'acqua in casa oppure non arriva con sufficiente pressione, il tubo è piegato, il filtro del tubo di alimentazione acqua è intasato, la porta è aperta.
Le stoviglie non sono pulite
Avete controllato se:
è stata messa la giusta dose di detersivo, il programma di lavaggio selezionato è idoneo alle stoviglie da lavare, filtro e microfiltro sono puliti, gli irroratori sono liberi.
La lavastoviglie non scarica
Avete controllato se:
il tubo di scarico è piegato.
Sulle lavastoviglie rimangono depositi calcarei o una patina bianca
Avete controllato se:
il tappo del contenitore sale è chiuso bene, il dosaggio di brillantante è regolato bene.
Messaggi di errore
La lavastoviglie è dotata di un sistema di sicurezza in grado di rileva­re eventuali anomalie di funzionamento. Tali anomalie sono segna­late da una o due spie ciclo “G” lampeggianti a frequenza rapida. Dopo aver preso nota di quali spie lampeggiano spegnete la mac­china e chiamate l’assistenza tecnica.
Allarme rubinetto chiuso
Se avete dimenticato di aprire il rubinetto dell’acqua, la macchina si blocca e lo segnala con il lampeggiare a frequenza rapida delle spie 2 e 3 (lavaggio e risciacqui). Spegnete con il pulsante di On-Off, aprite il rubinetto dell’acqua e dopo aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come previsto nel paragrafo “Scegliere il programma”e vedrete che la macchina si avvia.
Allarme filtri intasati
Se la macchina è bloccata e lampeggiano a frequenza rapida le spie1(prelavaggio) e 3 (risciacqui)) significa che il filtro è intasato da massicci residui di cibo. Spegnete la macchina, pulite accuratamen­te il filtro e dopo averlo risistemato nella sua sede riaccendete. Riselezionate Il programma ed esso si avvierà regolarmente.
Allarme per guasto all’elettrovalvola di carico dell’acqua.
Se lampeggia a frequenza rapida la spia 2 (lavaggio) SPEGNERE E RIACCENDERE la lavastoviglie dopo un minuto. Se l’allarme perma­ne, per prima cosa chiudere il rubinetto delll’acqua per evitare alla­gamenti poi togliere corrente e chiamare l’assistenza tecnica.
Se invece lampeggiano a frequenza rapida spie diverse da quelle sopra indicate, spegnete la macchina e chiamate l'assistenza tecni­ca.
Se nonostante tutti i controlli, la lavastoviglie non funziona e l'inconveniente da voi rilevato continua ad esserci, chiama­te il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni:
- il tipo di guasto
- la sigla del modello (Mod. ....) ed il numero di serie(S/N
....) riportati sulla targhetta applicata nella parte laterale
delle controporta.
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non origi­nali.
IT
8
Installazione
Posizionamento
Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i fianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglie é munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'ade­guata installazione.
Livellamento
Posizionata la macchina agire sui piedini avvitandoli e svi­tandoli al fine di regolare, se necessario, l'altezza della mac­china e livellarla in modo che venga a trovarsi orizzontale; non deve comunque, in nessun modo, essere inclinata di oltre 2°. Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie.
Collegamento alla presa d'acqua fredda
L’allacciamento dell’elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l’apparecchio, non utilizzare tubi diversi. In caso di sostitu­zione utilizza solo ricambi originali. Allacciare il tubo di carico ad una presa d'acqua fredda con bocca filettata da 3/4 gas, in­terponendo il filtrino in dotazio­ne alla lavastoviglie ed avendo cura di avvitarlo strettamente al rubinetto (vedi figura 2) . Se la tubazione dell'acqua è nuova o è rimasta per lungo tempo inattiva, prima di fare l'allacciamento, assicurarsi, fa­cendola scorrere, che l'acqua diventi limpida e priva di impurità.Senza questa precauzione c'è il rischio che l'entra­ta d'acqua si intasi danneggiando la macchina.
Collegamento alla presa d'acqua calda
La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la tem­peratura di 60° C. In questo caso il tempo di lavaggio sarà abbrevviato di circa 15 minuti e l'efficacia del lavaggio lievemente ridotta. Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.
A
Fig.2
Collegamento al tubo di scarico
Inserire il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di cm. 4 oppure appoggialo al lavandino. Evitare strozzature o curvatur e eccessive. La par­te del tubo contrassegnata con la lettera A deve essere ad una altezza compresa tra 40 e 100 cm. Il tubo non deve essere immerso nell’acqua.
A
Collegamento elettrico
Inserire la spina in una presa di corrente munita di un effi­ciente collegamento a terra (la messa a terra dell'impianto é una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controporta inox della macchina e che l'impianto elettrico al quale essa va collegata sia dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spi­na, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potreb­bero provocare riscaldamenti o bruciature.
Si raccomanda, in caso di cavo di alimentazione elettrica danneggiato di rivolgersi, per la sostituzione, esclusivamen­te ai Centri di Assistenza Tecnica autorizzata.
ATTENZIONE
La spina del lavastoviglie deve rimanere accessibile ad in­casso avvenuto per poter effettuare operazioni di manuten­zione in tutta sicurezza
Striscia anticondensa.
Su alcuni modelli è prevista in dotazione una striscia autoadesiva trasparente. Deve essere incollata sul lato inferiore del vostro ripiano in legno per proteggerlo dalla condensa. Ove non prevista in dotazione, può essere richiesta come ricambio ai rivenditori autorizzati.
9
IT
Safety Is a Good Habit to Get Into
NOTICE Carefully read the instructions contained in this manual, as they provide important information which is essential to safe and proper installation, use and maintenance of the appliance.
This appliance complies with the following EEC directives:
- 73/23/EEC (Low Voltage) and subsequent modifications;
- 89/336/EEC (Electromagnetic Compatibility) and subsequent modifications.
- 97/17/EEC (Labelling)
1.Carefully dispose of the packing material.
2.After removing the packing, check to make sure that the
appliance is not damaged. If in doubt, contact a qualified professional.
3.The dishwasher must only be used by adults for the washing of household dishes and cooking utensils.
4.Fundamental rules to follow when using the appliance:
- Never touch the dishwasher when barefoot or with wet hands or feet;
- We discourage the use of extension cords and multiple sockets;
- During installation, the power supply cord must not be
excessively or dangerously bent or flattened;
- If the appliance is not operating properly or maintenance must be performed, disconnect the appliance from the power supply .
5.Keep detergents out of the reach of children, who must also be kept away from the dishwasher when it is open.
6.This appliance cannot be installed outdoors, not even if the area in which it is installed is covered by a roof; it is also very dangerous to leave it exposed to the rain and elements.
7.Do not touch the heating element during or after a wash cycle.
8.Do not lean or sit on the door when it is open, as this could overturn the dishwasher.
9.If the appliance malfunctions, turn off water supply to the appliance and disconnect the plug from the wall socket. Then, consult the section entitled, "T roubleshooting." If you cannot resolve the problem, contact a service centre.
10.Appliances which are no longer being used must be made inoperable by cutting the power supply cord and removing the door lock.
To maintain the EFFICIENCY and SAFETY of this appliance, we recommend:
l call only the Service Centers authorized
by the manufacturer
l always use original Spare Parts
Close-up View (control panel)
B
ON - OFF Button
ON - OFF Light
Handle For Opening Door
G
A
C
D
eco
Knob For Selecting Cycles
Cycles Phase Indicator Light
GB
10
Close-up View (Interior)
G
J
I
E
F
H
K
L
Upper Rack
T op Sprayer Arm
Rack Height Adjustor
Lower Rack
Bottom Sprayer Arm
Salt Container Cap
Washing Filter
Detergent and Rinse Aid Dispenser
Technical characte ristics
Width cm. 59,5 Depth cm. 57 Height cm. 82 Capacity 12 st andard place setti ngs Mains water pressure 4,3 psi - 145 psi (30 KPa÷ 1MPa ) (0,3 ÷10 bar)
Power voltage See data plate
Total absorber power See data plate Fuse See data plate
11
GB
Salt, Detergent and Rinse Aid ....
F
D
C
Salt
The hardness of the water varies from place to place. If hard water is used in the dishwasher, deposits will form on the dishes and utensils. The appliance is equipped with a special softener that uses a salt specifically designed to eliminate lime and minerals from the water .
Loading the Salt into the Softener
Always use salt intended for use with dishwashers. The salt container is located beneath the lower rack and should be filled as follows:
1. Remove the lower rack and then unscrew and remove the cap from the salt container;
2. If you are filling the container for the first time, fill it with water;
3. Place the end of the funnel (supplied) into the hole and introduce about 2 kg of salt. It is normal for a small amount of water to come out of the salt container .
4. Carefully screw the cap back on.
The salt container should be filled after about every 30 wash cycles.
Warning: To prevent rust from forming , we advise you to load the salt before beginning a wash cycle.
Detergent
Detergent specifically intended for use with dishwashers must be used. The dispenser must be refilled before the start of each wash cycle following the instructions provided in the "Wash Cycle Table." The detergent dispenser is located on the inside panel of the door .
B
Notice: To facilitate closing the cover, remove any excess detergent on the edges of the dispenser .
D
C
A
Rinse Aid
This product makes dishes sparkle and helps them to dry without spotting. The dispenser is located on the inside panel of the door and should be filled after every 80 wash cycles (or when the rinse aid indicator light comes on for those models with this feature).
Loading the Rinse Aid
T o open the dispenser , turn the "C" cap in the anti-clockwise direction and then pour in the rinse aid, making sure not to overfill. The amount of rinse aid used for each cycle can be regulated by turning the "F" dose adjustor , located beneath the "C" cap, with a screwdriver. There are 6 different settings; the normal dosage setting is 4.
Loading the detergent
To open lid "A", press button "B". The cleaning detergent should be introduced into the two containers "C"and "D" up to the rim. After pouring in the detergent, replace the lid, pressing down until it clicks. Dishwasher detergent in tablets is now available on the market, in which case you should place one tablet into container "D" and replace the lid.
Important:
Proper dosage of the rinse aid improves drying. If drops of water remain on the dishes or spotting occurs, the dosage adjustor should be turned to a higher setting. If the dishes have white streaks, turn the dosage adjustor to a lower setting.
Warning
Three-in-one dishwasher tablets are now available on the market, and combine the detergent, salt and rinse aid all in one. If the water in your area is hard or very hard, we still recommend you pour extra salt into the relevant dispenser to prevent the formation of white streaks on your dishes or on the appliance interior. Add rinse aid to the corresponding container only if you are dissatisfied with the results on your dishes. In any case, please read the manufacturer's instructions provided on the packet.
GB
12
Loading the Dishwasher
Before placing the dishes in the dishwasher, remove the larger food particles to prevent the filter from becoming clogged, which results in reduced performance. If the pots and pans have baked-on food that is extremely hard to remove, we recommend that they be allowed to soak before they are washed. This will eliminate the need for extra wash cycles. Pull out the racks to facilitate loading the dishwasher .
How to Use the Lower Rack
We recommend that you place the most difficult to clean items on the bottom rack: pots, pans, lids, serving dishes and bowls, as shown in the figure to the right. It is preferable to place serving dishes and lids on the sides of the racks in order to avoid blocking the rotation of the top spray arm.
- Pots, serving bowls, etc. must always be placed top down.
- Deep pots should be slanted to allow the water to flow out.
- insert the cutlery into the basket: knives and utensils with sharp blades or tips should be positioned with the sharp parts at the bottom. Position all cutlery items so that they don't touch. If the rack has side baskets, the spoons should be loaded individually into the appropriate slots (see figure
A)
Lower Rack
Upper Rack
Especially long utensils should be placed in the horizontal position at the front of the upper rack.
How to Use the Upper Rack
The upper rack is designed to hold more delicate and lighter dishware, such as glasses, coffee and tea cups and saucers, as well as plates, small bowls and shallow pans (as long as they are not too dirty).
- Position the dishes and cookware so that they do not get moved by the spray of water .
How to adjust the Upper rack ...
The top rack can be adjusted using the two rack heights (top and bottom). To adjust the rack, open up the tabs that lock the guides and pull out the rack. Arrange the rack with the back wheels in either the top or bottom position and then insert it along the guides until the front wheels are on as well. Close the tabs to lock the rack in place (see Fig. F).
Fig. F
Fig. A
1
3
2
4
13
GB
Turning on the Appliance
Starting a wash cycle ...
After performing all the operations described in the previous paragraphs, turn the water tap on completely and press ON­OFF button "A": now the appliance is on and ready to be programmed.
Selecting a wash cycle …
To select the wash cycle, turn knob "D" clockwise until the reference notch on the knob corresponds with the number or symbol for the cycle you wish to set (have a look at the wash cycle table on page 15). For a few seconds, the indicator light "G" concerning the pre-wash cycle phase begins to flash, then it stays permanently on without flashing for another 10 seconds approximately . During this time, you can modify your choice of wash cycle.
After a few seconds, indicator light "G" corresponding to the cycle starting phase will light up: the wash cycle has begun and we do not recommend you change it.
Cycle phase indicator lights
The dishwasher is provided with 4 indicator lights "G" which come on in sequence as the appliance is performing that specific phase of the wash cycle. These phases are:
If you have left out a dish…
You can interrupt the wash cycle by pressing the ON-OFF button, insert the dish you had forgotten and press the ON­OFF button again. The cycle will start up from where you interrupted it.
There's been a power failure? Have you opened the dishwasher door?
The wash cycle stops and then restarts when the electricity comes back on or when you shut the door .
At the end of the wash cycle….
The end of the wash cycle is indicated by the flashing of the drying stage indicator light. Turn the knob anti-clockwise to Reset in order to reset all the settings. T urn the appliance off to cut of f the electricity supply. T urn off the water tap. Wait a few minutes before unloading the dishes: they are very hot! If you wait a little while, they dry better thanks to the steam. Empty the lower rack first.
Make sure the wash cycle has ended before removing the dishes!
pre-wash, wash, rinses, drying
Cancelling or modifying a wash cycle in progress…..
Y ou can modify the wash cycle in progr ess, if it has only just started. T urn the knob anti-clockwise until it reaches the Reset position and after a few seconds indicator light "G" will turn off. This is to inform you that all the settings have been cancelled. You are now free to re-set the correct wash cycle.
Warning:
If opening the door soon after the end of the programme, or during it, stand away from the Dishwasher , to avoid possible injury from hot steam.
GB
14
Wash Cycle Table
Dishwasher washing guarantees your dishes will be cleaned in a hygienic setting for safer, cleaner results.
&\FOH &\FOHVHOHFW LRQ
LQV WUXFWLRQV
Ve ry dirty dishes, pots and pans (not to be used with delicate items).
+HDY\ 'XW\
Normally dirty dishes, pots and pans. Standard daily cycle.
1RUPDO :DV K
Environmentally-frien-
eco
(F R
dly cycle, with low en e r gy c o ns umpt io n le v els , su itable for normally dirty pans and dishes.
&\FOHG HVFU LS WLRQ
Pre - wa sh with hot wa ter at 40 °C Extended wash at 65°C. 2 Rinses with cold water Rinse with hot water at 65°C. Drying.
Wash at 50°C . Cold Rinse Rinse with hot water at 70°C. Drying.
2 Cold pre- washes Extended wash at 50°C Hot rinse at 65°C Drying
'HWHU J HQ W
IRU
SUH ZDVK
ZDVK
 JU
JU
   J
5LQ VH$LG : DVK
F\FOH
GXUDWLR Q
WROHUDQ FH




5DSLG:DVK
6RDN
Economic, fast cycle to be used to on not very dirty dishes right after they are used. N o d r ying c yc le .
Pre-wash of dishes, pots and pans while wait ing for t h e load to be c omplete d after the subsequent meal.
Short wash at 50°C. Hot rinse at 62°C
Short cold wash to prevent food residue from drying on the dishes.
15
JU


GB
Energy Saving Tips
- It is important to try and run the dishwasher when it is fully loaded in order to save on energy . In or der to prevent odors from forming and food from caking onto the dishes, you can run the hold cycle.
- Choose the right wash cycle: the choice of cycle depends on the type of dishware, cookware and utensils being washed and how dirty they are.
- Use the right amount of detergent: if you use too much detergent, the result will not be cleaner dishes, but, rather, a greater negative impact on the environment.
- There is no utility in rinsing dishes, cookware and utensils before placing them in the dishwasher .
How to Keep Your Dishwasher in Shape
After Every Wash
After every wash, turn off the water supply to the appliance and leave the door slightly ajar so that moisture and odors are not trapped inside.
Remove the Plug
Before cleaning or performing maintenance, always remove the plug from the socket. Do not run risks.
No Solvents or Abrasive Cleaning Products
T o clean the exterior and rubber parts of the dishwasher, do not use solvents or abrasive cleaning products. Rather, use only a cloth and warm soapy water. To remove spots or stains from the surface of the interior, use a cloth dampened with water and a little white vinegar , or a cleaning product made specifically for dishwashers.
When Y ou Go on Holiday
When you go on holiday , it is recommended that you run a wash cycle with the dishwasher empty and then remove the plug from the socket, turn off the water supply and leave the door of the appliance slightly ajar. This will help the seals last longer and prevent odors from forming within the appliance.
Moving the Appliance
If the appliance must be moved, try to keep it in the vertical position. If absolutely necessary, it can be positioned on its back.
Seals
One of the factors that cause odors to form in the dishwasher is food that remains trapped in the seals. Periodic cleaning with a damp sponge will prevent this from occuring.
GB
16
Cleaning and Special Maintenance
The filter assembly
If you want consistent good results from your dishwasher, you need to clean the filter assembly. The food particles are removed from the wash water , allowing it to be recirculated during the cycle, filtered perfectly. For this reason, it is a good idea to remove the larger food particles trapped inside the cup “C” and the semi-circular
B
1
2
A
filter A after each wash; pull the cup handle upwards to remove them. Just rinse them under running water .
C
The entire filter assembly should be cleaned thoroughly once a month: cup C + semi­circular filter A + cylindrical filter B. Rotate filter “B” anticlockwise to remove it. For cleaning, use a non metallic brush. Reassemble the filter parts (as shown in the figure) and reinsert the whole assembly into the dishwasher. Position it into its housing and press downwards.
Troubleshooting
The dishwasher is not to be used without filters. Improper replacement of the filters may reduce the efficiency of the wash and even damage your dishwasher .
Cleaning the Sprayer Arms
It may happen that food particles become encrusted on the sprayer arms and block the holes. Check the sprayer arms periodically and clean them when needed (see “Close-up View [interior]”, letters F-I).
Cleaning the Water Inlet Filter
Periodically clean the water inlet filter (see figure 2 under "Installation") located on the outlet of the water supply tap. After turning off the water tap, unscrew the end of the water supply hose, remove the filter and clean it carefully under running water . Then, return the filter to its place and tighten the water supply hose back into position.
It may occur that the dishwasher does not function or does not function properly . Before calling for assistance, let us see what can be done first: have you forgot to press one of the buttons or to perform an essential operation?
The Dishwasher Does Not Start
Have you checked whether:
- the plug is pushed into the socket correctly;
- the power is on in the house;
- the door is closed properly;
- the ON-OFF switch is on "ON";
- the water supply is turned on.
The Dishwasher Does Not Load Water
Have you checked whether:
- the water is turned on and the hose is connected properly;
- the water supply to the house is on and has sufficient pressure;
- the water supply hose is crimped or bent;
- the filter for the water supply hose is clogged.
The Dishes Are Not Clean
- Have you put the right amount of detergent into the dispenser?
- Is the wash cycle suitable for the dishes you have placed inside the appliance?
- Are the filter and microfilter clean?
- Can the sprayer arms turn freely?
The Dishwasher Does Not Drain
Have you checked whether:
- the drain hose is crimped or bent.
Lime Deposits or a White Film Form on the Dishes
Have you checked whether:
- the lid to the salt container is closed properly;
- the rinse aid dosage is correct.
Error messages.
Your dishwasher is equipped with a safety system which is able to detect any operating anomalies. These anomalies are reported by one or two wash cycle indicator lights "G" flashing rapidly. Take a note of which lights are flashing, turn the appliance off and call for technical assistance.
Tap off alarm
If you have forgotten to turn the water tap on, your appliance will be blocked automatically and indicator lights 2 and 3 (wash and rinses) will flash rapidly. Turn the appliance off at the ON-OFF button, turn on the water tap and wait approximately 20 seconds before turning the appliance back on; the selected wash cycle will start up again.
Clogged filter alarm
If the appliance is blocked and indicator lights 1 (pre-wash) and 3 (rinses) flash rapidly , this means the filter is clogged by large particles of food residue. Turn the appliance off, clean the filter thoroughly and reposition it in its seat as illustrated on this page. Then turn it back on. The selected wash cycle will start up again.
Water load solenoid valve malfunction alarm.
If indicator light 4 (Rapid) flashes rapidly, TURN the dishwasher OFF AND BACK ON AGAIN after one minute. If the alarm persists, first turn off the water tap to avoid any flooding and then cut off the electricity supply and call for technical assistance.
If, despite all these checks, the dishwasher still does not function and/or the problem persists, contact the nearest authorised service centre and provide them with the following information:
- the nature of the problem;
- the model type number (Mod. ...) and the serial number (S/
N ....), which are indicated on the plate located on the side of
the inner part of the door .
Never call on unauthorised technicians and refuse to allow parts to be installed that are not original spare parts.
17
GB
Loading...
+ 47 hidden pages
