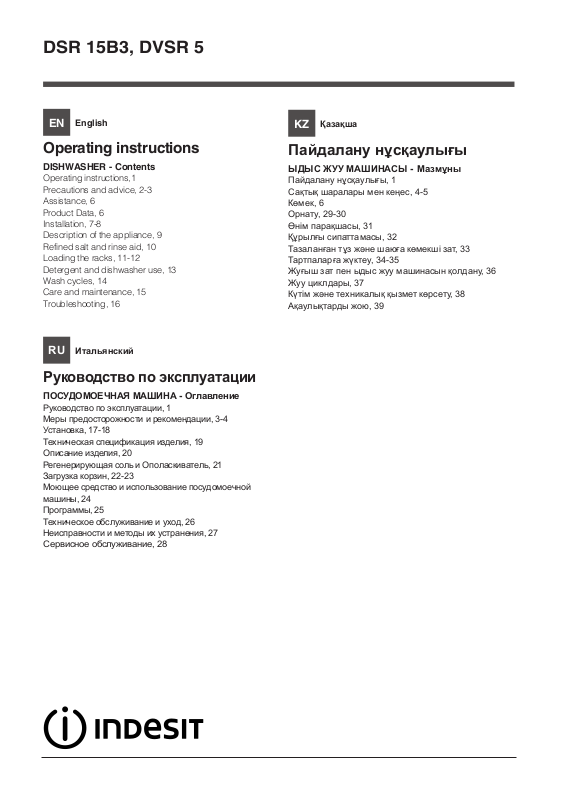

DSR 15B3, DVSR 5

English

Қазақша

Operating instructions

DISHWASHER - Contents

Operating instructions,1 Precautions and advice, 2-3 Assistance, 6 Product Data, 6 Installation, 7-8 Description of the appliance, 9 Refined salt and rinse aid, 10 Loading the racks, 11-12 Detergent and dishwasher use, 13 Wash cycles, 14 Care and maintenance, 15 Troubleshooting, 16

Итальянский

Руководство по эксплуатации

ПОСУДОМОЕЧНАЯ МАШИНА - Оглавление

Руководство по эксплуатации, 1 Меры предосторожности и рекомендации, 3-4 Установка, 17-18 Техническая спецификация изделия, 19 Описание изделия, 20 Регенерирующая соль и Ополаскиватель, 21 Загрузка корзин, 22-23 Моющее средство и использование посудомоечной машины, 24 Программы, 25 Техническое обслуживание и уход, 26 Неисправности и методы их устранения, 27 Сервисное обслуживание, 28

Пайдалану нұсқаулығы

ЫДЫС ЖУУ МАШИНАСЫ - Мазмұны

Пайдалану нұсқаулығы, 1 Сақтық шаралары мен кеңес, 4-5 Көмек, 6 Орнату, 29-30 Өнім парақшасы, 31 Құрылғы сипаттамасы, 32 Тазаланған тұз және шаюға көмекші зат, 33 Тартпаларға жүктеу, 34-35 Жуғыш зат пен ыдыс жуу машинасын қолдану, 36 Жуу циклдары, 37 Күтім және техникалық қызмет көрсету, 38 Ақаулықтарды жою, 39

Precautions and advice

This appliance was designed and manufactured in compliance with international safety standards. The following information has been provided for safety reasons and should be read carefully.

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, make sure the manual is kept with the machine.

Read the instructions carefully, as they include important information on safe installation, use and maintenance.

This appliance was designed for domestic use or similar applications, for example:

- farmhouses;

- use by guests in hotels, motels and other residential settings;

- bed & breakfasts. Remove the appliance from all packaging

and make sure it was not damaged during transportation. If it was damaged, contact the retailer and do not proceed any further with the installation process.

General safety

• This appliance should not be operated

by children younger than 8 years, people with reduced physical, sensory or mental capacities, or inexperienced people who are not familiar with the product, unless they are given close supervision or instructions on how to use it safely and are made aware by a responsible person of the dangers its use might entail.

• Children must not play with the appliance.

• It is the user's responsibility to clean and

maintain the appliance. Children should never clean or maintain it unless they are given supervision.

• The appliance was designed for domestic

use inside the home and is not intended for commercial or industrial use.

• The appliance must be used to wash

domestic crockery in accordance with the instructions in this manual.

• The appliance must not be installed

outdoors, even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always

pull the plug from the mains socket. Do

not pull on the cable.

• The water supply tap must be shut off

and the plug should be removed from the electrical socket at the end of every cycle and before cleaning the appliance or carrying out any maintenance work.

• The maximum number of place settings is

shown in the product sheet.

• If the appliance breaks down, do not under

any circumstances touch the internal parts in an attempt to perform the repair work yourself.

• Do not lean or sit on the open door: this

may cause the appliance to overturn.

• The door should not be left open as it may

create a dangerous obstacle.

• Keep detergent and rinse aid out of reach

of children.

• The packaging material should not be

used as a toy.

• Knives and other utensils with sharp

edges must be placed either with the points/blades facing downwards in the cutlery basket or horizontally on the tip-up compartments or in the tray/third basket, if available.

• Connect the appliance to the water mains

using the new supply hose provided with the appliance. Do not re-use the old hose.

• Install the back side of a free-standing

dishwasher against a wall.

Disposal

• To dispose of any packaging materials,

follow local legislation so that the packagings may be reused.

• The European Directive 2012/19/EU relating to Waste Electrical and Electronic Equipment (WEEE) states that household

appliances should not be disposed of using the normal solid urban waste cycle.

Exhausted appliances should be collected

separately in order to optimise the cost of reusing and recycling the materials inside the machine, while preventing potential damage to the atmosphere and public health. The crossed-out dustbin symbol shown on all products reminds the owners of their obligations regarding separated waste collection.

For further information relating to the

correct disposal of household appliances, owners may contact the relevant public authority or the local appliance dealer.

Saving energy and respecting the

environment

Saving water and energy

• Only begin a wash cycle when the

dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle

Wash Cycles).

(if available, see

• Select a wash cycle that is suited to the

type of crockery and to the soil level using the Table of Wash Cycles:

- For dishes with a normal soil level, use

the Eco wash cycle, which guarantees low

energy and water consumption levels.

- If the load is smaller than usual activate the Half Load option

and options, if available).

(see Special wash cycles

• If your electricity supply contract gives

details of electricity-saving time bands, run the wash cycles when electricity prices are lower. The Delayed Start option can help you organise the wash cycles accordingly

(see Special wash cycles and options, if available).

Меры предосторожности

и рекомендации

Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Настоящие инструкции составлены в целях вашей безопасности и должны быть внимательно прочитаны.

Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное техническое руководство сопровождало изделие.

Необходимо внимательно прочитать настоящие инструкции: в них содержатся важные сведения об установке изделия, его эксплуатации и безопасности.

Данное изделие предназначено для бытового или другого аналогичного использования, например:

- в агротуристических усадьбах;

- для использования проживающими в гостинице, мотеле и в других временных местах проживания;

- в гостиницах типа «номер с завтраком». Снимите упаковку с изделия и проверьте,

чтобы на нем не было повреждений, нанесенных при транспортировке. При обнаружении повреждений не подсоединяйте машину, а обратиться к продавцу.

Общие требования к безопасности

• Данный бытовой электроприбор может быть использован детьми не младше 8 лет и лицами с ограниченными физическими сенсорными или умственными способностями или не обладающими достаточным опытом или знанием о работе подобного прибора, под наблюдением или после обучения безопасному пользованию прибором и усвоения связанных с ним опасностей.

• Не разрешайте детям играть с прибором.

• Чистка и уход за прибором должны выполняться пользователем. Не поручать чистку и уход детям без контроля.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Изделие предназначено для мытья посуды в домашних условиях, может быть использовано только в соответствии с инструкциями, приведенными в данном техническом руководстве.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Не прикасайтесь к посудомоечной машине с босыми ногами.

• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за штепсельную вилку рукой.

• Необходимо перекрыть водопроводный кран и вынуть штепсельную вилку из сетевой розетки в конце каждого цикла и перед началом чистки и технического обслуживания.

• Максимальное количество столовых приборов указывается в технической спецификации изделия.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

• Не опирайтесь и не садитесь на открытую дверцу машины: машина может опрокинуться.

• Не держите дверцу открытой, так как об нее можно случайно споткнуться.

• Храните моющие средства и ополаскиватель вдали от детей.

• Не разрешайте детям играть с упаковочными материалами.

• Ножи и кухонные принадлежность с заостренными краями необходимо укладывать острым концом/лезвием вниз в корзине для столовых приборов или в горизонтальном положении на откидных

полках или в лоток/третью корзину в моделях, где предусмотрен.

• Прибор должен быть подсоединен к водопроводу посредством новой трубы подачи, не использовать старую трубу для подачи.

• Если посудомоечная машина не встраивается в мебельный элемент, ее задняя панель должна быть обращена к стене.

Утилизация

• Утилизация упаковочных материалов: соблюдайте местные нормативы по утилизации упаковочных материалов.

• Согласно Европейской Директиве 2012/19/ СЕ касательно утилизации электронных и электрических электроприборов (RAEE), электроприборы не могут утилизироваться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья человека. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией

о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Энергосбережение и охрана окружающей среды

Экономия воды и электроэнергии

• Используйте посудомоечную машину только с полной загрузкой. В ожидании полного заполнения машины избежать образования неприятных запахов можно с помощью цикла Ополаскивание

доступен - см.Программы).

• Выбирайте программу мойки, подходящую для данного типа посуды и степени загрязнения в соответствии с Таблицей программ:

- для нормально грязной посуды используйте программу Есо, обеспечивающую низкий расход электроэнергии и воды.

- если машина загружена не полностью, включите дополнительную функцию Половина загрузки

Специальные программы и Дополнительные функции).

(где доступна, см.

• Если ваш контракт с поставщиком

(где

электроэнергии предусматривает разные часовые тарифы для экономии электроэнергии, пользуйтесь машиной во время с льготным тарифом. Дополнительная функция Запуск с задержкой поможет оптимально организовать мойку

см.Специальные программы и Дополнительные функции).

Сақтық шаралары мен кеңес

(где доступна,

Бұл құрылғы халықаралық қауіпсіздік стандарттарына сай өңделіп шығарылған. Төмендегі ақпарат қауіпсіздік мақсатында берілген, сондықтан оны мұқият оқып шығу қажет.

Бұл нұсқаулықты кейін қарау үшін жоғалып қалмайтындай бір жерге сақтап қойыңыз. Құрылғы сатылса, тегін берілсе немесе жылжытылса, нұсқаулық машинамен бірге болатынын қамтамасыз етіңіз.

Нұсқауларды мұқият оқып шығыңыз, себебі олардың ішінде қауіпсіз түрде орнату, қолдану және техникалық қызмет көрсету туралы маңызды ақпарат берілген.

Бұл құрылғы үйде немесе соған ұқсас жағдайда қолдануға арналған, мысалы:

- фермадағы үйлер;

- қонақ үйлеріндегі, мотельдердегі және басқа да қонақ күту орындарындағы қонақтардың пайдалануы үшін;

- кіші қонақ үйлерінде. Құрылғыны барлық орамасынан

босатыңыз және ол тасымалдау кезінде зақымдалмағанын тексеріңіз. Ол зақымдалған болса, сатушыға хабарласыңыз және орнату үдерісін тоқтатыңыз.

Жалпы қауіпсіздік

• Құрылғыны қауіпсіз түрде қолдану

бойынша жауапты адам нұсқау бермеген не жақсылап бақыламаған я оған қатысты қауіптер туралы хабарламаған жағдайда, 8 жасқа толмаған балалар, физикалық, сезімталдық және психикалық қабілеттері төмен адамдар немесе өнімнен хабары жоқ тәжірибесіз адамдар құрылғыны қолданбауы тиіс.

• Балаларға құрылғымен ойнауға

болмайды.

• Құрылғыны тазалау және оған күтім көрсету пайдаланушының жауапкершілігіне жатады. Балалар бақылаусыз құрылғыны тазаламауы не оған күтім көрсетпеуі керек.

• Құрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік тұрғыда қолдануға болмайды.

• Құрылғы үйдегі ыдыс-аяқты осы нұсқаулықтағы нұсқауларға сәйкес жуу үшін қолданылуға арналған.

• Жабық жер болса да, құрылғыны сыртта қолданбау қажет. Құрылғыны жауын мен найзағай астында қалдыру өте қауіпті

• Жалаң аяқ болған кезде құрылғыға тимеңіз.

• Құрылғыны токтан ажыратқан кезде, розеткадан әрдайым айырынан ұстап тартыңыз. Кабелінен ұстап тартпаңыз.

• Құрылғыны тазаламас немесе кез келген қызмет көрсету жұмысын орындамас бұрын және әр циклдан кейін су шүмегін жабу және айырды розеткадан ағыту керек.

• Орын параметрлерінің ең көп саны өнім парағында көрсетілген.

• Құрылғы бұзылып қалса, ешбір жағдайда өз бетіңізбен жөндеу мақсатында ішкі бөліктерге тиюші болмаңыз.

• Ашық тұрған есікке сүйенбеңіз немесе оған отырмаңыз: бұл құрылғыны аударып түсуі мүмкін.

• Есікті ашық қалдырып кетуге болмайды, себебі ол қауіпті кедергі болып табылады.

• Жуғыш зат пен шаюға көмекші затты балалардан аулақ ұстаңыз.

• Орама материалын ойыншық ретінде қолдануға болмайды.

• Өткір жиектері бар пышақтар мен басқа құралдардың ұштарын/жүздерін төмен қаратып ыдыс-аяқ себетіне салынуы керек немесе көлденеңінен қайырмалы бөліктерге, я болмаса тартпаға/үшінші себетке (бар болса) қою керек.

• Құрылғыны бірге берілген жаңа құбыршекпен су желісіне жалғаңыз. Ескі құбыршекті қолданбаңыз.

• Бекітілмеген ыдыс жуу машинасының артын қабырғаға орнатыңыз.

Қоқысқа тастау

• Қаптау материалдарын тастағанда

оларды қайта пайдалану мүмкін болуы үшін, жергілікті заңдарды сақтаңыз.

• Электр және электроникалық құралдардың қалдықтарына (WEEE) қатысты 2012/19/EU Еуропа заңнамасына сәйкес үй құрылғылары қалыпты толық қалалық қалдық айналымын пайдаланып жойылмауы тиіс. Қоршаған орта мен халық денсаулығына тиетін зиянның алдын ала отырып, жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі материалдарды өңдеу құнын оңтайландыру мақсатында бөлек жиналуы керек. Барлық өнімдердегі сызылған қоқыс жәшігінің таңбасы өнім иелерінің бөлектелген қоқыс жинауға қатысты міндетін еске салады.

Үй құрылғыларын тиісті түрде қоқысқа

тастау туралы қосымша ақпарат алу үшін ие адамдар тиісті мекемеге немесе жергілікті құрылғы сатушысына хабарласуы мүмкін.

Қуатты үнемдеу және қоршаған

ортаны құрметтеу

Су мен қуатты үнемдеу

• Ыдыс жуу машинасы толған кезде ғана жуу циклын бастаңыз. Ыдыс жуу машинасының толуын күтіп тұрғанда жағымсыз иістердің алдын алыңыз

болса, «Жуу циклдары» бөлімін қараңыз)

• «Жуу циклдары» кестесін пайдалана отырып, ыдыс-аяқ түріне және ластану дәрежесіне қолайлы жуу циклын таңдаңыз:

- Орташа ластанған ыдыстар үшін Эко жуу циклын пайдаланыңыз, ол қуат пен судың төмен деңгейі қолданылатынын қамтамасыз етеді.

- Жүктеме әдеттегіден аз болса, Жартылай жүктеу опциясын

опциялары» бөлімін қараңыз (бар болса)).

(«Арнайы жуу циклдары мен

• Егер ток жеткізу келісім-шартында токты үнемдеуге арналған уақыт аралықтары болса, төмен баға қолданылатын кезде жуу циклдарын орындаңыз. КЕШІКТІРІП БАСТАУ опциясы жуу циклдарын тиісті түрде реттеуге көмектесе алады

жуу циклдары мен опциялары» бөлімін қараңыз (бар болса)).

(бар

(

«Арнайы

Product Data (product fiche)

Product Fiche

Brand Model

Rated capacity in standard place settings (1) Energy efciency class on a scale from A+++ (low consumption) to D (high consumption) Energy consumption per year in kWh (2) Energy consumption of the standard cleaning cycle in kWh Power consumption of the off-mode in W Power consumption of the left-on mode in W Water consumption per year in litres (3) Drying efcacy class on a scale from G (low efcacy) to A (high efcacy) Programme time for standard cleaning cycle in minutes The duration of the left-on mode in minutes Noise in dB(A) Re 1pW Built-in model

NOTES

1) The information on the label and che relates to the standard cleaning cycle, this programme is suitable to clean normally soiled tableware and it is the most efcient programme in terms of combined energy and water consumption. The standard cleaning cycle corresponds to the Eco cycle.

2) Based on 280 standard cleaning cycles using cold water ll and the consumption of the low power modes. Actual energy consumption depends on how the appliance is used.

3) Based on 280 standard cleaning cycles. Actual water consumption depends on how the appliance is used.

INDESIT DSR 15B3, DVSR 5 10

A 267

0.94

0.5

5.0 2800 A 180 12 53

Assistance

Before contacting Assistance:

• Check whether the problem can be resolved using the

Troubleshooting guide

(see Troubleshooting).

• Restart the programme to check whether the problem

has ceased to exist.

• If the problem persists, contact the Authorised Technical

Assistance Service.

Never use the services of unauthorised technicians.

Please have the following information to hand:

• The type of malfunction.

• The appliance model (Mod.).

• The serial number (S/N).

This information can be found on the appliance data plate

(see Description of the appliance)

Көмек

Көмек қызметіне хабарласпас бұрын:

• Проблеманы Ақаулықтарды жою нұсқаулығын қолдана отырып шешуге болатынын, не болмайтынын тексеріңіз («Ақаулықтарды жою» бөлімін қараңыз).

• Бағдарламаны қайта іске қосыңыз да, проблема кеткенін тексеріңіз.

• Проблема шешілмесе, Куәландырылған техникалық көмек беру қызметіне хабарласыңыз.

Куәландырылмаған мамандарға қызмет

көрсеткізбеңіз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Проблеманың түрі

• Құрылғының моделі (Мод.).

• Сериялық нөмірі (С/н).

Бұл ақпаратты құрылғының деректер тілімшесінде табуға болатын («Құрылғының сипаттамасы» бөлімін қараңыз).

Installation

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Connecting the water supply

Adaptation of the water supply for installation should only

be performed by a qualified technician.

The water inlet and outlet hoses may be positioned towards the right or the left in order to achieve the best possible installation.

Make sure the dishwasher does not bend or squash the

hoses.

Connecting the water inlet hose

• To a 3/4” gas cold or hot water connection point (max.

60°C).

• Run the water until it is perfectly clear.

• Screw the inlet hose tightly into position and turn off the

tap.

If the inlet hose is not long enough, contact a specialist store or an authorised technician

The water pressure must be within the values indicated in the Technical Data table - otherwise the dishwasher may be function properly.

Make sure the hose is not bent or compressed.

(see Assistance)

Connecting the water outlet hose

Connect the outlet hose to a drain duct with a minimum

diameter of 2 cm. (A)

The outlet hose connection must be at a height ranging from 40 to 80 cm from the floor or surface where the dishwasher rests.

MAX 80 cm

MIN 40 cm

Before connecting the water outlet hose to the sink drain,

remove the plastic plug (B).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstances should the water inlet hose be cut

as it contains live electrical parts.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• The socket is earthed and complies with current regulations;

• the socket can withstand the maximum load of the

appliance as shown on the data plate located on the inside of the door

(see chapter Description of the appliance);

• The power supply voltage falls within the values indicated

on the data plate on the inside of the door.

• The socket is compatible with the plug of the appliance. If

this is not the case, ask an authorised technician to replace

the plug (

multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, have it replaced by the manufacturer or its authorised Technical Assistance Service in order to prevent all potential hazards.

see Assistance

). Do not use extension cables or

(See

Assistance)

The Company shall not be held responsible for any incidents, if these regulations are not observed.

Positioning and levelling

1. Position the dishwasher on a level sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

2. Before recessing the dishwasher, stick the adhesive transparent strip* under the wooden shelf in order to protect it from any condensation which may form.

3. Place the dishwasher so that its sides or back panel are in contact with the adjacent cabinets or the wall. This appliance can also be recessed under a single worktop*

Assembly instruction sheet)

(see the

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary

safety device New Acqua Stop*, which guarantees antiflooding protection even in the event of a supply hose rupture.

4*. To adjust the height of the rear foot, turn the red hexagonal bushing on the lower central part at the front of the dishwasher using a hexagonal spanner with an opening of 8 mm. Turn the spanner in a clockwise direction to increase the height and in an anticlockwise direction to decrease it.

(see Building-in

instruction sheet attached to the documentation)

* Only available in selected models.

Advice regarding the first wash cycle

After the installation, remove the stoppers from the racks and the retaining elastic elements from the upper rack

(if any).

Water softener settings

Before starting the first wash cycle, set the hardness level of the water from the mains supply.

(see chapter Rinse

aid and refined salt).

First load the softener tank with water, then introduce about 1 kg of salt. It is perfectly normal for water to flow out. As soon as this procedure is complete, run a wash cycle. Only use salt that has been specifically designed for dishwashers. After the salt has been poured into the machine, the LOW

SALT indicator light* switches off.

If the salt container is not filled, the water softener and

the heating element may be damaged as a result.

Technical data

width 45cm

Dimensions

Capacity 10 standard place-settings

Water supply pressure

Power supply voltage See appliance data plate

height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 psi – 145 psi

The machine has a buzzer/set of tones

dishwasher model

been implemented: power on, cycle end etc.

The symbols/indicator lights/LEDs on the control panel/ display may vary in colour and may have a flashing or fixed light

(depending on the dishwasher model)

The display* provides useful information concerning the type of wash cycle, drying/wash-cycle phase, remaining time, temperature etc.

) to inform the user that a command has

(depending on the

Total absorbed power See appliance data plate

Fuse See appliance data plate

This dishwasher conforms to the following European Community Directives:

-2006/95/EC (Low Voltage)

-2004/108/EC (Electromagnetic Compatibility)

-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)

-97/17/EC (Labelling)

-2012/19/CE Waste Electrical and Electronic Equipment (WEEE)

* Only available in selected models.

Description of the appliance

Overall view

1. Upper rack

2. Upper spray arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower spray arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel***

Control panel

Cycle select knob

ON/OFF/RESET

button

Indicator light Washing

Indicator light Drying

Indicator light Wash Cycle End

Start/Pause button and indicator light

Low Salt Indicator light

***Only in completely built-in models. * Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Refined Salt and Rinse Aid

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt. Follow the instructions given on the packaging.

If you are using a multi-function product, we recommend that you add salt in any case, especially if the water is hard or very hard.

If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will remain lit.

(Follow the instructions given on the packaging.)

Measuring out the refined salt

The use of salt prevents the formation of LIMESCALE on the dishes and on the machine's functional components.

• It is important that the salt dispenser be never empty.

• It is important to set the water hardness.

The salt dispenser is located in the lower part of the dishwasher

(see Description)

• When the LOW RINSE AID indicator light in the control panel

is lit *;

• When the green float* on the cap of the salt dispenser is no

longer visible.

• See autonomy in the water hardness table.

(approximately 1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel and wipe any salt residue away from the opening; rinse the cap under running water and then screw it on. It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

Whenever you need to add salt, we recommend carrying out the procedure before the washing cycle is started.

Setting the water hardness

For perfect water softener operation, it is essential that the adjustment be based on the water hardness in your house. Ask your local water supplier for this information. The factory setting

is for medium water hardness.

• Switch the dishwasher on using the On/Off button.

• Switch it off using the On/Off button

• Press and hold the START/PAUSE button for 5 seconds.

• Switch it on using the On/Off button

• The salt indicator light flashes (as many times as the current selection.)

• Set the knob to the desired hardness level number

on water hardness.)

• Switch it off using the On/Off button

• Setting is complete!

and should be filled:

1. Remove the lower rack and unscrew the

container cap (anticlockwise).

2. Only the first time you do this: fill the water dispenser up to the edge.

3. Position the funnel fill the salt container right up to its edge

(see figure)

(see Table

and

Average autonomy

Water Hardness Table

level °dH °fH mmol/l months

1 0 - 6 0 - 10 0 - 1 7 months 2 6 - 11 11 - 20 1.1 - 2 5 months 3 12 - 17 21 - 30 2.1 - 3 3 months 4 17 - 34 31 - 60 3.1 - 6 2 months

34 - 50 61 - 90 6.1 - 9 2/3 weeks

For values between 0°f and 10°f, we do not recommend the use of salt. A setting of 5 may increase cycle duration.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees – mmol/l = millimoles per litre)

salt dispenser with 1 wash cycle per day

Measuring out the rinse aid

Rinse aid makes dish DRYING easier. The rinse aid dispenser

should be filled:

• When the LOW RINSE AID indicator light on the panel/display

is lit *;

• When the dark optical indicator on the dispenser door “E”

becomes transparent.

1. Open the dispenser by turning the cap "G" in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the spill immediately with a dry cloth.

3. Screw the cap back on.

NEVER pour the rinse aid directly into the tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you can adjust the quantity of rinse aid used. Turn the adjuster “F”. A maximum of 4 levels can be set according to the dishwasher model. The factory setting is for a medium level.

• If you see bluish streaks on the dishes, set a low number (1-2).

• If there are drops of water or limescale marks on the dishes, set a high number (3-4).

* Only available in selected models.

Loading the racks

Tips

Before loading the racks, remove all food residues from the

crockery and empty liquids from glasses and containers. No preventive rinsing is needed under running water.

Arrange the crockery so that it is held in place firmly and does not tip over; and arrange the containers with the openings facing

downwards and the concave/convex parts placed obliquely,

thus allowing the water to reach every surface and flow freely.

Make sure that the lids, handles, trays and frying pans do not

prevent the spray arms from rotating. Place any small items in the cutlery basket. Since plastic dishes and non-stick frying pans usually retain more water drops, their drying will be not so good as that of ceramic or stainless-steel dishes. Lightweight items such as plastic containers should be placed in the upper rack and arranged so that they cannot move. After loading the appliance, make sure that the spray arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, dishes, salad bowls, cutlery etc. Large plates and lids should ideally be placed at the sides.

Cutlery basket

The basket is equipped with top grilles for improved cutlery

arrangement. The cutlery basket should be positioned only at the front of the lower rack.

Upper rack

Load this rack with delicate and lightweight crockery such as glasses, cups, saucers and shallow salad bowls.

Several dishwasher models are fitted with tip-up sectors*. They can be used in a vertical position when arranging dishes or

in a horizontal position (lower) to

load pans and salad bowls easily.

Some models are equipped with

Vertical Zone, special pull-out supports*in the rear of the rack that can be used to support frying pans and baking pans in a more

vertical position, thus taking up less space. In order to use it, just get hold of the coloured grip and pull it upwards while rotating it forward. The supports can slide right and left to fit the size of the crockery. Very soiled dishes and pans should be placed in the lower rack because in this sector the water sprays are stronger and allow a higher washing performance.

Adjustable position tip-up compartments*

The side tip-up compartments can be positioned at three different heights to optimize the arrangement of the crockery inside the rack.

Wine glasses can be placed safely in the tip-up compartments by inserting the stem of each glass into the corresponding slot. For optimum drying results incline the tip-up compartments more. To change the inclination, pull up the tipup compartment, slide it slightly and position it as you wish.

*Only available in selected models with different numbers and

positions.

Tray*

Some dishwasher models are fitted with a sliding tray which can be used to hold small crockery and cutlery. For optimum washing performance, avoid positioning bulky crockery directly below the tray. The cutlery tray can be removed.

(see Figure.)

Adjusting the height of the upper rack

The height of the upper rack can be adjusted: high position to place bulky crockery in the lower rack and low position to make the most of the tip-up compartments by creating more space upwards.

The height of the upper rack should be adjusted WHEN THE RACK IS EMPTY. NEVER raise or lower the rack on one side only.

If the rack is equipped with a Lift-Up device*

it up by holding its sides. To restore the lower position, press

the levers (A) at the sides of the rack and follow the rack down.

(see figure)

, lift

Unsuitable crockery

• Wooden crockery and cutlery.

• Delicate decorated glasses, artistic handicraft and antique

crockery. Their decorations are not resistant.

• Parts in synthetic material which do not withstand high

temperatures.

• Copper and tin crockery.

• Crockery soiled with ash, wax, lubricating grease or ink.

The colours of glass decorations and aluminium/silver pieces can change and fade during the washing process. Some types of

glass (e.g. crystal objects) can become opaque after a number

of wash cycles too.

Damage to glass and crockery

Caused by:

• Type of glass and glass production process.

• Chemical composition of detergent.

• Water temperature of rinse cycle.

Tips:

• Only use glasses and porcelain guaranteed by the

manufacturer as dishwasher safe.

• Use a delicate detergent suitable for crockery.

• Collect glasses and cutlery from the dishwasher as soon as

the wash cycle is over.

* Only available in selected models.

+ 28 hidden pages
