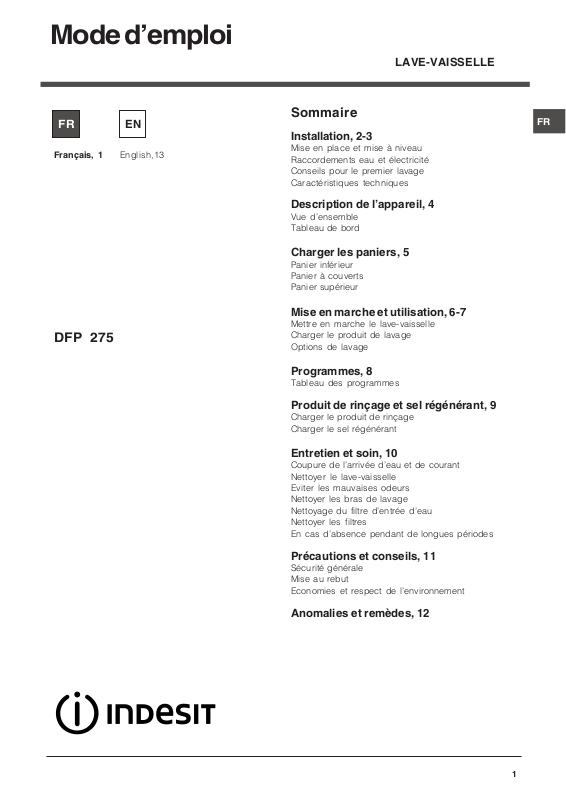

Mode d’emploi
FR EN
Français, 1 |
English,13 |
DFP 275
LAVE-VAISSELLE
Sommaire
.4
Installation, 2-3
Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques
Description de l’appareil, 4
Vue d’ensemble
Tableau de bord
Charger les paniers, 5
Panier inférieur
Panier à couverts
Panier supérieur
Mise en marche et utilisation, 6-7
Mettre en marche le lave-vaisselle
Charger le produit de lavage
Options de lavage
Programmes, 8
Tableau des programmes
Produit de rinçage et sel régénérant, 9
Charger le produit de rinçage Charger le sel régénérant
Entretien et soin, 10
Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle
Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres
En cas d’absence pendant de longues périodes
Précautions et conseils, 11
Sécurité générale
Mise au rebut
Economies et respect de l’environnement
Anomalies et remèdes, 12
1
Installation
Conserver ce mode d’emploi pour pouvoir le consulter à
.4 tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil.
Lire attentivement les instructions: elles contiennent des conseils importants sur l’installation, l’utilisation
et la sécurité de l’appareil.
En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.
Mise en place et mise à niveau
1.Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport.
S’il est abîmé, ne pas le raccorder et contacter le revendeur.
2.Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu*
(voir feuille de Montage).
3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements.
4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation)
Raccordements eau et électricité
L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.
Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.
Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau.
Ne pas réutiliser les anciens tuyaux.
Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation (voir figure).
Raccord du tuyau d’amenée de l’eau
•A une prise d’eau froide: bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.
•A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C.
Visser le tuyau au robinet en procédant comme pour la prise d’eau froide.
Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).
La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).
Faire attention à ce que le tuyau ne soit ni plié ni écrasé.
Sécurité anti-fuite
Pour éviter tout risque d’inondation, le lave-vaisselle:
- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.
Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d’inondation même en cas de rupture du tuyau d’amenée de l’eau.
ATTENTION : TENSION DANGEREUSE!
Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.
* Présent uniquement sur certains modèles.
2
Raccord du tuyau d’évacuation de l’eau
Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Ou bien l’accrocher au bord d’un évier; l’extrémité libre du tuyau de vidange ne doit pas être plongée dans l’eau.
A |
Un coude* plastique spécial facilite une installation optimale : fixer solidement le coude au mur pour éviter que le tuyau se déplace et déverse l’eau hors du conduit.
La portion de tuyau repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (voir figure).
L’utilisation de tuyaux de rallonge est déconseillée.
Raccordement électrique
Avant de brancher la fiche dans la prise de courant, s’assurer que:
•la prise dispose de mise à la terre et est conforme aux normes;
•la prise est bien apte à supporter la puissance maximale de l’appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lavevaisselle);
•la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;
•la prise est bien compatible avec la fiche de l’appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); n’utiliser ni rallonges ni prises multiples.
Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.
Le câble ne doit être ni plié ni trop écrasé.
Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)
Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.
Ruban anti-condensation*
Après avoir encastré le lave-vaisselle, ouvrir la porte et coller |
.4 |
|
|
le ruban adhésif transparent sous le plan en bois pour le |
|
protéger contre la formation de condensation. |
|
Conseils pour le premier lavage
Une fois l’installation terminée et tout de suite avant le premier lavage, remplir complètement d’eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l’eau déborde. Sélectionner le degré de dureté de l’eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s'éteint.
Le manque de remplissage du réservoir à sel, peut endommager l'adoucisseur d'eau et l'élément chauffant.
Caractéristiques techniques
largeur 60 cm Dimensions hauteur 85 cm
profondeur 60 cm
Capacité |
12 couverts standard |
|
|
|
|
Pression eau |
0,05 ÷ 1 MPa (0,5 ÷ 10 bar) |
|
d’alimentation |
7,25 – 145 psi |
|
|
|
|
Tension |
Voir étiquette des caractéristiques |
|
d’alimentation |
||
|
||
|
|
|
Puissance totale |
Voir étiquette des caractéristiques |
|
absorbée |
|
|
|
|
|
Fusible |
Voir étiquette des caractéristiques |
Cet appareil est conforme aux Directives Communautaires suivantes :
-2006/95/CE du 16/01/2007 (Basse Tension) et modifications suivantes
-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique)
et modifications suivantes -97/17/CE (étiquetage) -20002/96/CE (DEEE)
* Présent uniquement sur certains modèles.
3
Description de l’appareil
Vue d’ensemble
.4
1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à produit de rinçage
11. Plaque signalétique
12. Tableau de bord***
Tableau de bord
|
Touche et voyant |
|
|
Demi-charge* |
|
Touche et voyant |
|
Touche et voyant |
Départ différé* |
|
|
|
Départ/Pause |
|
|
|
|
Touche
ON-OFF/RESET
Bouton Sélection programme |
|
|
|
|
|
|
|
|
|
|
|
Voyant |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|||||||||
Voyant Lavage et |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Manque de sel* |
|||
3h. Départ différé* |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Voyant Manque de |
|||||
|
|
|
|
|
|
|||||||
Voyant Séchage |
|
|
|
|
|
|||||||
et 6h. Départ différé* |
|
|
|
|
|
Liquide de rinçage* |
||||||
|
||||||||||||
|
|
|||||||||||
Voyant Fin et 9h. |
|
|
|
|
|
|
||||||
|
|
Départ différé* |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||||
*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.
Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.
4
Charger les paniers
Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.
Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.
Panier du bas
Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement.
Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.
Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables* qui peuvent être placés à la verticale pour ranger des assiettes ou à l’horizontale pour ranger des casseroles et des saladiers.
Panier à couverts
Le panier à couverts peut varier selon le modèle de lavevaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.
Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-charge (si cette option est prévue pour le modèle de lave-vaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.
- Ils sont équipés tous deux de rabats coulissants qui permettent de mieux ranger les couverts.
Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.
Exemples de rangement dans le panier à couverts
Panier du haut
Y ranger la vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.
•Tasses et tasses à café, couteaux longs et pointus, couverts de service: les placer sur les étagères rabattables**.
Régler la hauteur du panier supérieur
Pour optimiser le rangement de la vaisselle, possibilité de régler le .4 panier supérieur en position haute ou basse:
Régler de préférence la hauteur du panier quand ce dernier est VIDE.
Ne jamais soulever ou abaisser le panier d’un seul côté.
ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu’à ce que les roues avant entrent elles aussi et refermer les butées (voir figure).
Si le panier est équipé de poignées
Espace double* (voir figure), sortir le panier du haut en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.
Exemples de chargement du panier supérieur
Exemples de chargement du panier inférieur
Vaisselle n’allant pas au lave-vaisselle
•Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.
•Objets en aluminium, cuivre, laiton ou étain.
•Vaisselle en plastique thermorésistant.
•Porcelaines anciennes ou peintes à la main.
•Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.
Nous conseillons d’utiliser de la vaisselle lavable au lavevaisselle.
* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.
5
Mise en marche et utilisation
Mettre en marche le lave-vaisselle
.4
1.Ouvrir l’arrivée d’eau.
2.Appuyer sur la touche ON-OFF: tous les voyants du bandeau de commande s’allument pendant quelques secondes.
3.Ouvrir la porte et doser le produit de lavage (voir
plus bas).
4.Charger les paniers (voir Charger les paniers) et fermer la porte.
5.Pour sélectionner le programme souhaité, tourner le bouton de SÉLECTION PROGRAMME dans le sens des aiguilles d’une montre: amener le repère en face du symbole ou du numéro du programme. Le voyant de la touche DÉPART/Pause flashe.
6.Sélectionner les options de lavage* (voir ci-
contre).
7.Appuyer sur la touche DÉPART pour démarrer, le voyant cesse de flasher (lumière fixe). Le voyant correspondant au lavage s’allume pour signaler le démarrage du programme.
8.A la fin du programme, la touche END s’allume (lumière fixe). Eteindre l’appareil par pression sur la touche ON-OFF, fermer le robinet de l’eau et débrancher la fiche de la prise de courant.
9.Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.
Modifier un programme en cours
En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer: pour changer un cycle de lavage en cours, éteindre puis rallumer l’appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.
Introduire de la vaisselle en cours de lavage
Appuyer sur la touche Départ/Pause (la touche se met à flasher). ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Appuyer sur la touche Départ/Pause (lumière fixe): le cycle redémarre.
Appuyer sur la touche Départ/Pause pour mettre l’appareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés.
Pendant cette phase, aucun changement de programme n’est possible.
Interruptions accidentelles
En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le
courant revient ou que la porte est refermée.
Charger le produit de lavage
Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.
N’utiliser que du produit de lavage spécial lave-vaisselle.
NE PAS UTILISER de produits pour laver la vaisselle à la main.
Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.
L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.
Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.
bac A: Produit de lavage bac B: Produit de prélavage
1. Appuyer sur la touche D pour ouvrir le couvercle C.
2. Pour doser le produit de lavage se reporter au Tableau des
programmes:
• en poudre: bacs A et B.
• pastilles: si le programme en prévoit 1, placer cette dernière
dans le bac A et fermer le couvercle; s’il en prévoit 2, mettre la deuxième dans le fond de la cuve.
3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic.
* Présent uniquement sur certains modèles.
6
Options de lavage*
La sélection, la modification ou l’annulation des OPTIONS n’est possible qu’après avoir choisi le programme de lavage et avant d’appuyer sur la touche Départ/Pause.
Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n’est pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote rapidement 3 fois.
En cas de sélection d’une option incompatible avec une option ou un programme de lavage précédemment sélectionné, celle-ci clignote 3 fois de suite puis s’éteint, tandis que la dernière sélection effectuée reste allumée.
Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.
Départ différé*
Le démarrage du programme peut être différé de 3, 6 ou 9 heures:
1:après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ: le voyant s’allume.
2:Sélectionner le départ voulu en appuyant plusieurs fois de suite sur la touche Départ différé, les voyants lavage (3 heures), séchage (6 heures) et fin (9 heures) s’allument les uns après les autres.
Pour désactiver l’option Départ différé, appuyer une nouvelle fois sur la touche correspondante, le voyant s’éteint.
3. Une fois que la sélection a eu lieu, appuyer sur la touche Départ/Pause pour faire partir le compte à rebours, le délai d’attente sélectionné se met à clignoter et la touche Départ/Pause arrête de flasher (lumière en fixe).
3. A l’expiration du délai d’attente, le voyant de DÉPART DIFFÉRÉ s’éteint et le programme démarre.
Aucune sélection de Départ différé n’est plus possible en cours de cycle.
Demi-charge*
.4
Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d’eau, d’électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE: le voyant s’allume.
Penser à réduire de moitié la quantité de produit de lavage.
Utiliser de préférence un produit de lavage en poudre.
Cette option n’est pas utilisable avec le programme: Rapide.
Tableau Options |
A |
B |
|
Départ |
Demi- |
||
|
|
différé |
charge |
1. |
Intensif |
Oui |
Oui |
|
|
|
|
2. |
Normal |
Oui |
Oui |
|
|
|
|
3. |
Trempage |
Oui |
Oui |
|
|
|
|
4. |
Eco |
Oui |
Oui |
|
|
|
|
5. |
Rapide |
Oui |
Non |
|
|
|
|
6. |
Délicat |
Oui |
Oui |
|
|
|
|
7. |
Speed+ |
Oui |
Oui |
* Présent uniquement sur certains modèles.
7
Programmes
|
|
|
|
|
|
|
|
|
En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité |
.4 |
|
|
|
|
|
de produit de lavage. |
|||
Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.
|
|
Produit de lavage |
Programmes |
|
Durée du |
|||
|
|
|
||||||
Indications sur le choix |
Programme |
|
(A) = bac A |
|
Options |
programme |
||
|
(B) = bac B |
|
prévoyant |
(tolérance |
||||
des programmes |
|
|
||||||
|
|
Poudre |
Liquide |
Pastilles |
le séchage |
|
±10% |
|
|
|
|
|
Hrs. Min |
||||
|
|
|
|
|
|
|
||
Vaisselle et casseroles très |
|
|
|
|
|
|
|
|
sales (déconseillé pour la |
1. Intensif |
30 g (A) |
30 ml (A) |
1 (A) |
Oui |
A-B |
2:15’ |
|
vaisselle fragile) |
||||||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Vaisselle et casseroles |
|
|
|
|
|
|
|
|
normalement sales. |
2. Normal |
25 g (A) |
25 ml (A) |
1 (A) |
Oui |
A-B |
1:45’ |
|
Programme standard |
||||||||
5 g (B) |
5 ml (B) |
|||||||
quotidien. |
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Lavage préalable dans |
|
|
|
|
|
|
|
|
l’attente de compléter le |
3. Trempage |
Non |
Non |
Non |
Non |
A - B |
0:08’ |
|
chargement au repas suivant |
||||||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Lavage écologique à faible |
4. Eco* |
25 g (A) |
|
|
|
|
|
|
consommation d’électricité |
25 ml (A) |
1 (A) |
Oui |
A-B |
2:35’ |
|||
pour vaisselle et casseroles. |
|
5 g (B) |
5 ml (B) |
|||||
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
Cycle économique et rapide |
|
|
|
|
|
|
|
|
pour vaisselle peu sale, tout |
|
|
|
|
|
|
|
|
de suite après l’usage. (2 |
5. Rapide |
|
|
|
|
|
|
|
assiettes +2 verres +4 |
25 g (A) |
25 ml (A) |
1 (A) |
Non |
A |
0:35’ |
||
couverts +1 casserole + 1 |
|
|
|
|
|
|
|
|
petite poêle) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cycle économique et rapide |
|
|
|
|
|
|
|
|
pour vaisselle fragile ne |
|
|
|
|
|
|
|
|
supportant pas les hautes |
|
|
|
|
|
|
|
|
températures, tout de suite |
6. Délicat |
30 g (A) |
30 ml (A) |
1 (A) |
Oui |
A-B |
1:30’ |
|
après l’usage. (verres à pied |
||||||||
|
|
|
|
|
|
|
||
panier supérieur+ assiettes |
|
|
|
|
|
|
|
|
fragiles, panier inférieur). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cycle de lavage et de |
|
|
|
|
|
|
|
|
séchage rapide pour vaisselle |
|
25 g (A) |
25 ml (A) |
1 (A) |
Oui |
A-B |
1:20’ |
|
et casseroles normalement |
7. Speed+ |
|||||||
5 g (B) |
5 ml (B) |
|||||||
sales. |
|
|
|
|
||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Remarques:
Pour obtenir des performances optimales avec les programmes "Rapide’" il est conseillé de respecter le nombre de couverts indiqué.
* Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais c’est aussi celui qui consomme le moins d’énergie et qui respecte le plus l’environnement.
Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à: ASSISTENZA_EN_LVS@indesitcompany.com
Pour simplifier le dosage du produit de lavage, prendre note que:
1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ
8
Loading...
