Page 1

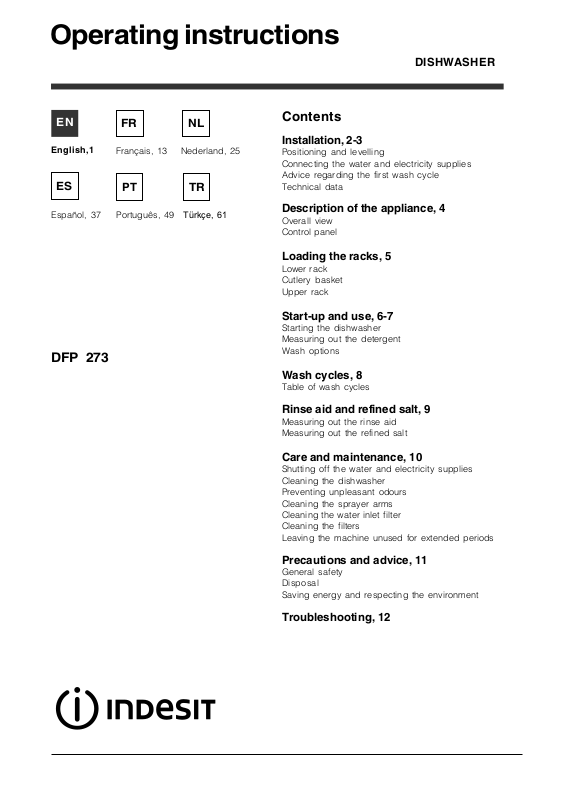

Operating instructions

DISHWASHER

English,1

Español, 37

DFP 273

Français, 13

Português, 49

Nederland, 25

Türkçe, 61

Contents

Installation, 2-3

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data

Description of the appliance, 4

Overall view Control panel

Loading the racks, 5

Lower rack Cutlery basket Upper rack

Start-up and use, 6-7

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 8

Table of wash cycles

Rinse aid and refined salt, 9

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 10

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 11

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 12

Page 2

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4 appliance a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

* (see the Assembly instruction sheet).

*. Adjust the height of the rear foot from the front of the

* on the central lower part of the dishwasher, turning

Connecting the water inlet hose

 To a suitable cold water connection point: before attaching

the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

 To a suitable hot water connection point: your dishwasher

may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist

store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in

the Technical data table (see adjacent information).

The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device New Acqua Stop flooding protection even in the event of a supply hose rupture.

*, which guarantees anti-

Connecting the water and electricity supplies

Connection to the water and electricity supplies should only be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (see figure).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

Page 3

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow

makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and 100 cm above the ground (see figure).

We advise against the use of hose extensions.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

 The socket is earthed and complies with current

regulations.

 The socket can withstand the maximum load of the

appliance, which is indicated on the data plate located on the inside of the door (see chapter entitled Description of the appliance).

 The power supply voltage falls within the values indicated

on the data plate on the inside of the door.

 The socket is compatible with the plug of the appliance. If

this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt (see chapter entitled Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. Select the water hardness value (see chapter entitled Rinse aid and refined salt). machine, the LOW SALT indicator light

If the salt container is not filled, the water softener and the

heating element may be damaged as a result.

- After the salt has been poured into the

* switches off.

Technical data

Dimensions

Capacity 12 standard place-settings

Water supply pressure

Power supply voltage

Total absorbed power

Fuse See appliance data plate

width 60 cm height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-2006/95/CE dated 16/01/2007 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE Waste Electrical and Electronic Equipment (WEEE)

* Only available in selected models.

Page 4

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

***

Control panel

Select wash

ON/OFF/RESET

button

Delayed start

indicator light

cycle knob

Washing and 3h.

button and

Delayed start

indicator light

Drying and

6h.Delayed start

indicator light

End and 9h.

Delayed start

indicator light

Half load button and indicator light

Start/Pause button and indicator light

Low Salt indicator light

Low Rinse aid indicator light

***Only in completely built-in models. * Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Page 5

Loading the racks

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Loading examples. Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm. Some dishwasher models are fitted with tip-up sections which can be used in a vertical position when arranging plates or in a horizontal position when arranging pans and salad bowls.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: it may be modular, non-modular or a sliding version. The non-modular basket must only be positioned at the front of the lower rack. The modular basket may be separated into two parts, a solution which is recommended when performing a half load wash (only in models offering this option), is available in a sliding version (positioned at any point on the lower rack by sliding it between the fixed or tip-up inserts.

- Both versions are fitted with a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level. (in models which

The height of the upper rack should ideally be adjusted

WHEN THE RACK IS EMPTY.

Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is fitted with Dual Space handles rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

* (see figure), pull out the upper

Loading examples for the upper rack

Loading examples for the lower rack

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tipup compartments on the upper rack.

Cutlery basket positioning examples

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the Loading examples as a guide.  Mugs and cups, long sharp knives and serving utensils: place these on the tip-up compartments

**.

Items which should not be washed in the dishwasher

 Wooden items, objects with wooden or horn handles or

glued-on parts.  Items made from aluminium, copper, brass, pewter or tin.  Items made from plastic material which is not heat-resistant.  Antique or hand-painted porcelain.  Antique silver. Silver which is not antique may, however, be

washed in the dishwasher using a delicate wash cycle,

provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher

safe.

*Only available in selected models. ** The number and position may vary.

Page 6

Start-up and use

Starting the dishwasher

1. Turn the water tap on.

2. Press the ON/OFF button: all the indicator lights on the control panel will light up for a few seconds.

3. Open the door and pour in a suitable amount of detergent (see below).

4. Load the racks (see Loading the racks) and shut the door.

5. Select the wash cycle by turning the WASH CYCLE SELECT knob in a clockwise direction: align the notch on the knob with the number or symbol representing the desired wash cycle. The START/PAUSE indicator light will flash.

6. Select the wash options information).

7. Start the cycle by pressing the START button; the indicator light will light up and remain lit in a fixed manner. The indicator light corresponding to the wash phase will switch on, signalling that the wash cycle has begun.

8. At the end of the wash cycle the END indicator light will switch on (fixed light). Switch off the appliance by pressing the ON/OFF button, shut off the water valve and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

- The machine will switch off automatically during certain periods of inactivity, in order to minimise electricity consumption.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: once the wash cycle has started, switch off the machine by pressing and holding the ON/ OFF/Reset button. Switch it back on using the same button and select the desired wash cycle and options.

* (see adjacent

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been specifically designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

place it in compartment A and close the cover; when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Table of wash cycles:  For powder detergent use compartments A and B.  For detergent in tablet form: when the cycle requires 1 tablet,

Adding extra crockery

Press the Start/Pause button (the corresponding indicator light will flash). Open the door, taking care to avoid the escaping steam, and place the crockery inside the appliance. Press the Start/Pause button (fixed light): the cycle starts from the point at which it was interrupted.

If the Start/Pause button is pressed so as to pause the machine, the wash cycle or the Delayed Start (if selected) is interrupted. At this stage it is not possible to change the wash cycle.

* function

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or once the electricity supply is restored.

* Only available in selected models.

Page 7

Wash options

The OPTIONS may only be set, modified or reset after the wash cycle has been selected and before the Start/Pause button has been pressed.

Only the options which are compatible with the type of wash cycle set may be selected. If an option is not compatible with the selected was cycle (see Table of wash cycles), the corresponding LED flashes rapidly 3 times.

If an option is selected which is incompatible with another option or wash cycle selected previously, the incompatible option light will flash 3 times and switches off, while the most recently selected setting remains lit.

To deselect an option which has been set by mis-

take, press the corresponding button again.

Delayed start

It is possible to delay the start time of the wash cycle by 3, 6 or 9 hours. 1: After selecting the desired wash cycle and any other options, press the DELAYED START button. the indicator light will illuminate. 2: Select the desired delay time by pressing the Delayed Start button repeatedly; the wash phase (3 hours), the drying phase (6 hours) and end (9 hours) indicator lights will illuminate in succession. If the Delayed Start button is pressed again, the option is deselected and the indicator light switches off.

3. The countdown will begin once the Start/Pause button has been pressed. The selected delay period indicator light flashes and the Start/Pause button stops flashing (the light becomes fixed instead).

3. Once this time has elapsed, the DELAYED START indicator light switches off and the wash cycle begins.

Half load

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Select the wash cycle and press the HALF LOAD button: the indicator light will illuminate.

Remember to halve the amount of detergent.

It is better to use powder detergent in this case.

This option is incompatible with the following wash

cycle: Rapid wash.

Table of options

1. Intensive

2. Normal

Yes Yes

3. Smart Sixty

4. Soak

5. Eco

6. Rapid

Yes Yes

Yes No

7. Delicates

Delaye d

Start

Half

Load

Yes Yes

The Delayed Start function cannot be set once a

wash cycle has been started.

* Only available in selected models.

Page 8

Wash cycles

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher, reduce the amount of detergent used accordingly.

The number and type of wash cycles and options may vary depending on the dishwasher model.

For available OPTIONS please refer to the Table of options on the Start-up and use page.

Wash

cycles

which

include

drying

Yes

Opt ions

A-B

Wash cycle

duration

(tolerance

±10%)

Hr s . M in.

2:25’

1:50’

1:00’

0:08’

2:35’

0:35’

1:30’

Wash cycle selection

instructions

Heavily soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Limited quantity of daily soiling. (4 place s ettings + 1 saucepan +1 frying pan).

Pr e -w as h f or di s h es w h il e aw aiting c ompletion of the load with the dishes from the next meal .

Environmentally-f riendly w ash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast w ash to be used for lightly s oiled dishes. (Run cycle immediately af ter use) ( 2 plates + 2 glasses + 4 pieces of c utlery + 1 saucepan + 1 small frying pan).

Economic and fast w ash for delicate items w hich are sensitive to high temperatures. (Run cycle immediately after use) (glasses upper rack + delicate plates lower rack).

Wash cycle

1.Intensive

2. Normal

3. Smart Sixty

4. Soak

5. Eco

6. Rapid wash

7. Delicates

De ter gent (A) = compartment A (B) = compartment B

Powde r Liquid Tablets

30 g (A)

25 g (A)

5 g (B)

30 ml (A )

25 ml (A )

5 ml (B)

25 g (A) 25 ml (A )

25 g (A)

5 g (B)

25 g (A)

25 ml (A )

5 ml (B)

25 ml (A )

1 (A)

30 g (A) 30 g (A) 1 (A)

Notes:

Optimum performance levels when using the " Smart Sixty and the Rapid wash" cycles can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that:

1 tablespoon = 15 gr. of powder = approximately 15 ml of liquid - 1 teaspoon = 5 gr. of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less

energy and is les harmful to the environment.

Note for Test Laboratories: for information relating to comparative EN testing conditions, please send an email to the following address: [email protected]

Page 9

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid.

Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard. Follow the instructions given on the packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights

SALT remain lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:  When the LOW RINSE AID* indicator light on the control panel is illuminated;

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean

the spill immediately with a dry

cloth.

3. Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):  If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

 If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.

- Switch the machine off using the ON/OFF button and open the door.

- Set the SELECT WASH CYCLE knob first to wash cycle 5, then to wash cycle 1, then to wash cycle 5 again.

- Press the ON/OFF button; the wash cycle phase (washing,

drying, end) indicator lights will flash. It is now possible to select the water hardness level. There is a water hardness level for every wash cycle: E.g.: wash cycle 1, water hardness level 1 wash cycle 2, water hardness level 2, etc. etc., up to a maximum of 5 (The default water softener setting is level 3).

- To exit the function, wait a few seconds or press one of the option buttons button.

Even if using multi-functional tablets, the salt dispenser should still be filled.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

* levels.

*, or switch off the machine using the ON/OFF

Water Hardness Table

°dH °fH mmol/l level

0 6 0 10 0 1 1 6 11 11 20 1.1 2 2

12 17 21 30 2.1 3 3

17 34 31 60 3.1 6 4 34 50 61 90 6.1 9

For values between 0°f and 10°f, we do not recommend the use of salt. * this setting may cause a slight increase in the duration of the cycle.

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:  When the green float

the cap of the salt dispenser.  When the LOW SALT illuminated;

salt container right up to its edge (this should hold approximately 1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel* and wipe any salt residue away from the opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (Salt cap with green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* cannot be seen by simply looking at

* indicator light on the control panel is

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel

* (see figure) and fill the

* Only available in selected models.

Page 10

Care and maintenance

Shutting off the water and electricity supplies

 Turn off the water tap after every wash cycle to avoid

leaks.

 Always unplug the appliance when cleaning it and

when performing maintenance work.

Cleaning the dishwasher

 The external surfaces of the machine and the control

panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

 Any marks on the inside of the appliance may be

removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

 Always keep the door of the appliance ajar in order to

avoid moisture from forming and being trapped inside the machine.

 Clean the seals around the door and detergent

dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into

position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters, or if

the filter is loose.

 After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and pull it out (fig. 1).

2. Remove the cup filter B by exerting a slight pressure on the side flaps (fig. 2).

3. Slide out the stainless steel plate filter A (fig. 3).

4. Inspect the trap and remove any food residue. NEVER REMOVE the wash cycle pump (black detail) (fig. 4).

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

The lower sprayer arm can be removed by pressing on the side tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

 Disconnect the appliance from the electricity supply and

shut off the water tap.

 Leave the door of the appliance ajar.

 When you return, run a wash cycle when the dishwasher

is empty.

* Only available in selected models.

Page 11

Precautions and advice

This appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

 This appliance is not intended for use by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

 Children should be supervised to ensure that they do not

play with the appliance.

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used by adults only, to wash

domestic crockery in accordance with the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the

machine exposed to rain and storms.  Do not touch the appliance when barefoot.  When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.  The water supply tap must be shut off and the plug should

be removed from the electrical socket before cleaning the

appliance or carrying out any maintenance work.  If the appliance breaks down, do not under any

circumstances touch the internal parts in an attempt to

perform the repair work yourself.  Never touch the heating element.  Do not lean or sit on the open door of the appliance: this

may cause the appliance to overturn.  The door should not be left open as it may create a

dangerous obstacle.  Keep detergent and rinse aid out of reach of children.  The packaging material should not be used as a toy.

Saving energy and respecting the environment

Saving water and energy

 Only begin a wash cycle when the dishwasher is full. While

waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (see Wash cycles).

 Select a wash cycle which is suited to the type of crockery

and to the soil level of the crockery using the Table of wash cycles:

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half load option

* (see Start-up and use).

 If your electricity supply contract gives details of electricity

saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start (see Start-up and use) helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

 We strongly recommend that you use detergents that do

not contain phosphates or chlorine, as these products are harmful to the environment.

 Enzymes provide a particularly effective action at

temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with lowtemperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

 To avoid wasting detergent, use the product in appropriate

quantities based on the manufacturers recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

* button

Disposal

 Disposal of packaging materials: observe local legislation

so that the packaging may be reused.  The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states that

household appliances should not be disposed of using the

normal solid urban waste cycle. Exhausted appliances

should be collected separately in order to optimise the cost

of re-using and recycling the materials inside the machine,

while preventing potential damage to the atmosphere and

to public health. The crossed-out dustbin is marked on all

products to remind the owner of their obligations regarding

separated waste collection.

For further information relating to the correct disposal of household appliances, owners may contact the relevant public authority or the local appliance dealer.

* Only available in selected models.

Page 12

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Problem: Possible causes / Solutions:

The dishwasher does not start.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

The dishwasher does not take any water in/Tap shut-off alarm

(the Drying and End indicator lights flash).

Water loading solenoid valve malfunction alarm

(the Drying indicator light flash).

Water inlet hose alarm/Water inlet filter blocked.

Washing, Drying and End indicator lights flashes).

(the

• The plug has not been inserted into the electrical socket properly, or there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (see Start-up and use).

• The dishwasher cycle has not yet finished.

• The water inlet hose is bent (see Installation).

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer

arms.

• An excessive amount of foam has been produced: the detergent has not been measured out correctly or it is not suitable for use in dishwashers (see Start-up and use).

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (see Rinse aid and salt).

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high.

• A wash cycle without a drying programme has been selected.

• The rinse aid has been used up or the dosage is too low (see Rinse

aid and salt).

• The rinse aid dispenser setting is not high enough.

• The racks are overloaded (see Loading the racks).

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (see Wash cycles).

• An excessive amount of foam has been produced: the detergent has

not been measured out correctly or it is not suitable for use in dishwashers (see Start-up and use).

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (see Care and maintenance).

• The refined salt level is low (see Rinse aid and salt).

• There is no water in the m ains supply.

• The water inlet hose is bent (see Installation).

• Turn on the tap and the appliance will start after a few minutes.

• The appliance is locked because no action was taken when the

indicator lights were flashing. Switch off the machine using the ON/OFF button, turn on the tap and switch the machine back on after 20 seconds by pressing the same button. Re-programm e the machine and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button and switch it back on after a minute. If the alarm continues, shut off the water tap to eliminate the risk of flooding, remove the plug from the electrical socket and contact Assistance.

• Switch off the appliance by pressing the ON/OFF button. Shut off the water tap to eliminate the risk of flooding and remove the plug from the electrical socket. Make sure the water inlet filter has not become blocked by various

impurities. (see “ Care and maintenance” chapter).

* Only available in selected models.

Page 13

Mode demploi

LAVE-VAISSELLE

Français, 13

DFP 273

Sommaire

Installation, 14-15

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques

Description de lappareil, 16

Vue densemble Tableau de bord

Charger les paniers, 17

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 18-19

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 20

Tableau des programmes

Produit de rinçage et sel régénérant, 21

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 22

Coupure de larrivée deau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre dentrée deau Nettoyer les filtres En cas dabsence pendant de longues périodes

Précautions et conseils, 23

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 24

Page 14

Installation

Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, sassurer quil accompagne bien lappareil.

Lire attentivement les instructions: elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil.

En cas de déménagement, transporter lappareil verticalement; si besoin est, lincliner sur le dos.

Mise en place et mise à niveau

1. Déballer lappareil et sassurer quil na pas été endommagé pendant le transport. Sil est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. Lappareil peut être encastré sous un plan de travail continu (voir feuille de Montage).

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusquà ce que lhorizontalité de lappareil soit parfaite. Une bonne horizontalité garantit la stabilité de lappareil et supprime tout risque de vibrations, bruits et déplacements.

*. Pour régler la hauteur du pied arrière, agir sur la douille

4 rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à laide dune clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles dune montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice dinstructions encastré jointe à la documentation)

Raccord du tuyau damenée de leau

 A une prise deau froide: bien visser le tuyau damenée à un

robinet à embout fileté 3/4 gaz; avant de visser, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés qui pourraient engorger lappareil.

 A une prise deau chaude: en cas dinstallation de

chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de leau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise deau froide.

Si la longueur du tuyau damenée ne suffit pas, sadresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).

La pression de leau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Raccordements eau et électricité

Ladaptation des installations électriques et les travaux de plomberie de linstallation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble dalimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de lappareil au réseau de distribution de leau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux damenée (A) et dévacuation (B) de leau et le câble dalimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier linstallation (voir figure).

Sécurité anti-fuite

Pour éviter tout risque dinondation, le lave-vaisselle :

- est équipé dun dispositif qui coupe larrivée de leau en cas danomalie ou de fuite à lintérieur de lappareil.

Quelques modèles sont équipés dun dispositif de sécurité supplémentaire New Acqua Stop risque dinondation même en cas de rupture du tuyau damenée de leau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau damenée de leau car il contient des parties sous tension.

* qui garantit contre tout

* Présent uniquement sur certains modèles.

Page 15

Raccord du tuyau dévacuation de leau

Raccorder le tuyau dévacuation, sans le plier, à une conduite dévacuation ayant au moins 4 cm de diamètre. Ou bien laccrocher au bord dun évier; lextrémité libre du tuyau de vidange ne doit pas être plongée dans leau.

Un coude

facilite une installation optimale : fixer solidement le coude au mur pour éviter que le tuyau se déplace et déverse leau hors du conduit. La portion de tuyau repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (voir figure).

Lutilisation de tuyaux de rallonge est déconseillée.

* plastique spécial

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois linstallation terminée et tout de suite avant le premier lavage, remplir complètement deau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de leau déborde. Sélectionner le degré de dureté de leau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant

* s'éteint.

SEL

Le manque de remplissage du réservoir à sel, peut

endommager l'adoucisseur d'eau et l'élément chauffant.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, sassurer que:

 la prise dispose de mise à la terre et est conforme aux

normes;

 la prise est bien apte à supporter la puissance maximale

de lappareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave- vaisselle);

 la tension dalimentation est bien comprise entre les valeurs

figurant sur la plaque signalétique de la contre-porte;

 la prise est bien compatible avec la fiche de lappareil.

Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); nutiliser ni rallonges ni prises multiples.

Après installation de lappareil, le câble dalimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin déviter tout danger, faire changer le cordon dalimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

Caractéristiques techniques

largeur 60 cm

Dimensions

Capacité

Pression eau d’alimentation

Tension d’alimentation

Puissance totale absorbée

Fusible

hauteur 85 cm profondeur 60 cm

12 couverts standard

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 2006/95/CE du 16/01/2007 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

-97/17/CE (étiquetage)

-20002/96/CE (DEEE)

Nous déclinons toute responsabilité en cas de non-

respect des normes énumérées ci-dessus.

* Présent uniquement sur certains modèles.

Page 16

Description de lappareil

Vue densemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaque signalétique

12. Tableau de bord

***

Tableau de bord

Touche et voyant Demi-charge

Bouton Sélection

programme

Touche

ON-OFF/RESET

Touche et voyant

Départ différé

Voyant Lavage et 3h. Départ différé

Voyant Séchage

et 6h. Départ différé

Voyant Fin et 9h.

Départ différé

*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Touche et voyant Marche/Arret

Voyant Manque de produit de rinçage

Voyant Manque de sel

Page 17

Charger les paniers

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.

Après avoir chargé le lave-vaisselle, sassurer que les bras de lavage tournent librement.

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement. Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur. Certains modèles de lave-vaisselle sont pourvus de secteurs

rabattables des assiettes ou à lhorizontale pour ranger des casseroles et des saladiers.

* qui peuvent être placés à la verticale pour ranger

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur. Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-charge (si cette option est prévue pour le modèle de lave-vaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

- Ils sont équipés tous deux de rabats coulissants qui permettent de mieux ranger les couverts.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse:

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier dun seul côté.

ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusquà ce que les roues avant entrent elles aussi et refermer les butées (voir figure).

Si le panier est équipé de poignées

Espace double

panier du haut en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

* (voir figure), sortir le

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Exemples de rangement dans le panier à couverts

Panier du haut

Y ranger la vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.  Tasses et tasses à café, couteaux longs et pointus, couverts

de service: les placer sur les étagères rabattables

**.

Vaisselle nallant pas au lave-vaisselle

 Objets en bois, avec des manches en bois ou en corne ou

ayant des parties collées.  Objets en aluminium, cuivre, laiton ou étain.  Vaisselle en plastique thermorésistant.  Porcelaines anciennes ou peintes à la main.  Argenterie ancienne. Les pièces dargenterie non ancienne

peuvent par contre être lavées avec un programme délicat

après sêtre assuré quelles ne touchent pas à dautres métaux.

Nous conseillons dutiliser de la vaisselle lavable au lave-

vaisselle.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Page 18

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrir larrivée deau.

2. Appuyer sur la touche ON-OFF: tous les voyants du bandeau de commande sallument pendant quelques secondes.

3. Ouvrir la porte et doser le produit de lavage (voir plus bas).

4. Charger les paniers (voir Charger les paniers) et fermer la porte.

5. Pour sélectionner le programme souhaité, tourner le bouton de SÉLECTION PROGRAMME dans le sens des aiguilles dune montre: amener le repère en face du symbole ou du numéro du programme. Le voyant de la touche MARCHE/Arret flashe.

6. Sélectionner les options de lavage contre).

7. Appuyer sur la touche MARCHE pour démarrer, le voyant cesse de flasher (lumière fixe). Le voyant correspondant au lavage sallume pour signaler le démarrage du programme.

8. A la fin du programme, la touche FIN sallume (lumière fixe). Eteindre lappareil par pression sur la touche ON-OFF, fermer le robinet de leau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

- Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation.

Modifier un programme en cours

En cas derreur de sélection dun programme, il est possible de le modifier, à condition quil vienne tout juste de démarrer: pour changer un cycle de lavage en cours, éteindre puis rallumer lappareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

* (voir ci-

Charger le produit de lavage

Un bon résultat de lavage dépend aussi dun bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue lenvironnement.

Nutiliser que du produit de lavage spécial

lave-vaisselle.

NE PAS UTILISER de produits pour laver la

vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A: Produit de lavage bac B: Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage se reporter au Tableau des programmes:  en poudre: bacs A et B.  pastilles: si le programme en prévoit 1, placer cette dernière

dans le bac A et fermer le couvercle; sil en prévoit 2, mettre la deuxième dans le fond de la cuve.

3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusquau déclic.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Arret, (la touche se met à flasher). ouvrir la porte en faisant attention à la vapeur chaude qui séchappe et introduire la vaisselle. Appuyer sur la touche Marche/Arret (lumière fixe): le cycle redémarre.

Appuyer sur la touche Marche/Arret pour mettre lappareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés. Pendant cette phase, aucun changement de programme nest possible.

Interruptions accidentelles

En cas douverture de la porte en cours de lavage ou de coupure de courant, le programme sarrête. Il redémarre du point où il a été interrompu dès que le

courant revient ou que la porte est refermée.

* Présent uniquement sur certains modèles.

Page 19

Options de lavage

La sélection, la modification ou lannulation des OPTIONS nest possible quaprès avoir choisi le programme de lavage et avant dappuyer sur la touche Marche/Arret.

Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option nest pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote rapidement 3 fois.

En cas de sélection dune option incompatible avec une option ou un programme de lavage précédemment sélectionné, celle-ci clignote 3 fois de suite puis séteint, tandis que la dernière sélection effectuée reste allumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Départ différé

Le démarrage du programme peut être différé de 3, 6 ou 9 heures:

1: après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ: le voyant sallume. 2: Sélectionner le départ voulu en appuyant plusieurs fois de suite sur la touche Départ différé, les voyants lavage (3 heures), séchage (6 heures) et fin (9 heures) sallument les uns après les autres. Pour désactiver loption Départ différé, appuyer une nouvelle fois sur la touche correspondante, le voyant séteint.

3. Une fois que la sélection a eu lieu, appuyer sur la touche Marche/Arret pour faire partir le compte à rebours, le délai dattente sélectionné se met à clignoter et la touche Marche/Arret arrête de flasher (lumière en fixe).

3. A lexpiration du délai dattente, le voyant de DÉPART DIFFÉRÉ séteint et le programme démarre.

Demi-charge

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies deau, délectricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE: le voyant sallume.

Penser à réduire de moitié la quantité de produit

de lavage.

Utiliser de préférence un produit de lavage en

poudre.

Cette option nest pas utilisable avec le

programme: Rapide.

A B

Tableau Options

1. Intensif

2. Normal

3. Smart Sixty

4. Trempage

5. Eco

6. Rapide

7. Délicat

Départ différé

Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Non Oui Oui

Demi-

charge

Aucune sélection de Départ différé nest plus

possible en cours de cycle.

* Présent uniquement sur certains modèles.

Page 20

Programmes

En cas de vaisselle peu sale ou précédemment rincée à leau, réduire considérablement la quantité

de produit de lavage.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Durée du

programme

(tolérance

±10%

Hrs. Min

2:25’

1:50’

1:00’

0:08’

2:35’

0:35’

1:30’

Indications sur le choix

des programmes

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Vaisselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poêle).

Lavage préalable dans l’attente de compléter le chargement au repas suivant

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Cycle économique et rapide pour vaisselle peu sale, tout de suite après l’usage. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poêle)

Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l’usage. (verres à pied panier supérieur + assiettes fragiles panier inférieur).

Programme

1. Intensif

2. Normal

3. Smart Sixty

4. Trempage

5. Eco

6. Rapide

7. Délicat

Produit de lavage

(A) = bac A (B) = bac B

Poudre Liquide Pastilles

30 g (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A)

Non

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A)

30 g (A) 30 ml (A) 1 (A)

30 ml (A)

25 ml (A)

5 ml (B)

Non

25 ml (A)

5 ml (B)

1 (A)

Non

1 (A)

Programmes

prévoyant le

séchage

Oui

Non

Oui

Non

Oui

Options

A-B

A - B

A-B

Remarques:

Pour obtenir des performances optimales avec les programmes "Smart Sixty et Rapide" il est conseillé de respecter le nombre de couverts indiqué.

* Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes

mais cest aussi celui qui consomme le moins dénergie et qui respecte le plus lenvironnement.

Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à: [email protected]

Pour simplifier le dosage du produit de lavage, prendre note que:

1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ

Page 21

Produit de rinçage et sel régénérant

Nutiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main. Se conformer aux instructions reportées sur l'emballage.

En cas dutilisation dun produit multifonction, pas besoin dajouter de produit de rinçage mais nous conseillons par contre dajouter du sel, surtout en cas deau dure ou très dure. Se conformer aux instructions reportées sur lemballage.

Sil ny a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL produit DE RINÇAGE

* restent allumés.

* et

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser leau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage:  quand le voyant PRODUIT DE RINÇAGE

s'allume;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles dune montre.

2. Verser le produit de rinçage

sans le faire déborder. Si cela se produit, nettoyer aussitôt avec

un chiffon sec.

3. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à lintérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage nest pas satisfaisant, le dosage du produit de rinçage peut être réglé. A laide dun tournevis agir sur le dispositif de réglage (F) et lamener sur une des 6 positions au choix (il est réglé en usine sur 4):  si la vaisselle présente des traces, lamener sur des

chiffres plus bas (1-3).

 sil y a des gouttes deau ou des taches de calcaire, le

régler sur des chiffres plus élevés (4-6).

Réglage dureté de leau

Chaque lave-vaisselle est équipé dun adoucisseur deau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de leau de lavage sans calcaire.

Ce lave-vaisselle permet dopérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de leau. Se renseigner auprès de lorganisme distributeur de leau.

- Eteindre lappareil à laide de la touche ON/OFF et ouvrir la porte.

- Placer le bouton SÉLECTION PROGRAMME dabord sur le 5ème programme puis successivement sur le 1er et à nouveau sur le 5ème.

- Appuyer sur la touche ON/OFF, les voyants des phases du

* du bandeau

cycle se mettent à clignoter, la sélection du degré de dureté est à présent possible. A chaque programme son degré de dureté : Par ex.: 1er programme, degré de dureté 1 2ème programme, degré de dureté 2 etc..etc... jusquà 5 maximum. (Ladoucisseur deau est réglé en usine sur le niveau 3)

- Pour quitter cette fonction, attendre quelques secondes ou appuyer sur une touche des options l'aide de la touche ON/OFF.

En cas dutilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.

Tableau de dureté de l’eau

°dH °fH mmol/l niveau

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * ce type de sélection peut légèrement prolonger la durée des cycles.

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

* ou éteindre l'appareil à

* niveaux

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, sassurer que le réservoir à sel nest jamais vide. Le sel régénérant élimine le calcaire présent dans leau et évite ainsi quil ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli:  quand le flotteur vert

du sel;

 quand le voyant SEL

3. Utiliser l'entonnoir sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.

4. Enlever l'entonnoir Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

* nest plus visible à travers le couvercle

* du bandeau s'allume;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.

* (voir figure) pour remplir le réservoir de

*, éliminer les résidus de sel sur le filetage.

* Présent uniquement sur certains modèles.

Page 22

Entretien et soin

Coupure de larrivée deau et de courant

 Fermer le robinet de leau après chaque lavage pour

éviter tout risque de fuites.

 Débrancher la fiche de la prise de courant lors du

nettoyage de lappareil et pendant tous travaux dentretien.

Nettoyer le lave-vaisselle

 Pour nettoyer lextérieur et le bandeau de commande,

utiliser un chiffon humide non abrasif. Nutiliser ni solvants ni abrasifs.

 Pour nettoyer la cuve intérieure et enlever toute tache,

utiliser un chiffon imbibé deau additionnée dun peu de vinaigre.

Eviter les mauvaises odeurs

 Laisser toujours la porte entrouverte pour éviter toute

stagnation dhumidité.

 Nettoyer régulièrement les joints détanchéité de la

porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets daliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de leau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique. Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles dune montre). Il faut remonter le bras gicleur supérieur, orifices orientés

vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

Nettoyer, périodiquement le filtre dentrée de leau situé

à la sortie du robinet.

- Fermer le robinet de leau.

- Dévisser lextrémité du tuyau darrivée de leau, retirer le filtre et le laver soigneusement à leau courante.

- Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent leau de lavage des résidus daliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre

mal fixé.

 Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à leau courante avec une petite brosse non métallique en procédant comme suit :

1. tourner le filtre cylindrique C dans le sens inverse des aiguilles dune montre pour le sortir de son emplacement (fig.

1).

2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2);

3. Dégager le filtre inox A. (fig. 3).

4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage

(pièce noire) (fig.4).



Nettoyage du filtre dentrée deau

Si les tuyaux de leau sont neufs ou sils sont restés longtemps inutilisés, avant deffectuer le raccordement, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés. Faute de quoi, un engorgement pourrait se produire au point darrivée de leau et endommager le lave-vaisselle .

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas dabsence pendant de longues périodes

 Débrancher les raccordements électriques et fermer le

robinet de leau.

 Laisser la porte entrouverte.

 Au retour, effectuer un lavage à vide.

* Présent uniquement sur certains modèles.

Page 23

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

 Cet électroménager n'est pas destiné à être utilisé par des

personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.

 Les enfants doivent être surveillés par un adulte pour éviter

qu'ils ne jouent avec l'appareil.

 Cet appareil est conçu pour un usage de type non

professionnel à lintérieur dune habitation.

 Cet appareil est destiné au lavage de vaisselle à usage

domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

 Ne pas installer lappareil à lextérieur, même dans un

endroit protégé, car il est extrêmement dangereux de

lexposer à la pluie et aux orages.  Ne pas toucher au lave-vaisselle pieds nus.  Ne jamais tirer sur le câble pour débrancher la fiche de la

prise de courant.  Fermer le robinet de leau et débrancher la fiche de la prise

de courant avant deffectuer tous travaux de nettoyage et

dentretien.  En cas de panne, nessayer en aucun cas daccéder aux

mécanismes internes pour tenter de la réparer.  Ne jamais toucher à la résistance.  Ne pas sappuyer à la porte ouverte ou sy asseoir :

lappareil pourrait basculer.  Ne pas garder la porte ouverte pour éviter de buter contre

elle en risquant de se faire mal.  Garder les produits de lavage et de rinçage hors de la

portée des enfants.  Les emballages ne sont pas des jouets pour enfants.

Economies et respect de lenvironnement

Faire des économies deau et délectricité

 Ne faire fonctionner le lave-vaisselle que quand il est rempli

au maximum de sa capacité. Dans lattente de remplir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).

 Sélectionner un programme adapté au type de vaisselle et

à son degré de salissure, consulter pour cela le Tableau des programmes :

- pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité deau et délectricité utilisée.

- pour une quantité réduite de vaisselle, choisir loption Demi-charge

 Si le contrat de fourniture délectricité prévoit des tranches

horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, lutilisation de loption Départ différé précieuse pour organiser les lavages.

Produits de lavage sans phosphates, sans chlore et aux enzymes

 Il est vivement conseillé dutiliser des produits de lavage

sans phosphates et sans chlore, plus indiqués pour la protection de lenvironnement.

 Les enzymes développent une action particulièrement

efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et dobtenir les mêmes résultats quà une température de 65°C.

 Pour bien doser le produit de lavage, il faut tenir compte

des indications du fabricant, de la dureté de leau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent léquilibre de la nature.

* (voir Mise en marche et utilisation).

* (voir Mise en marche et utilisation) est une aide

Mise au rebut

 Mise au rebut du matériel demballage: se conformer aux

réglementations locales, les emballages pourront ainsi être

recyclés.  La Directive Européenne 2002/96/EC sur les Déchets des

Equipements Electriques et Electroniques (DEEE), exige

que les appareils ménagers usagés ne soient pas jetés

dans le flux normal des déchets municipaux Les appareils

usagés doivent être collectés séparément afin doptimiser

le taux de récupération et le recyclage des matériaux qui

les composent et réduire limpact sur la santé humaine et

lenvironnement Le symbole de la poubelle barrée est

apposé sur tous les produits pour rappeler les obligations

de collecte séparée

Pour de plus amples renseignements sur la mise au rebut

des électroménagers, les possesseurs peuvent sadresser

au service public prévu à cet effet ou aux commerçants.

* Présent uniquement sur certains modèles.

Page 24

Anomalies et remèdes

Si lappareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service dassistance technique.

Anomalies Causes / Solutions possible s :

Le lave-vaisselle ne démarre pas.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant.

La vaisselle et les verres pré sentent des dépôts de calcair e ou une couche blanchâtre.

La vaisselle et les verres pré sentent des traces blanches ou des reflets bleuâ tres.

La vaisselle n’est pas bien séchée.

La vaisselle n’est pas propre.

Il n’y a pas d’arrivée d’eau/Alarme robinet fermé.

(clignotement des voyants , Séchage et Fin)

Alarm e électrovanne d’arrivé e de l’eau en panne

(clignotement de voyant Séchage)

Alarme sur le tuyau d’arrivée de l’eau/Filtre arrivée eau bouché .

(clignotement des voyants Lavage, Séchage et Fin)

• La fiche n’est pas bien branché e dans la prise ou il y a une coupure de courant.

• La porte du lave-vaisselle n’est pas bien fermée.

• U n Départ différ é (voir Mise en marche et utilisation) a été s électionné.

• Le programme n’est pas encore terminé.

• Le tuyau de vidange est plié (voir Installation).

• L’évacuation de l’é vier est bouchée.

• Le filtre est bouché par des déchets de nourriture.

• La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excédent de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation).

• Il manque du sel ré générant ou son ré glage n’est pas adapté à la dureté de l ’eau (voir Produit de rinçage et sel).

• Le couvercle du réservoir à sel n’ est pas bien fermé.

• Il n’ y a plus de produit de rinçage ou son dosage est

ins uffis ant.

• La vaisselle est en matériau antiadhésif.

• Le dosage du produit de rinçage est excessif.

• Il n’ y a plus de produit de rinçage ou son dosage est insuffisant

(voir Produit de rinçage et sel).

• Le réglage du produit de rinçage n’est pas approprié.

• Vous avez sélectionné un programme sans séchage.

• Les paniers sont trop chargés (voir Charger les paniers).

• La vaisselle n’est pas bien rangée.

• Les bras de lavage ne tournent pas librement.

• Le programme de lavage n’ es t pas ass ez puiss an t (voir

Programmes).

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation).

• Le couvercle du réservoir à produit de rinçage n'est pas bien fermé .

• Le filtre est sale ou bouché (voir Entretien et soin).

• Il manque du sel ré générant (voir Produit de rinçage et sel).

• Il y a une coupure d’ eau.

• Le tuyau d’ arrivée de l’eau est plié (voir Installation).

• Ouvre z le robinet, l’appareil se mettra en marche au bout de

quelques minutes.

• L’ appareil s’ est bloqué. Eteignez l’appareil à l’ aide de la touche ON-OFF, ouvre z le robinet et au bout de 20 secondes rallumez en appuyant à nouveau sur la même touche. Reprogrammez l’appareil et remettez-le en marche.

• Eteignez l’appareil à l’aide de la touche ON-OFF et rallumez au bout d’une m inute. Si l’alarme continue, fermez le robinet de l’eau pour é viter tout risque d’inondation, débranchez la fiche de la prise de courant et prenez contact avec le service d’assistance te ch niq ue.

• Appuyer sur la touche ON/OFF pour éteindre l’appareil. Fermer le robinet de l’eau pour éviter tout ris que d’inondation, débrancher la fiche de la prise de courant. S’assurer que le filtre d’arrivée de l’eau n’ est pas bouché par des impuretés. (voir chapitre "Entretien et Soin")

Page 25

Gebruiksaanwijzing

AFWASAUTOMAAT

Nederlands, 25

DFP 273

Inhoud

Installatie, 26-27

Plaatsing en waterpas zetten Hydraulische en elektrische aansluitingen Aanwijzingen voor de eerste afwascyclus Technische gegevens

Beschrijving van het apparaat, 28

Aanzichttekening Bedieningspaneel

Het laden van de rekken, 29

Onderrek Bestekkorf Bovenrek

Starten en gebruik, 30-31

Het starten van de afwasautomaat Het vaatwasmiddel toevoegen Afwasopties

Programmas, 32

Programmatabel

Glansmiddel en onthardingszout, 33

Het glansmiddel toevoegen Het onthardingszout toevoegen

Onderhoud en verzorging, 34

Water en elektrische stroom afsluiten Reinigen van de afwasautomaat Vermijden van vervelende luchtjes Reinigen van de sproeiarmen Reinigen van het watertoevoerfilter Reinigen van de filters Als u langere tijd geen gebruik maakt van de afwasautomaat

Voorzorgsmaatregelen en advies, 35

Algemene veiligheid Afvalverwijdering Energiebesparing en respect voor het milieu

Storingen en oplossingen, 36

Page 26

Installatie

Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren.

Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Als u het apparaat verplaatst moet u het verticaal houden; als dit niet mogelijk is moet u het naar achteren kantelen.

Plaatsing en waterpas zetten

1. Haal het apparaat uit de verpakking en controleer dat het geen schade heeft geleden tijdens het transport. Als het apparaat beschadigd is, moet u het niet aansluiten maar de dealer inschakelen.

2. De afwasautomaat moet met de zijkant of de achterkant tegen de aangrenzende kastjes of de wand worden geïnstalleerd. Dit apparaat kan ook onder het aanrecht worden ingebouwd

3. Plaats de afwasautomaat op een rechte en stevige vloer. Compenseer eventuele onregelmatigheden door de voorste stelvoetjes los- of vast te draaien, totdat het apparaat horizontaal staat. Een correcte nivellering geeft stabiliteit en voorkomt trillingen, geluiden en verplaatsingen.

4. Om de hoogte van het achterste stelvoetje te regelen moet u draaien aan de zeshoekige rode beslagring aan de onder-/ voorzijde in het midden van de afwasautomaat. Gebruik hiervoor een zeshoekige sleutel met een opening van 8 mm. Draai rechtsom om de hoogte te vermeerderen, linksom om de hoogte te verminderen (zie instructieblad voor de inbouw die bij de documentatie wordt geleverd).

* (zie Montageblad).

Hydraulische en elektrische aansluitingen

Aansluiting van de buis voor de watertoevoer

 Aansluiting op de koudwaterkraan: schroef de toevoerbuis

op een kraan met schroefdraad van 3/4 gas. Voor u hem vastschroeft moet u het water laten lopen tot het compleet helder is. Zo voorkomt u dat eventuele onzuiverheden het apparaat doen verstoppen.

 Aansluiting op de warmwaterkraan: als er een centrale

verwarming is met radiatoren kan de afwasautomaat worden voorzien met warm water mits dit water niet warmer is dan 60°C. Schroef de buis aan de kraan zoals beschreven voor de koudwateraansluiting.

Als de lengte van de toevoerbuis niet toereikend is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (zie Service).

De waterdruk moet zich bevinden tussen de waarden die staan vermeld in de tabel met Technische gegevens (zie hiernaast).

Zorg ervoor dat de buis niet wordt gebogen of

samengedrukt.

Lekkagebeveiliging

Het voor de installatie aanpassen aan het elektrische en hydraulische systeem mag alleen door erkende technici worden uitgevoerd.

De afwasautomaat mag niet bovenop de buizen of de elektrische voedingskabel worden geplaatst.

Het apparaat dient aangesloten te zijn op de waterleiding met nieuwe buizen. Gebruik geen oude buizen.

De buizen voor de toevoer (A) en de afvoer (B) van het water, en de elektrische voedingskabel kunnen voor een optimale installatie zowel naar rechts als naar links worden gericht (zie afbeelding).

Om lekkages te voorkomen is de afwasautomaat:

- voorzien van een systeem dat de watertoevoer onderbreekt in geval van storingen of lekkages van binnenuit.

Enkele modellen zijn voorzien van een aanvullend beveiligingsmechanisme New Acqua Stop ook voorkomt in het geval de toevoerbuis kapotgaat.

BELANGRIJK: GEVAARLIJKE SPANNING!

De toevoerbuis mag in geen geval worden doorgesneden: hij bevat onderdelen die onder spanning staan.

*, dat de lekkage

* Alleen aanwezig op bepaalde modellen.

Page 27

Aansluiting van de buis op de waterafvoer

Verbind de afvoerbuis, zonder hem te buigen, aan een afvoerleiding met een minimum doorsnede van 4 cm. U kunt hem ook op de rand van een wasbak of een badkuip hangen; het vrije uiteinde van de afvoerbuis mag niet onder water liggen.

De speciale plastic

elleboogpijp* zorgt ervoor dat u hem goed vast kunt zetten: bevestig de elleboogpijp goed aan de muur om te voorkomen dat de afvoerbuis beweegt en het water lekt. Het deel van de buis dat is aangegeven met de letter A

moet zich op een hoogte van tussen de 40 en de 100 cm van de grond bevinden (zie afbeelding).

We raden u af verlengbuizen te gebruiken.

Anticondensstrip*

Nadat u de afwasautomaat heeft ingebouwd opent u de deur en plakt u de doorzichtige plakstrip onder het houten werkvlak, zodat u het beschermt tegen eventuele condens.

Aanwijzingen voor de eerste afwascyclus

Nadat het apparaat is geïnstalleerd, onmiddellijk voor de eerste afwasbeurt, moet u het zoutreservoir volledig met water vullen en ongeveer 1 kg onthardingszout toevoegen (zie hoofdstuk Glansmiddel en onthardingszout): het is normaal dat er tijdens deze handeling water overloopt. Selecteer de hardheid van het water (zie hoofdstuk Glansmiddel en onthardingszout).

- Na het vullen van het onthardingszout gaat het controlelampje ZOUT TOEVOEGEN

Als u geen onthardingszout toevoegt kan de waterontharder

en het verwarmingselement worden beschadigd.

* uit.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat:

 het stopcontact geaard is en voldoet aan de geldende

normen;

 het stopcontact in staat is het maximale vermogen van het

apparaat te dragen. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur (zie hoofdstuk Beschrijving van de afwasautomaat);

 de spanningswaarden zich bevinden tussen de waarden

die staan aangegeven op het typeplaatje aan de binnenkant van de deur;

 de stekker van het apparaat en het stopcontact

overeenkomen. Als dit niet het geval is moet u een bevoegde monteur inschakelen om de stekker te laten vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.

Wanneer het apparaat is geïnstalleerd, moeten de elektrische voedingskabel en het stopcontact makkelijk te bereiken zijn.

De kabel mag niet worden gebogen of samengedrukt.

In het geval dat de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant of door uw Installateur, zodat elk risico vermeden wordt. (Zie Service)

Technische gegevens

Afmetingen

Capaciteit

Waterdruk toevoer

Netspanning

Totaal opnemingsvermogen

Zekering

breedte cm 60 hoogte cm 85 diepte cm 60

12 bordensets

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Zie typeplaatje

Deze afwasautomaat voldoet aan de volgende EU richtlijnen:

- 2006/95/EEG van 16/01/2007 (Laagspanning) en daaropvolgende wijzigingen

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen

- 97/17/EG (Etikettering)

- 2002/96/EG

De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd.

* Alleen aanwezig op bepaalde modellen.

Page 28

Beschrijving van het apparaat

Aanzichttekening

1. Bovenrek

2. Bovenste sproeiarm

3. Opklaprekjes

4. Regelen hoogte rek

5. Onderrek

6. Onderste sproeiarm

7. Bestekkorf

8. Filter

9. Zoutreservoir

10. Bakjes voor afwasmiddel en

glansmiddelreservoir

11. Typeplaatje

12. Bedieningspaneel

***

Bedieningspaneel

Toets/Controlelampjes

Selecteerknop

Programma's

Toets ON-OFF/Reset

Controlelampje Drogen en

Uitgestelde Start

Controlelampje

Hoofdwas en

uitgestelde start 3 h.

uitgestelde start 6 h.

Controlelampje einde en

uitgestelde start 9 h.

Toets/ Controlelampje Halve lading

Toets en controlelampje Start/Pauze

Controlelampje Toevoegen Onthardingszout

Controlelampje Glansmiddel Toevoegen

***Alleen op modellen voor volledige inbouw. * Alleen aanwezig op bepaalde modellen.

Het aantal en het soort programma's en opties verschilt aan de hand van het model afwasautomaat.

Page 29

Het laden van de rekken

Voordat u de vaat inlaadt moet u overtollige etensresten verwijderen en glazen en bekers legen.

Nadat u alles heeft ingeladen moet u controleren of de sproeiarmen vrij kunnen ronddraaien.

Onderrek

In het onderrek kunt u pannen, deksels, borden, slakommen, bestek, etc. plaatsen, volgens de Inlaadvoorbeelden. Grote deksels en borden kunnen het beste aan de zijkanten van het rek worden geplaatst. Zorg ervoor dat ze het draaien van de bovenste sproeiarm niet verhinderen. Enkele modellen afwasautomaat beschikken over uitklapbare

*. Deze kunnen in verticale stand worden gebruikt voor

het laden van borden, of in horizontale stand voor het laden van pannen en slakommen.

Bestekkorf

De bestekkorf verschilt aan de hand van het model afwasautomaat: niet demonteerbaar, demonteerbaar, verschuivend. De niet demonteerbare korf mag alleen aan de voorzijde van het onderrek worden geplaatst. Het is mogelijk de demonteerbare korf in tweeën te delen. Dit is vooral handig bij het wassen van een halve lading (bij modellen die beschikken over deze optie). De bestekkorf kan op elke gewenste plek van het onderrek worden verschoven door hem tussen de vaste en uitklapbare delen te plaatsen.

- Beide zij voorzien van beweegbare rekjes waarmee u het bestek beter kunt opbergen.

Het regelen van de hoogte van het bovenrek

Om de vaat beter te kunnen verdelen, kunt u het bovenrek hoger of lager zetten:

We raden u aan de hoogte van het bovenrek te regelen als

het REK LEEG IS.

Til of laat het rek nooit aan een enkele kant neer.

Open de grendeltjes van de rails aan de rechter- en aan de linkerkant en haal het rek naar buiten; plaats het boven of onder en schuif het over de rails totdat ook de voorste wieltjes erin zitten; sluit vervolgens de grendeltjes (zie afbeelding).

Als het rek voorzien is van Dual Space hendels (zie afbeelding) haalt u het bovenrek naar voren tot aan het einde, houdt u de hendels aan de zijkant van het rek vast en verplaatst u het naar boven of naar onder. Laat het rek langzaam naar beneden zakken.

Voorbeelden van het inladen van het bovenrek

Voorbeelden van het inladen van het onderrek

*

Messen en andere gebruiksvoorwerpen met scherpe punten dienen met de punten naar beneden in de bestekkorf of in horizontale positie in de opklaprekjes van de het bovenrek geplaatst te worden.

Inlaadvoorbeelden bestekkorf

Bovenrek

Plaats hier de fijnere en lichtere vaat: glazen, theekopjes, mokken, bordjes, kleine slabakken, koekenpannen, lage, niet zo vuile pannen, zoals beschreven in de Inlaadvoorbeelden.  Mokken en kopjes, lange en scherpe messen,

opschepbestek : plaats deze op de opklaprekjes

**.

Vaat die niet geschikt is voor de afwasautomaat

 Houten voorwerpen of met een handvat van hout, hoorn of met

delen die zijn vastgelijmd.  Voorwerpen van aluminium, koper, messing of tin.  Niet hittebestendige plastic voorwerpen.  Antiek of handbeschilderd porselein.  Antiek zilver. Niet antiek zilver kan echter wel met een fijn

programma worden gewassen. Zorg ervoor dat het niet in

contact komt met andere metalen.

We raden u aan vaatwerk te gebruiken dat wel geschikt is

voor de afwasautomaat.

* Alleen aanwezig op bepaalde modellen. ** Variabele aantallen en standen.

Page 30

Starten en gebruik

Het starten van de afwasautomaat

1. Open de waterkraan.

2. Druk op de ON-OFF toets: alle controlelampjes op het bedieningspaneel gaan enkele seconden lang aan.

3. Open de deur en doseer het afwasmiddel (zie onder).

4. Laad de rekken (zie Het laden van de rekken) en sluit de deur.

5. Selecteer het programma door de knop SELECTEREN PROGRAMMA rechtsom te draaien: de wijzer op de knop moet samenvallen met het nummer of het symbool van het desbetreffende programma. Het controlelampje van de toets START/PAUZE knippert.

6. Selecteer de wasopties

7. Start met de toets START. Het controlelampje houdt op met knipperen (het licht blijft vast aanstaan). Het aangaan van het controlelampje van het wasprogramma geeft aan dat het programma is begonnen.

8. Aan het einde van het programma gaat het controlelampje EINDE aan (vast lampje). Schakel het apparaat uit met de ON-OFF toets, doe de waterkraan dicht en haal de stekker uit het stopcontact.

9. Wacht enkele minuten voordat u de vaat uit de afwasautomaat haalt om te voorkomen dat u zich verbrandt. Laad de vaat uit, beginnend met het onderrek.

- Om het energieverbruik te verminderen, wordt de machine onder bepaalde omstandigheden van NIET gebruik automatisch uitgezet.

Het wijzigen van een reeds gestart programma

Als u een verkeerd programma heeft geselecteerd kunt u dit wijzigen, mits het net gestart is: als het wassen reeds is gestart en u wilt de wascyclus wijzigen dient u de afwasautomaat uit te schakelen door langere tijd op de ON/OFF/Reset toets te drukken. Schakel het apparaat met dezelfde toets weer in en selecteer opnieuw de gewenste programmas en opties.

* (zie hiernaast).

Het vaatwasmiddel toevoegen

Een goed wasresultaat hangt ook af van een correcte dosering van het vaatwasmiddel. Teveel wasmiddel betekent niet automatisch een efficiëntere reiniging. Bovendien is dit niet goed voor het milieu.

Gebruik alleen specifiek vaatwasmiddel.

GEBRUIK NOOIT afwasmiddel voor het met de hand wassen.

Een overmatig gebruik van afwasmiddel kan schuimresiduen overlaten aan het einde van de wascyclus.

We raden u aan alleen tabletten te gebruiken bij uitvoeringen waar de optie MULTIFUNCTIE TABLETTEN bestaat.

De beste was- en droogprestaties bereikt u met het gebruik van een vaatwasmiddel in poedervorm, een vloeibaar glansspoelmiddel en onthardingszout.

bakje A: Vaatwasmiddel hoofdwas bakje B: Vaatwasmiddel voorwas

1. Open het deksel C door te drukken op de knop D.

2. Doseer het vaatwasmiddel met behulp van de Programmatabel:  vaatwasmiddel in poeder: bakjes A en B.  tabletten: wanneer het programma 1 tablet vereist doet u hem in het bakje

A en sluit u het deksel. Wanneer het programma 2 tabletten vereist, doet u de tweede op de bodem van de afwasautomaat.

3. Verwijder de eventuele wasmiddelresten van de rand van het bakje en sluit het deksel met een klik.

Overige vaat toevoegen

Druk op de toets Start/Pauze (het licht op de toets gaat knipperen), open de deur, pas op de vrijkomende hete stoom, en doe de vaat in de afwasautomaat. Druk op de toets Start/Pauze (licht vast aan): de wascyclus wordt hervat.

Door op de toets Start/Pauze te drukken wordt zowel

het programma onderbroken alsmede de Uitgestelde

* als die is ingesteld.

Start In deze fase kunt u het programma niet wijzigen.

Onvoorziene onderbrekingen

Als tijdens het wassen de deur wordt geopend of er een stroomonderbreking plaatsvindt, wordt het programma onderbroken. Het zal worden hervat op het punt waar het werd onderbroken als de deur weer dichtgaat of wanneer de stroom terugkeert.

* Alleen aanwezig op bepaalde modellen.

Page 31

Afwasopties

De OPTIES kunnen alleen worden ingesteld, gewijzigd of gewist nadat u het afwasprogramma heeft gekozen en vóór u op de Start/Pauze toets drukt.

Alleen die opties die compatibel zijn met het type geselecteerde programma kunnen worden gekozen. Als een optie niet compatibel is met het geselecteerde programma (zie programmatabel) zal de betreffende led 3 maal snel knipperen.

Als u een optie kiest die niet compatibel is met een voordien ingestelde optie of wasprogramma dan zal deze 3 maal knipperen en dan uitgaan, terwijl de laatst gekozen instelling aan zal blijven staan.

Om een verkeerd geselecteerde optie te annuleren druk

u nogmaals op de betreffende toets.

Uitgestelde start

Het is mogelijk het starten van een programma 3, 6 of 9 uur uit te stellen: 1: Nadat u het gewenste afwasprogramma en de eventuele andere opties heeft geselecteerd, drukt u op de toets UITGESTELDE START: het controlelampje gaat aan. 2: Selecteer de gewenste start door een paar keer achter elkaar op de toets Uitgestelde start te drukken. De controlelampjes van de wascyclus (3 uur), drogen (6 uur) en einde (9 uur) gaan achter elkaar aan. Als u nogmaals op de toets Uitgestelde Start drukt wordt de optie geannuleerd en gaat het controlelampje uit.

3. Als u de selectie heeft uitgevoerd drukt u op de toets Start/ Pauze waardoor het terugtellen begint. De geselecteerde vertraging gaat knipperen en de toets Start/Pauze blijft vast aanstaan.

3. Als de tijd verstreken is gaat het controlelampje van de UITGESTELDE START uit en wordt het programma gestart.

Halve lading

Als u weinig vaat heeft kunt u een halve lading wassen en zo water, energie en afwasmiddel besparen. Selecteer het programma en druk op de toets HALVE LADING: het controlelampje gaat aan.

Denk eraan de hoeveelheid afwasmiddel te

halveren.

We raden u aan afwasmiddel in poeder te

gebruiken.

Deze optie is niet beschikbaar met het

programma: Snel.

A B

Tabel Opties

1. Intensief

2. Normaal

3. Smart Sixty

4. Weken

5. Eco

6. Snel

7. Glaswerk

Uitgestelde

Start

Halve

lading

Ja Ja Ja Ja Ja Ja

Ja Ja

Ja Nee

Ja Ja

Het is niet mogelijk de Uitgestelde Start in te stellen als

de cyclus reeds is begonnen.

*Alleen aanwezig op bepaalde modellen.

Page 32

Programmas

Voor de OPTIES dient u de tabel Opties te raadplegen op de pagina Starten en Gebruik.

Het aantal en het soort programma's en opties verschilt aan de hand van het model afwasautomaat.

Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken.

Aanwijzingen voor de programmakeuze

Zeer vuile vaat en pannen (niet te gebruiken voor teer vaatwerk).

Normaal vuile vaat en pannen. Standaard programma dagelijks.

Dagelijks vuil, beperkte hoeveelheid. (4 couverts + 1 pan + 1 steelpan).

Voorwas in afwachting van de lading van de volgende maaltijd.

Ecologisch wasprogramma met laag energieverbruik, geschikt voor vaat en pannen.

Zuinige snelle cyclus voor niet zo vuile vaat, direct na gebruik. (2 borden + 2 glazen + 4 delen bestek + 1 pan + 1 pannetje)

Zuinige, snelle cyclus voor teer vaatwerk dat gevoelig is voor hoge temperaturen, direct na gebruik. (wijnglazen, bovenrek + breekbare borden, onderrek).

Programma

1. Intensief

2. Normaal

3. Smart Sixty

4. Weken

5. Eco*

6. Snel

7. Glaswerk

Vaatwasmiddel

(A) = bakje A (B) = bakje B

Poeder Vloeibaar Tabletten

30 g (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A)

Nee

25 g (A)

5 g (B)

25 g (A) 25 ml (A)

30 gr (A) 30 gr (A)

30 ml (A)

25 ml (A)

5 ml (B)

Nee

25 ml (A)

5 ml (B)

1 (A)

Nee

1 (A)

Programma's met

droog

functie

Nee

Opties

A – B

A–B

Duur van het

programma

(tolerantie

±10%)

Hr. Min.

2:25’

1:50’

1:00'

0:08’

2:35’

0:35’

1:30'

N.B.:

De beste prestaties van de programma's "Smart Sixty - Snel" worden bereikt als u het aantal aangegeven couverts niet overschrijdt.

* Het programma Eco volgt de richtlijn EN-50242 en heeft een langere duur dan de rest van de programmas. Dit programma

heeft echter het laagste energieverbruik en is het minst schadelijk voor het milieu.

Aanwijzing voor de Proeflaboratoria: voor gedetailleerde informatie over de omstandigheden van de EN vergelijkingsproef kunt u contact opnemen met: [email protected]

Om de dosering van het wasmiddel te vereenvoudigen is het goed te weten dat:

1 eetlepel = 15 gram poeder = 15 ml vloeibaar wasmiddel circa - 1 theelepel = 5 gram poeder = 5 ml vloeibaar wasmiddel circa

Page 33

Glansmiddel en onthardingszout

Gebruik uitsluitend producten die speciaal voor afwasautomaten zijn bestemd. Gebruik geen keukenzout of industrieel zout en ook geen wasmiddelen voor handwas. Volg de aanwijzingen op de verpakking.

Als u een multifunctie product gebruikt is het niet nodig een glansmiddel toe te voegen. We raden u echter wel aan

onthardingszout toe te voegen als het water hard of zeer hard is. Volg de aanwijzingen op de verpakking.

Als u geen zout of glansmiddel toevoegt is het normaal dat de controlelampjes ZOUT TOEVOEGEN

* en GLANSMIDDEL TOEVOEGEN*

blijven aan staan.

Het glansmiddel toevoegen

Het glansmiddel bevordert het drogen van de vaat door het water van het oppervlak te laten glijden. Op deze manier voorkomt u strepen en vlekken. Het glansmiddelreservoir moet worden gevuld:  als op het bedieningspaneel het controlelampje

GLANSMIDDEL TOEVOEGEN

plaats.

Giet het glansmiddel NOOIT direct in de machine.

Het regelen van de dosis glansmiddel

Als u niet tevreden bent over de droogresultaten, kunt u de dosis glansmiddel afregelen. U kunt met een schroevendraaier aan de regelaar (F) draaien en kiezen tussen 6 verschillende standen (de fabrieksinstelling is op stand 4):  als u op de vaat strepen aantreft moet u een lagere stand

instellen (1-3).

 als u waterdruppels of kalkaanslag aantreft moet u een

hogere stand instellen (4-6).

Instellen waterhardheid

Elke afwasautomaat is voorzien van een waterontharder die, met behulp van speciaal onthardingszout, kalkvrij water levert voor het wassen van de vaat.

In deze afwasautomaat kan de waterontharder aan de hand van de waterhardheid worden geregeld teneinde de milieuvervuiling te beperken en de wasprestaties te optimaliseren. Dit gegeven kunt u bij uw plaatselijke waterbedrijf opvragen.

- Schakel het apparaat uit met de ON/OFF toets en open de deur.

- Doe de knop SELECTEREN PROGRAMMA eerst op het 5e programma, daarna op het 1e programma en uiteindelijk weer op het 5e.

- Druk op de ON/OFF toets. De controlelampjes van de fasen

* aangaat;

1. Open het reservoir door de dop (G) tegen de klok in te draaien.

2. Giet het glansmiddel in het reservoir zonder te morsen. Als u wel morst, moet u het product gelijk met een droge doek verwijderen.

3. Schroef de dop weer op zijn

van de cyclus gaan knipperen waarna het mogelijk is de waterhardheid in te stellen. Bij elk programma hoort een waterhardheid: Bv.: 1e programma, waterhardheid 1 2e programma, waterhardheid 2, enz. enz tot aan maximaal vijf niveaus. (De waterontharder is in de fabriek ingesteld op niveau 3).

- Om de functie te verlaten, enkele seconden wachten, op een andere toets van de opties uitschakelen met de ON/OFF toets.

Als u multifunctie tabletten gebruikt moet u toch het zoutreservoir vullen.

°dH °fH mmol/l niveau

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

Van 0°f tot 10°f raden wij u aan geen onthardingszout te gebruiken. * bij deze instelling kan de duur van de cycli iets langer zijn.

dH = waterhardheid in Duitse graden - °fH = waterhardheid in Franse graden - mmol/l = millimol/liter)

* drukken of de afwasmachine

Tabel Waterhardheid

Het onthardingszout toevoegen

Om goede wasresultaten te bereiken moet u altijd controleren of het zoutreservoir voldoende gevuld is. Het zout verwijdert het kalk uit het water en zorgt ervoor dat er geen kalkaanslag op de vaat achterblijft. Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (zie Beschrijving) en moet worden gevuld:  als de groene drijver

van het zoutreservoir bekijkt;  als op het bedieningspaneel het controlelampje ZOUT TOEVOEGEN

afbeelding) en vul het reservoir tot aan de rand met zout (ongeveer 1 kg); het is normaal dat er wat water overloopt.

4. Verwijder de trechter opening. Spoel de dop onder het water af voor u hem weer terugschroeft door hem ondersteboven onder de waterstraal te plaatsen en het water uit de 4 gleuven aan de onderzijde van de dop te laten stromen. (Dop onthardingszout met groene drijver

We raden u aan bovenstaande handeling elke keer uit te voeren als u onthardingszout bijvult.

Schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de waterontharder zou onherstelbaar kunnen worden beschadigd).

Wanneer u onthardingszout toevoegt moet u direct daarna een wascyclus starten zodat de overgelopen zoutoplossing direct wordt verwijderd.

* aangaat;

* niet zichtbaar is wanneer u de dop

1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in.

2. Alleen voor de eerste afwasbeurt: vul het reservoir tot aan de rand met water.

3. Plaats de trechter

* op de opening (zie

*, reinig de eventuele zoutresten op de

* Alleen aanwezig op bepaalde modellen.

Page 34

Onderhoud en verzorging

Water en elektrische stroom afsluiten

 Sluit na elke afwasbeurt de waterkraan af om

lekkage te voorkomen.

 Haal de stekker uit het stopcontact tijdens reiniging

en onderhoud.

Reinigen van de afwasautomaat

 De buitenkant en het bedieningspaneel kunnen

worden gereinigd met een natte, niet schurende doek. Gebruik geen oplosmiddelen of schuurmiddelen.

 De vlekken aan de binnenkant van de

afwasautomaat kunnen worden verwijderd met een natte doek en wat azijn.

Vermijden van vervelende luchtjes

 Laat de deur altijd op een kier om het ophopen van

vocht te voorkomen.

 Reinig geregeld de afdichtingen rondom de deur en

de wasmiddelbakjes met een vochtige spons. Zo vermijdt u het ophopen van etensresten die de hoofdoorzaak zijn van vervelende luchtjes.

Reinigen van de sproeiarmen

Het kan gebeuren dat er etensresten aan de sproeiarmen blijven kleven en de gaatjes waar water uit komt verstoppen: u doet er goed aan ze regelmatig te controleren en te reinigen met een niet-metalen borsteltje. De twee sproeiarmen kunnen beide uit elkaar worden gehaald.

Reinig geregeld het watertoevoerfilter bij de kraan.

- Doe de waterkraan dicht.

- Schroef het uiteinde van de watertoevoerbuis los, verwijder het filter en reinig het voorzichtig onder stromend water.

- Doe het filter op zijn plaats en schroef de buis vast.

Reinigen van de filters

De filtergroep wordt gevormd door drie filters die etensresten uit het waswater verwijderen en zorgen dat het weer schoon in het watercircuit terechtkomt: voor een optimaal resultaat moeten de filters regelmatig worden schoongemaakt.

Reinig de filters regelmatig.

De afwasautomaat mag niet zonder filters of met een

los filter worden gebruikt.

 Controleer na enkele wasbeurten de filtergroep. Reinig hem indien noodzakelijk grondig onder stromend water met behulp van een niet-metalen borsteltje. Volg onderstaande aanwijzingen:

1. draai het cilindrische filter C linksom en trek hem naar buiten (afb. 1).

2.Verwijder het glasfilter B door een lichte druk uit te oefenen op de lipjes aan de zijkant (Afb. 2);

3.Haal het roestvrijstalen bordfilter A van zijn plek (afb. 3).

4. Controleer het afvoerputje en verwijder eventuele etensresten. VERWIJDER NOOIT de bescherming van de waspomp (zwart element) (afb. 4).

Om de bovenste sproeiarm uit elkaar te halen dient u de plastic dop linksom los te schroeven.De bovenste sproeiarm moet worden gemonteerd met de gaten naar boven gericht.

De onderste sproeiarm haalt u uit elkaar door druk uit te oefenen op de lipjes aan de zijkant en door hem daarna naar boven te trekken.

Reinigen van het watertoevoerfilter*

Als de waterleiding nieuw is of lange tijd niet gebruikt, laat dan voordat u de aansluiting tot stand brengt het water lopen totdat het helder is en vrij van vuildeeltjes. Als u dit niet doet loopt u het risico dat het punt waar het water binnenkomt verstopt raakt en uw afwasautomaat beschadigt.

Na het reinigen van de filters dient u de filtergroep weer op zijn plaats te zetten. Dit is fundamenteel voor een goede werking van de afwasautomaat.

Als u langere tijd geen gebruik maakt van de afwasautomaat

 Schakel de stroom uit en sluit de waterkraan af.

 Laat de deur op een kier staan.

 Laat als u terugkeert de afwasautomaat een keer leeg

draaien.

* Alleen aanwezig op bepaalde modellen.

Page 35

Voorzorgsmaatregelen en advies

Het apparaat is ontworpen en gebouwd overeenkomstig de internationale veiligheidsnormen. Deze aanwijzingen zijn geschreven om veiligheidsredenen en moeten zorgvuldig

worden doorgenomen.

Algemene veiligheid

 Deze afwasmachine mag niet gebruikt worden door

personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies met betrekking tot het gebruik ontvangen door een persoon die verantwoordelijk is voor hun veiligheid.

 Volwassenen dienen toezicht te houden om te voorkomen

dat kinderen met het apparaat spelen.

 Dit apparaat is ontwikkeld voor niet-professioneel gebruik

binnenshuis.

 Dit apparaat moet worden gebruikt voor het wassen van

huishoudelijke vaat en alleen door volwassenen volgens de aanwijzingen die terug zijn te vinden in dit boekje.

 De afwasautomaat mag niet buitenshuis worden

geïnstalleerd, ook niet in overdekte toestand. Het is zeer

gevaarlijk hem bloot te stellen aan regen en onweer.  Raak de afwasautomaat niet blootsvoets aan.  Haal de stekker niet uit het stopcontact door eraan te

trekken, maar door hem beet te pakken.  Voordat u de afwasautomaat reinigt of onderhoud uitvoert

moet u de waterkraan afsluiten en de stekker uit het

stopcontact halen.  In het geval van een storing mag u in geen enkel geval aan

de interne mechanismen sleutelen om een reparatie

trachten uit te voeren.  Raak nooit de weerstand aan.  Leun of zit nooit op de open deur: het apparaat zou om

kunnen vallen.  De deur dient niet in openstaande stand gelaten te worden

omdat men erover zou kunnen struikelen.  Houd was- en glansmiddelen buiten het bereik van

kinderen.  Het verpakkingsmateriaal is geen speelgoed voor

kinderen.

Energiebesparing en respect voor het milieu

Water en energie besparen

 Start de afwasautomaat alleen als hij volgeladen is. Als u

moet wachten totdat de afwasautomaat compleet gevuld is, kunt u vervelende luchtjes vermijden door het programma Weken te gebruiken (zie Programmas).

 Selecteer een programma wat geschikt is voor het type

vaat en het soort vuil door de Programmatabel te raadplegen:

- voor een gemiddeld vuile vaat gebruikt u het programma Eco, dat een laag energie- en waterverbruik garandeert.

- als u een kleine vaat heeft activeert u de optie Halve lading

* (zie Starten en gebruik).

 Als u elektriciteitsbedrijf op bepaalde tijden of dagen

goedkopere tarieven heeft, dient u de afwasautomaat te gebruiken op deze tijden. De optie Uitgestelde start Starten en gebruik) kan u erbij helpen het wassen op deze wijze te organiseren.

Afwasmiddelen zonder fosfaten, zonder chloor en met enzymen.

 We raden u sterk aan afwasmiddelen zonder fosfaten of

chloor te gebruiken omdat deze geschikter zijn voor het behoud van het milieu.

 Enzymen zorgen voor een effectieve werking op

temperaturen van ongeveer 50°C. Daarom kunt u met vaatwasmiddelen met enzymen op lage temperaturen resultaten bereiken die u anders pas op 65°C zou hebben.

 Doseer het afwasmiddel goed op basis van de

aanwijzingen van de fabrikant, van de waterhardheid, de hoeveelheid vuil en de hoeveelheid vaat, om zo verspillingen te voorkomen. Ook al zijn ze biologisch afbreekbaar, afwasmiddelen bevatten elementen die het

evenwicht van de natuur verstoren.

* (zie

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u aan de

locale normen, zodat het verpakkingsmateriaal kan worden

hergebruikt.  De Europese richtlijn 2002/96/EG betreffende afgedankte

elektrische en elektronische apparatuur (AEEA), voorziet

dat elektrische apparaten niet met het gewone huisvuil

mogen worden meegegeven. Afgedankte apparaten

moeten gescheiden worden ingezameld om het recyclen en

herwinnen van de gebruikte materialen te optimaliseren en

potentiële schade voor de gezondheid en het milieu te

voorkomen. Het symbool van de afvalemmer met een kruis

staat op alle producten om de consument eraan te

herinneren dit product gescheiden in te zamelen.

Voor meer informatie betreffende het verwijderen van

elektronische apparatuur kan de consument zich wenden

tot de gemeentelijke reinigingsdienst of de verkoper.

*Alleen aanwezig op bepaalde modellen.

Page 36

Storingen en oplossingen

Als er storingen zijn in de werking van het apparaat dient u eerst de volgende punten na te gaan voor u zich tot de

Servicedienst wendt.

Storingen: Mogelijke oorzaken / Oplossingen:

De afwasautomaat start niet.

De afwasautomaat pompt het water niet af.

De afwasautomaat maakt geluid.

Er blijven op vaat en glazen kalkafzettingen achter of een witte aanslag.

Er blijven op vaat en glazen strepen of blauwe kringen achter.

• De stekker zit niet goed in het stopcontact of het hele huis zit zonder

stroom.

• De deur van de afwasautomaat is niet goed dicht.

• U heeft een Uitgestelde start ingesteld

• Het programma is nog niet beë indigd.

• De waterafvoerbuis is gebogen

• De afvoer van de wasbak is verstopt.

• Het filter is verstopt met etensresten

• De vaat stoot tegen elkaar of tegen de sproeiarmen.

• Overtollig schuim: het wasmiddel is niet goed gedoseerd of is niet

geschikt voor de afwasautomaat (

• Er zit niet genoeg zout in het reservoir of de afregeling is niet

toereikend voor de waterhardheid

• Het deksel van het zoutreservoir is niet goed dicht.

• Het glansmiddel is op of de dosering is ontoereikend.

• Het vaatwerk is voorzien van een antiaanbaklaag.

• Er wordt teveel glansmiddel gebruikt

(zie Installatie)

(zie Starten en gebruik)

zie Starten en gebruik

(zie Glansmiddel en onthardingszout)

De vaat is niet droog genoeg.

De vaat is niet schoon.

De afwasautomaat vult zich niet met water/Alarm kraan dicht.

(het controlelampje Drogen en einde knippert).

Alarm storing aan de elektromagnetische klep van de watertoevoer

(het controlelampje Drogen knippert).

• U heeft een programma zonder drogen ingesteld.

• Het glansmiddel is op of de dosering is ontoereikend

en onthardingszout)

• De regeling van het glansmiddel is niet juist.

• De rekken zijn te vol geladen (

• De vaat is niet goed verdeeld.

• De sproeiarmen kunnen niet vrijuit draaien.

• Het wasprogramma is niet energiek genoeg (

• Overtollig schuim: het wasmiddel is niet goed gedoseerd of is niet

geschikt voor de afwasautomaat (

• Het deksel van het zoutreservoir is niet goed afgesloten.

• Het filter is vuil of verstopt (

• Er zit geen onthardingszout meer in het reservoir (

onthardingszout

• Er zit geen water in de centrale waterleiding.

• De watertoevoerbuis is gebogen (

• Open de kraan en de machine start na enkele minuten vanzelf.

• Het apparaat is geblokkeerd omdat u niet heeft ingegrepen na de

pieptonen

• Schakel de machine uit met de ON/OFF knop, open de kraan en

schakel hem na 20 seconden opnieuw in door middel van dezelfde

knop. Herprogrammeer het apparaat en start het opnieuw.

• Schakel het apparaat uit door te drukken op de toets ON/OFF en

schakel het na een minuut weer in. Als het alarm blijft gaan moet u

de waterkraan dichtdraaien om lekkages te vermijden, vervolgens de

stekker uit het stopcontact halen en de Servicedienst inschakelen.

. (Alleen aanwezig op bepaalde modellen).

zie Het laden van de rekken

zie Programma’s

zie Starten en gebruik

zie Onderhoud en verzorging

zie Installatie).

(zie Glansmiddel

zie Glansmiddel en

Alarm buis watertoevoer/Watertoevoerfilter verstopt.

(het controlelampje Hoofdwas, Drogen en einde knippert).

* Alleen aanwezig op bepaalde modellen.

• Schakel het apparaat uit door op de ON/OFF toets te drukken. Draai

de waterkraan dicht om lekkage te voorkomen en haal de stekker uit

het stopcontact. Controleer of het watertoevoerfilter niet verstopt is

met vuildeeltjes. (zie hoofdstuk "Onderhoud en verzorging")

Page 37

Manual de Instrucciones

Español, 37

DFP 273

LAVAVAJILLAS

Sumario

Instalación, 38-39

Colocación y nivelación Conexiones hidráulicas y eléctricas Advertencias para el primer lavado Datos técnicos

Descripción del aparato, 40

Vista de conjunto Panel de control

Cargar los cestos, 41

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 42-43

Poner en funcionamiento el lavavajillas Cargar el detergente Opciones de lavado

-5

Programas, 44

Tabla de programas

Abrillantador y sal regeneradora, 45

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 46

Interrumpir el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpieza del filtro de entrada de agua Limpiar los filtros Si se ausenta durante largos períodos

Precauciones y consejos, 47

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 48

Page 38

Instalación

-5

Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua

3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

4. Para regular la altura de la pata posterior, accione el casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una apertura de 8 mm. girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (ver la hoja de instrucciones para empotramiento anexada a la documentación).

* (ver la hoja de Montaje).

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos. No reutilice los tubos viejos.

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (ver la figura).

Conexión del tubo de carga de agua

 A una toma de agua fría: enrosque bien el tubo de carga a

un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

 A una toma de agua caliente: en el caso de una instalación

centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (ver Asistencia Técnica).

La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (ver al lado).

Controle que en el tubo no hayan pliegues ni estrangulaciones.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior.

Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop*, que los protege contra inundaciones aún en el caso de rotura del tubo de alimentación.

ATENCIÓN: ¡VOLTAJE PELIGROSO!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes conectadas a una fuente eléctrica.

* Presente sólo en algunos modelos.

Page 39

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo

No se aconseja utilizar tubos de prolongación.

* de plástico especial

facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm. del piso (ver la figura).

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

 la toma posea conexión a tierra y que sea conforme con la

ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (ver el capítulo Descripción del lavavajillas);

 la tensión de alimentación esté comprendida dentro de los

valores indicados en la placa de características ubicada en la contrapuerta;

 la toma sea compatible con el enchufe del aparato. Si no es

así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia Técnica); no utilice prolongaciones ni tomas múltiples.

Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

El cable no se debe plegar ni comprimir.

Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su servicio de asistencia técnica a fin de prevenir riesgos. (Ver Asistencia)

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente debajo de la superficie de madera para protegerla de una posible condensación.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 1 kg. de sal (ver el capítulo Abrillantador y sal regeneradora): es normal que el agua se derrame. Seleccione el grado de dureza del agua (ver el capítulo Abrillantador y sal regeneradora). carga de sal, la luz indicadora de FALTA DE SAL

Cuando no se llena el contenedor de sal, se puede dañar

el ablandador de agua y el elemento que produce calor.

Datos técnicos

Dimensiones

Capacidad

Presión del agua de alimentación Tensión de alimentación Potencia total absorbida

Fusible

ancho: 60 cm altura: 85 cm profundidad: 60 cm

12 cubiertos estándar

0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la Comunidad:

-2006/95/CEE del 16/01/2007 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE

- Después de la

* se apaga.

-5

La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

* Presente sólo en algunos modelos.

Page 40

Descripción del aparato

-5

Vista de conjunto

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

12. Panel de control

***

Panel de control

Botón de Selección

Botón

ON-OFF/Reset

Botón y Piloto

Comienzo retrasado

de Programas

Piloto Lavado y

comienzo

retrasado 3 h.

Piloto Secado y comienzo

retrasado 6 h.

Piloto Fin y comienzo

retrasado 9 h.

Botón y piloto Media carga

Botón y piloto Puesta en marcha/Pausa

Piloto Falta de Sal

Piloto Falta de Abrillantador

*** Sólo en los modelos con empotramiento total. * Presente sólo en algunos modelos.

La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Page 41

Cargar los cestos

Antes de cargar los cestos, elimine de la vajilla los residuos de alimentos y vacíe los vasos y copas.

Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

El cesto inferior puede contener ollas, tapas, platos, ensaladeras, cubiertos, etc.según los Ejemplos de carga. Los platos y tapas grandes se deben colocar preferentemente a los costados del cesto, cuidando no bloquear la rotación del rociador superior. Algunos modelos de lavavajillas poseen sectores reclinables*, los mismos se pueden utilizar en posición vertical para colocar platos o en posición horizontal para colocar ollas y ensaladeras.

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas: no descomponible, descomponible, deslizable. El cesto no descomponible se debe colocar sólo en la parte delantera del cesto inferior. El cesto descomponible se puede separar en dos partes, lo cual es aconsejable cuando se realiza un lavado con media carga (en los modelos que poseen esta opción) y es deslizable, o sea, se puede colocar en cualquier punto del cesto inferior entre las partes fijas o reclinables.

- Ambos poseen cestos adicionales deslizables que permiten una mejor colocación de los cubiertos.

Los cuchillos y utensilios con puntas cortantes deben colocarse en el cesto para cubiertos con las puntas hacia abajo o dispuestos en los cestos especiales adicionales del cesto superior en posición horizontal.

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja:

Es preferible regular la altura del cesto superior con el

CESTO VACÍO. No levante ni baje el cesto de un solo lado.

Abra los sujetadores de las guías del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo arriba o abajo, hágalo deslizar a lo largo de las guías hasta hacer entrar también las ruedas delanteras y cierre los sujetadores (ver la figura).

Si el cesto posee manijas Dual Space (ver la figura), lleve el cesto superior hasta el final del recorrido, coja las manijas a los costados del cesto y muévalo hacia arriba o hacia abajo; deje caer el cesto acompañándolo.

Ejemplos de carga del cesto superior

Ejemplos de carga del cesto inferior

-5

Ejemplos de colocación del cesto para cubiertos

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los Ejemplos de carga.  Tazas y tacitas, cuchillos largos y puntiagudos, cubiertos

para servir: colóquelas en los cestos adicionales

**.

Vajilla no adecuada para el lavado en lavavajillas

 Objetos de madera, con empuñadura de madera o de cuerno

o con partes encoladas.  Objetos de aluminio, cobre, latón, peltre o estaño.  Vajilla de plástico que no sea termorresistente.  Porcelanas antiguas o pintadas a mano.  Vajilla de plata antigua. La vajilla de plata que no es antigua, en

cambio, se puede lavar con un programa delicado y

controlando que no esté en contacto con otros metales.

Se aconseja el uso de vajilla adecuada para el lavado en

lavavajillas.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Page 42

Puesta en funcionamiento y uso

-5

Poner en funcionamiento el lavavajillas

1. Abra el grifo de agua.

2. Presione el botón ENCENDIDO-APAGADO: todos los pilotos presentes en el panel de mandos se iluminan durante algunos segundos.

3. Abra la puerta y dosifique el detergente (ver más adelante).

4. Cargue los cestos (ver Cargar los cestos) y cierre la puerta.

5. Seleccione el programa girando el mando de SELECCIÓN DE PROGRAMA en sentido horario: haga coincidir la muesca que se encuentra en el mando con el número o con el símbolo del programa. El piloto correspondiente al botón PUESTA EN FUNCIONAMIENTO/PAUSA centelleará.

6. Seleccione las opciones de lavado

7. Ponga en funcionamiento presionando el botón PUESTA EN FUNCIONAMIENTO, el piloto dejará de centellear (luz fija). El encendido del piloto correspondiente al lavado indica el comienzo del programa.

8. Al final del programa se ilumina el piloto FIN (luz fija). Apague el aparato presionando el botón ENCENDIDOAPAGADO, cierre el grifo de agua y desenchufe el aparato.

9. Espere algunos minutos antes de quitar la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

- Para disminuir el consumo de energía eléctrica, en algunos casos en que NO se utiliza, la máquina se apaga automáticamente.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién: una vez comenzado el lavado, para cambiar el ciclo de lavado apague la máquina presionando en forma prolongada el botón ENCENDIDO/APAGADO/Reset, vuelva a encenderla con el mismo botón y seleccione nuevamente el programa y las opciones deseadas.

* (ver al lado).

Cargar el detergente

Los buenos resultados de un lavado dependen también de la correcta dosificación del detergente, si se excede, no se lava más eficazmente y se contamina el medio ambiente.

Utilice sólo detergente para lavavajillas.

NO UTILICE detergentes para lavado a mano.

Al finalizar el ciclo, un uso excesivo de

detergente puede dejar residuos de espuma.

El uso de las pastillas se aconseja sólo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN.

Las mejores prestaciones de lavado y secado se obtienen sólo con el uso de detergente en polvo, abrillantador líquido y sal.

cubeta A: Detergente para lavado cubeta B: Detergente para prelavado

cuba.

3. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

1. Abra la tapa C presionando el botón D.

2. Dosifique el detergente consultando la Tabla de programas:  en polvo: cubetas A y B.  en pastillas: si el programa necesita una, colóquela en la cubeta A y cierre la tapa; si necesita dos, coloque la segunda en el fondo de la

Agregar vajilla

Presione el botón Puesta en funcionamiento/Pausa, (la luz del botón centellea). Abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Presione el botón Puesta en funcionamiento/Pausa (luz fija): el ciclo se reanudará.

Presionando el botón Puesta en funcionamiento/Pausa para poner la máquina en pausa, se interrumpe tanto el programa como el Comienzo Retrasado, si se había fijado. En esta fase no se puede cambiar el programa.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanudará a partir del punto en el que se había interrumpido.

* Presente sólo en algunos modelos.

Page 43

Opciones de lavado

Las OPCIONES pueden ser elegidas, modificadas o anuladas sólo después de haber elegido el programa de lavado y antes de haber presionado el botón Puesta en funcionamiento/ Pausa.

Pueden seleccionarse sólo las opciones compatibles con el tipo de programa elegido. Si una opción no es compatible con el programa seleccionado, (ver la tabla de programas) el led correspondiente centelleará velozmente 3 veces.

Si se selecciona una opción incompatible con otra o con un programa de lavado precedentemente elegido, la opción no compatible centellea 3 veces y se apaga, mientras que permanece encendida al última selección realizada.

Para deseleccionar una opción erróneamente elegida,

presione de nuevo el botón correspondiente.

Comienzo retrasado

Es posible postergar 3, 6 o 9 horas el comienzo del programa: 1:Después de haber seleccionado el programa de lavado deseado y otras opciones, presione el botón del COMIENZO RETRASADO: el piloto se iluminará. 2: Seleccione la forma de comenzar deseada presionando varias veces el botón del Comienzo retrasado, los pilotos del lavado (3 horas), secado (6 horas) y fin (9 horas) se iluminarán sucesivamente. Si se presiona nuevamente el botón Comienzo Retrasado, se deseleccionará la opción y el piloto se apagará.

3. Una vez realizada la selección, presionando el botón Puesta en funcionamiento/Pausa comenzará la cuenta al revés, el retraso seleccionado centelleará y el botón Puesta en funcionamiento/Pausa dejará de centellear (luz fija).

3. Una vez cumplido el tiempo, el piloto del COMIENZO RETRASADO se apagará y comenzará el programa.

No es posible seleccionar el Comienzo Retrasado

después que el ciclo ha comenzado.

Media carga

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Seleccione el programa y presione el botón MEDIA CARGA: el piloto se iluminará.

Recuerde que debe reducir a la mitad la cantidad

de detergente.

Es preferible utilizar detergente en polvo.

Esta opción no está disponible con el programa:

Rapido.

Tabla de Opciones

1. Intensivo

2. Normal

3. Smart Sixty

4. Remojo

5. Eco

6. Rapido

7. Cristalería fina

A Comienzo Retrasado

Si Si

Si No

Si Si

Media

carga

-5

* Presente sólo en algunos modelos.

Page 44

Programas

-5

Para las OPCIONES consulte la tabla de Opciones que se encuentra en la página de Puesta en funcionamiento y Uso.

La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir la dosis de

detergente.

Indicaciones para la selección de programas

Vajilla y ollas muy sucias (no usar para vajilla delicada). 1. Intensivo

Vajilla y ollas normalmente sucias. Programa estándar diario.

Vajilla con la suciedad diaria en cantidad limitada. (4 cubiertos + 1 olla + 1 sartén).

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas.

Ciclo económico y veloz que se utiliza inmediatamente después del uso para vajilla poco sucia. (2 platos + 2 vasos + 4 cubiertos + 1 olla + 1 sartén pequeña)

Ciclo económico y veloz que se utiliza inmediatamente después del uso, para vajilla delicada más sensible a las altas temperaturas. (copas cesto superior + platos delicados, cesto inferior).

Programa

2. Normal

3. Smart Sixty

4. Remojo

5. Eco

6. Rápido

7. Cristalería fina

Detergente (A) = cubeta A (B) = cubeta B

Polvo Líquido Pastillas

30 g (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A)

25 g (A)

5 g (B)

25 g (A)

30 g (A)

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

25 ml (A)

30 ml (A)

1 (A)

Programas

que

prevén

el secado

Opciones

A–B

Duración del

programa

(tolerancia

Horas Mín.

±10%)

2:25’

1:50’

1:00’

0:08’

2:35’

0:35’

1:30’

Nota:

Las mejores prestaciones de los programas "Smart Sixty y Rápido" se obtienen preferiblemente respetando la cantidad de cubiertos especificados.

* El programa Eco respeta la norma EN-50242, tiene una duración mayor que la de otros programas pero es el que produce el menor

consumo de energía y además respeta el medio ambiente.

Nota para los Laboratorios de Pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, consulte la siguiente dirección: [email protected]

Para facilitar la dosificación del detergente, es importante saber que:

1 cucharada = 15 gr. de polvo = 15 ml. de líquido aproximadamente - 1 cucharadita = 5 gr. de polvo = 5 ml. de líquido aproximadamente

Page 45

Abrillantador y sal regeneradora

Use solamente productos específicos para lavavajillas. No use sal de cocina o industrial ni detergente para lavar a mano. Respete las indicaciones contenidas en el envase.

Si utiliza un producto multifunción, no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es muy dura. Respete las indicaciones contenidas en el envase.

Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL ABRILLANTADOR

* continúan encendidos.

* y FALTA DE

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:  cuando en el panel de mandos se enciende el piloto FALTA

DE ABRILLANTADOR

el interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):  si en la vajilla se producen estrías blancas, gire el

regulador hacia los números bajos (1-3).

 si hay gotas de agua o manchas de caliza, gire el

regulador hacia los números altos (4-6).

Selección de la dureza del agua

Cada lavavajillas está acompañado por un ablandador de agua que, utilizando sal regeneradora específica para lavavajillas, suministra agua sin caliza para el lavado.

Este lavavajillas permite ser regulado para disminuir la contaminación y optimizar las prestaciones del lavado en función de la dureza del agua. El dato se puede encontrar en la Administración que suministra el agua potable.

- Apague la máquina con el botón ENCENDIDO/APAGADO y abra la puerta.

- Coloque el mando de SELECCIÓN DE PROGRAMA en el 5º programa, posteriormente en el 1º programa y luego nuevamente en el 5º.

- Presione el botón ENCENDIDO/APAGADO, los pilotos de las fases del ciclo centellearán; ahora es posible seleccionar

1. Abra el depósito girando el tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se derrame. Si esto sucede, limpie rápidamente con un paño seco.

3. Vuelva a enroscar el tapón.

No vierta NUNCA el abrillantador directamente en

el nivel de dureza. A cada programa le corresponde un nivel de dureza: Ej.: 1° programa, nivel de dureza 1 2º programa, nivel de dureza 2, etc. hasta un máximo de cinco

* niveles.

(El ablandador está configurado de fábrica en el nivel 3).

- Para salir de la función se puede: esperar algunos segundos, presionar un botón de las opciones botón ENCENDIDO/APAGADO (ON/OFF).

Aunque se utilicen las pastillas multifunción, llene el depósito de sal.

Tabla de Durezas del Agua

°dH °fH mmol/l nivel

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0ºf a 10ºf se aconseja no utilizar sal. *con esta configuración, la duración de los ciclos puede prolongarse levemente.

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro)

* o apagar la maquina con el

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar:  cuando, observando el tapón de sal, no se ve el flotador

verde

 cuando en el panel de mandos se enciende el piloto FALTA

DE SAL

1. Extraiga el cesto inferior y desenrosque el tapón del depósito girando en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua.

4. Saque el embudo*, elimine los residuos de sal de la boca de entrada; enjuague el tapón bajo el agua corriente antes de enroscarlo, colóquelo cabeza abajo y haga fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (Tapón de sal con flotador verde

Es aconsejable realizar esta operación cada vez que se carga la sal.

Cierre bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el suavizador).

Cuando sea necesario, cargue la sal antes de un ciclo de lavado para eliminar la solución salina derramada del recipiente de sal.

* (ver la figura) y llene el depósito de sal

* Presente sólo en algunos modelos.

-5

Page 46

Mantenimiento y cuidados

Interrumpir el agua y la corriente

-5

eléctrica

 Cierre el grifo de agua después de cada lavado para

eliminar el riesgo de pérdidas.

 Desenchufe el aparato antes de limpiarlo y durante

los trabajos de mantenimiento.

Limpiar el lavavajillas

 La superficie externa y el panel de control se pueden

limpiar con un paño no abrasivo empapado en agua. No utilice disolventes ni productos abrasivos.

 Se pueden eliminar las manchas de la cuba interna

con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

 Deje siempre semicerrada la puerta para evitar la

estancación de humedad.

 Limpie regularmente las juntas perimétricas de la

puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico. Ambos rociadores son desmontables.

Para desmontar el rociador superior, es necesario desenroscar el casquillo de plástico girando en sentido antihorario.

se vuelve a montar con los orificios dirigidos hacia arriba.

El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirándolo hacia arriba.

El rociador superior

Periódicamente limpie el filtro de entrada de agua

colocado a la salida del grifo.

- Cierre el grifo de agua.

- Desenrosque el extremo del tubo de carga de agua, quite el filtro y límpielo delicadamente bajo un chorro de agua corriente.

- Introduzca nuevamente el filtro y enrosque el tubo.

Limpiar los filtros

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente.

El lavavajillas no se debe utilizar sin filtros o con el filtro

desenganchado.

 Después de algunos lavados, controle el grupo filtrante y si es necesario límpielo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones:

1. gire en sentido antihorario el filtro cilíndrico C y extráigalo (fig. 1).

2. Extraiga el cartucho del filtro B ejerciendo una ligera presión sobre las aletas laterales (Fig. 2);

3. Extraiga el plato del filtro de acero inoxidable A. (fig. 3).

4. Inspeccione el sumidero y elimine los residuos de comida. NO QUITE NUNCA la protección de la bomba de lavado

(detalle de color negro) (fig. 4).



Limpieza del filtro de entrada de agua

Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, haga correr el agua para verificar que sea límpida y que no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se obstruya, dañando el lavavajillas.

Después de la limpieza de los filtros, vuelva a montar el grupo filtrante y a colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

Si se ausenta durante largos períodos

 Desenchufe el aparato y cierre el grifo de agua.

 Deje la puerta semicerrada.

 Al regresar, haga un lavado con el lavavajillas vacío.

* Presente sólo en algunos modelos.

Page 47

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad

y deben ser leídas atentamente.

Seguridad general

 Este electrodoméstico no puede ser utilizado por los niños

ni por personas discapacitadas a nivel físico, sensorial o psíquico, así como con falta de experiencia o conocimiento del mismo, a menos que estén supervisados o capacitados al uso por parte de una persona responsable de su seguridad.

 Los niños requieren la supervisión de un adulto para evitar

que jueguen con el electrodoméstico.

 El aparato ha sido fabricado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para el lavado de la vajilla

de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

 El aparato no se debe instalar al aire libre, ni siquiera si

el lugar está reparado porque es muy peligroso dejarlo

expuesto a la lluvia o a las tormentas.  No toque el lavavajillas si está descalzo.  No desenchufe el aparato tirando del cable sino

sujetando el enchufe.  Es necesario cerrar el grifo de agua y desenchufar el

aparato antes de realizar operaciones de limpieza y

mantenimiento.  En caso de avería, no acceda nunca a los mecanismos

internos para intentar su reparación.  No toque nunca la resistencia.  No se apoye ni se siente sobre la puerta abierta: el

aparato podría volcarse.  La puerta no debe dejarse abierta porque puede

significar un obstáculo con el que tropezar.  Conserve el detergente y el abrillantador fuera del

alcance de los niños.  Los embalajes no son juguetes para los niños.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

 Ponga en funcionamiento el lavavajillas sólo con plena

carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (ver Programas).

 Seleccione un programa adecuado al tipo de vajilla y al

grado de suciedad consultando la Tabla de programas:

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga Puesta en funcionamiento y uso).

 Si el suministro de energía eléctrica prevé horarios de

ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado (ver Puesta en funcionamiento y uso) puede ayudar a

organizar los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

 Se aconseja usar detergentes sin fosfatos y sin cloro que

son los más indicados para proteger el medio ambiente.  Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50ºC, por lo tanto,

utilizando detergentes con enzimas se pueden elegir

lavados a bajas temperaturas y obtener los mismos

resultados que si se realizaran a 65ºC.  Para evitar derroches, dosifique bien el detergente,

teniendo en cuenta las indicaciones del fabricante, la

dureza del agua, el grado de suciedad y la cantidad de

vajilla que debe lavar. Aún siendo biodegradables, los

detergentes contienen elementos que alteran el equilibrio

de la naturaleza.

* (ver

-5

Eliminación

 Eliminación del material de embalaje: respete las normas

locales para que los embalajes puedan ser reutilizados.

 La norma Europea 2002/96/CE sobre desechos de

equipos eléctricos y electrónicos (RAEE), prevé que los electrodomésticos no se deben eliminar junto con los residuos sólidos urbanos normales. Los aparatos eliminados deben ser recogidos en forma separada para optimizar la tasa de recuperación y reciclado de materiales que los componen e impedir que provoquen daños a la salud y el medio ambiente. El símbolo del cesto tachado se encuentra en todos los productos para recordar la obligación de recolección separada.

Para mayor información sobre la correcta eliminación de

los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público encargado de la

recolección o a los revendedores.

* Presente sólo en algunos modelos.

Page 48

Anomalías y soluciones

Si el aparato presenta anomalías de funcionamiento, controle los siguientes puntos antes de llamar al

-5

Servicio de Asistencia Técnica.

Anomalías: Posibles causas / Solución:

El lavavajillas no arranca

• El enchufe no está bien introducido en la toma de corriente o en la casa no

hay corriente.

• La puerta del lavavajillas no está bien cerrada.

• Se ha seleccionado un Comienzo retrasado (ver Puesta en funcionamiento y

uso).

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depó sitos calcá reos o una pá tina blanquecina.

En la vajilla y en los vasos quedan estrí as o matices azulados.

La vajilla no queda bien seca.

La vajilla no queda limpia.

• El programa no ha terminado aún.

• El tubo de descarga de agua está plegado (ver Instalación).

• La descarga del lavamanos está obstruida.

• El filtro está obstruido con residuos de comida.

• Los elementos de la vajilla se golpean entre sí o contra los rociadores.

• Excesiva espuma: el detergente no está dosificado adecuadamente o no es

adecuado para lavar en lavavajillas (

• Falta la sal regeneradora o su regulación no es la adecuada para la dureza

del agua (ver Abrillantador y sal).

• El tapó n del depó sito de sal no está bien cerrado.

• El abrillantador se ha terminado o la dosificación es insuficiente.

• La vajilla es de material antiadherente.

• La dosis de abrillantador es excesiva.

• Se ha seleccionado un programa sin secado.

• El abrillantador se ha terminado o la dosis es insuficiente (ver Abrillantador

y sal).

• La regulació n del abrillantador no es la adecuada.

• Los cestos está n demasiado cargados (ver Cargar los cestos).

• La vajilla no está bien distribuida.

• Los rociadores no giran libremente.

• El programa de lavado no es suficientemente enérgico (ver Programas).

• Excesiva espuma: el detergente no está dosificado adecuadamente o no es

adecuado para lavar en lavavajillas (ver Puesta en funcionamiento y uso).

• El tapó n del abrillantador no se ha cerrado correctamente.

• El filtro está sucio u obstruido (ver Mantenimiento y cuidados).

• Falta sal regeneradora (ver Abrillantador y sal).

ver Puesta en funcionamiento y uso

El lavavajillas no carga agua / Alarma por grifo cerrado.

(centellean los pilotos Secado y Fin

Alarma por avería en la electroválvula de carga de agua

(centellea el piloto

Alarma por el tubo de carga de agua / Filtro de entrada de agua obstruido

(centellean los pilotos Lavado, Secado y Fin

Secado).

* Presente sólo en algunos modelos.

• Falta agua en la red hí drica.

• El tubo de carga de agua está plegado (ver Instalación).

• Abra el grifo y el aparato comenzará a funcionar en pocos minutos.

• El aparato se ha bloqueado porque no se ha intervenido al sonar

alarm a. (* Presente sólo en algunos modelos.)

• Apague la má quina con el botó n ENCENDIDO/APAGADO, abra el grifo y

despué s de 20 segundos vuelva a encenderla presionando el mismo botón.

Vuelva a programar la má quina y pó ngala en funcionamiento.

• Apague la má quina presionando el botón ENCENDIDO/APAGADO y vuelva a

encenderla despué s de un minuto. Si la alarma continú a, cierre el grifo de

agua para evitar inundaciones, desenchufe el aparato y llame al Servicio de

Asistencia Técnica.

• Apague la má quina presionando el botó n ENCENDIDO/APAGADO. Cierre

el grifo de agua para evitar inundaciones y desenchufe el aparato.

Controle que el filtro de entrada de agua no esté obstruido con impurezas.

(ver el capí tulo “Mantenimiento y Cuidados” )

Page 49

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

Português, 49

DFP 273

Índice

Instalação, 50-51

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Advertências para a primeira lavagem Dados técnicos

Descrição do aparelho, 52

Visão de conjunto Painel de controlo

Carregar os cestos, 53

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 54-55

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem

Programas, 56

Tabela dos programas

Abrilhantador e sal regenerante, 57

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 58

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpeza do filtro de entrada da água Limpar os filtros Longos períodos de ausência

Precauções e conselhos, 59

Segurança geral Eliminação Economizar e respeitar o ambiente

Anomalias e soluções, 60

Page 50

Instalação

É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo

3. Posicione a máquina de lavar louça sobre um pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés anteriores até que o aparelho se encontre em posição horizontal. Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

4*. Para regular a altura do pezinho traseiro, actue na posterior, actue no casquilho hexagonal vermelho presente na parte inferior, dianteira, central da máquina de lavar louça, com uma chave hexagonal de 8 mm de abertura, girando no sentido horário para aumentar a altura e anti-horário para diminui-la (veja a folha de instruções para o encaixe, em anexo à documentação).

* (veja a folha de Montagem).

Ligação do tubo de carregamento da água

 A uma entrada de água fria: parafusar bem o tubo de

carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

 A uma entrada de água quente: no caso de sistema

centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (veja Assistência).

A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos (veja ao lado)..

Preste atenção para que o tubo não esteja dobrado ou amassado.

Ligações hidráulicas e eléctricas

A adaptação das instalações eléctricas e hidráulicas para a instalação deve ser efectuada somente por pessoal qualificado.

A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

O aparelho terá de ser conectado à rede de distribuição de água mediante tubos novos. Não usar tubos já existentes.

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (veja a figura).

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

- é equipada com um sistema que interrompe a entrada da água no caso de anomalias ou vazamentos no interior.

Alguns modelos dispõem de um dispositivo de segurança suplementar New Acqua Stop*, que garante a protecção contra alagamentos mesmo em caso de quebra do tubo de alimentação.

ATENÇÃO: TENSÃO PERIGOSA!

O tubo de alimentação da água não deve ser cortado em nenhum caso: contém partes sob tensão.

* Presente somente em alguns modelos.

Page 51

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água.

O especial cotovelo

matéria plástica facilita o posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (veja a figura)

É desaconselhado o uso de tubos de extensão.

* de

Ligação eléctrica

Fita contra a condensação*

Depois de ter encaixado a máquina de lavar louça, abra a porta e cole a fita adesiva transparente embaixo da prateleira de madeira para protegê-la contra eventual condensação.

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e somente depois acrescente aproximadamente 1 kg de sal (veja o capítulo Abrilhantador e sal regenerante): é normal que a água saia do reservatório. Seleccione o grau de dureza da água (veja o capítulo Abrilhantador e sal regenerante). - Depois de ter deitado o sal, o indicador luminoso FALTA SAL

O não enchimento do recipiente do sal, pode danificar o amaciador de água e do elemento aquecedor.

* irá desligar-se.

Antes de colocar a ficha eléctrica na tomada, certifiquese de que:

 a tomada tenha a ligação de terra e que esteja

conforme às normas de lei;

 a tomada possa suportar a carga máxima de potência

da máquina, indicada na placa das características colocada na contra porta (veja Descrição da máquina de lavar louça);

 a tensão de alimentação esteja incluída nos valores

indicados na placa das características colocada na contra porta;

 a tomada seja compatível com a ficha do aparelho.

Caso contrário, peça a substituição da ficha a um técnico autorizado (veja Assistência); não use extensões ou tomadas múltiplas.

Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis.

O cabo não deve ficar dobrado ou compresso.

Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efectuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência).

A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

Dados técnicos

Dimensões

Capacidade

Pressão da água na alimentação

Tensão de alimentação Potência total absorvida

Fusível

largura 60 cm. altura 85 cm. profundidade 60 cm.

12 pessoas padrão

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-2006/95/CEE de 16/01/2007 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* Presente somente em alguns modelos.

Page 52

Descrição do aparelho

Visão de conjunto

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

12. Painel de controlo

***

Painel de controlo

Selecção Programas

Tecla ON-OFF/

Reset

Tecla e Indicador

Início retardado

Punho

Indicador Lavagem e

início retardado 3 h.

Indicador Secagem e

início retardado 6 h.

Indicador Fim e

início retardado 9 h.

Tecla e Indicador Meia carga

Tecla e indicador Início/Pausa

Indicador luminoso Falta Sal

Indicador luminoso Falta Abrilhantador

*** Somente nos modelos totalmente encaixáveis. * Presente somente em alguns modelos.

O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

Page 53

Carregar os cestos

Antes de carregar os cestos, elimine os resíduos de comida das louças e esvazie os copos e as taças dos resíduos de líquido.

Depois de ter carregado, controle se os aspersores rodam livremente.

Cesto inferior

O cesto inferior pode conter panelas, tampas, pratos, tigelas, talheres, etc.conforme os Exemplos de carregamento. Os pratos e as tampas grandes devem ser dispostos preferivelmente nos lados do cesto, prestando atenção para não impedir a rotação do aspersor superior. Alguns modelos de máquinas de lavar louça dispõem de sectores inclináveis vertical para posicionar os pratos ou em posição horizontal para posicionar panelas e tigelas.

* que podem ser usados em posição

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça: não decomponível, decomponível, corrediço. O cesto não decomponível deve ser posicionado somente na parte anterior do cesto inferior. O cesto decomponível pode ser dividido em duas partes, solução indicada quanto se efectua uma lavagem com meia carga (nos modelos que dispõem desta opção) e pode ser corrediço, ou seja, pode ser posicionado em qualquer ponto do cesto inferior, fazendo-o deslizar entre os divisores fixos ou inclináveis.

- Ambos possuem peças basculantes que consentem um posicionamento mais fácil dos talheres.

As facas bem como os utensílios cortantes terão de ser alojados no cesto para os talheres de pontas para baixo ou posicionados nas pestanas do cesto superior em posição horizontal.

Regule a altura do cesto superior.

Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa:

De preferência, regule a altura do cesto superior quando estiver VAZIO.

Nunca levante ou abaixe o cesto por um só lado.

Abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (veja a figura).

Se o cesto for dotado de pegas Dual

Space

* (veja a figura), retire o cesto

superior no fim do curso, segure nas pegas aos lados do cesto e mova para cima ou para baixo; deixe cair o cesto, acompanhando-o com as mãos.

Exemplos de carregamento do cesto superior.

Exemplos de carregamento do cesto inferior.

Exemplos de posicionamento do cesto dos talheres.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os Exemplos de carregamento.  Chávenas e xícaras, facas compridas e pontiagudas,

talheres de cozinha: posicione-as sobre as peças basculantes

**.

Louças não adaptas à lavagem em máquina de lavar louça

 Objectos de madeira, com cabos de madeira ou osso ou com

partes coladas.  Objectos de alumínio, cobre, latão, peltre ou estanho  Louças de plástico não termorresistente.  Porcelanas antigas ou pintadas à mão.  Prataria antiga. A prataria não antiga pode ser lavada com um

programa delicado e controlando que não entre em contacto

com outros metais.

Aconselha-se o uso de louças idóneas à lavagem à máquina

de lavar louça.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Page 54

Início e utilização

Ligar a máquina de lavar louça

1. Abra a torneira da água.

2. Carregue na tecla ON-OFF: todos os indicadores luminosos presentes no painel de comandos acendem-se por alguns segundos.

3. Abrir a porta e dosear o detergente (veja abaixo).

4. Carregar os cestos (veja Carregar os cestos) e fechar a porta.

5. Para seleccionar o programa rode o selector de SELECÇÃO DE PROGRAMA no sentido horário: faça a marca no selector coincidir com o número ou o símbolo do programa. O indicador luminoso relativo à tecla INÍCIO/PAUSA pulsa.

6. Seleccione as opções de lavagem

7. Iniciar carregando na tecla INÍCIO, o indicador luminoso irá parar de pulsar (luz fixa). A ligação do indicador luminoso relativo à lavagem avisa quando o programa iniciar.

8. No fim do programa, acende-se o indicador luminoso FIM (luz fixa). Para desligar o aparelho carregue na tecla ON-OFF, feche a torneira da água e desligue a ficha de tomada eléctrica.

9. Aguarde alguns minutos antes de retirar as louças, para evitar queimaduras. Descarregar os cestos, começar pelo inferior.

- Para reduzir o consumo de energia eléctrica, em algumas condições de NÃO utilização, a máquina irá desligar-se automaticamente.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: uma vez iniciada a lavagem, para modificar o ciclo deve-se desligar a máquina com uma pressão prolongada da tecla ON/OFF/Reset, ligar novamente com a mesma tecla e seleccionar novamente o programa e as opções desejados.

* (veja ao lado).

Carregar o detergente

O bom resultado da lavagem depende também da dosagem correcta do detergente, uma dose excessiva não lava em modo mais eficaz e polui o ambiente.

Utilize apenas detergente para a máquina de levar louça.

NÃO UTILIZE detergentes para a lavagem à mão.

Um uso excessivo de detergente pode deixar

resíduos de espuma no fim do ciclo.

O uso das pastilhas é aconselhado somente nos modelos que dispõem da opção PASTILHAS MULTIFUNÇÃO.

As melhores performances de lavagem e secagem são obtidas somente se empregar detergente em pó, abrilhantador líquido e sal.

recipiente A: Detergente para a lavagem recipiente B: Detergente para a pré-lavagem

1. Abra a tampa C carregando no botão D.

2. Dose o detergente consultando a Tabela dos programas:  em pó: recipientes A e B.  pastilhas: quando o programa pedir uma pastilha, colocá-la no

recipiente A e fechar a tampa; quando pedir duas, colocar a segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do recipiente e feche a tampa até o clique.

Acrescentar mais louça

Carregue na tecla Início/Pausa (a luz da tecla pisca), abra a porta prestando atenção à saída de vapor e introduza as louças. Carregue na tecla Início/Pausa (luz fixa): o ciclo recomeçará.

Se premir a tecla Início/Pausa para colocar em pausa o aparelho, interrompe-se o programa, assim como o Início Posterior, se tiver sido programado. Nesta fase não será possível mudar o programa.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

* Presente somente em alguns modelos.

Page 55

Opções de lavagem

As Opções podem ser programadas, mudadas ou anuladas somente depois de ter escolhido o programa de lavagem e antes de ter carregado na tecla Início/Pausa.

Podem ser seleccionadas apenas as opções compatíveis com o tipo de programa escolhido. Se uma opção não for compatível com o programa seleccionado, (veja a tabela dos programas) o respectivo led irá piscar rapidamente 3 vezes.

Se for seleccionada uma opção incompatível com uma opção programada em precedência, esta irá piscar por 3 vezes, emitirá 3 bip e irá desligar-se, enquanto ficará acesa a última opção escolhida.

Para desmarcar uma opção seleccionada por

engano, carregue novamente na tecla correspondente.

Início posterior

É possível adiar o início de um programa de 3, 6 ou 9 horas: 1: Depois de escolher o programa de lavagem que desejar e outras eventuais opções, carregue na tecla do INÍCIO POSTERIOR: o indicador luminoso acende-se. 2: Seleccione o início desejado carregando em sucessão a tecla do Início posterior, os indicadores de lavagem (3 horas), secagem (6 horas) e fim (9 horas) irão iluminar-se em sucessão. Com uma ulterior pressão da tecla Início Posterior, desmarca-se a opção e o indicador luminoso apaga-se.

3. Uma vez efectuada a selecção, carregue na tecla Início/Pausa, começará a contagem regressiva, o atraso seleccionado irá piscar e a tecla Início/Pausa pára de pulsar (luz fixa).

3. Quando terminar este tempo, o indicador luminoso do INÍCIO POSTERIOR apaga-se e o programa inicia.

Não é possível escolher o Início Posterior depois

do ciclo ter começado.

Meia carga

Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Seleccione o programa, carregue na tecla MEIA CARGA: o indicador luminoso acende-se.

Lembre-se de deitar somente a metade de

detergente.

É preferível utilizar detergente em pó.

Esta opção não é disponível com o programa:

Rapido.

A B

Tabela Opções

1. Intensivo

2. Normal

3. Smart Sixty

4. Molho

5. Eco

6. Rapido

7. Cristais

Início

Retardado

Sim

Meia

carga

Sim

Não

Sim

* Presente somente em alguns modelos.

Page 56

Programas

Para as OPÇÕES consulte a tabela Opções presente na página de Início e Utilização.

O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de

detergente.

Indicações para escolha de programas

Louça e tachos muito sujos (não usar com louça delicada).

Louça e tachos normalmente sujos. Programa normal diário.

Sujidade quotidiana em quantidade limitada. (4 pessoas + 1 panela + 1 frigideira)

Lavagem preliminar a aguardar completar a carga na próxima refeição.

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas.

Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada. (2 pratos + 2 copos + 4 talheres + 1 panela + 1 panelinha)

Ciclo económico e veloz a ser utilizado para louça delicada, mais sensível às altas temperaturas, logo depois de usada. (cálices cesto superior + pratos delicados, cesto inferior)

Programa

1. Intensivo

2. Normal

3. Smart Sixty

4. Molho

5. Eco

6. Rápido

7. Cristais

Detergente (A) = recipiente A (B) = recipiente B

Pó Líquido Pastilhas

30 g (A)

25 g (A)

5 g (B)

25 g (A)

Não

25 g (A)

5 g (B)

25 g (A)

30 gr (A) 30 ml (A) 1 (A)

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

Não

25 ml (A)

5 ml (B)

25 ml (A)

1 (A)

Não

1 (A)

Programas

que prevêem

a secagem

Sim

Não

Sim

Não

Sim

Opções

A–B

A – B

A–B

A – B

Duração do

programa

(tolerância

±10%)

Horas Mín.

2:25’

1:50’

1:00’

0:08’

2:35’

0:35’

1:30’

Observação:

O melhor desempenho dos programas "Smart Sixty y Rapido" obtém-se preferencialmente respeitando o número máximo de louças especificado.

* O programa Eco, respeita a norma EN-50242, tem uma duração mais longa respeito a outros programas, todavia é aquele que

apresenta o menor consumo de energia e é o que mais respeita o meio ambiente.

Nota para os Laboratórios de Ensaio: para informações detalhadas sobre as condições do ensaio comparativo EN, solicitar ao endereço: [email protected]

Para facilitar a dosagem do detergente é bom saber que:

uma colher de cozinha =15 gr. de pó=15 ml de líquido, aproximadamente - uma colher de cozinha =5 gr. de pó=5 ml de líquido, aproximadamente

Page 57

Abrilhantador e sal regenerante

Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial nem detergentes para a lavagem à mão. Siga as indicações escritas na embalagem.

Se utilizar um produto multifunção, não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Siga as indicações escritas na embalagem.

Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA SAL ABRILHANTADOR

* e FALTA

* ficam acesos.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:  quando no painel acende-se o indicador luminoso FALTA

ABRILHANTADOR

directamente dentro da máquina.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):  se na louça lavada houver listras, girar o regulador para

números mais baixos (1-3).

 se houver gotas de água ou manchas de calcário, gire em

números mais altos (4-6).

Configuração da dureza da água

A máquina de lavar louça é dotada de um amaciador de água que, utilizando um sal regenerante específico para máquinas de lavar louça, fornece água sem calcário para a lavagem as louças.

Esta máquina de lavar louça consente uma regulação que reduz a poluição e optimiza o desempenho de lavagem em função da dureza da água. O dado pode ser informado pela Entidade fornecedora de água potável.

- Para desligar a máquina carregue na tecla ON/OFF e abra a porta.

- Posicione o selector SELECÇÃO DE PROGRAMA antes no 5º programa em sucessão no 1º programa e depois novamente no 5º.

- Carregue na tecla ON/OFF, os indicadores luminosos das fases do ciclo irão piscar; agora é possível seleccionar o nível de dureza. A cada programa de lavagem corresponde um nível de dureza:

* ;

1. Abra o recipiente rodando a tampa (G) na direcção antihorária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo

com um pano seco.

3. Atarraxe novamente a tampa.

NUNCA deitar abrilhantador

Por ex.: 1° programa, nível de dureza 1 2° programa, nível de dureza 2 etc. etc. até um máximo de cinco níveis. (O dispositivo para descalcificar está configurado no nível 3).

- Para sair da função, aguarde alguns segundos ou carregue numa tecla das opções tecla ON/OFF.

Se utilizar as pastilhas multifunção, encha do mesmo jeito o recipiente do sal.

°dH °fH mmol p/

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0°f a 10°f aconselha-se não utilizar o sal. * com esta configuração a duração dos ciclos pode ser ligeiramente superior .

(°dH = dureza em graus alemães - °fH = dureza em graus franceses - mmol/l = milimol p/litro)

* ou ainda desligue a máquina com a

Tabela da dureza da água

nível

Carregar o sal regenerante

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (veja Descrição) e deve ser enchido:  quando a bóia verde

do sal;  quando no painel acende-se o indicador luminoso FALTA SAL

recipiente de sal até a beira (aproximadamente 1 kg); é normal que saia um pouco de água.

4. Remova o funil*, elimine os resíduos de sal da boca do reservatório; enxagúe a tampa sob água corrente antes de parafusá-la, colocando-a de cabeça para baixo e deixando defluir a água através das quatro fendas disposta em estrela na parte inferior da tampa. (Tampa do recipiente de sal com bóia verde

Recomenda-se realizar esta operação a cada carregamento de sal.

Atarraxe bem a tampa, para que no reservatório não entre detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

lavagem de forma a eliminar a solução salina que vazou do recipiente do sal.

Quando necessário, carregue o sal antes de um ciclo de

* não for visível observando a tampa

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido anti-horário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil

* (veja a figura) e encha o

* Presente somente em alguns modelos.

Page 58

Manutenção e cuidados

Excluir a água e a corrente eléctrica

 Feche a torneira da água após cada lavagem para

eliminar o risco de vazamentos.

 Desligue a ficha da tomada quando limpar a máquina

e durante os serviços de manutenção.

Limpar a máquina de lavar louça

 A superfície externa e o painel de comandos podem

ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos.

 O tambor interno pode ser limpo de eventuais

manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

 Deixe a porta sempre entreaberta para evitar

estagnações de humidade.

 Limpe regularmente as guarnições perimetrais de

vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlálos e limpá-los com uma escovinha não de metal. Ambos os aspersores são desmontáveis.

Para desmontar o aspersor superior deve-se desapertar girando o aro de plástico na direcção anti-horária.

aspersor superior deve ser remontado com os furos para cima.

O braço

Periodicamente, limpe o filtro de entrada da água

posicionado na saída da torneira.

- Feche a torneira da água.

- Desparafuse a extremidade do tubo de alimentação da água, remova o filtro e limpe-o delicadamente sob um jacto de água corrente.

- Insira novamente o filtro e parafuse o tubo.

Limpar os filtros

O grupo filtrante é formado por três filtros que limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

Limpar os filtros com regularidade.

A máquina de lavar louça não deve ser utilizada sem filtros

nem com o filtro desenganchado.

 Após algumas lavagens, controle o grupo filtrante e se necessário, limpe-o cuidadosamente com água corrente, com a ajuda de uma escovinha não de metal, seguindo as instruções abaixo:

1. gire no sentido anti-horário o filtro cilíndrico C e remova-o (fig.1).

2. Remova o copinho filtro B fazendo uma ligeira pressão nas abas laterais (Fig. 2).

3. Desfie o prato filtro inox A (Fig. 3).

4. Inspeccione o depósito e elimine os eventuais resíduos

de comida. NUNCA REMOVA a protecção da bomba de lavagem (detalhe de cor preta) (fig. 4)



Para desmontar o aspersor inferior faça pressão sobre as abas situadas nos lados e puxe-o para cima.

Limpeza do filtro de entrada da água

Se os tubos de água forem novos, ou se tiverem permanecido muito tempo não utilizados, antes de realizar a ligação, deixe escorrer água para certificar-se que seja límpida e isenta de impurezas. Sem esta precaução, há riscos de que o ponto de entrada da água se entupa, causando danos à máquina de lavar louça.

Após a limpeza dos filtros, monte novamente o grupo filtrante e coloque-o correctamente na sua posição; isto é fundamental para o bom funcionamento da máquina de lavar louças.

Longos períodos de ausência

 Desligue as ligações eléctricas e a feche a torneira da

água.  Deixe a porta entreaberta.  Na volta, realize uma lavagem com a máquina vazia.

* Presente somente em alguns modelos.

Page 59

Precauções e conselhos

O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com

atenção.

Segurança geral

 Este electrodoméstico não pode ser utilizado por pessoas

(incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, a não ser que lhes seja fornecida supervisão ou instruções relativas ao uso por parte de uma pessoa responsável pela sua segurança.

 É necessária a supervisão de um adulto para evitar que as

crianças brinquem com o electrodoméstico.

 O aparelho foi concebido para um uso de tipo não

profissional dentro do ambiente doméstico.

 O aparelho deve ser utilizado para a lavagem de louças de

utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

 Esta máquina de lavar louça não pode ser instalada ao

aberto, nem mesmo num lugar protegido por um telhado: é

muito perigoso deixá-la exposta à chuva e aos temporais.  Não toque a máquina com os pés descalços.  Não tire a ficha da tomada de corrente puxando o cabo,

mas segure a ficha.  É necessário fechar a torneira da água e tirar a ficha da

tomada da corrente eléctrica antes de efectuar operações

de limpeza e manutenção.  Em caso de avarias, jamais aceda aos mecanismos

internos para tentar consertar sozinho.  Não toque a resistência.  Não se apoie ou sente na porta aberta: o aparelho poderia

capotar.  A porta não pode ficar aberta ao fim de evitar o perigo de

tropeçar.  Guarde o detergente e o abrilhantador fora do alcance das

crianças.  As embalagens não são brinquedos para crianças.

Economizar e respeitar o ambiente

Economizar água e energia

 Use a máquina de lavar louça somente com carga plena.

Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (veja Programas).

 Seleccione um programa adapto ao tipo de louças e ao

grau de sujeira consultando a Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga Início e utilização).

 Se o próprio contrato de fornecimento de energia eléctrica

previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início retar

* (veja Início e utilização) pode ajudar a organizar as

lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

 Aconselha-se vivamente utilizar os detergentes sem

fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

 As enzimas desenvolvem uma acção particularmente eficaz

com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

 Dose bem o detergente conforme as indicações do

produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

* (veja

Eliminação

 Eliminação do material de embalagem: respeite a normas

locais, assim as embalagens poderão ser reaproveitadas.  A directiva Europeia 2002/96/CE relativa aos resíduos de

equipamentos eléctricos e electrónicos (REEE) prevê que

os electrodomésticos não devem ser eliminados no normal

fluxo dos resíduos sólidos urbanos. Os aparelhos não

mais utilizados devem ser recolhidos separadamente para

optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais danos à

saúde e ao meio ambiente. O símbolo da lixeira cancelada

está indicado em todos os produtos para lembrar o dever

de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos

electrodomésticos, os proprietários poderão contactar o

serviço de colecta público ou os revendedores.

* Presente somente em alguns modelos.

Page 60

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência

Técnica.

Anomalias: Possíveis causas / Solução:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído.

Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

Nas louças e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas.

As louças não estão limpas.

A má quina de lavar louça não carrega a água/Alarme torneira fechada.

(o indicador luminoso Secagem e Fim é intermitente).

Alarme por causa de defeito da v álvula eléctrica de carregamento d’água.

(o indicador luminoso Secagem é intermitente).

Alarme no tubo de carregamento da água/Filtro de entrada da água entupido.

(o indicador luminoso Lavagem, Secagem e Fim é intermitente).

• A ficha nã o está bem inserida na tomada de corrente ou falta corrente

eléctrica em casa.

• A porta da má quina de lavar louça nã o está bem fechada.

• Foi programado um Iní cio retardado (veja Iní cio e utilização).

• O programa ainda nã o terminou.

• O tubo de descarregamento da á gua está dobrado (veja Instalação).

• A descarga do lavabo está obstruída.

• O filtro está obstruído por resíduos de comida.

• As louç as chocam-se ente si ou contra os aspersores.

• Excessiva presenç a de espuma: o detergente nã o foi doseado

adequadamente ou nã o é adapto para má quinas de lavar louç a (

Início e utilização

• Falta sal regenerante ou a sua regulação não é adequada à dureza da

veja Abrilhantador e sal

á gua (

• A tampa do recipiente de sal nã o está bem fechada.

• O abrilhantador acabou ou a dosagem é insuficiente.

• As louç as são de m aterial antiaderente.

• A dosagem do abrilhantador é excessiva.

• Foi seleccionado um programa sem secagem.

• O abrilhantador acabou ou a dosagem é insuficiente (

Abrilhantador e sal

• A regulação do abrilhantador nã o é adequada.

• Os cestos estão demasiadamente carregados (

cestos

• As louças nã o foram bem posicionadas.

• Os aspersores nã o têm livre rotação.

• O programa de lavagem é delicado dem ais (

• Excessiva presenç a de espuma: o detergente nã o foi doseado

adequadamente ou nã o é adapto para má quinas de lavar louç a (

Início e utilização

• A tampa do recipiente para o abrilhantador nã o foi fechada

correctamente.

• O filtro está sujo ou obstruído (

• Falta o sal regenerante (veja

• Falta á gua na rede hí drica.

• O tubo de carregamento da água está dobrado (

• Abra a torneira e o aparelho irá reiniciar depois de poucos minutos.

• O aparelho bloqueou-se porque nã o se interveio com o som dos sinais

acú sticos

• Desligue a máquina com a tecla ON/OFF, abra a torneira e, depois de

20 segundos, para ligar novamente a má quina, carregue na mesma

tecla. Programe novamente a má quina e reinicie.

• Para desligar a má quina carregue na tecla ON/OFF e, após um minuto,

ligue-a novamente. Se o alarme permanecer, feche a torneira da á gua

para evitar alagamentos e depois retire a ficha da tomada de corrente e chame a assistê ncia té cnica.

• Para desligar a má quina carregue na tecla ON/OFF. Feche a torneira

da á gua para evitar alagamentos e depois retire a ficha da tomada de

corrente. Controle que o filtro de entrada da á gua não esteja entupido

por impurezas. (veja o capí tulo “Manutenção e Cuidados”).

*. (* Presente somente em alguns modelos.)

)

veja

veja Carregar os

veja Programas

veja Manutenção e cuidados

Abrilhantador e sal

veja Instalação).

veja

* Presente somente em alguns modelos.

Page 61

Ýþletim Talimatlarý

BULAÞIK MAKÝNESÝ

Türkçe, 61

,.2 %!

Ýçindekiler

Kurulum 62-63

Yerleþtirme ve Seviyelendirme Su ve elektrik kaynaklarýnýn baðlanmasý Ýlk yýkama devri hakkýnda öneri Teknik bilgi

Cihazýn tanýmý 64

Genel görünüm Kontrol paneli

Raflarýn yüklenmesi, 65

Alt raf Çatal ve Býçak Sepeti Üst Raf

Baþlangýç ve kullaným, 66-67

Bulaþýk makinesinin çalýþtýrýlmasý Deterjanýn ölçülmesi Yýkama seçenekleri

Yýkama devirleri, 68

Yýkama devirleri tablosu

Parlatýcý ve iþlenmiþ tuz, 69

Parlatýcýnýn ölçülmesi Ýþlenmiþ tuzun ölçülmesi

Bakým ve onarým, 70

Su ve elektrik kaynaklarýnýn kapatýlmasý Bulaþýk makinesinin temizlenmesi Ýstenmeyen kokularýn engellenmesi Püskürtücü kollarýn temizlenmesi Su Giriþ Filtresinin Temizlenmesi Filtrelerin temizlenmesi Uzun bir süre boyunca makinenin kullanýlmadan býrakýlmasý

Önlemler ve öneri, 71

Genel güvenlik Tasfiye Enerji tasarrufu yapmak ve çevreye karþý duyarlý olmak

Sorun giderme, 72

Page 62

Kurulum

Ýleride kullanýlmasý açýsýndan bu talimat kitabýný güvenli bir yerde muhafaza edin. Cihaz satýldý, baþka birine verildi ya da hareket ettirildiyse yeni kullanýcýnýn da bu manüelde belirtilen önerilerden yararlanabilmesi için manüelin de makine ile birlikte muhafaza edildiðinden emin olun.

Lütfen bu talimat kitabýný dikkatle okuyun: Cihazýn güvenli bir þekilde kurulumuna, kullanýmýna ve bakýmýna dair önemli bilgiler içermektedir.

Makinenin yeri deðiþtirilmek istenirse makineyi dik konumda tutun; kesinlikle gerekiyor ise makine arka kýsmý üzerine eðilebilir.

Yerleþtirme ve Seviyelendirme

1. Cihazý, ambalajýndan tamamýyla çýkarýn ve taþýma sýrasýnda hasar görmediðinden emin olmak için kontrol edin. Hasar görmüþ ise perakende satýcýnýz ile görüþün ve kurulum iþlemini devam ettirmeyin.

2. Yanlarýnýn ve arka panelinin bitiþiðinde bulunan dolaplar ya da duvar ile temas edebilmesi için bulaþýk makinesini yerine yerleþtirerek kontrol edin. Bu cihaz, ayný zamanda tek bir tezgah altýna da yerleþtirilebilir

*(Kurulum bilgileri sayfasýna bakýnýz).

3. Bulaþýk makinesini, düz ve dayanýklý bir yüzey üzerine yerleþtirin. Yüzey düz deðil ise cihazýn ön ayaðý, makine yatay bir pozisyona gelene kadar ayarlanabilir. Cihaz doðru bir þekilde seviyelendirildiyse daha saðlam olacak ve çalýþmasý sýrasýnda titreþim ya da gürültü yaratmayacak veya hareket etmeyecektir.

4*. Arka ayaðýn yüksekliðinin ayarlanmasý için 8 mm açýklýklý bir altýgen anahtar kullanmak suretiyle bulaþýk makinesinin önünde alt kýsmýn merkezinde bulunan kýrmýzý altýgen burç yataðýný döndürün. Yüksekliði arttýrmak için anahtarý saat yönünde, yüksekliði azaltmak için saat yönünün tersine döndürün. (dokümana

eklenen Yapým talimatlarý sayfasýna bakýnýz)

Su ve elektrik kaynaklarýnýn baðlanmasý

Su ve elektrik kaynaklarýnýn baðlanmasý, nitelikli bir teknisyen tarafýndan gerçekleþtirilmelidir.

Bulaþýk makinesi, su hortumlarýnýn ya da elektrik kaynaðý kablolarýnýn üstüne yerleþtirilmemelidir.

Cihaz, su tesisatýna yeni hortumlar kullanýlarak baðlanmalýdýr.

Eski hortumlarý kullanmayýn.

Su giriþ hortumunun baðlanmasý

 Uygun bir soðuk su baðlantý noktasýna: Hortumu

baðlamadan önce, su içinde bulunmasý mümkün olan partiküllerin cihazý týkamamasý için hortum tamamýyla temizlenene kadar su akýtýn; Bu iþlemi gerçekleþtirdikten sonra giriþ hortumunu, musluða ¾lük bir gaz vidasý diþli baðlantýsýyla vidalayýn.

 Uygun bir sýcak su baðlantý noktasýna: Bulaþýk

makineniz, sýcaklýðý 60°Cyi geçmeyecek þekilde elektrik kaynaðýndan gelen sýcak su ile beslenebilir (radyatörlü bir merkezi ýsýtma sisteminiz varsa).

Soðuk su kaynaðýnýn baðlanmasý konusunda

belirtilen þekilde hortumu musluða vidalayýn.

Giriþ hortumu yeteri kadar uzun deðil ise konusunda uzman bir maðazaya ya da yetkili bir teknisyene baþvurun. (bknz Destek)

Su basýncý, Teknik bilgi tablosunda verilen deðer aralýðýnda olmalýdýr. (bknz bitiþik bilgi)

Hortum kývrýlmamalý ya da ezilmemelidir.

Su basmalarýna karþý koruma

Su basmasý olaylarýnýn ortaya çýkmayacaðýndan emin olmak için bulaþýk makinesi:

- Cihazýn içinde oluþabilecek arýza veya sýzýntýlar halinde su beslemesini bloke eden özel bir sistem ile yapýlandýrýlmalýdýr.

Bazý modellerde, New Aqua Stop* (Yeni Su Durdurma) olarak bilinen ve besleme hortumunun yýrtýlmasý durumunda bile su basmalarýna karþý koruma saðlayan destek güvenlik cihazlarý da bulunmaktadýr.

UYARI: TEHLÝKELÝ VOLTAJ!

Su giriþ borusu iletken elektriksel parçalar içerdiði için her ne þart altýnda olursa olsun kesilmemelidir.

Su giriþ (A) ve çýkýþ (B) hortumlarý ve elektrik kaynaðý kablosu, mümkün olan en iyi kurulumun elde edilmesi amacýyla saða ya da sola doðru yerleþtirilebilir. (bknz þekil)

* Sadece seçilen modellerde mevcuttur.

Page 63

Su çýkýþ hortumunun baðlanmasý

Çýkýþ borusunu (boruyu bükmeden) minimum çapý 4 cm olan bir drenaj borusuna baðlayýn. Alternatif olarak bir küvet ya da lavabo içine yatýrýn; hortumun boþta kalan ucu suya batýrýlmýþ durumda olmamalýdýr.

Özel plastik dirsek

düzenin bulunmasýný daha kolay bir hale getirir. Çýkýþ borusunun hareket etmesini ve kirli suyu dýþarý vermesini engellemek için dirseði duvara saðlam bir þekilde sabitleyin. Hortumun A harfi ile iþaretlenmiþ kýsmý, yerden

yaklaþýk 40 ila 100 cm yukarýda olmalýdýr (bknz þekil)

*, en iyi

Yoðuþma önleyici bant*

Bulaþýk makinesini kurduktan sonra kapaðý açýn ve bulaþýk makinenizi yoðuþma nedeniyle oluþan muhtemel sorunlardan korumak için yapýþkanlý bandý ahþap rafýn altýna yapýþtýrýn.

Ýlk yýkama devri hakkýnda öneri

Cihazýn kurulumu tamamlandýktan sonra ve ilk yýkama devrini baþlatmadan hemen önce tuz daðýtýcýsýný tamamýyla su ile doldurun ve ancak bundan sonra yaklaþýk 1 kg kadar tuz ekleyin (Duruluma maddesi ve iþlenmiþ tuz baþlýklý bölümü inceleyiniz). Su dýþarýya taþabilir: Bu normal bir durum olup sorun olarak deðerlendirilmemelidir. Su sertliði deðerini seçin (Durulama maddesi ve iþlenmiþ tuz baðlýklý bölümü inceleyiniz). Tuz, makinenin içine döküldükten sonra, YETERSÝZ TUZ (LOW SALT)

* göstergesi sönecektir.

Boru eklentilerinin kullanýlmamasýný tavsiye

ediyoruz.

Elektrik baðlantýsý

Fiþi elektrik prizine takmadan önce aþaðýdaki hususlarýn saðlandýðýndan emin olun:

 Priz topraklanmýþ olup uygulanan tüm yönetmeliklere

uygundur.

 Priz, kapaðýn iç kýsmýnda bulunan bilgi plakasý

üzerinde belirtilen cihazýn maksimum yüküne dayanacak güçtedir. (Cihazýn Tanýmý baþlýklý bölümü inceleyiniz)

 Güç kaynaðý voltajý, kapaðýn iç kýsmýnda bulunan bilgi

plakasýnýn üzerinde belirtilen deðerler içerisinde deðiþir.

 Priz, cihazýn fiþi ile uyumludur. Yukarýdaki þartlar

saðlanmýyorsa prizin deðiþtirilmesi için yetkili bir teknisyene baþvurun (bknz Destek); uzatma kablolarý ya da çoklu priz kullanmayýn.

Cihazýn kurulumu tamamlandýktan sonra güç kaynaðý kablosu ve elektrik prizi kolaylýkla ulaþýlabilir bir yerde olmalýdýr.

Kablo kývrýlmamalý ya da ezilmemelidir.

Güç kaynaðý kablosu zarar görmüþ ise tüm potansiyel tehlikelerin önlenmesi için kablo, imalatçý ya da Teknik Destek Servisi tarafýndan deðiþtirilmelidir. (Bknz Destek)

Tuz bölmesi doldurulmazsa, sonuç olarak su

yumuþatýcýsý ve ýsýtma bileþeni zarar görebilir.

Teknik bilgiler

Genişlik 60 cm.

Boyutlar

Kapasite

Su şebeke basıncı

Güç kaynağı voltajı

Toplam absorbe edilen güç

Sigorta

Yükseklik 85 cm. Derinlik 60 cm.

12 standart yer ayarı

0.05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 - 145 psi

Bilgi levhasına bakınız

Bu bulaşık makinesi aşağıd aki Avrupa Birliği Yönergele rine uygundur:

-16/01/2007 tarihli 2006/95/EEC (Düşük Voltaj) ve sonraki değişiklikler

-89/336/EEC of 03/05/89 (Elektromanyetik Uygunluk) ve sonraki değişiklikler;

-97/17/CE (Etiketleme)

-2002/96/EC

Bu kurallara uyulmamasý durumunda ortaya çýkabilecek olaylardan Þirketimiz sorumlu tutulamayacaktýr.

*Sadece seçilen modellerde mevcuttur.

Page 64

Cihazýn tanýmý

Genel görünüm

1. Üst Raf

2. Üst püskürtücü kol

3. Eðimli bölümler

4. Raf yüksekliði ayarlayýcýsý

5. Alt raf

6. Alt püskürtücü kol

7. Çatal ve Býçak Sepeti

8. Yýkama filtresi

9. Tuz daðýtýcý

10. Deterjan ve durulama maddesi daðýtýcýlarý

11. Bilgi plakasý

12. Kontrol paneli***

Kontrol paneli

Gecikmeli baþlatma düðmesi

AÇMA/KAPAMA/

Sýfýrlama düðmesi

Yýkama devri ve 3 saat gecikmeli

Yarým yükleme

düðmesi ve

gцsterge эюэрэ

ve gцsterge эюэрэ

Devir seçim

düðmesi

baюlatma gцsterge эюэрэ

Kurutma ve 6 saat gecikmeli

baюlatma gцsterge эюэрэ

Baюlat/Durdur dьрmesi ve gцsterge эюэрэ

Parlatici az gцsterge эюэрэ

Yetersiz tuz gцsterge эюэрэ

Kapatma ve 9 saat gecikmeli baюlatma gцsterge эюэрэ

*** Sadece tamamýyla geliþtirilmiþ modellerde. * Sadece seçilen modellerde mevcuttur.

Yýkama devrilerinin ve seçeneklerin sayýsý ve tipi, bulaþýk makinesi modeline baðlý olarak deðiþiklik göstermektedir.

Page 65

Raflarýn yüklenmesi

Raflarý yüklemeden önce, çatal ve býçaklar üzerinde kalan yemek artýklarýný ve bardaklarda ve kupalarda kalan sývýlarý temizleyin. Cihazý yükledikten sonra püskürtücü kollarýn rahat bir þekilde

dönebileceðinden emin olun.

Alt raf

Tavalar, kapaklar, tabaklar, salata kaplarý, çatal ve býçaklar, vb

Yükleme örneklerinde gösterildiði þekilde alt rafa yerleþtirilebilir.

Tabaklar ve geniþ kaplar, üst püskürtücü kolun dönüþ hareketini engellemeden rafýn yan kýsýmlarýna yerleþtirilmelidir.

Bazý bulaþýk makinesi modellerinde, tabaklar yerleþtirilirken dikey pozisyona ve tavalar ve salata kaseleri yerleþtirilirken yatay pozisyona getirilebilen eðimli bölümler* bulunmaktadýr.

Çatal ve Býçak Sepeti

Çatal ve býçak sepetinin þekli, bulaþýk makinesi modeline göre deðiþebilmektedir: Modüler, bütünsel ya da kaydýrýlabilir modellerden biri olabilir. Bütünsel sepetler, sadece alt rafýn ön kýsmýna yerleþtirilmelidir. Modüler sepet, daha çok yarým yýkama yapýlýrken önerilen bir çözüm olarak (bu opsiyonun mevcut olduðu modellerde) iki ayrý parçaya ayrýlabilir ve kaydýrýlabilir modellerde de mevcuttur (sabit ya da eðimli raflarýn arasýnda kaydýrma suretiyle alt raf üzerinde istenen yere yerleþtirilebilir).

- Her iki tip de, çatal ve býçak sepetinin mümkün olan en iyi þekilde yerleþtirilmesi için sökülebilir bir kayma sistemi ile donatýlmýþtýr.

Üst rafýn yüksekliðinin ayarlanmasý

Çatal ve býçak sepetinin yerleþtirilmesini kolaylaþtýrmak için üst raf, aþaðýya ya da yukarý doðru hareket ettirilebilir.

Üst rafýn yüksekliði, tercihen RAF BOÞKEN

ayarlanmalýdýr. Rafý, ASLA sadece bir kenarýndan kaldýrýp

alçaltmayýn.

Sað ve sol kýlavuz ray kilitlerini açýn ve rafý dýþarý çekin; ihtiyacýnýza göre aþaðý ya da yukarýya yerleþtirin, ön tekerlekler yerine yerleþene kadar kýlavuz raylarý boyunca itin ve kilitleri kapatýn (bknz þekil).

Þayet raf, Dual Space tutacaklarý þekil) ile donatýlmýþ ise üst rafý durma noktasýna kadar çekin, rafýn yanlarýndaki tutacaklarý kavrayýn ve isteðe göre yukarýya ya da aþaðý doðru hareket ettirin ve yavaþça yerine girmesine yardýmcý olun.

* (bknz

Üst rafýn yüklenmesi hakkýnda örnekler

Alt rafýn yüklenmesi hakkýnda örnekler

Býçaklar ve keskin kenarlý diðer bulaþýklar, çatak ve býçak sepetinin içine keskin kýsýmlarý alta gelecek þekilde ya da üst rafta bulunan eðimli kýsýmlar üzerine yatay olarak yerleþtirilmelidir.

Çatal ve býçak sepetinin yerleþtirilmesi hakkýnda örnekler

Üst Raf

Kýrýlgan ve hafif bulaþýklarý bu rafa yerleþtirin: Bardaklar, çay ve kahve bardaklarý, çay tabaklarý, küçük salata kaseleri, çok kirli olmayan küçük tencereler ve saplý tavalar, Yükleme örnekleri göz önünde bulundurularak yerleþtirilmelidir.  Kupalar ve kaplar, Uzun keskin býçaklar ve servis takýmý:

Bunlarý, eðimli bölmelere yerleþtirin

**.

Bulaþýk makinesinde yýkanmamasý gereken bulaþýklar

 Ahþap parçalar, kulplarý ahþap ya da boynuz þeklinde olan

veya parçalarý yapýþtýrýlarak birleþtirilmiþ nesneler

 Alüminyum, bakýr, pirinç, kalay ya da kurþundan yapýlmýþ

parçalar

 Isýya dayanýklý olmayan plastik materyallerden yapýlmýþ

parçalar  Antik ya da elle boyanmýþ poselenler  Antik gümüþler Diðer bir yandan, antik olmayan gümüþler de

diðer metallere temas etmeyeceðinden emin olunduktan sonra

hassas bir yýkama devri ile bulaþýk makinesinde yýkanabilir.

Bulaþýk makinenizin güvenliði için çatal ve býçak sepetini

kullanmanýzý tavsiye ederiz.

* Sadece seçilen modellerde mevcuttur. ** Sayýsý ve yeri deðiþiklik gösterebilir.

Page 66

Baþlangýç ve kullaným

Bulaþýk makinesinin çalýþtýrýlmasý

1. Su musluðunu açýn.

2. AÇMA/KAPAMA düðmesine basýn: Birkaç saniye boyunca kontrol paneli üzerinde bulunan tüm gösterge ýþýklarý yanacaktýr.

3. Kapaðý açýn ve yeterli miktarda deterjan dökün (aþaðýya bakýnýz).

4. Raflarý yükleyin (Raflarýn yüklenmesi baþlýklý bölümü inceleyiniz) ve kapaðý kapatýn.

5. YIKAMA DEVRЭ SEЗЭMЭ dьрmesini saat yцnьnde dцndьrerek yэkama devrini seзin: Dьрme ьzerinde bulunan зizgiyi, istenilen yэkama devrini temsil eden sayэ ya da sembol ile aynэ hizaya getirin. BAЮLAT/DURDUR gцsterge эюэрэ yanэp sцnecektir.

6. Yýkama opsiyonlarýný seçin* (bitiþikteki bilgiyi inceleyin).

7. BAЮLAT dьрmesine basarak yэkama devrini baюlatэn; gцsterge эюэрэ dцnьюecek ve sabit bir юekilde yanmaya devam edecektir. Yэkama devrinin baюladэрэnэ bildirir yэkama fazэna iliюkin gцsterge эюэрэ yanacaktэr.

8. Yэkama devrinin sonunda BЭTTЭ (END) gцsterge эюэрэ yanacaktэr (sabit эюэk). AЗMA/KAPATMA dьрmesine basarak cihazэ kapatэn, su vanasэnэ kapatэn ve makinenin fiюini elektrik prizinden зekin.

9. Yanýklarýn oluþmasýný engellemek için çatal ve býçak sepetini çýkarmadan önce birkaç dakika bekleyin. Alt raftan baþlamak üzere raflarý sýrasýyla boþaltýn.

- Elektrik enerjisi tüketimini azaltmak için, bazý KULLANILMAYAN durumlarda, makine otomatik olarak kapanýr.

Çalýþmakta olan bir yýkama devrini deðiþtirmek

Yýkama devri seçim iþlemi sýrasýnda herhangi bir hata yapýldýysa yeni baþlatýlmýþ olmasý kaydýyla devrin deðiþtirilmesi mümkündür: Yýkama devri baþladýktan sonra AÇMA/KAPATMA/Sýfýrlama düðmesine basarak makineyi kapatýn. Ayný düðmeyi kullanarak tekrar açýn ve istenilen yýkama devrini ve opsiyonlarý seçin.

Ekstra çatal ve býçak eklemek

Baюlat/Durdur dьрmesine basэn (ilgili gцsterge эюэрэ yanэp sцnecektir). Elektrik kaзaklarэna dikkat ederek kapэyэ aзэn ve зatal ve bэзaklarэ makinenin iзine yerleюtirin. Kapaрэ kapatэn ve Baюlat/Durdur dьрmesine basэn (sabit эюэk): Devir, durdurulduрu noktadan devam eder.

Rastlantýsal kesintiler

Yýkama devri sýrasýnda kapak açýlýrsa ya da elektrik kesintisi yaþanýrsa devir duracaktýr. Kapak kapatýldýktan ya da elektrik geldikten sonra yýkama devri, yine durduðu

noktadan devam eder.

Deterjanýn ölçülmesi

Yýkama sonunda iyi bir sonucun elde edilmesi, kullanýlan deterjan miktarýnýn doðruluðuna da baðlýdýr; belirtilen miktardan daha fazla deterjan kullanýmý yýkamayý daha verimli hale getirmezken ayný zamanda çevresel kirlilik yaratýr.

Sadece bulaþýk makineleri için özel olarak üretilen

deterjanlarý kullanýn.

Sývý bulaþýk deterjaný KULLANMAYIN.

Fazla miktarda deterjanýn kýllanýlmasý, devir sona erdikten sonra makinenin içinde sabun artýklarýnýn kalmasýna neden olabilir.

Tabletlerin kullanýmý, sadece ÇOK FONKSÝYONLU TABLETLER opsiyonunu sunan modeller için tavsiye edilmektedir.

Her yýkama ve kurutma devrinden en iyi sonuçlarý almak için toz deterjan, parlatýcý sývýsý ve tuz kullanýlmalýdýr.

A Bölmesi:Yýkama deterjaný B Bölmesi: Ön yýkama deterjaný

konusu tableti A bölmesine yerleþtirin ve kapaðý kapatýn; 2 tablet gerekiyorsa ikinci tableti cihazýn en altýna yerleþtirin.

3. Bölmenin kenarlarýndan deterjan kalýntýlarýný temizleyin ve klik sesini duyana kadar kapaðý kapatýn.

1. D düðmesine basarak C kapaðýný açýn.

2. Yýkama devirleri tablosuna göre deterjaný dökün:  Toz deterjan için A ve B bölmelerini kullanýn.  Tablet þeklindeki deterjanlar için: Devir için 1 tablet gerekiyorsa söz

Makinenin durdurulmasý için Baþlat/Durdur düðmesine basýldýysa yýkama devri ya da Gecikmeli Baþlama fonksiyonu (seçildiyse) kesintiye uðratýlýr. Bu aþamada yýkama devrinin deðiþtirilmesi mümkün deðildir.

*Sadece seçilen modellerde mevcuttur.

Page 67

Yýkama seçenekleri

OPSÝYONLAR, ancak yýkama devri seçildikten sonra ve Baþlat/Durdur düðmesine basýlmadan önce ayarlanabilir, deðiþtirilebilir ya da sýfýrlanabilir.

Sadece yýkama devri tipine uygun olan opsiyonlar seçilebilir. Herhangi bir opsiyon, seçilen yýkama devrine uygun deðilse (bakýnýz Yýkama devirleri tablosu) ilgili LED ardý ardýna 3 defa yanýp söner.

Diрer bir opsiyona ya da daha цnceden seзilen yэkama devrine uygun olmayan bir opsiyon seзilirse en son seзilen ayarlarэn эюэklarэ yanmaya devam ederken sцz konusu uygun olmayan opsiyonun эюэрэ 3 defa yanэp sцnecek ve ardэndan kapanacaktэr.

Yanlýþlýkla seçilen bir opsiyonun seçimini iptal etmek için ilgili düðmeye tekrar basýn.

Yarým yükleme

Yэkanacak зok fazla bulaюэk yoksa su, elektrik ve deterjan tasarrufu yapmak iзin yarэm yьkleme devri kullanэlabilir. Yэkama devrini seзin ve YARIM YЬKLEME (HALF LOAD) dьрmesine basэn: Gцsterge эюэрэ yanacaktэr.

Deterjan miktarýný yarýya indirmeyi unutmayýn.

Bu durumda toz deterjan kullanýlmasý daha iyidir.

Bu opsiyon aþaðýdaki yýkama devrine uygun

deðildir: Hýzlý yýkama.

Gecikmeli baþlatma

Yýkama devrinin baþlama zamanýný 3, 6 ya da 9 saat ertelemek mьmkьndьr. 1: Эstenen yэkama devri ve diрer opsiyonlar seзildikten sonra GECЭKMELЭ BAЮLATMA dьрmesine basэn. Gцsterge эюэрэ yanacaktэr. 2: Gecikmeli Baюlatma dьрmesine ьst ьste basmak suretiyle istenilen gecikme zamanэnэ seзin; yэkama fazэ (3 saat), kuruma fazэ (6 saat) ve son (9 saat) gцsterge эюэklarэ, seзimin doрru yapэlmasэ durumunda yanacaktэr. Gecikmeli Baюlatma dьрmesine yeniden basэlmasэ durumunda opsiyon seзimi iptal edilir ve gцsterge эюэрэ sцner.

3. Seзim iюleminin ardэndan Baюlat/Durdur dьрmesine basэlэrsa geri sayэm baюlayacaktэr. Seзilen gecikme sьresinin ilgili эюэрэ yanэp sцnecek ve Baюlat/Durdur dьрmesi yanэp sцnmeyi kesecektir (sabit эюэk).

3. Seзilen sьre dolduktan sonra GECЭKMELЭ BAЮLATMA gцstergesi эюэрэ sцnecek ve yэkama devri baюlayacaktэr.

Gecikmeli Baþlatma fonksiyonu, yýkama iþlemi

baþladýktan sonra ayarlanamaz.

Seçenekler tablosu

1. Yoğun

2. Normal

3. Smart Sixty

4. Sudan Geçirme

5. Ekonomik

6. Hızlı

7. Camların yıkanması

A B

Gecikmeli

-başlatma

EVET

Yarım

yükleme

EVET

EVET HAYIR

EVET

*Sadece seçilen modellerde mevcuttur.

Page 68

Yýkama devirleri

doðrultuda kullanýlan deterjan miktarýný azaltýn.

Yýkama devrilerinin ve seçeneklerin sayýsý ve tipi, bulaþýk makinesi modeline baðlý olarak deðiþiklik göstermektedir.

Çatak, kaþýk ve býçaklar az kirli ise ya da bulaþýk makinesine yerleþtirilmeden önce sudan geçirilmiþler ise bu

Yıkama devri seçimi hakkında talimatlar

Çok kirli bulaşıklar ve tavalar (kırılgan parçalar için kullanılmamalıdır)

Normal kirli tavalar ve bulaşıklar için Standart günlük yıkama devri

Sınırlı günlük bulaşık mik tarı (4 yer ayarı + 1 saplı tencere +1 kızartma tava sı).

Bir sonraki yemeğin bula şıklarının da konulmasını bekleyen bulaşıklar için ön yıkama

Düşük enerji kullanımı sa ğlayan çevreye duyarlı yı kama devri, tavalar ve ta baklar için uygundur

Az kirli bulaşıklar için ekonomik ve hızlı yıkama (kullanımdan hemen sonra çalıştırın) (2 tabak + 2 bardak + 4 çatal kaşık + 1 tava + 1 küçük tencere)

Yüksek ısıya dayanıklı olmayan hassas parçalari çin ekonomik ve hızlı yıkama (kullanımdan hemen sonra çalıştırın) (bardak Üst Raf + hassas

Alt raf)

tabaklar

Yıkama devri

3. Smart Sixty

5. Ekonomik

7. Camların

1. Yoğun

2. Normal

4. Sudan Geçirme

6. Hızlı

yıkanması

Deterjan (A) = bölme A (B) = bölme B

Toz Sıvı Tablet

30 g (A) 30 ml (A) 1 (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A) Hayır

Hayır

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A) Hayır A 0:35’

30 g (A) 30 ml (A) 1 (A) Evet A – B 1:30’

25 ml (A)

5 ml (B)

Hayır Hayır

25 ml (A)

5 ml (B)

1 (A)

Kurutmalı

yıkama

devirleri

Evet

Hayır

Evet

Seçenekler

A – B

Yıkama Devri

Süresi

(Tolerans

± %10)

Saat Dakika

2:25’

1:50’

1:00'

0:08’

2:35’

Notlar: Smart Sixty - Hýzlý yýkama devirleri kullanýlýrken optimum performans düzeyleri, belirtilen maksimum çatak, kaþýk ve býçak miktarýna sadýk kalýnarak elde edilebilir.

* Ekonomik yýkama devri, EN-50242 yönetmeliklerine uygundur. Diðer yýkama devirlerinden daha uzun sürmesine raðmen daha az enerji kullanýr ve çevreye daha az zararlýdýr. Test Laboratuarlarý için Not: Ýlgili EN test koþullarýna iliþkin bilgi almak için lütfen aþaðýdaki adrese bir e-posta gönderin: [email protected]

Deterjanýn ölçülmesini daha kolay hale getirmek için aþaðýdaki bilgileri inceleyin:

1 çorba kaþýðý = 15 g toz = yaklaþýk 15 ml sývý 1 çay kaþýðý = 5 g toz = yaklaþýk 5 ml sývý

Page 69

Parlatýcý ve iþlenmiþ tuz

Sadece bulaþýk makineleri için özel olarak üretilen ürünleri kullanýn. Tablet tuz ya da endüstriyel tuz veya sývý bulaþýk deterjaný kullanmayýn. Paket üzerinde verilen talimatlarý izleyin.

Çok fonksiyonlu bir ürün kullanýlýyorsa parlatýcý eklemenize gerek yoktur; fakat özellikle de suyun sert ya da çok sert

olduðu yerlerde yaþýyorsanýz tuz eklemenizi önemle tavsiye ederiz. Paket üzerinde verilen talimatlarý izleyin.

Tuz ya da parlatýcý eklemezseniz YETERSÝZ TUZ YETERSÝZ PARLATICI kalacaktýr.

* gösterge ýþýklarý yanýp öyle

* ve

Parlatýcýnýn ölçülmesi

Parlatýcý, su, yüzeylerin üzerinden devamlý akar ve herhangi bir çizik veya iz býrakmadan parlatma iþlemini gerçekleþtirirken bulaþýklarýn kurumasýný kolaylaþtýrýr. Parlatýcý daðýtýcýsý doldurulmalýdýr:  Kontrol paneli üzerindeki YETERSÝZ PARLATICI

эюэрэ yandэрэ zaman;

1. (G) kapaðýný saat yönünün

direkt olarak dökmeyin.

tersine döndürerek daðýtýcýyý açýn.

2. Daðýtýcýdan taþmamasýna dikkat ederek parlatýcýyý daðýtýcýya dökün. Parlatýcý daðýtýcýdan taþarsa, kuru

bir bez ile dökülen miktarý silin.

3. Kapaðý tekrar yerine takýn.

Parlatýcýyý ASLA makinenin içine

Parlatýcý miktarýnýn ayarlanmasý

Kurutma sonuçlarýndan tam anlamýyla memnun deðilseniz parlatýcý miktarýný ayarlayabilirsiniz. Dozaj ayarlayýcýsýný (F) bir tornavida kullanmak suretiyle daha önceden belirlenen 6 pozisyondan birine getirin (öntanýmlý pozisyon 4tür):  Bulaþýklarýn üzerinde çizgiler oluþuyorsa, ayarlayýcýyý daha

küçük bir sayýya getirin (1-3).

 Bulaþýklar üzerinde su damlalarý bulunuyorsa ya da devir

bittikten sonra kireç izleri görülüyorsa ayarlayýcýyý daha büyük bir sayýya getirin (4-6).

Su sertliðinin ayarlanmasý

Her bulaþýk makinesinde özellikle bu tür cihazlar için tasarlanan iþlenmiþ tuz kullanarak daha sonra bulaþýklarý yýkamak için kullanýlan suyun içindeki kireci alan bir su yumuþatýcýsý bulunmaktadýr.

Bulaþýk makinesi, kirliliði azaltacak ve bölgenizdeki su sertliðine göre yýkama performansýný optimize edecek seçenekler sunmaktadýr. Bu bilgi, konutunuza su tedarik eden organizasyondan öðrenilebilir.

- AÇMA/KAPATMA düðmesini kullanarak makineyi kapatýn ve kapaðý açýn.

- YIKAMA DEVRÝNÝ SEÇÝN düðmesini ilk önce 5 numaralý yýkama devrine, ardýndan 1 numaralý yýkama devrine ve ardýndan yine 5 numaralý yýkama devrine getirin.

- AÇMA/KAPATMA dьрmesine basэn; yэkama devri faz gцstergesinin эюэрэ yanэp sцnecektir. Artэk su sertliрi seviyesinin seзilmesi mьmkьndьr. Her yэkama devri iзin bir su sertliрi seviyesi vardэr:

* gösterge

Örn: Yýkama devri 1, su sertliði seviyesi 1 Yýkama devri 2, su sertliði seviyesi 2,vb, vb maksimum beþ seviyeye kadar (Ön tanýmlý su yumuþatýcý ayarý seviye 3 tür)

- Çýkmak için birkaç saniye bekleyin veya herhangi bir düðme seçeneðine basýn basarak makineyi kapatýn.

Çok fonksiyonlu tabletler kullanýlýrken bile su daðýtýcý doldurulmalýdýr.

°dH °fH mmol/l seviye

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9 5*

0°f’ - 10°f arasında tuzun konulmaması önerilir * böyle bir ayarlama yapılırsa programların süresi az daha uzun olabilir.

(°dH = Alman derecesi ile hesaplanmýþ sertlik - °f = Fransýz derecesi ile hesaplanmýþ sertlik  mmol/l = litre baþýna milimol)

* ON/OFF (AÇMA/KAPATMA) düðmesine

Suyun Sertlik Çizelgesi

Ýþlenmiþ tuzun ölçülmesi

Bir yýkama devrinden mümkün olan en iyi sonuçlarý almak için daðýtýcýnýn devamlý olarak dolu olduðundan emin olun. Ýþlenmiþ tuz, sudan kireci alýr ve buna baðlý olarak bulaþýklar üzerinde kireç oluþumunu engeller. Tuz daðýtýcý, bulaþýk makinesinin alt kýsmýnda bulunmakta olup (bknz Taným) doldurulmalýdýr:  Tuz daðýtýcýsýnýn kapaðýna gözle bakarak yeþil ibre

görülmediði zaman

 Kontrol paneli üzerindeki YETERSÝZ TUZ

yandýðý zaman.

1. Alt kremayeri sökün ve konteynýr kapaðýnýn vidalarýný açýn (saat yönünün tersine).

2. Ýlk defa yapýyorsanýz: su tankýný tam aðzýna kadar doldurun.

3. Huniyi konteynýrýný tam aðzýna kadar doldurun (Bu konteynýr yaklaþýk 1 kg kaldýrabilmelidir); az miktarda suyun dýþarý sýzmasý olaðandýr.

4. Huniyi* çýkartýn ve açýklýk üzerinde kalan tüm tuz artýklarýný temizleyin; akan suyun altýnda kapaðý durulayýn ve ardýndan kapaðýn alt kýsmýnda yýldýz þeklinde düzenlenmiþ olarak bulunan dört yarýktan suyun dýþarý çýkmasýný saðlamak için aþaðýya doðru bakan baþlýða tekrar vidalayýn. (Yeþil ibreli kapak

Konteynýra her tuz ekleyiþinizde bu iþlemleri gerçekleþtirmenizi tavsiye ederiz.

Kapaðýn yerine sýkýca vidalanmýþ olduðundan emin olun; böylece yýkama döngüsü süresince daðýtýcýnýn içine herhangi bir deterjan madde giremeyecektir (Bu durum su yumuþatýcýsýna tamir edilemez bir þekilde zarar verebilirdi.).

Gerekli olduðu zaman tuz daðýtýcýsýndan dýþarýya sýzan tuz çözeltisinin temizlendiðinden emin olmak için yýkama devrinden önce tuzu ölçün.

* yerleþtirin (bakýnýz figür) ve tuz

* gцsterge эюэрэ

* Sadece seçilen modellerde mevcuttur.

Page 70

Bakým ve onarým

Su ve elektrik kaynaklarýnýn kapatýlmasý

 Sýzýntýlarý engellemek amacýyla su musluðunu her yýkama

devrinden sonra kapatýn.

 Makine temizlenirken ya da bakýmý yapýlýrken makinenin fiþini

çekin.

Bulaþýk makinesinin temizlenmesi

 Makinenin dýþ yüzeyleri ve kontrol paneli, iplikçik býrakmayan

hafif nemli bir bez parçasý ile temizlenebilir. Deterjan ya da aþýndýrýcý ürünler kullanmayýn.

 Cihaz içinde oluþan leke ya da izler nemli bir bez ile ve az bir

sirke ile temizlenebilir.

Ýstenmeyen kokularýn engellenmesi

 Nem oluþmamasý ve oluþan nemin makine içine

hapsedilmemesi için makinenin kapaðýný devamlý olarak aralýk tutun.

 Kapak çevresindeki su sýzdýrmaz bantlarý ve deterjan

daðýtýcýlarýný düzenli aralýklarla nemli bir sünger ile temizleyin. Bu, yiyecek artýklarýnýn bantlar üzerinde kalmasýný engelleyecek ve bu artýklarýn neden olduðu istenmeyen kokularýn oluþumunu önleyecektir.

Püskürtücü kollarýn temizlenmesi

Yiyecek artýklarý, püskürtücü kollar üzerine yapýþýp suyun püskürtüldüðü delikleri týkayabilir. Bu nedenle püskürtücülerin düzenli aralýklarla kontrol edilmesi ve metal içermeyen bir fýrça ile temizlenmesi önerilmektedir. Her iki püskürtücü kol da çýkartýlabilir.

Musluk çýkýþýndaki su giriþ filtresini düzenli olarak temizleyin;

- Su musluðunu kapatýn.

- Su giriþ hortumunun ucunun vidalarýný sökün, filtreyi çýkartýn ve akan suyun altýnda dikkatlice temizleyin.

- Filtreyi yenisi ile deðiþtirin ve su hortumunu eski pozisyonunda vidalayýn.

Filtrelerin temizlenmesi

Filtre grubu, yýkama suyundan yiyecek kalýntýlarýný temizleyen ve suyu tekrar döndüren üç ayrý filtreden oluþmaktadýr. Her yýkamada en iyi sonuçlarý elde etmek için temizlenmelidirler.

Filtreleri düzenli aralýklarla temizleyin.

Bulaþýk makinesi filtreler bulunmadan ya da filtreler gevþek

durumdayken kullanýlmamalýdýr.

 Bir çok yýkamadan sonra filtre grubunu kontrol edin ve gerekli olmasý durumunda üzerinden su akýtarak metal içermeyen bir fýrça vasýtasýyla aþaðýdaki talimatlarý izleyerek temizleyin:

1. C silindirik filtresini saat yönünün tersine döndürün ve dýþarý çekin (þkl 1).

2. Kapak filtresi Byi yan kanatlara hafif basýnç uygulayarak çýkartýn (þkl 2).

3. Paslanmaz çelik plaka filtresi Ayý dýþarý doðru kaydýrýn (þkl 3).

4.Týkacý kontrol edin ve yiyecek artýklarýný temizleyin. Yýkama devri pompasýný (siyah kenarlý) ASLA SÖKMEYÝN (þkl 4).

Üst püskürtücü kolu çýkarmak için kilit halkasýný saat yönünün tersine döndürün. Üst püskürtücü kol, daha fazla sayýda delik bulunan yüzün yukarýya doðru geldiðinden emin olunmasý için deðiþtirilmelidir.

Alt püskürtücü kol, yandaki sekmelere basarak ve yukarýya doðru çekerek çýkartýlabilir.

Su Giriþ Filtresinin Temizlenmesi*

Eðer su hortumlarý yeni ya da uzun bir süre boyunca kullanýlmamýþlarsa gerekli baðlantýlarý yapmadan önce hortumlarýn temiz ve artýklardan arýndýrýlmýþ olduðundan emin olmak için su hortumlarýndan su geçisine izin verin. Eðer söz konusu önlem alýnmaz ise su giriþi týkanabilir ve bulaþýk makinesi hasar görebilir.



Filtreleri temizledikten sonra filtre grubunu yeniden yerine takýn ve sabitleyin; bu durum bulaþýk makinesinin verimli kullanýmýnýn elde edilmesi için gereklidir.

Uzun bir süre boyunca makinenin kullanýlmadan býrakýlmasý

 Makineyi elektrik kaynaðýndan çýkarýn ve su musluðunu kapatýn.

 Makinenin kapaðýný aralýk býrakýn.

 Döndüðünüz zaman bulaþýk makinesi boþ iken bir yýkama devri

çalýþtýrýn.

%

* Sadece seçilen modellerde mevcuttur.

Page 71

Önlemler ve öneri

Bu makine, mevcut uluslar arasý güvenlik standartlarýna uygun olarak tasarlanmýþ ve üretilmiþtir. Aþaðýdaki bilgi güvenliðiniz için hazýrlanmýþtýr, bu nedenle dikkatle okunmalýdýr.

Genel güvenlik

 Bu cihaz, kendilerine güvenliklerinden sorumlu kiþi tarafýndan

cihazýn kullanýmý ile ilgili gözetim veya talimat verilmeksizin, sýnýrlý fiziksel, algýsal veya zihinsel beceriye sahip kiþiler (çocuklar dahil) tarafýndan kullanýlmak üzere tasarlanmamýþtýr.

 Çocuklar cihazla oynamamalarýný saðlamak için gözetim

altýnda tutulmalýdýr.

 Cihaz, ev içinde konut kullanýmý için tasarlanmýþ olup ticari ya

da endüstriyel kullanýmý amaçlanmamýþtýr.

 Ev bulaþýklarýnýn bu kullaným kýlavuzunda belirtilen þekilde

yýkanmasý için makine sadece yetiþkinler tarafýndan kullanýlmalýdýr.

 Makine, dýþ mekanlarda ya da sadece üstü kapalý alanlarda

kurulmamalýdýr. Makinenin yaðmur ya da fýrtýna altýnda

býrakýlmasý çok tehlikelidir.  Çýplak ayakla makineye dokunmayýn.  Makine prizden çekilirken kabloyu deðil fiþi, elektrik prizinden

çekin.  Makine temizlenmeden ya da bakým iþlemleri baþlatýlmadan

önce su besleme musluðu kapatýlmalý ve makinenin fiþi,

elektrik prizinden çýkarýlmalýdýr.  Makine arýzalanýrsa her ne þart altýnda olursa olsun makineyi

kendiniz tamir etmeye çalýþmayýn ve makinenin iç kýsýmlarýna

dokunmayýn.  Isýtýcý bileþene asla dokunmayýn.  Makinenin açýk olan kapaðý üzerine yaslanmayýn ya da

oturmayýn Bu, makinenin devrilmesine neden olabilir.  Önemli bir engel teþkil edeceði için kapak açýk býrakýlmamalýdýr.  Deterjanlarý ve durulama maddelerini çocuklarýn

ulaþamayacaðý yerlerde muhafaza edin.  Paketleme malzemesi oyuncak olarak kullanýlmamalýdýr.

Enerji tasarrufu yapmak ve çevreye karþý duyarlý olmak

Su ve enerji tasarrufu yapmak

 Sadece bulaþýk makinesi dolu olduðu zaman yýkama devrini

baþlatýn. Bulaþýk makinesinin dolmasýný beklerken Sudan Geçirme devrini kullanarak istenmeyen kokularýn kullanýmýný engelleyebilirsiniz. (bknz Yýkama devirleri)

 Yýkama devirleri tablosunu kullanarak bulaþýklarýn kirlilik

seviyesine ve bulaþýk tipine uygun olan yýkama devrini seçin:

- Normal derecede kirli bulaþýklar için daha düþük enerji ve su kullanan Ekonomik yýkama devrini kullanýn.

- Bulaþýk miktarý normalden daha az ise Yarým yükleme opsiyonunu kullanýn

 Elektrik tedarikçiniz, elektrik tasarrufu saatleri hakkýnda bilgi

veriyorsa yýkama devirlerini daha düþük ücretlendirme uygulandýðý saatler arasýnda çalýþtýrýn. Gecikmeli baþlatma

*(bknz Baþlangýç ve kullaným)

*düðmesi (bknz Baþlangýç ve kullaným) yýkama devirlerini

istediðiniz þekilde organize etmenize yardýmcý olur.

Enzim içeren fosfatsýz ve klorsuz deterjanlar

 Çevreye zararlý olmalarý nedeniyle fosfat ya da klor içeren

deterjanlarý kullanmamanýzý önemle tavsiye ederiz.

 Enzimler, 50°C sýcaklýk altýnda özellikle etkilidir ve bu nedenle

enzim içeren deterjanlar, normalde 65°C sýcaklýk altýnda elde edilen sonuçlarýn daha düþük yýkama devri sýcaklýklarýnda elde edilmesi açýsýndan kullanýlabilir.

 Deterjanýn sarf edilmesinin önlenmesi açýsýndan, ürünü

imalatçýnýn talimatlarý, su sertliði, kirlilik seviyesi ve bulaþýk miktarýna göre uygun miktarlarda kullanýn. Biyolojik olarak geri dönüþtürülebilir olsalar da deterjanlar doðanýn dengesini deðiþtirebilen malzemeler içerir.

Tasfiye

 Paketleme malzemesinin tasfiyesi: Paketlerin yeniden

kullanýlabilir olup olmadýðýna dair yerel yasalarý inceleyin.  Atýk Elektrikli ve Elektronik Donanýmlar (WEEE) konulu ve

2002/96/EC sayýlý Avrupa Direktiflerinde konutlarda kullanýlan

elektrikli cihazlarýn normal katý atýk döngüsü içinde tasfiye

edilmemesi gerektiði belirtilmektedir. Eskimiþ cihazlar, toplum

saðlýðýna ve atmosfere verilebilecek potansiyel zarar

engellenerek makine içinde bulunan malzemelerin yeniden

kullaným ve geri dönüþüm masraflarýnýn optimize edilmesi için

ayrý olarak toplanmalýdýr. Üzerinde çarpý iþareti bulunan çöp

kutusu, elektrikli ve elektronik alet sahiplerine ayrý atýk

toplanmasý hususundaki sorumluluklarýný hatýrlatmak için tüm

ürünler üzerinde bulunmaktadýr.

Konutlarda kullanýlan elektrikli cihazlarýn doðru bir þekilde

tasfiye edilmesi hususunda ayrýntýlý bilgi edinmek için ilgili

toplum yetkilisine ya da yerel bayiinize baþvurabilirsiniz.

* Sadece seçilen modellerde mevcuttur.

%

Page 72

Sorun giderme

195075512.02

01/2010 - Xerox Fabriano

Cihazýn çalýþmasýnda problem olmasý durumunda Destek talebinde bulunmadan önce aþaðýdaki listede bulunan

çözüm yollarýný kontrol edin:

Problem: Muhtemel nedenler /Çözümler:

Bulaşık makinesi çalışmıyor.

Bulaşık makinesinden dışarı su tahliye edilmiyor.

Bulaşık makinesi aşırı gürültü yapıyor.

Bulaşıklar ve bardaklar beyaz bir tabaka ile ya da kireç ile kaplanıyor.

Bulaşıklar ve bardaklar çiziliyor ya da bulanık görünüyor.

Bulaşıklar tamamıyla kurumuyor.

Bulaşıklar temiz değil.

Bulaşık makinesi su almıyor/ musluk kapalı alarmı

(Kurutma ve Son gösterge ışıkları yanıp söner)

Su yükleme solenoit vanasında arıza alarmı

(Kurutma gösterge ışıkları yanıp söner)

Su giriş hortumu alarmı/Su giriş filtresi tıkanmış.

(Yıkama Devri Kurutma ve Son gösterge ışıkları yanıp söner)

• Fiş, elektrik prizine doğru bir şekilde yerleştirilmemiş ya da evin genelinde elektrik yok.

• Bulaşık makinesinin kapağı tam olarak kapatılmamış.

• Gecikmeli başlatma, programlanmış (bknz Başlangıç ve kullanım)

• Bulaşık makinesi devri henüz bitmemiş.

• Su giriş hortumu bükülmüş (bknz Kurulum).

• Drenaj borusu tıkanmış.

• Filtre, yiyecek artıkları nedeniyle tıkanmış.

• Bulaşıklar birbirine ya da püskürtücü kollara çarpıyor

• Aşırı köpük oluşuyor. Deterjan doğru olarak ölçülmemiş ya da bulaşık makine

lerinde kullanımı uygun değil (bknz Başlangıç ve kullanım).

• İşlenmiş tuzun seviyesi yeterli değil ya da dozaj ayarı su sertliğine uygun değil (bknz Parlatıcı ve tuz).

• Tuz dağıtıcı üzerindeki kapak tamamıyla kapanmamış.

• Parlatıcı bitmiş ya da dozajı yetersiz.

• Bulaşıklar dayanıklı bir malzemeden yapılmamış.

• Parlatıcı malzemesinin dozajı çok fazla.

• Kurutma programı olmayan bir yıkama programı seçilmiş.

• Parlatıcı bitmiş ya da dozajı yetersiz (bknz Parlatıcı ve tuz)

• Parlatıcı dağıtıcısının ayarı yeterli değil.

• Raflar aşırı yüklenmiş (bknz Rafların yüklenmesi)

• Bulaşıklar doğru bir şekilde düzenlenmemiş.

• Püskürtücü kollar rahatça hareket edemiyor.

• Yıkama devri çok hassas (bknz Yıkama devirleri)

• Aşırı miktarda köpük oluşuyor. Deterjan doğru olarak ölçülmemiş ya da bulaş ıkmakinelerinde kullanımı uygun değil (bknz Başlangıç ve kullanım).

• Parlatıcı bölmesi üzerindeki kapak tam olarak kapatılmamış.

• Filtre kirli ya da tıkanmış (bknz Bakım ve onarım)

• İşlenmiş tuz seviyesi yetersiz (bknz Parlatıcı ve tuz)

• Su tesisatında su yok.

• Su giriş hortumu bükülmüş (bknz Kurulum).

• Musluğu açın ve cihaz birkaç dakika sonra çalışmaya başlayacaktır.

• Gösterge ışıkları yanıp sönerken herhangi bir işlem gerçekleştirilmediğinden

dolayı cihaz kilitlenmiş. AÇMA/KAPATMA düğmesini kullanarak makineyi kap atın, musluğu açın ve 20 saniye sonra ay nı düğmey e basarak makineyi tekr ar açın. Makineyi yeniden programlayın ve yıkama devrini baştan başlatın.

• AÇMA/KAPATMA düğmesine basarak cihazı kapatın ve bir dakika sonra ciha zı yeniden açın. Alarm devam ediyorsa su basması riskini ortadan kaldırmak için su musluğunu kapatın, fişi elektrik prizinden çekin ve Desteğe başvurun.

• ON (AÇ) / OFF (KAPAT) butonuna basarak uygulamayı durdurun. Su basmas ı riskini engellemek için su musluğunu kapatın ve fişi elektrik prizinden çekin.

Su giriş filtresinin çeşitli pisliklerle tıkanmamış olduğundan emin olun. (Bakınız “Bakım ve Onarım” Bölümü).
