Indesit CG 3100 User Manual

CG 3100 - INC 3100

Combinato frigo/freezer

Installazione e uso

Fridge/freezer combined

Installation and use

Réfrigérateur-congélateur combiné

Installation et emploi

Kühl/Gefrier-Kombination

Installation und Gebrauch

Koel-vriescombinatie

Installatie en gebruik

Frigorífico-freezer combinado

Instalación y uso

Combinado frigorífico-congelador

Instalação e uso

Frigocongelatore combinato

I

Istruzioni per l'installazione e l'uso

1

Fridge-freezer combined

GB

Instructions for installation and use

Réfrigérateur-congélateur combiné

F

Instructions pour l'installation et l'emploi

Kühl-Gefrier-Kombination

D

Informationen für Installation und Gebrauch

Koel-vriescombinatie

NL

Gebruiksaanwijzingen voor de installatie en het gebruik

Frigo-freezer combinado

E

Instrucciones para la instalación y uso

Combinado frigorífico-congelador 44

P

Instruções para a instalação e o uso

8

15

22

30

37

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

- rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

- richiedete sempre l’utilizzo di parti di ricambio originali

To maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

- call only the Service Centers authorized by the manufacturer

- always use original Spare Parts

Pour garantir l’efficacité et la sécurité de ce produit:

- adressez-vous exclusivement aux Centres d’assistance technique agréés

- demander toujours l’utilisation de pièces détachées originales

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten,
bitte folgendes beachten:

- wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen

- verlangen Sie, daß nur Original-Ersatzteile verwendet werden

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

- voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn

- altijd gebruik te maken van originele onderdelen

Para garantizar la eficacia y seguridad de este electrodoméstico:

- Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.

- Solicite siempre la utilización de recambios originales.

Para garantir a eficiência e a segurança deste electrodoméstico:

- dirija-se exclusivamente a centros de assistência técnica autorizados

- solicite sempre a utilização de peças originais

La sicurezza, una buona abitudine

ATTENZIONE
Leggete attentamente le avvertenze contenute nel presen­te libretto in quanto forniscono importanti indicazioni ri­guardanti la sicurezza di installazione, d’uso e di manuten­zione.

Questa apparecchiatura è conforme alle se­guenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Basse Tensioni) e successive
modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagneti­ca) e successive modificazioni.

1. Questo apparecchio non va installato all’aperto, nemme­no se lo spazio è riparato da una tettoia; è molto pericoloso
lasciarlo esposto alla pioggia e ai temporali.

2. Deve essere usato soltanto da adulti ed esclusivamente
per conservare e congelare i cibi, seguendo le istruzioni d’uso
scritte in questo manuale.

3. Non toccate né manovrate mai l’apparecchio a piedi nudi
o con le mani o piedi bagnati.

4. Sconsigliamo di ricorrere a prolunghe e prese multiple. Se
il frigorifero è installato tra i mobili, controllate che il cavo
non subisca piegature o compressioni pericolose.

5. Non tirate mai il cavo né il frigorifero per staccare la spina
dalla presa a muro: è molto pericoloso.

6. Non toccate le parti interne raffreddanti soprattutto con
le mani bagnate poiché potreste ustionarvi o ferirvi. Né met­tere in bocca cubetti di ghiaccio appena estratti dal freezer
poiché rischiate di ustionarvi.

7. Non fate né pulizia né manutenzione senza aver prima
staccato la spina; non basta, infatti, portare la manopola
per la regolazione della temperatura sulla posizione " "
per eliminare ogni contatto elettrico.

8. Prima di farvi ritirare il vecchio frigorifero, mettete fuori
uso l’eventuale serratura per evitare che i bambini, giocan­do, possano rimanere chiusi dentro l’apparecchio.

9. In caso di guasto, prima di chiamare il servizio-assistenza,
controllate al capitolo “C’è qualche problema?” per verifi­care se è possibile eliminare l’eventuale inconveniente. Non
tentate di riparare il guasto, cercando di accedere alle parti
interne.

10. In caso di sostituzione del cavo di alimentazione rivol­gersi ai nostri Centri di Aassistenza. In alcuni casi le connes­sioni sono eseguite con terminali speciali, in altri è richiesto
l’uso di un utensile speciale per accedere ai collegamenti.

11. Non usate apparecchi elettrici all'interno dello scompar­to conservatore di cibi, se questi non sono del tipo racco­mandato dal costruttore.

12. Al termine della vita funzionale dell'apparecchio, conte­nente gas ciclopentano nella schiuma isolante ed eventual­mente gas R600a (isobutano) nel circuito refrigerante, lo
stesso dovrà essere messo in sicurezza prima dell'invio in
discarica. Per questa operazione rivolgetevi al vostro nego­ziante o all'Ente Locale preposto.

Installazione

Per garantire un buon funzionamento e un consumo
contenuto di elettricità è importante che l’installazio­ne sia eseguita correttamente.

L’aerazione

Il compressore ed il condensatore emettono calore e richie­dono perciò una buona aerazione. Sono poco adatti am­bienti con una non perfetta ventilazione. L’apparecchio va
quindi installato in un ambiente servito da un’apertura (fi­nestra o portafinestra) che assicuri il necessario ricambio
dell’aria. E che non sia troppo umido.
Fare attenzione, durante l'installazione, a non coprire od
ostruire le griglie che permettono la buona ventilazione del­l'apparecchio.

Lontano dal calore

Evitare di posizionare l'apparecchio in un luogo direttamen­te esposto alla luce solare, accanto alla cucina elettrica o
similari.

Collegamento elettrico e messa a terra

Prima di procedere al collegamento elettrico, controllate che
il voltaggio indicato sulla targhetta caratteristiche, posta in
basso a sinistra accanto alla verduriera, corrisponda a quello
del vostro impianto di casa, e che la presa sia dotata di una
regolare messa a terra, come prescrive la legge sulla sicurez­za degli impianti 46/90. Se manca la messa a terra, la Casa
Costruttrice declina ogni responsabilità. Non usate prese mul­tiple o adattatori.

Posizionare l’apparecchio in modo che la presa, a cui
è collegato, sia accessibile.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sopportare il carico
massimo di potenza dell’apparecchio, indicata sulla targhetta
caratteristiche posta in basso a sinistra accanto alla verdu­riera.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l’apparecchio verticalmente ed
attendere almeno 3 ore prima di collegarlo alla presa, per
consentire un corretto funzionamento.

1

I

Visto da vicino

Manopola per la regolazione della temperatura

A

Questa manopola consente di regolare la temperatura in­terna dei due reparti su diverse posizioni:

il frigo è spento;

1 meno freddo;
5 più freddo

Contenitore per burro, piccolo

B

scatolame, tubetti ecc. (in alcuni modelli
tale accessorio non viene fornito)

Balconcini estraibili portaoggetti con

C

portauova

M

L

Cassetti per frutta e verdura

I

Scatola per carne e formaggi

J

(in alcuni modelli tale accessorio non viene fornito)

Convogliatore dell'acqua di sbrinamento

K

Ripiani estraibili regolabili in altezza

L

Lampada di illuminazione dello scomparto

M

frigorifero

A B

C

D

E

Balconcini estraibili portaoggetti

D

Balconcino estraibile per bottiglie,

E

latte in cartone, bibite in barattolo, in
scatole ecc.

Sistema "drain" per l'eliminazione

F

dell'acqua di sbrinamento

Vano per la conservazione dei cibi

G

congelati

Vano utilizzabile per il congelamento

H

dei cibi e la conservazione dei cibi
congelatiVano utilizzabile per il
congelamento dei cibi e la
conservazione dei cibi congelati

K

J

E

I

H

G

F

I

2

Come avviare l'apparecchio

ATTENZIONE
Dopo il trasporto, posizionare l’apparecchio vertical­mente ed attendere circa 3 ore prima di collegarlo alla
presa di corrente per favorire un buon funzionamento.

Prima di mettere gli alimenti nel frigorifero o nel freezer pu­lite bene l’interno con acqua tiepida e bicarbonato.
Dopo aver collegato la spina alla presa di corrente accertarvi
che la lampada di illuminazione sia accesa quindi ruotare la
manopola per la regolazione della temperatura “A” sulla
posizione “3” e dopo qualche ora potrete inserire i cibi fre­schi nel reparto frigo e quelli congelati nel freezer.

Come utilizzare al meglio il reparto frigorifero

La temperatura all'interno del reparto frigorifero si regola
automaticamente in base alla posizione della manopola del
termostato.

1 = meno freddo
5 = più freddo

Si consiglia, comunque, una posizione media

Per aumentare lo spazio e disposizione e migliorare l'aspet­to estetico, questo apparecchio ha la "parte raffreddante"
posizionata all'interno della parete posteriore del reparto
frigo. Tale parete, durante il funzionamento, si presenterà
coperta di brina, oppure di goccioline di acqua a secondo se

il compressore è in funzione o in pausa. Non preoccupatevi
di questo! Il frigorifero sta lavorando in modo normale.

Se si imposta la manopola su numeri alti, con notevoli
quantitativi di cibi e con una temperatura ambiente eleva­ta, l'apparecchio può funzionare di continuo favorendo la
formazione di brina sulla parete posteriore raffreddante con
conseguente aumento di consumo di energia elettrica.

Per ovviare a questo inconveniente è sufficiente spo­stare la manopola del termostato verso i numeri più
bassi in modo da permettere all'apparecchio un rego­lare sbrinamento automatico.

Guida alla sistemazione e conservazione dei cibi nel reparto frigorifero

Cibo

Carne e pesce pulito
(avvolgere in sacchetti o fogli di plastica)

Formaggi freschi 3 o 4 giorni

Uova 1 mese Nell'apposito contenitore della controporta

Burro e margarine Nel balconcino della controporta

Cibi cotti (chiudere in recipienti ermetici ed
introdurre dopo il raffreddamento)

Salumi crudi, pane in cassetta, cioccolata,
pasticcini alla crema, pomodori, ecc.

Bottiglie, latte, bibite, yogurt Negli appositi balconcini della controporta

Frutta e verdura Nella verduriera

Tempo di
conservazione

2 o 3 giorni

3 o 4 giorni Su qualsiasi ripiano

3 o 4 giorni Su qualsiasi ripiano

Disposizione nel frigo

Sopra la verduriera
(zona più fredda)

Sopra la verduriera
(zona più fredda)

Cosa non va in frigorifero

L’aglio (trasmette gli odori), la cipolla e i porri.
Le banane (anneriscono).
Gli agrumi (meglio al fresco, sul balcone).
Patate e tuberi (solo buio e niente umidità).

3

I

- All’interno del frigorifero l’aria circola in modo naturale e
quella più fredda tende a scendere perché è più pesante.
Ecco perché carne e formaggi devono essere posti, dentro il
contenitore "K", che si trova sopra la verduriera.

- Seguite attentamente i nostri consigli sulla durata massi­ma della conservazione: qualsiasi cibo, anche il più fresco,
non rimane intatto molto a lungo.

- Contrariamente a quanto si crede, i cibi cotti non si man­tengono più a lungo di quelli crudi.

- Non inserite i liquidi in recipienti scoperti perché provoche­rebbero l'aumento di umidità all'interno del frigorifero e di
conseguenza la formazione di brina.

- Fate attenzione a non mettere contenitori (plastica, vetro),
cibi ed altro a diretto contatto della parete refrigerante (quella
posteriore). Ciò potrebbe danneggiare i cibi, far aumentare
i consumi di energia e facilitare la formazione di condensa
(sui cibi, contenitori, ecc.).

- Il reparto frigorifero è dotato di pratici ripiani estraibili (Fig.

1) e regolabili in altezza grazie alle apposite guide. Per que­sto è possibile inserire anche grandi contenitori e cibi di no­tevoli dimensioni.

Fig. 1

Per congelare bene

- Per la preparazione dei cibi da congelare consultare
un manuale specializzato.

- Un alimento scongelato, anche solo parzialmente, non deve
mai essere ricongelato: lo dovete cuocere per consumarlo
(entro 24 ore) oppure per ricongelarlo.

- Gli alimenti freschi da congelare non devono essere posti a
contatto con quelli già congelati o surgelati ma vanno messi
nel vano superiore "I" dove la temperatura scende sotto i ­18°C ed è l'ideale per congelar bene i cibi. Non bisogna
infatti dimenticare che la buona conservazione degli alimenti
congelati dipende dalla velocità di congelazione.

- Durante la congelazione evitate di aprire la porta del free­zer.

- La quantità massima giornaliera da congelare è indicata
sulla targhetta caratteristiche posta a sinistra della verdurie­ra.

- Per ottenere una congelazione e una successiva scongela­zione ottimali è consigliabile dividere i cibi in piccole porzio­ni così si congeleranno rapidamente e in modo omogeneo.
Sulle confezioni riportate le indicazioni sul contenuto e sulla
data di congelamento.

- Non aprite la porta del freezer in caso di mancanza di cor­rente o di un guasto, ritarderete così l’aumento della tem­peratura al suo interno. In questo modo i surgelati e i con­gelati si conserveranno senza alterazioni per circa 9-14 ore.

- Non mettete nel freezer bottiglie piene: potrebbero rom­persi poiché, gelandosi, tutti i liquidi aumentano di volume.

- Riempite le bacinelle dei cubetti di ghiaccio fino a circa 3/4
della loro altezza.

- Se per lungo tempo permane la temperatura ambiente più
fredda di 14°C, non si raggiungono completamente le tem­perature necessarie per una lunga conservazione nel repar­to freezer e il periodo di conservazione risulterà pertanto
ridotto.

I

4

Consigli per risparmiare

- Installatelo bene

E cioè lontano da fonti di calore, dalla luce diretta del sole,
in locale ben aerato e con le distanze indicate nel paragrafo
"Installazione/L'aerazione".

IL CONSUMO DI ENERGIA EFFETTIVO DIPENDE DAL
MODO IN CUI L’APPARECCHIO VIENE UTILIZZATO E DAL
POSTO IN CUI VIENE SITUATO.

Le prove di consumo sono state eseguite in colonne di pro­fondità 560mm, condizione più comune di installazione

- Il freddo giusto

Il troppo freddo fa aumentare i consumi

- Non riempitelo troppo

Per conservare bene i cibi il freddo deve circolare liberamen­te all’interno del frigorifero. Riempirlo troppo significa im­pedire questa circolazione facendo lavorare di continuo il
compressore.

Come tenerlo in forma

- A porte chiuse

Aprite il vostro frigorifero il meno possibile perché ogni volta
che lo fate va via gran parte dell’aria fredda. Per ristabilire la
temperatura il motore deve lavorare a lungo consumando
molta energia.

- Occhio alle guarnizioni

Mantenetele efficienti e pulite in modo che aderiscano bene
alle porte; solo così non lasceranno uscire nemmeno un po’
di freddo.

- Niente cibi caldi

Una pentola calda messa nel frigorifero alza immediatamente
la temperatura di diversi gradi, lasciatela raffreddare a tem­peratura ambiente prima di introdurla nel frigorifero.

- Brina nel freezer

Controllate lo spessore della brina sulle pareti del freezer ed
effettuate subito lo sbrinamento se lo strato è diventato trop­po spesso (Vedi più avanti “Come tenerlo in forma”).

Prima di procedere a qualsiasi operazione di pulizia
staccare l'apparecchio dalla rete di alimentazione
(disinserendo la spina o l'interruttore generale del­l'appartamento).

Sbrinamento

ATTENZIONE: non danneggiare il circuito refrigerante.
Fare attenzione a non usare dispositivi meccanici o
altri utensili per accelerare il processo di sbrinamento,
oltre a quelli raccomandati dal costruttore.

Come sbrinare il reparto frigorifero.

Questo apparecchio ha lo sbrinamento automatico e l’ac­qua viene convogliata verso la parte posteriore da un appo­sito scarico (fig. 2) dove il calore prodotto dal compressore
la fa evaporare. L’unico intervento che dovete fare periodi­camente consiste nel pulire il foro di scarico che si trova
dietro le verduriere affinché l’acqua passi regolarmente.

Come sbrinare il reparto freezer

- Eliminate ogni tanto la brina con l’apposito raschietto in
dotazione (niente coltelli od oggetti metallici).

- Se la brina ha superato i 5 mm bisogna fare lo sbrinamento.
Procedete così: posizionare la manopola per la regolazione
delle temperature A nella posizione (Fig. 3); avvolgete
tutti i surgelati e i congelati in carta da giornale mettendoli
o in frigorifero o in un luogo fresco. Lasciate aperta la porta
in modo che la brina si sciolga del tutto, aiutandola con dei
contenitori pieni di acqua tiepida.
L’apparecchio è dotato di un apposito sistema che permette
la raccolta dell’acqua di sbrinamento in un contenitore da
porre sotto l’apparecchio (agire come illustrato in Fig. 4).

Fig. 2

Fig. 3

5

Fig. 4

I

Pulizia e manutenzioni particolari

Prima di pulire l'apparecchio scollegarlo dalla rete di
alimentazione elettrica (disinserendo l'interruttore
generale dell'appartamento).

- I materiali con i quali è stato fabbricato il vostro apparec­chio sono igienici e non trasmettono odori ma per mante­nere queste qualità è necessario che i cibi vengano sempre
protetti e ben chiusi, per evitare macchie difficilmente rimo­vibili o la creazione di cattivi odori.

- Solo acqua e bicarbonato. Per pulire sia l’interno che l’ester­no usate una spugnetta con acqua tiepida e bicarbonato di
sodio che, tra l’altro, è anche un buon disinfettante. Se non
l’avete in casa potete impiegare del sapone neutro (quello
di Marsiglia ad esempio).

- Cosa non usare. Mai abrasivi, mai candeggina, mai ammo­niaca. Proibitissimi i solventi e altri prodotti simili.

- Tutto ciò che si può togliere, mettetelo a bagno in acqua
calda con sapone o detersivo per i piatti. E prima di rimet­terli a posto, risciacquateli e asciugateli bene.

- E per il retro? Qui la polvere si ferma e si concentra provo­cando qualche problema al buon funzionamento dell’appa­recchio. Usate la bocchetta lunga del vostro aspirapolvere,
alla potenza media, per eliminarla. E con molta delicatezza!

- Quando sta fermo a lungo. Durante il periodo estivo, se deci­dete di fermare il frigorifero, bisogna pulire l’interno e lasciare
le porte aperte, altrimenti si formeranno cattivi odori e muffe.

- Come sostituire la lampadina interna.
Per sostituire la lampada di illuminazione dello scomparto
frigorifero scollegare l'apparecchio dalla rete di alimentazio­ne e cambiare la lampada avariata con un'altra di potenza
non superiore a 15 W (Fig. 5).

Fig. 5

I

6

C'è qualche problema

L'apparecchio non funziona.

Avete controllato se:

••

• l’interruttore generale dell’appartamento è disinserito;

••

••

• la spina non è correttamente inserita nella presa di corren-

••

te;

••

• la presa non è efficiente; provate a collegare la spina ad

••

un’altra presa del locale.

Il frigorifero e il freezer raffreddano poco.

Avete controllato se:

••

• le porte non chiudono bene o le guarnizioni sono rovina-

••

te;

••

• le porte rimangono aperte per lungo tempo;

••

••

• la manopola di regolazione della temperatura non è in

••

posizione corretta;

••

• il frigorifero o il freezer sono stati riempiti eccessivamente.

••

Nel frigorifero gli alimenti si gelano troppo.

Avete controllato se:

••

• la manopola di regolazione della temperatura non è in

••

posizione corretta;

••

• gli alimenti sono a contatto con la parte posteriore, la più

••

fredda.

Sul fondo del frigorifero c’è dell’acqua.

Avete controllato se:

••

• il foro dello scarico dell’acqua di sbrinamento è otturato

••

(vedi fig. 2).

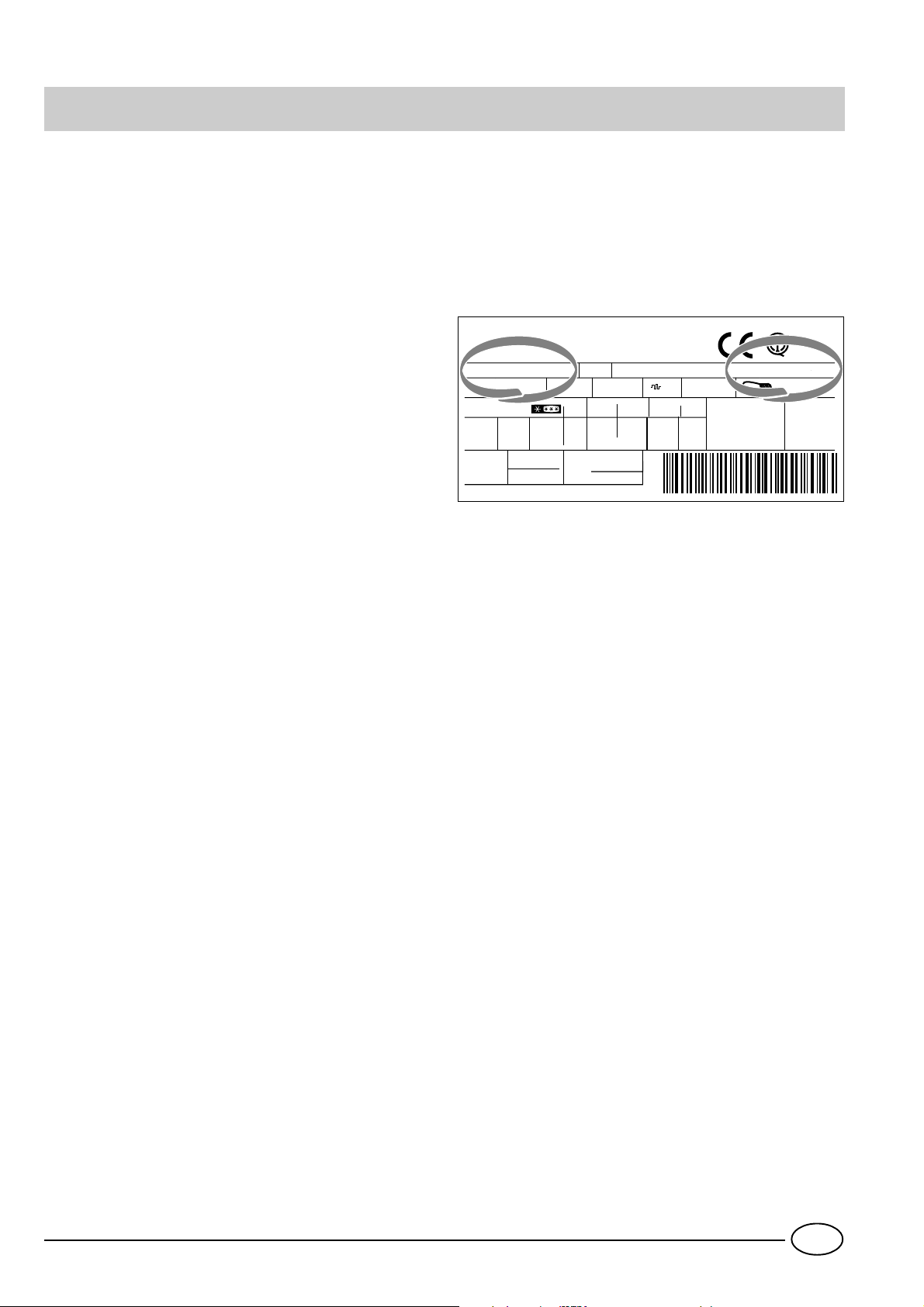

Se, nonostante tutti i controlli, l’apparecchio non funziona e
l’inconveniente da voi rilevato continua ad esserci, chiama­te il Centro di Assistenza più vicino, comunicando queste
informazioni: il tipo di guasto, la sigla del modello (Mod.) e
i relativi numeri (S/N) scritti sulla targhetta delle caratteristi­che posta in basso a sinistra, accanto alla verduriera (vedi
esempi nelle figure seguenti).

75

Test
P.S-I.

TI

Net
Util
Utile

Pressure
HIGH-235

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total
Gross

Bruto
Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross
Bruto
Brut

R 134 a
kg 0,090

93139180000 S/N 704211801

Cod.

Gross
Bruto
Brut

W

Fuse

A

Freez. Capac

Poder de Cong
kg/24 h

4,0

Max 15 w

Class

Clase

N

Classe

Il motore funziona in continuo.

Avete controllato se:

••

• le porte non sono ben chiuse o sono rimaste aperte per

••

lungo tempo;

••

• la temperatura esterna è molto alta;

••

••

• la manopola di regolazione della temperatura non è in

••

posizione corretta.

L’apparecchio emette troppo rumore.

Il gas refrigerante interno produce un leggero rumore an­che quando il compressore è fermo (non è un difetto).

Avete controllato se:

••

• Il frigorifero non è posto ben in piano:

••

••

• è stato installato tra mobili o oggetti che vibrano ed emet-

••

tono rumori;

Non ricorrete mai a tecnici non autorizzati e rifiutate
sempre l’installazione di pezzi di ricambio non origi­nali.

7

I

Safety - a good habit to get into.

ATTENTION

Read your manual carefully since it contains instructions
which will ensure safe installation, use and maintenance of
your appliance.
Your Refrigerator is built to International safety standards
(EN60) ans has been awarded the European approval mark
(IMQ) for compliance with UK electrical safety requirements.
It also meets the EC standards on the prevention and elimi­nation of readio interference (EC directive 87/308 - 02.06.89).

1. This appliance must not be installed outdoors - not even
in an area protected by a roof. It is extremely dangerous to
leave it exposed to rain or storms.

2. It must only be used by adults and exclusively to refriger­ate and freeze foodstuffs, following the instructions for use
contained in this manual.

3. Do not ever touch or handle the appliance with bare feet
or with wet hands or feet.

4. It is highly recommended that you do not use extension
cords or multiple socket adapters. If the refrigerator is in­stalled between cabinets, make sure that the cord is not
bent or dangerously pinched or compressed.

5. Never pull on the cord or the refrigerator to remove the
plug from the wall socket - this is very dangerous.

6. Never touch the cooling components within the appli­ance, especially with wet hands because this could result in
injury. Never put ice cubes just removed from the freezer
into your mouth because they could stick to your mouth
and cause burns.

7. Never clean or perform maintenance on the appliance
without first removing the plug from the socket; in fact,
turning the knob for adjusting the temperature to the " "·
setting is not sufficient to eliminate all electrical contact with
the mains.

8. Before having your old refrigerator picked up for disposal,
remove or make inoperable any locking devices to prevent
children who might play in or around the appliance from
being locked inside.

9. Before calling for service/assistance in the case of mal­function, consult the chapter entitled “Is There a Problem?
to determine whether it is possible to eliminate the prob­lem. do not try to repair the problem by trying to access the
internal components of the appliance.

10. If the power supply cord must be replaced, please con­tact one of our Customer Service Centers. In some cases,
the connections are made using special terminals and in oth­ers a special tool must be used to access the connections.

11. Do not use electric appliances inside the compartment
for food storage, if these are not those recommended by
the manufacturer.

12. At the end of the functional life of your appliance
containing cyclopentane gas in the insulation foam and
perhaps gas R600a (isobutane) in the refrigeration circuit
the latter should made safe before being sent to the dump.
For this operation, please contact your dealer or the Local
Organisation in charge of waste disposal.

Installation

To ensure that the appliance operates properly and to
reduce energy consumption, it is important that the
appliance is installed correctly.

Ventilation

The compressor and condenser generate heat and, there­fore, need to be ventilated properly. Rooms with less than
perfect ventilation are not very suited for installation of the
appliance. Therefore, it should be installed in a room with
an opening (window or French window) that provide the
appropriate amount of air re-circulation. It is also important
that the room not be too humid.
During installation, make sure not to cover or obstruct the
grates that allow for proper ventilation of the appliance.

Away from Heat

Avoid positioning the appliance in a place where it is directly
exposed to sunlight or near an oven, cook top or the like.

Electrical Connection and Earthing

Before proceeding with the electrical connection, make sure
that the voltage indicated on the rating plate, located at the

bottom left near the vegetable crisper, corresponds to the
mains voltage in your home and that the socket is fitted
with a standard earthing wire in accordance with safety
standards for 46/90 systems. If the socket is not fitted with
an earthing wire, the manufacturer will not be held liability
for any damages and or injuries arising out of the use of the
appliance. Do not use multiple sockets or adapters.

Position the appliance in such a way that you can access
the socket where it is plugged in.

Insufficient power?

The electrical socket must be able to handle the maximum
power load of the appliance, which is indicated on the rat­ing plate located at the bottom left next to the vegetable
crisper.

Before making the electrical connection ...

After the appliance has been delivered, place it in the verti­cal upright position and wait at least 3 hours before insert­ing the plug into the socket in order to ensure that it func­tions properly.

GB

8

A Closer Look

K

G

I

F

M

H

C

D

L

E

A B

E

J

Thermostat knob for regulating the temperature

A

This knob is used to regulate the temperature in the two
compartments with the following settings:

The refrigerator is off;

1 less cold;
5 colder

Removable container fot butter, small

B

tins and tubes (This box is not supplied
with some models)

Meat/cheese storage box

J

(This box is not supplied with some models)

Defrost Water Drain

K

Removable/Adjustable Shelves

L

Refrigerator Light

M

Removable door shelf with egg

C

Removable door shelf for food

D

products

Removable bottle shelf for average-

E

sized bottles, milk cartons, tinned
drinks etc.

Drain system for drawing off defrost

F

water from freezer compartment

Compartment for storing frozen foods

G

Compartment for freezing fresh foods

H

and storing frozen foods

Fruit and Vegetable Crispers

I

9

GB

How to Start the Appliance

NOTICE
After the appliance has been delivered, stand it in the
upright position and wait approximately 3 hours be­fore connecting it to the electrical outlet to guarantee
that it operates properly.

Before placing foodstuffs in the refrigerator or freezer, clean
the interior well with warm water and baking soda.
After putting the plug in the socket, make sure that the
light is on inside the appliance and then turn the thermostat
knob (A) to the “3” setting. After a few hours have passed,
you can place fresh food in the refrigerator compartment
and frozen foods into the freezer.

How to use the refrigerator compartment...

The thermostat automatically regulates the temperature in­side the appliance

1 = less cold
5 = colder

It is recommended that a medium setting be used.

To increase the amount of space, optimize arrangement and
improve appearance, this appliance has a “cooling area”
located within the back panel of the refrigerator compart­ment. When the appliance is operating, this panel may be
covered with frost or droplets of water depending on
whether the compressor is operating or not at a given time.

Do not be concerned about this! The refrigerator is operat­ing normally.

If the thermostat knob is positioned on higher settings while
the refrigerator is heavily filled and the ambient tempera­ture high, the appliance may run continuously, resulting in
the formation of frost on the back cooling area. This will
lead to an increase in energy consumption.

To avoid this situation, just turn the thermostat knob
to a lower setting so that the appliance defrosts auto­matically.

Storing Food in the Refrigerator Compartment

Food Storage Time Location in the Refrigerator

Wrapped meat and cleaned fish
(use plastic wrap or pack in plastic bags)

Fresh cheese 3 or 4 days

Eggs 1 month In special egg rack on door.

Butter, margarine On any shelf.

Cooked or precooked food
(placer in air-tight containers and when cool store
in refrigerator)

Sausages, salami, sandwich meats in general, fresh
pasta, custards,puddings, chocolates, cream
pastries, bread, dry pastries, red tomatoes

Bottled products, milk, drinks, yoghurt On special door shelves.

Fruits and legumes In vegetable crisper.

2 or 3 days

3 or 4 days On any shelf.

3 or 4 days On any shelf.

On the shelf above the vegetable crisper
(which is the coldest area).

On the shelf above the vegetable crisper
(which is the coldest area).

What Not to Store in the Refrigerator

Garlic (transmits odour), onions and leeks.
Bananas (they will turn black).
Citrus fruits.
Potatoes and root vegetables (store in dark, dry places).

GB

10

- Within the refrigerator compartment, the air circulates
naturally, with the colder air falling because it is heavier. This
is the reason why meat and cheeses should be placed above
the vegetable crisper.

- Please follow our instructions carefully on maximum stor­age time: any food, even the freshest, will not remain edible
for any extended amount of time.

- Contrary to popular belief, cooked foods do not store any
longer than raw food.

- Do not place liquids in containers without covering them
because this will lead to an increase in the level of moisture
within the refrigerator, causing the formation of frost.

- Be careful not to place containers (plastic or glass), food or
other objects in direct contact with the cooling area of the
back wall of the refrigerator. This could harm the food, in­crease energy consumption and facilitate the formation of
condensate (on food, containers, etc.).

- The refrigerator compartment is equipped with conven­ient, removable shelves (Fig. 1) which can be adjusted for
height using the shelf guides. This allows you to place even
large containers and foodstuffs in the refrigerator.

Fig. 1

Freezing Foods Properly

- For the preparation of food to be frozen, please con­sult a specialized manual.

- Food that has be thawed, even partially, must not be re­frozen: you must cook it in order to consume it (within 24
hours) or to freeze it once again.

- When freezing fresh foods, remember that they should
not touch other previously frozen or deep frozen foods. Place
the food that you wish to freeze in the top compartment
"I" where the temperature will fall below -18°C, which is
ideal for freezing food properly. Remember that proper con­servation depends on the speed of freezing.

- During the freezing process, avoid opening the door of the
freezer.

- The maximum daily quantity of food that can be frozen is
indicated on the rating plate located to the left of the veg­etable crisper.

- In order to freeze and then thaw foods optimally, it is rec­ommended that you divide food into small portions so that
they freeze quickly and uniformly. The packages should be
clearly marked with the content and the date they were
frozen.

- Do not open the freezer door in the event of a power
failure or malfunction. This precaution will slow the rise in
temperature within the compartment. If the door is not
opened, frozen and fast-frozen foods will remain in their
current state for approximately 9-14 hours.

- Do not place full bottles in the freezer: they could easily
burst because all liquids increase in volume when they freeze.

- Fill the ice cube trays about 3/4 full.

- If the ambient temperature remains below 14°C for an
extended period of time, the temperature needed for ex­tended storage of food in the freezer will not be reached,
resulting in reduced storage life of the food.

11

GB

Tips on Saving Energy

- Install the Appliance Properly

In other words, away from sources of heat and direct sun­light, in a well ventilated room complying with the mini­mum distances indicated in the paragraph entitled, “ Instal­lation/Ventilation.”

THE ACTUAL ENERGY CONSUMPTION OF THE
APPLIANCE DEPENDS ON THE WAY THE SAME IS USED
AND ON ITS LOCATION.

The consumption tests were performed in 560mm deep
column units, the most common installation setting for this
appliance.

- Use the Right Temperature Setting

A setting which is too cold increases energy consumption.

- Do not Overfill

To conserve food properly, the cold air must circulate freely
within the refrigerator. If it is overfilled, this will prevent proper
air circulation, forcing the compressor to work continuously.

- Close the Doors

Open your refrigerator as little as possible because each time
you do so you loose much of the cold air. To raise the tem­perature to the proper level again, the motor must work for
a long time, consuming energy.

- Keep an Eye on the Seals

Keep the seals clean and make sure that they adhere well to
the door. This alone will ensure that no cold air escapes.

- No Hot Foods

A hot pot or pan placed in the refrigerator immediately raises
the temperature several degrees. Let hot cookware and food
cool to ambient temperature before placing them in the re­frigerator.

- Defrost the Freezer

Check the thickness of the frost on the walls of the freezer
and immediately defrost it if the layer of frost is too thick.
(see the section entitled, “Keeping your Appliance in Shape”).

Keeping Your Appliance in Shape

Before doing any cleaning, disconnect the appliance
from the electricity (by pulling out the plug or turning
off the general switch in your home).

Defrosting

WARNING: do not damage the refrigeration circuit.
Do not use mechanical devices or other tools to speed
up the defrosting process, unless they have been rec­ommended by the manufacturer.

How to Defrost the Refrigerator

This appliance defrosts automatically and the water is
channeled to the back toward the drain installed for this
purpose (fig. 2). Here, the heat produced by the compressor
will make it evaporate. The only thing you must do is to
periodically check and clean the hole of the drain, which is
located behind the vegetable crispers, so that the water
drains properly.

How to Defrost the Freezer

- Every so often, remove the frost with the scraper provided
with the appliance (do not use knives or metal objects).

- If the frost is more than 15 mm thick, the freezer must be
defrosted.
Proceed as follows: turn the thermostat knob (A) to the ·
setting (Fig.3). Then wrap all the frozen and fast-frozen
food in newspaper, placing it either in the refrigerator or in
a cool place. Leave the freezer door open so that the frost
thaws completely. You can speed this process by placing con­tainers of warm water in the compartment.
The unit is provided with a system which allows the defrost
water to be collected in a container to be placed beneath
the unit (proceed as illustrated in fig 4).

Fig. 2

GB

12

Fig. 3

Fig. 4

Cleaning and Special Maintenance

Before cleaning the refrigerator, disconnect it from the
electrical mains (by removing the plug from the socket
or by turning off the main electricity switch for the
apartment or house).

- The materials used to build your appliance are hygienic
and do not transmit odors. However, to preserve this quality
of your appliance, the food stored in it must be well closed
and covered to prevent spills which could stain it and cause
unpleasant odors.

- Only water and baking soda. To clean both the interior and
exterior, use a sponge with warm water and baking soda,
which is, among other things, a good disinfectant. If you do
not have any in the house, you can use a neutral soap.

- What not to use. Never use abrasives, bleach or ammonia.
Solvents and similar products are strictly prohibited.

- All the removable part should be taken out and allowed to
soak in hot water and dishwashing soap. Rinse and dry them
well before putting them back in the refrigerator.

- And the back? This is where dust builds up, causing prob­lems with the appliance. Use a long adapter on your vacuum,
at a medium power setting, to remove it. Be delicate!

- When the appliance is not used for a long time. If you
decide not to use the appliance (during the summer), it must
cleaned and the doors left open to prevent the formation of
mold and unpleasant odors.

- How to replace the refrigerator lamp. The lamp is located
on the pack part of the thermostat knob box. When replac­ing the lamp, unplug the appliance from the electrical socket,
unscrew the burned out lamp and replace it with another
following the steps illustrated in figure 5. Make sure that
the wattage is not greater than 15W.

Fig. 5

13

GB

Is There a Problem?

The refrigerator does not function.

Have you checked whether:

• The main switch for the electricity to the apartment or
home has been turned off;

• The plug is properly inserted in the outlet;

• The outlet is adequate; try inserting the plug into another

outlet in the room.

The refrigerator and the freezer do not cool
properly.

Have you checked whether:

• The doors do not close well or the seals are faulty;

• The doors are left open too long;

• The thermostat knob is not on the proper setting;

• The refrigerator or freezer is overfilled.

The food in the refrigerator becomes too cold.

Have you checked whether:

• The thermostat knob is on the proper setting;

• The food is in contact with the back wall - which is the

coldest part.

If after all the checks, the appliance still does not operate or
the problem persists, call the nearest Service Centre and
inform them of: the type of problem, the abbreviation of
the model name (Mod.) and the relative numbers (S/N) writ­ten on the rating plate located at the bottom left next to
the vegetable crisper (see examples in the figures below).

75

Test
P.S-I.

TI

Net
Util
Utile

Pressure
HIGH-235

LOW 140

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total
Gross

Bruto
Brut

Compr.

Syst.

Kompr.

Made in Italy 13918

Gross
Bruto
Brut

R 134 a
kg 0,090

93139180000 S/N 704211801

Cod.

Gross
Bruto
Brut

W

Fuse

A

Freez. Capac

Poder de Cong
kg/24 h

4,0

Max 15 w

Class

Clase

N

Classe

Never call on unauthorized technicians and always
refuse spare parts which are not originals.

The motor runs continuously.

Have you checked whether

• The doors are not closed well or have remained open too
long;

• The ambient temperature is too high;

• The thermostat knob is not on the proper setting.

The appliance makes too much noise.

The gas refrigerant produces a slight noise even when the
compressor is not running (this is not a defect).

Have you checked whether:

• The refrigerator is level.

• The appliance was installed between cabinets or objects

that vibrate and make noise.

There is water on the bottom of the refrigerator.

Have you checked whether:

• The hole for draining the water from the frost is clogged
(see fig. 2).

GB

14
