2 ALLMÄNT

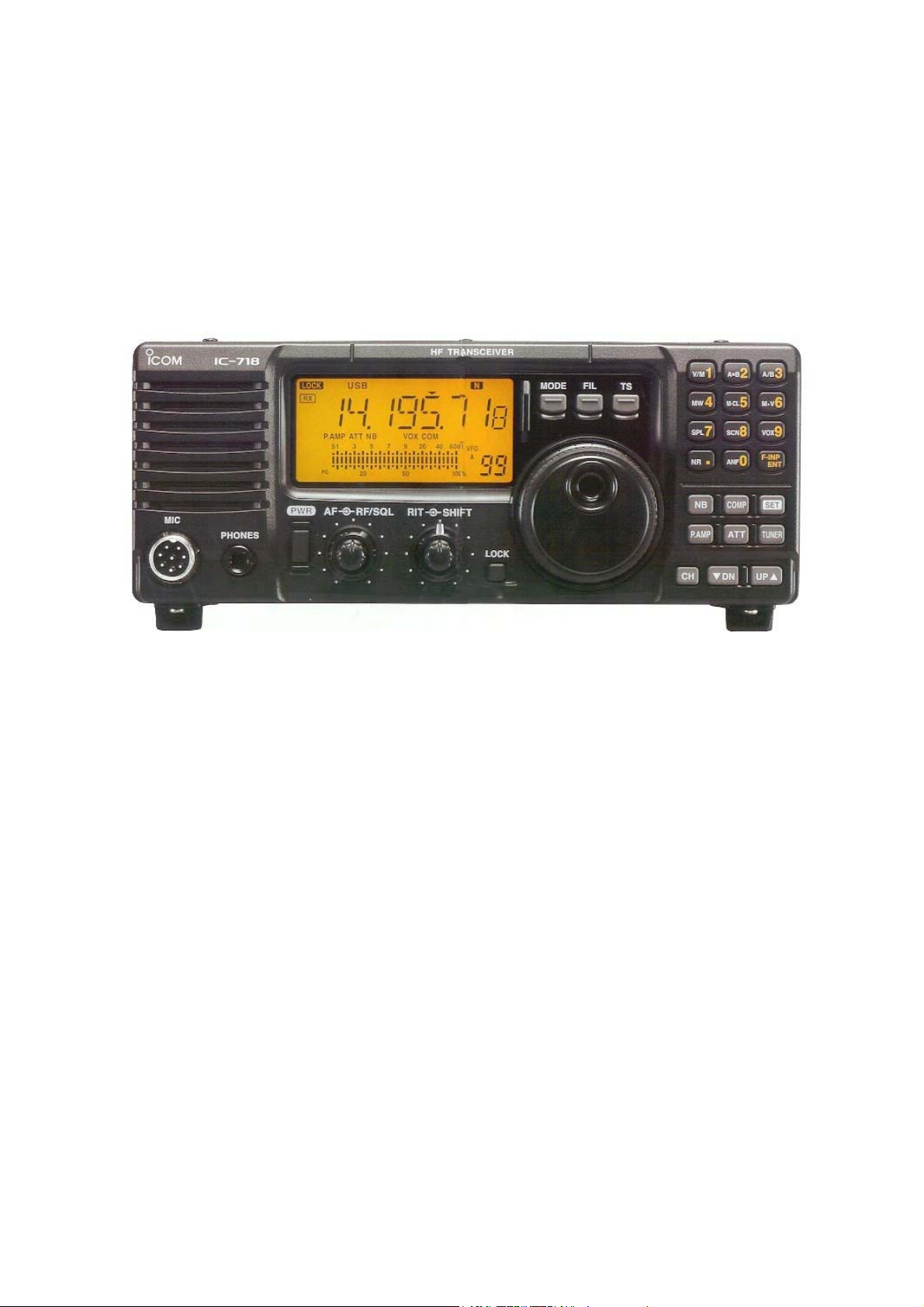

ICOM IC-718

ICOM IC-718 är en nyare kortvågsstation än Ra763 (ICOM IC-707) och fyller
samma uppgift som denna. Den är i stort identisk med IC-78.

ICOM IC-718 är utrustad med digitalt lågfrekvensfilter UT-106, telegrafifilter FL-52A (500 Hz) samt
kristallugn CR-338 som ger en frekvensstabilitet på 0,5 ppm (-30C-+60C) efter någon minuts
uppvärmning.

Tack vare denna goda frekvensstabilitet är det lätt att upprätta förbindelse inte bara vid telefoni- och
telegrafi-trafik utan även vid digitala smalbandiga trafiksätt som PACTOR (EmmA-systemet bygger
på PACTOR-överföring) och PSK-31.

Sändare och mottagare täcker 0,5 – 30 MHz kontinuerligt med trafiksätten CW(telegrafi),
SSB(telefoni med enkelt sidband), AM och RTTY.

Sändarens uteffekt kan i CW, SSB och RTTY-läge ställas från 2-100W och i AM från 2-40W.

Totalt finns 99 minnen som lagrar frekvens och trafiksätt. Detta är bra att ha vid nättrafik eller när man
kör ”split”-trafik (skilda mottagnings- och sändningsfrekvenser).

Dessutom finns 2 VFO-er, möjlighet att scanna minnen eller mellan två frekvenser, möjlighet att ställa
in frekvens med en knappsats, IF-shift för att dämpa störningar från sändare på närbelägna frekvenser
mm.

SVENSK INSTRUKTIONSBOK.

Denna instruktionsbok skall betraktas som en kortfattad version av den betydligt mer
omfattande engelska originalboken som medföljer varje sändtagare.

TEKNISKA DATA 3

Frekvensomfång: Sändare 1,6-33,0 MHz

Mottagare 0,03-33,0 MHz

Temperaturområde: -10C - +60C

Frekvenskontroll: Processorbaserad i steg på 1 Hz med digital PLL-syntes. Sändnings-

och mottagningsfrekvens oberoende av varandra.

Frekvensvisning: Valbart 10 Hz eller 1 Hz visning.

Bakgrundsbelyst LCD-panel.

Frekvensstabilitet: +/- 0,5 ppm vid –10 till +60C. (CR-338 är monterad)

Strömförsörjningsbehov: 13,8 V DC +/- 15% (minusjord)

Sändning: Vid max effekt ca 20A
Mottagning: Brusspärr till 1,3A

Max

ljudvolym 2,0A

Antennimpedans: 50 ohm obalanserat.

Vikt: 3,8 kg utan tillbehör.

Storlek: 240 mm (Bredd) x 95 mm (Höjd) x 239 mm
(Djup)

Sändare

Uteffekt: SSB, CW, RTTY 2 – 100W

AM

2 - 40W

Mottagare

Känslighet (preamp på): AM 0,5 – 1,8 MHz

13mV

AM 1,8 - 30 MHz

2mV

SSB, CW 1,8 - 30 MHz

0,16mV

Bandbredd: SSB, CW Bättre än 2,1 kHz / -6dB

Mindre än 4,5

kHz / -60dB

CW narrow 500 Hz / -6dB

Undertryckning av
oönskade signaler
och spegelfrekvens: Mer än 70dB

LF uteffekt: Mer än 2W i 8 ohms last.

4 MANÖVERORGAN

FRONTPANEL

1. POWER Strömbrytare. Kort tryck för tillslag. Tryck 1 sekund för frånslag.

.

2. MIC Mikrofonanslutning.

3. PHONES Hörtelefonanslutning.

4. AF (främre ratt) Ljudvolym.

5. RF/SQL (bakre ratt) HF-volym/Brusspärr. Grundinställning rakt upp.

6. RIT (främre ratt) Fininställning av mottagningsfrekvens.

7. SHIFT (bakre ratt) “Flyttning” av filter för begränsning av störningar från andra sändare.

Grundinställning rakt upp.

8. LOCK Låsning av inställd frekvens.

9. VFO-ratt Inställning av frekvens. Inställningar i ”SET MODE”.

10. PreAMP Antennförstärkare.

11. CH Minneskanal till/från.

12. [DN]/[UP] Tryck för att välja minneskanal då MEMO blinkar.

Val av frekvensband och ”SET MODE”-meny.

13. ATT Dämpsats.

14. TUNER Används ej.

15. SET Kort tryck skiftar mätarfunktion. Långt tryck för ”SET MODE”.

16. COMP Mikrofonkompressor. Gör utsänd telefonisignal mer genomträngande.

17. Knappsats Direkt frekvensval. Direkt val av minneskanal. Se vidare nästa sida..

18. NB Störningsbegränsare.

19. TS Val av frekvensstegning.

Kort tryck: val av snabbstegning. Långt tryck: val av 10Hz / 1 Hz frekvensvisning.

20. FIL Val av filterbandbredd för AM och CW. [N]=narrow/smal.

21. MODE Val av trafiksätt.(kort tryck) Val mellan USB/LSB.(långt tryck)

Val mellan CW och CW reverse. (långt tryck)

MANÖVERORGAN 5

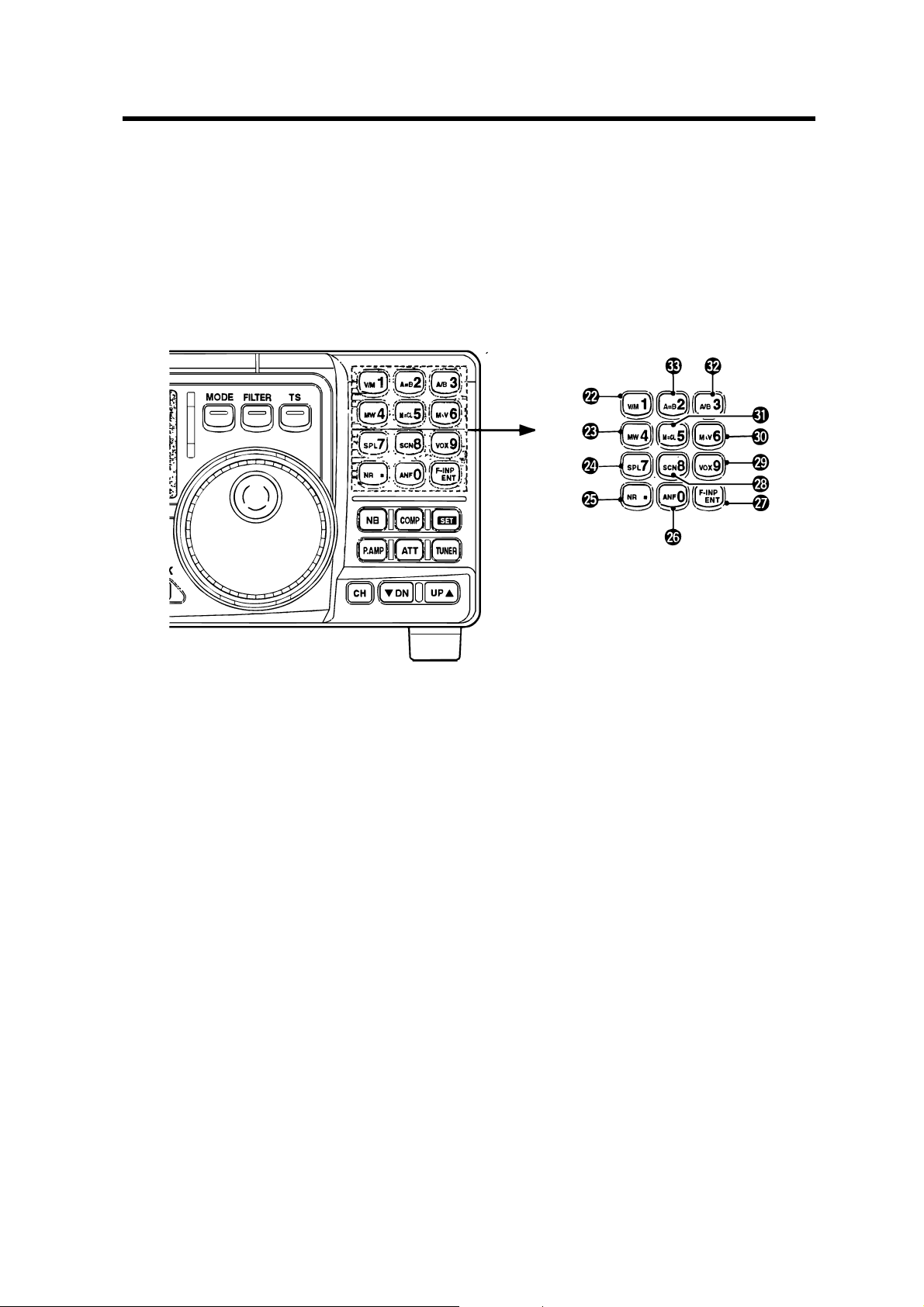

KNAPPSATS

22. [V/M 1] Skiftar VFO/minne.

23. [MW 4] Lagrar använd frekvens I valt

minne vid tryckning I en sekund.

24. [SPL 7] Split till/från.

25. [NR .] Brusreducering till/från.

1 sekunds tryckning öppnar inställning av brusreduceringsnivå.

26. [ANF 0] Automatiskt notchfilter till/från.

Gäller SSB och AM.

27. [F-INP/ENT]

Direkt frekvensval: [F-INT/ENT] knappsats [F-INT/ENT].
Direkt minnesval: [CH] [F-INT/ENT] knappsats [F-INT/ENT].

28. [SCAN 8] Tryck för att starta/stoppa scanning.

29. [VOX 9] Röststyrd sändning till/från.

30. [MV 6] Överför minne till VFO.

31. [M=CL 5] Raderar valt minne.

32. [A/B 3] Skiftar mellan VFO A och B.

Skiftar mellan sändande och mottagande VFO I SPLIT.

33. [A=B 2] Ställer VFO B på VFO A:s frekvens.

6 MANÖVERORGAN

DISPLAY

1. [LOCK] Visar att frekvensen har låsts.

2. [RX] Mottagning

3. [TUNE] Används ej

4. [TX] Sändning

5. P.AMP

Antennförstärkare

ATT Dämpsats
NB

Störningsbegränsare
BK Halv ”break-

in”

F-BK Full ”break-

in”

VOX Röststyrd

telefonisändning

COM Talkompressor
SCAN Sökning

6. DSP Radion har digital
brusreducering

7. [ANF] Automatiskt notchfilter

inkopplat.
Tar bort besvärande ”tjut” vid
telefonimottagning.

10. VFO/MEMORY

Visar om VFO A eller B
eller minne har valts.

11. Minne nummer:

12. [BLANK] Visar att valt minne
är tomt.

13. [SPL] Split dvs. skilda
sändnings- och

mottagningsfrekvenser har

valts.

14. [RIT] Fininställning av

mottagningsfrekvensen I bruk.

15. Inställd frekvens.

16. [REV] ”Omvänt sidband” vid

telegrafimottagning.

17. [N] anger att smalt filter valts vid

mottagning

av CW eller AM.

18. Anger storlek på
frekvensinställningssteg.

8. [NR] Brusreduceringen
inkopplad.

9. Mätare Visar signalstyrkan vid

mottagning.
Visar uteffekt eller stående våg vid
mottagning.

19. MODE Anger trafiksätt

LSB, USB, CW, RTTY eller
AM.

ANSLUTNINGAR 7

BAKPANEL

1. [ANT] Antennanslutning.

2. [DC 13.8V] Spänningsmatning.

3. [TUNER] Anslutning för eventuell automatisk avstämningsenhet.

4. [REMOTE] Fjärrkontroll av stationens funktioner.
Här anslut manöverledning från EmmA-modem.

5. [EXT SP] Yttre högtalare.

6. [ACC] Data och spänningsmatning till EmmA-modem.

7. [KEY] Anslutning för telegrafnyckel eller manipulator.

8. [ALC] Används för reglering av högeffektslutsteg.

9. [SEND] Tillslag av tillkopplat högeffektslutsteg.

10. [GND] Jordskruv.

8 HANDHAVANDE

GRUNDINSTÄLLNINGAR.

[AF] LF-volym helt motsols.

[RF/SQL] Rakt upp.

[RIT] Rakt upp (snäppläge).

[SHIFT] Rakt upp (snäppläge).

[LOCK] Från (ingen LOCK-indikering i displayfönster)

[NB] Från (ingen indikering i displayfönster)
[COMP] Från (ingen indikering i displayfönster)
[P.AMP] Från (ingen indikering i displayfönster)
[ATT] Från (ingen indikering i displayfönster)

Om någon av dessa indikeringar visas i displayfönstret skall funktionen stängas av :

Snabb frekvensstegning Tryck [TS]

1 Hz frekvensvisning Tryck [TS] en sekund.

[RIT] Centrera RIT-ratten

[SPL] Tryck [SPL]

FREKVENSINSTÄLLNING 9

VFO- och MEMORY / MINNESLÄGE

VFO-läge

ICOM IC-718 har två VFO-er: VFO A och VFO B.
Byte mellan VFO-erna sker med [A/B 3].
VFO-erna lagrar senast gjorda inställningar av frekvens, trafiksätt mm.

Byte mellan VFO-läge och MEMORY / MINNESLÄGE görs med [V/M 1]

MEMORY / MINNESLÄGE

De 99 minnena lagrar frekvens och trafiksätt permanent. Frekvens och trafiksätt mm. kan ändras men radion
återgår till de förinställda värdena när ett minne väljs igen.

Exempel: Gå till minnesläge. MEMO 1 på display. Frekvens 6.350.00

Frekvensen ändras med ratten till 6.365.00

Byt minneskanal med DN (down) eller UP

MEMO 3 på display Frekvens 4.250.00

Gå tillbaka till MEMO 1 på display. Frekvens 6.350.00

Frekvensinställning

Med frekvensratt:

För snabb förflyttning, kort tryck på TS tänder en pil över frekvensangivningen och ratten flyttar
frekvensinställningen snabbare.
(Långt tryck på TS skiftar mellan frekvensvisning på 10Hz eller 1Hz när)

Med knappsats:

Tryck [F-INT/ENT]
Knappa in antalet MHz.
Tryck [NR .]
Knappa in antalet kHz.
Tryck [NR .]
Knappa in eventuella decimaler.
Tryck [F-INT/ENT]

10 TELEFONI

Telefoni

Grundläggande mottagning.

GRUNDINSTÄLLNINGAR ENLIGT SIDA 8.

FREKVENSINSTÄLLNING ENLIGT SIDA 9.

TRAFIKSÄTT VÄLJS MED KORTA TRYCK PÅ [MODE].
VAL AV SIDBAND MED LÅNGT TRYCK PÅ [MODE].
VID MILITÄR TELEFONI TRAFIK GÄLLER [USB] (övre sidband).

ANSLUT EVENTUELL HÖRTELEFON TILL [PHONES].

LJUDVOLYM STÄLLS IN MED [AF]-ratten.

Störd mottagning kan förbättras med:

[RIT]-ratten för fininställning av tonhöjd (mottagningsfrekvens).

[SHIFT]-ratten för dämpning av störningar från andra sändare.

[NR]-knappen för brusreduktion.
Kort tryck för inkoppling. Långt tryck för inställning av nivå. Inställning görs
med stora ratten. Bekräfta med kort tryck.

[ANF]-knappen för dämpning av störande interferenstjut.

[NB]-knappen för dämpning av tändstörningar (knatter).

[P.AMP] (antennförstärkare) för mycket svaga signaler.

[ATT] (dämpsats) för mycket starka signaler.

TELEFONI 11

Telefoni

Grundläggande sändning.

HÅLL HANDMIKROFONEN VID SIDAN AV MUNNEN.

[COMP] GER MER ”GENOMTRÄNGANDE” MEN ”ONATURLIG” SIGNAL.

MÄTARFUNKTION FÖR SÄNDNING VÄLJS MED KORT TRYCK PÅ [SET]
[PO] indikerar uteffekt.
[SWR] indikerar ”stående våg” från antennen. Bör vara så lågt som möjligt,

helst under 1,5. [SWR] kan användas för inställning av antennavstämningsenhet.

UTEFFEKTEN kan sänkas från normalinställningen med: Långt tryck på [SET]. Val av RF PowEr
med [UP]/[DN]. Inställning av uteffekten med stora ratten. L=lägsta. H=högsta (normalläge). Bekräfta
med [SET].

MIKROFONFÖRSTÄRKNINGEN kan justeras med: Långt tryck på [SET]. Val av MIC GAIn med
[UP]/[DN]. Inställning av mikrofonförstärkningen med stora ratten. L=lägsta. H=högsta
Normalläge är 50. Bekräfta med [SET].

[VOX] GER RÖSTSTYRD SÄNDNING (olämpligt I bullrig miljö).

VOXFÖRSTÄRKNINGEN kan justeras med: Långt tryck på [SET]. Val av VOX GAIn med [UP]/[DN]. Inställning av
förstärkningen med stora ratten. Normalläge är 50. Bekräfta med [SET].

VOXFÖRDRÖJNINGEN kan justeras med: Långt tryck på [SET]. Val av VOX DELy med [UP]/[DN]. Inställning av
fördröjningen med stora ratten. Normalläge är 10 (= 1,0 sek). Bekräfta med [SET].

Anti VOX nivå (för att ljud från högtalaren ej skall starta sändningen) kan justeras med: Långt tryck på [SET]. Val av An VoX
med [UP]/[DN]. Inställning av förstärkningen med stora ratten. Normalläge är 50. Bekräfta med [SET].

12 TELEGRAFI

Grundläggande mottagning.

GRUNDINSTÄLLNINGAR ENLIGT SIDA 8.

FREKVENSINSTÄLLNING ENLIGT SIDA 9.

TRAFIKSÄTT VÄLJS MED KORTA TRYCK PÅ [MODE].
VAL AV SIDBAND MED LÅNGT TRYCK PÅ [MODE].
VAL AV [REV] KAN GE MINDRE STÖRNINGAR.

ANSLUT EVENTUELL HÖRTELEFON TILL [PHONES].

LJUDVOLYM STÄLLS IN MED [AF]-ratten.

Störd mottagning kan förbättras med:

[RIT]-ratten för fininställning av tonhöjd (mottagningsfrekvens).

[SHIFT]-ratten för dämpning av störningar från andra sändare.

[NR]-knappen för brusreduktion.
Kort tryck för inkoppling. Långt tryck för inställning av nivå. Inställning görs
med stora ratten. Bekräfta med kort tryck.

[NB]-knappen för dämpning av tändstörningar (knatter).

[P.AMP] (antennförstärkare) för mycket svaga signaler.

[ATT] (dämpsats) för mycket starka signaler.

TELEGRAFI 13

Grundläggande sändning.

MÄTARFUNKTION FÖR SÄNDNING VÄLJS MED KORT TRYCK PÅ [SET]
[PO] indikerar uteffekt.
[SWR] indikerar ”stående våg” från antennen. Bör vara så lågt som möjligt,

helst under 1,5. [SWR] kan användas för inställning av antennavstämningsenhet.

UTEFFEKTEN kan sänkas från normalinställningen med: Långt tryck på [SET]. Val av RF PowEr
med [UP]/[DN]. Inställning av uteffekten med stora ratten. L=lägsta. H=högsta (normalläge). Bekräfta
med [SET].

TELEGRAFNYCKELN ansluts till [KEY]-uttaget på baksidan.

BREAK-IN. Väljs i ”Set mode”.

Tryck på [SET] en sekund. Med [UP]/[DN] väljs BK-IN. Med stora ratten väljs SE för halv
Break-In (medhörning mellan orden), eller FL för full Break-In (medhörning mellan tecknen). Om oF
väljs måste mikrofonens sändningstangent eller eventuell fotpedal hållas intryckt under sändning.
Bekräfta med [SET].

TYP AV TELEGRAFNYCKEL (vanlig rak nyckel eller så kallad paddel till den inbyggda
nycklingskretsen) väljs i ”Initial set mode”.

Stäng av radion med långt tryck på [PWR]. Håll in [SET] medan du slår på radion igen med [PWR].
Med [UP]/[DN] väljs CW PADDL. Med stora ratten väljs oF för vanlig telegrafnyckel, n för paddel eller
r för omvänd paddel. Väljs ud fungerar [UP]/[DN]-knapparna på handmikrofonen som paddel. Stäng
av och slå på radion igen.

TELEGRAFIHASTIGHET MED PADDEL väljs i ”Set mode”.

Tryck på [SET] en sekund. Med [UP]/[DN] väljs KEY SPD. Med stora ratten väljs hastighet i ord per
minut (wpm). Normalinställning 20. Bekräfta med [SET].

För ändring av förinställda värden för medhörningston, medhörningsfördröjning, och ”viktning” vid
användning av paddel, se den engelska bruksanvisningen.

14 DATAÖVERFÖRING

Denna radiostation kan användas för dataöverföring i
första hand med trafiksättet PACTOR med modemet

SCS PTC-ll som styrs av dataprogrammet EmmA.

GÖR GRUNDINSTÄLLNINGAR ENLIGT SIDA 8.

KOPPLA UR MIKROFONEN. ANSLUT MODEMET .

MODEMETS DATAKABEL ANSLUTS TILL 6. SE NOGA EFTER ATT RÄTT
KONTAKT SÄTTS PÅ RÄTT PLATS.
ANSLUT MODEMETS FJÄRRKONTROLLKABEL TILL 4.
MODEMET FÅR SIN SPÄNNINGSMATNING FRÅN RADIONS UTTAG 6.

DESSA FUNKTIONER PÅ RADION FÅR EJ VARA
INKOPPLADE!

[NR], [ANF], [VOX], [NB], [COMP], [P.AMP], [ATT].

AKTIVERA [LOCK].

ÖVRIGA INSTÄLLNINGAR AV RADION GÖRS
AUTOMATISKT AV MODEMET DÅ EmmA­PROGRAMMET STARTAS I DATORN.

PROBLEM? Kontakta bataljonens EmmA-ansvarige.

DATAÖVERFÖRING 15

Med modemet SCS PTC-ll och dataprogrammet NcWinPtc
är det möjligt att från datorn köra trafikmetoderna :

Pactor1 och Pactor2 (EmmA nyttjar Pactor2), CW (telegrafi

med automatisk mottagning och sändning från tangentbordet),
AMTOR, SITOR, RTTY (fjärrskrift), och PSK31.

16 MINNEN

PROGRAMMERING AV MINNEN
VFO-läge
Tryck [CH] och därefter [UP] eller [DN] för att välja önskat

minne.
MEMO blinkar. BLANK visas om den valda minneskanalen är
tom.

Tryck [MW] en sekund för att programmera in inställd frekvens och trafiksätt.
Tryck [CH] för att lämna programmeringsläget.

MINNES-läge

Tryck [UP] eller [DN] för att välja önskat minne.
BLANK visas om den valda minneskanalen är tom.

Ställ in önskad frekvens och trafiksätt.

Tryck [MW] en sekund för att programmera in inställd frekvens och trafiksätt.

ÖVERFÖRING AV FREKVENS FRÅN MINNE
VFO-läge

Välj VFO-läge med [V/M].

Tryck [CH] och välj sedan minneskanal med [UP] eller [DN].

BLANK visas om den valda minneskanalen är tom.

Tryck [M>V] en sekund för att överföra frekvens och trafiksätt.

Tryck [CH] för att lämna programmeringsläget.

MINNES-läge

Då man är i minnesläge och har ändrat frekvens eller trafiksätt kan de nya inställningarna överföras till
ett nytt minne.
Tryck [CH] och välj sedan minneskanal med [UP] eller [DN].

Tryck [M>V] en sekund för att överföra frekvens och trafiksätt.
Tryck [V/M] för att gå till VFO-läge.

RADERING AV MINNE

Välj MINNES-läge med [V/M].
Tryck [CH] och välj sedan minneskanal med [UP] eller [DN].
Tryck [M-CL] en sekund för att tömma minneskanalen.

MINNEN 17

VAL AV MINNEN

METOD 1

Tryck [V/M] för att välja MINNES-läge.

Tryck [CH] och därefter [UP] eller [DN] för att välja önskat minne.
Tryck [CH] för att lämna programmeringsläget.

Tryck [V/M] för att återgå till VFO-läge.

METOD 2

Tryck [V/M] för att välja MINNES-läge.
Tryck [CH] för att gå till programmeringsläget.

MEMO blinkar.
Tryck [F-INP/ENT] och tryck sedan önskat minnesnummer på knappsatsen.
Tryck [CH] för att lämna minnesvalsläget.

NOLLSTÄLLNING AV MIKROPROCESSOR

MIKROPROCESSORN KAN NOLLSTÄLLAS (CPU-reset)
VID FELFUNKTION PÅ RADION MEN OM DETTA GÖRS
FÖRSVINNER ALLT SOM PROGRAMMERATS IN SOM
TILLGÄNGLIGHETEN TILL TELEGRAFIFILTRET,
INSTÄLLNINGAR FÖR DATAÖVERFÖRING FRÅN
EmmA-MODEM OCH INNEHÅLLET I MINNENA.

Nollställning görs genom att [UP] och [DN] hålls inne då radion slås på med PWR.

Handhavandebeskrivning ”SNABBGUIDE”

Sammankoppling av sändarutrustning.

1 Anslut antennkabel till sändtagarens (IC-718) bakre panel. (Nr 1 på bild bakstycke)

2 Anslut nätaggregat (12volt 20ampere) eller batterikabel till bakre panel. (Nr 2)

3 Anslut nätaggregatet till nätuttag.

4 Anslut Y-kabel till bakre panel. (Nr 6 på bild bakstycke) Datakabel som tillhör EmmA-modem ansluts

till denna kabels 8-poliga uttag.

5 Anslut manöverkabel som tillhör EmmA-modem till bakstycke. (Nr 4)

6 För telegrafi: Anslut telegrafinyckel till bakstycke. (Nr 7 på bild bakstycke)

7 För telefoni: Anslut mikrofon till sändtagarens frontpanel. (Nr 2 på bild frontpanel) Mikrofonen skall

ej vara ansluten vid EmmA-trafik

Start av sändtagare.

8 Slå på nätaggregatet eller anslut batteriet.

9 Starta sändtagaren med PWR-knappen. (Nr 1 på bild frontpanel)

10 Utför följande grundinställningar:

Om radion är utrustad med bordsmikrofon (SM-6). Vrid GAIN-knappen under
fotplattan till mittläge.

Ställ RF/SQL i läge rakt upp.
Ställ RIT i läge rakt upp.
Ställ SHIFT i läge rakt upp.
Ställ AF (volymkontroll) i önskat läge.

Inställningar för trafik.

11 Val av trafiksätt sker med MODE-knappen. Val av USB/LSB respektive
CW/CWreverse sker med en lång tryckning. Valt trafiksätt anges på

sändtagarens ”display”.

12 Val av önskad frekvens sker med VFO-ratten (Nr 9 på bild frontpanel)
eller med knappsatsen. Steglängden regleras med TS-knappen.

MANÖVERORGAN 3

FRONTPANEL (fortsättning)

22. [V/M 1] Skiftar VFO/minne.

23. [MW 4] Lagrar använd frekvens I valt
minne vid tryckning I en sekund.

24. [SPL 7] Split till/från.

25. [NR .] Brusreducering till/från.
1 sekunds tryckning öppnar inställning av brusreduceringsnivå.

26. [ANF 0] Automatiskt notchfilter till/från.
Gäller SSB och AM.

27. [F-INP/ENT]
Direkt frekvensval: [F-INT/ENT] knappsats [F-INT/ENT].
Direkt minnesval: [CH] [F-INT/ENT] knappsats [F-INT/ENT].

28. [SCAN 8] Tryck för att starta/stoppa scanning.

29. [VOX 9] Röststyrd sändning till/från.

30. [MV 6] Överför minne till VFO.

31. [M=CL 5] Raderar valt minne.

32. [A/B 3] Skiftar mellan VFO A och B.
Skiftar mellan sändande och mottagande VFO I SPLIT.

33. [A=B 2] Ställer VFO B på VFO A:s frekvens.

4 ANSLUTNINGAR

BAKPANEL

1. [ANT] Antennanslutning.

2. [DC 13.8V] Spänningsmatning.

3. [TUNER] Anslutning för eventuell automatisk avstämningsenhet.

4. [REMOTE] Fjärrkontroll av stationens funktioner.
Här anslut manöverledning från EmmA-modem.

5. [EXT SP] Yttre högtalare.

6. [ACC] Data och spänningsmatning till EmmA-modem.

7. [KEY] Anslutning för telegrafnyckel eller manipulator.

8. [ALC] Används för reglering av högeffektslutsteg.

9. [SEND] Tillslag av tillkopplat högeffektslutsteg.

10. [GND] Jordskruv.
