Overzicht
Dit boekje bevat instructies voor het verwijderen en weer aanbrengen van de volgende door de klant te vervangen onderdelen (Customer Replaceable Units, of
CRU’s):
Voedingseenheid
Systeemplaat

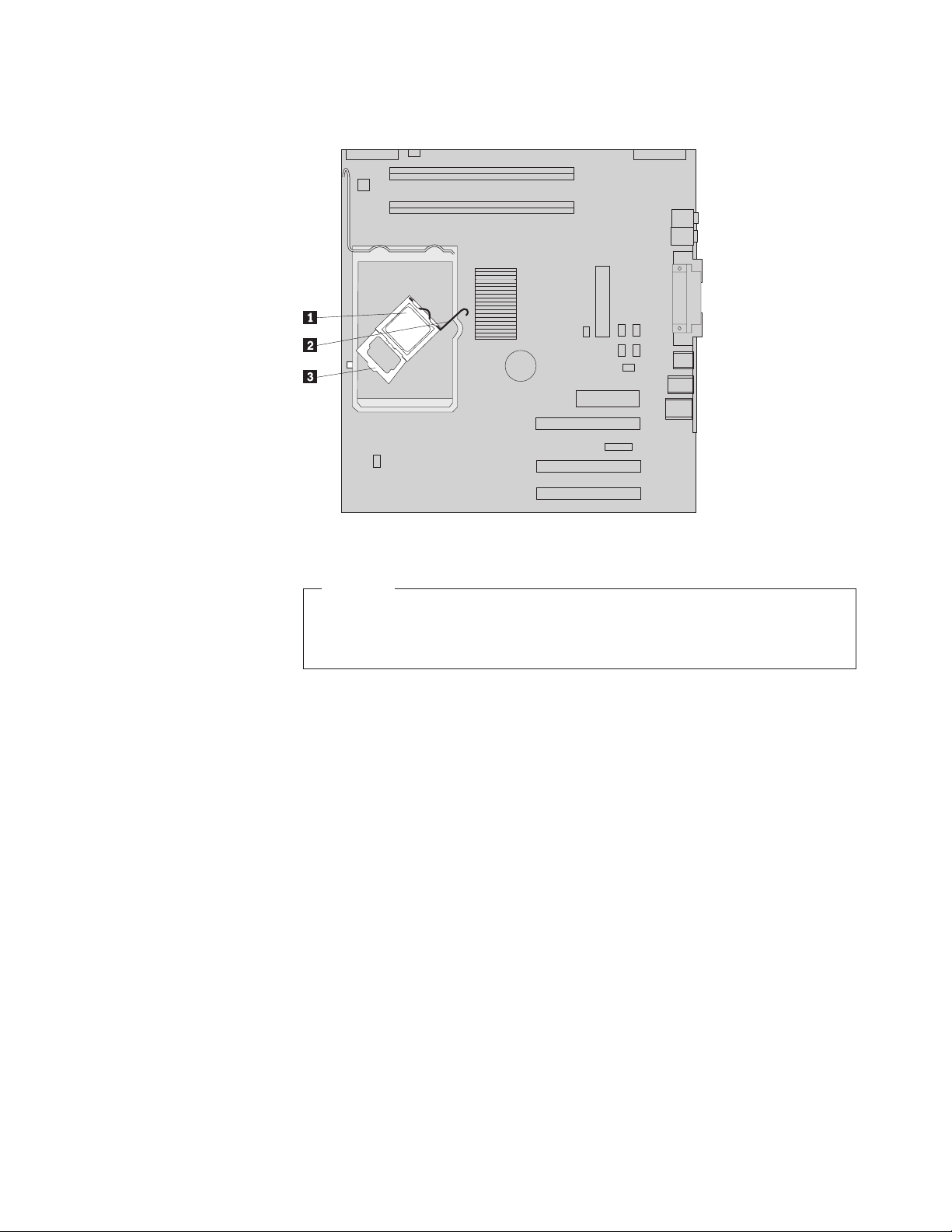

Microprocessor
Vaste-schijfstation

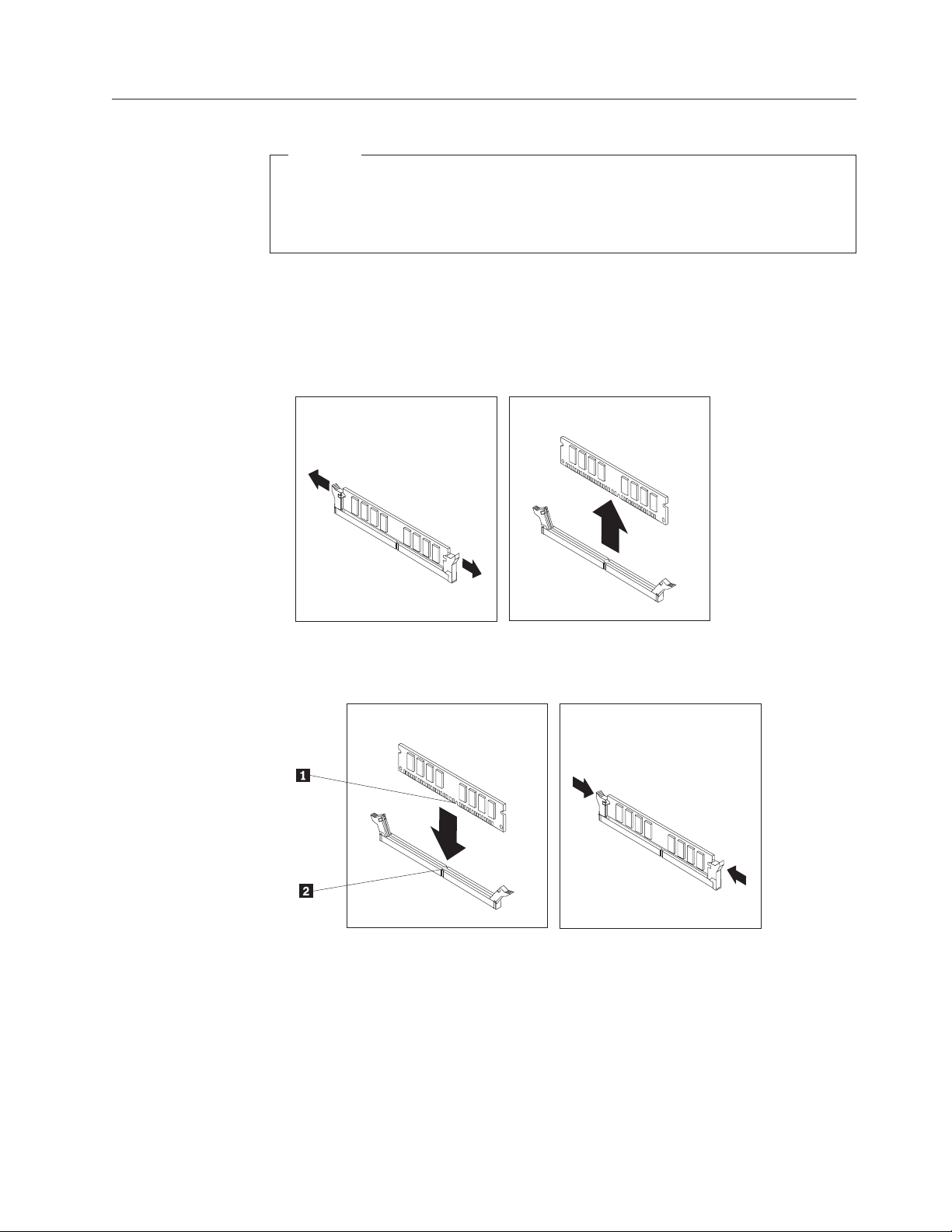

Geheugen
Informatiebronnen
Het Naslagboekje dat bij de computer is geleverd, bevat informatie over het installeren van de computer, het starten van het besturingssysteem, probleemoplossing en
kennisgevingen.
Raadpleeg Access IBM voor nadere informatie over uw computer. Klik op Start →
Access IBM.
Als u toegang hebt tot internet, kunt u hier de meest recente handboeken voor uw
computer bekijken. Deze vindt u op:
http://www.ibm.com/pc/support
Voer uw machinetype en -model in het veld Quick Path in en klik op Go.
Benodigd gereedschap
Als u bepaalde opties in de computer wilt installeren, hebt u een schroevendraaier
nodig. Bij een aantal opties is hiervoor ook nog ander gereedschap vereist. Raadpleeg
instructies bij de optie.
Omgaan met apparaten die gevoelig zijn voor statische elektriciteit
Statische elektriciteit is ongevaarlijk voor uzelf, maar kan de computeronderdelen
opties zwaar beschadigen.
Als u een optie installeert, maak de antistatische verpakking ervan dan nooit open
voordat de installatieaanwijzingen u hiertoe opdracht geven.
Neem bij het omgaan met opties en computeronderdelen de volgende voorzorgsmaatregelen in acht om schade door statische elektriciteit te voorkomen:
Beweeg zo min mogelijk. Door beweging kan er statische elektriciteit ontstaan.
voorzichtig met de onderdelen om. Pak adapters en geheugenmodules bij de
randen vast. Raak nooit onbeschermde elektronische componenten aan.
Zorg dat ook anderen de componenten niet aanraken.
Wanneer u een nieuwe optie installeert, houd dan de antistatische verpakking
met de optie minstens 2 seconden tegen een metalen afdekplaatje van een
Copyright IBM Corp. 2004
v
v
v
vi
uitbreidingssleuf of een ander ongeverfd metalen oppervlak op de computer.
Hiermee vermindert u de statische lading van de verpakking en van uw
lichaam.
Installeer zo mogelijk de optie direct in de computer zonder hem eerst neer te
leggen. Als u de optie neer moet leggen nadat u hem uit de verpakking hebt
gehaald, leg hem dan op de antistatische verpakking op een vlakke ondergrond.
Leg de optie niet op de kap van de computer of op een metalen oppervlak.
Gids voor het vervangen van hardware
U
1.
2.
3.
4.
5.
©
Customer Replaceable Units (CRU’s) vervangen
Attentie
Open de computer niet en probeer geen reparaties uit te voeren voordat u de
“Belangrijke veiligheidsvoorschriften” hebt gelezen in het Naslagboekje dat
bij de computer is geleverd. Als u het Naslagboekje niet meer hebt, kunt u
het downloaden vanaf de IBM-website http://www.ibm.com/pc/support.

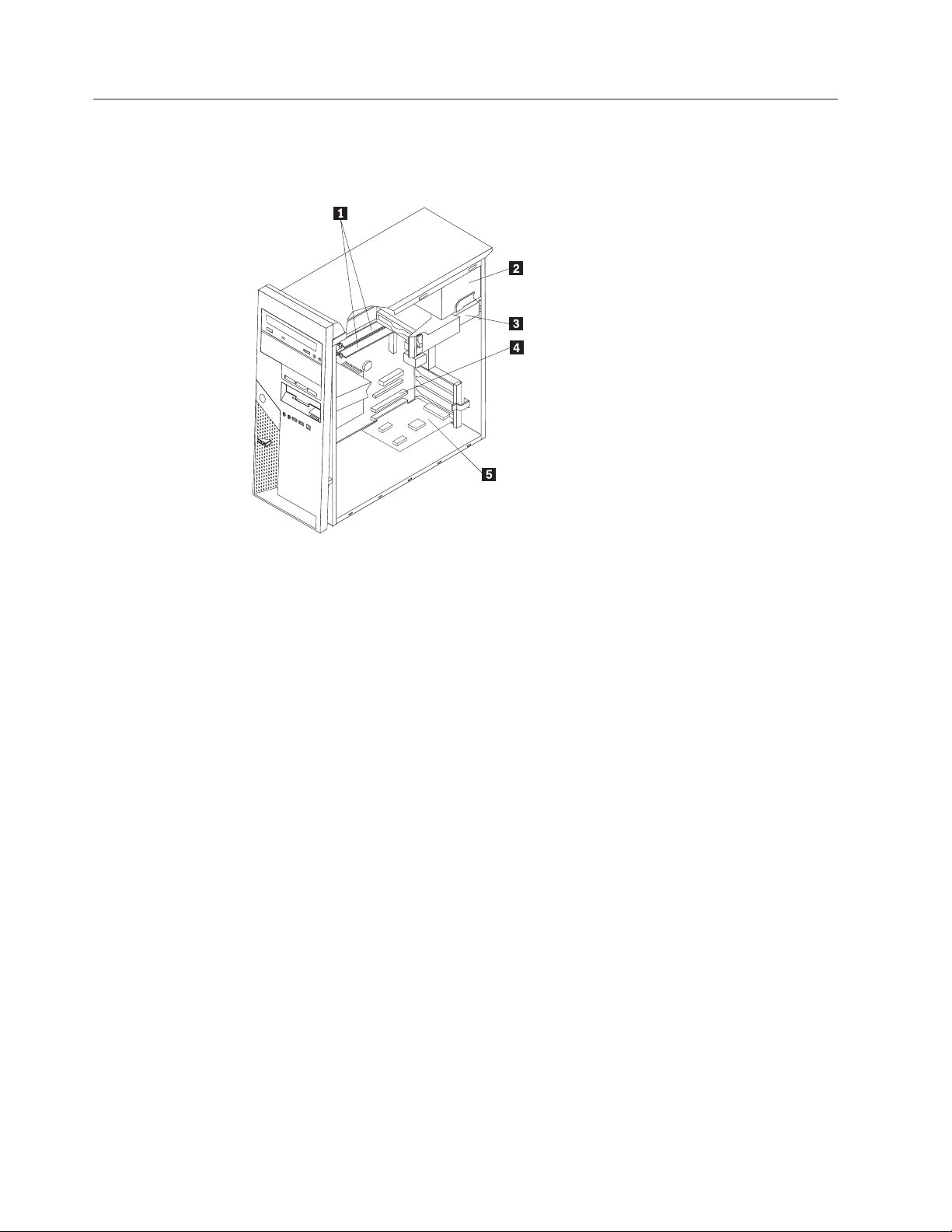

De kap verwijderen
Belangrijk
Zet de computer uit en laat hem 3 tot 5 minuten afkoelen voordat u de kap
verwijdert.
verwijdert de kap als volgt:
Sluit het besturingssysteem af, verwijder eventueel aanwezige media (diskettes,
CD’s of banden) uit de stations en schakel alle aangesloten apparaten en de
computer uit.
Haal alle stekkers uit het stopcontact.
Ontkoppel alle kabels die op de computer zijn aangesloten. Dit geldt voor netsnoeren, I/O-kabels en alle andere op de computer aangesloten kabels.
Verwijder eventueel aanwezige sloten waarmee de kap is vastgezet, zoals een
hangslot of kabelslot.

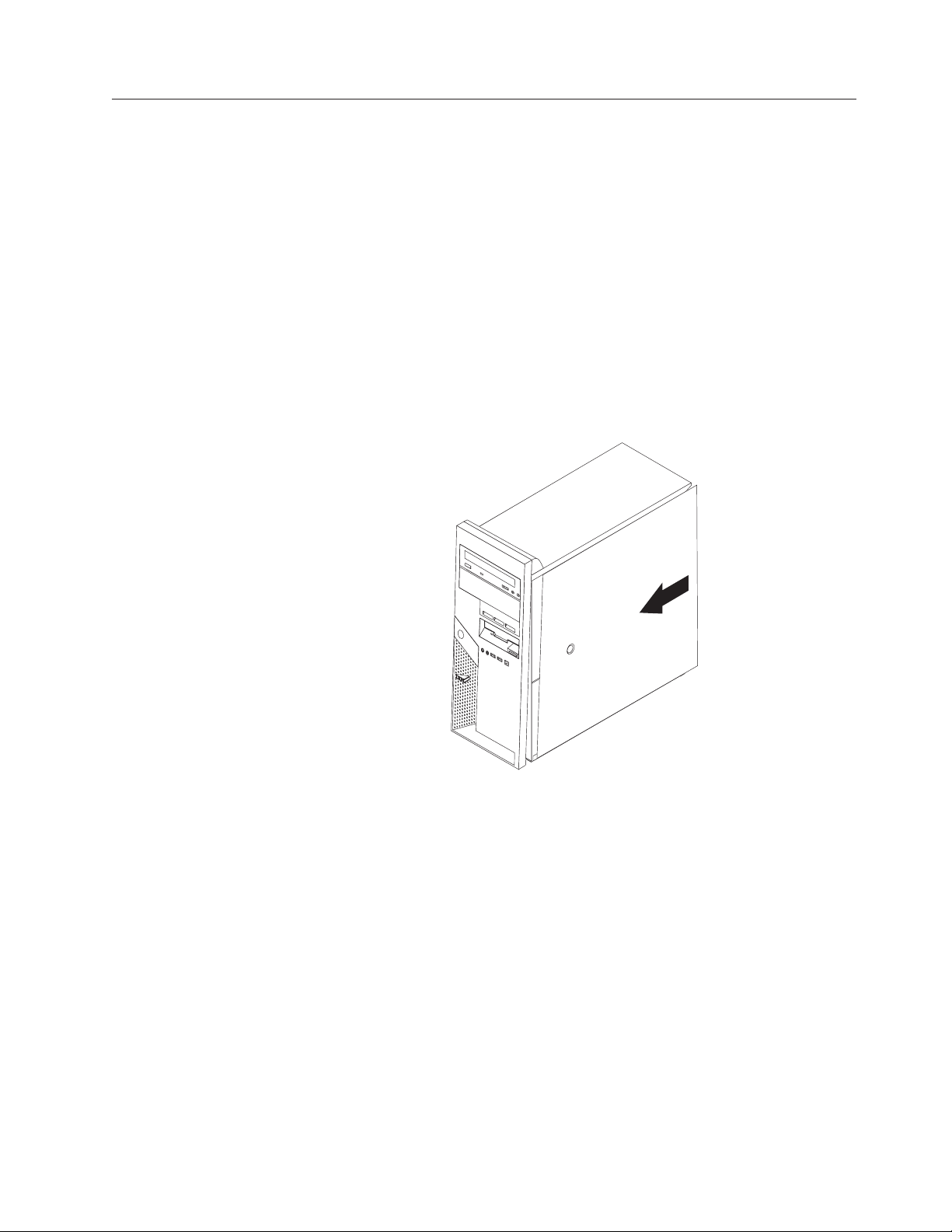

Druk op de ontgrendelknop voor de kap die zich rechts op de kap bevindt,
schuif de kap naar achteren en neem hem weg.
Copyright IBM Corp. 2004
1
