ThinkCentre

™

Handboek voor de gebruiker
Ty pe s 8141, 8142, 8145
Ty pe s 8420, 8421, 8426

򔻐򗗠򙳰

ThinkCentre

ThinkCentre

™

Handboek voor de gebruiker
Ty pe s 8141, 8142, 8145
Ty pe s 8420, 8421, 8426

򔻐򗗠򙳰

©

Opmerking

Lees eerst “Belangrijke veiligheidsinformatie” op pagina v en Bijlage D, “Kennisgevingen”, op pagina 43.

Eerste uitgave (april 2004)

Copyright IBM Corp. 2004.

De

De

De

De

De

De

De

. . . . . . . . . . . . . . .

. . . . . . . . . . . .

©

Inhoudsopgave

Belangrijke veiligheidsinformatie . . . .v

Situaties waarin onmiddellijk handelen vereist is . .v

Algemene veiligheidsrichtlijnen . . . . . . . .vi

Onderhoud . . . . . . . . . . . . .vi

Netsnoeren en voedingsadapters . . . . . .vi

Verlengsnoeren en aanverwante apparaten . . . vii

Stekkers en aansluitingen . . . . . . . . vii

Batterijen . . . . . . . . . . . . . . vii

Warmte en ventilatie van het product . . . . viii

Veiligheid van CD- en DVD-stations . . . . . viii

Aanvullende veiligheidsvoorschriften . . . . . .ix

Kennisgeving lithiumbatterij . . . . . . . . .x

Veiligheidsvoorschriften voor de modem . . . . .x

Verklaring van conformiteit met laserrichtlijnen . .xi

Overzicht . . . . . . . . . . . . . xiii

Informatiebronnen . . . . . . . . . . . . xiii

Hoofdstuk 1. Opties installeren . . . . .1

Kenmerken . . . . . . . . . . . . . . .1

Specificaties . . . . . . . . . . . . . .4

Beschikbare opties . . . . . . . . . . . .5

Benodigd gereedschap . . . . . . . . . . .5

Omgaan met apparaten die gevoelig zijn voor stati­sche

elektriciteit . . . . . . . . . . . . .5

Externe opties installeren . . . . . . . . . .7

plaats van de aansluitingen aan de voorkant

van de computer . . . . . . . . . . . .7

plaats van de aansluitingen aan de achterkant

van de computer . . . . . . . . . . . .8

Stuurprogramma’s . . . . . . . . . . .9

kap verwijderen . . . . . . . . . . . .10

plaats van componenten . . . . . . . . .11

Onderdelen van de systeemplaat . . . . . . .11

Geheugen installeren . . . . . . . . . . .12

Adapters installeren . . . . . . . . . . .14

Interne stations installeren . . . . . . . . .16

Stationsspecificaties . . . . . . . . . . .17

Een station installeren . . . . . . . . . .17

Installatie van beveiligingsvoorzieningen. . . . .20

Beveiligingssloten . . . . . . . . . . .21

Oog voor hangslot . . . . . . . . . . .22

Geïntegreerd kabelslot . . . . . . . . . .23

Wachtwoorden . . . . . . . . . . . .23

batterij vervangen . . . . . . . . . . .24

Een vergeten wachtwoord wissen (CMOS wissen) 25

kap terugplaatsen en de kabels aansluiten . . .26

Hoofdstuk 2. Het programma IBM BIOS

Setup gebruiken . . . . . . . . . .27

Het programma IBM BIOS Setup starten . . . .27

Instellingen bekijken en wijzigen . . . . . . .27

Wachtwoorden . . . . . . . . . . . . .27

Overwegingen ten aanzien van wachtwoorden 27

Systeemwachtwoord . . . . . . . . . .28

Configuratiewachtwoord . . . . . . . . .28

Gebruikerswachtwoord IDE-station . . . . .28

Master-wachtwoord voor IDE-station . . . . .28

Een wachtwoord instellen, wijzigen of wissen . .29

Security Profile by Device gebruiken . . . . . .29

Een opstartapparaat kiezen . . . . . . . . .29

Een tijdelijk opstartapparaat kiezen . . . . .30

opstartvolgorde wijzigen . . . . . . . .30

Het programma IBM BIOS Setup afsluiten . . . .30

Bijlage A. Systeemprogramma’s bijwer­ken

Systeemprogramma’s . . . . . . . . . . .31

Het BIOS bijwerken met een diskette . . . . .31

Het BIOS bijwerken (flashen) vanuit het

besturingssysteem . . . . . . . . . . .31

Herstel na een fout bij het bijwerken van

POST/BIOS . . . . . . . . . . . . . .32

.31

Bijlage B. De muis schoonmaken . . .33

Optische muis . . . . . . . . . . . . .33

Muis met bal . . . . . . . . . . . . . .33

Bijlage C. Handmatige modem­opdrachten

Basic AT-opdrachten . . . . . . . . . . .35

Extended AT-opdrachten . . . . . . . . . .37

MNP/V.42/V.42bis/V.44-opdrachten . . . . . .38

Fax Class 1-opdrachten . . . . . . . . . .39

Fax Class 2-opdrachten . . . . . . . . . .39

Spraakopdrachten . . . . . . . . . . . .40

.35

Bijlage D. Kennisgevingen . . . . . .43

Kennisgeving televisie-uitvoer . . . . . . . .44

Handelsmerken . . . . . . . . . . . . .44

Trefwoordenregister . . . . . . . . .45

Copyright IBM Corp. 2004

iii

iv

Handboek voor de gebruiker

in

in de

in

In

©

Belangrijke veiligheidsinformatie

Deze informatie helpt u uw IBM personal computer veilig te gebruiken. Volg alle
bij uw computer geleverde instructies en bewaar alle documentatie. De informatie

dit document vormt op geen enkele manier een wijziging van de voorwaarden

koopovereenkomst of de IBM Garantieverklaring.

IBM hecht groot belang aan de veiligheid van de klant. Onze producten worden
ontworpen met het oog op veiligheid en effectiviteit. Personal computers zijn ech-

elektronische apparaten. Netsnoeren, voedingsadapters en andere onderdelen

ter
kunnen een veiligheidsrisico opleveren dat, met name bij onjuist gebruik en mis-

kan leiden tot schade en lichamelijk letsel. Om deze risico’s te verkleinen,

bruik,
dient u de bij het product geleverde instructies te volgen, zich te houden aan alle
waarschuwingen op het product zelf en in de bedieningsinstructies, en de informa-

dit document zorgvuldig te lezen. Door de in dit document opgenomen

tie
informatie en de bij het product geleverde instructies nauwkeurig op te volgen,
beschermt u zichzelf tegen gevaren en maakt u de werkomgeving van de computer
een stuk veiliger.

Opmerking: In deze informatie wordt gewag gemaakt van voedingsadapters en

batterijen. IBM levert externe voedingsadapters niet alleen bij mobiele personal
computers, maar ook bij bepaalde andere producten (zoals luidsprekers en beeld­schermen). Als u een dergelijk product in bezit hebt, is deze informatie ook daarop
van toepassing. Bovendien kunnen er in uw computer interne batterijen ter grootte
van een munt (″knoopcellen″) zijn verwerkt, waarmee de systeemklok in stand
wordt gehouden wanneer de stekker niet in het stopcontact zit. De veiligheidsvoor­schriften voor batterijen gelden dus voor alle computers.

Situaties waarin onmiddellijk handelen vereist is

Door misbruik of achteloosheid kunnen producten beschadigd raken. Bepaalde
schade aan producten is zó ernstig dat het product niet meer mag worden
gebruikt voordat het is geïnspecteerd en, indien nodig, gerepareerd door een
geautoriseerde onderhoudstechnicus.

Net als bij andere elektronische producten dient u goed op het product te letten
wanneer u het aanzet. In zeer uitzonderlijke gevallen kan het zijn dat u een
geur waarneemt of rook danwel vonkjes uit de machine ziet komen. Het kan
ook zijn dat u een ploppend, krakend of sissend geluid hoort. Dit kan erop wij­zen dat een van de interne elektronische componenten op een gecontroleerde
manier defect is geraakt. Het kan echter ook een indicatie zijn van een mogelijk
gevaarlijke situatie. Neem in dergelijke gevallen nooit risico’s en probeer niet
zelf een diagnose te stellen.

Copyright IBM Corp. 2004

Controleer de computer en haar componenten regelmatig op schade, slijtage of
andere tekenen van gevaar. Mocht u twijfels hebben over de conditie van een
bepaalde component, gebruik het product dan niet. Neem contact op met het
IBM Support Center of met de fabrikant van het product. U krijgt dan te horen
hoe u het product kunt inspecteren en, indien nodig, kunt laten repareren.

het onwaarschijnlijke geval dat een van de onderstaande omstandigheden

zich voordoet of als u twijfelt aan de veiligheid van het product, stopt u het

v

de

v

v

v

v

v

of de

v De

v

v

U

vi

gebruik van het product, haalt u de stekker uit het stopcontact en ontkoppelt u

telefoonkabels. Neem voor verdere instructies contact op met het IBM Sup-

Center.

port

Gebarsten, gebroken of anderszins beschadigde netsnoeren, stekkers, voedings­adapters,

verlengsnoeren, piekspanningsbeveiligingen of voedingseenheden.
Aanwijzingen voor oververhitting, rook, vonken, vuur.
Schade aan een batterij (zoals barsten of deuken), spontane ontlading of lekkage

uit de batterij (herkenbaar aan vreemde stoffen).
Een krakend, sissend of knallend geluid of een sterke geur afkomstig uit het

product.
Aanwijzingen dat er vloeistof is gemorst of dat er iets op de computer, het net-

snoer

voedingsadapter is gevallen.

computer, het netsnoer of de voedingsadapter is blootgesteld aan water.
Het product is gevallen of op welke manier dan ook beschadigd.
Het product werkt niet normaal als u de bedieningsinstructies volgt.

Opmerking: Als u een van deze situaties opmerkt bij een niet-IBM product (bij-

voorbeeld

een verlengsnoer), gebruik het dan niet meer totdat u contact hebt
gehad met de fabrikant van het product en nadere instructies hebt ontvangen, of
totdat u een geschikt vervangend product hebt.

Algemene veiligheidsrichtlijnen

Neem altijd de volgende voorzorgsmaatregelen in acht om de kans op letsel of
schade te verkleinen:

Onderhoud

Probeer niet zelf onderhoud aan het product uit te voeren, tenzij u hiertoe instruc­ties hebt gekregen van het IBM Support Center. Doe alleen een beroep op service­leveranciers

die door IBM zijn geautoriseerd om reparaties uit te voeren aan uw

specifieke product.

Opmerking: Bepaalde onderdelen kunnen door de klant zelf worden vervangen.

Dergelijke onderdelen worden Customer Replaceable Units of CRU’s genoemd.
Indien er sprake is van een CRU en de klant een onderdeel dus zelf kan vervan­gen, wordt dit expliciet aangegeven en wordt er documentatie met instructies ver­strekt.

dient zich bij het uitvoeren van dergelijke reparaties of vervangingen
strikt aan de instructies te houden. Zorg altijd dat het product uit staat en dat de
stekker van het product uit het stopcontact is gehaald vóórdat u met de
vervangingsprocedure begint. Bij vragen neemt u contact op met het IBM Support
Center.

Netsnoeren en voedingsadapters

Gebruik uitsluitend netsnoeren en voedingsadapters die door de fabrikant van het
product zijn geleverd.

Wikkel het netsnoer nooit rond de voedingsadapter of enig ander voorwerp. Hier­door
kan rafelen of scheuren. Dit kan gevaar opleveren.

Leid netsnoeren altijd zodanig dat ze niet in de knel zitten en dat niemand erop
kan trappen of erover kan struikelen.

Handboek voor de gebruiker

kan er een mechanische spanning op het snoer komen te staan, waardoor het

de

of

in de

Voorkom dat het snoer en de voedingsadapter in aanraking komen met vloeistof.
Laat een snoer of een voedingsadapter nooit achter in de buurt van een gootsteen,
een bad of douche, een toilet of vloeren die met vloeibare schoonmaakmiddelen
worden gereinigd. Vloeistoffen kunnen kortsluiting veroorzaken, met name als het
netsnoer of de voedingsadapter slijtage vertoont ten gevolge van verkeerd gebruik.
Bovendien kan vloeistof corrosie van de stekkers en/of aansluitpunten veroorza-

hetgeen uiteindelijk kan leiden tot oververhitting.

ken,

Sluit de netsnoeren en signaalkabels altijd in de juiste volgorde aan en zorg dat de
stekkers altijd stevig in het stopcontact zitten.

Gebruik geen voedingsadapter waarvan de pennetjes op de stekker sporen van
roest of corrosie vertonen of waarvan de behuizing zichtbaar oververhit is geweest.

Maak nooit gebruik van een netsnoer waarvan de contactpunten sporen van roest,
corrosie of oververhitting vertonen of waarvan het snoer of de stekker op welke
manier dan ook beschadigd is.

Verlengsnoeren en aanverwante apparaten

Controleer of elk verlengsnoer, elke piekspanningsbeveiliging, elke noodvoeding en
elke verdeelstekker die u gebruikt, bestand is tegen de elektrische eisen van het
product. Overbelast deze apparaten nooit. Als u een verdeelstekker gebruikt, mag

belasting niet hoger zijn dan de invoerspecificatie van die stekker. Mocht u vra-

hebben over (over)belasting, elektrische eisen en invoerspecificaties, neem dan

gen
contact op met een elektricien.

Stekkers en aansluitingen

Als het stopcontact waarop u de computerapparatuur wilt aansluiten beschadigd

verroest blijkt te zijn, gebruik het dan niet tot een gekwalificeerde elektricien het

heeft vervangen.

Verbuig of verander de stekker niet. Als de stekker beschadigd is, bestel dan een
vervangend exemplaar bij de fabrikant.

Bepaalde producten worden geleverd met een stekker met randaarde. Deze stekker
past alleen in een geaard stopcontact. Dit is en veiligheidsvoorziening. Sluit de
stekker niet aan op een stopcontact zonder aarde. Voorkom overbelasting van het
stopcontact. De totale systeembelasting mag niet hoger zijn dan 80 procent van de
specificatie van de groep. Mocht u vragen hebben over (over)belasting of specifica-

van groepen, neem dan contact op met een elektricien.

ties

Zorg dat het netsnoer dat u gebruikt, correct bedraad is, goed bereikbaar is en zich

buurt van de apparatuur bevindt. Zorg dat het snoer niet helemaal strak

staat; hierdoor kan het slijten.

Wees voorzichtig als u de stekker in het stopcontact steekt of daar uit haalt.

Batterijen

Alle IBM personal computers bevatten een niet-oplaadbare knoopcelbatterij die
stroom levert voor de systeemklok. Daarnaast zijn veel mobiele producten, zoals
ThinkPad-notebooks, voorzien van een oplaadbare batterij die het systeem van
stroom voorziet. De batterijen die door IBM voor uw product worden geleverd,
zijn getest op compatibiliteit en mogen alleen worden vervangen door onderdelen
die door IBM zijn goedgekeurd.

Belangrijke veiligheidsinformatie

vii

op

v

v

of

v

In

of

v

v

v

v

de

v

Probeer nooit de batterij open te maken of te repareren. Zorg dat de batterij niet
gedeukt of doorboord wordt en niet in contact komt met open vuur. Voorkom
kortsluiting van de metalen contactpunten. Stel de batterij niet bloot aan water of
andere vloeistoffen. Laad de batterij uitsluitend op volgens de instructies in de
productdocumentatie.

Door misbruik of onoordeelkundig gebruik kan de batterij oververhit raken, waar­door er gassen of vonken uit de batterij of knoopcel kunnen komen. Als uw batterij
beschadig is of als u merkt dat de batterij spontaan leegloopt of dat er zich vreemd
materiaal rond de contactpunten van de batterij afzet, staak het gebruik van de
batterij dan onmiddellijk en bestel een nieuwe bij de fabrikant.

Als batterijen lange tijd ongebruikt worden gelaten, kan de kwaliteit ervan teruglo­pen. Bij bepaalde oplaadbare batterijen (met name lithium-ionenbatterijen) kan het
ongebruikt laten van de batterij in ontladen toestand leiden tot een verhoogde kans

kortsluiting, waardoor de levensduur van de batterij wordt verkort en er tevens
een veiligheidsrisico ontstaat. Zorg dat oplaadbare lithium-ionenbatterijen niet
helemaal ontladen raken en bewaar deze batterijen niet in ontladen toestand.

Warmte en ventilatie van het product

Computers produceren warmte als ze aan staan en als de batterijen worden opge­laden. Door hun compacte formaat kunnen notebook-PC’s een aanzienlijke hoe­veelheid warmte produceren. Neem daarom altijd de volgende elementaire voor­zorgsmaatregelen:

Houd de computer niet te lang op schoot als de computer in bedrijf is of de bat-

wordt opgeladen. Tijdens de normale werking produceert de computer

terij
enige warmte. Langdurig contact met uw lichaam of kleding kan ongemak en
zelfs brandwonden veroorzaken.

Gebruik de computer niet en laad de batterijen niet op in de buurt van licht ont­vlambare

explosieve materialen.

Ventilatieopeningen, ventilatoren en/of koelribben maken deel uit van het pro­duct omwille van de veiligheid, het comfort en een betrouwbare werking. Deze
voorzieningen kunnen per ongeluk geblokkeerd raken als u het product op een
bed, zitbank, vloerkleed of andere zachte ondergrond plaatst. Zorg dat deze
voorzieningen nooit worden geblokkeerd of uitgeschakeld.

Veiligheid van CD- en DVD-stations

CD- en DVD-stations draait de disc met een hoge snelheid rond. Indien een CD-

DVD-disc gebarsten of anderszins fysiek beschadigd is, kan het gebeuren dat
deze bij gebruik in het CD- of DVD-station breekt of zelfs versplintert. Om ver­wonding ten gevolge van dergelijke situaties te voorkomen, en om de kans op
schade aan uw machine te verkleinen, doet u het volgende:

Bewaar CD/DVD-discs altijd in hun originele verpakking.
Bewaar CD/DVD-discs nooit in de felle zon of in de buurt van een warmtebron.
Haal CD/DVD-discs uit de computer wanneer ze niet worden gebruikt.
Zorg dat CD/DVD-discs niet worden verbogen en plaats ze niet met kracht in

computer of in de verpakking.

Controleer vóór gebruik steeds of de CD/DVD-discs geen barsten vertonen. Is
een disc gebarsten of beschadigd, gebruik hem dan niet.

viii

Handboek voor de gebruiker

v

v

v

v

v

v

v

1.

2.

3.

4.

5.

1.

2.

3.

4.

Le

v Ne

v

v

v

v Ne

v

Aanvullende veiligheidsvoorschriften

GEVAAR

Elektrische stroom van lichtnet-, telefoon- en communicatiekabels is gevaarlijk.

Houd u ter voorkoming van een schok aan het volgende:

Sluit tijdens onweer geen kabels aan en ontkoppel ze niet; voer ook geen
installatie-, onderhouds- of configuratiewerkzaamheden aan dit product uit
tijdens onweer.

Sluit alle netsnoeren aan op correct bedrade, geaarde stopcontacten.
Sluit ook het netsnoer van alle apparaten die op dit product worden aangeslo-

aan op een correct geaard stopcontact.

ten
Gebruik indien mogelijk slechts één hand bij het aansluiten en loskoppelen

van signaalkabels.
Zet een apparaat nooit aan als dit brand-, water- of structuurschade vertoont.
Ontkoppel alle netsnoeren, telecommunicatiesystemen, netwerken en modems

voordat u de kap van het apparaat opent, tenzij de installatie- of configuratie­instructies

Als u dit product of een aangesloten apparaat installeert, verplaatst of opent,
houd u dan bij het aansluiten en loskoppelen van de kabels aan het volgende:

expliciet anders voorschrijven.

Aansluiten:

Zet alles UIT.
Sluit eerst alle kabels aan op de appara-

ten.
Sluit de signaalkabels aan.
Steek de stekker in het stopcontact.

Ontkoppelen:

Zet alles UIT.
Haal eerst de stekker uit het stopcon-

tact.
Ontkoppel de signaalkabels.
Ontkoppel alle kabels van de apparaten.

Zet het apparaat AAN.

DANGER

courant électrique provenant de l’alimentation, du téléphone et des câbles de

transmission peut présenter un danger.

Pour éviter tout risque de choc électrique :

manipulez aucun câble et n’effectuez aucune opération d’installation,

d’entretien ou de reconfiguration de ce produit au cours d’un orage.
Branchez tous les cordons d’alimentation sur un socle de prise de courant

correctement câblé et mis à la terre.
Branchez sur des socles de prise de courant correctement câblés tout équipe-

connecté à ce produit.

ment
Lorsque cela est possible, n’utilisez qu’une seule main pour connecter ou

déconnecter les câbles d’interface.;

mettez jamais un équipement sous tension en cas d’incendie ou

d’inondation, ou en présence de dommages matériels.
Avant de retirer les carters de l’unité, mettez celle-ci hors tension et décon-

nectez

ses cordons d’alimentation, ainsi que les câbles qui la relient aux
réseaux, aux systèmes de té lécommunication et aux modems (sauf instruction
contraire mentionnée dans les procédures d’installation et de configuration).

Belangrijke veiligheidsinformatie

ix

1.

2.

3.

4.

5.

1.

2.

3.

4.

v

v

v

de

Ne

v

v

v

au

v

x

v

Lorsque vous installez, que vous déplacez, ou que vous manipulez le présent
produit ou des périphériques qui lui sont raccordés, reportez-vous aux
instructions ci-dessous pour connecter et déconnecter les différents cordons.

Connexion :

Mettez les unités hors tension.
Commencez par brancher tous les cor-

dons

sur les unités.

Branchez les câbles d’interface sur des
connecteurs.

Branchez les cordons d’alimentation sur
des prises.

Mettez les unités sous tension.

Kennisgeving lithiumbatterij

Let op!
Als de batterij op onjuiste wijze wordt vervangen, bestaat er explosiegevaar.

Gebruik ter vervanging alleen IBM-batterijen met onderdeelnummer 33F8354 of
een gelijksoortige batterij die door de leverancier wordt aanbevolen. De batterij
bevat lithium en kan bij verkeerd gebruik exploderen.

Houd u aan het volgende:

Gooi de batterij niet in water
Verwarm de batterij niet boven 100°C
Haal de batterij niet uit elkaar

Déconnexion :

Mettez les unités hors tension.
Débranchez les cordons d’alimentation

des prises.
Débranchez les câbles d’interface des

connecteurs.
Débranchez tous les câbles des unités.

Gooi

batterij niet zomaar weg, maar breng deze naar een vergaarplaats voor

klein chemisch afval.

ATTENTION

Danger d’explosion en cas de remplacement incorrect de la batterie.

Remplacer uniquement par une batterie IBM de type ou d’un type équivalent
recommandé par le fabricant. La batterie contient du lithium et peut exploser en
cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inap­propriée.

pas :

Lancer ou plonger dans l’eau
Chauffer à plus de 100°C (212°F)
Réparer ou désassembler

Mettre

rebut les batteries usagées conformément aux règlements locaux.

Veiligheidsvoorschriften voor de modem

Neem ter voorkoming van brand, elektrische schokken of verwondingen bij het
gebruik van telefonische apparatuur altijd de volgende voorzorgsmaatregelen in
acht:

Installeer geen telefoonbedrading tijdens onweer.

Handboek voor de gebruiker

v

v

v

v

de

v

v

v Ne

la

v

v Si

v En

of

v

Installeer geen telefoonaansluitingen in natte ruimtes tenzij de aansluiting spe­ciaal ontworpen is voor gebruik in natte ruimtes.

Raak geen telefoonkabels of -stekkers aan die niet geïsoleerd zijn.
Wees voorzichtig bij het installeren of doortrekken van telefoonlijnen.
Gebruik de telefoon niet tijdens onweer, tenzij u een draadloos model hebt. Er

bestaat een kleine kans op een elektrische schok als gevolg van blikseminslag.
Geef gaslekken in de buurt van de telefoon niet telefonisch door.

Consignes

sécurité relatives au modem

Lors de l’utilisation de votre matériel téléphonique, il est important de respecter les
consignes ci-après afin de réduire les risques d’incendie, d’électrocution et d’autres
blessures :

N’installez jamais de cordons téléphoniques durant un orage.
Les prises téléphoniques ne doivent pas être installées dans des endroits

humides, excepté si le modèle a été conçu à cet effet.

touchez jamais un cordon téléphonique ou un terminal non isolé avant que

ligne ait été déconnectée du réseau téléphonique.

Soyez toujours prudent lorsque vous procédez à l’installation ou à la
modification de lignes téléphoniques.

vous devez téléphoner pendant un orage, pour éviter tout risque de choc

électrique, utilisez toujours un téléphone sans fil.

cas de fuite de gaz, n’utilisez jamais un téléphone situé à proximité de la

fuite.

Verklaring van conformiteit met laserrichtlijnen

Sommige IBM PC-modellen worden standaard geleverd met een CD-ROM-station

een DVD-station. CD-ROM-stations en DVD-stations zijn ook los als optie te
verkrijgen. CD-ROM-stations en DVD-stations zijn laserproducten. Deze stations
voldoen in de Verenigde Staten aan de eisen gesteld in de Department of Health
and Human Services 21 Code of Federal Regulations (DHHS 21 CFR) Subchapter J
voor laserproducten van Klasse 1. De stations voldoen aan de eisen gesteld in de
International Electrotechnical Commission (IEC) 825 en CENELEC EN 60 825
bedoeld voor laserproducten van klasse 1.

Let bij het installeren van een CD-ROM- of DVD-station op het volgende.

Let op!
Het wijzigen van instellingen of het uitvoeren van procedures anders dan hier is
beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

Als u de behuizing van het CD-ROM-station of het DVD-station opent, kunt u
worden blootgesteld aan gevaarlijke laserstraling. Het CD-ROM-station of het
DVD-station bevat geen onderdelen die moeten worden vervangen of onderhou-

Open de behuizing van het CD-ROM-station of het DVD-station niet.

den.

Sommige CD-ROM-stations of DVD-stations bevatten een ingebouwde laserdiode
van klasse 3A of 3B. Let op het volgende.

GEVAAR

Laserstraling indien geopend. Kijk niet in de laserstraal en vermijd direct contact met de
laserstraal.

Belangrijke veiligheidsinformatie

xi

en

au

DANGER:

Certains modèles d’ordinateurs personnels sont équipés d’origine d’une unité de
CD-ROM ou de DVD-ROM. Mais ces unités sont également vendues séparément

tant qu’options. L’unité de CD-ROM/DVD-ROM est un appareil à laser. Aux
État-Unis, l’unité de CD-ROM/DVD-ROM est certifiée conforme aux normes
indiquées dans le sous-chapitre J du DHHS 21 CFR relatif aux produits à laser de
classe 1. Dans les autres pays, elle est certifiée être un produit à laser de classe 1
conforme aux normes CEI 825 et CENELEC EN 60 825.

Lorsqu’une unité de CD-ROM/DVD-ROM est installée, tenez compte des remar­ques suivantes:

ATTENTION: Pour éviter tout risque d’exposition au rayon laser, respectez les
consignes de réglage et d’utilisation des commandes, ainsi que les procédures
décrites.

L’ouverture de l’unité de CD-ROM/DVD-ROM peut entraîner un risque
d’exposition au rayon laser. Pour toute intervention, faites appel à du personnel
qualifié.

Certaines unités de CD-ROM/DVD-ROM peuvent contenir une diode à laser de
classe 3A ou 3B. Tenez compte de la consigne qui suit:

DANGER

Rayonnement laser lorsque le carter est ouvert. Évitez toute exposition directe des yeux

rayon laser. Évitez de regarder fixement le faisceau ou de l’observer à l’aide

d’instruments optiques.

xii

Handboek voor de gebruiker

©

Overzicht

Hartelijk gefeliciteerd met uw aanschaf van een IBM-computer. In deze computer
zijn de nieuwste ontwikkelingen verwerkt op het gebied van PC-technologie. De
computer kan bovendien worden uitgebreid.

Door hardwareopties te installeren, kunt u de mogelijkheden van de computer een­voudig uitbreiden. In deze publicatie vindt u instructies voor het installeren van
externe en interne opties. Raadpleeg bij het installeren van een optie zowel deze
instructies als de instructies die bij de optie zijn geleverd.

Informatiebronnen

Het Naslagboekje dat bij de computer is geleverd, bevat informatie over het installe­ren
ook informatie over het oplossen van de meest voorkomende problemen, herstel­procedures

van de computer en het starten van het besturingssysteem. Dit boekje bevat

voor software, hulp, service en garantie.

Raadpleeg Access IBM (op het bureaublad) voor nadere informatie over uw com­puter.

Als u toegang hebt tot internet, kunt u hier de meest recente handboeken voor uw
computer bekijken. Deze vindt u op:

http://www.ibm.com/pc/support

Voer uw machinetype en -model in het veld Quick Path in en klik op Go.

Copyright IBM Corp. 2004

xiii

xiv

Handboek voor de gebruiker

In

De

v

4

v

v

v

©

Hoofdstuk 1. Opties installeren

ThinkCentre

Kenmerken

Dit hoofdstuk bevat een inleiding over de voorzieningen en opties die voor de
computer beschikbaar zijn. De mogelijkheden van uw computer zijn gemakkelijk
uit te breiden. U kunt geheugen, stations en adapters toevoegen. Raadpleeg bij het
installeren van een optie zowel deze instructies als de instructies die bij de optie
zijn geleverd.

Belangrijk

Lees voordat u een optie installeert of verwijdert eerst “Belangrijke
veiligheidsinformatie” op pagina v. Deze voorzorgsmaatregelen en richtlijnen
zorgen dat u veilig kunt werken.

dit gedeelte vindt u een overzicht van de voorzieningen en de vooraf geïnstal-

leerde

software.

Systeemgegevens

volgende informatie is van toepassing op een aantal modellen. In de IBM
Setup Utility vindt u informatie over uw specifieke model. Zie Hoofdstuk 2,
“Het programma IBM BIOS Setup gebruiken”, op pagina 27.

Copyright IBM Corp. 2004

Microprocessor (verschilt per model)

Intel

®

Pentium

®

processor met HyperThreading Technology
Intel Pentium 4 processor
Intel Celeron

®

processor

Interne cache (grootte afhankelijk van modeltype)

Geheugen

1

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

2

v

Ondersteuning voor voor DDR (double data rate) DIMM’s (dual inline memory
modules)

512 kB flashgeheugen voor systeemprogramma’s

Interne

stations

3,5-inch, 1,44 MB diskettestation
SATA (Serial Advanced Technology Attachment) intern vaste-schijfstation
EIDE CD-station of DVD-station (bepaalde modellen)

Videosubsysteem

Geïntegreerde grafische controller voor een VGA-beeldscherm
PCI Express (x16) grafische aansluiting op de systeemplaat

Audiosubsysteem

AC’97 met ADI 1981B Audio Codec
Lijningang en lijnuitgang op het achterpaneel
Microfoon- en hoofdtelefoonaansluitingen op het voorpaneel

Connectiviteit

10/100/1000 Mbps geïntegreerde Broadcom Ethernet-controller
PCI V.90 Data/Faxmodem (sommige modellen)

Voorzieningen

voor systeembeheer

RPL (Remote Program Load) en DHCP (Dynamic Host Configuration Protocol)
Wake on LAN
Wake on Ring (in het programma IBM BIOS Setup heet deze voorziening Serial

Port Ring Detect voor een externe modem)
Beheer op afstand
Opstartvolgorde bij automatisch opstarten
System Management (SM) BIOS en software
Mogelijkheid tot het opslaan van de resultaten van de zelftest bij opstarten

(POST)

Input/output-voorzieningen

25-pens ECP/EPP-aansluitingen (Extended Capabilities Port/Extended Parallel
Port)

Twee 9-pens seriële poorten (bepaalde modellen)
Acht 4-pens USB-poorten (twee vooraan en zes achterop)
PS/2-muisaansluiting
Aansluiting voor PS/2-toetsenbord
Ethernet-poort
VGA-beeldschermaansluiting
Twee audio-aansluitingen op het achterpaneel (lijningang en lijnuitgang)
Tweer audio-aansluitingen op het voorpaneel (hoofdtelefoon en microfoon)
IEEE 1394-aansluiting (bepaalde modellen)

Uitbreidingsmogelijkheden

Vier stationsvakken

Handboek voor de gebruiker

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

v

Uw

v

v

of

v

Twee 32-bits PCI-adaptersleuven (peripheral component interconnect)
Eén PCI Express (x1) adaptersleuf
Eén PCI Express (x16) sleuf voor een grafische kaart

Voeding

310 W voedingseenheid met handmatige voltageschakelaar
Automatische instelling invoerfrequentie (50/60 Hz)
Advanced Power Management
Ondersteuning voor ACPI (Advanced Configuration and Power Interface)

Beveiligingsvoorzieningen

Gebruikerswachtwoord en configuratiewachtwoord
Gebruikers- en beheerderswachtwoord voor het vaste-schijfstation (bepaalde

modellen)
Mogelijkheid voor gebruik van een hangslot
Mogelijkheid tot het toevoegen van een geïntegreerd kabelslot
Aanwezigheidsschakelaar voor kap
Instelbare opstartvolgorde
Opstarten zonder diskettestation, toetsenbord of muis
Werkstand Onbewaakt starten
Diskette- en vaste-schijfstationbesturing
I/O-besturing van seriële en parallelle poort
Beveiligingsprofielen per apparaat

IBM vooraf geïnstalleerde software

Door

computer wordt mogelijk geleverd met een set vooraf geïnstalleerde software.
Deze bestaat uit een besturingssysteem, stuurprogramma’s voor de ingebouwde
voorzieningen en overige ondersteunende software.

Besturingssystemen (vooraf geïnstalleerd) (varieert per modeltype)

Opmerking: Deze besturingssystemen zijn niet in alle landen beschikbaar.

Microsoft Windows XP Home
Microsoft Windows XP Professional

Gecertificeerde

geteste besturingssystemen

1

Linux

1. De besturingssystemen die hier staan genoemd, worden op het moment dat deze publicatie ter perse gaat, onderworpen aan een
compatibiliteitstest of -certificering. Ook kan IBM na het verschijnen van dit boekje concluderen dat er nog meer
besturingssystemen compatibel zijn met deze computer. Deze lijst is onderhevig aan wijzigingen. Om te controleren of een
bepaald besturingssysteem is gecertificeerd voor of getest op compatibiliteit kunt u de website van de fabrikant van dat
besturingssysteem raadplegen.

Hoofdstuk 1. Opties installeren

3

In

de

Op de

In

Op

In

In

4

Specificaties

dit gedeelte vindt u de fysieke specificaties van uw computer.

Afmetingen

Hoogte: 146 mm
Breedte: 442 mm
Diepte: 401 mm

Gewicht

Minimumconfiguratie bij levering: 24 kg
Maximumconfiguratie: 31 kg

Omgevingsvoorwaarden

Luchttemperatuur:

Systeem aan: 10°C tot 35°C
Systeem uit: 10°C tot 43°C

Maximumhoogte: 2134 m

Opmerking: De maximumhoogte van 2134 m is

maximumhoogte waarbij de opgegeven lucht-

temperatuur

van toepassing is. Wanneer deze
hoogte wordt overschreden, moet de lucht­temperatuur

lager zijn dan de opgegeven tempera­tuur.

Luchtvochtigheid:

Systeem aan: 8% tot 80%
Systeem uit: 8% tot 80%

Elektrische

invoer

Invoerspanning:

Laag:

Minimum: 90 V
Maximum: 180 V
Invoerfrequentie: 47–53 Hz
Instelling voltageschakelaar: 115 V

Hoog:

Minimum: 137 V
Maximum: 265 V
Invoerfrequentie: 57–63 Hz
Instelling voltageschakelaar: 230 V

Opgenomen vermogen (bij benadering):

Minimumconfiguratie bij levering: 0,09 kWatt
Maximumconfiguratie: 0,32 kWatt

Warmte-afgifte (bij benadering):

Minimumconfiguratie: 75 Watt
Maximumconfiguratie: 310 Watt

Luchtverplaatsing

Maximaal ongeveer 1,13 kubieke meter per minuut

Geluidsniveau

Gemiddelde geluidsproductie:

werkplek (0,5 meter):

Niet actief: 33 dBA

bedrijf: 35 dBA

één 1 meter:

Niet actief: 29 dBA

bedrijf: 31 dBA

Gedeclareerde geluidslimiet:

Niet actief: 4,3 bel

bedrijf: 4,4 bel

Opmerking: Het geluidsniveau werd vastgesteld in

een gecontroleerde omgeving volgens de procedures
van American National Standards Institute (ANSI)
S12.10 en ISO 7779 en voldoet aan ISO 9296. De
werkelijke geluidsniveaus kunnen de hier genoemde
waarden overtreffen als gevolg van reflecterend
geluid en andere geluidsbronnen. Het gedeclareerde
geluidsniveau is een limiet; bij de meeste computers
blijft het geluidsniveau onder deze waarde.

Opmerking: Stroomverbruik en warmte-afgifte kun-

nen

variëren en zijn afhankelijk van het aantal en het
soort geïnstalleerde opties en de gebruikte optionele
functies voor energiebeheer.

Handboek voor de gebruiker

v

–

–

–

–

–

–

–

–

–

–

–

-

-

-

v

v

v In de

v In

v In

en de

in

v

v Ga

Beschikbare opties

Enkele beschikbare opties:

Externe opties

Interne opties

v

Parallelle apparaten, zoals printers en externe stations
Seriële apparaten, zoals externe modems en digitale camera’s
Audioapparatuur, zoals externe luidsprekers voor het geluidssysteem
USB-apparaten, zoals printers, joysticks en scanners
Beveiligingsopties, zoals een hangslot of een kabelslot
Beeldschermen

Systeem geheugen, ook DIMM’s (dual in-line memory modules) genoemd
PCI-adapters (Peripheral Component Interconnect)
PCI Express (x1) adapter
PCI Express (x16) grafische kaart
Interne stations, zoals:

CD- of DVD- station (bepaalde modellen)
Vaste-schijfstation
Diskettestations en anderestations voor verwisselbare media

Op de volgende webpagina’s vindt u de meest recente informatie over de beschik-

opties:

bare

http://www.ibm.com/pc/us/options/
http://www.ibm.com/pc/support/

U kunt ook een van de volgende telefoonnummers bellen:

Verenigde Staten belt u 1-800-IBM-2YOU (1-800-426-2968).
Canada belt u 1-800-565-3344 of 1-800-IBM-4YOU.
alle overige landen neemt u contact op met uw IBM-leverancier of IBM-

vertegenwoordiger.

Benodigd gereedschap

Als u bepaalde opties in de computer wilt installeren, hebt u een schroevendraaier
nodig. Bij een aantal opties is hiervoor ook nog ander gereedschap vereist. Raad­pleeg de instructies bij de optie.

Omgaan met apparaten die gevoelig zijn voor statische elektriciteit

Statische elektriciteit is ongevaarlijk voor uzelf, maar kan de computeronderdelen

opties zwaar beschadigen.

Als u een optie installeert, maak de antistatische verpakking ervan dan nooit open
voordat de installatieaanwijzingen u hiertoe opdracht geven.

Neem bij het omgaan met opties en computeronderdelen de volgende voorzorgs­maatregelen

acht om schade door statische elektriciteit te voorkomen:

Beweeg zo min mogelijk. Door beweging kan er statische elektriciteit ontstaan.

voorzichtig met de onderdelen om. Pak adapters en geheugenmodules bij de

randen vast. Raak nooit onbeschermde elektronische componenten aan.

Hoofdstuk 1. Opties installeren

5

v

v

v

6

v

Zorg dat ook anderen de componenten niet aanraken.
Wanneer u een nieuwe optie installeert, houd dan de antistatische verpakking

met de optie minstens 2 seconden tegen een metalen afdekplaatje van een
uitbreidingssleuf of een ander ongeverfd metalen oppervlak op de computer.
Hiermee vermindert u de statische lading van de verpakking en van uw
lichaam.

Installeer zo mogelijk de optie direct in de computer zonder deze neer te leggen.
Als u de optie neer moet leggen nadat u hem uit de verpakking hebt gehaald,
leg hem dan op de antistatische verpakking op een vlakke ondergrond.

Leg de optie niet op de kap van de computer of op een metalen oppervlak.

Handboek voor de gebruiker

In

De

In

de

Externe opties installeren

dit gedeelte worden de externe aansluitingen van de computer beschreven.
Hierop kunt u externe opties aansluiten, zoals externe luidsprekers, een printer of
een scanner. Voor sommige externe opties moet u aanvullende software installeren.
Als u een externe optie installeert, kunt u in dit gedeelte zien welke aansluiting u
moet gebruiken. Met behulp van de instructies die bij het externe apparaat zijn
geleverd, kunt u dat apparaat vervolgens aansluiten en de vereiste software of
stuurprogramma’s installeren.

plaats van de aansluitingen aan de voorkant van de com-

puter

onderstaande afbeelding ziet u waar de aansluitingen zich aan de voorkant van

computer bevinden.

Opmerking: Niet alle computermodellen beschikken over de volgende aansluitin-

gen.

1IEEE 1394-aansluiting
2USB-poort
3USB-poort

ThinkCentre

1
3
9
4

4Microfoonaansluiting
5Hoofdtelefoonaansluiting

Hoofdstuk 1. Opties installeren

7

In

8

De plaats van de aansluitingen aan de achterkant van de com­puter

onderstaande afbeelding ziet u waar de aansluitingen zich aan de achterkant

van de computer bevinden.

1PCI-sleuven
2PCI Express (x1) sleuf
3PCI Express (x16) sleuf voor grafische

kaart

4Ethernet-aansluiting
5USB-poorten
6Muisaansluiting
7Parallelle poort
8Seriële poort (bepaalde modellen)

Opmerking: Sommige aansluitingen op de achterkant van de computer zijn voor-

Handboek voor de gebruiker

9Diagnoselampjes
10Voedingsaansluiting
11Audiolijnuitgang

12Audiolijningang
13VGA-beeldschermaansluiting
14Seriële poort
15Toetsenbordaansluiting
16USB-poorten

zien van een kleurcode. Dit vergemakkelijkt de aansluiting van de
kabels.

of

te

of

U

Aansluiting

Ethernet-poort

USB-poorten

Muisaansluiting

Parallelle poort

Seriële aansluitingen

Beschrijving

Hierop kunt u een Ethernet-kabel voor een LAN aansluiten.

Opmerking: Om de computer te laten voldoen aan de FCC-

richtlijnen

dient u een Ethernet-kabel van categorie 5 te gebrui-

ken.

Hierop kunt u apparaten aansluiten waarvoor een USB-poort
(Universal Serial Bus) vereist is, bijvoorbeeld een USB-scanner

een USB-printer. Als u meer dan zes USB-apparaten hebt,

kunt u een USB-hub aanschaffen om extra USB-apparaten aan

sluiten.

Hierop kunt u een muis, trackball of een ander aanwijsapparaat
aansluiten dat geschikt is voor een standaardmuisaansluiting.

Wordt gebruikt voor het aansluiten van een parallelle printer,
een parallelle scanner of een ander apparaat dat gebruik maakt
van een 25-pens parallelle aansluiting.

Hierop sluit u een externe modem, een seriële printer of een
ander apparaat aan dat gebruikmaakt van een 9-pens seriële
aansluiting.

Audiolijnuitgang

Audiolijningang

Toetsenbordaansluiting

Stuurprogramma’s

kunt stuurprogramma’s voor besturingssystemen die niet vooraf geïnstalleerd
zijn, vinden op http://www.ibm.com/pc/support/ op internet. Installatie-instruc­ties vindt u in de README-bestanden van de stuurprogramma’s.

Via deze uitgang worden audiosignalen van de computer ver­zonden

naar externe apparaten, zoals actieve stereoluidsprekers
(luidsprekers met ingebouwde versterker), hoofdtelefoons,
multimediatoetsenborden of de audiolijningang van een stereo­systeem

een ander extern opnameapparaat.

Hiermee kunt u audiosignalen ontvangen van een extern
audioapparaat, zoals een stereo-installatie. Als u een extern
audioapparaat aansluit, verbindt u de audiolijnuitgang van het
apparaat met een kabel met de audiolijningang van de compu­ter.

Hierop kunt u een toetsenbord aansluiten dat geschikt is voor
een standaardtoetsenbordaansluiting.

Hoofdstuk 1. Opties installeren

9

de

U

1.

2.

3.

4.

10

De kap verwijderen

Belangrijk:

Lees eerst “Belangrijke veiligheidsinformatie” op pagina v en “Omgaan met
apparaten die gevoelig zijn voor statische elektriciteit” op pagina 5 voordat u

verwijdert de kap als volgt:

Sluit het besturingssysteem af, verwijder eventueel aanwezige media (diskettes,
CD’s of banden) uit de stations en schakel alle aangesloten apparaten en de
computer uit.

Haal alle stekkers uit het stopcontact.
Ontkoppel alle kabels die op de computer zijn aangesloten. Dit geldt voor net-

snoeren,
Druk op de knoppen aan de zijkanten van de computer en kantel de achter-

zijde van de kap omhoog en naar de voorzijde van de computer.

kap verwijdert.

I/O-kabels en alle andere op de computer aangesloten kabels.

Handboek voor de gebruiker

tre

n

e

C

k

in

h

T

In

De

De plaats van componenten

onderstaande afbeelding kunt u zien waar de verschillende onderdelen zich

bevinden.

1Voedingseenheid
2DIMM’s
3PCI Express (x1) sleuf
4PCI-sleuf

Onderdelen van de systeemplaat

systeemplaat, ook wel het moederbord genoemd, is de hoofdprintplaat in de
computer. De systeemplaat zorgt voor de uitvoering van alle basisfuncties en
ondersteunt daarnaast een verscheidenheid aan apparaten. Dit geldt zowel voor
apparaten die vooraf in de fabriek zijn geïnstalleerd als voor apparaten die u op
een later tijdstip zelf installeert.

*XXXXXXXXX*

*XXXXXXXXX*

5PCI Express (x16) sleuf voor grafische kaart
6Batterij
7Microprocessor en koelelement

Hoofdstuk 1. Opties installeren

11

De

1 en 2

12

In de onderstaande afbeelding ziet u de plaats van de onderdelen op de systeem­plaat.

1 12V voedingsaansluiting
2 Aansluiting diskettestation
3 Luidsprekeraansluiting

4 DIMM-aansluiting 4
5 DIMM-aansluiting 3

6 DIMM-aansluiting 2
7 DIMM-aansluiting 1
8 Jumper voor Wissen CMOS/Herstel
9 Aansluiting voorpaneel
10PATA IDE-aansluiting
11SATA 4-aansluiting
12SATA 3-aansluiting

Geheugen installeren

computer beschikt over vier aansluitingen waarin u DIMM’s (dual inline
memory modules) kunt plaatsen, waardoor u het systeemgeheugen kunt uitbreiden
tot maximaal 4 GB.

Het systeemgeheugen is verdeeld over twee kanalen (A en B). DIMM-aansluitingen

vormen kanaal A en DIMM-aansluitingen 3 en 4 vormen kanaal B. Als er in
beide kanalen DIMM’s aanwezig zijn, werkt de computer in de werkstand Dual
Channel.

13SATA 2-aansluiting
14SATA 1-aansluiting
15Aansluiting voor aanwezigheids-

schakelaar

kap

16Voedingsaansluiting
17PCI Express (x16) sleuf voor grafische

kaart

18PCI Express (x1) sleuf
19 PCI-sleuf 2
20PCI-sleuf 1
21Batterij
22Microprocessor
23Aansluiting microprocessorventilator
24Koelelement microprocessor

Handboek voor de gebruiker

in uw

1.

2.

v

v

1.

2.

3.

4.

De computer werkt met ofwel DDR- (double data rate), ofwel DDR2-geheugen
(double data rate 2). Welk geheugen er nodig is, hangt af van de systeemplaat die

computer is geïnstalleerd.
Verwijder de kap. Zie “De kap verwijderen” op pagina 10.
Kijk waar de DIMM-aansluitingen zich bevinden. Zie “Onderdelen van de

systeemplaat” op pagina 11.

Als de twee DIMM-aansluitingen die zich het dichtst bij de rand van de
systeemplaat bevinden GEEL zijn, werkt de systeemplaat met DDR-geheu­gen. DDR DIMM’s zijn 184-pens, 2,5 V en kunnen worden gebruikt in elke
combinatie van 128 MB, 256 MB, 512 MB en 1 GB.

Als de twee DIMM-aansluitingen die zich het dichtst bij de rand van de
systeemplaat bevinden GROEN zijn, werkt de systeemplaat met DDR2­geheugen. DDR2 DIMM’s zijn 240-pens, 1,8 V en kunnen worden gebruikt in
elke combinatie van 256 MB, 512 MB en 1 GB.

Opmerking: Welk type geheugen u moet gebruiken, staat in de vorm van

tekst aangegeven in de buurt van het IBM-logo op de systeem­plaat.

installeert een DIMM als volgt:

U

Verwijder de kap. Zie “De kap verwijderen” op pagina 10.
Mogelijk moet u eerst een adapter verwijderen voordat u bij de DIMM-sleuven

kunt komen. Zie “Adapters installeren” op pagina 14.

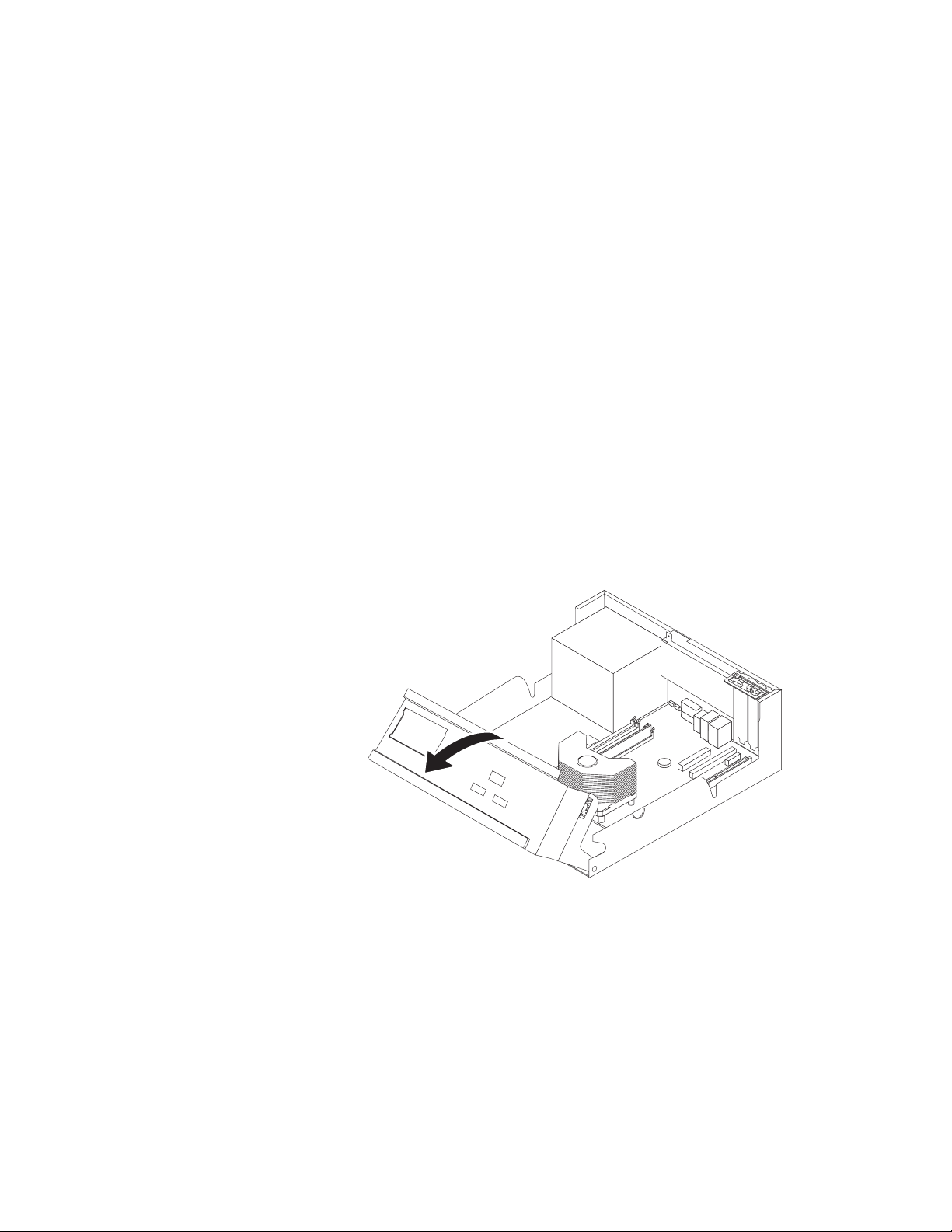

Draai de stationhouder omhoog om bij de systeemplaat te kunnen.

*XXXXXXXXX*

*XXXXXXXXX*

Voor de plaats van de DIMM-aansluitingen. Zie “Onderdelen van de
systeemplaat” op pagina 11.

Hoofdstuk 1. Opties installeren

13

6.

v

v

In

1 en

U

1.

14

5.

Open de klemmetjes.

Zorg dat de uitsparingen in de DIMM op één lijn liggen met de nokjes op de
aansluiting. Duw de DIMM voorzichtig naar beneden tot de klemmetjes vast­klikken.

Volgende stappen:

Als u met een andere optie wilt werken, gaat u naar het desbetreffende
gedeelte.

Als u de installatie wilt voltooien, gaat u naar “De kap terugplaatsen en de
kabels aansluiten” op pagina 26.

Adapters installeren

dit gedeelte leest u hoe u adapters kunt installeren of verwijderen. De computer
heeft twee uitbreidingssleuf voor PCI-adapters, één sleuf voor een PCI Express (x1)
adapter en één sleuf voor een PCI Express (x16) grafische kaart. U kunt in PCI­sleuf

installeert als volgt een adapter:

Verwijder de kap. Zie “De kap verwijderen” op pagina 10.

PCI-sleuf 2 adapters installeren met een lengte van maximaal 340 mm.

Handboek voor de gebruiker

3.

4.

5.

2.

Draai de stationhouder omhoog om bij de systeemplaat te kunnen.

*XXXXXXXXX*

*XXXXXXXXX*

Open de klem voor de afdekplaatjes en verwijder het afdekplaatje van de
gewenste kaartsleuf.

*XXXXXXXXX*

*XXXXXXXXX*

Haal de adapter uit de antistatische verpakking.
Installeer de adapter in de juiste sleuf op de systeemplaat.

Hoofdstuk 1. Opties installeren

15

v

v

In

of om de

v

v

v

v

v

16

6.

Sluit de klem voor de afdekplaatjes.

*XXXXXXXXX*

*XXXXXXXXX*

Volgende stappen:

Als u met een andere optie wilt werken, gaat u naar het desbetreffende
gedeelte.

Als u de installatie wilt voltooien, gaat u naar “De kap terugplaatsen en de
kabels aansluiten” op pagina 26.

Interne stations installeren

deze paragraaf leest u hoe u interne stations kunt installeren of verwijderen.

Interne stations zijn apparaten waarmee de computer gegevens leest en opslaat. U
kunt extra stations in de computer installeren om de opslagcapaciteit uit te breiden

computer geschikt te maken voor het lezen van andere typen media. De

volgende typen stations zijn beschikbaar:

SATA (Serial Advanced Technology Attachment) vaste-schijfstation
Parallelle ATA vaste-schijfstations
CD-stations of DVD-stations
Bandstations
Stations voor verwisselbare media

Opmerking:

Deze andere stations worden ook wel IDE-stations genoemd (IDE =
integrated drive electronics).

Interne stations worden geïnstalleerd in vakken. In dit boek wordt gesproken van
vak 1, vak 2 enzovoort.

Wanneer u een intern station installeert, moet u er goed op letten of het vak dat u
daarvoor wilt gebruiken geschikt is voor het desbetreffende type en formaat sta­tion.
geïnstalleerde station.

Handboek voor de gebruiker

Zorg ook dat de interne stationskabels goed worden aangesloten op het

De

v

v

v

In

1.

2.

U

1.

2.

Stationsspecificaties

computer wordt geleverd met de volgende door IBM geïnstalleerde stations:
Een 3,5-inch diskettestation in vak 1.
Een CD- of DVD-station in vak 2 (bepaalde modellen)
Een 3,5-inch vaste-schijfstation in vak 4

vakken waarin geen station is geïnstalleerd, zijn bedekt met een metalen

Alle
plaatje en een kunststof afdekplaatje.

onderstaande afbeelding ziet u waar de stationsvakken zich bevinden.

Hieronder ziet u een overzicht van de stations die u in de vakken kunt installeren:

1Vak 1 - Maximumhoogte: 25,8 mm (1 inch)

2Vak 2 - Maximumhoogte: 43,0 mm (1,7 inch) CD-station of DVD-station (vooraf

3Vak 3 - Maximumhoogte: 43,0 mm (1 inch)

4Vak 4 - Maximumhoogte: 25,8 mm (1 inch)

Opmerkingen:

Stations die hoger zijn dan 43 cm kunnen niet worden geïnstalleerd.

Installeer verwisselbare media (banden of CD’s) in een van buitenaf bereikbaar

vak (vak 2 of 3).

Een station installeren

kunt als volgt een intern station installeren:

Verwijder de kap. Zie “De kap verwijderen” op pagina 10.

Als de computer een CD- of DVD-station heeft, moet u wellicht de signaal- en

voedingskabels verwijderen uit het station.

3,5-inch diskettestation (vooraf geïnstal­leerd)

geïnstalleerd in sommige modellen)
5,25-inch vaste-schijfstation

5,25-inch vaste-schijfstation
3,5-inch vaste-schijfstation (montage-

vereist)

beugel
CD-station
DVD-station

3,5-inch vaste-schijfstation (vooraf
geïnstalleerd)

Hoofdstuk 1. Opties installeren

17

4.

5.

v

v

v

6.

18

3.

Als het station dat u installeert, is bedoeld voor een verwisselbaar medium,
verwijdert u het afdekplaatje van het vak in de frontplaat.

Verwijder vervolgens het metalen plaatje van het stationsvak door het met een
schroevendraaier voorzichtig los te wrikken.

Zorg dat het station dat u installeert juist is ingesteld als master- dan wel slave­apparaat.

Opmerking: Een serieel ATA vaste-schijfstation hoeft niet als master- of

slavestation worden ingesteld.

Als het station het eerste CD- of DVD-station is, stelt u het in als master­apparaat.

Als het station een extra CD- of DVD-station is, stelt u het in als een slave­apparaat.

Als het station een extra parallel of ATA vaste-schijfstation is, stelt u het in
als een slave-apparaat.

Raadpleeg voor informatie over de master/slave-jumper de documentatie bij
het station.

Installeer een beugel aan de zijkant van het station.

Handboek voor de gebruiker

8.

te

v

v

De

1.

2.

3.

7.

Schuif het station in het vak totdat het op zijn plaats vastklikt.

*XXXXXXXXX*

*XXXXXXXXX*

Voor een vaste-schijfstation zijn twee kabels nodig; een voedingskabel om aan

sluiten op de voedingseenheid en een signaalkabel om aan te sluiten op de

systeemplaat.

Voor een parallel ATA vaste-schijfstation is een voedingskabel met vier aders
nodig.

Voor een serieel ATA vaste-schijfstation is een voedingskabel met vijf aders
nodig.

stappen voor het aansluiten van een station zijn verschillend per type aan te

sluiten station. Gebruik een van de volgende procedures voor het aansluiten van
het station.

Aansluiten van het eerste CD- of DVD-station

Zoek de signaalkabel met drie stekkers die is meegeleverd met de computer of

het nieuwe station.

Zoek de PATA IDE-aansluiting op de systeemplaat. Zie “Onderdelen van de

systeemplaat” op pagina 11.

Sluit het ene uiteinde van de signaalkabel aan op het station en sluit het andere

uiteinde aan op de PATA IDE-aansluiting op de systeemplaat. U voorkomt elek-

tronische ruis door alleen de stekkers aan de uiteinden van de kabel te gebrui-

ken.

Hoofdstuk 1. Opties installeren

19

De

1.

2.

3. De

1.

2.

3.

4. De

v

v

Om

20

4.

computer heeft extra voedingsaansluitingen voor aanvullende stations. Ver-

bind een voedingsaansluiting met het station.

Een extra CD-station, DVD-station of parallel vaste-schijfstation aansluiten

Zoek de PATA IDE-aansluiting op de systeemplaat en de signaalkabel met drie
stekkers. Zie “Onderdelen van de systeemplaat” op pagina 11.

Sluit de extra stekker van de signaalkabel aan op het nieuwe station.

computer heeft extra voedingsaansluitingen voor aanvullende stations. Ver-

bind een voedingsaansluiting met het station.

Een serieel ATA-vaste-schijfstation aansluiten

Een serieel vaste-schijfstation kan worden aangesloten op elke beschikbare SATA­aansluiting.

Zorg dat u de bij het nieuwe station geleverde signaalkabel bij de hand hebt.
Zoek een beschikbare SATA-aansluiting op de systeemplaat. Zie “Onderdelen

van de systeemplaat” op pagina 11.
Sluit het ene uiteinde van de signaalkabel aan op het station en sluit het andere

uiteinde aan op een beschikbare SATA-aansluiting op de systeemplaat.

computer heeft extra voedingsaansluitingen voor aanvullende stations. Ver-

een voedingsaansluiting met het station.

bind

Volgende stappen

Als u met een andere optie wilt werken, gaat u naar het desbetreffende
gedeelte.

Als u de installatie wilt voltooien, gaat u naar “De kap terugplaatsen en de
kabels aansluiten” op pagina 26.

Installatie van beveiligingsvoorzieningen.

diefstal en onbevoegd gebruik van de computer te voorkomen, kunt u gebruik
maken van diverse beveiligingssloten. In de volgende gedeelten ziet u welke typen
sloten beschikbaar zijn voor uw computer en hoe u ze kunt installeren. Naast het
aanbrengen van sloten kunt u onbevoegd gebruik van software voorkomen door
het toetsenbord met software te vergrendelen totdat een correct wachtwoord wordt
getypt.

Zorg dat de beveiligingskabels die u aanbrengt geen verbindingen van computer­kabels

onderbreken.

Handboek voor de gebruiker

In

Beveiligingssloten

onderstaande afbeelding ziet u waar de beveiligingssloten aan de achterkant

van de computer zich precies bevinden.

1 Oog voor hangslot
2 Geïntegreerd kabelslot

Hoofdstuk 1. Opties installeren

21

De

®® 22

Oog voor hangslot

computer is uitgerust met een oog voor een hangslot. Met een dergelijk slot

kan worden voorkomen dat de kap wordt verwijderd.

Handboek voor de gebruiker

®®

Om

v

v

Geïntegreerd kabelslot

Met een geïntegreerd kabelslot (ook wel Kensington-slot genoemd) kunt u de com-

aan een bureau, tafel of ander vast voorwerp vastleggen. Het kabelslot wordt

puter
bevestigd in een uitsparing aan de achterkant van de computer en wordt met een
sleutel geopend en gesloten. Dit is hetzelfde type kabelslot dat ook voor veel
notebook-computers wordt gebruikt. Kabelsloten kunnen rechtstreeks bij IBM wor­den besteld. Ga naar http://www.pc.ibm.com/support en zoek op Kensington.

Wachtwoorden

onbevoegd gebruik van de computer te verhinderen, kunt u met het pro­gramma
pagina 27.

IBM Setup Utility een wachtwoord instellen. Zie “Wachtwoorden” op

Volgende stappen:

Als u met een andere optie wilt werken, gaat u naar het desbetreffende
gedeelte.

Als u de installatie wilt voltooien, gaat u naar “De kap terugplaatsen en de
kabels aansluiten” op pagina 26.

Hoofdstuk 1. Opties installeren

23

De

U

1.

2.

3.

4.

5.

6.

7.

8.

de

de

9.

de

24

De batterij vervangen

computer heeft een speciaal geheugen voor de datum, de tijd en de instellingen
voor de ingebouwde voorzieningen, zoals configuratie van de parallelle poort.
Door middel van een batterij blijft deze informatie ook bewaard nadat u de com-

hebt uitgezet.

puter

Normaliter hoeft u geen aandacht te besteden aan de batterij en hoeft u deze ook
niet op te laden. Een batterij gaat echter niet eeuwig mee. Als de batterij leeg raakt,
gaan de datum, tijd en configuratiegegevens (waaronder ook de wachtwoorden)
verloren. Er verschijnt dan een foutmelding wanneer u de computer aanzet.

Raadpleeg “Kennisgeving lithiumbatterij” op pagina x voor meer informatie over
het vervangen en weggooien van de batterij.

vervangt de batterij als volgt:

Zet de computer en alle randapparatuur uit.
Verwijder de kap. Zie “De kap verwijderen” op pagina 10.
Kijk waar de batterij zich bevindt. Zie “Onderdelen van de systeemplaat” op

pagina 11.
Verwijder, indien nodig, adapters die de toegang tot de batterij verhinderen.

Zie “Adapters installeren” op pagina 14.
Verwijder de oude batterij.

Installeer de nieuwe batterij.

Als u adapters hebt verwijderd om toegang te krijgen tot de batterij, plaats die
dan weer terug. Zie “Adapters installeren” op pagina 14 voor instructies voor
het terugplaatsen van adapters.

Zet de kap terug en sluit het netsnoer weer aan. Zie “De kap terugplaatsen en

kabels aansluiten” op pagina 26.

Opmerking: Wanneer de computer voor de eerste keer wordt aangezet nadat

batterij is vervangen, kan er een foutbericht worden afge-

Dit is normaal na het vervangen van de batterij.

beeld.

Zet de computer en alle randapparatuur aan.

10.

Gebruik het programma IBM Setup Utility (of IBM BIOS Setup) om de datum,

tijd en de wachtwoorden in te stellen. Zie Hoofdstuk 2, “Het programma

IBM BIOS Setup gebruiken”, op pagina 27.

Handboek voor de gebruiker

1.

2.

3.

4.

5.

6.

7.

8.

9.

Een vergeten wachtwoord wissen (CMOS wissen)

Dit gedeelte heeft betrekking op vergeten of verloren wachtwoorden. Meer infor­matie over vergeten wachtwoorden vindt u in Access IBM op het bureaublad.

Een vergeten wachtwoord wissen:

Zet de computer en alle randapparatuur uit.
Verwijder de kap. Zie “De kap verwijderen” op pagina 10.
Zoek de jumper voor het wissen van CMOS/BIOS op de systeemplaat. Zie

“Onderdelen van de systeemplaat” op pagina 11.
Als u om bij de jumper voor het wissen van CMOS/BIOS te kunnen adapters

moet verwijderen, raadpleegt u “Adapters installeren” op pagina 14.
Verzet de jumper van de standaardpositie (pennetje 1 en 2) naar de positie

voor onderhoud of configuratie (pennetje 2 en 3).
Plaats de kap terug en sluit het netsnoer aan. Zie “De kap terugplaatsen en de

kabels aansluiten” op pagina 26.
Zet de computer weer aan en wacht ongeveer tien seconden. Zet de computer

weer uit door de aan/uit-schakelaar ongeveer 5 seconden in te drukken. De
computer gaat uit.

Herhaal stappen 2 tot en met 4 op pagina 25..
Zet de jumper terug in de standaardpositie (pennetje 1 en 2).

10.

Plaats de kap terug en sluit het netsnoer aan. Zie “De kap terugplaatsen en de
kabels aansluiten” op pagina 26.

Hoofdstuk 1. Opties installeren

25

1.

2.

3.

4.

5.

6.

26

De kap terugplaatsen en de kabels aansluiten

Nadat u met de opties van de computer hebt gewerkt, installeert u eventueel ver­wijderde onderdelen weer, plaatst u de kap terug en sluit u alle losgekoppelde
kabels weer aan, inclusief netsnoeren en telefoonlijnen. Daarnaast kan het, afhanke-

van de optie die is geïnstalleerd, nodig zijn om te bevestigen dat de bijge-

lijk
werkte

Voer de volgende stappen uit:

informatie in het programma IBM BIOS Setup correct is.

Controleer of alle componenten weer op de juiste manier in de computer zijn

teruggeplaatst en of alle losse schroeven en stukken gereedschap uit de compu-

ter zijn verwijderd.

Laat de stationshouder zakken.

Zorg dat er geen kabels in de weg zitten die het terugplaatsen van de kap ver-

hinderen.

Plaats de kap op het chassis en kantel hem neer over de computer totdat hij op

zijn plaats vastklikt.

Sluit de externe kabels en snoeren weer op de computer aan. Zie “Externe

opties installeren” op pagina 7.

Hoe u de configuratie bijwerkt, leest u in Hoofdstuk 2, “Het programma IBM

BIOS Setup gebruiken”, op pagina 27.

Handboek voor de gebruiker

U

de

Om

1.

2.

v

v

v

v

de

©

Hoofdstuk 2. Het programma IBM BIOS Setup gebruiken

Het programma IBM BIOS Setup (of IBM Setup Utility) is opgeslagen in het
EEPROM (Electrically Erasable Programmable Read-Only Memory) van uw com­puter.

gebruikt. De instellingen die u kiest in uw besturingssysteem kunnen eventuele
vergelijkbare instellingen in het programma IBM BIOS Setup echter overschrijven.

Het programma IBM BIOS Setup starten

kunt het programma IBM BIOS Setup gebruiken om de configuratie van

computer te bekijken en te wijzigen, ongeacht het besturingssysteem dat u

het programma IBM Setup te starten, doet u het volgende:

Als de computer al aanstaat op het moment dat u deze procedure wilt begin­nen, sluit u het besturingssysteem af en zet u de computer uit.

Houd de toets F1 ingedrukt terwijl u de computer aanzet. Als u een aantal
geluidssignalen hoort, laat u de F1-toets weer los.

Opmerking: Als er een gebruikerswachtwoord of configuratiewachtwoord is

ingesteld, wordt het menu van het programma IBM Setup pas
afgebeeld nadat u het wachtwoord hebt getypt. Zie “Wachtwoor­den”.

programma IBM BIOS Setup kan automatisch worden gestart als er bij de

Het
POST (zelftest) wordt ontdekt dat er hardware is geïnstalleerd of verwijderd.

Instellingen bekijken en wijzigen

Het menu van het programma IBM BIOS Setup bestaat uit een lijst met systeem­configuratie-opties.

Voor het programma IBM BIOS Setup moet u het toetsenbord gebruiken. Welke
toetsen worden gebruikt om de verschillende taken uit te voeren, wordt onder aan
elk scherm afgebeeld.

Wachtwoorden

Met het programma IBM Setup Utility kunt u wachtwoorden instellen om te voor­komen
gende

dat onbevoegden toegang krijgen tot uw computer en gegevens. De vol-

soorten wachtwoorden zijn beschikbaar:
Gebruikerswachtwoord
Configuratiewachtwoord
Gebruikerswachtwoord voor IDE-station
Master-wachtwoord voor IDE-station

Overwegingen ten aanzien van wachtwoorden

Copyright IBM Corp. 2004

Om

computer te kunnen gebruiken is het niet noodzakelijk dat u een wacht­woord instelt. Als u echter besluit een wachtwoord in te stellen, lees dan de vol­gende

paragrafen.

Als u besluit een wachtwoord in te stellen, lees dan de volgende paragrafen aan­dachtig door en zorg dat u die begrijpt:

27

en

v

v

v

de

op te

28

v

Als u een onjuist wachtwoord invoert, verschijnt er een foutmelding. Als u drie
maal achter elkaar een onjuist wachtwoord opgeeft, moet u de computer uitzet­ten

opnieuw opstarten.

Als u hetzelfde wachtwoord opgeeft als gebruikerswachtwoord en als
gebruikerswachtwoord voor een IDE-station, hoeft u het wachtwoord maar één
keer op te geven als u de computer inschakelt.

Verplaats een IDE-vaste-schijfstation met een gebruikerswachtwoord niet naar
een andere computer, tenzij die computer dat gebruikerswachtwoord voor IDE­station

ook ondersteunt.

Als uw computer deel uitmaakt van een LAN (local area network), werkt de
functie Wake on LAN niet tenzij u hetzelfde wachtwoord hebt ingesteld als
gebruikerswachtwoord en als gebruikerswachtwoord voor IDE-station.

Systeemwachtwoord

Als er een gebruikerswachtwoord is ingesteld, wordt de gebruiker elke keer als hij

computer inschakelt, gevraagd dat wachtwoord op te geven. De computer kan

pas worden gebruikt als het juiste wachtwoord via het toetsenbord is opgegeven.

Configuratiewachtwoord

Het configuratiewachtwoord voorkomt dat de instellingen in het programma IBM
BIOS Setup door onbevoegden worden gewijzigd. Als u verantwoordelijk bent
voor de instellingen van diverse computers, is het verstandig met een configuratie­wachtwoord te werken.

Als er een configuratiewachtwoord is ingesteld, verschijnt er iedere keer dat u het
programma IBM BIOS Setup wilt starten een wachtwoordaanwijzing.

Als u zowel een systeem- als een configuratiewachtwoord hebt ingesteld, kunt u
een van beide wachtwoorden opgeven. Als u echter van plan bent uw configuratie­instellingen te wijzigen, moet u het configuratiewachtwoord opgeven.

Gebruikerswachtwoord IDE-station

Met het gebruikerswachtwoord voor IDE-station beschermt u de gegevens op de
IDE-vaste-schijfstation(s). Als dit wachtwoord is ingesteld, wordt u gevraagd het

geven voordat u een vaste-schijfstation kunt gebruiken. Deze aanwijzing ver­schijnt
schijfstation

elke keer dat u de computer aanzet. Als de computer meer dan één vaste-

heeft, moeten deze allemaal hetzelfde wachtwoord hebben.

Attentie

Als er wel gebruikerswachtwoord voor IDE-station is ingesteld, maar geen
master-wachtwoord voor IDE-station, bestaat er geen herstelprocedure in het
geval het gebruikerswachtwoord voor IDE-station verloren gaat. In dat geval
moet het vaste-schijfstation worden vervangen. Zie “Master-wachtwoord voor
IDE-station”.

Master-wachtwoord voor IDE-station

Het master-wachtwoord voor IDE-station wordt gebruikt in het geval het
gebruikerswachtwoord voor IDE-station verloren gaat. Alleen degene die het mas­ter-wachtwoord
station

Handboek voor de gebruiker

voor IDE-station kent, kan het gebruikerswachtwoord voor IDE-

opnieuw instellen.

U

1.

2. In

3.

te

in de

1.

2. In

3.

4.

5. Ga

Attentie

Berg het master-wachtwoord voor IDE-station veilig op. Als zowel het mas­ter-wachtwoord

verloren gaan, moet het IDE-vaste-schijfstation worden vervangen.

tion

voor IDE-station als het gebruikerswachtwoord voor IDE-sta-

Als u zowel het master-wachtwoord voor IDE-station als het gebruikers­wachtwoord voor IDE-station wilt instellen, moet u eerst het master-wachtwoord
voor IDE station instellen en pas daarna het gebruikerswachtwoord voor IDE-sta­tion.

Een wachtwoord instellen, wijzigen of wissen

kunt een wachtwoord als volgt instellen, wijzigen of wissen:

Opmerking: U kunt elke combinatie van maximaal zeven tekens (A-Z, a-z en 0-9)

gebruiken.

Start het programma IBM BIOS Setup (zie “Het programma IBM BIOS Setup
starten” op pagina 27).

het menu van het programma IBM BIOS Setup selecteert u Security.

Selecteer Set Passwords. Bekijk de informatie die aan de rechterkant van het
scherm wordt afgebeeld.

Security Profile by Device gebruiken

Security Profile by Device wordt gebruikt om het de gebruiker mogelijk of onmo­gelijk

IDE-controller

Diskette Drive Access Als deze voorziening is ingesteld op Disabled, is het diskette-

Diskette Write Protect Als deze voorziening is ingesteld op Enable, worden alle diskettes

Voor het instellen van Security Profile by Device, gaat u als volgt te werk:

maken om met de volgende apparaten te werken:

Als deze voorziening is ingesteld op Disable, worden alle appara-

die zijn aangesloten op de IDE-controller (bijvoorbeeld de

ten
vaste schijf of het CD-ROM-station) uitgeschakeld en niet weerge­geven

station

behandeld alsof ze tegen schrijven zijn beschermd.

Start het programma IBM BIOS Setup (zie “Het programma IBM BIOS Setup
starten” op pagina 27).

het menu van het programma IBM BIOS Setup selecteert u Security.
Selecteer Security Profile by Device.
Kies de gewenste apparaten en instellingen en druk op Enter.

terug naar het menu van het programma IBM Setup en selecteer Exit en

daarna Save Settings.

systeemconfiguratie.

niet toegankelijk.

Een opstartapparaat kiezen

Als de computer niet opstart vanaf een apparaat, zoals een CD-ROM, diskette of
vaste schijf, gebruikt u een de volgende procedures om een opstartapparaat in te
stellen.

Hoofdstuk 2. Het programma IBM BIOS Setup gebruiken

29

1.

2.

3.

De

Om de

1.

2.

3.

4.

5.

m

30

Een tijdelijk opstartapparaat kiezen

Gebruik deze procedure om op te starten vanaf een willekeurig apparaat.

Opmerking: Niet alle CD’s, vaste schijven en diskettes zijn opstartbaar.

Zet de computer uit.
Houd de toets F12 ingedrukt terwijl u de computer aanzet. Zodra het menu

Opstartapparaten (Startup Devices) wordt afgebeeld, laat u de F12-toets weer
los.

Selecteer het gewenste opstartapparaat in het menu en druk op Enter om van
start te gaan.

Opmerking:

Door in dit menu een opstartapparaat te selecteren, wijzigt u de
opstartvolgorde NIET permanent.

opstartvolgorde wijzigen

primaire opstartvolgorde of de opstartvolgorde bij automatisch opstarten te

bekijken of te wijzigen, gaat u als volgt te werk:

Start het programma IBM BIOS Setup (zie “Het programma IBM BIOS Setup
starten” op pagina 27).

Selecteer Startup.
Selecteer Startup Sequence. Bekijk de informatie die aan de rechterkant van het

scherm wordt afgebeeld.
Selecteer de volgorde van apparaten voor de Primary Startup Sequence, de

Automatic Startup Sequence en de Error Startup Sequence.
Selecteer Exit in het menu van het programma IBM Setup en daarna Save Set-

tings.

Als u deze instellingen hebt gewijzigd en u wilt weer terug naar de standaard­instellingen,

kiest u Load Default Settings in het menu Exit.

Het programma IBM BIOS Setup afsluiten

Als u klaar bent met het bekijken of wijzigen van de instellingen, drukt u op Esc

naar het menu van het programma IBM BIOS Setup te gaan. (Het is mogelijk
dat u verschillende keren op Esc moet drukken.) Als u de gewijzigde instellingen
wilt opslaan, selecteert u Save Settings voordat u het programma afsluit.Anders
worden de wijzigingen niet bewaard.

Handboek voor de gebruiker

In

De

om de

Op de

of

1.

2.

1.

2.

3.

4.

5.

©

Bijlage A. Systeemprogramma’s bijwerken

deze bijlage vindt u informatie over het bijwerken van systeemprogramma’s en

het herstellen van de fouten die hierbij kunnen optreden.

Systeemprogramma’s

basislaag van de software die in elke computer is ingebouwd, wordt gevormd
door systeemprogramma’s. Tot de systeemprogramma’s behoren de zelftestroutines
(POST), de BIOS-instructies (basic input/output system) en het programma IBM
BIOS Setup. POST is een reeks tests en procedures die iedere keer dat u de compu-

aanzet, worden uitgevoerd. Het BIOS is een softwarelaag waarin instructies

ter
van andere softwarelagen worden vertaald naar elektronische signalen die de
computerhardware kan begrijpen. U kunt het programma IBM BIOS Setup gebrui­ken
gen.

configuratie en de instellingen van de computer te bekijken en te wijzi-

systeemplaat van uw computer bevindt zich een module met de naam

EEPROM (electrically erasable programmable read-only memory), ook wel flash­geheugen

genoemd. U kunt de zelftest (POST), het BIOS en het programma IBM
BIOS Setup eenvoudig bijwerken door uw computer op te starten met een flash­diskette

door een speciaal bijwerkprogramma uit te voeren vanuit het

besturingssysteem.

IBM brengt regelmatig wijzigingen of verbeteringen aan in de systeem­programma’s.

Bijgewerkte versies kunnen worden opgehaald van internet (zie het
Naslagboekje). Instructies voor het gebruik van POST/BIOS-updates vindt u in een
txt-bestand dat samen met de updatebestanden wordt gedownload. Voor de meeste
modellen kunt u een bijwerkprogramma downloaden waarmee u een flashdiskette
kunt maken of een bijwerkprogramma dat u kunt uitvoeren vanuit het besturings­systeem.

Het BIOS bijwerken met een diskette

Plaats een updatediskette (″flashdiskette″) voor de systeemprogramma’s in het
diskettestation (station A) van de computer. Updates van systeemprogramma’s
zijn beschikbaar op http://www.ibm.com/pc/support/ op internet.

Zet de computer aan. Als de computer al aan staat, moet u hem eerst uitscha­kelen en vervolgens opnieuw aanzetten. De update begint.

Het BIOS bijwerken (flashen) vanuit het besturingssysteem

Copyright IBM Corp. 2004

Opmerking: Door doorlopende ontwikkeling van de IBM-website is het mogelijk

dat de inhoud van de webpagina (en de links in de volgende proce-

wordt/worden gewijzigd.

dure)

Typ in het adresveld van uw browser http://www.pc.ibm.com/support en
druk op Enter.

Zoek de downloadbare bestanden voor uw type computer.
Selecteer uw product, kies het machinetype en klik op Go.

Klik bij ″Downloadable file by category″ op BIOS.

Klik onder ″Download files - BIOS by date″ op uw machinetype.

31

7.

8.

u de

1.

2.

3.

4.

5.

3. 6.

7.

8.

9.

32

6.

Blader omlaag naar een txt-bestand met instructies voor het bijwerken van het

BIOS vanuit het besturingssysteem. Klik op het txt-bestand.

Druk deze instructies af. Dit is belangrijk, omdat deze instructies niet worden

afgebeeld nadat het downloaden is gestart.
Klik in uw browser op Vorige om terug te gaan naar de lijst van bestanden.

Volg de afgedrukte instructies om het bewerkbestand te downloaden, uit te
pakken en te installeren.

Herstel na een fout bij het bijwerken van POST/BIOS

Als de stroom uitvalt terwijl POST/BIOS wordt bijgewerkt (flash-update), is het
mogelijk dat de computer daarna niet juist meer kan opstarten. In dat geval voert

volgende procedure uit om het systeem te herstellen (dit wordt wel herstel

van opstartblok genoemd):

Zet de computer en aangesloten apparaten zoals printers, beeldschermen en
externe stations uit.

Haal de stekkers uit het stopcontact en verwijder de kap. Zie “De kap
verwijderen” op pagina 10.

Zoek de jumper voor het wissen van CMOS/BIOS op de systeemplaat. Zie
“Onderdelen van de systeemplaat” op pagina 11.

Als u om bij de jumper voor het wissen van CMOS/BIOS te kunnen adapters
moet verwijderen, raadpleegt u ″Adapters installeren″.

Verzet de jumper van de standaardpositie (pennetje 1 en 2) naar pennetje 2 en

Plaats de kap van de computer terug. Zie “De kap terugplaatsen en de kabels
aansluiten” op pagina 26.

Steek de stekkers van de computer en het beeldscherm in de stopcontacten.
Plaats de flashdiskette in station A en zet de computer en het beeldscherm

aan.
Nadat het bijwerken is voltooid, gaat het beeldscherm uit en stoppen de

geluidssignalen. Haal dan de diskette uit het diskettestation en zet de compu­ter en het beeldscherm uit.

10.

Haal alle stekkers uit het stopcontact.

11.

Verwijder de kap. Zie “De kap verwijderen” op pagina 10.

12.

Verwijder, indien nodig, adapters die de toegang tot de jumper voor het
CMOS/BIOS belemmeren.

13.

Plaats de jumper in de oorspronkelijke positie.

14.

Plaats adapters die u verwijderd hebt weer terug.

15.

Breng de kap weer aan en sluit de kabels weer aan.

16.

Zet de computer aan en start het besturingssysteem.

Handboek voor de gebruiker

In

1.

a.

b.

U

1.

2.

3.

uw

©

Bijlage B. De muis schoonmaken

deze bijlage vindt u aanwijzingen voor het schoonmaken van de muis. De pro-

cedure is afhankelijk van het type muis dat u hebt.

Optische muis

Bij problemen met een optische muis controleert u het volgende:

Keer de muis om en inspecteer het lensgebied.

Als de lens vuil is, maakt u die voorzichtig schoon met een wattenstaafje.
Als de lens stoffig is, blaast u het stof voorzichtig weg.

2.

Controleer het oppervlak waarop de muis wordt gebruikt. Als er op het opper-

een zeer complex patroon aanwezig is, kan de signaalverwerker (DSP -

vlak
digital signal processor) de wijzigingen in muispositie moeilijk volgen.

Muis met bal

Als de pijl op het scherm onregelmatig beweegt, moet de muis worden gereinigd.

Opmerking: De onderstaande afbeelding verschilt wellicht van uw muis.

1 Ring
2 Bal
3 Plastic rollers
4 Balhouder

Copyright IBM Corp. 2004

reinigt de muis met bal als volgt:

Zet de computer uit.
Keer de muis om en inspecteer de onderkant. Draai de ring 1 naar de ont-

grendelde stand om de bal te verwijderen.
Houd uw hand over de ring en bal 2 en keer de muis weer om; de bal valt in

hand.

33

5.

6.

is in

7.

8.

9.

34

4.

Was de bal in een warm sopje en droog hem weer af. Blaas zachtjes in de bal­houder 4 om stof en vuil los te maken.

Kijk of zich vuil heeft opgehoopt op de plastic rollers3in de balhouder.
Gewoonlijk ziet u een streep van vuil midden op de rollers.

Als de rollers vuil zijn, kunt u deze reinigen met een wattenstaafje dat gedrenkt

alcohol. Draai de rollers met uw vinger en maak ze rondom schoon. Zorg
ervoor dat de rollers nog middenin de groeven liggen nadat u ze hebt gerei­nigd.

Verwijder eventuele achtergebleven vezels van het wattenstaafje.
Plaats de bal en de ring weer terug.
Zet de computer weer aan.

Handboek voor de gebruiker

In

en

of in

0

In de

A

A/

D_ 0 - 9,

L

P

in

en

T

W

,

@

!

;

©

Bijlage C. Handmatige modemopdrachten

het volgende gedeelte vindt u opdrachten voor het handmatig programmeren

van de modem.

Opdrachten worden door de modem geaccepteerd terwijl de modem in de
opdrachtmodus staat. De modem staat automatisch is de opdrachtmodus totdat u
een nummer kiest en een verbinding tot stand brengt. Opdrachten kunnen naar de
modem worden gestuurd vanaf actieve communicatiesoftware op een PC of vanaf
een ander werkstation.

Alle opdrachten die naar de modem worden gestuurd, moeten beginnen met AT

moeten worden afgesloten met ENTER. Alle opdrachten kunnen in hoofdletters

kleine letters worden getypt, maar hoofdletters en kleine letters kunnen niet
door elkaar worden gebruikt. Om de opdrachten beter leesbaar te maken, kunt u
spaties invoegen tussen de opdrachten. Als u een parameter weglaat bij een
opdracht waarvoor een parameter vereist is, wordt als waarde voor die parameter

gebruikt.

Voorbeeld:

ATH [ENTER]

Basic AT-opdrachten

volgende lijsten zijn alle standaardwaarden vet gedrukt.

Opdracht

DS=n

Functie

Binnenkomend gesprek handmatig beant­woorden.

Voorgaande opdracht herhalen. A/ mag niet
worden voorafgegaan door AT of worden
gevolgd door ENTER.

A-D, # en *

voorgaande nummer opnieuw kiezen
pulskiezen

Opmerking: Pulskiezen wordt niet onder­steund
wegen

Australië, Nieuw-Zeeland, Noor­Zuid-Afrika.

touch-tone kiezen

wachten op tweede kiestoon
onderbreken
wacht op vijf seconden stilte
flash
terug naar opdrachtmodus na kiezen
Een van de vier telefoonnummers (n=0-3)

kiezen die zijn opgeslagen in het permanente
geheugen van de modem.

Copyright IBM Corp. 2004

35

E_ E0

E1

H_ H0

H1

I_ I0

I1

I2

I3

I4

L_ L0

L1

L2

L3

M_ M0

M1

M2

M3

N_

O_ O0

O1

P

Q_ Q0

T

V_ V0

V1

W_ W0

W1

W2

X_ X0

X1

X2

36

Opdracht

+++

Sr?
Sr=n

Functie

Opdrachten worden niet afgebeeld

Opdrachten worden afgebeeld

Escapetekens - Schakelen van gegevensmodus
naar opdrachtmodus (T.I.E.S. opdracht)

Modemverbinding verbreken
Modem actief maken

Opmerking: H1 wordt niet ondersteund in
Italië

Productidentificatiecode weergeven
Test ROM-controlegetal
Interne geheugentest
Firmware-ID
Gereserveerd ID
Laag luidsprekervolume

Laag luidsprekervolume

Gemiddeld luidsprekervolume
Hoog luidsprekervolume
Interne luidspreker uit
Interne luidspreker aan tot carrier wordt

gevonden
Interne luidspreker altijd aan
Interne luidspreker aan tot carrier wordt

gevonden en uit tijdens kiezen
Alleen voor compatibiliteit; heeft geen effect
Terug naar gegevensmodus
Terug naar gegevensmodus en equalizer-

retrain

initialiseren

Pulskiezen instellen als standaard

Modem verstuurt respons
Waarde in register r lezen en afbeelden.
Register r instellen op waarde n (n = 0-255).

Toonkiezen instellen als standaard
Numerieke respons
Spraakrespons
Alleen DTE-snelheid rapporteren

Lijnsnelheid, foutcorrectieprotocol en DTE­snelheid

aangeven.
Alleen DCE-snelheid aangeven
Hayes Smartmodem 300 compatibele

responsen/blind kiezen.
Gelijk aan X0 plus alle CONNECT-

responsen/blind

kiezen

Gelijk aan X1 plus detectie kiestoon

Handboek voor de gebruiker

X3

X4

Z_ Z0

Z1

CD

&F

Opdracht

Extended AT-opdrachten

Opdracht
&C_

&D_

&F_
&G_

&K_

&M_
&P_

&R_

&S_

&C0

&C1

&D0
&D1

&D2

&D3

&G0

&G1
&G2
&K0

&K3

&K4

&K5

&K6

&M0
&P0

&P1
&P2

&P3

&R0

&R1

&S0

Functie

Gelijk aan X1 plus bezetdetectie/blind kiezen
Alle responsen en kiestoon en bezet signaal-

detectie

Actief profiel 0 opnieuw instellen en ophalen
Actief profiel 1 opnieuw instellen en ophalen

Functie

Force Carrier Detect Signal High (ON)

inschakelen als carrier op afstand niet

aanwezig is
Modem negeert het DTR-signaal

Modem gaat terug naar opdrachtmodus na
DTR-toggle

Modemverbinding verbreken en modem
gaat terug naar opdrachtmodus na DTR­toggle

Modem opnieuw instellen na DTR-toggle
Fabrieksconfiguratie herstellen

Guardtoon uitschakelen

Guardtoon uitschakelen
1800 Hz guardtoon
Gegevensstroombesturing uitschakelen

RTS/CTS-hardwarestroombesturing inscha­kelen

XON/XOFF-softwarestroombesturing inscha­kelen

Transparante XON/XOFF-stroombesturing
inschakelen

RTS/CTS- en XON/XOFF-stroombesturing
inschakelen

Asynchrone bewerking

US-instellingen voor off-hook-to-on-hook
ratio

UK- en Hongkong off-hook-to-on-hook ratio
Gelijk aan &P0-instelling maar met 20 pulsen

per minuut
Gelijk aan &P1-instelling maar met 20 pulsen

per minuut
Gereserveerd

CTS werkt met vereisten voor stroom­besturing

Force DSR Signal High (ON)

Bijlage C. Handmatige modemopdrachten

37

&V

De

A.

38

Opdracht

&T_

&W_

%E_

+MS?

+MS=?

+MS=a,b,c,e,f

&S1

&T0
&T1
&T3

&T4

&T5
&T6
&T7

&T8

&V0
&V1
&W0
&W1

%E0
%E1

Functie

DSR uit in opdrachtmodus en aan in on-line
modus

Test in uitvoering beëindigen
Lokale analoge loopbacktest uitvoeren
Lokale digitale loopbacktest uitvoeren

Digitale loopbacktest op afstand toestaan
door modem op afstand

Digitale loopbacktest op afstand niet toestaan
Digitale loopbacktest op afstand uitvoeren
Digitale loopbacktest op afstand en zelftest

uitvoeren
Lokale analoge loopbacktest en zelftest uit-

voeren
Actieve en opgeslagen profielen weergeven
Statistieken laatste verbinding weergeven
Actief profiel opslaan als Profiel 0
Actief profiel opslaan als Profiel 1

Auto-retrain uitschakelen

Auto-retrain inschakelen

huidige instellingen voor modulatie weer-

geven
Een lijst van ondersteunde modulatie-opties

weergeven
Modulatie selecteren, waarbij: a=0, 1, 2, 3, 9,

10, 11, 12, 56, 64, 69; b=0-1; c=300-56000;
d=300- 56000; e=0-1; en f=0-1. A, b, c, d, e, f
standaard=12, 1, 300, 56000, 0, 0. Parameter

″a″ geeft het gewenste modulatieprotocol aan,

waarbij: 0=V.21, 1=V.22, 2=V.22bis, 3=V.23,
9=V.32, 10=V.32bis, 11=V.34,

12=V.90,K56Flex,V.34......,56=K 56Flex,

V.90,V.34......, 64=Bell 103 en 69=Bell 212.

Parameter ″b″ geeft automodebewerkingen
aan, waarbij: 0=automode uitgeschakeld, 1=
automode ingeschakeld met V.8/V.32 Annex

Parameter ″c″ geeft de minimale gegevens-

frequentie

voor verbinding aan (300- 56000).
Parameter ″d″ geeft de maximale verbindings­snelheid

aan (300-56000); Parameter ″e″ geeft
het codec-type aan (0= Law en 1=A-Law).
Parameter ″f″ geeft ″robbed bit″ signaal­detectie

aan (0=detectie uitgeschakeld,

1=detectie ingeschakeld)

MNP/V.42/V.42bis/V.44-opdrachten

Opdracht
%C_

Handboek voor de gebruiker

%C0

Functie

MNP Class 5 en V.42bis gegevenscompressie uitschake­len

Opdracht

&Q_

+DS44=0, 0
+DS44=3, 0
+DS44?
+DS44=?

Fax Class 1-opdrachten

+FAE=n
+FCLASS=n
+FRH=n
+FRM=n
+FRS=n
+FTH=n
+FTM=n
+FTS=n

%C1

%C2

%C3

&Q0

&Q5

&Q6

Functie

Alleen MNP Class 5 gegevenscompressie inschakelen
Alleen V.42bis gegevenscompressie inschakelen

MNP Class 5 en V.42bis gegevenscompressie inschake­len

Alle direct datalink (gelijk aan \N1)

V.42 datalink met uitwijkopties

Alle normale datalink (gelijk aan \N0)
V.44 uitschakelen
V.44 inschakelen
Huidige waarden
Lijst van ondersteunde waarden

Data/Fax Automatisch beantwoorden
Servicecategorie
Gegevens ontvangen met HDLC-framing
Gegevens ontvangen
Receive silence
Gegevens verzenden met HDLC-framing
Gegevens verzenden
Verzenden stoppen en wachten

Fax Class 2-opdrachten

+FCLASS=n
+FAA=n
+FAXERR
+FBOR
+FBUF?
+FCFR
+FCLASS=
+FCON
+FCIG
+FCIG:
+FCR
+FCR=
+FCSI:
+FDCC=
+FDCS:
+FDCS=

Servicescategorie.
Adaptive answer.
Waarde faxfout.
Databitorder fase C.
Buffergrootte (alleen lezen).
Bevestiging voor ontvangen.
Servicecategorie.
Respons faxverbinding.
Polled station identificatie instellen.
Polled station identificatie aangeven.
Functie voor ontvangst.
Functie voor ontvangst.
Het opgeroepen station-ID aangeven.
Parameters DCE-functies.
Huidige sessie rapporteren.
Resultaten huidige sessie.

Bijlage C. Handmatige modemopdrachten

39

40

+FDIS:
+FDIS=
+FDR
+FDT=
+FDTC:
+FET:
+FET=N
+FHNG
+FK
+FLID=
+FLPL
+FMDL?
+FMFR?
+FPHCTO
+FPOLL
+FPTS:
+FPTS=
+FREV?
+FSPT
+FTSI:

Functies op afstand aangeven.
Parameters huidige sessie.
Ontvangst fase C gegevens beginnen of voortzetten.
Datatransmissie.
Polled station functies aangeven.
Post page bericht respons.
Pagina-interpunctie verzenden.
Beëindiging met status.
Sessie beëindigen.
String lokaal ID.
Document voor polling.
Model aangeven.
Fabrikant aangeven.
Time-out fase C.
Geeft de pollingaanvraag aan.
Status paginaoverdracht.
Status paginaoverdracht.
Revisie aangeven.
Polling inschakelen.
Het transmitstation-ID aangeven.

Spraakopdrachten

#BDR
#CID
#CLS
#MDL?
#MFR?
#REV?
#TL
#VBQ?
#VBS
#VBT
#VCI?
#VLS
#VRA
#VRN
#VRX
#VSDB
#VSK
#VSP
#VSR

Baudwaarde selecteren
Detectie Caller ID inschakelen en rapportage-indeling
Data, Fax of Voice/Audio selecteren
Model aangeven
Fabrikant aangeven
Revisieniveau aangeven
Verzendniveau audio-uitvoer
Grootte querybuffer
Bits per sample (ADPCM of PCM)
Timer signaaltoon
Compressiemethode aangeven
Spraaklijn selecteren
Ringback goes away timer
Ringback never came timer
Stemontvangstmodus
Silence deletion tuner
Buffer skid-instellingen
Silence detectieperiode
Selectie samplefrequentie

Handboek voor de gebruiker

#VSS
#VTD
#VTM
#VTS
#VTX

Silence deletion tuner
Functies voor rapportage DTMF-toon
Plating timingmark inschakelen
Toonsignalen genereren
Spraakverzendmodus

Opmerking voor gebruikers in Zwitserland:

Als Taxsignal op uw Swisscom-telefoonlijn uitgeschakeld is, kan dit de
modemfunctie nadelig beïnvloeden. Dit kan worden verholpen door een filter
met de volgende specificaties:

Telekom PTT SCR-BE
Taximpulssperrfilter-12kHz
PTT Art. 444.112.7
Bakom 93.0291.Z.N

Bijlage C. Handmatige modemopdrachten

41

42

Handboek voor de gebruiker

In

De

en

te

©

Bijlage D. Kennisgevingen

Verwijzing in deze publicatie naar producten (apparatuur en programmatuur) of
diensten van IBM houdt niet in dat IBM deze ook zal uitbrengen in alle landen
waar IBM werkzaam is. Uw IBM-vertegenwoordiger kan u vertellen welke
producten en diensten op dit moment worden aangeboden. Verwijzing in deze
publicatie naar producten of diensten van IBM houdt niet in dat uitsluitend IBM­producten of -diensten gebruikt kunnen worden. Functioneel gelijkwaardige
producten of diensten kunnen in plaats daarvan worden gebruikt, mits dergelijke
producten of diensten geen inbreuk maken op intellectuele eigendomsrechten of
andere rechten van IBM. De gebruiker is verantwoordelijk voor de samenwerking
van IBM-producten of -diensten met producten of diensten van anderen, tenzij uit­drukkelijk anders aangegeven door IBM.

Mogelijk heeft IBM octrooien of octrooi-aanvragen met betrekking tot bepaalde in
deze publicatie genoemde producten. Aan het feit dat deze publicatie aan u ter
beschikking is gesteld, kan geen recht op licentie of ander recht worden ontleend.
Vragen over licenties kunt u schriftelijk richten tot:

IBM Director of Licensing
IBM Corporation
North Castle Drive
Armonk, NY 10504-1785
U.S.A.

INTERNATIONAL

BUSINESS MACHINES CORPORATION LEVERT DEZE
PUBLICATIE OP “AS IS”-BASIS ZONDER ENIGE GARANTIE, UITDRUKKELIJK
NOCH STILZWIJGEND, MET INBEGRIP VAN, MAAR NIET BEPERKT TOT, DE
GARANTIES OF VOORWAARDEN VAN VOORGENOMEN GEBRUIK OF
GESCHIKTHEID VOOR EEN BEPAALD DOEL. Onder sommige jurisdicties is het
uitsluiten van stilzwijgende garanties niet toegestaan, zodat bovenstaande uitslui-

mogelijk niet op u van toepassing is.

ting

dit boek kunnen technische onjuistheden en/of typfouten voorkomen. De infor­matie in deze publicatie is onderhevig aan wijzigingen. Wijzigingen zullen in
nieuwe uitgaven van deze publicatie worden opgenomen. IBM kan de producten
en/of programma’s die in deze publicatie worden beschreven zonder aankondi­ging wijzigen.

producten die in dit document worden beschreven, zijn niet bedoeld voor
gebruik in implantatie-apparatuur of andere levensondersteunende toepassingen
waarbij gebreken kunnen resulteren in letsel of overlijden van personen. De infor­matie in dit document heeft geen invloed op IBM-productspecificaties of -garanties

wijzigt die niet. Niets in dit document doet dienst als uitdrukkelijke of stilzwij­gende licentie of vrijwaring onder de intellectuele eigendomsrechten van IBM of
derden. Alle informatie in dit document is afkomstig van specifieke omgevingen en
wordt hier uitsluitend ter illustratie afgebeeld. In andere gebruiksomgevingen kan
informatie anders zijn.

IBM behoudt zich het recht voor om door u verstrekte informatie te gebruiken of

distribueren op iedere manier die zij relevant acht, zonder dat dit enige verplich-

ting voor IBM jegens u schept.

Copyright IBM Corp. 2004

43

De

u

De

44

Verwijzingen in deze publicatie naar andere dan IBM-websites zijn uitsluitend
opgenomen ter volledigheid en gelden op geen enkele wijze als aanbeveling voor
deze websites. Het materiaal op dergelijke websites maakt geen deel uit van het
materiaal voor dit IBM-product. Gebruik van dergelijke websites is geheel voor
eigen risico.

Kennisgeving televisie-uitvoer

volgende kennisgeving is van toepassing op modellen waarin in de fabriek een

functie voor televisie-uitvoer is geïnstalleerd.

Dit product bevat technologie voor auteursrechtbescherming die wordt beschermd
door bepaalde octrooien in de V.S. en andere intellectuele eigendomsrechten van
Macrovision Corporation en anderen. Het gebruik van deze technologie voor de
bescherming van auteursrechten moet worden goedgekeurd door Macrovision
Corporation en is uitsluitend bedoeld voor gebruik thuis en in kleine kring, tenzij

over een schriftelijke machtiging van Macrovision Corporation beschikt. Reverse

engineering en disassembly zijn verboden.

Handelsmerken

volgende benamingen zijn handelsmerken van International Business Machines

Corporation in de Verenigde Staten en/of andere landen:

IBM
ThinkCentre
Wake on LAN
PS/2

Microsoft en Windows zijn handelsmerken van Microsoft Corporation in de Vere ­nigde Staten en/of andere landen.

Intel, Celeron en Pentium zijn handelsmerken van Intel Corporation in de Vere ­nigde Staten en/of andere landen.

Andere namen van bedrijven, producten en diensten kunnen handelsmerken zijn
van derden.

Handboek voor de gebruiker

14

2

AT 35

©

Trefwoordenregister

A

aansluitingen, beschrijving 9
adapters

installeren
PCI 5

sleuven 14
audiolijningang 9
audiolijnuitgang 9
audiosubsysteem 2

B

batterij vervangen 24
beveiliging

geïntegreerd kabelslot 23

oog voor hangslot 22

voorzieningen 3, 20
beveiligingsprofielen voor apparatuur 29

D

DIMM’s, installeren 13

E

Ethernet-poort 9

F

fysieke specificaties 4

G

gebruiken, beveiligingsprofielen voor apparatuur 29
Geheugen

DIMM’s (dual inline memory modules) installeren 12

installeren 12

systeem 12
geluidsniveau 4

H

herstel na een fout bij het bijwerken van POST/BIOS 32
herstel van opstartblok 32

I

IBM BIOS Setup 27
input/output (I/O)

voorzieningen

K

kabels aansluiten 26
kap

terugplaatsen 26

verwijderen 10

M

modem

Basic AT-opdrachten 35
Extended AT-opdrachten 37
Fax Class 1-opdrachten 39
Fax Class 2-opdrachten 39
MNP/V.42/V.42bis/V.44-opdrachten 38
Spraakopdrachten 40

muisaansluiting 9

N

netvoeding

Advanced
Ondersteuning voor ACPI (Advanced Configuration and

Power Interface) 3

Power Management 3

O

omgeving, in bedrijf 4
opdrachten

Basic
Extended AT 37
Fax Class 1 39
Fax Class 2 39
MNP/V.42/V.42bis/V.44 38
Spraak 40

opties

beschikbaar 5
externe 5
interne 5

opties installeren

adapters 14
beveiligingsvoorzieningen 20
DIMM’s 13
Geheugen 12
interne stations 17

P

parallelle poort 9
plaats van componenten 11

S

schoonmaken, muis 33
seriële poort 9
stations

CD 5
diskette 5
DVD 5
installeren 17
interne 2, 16
specificaties 17
vakken 2, 17
vaste schijf 5
verwisselbare media 5

stuurprogramma’s 9

Copyright IBM Corp. 2004

45

46

systeemplaat

aansluitingen 12
Geheugen 5, 12
locatie 12
onderdelen herkennen 11

systeemprogramma’s 31

T

terugplaatsen van kap 26
toetsenbordaansluiting 9

U

USB-poorten 9

V

verwijderen, kap 10
videosubsysteem 2

W

wachtwoord

instellen, wijzigen, wissen 29
vergeten 25
wissen 25

Handboek voor de gebruiker

򔻐򗗠򙳰

Onderdeelnummer: 19R0465

Gedrukt in Nederland

(1P) P/N: 19R0465
