Indholdsfortegnelse

Vigtige sikkerhedsforskrifter . . . . . .v

Forhold, der kræver øjeblikkelig handling . . . .v

Generelle sikkerhedsforskrifter . . . . . . . .vi

Service . . . . . . . . . . . . . . .vi

Netledninger og omformere . . . . . . . .vi

Forlængerledninger og lignende udstyr . . . . vii

Stik og stikkontakter . . . . . . . . . . vii

Batterier . . . . . . . . . . . . . . vii

Varme og ventilation . . . . . . . . . . viii

Sikkerhedsforskrifter for cd- og dvd-drev . . . viii

Andre sikkerhedsforskrifter . . . . . . . . .ix

Litiumbatteri . . . . . . . . . . . . . .ix

Sikkerhedsforskrifter for modem . . . . . . .ix

Sikkerhedsforskrifter for laser . . . . . . . . .x

Sikkerhedsforskrifter for strømforsyning . . . . .x

Oversigt . . . . . . . . . . . . . .xi

Flere oplysninger . . . . . . . . . . . .xi

Kapitel 1. Installation af ekstraudstyr . .1

Faciliteter . . . . . . . . . . . . . . .1

Specifikationer . . . . . . . . . . . . . .4

Placering af computeren . . . . . . . . . .5

Ekstraudstyr . . . . . . . . . . . . . .5

Håndtering af enheder, der er følsomme over for sta­tisk

elektricitet . . . . . . . . . . . . . .6

Installation af eksternt udstyr . . . . . . . . .7

Stik på computerens forside . . . . . . . .7

Stik på computerens bagside . . . . . . . .8

Hent styreprogrammer . . . . . . . . . .9

Åbning af dækslet . . . . . . . . . . . .10

Placering af komponenter . . . . . . . . . .11

Identifikation af delene på systemkortet . . . . .12

Installation af hukommelse . . . . . . . . .13

Installation af en PCI-adapter . . . . . . . .15

Installation af interne drev . . . . . . . . .17

Fjern og udskift et optisk drev . . . . . . .18

Fjern og udskift en harddisk . . . . . . . .19

Sikkerhedsfunktioner . . . . . . . . . . .22

Indbygget kabellås . . . . . . . . . . .22

Beskyttelse vha. kodeord . . . . . . . . .22

Udskiftning af batteri . . . . . . . . . . .23

Sletning af glemt kodeord (nulstil CMOS) . . . .25

Lukning af dæksel og tilslutning af kabler . . . .26

Kapitel 2. Brug af programmet IBM

Setup Utility . . . . . . . . . . . .27

Start af programmet IBM Setup Utility . . . . .27

Fremvisning og ændring af indstillinger . . . . .27

Afslutning af programmet IBM Setup Utility . . .27

Brug af kodeord . . . . . . . . . . . . .27

Brugerkodeord . . . . . . . . . . . .28

Administratorkodeord . . . . . . . . . .28

Angiv, revidér og slet et kodeord . . . . . .28

Brug af faciliteten Security Profile by Device . . .28

Brug af IDE Drives Setup . . . . . . . . . .29

Valg af startenhed . . . . . . . . . . . .29

Vælg en midlertidig startenhed . . . . . . .29

Revidér startsekvens . . . . . . . . . .30

Tillæg A. Opdatering af systempro­grammer

Systemprogrammer . . . . . . . . . . . .31

Opdatering af BIOS fra en diskette (FLASH) . .31

Opdatering af BIOS fra styresystemet (FLASH) 31
Retablering fra fejl under POST/BIOS-opdatering .32

.31

Tillæg B. Rengøring af musen . . . . .35

Rengøring af en optisk mus . . . . . . . . .35

Rengøring af en mus med kugle . . . . . . .35

Tillæg C. Manuelle modemkommandoer 37

Grundlæggende AT-kommandoer . . . . . . .37

Udvidede AT-kommandoer . . . . . . . . .39

MNP/V.42/V.42bis/V.44-kommandoer . . . . .41

Faxklasse 1-kommandoer . . . . . . . . . .41

Faxklasse 2-kommandoer . . . . . . . . . .42

Stemmekommandoer . . . . . . . . . . .43

Tillæg D. Oversigt over CRU-dele

(Customer Replaceable Unit) . . . . .45

Tillæg E. Bemærkninger . . . . . . .47

Bemærkning om tv-output . . . . . . . . .47

Varemærker . . . . . . . . . . . . . .47

Stikordsregister . . . . . . . . . . .49

Copyright IBM Danmark A/S 2004

iii

iv

Brugervejledning

i

du

er

er

v

v

v

©

Vigtige sikkerhedsforskrifter

Vha. disse sikkerhedsforskrifter kan du bruge IBM-computeren på en sikker måde.
Følg alle de oplysninger, der leveres sammen med IBM-computeren. Oplysningerne

denne bog, ændrer ikke vilkårene i købsaftalen eller IBM Servicebevis.

Kundesikkerhed er vigtig for IBM. Vore s produkter er designet til at være sikre og
effektive. Computere er imidlertid elektronisk udstyr. Netledninger, omformere og
andet udstyr kan udgøre en mulig sikkerhedsrisiko, som kan resultere i fysiske
skader eller ødelægge personlige ejendele, især hvis det anvendes forkert. Følg vej­ledningen, der leveres sammen med produktet for at nedsætte risikoen. Vær især
opmærksom på alle advarsler på produktet og i betjeningsvejledningerne, og læs
alle de oplysninger, der findes i denne bog. Hvis du omhyggeligt følger de oplys­ninger,

der findes i denne bog, og som leveres sammen med produktet, beskytter

dig selv mod alvorlige skader og sørger for et sikkert arbejdsmiljø.

Bemærk: Disse oplysninger indeholder referencer til omformere og batterier. Ud

over bærbare computere, leverer IBM andre produkter, f.eks. højtalere og skærme,
med eksterne omformere. Hvis du har et sådant produkt, gælder disse oplysninger
for dette produkt. Derudover indeholder computerproduktet måske et internt bat­teri på størrelse med en mønt, som leverer strøm til systemuret, også når maskinen
ikke er tilsluttet en stikkontakt. Derfor gælder sikkerhedsforskrifterne for batteri
alle computere.

Forhold, der kræver øjeblikkelig handling

Produkter kan ødelægges pga. forkert behandling eller misligholdelse. Nogle
produktødelæggelser er så alvorlige, at produktet ikke må bruges, før det er ble-

undersøgt og evt. repareret af en autoriseret servicetekniker.

vet

For alt elektronisk udstyr gælder det, at du skal være ekstra forsigtig, når udsty-

tændt. I meget sjældne tilfælde udsender maskinen lugte eller også kom-

ret
mer der røg eller gnister ud af den. Du kan evt. også høre lyde, f.eks. knald,
smæld eller syden. Disse forhold betyder muligvis ikke andet, end at en intern,
elektronisk komponent er gået i stykker på en sikker og kontrolleret måde. De
kan også angive en mulig sikkerhedsrisiko. Du må imidlertid ikke forsøge at
undersøge disse situationer selv.

Undersøg hyppigt computeren og dens komponenter for skader, slitage eller
faretegn. Hvis du ikke er sikker på en komponents tilstand, må du ikke bruge
produktet. Kontakt IBM Support Center eller producenten for at få oplysninger
om, hvordan du undersøger produktet og evt. får det repareret.

Hvis et af nedenstående forhold opstår, eller hvis du ikke er sikker på, om det

sikkert at bruge produktet, skal du holde op med at bruge det, og afmontere
det fra stikkontakten og telekommunikationslinjerne, indtil du har talt med IBM
Support.

Netledninger, stik, omformere, forlængerledninger, spændingsstabilisatorer eller
strømforsyninger, der er knækkede, itu eller ødelagte.

Tegn på overophedning, røg, gnister eller ild.
Ødelæggelser i batteriet, f.eks. revner, buler eller ridser, gnister fra batteriet eller

opbygning af fremmedlegemer på batteriet.

Copyright IBM Danmark A/S 2004

v

v

v

v

v

at

du

at

vi

v

Knald, syden, smæld eller stærk lugt, som kommer fra produktet.
Tegn på at der er spildt væsker, eller at et objekt er faldet ned på computerpro-

duktet, netledningen eller omformeren.
Computerproduktet, netledningen eller omformeren har være udsat for vand.
Produktet har været tabt eller ødelagt på nogen måde.
Produktet fungerer ikke korrekt, når du følger betjeningsvejledningen.

Bemærk: Hvis disse problemer opstår med et ikke-IBM-produkt, f.eks. en forlæn-

gerledning, skal du undlade at bruge produktet, indtil du har kontaktet producen­ten og fået flere oplysninger, eller indtil du har fået et erstatningsprodukt.

Generelle sikkerhedsforskrifter

Vær altid opmærksom på følgende for at nedsætte risikoen for fysiske skader eller
ødelæggelse af personlige ejendele.

Service

Forsøg ikke selv at servicere et produkt, medmindre du er blevet bedt om at gøre
det fra IBM Support Center. Brug kun en autoriseret IBM-servicemedarbejder til at
reparere et bestemt produkt.

Bemærk: Nogle dele kan opgraderes eller udskiftes af kunden. Disse dele kaldes

CRU’er (Customer Replaceable Unit). IBM identificerer udtrykkeligt CRU’er som
sådant og leverer dokumentation med vejledning, når kunderne kan udskifte disse
dele. Du skal nøje følge vejledningen, når du selv udskifter dele. Kontrollér altid,

der er slukket for strømmen, og at produktet er afmonteret fra strømkilden, før

udskifter delene. Kontakt IBM Support Center, hvis du har spørgsmål.

Netledninger og omformere

Brug kun de netledninger og omformere, der leveres af producenten.

Rul aldrig netledningen omkring omformeren eller et andet objekt. Det kan flosse,
knække eller bøje netledningen. Det kan være farligt.

Placér altid netledningerne, så der ikke trædes på dem, og så de ikke kommer i
klemme.

Beskyt ledningen og omformeren mod væsker. Du må f.eks. ikke placere ledningen
eller omformeren i nærheden af håndvaske, badekar, toiletter eller på gulve, der
bliver vasket med flydende rengøringsmidler. Væsker kan forårsage kortslutninger,
især hvis ledningen eller omformeren har været udsat for forkert brug. Væsker kan
også gradvist tære stikkene på netledningen og/eller stikkene på adapteren, og det
kan resultere i overophedning.

Tilslut altid netledninger og signalkabler i den korrekte rækkefølge, og kontrollér,

alle netledningerne er korrekt tilsluttet stikkontakterne.

Brugervejledning

Brug ikke omformere, hvor stikbenene er tærede, og/eller som viser tegn på over­ophedning,

f.eks. ødelagt plastic.

Brug ikke netledninger, hvor stikkene i begge ender viser tegn på tæring eller over­ophedning, eller hvor netledningen er ødelagt på nogen måde.

må

Du må

må

en

Du må

Du må

og du må

at

og

Forlængerledninger og lignende udstyr

Kontrollér, at de forlængerledninger, spændingsstabilisatorer, UPS (Uninterruptible
Power Supply) og multistikdåser, som du bruger, kan håndtere produktets strøm­krav. Du må aldrig overbelaste ovennævnte udstyr. Hvis du bruger multistikdåser,

belastningen ikke overstige multistikdåsens inputkapacitet. Kontakt en elektri­for at få flere oplysninger, hvis du har spørgsmål om strømbelastning, strøm-

ker
krav, og inputkapacitet.

Stik og stikkontakter

Hvis den stikkontakt, som du vil bruge sammen med computerudstyret, er ødelagt
eller tæret, må du ikke bruge den, før den er udskiftet af en uddannet elektriker.

ikke bøje eller ændre stikket. Hvis stikket er ødelagt, skal du få et nyt hos

forhandleren.

Nogle produkter leveres med et tre-bensstik. Disse stik må kun anvendes sammen
med en stikkontakt med jordforbindelse. Det er en sikkerhedsforanstaltning. Du

ikke ignorere denne sikkerhedsforanstaltning ved at prøve at indsætte stikket i

stikkontakt uden jordforbindelse. Hvis du ikke kan indsætte stikket i stikkon­takten, skal du kontakte en elektriker, så han kan installere en godkendt stikkon­takt.
ikke overstige 80 % af grenens strømkapacitet. Kontakt en elektriker for at få flere
oplysninger, hvis du har spørgsmål om strømbelastning og grenens strømkapacitet.

aldrig overbelaste en stikkontakt. Den generelle systembelastning må

Kontrollér, at den stikkontakt, du bruger, har det korrekte antal ledninger, at den er
nem at komme til, og at den sidder tæt på udstyret. Du må ikke strække netled­ninger helt ud, da det kan ødelægge dem.

Vær forsigtig, når du tilslutter og tager netledninger ud af stikkontakten.

Batterier

Alle IBM-computere indeholder et ikkegenopladeligt batteri på størrelse med en
mønt, som forsyner systemuret med strøm. Derudover bruger mange bærbare pro­dukter,
med strøm, når der ikke er en stikkontakt i nærheden. De batterier, der leveres af
IBM til brug på produktet, er testet for kompatibilitet og må kun udskiftes med
dele, som IBM har godkendt.

vand eller andre væsker. Du må kun oplade batteriet i henhold til vejledningen i
produktdokumentationen.

Forkert behandling af batterier, kan få dem til at overophedes, hvilket kan forår­sage,
eller hvis batteriet aflades, eller hvis der opbygges fremmedlegemer på batteriets
kontakter, skal du holde op med at bruge batteriet og få et andet fra producenten.

f.eks. ThinkPad-computere, et genopladeligt batteri, til at forsyne systemet

aldrig åbne et batteri. Du må ikke knuse, punktere eller brænde batteriet,

heller ikke kortslutte metalkontakterne. Du må ikke udsætte batteriet for

gasser eller flammer kan komme fra batteriet. Hvis batteriet er ødelagt,

Batteriets levetid kan formindskes, hvis det ikke bruges i længere tid. Hvis visse
genopladelige batterier (især Li-Ion-batterier) ikke bruges, når de er afladede, kan
det forøge risikoen for, at batteriet kortsluttes, hvilket kan forkorte batteriets leve­tid,

det kan også udgøre en sikkerhedsrisiko. Aflad ikke opladelige Li-Ion-batte-

rier fuldstændigt, og opbevar ikke disse batterier i en afladet tilstand.

Vigtige sikkerhedsforskrifter

vii

v

v

v

af

på en

I

v

v

v

v

v

Varme og ventilation

Computere genererer varme, når de er tændt, og når batteriet oplades. Bærbare
computere genererer meget varme pga. deres kompakte størrelse. Følg altid disse
grundlæggende forholdsregler:

Lad ikke computeren ligge i skødet eller andre steder på kroppen i en længere
periode, mens computeren er i brug, eller mens batteriet oplades. Computeren
udsender en del varme under normal drift. Hvis computeren er i berøring med
kroppen i længere tid, kan det give ubehag og i sidste ende forbrændinger.

Brug ikke computeren, og udskift ikke batteriet nær ved brændbare materialer
eller på steder, hvor der er risiko for eksplosioner.

Ventilationshuller, ventilatorer og/eller køleplader leveres sammen med produk-

sikkerhedsmæssige årsager, og for at give en mere behagelig og pålidelig

tet
drift. Du kan komme til at blokere disse, hvis du bruger computeren i sengen,

sofa, et tæppe eller lignende. Du må aldrig blokere eller tildække ventilati-

onshullerne, og du må heller ikke deaktivere ventilatorerne.

Sikkerhedsforskrifter for cd- og dvd-drev

cd- og dvd-drev roterer disken med høj hastighed. Hvis en cd eller dvd er revnet
eller på anden måde fysisk beskadiget, kan den blive ødelagt, når den bruges i
drevet. Gør følgende for at undgå eventuel beskadigelse, og for at nedsætte risi­koen for at maskinen bliver ødelagt:

Opbevar altid cd’er/dvd’er i den oprindelige indpakning.
Opbevar aldrig cd’er/dvd’er i direkte sollys, og aldrig i nærheden af direkte var-

mekilder.
Fjern cd’er/dvd’er fra computeren, når du ikke skal bruge dem.
Bøj eller vrid ikke cd’er/dvd’er, og brug ikke magt til at placere dem i compute-

ren eller i indpakningen.
Kontroller, at cd’en/dvd’en ikke har revner, før du bruger den. Brug ikke rev-

eller ødelagte diske.

nede

viii

Brugervejledning

v

v

v

v

v

v

v

1.

2.

3.

4.

5.

1.

2.

3.

4.

Du må

v

v

v

v

Andre sikkerhedsforskrifter

Fare!

Elektrisk strøm fra el-, telefon- og kommunikationskabler kan være farlig.

Undgå elektrisk stød:

Tilslut eller fjern ikke kabler, og installér, vedligehold, eller omkonfigurér
ikke computeren i tordenvejr.

Slut alle netledninger til korrekt jordforbundne stikkontakter.

Slut enhver enhed, der skal forbindes med dette produkt, til korrekt for­bundne stikkontakter.

Brug kun én hånd, når du skal tilslutte eller afmontere signalkabler.

Tænd aldrig for udstyr på steder, hvor der er fare for brand og vand- eller
bygningsskader.

Medmindre installations- og konfigurationsvejledningen siger noget andet,
skal du afmontere de tilsluttede netledninger, telekommunikationssystemer,
netværk og modemer, inden du åbner enhedernes dæksler.

Tilslut og afmontér kabler som beskrevet i det følgende ved installation eller
flytning af produktet eller tilsluttet udstyr eller ved åbning af produktets eller
udstyrets dæksler.

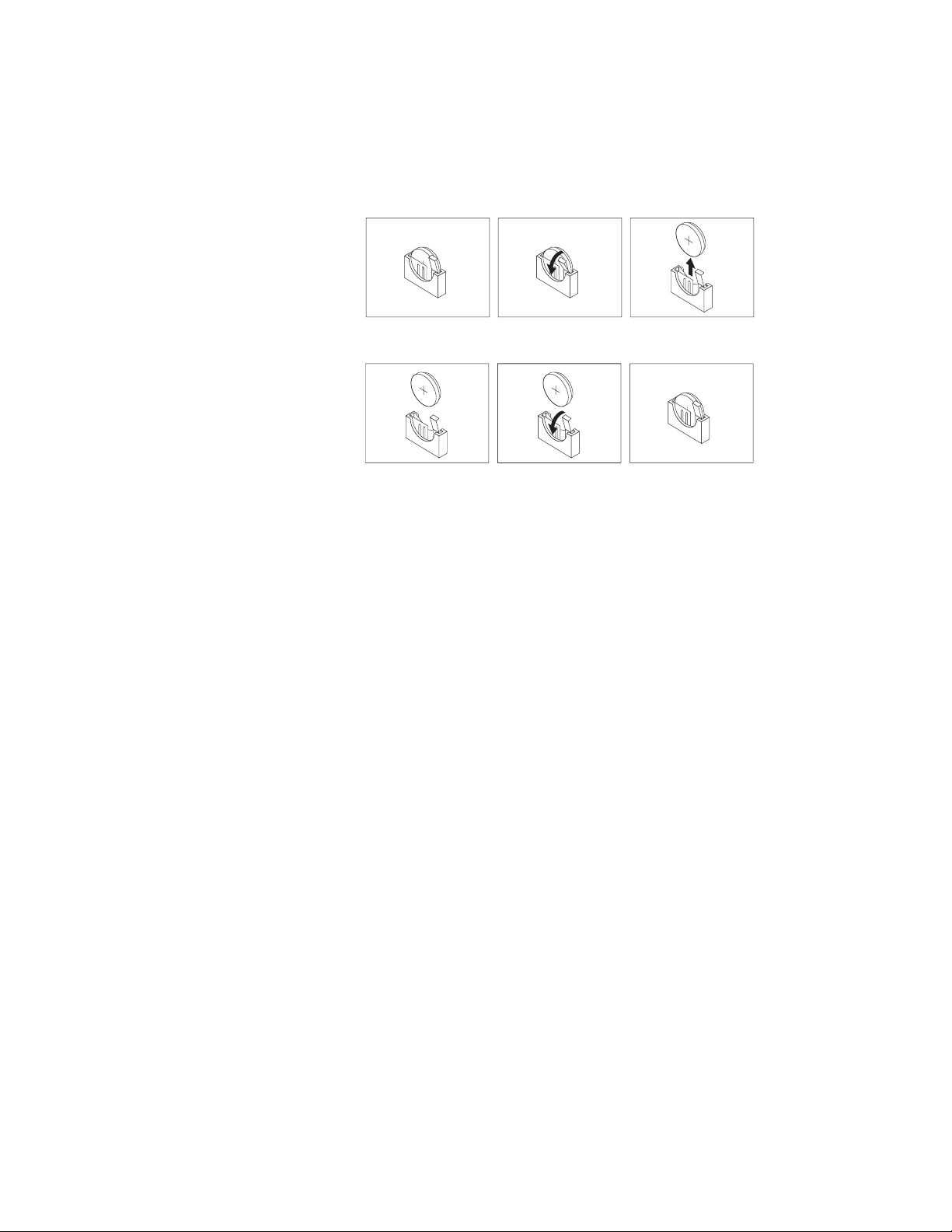

Litiumbatteri

Ved montering:

Sluk for alt udstyr.
Slut først alle kabler til udstyret.
Tilslut signalkablerne.
Sæt netledningen i stikkontakten.

Ved afmontering:

Sluk for alt udstyr.
Tag netledningen ud af stikkontakten.
Tag signalkablerne ud.
Tag alle kabler ud af udstyret.

Tænd.

Pas på:
Der er fare for eksplosion, hvis batteriet ikke udskiftes korrekt.

Udskift kun batteriet med et batteri med IBM-partnummer 33F8354 eller et tilsva­rende batteri, som forhandleren anbefaler. Batteriet indeholder litium og kan eks­plodere,

hvis det ikke bruges, håndteres eller kasseres korrekt.

ikke:

udsætte batteriet for vand
opvarme det til mere end 100° C
åbne det eller forsøge at reparere det

Batteriet

skal kasseres i henhold til de lokale kommunale bestemmelser. Spørg

kommunens tekniske forvaltning (miljøafdelingen).

Sikkerhedsforskrifter for modem

Følg altid de grundlæggende sikkerhedsregler for at undgå brand, elektrisk stød
eller skader, f.eks.:

Tilslut aldrig telefonledninger i tordenvejr.

Vigtige sikkerhedsforskrifter

ix

v

v

v

v

er

Se

Du må

x

v

Installér aldrig telefonjackstik i fugtige lokaler, medmindre jackstikkene er desig­net til det.

Rør aldrig ved ikke-isolerede telefonledninger eller stik, medmindre telefonled­ningen er taget ud af netværksinterfacet.

Vær forsigtig, når du installerer eller ændrer en telefonforbindelse.
Anvend ikke en telefon i tordenvejr, medmindre den er trådløs. Der er fare for

elektrisk stød fra lynnedslag.
Anvend aldrig en telefon til at rapportere udsivning af gas i nærhed af kilden.

Sikkerhedsforskrifter for laser

Nogle IBM-pc’er leveres med et cd-drev eller dvd-drev. Cd- og dvd-drev sælges
også separat som ekstraudstyr. Cd- og dvd-drev er laserprodukter. Drevene opfyl-

IEC’s (International Electrotechnical Commission) standard nr. 825 og CENE-

der
LEC EN 60 825 for klasse 1 laserprodukter.

Vær opmærksom på følgende, når der er installeret et cd- eller dvd-drev:

Pas på:
Brug af kontakter, justeringer eller udførelse af procedurer, andre end dem, der

angivet i denne bog, kan medføre alvorlig strålingsfare.

Fjern ikke cd- eller dvd-drevets dæksler. Det kan resultere i alvorlig strålingsfare.
Drevene indeholder ingen dele, der kan udskiftes eller repareres. Fjern ikke dreve-

dæksler.

nes

Visse cd- og dvd-drev indeholder en indbygget klasse 3A eller klasse 3B laser­diode.

Bemærk følgende:

Fare!

Hvis disse sikkerhedsforskrifter ikke overholdes, og drevet åbnes, er der laserstråling.

ikke direkte ind i laserstrålen, og benyt ikke optiske instrumenter til at se ind i

laserstrålen. Undgå direkte laserstråling.

Sikkerhedsforskrifter for strømforsyning

aldrig fjerne dækslet fra strømforsyningsenheden eller fra andre dele med

denne mærkat:

Brugervejledning

Der er farlig spænding, strøm og farlige energiniveauer i alle komponenter, hvor
denne mærkat sidder på. Disse komponenter indeholder ingen dele, der kan
udskiftes eller repareres. Kontakt en servicetekniker, hvis du mener, der er proble-

med en af disse dele.

mer

Du

En

©

Oversigt

terteknologi, og du kan opgradere den, efterhånden som dit behov ændrer sig.

Denne bog beskriver flere forskellige computermodeller. Du kan bruge oplysnin­gerne i dette afsnit til at identificere din computer og finde det kapitel, der inde­holder særlige oplysninger om din computer.

styr. Denne bog indeholder en vejledning i, hvordan du installerer eksternt og
internt udstyr. Brug vejledningen sammen med de oplysninger, der leveres sam­men med udstyret, ved installationen.

Flere oplysninger

har valgt en IBM-computer. Computeren indeholder de nyeste tiltag i compu-

nem måde at udvide computerens muligheder er at tilføje ekstra hardwareud-

Bogen Kom godt i gang, der leveres sammen med computeren, indeholder oplysnin-

om, hvordan du installerer computeren og starter styresystemet. Den indehol-

ger
der også hjælp til grundlæggende fejlfinding, fremgangsmåder ved retablering af
programmer, oplysninger om hjælp og service samt garantioplysninger.

Access IBM på skrivebordet indeholder et link til flere oplysninger om compute­ren.

Hvis du har adgang til internettet, kan du hente de nyeste vejledninger til din
computer på nettet. Du kan hente vejledningerne på følgende adresse:

http://www.ibm.com/pc/support

Indtast maskintype og modelnummer i feltet Quick path, og klik på Go.

Copyright IBM Danmark A/S 2004

xi

xii

Brugervejledning

v

v

v

v

v

v

v

v

©

Kapitel 1. Installation af ekstraudstyr

Dette kapitel giver en introduktion til computerens faciliteter. Du kan udvide com­puterens faciliteter ved at installere hukommelse og adaptere. Når du installerer
udstyr, skal du følge denne vejledning sammen med den vejledning, der leveres
sammen med udstyret.

Faciliteter

Vigtigt!

Læs “Vigtige sikkerhedsforskrifter” på side v, før du installerer eller fjerner
udstyr. Disse forskrifter hjælper dig med at arbejde sikkert.

Dette afsnit indeholder en oversigt over computerens faciliteter og de forudinstal­lerede

programmer.

Systemoplysninger

Følgende oplysninger dækker flere modeller. Brug IBM Setup Utility for at få
oplysninger om den model, du bruger. Læs Kapitel 2, “Brug af programmet
IBM Setup Utility”, på side 27.

Mikroprocessor (afhænger af modellen)

Intel Pentium 4-processor med HyperThreading-teknologi
Intel Pentium 4-processor
Intel Celeron-processor
Intern cache (størrelsen afhænger af modeltypen)

Hukommelse

Understøtter to DDR (Double Data Rate) DIMM-moduler (Dual Inline Memory
Module)

512 KB FLASH-hukommelse til systemprogrammer

Interne

Intern harddisk
Optisk drev (visse modeller)

Copyright IBM Danmark A/S 2004

drev

1

v

v

v

v

v

on

v

v

v

v

v

v

v

v SM

v

v

v

v

v

v

v

v

v

på

v To

v Et

v

v

v

v

2

Videosubsystem

Indbygget grafikkontrolenhed til en VGA-skærm (Video Graphics Array)

Lydsubsystem

AC’97 med ADI 1981B Audio Codec
Stik til lydindgang og lydudgang på bagsiden
Stik til mikrofon og hovedtelefon på forsiden
Intern monohøjtaler (visse modeller)

Tilslutningsmuligheder

Indbygget Intel Ethernet-kontrolenhed (10/100 mbit/s), der kan anvende Wake

LAN (visse modeller)

Indbygget Intel Ethernet-kontrolenhed (10/100/1000 mbit/s), der kan anvende
Wake on LAN (visse modeller)

Soft modem V.90/V.44 (visse modeller)

Systemstyringsfunktioner

RPL (Remote Program Load) og DHCP (Dynamic Host Configuration Protocol)
Wake on LAN
Wake on Ring. Denne facilitet kaldes Serial Port Ring Detect for et eksternt

modem
Ekstern administration
Automatisk start via startsekvens

BIOS (System Management) og SM-software

Mulighed for at lagre resultater af POST-hardwaretest

I/O-faciliteter

25-bens ECP (Extended Capabilities Port)/EPP (Extended Parallel Port)
9-bens serielt stik
Seks 4-bens USB-stik (to på forsiden og fire på bagsiden)
Stik til PS/2-mus
Stik til PS/2-tastatur
Ethernet-stik
VGA-skærmstik
Fire lydstik (hovedtelefon og mikrofon) på forsiden og lydindgang og lydud-

gang

bagsiden)

Udvidelsesmuligheder

drevbåse

32-bit PCI-adapterstik (Peripheral Component Interconnect)

Strøm

200 W strømforsyningsenhed med automatisk spændingsvælgerkontakt
Automatisk skift mellem 50 og 60 Hz inputfrekvens
Udvidet funktionsstyring (APM)
ACPI-understøttelse (Advanced Configuration and Power Interface)

Brugervejledning

v

v

v

v

v

v

v

v

så er

v

v

v

v

Sikkerhedsfunktioner

Bruger- og administratorkodeord
Mulighed for at installere en integreret kabellås (Kensington-lås)
Kontrol af startsekvens
Start uden diskettedrev, tastatur eller mus
Uovervåget start
I/O-styring af harddisk
I/O-styring af den serielle og parallelle port
Sikkerhedsprofil efter enhed

Forudinstallerede

programmer

Computeren leveres måske med forudinstallerede programmer. Hvis det er tilfæl­det,

styresystemet, styreprogrammerne til de indbyggede faciliteter og andre

programmer allerede installeret.

Styresystem (forudinstalleret) (afhænger af modellen)

Bemærk: Ikke alle lande og områder har disse styresystemer.

Windows XP Home Edition
Windows XP Professional

Styresystemer

(certificeret eller testet for kompatibilitet)

1

Microsoft Windows 2000
Linux

1. De styresystemer, der vises her, certificeres eller testes for kompatibilitet på det tidspunkt, hvor denne vejledning trykkes. Andre
styresystemer anerkendes måske af IBM som værende kompatible med computeren, efter at denne bog er trykt. Der kan
forekomme rettelser og tilføjelser til denne liste. Du kan afgøre, om et styresystem er blevet certificeret eller testet for
kompatibilitet, ved at besøge leverandørens websted.

Kapitel 1. Installation af ekstraudstyr

3

I

I

I

I

På en

I

I

De

4

Specifikationer

Dette afsnit beskriver computerens fysiske specifikationer.

Dimensioner

Højde: 8,9 cm
Bredde: 27,6 cm
Dybde: 27,3 cm

Vægt

Minimumkonfiguration ved levering: 6 kg
Maksimumkonfiguration: 6,4 kg

Driftsbetingelser

Lufttemperatur:

drift ved 0 - 915 m: 10° til 35°C
drift ved 915 m - 2.134: 10° til 32°C

Ikke i drift: 10° til 43°C

Luftfugtighed:

drift: 8 % til 80 %
Ikke i drift: 8 % til 80 %
Under transport: 8 % til 90 %

Maks. højde over havet: 2.134 m

Elektrisk

input

Spænding:

Lavt område:

Minimum: 100 V vekselstrøm
Maksimum: 127 V vekselstrøm
Interval for inputfrekvens: 50-60 Hz

Højt område:

Minimum: 200 V vekselstrøm
Maksimum: 240 V vekselstrøm
Interval for inputfrekvens: 50-60 Hz

Inputkilovolt-ampere (kVA) (ca.):

Minimumkonfiguration ved levering: 0,09 kVA
Maksimumkonfiguration: 0,23 kVA

Varmeafgivelse (omtrentlig) i Btu (British thermal units) pr.

time:

Minimumkonfiguration: 256 Btu/t (75 watt)
Maksimumkonfiguration: 682 Btu/t (200 watt)

Luftgennemstrømning

Ca. 0,45 m3 pr. minut

Akustisk

støjafgivelse

Gennemsnitligt lydniveau:

Ved computeren:

Ikke i drift: 29 dBA

drift: 34 dBA

meters afstand

Ikke i drift: 28 dBA

drift: 30 dBA

Angivet lydniveau (øvre grænse):

Ikke i drift: 4,0 bel

drift: 4,3 bel

Bemærk: Disse niveauer er målt i kontrollerede akusti-

ske

miljøer i henhold til de procedurer, der er angivet af
ANSI (American National Standards Institute) S12.10 og
ISO 7779, og som er rapporteret i overensstemmelse
med ISO 9296. Det faktiske støjniveau kan være højere
end de angivne generelle værdier pga. anden støj i rum­met.

angivne støjniveauer indikerer en øvre grænse,

som et stort antal computere overholder.

Brugervejledning

Du

de

v

–

–

–

–

–

–

–

–

–

-

-

v

v

v I

v I

v I

Placering af computeren

skal placere computeren på en af de måder, der vises nedenfor, for at sikre, at

interne komponenter ikke overophedes.

Ekstraudstyr

Der findes følgende ekstraudstyr:

Eksternt udstyr

Parallelle enheder, f.eks. printere og eksterne drev
Serielle enheder, f.eks. eksterne modem og digitale kameraer
Lydudstyr, f.eks. eksterne højtalere
USB-enheder, f.eks. printere, joystick og scannere
Sikkerhedsudstyr, f.eks. en indbygget kabellås
Skærme

Interne udstyr

v

System hukommelse, kaldet DIMM (Dual Inline Memory Module)
PCI-adaptere (Peripheral Component Interconnect)
Interne drev, f.eks.:

Optiske drev, f.eks. cd- eller dvd-drev (visse modeller)
Harddisk

seneste oplysninger om tilgængeligt udstyr findes på følgende World Wide

De
Web-adresser:

http://www.ibm.com/pc/us/options/
http://www.ibm.com/pc/support/

kan også få oplysninger ved at ringe til følgende telefonnumre:

Du

USA: Ring 1-800-IBM-2YOU (1-800-426-2968).
Canada: Ring 1-800-565-3344 eller 1-800-IBM-4YOU.
andre lande: Kontakt forhandleren.

Kapitel 1. Installation af ekstraudstyr

5

v

v

v

v

v

du

v Du må

6

Håndtering af enheder, der er følsomme over for statisk elektricitet

Statisk elektricitet er ikke skadelig for mennesker. Imidlertid kan det beskadige
computerens dele og udstyr.

Når du installerer ekstraudstyr, må du ikke åbne den antistatiske pose med udsty-

før du får besked på det.

ret,

Tag følgende forholdsregler, når du håndterer udstyr og andre computerkompo­nenter, så de ikke bliver beskadiget pga. statisk elektricitet:

Begræns dine bevægelser. Når du bevæger dig, skabes der statisk elektricitet
omkring dig.

Håndtér altid komponenterne forsigtigt. Tag fat i kanterne på adaptere og
hukommelsesmoduler. Rør aldrig ved kredsløbene.

Lad ikke andre røre ved komponenterne.
Når du installerer nyt udstyr, skal du lade udstyret i transportposen røre ved

udvidelsesportens metaldæksel eller ved en anden umalet metalflade på compu­teren i mindst to sekunder. Det reducerer statisk elektricitet i posen og fra din
krop.

Hvis det er muligt, skal du installere udstyret direkte i computeren, når du har
taget det ud af posen, uden at lægge det fra dig. Hvis det ikke er muligt, skal

lægge den antistatiske pose på en plan overflade og lægge udstyret på posen.

ikke lægge udstyret på computerens dæksel eller på andet metallisk

materiale.

Brugervejledning

i

Installation af eksternt udstyr

Dette afsnit indeholder oplysninger om de forskellige stik, du kan bruge til at til­slutte eksternt udstyr, f.eks. højtalere, en printer eller scanner. Når du installerer
ekstraudstyr, skal der ud over den fysiske forbindelse også nogle gange installeres
ekstra programmer. Når du installerer eksterne enheder, kan du bruge oplysnin­gerne

dette afsnit til at finde det korrekte stik, og oplysningerne, som leveres
sammen med udstyret, til selve tilslutningen og til installation af de nødvendige
programmer eller styreprogrammer.

Stik på computerens forside

Nedenstående illustration viser placeringen af stikkene på computerens forside.

1Stik til hovedtelefon
2Stik til mikrofon

3USB-stik
4USB-stik

Kapitel 1. Installation af ekstraudstyr

7

8

Stik på computerens bagside

Nedenstående illustration viser placeringen af stikkene på computerens bagside.

1PCI-stik
2Indbygget kabellås
3Stik til mus
4Stik til tastatur
5VGA-skærmstik
6Parallelt stik
7Serielt stik

8Ethernet-stik
9USB-stik
10Stik til lydudgang
11Stik til lydindgang
12USB-stik
13Fejlfindingslamper (LED)
14Stik til strømforsyning

Bemærk: Nogle af stikkene på computerens bagside har en bestemt farve, som du

kan bruge, når du skal slutte kabler til computeren.

Brugervejledning

et

Du

Stik

Stik til mus

Stik til tastatur

Parallelt stik

Serielt stik

Ethernet-stik

USB-stik

Beskrivelse

Brug dette stik til at tilslutte en mus, en trackball eller andet
pegeudstyr, der bruger et standardmusestik.

Brug dette stik til at tilslutte et tastatur, der bruger et
standardtastaturstik.

Brug dette stik til at tilslutte en parallel printer, en parallel
scanner eller en anden enhed, der bruger et 25-bens parallelt
stik.

Brug dette stik til at tilslutte et eksternt modem, seriel printer
eller en anden enhed, der bruger et 9-bens serielt stik.

Brug dette stik til at slutte et Ethernet-kabel til et LAN (Local
Area Network).

Bemærk: Du skal anvende kategori 5 Ethernet-kabler for at

overholde FCC-kravene.

Bruges til at tilslutte udstyr, der bruger en USB-forbindelse
(Universal Serial Bus), f.eks. en USB-scanner eller en USB-prin­ter.

Hvis du har mere end seks USB-enheder, kan du købe en
USB-boksenhed, der kan bruges til at tilslutte flere USB-enhe­der.

Stik til lydudgang

Stik til lydindgang

Hent styreprogrammer

kan hente styreprogrammer til styresystemer, som ikke er forudinstalleret, på
internetadressen http://www.ibm.com/pc/support/ på internettet. Der findes en
installationsvejledning i de README-filer, der leveres sammen styreprogramfi­lerne.

Bruges til at sende lydsignaler fra computeren til eksterne
enheder, f.eks. forstærkede stereohøjtalere (højtalere med ind­byggede

forstærkere), hovedtelefoner, multimedietastaturer
eller lydindgangsstikket på et stereoanlæg eller en anden eks­tern

optageenhed.

Bruges til at modtage lydsignaler fra en ekstern lydenhed, f.eks.

stereoanlæg. Når du tilslutter en ekstern lydenhed, tilsluttes
der et kabel mellem lydudgangsstikket på enheden og
lydindgangsstikket på computeren.

Kapitel 1. Installation af ekstraudstyr

9

1.

2.

3.

4.

at

10

Åbning af dækslet

Læs “Vigtige sikkerhedsforskrifter” på side v og afsnittet “Håndtering af
enheder, der er følsomme over for statisk elektricitet” på side 6, før du åbner
dækslet.

Gør følgende for at åbne dækslet:

Vigtigt!:

Fjern alle medier (dvd’er, cd’er eller bånd) fra drevene, afslut styresystemet, og
sluk for alle tilsluttede enheder og computeren.

Tag alle netledningerne ud af stikkontakterne.
Tag alle kabler ud af computeren. Det gælder netledninger, I/O-kabler

(Input/Output) og andre kabler, der er tilsluttet computeren.
Tryk på knapperne på siden af computeren, og drej dækslet opad som vist for

åbne computeren.

Brugervejledning

Placering af komponenter

Følgende illustration viser placeringen af computerens forskellige komponenter.

1 PCI-udvidelseskort
2 Strømforsyningsenhed
3 Udløserknap til optisk drev
4 Optisk drev

5 Harddisk
6 Kabelklemme
7 Monteringsramme til ventilator

Kapitel 1. Installation af ekstraudstyr

11

12

Identifikation af delene på systemkortet

Systemkortet, også kaldt planar eller motherboard, er computerens hovedkredsløbs­kort. Det har andre grundlæggende computerfunktioner og kan arbejde med
mange forskellige enheder, der er forudinstalleret af IBM, eller som du kan instal­lere.

Følgende illustration viser placeringen af delene på systemkortet.

1 Stik til harddiskkabel
2 Stik til optisk drev
3 Stik til PCI-udvidelseskort
4 Stik til 12 V-forsyning
5 Stik til strømforsyning
6 Stik til ventilator
7 Mikroprocessor

8 Stik til højtaler
9 Hukommelsesstik 1
10 Hukommelsesstik 2
11 Stik til ventilator på bagsiden
12 SATA-stik
13 Nulstil CMOS/Recovery-jumper
14 Batteri

Brugervejledning

Du

v

v

Du

1.

2.

3.

4.

Installation af hukommelse

Computeren har to stik, hvor du kan installere DIMM-moduler (Dual Inline
Memory Module), som giver op til 2,0 GB systemhukommelse.

skal være opmærksom på følgende, når du installerer hukommelsesmoduler:

Brug 2,5 V, 184-bens DDR SDRAM-moduler (Double Data Rate Synchronous
Dynamic Random Access Memory).

Brug 128 MB, 256 MB, 512 MB eller 1,0 GB hukommelsesmoduler i enhver kom­bination.

Bemærk:

kan kun bruge DDR SDRAM DIMM-moduler.

Gør følgende for at installere et hukommelsesmodul:

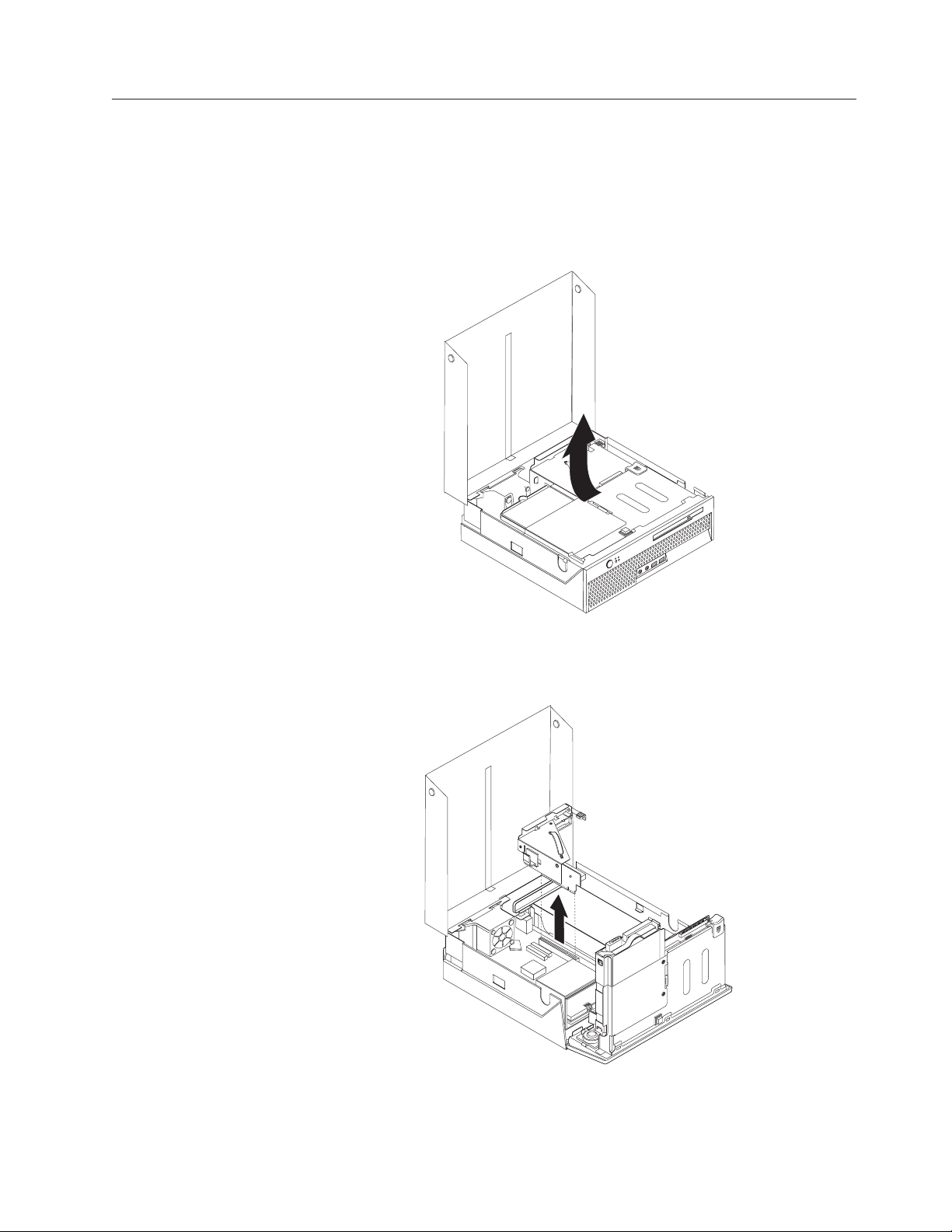

Åbn dækslet. Læs “Åbning af dækslet” på side 10.
Drej drevbåsen opad for at få adgang til systemkortet.

Sådan finder du hukommelsesstikkene: Læs “Identifikation af delene på
systemkortet” på side 12.

Åbn fastgørelsesklemmerne.

Kapitel 1. Installation af ekstraudstyr

13

er

v

v

14

5.

Kontrollér, at indhakket 1 på hukommelsesmodulet passer præcis med stikket

2 på systemkortet. Skub hukommelsesmodulet lige ned i stikket, indtil fast-

gørelsesklemmerne

låste.

Næste trin:

Hvis du vil fortsætte med en anden enhed: Fortsæt med det pågældende
afsnit.

Læs afsnittet “Lukning af dæksel og tilslutning af kabler” på side 26 for at
afslutte installationen.

Brugervejledning

1.

2.

3.

4.

5.

6.

7.

Installation af en PCI-adapter

Dette afsnit beskriver, hvordan du installerer en PCI-adapter. Computeren indehol­der et udvidelseskort med ét PCI-udvidelsesstik.

Sådan installerer du en adapter:

Åbn dækslet. Læs “Åbning af dækslet” på side 10.
Drej drevbåsen opad for at få adgang til systemkortet.

Find kabelklemmen. Læs “Placering af komponenter” på side 11.
Tag alle kabler ud af kabelklemmen.
Træk det blå håndtag opad for at fjerne PCI-udvidelseskortet fra computeren.

Drej adapterlåsen opad, og fjern herefter dækslet til udvidelsesstikket.
Tag adapteren ud af den antistatiske pose.

Kapitel 1. Installation af ekstraudstyr

15

9.

v

v

16

8.

Installér adapteren i udvidelsesstikket på PCI-udvidelseskortet.

Drej adapterlåsen ned for at fastgøre adapteren.

10.

Installér PCI-udvidelseskortet og -adapteren igen.

Næste trin:

Hvis du vil fortsætte med en anden enhed: Fortsæt med det pågældende
afsnit.

Læs afsnittet “Lukning af dæksel og tilslutning af kabler” på side 26 for at
afslutte installationen.

Brugervejledning

en

v

v

Installation af interne drev

Dette afsnit beskriver, hvordan du afmonterer og udskifter interne drev.

Interne drev er enheder i computeren, som bruges til at læse og gemme data. Du
kan ikke installere flere drev i computeren, men du vil måske installere drev med

højere kapacitet eller en anden type drev, så computeren kan læse andre medie-

typer. Nogle af de drev, der kan bruges i computeren, er:

Harddiske
Optiske drev, f.eks. cd- eller dvd-drev

Bemærk:

Disse forskellige drev kaldes også for IDE-drev (Integrated Drive Electro­nics).

Når du installerer et internt drev, er det vigtigt, at du noterer typen af det drev du
installerer.

Selv om der ikke er nogen bevægelige dele i computeren, når netledningen er
afmonteret, skal du alligevel være opmærksom på følgende advarsel.

Advarsel!

Farlige bevægelige dele
Hold fingre og andre legemsdele væk fra dette område

Pas på!

Sluk for computeren, og vent i 3 til 5 minutter, så computeren kan afkøles,
inden du åbner dækslet.

Kapitel 1. Installation af ekstraudstyr

17

1.

2.

3.

v

v

18

Fjern og udskift et optisk drev

Gør følgende for at afmontere og udskifte et optisk drev:

Åbn dækslet. Læs “Åbning af dækslet” på side 10.
Tryk på udløserknappen til det optiske drev, og skub drevet ud gennem com-

puterens

forside.

Installér det nye drev i båsen.

Næste trin:

Hvis du vil fortsætte med en anden enhed: Fortsæt med det pågældende
afsnit.

Læs afsnittet “Lukning af dæksel og tilslutning af kabler” på side 26 for at
afslutte installationen.

Brugervejledning

1.

2.

3.

4.

5.

6.

7.

8.

Fjern og udskift en harddisk

Gør følgende for at afmontere og udskifte en harddisk:

Åbn dækslet. Læs “Åbning af dækslet” på side 10.
Drej drevbåsen opad for at få adgang til harddisken.

Afmontér signal- og strømforsyningskablerne fra bagsiden af harddisken.
Løft harddisken og støtterammen op for at fjerne dem fra drevbåsen.

Læg mærke til, hvordan harddisken er placeret i plasticrammen.
Tag harddisken ud ved at vride lidt i rammen.
Installér harddisken i plasticrammen ved at vride lidt i rammen.
Installér harddisken i båsen, så den glider på plads med et klik.

Kapitel 1. Installation af ekstraudstyr

19

En

en

20

9.

Hvis du udskifter en parallel ATA-harddisk, skal du placere master/slave­jumperen på drevet i den samme position som på det drev, du udskifter. Læs
også den vejledning, der leveres med drevet.

Bemærk:

10.

Afhængigt af den type harddisk, du installerer, skal du fortsætte med “Tilslut

seriel ATA-harddisk har ingen master/slave-jumper.

parallel ATA-harddisk” på side 21 eller “Tilslut en seriel ATA-harddisk” på

side 21.

Brugervejledning

1.

2.

3.

4.

v

v

1.

2.

3.

på

4.

v

v

Tilslut en parallel ATA-harddisk

Find signalkablet med to stik, der leveres sammen med computeren eller det
nye drev.

Find stikket til harddiskkablet på systemkortet. Læs “Identifikation af delene på
systemkortet” på side 12.

Slut den ene ende af signalkablet til drevet og den anden ende til stikket til
harddiskkablet på systemkortet.

Find det ledige stik på strømforsyningskablet med fire ledere, og slut det til
drevet.

Næste trin:

Hvis du vil fortsætte med en anden enhed: Fortsæt med det pågældende
afsnit.

Læs afsnittet “Lukning af dæksel og tilslutning af kabler” på side 26 for at
afslutte installationen.

Tilslut en seriel ATA-harddisk

Find det signalkabel, der leveres sammen med det nye drev.
Find SATA-stikket på systemkortet. Læs “Identifikation af delene på

systemkortet” på side 12.
Slut den ene ende af signalkablet til drevet og den anden ende til SATA-stikket

systemkortet.

Find det ledige stik på strømforsyningskabelet med fem ledere, og slut det til
drevet.

Næste trin:

Hvis du vil fortsætte med en anden enhed: Fortsæt med det pågældende
afsnit.

Læs afsnittet “Lukning af dæksel og tilslutning af kabler” på side 26 for at
afslutte installationen.

Kapitel 1. Installation af ekstraudstyr

21

af

er

på

®®

Du

v

v

22

Sikkerhedsfunktioner

Der findes flere typer sikkerhedsfunktioner, som kan forhindre tyveri og uautorise­ret adgang til computeren. Ud over fysiske låse kan du forhindre uautoriseret brug

computeren via programnøgler, der låser tastaturet, indtil det korrekte kodeord
indtastet.

Kontrollér, at de sikkerhedskabler, du installerer, ikke påvirker de andre kabler i
computeren.

Indbygget kabellås

Med en indbygget kabellås (kaldes også for en Kensington-lås), kan du fastgøre
computeren til et bord eller et andet fast objekt. Kabellåsen sluttes til sikker­hedsporten
Kabellåsen låser også de knapper, der bruges til at åbne dækslet. Det er den
samme type lås, som de låse, der bruges på mange bærbare computere. Du kan
bestille en kabellås direkte fra IBM. Besøg http://www.pc.ibm.com/support, og søg
efter Kensington.

bagsiden af computeren, og den fungerer sammen med en nøgle.

Beskyttelse vha. kodeord

Brugervejledning

kan forhindre uautoriseret brug af computeren ved at bruge programmet IBM

Setup Utility til at angive et kodeord. Når du tænder for computeren, skal du ind-

kodeordet for at kunne bruge tastaturet.

taste

Næste trin:

Hvis du vil fortsætte med en anden enhed: Fortsæt med det pågældende
afsnit.

Læs afsnittet “Lukning af dæksel og tilslutning af kabler” på side 26 for at
afslutte installationen.

og

1.

2.

Udskiftning af batteri

Computeren har en særlig type hukommelse, som vedligeholder dato, klokkeslæt

indstillinger for de indbyggede funktioner, f.eks. tilknytninger af parallelle porte
(konfiguration). Batteriet sørger for, at computeren husker disse oplysninger, når
der er slukket for den.

Normalt skal du ikke oplade eller vedligeholde batteriet. Imidlertid holder ingen
batterier evigt. Hvis batteriet går i stykker, går oplysninger om dato, klokkeslæt og
konfigurationsoplysningerne (herunder kodeord) tabt. Der vises en fejlmeddelelse,
når du tænder for computeren.

Læs afsnittet “Litiumbatteri” på side ix for at få oplysninger om, hvordan du kas­serer batteriet.

Sådan udskifter du batteriet:

Åbn dækslet. Læs “Åbning af dækslet” på side 10.
Drej drevbåsen opad for at få adgang til systemkortet.

Kapitel 1. Installation af ekstraudstyr

23

4.

5.

6.

7.

8.

9.

af

24

3.

Find ventilatoren og monteringsrammen. Læs “Placering af komponenter” på
side 11.

Løft ventilatoren og monteringsrammen op for at få adgang til batteriet.
Find batteriet. Læs “Identifikation af delene på systemkortet” på side 12.
Fjern det gamle batteri.

Installér det nye batteri.

Sæt ventilatoren og monteringsrammen på plads igen.
Montér dækslet, og tilslut netledningen. Læs “Lukning af dæksel og tilslut-

ning

kabler” på side 26.

Bemærk: Når computeren tændes første gang, efter at batteriet er udskiftet,

får du vist en fejlmeddelelse. Det er normalt, når du har udskiftet
batteriet.

10.

Tænd for computeren og alle tilsluttede enheder.

11.

Brug programmet IBM Setup Utility til at angive dato, klokkeslæt og eventu-

kodeord. Læs Kapitel 2, “Brug af programmet IBM Setup Utility”, på side

elle

27.

Brugervejledning

1.

2.

3.

4.

5.

6.

af

7.

8.

9.

af

Sletning af glemt kodeord (nulstil CMOS)

Dette afsnit omhandler glemte kodeord. Der er flere oplysninger om glemte kode­ord i Access IBM på skrivebordet.

Gør følgende for at slette et glemt kodeord:

Sluk for computeren og alle tilsluttede enheder, f.eks. printere, skærme og eks-

drev.

terne
Tag alle netledningerne ud af stikkontakterne, og åbn dækslet. Læs “Åbning af

dækslet” på side 10.
Drej drevbåsen opad for at få adgang til systemkortet.

Find ventilatoren og monteringsrammen. Læs “Placering af komponenter” på
side 11.

Løft ventilatoren og monteringsrammen op for at få adgang til Nulstil
CMOS/Recovery-jumperen.

Find Nulstil CMOS/Recovery-jumperen på systemkortet. Læs “Identifikation

delene på systemkortet” på side 12.

Fjern jumperen fra standardpositionen (ben 1 og 2) til vedligeholdelses- eller
konfigurationspositionen (ben 2 og 3).

Luk dækslet, og tilslut strømforsyningskablet. Læs “Lukning af dæksel og til­slutning af kabler” på side 26.

Genstart computeren, og lad den være tændt i ca. 10 sekunder. Sluk herefter
for computeren ved at trykke på afbryderen i ca. 5 sekunder. Computeren
slukkes.

10.

Gentag trin 2 til 6 på side 25.

11.

Flyt jumperen tilbage til standardindstillingen (ben 1 og 2).

12.

Sæt ventilatoren og monteringsrammen på plads igen.

13.

Luk dækslet, og tilslut strømforsyningskablet. Læs “Lukning af dæksel og til­slutning

kabler” på side 26.

Kapitel 1. Installation af ekstraudstyr

25

1.

2.

3.

4.

5.

6.

7.

8.

26

Lukning af dæksel og tilslutning af kabler

Når du er færdig med at arbejde med udstyr, skal du installere alle de dele, du har
afmonteret, lukke dækslet og tilslutte kabler igen, herunder telefonledninger og
strømforsyningskabler. Afhængigt af det installerede udstyr skal du måske
bekræfte de opdaterede oplysninger i programmet IBM Setup Utility.

Gør følgende for at lukke dækslet og slutte kablerne til computeren:

Kontrollér, at alle komponenter er installeret korrekt, og at der ikke befinder sig
værktøj eller løse skruer i computeren.

Fjern de kabler, som kan gøre det besværligt at montere dækslet.
Kontrollér, at alle kabler er ført korrekt gennem kabelklemmen.

Brugervejledning

Sæt drevbåsen tilbage på plads.
Luk dækslet.
Hvis computeren skal stå lodret, skal du montere støttefoden.

Advarsel: Du skal altid montere støttefoden, når du sætter computeren lodret,

for at forhindre overophedning og mulig beskadigelse af komponenterne.
Slut de eksterne kabler og netledningerne til computeren igen. Læs “Stik på

computerens bagside” på side 8.
Kapitel 2, “Brug af programmet IBM Setup Utility”, på side 27, indeholder

oplysninger om opdatering af konfigurationen.

at få

i

1.

2.

du

a.

b.

du

Du

et

du

©

Kapitel 2. Brug af programmet IBM Setup Utility

Programmet IBM Setup Utility findes i computerens EEPROM (Electrically Era­sable Programmable Read-Only Memory). Programmet IBM Setup Utility bruges til

vist og ændre computerens konfiguration, uanset hvilket styresystem du bru-

Indstillingerne i styresystemet kan imidlertid tilsidesætte lignende indstillinger

ger.

programmet IBM Setup Utility.

Start af programmet IBM Setup Utility

Gør følgende for at starte programmet IBM Setup Utility:

Hvis computeren allerede er tændt, skal du afslutte styresystemet og slukke for
computeren.

Tryk på F1, og hold tasten nede, mens du tænder for computeren. Slip F1, når

hører en række bip.

Bemærkninger:

Hvis du har installeret et USB-tastatur på computeren, skal du tænde for
computeren og trykke på F1, indtil menuen IBM Setup Utility vises.

Hvis der er angivet et bruger- eller administratorkodeord, kan du ikke
ændre konfigurationsindstillingerne i IBM Setup Utility, før du indtaster
dette kodeord. Der er flere oplysninger i “Brug af kodeord”.

Programmet

IBM Setup Utility starter måske automatisk, hvis POST registrerer, at

har fjernet hardwarekomponenter, eller at du har installeret ny hardware i com-

puteren.

Fremvisning og ændring af indstillinger

Programmenuen i IBM Setup Utility indeholder punkter vedr. systemkonfiguratio­nen.

Når du bruger programmenuen i IBM Setup Utility, skal du bruge tastaturet. De
taster, du kan bruge til at udføre forskellige opgaver, vises nederst på skærmbil­lederne.

Afslutning af programmet IBM Setup Utility

Når du er færdig med at få vist eller ændre indstillingerne, skal du trykke på Esc­tasten for at vende tilbage til programmenuen i IBM Setup Utility. Du skal måske
trykke på Esc-tasten flere gange. Vælg Save Settings, før du afslutter, hvis du vil
gemme de nye indstillinger. Ellers gemmes dine ændringer ikke.

Brug af kodeord

kodeord: Et brugerkodeord og et administratorkodeord. Du behøver ikke at angive

Copyright IBM Danmark A/S 2004

kan bruge kodeord til at sikre computeren og dine data. Der findes to typer

kodeord for at kunne bruge computeren. Hvis du imidlertid vil angive et, skal

læse følgende afsnit.

27

en

-

1.

2.

3.

1.

2.

3.

4.

5.

28

Brugerkodeord

Brugerkodeordet forhindrer uautoriserede personer i at få adgang til computeren.

Administratorkodeord

Administratorkodeordet forhindrer uautoriserede personer i at ændre konfigurati­onsindstillingerne.
computere, kan du angive et administratorkodeord.

Når du har angivet et administratorkodeord, vises en kodeordsklarmelding, når du
starter programmet IBM Setup Utility. Hvis du indtaster et forkert kodeord, vises

fejlmeddelelse. Hvis du indtaster et forkert kodeord tre gange, skal du slukke

for computeren og tænde for den igen.

Hvis der er angivet et bruger- og et administratorkodeord, kan du indtaste et af
dem. Hvis du imidlertid vil ændre konfigurationsindstillingerne, skal du indtaste
administratorkodeordet.

Hvis du er ansvarlig for at vedligeholde indstillingerne på flere

Angiv, revidér og slet et kodeord

Gør følgende for at angive, ændre eller slette et kodeord:

Bemærk: Et kodeord kan være en kombination af op til syv tegn (A - Z, a - z og 0

9).

Start programmet IBM Setup Utility. Se afsnittet “Start af programmet IBM
Setup Utility” på side 27.

Vælg Security på programmenuen i IBM Setup Utility.
Vælg Set Passwords. Læs oplysningerne, der vises i højre side af skærmen.

Brug af faciliteten Security Profile by Device

Security Profile by Device bruges til at aktivere eller deaktivere brugeradgang til
IDE-kontrolenheden.

Når denne facilitet er angivet til Disable, er alle de enheder, der er tilsluttet IDE­kontrolenheden, f.eks. harddiske eller cd-drevet, deaktiveret og vises ikke i system­konfigurationen.

Gør følgende for at angive Security Profile by Device:

Start programmet IBM Setup Utility. Se afsnittet “Start af programmet IBM
Setup Utility” på side 27.

Vælg Security på programmenuen i IBM Setup Utility.
Vælg Security Profile by Device.
Vælg en af indstillingerne, og tryk på Enter.
Vend tilbage til programmenuen i IBM Setup Utility, vælg Exit og herefter Save

Settings.

Brugervejledning

Ud

af de

er

og

i

1.

2.

3.

4.

5.

at

1.

2.

3.

Brug af IDE Drives Setup

over at vise de forskellige IDE-enheder findes der muligheder for konfiguration

serielle og parallelle IDE-kontroleneheder:

Parallel ATA

Serial ATA
Native Mode Operation Denne indstilling er kun tilgængelig, når den serielle ATA-

Gør følgende for at konfigurere IDE Drives Setup:

Valg af startenhed

Brugeren kan deaktivere en eller begge de parallelle IDE­kontrolenheder.

Brugeren kan deaktivere de serielle ATA-kontrolenheder.

kontrolenhed

aktiveret. Brugeren kan angive, om de parallelle

serielle ATA-kontrolenheder skal fungere i ″legacy″ eller
″native″ tilstand. Som standard fungerer de i ″native″ tilstand,
med mindre begge parallelle ATA-kontrolenheder er optaget, og
der findes et serielt ATA-drev. Det serielle ATA-drev fungerer her

″native″ tilstand. Brugeren kan vælge Automatic, eller at den
serielle ATA-kontrolenhed skal fungere i ″native″ tilstand. Det er
ikke sikkert, at ″native″ tilstand fungerer i ældre styresystemer.

Start programmet IBM Setup Utility. Se afsnittet “Start af programmet IBM
Setup Utility” på side 27.

Vælg Devices på programmenuen i IBM Setup Utility.
Vælg IDE Drives Setup.
Markér enhederne og indstillingerne, og tryk på Enter.
Vend tilbage til programmenuen i IBM Setup Utility, vælg Exit og herefter Save

Settings.

Hvis computeren mod forventning ikke starter fra en enhed, f.eks. cd-drevet,
diskettedrevet eller harddisken, skal du bruge en af følgende fremgangsmåder for

vælge en startenhed.

Vælg en midlertidig startenhed

Brug denne fremgangsmåde til at starte fra en startenhed.

Bemærk: Du kan ikke starte fra alle cd’er og harddiske.

Sluk for computeren.
Tryk på F12, og hold tasten nede, mens du tænder for computeren. Slip F12,

når menuen Startup Device vises.

Bemærk: Hvis du har installeret et USB-tastatur på computeren, skal du tænde

for computeren og trykke på F12, indtil menuen Startup Device
Menu vises.

Vælg den ønskede startenhed på menuen Startup Device, og tryk på Enter.

Bemærk:

Den normale startsekvens ændres ikke, når du vælger en startenhed på
menuen Startup Device.

Kapitel 2. Brug af programmet IBM Setup Utility

29

1.

2.

3.

4.

5.

30

Revidér startsekvens

Gør følgende for at få vist eller revidere den primære eller automatiske startse­kvens:

Start programmet IBM Setup Utility. Se afsnittet “Start af programmet IBM
Setup Utility” på side 27.

Vælg Startup.
Vælg Startup Sequence. Læs oplysningerne, der vises i højre side af skærmen.
Vælg rækkefølgen af enheder for Primary Startup Sequence, Automatic Startup

Sequence og Error Startup Sequence.
Vælg Exit på menuen IBM Setup Utility og herefter Save Settings.

Hvis du har ændret disse indstillinger og vil vende tilbage til standardindstillin­gerne,

skal du vælge Load Default Settings på menuen Exit.

Brugervejledning

Du

1.

2.

af

1.

2.

3.

©

Tillæg A. Opdatering af systemprogrammer

Dette tillæg beskriver, hvordan du opdaterer systemprogrammerne, og hvordan du
retablerer efter en fejl under POST/BIOS-opdatering.

Systemprogrammer

Systemprogrammer er computerens grundlæggende softwarelag. De indeholder

POST (Power-On Self-Test), BIOS (Basic Input/Output System) og programmet
IBM Setup Utility. POST er en række test og procedurer, der udføres, hver gang du
tænder for computeren. BIOS er et softwarelag, der oversætter instruktioner fra
andre softwarelag til elektriske signaler, som computerens hardware kan forstå. Du
kan bruge programmet IBM Setup Utility til at få vist og ændre computerens kon­figuration.

Computerens systemkort har et modul, der kaldes EEPROM (Electrically Erasable
Programmable Read-Only Memory). Det kaldes også for FLASH-hukommelse. Du kan
nemt opdatere POST, BIOS og programmet IBM Setup Utility ved at bruge en
FLASH-diskette, når du starter computeren, eller ved at udføre et særligt opdate­ringsprogram

Bemærk:

fra styresystemet.

skal have et USB-diskettedrev (ekstraudstyr) for at kunne opdatere

BIOS fra en diskette.

IBM ændrer eller udvider måske systemprogrammerne. Når opdateringerne offent­liggøres,

vil de være tilgængelige i filer, du kan hente på World Wide Web (se Kom

godt i gang). Oplysninger om, hvordan du bruger opdateringer af systemprogram-

findes i en TXT-fil, der leveres sammen med de opdaterede filer. For de fleste

mer,
modeller kan du hente et opdateringsprogram, som opretter en diskette til opdate­ring af systemprogrammerne (FLASH-disketten), eller et opdateringsprogram, du
kan udføre fra styresystemet.

Opdatering af BIOS fra en diskette (FLASH)

Bemærk: Du skal have et USB-diskettedrev (ekstraudstyr) for at kunne opdatere

BIOS fra en diskette.

Sæt en FLASH-diskette til opdatering af systemprogrammerne i computerens
diskettedrev. Du kan finde opdateringer til systemprogrammer på adressen

http://www.ibm.com/pc/support/ på internettet.

Tænd herefter for computeren. Hvis computeren allerede er tændt, skal du
slukke for den og derefter tænde for den igen. Opdateringen starter.

Opdatering af BIOS fra styresystemet (FLASH)

Bemærk: Da der til stadighed sker forbedringer på IBM-webstedet, kan indholdet

Skriv http://www.pc.ibm.com/support i browserens adressefelt, og tryk på
Enter.

Find området Downloadable files til din computertype.
Vælg maskintype under Select your product, og klik på Go.

Copyright IBM Danmark A/S 2004

websiderne ændres uden varsel, herunder de link, der henvises til i

følgende fremgangsmåde.

31

5.

6.

7.

8.

Du

1.

2.

3.

4.

5.

6.

af

7.

8.

9.

32

4.

Klik på BIOS under Downloadable file by category.
Klik på maskintypen under Download files - BIOS by date.
Blad ned, og find den TXT-fil, som indeholder en vejledning til Flash BIOS

update from the operating system. Klik på TXT-filen.
Udskriv vejledningen. Det er vigtigt, da vejledningen ikke står på skærmen, når

overførslen starter.
Klik på Tilbage i browseren for at vende tilbage til filoversigten. Følg den

udskrevne vejledning for at hente, udpakke og installere opdateringen.

Retablering fra fejl under POST/BIOS-opdatering

Hvis strømmen til computeren afbrydes, mens POST/BIOS opdateres (FLASH-op­datering), genstarter computeren måske ikke korrekt. Hvis det sker, skal du udføre
følgende procedure, som kaldes startblokretablering (Boot-block Recovery):

Bemærk:

skal have et USB-diskettedrev (ekstraudstyr) for at kunne retablere

efter en POST/BIOS-opdatering.

Sluk for computeren og alle tilsluttede enheder, f.eks. printere, skærme og eks-

drev.

terne
Tag alle netledningerne ud af stikkontakterne, og åbn dækslet. Læs “Åbning af

dækslet” på side 10.
Drej drevbåsen opad for at få adgang til systemkortet.

Brugervejledning

Find ventilatoren og monteringsrammen. Læs “Placering af komponenter” på
side 11.

Løft ventilatoren og monteringsrammen op for at få adgang til Nulstil
CMOS/Recovery-jumperen.

Find Nulstil CMOS/Recovery-jumperen på systemkortet. Læs “Identifikation

delene på systemkortet” på side 12.
Flyt jumperen fra standardpositionen (ben 1 og 2) til ben 2 og 3.
Luk dækslet, og tilslut alle strømforsyningskabler. Læs “Lukning af dæksel og

tilslutning af kabler” på side 26.
Sæt POST/BIOS-opdateringsdisketten (FLASH) i USB-diskettedrev A, og tænd

for computeren.

10.

Opdateringen tager 2-3 minutter. I dette tidsrum lyder der en række bip. Når

opdateringen er afsluttet, er skærmen sort, rækken af bip lyder ikke mere, og

computeren slukker automatisk. Fjern disketten fra USB-diskettedrevet.

11.

Gentag trin 2 til 6 på side 32.

12.

Sæt Nulstil CMOS/Recovery-jumperen tilbage til dens oprindelige position.

13.

Luk dækslet, og tilslut de strømforsyningskabler og andre kabler, du afmonte-

rede.

14.

Tænd for computeren, og start styresystemet.

Tillæg A. Opdatering af systemprogrammer

33

34

Brugervejledning

1.

a.

b.

1.

2.

©

Tillæg B. Rengøring af musen

Dette tillæg indeholder oplysninger om, hvordan du rengør musen. Fremgangsmå­den er forskellig afhængigt af, hvilken type mus du bruger.

Rengøring af en optisk mus

Hvis der er problemer med den optiske mus, skal du kontrollere følgende:

Vend musen om, og undersøg området med linsen.

Hvis linsen er beskidt, skal du forsigtigt rengøre området med en alminde-

vatpind.

lig
Hvis der er smuds på linsen, skal du forsigtigt puste smudset væk fra

området.

Kontrollér den overflade, du bruger musen på. Hvis der er et detaljeret billede

2.

eller mønster, der hvor du bruger musen, kan det være svært for den digitale
signalprocessor (DSP) at afgøre ændringer i museplaceringen.

Rengøring af en mus med kugle

Hvis pilmarkøren på skærmen ikke bevæger sig, når du bevæger musen, kan det
være nødvendigt at rengøre musen.

Bemærk: Følgende illustration kan være forskellig fra din mus.

1 Holdering
2 Kugle
3 Plasticvalser
4 Kuglerum

Sådan rengør du en mus med en kugle:

Sluk for computeren.
Vend musen om, og se nøje på bunden. Drej holderingen 1 til den ulåste

position for at fjerne kuglen.

Copyright IBM Danmark A/S 2004

35

4.

5.

6.

7.

8.

9.

36

3.

Placér hånden over holderingen og kuglen 2, vend herefter musen om, så
holderingen og kuglen falder ned i din hånd.

Vask kuglen i varmt sæbevand, og tør den grundigt med en ren klud. Pust for­sigtigt luft ind i kuglerummet 4 for at fjerne støv og fnug.

Fjern evt. skidt på plasticvalserne 3 i kuglerummet. Dette skidt vises normalt
som en stribe på midten af valserne.

Hvis valserne er beskidte, skal du rense dem med en vatpind, der er dyppet i
isopropyl-alkohol. Drej valserne med fingeren, og rengør dem, indtil al skidt er
væk. Kontrollér, at valserne stadigvæk sidder midt i kanalerne, når du har ren-

dem.

gjort
Fjern evt. fibre fra valserne. Disse fibre kan stamme fra vatpinden.
Montér kuglen og holderingen igen.
Tænd for computeren igen.

Brugervejledning

I

A

A/

D_ 0 - 9,

L

P

T

W

,

@

!

;

er

E_ E0

E1

©

Tillæg C. Manuelle modemkommandoer

Dette tillæg viser kommandoer, du kan bruge til at programmere modemet.

Modemet accepterer kommandoer, når det er i kommandotilstand. Modemet er
automatisk i kommandotilstand, indtil du ringer op til et nummer og opretter en
forbindelse. Kommandoer kan sendes til modemet fra en pc, der bruger et kom­munikationsprogram, eller fra en terminal.

Alle kommandoer, der sendes til modemet, skal starte med AT, og du afslutter
dem ved at trykke på ENTER. Du kan skrive kommandoerne med store eller små
bogstaver, men ikke med en blanding af store og små bogstaver. Du kan indsætte
mellemrum mellem kommandoerne, så kommandolinjen bliver nemmere at læse.
Hvis du ikke angiver en parameter til en kommando, der kræver en, svarer til at
angive parameteren 0.

Eksempel:

ATH [ENTER]

Grundlæggende AT-kommandoer

følgende tabeller skrives standardværdierne med fed skrift.

Kommando

DS=n

+++

Funktion

Manuelt svar på indgående opkald.
Gentag sidst udførte kommando. Du må ikke

sætte AT foran A/ eller trykke på ENTER.

A-D, # og *

Ring til sidste nummer
Pulsopkald

Bemærk: Pulsopkald kan ikke anvendes i
Australien, New Zealand, Norge og Syd­afrika.

Toneopkald

Vent på anden opkaldstone
Pause
Vent i fem sekunder
Blink
Vend tilbage til kommandotilstand efter

opkald
Drej et af de fire telefonnumre (n = 0 - 3), der

gemt i modemets ikkeflygtige hukommelse.

Kommandoer vises ikke

Kommandoer vises

Escape-tegn - Skift fra datatilstand til kom­mandotilstand

(T.I.E.S.-kommando)

Copyright IBM Danmark A/S 2004

37

H_ H0

H1

I_ I0

I1

I2

I3

I4

L_ L0

L1

L2

L3

M_ M0

M1

er

M2

M3

er

N_

O_ O0

O1

P

Q_ Q0

T

V_ V0

V1

W_ W0

W1

og

W2

X_ X0

X1

X2

X3

38

Kommando

Sr?

Sr=n

Funktion

Tving modemet til at lægge på
Tving modemet til at forblive aktivt

Bemærk: H1-kommandoen kan ikke anven­des i Italien

Vis produkt-id
Test kontrolsum for fabriks-ROM
Test intern hukommelse
Firmware-id
Reserveret id
Lav lydstyrke

Lav lydstyrke

Medium lydstyrke
Høj lydstyrke
Intern højtaler slukket

Intern højtaler tændt, indtil indgående sig-

registreret

nal

Intern højtaler er altid tændt
Intern højtaler tændt, indtil indgående signal

registreret, og slukket, når der ringes

Kun inkluderet af kompatibilitetsgrunde.
Ingen effekt

Vend tilbage til datatilstand
Vend tilbage til datatilstand, og start en

udligningsforhandling

Angiv pulsopkald som standard

Modem sender svar
Læs og vis værdien i registret r.
Sæt register r til værdien n (n = 0 - 255).

Angiv toneopkald som standard

Numeriske svar

Ordsvar

Rapportér kun DTE-hastighed

Rapportér linjehastighed, fejlrettelsesprotokol

DTE-hastighed.
Rapportér kun DCE-hastighed
Hayes Smartmodem 300-kompatible

svar/blindt opkald
Samme som X0 samt alle CONNECT-

svar/blindt

opkald

Samme som X1 samt registrering af
opkaldstone

Samme som X1 samt registrering af optaget­signal/blindt

opkald

Brugervejledning

X4

Z_ Z0

Z1

er

&F

i

Kommando

Udvidede AT-kommandoer

Kommando

&C_

&D_

&F_

&G_

&K_

&M_

&P_

&R_

&S_

&T_

&C0

&C1

&D0
&D1

&D2

&D3

&G0

&G1
&G2
&K0

&K3

&K4

&K5

&K6

&M0

&P0

&P1

&P2
&P3
&R0

&R1

&S0

&S1

&T0

Funktion

Registrering af alle svar, opkaldstone og opta-

get-signal

Nulstil og genindlæs den aktive profil 0
Nulstil og genindlæs den aktive profil 1

Funktion

Gennemtving høj registrering af indgående
signal (ON)

Aktivér indgående signal, når eksternt signal

tilstede

Modem ignorerer DTR-signalet

Modem vender tilbage til kommandotilstand
efter DTR-skift

Modem lægger på, og vender tilbage til
kommandotilstand efter DTR-skift

Nulstiller modem efter DTR-skift
Genindlæs fabriksindstillinger

Beskyttelsestone deaktiveret

Beskyttelsestone deaktiveret
1800 Hz beskyttelsestone
Deaktivér styring af datastrøm

Aktivér RTS/CTS hardwarestyring af
datastrøm

Aktivér XON/XOFF-programstyring af
datastrøm

Aktivér transparent XON/XOFF-styring af
datastrøm

Aktivér RTS/CTS- og XON/XOFF-styring af
datastrøm

Asynkron drift

Amerikansk indstilling til forholdet i
brug/lagt på

Britisk og kinesisk (Hong Kong S.A.R.) ind­stilling

til forholdet i brug/lagt på
Samme som &P0, men med 20 puls pr. minut
Samme som &P1, men med 20 puls pr. minut
Reserveret

CTS fungerer efter krav til styring af
datastrøm

Gennemtving højt DSR-signal (ON)

DSR deaktiveret i kommandotilstand, aktive-

onlinetilstand

ret
Afslut igangværende test

Tillæg C. Manuelle modemkommandoer

39

&V

=

d, e, f

2 =

=

(0 =

40

Kommando

&W_

%E_

+MS?

+MS=?

+MS=a,b,c,e,f

&T1
&T3

&T4

&T5

&T6
&T7

&T8

&V0
&V1
&W0
&W1

%E0

%E1

Funktion

Udfør lokal analog loopback-test
Udfør lokal digital loopback-test

Tildel ekstern digital loopback-test efter
anmodning fra eksternt modem

Afvis ekstern anmodning om digital
loopback-test

Udfør ekstern digital loopback-test
Udfør ekstern digital loopback-test og

funktionstest
Udfør lokal analog loopback-test og

funktionstest
Vis aktive og gemte profiler
Vis sidste forbindelsesstatistik
Gem den aktive profil som profil 0
Gem den aktive profil som profil 1

Deaktivér automatisk genforhandling

Aktivér automatisk genforhandling
Vis de aktuelle moduleringsindstillinger
Vis en liste over understøttede

moduleringsfunktioner
Vælg modulering, hvor: a = 0, 1, 2, 3, 9, 10,

11, 12, 56, 64, 69, b= 0 - 1, c = 300 - 56.000, d

300 - 56.000, e = 0 - 1, og f = 0 - 1. A, b, c,

standard = 12, 1, 300, 56.000, 0, 0. Para-

meteren

″a″ angiver den ønskede

moduleringsprotokol, hvor: 0 = V.21, 1 = V.22,

V.22bis, 3 = V.23, 9 = V.32, 10 = V.32bis, 11

V.34, 12 = V.90, K56Flex, V.34......, 56 = K

56Flex, V.90, V.34......, 64 = Bell 103, og 69 =

Bell 212. Parameteren ″b″ angiver automatiske
tilstandsfunktioner, hvor: 0 = automatisk til-

deaktiveret, 1= automatisk tilstand akti-

stand

med V.8/V.32 Annex A. Parameteren ″c″

veret
angiver den mindste datahastighed for forbin-

(300 - 56,000). Parameteren ″d″ angiver

delsen
den maksimale forbindelseshastighed (300-

56.000).
pen

Parameteren ″e″ angiver CODEC-ty-

Law, og 1 = A-Law). Parameteren ″f″
angiver ″robbed bit″-signalregistrering (0 =
registrering deaktiveret 1 = registrering akti­veret).

Brugervejledning

MNP/V.42/V.42bis/V.44-kommandoer

Kommando

%C_

&Q_

+DS44=0, 0
+DS44=3, 0
+DS44?
+DS44=?

Faxklasse 1-kommandoer

+FAE=n

+FCLASS=n

+FRH=n

+FRM=n

+FRS=n

+FTH=n

+FTM=n

+FTS=n

%C0

%C1

%C2

%C3

&Q0

&Q5

&Q6

Funktion

Deaktivér MNP-klasse 5- og V.42bis-datakomprimering
Aktivér kun MNP-klasse 5-datakomprimering
Aktivér kun V.42bis-datakomprimering

Aktivér MNP-klasse 5- og V.42bis-datakomprimering

Kun direkte datalink (samme som \N1)

V.42-datalink med fallback-funktioner

Kun normal datalink (samme som \N0)
Deaktivér V.44
Aktivér V.44
Aktuelle værdier
Vis understøttede værdier

Automatisk data/faxsvar
Serviceklasse
Modtag data med HDLC-rammer
Modtag data
Modtag stilhed
Overfør data med HDLC-rammer
Overfør data
Stop overførsel og vent

Tillæg C. Manuelle modemkommandoer

41

42

Faxklasse 2-kommandoer

+FCLASS=n

+FAA=n

+FAXERR

+FBOR

+FBUF?

+FCFR

+FCLASS=

+FCON

+FCIG

+FCIG:

+FCR

+FCR=

+FCSI:

+FDCC=

+FDCS:

+FDCS=

+FDIS:

+FDIS=

+FDR

+FDT=

+FDTC:

+FET:

+FET=N

+FHNG

+FK

+FLID=

+FLPL

+FMDL?

+FMFR?

+FPHCTO

+FPOLL

+FPTS:

+FPTS=

+FREV?

+FSPT

+FTSI:

Serviceklasse.
Tilpasset svar.
Faxfejlværdi.
Rækkefølge af databit i fase C.
Bufferstørrelse (skrivebeskyttet).
Angiv bekræftelse af modtagelse.
Serviceklasse.
Svar på faxforbindelse.
Angiv id for pollstation.
Rapportér id for pollstation.
Klar til at modtage.
Klar til at modtage.
Rapportér id for den kaldte station.
DCE-egenskabsparametre.
Rapportér aktuel session.
Resultater for aktuel session.
Rapportér eksterne egenskaber.
Parametre for aktuel session.
Begynd eller fortsæt med at modtage fase C-data.
Dataoverførsel.
Rapportér egenskaber for pollstation.
Send svar på sidemeddelelse.
Overfør sidetegnsætning.
Kaldeafslutning med status.
Sessionsafslutning.
Lokal id-streng.
Dokument til polling.
Identificér model.
Identificér producent.
Fase C-tidsfrist.
Pollinganmodning.
Status for sideoverførsel.
Status for sideoverførsel.
Identificér version.
Aktivér polling.
Rapportér sendestationens id.

Brugervejledning

Stemmekommandoer

#BDR

#CID

#CLS

#MDL?

#MFR?

#REV?

#TL

#VBQ?

#VBS

#VBT

#VCI?

#VLS

#VRA

#VRN

#VRX

#VSDB

#VSK

#VSP

#VSR

#VSS

#VTD

#VTM

#VTS

#VTX

Angiv baud-hastighed
Aktivér registrering af opkalds-id og rapportformat
Vælg Data, Fax eller Stemme/Lyd
Identificér model
Identificér producent
Identificér opdateringsniveau
Sendeniveau på lydoutput
Oplys bufferstørrelse
Bit pr. sample (ADPCM eller PCM)
Tidsfrist for bip
Identificér komprimeringsmetode
Vælg stemmelinje
Tidsfrist for, hvornår tilbagekald forsvinder
Tidsfrist for, at tilbagekald aldrig er udført
Tilstand for stemmemodtagelse
Tuner for stilhedsjustering
Indstilling af bufferstøtte
Periode for stilhedsjustering
Valg af samplingshastighed
Tuner for stilhedsjustering
Rapporteringsegenskaber for DTMF-tone
Aktivér placering af timingsmærke
Opret tonesignaler
Tilstand for stemmeafsendelse

Bemærkning for brugere i Schweiz:

Hvis telefonlinjens takstsignal ikke er deaktiveret, kan modemets ydelse ned­sættes. Du kan løse dette problem med et filter med følgende specifikationer:

Telekom PTT SCR-BE
Taximpulssperrfilter-12kHz
PTT Art. 444.112.7
Bakom 93.0291.Z.N

Tillæg C. Manuelle modemkommandoer

43

44

Brugervejledning

©

Tillæg D. Oversigt over CRU-dele (Customer Replaceable Unit)

Følgende dele er CRU-dele (Customer Replaceable Unit) i computeren. Der er flere
oplysninger i garantiafsnittet i Kom godt i gang.

Niveau-1 CRU-dele

Alle kort og adaptere
Alle blænddæksler
Alle kabler
Alle harddiske og optiske drev
Alle tastaturer
Alle strømkabler
Alle DIMM-moduler
Alle mus
Alle låse
Alle RJ11-adapterstik
Batteri, 3 V
C-2-lås
Ventilator, udblæsning, 50mm
Ventilator, forside, 60 mm
Drevbås, der kan drejes, forside
Monteringsramme til harddisk (inkl. stropper, bolte, ramme og ophæng)
Interne plasticdele, sæt
Dæksel
Diverse hardware, sæt
Afbryderknap og tændtlampe med monteringsramme
Blæserskærm
Udvidelseskort og monteringsramme
Højtaler og kabler
Strømadapter til højtalere
Højtalere
Topdæksel
Ultra Bay Enhanced kabel og kort
Fod til lodret placering
V.90 Data/Fax SoftModem

Modelnummer RD01-D270
FRU-nummer 22P7943 (Field Replaceable Unit)

Niveau-2 CRU-dele

Chassis (herunder dæksel, ventilatorer, bund, monteringsramme til systemkort osv.)
Mikroprocessor
Køleplade til ventilator til mikroprocessor
Strømforsyning, 200 W

Systemkort

Copyright IBM Danmark A/S 2004

Modelnummer HP-U203MF3 eller DPS-200PB-156 A
FRU-nummer 89P6805 (Field Replaceable Unit)

45

46

Brugervejledning

©

Tillæg E. Bemærkninger

Henvisninger til ikke-IBM websteder er kun til orientering og fungerer på ingen
måde som en godkendelse af disse websteder. Materialet på disse websteder er
ikke en del af materialet til dette IBM-produkt, og eventuel brug af disse webste-

sker på eget ansvar.

der

Bemærkning om tv-output

Følgende bemærkning gælder modeller, der leveres med facilitet til tv-modtagelse.

Dette produkt inkorporerer teknologi, der er beskyttet af ophavsrettigheder, og
som er beskyttet af metoderettigheder af visse amerikanske patenter og andre
immaterialrettigheder, der ejes af Macrovision Corporation og andre retmæssige
ejere. Brug af denne copyright-beskyttede teknologi skal godkendes af Macrovision
Corporation, og den må kun bruges i hjemmet og til anden begrænset fremvisning,
medmindre Macrovision Corporation på anden måde giver tilladelse hertil. Teknisk
tilbageføring (Reverse engineering) eller tilbageoversættelse (disassembly) er ikke
tilladt.

Varemærker

Følgende varemærker tilhører International Business Machines Corporation:

IBM
ThinkCentre
Wake on LAN
PS/2

Varemærkerne Microsoft og Windows tilhører Microsoft Corporation.

Varemærkerne Intel, Celeron og Pentium tilhører Intel Corporation.

Alle andre varemærker anerkendes.

Copyright IBM Danmark A/S 2004

47

48

Brugervejledning

10

2

1 41

2 cd 5

3, 22

5, 13 ©

Stikordsregister
A

adaptere

installér 15
PCI (Peripheral Component Interconnect) 5
porte 15

afmontér dæksel 10

B

Boot-block-retablering 32
brug, sikkerhedsprofil efter enhed 28

C

CRU-liste 45

D

driftsbetingelser 4
dæksel

afmontér
udskift 26

E

Ethernet-stik 9

kommandoer

faxklasse
faxklasse 2 42
grundlæggende AT 37
MNP/V.42/V.42bis/V.44 41
stemme 43
udvidede AT 39

L

lyd, subsystem 2

M

medier

båse

dvd 5
harddisk 5
internt 1, 17

modem

faxklasse 1-kommandoer 41
faxklasse 2-kommandoer 42
grundlæggende AT-kommandoer 37
MNP/V.42/V.42bis/V.44-kommandoer 41
stemmekommandoer 43
udvidede AT-kommandoer 39

montér dæksel 26

F

fysiske specifikationer 5

H

hukommelse

DIMM (Dual Inline Memory Module) 13
installér 13
system 13

hukommelsesmoduler, installér 13

I

IBM Setup Utility 27
input/output (I/O)

faciliteter

installér ekstraudstyr

adaptere 15
hukommelse 13
hukommelsesmoduler 13
sikkerhedsfunktioner 22

K

kabler, tilslut 26
kodeord

revidér, slet 28

angiv,
glemt 25
slet 25

P

parallelt stik 9
placering af komponenter 11

R

rengør musen 35
retablér fra fejl under POST/BIOS-opdatering 32

S

serielt stik 9
sikkerhed

faciliteter

indbygget kabellås 22
sikkerhedsprofil efter enhed 28
stik til lydindgang 9
stik til lydudgang 9
stik til mus 9
stik til tastatur 9
stikbeskrivelse 9
strøm

ACPI-understøttelse (Advanced Configuration and Power

Interface) 2

Udvidet funktionsstyring (APM) 2
styreprogram 9
støjniveau 4
systemkortet

hukommelse

Copyright IBM Danmark A/S 2004

49

50

systemkortet (fortsat)

identificér dele 12
placering 12
stik 12

systemprogrammer 31

U

udskift batteri 23
udstyr

eksternt 5
internt 5
tilgængeligt 5

USB-stik 9

V

video, subsystem 2
