Page 1

H-TV1400 H-TV1401 H-TV2100 H-TV2101 H-TV2100PF

Pr:Frolov V1.1 A3Y11

COLOR TV SET

Service manual

ЦВЕТНОЙ ТЕЛЕВИЗОР

Инструкция по сервисному

обслуживанию

Page 2

Содержание

СОДЕРЖАНИЕ...........................................................................................................................................2

МЕРЫ БЕЗОПАСНОСТИ..........................................................................................................................3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ..................................................................................................................3

БЛОК-СХЕМА ШАССИ............................................................................................................................5

БЛОК-СХЕМЫ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ ...............................................................................6

МАРКИРОВКА ТРАНЗИСТОРОВ.........................................................................................................10

МОНТАЖНАЯ СХЕМА ШАССИ ..........................................................................................................11

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ ...................................................................................14

ВХОДНЫЕ И ВЫХОДНЫЕ РАЗЪЕМЫ................................................................................................15

МЕХАНИЧЕСКАЯ РАЗБОРКА..............................................................................................................16

ПЕРЕЧЕНЬ ДЕТАЛЕЙ КОРПУСА.........................................................................................................19

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ .....................................................................................................19

ОСНОВНЫЕ ФУНКЦИИ ........................................................................................................................25

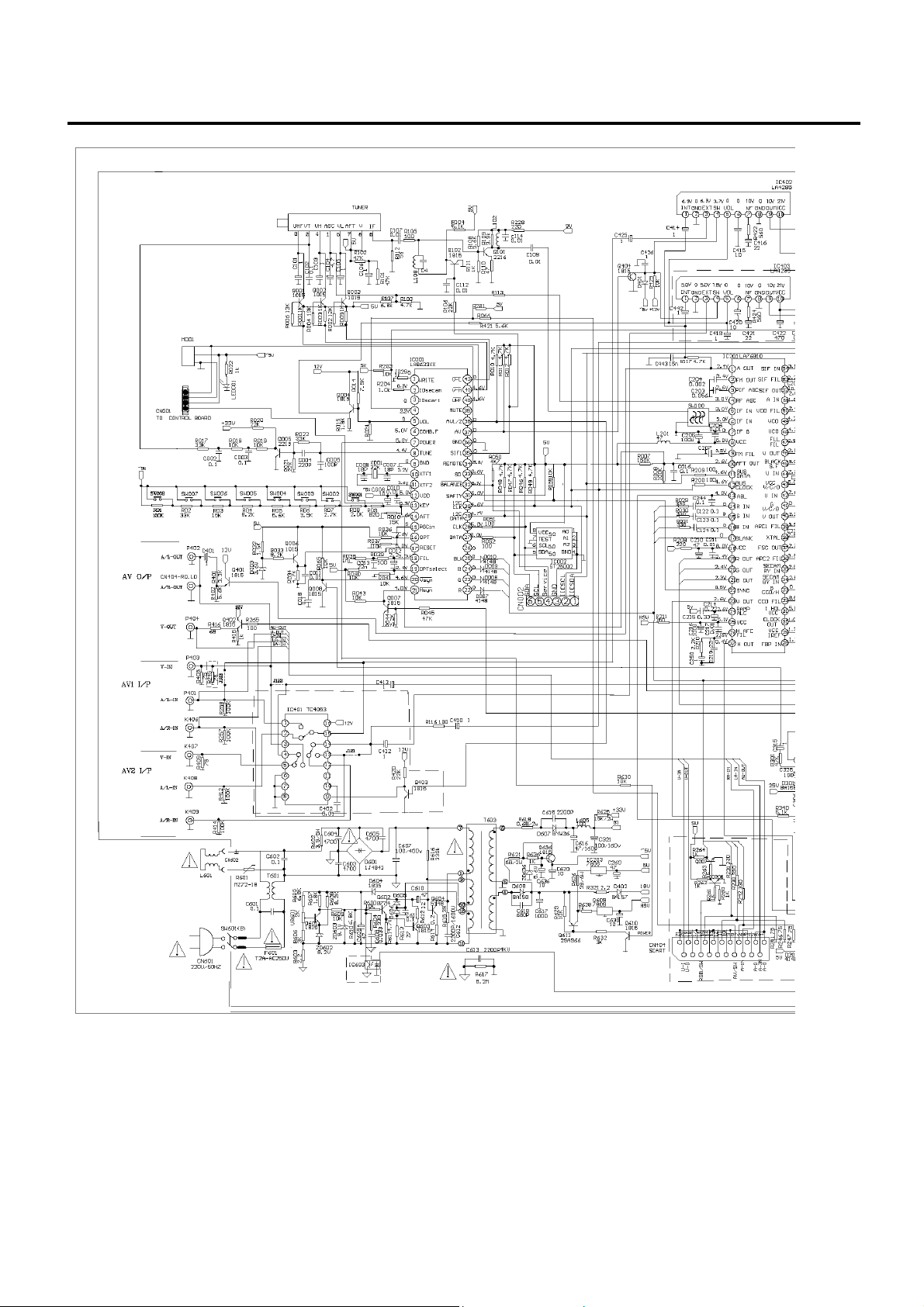

ПРИНЦИПИАЛЬНАЯ СХЕМА ..............................................................................................................41

ПЕРЕЧЕНЬ КОМПОНЕНТОВ ................................................................................................................43

Page 3

Mеры безопасности

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• При выполнении сервисного обслуживания на первичной обмотке преобразовательного трансформатора, телевизор должен быть подключен через развязывающий трансформатор между линией питания приемника и линией переменного тока.

• Соблюдайте все меры предосторожности, указанные на задней стенке корпуса, внутри корпуса, на шасси или кинескопе.

• При повторной установке шасси в корпус всегда убедитесь, что все защитные приспособления установлены надлежащим образом, такие как ручки управления, регулировочные крышки и экраны, барьеры, резисторно-конденсаторные схемы и т.п.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ОТ РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ

Первичным источником рентгеновского излучения в телевизионном приемнике является кинескоп. Конструкция кинескопа устроена так, чтобы ограничить выделение рентгеновского излучения. Для обеспечения надежности защиты от рентгеновского излучения необходимо, чтобы устанавливаемые на замену детали были того же типа, что были установлены на заводе, включая и суффиксную букву. Чрезмерно высокое напряжение может вызвать потенциальную поражения рентгеновским излучением. Для избежания подобной опасности высокое напряжение должно поддерживаться в установленных пределах. См. данную инструкции, раздел регулировки границ установленного высокого напряжения. Если высокое напряжение выходит за установленные пределы, проведите необходимую регулировку. Строго следуйте инструкциям по регулировке источника напряжения +В1 и проверке высокого напряжения для поддержания высокого напряжения

в установленных пределах.

опасность

МЕРЫ БЕЗОПАСНОСТИ ИЗДЕЛИЯ

Безопасность изделия должна учитываться при проведении замены деталей в любом месте

приемника. Детали, помеченные значком схеме, имеют повышенное влияние на безопасность изделия. Чрезвычайно важно, чтобы помеченные значком детали заменялись только указанными деталями. Не допускается изменение

значения сопротивления, мощности или напряжения деталей, помеченных значком

в перечне запасных частей и на принципиальной

Техническое описание

ПАРАМЕТРЫ

Напряжение питания – переменное, 260 В, 50/60 Гц Мультисистема: ПАЛ BG/DK/I, СЕКАМ BG/DK (Дополнительно), НТСЦ М (Дополнительно) Синтезированная система напряжения настройки тюнера Память на 100/250 программ (Дополнительно) Функция синего фона Функция отключения до 120 минут Полностью автоматический выбор программ Функция включения телевизора в установленное время Часы Защита от несанкционированного доступа 2 входа AV Игры (Дополнительно) Телетекст на 8 страниц (Дополнительно Растяжение уровня черного Функция наблюдения номера программы Пять режимов изображения: умеренный, яркий, стандартный, пользовательский, динамический

)

Page 4

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

1. Потребляемая мощность 14 70 Вт макс. 21 90 Вт макс.

2. Система звука D/K; I; B/G; M

3. Система цвета ПАЛ/СЕКАМ/НТСЦ

4. ПЧ изображения 38,9 МГц

5. Поднесущая частота звука 4,5 МГц (М) 5,5 МГц (B/G) 6,0 МГц (I) 6,5 МГц (D/K)

6. Частота ПЧ цветовой насыщенности PAL/NTSC 34.47/35.32 МГц

7. Тип антенны DIN типа 75 Ом

8. Прием каналов МВ-1 A0; E2-E4; S1-S9 46,25-161,25 МГц МВ-3 S10-S41; E5-E12 168,25-463,25 МГц ДМВ E21-E69 471,25-855,25 МГц

9. Система

10. Вход/выход AV 2 входа AV + 1 выход AV стерео

11. Параметры входа/выхода AV Вход видео 1,0 0,2 В p-p 75 Ом Аудио вход 0-2 В (r.m.s) Выход видео 1,0 0,2 В p-p 75 Ом Аудио выход 0,2 В (r.m.s)

12. Язык OSD Английский

13. Мощность звука > 3 Вт (1кГц, 0,5 В Вход, 10% TDH)

14. Стандарт идентификации безопасности CB

15. Световые индикаторы Включены

16. Тип пульта ДУ RC08

17. Питание пульта ДУ батарея 3

18. Цветной кинескоп 14” 21” трубка 90 градусов

19. Расстояние дистанционного управления 5 м

настройки настройка VS

В UM-3/R6/AA x2

Page 5

Блок-схема шасси

Page 6

Блок-схемы интегральных микросхем

Интегральная микросхема 201 (интерфейсная, шинная, однокристальная VIF, SIF, видеосигнал цветности) LA76810A/HA

Page 7

402 И 403 (усилитель НЧ 3 ВТ) LA4285

Интегральная микросхема 701 (телетекст) STV-5348

Page 8

Интегральная микросхема 301 (кадровая развертка) LA7840

Интегральная микросхема 602 (питание) STR-G6653

Интегральная микросхема 202 (СЕКАМ) LA7642

Page 9

Интегральная микросхема 203, Q609, 601 и 302 (стабилизаторы) L7800 серия

D 613 (оптрон) TLP621

Page 10

МАРКИРОВКА ТРАНЗИСТОРОВ

Page 11

Монтажная схема шасси

Page 12

Page 13

Page 14

ПЛАТА ЭЛТ, ВИД СО СТОРОНЫ ЭЛЕМЕНТОВ

ПЛАТА УПРАВЛЕНИЯ И ПЕРЕДНЕГО РАЗЪЕМА AV, ВИД СО СТОРОНЫ ЭЛЕМЕНТОВ

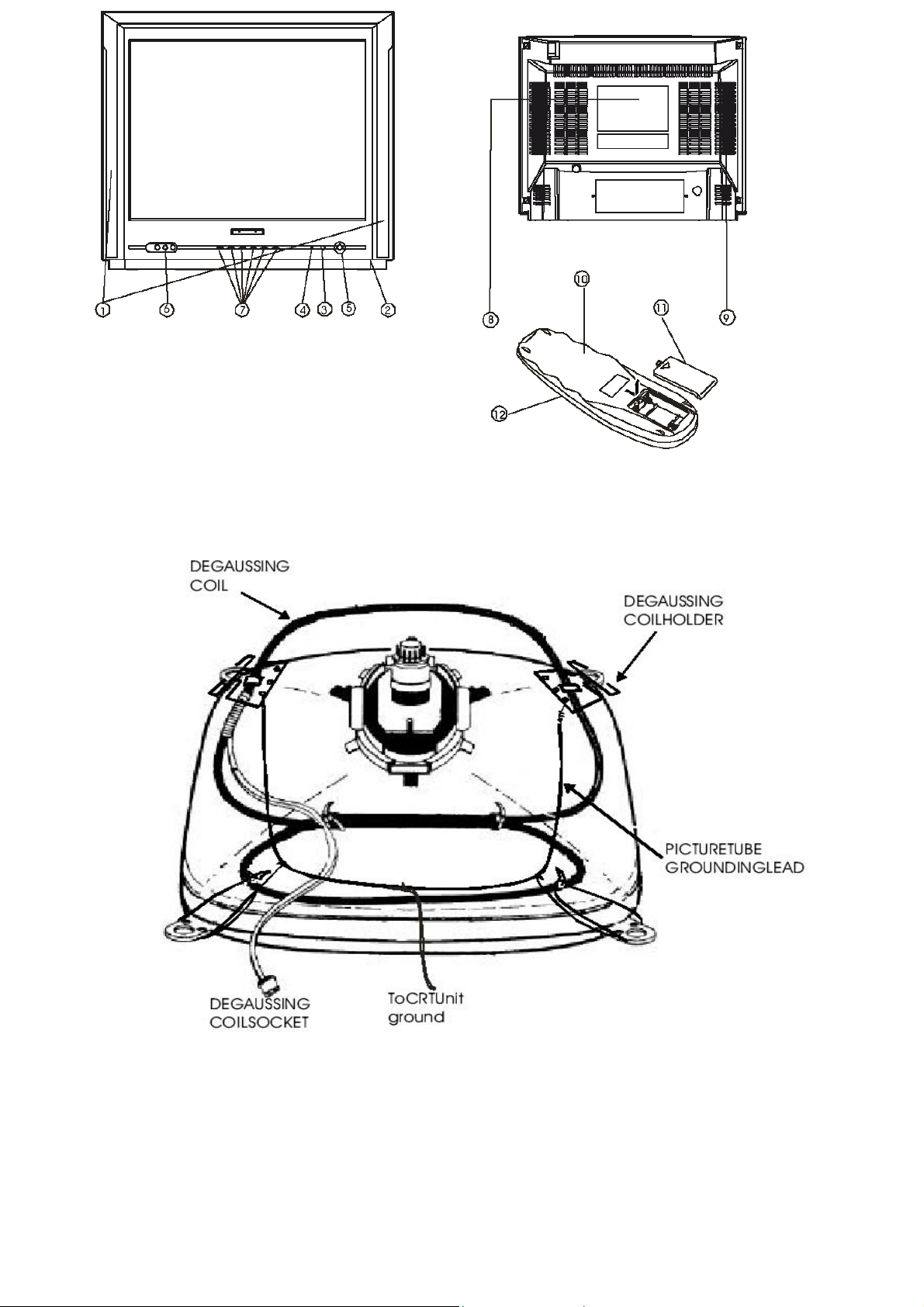

Расположение органов управления

Page 15

1. Приемник ИК-излучения

2. Индикатор напряжения питания

3. Сетевой выключатель

4. Динамики

5. Кнопка увеличения/уменьшения номера программы

6. Кнопка увеличения/уменьшения громкости

7. Кнопка меню

8. Кнопка AV/TV

9. Передний вход AV (Дополнительно)

10. Гнезда Аудио/Видео – Вход/Выход

11. Шнур питания

12. Гнездо антенны

Входные и выходные разъемы

Входные и выходные разъемы видео и аудио

1. Вход видео/аудио для воспроизведения видеомагнитофона.

Page 16

2. Выход видео/аудио монитора.

* При подключении TV системы не вставляйте шнур питания в розетку.

** ПРЕДУПРЕЖДЕНИЕ: Не подключайте и не включайте одновременно оба устройства к

входу AV с боковой и с задней стороны. В противном случае изображение будет искажаться и возникнут помехи. Для модели Моно во время приема TV сигнала или в режиме AV при подключении к входам аудио R, L, R и L, динамик будет создавать только моно звук. Моно выходах AV-R, L.

звук будет также на

Механическая разборка

СНЯТИЕ ЗАДНЕЙ КРЫШКИ КОРПУСА

1. Пользуясь рисунком, выверните 7 винтов.

2. Потяните на себя заднюю крышку корпуса и снимите ее.

Page 17

СНЯТИЕ ШАССИ

1. Снимите заднюю крышку.

2. Разрядите анод кинескопа (2-й провод анода) на бандаж (провод заземления кинескопа).

3. Отключите петлю размагничивания (КЕ), плату кинескопа, разъем отклоняющей системы (KDY), разъемы динамиков (KL и KR) и 2-й провод анода.

4. Полностью выньте шасси, вытянув его.

СНЯТИЕ КИНЕСКОПА

Предупреждение: Не прикасайтесь к отклоняющему устройству на тубусе кинескопа. Разрядите кинескоп на бандаж, перед тем как прикасаться к нему.

1. Удалите шасси в соответствии с требованиями по снятию шасси.

2. Установите экран кинескопа на мягкую поверхность.

3. Выверните винты крепления кинескопа и осторожно выньте кинескоп из корпуса.

4. Установка кинескопа проводится в

Надлежащим образом установите петлю размагничивания и провод заземления кинескопа на кинескоп. См. рисунок.

обратной последовательности.

Page 18

Примечание: При замене кинескопа установите петлю размагничивания на кинескоп. См. далее.

Page 19

Перечень деталей корпуса

Поз. Заводской номер

детали

1 SK140114NZM001 Решетка громкоговорителя – серебренная R синий №SB001

2 SK140114NZM002 Лицевая сторона корпуса – металлически серо серебренный

3 SK100714NZM000 Передняя линза – прозрачная Т (окно пульта

4 SK100714NZM000 Передняя линза – прозрачная Т (окно светового индикатора) 5 SK100914NZM001 Кнопка питания – гальванопокрытие G серебренный (ABS) 6 SK121314NZM001 Инкрустация (А) – металлически серо серебряный №

7 SK100814NZM001 Кнопка управления – гальванопокрытие G серебреный

8 SK060114NZM2W6 Задняя этикетка – R14H2ENG 9 SK100214NKM004 Задняя стенка корпуса – темно серый №DG00 194V-0 (HIPS) 10 SK1015HS080005 Нижняя часть корпуса Т – метало серебристо серый

11 SK1016HS080006 Крышка отсека батарей - метало серебристо серый

12 SK1014HS080044 Верхняя часть корпуса - метало серебристо серый № MSG00

Описание

(поливинилхлорид)

№MSG001W/A V стерео (3Y07) 94V-0

дистанционного управления)

MSG00 1 W/3 отверстия S ENG (3Y01)

(ABS)

№MSG001(ABS)

1 пульт дистанционного управления

Инструкция по регулировке

ДЕЙСТВИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД ПРОВЕДЕНИЕМ РЕГУЛИРОВКИ

Перед проведением работ по регулировке и настройке, пожалуйста, ознакомьтесь со следующими мерами по безопасному проведению работ

• Не замыкайте накоротко места пайки, которые не должны быть соединены между собой и не прикасайтесь к деталям, касание к которым не предусмотрено инструкцией.

• Перед проведением работ отключите электропитание и выньте вилку из розетки.

• Для обеспечения безопасности все устанавливаемые в процессе работ узлы и детали

должны соответствовать спецификации.

• Перед проведением регулировки телевизор должен быть прогрет в течение не менее 30 минут и кинескоп тщательно размагничен при помощи демагнитизатора.

• Перед проведением регулировки главного аппаратного блока сохраните данные электрически стираемого программируемого ПЗУ.

ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ, ИСПОЛЬЗУЕМЫЕ ДЛЯ РЕГУЛИРОВКИ

• Маленькая плоская отвертка

• Отвертка диэлектрическая

Генератор испытательного сигнала

•

• Регулируемый источник постоянного тока

• Цифровой вольтметр

• Свип-генератор

• 2-х канальный осциллограф с частотой развертки 20 МГц

Page 20

СОСТОЯНИЕ СИГНАЛА

ПУНКТ ЛОГОТИП

1 CHN-1CH 49.75МГц ФИЛИПС PAL-I 1кГц

НЕСУЩАЯ

ИЗОБРАЖЕНИЯ

СИГНАЛ СИСТЕМА

РЕЖИМ

ЗВУКА

ПРИМЕЧАНИЕ

2 WE-6CH 182.25МГц СИГНАЛ КРАСНОГО PAL-B/G

3 CHN-12CH 216.25МГц

4 CHN-13CH 471.25МГц СЕТЧАТОЕ ПОЛЕ PAL-D/K 1кГц

5 USA-33CH 585.25МГц

6 -------- 751.25Мгц

7 -------- 85.25МГц

8 WE-S20CH 294.25MHz

ГРАДАЦИЯ СЕРОГО

/КОНТРОЛЬНАЯ

ЦВЕТНАЯ ПОЛОСА

КОНТРОЛЬНАЯ

ЦВЕТНАЯ ПОЛОСА

МОНОСКОПИЧЕСКИЙ

СИГНАЛ

ГРАДАЦИЯ СЕРОГО

/КОНТРОЛЬНАЯ

ЦВЕТНАЯ ПОЛОСА

ЧАСТИЧНО ЦВЕТНАЯ

КОНТРОЛЬНАЯ

ПОЛОСА

SECAM-D/K

SECAM-L’ 1KHz SYS-2

РЕГУЛИРОВКА ГЛАВНОГО АППАРАТНОГО БЛОКА

L: ------- R:400гц

ЗВУКОВАЯ РАЗВЕРТКА

NTSC-M --------

PAL-I

PAL-B/G

ЗВУКОВАЯ РАЗВЕРТКА

A:400Гц

B:1кГц

БЕЗ НЕСУЩЕЙ

СТЕРЕО/

ТЕЛЕТЕКСТ

ЗВУКА

ДВОЙНАЯ

ЗВУКОВАЯ

НЕСУЩАЯ

Page 21

РЕГУЛИРОВКА PIF (38,9 МГц)

TUNER

20V

Ic302

L108

Ic2 01

C227

L203

D608

АРУ тюнера подключается к «земле». Установите на генераторе испытательного сигнала выходной сигнал частотой 38,9 МГц и подайте его на выходной контакт промежуточной частоты тюнера или на штырек 5 ПАВ-фильтра.

• Подключите цифровой вольтметр через С227. Подайте выходной сигнал +20 В положительного контакта регулируемого источника постоянного тока на штырек 1 IC302 и к

отрицательному выходу D608. Подключите отрицательный контакт регулируемого

источника питания постоянного напряжения к штырьку 2 IC302.

• Отрегулируйте катушку L203, так чтобы показания цифрового вольтметра были равны 3,6 В.

РЕГУЛИРОВКА СИСТЕМЫ NTSC (L108)

• АРУ тюнера подключается к «земле». Подключите свип-генератор сигнала к выходному контакту промежуточной частоты тюнера. Подключите контакт V-IN развертки осциллографа к С109, а полюс “b” Q102 к силовому контакту

R104 через резистор 10 кОм

Page 22

TUNER

+20V

R104

C109

Ic302

L108

Q102

10k

MAIN CHASSIS

• Подайте постоянное напряжение +20 В через IC302 как показано на рис. 2.

• Отрегулируйте L108, так чтобы получить сигнал следующего вида. Без системы NTSC

регулировку провести невозможно.

РЕГУЛИРОВКА В+

• Отключите горизонтальную нагрузку. Подключите электрическую лампочку (100 Вт) 250 В через С321.

• Подключите напряжение 220 В 50 Гц к CN601 и включите выключатель питания.

• Измерьте напряжение между двумя контактами С321 цифровым вольтметром

• Отрегулируйте VR601, так чтобы получить +110 В/-0,5 В.

РЕГУЛИРОВКА АРУ

• Получите сигнал 60дБ+/-2дБ RF. Подключите положительный контакт цифрового вольтметра к контакту АРУ тюнера, а отрицательный контакт к «земле».

• Нажмите на кнопку “MENU”, так чтобы появилось сообщение PICTURE MENU, затем нажмите кнопку “Q.VIEW” или “RETURN”, кнопку “MUTE” для возврата на ЦП. Телевизор войдет перехода в следующее фабричное меню. Таким путем перейдите в положение “MENU 3”.

в режим, установленный изготовителем. Нажмите кнопку “TIMER” для

Page 23

• Выберите RF АРУ при помощи нажатия на кнопки “CH+” или “PROG+“ и “CH-“ или “PROG-“. Кнопками “VOL+” и “VOL-“ отрегулируйте показание цифрового вольтметра, так чтобы оно было равным 4 В.

• Нажмите кнопку “MENU” для перехода в следующий фабричный режим.

ПОЛНАЯ РЕГУЛИРОВКА ТЕЛЕВИЗОРА

Перед прогревом телевизора перейдите в фабричный режим в соответствии с ранее приведенной методикой.

РЕГУЛИРОВКА ФОКУСИРОВКИ

• Получите моноскопический сигнал.

• Установите изображение в «динамический» режим.

• Регулятором фокусировки выставьте наилучшее изображение.

РЕГУЛИРОВКА УСКОРЯЮЩЕГО НАПРЯЖЕНИЯ

• Перейдите в фабричный режим “MENU 2”

• Нажатием кнопок “CH+” или “PROG+” и “CH-“ или “PROG-“ установите сообщение V-

KILL”.

• Нажмите и постоянно удерживайте кнопку напряжение, так чтобы получить ослабленную горизонтальную линию пучка. Затем отпустите кнопку “VOL+”.

“VOL+”. Отрегулируйте ускоряющее

РЕГУЛИРОВКА БАЛАНСА БЕЛОГО (применяется только при изготовлении)

• Установите телевизор в аудиовизуальный режим. Получите черно-белое изображение (Сигнал испытания цветовой температуры).

• Вставьте 6-и штырьковый плоский технологический кабель в CN002. Нажмите кнопки регулировки и затем перейдите в режим автоматической

• После проведения надлежащей регулировки удалите 6-и штырьковый плоский технологический кабель.

РЕГУЛИРОВКА БАЛАНСА БЕЛОГО (применяется при сервисном обслуживании)

• Установите пробник 1 анализатора цвета кинескопа (СА-100) в область низкой яркости, а пробник 2 – в область высокой получить 5 нит в области низкой яркости и 80 нит в области высокой яркости.

• Перейдите в фабричный режим “MENU 2”. Получите область низкой яркости с координатами x=281 и y=311 регулировкой R и B – смещения. Получите область высокой яркости с координатами x=281 и y=311 регулировкой R и B – смещения. Последовательно регулируя, получите координаты обеих областей,

РЕГУЛИРОВКА СУБ-ЯРКОСТИ

• Получите сигнал серой шкалы (Филипс РМ54200, 11 ШАГ)

• Установите телевизор в нормальный режим работы.

• Перейдите в фабричный режим, отрегулируйте суб-яркость посредствам дополнительной

регулировки, так чтобы изображение соответствовала приведенному ниже рисунку.

яркости. Отрегулируйте яркость и контрастность, так чтобы

равными x= 281 и y=311.

регулировки баланса белого.

Полностью черный Должен выглядеть светлее

Page 24

РЕГУЛИРОВКА РАЗМЕРА И ИСКАЖЕНИЙ ПО ВЕРТИКАЛИ

• Получите моноскопический сигнал. Установите телевизор в стандартное состояние. Отрегулируйте размер по вертикали, так чтобы получить коэффициент восстановления изображения по вертикали равным более 90 % в фабричном режиме “MENU 1”.

• Получите сигнал сетчатого поля. Установите телевизор в стандартное состояние. Отрегулируйте синхронизацию и линейность по вертикали (V.SC и V.LINE), так получить минимальные искажения по вертикали в фабричном режиме “MENU 1”.

• Получите сигнал сетчатого поля. Установите телевизор в стандартное состояние. В фабричном режиме “MENU 1” отрегулируйте положение по вертикали, так чтобы получить вертикальное положение центра изображения совпадающим с центром экрана кинескопа.

РЕГУЛИРОВКА ЦЕНТРОВКИ ПО ГОРИЗОНТАЛИ

Получите сигнал Филипс. Установите телевизор в стандартное состояние. Отрегулируйте H.PHASE (фаза по горизонтали). Так чтобы центр изображения по горизонтали совпадал с центром экрана кинескопа.

РЕГУЛИРОВКА ДЕКОДЕРА ЦВЕТА SECAM

Получите сигналы шкалы серого/цветной полосы. Войдите в фабричный режим. Отрегулируйте значения Secam R-Y DC и Secam B-Y DC, так чтобы получить нормальный цвет шкалы серого.

чтобы

РЕГУЛИРОВКА ЧИСТОТЫ ЦВЕТА

• Перед проведением регулировки чистоты цвета прогрейте телевизор в течение не минут и полностью размагнитьте.

• Получите чистый сигнал белого в аудиовизуальном состоянии и установите телевизор в динамический режим.

• Перейдите в фабричный режим “MENU 2”. Предварительно записав значения R-BIAS и BBIAS, установите значения R-BIAS и B-BIAS равными нулю.

• Ослабьте стопорный винт отклоняющей системы и продвиньте отклоняющую систему к магниту чистоты цвета.

• Отрегулируйте магнит чистоты цвета экрана кинескопа.

• Осторожно двигая отклоняющую систему к лицевой стороне кинескопа найдите положение, при котором экран кинескопа равномерно светится зеленым цветом. Затяните стопорный винт отклоняющей системы.

• Повторно запишите значения R-BIAS и B-BIAS.

РЕГУЛИРОВКА СВЕДЕНИЯ

• Получите сигнал сетчатого поля. Установите телевизор в динамический режим.

• Ослабьте

экрана, вращая (R, B) магниты статического сведения лучей.

• Совместите красно-синюю точку (полученную перед этим) с зеленой в центре экрана, вращая (RB-G) магнит статического сведения лучей.

• Удалив фиксирующие клинья и слегка наклоняя отклоняющую систему по вертикали и горизонтали, получите хорошее общее систему при помощи фиксирующих клиньев.

• Зафиксируйте магниты сведения поворотом фиксатора.

• Если чистота цвета не удовлетворяет требуемой, следуйте инструкциям, изложенным в

«РЕГУЛИРОВКА ЧИСТОТЫ ЦВЕТА».

фиксатор магнитов сведения и совместите красную с синей точки в центре

, так чтобы получить зеленую область в центре

сведение. После этого зафиксируйте отклоняющую

менее 15

Page 25

Purity Magnet

RB-G RB

Magnet Clamper

Static Magnet

ПРИЛОЖЕНИЕ: Если необходим потребительский логотип, пожалуйста, в режиме сервиса установите сообщения LOGO ON 1 и CUS.LOGO (или CUSTOM LOGO) 1. Измените данные ППЗУ для получения потребительского логотипа при помощи специального оборудования

(плата конвертора I2C и компьютер). Подробнее см. ниже. Метод записи данных для потребительского логотипа Существует 12 символов, которые могут быть введены в ППЗУ и представлены на экране телевизора. Диапазон адресов ППЗУ (24С04) от 170Н до 17ВН. В следующей таблице приведены символы и соответствующие им коды.

Символ Код данных Символ Код данных

'0' 30H 'K' 4BH '1' '2' '3' '4' '5' '6' '7' '8' '9' 'A' 'B' 'C' 'D' 'E' 'F' 'G' 'H' 'I' 'J'

31H 'L' 4CH 32H 'M' 4DH 33H 'N' 4EH 34H 'O' 4FH 35H 'P' 50H 36H 'Q' 51H 37H 'R' 52H 38H 'S' 53H 39H 'T' 54H 41H 'U' 55H 42H 'V' 56H 43H 'W' 57H 44H 'X' 58H 45H 'Y' 59H 46H 'Z' 5AH 47H '/' 2FH 48H '.' 2EH 49H '*' 40H 4AH ' ' 09H

Основные функции

ПИТАНИЕ ВКЛЮЧЕНО (Повторная установка или ожидание)

Функция: Включение телевизора, имеется 4 различных состояния, зависящих от установок

меню телевизора и состояния режима запирания от детей

1. LOGO DISP ON (1), CUSTOM LOGO (0)

Заставка:

Page 26

На экране телевизора будет изображаться заставка. Данный логотип исчезнет при нажатии любой кнопки.

Время представления: 5 сек

2. LOGO DISP ON (1), CUSTOM LOGO (1)

Заставка потребителя:

На экране телевизора будет показано сообщение, разработанное потребителем, текст должен быть введен на предприятии

SKYWORTH.RGB

изготовителе. Данный логотип исчезнет при нажатии любой кнопки.

Время представления: 5 сек Цвет: желтый

Page 27

3. LOGO DISP ON (0), CUSTOM LOGO (x)

Установленный канал:

AUTO

6.0M

4. ФУНКЦИЯ ЗАПИРАНИЯ ОТ ДЕТЕЙ ВКЛ. (ПЕРЕНАСТРОЙКА АППАРАТУРЫ)

Запирание от детей:

ЦИФРОВЫЕ КНОПКИ 0~9

Функция: Данные кнопки работоспособны в режиме ТV и телетекст, но не в аудиовизуальном режиме.

a) Режим ввода отдельной цифры: Переводит на требуемый канал (0-9). b) -- режим: Переводит на канал из двух цифр (00~99). c) Вводит канал, номер которого установлен в меню предварительной установки. d) Вводит страницу, номер которой установлен в меню телетекста. e) Включает

Установленный канал: (режим ТВ)

телевизор на требуемый канал из режима ожидания.

AUTO

6.0M

Будет показан установленный канал

Время представления: 5 сек

Цвет: Номер канала (Зеленый)

Система цвета (Желтый) Система звука (Желтый)

На экране телевизора будет изображен «Ключ». Пользователь может видеть только

цвет фона телевизора, звук также отключен. Все кнопки, за исключением кнопки пульта дистанционного управления “Power & Child Lock”, неработоспособны.

Время представления: Включен постоянно Цвет: Пурпурный

Телевизор устанавливается на требуемый канал в режиме ТV и показывается номер канала.

Время представления: 5 сек Цвет: Номер канала (Зеленый)

Система цвета (Желтый) Система звука (Желтый)

Установленный канал: (Аудиовизуальный режим)

Page 28

AUTO

КАНАЛ +/- (Дистанционно или с лицевой панели)

Функция: a) режим ТВ: Настраивает вверх (СН+)/вниз (СН-) на следующий канал.

b) режим меню: Перемещает курсор меню вверх (CH+) / вниз (CH-). c) режим рабочего меню: перемещает курсор меню вверх (CH+) / вниз (CH-). d) режим телетекста: переход вверх (CH+) / вниз (CH-) на следующую страницу.

Данные кнопки продолжают действовать в режимах (a), (c) и (d) Формат представления аналогичен кнопкам каналов.

ПОВТОРНЫЙ ВЫЗОВ

Функция: Представляет состояние ТV канала. Если представление “LOGO” находится в

положении “ON”, На экране будут представляться либо логотип, либо номер канала. Время представления установленного канала составляет около 5 сек. Представление логотипа не может быть отключено автоматически, пользователь должен нажать любую кнопку для очистки экрана. Заставка логотипа немного отличается от заставки логотипа при включении наличии ТV сигнала, цвет заставки логотипа также будет изменяться от зеленого к голубому долее к пурпурному и желтому циклично, если пользователь нажимает кнопку повторного вызова каждый раз дважды.

ГРОМКОСТЬ +/-

Функция: a) TV/AV режим: увеличение (VOL+) / уменьшение (VOL-) громкости.

b) режим меню: регулирует значение пунктов меню. c) режим заводской установки: регулирует значение пунктов меню заводской

установки.

Данные кнопки работоспособны в режимах (a), (c) а так же в меню изображения.

Громкость:

телевизора. Во время повторного вызова на экране нет фона при

В аудиовизуальном режиме номерные кнопки не функционируют, также как и режим ТВ. Вновь будет представлено сообщение о данном режиме, а телевизор будет находиться в нем.

Время представления: 5 сек Цвет: Номер канала (Зеленый)

Система цвета (Желтый)

Page 29

||||||||||||||||||

VOLUME

…………………

ОТКЛЮЧЕНИЕ ЗВУКА

Функция: Переключает отключение звука из положение включено в положение выключено. Данная кнопка не функционирует во всех режимах меню.

Отключение громкости:

MUTE

…………………

XX диапазон 00 – 63.

Время представления: 5 сек

Цвет: Громкость (Голубой)

Полоса данных (Желтый) Числовое значение (Голубой)

XX диапазон 00 – 63.

Время представления: Постоянно включен

Цвет: Отключение (пурпурный)

Полоса громкости (Красный) Числовое значение (Голубой)

ЗАПИРАНИЕ ОТ ДЕТЕЙ

Функция: Включает и отключает режим запирания от детей. Данная кнопка неработоспособна

во всех меню и режиме телетекста. Если запирание от детей включено, все кнопки неработоспособны и на экране будет представлен «ключ» в течение 5 сек. «Ключ» будет показан, после того как будет показано какое-либо сообщение, для того чтобы показать пользователю установки телевизор будет заперт, фон включен, на экране будет показаны сообщения о отключении громкости и логотип запирания. Для отмены запирания пользователь должен использовать кнопку пульта дистанционного управления “Child Lock” или включить телевизор кнопкой пульта “Power”. Если после повторной установки пользователь не отключил запирание от детей, то минут он установится в режим ожидания.

Замок от детей:

, что запирание от детей включено. После повторной

через 5

Page 30

СИСТЕМА SIF (поднесущая частота звука)

Функция: Выбирает систему SIF в режиме ТV. SIF может изменяться от 6,5М, 5,5М, 6,0М до

4,5М. Данная кнопка неработоспособна во всех режимах меню, режиме телетекста и аудиовизуальном режиме.

ЧУВСТВИТЕЛЬНОСТЬ ТЮНЕРА

Функция: Если в заводском меню тип тюнера выбран равным «2», то кнопка “SIF” будет

использоваться для изменения чувствительности тюнера. Данная кнопка неработоспособна в режимах производителя, аудиовизуальном и режиме телетекста.

Чувствительность тюнера:

Время представления: 5 сек

Цвет: Пурпурный

xxxx: ВЫСОКАЯ / НОРМАЛЬНАЯ

Время представления: 5 сек

Цвет: Желтый

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА ХАРАКТЕРИСТИК ИЗОБРАЖЕНИЯ

Функция: Изменяет характеристики изображения (яркость, контраст, цвет, резкость и цвет

фона) при помощи установленных на заводе значений или значений, определенных пользователем. Данная функция неработоспособна в режимах меню или телетекста.

Существует пять видов полных установок характеристик изображения.

1. DYNAMIC

2. MILD

3. COLORFUL

4. STANDARD

5. CUSTOM.

Данные установки будут изменяться при каждом нажатии кнопки РР. Установки данных с

(1) по (4) определяются на заводе. Установка “CUSTOM” определяется

Page 31

пользователем. Данные могут быть обновлены, если пользователь изменит характеристики изображения в меню изображения.

Предварительная установка характеристик изображения:

ТАЙМЕР ВЫКЛЮЧЕНИЯ

Функция: Устанавливает таймер выключения. Телевизор автоматически перейдет в режим

ожидания, если таймер установлен в положение 00. Положение таймера будет изменяться при нажатии кнопки SLEEP”. Если до отключения остается 1 минута, для предупреждения пользователя на экране красным цветом будет показано оставшееся время. Сообщение останется на экране до отключения питания или пока пользователь не изменит всех режимах меню.

Таймер ожидания выключения:

РЕЖИМ ВВОДА ДВУХЗНАЧНОГО НОМЕРА КАНАЛА

Функция: Позволяет пользователю вводить двухзначные номера каналов. Она

неработоспособна во всех режимах меню, режиме телетекста и АV режиме.

-- Вид сообщения:

XX: состояние характеристик изображения

Время представления: 5 сек

Цвет: Голубой

установку таймера. Данная кнопка неработоспособна во

Выбор времени выключения:

Off

120

Время представления: 5 сек Цвет: голубой

15 30 45 60 75 90 105

Page 32

ПЕРЕКЛЮЧАТЕЛЬ ТВ/АВ

Функция: Переключает режима ТV и АV при каждом нажатии. После нажатия кнопки на

экране в течение 5 секунд будет индицироваться номер канала.

ОБРАТНОЕ ПЕРЕКЛЮЧЕНИЕ КАНАЛОВ

Функция: При нажатии на данную кнопку происходит переключение с текущего канала на

канал, установленный перед этим. Она работоспособна в режиме ТV. После повторной установки последний канал будет изменен на текущий канал автоматически. Номер выбранного канала будет индицироваться в течение 5 сек.

КНОПКА МЕНЮ ПОЛЬЗОВАТЕЛЯ

Функция: В режимах ТV или АV переключает меню пользователя в следующей

последовательности.

1. Меню предварительной установки (не доступно в режиме АV)

2. Меню изображения

3. Меню системы

4. Меню времени

Данная кнопка неработоспособна в режиме телетекста. При нахождении в режиме меню изготовителя она отключает меню производителя.

Меню предварительной установки: (если тип

PRESET

-----------------------------CHANNEL WW SKIP XX BAND YYY ASM.SIF ZZ FINE SEARCH ASM

CHANNEL: Выбор номера канала, который будет сохранен в режиме поиска SKIP: Канал будет скрыт, если установлено ON. Пользователь не может перейти на

другой канал при помощи кнопок СН+/- и цвет номера канала на экране будет изменен на пурпурный

BAND: Выбор диапазона во время

Время представления: 5 сек

Цвет: зеленый

тюнера 0/1)

Время представления: 10 сек

WW: Положение канала XX: Включен, Выключен YYY: V-L, V-H, UHF ZZ: 6.5M, 5.5M, 6.0M, 4.5M

настройки.

Page 33

ASM.SIF: Выбор текущей системы SIF а также системы SIF во время настройки. FINE: Точная настройка SEARCH: Поиск канала одного за другим ASM:

Автоматический поиск канала. Если после М канала нет, то данные

настройки останутся такими, как перед режимом ASM.

Меню предварительной установки: (если тип тюнера 2)

PRESET

-----------------------------CHANNEL WW SKIP XX BAND YYY ASM.SIF ZZ FINE SEARCH ASM

Примечание: Выберите чувствительность тюнера высокой или низкой.

Меню изображения:


----------------------BRIGHTNESS CONTRAST COLOR SHARPNESS TINIT ||||||||||||………XX

Время представления: 10 сек

WW: Положение канала XX: Включен, Выключен YYY: V-L, V-H, UHF ZZ: 6.5M, 5.5M, 6.0M, 4.5M TT: Высокая / Нормальная

Время представления: 10 сек

Дополнительная функция TINT работоспособна только в

XX: Значение (00-63)

режиме NTSC

Меню системы:

SYSTEM

--------------------------COL.SYS XX SIF.SYS YY BLUE BACK ZZ LOGO ZZ

Дополнительные функции “BLUE BACK” и “LOGO” будут скрыты, если в режиме

производителя “LOGO DISP ON” = 0. Дополнительная функция SIF.SYS не может быть изменена в режиме АВ.

Меню времени:

Время представления: 10 сек

XX: Система цвета YY: 6.5M, 5.5M, 6.0M, 4.5M ZZ: Включен, Выключен

Page 34

TIME

----------------------CLOCK XX:XX:XX TIMING ZZ TV ON --:--

Время представления: 10 сек

XX: текущее время ZZ: ON, OFF

-- : ТВ ВКЛ/ВЫКЛ/Время включения

TV OFF --:-AWOKE ZZ AWTIME --:--

РЕЖИМ ПРОИЗВОДИТЕЛЯ

Регулировка баланса белого:

Если на штырьке 32 ЦП установлен сигнал низкого уровня, телевизор освободит все шины IIC, для того чтобы внешний компьютер мог взять управление устройствами IIC. Если уровень сигнала на штырьке 32 изменится с низкого на высокий, то телевизор проведет повторную установку автоматически.

Инициализация данных ППЗУ:

Если штырьке 1 ЦП установлен сигнал высоко уровня, предварительно установленные характеристики автоматически заменят текущие характеристики в ППЗУ.

Фабричное меню:

Не существует метода непосредственного входа в меню производителя, пользователь должен следовать приведенным ниже инструкциям.

1. Войдите в меню ‘Picture’

2. Нажмите кнопку возврата канала

3. Нажмите кнопку отключения громкости

После следующих действий будет показано меню производителя. Пользователь может использовать кнопку “Sleep” для изменения страницы меню производителя и использовать кнопку “User Menu” для выхода из меню

производителя.

Меню производителя 1:

MENU 1

V.SIZE X

V.POS X V.LINE X V.SC X H.PHASE X R X

Изображение меню производителя будет постоянно а экране, пока пользователь его не закроет или не выключит телевизор.

Пользователь может применять кнопки СН+/- для перемещения между пунктами меню и применять кнопку VOL+/- для регулировки значения. Данные кнопки являются кнопками продолжительного действия.

Пункт Функция Диапаз

он

V.SIZE Выравнивает вертикальную амплитуду 0-127 V.POS Выравнивает вертикальное DC 0-63 V.LINE Выравнивает вертикальную линейность 0-31

Page 35

V.SC Выравнивает вертикальную S-коррекцию 0-31 H.PHASE Выравнивает синхронизацию обратной фазы 0-31 H.BLK Контроль правого/левого гашения луча L7-R7 PATTERN 0: Нормальный экран

0-4

1: белый экран 2: Серый экран 3: Черный экран 4: Перекрестный сигнал белого

H.FREQ Выравнивает горизонтальную частоту (действует

0-63

для LA76810 ES10)

Меню производителя 2:

MENU 2

V.KILL X

Представление и параметры управления такие же, как в меню 1

R.C X G.C X B.C X R.D X G.D X B.D X

Пункт Функция Диапаз

он

V.KILL Отключает вертикальный выход 0-1 R.C Выравнивает выходной DC уровень красного 0-255 G.C Выравнивает выходной DC уровень зеленого 0-255 B.C Выравнивает выходной DC уровень синего 0-255 R.D Выравнивает выходной АC уровень красного 0-127 G.D Выравнивает выходной АC уровень зеленого 0-15 B.D Выравнивает выходной АC уровень синего 0-127 COL.TEST Если используется LA76810 ES12 или более

0-1

поздняя версия, установите на ‘1’

Меню производителя 3:

MENU 3

RF.AGC X

Представление и параметры управления такие же, как в меню 1

VIF.SYS X SND.TRAP X VIDEO LVL X FM.LEVEL

Пункт Функция Диапаз

он

Page 36

RF.AGC Выравнивает RF порог АРУ 0-63 VIF.SYS 0: 38.0 МГц

0-3

1: 38.9 МГц 2: 45.75 МГц

3: 58.75 МГц SND.TRAP Звуковая ловушка 0-7 VIDEO LVL Выравнивает видео уровень IF 0-7 FM.LEVEL Выравнивает выходной уровень WBA 0-31 R.B BALANCE R-Y/B-Y баланс усиления 0-15 DIGITAL.OSD Цифровой / Аналоговый

0-1

0: Аналоговый, Конденсаторы (C259, C260, C261)

необходимо соединить LC863320 & LA76810

1: Digital OSD, Конденсаторы (C259, C260, C261)

нет необходимости соединять между LC863320 &

LA76810 STANDBY 0:теряется память при включении

0-1

1:ожидание при включении

Меню производителя 4:

MENU 4

SUB-BRI X

Представление и параметры управления такие же, как в меню 1

OSD CONT X B.GAM.SEL X RG.GAM.DEF X SCM B-Y DC

Пункт Функция Диапаз

он

SUB-BRI Выравнивает общий DC уровень КЗС 0-127 OSD CONT Выравнивает AC уровень 0-127 B.GAM.SEL Гамма селекция синего 0-3 RG.GAM.DEF Желательная гамма-коррекция К/З 0-1 SCM B-Y DC DС уровень Secam B-Y 0-15 SCM R-Y DC DC уровень Secam R-Y 0-15 BLUE.BACK 0: Красный фон

0-1

1: Синий фон C/E OSD 0:представление зафиксировано на английском

0-1

языке

1: представление может быть выбрано в диапазоне

от китайского до английского

Page 37

Дополнительное меню производителя:

OPTION

2 AV CHANNEL X

Представление и параметры управления такие же, как в меню 1

C.SYS.SEL X TELETXT ON X MONITR OUT X LOGO ON X NTSC.P00.VLT X BRISP.SEL X

Пункт Функция Диапаз

он

2 AV CH 0: 1 AV канал

0-1

1: 2 AV канал C.SYS.SEL 0: AUTO / PAL / SECAM / NTSC1 / NTSC2

0-3 1: AUTO / PAL / NTSC1 / NTSC2 2: AUTO / PAL / SECAM 3: не действует

TELETXT ON 0: схема телетекста не действует

0-1 1: схема телетекста действует

MONTR OUT 0: для рынка вне Китая (AV выход это ТВ сигнал)

0-1 1: для рынка Китая (AV выход это видео сигнал)

LOGO ON 0: представление логотипа не действует

0-1 1: представление логотипа действует

N.P00.VLT 0:Если NTSC, АРУ штырек35 выход ‘0’

0-1 1: Если NTSC, АРУ штырек35 выход ‘1’

BRISP.SEL 0:при изменении программы изменяется яркость

0-1 1: при изменении программы яркость не изменяется

SVHS.SEL 0:NO S-VHS

0-1 1:S-VHS ON

TUN.TYPE 0: Используется тюнер 9 В

0-3 1: Используется тюнер 5 В 2: Тюнер высокого усиления 3:не действует

Дискретное меню производителя:

DISCRETE

В данном режиме пользователь может применять кнопку РР, поскольку могут быть установлены 3 различных набора характеристик изображения

BRI CON COL SHP TNT

MIN 0 0 0 0 0

MID 31 31 31 31 31

MAX 63 63 63 63 63

Page 38

Режим открытой шины:

BUS OPEN MODE

AUTO

При этом режиме регистратор LA76810 не может быть обновлен и усовершенствован

6.0M

ТЕЛЕТЕКСТ

Функция: Представляет информацию телетекста на экране телевизора при наличии сигнала

телетекста. Для включения функции телетекста в телевизоре дополнительная функция “TELETEXT ON” в дополнительном меню производителя должна быть установлена в положение «1».

Описание функции кнопок:

P100 : Переходит на страницу телетекста 100 TV/MIX : Переключает между TV / MIX / Teletext режимами Sub-Page : Вводит режим дополнительной страницы и для ввода номера дополнительной

страницы используется кнопка с номером. Reveal : Переключает информацию в странице телетекста. Zoom : Увеличивает верхнюю/нижнюю половину экрана телетекста. Stop : Останавливает обновление данных на экране телетекста Clock : показывает часы в режиме ТВ.

Page 39

Коды кнопки и функции

Кнопка кода (H) Функция

‘0’

‘1’

‘2’

‘3’

‘4’

‘5’

‘6’

‘7’

‘8’

‘9’

-/--

Отключение звука Громкость + Громкость -

Pos. +

Pos. -

Меню пользователя Питание Ожидание выключения

TV/AV

Повторный вызов канала Возврат к каналу Предварительная установка

изображения SIF Система / SENS

Запирание от детей

Page 40

Существует несколько дополнительных кнопок для телетекста при использовании пульта дистанционного управления

Код кнопки (H) Функция

Воспроизведение

Красный / CH+ ( если телетекст не действует)

зеленый / Vol+ ( если телетекст не действует)

Желтый / CH- ( если телетекст не действует)

Голубой / Vol- ( если телетекст не действует)

Удерживание

Дополнительная страница

Страница 100

часы

размер

TV/MIX

Назначение кнопок панели

Кнопка Функция

1 TV/AV 2 Отключение громкости 3 Ожидание отключения 4 Меню 5 Vol+ 6 Vol7 CH+ 8 CH-

Page 41

Принципиальная схема

Page 42

Page 43

Перечень компонентов

МОДЕЛИ H-TV1400 H-TV1401

N НАИМЕНОВАНИЕ ШТ

1 ADHESIVED TAPE CUSHION 180 X 20 X 1 MM 1

2 ADHESIVED TAPE (TRANSPARENT) (50M/RL) 1

3 FUSE HOLDER 2

4 BRACKET FOR 21 PINS SOCKET 1

5 HEAT SINK (M8) 1

6 HEAT SINK (M6) 1

7 HEAT SINK (M13) 1

8 HEAT SINK (M1) 1

9 HEAT SINK (90) 1

10 DOOR PLATE (ZINC PLATED) 1

11 STAPLE (SILVER) 8

12 POWER KNOB SPRING 1

13 GROUNDING WIRE SPRING - FOR KNITTING WIRE 1

14 ROD ANTENNA L=0.8 M 1

15 CABLE TIE - L = 4" 6

16 CABLE TIE - L = 11" 4

17 COLOUR TIE - L = 100 MM 1

18 BA 3 X 10 2

19 BA 3.5 X 16 (BLACK) 2

20 BA 4 X 12 (BLACK) 1

21 BA 4 X 20 (BLACK) 6

22 BM 3 X 10 2

23 HC 4.5 X 30 4

24 KM 3 X 12 (BLACK) 2

25 PA 2.3 X 8 (BLACK) 1

26 PA 3 X 12 1

27 WA 3.5 X 12 4

28 FIBRE WASHER - DIA. 3 X 14 X 1.2 MM 1

29 RUBBER WASHER - DIA. 6 X 22 X 5 MM 4

30 M3 SPRING WASHER 5

31 EYELET 1.6 X 3.2 MM 1

32 EYELET 2 X 3 MM 8

33 BATTERY CONTACT "+" 1

34 BATTERY CONTACT "-" 1

35 BATTERY CONTACT "+" & "-" 1

36 MATCHING X'FORMER 75-300 OHM 1

37 CARTON SHEET L370 X H370 MM 1

38 PACKING PAPER 850 X 850MM (14") 1

39 CARTON SHEET L330 X W100 1

40 CARBON FILM RESISTOR 10 OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

41 CARBON FILM RESISTOR 100 OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

Page 44

42 CARBON FILM RESISTOR 1K OHM 1/16-1/6W +/-5% (TAPE TYPE) 7

43 CARBON FILM RESISTOR 10K OHM 1/16-1/6W +/-5% (TAPE TYPE) 7

44 CARBON FILM RESISTOR 100K OHM 1/16-1/6W +/-5% (TAPE TYPE) 5

45 CARBON FILM RESISTOR 1M OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

46 CARBON FILM RESISTOR 1.2K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

47 CARBON FILM RESISTOR 12K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

48 CARBON FILM RESISTOR 150 OHM 1/6W +/-5% (TAPE TYPE) 1

49 CARBON FILM RESISTOR 1.5K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

50 CARBON FILM RESISTOR 15K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

52 CARBON FILM RESISTOR 150K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

53 CARBON FILM RESISTOR 180 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

54 CARBON FILM RESISTOR 1.8K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

55 CARBON FILM RESISTOR 20K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

56 CARBON FILM RESISTOR 220 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

57 CARBON FILM RESISTOR 2.2K OHM 1/6W +/-5%(TAPE TYPE) 1

58 CARBON FILM RESISTOR 22K OHM 1/8W +/-5% (TAPE TYPE) 2

59 CARBON FILM RESISTOR 24K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

60 CARBON FILM RESISTOR 3K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

61 CARBON FILM RESISTOR 3.3K OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

62 CARBON FILM RESISTOR 33K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

63 CARBON FILM RESISTOR 330K OHM 1/6W +/-5% (TAPE TYPE) 1

64 CARBON FILM RESISTOR 390 OHM 1/6W +/-5% (TAPE TYPE) 1

65 CARBON FILM RESISTOR 3.9K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

66 CARBON FILM RESISTOR 47 OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

67 CARBON FILM RESISTOR 4.7K OHM 1/16-1/6W +/-5% (TAPE TYPE) 7

68 CARBON FILM RESISTOR 47K OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

69 CARBON FILM RESISTOR 4.7M OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

70 CARBON FILM RESISTOR 5.1K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

71 CARBON FILM RESISTOR 560 OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

72 CARBON FILM RESISTOR 5.6K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

73 CARBON FILM RESISTOR 68 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

74 CARBON FILM RESISTOR 680 OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

75 CARBON FILM RESISTOR 75 OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

76 CARBON FILM RESISTOR 7.5K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

77 CARBON FILM RESISTOR 820 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

78 CARBON FILM RESISTOR 8.2K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

79 CARBON FILM RESISTOR 820K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

80 CARBON FILM RESISTOR 1 OHM 1/4W +/-5% (TAPE TYPE) 2

81 CARBON FILM RESISTOR 2.2 OHM 1/4W +/-5% (TAPE TYPE) 1

82 CARBON FILM RESISTOR 10 OHM 1/4W +/-5% (TAPE TYPE) 1

83 CARBON FILM RESISTOR 1K OHM 1/4W +/-5% (TAPE TYPE) 1

84 CARBON FILM RESISTOR 1M OHM 1/4W +/-5% (TAPE TYPE) 1

85 CARBON FILM RESISTOR 150 OHM 1/4W +/-5% (TAPE TYPE) 3

86 CARBON FILM RESISTOR 15K OHM 1/4W +/5% (TAPE TYPE) 1

87 CARBON FILM RESISTOR 2.2K OHM 1/4W +/-5% (TAPE TYPE) 1

Page 45

88 CARBON FILM RESISTOR 2.7K OHM 1/4W +/-5% (TAPE TYPE) 4

89 CARBON FILM RESISTOR 33K OHM 1/4W +/-5% (TAPE TYPE) 1

90 CARBON FILM RESISTOR 390 OHM 1/4W +/-5% (TAPE TYPE) 3

91 CARBON FILM RESISTOR 3.9K OHM 1/4W +/-5% (TAPE TYPE) 1

92 CARBON FILM RESISTOR 56 OHM 1/4W +/-5% (TAPE TYPE) 1

93 CARBON FILM RESISTOR 5.6K OHM 1/4W +/-5% (TAPE TYPE) 1

94 CARBON FILM RESISTOR 560K OHM 1/4W +/-5% (TAPE TYPE) 1

95 CARBON FILM RESISTOR 75 OHM 1/4W +/-5% (TAPE TYPE) 1

96 CARBON FILM RESISTOR 820 OHM 1/4W +/-5% (TAPE TYPE) 1

97 CARBON FILM RESISTOR 8.2K OHM 1/4W +/-5% (TAPE TYPE) 1

98 CARBON FILM RESISTOR 2.2 OHM 1/2W +/-5% (TAPE TYPE) 1

99 CARBON FILM RESISTOR 22 OHM 1/2W +/-5% (TAPE TYPE) 1

100 CARBON FILM RESISTOR 2.7K OHM 1/2W +/-5% (TAPE TYPE) 1

101 CARBON COMPOSITION RESISTOR 2.7K OHM 1/2W +/-5% (TAPE TYPE) 3

102

103 METAL OXIDE FILM RESISTOR 4.8K OHM 1/4W +/-1% (TAPE TYPE) 1

104 METAL OXIDE FILM RESISTOR 150K OHM 1/2W +/-5% 1

105 METAL OXIDE FILM RESISTOR 220 OHM 1/2W +/-5% 1

106 METAL OXIDE FILM RESISTOR 22K OHM 1/2W +/-5% 1

107 METAL OXIDE FILM RESISTOR 0.1 OHM 1W +/-5% 1

108 METAL OXIDE FILM RESISTOR 100 OHM 1W +/-5% 1

109 METAL OXIDE FILM RESISTOR 100K OHM 1W +/-5% 1

110 METAL OXIDE FILM RESISTOR 150K OHM 1W +/-5% 1

111 METAL OXIDE FILM RESISTOR 180 OHM 1W +/-5% 1

112 METAL OXIDE FILM RESISTOR 27 OHM 1W +/-5% 1

113 METAL OXIDE FILM RESISTOR 470 OHM 1W +/-5% 1

114 METAL OXIDE FILM RESISTOR 0.68 OHM 2W +/-5% 1

115 METAL OXIDE FILM RESISTOR 2.2 OHM 2W +/-5% 1

116 METAL OXIDE FILM RESISTOR 3.9 OHM 2W +/-5% 1

117 METAL OXIDE FILM RESISTOR 15K OHM 2W +/-5% 4

118 METAL OXIDE FILM RESISTOR 220 OHM 2W +/-5% 1

119 METAL OXIDE FILM RESISTOR 68 OHM 2W +/-5% 1

120 METAL OXIDE FILM RESISTOR 10K OHM 3W +/-5% 2

121 METAL OXIDE FILM RESISTOR 22 OHM 3W +/-5% 1

122 METAL OXIDE FILM RESISTOR 39K OHM 3W +/-5% 1

123 WIRE WOUND RESISTOR 1 OHM 2W +/-5% 1

124 WIRE WOUND RESISTOR 4 OHM 5W +/-5% 1

125 HIGH-VOLT RESISTOR 2.2M OHM 1/2W +/-5% (TAPE TYPE) 1

126 P.T.C. THERMISTOR RESISTOR 18 OHM FOR 14"-21" TV 1

127 HIGH-VOLT RESISTOR 8.2M OHM 1W +/-5% 1

128 SEMI-FIXED RESISTOR 2KB (H) 1

129 CERAMIC CAPACITOR 100PF 50V +/-5% (TAPE TYPE) 1

130 CERAMIC CAPACITOR 0.001uF 50V +/-5% (TAPE TYPE) 2

131 CERAMIC CAPACITOR 0.001uF 50V +80-20% (TAPE TYPE) 1

132 CERAMIC CAPACITOR 0.01uF 50V +80-20% (TAPE TYPE) 6

133 CERAMIC CAPACITOR 0.1uF 50V +80-20% (TAPE TYPE) 4

Page 46

134 CERAMIC CAPACITOR 18PF 50V +/-5% (TAPE TYPE) 2

135 CERAMIC CAPACITOR 220PF 50V +/-5% (TAPE TYPE) 3

136 CERAMIC CAPACITOR 0.022uF 50V +80-20% (TAPE TYPE) 2

137 CERAMIC CAPACITOR 240PF 50V +/-5% (TAPE TYPE) 3

138 CERAMIC CAPACITOR 470PF 50V +/-5% (TAPE TYPE) 1

139 CERAMIC CAPACITOR 0.001uF 500V +/-10% (TAPE TYPE) 2

140 CERAMIC CAPACITOR 0.0022uF 500V +/-10% (TAPE TYPE) 3

141 CERAMIC CAPACITOR 680PF 500V +/-10% (TAPE TYPE) 5

142 CERAMIC CAPACITOR 0.001UF 2KV +/-10% (TAPE TYPE) 2

143 ELECTROLYTIC CAPACITOR 47UF 4V-6.3V +/-20% (4 x 5mm) 1

144 ELECTROLYTIC CAPACITOR 10uF 10V +/-20% (4 X 5mm) 1

145 ELECTROLYTIC CAPACITOR 47UF 10V +/-20 % 1

146 ELECTROLYTIC CAPACITOR 100uF 16V +/-20% (TAPE TYPE) 5

147 ELECTROLYTIC CAPACITOR 1000UF 16V +/-20% 1

148 ELECTROLYTIC CAPACITOR 220uF 16V +/-20% (TAPE TYPE) 3

149 ELECTROLYTIC CAPACITOR 47uF 16V +/-20% (TAPE TYPE) 2

150 ELECTROLYTIC CAPACITOR 470uF 16V +/-20% (TAPE TYPE) 1

151 ELECTROLYTIC CAPACITOR 10uF 25V +/-20% (TAPE TYPE) 2

152 ELECTROLYTIC CAPACITOR 100uF 25V +/-20% (TAPE TYPE) 1

153

154 ELECTROLYTIC CAPACITOR 1000uF 25V +/-20% 1

155 ELECTROLYTIC CAPACITOR 1000uF 25V +/-20% (FORMED, PITCH=5mm) 1

156 ELECTROLYTIC CAPACITOR 220uF 25V +/-20% (TAPE TYPE) 2

157 ELECTROLYTIC CAPACITOR 2200uF 25V +/-20% (FORMED, PITCH=7.5mm) 1

158 ELECTROLYTIC CAPACITOR 100uF 35V +/-20% (TAPE TYPE) 1

159 ELECTROLYTIC CAPACITOR 220uF 35V +/-20% (TAPE TYPE) 1

160 ELECTROLYTIC CAPACITOR 470uF 35V +/-20% (TAPE TYPE) 1

161 ELECTROLYTIC CAPACITOR 1uF 50V +/-20% (TAPE TYPE) 4

162 ELECTROLYTIC CAPACITOR 10uF 50V-63V +/-20% (TAPE TYPE) 4

163 ELECTROLYTIC CAPACITOR 2.2uF 50V +/-20% (TAPE TYPE) 2

164 ELECTROLYTIC CAPACITOR 3.3uF 50V-100V +/-20% (TAPE TYPE) 1

165 ELECTROLYTIC CAPACITOR 4.7uF 50V-100V +/-20% (TAPE TYPE) 3

166 ELECTROLYTIC CAPACITOR 47uF 50V +/-20% (TAPE TYPE) 3

167 ELECTROLYTIC CAPACITOR 100uF 160V +/-20%(FORMED, PITCH=7.5mm) 2

168 ELECTROLYTIC CAPACITOR 10uF 250V +/-20% (FORMED, PITCH=5mm) 1

169 ELECTROLYTIC CAPACITOR 4.7UF 250V +/-20% (FORMED,PITCH=5mm) 1

170 ELECTROLYTIC CAPACITOR 100uF 400V +/-20% 1

171 METALLIZED POLYESTER FILM CAPACITOR 0.1UF 63-100V +/-10% (TAPE TYPE) 7

172 METALLIZED POLYESTER FILM CAPACITOR 0.22UF 63-100V +/-10% (TAPE TYPE) 1

173 METALLIZED POLYESTER FILM CAPACITOR 0.33uF 63-100V +/-10% (TAPE TYPE) 1

174 METALLIZED POLYESTER FILM CAPACITOR 0.47UF 63-100V +/-10% (TAPE TYPE) 7

175 METALLIZED POLYPROPYLENE FILM CAPACITOR 0.47uF 250V +/-5% 1

176 METALLIZED POLYESTER FILM CAPACITOR 0.056uF 250V +/-5% 2

177 METALLIZED POLYPROPYLENE FILM CAPACITOR 0.0047uF 2KV +/-5% 1

178 METALLIZED POLYPROPYLENE FILM CAPACITOR 0.0072uF 2KV +/-5% 1

179 AC CAPACITOR 0.22uF AC250V-500V +/-10% 1

Page 47

180 NONPOLAR ELECTROLYTIC CAPACITOR 47uF 10V +/-20% 3

181 NONPOLAR ELECTROLYTIC CAPACITOR 1UF 50V +/-20% (TAPE TYPE) 2

182 MYLAR CAPACITOR 0.001uF 100V +/-10% (TAPE TYPE) 1

183 MYLAR CAPACITOR 0.01UF 100V +/-10% (TAPE TYPE) 3

184 MYLAR CAPACITOR 0.1uF 100V +/-10% (TAPE TYPE) 1

185 MYLAR CAPACITOR 0.015UF 100V +/-10% (TAPE TYPE) 1

186 MYLAR CAPACITOR 0.022uF 100V +/-10% (TAPE TYPE) 1

187 MYLAR CAPACITOR 0.033uF 100V +/-10% (TAPE TYPE) 2

188 MYLAR CAPACITOR 0.0056uF 100V +/-10% (TAPE TYPE) 2

189 NPO CERAMIC CAPACITOR 15PF 50V +/-5% (TAPE TYPE) 2

190 SAFETY CERAMIC CAPACITOR 0.0022uF AC250V-400V +/-20% 1

191 NORMAL RECTIFIER DIODE 1N4148 150mA/100V(TAPE TYPE) 5

192 NORMAL RECTIFIER DIODE 1N5397 1.5A/600V (DO-15) (TAPE TYPE) 4

193 HIGH SPEED RECTIFIER DIODE BA158 600V/1A(TAPE TYPE) 8

194 ZENER DIODE 3V6 1/2W +/-5% (TAPE TYPE) 1

195 ZENER DIODE 5V1 1/2W (TAPE TYPE) 2

196 ZENER DIODE 5V6 1/2W (TAPE TYPE) 7

197 ZENER DIODE 7V5 1/2W (TAPE TYPE) 1

198 ZENER DIODE 8V2 1/2W (TAPE TYPE) 3

199 INFRARED DIODE 2

200 HIGH SPEED RECTIFIER DIODE BYW36 2A/600V (TAPE TYPE) 3

201 TRANSISTOR 2SA966Y 1

202 TRANSISTOR 2SA1015Y\2PA1015 (TAPE TYPE) 1

203 TRANSISTOR 2SC1815Y/2PC1815 (TAPE TYPE) 6

204

205 TRANSISTOR 2SC2120Y (TAPE TYPE) 1

206 TRANSISTOR 2SC2216 (TAPE TYPE) 1

207 TRANSISTOR 2SC2482/3DG2482Y (TAPE TYPE) 4

208 TRANSISTOR 2SC2717 (TAPE TYPE) 1

209 TRANSISTOR 3DD2499 FOR HOR. DEFLECTION 1

210 I.C. TLP621 TOSHIBA (PHOTO TRANSISTOR) 1

211 I.C. LA4285 SANYO (3W AUDIO OUTPUT) 1

212 I.C. LA7642N SANYO (SECAM FORMAT COLOR TV CHROMINANCE) 1

213 I.C. LA76810A/HA SANYO(IIC BUS SINGLE CHIP VIF,SIF,VIDEO,CHROMA,DEFLECTION) 1

214 I.C. LA7840 SANYO (VERTICAL DEFLECTION) 1

215 I.C SANYO MCU INCLUDING RUSSIAN AND ENGLISH OSD DIP 42 FOR 3Y01/3Y11 1

216 I.C. STR-G6653 SANKEN (FLYBACK SWITCHING REGULATOR 650V 120W) 1

217 I.C. ST24C04 OR M24C04 SGS (EEPROM) 1

218 I.C. HCF4053BP SGS (2 CH SWITCH) 1

219 I.C. L7805CV SGS (STABILIZING) 3

220 I.C. L7812CV SGS (STABILIZING) 1

221 I.C. KA33V SAM SUNG (VT) (TAPE TYPE) 1

222 I.C. uPD6134GS NEC (INFRARED REMOTE CONTROL TRANSMISSION) 1

223 I.C. LM78L05 HTC KOREA (0.1A POSTIVE VOLTAGE REGULATORS) 1

224 PEAKING COIL 0.82uH (TAPE TYPE) 1

225 PEAKING COIL 15uH +/-10% (TAPE TYPE) 1

Page 48

226 CHOKE COIL 91uH 1

227 LINEAR COIL 44uH 13mm W/BRACKET FOR 14"-21" TV (SHORT LEAD PITCH=5mm) 1

228 AC LINE FILTER 30mH X 2 UU1630B 1

229 DEGAUSSING COIL FOR 14" TV L=1000mm 1

230 31.9MHz TRAP COIL 1

231 PIF COIL 38.9MH FOR IC TDA2549 1

232 CRYSTAL 32.768000KHz JU38 CL:12.5PF +/-20PPM 1

233 CRYSTAL 4.433619MHz HC-49/U W/O LOADING CAPACITANCE 1

234 CERAMIC RESONATOR 455KHz TW455E FOR HANDSET (90 DEGREE PIN) 1

235 B/G D/K SAW FILTER K2955M/Q2955M IF38.9MHz 1

236 14" CAI HONG COLOR PICTURE TUBE 37SX110Y22-DC05 (NORTH) DIA. 29.1mm 1

237 HORIZONTAL DRIVE TRANSFORMER FOR LOW VOLTAGE 1

238 14" FLYBACK TRANSFORMER (MULTI-LAYER) JF0501-1901 1

239 SWITCHING TRANSFORMER BCK-35-087B 1

240 BG/DK WORLD STANDARD VS TUNER 5V 38.9MHzW/O AFT AGC 4V DIN TYPE (7 PIN) 1

INFRARED RECEIVER MODULE 38KHz GP1U281R/GP1U281X/GP1UA281RK 90 DEGREE

241

242 HOUSING 01 + 260mm 1015 #20 WIRE + 540mmKNITTING COPPER WIRE (FOR 14" TV) 1

243 HOUSING 05 + 400mm WIRE X 4 1=RED 3=BLUE4=YELLOW 5=GREEN UL1015 AWG22 1

244 WAFER 2.35mm 1 PIN 1

245 WAFER 10mm 2.35mm TJC1-2A 2 PIN 2

246 WAFER 2.5mm H X 2 PIN 3

247 WAFER 2.5mm H X 4 PIN 3

248 WAFER 2.5mm H X 5 PIN 2

249 WAFER 2.5mm H X 6 PIN 1

250 WAFER 5MM TV-50P-05-V1 5 PIN 1

251 PIN 04 + HOUSING 04 (TJC3) + 340mm FLAT CABLE (3C) UL2468 AWG22 1

252 PIN 05 + HOUSING 05 (TJC3) + 400mm FLAT CABLE UL2468 AWG24 1

253 HOUSING 02 (TJC3) + 300mm WIRE X 2 1=BLACK 2=WHITE UL1007 AWG24 1

254 90 DEGREE PIN 04 + HOUSING 04 (TJC3) + 220mm FLAT CABLE UL2468 AWG24 1

255

256 90 DEGREE PIN 02 + HOUSING 02 (TJC3) + 600mm SHIELD WIRE UL1185 AWG26 2

257 MAIN POWER SWITCH SDDF-3-03 W/LOCK FOR 5N 1

258 TACT SWITCH VERTICAL TYPE H = 5mm KPT-1105A 4 PINS 8

259 SPEAKER 8 OHM 3W 5W MAX 2 x 3 1/2 INCH 1

260 LED LIGHT EMISSION 3.1mm RED LONG LEAD 1

261 MAIN P.C.BOARD 304 X 246 X 1.6mm FOR 3Y11 CHASSIS 1

262 CRT P.C.BOARD 98 X 78 X 1.6mm FOR 3Y01 CAI HONG 29.1mm AUTO WHITE BALANCE 1

263 CONTROL P.C.BOARD 196.5 X 33 X 1.6mm FORS14 3Y01 8 KEYS W/FRONT AV RCAx3 1

264 HANDSET P.C.BOARD 129 X 53 X 1.6mm NEC UPD6134 IC FOR 4S, P.N CHASSIS 1

265 AC LINE CORD 9' VDE STANDARD W/HOLDER + 2 PIN HOUSING X 1 FOR 14"-21" 1

266 COPPER JUMPER 0.6MM DIA. L=40mm 6

267 FUSE T3.15A 250V W/APPROVAL MARKING HOLLYLAND 1

268 CRT SOCKET GZS12-4-2A OR B OR E FOR 14" 29.1mm CAI HONG C.R.T. 1

269 RCA JACK H=19.5mm YELLOW VERTICAL TYPE 3PINS W/SW 1

Page 49

270 RCA JACK H=19.5mm WHITE VERTICAL TYPE 3PINS W/SW 1

271 SCART SOCKET 21 PINS 1

272 FERRITE BEAD 3.5 X 1 X 9 W/JUMPER FOR 5T01 1

273 FERRITE BEAD 3.5 X 1 X 9.5mm W/JUMPER PITCH=15mm 1

МОДЕЛИ H-TV2100 H-TV2100PF H-TV2101

N НАИМЕНОВАНИЕ

1 HEAT SINK (M1) 1

2 HEAT SINK (90) 1

3 STAPLE (SILVER) 8

4 POWER KNOB SPRING - DIA. 0.6 SPRING WIRE 1

5 GROUNDING WIRE SPRING - FOR KNITTING COPPER WIRE 2

6 CABLE TIE - L = 4" 6

7 CABLE TIE - L = 11" 4

8 COLOUR TIE - L = 100 MM 1

9 BA 3 X 8 3

10 BA 3 X 10 9

11 BA 3.5 X 12 (BLACK) 2

12 BA 3.5 X 20 (BLACK) 6

13 BA 3.5 X 20 2

14 BA 4 X 16 (BLACK) 1

15 BM 3 X 10 3

16 KA 2.6 X 8 (BLACK) 1

17 KM 3 X 12 (BLACK) 2

18 PA 2.3 X 8 (BLACK) 1

19 WA 3.5 X 12 8

20 M6 NUT 4

21 RUBBER WASHER - DIA. 6 X 22 X 1 MM 4

22 M3 SPRING WASHER 5

23 EYELET 1.6 X 3.2 MM 1

24 EYELET 2 X 3 MM 8

25 BATTERY CONTACT "+" 1

26 BATTERY CONTACT "-" 1

27 BATTERY CONTACT "+" & "-" 1

28 CARBON FILM RESISTOR 10 OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

29 CARBON FILM RESISTOR 100 OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

30 CARBON FILM RESISTOR 1K OHM 1/16-1/6W +/-5% (TAPE TYPE) 7

31 CARBON FILM RESISTOR 10K OHM 1/16-1/6W +/-5% (TAPE TYPE) 7

32 CARBON FILM RESISTOR 100K OHM 1/16-1/6W +/-5% (TAPE TYPE) 5

33 CARBON FILM RESISTOR 1M OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

34 CARBON FILM RESISTOR 1.2K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

35 CARBON FILM RESISTOR 12K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

36 CARBON FILM RESISTOR 150 OHM 1/6W +/-5% (TAPE TYPE) 1

37 CARBON FILM RESISTOR 1.5K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

38 CARBON FILM RESISTOR 15K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

Ш Т

Page 50

39 CARBON FILM RESISTOR 150K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

40 CARBON FILM RESISTOR 180 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

41 CARBON FILM RESISTOR 1.8K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

42 CARBON FILM RESISTOR 20K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

43 CARBON FILM RESISTOR 220 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

44 CARBON FILM RESISTOR 2.2K OHM 1/6W +/-5%(TAPE TYPE) 1

45 CARBON FILM RESISTOR 22K OHM 1/8W +/-5% (TAPE TYPE) 2

46 CARBON FILM RESISTOR 24K OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

47 CARBON FILM RESISTOR 3K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

48 CARBON FILM RESISTOR 3.3K OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

49 CARBON FILM RESISTOR 33K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

50 CARBON FILM RESISTOR 330K OHM 1/6W +/-5% (TAPE TYPE) 1

52 CARBON FILM RESISTOR 390 OHM 1/6W +/-5% (TAPE TYPE) 1

53 CARBON FILM RESISTOR 3.9K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

54 CARBON FILM RESISTOR 47 OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

55 CARBON FILM RESISTOR 4.7K OHM 1/16-1/6W +/-5% (TAPE TYPE) 7

56 CARBON FILM RESISTOR 47K OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

57 CARBON FILM RESISTOR 4.7M OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

58 CARBON FILM RESISTOR 5.1K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

59 CARBON FILM RESISTOR 560 OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

60 CARBON FILM RESISTOR 5.6K OHM 1/16-1/6W +/-5% (TAPE TYPE) 3

61 CARBON FILM RESISTOR 68 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

62 CARBON FILM RESISTOR 680 OHM 1/16-1/6W +/-5% (TAPE TYPE) 2

63 CARBON FILM RESISTOR 75 OHM 1/16-1/6W +/-5% (TAPE TYPE) 4

64 CARBON FILM RESISTOR 7.5K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

65 CARBON FILM RESISTOR 820 OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

66 CARBON FILM RESISTOR 8.2K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

67 CARBON FILM RESISTOR 820K OHM 1/16-1/6W +/-5% (TAPE TYPE) 1

68 CARBON FILM RESISTOR 1 OHM 1/4W +/-5% (TAPE TYPE) 2

69 CARBON FILM RESISTOR 2.2 OHM 1/4W +/-5% (TAPE TYPE) 1

70 CARBON FILM RESISTOR 10 OHM 1/4W +/-5% (TAPE TYPE) 1

71 CARBON FILM RESISTOR 100 OHM 1/4W +/-5% (TAPE TYPE) 5

72 CARBON FILM RESISTOR 1K OHM 1/4W +/-5% (TAPE TYPE) 4

73 CARBON FILM RESISTOR 10K OHM 1/4W +/-5% (TAPE TYPE) 3

74 CARBON FILM RESISTOR 15K OHM 1/4W +/5% (TAPE TYPE) 1

75 CARBON FILM RESISTOR 2.2K OHM 1/4W +/-5% (TAPE TYPE) 1

76 CARBON FILM RESISTOR 270 OHM 1/4W +/-5% (TAPE TYPE) 3

77 CARBON FILM RESISTOR 2.7K OHM 1/4W +/-5% (TAPE TYPE) 1

78 CARBON FILM RESISTOR 33K OHM 1/4W +/-5% (TAPE TYPE) 1

79 CARBON FILM RESISTOR 3.9K OHM 1/4W +/-5% (TAPE TYPE) 1

80 CARBON FILM RESISTOR 56 OHM 1/4W +/-5% (TAPE TYPE) 3

81 CARBON FILM RESISTOR 5.6K OHM 1/4W +/-5% (TAPE TYPE) 1

82 CARBON FILM RESISTOR 75 OHM 1/4W +/-5% (TAPE TYPE) 1

83 CARBON FILM RESISTOR 820 OHM 1/4W +/-5% (TAPE TYPE) 1

84 CARBON FILM RESISTOR 8.2K OHM 1/4W +/-5% (TAPE TYPE) 1

Page 51

85 CARBON FILM RESISTOR 2.2 OHM 1/2W +/-5% (TAPE TYPE) 1

86 CARBON FILM RESISTOR 22 OHM 1/2W +/-5% (TAPE TYPE) 1

87 CARBON FILM RESISTOR 2.7K OHM 1/2W +/-5% (TAPE TYPE) 1

88 CARBON COMPOSITION RESISTOR 2.7K OHM 1/2W +/-5% (TAPE TYPE) 3

89 METAL OXIDE FILM RESISTOR 4.8K OHM 1/4W +/-1% (TAPE TYPE) 1

90 METAL OXIDE FILM RESISTOR 150K OHM 1/2W +/-5% 1

91 METAL OXIDE FILM RESISTOR 220 OHM 1/2W +/-5% 1

92 METAL OXIDE FILM RESISTOR 22K OHM 1/2W +/-5% 1

93 METAL OXIDE FILM RESISTOR 0.1 OHM 1W +/-5% 1

94 METAL OXIDE FILM RESISTOR 100 OHM 1W +/-5% 1

95 METAL OXIDE FILM RESISTOR 100K OHM 1W +/-5% 1

96 METAL OXIDE FILM RESISTOR 150K OHM 1W +/-5% 1

97 METAL OXIDE FILM RESISTOR 180 OHM 1W +/-5% 1

98 METAL OXIDE FILM RESISTOR 27 OHM 1W +/-5% 1

99 METAL OXIDE FILM RESISTOR 470 OHM 1W +/-5% 1

100 METAL OXIDE FILM RESISTOR 1 OHM 2W +/-5% 1

101 METAL OXIDE FILM RESISTOR 2.2 OHM 2W +/-5% 1

102

103 METAL OXIDE FILM RESISTOR 3.9 OHM 2W +/-5% 1

104 METAL OXIDE FILM RESISTOR 12K OHM 2W +/-5% 3

105 METAL OXIDE FILM RESISTOR 15K OHM 2W +/-5% 1

106 METAL OXIDE FILM RESISTOR 180 OHM 2W +/-5% 1

107 METAL OXIDE FILM RESISTOR 68 OHM 2W +/-5% 1

108 METAL OXIDE FILM RESISTOR 10K OHM 3W +/-5% 2

109 METAL OXIDE FILM RESISTOR 22 OHM 3W +/-5% 1

110 METAL OXIDE FILM RESISTOR 39K OHM 3W +/-5% 1

111 WIRE WOUND RESISTOR 1 OHM 2W +/-5% 1

112 WIRE WOUND RESISTOR 4 OHM 5W +/-5% 1

113 HIGH-VOLT RESISTOR 2.2M OHM 1/2W +/-5% (TAPE TYPE) 1

114 P.T.C. THERMISTOR RESISTOR 9 OHM FOR 29"-34" PANASONIC PURE FLAT CRT 1

115 HIGH-VOLT RESISTOR 8.2M OHM 1W +/-5% 1

116 SEMI-FIXED RESISTOR 2KB (H) 1

117 CERAMIC CAPACITOR 100PF 50V +/-5% (TAPE TYPE) 1

118 CERAMIC CAPACITOR 0.001uF 50V +/-5% (TAPE TYPE) 2

119 CERAMIC CAPACITOR 0.001uF 50V +80-20% (TAPE TYPE) 1

120 CERAMIC CAPACITOR 0.01uF 50V +80-20% (TAPE TYPE) 6

121 CERAMIC CAPACITOR 0.1uF 50V +80-20% (TAPE TYPE) 4

122 CERAMIC CAPACITOR 18PF 50V +/-5% (TAPE TYPE) 2

123 CERAMIC CAPACITOR 220PF 50V +/-5% (TAPE TYPE) 6

124 CERAMIC CAPACITOR 0.022uF 50V +80-20% (TAPE TYPE) 2

125 CERAMIC CAPACITOR 470PF 50V +/-5% (TAPE TYPE) 1

126 CERAMIC CAPACITOR 0.001uF 500V +/-10% (TAPE TYPE) 2

127 CERAMIC CAPACITOR 0.0022uF 500V +/-10% (TAPE TYPE) 3

128 CERAMIC CAPACITOR 680PF 500V +/-10% (TAPE TYPE) 5

129 CERAMIC CAPACITOR 0.001UF 2KV +/-10% (TAPE TYPE) 1

130 CERAMIC CAPACITOR 0.0022UF 2KV +/-10% (TAPE TYPE) 1

Page 52

131 ELECTROLYTIC CAPACITOR 47UF 4V-6.3V +/-20% (4 x 5mm) 1

132 ELECTROLYTIC CAPACITOR 10uF 10V +/-20% (4 X 5mm) 1

133 ELECTROLYTIC CAPACITOR 47UF 10V +/-20 % 1

134 ELECTROLYTIC CAPACITOR 100uF 16V +/-20% (TAPE TYPE) 6

135 ELECTROLYTIC CAPACITOR 220uF 16V +/-20% (TAPE TYPE) 3

136 ELECTROLYTIC CAPACITOR 47uF 16V +/-20% (TAPE TYPE) 2

137 ELECTROLYTIC CAPACITOR 470uF 16V +/-20% (TAPE TYPE) 2

138 ELECTROLYTIC CAPACITOR 10uF 25V +/-20% (TAPE TYPE) 1

139 ELECTROLYTIC CAPACITOR 100uF 25V +/-20% (TAPE TYPE) 1

140 ELECTROLYTIC CAPACITOR 1000uF 25V +/-20% 1

141 ELECTROLYTIC CAPACITOR 1000uF 25V +/-20% (FORMED, PITCH=5mm) 1

142 ELECTROLYTIC CAPACITOR 220uF 25V +/-20% (TAPE TYPE) 2

143 ELECTROLYTIC CAPACITOR 2200uF 25V +/-20% (FORMED, PITCH=7.5mm) 1

144 ELECTROLYTIC CAPACITOR 100uF 35V +/-20% (TAPE TYPE) 1

145 ELECTROLYTIC CAPACITOR 220uF 35V +/-20% (TAPE TYPE) 1

146 ELECTROLYTIC CAPACITOR 470uF 35V +/-20% (TAPE TYPE) 1

147 ELECTROLYTIC CAPACITOR 1uF 50V +/-20% (TAPE TYPE) 4

148 ELECTROLYTIC CAPACITOR 10uF 50V-63V +/-20% (TAPE TYPE) 4

149 ELECTROLYTIC CAPACITOR 2.2uF 50V +/-20% (TAPE TYPE) 2

150 ELECTROLYTIC CAPACITOR 3.3uF 50V-100V +/-20% (TAPE TYPE) 1

151 ELECTROLYTIC CAPACITOR 4.7uF 50V-100V +/-20% (TAPE TYPE) 3

152 ELECTROLYTIC CAPACITOR 47uF 50V +/-20% (TAPE TYPE) 3

153

154 ELECTROLYTIC CAPACITOR 100uF 160V +/-20%(FORMED, PITCH=7.5mm) 2

155 ELECTROLYTIC CAPACITOR 10uF 250V +/-20% (FORMED, PITCH=5mm) 1

156 ELECTROLYTIC CAPACITOR 4.7UF 250V +/-20% (FORMED,PITCH=5mm) 1

157 ELECTROLYTIC CAPACITOR 100uF 400V +/-20% 1

158 METALLIZED POLYESTER FILM CAPACITOR 0.1UF 63-100V +/-10% (TAPE TYPE) 7

159 METALLIZED POLYESTER FILM CAPACITOR 0.22UF 63-100V +/-10% (TAPE TYPE) 1

160 METALLIZED POLYESTER FILM CAPACITOR 0.33UF 63-100V +/-5% 1

161 METALLIZED POLYESTER FILM CAPACITOR 0.33uF 63-100V +/-10% (TAPE TYPE) 1

162 METALLIZED POLYESTER FILM CAPACITOR 0.47UF 63-100V +/-10% (TAPE TYPE) 6

163 METALLIZED POLYPROPYLENE FILM CAPACITOR 0.47uF 250V +/-5% 1

164 METALLIZED POLYESTER FILM CAPACITOR 0.056uF 250V +/-5% 2

165 METALLIZED POLYPROPYLENE FILM CAPACITOR 0.0022uF 2KV +/-5% 1

166 METALLIZED POLYPROPYLENE FILM CAPACITOR 0.0076uF 2KV +/-5% 1

167 AC CAPACITOR 0.22uF AC250V-500V +/-10% 1

168 NONPOLAR ELECTROLYTIC CAPACITOR 47uF 10V +/-20% 3

169 NONPOLAR ELECTROLYTIC CAPACITOR 1UF 50V +/-20% (TAPE TYPE) 2

170 MYLAR CAPACITOR 0.001uF 100V +/-10% (TAPE TYPE) 1

171 MYLAR CAPACITOR 0.01UF 100V +/-10% (TAPE TYPE) 3

172 MYLAR CAPACITOR 0.1uF 100V +/-10% (TAPE TYPE) 1

173 MYLAR CAPACITOR 0.015UF 100V +/-10% (TAPE TYPE) 1

174 MYLAR CAPACITOR 0.022uF 100V +/-10% (TAPE TYPE) 1

175 MYLAR CAPACITOR 0.033uF 100V +/-10% (TAPE TYPE) 2

176 MYLAR CAPACITOR 0.0056uF 100V +/-10% (TAPE TYPE) 2

Page 53

177 NPO CERAMIC CAPACITOR 15PF 50V +/-5% (TAPE TYPE) 2

178 SAFETY CERAMIC CAPACITOR 0.0022uF AC250V-400V +/-20% 1

179 NORMAL RECTIFIER DIODE 1N4148 150mA/100V(TAPE TYPE) 5

180 NORMAL RECTIFIER DIODE 1N5397 1.5A/600V (DO-15) (TAPE TYPE) 4

181 HIGH SPEED RECTIFIER DIODE BA158 600V/1A(TAPE TYPE) 8

182 ZENER DIODE 3V6 1/2W +/-5% (TAPE TYPE) 1

183 ZENER DIODE 5V1 1/2W (TAPE TYPE) 2

184 ZENER DIODE 5V6 1/2W (TAPE TYPE) 7

185 ZENER DIODE 7V5 1/2W (TAPE TYPE) 2

186 ZENER DIODE 8V2 1/2W (TAPE TYPE) 3

187 INFRARED DIODE 2

188 HIGH SPEED RECTIFIER DIODE BYW36 2A/600V (TAPE TYPE) 3

189 TRANSISTOR 2SA966Y 1

190 TRANSISTOR 2SA1015Y\2PA1015 (TAPE TYPE) 2

191 TRANSISTOR 2SC1815Y/2PC1815 (TAPE TYPE) 9

192 TRANSISTOR 2SC2120Y (TAPE TYPE) 1

193 TRANSISTOR 2SC2216 (TAPE TYPE) 1

194 TRANSISTOR 2SC2482/3DG2482Y (TAPE TYPE) 4

195 TRANSISTOR 2SC2717 (TAPE TYPE) 1

196 TRANSISTOR 3DD2499 FOR HOR. DEFLECTION 1

197 I.C. TLP621 TOSHIBA (PHOTO TRANSISTOR) 1

198 I.C. LA4285 SANYO (3W AUDIO OUTPUT) 1

199 I.C. LA7642N SANYO (SECAM FORMAT COLOR TV CHROMINANCE) 1

200 I.C. LA76810A/HA SANYO(IIC BUS SINGLE CHIP VIF,SIF,VIDEO,CHROMA,DEFLECTION) 1

201 I.C. LA7840 SANYO (VERTICAL DEFLECTION) 1

202 I.C SANYO MCU INCLUDING RUSSIAN AND ENGLISH OSD DIP 42 FOR 3Y01/3Y11 1

203 I.C. STR-G6653 SANKEN (FLYBACK SWITCHING REGULATOR 650V 120W) 1

204

205 I.C. ST24C04 OR M24C04 SGS (EEPROM) 1

206 I.C. HCF4053BP SGS (2 CH SWITCH) 1

207 I.C. L7805CV SGS (STABILIZING) 3

208 I.C. L7812CV SGS (STABILIZING) 1

209 I.C. KA33V SAM SUNG (VT) (TAPE TYPE) 1

210 I.C. uPD6134GS NEC (INFRARED REMOTE CONTROL TRANSMISSION) 1

211 I.C. LM78L05 HTC KOREA (0.1A POSTIVE VOLTAGE REGULATORS) 1

212 PEAKING COIL 0.82uH (TAPE TYPE) 1

213 PEAKING COIL 15uH +/-10% (TAPE TYPE) 1

214 CHOKE COIL 91uH 1

215 LINEAR COIL 44uH 13mm W/BRACKET FOR 14"-21" TV (SHORT LEAD PITCH=5mm) 1

216 AC LINE FILTER 30mH X 2 UU1630B 1

217 DEGAUSSING COIL FOR 21" TV L=1560mm T=50 110V-260V 1

218 31.9MHz TRAP COIL 1

219 PIF COIL 38.9MH FOR IC TDA2549 1

220 CRYSTAL 32.768000KHz JU38 CL:12.5PF +/-20PPM 1

221 CRYSTAL 4.433619MHz HC-49/U W/O LOADING CAPACITANCE 1

222 CERAMIC RESONATOR 455KHz TW455E FOR HANDSET (90 DEGREE PIN) 1

Page 54

223 B/G D/K SAW FILTER K2955M/Q2955M IF38.9MHz 1

224 21" SEG-HITACHI COLOR PICTURE TUBE A51JSY63X13(C) (NORTH) DIA. 29.1mm 1

225 HORIZONTAL DRIVE TRANSFORMER FOR LOW VOLTAGE 1

226 21" FLYBACK TRANSFORMER MULTI-LAYER JF0501-3212 FOCUS 26-37% 1

227 SWITCHING TRANSFORMER BCK-35-087B 1

228 BG/DK WORLD STANDARD VS TUNER 5V 38.9MHzW/O AFT AGC 4V DIN TYPE (7 PIN) 1

229 INFRARED RECEIVER MODULE 38KHz GP1U261R/GP1UA261RK 90 DEGREE PIN 1

230 HOUSING 01 + 380mm 1015#20 WIRE + 1060mmKNITTING COPPER WIRE (FOR 21" TV) 1

231 HOUSING 05 + 400mm WIRE X 4 1=RED 3=BLUE4=YELLOW 5=GREEN UL1015 AWG22 1

232 WAFER 2.35mm 1 PIN 1

233 WAFER 10mm 2.35mm TJC1-2A 2 PIN 2

234 WAFER 2.5mm H X 2 PIN 2

235 WAFER 2.5mm H X 3 PIN 1

236 WAFER 2.5mm H X 4 PIN 3

237 WAFER 2.5mm H X 5 PIN 2

238 WAFER 2.5mm H X 6 PIN 1

239 WAFER 5MM TV-50P-05-V1 5 PIN 1

240 PIN 04 + HOUSING 04 (TJC3) + 400mm FLAT CABLE (3C) UL2468 AWG22 1

241 PIN 05 + HOUSING 05 (TJC3) + 460mm FLAT CABLE UL2468 AWG24 1

242 HOUSING 02 (TJC3) + 500mm WIRE X 2 1=BLACK 2=WHITE UL1007 AWG24 1

243 90 DEGREE PIN 04 + HOUSING 04 (TJC3) + 350mm FLAT CABLE UL2468 AWG24 1

244 90 DEGREE PIN 02 + HOUSING 02(TJC3) + 500mm SHIELD WIRE UL1185 AWG26 2

245 MAIN POWER SWITCH SDDF-3-03 W/LOCK FOR 5N 1

246 TACT SWITCH VERTICAL TYPE H = 5mm KPT-1105A 4 PINS 8

247 SPEAKER 16 OHM 5W 2 1/4 X 5 INCH FOR TV-2188 2

248 LED LIGHT EMISSION 3.1mm RED LONG LEAD 1

249 MAIN P.C.BOARD 304 X 246 X 1.6mm FOR 3Y11 CHASSIS 1

250 CRT P.C.BOARD 98.5 X 85 X 1.6mm FOR 22.5mm/29.1mm 3Y20 AUTO WHITE BALANCE 1

251 CONTROL P.C.BOARD 172 X 40 X 1.6mm FOR 2122 3Y01 CHASSIS 1

252 HANDSET P.C.BOARD 129 X 53 X 1.6mm NEC UPD6134 IC FOR 4S, P.N CHASSIS 1

253 FRONT AV IN P.C.BOARD 73 X 30 X 1.6mm FOR 2122,3Y01 CHASSIS 1

254 AC LINE CORD 9' VDE STANDARD W/HOLDER + 2 PIN HOUSING X 1 FOR 14"-21" 1

255

256 MULTI TWIST WIRE #AWG22 1007 BLACK 780mm 1

257 MULTI TWIST WIRE #AWG22 1007 WHITE 780mm 1

258 COPPER JUMPER 0.6MM DIA. L=40mm 2

259 FUSE T3.15A 250V W/APPROVAL MARKING HOLLYLAND 1

260 CRT SOCKET GZS10-2-108 E/E 15-18KV FOR 21"-29" 1

261 RCA JACK H=19.5mm YELLOW VERTICAL TYPE 3PINS W/SW 1

262 RCA JACK H=19.5mm WHITE VERTICAL TYPE 3PINS W/SW 1

263 SCART SOCKET 21 PINS 1

264 FERRITE BEAD 3.5 X 1 X 9 W/JUMPER FOR 5T01 1

265 FERRITE BEAD 3.5 X 1 X 9.5mm W/JUMPER PITCH=15mm 1
