Husqvarna TE 450, TE 510, TC 250, TC 450, TC 510 Maintenance Manual

...

La MV Agusta Motorcycles S.P.A. - Varese declina qualsiasi responsabilità per eventuali erro- ri in cui può essere incorsa nella compilazione del presente manuale e si riserva il diritto di apportare qualsiasi modifica richiesta dallo sviluppo evolutivo dei propri prodotti. Le illustrazioni riportate sono indicative e potrebbero non corrispondere esattamente al particolare trattato. É vietata la riproduzione anche parziale della presente pubblicazione senza autorizzazione scritta.

1a Edizione (06-04)

To the best knowledge of MV Agusta Motorcycles S.p.A. - Varese, Inc. the material contai- ned herein is accurate as of the date this pubblication was approved for printing. Cagiva Motor S.p.a. - Varese, Inc. reserves the right to change specifications, equipment, or designs at any time without notice and without incurring obligation. Illustrations in this manual are merely for demonstration purposes and could not exactly match the detail described.No part of this manual can de reproduced without permission in writing of the copyright holder.

1st Edition (06-04)

MV Agusta Motorcycles S.p.A. - Varese décline toute résponsabilité pour erreurs évuntuelles

commises pendant la rédaction du manuel et question et se réserve le droit d’apporter tous les perfectionnements nécessaires sans avis préalable.Les illustrations gravées dans ce manuel ne sont qu’à titre idicatif et pourraient ne pas correspondre au détail traité. Le copiage partiel ou totale de ce manuel sans autorisation écrite est strictement interdit.

1ére édition (06-04)

Die MV Agusta Motorcycles S.p.A. - Varese lehnt jegliche Verantwortung für eventuelle Fehler ab, welche bei der Zusammenstellung dieses Handbuches entstanden sein können und behält sich ferner das Recht vor, alles, was sich an Änderungen durch die Weiterentwicklung ihrer Produkte ergeben sollte, in diesem Hendbuch anzuführen. Die wiedergegebenen Darstellungen sind indikativ und Könnten nicht genau dem betreffenden Teil entsprechen. Die Reproduktion, auch teilweise, der vorliegenden Harausgabe ohne vorheriger schriftlicher Genehmigung ist untersagt. Die an den Wettrennen jeder Art teilnehmenden Motorräder sind in allen deren Teilen von jeglicher Garantie ausgeschlossen.

1. Auflage (06-04)

MV Agusta Motorcycles S.p.A. - Varese no se responsabiliza por los errores debidos a la com-

pilación del presente manual y se reserva el derecho de aportar toda modificación necesaria para el desarrollo evolutivo de sus productos. Las ilustraciones presentadas son indicativas y pueden no corresponderse exactamente con la pieza tratada. Se prohibe la reproducción, también parciel, de la presente publicación sin autorización por escrito.

1° Ediciòn (06-04)

TE 250-450-510,

TC 250-450-510,

SMR 400-450-510/2005

CARATTERISTICHE - USO - MANUTENZIONE

SPECIFICATIONS - OPERATION - MAINTENANCE

CARACTERISTIQUES - UTILISATION - ENTRETIEN

MERKMALE - GEBRAUCH - WARTUNG

CARACTERISTICAS - USO - MANTENIMIENTO

Dove non diversamente specificato, i dati e le prescizioni si riferiscono a tutti i modelli. CONSULTARE LE AVVERTENZE IMPORTANTI RIPORTATE A PAG 6

Unless specified, data and presciption are referred to all t he models. PLEASE SEE IMPORTANT NOTICES ON PAGE 6

Lorsque non différemment indiqué, les donneé et les instructions se réfèrent à tous les modèles. CONSULTER LES INSTRUCTIONS IMPORTANTS qui se trouvent Au PAG 6

Wo nicht anders ausdrücklich angegeben, beziehen sich die Daten und die Vorschriften auf alle Modelle. DIE WICHTIGEN ANWEISUNGEN, die zur Seite 7 sind, konsultieren

Donde no especificado, los datos y resenas se refieren a todos los modelos. CONSULTAR LAS ADVERTENCIAS IMPORTANTE EN LA PÁG 7

TE- USA/CDN Enduro

SMR

R: A RICHIESTA (VEDERE PAGINE 264 E 266) R: UPON REQUEST (SEE PAGES 264 AND 266) R: SUR DEMANDE (VOIR PAGES 264 ET 266) R: AUF ANFRAGE (SEHEN SEITEN 264 UND 266) R: BAJO PEDIDO (VER PÁGINAS 265 Y 267)

PRESENTATION

Bienvenus dans la famille motocycliste Husqvarna! Votre nouvelle moto Husqvarna a été projetée et construite pour qu’elle soit la meilleure dans son genre. Les instructions de service ci-incluses ont été préparées pour vous fournir une guide d’entretien et de fonctionnement simple et clair. Afin d’obtenir les meilleures performances de votre moto, veuillez suivre attentivement les instructions ici contenues, qui sont les plus simples à suivre pour les opérations d’entretien. Toutes les informations concernantes les réparations et l’entretien particuliers sont contenues dans ce livret de service Husqvarna. Les informations détaillées concernant les réparations ou l’entretien sont décrites dans le Manuel de Service Husqvarna. Ce manuel est à disposition sur demande. Indiquer toujours le numéro de code placé aux pages

262, 264,

266.

Interventions de ce feure exigent le travail de mécaniciens expérimentés et l’emploi d’outillages spécial. Votre Concessionnaire Husqvarna en sus des pièces de rechange originales, a l’expérience et tous les outils nécessaires à vous rendre un service excellent.

Rappeler en outre que le “Livret d'utilisation et de entretien” et le “Carnet Rapport de Vente” font partie intégrantes du motocycle et donc rester joints aussi au même en cas de revente.

Cette motocyclette utilise des éléments projetés et realizés grace à systèmes et technologies d’avanguard et expérimentés dans les competitions. Dans les motocyclette de competition, chaque détail est vérifié après toutes les races pour garantir les meilleur performances. Pour le correct fonctionnement de la motocyclette, c’est nécessaire suivre le tableau de control et maintien à la page 282-288.

PRESENTAZIONE

Benvenuti nella famiglia motociclistica Husqvarna! La Vostra nuova motocicletta Husqvarna é stata progettata e costruita per essere la migliore della sua categoria. Le istruzioni di questo manuale sono state preparate per fornire una guida semplice e chiara alla manutenzione del motociclo. Per ottenere da esso le migliori prestazioni, si raccomanda di seguire attentamente quanto riportato su questo manuale. In esso sono racchiuse le istruzioni per effettuare le necessarie operazioni di manutenzione. Le informazioni riguardanti le riparazioni o le manutenzioni più specifiche o di maggiore entità sono contenute nel Manuale di Servizio Husqvarna che è possibile richiedere con il n° di codice riportato alle pagine 262, 264,

266. Interventi di questo genere richiedono il lavoro di meccanici esperti e l’uso di apposite attrezzature. Il Vostro Concessionario Husqvarna ha i ricambi originali, l’esperienza e tutte le attrezzature necessarie per renderVi un ottimo servizio.

Ricordare infine che il “Manuale di uso e manutenzione” ed il “Libretto di registrazione vendita” devono considerarsi parti integranti del motociclo e come tali rimanere allegati allo stesso anche in caso di rivendita.

Questo motociclo utilizza componenti progettati e realizzati grazie a sistemi e tecnologie d’avanguardia e sperimentati nelle competizioni. Nelle motociclette da competizione ogni particolare é verificato dopo ogni gara al fine di garantire sempre le migliori prestazioni. Per il corretto funzionamento del motociclo é necessario attenersi alla tabella di controllo e manutenzione riportata a pag. 282-288.

PRESENTATION

Welcome to the Husqvarna motorcycling Family! Your new Husqvarna motorcycle is designed and manufactured to be the finest in its field. The instructions in this book have been prepared to provide a simple and understandable guide for your motorcycle’s operation and care. Follow the instructions carefully to obtain maximum performance and your personal motorcycling pleasure. Your owner’s manual contains instructions for owner care and maintenance. Information covering repair of major units such as engine, transmission, etc. is provided in the Husqvarna Service Manual.

The information concerning details or main work of repair or maintenance are described in the Husqvarna Service Manual. This manual is available upon request by stating the code number set on pages

262, 264, 266.Work of this kind requires the attention of a skilled mechanic and the use of special tools and equipment. Your Husqvarna dealer has the facilities, experience and original parts necessary to properly render this valuable service.

This “Owner’s Manual” and the “Purchase Registration Booklet” are parts and parcels of the motorcycle, hence, they have to remain with the motorcycle even when sold to another user. This motorcycle uses

components designed thanks to systems and state of the art technologies which are thereafter tested in competition. In competition motorcycles, every detail is verified after each race in order to always guarantee better performance. For correct functioning of the vehicle, it is necessary to follow the maintenance and control table found on page 282-288.

INFÜHRUNG

Ein Willkommen in der Familie der Motorradfahrer Husqvarna! Ihr neues Motorrad Husqvarna ist so entworfen und hergestellt worden, um das beste in seiner Klasse darzustellen. Die Anweisungen in diesem Handbuch sind vorbereitet worden, um Ihnen eine einfache und klare Anleitung für die Wartung des Motorrades zu geben. Wenn Sie den Anweisungen dieses Handbuches genau folgen, werden Sie die besten Leistungen mit dem Motorrad erzielen. In diesem Handbuch finden Sie die Instruktionen für die notwendigen Arbeitsgänge für die Wartung. Anweisungen für Reparaturen und Wartungen besonderer Natur oder grösserer Ausmasse sind in dem Reparaturhandbuch Husqvarna enthalten. Die Informationen bezüglich spezifischere Reparationen oder Wartungen, oder Reparationen oder Wartungen größeren Ausmaßes, sind in den Husqvarna Dienst-Betriebsanleitungen enthalten, die mit den auf den Seite

262, 264, 266.

angegebenen Codenummern angefordert werden können. Eingriffe dieser Art erfordern den Einsatz erfahrener Arbeiter sowie entsprechende Ausrüstungen.Ihr Vertragshändler Husqvarna hat die Original-Ersatzteile, die Erfahrung und alle notwendigen Ausrüstungen, um Sie bestens zu bedienen.

CHLIEßLICH ERINNERN, DAß DER

ETREBSANLEITUNG" UND DIE

" K

AUF

- A

NMELDUNG

EFT" MUß INTEGRIERENDEGEBURTEN DES

OTORRADES BETRACHTET WERDEN UND DESHALB

MÜSSEN SIE IMMER DAS

AHRZEUG BEGLEITEN, BEI

AUCH

ERKAUF

Dieses Motorrad montiert bildend das sie gezeichnet wurden und es verwirklicht wurden danke zu Systemen und Technologien von Avantgarde und daß sie in den Wettkämpfen versucht wurden. Um immer die besten Leistungen garantieren zu können, in dieser Typ von Motorrädern jedes besondere es wird nach jedem Wettkampf kontrolliert. Für das korrekte Funktionieren des Motorrades ist er notwendig den Hinweisen, die auf der Tabelle von Kontrolle und Wartung (zu Seite

283-

289 sehen) sind, zu folgen.

PRESENTACION Bienvenidos a la familia motociclista Husqvarna! Su nueva motocicleta Husqvarna ha sido proyectada y fabricada para destacar en su categoría. Las instrucciones de este manual han sido preparadas para brindar una guía sencilla y clara para el mantenimiento de la motocicleta Para obtener de la misma las mejores prestaciones, se recomienda seguir atentamente todo lo que se explica en este manual. Aquí se encuentran las instrucciones para efectuar las operaciones necesarias de mantenimiento. Las informaciones que se refieren a las reparaciones o a un mantenimiento más específico se encuentran en el Manual de Servicio Husqvarna. Las informaciones relativas a arreglos o mantenimiento más especificos o de mayor entidad están indicadas en el manual de Servicio de Husqvarna que es posible pedir con el n. de código indicado a las pág.

263, 265, 267.

Intervenciones de esta clase requieren el trabajo de mecánicos expertos y el uso de herramientas especiales. Su Concesionario Husqvarna tiene los recambios originales, la experiencia y todas las herramientas necesarias para brindarle el mejor servicio.

Recordar por fin que el "Manual de uso y mantenimiento" y el "Manual de registro de venta" tienen que considerarse partos integrantes del motociclo y como tales también quedar alegados al mismo en caso de reventa.

Esta motocicleta utiliza particular dibujados y realizados gracias a sistemas y a tecnologías de punta y experimentados en las competiciones. En las motocicletas de competición cada detalle es averiguado después de cada competición para siempre garantizar las mejores prestaciones. Por

el correcto funcionamiento del motociclo, es necesario atenerse al tablero de control y manutención indicado a

pág.283-289.

AVVERTENZE IMPORTANTI

1) I modelli TE e TC sono motocicli DA

COMPETIZIONE garantiti esenti da difetti di funzionamento; la tabella di manutenzione consigliata per uso agonistico è riportata a pagina 286

l modelli SMR possono essere utilizzati, in alternativa:

IMPORTANT NOTICES

1) The TE and TC models are guaranteed

COMPETITION motorcycles exempt from functional defects, the suggested maintenance table for competition use is shown on page 286

The SMR models can be used, alternatively:

AVIS IMPORTANT

1) les modèles TE et TC êtes motocycles DE

COMPÉTITION et ils sont garantis exempté par défauts de fonctionnement; le tableau d'entretien conseillé pour usage sportif se trouve à la page 286

Les modèles SMR peut être utilisé, en alternative:

SUPERMOTARD

ENDURO

MOTOCROSS

WICHTIGE ANWEISUNGEN

1) die WETTBEWERB Motorräder Modelle TE und TC garantierten von Funktionsstörungen frei; die

von Wartung geratene Tabelle für wettkämpferischen Gebrauch ist zur Seite 287

Das Motorrad modelliert SMR, es kann benutzt werden, als Alternative:

ADVERTENCIAS IMPORTANTES

1) los motociclos DE COMPETICIÓN TE y TC son

garantizados eximidos por funcionamientos defectuosos; el tablero de manutención aconsejado para uso agonístico se encuentra a página 287

Los modelos SMR puede ser utilizados, en alternativa:

ENDURO

MOTOCROSS

SUPERMOTARD

a) come motociclo DA COMPETIZIONE garantito esente da difetti di funzionamento; la tabella di manutenzione consigliata per uso agonistico è riportata a pagina 292 oppure

b) come motociclo STRADALE e pertanto COPERTO da garanzia a condizione che vengano TASSATIVAMENTE rispettate le prescrizioni della tabella di manutenzione riportata a pagina 292.

Questo motociclo non é stato studiato per percorrere lunghi tragitti con il motore sempre al massimo dei giri come può avvenire in occasione di lunghi trasferimenti stradali o autostradali. Lunghi tragitti a pieno gas possono comportare gravi danni al motore. Questo motociclo non é stato progettato per uso urbano e non é dotato di elettroventola e termostato. Lunghe soste al semaforo con il motore acceso possono causare un surriscaldamento di quest’ultimo con l’ebollizione dell’acqua del radiatore. Questo motociclo presenta un assetto studiato per le competizioni e quindi garantisce il massimo delle prestazioni con il solo pilota . Se ne sconsiglia pertanto l’uso, in fuoristrada o in pista, con il passeggero.

Tenere comunque SEMPRE presente che questi motocicli sono stati progettati per un impiego prettamente agonistico, in condizioni di utilizzo ben diverse da quelle che si presentano in caso di uso abitualmente stradale.

a) as a guaranteed COMPETITION motorcycle

exempt from functional defects, the suggested

maintenance table for competition use is shown

on page 292 or

b) as a ROAD motorcycle and thus COVERED by

guarantee on the condition that the prescribed

maintenance table on page 292 is EXACTLY

respected.

This motorcycles was not designed for long

trips with the engine always at maximum rpm

as can occur whilst travelling on roads or

highways. Long trips at full throttle can cause

severe damage to the engine.

This motorcycles was not designed for urban

use and is not equiped with a cooling fan and

thermostat. Long stops at the traffic lights

can cause overheating and the boiling of

radiator water.

This motorcycles is setup for competition use

and therefore guarantees maximum

performance with the rider alone. It is thereby

not recommended to use the vehicle on

circuits or off-road with a passenger.

ALWAYS keep in mind that these motorcycles

have been designed strictly for competition use,

that is, for conditions of usage very different from

those presented on the road.

a) comme motocycle PAR COMPÉTITION garantie exempté de défauts de fonctionnement; le tableau d'entretien conseillé pour usage sportif est reporté à la page 292 ou

c) comme motocycle ROUTIER et donc COUVERT par garantie à la condition que les prescriptions du tableau d'entretien qu'il se trouve à la page 292 soient respectées SCRUPULEUSEMENT.

Cette motocyclette n’était pas projeté pour parcourir longs trajets avec le moteur toujours au maximum des tours comme peut se passer en occasion des longs trajets sur routes ou autoroutes. Longs trajets au plein gaz peuvent causer des dégats au moteur. Cette motocyclette n’était pas projeté pour l’emploi urbain et n’est pas fourni de électroventilateur et thermostat. Longs stationnements au sémaphore avec le moteur brulant peuvent provoquer un surchauffage du moteur avec l’ébullition de l’eau dans le radiateur. Cette motocyclette présent un setup pour les competitions et donc le maximum des performances sont garantis avec seulement un pilote. L’utilisation dans les circuits ou tout terrain avec un passager n’est pas conseillé.

Rappeler TOUJOURS que ces motocyclettes ont été projetées pour usage sportif où les conditions sont très différentes de celles d'un usage routier normal.

a) wie WETTBEWERB Motorrad und also garantiert frei von Funktionsstörungen; die Tabelle von Wartung, die für wettkämpferischen Gebrauch beraten wird, ist zur Seite 293 in dieser Fall

oder

b) wie STRAßEN Motorrad und also Garantie DECKE, unter Bedingung, die ihr ABSOLUT die Hinweise von der Tabelle von Wartung beachtet werdet, die es zu Seite 293 ist.

Dieses Motorrad wurde nicht ausgedacht, um immer höchstens einige Drehungen lange Reisen mit dem Motor vorzunehmen, wie es anläßlich langer Verschiebungen auf Straßen oder Autobahnen geschehen kann. Die langen Reisen in diese Bedingungen können zum ernste Schäden verursachen Motor. Dieses Motorrad wurde nicht für einen städtischen Gebrauch gelernt und also ist es unversorgt von Elektrobelüfter und Thermostat. Lange Haltestellen zur Verkehrsampel mit dem entzündeten Motor sie können eine Überheizung von dieses letzten verursachen, sie verursachen hier deshalb Wasser in den Heizkörpern kochen. Dieses Motorrad wurde für die Wettkämpfe und den Abschluß gelernt es garantiert die besten Leistungen mit dem einzigen Fahrer. Sie rät ab deshalb sie mit dem Passagier benutzen, sowohl auf Straße, daß ins geländegängige.

IMMER erinnern, daß diese Motorräder für die Wettkämpfe geplant wurden, das heißt für einen sehr verschiedenen Gebrauch von jenes Straßen.

a) como motociclo DE COMPETICIÓN garantizada eximida por funcionamientos defectuosos; el tablero de manutención aconsejado para uso agonístico se encuentra a página 293 0 bien b) como motociclo PARA USO VIAL y por tanto CUBIERTO por garantía a condición que sean respetadas ESCRUPULOSAMENTE las prescripciones del tablero de manutención que se encuentran a página 293.

Este motociclo no ha sido estudiado para recorrer largos trayectos con el motor a lo sumo de las vueltas como puede ocurrir con ocasión de largos traslados viales o de autopista. Largos trayectos a lleno gas pueden comportar graves daños al motor. Este motociclo no ha sido planeado por un empleo urbano y no es dotado de electroventilador y termostato. Largas paradas al semáforo con el motor encendido pueden causar un sobrecalentamiento de este último con la ebullición del agua en el radiador. Este motociclo ha sido estudiado por las competiciones y por lo tanto sólo garantiza lo máximo de las prestaciones con el piloto. Desaconseja por tanto el empleo, en todoterreno o en pista, con el pasajero.

SIEMPRE recordar que estos motociclos han sido planeados por un empleo agonístico, es decir por condiciones de empleo bien diferente de las que se presentan en caso de empleo vial.

Per mantenere la “Garanzia di Funzionamento” del veicolo, il Cliente deve seguire il programma di manutenzione indicato sul libretto di uso e manutenzione eseguendo i tagliandi presso le officine autorizzate HUSQVARNA. Il costo per la sostituzione dei pezzi e per la manodopera necessaria per rispettare il piano di manutenzione, è a carico del Cliente. NOTA: la garanzia DECADE in caso di noleggio del motociclo

Note

● Le indicazioni di destra e sinistra si riferiscono ai due lati del motociclo rispetto al senso di marcia.

●

Z: n° denti

●

A: Austria

AUS: Australia B: Belgio BR: Brasile CDN: Canada CH: Svizzera D: Germania E: Spagna F: Francia FIN: Finlandia GB: Gran Bretagna I: Italia J: Giappone USA: Stati Uniti d’America

●

Dove non diversamente specificato, i dati e le

prescrizioni si riferiscono a tutte le Nazioni.

In order to maintain the vehicle’s “Guarantee of Functionality”, the client must follow the maintenance program indicated in the user’s manual by carrying out maintenance checks at authorized HUSQVARNA dealers. The cost for substituting parts and for the labour necessary in order to respect the maintenance plan, is charged to the client. NOTE: the guarantee is EXTINGUISHED in the case where the motorcycle is rented.

Note

●

References to the “left” or “right” of the motorcycle are in the sense of a person facing forwards.

●

Z: number of teeth

●

A: Austria AUS: Australia B: Belgium BR: Brazil CDN: Canada CH: Switzerland D: Germany E: Spain F: France FIN: Finland GB: Great Britain I: Italy J: Japan USA: United States of America

●

Where not specified, all the data and the instructions are referred to any and all Countries.

Pour maintenir la "Garantie de Fonctionnement" du véhicule, le Client doit suivre le programme d'entretien indiqué sur le livret d'usage et entretien en exécutant les coupons près des ateliers autorisés HUSQVARNA. Le coût pour la substitution des bouts et pour la main-d'oeuvre nécessaire pour respecter l'étage d'entretien est à la charge du Client. NOTE: la garantie DÉCHOIT en cas de location du motocycle.

Avis

● Les indications “droite” et “gauche” se refèrent aux deux côtés du motocycle par rapport au sens de marche.

●

Z: numéro dents

●

A: Autriche AUS: Australie B: Belgique BR: Brasile CDN: Canada CH: Suisse D: Allemagne E: Espagne F: France FIN: Finlande GB: Grand Bretagne I: Italie J: Japon USA: Etas Units d’Amerique

●

Si non différemment spécifié, les données et les instructions sont valables pour tous les Pays.

Para mantener la "Garantía de Funcionamiento" del vehículo, el Cliente tiene que seguir el programa de manutención indicado sobre el manual de uso y mantenimiento ejecutando los cupones cerca de los talleres lícitos HUSQVARNA. El coste por la sustitución de los particulares y por la mano de obra necesaria para respetar el plan de manutención, está a cargo del Cliente. NOTA: la garantía DECAE en caso de alquiler del motociclo.

Nota

● Las indicaciones de la derecha y la izquierda hacen referencia a los dos lados de la moto con respecto al sentido de marcha.

● Z: nùmero dientes

● A: Austria

AUS: Australia B: Bélgica BR: Brasil CDN: Canadà CH: Suiza D: Alemania E: España F: Francia FIN: Finlandia GB: Gran Bretaña I: Italia J: Japòn USA: Estados Unidos

● A falta de indicaciones específicas, los datos y las instrucciones se refieren a todos los Países.

Um die "Garantie von Funktionieren" des Fahrzeuges zu erhalten, muß der Kunde dem Programm von Wartung folgen das auf ihn auf dem Libretto von Gebrauch und Wartung gezeigt wird, da führt es die bei den Werkstätten genehmigt HUSQVARNA vorgesehenen Abschnitte aus. Der Preis für den Ersatz der Stücke und um den Plan von Wartung zu beachten, ist er zu Lasten der Kunde für die notwendige Arbeitskräfte. ZUR BEACHTUNG: die Garantie verfällt bei Vermietung des Kraftrades.

Note

●

Die Angaben, rechts und links, beziehen sich auf die beiden Motorradseiten in Bezug auf die Fahrtrichtung

●

Z: Zähne nummer

●

A: Österreich

AUS: Australien B: Belgien BR: Brasilien CDN: Kanada CH: Schweize D: Deutschland E: Spanien F: Frankreich FIN: Finnland GB: Groos Britan I: Italien J: Japan USA: Vereinigte Staten von

Amerika

●

Wenn nicht anders angegeben, beziehen sich die Daten und Vorschriften auf alle Länder.

2) ATTENZIONE*

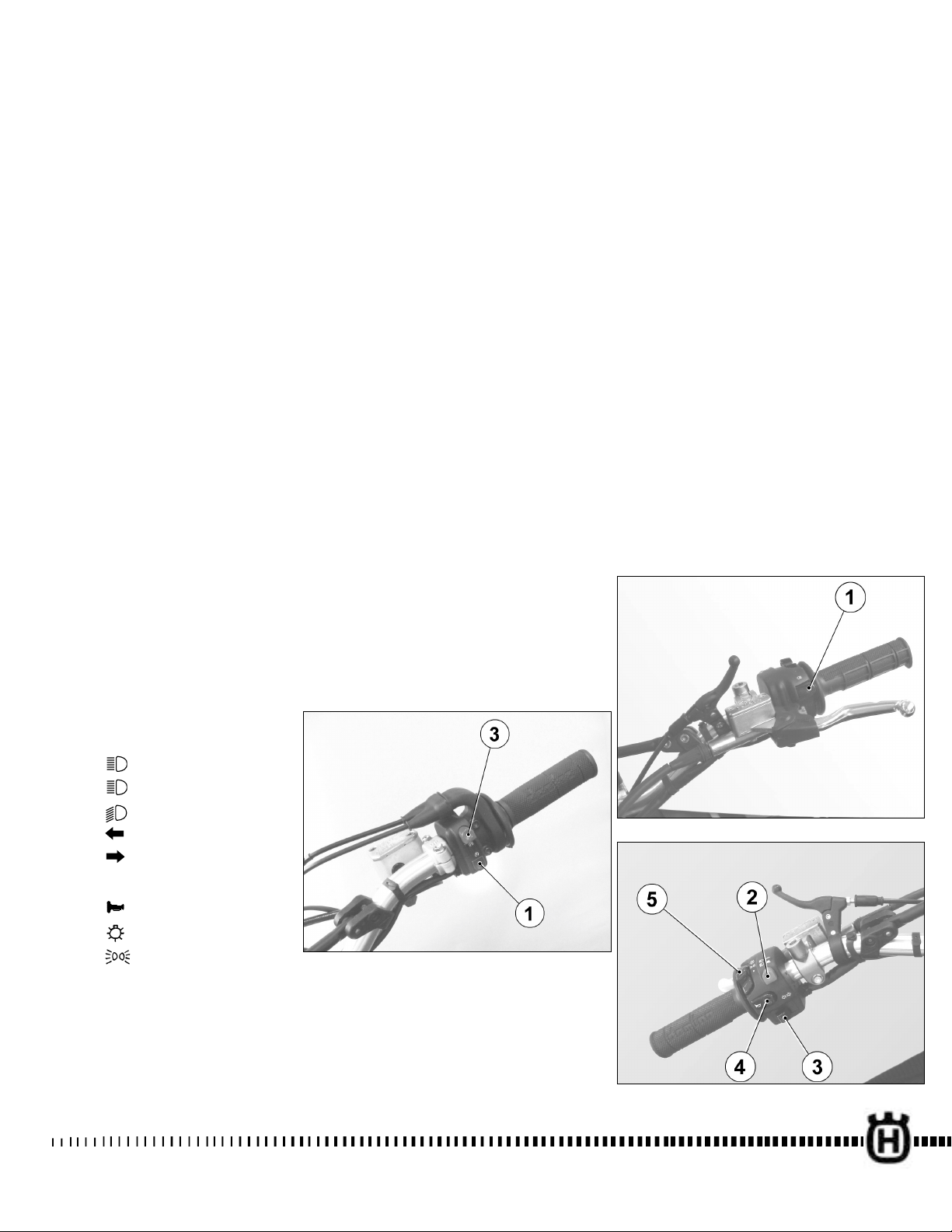

Questo motociclo dispone di avviamento elettrico ed è prodotto in due versioni.

MODELLI TC e TE-SMR/USA, CDN:

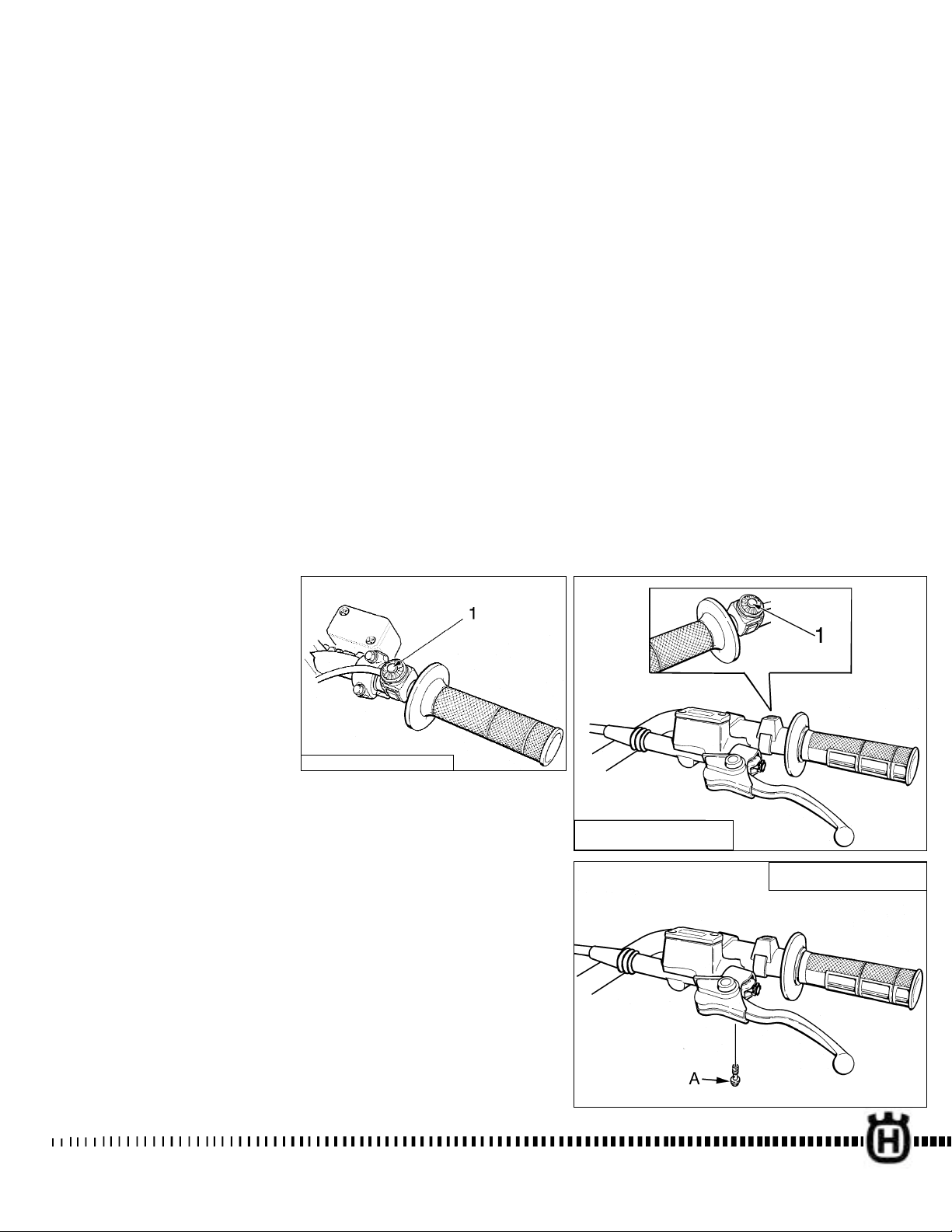

con pulsanti di avviamento (1) e di stop motore (2). MODELLI TE, SMR: con pulsante di avviamento (1) ed interruttore avviamento- arresto motore (3).

MODELLI TC E TE-SMR/USA, CDN:

attenersi alle seguenti istruzioni. Questo motociclo non dispone di interruttore per l’accensione pertanto, quando si opera sul veicolo, esiste il pericolo di avviare il motore se inavvertitamente si toccasse il pulsante

sulla destra del manubrio. Di conseguenza, PER TUTTE QUELLE OPERAZIONI CHE POTESSERO ANCHE MINIMAMENTE COMPORTARE IL RISCHIO DI AVVIAMENTO ACCIDENTALE DEL MOTORE, É TASSATIVO SCOLLEGARE LA BATTERIA DALL’IMPIANTO ELETTRICO secondo le istruzioni che seguono.

Per accedere alla batteria (3-pag. 13B), è necessario:

● rimuovere la sella dopo aver ruotato in senso antiorario il perno posteriore (1) di fissaggio;

2) ATTENTION*

This motorcycle is equipped with an electric start and it is manufactured in two different versions.

TC and TE-SMR/USA, CDN MODELS: motorcycle equipped

with engine start button (1) and engine stop button (2). TE, SMR MODELS: motorcycle equipped with engine start button (1) and engine start - stop switch (3).

TC and TE-SMR/USA, CDN MODELS:

please follow the instructions herewith. This motorcycle DOES NOT HAVE AN IGNITION SWITC H, therefore when working on the vehicle, there is the danger of engine startup if the starter knob is inadvertently touched. Consequently, FOR ALL THOSE OPERATIONS WHICH MAY EVEN HAVE A MINIMAL CHANCE OF ACCIDENTALLY STARTING-UP THE ENGINE, IT IS ABSOLUTELY ESSENTIAL TO DISCONNECT THE BATTERY by following the instructions herewith.

To gain access to the battery (3- pag. 13B):

●

first turn counterclockwise fastening rear pin (1) then remove the saddle;

2) ATTENTION*

Cette motocyclette est dotée de démarrage électrique et il est produit en deux versions.

MODÈLES TC et TE-SMR/USA, CDN: avec boutons de démarrage

moteur (1) et arrêt moteur (2). MODÈLES TE, SMR: avec bouton de démarrage moteur (1) et interrupteur démarrage - arrêt moteur (3).

Pour les MODÈLES TC et TE-

SMR/USA, CDN:

se conformer aux

instructions suivantes. Cette motocyclette est PAS dotée d'interrupteur pour l'allumage; il existe donc le danger d'acheminer le moteur s'il se touchait par mégarde le bouton de démarrage sur la droite du guidon quand ils ont lieu opérations sur le véhicule. Pour ce motif, POUR TOUTES CES OPÉRATIONS QU'ils PUSSENT PAS DU TOUT AUSSI PRÉSENTER LE RISQUE DE DÉMARRAGE ACCIDENTEL DU MOTEUR, il EST PÉREMPTOIRE de DÉTACHER LA BATTERIE DE L'INSTALLATION ÉLECTRIQUE seconde les instructions suivantes.

Pour accéder à la batterie (3- page 13B), il faut:

●

enlever la selle après avoir tourné dans le sens inverse des aiguilles d’une montre le pivot arrière (1) de fixage;

2) AUFMERKSAMKEN*

Dieses Motorrad ist Einschalt mit dem Motor elektrisch und es wird in zwei Versionen erzeugt.

MODELLE TC und TE-SMR/USA, CDN: mit Motoranlassknopf (1) und

Motoranhaltknopf (2). MODELLE TE, SMR: mit Motoranlassknopf (1) und Zünd- und Anhaltschalter für den Motor (3).

MODELLE TC und TE-SMR/USA, CDN:

den folgenden Ausbildungen folgen. Dieses Motorrad ist Einschalt mit dem Motor elektrisch ausgestattet, aber es wird nicht mit Schalter mit SCHLÜSSEL um die Zündung des Motors vornehmen zu können ausgestattet darum, wenn sie einige Operationen auf das Motorrad ausführen, besteht die Gefahr, den Motor zu starten, wenn es versehentlich sich den Druckknopf des Schalters berührte, der rechterseit der Lenker ist. Aus diesem Grund, FÜR ALLE JENE OPERATIONEN, DIE AUCH IM GERINGSTEN konnten Einschließen, DAS ich riskiere Einschalt DES MOTORS ZUFÄLLIG, es ist AUSDRÜCKLICH, die Verbindung vom DIE BATTERIE VON DER INSTALLATION ELEKTRISCHE Sekunde die folgenden Ausbildungen Abzunehmen.

Zum Zugriff zur Batterie (3- Seite 13B), ist es erforderlich:

●

den Sattel, nach vorherigem Drehen des hinteren Befestigungszapfens (1) entgegen den Uhrzeigersinn, abzunehmen;

2) ATENCIÓN*

Este motociclo cuenta con arranque eléctrico y es producido en dos versiones.

MODELOS TC y TE-SMR/USA, CDN:

: con botón de arranque (1) y botón de stop motor (2). MODELOS TE, SMR: con botón de arranque (1) y interruptor de encendido-stop motor (3).

Por los MODELOS TC y TE- SMR/USA, CDN: atenerse a las siguientes instrucciones. Este motociclo no cuenta de interruptor por el encendido por tanto, cuando se opera sobre el vehículo, existe el peligro de poner en marcha el motor si inadvertidamente se tocara el botón a la derecha del manillar. Por consiguiente, POR TODAS AQUELLOS OPERACIONES QUE TAMBIÉN PUDIERAN MÍNIMAMENTE COMPORTAR EL RIESGO DE ARRANQUE ACCIDENTAL DEL MOTOR, ES TAXATIVO DESCONECTAR LA BATERÍA DE LA INSTALACIÓN ELÉCTRICA según las instrucciones que siguen.

Para acceder a la batería (3- página 13B), trabaje de la siguiente manera:

●

remover el sillín tras haber girado, en sentido antihorario, el perno trasero (1) de fijación;

TC; TE-SMR/USA, CDN

TE-SMR

TC; TE-SMR/USA, CDN

das Gummiband (2) abhängen;

zuerst das negative SCHWARZE kabel abnehmen, dann das positive ROTE (in der Wiedereinbauphase zuerst das positive ROTE und dann das negative SCHWARZE kabel anschließen);

die Batterie (3) abnehmen.

Nachdem die Batterie abgenommen wurde, ist es notwendig EINMAL AUF DEM MOTORANLASSKNOPF zu drücken um den Kondensator entladen, der in der Nähe von des Elektronische Spule montierte, entladen zu können.

WARNUNG *: es sollte den Kondensator nicht aussteigen, nachdem nahm es die Batterie ab weil, es sich machte auf den Weg den Motor ohne den Kondensator in der Fall, es würde sich den Regler von Spannung verbrennen.

●

MODELLE TE und SMR: um den Motor zu starten, ist er notwendig auf dem Schalter (3) und dann auf der Druckknopf (1) zu drücken.

13A

sganciare l’elastico (2);

rimuovere per primo il cavo negativo NERO poi quello positivo ROSSO (in fase di rimontaggio, collegare per primo il cavo positivo ROSSO poi quello negativo NERO);

estrarre la batteria (3) dal proprio alloggiamento.

Rimossa la batteria, premere UNA VOLTA SUL PULSANTE AVVIAMENTO motore per scaricare il condensatore (4) montato in prossimità della bobina A.T.(5)

AVVERTENZA*: dopo aver tolto la batteria NON rimuovere il condensatore perché, in caso di avviamento in questa condizione, si brucerebbe il regolatore di tensione.

●

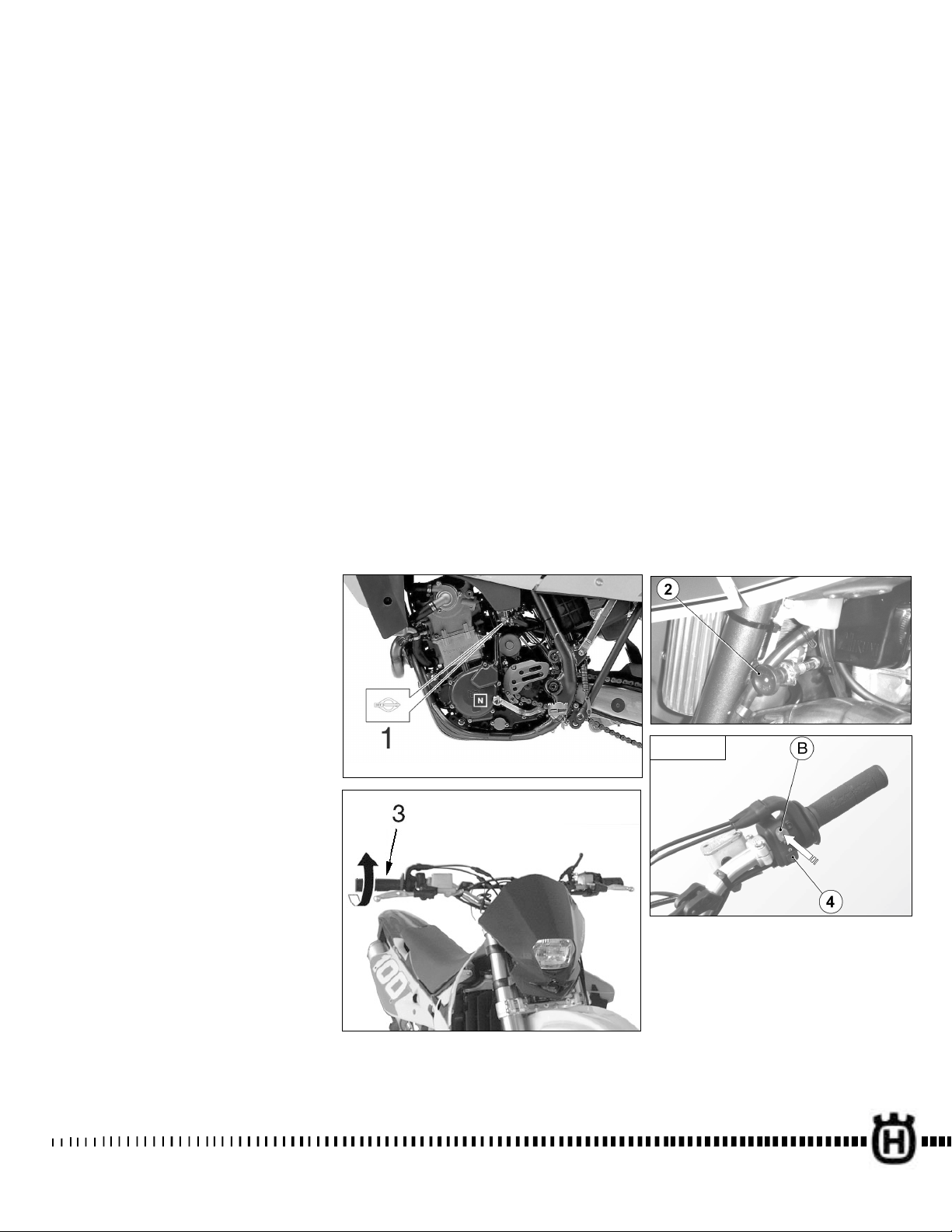

MODELLI TE e SMR: per avviare

il motore è necessario premere sull’interruttore (3) quindi sul pulsante (1).

release elastic (2);

first remove the BLACK negative cable, then the RED positive cable (when reassembling, first connect the RED positive cable, then the BLACK negative cable);

remove the battery (3) from its housing.

After battery removal, push ONCE THE ENGINE START BUTTON in order to discharge the condenser (4) fastened near the H.T. coil (5).

CAUTION*: after battery disassembly, DO NOT REMOVE the condenser from the frame: in case of engine starting in this condition, the voltage regulator will be damaged.

●

TE and SMR MODELS: in order to start the engine, it is necessary push the switch (3) then press the start button (1).

dècrocher l’èlastique (2);

ôter le câble négatif NOIR pour le premier; ensuite, ôter le positif ROUGE (durant la phase de remontage, connecter le câble positif ROUGE pour le premier et ensuite, le câble négatif NOIR);

extraire la batterie (3) de son compartiment..

Après le démpntage de la batterie, PRESSER LE BOUTON DE DÉMARRAGE pour décharger le condensateur (4) fixé près du bobine électronique (5).

AVI S* : après avoir enlevé la batterie ne pas enlever le condensateur parce que, en cas de démarrage dans cette condition, il se brûlerait le régulateur de tension.

●

MODÈLES TE et SMR:, pour

démarrer le moteur, il faut presser sur l’interrupteur (3) ensuite sur le bouton (1).

desenganche el elástico (2);

retirar primero el cable negativo NEGRO y seguidamente el cable positivo ROJO (para el remontaje, conectar primero el cable positivo ROJO y seguidamente el cable negativo NEGRO);

extraiga la batería (3) de su alojamiento.

Después de la remoción de la batería, pulsar HABÍA EL BOTÓN DE ARRANQUE MOTOR para descargar el condensador (4) que està fijado cerca de la bobina (5).

ADVERTENCIA*: Después de la remoción de la batería NUNCA desmontar el condensador porque, en el caso de arranque en esta condición, se perjudicaría el regolador de tensión.

●

MODELOS TE y SMR: por el

arranque del motor, es necesario comprimir sobre el interruptor (3) luego sobre el botón (1).

13B

Important Notice

Read this manual carefully and pay special attention to statements preceeded by the following words:

WARNING*: Indicates a possibility of severe personal injury or loss of life if instructions are not followed. CAUTION*: Indicates a possibility of personal injury or equipment damage if instructions are not followed. Note*: Gives helpful information.

Parts Replacement

When parts replacement is required, use only Husqvarna ORIGINAL parts.

Préliminaires

Suivre scrupuleusement les instructions données dans ce manuel en prêtant attention aux remarques indiquées par les mots suivants:

ATTENTION * : Indique la possibilité de blessures graves ou mortelles si ces instructions ne seraient pas suivies. ATTENTION * : Indique la possibilité que de blessures graves soient provoquées à la personne, ou des dommages sérieux au véhicule, si ces instructions ne seraient pas suivies. Note * : Fournit d’ultérieures informations.

Remplacement de détails

Pour assurer un usage sans aléa, remplacer les plusieurs éléments avec des éléments ORIGINAUX Husqvarna.

Premessa importante

Leggere attentamente il presente manuale prestando particolare attenzione alle note precedute dalle seguenti avvertenze:

ATTENZIONE*: Indica la possibilità di subire gravi lesioni personali fino al rischio di decesso in caso di inosservanza delle istruzioni. AVVERTENZA*: Indica la possibilità di subire lesioni personali o provocare danni al veicolo in caso di inosservanza delle istruzioni. Nota*: Fornisce ulteriori utili informazioni.

Sostituzione dei particolari

In caso di sostituzione dei particolari, usare unicamente particolari ORIGINALI Husqvarna.

Premisa importante

Leer atentamente el presente manual prestando atención particular a las notas precedidas por las siguientes advertencias:

ATENCIÓN *: Indica la posibilidad de sufrir graves lesiones personales, hasta el riesgo de muerte en caso de inobservancia de las instrucciones. ADVERTENCIA*: Indica la posibilidad de sufrir lesiones personales o provocar daños al vehículo en caso de inobservancia de las instrucciones. Nota *: Proporciona más informaciones útiles.

Substitución de los particulares

En caso de substitución de los particulares, utilizar sólo partes originales Husqvarna de características equivalentes, incluido el tipo, la resistencia y el material. En caso contrario, podrían producirse funcionamientos incorrectos, con posible riesgo de lesiones.

Wichtige Einleitung

Die vorliegenden Betriebsanleitungen aufmerksam durchlesen und den Anmerkungen, denen die folgenden Hinweise vorausgehen, besondere Beachtung schenken :

ACHTUNG *: Zeigt die Möglichkeit an, bei Nichtbeachtung der Anweisungen schwere persönliche Schäden bis zum Todesfall zu erleiden. WARNHINWEIS* : Zeigt die Möglichkeit an, bei Nichtbeachtung der Anweisungen persönliche Schäden zu erleiden oder Schäden am Fahrzeug zu verursachen. Anmerkung * : Liefert weitere nützliche Informationen.

Austausch der Teile

Im Falle des Austausches von Teilen, nur Original-Husqvarna-Teile mit entsprechenden Merkmalen einschließlich Typ, Widerstand und Material benutzen. Andernfalls könnten Fehlfunktionen mit möglicher Verletzungsgefahr auftreten.

WARNING*: After an upset, inspect the motorcycle carefully. Make sure that the throttle, brake, clutch and all other systems are undamaged. Riding with a damaged motorcycle can lead to a serious crash.

WARNING*: Never attempt to start or operate your motorcycle unless you are wearing appropriate protective clothing. Always wear a motorcycle helmet, motorcycle boots, gloves, goggles and other appropriate protective clothing.

WARNING*: This motorcycle is a state of the art competition bike. Do not attempt to start or ride this motorcycle until you have received expert instruction and are in excellent physical condition.

PRECAUTIONS FOR CHILDREN WARNING

●

Park the vehicle where it is unlikely to be bumped into or damaged. Even slight or involuntary bumps can cause the vehicle to topple over, with subsequent risk of serious harm to people or children.

●

To prevent the vehicle from tipping over, never park it on soft or uneven ground, nor on asphalt strongly heated by the sun.

●

Engine and exhaust pipes become very hot during riding. Always park your motorcycle where people or children can not easily reach these parts, in order to avoid serious burns.

ATTENTION * : Après une chute, inspecter soigneusement le motocycle. Assurez-vous que la poignée des gaz, les freins, l’embrayage, et tous les autres commandes et composants, ne soient pas endommagés, car la conduite d’un motocycle endommagé peut provoquer des accidents.

ATTENTION * : Ne jamais démarrer le motocycle, ou effectuer des opérations d’entretien, sans s’habiller convenablement. Porter le casque, les bottes, les gants, les lunettes pour cyclomotoristes et tout autre mise appropriée.

ATTENTION * : Ce motocycle est un véhicule sophistiqué à utiliser dans les compétitions. Ne jamais démarrer ou conduire le motocycle sans avoir la nécessaire expérience. Assurez-vous d’être toujours dans de bonnes conditions physiques.

PRECAUTIONS POUR LES ENFANTS ATTENTION

●

Garer le véhicule à l'abri dans un endroit où il ne pourra pas être heurté ou endommagé. Les coups, même involontaires, pourraient provoquer la chute du véhicule avec le danger conséquent pour les personnes, en particulier pour les enfants.

●

Pour éviter toute chute accidentelle du véhicule, ne jamais le garer sur un terrain mouillé ou irrégulier, ni sur le goudron rendu ardent par l'effet du soleil.

●

Etant donné que le moteur ou le système d'échappement peuvent atteindre des températures très élevées, garer la moto dans un endroit où les piétons ou les enfants ne pourront pas la toucher facilement.

ATTENZIONE*: Dopo una caduta ispezionare attentamente il motociclo. Assicurarsi che il comando del gas, i freni, la frizione e tutti gli altri principali comandi e componenti non siano stati danneggiati. Guidare un motociclo danneggiato può provocare gravi incidenti.

ATTENZIONE*: Non avviare o operare sul motociclo senza aver indossato un adeguato abbigliamento protettivo. Indossare sempre casco, stivali, guanti, occhiali protettivi ed altro abbigliamento appropriato.

ATTENZIONE*: Questo motociclo è un sofisticato veicolo da competizione. Non avviare o guidare il motociclo se non si possiedono adeguate cognizioni unitamente ad ottime condizioni fisiche.

PRECAUZIONI PER I BAMBINI ATTENZIONE

●

Parcheggiare il veicolo dove non possa essere facilmente urtato o danneggiato. Urti anche involontari possono provocare la caduta del veicolo con conseguente pericolo per le persone, in modo particolare per i bambini.

●

Per evitare cadute accidentali del veicolo, non parcheggiarlo mai su terreno molle o irregolare né sull’asfalto reso rovente dal sole.

●

Poiché il motore e l’impianto di scarico possono divenire molto caldi, parcheggiare la motocicletta in luoghi dove i pedoni o i bambini non possano facilmente toccarli.

ACHTUNG * : Nach einem Fall das Motorrad sorgfältig überprüfen. Sich vergewissern, daß die Gasschaltung, die Bremsen, die Kupplung und andere Hauptschaltungen und Komponenten nicht beschädigt wurden. Ein beschädigtes Motorrad zu fahren kann schwere Unfälle verursachen.

ACHTUNG * : Das Motorrad nicht anlassen oder an ihm arbeiten, ohne vorher geeignete Schutzkleidung angezogen zu haben. Immer Schutzhelm, Stiefel, Handschuhe, Schutzbrille und andere geeignete Kleidung tragen.

ACHTUNG * : Dieses Motorrad ist ein sofistiziertes Wettrennfahrzeug. Das Motorrad nicht anlassen und führen, wenn nicht über geeignete Anweisungen und ausgezeichneten körperlichen Zustand verfügt wird.

SICHERHEITSMASSNAHMEN FÜR KINDER ACHTUNG

●

Motorrad sicher parkieren, d.h. wo keine Stoss- oder Schadengefahren leicht vorkommen können. Unabsichtliche Stöße konnten auch den Absturz des Motorrads verursachen, mit Verletzungsgefahr von Personen und vor allem Kindern.

●

Um einen unabsichtlichen Absturz zu vermeiden, den Motorrad nie auf unebenen oder weichen Boden oder heiße Asphalt parkieren.

●

Da Motor und Auspuffanlage sehr heiß werden können, den Motorrad sicher parkieren, uzw. wo Kinder oder Fußgänger nicht leicht mit solchen Teilen in Berührung kommen können.

ATENCIÓN *: Tras una caída, inspeccionar con atención el motociclo. Asegurarse de que el mando del gas, los frenos, el embrague y todos los otros mandos y componentes principales no hayan sufrido daños. Conducir un motociclo dañado puede provocar graves accidentes.

ATENCIÓN *: No poner en marcha y no trabajar sobre el motociclo cuando no se lleven indumentos protectores adecuados. Llevar siempre casco, botas, gafas protectoras y otra indumentaria adecuada.

ATENCIÓN *: Este motociclo es un vehículo de competición sofisticado. No poner en marcha o conducir el motociclo si no se tienen las adecuadas instrucciones junto a buenas condiciones físicas.

PRECAUCIONES PARA LOS NIÑOS ATENCION

●

Aparcar el vehículo donde no pueda ser golpeado o dañado con facilidad. Golpes, aunque sean involuntarios pueden provocar la caída del vehículo con consiguiente peligro para las personas, especialmente niños.

●

Para evitar caídas accidentales del vehículo, no aparcar nunca en un terreno flojo o irregular ni tampoco sobre asfalto caliente.

●

Puesto que el motor y el escape se pueden poner muy caliente, aparcar la motocicleta en lugares donde sea peatones o niños no puedan tocarlos con facilidad.

SOMMARIO Pag.

PRESENTAZIONE........................................4

AVVERTENZE IMPORTANTI .......................6

DATI PER L’IDENTIFICAZIONE .................18

DATI TECNICI.............................................26

TABELLA DI LUBRIFICAZIONE,

RIFORNIMENTI..........................................44

COMANDI...................................................46

ISTRUZIONI PER L’USO DEL MOTOCICLO

.80

LIMITI DI USURA .....................................198

IMPIANTO ACCENSIONE/IMPIANTO

ELETTRICO ......................................226-232

ATTREZZI SPECIALI................................250

COPPIE DI SERRAGGIO.........................252

KIT IN DOTAZIONE ..................................260

PARTI OPTIONAL ......................262,264,266

APPENDICE .........................................…268

NOTE PER MODELLI USA/CDN- AUS .. 275-278

OPERAZIONI DI PRECONSEGNA..........279

MANUTENZIONE

PERIODICA/REGOLAZIONI .............282-288

INDICE ALFABETICO ..............................298

DATI PER L'IDENTIFICAZIONE

Il numero di identificazione del motore è stampigliato sulla parte superiore del carter motore, mentre il numero di matricola del motociclo è stampigliato sul tubo di sterzo del telaio (vedere a pag 20). Riferite sempre, annotandolo anche sul presente libretto, il numero stampigliato sul telaio quando ordinate i ricambi o chiedete informazioni sul vostro motociclo.

TABLE OF CONTENTS Page

PRESENTATION..........................................4

IMPORTANT NOTICES................................6

IDENTIFICATION DATA ..........................…18

TECHNICAL DATA .....................................26

LUBRICATION TABLE, SUPPLIES............44

CONTROLS ...............................................46

RIDING.......................................................80

SERVICE LIMITS.....................................198

IGNITION SYSTEM/ELETTRICAL SYSTEM .

..........................................................226-232

SPECIAL TOOLS.....................................250

TIGHTENING TORQUES ........................252

EQUIPMENT KITS...................................260

OPTIONAL PARTS LIST ............262,264,266

APPENDIX ...........................................…268

NOTE FOR USA/CDN- AUS MODELS .. 275-278

PRE-DELIVERY INSPECTION................279

PERIODIC MAINTENANCE -

ADJUSTMENT..................................282-288

ALPHABETICAL INDEX .........................298

IDENTIFICATION DATA

The engine number is printed on the upper side of the engine case, whereas the frame number is printed on the steering tube (see on page 20). Always state the number stamped on the frame (and write it on this booklet), when placing orders for spare parts, or when asking for information on your motorcycle.

NUMERO TELAIO FRAME NUMBER NUMÉRO DE CADRE

RESUME Page

PRESENTATION...........................................4

AVIS IMPORTANT ........................................6

ELEMENTS D’IDENTIFICATION................18

DONNEES TECHNIQUES .........................26

TABLEAU DE GRAISSAGE,

RAVITAILLEMENTS ...................................44

COMMANDES............................................46

MODE D’EMPLOI DE LA MOTO................80

LIMITE D’USURE .....................................198

SYSTEME D’ALLUMAGE/SYSTEME

ELECTRIQUE................................…226-232

OUTILS SPECIAUX..................................250

COUPLES DE SERRAGE........................252

KIT EN NECESSAIRE..............................260

ELEMENTS EN OPTION ...........262,264,266

APPENDICE.............................................268

NOTE POUR LES MODELES USA/CDN- AUS ....275-278

OPERATIONS DE PRÉ LIVRAISON ........280

ENTRETIEN PERIODIQUE -

REGLAGES.......................................282-288

INDEX ALPHABETIQUE ..........................298

ELEMENTS D'IDENTIFICATION

Le numéro d'identification moteur est gravé sur la partie supérieure du carter moteur, tandis que le numéro de matricule de la moto est gravé sur le tube de direction du cadre (voir page 20). Veuillez noter sur ce livret le numéro gravé sur le cadre, auquel on doit toujours se référer lors d’une commande de pièces de rechange, ou lors d’une demande d’informations sur votre motocycle.

INHALTSANGABE Seite

EINFÜHRUNG .............................................5

WICHTIGE ANWEISUNGEN.......................7

DATEN ZUR IDENTIFIZIERUNG ...............19

TECHNISCHE DATEN ...............................27

SCHMIERUNGSTABELLE, TANKEN.........45

STEUERUNGEN........................................46

GEBRAUCHSANLEITUNG........................81

VERSCHLEISSGRENZE .........................198

ZÜNDUNGSANLAGE/ELEKTRISCHEANLAGE

.............................................................226-232

SONDERWERKZEUGE...........................250

VERSCHRAUBUNGSMOMENTE............253

AUSRUDTUNGSTEILE KIT .....................260

EXTRA-TEILE ............................262,264,266

AHNHAG..................................................269

DATEN FUR USA/CDN- AUS MODELLEN... 275-278

VORÄNGE ZUR AUSLIEFERUNG.................280

WARTUNGSPALAN

EINSTELLUNGEN ...........................283-289

ALPHABETISCHES VERZEICHNIS........299

DATEN ZUR IDETIFIZIERUNG

Die Identifizierungsnummer des Motors ist auf den oberen Teil des Motorcarters gestempelt, während die Kennummerdes Motorrads auf das Lenkrohr des Rahmens gestempelt ist (Sie Seite 20).

Bei Bestellung von Ersatzteilen oder Anfragen über Ihr Motorrad ist immer die auf anzugeben. Diese Nummer ist ebenfalls in die vorliegenden Betriebsanleitungen einzutragen.

SUMARIO Pág.

PRESENTACION..........................................5

ADVERTENCIAS IMPORTANTES................7

DATOS PARA LA IDENTIFICACION ..........19

FICHA TECNICA ........................................27

TABLA DE LUBRICACION, RELLONES ....45

CONTROLES .............................................47

ISTRUCCIONES PARA EL USO DE LA

MOTOCICLETA .......................................…81

LIMITE DE DESGASTE ...........................199

INSTALACION DE ENCENDIDO/

INSTALACION ELECTRICA..............227-233

HERRAMIENTAS ESPECIALES ..............250

PATAS DE TORSION................................253

KIT EN DOTACIÓN...................................260

PARTES OPCIONALES .............263,265,267

APENDICE ...............................................269

NOTAS PARA MODELOS USA/CDN- AUS ..275-278

OPERACIONES DE PRE-ENTREGA..........281

MANTENIMIENTO

PERIODICO/REGULACIONES.........283-289

INDICE ALFABETICO ..............................299

DATOS PARA LA IDENTIFICACION

El número de identificación del motor se encuentra marcado en la parte superior del carter del motor, mientras que el número de matrícula de la motocicleta se encuentra marcado en el tubo de dirección del bastidor (véaser pag.21).

Cuando piden piezas de recambio o informaciones acerca de su motociclo, indicar siempre, apuntándolo incluso en la presente documentación, el número estampillado en el bastidor.

RAHMEN NUMMER NUMERO DEL BASTIDOR

NUMERO DI IDENTIFICAZIONE DEL MOTOCICLO (V.I.N.)

Il numero di serie composto da 17 caratteri si trova sul lato destro del cannotto di sterzo.

VEHICLE IDENTIFICATION NUMBER (V.I.N.)

The full 17 digit serial, or Vehicle Identification Number, is stamped on the steering head tube (R.H. side).

NUMERO D’IDENTIFICATION DU MOTOCYCLE (V.I.N.)

Le numéro de série se compose de 17 caractères et est placé du côté droit du fourreau de direction.

KENNUMMER DES MOTORRADS (V.I.N.)

Die Seriennummer besteht aus 17 Zeichen und befindet sich auf der rechten Seite der Lenkrohrs.

(*): N° progressivo (

): Progressiv nr.

(

): N° progressive

(

): N° progressive

(

): Nr. progresivo

(●): Anno del modello (

●

): Year of the model

(

●

): An du modèle

(

●

): Jahre von Modell

(

●

): Año del modelo

TE 250

Sequential number (*)

Model year (2005) (●)

ZCGH8 00AC 5 V 012345

TE 450

Sequential number (*)

Model year (2005) (●)

ZCGH802BC 5 V012345

TE 510

Sequential number (*)

Model year (2005) (●)

ZCGH8 03CA 5 V012345

NÚMERO DE IDENTIFICACIÓN DEL MOTOCICLO (V.I.N.)

El número de serie compuesto de 17 caracteres se halla en el lado derecho del eje de dirección.

1. Matricola telaio

2. Matricola motore

1. Frame serial number

2. Engine serial number

TC 250

ZCGH8 00AA 5 V012345

Sequential number (*)

Oppure / or / ou / oder / o Model year (2005) (●)

1. Matricule cadre

2. Matricule moteur

1. Rahmen Nr.

2. Motor Nr.

1. Matrícula bastidor

2. Matrícula motor

TC 450

Sequential number (*)

Model year (2005) (●)

ZCGH8 02BA 5 V012345

SMR 450

ZCGH8 02BD 5 V012345

Sequential number (*)

Model year (2005) (●)

SMR 400

Sequential number (*)

Model year (2005) (●)

ZCGH8 01 AD 5 V012345

TC 510

Sequential number (*)

Model year (2005) (●)

SMR 510

Sequential number (*)

Model year (2005) (●)

ZCGH8 03CD 5 V012345 ZCGH8 03CC 5 V012345

21A

NUMERO DI IDENTIFICAZIONE DEL MOTOCICLO (V.I.N.)

Il numero di serie composto da 17 caratteri si trova sul lato destro del cannotto di sterzo.

VEHICLE IDENTIFICATION NUMBER (V.I.N.)

The full 17 digit serial, or Vehicle Identification Number, is stamped on the steering head tube (R.H. side).

NUMERO D’IDENTIFICATION DU MOTOCYCLE (V.I.N.)

Le numéro de série se compose de 17 caractères et est placé du côté droit du fourreau de direction.

KENNUMMER DES MOTORRADS (V.I.N.)

Die Seriennummer besteht aus 17 Zeichen und befindet sich auf der rechten Seite der Lenkrohrs.

(*): N° progressivo (

): Progressiv nr.

(

): N° progressive

(

): N° progressive

(

): Nr. progresivo

(●): Anno del modello (

●

): Year of the model

(

●

): An du modèle

(

●

): Jahre von Modell

(

●

): Año del modelo

TE 250 USA

ZCG TE 250 * 5 V 012345

* Varies-Can be 0 thru 9 or X (check digit for factory use)

Sequential number (*)

Model designation

Engine capacity Model year (2005) (

●

)

TE 450 USA

ZCG TE 450 * 5 V 012345

* Varies-Can be 0 thru 9 or X (check digit for factory use)

Sequential number (*)

Model designation

Engine capacity Model year (2005) (

●

)

TE 510-USA

* Varies-Can be 0 thru 9 or X (check digit for factory use)

Sequential number (*)

Model designation

Engine capacity Model year (2005) (

●

)

ZCG TE 510 5 012345

21B

NÚMERO DE IDENTIFICACIÓN DEL MOTOCICLO (V.I.N.)

El número de serie compuesto de 17 caracteres se halla en el lado derecho del eje de dirección.

1. Matricola telaio

2. Matricola motore

1. Frame serial number

2. Engine serial number

1. Matricule cadre

2. Matricule moteur

1. Rahmen Nr.

2. Motor Nr.

1. Matrìcule bastidor

2. Matrìcule motor

TC 450 USA

ZCG TC 450 * 5 V 012345

* Varies-Can be 0 thru 9 or X (check digit for factory use)

Sequential number (*)

Model designation

Engine capacity Model year (2005) (

●

)

TC 250 USA

ZCG TC 250 * 5 V 012345

* Varies-Can be 0 thru 9 or X (check digit for factory use)

Sequential number (*)

Model designation

Engine capacity Model year (2005) (

●

)

SM 450 R USA

Sequential number (*)

Engine capacity Model year (2005) (●)

ZCG SM 450 * 5 V 012345

Model designation

SMR 510-USA

Sequential number (*)

Engine capacity Model year (2005) (●)

Model designation

TC 510-USA

Sequential number (*)

Engine capacity Model year (2005) (●)

Model designation

ZCG TC 510 5 V 012345

ZCG SM 510 5 V 012345

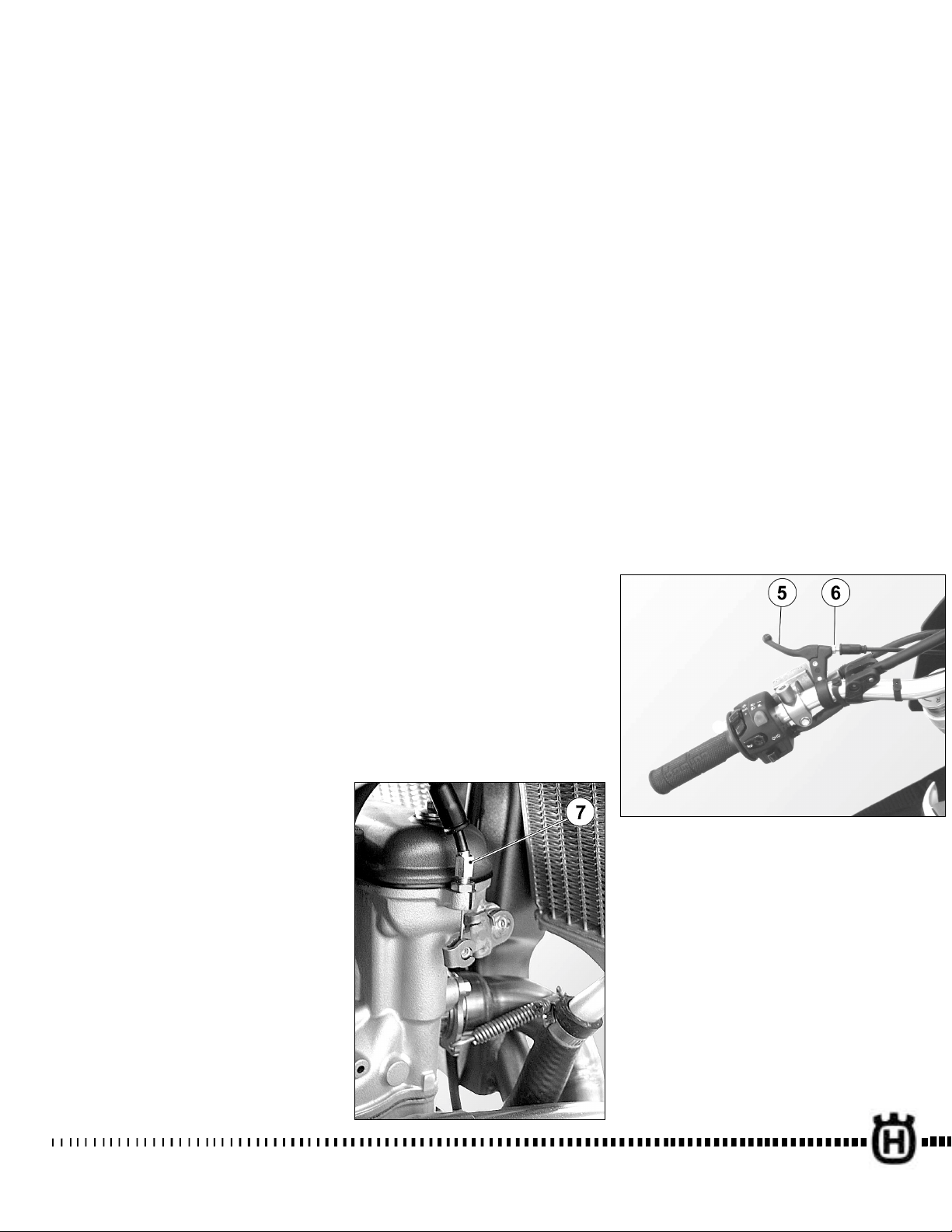

UBICAZIONE COMANDI

1. Leva comando freno anteriore

2. Manopola comando gas

3. Pedale comando freno posteriore

4. Dispositivo starter (lato sinistro)

5. Tappo serbatoio carburante

6. Commutatore destro (avviamento elettrico motore)

7. Registrazione precarico molla ammortizzatore

8. Registrazione compressione ammortizzatore (bassa ed alta velocità di ammortizzazaione)

9. Registrazione estensione ammortizzatore

CONTROL LOCATION

1. Front brake lever

2. Throttle grip

3. Rear brake control pedal

4. Choke (L.H. side)

5. Fuel tank filler cap

6. R.H. commutator (engine electric start)

7. Rear shock absorber spring preload adjustment

8. Rear shock absorber compression damper adjustment (low and high damping speeds)

9. Rear shock absorber extension damper adjustment

POSITION DES COMMANDES

1. Levier commande frein avant

2. Poignée de gaz

3. Pédale commande frein arriere

4. Starter (côté gauche)

5. Bouchon réservoir carburant

6. Commutateur droite (démarrage éléctrique moteur)

7. Réglage précharge ressort amortisseur

8. Réglage compression amortisseur (basse et haute vitesses d’ amortissement)

9. Réglage extension amortisseur

LAGE DER SCHALTUNGEN 1 Vorderer Bremsschalthebel

2. Gasgriff

3. Pedal zur Steuerung der Bremse

4. Starter-Einrichtung (linke Seite)

5. Treibstofftankstopfen

6. R. Umschalter (Electrisch Motoranlassknopf)

7. Einstellung der Federvorladung des Stoßdämpfers

8. Einstellung der Kompression des Stoßdämpfers (niedrige und hohe Geschwindigkeit der Dämpfung)

9. Einstellung der Ausfederung des Stoßdämpfers

LOCALIZACIÓN MANDOS

1. Palanca mando freno delantero

2. Maneta de la mariposa

3. Pedal mando freno trasero

4. Dispositivo starter (lado izquierdo)

5. Tapôn depósito carburante

6. Conmutador derecho (arranque electrico del motor)

7. Ajuste precarga muelle amortiguador

8. Ajuste compresión amortiguador (baja y alta velocidad de amortiguación)

9. Ajuste extensión amortiguador

KICK-STARTER AUF ANFRAGE (SEHEN SEITEN 264 UND 265) ARRANQUE A PEDAL BAJO PEDIDO (VER PÁGINAS 265 Y 265)

AVVIAMENTO A PEDALE A RICHIESTA (VEDERE PAGINE 264 E 265) KICK START UPON REQUEST (SEE PAGES 264 AND 265) DÉMARRAGE A PÉDALE SUR DEMANDE (VOIR PAGES 264 ET 265)

10. Commutateur gauche (TE, SMR)

10. Bouton d’arret moteur (USA/CDN et TC)

11. Levier commande embrayage

12. Robinet carburant

13. Pédale de commande boîte des vitesses

14. Vis de sortie d’air pour tige fourche

15. Réglage compression pour tige fourche

16. Réglage extension pour tige fourche

10. L. Umschalter (TE, SMR)

10. Druckknopf Motoranhalten (USA/CDN und TC)

11. Kupplungsschalthebel

12. Treibstoffhahn

13. Gangschaltungspedal

14. Ablaßschraube für Gabelschaft

15. Kompressions-Einstellung für Gabelschaft

16. Einstellung der Ausfederung des Gabelschafts

10. Commutatore sinistro (TE, SMR)

10. Pulsante arresto motore (USA/CDN e TC)

11. Leva comando frizione

12. Rubinetto carburante

13. Pedale comando cambio

14. Vite scarico aria per stelo forcella

15. Registrazione compressione per stelo forcella

16. Registrazione estensione per stelo forcella

10. L.H. commutator (TE, SMR);

10. Engine stop button (USA/CDN and TC)

11. Clutch control lever

12. Fuel cock

13. Gearbox control pedal

14. Air bleeding screw on front fork leg

15. Compression damper adjustment (front fork leg bottom side)

16. Extension damper adjustment (front fork leg top side)

10. Commutador izquierdo (TE, SMR)

10. Pulsador parada motor (USA/CDN y TC)

11. Palanca mando embrague

12. Grifo del carburante

13. Pedal mando cambio de marchas

14. Tornillo descarga aire para vástago horquilla

15. Ajuste compresión para vástago horquilla

16. Ajuste extensión para vástago horquilla

DATI TECNICI

MOTORE

Tipo..........................monocilindrico a 4 tempi

Raffreddamento ................................a liquido

Alesaggio (250) ...................................mm 76

Alesaggio (400) ................................mm 91,5

Alesaggio (450-510) ............................mm 97

Corsa (250)..........................................mm 55

Corsa (400-450) .............................mm 60,76

Corsa (510).......................................mm 67,8

Cilindrata (250) ...............................cm

249,5

Cilindrata (400) .............................cm

399,53

Cilindrata (450) ..................................cm

449

Cilindrata (510) ............................cm3 501,03

Rapporto di compressione (250-510) ...12,5:1

Rapporto di compressione (400-450) ......12:1

Avviamento (TE).....elettrico ed a pedale (con

alzavalvole automatico)

Avviamento (TC, SMR) ..............elettrico (con

alzavalvole automatico)

DISTRIBUZIONE

Tipo ...........................doppio albero a camme

in testa; 4 valvole

Gioco valvole (a motore freddo)

Aspirazione............................0,10 ÷ 0,15 mm

Scarico...................................0,15 ÷ 0,20 mm

TECHNICAL DATA

ENGINE

Type...........................single cylinder, 4 stroke

Cooling ..................................................liquid

Bore (250)...........................................2.99 in.

Bore (400).............................................3.6 in.

Bore (450-510)....................................3.81 in.

Stroke (250)........................................2.17 in.

Stroke (400-450).................................2.39 in.

Stroke (510)........................................2.67 in.

Displacement (250).....................15.22 cu. in.

Displacement (400).....................24.37 cu. in.

Displacement (450).....................27.39 cu. in.

Displacement (510).....................30.56 cu. in.

Compression ratio (250-510) ...............12,5:1

Compression ratio (400-450) ..................12:1

Starting (TE).... ...electric and kick start (with

automatic decompressor)

Starting (TC, SMR).... electric (with automatic

decompressor)

TIMING SYSTEM

Type ........double overhead camshaft; 4 valve

Valve clearance (with engine cold)

Intake..................................0.004 ÷ 0,006 in.

Exhaust ..............................0.006 ÷ 0,008 in.

DONNEES TECHNIQUES

MOTEUR

Type...............................un cylindre à 4 temps

Refroidissement..............................par liquide

Alésage (250).......................................mm 76

Alésage (400)....................................mm 91,5

Alésage (450-510)................................mm 97

Course (250) ........................................mm 55

Course (400-450) ............................mm 60,76

Course (510) .....................................mm 67,8

Cylindrée (250)................................cm

249,5

Cylindrée (400)..............................cm

399,53

Cylindrée (450)...................................cm

449

Cylindrée (510)..............................cm

501,03

Rapport volumetrique (250-510) ...........12,5:1

Rapport volumetrique (400-450) ..............12:1

Démarrage (TE) ..éléctrique et a pédale (avec dispositif de décompression automatique)

Démarrage (TC, SMR)...........éléctrique (avec

dispositif de décompression automatique)

DISTRIBUTION

Type ..............................double arbre à cames

en tête; 4 soupapes

Jeu des soupapes (à moteur froid)

Admission..............................0,10 ÷ 0,15 mm

Echappement ........................0,15 ÷ 0,20 mm

+ 284 hidden pages
