Husqvarna R 318X, R 320X AWD Operator's Manual

Download

Page 1

EN Operator's manual 2-36 ES Manual de usuario 37-73 PT Manual do utilizador 74-111 IT Manuale dell'operatore 112-148

R 318X, R 320X AWD

Page 2

Introduction..................................................................... 2

Safety..............................................................................8

Assembly...................................................................... 12

Operation...................................................................... 14

Maintenance................................................................. 18

Troubleshooting............................................................ 28

Transportation, storage and disposal........................... 30

Technical data.............................................................. 33

Service..........................................................................35

Warranty....................................................................... 35

EC Declaration of Conformity....................................... 36

Registered trademarks................................................. 36

Introduction

Pre-delivery inspection and product numbers

Note: A pre-delivery inspection has been done of this product. Make sure that you receive a signed copy of the pre-delivery inspection document from your dealer.

Service agent contact information:

This operator’s manual belongs to product with product number / serial number:

Engine:

Transmission:

Product description

The R 318X and R 320X AWD are ride-on lawn mowers. Forward and reverse pedals let the operator adjust the speed seamlessly. An hour meter shows how many hours the operator has used the product. R 320X AWD has all wheel drive (AWD). R 318X and R 320X AWD are used with Combi cutting decks with BioClip.

Intended use

The product is made to cut grass on open and level ground in residential areas and gardens. Attach an

2 838 - 005 - 21.10.2019

optional accessory to use the product for other tasks. Speak to your Husqvarna dealer for more information about which accessories that are available.

Insure your product

Make sure that you have insurance coverage for your new product. Speak to your insurance company if you are not sure. We recommend a fully comprehensive insurance that includes third party, fire, damage, theft and liability.

Page 3

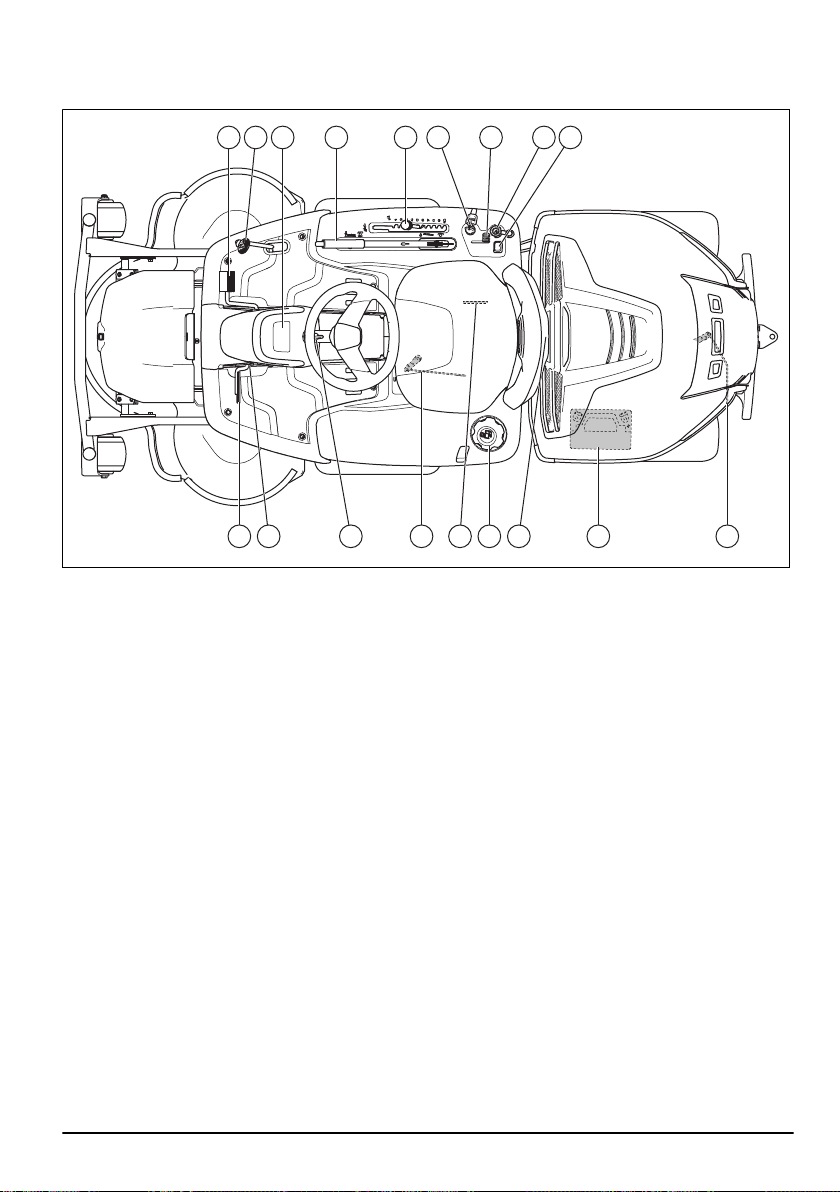

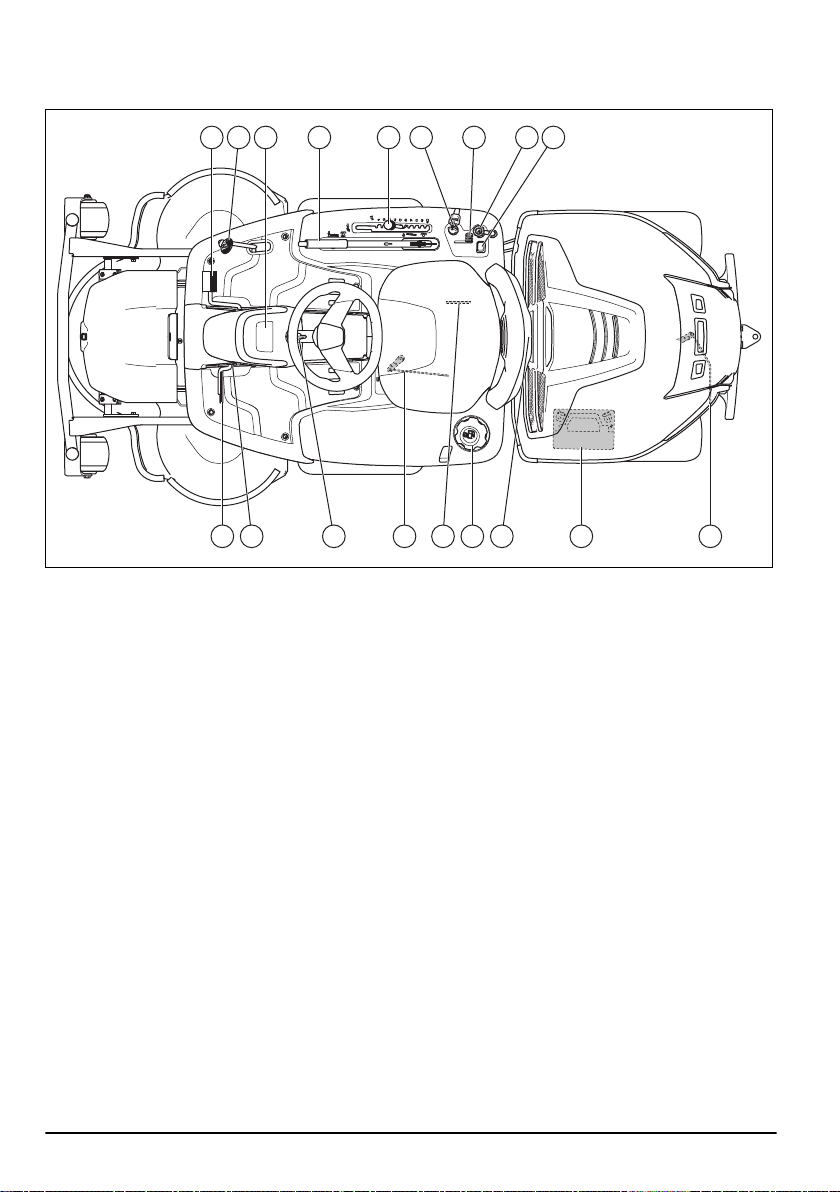

Product overview

1 3 4

1015 111213141718 16

5 6 7 8 92

1. Forward pedal

2. Rearward pedal

3. Display

4. Lift lever for the cutting deck

5. Cutting height lever

6. Ignition lock / Headlight switch

7. Throttle control

8. 12 V power outlet

9. Switch for high beam light

10. Lever to engage or disengage the transmission on the rear axle.

838 - 005 - 21.10.2019 3

11. Battery

12. Cover lock

13. Fuel tank cap

14. Type plate with a scannable code

15. Lever to engage or disengage the transmission on the front axle on AWD products.

16. Steering wheel adjustment

17. Lock button for parking brake

18. Parking brake pedal

Page 4

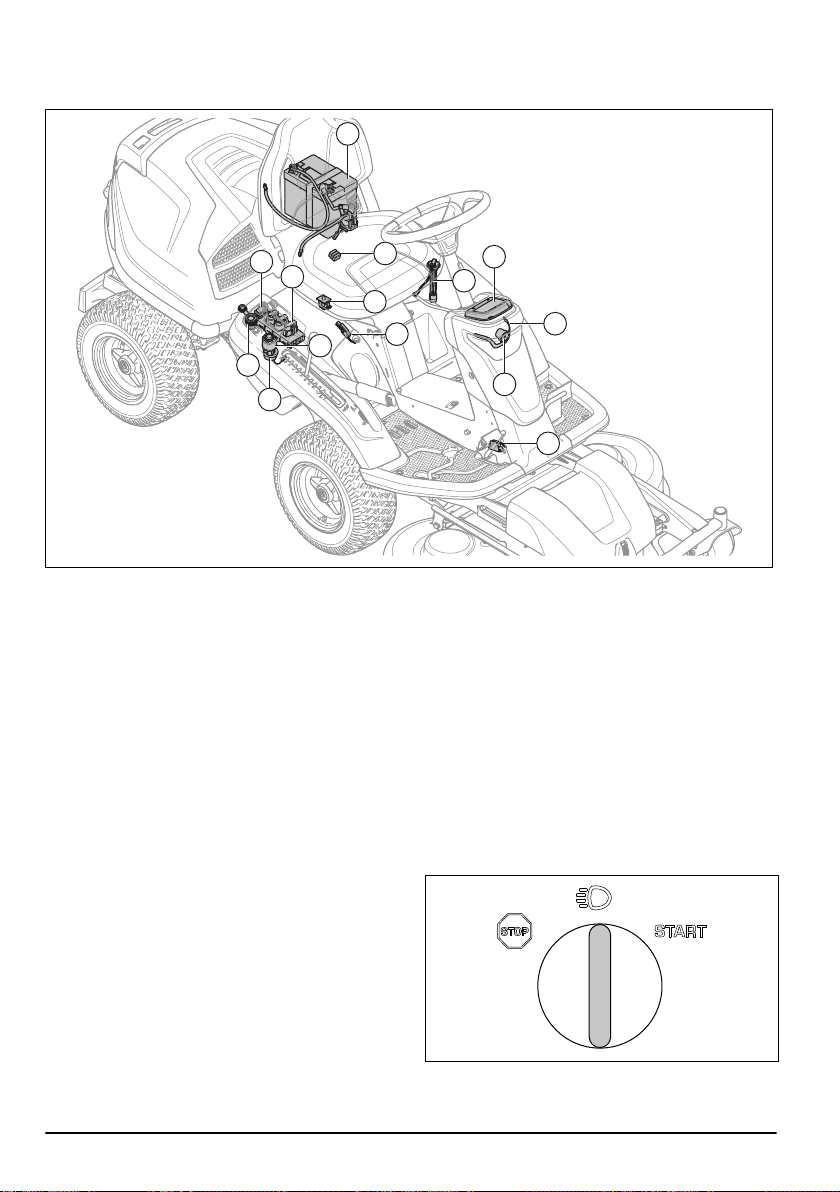

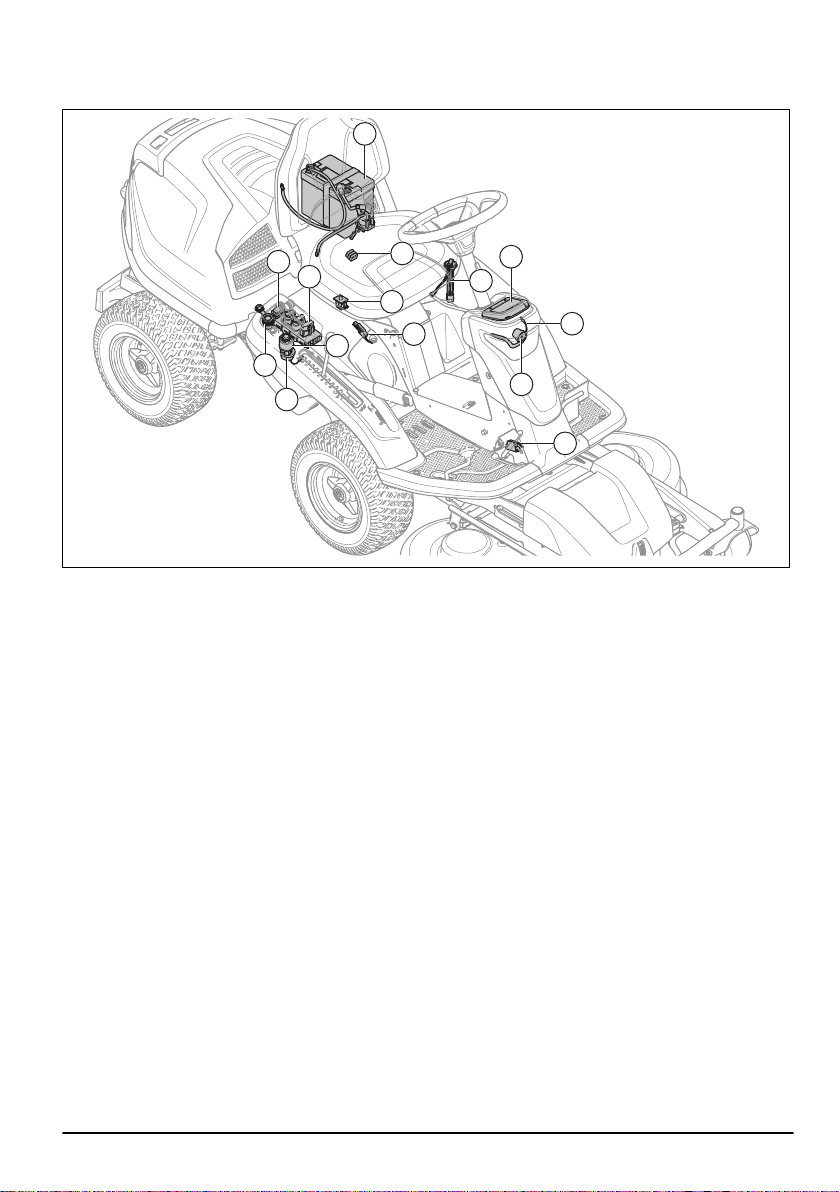

Electrical system overview

1. Battery

2. Main fuse

3. Fuel sensor

4. Display

5. Work lamp

6. High beam light

7. Microswitch, parking brake

8. Microswitch for the lift lever

9. Operator presence control (OPC)

10. Ignition lock / Headlight switch

11. Mower Control Module

12. Switch for 12 V power outlet

13. 12 V power outlet

14. Buzzer

Mower control module

Bluetooth

wireless technology and

The product has a mower control module that gives the operator information about the product. The information shows on the display on the instrument panel. Refer to

Display on page 6

The mower control module enables the servicing dealer to connect to the product when they do servicing.

Husqvarna Connect

The product has can connect to mobile devices that have the Husqvarna Connect app installed. The Husqvarna Connect app is a

4 838 - 005 - 21.10.2019

free app for your mobile device. The Husqvarna Connect app gives extended functions for your Husqvarna product:

• Lock and unlock function to prevent not approved operation of the product.

• Extended product information.

• Information about, and help with, product parts and servicing.

Headlights

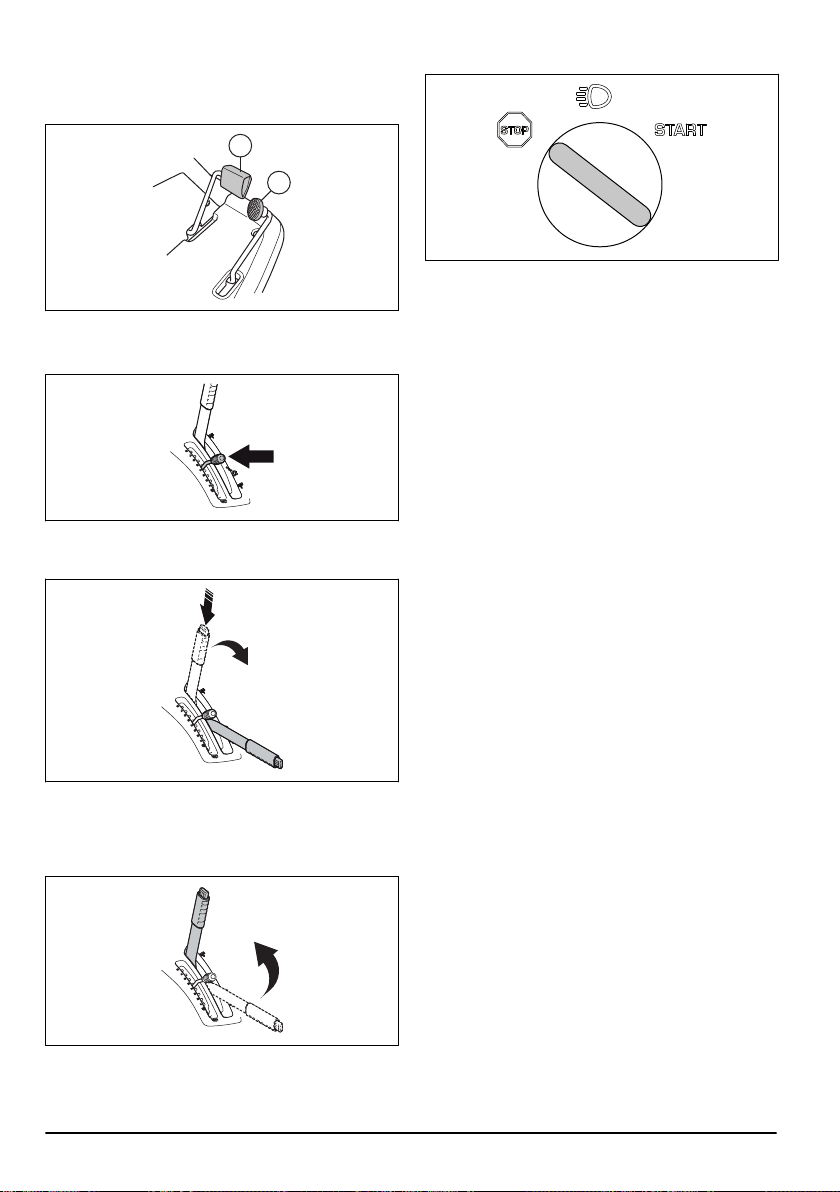

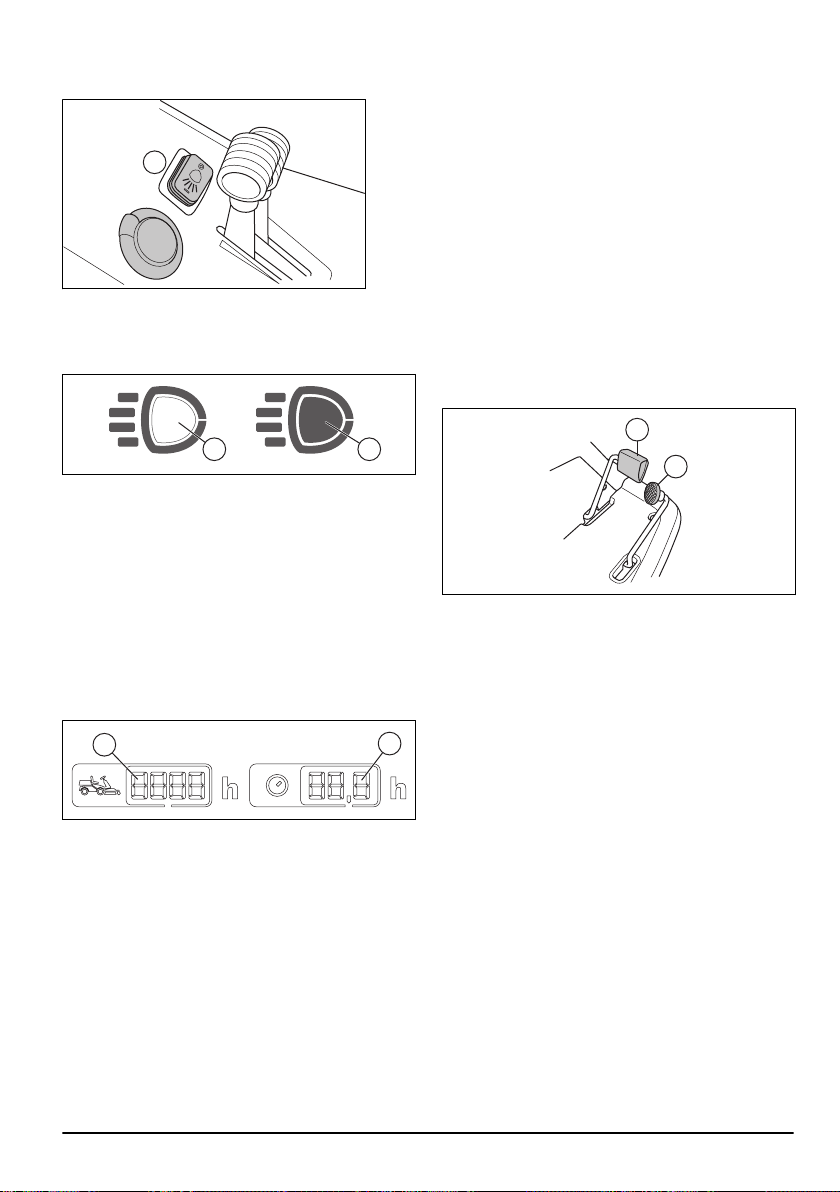

The headlights have work lights and high beam lights. Turn the ignition key to the lights position to make the work light come on. The work lights stay on for 3 minutes after the engine stops.

Page 5

Push the switch (A) to make the high beam lights come

B C

on or go off.

When the work lights are on, the headlight symbol (B) shows on the display. When the high beam lights are on, the filled headlight symbol (C) shows on the display.

Power outlet

The voltage of the power outlet is 12 V. The power outlet is fused, see

Technical data on page 33

Hour meter

The product has 2 hour meters on the display. The hour meters show how many hours of operation of the engine has in total (A) and during the operation period (B). A new operation period starts if the engine is off at a minimum of 6 h.

The time with ignition on but engine off, is not registered. The last digit shows tenth of an hour (6 minutes).

Operator presence control (OPC)

The OPC engages when the operator lifts from the seat. The engine and the drive to the blades stop if the blades are engaged or the parking brake is not applied. Refer to

Start conditions on page 10

Forward and rearward pedals

The speed is gradually adjusted with 2 pedals. The left pedal (A) is used to move forward, and the right pedal (B) is used to move rearward. The product stops when the pedals are released.

Cutting deck

The cutting decks for this product are Combi cutting decks with BioClip. BioClip cuts the grass into fertilizer. The Combi cutting decks can also be used without BioClip. Without BioClip the grass is ejected to the rear.

838 - 005 - 21.10.2019

Page 6

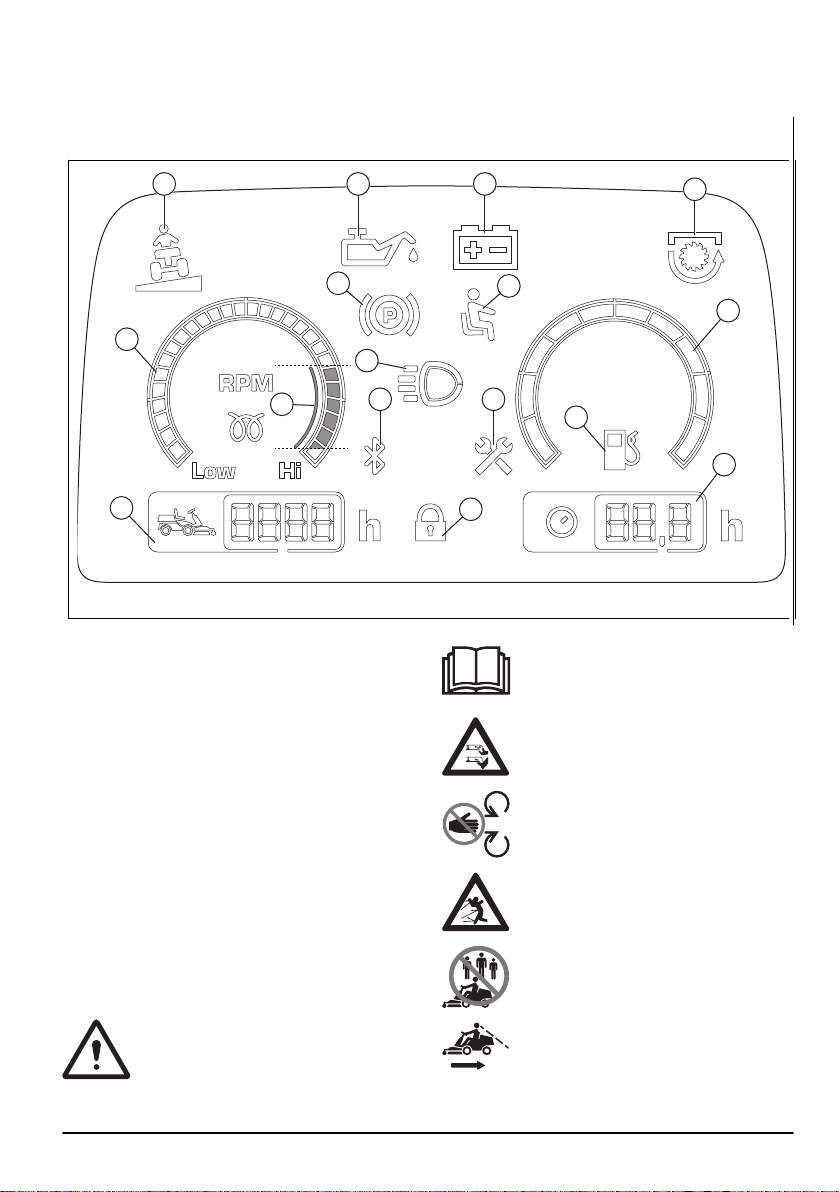

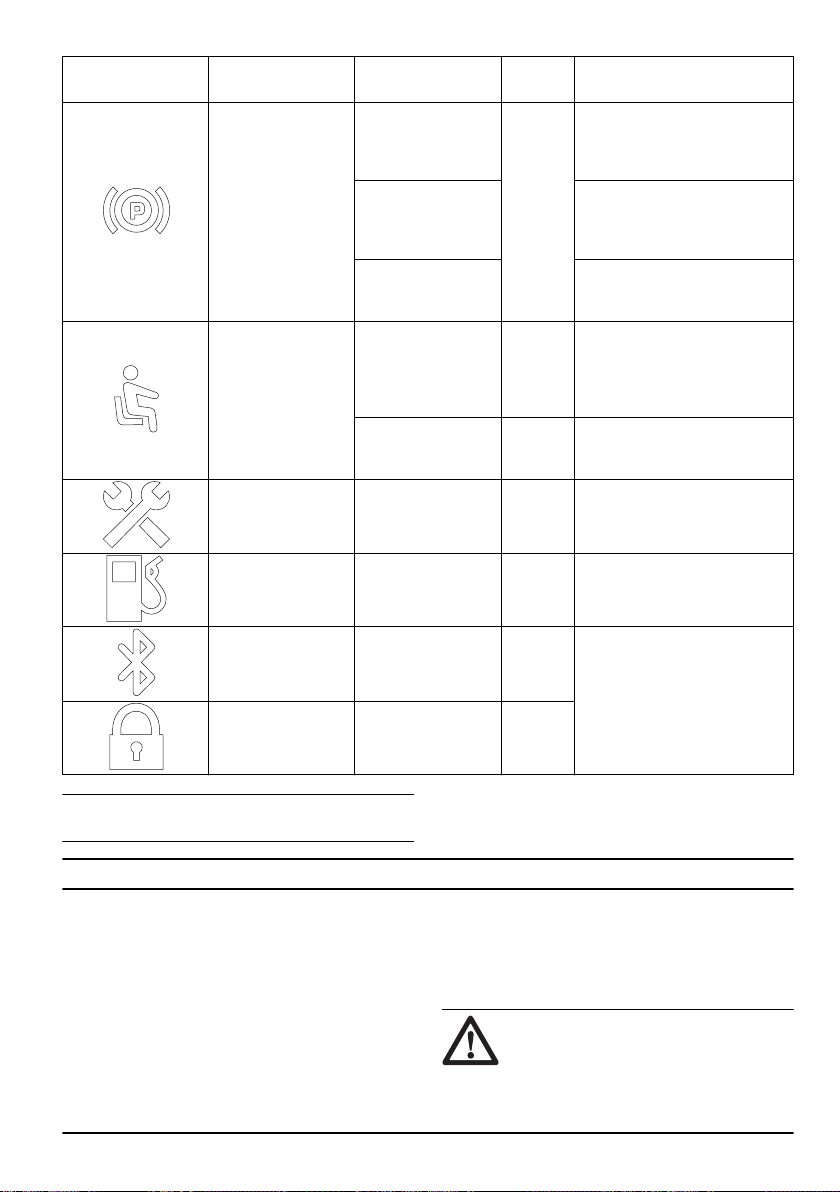

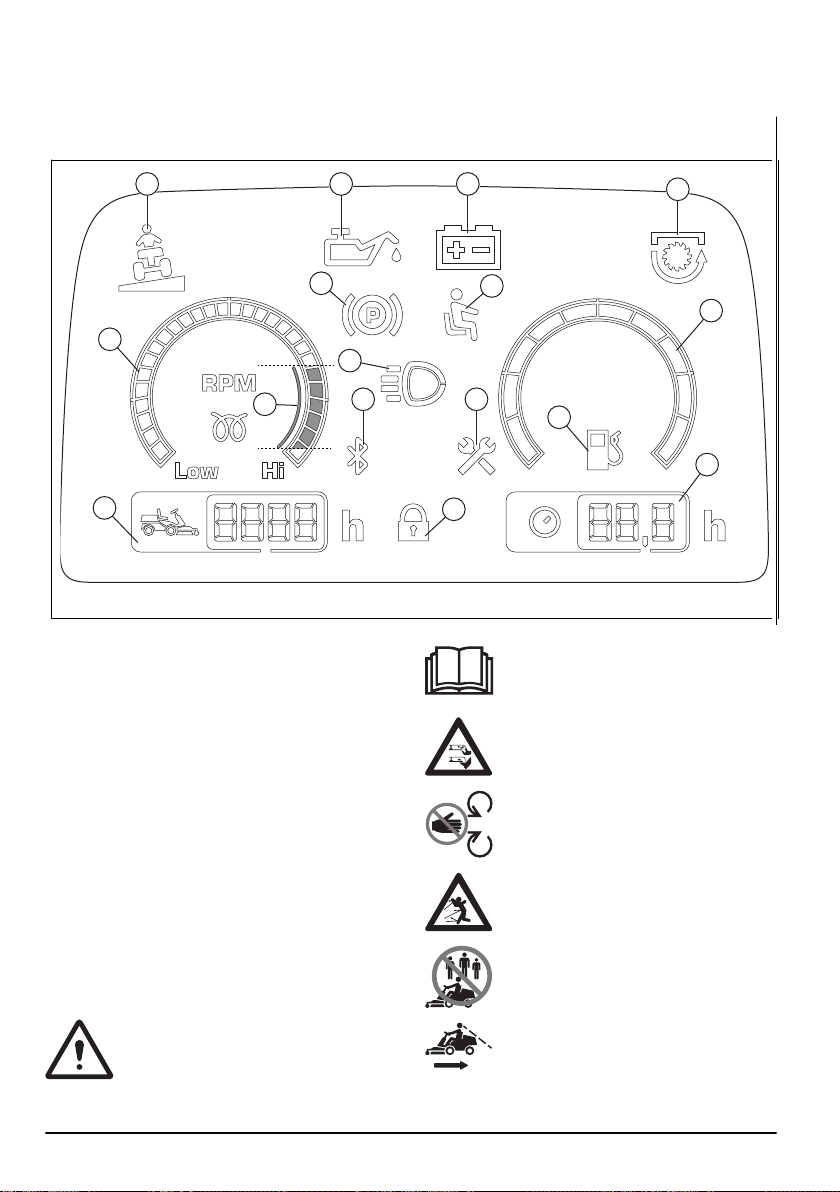

Display

2 3

10 11

The display on the instrument panel shows information of the status of the product.

1. Slope indicator

2. Oil pressure indicator

3. Battery level indicator

4. PTO indicator

5. Tachometer

6. Parking brake indicator

7. Operator presence control (OPC)

8. Recommended engine RPM when you operate the product.

9. Work light or high beam light indicator

10. Bluetooth

11. Service indicator

12. Fuel gauge

13. Low fuel level indicator

14. Total run time

15. Digital lock

16. Operation run time

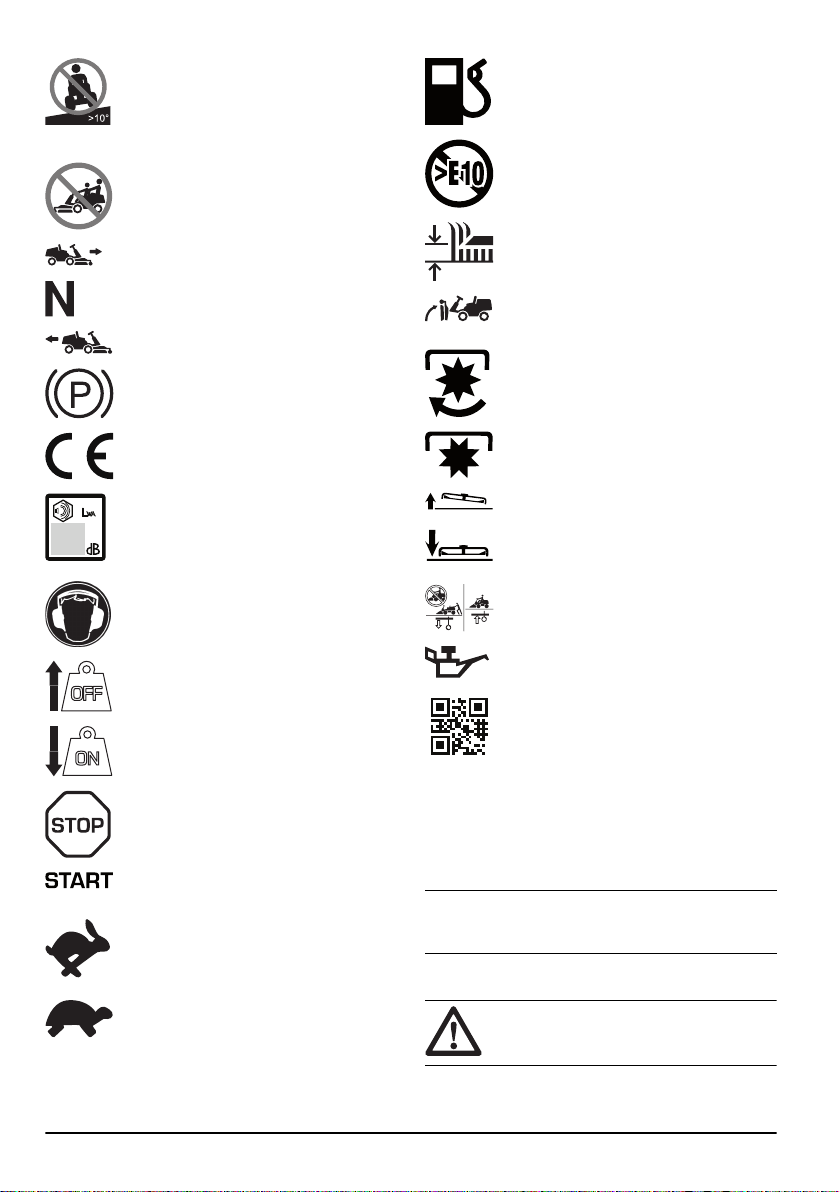

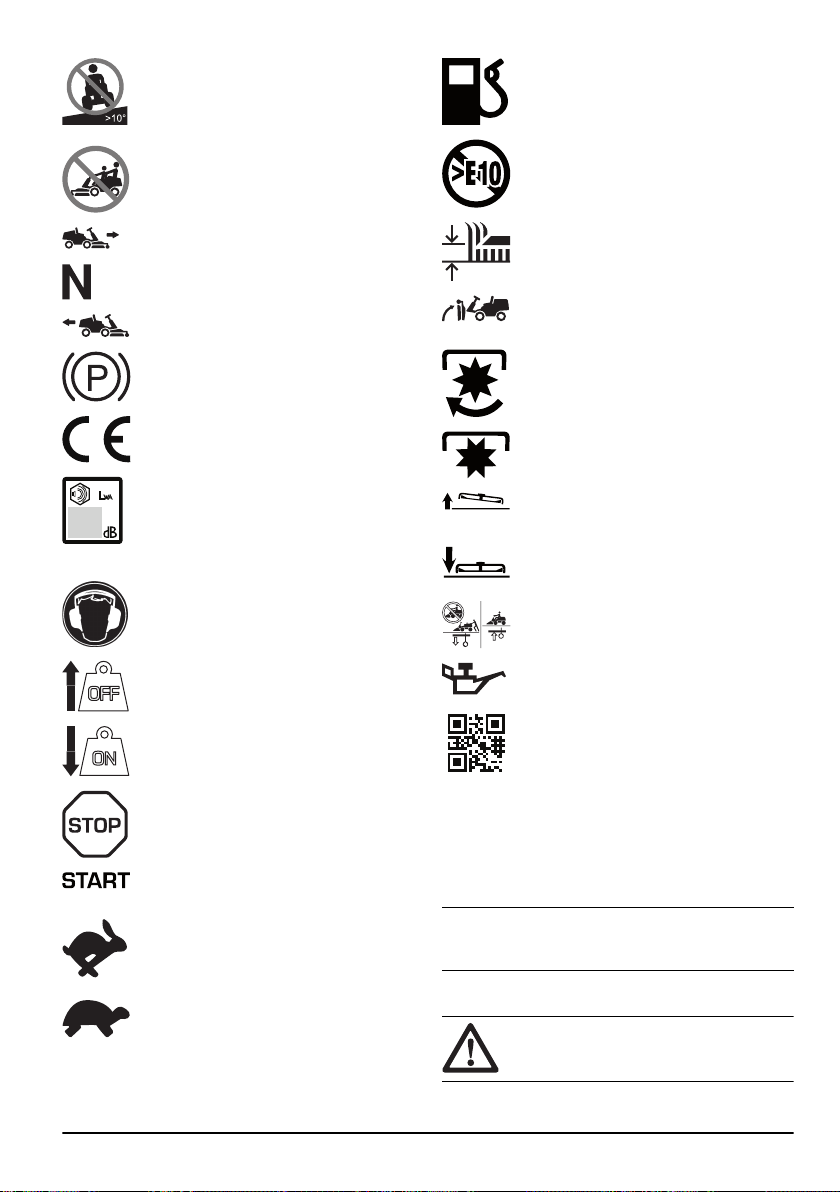

Symbols on the product

WARNING: Careless or incorrect use can result in serious injury or death to the

6 838 - 005 - 21.10.2019

operator or others.

Read the operator's manual carefully and make sure that you understand the instructions before use.

Rotating blades. Keep body parts away.

Warning: rotating parts. Keep body parts away.

Look out for ejecting objects and ricochets.

Never use the product if persons, especially children, or animals, are in the vicinity.

Look behind you before and while you move the product in reverse.

Page 7

Never cut grass across a slope. Do not cut grass on ground that slopes more than 10°. Refer to

To cut grass on slopes on page

Fuel.

Never carry passengers on the product or equipment.

Move forward.

Neutral gear.

Move rearward.

Parking brake.

This product is in accordance with applicable EC directives.

Noise emission to the environment according to the European Community's Directive. The product's emission is specified in the Technical data chapter and on the label.

Always use approved hearing protection.

Weight transfer disengaged.

Weight transfer engaged.

Stop the engine.

Start the engine.

Max. ethanol 10%.

Cutting height.

The service position for the cutting height lever.

The blades are engaged.

The blades are disengaged.

Transport position for the cutting deck.

Operation position for the cutting deck.

Engage and disengage the drive system.

Oil level.

Scannable code

yyyywwxxxx The rating plate shows se-

rial number. yyyy is the production year and ww is the production week.

Note: Other symbols/decals on the product refer to certification requirements for some commercial areas.

Engine speed – fast.

Engine speed – slow.

838 - 005 - 21.10.2019

Euro V Emissions

WARNING: the EU type-approval of this product.

Tampering with the engine voids

Product liability

As referred to in the product liability laws, we are not liable for damages that our product causes if:

Page 8

• the product is incorrectly repaired.

• the product is repaired with parts that are not from the manufacturer or not approved by the manufacturer.

Safety

Safety definitions

Warnings, cautions and notes are used to point out specially important parts of the manual.

WARNING: Used if there is a risk of injury or death for the operator or bystanders if the instructions in the manual are not obeyed.

CAUTION: Used if there is a risk of damage to the product, other materials or the adjacent area if the instructions in the manual are not obeyed.

Note: Used to give more information that is necessary in a given situation.

General safety instructions

WARNING: This product can cut off hands and feet and throw objects. Serious injury or death may occur if you do not obey the safety instructions.

• the product has an accessory that is not from the manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service center or by an approved authority.

• Read and understand the operator's manual and the instructions on the product carefully before you start the product.

• Learn how to use the product and its controls safely and learn how to stop the product quickly.

• Learn to recognize the safety decals.

• Keep the product clean to make sure that you can clearly read signs and stickers.

• Keep in mind that the operator will be held responsible for accidents that involve other persons or their property.

• Do not transport passengers. The product must only be used by one person.

WARNING: Do not continue to use a product with damaged cutting equipment. Damaged cutting equipment can throw objects and cause serious injury or death. Replace damaged blades immediately.

WARNING: This product produces an electromagnetic field during operation. This field may under some circumstances interfere with active or passive medical implants. To reduce the risk of serious or fatal injury we recommend persons with medical implants to consult their physician and the medical implant manufacturer before operating this product.

WARNING: Read the warning instructions that follow before you use the product.

• Always be careful and use your common sense. Avoid all situations which you consider to be beyond your capability. If you feel uncertainty about the operating procedures after you read the operator's manual, consult an expert before you continue.

• Do not let the product stay unsupervised with the engine on. Always stop the blades, apply the parking brake, stop the engine and remove the ignition key before you let the product stay unsupervised.

• Only use the product in daylight or in other well-lit conditions. Keep the product at a safe distance from holes or other irregularities in the ground. Look out for other possible risks.

• Do not use the product in bad weather, for example in fog, in rain, moist or in wet locations, strong winds, intense cold, risk of lightning, etc.

• Find and mark stones and other fixed objects to prevent collision.

• Clear the area of objects such as stones, toys, wires, etc. that may become caught in the blades and be thrown out.

838 - 005 - 21.10.2019

Page 9

• Do not let children or other persons not approved for operation of the product to use or do servicing on it. Local laws may regulate the age of the user.

• Make sure that nobody else is in the vicinity of the product when you start the engine, engage the drive or start to move the product.

• Keep an eye on the traffic when you mow near a road or move across a road.

• Do not use the product if you are fatigued, while under the influence of alcohol or drugs, medicine or anything that can have a negative effect on your vision, alertness, coordination or judgement.

• Always park the product on a level surface with the engine stopped.

Safety instructions regarding children

property or adjacent areas. When you operate the product, keep away from bushes and other objects.

WARNING: Read the warning instructions that follow before you use the product.

• Always look down and behind you before and while you move in reverse. Look out for large and small obstacles.

• Decrease the speed before you turn around a corner.

• Stop the blades when you move across areas that you do not cut.

WARNING: Read the warning instructions that follow before you use the product.

• Serious accidents can occur if you are not on your guard for children in the vicinity of the product. Children can be attracted to the product and to mowing. It is very possible that children do not stay where you last saw them.

• Keep children away from the area to be mowed. Make sure that an adult is responsible for the children.

• Keep an eye out and stop the product if children enter the work area. Be very careful near corners, bushes, trees or other objects that prevents a clear view.

• Before and while you move the product in reverse, look behind you and look down to make sure there are no small children in the vicinity of the product.

• Do not let children ride along. They can fall off and get seriously injured or prevent safe maneuvering of the product.

• Do not let children operate the product.

CAUTION: Read the caution instructions that follow before you use the product.

• Before you operate the product, clear the cold air intake of the engine from grass and dirt. If the cold air intake is blocked, there is a risk of engine damage.

• Move around stones and other larger objects carefully and make sure that the blades do not hit the objects.

• Do not operate the product across objects. Stop and examine the product and cutting deck if you operate the product across or into an object. If it is necessary, make repairs before you restart.

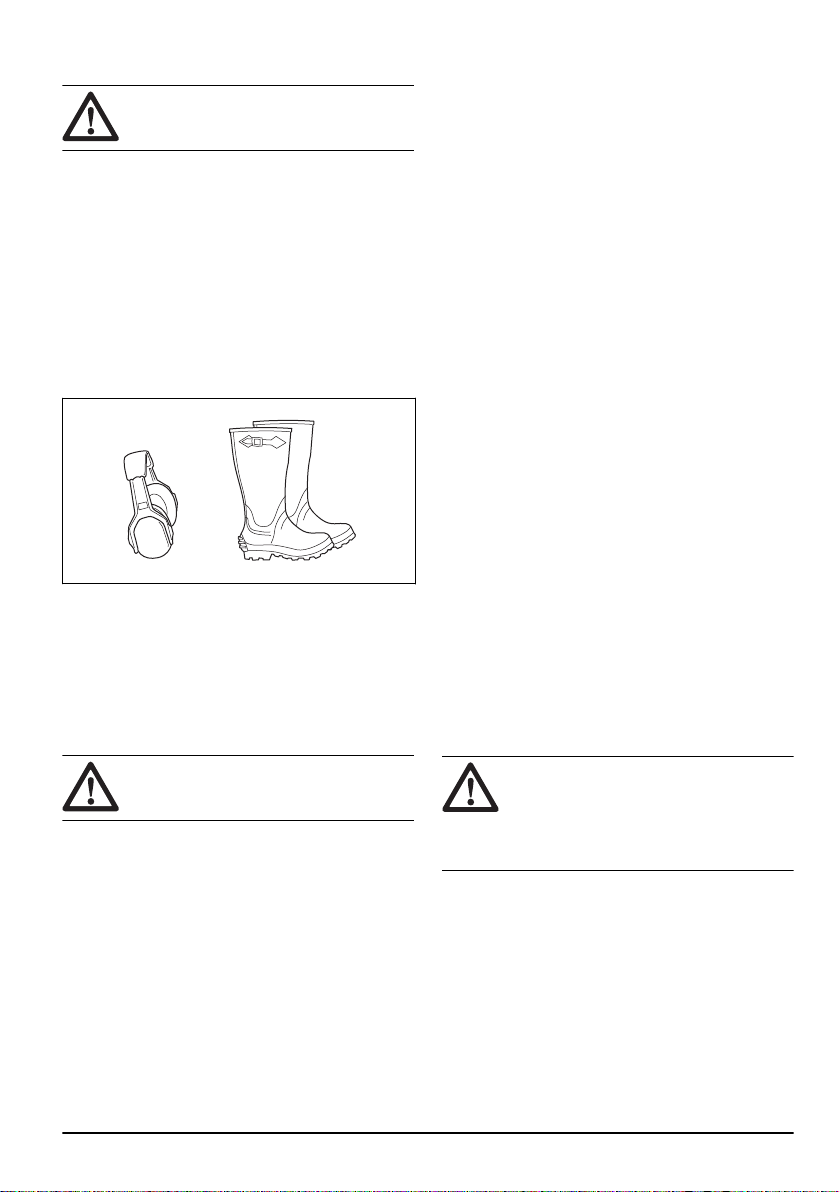

Personal protective equipment

WARNING: that follow before you use the product.

• Use approved personal protective equipment when you use the product. Personal protective equipment cannot fully prevent injury but it decreases the degree of injury if an accident does occur. Let your dealer help you select the right equipment.

• Always wear approved hearing protection. Long term exposure to noise can result in permanent hearing impairment.

• Always wear protective shoes or protective boots. Steel toes are recommended. Do not use the product barefoot.

Read the warning instructions

Safety instructions for operation

WARNING: exhaust system during or directly after operation. The engine and the exhaust system become very hot during operation. Risk of burn injuries, fire and damage to

838 - 005 - 21.10.2019

Do not touch the engine or

Page 10

• Wear gloves when necessary, for example when you attach, examine or clean the cutting equipment.

• Do not wear loose-fitting clothing, jewelry or other items that can get caught in moving parts.

• Keep first aid equipment and fire extinguisher close at hand.

Safety devices on the product

WARNING: Read the warning instructions that follow before you use the product.

• Do not use a product with defective safety devices. Do a check of the safety devices regularly. If the safety devices are defective, speak to your Husqvarna service agent.

• Do not make modifications on safety devices. Do not use the product if protective plates, protective covers, safety switches or other protective devices are not attached or are defective.

To do a check of the ignition lock

• Start and stop the engine to do a check of the ignition lock. See and

To stop the engine on page 17

• Make sure that the engine starts when you turn the ignition key to START.

• Make sure that the engine stops immediately when you turn the ignition key to STOP.

Start conditions

These conditions are necessary to start the engine:

• The cutting deck is lifted and the parking brake is applied.

The engine must stop in these situations:

• The cutting deck is lowered and the operator lifts from the seat.

• The cutting deck is lifted, the parking brake is not applied and the operator lifts from the seat.

Try to start the engine without one of the conditions. Change the conditions and try again. Do this check daily.

To start the engine on page 16

To do a check of the speed limiter

• Release the forward pedal to brake.

• For more brake power, press the reverse pedal.

• Make sure that the forward and reverse pedals are not blocked and can be operated freely.

• Make sure that the product brakes when the forward pedal is released.

Parking brake

WARNING: If the parking brake does not work, the product can start to move and cause injury or damage. Make sure that the parking brake is regularly examined and adjusted.

See

To do a check of the parking brake on page 20

Muffler

The muffler keeps the noise levels to a minimum and sends the exhaust fumes away from the operator.

Do not use the product if the muffler is missing or defective. A defective muffler increases the noise level and the risk of fire.

WARNING: The muffler becomes very hot during and after use and when the engine operates at idle speed. Be careful near flammable materials and/or fumes to prevent fire.

To do a check of the muffler

• Examine the muffler regularly to make sure that it is attached correctly and not damaged.

Protective covers

Missing or damaged protective covers increase the risk of injury on moving parts and hot surfaces. Do a check of the protective covers before you operate the product. Make sure that the protective covers are correctly attached and do not have cracks or other damages. Replace damaged covers.

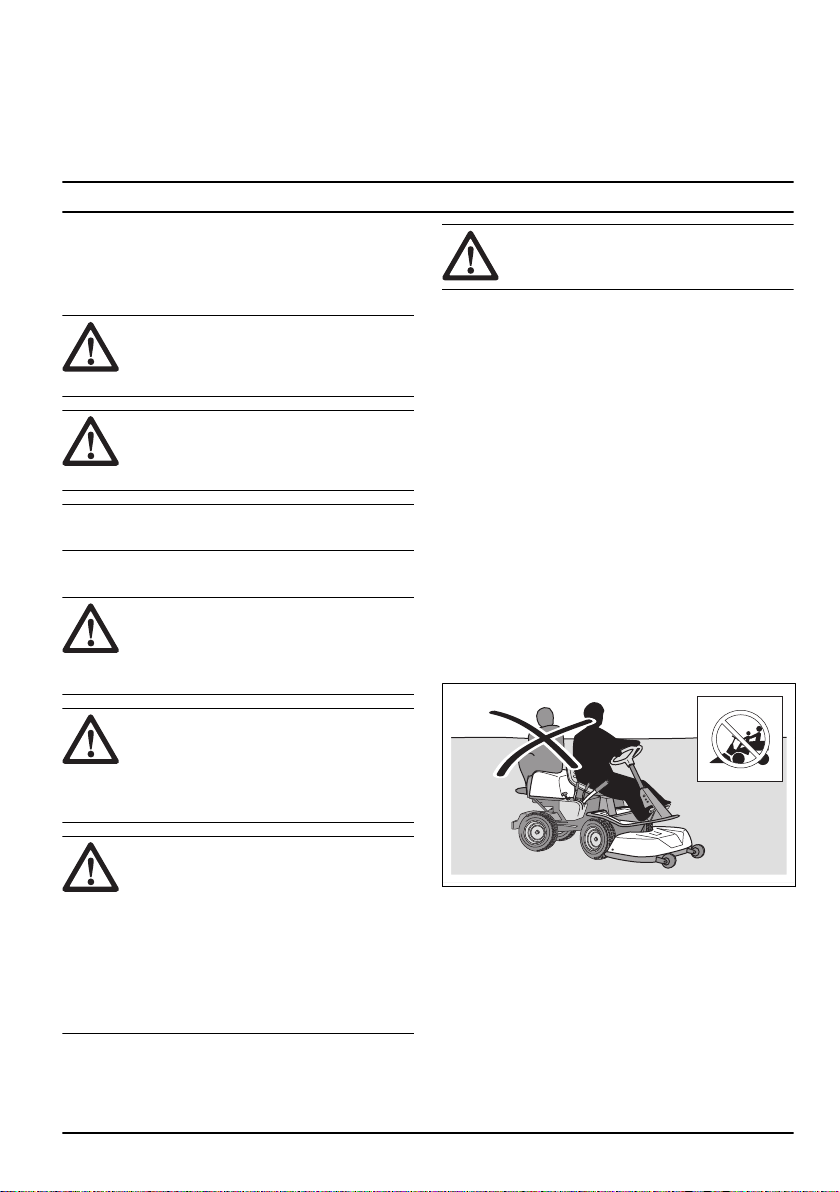

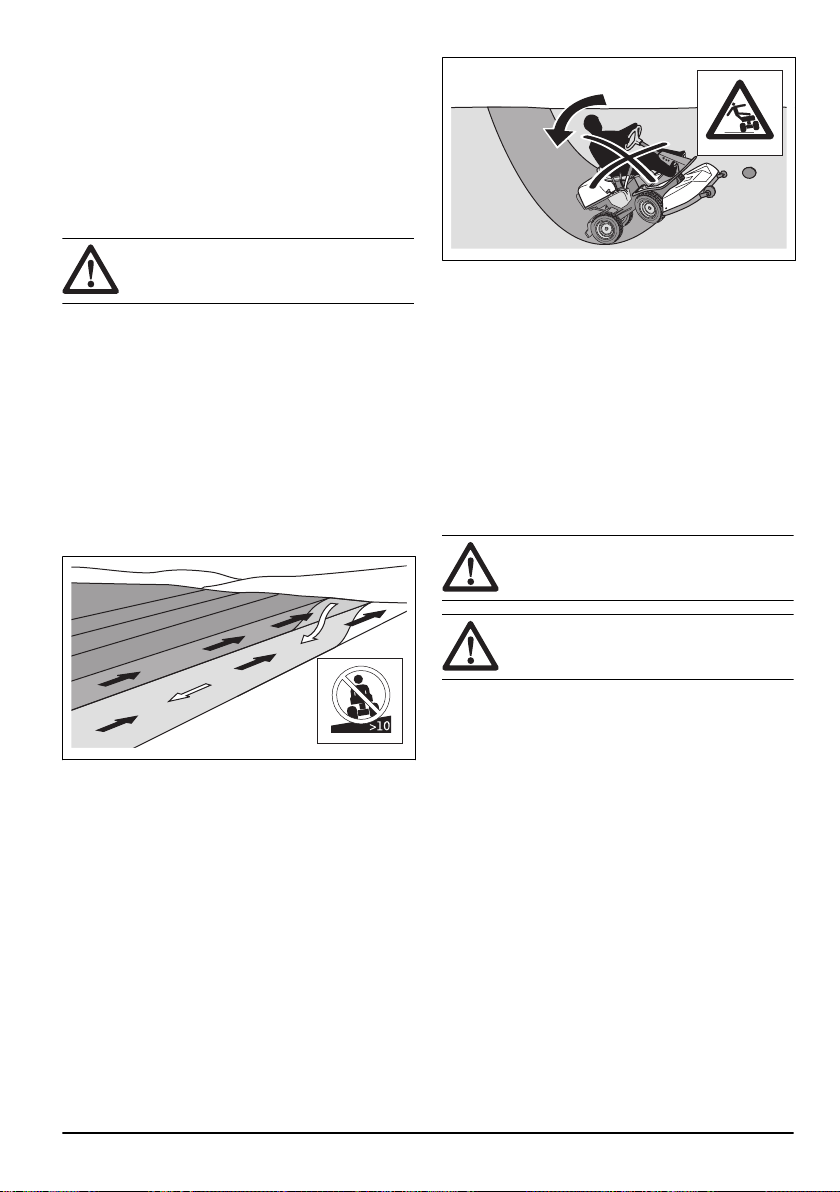

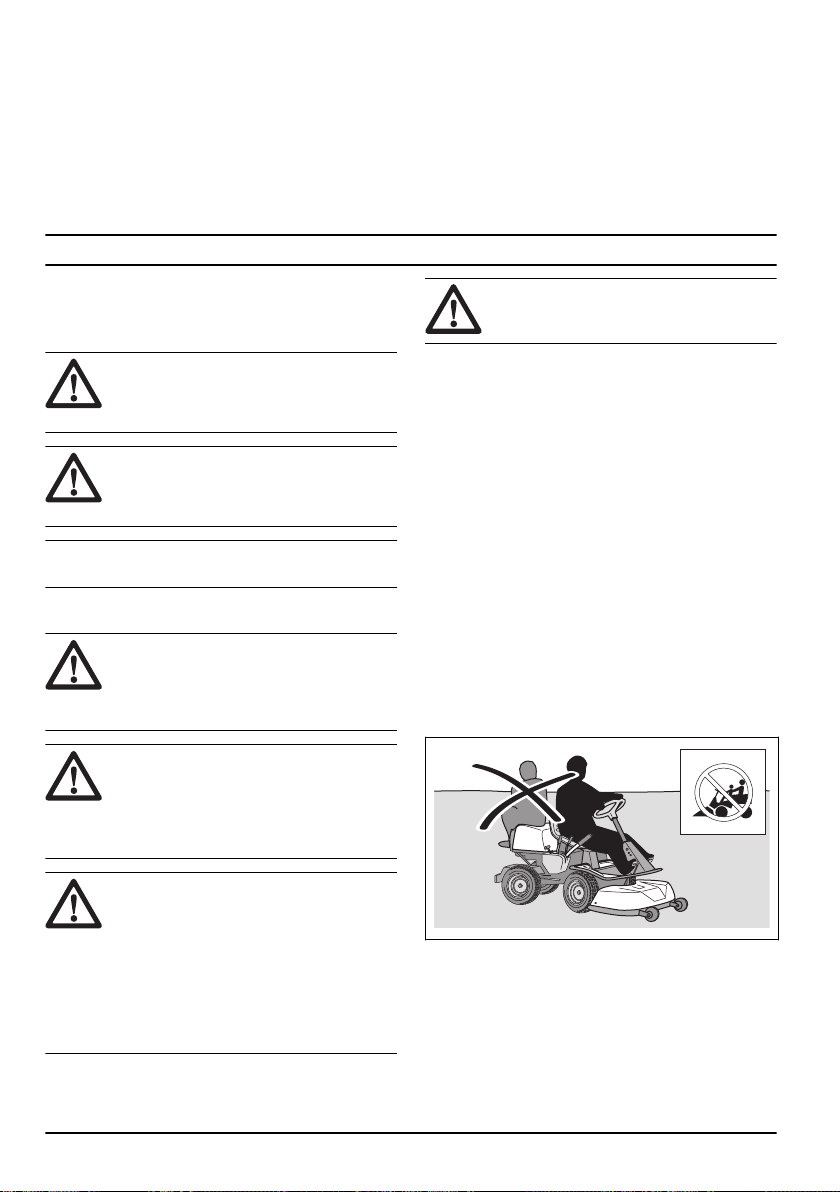

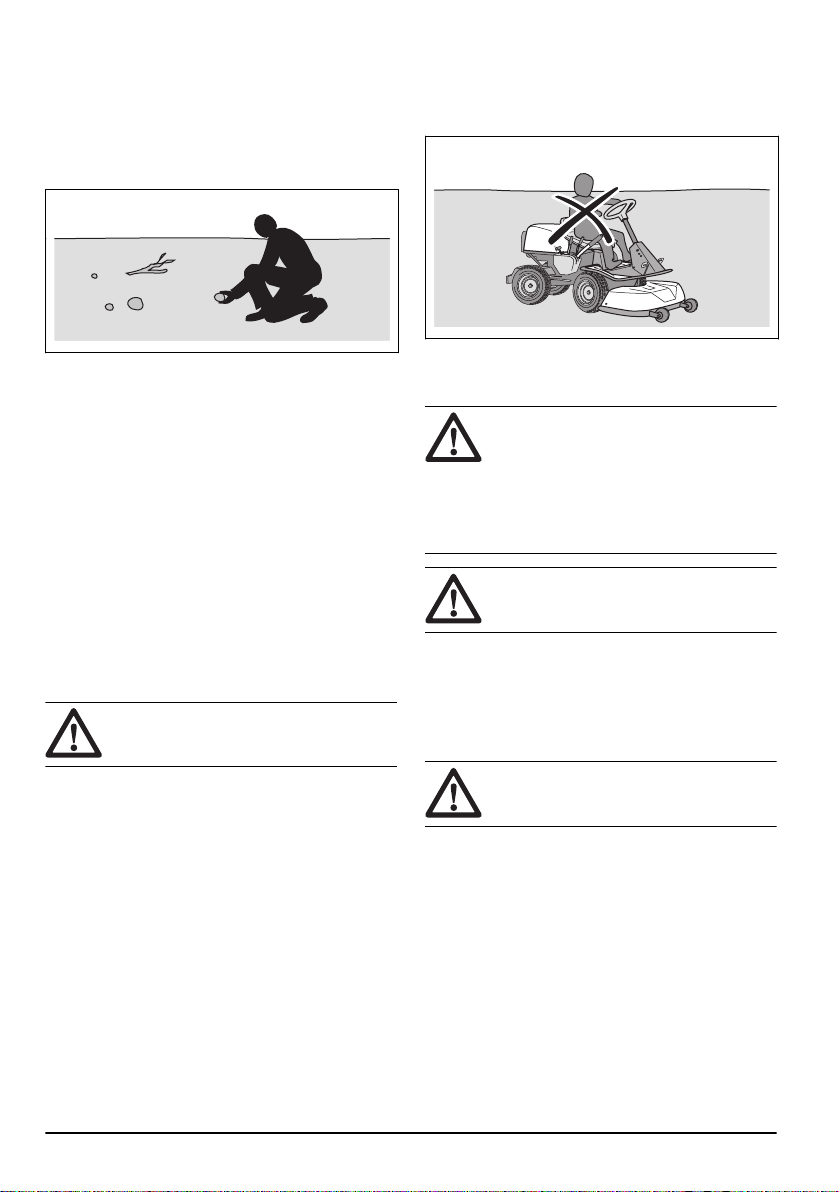

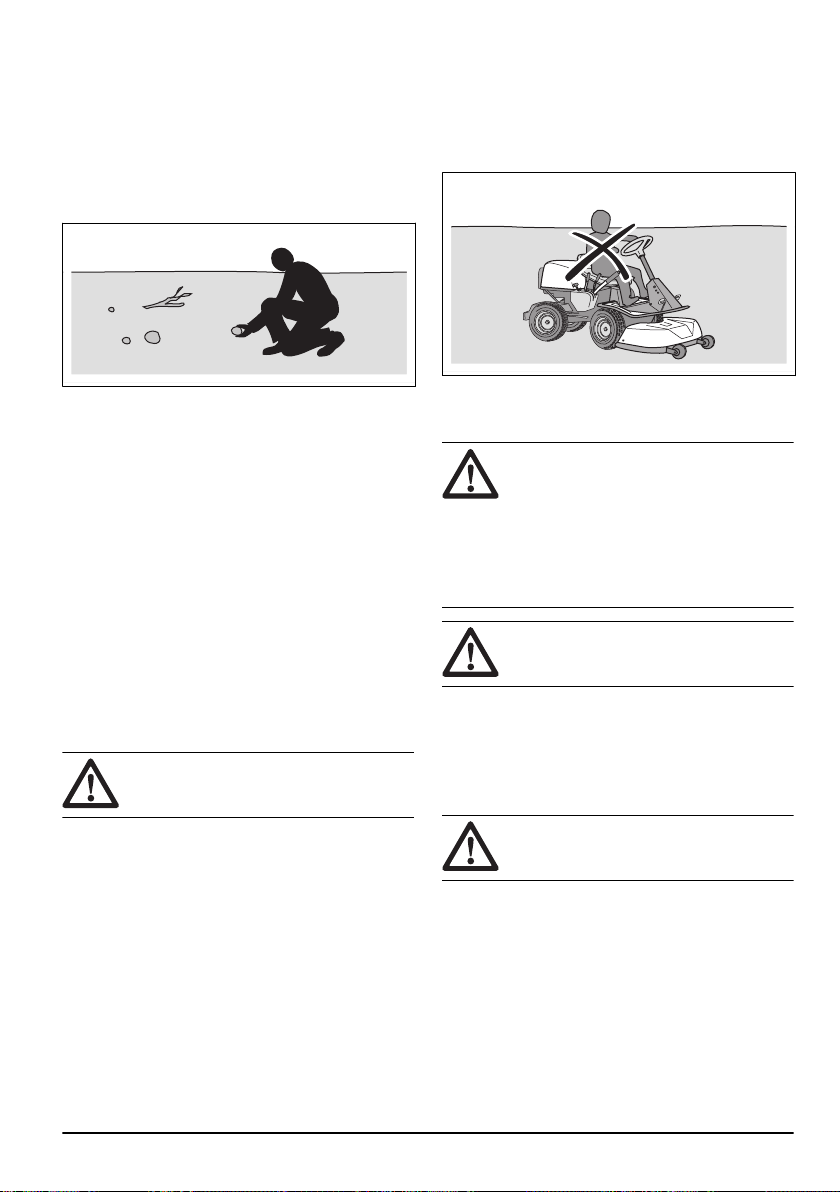

To cut grass on slopes

WARNING: that follow before you use the product.

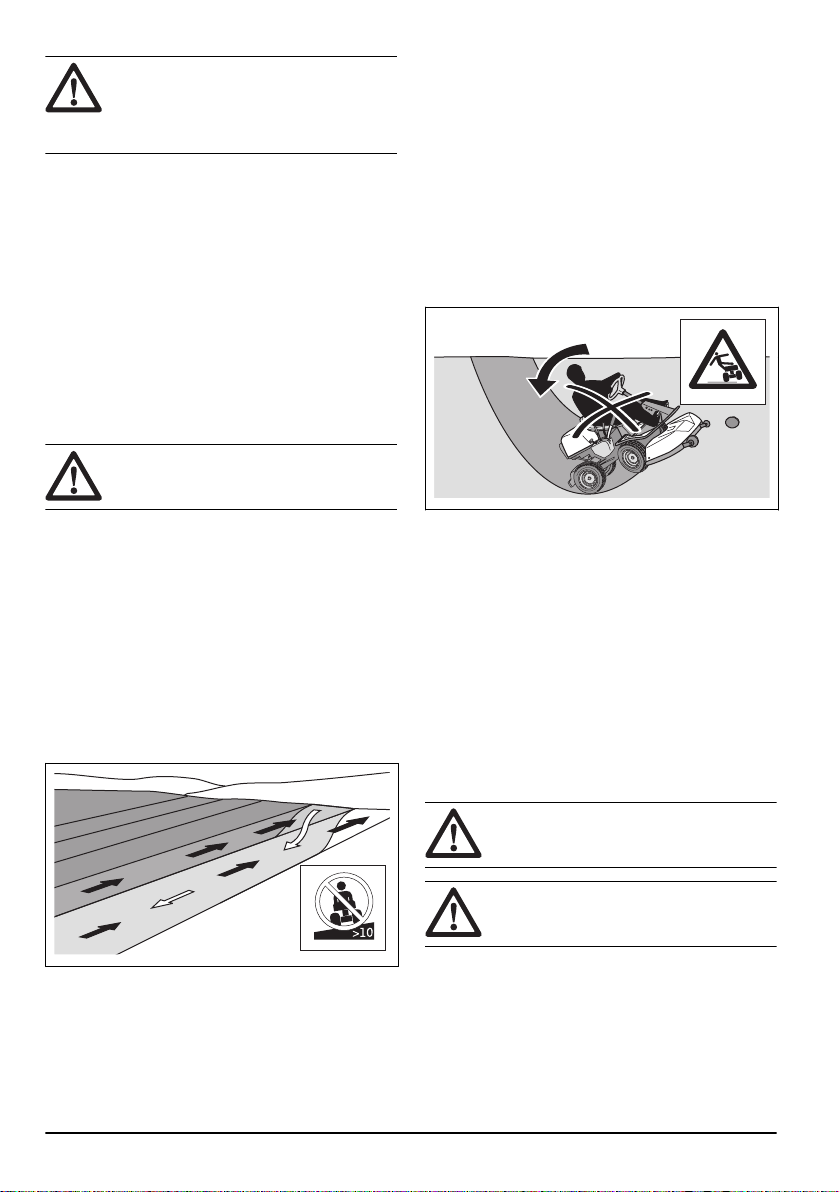

• To cut grass on slopes increases the risk that you can not control the product and that it overturns. This can cause injury or death. It is necessary to cut the grass carefully on all slopes. If you cannot reverse up a slope or if you do not feel safe, do not cut it.

• Remove stones, branches and other obstacles.

• Cut up and down the slope, not from side to side.

• Do not move down a slope with the cutting deck lifted.

Read the warning instructions

838 - 005 - 21.10.2019

Page 11

• Do not operate the product on ground that slopes more than 10°.

• Do not start or stop on a slope.

• Move smoothly and slowly on slopes.

• Do not make sudden changes in speed or direction.

• Do not turn more than necessary. Turn slowly and gradually when you move down a slope. Move at low speed. Turn the wheel carefully.

• Look out for and do not move across furrows, holes and bumps. There is a higher risk that the product overturns on ground that is not flat. Long grass can hide obstacles.

• Do not cut grass near edges, ditches or banks. The product can suddenly overturn if a wheel moves across the edge of a steep slope or a ditch, or if an edge gives way. If the product falls into water, there is a risk of drowning.

WARNING: Read the warning instructions that follow before you use the product.

• Do not fill the fuel tank indoors.

• Gasoline and gasoline fumes are poisonous and very flammable. Be careful with gasoline to prevent injury or fire.

• Do not remove the fuel tank cap or fill the fuel tank when the engine is on.

• Let the engine become cool before you refuel.

• Do not smoke when you fill fuel.

• Do not fill fuel near sparks or naked flames.

• If there are leaks in the fuel system, do not start the engine until the leaks are repaired.

• Do not fill above recommended fuel level. The heat from the engine and the sun makes the fuel expand and the fuel overflows if the tank is filled too much.

• Do not fill too much. If you spill fuel on the product, clean up the spill and wait until it is dry before you start the engine. If you spill on your clothing, change it.

• Store fuel in approved containers only.

• Store the product and fuel in such a way that there is no risk that fuel leaks or fumes can cause damage.

• Drain off the fuel in an approved container outdoors and away from naked flames.

Battery safety

WARNING: A damaged battery can cause an explosion and cause injury. If the battery has a deformation or is damaged, speak to an approved Husqvarna service agent.

• Do not mow wet grass. It is slippery, and tires can lose their grip so that the product skids.

• Do not put your foot on the ground to try to make the product more stable.

• Move very carefully if an accessory or other object is attached that can make the product less stable.

• To make the product more stable, attach wheel weights or counterweights. Speak to your dealer for more information. On R 320X AWD, use counterweights since wheel weights can not be used on AWD products.

Fuel safety

WARNING: Be careful with fuel. It is very flammable, and can cause injury and damage to property.

838 - 005 - 21.10.2019

WARNING: Read the warning instructions that follow before you use the product.

• Use protective glasses when you are near batteries.

• Do not wear watches, jewelry or other metal objects near the battery.

• Keep the battery out of reach for children.

• Charge the battery in a space with good airflow.

• Keep flammable materials at a minimum clearance of 1 m when you charge the battery.

• Discard replaced batteries. See

• Explosive gases can come from the battery. Do not smoke near the battery. Keep the battery away from open flames and sparks.

Disposal on page

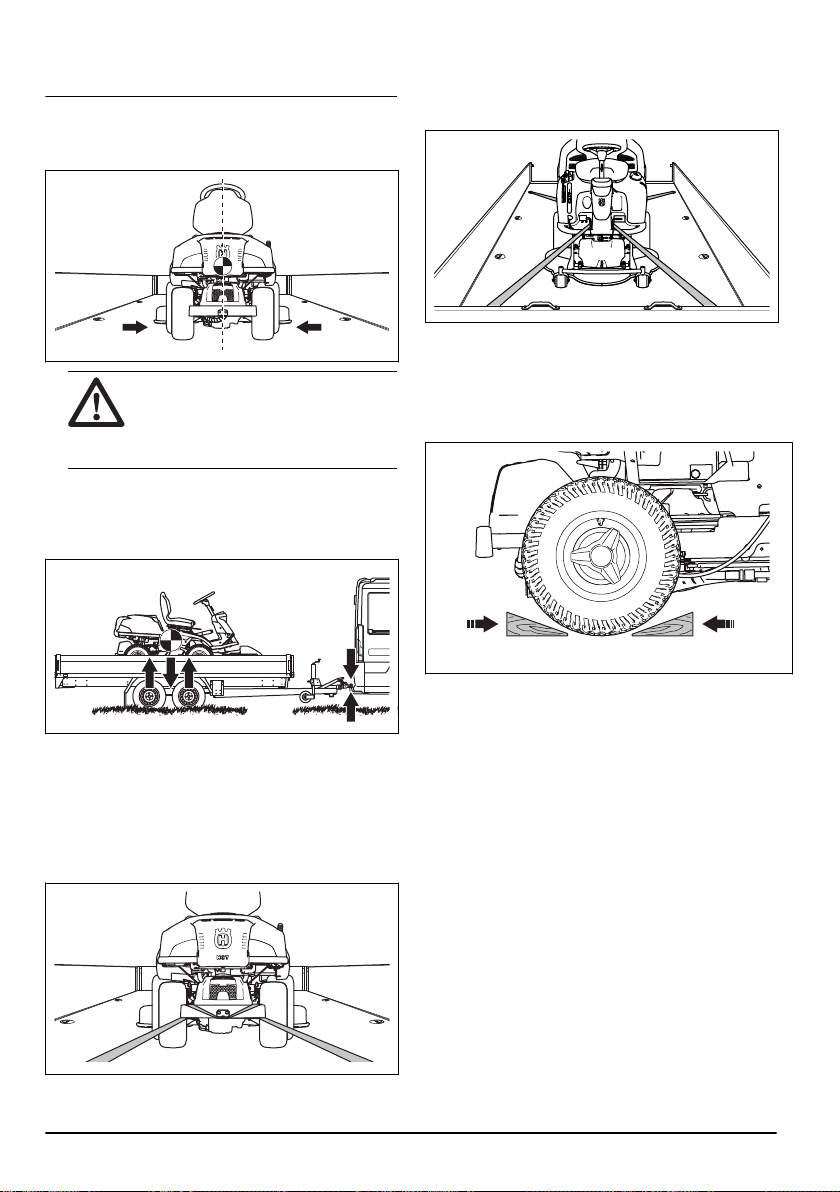

Transport safety

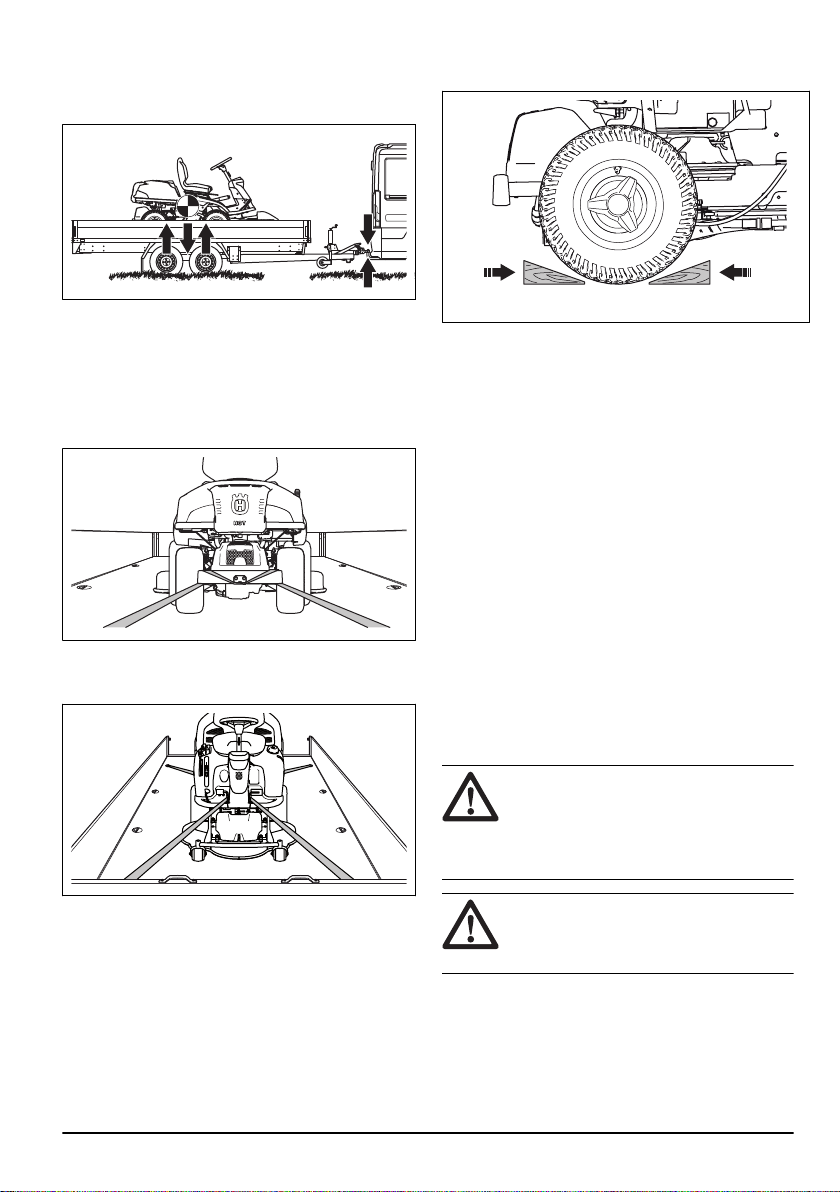

• Use an approved transport vehicle for transportation of the product.

• A markets national or local regulations can set limit to the transportation of the product.

Page 12

• The operator of the transport vehicle is responsible to attach the product safely during transport.

Safety instructions for maintenance

WARNING: The product is heavy and can cause injury or damage to property or the adjacent area. Do not do maintenance on the engine or the cutting deck without these conditions:

• The engine is off.

• The product is parked on a level surface.

• The parking brake is applied.

• The ignition key is removed.

• The cutting deck is disengaged.

• The ignition cables are removed from the plugs.

• Electrical shocks can cause injuries. Do not touch the cables when the engine is on. Do not do a function test on the ignition system with your fingers.

• Do not start the engine if the protective covers are removed. There is a high risk of injury caused by moving or hot parts.

• Let the product become cool before you do maintenance near the engine.

• The blades are sharp and can cause cuts. Wind protection around the blades or use protective gloves when you do work on the blades.

• Always put the cutting deck in servicing position to clean it. Do not park the product near the edge of a ditch or slope to get access to the cutting deck.

CAUTION: Read the caution instructions that follow before you use the product.

WARNING: The exhaust fumes from the engine contain carbon monoxide, an odourless, poisonous and very dangerous gas. Do not run the product in closed spaces or spaces with not sufficient air flow.

WARNING: Read the warning instructions that follow before you use the product.

• For best performance and safety, do maintenance on the product regularly as given in the maintenance schedule. See

Maintenance schedule on page 18

Assembly

Introduction

WARNING: The drive belt tension spring can break and cause injury. Wear protective glasses when you attach or remove the cutting deck.

Read the assembly instructions in the owner's manual carefully. A label on the inner side of the front cover on the product, also shows how to attach and remove the cutting deck.

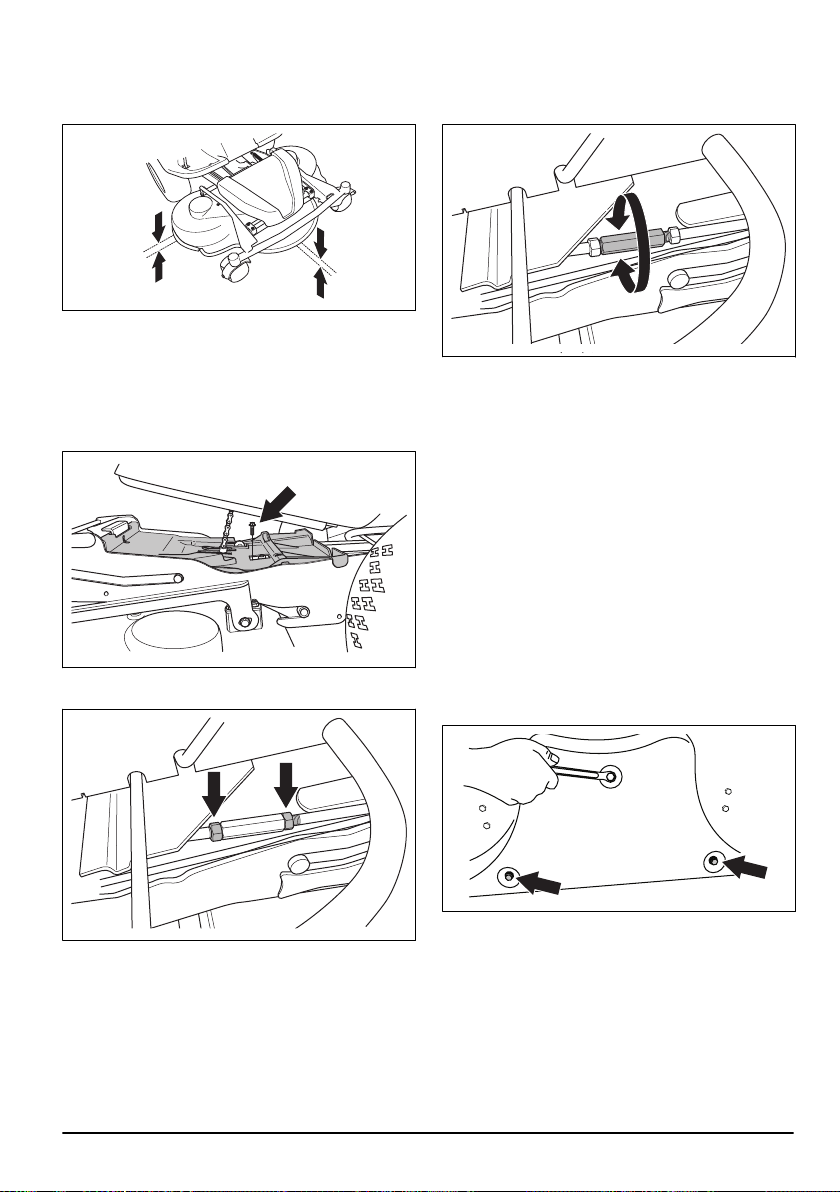

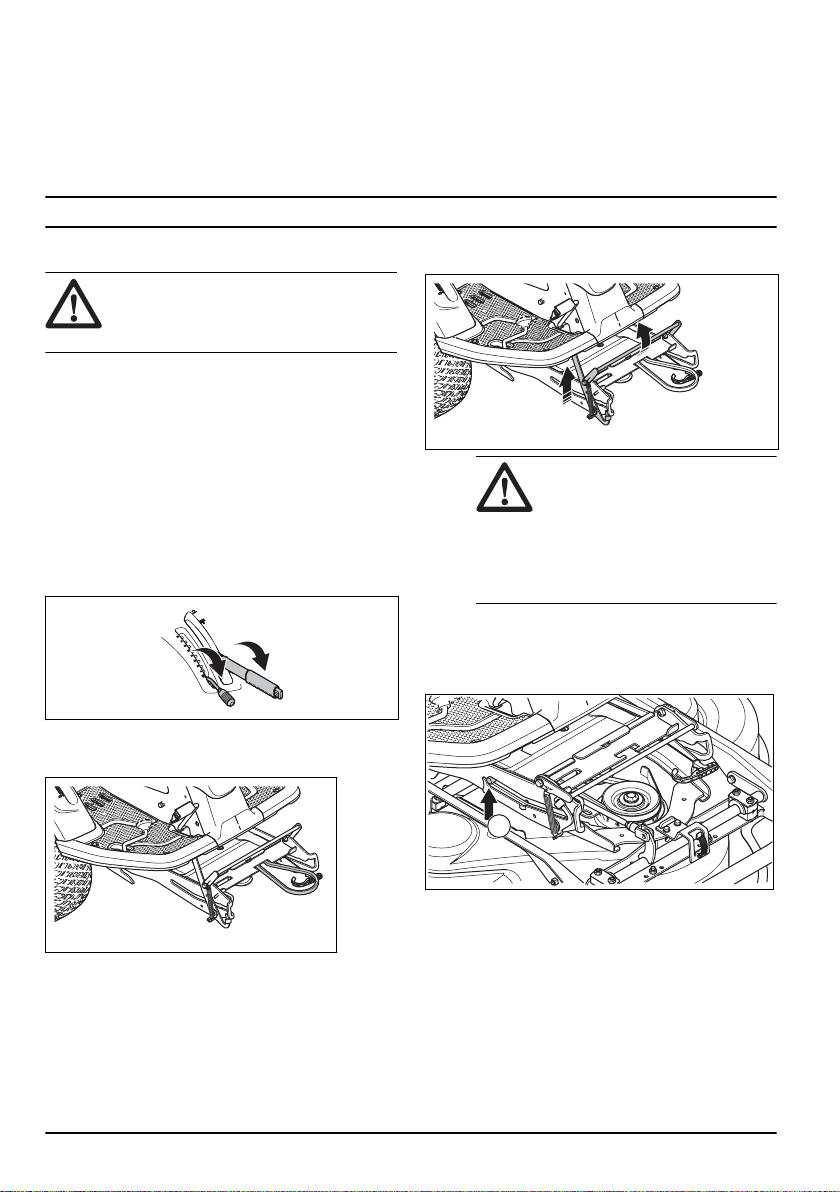

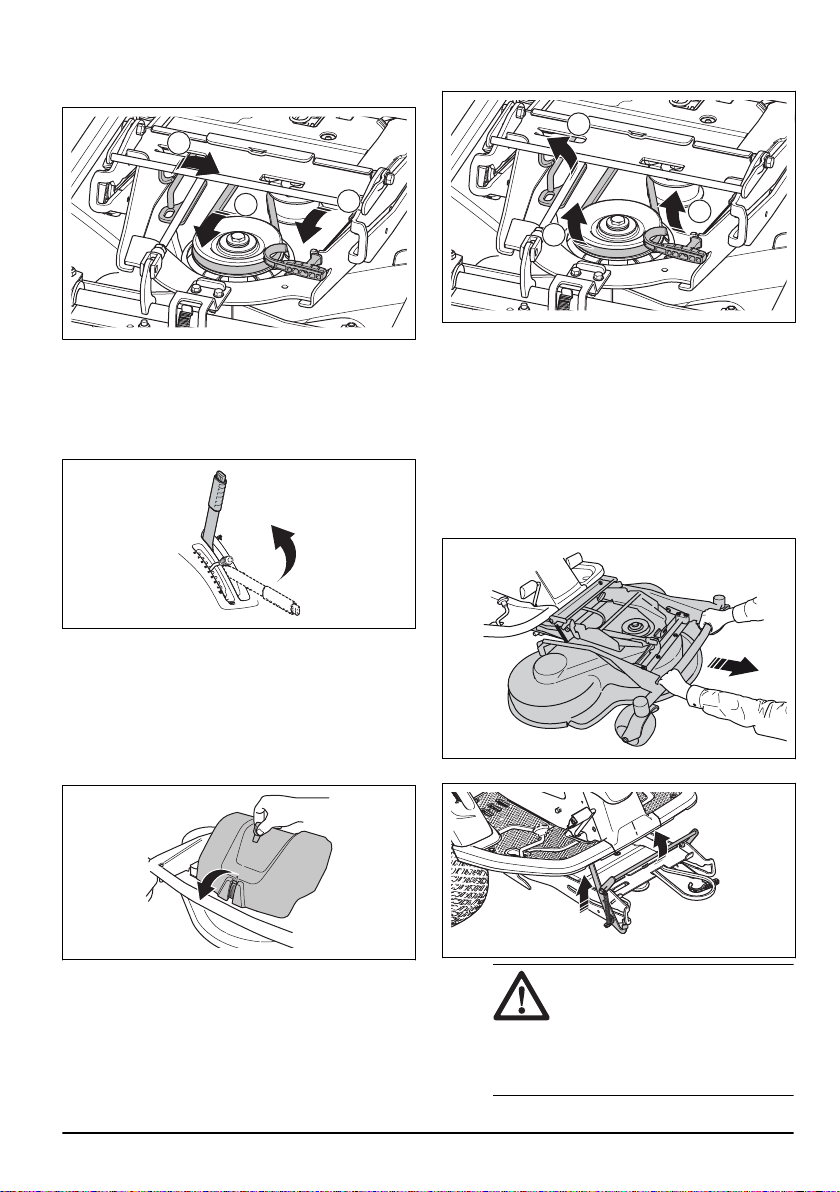

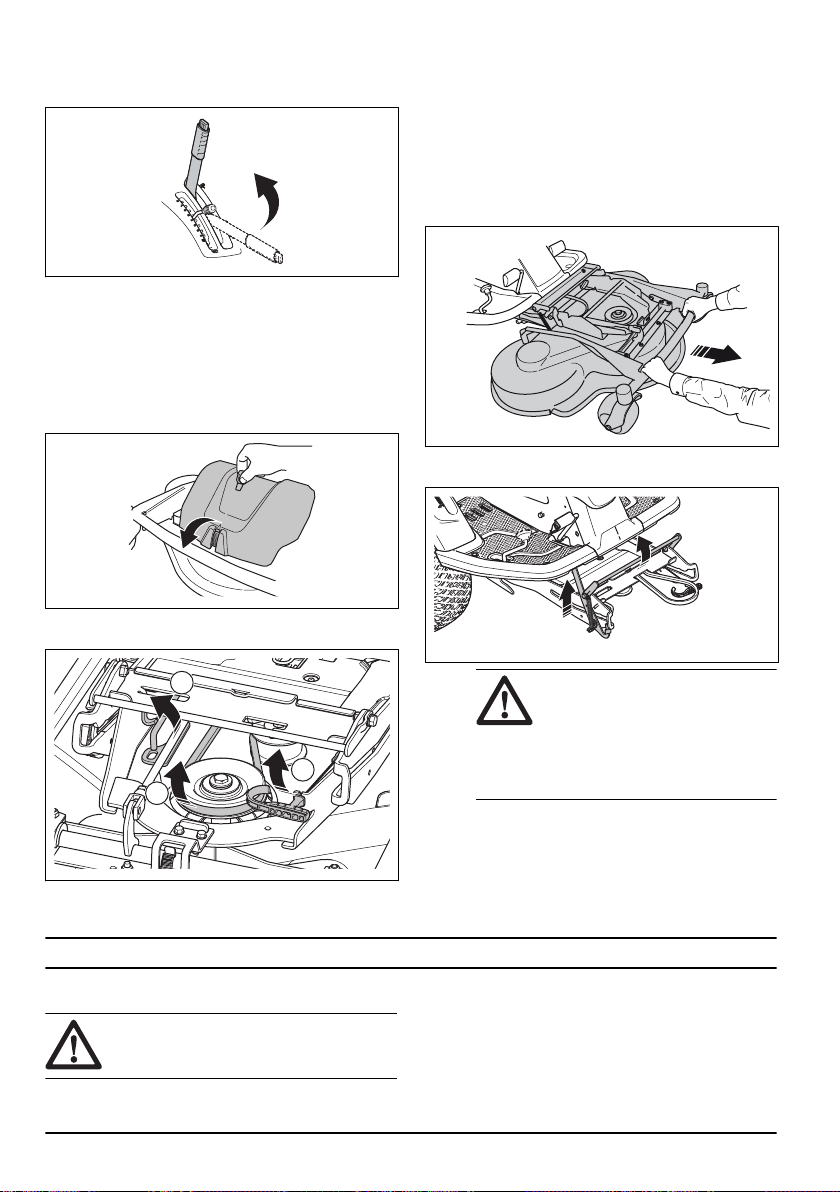

To attach the cutting deck

1. Park the product on level ground.

2. Apply the parking brake.

3. Set the cutting height lever in the servicing position.

• Do not turn over the engine if the spark plug or ignition cable is removed.

• Make sure that all nuts and bolts are tightened correctly and that the equipment is in good condition.

• Do not change the adjustment of governors. If the engine speed is too high, the product components can become damaged. See

for highest permitted engine speed.

• The product is approved only with the equipment supplied or recommended by the manufacturer.

4. Set the lift lever for the cutting deck in the mow position.

5. Put the drive belt as shown to make sure that it does not get caught and break when the cutting deck is attached.

Technical data on page

12 838 - 005 - 21.10.2019

Page 13

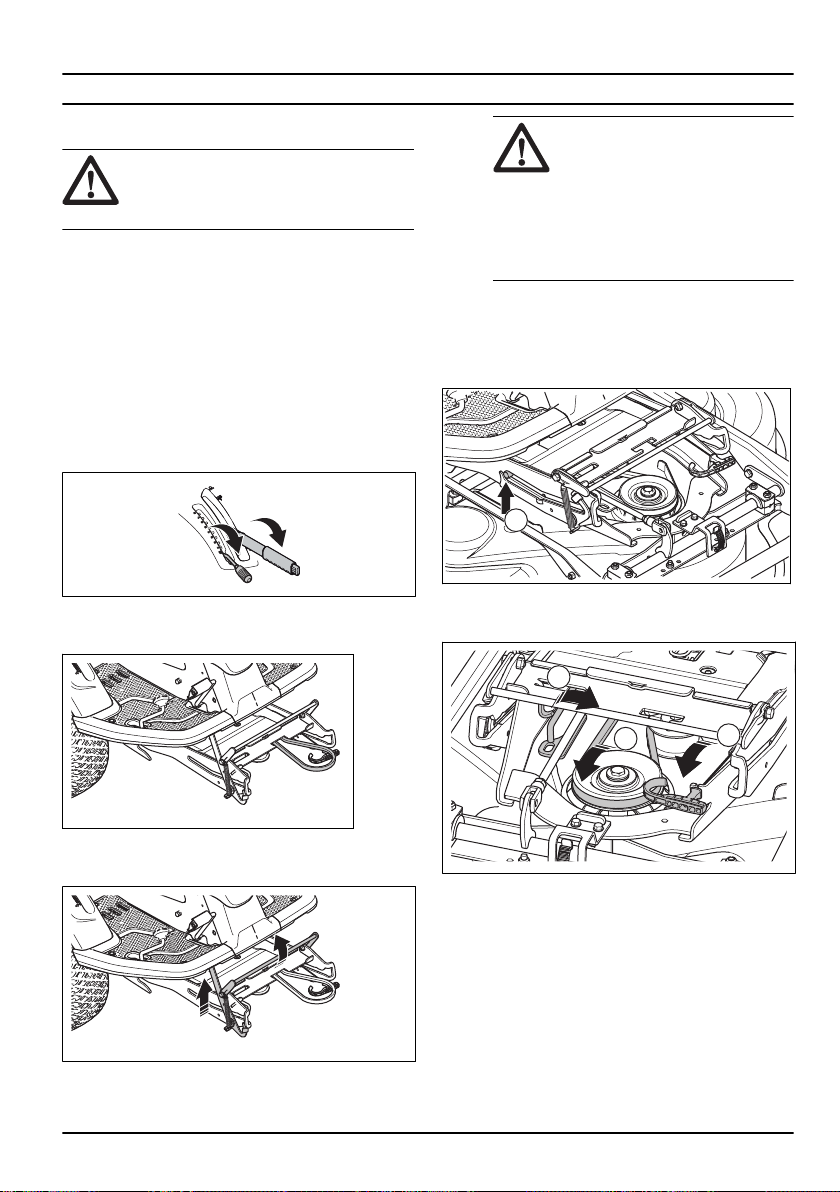

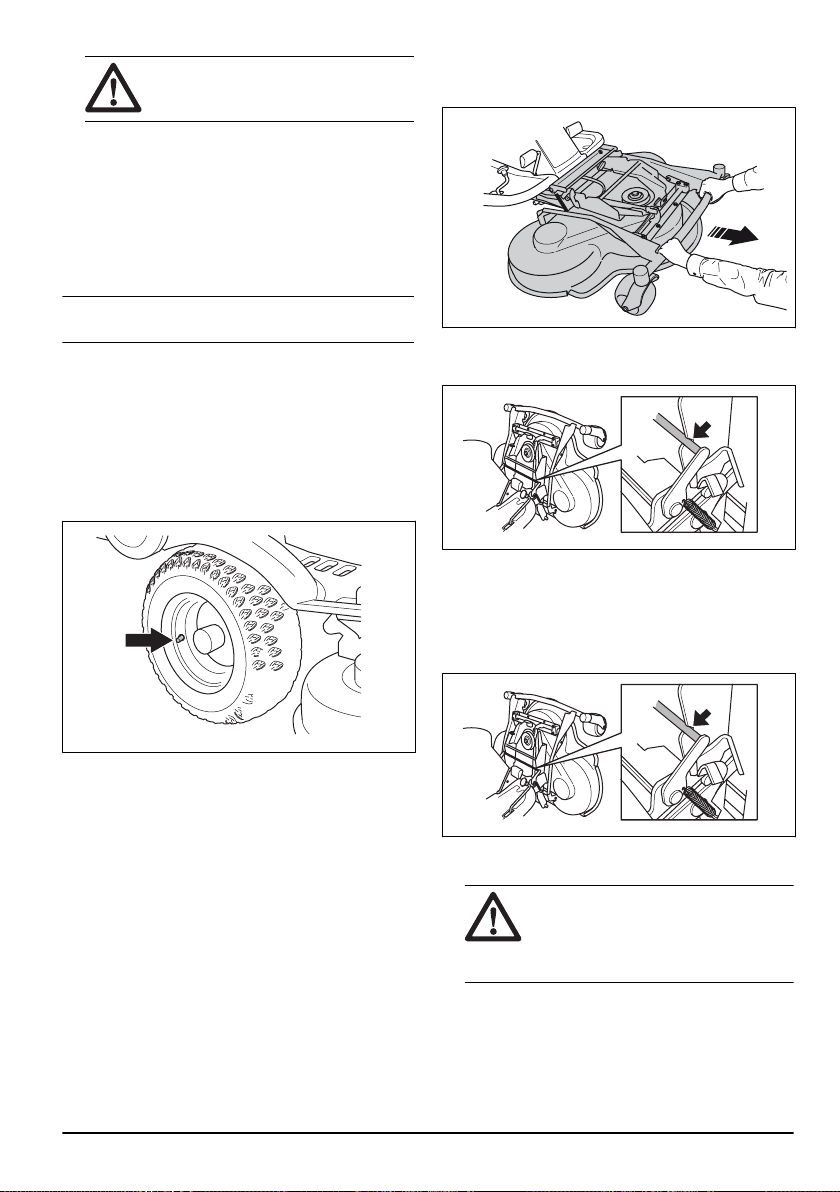

6. Push the equipment frame down. Lift the service lock

to vertical position.

11. Set the lift lever for the cutting deck in locked position. The cutting deck lifts.

WARNING: The lock mechanism can cause injury to fingers if you do not operate it carefully. Put the service lock in full vertical position and hold the front edge of the cutting deck with two hands when you continue to the next step.

7. Lift the front edge of the cutting deck and move it into the equipment frame. The plugs on the cutting deck, one on each side, must be put in the grooves on the equipment frame. The service lock releases automatically.

8. Lift the cutting height stay from the stay holder and put it in the hole for the cutting height stay (A).

12. Attach the front cover.

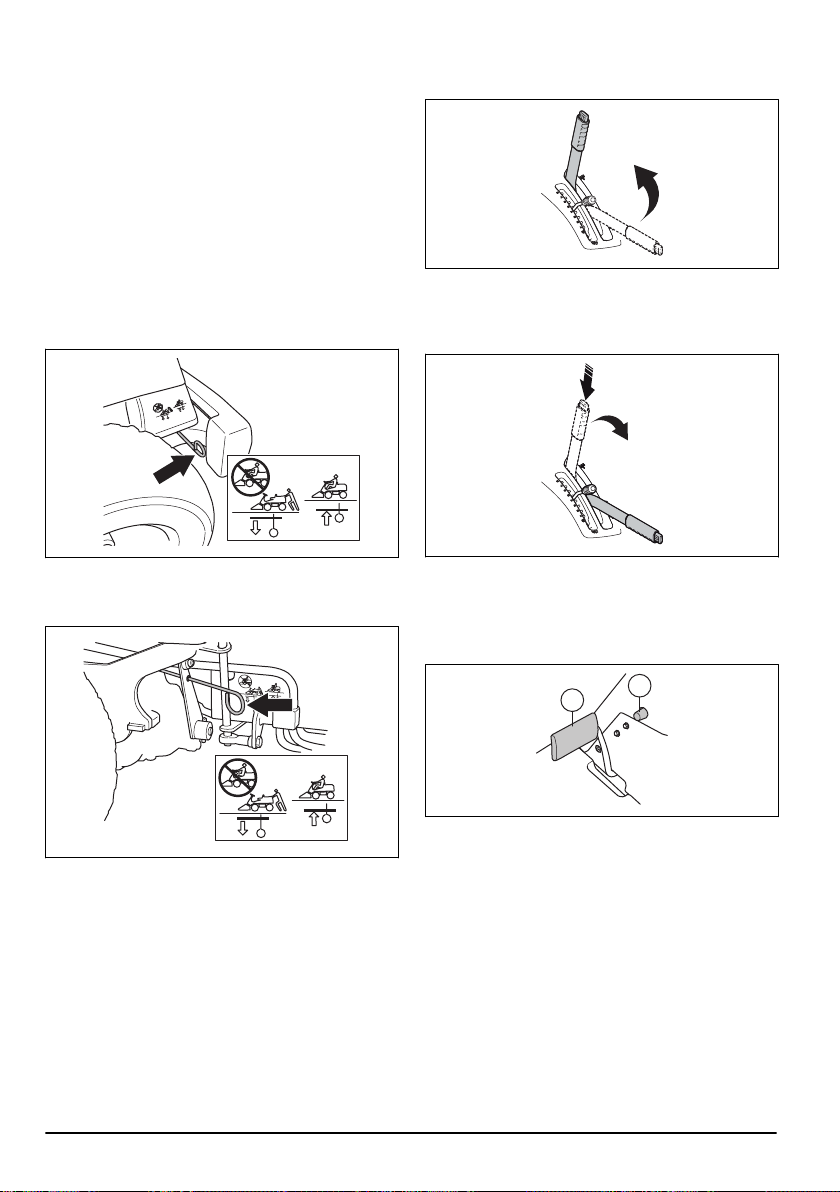

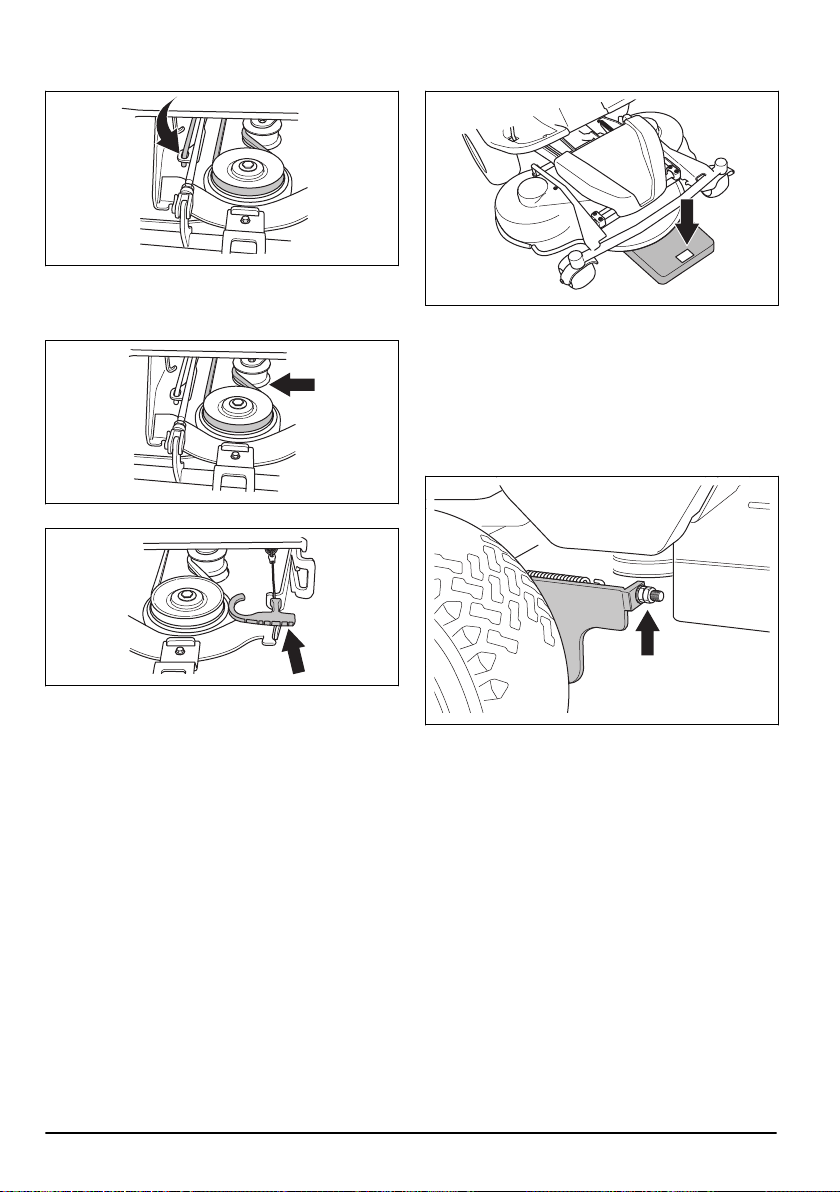

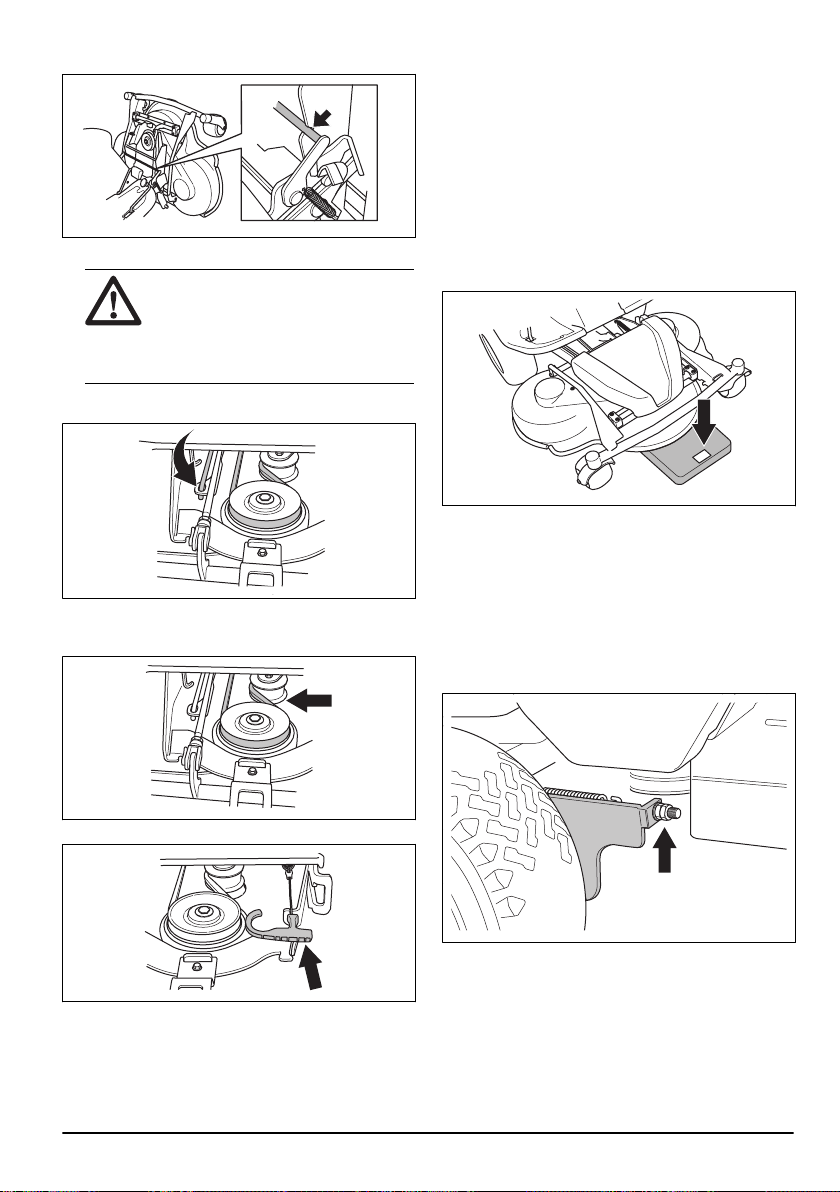

To remove the cutting deck

1. Do steps 1–4 in

2. Release the clip on the front cover with the tool attached to the ignition key, and remove the cover.

3. Loosen the tension on the tension wheel for the drive belt. (A)

To attach the cutting deck on page

9. Put the drive belt around the tension wheel (B).

10. Put the spring in the spring holder (C).

838 - 005 - 21.10.2019

4. Hold the spring handle with your left hand and remove the drive belt with your right hand.

5. Pull the drive belt to the rear below the product. Do not put it in the belt holder (B).

6. Put the spring handle in the spring holder to prevent that the spring falls down.

7. Lift the cutting height stay and put it in the holder for the cutting height stay (C).

Page 14

8. Hold the front edge of the cutting deck with two hands and pull until it stops.

9. Lift the service lock to vertical position.

Operation

Introduction

WARNING: Before you operate the product, you must read and understand the safety chapter.

To start to use Husqvarna Connect

1. Download the Husqvarna Connect app on your mobile device.

2. Register in the Husqvarna Connect app.

3. Do the instruction steps in the Husqvarna Connect app to connect and register the product.

To fill fuel

WARNING: Gasoline is very flammable. Be careful and refuel outdoors (see

on page 11

Fuel safety

WARNING: The lock mechanism can cause injury to fingers if you do not operate it carefully. Hold the front edge of the cutting deck with two hands when you continue to the next step.

10. Lift the front of the cutting deck until the service lock touches the frame and pull the cutting deck out.

The engine runs on gasoline with a minimum octane rating of 91 RON (87 AKI), not mixed with oil. We recommend biodegradable alkylate gasoline. Do not use gasoline that contains more than 10% ethanol.

• Do a check of the fuel level before each use and refuel if necessary.

• Do not fully fill the fuel tank. Keep a space of a minimum 2.5 cm.

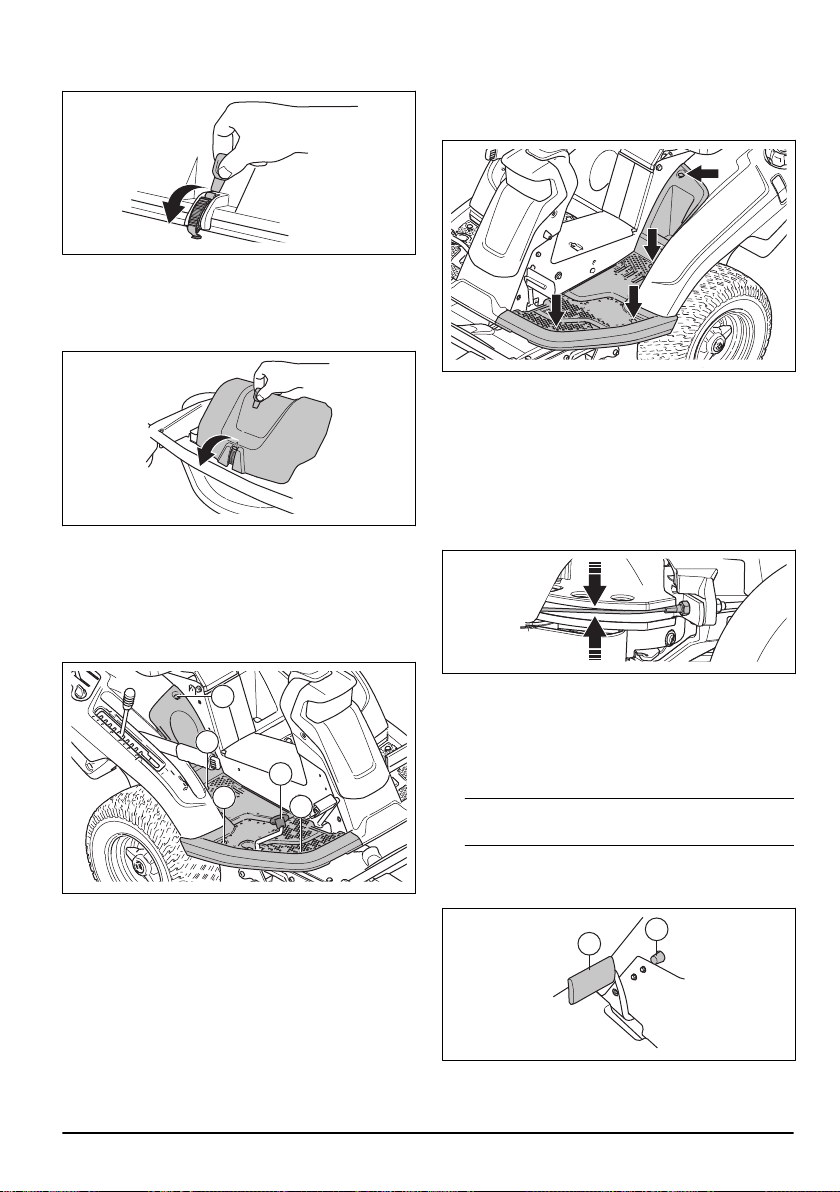

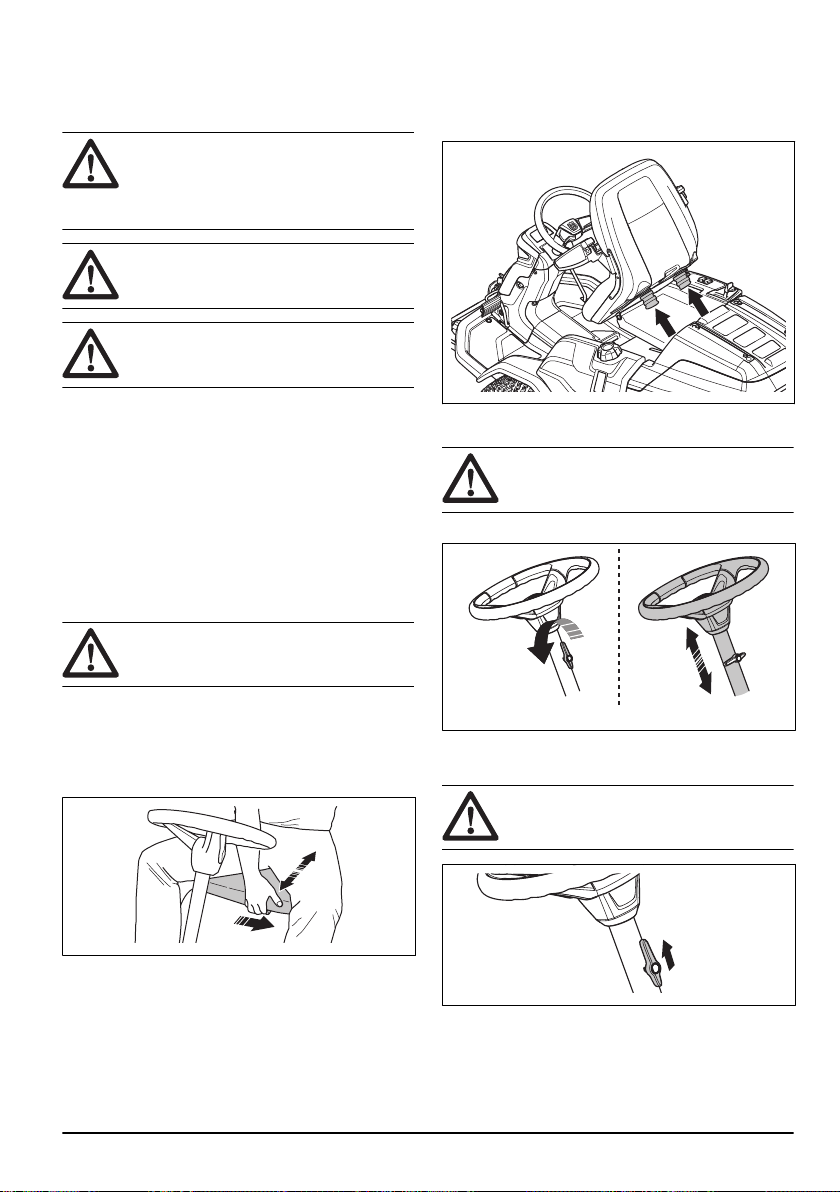

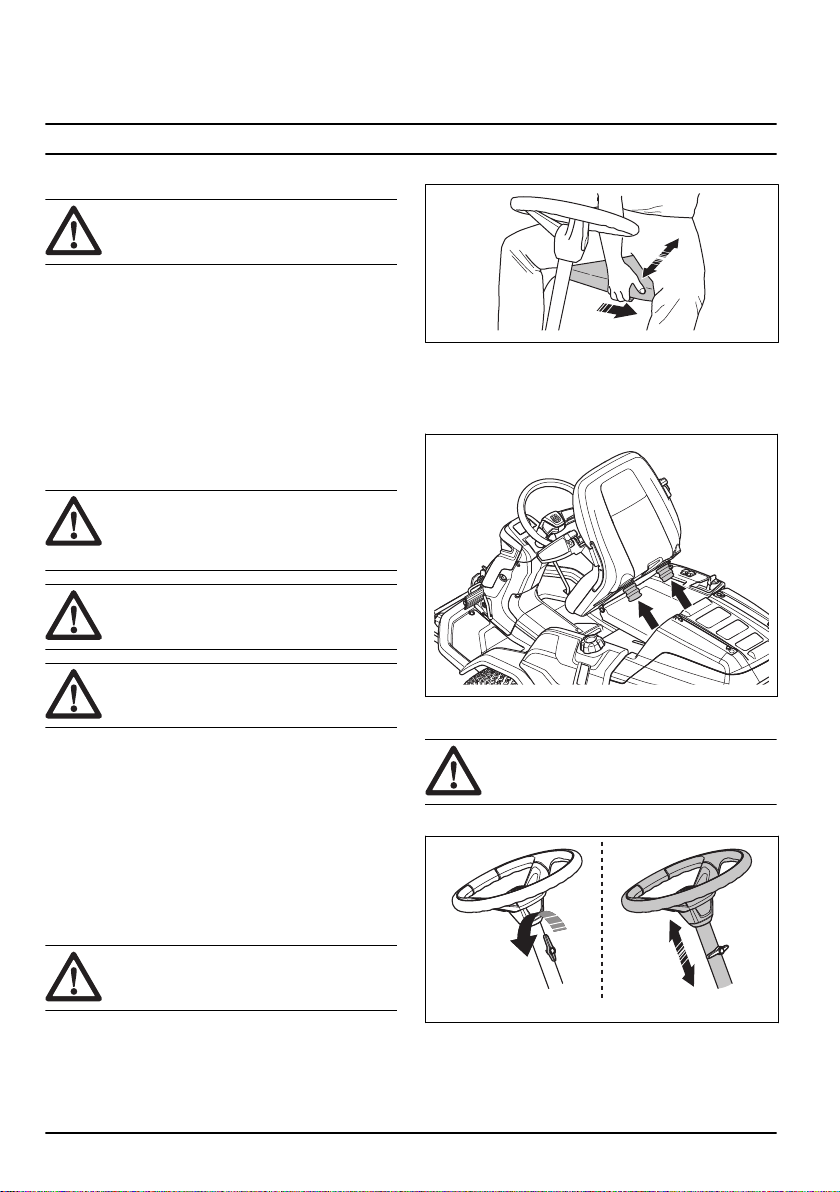

To adjust the seat

WARNING: Do not adjust the seat during operation of the product.

1. To adjust the seat forward and rearward, put your feet on the footrest plates.

2. Push the lever below the front edge of the seat, to the side.

3. Move the seat to the position that is correct for you.

WARNING: Do not use the fuel tank as a support area.

CAUTION: Incorrect type of fuel can result in engine damage.

14 838 - 005 - 21.10.2019

Page 15

4. To adjust the seat springs, move the 2 rubber stops below the seat as given in the illustration. Put the 2 rubber stops in the front, middle or rear holes below the seat.

To adjust height of the steering wheel

WARNING: Do not adjust the height of the steering wheel during operation of the product.

1. Turn the knob counterclockwise to loosen.

lever fully to disengage the drive on the axle. Push the drive system lever in fully to engage the drive on the axle. Do not use middle positions.

The drive system lever for model R 318X is found behind the left rear wheel. Model R 320X AWD has one drive system lever for the front and one for the rear axle. The drive system lever for the rear axle is found behind the left rear wheel.

The drive system lever for the front axle for R 320X AWD is found behind the left front wheel.

2. Adjust the height of the steering wheel.

3. Turn the knob clockwise to tighten.

CAUTION: Make sure that the long end of the knob points up.

To engage and disengage the drive system

To move the product with the engine off, the drive system must be disengaged. Pull out the drive system

838 - 005 - 21.10.2019

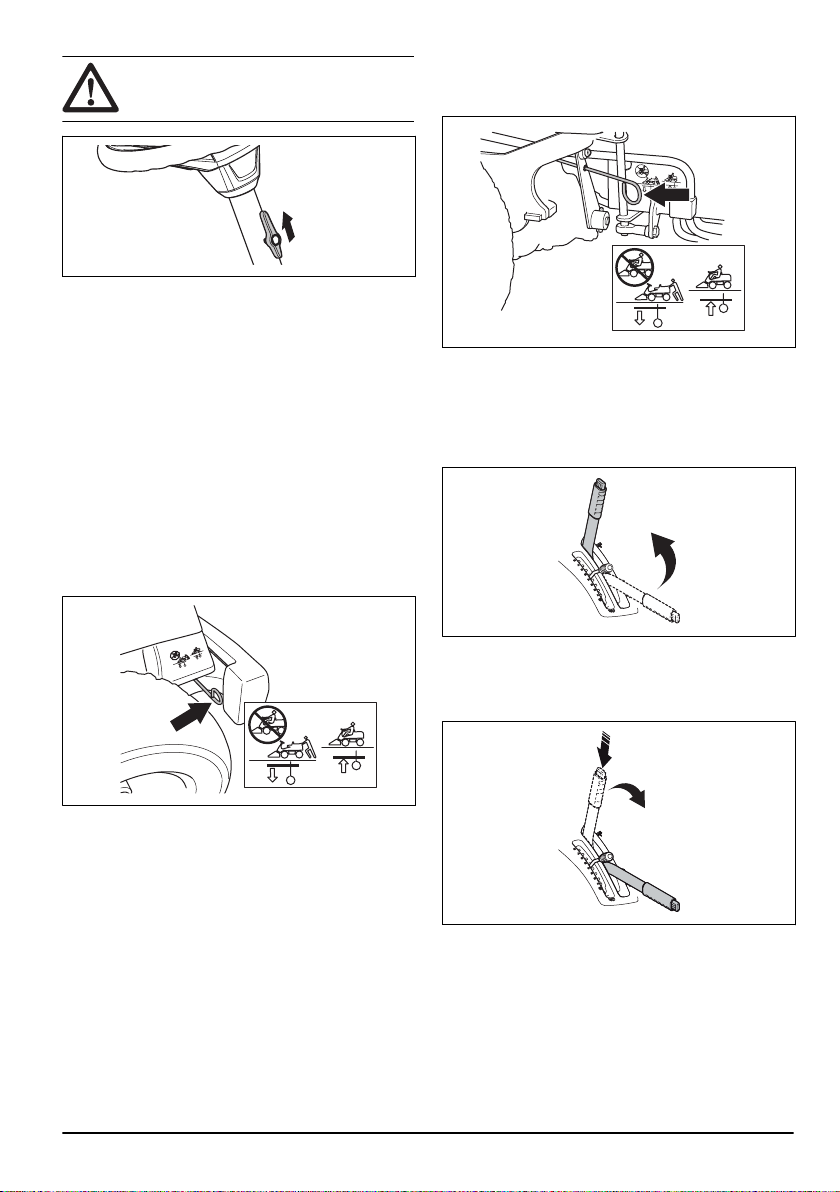

To lift and lower the cutting deck

To lift the cutting deck to transport position, pull the lift lever rearward. If the engine is on, the blades stop to rotate automatically.

Page 16

To lower the cutting deck to mowing position, press the

A B C

lock button and move the lift lever forward. If the engine is running, the blades start to rotate automatically.

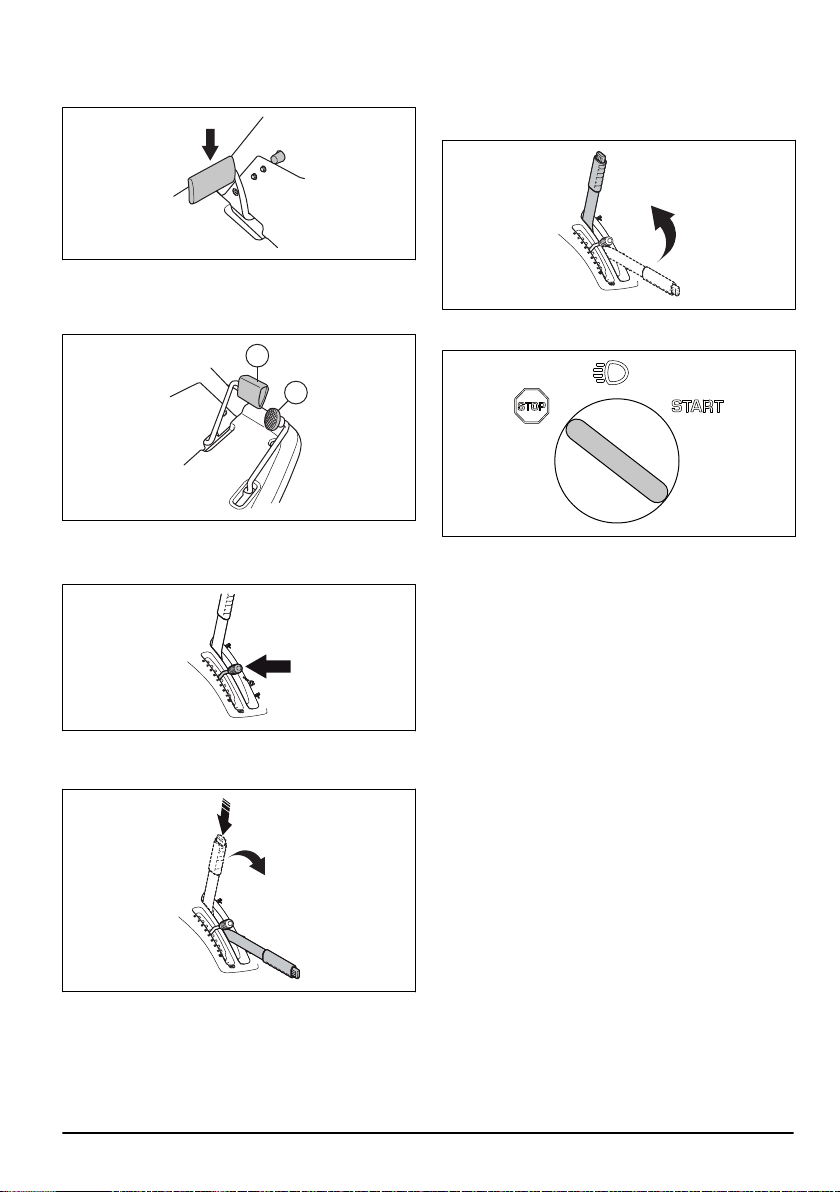

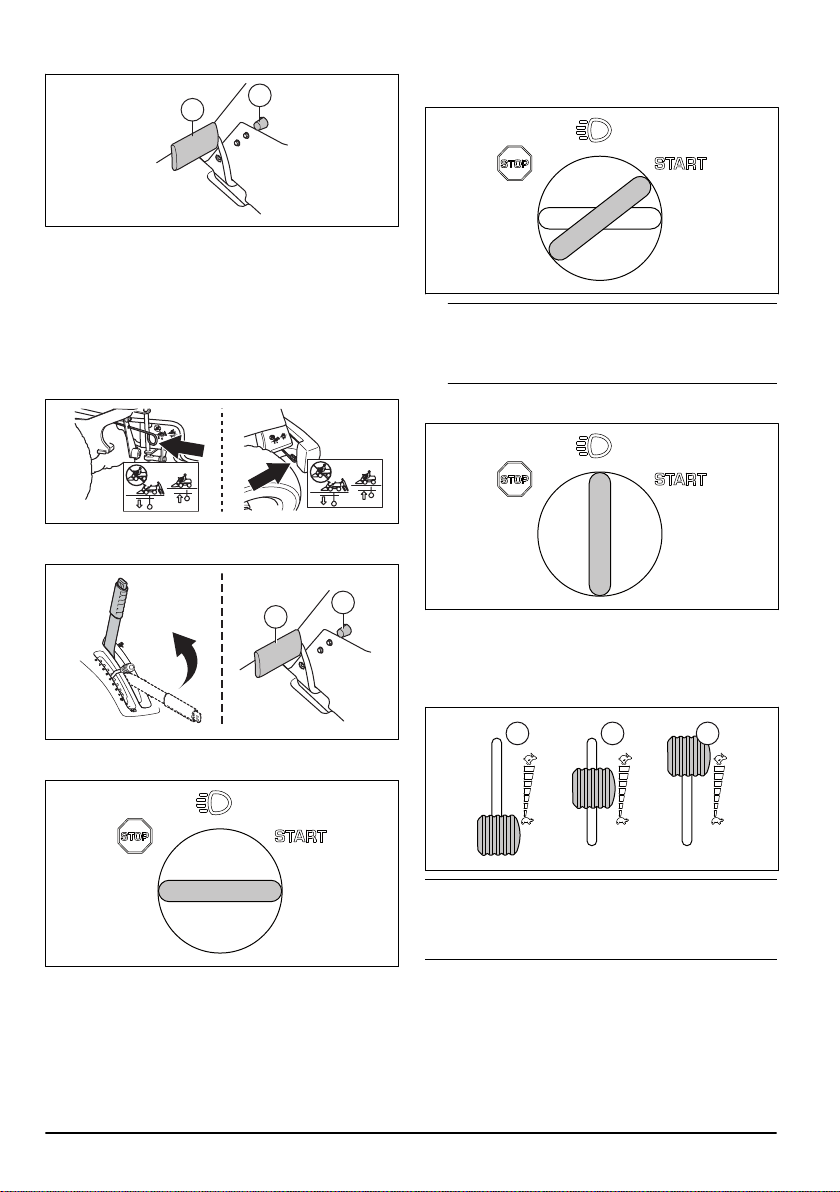

To apply and release the parking brake

1. Press the parking brake pedal down (1).

2. Press and hold the lock button (2).

3. Keep the button pressed and release the parking brake pedal.

4. To release the parking brake, press the parking brake pedal again.

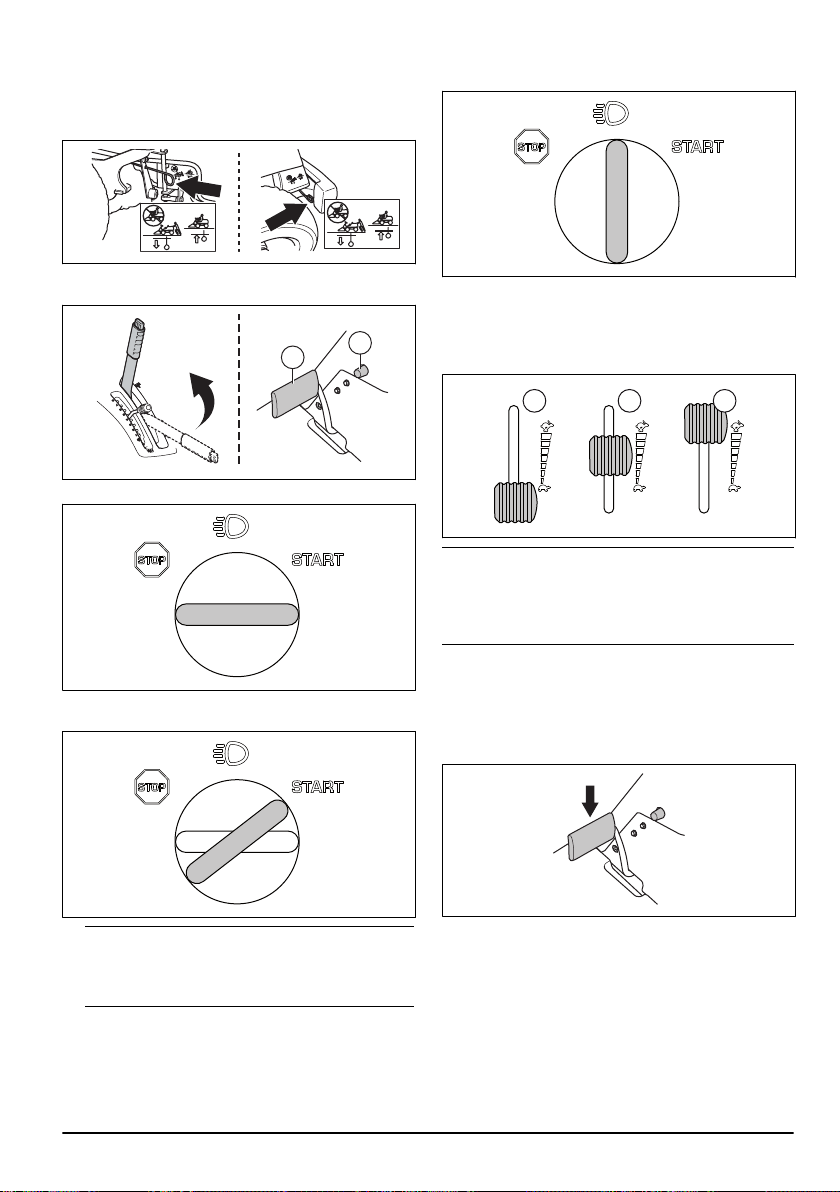

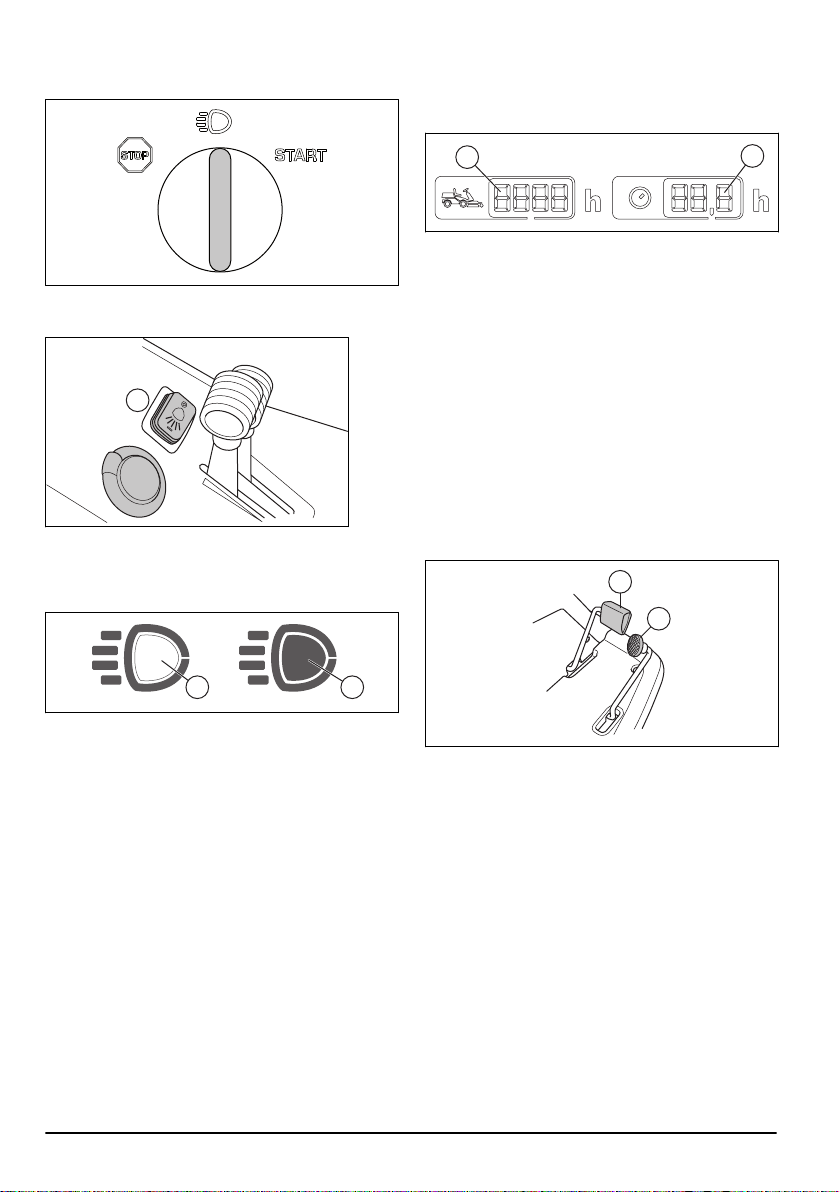

To start the engine

1. Make sure that the drive system is engaged, see

engage and disengage the drive system on page 15

3. Turn the ignition key to the start position.

4. When the engine starts, immediately release the ignition key to neutral position.

Note: Do not run the starter for more than 5 seconds at a time. If the engine does not start, wait 15 seconds before you try again.

5. Turn the key to the lights position to make the headlights come on.

6. Let the engine run at half throttle (B) for 3-5 minutes before you apply heavy load.

2. Lift up the cutting deck and apply the parking brake.

16 838 - 005 - 21.10.2019

7. Push the throttle control to full throttle position (C).

To engage the blades when the engine is at full

Note: speed causes strain on the drive belts. Do not apply full throttle until the cutting deck has been lowered to the mow position.

Page 17

To operate the product

1. Start the engine.

2. Press the parking brake pedal down and then release it to release the parking brake.

To stop the engine

1. Pull the lift lever for the cutting deck rearward to its locked position to lift up the cutting deck. The blades stop to rotate.

3. Carefully press down one of the speed pedals. The speed increases the more the pedal is pressed down. Use pedal (1) to move forward, and pedal (2) to reverse.

4. Release the pedal to brake.

5. Select cutting height (1–10) with the cutting height lever.

6. Press the lock button on the lift lever for the cutting deck and lower it to mow position.

2. Turn the ignition key to the STOP position.

3. When the product stops, apply the parking brake.

To get a good cutting result

• For best performance, do maintenance on the product regularly as given in the maintenance schedule. Refer to

• Do not cut a wet lawn. Wet grass can give a bad cutting result.

• Start with a high cutting height and decrease it gradually.

• Cut with blades that rotate at high speed (highest permitted engine speed, see

). Move the product forward at low speed. If the grass is not too high and thick, you can get a good cutting result also at a higher speed.

• Cut the grass in an irregular pattern.

• To get the best cutting result, cut the grass frequently and use the BioClip function.

Maintenance schedule on page

Technical data on page

838 - 005 - 21.10.2019

Page 18

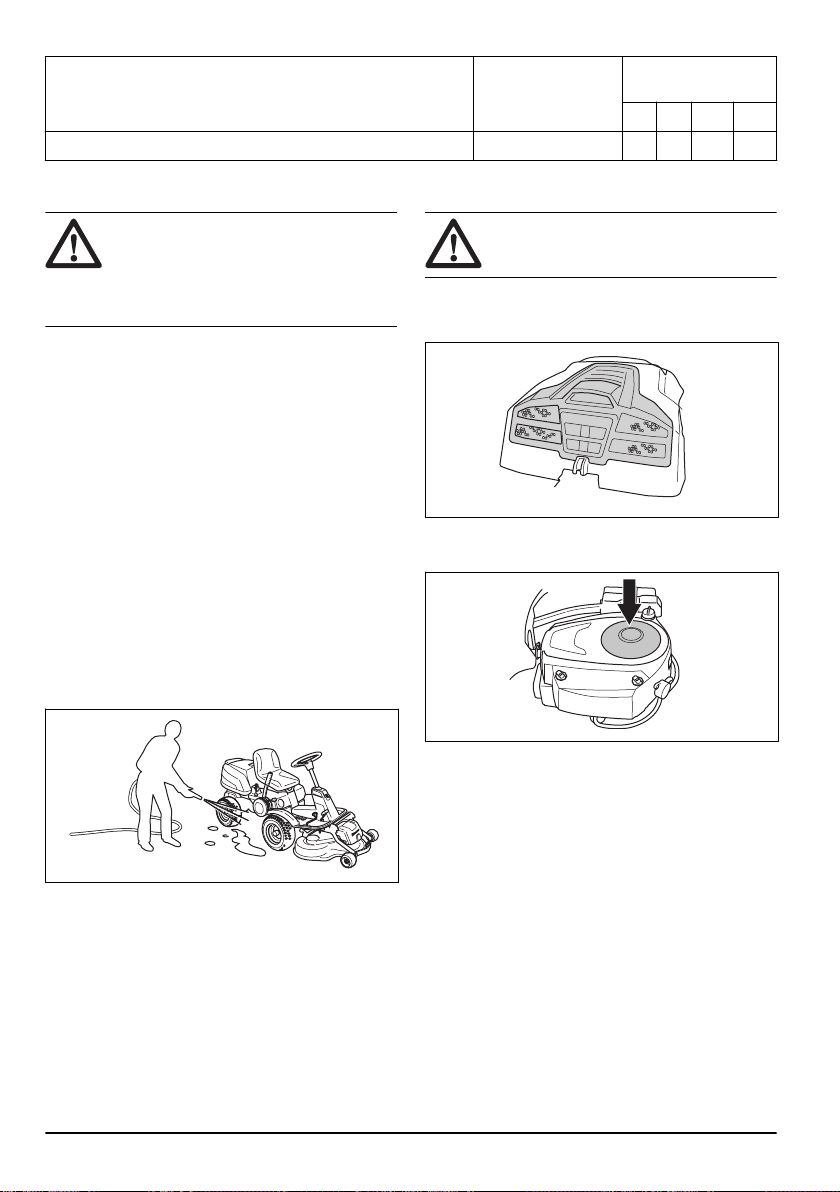

Maintenance

Introduction

WARNING: Before you do any maintenance work you must read and understand the safety chapter.

Maintenance schedule

* = The instructions are not given in this operator's manual.

Maintenance Daily maintenance

Make sure that nuts and screws are tightened *

Make sure that there are no fuel or oil leaks *

Clean the product X

Clean the inner surface of the cutting deck, around the blades X

Clean around the muffler X

Examine the muffler to make sure that it is attached correctly and not damaged

Make sure that the cold air intake of the engine is not blocked X

Make sure that the safety devices are not defective X

Do a test of the brakes X

Do a check of the engine oil level X

Do a check of the oil level in the transmission X

Do a check of the steering wires X

Make sure that the headlight operates correctly X X

Examine the blades in the cutting deck X X

Make sure that the tire pressure is correct X X

Replace the engine oil X X

Replace the oil filter X X

Clean the air filters X

Replace the air filters X X

Replace the fuel filter X X

Replace the spark plug X

Do a check of the parallelism of the cutting deck X X

Lubricate the belt adjuster. X X

X = The instructions are given in this operator's manual.

Note: If there is more than 1 time interval for a task, the shortest time interval is for the first maintenance. After the first maintenance, obey the longer time interval.

Maintenance schedule

before operation

Maintenance interval in hours

25 50 100 200

18 838 - 005 - 21.10.2019

Page 19

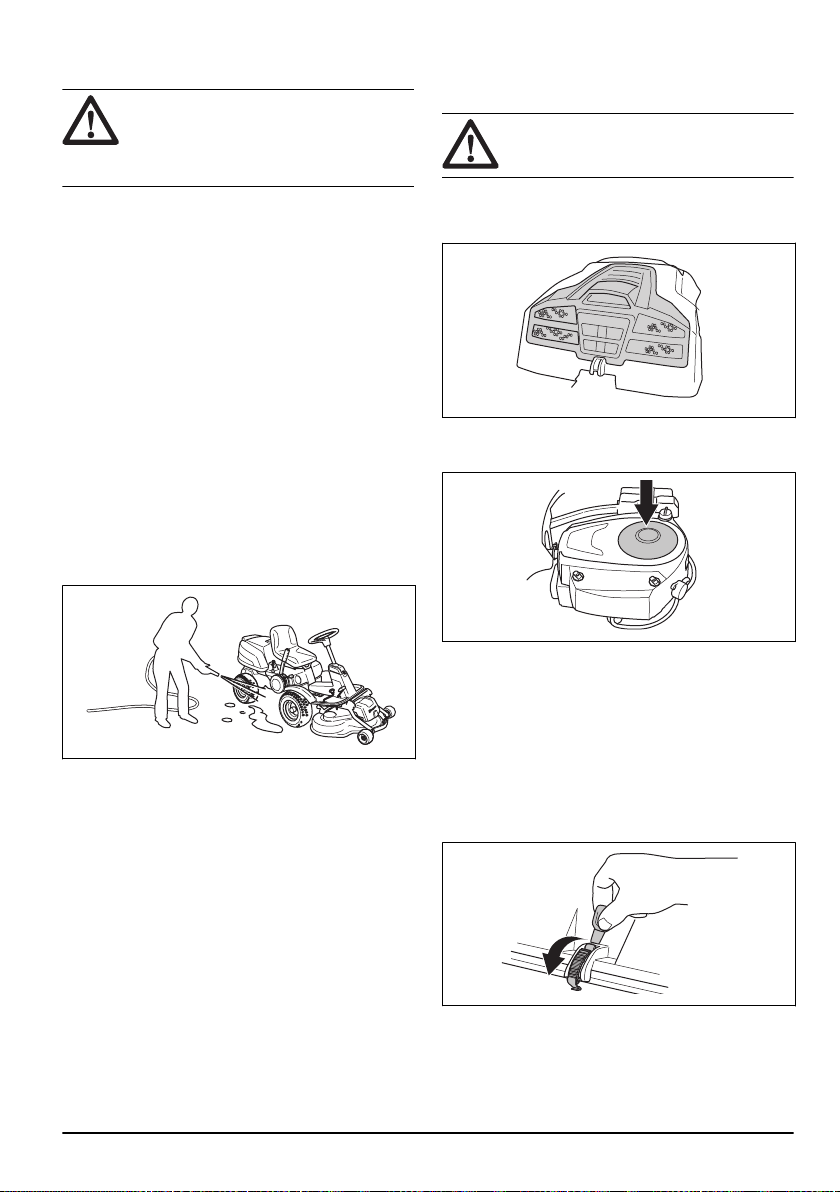

To clean the product

CAUTION: Do not use a high-pressure washer or a steam cleaner. Water can go into bearings and electrical connections and cause corrosion which causes damage to the product.

Clean the product immediately after use.

• Do not clean hot surfaces such as the engine, muffler and exhaust system. Wait until the surfaces are cool, then remove the grass or dirt.

• Before you clean with water, clean with a brush. Remove grass cuttings and dirt on and around the transmission, the transmission air intake, and the engine.

• Use running water from a hose to clean the product. Do not use high pressure.

• Do not point the water at electrical components or bearings. Detergent usually increases the damage.

• To clean the cutting deck, put it in the servicing position and clean it with a water hose.

• When the product is clean, start the cutting deck for a short period to blow off remaining water.

To clean the engine and the muffler

Keep the engine and muffler free from grass cuttings and dirt. Grass cuttings soaked in fuel or oil on the engine can increase the fire risk and the risk that the engine becomes too hot. Let the engine cool before it is cleaned. Clean with water and a brush.

Grass cuttings around the muffler dry quickly and are a fire risk. Use a brush or remove the grass cuttings with water when the muffler is cold.

To clean the cold air intake of the engine

• Make sure that the intake grille on the engine cover is not blocked. Remove grass and dirt with a brush.

• Open the engine cover. Make sure that the engine cold air intake is not blocked. Remove grass and dirt with a brush.

• Examine the air duct, found on the inner surface of the engine cover. Make sure that the air duct is clean and does not rub against the cold air intake.

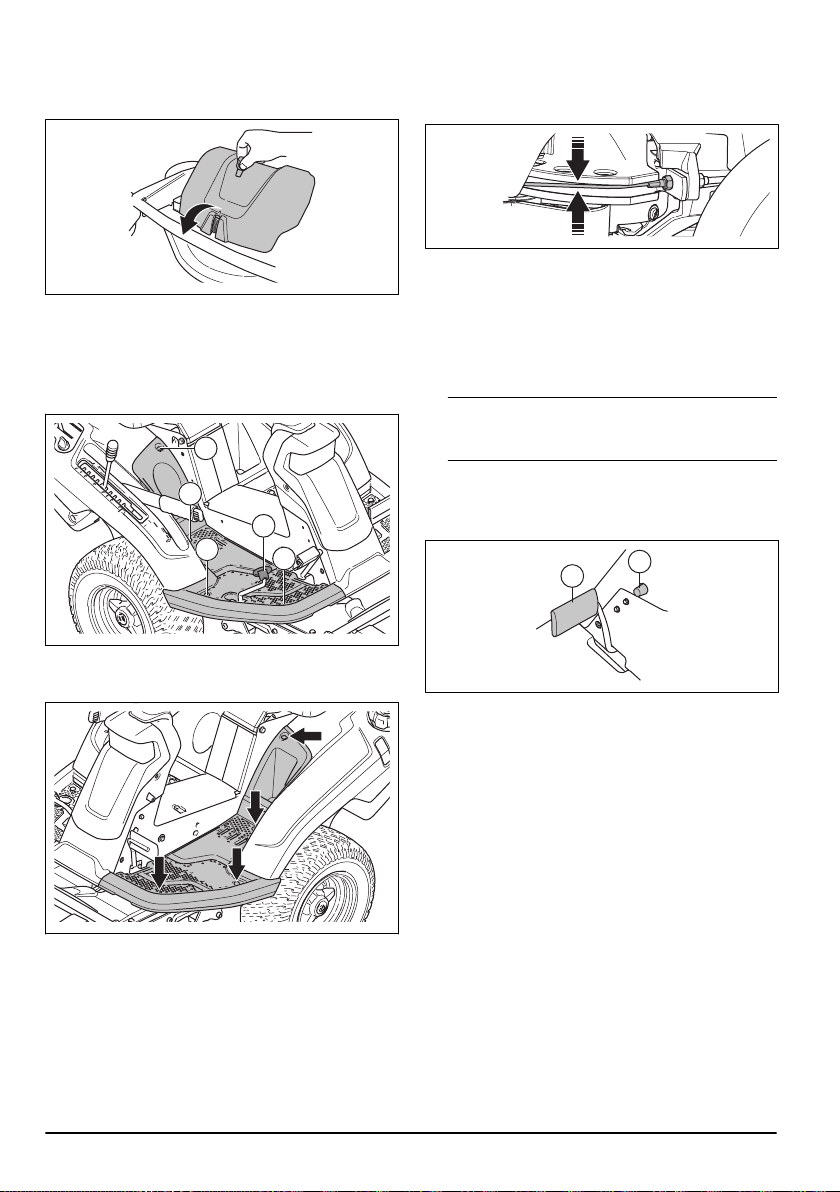

To remove the covers

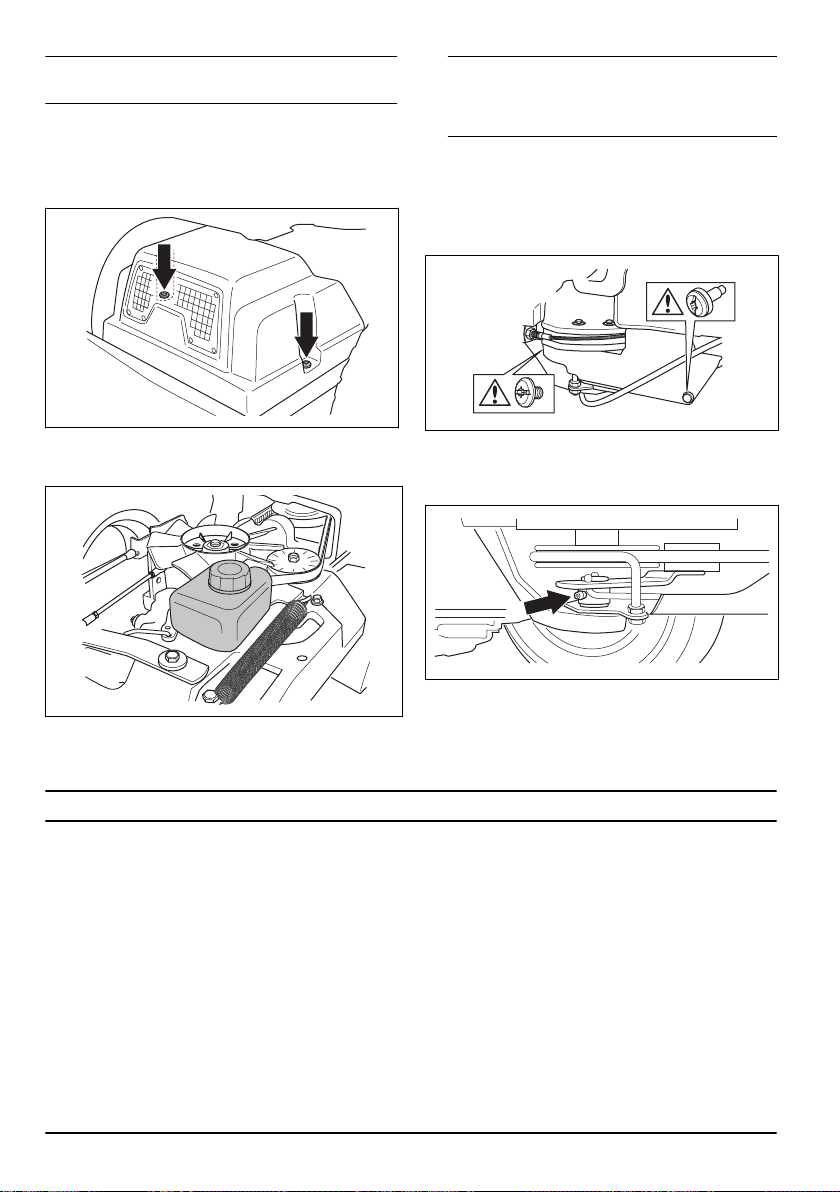

To open the engine cover

1. Fold the seat forward.

2. Release the clip on the engine cover with the tool attached to the ignition key.

3. Fold the engine cover rearward.

WARNING: intake rotates and can cause injury to your fingers.

838 - 005 - 21.10.2019

Stop the engine. The cold air

Page 20

To remove the front cover

1. Release the clip on the front cover with the tool attached to the ignition key.

2. Lift off the front cover.

To remove the right footrest plate

1. Turn the knob on the reverse pedal (A) to remove it.

2. Remove the 3 screws (B) and remove the footrest plate.

To remove the left footrest plate

• Remove the 4 screws and remove the footrest plate.

1. The steering wires are correctly tightened if you can manually move them 5 mm up or down in the groove on the steering collar.

2. If the wires are too loose, let an authorized service agent adjust them.

To do a check of the parking brake

1. Park the product on a hard surface that slopes.

Note: Do not park the product on a grass slope when you do a check of the parking brake.

2. Press the parking brake pedal down (1).

3. Press and hold the lock button (2) and release the parking brake pedal while the button is pressed.

4. If the product starts to move, let an approved service agent adjust the parking brake.

5. Press the parking brake pedal again to release the parking brake.

To replace the fuel filter

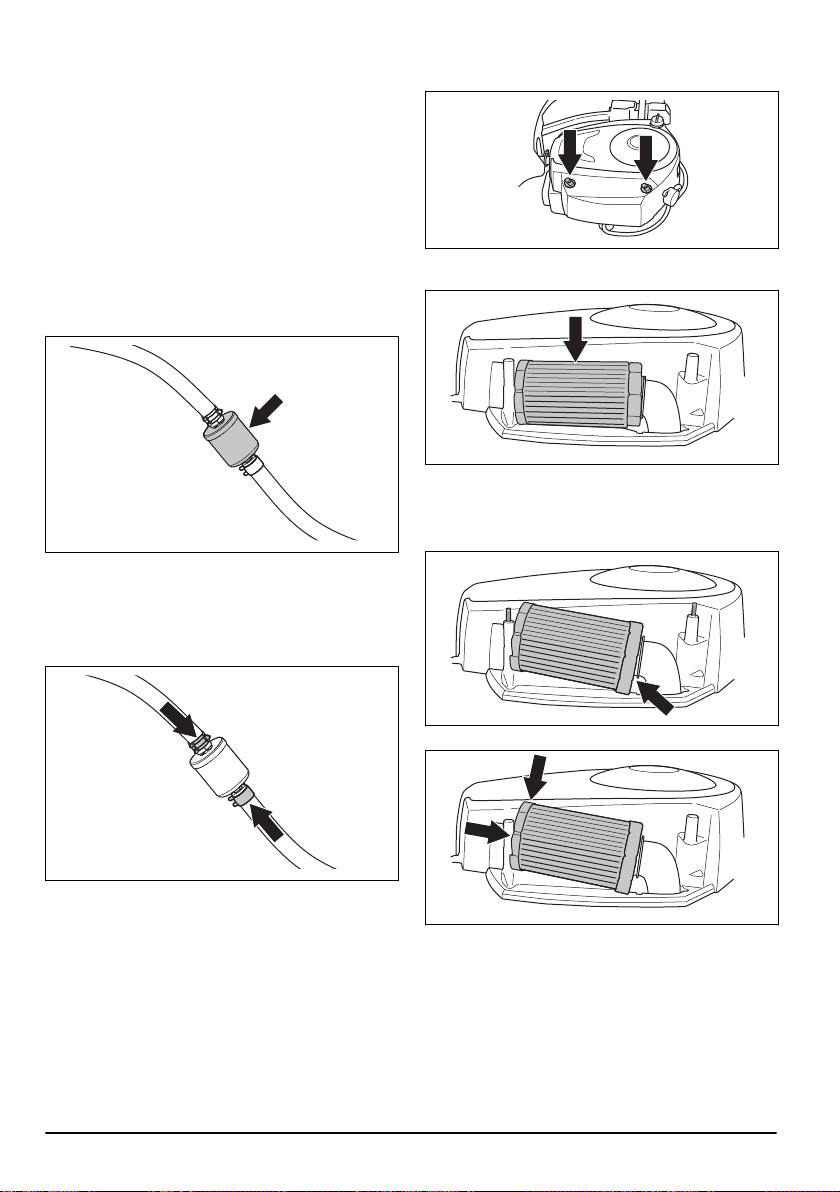

1. Open the engine cover to get access to the fuel filter.

2. Move the hose clips away from the fuel filter with a pair of flat pliers.

3. Pull off the fuel filter from the hose ends. A small quantity of fuel can leak.

To examine the steering wires

The tension of the steering wires can decrease after a period of time. This causes the adjustment of the steering to change.

Examine and adjust the steering as follows:

4. Push the new fuel filter into the ends of the hoses. Apply liquid detergent to the ends of the fuel filter to make the connection easier.

838 - 005 - 21.10.2019

Page 21

5. Push the hose clips against the fuel filter.

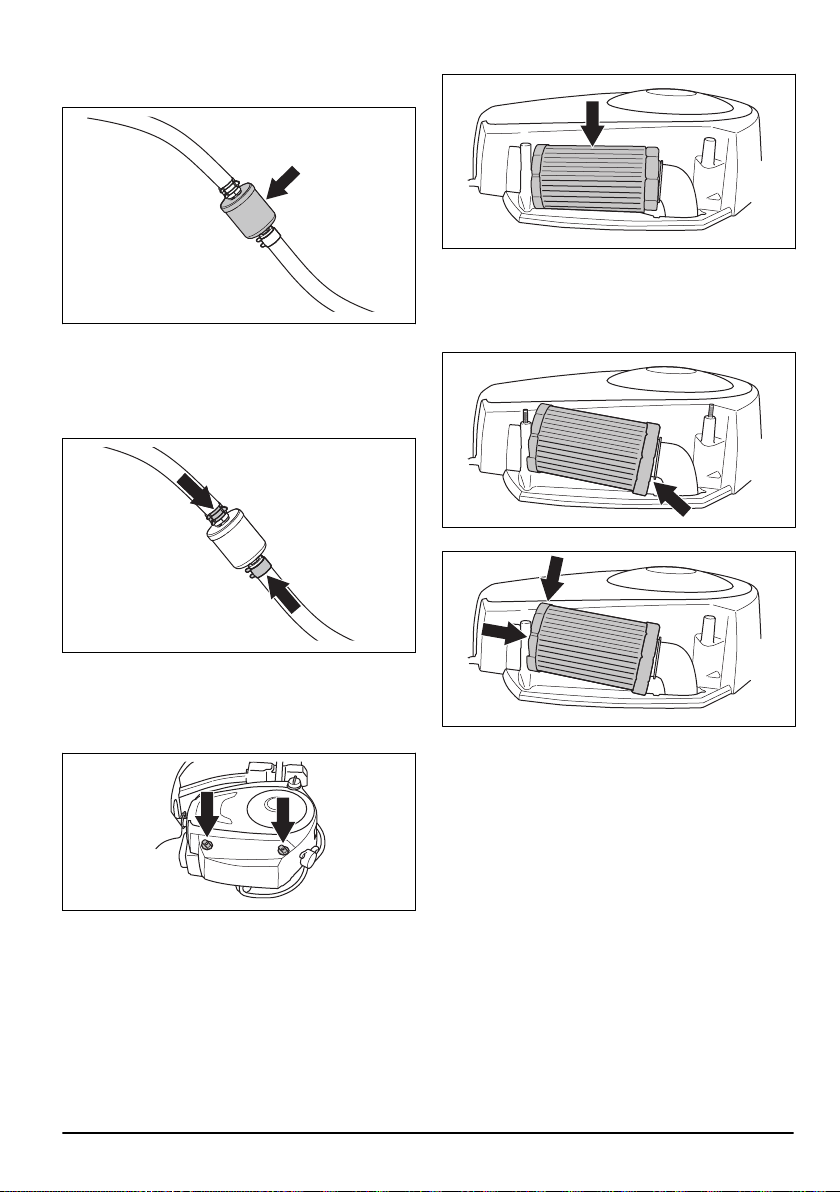

To clean and change the air filter

1. Open the engine cover.

2. Loosen the knobs that hold the filter cover and lift off the cover.

3. Lift the end of the air filter to remove it.

7. Push the air filter into correct position.

8. Attach the air filter cover and tighten the knobs.

To examine and replace a spark plug

1. Open the engine cover.

2. Remove the ignition cable shoe and clean around the spark plug.

3. Remove the spark plug with a spark plug wrench.

4. Examine the spark plug. Replace it if the electrodes are burned or if the insulation has cracks or damages. If the spark plug is not damaged, clean it with a steel brush.

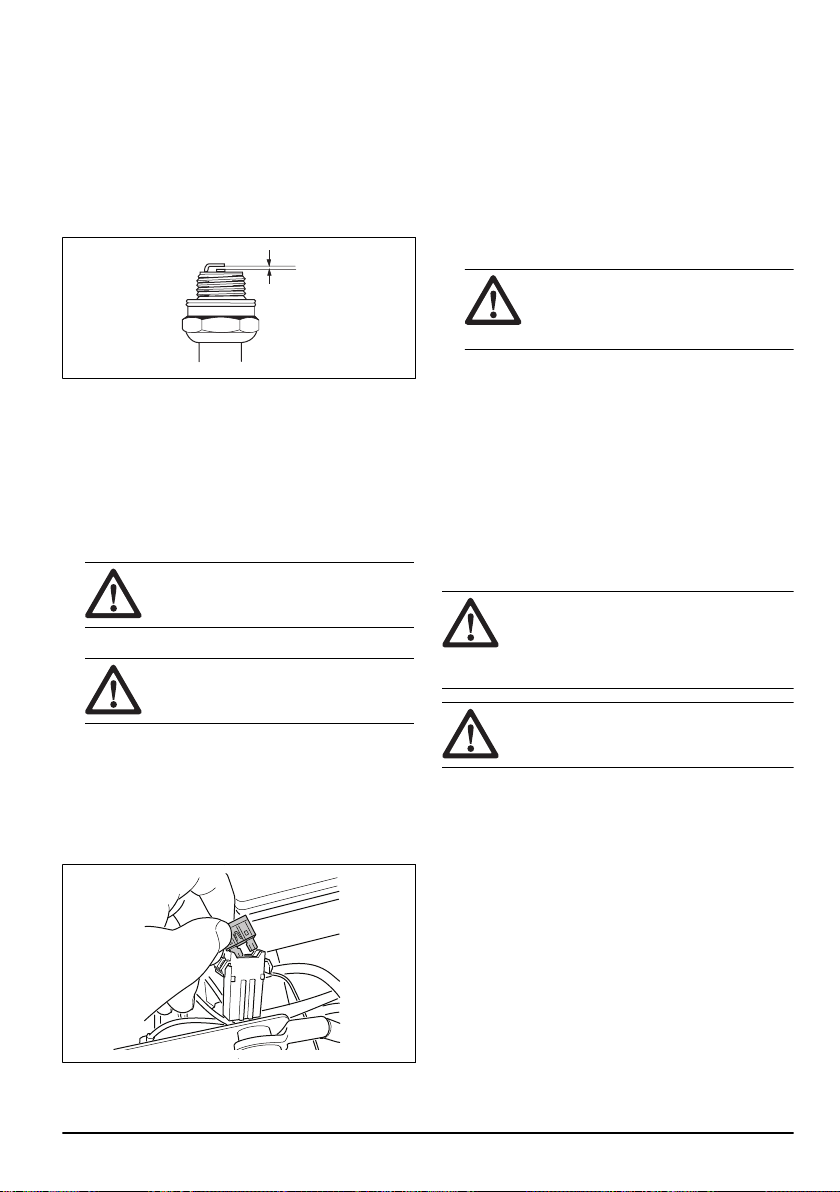

5. Measure the electrode gap and make sure that it is correct. Refer to

Technical data on page 33

4. Hit the paper filter against a hard surface to clean it. Do not use compressed air.

5. If the paper filter does not become clean, replace it.

6. Put the air filter back on the air hose.

838 - 005 - 21.10.2019

6. Bend the side electrode to adjust the electrode gap.

7. Put the spark plug back in and turn it by hand until it touches the spark plug seat.

8. Tighten the spark plug with the spark plug wrench until the washer is compressed.

9. Tighten a used spark plug ⅛ of a turn more, and a new spark plug ¼ turn more.

CAUTION: Spark plugs that are not tightened correctly can cause damage to the engine.

10. Replace the ignition cable shoe.

CAUTION: Do not try to start the engine if the spark plug or ignition cable is removed.

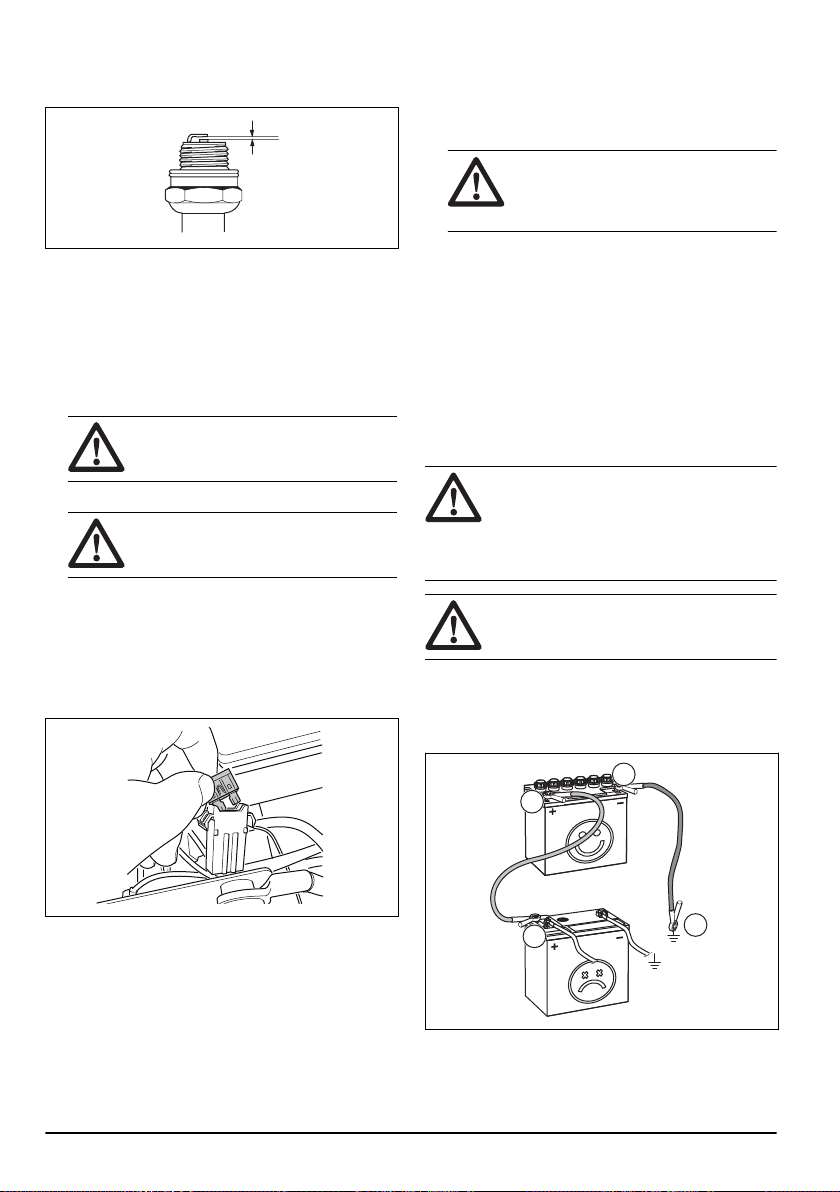

To replace the main fuse

A blown fuse is identified by a burned connector.

1. Open the engine cover. The main fuse is in a holder in between the battery and the engine.

Page 22

2. Pull the fuse from the holder.

3. Replace the blown fuse with a new fuse of the same type, flat pin 20 A.

4. Replace the covers.

If the main fuse blows again a short period after you replace it, there is a short circuit. Repair the short circuit before you operate the product again. Let an approved service agent help you.

To charge the battery

• Charge the battery if it is too weak to start the engine.

• Use a standard battery charger.

CAUTION: Do not use a boost charger or start booster. That will cause damage to the electrical system of the product.

• Always disconnect the charger before starting the engine.

To do an emergency start of the engine

If the battery is too weak to start the engine, you can use jumper cables to do an emergency start. This product has a 12 V system with negative ground. The product that is used for the emergency start must also have a 12 V system with negative ground.

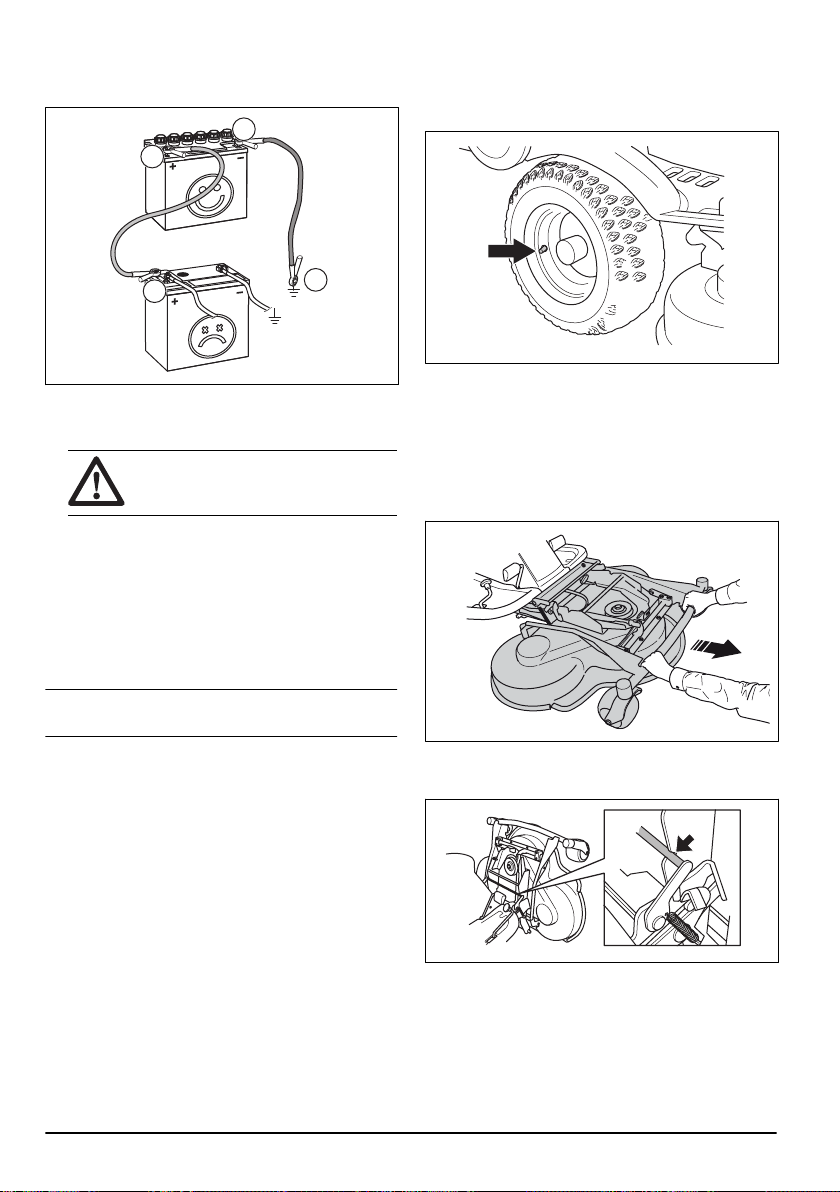

To connect the jumper cables

WARNING: explosive gas that comes from the battery. Do not connect the negative terminal of the fully charged battery to or near the negative terminal of the weak battery.

Risk of explosion because of

3. Connect one end of the red cable to the POSITIVE battery terminal (+) on the weak battery (A).

4. Connect the other end of the red cable to the POSITIVE battery terminal (+) on the fully charged battery (B).

WARNING: Do not short circuit the ends of the red cable against the chassis.

5. Connect one end of the black cable to the NEGATIVE battery terminal (-) on the fully charged battery (C).

6. Connect the other end of the black cable to a CHASSIS GROUND (D), away from the fuel tank and the battery.

7. Replace the covers.

To remove the jumper cables

Remove the jumper cables in the opposite

Note: sequence to how you connect them.

1. Remove the BLACK cable from the chassis.

2. Remove the BLACK cable from the fully charged battery.

3. Remove the RED cable from the 2 batteries.

CAUTION: Do not use the battery of your product to start other vehicles.

1. Remove the engine cover.

2. Remove the cover for the battery case.

838 - 005 - 21.10.2019

Page 23

Tire pressure

The correct tire pressure is 60 kPa (0.6 bar / 8.5 PSI) on all 4 tires.

To put the cutting deck in servicing position

1. See steps 1–8 in

page 13

2. Hold the front edge of the cutting deck with two hands and pull forward until it stops.

To remove the cutting deck on

2. Loosen the lock with your right hand.

3. Fold down the cutting deck and push it in until it stops.

CAUTION: The drive belt can get caught below the cutting deck. Pull on the drive belt loop in the belt holder before you push the cutting deck in.

4. Lift the cutting height stay from the stay holder and put it in the hole.

5. Put the drive belt around the drive wheels. Make sure that the drive belt is on the correct side of the tension wheel.

3. Lift the cutting deck to vertical position until a click sound is heard. The cutting deck is locked automatically in the vertical position.

To put the cutting deck in mow position

1. Hold the front edge of the cutting deck with your left hand.

838 - 005 - 21.10.2019

6. Put the spring in the spring holder.

7. Attach the front cover.

8. Set the cutting height lever in one of the positions 1–

10.

Page 24

To examine and adjust the ground pressure from the cutting deck

A correct ground pressure makes sure that the cutting deck moves along the surface but does not press too hard against it.

1. Make sure that the air pressure in the tires is 60 kPa (0.6 bar / 9.0 PSI).

2. Park the product on a level surface.

3. Lower the cutting deck to mow position.

4. Put a bathroom scale below the front edge of the cutting deck.

5. To make sure that no weight is applied on the support wheels, put a wooden block between the frame and the bathroom scale.

6. To adjust the ground pressure, turn the adjustment screws found behind the front wheels on the right and left sides.

7. Turn the screws right or left until the ground pressure is between 12 and 15 kg (26.5-33 lb).

5. Measure the distance between the ground and the front and rear edges of the cutting deck. Make sure that the rear edge is 4–6 mm (1/5″) higher than the front edge.

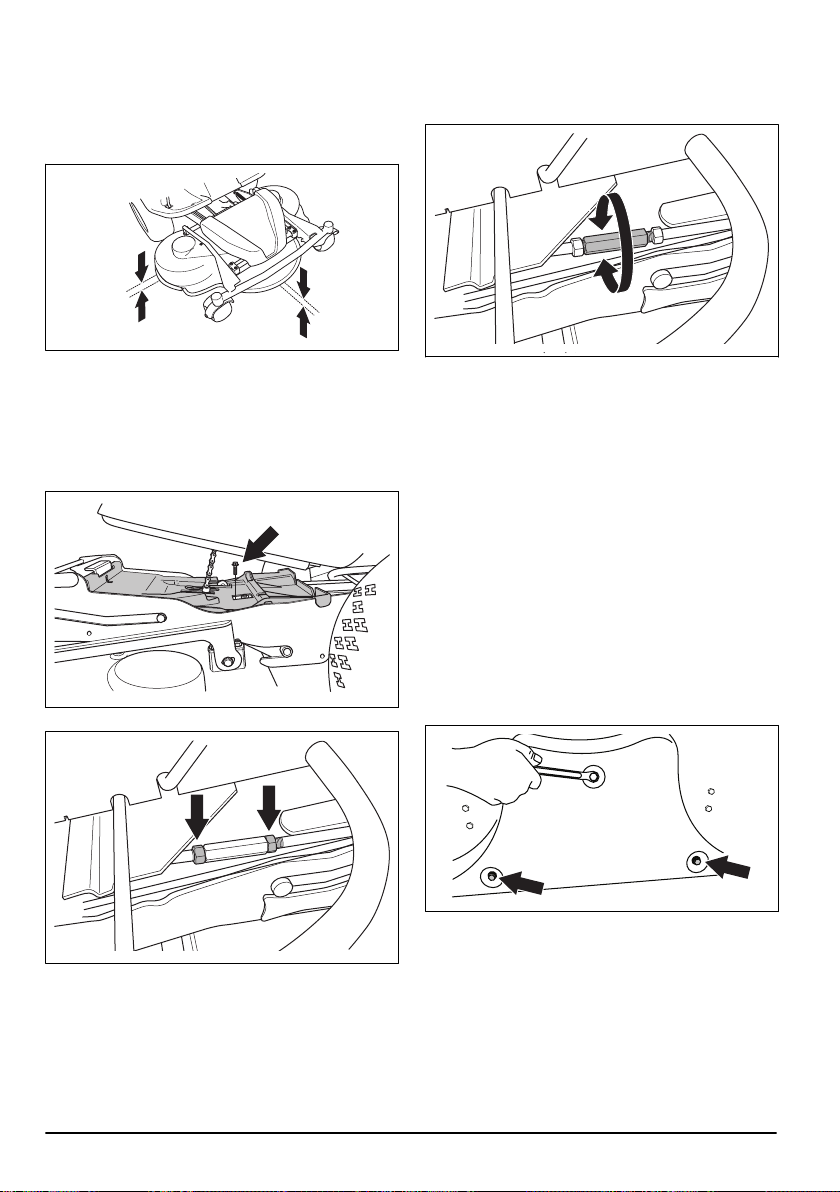

To adjust the parallelism of the cutting deck

1. Remove the front cover and the right footrest plate.

2. Remove the screws that hold the belt shield and remove the belt shield.

3. Loosen the nuts on the lift strut.

To do a check of the parallelism of the cutting deck

1. Make sure that the air pressure in the tires is correct. Refer to

Technical data on page 33

2. Park the product on a level surface.

3. Lower the cutting deck to mow position.

4. Set the cutting height lever to the servicing position.

838 - 005 - 21.10.2019

Page 25

4. Turn the lift strut to extend the stay or make it

shorter. Extend the stay to lift the rear edge of the cover. Make the stay shorter to lower the rear edge of the cover.

5. Tighten the nuts on the lift strut when the adjustment is done.

6. Do a check of the parallelism. Refer to

To do a check of the parallelism of the cutting deck on page 24

7. Attach the belt shield and tighten the screws.

8. Attach the right footrest plate and the front cover.

To remove the BioClip plug

• Remove the BioClip plug to change a Combi cutting deck from BioClip to rear discharge of the grass.

To remove and attach the BioClip plug on cutting deck Combi 103 and 112

1. Put the cutting deck in servicing position.

2. Remove the 3 screws that hold the BioClip plug and remove the plug.

3. Put the cutting deck back in mow position.

4. Attach the BioClip plug in the opposite sequence.

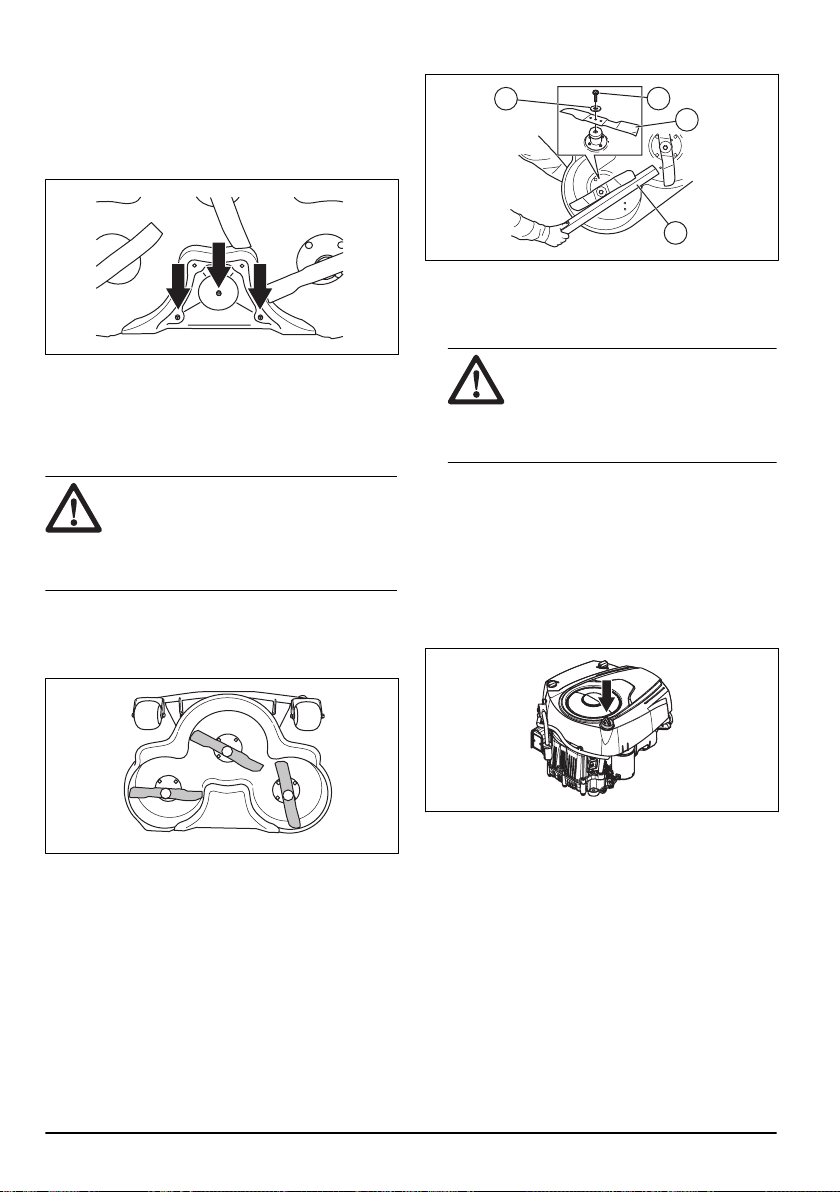

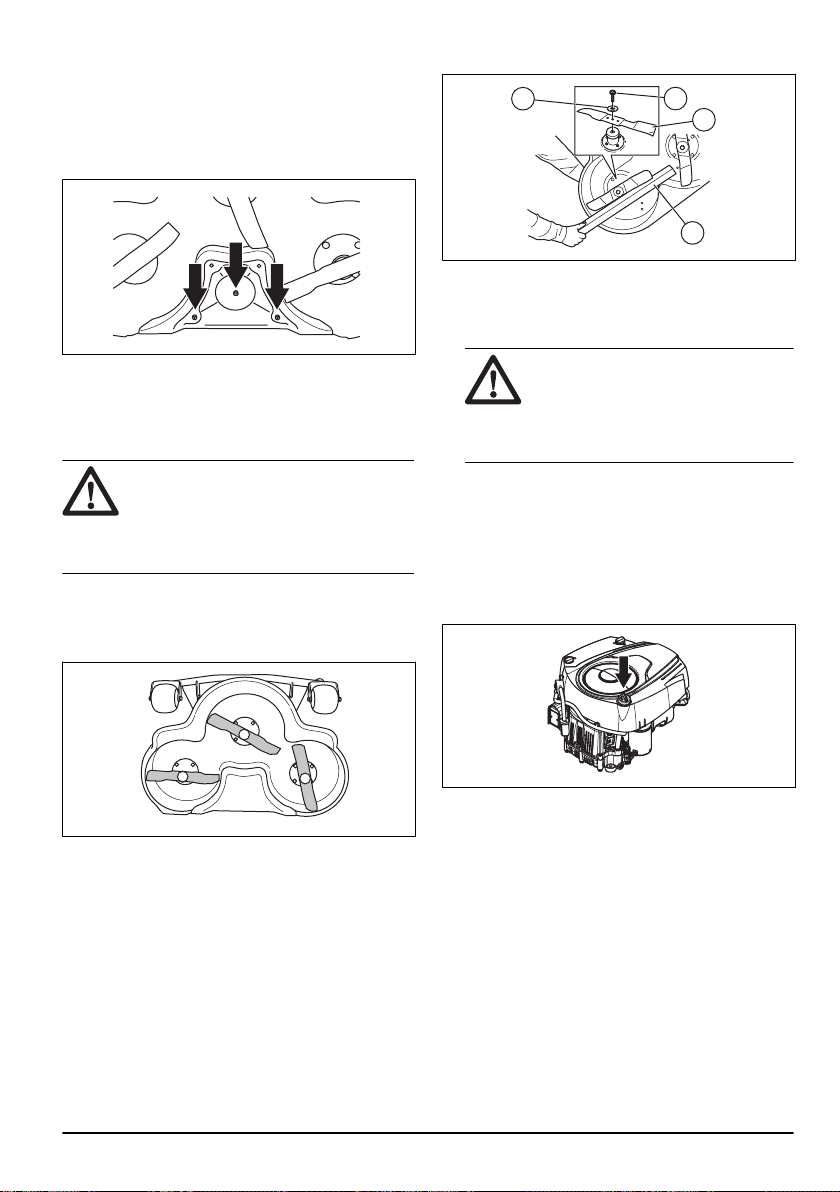

To examine the blades

CAUTION: Damaged or incorrectly balanced blades can cause damage to the product. Replace damaged blades. Let an approved service agent help you sharpen and balance blunt blades.

1. Put the cutting deck in servicing position.

2. Look at the blades to see if they are damaged and if it is necessary to sharpen them.

3. Tighten the blade bolts with tightening torque 45–50 Nm.

To replace the blades

1. Put the cutting deck in servicing position.

2. Lock the blade with a wooden block (A).

3. Attach 3 M8x15 mm screws in the screw holes for the BioClip plug to prevent damage to the threads.

4. Put the cutting deck back in mow position.

5. Attach the BioClip plug in the opposite sequence.

To remove and attach the BioClip plug on cutting deck Combi 94

1. Put the cutting deck in servicing position.

838 - 005 - 21.10.2019

3. Loosen and remove the blade bolt (B), the washers (C) and the blade (D).

4. Assemble the new blade with the ends that have an angle in the direction of the cutting deck.

Page 26

WARNING: Incorrect blade type can cause objects to eject from the cutting deck and cause serious injury. Use only the blades given in

page 33

5. Attach the blade, the washer and the bolt. Tighten the bolt with a torque of 45–50 Nm.

Technical data on

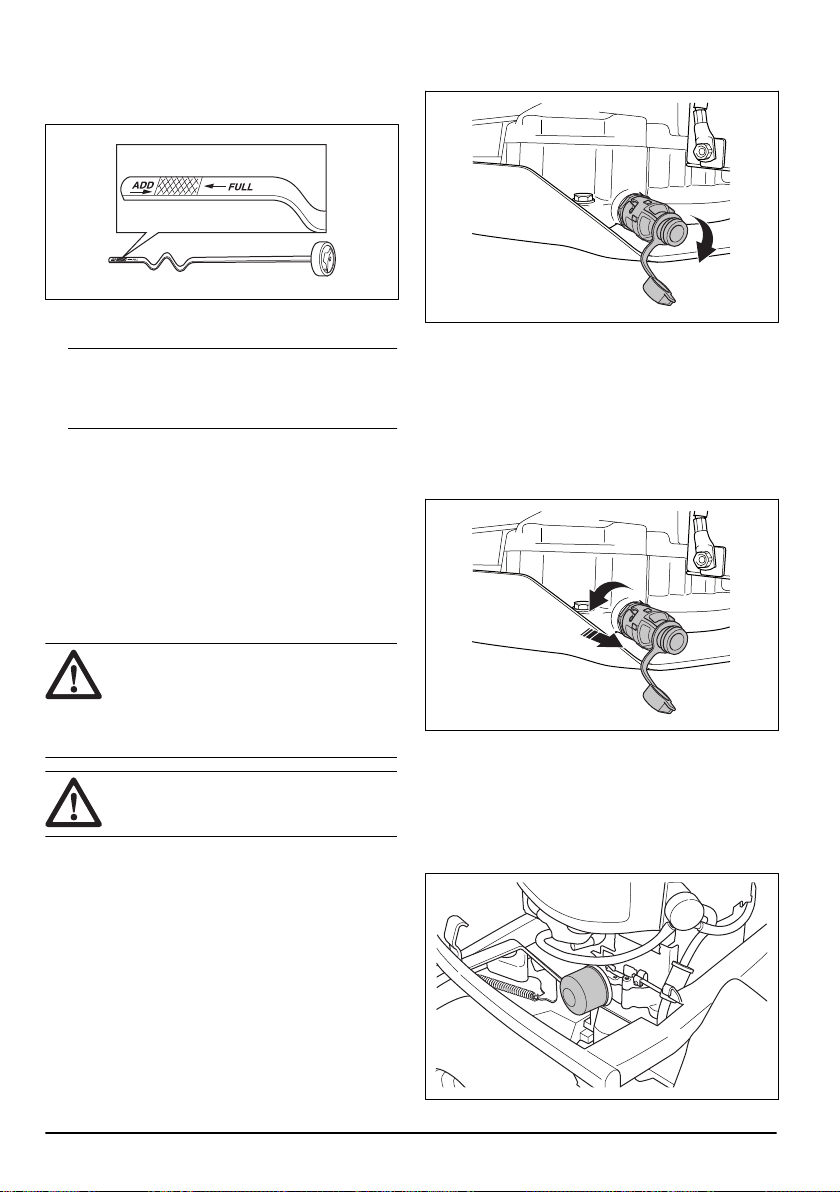

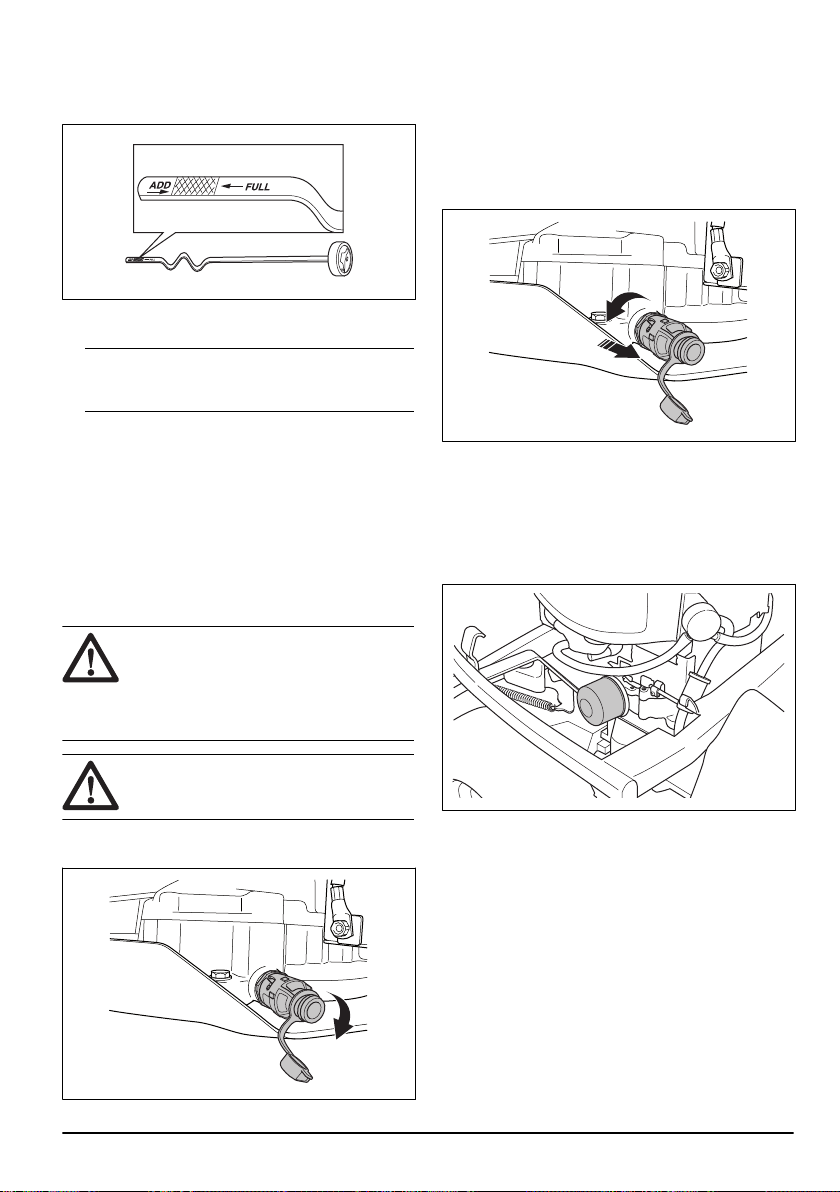

To do a check of the engine oil level

1. Park the product on level ground and stop the engine.

2. Open the engine cover.

3. Loosen the dipstick and pull it out.

WARNING: more than 1–2 minutes before you drain the engine oil. The engine oil becomes very hot and can cause burn injuries. Let the engine become cool before you drain the engine oil.

WARNING: If you spill engine oil on your body, clean with soap and water.

1. Open the plastic cap on the end of the oil drain plug.

Do not operate the engine for

4. Clean the oil from the dipstick.

5. Put the dipstick back in and tighten it.

6. Loosen and pull the dipstick out and read the oil level.

7. The oil level must be between the marks on the dipstick. If the level is near the ADD mark, fill oil to the FULL mark.

8. Fill the oil through the hole for the dipstick. Fill the oil slowly.

See

Note: of engine oil that we recommend. Do not mix different types of oil.

9. Tighten the dipstick correctly before you start the engine. Start and idle the engine for approximately 30 seconds. Stop the engine. Wait 30 seconds and do a check of the oil level again.

Technical data on page 33

for the types

To change the engine oil and the oil filter

If the engine is cold, start the engine for 1–2 minutes before you drain the engine oil. This makes the engine oil warm and easier to drain.

2. To make it easier to drain the oil without spill, attach for example a plastic hose to the end of the oil drain plug.

3. Put a container below the oil drain plug.

4. Remove the dipstick.

5. Turn the oil drain plug counterclockwise and pull out to open it.

6. Let the oil run out into the container.

7. Push the oil drain plug in and turn it clockwise to close it.

8. Remove the plastic hose and put the cap on the oil drain plug back.

838 - 005 - 21.10.2019

Page 27

9. Turn the oil filter counterclockwise to remove it.

10. Lightly lubricate the rubber seal on the new oil filter with new oil.

11. To attach the oil filter, turn it clockwise by hand until the rubber seal is in position, then tighten a half turn more.

12. Fill with new oil as given in

13. Start the engine and let it idle for 3 minutes.

14. Stop the engine and make sure that the oil filter does not leak.

15. Fill with oil to compensate for the oil held in the new oil filter.

Note: For safe disposal of used engine oil, see

on page 32

Technical data on page

Disposal

To do a check of the transmission oil level

1. Remove the two screws, one on each side, and lift off the transmission cover.

2. Make sure that the oil level in the transmission oil tank is between the two horizontal lines on the tank.

3. Fill with engine oil if the oil level is below the lower line, but do not fill above the top line.

Note: See recommended oil for R 318X and R 320X AWD. R 320X AWD must have a synthetic oil.

Technical data on page 33

for

To lubricate the belt adjuster

The belt adjuster must be lubricated regularly with a good quality molybdenum disulphide grease.

1. Remove the 2 screws that hold the belt shield and lift it off.

838 - 005 - 21.10.2019

2. Lubricate with a grease gun through the nipple at the right side, below the lower belt pulley. Lubricate until grease is pushed out of the rear side of the nipple.

3. Attach the belt shield and tighten the 2 screws.

Page 28

Troubleshooting

Troubleshooting schedule

If you cannot find a solution to your problems in this owner's manual, speak to your Husqvarna service agent.

Problem Cause

The starter motor does not turn the engine over

The engine does not start when the start motor turns the engine over

The engine does not run smooth-lyThe spark plug is defective.

The engine apparently has no power

The transmission does not have sufficient power

The battery does not charge The battery is defective. See

The parking brake is not applied. See

page 16

The lift lever for the cutting deck is in mow position. See

ting deck on page 15

The main fuse is blown. See

The ignition lock is defective.

The connection between the cable and the battery is bad. See

page 11

The battery is too weak. See

The starter motor is defective.

There is no fuel in the fuel tank. See

The spark plug is defective.

The ignition cable is defective.

There is dirt in the carburettor or fuel line.

The carburettor is incorrectly set.

The air filter is clogged. See

The fuel tank vent is blocked.

There is dirt in the carburetor or fuel line.

The air filter is clogged. See

The spark plug is defective.

There is dirt in the carburetor or fuel line.

The throttle cable is incorrectly adjusted.

The transmission cold air intake or the cooling fins are blocked.

The fan on the transmission is damaged.

There is no oil in the transmission or the oil level is too low. See

of the transmission oil level on page 27

The connection at the cable connectors on the battery terminals is bad. See

tery safety on page 11

To apply and release the parking brake on

To lift and lower the cut-

To replace the main fuse on page 21

Battery safety on

To charge the battery on page 22

To fill fuel on page 14

To clean and change the air filter on page 21

To do a check

Battery safety on page 11

Bat-

28 838 - 005 - 21.10.2019

Page 29

Problem Cause

There is vibration in the product The blades are loose. See

One or more of the blades are unbalanced. See

The engine is loose.

The cutting result is unsatisfacto-ryThe blades are blunt. See

The grass is long or wet. See

The cutting deck is skew.

There is grass blockage in the cutting deck. See

The tire pressure is different on the right and left sides. See

page 23

The product is operated at a too high speed. See

page 17

The engine speed is too low. See

The drive belt slips.

Display - Troubleshooting

Symbol Name

Slope indicator

Oil pressure sensor The symbol shows.

Battery level indicator The symbol shows.

Rotating blades indi-

cator

Parking brake indica-

tor

Indication on the display

The symbol shows. -

The symbol flashes. -

The symbol shows.

The symbol flashes. Incorrect start procedure. Refer

The symbol shows.

The symbol flashes.

The symbol flashes quickly.

To examine the blades on page 25

To examine the blades on page

To examine the blades on page 25

To get a good cutting result on page 17

To clean the product on page

Tire pressure on

To get a good cutting result on

To get a good cutting result on page 17

Sound Cause

You operate the product in a slope >10°. Refer to

on slopes on page 10

You operate the product in a slope >15°. Refer to

structions for operation on page 9

1 long

sound.

1 long

sound.

Low oil pressure. Refer to

a check of the engine oil level on page 26

Low voltage. Refer to

the battery on page 22

The drive of the blades is engaged.

Start conditions on page 10

The parking brake engaged. Refer to

Parking brake on page 10

Incorrect start procedure. Refer

Start conditions on page 10

Defective parking brake. Speak to your Husqvarna servicing dealer.

To cut grass

Safety in-

To do

To charge

838 - 005 - 21.10.2019 29

Page 30

Symbol Name

Operator presence

control (OPC) indica-

tor

Indication on the display

The symbol flashes.

The symbol flashes quickly.

Sound Cause

5 short

sounds.

The operator presence control is disengaged when you try to start the engine. Refer to

tions on page 10

Defective operator presence con-

trol. Speak to your Husqvarna servicing dealer.

Start condi-

Servicing indicator The symbol shows.

Low fuel level indica-

tor

Bluetooth® indicator

Digital lock The symbol shows. -

Note: The look of the display can be different between different models.

The symbol shows.

The symbol flashes.

Transportation, storage and disposal

Transportation

• The product is heavy and can cause crush injuries. Be careful when you load it onto or off a vehicle or trailer.

• Use an approved trailer for transportation of the product.

• Make sure that you have knowledge of local road traffic regulations before transportation of the product in a trailer or on roads.

To safely attach the product for transport

Before you attach the product, you must read and understand the safety chapter. Refer to

on page 11

WARNING: The parking brake is not sufficient to lock the product during transport. Attach the product tightly to the load area.

Transport safety

5 short

sounds.

1 short

sound.

1. Park the product in the center of the load area.

Servicing is necessary. Speak to your Husqvarna servicing dealer.

Low fuel. Refer to

page 14

The product is locked. Unlock

your product with Husqvarna Connect.

CAUTION: For transport in transport vehicles with a cover. Make sure to let the product become cool before you put the product under the cover.

To fill fuel on

Equipment: 2 approved straps and 4 wedge shaped wheel blocks.

30 838 - 005 - 21.10.2019

Page 31

2. Make sure that the center of gravity of the product is above the wheel axle of the transport vehicle. If a trailer is used for transport, make sure that the down force on your tow bar is correct.

3. Apply the parking brake.

4. If the product has Bluetooth®, lock the product with Husqvarna Connect.

5. Lower the cutting deck to the mow position.

6. Remove all loose objects.

7. Assemble the first strap through the rear transmission frame. Refer to the illustration.

8. Tighten the strap rearward to attach the product to the load area.

9. Put the second strap around the frame tunnel.

12. Put the wheel blocks in front of and behind the rear wheels.

To tow the product

The product has a hydrostatic transmission. To prevent damage to the transmission, tow the product short distances only and at low speed.

Disengage the transmission before you tow the product. Refer to

To engage and disengage the drive system on

page 15

Storage

Prepare the product for storage at the end of the season, and before more than 30 days of storage. If you keep fuel in the fuel tank for 30 days or more, tacky particles can cause blockage in the carburetor. This has a negative effect on the engine function.

To prevent tacky particles during storage, add a stabilizer. If alkylate gasoline is used, stabilizer is not necessary. If you use standard gasoline, do not change to alkylate gasoline. This can cause sensitive rubber parts to become hard. Add stabilizer to the fuel in the tank or in the container used for storage. Always use the mixing ratios given by the manufacturer. Run the engine for a minimum of 10 minutes after you add the stabilizer until it flows into the carburetor.

WARNING: fuel in the tank in an indoor location or in locations with bad airflow. Risk of fire if fuel fumes come near open flames, sparks, or pilot lights in for example boilers, hot water tanks and clothes dryers.

Do not keep the product with

10. Attach the strap to the load area.

11. Tighten the strap in the direction of the front of the load area to attach the product to the load area.

838 - 005 - 21.10.2019

WARNING: Remove grass, leaves and other flammable materials from the product to decrease the risk of fire. Let the product become cool before you put it in storage.

• Clean the product, see

. Repair paint damages to prevent corrosion.

• Examine the product for worn or damaged parts and tighten loose screws and nuts.

• Remove the battery. Clean it, charge it, and keep it cool during storage.

To clean the product on page

Page 32

• Change the engine oil, and discard the waste oil.

• Empty the fuel tank. Start the engine and run it until there is no remaining fuel in the carburetor.

Note: Do not empty the fuel tank and carburetor if a stabilizer has been added.

• Remove the plugs and put about a tablespoon of engine oil into each cylinder. Manually turn the engine shaft to apply the oil and put the plugs back on.

• Lubricate all grease nipples, joints and axles.

• Keep the product in a clean and dry area and cover it for more protection.

• A cover for protection of your product during storage or transport is available at your dealer.

Disposal

• Chemicals can be dangerous and must not be discarded on the ground. Always discard used chemicals at a service center or an applicable disposal location.

• When the product is worn out, send it to the dealer or to an applicable recycling location.

• Oil, oil filters, fuel and the battery can have negative effects on the environment. Obey the local recycling requirements and applicable regulations.

• Do not discard the battery as domestic waste.

• Send the battery to a Husqvarna service agent or discard it at a disposal location for used batteries.

32 838 - 005 - 21.10.2019

Page 33

Technical data

R 318X R 320X AWD

Dimensions

Length without cutting deck, mm 2028 2013

Width without cutting deck, mm 883 883

Height, mm 1165 1165

Weight without cutting deck, with empty tanks, kg 226 224

Wheel base, mm 887 887

Track width, front, mm 712 712

Track width, rear, mm 627 627

Tire dimensions 16×6.50×8 16×6.50×8

Tire pressure, rear – front, kPa / bar / PSI 60 / 0.6 / 8.5 60 / 0.6 / 8.5

Max. gradient, degrees ° 10 10

Engine

Brand / Model Briggs & Stratton / M31 En-

Nominal engine output, kW

Displacement, cm

Max. engine speed, rpm 2900 +/- 100 2900 +/- 100

Fuel, min. octane grade lead-free 91 91

Tank volume, liters 12 12

Oil Class SF, SG, SH or SJ

Oil volume incl. filter, liters 1.4 1.4

Oil volume excl. filter, liters 1.2 1.2

Start motor Electric start 12V Electric start 12V

Transmission

Brand Tuff Torq Tuff Torq

Model K46H K574A/KTM10LB

Oil, class SF-CC SAE 10W/40 SAE 10W/50 Synthetic

Electrical system

durance 4175

9.6 10.5

500 500

SAE40, SAE30, SAE10W-30, SAE10W-40 or SAE5W-20

Briggs & Stratton / M31 Endurance 4195

Class SF, SG, SH or SJ SAE40, SAE30, SAE10W-30, SAE10W-40 or SAE5W-20

The power rating of the engine indicated is the average net output (at specified rpm) of a typical production engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ from this value. Actual power output for the engine installed on the final product will depend on the operating speed, environmental conditions and other values.

838 - 005 - 21.10.2019 33

Page 34

R 318X R 320X AWD

Type 12V, negative earthed 12V, negative earthed

Battery 12V, 24Ah 12V, 24Ah

Spark plug Champion XC92YC Champion XC92YC

Electrode gap, mm/inch 0.75/0.030 0.75/0.030

Lamps Dual LED lights Dual LED lights

Cutting deck

Type Combi 94 Combi 94

Combi 103 Combi 103

Combi 112 Combi 112

Noise emissions

R 318X R 320X AWD

Sound power level, measured dB(A)

Combi 94 98 98

Combi 103 98 98

Combi 112 98 98

Sound power level, guaranteed dB(A)

Combi 94 99 99

Combi 103 99 99

Combi 112 99 99

Sound levels

R 318X R 320X AWD

Sound pressure level at the operators ear, dB(A)

Combi 94 84 84

Combi 103 84 84

Combi 112 84 84

Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive 2000/14/EC.

Noise pressure level according to EN ISO 5395. Reported data for noise pressure level has a typical statistical dispersion (standard deviation) of 1.2 dB(A).

34 838 - 005 - 21.10.2019

Page 35

Vibration levels

Vibration level on the steering wheel, m/s

Vibration level in the seat, m/s

Cutting deck Combi 94 Combi 103 Combi 112

Cutting width, mm 940 1030 1120

Cutting height, 10 positions, mm

Weight, kg 44 49 52

Blade length, mm 358 388 420

Blade

Article number 579 65 25-10 504 18 82-10 504 18 81-10

25–75 25–75 25–75

R 318X R 320X AWD

2.7 2.7

0.5 0.5

WARNING: To use a cutting deck that is not approved for the product can cause objects to eject at high speed and cause serious

injury. Do not use other cutting deck types than specified in this manual.

Radio frequency data

R 318X R 320X AWD

Frequency range, MHz 2402-2480 2402-2480

Output power5, dBm -5.2 -5.2

Service

Do a yearly check at an authorized service center to make sure that the product functions safely and at its best during high season. The best time to do a servicing or overhaul of the product is low season.

When you send an order for the spare parts, give information about the purchase year, model, type, and serial number.

Always use original spare parts.

Warranty

Transmission warranty

Applies to R 320X AWD only.

The transmission warranty is only applicable if checks are done of the front and rear wheel rotation speed as

given in the maintenance schedule. To prevent damage to the transmission system, let an authorized service agent adjust it. Refer to the table values specified in the workshop manual.

Vibration level according to EN ISO 5395. Reported data for vibration level has a typical statistical dispersion (standard deviation) of 0.2 m/s2 (steering wheel) and 0.8 m/s2 (seat).

Measured at 2440 MHz.

838 - 005 - 21.10.2019 35

Page 36

EC Declaration of Conformity

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, declares that the ride-on lawn mower Husqvarna R 318X and R 320X AWD from 2014's serial numbers and onwards (the year is clearly stated in plain text on the rating plate with subsequent serial number), comply with the requirements of the COUNCIL’S DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC.

• of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC.

• of June 8, 2011 "restriction of use of certain hazardous substances" 2011/65/EU.

• of 16 April, 2014 "relating to radio equipment" 2014/53/EU.

Information regarding noise emissions and the mowing width, see Technical data.

The following harmonised standards have been applied:

EN ISO 12100-2, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, EN 300 328, EN 50581

If not otherwise stated, the above listed standards are the latest published versions.

Notified body: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala has issued reports

Registered trademarks

Bluetooth

word mark and logos are registered

Bluetooth SIG, inc.

and any use of

The trademarks owned by such marks by Husqvarna is under license.

regarding the assessment of conformity according to annex VI of the COUNCIL’S DIRECTIVE of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC.

The certificates have the numbers: 01/901/304, 01/901/305

Huskvarna, 2018-09-30

Claes Losdal, Development Manager/Garden Products (Authorized representative for Husqvarna AB and responsible for technical documentation)

36 838 - 005 - 21.10.2019

Page 37

Contenido

Introducción.................................................................. 37

Seguridad..................................................................... 43

Montaje......................................................................... 48

Funcionamiento............................................................ 50

Mantenimiento.............................................................. 54

Resolución de problemas............................................. 64

Transporte, almacenamiento y eliminación.................. 67

Datos técnicos.............................................................. 70

Servicio técnico.............................................................72

Garantía........................................................................72

Declaración de conformidad CE................................... 73

Marcas comerciales registradas................................... 73

Introducción

Inspección previa a la entrega y números de producto

Nota: Se ha realizado una inspección previa a la entrega de este producto. Asegúrese de que recibe una

Información de contacto del taller de servicio:

Este manual de usuario pertenece a un producto con número de producto/número de serie:

Motor:

Transmisión:

copia firmada del documento de inspección previa a la entrega de su distribuidor.

Descripción del producto

R 318X y R 320X AWD son tractores cortacésped. Los pedales de marcha adelante y marcha atrás permiten al operador ajustar la velocidad perfectamente. Un contador de horas muestra cuántas horas ha usado el operario el producto. El R 320X AWD tiene un sistema de tracción a las cuatro ruedas (AWD). R 318X y R 320X AWD se utilizan con equipos de corte Combi con BioClip.

Uso previsto

Los productos están diseñados para cortar hierba en espacios abiertos con suelo nivelado como zonas

838 - 005 - 21.10.2019 37

residenciales y jardines. Conecte accesorios opcionales para utilizar el producto para otras tareas. Póngase en contacto con su distribuidor de Husqvarna para obtener más información sobre los accesorios disponibles.

Asegure su producto

Asegúrese de que tiene su seguro cubre el nuevo producto. Si tiene cualquier duda, hable con su compañía de seguros. Se recomienda un seguro a todo riesgo que incluya terceros, incendio, daños, robo y responsabilidad.

Page 38

Descripción del producto

1 3 4

1015 111213141718 16

5 6 7 8 92

1. Pedal de avance

2. Pedal de marcha atrás

3. Display

4. Palanca de elevación para el equipo de corte

5. Palanca de la altura de corte

6. Contacto / interruptor de los faros

7. Acelerador

8. Toma de corriente de 12 V

9. Interruptor para la luz de carretera

10. Palanca para engranar o desengranar la transmisión del eje trasero.

38 838 - 005 - 21.10.2019

11. Batería

12. Bloqueo de la cubierta

13. Tapón del depósito de combustible

14. Placa de identificación con código escaneable

15. Palanca para engranar o desengranar la transmisión del eje delantero en productos AWD.

16. Ajuste del volante

17. Botón de bloqueo del freno de estacionamiento

18. Pedal del freno de estacionamiento

Page 39

Descripción general del sistema eléctrico

1. Batería

2. Fusible principal

3. Sensor de combustible

4. Display

5. Luz de trabajo

6. Luz de carretera

7. Microinterruptor, freno de estacionamiento

8. Microinterruptor de la palanca de elevación

9. Control de presencia del usuario (OPC)

10. Contacto / interruptor de los faros

11. Módulo de control del cortacésped

12. Interruptor para la toma de corriente de 12 V

13. Toma de corriente de 12 V

14. Zumbador

Módulo de control del cortacésped

El producto tiene un módulo de control del cortacésped que le proporciona información al operario acerca del producto. La información se muestra en la pantalla del panel de instrumentos. Consulte la sección

página 41

El módulo de control del cortacésped permite que el taller de servicio se conecte al producto cuando se lleva a cabo el mantenimiento.

Display en la

Husqvarna Connect

El producto tiene puede conectarse a dispositivos móviles que tengan la aplicación Husqvarna Connect instalada. La aplicación Husqvarna Connect es gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna:

• Función de bloqueo y desbloqueo para evitar una puesta en marcha no autorizada del producto.

• Información ampliada sobre el producto.

• Información y asistencia sobre piezas y mantenimiento de productos.

Bluetooth

tecnología inalámbrica y

Faros

Los faros tienen luces de trabajo y luces de carretera. Gire la llave de contacto a la posición de las luces para que se enciendan las luces de trabajo. Las luces de

838 - 005 - 21.10.2019 39

Page 40

trabajo se mantienen encendidas durante 3 minutos tras

B C

la parada del motor.

Pulse el interruptor (A) para que las luces de carretera se enciendan o se apaguen.

Cuando las luces de trabajo están encendidas, el símbolo del faro (B) se muestra en la pantalla. Cuando las luces de carretera están encendidas, el símbolo del faro relleno (C) se muestra en la pantalla.

funcionamiento del motor totales (A) y durante el periodo de funcionamiento (B). Se inicia un nuevo periodo de funcionamiento si el motor se mantiene apagado durante un mínimo de 6 h.

El tiempo con el contacto puesto pero el motor apagado no se registra. El último dígito muestra las décimas de hora (6 minutos).

Control de presencia del usuario (OPC)

El OPC se activa cuando el operario se levanta del asiento. El motor y la motricidad de las cuchillas se detienen si las cuchillas están activadas o si el freno de estacionamiento no está aplicado. Consulte la sección

Condiciones de arranque en la página 45

Pedales de marcha adelante y marcha atrás

La velocidad se ajusta gradualmente con dos pedales. El pedal izquierdo (A) se utiliza para desplazarse hacia delante y el pedal derecho (B) para desplazarse marcha atrás. El producto se detiene al soltar los pedales.

Toma de corriente

La tensión de la toma de corriente es de 12 V. La toma de corriente está protegida por fusibles, consulte

técnicos en la página 70

Contador de horas

El producto tiene 2 contadores de horas en la pantalla. Los contadores de horas muestran las horas de

Datos

Equipo de corte

Los equipos de corte para este producto son equipos Combi con BioClip. BioClip corta la hierba y la convierte en fertilizante. Los equipos de corte Combi también se pueden utilizar sin BioClip. Sin BioClip, la hierba se expulsa por la parte trasera.

838 - 005 - 21.10.2019

Page 41

Display

2 3

10 11

La pantalla del panel de instrumentos muestra información sobre el estado del producto.

1. Indicador de pendiente

2. Indicador de presión del aceite

3. Indicador de carga de la batería

4. Indicador de la TDF

5. Tacómetro

6. Indicador de freno de estacionamiento

7. Control de presencia del usuario (OPC)

8. RPM del motor recomendadas cuando utiliza el producto.

9. Indicador de luz de trabajo o de luz de carretera

10. Bluetooth

11. Indicador de mantenimiento

12. Calibrador de combustible

13. Indicador de nivel de combustible bajo

14. Tiempo total de funcionamiento

15. Bloqueo digital

16. Tiempo de funcionamiento

Símbolos que aparecen en el producto

ADVERTENCIA: Su uso descuidado o erróneo puede provocar lesiones graves o

838 - 005 - 21.10.2019 41

mortales al operador o a otras personas.

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

Cuchillas giratorias: Mantenga las partes del cuerpo alejadas.

Advertencia: Piezas giratorias. Mantenga las partes del cuerpo alejadas.

Tenga cuidado con los objetos expulsados o rebotados.

Nunca utilice el producto cerca de personas, especialmente niños o mascotas.

Mire hacia atrás antes y durante el desplazamiento del producto marcha atrás.

Page 42

No corte nunca la hierba de forma trasversal en una pendiente. No corte la hierba en terrenos con pendientes de más de 10°. Consulte la sección

pendientes en la página 46

Corte del césped en

Combustible.

No lleve nunca pasajeros en el producto o el equipo.

Desplazamiento hacia delante.

Punto muerto.

Desplazamiento marcha atrás.

Freno de estacionamiento.

Este producto cumple con las directivas CE vigentes.

Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del producto se indican en el capítulo «Datos técnicos» y en la etiqueta.

Utilice siempre una protección de oídos homologada.

Transferencia de peso desacoplada.

Transferencia de peso acoplada.

Pare el motor.

Arranque el motor.

Régimen del motor: rápido.

Máx. 10 % de etanol.

Altura de corte.

La posición de servicio de la palanca de altura de corte.

Las cuchillas están activadas.

Las cuchillas están desactivadas.

Posición de transporte del equipo de corte.

Posición de funcionamiento del equipo de corte.

Engranaje y desengranaje del sistema de transmisión.

Nivel de aceite.

Código escaneable

aaaassxxxx La placa de característi-

cas muestra el número de serie. aaaa es el año de fabricación y ss es la semana de fabricación.

Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos de algunas zonas comerciales.

Emisiones Euro V

Régimen del motor: lento.

42 838 - 005 - 21.10.2019

ADVERTENCIA: La manipulación del motor anula la homologación de la UE de este producto.

Page 43

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.

Seguridad

• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado.

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Este producto puede cortar las manos y los pies, y arrojar objetos. Puede causar lesiones graves o incluso la muerte si no siguen las instrucciones de seguridad.

ADVERTENCIA: No se debe continuar utilizando un producto con un equipo de corte dañado, ya que este puede arrojar objetos y causar lesiones graves o incluso la muerte. Sustituya las cuchillas dañadas inmediatamente.

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Proceda siempre con cuidado y utilice siempre el sentido común. Evite todas aquellas situaciones que considere que sobrepasan sus capacidades. Si después de leer el manual de usuario no se siente seguro respecto a los procedimientos de funcionamiento, consulte con un experto antes de continuar.

• Lea detenidamente y comprenda el manual de usuario y las instrucciones del producto antes de arrancar el producto.

• Aprenda a utilizar el producto y sus controles de forma segura, y aprenda a detener el producto con rapidez.

• Aprenda a reconocer las etiquetas de seguridad.

• Mantenga el producto limpio para asegurarse de que puede leer claramente los símbolos y las pegatinas.

• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.

• No transporte pasajeros. El producto debe ser usado únicamente por una persona.

ADVERTENCIA: Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

838 - 005 - 21.10.2019

• No deje que el producto permanezca sin supervisión con el motor en marcha. Pare siempre las cuchillas, ponga el freno de estacionamiento, detenga el motor y quite la llave de contacto antes de dejar el producto sin supervisión.

• Utilice el producto únicamente con la luz del día o en áreas con buena iluminación. Mantenga el producto a una distancia segura respecto a orificios u otras irregularidades del suelo. Tenga cuidado con otros posibles riesgos.

• No utilice el producto en condiciones climáticas desfavorables, por ejemplo, con niebla, lluvia,

Page 44

humedad, lugares húmedos, viento fuerte, frío intenso, posibilidad de relámpagos, etc.

• Localice y marque piedras y otros objetos fijos para no colisionar con ellos.

• Limpie la zona de objetos tales como piedras, juguetes, cables, etc. que se podrían quedar atrapados en las cuchillas y ser lanzados.

• No deje que los niños monten con usted. Pueden caerse y sufrir graves lesiones o impedir el manejo seguro del producto.

• No deje que los niños manejen el producto.

• No deje que los niños u otras personas no autorizadas utilicen el producto ni realicen su mantenimiento. La legislación local regula la edad del usuario.

• Asegúrese de que no hay nadie en las proximidades del producto cuando arranque el motor, accione la transmisión o comience a desplazar el producto.

• Preste atención al tráfico cuando utilice la máquina cerca de una carretera o se desplace por una.

• No utilice el producto si está cansado, si ha ingerido alcohol o drogas, o si toma medicamentos o cualquier otra sustancia que puedan afectarle la vista, su capacidad de discernimiento o el control del cuerpo.

• Estacione siempre el producto en una superficie nivelada con el motor apagado.

Instrucciones de seguridad relativas a los niños

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Pueden producirse accidentes graves si no vigila a los niños que estén cerca del producto. Los niños pueden sentirse atraídos por el producto y por cortar el césped. Es muy posible que los niños no se queden quietos donde los vio por última vez.

• Mantenga a los niños alejados de la zona de corte. Asegúrese de que hay presente un adulto responsable de los niños.

• Preste atención y detenga el producto si un niño entra en la zona de trabajo. Tenga mucho cuidado cuando se acerque a esquinas, arbustos, árboles u otros objetos que podrían bloquear su buena visibilidad.

• Antes de desplazar el producto marcha atrás, mire hacia atrás y hacia abajo para asegurarse de que no hay niños pequeños en las proximidades del producto.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: No toque el motor ni el sistema de escape durante o directamente después del uso. El motor y el sistema de escape pueden calentarse mucho durante el funcionamiento. Riesgo de quemaduras, incendio y daños en la propiedad o las zonas adyacentes. Al utilizar el producto, aléjese de los arbustos y otros objetos.

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Antes de desplazarse marcha atrás, mire bien detrás y hacia abajo. Tenga cuidado con los obstáculos grandes y pequeños.

• Reduzca la velocidad antes de doblar una esquina.

• Detenga las cuchillas cuando se mueva por zonas que no requieran corte.

PRECAUCIÓN: Lea las siguientes instrucciones de precaución antes de utilizar el producto.

• Antes de usar el producto, limpie la hierba y la suciedad de la toma de aire frío del motor. Si la toma de aire frío se bloquea, se corre el riesgo de dañar el motor.

• Muévase con cuidado alrededor de piedras y otros objetos grandes, y asegúrese de que las cuchillas no golpean los objetos.

• No pase con el producto por encima de objetos. Si pasa con el producto por encima de algún objeto o choca con él, deténgase y examine el producto y el equipo de corte. Si es necesario, realice cualquier reparación necesaria antes de volver a ponerse en marcha.

838 - 005 - 21.10.2019

Page 45

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Para trabajar con el producto debe utilizar un equipo de protección personal homologado. El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.

• Se debe utilizar siempre protección auditiva homologada. La exposición prolongada al ruido puede causar daños crónicos en el oído.

• Lleve siempre calzado de seguridad o botas de protección. Se recomienda llevar punteras de acero. No utilice el producto descalzo.

• Utilice guantes cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

• No lleve ropa suelta, joyas u otros objetos que puedan quedar atrapados en las piezas móviles.

• Mantenga el equipo de primeros auxilios y el extintor de incendios cerca.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos. Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicio Husqvarna.

• No realice ninguna modificación de los dispositivos de seguridad. No utilice el producto si las placas protectoras, las cubiertas de protección, los interruptores de seguridad u otros dispositivos de protección no están instalados o están dañados.

Comprobación del contacto

• Arranque y detenga el motor para realizar una comprobación del contacto. Consulte el apartado

Arranque del motor en la página 52 motor en la página 53

• Asegúrese de que el motor arranca cuando gire la llave de contacto a START.

• Asegúrese de que el motor se detiene cuando gire la llave de contacto a STOP.

Condiciones de arranque

Para arrancar el motor, se deben dar las siguientes condiciones:

• El equipo de corte está elevado y el freno de estacionamiento, accionado.

El motor se debe detener en las siguientes situaciones:

• El equipo de corte está bajado y el operador se levanta del asiento.

• El equipo de corte está elevado, el freno de estacionamiento no está accionado y el operador se levanta del asiento.

Intente poner en marcha el motor incumpliendo una de las condiciones. Inténtelo de nuevo en el otro supuesto. Realice esta prueba a diario.

Comprobación del limitador de velocidad

• Suelte el pedal de marcha adelante para frenar.

• Para obtener más potencia de frenado, pise el pedal de marcha atrás.

• Asegúrese de que los pedales de marcha adelante y marcha atrás no están bloqueados y se pueden accionar libremente.

• Asegúrese de que el producto frena cuando se suelta el pedal de marcha adelante.

Freno de estacionamiento

ADVERTENCIA: estacionamiento no funciona, el producto puede comenzar a moverse y provocar daños o lesiones. Asegúrese de que el freno de estacionamiento se examina y ajusta con frecuencia.

Consulte

Comprobación del freno de estacionamiento

en la página 56

Silenciador

El silenciador mantiene al mínimo los niveles de ruido y aparta los gases de escape del operador.

No utilice el producto si el silenciador no está instalado o está defectuoso. Un silenciador defectuoso aumenta el nivel de ruido y el riesgo de incendio.

Si el freno de

Parada del

838 - 005 - 21.10.2019

Page 46

ADVERTENCIA: El silenciador se calienta mucho durante y después de su uso, y cuando el motor funciona a ralentí. Tenga cuidado cerca de materiales inflamables o gases para evitar incendios.

Comprobación del silenciador

• Examine el silenciador con frecuencia para asegurarse de que está montado correctamente y que no está dañado.

Tapas protectoras

Si el producto no dispone de tapas protectoras o estas están dañadas, aumenta el riesgo de lesiones por piezas móviles y superficies calientes. Compruebe las tapas protectoras antes de poner en marcha el producto. Asegúrese de que las tapas protectoras están montadas correctamente y no tienen grietas u otros daños. Sustituya las tapas dañadas.

Corte del césped en pendientes

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Cortar el césped en pendientes aumenta el riesgo de perder el control del producto y que este vuelque, lo que puede provocar lesiones graves o la muerte. Es necesario cortar el césped con cuidado en todas las pendientes. Si no puede dar marcha atrás en una pendiente o si no se siente seguro en ella, no utilice la máquina.

• Quite piedras, ramas y otros obstáculos.

• En las pendientes, trabaje de arriba a abajo y no de lado a lado.

• No baje por una pendiente con el equipo de corte elevado.

• No utilice el producto en pendientes de más de 10°.

• No gire más de lo necesario. Cuando baje por una pendiente, gire de forma lenta y gradual. Muévase a baja velocidad. Gire la rueda con cuidado.

• Tenga cuidado, no se mueva a través de surcos, agujeros y baches, ya que existe un alto riesgo de que el producto se vuelque sobre una superficie que no es plana. El césped crecido puede esconder obstáculos.

• No corte el césped cerca de bordes, zanjas o terraplenes. El producto puede volcar repentinamente si alguna de las ruedas pasa por el borde de una fuerte pendiente o una zanja, o si falta un trozo de bordillo. Si el producto cae al agua, existe riesgo de ahogamiento.

• No corte hierba mojada. Es resbaladiza y las ruedas pueden perder adherencia, y el producto puede patinar.

• No ponga el pie en el suelo para intentar que el producto sea más estable.

• Muévase con mucho cuidado si hay conectado un accesorio u otro objeto que pueda hacer que el producto sea menos estable.

• Para asegurarse de que el producto sea más estable, instale pesos de ruedas o contrapesos. Póngase en contacto con su distribuidor para obtener más información. En el R 320X AWD, use contrapesos, ya que los pesos de ruedas no se puede utilizar en los productos AWD.

Seguridad en el uso del combustible

• No arranque ni detenga la máquina en una pendiente.

• En pendientes, desplácese con suavidad y lentamente.

• No realice cambios súbitos de velocidad ni dirección.

ADVERTENCIA: Tenga cuidado con el combustible. Es muy inflamable y puede causar lesiones y daños a la propiedad.

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No llene el depósito de combustible en interiores.

• La gasolina y los gases de la gasolina son tóxicos y muy inflamables. Tenga cuidado con la gasolina para evitar lesiones o incendios.

• No retire el tapón de combustible ni llene el depósito de combustible cuando el motor esté en marcha.

• Deje que el motor se enfríe antes de repostar combustible.

838 - 005 - 21.10.2019

Page 47

• No fume cuando reposte combustible.

• No reposte combustible cerca de chispas o llamas descubiertas.

• Si hay fugas en el sistema de combustible, no arranque el motor hasta que se reparen las fugas.

• No reposte por encima del nivel de combustible recomendado. No llene demasiado el depósito de combustible ya que

• el calor procedente del motor y el sol hace que el combustible se expanda y se desborde si el depósito se llena demasiado. Si derrama carburante en el producto, límpielo y espere a que se haya secado antes de arrancar el motor. Si derrama combustible sobre la ropa, cámbiese inmediatamente.

• Almacene el combustible solo en recipientes homologados.

• Guarde el producto y el combustible de manera que no haya riesgo de que las fugas de combustible o los gases puedan causar daños.

• Vacíe el combustible en un depósito homologado situado en el exterior y lejos de llamas descubiertas.

Seguridad de la batería

ADVERTENCIA: Una batería dañada puede explotar y causar lesiones. Si la batería está deformada o dañada, póngase en contacto con un taller de servicio Husqvarna homologado.

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Use gafas protectoras cuando esté cerca de las baterías.

• No lleve relojes, joyas ni otros objetos metálicos cerca de la batería.

• Mantenga la batería fuera del alcance de los niños.

• Cargue la batería en un espacio con buena ventilación.

• Cuando cargue la batería, mantenga los materiales inflamables a una holgura mínima de 1 m.

• Deseche las baterías sustituidas. Consulte

Eliminación en la página 69

• Pueden salir gases explosivos de la batería. No fume cerca de la batería. Mantenga la batería lejos de llamas abiertas y chispas.

Seguridad en el transporte

• Utilice solo un vehículo de transporte homologado para el transporte del producto.

• Las regulaciones locales o nacionales de los mercados podrían establecer límites en los transportes del producto.

• El operario del vehículo de transporte es el responsable de sujetar el producto de forma segura durante el transporte.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: El producto es pesado y puede ocasionar lesiones o daños a los equipos o el área adyacente. No realice tareas de mantenimiento en el motor ni el equipo de corte si no se cumplen estas condiciones:

• El motor está apagado.

• El producto está estacionado en una superficie nivelada.

• El freno de estacionamiento está accionado.

• La llave de contacto está quitada.

• El equipo de corte está desacoplado.

• Los cables de encendido se han extraído de las bujías.

ADVERTENCIA: Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No ponga en marcha el producto en espacios cerrados ni espacios que no estén bien ventilados.

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Para lograr un mejor rendimiento y seguridad, realice el mantenimiento del producto periódicamente según lo establecido en el programa de mantenimiento. Consulte

mantenimiento en la página 54

• Las descargas eléctricas pueden causar lesiones. No toque los cables cuando el motor está encendido. No realice una prueba de funcionamiento del sistema de encendido con los dedos.

• No arranque el motor si se han retirado las cubiertas de protección. Existe un alto riesgo de lesiones causadas por las piezas móviles o calientes.

• Deje que el producto se enfríe antes de llevar a cabo alguna tarea de mantenimiento cerca del motor.

• Las cuchillas están afiladas y pueden provocar cortes. Cuando trabaje en las cuchillas, use una protección contra el viento alrededor de las mismas o lleve guantes protectores.

• Coloque el equipo de corte siempre en posición de servicio para limpiarlo. No estacione el producto cerca del borde de una zanja ni de una pendiente si va a acceder al equipo de corte.

PRECAUCIÓN: Lea las siguientes instrucciones de precaución antes de utilizar el producto.

Programa de

838 - 005 - 21.10.2019 47

Page 48

• No encienda el motor si se han desconectado la

bujía o el cable de encendido.

• Asegúrese de que todas las tuercas y pernos están apretados correctamente y que el equipo está en buen estado.

• No cambie el ajuste de los reguladores. Si el régimen del motor es demasiado alto, los

Montaje

Introducción

ADVERTENCIA: El muelle de tensión de la correa de transmisión puede romperse y causar lesiones. Lleve gafas protectoras cuando monte o retire el equipo de corte.

Lea detenidamente las instrucciones de montaje del manual del propietario. Una etiqueta en la parte interior de la cubierta frontal del producto también muestra cómo montar y retirar el equipo de corte.

Montaje del equipo de corte

1. Estacione el producto en un suelo nivelado.

2. Aplique el freno de estacionamiento.

3. Coloque la palanca de la altura de corte en la posición de servicio.

4. Ajuste la palanca de elevación del equipo de corte en la posición de corte.

componentes del producto pueden dañarse. Consulte

Datos técnicos en la página 70

saber el máximo régimen de motor permitido.

• El producto está homologado con el equipo original proporcionado o recomendado por el fabricante.

6. Baje el bastidor del equipo. Levante el bloqueo de servicio en posición vertical.

ADVERTENCIA: El mecanismo de bloqueo puede causar lesiones en los dedos si no lo utiliza con cuidado. Coloque el bloqueo de servicio en posición vertical y sujete el borde delantero del equipo de corte con las dos manos para continuar con el paso siguiente.

7. Levante el borde delantero del equipo de corte e introdúzcalo dentro del bastidor del equipo. Los conectores del equipo de corte, uno a cada lado, se deben poner en las guías del bastidor del equipo. El bloqueo de servicio se libera automáticamente.

para

5. Coloque la correa de transmisión como se muestra en la ilustración para asegurarse de que no quede atrapada y se rompa al montar el equipo de corte.

48 838 - 005 - 21.10.2019

Page 49

8. Levante el tirante de la altura de corte del soporte

del tirante y colóquelo en el orificio para el tirante de la altura de corte (A).

9. Coloque la correa de transmisión alrededor de la rueda tensora (B).

10. Coloque el muelle en el soporte de muelle (C).

11. Ajuste la palanca de elevación para el equipo de corte en la posición de bloqueo. El equipo de corte se eleva.

12. Monte la cubierta delantera.

Desmontaje del equipo de corte

1. Repita los pasos del 1 al 4 de

corte en la página 48

2. Suelte el clip de la cubierta delantera con la herramienta acoplada a la llave de contacto y retire la cubierta.

Montaje del equipo de

3. Libere la tensión de la rueda tensora de la correa de transmisión. (A)

4. Sujete la palanca del muelle con la mano izquierda y retire la correa de transmisión con la mano derecha.

5. Tire de la correa de transmisión hacia la parte trasera por debajo del producto. No la coloque en el soporte de la correa (B).

6. Coloque la manivela con resorte en el soporte del muelle para evitar que el muelle se caiga.

7. Levante el tirante de la altura de corte y colóquelo en el soporte para el tirante de la altura de corte (C).

8. Sujete el canto delantero del equipo de corte con las dos manos y tire hasta que se detenga.

9. Levante el bloqueo de servicio en posición vertical.

ADVERTENCIA: bloqueo puede causar lesiones en los dedos si no lo utiliza con cuidado. Sujete el borde delantero del equipo de corte con las dos manos para continuar con el paso siguiente.

El mecanismo de

838 - 005 - 21.10.2019 49

Page 50

10. Levante la parte delantera del equipo de corte hasta que el bloqueo de servicio toque el bastidor y saque el equipo de corte.

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad.

Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.

2. Registre una cuenta en la aplicación Husqvarna Connect.

3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Repostaje de combustible

ADVERTENCIA: La gasolina es muy inflamable. Tenga cuidado y haga el repostaje al aire libre (consulte

en el uso del combustible en la página 46

ADVERTENCIA: No utilice el depósito de combustible como punto de apoyo.

Seguridad

3. Mueva el asiento a la posición adecuada para usted.

4. Para ajustar los muelles del asiento, mueva los 2 topes de goma situados debajo del asiento, tal como se indica en la ilustración. Ponga los 2 topes de goma en los orificios delanteros, centrales o traseros de debajo del asiento.

PRECAUCIÓN: Un tipo de combustible incorrecto puede producir daños en el motor.

El motor funciona con gasolina con un octanaje mínimo de 91 RON (87 AKI), sin mezcla de aceite. Le recomendamos gasolina a base de alquilatos biodegradable. No utilice gasolina que contenga más de un 10 % de etanol.

• Realice una comprobación del nivel de combustible antes de cada uso y reposte si es necesario.

• No llene el depósito de combustible completamente. Deje un espacio mínimo de 2,5 cm.

Ajuste del asiento

ADVERTENCIA: No ajuste el asiento mientras está usando el producto.

1. Para ajustar el asiendo hacia delante y hacia atrás, coloque el pie en la placa reposapiés.

2. Empuje la palanca situada bajo el borde delantero del asiento hacia un lado.

Ajuste de la altura del volante

ADVERTENCIA: No ajuste la altura del volante mientras utiliza el producto.

1. Gire la palomilla hacia la izquierda para aflojarla.

2. Ajuste la altura del volante.

3. Gire la palomilla hacia la derecha para apretarla.

838 - 005 - 21.10.2019

Page 51

PRECAUCIÓN: Asegúrese de que el extremo largo de la palomilla apunta hacia arriba.

Engranaje y desengranaje del sistema de transmisión

Para mover el producto con el motor apagado, el sistema de transmisión debe estar desengranado. Tire de la palanca del sistema de transmisión hasta el tope para desengranar la transmisión del eje. Empuje la palanca del sistema de transmisión hasta el tope para accionar el motor en el eje. No utilice las posiciones medias.

La palanca del sistema de transmisión para el modelo R 318X se encuentra detrás de la rueda trasera izquierda. El modelo R 320X AWD tiene una palanca del sistema de transmisión para el eje delantero y otra para el trasero. La palanca del sistema de transmisión para el eje trasero se encuentra detrás de la rueda trasera izquierda.

En el R 320X AWD la palanca del sistema de transmisión para el eje delantero se encuentra detrás de la rueda delantera izquierda.

Elevación y bajada del equipo de corte

Para elevar el equipo de corte a la posición de transporte, tire de la palanca de elevación hacia atrás. Si el motor está encendido, las cuchillas dejan de girar automáticamente.

838 - 005 - 21.10.2019

Para bajar el equipo de corte a la posición de corte, pulse el botón de bloqueo y mueva la palanca de elevación hacia delante. Si el motor está en marcha, las cuchillas empiezan a girar automáticamente.

Aplicar y soltar el freno de estacionamiento

1. Pise el pedal del freno de estacionamiento (1).

Page 52

2. Pulse y mantenga pulsado el botón de bloqueo (2).

A B C

3. Mantenga pulsado el botón y suelte el pedal del freno de estacionamiento.

4. Para soltar el freno de estacionamiento, vuelva a pisar el pedal del freno de estacionamiento.

Arranque del motor

1. Asegúrese de que el sistema de transmisión está engranado, consulte

sistema de transmisión en la página 51

2. Eleve el equipo de corte y aplique el freno de estacionamiento.

Engranaje y desengranaje del

4. Una vez que arranca el motor, suelte inmediatamente la llave de contacto a la posición neutra.

Nota: No accione el mecanismo de arranque durante más de cinco segundos cada vez. Si el motor no arranca, espere 15 segundos antes de intentarlo de nuevo.

5. Gire la llave a la posición de luces para que se enciendan los faros.

6. Deje que el motor funcione con el acelerador en la posición media (B) durante 3-5 minutos antes de aplicar cargas pesadas.

7. Empuje el acelerador a la posición de aceleración máxima (C).

3. Gire la llave de contacto hasta la posición de arranque.

Acoplar las cuchillas cuando el motor está a

Nota: máxima velocidad genera tensión en las correas de transmisión. No acelere al máximo hasta que el equipo de corte haya bajado a la posición de cortar el césped.

Manejo del producto

1. Arranque el motor.

838 - 005 - 21.10.2019

Page 53

2. Pise el pedal del freno de estacionamiento y, a

continuación, suéltelo para liberar el freno de estacionamiento.

3. Pise con cuidado uno de los pedales de aceleración. Cuanto más pise el pedal, mayor será la velocidad. Utilice el pedal (1) para desplazarse hacia delante y el pedal (2) para desplazarse marcha atrás.

Parada del motor

1. Tire de la palanca de elevación del equipo de corte hacia atrás a su posición de bloqueo y eleve el equipo de corte. Las cuchillas dejan de girar.

2. Gire la llave de contacto hasta la posición de parada, STOP.

4. Suelte el pedal del freno.

5. Seleccione la altura de corte (1 - 10) con la palanca correspondiente.

6. Pulse el botón de bloqueo de la palanca de elevación para el equipo de corte y bájela a la posición de corte.

3. Cuando el producto se detenga, aplique el freno de estacionamiento.

Para obtener un buen resultado de corte

• Para lograr un mejor rendimiento, realice el mantenimiento del producto periódicamente según lo establecido en el programa de mantenimiento. Consulte la sección

la página 54

• No corte el césped si está húmedo. La hierba mojada produce malos resultados.

• Empiece con una altura de corte elevada y redúzcala gradualmente.

• Corte con las cuchillas girando a alta velocidad (velocidad máxima del motor permitida, consulte

Datos técnicos en la página 70

hacia delante a baja velocidad. Si la hierba no está demasiado alta y espesa, también puede obtener un buen resultado de corte a una velocidad superior.

• Corte el césped siguiendo un patrón irregular.

• Para obtener los mejores resultados, corte el césped con frecuencia y utilice la función BioClip.

Programa de mantenimiento en

). Mueva el producto

838 - 005 - 21.10.2019

Page 54

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Programa de mantenimiento

* = Estas instrucciones no se indican en este manual de usuario.

Mantenimiento

Asegúrese de que las tuercas y los tornillos están bien apretados *

Asegúrese de que no haya fugas de combustible o aceite *

Limpie el producto X

Limpie la superficie interior del equipo de corte, alrededor de las cuchillas

Limpie la superficie alrededor del silenciador X

Examine el silenciador para asegurarse de que está montado correctamente y que no está dañado.

Asegúrese de que la toma de aire frío del motor no esté obstruida X

Asegúrese de que los dispositivos de seguridad no están defectuosos

Realice una prueba de los frenos X

Compruebe el nivel de aceite del motor X

Compruebe el nivel de aceite de la transmisión X

Compruebe los cables de la dirección X

Asegúrese de que los faros funcionan correctamente X X

Examine las cuchillas del equipo de corte X X

Asegúrese de que la presión de los neumáticos es correcta X X

Cambie el aceite del motor X X

Sustituya el filtro de aceite X X

Limpie los filtros de aire X

Sustituya los filtros de aire X X

Sustituya el filtro de combustible. X X

Cambie la bujía X

Compruebe el paralelismo del equipo de corte X X

Lubrique el tensor de la correa. X X

X = Estas instrucciones se indican en este manual de usuario.

Nota: Si hay más de 1 intervalo de tiempo para una tarea, el más corto es para el primer mantenimiento. Tras el primer mantenimiento, siga el intervalo de tiempo mayor.

Programa de mantenimiento

Mantenimiento diario antes de la puesta en marcha

Intervalo de mantenimiento en horas

25 50 100 200

54 838 - 005 - 21.10.2019

Page 55

Limpieza del producto

PRECAUCIÓN: No utilice un equipo de limpieza de alta presión o de vapor. El agua puede introducirse en los cojinetes y las conexiones eléctricas, y provocar corrosión y daños al producto.

Limpie el producto inmediatamente después de usarlo.

• No limpie las superficies calientes, como el motor, el silenciador y el sistema de escape. Espere hasta que las superficies estén frías y, a continuación, retire la hierba o la suciedad.

• Antes de limpiar con agua, limpie con un cepillo. Retire la hierba cortada y la suciedad de los elementos siguientes y sus zonas adyacentes: transmisión, toma de aire de la transmisión y motor.

• Use agua corriente de una manguera para limpiar el producto. No utilice un equipo de limpieza a alta presión.

• No dirija el agua hacia los componentes eléctricos o los cojinetes. El detergente generalmente aumenta el daño.

• Para limpiar el equipo de corte, vuelva a colocarlo en la posición de servicio y límpielo con una manguera.

• Cuando el producto esté limpio, arranque el equipo de corte durante un corto período para drenar el agua restante.

Limpieza de la toma de aire frío del motor

ADVERTENCIA: Pare el motor. La toma de aire frío gira y puede provocar lesiones en los dedos.

• Asegúrese de que la rejilla de toma de aire de la cubierta del motor no esté obstruida. Retire la hierba y la suciedad con un cepillo.

• Abra la cubierta del motor. Asegúrese de que la toma de aire frío del motor no esté bloqueada. Retire la hierba y la suciedad con un cepillo.

Limpieza del motor y el silenciador

Mantenga el motor y el silenciador limpios, sin restos de hierba ni suciedad. Los restos de hierba impregnados de combustible o aceite en el motor pueden aumentar el riesgo de incendio y el riesgo de que el motor se caliente en exceso. Deje que el motor se enfríe antes de limpiarlo. Limpie con agua y un cepillo.

Los restos de hierba alrededor del silenciador se secan rápidamente y son un riesgo de incendio. Utilice un cepillo o retire los restos de hierba con agua cuando el silenciador esté frío.

838 - 005 - 21.10.2019

• Examine el conducto de aire que se encuentra en la superficie interior de la cubierta del motor. Asegúrese de que el conducto de aire esté limpio y no frote el purificador de aire frío.

Para retirar las cubiertas

Para abrir la cubierta del motor

1. Incline el asiento hacia delante.

2. Suelte la abrazadera de la cubierta del motor con la herramienta acoplada a la llave de contacto.

3. Incline la cubierta del motor hacia atrás.

Page 56

Retirada de la cubierta delantera

1. Suelte la abrazadera de la cubierta delantera con la herramienta acoplada a la llave de contacto.

2. Levante la cubierta delantera para extraerla.

Retirada de la placa reposapiés derecha

1. Gire la perilla del pedal de marcha atrás (A) para extraerlo.

2. Retire los 3 tornillos (B) y la placa reposapiés.

1. Los cables de la dirección están apretados correctamente si se pueden mover manualmente 5 mm hacia arriba o hacia abajo en la ranura de la columna de dirección.

2. Si los cables están demasiado flojos, deje que un taller de servicio autorizado los ajuste.

Comprobación del freno de estacionamiento

1. Estacione el producto sobre una superficie dura con pendiente.

Nota: No estacione el producto sobre una pendiente con hierba cuando realice una comprobación del freno de estacionamiento.

2. Pise el pedal del freno de estacionamiento (1).

3. Pulse y mantenga pulsado el botón de bloqueo (2) y suelte el pedal del freno de estacionamiento mientras el botón está pulsado.

Retirada de la placa reposapiés izquierda

• Retire los 4 tornillos y la placa reposapiés.

Examinar los cables de la dirección

La tensión de los cables de la dirección puede disminuir después de un período de tiempo. Esto hace que el ajuste de la dirección cambie.

Examine y ajuste los cables de la dirección de la siguiente manera:

4. Si el producto empieza a moverse, deje que un taller de servicio autorizado ajuste el freno de estacionamiento.

5. Pise el pedal del freno de estacionamiento nuevamente para soltar el freno de estacionamiento.

Volver a colocar el filtro de combustible

1. Abra la cubierta del motor para acceder al filtro de combustible.

2. Aleje las presillas de manguera del filtro de combustible con un par de alicates planos.

838 - 005 - 21.10.2019

Page 57

3. Retire el filtro de combustible de los extremos de las mangueras. Puede producirse una pequeña fuga de combustible.

4. Presione el nuevo filtro de combustible en los extremos de las mangueras. Aplique líquido detergente a los extremos del filtro de combustible para facilitar la conexión.

5. Empuje las presillas de manguera contra el filtro de combustible.

3. Levante el extremo del filtro de aire para extraerlo.

4. Sacuda el filtro de papel contra una superficie dura para limpiarlo. No utilice aire comprimido.

5. Si el filtro de papel no queda limpio, cámbielo.

6. Coloque el filtro de aire de nuevo en la manguera de aire.

7. Empuje el filtro de aire a la posición correcta.

Limpieza y cambio del filtro de aire

1. Abra la cubierta del motor.

2. Afloje los pomos que sujetan la cubierta del filtro y levante la cubierta para extraerla.

838 - 005 - 21.10.2019

8. Fije la cubierta del filtro y apriete los pomos.

Examen y sustitución de una bujía

1. Abra la cubierta del motor.

2. Quite el terminal del cable de encendido y limpie alrededor de la bujía.

3. Retire la bujía con una llave para bujías.

4. Examine la bujía. Sustitúyala si los electrodos están quemados o si el aislamiento presenta grietas o daños. Si la bujía no está dañada, límpiela con un cepillo de acero.

Page 58

5. Mida la distancia entre los electrodos y asegúrese

de que es la correcta. Consulte la sección

técnicos en la página 70

6. Doble el electrodo lateral para ajustar la distancia entre los electrodos.

7. Vuelva a colocar la bujía y gírela a mano hasta que alcance su asiento.

8. Apriete la bujía con la llave para bujías hasta que la arandela quede comprimida.

9. Apriete una bujía usada ⅛ de vuelta más, y una bujía nueva ¼ de vuelta más.

PRECAUCIÓN: Unas bujías mal apretadas pueden causar daños en el motor.

10. Vuelva a colocar el terminal del cable de encendido.

PRECAUCIÓN: No intente arrancar el motor si se ha desconectado la bujía o el cable de encendido.

Datos

Sustitución del fusible principal

Un fusible fundido se identifica por un conector quemado.

1. Abra la cubierta del motor. El fusible principal se encuentra en un soporte entre la batería y el motor.

2. Extraiga el fusible del soporte.

Carga de la batería

• Cargue la batería si está demasiado baja como para arrancar el motor.

• Utilice un cargador de baterías estándar.

PRECAUCIÓN: No utilice un cargador de refuerzo o un amplificador de arranque. Causará daños en el sistema eléctrico del producto.

• Antes de poner en marcha el motor, desconecte siempre el cargador.

Arranque de emergencia del motor

Si la batería está demasiado baja como para arrancar el motor, puede utilizar cables de puente para realizar un arranque de emergencia. Este producto tiene un sistema de 12 V con conexión a tierra negativa. El producto que se utilice para el arranque de emergencia debe tener también un sistema de 12 V con conexión a tierra negativa.

Conexión de los cables de puente

ADVERTENCIA: Existe riesgo de explosión debido a gases explosivos procedentes de la batería. No conecte el terminal negativo de una batería totalmente cargada al terminal negativo de una batería descargada, ni los coloque cerca.

PRECAUCIÓN: No utilice la batería de su producto para arrancar otros vehículos.

1. Desmonte la cubierta del motor.

2. Retire la cubierta de la batería.

3. Conecte un extremo del cable rojo al terminal de batería POSITIVO (+) de la batería descargada (A).

3. Cambie el fusible fundido por uno nuevo del mismo tipo, de patillas planas y 20 A.

4. Vuelva a colocar las cubiertas.

Si el fusible principal se funde de nuevo en un breve período después de sustituirlo, hay un cortocircuito. Repare el cortocircuito antes de utilizar el producto de nuevo. Deje que un taller de servicio homologado le ayude.

4. Conecte el otro extremo del cable rojo al terminal de batería POSITIVO (+) de la batería totalmente cargada (B).

838 - 005 - 21.10.2019

Page 59

ADVERTENCIA: No cortocircuite los extremos del cable rojo contra el chasis.

5. Conecte uno de los extremos del cable negro al terminal de batería NEGATIVO (-) de la batería totalmente cargada (C).

6. Conecte el otro extremo del cable negro a un punto de MASA DEL CHASIS (D), lejos del depósito de combustible y la batería.

7. Vuelva a colocar las cubiertas.

Retirada de los cables de puente

Nota: Retire los cables de puente siguiendo una secuencia opuesta a la de conexión.

1. Quite el cable NEGRO del chasis.

2. Quite el cable NEGRO de la batería totalmente cargada.

3. Quite el cable ROJO de las 2 baterías.

Presión de los neumáticos

La presión de los neumáticos correcta es de 60 kPa (0,6 bares / 8,5 PSI) en las 4 ruedas.

2. Sujete el borde delantero del equipo de corte con las dos manos y tire hacia delante hasta que se detenga.

3. Levante el equipo de corte en posición vertical hasta que se oiga un clic. El equipo de corte se bloquea automáticamente en la posición vertical.

Colocación del equipo de corte en posición de corte

1. Sujete el borde delantero del equipo de corte con la mano izquierda.

2. Afloje el bloqueo con la mano derecha.

Colocar el equipo de corte en posición de servicio

1. Consulte los pasos del 1 al 8 en

equipo de corte en la página 49

838 - 005 - 21.10.2019 59

Desmontaje del

3. Doble hacia abajo el equipo de corte y presiónelo hasta que se detenga.

PRECAUCIÓN: transmisión puede quedar atrapada debajo del equipo de corte. Tire de la correa de transmisión en su soporte antes de encajar el equipo de corte.

La correa de

Page 60

4. Levante el tirante de la altura de corte de su soporte y colóquelo en el orificio.

5. Coloque la correa de transmisión alrededor de las ruedas motrices. Asegúrese de que la correa de transmisión está colocada en el lado correcto del tensor de la correa.

6. Coloque el muelle en el soporte de muelle.

4. Coloque una báscula de baño debajo del borde delantero del equipo de corte.

5. Para asegurarse de que no se aplica peso sobre las ruedas de apoyo, coloque un bloque de madera entre el bastidor y la báscula de baño.

6. Para ajustar la presión sobre el suelo, gire los tornillos de ajuste ubicados detrás de las ruedas delanteras a los lados izquierdo y derecho.

7. Gire los tornillos de los lados izquierdo y derecho hasta que la presión sobre el suelo se encuentre entre 12 y 15 kg (26,5-33 libras).

7. Monte la cubierta delantera.

8. Coloque la palanca de altura de corte en cualquiera de las 10 posiciones.

Examen y ajuste de la presión sobre el suelo del equipo de corte

Una presión sobre el suelo correcta garantiza que el equipo de corte se pueda mover por la superficie sin presionarla demasiado.

1. Asegúrese de que la presión de aire de los neumáticos es de 60 kPa (0,6 bares / 9,0 psi).

2. Estacione el cortacésped en una superficie nivelada.

3. Baje el equipo de corte a la posición de corte.

Comprobación del paralelismo del equipo de corte

1. Asegúrese de que la presión de aire de los neumáticos es la correcta. Consulte la sección

Datos técnicos en la página 70

2. Estacione el cortacésped en una superficie nivelada.

3. Baje el equipo de corte a la posición de corte.

4. Coloque la palanca de altura de corte en la posición de servicio.

838 - 005 - 21.10.2019

Page 61

5. Mida la distancia entre el suelo y los bordes delantero y trasero del equipo de corte. Asegúrese de que el borde trasero está 4-6 mm (1/5") más alto que el delantero.

Ajuste del paralelismo del equipo de corte

1. Retire la cubierta delantera y la placa reposapiés derecha.

2. Retire los tornillos que sujetan la protección de la correa y retire la protección de la correa.

3. Afloje las tuercas del puntal del mecanismo de elevación.

4. Gire puntal del mecanismo de elevación para estirar el tirante o hacerlo más corto. Extienda el tirante para elevar el borde trasero de la cubierta. Acorte el tirante para bajar el borde trasero de la cubierta.

5. Apriete las tuercas del puntal del mecanismo de elevación cuando haya realizado el ajuste.

6. Revise el paralelismo. Consulte

paralelismo del equipo de corte en la página 60

7. Fije la protección de la correa y apriete los tornillos.

8. Fije la placa reposapiés derecha y la cubierta delantera.

Comprobación del

Extracción del tapón de BioClip

• Quite el tapón BioClip para cambiar un equipo de corte Combi de BioClip a descarga trasera de hierba.

Retirada y colocación del tapón BioClip en el equipo de corte Combi 103 y 112

1. Coloque el equipo de corte en la posición de servicio.

2. Extraiga los 3 tornillos que sujetan el tapón BioClip y quite el tapón.

838 - 005 - 21.10.2019

3. Coloque 3 tornillos M8x15 mm en los orificios del tapón BioClip para evitar dañar las roscas.

4. Vuelva a colocar el equipo de corte en posición de corte.

5. Coloque el tapón BioClip siguiendo la secuencia opuesta.

Page 62

Retirada y colocación del tapón BioClip en el

equipo de corte Combi 94

1. Coloque el equipo de corte en la posición de servicio.

2. Extraiga los 3 tornillos que sujetan el tapón BioClip y quite el tapón.

3. Vuelva a colocar el equipo de corte en posición de corte.

4. Coloque el tapón BioClip siguiendo la secuencia opuesta.

Examinar las cuchillas

PRECAUCIÓN: Unas cuchillas dañadas o mal equilibradas pueden causar daños al producto. Sustituya las cuchillas dañadas. Deje que un taller de servicio homologado le ayude a afilar y equilibrar las cuchillas romas.

1. Coloque el equipo de corte en la posición de servicio.

2. Observe las cuchillas para ver si están dañadas y, si es necesario, afilarlas.

2. Bloquee la cuchilla con un bloque de madera (A).

3. Afloje y extraiga los pernos de la cuchilla (B), las arandelas (C) y la cuchilla (D).

4. Monte la nueva cuchilla con los extremos en ángulo orientados al equipo de corte.

ADVERTENCIA: Usar un tipo de cuchillas incorrecto puede causar que el equipo de corte arroje objetos y causar así lesiones graves. Utilice únicamente las cuchillas que aparecen en

técnicos en la página 70

5. Coloque la cuchilla, la arandela y el perno. Apriete el perno a un par de 45–50 Nm.

Datos

Comprobación del nivel de aceite del motor

1. Estacione el producto sobre un suelo nivelado y detenga el motor.

2. Abra la cubierta del motor.

3. Afloje la varilla de nivel y extráigala.

3. Apriete los pernos de las cuchillas con un par de apriete de 45–50 Nm.

Sustitución de las cuchillas

1. Coloque el equipo de corte en la posición de servicio.

4. Limpie el aceite de la varilla de nivel de aceite.

5. Vuelva a colocar la varilla y apriétela.

6. Afloje y saque la varilla de nivel y lea el nivel de aceite.

838 - 005 - 21.10.2019

Page 63

7. El nivel de aceite debe estar entre las marcas que aparecen en la varilla de nivel. Si el nivel está cerca de la marca de añadir "ADD", llene de aceite hasta la marca de totalmente lleno "FULL".

8. Rellene el aceite a través del orificio de la varilla de nivel. Rellene el aceite lentamente.

Nota: Consulte ver los tipos de aceite de motor recomendados. No mezcle diferentes tipos de aceite.

9. Apriete la varilla de nivel correctamente antes de arrancar el motor. Ponga en marcha la máquina con el motor al ralentí durante 30 segundos aproximadamente. Pare el motor. Espere 30 segundos y vuelva a comprobar el nivel de aceite.

Datos técnicos en la página 70

para

Cambio del aceite del motor y el filtro de aceite

Si el motor está frío, arránquelo durante 1 o 2 minutos antes de drenar el aceite del motor. Esto calienta el aceite del motor y facilita el drenaje.

ADVERTENCIA: funcionando más de 1 o 2 minutos antes de drenar el aceite. El aceite del motor se calienta mucho y puede causar quemaduras graves. Deje que el motor se enfríe antes de vaciar el aceite del motor.

No deje el motor

2. Para facilitar el drenaje del aceite sin derramarlo, acople, por ejemplo, una manguera de plástico al extremo del tapón de vaciado.

3. Coloque un recipiente debajo del tapón de vaciado de aceite.

4. Quite la varilla de nivel.

5. Gire el tapón de vaciado hacia la izquierda y tire de él para abrirlo.

6. Deje que el aceite se vierta en el recipiente.

7. Presione el tapón de vaciado y gírelo hacia la derecha para cerrarlo.

8. Retire la manguera de plástico y vuelva a colocar la cubierta del tapón en el tapón de vaciado del aceite.

9. Gire el filtro de aceite hacia la izquierda para extraerlo.

ADVERTENCIA: Si se derrama aceite del motor sobre el cuerpo, lávese con agua y jabón.

1. Abra la cubierta de plástico del extremo del tapón de vaciado.

838 - 005 - 21.10.2019

10. Lubrique ligeramente la junta de goma del nuevo filtro de aceite con aceite nuevo.

11. Para montar el filtro de aceite, gírelo hacia la derecha con la mano hasta que la junta de goma esté en su posición y, a continuación, apriete media vuelta más.

12. Llene con aceite nuevo según lo establecido en

Datos técnicos en la página 70

13. Arranque el motor y déjelo al ralentí durante 3 minutos.

14. Pare el motor y asegúrese de que el filtro de aceite no tenga fugas.

15. Llene el depósito con aceite para compensar el aceite del filtro de aceite nuevo.

Page 64

Nota: Para un desechado seguro del aceite de motor usado, consulte

Eliminación en la página 69

Comprobación del nivel de aceite de la transmisión

1. Quite los dos tornillos, uno a cada lado, y levante la cubierta de la transmisión.

Consulte

Nota: conocer el aceite recomendado para el R 318X y el R 320X AWD. El R 320X AWD debe usar un aceite sintético.

Datos técnicos en la página 70

para

Lubricación del tensor de la correa

El tensor de la correa se debe lubricar con frecuencia con grasa de disulfuro de molibdeno de buena calidad.

1. Retire los 2 tornillos que sujetan la protección de la correa y extráigala.

2. Asegúrese de que el nivel de aceite del depósito de aceite de la transmisión se encuentra entre las dos líneas horizontales del depósito.

3. Si el nivel de aceite está por debajo de la línea inferior, reponga el aceite de motor, pero NO llene el depósito por encima de la línea superior.

Resolución de problemas

Programa de resolución de problemas

Si no puede encontrar una solución a sus problemas en este manual del propietario, hable con su taller de servicio de Husqvarna.

2. Lubrique con una pistola de engrase a través de la boquilla del lado derecho, situada debajo de la polea inferior de la correa. Lubrique hasta que la grasa salga por la parte trasera de la boquilla.

3. Fije la protección de la correa y apriete los 2 tornillos.

64 838 - 005 - 21.10.2019

Page 65

Problema Causa

El motor de arranque no arranca el motor

El motor no arranca cuando el motor de arranque arranca el motor

El motor no funciona correctamente

Aparentemente el motor no recibe alimentación

La transmisión no tiene suficiente potencia.

El freno de estacionamiento no está accionado. Consulte

de estacionamiento en la página 51

La palanca de elevación del equipo de corte se encuentra en la posición de corte. Consulte

El fusible principal está fundido. Consulte

página 58

El contacto está defectuoso.

La conexión entre el cable y la batería no es buena. Consulte

batería en la página 47

La batería está demasiado débil. Consulte

El motor de arranque está defectuoso.

No hay combustible en el depósito de combustible. Consulte

bustible en la página 50

La bujía está defectuosa.

El cable de encendido está defectuoso.

Hay suciedad en el carburador o la tubería de combustible.

La bujía está defectuosa.

El carburador no está bien ajustado.

El filtro de aire está obstruido. Consulte

página 57

La ventilación del depósito de combustible está bloqueada.

Hay suciedad en el carburador o la tubería de combustible.

El filtro de aire está obstruido. Consulte

página 57

La bujía está defectuosa.

Hay suciedad en el carburador o la tubería de combustible.

El cable del acelerador está ajustado incorrectamente.

La toma de aire frío de la transmisión o las aletas de refrigeración están bloqueadas.

El ventilador de la transmisión está dañado.

No hay aceite en la transmisión o el nivel de aceite es demasiado bajo. Consulte

Elevación y bajada del equipo de corte en la página 51

Comprobación del nivel de aceite de la transmisión en la página 64

La batería no se carga La batería está defectuosa. Consulte

La conexión de los conectores de los cables de los terminales de la batería está

Se producen vibraciones en el producto

en mal estado. Consulte

Las cuchillas están flojas. Consulte

Una cuchilla o más están desequilibradas. Consulte

página 62

El motor está suelto.

Seguridad de la batería en la página 47

Aplicar y soltar el freno

Sustitución del fusible principal en la

Seguridad de la

Carga de la batería en la página 58

Repostaje de com-

Limpieza y cambio del filtro de aire en la

Seguridad de la batería en la página 47

Examinar las cuchillas en la página 62

Examinar las cuchillas en la

838 - 005 - 21.10.2019 65

Page 66

Problema Causa

El resultado del corte no es satisfactorio

Las cuchillas están romas. Consulte

El césped está largo o húmedo. Consulte

corte en la página 53

El equipo de corte está torcido.

El equipo de corte presenta una obstrucción por hierba. Consulte

producto en la página 55

La presión de los neumáticos es distinta en el lado derecho e izquierdo. Consulte

Presión de los neumáticos en la página 59

El producto funciona a una velocidad demasiado alta. Consulte

buen resultado de corte en la página 53

El régimen del motor es demasiado bajo. Consulte

tado de corte en la página 53

La correa de transmisión resbala.

Pantalla - Resolución de problemas

Símbolo Nombre

Indicador de pen-

diente

Sensor de presión de

aceite

Indicador de carga

de la batería

Indicador de cuchillas

giratorias

Indicación en la pantalla

El símbolo se muestra.

El símbolo parpadea. -

El símbolo se muestra.

El símbolo parpadea. Procedimiento de arranque incor-

Examinar las cuchillas en la página 62

Para obtener un buen resultado de

Limpieza del

Para obtener un

Para obtener un buen resul-

Sonido Causa

Está utilizando el producto en una pendiente >10°. Consulte la

sección

Corte del césped en

pendientes en la página 46

Está utilizando el producto en una pendiente >15°. Consulte la sección

Instrucciones de seguri-

dad para el funcionamiento en la

1 sonido

largo.

1 sonido

largo.

página 44

Presión de aceite baja. Consulte la sección

vel de aceite del motor en la página 62

Tensión baja. Consulte la sección

página 58

El accionamiento de las cuchillas está activado.

recto. Consulte la sección

Comprobación del ni-

Carga de la batería en la

Condiciones de arranque en la página 45

66 838 - 005 - 21.10.2019

Page 67

Símbolo Nombre

Indicador de freno de

estacionamiento

Indicador de control

de presencia del op-

erario (OPC)

Indicación en la pantalla

El símbolo se muestra.

El símbolo parpadea.

El símbolo parpadea rápidamente.

El símbolo parpadea.

El símbolo parpadea rápidamente.

Sonido Causa

El freno de estacionamiento está activado. Consulte la sección

Freno de estacionamiento en la página 45

Procedimiento de arranque incor-

recto. Consulte la sección

ciones de arranque en la página 45

Freno de estacionamiento defectuoso. Acuda a su distribuidor de servicio {19}.

El control de presencia del oper-

5 sonidos

largos.

ario se desactiva si intenta iniciar el motor. Consulte la sección

Condiciones de arranque en la página 45

Control de presencia del opera-

dor defectuoso. Acuda a su distribuidor de servicio {21}.

Condi-

Indicador de mante-

nimiento

Indicador de nivel de

combustible bajo

Indicador Bluetooth®.

Bloqueo digital

Nota: La apariencia de la pantalla puede variar dependiendo del modelo.

El símbolo se muestra.

El símbolo parpadea.

El símbolo se muestra.

Transporte, almacenamiento y eliminación

Transporte

• El producto es pesado y puede causar lesiones por aplastamiento. Tenga cuidado al cargarlo o descargarlo de un vehículo o remolque.

• Utilice solo un remolque homologado para el transporte del producto.

• Asegúrese de que conoce las normas de tráfico locales antes de transportar el producto en un remolque o circular por carretera.

5 sonidos

largos.

1 sonidos

Es necesario realizar el mantenimiento. Acuda a su distribuidor de servicio {22}.

Bajo nivel de combustible. Consulte la sección

corto.

combustible en la página 50

El producto está bloqueado. Des-

bloquee su producto con Husqvarna Connect.

Repostaje de

Sujeción segura del producto para el transporte

Antes de sujetar el producto, debe leer y entender el capítulo sobre seguridad. Consulte la sección

en el transporte en la página 47

ADVERTENCIA: El freno de estacionamiento no es suficiente para bloquear el producto durante el transporte.

Seguridad

838 - 005 - 21.10.2019 67

Page 68

Sujete firmemente el producto en el área de carga.

Equipo: 2 correas homologadas y 4 bloques con forma de cuña para las ruedas.

1. Estacione el producto en el centro del área de carga.

PRECAUCIÓN: Para el transporte en vehículos de transporte con una cubierta. Asegúrese de dejar que el producto se enfríe antes de colocarlo debajo de la cubierta.

2. Asegúrese de que el centro de gravedad del producto está por encima del eje de las ruedas del vehículo de transporte. Si se utiliza un remolque para el transporte, asegúrese de que la fuerza que se aplica sobre su barra de remolque es correcta.

8. Tense la correa tirando hacia atrás para sujetar el producto en el área de carga.

9. Coloque la segunda correa alrededor del túnel del chasis.

10. Sujete la correa al área de carga.

11. Tense la correa tirando hacia la parte delantera del área de carga para sujetar el producto al área de carga.

12. Coloque los bloques de cuña delante y detrás de las ruedas traseras.

3. Aplique el freno de estacionamiento.

4. Si el producto tiene Bluetooth®, bloquee el producto con Husqvarna Connect.

5. Baje el equipo de corte a la posición de corte.

6. Retire todos los objetos sueltos.

7. Monte la primera correa a través del bastidor de transmisión trasero. Consulte la ilustración.

Remolque del producto

El producto tiene una transmisión hidrostática. Para evitar daños en la transmisión, remolque el producto solo distancias cortas y a baja velocidad.

Desacople la transmisión antes de remolcar el producto. Consulte la sección

sistema de transmisión en la página 51

Engranaje y desengranaje del

Almacenamiento

Prepare el producto para guardarlo al final de la temporada, y si va almacenarlo durante más de 30 días. Si deja combustible en el depósito durante 30 días o más, las partículas pegajosas pueden atascar el carburador. Esto tendrá un efecto negativo en el funcionamiento del motor.

Para evitar la aparición de partículas pegajosas durante el almacenamiento, agregue un estabilizador. Si utiliza gasolina a base de alquilatos, no es necesario usar un estabilizador. Si utiliza gasolina estándar, no cambie a gasolina con alquilato. Esto puede provocar que las piezas de goma sensibles se vuelvan duras. Añada un estabilizador al depósito o recipiente donde se

838 - 005 - 21.10.2019

Page 69

almacena el combustible. Utilice siempre las proporciones de mezcla especificadas por el fabricante. Haga funcionar el motor durante un mínimo de 10 minutos después de agregar el estabilizador hasta que este llegue al carburador.

ADVERTENCIA: No guarde el producto con combustible en el depósito en interiores o en lugares con una mala ventilación. Existe peligro de incendio si los vapores del combustible entran en contacto con llamas desnudas, chispas o luces piloto, por ejemplo, de calderas de calefacción, depósitos de agua caliente y secadoras de ropa.

ADVERTENCIA: Retire la hierba, las hojas y otros materiales inflamables del producto para disminuir el riesgo de incendio. Deje que el producto se enfríe antes de volver a colocarlo en su lugar de almacenamiento.

ambiente. Respete los requisitos de reciclaje locales y las normas aplicables.

• No deseche la batería como residuo doméstico.

• Envíe la batería a un taller de servicio Husqvarna o deséchela en una ubicación de residuos para las baterías agotadas.

• Limpie el producto; consulte

en la página 55

evitar la corrosión.

• Examine el producto por si hubiera piezas dañadas o desgastadas, y apriete las tuercas y tornillos flojos.

• Desmonte la batería. Límpiela, cárguela y manténgala en un lugar fresco durante el almacenamiento.

• Cambie el aceite del motor y deseche el aceite usado.

• Vacíe el depósito de combustible. Arranque el motor y déjelo funcionar hasta que no haya restos de combustible en el carburador.

Nota: carburador si se ha añadido un estabilizador.

• Quite los tapones e introduzca aproximadamente una cucharada de aceite de motor en cada cilindro. Gire manualmente el eje del motor para distribuir el aceite y vuelva a colocar los tapones.

• Lubrique todas las boquillas de engrase, las juntas y los ejes.

• Guarde el producto en una zona limpia y seca, y cúbralo para mayor protección.

• Su distribuidor puede proporcionarle una cubierta de protección para el almacenamiento o transporte de su producto.

. Repare los daños en la pintura para

No vacíe el depósito de combustible ni el

Limpieza del producto

Eliminación

• Las sustancias químicas pueden ser peligrosas y no deben verterse al suelo. Deseche siempre los productos químicos en su centro de servicio o en una ubicación adecuada para su eliminación.

• Cuando el producto se desgaste, envíelo al distribuidor o a centro de reciclaje adecuado.

• El aceite, los filtros de aceite, el combustible y la batería pueden ser perjudiciales para el medio

838 - 005 - 21.10.2019 69

Page 70

Datos técnicos

R 318X R 320X AWD

Dimensiones

Longitud sin equipo de corte, mm 2028 2013

Anchura sin equipo de corte, mm 883 883

Altura, mm 1165 1165

Peso sin equipo de corte, con depósitos vacíos, kg 226 224

Distancia entre ejes, mm 887 887

Anchura de vía delantera, mm, 712 712

Anchura de vía trasera, mm, 627 627

Dimensiones de los neumáticos 16 × 6,50 × 8 16 × 6,50 × 8

Presión de aire, traseros y delanteros, kPa/bar/PSI 60/0,6/8,5 60/0,6/8,5

Máx. pendiente, grados ° 10 10

Motor

Marca/modelo Briggs & Stratton / M31 En-

Potencia nominal del motor, kW

Cilindrada, cm

Régimen máximo del motor, rpm 2900 +/- 100 2900 +/- 100

Combustible, un octanaje mín. sin plomo 91 91

Volumen del depósito, litros 12 12

Aceite Grado SF, SG, SH o SJ

Volumen de aceite con filtro incluido, litros 1,4 1,4

Volumen de aceite sin filtro, litros 1,2 1,2

Motor de arranque Arranque eléctrico de 12 V Arranque eléctrico de 12 V

Transmisión

Marca Tuff Torq Tuff Torq

Modelo K46H K574A/KTM10LB

Aceite, clase SF-CC SAE 10W/40 SAE 10W/50 Sintético

Sistema eléctrico

durance 4175

9,6 10,5

500 500

SAE40, SAE30, SAE10W-30, SAE10W-40 o SAE5W-20

Briggs & Stratton / M31 Endurance 4195

Grado SF, SG, SH o SJ SAE40, SAE30, SAE10W-30, SAE10W-40 o SAE5W-20

La potencia de salida del motor indicada es la potencia neta media (a la velocidad especificada) de un motor de producción típico para el modelo de motor conforme a la norma SAE J1349/ISO1585. Los motores fabricados en serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en el producto final dependerá de la velocidad de funcionamiento, las condiciones medioambientales y otros valores.

70 838 - 005 - 21.10.2019

Page 71

R 318X R 320X AWD

Tipo 12 V, negativo a tierra 12 V, negativo a tierra

Batería 12 V, 24 Ah 12 V, 24 Ah

Bujía Champion XC92YC Champion XC92YC

Separación entre electrodos, mm/pulgada 0,75/0,030 0,75/0,030

Luces Luces LED dobles Luces LED dobles

Equipo de corte

Tipo Combi 94 Combi 94

Combi 103 Combi 103

Combi 112 Combi 112

Emisiones de ruido

R 318X R 320X AWD

Nivel de potencia acústica medida, dB(A)

Combi 94 98 98

Combi 103 98 98

Combi 112 98 98

Nivel de potencia acústica garantizada, dB(A)

Combi 94 99 99

Combi 103 99 99

Combi 112 99 99

Niveles acústicos

R 318X R 320X AWD

Nivel de presión sonora en el oído del operario, dB(A)

Combi 94 84 84

Combi 103 84 84

Combi 112 84 84

Niveles de vibraciones

Nivel de vibración en el volante, m/s

R 318X R 320X AWD

2,7 2,7

Emisiones sonoras en el entorno medidas como potencia acústica (LWA) según la directiva CE 2000/14/CE.

Nivel de presión sonora conforme a la norma EN ISO 5395. Los datos referidos del nivel de presión sonora tienen una dispersión estadística habitual (desviación típica) de 1,2 dB (A).

Nivel de vibración conforme a EN ISO 5395. Los datos referidos del nivel de vibración poseen una dispersión estadística habitual (desviación típica) de 0,2 m/s2 (volante) y 0,8 m/s2 (asiento).

838 - 005 - 21.10.2019 71

Page 72

Niveles de vibraciones

Nivel de vibración en el asiento, m/s

Equipo de corte Combi 94 Combi 103 Combi 112

Anchura de corte, mm 940 1030 1120

Altura de corte, 10 posiciones, mm

Peso, kg 44 49 52

Longitud de las cuchillas,mm358 388 420

Cuchilla

Referencia 579 65 25-10 504 18 82-10 504 18 81-10

25-75 25-75 25-75

R 318X R 320X AWD

0,5 0,5

ADVERTENCIA: Utilizar un equipo de corte que no esté homologado para el producto puede causar proyección de objetos a alta velocidad, lo que podría causar lesiones

graves. Utilice exclusivamente los tipos de equipo de corte especificados en este manual.

Transmisión de datos por radiofrecuencia

R 318X R 320X AWD

Intervalo de frecuencias, MHz 2402-2480 2402-2480

Salida de potencia10, dBm -5.2 -5.2

Servicio técnico

Haga una comprobación anual en un centro de servicio autorizado para asegurarse de que el producto funcione de manera segura y sin problemas durante la temporada alta. El mejor momento para realizar el mantenimiento o la revisión de este producto es la temporada baja.

Al enviar un pedido de piezas de repuesto, proporcione información sobre el año de compra, el modelo, el tipo y el n.º de serie.

Utilice siempre piezas de repuesto originales.

Garantía

Garantía de la transmisión

Solo se aplica a R 320X AWD.

La garantía de la transmisión solo es aplicable si se realizan comprobaciones de la velocidad de rotación de

Nivel de vibración conforme a EN ISO 5395. Los datos referidos del nivel de vibración poseen una dispersión estadística habitual (desviación típica) de 0,2 m/s2 (volante) y 0,8 m/s2 (asiento).

Medido en 2440 MHz.

las ruedas delanteras y traseras según lo establecido en el programa de mantenimiento. Para evitar daños en el sistema de transmisión, deje que un taller de servicio autorizado lo ajuste correctamente. Consulte los valores de la tabla especificados en el manual de taller.

72 838 - 005 - 21.10.2019

Page 73

Declaración de conformidad CE

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: +46-36-146500, garantiza que el tractor cortacésped R 318XHusqvarna y R 320X AWD, a partir de los números de serie del año 2014 en adelante (el año se indica claramente en la placa de características, seguido del n.º de serie), cumplen con las siguientes disposiciones de la DIRECTIVA DEL CONSEJO:

• de 17 de mayo de 2006 "relativa a máquinas", 2006/42/CE.

• del 8 de mayo de 2000 sobre "emisiones sonoras en el entorno", 2000/14/CE.

• del 8 junio de 2011 sobre la "restricción de utilización de determinadas sustancias peligrosas", 2011/65/EU.

• del 16 de abril de 2014 sobre "equipos de radio", 2014/53/UE.

Para obtener más información acerca de las emisiones sonoras y la anchura de segado, consulte los datos técnicos.

Se han aplicado las siguientes normas armonizadas:

EN ISO 12100-2, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, EN 300 328, EN 50581

Si no se indica lo contrario, las normas anteriormente indicadas constituyen las últimas versiones publicadas.

Organismo notificado: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha

elaborado informes sobre la evaluación de la conformidad con el Anexo VI de la DIRECTIVA DEL CONSEJO del 8 de mayo de 2000 "referente a las emisiones sonoras en el entorno" 2000/14/CE.

Los certificados tienen los números: 01/901/304, 01/901/305

Huskvarna, 2018-09-30

Claes Losdal, Director de desarrollo/productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

Marcas comerciales registradas

Los logotipos y las denominaciones marcas comerciales registradas propiedad de

SIG, inc.

y su uso por parte de Husqvarna está sujeto a

una licencia.

838 - 005 - 21.10.2019 73

Bluetooth

son

Bluetooth

Page 74

ÍNDICE

Introdução.....................................................................74

Segurança.................................................................... 80

Montagem.....................................................................85

Funcionamento............................................................. 86

Manutenção.................................................................. 91

Resolução de problemas............................................ 101

Transporte, armazenamento e eliminação................. 104

Especificações técnicas..............................................107

Assistência..................................................................109

Garantia...................................................................... 110

Declaração CE de conformidade................................111

Marcas comerciais registadas.................................... 111

Introdução

Inspeção pré-entrega e números de produto

Nota: Foi realizada uma inspeção pré-entrega deste produto. Certifique-se de que recebe uma cópia

Informação de contacto da oficina autorizada:

Este manual do utilizador pertence ao produto com o número de produto/número de série:

Motor:

Transmissão:

assinada do documento de inspeção pré-entrega do seu concessionário.

Descrição do produto

O R 318X e o R 320X AWD são tratores corta-relva. Os pedais de marcha em frente e de marcha-atrás permitem que o utilizador ajuste a velocidade facilmente. Um contador de horas apresenta o número de horas durante as quais o operador utilizou o produto. O R 320X AWD tem tração às quatro rodas (AWD). O R 318X e o R 320X AWD são utilizados com plataformas de corte combinadas com BioClip.

Finalidade

O produto foi concebido para cortar relva em áreas abertas e planas em jardins e zonas residenciais. Fixe

74 838 - 005 - 21.10.2019

um acessório opcional para utilizar o produto para outras tarefas. Fale com o seu revendedor Husqvarna para obter mais informações sobre os acessórios disponíveis.

Faça um seguro para o seu produto

Certifique-se de que o seu seguro cobre o seu novo produto. Fale com a sua companhia de seguros caso não tenha a certeza. Recomendamos um seguro totalmente abrangente que inclua proteção contra terceiros, incêndios, danos, roubo e responsabilidade civil.

Page 75

Vista geral do produto

1 3 4

1015 111213141718 16

5 6 7 8 92

1. Pedal de avanço

2. Pedal de marcha-atrás

3. Visor

4. Alavanca de elevação da bancada de corte

5. Alavanca da altura de corte

6. Fechadura da ignição/interruptor dos faróis

7. Acelerador

8. Tomada de alimentação de 12 V

9. Interruptor para o farol de máximos

10. Alavanca para engatar ou desengatar a transmissão no eixo traseiro.

838 - 005 - 21.10.2019 75

11. Bateria

12. Fecho da proteção

13. Tampa do depósito de combustível

14. Etiqueta de tipo com código para leitura

15. Alavanca para engatar ou desengatar a transmissão no eixo dianteiro em produtos AWD.

16. Ajuste do volante

17. Botão de bloqueio do travão de estacionamento

18. Pedal do travão de estacionamento

Page 76

Vista geral do sistema elétrico

1. Bateria

2. Fusível principal

3. Sensor de combustível

4. Visor

5. Luz de trabalho

6. Farol de máximos

7. Microinterruptor, travão de estacionamento

8. Microinterruptor para a alavanca de elevação

9. Controlo de presença do operador (OPC)

10. Fechadura da ignição/interruptor dos faróis

11. Módulo de controlo do corta-relva

12. Interruptor para tomada de alimentação de 12 V

13. Tomada de alimentação de 12 V

14. Campainha

Módulo de controlo do corta-relvas

O produto tem um módulo de controlo do corta-relvas que fornece informações sobre o produto ao operador. As informações são apresentadas no visor do painel de instrumentos. Consulte

O módulo de controlo do corta-relvas permite que o revendedor de assistência estabeleça ligação ao produto aquando da assistência.

Husqvarna Connect

O produto dispõe de tecnologia sem fios pode estabelecer ligação a dispositivos móveis com a

76 838 - 005 - 21.10.2019

Visor na página 78

Bluetooth

aplicação Husqvarna Connect instalada. A Husqvarna Connect é uma aplicação gratuita para o seu dispositivo móvel. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produto Husqvarna:

• Função de bloqueio e desbloqueio para evitar o funcionamento não aprovado do produto.

• Informações alargadas sobre o produto.

• Informações sobre, e ajuda relacionada com peças e manutenção do produto.

Faróis

Os faróis dispõem de luzes de trabalho e faróis de máximos. Rode a chave da ignição para a posição das luzes para ligar as luzes de trabalho. As luzes de trabalho permanecem acesas por 3 minutos após o motor parar.

Page 77

Empurre o interruptor (A) para ligar ou desligar os faróis

B C

de máximos.

Quando as luzes de trabalho estão ligadas, o símbolo do farol (B) é apresentado no visor. Quando os faróis de máximos estão ligados, o símbolo de farol preenchido (C) é apresentado no visor.

Tomada de alimentação

A tensão da tomada de alimentação é de 12 V. A tomada de alimentação utiliza um fusível; consulte a secção

Especificações técnicas na página 107

Contador de horas

O produto tem 2 contadores de horas no visor. Os contadores de horas indicam quantas horas de funcionamento o motor tem no total (A) e durante o período de funcionamento (B). Um novo período de funcionamento começa se o motor estiver desligado durante, no mínimo, 6 horas.

O tempo passado com a ignição ligada mas com o motor desligado não é registado. O último dígito indica décimos de hora (6 minutos).

Controlo de presença do operador (OPC)

O OPC é ativado quando o operador se levanta do banco. O motor e a transmissão das lâminas param se as lâminas estiverem ativadas ou o travão de estacionamento não estiver aplicado. Consulte

Condições de arranque na página 82

Pedais de marcha em frente e marchaatrás

A velocidade é gradualmente ajustada com os 2 pedais. O pedal esquerdo (A) é utilizado para a marcha em frente e o pedal direito (B) é utilizado para a marchaatrás. O produto para quando os pedais são libertados.

Bancada de corte

As plataformas de corte para este produto são plataformas de corte combinadas com BioClip. O BioClip corta a relva e torna-a em fertilizante. As plataformas de corte combinadas também podem ser utilizadas sem o BioClip. Sem o BioClip, a relva é projetada para a parte traseira.

838 - 005 - 21.10.2019

Page 78

Visor

2 3

10 11

O visor no painel de instrumentos mostra informações do estado do produto.

1. Indicador de declive

2. Indicador da pressão do óleo

3. Indicador de nível da bateria

4. Indicador da PTO

5. Conta-rotações

6. Indicador do travão de estacionamento

7. Controlo de presença do operador (OPC)

8. RPM recomendadas do motor quando utiliza o produto.

9. Indicador de luz de trabalho ou faróis de máximos

10. Bluetooth

11. Indicador de assistência

12. Indicador de nível de combustível

13. Indicador de nível de combustível baixo

14. Tempo total de funcionamento

15. Bloqueio digital

16. Tempo de funcionamento da operação

Símbolos no produto

AVISO: A utilização indevida ou incorreta poderá provocar ferimentos graves ou até

78 838 - 005 - 21.10.2019

mesmo a morte do utilizador ou de terceiros.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

Lâminas rotativas. Mantenha as partes do seu corpo afastadas.

Aviso: peças rotativas. Mantenha as partes do seu corpo afastadas.

Tenha cuidado com objetos projetados e ricochetes.

Nunca utilize o produto junto a animais ou pessoas, em especial crianças.

Olhe para trás antes e durante as deslocações em marcha-atrás.

Page 79

Nunca corte relva ao longo de um declive. Não corte relva em terrenos com um declive superior a 10°. Consulte

declives na página 83

Cortar relva em

Combustível.

Nunca transporte passageiros no produto ou equipamento.

Marcha em frente.

Neutro.

Marcha-atrás.

Travão de estacionamento.

Este produto está em conformidade com as diretivas aplicáveis da CE.

Emissões de ruído para o meio ambiente de acordo com a directiva da Comunidade Europeia. As emissões do produto são indicadas no capítulo de Especificações técnicas e na etiqueta.

Utilize sempre protetores acústicos aprovados.

Transferência de peso desativada.

Máx. 10% de etanol.

Altura de corte.

A posição de manutenção da alavanca da altura de corte.

As lâminas estão ativadas.

As lâminas não estão ativadas.

Posição de transporte da plataforma de corte.

Posição de funcionamento da plataforma de corte.

Ativar e desativar o sistema de acionamento.

Nível do óleo.

Transferência de peso ativada.

Desligue o motor.

Ligue o motor.

Velocidade do motor – rápida.

yyyywwxxxx A etiqueta de tipo apre-

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a requisitos para homologação em algumas áreas comerciais.

Código para leitura

senta o número de série. yyyy corresponde ao ano de produção e ww à semana de produção.

Emissões Euro V

Velocidade do motor – lenta.

ATENÇÃO: aprovação deste produto pela UE.

838 - 005 - 21.10.2019 79

A adulteração do motor anula a

Page 80

Responsabilidade pelo produto

Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.

• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.

Segurança

• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.

• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada.

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança gerais

ATENÇÃO: Este produto pode amputar mãos e pés, e projetar objetos. Se não respeitar as instruções de segurança, tal pode resultar em ferimentos graves ou morte.

ATENÇÃO: Não continue a utilizar o produto com um equipamento de corte danificado. O equipamento de corte danificado pode projetar objetos e causar ferimentos graves ou a morte. Substitua as lâminas danificadas de imediato.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Seja sempre cuidadoso e use o seu senso comum. Evite todas as situações que considere estarem para além das suas capacidades. Se não se sentir seguro quanto aos procedimentos de funcionamento após a leitura do manual do utilizador, consulte um especialista antes de continuar.

• Leia e compreenda o manual do utilizador e as instruções presentes no produto com atenção antes de o ligar.

• Aprenda a utilizar o produto e os respetivos controlos em segurança, e saiba como parar o produto rapidamente.

• Aprenda a reconhecer os autocolantes de segurança.

• Mantenha o produto limpo para se certificar de que consegue ler bem os sinais e os autocolantes.

• Tenha em atenção que o utilizador é responsável pelos acidentes que incluam outras pessoas ou a respetiva propriedade.

• Não transporte passageiros. O produto apenas pode ser utilizado por uma pessoa.

ATENÇÃO: Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.

• Não deixe o produto sem supervisão com o motor ligado. Pare sempre as lâminas, aplique o travão de estacionamento, pare o motor e retire a chave de ignição antes de deixar a máquina sem supervisão.

• Apenas utilize o produto durante o dia ou em condições de boa iluminação. Mantenha o produto a uma distância de segurança de orifícios ou outras irregularidades no solo. Tenha atenção com outros possíveis riscos.

838 - 005 - 21.10.2019

Page 81

• Não utilize o produto em condições atmosféricas desfavoráveis, por exemplo, nevoeiro, chuva, localizações molhadas ou com humidade, ventos fortes, frio intenso, risco de trovoada, etc.

• Procure e marque as pedras e outros objetos fixos para prevenir colisões.

• Retire da área quaisquer objetos como pedras, brinquedos, fios, etc., que possam ficar presos ou ser projetados.

certificar de que não estão presentes crianças pequenas nas proximidades do produto.

• Não permita o transporte das crianças. Podem cair e sofrer ferimentos graves ou prevenir a realização de manobras seguras do produto.

• Não permita que as crianças operem o produto.

• Não permita a utilização ou a manutenção do produto por crianças ou outras pessoas sem aprovação para utilizar o produto. A legislação local pode regular a idade do utilizador permitida.

• Certifique-se de que ninguém permanece nas imediações do produto quando ligar o motor, ativar a transmissão ou começar a deslocar o produto.

• Esteja atento ao trânsito ao cortar junto a uma estrada ou atravessar uma estrada.

• Não utilize o produto quando estiver cansado, sob o efeito de álcool ou drogas, tiver tomado medicamentos ou outros produtos que possam afetar negativamente a sua visão, atenção, capacidade de discernimento ou o seu controlo físico.

• Estacione sempre o produto numa superfície nivelada com o motor parado.

Instruções de segurança relativamente a crianças

ATENÇÃO: se seguem antes de utilizar o produto.

• Podem ocorrer acidentes graves se não prestar atenção às crianças que se encontram nas proximidades do produto. As crianças podem ser atraídas pelo produto e pelo corte da relva. É muito provável que as crianças não se mantenham onde as viu pela última vez.

• Mantenha as crianças afastadas da área a cortar. Certifique-se de que está presente um adulto responsável pelas crianças.

• Mantenha-se vigilante e pare o produto caso se encontrem crianças na zona de trabalho. Tenha muito cuidado perto de cantos, arbustos, árvores ou outros objetos que previnam uma visão clara.

• Antes e durante a deslocação do produto em marcha-atrás, olhe para trás e para baixo para se

Leia as instruções de aviso que

Instruções de segurança para funcionamento

ATENÇÃO: Não toque no motor ou no sistema de escape durante e diretamente após o funcionamento. O motor e o sistema de escape ficam muito quentes durante o funcionamento. Risco de queimaduras, incêndio e danos na propriedade ou nas áreas adjacentes. Ao utilizar o produto, mantenha-se afastado de arbustos e outros objetos.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Olhe sempre para baixo e para trás antes e durante as deslocações em marcha-atrás. Esteja atento aos obstáculos de todas as dimensões.

• Diminua a velocidade antes de fazer uma curva.

• Pare as lâminas quando se deslocar em zonas que não irá cortar.

CUIDADO: que se seguem antes de utilizar o produto.

• Antes de utilizar o produto, limpe a relva e a sujidade da admissão de ar frio do motor. Se a admissão de ar frio estiver obstruída, existe o risco de danos no motor.

• Desloque-se com cuidado junto a pedras e outros objetos de maiores dimensões e certifique-se de que as lâminas não embatem nos objetos.

• Não utilize o produto ao longo de objetos. Se utilizar o produto ao longo ou em algum objeto, pare e examine o produto e a plataforma de corte. Se necessário, repare quaisquer danos antes de recomeçar.

Leia as instruções de precaução

838 - 005 - 21.10.2019

Page 82

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.

• Utilize sempre protetores acústicos aprovados. A exposição prolongada a ruídos pode provocar danos auditivos permanentes.

• Utilize sempre sapatos ou botas de proteção. Recomenda-se calçado com biqueira de aço. Não utilize o produto se estiver descalço.

• Utilize luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento de corte.

• Não utilize vestuário largo, joias ou outros itens que possam ficar presos nas peças móveis.

• Mantenha equipamentos de primeiros socorros e um extintor de incêndio sempre à mão.

Dispositivos de segurança no produto

ATENÇÃO: se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos. Verifique regularmente os dispositivos de segurança. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina autorizada Husqvarna.

• Não realize modificações aos dispositivos de segurança. Não utilize o produto se as placas de proteção, as coberturas de proteção, os interruptores de segurança e outros dispositivos de proteção não estiverem fixos ou estiverem defeituosos.

Verifique a fechadura da ignição

• Ligue e desligue o motor para verificar a fechadura da ignição. Consulte as secções

na página 89

Leia as instruções de aviso que

Arrancar o motor

Parar o motor na página 90

• Certifique-se de que o motor arranca quando roda a chave de ignição para a posição START.

• Certifique-se de que o motor para imediatamente quando roda a chave de ignição na posição STOP.

Condições de arranque

São necessárias estas condições para ligar o motor:

• A bancada de corte estiver levantada e o travão de estacionamento estiver aplicado.

O motor tem de parar nas seguintes situações:

• A bancada de corte está em baixo e o condutor levanta-se do banco.

• A bancada de corte é levantada, o travão de estacionamento não está aplicado e o condutor levanta-se do banco.

Tente ligar o motor sem uma das condições mencionadas acima. Altere as condições e tente novamente. Efetue esta verificação diariamente.

Verificar o limitador de velocidade

• Solte o pedal de marcha em frente para travar.

• Para obter mais potência de travagem, prima o pedal de marcha-atrás.

• Certifique-se de que os pedais de marcha em frente e marcha-atrás não estão bloqueados e podem ser utilizados livremente.

• Certifique-se de que o produto trava quando liberta o pedal de marcha em frente.

Travão de estacionamento

ATENÇÃO: não funcionar, o produto pode começar a deslocar-se e causar ferimentos ou danos. Certifique-se de que examina e ajusta regularmente o travão de estacionamento.

Consulte o capítulo

estacionamento na página 93

Silenciador

O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador.

Não utilize o produto se o silenciador estiver defeituoso ou estiver em falta. Um silenciador defeituoso aumenta o nível de ruído e o risco de incêndio.

ATENÇÃO: durante e após a utilização e quando o motor funciona ao ralenti. Tenha cuidado junto de materiais inflamáveis e/ou vapores para evitar incêndios.

Verificar o silenciador

• Examine o silenciador regularmente para se certificar de que está bem fixo e não está danificado.

Se o travão de estacionamento

Verificar o travão de

O silenciador fica muito quente

838 - 005 - 21.10.2019

Page 83

Coberturas de proteção

As coberturas de proteção danificadas ou em falta aumentam o risco de ferimentos em peças móveis ou superfícies quentes. Verifique as coberturas de proteção antes de utilizar o produto. Certifique-se de que as coberturas de proteção estão bem fixas e que não têm fissuras nem outros danos. Substituir as coberturas danificadas.

Cortar relva em declives

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Cortar relva em declives aumenta o risco de perda de controlo e de capotamento do produto. Estas ocorrências podem resultar em ferimentos ou morte. É necessário ter cuidado ao cortar relva em todos os declives. Se não conseguir sair de um declive ou se não se sentir em segurança, não corte nesse local.

• Retire pedras, ramos e outros obstáculos.

• Corte a relva a subir e a descer o declive, e nunca de lado a lado.

• Não corte um declive a descer com a bancada de corte levantada.

• Não utilize o produto em terrenos com um declive superior a 10°.

• Não arranque nem pare num declive.

• Desloque-se devagar e suavemente em declives.

• Não faça mudanças súbitas de velocidade ou de direção.

• Não vire mais do que o necessário. Vire lenta e gradualmente ao descer um declive. Desloque-se a baixa velocidade. Vire o volante com cuidado.

• Tenha atenção para não se deslocar sobre trincheiras, orifícios e lombas. Existe um risco mais elevado de capotamento do produto num piso desnivelado. A relva longa pode ocultar obstáculos.

• Não corte a relva próximo de bermas, valas ou inclinações. O produto pode capotar subitamente se uma das rodas se deslocar ao longo da berma de um declive íngreme ou de uma vala, ou se uma berma ceder. Se o produto cair em água, existe o risco de afogamento.

• Não corte relva molhada. É escorregadia e os pneus podem perder a aderência, provocando a derrapagem do produto.

• Não coloque o pé no chão para tentar estabilizar o produto.

• Desloque-se com muito cuidado se um acessório ou outro objeto que torne o produto menos estável estiver fixo.

• Para tornar o produto mais estável, coloque pesos ou contrapesos nas rodas. Para mais informações, fale com o revendedor. No R 320X AWD, utilize contrapesos uma vez que não podem ser utilizados pesos nas rodas em produtos com AWD.

Segurança no manuseamento do combustível

ATENÇÃO: Tenha cuidado com o combustível. É muito inflamável e pode causar ferimentos e danos na propriedade.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não encha o depósito de combustível no interior.

• A gasolina e os respetivos vapores são venenosos e muito inflamáveis. Tenha cuidado com a gasolina para evitar ferimentos ou incêndios.

• Não retire a tampa do depósito de combustível nem encha o depósito de combustível com o motor em funcionamento.

• Deixe o motor arrefecer antes de voltar a abastecer o combustível.

• Não fume quando estiver a encher o depósito de combustível.

• Não encha o depósito de combustível junto a faíscas ou chamas abertas.

• Se existirem fugas no sistema de combustível, não ligue o motor até que as fugas estejam reparadas.

• Não encha acima do nível de combustível recomendado. Se o depósito estiver demasiado cheio, o calor do motor e o sol faz com que o combustível se expanda e transborde.

• Não encha demasiado. Se derramar combustível no produto, limpe o derrame e aguarde que seque antes de ligar o motor. Se derramar na sua roupa, troque-a.

838 - 005 - 21.10.2019

Page 84

• Armazene o combustível apenas em recipientes aprovados.

• Armazene o produto e o combustível de forma a não existir o risco de danos causados por fugas ou vapores de combustível.

• Drene o combustível de um recipiente aprovado numa zona exterior e afastado de chamas abertas.

Segurança da bateria

ATENÇÃO: Uma bateria danificada pode causar uma explosão e provocar ferimentos. Se a bateria estiver deformada ou danificada, fale com uma oficina autorizada Husqvarna.

• A chave de ignição foi removida.

• A bancada de corte está desengatada.

• Os cabos da ignição foram removidos das velas.

ATENÇÃO: Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso. Não utilize o produto em espaços fechados ou em espaços com um fluxo de ar insuficiente.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize óculos de proteção quando estiver perto de baterias.

• Não utilize relógios, joias ou outros objetos metálicos perto da bateria.

• Mantenha a bateria fora do alcance de crianças.

• Carregue a bateria num espaço com um bom fluxo de ar.

• Ao carregar a bateria, mantenha os materiais inflamáveis a uma distância mínima de 1 m.

• Elimine as baterias substituídas. Consulte o capítulo

Eliminação na página 106

• A bateria pode emitir gases explosivos. Não fume perto da bateria. Mantenha a bateria afastada de chamas abertas e faíscas.

Segurança de transporte

• Utilize um veículo de transporte aprovado para o transporte do produto.

• A legislação local ou nacional dos mercados pode limitar o transporte do produto.

• O operador do veículo de transporte é responsável por fixar o produto em segurança durante o transporte.

Instruções de segurança para manutenção

ATENÇÃO: causar ferimentos ou danos na propriedade ou na área adjacente. Não efetue a manutenção do motor ou da plataforma de corte sem reunir as seguintes condições:

• O motor está desligado.

• O produto está estacionado numa

• O travão de estacionamento encontra-se

O produto é pesado e pode

superfície nivelada.

aplicado.

• Para obter o melhor desempenho e segurança, efetue regularmente a manutenção do produto, de acordo com o esquema de manutenção. Consulte o capítulo

• Os choques elétricos podem causar ferimentos. Não

Esquema de manutenção na página 91

toque nos cabos com o motor em funcionamento. Não efetue um teste de funcionamento no sistema de ignição com os seus dedos.

• Não ligue o motor se as coberturas de proteção tiverem sido removidas. Existe um risco elevado de ferimentos causados por peças quentes ou em movimento.

• Deixe o produto arrefecer antes de efetuar a manutenção perto do motor.

• As lâminas são afiadas e podem causar cortes. Coloque proteções contra o vento em redor das lâminas ou utilize luvas de proteção quando trabalhar nas mesmas.

• Coloque sempre a plataforma de corte na posição de manutenção para efetuar a respetiva limpeza. Não estacione o produto perto da berma de uma vala ou de um declive para ter acesso à plataforma de corte.

CUIDADO: que se seguem antes de utilizar o produto.

• Não inverta o motor se a vela de ignição ou o cabo de ignição tiverem sido retirados.

• Certifique-se de que aperta corretamente todos os parafusos e porcas, e que o equipamento está em bom estado.

• Não faça alterações ao ajuste dos reguladores. Se a velocidade do motor for demasiado elevada, os componentes do produto ficar danificados. Consulte a secção

Especificações técnicas na página 107

para saber qual é a velocidade do motor mais elevada permitida.

• O produto é apenas aprovado com o equipamento fornecido ou recomentado pelo fabricante.

Leia as instruções de precaução

838 - 005 - 21.10.2019

Page 85

Montagem

Introdução

ATENÇÃO: A mola de tensão da correia da transmissão pode quebrar e causar ferimentos. Utilize óculos de proteção ao fixar ou remover a bancada de corte.

Leia as instruções de montagem no manual do proprietário com atenção. Uma etiqueta no interior da cobertura dianteira do produto também indica como fixar e remover a bancada de corte.

Fixar a bancada de corte

1. Estacione o produto num piso nivelado.

2. Aplique o travão de estacionamento.

3. Coloque a alavanca da altura de corte na posição de manutenção.

4. Coloque a alavanca de elevação da plataforma de corte na posição de corte.

5. Coloque a correia da transmissão conforme indicado para garantir que não fica presa e se parte ao fixar a plataforma de corte.

ATENÇÃO: bloqueio pode causar ferimentos nos dedos se não o operar com cuidado. Coloque o bloqueio de manutenção na posição totalmente vertical e segure a extremidade dianteira da bancada de corte com as duas mãos ao continuar para o passo seguinte.

7. Levante a extremidade dianteira da bancada de corte e desloque-a para a estrutura do equipamento. Os pernos da bancada de corte, um de cada lado, têm de ser colocados nas ranhuras da estrutura do equipamento. O bloqueio de manutenção solta-se automaticamente.

8. Levante o fixador da altura de corte do suporte do fixador e coloque-o no orifício do fixador da altura de corte (A).

O mecanismo de

6. Empurre a estrutura do equipamento para baixo. Levante o bloqueio de manutenção até à posição vertical.

838 - 005 - 21.10.2019

9. Coloque a correia da transmissão em redor da roda de tensão (B).

10. Coloque a mola no suporte da mola (C).

Page 86

11. Coloque a alavanca de elevação da bancada de

corte na posição bloqueada. A bancada de corte sobe.

12. Fixe a cobertura dianteira.

Retirar a bancada de corte

1. Efetue os passos 1 a 4 em

na página 85

2. Solte o grampo da cobertura dianteira com a ferramenta que está presa à chave de ignição e remova a cobertura.

3. Diminua a tensão na roda de tensão da correia da transmissão. (A)

Fixar a bancada de corte

5. Puxe a correia da transmissão para a traseira por baixo do produto. Não a coloque no suporte da correia (B).

6. Coloque a pega da mola no suporte da mola para prevenir que a mola caia.

7. Levante o fixador da altura de corte e coloque-o no suporte do fixador da altura de corte (C).

8. Segure na extremidade dianteira da plataforma de corte com as duas mãos e puxe-a até parar.

9. Levante o bloqueio de manutenção até à posição vertical.

ATENÇÃO: O mecanismo de bloqueio pode causar ferimentos nos dedos se não o operar com cuidado. Segure na extremidade dianteira da plataforma de corte com as duas mãos ao continuar para o passo seguinte.

10. Levante a dianteira da plataforma de corte até que o bloqueio de manutenção toque na estrutura e puxe a plataforma de corte para fora.

4. Segure na pega da mola com a mão esquerda e retire a correia da transmissão com a mão direita.

Funcionamento

Introdução

ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança.

86 838 - 005 - 21.10.2019

Começar a utilizar Husqvarna Connect

1. Transfira a aplicação Husqvarna Connect para o seu dispositivo móvel.

2. Registe-se na aplicação Husqvarna Connect.

Page 87

3. Siga os passos das instruções na aplicação Husqvarna Connect para ligar e registar o produto.

Encher o depósito de combustível

ATENÇÃO: A gasolina é muito inflamável. Tenha o cuidado de abastecer no exterior (consulte a secção

Segurança no manuseamento do combustível na página 83

ATENÇÃO: Não utilize o depósito de combustível como área de suporte.

CUIDADO: O tipo errado de combustível pode resultar em danos no motor.

O motor funciona a gasolina com um índice de octanas mínimo de 91 RON (87 AKI), não misturada com óleo. Recomendamos uma gasolina biodegradável com base em alquilatos. Não utilize gasolina que contenha mais de 10% de etanol.

• Verifique o nível de combustível antes de cada utilização e volte a encher, se necessário.

• Não encha completamente o depósito de combustível. Mantenha um espaço mínimo de 2,5 cm.

Ajustar o banco

4. Para ajustar as molas do banco, desloque os 2 batentes de borracha sob o banco conforme apresentado na ilustração. Coloque os 2 batentes de borracha nos orifícios dianteiros, intermédios ou traseiros por sob o banco.

Ajustar a altura do volante

ATENÇÃO: Não ajuste a altura do volante durante o funcionamento do produto.

1. Rode o manípulo para a esquerda para desapertar.

ATENÇÃO: Não ajuste o banco durante o funcionamento do produto.

1. Para ajustar o banco para a frente e para trás, coloque o pé nas placas para os pés.

2. Empurre a alavanca abaixo da extremidade dianteira do banco, para o lado.

3. Desloque o banco para a posição adequada para si.

838 - 005 - 21.10.2019 87

2. Ajuste a altura do volante.

3. Rode o manípulo para a direita para apertar.

CUIDADO: extremidade comprida do manípulo aponta para cima.

Certifique-se de que a

Page 88

Ativar e desativar o sistema de

acionamento

Para deslocar o produto com o motor desligado, o sistema de acionamento tem de estar desativado. Puxe totalmente a alavanca do sistema de acionamento para fora para desativar o acionamento no eixo. Empurre totalmente a alavanca do sistema de acionamento para ativar o acionamento no eixo. Não utilize posições intermédias.

A alavanca do sistema de acionamento do modelo R 318X situa-se atrás da roda traseira esquerda. O modelo R 320X AWD tem uma alavanca do sistema de acionamento para o eixo dianteiro e outra para o eixo traseiro. A alavanca do sistema de acionamento do eixo traseiro situa-se atrás da roda traseira esquerda.

motor estiver ligado, as lâminas param de rodar automaticamente.

Para baixar a bancada de corte para a posição de corte, prima o botão de bloqueio e desloque a alavanca de elevação para a frente. Se o motor estiver ligado, as lâminas começam a rodar automaticamente.

A alavanca do sistema de acionamento do eixo dianteiro do R 320X AWD situa-se atrás da roda dianteira esquerda.

Levantar e baixar a bancada de corte

Para levantar a bancada de corte para a posição de transporte, puxe a alavanca de elevação para trás. Se o

Aplicar e soltar o travão de estacionamento

1. Pressione o pedal do travão de estacionamento (1).

2. Mantenha premido o botão de bloqueio (2).

3. Mantenha premido o botão e solte o pedal do travão de estacionamento.

4. Para soltar o travão de estacionamento, volte a pressionar o respetivo pedal.

838 - 005 - 21.10.2019

Page 89

Arrancar o motor

A B C

1. Certifique-se de que o sistema de acionamento está ativo; consulte a secção

de acionamento na página 88

Ativar e desativar o sistema

5. Rode a chave para a posição das luzes para ligar os faróis.

2. Levante a bancada de corte e aplique o travão de estacionamento.

3. Rode a chave de ignição para a posição START.

4. Quando o motor arrancar, solte imediatamente a chave de ignição para a posição neutra.

6. Deixe o motor trabalhar na aceleração intermédia (B) durante 3 a 5 minutos antes de aplicar uma carga pesada.

7. Empurre o acelerador para a posição de aceleração total (C).

Nota: Ativar as lâminas quando o motor está em velocidade máxima causa esforço nas correias da transmissão. Não aplique a aceleração total até que a plataforma de corte tenha sido descida para a posição de corte.

Utilizar o produto

1. Ligue o motor.

2. Pressione o pedal do travão de estacionamento e, em seguida, solte-o para libertar o travão de estacionamento.

Não utilize o dispositivo de arranque durante

Nota: mais de 5 segundos de cada vez. Se o motor não arrancar, aguarde 15 segundos antes de tentar novamente.

838 - 005 - 21.10.2019

Page 90

3. Pressione um dos pedais de velocidade com

cuidado. A velocidade aumenta proporcionalmente à pressão aplicada no pedal. Utilize o pedal (1) para a marcha em frente e o pedal (2) para a marcha-atrás.

4. Solte o pedal para travar.

5. Selecione a altura de corte (1 a 10) com a alavanca da altura de corte.

6. Prima o botão de bloqueio na alavanca de elevação da plataforma de corte e baixe-a para a posição de corte.

2. Rode a chave de ignição para a posição STOP.

3. Quando o produto parar, aplique o travão de estacionamento.

Obter bons resultados de corte

• Para obter o melhor desempenho, efetue regularmente a manutenção do produto, de acordo com o esquema de manutenção. Consulte

de manutenção na página 91

• Não corte um relvado molhado. A relva molhada pode levar a um corte de fraca qualidade.

• Comece com uma altura de corte elevada e diminua-a gradualmente.

• Corte com as lâminas a uma velocidade de rotação elevada (a velocidade do motor mais elevada permitida, consulte

página 107

uma velocidade baixa. Se a relva não for muito alta nem muito espessa, pode obter bons resultados de corte também a velocidades mais elevadas.

• Corte a relva num padrão irregular.

• Para obter o melhor resultado de corte, corte a relva com frequência e utilize a função BioClip.

Especificações técnicas na

). Desloque o produto para a frente a

Esquema

Parar o motor

1. Puxe a alavanca de elevação da bancada de corte para trás, para a posição bloqueada, para levantar a bancada de corte. As lâminas param de rodar.

838 - 005 - 21.10.2019

Page 91

Manutenção

Introdução

ATENÇÃO: Antes de efetuar qualquer tarefa de manutenção, tem de ler e compreender o capítulo sobre segurança.

Esquema de manutenção

* = As instruções não estão disponíveis neste manual do utilizador.

Manutenção

Certifique-se de que as porcas e os parafusos estão apertados *

Certifique-se de que não existem fugas de óleo nem de combustível

Limpar o produto X

Limpe a superfície interior da plataforma de corte, em redor das lâminas

Limpar em redor do silenciador X

Examine o silenciador para se certificar de que está bem fixo e de que não está danificado

Certifique-se de que a admissão de ar frio do motor não está bloqueada

Certifique-se de que os dispositivos de segurança não estão defeituosos

Teste os travões X

Verifique o nível do óleo de motor X

Verifique o nível do óleo da transmissão X

Verifique os cabos da direção X

Certifique-se de que o farol funciona corretamente X X

Examine as lâminas da bancada de corte X X

Certifique-se de que a pressão dos pneus está correta X X

Substitua o óleo do motor X X

Substitua o filtro de óleo X X

Limpe os filtros de ar X

Substitua os filtros de ar X X

Substitua o filtro de combustível X X

Substitua a vela de ignição X

Verifique a posição paralela da bancada de corte X X

X = As instruções estão disponíveis neste manual do utilizador.

Nota: Se existir mais do que 1 intervalo de tempo para uma tarefa, o intervalo de tempo mais curto é para a primeira manutenção. Após a primeira manutenção, respeite o intervalo de tempo maior.

Esquema de manutenção

Manutenção diária antes da utilização

Intervalo de manutenção em horas

25 50 100 200

838 - 005 - 21.10.2019 91

Page 92

Manutenção Manutenção diária

antes da utilização

Lubrifique o tensor da correia. X X

Intervalo de manutenção em horas

25 50 100 200

Limpar o produto

CUIDADO: Não utilize uma máquina de lavar de alta pressão nem uma máquina de limpeza a vapor. A possível entrada de água nos rolamentos e nas ligações elétricas pode causar corrosão, o que danifica o produto.

Limpe o produto imediatamente após cada utilização.

• Não limpe as superfícies quentes como o motor, o silenciador e o sistema de escape. Aguarde até as superfícies arrefecerem e, em seguida, remova a relva ou terra.

• Antes de limpar com água, limpe com uma escova. Retire aparas de relva e sujidade da transmissão, da admissão de ar da transmissão e do motor, e à volta destes.

• Utilize água corrente de uma mangueira para limpar o produto. Não utilize equipamentos de alta pressão.

• Não direcione a água diretamente para os componentes elétricos nem para os rolamentos. Geralmente, o detergente aumenta os danos.

• Para limpar a plataforma de corte, coloque-a na posição de manutenção e utilize uma mangueira para a limpar.

• Quando o produto estiver limpo, ligue a plataforma de corte durante um curto período de tempo para eliminar a água restante.

Limpar o motor e o silenciador

Mantenha o motor e o silenciador isentos de cortes de relva e terra. Os cortes de relva embebidos em combustível ou óleo no motor podem aumentar o risco de incêndio e de sobreaquecimento do motor. Deixe o motor arrefecer antes de o limpar. Limpe com água e uma escova.

Os cortes de relva em redor do silenciador secam rapidamente e representam um risco de incêndio. Quando o silenciador estiver frio, utilize uma escova ou remova os cortes de relva com água.

Limpar a admissão de ar frio do motor

ATENÇÃO: Desligue o motor. A admissão de ar frio roda e pode causar ferimentos nos seus dedos.

• Certifique-se de que a grelha da entrada de ar na cobertura do motor não está obstruída. Remova a relva e a terra com uma escova.

• Abra a cobertura do motor. Certifique-se de que a admissão de ar frio do motor não está obstruída. Remova a relva e a terra com uma escova.

• Examine a conduta de ar, que se encontra na superfície interior da proteção do motor. Certifiquese de que a conduta de ar está limpa e que não existe fricção entre esta e a admissão de ar frio.

Remover as coberturas

Abrir a cobertura do motor

1. Dobre o banco para a frente.

838 - 005 - 21.10.2019

Page 93

2. Solte o grampo da proteção do motor com a

ferramenta que está presa à chave de ignição.

3. Dobre a proteção do motor para trás.

Retirar a proteção dianteira

1. Solte o grampo da proteção dianteira com a ferramenta que está presa à chave de ignição.

2. Levante a proteção dianteira.

Remover a placa de base para o pé direito

1. Rode o botão do pedal da marcha-atrás (A) para o remover.

2. Retire os 3 parafusos (B) e retire a placa de base para o pé.

Para remover a placa de base para o pé esquerdo

• Retire os 4 parafusos e retire a placa de base para o pé.

Examinar os cabos da direção

A tensão dos cabos da direção pode diminuir após um período de tempo. Tal provoca alterações no ajuste da direção.

Examine e ajuste a direção da seguinte forma:

1. Os cabos da direção estão bem apertados se os conseguir mover 5 mm para cima ou para baixo na ranhura existente do anel de direção.

838 - 005 - 21.10.2019

2. Se os fios estiverem demasiado soltos, solicite o respetivo ajuste numa oficina autorizada.

Verificar o travão de estacionamento

1. Estacione o produto numa superfície rígida inclinada.

Não estacione o produto num declive com

Nota: relva quando verificar o travão de estacionamento.

2. Pressione o pedal do travão de estacionamento (1).

3. Mantenha premido o botão de bloqueio (2) e solte o pedal do travão de estacionamento em simultâneo.

Page 94

4. Se o produto começar a deslocar-se, solicite o ajuste do travão de estacionamento numa oficina autorizada.

5. Prima novamente o pedal do travão de estacionamento para soltar o travão de estacionamento.

Substituir o filtro de combustível

1. Abra a cobertura do motor para aceder ao filtro de combustível.

2. Afaste as braçadeiras de mangueira do filtro de combustível com um alicate plano.

3. Puxe o filtro de combustível das extremidades da mangueira. Pode ocorrer uma pequena fuga de combustível.

4. Empurre o novo filtro de combustível nas extremidades das mangueiras. Aplique detergente líquido nas extremidades do filtro de combustível para facilitar a ligação.

5. Empurre as braçadeiras de mangueira contra o filtro de combustível.

2. Desaperte os botões que seguram a cobertura do filtro e levante-a.

3. Levante a extremidade do filtro de ar para o remover.

4. Bata o filtro de papel contra uma superfície rígida para o limpar. Não utilize ar comprimido.

5. Se o filtro de papel não ficar limpo, substitua-o.

6. Volte a colocar o filtro de ar na mangueira de ar.

Para limpar e mudar o filtro de ar

1. Abra a cobertura do motor.

7. Empurre o filtro de ar para a posição correta.

8. Fixe a cobertura do filtro de ar e aperte os botões.

Examinar e substituir uma vela de ignição

1. Abra a cobertura do motor.

2. Retire o terminal do cabo de ignição e limpe a área em redor da vela de ignição.

838 - 005 - 21.10.2019

Page 95

3. Retire a vela de ignição com uma chave para velas de ignição.

4. Examine a vela de ignição. Substitua-a se os elétrodos estiverem queimados ou se o isolamento apresentar fissuras ou danos. Se a vela de ignição não estiver danificada, limpe-a com uma escova de aço.

5. Meça a distância entre os elétrodos e confirme que está correta. Consulte

página 107

6. Dobre o elétrodo lateral para ajustar a distância entre os elétrodos.

7. Coloque novamente a vela de ignição e rode-a com a mão até que esteja em contacto com o assento da vela de ignição.

8. Aperte a vela de ignição com a chave para velas de ignição até que a arruela esteja comprimida.

9. Aperte uma vela de ignição usada mais ⅛ de volta e uma vela de ignição nova mais ¼ de volta.

10. Substitua o terminal do cabo de ignição.

CUIDADO: As velas de ignição que não estejam corretamente apertadas podem causar danos no motor.

CUIDADO: Não tente ligar o motor se a vela de ignição ou o cabo de ignição tiverem sido retirados.

Especificações técnicas na

Substituir o fusível principal

Um fusível fundido é identificado por um conector queimado.

1. Abra a cobertura do motor. O fusível principal encontra-se num suporte, entre a bateria e o motor.

2. Puxe o fusível do suporte.

4. Substitua as proteções. Se o fusível principal se fundir novamente num curto

período de tempo depois de o substituir, existe um curto-circuito. Repare o curto-circuito antes de utilizar novamente o produto. Solicite ajuda numa oficina autorizada.

Carregar a bateria

• Carregue a bateria, se esta estiver demasiado fraca para ligar o motor.

• Utilize um carregador de bateria padrão.

CUIDADO: Não utilize um carregador rápido ou propulsor de arranque. Estes poderão danificar o sistema elétrico do produto.

• Antes de ligar o motor, desligue sempre o carregador.

Efetuar um arranque de emergência do motor

Se a bateria estiver demasiado fraca para ligar o motor, pode utilizar cabos de ligação direta para efetuar um arranque de emergência. Este produto tem um sistema de 12 V com terra negativa. O produto utilizado para o arranque de emergência também tem de ter um sistema de 12 V com terra negativa.

Ligar os cabos de ligação direta

ATENÇÃO: Existe risco de explosão devido ao gás explosivo emitido pela bateria. Não ligue o terminal negativo da bateria totalmente carregada ao ou junto ao terminal negativo da bateria fraca.

CUIDADO: Não utilize a bateria do seu produto para ligar outros veículos.

1. Retire a proteção do motor.

2. Retire a proteção da caixa da bateria.

3. Substitua o fusível fundido por um fusível novo do mesmo tipo, pino plano, 20 A.

838 - 005 - 21.10.2019

Page 96

3. Ligue uma extremidade do cabo vermelho ao

terminal POSITIVO da bateria (+) na bateria fraca (A).

Pressão dos pneus

A pressão correta dos pneus é 60 kPa (0,6 bar/8,5 PSI) nos 4 pneus.

4. Ligue a outra extremidade do cabo vermelho ao terminal POSITIVO da bateria (+) na bateria totalmente carregada (B).

ATENÇÃO: Não provoque o curtocircuito das extremidades do cabo vermelho contra o chassi.

5. Ligue uma extremidade do cabo preto ao terminal NEGATIVO da bateria (-) na bateria totalmente carregada (C).

6. Ligue a outra extremidade do cabo preto a um conector de TERRA do CHASSI (D), afastado do depósito de combustível e da bateria.

7. Substitua as proteções.

Retirar os cabos de ligação direta

Retire os cabos de ligação direta na sequência

Nota: oposta à da ligação.

1. Retire o cabo PRETO do chassi.

2. Retire o cabo PRETO da bateria totalmente carregada.

3. Retire o cabo VERMELHO das 2 baterias.

Colocar a bancada de corte na posição de manutenção

1. Consulte os passos 1 a 8 na secção

bancada de corte na página 86

2. Segure na extremidade dianteira da bancada de corte com as duas mãos e puxe-a para a frente até parar.

3. Levante a bancada de corte até à posição vertical, até ouvir um som de clique. A bancada de corte é automaticamente bloqueada na posição vertical.

Retirar a

Colocar a plataforma de corte na posição de corte

1. Segure na extremidade dianteira da bancada de corte com a mão esquerda.

838 - 005 - 21.10.2019

Page 97

2. Desaperte o bloqueio com a mão direita.

3. Rebata a bancada de corte e empurre-a até parar.

CUIDADO: A correia da transmissão pode ficar presa sob a plataforma de corte. Puxe pelo laço da correia da transmissão no suporte da correia antes de empurrar a plataforma de corte para dentro.

4. Levante o fixador da altura de corte do suporte do fixador e coloque-o no orifício.

5. Coloque a correia da transmissão à volta dos pinhões. Certifique-se de que a correia da transmissão está no lado correto da roda de tensão.

Examinar e ajustar a pressão exercida na terra pela plataforma de corte

Uma pressão correta sobre a terra garante que a plataforma de corte se desloca ao longo da superfície mas que não exerce pressão excessiva sobre esta.

1. Certifique-se de que a pressão do ar nos pneus é 60 kPa (0,6 bar/9,0 PSI).

2. Estacione o produto numa superfície nivelada.

3. Baixe a plataforma de corte até à posição de corte.

4. Coloque uma balança de casa de banho sob a extremidade dianteira da plataforma de corte.

5. Para garantir que não está a ser aplicado peso sobre as rodas de suporte, coloque um bloco de madeira entre a estrutura e a balança de casa de banho.

6. Para ajustar a pressão exercida na terra, rode os parafusos de ajuste situados atrás das rodas dianteiras no lado direito e esquerdo.

7. Rode os parafusos para direita ou esquerda até que a pressão exercida na terra esteja entre 12 e 15 kg (26,5 a 33 lb).

6. Coloque a mola no suporte da mola.

7. Fixe a cobertura dianteira.

8. Defina a alavanca da altura de corte numa das posições de 1–10.

838 - 005 - 21.10.2019

Verificar a posição paralela da bancada de corte

1. Certifique-se de que a pressão de ar nos pneus está correta. Consulte

107

2. Estacione o produto numa superfície nivelada.

3. Baixe a plataforma de corte até à posição de corte.

Especificações técnicas na página

Page 98

4. Coloque a alavanca da altura de corte na posição de manutenção.

5. Meça a distância entre o solo e as arestas dianteira e traseira da plataforma de corte. Certifique-se de que a extremidade traseira tem uma altura 4 a 6 mm (1/5") superior à da extremidade dianteira.

4. Rode o suporte de elevação para alongar ou encurtar o fixador. Alongue o fixador para elevar a extremidade traseira da cobertura. Encurte o fixador para baixar a extremidade traseira da cobertura.

Ajustar a posição paralela da bancada de corte

1. Remova a cobertura dianteira e a placa de base para o pé direito.

2. Remova os parafusos que prendem a proteção da correia e remova-a.

3. Desaperte as porcas do suporte de elevação.

5. Aperte as porcas do suporte de elevação quando terminar o ajuste.

6. Verifique o paralelismo. Consulte

paralela da bancada de corte na página 97

7. Fixe a proteção da correia e aperte os parafusos.

8. Fixe a placa de base para o pé direito e a cobertura dianteira.

Verificar a posição

Retirar o adaptador BioClip

• Retire o adaptador BioClip para alterar uma plataforma de corte combinada de BioClip para descarga traseira da relva.

Retirar e fixar o adaptador BioClip na plataforma de corte Combi 103 e 112

1. Coloque a bancada de corte na posição de manutenção.

2. Retire os 3 parafusos que fixam o adaptador BioClip e retire o adaptador.

3. Fixe 3 parafusos M8X15 mm nos orifícios dos parafusos para o adaptador BioClip, para impedir danos nas roscas.

4. Coloque a plataforma de corte novamente na posição de corte.

5. Fixe o adaptador BioClip na sequência oposta.

838 - 005 - 21.10.2019

Page 99

Retirar e fixar o adaptador BioClip na

plataforma de corte Combi 94

1. Coloque a bancada de corte na posição de manutenção.

2. Retire os 3 parafusos que fixam o adaptador BioClip e retire o adaptador.

3. Coloque a plataforma de corte novamente na posição de corte.

4. Fixe o adaptador BioClip na sequência oposta.

Examinar as lâminas

CUIDADO: As lâminas danificadas ou incorretamente equilibradas podem provocar danos no produto. Substitua as lâminas danificadas. Solicite ajuda numa oficina autorizada para afiar e equilibrar as lâminas rombas.

1. Coloque a bancada de corte na posição de manutenção.

2. Observe as lâminas para verificar se estão danificadas e se é necessário afiá-las.

2. Bloqueie a lâmina com um bloco de madeira (A).

3. Desaperte e retire o parafuso da lâmina (B), as arruelas (C) e a lâmina (D).

4. Monte a nova lâmina com as extremidades angulares na direção da plataforma de corte.

ATENÇÃO: O tipo de lâmina incorreto pode causar a projeção de objetos da bancada de corte e resultar em ferimentos graves. Utilize apenas as lâminas indicadas na secção

Especificações técnicas na página 107

5. Fixe a lâmina, a arruela e o parafuso. Aperte o parafuso com um binário de 45–50 Nm.

Verificar o nível do óleo de motor

1. Estacione o produto num piso nivelado e pare o motor.

2. Abra a cobertura do motor.

3. Solte a vareta de nível e puxe-a para fora.

3. Aperte os parafusos das lâminas com um binário de aperto de 45–50 Nm.

Substituir as lâminas

1. Coloque a bancada de corte na posição de manutenção.

838 - 005 - 21.10.2019

4. Limpe o óleo da vareta de nível.

5. Volte a colocar a vareta de nível e aperte-a.

6. Solte e puxe a vareta de nível para fora para verificar o nível do óleo.

Page 100

7. O nível do óleo tem de estar entre as marcas da vareta de nível. Se o nível estiver junto à marca ADD (Adicionar), encha o depósito de óleo até à marca FULL (Cheio).

8. Verta o óleo através do orifício para a vareta. Verta o óleo lentamente.

Nota: Consulte

107

para obter os tipos de óleo do motor que recomendamos. Não misture tipos diferentes de óleo.

9. Aperte corretamente a vareta de nível antes de ligar o motor. Ligue o motor e deixe-o ao ralenti durante, aproximadamente, 30 segundos. Desligue o motor. Aguarde 30 segundos e verifique novamente o nível do óleo.

Especificações técnicas na página

Para mudar o óleo de motor e o filtro de óleo

Se o motor estiver frio, ligue o motor durante 1 a 2 minutos antes de drenar o óleo de motor. Isto aquece o óleo de motor e facilita a respetiva drenagem.

ATENÇÃO: funcionamento durante mais de 1 a 2 minutos antes de drenar o óleo de motor. O óleo do motor fica muito quente e pode causar queimaduras. Deixe o motor arrefecer antes de drenar o óleo de motor.

ATENÇÃO: Se derramar óleo de motor no seu corpo, limpe com água e sabão.

Não coloque o motor em

1. Abra o tampão de plástico na extremidade do bujão de drenagem do óleo.

2. Para facilitar a drenagem do óleo sem derramamentos, fixe, por exemplo, uma mangueira de plástico na extremidade do bujão de drenagem do óleo.

3. Coloque um recipiente sob o bujão de drenagem do óleo.

4. Remova a vareta de nível.

5. Rode o bujão de drenagem do óleo para a esquerda e puxe-o para fora para o abrir.

6. Deixe o óleo escorrer para o recipiente.

7. Empurre o bujão de drenagem do óleo para dentro e rode-o para a direita para o fechar.

8. Retire a mangueira de plástico e volte a colocar o tampão no bujão de drenagem do óleo.

9. Rode o filtro de óleo para a esquerda para o remover.

100

838 - 005 - 21.10.2019

Husqvarna R 318X, R 320X AWD Operator's Manual

Contents

Introduction

Pre-delivery inspection and product numbers

Product description

Intended use

Insure your product

Product overview

Electrical system overview

Mower control module

Husqvarna Connect

Headlights

Power outlet

Hour meter

Operator presence control (OPC)

Forward and rearward pedals

Cutting deck

Display

Symbols on the product

Euro V Emissions

Product liability

Safety

Safety definitions

General safety instructions

Safety instructions regarding children

Personal protective equipment

Safety instructions for operation

Safety devices on the product

To do a check of the ignition lock

Start conditions

To do a check of the speed limiter

Parking brake

Muffler

To do a check of the muffler

Protective covers

To cut grass on slopes

Battery safety

Fuel safety

Transport safety

Safety instructions for maintenance

Assembly

Introduction

To attach the cutting deck

To remove the cutting deck

Operation

Introduction

To start to use Husqvarna Connect

To fill fuel

To adjust the seat

To adjust height of the steering wheel

To engage and disengage the drive system

To lift and lower the cutting deck

To apply and release the parking brake

To start the engine

To operate the product

To stop the engine

To get a good cutting result

Maintenance

Introduction

Maintenance schedule

Maintenance schedule

To clean the product

To clean the engine and the muffler

To clean the cold air intake of the engine

To remove the covers

To open the engine cover

To remove the front cover

To remove the right footrest plate

To remove the left footrest plate

To do a check of the parking brake

To replace the fuel filter

To examine the steering wires

To clean and change the air filter

To examine and replace a spark plug

To replace the main fuse

To charge the battery

To do an emergency start of the engine

To connect the jumper cables

To remove the jumper cables

Tire pressure
