HUSQVARNA R 214, R 214C User manual

Page 1

RU Руководство по эксплуатации 2-36 BG Ръководство за експлоатация 37-71 UK Посібник користувача 72-105 RO Instrucţiuni de utilizare 106-138

R 214, R 214C

Page 2

Содержание

Введение....................................................................... 2

Безопасность.................................................................6

Сборка..........................................................................12

Эксплуатация.............................................................. 13

Техническое обслуживание........................................17

Поиск и устранение неисправностей.........................28

Транспортировка, хранение и утилизация................30

Технические данные...................................................32

Сервисное обслуживание.......................................... 34

Декларация о соответствии....................................... 35

Введение

Проверка перед поставкой и номера изделий

Примечание: Данное изделие прошло проверку

перед поставкой. Проверьте наличие подписанной

Контактная информация специалиста по обслуживанию:

Данное руководство по эксплуатации относится к изделию с номером изделия / серийным номером:

Двигатель:

Трансмиссия:

копии акта проверки перед поставкой от вашего дилера.

Описание изделия

Изделие представляет собой газонокосилку-райдер. Оператор может бесступенчато регулировать скорость с помощью педалей переднего и заднего хода. Изделие используется с режущей декой 2-в-1 с заглушкой для мульчирования.

Назначение

Данное изделие предназначено для стрижки травы на открытых и ровных участках земли в частных владениях и садах. Функциональность изделия

2 1590 - 006 - 20.10.2021

можно расширить, установив дополнительные принадлежности. Для получения дополнительных сведений о доступных принадлежностях обратитесь к своему дилеру Husqvarna.

Страховка изделия

Убедитесь в наличии страховой защиты вашего нового изделия. В случае сомнений обратитесь в свою страховую компанию. Мы рекомендуем воспользоваться полной страховкой, включающей страхование от действий третьих лиц, пожара, повреждений, кражи и страхование ответственности.

Page 3

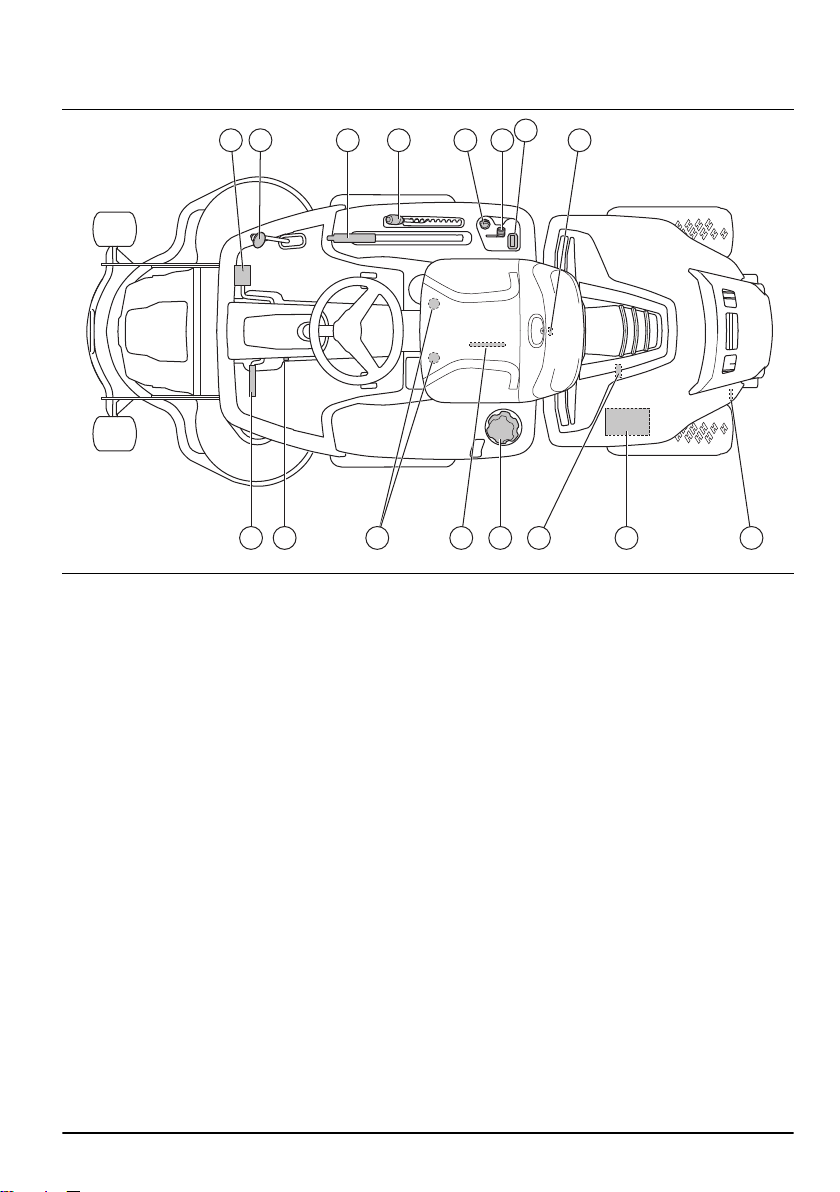

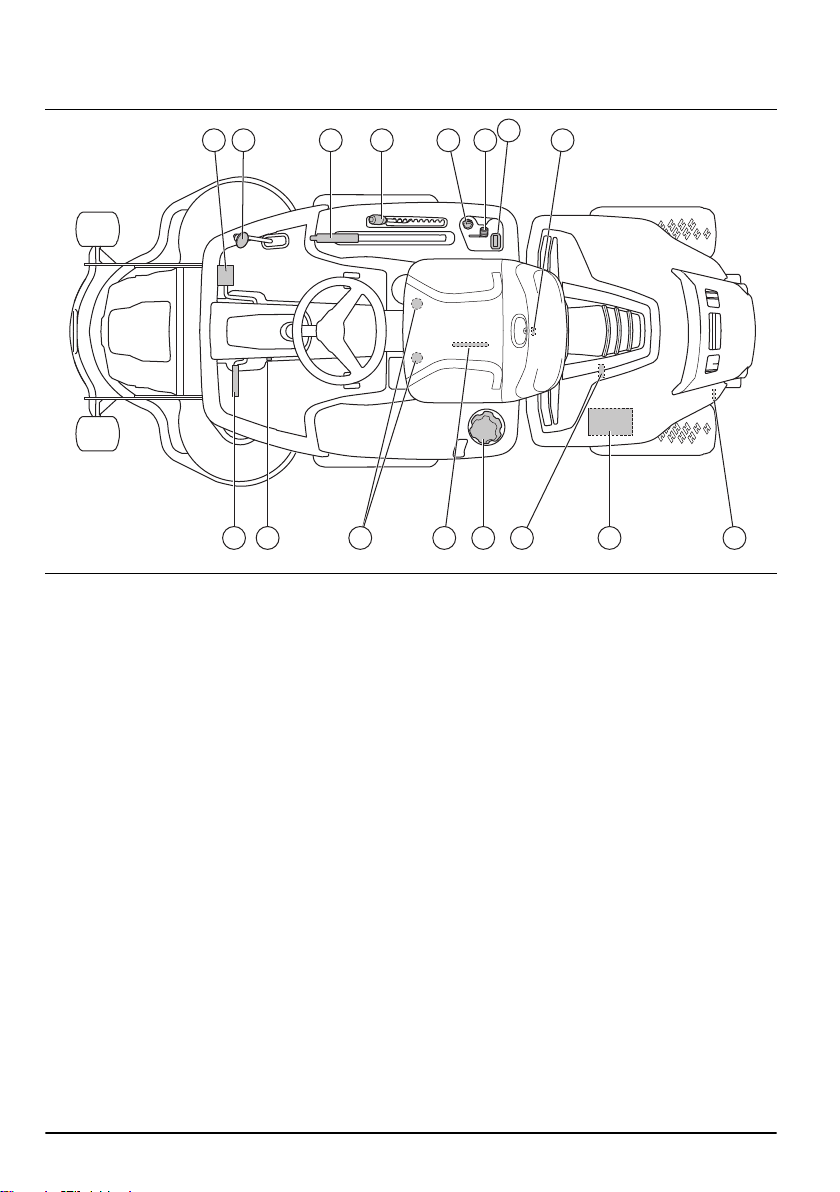

Обзор изделия

1 2 3 4 5 6 8

9 10 11 13 15 16

12 14

1. Педаль переднего хода

2. Педаль заднего хода

3. Рычаг подъема режущей деки

4. Рычаг регулировки высоты стрижки

5. Замок зажигания

6. Ручка газа

7. Счетчик моточасов

8. Фиксатор кожуха двигателя

1590 - 006 - 20.10.2021 3

9. Педаль стояночного тормоза

10. Кнопка блокировки стояночного тормоза

11. Рычаг регулировки сиденья

12. Табличка данных со сканируемыми кодами

13. Крышка топливного бака

14. Сливная пробка

15. Аккумулятор

16. Рычаг включения/выключения привода

Page 4

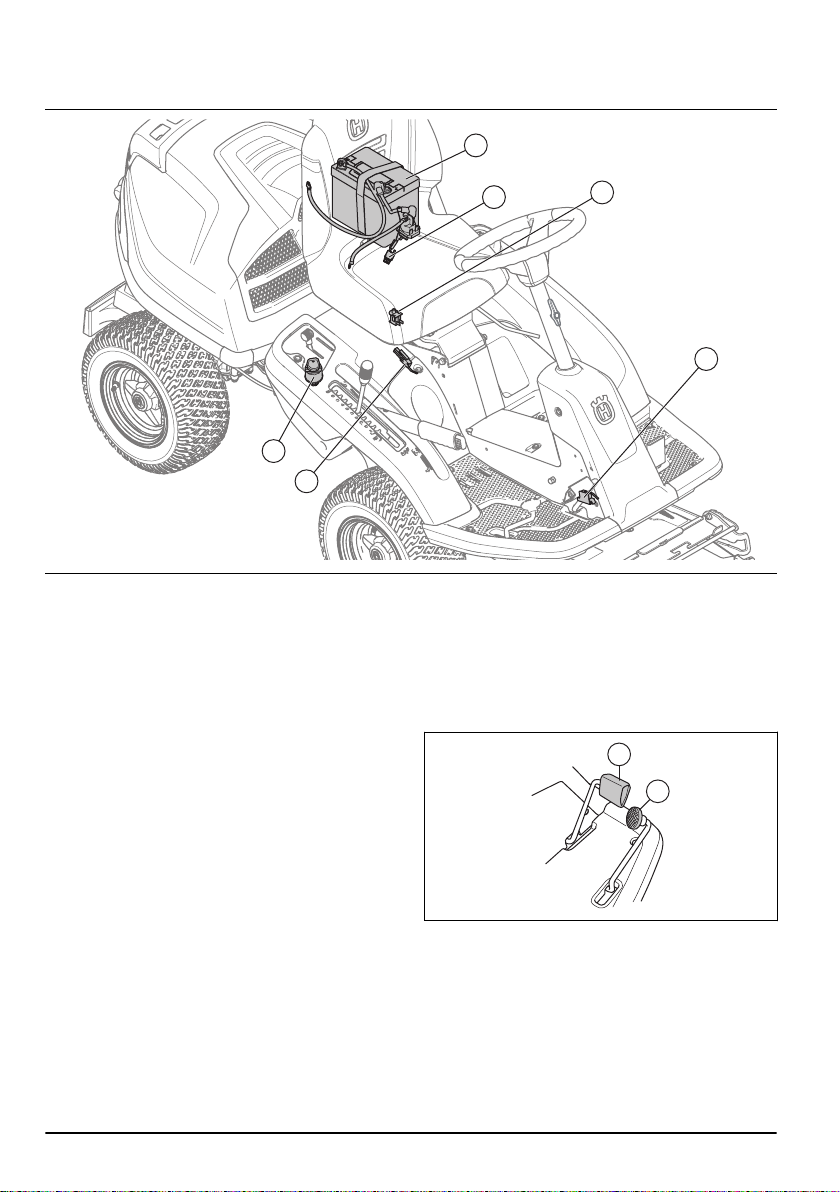

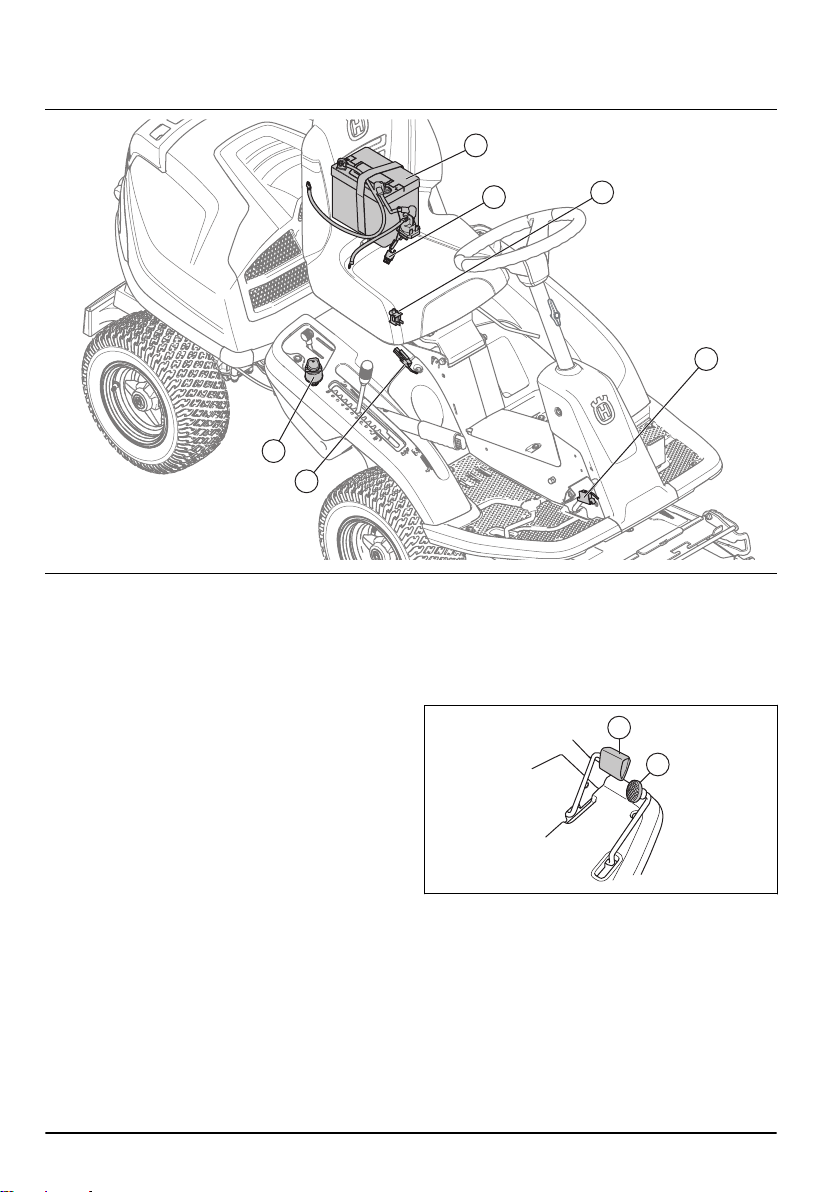

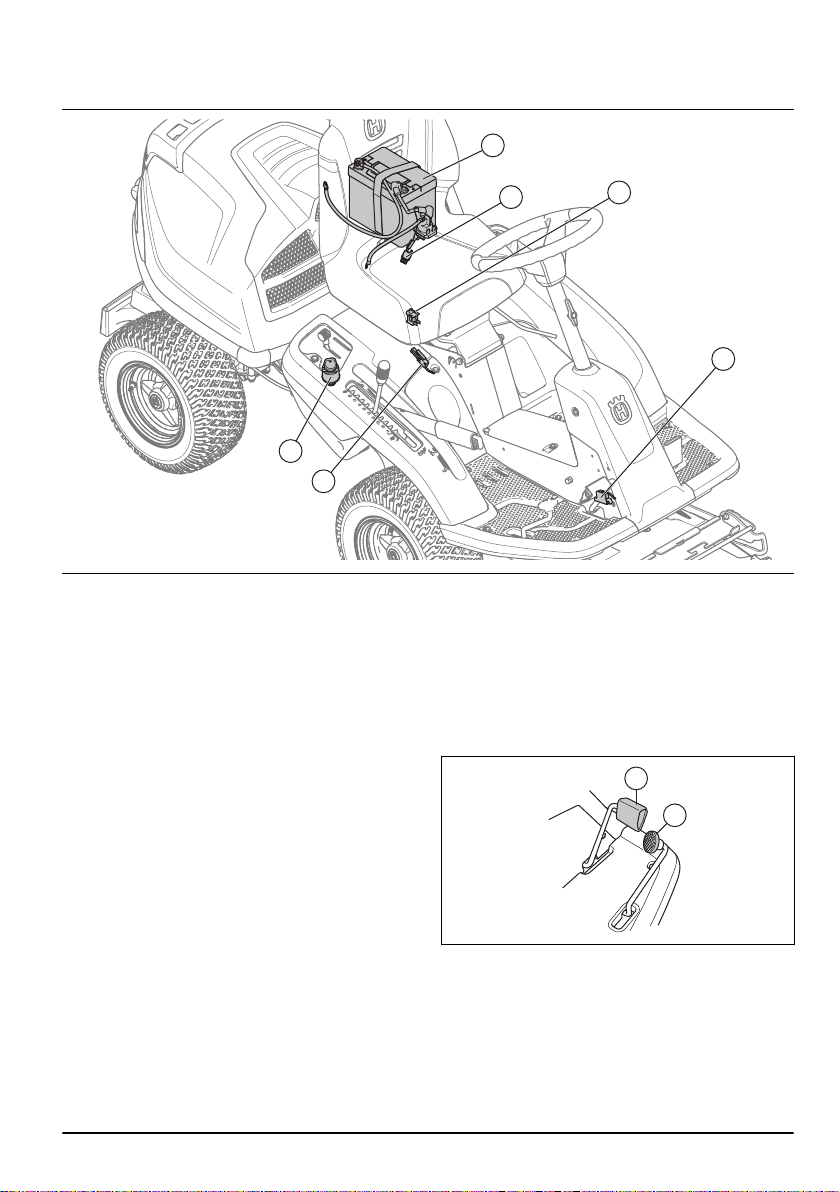

Обзор электрической системы

1. Аккумулятор

2. Главный предохранитель

3. Контроль присутствия оператора (OPC)

4. Микропереключатель, стояночный тормоз

5. Защитный переключатель для рычага подъема

6. Замок зажигания

Педали переднего и заднего хода

Скорость плавно регулируется с помощью 2 педалей. Левая педаль (A) используется для движения вперед, а правая педаль (B) — для движения назад. При отпускании педалей изделие останавливается.

Husqvarna Connect

Руководство по эксплуатации и дополнительные сведения об изделии доступны в приложении Husqvarna Connect. Husqvarna Connect представляет собой бесплатное приложение для мобильного устройства. См. раздел

Husqvarna Connect на стр. 13

Как начать использовать

Контроль присутствия оператора (OPC)

OPC срабатывает, когда оператор встает с сиденья. Двигатель и привод ножей выключаются, если ножи задействованы или не включен стояночный тормоз. См. раздел

Условия пуска на стр. 9

Счетчик моточасов

Счетчик моточасов показывает время работы двигателя в часах. Время, когда зажигание включено, а двигатель выключен, не учитывается. Последняя цифра обозначает десятые доли часа (6 минут).

4 1590 - 006 - 20.10.2021

Режущая дека

Данное изделие оснащено режущей декой Combi с системой BioClip. Система BioClip измельчает скошенную траву для ее использования в качестве удобрения. Режущую деку Combi можно также использовать без системы BioClip. Если система BioClip не используется, скошенная трава отбрасывается назад.

Page 5

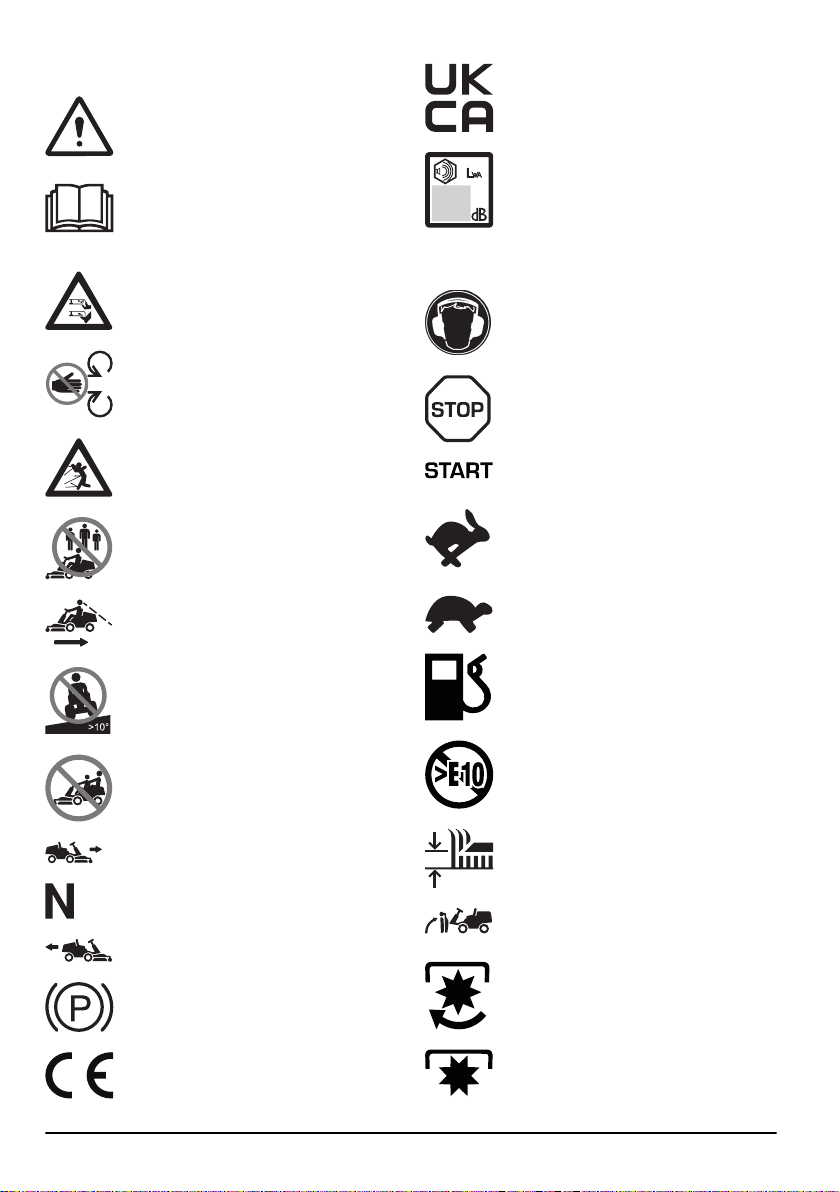

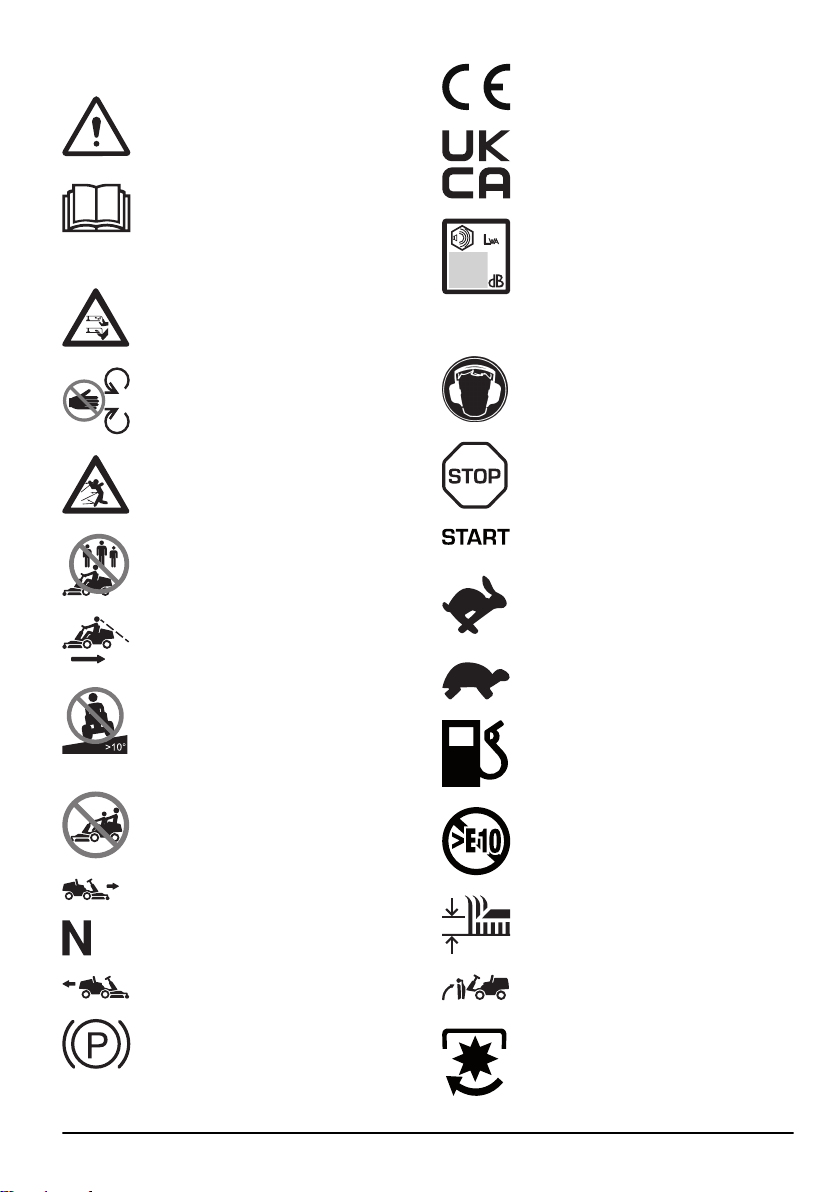

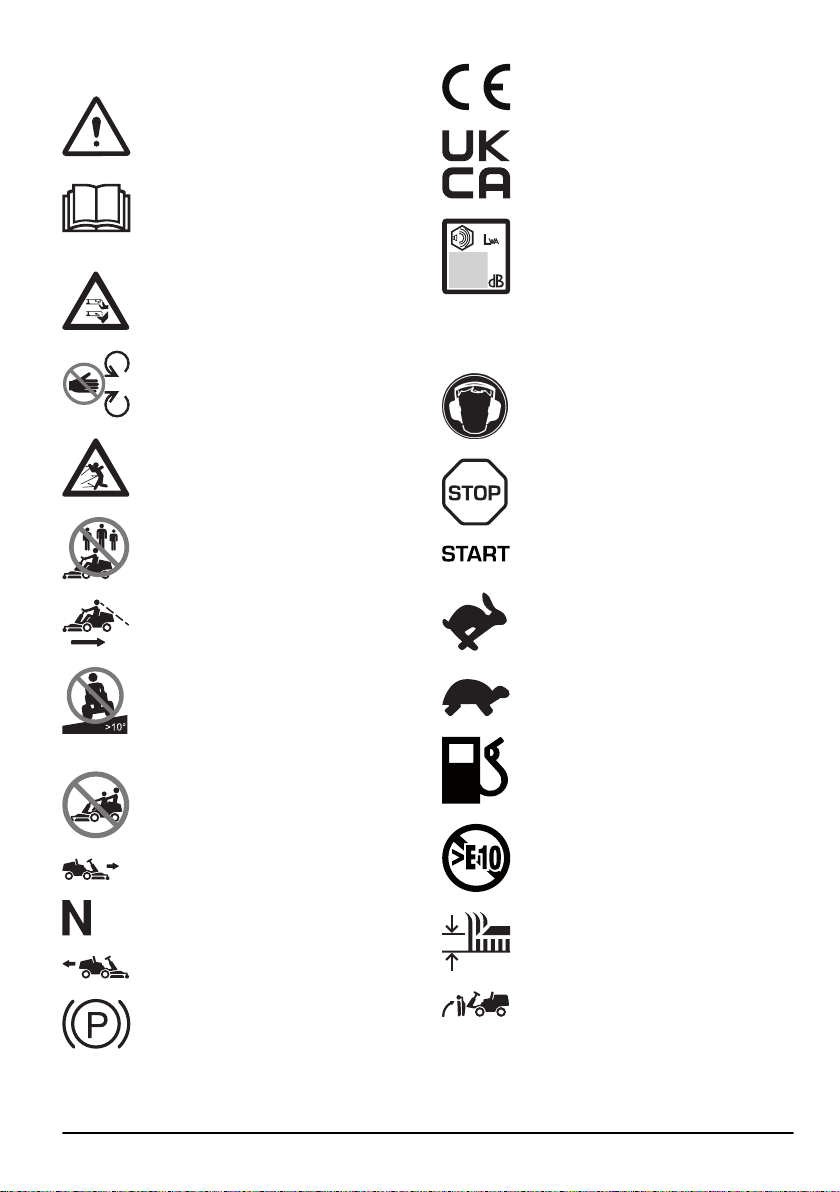

Условные обозначения на агрегате

ПРЕДУПРЕЖДЕНИЕ: Небрежная или неправильная эксплуатация может привести к тяжелой травме или смерти оператора или других лиц.

Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные в нем инструкции.

Вращающиеся ножи. Находитесь на безопасном расстоянии.

Данный агрегат отвечает требованиям соответствующих директив EC.

Данное изделие соответствует действующим директивам Великобритании.

Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами ЕС и Великобритании. Гарантированный уровень мощности звука агрегата указан в

Технические данные на стр.

и на табличке.

Предупреждение: вращающиеся части. Находитесь на безопасном расстоянии.

Берегитесь отскакивающих предметов и рикошетов.

Не используйте изделие в непосредственной близости от других людей (особенно детей) или животных.

Перед началом движения задним ходом и во время него внимательно смотрите назад.

Никогда не выполняйте стрижку поперек склона. Запрещается выполнять стрижку на участках с уклоном более 10°. См. раздел

травы на склонах на стр. 10

Запрещается перевозить пассажиров на изделии или оборудовании.

Передний ход.

Нейтральная передача.

Стрижка

Всегда пользуйтесь защитными наушниками.

Остановите двигатель.

Запустите двигатель.

Частота вращения двигателя – высокая.

Частота вращения двигателя – низкая.

Топливо.

Макс. содержание этилового спирта 10%.

Высота кошения.

Задний ход.

Стояночный тормоз.

1590 - 006 - 20.10.2021 5

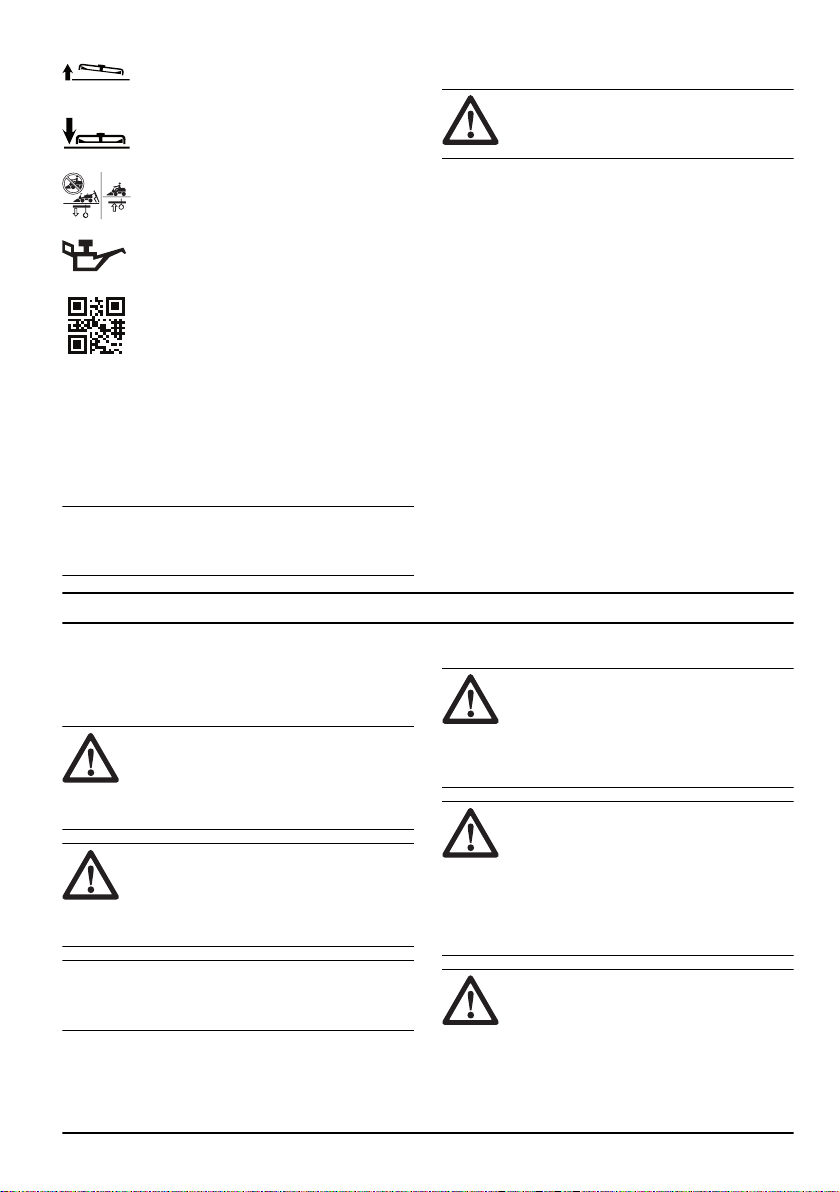

Сервисное положение рычага регулировки высоты стрижки.

Ножи включены.

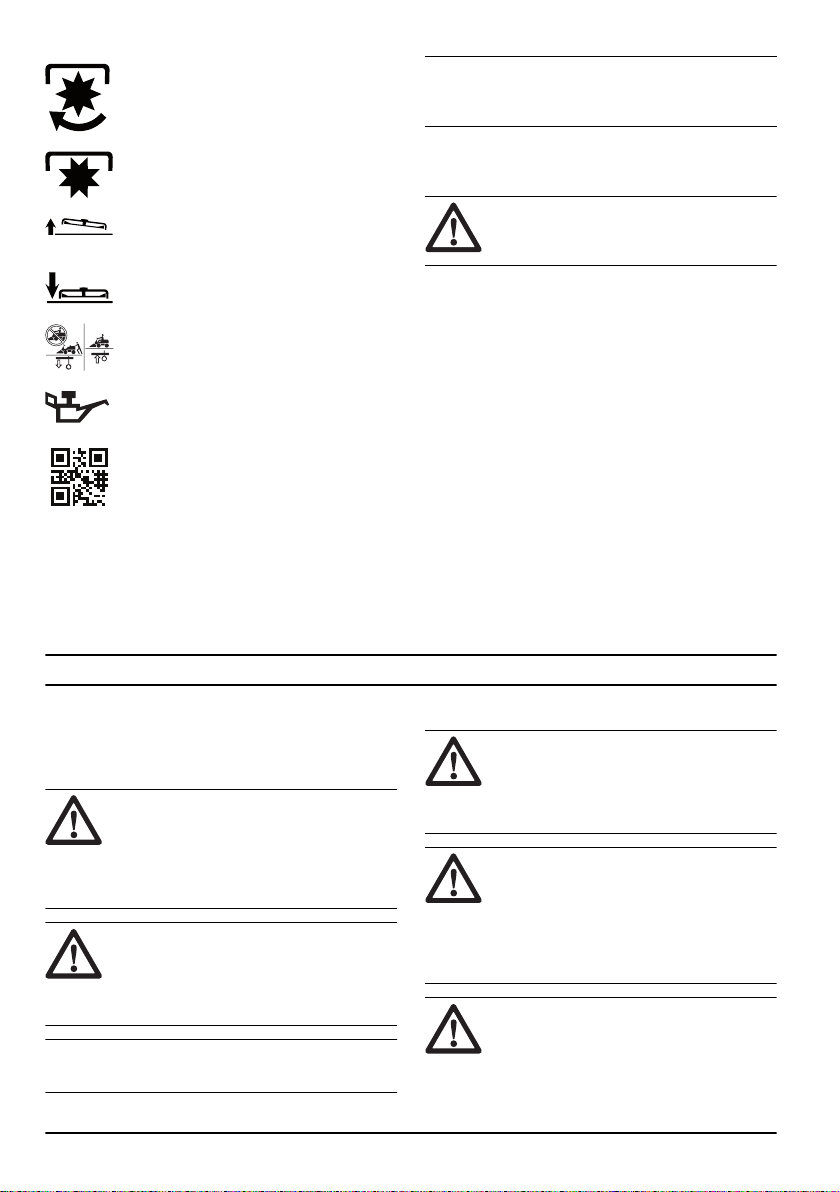

Page 6

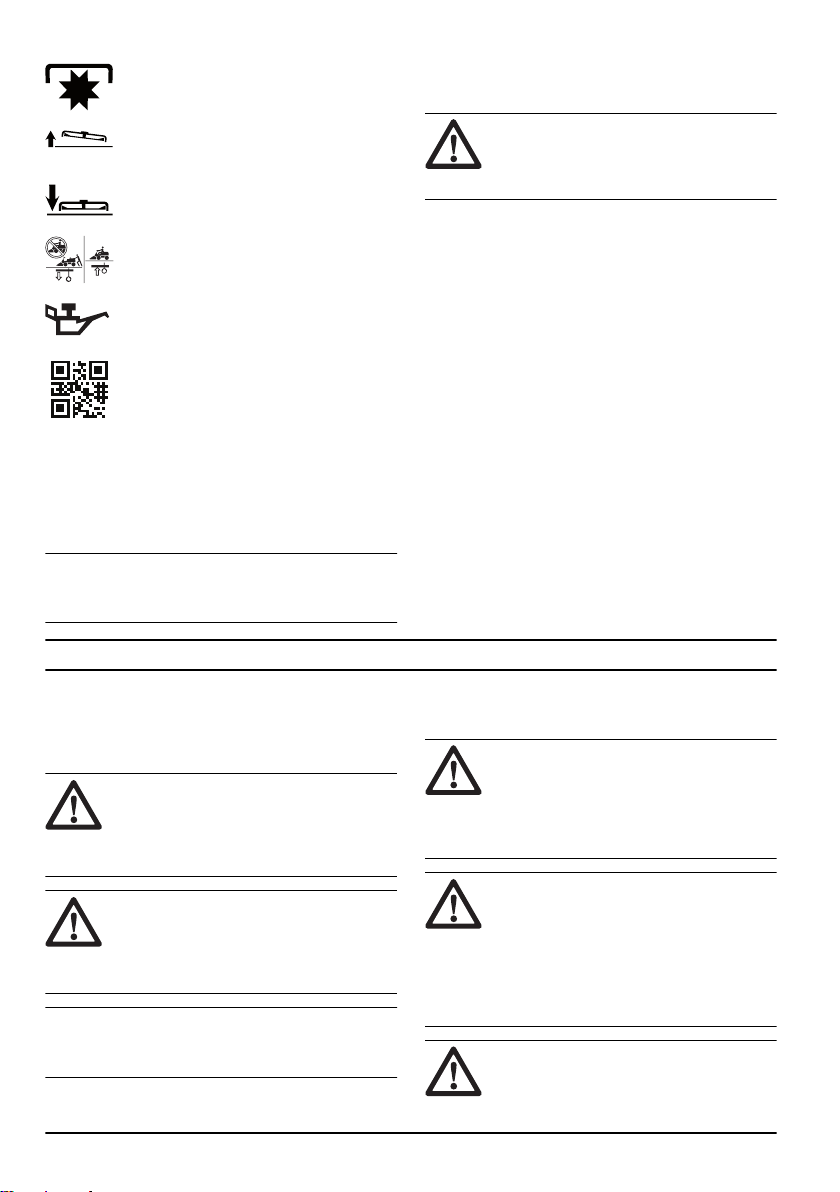

Ножи выключены.

Положение режущей деки для транспортировки.

Рабочее положение режущей деки.

Включение и выключение системы привода.

Уровень масла.

Сканируемый код

yyyywwxxxx На паспортной табличке

указан серийный номер. yyyy означает год производства, ww — производственную неделю.

Примечание: Остальные символы/наклейки на

изделии относятся к специальным требованиям сертификации в определенных коммерческих зонах.

Соответствие уровня токсичных выбросов стандарту Euro V

ПРЕДУПРЕЖДЕНИЕ: В случае

вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС.

Ответственность изготовителя

В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом;

Безопасность

Инструкции по технике безопасности

Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства.

ПРЕДУПРЕЖДЕНИЕ:

Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц.

ВНИМАНИЕ: Используется, когда

несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории.

Примечание: Используется для

предоставления дополнительных сведений о конкретной ситуации.

6 1590 - 006 - 20.10.2021

Общие инструкции по технике безопасности

ПРЕДУПРЕЖДЕНИЕ: Данное

изделие может привести к порезам конечностей и отбрасыванию предметов. Несоблюдение инструкций по технике безопасности может привести к тяжелым травмам или смерти.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается продолжать использовать изделие, если режущее оборудование повреждено. Поврежденное режущее оборудование может отбрасывать предметы и вызвать тяжелые травмы или смерть. Заменяйте поврежденные ножи немедленно.

ПРЕДУПРЕЖДЕНИЕ: Во время

работы данное изделие создает электромагнитное поле. В определенных

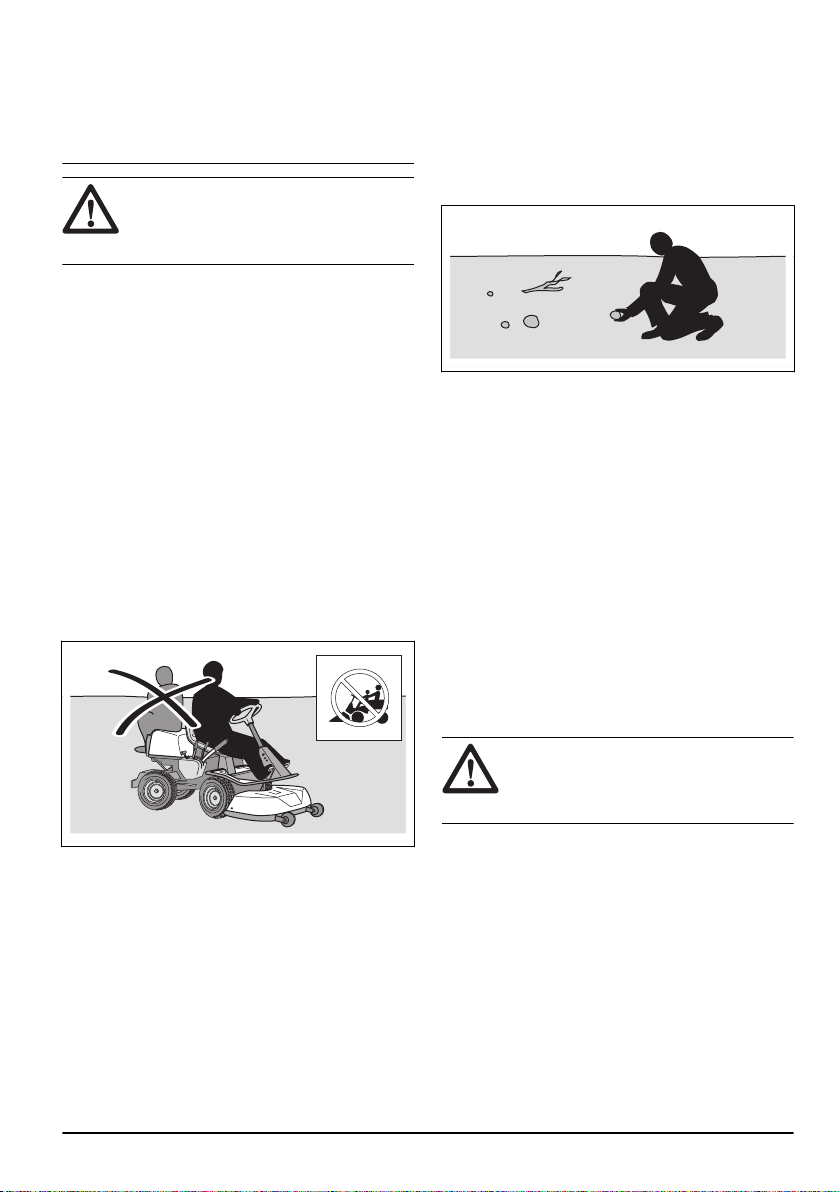

Page 7

обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Будьте всегда осторожны и руководствуйтесь здравым смыслом. Избегайте ситуаций, для которых, по-вашему мнению, уровень вашей квалификации недостаточен. Если после изучения руководства по эксплуатации у вас возникли вопросы относительно эксплуатации агрегата, прежде чем приступить к работе, обратитесь за консультацией к специалисту.

• Внимательно изучите и уясните содержание руководства по эксплуатации и инструкций на изделии перед началом работы.

• Изучите инструкции по безопасной эксплуатации изделия и использованию органов управления, а также научитесь быстро останавливать изделие.

• Научитесь разбираться в значении предупреждающих табличек.

• Содержите изделие в чистоте, чтобы знаки и наклейки были легко читаемыми.

• Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

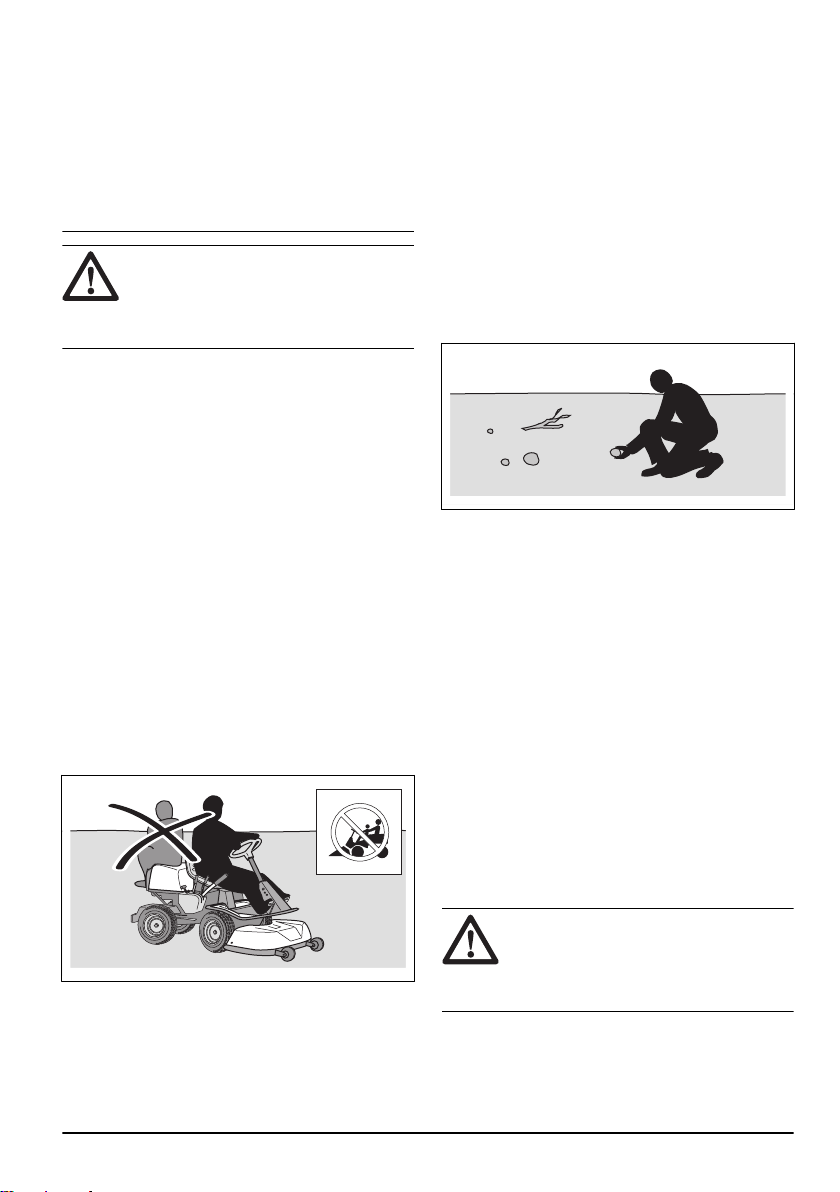

• Запрещается перевозить пассажиров. Изделие должен использовать только один человек.

• Используйте изделие только в дневное время или при хорошем освещении. Держите изделие на безопасном расстоянии от ям и других неровностей. Учитывайте другие возможные опасности.

• Не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, на сырых участках, при низких температурах воздуха, риске удара молнии и т.д.

• Во избежание ударов установите метки у больших камней и других неподвижных предметов.

• Освободите зону работы от предметов, которые могут быть отброшены ножами, например, камней, игрушек, проводов и т.д.

• Не позволяйте использовать изделие или выполнять его техобслуживание детям или другим лицам, не допущенным к эксплуатации изделия. Местные законы могут устанавливать требования к возрасту пользователя.

• Убедитесь, что во время запуска двигателя, включения привода или начала движения изделия рядом с изделием нет посторонних.

• Следите за движением транспорта при кошении рядом с дорогой или при перемещении через дорогу.

• Ни в коем случае не приступайте к работе с изделием, если вы устали, находитесь под воздействием алкогольных напитков или наркотиков или принимаете лекарства, которые могут повлиять на зрение, реакцию, координацию или оценку действительности.

• Всегда паркуйте агрегат на ровной поверхности с выключенным двигателем.

Инструкции по технике безопасности в отношении детей

• Запрещается оставлять изделие без присмотра с работающим двигателем. Каждый раз останавливайте ножи, включайте стояночный тормоз, выключайте двигатель и извлекайте ключ зажигания перед тем, как оставить изделие без присмотра.

1590 - 006 - 20.10.2021

ПРЕДУПРЕЖДЕНИЕ:

• Если не следить за детьми, находящимися вблизи изделия, возможны серьезные травмы. У детей может вызывать интерес как само изделие, так и процесс стрижки травы. Всегда существует

Page 8

вероятность, что дети находятся уже не в том месте, где вы их видели в последний раз.

• Держите детей на расстоянии от рабочей зоны. За детей должен нести ответственность кто-либо из взрослых.

• Будьте начеку и выключите изделие, если дети войдут в рабочую зону. Будьте особенно осторожны возле поворотов, кустов, деревьев или других предметов, которые затрудняют обзор.

• Перед началом движения задним ходом и во время него внимательно смотрите назад и вниз, чтобы убедиться в отсутствии маленьких детей рядом с изделием.

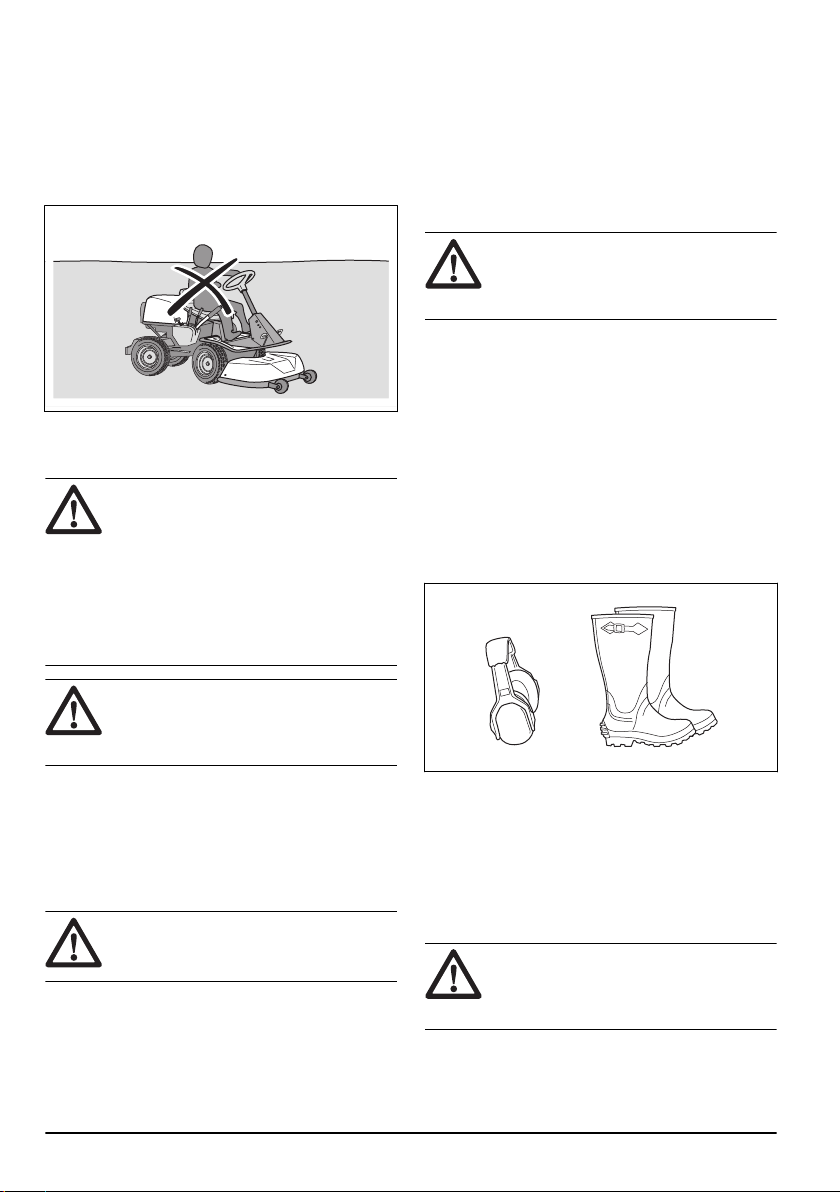

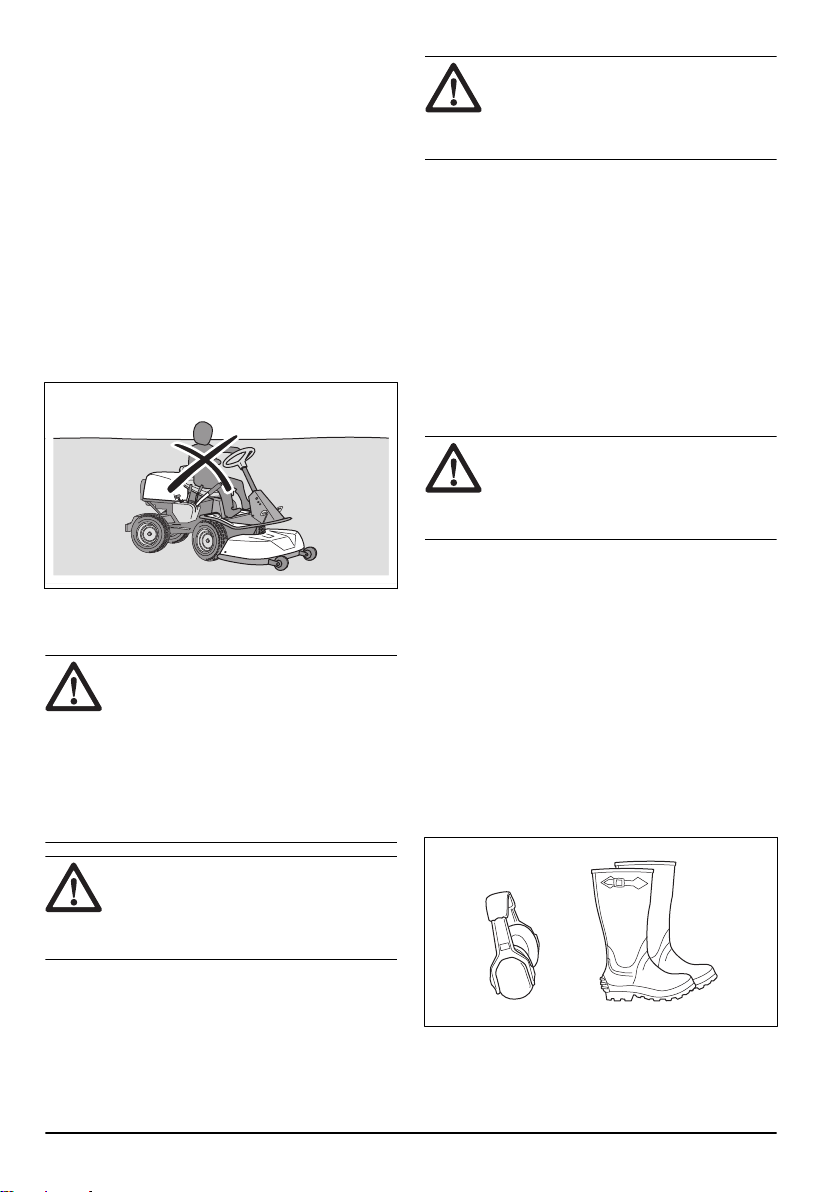

• Не позволяйте детям кататься на изделии. Они могут упасть и получить серьезные травмы или помешать безопасному управлению изделием.

• Не позволяйте детям управлять изделием.

Инструкции по технике безопасности во время эксплуатации

ПРЕДУПРЕЖДЕНИЕ:

прикасайтесь к двигателю или выхлопной системе во время работы или сразу после ее завершения. Двигатель и выхлопная система сильно нагреваются во время работы. Риск получения ожогов, возгорания или повреждений имущества и прилегающих территорий. При эксплуатации изделия держитесь вдали от кустарников и других объектов.

Не

ВНИМАНИЕ:

порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Перед началом эксплуатации изделия очистите воздухозаборник охлаждения двигателя от травы и загрязнений. Если воздухозаборник охлаждения засорен, возникает опасность повреждения двигателя.

• Соблюдайте осторожность, объезжая камни и другие крупные предметы, и следите за тем, чтобы ножи не касались их.

• Запрещается наезжать на препятствия. Если вы переехали какое-то препятствие или столкнулись с ним, остановитесь и проверьте изделие и режущую деку. При необходимости выполните ремонт, прежде чем продолжать работу.

В обязательном

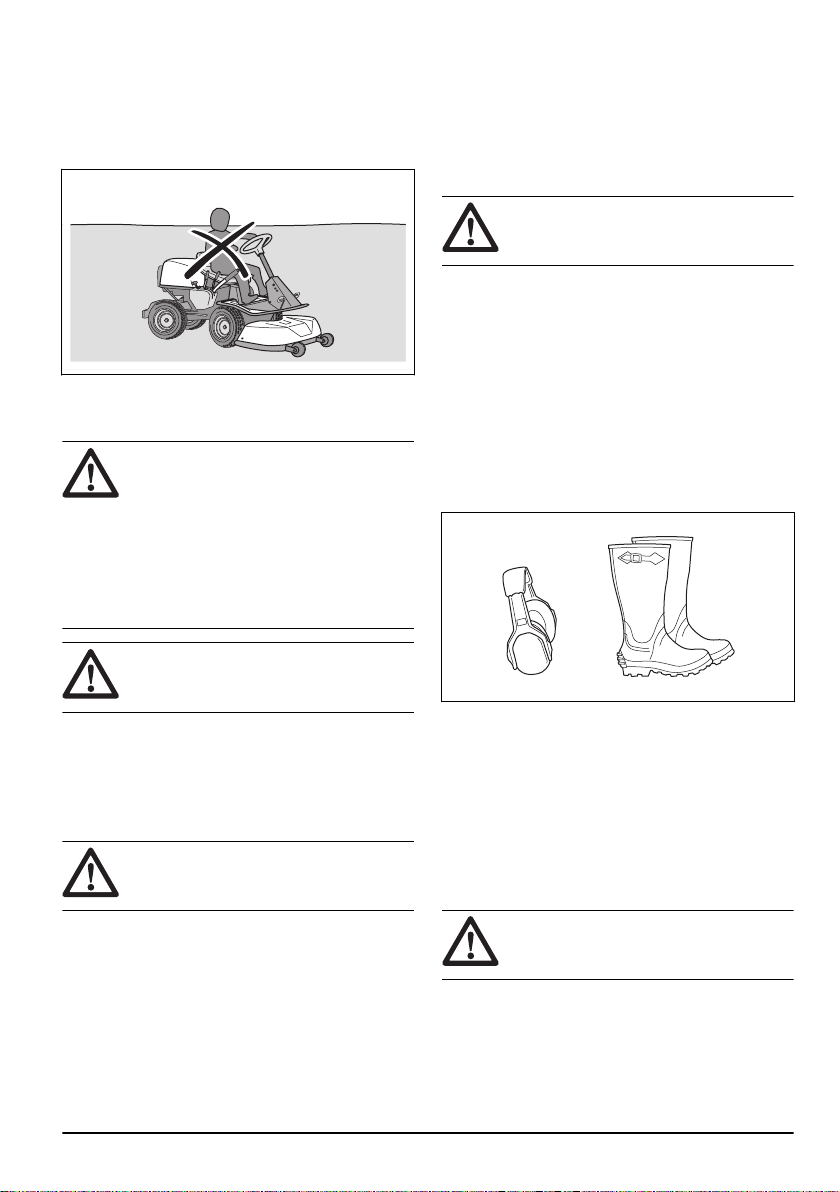

Средства индивидуальной защиты

ПРЕДУПРЕЖДЕНИЕ: В

• Каждый раз при работе с изделием следует использовать рекомендованные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Всегда пользуйтесь рекомендованными средствами защиты органов слуха. Продолжительное воздействие шума может повлечь за собой неизлечимое ухудшение слуха.

• Всегда надевайте защитную обувь (защитные ботинки). Рекомендуется использовать обувь со стальным носком. Не пользуйтесь изделием босиком.

ПРЕДУПРЕЖДЕНИЕ: В

• Перед началом движения задним ходом и во время него всегда смотрите назад и вниз. Следите за появлением как больших, так и маленьких препятствий.

• Перед поворотом за угол сбавьте скорость.

• При пересечении зон, где стрижка не выполняется, останавливайте ножи.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования.

1590 - 006 - 20.10.2021

Page 9

• Не надевайте просторную одежду, украшения или другие аксессуары, которые могут застрять в движущихся частях.

• Средства оказания первой помощи и огнетушитель всегда должны быть под рукой.

Защитные устройства на изделии

ПРЕДУПРЕЖДЕНИЕ: В

• Запрещается использовать изделие с неисправными защитными устройствами. Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna.

• Не вносите никакие изменения в защитные устройства. Запрещается использовать изделие с поврежденными или отсутствующими защитными панелями, защитными кожухами, защитными переключателями и прочими защитными устройствами.

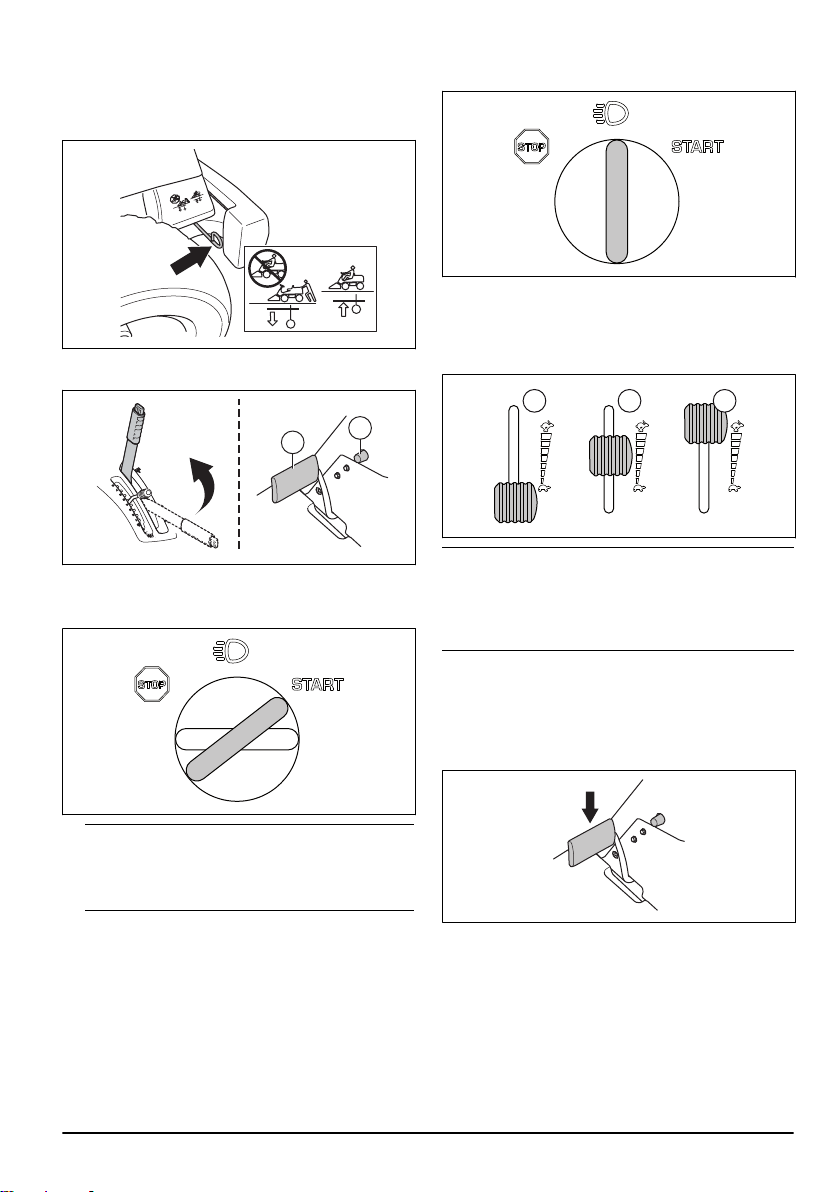

Порядок проверки замка зажигания

• Запустите и остановите двигатель для проверки замка зажигания. См. разделы

на стр. 15

• Убедитесь, что двигатель запускается, когда вы поворачиваете ключ зажигания в положение START.

• Убедитесь, что двигатель останавливается сразу после того, как вы поворачиваете ключ зажигания в положение STOP.

Условия пуска

Следующие условия должны быть соблюдены для запуска двигателя:

• Режущая дека поднята, стояночный тормоз задействован.

Двигатель должен останавливаться в следующих ситуациях:

• Режущая дека опущена, оператор встает с сиденья.

• Режущая дека поднята, стояночный тормоз не задействован, оператор встает с сиденья.

Попробуйте запустить двигатель, не выполнив одно из указанных условий. Измените условия и повторите попытку. Выполняйте данную проверку каждый день.

Проверка педалей переднего и заднего хода

1. Убедитесь, что педали переднего и заднего хода не заблокированы и нажимаются свободно.

Остановка двигателя на стр. 16

Запуск двигателя

2. Отпустите педаль переднего хода, чтобы затормозить.

3. Убедитесь, что торможение происходит при отпускании педали переднего хода.

4. Для увеличения тормозного усилия нажмите на педаль заднего хода.

5. Выполните эту же процедуру для педали заднего хода.

Стояночный тормоз

ПРЕДУПРЕЖДЕНИЕ: Если

стояночный тормоз не работает, изделие может начать движение и привести к травмам или повреждениям. Обеспечьте регулярную проверку и регулировку стояночного тормоза.

См. раздел

Глушитель

Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора.

Запрещается использовать изделие, если глушитель поврежден или отсутствует. Повреждение глушителя приводит к увеличению уровня шума и риску возгорания.

Проверка стояночного тормоза на стр.

ПРЕДУПРЕЖДЕНИЕ:

Глушитель значительно нагревается во время эксплуатации и сразу после остановки, а также во время работы двигателя на холостых оборотах. Во избежание возгорания соблюдайте осторожность при работе вблизи легковоспламеняющихся материалов и/или паров.

Проверка глушителя

• Регулярно осматривайте глушитель и проверяйте, что он правильно закреплен и не поврежден.

Защитные кожухи

Отсутствие или повреждение защитных кожухов повышает риск получения травм от движущихся частей или нагретых поверхностей. Проверьте состояние защитных кожухов перед запуском изделия. Проверьте правильность установки защитных кожухов и отсутствие на них трещин или других повреждений. Замените поврежденные кожухи.

1590 - 006 - 20.10.2021

Page 10

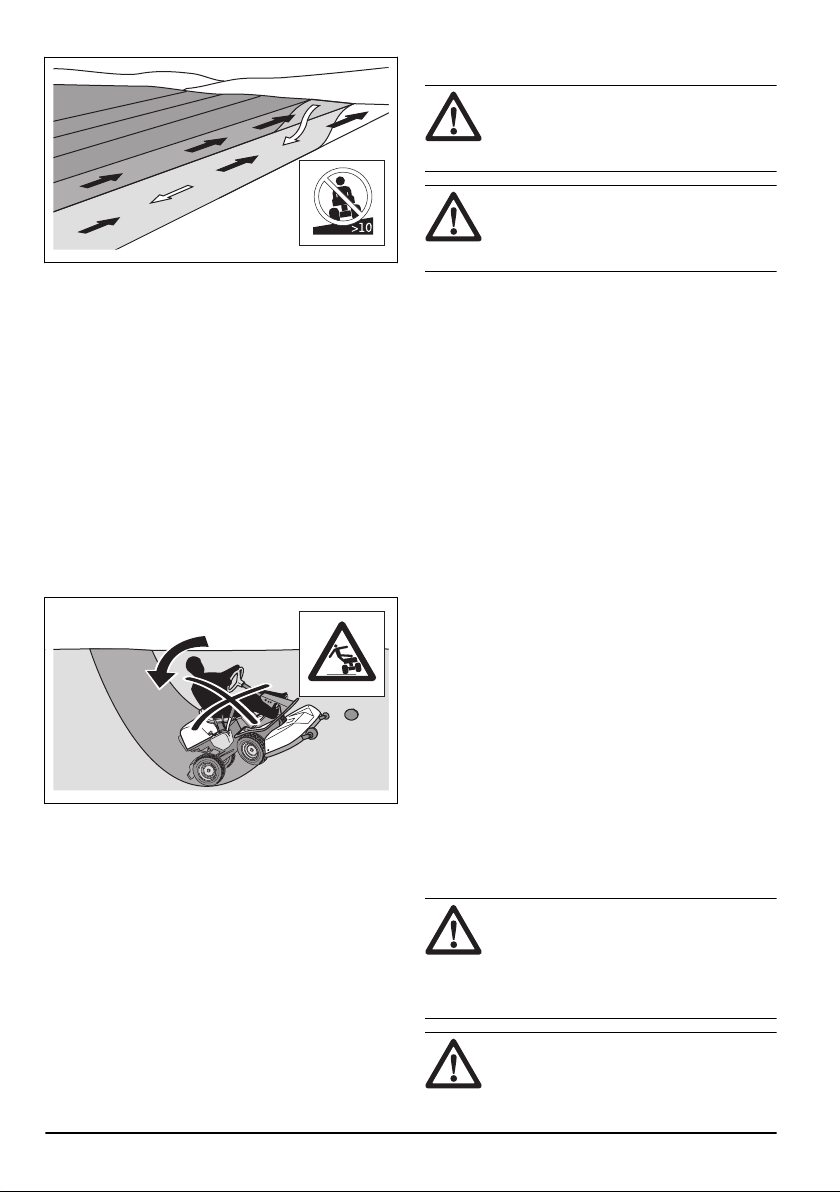

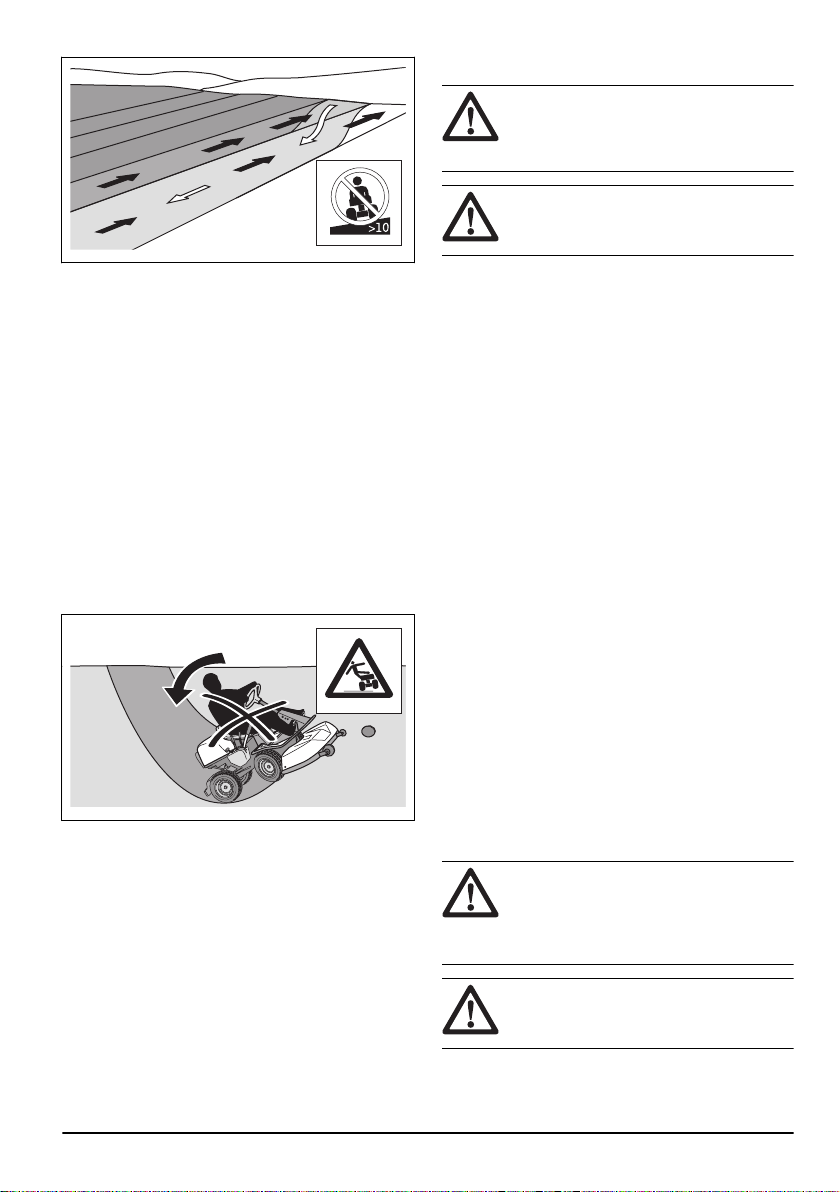

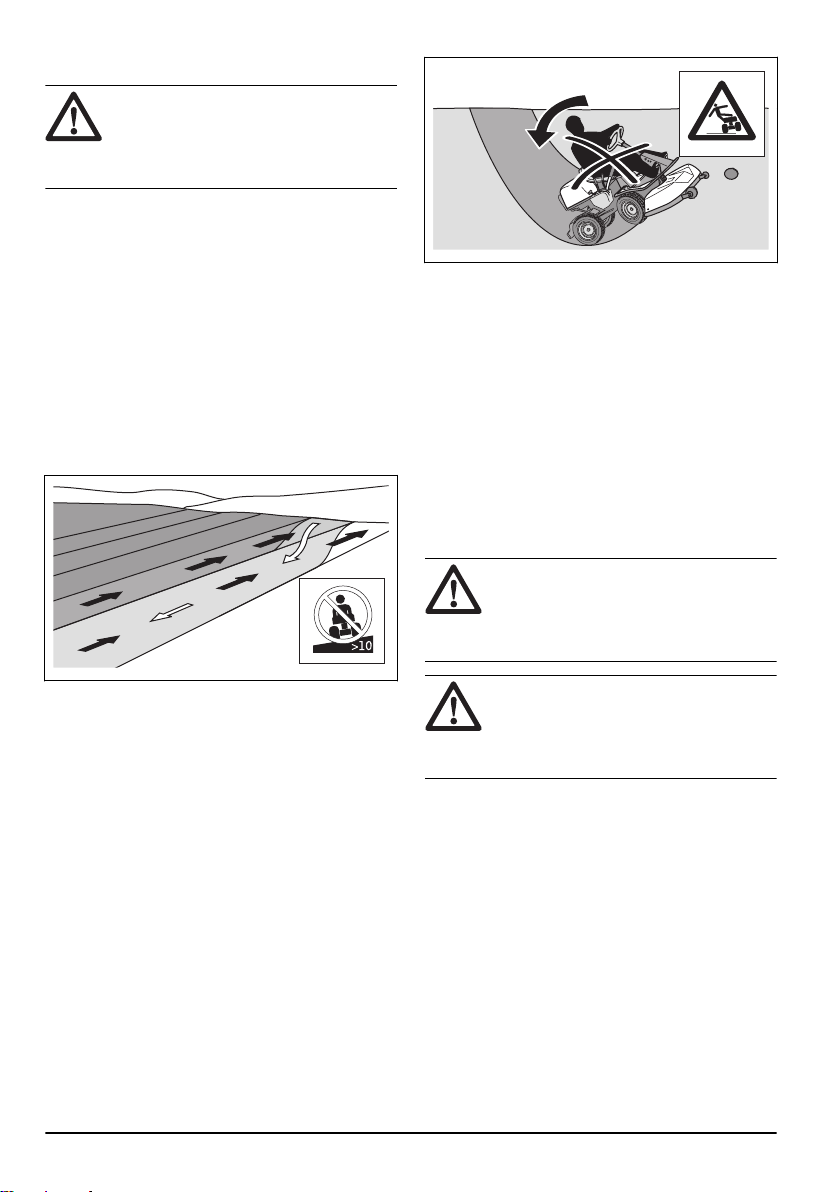

Стрижка травы на склонах

ПРЕДУПРЕЖДЕНИЕ: В

• Стрижка травы на склонах повышает риск потери управления газонокосилкой и ее опрокидывания. Это может привести к травмам или смерти. При стрижке травы на склонах всегда необходимо соблюдать осторожность. Не выполняйте стрижку на склоне, если не можете подняться обратно по склону вверх или не уверены, что сможете управлять газонокосилкой.

• Уберите камни, ветки и другие препятствия.

• Выполняйте стрижку вверх-вниз, а не поперек склона.

• Запрещается перемещаться вниз по склону с поднятой режущей декой.

• Запрещается использовать изделие на участках с уклоном более 10°.

• Не косите влажную траву. Поскольку трава будет скользкой, шины могут потерять сцепление с землей, и изделие начнет скользить (буксовать).

• Не пытайтесь повысить устойчивость изделия, поставив ногу на землю.

• Двигайтесь крайне осторожно, если на изделии закреплена принадлежность или другое оборудование, которое может снизить его устойчивость.

• Для повышения устойчивости изделия установите противовесы. Для получения дополнительных сведений обратитесь к своему дилеру.

Правила безопасного обращения с топливом

ПРЕДУПРЕЖДЕНИЕ:

Соблюдайте осторожность при обращении с топливом. Топливо легко воспламеняется и может привести к травмам и повреждению имущества.

• Не выполняйте запуск или остановку на склоне.

• Перемещайтесь по склонам медленно и плавно.

• Не меняйте скорость и направление движения слишком резко.

• Сведите маневры к минимуму. При движении вниз по склону выполняйте поворот медленно и постепенно. Двигайтесь с низкой скоростью. Осторожно поворачивайте колесо.

• Следите за тем, чтобы на земле не было борозд, ям или колдобин; не пересекайте их. На неровной поверхности повышается риск опрокидывания изделия. Высокая трава может скрывать препятствия.

• Не выполняйте стрижку вблизи обрывов, канав и берегов. Изделие может внезапно опрокинуться, если колесо переедет через край крутого склона или канавы, или если начнется обрушение обрыва. При падении изделия в воду существует опасность утонуть.

ПРЕДУПРЕЖДЕНИЕ: В

• Никогда не заправляйте топливный бак в помещении.

• Бензин и пары бензина ядовиты и легко воспламеняются. Соблюдайте осторожность при обращении с бензином во избежание травм или возгорания.

• Никогда не снимайте крышку топливного бака и не заправляйте топливный бак при работающем двигателе.

• Перед заправкой двигателя дайте ему остыть.

• Запрещается курить при заправке топлива.

• Не выполняйте заправку топлива вблизи источника искр или открытого пламени.

• При обнаружении утечки в топливной системе двигатель нельзя запускать до тех пор, пока утечка не будет устранена.

1590 - 006 - 20.10.2021

Page 11

• Не заливайте топливо выше отметки рекомендованного уровня. Тепло от двигателя и солнца приведет к расширению топлива и переливу, если бак был заполнен слишком большим количеством топлива.

• Не заливайте слишком много топлива. Если вы пролили топливо на изделие, вытрите пролитую жидкость и дождитесь ее полного испарения, прежде чем запускать двигатель. Если вы пролили топливо на одежду, смените ее.

• Всегда храните топливо в специально предназначенных для этого емкостях.

• Следует хранить изделие и топливо таким образом, чтобы не возникло риска повреждений из-за утечки или испарения топлива.

• Сливайте топливо в соответствующую емкость на открытом воздухе и вдали от открытого огня.

Техника безопасности при работе с аккумулятором

ПРЕДУПРЕЖДЕНИЕ:

Поврежденный аккумулятор может привести к взрыву и причинить травмы. При наличии деформаций или повреждений на аккумуляторе обратитесь в авторизованный сервисный центр Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: В

• Находясь рядом с аккумулятором, надевайте защитные очки.

• Не надевайте часы, украшения или другие металлические предметы при работе рядом с аккумулятором.

• Храните аккумулятор в недоступном для детей месте.

• Выполняйте зарядку аккумулятора в хорошо проветриваемом помещении.

• Во время зарядки аккумулятора легковоспламеняющиеся материалы должны находиться на расстоянии не менее 1 м от аккумулятора.

• Утилизируйте замененные аккумуляторы. См. раздел

• Из аккумулятора могут выделяться

Утилизация на стр. 31

взрывоопасные газы. Запрещается курить рядом с аккумулятором. Храните аккумулятор вдали от источников открытого огня и искр.

Инструкции по технике безопасности во время технического обслуживания

ПРЕДУПРЕЖДЕНИЕ: Изделие

имеет большой вес и может нанести травмы или повредить имущество/ прилегающую территорию. Ни в коем случае не выполняйте техническое обслуживание двигателя или режущей деки, пока не будут соблюдены следующие условия:

• Двигатель выключен.

• Агрегат припаркован на ровной поверхности.

• Стояночный тормоз задействован.

• Ключ зажигания извлечен из замка зажигания.

• Режущая дека отключена.

• Кабели зажигания сняты со свечей зажигания.

ПРЕДУПРЕЖДЕНИЕ:

Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать изделие в замкнутых пространствах или в местах с недостаточной вентиляцией.

ПРЕДУПРЕЖДЕНИЕ: В

• Для достижения оптимальной производительности и обеспечения безопасности регулярно выполняйте техническое обслуживание изделия согласно графику обслуживания и ремонта. См. раздел

технического обслуживания на стр. 17

• Поражение электрическим током приводит к травмам. Не касайтесь кабелей во время работы двигателя. Не выполняйте функциональную проверку системы зажигания с помощью пальцев.

• Не запускайте двигатель, если защитные кожухи сняты. Существует высокий риск получения травмы от движущихся или нагретых деталей.

• Дайте изделию остыть, прежде чем начинать техническое обслуживание рядом с двигателем.

• Ножи очень острые, они могут нанести раны. При работе с ножами обмотайте защиту вокруг ножей или наденьте защитные перчатки.

• Перед очисткой режущей деки в обязательном порядке переведите ее в сервисное положение.

График

1590 - 006 - 20.10.2021

Page 12

Не паркуйте агрегат у кромки канавы или на краю склона, если собираетесь работать с режущей декой.

ВНИМАНИЕ: В обязательном

• Не переворачивайте двигатель, если с него снята свеча зажигания или кабель зажигания.

Сборка

Введение

ПРЕДУПРЕЖДЕНИЕ: Пружина

натяжения приводного ремня может сломаться и стать причиной травмы. Надевайте защитные очки во время крепления или снятия режущей деки.

Внимательно прочитайте инструкции по сборке, приведенные в руководстве пользователя. Процедура крепления и снятия режущей деки также показана на табличке с внутренней стороны переднего кожуха изделия.

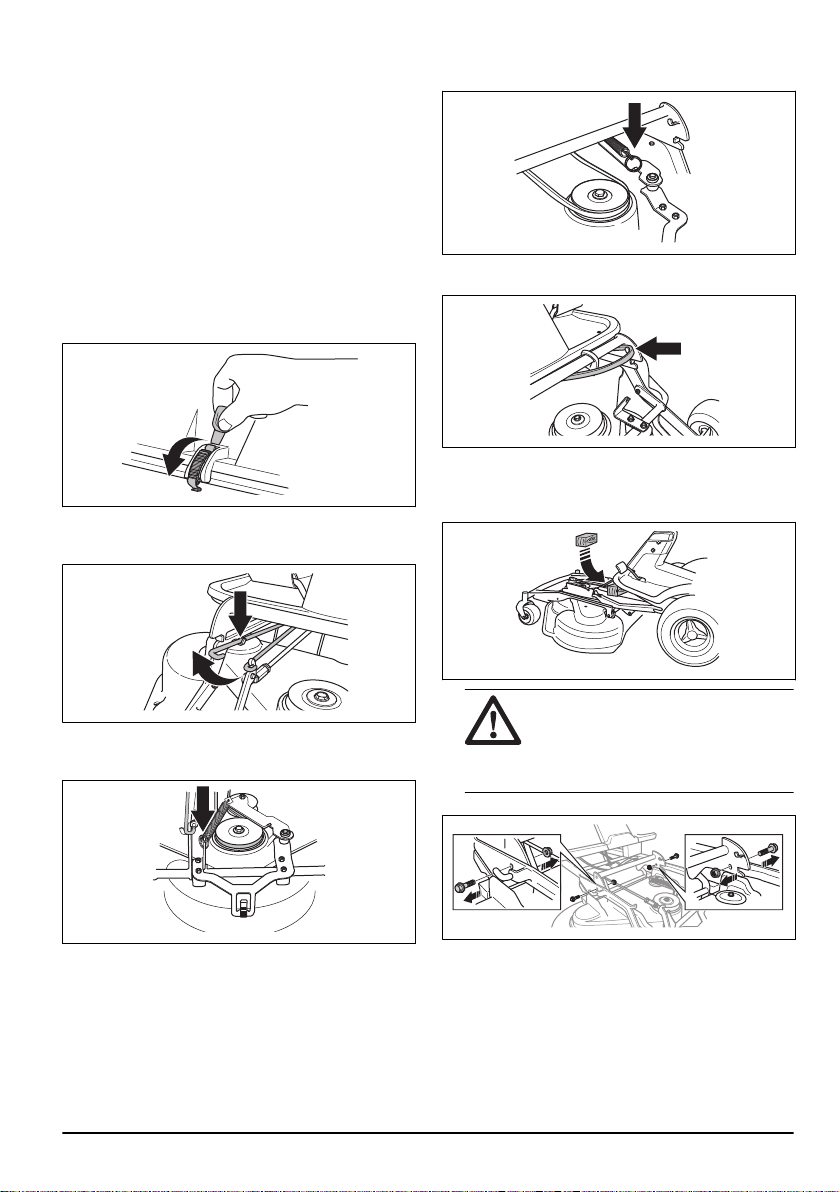

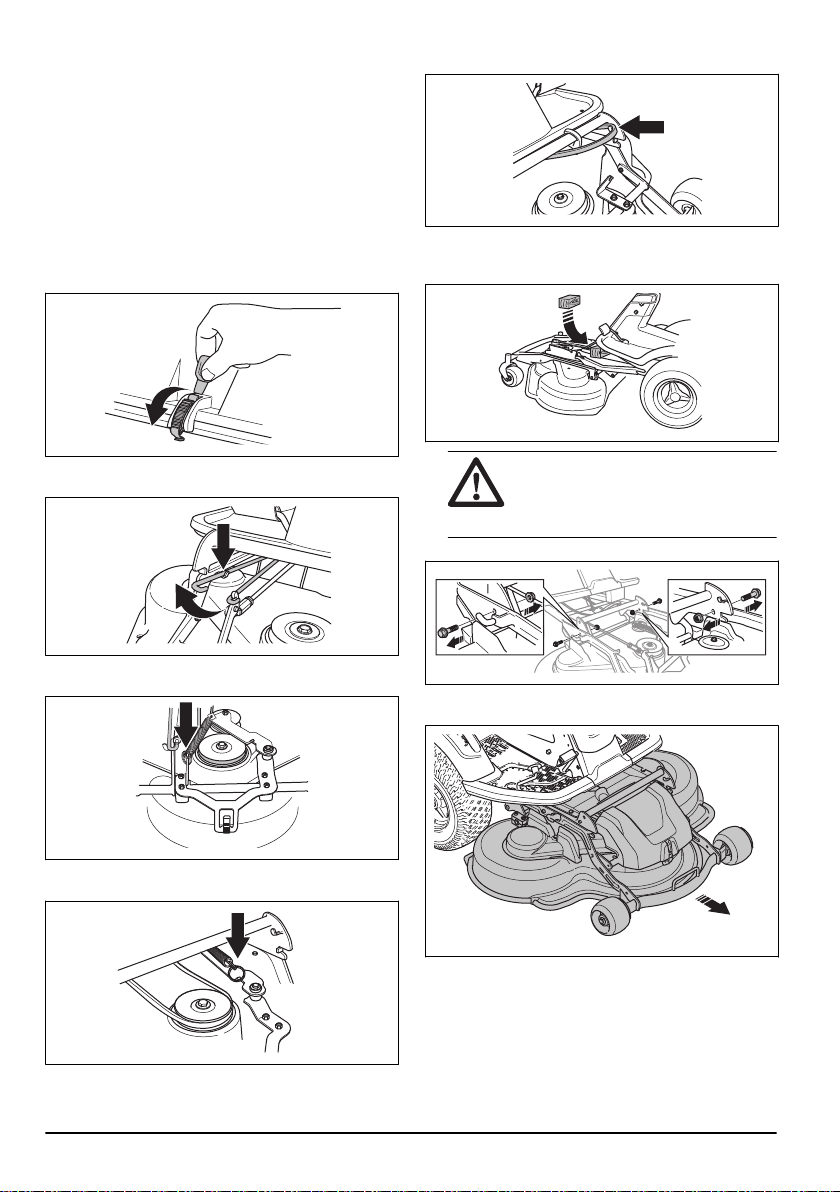

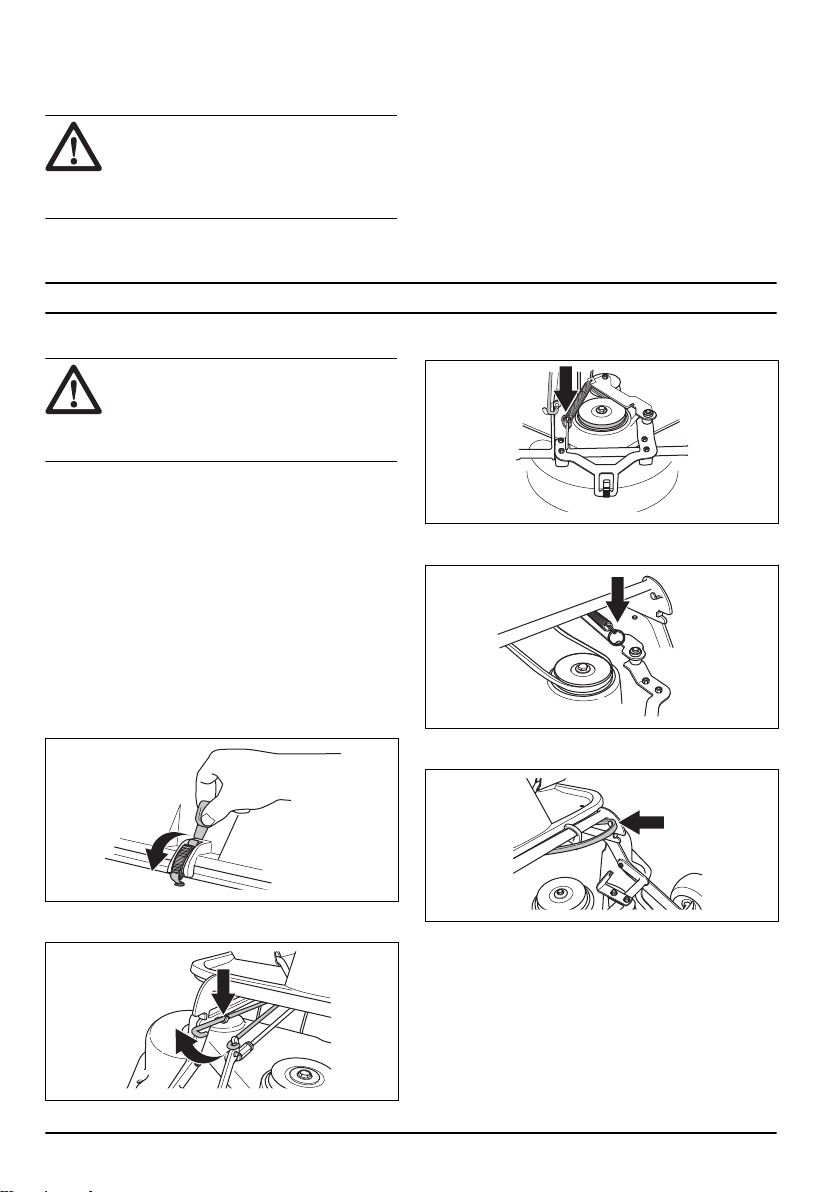

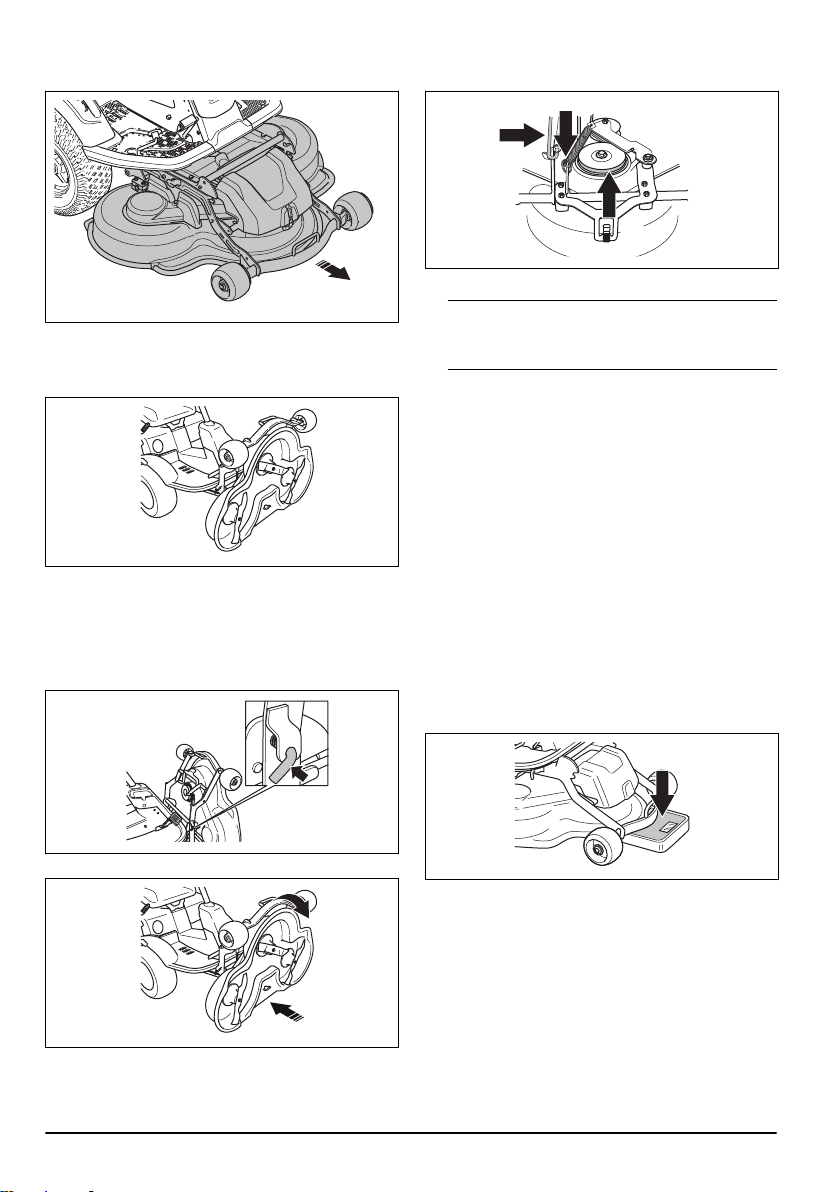

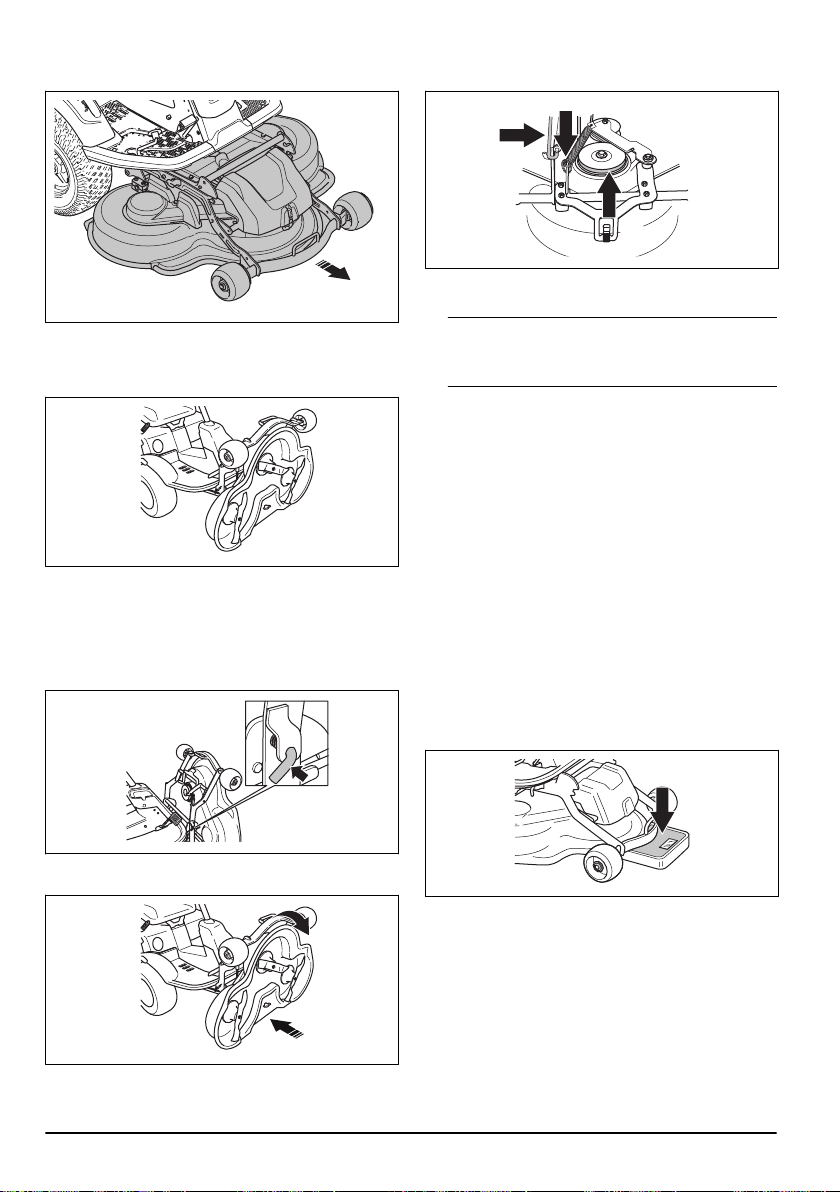

Снятие и установка режущей деки

1. Припаркуйте агрегат на ровной поверхности.

2. Включите стояночный тормоз.

3. Установите рычаг регулировки высоты стрижки в сервисное положение.

4. Разблокируйте шплинт на переднем кожухе с помощью инструмента, закрепленного на ключе зажигания, и снимите кожух.

• Убедитесь, что все гайки и болты были затянуты должным образом, а оборудование находится в надлежащем состоянии.

• Не изменяйте настройку регуляторов. При слишком высокой частоте вращения двигателя существует риск повреждения компонентов изделия. Максимальную допустимую частоту вращения двигателя см. в разделе

данные на стр. 32

• Допускается эксплуатация изделия только с оригинальным или рекомендованным производителем оборудованием.

6. Потяните за ушко пружины, чтобы ослабить пружину натяжения приводного ремня.

7. Поместите ушко пружины в держатель на рычаге регулировки натяжения приводного ремня.

8. Снимите приводной ремень и поместите его в держатель ремня.

Технические

5. Поднимите опору регулировки высоты стрижки и установите ее в держатель.

12 1590 - 006 - 20.10.2021

Page 13

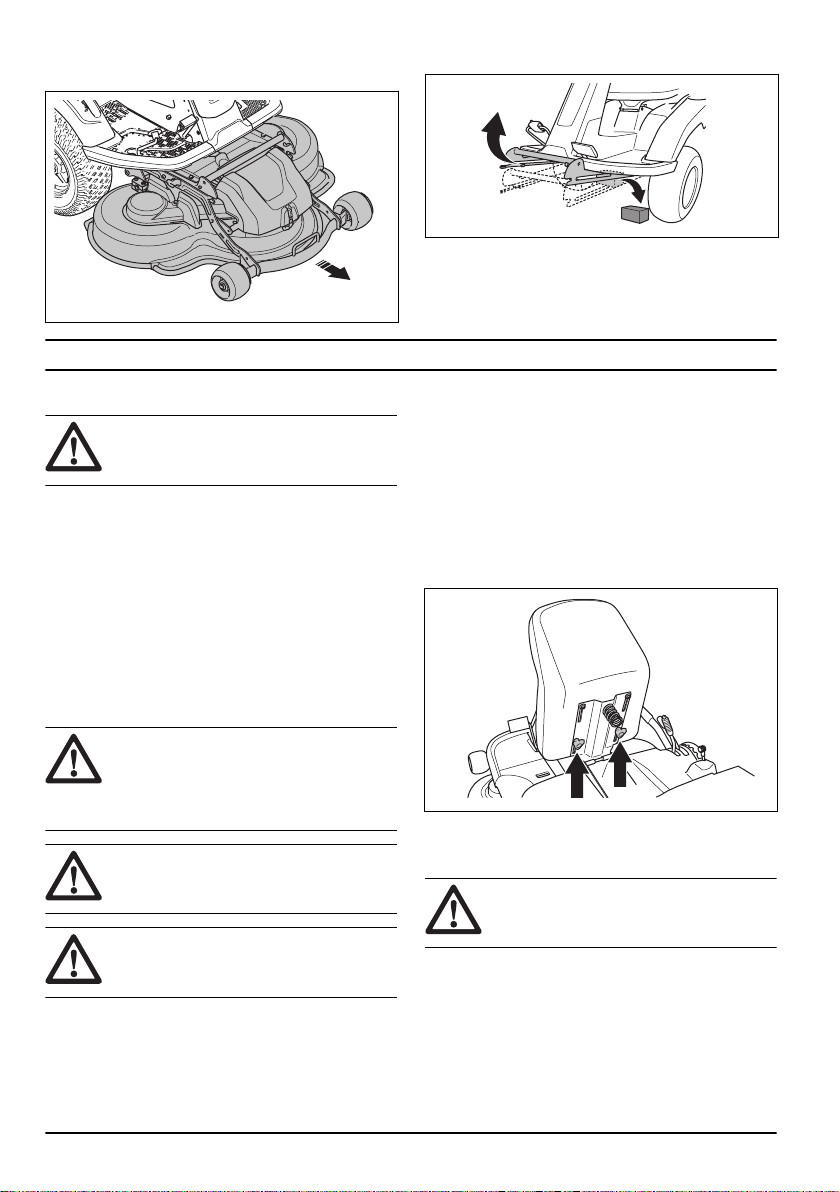

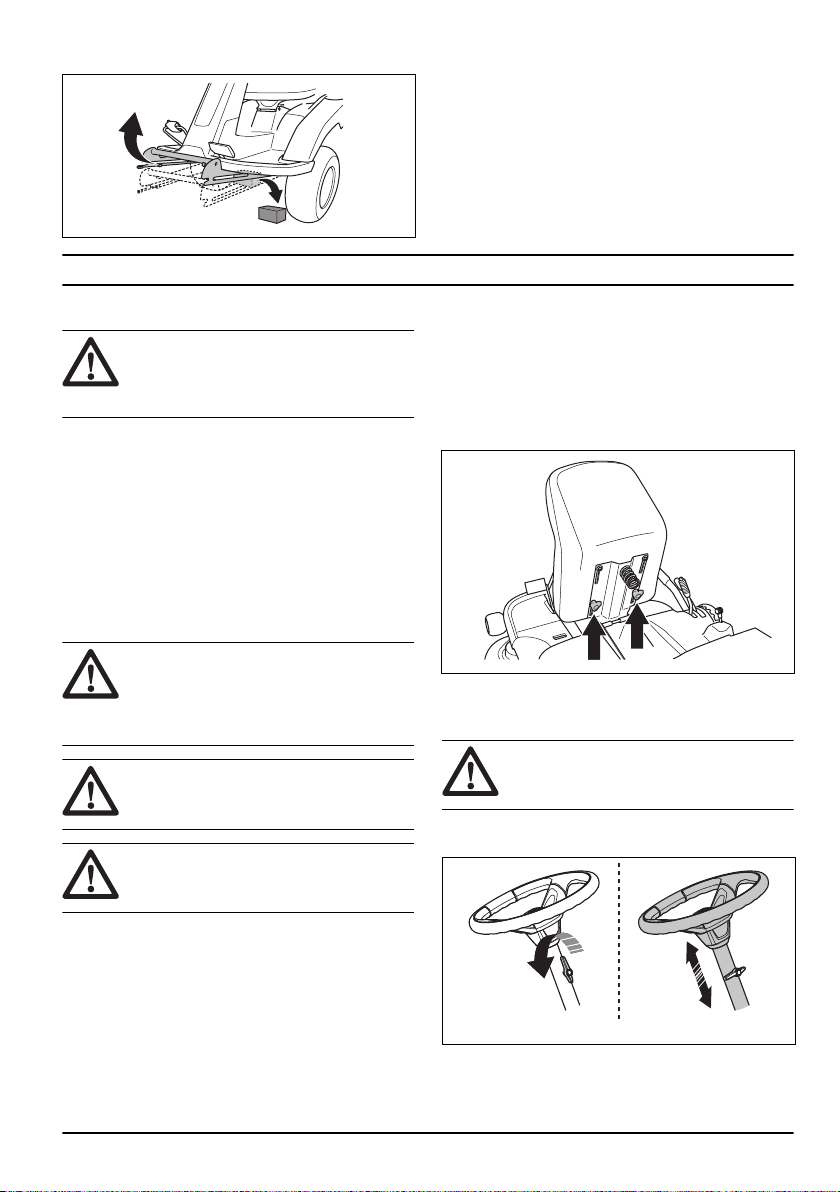

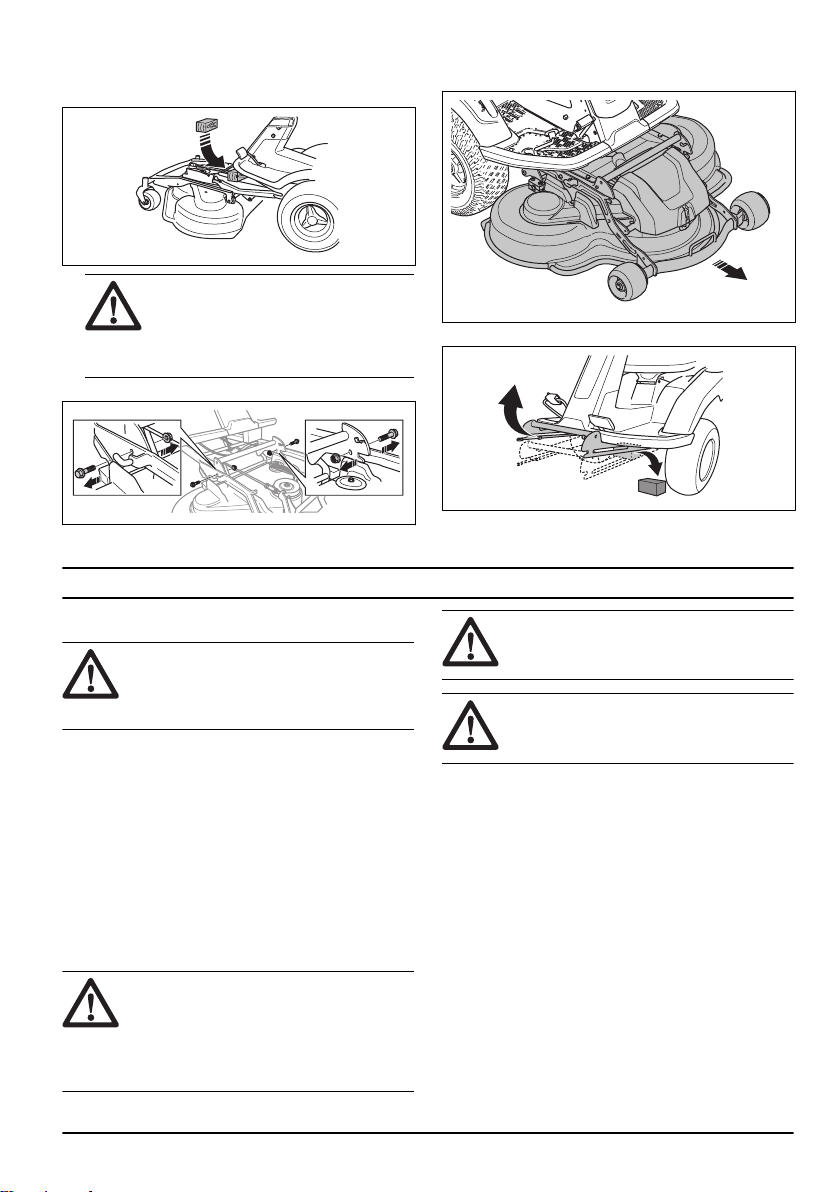

9. Установите деревянный брусок между рамой оборудования и шасси. Это позволит избежать отскакивания режущей деки при снятии.

ПРЕДУПРЕЖДЕНИЕ: Будьте

осторожны. Существует опасность получения травмы, если рука застрянет между рамой оборудования и шасси.

10. Отверните 2 винта рамы оборудования.

Эксплуатация

11. Извлеките режущую деку, удерживая ее передний край обеими руками.

12. Уберите деревянный брусок.

13. Установите режущую деку в обратной последовательности.

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

эксплуатацией прибора необходимо внимательно изучить раздел безопасности.

Как начать использовать Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna Connect.

3. Выполните пошаговые инструкции в приложении Husqvarna Connect для подключения и регистрации изделия.

Заправка топливом

Двигатель работает на бензине с минимальным октановым числом 91 RON (87 AKI) (не смешанном с маслом). Мы рекомендуем использовать биоразлагаемый алкилатный бензин. Запрещается использование бензина с содержанием этанола более 10%.

• Каждый раз перед началом работы проверяйте

• Никогда не заправляйте топливный бак

ПРЕДУПРЕЖДЕНИЕ: Бензин

легко воспламеняется. Проявляйте осторожность и заправляйте изделие только вне помещений, см. раздел

Правила безопасного обращения с топливом на стр. 10

1590 - 006 - 20.10.2021 13

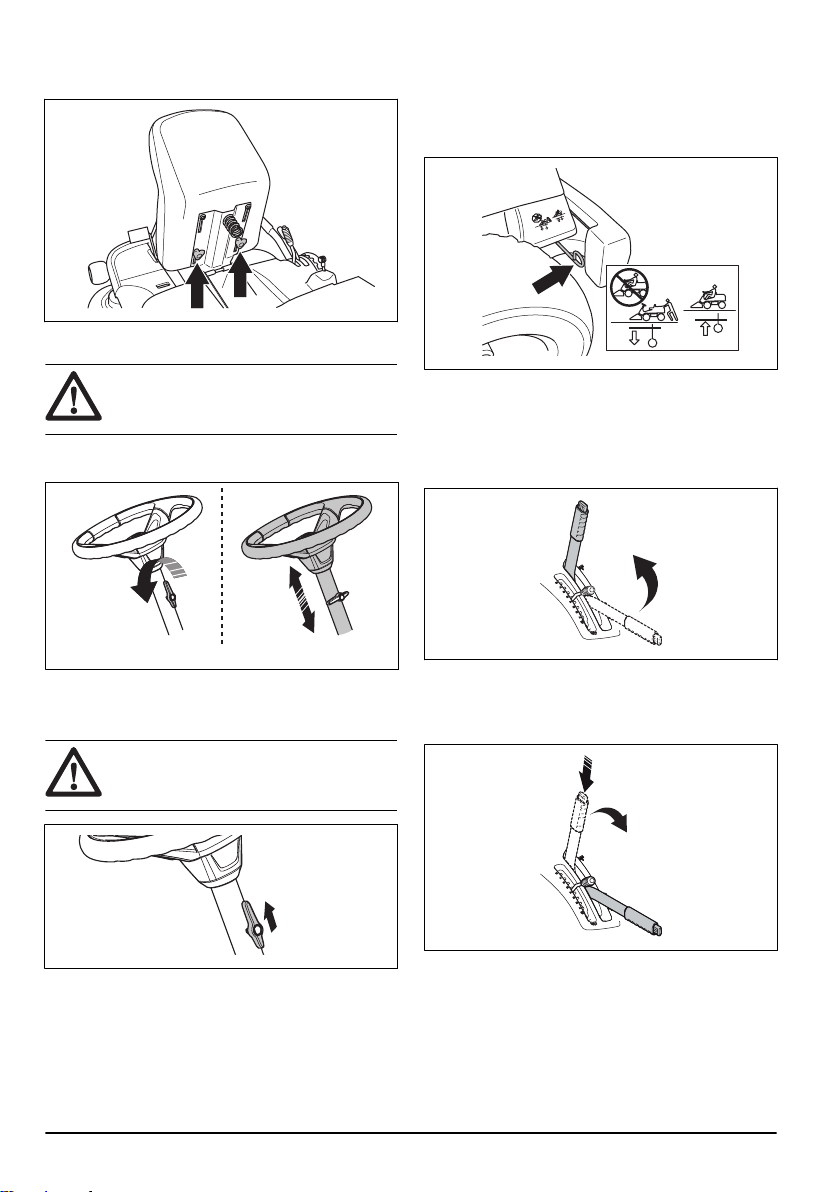

Регулировка сиденья

Сиденье можно наклонить вперед. Продольное положение также регулируется. Ослабьте рукоятки

ПРЕДУПРЕЖДЕНИЕ:

Запрещается использовать топливный бак в качестве опоры.

ВНИМАНИЕ: Заправка

неподходящим типом топлива может привести к повреждению двигателя.

уровень топлива и при необходимости выполняйте дозаправку.

полностью. Оставляйте не менее 2,5 см от максимального уровня.

Page 14

под сиденьем, чтобы отрегулировать положение вперед или назад.

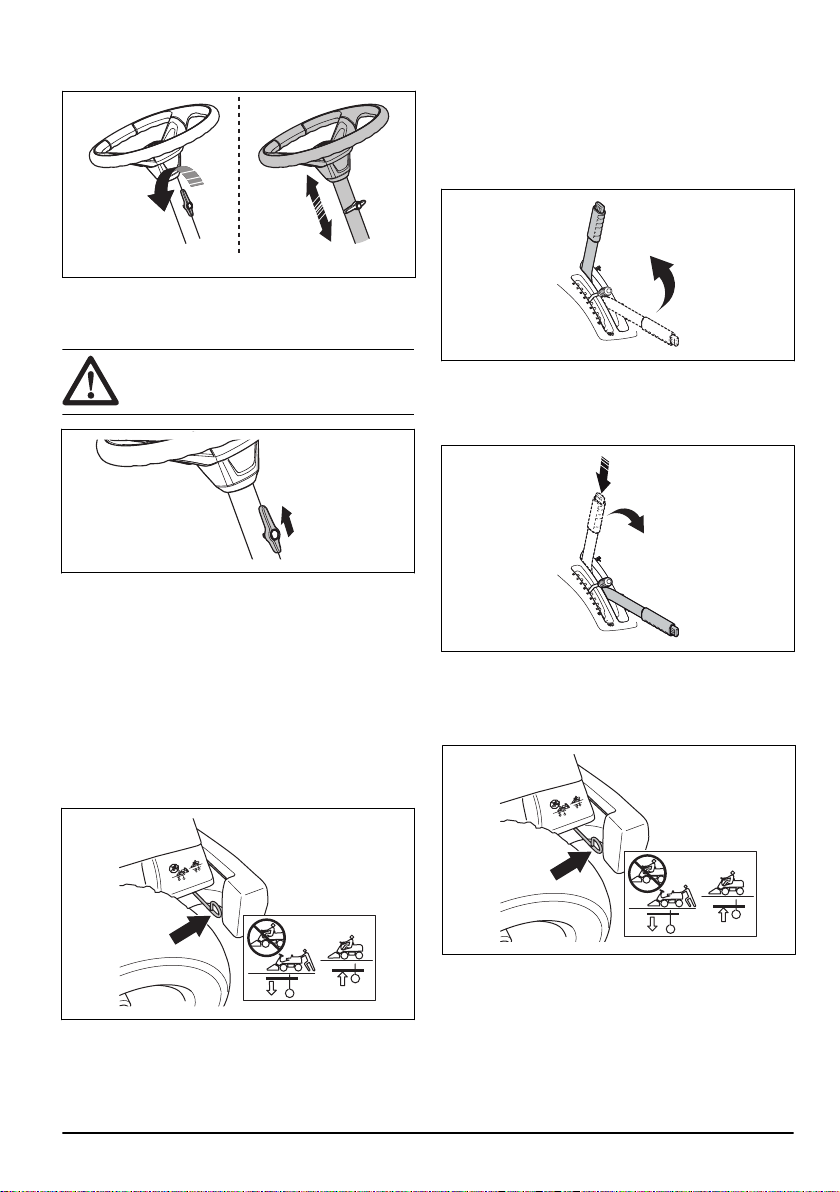

Регулировка высоты рулевого колеса

задвиньте рычаг системы привода, чтобы включить привод на ось. Не используйте промежуточные положения.

Рычаг системы привода находится за левым задним колесом.

ПРЕДУПРЕЖДЕНИЕ:

Регулировка высоты рулевого колеса во время работы изделия запрещена.

1. Поверните рукоятку против часовой стрелки, чтобы ослабить ее.

2. Отрегулируйте высоту рулевого колеса.

3. Поверните рукоятку по часовой стрелке, чтобы затянуть ее.

ВНИМАНИЕ:

длинная сторона рукоятки направлена вверх.

Убедитесь, что

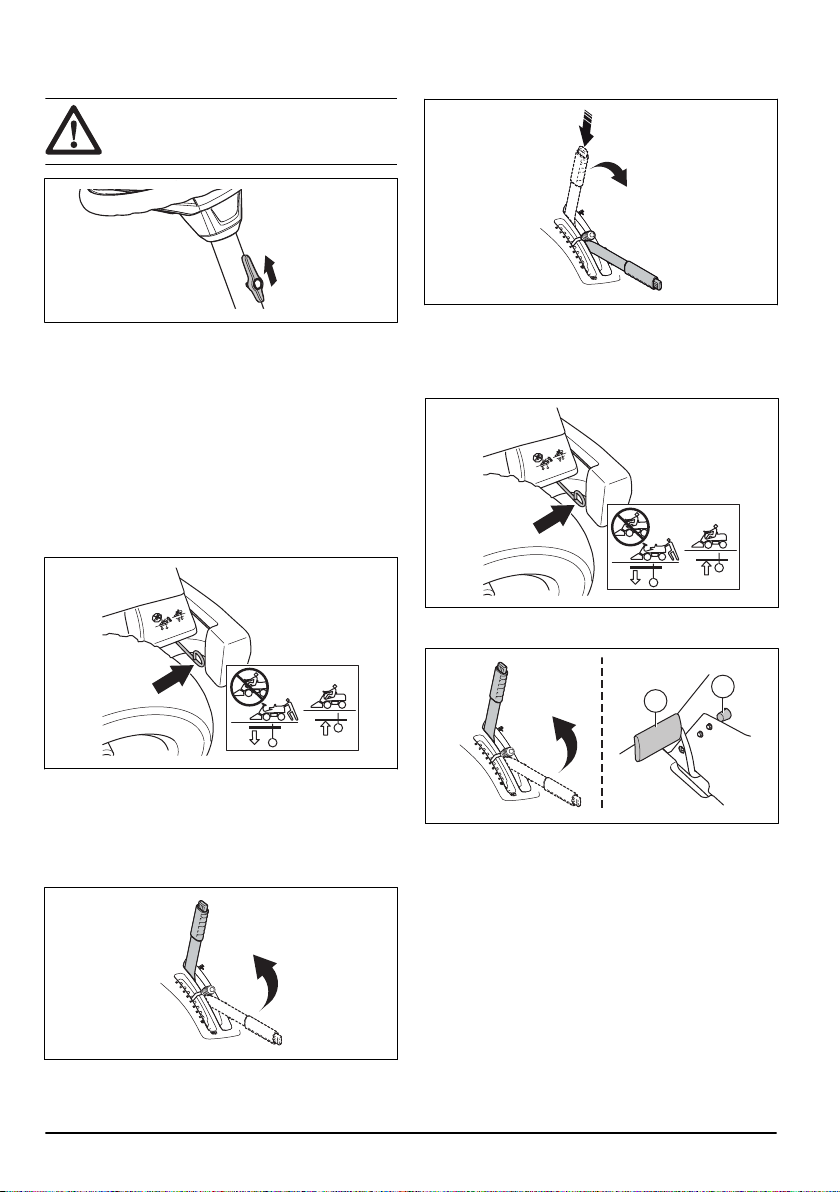

Подъем и опускание режущей деки

Для подъема режущей деки в положение для транспортировки потяните рычаг подъема назад. Если двигатель включен, ножи автоматически перестанут вращаться.

Для опускания режущей деки в рабочее положение нажмите кнопку блокировки и переместите рычаг подъема вперед. Если двигатель включен, ножи автоматически начнут вращаться.

Включение и выключение системы привода

Для перемещения агрегата с выключенным двигателем система привода должна быть отключена. Полностью вытяните рычаг системы привода, чтобы отключить привод на ось. Полностью

1590 - 006 - 20.10.2021

Page 15

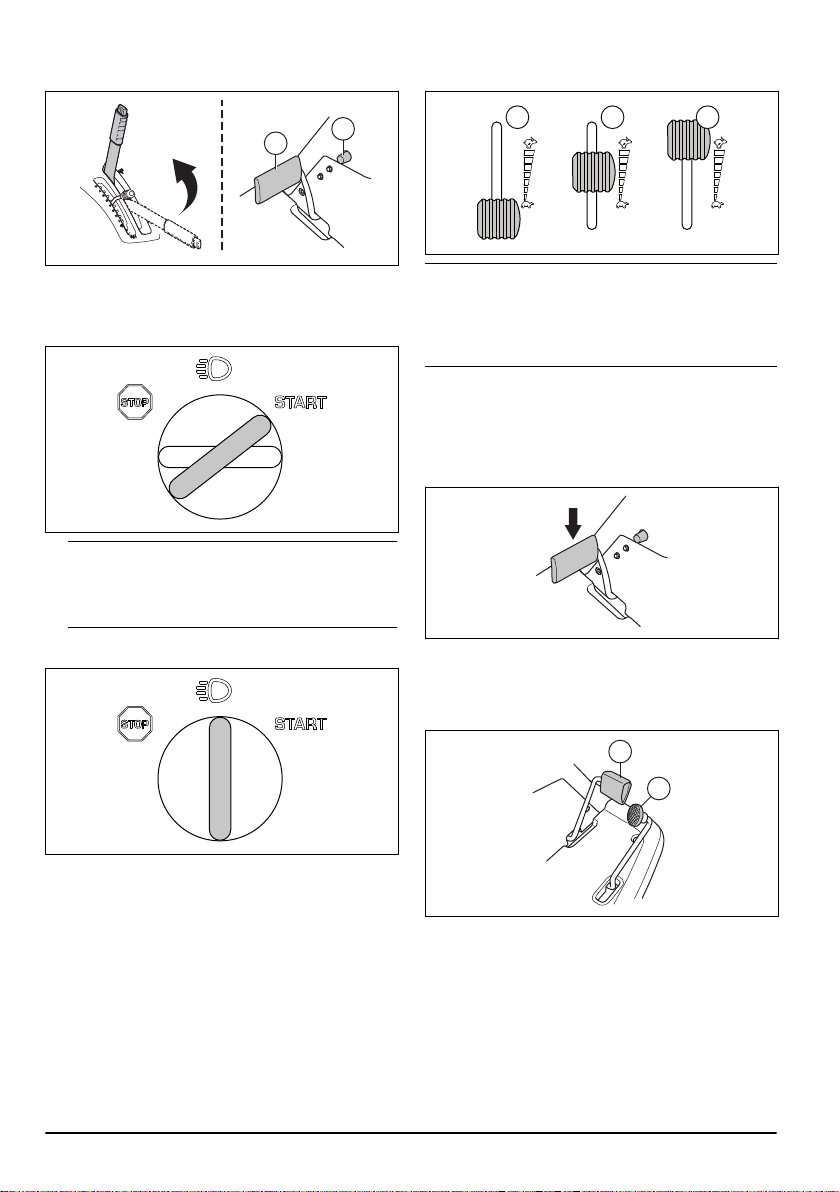

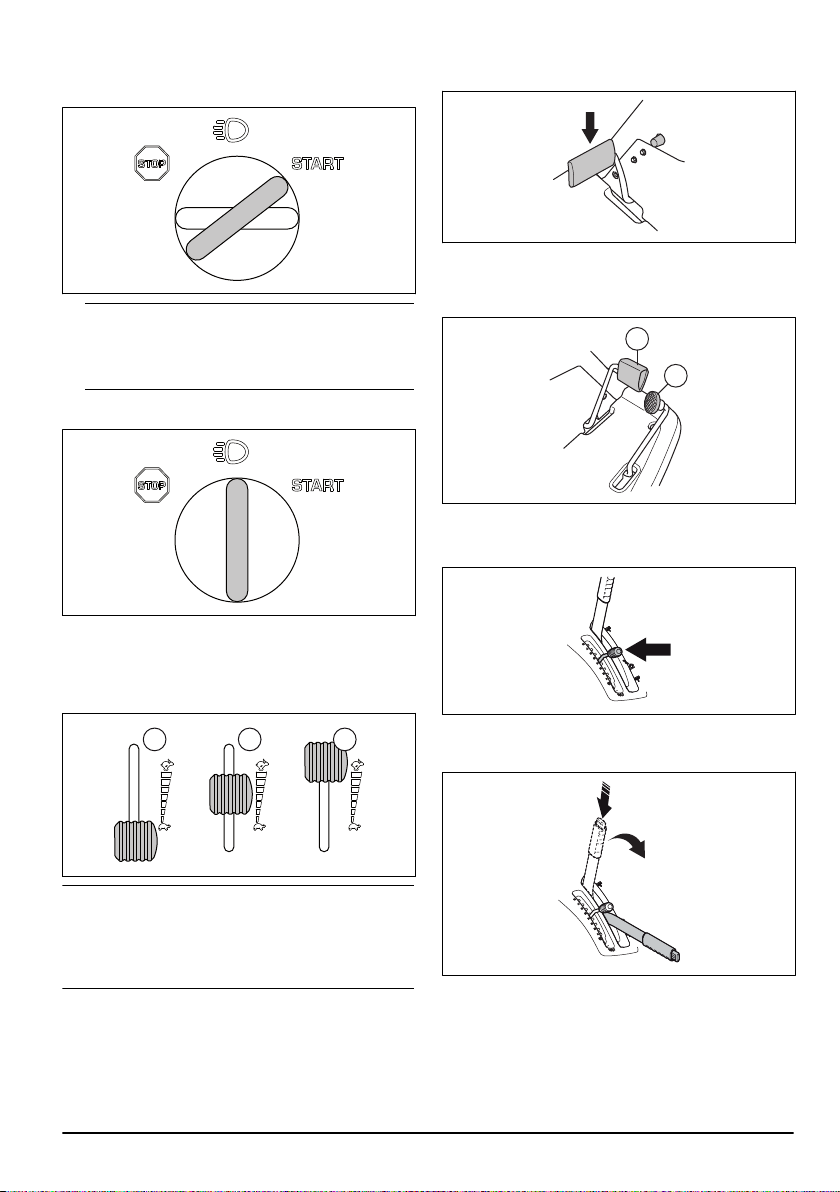

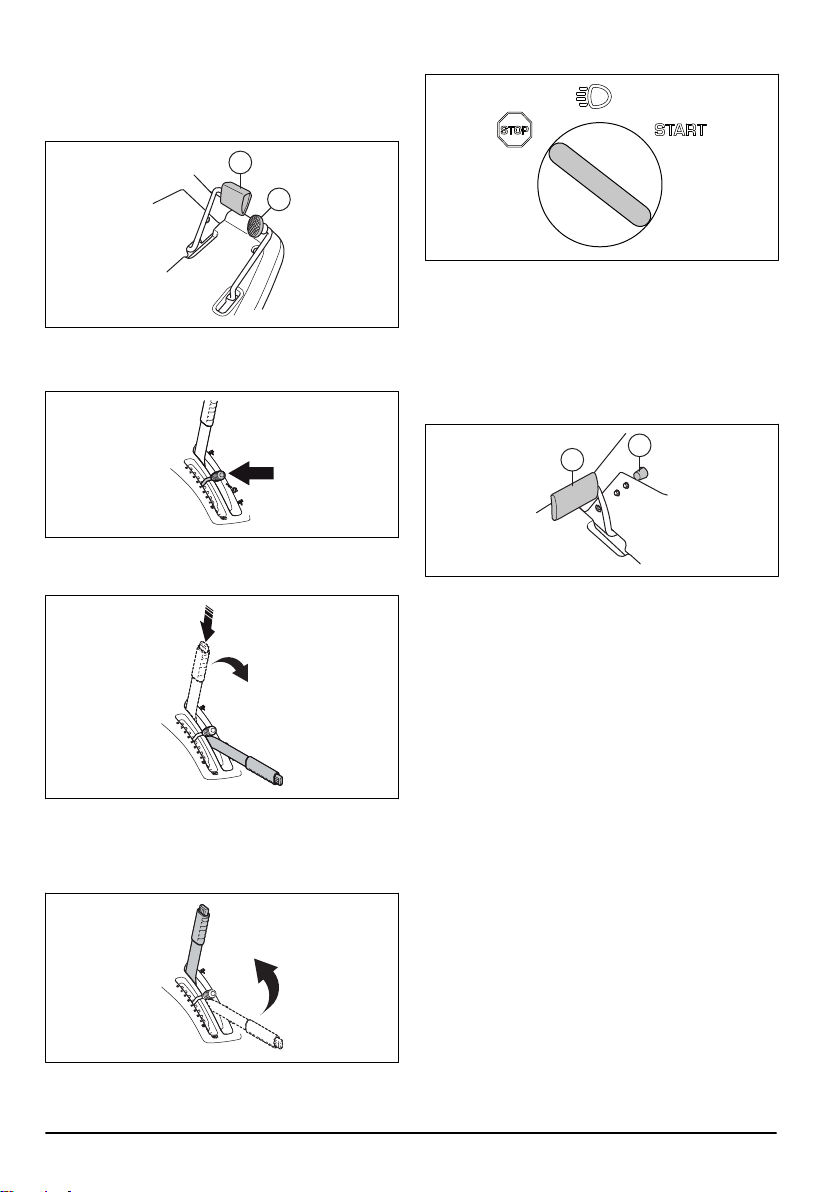

Запуск двигателя

A B C

1. Убедитесь, что система привода включена, см раздел

Включение и выключение системы

привода на стр. 14

2. Поднимите режущую деку и включите стояночный тормоз.

5. Поверните ключ зажигания в положение "фары", чтобы загорелись фары.

6. Перед тяжелой нагрузкой двигатель должен в течение 3-5 минут поработать на средних оборотах (B).

7. Переместите ручку газа в положение полного газа (С).

3. Поверните ключ зажигания в положение START.

4. После запуска двигателя немедленно отпустите ключ в нейтральное положение.

Примечание:

чем на 5 секунд за раз. Если двигатель не запускается, подождите 15 секунд перед повторной попыткой.

Не включайте стартер более

Примечание: Включение ножей, когда

двигатель работает на полных оборотах, приводит к натяжению приводных ремней. Не открывайте дроссель полностью, пока режущая дека не будет опущена в рабочее положение.

Эксплуатация изделия

1. Запустите двигатель.

2. Нажмите на педаль стояночного тормоза, а затем отпустите ее, чтобы отключить стояночный тормоз.

1590 - 006 - 20.10.2021

Page 16

3. Аккуратно нажмите на одну из педалей хода. Чем

сильнее вы нажимаете на педаль, тем больше увеличивается скорость. Используйте педаль (1) для движения вперед, а педаль (2) — для движения назад.

4. Отпустите педаль, чтобы затормозить.

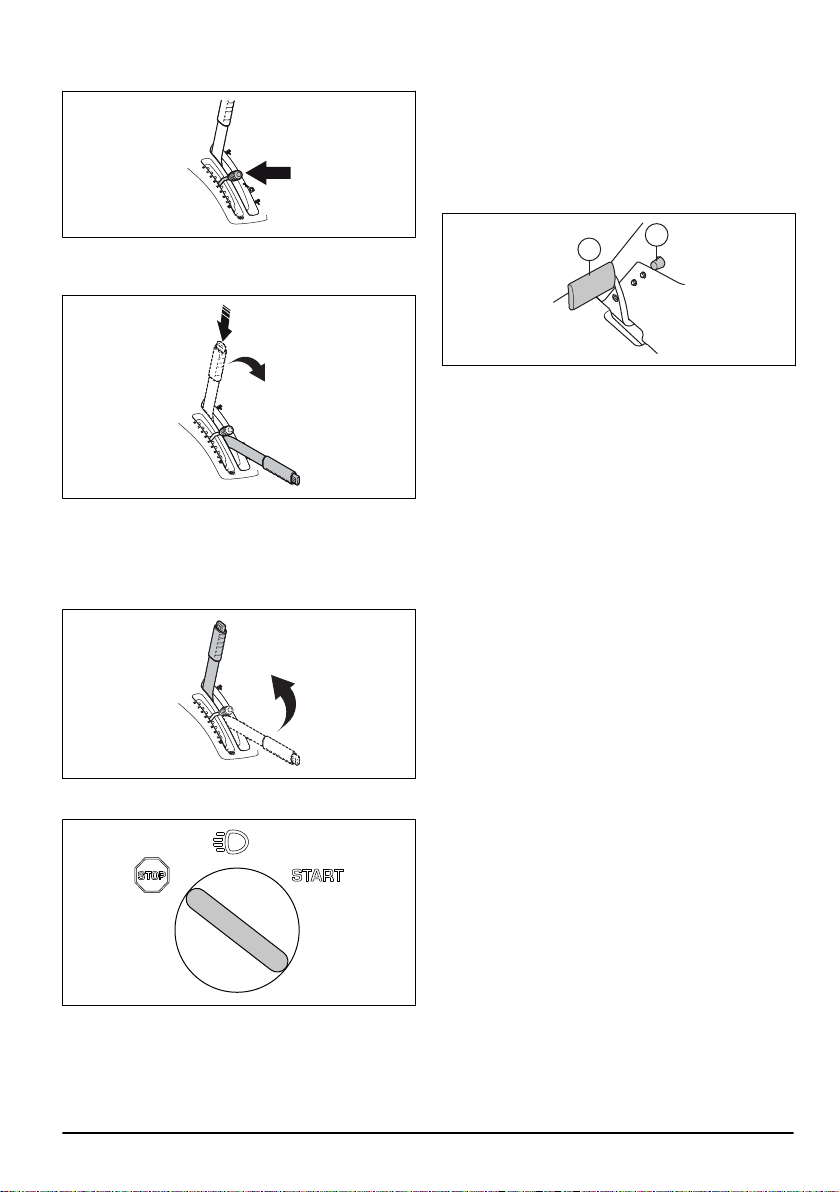

5. С помощью рычага регулировки высоты стрижки выберите высоту стрижки (1-10).

6. Нажмите кнопку блокировки на рычаге подъема режущей деки и опустите ее в рабочее положение.

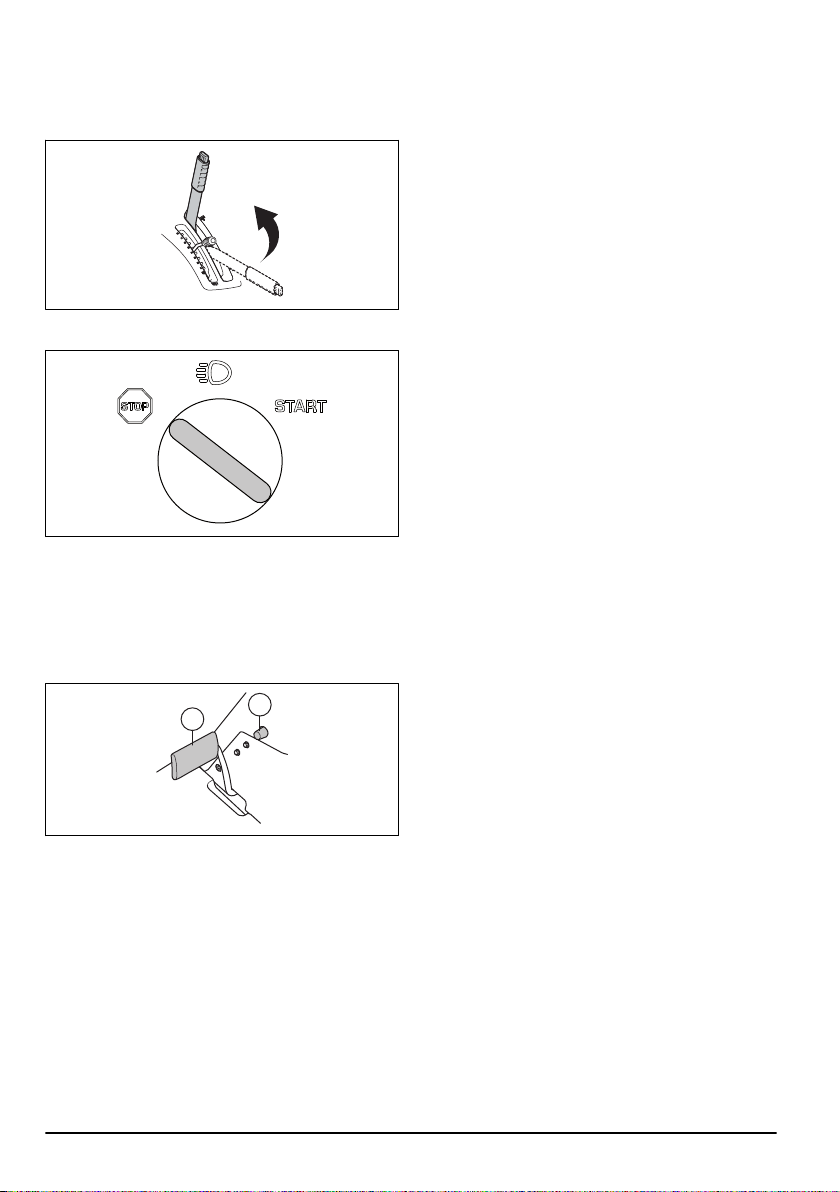

Остановка двигателя

1. Потяните рычаг подъема режущей деки назад в положение блокировки, чтобы поднять режущую деку. Ножи перестанут вращаться.

2. Поверните ключ зажигания в положение STOP.

3. Когда агрегат остановится, включите стояночный тормоз.

Включение и отключение стояночного тормоза

1. Нажмите на педаль стояночного тормоза (1).

2. Нажмите и держите нажатой кнопку блокировки (2).

3. Удерживая кнопку нажатой, отпустите педаль стояночного тормоза.

4. Для отключения стояночного тормоза нажмите на педаль стояночного тормоза еще раз.

Достижение оптимальных результатов стрижки

• Для достижения оптимальной производительности регулярно выполняйте техническое обслуживание изделия согласно графику обслуживания и ремонта. См. раздел

График технического обслуживания на стр. 17

• Не выполняйте стрижку мокрого газона. Стрижка мокрой травы может иметь неудовлетворительные результаты.

• Начинайте работать с большой высотой стрижки и постепенно уменьшайте ее.

• Во время стрижки ножи должны вращаться с высокой скоростью (максимальную допустимую частоту вращения двигателя см. в разделе

Технические данные на стр. 32

изделие вперед на низкой скорости. Если трава не слишком высокая и густая, вы также можете получить хороший результат при работе с высокой скоростью.

• Стригите траву по случайной схеме.

). Перемещайте

1590 - 006 - 20.10.2021

Page 17

• Для достижения оптимальных результатов выполняйте стрижку травы чаще и используйте функцию Bioclip®.

Техническое обслуживание

Введение

необходимо ознакомиться и понять раздел безопасности.

ПРЕДУПРЕЖДЕНИЕ: Перед

выполнением обслуживания прибора

1. ПОДГОТОВКА ИЗДЕЛИЯ Первое

Проверьте аккумулятор. O

Проверьте ножи. O

Проверьте ремни и шкивы. O O

Проверьте цепь рулевого управления на внутренней стороне туннеля рамы.

Осмотрите, смажьте и отрегулируйте все провода. O

Проверьте давление в шинах. См. раздел

Убедитесь, что все винты и гайки затянуты надлежащим моментом. O

Смажьте сиденье оператора. O

Смажьте колеса и подшипники ножей на режущей деке. O O

Смажьте педали на внутренней стороне туннеля рамы. O

Смажьте натяжитель ремня. O

Снимите колеса и смажьте их оси. O

2. ДВИГАТЕЛЬ Первое

Проверьте топливный шланг. При необходимости выполните замену. O

Замените топливный фильтр. O

Замените воздушный фильтр. Очистка O

Осмотрите ребра охлаждения гидростатической трансмиссии. O

Очистите двигатель и гидростатическую трансмиссию. O

Проверьте глушитель и теплоотражатель. O O

Давление в шинах на стр. 23

График технического обслуживания

обслуживание

. O O

обслуживание

Интервал техобслуживания в часах

50 100 200

Интервал техобслуживания в часах

50 100 200

1590 - 006 - 20.10.2021 17

Page 18

2. ДВИГАТЕЛЬ Первое

Замените моторное масло. См. раздел

го фильтра на стр. 27

Замените масляный фильтр двигателя. O O

Замените свечу зажигания. O

Проверьте аккумулятор, при необходимости зарядите его. O O

Замена моторного масла и масляно-

обслуживание

Интервал техобслуживания в часах

50 100 200

100 часов или

один раз

в год

3. ТРАНСМИССИЯ, ОРГАНЫ УПРАВЛЕНИЯ И СИСТЕМА ПРИВОДА Первое

Проверьте вентилятор охлаждения на гидростатической трансмиссии. O O

Проверьте масло в трансмиссии, при необходимости долейте его. См. раздел

Проверка уровня масла в трансмиссии на стр. 28

Осмотрите и отрегулируйте стояночный тормоз. O O

Замените масло в трансмиссии. См. раздел

4. РЕЖУЩЕЕ ОБОРУДОВАНИЕ Первое

Очистите внешнюю и внутреннюю поверхности режущей деки и крышек режущей деки.

Проверьте и отрегулируйте высоту стрижки. O O

Проверьте и отрегулируйте параллельность режущей деки O O

Проверьте ножи режущей деки. При необходимости заточите и выполните балансировку ножей.

Технические данные на стр.

обслуживание

Интервал техобслуживания в часах

50 100 200

O O

Интервал техобслуживания в часах

50 100 200

O O

18 1590 - 006 - 20.10.2021

Page 19

5. ПОСЛЕДНЯЯ ПРОВЕРКА И ДОКУМЕНТАЦИЯ Первое

Убедитесь, что изделие неподвижно и находится в нейтральном положении.

Проверьте передний и задний ход на разных скоростях. O O

Проверьте правильность включения ножей, сиденье, подъем и движение передним ходом/тормоз. См. раздел

Эксплуатация на стр. 13

обслуживание

Интервал техобслуживания в часах

50 100 200

O O

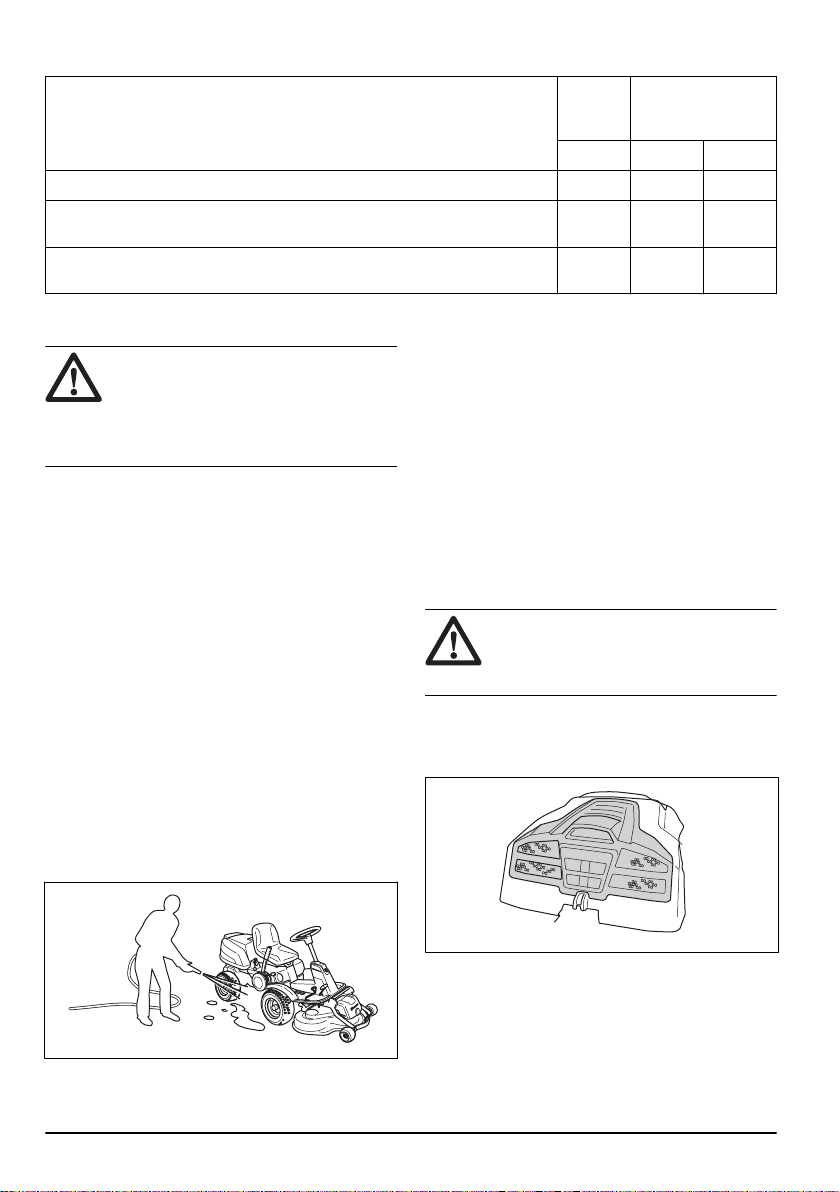

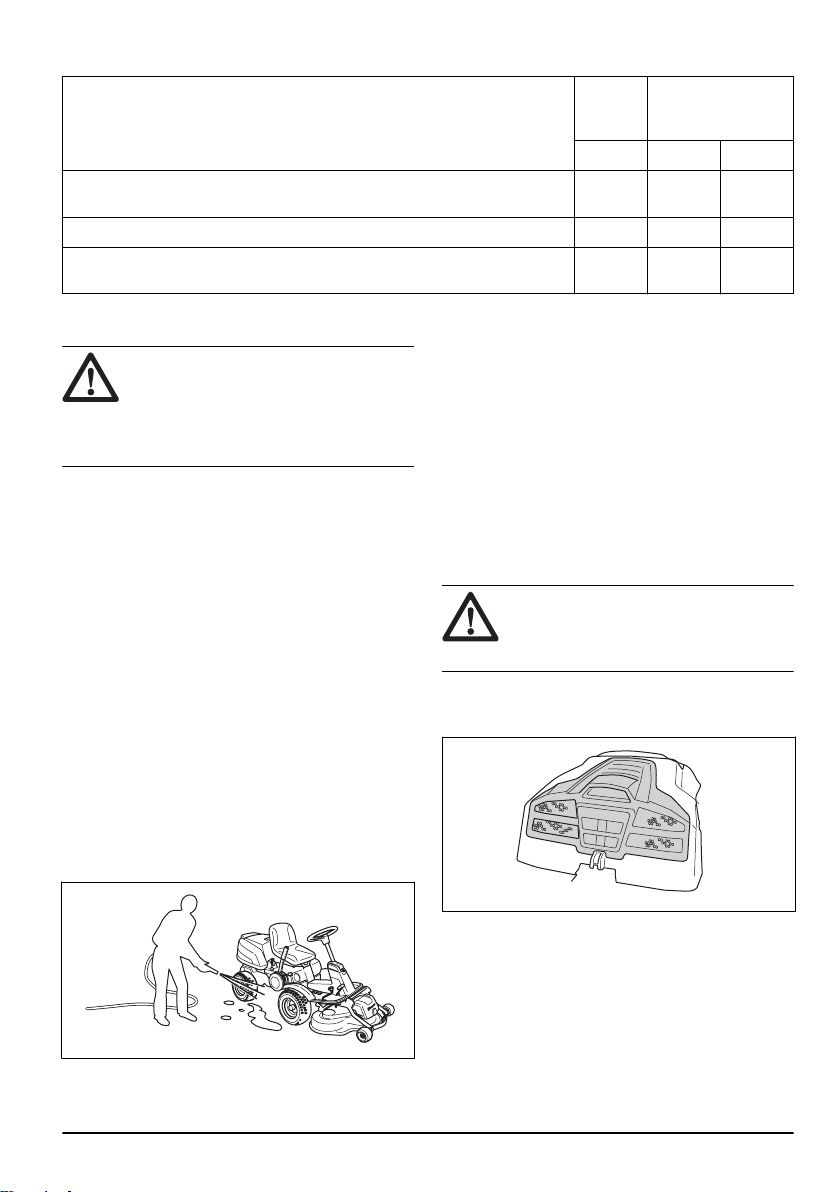

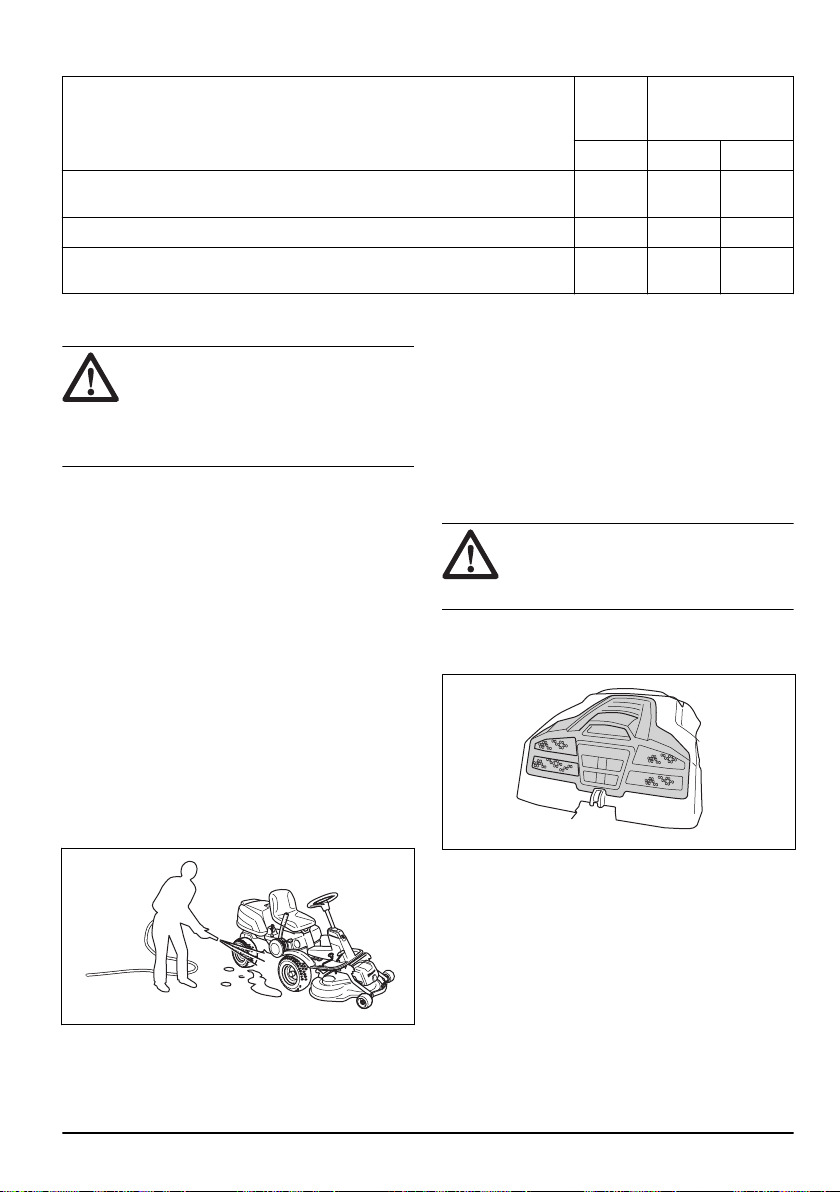

Очистка изделия

ВНИМАНИЕ: Не используйте

моечный агрегат высокого давления или пароочиститель. Вода может попасть в подшипники и электрические соединения и вызвать коррозию, которая приводит к повреждению изделия.

Сразу по окончании работы очистите изделие.

• Не выполняйте очистку нагретых поверхностей, таких как двигатель, глушитель и выхлопная система. Подождите, пока эти поверхности остынут, а затем удалите траву или грязь.

• Перед началом влажной очистки выполните очистку щеткой. Удалите обрезки травы и грязь с трансмиссии, воздухозаборника трансмиссии и двигателя и вокруг них.

• Используйте для очистки изделия проточную воду из шланга. Не используйте высокое давление.

• Не направляйте струю воды на электрические компоненты или подшипники. Как правило, использование моющего средства усугубляет повреждения.

• Для очистки режущей деки установите ее в сервисное положение и вымойте ее водой из шланга.

• Когда изделие будет очищено, запустите режущую деку на некоторое время, чтобы выдуть остатки воды.

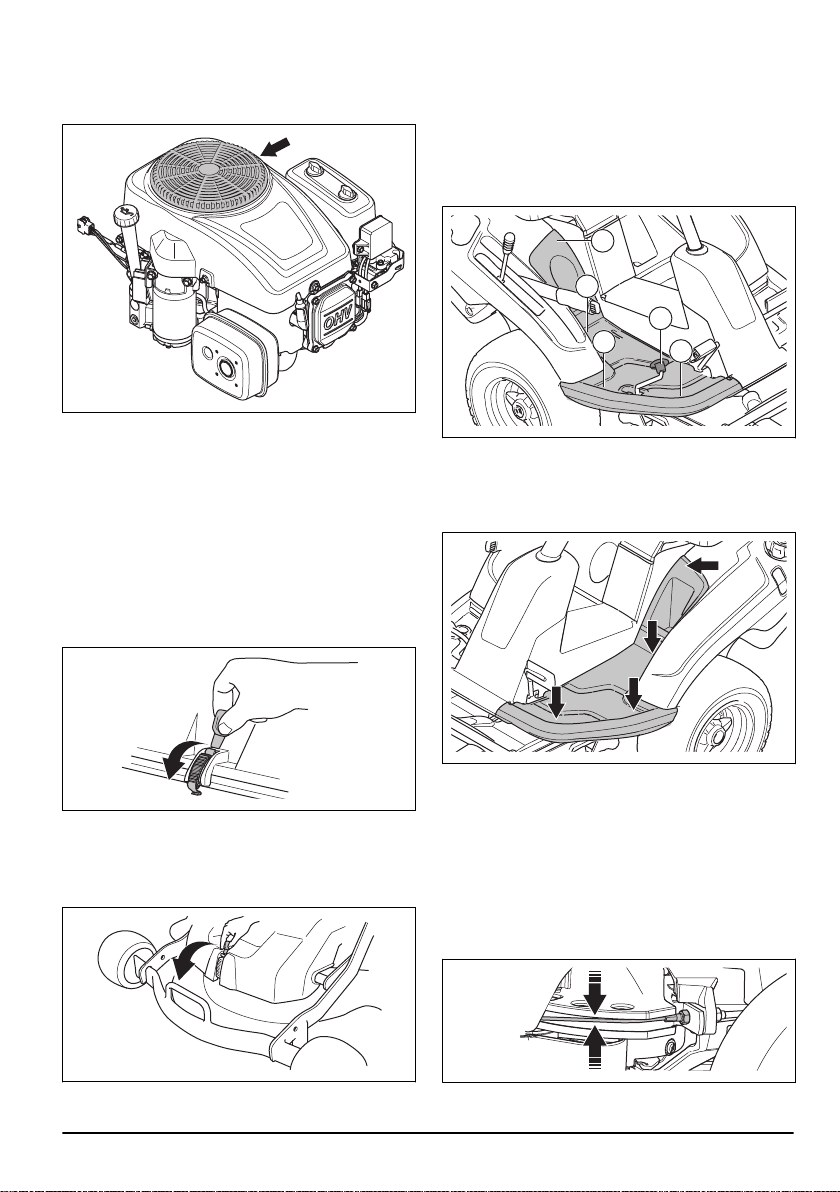

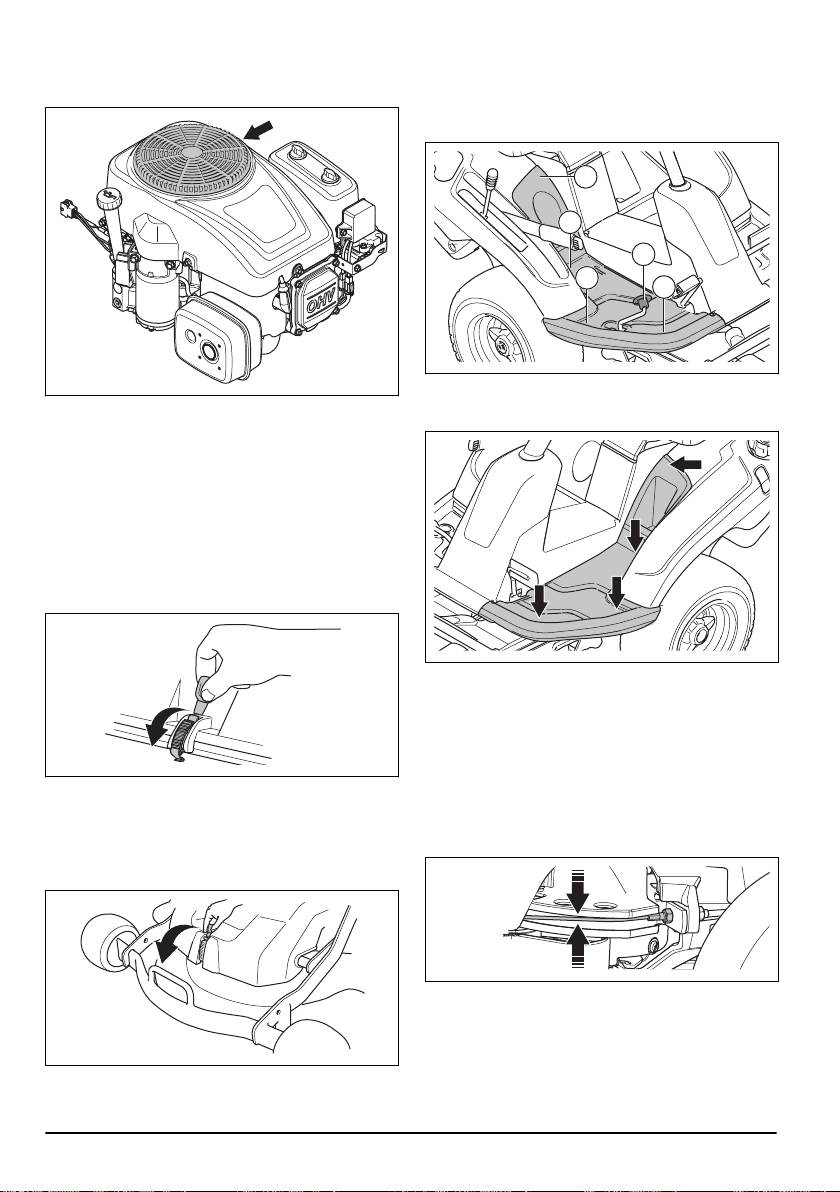

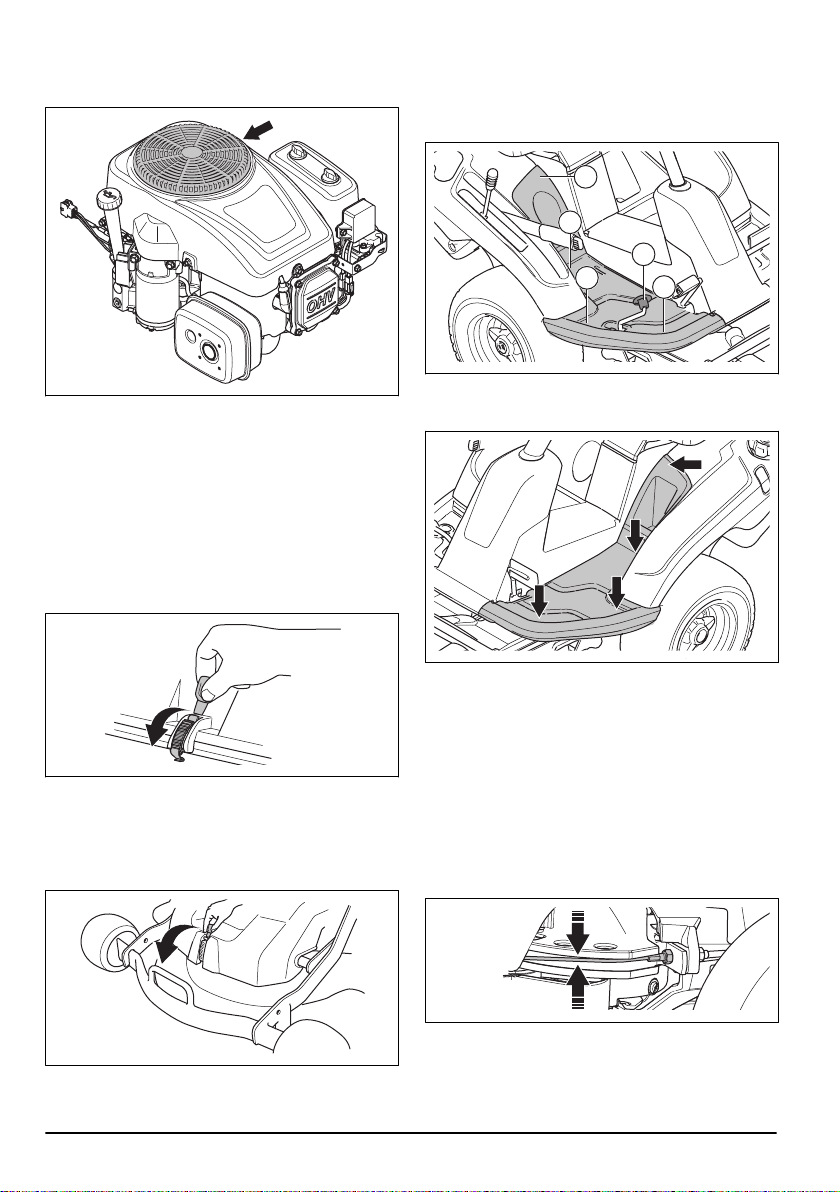

Очистка двигателя и глушителя

Регулярно очищайте двигатель и глушитель от обрезков травы и грязи. Обрезки травы, пропитанные топливом или маслом на двигателе, могут повысить риск пожара и перегрева двигателя. Дайте двигателю остыть перед очисткой. Выполняйте очистку щеткой и водой.

Обрезки травы вокруг глушителя быстро высыхают и могут стать причиной пожара. Используйте щетку или удалите обрезки травы водой, когда глушитель остынет.

Очистка воздухозаборника охлаждения двигателя

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель. Воздухозаборник охлаждения вращается и может повредить ваши пальцы.

• Убедитесь, что решетка воздухозаборника на кожухе двигателя не засорена. Удалите траву и грязь щеткой.

1590 - 006 - 20.10.2021 19

Page 20

• Откройте кожух двигателя. Убедитесь, что

воздухозаборник охлаждения двигателя не засорен. Удалите траву и грязь щеткой.

Снятие правой подножки

1. Поверните ручку на педали заднего хода (А), чтобы снять ее.

2. Отверните 4 винта (B) и снимите подножку.

• Проверьте воздуховод, расположенный на внутренней поверхности кожуха двигателя. Убедитесь, что воздуховод чистый и не трется о воздухозаборник охлаждения.

Снятие кожухов

Открытие кожуха двигателя

1. Сложите сиденье вперед.

2. Разблокируйте шплинт на кожухе двигателя с помощью инструмента, закрепленного на ключе зажигания.

3. Сложите кожух двигателя назад.

Снятие переднего кожуха

1. Разблокируйте шплинт на переднем кожухе с помощью инструмента, закрепленного на ключе зажигания.

Снятие левой подножки

• Отверните 4 винта и снимите подножку.

Проверка тросов системы управления

Со временем натяжение тросов системы управления может ослабнуть. Это приводит к необходимости изменить регулировку системы управления.

Осмотрите и отрегулируйте систему управления следующим образом:

1. Натяжение тросов системы управления соответствует норме, если вы можете вручную подвинуть их на 5 мм вверх или вниз в пазу на направляющей втулке.

2. Снимите передний кожух.

2. Если тросы ослаблены, обратитесь в авторизованный сервисный центр для их регулировки.

1590 - 006 - 20.10.2021

Page 21

Проверка стояночного тормоза

1. Припаркуйте агрегат на твердой поверхности с уклоном.

Примечание: Во время проверки

стояночного тормоза не паркуйте агрегат на склоне с травой.

2. Нажмите на педаль стояночного тормоза (1).

3. Нажмите и удерживайте кнопку блокировки (2) и отпустите педаль стояночного тормоза, когда кнопка нажата.

4. Если изделие начнет движение, обратитесь в авторизованный сервисный центр для регулировки стояночного тормоза.

5. Нажмите на педаль стояночного тормоза еще раз, чтобы отключить стояночный тормоз.

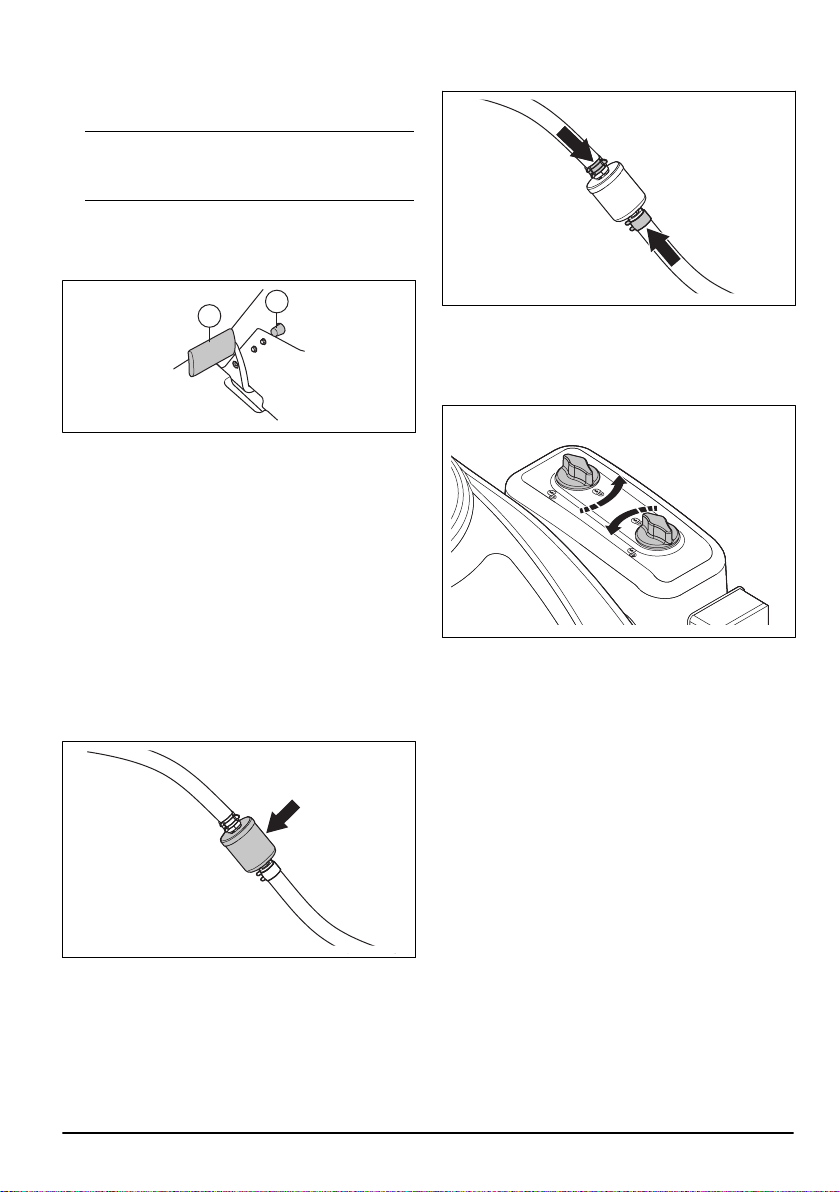

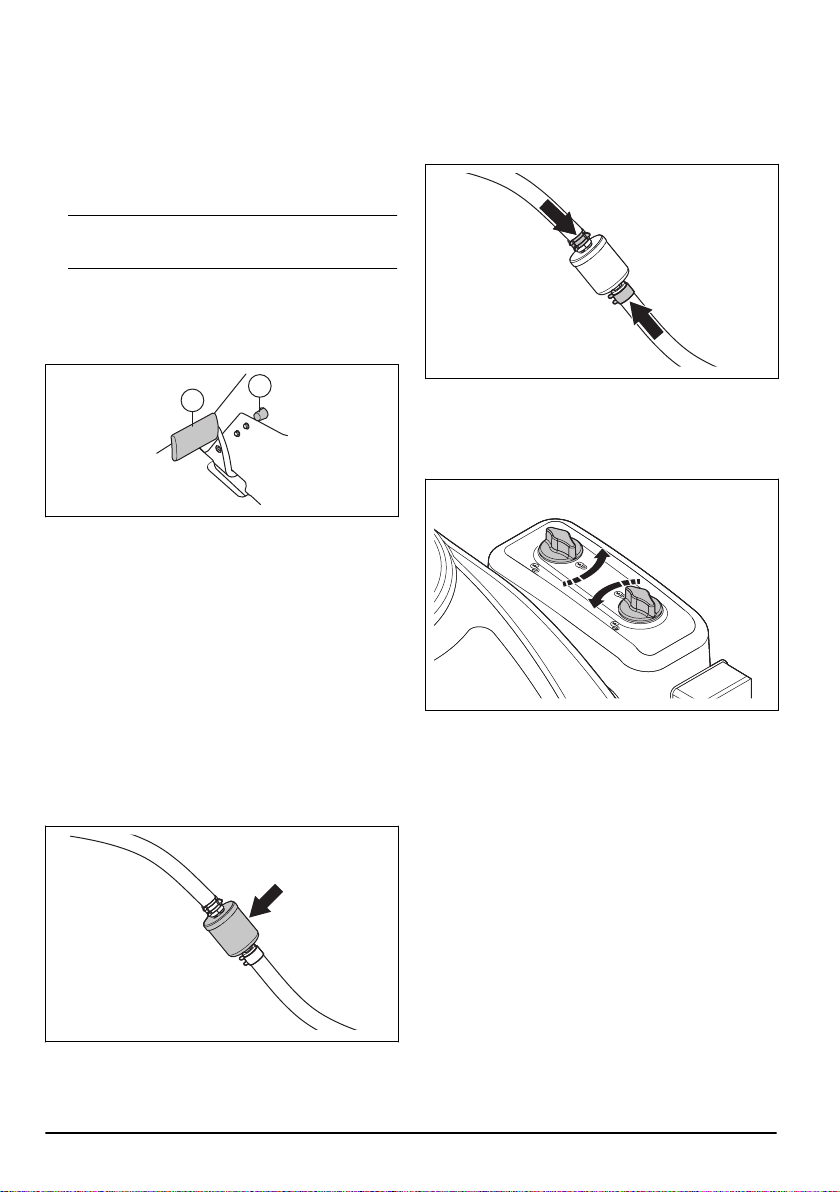

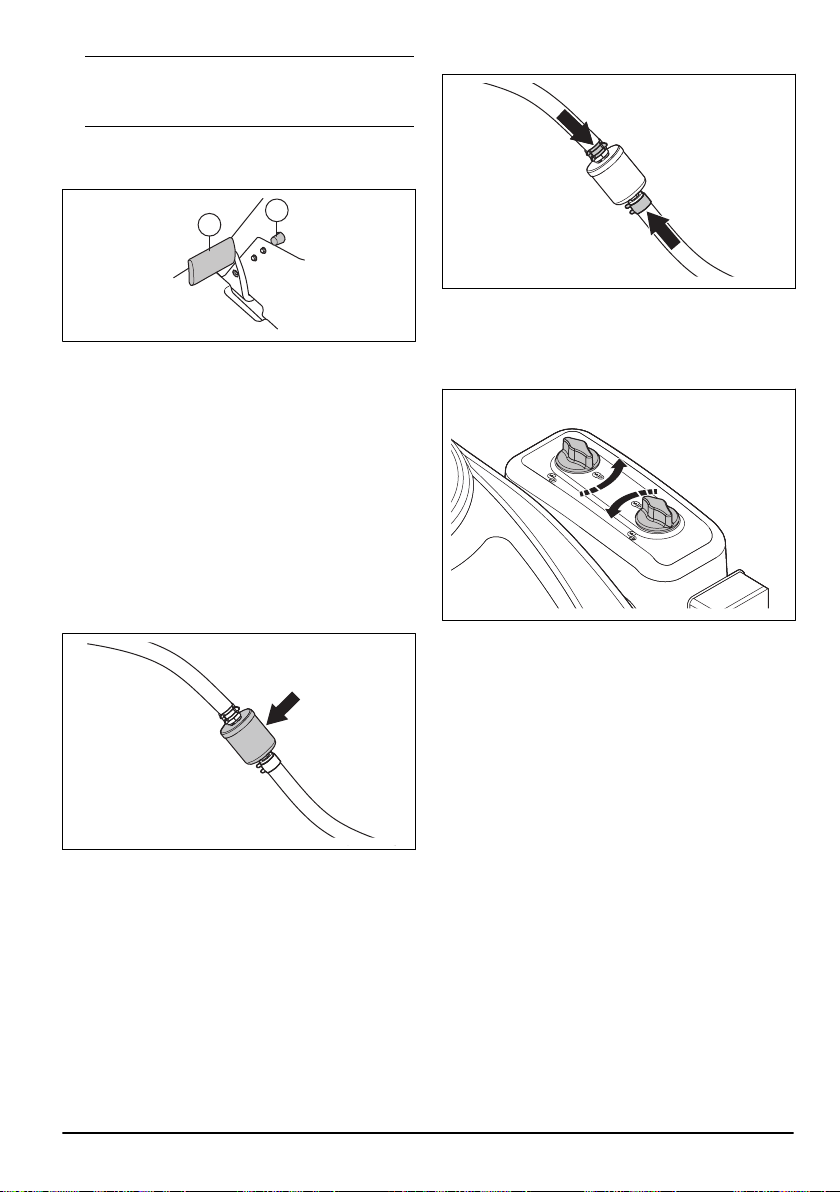

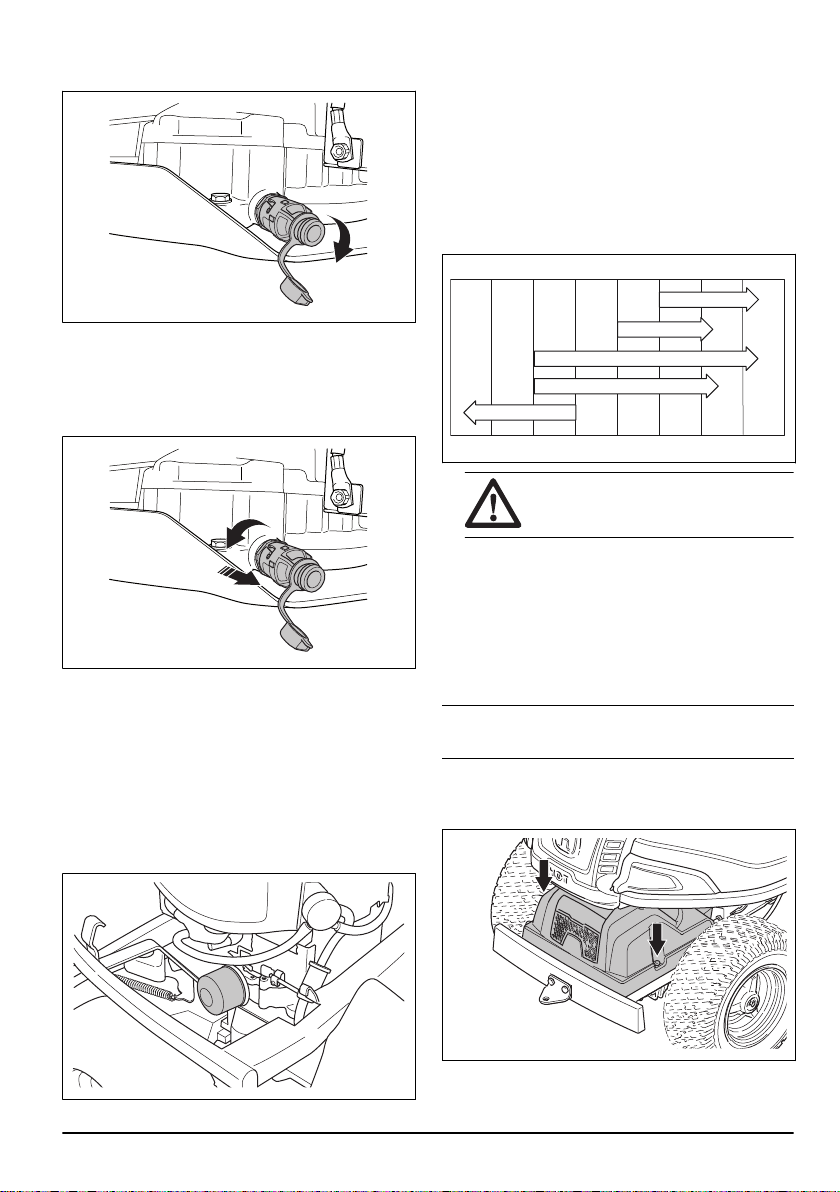

Замена топливного фильтра

1. Снимите кожух двигателя, чтобы получить доступ к топливному фильтру.

2. Зажмите шланг топливного бака, чтобы предотвратить утечку.

3. Снимите хомуты шлангов с топливного фильтра с помощью плоскогубцев.

4. Стяните концы шлангов с топливного фильтра. Возможна утечка небольшого количества топлива.

6. Установите хомуты шлангов вокруг топливного фильтра.

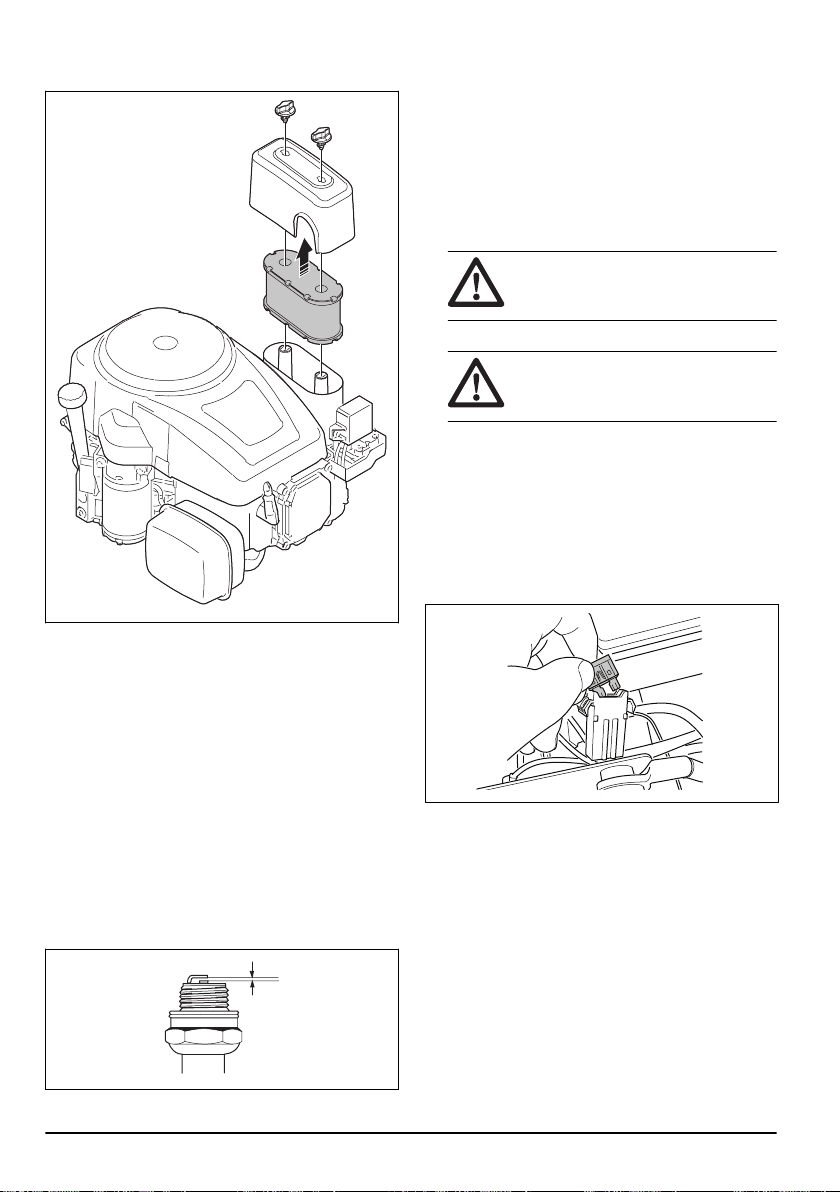

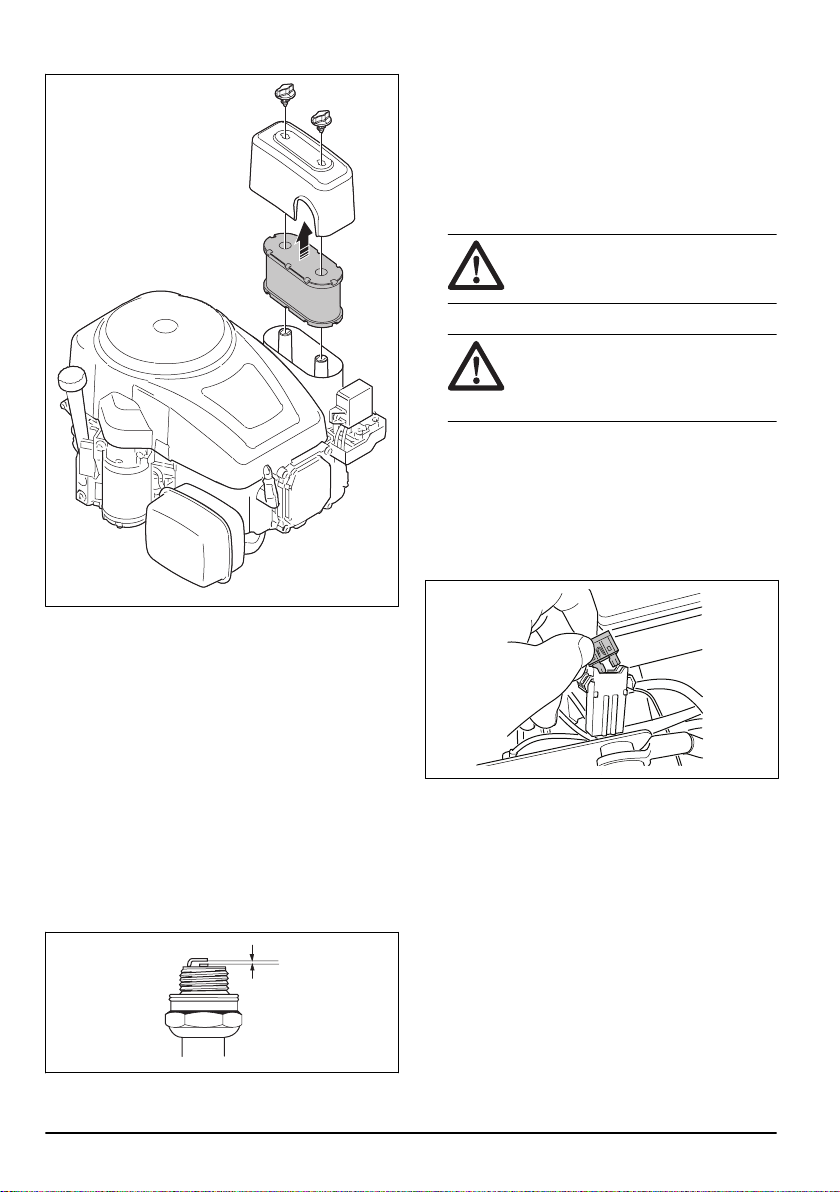

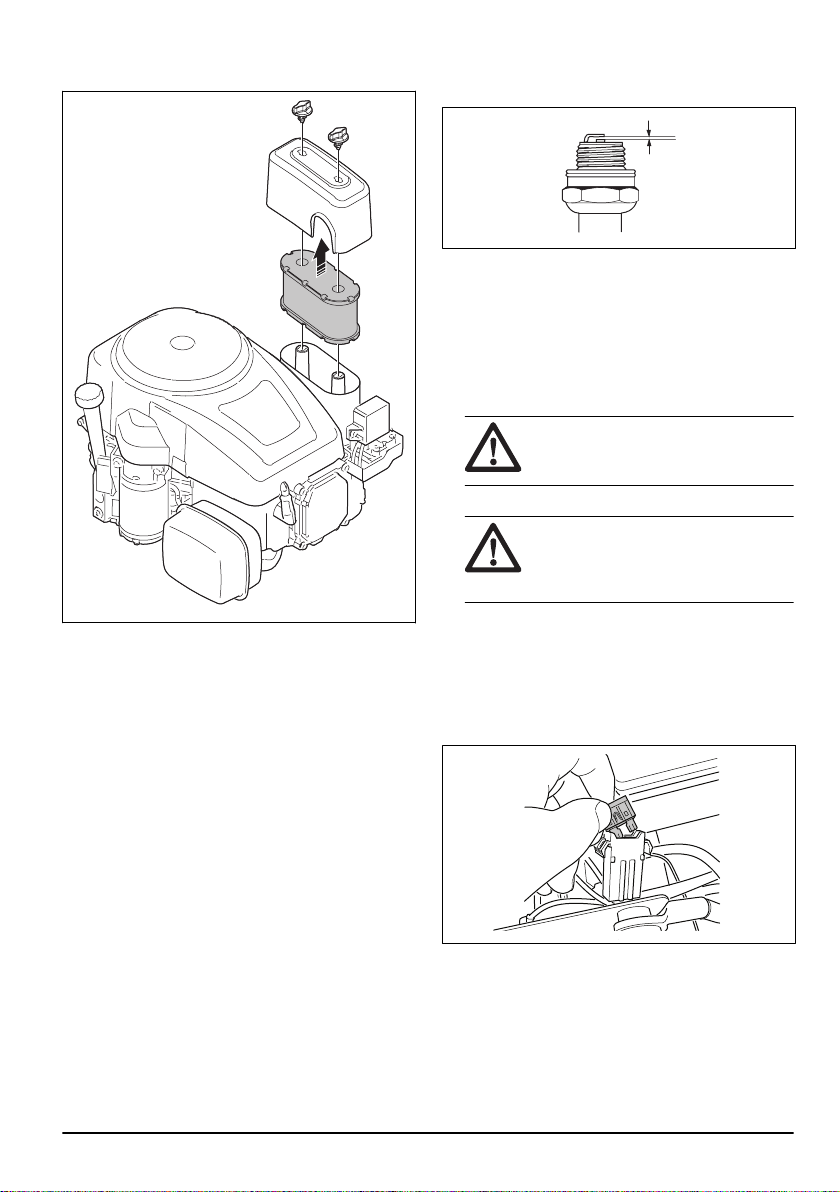

Замена воздушного фильтра

1. Откройте кожух двигателя.

2. Ослабьте крепления крышки воздушного фильтра и снимите ее.

5. Вставьте новый топливный фильтр в концы шлангов. Нанесите жидкое мыло на края топливного фильтра, чтобы упростить соединение.

1590 - 006 - 20.10.2021 21

Page 22

3. Извлеките картридж из корпуса фильтра.

4. Установка выполняется в обратной последовательности.

Проверка и замена свечи зажигания

1. Откройте кожух двигателя.

2. Отсоедините наконечник кабеля зажигания и очистите область вокруг свечи зажигания.

3. Снимите свечу зажигания с помощью свечного ключа.

4. Проверьте свечу зажигания. Замените свечу в случае перегорания электродов или при наличии трещин и повреждений на изоляции. Если свеча зажигания не повреждена, очистите ее стальной щеткой.

5. Измерьте зазор между электродами и убедитесь, что он правильный. См. раздел

данные на стр. 32

Технические

6. Согните боковой электрод для регулировки зазора между электродами.

7. Вставьте свечу зажигания обратно и заверните от руки, пока она не коснется гнезда свечи.

8. Затяните свечу зажигания с помощью свечного ключа до сжатия шайбы.

9. Затяните уже использовавшуюся раньше свечу зажигания еще на ⅛ оборота, а новую свечу — на ¼ оборота.

ВНИМАНИЕ: Неправильная

затяжка свечей зажигания может привести к повреждению двигателя.

10. Замените наконечник кабеля зажигания.

ВНИМАНИЕ: Не пытайтесь

запустить двигатель, если с него снята свеча зажигания или кабель зажигания.

Замена главного предохранителя

Перегоревший предохранитель можно определить по перегоревшему разъему.

1. Откройте кожух двигателя. Главный предохранитель расположен в держателе перед аккумулятором.

2. Извлеките предохранитель из держателя.

3. Замените перегоревший предохранитель предохранителем такого же типа, плоский штифт 15 А.

4. Установите кожухи на место.

Если через короткий промежуток времени после замены главный предохранитель снова перегорит, это указывает на наличие короткого замыкания. Устраните короткое замыкание, прежде чем использовать изделие снова. Обратитесь в авторизованный сервисный центр за помощью.

Зарядка аккумулятора

• Зарядите аккумулятор, если его заряда не хватает для запуска двигателя.

• Используйте стандартное зарядное устройство.

1590 - 006 - 20.10.2021

Page 23

ВНИМАНИЕ: Запрещается

использовать зарядное устройство с усилителем или усилитель запуска. Это приведет к повреждению электрической системы изделия.

• Перед запуском двигателя всегда отсоединяйте зарядное устройство.

Аварийный запуск двигателя

Если заряда аккумулятора не хватает для запуска двигателя, вы можете использовать соединительные кабели для аварийного запуска. Изделие оснащено системой питания 12 В с заземлением отрицательного вывода на шасси. Изделие, используемое для аварийного запуска, также должно быть оснащено системой питания 12 В с заземлением отрицательного вывода на шасси.

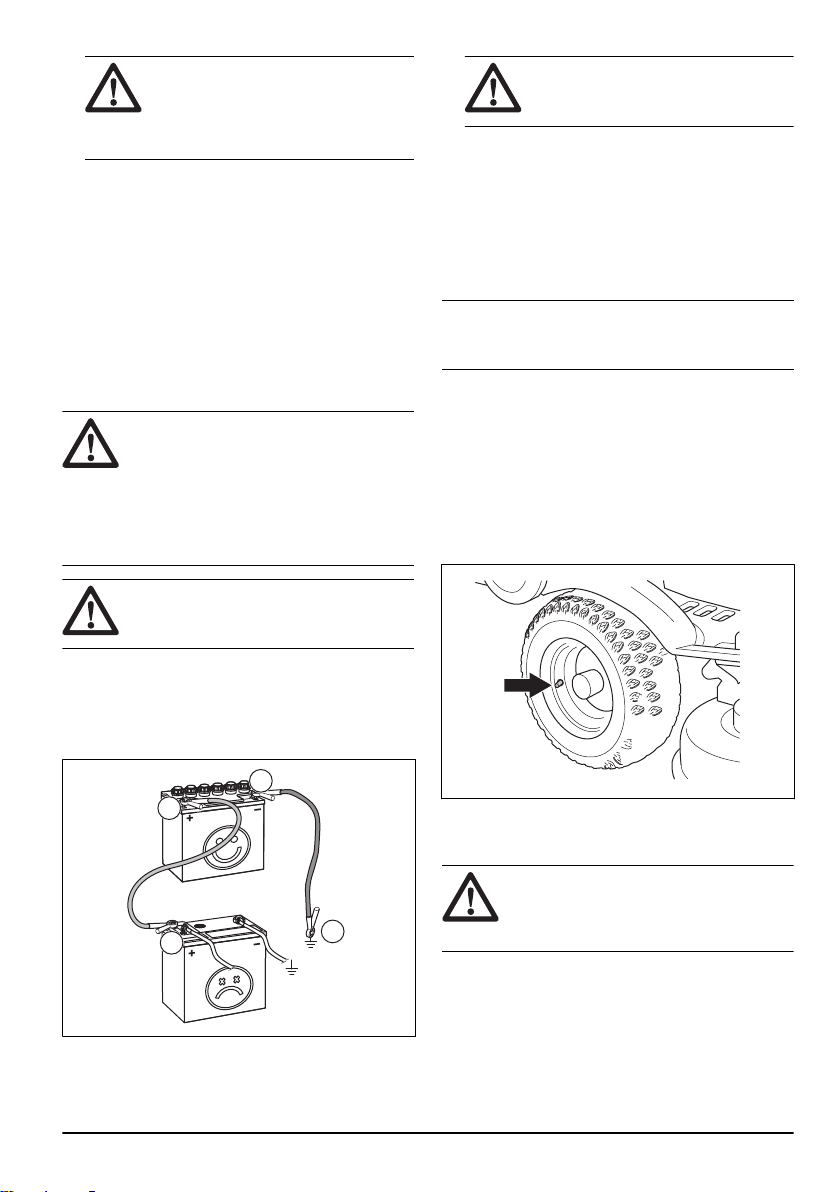

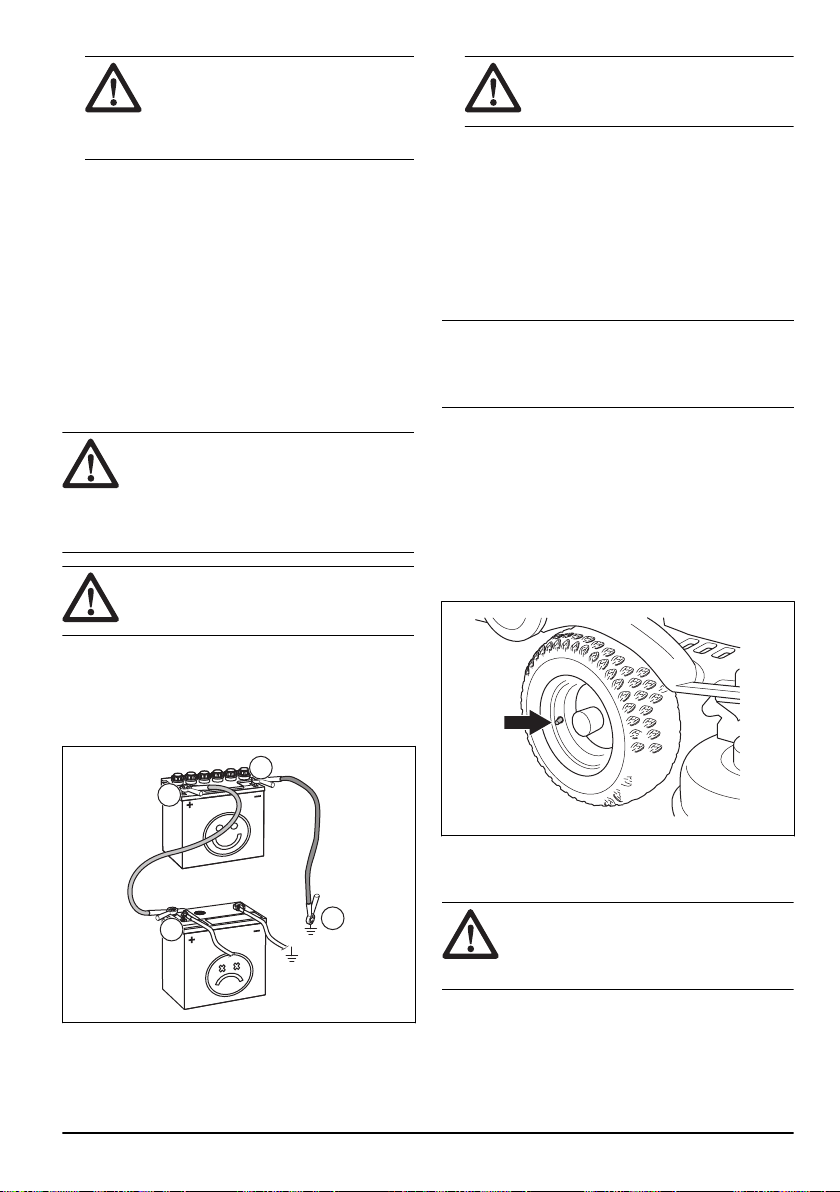

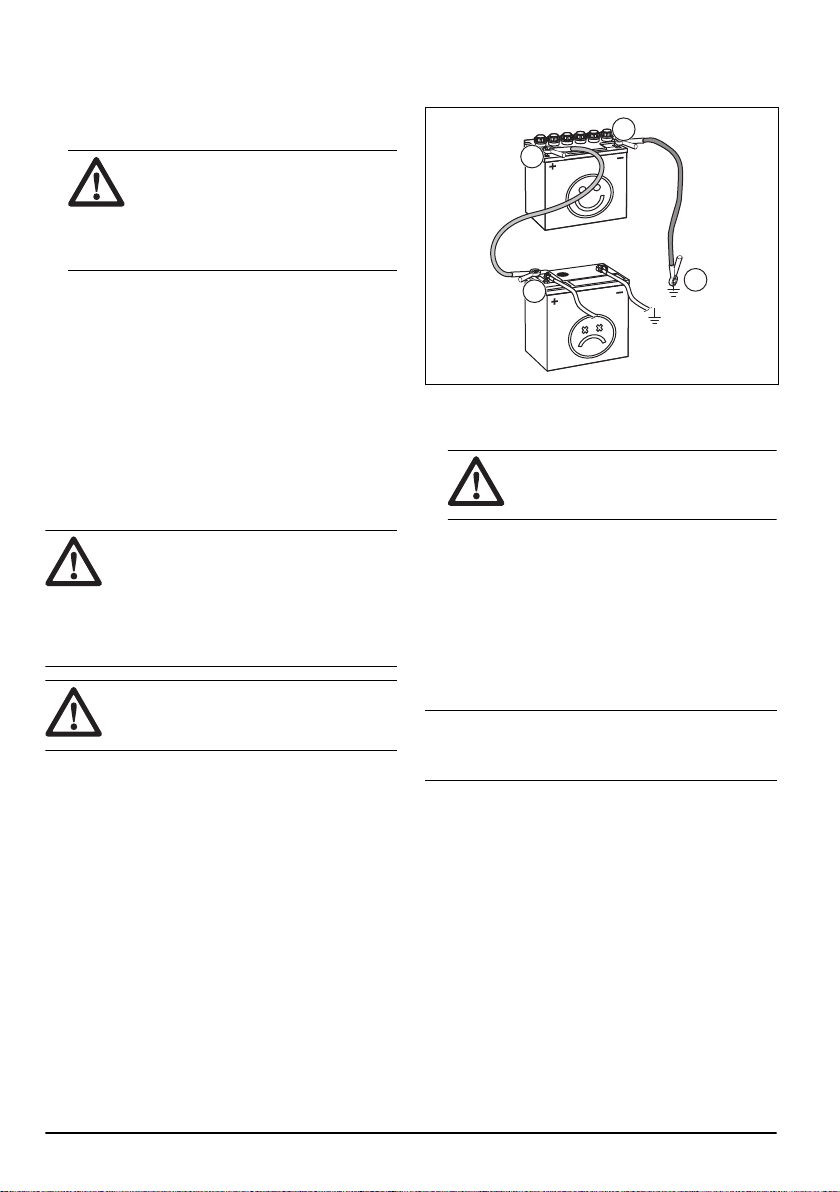

Подключение соединительных кабелей

ПРЕДУПРЕЖДЕНИЕ: Опасность

взрыва из-за взрывоопасных газов, выделяемых аккумулятором. Запрещается подключать отрицательную клемму полностью заряженного аккумулятора к отрицательной клемме разряженного аккумулятора или рядом с ним.

ВНИМАНИЕ: Не используйте

аккумулятор вашего изделия для запуска других транспортных средств.

ПРЕДУПРЕЖДЕНИЕ:

коем случае не замыкайте концы красного кабеля на шасси.

5. Подключите один конец черного кабеля к ОТРИЦАТЕЛЬНОЙ клемме (-) полностью заряженного аккумулятора (С).

6. Подключите другой конец черного кабеля к ЗАЗЕМЛЕНИЮ НА ШАССИ (D), вдали от топливного бака и аккумулятора.

7. Установите кожухи на место.

Ни в

Снятие соединительных кабелей

Примечание: Отсоедините соединительные

кабели в обратной последовательности их подключения.

1. Отсоедините ЧЕРНЫЙ кабель от шасси.

2. Отсоедините ЧЕРНЫЙ кабель от полностью заряженного аккумулятора.

3. Отсоедините КРАСНЫЙ кабель от 2 аккумуляторов.

Давление в шинах

Правильное давление составляет 60 кПа (0,6 бар / 8,5 фунт/кв. дюйм) на всех 4 шинах.

1. Снимите кожух двигателя.

2. Снимите кожух аккумуляторного отсека.

3. Подключите один конец красного кабеля к ПОЛОЖИТЕЛЬНОЙ клемме (+) разряженного аккумулятора (А).

4. Подключите другой конец красного кабеля к ПОЛОЖИТЕЛЬНОЙ клемме (+) полностью заряженного аккумулятора (В).

1590 - 006 - 20.10.2021

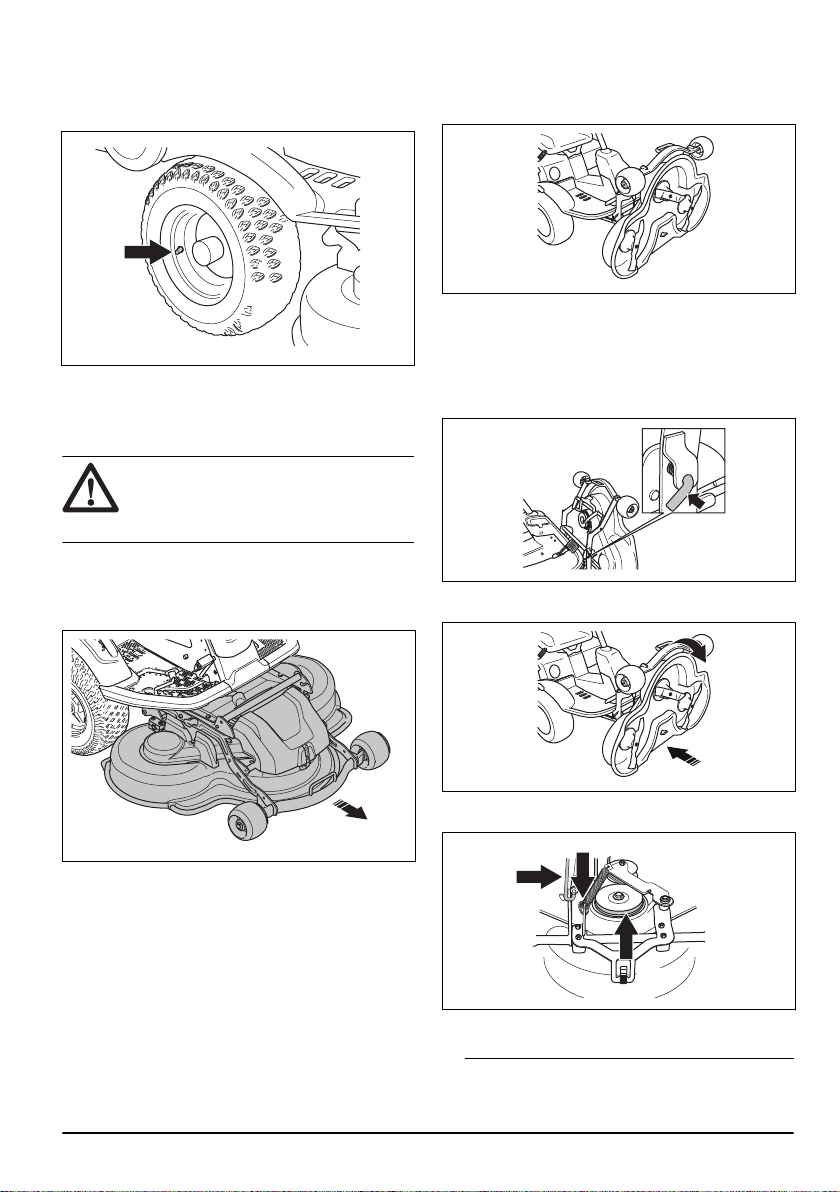

Установка режущей деки в сервисное положение

ПРЕДУПРЕЖДЕНИЕ:

натяжения приводного ремня может сломаться и стать причиной травмы. Используйте защитные очки.

1. Выполните пункты 1-9 из раздела

установка режущей деки на стр. 12

Пружина

Снятие и

Page 24

2. Вытяните режущую деку до упора, удерживая ее

передний край обеими руками.

4. Извлеките опору регулировки высоты стрижки (A) из держателя и поместите ее в отверстие.

5. Установите приводной ремень (B) на место.

3. Поднимайте режущую деку в вертикальное положение, пока не услышите щелчок. Режущая дека автоматически фиксируется в вертикальном положении.

Установка режущей деки в рабочее положение

1. Удерживайте передний край режущей деки левой рукой.

2. Ослабьте фиксатор правой рукой.

3. Откиньте режущую деку и вставьте ее до упора.

Примечание: Информация о положении

приводного ремня приведена на внутренней стороне кожуха режущей деки.

6. Установите пружину натяжения (C) на место, чтобы натянуть приводной ремень.

7. Закрепите передний кожух.

8. Переведите рычаг регулировки высоты стрижки из сервисного положения в одно из пронумерованных положений.

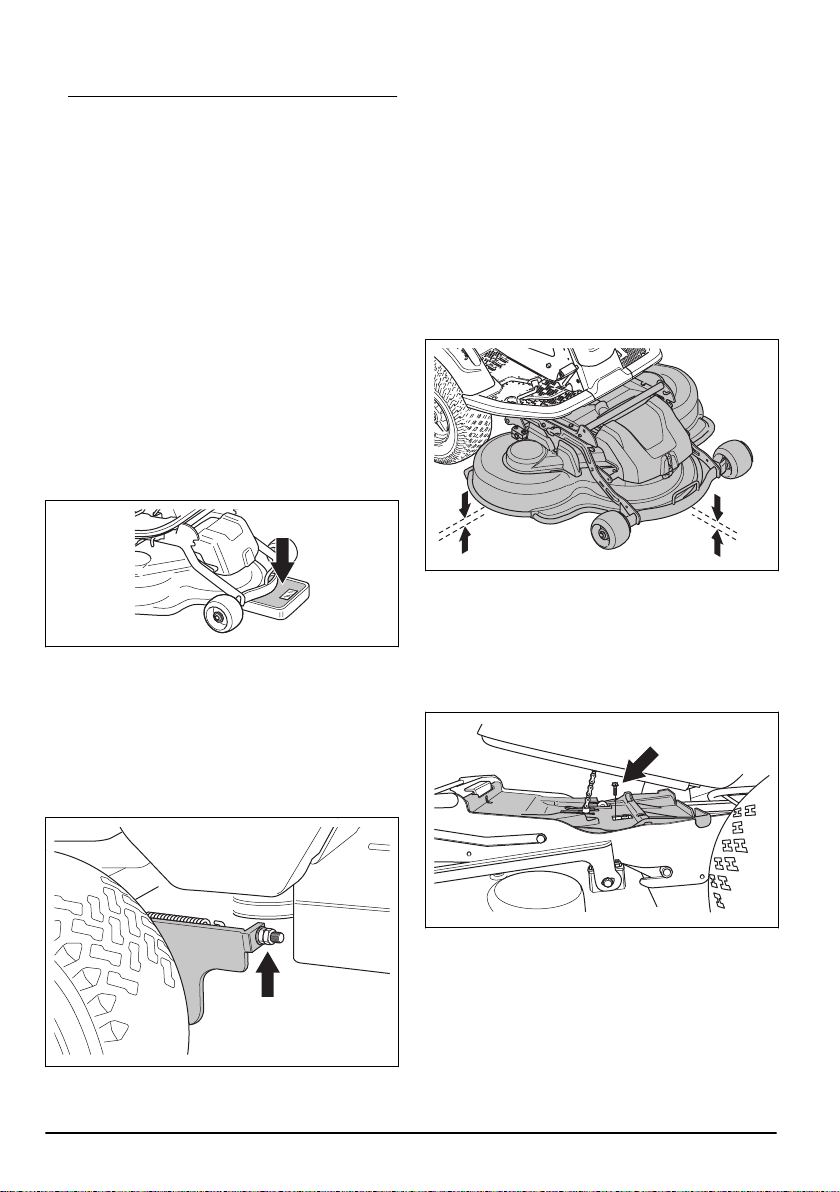

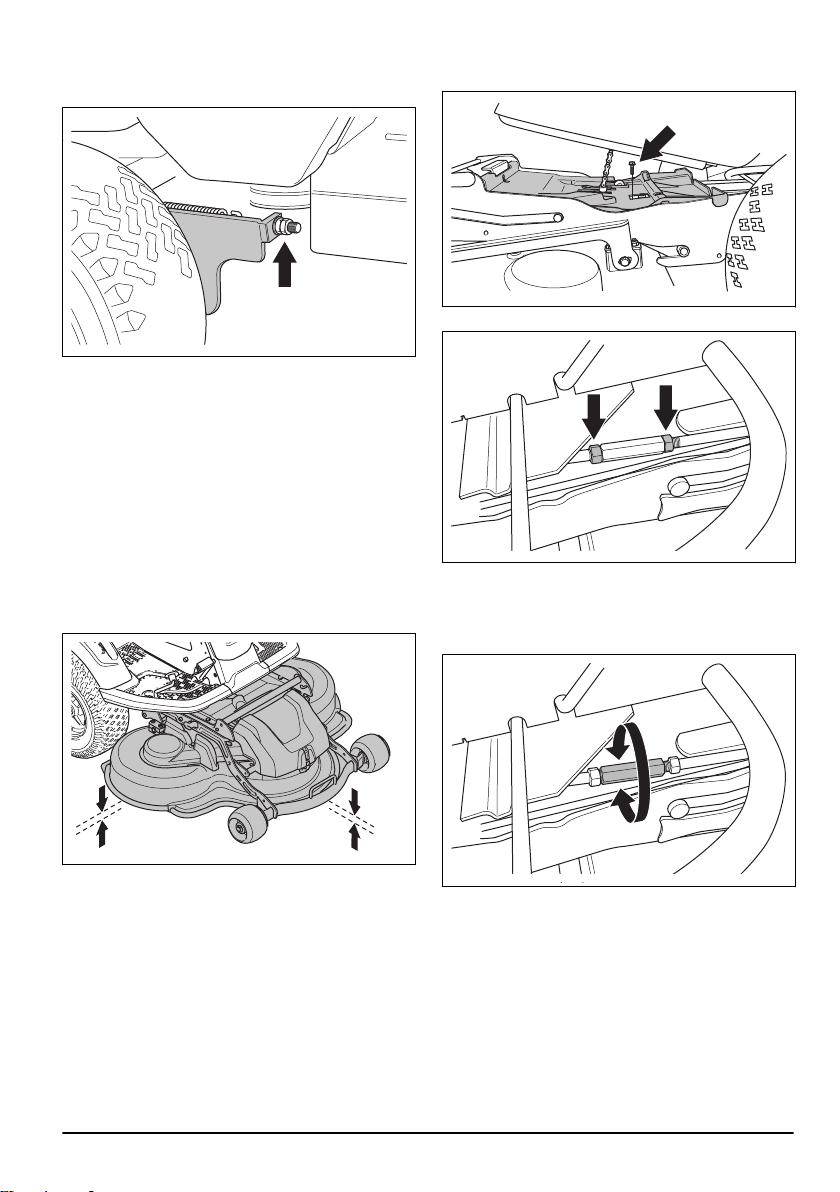

Проверка и регулировка давления режущей деки на почву

Правильная регулировка давления на почву обеспечивает перемещение режущей деки по поверхности без чрезмерного давления на нее.

1. Убедитесь, что давление воздуха в шинах составляет 60 кПа (0,6 бар / 9,0 фунт/кв. дюйм).

2. Припаркуйте агрегат на ровной поверхности.

3. Опустите режущую деку в рабочее положение.

4. Положите напольные весы под передний край режущей деки.

5. Чтобы убедиться, что опорные колеса не принимают вес на себя, установите деревянный брусок между рамой и весами.

6. Для регулировки давления на почву поворачивайте регулировочные винты, которые находятся за передними колесами с правой и с левой стороны.

1590 - 006 - 20.10.2021

Page 25

7. Поворачивайте винты направо или налево, пока давление на почву не будет составлять 12–15 кг (26,5-33 фунта).

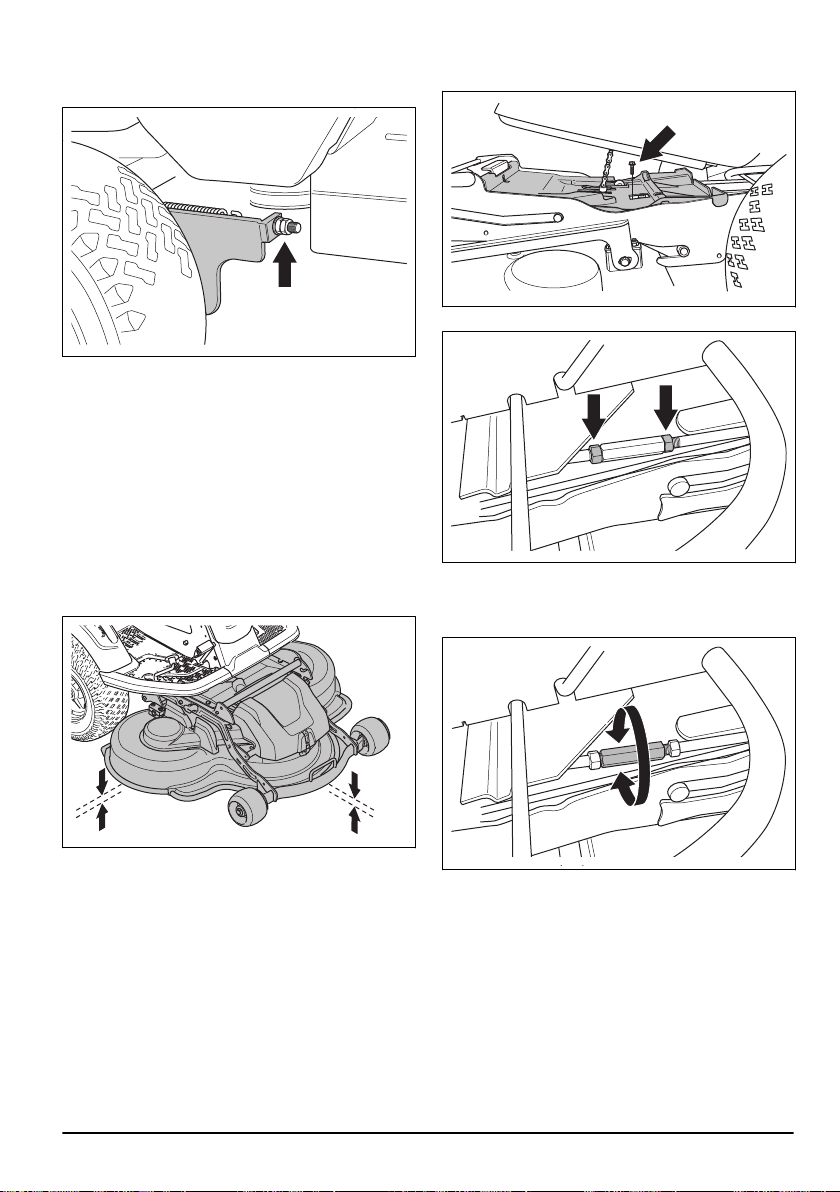

Проверка параллельности режущей деки

1. Убедитесь, что давление воздуха в шинах соответствует норме. См. раздел

шинах на стр. 23

2. Припаркуйте изделие на ровной поверхности.

3. Опустите режущую деку в рабочее положение.

4. Установите рычаг регулировки высоты стрижки в среднее положение.

5. Измерьте расстояние от земли до переднего и заднего края режущей деки. Убедитесь, что задний край на 2-4 мм (1/8 дюйма) выше переднего края.

Давление в

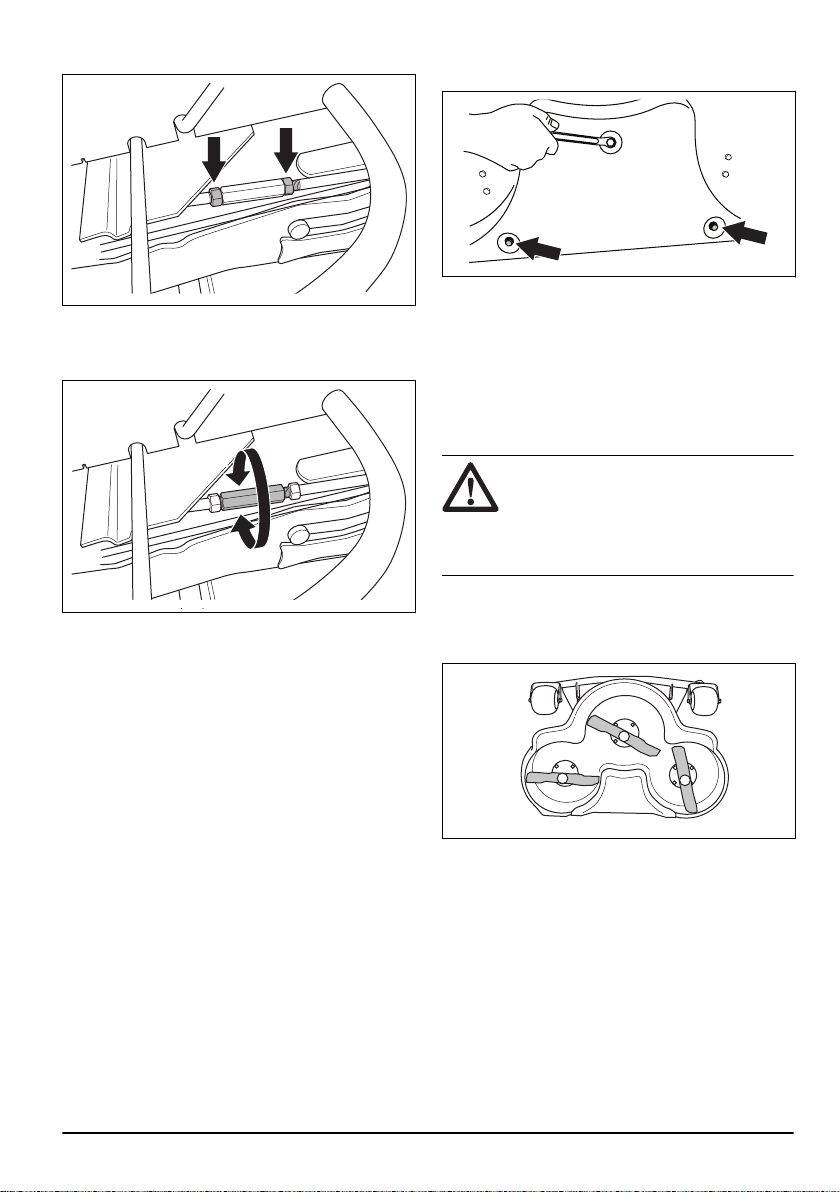

2. Отверните винты, фиксирующие щиток ремня, и снимите щиток ремня.

3. Ослабьте гайки на подъемной стойке.

4. Поворачивайте подъемную стойку, чтобы удлинить опору или сделать ее короче. Удлините опору, чтобы поднять задний край кожуха. Укоротите опору, чтобы опустить задний край кожуха.

Регулировка параллельности режущей деки

1. Снимите передний кожух и правую подножку.

1590 - 006 - 20.10.2021

5. Затяните гайки на подъемной стойке после завершения регулировки.

6. Проверьте параллельность. См. раздел

параллельности режущей деки на стр. 25

7. Установите щиток ремня и затяните винты.

8. Установите правую подножку и передний кожух.

Проверка

Снятие заглушки BioClip

• Снимите заглушку BioClip, чтобы сменить режим работы режущей деки Combi с системы BioClip на отбрасывание травы назад.

Page 26

Снятие и установка заглушки BioClip на

режущую деку

1. Установите режущую деку в сервисное положение. См. раздел

в сервисное положение на стр. 23

2. Отверните 3 винта, фиксирующих заглушку BioClip, и снимите заглушку.

Установка режущей деки

2. Заблокируйте нож деревянным бруском (A).

3. Ослабьте и снимите болт ножа (B), шайбы (C) и нож (D).

4. Установите новый нож таким образом, чтобы края были расположены под углом в направлении режущей деки.

3. Заверните 1 винт M8x15 мм в резьбовое отверстие для заглушки BioClip, чтобы избежать повреждения резьбы.

4. Установите режущую деку в рабочее положение.

5. Установка заглушки BioClip выполняется в обратной последовательности.

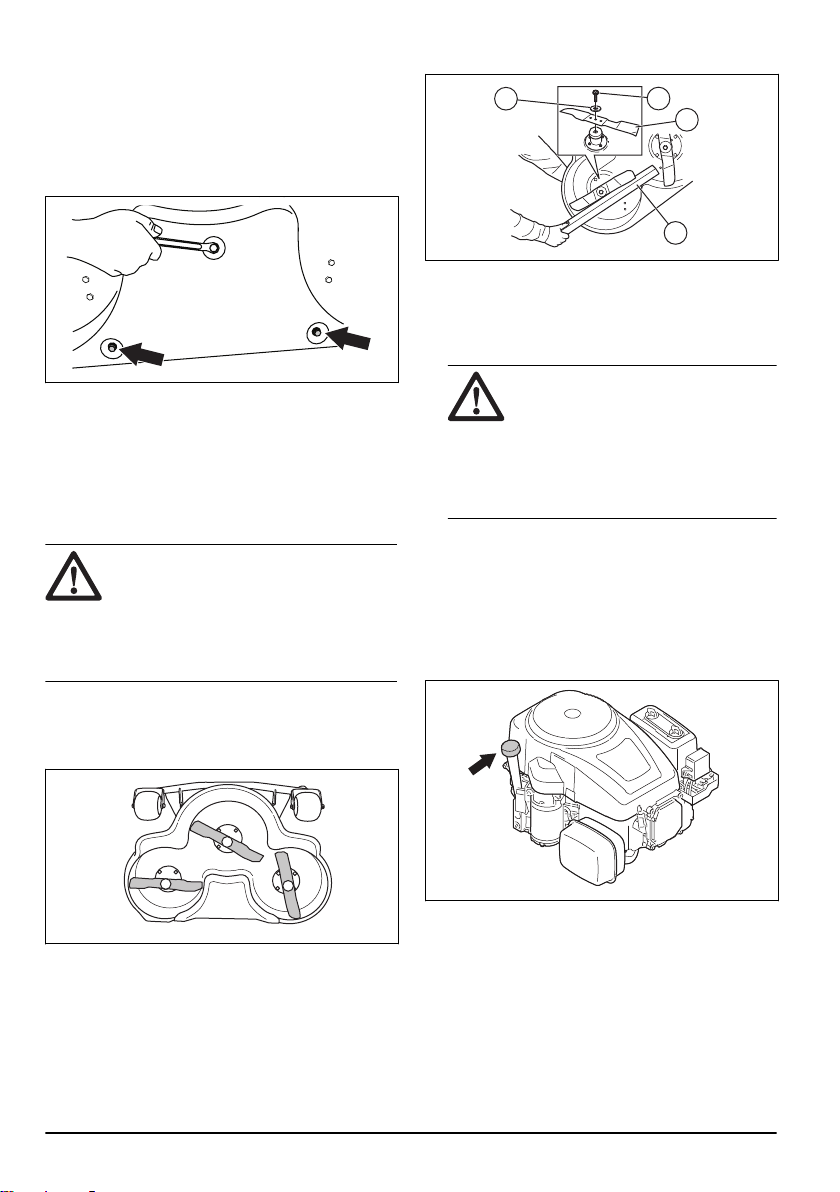

Проверка ножей

ВНИМАНИЕ: Поврежденные или

неправильно сбалансированные ножи могут стать причиной повреждения изделия. Замените поврежденные ножи. Обратитесь в авторизованный сервисный центр для заточки и балансировки затупившихся ножей.

1. Установите режущую деку в сервисное положение.

2. Осмотрите ножи на наличие повреждений и проверьте необходимость их заточки.

3. Затяните болты ножей моментом 45–50 Нм.

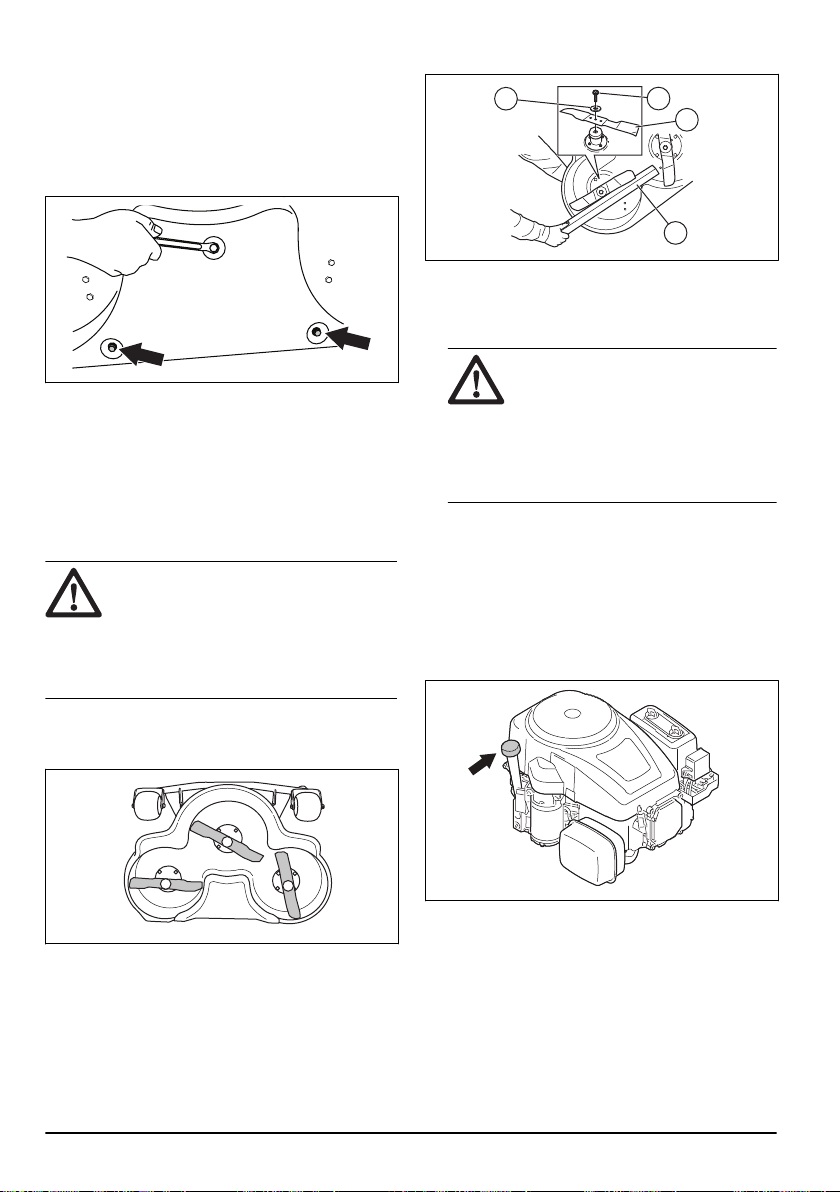

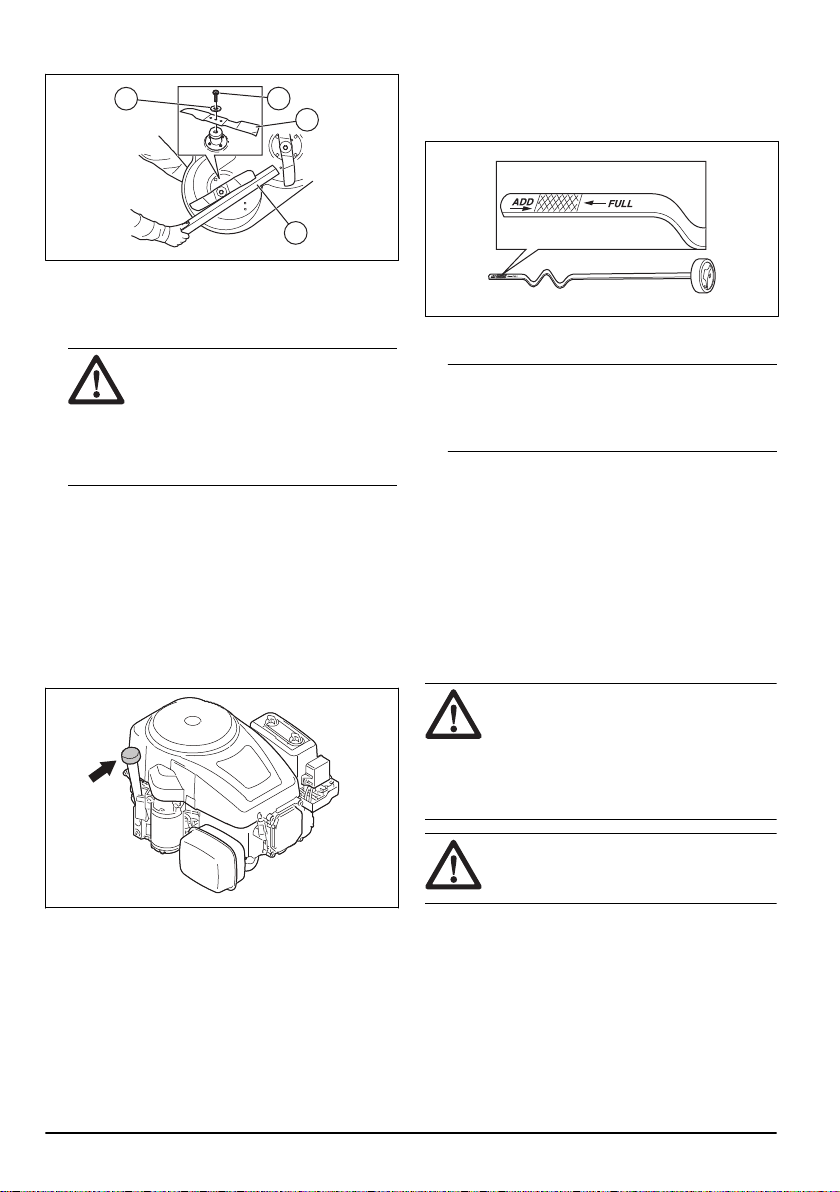

Замена ножей

1. Установите режущую деку в сервисное положение.

ПРЕДУПРЕЖДЕНИЕ:

Использование ножа неподходящего типа может привести к отбрасыванию предметов из режущей деки и привести к серьезным травмам. Используйте только ножи, указанные в разделе

Технические данные на стр.

5. Установите нож, шайбу и болт. Затяните болт моментом 45–50 Нм.

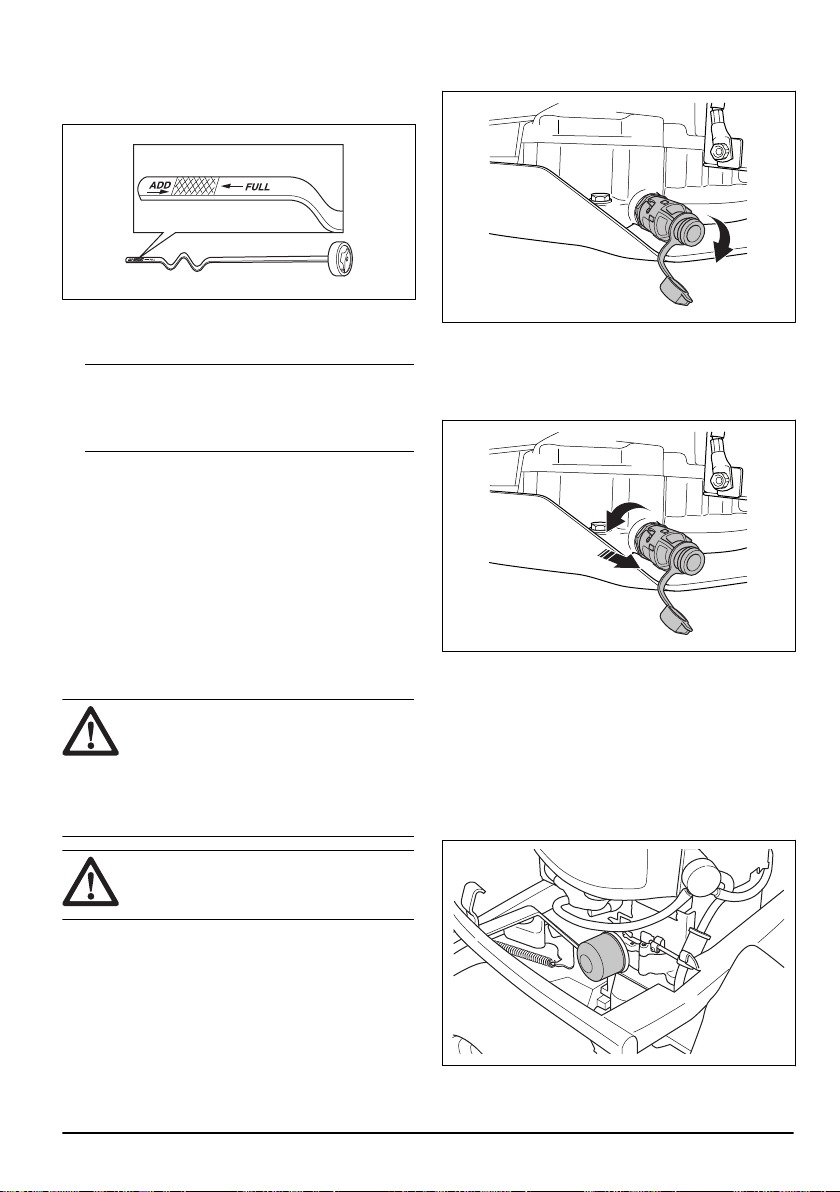

Проверка уровня моторного масла

1. Припаркуйте агрегат на ровной поверхности и остановите двигатель.

2. Откройте кожух двигателя.

3. Ослабьте и извлеките щуп.

4. Очистите щуп от масла.

5. Установите щуп обратно и затяните его.

6. Ослабьте и извлеките щуп; проверьте уровень масла.

1590 - 006 - 20.10.2021

Page 27

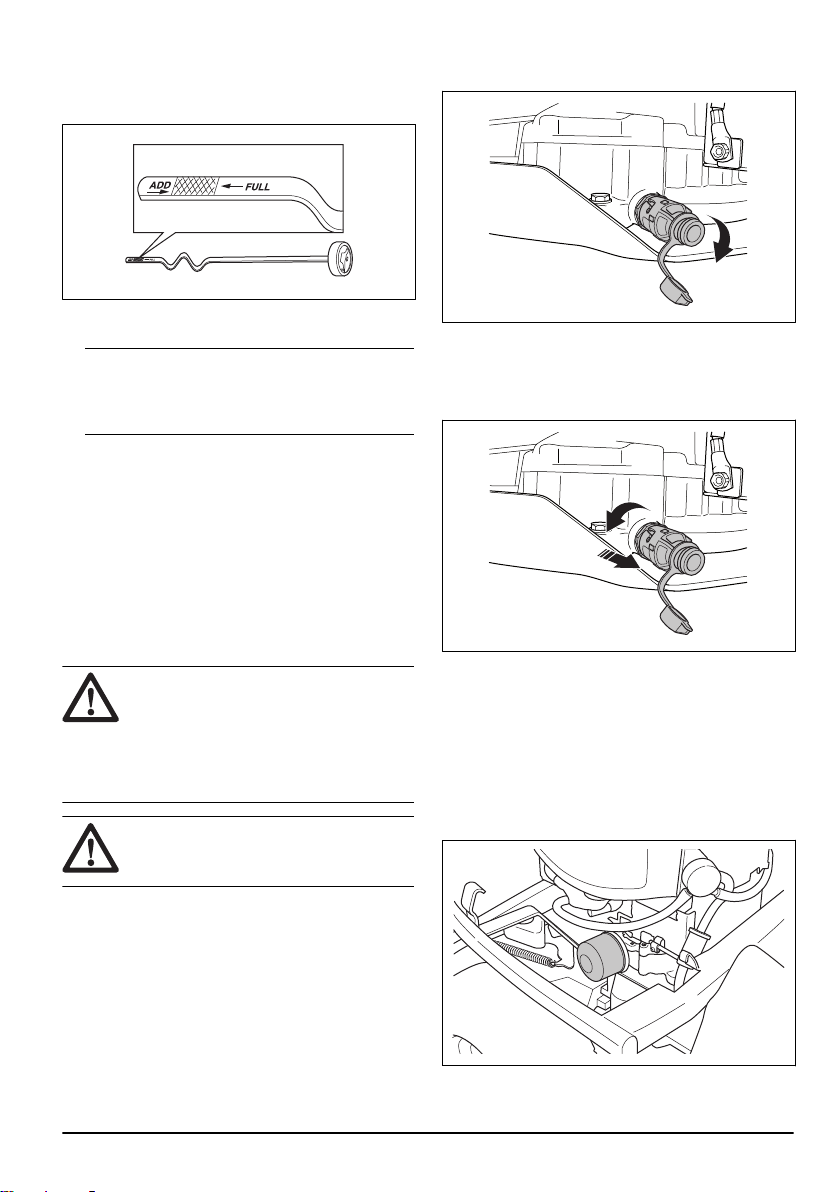

7. Уровень масла должен находиться между отметками на щупе. Если уровень масла близок к отметке "ADD" (Добавить), залейте масло до отметки "FULL" (Полный).

8. Заливайте масло через отверстие, в котором располагается щуп. Заливайте масло медленно.

Примечание: Типы рекомендованного

моторного масла см. в разделе

данные на стр. 32

разные типы масел.

9. Надежно затяните щуп, прежде чем запустить двигатель. Запустите двигатель и дайте ему поработать на холостом ходу приблизительно 30 секунд. Остановите двигатель. Подождите 30 секунд и проверьте уровень масла еще раз.

. Запрещается смешивать

Технические

Замена моторного масла и масляного фильтра

Если двигатель не прогрет, запустите двигатель на 1-2 минуты перед сливом моторного масла. Это позволит прогреть моторное масло и упростит его слив.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается оставлять двигатель работать более 1–2 минут перед сливом моторного масла. Моторное масло становится очень горячим и может вызвать ожоги. Дайте двигателю остыть, прежде чем сливать моторное масло.

ПРЕДУПРЕЖДЕНИЕ: При

попадании моторного масла на тело смойте его мылом и водой.

2. Снимите пластмассовую крышку на конце сливной пробки.

3. Подсоедините пластмассовый шланг к концу сливной пробки, чтобы предотвратить проливание.

4. Поверните сливную пробку против часовой стрелки и потяните на себя, чтобы открыть ее.

5. Извлеките щуп.

6. Дайте маслу стечь в емкость.

7. Установите сливную пробку.

8. Задвиньте сливную пробку обратно и поверните ее по часовой стрелке, чтобы закрыть ее.

9. Снимите пластмассовый шланг и установите крышку на сливную пробку.

10. Поверните масляный фильтр против часовой стрелки, чтобы снять его.

1. Установите емкость под сливную пробку.

1590 - 006 - 20.10.2021

Page 28

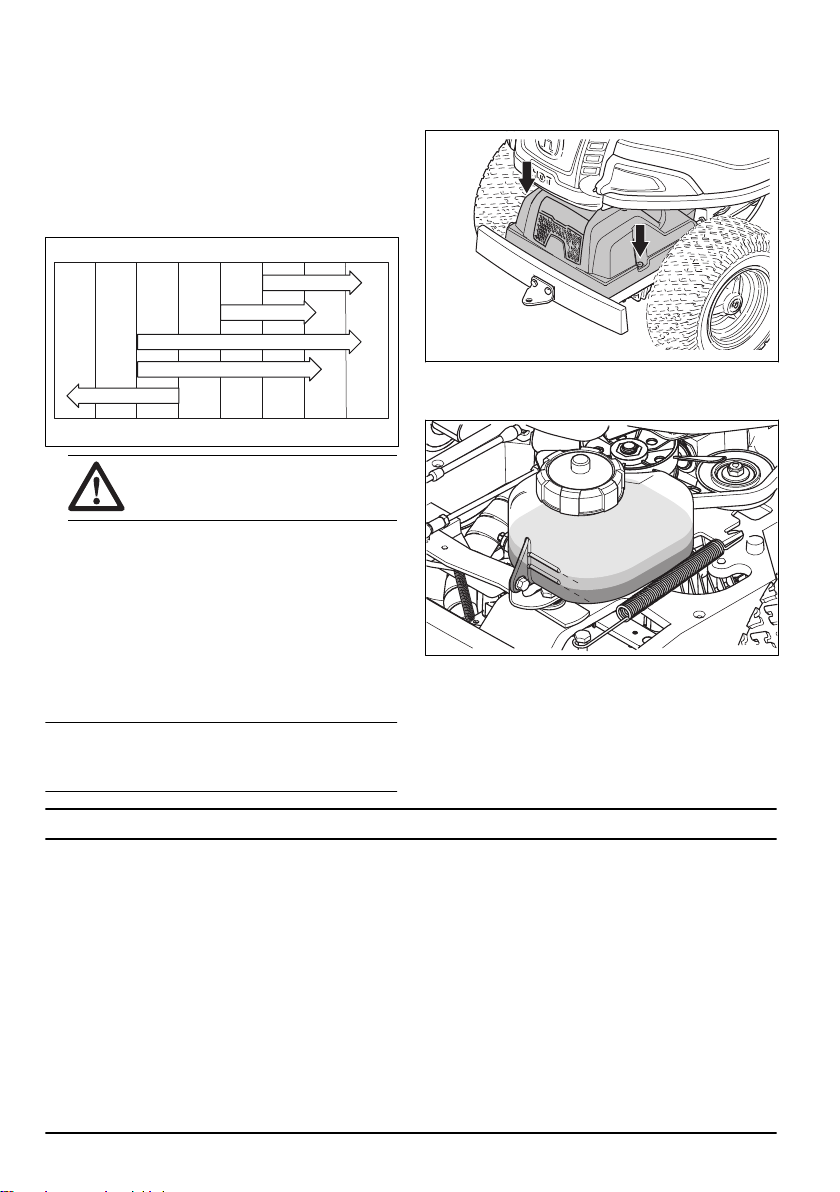

11. Слегка смажьте резиновое уплотнение на новом

-20°C -10°C 20°C10°C 30°C 40°C0°C

-4°F -14°F 68°F50°F 86°F 104°F32°F

SAE40

SAE30

SAE10W-40

SAE10W-30

SAE5W-20

Max

Min

масляном фильтре новым маслом.

12. Заверните масляный фильтр по часовой стрелке от руки, пока резиновое уплотнение не встанет на место, затем заверните еще на пол-оборота.

13. Медленно залейте масло через отверстие для щупа. Используйте масло с подходящей вязкостью в соответствии с температурными диапазонами, указанными на схеме. См. раздел

Технические данные на стр. 32

ВНИМАНИЕ: Запрещается

смешивать разные типы масел.

14. Запустите двигатель и дайте ему поработать на холостом ходу в течение 3 минут.

15. Остановите двигатель и проверьте систему на наличие утечек.

16. Залейте масло, чтобы компенсировать то количество масла, которое задерживается в новом масляном фильтре.

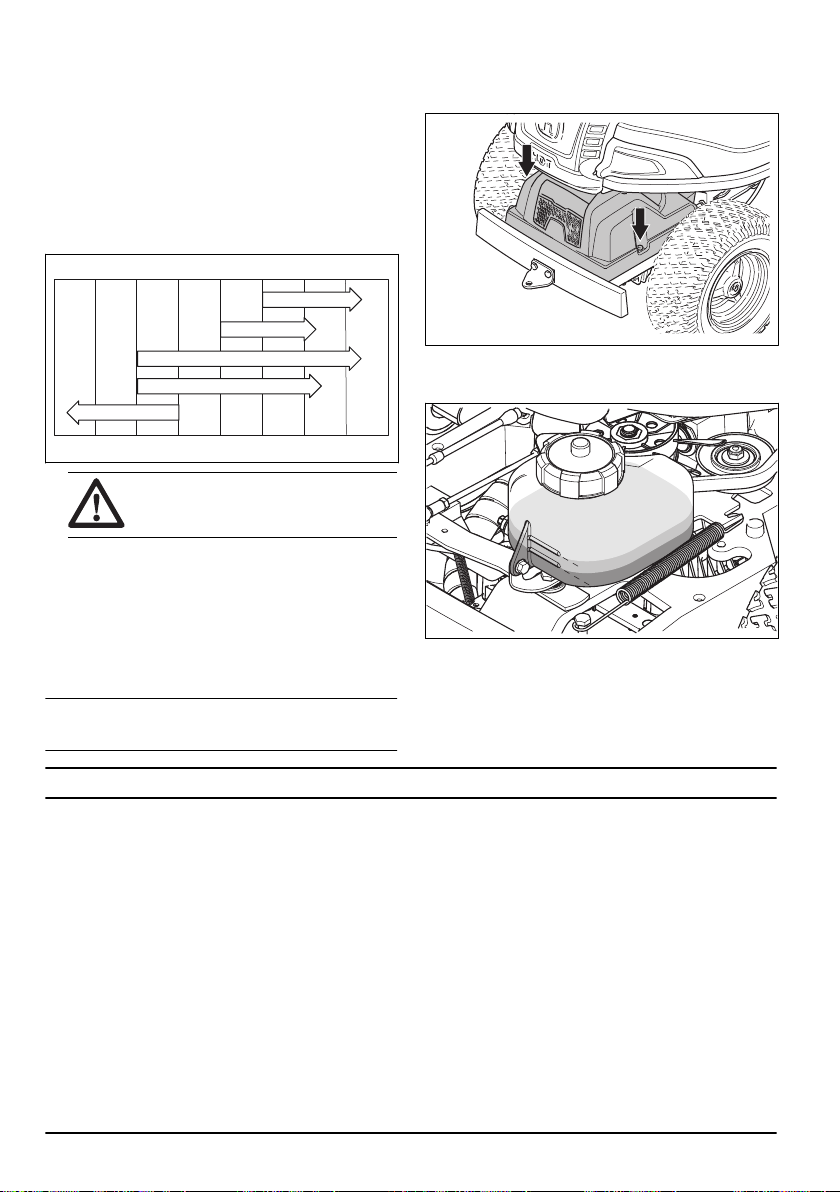

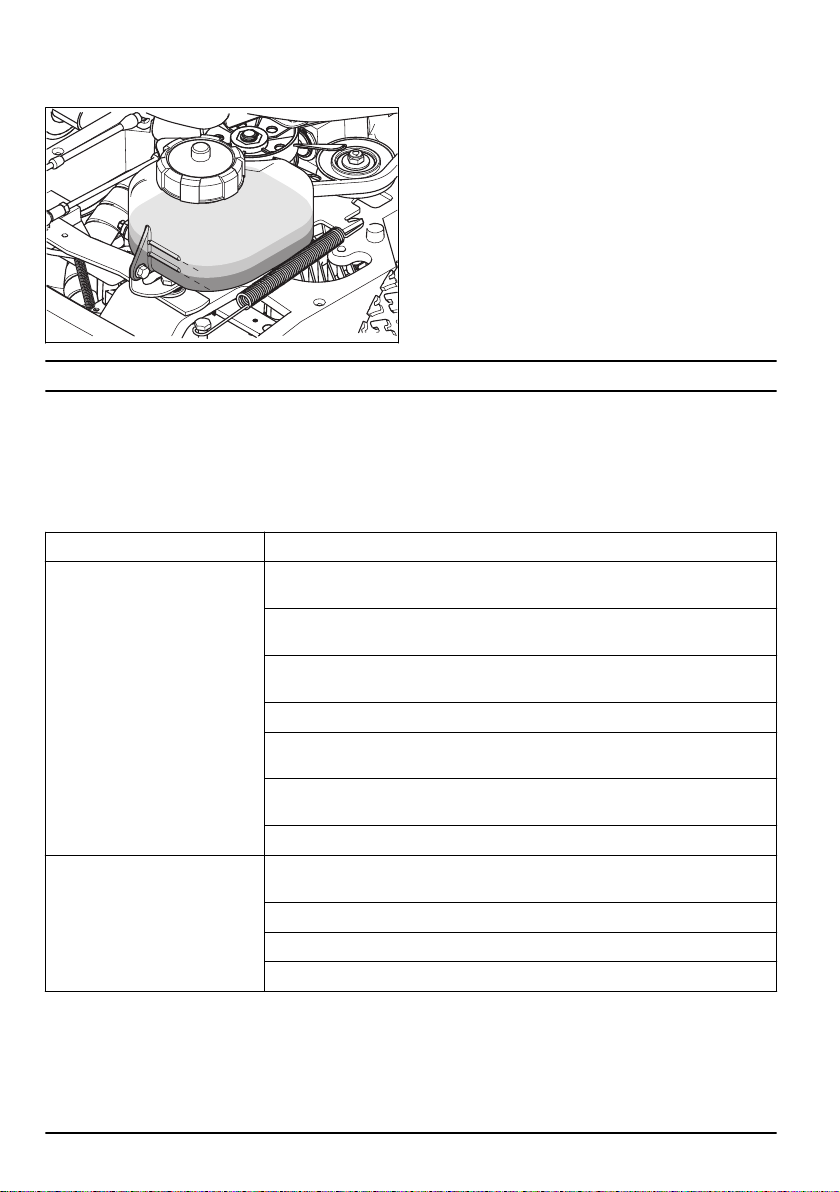

Проверка уровня масла в трансмиссии

Примечание:

трансмиссионного масла, когда трансмиссия остынет.

Выполняйте проверку уровня

1. Разместите изделие на горизонтальной поверхности.

2. Отверните винты, по одному с каждой стороны, и снимите кожух трансмиссии.

3. Убедитесь, что уровень масла в баке трансмиссионного масла находится между 2 горизонтальными отметками на баке.

4. Залейте масло, если уровень масла опустился ниже нижней отметки, но не заполняйте бак выше верхней отметки. Рекомендованный тип масла см. в разделе

Технические данные на стр. 32

Поиск и устранение неисправностей

График процедур по поиску и устранению неисправностей

Если вы не нашли решение своей проблемы в данном руководстве пользователя, обратитесь в сервисный центр Husqvarna.

28 1590 - 006 - 20.10.2021

Page 29

Проблема Причина

Стартер не проворачивает вал двигателя

Не включен стояночный тормоз. См. раздел

ночного тормоза на стр. 16

Рычаг подъема режущей деки находится в рабочем положении. См. раздел

Условия пуска на стр. 9

Перегорел главный предохранитель. См. раздел

ранителя на стр. 22

Неисправен замок зажигания.

Ненадлежащее соединение между кабелем и аккумулятором. См. раздел

Техника безопасности при работе с аккумулятором на стр. 11

Слишком низкий заряд аккумулятора. См. раздел

стр. 22

Неисправен стартер.

Двигатель не запускается, когда стартер проворачивает вал двигателя

Двигатель работает рывками Неисправна свеча зажигания.

Недостаточная мощность двигателя

Недостаточная мощность трансмиссии

Аккумулятор не заряжается Аккумулятор неисправен. См. раздел

В топливном баке нет топлива. См. раздел

Неисправна свеча зажигания.

Неисправен кабель зажигания.

Грязь в карбюраторе или топливопроводе.

Неправильно настроен карбюратор.

Засорен воздушный фильтр. См. раздел

стр. 21

Засорен сапун топливного бака.

Грязь в карбюраторе или топливопроводе.

Засорен воздушный фильтр. См. раздел

стр. 21

Неисправна свеча зажигания.

Грязь в карбюраторе или топливопроводе.

Неправильно отрегулирован трос газа.

Засорен воздухозаборник охлаждения или охлаждающие ребра трансмиссии.

Поврежден вентилятор трансмиссии.

В трансмиссии отсутствует масло или уровень масла слишком низкий. См. раздел

Проверка уровня масла в трансмиссии на стр. 28

аккумулятором на стр. 11

Ненадлежащее соединение разъемов кабеля на клеммах аккумулятора. См. раздел

Техника безопасности при работе с аккумулятором на стр. 11

Включение и отключение стоя-

Замена главного предох-

Зарядка аккумулятора на

Заправка топливом на стр. 13

Замена воздушного фильтра на

Техника безопасности при работе с

1590 - 006 - 20.10.2021 29

Page 30

Проблема Причина

Агрегат вибрирует Ножи расшатаны. См. раздел

Один или несколько ножей не сбалансированы. См. раздел

Неудовлетворительные результаты стрижки

жей на стр. 26

Двигатель работает неравномерно.

Ножи затупились. См. раздел

Длинная или мокрая трава. См. раздел

тов стрижки на стр. 16

Режущая дека сдвинута.

Засорение режущей деки травой. См. раздел

Разное давление в шинах с правой и левой стороны. См. раздел

в шинах на стр. 23

Эксплуатация изделия на слишком высокой скорости. См. раздел

ние оптимальных результатов стрижки на стр. 16

Слишком низкая частота вращения двигателя. См. раздел

тимальных результатов стрижки на стр. 16

Приводной ремень проскальзывает.

Транспортировка, хранение и утилизация

Транспортировка

• Изделие имеет большой вес и может нанести сдавливающие травмы. Соблюдайте особую осторожность при погрузке изделия на транспортное средство/прицеп или его разгрузке.

• Для транспортировки используйте прицеп соответствующей грузоподъемности.

• Перед транспортировкой изделия в прицепе или по дороге изучите местные правила дорожного движения.

Безопасное крепление изделия в прицепе для транспортировки

ПРЕДУПРЕЖДЕНИЕ:

Стояночного тормоза недостаточно для фиксации изделия на время его транспортировки. Прочно закрепите изделие в прицепе.

Оборудование: 2 специальных натяжных ремня и 4 клиновидные колесные колодки.

1. Включите стояночный тормоз.

2. Закрепите натяжные ремни вокруг рамы или задней тележки.

3. Затяните натяжные ремни по направлению к

4. Установите колесные колодки спереди и сзади

Буксировка изделия

Агрегат оснащен гидростатической трансмиссией. Во избежание повреждения трансмиссии следует буксировать изделие только на небольшие расстояния и с низкой скоростью.

Отключите трансмиссию перед буксировкой. См. раздел

на стр. 14

Хранение

Подготовка изделия к хранению требуется в конце сезона, а также в случае хранения в течение более 30 дней. Если хранить топливо в топливном баке в течение 30 дней и более, липкие частицы могут образовать засор в карбюраторе. Это отрицательно скажется на работе двигателя.

Для предотвращения образования липких частиц во время хранения добавляйте стабилизирующий реагент. Если используется алкилатный бензин, применять стабилизирующие реагенты нет необходимости. При использовании стандартного

Проверка ножей на стр. 26

Проверка но-

Проверка ножей на стр. 26

Достижение оптимальных результа-

Очистка изделия на стр. 19

Давление

Достиже-

Достижение оп-

задней и передней части прицепа, чтобы зафиксировать изделие.

задних колес.

Включение и выключение системы привода

30 1590 - 006 - 20.10.2021

Page 31

бензина запрещается переходить на алкилатный бензин. Это может привести к затвердеванию чувствительных резиновых компонентов изделия. Добавляйте стабилизирующий реагент в топливо, находящееся в топливном баке или в емкости для хранения. Строго соблюдайте данные по соотношению смешиваемых компонентов, указанные производителем. После добавления стабилизирующего реагента запустите двигатель не менее чем на 10 минут, пока реагент не достигнет карбюратора.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается хранить изделие с топливом в топливном баке в помещениях или в местах с недостаточной вентиляцией воздуха. Существует риск пожара, если испарения топлива окажутся вблизи открытого пламени, искр или запального факела газовых котлов, водонагревателей, сушилок для одежды и т.д.

ПРЕДУПРЕЖДЕНИЕ: Риск

пожара можно уменьшить, очистив изделие от травы, листьев и других легковоспламеняющихся материалов. Дайте изделию остыть перед помещением на хранение.

• Чехол для защиты изделия на время хранения или транспортировки можно приобрести у дилера.

Утилизация

• Химические вещества могут представлять опасность, поэтому их нельзя сливать на землю. Всегда утилизируйте отработанные химические вещества в сервисном центре или в специально предназначенном месте.

• Когда срок службы изделия подойдет к концу, верните его дилеру или в специальный центр утилизации.

• Масло, масляные фильтры, топливо и аккумулятор могут оказывать отрицательное воздействие на окружающую среду. Соблюдайте местное законодательство и действующие нормы в области переработки.

• Запрещается утилизировать аккумулятор как бытовые отходы.

• Отправьте аккумулятор в сервисный центр Husqvarna или утилизируйте его в специально предназначенном месте для утилизации аккумуляторов.

• Очистите изделие, см. раздел

на стр. 19

лакокрасочного покрытия, чтобы предотвратить образование ржавчины.

• Проверьте изделие на наличие изношенных или поврежденный деталей и затяните ослабленные винты и гайки.

• Снимите аккумулятор. Очистите, зарядите и поставьте аккумулятор на хранение в прохладное место.

• Замените моторное масло и утилизируйте отработанное масло.

• Опорожните топливный бак. Запустите двигатель и дайте ему поработать, пока в карбюраторе не останется топлива.

Примечание:

бак и карбюратор, если вы добавили в топливо стабилизирующий реагент.

• Снимите свечи зажигания и залейте в каждый цилиндр примерно столовую ложку моторного масла. Вручную поверните вал двигателя, чтобы распределить масло, и заверните свечи зажигания обратно.

• Заполните смазкой все пресс-масленки, смажьте соединения и оси.

• Храните изделие в чистом, сухом месте и накрывайте его для дополнительной защиты.

1590 - 006 - 20.10.2021 31

. Устраните повреждения

Не опорожняйте топливный

Очистка изделия

Page 32

Технические данные

R 214 R 214C

Размеры

Длина без режущей деки, мм 1942 1960

Ширина без режущей деки, мм 883 883

Длина с учетом режущей деки 1, мм 2243 2227

Ширина с учетом режущей деки 1, мм 994 994

Высота, мм 1120 1120

Вес без режущей деки, с пустым баком, кг 192 192

Вес с учетом режущей деки 1, с пустым баком, кг 228 228

Колесная база, мм 887 887

Ширина колеи, спереди, мм 712 712

Ширина колеи, сзади, мм 627 627

Размеры шин 16,5×6,0×8 16,5×6,0×8

Давление в шинах, задние – передние, кПа / бар / фунт/кв. дюйм

Макс. уклон, градусы (°) 10 10

Двигатель

Марка / модель Husqvarna / HS 452AE Husqvarna / HS 413AE

Номинальная мощность двигателя, кВт

Рабочий объем, см

Макс. частота вращения двигателя, об/мин 3000 ± 100 3000 ± 100

Скорость переднего хода, км/ч 0–9 0–9

Скорость заднего хода, км/ч 0–6 0–6

Топливо, мин. октановое число 91 91

Объем топливного бака, л 12 12

Масло Класс SF, SG, SH или SJ

60 / 0,6 / 8,5 60 / 0,6 / 8,5

9,5 8,4

452 413

SAE40, SAE30, SAE10W-30, SAE10W-40 или SAE5W-20

Класс SF, SG, SH или SJ SAE40, SAE30, SAE10W-30, SAE10W-40 или SAE5W-20

Измерено с режущей декой Combi 94

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном агрегате, зависит от рабочей скорости, условий окружающей среды и других параметров.

32 1590 - 006 - 20.10.2021

Page 33

R 214 R 214C

Объем масла, включая фильтр, л 1,4 1,4

Объем масла, не включая фильтр, л 1,2 1,2

Стартер Электрический запуск, 12ВЭлектрический запуск, 12

Трансмиссия

Марка Tuff Torq Tuff Torq

Модель K46H K46H

Масло, класс SF-CC SAE 10W/40 SAE 10W/40

Электрическая система

Тип 12 В, с отрицательным

заземлением

12 В, с отрицательным заземлением

Аккумулятор 12 В, 24 А·ч 12 В, 24 А·ч

Свеча зажигания HQT–9 HQT–9

Зазор между электродами, мм/дюйм 0,75 / 0,030 0,75 / 0,030

Излучение шума

Уровень мощности звука, измеренный, дБ(A) 99 98

Уровень мощности звука, гарантированный, дБ(A) 100 99

Уровни шума

Уровень звукового давления на уши оператора, дБ(A) 86 84

Уровни вибрации

Уровень вибрации на рулевом колесе, м/с

Уровень вибрации на сиденье, м/с

2.1 2.1

0,6 0,5

Режущая дека

Тип Combi 94 Combi 94

Combi 103

Режущая дека Combi 94 Combi 103

Ширина стрижки, мм 940 1030

Высота стрижки, 10 положений, мм 25–75 25–75

Излучение шума в окружающую среду измеряется как мощность звука (LWA) согласно директиве ЕС 2000/14/EC.

Уровень шумового давления в соответствии с EN ISO 5395. Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Уровень вибрации в соответствии с EN ISO 5395. Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с2 (для рулевого колеса) и 0,8 м/с2 (для сиденья).

1590 - 006 - 20.10.2021 33

Page 34

Режущая дека Combi 94 Combi 103

Масса, кг 36 44

Нож

Длина ножа, мм 358 388

Артикул 579 65 25-10 504 18 82-10

ПРЕДУПРЕЖДЕНИЕ:

Использование режущей деки, не предназначенной для данного изделия, может привести к отбрасыванию

Контрольные точки

Параллельность режущей деки при высоте стрижки в положении 1

Контроль высоты стрижки в положении 1 25 ± 2 мм / 0,98 ± 0,079 дюйма

Расстояние между опорной пластиной и приводным ремнем

Расстояние между рычагом натяжителя ремня и направляющей ремня, дека отсоединена

Люфт

Тросик тормоза 1 мм / 0,040 дюйма

Трос педалей гидростатической трансмиссии 0 мм / 0 дюймов

2–4 мм / 0,079–0,157 дюйма

3-6 мм / 1/8-1/4 дюйма

17 ± 5 мм / 7/16 ± 3/16 дюйма

предметов с большой скоростью и серьезным травмам. Не используйте типы режущих дек, которые не указаны в данном руководстве.

Сервисное обслуживание

Проводите ежегодную проверку изделия в авторизованном сервисном центре, чтобы убедиться, что изделие функционирует безопасно и готово к работе в высокий сезон. Оптимальное время для технического обслуживания или ремонта изделия — низкий сезон.

При отправке заказа на запасные части укажите год приобретения изделия, модель, тип и серийный номер.

Используйте только оригинальные запасные части.

34 1590 - 006 - 20.10.2021

Page 35

Декларация о соответствии

Декларация о соответствии требованиям ЕС

Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: +46-36-146500, с полной ответственностью заявляем, что изделие:

Описание Райдер с фронтальной декой

Марка Husqvarna

Тип / Модель R 214, R 214C

Идентификация Серийные номера начиная с 2021 года и далее

полностью соответствует следующим директивам и нормам ЕС:

Директива/Норматив

2006/42/EC "О механическом оборудовании"

2014/30/EU "Об электромагнитной совместимости"

2000/14/EC "Об излучении шума в окружающую среду"

2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и

а также требованиям следующих стандартов и/или технических регламентов: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013, EN ISO 5395-3:2013/A1:2017, EN ISO 5395-3:2013/ A2:2018, EN ISO 14982:2009, EN ISO 12100:2010.

Сертификационный орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden подтвердила соответствие Директиве Совета ЕС 2000/14/EC, процедура оценки соответствия: Приложение VI.

Информацию по излучению шума см. в разделе

Технические данные на стр. 32

Huskvarna, 2020-12-11

Описание Райдер с фронтальной декой

Марка Husqvarna

Тип / Модель R 214, R 214C

Описание

электронном оборудовании"

Клаес Лосдал (Claes Losdal), директор отдела разработок/садовая техника, Husqvarna AB

Ответственный за техническую документацию

Декларация о соответствии требованиям ЕС

Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: +46-36-146500, с полной ответственностью заявляем, что изделие:

1590 - 006 - 20.10.2021 35

Page 36

Идентификация Серийные номера начиная с 2021 года и далее

141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение OB02_04, телефон горячей линии 8-800-200-1689

полностью соответствует следующим директивам и нормам ЕС:

Директива/Норма-

Описание

тив

2006/42/EC "О механическом оборудовании"

2014/30/EU "Об электромагнитной совместимости"

2000/14/EC "Об излучении шума в окружающую среду"

2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и

электронном оборудовании"

Информацию по излучению шума см. в разделе

Технические данные на стр. 32

Huskvarna, 2020-12-11

Клаес Лосдал (Claes Losdal), директор отдела разработок/садовая техника, Husqvarna AB

Ответственный за техническую документацию

36 1590 - 006 - 20.10.2021

Page 37

Съдържание

Въведение................................................................... 37

Безопасност.................................................................41

Монтаж.........................................................................46

Операция..................................................................... 48

Поддръжка...................................................................52

Отстраняване на проблеми........................................64

Транспортиране, съхранение и изхвърляне.............66

Технически характеристики....................................... 68

Обслужване................................................................. 70

Декларация за съответствие......................................71

Въведение

Проверка преди доставката и номера на продукта

Забележка: За този продукт е направена

проверка преди доставката. Уверете се, че

Информация за връзка с оторизирания сервиз:

Тази инструкция за експлоатация е на продукт с номер на продукта/сериен номер:

Двигател:

Трансмисия:

получавате документ за проверка преди доставката от Вашия дилър.

Описание на продукта

Продуктът е самоходна косачка. Педали за движение на преден и заден ход дават възможност на оператора да задава плавно скоростта. Продуктът се използва с платформа за рязане 2-в-1 с приставка за мулчиране.

Предназначение

Продуктът е предназначен за рязане на трева на открити и равни земни повърхности в жилищни райони и градини. Прикрепете допълнителна

1590 - 006 - 20.10.2021 37

принадлежност, за да използвате продукта за други цели. Говорете с Вашия търговец на Husqvarna за повече информация относно аксесоарите, които се предлагат.

Застраховайте продукта си

Уверете се, че имате застраховка за Вашия нов продукт. Ако не сте сигурни в това, тогава говорете с Вашата застрахователна компания. Ние препоръчваме пълна застраховка, включително застраховане на трети лица, срещу пожар, щети, кражба и гражданска отговорност.

Page 38

Общ преглед на продукта

1 2 3 4 5 6 8

9 10 11 13 15 16

12 14

1. Педал за движение напред

2. Педал за движение назад

3. Повдигащ лост за платформата за рязане

4. Лост за височината на рязане

5. Ключалка на запалването

6. Регулатор на дроселната клапа

7. Брояч на работните часове

8. Ключалка на капака на двигателя

9. Педал за спирачка за паркиране

38 1590 - 006 - 20.10.2021

10. Фиксиращ бутон за спирачката за паркиране

11. Регулиране на седалката

12. Типова табелка с кодове за сканиране

13. Капачка на резервоара за гориво

14. Изпускателна пробка за масло

15. Акумулатор

16. Лост за включване или изключване на задвижването

Page 39

Преглед на електрическата система

1. Акумулатор

2. Главен бушон

3. Ръкохватка за управление на присъствието на оператора (OPC)

4. Микропревключвател на паркиращата спирачка

5. Ключ за безопасност за повдигащия лост

6. Ключалка на запалването

Husqvarna Connect

Инструкцията за експлоатация и допълнителна информация могат да бъдат намерени в приложението Husqvarna Connect. Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Вижте

Husqvarna Connect на страница 48

За да започнете да използвате

Последната цифра показва десети от един час (6 минути).

Педали за движение на преден и заден ход

Скоростта се регулира плавно с 2 педала. Левият педал (А) се използва за придвижване напред, а десният педал (В) служи за придвижване на заден ход. Машината спира при отпускане на педалите.

Управление на присъствието на оператора (OPC)

OPC се включва, когато операторът стане от седалката. Двигателят и задвижването спират, ако ножовете работят или паркиращата спирачка не е задействана. Вижте

страница 44

Брояч на работните часове

Броячът на работните часове показва колко часа е работила машината. Времето с включено запалване, но с изключен двигател не се регистрира.

1590 - 006 - 20.10.2021 39

Условия за стартиране на

Платформа за рязане

Платформите за рязане на този продукт са комбинирани платформи за рязане с BioClip. BioClip реже тревата на тор. Комбинираните платформи за рязане могат също да се използват без BioClip. Без използването на BioClip тревата се изхвърля отзад.

Page 40

Символи върху машината

ПРЕДУПРЕЖДЕНИЕ: Непредпазливото или неправилното използване може да доведе до сериозно нараняване или смърт на оператора или други хора.

Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

Въртящи се ножове. Дръжте частите на тялото си на разстояние.

Предупреждение: въртящи се части. Дръжте частите на тялото си на разстояние.

Този продукт съответства на приложимите регламенти на Обединеното кралство.

Шумовите емисии към екологичния етикет съгласно директивите и регламентите на ЕС и Обединеното кралство. Гарантираното ниво на звукова мощност на продукта е посочено в

на страница 68

Винаги използвайте одобрени антифони.

Спрете двигателя.

Технически характеристики

и върху етикета.

Пазете се от отскачащи предмети и рикошети.

Никога не използвайте машината, ако в непосредствена близост се намират хора, особено деца или животни.

Гледайте назад преди и когато машината се движи на заден ход.

Никога не косете трева по склон. Не косете трева по земята, когато склонът е повече от 10°. Вижте

трева по склонове на страница 44

Никога не возете пътници на машината или оборудването.

Движение на преден ход.

Неутрална предавка.

Движение на заден ход.

Паркираща спирачка.

За рязане на

Стартирайте двигателя.

Обороти на двигателя – високи.

Обороти на двигателя – ниски.

Гориво.

Етанол макс. 10%.

Височина на рязане.

Сервизна позиция на лоста за височина на рязане.

Ножовете са активирани.

Този продукт отговаря на изискванията на приложимите директиви на EO.

40 1590 - 006 - 20.10.2021

Ножовете са дезактивирани.

Page 41

Положение при транспортиране на платформата за рязане.

Работно положение на платформата за рязане.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата

в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Включване и изключване на задвижващата система.

Ниво на маслото.

Код с възможност за сканиране

yyyywwxxxx На типовата табелка е

изписан серийният номер. yyyy е годината на производство, а ww – седмицата на производство.

Забележка: Останалите символи/стикери на

продукта се отнасят до изисквания по отношение на сертификати за някои търговски зони.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има

опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Тази

машина може да реже ръце и крака и да изхвърля предмети. Неспазването на инструкциите за безопасност може да доведе до сериозно нараняване или смърт.

ПРЕДУПРЕЖДЕНИЕ: Не

продължавайте да използвате машина с повредено режещо оборудване. Повреденото режещо оборудване може да изхвърли предмети и да предизвика сериозно нараняване или смърт. Сменяйте незабавно повредените ножове.

Забележка: Използва се за предоставяне на

повече информация, която е необходима в дадена ситуация.

1590 - 006 - 20.10.2021 41

ПРЕДУПРЕЖДЕНИЕ: Тази

машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние

Page 42

препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Винаги бъдете внимателни и подхождайте разумно. Избягвайте всички ситуации, в които имате съмнения, че няма да можете да се справите. Ако след като прочетете ръководството за оператора, чувствате неувереност относно процедурите на работа, потърсете съвет от специалист, преди да продължите работа.

• Прочетете внимателно и разберете инструкцията за експлоатация и инструкциите на машината, преди да стартирате продукта.

• Научете как да използвате безопасно машината и нейните органи за управление и как да спирате бързо машината.

• Научете се да разпознавате знаците за безопасност.

• Поддържайте машината чиста, за да сте сигурни, че знаците и стикерите са ясни и четливи.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

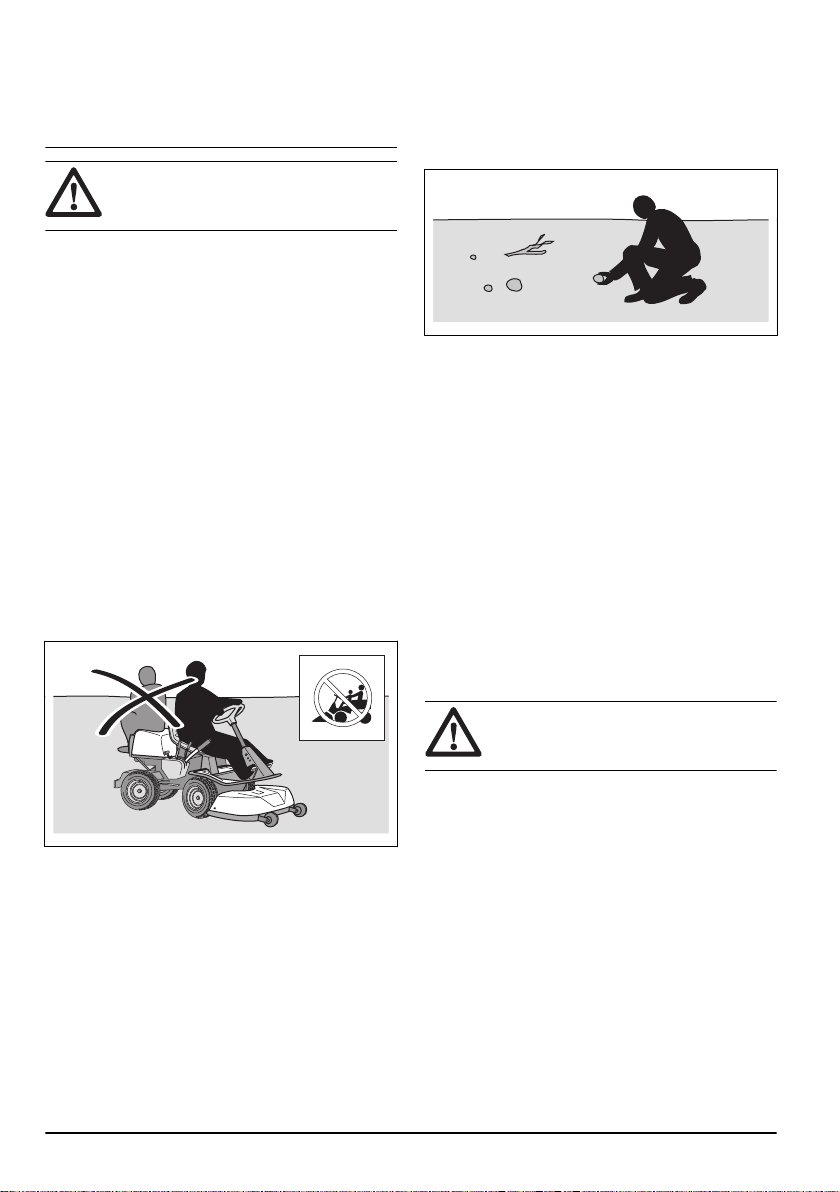

• Не транспортирайте пътници. Машината е предназначена за употреба само от едно лице.

• Открийте и отбележете положението на камъни и други неподвижни предмети, за да предотвратите сблъсък.

• Почистете участъка от предмети, като например камъни, играчки, жици и т.н., които могат да се закачат в ножовете и да бъдат изхвърлени.

• Не позволявайте на деца или на други лица, които не са одобрени за работа с машината, да я използват или да извършват сервизно обслужване на същата. Възрастта на оператора може да е постановена от местните закони.

• Уверете се, че няма никой в близост до машината, когато стартирате двигателя, задействате задвижването или потегляте.

• Следете пътното движение, когато се намирате в близост до път или когато пресичате път.

• Никога не използвайте машината, ако сте уморени, ако сте под влиянието на алкохол, наркотични вещества или медикаменти, които въздействат на зрението, вниманието, координацията или преценката Ви.

• Винаги паркирайте машината на равна повърхност със спрян двигател.

Свързани с децата инструкции за безопасност

• Не оставяйте машината без надзор с включен двигател. Винаги спирайте ножовете, задействайте спирачката за паркиране, спирайте двигателя и изваждайте контактния ключ, преди да оставите машината без надзор.

• Използвайте машината само на дневна светлина или на места с добро осветление. Поддържайте безопасно разстояние на машината до дупки или други неравности по земната повърхност. Внимавайте за други възможни опасности.

• Никога не използвайте машината в лошо време, например при мъгла, дъжд, влажно време или на мокри места, при силни ветрове, много силен студ, риск от мълния и т.н.

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

• Може да се случат сериозни инциденти, ако не пазите децата в близост до машината. Децата често проявяват интерес към машината и косенето. Съществува голяма вероятност децата да не са там, където сте ги видели за последно.

• Не допускайте деца до зоната, където се коси. Уверете се, че има възрастен, който да се грижи за децата.

• Бъдете нащрек и веднага спрете машината, ако в работната зона навлязат деца. Бъдете много внимателни в близост до ъгли, храсти, дървета или други препятствия, които пречат на видимостта.

• Преди да потеглите с машината на заден ход и по време на движението, гледайте назад и надолу, за да се уверите, че в близост до машината няма малки деца.

1590 - 006 - 20.10.2021

Прочетете

Page 43

• Не позволявайте на деца да се возят на машината. Те могат да паднат и да получат сериозно нараняване или да възпрепятстват безопасното маневриране на машината.

• Не позволявайте на деца да управляват машината.

Инструкции за безопасност по време на работа

ПРЕДУПРЕЖДЕНИЕ: Не

докосвайте двигателя или отделителната система по-време на работа или непосредствено след нея. Двигателят и отделителната система на отработените газове силно се нагряват по време на работа. Опасност от изгаряния, пожар и имуществени щети или вреди на съседни зони. Когато работите с машината, не се приближавайте до храсти и други обекти.

• Не работете с продукта при наличието на предмети. Спрете и проверете машината и платформата за рязане, ако преминете с машината върху предмет или в него. Ако е необходимо, извършете необходимия ремонт, преди да стартирате отново.

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• При работа с машината използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Винаги носете одобрени антифони. Продължителното излагане на шум може да доведе до перманентно увреждане на слуха.

• Винаги носете защитни обувки или защитни ботуши. Препоръчват се стоманени бомбета. Не използвайте машината, ако сте боси.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Винаги гледайте надолу и зад Вас преди и по време на движение на заден ход. Внимавайте за големи и малки препятствия.

• Намалете скоростта, преди да направите завой.

• Спрете остриетата, когато се движите през зони, които не подрязвате.

ВНИМАНИЕ:

следващите указания за предпазливост, преди да използвате машината.

• Преди да започнете работа с продукта, изчистете охладителния смукателен въздухопровод на двигателя от трева и мръсотия. Ако охладителният смукателен въздухопровод е блокиран, съществува риск от повреда на двигателя.

• Преместете внимателно камъни и други поголеми предмети и се уверете, че остриетата не се удрят в предметите.

1590 - 006 - 20.10.2021

Прочетете

• Когато е необходимо, носете ръкавици, например когато закрепвате, проверявате или почиствате режещото оборудване.

• Не носете широко облекло, бижута или други предмети, които могат да бъдат захванати от движещите се части.

• Дръжте под ръка комплект за първа помощ и пожарогасител.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност. Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna.

Прочетете

Page 44

• Не правете модификации по приспособленията за безопасност. Не използвайте продукта, ако предпазните планки, предпазните капаци, ключовете за безопасност или други предпазни устройства не са монтирани или са дефектни.

За да проверите ключалката на запалването

• Стартирайте и спрете двигателя, за да проверите ключалката на запалването. Вижте

на двигателя на страница 49 двигателя на страница 51

• Уверете се, че двигателят стартира, когато завъртите контактния ключ в положение START.

• Уверете се, че двигателят спира веднага, когато завъртите контактния ключ в положение STOP.

Условия за стартиране

Тези условия са нужни, за да стартирате двигателя:

• Платформата за рязане е повдигната и паркиращата спирачка е задействана.

Двигателят трябва да се изключи при тези ситуации:

• Платформата за рязане е спусната и водачът става от седалката.

• Платформата за рязане е повдигната, спирачката за паркиране не е задействана и водачът става от седалката.

Опитайте да стартирате двигателя, когато едно от тези условия не е изпълнено. Променете условията и опитайте отново. Правете тази проверка всеки ден.

За извършване на проверка на педала за движение на преден ход и педала за движение на заден ход

1. Уверете се, че педалите за движение на преден ход и заден ход не са блокирани и могат да се задействат свободно.

2. Отпуснете педала за движение на преден ход, за да спрете.

3. Уверете се, че машината спира, когато се освободи педалът за движение на преден ход.

4. За по-голяма спирачна мощност натиснете педала за движение на заден ход.

5. Извършете същата процедура за педала за движение на заден ход.

Ръчна спирачка

ПРЕДУПРЕЖДЕНИЕ:

спирачката за паркиране не работи, машината може да потегли и да причини нараняване или повреди. Погрижете се за редовната проверка и регулиране на спирачката за паркиране.

За стартиране

За да спрете

Ако

Ауспух

Ауспухът е предназначен за максимално намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя.

Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът

се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими материали и/или газове, за да предотвратите възникването на пожар.

За проверка на ауспуха

• Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден.

Защитни капаци

Липсващи или повредени защитни капаци увеличават опасността от нараняване от движещи се части и горещи повърхности. Проверете защитните капаци, преди да работите с продукта. Преди да работите с машината, се уверете, че защитните капаци са закрепени правилно и нямат пукнатини или други повреди. Сменете повредените капаци.

За рязане на трева по склонове

ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

• Рязането на трева по склонове увеличава опасността от загуба на контрол върху машината и от преобръщане на същата. Това може да предизвика нараняване или смърт. Необходимо е да се коси тревата внимателно по всички склонове. Ако не можете да обърнете нагоре по склона или ако не се чувствате в безопасност, не косете тревата.

• Премахнете камъни, клони и други препятствия.

• Косете нагоре и надолу по склона, а не от едната към другата страна.

• Не придвижвайте машината надолу по склонове с вдигната платформа за рязане.

• Не работете с машината, когато склонът на повърхността е повече от 10°.

Прочетете

Направете справка с

За проверка на спирачката за

паркиране на страница 56

1590 - 006 - 20.10.2021

Page 45

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ:

Внимавайте с горивото. То е силно запалимо и може да доведе до сериозни наранявания и имуществени щети.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Не стартирайте и не спирайте по склон.

• Винаги се движете плавно и бавно по склонове.

• Не правете внезапни промени на скоростта или посоката.

• Не завивайте повече от необходимото. Когато се движите надолу по склон, завивайте бавно и постепенно. Движете се с ниска скорост. Въртете волана внимателно.

• Внимавайте и не преминавайте през бразди, дупки и неравности. Има по-голяма опасност от преобръщане на машината върху неравна земна повърхност. Дългата трева може да крие препятствия.

• Не косете тревата близо до ъгли, канавки или брегове. Машината може внезапно да се преобърне, ако едно от колелата й попадне върху ръба на стръмен склон или канавка или ако ръбът се срути. Ако продуктът падне във водата, има риск той да потъне.

• Не косете мокра трева. Тя е хлъзгава, гумите могат да загубят сцепление и машината може да се плъзне.

• Не поставяйте крака си на земята, за да направите машината по-стабилна.

• Движете се много внимателно, ако е присъединено приспособление или друг предмет, които могат да нарушат стабилността на машината.

• За да увеличите стабилността, прикачете тежести на колелата. Свържете се с Вашия дилър за повече информация.

• Не зареждайте резервоара за гориво на закрито.

• Бензинът и бензиновите пари са отровни и силно запалими. Бъдете внимателни с бензина, за да предотвратите нараняване или пожар.

• Никога не махайте капачката на резервоара за гориво и не зареждайте резервоара за гориво, когато двигателят работи.

• Оставете двигателя да изстине, преди да заредите гориво.

• Не пушете, когато зареждате гориво.

• Не наливайте гориво в близост до искри или открити пламъци.

• Ако има течове в горивното система, не стартирайте двигателя, докато течовете не бъдат отстранени.

• Не наливайте гориво над препоръчителното ниво. Топлината от двигателя и слънцето предизвиква разширяване на горивото и то прелива, ако резервоарът е напълнен прекалено много.

• Не пълнете прекалено резервоара. Ако разлеете гориво върху машината, избършете разлятото гориво и изчакайте, докато се изпари, преди да стартирате двигателя. Ако разлеете по дрехите си, сменете ги.

• Съхранявайте горивото само в одобрени съдове.

• Съхранявайте машината и горивото по такъв начин, че да не съществува опасност от течове на гориво или пари, които могат причинят щети.

• Източвайте горивото в одобрени съдове на открито и далеч от открити пламъци.

Инструкции за безопасност за батерията

ПРЕДУПРЕЖДЕНИЕ:

акумулатор може да се взриви и да причини нараняване. Ако акумулаторът е деформиран или е повреден, говорете с упълномощен сервиз на Husqvarna.

Повреден

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

1590 - 006 - 20.10.2021

• Когато сте близо до акумулатори, носете предпазни очила.

Page 46

• Не носете часовници, бижута или други метални предмети близо до акумулатора.

• Дръжте акумулатора на място, недостъпно за деца.

• Зареждайте акумулатора в помещение с добра вентилация.

• Когато зареждате акумулатора, дръжте запалимите материали на разстояние най-малко 1 m.

• Изхвърлете заменените акумулатори. Вижте

Изхвърляне на страница 67

• Експлозивни газове могат да бъдат изпуснати от акумулатора. Не пушете близо до акумулатора. Пазете акумулатора далеч от открит огън и искри.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Машината

е тежка и може да причини нараняване или щети на имуществото или прилежащата област. Не извършвайте техническо обслужване на двигателя или платформата за рязане, ако не са изпълнени следните условия:

• Двигателят е изключен.

• Машината е паркирана върху равна повърхност.

• е задействана спирачката за паркиране;

• е изваден стартерният ключ;

• Платформата за рязане е дезактивирана.

• Запалителните кабели са свалени от запалителните свещи.

ПРЕДУПРЕЖДЕНИЕ:

Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не работете с машината в затворени помещения или места без достатъчна вентилация.

• За най-добри работни характеристики и безопасност извършвайте редовно техническо обслужване на машината, както е посочено в графика за техническо обслужване. Вижте

График за техническо обслужване на страница 52

• Токов удар може да причини наранявания. Не докосвайте кабелите, когато двигателят е включен. Не правете функционална проверка на запалителната система с пръсти.

• Не стартирайте двигателя, ако са свалени защитните капаци. Има голяма опасност от нараняване поради движещи се или горещи части.

• Преди да извършите техническо обслужване в близост до двигателя, оставете машината да се охлади.

• Ножовете са остри и могат да причинят порязвания. Когато работите по ножовете, обвийте ножовете със защитни средства или носете защитни ръкавици.

• При почистване на платформата за рязане винаги я поставяйте в положение за сервизно обслужване. Не паркирайте машината близо до ръба на канавки или наклони, за да достигнете платформата за рязане.

ВНИМАНИЕ: Прочетете

следващите указания за предпазливост, преди да използвате машината.

• Не палете двигателя, ако запалителната свещ или запалителният кабел са свалени.

• Уверете се, че всички гайки и болтове са затегнати правилно и оборудването е в добро състояние.

• Не променяйте настройката на регулаторите. Ако оборотите на двигателя са твърде високи, компонентите на машината може да се повредят. Вижте

Технически данни на страница 68

високите допустими обороти на двигателя.

• Машината е одобрена само с оборудването, което е предоставено или препоръчано от производителя.

за най-

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ:

Пружината за обтягане на задвижващия

46 1590 - 006 - 20.10.2021

ремък може да се счупи и да предизвика нараняване. Носете предпазни очила, когато закрепвате или махате платформата за рязане.

Page 47

Прочетете внимателно инструкциите за монтиране в ръководството на собственика. На стикер върху вътрешната страна на предния капак на машината също е показано как се закрепва и маха платформата за рязане.

За сваляне и поставяне на платформата за рязане

1. Паркирайте машината на равна повърхност.

2. Активирайте спирачката за паркиране.

3. Установете лоста за височина на рязане в положение за сервизно обслужване.

4. Освободете щипката на предния капак със закрепения на ключа на запалването инструмент и свалете капака.

5. Повдигнете подпората на височина на рязане и я поставете в държача за подпората на височина на рязане.

7. Поставете върха на пружината в държача върху рамото за опъване на задвижващия ремък.

8. Свалете задвижващия ремък и го поставете в държача.

9. Поставете дървено трупче между рамата на оборудването и шасито. Това гарантира, че платформата за рязане няма да отскочи назад, когато бъде извадена.

6. Издърпайте върха на пружината, за да освободите пружината за обтягане на задвижващия ремък.

1590 - 006 - 20.10.2021

ПРЕДУПРЕЖДЕНИЕ:

Бъдете внимателни. Съществува опасност от нараняване, ако ръката Ви се захване между рамата на оборудването и шасито.

10. Свалете 2-та винта от рамата на оборудването.

Page 48

11. Хванете предния ръб на платформата за рязане с две ръце и я издърпайте навън.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

работа с продукта трябва да прочетете и разберете главата за безопасност.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna Connect.

3. Изпълнете стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

За наливане на гориво

12. Махнете дървеното трупче.

13. Поставете платформата за рязане в обратна последователност.

• Проверявайте нивото на горивото преди всяка употреба и доливайте, ако е необходимо.

• Не зареждайте резервоара за гориво догоре. Оставяйте свободно пространство от най-малко 2,5 cm.

За регулиране на седалката

Седалката може да се накланя напред. Седалката може също да се регулира надлъжно. Разхлабете ръчките под седалката и придвижете седалката напред или назад.

ПРЕДУПРЕЖДЕНИЕ: Бензинът

е силно запалим. Бъдете внимателни и зареждайте на открито, направете справка с

гориво на страница 45

Безопасност при работа с

Регулиране на височината на

ПРЕДУПРЕЖДЕНИЕ: Не

използвайте резервоара за гориво като подпора.

ВНИМАНИЕ: Неподходящият тип

гориво може да доведе до повреда на двигателя.

Двигателят работи с бензин с минимално октаново число 91 RON (87 AKI), който не се смесва с масло. Препоръчваме биологично разграждащ се алкилиран бензин. Не използвайте бензин, който съдържа повече от 10% етанол.

48 1590 - 006 - 20.10.2021

кормилото

ПРЕДУПРЕЖДЕНИЕ: Не

регулирайте височината на кормилото по време на работа с продукта.

Page 49

1. Завъртете копчето по часовниковата стрелка, за да го разхлабите.

2. Регулирайте височината на кормилото.

3. Завъртете копчето по часовниковата стрелка, за да го стегнете.

За повдигане и спускане на платформата за рязане

За да повдигнете платформата за рязане в транспортно положение, издърпайте назад лоста за повдигане. Ако двигателят е включен, ножовете спират да се въртят автоматично.

ВНИМАНИЕ: Бъдете сигурни, че

дългият край на копчето сочи нагоре.

За включване и изключване на задвижващата система

За да се премести машината при изключен двигател, задвижващата система трябва да бъде изключена. Издърпайте докрай навън лоста на задвижващата система, за да изключите задвижването на оста. Натиснете докрай навътре лоста на задвижващата система, за да включите задвижването на оста. Не използвайте средни положения.

Лостът на задвижващата система се намира зад лявото задно колело.

За да спуснете платформата за рязане, натиснете фиксиращия бутон и преместете напред повдигащия лост. Ако двигателят работи, ножовете започват да се въртят автоматично.

За стартиране на двигателя

1. Уверете се, че задвижващата система е включена, вижте

задвижващата система на страница 49

За включване и изключване на

1590 - 006 - 20.10.2021

Page 50

2. Повдигнете платформата за рязане и

A B C

задействайте спирачката за паркиране.

7. Натиснете регулатора на газта в положение на пълна газ (C).

3. Завъртете стартерния ключ в позиция за стартиране.

4. Когато двигателят стартира, веднага отпуснете ключа на запалването в неутрална позиция.

Забележка: Не включвайте стартера в даден

момент за повече от 5 секунди. Ако двигателят не стартира, изчакайте около 15 секунди, преди да опитате отново.

5. Завъртете ключа в позиция за светлините, за да се светнат предните фаровете.

Забележка: Задвижването на ножовете, когато

двигателят е на пълна скорост, причинява напрежение на задвижващите ремъци. Не карайте на пълна газ, докато платформата за рязане не бъде спусната до позиция на косене.

За да работите с продукта

1. Стартирайте двигателя.

2. Натиснете педала на спирачката за паркиране и след това го отпуснете, за да освободите спирачката за паркиране.

3. Внимателно натиснете един от педалите за скоростта. Колкото повече се натиска педалът, толкова по-голяма става скоростта. Използвайте педала (1) за движение на преден ход, а педала (2) за движение на заден ход.

6. Оставете двигателя да работи на умерени обороти (B) за 3 – 5 минути, преди да го подложите на голямо натоварване.

4. Отпуснете педала, за да спрете.

1590 - 006 - 20.10.2021

Page 51

5. Изберете височината на рязане (1 – 10) чрез

лоста за височината на рязане.

6. Натиснете фиксиращия бутон на лоста за повдигане на платформата за рязане и я спуснете в позиция за косене.

За да спрете двигателя

1. Издърпайте назад лоста за повдигане на платформата за рязане в блокирана позиция, за да повдигнете платформата за рязане. Ножовете спират да се въртят.

2. Завъртете ключа на запалването в положение STOP.

3. Когато машината спре, задействайте спирачката за паркиране.

За задействане и освобождаване на спирачката за паркиране

1. Натиснете педала на спирачката за паркиране (1).

2. Натиснете и задръжте фиксиращия бутон (2).

3. Дръжте бутона натиснат и отпуснете педала на спирачката за паркиране.

4. За да освободите спирачката за паркиране, натиснете отново педала на спирачката за паркиране.

За получаване на добър резултат от рязането

• За най-добри работни характеристики извършвайте редовно техническо обслужване на машината, както е посочено в графика за техническо обслужване. Направете справка с

График за техническо обслужване на страница 52

• Не режете мокра морава. Мократа трева може да доведе до лош резултат при рязане.

• Стартирайте с голяма височина на рязане и я намалявайте постепенно.

• Косете при високи обороти на ножовете (за найвисоки допустими обороти на двигателя направете справка с

страница 68

при ниски обороти. Ако тревата не е прекалено висока и гъста, можете да получите добър резултат от рязането и при висока скорост.

• Режете тревата по произволен начин.

• За да постигнете най-добър резултат от косенето, косете често тревата и използвайте функцията Bioclip®.

Технически данни на

). Движете машината на преден ход

1590 - 006 - 20.10.2021

Page 52

Въведение

Поддръжка

трябва да прочетете и разберете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ: Преди да

извършите техническо обслужване,

1. ПОДГОТОВКА НА ПРОДУКТА Първо

Проверете акумулатора. O

Извършете проверка на ножовете. O

Извършете проверка на ремъците и шайбите. O O

Извършете проверка на веригата за кормилно управление от вътрешната страна на тунела на рамката.

Извършете проверка на, смажете и регулирайте всички проводници. O

Уверете се, че налягането на гумите е правилно. Вижте

на страница 59

Уверете се, че всички винтове и гайки са затегнати до правилния въртящ момент.

Смажете седалката на оператора. O

Смажете лагерите на колелата и ножовете на платформата за рязане. O O

Смажете педалите от вътрешната страна на тунела на рамката. O

Смажете обтегача на ремъка. O

Отстранете колелата и смажете осите на колелата. O

График за техническо обслужване

обслужване

Налягане на гумите

Интервал на техническо обслужване в часове

50 100 200

O O

2. ДВИГАТЕЛ Първо обслужване

Извършете проверка на маркуча за горивото. Сменете ги при необходимост.

Сменете горивния филтър. O

Сменете въздушния филтър. Почи-

стване

Извършете проверка на охладителните ребра на хидростатичната трансмисия.

Почистете двигателя и хидростатичната трансмисия. O

Извършете проверка на ауспуха и топлинния дефлектор. O O

52 1590 - 006 - 20.10.2021

Интервал на техническо обслужване в часове

50 100 200

Page 53

2. ДВИГАТЕЛ Първо

Сменете моторното масло. Вижте

ния филтър на страница 62

Сменете филтъра за моторното масло. O O

Подменете запалителната свещ. O

Извършете проверка на акумулаторната батерия и заряда, ако е необходимо.

За да смените моторното масло и масле-

обслужване

Интервал на техническо обслужване в часове

50 100 200

100 часа или един

(TN) път

на годи-

O O

на

3. ТРАНСМИСИЯ, ОРГАНИ ЗА УПРАВЛЕНИЕ И СИСТЕМА ЗА ЗАДВИЖВА-НЕПърво

Извършете проверка на охладителния вентилатор на хидростатичната трансмисия.

Извършете проверка на маслото в трансмисията и допълнете масло, ако е необходимо. Вижте

страница 63

Проверете и регулирайте паркиращата спирачка. O O

Сменете маслото в трансмисията. Вижте

4. РЕЖЕЩО ОБОРУДВАНЕ Първо

Почистете външната и вътрешната повърхност на платформата за рязане и капаците на платформата за рязане.

Извършете проверка на и регулирайте височината на косене. O O

Извършете проверка на и регулирайте паралелизма на платформата за рязане.

Проверете ножовете в платформата за рязане. Заточете и балансирайте ножовете, ако е необходимо.

За проверка на нивото на маслото на трансмисията на

Технически данни на страница

обслужване

Интервал на техническо обслужване в часове

50 100 200

O O

Интервал на техническо обслужване в часове

50 100 200

O O

1590 - 006 - 20.10.2021 53

Page 54

5. ПОСЛЕДНА ПРОВЕРКА И ДОКУМЕНТАЦИЯ Първо

Уверете се, че продуктът не се движи в неутрална позиция. O O

Извършете проверка на предното задвижване и задното задвижване при различни скорости.

Извършете проверка на задвижването на ножовете, седалката, повдигането и предното задвижване/спирачка. Вижте

Операция на страница 48

обслужване

Интервал на техническо обслужване в часове

50 100 200

O O

За почистване на машината

ВНИМАНИЕ: Не използвайте

водоструйка или пароструйка, които работят с високо налягане. В лагерите и електрическите съединения може да влезе вода и да предизвика корозия, която води до повреда в машината.

Почиствайте машината непосредствено след употреба.

• Не почиствайте горещите повърхности, като например двигателя, ауспуха и отделителната система. Изчакайте повърхностите да изстинат и след това махнете тревата или замърсяванията.

• Преди да почистите с вода, почистете с четка. Отстранете нарязаната трева и замърсяванията от и около трансмисията, смукателния въздухопровод на трансмисията и двигателя.

• Използвайте течаща вода от маркуч за почистване на машината. Не използвайте високо налягане.

• Не насочвайте водата към електрическите компоненти или лагерите. Обикновено употребата на препарат увеличава повредата.

• За да почистите платформата за рязане, я поставете в сервизна позиция и я почистете с маркуч за вода.

• Когато машината вече е чиста, стартирайте платформата за рязане за кратък период, за да издуха останалата вода.

За почистване на двигателя и ауспуха

Поддържайте двигателя и ауспуха чисти от окосена трева и мръсотии. Пропитите с гориво или масло остатъци от трева могат да увеличат опасността от пожар и опасността от прегряване на двигателя. Оставете двигателя да изстине, преди да го почистите. Почистете го с вода и четка.

Остатъците от трева около ауспуха изсъхват бързо и създават опасност от пожар. Използвайте четка или отстранете с вода остатъците от трева, когато ауспухът е студен.

За да почистите охладителния смукателен въздухопровод на двигателя

ПРЕДУПРЕЖДЕНИЕ: Спрете

двигателя. Охладителният смукателен въздухопровод се върти и може да причини нараняване на пръстите Ви.

• Уверете се, че решетката на смукателния въздухопровод на капака на двигателя не е запушена. Отстранете тревата и замърсяванията с четка.

54 1590 - 006 - 20.10.2021

Page 55

• Отворете капака на двигателя. Уверете се, че не

е запушен охладителният смукателен въздухопровод на двигателя. Отстранете тревата и замърсяванията с четка.

• Проверете въздухопровода, намиращ се на вътрешната повърхност на капака на двигателя. Уверете се, че въздухопроводът е чист и не се опира в охладителния смукателен въздухопровод.

За махане на капаците

За да отворите капака на двигателя

1. Сгънете седалката напред.

2. Освободете щипката на капака на двигателя със закрепения на ключа на запалването инструмент и повдигнете капака.

2. Повдигнете предния капак.

За да свалите дясната подложка за опора на краката

1. Завъртете ръчката на педала за заден ход (A), за да го свалите.

2. Развийте 4 винта (B) и свалете подложката за опората за краката.

За сваляне на лявата подложка за опора на краката

• Развийте 4 винта и свалете подложката за опората за краката.

3. Сгънете капака на двигателя назад.

За да свалите предния капак

1. Освободете щипката на предния капак със закрепения на ключа на запалването инструмент.

1590 - 006 - 20.10.2021

За проверка на кормилните кабели

След определено време обтягането на кормилните кабели може да намалее. Това предизвиква промяна на регулировката на кормилната система.

Проверете и регулирайте кормилната система, както следва:

1. Кормилните кабели са обтегнати правилно, ако можете да ги преместите ръчно 5 mm нагоре или надолу в канала на кормилния пръстен.

Page 56

2. Ако кабелите са прекалено разхлабени,

възложете регулирането им на оторизиран сервиз.

За проверка на спирачката за паркиране

1. Паркирайте машината върху твърда, наклонена повърхност.

Забележка: Когато проверявате спирачката

за паркиране, не паркирайте по склон с трева.

2. Натиснете педала на спирачката за паркиране (1).

3. Натиснете и задръжте фиксиращия бутон (2) и освободете педала на спирачката за паркиране, докато бутонът е натиснат.

4. Ако машината започне да се движи, възложете регулирането на паркиращата спирачка на одобрен сервиз.

5. Натиснете педала на спирачката за паркиране, за да освободите спирачката за паркиране.

За смяна на горивния филтър

1. Отворете капака на двигателя, за да получите достъп до горивния филтър.

2. Сгънете маркуча на резервоара за гориво, за да предотвратите теч.

3. Преместете скобите на маркуча от горивния филтър с помощта на плоски клещи.

4. Извадете горивния филтър от краищата на маркуча. Възможно е да изтече малко количество гориво.

5. Натиснете новия горивен филтър в краищата на маркуча. Нанесете течен миещ препарат по краищата на горивния филтър, за да направите свързването по-лесно.

6. Натиснете скобите за маркуча към горивния филтър.

За да смените въздушния филтър

1. Отворете капака на двигателя.

2. Разхлабете фиксаторите, които държат капака на въздушния филтър, и извадете капака.

56 1590 - 006 - 20.10.2021

Page 57

3. Извадете патрона на въздушния филтър от корпуса на филтъра.

5. Измерете разстоянието между електродите и се уверете, че е правилно. Направете справка с

Технически данни на страница 68

6. Огънете страничния електрод, за да регулирате разстоянието между електродите.

7. Поставете свещта обратно и я завъртете ръчно, докато достигне своето място.

8. Затегнете запалителната свещ с глух гаечен ключ за свещи, докато шайбата е притисната.

9. Затегнете използваната свещ още ⅛ оборота и новата свещ още ¼ оборота.

ВНИМАНИЕ: Свещите, които не

са затегнати правилно, могат да повредят двигателя.

10. Сменете обувката на запалителния кабел.

ВНИМАНИЕ: Не се опитвайте да

запалите двигателя, ако запалителната свещ или запалителният кабел са били свалени.

4. Извършете монтаж в обратната последователност.

За проверка и смяна на запалителна свещ

1. Отворете капака на двигателя.

2. Отстранете обувката на запалителния кабел и почистете около запалителната свещ.

3. Демонтирайте запалителната свещ с гаечен ключ за запалителни свещи.

4. Проверете запалителната свещ. Сменете, ако електродите са обгорели или ако изолацията е напукана или повредена. Ако запалителната свещ не е повредена, почистете я със стоманена четка.

1590 - 006 - 20.10.2021

За да смените главния бушон

Изгорял бушон се познава по прекъснатия проводник.

1. Отворете капака на двигателя. Главният бушон се намира в държача пред акумулатора.

2. Издърпайте бушона от държача.

3. Сменете изгорелия бушон с нов бушон от същия тип, с плосък щифт 15 A.

4. Сменете капаците.

Ако главният бушон изгори скоро след като сте го сменили, има късо съединение. Поправете късото съединение, преди отново да работите с продукта. Поискайте помощ от оторизиран сервиз.

Page 58

За зареждане на акумулатора

• Заредете акумулатора, ако е твърде слаб, за да стартира двигателя.

• Използвайте стандартно зарядно устройство.

ВНИМАНИЕ: Не използвайте

зарядно устройство за форсирано зареждане или устройство за външно аварийно стартиране. Това ще доведе до повреда на електрическата система на продукта.

• Винаги изключвайте зарядното устройство, преди да стартирате двигателя.

За да направите аварийно стартиране на двигателя

Ако акумулаторът е прекалено изтощен, за да стартирате двигателя, можете да използвате стартовите кабели, за да направите аварийно стартиране. Този продукт има система от 12 V с отрицателно заземяване. Продуктът, който се използва за аварийно стартиране, също трябва да има система от 12 V с отрицателно заземяване.

За да свържете стартовите кабели

ПРЕДУПРЕЖДЕНИЕ: Опасност

от експлозия поради експлозивен газ, който идва от акумулатора. Не свързвайте отрицателния извод на напълно зареден акумулатор към или в непосредствена близост до отрицателния извод на разреден акумулатор.

ВНИМАНИЕ: Не използвайте

акумулатора на Вашия продукт, за да стартирате други автомобили.

1. Свалете капака на двигателя.

2. Свалете капака на корпуса на акумулатора.

3. Свържете единия край на червения кабел към ПОЛОЖИТЕЛНАТА клема (+) на изтощения акумулатор (A).

4. Свържете другия край на червения кабел към ПОЛОЖИТЕЛНАТА клема (+) на напълно заредения акумулатор (B).

ПРЕДУПРЕЖДЕНИЕ: Не

свързвайте накъсо краищата на червения кабел към шасито.

5. Свържете единия край на черния кабел към ОТРИЦАТЕЛНАТА клема (–) на напълно зареден акумулатор (C).

6. Свържете другия край на черния кабел за ЗАЗЕМЯВАНЕТО НА ШАСИТО (D), на отдалечено от резервоара за гориво и акумулатора място.

7. Сменете капаците.

За да махнете стартовите кабели

Забележка:

обратна последователност на начина, по който ги свързвате.

1. Извадете ЧЕРНИЯ кабел от шасито.

2. Извадете ЧЕРНИЯ кабел от напълно заредената батерия.

3. Извадете ЧЕРВЕНИЯ кабел от двата акумулатора.

Махнете стартовите кабели в

1590 - 006 - 20.10.2021

Page 59

Налягане на гумите

Нормалното налягане в гумите е 60 kPa (0,6 bar/8,5 PSI) за всичките 4 гуми.

За установяване на платформата за рязане в положение за сервизно обслужване

ПРЕДУПРЕЖДЕНИЕ:

Пружината за обтягане за задвижващия ремък може да се счупи и да причини нараняване. Носете защитни очила.

3. Повдигайте платформата за рязане във вертикално положение, докато се чуе щракане. Платформата за рязане се заключва автоматично във вертикално положение.

За поставяне на платформата за рязане в положение за косене

1. Хванете предния ръб на платформата за рязане с лявата си ръка.

2. Разхлабете блокировката с дясната си ръка.

1. Изпълнете стъпки 1 – 9 в

на платформата за рязане на страница 47

2. Хванете предния ръб на платформата за рязане с две ръце и го издърпайте навън до упор.

За сваляне и поставяне

3. Сгънете надолу платформата за рязане и я избутайте, докато спре.

4. Повдигнете подпората на височина на рязане (A) от нейния държач и я поставете в отвора.

5. Поставете задвижващия ремък (B) на позицията му.

Забележка:

позицията на задвижващия ремък се намира на

Информацията относно

1590 - 006 - 20.10.2021 59

Page 60

вътрешната повърхност на капака на платформата за рязане.

6. Поставете обтягащата пружина (C) обратно на позицията ѝ, за да обтегне задвижващия ремък.

7. Закрепете предния капак.

8. Преместете лоста за височина на рязане от позицията за обслужване до някоя от позициите с числа.

За проверка и регулиране на натиска върху терена от платформата за рязане

Правилния натиск върху терена гарантира, че платформата за рязане се движи по повърхността, но не прекалява с натиска върху нея.

1. Уверете се, че налягането на гумите е 60 kPa (0,6 bar/9,0 PSI).

2. Паркирайте машината на равна повърхност.

3. Спуснете платформата за рязане в положение на косене.

4. Поставете кантар под предния ръб на платформата за рязане.

5. За да се уверите, че не се натоварват подпорните колела, поставете дървено трупче между рамата и кантара.

6. За да регулирате натиска върху земята, въртете регулиращите винтове, които се намират зад предните колела от дясната и лявата страна.

7. Въртете винтовете отляво или отдясно, докато натискът върху земята стане между 12 и 15 kg (26,5 – 33 lb).

За проверка на паралелизма на платформата за рязане

1. Уверете се, че въздушното налягане в гумите е правилно. Направете справка с

гумите на страница 59

2. Паркирайте продукта на равна повърхност.

3. Спуснете платформата за рязане в положение на косене.

4. Поставете лоста за височина на рязане в средно положение.

5. Измерете разстоянието между земята и предните и задните краища на режещата платформа. Уверете се, че задният ръб е по-висок с 2 – 4 mm (1/8") повече от предния ръб.

Налягане на

За регулиране на паралелизма на платформата за рязане

1. Махнете предния капак и дясната подложка за опора на краката.

2. Премахнете винтовете, които закрепват предпазителя на ремъка, и го премахнете.

1590 - 006 - 20.10.2021

Page 61

3. Разхлабете гайките на пръта за повдигане.

4. Въртете пръта за повдигане, за да удължите или скъсите опората. Удължете опората за повдигане на задния ръб на капака. Скъсете я, за да спуснете задния ръб на капака.

5. Когато завършите регулирането, затегнете гайките на пръта за повдигане.

6. Проверете паралелизма. Вижте

За проверка на паралелизма на платформата за рязане на страница 60

7. Поставете предпазителя на ремъка и затегнете винтовете.

8. Закрепете дясната подложка за опора на краката и предния капак.

За сваляне на BioClip запушалката

• Извадете BioClip запушалката, за да смените комбинираната платформа за рязане от BioClip на задно изхвърляне на тревата.

За отстраняване и монтиране на BioClip запушалката на платформата за рязане

1. Установете платформата за рязане в сервизна позиция. Направете справка с

на платформата за рязане в положение за сервизно обслужване на страница 59

За установяване

2. Свалете 3-те винта, които държат BioClip запушалката и извадете запушалката.

3. Прикрепете 1 винт M8x15 mm в горния отвор за винтове на BioClip запушалката, за да предотвратите повреждане на резбите.

4. Установете платформата за рязане в положение за косене.

5. Монтирайте BioClip запушалката в обратна последователност.

За проверка на ножовете

ВНИМАНИЕ: Повредените или

неправилно балансирани остриета могат да повредят продукта. Сменете повредените ножове. Възложете на упълномощен сервиз заточването и балансирането на затъпените ножове.

1. Установете платформата за рязане в положение за сервизно обслужване.

2. Погледнете ножовете, за да видите дали не са повредени и не е необходимо да бъдат заточени.

3. Затегнете придържащите болтове на ножовете с въртящ момент на затягане от 45–50 Nm.

За смяна на ножовете

1. Установете платформата за рязане в сервизна позиция.

1590 - 006 - 20.10.2021

Page 62

2. Блокирайте ножа с дървено трупче (A).

3. Разхлабете и махнете придържащия болт на ножовете (B), шайбите (C) и ножа (D).

4. Монтирайте новия нож с извитите краища в посоката на платформата за рязане.

ПРЕДУПРЕЖДЕНИЕ:

Неправилен тип нож може да доведе до изхвърляне на предмети от платформата за рязане и да причини сериозно нараняване. Използвайте само посочените ножове в

данни на страница 68

5. Прикрепете острието, шайбата и болта. Затегнете болта с въртящ момент на затягане от 45–50 Nm.

Технически

За проверка на нивото на моторното масло

1. Паркирайте машината на равна повърхност и спрете двигателя.

2. Отворете капака на двигателя.

3. Разхлабете мерителната пръчка и я извадете.

7. Нивото на маслото трябва да бъде между маркировките на мерителната пръчка. Ако нивото е близо до маркировката ADD (Добавяне), долейте масло, докато достигне маркировката FULL (Пълно).

8. Наливайте масло през отвора, в който влиза мерителната пръчка. Наливайте маслото бавно.

Забележка: Направете справка с

данни на страница 68

типове моторно масло. Не смесвайте различни типове масла.

9. Затегнете правилно мерителната пръчка, преди да стартирате двигателя. Стартирайте двигателя и го оставете да работи на празен ход около 30 секунди. Спрете двигателя. Изчакайте 30 секунди и проверете отново нивото на маслото.

за препоръчваните от нас

Технически

За да смените моторното масло и масления филтър

Ако двигателят е студен, оставете го да работи 1-2 минути, преди да източите моторното масло. Това ще загрее моторното масло и то по-лесно ще се източи.

ПРЕДУПРЕЖДЕНИЕ:

оставяйте двигателя да работи повече от 1 – 2 минути, преди да източите моторното масло. Моторното масло става много горещо и може да причини изгаряния. Оставете двигателя да изстине, преди да източите маслото.

Не

4. Почистете маслото от мерителната пръчка.

5. Поставете обратно мерителната пръчка и я затегнете.

6. Разхлабете и издърпайте мерителната пръчка и отчетете нивото на маслото.

ПРЕДУПРЕЖДЕНИЕ: Ако

разлеете моторното масло върху тялото си, почистете със сапун и вода.

1. Поставете съд под изпускателна пробка за масло.

1590 - 006 - 20.10.2021

Page 63

2. Отворете пластмасовата капачка в края на

-20°C -10°C 20°C10°C 30°C 40°C0°C

-4°F -14°F 68°F50°F 86°F 104°F32°F

SAE40

SAE30

SAE10W-40

SAE10W-30

SAE5W-20

изпускателна пробка за масло.

3. Поставете пластмасов маркуч на края на изпускателната пробка за масло, за да предотвратите разливане.

4. Завъртете изпускателната пробка за масло обратно на часовниковата стрелка и я дръпнете, за да я отворите.

5. Извадете мерителната пръчка.

6. Оставете маслото да изтече в съда.

7. Поставете изпускателната пробка за масло.

8. Натиснете изпускателната пробка за масло навътре и я завъртете по часовниковата стрелка, за да я затворите.

9. Отстранете пластмасовия маркуч и поставете капачката на изпускателната пробка за масло.

10. Завъртете масления филтър обратно на часовниковата стрелка, за да го свалите.

11. Смажете леко гуменото уплътнение на новия маслен филтър със свежо масло.

12. Завъртете на ръка масления филтър по часовниковата стрелка, докато гуменото уплътнение е на позиция, и след това го завъртете още половин оборот.

13. Бавно налейте маслото през отвора за мерителната пръчка. Изберете масло с вискозитет съгласно температурните диапазони, посочени на фигурата. Вижте

на страница 68

Технически данни

ВНИМАНИЕ: Не смесвайте

различни типове масла.

14. Стартирайте двигателя и го оставете да работи на обороти на празния ход 3 минути.

15. Спрете двигателя и се уверете, че няма течове.

16. Напълнете с масло, за да компенсирате за маслото, съдържащо се в новия маслен филтър.

За проверка на нивото на маслото на трансмисията

Забележка:

трансмисията, когато трансмисията е студена.

1. Поставете продукта на хоризонтална повърхност.

2. Премахнете винтовете, по един от всяка страна, и премахнете капака на трансмисията.

Извършете проверка на маслото на

1590 - 006 - 20.10.2021

Page 64

3. Уверете се, че нивото на маслото в резервоара

Max

Min

за масло на трансмисията е между 2 хоризонтални линии върху резервоара.

Отстраняване на проблеми

График за отстраняване на проблеми

Ако не можете да намерите решение на Вашите проблеми в това ръководство на собственика, говорете с Вашия сервиз на Husqvarna.

Проблем Причина

Стартерният двигател не развърта двигателя

Двигателят не стартира, когато стартерният двигател развърти двигателя

Не е задействана спирачката за паркиране. Вижте

бождаване на спирачката за паркиране на страница 51

Лостът за повдигане на платформата за рязане е в положение за косене. Вижте

Условия за стартиране на страница 44

Изгорял е главният бушон. Вижте

ца 57

Ключалката на запалването е повредена.

Връзката между кабела и акумулатора е лоша. Вижте

пасност за батерията на страница 45

Акумулаторът е прекалено изтощен. Вижте

на страница 58

Стартерният двигател е повреден.

В резервоара за гориво няма гориво. Вижте

ница 48

Запалителната свещ е повредена.

Запалителният кабел е повреден.

Има замърсяване в карбуратора или в горивопровода.

4. Долейте с масло, ако нивото на маслото е под долната линия, но не пълнете над горната линия. Вижте

Технически данни на страница 68

препоръчителното масло.

За задействане и осво-

За да смените главния бушон на страни-

За зареждане на акумулатора

За наливане на гориво на стра-

за

Инструкции за безо-

64 1590 - 006 - 20.10.2021

Page 65

Проблем Причина

Двигателят не работи плавно Запалителната свещ е повредена.

Карбураторът не е регулиран правилно.

Въздушният филтър е задръстен. Вижте

на страница 56

Вентилационният канал на резервоара за гориво е запушен.

Има замърсяване в карбуратора или в горивопровода.

Двигателят очевидно няма мощност

Трансмисията няма достатъчна мощност

Акумулаторът не се зарежда Акумулаторът е повреден. Вижте

Въздушният филтър е задръстен. Вижте

на страница 56

Запалителната свещ е повредена.

Има замърсяване в карбуратора или в горивопровода.

Кабелът за газта е регулиран неправилно.

Охладителният смукателен въздухопровод на трансмисията или охлаждащите ребра са запушени.

Вентилаторът на трансмисията е повреден.

В трансмисията няма масло или нивото на маслото е прекалено ниско. Вижте

на страница 45

Лоша връзка между кабелните съединители и клемите на акумулатора. Вижте

Има вибрации в машината Ножовете са разхлабени. Вижте

Един или повече ножове са дебалансирани. Вижте

те на страница 61

Двигателят е разхлабен.

Резултатът от рязането е незадоволителен

Ножовете са затъпени. Вижте

Тревата е висока или мокра. Вижте

зането на страница 51

Платформата за рязане е изместена.

Има задръстване с трева в платформата за рязане. Вижте

на машината на страница 54

Налягането на гумите е различно от лявата и дясната страна. Вижте

гане на гумите на страница 59

Машината работи с прекалено висока скорост. Вижте

За проверка на нивото на маслото на трансмисията на страница 63

Инструкции за безопасност за батерията на страница 45

За проверка на ножовете на страница 61

бър резултат от рязането на страница 51

Оборотите на двигателя са прекалено ниски. Вижте

бър резултат от рязането на страница 51

Задвижващият ремък приплъзва.

За да смените въздушния филтър

Инструкции за безопасност за батерията

За проверка на ножовете на страница 61

За проверка на ножове-

За получаване на добър резултат от ря-

За почистване

Наля-

За получаване на до-

1590 - 006 - 20.10.2021 65

Page 66

Транспортиране, съхранение и изхвърляне

Транспортиране

• Машината е тежка и може да причини наранявания от премазване. Внимавайте при товарене върху или разтоварване от превозно средство или ремарке.

• Използвайте одобрено ремарке за транспортиране на машината.

• Уверете се, че познавате местните разпоредби за движение по пътищата, преди да транспортирате машината в ремарке или по пътищата.

За безопасното закрепване на машината върху ремарке за транспортиране

ПРЕДУПРЕЖДЕНИЕ:

Спирачката за паркиране не е достатъчна за блокиране на машината по време на транспортиране. Закрепете продукта здраво към ремаркето.

Оборудване: 2 одобрени обтягащи ремъка и 4 дървени клина за колела.

1. Активирайте спирачката за паркиране.

2. Поставете обтягащите ремъци около рамата или задното товарно отделение.

3. Затегнете обтягащите ремъци към предната и задната част на ремаркето, за да обезопасите продукта.

4. Поставете блоковете за колелата пред и зад задните колела.

За теглене на машината

Машината има хидростатична трансмисия. За да предотвратите повреждане на трансмисията, теглете продукта на кратки разстояния и с ниска скорост.

Изключете трансмисията, преди да теглите продукта. Вижте

задвижващата система на страница 49

Съхранение

В края на сезона и преди повече от 30 дни съхранение подгответе машината за съхранение. Ако държите гориво в резервоара за гориво в продължение на 30 или повече дни, лепкави частици могат да предизвикат блокиране на карбуратора. Това има отрицателно въздействие върху работата на двигателя.

За да предотвратите образуването на лепкави частици, добавете стабилизатор. Ако се използва алкилатен бензин, не е необходим стабилизатор. Ако използвате стандартен бензин, не сменяйте с алкилатен бензин. Това може да предизвика

За включване и изключване на

втвърдяване на чувствителните гумени части. Добавете стабилизатор към горивото в резервоара или в контейнера за съхранение на горивото. Винаги използвайте указаните от потребителя съотношения на смесване. Оставете двигателя да работи наймалко 10 минути, след като добавите стабилизатор, докато той потече в карбуратора.

ПРЕДУПРЕЖДЕНИЕ: Не

съхранявайте машината с гориво в резервоара за гориво на закрито или на места с лоша вентилация. Съществува опасност от пожар, ако изпаренията от горивото са близо до открит пламък, искри или сигнални лампи на котли, резервоари за топла вода и сушилни за дрехи.

ПРЕДУПРЕЖДЕНИЕ:

Отстранете тревата, листата и други запалими материали от машината, за да намалите риска от злополука. Оставете машината да се охлади, преди да я оставите за съхранение.

• Почистване на продукта, вижте

машината на страница 54

места по боята, за да предотвратите корозията.

• Проверете машината за износени или повредени части и затегнете разхлабените винтове и гайки.

• Извадете батерията. Почистете го, заредете го и го поддържайте охладен по време на съхранение.

• Сменете моторното масло и изхвърлете отработеното масло.

• Изпразнете резервоара за гориво. Стартирайте двигателя и го оставете да работи, докато се изразходи горивото в карбуратора.

Забележка:

гориво и карбуратора, ако е бил добавен стабилизатор.

• Развийте пробките и налейте по около една супена лъжица моторно масло във всеки от цилиндрите. Развъртете на ръка двусекционния вал на двигателя, за да се нанесе маслото и поставете обратно пробките.

• Смажете всички смазочни нипели, съединения и оси.

• Съхранявайте машината на чисто и сухо място и я покрийте за допълнителна защита.

• Покривало за предпазване на Вашата машина по време на съхранението или транспортирането можете да получите чрез Вашия дилър.

Не изпразвайте резервоара за

За почистване на

. Поправете повредени

1590 - 006 - 20.10.2021

Page 67

Изхвърляне

• Химическите вещества могат да бъдат опасни и не трябва да се изливат на земята. Винаги изхвърляйте използваните химикали в сервизен център или на подходящо място за изхвърляне на отпадъци.

• Когато машината се износи, изпратете я обратно на дилъра или на подходящо място за рециклиране.

• Маслото, маслените филтри, горивото и акумулаторът може да имат отрицателно въздействие върху околната среда. Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби.

• Не изхвърляйте акумулатора като битов отпадък.

• Изпратете акумулатора на сервиз на Husqvarna или го изхвърлете на място за депониране на използвани акумулатори.

1590 - 006 - 20.10.2021 67

Page 68

Технически характеристики

Технически данни

R 214 R 214C

Размери

Дължина без платформа за рязане, mm 1942 1960

Ширина без платформа за рязане, mm 883 883

Дължина с платформа за рязане 6, mm 2243 2227

Ширина с платформа за рязане 1, mm 994 994

Височина, mm 1120 1120

Тегло без платформа за рязане, с празен резервоар,kg192 192

Тегло с платформа за рязане 1, с празен резервоар,kg228 228

Колесна база, mm 887 887

Коловоз отпред, mm 712 712

Коловоз отзад, mm 627 627

Размери на гумите 16.5×6.0×8 16.5×6.0×8

Налягане на гумите, задни – предни, kPa/bar/PSI 60/0,6/8,5 60/0,6/8,5

Максимален градиент, градуси ° 10 10

Двигател

Марка/Модел Husqvarna/HS 452AE Husqvarna/HS 413AE

Номинална изходна мощност на двигателя, kW

Работен обем, cm

Макс. обороти на двигателя, об/мин 3000 ± 100 3000 ± 100

Скорост на преден ход, km/h 0 – 9 0 – 9

Скорост на заден ход, km/h 0 – 6 0 – 6

Гориво с мин. октаново число 91 91

Обем на резервоара, литри 12 12

Масло Клас SF, SG, SH или SJ

9,5 8,4

452 413

SAE40, SAE30, SAE10W-30, SAE10W-40 или SAE5W-20

Клас SF, SG, SH или SJ SAE40, SAE30, SAE10W-30, SAE10W-40 или SAE5W-20

Измерена с платформа за рязане Combi 94

Номиналната мощност на двигателя е средната нетна мощност (при указаните об/мин) на стандартен двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя, инсталиран на крайния продукт, ще зависи от работната скорост, условията на околната среда и други стойности.

68 1590 - 006 - 20.10.2021

Page 69

R 214 R 214C

Количество масло вкл. във филтъра, литри 1,4 1,4

Количество масло без филтъра, литри 1,2 1,2

Двигател на стартера Електрически стартер 12VЕлектрически стартер 12

Трансмисия

Марка Tuff Torq Tuff Torq

Модел K46H K46H

Масло, клас SF‐CC SAE 10W/40 SAE 10W/40

Електрическа система

Тип 12 V, отрицателно зазе-

мена

12 V, отрицателно заземена

Акумулатор 12 V, 24 Ah 12 V, 24 Ah

Запалителна свещ HQT–9 HQT–9

Разстояние между електродите, mm/inch 0,75/0,030 0,75/0,030

Шумови емисии

Ниво на звуковата мощност, измерена в dB(A) 99 98

Ниво на звуковата мощност, гарантирана dB(A) 100 99

Нива на шума

Ниво на звуковото налягане при ухото на оператора,

86 84

dB(A)

Нива на вибрациите

Ниво на вибрация на кормилото, m/s

Ниво на вибрация на седалката, m/s

2,1 2,1

0,6 0,5

Платформа за рязане

Тип Combi 94 Combi 94

Combi 103

Платформа за рязане Combi 94 Combi 103

Ширина на рязане, mm 940 1030

Височина на рязане, 10 позиции,mm25 – 75 25 – 75

Емисии на шума в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на ЕО 2000/14/ЕО.

Ниво на звуковото налягане съгласно EN ISO 5395. Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB(A).

Ниво на вибрациите съгласно EN ISO 5395. Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s2 (кормило) и 0,8 m/s2 (седалка).

1590 - 006 - 20.10.2021 69

Page 70

Платформа за рязане Combi 94 Combi 103

Тегло, kg 36 44

Нож

Дължина на острието, mm 358 388

Номер на артикул 579 65 25-10 504 18 82-10

ПРЕДУПРЕЖДЕНИЕ:

Използването на платформа за рязане, която не е одобрена за продукта, може да доведе до изхвърчане на предмети с

Контролни точки

Успоредност на платформата за рязане с височина на рязане в позиция 1

Контрол на височината на рязане в позиция 1 25 ± 2 mm/0,98 ± 0,079 in

Разстояние между опорната плоча и задвижващия ремък

Разстояние между рамото на лоста на обтегача на ремъка и водача на ремъка, изключена платформа

Възпроизвеждане

Кабел на спирачката 1 mm/0,040 in

Кабел за педалите за хидростатична трансмисия 0 mm/0 in

2 – 4 mm/0,079 – 0,157 in

3 – 6 mm/ 1/8 in – 1/4 in

17 ± 5 mm/ 7/16 in ± 3/16 in

висока скорост и да причини сериозно нараняване. Не използвайте други типове платформи за рязане освен определените в това ръководство.

Обслужване

Сервиз

Извършвайте ежегодна проверка в оторизиран сервиз, за да се уверите, че машината ще работи безопасно и по най-добрия начин по време на активния сезон. Най-доброто време за извършване на сервизно обслужване или основен ремонт на машината е неактивният сезон.

Когато изпращате поръчка за резервните части, предоставяйте информация за годината на покупка, модела, типа и серийния номер.

Винаги използвайте оригинални резервни части.

70 1590 - 006 - 20.10.2021

Page 71

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, декларираме на своя собствена отговорност, че продуктът:

Описание Самоходна косачка

Марка Husqvarna

Тип/Модел R 214, R 214C

Идентификация Серийни номера от 2021 и след това

отговаря напълно на следните директиви и регламенти на ЕС:

Директива/регламент

2006/42/EО "относно машини"

2014/30/ЕС „относно електромагнитната съвместимост“

2000/14/EО "относно шумовите емисии в околната среда"

2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в

и че следните стандарти и/или технически спецификации са приложени: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013, EN ISO 5395-3:2013/A1:2017, EN ISO 5395-3:2013/ A2:2018, EN ISO 14982:2009, EN ISO 12100:2010.

Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, сертифицира за съответствие с директива на съвета 2000/14/ЕО, процедура за оценка на съответствието: Анекс VI.

За информация относно шумови емисии, вижте

Технически данни на страница 68

Huskvarna, 2020-12-11

Claes Losdal, мениджър "Разработки и Развитие/ градински продукти", Husqvarna AB

Отговорен за техническата документация

Описание

електрическо и електронно оборудване"

1590 - 006 - 20.10.2021 71

Page 72

Зміст

Вступ............................................................................ 72

Безпека........................................................................ 76

Збирання......................................................................81

Експлуатація................................................................83

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ................................ 87

Усунення несправностей............................................98

Транспортування, зберігання й утилізація.............. 100

Технічні дані.............................................................. 102

Обслуговування........................................................ 104

Декларація відповідності.......................................... 105

Вступ

Перевірка перед доставкою та номери виробів

Зверніть увагу: Цей виріб було перевірено

перед доставкою. Обов’язково отримайте в дилера

Контактні дані центру обслуговування:

Цей посібник користувача стосується виробу з номером / серійним номером:

Двигун:

Трансмісія:

підписаний екземпляр документа, що засвідчує виконання перевірки перед доставкою.

Опис виробу

Цей виріб – газонокосарка-трактор. Педалі руху вперед і зворотного руху дозволяють оператору плавно регулювати швидкість. Виріб використовується з різальною декою 2-в-1 із заглушкою для мульчування.

Правильне використання

Виріб призначено для скошування трави на відкритих рівних ділянках у житлових районах і в садах. Для використання виробу в інших цілях слід приєднати до

72 1590 - 006 - 20.10.2021

нього додаткове обладнання. Із питаннями щодо доступності аксесуарів звертайтеся до свого дилера Husqvarna.

Страхування виробу

Ваш новий виріб необхідно застрахувати. За поясненнями зверніться до своєї страхової компанії. Рекомендуємо отримати повне всеохоплююче страхування, що включає страхування третіх осіб, страхування від пожежі, пошкодження, крадіжки та відповідальності.

Page 73

Огляд виробу

1 2 3 4 5 6 8

9 10 11 13 15 16

12 14

1. Педаль руху вперед

2. Педаль зворотного руху

3. Підйомний важіль для різальної деки

4. Важіль регулювання висоти різання

5. Замок запалювання

6. Регулятор газу

7. Лічильник мотогодин

8. Замок кришки двигуна

1590 - 006 - 20.10.2021 73

9. Педаль стояночного гальма

10. Кнопка блокування стояночного гальма

11. Налаштування сидіння

12. Паспортна табличка з кодами, які скануються

13. Кришка паливного бака

14. Заглушка отвору для зливання олії

15. Акумулятор

16. Важіль для зчеплення й розчеплення привода

Page 74

Огляд електричної системи

1. Акумулятор

2. Головний плавкий запобіжник

3. Контроль присутності оператора (Operator Presence Control, OPC)

4. Мікровимикач, стояночне гальмо

5. Запобіжний вимикач підйомного важеля

6. Замок запалювання

Остання цифра вказує десяті частини години (6 хвилин).

Педалі руху вперед та назад

Швидкість можна плавно регулювати за допомогою 2 педалей. Ліва педаль (A) використовується для руху вперед, а права педаль (B) – для руху назад. Якщо відпустити педалі, виріб зупиниться.

Husqvarna Connect

Посібник оператора та додаткову інформацію про продукт див. у програмі Husqvarna Connect. Husqvarna Connect є безкоштовною програмою для мобільного пристрою. Див.

користуватися Husqvarna Connect на сторінці 83

Щоб почати

Контроль присутності оператора (Operator Presence Control, OPC)

Контроль присутності оператора вмикається, коли оператор встає зі свого місця. Двигун і привід лез зупиняються, якщо леза використовуються або якщо не застосовано стояночне гальмо. Див.

запуску на сторінці 79

Умови

Лічильник мотогодин

На лічильнику мотогодин відображається тривалість роботи двигуна в годинах. Час, коли запалювання увімкнено, а двигун вимкнено, не враховується.

74 1590 - 006 - 20.10.2021

Різальна дека

Для виробу використовуються різальні деки Combi із системою мульчування BioClip. Система BioClip перетворює траву на добриво. Різальні деки Combi можна використовувати й без системи BioClip. Якщо систему BioClip не встановлено, трава відкидається назад.

Page 75

Символи на виробі

ПОПЕРЕДЖЕННЯ. недбале чи неправильне використання може призвести до серйозних травм або смерті оператора чи інших осіб.

Перед користуванням виробом уважно прочитайте посібник користувача й переконайтеся, що ви зрозуміли всі вказівки.

Обертові леза. Тримайтеся подалі від рухомих частин.

Увага: обертальні частини. Тримайтеся подалі від рухомих частин.

Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу.

Забороняється використовувати виріб, якщо поряд є тварини чи люди (особливо діти).

Перш ніж розпочати рух назад та під час такого руху дивіться назад.

Забороняється косити траву на схилах. Не використовуйте виріб для косіння на ділянках із нахилом понад 10°. Див.

Скошування трави на схилах на сторінці 79

Цей виріб відповідає вимогам відповідних директив ЄС.

Цей виріб відповідає вимогам застосовних норм Сполученого Королівства.

Етикетка щодо випромінювання шуму в навколишнє середовище відповідно до вимог директив і нормативних актів ЄС та Сполученого Королівства. Гарантований рівень звукової потужності виробу вказано в розділі

Технічні дані на сторінці 102

етикетці.

Завжди користуйтеся відповідними захисними навушниками.

Зупиніть двигун.

Запустіть двигун.

Частота обертання двигуна – швидко.

Частота обертання двигуна – повільно.

і на

Забороняється перевозити на виробі або обладнанні пасажирів.

Рух уперед.

Нейтральна передача.

Рух назад.

Стоянкове гальмо.

1590 - 006 - 20.10.2021 75

Паливо.

Вміст етанолу не більше 10%.

Висота різання.

Сервісне положення важеля висоти різання.

Page 76

Леза зчеплені.

Леза розчеплені.

Положення різальної деки для транспортування.

Зверніть увагу: Інші позначення/бирки на

виробі стосуються сертифікаційних вимог для певних торгових зон.

Відповідає вимогам європейського екологічного стандарту Євро-5

ПОПЕРЕДЖЕННЯ: Внесення змін

у двигун позбавляє чинності сертифікацію ЄС для цього виробу.

Робоче положення різальної деки.

Зчеплення й розчеплення системи приводу.

Рівень оливи.

Сканований код

yyyywwxxxx На табличці з паспортни-

ми даними вказано серійний номер, де yyyy – це рік виготовлення, а ww – тиждень виготовлення.

Безпека

Визначення щодо безпеки

Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника.

ПОПЕРЕДЖЕННЯ: Вказує на те,

що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч.

УВАГА: Вказує на те, що в разі

порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об’єктів.

Зверніть увагу: Використовується для надання

додаткової інформації щодо певної ситуації.

Відповідальність за якість продукції

Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів, якщо:

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою компанією;

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Виріб здатний

перерізати кінцівки та відкидати предмети. Порушень правил техніки безпеки може призвести до важких травм або смерті.

ПОПЕРЕДЖЕННЯ: Не

використовуйте виріб в разі пошкодження різального обладнання. Пошкоджене різальне обладнання може відкидати предмети або спричиняти важкі травми аж до смерті. Пошкоджені леза необхідно негайно замінювати.

ПОПЕРЕДЖЕННЯ: Під час

роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами.

76 1590 - 006 - 20.10.2021

Page 77

Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Завжди будьте обережні та керуйтеся здоровим глуздом. Уникайте ситуацій, які виходять за межі ваших можливостей. Якщо ви не впевнені щодо того, як виконувати ту чи іншу операцію, навіть після вивчення посібника користувача, зверніться до спеціаліста, перш ніж продовжувати роботу.

• Перш ніж розпочати використання виробу, прочитайте посібник користувача та переконайтеся, що вам все зрозуміло.

• З’ясуйте, як безпечно використовувати виріб та елементи керування ним, а також, як швидко зупинити машину в разі потреби.

• Навчиться розпізнавати попереджувальні знаки.

• Тримайте виріб у чистоті, щоб вам було добре видно знаки та наклейки на ньому.

• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

• Не перевозьте пасажирів. Виріб призначений лише для однієї особи.

сильному вітрі, холоді, за наявності ризику враження блискавкою тощо.

• Щоб уникнути зіткнення, визначайте місцезнаходження та помічайте камені та інші нерухомі об’єкти.

• Необхідно очистити ділянку від таких предметів як камені, іграшки, дроти тощо. Вони можуть потрапити на леза та бути відкинутими.

• Не дозволяйте дітям або іншим особам, що не мають дозволу на роботу з виробом, використовувати його або обслуговувати його. Вік користувача може регламентуватися місцевими законами.

• При увімкненні двигуна, застосуванні привода та на початку їзди необхідно переконатися, що навколо нікого немає.

• Стежте за дорожнім рухом, працюючи біля дороги або перетинаючи дорогу.

• Не користуйтеся виробом, якщо ви втомлені, перебуваєте під впливом алкогольних, наркотичних, лікарських чи будь-яких інших засобів, що можуть вплинути на зір, зосередженість, свідомість чи координацію рухів.

• Виріб слід паркувати на рівній поверхні та з вимкненим двигуном.

Правила техніки безпеки, що стосуються дітей

• Не залишайте виріб з увімкненим двигуном без нагляду. Перед тим, як залишити виріб без нагляду, завжди зупиняйте леза, вмикайте стояночне гальмо, вимикайте двигун та забирайте ключ запалювання.

• Використовуйте виріб тільки при денному світлі або в добре освітленому середовищі. Тримайте виріб подалі від отворів та інших нестандартних об’єктів на землі. Будьте обережні – під час роботи можуть виникати інші ризики.

• Не використовуйте виріб у погану погоду, наприклад, під час туману, дощу, в умовах підвищеної вологості або у вологих місцях, при

1590 - 006 - 20.10.2021

ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Якщо не слідкувати за наближенням дітей до інструмента, можуть статися нещасні випадки з тяжкими наслідками. Дітей може приваблювати продукт та процес його роботи. Діти швидко пересуваються з місця на місце, тож необхідно проявляти особливу обережність.

• Не допускайте дітей на ділянку, на якій працюватиме косарка. Переконайтеся, що діти знаходяться під наглядом дорослих.

• Зберігайте пильність та вимикайте виріб, щойно побачите, що на ділянці для скошування з’явилася дитина. Будьте особливо обережні, наближаючись до поворотів, кущів, дерев або інших об’єктів, що обмежують видимість.

Перш ніж

Page 78

• Перш ніж розпочати рух назад та під час такого руху дивіться позаду себе та вниз, щоб переконатися, що поблизу виробу немає малих дітей.

• Не дозволяйте дітям їздити на виробі. Вони можуть упасти та отримати серйозні травми або заважати безпечному пересуванню виробу.

• Не дозволяйте дітям керувати виробом.

Правила техніки безпеки під час використання виробу

ПОПЕРЕДЖЕННЯ: Не

торкайтеся двигуна або вихлопної системи під час роботи виробу або безпосередньо після завершення роботи. Двигун і система випуску сильно нагріваються під час роботи. Існує небезпека опіків, пожежі й пошкодження майна або навколишніх об’єктів. Під час роботи з виробом тримайтеся подалі від кущів та інших об’єктів.

• Навколо каміння й інших великих предметів рухайтеся обережно та слідкуйте, щоб леза не торкалися цих предметів.

• Не переїжджайте предмети виробом. Якщо ви переїхали предмет або наїхали на нього, зупиніть виріб й огляньте його та різальну деку. За необхідності перед повторним запуском необхідно провести ремонт.

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Під час роботи з виробом використовуйте сертифіковане особисте захисне спорядження. Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Завжди користуйтеся засобами захисту слуху затвердженого зразка. Тривала робота в умовах сильного шуму може призвести до необоротних порушень слуху.

• Завжди надягайте захисні черевики або чоботи. Не рекомендується взувати взуття з металевими носками. Не працюйте з виробом босоніж.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Завжди дивіться назад і вниз перед увімкненням зворотного ходу й під час руху назад. Стежте, щоб газонокосарка не наїхала на малу або велику перешкоду.

• Зменшуйте швидкість перед поворотом за ріг.

• Зупиніть леза, перш ніж рухатися ділянкою, де не потрібно косити траву.

УВАГА:

використання виробу, уважно прочитайте наведені нижче застереження.

• Перед роботою з виробом очистьте всмоктувач холодного повітря двигуна від трави й бруду. Засмічення всмоктувача холодного повітря може призвести до пошкодження двигуна.

Перш ніж розпочати

• За потреби надягайте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання.

• Не вдягайте просторий одяг, прикраси чи інші речі, що можуть застрягнути між рухомими частинами.

• Тримайте під рукою аптечку та вогнегасник.

Механізми безпеки на пристрої

ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями. Регулярно перевіряйте захисні пристрої. У випадку пошкодження

Перш ніж

1590 - 006 - 20.10.2021

Page 79

захисних пристроїв зверніться до центру обслуговування Husqvarna.

• Не змінюйте конструкцію захисних пристроїв. Забороняється працювати з виробом, якщо захисні пластини, кожухи, запобіжні вимикачі або інші захисні пристрої не встановлені або зламані.

Перевірка замка запалювання

• Для перевірки замка запалювання запустіть і зупиніть двигун. Див. розділи

сторінці 84 86

• Переконайтеся, що двигун заводиться при переведенні замка запалювання в положення «START» (Пуск).

• Переконайтеся, що двигун миттєво вимикається при переведенні замка запалювання в положення «STOP» (Стоп).

Умови запуску

Ці умови є необхідними для запуску двигуна:

• Різальна дека піднята та стояночне гальмо увімкнено.

Двигун має зупинятися в таких ситуаціях:

• Різальна дека опущена, а оператор встав зі свого місця.

• Різальна дека піднята, стояночне гальмо не увімкнено, а оператор встав зі свого місця.

Спробуйте запустити двигун без дотримання однієї з цих умов. Змініть умови та спробуйте ще раз. Робіть таку перевірку щодня.

Щоб перевірити роботу педалей руху вперед і назад, виконайте вказані нижче дії.

1. Переконайтеся, що ніщо не перешкоджає ходу педалей руху вперед і назад.

2. Відпустіть педаль руху вперед, щоб загальмувати.

3. Переконайтеся, що виріб гальмує при відпусканні педалі руху вперед.

4. Для більш ефективного гальмування натисніть педаль руху назад.

5. Виконайте таку саму процедуру для педалі руху назад.

Стояночне гальмо

та

Зупинення двигуна на сторінці

ПОПЕРЕДЖЕННЯ:

несправності стояночного гальма виріб може почати рухатися та травмувати людей або пошкодити майно. Обов’язково перевіряйте та регулюйте стояночне гальмо на регулярній основі.

Запуск двигуна на

У випадку

Глушник

Глушник зменшує рівень шуму та відводить вихлопні гази подалі від оператора.

Не використовуйте виріб із пошкодженим глушником або взагалі без глушника. В разі пошкодження глушника збільшується рівень шуму та підвищується небезпека загоряння.

ПОПЕРЕДЖЕННЯ: Під час

роботи виробу та відразу після роботи, а також під час роботи двигуна на холостих обертах глушник сильно нагрівається. Зважайте на легкозаймисті матеріали та/або випари, щоб не допустити пожежі.

Перевірка глушника

• Регулярно оглядайте глушник, стежте, щоб він був правильно під’єднаний та справний.

Захисні кожухи

Відсутність захисних кожухів або використання пошкоджених кожухів підвищує небезпеку травм від рухомих деталей і гарячих поверхонь. Перед роботою з виробом необхідно перевірити захисні кожухи. Переконайтеся, що захисні кожухи правильно встановлені й на них немає тріщин чи інших пошкоджень. Замініть пошкоджені кожухи.

Скошування трави на схилах

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Робота на схилах пов’язана з ризиком втрати контролю над виробом і перекидання виробу. Це може призвести до травмування чи смерті. На будь-яких схилах потрібно скошувати траву дуже обережно. Якщо ви не зможете розвернутися на схилі або не впевнені в безпеці роботи, не косіть цей схил.

• Приберіть каміння, гілки й інші перешкоди.

• На схилі потрібно косити згори вниз і навпаки, а не з боку в бік.

• Не спускайтеся по схилу з піднятою різальною декою.

• Не використовуйте виріб на ділянках із нахилом понад 10°.

Див.

Перевірка стояночного гальма на сторінці 90

1590 - 006 - 20.10.2021

Page 80

• Не заводьте двигун та не зупиняйтеся на схилі.

• На схилах необхідно їздити плавно та повільно.

• Не змінюйте різко швидкість або напрямок руху.

• Не повертайте більше, ніж потрібно. З’їжджаючи зі схилу, повертайте повільно та поступово. Рухайтесь на низькій швидкості. Повертайте кермо обережно.

• Стежте, щоб на вашому шляху не опинилися канавки, отвори та пагорби. Не наїжджайте на такі перешкоди. На нерівному ґрунті існує велика небезпека перекидання виробу. Висока трава може приховувати перешкоди.

• Не косіть на краю схилів, канав і берегів водоймищ. Виріб може несподівано перекинутися, якщо одне колесо натрапить на кромку крутого схилу або канави, або якщо кромка зникне. У разі падіння виробу у воду існує небезпека утоплення.

• Не скошуйте вологу траву. Вона слизька, через що шини можуть втратити зчеплення, а виріб – почати ковзати.

• Не спирайтеся ногою об землю, щоб забезпечити стійкість виробу.

• Якщо до виробу приєднано додаткове обладнання чи інший предмет, що погіршує його стійкість, рухайтеся дуже обережно.

• Для підвищення стійкості приєднайте колісні ваги. Щоб отримати додаткову інформацію, зверніться до свого дилера.

Заходи безпеки при заправці палива

ПОПЕРЕДЖЕННЯ: Будьте

обережні з пальним. Воно легкозаймисте і може стати причиною серйозних травм та пошкодження майна.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не заповнюйте паливний бак у приміщенні.

• Бензин та бензинові випари є отруйними та надзвичайно легкозаймистими. Поводьтеся з бензином обережно, щоб уникнути травмування та пожежі.

• Заборонено знімати кришку паливного баку та заливати бензин у бак під час роботи двигуна.

• Перш ніж заправляти виріб бензином, зачекайте, доки охолоне двигун.

• Заборонено палити під час заправлення виробу паливом.

• Не заливайте паливо в місцях, де можуть виникати іскри чи є джерело відкритого полум’я.

• Якщо в паливній системі є витоки, не запускайте двигун, доки не усунете їх.

• Не заливайте більше палива, ніж рекомендовано. Через нагрівання двигуна та під впливом сонячних променів пальне збільшується в об’ємі та може вилитися з баку, якщо його забагато.

• Не заливайте занадто багато пального. Якщо ви пролили пальне на виріб, витріть його та дочекайтеся, доки поверхня не висохне, після чого вже запускайте двигун. Якщо ви пролили бензин на свій одяг, змініть його.

• Зберігайте паливо лише у схвалених для використання контейнерах.

• Зберігайте виріб і пальне таким чином, щоб не було небезпеки протікання палива або його випарування.

• Зливайте паливо у відповідний контейнер надворі подалі від джерел відкритого вогню.

Заходи безпеки під час роботи з акумуляторами

ПОПЕРЕДЖЕННЯ:

акумулятор може вибухнути й спричинити травмування. Якщо акумулятор пошкоджений або деформований, зверніться до уповноваженого центру обслуговування Husqvarna.

Пошкоджений

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно

80 1590 - 006 - 20.10.2021

Page 81

прочитайте наведені нижче попередження.

закритих приміщеннях чи місцях з недостатнім провітрюванням.

• Перебувати поблизу від акумулятора слід у захисних окулярах.

• Під час роботи біля акумулятора на вас не повинно бути годинника, прикрас й інших металевих предметів.

• Тримайте акумулятор у місці, недоступному для дітей.

• Заряджайте акумулятор у добре провітрюваному місці.

• Під час зарядження акумулятора стежте, щоб займисті матеріали перебували на відстані не менше 1 м від акумулятора.

• Старі акумулятори слід утилізувати. Див.

Утилізація на сторінці 101

• З акумулятора можуть виділятися вибухові гази. Не паліть біля акумулятора. Тримайте акумулятор подалі від джерел відкритого вогню й іскор.

Правила техніки безпеки під час обслуговування

ПОПЕРЕДЖЕННЯ: Виріб важкий

та може призвести до травмування чи пошкодження майна або навколишніх об’єктів. Забороняється виконувати технічне обслуговування двигуна чи різальної деки, не виконавши наступних вимог:

• Двигун вимкнений.

• Виріб припарковано на рівній поверхні.

• Стояночне гальмо не буде увімкнено.

• Ключ запалювання не буде вийнятий.

• Розчеплення різальної деки

• Проводи запалювання від’єднані від вилок.

ПОПЕРЕДЖЕННЯ: Вихлопні гази

з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Не працюйте з виробом у

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Для забезпечення максимальної ефективності та безпечності регулярно виконуйте технічне обслуговування виробу згідно з графіком технічного обслуговування. Див.

технічного обслуговування на сторінці 87

• Ураження електричним струмом може призвести до травм. Не торкайтеся дротів, коли двигун увімкнений. Не можна перевіряти функціонування системи запалювання пальцями.

• Не запускайте двигун, якщо знято захисні кожухи. Існує велика небезпека травмування рухомими деталями або отримання опіків від контакту з розпеченою поверхнею.

• Зачекайте, доки виріб охолоне, і лише після цього беріться до технічного обслуговування двигуна.

• Леза дуже гострі, тому можуть спричинити порізи. Працюючи з лезами, загорніть їх у щось або вдягніть захисні рукавиці.

• Для очищення завжди встановлюйте різальну деку в сервісне положення. Забороняється встановлювати виріб на краю канави чи схилу, щоб отримати доступ до різальної деки.

УВАГА:

використання виробу, уважно прочитайте наведені нижче застереження.

• Не перевертайте двигун, якщо свічка запалювання або провід запалювання зняті.

• Переконайтеся, що всі гайки та болти правильно затягнуті, а обладнання знаходиться в належному стані.

• Не змінюйте положення регуляторів. Якщо частота обертання двигуна буде занадто високою, це може призвести до пошкодження компонентів виробу. Відомості про максимальну дозволену частоту обертання двигуна наведено в розділі

• Виріб був схвалений для роботи тільки з

Технічні характеристики на сторінці 102

обладнанням, яке надається або рекомендується виробником.

Перш ніж розпочати

Графік

Збирання

Вступ

ПОПЕРЕДЖЕННЯ: Пружина

натягу паса може зламатися та спричинити травми. Під’єднуючи та

1590 - 006 - 20.10.2021 81

Уважно прочитайте інструкції з монтажу в посібнику користувача. Процедуру встановлення та від’єднання

знімаючи різальну деку, вдягайте захисні окуляри.

Page 82

різальної деки також зображено на табличці з внутрішньої сторони передньої кришки виробу.

Демонтаж й установлення різальної деки

1. Припаркуйте виріб на рівній поверхні.

2. Увімкніть стояночне гальмо.

3. Встановіть важіль висоти різання в сервісне положення.

4. Відпустіть затискач на передній кришці інструментом, прикріпленим до ключа запалювання, і зніміть кришку.

8. Зніміть приводний пас і вставте його в тримач.

9. Установіть дерев’яний брусок між рамою обладнання й шасі. Це потрібно, щоб різальна дека не відскочила під час демонтажу.

5. Підніміть опору висоти різання та вставте її у відповідний тримач.

6. Потягніть вушко пружини, щоб відпустити пружину натягу приводного паса.

7. Уставте вушко пружини в тримач на важелі натягу приводного паса.

ПОПЕРЕДЖЕННЯ: Будьте

обережні. Небезпека травми: слідкуйте, щоб вашу руку не затиснуло між рамою обладнання й шасі.

10. Відкрутіть 2 гвинти на рамі обладнання.

11. Візьміться двома руками за передню кромку різальної деки й витягніть її.

1590 - 006 - 20.10.2021

Page 83

12. Вийміть дерев’яний брусок. 13. Приєднайте різальну деку, виконавши дії у зворотному порядку.

Експлуатація

Вступ

ПОПЕРЕДЖЕННЯ: Перед

експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки.

Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

мобільний пристрій.

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте кроки з реєстрації в програмі

Husqvarna Connect, щоб під’єднати та зареєструвати виріб.

Заправлення паливом

• Не заповнюйте паливний бак повністю. Залиште проміжок приблизно 2,5 см.

Регулювання сидіння

Сидіння можна пересунути вперед. Крім того, можливе налаштування за довжиною. Відкрутіть ручки під сидінням та пересуньте його вперед чи назад.

ПОПЕРЕДЖЕННЯ: Бензин є

надзвичайно легкозаймистою речовиною. Будьте обережні та заправляйте виріб надворі (див.

заправці палива на сторінці 80

Заходи безпеки при

ПОПЕРЕДЖЕННЯ: Не

використовуйте паливний бак у якості підставки.

УВАГА: Заправлення паливом

невідповідного типу може призвести до пошкодження двигуна.

Двигун працює на бензині з мінімальним октановим числом 91 RON (87 AKI), не змішаному з оливою. Рекомендуємо використовувати біорозкладаний бензин-алкілат. Не використовуйте бензин, що містить понад 10 % етанолу.

• Перевіряйте рівень палива перед кожним використанням і заправляйте виріб, якщо потрібно.

1590 - 006 - 20.10.2021

Регулювання стерна керування за висотою

ПОПЕРЕДЖЕННЯ: Не змінюйте

висоту стерна керування під час експлуатації виробу.

1. Для послаблення поверніть головку проти годинникової стрілки.

2. Відрегулюйте стерно керування за висотою.

Page 84

3. Для затягування поверніть головку за

годинниковою стрілкою.

УВАГА: Упевніться, що довгий кінець

ручки повернуто вверх.

Якщо двигун увімкнено, леза автоматично почнуть обертатися.

Зчеплення та розчеплення системи приводу

Якщо потрібно пересунути виріб із вимкненим двигуном, необхідно спочатку від’єднати систему привода. Повністю відтягніть важіль системи приводу, щоб виконати розчеплення приводу на осі. Повністю засуньте важіль системи приводу всередину, щоб виконати зчеплення приводу на осі. Не встановлюйте важіль у проміжні положення.

Важіль системи приводу розташований за лівим заднім колесом.

Підйом та опускання різальної деки

Щоб підняти різальну деку в положення для транспортування, потягніть підйомний важіль назад. Якщо двигун увімкнено, обертання лез автоматично припиниться.

Запуск двигуна

1. Переконайтеся, що система приводу зчеплена (див. розділ

приводу на сторінці 84

2. Підніміть різальну деку та увімкніть стояночне гальмо.

3. Поверніть ключ запалювання в положення запуску.

Зчеплення та розчеплення системи

Щоб опустити різальну деку, натисніть кнопку блокування та пересуньте підйомний важіль уперед.

1590 - 006 - 20.10.2021

Page 85

4. Після запуску двигуна негайно відпустіть ключ

A B C

запалювання та поверніть його в нейтральне положення.

Зверніть увагу: Не запускайте стартер

частіше, ніж один раз у 5 секунд. Якщо двигун не запускається, зачекайте 15 секунд та спробуйте ще раз.

5. Поверніть ключа у положення «світло», щоб увімкнути фари.

6. Перед сильним навантаженням дайте двигуну попрацювати за середнього положення дроселя (B) протягом 3–5 хвилин.

7. Переведіть важіль керування газом у положення повністю відкритої дросельної заслінки (C).

2. Натисніть педаль стояночного гальма, а потім відпустіть її, щоб зняти стояночне гальмо.

3. Обережно натисніть одну з педалей швидкості. Швидкість збільшується в міру натискання педалі. Використовуйте педаль (1) для руху вперед, а педаль (2) – для руху назад.

4. Відпустіть педаль, щоб загальмувати.

5. Оберіть висоту різання (1-10) за допомогою важеля висоти різання.

6. Натисніть кнопку блокування на лівому важелі різальної деки й опустіть деку в положення скошування.

Зверніть увагу:

максимальної частоти обертання двигуна призводить до розтягування приводних пасів. Не відкривайте дросельну заслінку повністю, доки різальну деку не буде опущено до положення скошування.

Робота з виробом

1. Запустіть двигун.

1590 - 006 - 20.10.2021

Зчеплення лез за

Page 86

Зупинення двигуна

1. Потягніть підйомний важіль різальної деки назад, у закрите положення, щоб підняти різальну деку. Обертання лез припиниться.

2. Поверніть ключ запалювання в положення «СТОП» (STOP).

3. Коли виріб зупиниться, застосуйте стояночне гальмо.

Увімкнення та вимкнення стояночного гальма.

1. Натисніть педаль стояночного гальма (1).

2. Натисніть і утримуйте кнопку блокування (2).

3. Тримаючи кнопку натиснутою, відпустіть педаль стояночного гальма.

4. Щоб вимкнути стояночне гальмо, ще раз натисніть педаль стояночного гальма.

Забезпечення ефективного скошування

• Для забезпечення максимальної ефективності регулярно виконуйте технічне обслуговування виробу згідно з графіком технічного обслуговування. Див.

обслуговування на сторінці 87

• Не косіть вологий газон. Якщо трава волога, скошування буде неефективним.

• Починайте косити, установивши велику висоту скошування, а потім поступово зменшуйте її.

• Косіть, установивши високу частоту обертання лез (максимально припустиму частоту обертання двигуна див. у розділі

сторінці 102

не дуже висока й густа, гарного результату скошування можна досягти і на більшій швидкості пересування.

• Скошуйте траву за довільним маршрутом.

• Щоб отримати найкращий результат скошування, слід часто скошувати траву й застосовувати функцію Bioclip®.

). Просувайтеся повільно. Якщо трава

Графік технічного

Технічні характеристики на

86 1590 - 006 - 20.10.2021

Page 87

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед

виконанням будь-яких робіт із технічного обслуговування обов’язково прочитайте й

1. ПІДГОТУЙТЕ ВИРІБ Перше

Перевірте акумулятор. O

Перевірте леза. O

Перевірте паси й шківи. O O

Перевірте кермовий ланцюг із внутрішньої сторони рамкового тунелю. O

Перевірте, змастіть і відрегулюйте всі дроти. O

Переконайтеся, що тиск у шинах правильний. Див.

Упевніться, що всі гвинти й гайки затягнуті з належним моментом затягування.

Змастіть сидіння оператора. O

Змастіть колеса й підшипники леза на різальній деці. O O

Змастіть педалі з внутрішньої сторони рамкового тунелю. O

Змастіть натяжний пристрій паса. O

Зніміть колеса й змастіть їх осі. O

Графік технічного обслуговування

Тиск у шинах на сторінці

усвідомте зміст розділу про заходи безпеки.

обслуговування

Інтервали технічного обслуговування в годинах

50 100 200

O O

2. ДВИГУН Перше обслуговування

Перевірте шланг подачі пального. Замініть, якщо це необхідно. O

Замініть паливний фільтр. O

Замініть повітряний фільтр. Чищення O

Перевірте ребра охолодження на гідростатичній передачі. O

Почистьте двигун і гідростатичну трансмісію. O

Перевірте глушник і тепловий дефлектор. O O

1590 - 006 - 20.10.2021 87

Інтервали технічного обслуговування в годинах

50 100 200

Page 88

2. ДВИГУН Перше

Замініть моторну оливу. Див.

на сторінці 97

Замініть фільтр моторної оливи. O O

Заміна свічки запалювання. O

Перевірте акумулятор і зарядіть його, якщо потрібно. O O

Заміна моторної оливи й масляного фільтра

обслуговування

Інтервали технічного обслуговування в годинах

50 100 200

100 го-

дин або

один раз

кожного

року

3. ТРАНСМІСІЯ, ЕЛЕМЕНТИ КЕРУВАННЯ Й СИСТЕМА ПРИВОДУ Перше

Перевірте вентилятор охолодження на гідростатичній передачі. O O

Перевірте рівень оливи в трансмісії й долийте оливу, якщо потрібно. Див.

Перевірка рівня трансмісійної оливи на сторінці 98

Огляньте й відрегулюйте стоянкове гальмо. O O

Замініть оливу в трансмісії. Див.

4. РІЗАЛЬНЕ ОБЛАДНАННЯ Перше

Очистьте зовнішні й внутрішні поверхні різальної деки та кришки різальної деки.

Перевірте висоту різання й відрегулюйте її. O O

Перевірте паралельність різальної деки й відрегулюйте її. O O

Перевірте леза в різальній деці. Загостріть і збалансуйте леза, якщо потрібно.

Технічні характеристики на сторінці 102

обслуговування

. O O

обслуговування

Інтервали технічного обслуговування в годинах

50 100 200

Інтервали технічного обслуговування в годинах

50 100 200

O O

88 1590 - 006 - 20.10.2021

Page 89

5. ОСТАННЯ ПЕРЕВІРКА Й ДОКУМЕНТАЦІЯ Перше

Упевніться, що під час транспортування виріб залишатиметься в нейтральному положенні й не рухатиметься.

Перевірте педалі руху вперед і назад на різних швидкостях. O O

Перевірте кріплення леза, сидіння, підіймання й педалі руху вперед та гальмування. Див.

Експлуатація на сторінці 83

обслуговування

Інтервали технічного обслуговування в годинах

50 100 200

O O

Чищення виробу

УВАГА: Не використовуйте

високонапірний промивальний пристрій або обладнання для парової чистки. Вода може потрапити на підшипники та електричні з’єднання й викликати корозію, що призводить до пошкодження виробу.

Чистити виріб необхідно відразу після використання.

• Не промивайте гарячі поверхні на кшталт двигуна, глушника та вихлопної системи. Зачекайте, доки поверхні охолонуть, а потім усуньте траву чи бруд.

• Перед промиванням водою очистьте щіткою. Видаліть зрізану траву й бруд із трансмісії, поверхні навколо неї, всмоктувача повітря трансмісії та двигуна.

• Вимийте виріб проточною водою зі шлангу. Не користуйтеся пристроями високого тиску.

• Не направляйте воду на електричні компоненти або підшипники. Миючі засоби зазвичай сприяють пошкодженню.

• Щоб почистити різальну деку, переведіть її в сервісне положення та промийте водою зі шлангу.

• Після чищення виробу ненадовго запустіть різальну деку, щоб усунути залишки води із системи.

залишків трави збільшує ризик пожежі та перегрівання двигуна. Перед чищенням дайте двигуну охолонути. Чищення виконуйте щіткою та водою.

Залишки трави біля глушника швидко висихають та становлять ризик виникнення пожежі. Дочекавшись, коли глушник охолоне, усуньте залишки трави щіткою або водою.

Очищення всмоктувача холодного повітря двигуна

ПОПЕРЕДЖЕННЯ: Зупиніть

двигун. Всмоктувач холодного повітря обертається й може призвести до травмування пальців.

• Переконайтеся, що решітка всмоктувача повітря на кожусі двигуна не заблокована. Усуньте щіткою траву та бруд.

Чищення двигуна та глушника

Не залишайте на двигуні та глушнику залишки трави та бруд. Потрапляння до палива або оливи двигуна

1590 - 006 - 20.10.2021 89

Page 90

• Відкрийте кришку двигуна. Переконайтеся, що

всмоктувач холодного повітря двигуна не засмічений. Усуньте щіткою траву та бруд.

Демонтаж правої підніжки

1. Поверніть рукоятку на педалі зворотного руху (A), щоб зняти її.

2. Викрутіть 4 гвинти (B) і зніміть підніжку.

• Огляньте повітропровід, що знаходиться на внутрішній поверхні кожуха двигуна. Переконайтеся, що повітропровід чистий і не треться об всмоктувач холодного повітря.

Зняття кришок

Відкриття кришки двигуна

1. Складіть сидіння вперед.

2. Звільніть затискач на кожуху двигуна за допомогою інструмента, прикріпленого до ключа запалювання.

3. Складіть кожух двигуна назад.

Демонтаж передньої кришки

1. Звільніть затискач на передній кришці за допомогою інструмента, прикріпленого до ключа запалювання.

Демонтаж лівої підніжки

• Викрутіть 4 гвинти і зніміть підніжку.

Перевірка кермової тяги

З часом натяг кермової тяги може слабшати. Це призводить до змінення положення тяги.

Огляньте та відрегулюйте кермову тягу, як описано нижче.

1. Кермова тяга вважається правильно натягнутою в тому випадку, якщо вам вдається вручну пересунути дроти вгору або вниз на 5 мм у пазі на обоймі рульового керування.

2. Зніміть передню кришку.

2. У випадку недостатнього натягу кермової тяги зверніться до авторизованого центру обслуговування, щоб замовити регулювання.

Перевірка стояночного гальма

1. Встановіть виріб на тверду поверхню з нахилом.

1590 - 006 - 20.10.2021

Page 91

Зверніть увагу: Не встановлюйте виріб на

трав’янистому нахилі для перевірки стояночного гальма.

2. Натисніть педаль стояночного гальма (1).

3. Натисніть кнопку блокування (2) і, утримуючи її, відпустіть педаль стояночного гальма.

4. Якщо виріб почне рухатися, доручіть спеціалістам з авторизованого центру обслуговування відрегулювати стояночне гальмо.

5. Щоб вимкнути стояночне гальмо, знову натисніть педаль стояночного гальма.

Заміна паливного фільтра

1. Щоб отримати доступ до паливного фільтра, відкрийте кожух двигуна.

2. Стисніть шланг паливного бака, щоб запобігти витоку.

3. Зніміть затискачі шланга з паливного фільтра за допомогою плаского пінцета.

4. Витягніть паливний фільтр із кінців шланга. Може вилитися невелика кількість палива.

6. Установіть затискачі шланга на фільтр.

Замініть повітряний фільтр

1. Відкрийте кришку двигуна.

2. Послабте фіксуючі голівки, що утримують кришку повітряного фільтра, та зніміть її.

5. Вставте новий паливний фільтр у кінці шлангів. Нанесіть рідкий миючий засіб на кінці паливного фільтра, щоб полегшити з’єднання.

1590 - 006 - 20.10.2021 91

Page 92

3. Вийміть змінний елемент фільтрування з корпусу фільтра.

4. Для встановлення виконайте вказівки вище у зворотному порядку.

Огляд і заміна свічки запалювання

1. Відкрийте кожух двигуна.

2. Зніміть ковпачок проводу запалювання та очистіть ділянку навколо свічки запалювання.

3. Викрутіть свічку запалювання відповідним гайковим воротком.

4. Перевірка свічки запалювання. Якщо електроди прогоріли або ізоляція тріснута чи пошкоджена, свічку запалювання необхідно замінити. Якщо свічка запалювання не пошкоджена, очистьте її сталевою щіткою.

5. Виміряйте проміжок між електродами й переконайтеся, що він правильний. Див.

характеристики на сторінці 102

Технічні

6. Зігніть боковий електрод, щоб відрегулювати проміжок між електродами.

7. Установіть свічку запалювання на місце й поверніть її вручну, доки вона не торкнеться гнізда.

8. Затягніть свічку запалювання за допомогою відповідного гайкового воротка, доки шайба не стиснеться.

9. Затягніть використовувану свічку запалювання ще на ⅛ оберту, а нову – ще на ¼ оберту.

УВАГА: Неправильно затягнуті

свічки запалювання можуть призвести до пошкодження двигуна.

10. Встановіть ковпачок проводу запалювання.

УВАГА: Не намагайтеся запустити

двигун, якщо свічка запалювання або провід запалювання зняті.

Заміна головного плавкого запобіжника

Перегорілий запобіжник можна ідентифікувати по згорілому з’єднанню.

1. Відкрийте кришку двигуна. Головний плавкий запобіжник знаходиться в тримачі перед акумулятором.

2. Витягніть запобіжник із тримача.

3. Замініть перегорілий запобіжник новим запобіжником такого ж типу, плаский штир 15 А.

4. Установіть кожухи.

Якщо головний плавкий запобіжник після заміни швидко перегорає знову, це свідчить про коротке замикання. Усуньте коротке замикання, перш ніж продовжити роботу з виробом. Зверніться по допомогу до уповноваженого центру обслуговування.

Зарядка батареї

• Якщо для запуску двигуна бракує заряду, зарядіть акумулятор.

• Використовуйте стандартний зарядний пристрій.

1590 - 006 - 20.10.2021

Page 93

УВАГА: Забороняється

використовувати прискорювач заряджання або бустер для запуску двигуна. Це призведе до пошкодження електричної системи виробу.

• Перед запуском двигуна завжди від’єднуйте зарядний пристрій.

Аварійний запуск двигуна

Якщо для запуску двигуна бракує заряду акумулятора, можна виконати аварійний запуск за допомогою кабелів для запуску від зовнішнього джерела. Цей виріб обладнано системою 12 В із негативним заземленням. Виріб, що використовується для аварійного запуску, також має бути обладнано системою 12 В із негативним заземленням.

Під’єднання кабелів для запуску від зовнішнього джерела

ПОПЕРЕДЖЕННЯ: Небезпека

вибуху через виділення вибухових газів з акумулятора. Заборонено під’єднувати негативну клему повністю зарядженого акумулятора до негативної клеми розрядженого акумулятора або біля неї.

УВАГА: Не використовуйте

акумулятор цього виробу для запуску інших транспортних засобів.

ПОПЕРЕДЖЕННЯ:

короткого замикання кінців червоного кабелю на шасі.

5. Під’єднайте один кінець чорного кабелю до НЕГАТИВНОЇ клеми (–) повністю зарядженого акумулятора.

6. Під’єднайте інший кінець чорного кабелю до ЗАЗЕМЛЕННЯ ШАСІ (D), подалі від паливного бака й акумулятора.

7. Установіть кожухи.

Уникайте

Від’єднання кабелів для запуску від зовнішнього джерела

Зверніть увагу: Для від’єднання кабелів для

запуску від зовнішнього джерела потрібно виконувати дії для їх приєднання у зворотному порядку.

1. Від’єднайте ЧОРНИЙ кабель від шасі.

2. Від’єднайте ЧОРНИЙ кабель від повністю зарядженого акумулятора.

3. Від’єднайте ЧЕРВОНИЙ кабель від 2 акумуляторів.

Тиск у шинах

Тиск у всіх чотирьох шинах має становити 60 кПа (0,6 бар / 8,5 фунтів на кв. дюйм).

1. Зніміть кожух двигуна.

2. Зніміть кришку акумуляторного відсіку.

3. Під’єднайте один кінець червоного кабелю до ПОЗИТИВНОЇ клеми (+) на розрядженому акумуляторі (А).

4. Під’єднайте інший кінець червоного кабелю до ПОЗИТИВНОЇ клеми (+) на повністю зарядженому акумуляторі (В).

1590 - 006 - 20.10.2021

Встановлення різальної деки в сервісне положення

ПОПЕРЕДЖЕННЯ:

натягу приводного паса може зламатися та спричинити травми. Надягайте захисні окуляри.

1. Виконайте кроки 1–9 розділу

установлення різальної деки на сторінці 82

Пружина

Демонтаж й

Page 94

2. Візьміться двома руками за передню кромку

різальної деки й витягніть її до упору.

4. Підніміть опору висоти різання (A) з тримача опори та вставте її в отвір.

5. Поверніть привідний пас (B) у початкове положення.

3. Піднімайте різальну деку у вертикальне положення, доки не почуєте клацання. Різальна дека автоматично фіксується у вертикальному положенні.

Установлення різальної деки в положення скошування

1. Візьміться лівою рукою за передню кромку різальної деки.

2. Правою рукою послабте фіксатор.

3. Згорніть різальну деку та натисніть на неї до упору.

Зверніть увагу: Інформацію про положення

приводного паса див. на внутрішній поверхні кришки різальної деки.

6. Установіть пружину натягу (C) на місце, щоб застосувати натяг до приводного паса.

7. Установіть передню кришку.

8. Переведіть важіль висоти різання із сервісного положення до одного з положень із номером.

Перевірка й регулювання тиску різальної деки на ґрунт

Якщо тиск на ґрунт налаштовано правильно, різальна дека рухається вздовж поверхні, але не тисне на неї надто сильно.

1. Переконайтеся, що тиск повітря в шинах становить 60 кПа (0,6 бар / 9,0 фунтів на кв. дюйм).

2. Припаркуйте виріб на рівній поверхні.

3. Опустіть різальну деку в положення скошування.

4. Поставте передню кромку різальної деки на кімнатні ваги.

5. Щоб на опорні колеса ніщо не тиснуло, установіть дерев’яний брусок між рамою й кімнатними вагами.

6. Налаштувати питомий тиск можна шляхом затягування або відпускання гвинтів регулювання, що знаходяться за передніми колесами.

1590 - 006 - 20.10.2021

Page 95

7. Повертайте гвинти праворуч або ліворуч, доки питомий тиск не становитиме від 12 до 15 кг (26,5-33 фунта).

Перевірка паралельності різальної деки

1. Переконайтеся, що повітряний тиск в шинах правильний. Див.

2. Припаркуйте виріб на рівній поверхні.

3. Опустіть різальну деку в положення скошування.

4. Встановіть важіль висоти різання в середнє положення.

5. Виміряйте відстань між землею й передньою та задньою кромками різальної деки. Задня кромка має бути розташована вище за передню кромку на 2–4 мм (1/8 дюйма).

Тиск у шинах на сторінці 93

2. Викрутіть гвинти, що фіксують щиток паса, і зніміть цей щиток.

3. Відкрутіть гайки на підйомній розпірці.

4. Поверніть підйомну розпірку таким чином, щоб подовжити або вкоротити опору. Витягніть опору, щоб підняти задню кромку кришки. Вкоротіть опору, щоб опустити задню кромку кришки.

Налаштування паралельності різальної деки

1. Зніміть передню кришку та праву підніжку.

1590 - 006 - 20.10.2021

5. Після завершення регулювання затягніть гайки на підйомній розпірці.

6. Перевірте паралельність. Див.

паралельності різальної деки на сторінці 95

7. Прикріпіть щиток паса та затягніть гвинти.

8. Прикріпіть праву підніжку та передню кришку.

Перевірка

Демонтаж заглушки BioClip

• Для налаштування різальної деки Combi на викидання трави ззаду слід зняти заглушку BioClip.

Page 96

Демонтаж і встановлення заглушки BioClip

на різальній деці

1. Установіть різальну деку в сервісне положення. Див.

Встановлення різальної деки в сервісне

положення на сторінці 93

2. Зніміть 3 гвинти, що утримують заглушку BioClip, і зніміть заглушку.

3. Установіть 1 гвинт M8 × 15 мм у верхній отвір на заглушці BioClip, щоб запобігти пошкодженню різьбових поверхонь.

4. Установіть різальну деку в положення для скошування.

5. Установіть заглушку BioClip, виконавши дії у зворотному порядку.

Перевірка лез

УВАГА: Пошкоджені або неправильно

збалансовані леза можуть призвести до пошкодження виробу. Замініть пошкоджені леза. Нагострити й збалансувати затуплені леза вам допоможуть в уповноваженому центрі обслуговування.

2. Заблокуйте лезо дерев’яним бруском (A).

3. Відкрутіть і витягніть болт леза (B), шайби (C) та лезо (D).

4. Установіть нове лезо зі скосами на кінцях відповідно до напрямку різальної деки.

ПОПЕРЕДЖЕННЯ:

Встановлення невідповідних лез може призвести до відкидання предметів ізпід різальної деки, що можуть нанести серйозні травми. Використовуйте лише типи лез, зазначені в розділі

Технічні характеристики на сторінці 102

5. Установіть лезо, шайбу й болт. Затягніть болт із моментом затягування 45–50 Н⋅м.

Перевірка рівня моторної оливи

1. Припаркуйте виріб на рівній поверхні та вимкніть двигун.

2. Відкрийте кришку двигуна.

3. Відкрутіть вимірювальний стрижень та витягніть його.

1. Встановіть різальну деку в сервісне положення

2. Огляньте леза на предмет пошкоджень та затуплення.

3. Затягніть болти леза з обертальним моментом затягування 45–50 Н⋅м.

Заміна лез

1. Установіть різальну деку в сервісне положення.

4. Усуньте оливу з вимірювального стрижня.

5. Встановіть вимірювальний стрижень на місце та затягніть його.

6. Відкрутіть та дістаньте вимірювальний стрижень і визначте рівень оливи.

1590 - 006 - 20.10.2021

Page 97

7. Рівень оливи повинен бути на рівні між позначками на вимірювальному стрижені. Якщо рівень близький до позначки ADD (Додати), залийте оливу до позначки FULL (Повний).

8. Оливу слід заливати крізь отвір, в якому встановлюється вимірювальний стрижень. Заливайте повільно.

Зверніть увагу: Типи рекомендованої

моторної оливи див. у розділі

характеристики на сторінці 102

типи оливи.

9. Перед запуском двигуна необхідно правильно затягнути вимірювальний стрижень. Запустіть двигун та дайте йому попрацювати на холостому ході протягом 30 секунд. Зупиніть двигун. Зачекайте 30 секунд і знову перевірте рівень оливи.

Технічні

. Не змішуйте різні

Заміна моторної оливи й масляного фільтра

У разі, якщо двигун холодний, перед зливанням моторної оливи дайте йому пропрацювати 1– 2 хвилини. Від цього моторна олива стане теплішою та її буде легше злити.

ПОПЕРЕДЖЕННЯ:

двигун працювати довше 1–2 хвилин, доки не зіллєте моторну оливу. Моторна олива сильно нагріється та може спричинити опіки. Дайте двигуну охолонути, перш ніж зливати моторну оливу.

Не залишайте

2. Відкрийте пластикову кришку на кінці пробки зливного отвору.

3. Прикріпіть пластиковий шланг до кінця пробки зливного отвору, щоб запобігти розливанню оливи.

4. Поверніть пробку зливного отвору проти годинникової стрілки й потягніть її, щоб відкрити.

5. Вийміть вимірювальний стрижень.

6. Дайте оливі витекти в контейнер.

7. Установіть пробку зливного отвору.

8. Щоб закрити кришку, натисніть на неї та поверніть за годинниковою стрілкою.

9. Від’єднайте пластиковий шланг і встановіть кришку на пробку зливного отвору.

10. Щоб зняти масляний фільтр, поверніть його проти годинникової стрілки.

ПОПЕРЕДЖЕННЯ: Якщо

моторна олива потрапить на тіло, промийте цю ділянку водою з милом.

1. Помістіть контейнер під пробку зливного отвору.

1590 - 006 - 20.10.2021

Page 98

11. Змастіть гумовий ущільнювач нового фільтру

-20°C -10°C 20°C10°C 30°C 40°C0°C

-4°F -14°F 68°F50°F 86°F 104°F32°F

SAE40

SAE30

SAE10W-40

SAE10W-30

SAE5W-20

Max

Min

невеликою кількістю нової оливи.

12. Повертайте масляний фільтр рукою за годинниковою стрілкою, доки гумовий ущільнювач не займе своє місце, а потім затягніть ще на півоберту.

13. Повільно залийте оливу через отвір для вимірювального стрижня. Використовуйте оливу з в’язкістю, що відповідає діапазону температур на рисунку. Див.

102

Технічні характеристики на сторінці

УВАГА: Не змішуйте різні типи

оливи.

14. Запустіть двигун і дайте йому пропрацювати 3 хвилини на холостому ходу.

15. Зупиніть двигун і переконайтесь у відсутності витоків.

16. Залийте оливу з урахуванням об’єму, що залишиться в новому масляному фільтрі.

Перевірка рівня трансмісійної оливи

Зверніть увагу:

оливу тоді, коли коробка передач охолоне.

Перевіряйте трансмісійну

1. Розташуйте виріб на горизонтальній поверхні.

2. Викрутіть гвинти, по одному з кожної сторони, і зніміть кришку коробки передач.

3. Переконайтеся, що вміст трансмісійної оливи в баку сягає рівня між двома горизонтальними лініями, нанесеними на бак.

4. Якщо рівень оливи нижче нижньої лінії, долийте оливу, але не допускайте перевищення верхньої лінії. Інформацію щодо рекомендованої оливи див. у розділі

102

Технічні характеристики на сторінці

Усунення несправностей

Графік пошуку несправностей

Якщо вам не вдається вирішити проблему за допомогою інструкцій у цьому посібнику, зверніться до свого центру обслуговування Husqvarna.

98 1590 - 006 - 20.10.2021

Page 99

Несправність Причина

Стартерний електродвигун не заводить двигун

Двигун не заводиться, хоча стартерний електродвигун прокручує його

Двигун працює не плавно Несправна свічка запалювання.

Двигуну бракує потужності Засмічено повітряний фільтр. Див.

Трансмісії бракує потужності Засмічено всмоктувач холодного повітря трансмісії або ребра системи охо-

Акумулятор не заряджає Несправний акумулятор. Див.

Не увімкнено стояночне гальмо. Див.

гальма. на сторінці 86

Підйомний важіль різальної деки перебуває в положенні скошування. Див.

Умови запуску на сторінці 79

Перегорів головний плавкий запобіжник. Див.

побіжника на сторінці 92

Несправний замок запалювання.

Погане з’єднання між кабелем та акумулятором. Див.

час роботи з акумуляторами на сторінці 80

Занадто низький рівень заряду акумулятора. Див.

рінці 92

Несправний стартерний електродвигун.

У паливному баку немає пального. Див.

Несправна свічка запалювання.

Несправний провід запалювання.

Бруд у карбюраторі або паливній лінії.

Неправильно встановлено карбюратор.

Засмічено повітряний фільтр. Див.

Засмічено сапун паливного бака.

Бруд у карбюраторі або паливній лінії.

Увімкнення та вимкнення стояночного

Заміна головного плавкого за-

Заходи безпеки під

Зарядка батареї на сто-

Заправлення паливом на сторінці

Замініть повітряний фільтр на сторінці

Несправна свічка запалювання.

Бруд у карбюраторі або паливній лінії.

Неправильно відрегульовано трос газу.

лодження.

Пошкоджено вентилятор на трансмісії.

У трансмісії немає оливи або рівень оливи занизький. Див.

трансмісійної оливи на сторінці 98

Перевірка рівня

Заходи безпеки під час роботи з акумулятора-

ми на сторінці 80

Погане з’єднання між кабелем та клемами акумулятора. Див.

ки під час роботи з акумуляторами на сторінці 80

Заходи безпе-

1590 - 006 - 20.10.2021 99

Page 100

Несправність Причина

Виріб помітно вібрує Леза не закріплені. Див.

Одне або кілька лез разбалансовані. Див.

Двигун не закріплений.

Незадовільний результат скошування

Леза затупилися. Див.

Довга або волога трава. Див.

сторінці 86

Зміщення різальної деки.

У різальній деці застрягла трава. Див.

Неоднаковий тиск у шинах із правої та з лівої сторони. Див.

сторінці 93

Виріб занадто швидко пересувається. Див.

шування на сторінці 86

Занадто низька частота обертання двигуна. Див.

го скошування на сторінці 86

Приводний пас прослизає.

Транспортування, зберігання й утилізація

Транспортування

• Виріб дуже важкий та може викликати серйозні травми, якщо впаде. Будьте обережні під час завантаження його на транспортний засіб чи причеп, а також під час відповідного вивантаження.

• Для транспортування виробу використовуйте причеп відповідного типу.

• Необхідною умовою транспортування виробу в причепі дорогами загального користування є знання місцевих правил дорожнього руху.

Безпечне кріплення виробу на причепі для транспортування

ПОПЕРЕДЖЕННЯ: Стояночного

гальма недостатньо для фіксації виробу під час транспортування. Виріб необхідно міцно закріпити на причепі.

Обладнання: 2 сертифікованих паси для натягування та 4 клиноподібних колісних блоки.

1. Увімкніть стояночне гальмо.

2. Пропустіть паси для натягування навколо рами або задньої частини.

3. Зафіксуйте виріб, натягнувши паси в напрямку задньої та передньої частини причепа.

Перевірка лез на сторінці 96

Забезпечення ефективного скошування на

Чищення виробу на сторінці 89

Тиск у шинах на

Забезпечення ефективного ско-

Забезпечення ефективно-

4. Встановіть колісні блоки спереду та ззаду задніх коліс.

Буксирування виробу

Виріб оснащено гідростатичною передачею. Щоб уникнути пошкодження трансмісії, виріб можна буксирувати лише на короткі відстані та на малій швидкості.

Перед буксируванням виробу необхідно вимкнути трансмісію. Див.

приводу на сторінці 84

Зчеплення та розчеплення системи

Зберігання

Виріб необхідно підготовлювати до зберігання наприкінці сезону й за необхідності зберігання протягом більше ніж 30 днів. Якщо паливо буде знаходитися в баку більше 30 днів, липкі частки можуть призвести до засмічення карбюратора. Це може негативно вплинути на функціонування двигуна.

Щоб уникнути появи липких часток протягом зберігання, додавайте до палива стабілізатор. Якщо використовується бензин-алкілат, стабілізатор не потрібний. У разі використання звичайного бензину не замінюйте його на алкілат. Це може призвести до затвердіння чутливих гумових деталей. Додавайте стабілізатор для палива в бак або в контейнер, що використовується для зберігання палива. Завжди дотримуйтесь пропорцій компонентів паливної

100 1590 - 006 - 20.10.2021
