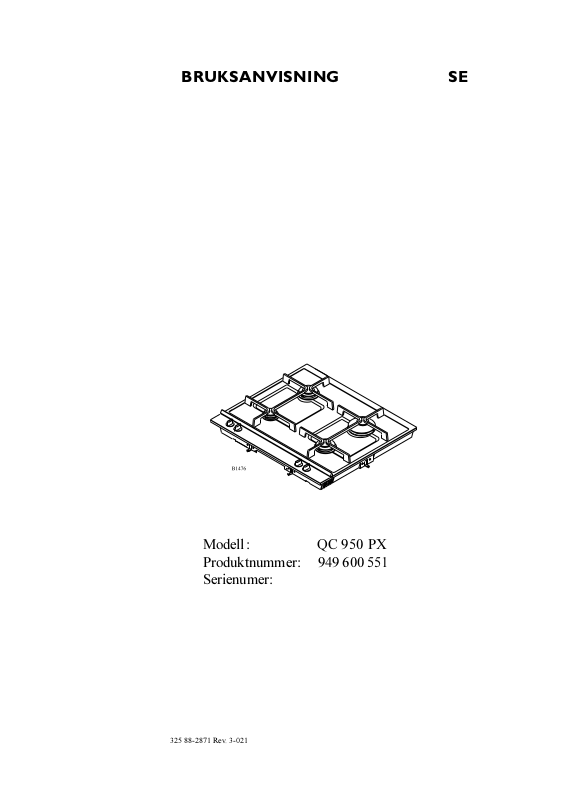

BRUKSANVISNING SE
Modell : QC 950 PX
Produktnummer: 949 600 551
Serienumer:
325 88-2871 Rev. 3-021
1
1
Innan du använder hällen rekommenderar vi att du läser igenom hela
bruksanvisningen, som ger en direkt beskrivning av hällen och dess funktioner.
För att undvika de risker, som trots allt alltid finns när du använder en produkt, som
drivs med gas, är det viktigt att hällen installeras på rätt sätt och att du läser
igenom säkerhetsinformationen noga för att undvika felanvänding och onödiga
olycksrisker.
Spara bruksanvisningen och se till att den finns tillgänglig vid användning av hällen.
Med vänliga hälsninger
Husqvarna
2
Innehållsförteckning
Innehåll Sida
Till användaren
Sikkerhetsinformation ................................................................................ 4
Beskrivning av produkten ......................................................................... 6
Brännarlock/brännarkrans ......................................................................... 8
Tändelektrod (A) .................................................................................. 8
Termosensor (B)................................................................................... 8
Tändning .................................................................................................... 9
Rengöring och skötsel .............................................................................. 10
Ytor av rostfritt stål ........................................................................... 10
Gasbrännare ....................................................................................... 10
Service .................................................................................................. 17
Service och reservdelar ...................................................................... 18
Till installatören
Tekniska data ............................................................................................. 11
Montering .................................................................................................. 15
Så här läser du bruksanvisningen :
1... 2...Steg för steg
Säkerhetsinformation
3
Råd och tips
Miljöinformation
Säkerhetsinformation
Följande säkerhetsanvisningar har
som uppgift att verka för din egen
säkerhet. Studera dem noga och var
säker på att du förstår dem innan du
installerar eller använder hällen. Din
säkerhet är av största vikt. Kontakta
vår kundtjänst om du är osäker på
innebörden av någon anvisning.
Installation
Hällen måste installeras enligt
medföljande instruktioner.
Installationen får endast utföras av
personer med erforderlig
kompetens.
Ändra inte specifikationerna och
modifiera inte hällen på något sätt.
Under användning
Gashällen är endast avsedd för
privat hushållsbruk. Den är inte
avsedd för några kommersiella eller
industriella ändamål.
Kontrollera att alla kontrollrattar är
avstängda när hällen inte används.
Lämna aldrig gashällen utan tillsyn i
samband med fritering eller
uppvärmning av fett eller olja.
Barnsäkerhet
Låt inte barn leka med gashällen eller
dess kontrollrattar.
Gashällen blir mycket het när den
används. Håll barn på säkert avstånd
från hällen tills den kallnat.
Skötsel och rengöring
För rengöring av gashällen skall
instruktionerna i denna anvisning
noggrant följas.
Service
Reparationer som utförs av
obehöriga personer medför risker för
personskador och felfunktioner hos
gashällen. Reparationer får endast
utföras av personer med erforderlig
kompetens. Kontakta vid behov ett
AB Electroservice.
Använd inte hällen om den är
skadad på något sätt. Kontakta
närmaste AB Electroservice.
Placera aldrig några plast- eller
aluminiumföremål på gashällen.
4
Skrotning
Gör gashällen obrukbar genom att
före skrotning klippa av elsladden.
Vid kassering av
förpackningsmateriel och gamla
hushållsapparater skall alltid
gällande bestämmelser om
avfallshantering följas.
Luftintag
Luftintaget får aldrig blockeras eller
täppas till på något sätt.
5
Beskrivning av produkten
Gasbrännare
Kontrollrattar
6
Markeringar för brännare
Markeringar vid varje kontrollratt
anger vilken brännare som regleras
med respektive kontrollratt.
Främre vänster brännare
Bakre vänster brännare
Bakre höger brännare
Främre höger brännare
Panelmarkeringar
Varje kontrollratt har en ring som
markerar de olika
inställningslägena.
Från
Max. låga
Min. låga
7
Brännarlock/brännarkrans
Brännarskydd / inre
brännarring / yttre brännarring
Den inre brännarringen bildar
tillsammans med den yttre
brännarringen det utrymme där gas och
luft blandas så att gasen brinner
korrekt.
Brännarkrans
Brännarlock
OBS! Det är mycket viktigt att båda
brännarringarna och brännarskyddet
placeras korrekt.
Om brännarskyddet/ringarna placeras
fel kommer inte brännaren att fungera
som den ska och kan dessutom snabbt
ta skada. Det är också viktigt att den
inre luftringen placeras på rätt sätt.
Tändelektrod (A)
Brännaren är försedd med en
tändelektrod. Så länge som du trycker
på kontrollratten ser den automatiska
tändningen till att det finns en gnista
mellan tändelektroden och
brännarskyddet.
Termosensor (B)
Gashällen har helsäkrade gasventiler
(termosäkring).
Om lågan slocknar stoppar
termosensorn automatiskt gasflödet
efter några få sekunder (max. 90
sekunder).
OBS! Det släpps alltid in gas medan
kontrollratten är nedtryckt. Se
tändningsproceduren.
Rätt
Fel
Brännarhus Huvudmun
stycke
8
Tändning
*Tryck ned kontrollratten för den
brännare som skall tändas.
*Samtidigt som du trycker ned
ratten ska du vrida den åt vänster
till max. låga , vilket kommer
att öppna för gasen (tändposition).
*Tändelektroden skapar då gnistor
och när blandningen av gas och
luft har rätt proportioner tänds
brännaren. Om det inte går att
ansluta hällen till elnätet kan du
använda en tändsticka.
*När du har tänt brännaren trycker
du på kontrollratten i ca 10
sekunder för att aktivera den
automatiska termosäkringen
(termosensorn aktiverad).
*Brännaren kan nu regleras mellan
max. och min .
9
Rengöring och skötsel
Ytor av rostfritt stål
Den dagliga rengöringen gör du
med hjälp av en fuktig trasa. Om
panelen är mycket smutsig använder
du ett flytande skurmedel. Gnugga
alltid i stålets slipriktning. För att
stålet ska behålla sin glans
rekommenderar vi att du med jämna
mellanrum använder ett putsmedel
till rostfritt stål. Putsa alltid i stålets
slipriktning (tvärs över panelen).
Använd aldrig stålull,
metallsvampar eller andra repande
rengöringsmedel.
Gasbrännaren
Kontrollpanelen, rattar, stöd för
kokkärl och brännarskydd/ringar
kan rengöras med vanliga
rengöringsmedel.
Använd dock inte rengöringsmedel
som innehåller någon form av
slipmedel.
Låt inte kokkärl koka över. Om
vatten tränger in i brännaren, torka
upp vattnet med t.ex. en luddfri
trasa innan du åter tänder brännaren.
10
Tekniska data
Gastyp
Anpassad för gasol/G30 - 30 mbar
Kategori och tryck
SE: III 1ab2H3B/P -8 -20 - 30 mbar
Max. nominell effekt Q na HS:
Lille brännare = 1,0 kW x 1
Mediumstor brännare = 2,0 kW x 2
Stor brännare = 3,0 kW x 1
Totalt = 8,0 kW
FSD
Produkten har helsäkrade
gasventiler (termosäkring).
HS = Kalorimetriskt värmevärde
Q = Nominell effekt
ID. CE-048AN-0002

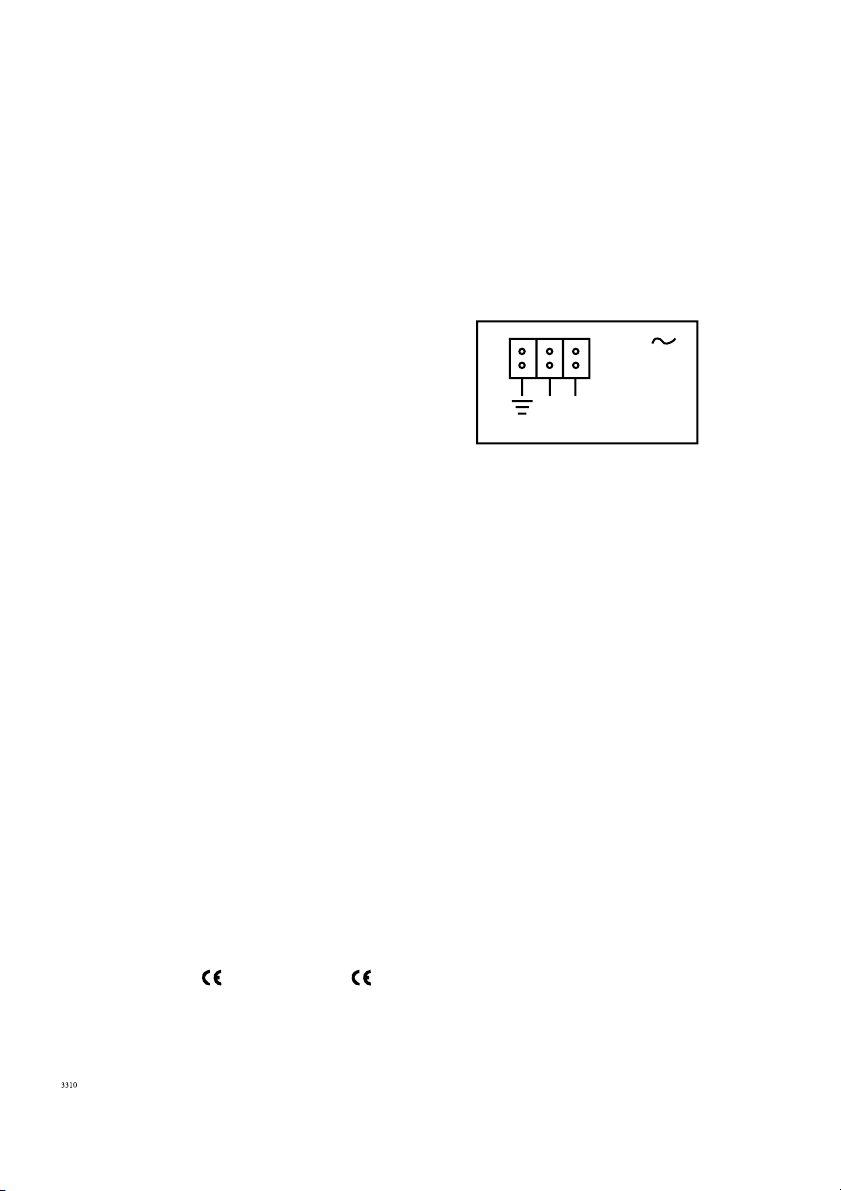

El-anslutning
Späning: 220/240 V
Tändtransformator = 50 Hz - 0,6
VA
och EMC-direktiv 89/336/EEC,
inklusive överenskomna ändringar i
dessa direktiv.
Kabeltyp:
0,75 mm² HO5 VV-F
230 V
1N + PE
N L1
Dropinett måste anslutas via en
extern brytare med ett kontaktgap på
min. 3 mm (huvudströmbrytaren kan
användas).
Dämpning av radiostörningar
Denna produkt följer gällande EGdirektiv om dämpning av
radiostörningar.
Gasapparaten är -godkänd och
-märkt i enlighet med
Gasapparatdirektiv 90/396/EEC,
Lågspänningsdirektiv 73/23/EEC
11
Inställing av munstyckstryck
Gas-hällen till stadsgas skal försess
med tryckregulator.
Regulatortrycket (munstyckstrycket)
är fast inställt från fabriken och kan
inte justeras. Men kan ändras från
den ena eller andra gastyp.
Der skal inte användes tryckregulator till naturgas
För flaskgas reguleras trycket av
gasol flaskans regulator.
Olika dyser anvandes för de olika
gastyperna och dessa medföljer
konverteringsatsen.
Gastyp Stadsgas Naturgas Flaskegas
Kombination
Mellan brännare Huvudmunstycke ø 2,15 ø 0,96 ø 0,73
sidoledningsmunstycke ø 0,30 * ø 0,30* ø 0,30
Store brännare Huvudmunstycke ø 2,90 ø 1,19 ø 0,88
sidoledningsmunstycke ø 0,39 * ø 0,39* ø 0,39
Munstyckstryck (mbar) 8 20 30
Nominellt anslutningstryck (mbar) 8 20 30
*justerbar
12
Inställning av brännare
Endast mindre justeringer av
gaslågans minimumnställning kan
göras. Ratten vrides till min. och
drages av.
Gaskranarnas sidoledningsmunstycke kan justeras uppifrån.
Åt höger = Mindre minilåga
Åt Vänster = Större minilåga
13
Gasinstallation
Installationen ska ske i enlighet med
lokala bestämmelser för
hushållsgasapparater.
Gasinstallationen får endast utföras
av en fackman. Se de tekniska datan
för information om gastyper.

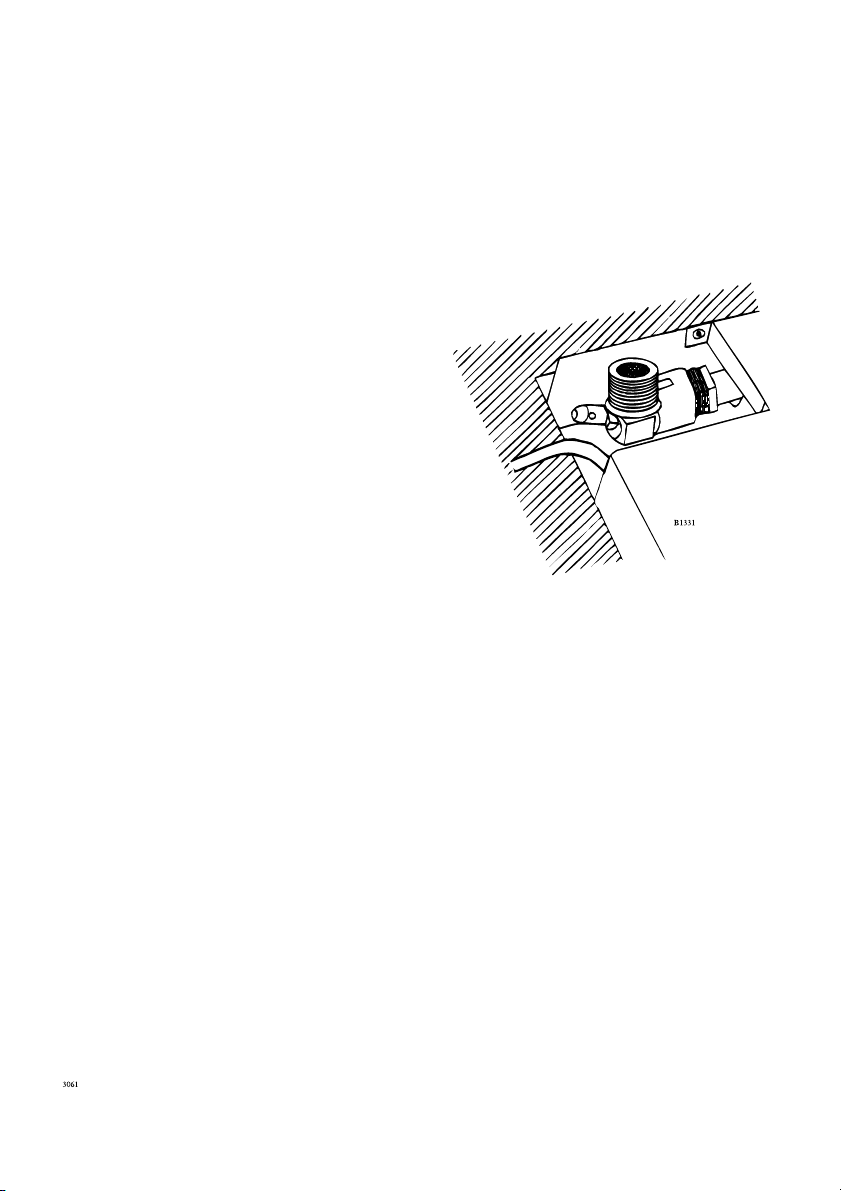

Gasanslutning
Gasintaget sitter längst nere på
apparatens baksida. Intaget har ½"
konisk rörgänga (se fig 1). Om
gasapparaten ska anslutas till en
gasflaska måste tillbehörssetet
användas.
Tryckprovning
Enheten skall tryckprovas till max.
150 mbar.
14
Montering
Anmärkning:
För att undvika risksituationer måste
glaskeramikhällen monteras enligt
följande monteringsanvisningar.
Glaskeramikhällen kan monteras i
alla typer av köksbänkar i tjocklekar
från 28 till 40 mm.
Säkerhetsmarginaler
Avståndet mellan bordsskivans
översida och underliggande
inredning måste vara minst 47 mm.
Fastspänning
Skruva ut fastspänningsbeslagen så
pass mycket att det går att vrida in
dem under bordsskivan.
Skruva fast beslagen mot
bordsskivan med hjälp av en vanlig
skruvmejsel.
Minsta avstånd till
vägg :
150 mm
Minsta avstånd till
vägg (av ej
brännbart material) :
50 mm
Utskärningsmått
Såga ut hålet till den valda
hällkombinationen som en
rektangel. För samtliga
kombinationer skall hålets bredd
alltid vara 490 mm. Hålets längd är
lika med summan av samtliga
enheters utvändiga längd minus 20
mm.
Forstärkningsbalkar
15
Enheternas utvändiga
längdmått
145 mm:
Fläkt
290 mm:
2-zons elektrisk glaskeramikhäll
2-zons gashäll
Grill
Kombigrill
Wok
580 mm:
4-zons elektrisk glaskeramikhäll
4-zons gashäll
725 mm:
4-zons elektrisk glaskeramikhäll
16
Service
Problem Åtgärd
Det finns inte någom gnista när Kontrollera att hällen är korrekt
gasen skall tändas. ansluten till elnätet.
Jordfelsbrytaren kan ha utlösts.
En säkring kan ha bränts.
Gasringen slocknar när kontrollrat - Kontrollratten har inte hållits
ten släpps. nedtryckt rillräckligt länge eller
har inte tryckts ned ordentligt.
Gasringen brinner mycket ojämnt. Kontrollera att skyddet är korrekt
placerat, t.ex. efter rengöring.
17
Konsumentköp EHL
Vid försäljning till konsument i
Sverige gäller Konsumentköp EHL91 samt övriga
EHL-bestämmelser vilka
återförsäljaren tillhandahåller. Kom
ihåg att spara kvittot
och EHL-försäkringsbevis.
Konsumentkontakt
Har du frågor angående produktens
funktion eller användning ber vi dig
att
kontakta vår konsumentkontakt på
tel. 08-672 53 50 eller via e-mail på
vår hemsida www.husqvarna.se
Service och reservdelar
Har du frågor om eller vill beställa
service eller reservdelar ber vi dig
att kontakta återförsäljaren eller vår
rikstäckande service på tel. 020 - 76
76 76 eller via e-mail
på www.elektroservice.se. Se
adressen till ditt närmaste servicekontor i telefon-katalogen Gula
sidorna under Hushållsutrustning,
vitvaror - service.
I bruksanvisningen finns en
sammanställning av enklare fel som
du kan åtgärda själv.
Om du beställer service under EHLåtagandet och det är ett enklare fel
du kunnat åtgärda själv med hjälp
av bruksanvisningen riskerar du att få
betala service-besöket, även om
produkten är ny.
Innan du kontaktar service, skriv upp
följande enligt dataskylten:
Modellbeteckning...............................
Produktnummer ...............................
Serienummer ...............................
Inköpsdatum ...............................
Hur och när uppträder felet ?
Garanti (gäller för Finland)
Produkten har två (2) års garanti.
Garantivillkoren uppfyller branchens
allmänna villkor, vilka tillhandahålls
av leverantören eller återförsäljaren.
Spara kvittot och verifikation på
inköpsdatumet.
Kostnader kan debiteras även under
den tid som omfattas av kostnadsfri
service om:
- reklamationen är omotiverad
- anvisningarna i bruksanvisningen
inte har följts.
Konsumentkontakt
Har du frågor angående produktens
funktion eller användning ber vi dig
ringa vår konsumentgrupp,
tel.nr. 08-672 53 60
I Finland kontaktas konsumentrådgivare på tel. 09-7704 2470.
18
Husqvarna Hushållsprodukter
S-105 45 Stockholm
www. husqvarna.se
20
Loading...
