HUSQVARNA PR 17 AWD User Manual

Manuel d’utilisa tion

PR 17 PR 17 AWD

PF 21 PF 21 AWD

Lir e attentivement et bien assimiler le manuel d’utilisation avant

d’utiliser la machine.

FFFFrrrreeeennnncccchh

hh

2

F

Q

SOMMAIRE

Sommaire

SOMMAIRE

Sommaire ..................................................................... 2

Journal d’entretien

Ser vice de livraison ...................................................... 3

Après les 8 premières heures, ..................................... 3

INTR ODUCTION

Cher client, ................................................................... 4

Conduite et transport sur la voie publique ................... 4

Remorquage ................................................................ 4

Utilisation ..................................................................... 4

Service professionnel .................................................. 4

EXPLICA TION DES SYMBOLES

Symboles ..................................................................... 5

UELS SONT LES COMPOSANTS?

Emplacement des commandes ................................... 7

INSTR UCTIONS DE SÉCURITÉ

Instr uctions de sécurité ................................................ 8

Conduite dans les pentes ............................................ 9

Enfants ......................................................................... 10

Entretien ...................................................................... 10

Transport ...................................................................... 11

PRÉSENT ATION

Présentation ................................................................. 12

Commande de l’accélération ....................................... 12

Commande de starter .................................................. 12

Pédales d’accélérateur ................................................ 12

Compteur d’heures ...................................................... 12

Frein de stationnement ................................................ 12

Unité de coupe ............................................................. 13

Levier pour levage hydraulique de l'unité ..................... 13

Levier mécanique d'unité de coupe ............................. 13

Levier de réglage de la hauteur de coupe ................... 14

Siège ............................................................................ 14

Remplissage de carburant ........................................... 14

Éclairage et prise électrique ........................................ 15

Commande de débrayage ............................................ 15

Conduite

Conseils pr atiques pour tondre .................................... 16

Avant le démarrage ...................................................... 16

Démarrer le moteur ...................................................... 16

Démarrage d’un moteur avec batterie faible ............... 17

Conduite de la tondeuse autoportée ............................ 18

Freinage ....................................................................... 18

Arrêt du moteur ............................................................ 18

ENTRETIEN

Schéma d’entretien ...................................................... 20

Nettoyage ..................................................................... 22

Démontage des carters et des ailes de la tondeuse

autoportée .................................................................... 22

Contrôle et réglage des câbles de direction ................. 23

Réglage du frein de stationnement PR 17, PF 21 ....... 23

Réglage du frein de stationnement PR 17 AWD, PF 21

AWD ............................................................................. 24

Contrôle et réglage du câble d’accélérateur ................ 24

Contrôle et réglage du câble de starter ....................... 24

Changement de l’huile moteur ..................................... 24

Contrôle du filtre à air de la pompe d’alimentation ....... 25

Vérification de la prise d’air de la transmission ............ 25

Changement du filtre à air ............................................ 25

Système d’allumage ..................................................... 26

Nettoyage du moteur et du silencieux .......................... 26

Contrôle du système de sécurité .................................. 27

Changement des lampes ............................................. 28

Fusible principal ........................................................... 28

Vérification de la pression des pneus .......................... 28

Vérification de la prise d’air de refroidissement du

moteur ..........................................................................

Remplacement de la courroie d'entraînement arrière

PR 17 et PF 21 .............................................................

Remplacement de la courroie de la pompe hydraulique

PR 17 AWD et PF 21 AWD .......................................... 30

Remplacement de la courroie intermédiaire. ................ 31

Remplacement de la courroie avant ............................. 32

Montage de l’unité de coupe ........................................ 32

Démontage de l’unité de coupe ................................... 33

Contrôle et réglage de la pression au sol de l’unité de

coupe ........................................................................... 33

Contrôle du parallélisme de l’unité de coupe ............... 34

Réglage du parallélisme de l’unité de coupe ............... 34

Remplacement des courroies de l’unité de coupe ....... 34

Position d’entretien du groupe de coupe ...................... 35

Contrôle des couteaux ................................................. 36

Retrait du bouchon BioClip .......................................... 36

Graissa ge

Génér alités ................................................................... 37

Accessoires .................................................................. 37

Graissage des câbles ................................................... 37

Chaînes dans le tunnel du cadre ................................. 37

Chaînons et joints du réglage de coupe ....................... 38

Siège du conducteur .................................................... 38

Câbles des gaz et de starter, leviers ............................ 38

Graissage du tendeur de courroie ................................ 38

Contrôle du niveau d’huile du moteur .......................... 38

Lubrifiez le câble de la transmission hydrostatique avec

liaison. ..........................................................................

Remplacement du filtre à huile ..................................... 39

Filtre à huile, remplacement ......................................... 40

Câble du frein de parc PR 17 et PF 21 ........................ 40

Câble du frein de parc PR 17 AWD et PF 21 AWD ...... 40

Contrôle du niveau d’huile de la transmission .............. 41

Plan de rec herche de pannes
SYSTEME ELECTRIQUE ET HYDRAULIQUE

..................................................................................... 44

Schéma électrique ....................................................... 45

Système hydraulique .................................................... 46

Remisa ge

Remisage hiv ernal ....................................................... 47

Protection .................................................................... 47

Service ......................................................................... 47

Caractéristiques tec hniques

Assur ance de conformité UE ....................................... 51

Assurance de conformité UE ....................................... 51

29

29

39

–

rench

F

1

1

Journal d’entretien

Ser vice de livraison

Charger la batterie pendant 4 heures à 3 amp.
max.

2 Raccordez la conduite de l'aérateur à la batterie.

3 Monter le volant, le siège et, selon les cas, le

reste des pièces.

4 Vérifier et régler la pression des pneus (60 kPa,

0,6 bar, 9 PSI).

5 Régler le groupe de coupe:

Régler les ressorts de levage (le poids du groupe
de coupe doit être situé entre 12 et 15 kg / 26.5­33 lb).

Régler le groupe pour que la hauteur du bord
arrière soit de 2 à 4 mm / 1/8” supérieure à celle
du bord avant.

Ajuster le réglage de la hauteur de coupe du
groupe afin que la limite inférieure de hauteur de
coupe soit située 5 mm / 3/16” plus haut que le
cadre de protection.

6 Contrôler que le moteur contient une quantité

correcte d’huile.

7 Contrôler que le réservoir d’huile de la

transmission est bien rempli d’huile.

14 Aviser le client concernant les points suivants:

Nécessité et avantages de suivre le schéma
d’entretien.

L’impact de l’entretien et de la tenue d’un journal
d’entretien sur le prix d’occasion de la machine.

Domaine d’utilisation du groupe de coupe
BioClip.

Remplir le certificat de vente, etc.

Service de livraison effectué. Aucune annotation
restante. Certifié:

__________________________________________________________
Date, décompte d’heures, tampon, signature

Après les 8 premières heures,

Vidanger l’huile moteur

8 Brancher la batterie.

9 Remplir le réservoir et mettre le moteur en

marche.

10 Vérifier que la machine est immobile en position

neutre.

11 Vérifier que les roues avant et arrière sont

synchrones. (Machines AWD uniquement) Voir le
manuel d'atelier.

12 Vérifier:

La marche avant.

La marche arrière.

La mise en marche des couteaux.

L’interrupteur de sécurité du siège.

L’interrupteur de sécurité du levier de levage.

Interrupteur de sécurité des pédales de la
transmission hydrostatique.

13 Ventilez le système hydraulique et rajoutez l'huile

manquante si nécessaire.

2 Remplacement de l’huile de la boîte de vitesses

(Machines AWD uniquement)

3 Vérifier que les roues avant et arrière sont

synchrones. (Machines AWD uniquement)

rench

– 3

4

F

INTR ODUCTION

Cher c lient,

Nous v ous remercions d’avoir choisi une tondeuse Rider Husqvarna. Fabriquées selon un concept unique, les Riders Husqvarna
sont dotées d’un groupe de coupe frontal et de roues arrière avec direction brevetée. La Rider fait preuve de la plus haute efficacité,
même dans des endroits restreints et difficiles d’accès. Les commandes de réglage regroupées et la boîte de vitesses
hydrostatique réglée à l’aide des pédales contribuent également à faire de la Rider une machine hautement performante.

Ce mode d’emploi est précieux. En assimilant et en respectant son contenu (utilisation, entretien, etc.), vous contribuez à
prolonger la durée de vie de la machine et aussi à augmenter son prix d’occasion.

Si vous vendez votre Rider, n’oubliez pas de remettre son mode d’emploi à son nouveau propriétaire.
Le dernier chapitre du mode d’emploi est un journal d’entretien. Assurez-vous de le garder à jour et d’y inscrire tous les travaux

d’entretien et de réparation. Vous contribuerez ainsi à réduire les coûts liés à l’entretien saisonnier de la machine et à augmenter
son prix d’occasion. Munissez-vous de ce mode d’emploi lorsque vous déposez la Rider à l’atelier pour des travaux d’entretien.

Conduite et transpor t sur la voie publique

Contrôler les règles de circulation en vigueur a vant toute conduite ou transport sur la voie publique. En cas de transport, toujours
utiliser les dispositifs de tension agréés et vérifier que la machine est bien attachée.

Remor quage

Si v otre machine est équipée d'un hydrostat, vous ne pouvez la remorquer que sur des distances extrêmement courtes et à basse
vitesse, et ce afin de ne pas endommager l'hydrostat.

Le transfert de la puissance doit être déconnecté en cas de remorquage, voir les instructions du chapitre Commande de
débrayage.

Utilisation

La tondeuse autopor tée est conçue pour tondre l'herbe sur des surfaces extérieures et horizontales. Le fabricant recommande
également de nombreux accessoires pour élargir le domaine d'application. Pour davantage d'informations sur les accessoires
disponibles, contactez votre revendeur. La machine ne doit être utilisée qu'avec les équipements recommandés par le fabricant.
Toute autre utilisation est incorrecte. On respectera fidèlement les conditions d’exploitation, d’entretien et de réparation indiquées
par le fabricant.

Cette machine ne doit être utilisée, entretenue et réparée que par des personnes averties de ses caractéristiques et connaissant
les mesures de sécurité appropriées.

On respectera en permanence les mesures de prévention d’accidents et toutes les autres réglementations en matière de sécurité
et de médecine du travail, ainsi que toutes les règles relatives à la circulation routière.

Toute modification arbitraire apportée à cette machine annule la responsabilité du fabricant vis-à-vis des dommages ou blessures
pouvant en résulter.

Ser vice professionnel

Les produits Husqv arna sont vendus partout dans le monde et vous assurent à vous, le client, de recevoir une aide et un service
de qualité optimale. Ainsi, avant sa livraison, votre machine aura été controllée et mise au point par votre revendeur. Reportez­vous au certificat apparaissant dans le journal d’entretien de ce mode d’emploi.

Pour tout besoin de pièces de rechange ou de conseils concernant l’entretien, la garantie, etc., adressez-vous à:

Ce Manuel d’utilisation appartient à la machine
dont le numéro de série est:

Les informations suivantes figurent sur la plaque signalétique de la machine :

• La désignation du type de machine.

• Le numéro du fabricant.

• Le numéro de série de la machine.
Indiquez toujours la désignation de type et le numéro de série lors d’une commande de pièces de rechange.

–

rench

Moteur Transmission

F

EXPLICA TION DES SYMBOLES

Symboles

Ces symboles se retrouv ent sur la tondeuse autoportée et
dans le mode d’emploi.

AVERTISSEMENT! Une utilisation
erronée ou négligente peut occasionner
des blessures graves, voire mortelles pour
l’utilisateur ou d’autres personnes.

Lire attentivement et bien assimiler le
manuel d’utilisation avant d’utiliser la
machine.

Toujours utiliser:

• Protecteurs d’oreilles homologués

Ce produit est conforme aux directives CE
en vigueur.

Rapide

Émissions sonores dans l’environnement
selon la directive de la Communauté
européenne. Les émissions de la machine
sont indiquées au chapitre Caractéristiques
techniques et sur les autocollants.

Embrayage

Débrayage

Avertissement : pièces en rotation.
Gardez les mains et les pieds éloignés.

Couteaux rotatifs Evitez d’introduire les
pieds ou les mains sous le carter
pendant que le moteur tourne

Ne conduisez jamais transversalement
sur un terrain en pente

Lent

Arrêt du moteur.

Starter

Carburant

Niveau d'huile

Hauteur de coupe

Marche arrière

Marche avant

Allumage

N’utilisez jamais la tondeuse autoportée
en présence de personnes, surtout s’il
s’agit d’enfants ou d’animaux
domestiques

Ne prenez jamais des passagers sur la
tondeuse autoportée ou sur les équipements

Conduisez très lentement sans le groupe
de coupe

Frein

Instruction de démarrage

Roue libre hydrostatique

Frein de stationnement

Arrêtez le moteur et enlevez
le câble de la bougie d’allumage avant toute
réparation ou travail d’entretien

rench

– 5

EXPLICA TION DES SYMBOLES

Vér ifiez le niveau d’huile du moteur

Contrôler le niveau d’huile de la
transmission

Soulevez le groupe de coupe

Mettre en place le frein de stationnement.

Si le moteur est froid, utilisez le starter

Enlevez le frein de stationnement avant de
commencer à rouler

6

F

–

rench

F

Q

1

UELS SONT LES COMPOSANTS?

12

11

PF 21
PF 21 AWD

PR 17, PR 17 AWD

10

8

34

5
2

9

7

678910

6

1

12345

13

Emplac,ement des commandes

Interrupteur de la prise électrique
2 Prise électrique
3 Commande de l’accélération
4 Interrupteur d’éclairage
5 Verrouillage de l’allumage
6 Commande de starter
7 Levier pour levage hydraulique de l'unité
8 Levier de réglage de la hauteur de coupe
9 Levier mécanique d'unité de coupe
10 Compteur horaire
11 Pédale d’accélérateur pour la marche arrière

1614 15

18

17

12 Pédale d’accélérateur pour la marche avant
13 Frein de stationnement
14 Bouton de blocage pour le frein de stationnement
15 Réglage du siège.
16 Levier pour le découplage de l'arbre avant de la

transmission, PR 17 AWD et PF 21 AWD
17 Plaque de numéro de série et de produit
18 Bouchon du réservoir de carburant
19 Verrouillage du carter
20 Levier de débrayage de l’entraînement, PR 17 et PF 21

Levier pour le découplage de l'arbre arrière de la

transmission, PR 17 AWD et PF 21 AWD

19

20

rench

– 7

8

F

INSTR UCTIONS DE SÉCURITÉ

•

•

A

A

A

A

Instructions de sécurité

Ces instr uctions ont pour but de garantir votre sécurité. Lisez­les attentivement.

Assurer la tondeuse autopor tée

Contrôler l’assurance de la nouvelle tondeuse autoportée.

• Contacter la compagnie d’assurance

• L’assurance doit être complète et couvrir circulation,
incendie, dommages, vol et responsabilité civile

Utilisation générale

Lire toutes les instructions de ce manuel d’utilisation et
celles situées sur la machine avant de démarrer la
machine. S’assurer que les instructions ont été comprises
et les suivre fidèlement.

VERTISSEMENT! Cette machine génère un

champ électromagnétique en

!

fonctionnement. Ce champ peut dans
certaines circonstances perturber le
fonctionnement d’implants médicaux actifs
ou passifs. Pour réduire le risque de
blessures graves ou mortelles, les
personnes portant des implants médicaux
doivent consulter leur médecin et le
fabricant de leur implant avant d’utiliser
cette machine.

• Arrêter le moteur et éviter tout démarrage du moteur
avant de nettoyer la chute d’évacuation.

• Attention à l’éjecteur évitez de l’orienter vers des
personnes.

• Arrêter le moteur et empêcher tout démarrage du moteur
avant de nettoyer l’unité de coupe.

• Ne pas oublier que le conducteur est responsable des
dangers et accidents.

• Ne jamais prendre de passagers. La machine est
destinée à une utilisation purement individuelle.

• Toujours regarder vers le bas et vers l’arrière avant et
pendant une marche arrière. Garder un œil sur les
obstacles, petits et grands.

• Ralentir avant de tourner.

• Arrêter les lames quand la machine ne tond pas.

• Observer la plus grande prudence en cas de
contournement d’un objet fixe afin d’éviter que les
couteaux ne heurtent l’objet en question. Ne jamais
passer sur des corps étrangers avec la machine.

VERTISSEMENT! Cette machine peut

sectionner les mains, les pieds et projeter

!

des objets. Le non-respect des consignes de
sécurité peut entraîner des blessures
graves.

• Apprendre à utiliser la machine et ses commandes de
manière sure et apprendre à arrêter rapidement la
machine. Apprendre également à reconnaître les
autocollants de sécurité.

• La machine ne doit être utilisée que par des adultes en
possédant une bonne connaissance.

• Veiller à ce que personne ne se trouve à proximité de la
machine lors du démarrage du moteur, de l’embrayage ou
durant la conduite.

• Débarrasser la zone de tout objet tel que pierres, jouets,
fils, etc. pouvant être happés et projetés par les couteaux.

–

rench

VERTISSEMENT! L’intérieur du silencieux

contient des produits chimiques pouvant

!

être cancérigènes. Eviter tout contact avec
ces éléments si le silencieux est
endommagé.

VERTISSEMENT! Le moteur émet du

monoxyde de carbone. Il s'agit d'un gaz

!

incolore et toxique. Ne pas utiliser la
machine dans des espaces clos.

• N’utiliser la machine qu’à la lumière du jour ou dans de
bonnes conditions en matière de luminosité. Maintenir la
machine à une distance de sécurité suffisante des trous
et des autres irrégularités du terrain. Penser aux autres
risques possibles.

• Ne jamais utiliser la machine en cas de fatigue,
d’ingestion d’alcool, de drogues ou de certains
médicaments pouvant agir sur la vision, la capacité de
jugement ou la coordination.

INSTR UCTIONS DE SÉCURITÉ

F

•

Pr

•

A

Prendre garde à la circulation en cas de travail près d’une
route ou de traversée d’une route.

• Ne jamais laisser la machine sans surveillance avec le
moteur en marche. Toujours arrêter les couteaux, serrer le
frein de stationnement, arrêter le moteur et retirer la clé
avant d’abandonner la machine.

• Ne jamais permettre à des enfants ou à des personnes ne
possédant pas la formation nécessaire d’utiliser ou
d’entretenir la machine. L’âge minimum pour l’utilisation
de la machine peut varier en fonction des directives
locales.

VERTISSEMENT! Un équipement de

protection personnelle homologué doit

!

impérativement être utilisé lors de tout
travail avec la machine. L’équipement de
protection personnelle n’élimine pas les
risques mais réduit la gravité des blessures
en cas d’accident. Demander conseil au
concessionnaire afin de choisir un
équipement adéquat.

• Utiliser des protecteurs d’oreilles pour réduire le risque de
lésions auditives.

• Ne jamais porter des vêtements lâches pouvant
s’accrocher dans les éléments mobiles.

• Ne jamais utiliser la machine pieds nus. Toujours porter
des chaussures ou des bottes de sécurité, de préférence
avec une coquille en acier.

Conduite dans les pentes

La conduite dans les pentes est une des opér ations
comportant le plus grand risque de perte de contrôle ou de
retournement de la machine, ce qui peut entraîner des
blessures graves voire la mort. Toutes les pentes exigent la
plus grande prudence. Si le conducteur ne peut pas monter
la pente en marche arrière ou s’il ne se sent pas en sécurité,
il doit renoncer à tondre.

INFORMA TION IMPORTANTE

Ne pas descendre une pente a vec l’unité relevée.

océder de la manière suivante

Retirer les obstacles tels que les pierres, les branches
d’arbres, etc.

• Tondre vers le haut et le bas, pas en travers de la pente.

• Ne jamais utiliser la machine sur des terrains dont
l'inclinaison est supérieure à 10 ° .

• Observer la plus grande prudence lors de l’utilisation
d’accessoires pouvant modifier la stabilité de la machine.

• Éviter de démarrer ou d’arrêter la machine dans une
pente. Si les pneus commencent à glisser, arrêter les
couteaux et descendre prudemment la pente.

• Toujours conduire lentement et de manière régulière dans
les pentes.

• Ne pas effectuer de changements soudains de vitesse et
de direction.

• Éviter les virages inutiles dans les pentes et, s’il est
nécessaire de tourner, tourner prudemment et petit à
petit, si possible en descendant la pente. Conduire
prudemment. Faire de petits mouvements de volant.

• Faire attention et éviter de passer sur des sillons, des
fondrières et des surélévations. La machine peut basculer
facilement sur des terrains irréguliers. L’herbe haute peut
dissimuler des obstacles.

• Veiller à toujours disposer d’une trousse de premiers
secours à portée de la main lorsque vous utilisez la
machine.

rench

– 9

INSTR UCTIONS DE SÉCURITÉ

10

F

•

•

Ne pas tondre près des bords, des fossés ou des
remblais. La machine peut se retourner brusquement si
une roue monte sur le bord d’une ornière ou d’un fossé ou
si un bord s’effondre.

• Ne pas tondre de l’herbe mouillée. L’herbe mouillée est
glissante, les pneus risquent de mal adhérer et la
machine risque de glisser.

• Ne pas essayer de stabiliser la machine en posant un pied
sur le sol.

• Lors du nettoyage du châssis, la machine ne doit jamais
être placée près d’un bord ou d’un fossé.

• Lors de la tonte, garder à distance des buissons et autres
éléments.

• Suivre les recommandations du fabricant concernant les
masses de roues et les contrepoids pour augmenter la
stabilité de la machine.

INFORMATION IMPORTANTE

Il est recommandé de monter des masses sur les roues
arrière lors de la conduite dans des pentes pour une
conduite plus sûre et une meilleure traction. Demander
conseil au revendeur en cas de doutes sur l’utilisation des
masses de roues. Les masses de roue ne peuvent pas être
utilisées sur les machines AWD. Utiliser des contrepoids.

Enfants

Prêtez la plus grande attention aux enfants situés à
proximité de la machine. Sinon, des accidents graves
peuvent se produire. Les enfants sont souvent attirés par
la machine et l’unité de coupe. Ne jamais penser que les
enfants sont capables de rester en place très longtemps.

• Maintenir les enfants loin de la zone de travail et sous la
surveillance attentive d’un autre adulte.

• Rester sur ses gardes et arrêter la machine si des enfants
pénètrent dans la zone de travail.

• Regarder devant et derrière pour repérer les petits
enfants avant et durant une marche arrière.

• Ne jamais laisser les enfants accompagner le conducteur
sur la machine. Ils risquent de tomber et de se blesser
gravement ou de gêner une utilisation sure de la machine.

• Ne jamais laisser des enfants manœuvrer la machine.

Entretien

• Arrêt du moteur. Empêcher tout démarrage en
débranchant le câble d’allumage de la bougie ou en
retirant la clé de démarrage avant d’effectuer des
réglages ou de procéder à des travaux d’entretien.

• Ne jamais faire le plein de carburant à l’intérieur.

• L’essence et les vapeurs d’essence sont toxiques et très
inflammables. Observer la plus grande prudence lors de
la manipulation de l’essence dans la mesure où une
manipulation négligente peut entraîner des blessures
personnelles et des incendies.

• Conserver le carburant uniquement dans des récipients
prévus à cette fin.

• Ne jamais retirer le bouchon du réservoir de carburant et
ne jamais remplir le réservoir de carburant quand le
moteur est en marche.

• Laisser refroidir le moteur avant de remplir de carburant.
Eviter de fumer. Ne pas effectuer le remplissage
d’essence à proximité d’étincelles ou d’un feu ouvert.

• Manipuler l’huile, le filtre à huile, le carburant et la batterie
prudemment et dans le respect de l’environnement.
Suivre les directives locales en matière de recyclage.

• Les chocs électriques peuvent provoquer des blessures.
Ne jamais toucher quelque câble que ce soit lorsque le
moteur est en marche. Ne pas tester le système
d’allumage avec les doigts.

AVERTISSEMENT! Le moteur et le système
d’échappement deviennent très chauds

!

durant le fonctionnement. Risque de
brûlures en cas de contact. Lors de la tonte,
garder à distance des buissons et autres
éléments afin d'éviter un effet thermique.

• Observer la plus grande prudence à proximité des coins,
des bosquets, des arbres ou de tout autre objet bloquant
la vue.

–

rench

• Si une fuite s’est produite dans le système de carburant,
ne pas démarrer le moteur tant qu’il n’y a pas été remédié.

• Conserver la machine et le carburant à l’abri de manière
à éliminer tout risque de dommage dû à une fuite ou à des
vapeurs de carburant.

• Contrôler le niveau de carburant avant chaque utilisation
et laisser de la place pour que le carburant puisse se
dilater; autrement la chaleur dégagée par le moteur et
celle du soleil risquerait, en dilatant le carburant, de
provoquer un débordement.

INSTRUCTIONS DE SÉCURITÉ

• Éviter de trop remplir. Si de l’essence a été répandue sur
la machine, l’essuyer et attendre qu’elle se soit
complètement évaporée avant de mettre en marche le
moteur. Si de l’essence a été répandue sur les vêtements,
les changer.

• Laisser refroidir la machine avant d’effectuer des
interventions dans l’espace moteur.

• Observer la plus grande prudence lors de l’entretien de la
batterie. Du gaz explosif se forme dans la batterie. En
conséquence, ne jamais effectuer l’entretien de la batterie
en fumant ou à proximité d’un feu ouvert ou d’étincelles.
La batterie peut alors exploser et provoquer des blessures
graves.

• Vérifier que les boulons et les écrous sont correctement
serrés et que l’équipement est en bon état.

• Ne jamais modifier les dispositifs de sécurité. Contrôler
régulièrement qu’ils fonctionnent. La machine ne doit pas
être utilisée en cas d’absence ou d’avarie des plaques de
protection, des capots de protection, des interrupteurs de
sécurité ou de tout autre dispositif de sécurité.

• Tenir compte du risque de blessures par les éléments
mobiles ou chauds en cas de mise en marche du moteur
quand son capot est ouvert ou lorsque les carters de
protection ont été retirés.

• Ne pas modifier les réglages du régulateur et éviter de
faire tourner le moteur à un régime trop élevé. La machine
risque d’être endommagée si le moteur tourne à un
régime trop élevé.

• Ne jamais utiliser la machine à l’intérieur ou dans des
locaux sans aération. Les gaz d’échappement
contiennent du monoxyde de carbone, un gaz inodore,
toxique et mortel.

• Les lames des couteaux sont très tranchantes et peuvent
provoquer des coupures. Envelopper les couteaux ou
utiliser des gants de protection pour les manipuler.

• Contrôler régulièrement le fonctionnement du frein de
stationnement. Régler et entretenir en fonction des
besoins.

• Réduire le risque d’incendie en retirant les herbes, les
feuilles et les autres débris qui se sont bloqués dans la
machine. Laisser la machine refroidir avant de la ranger
dans la remise.

Transport

INFORMATION IMPORTANTE

Le frein de stationnement ne suffit pas pour bloquer la
machine durant le transport. Veiller à attacher la machine
solidement sur le véhicule de transport.

• La machine est lourde et peut causer des blessures
graves par écrasement. Observer la plus grande
prudence lors du chargement ou du déchargement à
partir d’une voiture ou d’une remorque.

• Utiliser une remorque agréée pour transporter la
machine.

• Pour sécuriser la machine sur la remorque, utilisez deux
courroies de tension agréées et quatre sabots d'arrêt en
forme de coin.

Enclenchez le frein de stationnement et tendez les
courroies de tension autour des parties fixes de la
machine, comme le cadre ou le wagon arrière. Sécurisez
la machine en tendant les courroies vers l'arrière et l'avant
de la machine respectivement.

Placez les sabots d'arrêt devant et derrière les roues
arrière.

• Vérifier et suivre les règles du code de la route avant de
transporter ou de conduire la machine sur une voie
publique.

• Arrêter et inspecter l’équipement si la machine est passée
sur un objet. Réparer, si nécessaire, avant de démarrer.

• Ne jamais effectuer de réglages avec le moteur en
marche.

• La machine est testée et agréée uniquement avec
l’équipement livré ou recommandé par le fabricant.

French – 11

PRÉSENTATION

Présentation

Félicitations pour ce choix d’un produit d’une remarquable
qualité qui vous donnera toute satisfaction pendant de
nombreuses années. Ce manuel d’utilisation décrit les PR 17,
PR 17 AWD, PF 21 et PF 21 AWD. Ces machines sont
équipées d’un moteur Kawasaki V-Twin à quatre temps.

Les machines sont équipées d'une servocommande et d'un
dispositif de levage hydraulique. Le PR 17 AWD et le PF 21
AWD ont tous deux quatre roues motrices.

La transmission de puissance du moteur est assurée par une
boîte de vitesses hydrostatique qui permet une variation
progressive de la vitesse à l’aide de pédales. Les tondeuses
comportent une pédale pour la marche avant et une pédale
pour la marche arrière.

Pédales d’accélérateur

La vitesse de la machine se règle progressivement avec deux
pédales: la pédale (1) pour la marche avant et la (2) pour la
marche arrière. Pour la marche avant, utilisez la pédale (1) et
pour la marche arrière la pédale (2).

1

2

AVERTISSEMENT! Veillez à empécher les
branches d’influer sur les pédales lors de la

!

tonte sous des buissons. Risque de
manœuvre non souhaitée.

Compteur d’heures

Le compteur horaire indique le temps de fonctionnement du
moteur.

Commande de l’accélération

La commande des gaz règle le régime moteur et, par là
même, la vitesses de rotation des couteaux.

Pour augmenter ou diminuer le régime moteur, amenez le
levier soit en avant, soit en arrière.

En raison du risque de dépôt sur la bougie, éviter de faire
tourner la machine au ralenti pendant longtemps.

Commande de starter

Le starter est utilisé en cas de démarrage à froid pour fournir
un mélange de carburant plus riche au moteur.

Lors d’un démarrage à froid, tirez le levier en arrière au
maximum.

Le temps pendant lequel le moteur est allumé mais où la
tondeuse est immobile n’est pas comptabilisé. Le dernier
chiffre correspond à des dixièmes d’heure (6 minutes).

Frein de stationnement

Pour serrer le frein de stationnement,

2

1

1 Appuyer sur la pédale de frein (1).
2 Enfoncer le bouton de verrouillage (2) sur la colonne de

direction.

3 Relâcher la pédale de frein tout en maintenant le bouton

de verrouillage enfoncé.

Le blocage du frein de stationnement disparaît
automatiquement lorsque l’on appuie sur la pédale de frein.

12 – French

PRÉSENTATION

Unité de coupe

Il est possible d'équiper le PR 17 et le PR 17 AWD de trois
unités de coupe différentes. Combi 94, Combi 103, Combi
112

PF 21 et PF 21 AWD peuvent être équipés de deux
différentes unités de coupe. Combi 112 et Combi 122

L’unité Combi, avec bouchon BioClip monté, coupe plusieurs
fois l’herbe pour la broyer avant de la rejeter sur la pelouse où
elle se transforme en engrais. Sans le bouchon BioClip,
l’unité fonctionne de la même manière que l’unité à éjection
arrière. L'éjection arrière implique que l'herbe coupée est
rejetée à l'arrière de l'unité sans être coupée menu.

Levier pour levage hydraulique de l'unité

Le levier est utilisé pour mettre l'unité en position transport ou
coupe quand il y a une pression hydraulique.

Lorsque le levier est mis en position de transport, le frein des
couteaux est automatiquement activé de façon à ce que les
couteaux s'arrêtent dans les 5 secondes.

Hauteur de l'unité (position transport)

Placez le levier en arrière pour activer le mode transport. Le
groupe de coupe se soulève et les couteaux s’arrêtent de
tourner.

Abaissement de l'unité (position coupe)

Si l'unité de coupe est placée en position transport à l'aide du
levier de levage mécanique, il convient alors de positionner le
levier de levage mécanique en position de coupe.

Placez le levier de levage hydraulique en avant pour activer le
mode coupe. L'unité s'abaisse et les couteaux s'activent.

Pour veiller à ce que les vérins hydrauliques soient en
position maximum, maintenez le levier pendant 0,5 à 1
seconde en position avant.

Levier mécanique d'unité de coupe

Le levier est utilisé comme levier de levage de secours pour
placer l'unité en position de transport ou de coupe lorsque la
pression hydraulique fait défaut. Il peut également être utilisé
pour mettre l'unité de coupe en position de transport de façon
mécanique.

Il convient d'utiliser le levier au démarrage du moteur, si celui
s'arrête alors que l'unité est en position de coupe. Cela
permet de relever l'unité de façon pour que le circuit de
verrouillage du démarrage se découple.

Lorsque le levier est mis en position de transport, le frein des
couteaux est automatiquement activé de façon à ce que les
couteaux s'arrêtent dans les 5 secondes.

Position de transport

Si nécessaire, sécurisez l'unité de coupe à l'aide du levier de
levage mécanique.

Si le levier est tiré vers l’arrière, l’unité est alors relevée et les
couteaux s’arrêtent automatiquement de tourner (position de
transport).

French – 13

PRÉSENTATION

Position de coupe

Si le bouton de verrouillage est enfoncé et si le levier est
poussé vers l’avant, l’unité est abaissée et les couteaux
commencent automatiquement à tourner (position de coupe).

Si rien ne se passe, c'est probablement dû au fait que l'unité
est relevée à l'aide du levier de levage hydraulique. Placez
l'unité en position de coupe à l'aide du levier de levage
hydraulique.

Levier de réglage de la hauteur de coupe

Avec ce levier, il est possible de définir 7 hauteurs de coupe
différentes.

Il est possible de modifier la souplesse du siège en déplaçant
les blocs en caoutchouc dans leurs fixations situées sous le
siège. Placer les deux blocs sur la position avant,
intermédiaire ou arrière.

Remplissage de carburant

Le moteur doit être utilisé avec une essence sans plomb d’au
moins 87 octanes (pas de mélange essence-huile). De
l’essence d’alkylat, respectueuse de l’environnement, est
recommandée. (max. méthane 5%, max. éthane 10%, max.
MTBE 15%)

Ne pas remplir complètement le réservoir laisser au moins
2,5 cm (1“) pour la dilatation.

Pour obtenir une hauteur de coupe homogène, il est
important que la pression soit identique dans les deux roues
avant, soit 60 kPa/8,5 PSI.

Siège

Le siège est monté sur une fixation articulée à l’avant et peut
se rabattre en avant.

Le siège peut également être ajusté longitudinalement.
Pour le réglage, amenez le levier sous le bord avant du siège

à gauche le siège peut ensuite être déplacé vers l’avant ou
vers l’arrière pour obtenir la position désirée.

2

1

AVERTISSEMENT! L’essence est très
inflammable. Observez la plus grande

!

prudence et faîtes le plein à l’extérieur (voir
les consignes de sécurité).

IMPORTANT!
Ne pas utiliser le réservoir de carburant comme surface de

pose.

14 – French

PRÉSENTATION

Éclairage et prise électrique

PR 17 et PR 17 AWD

3

2

1

PF 21 et PF 21 AWD

2

3

1

L’éclairage s’allume et s’éteint à l’aide de l’interrupteur (1) sur
le panneau de commandes.

La prise électrique (2) permet par exemple de brancher un
coussin chauffant ou un chargeur de téléphone portable.

La prise est mise est mise sous et hors tension à l’aide de
l’interrupteur (3) sur le panneau de commandes.

La tension est de 12 volts.
La prise électrique dispose de son propre fusible placé sous

la serrure de contact.

Commande de débrayage

Pour pouvoir déplacer la tondeuse autoportée avec le moteur
à l’arrêt, il faut désenclencher la commande de débrayage.

Si l’on essaie de conduire la machine avec la commande de
débrayage sortie, elle ne se déplace pas. Si une des
commandes est sortie, l’entraînement de l’essieu
correspondant est perdu.

Pousser les commandes sur leurs positions d’extrémité. Ne
pas utiliser les positions intermédiaires.

- Commande tirée, système d’entraînement débrayé.

- Commande poussée, système d’entraînement embrayé.

• Commande de débrayage, arbre d’entraînement avant
La commande est placée sur la face intérieure de la roue

avant gauche.

- Commande vers l’arrière (sortie), système d’entraînement

débrayé.

- Commande vers l’avant (poussée), système

d’entraînement embrayé.

Commande de débrayage PR 17 et PF 21

• Tirer la commande pour débrayer le système
d’entraînement.

• Pousser la commande pour embrayer le système
d’entraînement.

Commande de débrayage PR 17 AWD et PF 21 AWD

Le PR 17 AWD et le PF 21 AWD disposent de deux réglages
: l'un pour l'arbre avant et l'autre pour l'arbre arrière.

IMPORTANT! Toujours conduire la machine avec les deux
commandes de débrayage enfoncées.

• Commande de débrayage, arbre d’entraînement arrière

French – 15

Conduite

2

1

Conseils pratiques pour tondre

AVERTISSEMENT! Nettoyez la pelouse pour
enlever les pierres et les autres objets

!

susceptibles d’être éjectés par les couteaux.

• Repérez et marquez les pierres et les autres objets fixes
pour éviter de passer dessus.

• Commencez par une hauteur de coupe importante puis
diminuez-la jusqu’à obtenir le résultat désiré.

• L'on obtient les meilleurs résultats de coupe avec le
régime moteur le plus élevé, voir les données techniques
(les couteaux tournent rapidement) et une faible vitesse
(la tondeuse se déplace lentement). Si l’herbe n’est ni trop
haute ni trop drue, la vitesse peut être augmentée sans
altération notable du résultat de coupe.

• La plus belle pelouse est celle que l’on tond souvent. La
coupe devient plus uniforme et l’herbe coupée est répartie
de manière plus régulière sur la surface. Vous ne perdez
pas de temps puisque vous pouvez conduire plus vite tout
en conservant un bon résultat.

• Evitez de tondre une pelouse mouillée. Le résultat s’en
ressent puisque les roues s’enfoncent dans la pelouse.

• Nettoyez le dessous du groupe de coupe au jet d’eau
après chaque utilisation. Ne pas utiliser de jet haute
pression. L’unité de coupe doit alors être placée sur sa
position d’entretien.

• Quand une unité BioClip est utilisée, il est
particulièrement important que les intervalles de tonte ne
soient pas trop longs.

AVERTISSEMENT! Ne jamais utiliser la
machine sur des terrains dont l'inclinaison

!

est supérieure à 10
montant et en descendant, jamais
transversalement. Evitez les changements
de direction brusques.

°°°°.... Tondez les pentes en

Avant le démarrage

• Lire les consignes de sécurité et les informations sur
l’emplacement et les fonctions des commandes avant le
démarrage.

• Effectuer l’entretien journalier avant la mise en marche
selon le Schéma d’entretien.

INFORMATION IMPORTANTE

La grille de la prise d’air du capot de moteur située derrière
le siège du conducteur ne doit jamais être obstruée par,
notamment, des vêtements, des feuilles, de l’herbe ou de la
saleté. Cela diminuerait le refroidissement du moteur.
Risque d’avaries graves du moteur.

Démarrer le moteur

1 Vérifier que la commande de débrayage est enfoncée. Le

PR 17 AWD et le PF 21 AWD disposent de deux réglages
: l'un pour l'arbre avant et l'autre pour l'arbre arrière.

2 Soulever le groupe de coupe en tirant le levier vers

l’arrière, jusqu’à la position de blocage (position de
transport) et serrez le frein de stationnement.

16 – French

Le moteur ne peut pas être démarré si le frein de
stationnement n’est pas enfoncé.

3 Mettez la commande des gaz en position intermédiaire.

Conduite

4 Si le moteur est froid, amener le starter au maximum vers

l’arrière.

5 Placer la clé de contact en position de démarrage.

6 Lorsque le moteur démarre, relâcher immédiatement la

clé de contact en position neutre.

9 Obtenir le régime moteur désiré à l’aide de la commande

de gaz.

AVERTISSEMENT! Ne laissez jamais le
moteur tourner à l’intérieur, dans des

!

endroits fermés ou mal aérés. Les gaz
d’échappement du moteur contiennent du
dioxyde de carbone toxique.

Démarrage d’un moteur avec batterie faible

AVERTISSEMENT! Les batteries plomb­acide génèrent des gaz explosifs. Éviter les

!

étincelles, les feux ouverts et de fumer près
des batteries. Toujours porter des lunettes
de protection à proximité des batteries.

Si les batteries sont trop faibles pour démarrer le moteur,
elles doivent être rechargées.

Si des câbles sont utilisés pour un démarrage d’urgence,
procéder comme suit:

INFORMATION IMPORTANTE

Eviter de faire tourner le démarreur sans interruption
pendant plus de 5 secondes environ. Si le moteur ne
démarre pas, attendre environ 15 secondes avant de
réessayer.

7 Pousser progressivement le starter en avant lorsque le

moteur a démarré.

8 Laisser tourner le moteur à un régime moyen pendant 3 à

5 minutes avant d’augmenter la charge.

INFORMATION IMPORTANTE La tondeuse est équipée
d’un système de 12 volts avec terre négative. L’autre
véhicule doit aussi comporter un système de 12 volts avec
terre négative. Ne pas utiliser la batterie de la tondeuse
pour démarrer d’autres véhicules.

Raccordement des câbles de démarrage

• Brancher chaque extrémité du câble rouge à la borne
POSITIVE (+) de chaque batterie en veillant à ne pas
court-circuiter une extrémité contre le châssis.

• Brancher une extrémité du câble noir à la borne
NÉGATIVE (-) de la batterie complètement chargée.

• Brancher l’autre extrémité du câble noir à un bon
CHÂSSIS DE TERRE à bonne distance du réservoir de
carburant et de la batterie.

French – 17

Conduite

Retirer les câbles dans l’ordre inverse.

• Commencer par débrancher le câble NOIR du châssis
puis de la batterie complètement chargée.

• Débrancher ensuite le câble ROUGE des deux batteries.

Conduite de la tondeuse autoportée

1 Libérer le frein de stationnement en appuyant d’abord sur

la pédale du frein de stationnement puis en la relâchant.

2 Appuyez doucement sur une des pédales pour obtenir la

vitesse désirée. Pour la marche avant, utilisez la pédale
(1) et pour la marche arrière la pédale (2).

1

2

4 A l’aide du levier de réglage de la hauteur de coupe,

choisir la hauteur désirée (1-7).

Pour obtenir une hauteur de coupe homogène, il est
important que la pression soit identique dans les deux
roues avant 60 kPa/0,6 bar/8,5 PSI.

INFORMATION IMPORTANTE

La durée de vie des courroies d’entraînement est
considérablement prolongée si le moteur tourne à un faible
régime au moment de l’embrayage des couteaux. Il
convient donc de n’accélérer à fond qu’une fois l’unité de
coupe descendue en position de coupe.

Freinage

Relâchez les pédales de conduite. La machine freine et
s'arrête alors à l'aide du moteur. N'utilisez pas le frein de
stationnement comme frein moteur.

Il est possible d'obtenir un freinage rapide en appuyant sur la
pédale de changement de sens de conduite.

3 Appuyez sur le bouton de blocage sur le levier de levage

mécanique et abaissez l'unité de coupe.

Si l'unité de coupe ne s'abaisse pas complètement ou si
les couteaux restent immobiles, abaissez l'unité de coupe
à l'aide du levier de levage hydraulique. Pour veiller à ce
que les vérins hydrauliques soient en position maximum,
maintenez le levier pendant 0,5 à 1 seconde en position
avant.

Arrêt du moteur

Laisser de préférence le moteur tourner au ralenti pendant
une minute avant de l’arrêter. En raison du risque de dépôt
sur la bougie, éviter de faire tourner la machine au ralenti
pendant longtemps.

1 Relevez l'unité de coupe à l'aide du levier hydraulique.

Il est possible de placer l'unité en position surélevée, si
besoin est, en poussant le levier mécanique vers l'arrière,
en position d'arrêt.

18 – French

Conduite

Si l'on place l'unité de coupe en position basse, le circuit
de verrouillage du démarrage empêche alors le moteur de
démarrer.

2 Amener la commande des gaz en position ”MIN”. Placer

la clé de contact en position ”STOP”.

3 Quand la tondeuse est immobile, maintenir enfoncé le

frein de stationnement et appuyer sur le bouton de
verrouillage du frein.

2

1

French – 19

ENTRETIEN

Schéma d’entretien

Voici une liste des travaux d’entretiens qui doivent être effectués sur la tondeuse autoportée. Pour les points qui ne sont pas décrits
dans ce manuel d’utilisation, consulter un atelier de réparation autorisé.

Entretien

Entretien

Nettoyage X
Vérifiez le niveau d’huile du moteur X
Contrôler les prises d’air de refroidissement du moteur X
Vérifier le filtre à air de la pompe à carburant X
Contrôler les câbles de direction X
Vérification du niveau d’électrolyte de la batterie X
Contrôler le système de sécurité X
Contrôler les vis et les écrous O
Vérifier les fuites éventuelles d’essence et d’huile O
Nettoyer autour du silencieux O
Démarrer le moteur et les couteaux, repérer les bruits

anormaux
Nettoyer la prise d’air de refroidissement de la

transmission
Changer l’huile moteur
Contrôler l’unité de coupe X X
Contrôle des couteaux X
Nettoyer le dessous du groupe de coupe X
Contrôler la pression des pneus 60 kPa/8,5 PSI X
Graisser le tendeur de courroies (raccord) X X
Graisser le support de siège du conducteur X
Graisser tous les câbles X
Graisser les articulations du groupe de coupe X
Nettoyer dans le tunnel du cadre X
Lubrifiez le système de pédales à l'intérieur du tunnel

du cadre.
Lubrifiez le câble de la transmission hydrostatique avec

liaison.
Vérifier le frein de stationnement X
Graisser le câble du frein de stationnement X
Graisser la commande des gaz X
Graisser la commande du starter X
Graissez la chaîne de direction dans le tunnel du cadre X
Contrôler les câbles de direction dans le tunnel du

cadre
Vérifier que le porte-conducteur de la partie centrale

n’est pas endommagé
Nettoyer soigneusement autour du moteur X
Nettoyer soigneusement autour de la transmission X
Contrôler les courroies trapézoïdales O
Contrôler les brides de refroidissement de la

transmission hydrostatique
Contrôle du niveau d’huile de la transmission X

1)

journalier avant

le démarrage

O

X X

Entretien

hebdomadaire

X

X

X

O

Au minimum

chaque

3)

année

25 50 100 250

X X1)X

X X

Périodicité

d’entretien en

heures

1)

20 – French

ENTRETIEN

Entretien

Entretien

Contrôle et réglage du câble de starter X
Contrôler les vis et les écrous O
Contrôle et réglage du câble d’accélérateur X
Nettoyer le filtre à air. X X
Vérifier/régler le réglage de la hauteur de coupe X X
Vérifier/régler le frein de stationnement X X
Nettoyer les brides de refroidissement du moteur et de

la transmission hydrostatique
Remplacer le filtre à air. X
Remplacer le filtre à carburant X
Remplacer la bougie d’allumage. X
Contrôler s’il est nécessaire de changer l’huile

4,5)

filtre

dans la boîte de vitesse
Changer le filtre à huile du moteur X X
Remplacez le filtre d’aspiration dans le réservoir

hydraulique
Vérifier que les roues avant et arrière sont synchrones. O
Effectuer l’entretien des 300 heures

1)

Premier changement après 8 heures. En cas de sollicitation importante ou de températures ambiantes élevées, remplacer toutes
les 50 heures.
plus souvent. 3)Si la tondeuse est utilisée tous les jours, le graissage doit être effectué deux fois par semaine. 4)Doit être effectué
par un atelier de service agréé. 5)Uniquement PR 17 AWD, PF 21 AWD premier remplacement après 8 heures.

X = Ce mode d'emploi contient la description en question
O = Ce mode d'emploi ne contient pas la description en question

4)

2)

En cas de travail dans des environnements poussiéreux, le nettoyage et le remplacement doivent être effectués

2)

4,5)

et le

4)

journalier avant

le démarrage

Entretien

hebdomadaire

Au minimum

chaque

3)

année

O

O

Périodicité

d’entretien en

heures

O

O

AVERTISSEMENT! Aucune intervention ne
doit être effectuée sur le moteur ou sur le

!

groupe de coupe si:

Le moteur n’est pas arrêté.

Le frein de stationnement n’est pas serré.

La clé de contact n’est pas enlevée.

Le groupe de coupe n’est pas débrayé.

Les câbles des bougies d’allumage n’ont
pas été débranchés des bougies.

French – 21

ENTRETIEN

Nettoyage

Nettoyer la machine immédiatement après l’avoir utilisée. Il
est beaucoup plus facile de rincer les restes d’herbe avant
qu’ils ne sèchent.

Les dépôts d’huile peuvent être éliminés avec un produit de
dégraissage froid. En passer une fine couche.

Rincer à une pression d’eau normale.
Ne pas diriger le jet vers les composants électriques ou les

paliers.
Ne pas arroser les surfaces chaudes telles que le moteur et

le système d’échappement.
Après le nettoyage, il est recommandé de démarrer le moteur

et de faire tourner l’unité de coupe pendant un moment afin
que l’eau restante soit évacuée.

Si nécessaire, graisser la machine après le nettoyage. Un
graissage supplémentaire est recommandé quand les paliers
ont été exposés à un produit de dégraissage ou au jet d’eau.

Carter avant

Desserrez l’agrafe qui retient le carter avant et déposez le
carter.

La paroi frontale est fixée au cadre de l'unité à l'aide de deux
encoches.

Aile droite

Retirer le bouton de la commande de vitesse (1), les vis (2 et

3) et soulever l’aile pour la retirer.

INFORMATION IMPORTANTE

Éviter de rincer avec de l’eau sous haute pression ou de la
vapeur.

L’eau risque de pénétrer dans les paliers et dans les raccords
électriques. Une corrosion peut attaquer ces composants et
donner lieu à des perturbations du fonctionnement. L’ajout
d’un produit de nettoyage aggrave les dommages.

Démontage des carters et des ailes de la tondeuse autoportée

Capot du moteur

Tirer le siège le plus en avant possible. Relever le siège.
Tirez les fermetures à déclic du capot moteur vers l'arrière.

Les fermetures sont situées sur la paroi intérieure du caisson
moteur.

Aile gauche

Desserrer les vis du capot de l’aile (2 unités) et retirer le
capot.

Rabattez le capot moteur vers l'avant.

22 – French

ENTRETIEN

Carter de transmission

Desserrez les deux vis (une de chaque côté) et retirez le
carter de transmission.

Contrôle et réglage des câbles de direction

La direction est commandée par des câbles.
Après un certain temps de conduite, ces câbles peuvent se

détendre et donc modifier le réglage de la direction.
Pour contrôler et régler la direction, procédez ainsi:
1 Retirer la tôle du cadre en desserrant les vis (2 unités) et

retirer la tôle au niveau du bord arrière.

Tenir le câble, avec une clé à molette par exemple, pour
éviter qu’il se torde.

Si le réglage est effectué d’un seul côté, la position
médiane du volant est modifiée.

Une fois le réglage effectué, contrôlez la tension des
câbles conformément au point 2.

Réglage du frein de stationnement PR 17, PF 21

Contrôler que le frein de stationnement est bien réglé en
plaçant la machine sur une pente avec les arbres
d’entraînement avant et arrière débrayés.

Appliquer et verrouiller le frein de stationnement.
Si la machine ne reste pas immobile, le frein de

stationnement doit être réglé de la manière suivante:
1 Placer la machine en position horizontale.
2 Retirer le carter de la transmission.
3 Décrocher le ressort (A) de la vis (B).

2 Contrôler la tension des câbles de commande en les

serrant l’un contre l’autre au niveau des flèches comme
montré sur l’illustration. La distance entre les deux câbles
doit pouvoir diminuer de moitié sans trop forcer en
pinçant.

3 Si nécessaire, les câbles peuvent être tendus en serrant

les écrous de réglage de chaque côté de la couronne de
commande. Ne pas trop serrer les câbles, ils doivent juste
serrer contre la couronne de direction.

A

B

4 Vérifier que le frein de stationnement n’est pas serré.
5 Ménager un jeu de 1 mm entre la gaine et la vis de

réglage lorsque l’on tire sur la gaine.
Régler à l’aide des écrous sur la vis de réglage.

6 Resserrer doucement les écrous afin de ne pas

endommager la vis de réglage.
7 Remonter le ressort (A).
8 Une fois le réglage terminé, contrôlez de nouveau le frein

de stationnement.

AVERTISSEMENT! Un frein mal réglé peut
diminuer la puissance de freinage.

!

French – 23

ENTRETIEN

Réglage du frein de stationnement PR 17 AWD, PF 21 AWD

Contrôler que le frein de stationnement est bien réglé en
plaçant la machine sur une pente avec les arbres
d’entraînement avant et arrière débrayés.

Appliquer et verrouiller le frein de stationnement. Si la
machine ne reste pas immobile, le frein de stationnement doit
être réglé de la manière suivante:

1 Placer la machine en position horizontale.
2 Vérifier que le frein de stationnement n’est pas serré.
3 Retirer l’aile gauche.

4 Dévisser les écrous de blocage.
5 Veillez à ce qu'il y ait un espace de 1 mm (0,040”) entre le

couvercle et la vis de réglage lorsque l'on tire le couvercle.
Ceci garantit un jeu au niveau de la pédale d'environ 40
mm.

Si un réglage est nécessaire, procéder comme suit au niveau
du câble inférieur:

1 Desserrer la pince de la gaine extérieure du câble et

pousser la commande d’accélération sur le plein régime.
2 Contrôler que le câble d’accélérateur est monté dans le

trou de fixation correct du bras de levier inférieur comme

sur l’illustration.
3 Pousser la gaine extérieure du câble d’accélérateur à fond

vers la gauche et serrer la vis de fixation.

Contrôle et réglage du câble de starter

Si le moteur émet une fumée noire ou démarre difficilement,
le câble de starter est peut-être mal réglé (câble supérieur).

En cas de doute, consulter un atelier de réparation.
Si un réglage est nécessaire, procéder comme suit:

6 Resserrer doucement les écrous afin de ne pas

endommager la vis de réglage.
7 Une fois le réglage terminé, contrôler de nouveau le frein.
8 Remettre en place l’aile gauche.

AVERTISSEMENT! Un frein mal réglé peut
diminuer la puissance de freinage.

!

Contrôle et réglage du câble d’accélérateur

Vérifier que le moteur réagit à la commande des gaz et que
le régime moteur exact est obtenu en position ”pleins gaz”.

En cas de doute, consulter un atelier de réparation.

1 Desserrer la vis de fixation de la gaine extérieure du câble

et placer la commande du starter en position d’ouverture
totale.

2 Contrôler que le câble de starter est monté dans le bras

de levier supérieur comme sur l’illustration.

3 Tirer la gaine extérieure du câble de starter à fond vers la

droite et serrer la vis de fixation.

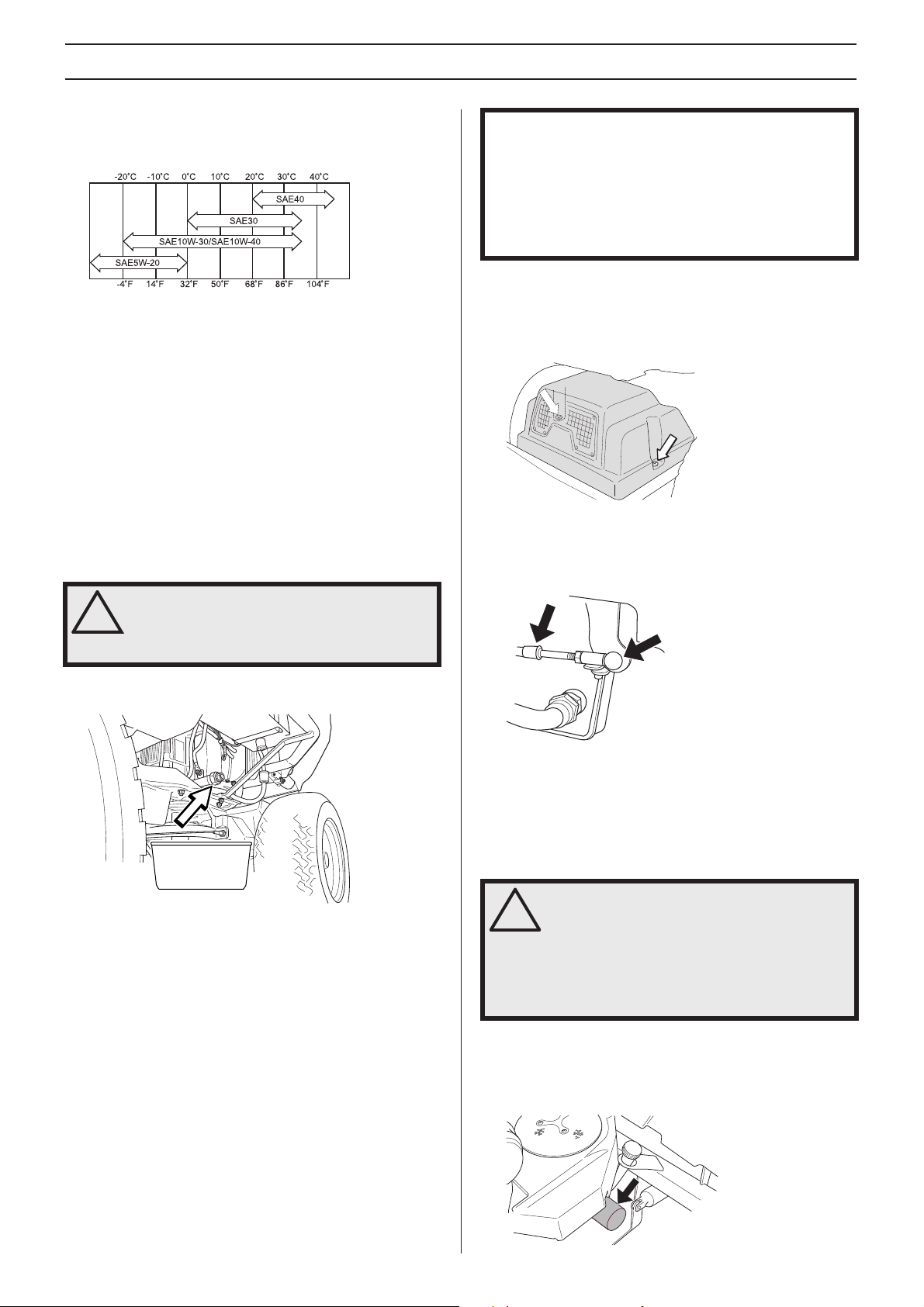

Changement de l’huile moteur

Remplacer le filtre à carburant monté sur le conduit toutes les
100 heures (une fois par saison) ou plus fréquemment s’il est
colmaté.

24 – French

ENTRETIEN

Remplacer le filtre de la manière suivante:
1 Soulever le capot du moteur.
2 Enlever les colliers de serrage du filtre. Utiliser une pince

plate.
3 Retirer le filtre des extrémités du conduit.
4 Enfoncer le nouveau filtre dans les extrémités des

flexibles. Si nécessaire, appliquer une solution

savonneuse sur les extrémités du filtre pour faciliter son

montage.
5 Replacer les colliers contre le filtre.

Contrôle du filtre à air de la pompe
d’alimentation

Vérifier régulièrement que le filtre à air de la pompe
d’alimentation ne contient pas des impuretés.

Si nécessaire, le filtre peut être nettoyé avec un pinceau.

• Retirer les vis et replier la pompe; aucun tuyau n’a besoin

d’être débranché.

Changement du filtre à air

AVERTISSEMENT! Le système
d’échappement des gaz est chaud. Le laiser

!

refroidir avant de commencer à changer le
filtre à air.

Si le moteur manque de puissance ou s’il tourne
irrégulièrement, il se peut que le filtre à air soit colmaté. C’est
pourquoi il est important de remplacer le filtre à air à
intervalles réguliers (voir Entretien / Schéma d’entretien pour
les intervalles d’entretien corrects).

Le remplacement du filtre à air s’effectue de la manière
suivante:

1 Soulever le capot du moteur.
2 Desserrez les deux attaches qui fixent le capot du filtre et

déposez-le.

• Remettre en place la pompe sur la console.

Vérification de la prise d’air de la
transmission

Vérifier que la prise d’air de la transmission n’est pas
bouchée.

Retirer le carter de transmission et, si besoin est, éliminer les
restes de coupe des ailettes de refroidissement de la
transmission.

Une prise d’air bouchée ou un carter de transmission sale
nuit au refroidissement et peut endommager la transmission.

INFORMATION IMPORTANTE

Ne jamais faire tourner le moteur sans filtre à air.
Les filtres ne doivent pas être huilés. Ils doivent être montés

à sec.

3 Ôtez la cartouche du caisson de filtre.

4 Nettoyer le filtre en le tapant avec précaution contre une

surface dure et nettoyer l'intérieur avec de l'air comprimé.
Ne jamais nettoyer à l'aide du brosse. Remplacer le filtre
à air s'il est très sale.

Le PF 21 et le PF 21 AWD dispose en outre d'un filtre
placé à l'intérieur de la cartouche de filtre. Nettoyez le
filtre en le tapotant légèrement sur une surface dure.
N'utilisez pas d'air comprimé pour le nettoyage du filtre.

French – 25

ENTRETIEN

5 Replacez la cartouche du filtre. Veillez à ce que la

cartouche du filtre soit bien positionnée au-dessus de

l'aspiration d'air dans le carter du filtre.
6 Replacez le couvercle du filtre à air et veillez à ce que le

collecteur de particules s'emboîte parfaitement.

Système d’allumage

Le moteur est équipé d’un système d’allumage électronique.
Seule la bougie requiert des mesures d’entretien.

Bougie recommandée, voir les Caractéristiques techniques.

INFORMATION IMPORTANTE

Un type de bougie incorrect peut endommager le moteur.

Laisser refroidir le moteur avant le nettoyage. Si les saletés
contiennent de l’huile, dissoudre celle-ci avec un produit
dégraissant. Sinon, utiliser de l’eau et une brosse.

Les restes de coupe autour du silencieux sèchent rapidement
et peuvent provoquer un incendie. Les retirer avec une brosse
et de l’eau quand le silencieux est froid.

Remplacement de la bougie

1 Desserrer la cosse du câble d’allumage et nettoyer autour

de la bougie.
2 Retirer la bougie à l’aide d’une douille pour bougie de 3/4'

(19 mm)
3 Contrôler l’état de la bougie. Changer la bougie si les

électrodes présentent un dépôt arrondi ou si l’isolant est

fendu ou endommagé. En cas de réutilisation, nettoyer la

bougie avec une brosse en acier.
4 Mesurer la distance entre les électrodes avec une jauge

Birmingham. La distance correcte est de 0,75 mm

(0,030”). Régler au besoin la distance en courbant

l’électrode latérale.
5 Revisser la bougie à la main pour éviter d’endommager

les filetages.
6 Une fois que la bougie touche le fond, la serrer avec la clé

à bougie. Serrer la bougie de manière à presser la

rondelle. En cas de réutilisation, une bougie doit être

serrée de 1/8 de tour après son assise. Une bougie neuve

doit être serrée de 1/4 tour après son assise.
7 Remettre en place la cosse du câble d’allumage.

INFORMATION IMPORTANTE

Une bougie mal vissée peut entraîner une surchauffe et
endommager le moteur. Une bougie trop serrée peut
endommager les filetages de la tête de cylindre.

Nettoyage du moteur et du silencieux

Veiller à ce que le moteur et le silencieux soient exempts de
restes de coupe et de saleté. La présence sur le moteur de
restes de coupe imbibés d’essence ou d’huile entraîne un
risque accru d’incendie et nuit au refroidissement.

26 – French

ENTRETIEN

Contrôle du système de sécurité

La tondeuse autoportée est équipée d’un système de
sécurité qui empêche le démarrage ou la conduite dans les
conditions suivantes.

Le moteur ne pourra démarrer que si l'unité de coupe est en
position surélevée et que le frein de parc est utilisé.

Le conducteur n’a pas besoin de s’asseoir sur le siège.
Contrôler tous les jours que le système de sécurité fonctionne

correctement en essayant de mettre en marche le moteur
quand une de ces conditions n’est pas remplie. Changer les
conditions et essayer de nouveau.

Vérifier que le moteur s’arrête si vous soulevez légèrement
votre corps du siège quand le groupe de coupe est descendu
ou quand les pédales de la transmission hydrostatique ne
sont pas en position neutre.

Moteur de démarrage

Système d’allumage

Fonctionne

Ne fonctionne pas

2

1

French – 27

ENTRETIEN

Changement des lampes

Pour davantage d’informations sur les types de lampes, se
reporter aux ”Caractéristiques techniques”.

1 Desserrer les deux vis qui maintiennent le capot du carter

de servomoteur.

2 Soulever le capot et le faire tourner autour de la colonne

de direction.
3 Desserrer les deux vis qui maintiennent l’insert des

lampes.

4 Retirer l’insert des lampes.
5 Détacher les câbles des lampes.

Fusible principal

Le fusible principal se trouve dans un porte-fusible autonome
sous le couvercle du boîtier de la batterie, devant celle-ci.
Type: Type sabre, 15 A.

Le fusible de la prise de courant est placé sous la serrure de
démarrage, derrière la plaque latérale du panneau de
réglage. Type: Type sabre, 7,5 A.

Eviter d’utiliser un autre type de fusible lors du remplacement.
Un étrier brûlé indique que le fusible a sauté. Sortir le fusible

du porte-fusible pour le remplacer.
Le fusible a pour fonction de protéger le système électrique.

S’il se déclenche à nouveau peu de temps après avoir été
remplacé, il s’agit d’un court-circuit qui doit être corrigé avant
de remettre en marche la machine.

6 Retirer les lampes de l’insert.
7 Installer les nouvelles lampes. Veiller à retenir l’avant avec

le pouce.

8 Remonter les câbles, l’insert des lampes et le capot du

carter de servomoteur.

Vérification de la pression des
pneus

La pression des pneus doit être de 60 kPa (0,6 bar / 9 PSI)
pour toutes les roues. Pour faciliter la conduite, la pression
des pneus arrière peut être réduite à 40 kPa (0,4 bar/5,6 PSI).
La pression maximale permise est de 100 kPa (1,0 bar/14
PSI).

INFORMATION IMPORTANTE

Si les pneus avant n’ont pas la même pression, les
couteaux couperont l’herbe à des hauteurs inégales.

28 – French

ENTRETIEN

Vérification de la prise d’air de
refroidissement du moteur

Nettoyer la grille de la prise d’air du carter de moteur située
derrière le siège du conducteur.

Soulever le capot du moteur.
Vérifier que la prise d’air de refroidissement du moteur ne

contient ni feuilles, ni herbe, ni saletés.

Remplacement de la courroie d'entraînement arrière PR 17 et PF 21

Démontage

1 Soulevez le groupe de coupe
2 Retirer le carter de la transmission.

3 Décrocher le ressort (A) de la vis (B).

A

Contrôler le conduit d’air situé sous le capot du moteur. Il doit
être propre et ne pas frotter contre la prise d’air de
refroidissement.

Si la grille de la prise d’air, le conduit d’air ou la prise d’air de
refroidissement sont bouchés, le refroidissement du moteur
en pâtit, avec les dommages éventuels que cela peut
entraîner.

AVERTISSEMENT! La prise d’air de
refroidissement tourne quand le moteur est

!

en marche. Attention aux doigts.

B

4 Retirez le support de flexibles du rétrécissement et du

guide-courroie de la courroie intermédiaire.

5 Retirez la courroie intermédiaire de la poulie du moteur et

retirez la partie arrière.

6 Déposez le ventilateur fixé à l'aide d'un écrou.

7 Séparez la courroie de la poulie de l'hydrostat.

French – 29

ENTRETIEN

8 Séparez la courroie de la poulie du moteur et des poulies

inférieures.

9 Retirez la courroie via l'ouverture sous le palier de pivot et

devant la poulie du tendeur de la courroie.

Montage

1 Tirez la courroie via l'ouverture sous le palier de pivot et

sur la face extérieure devant la poulie du tendeur de la

courroie.
2 Placez la courroie sous les poulies de moteur et placez-la

sur la poulie du moteur.

6 Placez le support de flexibles dans le rétrécissement et le

guide-courroie de la courroie intermédiaire.

Remonter le ressort (A).

A

B

3 Placez la courroie sur la poulie de l'hydrostat.
4 Placez ensuite le ventilateur.

5 Vérifiez que la courroie intermédiaire est correctement

positionnée sur sa poulie avant et placez-la sur la poulie

du moteur.

Remplacement de la courroie de la pompe hydraulique PR 17 AWD et PF 21 AWD

1 Retirer le carter de la transmission.
2 Décrochez le ressort du tendeur de courroie.

3 Retirez le guide-courroie de la courroie intermédiaire.

30 – French

4 Retirez la courroie intermédiaire de la poulie du moteur et

retirez la partie arrière.

ENTRETIEN

5 Déposez le ventilateur fixé à l'aide d'un écrou.

6 Séparez la courroie de la poulie de la pompe.
7 Séparez la courroie de la poulie du moteur et des poulies

inférieures.

8 Retirez la courroie via l'ouverture sous le palier de pivot et

devant la poulie du tendeur de la courroie.

6 Placez le guide-courroie de la courroie intermédiaire.

7 Placez le ressort sur le tendeur de courroie.

Remplacement de la courroie intermédiaire.

Retirez le support de flexibles du rétrécissement (PR 17 et PF

21) et le guide-courroie arrière de la courroie intermédiaire
(tous les modèles de machine).

Montage

1 Tirez la courroie via l'ouverture sous le palier de pivot et

sur la face extérieure devant la poulie du tendeur de la

courroie.
2 Placez la courroie sous les poulies de moteur et placez-la

sur la poulie du moteur.

3 Placez la courroie sur la poulie de la pompe.
4 Placez ensuite le ventilateur.

Retirez la courroie intermédiaire et placez-y une nouvelle.
Placez-la et ajustez-la dans le guide-courroie contre la

courroie inférieure dans la poulie du moteur.

Sur PR 17 et PF 21, placez le support de flexibles.
Contrôlez et ajustez le tendeur de courroie. Ceci est

particulièrement important lors du montage d'une nouvelle
courroie.

5 Vérifiez que la courroie intermédiaire est correctement

positionnée sur sa poulie avant et placez-la sur la poulie

du moteur.

French – 31

ENTRETIEN

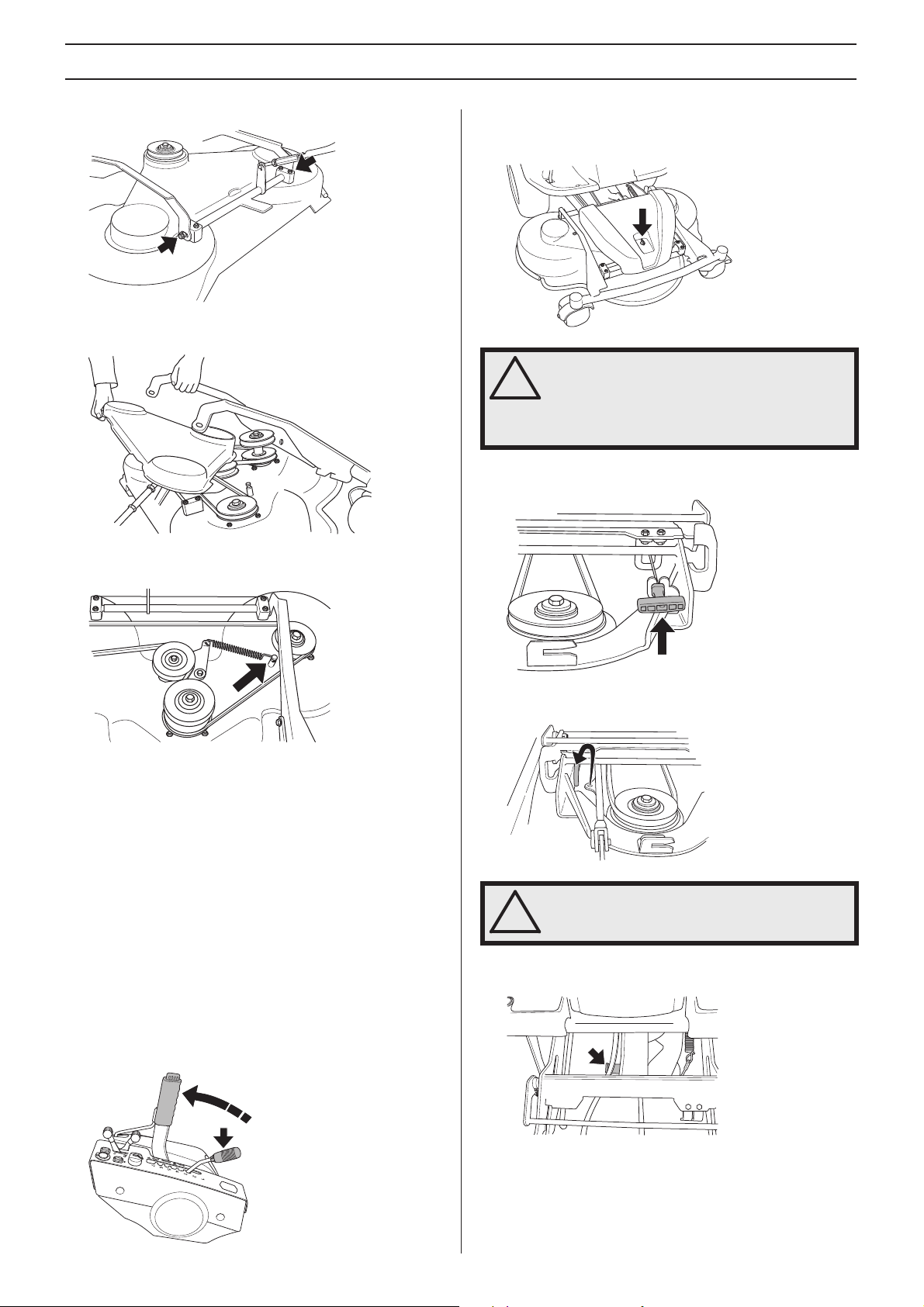

Remplacement de la courroie avant

Il convient de démonter la courroie selon les indications ci­dessous quand un chasse-neige doit être monté sur la
machine.

1 Placer le groupe en position de service, voir Position de

service de l’unité de coupe.

2 Déposez la courroie intermédiaire de la poulie

intermédiaire. La courroie est détendue quand l'unité de

coupe est surélevé.
3 Séparez la courroie avant de la poulie intermédiaire et

retirez-la.

Montage

Montage de l’unité de coupe

AVERTISSEMENT! Porter des lunettes de
protection lors du montage de l’unité de

!

coupe. Le ressort qui tend la courroie peut
se rompre et provoquer des blessures
personnelles.

1 Placez la machine sur une surface plane et activez le frein

de parc. Contrôler que le levier de réglage de la hauteur
est sur la position la plus basse possible.

2 Appuyez sur le cadre de l'outil et placez le cliquet d'arrêt

contre le caisson.

3 Décrochez la courroie et placez-la dans le support de

courroie.

1 Placez la courroie avant sur la poulie intermédiaire. Tirez-

la sur la partie extérieure de la poulie et sur la face

intérieure du galet tendeur.

2 PF 21 et PF 21 AWD

Si un accessoire ou une unité de coupe CombiTurf 112

doit être placée sur un PF 21 ou un PF 21 AWD, la

courroie doit être tirée sur la face extérieure de la poulie

extérieure, sinon la courroie est trop longue.
3 Placez la courroie intermédiaire sur la poulie

intermédiaire.

4 Faites rentrer l'unité et placez les bouchons de guide

avant dans les rainures sur le cadre de l'équipement, un
de chaque côté.

AVERTISSEMENT! Faire très attention à ne
pas se coincer la main.

!

5 Posez l'unité de façon à ce que les tenons intérieurs

s'emboîtent dans la fente du cadre de base.

6 Soulevez le groupe de coupe

4 Faites passer l'unité de coupe de la position d'entretien à

la position de coupe.

32 – French

ENTRETIEN

7 Placer la courroie d’entraînement autour de la roue

d’entraînement de l’unité de coupe. Accrocher l’étai de

réglage de la hauteur.

8 Accrocher le ressort du galet tendeur.

Mettre le capot avant en place.

Démontage de l’unité de coupe

AVERTISSEMENT! Porter des lunettes de
protection lors du démontage de l’unité de

!

coupe. Le ressort qui tend la courroie peut
se rompre et provoquer des blessures
personnelles.

1 Suivre les points 1 à 6 du chapitre Position d’entretien de

l’unité de coupe pour mettre l’unité de coupe en position

d’entretien.
2 Abaissez l'unité de coupe.

4 Retirez le plateau de coupe.

AVERTISSEMENT! Faire très attention à ne
pas se coincer la main.

!

Contrôle et réglage de la pression au sol de l’unité de coupe

Pour obtenir le meilleur résultat de tonte possible, l’unité de
coupe doit suivre le sol sans trop appuyer.

La pression est réglée à l’aide d’une vis et d’un ressort de
chaque côté de la tondeuse autoportée.

1 Contrôler la pression des pneus qui doit être de 60 kPa/

0,6 bar /9 PSI.
2 Placer la tondeuse autoportée sur une surface plane.
3 Placer le levier de levage du groupe de coupe en position

de coupe.
4 Placer une balance de salle de bain sous le cadre de

l’unité de coupe (sous le bord avant) de façon à ce que

l’unité repose sur la balance. Au besoin, placer une cale

entre le cadre et la balance pour éviter que les roulettes

ne portent.

3 Soulevez le cliquet de l'unité.

5 Régler la pression au sol de l’unité en vissant ou en

dévissant les vis de réglage placées derrière les roues

avant de chaque côté de la tondeuse autoportée. La

pression au sol doit se situer entre 12 et 15 kg (26.5-33

lb).

French – 33

ENTRETIEN

Contrôle du parallélisme de l’unité de coupe

Contrôler le parallélisme de l’unité de coupe de la manière
suivante:

1 Contrôler la pression des pneus qui doit être de 60 kPa/

0,6 bar /9 PSI.
2 Placer la tondeuse autoportée sur une surface plane.
3 Placer le levier de levage du groupe de coupe en position

de coupe.
4 Mesurer la distance entre le sol et le bord de l’unité, à

l’avant et à l’arrière du capot. L’unité doit présenter une

légère inclinaison, le bord arrière se situant de 2 à 4 mm

(1/8”) plus haut que le bord avant.

Remplacement des courroies de l’unité de coupe

AVERTISSEMENT! Porter des gants lors de
tout travail sur les couteaux.

!

Risque de coincement lors de tout travail sur
la courroie.

Sur ces groupes de coupe avec couteaux anti-chocs, les
couteaux sont entraînés par une courroie crantée. Remplacer
la courroie crantée de la manière suivante:

1 Démonter l’unité de coupe.
2 Soulevez le verrouillage jusqu'au boulon de l'étai de

parallélisme.

Réglage du parallélisme de l’unité de coupe

1 Démonter le capot avant et l’aile droite.
2 Desserrer les écrous de la barre de parallélisme.

3 Dévisser (allonger) la barre pour relever le bord arrière de

l’unité.

Visser (racourcir) la barre pour abaisser le bord arrière de

l’unité.

Retirez le boulon de façon à ce que l'étai de parallélisme soit
libéré d'un côté.

3 Desserrez le boulon d'attache du cadre de l'unité.

4 Serrer les vis une fois le réglage terminé.
5 Une fois le réglage terminé, contrôler à nouveau le

parallélisme de l’unité de coupe.
6 Monter l’aile droite et le capot avant.

34 – French

4 Retirez le verrouillage et enlevez le cadre de l'unité.

ENTRETIEN

5 Desserrez les deux boulons du cadre de l'unité.

6 Retirez les vis du carter de coupe. Relevez le cadre de

coupe et ôtez le caisson de l'unité de coupe.

7 Desserrer le ressort qui tend la courroie et décrocher

celle-ci.

3 Retirer le capot avant en desserrant la clavette. (sur la

face interne du capot avant, on trouvera une description
complète de la position d’entretien).

AVERTISSEMENT! Porter des lunettes de
protection lors du démontage de l’unité de

!

coupe. Le ressort qui tend la courroie peut
se rompre et provoquer des blessures
personnelles.

4 Desserrer le ressort du tendeur de courroie

d’entraînement.

Le montage de la nouvelle courroie s’effectue en sens

inverse.

Position d’entretien du groupe de coupe

Pour faciliter le nettoyage, la réparation et l’entretien du
groupe, il est conseillé de le placer en position d’entretien. La
position d’entretien implique que le groupe soit rabattu vers le
haut et entreposé en position verticale.

Mise en position d’entretien

1 Placer la machine en position horizontale. Serrer le frein

de stationnement.
2 Régler la commande de la hauteur de coupe sur la

position la plus basse et lever l’unité de coupe.

Dégager l’étai de hauteur de coupe et le placer dans le
support.

AVERTISSEMENT! Faire très attention à ne
pas se coincer la main.

!

5 Décrochez la courroie et placez-la dans le support de

courroie.

French – 35

ENTRETIEN

6 Saisir le bord avant de l’unité et tirer à fond.

7 Lever l’unité à fond jusqu’à obtention d’un clic. L’unité est

automatiquement bloquée en position verticale.

Retour en position normale

1 Saisir le bord avant de l’unité et dégager le verrouillage

avant de rabattre et de repousser l’unité.
2 Remettre en place l’étai de hauteur de coupe et la

courroie.

Après tout aiguisage, il faudra vérifier l’équilibrage des
couteaux.

Si vous passez sur un obstacle, changez les couteaux en cas
d’avarie. Confiez à l’atelier d’entretien le soin de déterminer si
le couteau peut être réparé ou aiguisé, ou bien s’il faut s’en
débarasser.

Retrait du bouchon BioClip

Pour faire passer un groupe Combi de la fonction BioClip à
celle de groupe de coupe avec éjection arrière, il faut enlever
le bouchon BioClip situé sous le groupe et fixé à l’aide de trois
vis.

1 Placer le groupe en position d’entretien, voir Mise en

position d’entretien.

2 Démonter les trois vis de fixation du bouchon BioClip et

retirer le bouchon.

3 Conseil: Monter trois vis filetées M8x15 mm dans les

trous ainsi libérés afin de protéger les filetages.
4 Remettre le groupe en position normale.
Pour réinstaller le bouchon BioClip, procéder de la façon

inverse.

3 Tendre la courroie à l’aide du tendeur de courroie.
4 Mettre le capot avant en place.

Contrôle des couteaux

Pour un résultat de coupe optimum, il est important de veiller
à ce que les couteaux soient en bon état et bien aiguisés.

Vérifier que les vis de fixation des couteaux sont bien serrées.

INFORMATION IMPORTANTE Le remplacement ou
l’aiguisage des couteaux devra être effectué par un atelier
d’entretien agréé.

36 – French

Graissage

Généralités

Retirez la clé de démarrage pour éviter tout mouvement
involontaire lors de la lubrification.

Pour une lubrification à l'aide une burette, il convient de la
remplir d'huile de moteur.

Pour une lubrification avec de la graisse, il convient d'utiliser,
sauf contre-indication, de la graisse 503 98 96-01 ou toute
autre graisse pour châssis ou roulement à billes conférant
une bonne protection contre la corrosion.

Si la tondeuse est utilisée tous les jours, le graissage doit être
effectué deux fois par semaine.

Une fois la lubrification terminée, essuyez l'excédant de
lubrifiant.

Il est important de veiller à ce que les courroies trapézoïdales
et les poulies n'entrent pas en contact avec du lubrifiant. Pour
ce faire, l'on peut essayer de nettoyer avec de l'alcool. Si,
après le nettoyage avec de l'alcool, la courroie glisse toujours,
il convient de la remplacer.

Il est déconseiller d'utiliser de l'essence ou tout autre produit
pétrolier pour nettoyer les courroies trapézoïdales.

Accessoires

- Joints et paliers

Système de pédales dans le tunnel du cadre

Lubrifiez le système de pédales dans le tunnel du cadre.

• Déposez le couvercle du tunnel du cadre en dévissant les

vis, deux vis sur le caisson de la servocommande.

Le présent chapitre ne traite pas de la lubrification ou de
l'entretien d'équipements optionnels ou d'accessoires. Bien
entendu, il convient également de procéder à un entretien de
cet équipement. Consultez le mode d'emploi des accessoires
respectifs pour toute instruction à ce sujet.

Graissage des câbles

Lubrifiez les câbles aux deux extrémités et procédez au
réglage de la position finale lors de la lubrification.

Une fois la lubrification terminée, replacez la protection en
caoutchouc sur les câbles.

Le fonctionnement des câbles gainés est altéré s'ils ne sont
pas lubrifiés régulièrement. Quand le fonctionnement d'un
câble est altéré, des incidents peuvent survenir, par ex. des
freinages intempestifs. Si le fonctionnement d'un câble est
altéré, retirez-le et suspendez-le verticalement. Lubrifiez-en
l'extrémité supérieure à l'aide d'une huile de moteur légère
jusqu'à ce que l'huile s'écoule le long du câble.

Un tuyau : placez l'huile dans un petit sac plastique et
scotchez-le de façon à ce qu'il adhère à la gaine et laissez le
câble pendre verticalement dans le sac pendant une nuit. Si
l'on ne parvient pas à lubrifier le câble, il convient de le
remplacer.

• Appuyez légèrement sur les pédales et lubrifiez les

parties mobiles à l'aide de la burette. Lubrifiez les câbles

des pédales de frein et d'accélération à l'aide de la

burette.

Chaînes dans le tunnel du cadre

Retirer la tôle du cadre en desserrant les deux vis.
Lubrifiez les chaînes dans le tunnel de cadre à l'aide d'une

burette ou d'un spray pour chaîne de moto. Lubrifiez l'axe des
roulements de câble avec de la graisse.

Unité de coupe

Retirer le capot avant.
Lubrifiez à l'aide d'une burette.

French – 37

Graissage

Chaînons et joints du réglage de coupe

Lubrifiez les anneaux et les joints de l'étai de réglage de la
hauteur de coupe derrière la roue avant supérieure. Lubrifiez
à l'aide d'une burette.

Siège du conducteur

Relever le siège.
Lubrifiez les glissières de réglage en longueur à l'aide d'une

burette.

Replacez le capot latéral du levier.

Graissage du tendeur de courroie

Graisser à l’aide d’une seringue le graisseur depuis la droite
sous la poulie inférieure du moteur jusqu’à ce que la graisse
pénètre.

Utilisez de la graisse à base de bisulfure de molybdène de
bonne qualité.

Les graisses de marques connues (station d’essence, etc.)
sont généralement de bonne qualité.

Contrôle du niveau d’huile du moteur

Contrôler le niveau d’huile dans le moteur quand la tondeuse
autoportée est bien horizontale avec le moteur à l’arrêt.

Soulever le capot du moteur.
Desserrer la jauge, la retirer et la sécher.

Câbles des gaz et de starter, leviers

• Retirez le capot latéral droit du levier (3 vis) et ouvrir le
carter du moteur.

• Lubrifiez les extrémités libres des câbles à l'aide d'une
burette ainsi que celles du côté moteur.

• Procédez au réglage en position finale et lubrifiez de
nouveau.

• Lubrifiez les joints, le tendeur et les paliers du levier de
manœuvre de l'unité de coupe à l'aide d'une burette.

Introduire ensuite de nouveau la jauge sans la visser..
Retirer la jauge et lire le niveau d’huile.
Le niveau d’huile doit se trouver entre les repères de la jauge.

Si le niveau se rapproche du repère ADD, remplir d’huile
jusqu’au repère FULL de la jauge.

Le remplissage d’huile s’effectue dans le trou de la jauge.
Remplir d’huile lentement.

Visser correctement la jauge avant de mettre le moteur en
marche. Démarrer et faire tourner le moteur au ralenti
pendant environ 30 secondes. Arrêter le moteur. Attendre 30
secondes et contrôler le niveau d’huile. Si nécessaire,
effectuer un remplissage d’appoint pour que le niveau de
l’huile atteigne le repère FULL sur la jauge.

Les classes d’huile suivantes sont recommandées:

38 – French

Graissage

• API Service Classe: SF, SG, SH et SJ

Sélectionner une huile dont la viscosité correspond aux
plages de températures selon la figure:

Ne pas mélanger différents types d’huile.
Noter que l’utilisation d’huiles telles que 5W-20, 10W-30 et

10W-40 augmentent la consommation en huile du moteur. Si
ces huiles sont utilisées, le niveau d’huile doit être contrôlé
plus souvent.

Remplacement de l’huile moteur

Soulever le capot du moteur.
L’huile moteur doit être remplacée pour la première fois après

8 heures d’utilisation. Elle doit ensuite être changée toutes les
100 heures d’utilisation.

En cas de sollicitation importante ou de températures
ambiantes élevées, remplacer toutes les 50 heures.

AVERTISSEMENT! L’huile moteur peut être
très chaude si elle est vidangée directement

!

après l’arrêt. Laisser donc le moteur refroidir
quelque peu avant.

INFORMATION IMPORTANTE

L’utilisation de l’huile moteur présente des dangers pour la
santé et elle ne doit pas être versée sur le sol ou rejetée
dans la nature mais ramenée à un atelier ou un centre de
traitement agréé.

Eviter le contact avec la peau, se laver avec du savon dans
le cas contraire.

Lubrifiez le câble de la transmission
hydrostatique avec liaison.

Retirer le carter de la transmission.

Lubrifiez les joints et les paliers du côté gauche à l'aide d'une
burette.

Ôtez la protection en caoutchouc et lubrifiez le câble de
l'hydrostat à l'aide d'une burette.

1 Placer un récipient sous le bouchon de vidange gauche

du moteur.

2 Retirer la jauge. Retirer le bouchon de vidange sur le côté

gauche du moteur.

3 Laisser couler l’huile dans le récipient.
4 Remettre le bouchon de vidange et le serrer.
5 Si nécessaire, effectuer un remplissage d’appoint pour

que le niveau de l’huile atteigne le repère FULL sur la
jauge. Le remplissage d’huile s’effectue dans le trou de la
jauge.

6 Faire tourner le moteur pour le chauffer et contrôler qu’il

n’y a pas de fuite d’huile au niveau du bouchon.

Contrôler le niveau d’huile dans le moteur et remplir si
nécessaire.

Appuyez plusieurs fois sur la pédale, lubrifiez de nouveau et
replacez la protection en caoutchouc.

Replacez le carter de la transmission.

Remplacement du filtre à huile

AVERTISSEMENT!

!

L’huile moteur peut être très chaude si elle
est vidangée directement après l’arrêt.
Laisser donc le moteur refroidir quelque peu
avant.

Soulever le capot du moteur.

• Tourner le filtre dans le sens contraire des aiguilles d’une
montre pour le retirer. Si nécessaire, utiliser un extracteur
de filtre.

French – 39

Graissage

• Graisser légèrement le joint en caoutchouc du filtre à huile
neuf avec de l’huile neuve.

• Monter le filtre à huile en le visant dans le sens des
aiguilles d’une montre. Visser à la main jusqu’à ce que le
joint en caoutchouc soit bien aligné. Serrer d’un demi tour
de plus.

• Démarrer le moteur et le laisser tourner pendant environ
3 minutes. Arrêter ensuite le moteur et inspecter pour
détecter toute fuite.

• Contrôler le niveau d’huile dans le moteur et remplir si
nécessaire.

IMPORTANT!
L’huile de moteur et de transmission usagée est

dangereuse pour la santé et elle ne doit pas être versée sur
le sol ou rejetée dans la nature.

Les filtres usagés doivent être ramenés à un atelier ou un
centre de traitement agréé.

Eviter le contact avec la peau, se laver avec du savon dans
le cas contraire.

Filtre à huile, remplacement

Câble du frein de parc PR 17 et PF 21

• Retirer le carter de la transmission.

• Décrocher le ressort (A) de la vis (B).

A

B

• Ôtez la protection en caoutchouc du câble pour procéder
à la lubrification.

• Lubrifiez le câble à l'aide d'une burette, appuyez plusieurs
fois sur la pédale de frein et lubrifiez une nouvelle fois.

• Replacez le ressort (A) et le carter de la transmission.

Câble du frein de parc PR 17 AWD et PF 21 AWD

• Retirer la tôle du cadre en desserrant les deux vis.

• Tourner le filtre dans le sens contraire des aiguilles d’une
montre pour le retirer. Si nécessaire, utiliser un extracteur
de filtre.

• Graisser légèrement le joint en caoutchouc du filtre à huile
neuf avec de l’huile neuve.

• Monter le filtre et le serrer manuellement jusqu’à la
position de blocage, puis imprimer 3/4 de tour
supplémentaires. Retirer le carter de transmission et
remplir le réservoir d’huile de la transmission avec environ
0,3 l d’huile. Après avoir fait tourner le moteur comme
indiqué ci-dessous, contrôler que le réservoir ne se vide
pas et le remplir au besoin.

Faire tourner le moteur et manœuvrer la direction, puis
contrôler qu’il n’y a pas de fuite d’huile autour du joint du filtre
à huile.

• Contrôler le niveau d’huile dans la transmission et remplir
si nécessaire. Le filtre à huile contient 0,3 litre d’huile.

• Replacez le carter de la transmission.

• Retirer l’aile gauche.

• Lubrifiez les deux extrémités du câble.

• Ôtez la protection en caoutchouc du câble pour procéder
à la lubrification.

• Lubrifiez le câble à l'aide d'une burette, appuyez plusieurs
fois sur la pédale de frein de parc et lubrifiez une nouvelle
fois.

• Replacez la plaque du cadre et le caisson de l'aile.

40 – French

Graissage

Contrôle du niveau d’huile de la transmission

• Retirer le carter de la transmission. Desserrez les deux
vis (une de chaque côté) et retirez le carter de
transmission.

• Contrôler que le réservoir d’huile de la transmission est
bien rempli d’huile.

PR 17, PF 21. Remplir, si nécessaire, avec de l’huile
moteur SAE 10W/40 (classe SF–CC).

PR 17 AWD, PF 21 AWD. Si besoin est, remplissez avec
de l'huile moteur entièrement synthétique 10W/50.

• Replacez le carter de la transmission.

Le remplacement de l’huile et du filtre doit être effectué par un
atelier de réparation autorisé et est décrit dans le Manuel
d’atelier. Toute intervention dans le système comporte des
exigences spécifiques en matière de propreté et le système
doit être purgé avant la mise en service de la machine.

French – 41

Plan de recherche de pannes

Problème Origine

Le moteur ne démarre pas Manque de carburant dans le réservoir

Bougie d’allumage défectueuse
La connexion de la bougie est erronée ou les câbles ont été inversés
Saleté dans le carburateur ou le circuit de carburant
Le démarreur n’entraîne pas le moteur

Le démarreur n’entraîne pas le moteur Batterie en surcharge

Mauvais contact entre le câble et la borne de la batterie
Levier de levage du groupe de coupe en mauvaise position
Fusible principal défectueux.
Le fusible est placé avant la batterie, sous le carter de batterie.
Dispositif d’allumage défectueux
Frein non activé.
Moteur de démarrage défectueux

Le moteur tourne de façon irrégulière Bougie défectueuse.

Carburateur mal réglé
Filtre à air colmaté
Prise d’air du réservoir d’essence bouchée
Mauvais réglage d’allumage
Saleté dans le carburateur ou le circuit de carburant
Étouffement ou câble d’accélération mal réglé

Le moteur manque de puissance Filtre à air colmaté

Bougie défectueuse.
Saleté dans le carburateur ou le circuit de carburant
Carburateur mal réglé
Étouffement ou câble d’accélération mal réglé

Surchauffe du moteur Surcharge moteur

Prise d’air ou ailettes de refroidissement bouchées
Ventilateur défectueux
Pas assez ou pas d’huile dans le moteur
Allumage défectueux
Bougie défectueuse.

La batterie ne charge pas Une ou plusieurs cellules défectueuses dans la batterie

Mauvais contact des câbles au niveau des bornes de la batterie

La tondeuse vibre Couteaux desserrés

Moteur desserré
Un ou plusieurs couteaux mal équilibrés suite à un endommagement ou à un aiguisage

Tonte irrégulière Couteaux au repos

Groupe de coupe mal réglé
Herbe longue ou mouillée
Accumulation d’herbe sous le carter
Pression d’air dans les pneus différente à gauche et à droite
Vitesse de conduite trop élevée
Régime moteur trop bas
Patinage de la courroie d’entraînement

42 – French

SYSTEME ELECTRIQUE ET HYDRAULIQUE

PR 17 et PR 17 AWD

Les numéros correspondent à :
1 Microrupteur, transmission hydrostatique
2 Microrupteur, groupe de coupe
3 Microrupteur, siège
4 Verrouillage de l’allumage
5 Compteur horaire
6 Relais de démarrage

7 Connexions au moteur
8 Fusible principal 15 A
9 Fusible 7,5 A
10 Interrupteur de la prise électrique
11 Prise électrique
12 Interrupteur d’éclairage
13 Éclairage

French – 43

SYSTEME ELECTRIQUE ET HYDRAULIQUE

PF 21 et PF 21 AWD

Les numéros correspondent à :
1 Microrupteur, transmission hydrostatique
2 Microrupteur, groupe de coupe
3 Microrupteur, siège
4 Verrouillage de l’allumage
5 Compteur d’heures
6 Relais de démarrage

7 Connexions au moteur
8 Fusible principal 15 A
9 Fusible 7,5 A
10 Interrupteur de la prise électrique
11 Prise électrique
12 Interrupteur d’éclairage
13 Éclairage

44 – French

SYSTEME ELECTRIQUE ET HYDRAULIQUE

Schéma électrique

French – 45

SYSTEME ELECTRIQUE ET HYDRAULIQUE

Système hydraulique

PF 21 AWD

PR 17, PR 17 AWD, PF 21

Gardez le système hydraulique propre. N’oubliez pas que:

• Nettoyez soigneusement avant d'ouvrir le couvercle de remplissage ou d'enlever une quelconque connexion.

• Utilisez un réservoir propre pour le remplissage d'huile.

• Ne remplissez qu'avec de l'huile propre, stockée dans un réservoir fermé.

• Ne remettez pas d'huile purgée.

• Remplacez l'huile et le filtre selon la fréquence recommandée par le schéma d'entretien.

Pour que le système hydraulique fonctionne sans la moindre panne, le système ne peut contenir d'élément polluant. Au cours de
son fonctionnement, le système émet des particules pouvant engendrer usure et dysfonctionnement. Pour isoler ces particules, le
système est équipé d'un filtre. Les dimensions du filtre lui permettent de capturer les particules émises mais si des saletés
parviennent à s'introduire dans le système, le filtre se bouche rapidement ce qui risque d'altérer le bon fonctionnement du système.
Si des saletés se sont introduites dans le système, cela engendre l'émission de polluants supplémentaires. S'enclenche alors un
cercle vicieux. Ce qui engendre des pannes et de lourdes interventions de nettoyage du système.

46 – French

Remisage

Remisage hivernal

A la fin de la saison, il faut immédiatement prévoir le remisage
de la tondeuse autoportée, même si celui-ci ne doit durer
qu’une trentaine de jours. L’essence qui stagne pendant une
longue période (30 jours ou plus) peut provoquer des dépôts
collants qui risquent de boucher le carburateur et de
perturber le fonctionnement du moteur.

Un produit stabilisateur de carburant est une solution possible
pour éviter des dépôts collants pendant le remisage. En cas
d’utilisation d’essence alkyle, l’ajout d’un stabilisateur n’est
pas nécessaire puisque ce carburant est déjà stable. Par
contre, il faut éviter de passer d’une essence ordinaire à une
essence alkyle car cela peut provoquer le durcissement des
pièces sensibles en caoutchouc. Ajouter du stabilisateur
dans le réservoir ou dans le bidon d’essence. Utiliser toujours
les proportions indiquées par le fabricant du stabilisateur.
Faire tourner le moteur pendant au moins 10 minutes après
avoir ajouté le stabilisateur, pour que le produit atteigne le
carburateur. Ne pas vidanger le réservoir d’essence ni le
carburateur après ajout de stabilisateur.

AVERTISSEMENT! Ne jamais mettre un
moteur contenant de l’essence à l’intérieur

!

ou dans un endroit mal aéré, où les vapeurs
d’essence peuvent entrer en contact avec du
feu, des étincelles ou une flamme de veille
comme dans une chaudière, un chauffe-eau,
un séchoir à linge, etc. Manipuler l’essence
avec beaucoup de précautions. Elle est très
inflammable et une mauvaise manipulation
peut entraîner des dégâts corporels et
matériels très importants. Vidanger
l’essence à l’extérieur et loin de tout foyer,
dans un récipient approprié. Ne jamais
utiliser de l’essence pour le nettoyage.
Utiliser plutôt du produit de dégraissage ou
de l’eau chaude.

Protection

Une bâche est disponible pour protéger la machine lors du
remisage ou du transport. Contacter le revendeur pour une
démontration

Service

La basse saison est le meilleur moment pour effectuer la
révision et l’entretien de la machine afin d’assurer un très bon
fonctionnement pendant la haute saison.

Indiquer l’année d’achat, le modèle, le type et le numéro de
série pour toute commande de pièces de rechange.

Utiliser toujours des pièces de rechange d’origine.
Une révision annuelle ou un réglage général par un atelier

agréé vous assure un bon fonctionnement de votre tondeuse
autoportée pour la prochaine saison.

Pour préparer la tondeuse autoportée à le remisage,
respecter les étapes suivantes:

1 Nettoyer minutieusement la tondeuse auto-portée,

surtout sous le groupe de coupe. Réparer les dégâts de
peinture pour éviter la corrosion.

2 Vérifier la tondeuse autoportée en matière d’usure ou de

défaut de pièces et reserrer les vis et les écrous si
nécessaire.

3 Vidanger l’huile du moteur, récupérer l’huile de vidange.
4 Vidanger le réservoir d’essence. Démarrer le moteur et le

laisser tourner jusqu’à ce que le carburateur soit vide.

5 Enlever les bougies d’allumage et verser un peu d’huile

moteur dans chaque cylindre (environ une cuillerée à
soupe). Faire tourner le moteur pour répartir l’huile et
resserrer les bougies d’allumage.

6 Graisser tous les graisseurs, les articulations et les axes.
7 Enlever la batterie. La nettoyer, la charger et la conserver

dans un endroit frais.

8 Maintenir la tondeuse autoportée au sec et à l’écart de la

poussière et la recouvrir d’une protection supplémentaire.

French – 47

Caractéristiques techniques

PR 17 PR 17 AWD

Dimensions

Longueur hors groupe de coupe, mm/ft 2030/6,65 2030/6,65
Largeur hors groupe de coupe, mm/ft 92/100 880/2,89
Hauteur, mm/ft 1070/3,52 1070/3,52
Poids avec unité de coupe, kg/lb 268-274/591-604 302-308/666-679
Distance entre les axes, mm/ft 855/2,8 855/2,8
Empattement avant, mm/ft 715/2,37 715/2,37
Empattement arrière, mm/ft 625/2,05 625/2,05
Dimension des pneus 16 x 6,50 x 8 16 x 6,50 x 8
Pression des pneus arrière - avant, kPa / bar / PSI 60 (0,6/8,5) 60 (0,6/8,5)
Inclinaison maximum autorisée 10° 10°

Moteur

Marque / Modèle Kawasaki/FH 541 Kawasaki/FH 541
Puissance nominale moteur, en kW (voir remarque 1) 10,9 10,9
Volume, cm3/cu.in 585 585
Carburant, indice d’octane minimum, sans plomb 87 87
Volume du réservoir, litre/USqt 14/14,8 14/14,8

Classe SF, SG, SH ou SJ

Huile

SAE40, SAE30, SAE10W-30,

SAE10W-40 ou SAE5W-20
Volume d’huile avec filtre 1,7/1,8 1,7/1,8
Volume d’huile sans le filtre, litre/USqt 1,5/1,6 1,5/1,6
Démarrage Démarreur électrique 12 V Démarreur électrique 12 V
Régime max. du moteur, tr/min 2900 ± 75 2900 ± 75

Système électrique

Type 12 V, moins à la terre 12 V, moins à la terre
Batterie 12 V, 24 Ah 12 V, 24 Ah
Bougie Champion RCJ8Y Champion RCJ8Y
Distance entre les électrodes, mm/inch 0,75/0,030 0,75/0,030
Lampes, halogènes 2x12V 20W 2x12V 20W

Émissions sonores

(voir remarque 2)
Niveau de puissance sonore mesuré dB(A) 98-98 98-98
Niveau de puissance sonore garanti dB(A) 99-98 99-98

Niveau de puissance sonore

(voir remarque 3)
Niveau de pression acoustique au niveau des oreilles de l’utilisateur, dB(A) 86-86 86-86

Niveaux de vibrations

(voir remarque 4)
Niveau de vibrations du volant mesuré, m/s
Niveau de vibrations du siège, m/s

2

2

2,6 2,6

0,7 0,7

Transmission

Marque Tuff Torq K 66 Tuff Torq K 664

Huile, classe API SM, ACEA A3/B4 SAE 10W/40

Unité de coupe

Modèle Combi 103 Combi 103

Combi 112 Combi 112

Remarque 1: La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime en tr/min spécifié) d'un moteur de production typique pour le
modèle de moteur mesuré selon la norme SAE J1349/ISO1585. Cette valeur peut différer pour les moteurs de production de masse. La puissance effective du moteur
installé sur la machine finale dépendra de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs.

Remarque 2: Émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Si la machine peut être équipée
de différentes unités de coupe, les émissions sonores sont indiquées dans l'ordre, en commençant par l'unité de coupe avec l'épaisseur de coupe la plus petite.

Remarque 3: Niveau de pression sonore conformément à EN 836. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique
(déviation standard) de 1,2 dB (A). Si la machine peut être équipée de différentes unités de coupe, les niveaux de pression sonore sont indiqués dans l'ordre, en
commençant par l'unité de coupe avec l'épaisseur de coupe la plus petite.

Remarque 4: Niveau de vibrations conformément à EN 836. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation
standard) de 0,2 m/s

2

(volant) et de 0,8 m/s2 (siège).

48 – French

Classe SF, SG, SH ou SJ
SAE40, SAE30, SAE10W-30,
SAE10W-40 ou SAE5W-20

Entièrement synthétique SAE
10W/50

Caractéristiques techniques

PF 21 PF 21 AWD

Dimensions

Longueur hors groupe de coupe, mm/ft 2080/6,82 2080/6,82
Largeur hors groupe de coupe, mm/ft 900/2,89 900/2,89
Hauteur, mm/ft 1160/3,80 1160/3,80
Poids de service hors groupe de coupe, kg/lb 311/686 330/728
Distance entre les axes, mm/ft 1000/3,29 1000/3,29
Empattement avant, mm/ft 713 / 2,3 713 / 2,3
Empattement arrière, mm/ft 710 / 2,3 710 / 2,3
Dimension des pneus 18 x 7.5 x 8 18 x 7.5 x 8
Pression des pneus arrière - avant, kPa / bar / PSI 60 (0,6/8,5) 60 (0,6/8,5)
Inclinaison maximum autorisée 10 10

Moteur

Marque / Modèle Kawasaki / FH 641V-AS53 Kawasaki / FH 641V-AS53
Puissance nominale moteur, en kW (voir remarque 1) 12,9 12,9
Volume, cm3/cu.in 675 675

Carburant, indice d’octane minimum, sans plomb

87 (max. méthane 5%, max.
éthane 10%, max. MTBE 15%)

Volume du réservoir, litre/USqt 17/18 17/18

Huile, classe SC-SH

SAE 30 ou SAE 10W/30, SAE

10W/40
Volume d’huile avec filtre 1,7/1,8 1,7/1,8
Volume d’huile sans le filtre, litre/USqt 1,5/1,6 1,5/1,6
Démarrage Démarrage électrique Démarrage électrique
Régime max. du moteur, tr/min 3000 ± 75 3000 ± 75

Système électrique

Type 12 V, moins à la terre 12 V, moins à la terre
Batterie 12 V, 24 Ah 12 V, 24 Ah
Bougie NGK BPR4ES NGK BPR4ES
Distance entre les électrodes, mm/inch 0,75/0,030 0,75/0,030
Fusible principal Type sabre, 15 A. Type sabre, 15 A.
Lampes, halogènes 2x12V 20W 2x12V 20W

Émissions sonores

2)

(voir remarque 2)
Niveau de puissance sonore mesuré dB(A) 99-103 99-103
Effet sonore garanti 100-104 100-104

Niveau de puissance sonore

(voir remarque 3)
Niveau de pression acoustique au niveau des oreilles de

l’utilisateur, dB(A)

83-88 83-88

Niveaux de vibrations

(voir remarque 4)
Niveau de vibrations du volant mesuré, m/s
Niveau de vibrations du siège, m/s

2

2

3,5 3,5

0,7 0,7

Transmission

Marque Tuff Torq K 66 Tuff Torq K 664
Huile, classe SF-CC SAE 10W/40 Entièrement synthétique SAE 10W/50
Volume d'huile total, litre 3,2 3,2

Unité de coupe

Modèle Combi 112 Combi 112

Combi 122 Combi 122

Remarque 1: La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime en tr/min spécifié) d'un moteur de production typique pour le
modèle de moteur mesuré selon la norme SAE J1349/ISO1585. Cette valeur peut différer pour les moteurs de production de masse. La puissance effective du moteur
installé sur la machine finale dépendra de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs.

Remarque 2: Émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Si la machine peut être équipée
de différentes unités de coupe, les émissions sonores sont indiquées dans l'ordre, en commençant par l'unité de coupe avec l'épaisseur de coupe la plus petite.

Remarque 3: Niveau de pression sonore conformément à EN 836. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique
(déviation standard) de 1,2 dB (A). Si la machine peut être équipée de différentes unités de coupe, les niveaux de pression sonore sont indiqués dans l'ordre, en
commençant par l'unité de coupe avec l'épaisseur de coupe la plus petite.

Remarque 4: Niveau de vibrations conformément à EN 836. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation
standard) de 0,2 m/s

2

(volant) et de 0,8 m/s2 (siège).

87 (max. méthane 5%, max. éthane
10%, max. MTBE 15%)

SAE 30 ou SAE 10W/30, SAE 10W/40

French – 49

Caractéristiques techniques

´®z+S(}¶1ߨ

Données techniques relatives à l'unité de coupe
Unité de coupe CombiTurf 103 CombiTurf 112 CombiTurf 122

Largeur de coupe, mm/inch 1030 / 41 1120 / 44.1 1220 / 48
Hauteurs de coupe, 7 positions, mm/inch 25-80/0.98-3.15 25-80/0.98-3.15 25-80/0.98-3.15
Diamètre de couteau, mm/inch 388/15.28 420 / 16,5 454 / 17.9
Largeur, mm 1120 / 44.1 1220 / 48 1330 / 52,4
Poids, kg/lb 53 / 116,8 56 / 123.5 64 / 141

INFORMATION IMPORTANTE Une fois le produit usé et inutilisable, il doit être rapporté au revendeur ou à un autre organisme
pour recyclage.

INFORMATION IMPORTANTE Dans un souci d’amélioration constante, les caractéristiques techniques et la présentation
peuvent être modifiées sans préavis.

Veuillez notez que les informations fournies dans ce mode d’emploi ne sauraient donner lieu à aucune réclamation légale.
N’utilisez que des pièces d’origine pour les réparations. La garantie perd toute validité dans le cas contraire.

50 – French

´®z+S(}¶1ߨ

Caractéristiques techniques

Assurance de conformité UE (Concerne seulement l’Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons par la présente que le PR 17, PR 17 AWD,
PF 21 et le PF 21 AWD Husqvarna à partir des numéros de série de l’année de fabrication 2010 et ultérieurement (l’année est
clairement indiquée sur la plaque d’identification et suivie du numéro de série) sont conformes aux dispositions de la DIRECTIVE
DU CONSEIL :

du 22 juin 1998 ”directive machines” 98/37/CE, annexe IIA.
du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CEE.
du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE.
Informations sur les émissions sonores et la largeur de coupe, se reporter au chapitre ”Caractéristiques techniques”
Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2, EN-836.
0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, a établi un rapport d’évaluation de conformité,

selon l’annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant les émissions sonores dans
l’environnement.

Les certificats ont les numéros:

PR 17 et PR 17 AWD 01/901/066
PF 21 et PF 21 AWD 01/901/067, 01/901/068

Huskvarna, le 21 janvier 2008

Claes Losdahl, Directeur du développement/Produits pour le jardin (Représentant autorisé d’Husqvarna AB et responsable de la
documentation technique.)

Assurance de conformité UE (Concerne seulement l’Europe)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: [phone], ci-devant le fabricant, déclare par la présente que les
tondeuses autoportées Husqvarna PR 17, PR 17 AWD, PF 21 et PF 21 AWD à compter des numéros de série de l’année de
fabrication 2010 et ultérieurs (l’année est indiquée en clair sur la plaque d’identification et suivie du numéro de série) sont
conformes aux dispositions de la DIRECTIVE GOUVERNEMENTALE:

du 17 mai 2006 ”directive machines” 2006/42/CE
du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CEE.
du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE.
Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2, EN-836.
L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, a établi un rapport

d’évaluation de conformité, selon l’annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant les émissions
sonores dans l’environnement.

Les certificats ont les numéros: 01/901/066, 01/901/067, 01/901/068
Huskvarna, le 29 décembre 2009

Claes Losdahl, Directeur du développement/Produits pour le jardin (Représentant autorisé d’Husqvarna AB et responsable de la
documentation technique.)

French – 51

´®z+S(}¶1ߨ

Instructions d'origine

1151089-31

´®z+S(}¶1ߨ

2010-03-22
