Husqvarna LB 553SE Operator's Manual

Operator′s manual

Gebruiksaanwijzing

Manual de instrucciones

Instruções para o uso

Bedienungsanweisung

Manuel d’utilisation

I

struzioni per l’uso

√‰ËÁ›Â˜ ¯Ú‹Ûˆ˜

LB 553S e

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.
Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto.
Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt ver traut, bevor Sie das Gerät benutzen.

Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina.

¢И·Я¿ЫЩВ ЪФЫВОЩИО¿ ЩИ˜ √‰ЛБ›В˜ ¯Ъ‹ЫВˆ˜ О·И О·Щ·УФ‹ЫЩВ ЩФ ВЪИВ¯fiМВУФ ЪИУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ МЛ¯¿УЛМ·.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

2-16

NN

EEEENN

117-31

FFFFRRRR 11

32-46

NNNNLLLL

IIIITTTT

47-61

EEEESSSS

62-76

EE

DDDDEE

77-91

PPPPTTTT

92-106
107-121

GGGGRRRR

!

!

2

W

W

W

CA

NO

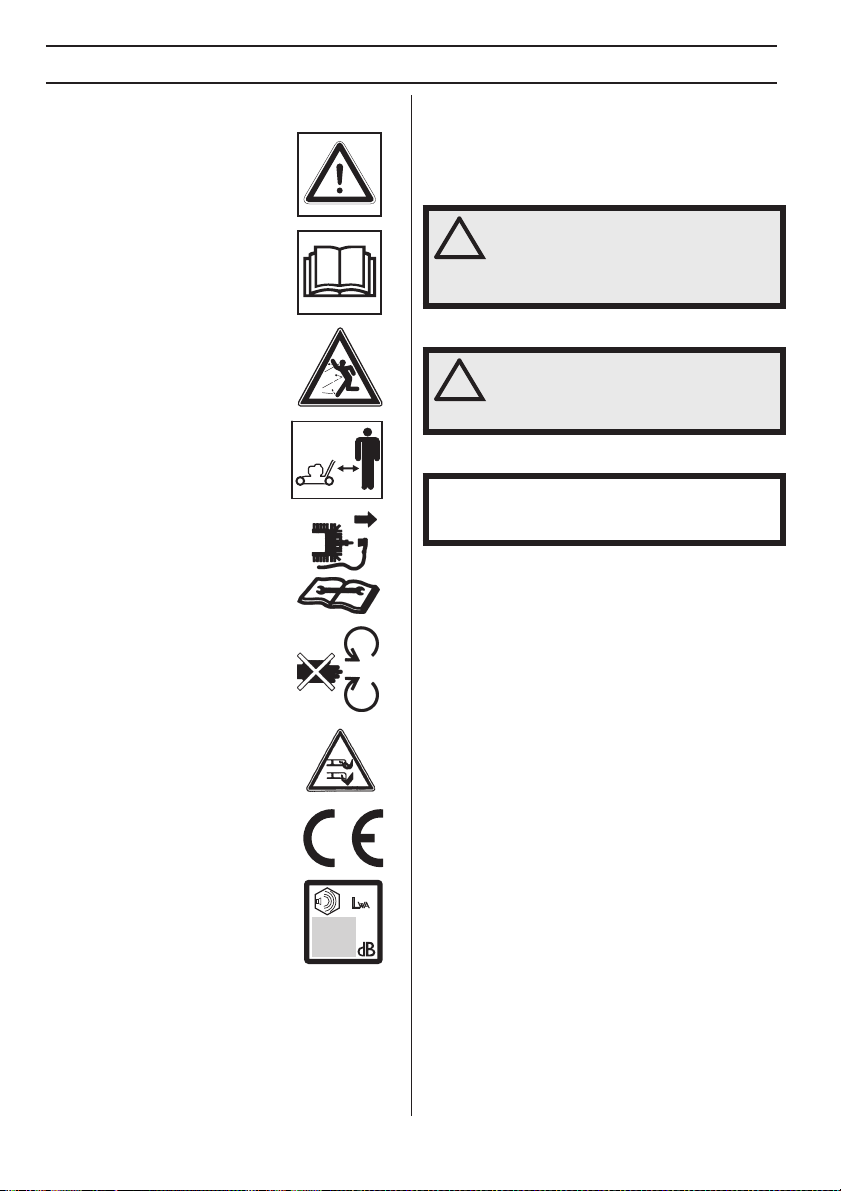

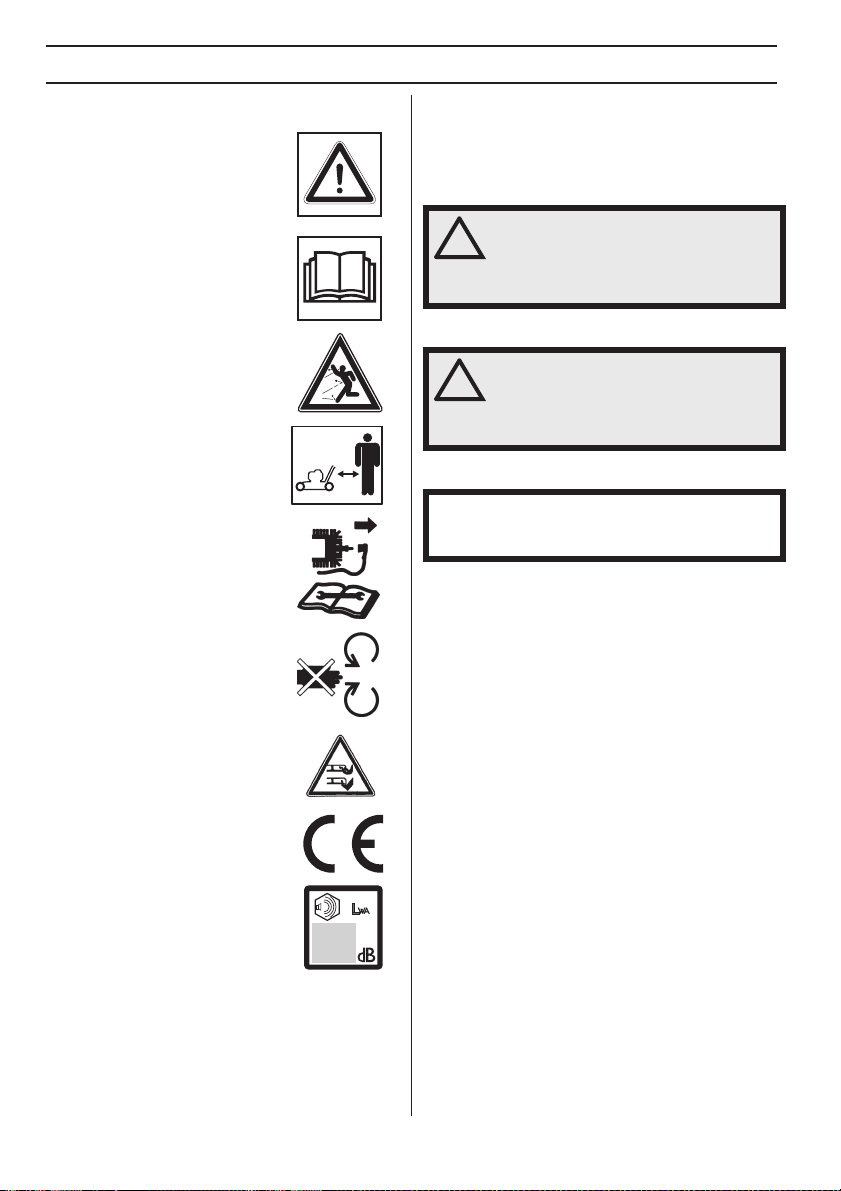

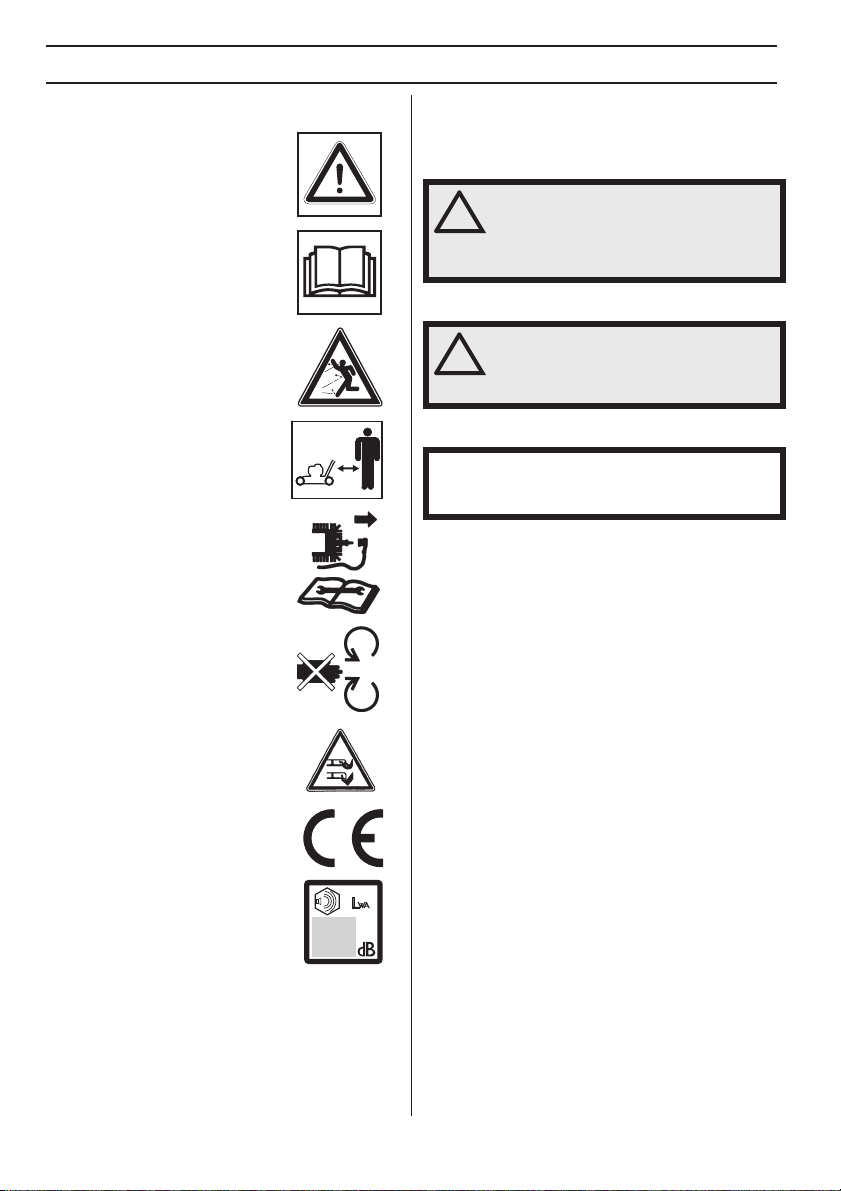

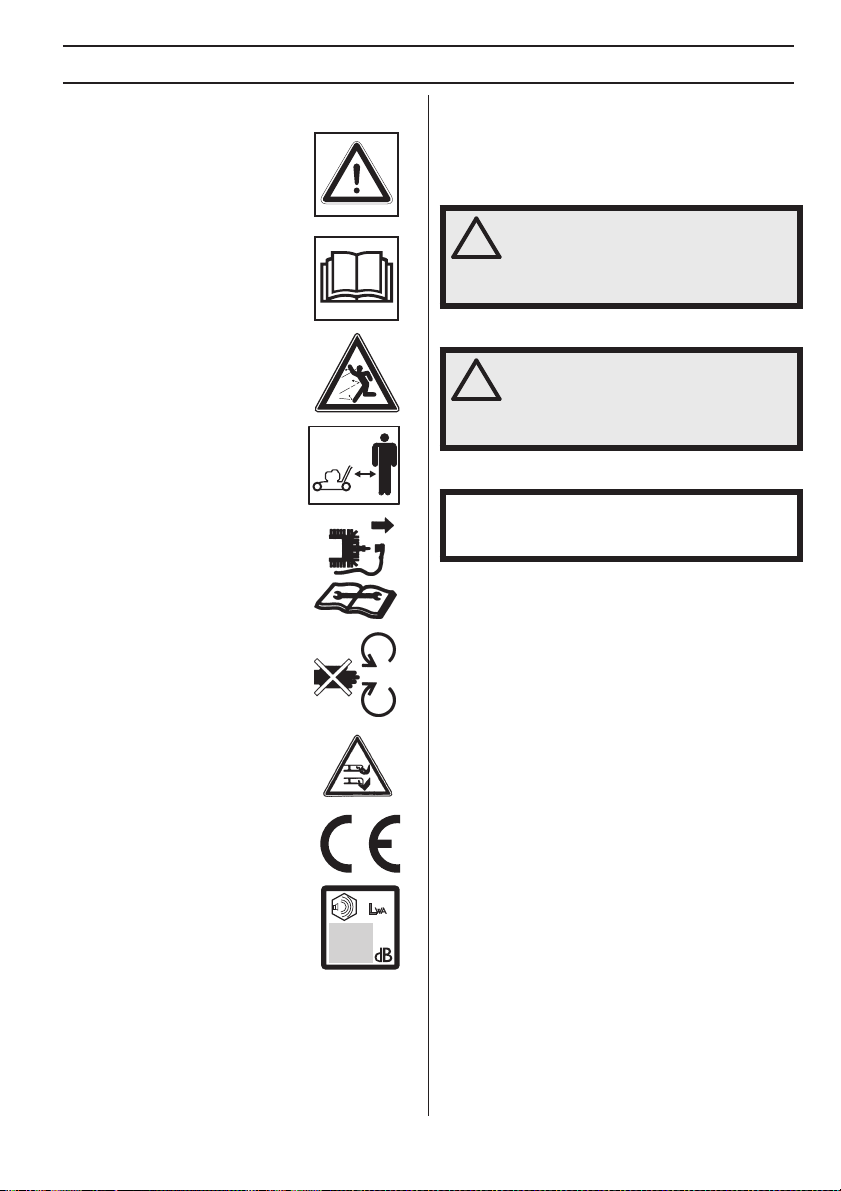

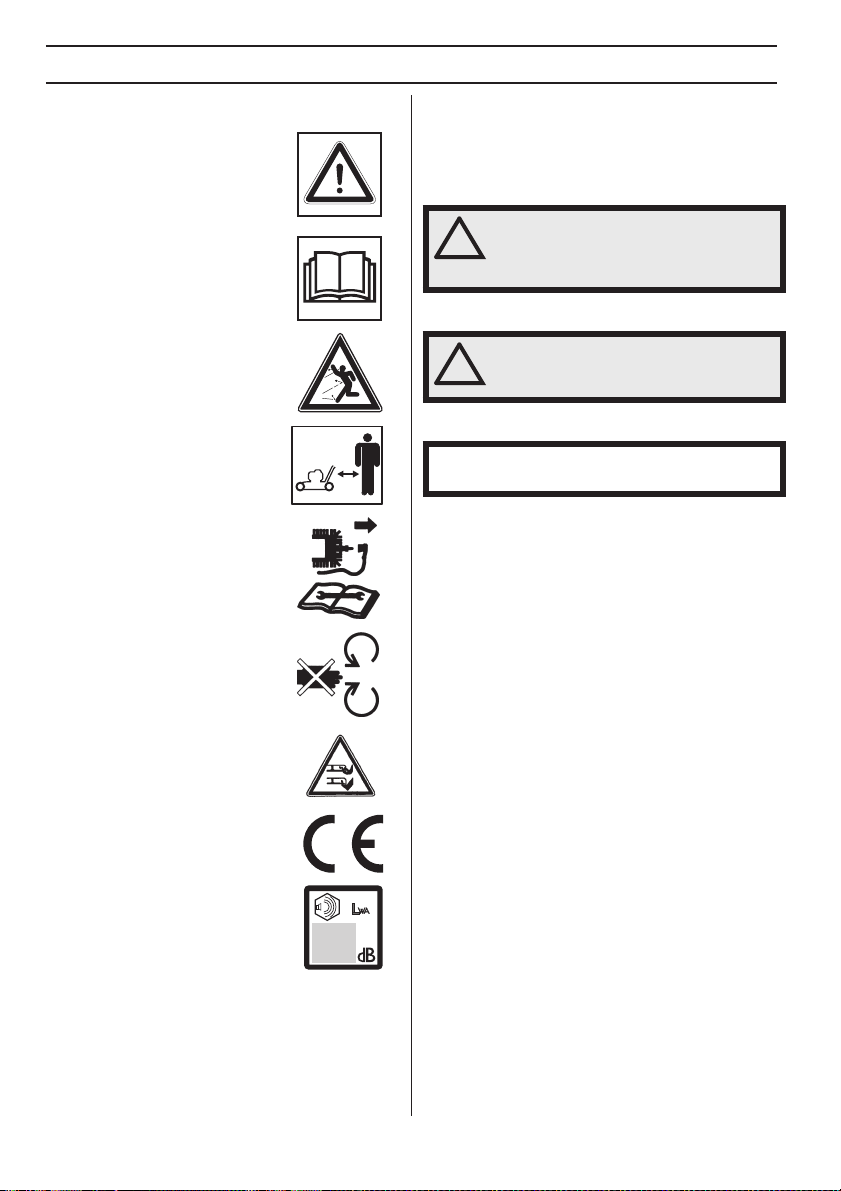

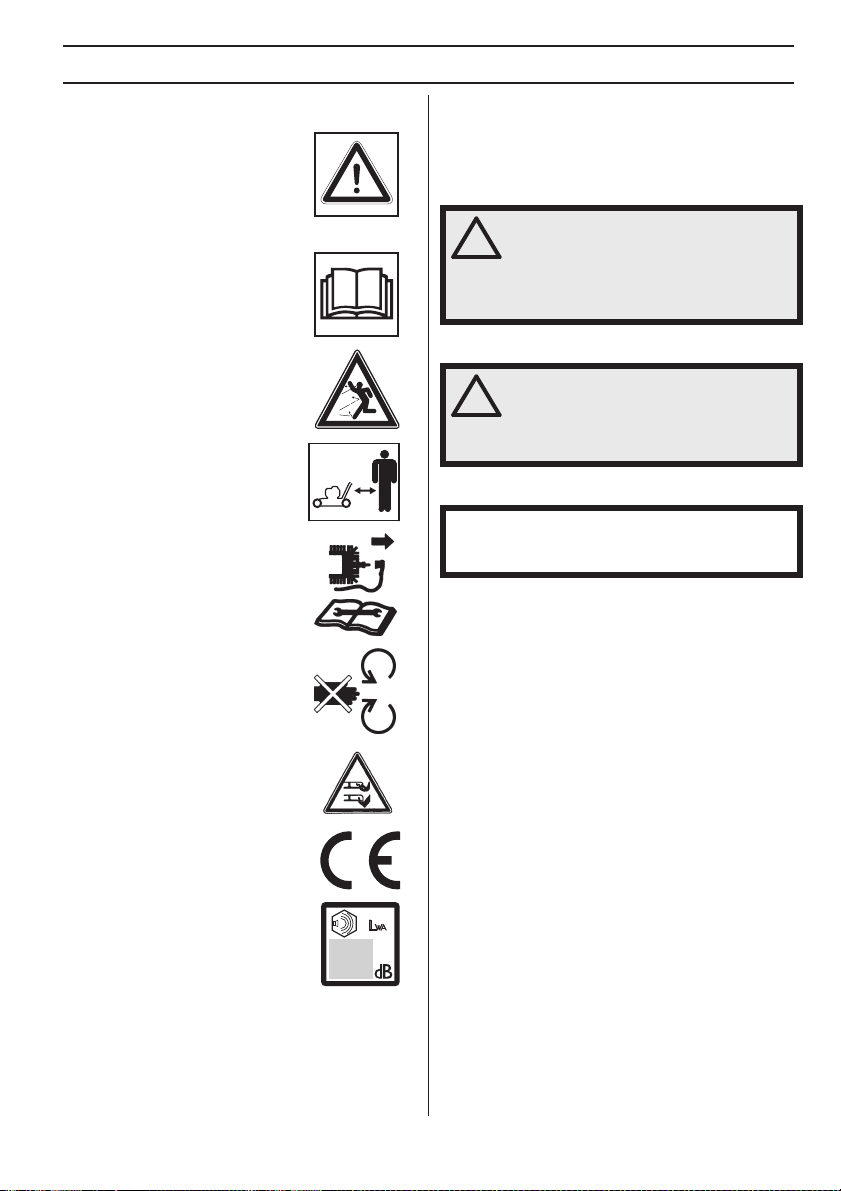

KEY T O SYMBOLS

Symbols on the mac hine:

ARNING! The machine can be a
dangerous tool if used incorrectly or
carelessly, which can cause serious or
fatal injury to the operator or others.

Please read the operator’s manual
carefully and make sure you
understand the instructions before
using the machine.

Watch out for thrown objects and
ricochets.

Keep people and animals well away
from the working area.

Prevent unintentional starting by
removing the ignition cable from the
spark plug.

Warning: rotating cutter. Keep hands
and feet clear.

Explanation of warning le vels

The w arnings are graded in three levels.

ARNING!

ARNING! Used if there is a risk of
serious injury or death for the operator
or damage to the surroundings if the
instructions in the manual are not
followed.

CAUTION!

UTION! Used if there is a risk of injury
to the operator or damage to the
surroundings if the instructions in the
manual are not followed.

NOTICE!

TICE! Used if there is a risk of damage to materials
or the machine if the instructions in the manual are not
followed.

Make sure that your hands and feet do
not come near the cutting attachment
when the engine is running.

This product is in accordance with
applicable EC directives.

Noise emission to the environment
according to the European
Community’s Directive. The machine’s
emission is specified in the Technical
data chapter and on the label.

– English

MA

P

T

CONTENTS

Contents

KEY TO SYMBOLS

Symbols on the machine: ..................................... 2

Explanation of warning levels ............................... 2

CONTENTS

Contents ............................................................... 3

PRESENT ATION

Dear Customer , .................................................... 4

Features ............................................................... 4

PRESENT ATION

What is what on the la wn mower? ........................ 5

CHINE´S SAFETY EQUIPMENT

Gener al ................................................................. 6

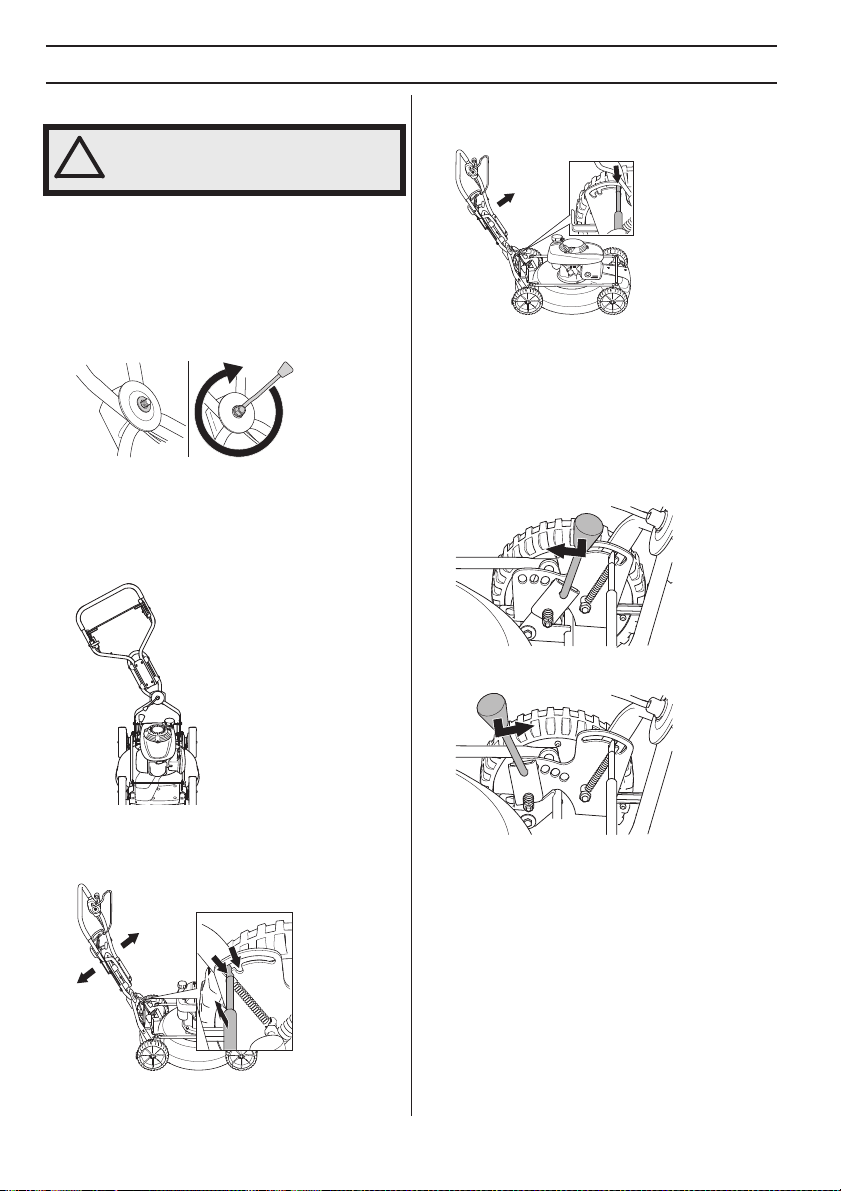

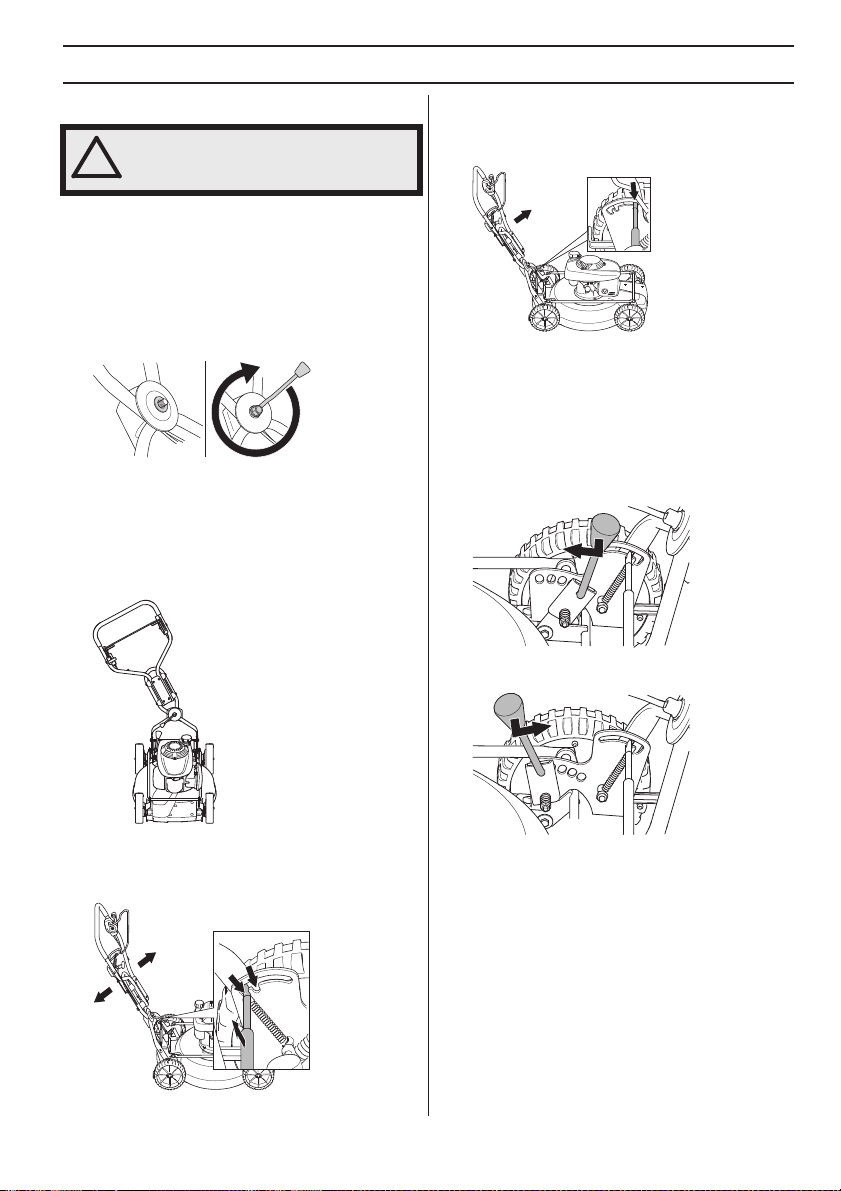

ASSEMBLING AND ADJUSTMENTS

Gener al ................................................................. 7

Handle ................................................................. 7

Cutting height ....................................................... 7

Filling with oil ........................................................ 7

FUEL HANDLING

Gener al ................................................................. 8

Fuel ...................................................................... 8

Fueling .................................................................. 8

Transport and storage .......................................... 8

OPERA TING

ersonal protective equipment ............................. 9

General safety precautions ................................... 9

Basic working techniques ..................................... 10

Transport and storage .......................................... 10

Starting and stopping ........................................... 11

MAINTENANCE

Gener al ................................................................. 12

Maintenance schedule ......................................... 12

General inspection ............................................... 12

Oil level ................................................................. 12

Cutting equipment ................................................ 12

Spark plug ............................................................ 13

Drive and gearbox ................................................ 13

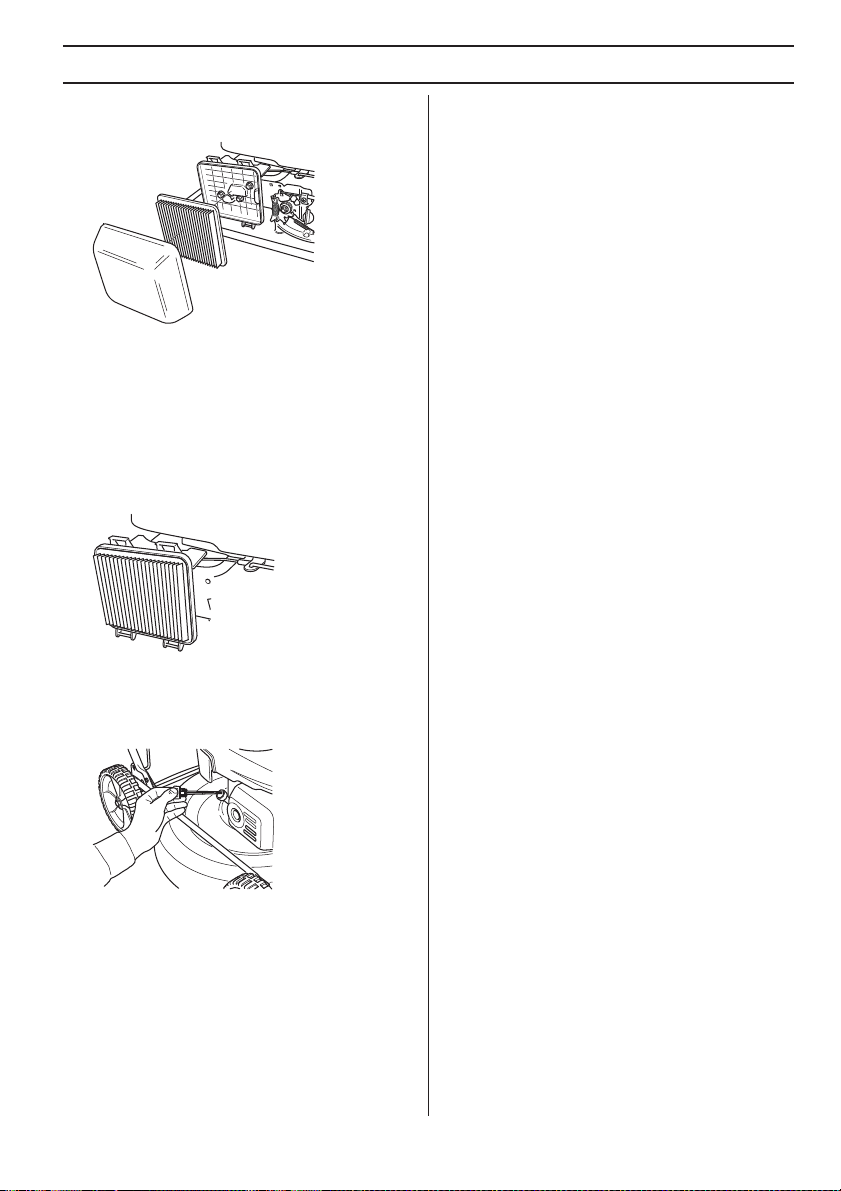

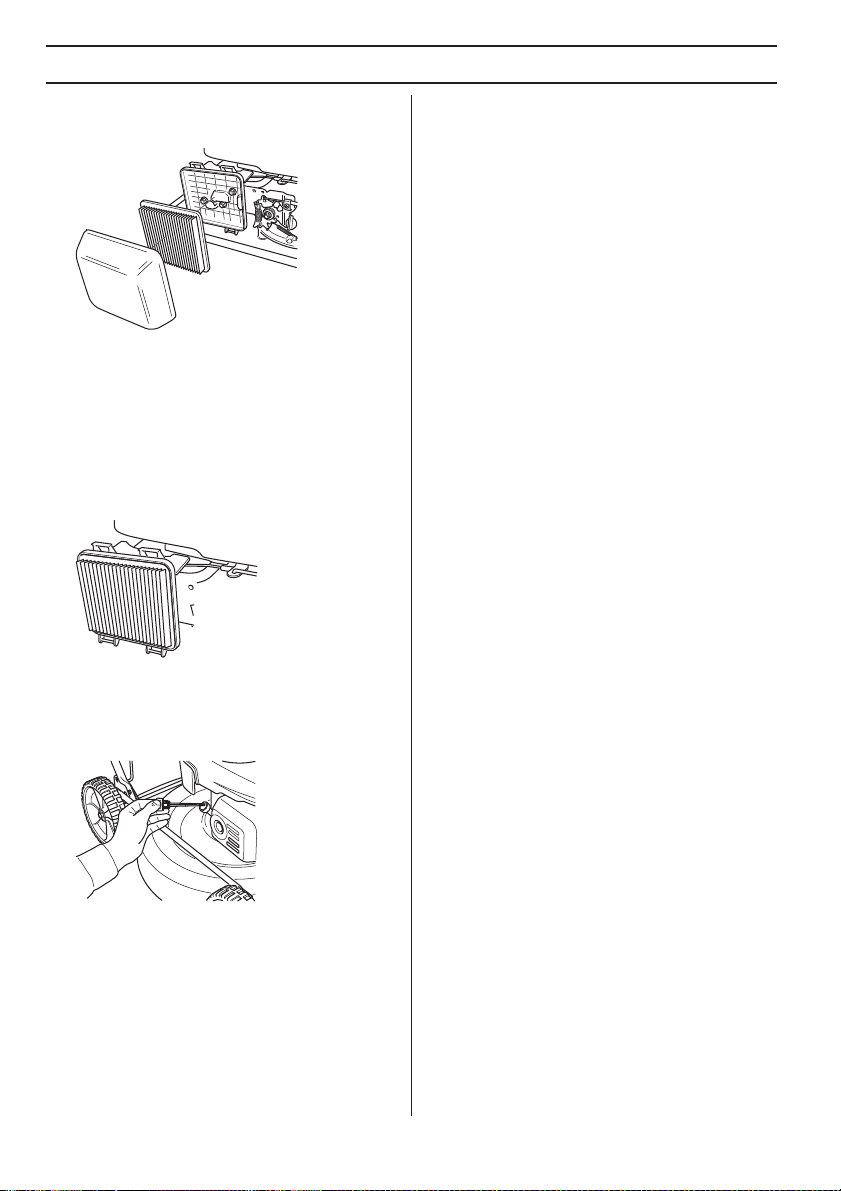

Air filter ................................................................. 14

Oil change ............................................................ 14

Fuel system .......................................................... 14

Recycling .............................................................. 14

TECHNICAL D ATA

echnical data ...................................................... 15

EC Declaration of Conformity ............................... 16

English

–

3

4

′

′

′

V

Fr

PRESENT A TION

Dear Customer ,

Cong ratulations on your choice to buy a Husqvarna
product! Husqvarna is based on a tradition that dates
back to 1689, when the Swedish King Karl XI ordered the
construction of a factory on the banks of the Husqvarna
River, for production of muskets. The location was logical,
since water power was harnessed from the Huskvarna
River to create the water-powered plant. During the more
than 300 years in existence, the Husqvarna factory has
produced a lot of different products, from wood stoves to
modern kitchen appliances, sewing machines, bicycles,
motorcycles etc. In 1956, the first motor driven lawn
mowers appeared, followed by chain saws in 1959, and it
is within this area Husqvarna is working today.

Today Husqvarna is one of the leading manufacturers in
the world of forest and garden products, with quality as
our highest priority. The business concept is to develop,
manufacture and market motor-driven products for
forestry and gardening, as well as for the building and
construction industry. Husqvarna
front edge for ergonomics, usability, security and
environmental protection. That is the reason why we have
developed many different features to add to our products
within these areas.

We are convinced that you will appreciate with great
satisfaction the quality and performance of our product for
a very long time to come. The purchase of one of our
products gives you access to professional help with
repairs and service whenever this may be necessary. If
the retailer who sells your machine is not one of our
authorised dealers, ask for the address of your nearest
service workshop.

It is our wish that you will be satisfied with your product
and that it will be your companion for a long time. Think of
this operator
following its content (usage, service, maintenance, etc),
the life span and the second-hand value of the machine
can be extended. If you sell this machine, make sure that
the operator

Thank you for using a Husqvarna product.
Husqvarna AB has a policy of continuous product

development and therefore reserves the right to modify
the design and appearance of products without prior
notice.

s manual as a valuable document. By

s manual is passed on to the buyer.

s aim is also to be at the

Features

alues such as high performance, reliability, innovative
technology, advanced technical solutions and
environmental considerations distinguish Husqvarna's
products.

Some of the unique features of your product are
described below.

Mulc hing

Eff ective cutting system which shreds the grass finely and
spreads it into the lawn.

ont wheel drive

When the handle is pushed do wn the drive wheels are
lifted off the lawn, making the machine easy to work with.

Easy-to-star t engines

Engines constr ucted to be as simple and easy to start as
possible.

Vibration damping handle

Vibr ation damping handles to prevent vibration injuries for
those who mow often and for long periods of time.

Time-sa ving thanks to large cutting width

The larger the cutting width, the shor ter it takes to mow.

Fuel-effi cient and quiet

Eff ective, fuel-efficient and quiet mowers that will not
disturb you or your neighbours.

– English

PRESENT A TION

1

13

14

15

16

19

21

20

22

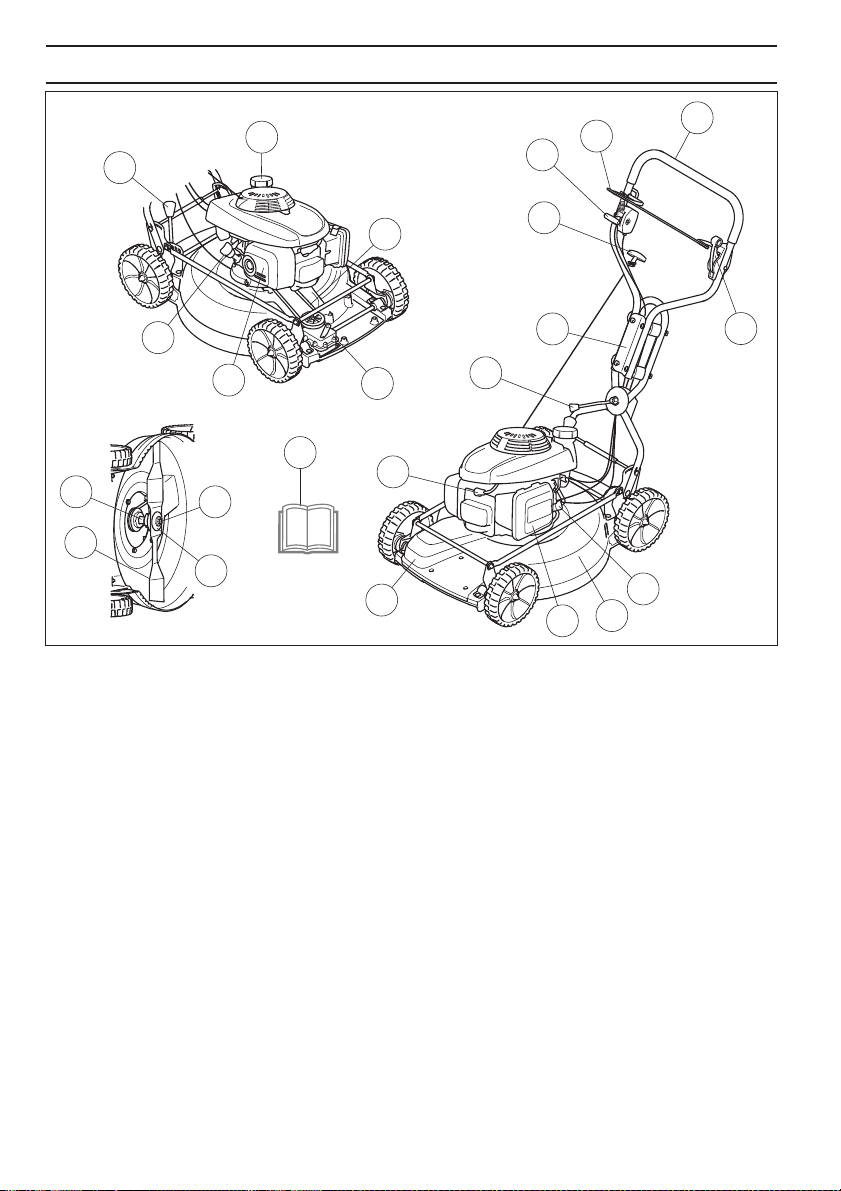

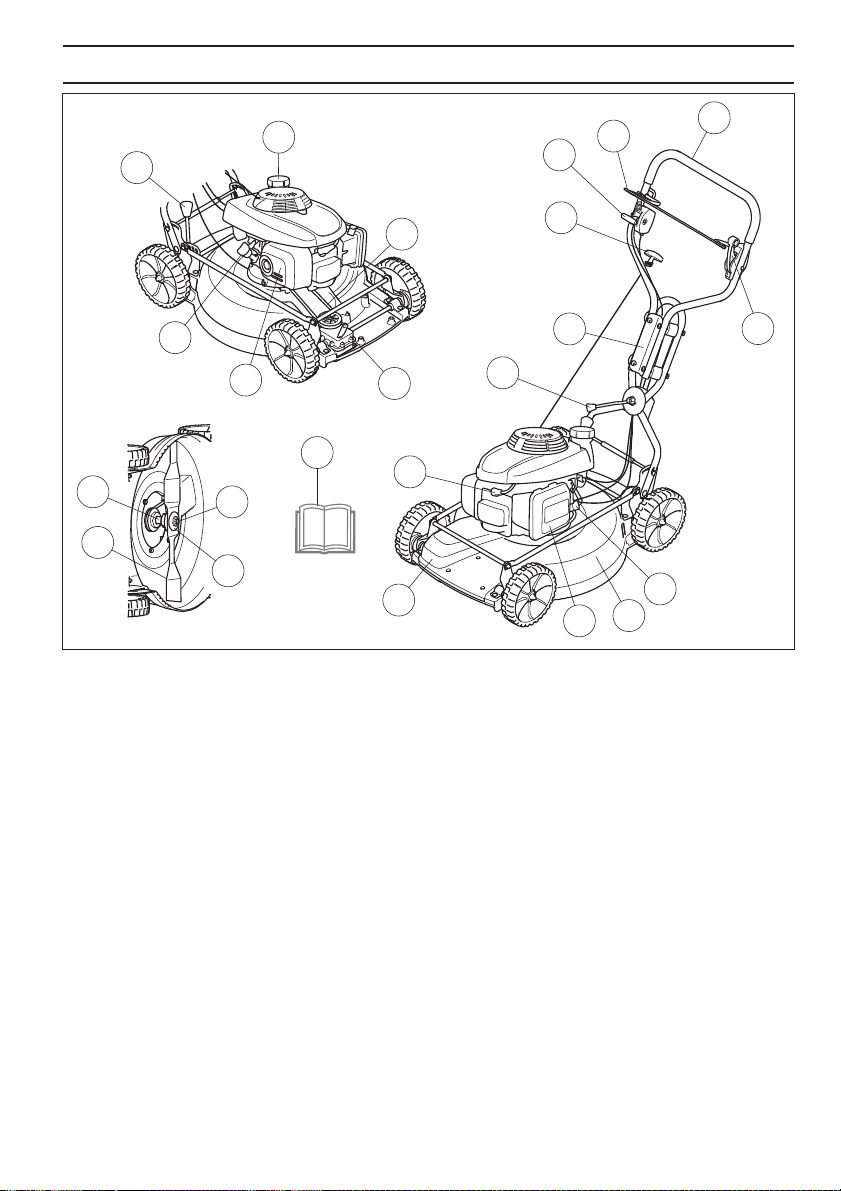

What is what on the la wn mower?

Handle
2 Clutch control
3 Engine brake handle
4 Throttle control/choke control
5 Starter handle
6 Vibration damper
7 Angle adjustment handle
8 Spark plug
9 Gear housing
10 Air filter
11 Cutting cover
12 Fuel tap

23

18

17

8

9

13 Fuel tank
14 Cutting height control
15 Dipstick/oil filler
16 Muffler
17 Gear
18 Drive belt
19 Cutter bracket
20 Cutter
21 Cutter bolt
22 Spring washer
23 Operator ′ s manual

3

1

4

5

6

2

7

12

11

10

English – 5

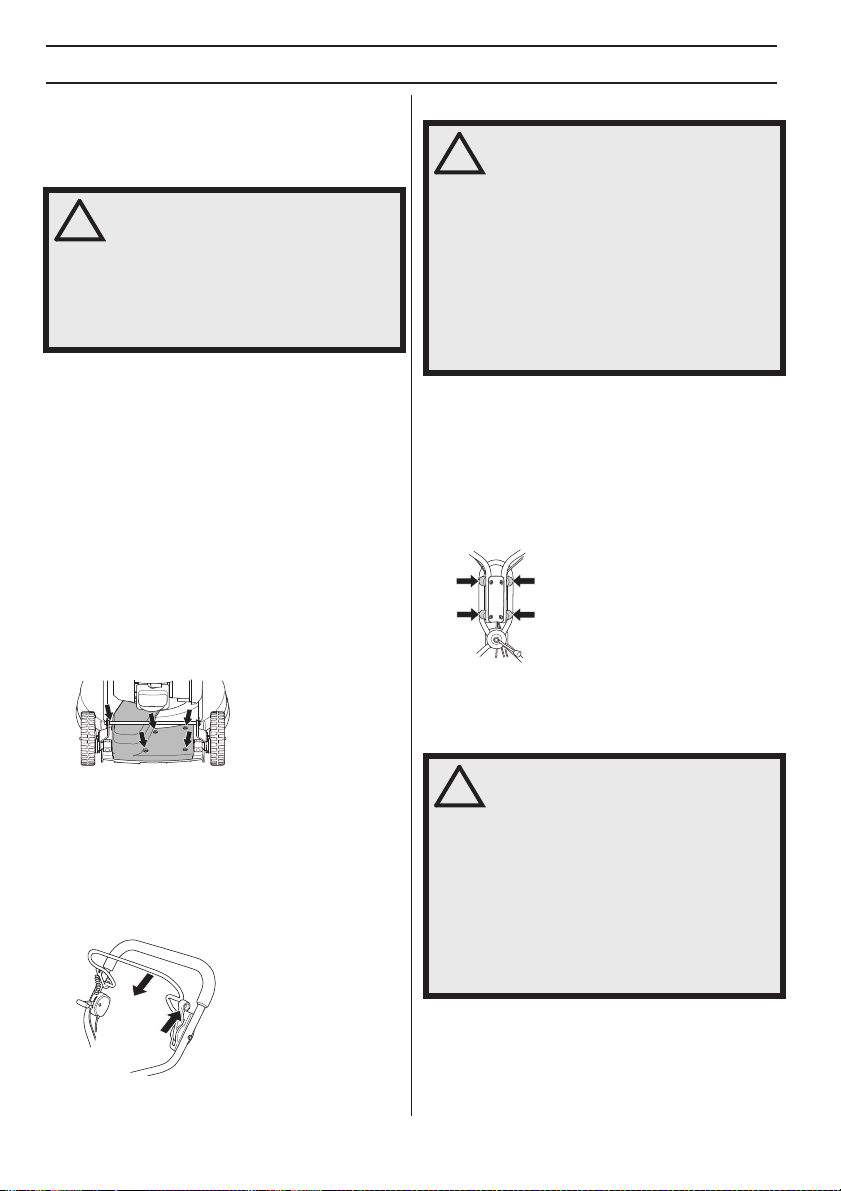

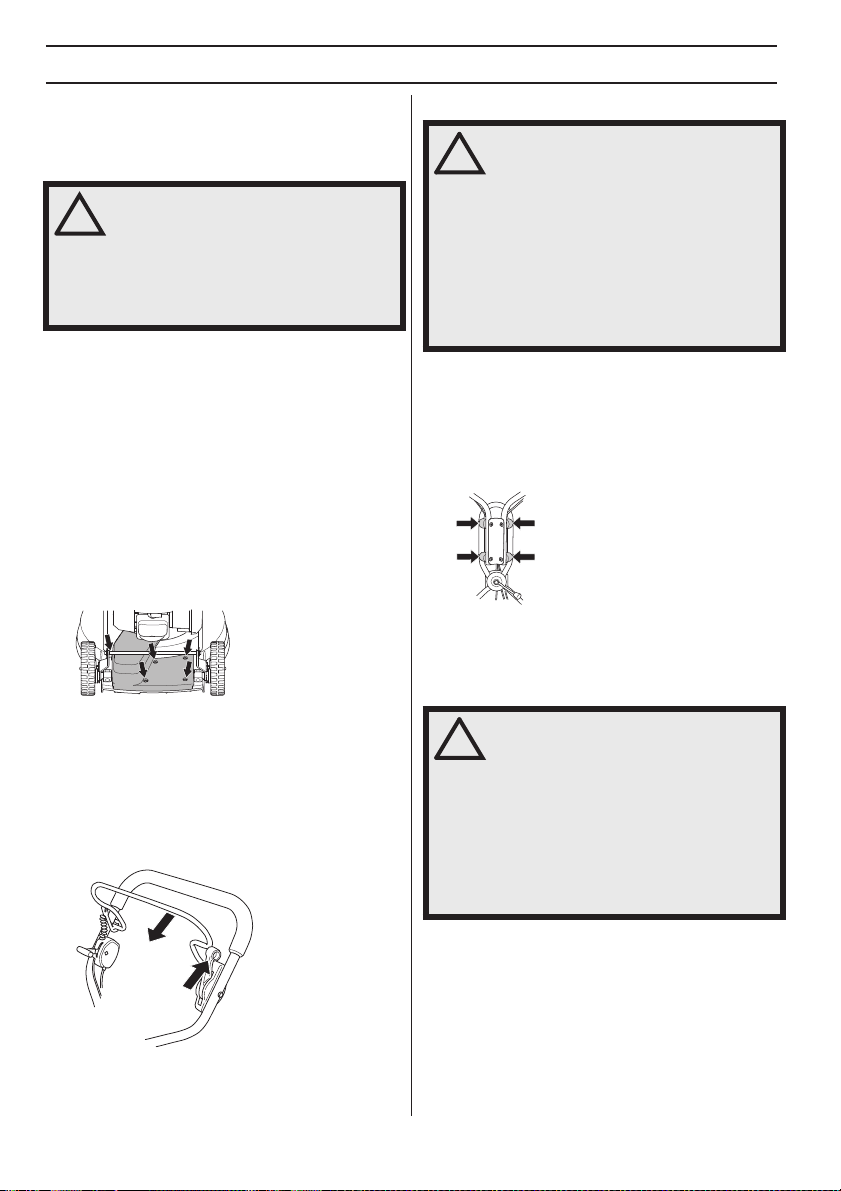

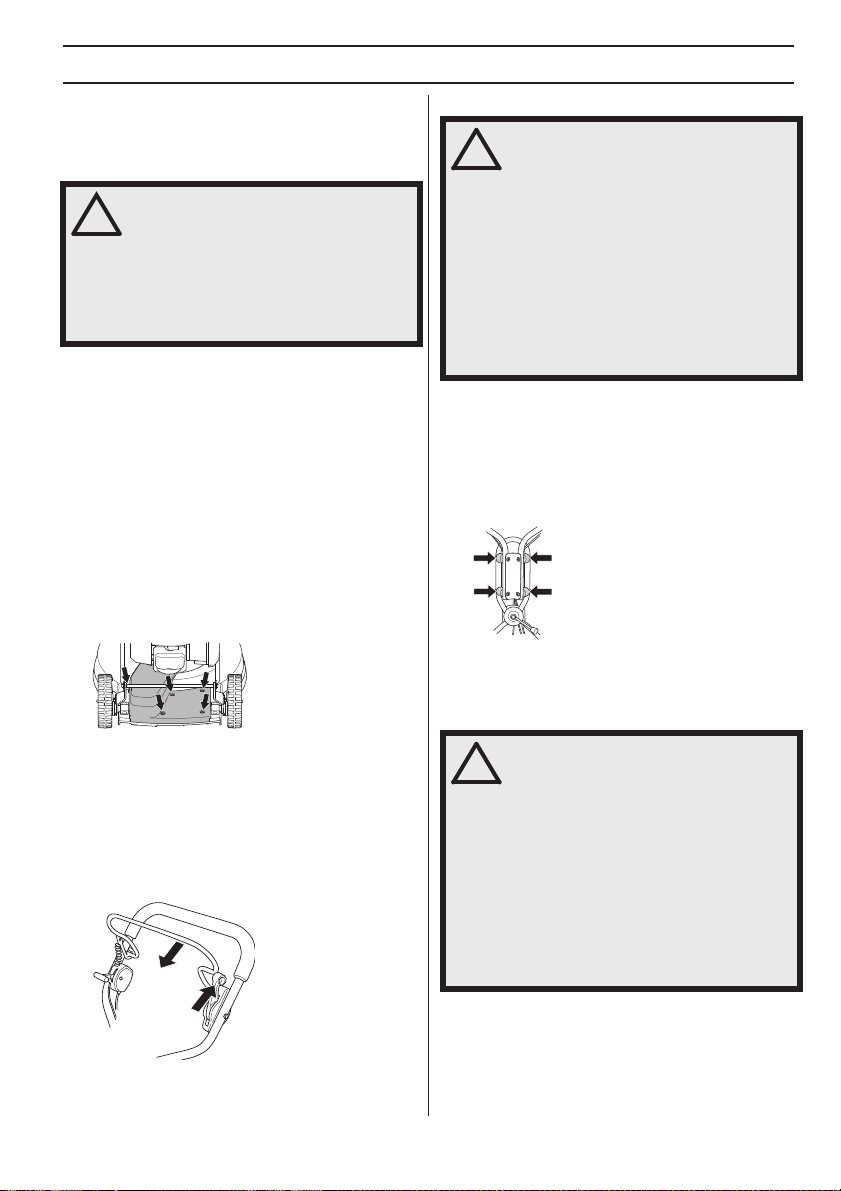

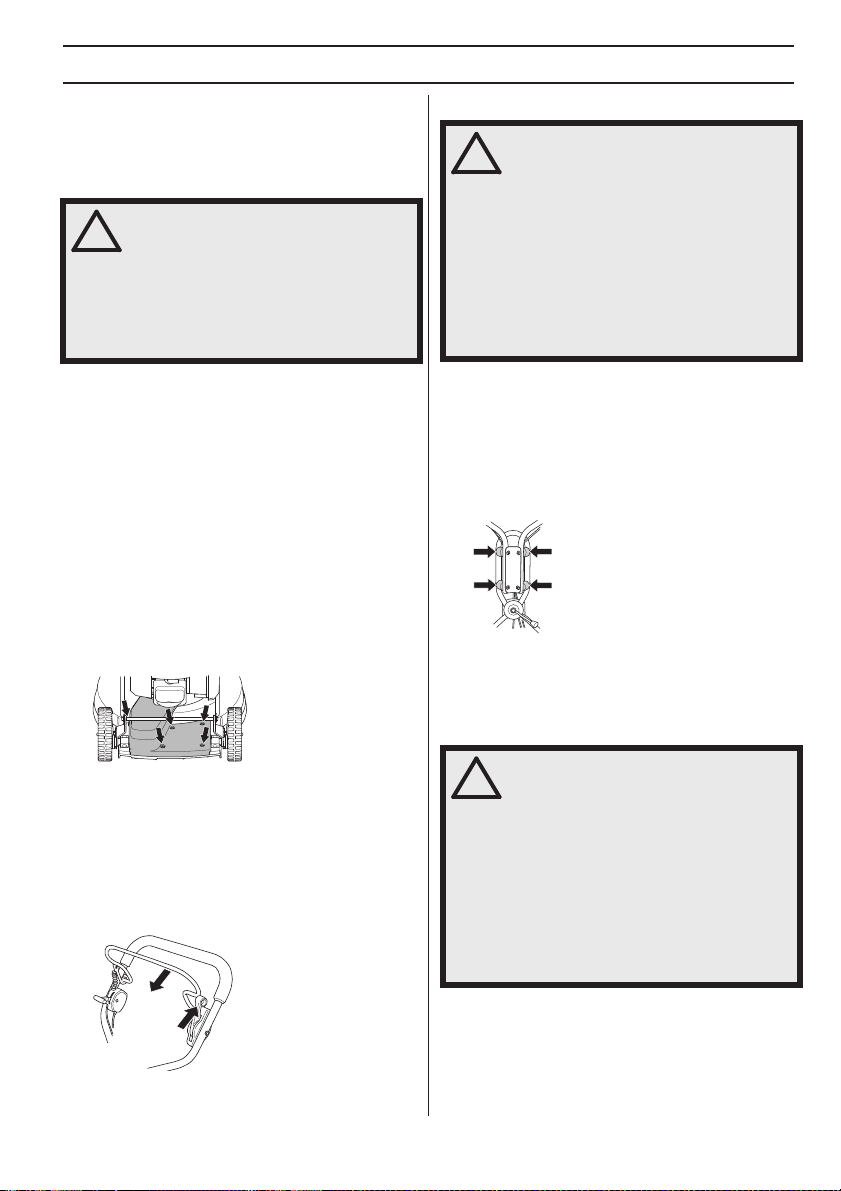

CHINE´S SAFETY EQ UIPMENT

!

!

General

This section descr ibes the machine´s safety equipment,
its purpose, and how checks and maintenance should be
carried out to ensure that it operates correctly.

ARNING! Never use a machine that has

faulty safety equipment! If your machine

!

fails any checks contact your service
agent to get it repaired.

Prevent unintentional starting by
removing the ignition cable from the
spark plug.

Cutting co ver

The cutting cover is designed to reduce vibration and
to reduce the risk of cuts.

Chec king the cutting cover

Make sure the cutting cover is not damaged and that
there are no visible defects such as cracks.

Gear housing

The protective cover is designed to reduce the risk of
crush injuries and to catch a broken drive belt.

Chec king the gear housing

Make sure the protective cover is not damaged and is
screwed in place.

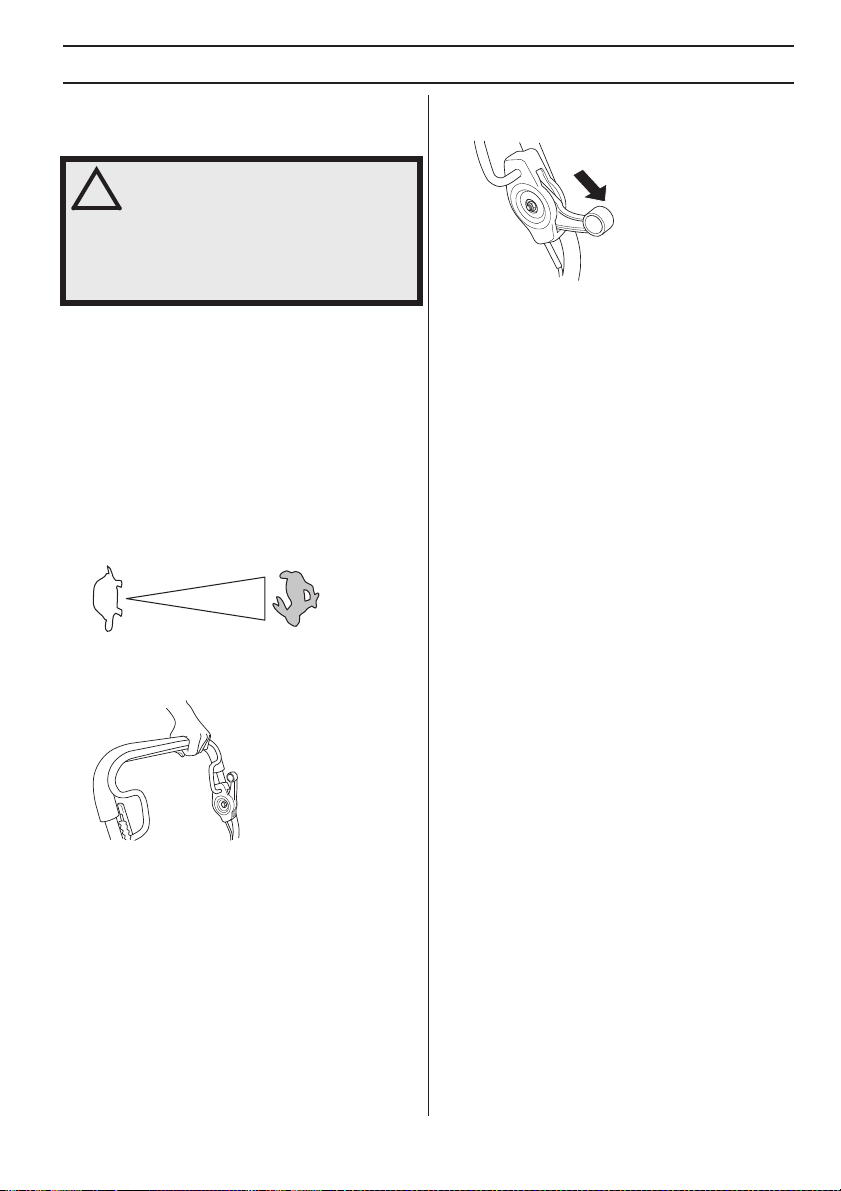

Engine brake handle

The engine brake is designed to stop the engine.
When the grip on the engine brake handle is released
the engine should stop.

Chec king the engine brake handle

Apply full throttle and then release the brake handle.
The engine should stop and the drive should
disengage.

MA

6

•

•

•

•

•

•

•

Vibration damping system

ARNING! Overexposure to vibration
can lead to circulatory damage or nerve
damage in people who have impaired
circulation. Contact your doctor if you
experience symptoms of overexposure
to vibration. Such symptoms include
numbness, loss of feeling, tingling,
pricking, pain, loss of strength, changes
in skin colour or condition. These
symptoms normally appear in the
fingers, hands or wrists. These
symptoms may be increased in cold
temperatures.

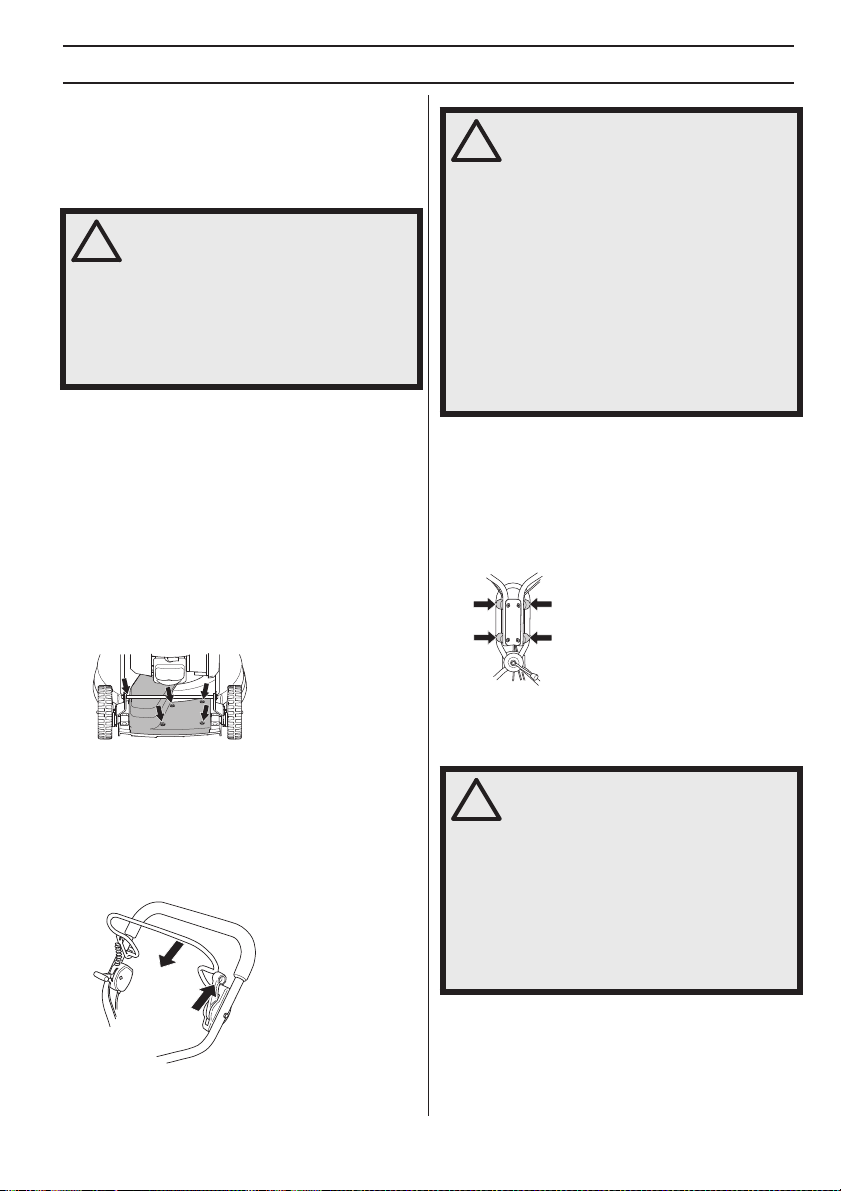

Your machine is equipped with a vibration damping
system that is designed to minimize vibration and
make operation easier.

• The handlebar system's steel tube and the cutting
cover are designed to minimise the vibrations from the
engine. This model also has 4 vibration dampers fitted
on the handlebar unit to further reduce vibrations.

Chec king the vibration damping system

Check that the handles and vibration damping
elements are not damaged.

Muffl er

ARNING! Never use a machine without
a muffler, or with a faulty muffler. A
damaged muffler may substantially
increase the noise level and the fire
hazard. Keep fire fighting equipment
handy.

The muffler gets very hot during and
after use. This also applies during idling.
Be aware of the fire hazard, especially
when working near flammable
substances and/or vapours.

•

•

•

W

W

W

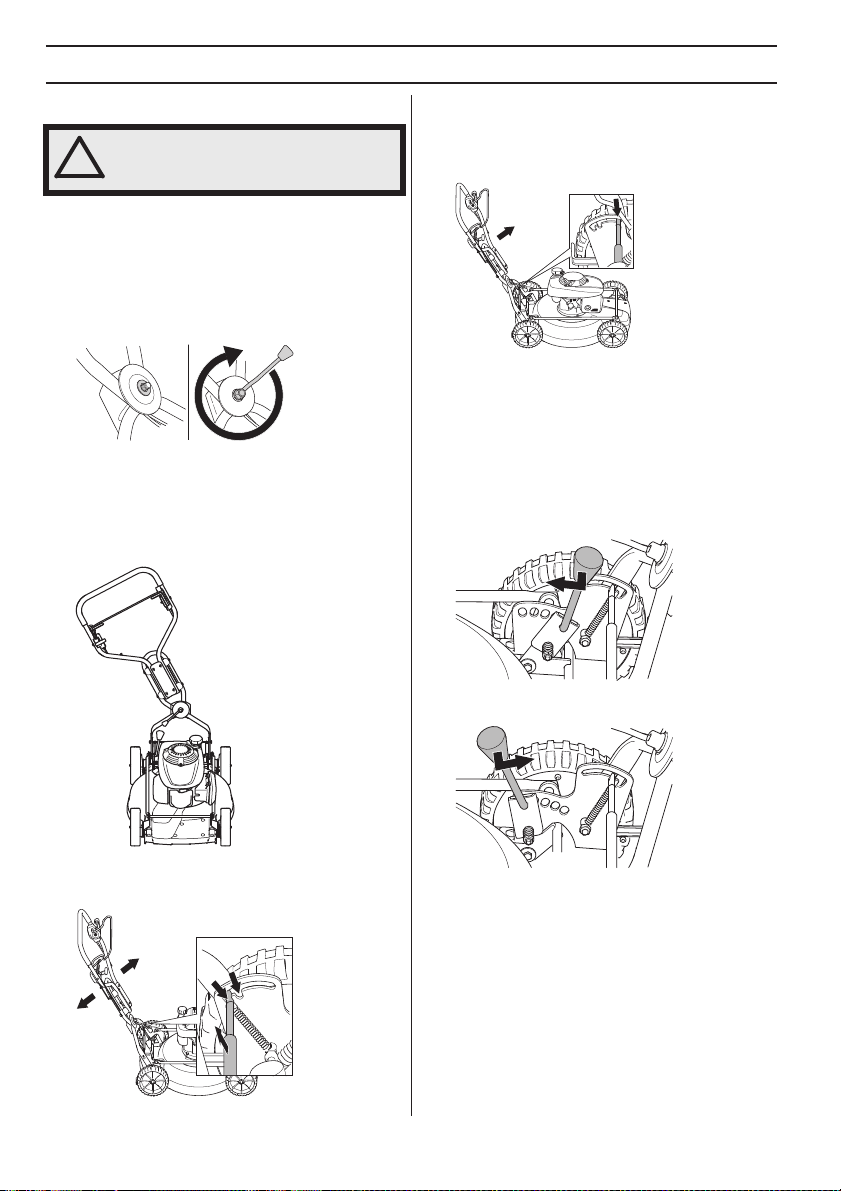

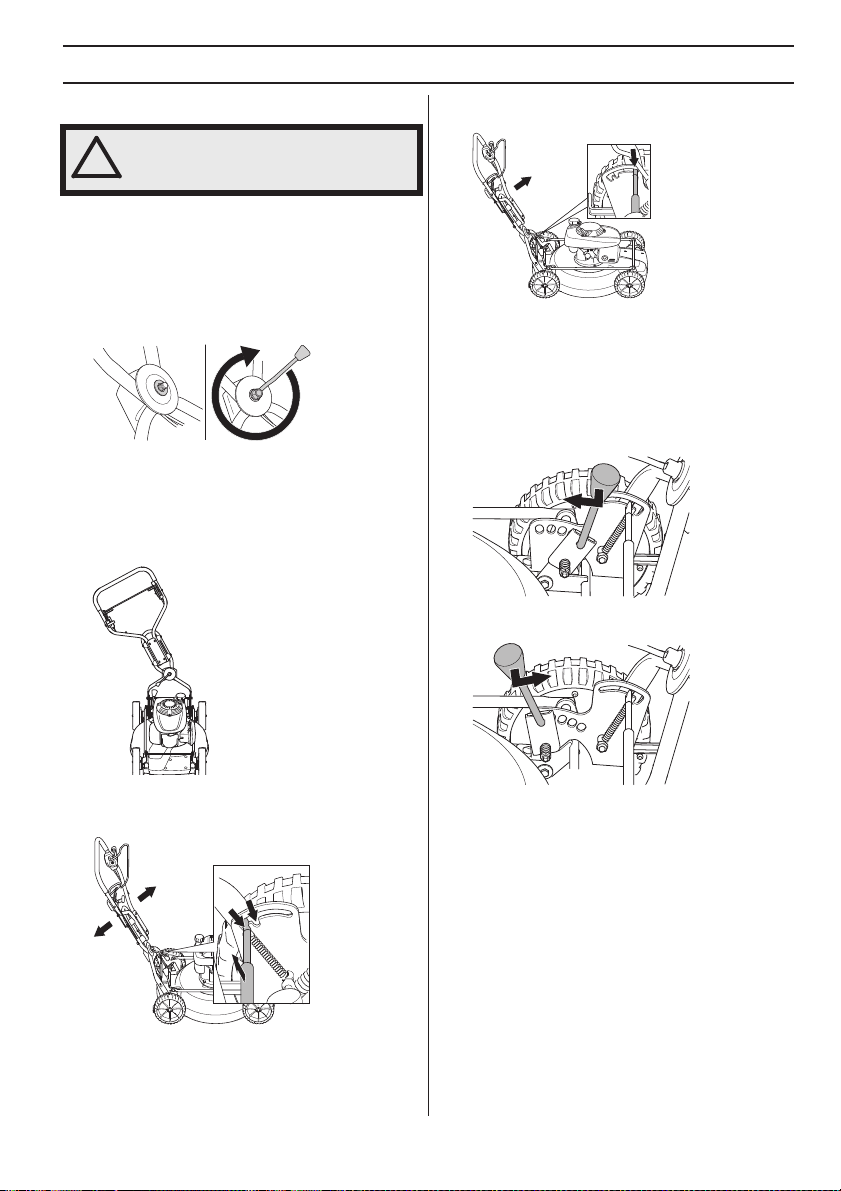

• The engine brake should always be adjusted so that
the engine stops within 3 seconds.

– English

The muffler is designed to keep noise levels to a
minimum and to direct exhaust fumes away from the
user.

Inspecting the m uffler

Check regularly that the muffler is complete and
secured correctly.

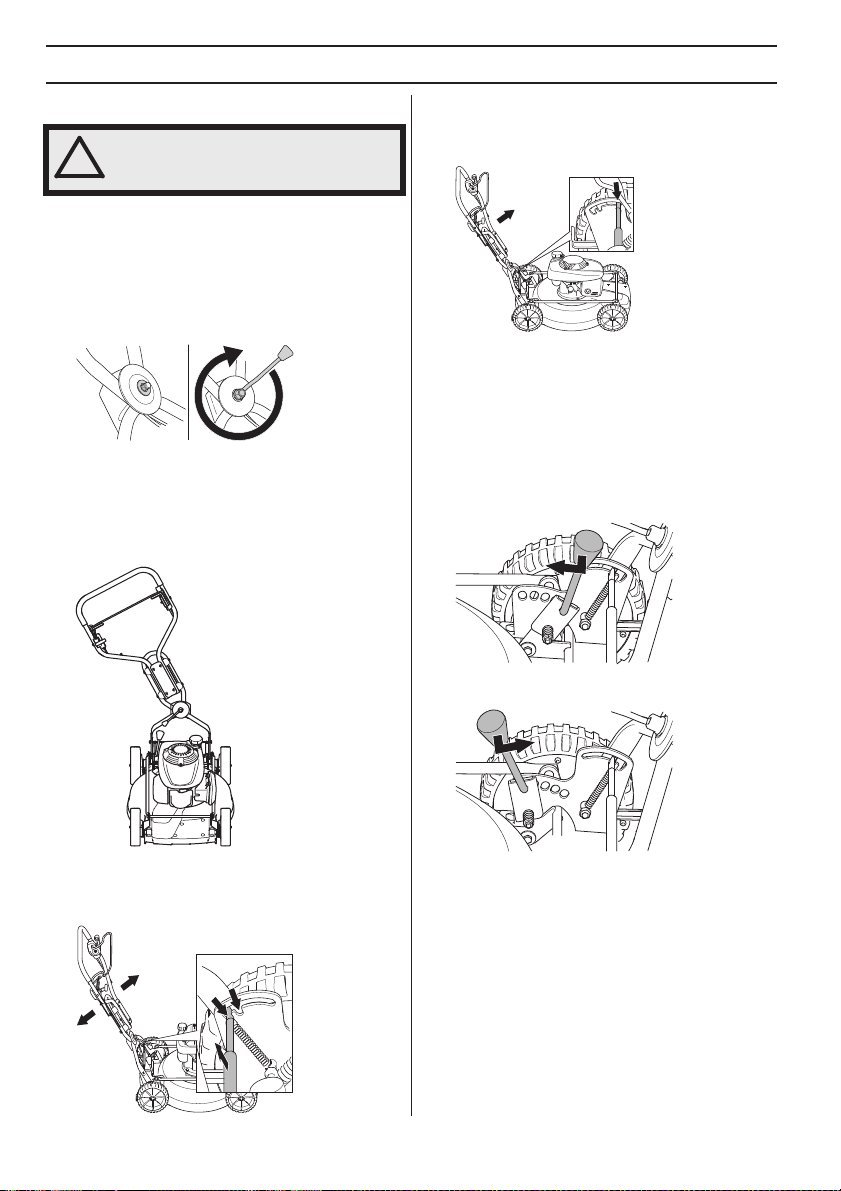

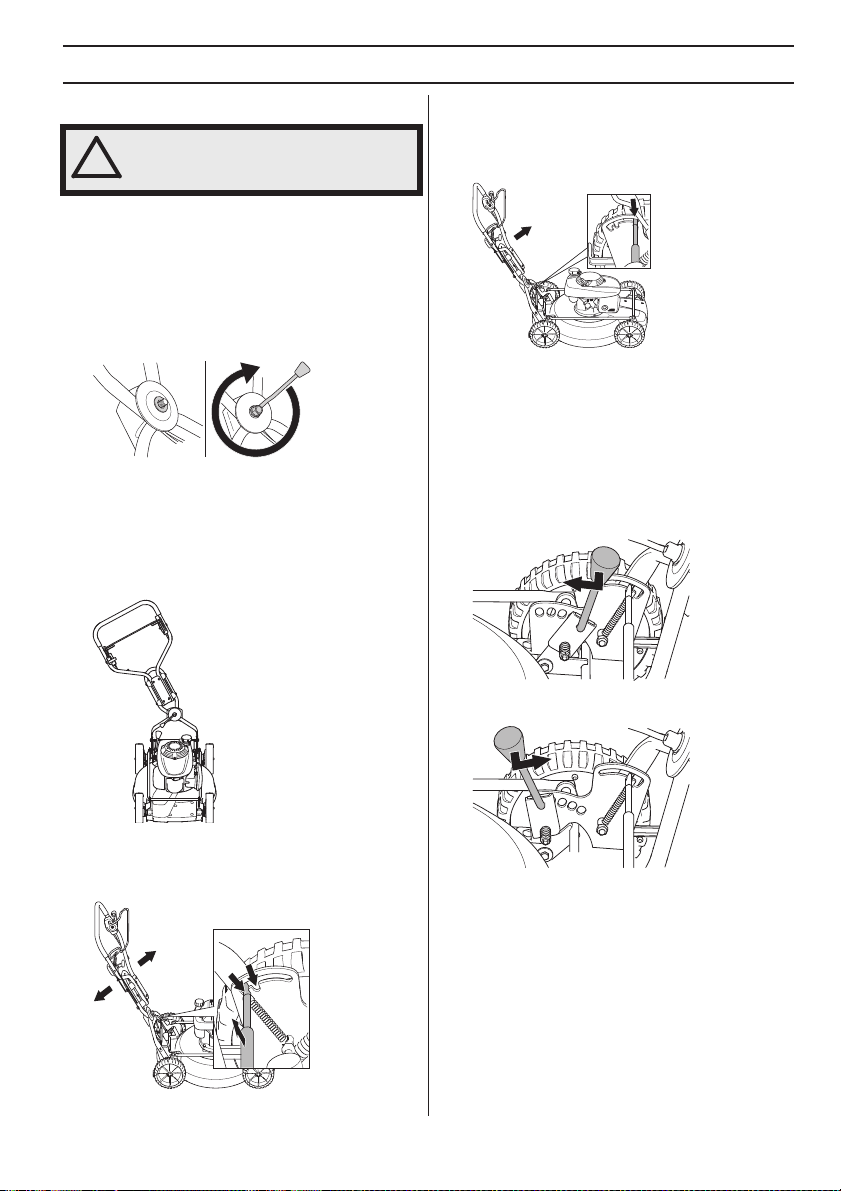

ASSEMBLING AND ADJUSTMENTS

General

IMPORTANT! Prevent unintentional
starting by removing the ignition cable

!

from the spark plug.

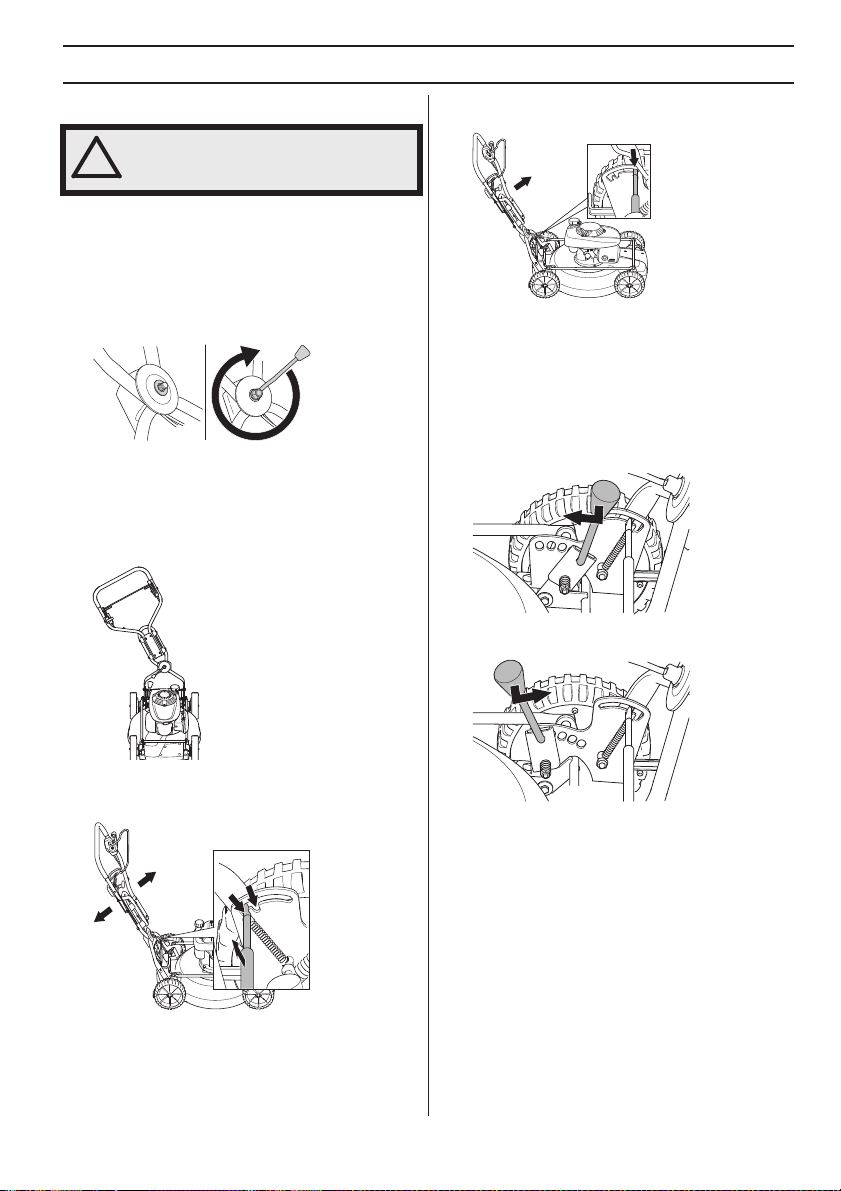

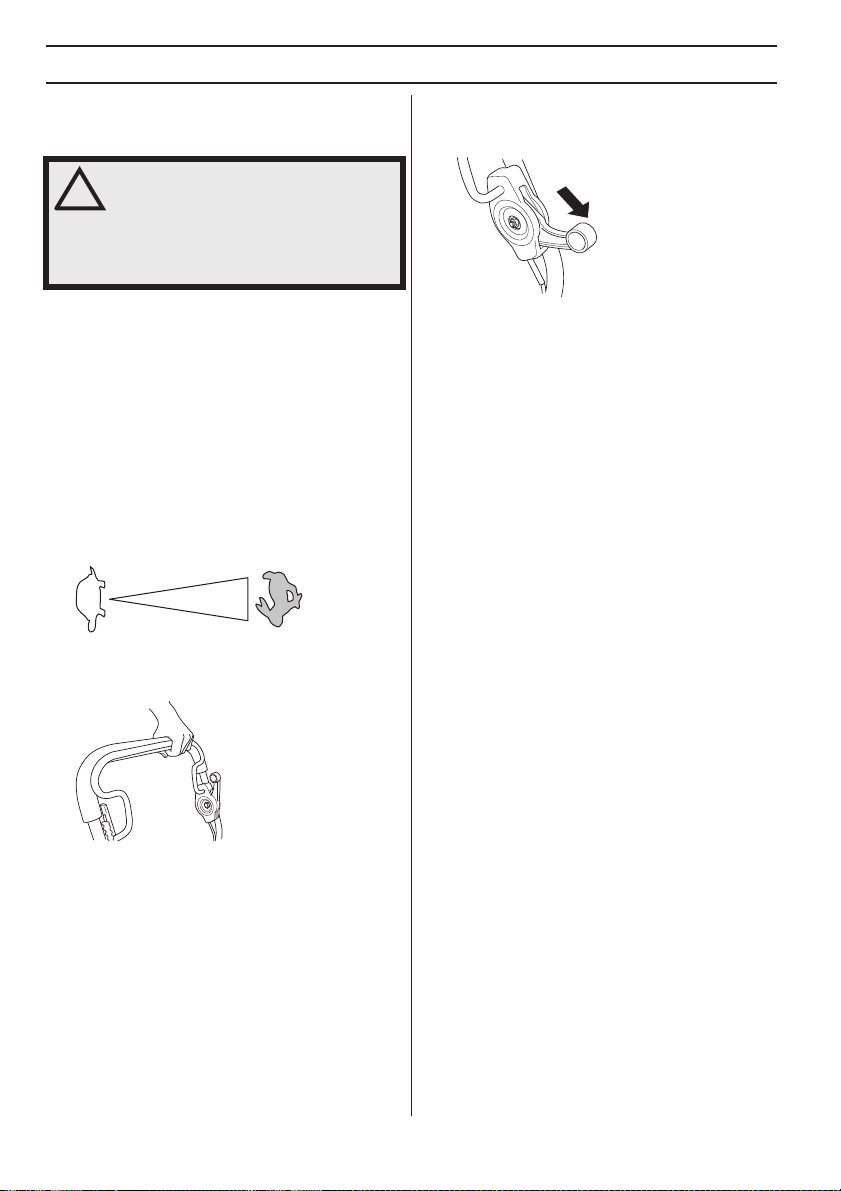

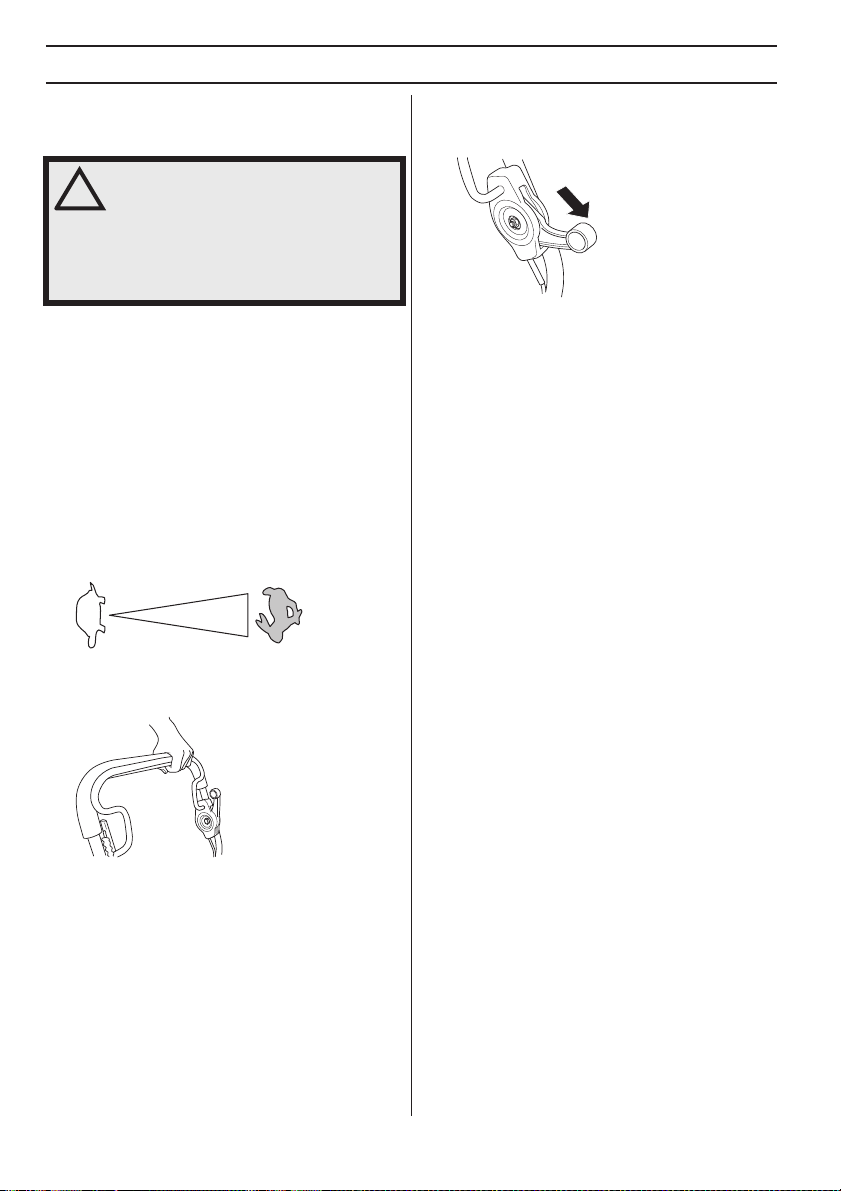

Handle

Assembly

• Assemble the upper handle using the handle nut on
the guide plate. Don’t forget the washer between the
plate and the handle nut. No tools are needed for the
assembly.

Settings

• If necessary, the handle can be turned slightly
sideways with the handle joint. The handle can be set
to different positions to achieve the best driving
position, e.g. when mowing next to hedges or house
walls.

forward. Do not use this mode when mowing or driving
the lawn mower.

Cutting height

CAUTION! Do not set the cutting height too low as there
is a risk that the cutters might hit ground with unevenness.

The cutting height adjustment is spring assisted. The
cutting height can be adjusted in five different steps.

• To lower the cutting height move the lever to the left
and then forward.

• The height of the lever can be adjusted in height. By
lifting the stay and sliding the handle forward or
backward, the height can be set at two positions.

• When storing the machine, the handle can be set in
the storage position. Lift the stay and slide the handle

• To raise the cutting height move the lever to the left
and then backward.

Filling with oil

• The oil tank is empty at delivery. Fill with oil up to the
”FULL” mark on the dipstick See also instructions
under the Maintenance heading. The engine oil
should be changed the first time after 5 hours running
time.

English – 7

FUEL HANDLING

!

General

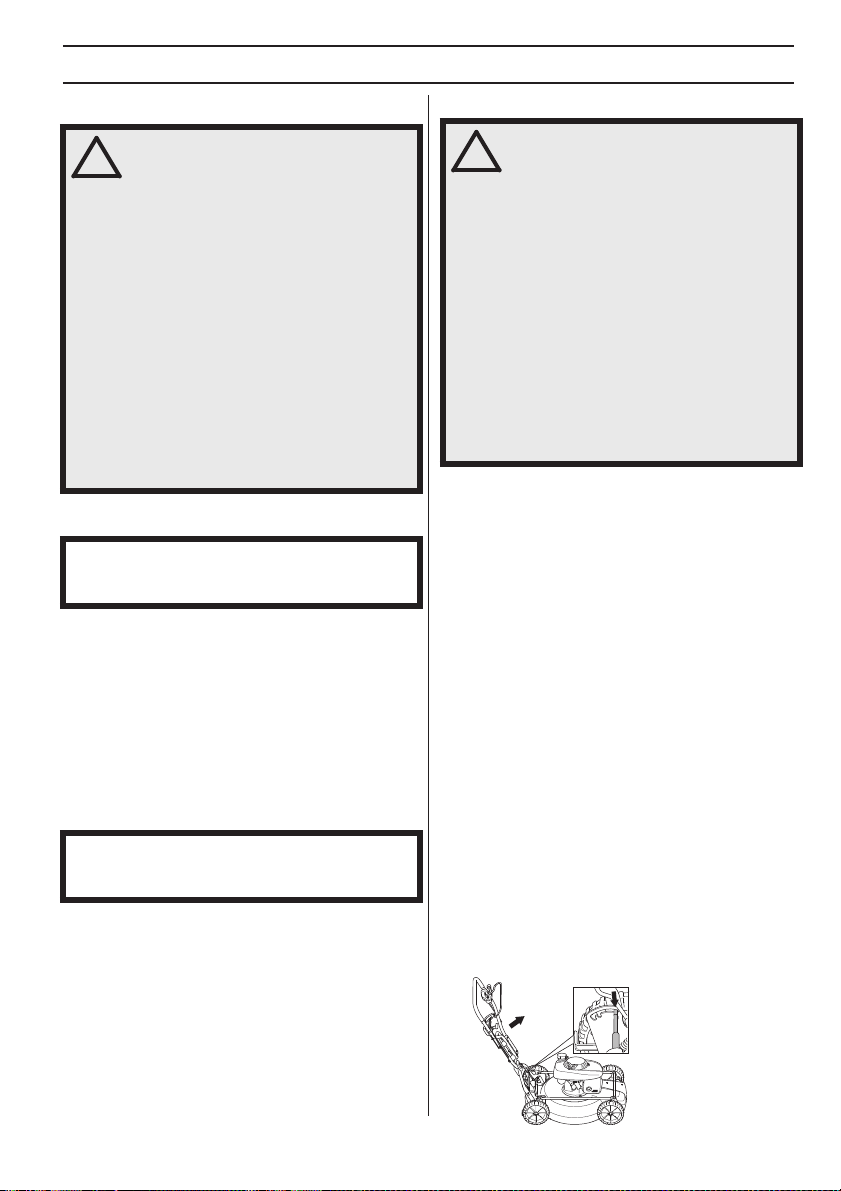

WARNING! Running an engine in a
confined or badly ventilated area can

!

result in death due to asphyxiation or
carbon monoxide poisoning.

Fuel and fuel fumes are highly
inflammable and can cause serious
injury when inhaled or allowed to come
in contact with the skin. For this reason
observe caution when handling fuel and
make sure there is adequate ventilation.

The exhaust fumes from the engine are
hot and may contain sparks which can
start a fire. Never start the machine
indoors or near combustible material!

Do not smoke and do not place any hot
objects in the vicinity of fuel.

Fuel

NOTICE! The machine is equipped with a four-stroke
engine. Make sure that there is always sufficient oil in
the oil tank.

Petrol

• Use good quality unleaded or leaded petrol.

• The lowest octane recommended is 90 (RON). If you
run the engine on a lower octane grade than 90 so­called knocking can occur. This gives rise to a high
engine temperature, which can result in serious
engine damage.

• Use low-emission petrol, also known as alkylate
petrol, if it is available.

Engine oil

NOTICE! Check the oil level before starting the lawn
mower. A too low oil level can cause serious damage to
the engine.

• See instructions in the section "Maintenance".

• The engine oil should be changed the first time after 5
hours running time. Refer to Technical Data for
recommendations on which oil type to use. Never use
oil intended for two-stroke engines.

Fueling

WARNING! Always stop the engine and
let it cool for a few minutes before
refuelling. The engine should be
switched off, and the stop switch in
STOP position.

Use a petrol can at all times to avoid
spillage.

When refuelling, open the fuel cap slowly
so that any excess pressure is released
gently.

Clean the area around the fuel cap.

Tighten the fuel cap carefully after
refuelling. Negligence may lead to the
start of a fire.

Move the machine at least 3 m from the
refuelling point before starting it.

Never start the machine:

• If you have spilled fuel or engine oil on the machine.
Wipe off the spill and allow the remaining fuel to
evaporate.

• If you have spilled fuel on yourself or your clothes,
change your clothes. Wash any part of your body that
has come in contact with fuel. Use soap and water.

• If the machine is leaking fuel. Check regularly for
leaks from the fuel cap and fuel lines.

Transport and storage

• Store and transport the machine and fuel so that there
is no risk of any leakage or fumes coming into contact
with sparks or open flames, for example, from
electrical machinery, electric motors, electrical relays/
switches or boilers.

• When storing and transporting fuel always use
approved containers intended for this purpose.

Long-term storage

• When storing the machine for long periods the fuel
tank must be emptied. Contact your local petrol
station to find out where to dispose of excess fuel.

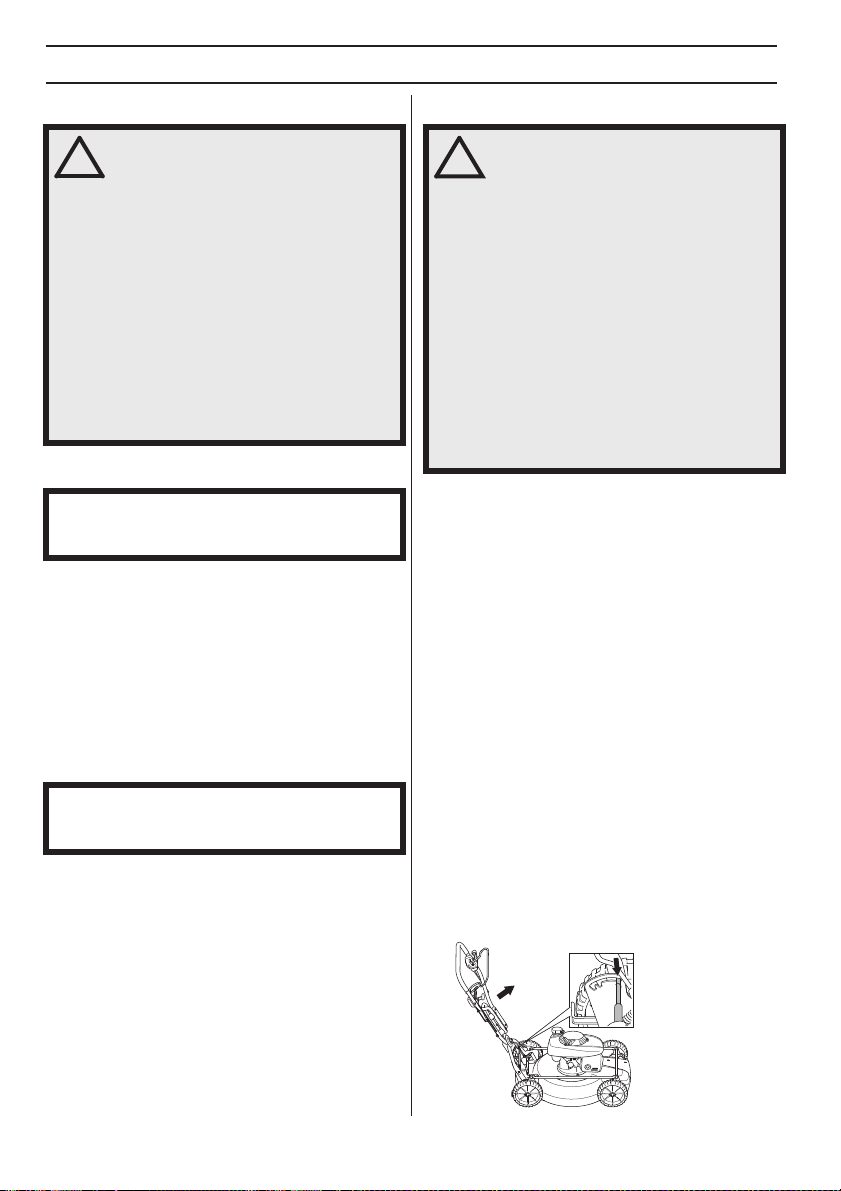

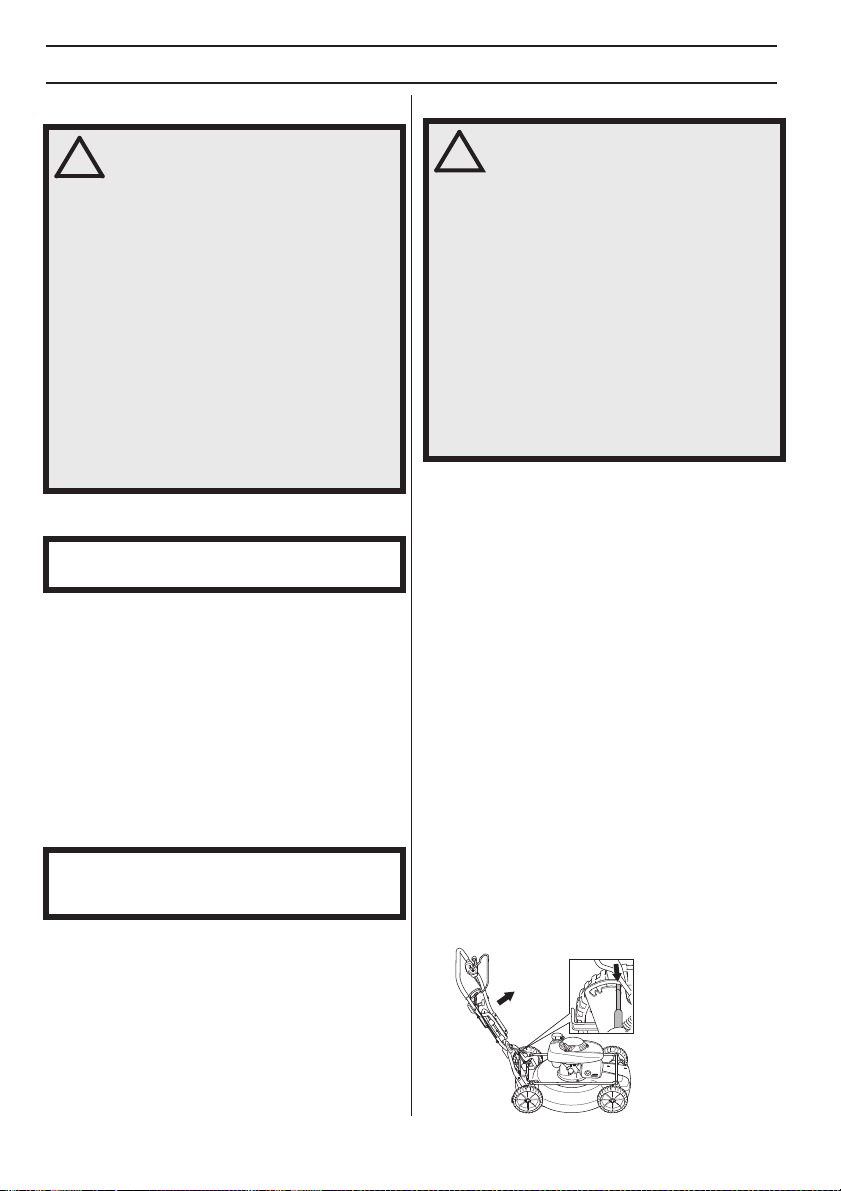

• Put the handle in the storage position.

• Pull up the stay and slide the handle forward.

8 – English

OPERATING

!

!

Personal protective equipment

You must use approved personal protective equipment
whenever you use the machine. Personal protective
equipment cannot eliminate the risk of injury but it will
reduce the degree of injury if an accident does happen.
Ask your dealer for help in choosing the right equipment.

Always wear:

• Use ear muffs if the noise level exceeds 85 db.

• Sturdy, non-slip boots or shoes.

• Heavy, long pants. Do not wear shorts, sandals or go
barefoot.

• Gloves must be worn when required, for example
when fitting, inspecting or cleaning cutting
attachments.

General safety precautions

This section describes basic safety directions for using
the machine. This information is never a substitute for
professional skills and experience.

• Please read the operator’s manual carefully and make
sure you understand the instructions before using the
machine.

• Keep in mind that the operator is responsible for
accidents or hazards occuring to other people or their
property.

• The machine must be kept clean. Signs and stickers
must be fully legible.

Always use common sense

It is not possible to cover every conceivable situation you
can face. Always exercise care and use your common
sense. If you get into a situation where you feel unsafe,
stop and seek expert advice. Contact your dealer, service
agent or an experienced user. Do not attempt any task
that you feel unsure of!

WARNING! This machine produces an
electromagnetic field during operation.

!

This field may under some
circumstances interfere with active or
passive medical implants. To reduce the
risk of serious or fatal injury, we
recommend persons with medical
implants to consult their physician and
the medical implant manufacturer before
operating this machine.

WARNING! The machine can be a
dangerous tool if used incorrectly or
carelessly, which can cause serious or
fatal injury to the operator or others.

Never allow children or other persons
not trained in the use of the machine to
use or service it.

The machine should not be used by
people with reduced physical or mental
capacities or people who are unsuitable
for health reasons to operate the
machine, without supervision of a
person responsible for their safety.

Never allow anyone else to use the
machine without first ensuring that they
have read and understood the contents
of the operator’s manual.

Never use the machine if you are
fatigued, while under the influence of
alcohol or drugs, medication or anything
that could affect your vision, alertness,
coordination or judgement.

WARNING! Unauthorized modifications
and/or accessories may lead to serious
injury or death to the user or others.
Under no circumstances may the design
of the machine be modified without the
permission of the manufacturer.

Do not modify this product or use it if it
appears to have been modified by others.

Never use a machine that is faulty. Carry
out the safety checks, maintenance and
service instructions described in this
manual. Some maintenance and service
measures must be carried out by trained
and qualified specialists. See
instructions under the Maintenance
heading.

Always use genuine accessories.

English – 9

OPERATING

Work area safety

• Branches, twigs, stones, etc. should be removed from
the lawn before you start to mow.

• Objects hitting against the cutting attachment could
be thrown and cause damage to people and objects.
Keep people and animals well away.

• Do not use the machine in bad weather, such as
dense fog, heavy rain, strong wind, intense cold, etc.
Working in bad weather is tiring and can lead to
dangerous conditions, e.g. slippery surfaces.

• Observe your surroundings to ensure that nothing can
affect your control of the machine.

• Beware of roots, stones, twigs, pits, ditches etc. Tall
grass can hide obstacles.

• Mowing slopes can be dangerous. Do not use the
lawn mower on very steep slopes. The lawn mower
should not be used on inclines greater than 15
degrees.

• On sloping ground you should work along the slope. It
is much easier to work along a slope than it is to work
up and down it.

• Be careful when you are approaching hidden corners
and objects that could block your view.

Work safety

• A lawn mower is only designed to mow lawns. All
other use is forbidden.

• Wear personal protective equipment. See instructions
under the ”Personal protective equipment” heading.

• Do not start a lawn mower unless the cutter and all
covers are fitted correctly. Otherwise the cutter could
come loose and cause personal injuries.

• Make sure the cutter does not hit foreign objects such
as stones, roots or the like. This can make the cutter
dull and bend the engine shaft. A bent axle gives
imbalance and heavy vibration, which results in a
great risk of the cutter becoming loose.

• The brake handle must never be permanently
anchored in handle when the machine is running.

• Place the lawn mower on firm, flat surface and start it.
Make sure that the cutter cannot come into contact
with the ground or other objects.

• Always place yourself behind the machine. Allow all
the wheels to remain on the ground and keep both
hands on the handle when mowing. Keep your hands
and feet away from the rotating blades.

• Do not tilt the machine when the engine is running.
Never run with the machine when it is running. You
should always walk with the lawn mower.

• Pay particular attention when pulling the machine
towards you during work.

• Never lift up the lawn mower or carry it around when
the engine is running. If you must lift the lawn mower,

first switch off the engine and disconnect the ignition
lead from the spark plug.

• The engine should be switched off when moving over
ground that is not to be mowed. For example, gravel
paths, stone, shingle, asphalt, etc.

• Never run with the machine when it is running. You
should always walk with the lawn mower.

• Shut down the engine before changing the cutting
height. Never make adjustments with the engine
running.

• Never leave the machine unsupervised with the motor
running. Turn off the motor. Ensure the cutting
attachment has stopped rotating.

• If any foreign object is hit or if vibrations occur stop the
machine immediately. Disconnect the HT lead from
the spark plug. Check that the machine is not
damaged. Repair any damage.

Basic working techniques

• Always cut with a sharp blade for optimal results. A
dull blade gives an uneven cut and the grass becomes
yellow on the surface of the cut.

• Never mow more than 1/3 of the length of the grass.
This especially applies during dry periods. Mow first
with the cutting height set high. Then check the result
and lower to an appropriate height. If the grass is
really long, drive slowly and mow twice if necessary.

• Cut in different directions each time in order to avoid
stripes in the lawn.

Transport and storage

• Secure the equipment during transportation in order
to avoid transport damage and accidents.

• Store the equipment in a lockable area so that it is out
of reach of children and unauthorized persons.

• Store the machine and its equipment in a dry and frost
proof place.

• For transport and storage of fuel, see the section
"Fuel handling".

10 – English

OPERATING

Starting and stopping

Before starting

WARNING! Please read the operator’s
manual carefully and make sure you

!

understand the instructions before using
the machine.

Wear personal protective equipment. See
instructions under the ”Personal
protective equipment” heading.

• Keep people and animals well away from the working
area.

• Perform daily maintenance. See instructions in the
section "Maintenance".

• Ensure the ignition lead sits correctly on the spark
plug.

Starting

Cold engine

• Set the throttle control in the choke position.

Start the engine

• Set the throttle control to full throttle.

• Open the fuel tap.

• The engine brake handle must be held against the
handlebar when the engine is started.

Drive

• To engage the drive, push the clutch lever forwards.

Stopping

• Stop the engine by releasing the engine brake handle.
The drive is also disengaged when you release the
brake handle.

• By releasing the brake lever a bit only the drive will be
disengaged.

• Position yourself behind the machine.

• Grip the starter handle, slowly pull out the cord with
your right hand until you feel some resistance (the
starter pawls grip). Pull with force to start the engine.
Never twist the starter cord around your hand.

English – 11

MAINTENANCE

!

General

WARNING! The user must only carry out
the maintenance and service work

!

described in this Operator's Manual.
More extensive work must be carried out
by an authorized service workshop.

Prevent unintentional starting by
removing the ignition cable from the
spark plug.

The life span of the machine can be
reduced and the risk of accidents can
increase if machine maintenance is not
carried out correctly and if service and/or
repairs are not carried out professionally.
If you need further information please
contact your nearest service workshop.

• Let your Husqvarna dealer regularly check the
machine and make essential adjustments and repairs.

• Always use genuine accessories.

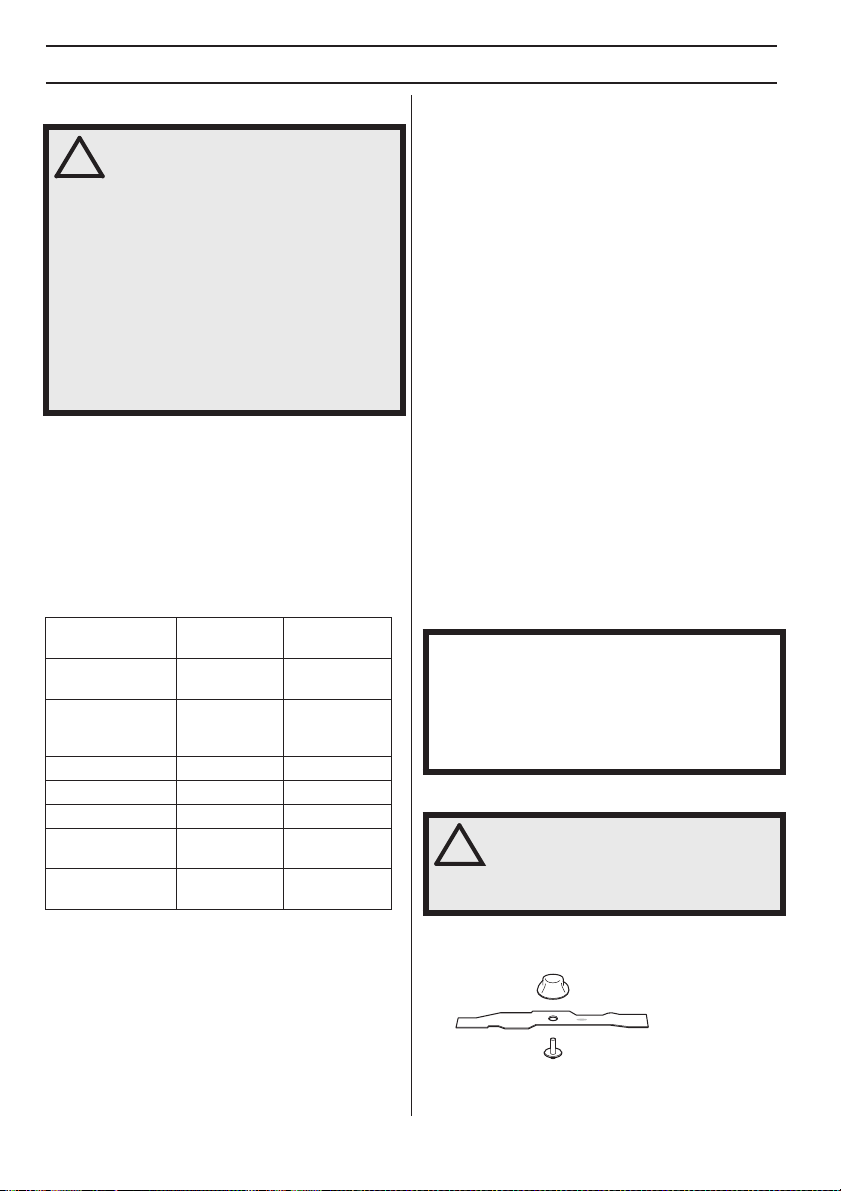

Maintenance schedule

In the maintenance schedule you can see which parts of
your machine that require maintenance, and with which
intervals it should take place. The intervals are calculated
based on daily use of the machine, and may differ
depending on the rate of usage.

Daily
maintenance

General inspection Spark plug

External cleaning

Oil level Muffler* Oil change
Cutting equipment Fuel system
Battery
Cutting cover and

protective cover*
Engine brake

handle*

*See instructions in the section "Machine’s safety
equipment".

Note that the drive belts will set during the first running-in
period (5h) and it might be neccesary to adjust the
tension. See instructions: Replacing the drive belt

General inspection

• Check that nuts and screws are tight.

Weekly
maintenance

Vibration
damping
system*

Monthly
maintenance

Replacing the
drive belt

Air filter

External cleaning

• Brush leaves, grass and the like off of the lawn mower.

• Do not use a high pressure washer to clean the
machine.

• Never flush water directly on the engine.

• Clean the air intake on the starter. Check the starter
and starter cord.

• When cleaning under the cutting deck, turn the
machine with the spark plug upwards. Empty the fuel
tank.

Oil level

The lawn mower should stand on flat ground when you
check the oil level. Check the oil level with the dipstick on
the oil filler cap.

• Remove the oil cap and wipe the dipstick clean.

• Put the dipstick back in. The oil filler cap must be
completely screwed down to give a correct picture of
the oil level.

• If the oil level is low, fill using engine oil up to the upper
level on the dipstick.

Cutting equipment

• Check the cutting attachment for damage or cracks. A
damaged cutting attachment should always be
replaced.

• Always ensure the cutter is well ground and balanced
correctly.

CAUTION! Replacing or sharpening the blades should
be conducted by an authorised service workshop. The
blades should be balanced after sharpening.

Damaged blades should be replaced when hitting
obstacles that result in a breakdown. Let the service
centre assess whether the blade can be sharpened or
must be replaced.

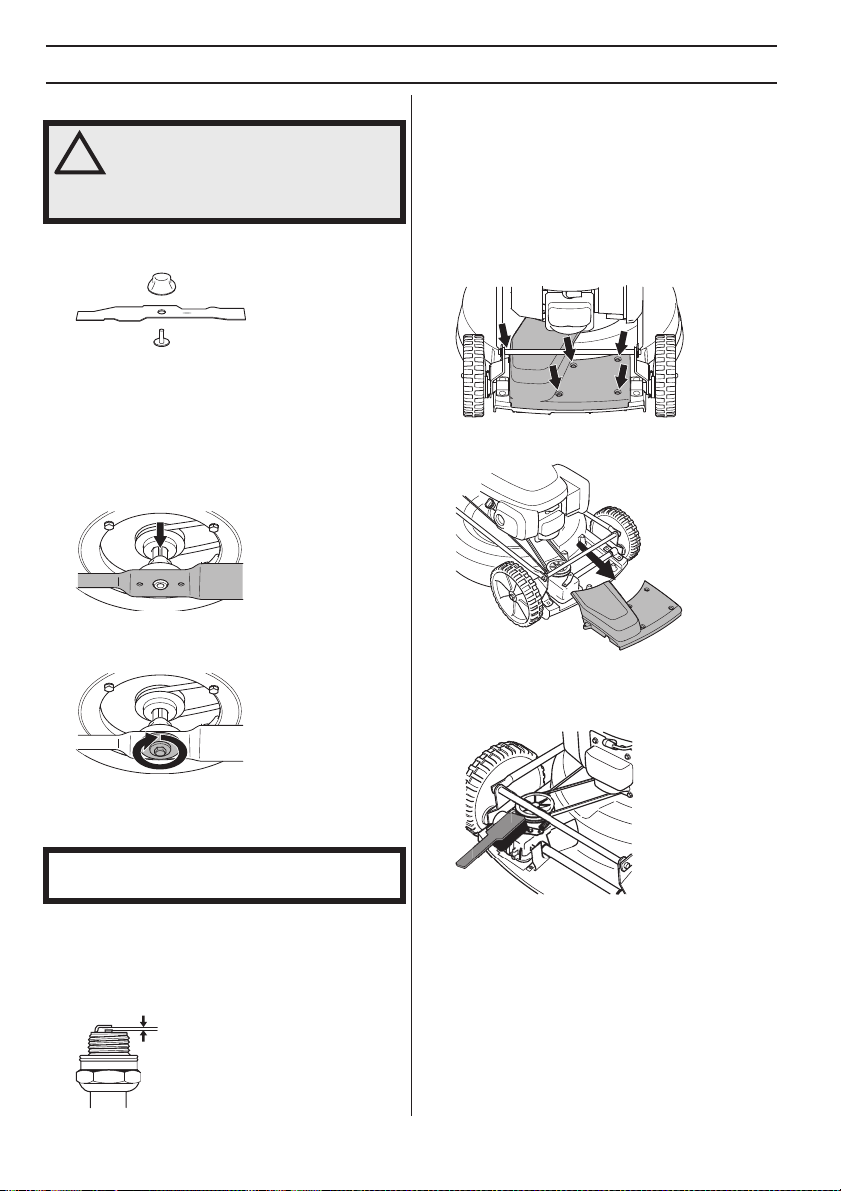

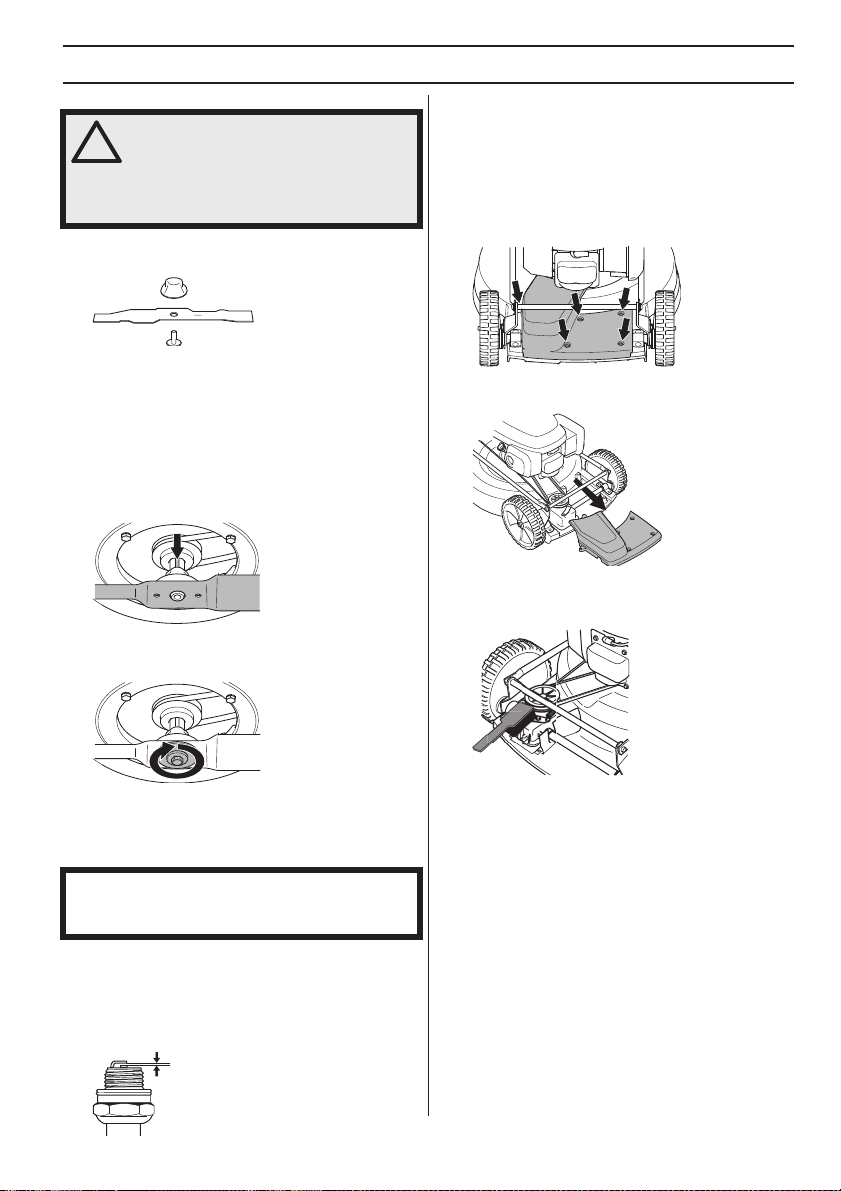

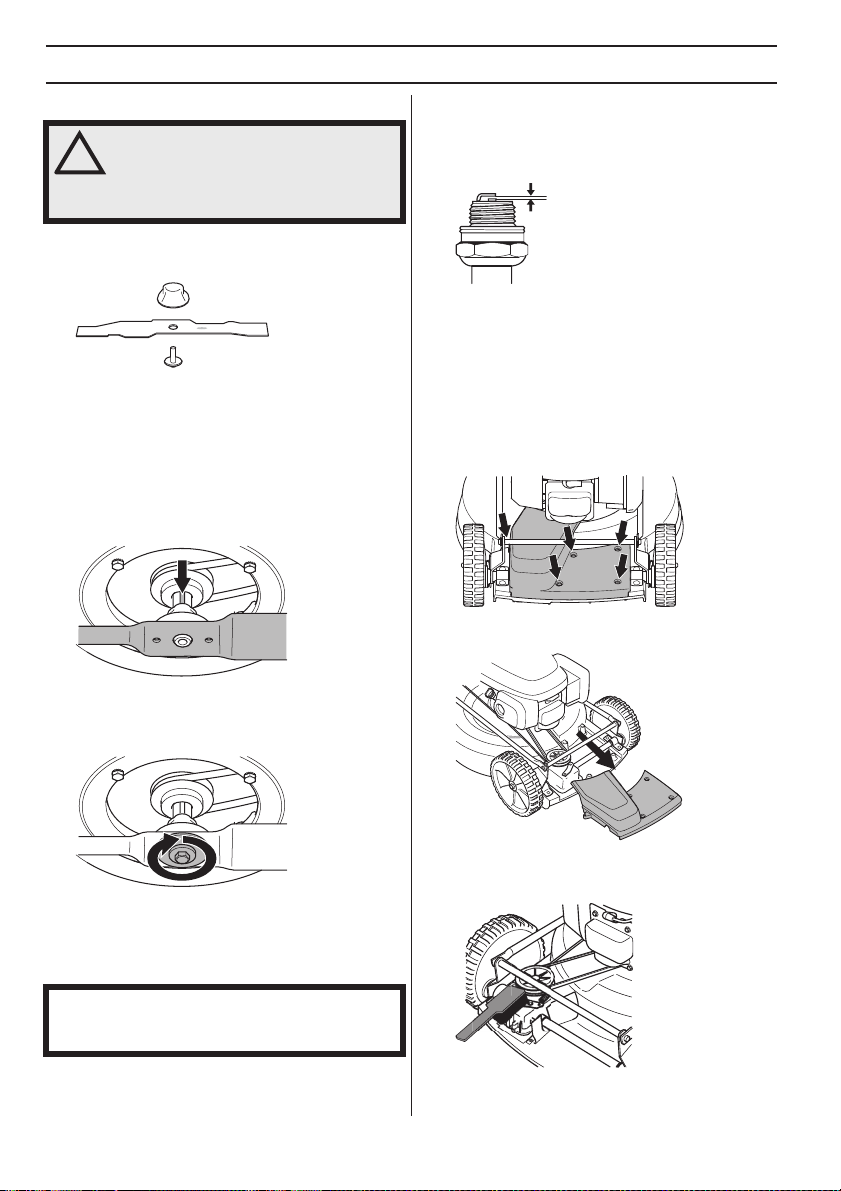

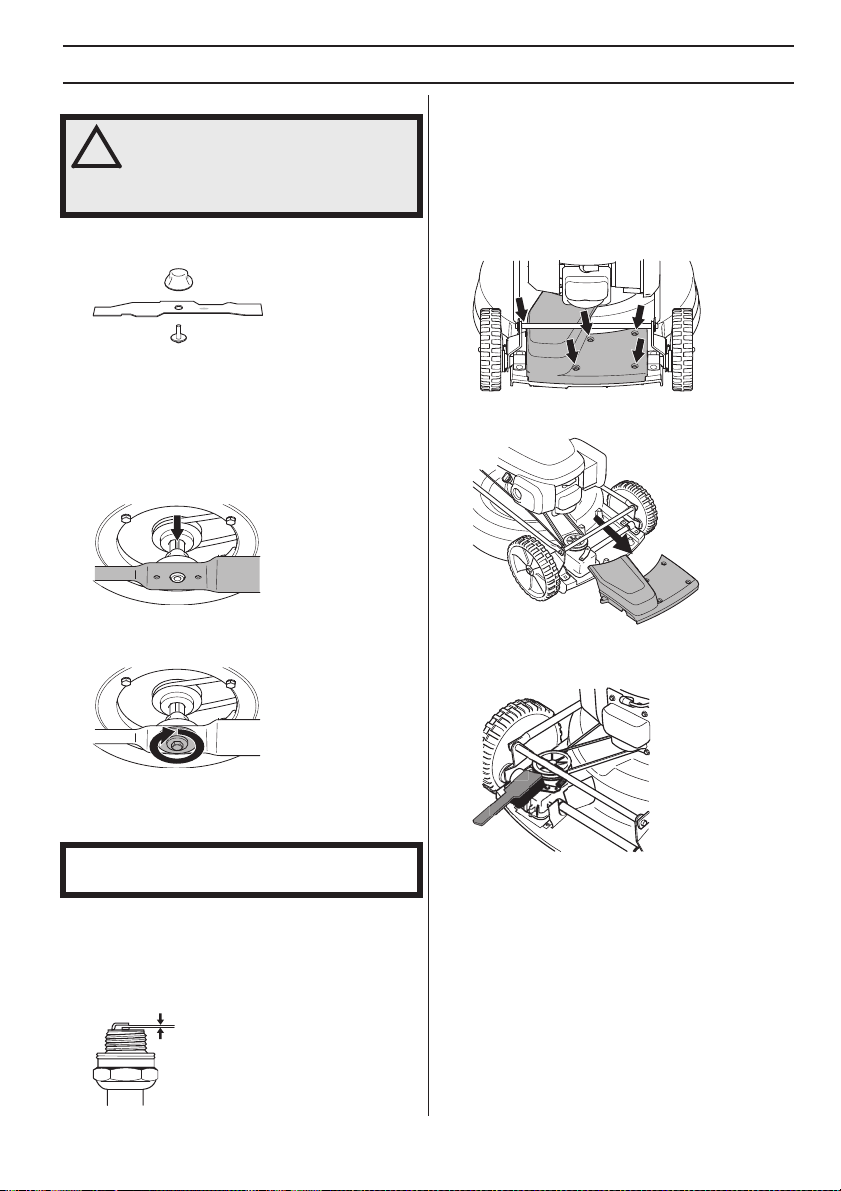

Replacing the blades

WARNING! Always wear heavy-duty
gloves when servicing and maintaining
the cutting equipment. The cutters are
very sharp and cuts can occur very
easily.

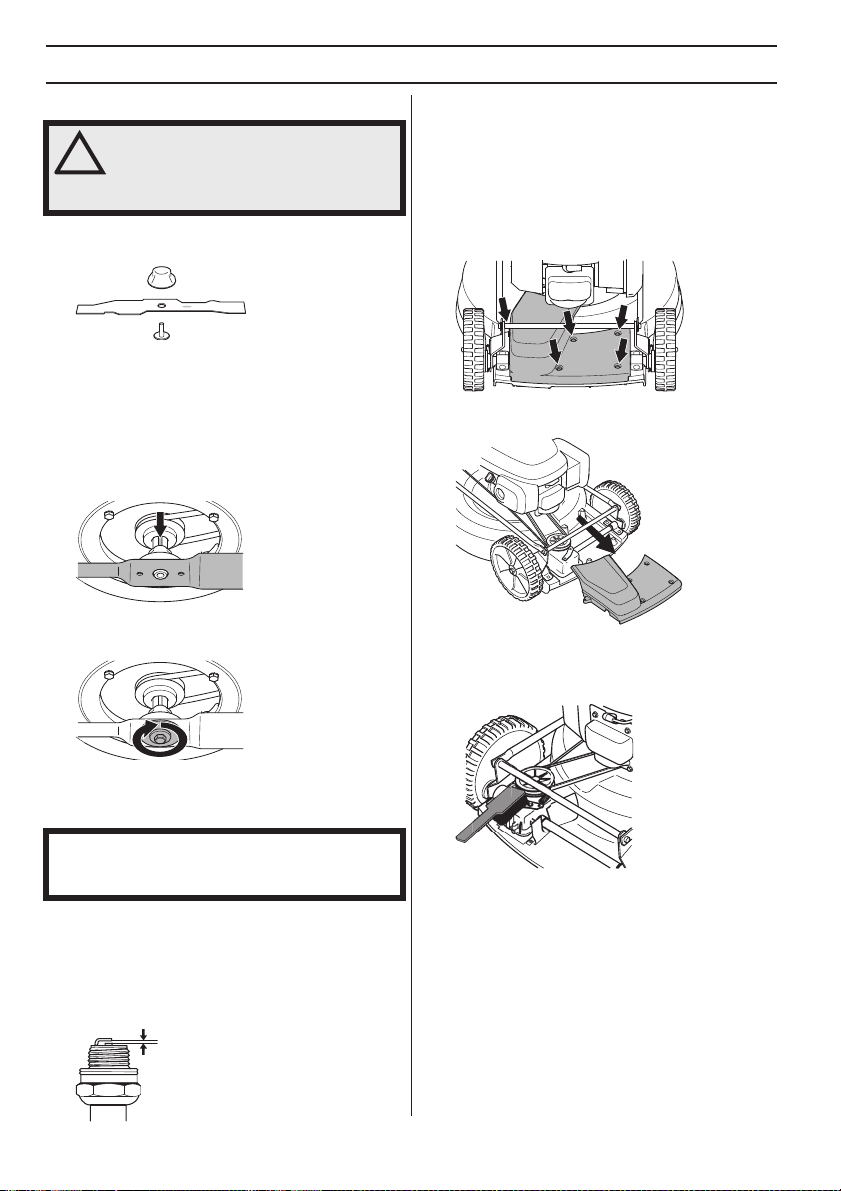

Dismantling

• Unscrew the bolt holding the cutter.

• Remove the old blade. Make sure the blade bracket is
free of damage. Also check that the cutter bolt is
undamaged and that the engine shaft is not bent.

12 – English

MAINTENANCE

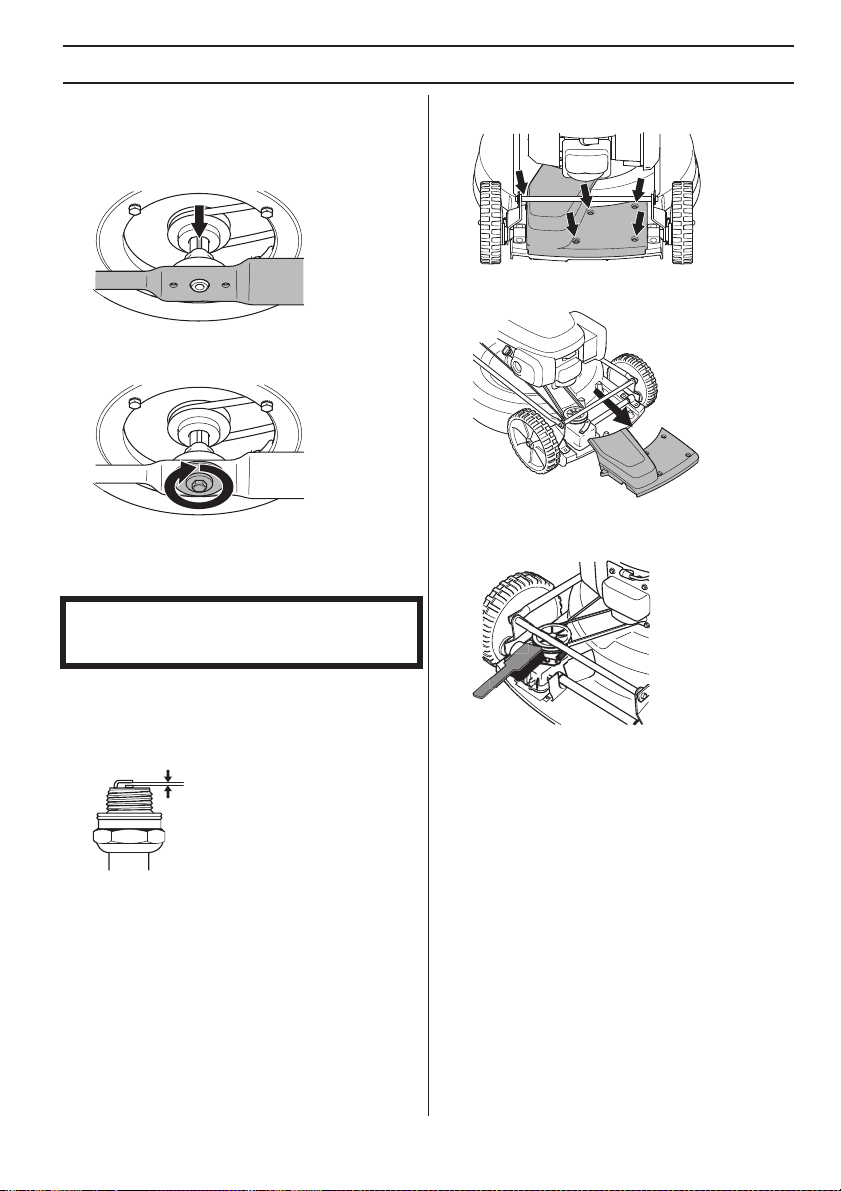

Assembly

• Place the blade against the blade bracket. Make sure
the cutter centres correctly on the shaft. Place the
blade so that it is positioned at a 90 degree angle to
the key slot in the engine shaft.

Fit the spring washer and tighten the bolt and washer
correctly. The bolt must be tightened with a torque of 40
Nm.

• Pull the blade around by hand and make sure it
rotates freely. Test run the machine.

Spark plug

NOTICE! Always use the recommended spark plug
type! Use of the wrong spark plug can damage the
piston/cylinder.

• Remove the protective cover by unscrewing the
screws.

• Now guide the protective cover out under the stay and
over the drive axle.

• Clean the gearbox with a brush. Also check that the
drive belt and belt pulley are undamaged, for example,
no cracks.

• If the machine is low on power, difficult to start or runs
poorly at idle speed: always check the spark plug first
before taking other steps. If the spark plug is dirty,
clean it and check that the electrode gap is 0.7-0.8
mm. Replace if necessary.

Drive and gearbox

The centre belt runs between the engine shaft and the
gearbox.

Ensure the wheels and wheel axles are clean and free
from leaves, grass, etc. It is also important to keep clean
around the drive gearbox.

Replacing the drive belt

• Remove the cutter.

• Pull the belt off of the engine shaft's belt pulley.

• Replace the belt with a new one.

• Assemble the blade.

English – 13

MAINTENANCE

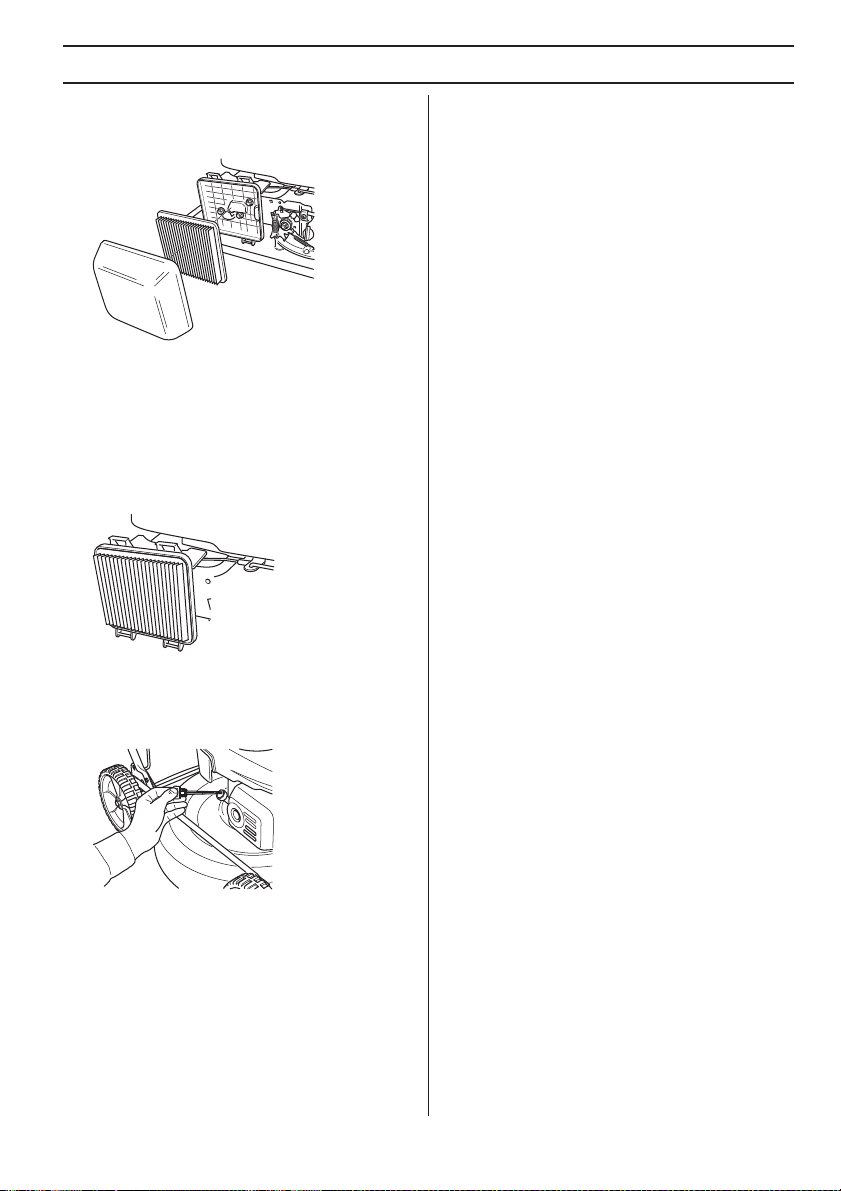

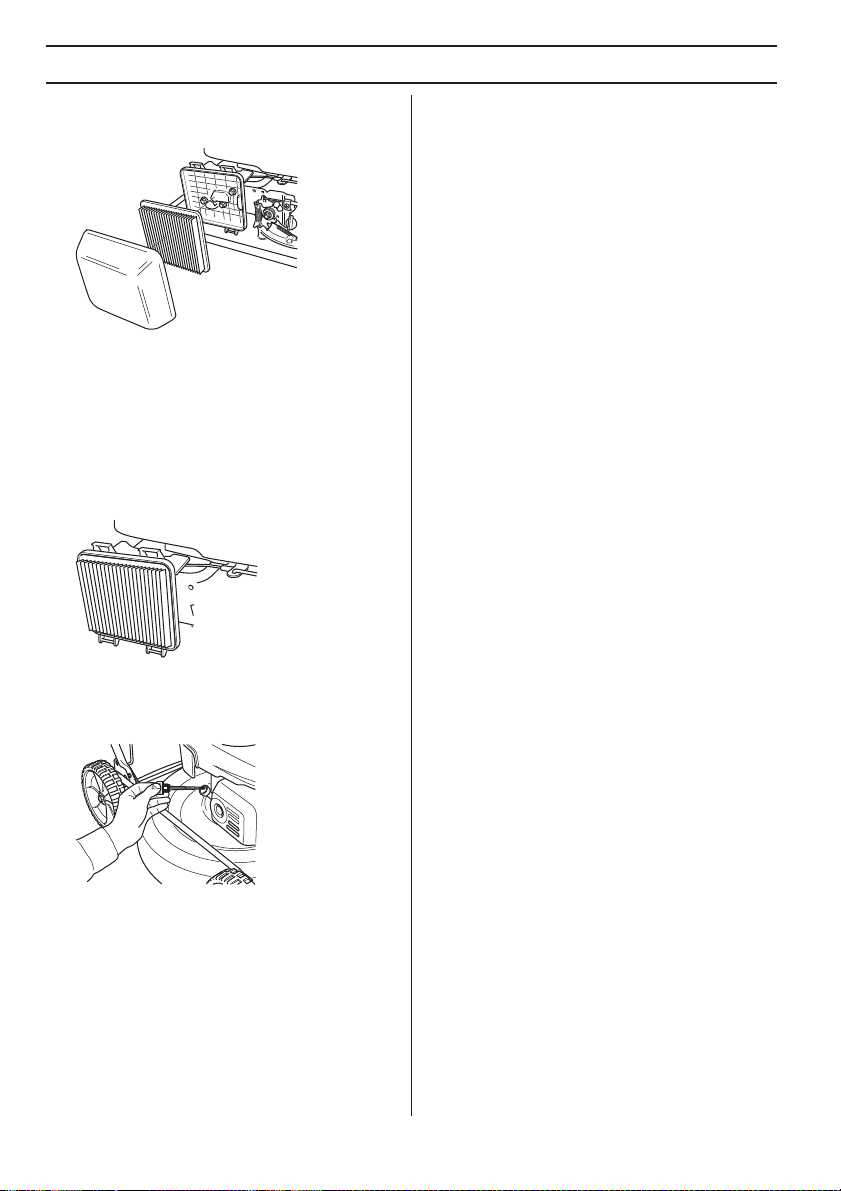

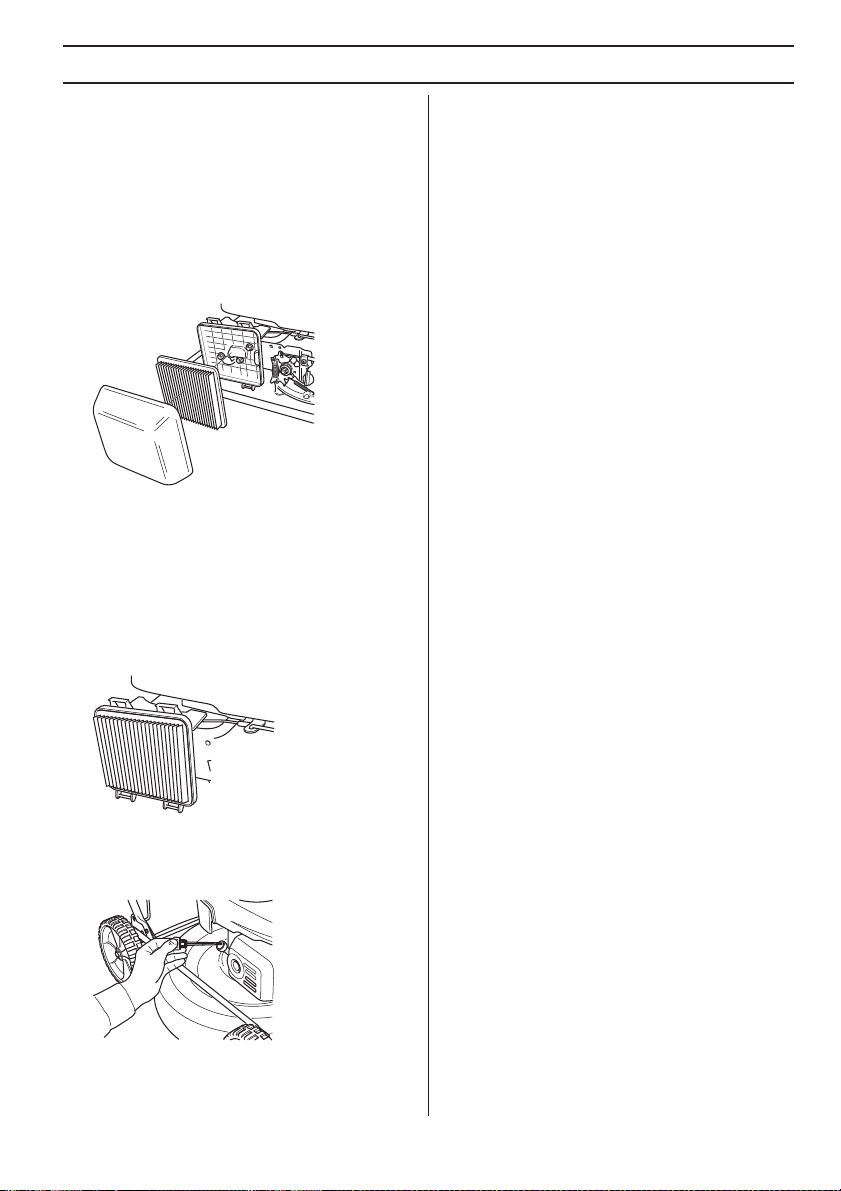

Air filter

• Remove the air filter cover and take out the filter.

• Clean the filter by knocking the filter against a flat
surface. Never use solvent with petroleum, for
example, kerosene, or compressed air to clean the
filter.

• An air filter that has been in use for a long time cannot
be cleaned completely. The filter must therefore be
replaced with a new one at regular intervals.

damaged air filter must always be replaced.

• When reassembling, make sure that the filter
completely seals against the filter holder.

A

Oil change

• Empty the fuel tank. Close the fuel tap.

• Unscrew the oil filler cap.

Fuel system

• Check that the fuel cap and its seal are not damaged.
Inside the tank cap you will find a clock-shaped screen
and a rubber membrane to prevent evaporation
losses. The threaded spiral functions as a vent. If the
tank cap breaks, it is important to replace it with an
original cap appropriate for that particular engine.

• Check the fuel hose. Replace if necessary.

Recycling

This machine has the prerequisites to last for many years.
This minimizes the machine's environmental impact.
Perform service and maintenance according to the
instructions in this manual. This way the engine will last
longer and the hazardous emissions are minimized.

When the service life of this product has been served and
it is no longer used it should be returned to the dealer or
to an applicable station for recycling. The machine is
dismantled and the parts are divided up in different
materials for recycling. Most parts of this machine are
recyclable.

• Place a suitable vessel to collect the oil in.

• Drain the oil by tipping the engine so that the oil runs
out through the filler pipe. Ask where you can dispose
of surplus engine oil at your local petrol station.

• Fill with new engine oil of a good quality. See
instructions in the section "Technical data".

• Check the oil level with the dipstick on the oil filler cap.
The oil filler cap must be completely screwed down to
give a correct picture of the oil level.

14 – English

TECHNICAL DATA

Technical data

LB 553S e

Engine

Engine manufacturer Honda
Cylinder displacement, cm
Speed, rpm 2900
Nominal engine output, kW (see note 1) 2,8

Ignition system

Spark plug NGK BPR6ES
Electrode gap, mm 0,7-0,8

Fuel and lubrication system

Fuel tank capacity, litre 0,9
Oil tank capacity, litre 0,55
Engine oil SAE 30/SAE 10W-30

Weight

Machine with empty tanks, kg 37

Noise emissions (see note 2)

Sound power level, measured dB (A) 96
Sound power level, guaranteed LWA dB (A) 97

Sound levels (see note 3)

Sound pressure level at the operators ear, dB(A) 82

Vibration levels, a

Handle, m/s

Cutting system

Cutting height, mm 28-65
Cutting width, cm 53
Cutter Mulcher, 53 cm

Drive

Speed, km/h 4,8

Note 1: The power rating of the engine indicated is the average net output (at specified rpm) of a typical production
engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ from this
value. Actual power output for the engine installed on the final machine will depend on the operating speed,
environmental conditions and other values.

Note 2: Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive 2000/14/
EC.

Note 3: Noise pressure level according to EN 836. Reported data for noise pressure level has a typical statistical
dispersion (standard deviation) of 1.2 dB(A).

Note 4: Vibration level according to EN 836. Repor ted data for vibration level has a typical statistical dispersion (standard
deviation) of 0.2 m/s

2

(see note 4)

hveq

2

.

3

160

4,1

English – 15

TECHNICAL DATA

EC Declaration of Conformity

(Applies to Europe only)

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel.: [phone], hereby declares that the lawn mower Husqvarna
LB 553S e

DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC

• of December 15, 2004 ”relating to electromagnetic compatibility” 2004/108/EC.

• of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC.

For information relating to noise emissions, see the Technical data chapter.
The following standards have been applied: EN 836, ISO 11094, EN 55012.
Notified body: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, has issued reports regarding

the assessment of conformity according to annex VI of the COUNCIL’S DIRECTIVE of May 8, 2000 ”relating to the noise
emissions in the environment” 2000/14/EC.

Huskvarna 31 October 2013

Claes Losdal, Development Manager/Garden Products
(Authorized representative for Husqvarna AB and responsible for technical documentation.)

, starting with serial number 14XXXXXXX and onwards, complies with the requirements of the COUNCIL’S

16 – English

EXPLICATION DES SYMBOLES

!

!

Symboles sur la machine:

AVERTISSEMENT! La machine
utilisée de manière imprudente ou
inadéquate peut devenir un outil
dangereux, pouvant causer des
blessures graves voire mortelles à
l’utilisateur et aux autres personnes
présentes.

Lire attentivement et bien assimiler le
manuel d’utilisation avant d’utiliser la
machine.

Attention: projections et ricochets.

Veiller à ce qu’aucune personne non
autorisée ne se trouve dans la zone
la travail.

Évitez un démarrage accidentel en
retirant le câble d'allumage de la
bougie.

Attention au couteau en rotation.
Attention aux pieds et aux mains.

Explication des niveaux d'avertissement

Il existe trois niveaux d'avertissement.

AVERTISSEMENT!

AVERTISSEMENT! Symbole utilisé en
cas de risque de blessures très graves
ou de mort pour l'utilisateur ou de
dommages pour les environs si les
instructions du manuel ne sont pas
suivies.

REMARQUE !

REMARQUE ! Symbole utilisé en cas de
risque de blessures pour l'utilisateur ou
de dommages pour les environs si les
instructions du manuel ne sont pas
suivies.

ATTENTION !

ATTENTION ! Symbole utilisé en cas de risque de
dommages pour les matériaux ou la machine si les
instructions du manuel ne sont pas suivies.

Veiller à ce que ni les mains ni les
pieds ne soient en contact avec
l’équipement de coupe quand le
moteur tourne.

Ce produit est conforme aux
directives CE en vigueur.

Émissions sonores dans
l’environnement selon la directive de la
Communauté européenne. Les
émissions de la machine sont
indiquées au chapitre Caractéristiques
techniques et sur les autocollants.

French – 17

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: ..................................... 17

Explication des niveaux d'avertissement .............. 17

SOMMAIRE

Sommaire ............................................................. 18

PRÉSENTATION

Cher client, ............................................................ 19

Fonctions .............................................................. 19

PRÉSENTATION

Quels sont les composants de la tondeuse ? ....... 20

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités ........................................................... 21

MONTAGE ET RÉGLAGES

Généralités ........................................................... 22

Poignée ................................................................. 22

Hauteur de coupe ................................................. 22

Remplissage d’huile .............................................. 22

MANIPULATION DU CARBURANT

Généralités ........................................................... 23

Carburant .............................................................. 23

Remplissage de carburant .................................... 23

Transport et rangement ......................................... 23

COMMANDE

Équipement de protection personnelle ................. 24

Instructions générales de sécurité ........................ 24

Techniques de travail de base .............................. 25

Transport et rangement ......................................... 25

Démarrage et arrêt ............................................... 26

ENTRETIEN

Généralités ........................................................... 27

Schéma d’entretien ............................................... 27

Inspection générale .............................................. 27

Niveau d’huile ....................................................... 27

Équipement de coupe ........................................... 27

Bougie ................................................................... 28

Entraînement et boîte de vitesses ........................ 28

Filtre à air .............................................................. 29

Changement d'huile .............................................. 29

Système de carburant ........................................... 29

Recyclage ............................................................. 29

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 30

Déclaration CE de conformité ............................... 31

18 – French

PRÉSENTATION

Cher client,

Félicitations pour ce choix d’un produit Husqvarna.
Husqvarna a vu le jour en 1689 lorsque le roi Karl XI
décida de construire un arsenal pour la fabrication des
mousquets au bord de la rivière Huskvarna. Le choix de
l’emplacement était logique puisque la rivière Huskvarna
servait à produire de l’énergie hydraulique et constituait
donc une sorte de centrale hydraulique. En plus de 300
ans d’existence, l’usine Husqvarna a fabriqué de
nombreux produits, depuis les cuisinières à bois
jusqu’aux équipements de cuisine modernes, sans
oublier les machines à coudre, les bicyclettes, les motos,
etc. La première tondeuse à moteur a été lancée en 1956,
suivie en 1959 de la première tronçonneuse. C’est dans
ce secteur que Husqvarna est actif aujourd’hui.

Husqvarna est aujourd’hui un des plus grands fabricants
du monde de produits destinés à l’entretien des forêts et
des jardins. La qualité et les performances sont nos
priorités. Notre concept d’affaires est de développer,
fabriquer et commercialiser des produits à moteur pour
l’entretien des forêts et des jardins et pour les entreprises
de construction et d’aménagement des sols. L’objectif
d’Husqvarna est aussi d’être à la pointe du progrès en
matière d’ergonomie, de facilité d’utilisation, de sécurité
et de protection de l’environnement; un grand nombre
d’innovations ont été développées pour améliorer les
produits dans ces domaines.

Nous sommes persuadés que vous apprécierez la qualité
et les performances de nos produits pendant de longues
années. L’achat d’un de nos produits vous garantit une
assistance professionnelle au niveau du service et des
réparations en cas de besoin. Si la machine n’a pas été
achetée chez un de nos revendeurs autorisés, demandez
à un revendeur l’adresse de l’atelier d’entretien le plus
proche.

Nous espérons que cette machine vous donnera toute
satisfaction et qu’elle vous accompagnera pendant de
longues années. N’oubliez pas que ce manuel
d’utilisation est important. En suivant les instructions qu’il
contient (utilisation, révision, entretien, etc.), il est
possible d’allonger considérablement la durée de vie de
la machine et d’augmenter sa valeur sur le marché de
l’occasion. En cas de vente de la machine, ne pas oublier
de remettre le manuel d’utilisation au nouveau
propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna !
Husqvarna AB travaille continuellement au

développement de ses produits et se réserve le droit d’en
modifier, entre autres, la conception et l’aspect sans
préavis.

Fonctions

Les produits Husqvarna se distinguent par des valeurs
telles que la haute performance, la fiabilité, la technologie
innovante, les solutions techniques de pointe et les
considérations environnementales.

Certaines des caractéristiques uniques de votre produit
sont décrites ci-dessous.

Broyage

Système de découpe efficace qui déchiquète finement
l'herbe et la disperse dans la pelouse

Entraînement de roue avant

Lorsque la poignée est enfoncée, les roues
d'entraînement se soulèvent et quittent la pelouse,
permettant de travailler facilement avec la machine.

Moteurs faciles à démarrer

Moteurs construits de façon à démarrer de la façon la plus
simple possible.

Poignée anti-vibrations

Poignées anti-vibrations pour éviter des blessures liées
aux vibrations chez les personnes tondant souvent et
longtemps.

Fait gagner du temps grâce à sa largeur de coupe

Plus la largeur de coupe est grande, moins la tonte
nécessite de temps.

Bon rendement énergétique et peu de bruit

Tondeuses efficaces, peu consommatrices en énergie et
silencieuses, qui ne causeront de gêne ni pour vous ni
pour vos voisins.

French – 19

PRÉSENTATION

13

14

15

16

23

19

21

20

22

Quels sont les composants de la tondeuse ?

1 Poignée
2 Commande d'embrayage
3 Étrier du frein moteur
4 Commande du starter/commande d'accélération
5 Poignée de lanceur
6 Système antivibrations
7 Poignée du réglage de l’angle
8 Bougie
9 Carter
10 Filtre à air
11 Carter de coupe
12 Robinet à essence

18

17

7

8

9

13 Réservoir d’essence
14 Commande de la hauteur de coupe
15 Jauge/remplissage d'huile
16 Silencieux
17 Engrenage
18 Courroie d'entraînement
19 Fixation de couteau
20 Couteau
21 Boulon de couteau
22 Rondelle élastique
23 Manuel d’utilisation

3

1

4

5

6

2

12

11

10

20 – French

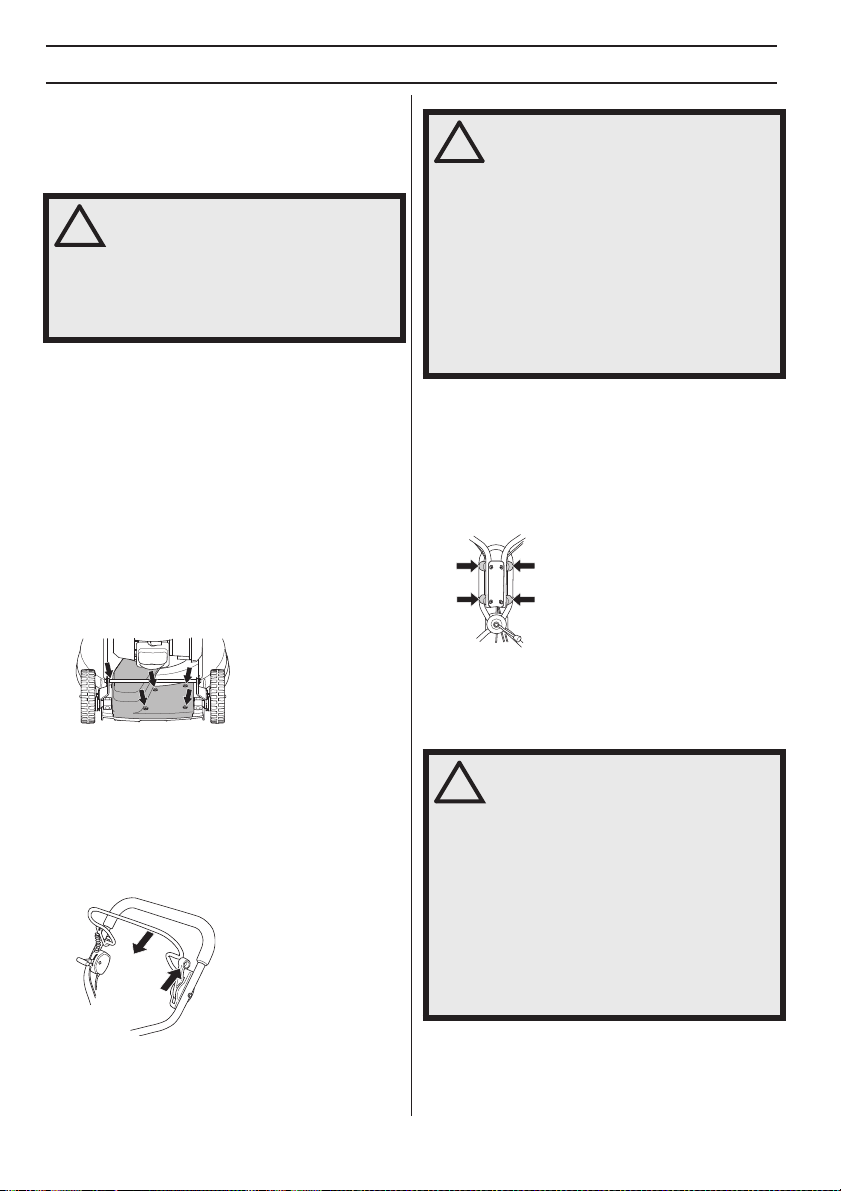

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

!

!

Généralités

Ce chapitre présente les équipements de sécurité de la
machine, leur fonction, comment les utiliser et les
maintenir en bon état.

AVERTISSEMENT! Ne jamais utiliser une
machine dont les équipements de

!

sécurité sont défectueux. Si les
contrôles ne donnent pas de résultat
positif, confier la machine à un atelier
spécialisé.

Évitez un démarrage accidentel en
retirant le câble d'allumage de la bougie.

Carter de coupe

• Le carter de coupe est conçu pour réduire les
vibrations et minimiser le risque de coupures.

Contrôle du carter de coupe

• Contrôler que le carter de coupe est intact et sans
défaut visible (fissure ou autre).

Carter

• Le carter de protection est conçu pour minimiser le
risque de blessures par écrasement et pour rattraper
une courroie d'entraînement brisée.

Vérification du carter

• Vérifiez que le capot de protection n'est pas
endommagé et qu'il est bien fixé.

Étrier du frein moteur

• L'étrier du frein moteur est conçu pour arrêter le
moteur. Lorsque l'étrier du frein moteur est relâché, le
moteur doit s'arrêter.

Vérification de la poignée de freinage du moteur

• Donner les pleins gaz et relâcher ensuite l’arceau de
freinage. Le moteur doit s’arrêter et l’entraînement
doit être déconnecté.

• Le frein moteur doit toujours être réglé de manière à
ce que le moteur s’arrête dans les 3 secondes.

Système anti-vibrations

AVERTISSEMENT! Une exposition
excessive aux vibrations peut entraîner
des troubles circulatoires ou nerveux
chez les personnes sujettes à des
troubles cardio-vasculaires. Consultez
un médecin en cas de symptômes liés à
une exposition excessive aux vibrations.
De tels symptômes peuvent être:
engourdissement, perte de sensibilité,
chatouillements, picotements, douleur,
faiblesse musculaire, décoloration ou
modification épidermique. Ces
symptômes affectent généralement les
doigts, les mains ou les poignets. Ces
symptômes peuvent être accentués par
le froid.

• La machine est équipée d’un système anti-vibrations
conçu pour assurer une utilisation aussi confortable
que possible.

• Le tube en acier du système de poignée et le carter
de coupe sont construits pour minimiser les vibrations
en provenance du moteur. Ce modèle dispose
également de 4 amortisseurs montés sur la poignée
pour réduire davantage les vibrations.

Vérification du système anti-vibrations

• S'assurer que les poignées et les blocs anti-vibrants
ne sont pas endommagés.

Silencieux

AVERTISSEMENT! N'utilisez jamais une
machine sans silencieux ou avec un
silencieux défectueux. Si le silencieux
est défectueux, le niveau sonore et le
risque d’incendie augmentent
considérablement. Veillez à disposer des
outils nécessaires à l’extinction d’un feu.

Un silencieux devient très chaud en
cours d’utilisation et le reste après
l’arrêt. Cela est également vrai pour le
régime au ralenti. Soyez très attentif aux
risques d’incendie, surtout quand vous
manipulez des gaz et/ou des substances
inflammables.

• Le silencieux est conçu pour réduire au maximum le
niveau sonore et détourner les gaz d’échappement
loin de l’utilisateur.

Contrôle du silencieux

• Contrôler régulièrement que le silencieux est entier et
qu’il est attaché correctement.

French – 21

MONTAGE ET RÉGLAGES

Généralités

IMPORTANT! Évitez un démarrage
accidentel en retirant le câble d'allumage

!

de la bougie.

Poignée

Montage

• Assemblez la poignée supérieure à l'aide de l'écrou
de poignée sur la tôle-guide. Ne pas oublier la
rondelle entre la plaque et l’écrou de la poignée. Le
montage ne nécessite aucun outil.

Paramètres

• Si besoin est, la poignée peut être tournée
latéralement à l'aide de son articulation. La poignée
peut être réglée sur diverses positions pour obtenir la
meilleure position de conduite, par exemple pour la
coupe le long de haies ou de murs.

• Lors de l'entreposage de la machine, la poignée peut
être placée en position d'entreposage. Déverrouillez
et déplacez la poignée vers l'avant. N'utilisez pas ce
mode lorsque vous tondez ou conduisez la tondeuse.

Hauteur de coupe

REMARQUE! Ne pas régler la hauteur de coupe trop bas
afin que la machine ne se cogne contre le sol en cas
d'irrégularités de terrain.

Le dispositif de réglage de la hauteur de coupe est sur
ressort. La hauteur de coupe peut être réglée sur cinq
positions différentes.

• Pour diminuer la hauteur de coupe, déplacer le levier
vers la gauche puis vers l’avant.

• La hauteur du levier peut être ajustée. En
déverrouillant et en déplaçant la poignée vers l'avant
ou l'arrière, la hauteur peut être réglée sur deux
positions.

22 – French

• Pour augmenter la hauteur de coupe, déplacer le
levier vers la gauche puis vers l’arrière.

Remplissage d’huile

• Le réservoir d'huile est vide lors de la livraison.
Remplir d’huile jusqu’au repère FULL sur la jauge.
Voir également les indications au chapitre Entretien.
L’huile moteur doit être remplacée pour la première
fois après 5 heures d’utilisation.

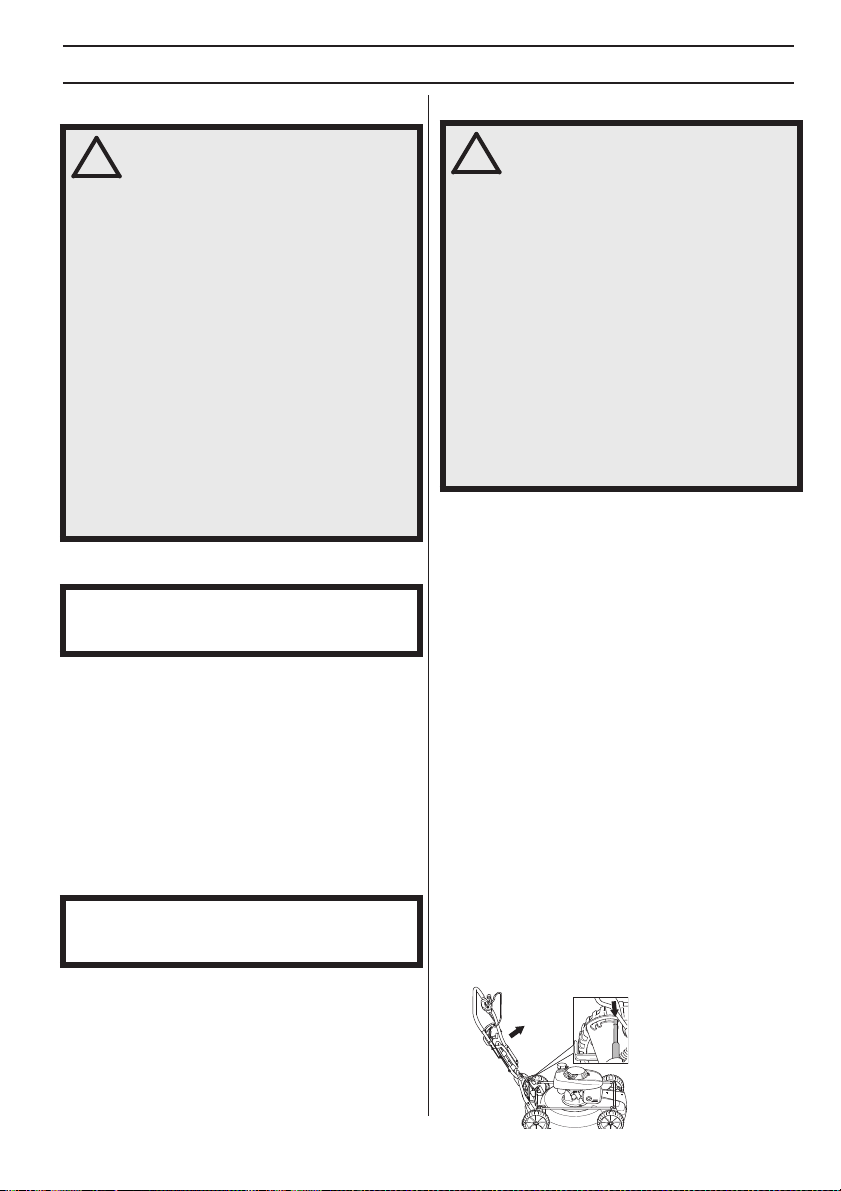

MANIPULATION DU CARBURANT

!

Généralités

AVERTISSEMENT! Faire tourner un
moteur dans un local fermé ou mal aéré

!

peut causer la mort par asphyxie ou
empoisonnement au monoxyde de
carbone.

Le carburant et les vapeurs de carburant
sont très inflammables et peuvent causer
des blessures graves en cas d’inhalation
ou de contact avec la peau. Il convient
donc d’observer la plus grande prudence
lors de la manipulation du carburant et
de veiller à disposer d’une bonne
aération.

Les gaz d’échappement du moteur sont
très chauds et peuvent contenir des
étincelles pouvant provoquer un
incendie. Par conséquent, ne jamais
démarrer la machine dans un local clos
ou à proximité de matériaux
inflammables!

Ne fumez jamais ni ne placez d’objet
chaud à proximité du carburant.

Carburant

ATTENTION ! La machine est équipée d’un moteur à
quatre temps. Veiller à ce que le réservoir d'huile
contienne toujours suffisamment d'huile.

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d’octane minimum recommandé est de 90
(RON). Si l’on fait tourner le moteur avec une essence
d’un taux d’octane inférieur à 90, un cognement
risque de se produire, résultant en une augmentation
de la température du moteur pouvant causer de
graves avaries du moteur.

• Choisissez de l’essence écologique (alkylat) si vous
pouvez vous en procurer.

Huile moteur

ATTENTION ! Contrôler le niveau d'huile avec de
démarrer la tondeuse. Un niveau d'huile trop bas risque
de causer de graves avaries du moteur.

• Voir les instructions au chapitre « Entretien ».

• L’huile moteur doit être remplacée pour la première
fois après 5 heures d’utilisation. Consulter les
caractéristiques techniques pour obtenir des
recommandations sur le type d’huile qu’il convient
d’utiliser. Ne jamais utiliser d’huile pour moteurs à
deux temps.

Remplissage de carburant

AVERTISSEMENT! Arrêter le moteur et le
laisser refroidir pendant quelques
minutes avant de faire le plein. Le moteur
doit être éteint et le bouton d'arrêt en
position STOP.

Toujours utiliser un bidon d'essence
pour éviter tout déversement accidentel.

Ouvrir le bouchon du réservoir lentement
pour laisser baisser la surpression
pouvant régner dans le réservoir.

Nettoyez le pourtour du bouchon de
réservoir.

Serrer soigneusement le bouchon du
réservoir après le remplissage. Toute
négligence peut entraîner le départ d'un
incendie.

Avant de mettre la machine en marche, la
déplacer à au moins 3 mètres de l’endroit
où a été fait le plein.

Ne jamais démarrer la machine:

• Si du carburant ou de l'huile moteur ont été répandus
sur la machine. Essuyer soigneusement toutes les
éclaboussures et laisser les restes d'essence
s'évaporer.

• Si vous avez renversé du carburant sur vous ou sur
vos vêtements, changez de vêtements. Lavez les
parties du corps qui ont été en contact avec le
carburant. Utilisez de l’eau et du savon.

• S’il y a fuite de carburant. Vérifier régulièrement que
le bouchon du réservoir et la conduite de carburant ne
fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de
façon à éviter que toute fuite ou émanation éventuelle
entre en contact avec une flamme vive ou une
étincelle: machine électrique, moteur électrique,
contact/interrupteur électrique ou chaudière.

• Lors du stockage et du transport de carburant,
toujours utiliser un récipient homologué et conçu à cet
effet.

Remisage prolongé

• Lors des remisages de la machine, vider le réservoir
de carburant. S’informer auprès d’une station-service
comment se débarrasser du carburant résiduel.

• Placez la poignée en position d'entreposage.

• Tirez le verrouillage et déplacez la poignée vers
l'avant.

French – 23

COMMANDE

!

!

Équipement de protection personnelle

Un équipement de protection personnelle homologué doit
impérativement être utilisé lors de tout travail avec la
machine. L’équipement de protection personnelle
n’élimine pas les risques mais réduit la gravité des
blessures en cas d’accident. Demander conseil au
concessionnaire afin de choisir un équipement adéquat.

Toujours utiliser:

• Utiliser des protecteurs d’oreilles si le niveau sonore
dépasse 85 dB.

• Bottes ou chaussures anti-dérapantes et stables.

• Des pantalons longs et robustes. Ne pas porter de
shorts ou de sandales et ne pas marcher pieds nus.

• Au besoin, utiliser des gants, par ex. lors du montage,
de l’inspection ou du nettoyage de l’équipement de
coupe.

Instructions générales de sécurité

Le présent chapitre décrit les consignes de sécurité de
base relatives à l’utilisation de la machine. Aucune de ces
informations ne peut remplacer l’expérience et le savoir­faire d’un professionnel.

• Lire attentivement et bien assimiler le manuel
d’utilisation avant d’utiliser la machine.

• N’oubliez pas que l’opérateur est responsable des
accidents ou dangers aux tiers et à leurs biens.

• La machine doit rester propre. Les signes et
autocollants doivent être parfaitement lisibles.

Utilisez toujours votre bon sens

Il est impossible de mentionner toutes les situations
auxquelles vous pouvez être confronté. Soyez toujours
vigilant et utilisez l’appareil avec bon sens. Si vous êtes
confronté à une situation où vous pensez ne pas être en
sécurité, arrêtez immédiatement et consultez un
spécialiste. Veillez contacter votre revendeur, votre atelier
de réparation ou un utilisateur expérimenté. Il convient
d’éviter tous les travaux pour lesquels vous ne vous
sentez pas suffisamment qualifié !

AVERTISSEMENT! Cette machine génère
un champ électromagnétique en

!

fonctionnement. Ce champ peut dans
certaines circonstances perturber le
fonctionnement d’implants médicaux
actifs ou passifs. Pour réduire le risque
de blessures graves ou mortelles, les
personnes portant des implants
médicaux doivent consulter leur
médecin et le fabricant de leur implant
avant d’utiliser cette machine.

AVERTISSEMENT! La machine utilisée
de manière imprudente ou inadéquate
peut devenir un outil dangereux, pouvant
causer des blessures graves voire
mortelles à l’utilisateur et aux autres
personnes présentes.

Ne jamais permettre à des enfants ou à
des personnes ne possédant pas la
formation nécessaire d’utiliser ou
d’entretenir la machine.

La machine ne doit pas être utilisée par
des personnes aux facultés physiques et
mentales réduites ou par des personnes
incapables de manipuler la machine pour
des raisons de santé, sans la
surveillance d'une personne responsable
de leur sécurité.

Ne jamais laisser d’autres personnes
utiliser la machine sans s’être assuré au
préalable que ces personnes ont bien
compris le contenu du mode d’emploi.

N’utilisez jamais la machine si vous êtes
fatigué, avez bu de l’alcool ou pris des
médicaments susceptibles d’affecter
votre vue, votre jugement ou la maîtrise
de votre corps.

AVERTISSEMENT! Toute modification
non autorisée et/ou tout emploi
d’accessoires non homologués peuvent
provoquer des accidents graves voire
mortels pour l’utilisateur et les autres. Ne
jamais modifier sous aucun prétexte la
machine sans l’autorisation du fabricant.

Ne modifiez jamais cette machine de
façon à ce qu’elle ne soit plus conforme
au modèle d’origine et n’utilisez jamais
une machine qui semble avoir été
modifiée.

Ne jamais utiliser une machine qui n’est
pas en parfait état de marche. Appliquer
les instructions de maintenance et
d’entretien ainsi que les contrôles de
sécurité indiqués dans ce manuel
d’utilisation. Certaines mesures de
maintenance et d’entretien doivent être
confiées à un spécialiste dûment formé
et qualifié. Voir les instructions à la
section Maintenance.

N’utiliser que des accessoires et des
pièces d’origine.

24 – French

COMMANDE

Sécurité dans l'espace de travail

• Avant de commencer le travail, éliminer du gazon les
branches, cailloux, etc..

• Des objets venant frapper l'équipement de coupe
risquent d'être projetés et de causer des blessures
physiques et des dégâts matériels. Veillez à maintenir
les personnes et les animaux bien à distance.

• Ne pas travailler par mauvais temps: brouillard épais,
pluie diluvienne, vent violent, grand froid, etc.
Travailler par mauvais temps est fatiguant et peut
créer des conditions de travail dangereuses telles que
le verglas.

• Observez la zone environnante et assurez-vous
qu'aucun facteur ne risque d'affecter votre contrôle de
la machine.

• Faites attention aux racines, pierres, brindilles,
fosses, fossés, etc. L’herbe haute peut dissimuler des
obstacles.

• La tonte de pentes peut être dangereuse. Ne pas
utiliser la tondeuse dans des pentes très accentuées.
Ne pas utiliser la tondeuse dans une pente supérieure
à 15 degrés.

• Si le terrain est en pente, déterminer le parcours de
manière qu’il soit perpendiculaire à la pente. Il est
beaucoup moins fatiguant de marcher en travers
d’une pente, plutôt que de la descendre et de la
remonter constamment.

• Soyez prudent lorsque vous vous approchez de coins
cachés et d'objets qui pourraient vous boucher la vue.

Sécurité du travail

• Une tondeuse est uniquement destinée à la coupe du
gazon. Toute autre utilisation est interdite.

• Utiliser les équipements de protection personnelle.
Voir au chapitre Ӄquipement de protection
personnelle”.

• Ne pas démarrer la tondeuse si le couteau et tous les
carters ne sont pas montés. Sinon, le couteau risque
de se détacher et de provoquer des blessures
personnelles.

• Éviter de cogner le couteau contre des objets
étrangers (cailloux, racines, etc.). Ceci risque
d'émousser le couteau et de tordre l'arbre du moteur.
Un arbre tordu entraîne un déséquilibre et de fortes
vibrations, ce qui à son tour risque d'entraîner le
détachement du couteau.

• L'étrier de frein ne doit jamais être fixé de façon
permanente dans la poignée lorsque la machine est
en marche.

• Placer la tondeuse sur une surface solide et la
démarrer. Vérifier que le couteau ne peut pas entrer
en contact avec le sol ou un objet quelconque.

• Placez-vous toujours derrière la machine. Laissez
toutes les roues en contact avec le sol et gardez les
deux mains sur la poignée de commande lors de la

tonte. Maintenez les mains et les pieds à distance des
lames en rotation.

• N'inclinez pas la machine lorsque le moteur tourne.
Ne jamais courir avec la machine lorsqu'elle est en
marche. Toujours accompagner la tondeuse.

• Il convient d'être particulièrement attentif lorsque l'on
tire la machine vers soi au cours de la tonte.

• Ne jamais soulever la tondeuse ou la porter lorsque le
moteur est en marche. Avant de soulever la tondeuse,
arrêter le moteur et débrancher le câble d'allumage de
la bougie.

• Arrêter le moteur lors du déplacement sur du terrain
ne devant pas être tondu. Par exemple gravier,
cailloux, galets, asphalte, etc.

• Ne jamais courir avec la machine lorsqu'elle est en
marche. Toujours accompagner la tondeuse.

• Arrêter le moteur avant de modifier la hauteur de
coupe. Ne jamais effectuer de réglages avec le
moteur en marche.

• Ne laissez jamais la machine sans surveillance avec
le moteur en marche. Arrêter le moteur. Assurez-vous
que l'équipement de coupe a cessé de tourner.

• Arrêter immédiatement la machine si elle bute sur un
objet ou si des vibrations se produisent. Débrancher
le câble de la bougie. Vérifier que la machine n’a subi
aucun dommage. Réparer tout éventuel dommage.

Techniques de travail de base

• Utilisez toujours une lame acérée pour obtenir des
résultats de qualité optimale. Une lame non-acérée
donnera une coupe inégale et l'herbe jaunira à la
surface de la coupe.

• Ne jamais couper plus d’1/3 de la longueur de l’herbe.
Cela vaut tout particulièrement pendant les périodes
sèches. Commencer par tondre avec une hauteur de
coupe élevée. Contrôler ensuite le résultat et abaisser
à une hauteur appropriée. Si l’herbe est
particulièrement haute, conduire lentement et, si
nécessaire, tondre deux fois.

• Tondez toujours dans différentes directions afin
d'éviter de faire des lignes dans la pelouse.

Transport et rangement

• Sécurisez l'équipement lors du transport afin d'éviter
tout dommage ou accident.

• Stockez l'équipement dans un endroit verrouillé afin
de le maintenir hors de portée des enfants et de toute
personne incompétente.

• Rangez la machine et ses équipements dans un
endroit sec et à l'abri du gel.

• Pour le transport et le remisage du carburant, voir la
rubrique «

Manipulation du carburant ».

French – 25

Démarrage et arrêt

Avant le démarrage

AVERTISSEMENT! Lire attentivement et
bien assimiler le manuel d’utilisation

!

avant d’utiliser la machine.

Utiliser les équipements de protection
personnelle. Voir au chapitre
”Équipement de protection personnelle”.

COMMANDE

Entraînement

• Pour utiliser l'entraînement, pousser le levier
d'embrayage vers l'avant.

• Veiller à ce qu’aucune personne non autorisée ne se
trouve dans la zone la travail.

• Effectuez un entretien quotidien. Voir les instructions
au chapitre «

• S’assurer que le câble d’allumage est correctement
branché à la bougie.

Entretien ».

Démarrage

Moteur froid

• Mettre la commande d’accélération en position de
starter.

Démarrer le moteur

• Placez la commande d'accélération sur plein régime.

• Ouvrir le robinet d'essence.

• L'étrier du frein moteur doit être maintenu contre la
poignée lors du démarrage du moteur.

• Positionnez-vous derrière la machine.

• Saisir ensuite la poignée de démarrage de la main
droite et tirer lentement sur le lanceur jusqu’à ce
qu’une résistance se fasse sentir (les cliquets
d’entraînement grippent). Tirez avec force pour
démarrer le moteur. Ne jamais enrouler la corde du
lanceur autour de la main.

Arrêt

• Relâcher l’étrier du frein moteur pour arrêter le
moteur. De plus, l'entraînement se coupe lorsque l'on
relâche l'anneau de frein.

• Pour débrayer l'entraînement, il suffit de relâcher
légèrement le levier de frein.

26 – French

ENTRETIEN

Généralités

AVERTISSEMENT! L’utilisateur ne peut
effectuer que les travaux d’entretien et

!

de révision décrits dans ce manuel
d’utilisation. Les mesures plus
importantes doivent être effectuées dans
un atelier d’entretien agréé.

Évitez un démarrage accidentel en
retirant le câble d'allumage de la bougie.

La durée de vie de la machine risque
d'être écourtée et le risque d'accidents
accru si la maintenance de la machine
n'est pas effectuée correctement et si les
mesures d'entretien et/ou de réparation
ne sont pas effectuées de manière
professionnelle. Pour obtenir de plus
amples informations, contacter l'atelier
de réparation le plus proche.

• Faites régulièrement contrôler la machine par votre
revendeur Husqvarna afin qu'il procède aux
installations et réparations adéquates.

• N’utiliser que des accessoires et des pièces d’origine.

Schéma d’entretien

Le calendrier de maintenance vous indique quelles
pièces de la machine nécessitent un entretien et à quelle
fréquence cet entretien doit avoir lieu. La fréquence est
calculée en fonction de l'utilisation quotidienne de la
machine, et peut varier en fonction du degré d'utilisation.

Entretien
quotidien

Inspection générale

Nettoyage extérieur

Niveau d'huile Silencieux*

Équipement de coupe

Batterie
Carter de coupe et

carter de
protection*

Étrier du frein
moteur*

*Voir instructions à la rubrique « Équipement de sécurité
de la machine

Notez que les courroies d’entraînement sont réglées au
cours de la première période de rodage (5h) et il peut être
nécessaire d’ajuster la tension. Voir les instructions
Remplacement de la courroie d’entraînement

».

Entretien
hebdomadaire

Bougie

Système anti­vibrations*

Entretien
mensuel

Remplacement
de la courroie
d’entraînement

Filtre à air

Changement
d'huile

Système de
carburant

:

Inspection générale

• S’assurer que toutes les vis et tous les écrous sont
bien serrés.

Nettoyage extérieur

• Brosser la tondeuse pour retirer feuilles, herbe, etc.

• Ne pas utiliser de nettoyeur haute pression pour le
nettoyage de la machine.

• Ne jamais arroser le moteur d'eau.

• Nettoyer la prise d’air du lanceur. Contrôler le lanceur
et sa corde.

• Lors du nettoyage sous le carter de coupe, placer la
machine avec la bougie tournée vers le haut.
Vidanger le réservoir d’essence.

Niveau d’huile

Lors du contrôle du niveau d’huile, la tondeuse doit être
placée sur une surface plane. Contrôler le niveau d’huile
à l’aide de la jauge située sur le couvercle de remplissage
d’huile.

• Retirez le couvercle du réservoir d'huile et nettoyez la
jauge.

• Réinsérez la jauge. Le couvercle de remplissage
d'huile doit être vissé à fond pour obtenir une mesure
correcte du niveau d'huile.

• Si le niveau d'huile est bas, remplir d'huile moteur
jusqu'au niveau supérieur de la jauge d'huile.

Équipement de coupe

• Inspecter l’équipement de coupe afin de détecter
d’éventuels dommages ou fissures. Toujours
remplacer un équipement de coupe endommagé.

• Veiller à ce que le couteau soit toujours bien affûté et
correctement équilibré.

REMARQUE! Le remplacement ou l’aiguisage des
couteaux devra être effectué par un atelier d’entretien
agréé. Après tout aiguisage, il faudra vérifier
l’équilibrage des couteaux.

Si vous passez sur un obstacle, changez les couteaux
en cas d’avarie. Demandez au centre d'entretien
d'évaluer si la lame peut être affûtée ou si elle doit être
remplacée.

French – 27

ENTRETIEN

Remplacement des lames

AVERTISSEMENT! Toujours utiliser des
gants épais lors des travaux de service

!

et d'entretien de l'équipement de coupe.
Les couteaux sont très tranchants et il
est très facile de se couper.

Démontage

• Retirer le boulon qui maintient le couteau.

• Retirez l'ancienne lame. Vérifiez que le support de
lame n'est pas endommagé. Contrôler également que
le boulon de couteau est intact et que l'arbre du
moteur n'est pas tordu.

Montage

• Placez la lame contre le support de lame. Veiller à ce
que le couteau soit bien centré sur l'axe. Placez la
lame de telle sorte qu'elle forme un angle de 90
degrés avec l'encoche dans l'arbre moteur.

Positionnez la rondelle élastique et serrez correctement
le boulon et la rondelle. Le boulon doit être serré au
couple de serrage de 40 Nm.

Entraînement et boîte de vitesses

La courroie intermédiaire court entre l'arbre du moteur et
la boîte de vitesses.

S'assurer que les roues et essieux sont propres et ne
comportent pas de feuilles, herbe, etc. Il est également
important de maintenir propre le pourtour de la boîte de
vitesses de l'entraînement.

• Retirer le carter de protection en desserrant les vis.

• Puis retirer le carter de protection sous la barre et au­dessus de l'arbre d'entraînement.

• Nettoyer la boîte de vitesses à l'aide d'une brosse.
Contrôler également que la courroie d'entraînement
et la poulie de la courroie ne présentent pas de
dommages (fissures, etc.).

• Déplacez la lame à la main et vérifiez qu'elle tourne
librement. Testez la machine.

Bougie

ATTENTION ! Toujours utiliser le type de bougie
recommandé! Une bougie incorrecte peut endommager
le piston/le cylindre.

• Si la puissance de la machine est faible, si la machine
est difficile à mettre en marche ou si le ralenti est
irrégulier, toujours commencer par contrôler l’état de
la bougie avant de prendre d’autres mesures. Si la
bougie est encrassée, la nettoyer et vérifier que
l’écartement des électrodes est de 0,7-0,8 mm.
Remplacez-les si nécessaire.

28 – French

Remplacement de la courroie d’entraînement

• Retirer le couteau.

• Retirez la courroie de la poulie de courroie de l'arbre
moteur.

• Remplacez la courroie par une nouvelle.

• Montez la lame.

ENTRETIEN

Filtre à air

• Déposer le capot de filtre et retirer le filtre.

• Nettoyer le filtre en le frappant contre une surface
plane. Ne jamais utiliser d’agent solvant contenant du
pétrole, par exemple du kérosène, ou de l’air
comprimé pour nettoyer le filtre.

• Un filtre ayant servi longtemps ne peut plus être
complètement nettoyé. Le filtre à air doit donc être
remplacé à intervalles réguliers.

endommagé doit être remplacé immédiatement.

• Lors du montage, veiller à ce que le filtre à air assure
une bonne étanchéité au niveau du support de filtre.

Tout filtre

Changement d'huile

• Vider le réservoir de carburant. Fermer le robinet
d'essence.

• Dévisser le couvercle de remplissage d'huile.

Système de carburant

• Contrôler que le bouchon du réservoir et son joint sont
intacts. Vous trouverez à l'intérieur du couvercle du
réservoir d'huile un filtre en forme d'horloge et une
membrane en caoutchouc pour éviter les pertes par
évaporation. L'hélice filetée fonctionne comme un
orifice de ventilation. Si le couvercle du réservoir se
rompt, il est important de le remplacer par un
couvercle d'origine adapté au moteur en question.

• Vérifier le tuyau à carburant. Le remplacer si
nécessaire.

Recyclage

Cette machine remplit les conditions nécessaires pour
atteindre une longue durée de vie. Ceci minimise l'impact
de la machine sur l'environnement. Effectuez les
réparations et l'entretien conformément aux instructions
de ce manuel. Ainsi, le moteur fonctionnera plus
longtemps et les émissions dangereuses seront réduites
au minimum.

Une fois le produit usé et inutilisable, il doit être rapporté
au revendeur ou à un autre organisme pour recyclage. La
machine est démontée et les pièces sont classées en
fonction des matériaux pour le recyclage. La plupart des
pièces de cette machine sont recyclables.

• Placer un réservoir approprié pour récolter l'huile.

• Vidanger l'huile en inclinant le moteur afin que l'huile
s'écoule par le tube de remplissage. S’informer
auprès d’une station-service comment se
débarrasser de l'huile moteur résiduelle.

• Remplir d'huile moteur neuve de bonne qualité. Voir
les instructions au chapitre « Caractéristiques
techniques ».

• Contrôler le niveau d’huile à l’aide de la jauge située
sur le couvercle de remplissage d’huile. Le couvercle
de remplissage d'huile doit être vissé à fond pour
obtenir une mesure correcte du niveau d'huile.

French – 29

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

LB 553S e

Moteur

Fabricant du moteur Honda
Cylindrée, cm
Régime, rpm 2900
Puissance nominale moteur, en kW (voir remarque 1) 2,8

Système d’allumage

Bougie NGK BPR6ES
Écartement des électrodes, mm 0,7-0,8

Système de graissage/de carburant

Contenance du réservoir de carburant, litres 0,9
Contenance du réservoir d’huile, litres 0,55
Huile moteur SAE 30/SAE 10W-30

Poids

Machine avec réservoirs vides, en kg 37

Émissions sonores (voir remarque 2)

Niveau de puissance sonore mesuré dB(A) 96
Niveau de puissance sonore garanti LWAdB(A) 97

Niveaux sonores (voir remarque 3)

Niveau de pression acoustique au niveau des oreilles
de l’utilisateur, dB(A)

Niveaux de vibrations, a

Poignée, m/s

Système de coupe

Hauteur de coupe, mm 28-65
Largeur de coupe, cm 53
Couteau Mulcher, 53 cm

Entraînement

Vitesse, km/h 4,8

Remarque 1: La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime en tr/min spécifié)
d'un moteur de production typique pour le modèle de moteur mesuré selon la norme SAE J1349/ISO1585. Cette valeur
peut différer pour les moteurs de production de masse. La puissance effective du moteur installé sur la machine finale
dépendra de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs.

Remarque 2: Émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE
2000/14/CE.

Remarque 3: Niveau de pression sonore conformément à EN 836. Les données reportées pour le niveau de pression
sonore montrent une dispersion statistique typique (déviation standard) de 1,2 dB (A).

Remarque 4: Niveau de vibrations conformément à EN 836. Les données reportées pour le niveau de vibrations
montrent une dispersion statistique typique (déviation standard) de 0,2 m/s

3

(voir remarque 4)

2

hveq

160

82

4,1

2

.

30 – French

CARACTÉRISTIQUES TECHNIQUES

Déclaration CE de conformité

(Concerne seulement l’Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons par la présente que la tondeuse
à gazon

Husqvarna LB 553S e, portant les numéros de série 14XXXXXXX et supérieurs, est conforme aux dispositions

des DIRECTIVES DU CONSEIL :

• du 17 mai 2006 ”directive machines” 2006/42/CE

• du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CE.

• du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.
Les normes harmonisées suivantes ont été appliquées: EN 836, ISO 11094, EN 55012.
L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, a établi un rapport

d’évaluation de conformité, selon l’annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant
les émissions sonores dans l’environnement.

Huskvarna, le 31 octobre 2013

Claes Losdal, Directeur du développement/Produits pour le jardin
(Représentant autorisé d’Husqvarna AB et responsable de la documentation technique.)

French – 31

VERKLARING VAN DE SYMBOLEN

!

!

Symbolen op de machine:

WAARSCHUWING! Wanneer de
machine onjuist of slordig wordt
gebruikt, kan het een gevaarlijk
gereedschap zijn, dat ernstig letsel of
overlijden van de gebruiker of anderen
kan veroorzaken.

Neem de gebruiksaanwijzing grondig
door en gebruik de machine niet voor
u alles duidelijk heeft begrepen.

Waarschuwing voor weggeslingerde
en afgeketste voorwerpen.

Hou onbevoegden uit het
werkgebied.

Voorkom onbedoeld starten door de
ontstekingskabel uit de bougie te
verwijderen.

Waarschuwing voor draaiende
messen. Let op uw handen en voeten.

Toelichting op de waarschuwingsniveaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wordt gebruikt indien
er een risico bestaat op ernstig of fataal
letsel voor de gebruiker of schade aan de
omgeving wanneer de instructies in de
handleiding niet worden gevolgd.

VOORZICHTIG!

VOORZICHTIG! Wordt gebruikt indien er
een risico bestaat op letsel voor de
gebruiker of schade aan de omgeving
wanneer de instructies in de handleiding
niet worden gevolgd.

LET OP!

LET OP! Wordt gebruikt indien er een risico bestaat op
schade aan materialen of de machine wanneer de
instructies in de handleiding niet worden gevolgd.

Zorg ervoor dat uw handen en voeten
niet bij de snijuitrusting komen als de
motor draait.

Dit product voldoet aan de geldende
CE-richtlijnen.

Geluidsemissie naar de omgeving
volgens de richtlijnen van de Europese
Gemeenschap. De emissie van de
machine wordt aangegeven in het
hoofdstuk Technische gegevens en op
plaatjes.

32 – Dutch

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: .................................... 32

Toelichting op de waarschuwingsniveaus ............. 32

INHOUD

Inhoud .................................................................. 33

PRESENTATIE

Beste klant! ........................................................... 34

Kenmerken ........................................................... 34

PRESENTATIE

Wat is wat op de grasmaaier? .............................. 35

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen ............................................................. 36

MONTAGE EN AFSTELLINGEN

Algemeen ............................................................. 37

Handvat ............................................................... 37

Maaihoogte ........................................................... 37

Olie bijvullen ......................................................... 37

BRANDSTOFHANTERING

Algemeen ............................................................. 38

Brandstof .............................................................. 38

Tanken .................................................................. 38

Transport en opbergen ......................................... 38

BEDIENING

Persoonlijke veiligheidsuitrusting .......................... 39

Algemene veiligheidsinstructies ........................... 39

Basistechniek ....................................................... 40

Transport en opbergen ......................................... 40

Starten en stoppen ............................................... 41

ONDERHOUD

Algemeen ............................................................. 42

Onderhoudsschema ............................................. 42

Algemene inspectie .............................................. 42

Oliepeil ................................................................. 42

Snijuitrusting ......................................................... 42

Bougie .................................................................. 43

Aandrijving en versnellingsbak ............................. 43

Luchtfilter .............................................................. 44

Olie vervangen ..................................................... 44

Brandstofsysteem ................................................. 44

Recycling .............................................................. 44

TECHNISCHE GEGEVENS

Technische gegevens ........................................... 45

EG-verklaring van overeenstemming ................... 46

INHOUD

Dutch – 33

PRESENTATIE

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna­product! Husqvarna heeft een geschiedenis die
terugvoert tot 1689 toen koning Karl XI aan het strand van
het riviertje Huskvarna een fabriek liet bouwen voor de
productie van musketten. De locatie aan de Huskvarna
was logisch omdat het riviertje werd gebruikt om
waterkracht op te wekken en op die manier een
waterkrachtcentrale vormde. In de meer dan 300 jaar van
het bestaan van de Husqvarna-fabriek zijn ontelbare
producten geproduceerd, van houtfornuizen tot moderne
keukenmachines, naaimachines, fietsen, motorfietsen
enz. In 1956 werd de eerste motormaaier geïntroduceerd,
die in 1959 werd gevolgd door een motorkettingzaag. Het
is op dit terrein dat Husqvarna tegenwoordig actief is.

Husqvarna is heden ten dage een van de meest
vooraanstaande producenten ter wereld van producten
voor bos en tuin met kwaliteit en prestatie als de hoogste
prioriteit. De missie is het ontwikkelen, produceren en op
de markt brengen van gemotoriseerde producten voor
bos- en tuinbouw en de bouw- en constructie-industrie.
Het doel van Husqvarna is ook voorop te lopen met
betrekking tot ergonomie, gebruikersvriendelijkheid,
veiligheid en milieubewustzijn. Daarom is een grote
hoeveelheid verschillende snufjes ontwikkeld om de
producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties
van ons product gedurende een lange periode naar volle
tevredenheid zult waarderen. Door de aankoop van één
van onze producten krijgt u de beschikking over
professionele hulp bij reparaties en service mocht er toch
iets gebeuren. Wanneer u de machine niet heeft gekocht
bij een van onze erkende dealers, kunt u hen vragen naar
de dichtstbijzijnde servicewerkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat
deze u gedurende lange tijd zal vergezellen. Denk erom
dat deze gebruiksaanwijzing een waardevol document is.
Door de inhoud (gebruik, service, onderhoud enz.) te
volgen kunt u de levensduur van uw machine én de
tweedehands waarde aanzienlijk verlengen. Mocht u uw
machine verkopen moet u ervoor zorgen de
gebruiksaanwijzing aan de nieuwe eigenaar over te
dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product
gebruikt!

Husqvarna AB werkt voortdurend aan het verder
ontwikkelen van haar producten en houdt zich dan ook
het recht voor om zonder aankondiging vooraf wijzigingen
in o.a. vorm en uiterlijk door te voeren.

Kenmerken

De producten van Husqvarna onderscheiden zich door
waarden zoals hoge prestaties, betrouwbaarheid,
innovatieve technologie, geavanceerde technische
oplossingen en milieuoverwegingen.

Hieronder worden enkele unieke kenmerken van uw
product beschreven.

Mulchen

Effectief maaisysteem dat het gras fijn vermaalt en
uitspreidt over het gazon.

Voorwielaandrijving

Als de handgreep omlaag wordt gedrukt, worden de
aandrijfwielen van het gazon gelicht, waardoor de
machine gemakkelijker werkt.

Gemakkelijk te starten motoren

Motoren die erop zijn gebouwd om zo eenvoudig en
gemakkelijk mogelijk te starten.

Handgreep met trillingsdemping

Handgrepen met trillingsdemping ter voorkoming van
trillingsletsel bij mensen die vaak en lang moeten maaien.

Tijdbesparing dankzij de grote maaibreedte

Hoe groter de maaibreedte, hoe sneller het maaien
vordert.

Zuinig en stil

Effectieve, zuinige en stille maaiers waarmee u uzelf en
uw buren geen overlast bezorgt.

34 – Dutch

PRESENTATIE

14

15

16

19

21

20

22

Wat is wat op de grasmaaier?

1 Handvat
2 Koppelingshendel
3 Motorrembeugel
4 Gashendel/chokehendel
5 Starthendel
6 Trillingsdemper
7 Handvat hoekafstelling
8 Bougie
9 Versnelling
10 Luchtfilter
11 Maaikap
12 Benzinekraan

13

23

18

17

8

9

13 Brandstoftank
14 Maaihoogtehendel
15 Peilstok/olie bijvullen
16 Geluiddemper
17 Overbrenging
18 Aandrijfriem
19 Meshouder
20 Mes
21 Mesbout
22 Veerring
23 Gebruiksaanwijzing

3

1

4

5

6

2

7

12

11

10

Dutch – 35

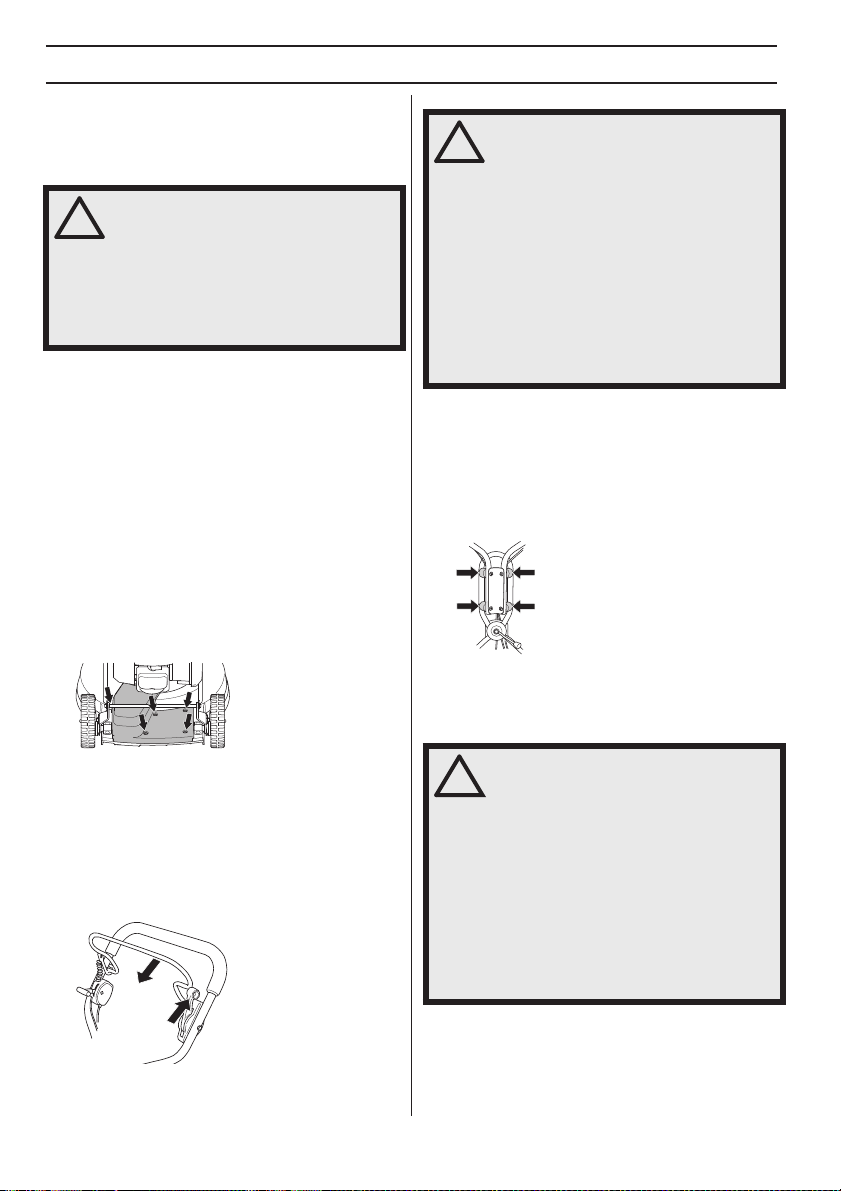

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

!

!

Algemeen

In dit hoofdstuk wordt verklaard wat de
veiligheidsonderdelen van de machine zijn, welke functie
ze hebben en hoe de controle en het onderhoud moeten
uitgevoerd worden om hun goede werking veilig te stellen.

WAARSCHUWING! Gebruik nooit een
machine als de veiligheidsonderdelen

!

kapot zijn. Als uw machine niet door alle
controles komt, moet u ermee naar uw
servicewerkplaats voor reparatie.

Voorkom onbedoeld starten door de
ontstekingskabel uit de bougie te
verwijderen.

Maaikap

• De maaikap is geconstrueerd om trillingen te
reduceren en het risico van snijwonden te
verminderen.

Controle van maaikap

• Controleer of de maaikap heel en zonder zichbare
defecten, bijv. scheuren in het materiaal, is.

Versnelling

• De beschermkap is geconstrueerd om het risico van
letsel door beknelling te verminderen en om een
gebroken aandrijfriem op te vangen.

De versnelling controleren

• Zorg dat de beschermende afdekking niet is
beschadigd en dat deze op zijn plaats is
vastgeschroefd.

Motorrembeugel

• De motorrem is ontworpen om de motor te stoppen.
Wanneer u de handgreep van de motorrembeugel
loslaat, moet de motor stoppen.

De motorremhendel controleren

• Geef volgas en laat de rembeugel vervolgens los. De
motor moet dan afslaan en de aandrijving moet
uitgeschakeld worden.

• De motorrem moet altijd zo afgesteld zijn dat de
motor binnen 3 seconden start.

Trillingdempingssysteem

WAARSCHUWING! Als men teveel wordt
blootgesteld aan trillingen, kan dit tot
bloedvat- en zenuwbeschadigingen
leiden bij personen die een slechte
bloedcirculatie hebben. Consulteer uw
dokter wanneer u symptomen heeft die
wijzen op te grote blootstelling aan
trillingen. Voorbeelden van zulke
symptomen zijn slapen, geen gevoel,
”kriebels” , ”speldeprikken”, pijn, geen
of minder kracht, huidverkleuringen of
veranderingen van het huidoppervlak.
Deze symptomen komen meestel voor op
vingers, handen of polsen. Deze
symptomen kunnen toenemen bij koude
temperaturen.

• Uw machine is uitgerust met een
trillingdempingssysteem dat geconstrueerd is om zo
trillingvrij en comfortabel mogelijk met de zaag te
kunnen werken.

• De stalen buizen van het handvatsysteem en de
maaikap zijn ontworpen om de trillingen van de motor
te stoppen. Dit model wordt ook geleverd met 4
trillingsdempers gemonteerd op de
handgreepeenheid, zodat de trillingen nog verder
worden gereduceerd.

Het trillingdempingssysteem controleren

• Controleer of de handgrepen en trillingsisolatoren niet
beschadigd zijn.

Geluiddemper

WAARSCHUWING! Gebruik de machine
nooit zonder geluiddemper of met een
defecte geluiddemper. Door een kapotte
geluiddemper kunnen het geluidsniveau
en het risico van brand aanzienlijk
toenemen. Hou gereedschap voor
brandblussen bij de hand.

De geluiddemper wordt zeer heet, zowel
tijdens het gebruik als na het stoppen.
Dit geldt ook bij stationair draaien. Wees
oplettend op brandgevaar, vooral bij
hantering vlakbij brandgevaarlijke
stoffen en/of gassen.

• De geluiddemper werd ontworpen om het
geluidsniveau zo laag mogelijk te houden, en om de
uitlaatgassen weg te richten van de gebruiker.

Controle van geluiddemper

• Controleer regelmatig of de geluiddemper heel is en
of deze goed vast zit.

36 – Dutch

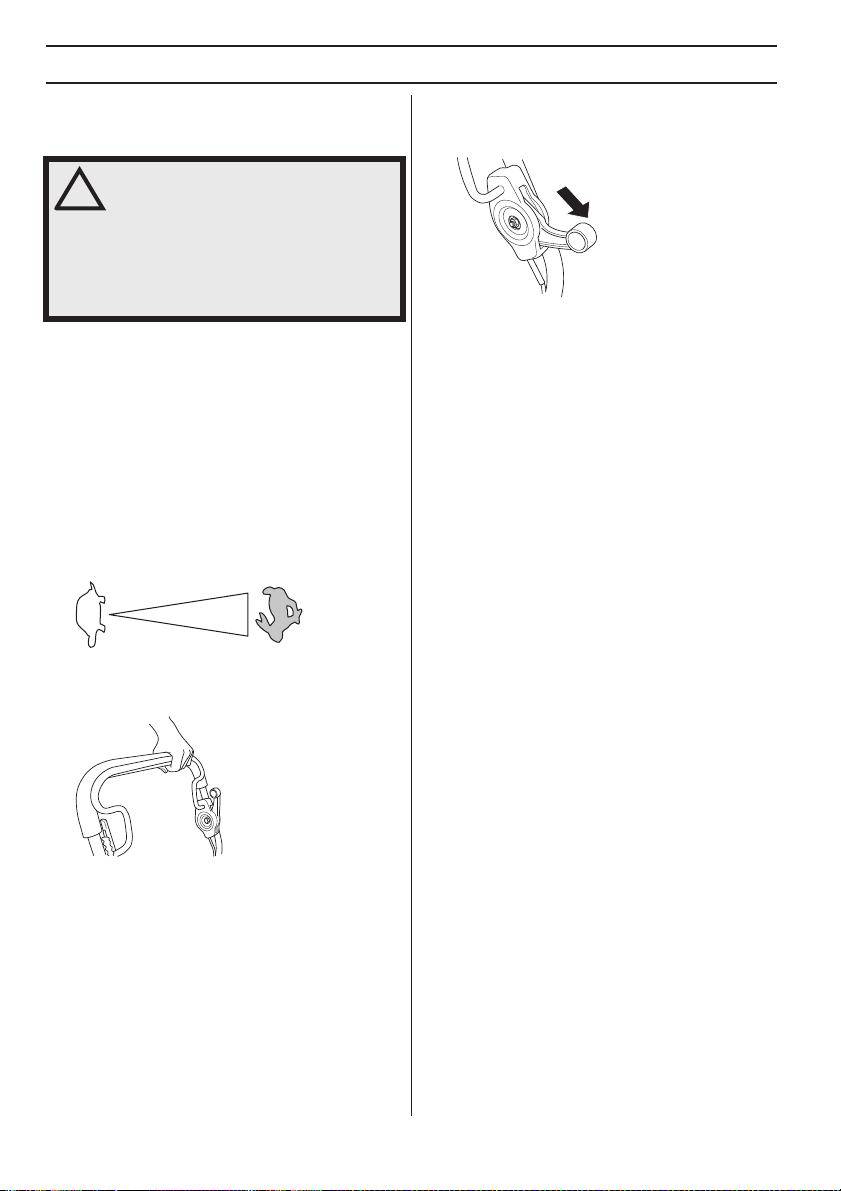

MONTAGE EN AFSTELLINGEN

Algemeen

BELANGRIJK! Voorkom onbedoeld
starten door de ontstekingskabel uit de

!

bougie te verwijderen.

Handvat

Monteren

• Monteer de bovenste handgreep met gebruik van de
handgreepmoer op de geleideplaat. Vergeet niet de
ring tussen de plaat en de handgreepmoer te
plaatsen. U hebt geen gereedschap nodig voor de
montage.

Instellingen

• Indien gewenst kan de handgreep iets naar opzij
worden gedraaid met behulp van het
handgreepscharnier. De handgreep kan op
verschillende standen worden ingesteld om de beste
rijhouding te verkrijgen, bijvoorbeeld als u vlakbij een
heg of een muur maait.

• Als de machine wordt opgeslagen, kan de hendel in
de opslagpositie worden gezet. Til de beugel omhoog
en schuif de hendel naar voren. Gebruik deze stand
niet als u maait of met de gazonmaaier rijdt.

Maaihoogte

N.B.! Stel de maaihoogte niet te laag af, omdat dan het
risico bestaat dat de messen bij onregelmatigheden in de
aarde lopen.

De maaihoogteinstelling is geveerd. De maaihoogte kan
op vijf verschillende standen worden ingesteld.

• Breng de hendel naar links en dan naar voren om een
lagere maaihoogte te krijgen.

• De hendel is in hoogte verstelbaar. Als de beugel
wordt opgetild en de hendel naar voren of naar
achteren wordt gezet, kan een de hoogte worden
ingesteld in twee standen.

• Breng de hendel naar links en dan naar achteren om
een hogere maaihoogte te krijgen.

Olie bijvullen

• De olietank is bij levering leeg. Vul olie bij tot het
FULL-teken op de peilstok. Zie ook de instructies bij
het hoofdstuk Onderhoud. De motorolie moet de
eerste keer vervangen worden na 5 uur bedrijfstijd.

Dutch – 37

BRANDSTOFHANTERING

!

Algemeen

WAARSCHUWING! Een motor laten
lopen in een afgesloten of slecht

!

geventileerde ruimte kan dodelijke
ongelukken veroorzaken door
verstikking of koolmonoxidevergiftiging.

Brandstof en brandstofdampen zijn zeer
brandgevaarlijk en kunnen leiden tot
ernstig letsel bij inademing en contact
met de huid. Wees daarom voorzichtig
wanneer u met brandstof werkt en zorg
voor goede luchtventilatie bij de
brandstofhantering.

De uitlaatgassen van de motor zijn heet
en kunnen vonken bevatten die brand
kunnen veroorzaken. Start de machine
daarom nooit binnenshuis of in de buurt
van licht ontvlambaar materiaal!

Rook niet en plaats ook geen warm
voorwerp in de buurt van de brandstof.

Brandstof

LET OP! De machine heeft een viertaktmotor. Zorg
ervoor dat er altijd voldoende olie in de olietank zit.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge
kwaliteit.

• Het aanbevolen laagste octaangehalte is 90 (RON).
Indien u de motor laat lopen op benzine met een lager
octaangehalte dan 90, kan het zogenaamde kloppen
optreden. Hierdoor stijgt de motortemperatuur wat tot
zware motorbeschadigingen kan leiden.

• Waar milieuvriendelijke benzine, de zog.
alkylaatbenzine, verkrijgbaar is, moet deze gebruikt
worden.

Motorolie

LET OP! Controleer het oliepeil voordat de grasmaaier
wordt gestart. Een te laag oliepeil kan ernstige
beschadigingen aan de motor veroorzaken.

• Zie de instructies in het hoofdstuk "Onderhoud".

• De motorolie moet de eerste keer vervangen worden
na 5 uur bedrijfstijd. Zie Technische gegevens voor
informatie over het aanbevolen type olie. Gebruik
nooit olie bedoeld voor tweetaktmotoren.

Tanken

WAARSCHUWING! Stop de motor en laat
hem voor het tanken enkele minuten
afkoelen. Zorg dat de motor is
uitgeschakeld en dat de stopschakelaar
in de STOP-stand staat.

Gebruik altijd een benzinekan om
morsen te voorkomen.

Open de dop van de tank voorzichtig
wanneer u wilt tanken zodat eventuele
overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop
schoon.

Draai de dop van de tank goed vast na
het tanken. Door nalatigheid kan er
brand ontstaan.

Verplaats de machine ten minste 3 m van
de tankplaats voor u de motor start.

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt
gemorst. Droog alles af en laat de benzineresten
verdampen.

• Als u brandstof op uzelf of op uw kleding gemorst
heeft, trek schone kleding aan. Was de lichaamsdelen
die in contact zijn geweest met brandstof. Gebruik
water en zeep.

• Als de machine brandstof lekt. Controleer de tankdop
en de brandstofleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat
eventuele lekkage en dampen niet in contact kunnen
komen met vonken of open vuur, bijvoorbeeld van
elektrische machines, elektrische motoren,
stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd
speciaal voor dat doel bestemde en goedgekeurde
tanks worden gebruikt.

Opslag voor lange tijd

• Als de machine gedurende lange tijd niet gebruikt zal
worden, moet de brandstoftank leeggemaakt worden.
Vraag bij uw tankstation of bij de gemeente waar u de
afgetapte brandstof kwijt kan.

• Zet de hendel in de opslagpositie.

• Trek de beugel omhoog en schuif de hendel naar
voren.

38 – Dutch

BEDIENING

!

!

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine moet goedgekeurde
persoonlijke beschermingsuitrusting gebruikt worden.
Persoonlijke beschermingsuitrusting elimineert de risico’s
niet, maar vermindert het schadelijk effect in geval van
een ongeval. Vraag uw dealer om raad wanneer u uw
uitrusting koopt.

Draag altijd:

• Gebruik een gehoorkap als het geluidsniveau meer
dan 85 dB bedraagt.

• Slipvaste en stevige laarzen of schoenen.

• Een stevige lange broek. Draag geen korte broek of
sandalen en loop niet op blote voeten.

• Draag handschoenen indien nodig, b.v. wanneer u de
snijuitrusting monteert, inspecteert of schoonmaakt.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het
gebruik van de machine behandeld. De gegeven
informatie kan nooit de kennis vervangen die een vakman
via opleidingen en praktische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik
de machine niet voor u alles duidelijk heeft begrepen.

• Denk erom dat de operator verantwoordelijk is voor
ongelukken of beschadigingen van andere mensen of
hun eigendommen.

• Houd de machine schoon. Aanduidingen en stickers
moeten volledig leesbaar zijn.

Gebruik altijd uw gezond verstand

Het is niet mogelijk om elke mogelijk situatie te
vermelden. Wees altijd voorzichtig en gebruik uw gezond
verstand. Als u in een situatie belandt waarin u zich niet
veilig voelt, dient u een expert te raadplegen. Wend u tot
uw dealer, uw servicewerkplaats of een ervaren
gebruiker. Onderneem geen werkzaamheden waarvoor u
zich onvoldoende gekwalificeerd acht!

WAARSCHUWING! Deze machine
produceert tijdens bedrijf een

!

elektromagnetisch veld. Dit veld kan
onder bepaalde omstandigheden de
werking van actieve of passieve
medische implantaten verstoren. Om het
risico op ernstig of fataal letsel te
beperken, raden we personen met een
medisch implantaat aan om contact op te
nemen met hun arts en de fabrikant van
het medische implantaat voordat ze deze
machine gaan bedienen.

WAARSCHUWING! Wanneer de machine
onjuist of slordig wordt gebruikt, kan het
een gevaarlijk gereedschap zijn, dat
ernstig letsel of overlijden van de
gebruiker of anderen kan veroorzaken.

Laat kinderen of andere personen die
niet zijn opgeleid om met de machine om
te gaan, deze nooit gebruiken of
onderhouden.

De machine mag niet worden gebruikt
door personen met lichamelijke of
geestelijke beperkingen of door
personen die om gezondheidsredenen
niet geschikt zijn om de machine te
bedienen, tenzij onder toezicht van een
persoon die verantwoordelijk is voor hun
veiligheid.

Laat nooit een ander de machine
gebruiken zonder u ervan te verzekeren
dat ze de inhoud van de
gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe
bent, alcohol heeft gedronken of
medicijnen heeft ingenomen, die uw
gezichtsvermogen,
beoordelingsvermogen of
coördinatievermogen kunnen
beïnvloeden.

WAARSCHUWING! Niet goedgekeurde
wijzigingen en/of niet-originele
onderdelen kunnen tot ernstige
verwondingen of het overlijden van
zowel gebruiker of anderen leiden. De
oorspronkelijke vormgeving van de
machine mag in geen enkel geval
gewijzigd worden zonder toestemming
van de fabrikant.

Wijzig deze machine nooit zo dat hij niet
langer overeenstemt met de originele
uitvoering, en gebruik de machine niet
als u denkt dat anderen hem hebben
gewijzigd.

Gebruik nooit een machine die defect is.
Voer de in deze handleiding beschreven
veiligheidscontroles en de onderhouds­en service-instructies uit. Bepaalde
onderhouds- en servicemaatregelen
moeten door opgeleide en
gekwalificeerde specialisten worden
uitgevoerd. Zie de instructies in het
hoofdstuk Onderhoud.

Men moet altijd originele onderdelen
gebruiken.

Dutch – 39

BEDIENING

Veiligheid op de werkplek

• Voordat u begint met maaien moeten takken, stenen
enz. van het gazon worden verwijderd.

• Voorwerpen die tegen de snijuitrusting botsen kunnen
worden weggeslingerd en schade aanrichten aan
mensen en andere voorwerpen. Houd mensen en
dieren op afstand.

• Gebruik de motorkettingzaag niet in ongunstige
weersomstandigheden. B.v. bij dichte mist, hevige
regen, harde wind, hevige koude enz. Werken in
slechte weersomstandigheden is vermoeiend en kan
tot gevaarlijke situaties leiden, zoals een gladde
ondergrond.

• Houd uw omgeving in de gaten om ervoor te zorgen
dat u de macht over de machine niet verliest door
onverwachte gebeurtenissen.

• Let goed op wortels, stenen, twijgen, putten, sloten
enz. Hoog gras kan hindernissen verbergen.

• Het maaien van hellingen kan gevaarlijk zijn. Gebruik
de grasmaaier niet op zeer steile hellingen. De
grasmaaier mag niet worden gebruikt op een helling
van meer dan 15 graden.

• Op hellend terrein moet u de paden loodrecht ten
opzichte van de helling laten lopen. Het is veel
makkelijker om dwars over een helling te lopen dan op
en neer.

• Wees voorzichtig wanneer u in de buurt komt van
onoverzichtelijke bochten en voorwerpen die uw zicht
kunnen belemmeren.

Werkveiligheid

• Een grasmaaier is alleen geconstrueerd voor het
maaien van gazons. Alle overige gebruik is niet
toegestaan.

• Draag altijd persoonlijke veiligheidsuitrusting. Zie
instructies in het hoofdstuk ”Persoonlijke
veiligheidsuitrusting”.

• Start de grasmaaier niet zonder dat mes en alle
kappen zijn gemonteerd. Het mes kan anders
losraken en persoonlijk letsel veroorzaken.

• Voorkom dat het mes tegen vreemde voorwerpen
slaat zoals stenen, wortels of iets dergelijks. Dit kan
ertoe leiden dat het mes bot wordt en dat de motoras
krom wordt. Een kromme as zorgt voor onbalans en
sterke trillingen, hetgeen leidt tot een groot risico van
het losraken van het mes.

• De rembeugel mag nooit permanent in de handgreep
verankerd zijn, wanneer de machine loopt.

• Plaats de grasmaaier op een stabiele ondergrond en
start hem. Zorg ervoor dat het mes niet in contact kan
komen met de grond of een ander voorwerp.

• Ga altijd achter de machine staan. Laat alle wielen op
de grond en houd beide handen op de handgreep
tijdens het maaien. Houd uw handen en voeten uit de
buurt van de draaiende bladen.

• Kantel de machine niet terwijl de motor draait. Ren
niet met de machine wanneer deze werkt. U moet
altijd met de grasmaaier lopen.

• Let vooral ook op wanneer u de machine tijdens de
werkzaamheden naar u toe trekt.

• Til de grasmaaier nooit op en draag deze niet
wanneer de motor is gestart. Indien u de grasmaaier
moet optillen, moet u eerst de motor stoppen en de
ontstekingskabel van de bougie halen.

• De motor moet worden uitgezet bij verplaatsing over
terrein dat niet moet worden gemaaid. Bijvoorbeeld
paden, steen, grind, asfalt enz.

• Ren niet met de machine wanneer deze werkt. U moet
altijd met de grasmaaier lopen.

• Zet de motor uit voordat u de maaihoogte wijzigt. Voer
nooit afstellingen uit terwijl de motor draait.

• Laat de machine nooit zonder toezicht met draaiende
motor achter. Zet de motor uit. Controleer of de
snijuitrusting is gestopt met draaien.

• Als er een voorwerp geraakt wordt of er trillingen
ontstaan, moet u de machine stoppen. Haal de
bougiekabel van de bougie. Controleer of de machine
niet beschadigd is. Repareer eventuele
beschadigingen.

Basistechniek

• Maai altijd met een scherp blad, voor optimaal
resultaat. Een bot blad levert ongelijkmatig
maairesultaat op, en het gras vergeelt waar het is
afgemaaid.

• Maai nooit meer dan 1/3 van de lengte van het gras.
Dit geldt vooral in periodes van droogte. Maai eerst op
een grote maaihoogte. Controleer daarna het
resultaat en ga naar een geschikte hoogte. Indien het
gras extra lang is, moet u langzaam rijden en
eventueel twee keer maaien.

• Maai elke keer in een andere richting, om het ontstaan
van strepen in het gazon te voorkomen.

Transport en opbergen

• Zet de apparatuur tijdens vervoer goed vast om
transportschade en ongelukken te voorkomen.

• Sla de apparatuur op in een afsluitbare ruimte zodat
het buiten het bereik is van kinderen en onbevoegde
personen.

• Berg de machine en bijbehorende apparatuur op in
een droge en vorstvrije ruimte.

• Zie het hoofdstuk "Brandstofhantering" voor
informatie over het vervoer en opslaan van brandstof.

40 – Dutch

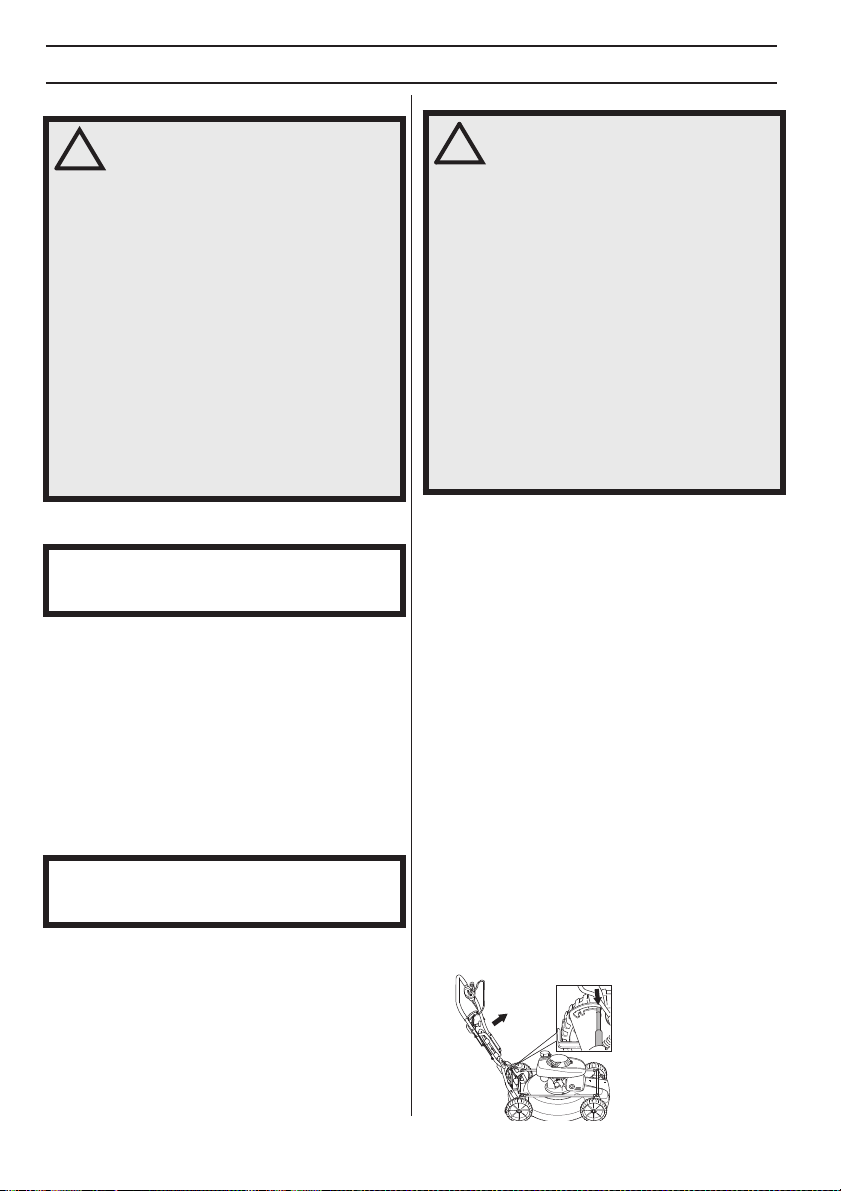

BEDIENING

Starten en stoppen

Voor de start

WAARSCHUWING! Neem de
gebruiksaanwijzing grondig door en

!

gebruik de machine niet voor u alles
duidelijk heeft begrepen.

Draag altijd persoonlijke
veiligheidsuitrusting. Zie instructies in
het hoofdstuk ”Persoonlijke
veiligheidsuitrusting”.

• Hou onbevoegden uit het werkgebied.

• Voer dagelijks onderhoud uit. Zie de instructies in het
hoofdstuk "Onderhoud".

• Zorg ervoor dat de ontstekingskabel goed op de
bougie zit.

Starten

Koude motor

• Zet de gashendel in chokestand.

Starten van de motor

• Zet de gashendel op vol gas.

• Open de benzinekraan.

• De motorrembeugel moet tegen de handgreep
worden gehouden wanneer de motor wordt gestart.

Aandrijving

• Om de aandrijving te gebruiken schuift u de
koppelingshendel naar voren.

Stoppen

• De motor wordt gestopt door de motorrembeugel los
te laten. De aandrijving wordt ook uitgeschakeld, als
men de rembeugel loslaat.

• Alleen de aandrijving kan worden uitgeschakeld door
de remhendel iets omhoog te lichten.

• Ga achter de machine staan.

• Pak de starthendel beet, trek met uw rechterhand het
starterkoord langzaam uit tot u weerstand voelt (de
starthaken grijpen in). Krachtig trekken om de motor
te starten. Wikkel het startkoord nooit rond uw hand.

Dutch – 41

ONDERHOUD

Algemeen

WAARSCHUWING! De gebruiker mag
alleen die onderhouds- en

!

servicewerkzaamheden uitvoeren die in
deze gebruiksaanwijzing worden
beschreven. Meer ingrijpende
maatregelen moeten door een erkende
servicewerkplaats worden uitgevoerd.

Voorkom onbedoeld starten door de
ontstekingskabel uit de bougie te
verwijderen.

De levensduur van de machine kan
worden verkort en het risico van
ongelukken kan toenemen wanneer het
onderhoud aan de machine niet op de
juiste manier wordt uitgevoerd en
wanneer service en/of reparaties niet
vakkundig worden gedaan. Indien u meer
informatie nodig heeft, verzoeken wij u
contact op te nemen met de
dichtstbijzijnde servicewerkplaats.

• Laat de machine regelmatig controleren door uw
Husqvarna-leverancier en laat hem de nodige
aanpassingen en reparaties uitvoeren.

• Men moet altijd originele onderdelen gebruiken.

Onderhoudsschema

In het onderhoudsschema kunt u zien welke onderdelen
van uw machine onderhoud nodig hebben en hoe vaak.
De onderhoudsintervallen zijn gebaseerd op dagelijks
gebruik van de machine en kunnen dus afwijken op basis
van de gebruiksfrequentie.

Dagelijks
onderhoud

Algemene inspectie

Reiniging buitenzijde

Oliepeil Geluiddemper* Olie vervangen

Snijuitrusting

Accu
Maaikap en

beschermkap*
Motorrembeugel*

* Zie de instructies in het hoofdstuk "Veiligheidsuitrusting
voor de machine".

Houd er rekening mee dat de aandrijfriemen zich zullen
stellen tijdens de eerste inloopperiode (5u). Het kan nodig
zijn om de spanning aan te passen. Zie instructies:
Vervangen van aandrijfriem

Wekelijks
onderhoud

Bougie

Trillingdemping
ssysteem*

Maandelijks
onderhoud

Vervangen van
aandrijfriem

Luchtfilter

Brandstofsyste
em

Algemene inspectie

• Controleer of de bouten en moeren en vastgedraaid
zijn.

Reiniging buitenzijde

• Borstel de grasmaaier schoon en verwijder bald, gras
en dergelijke.

• Gebruik geen hogedrukspuit om de machine te
reinigen.

• Gooi nooit water direct op de motor.

• Maak de luchtinlaat van de starter schoon. Controleer
de starter en het starterkoord.

• Draai de machine met de bougie naar boven, als u
onder de maaikap schoonmaakt. Maak de
benzinetank leeg.

Oliepeil

Wanneer u het oliepeil controleert, moet de grasmaaier
op een vlakke ondergrond staan. Controleer het oliepeil
met de peilstok op het olievuldeksel.

• Verwijder de oliedop en veeg de peilstok af.

• Steek de peilstok er weer in. Het olievuldeksel moet
helemaal ingeschroefd zijn om een correct beeld te
geven van het oliepeil.

• Is het oliepeil laag, vult u bij met motorolie tot het
bovenste niveau op de peilstok.

Snijuitrusting

• Controleer de snijuitrusting op beschadigingen en
barsten. Een beschadigde snijuitrusting moet altijd
vervangen worden.

• Let goed op dat u altijd een goed geslepen en correct
gebalanceerd mes hebt.

N.B.! Vervangen of slijpen van de messen moet door
een erkende servicewerkplaats gedaan worden. Nadat
de messen geslepen zijn, moeten ze uitgebalanceerd
worden.

Bij een aanrijding met een hindernis waarbij schade is
ontstaan, moeten beschadigde messen vervangen
worden. Laat de servicewerkplaats beoordelen of het
mes kan worden geslepen of moet worden vervangen.

42 – Dutch

ONDERHOUD

De bladen vervangen

WAARSCHUWING! Gebruik altijd sterke
handschoenen bij service en onderhoud

!

van de snijuitrusting. De messen zijn
zeer scherp en snijwonden kunnen
makkelijk ontstaan.

Demonteren

• Schroef de bout los waarmee het mes vastzit.

• Verwijder het oude blad. Controleer of de bladsteun
niet beschadigd is. Controleer ook of de mesbout heel
en de motoras niet krom is.

Monteren

• Zet het blad tegen de bladsteun. Zorg ervoor dat het
mes goed gecentreerd boven de as wordt geplaatst.
Plaats het blad zodanig dat het op 90 graden ten
opzichte van de spiegleuf in de motoras wordt
geplaatst.

Monteer de sluitring en draai de bout en ring goed vast.
De bout moet worden vastgedraaid met een moment van
40 Nm.

Aandrijving en versnellingsbak

De tussenriem loopt tussen de motoras en de
versnellingsbak.

Zorg ervoor dat wielen en wielassen schoon en vrij van
blad, gras enz. zijn. Het is belangrijk om het rond de
versnellingsbak naar de aandrijving schoon te houden.

• Verwijder de beschermkap door de bouten weg te
schroeven.

• Haal de beschermkap vervolgens onder de stang en
boven de aandrijfas vandaan.

• Maak de versnellingsbak schoon met een borstel.
Controleer ook of de aandrijfriem en de poelie vrij zijn
van defecten zoals bijvoorbeeld barsten.

• Draai het blad met de hand rond en controleer of het
vrij draait. Probeer de machine uit.

Bougie

LET OP! Gebruik steeds het correcte bougietype!
Andere types kunnen de zuiger/cilinder beschadigen.

• Als het vermogen van de machine laag is, als de
machine moeilijk start of ongelijk stationair loopt:
controleer altijd eerst de bougie voor u andere
maatregelen neemt. Maak de bougie schoon als ze
verstopt is en controleer of de afstand tussen de
elektroden 0,7-0,8 mm bedraagt. Vervang indien
nodig.

Vervangen van aandrijfriem

• Verwijder het mes.

• Trek de riem van de motorpoelie van de motoras af.

• Vervang de riem door een nieuwe.

• Monteer het blad.

Dutch – 43

ONDERHOUD

Luchtfilter

• Demonteer het cilinderdeksel en verwijder het filter.

• Maak het filter schoon door het tegen een vlakke
ondergrond te kloppen. Gebruik nooit oplosmiddelen
met petroleum, zoals bijv. fotogeen, of perslucht om
het filter schoon te maken.

• Na een lange gebruiksperiode kan het luchtfilter niet
meer worden gereinigd. Daarom moet het filter
regelmatig vervangen worden.

luchtfilter moet altijd vervangen worden.

• Bij montage moet u ervoor zorgen dat het luchtfilter
helemaal aansluit op de filterhouder.

Een beschadigd

Olie vervangen

• Leeg de brandstoftank. Draai de benzinekraan dicht.

• Schroef het olievuldeksel eraf.

Brandstofsysteem

• Controleer of het tankdeksel en de afdichting
onbeschadigd zijn. Binnen in de brandstofdop vindt u
een klokvormig gaas en een rubberen membraan om
verlies door verdamping te voorkomen. De
schroefspiraal fungeert als ontluchtingsopening. Als
de brandstofdop defect raakt, is het van belang om
hem te vervangen door een originele dop voor de
betreffende motor.

• Controleer de brandstofleiding.

Recycling

Deze machine is zo gebouwd dat hij jarenlang kan
meegaan. Hierdoor wordt de impact van de machine op
het milieu tot een minimum beperkt. Voer service en
onderhoud uit volgens de aanwijzingen in deze
handleiding. Daardoor gaat de motor langer mee en
worden gevaarlijke emissies tot een minimum beperkt.

Wanneer dit product versleten is en niet langer wordt
gebruikt, moet het voor hergebruik bij de dealer of een
andere instantie ingeleverd worden. De machine wordt
daar ontmanteld en de onderdelen gesorteerd op
materiaal, ten behoeve van recycling. De meeste
onderdelen van deze machines komen in aanmerking
voor recycling.

• Plaats een geschikt vat om de olie in op te vangen.

• Tap de olie af door de motor te kantelen zodat de olie
uit de vulbuis loopt. Vraag het dichtstbijzijnde
benzinestation waar u het teveel aan motorolie kunt
laten.

• Vul bij met nieuwe motorolie van goede kwaliteit. Zie
de instructies in de paragraaf "Technische gegevens".

• Controleer het oliepeil met de peilstok op het
olievuldeksel. Het olievuldeksel moet helemaal
ingeschroefd zijn om een correct beeld te geven van
het oliepeil.

44 – Dutch

TECHNISCHE GEGEVENS

Technische gegevens

LB 553S e

Motor

Motorfabrikant Honda
Cilinderinhoud, cm
Toerental, rpm 2900
Nominaal uitgangsvermogen motor, kW (zie

opmerking 1)

Ontstekingssysteem

Bougie NGK BPR6ES
Elektrodenafstand, mm 0,7-0,8

Brandstof-/smeersysteem

Inhoud benzinetank, liter 0,9
Inhoud olietank, liter 0,55
Motorolie SAE 30/SAE 10W-30

Gewicht

Machine met lege tanks, kg 37

Lawaai-emissie (zie opm. 2)

Geluidsvermogen, gemeten dB(A) 96
Geluidsvermogen, gegarandeerd LWA dB(A) 97

Geluidsniveau (zie opm. 3)

Niveau geluidsdruk bij het oor van de gebruiker,dB(A) 82

Trillingsniveau, a

Handvat, m/s

Maaisysteem

Maaihoogte, mm 28-65
Maaibreedte, cm 53
Mes Mulcher, 53 cm

Aandrijving

Snelheid, km/h 4,8

Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het
opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE­norm J1349/ISO 1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het werkelijk geleverde
vermogen van de geïnstalleerde motor op de uiteindelijke machine hangt af van de bedrijfssnelheid, de
omgevingscondities en andere waarden.

Opm. 2: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG.
Opm. 3: Geluidsdrukniveau volgens EN 836. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een

typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
Opm. 4: Trillingsniveau volgens EN 836. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische

statistische spreiding (standaardafwijking) van 0,2 m/s

2

3

(zie opm. 4)

hveq

160

2,8

4,1

2

.

Dutch – 45

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, S-561 82 Huskvarna, Zweden, tel.: [phone], verklaart hierbij dat de gazonmaaier Husqvarna
LB 553S e

• van 17 mei 2006 "betreffende machines" 2006/42/EG

• van 15 december 2004 ”betreffende elektromagnetische compatibiliteit” 2004/108/EEC.

• van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.
De volgende normen zijn van toepassing: EN 836, ISO 11094, EN 55012.
Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, heeft rapporten

opgesteld inzake een beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8
mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Huskvarna, 31 oktober 2013

Claes Losdal, Manager R/Tuinproducten
(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

, te beginnen met serienummer 14XXXXXXX en verder, voldoet aan de vereisten van de EU-RICHTLIJN:

46 – Dutch

SIMBOLOGIA

!

!

I simboli sulla macchina:

AVVERTENZA! Se utilizzata in modo
improprio o non corretto, la macchina
può essere un attrezzo pericoloso in
grado di provocare gravi lesioni o
morte dell’operatore , o di altre
persone.

Prima di usare la macchina, leggere
per intero le istruzioni per l’uso e
accertarsi di averne compreso il
contenuto.

Pericolo di proiezione di oggetti e
particelle.

Osservare che non vi siano non
addetti ai lavori nelle vicinanze.

Prevenire la messa in funzione
accidentale rimuovendo il cavo di
accensione dalla candela.

Attenzione al coltello in rotazione.
Attenzione a mani e piedi.

Spiegazione dei livelli di avvertenza

Le avvertenze sono suddivise in tre livelli.

AVVERTENZA!

AVVERTENZA! Utilizzato se è presente
un rischio di gravi lesioni, morte
dell'operatore oppure danni all'ambiente
circostante nel caso in cui le istruzioni
del manuale non vengano rispettate.

ATTENZIONE!

ATTENZIONE! Utilizzato se è presente un
rischio di lesioni per l'operatore oppure
danni all'ambiente circostante nel caso
in cui le istruzioni del manuale non
vengano rispettate.

NOTA!

NOTA! Utilizzato se è presente un rischio di danni ai
materiali oppure alla macchina nel caso in cui le
istruzioni del manuale non vengano rispettate.

Accertarsi che mani e piedi non
tocchino il gruppo di taglio a motore
acceso.

Il presente prodotto è conforme alle
vigenti direttive CEE.

Emissioni di rumore nell’ambiente in
base alla direttiva della Comunità
Europea. L’emissione della macchina è
indicata al capitolo Dati tecnici e sulla
decalcomania.

Italian – 47

Indice

SIMBOLOGIA

I simboli sulla macchina: ....................................... 47

Spiegazione dei livelli di avvertenza ..................... 47

INDICE

Indice .................................................................... 48

PRESENTAZIONE

Alla gentile clientela .............................................. 49

Caratteristiche ....................................................... 49

PRESENTAZIONE

Che cosa c'è nel rasaerba? .................................. 50

DISPOSITIVI DI SICUREZZA DELLA
MACCHINA

Generalità ............................................................. 51

MONTAGGIO E REGOLAZIONI

Generalità ............................................................. 52

Impugnatura .......................................................... 52

Altezza di taglio ..................................................... 52

Rabbocco dell’olio ................................................. 52

OPERAZIONI CON IL CARBURANTE

Generalità ............................................................. 53

Carburante ............................................................ 53

Rifornimento ......................................................... 53

Trasporto e rimessaggio ....................................... 53

FUNZIONAMENTO

Abbigliamento protettivo ....................................... 54

Norme generali di sicurezza ................................. 54

Tecnica fondamentale di lavoro ............................ 55

Trasporto e rimessaggio ....................................... 55

Avviamento e arresto ............................................ 56

MANUTENZIONE

Generalità ............................................................. 57

Schema di manutenzione ..................................... 57

Ispezione generale ............................................... 57

Livello dell’olio ....................................................... 57

Attrezzatura di taglio ............................................. 57

Candela ................................................................ 58

Trasmissione e scatola del cambio ....................... 58

Filtro dell’aria ........................................................ 59

Cambio dell'olio .................................................... 59

Sistema di alimentazione ...................................... 59

Riciclaggio ............................................................ 59

CARATTERISTICHE TECNICHE

Caratteristiche tecniche ........................................ 60

Dichiarazione di conformità CE ............................ 61

INDICE

48 – Italian

PRESENTAZIONE

Alla gentile clientela

Congratulazioni per aver scelto di acquistare un prodotto
Husqvarna! Le origini della Husqvarna risalgono al 1689
quando il re Karl XI fece costruire una fabbrica sulle rive
del fiume Huskvarnaån per la produzione di moschetti. La
posizione sul fiume Huskvarnaån è spiegata dal fatto che
il fiume veniva usato per produrre energia,
rappresentando così una vera e propria centrale
idroelettrica. Durante gli oltre 300 anni della sua
esistenza, l'azienda Husqvarna ha fabbricato
innumerevoli prodotti, dalle stufe a legna fino ai moderni
elettrodomestici, dalle macchine da cucire alle biciclette e
alle motociclette. Nel 1956 venne lanciato il primo
rasaerba a motore, seguito dalla motosega nel 1959 ed è
proprio questo il settore di competenza odierno della
Husqvarna.

La Husqvarna è oggi uno dei leader mondiali nella
produzione di articoli per giardinaggio e silvicultura, con
qualità e prestazioni come priorità assoluta. L'idea
commerciale si basa sullo sviluppo, la produzione e la
commercializzazione di prodotti a motore destinati a
giardinaggio e silvicultura ed anche al settore edilizio e a
quello dell'installazione di impianti. La Husqvarna vuole
inoltre essere all'avanguardia per quanto concerne
l'ergonomia, le esigenze dell'operatore, la sicurezza e il
rispetto dell'ambiente, motivi per cui sono state introdotte
una serie di innovazioni tecnologiche al fine di migliorare
i prodotti da questi punti di vista.

Siamo convinti che sarete pienamente soddisfatti della
qualità e delle prestazioni del nostro prodotto per un
lungo tempo a venire. L'acquisto di uno dei nostri prodotti
vi garantisce l'accesso alla competenza di personale
qualificato per l'assistenza e le riparazioni in caso di
necessità. Se non avete acquistato la macchina presso
uno dei nostri rivenditori autorizzati, rivolgetevi alla più
vicina officina di assistenza.

Ci auguriamo che rimarrete soddisfatti della vostra
macchina e speriamo di potervi servire per molto tempo
in futuro. Non dimenticate che questo manuale delle
istruzioni è un documento di valore. Seguendone il
contenuto (uso, assistenza, manutenzione ecc.) potrete
aumentare notevolmente la durata della vostra macchina
e anche il suo valore di usato. Se vendete la macchina,
ricordate di consegnare il manuale delle istruzioni al
nuovo proprietario.

La ringraziamo per aver scelto un prodotto Husqvarna.
La Husqvarna AB procede costantemente allo sviluppo

dei propri prodotti e si riserva quindi il diritto di apportare,
senza alcun preavviso, modifiche riguardanti fra l’altro la
forma e l’aspetto esteriore.

Caratteristiche

I prodotti Husqvarna si distinguono per valori di
eccellenza in quanto a prestazioni, affidabilità, tecnologia
innovativa, soluzioni tecniche avanzate e rispetto
dell'ambiente.

Di seguito sono descritte alcune delle caratteristiche
esclusive dei prodotti.

Mulching

Sistema di taglio efficiente che sminuzza finemente l'erba
e la disperde nel prato.

Trazione anteriore

Quando l'impugnatura viene premuta, le ruote di
trascinamento vengono sollevate dal prato rendendo più
semplice l'uso della macchina.

Motori semplici da avviare

I motori sono costruiti per essere quanto più semplici
possibili da avviare.

Impugnatura con sistema di smorzamento delle vibrazioni

Le impugnature con sistema di smorzamento delle
vibrazioni prevengono le lesioni da vibrazione per coloro
che tagliano l'erba di frequente e per lunghi periodi di
tempo.

Risparmio di tempo grazie alla notevole larghezza di taglio

Maggiore è la larghezza di taglio, minore sarà il tempo da
dedicare al taglio.

Efficiente nei consumi e silenzioso

Rasaerba silenziosi ed efficienti nei consumi e nelle
prestazioni che non disturberanno l'utente e i suoi vicini.

Italian – 49

PRESENTAZIONE

13

14

15

16

23

19

21

20

22

Che cosa c'è nel rasaerba?

1 Impugnatura
2 Comando della frizione
3 Manopola del freno del motore
4 Acceleratore/comando della valvola dell'aria
5 Maniglia di avviamento
6 Ammortizzatori
7 Impugnatura regolazione angolatura
8 Candela
9 Scatola ingranaggi
10 Filtro dell’aria
11 Carter del gruppo di taglio
12 Rubinetto benzina

18

17

7

8

9

13 Serbatoio carburante
14 Regolazione dell'altezza di taglio
15 Asta di livello / rabbocco dell'olio
16 Marmitta
17 Riduttore
18 Cinghia di trasmissione
19 Attacco del coltello
20 Coltello
21 Bullone del coltello
22 Rondella elastica
23 Istruzioni per l’uso

3

1

4

5

6

2

12

11

10

50 – Italian

DISPOSITIVI DI SICUREZZA DELLA MACCHINA

!

!

Generalità

In questo capitolo vengono presentati i dispositivi di
sicurezza della macchina, la loro funzione, il controllo e la
manutenzione necessari per assicurarne una funzione
ottimale.

AVVERTENZA! Non usare mai una
macchina con dispositivi di sicurezza

!

difettosi. Se la macchina non supera tutti
i controlli, contattare un’officina per le
necessarie riparazioni.

Prevenire la messa in funzione
accidentale rimuovendo il cavo di
accensione dalla candela.

Sistema di smorzamento delle vibrazioni

AVVERTENZA! La sovraesposizione a
vibrazioni può provocare lesioni
vascolari o nervose in soggetti che
soffrono di disfunzioni circolatorie.
Rivolgersi a un medico se si provano
sintomi ricollegabili alla
sovraesposizione a vibrazioni. Esempi di
questi sintomi: intorpidimento, perdita di
sensibilità, ”formicolio”, ”torpore”,
dolore, mancanza di forza o riduzione
delle forze normali, alterazioni di colore o
aspetto della pelle. Questi sintomi si
manifestano solitamente a dita, mani o
polsi. I sintomi possono accentuarsi a
temperature rigide.

Carter del gruppo di taglio

• Il carter del gruppo di taglio è concepito per ridurre le
vibrazioni e per ridurre il rischio di ferite da taglio.

Controllo del carter del gruppo di taglio

• Controllare che il carter del gruppo di taglio sia integro
e che non presenti difetti visibili, ad esempio
incrinature del materiale.

Scatola ingranaggi

• La scocca di protezione è concepita per ridurre il
rischio di intrappolarsi e per estrarre la cinghia di
trasmissione in caso di rottura.

Controllo della scatola ingranaggi

• Accertarsi che la copertura protettiva non sia
danneggiata e sia avvitata in sede.

Manopola del freno del motore

• Il freno del motore è concepito per arrestare il motore.
Rilasciando la presa della manopola il motore deve
arrestarsi.

Controllo della manopola del freno motore

• Accelerare a fondo e rilasciare quindi il dispositivo del
freno. Il motore deve fermarsi e la trasmissione
disinserirsi.

• Il sistema di smorzamento delle vibrazioni adottato,
elimina la maggior parte delle vibrazioni che si
sviluppano durante l’uso della macchina.

• Il tubo in acciaio del sistema delle impugnature e il
carter del gruppo di taglio sono costruiti in modo da
ridurre al minimo le vibrazioni provenienti dal motore.
Questo modello dispone anche di 4 smorzatori inseriti
nel corpo della maniglia per ridurre ulteriormente le
vibrazioni

Controllare il sistema di smorzamento delle
vibrazioni

• Controllare che le impugnature e gli elementi
antivibrazioni non siano danneggiati.

Marmitta

AVVERTENZA! Non utilizzare mai la
macchina senza marmitta o con marmitta
in cattive condizioni. Una marmitta
difettosa può aumentare sensibilmente il
livello acustico e il pericolo di incendio.
Tenere a portata di mano un estintore o
altri attrezzi per spegnere le fiamme.

La marmitta è molto calda durante l’uso e
per un po’ di tempo dopo. Quanto detto
vale anche se la macchina funziona al
minimo. Considerare il pericolo di
incendio, specialmente quando si
movimentano sostanze e/o gas
infiammabili.

• Il freno del motore deve sempre essere regolato in
modo che il motore si arresti entro 3 secondi.

• La marmitta è costruita in modo da assicurare il
minimo livello di rumorosità e da allotanare i gas di
scarico del motore dall’operatore.

Controllo della marmitta

• Controllare periodicamente che la marmitta sia
integra e fissata correttamente.

Italian – 51

MONTAGGIO E REGOLAZIONI

Generalità

IMPORTANTE! Prevenire la messa in
funzione accidentale rimuovendo il cavo

!

di accensione dalla candela.

Impugnatura

Montaggio

• Montare l'impugnatura superiore utilizzando il dado
dell'impugnatura sulla piastra della guida. Non
dimenticare la rondella fra la piastra e il dado a ruota.
Non sono necessari attrezzi per il montaggio.

Impostazioni

• Se necessario, il manubrio può essere girato
leggermente di fianco mediante l'apposito snodo. Il
manubrio può essere regolato su diverse posizioni in
modo da ottenere la migliore posizione di guida, ad
es. quando si taglia in prossimità di siepi o recinzioni.

• Quando si ripone la macchina in rimessa,
l'impugnatura può essere messa in posizione di
rimessaggio. Sollevare il fermo e far scorrere
l'impugnatura avanti. Non usare questa modalità
durante il taglio o per condurre il rasaerba.

Altezza di taglio

N.B! Non impostare l'altezza di taglio ad un livello troppo
basso poiché esiste il rischio che i coltelli colpiscano il
terreno in caso di irregolarità.

Il dispositivo di regolazione dell'altezza di taglio è munito
di molle. L'altezza di taglio può essere regolata su cinque
diverse posizioni.

• Per ridurre l'altezza di taglio spingere la leva verso
sinistra e poi in avanti.

• È possibile regolare l'altezza della leva. Sollevando il
fermo e facendo scorrere l'impugnatura in avanti o
indietro, è possibile regolare l'altezza in due posizioni.

52 – Italian

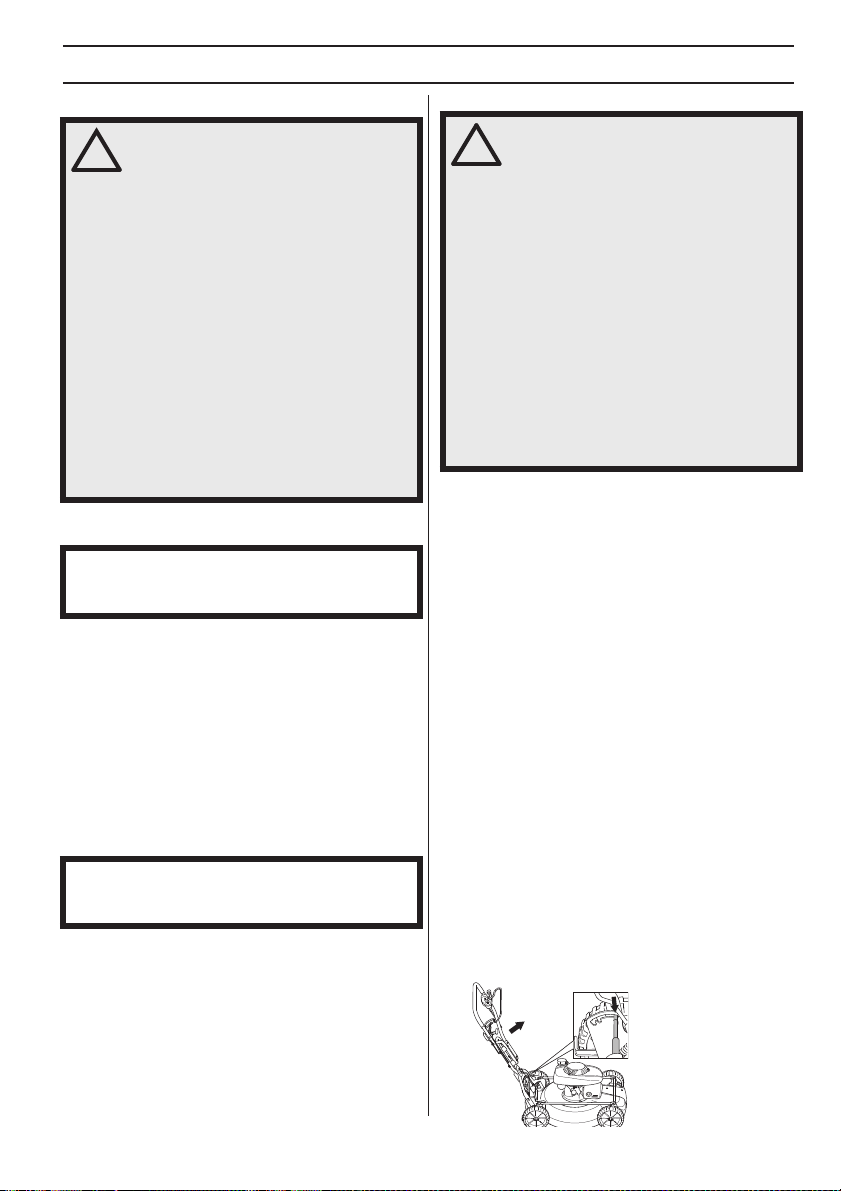

• Per aumentare l'altezza di taglio spingere la leva
verso sinistra e poi all'indietro.

Rabbocco dell’olio

• Il serbatoio dell'olio è vuoto alla consegna.
Rabboccare olio fino al segno FULL sull’astina di
misurazione. Vedere anche le istruzioni alla voce
Manutenzione. L’olio motore deve essere sostituito
dopo le prime 5 ore.

OPERAZIONI CON IL CARBURANTE

!

Generalità

AVVERTENZA! Un motore acceso in un
ambiente chiuso o mal ventilato può

!

essere causa di morte per soffocamento
o avvelenamento da monossido di
carbonio.

Il carburante e i vapori tossici sono
altamente infiammabili e la loro
inalazione o il contatto cutaneo possono
provocare gravi lesioni. Agire dunque
con cautela maneggiando il carburante e
assicurare una buona ventilazione
dell'ambiente durante l'operazione.

I gas di scarico del motore sono molto
caldi e possono contenere scintille in
grado di provocare incendi. Non avviare
mai la macchina in ambienti chiusi o
vicino a materiale infiammabile!

Non fumare né collocare oggetti caldi
nelle vicinanze del carburante.

Carburante

NOTA! La macchina è dotata di motore a quattro tempi.
Accertarsi che ci sia sempre olio a sufficienza nel
serbatoio dell'olio.

Benzina

• Usare benzina di buona qualità, con o senza piombo.

• Il numero minimo di ottani raccomandato è 90 (RON).
Se si utilizza una benzina con un numero di ottani
inferiore a 90, il motore può strappare. In tal caso la
temperatura del motore aumenta e possono
verificarsi gravi avarie.

• Usare nei casi in cui sia possibile una benzina
ecologica, la cosiddetta benzina alchilata.

Olio motore

NOTA! Controllare il livello dell'olio prima di avviare il
rasaerba. Un livello dell'olio troppo basso può provocare
seri danni al motore.

• Consultare le istruzioni nella sezione "Manutenzione".

• L’olio motore deve essere sostituito dopo le prime 5
ore. Fare riferimento ai dati tecnici per le indicazioni
del tipo di olio da utilizzare. Non usare mai olio per
motori a due tempi.

Rifornimento

AVVERTENZA! Spegnere il motore e
lasciarlo raffreddare alcuni minuti prima
del rifornimento. Il motore deve essere
spento e l'interruttore di arresto deve
essere in posizione di arresto (STOP).

Utilizzare sempre una latta di benzina per
evitare il rischio di sversamento.

Aprire il tappo del serbatoio con cautela,
per eliminare eventuali sovrappressioni.

Pulire intorno al tappo del serbatoio
carburante.

Dopo il rifornimento chiudere bene il
tappo. La negligenza potrebbe provocare
un incendio.

Prima di avviare la macchina spostarla di
almeno 3 metri dal luogo del
rifornimento.

Non accendere mai la macchina:

• Se avete versato del carburante o dell'olio per motore
sulla macchina: Asciugare il versato e lasciar
evaporare i residui di benzina.

• Se avete versato del carburante su voi stessi o sui
vostri abiti, cambiare abiti. Lavare le parti del corpo
che sono venute a contatto con il carburante. Usare
acqua e sapone.

• Se vi sono perdite di carburante nella macchina.
Controllare con regolarità la presenza di eventuali
perdite dal tappo del serbatoio o dai tubi di
alimentazione.

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del
carburante devono essere eseguiti in modo che
eventuali perdite o vapori non rischino di venire a
contatto con scintille o fiamme aperte, generate ad
esempio da macchine elettriche, motori elettrici,
contatti/interruttori o caldaie.

• Per il rimessaggio e il trasporto del carburante usare
recipienti adeguati ed omologati per tale scopo.

Lunghi periodi di rimessaggio

• In caso di rimessaggio della macchina per un periodo
prolungato il serbatoio del carburante va svuotato. Per
l’eliminazione dei resti inutilizzati di carburante
rivolgersi al più vicino distributore di benzina.

• Mettere l'impugnatura in posizione di rimessaggio.

• Sollevare il fermo e fare scorrere l'impugnatura in
avanti.

Italian – 53

FUNZIONAMENTO

!

!

Abbigliamento protettivo

Lavorando con la macchina usare sempre abbigliamento
protettivo omologato. L’uso di abbigliamento protettivo
non elimina i rischi di lesioni, ma riduce gli effetti del
danno in caso di incidente. Consigliatevi con il vostro
rivenditore di fiducia per la scelta dell’attrezzatura
adeguata.

Usare sempre:

• Utilizzare dei paraorecchie se il livello acustico supera
gli 85 dB.

• Scarpe o stivali robusti e antisdrucciolo.

• Pantaloni lunghi robusti. Non indossare pantaloni cor ti
o sandali e non camminare a piedi scalzi.

• Usare i guanti in caso di necessità, ad esempio
durante il montaggio, il controllo o la pulizia del gruppo
di taglio.

Norme generali di sicurezza

Questa sezione elenca le norme basilari per un uso
sicuro della mototroncatrice per muri. Queste
informazioni non potranno mai sostituire la competenza di
un professionista, costituita sia da formazione
professionale che da esperienza pratica.

• Prima di usare la macchina, leggere per intero le
istruzioni per l’uso e accertarsi di averne compreso il
contenuto.

• Tenere presente che l’operatore è responsabile di
eventuali incidenti o pericoli per gli altri o le cose.

• La macchina deve rimanere pulita. I segnali e gli
adesivi devono essere interamente leggibili.

Impiegare sempre il buon senso

Non è possibile coprire tutte le situazioni immaginabili che
potreste affrontare. Prestare sempre attenzione e usare il
buon senso. In situazioni in cui vi sentite incerti su come
procedere, rivolgersi sempre ad un esperto. Contattate il
vostro rivenditore o un operatore che abbia esperienza
della macchina. Evitare ogni tipo di operazione per la
quale non vi sentiate sufficientemente competenti!

AVVERTENZA! Questa macchina genera
un campo elettromagnetico durante il

!

funzionamento che in determinate
circostanze può interferire con impianti
medici attivi o passivi. Per ridurre il
rischio di gravi lesioni personali o
mortali, i portatori di tali impianti devono
consultare il proprio medico e il relativo
produttore prima di utilizzare la
macchina.

AVVERTENZA! Se utilizzata in modo
improprio o non corretto, la macchina
può essere un attrezzo pericoloso in
grado di provocare gravi lesioni o morte
dell’operatore , o di altre persone.

Non permettere mai a bambini o persone
non autorizzate di utilizzare o sottoporre
a manutenzione la macchina.

La macchina non deve essere utilizzata
da persone con capacità psicofisiche
ridotte o persone che, per motivi di
salute, non sono nella posizione di
poterla utilizzare senza la supervisione
di una persona responsabile della loro
sicurezza.

Non consentire mai ad altri l’utilizzo della
macchina senza accertarsi che abbiano
capito il contenuto del manuale di
istruzioni.

Non utilizzare mai la macchina in
condizioni di stanchezza oppure sotto
l’effetto di alcolici, stupefacenti o farmaci
in grado di alterare la vista, la capacità di
valutazione o la coordinazione.

AVVERTENZA! Modifiche e/o utilizzo di
accessori non autorizzati possono
causare gravi lesioni e la morte
dell’operatore o altre persone. Evitare
assolutamente di modificare la versione
originale della macchina senza
l’autorizzazione del fabbricante.

Non modificare mai la macchina né
utilizzarla se sembra essere stata
modificata da altri.

Non usare mai una macchina difettosa.
Effettuare i controlli di sicurezza e
attenersi alle istruzioni di manutenzione
e riparazione riportate nel presente
manuale. Alcuni interventi devono
essere eseguiti da personale
specializzato. Vedere le istruzioni alla
sezione Manutenzione.

Usare sempre accessori originali.

54 – Italian

FUNZIONAMENTO

Sicurezza dell’area di lavoro

• Prima di iniziare le operazioni, ripulire il prato da rami,
ramoscelli, sassi ecc.

• Gli oggetti che urtano il gruppo di taglio potrebbero
essere proiettati e causare danni a cose e persone.
Tenere lontano da animali e persone.

• Evitare di lavorare in condizioni di tempo sfavorevoli.
Ad esempio nebbia, pioggia intensa, vento forte ecc.
Lavorare nel maltempo è faticoso e può creare
situazioni di pericolo, ad esempio un terreno
sdrucciolevole.

• Osservare l'ambiente circostante per accertarsi che
non ci siano elementi che possano influire sul
controllo della macchina.

• Prestare attenzione a radici, pietre, rametti, fossi,
canali ecc. L’erba alta può nascondere ostacoli.

• La rasatura sui pendii può essere pericolosa. Non
usare il rasaerba sui tereni molto scoscesi. Non è
consigliabile usare il rasaerba su terreni con angolo di
pendenza superiore a 15 gradi.

• In caso di terreni in pendenza il percorso dovrebbe
essere ad angolo retto rispetto al pendio. È molto più
facile procedere trasversalmente su un pendio che in
salita e discesa.

• Prestare attenzione in prossimità di angoli e oggetti
nascosti, potrebbero ostacolare la visuale.

Sicurezza sul lavoro

• Il rasaerba è concepito esclusivamente per la rasatura
di superfici erbose. Non utilizzare la macchina per altri
scopi.

• Usare sempre abbigliamento protettivo. Vedi istruzioni
alla voce Abbigliamento protettivo.

• Non avviare mai il rasaerba prima di aver montato il
coltello e tutti i carter. Il coltello potrebbe staccarsi e
causare danni alle persone.

• Evitare che il coltello colpisca corpi estranei, ad
esempio radici o simili. Questo può comportare una
perdita di affilatura del coltello e il piegamento
dell'albero motore. Un albero piegato implica un
cattivo equilibrio e forti vibrazioni, il che comporta un
grave rischio che il coltello si stacchi.

• La manopola del freno non dev'essere mai fissata in
modo permanente all'impugnatura quando la
macchina è in funzione.

• Situare il rasaerba su una superficie piana e metterlo
in moto. Accertarsi che il coltello non venga a contatto
con il suolo o con corpi estranei.

• Posizionarsi sempre dietro la macchina. Consentire a
tutte le ruote di restare a contatto con il suolo e tenere
entrambe le mani sull'impugnatura durante il taglio.
Tenere le mani e i piedi lontani dai dischi rotanti.

• Non ribaltare la macchina a motore in moto. Evitare di
correre con la macchina quando questa è in funzione.
Camminare sempre, spingendo la macchina.

• Prestare la massima attenzione nel tirare la macchina
verso di sé durante l’operazione.

• Non sollevare o trasportare mai un rasaerba con il
motore acceso. Se dovete sollevare il rasaerba,
spegnere prima il motore e staccare il cavo di
accensione dalla candela.

• Spegnere il motore in caso di spostamento della
macchina su un terreno che non dev'essere rasato.
Ad esempio vialetti ghiaiosi, pietre, sassi, asfalto ecc.

• Evitare di correre con la macchina quando questa è in
funzione. Camminare sempre, spingendo la
macchina.

• Spegnere il motore prima di modificare l'altezza di
taglio. Non effettuare mai regolazioni a motore
acceso.

• Non lasciare mai la macchina incustodita a motore
acceso. Spegnere il motore. Verificare che il gruppo di
taglio non abbia smesso di ruotare.

• In caso di collisione con un oggetto o all’insorgere di
vibrazioni fermare la macchina. Togliere il cavo di
accensione dalla candela. Controllare che la
macchina non presenti danni. Riparare
eventualmente ogni danno riscontrato.

Tecnica fondamentale di lavoro

• Utilizzare sempre un disco affilato per ottenere
risultati ottimali. Un disco non tagliente è causa di un
taglio non uniforme e l'erba ingiallisce sulla superficie
di taglio.

• Non tagliare mai più di 1/3 della lunghezza dell'erba.
Questo vale particolarmente nei periodi di siccità.
Iniziare a tagliare con un'altezza di taglio elevata.
Controllare poi il risultato e regolare l'altezza in modo
adeguato. Se l'erba è particolarmente lunga, eseguire
l'operazione lentamente e ripeterla se necessario.

• Tagliare sempre in direzioni diverse per evitare il
formarsi di strisce sul prato.

Trasporto e rimessaggio

• Assicurare le attrezzature durante il trasporto per
evitare danni di trasporto e incidenti.

• Conservate l'attrezzatura in un luogo chiuso a chiave
e quindi lontano dalla portata di bambini e di persone
non autorizzate.

• Conservare la macchina e i suoi accessori in un luogo
asciutto e protetto dal gelo.

• Per il trasporto e la conservazione del carburante,
vedere la sezione "Operazioni con il carburante".

Italian – 55

FUNZIONAMENTO

Avviamento e arresto

Prima dell’avviamento

AVVERTENZA! Prima di usare la
macchina, leggere per intero le istruzioni

!

per l’uso e accertarsi di averne
compreso il contenuto.

Usare sempre abbigliamento protettivo.
Vedi istruzioni alla voce Abbigliamento
protettivo.

• Osservare che non vi siano non addetti ai lavori nelle
vicinanze.

• Eseguire la manutenzione giornaliera. Consultare le
istruzioni nella sezione "Manutenzione".

• Accertarsi che il cavo di accensione sia ben collegato
alla candela.

Avviamento

Motore freddo

• Portare l'acceleratore in posizione di starter.

Avviamento del motore

• Regolare il comando dell'acceleratore a pieno
acceleratore.

Trasmissione

• Per inserire la marcia, premere in avanti la leva della
frizione.

Arresto

• Il motore si arresta rilasciando la manopola del freno
del motore. La marcia si disinserisce anche quando si
rilascia la manopola del freno

• È possibile sganciare solo la ruota motrice rilasciando
leggermente la leva del freno.

• Aprire il rubinetto della benzina.

• La manopola del freno del motore dev'essere tenuta
contro l'impugnatura all'avviamento del motore.

• Posizionarsi dietro la macchina.

• Afferrare la manopola di avviamento, estrarre
lentamente la cordicella di avviamento con la mano
destra fino a quando si avverte resistenza (i ganci di
avviamento entrano in azione). Tirare con forza per
avviare il motore. Non avvolgere mai la cordicella di
avviamento intorno alla mano.

56 – Italian

MANUTENZIONE

Generalità

AVVERTENZA! L'utilizzatore può
eseguire solo le operazioni di

!

manutenzione e assistenza descritte in
questo manuale delle istruzioni. Per
operazioni di maggiore entità rivolgersi
ad un'officina autorizzata.

Prevenire la messa in funzione
accidentale rimuovendo il cavo di
accensione dalla candela.

La durata della macchina può ridursi e il
rischio di incidenti aumentare se la
manutenzione non viene eseguita
correttamente e se l'assistenza e/o le
riparazioni non vengono effettuate da
personale qualificato. Per ulteriori
informazioni rivolgersi alla più vicina
officina di assistenza.

• Fate controllare regolarmente la macchina dal vostro
distributore Husqvarna per eventuali messe a punto e
riparazioni.

• Usare sempre accessori originali.

Schema di manutenzione

Nel programma di manutenzione è possibile verificare
quali parti della macchina richiedono manutenzione e a
quali intervalli deve essere eseguita. Gli intervalli sono
calcolati in base all'uso giornaliero della macchina e
potrebbe differire a seconda della frequenza di utilizzo.

Manutenzione
giornaliera

Ispezione generale Candela

Pulitura esterna

Livello dell'olio Marmitta*

Attrezzatura di taglio

Batteria
Carter del gruppo

di taglio e scocca di
protezione*

Manopola del freno
del motore*

*Vedere istruzioni nella sezione "Dispositivi di sicurezza
della macchina".

Notare che le cinghie di trasmissione si sistemano
durante il primo periodo di rodaggio (5 ore) e potrebbe
essere necessario regolarne la tensione. Vedere le
istruzioni: Sostituzione della cinghia di trasmissione

Manutenzione
settimanale

Sistema di
smorzamento
delle
vibrazioni*

Manutenzione
mensile

Sostituzione
della cinghia di
trasmissione

Filtro dell’aria

Cambio
dell'olio

Sistema di
alimentazione

Ispezione generale

• Controllare che dadi e viti siano ben serrati.

Pulitura esterna

• Ripulire il rasaerba da foglie, erba e simili usando una
spazzola.

• Non utilizzare una lancia ad alta pressione per pulire
la macchina.

• Non dirigere mai getti d'acqua sul motore.

• Pulire la presa dell’aria del dispositivo di avviamento.
Controllare il dispositivo di avviamento e la cordicella.

• Durante la pulizia sotto lo scomparto di taglio, girare
la macchina mettendola con le candele verso l'alto.
Svuotare il serbatoio del carburante.

Livello dell’olio

Collocare il rasaerba su una superficie piana durante il
controllo del livello dell’olio. Controllare il livello dell'olio
con l'asticella fissata al tappo del serbatoio.

• Rimuovere il tappo dell'olio e pulire l'asta di livello.

• Riposizionare l'asta di livello. Il tappo del serbatoio
dev'essere completamente avvitato per poter rilevare
l'esatto livello dell'olio.

• Se il livello dell'olio è basso, rabboccare con olio per
motore fino al marchio superiore dell'asticella.

Attrezzatura di taglio

• Controllare il gruppo di taglio per individuare danni o
incrinature. Un gruppo di taglio danneggiato
dev’essere sostituito.

• Accertarsi che il coltello sia sempre ben affilato e ben
equilibrato.

N.B! La sostituzione o l’affilatura delle lame devono
essere effettuate da un’officina di assistenza
autorizzata. Le lame devono essere bilanciate dopo
l’affilatura.

In caso di urto di ostacoli che comportano il blocco della
macchina, sostituire le lame danneggiate. Il centro di
assistenza può valutare se la lama può essere affilata o
deve essere sostituita.

Italian – 57

MANUTENZIONE

Sostituzione dei dischi

AVVERTENZA! Usare sempre dei guanti
robusti durante le operazioni di

!

assistenza e manutenzione del gruppo di
taglio. I coltelli sono molto taglienti e ci
si può ferire facilmente.

Smontaggio

• Svitare il bullone che fissa il coltello.

• Rimuovere il disco usato. Verificare che la staffa del
disco sia priva di danni. Controllare inoltre che il
bullone del coltello sia integro e che l'albero motore
non sia piegato.

Montaggio

• Collocare la lama contro la staffa della lama.
Assicurarsi che il tagliente sia correttamente centrato
sull'albero. Collocare la lama in modo che sia a 90
gradi dalla feritoia della chiavetta nell'albero motore.

Inserire la rondella reggispinta e serrare correttamente
bullone e rondella. Il bullone va serrato con una coppia di
40 Nm.

Trasmissione e scatola del cambio

La cinghia centrale scorre fra l'albero motore e la
trasmissione.

Accertarsi che le ruote e gli assi delle ruote siano puliti e
privi di foglie, erba ecc. È inoltre importante mantenere
pulita la zona intorno alla scatola del cambio della
trasmissione.

• Togliere la scocca di protezione svitando le viti.

• Estrarre quindi la scocca da sotto la barra e sopra
l'albero motore.

• Pulire la scatola del cambio con una spazzola.
Controllare anche che la cinghia di trasmissione e la
puleggia della cinghia siano prive di difetti, ad
esempio incrinature.

• Girare manualmente il disco per verificare che possa
ruotare liberamente. Provare la macchina.

Candela

NOTA! Usare candele originali o di tipo raccomandato!
Altre candele possono danneggiare cilindro e pistone.

• Se la macchina presenta bassa potenza, difficoltà di
avviamento o minimo irregolare: controllare sempre la
candela prima di adottare qualsiasi altro
provvedimento. Se questa è incrostata, pulirla e
controllare la distanza tra gli elettrodi, che deve
essere 0,7-0,8 mm. Sostituire se necessario.

58 – Italian

Sostituzione della cinghia di trasmissione

• Togliere il coltello.

• Estrarre la cinghia dalla puleggia cinghia dell'albero
motore.

• Sostituire con una nuova cinghia.

• Montare il disco.

MANUTENZIONE

Filtro dell’aria

• Smontare il coperchio del filtro dell’aria ed estrarre il
filtro.

• Pulire il filtro scuotendolo contro una superficie piana.
Non usare mai solventi contenenti petrolio, ad
esempio paraffina, oppure aria compressa per pulire
il filtro.

• Il filtro non ritorna mai completamente pulito. Pertanto
va sostituito periodicamente con uno nuovo.

danneggiato va sostituito immediatamente.

• Durante il montaggio, accertarsi che il filtro dell'aria
sia del tutto aderente al portafiltro.

Un filtro

Cambio dell'olio

• Vuotare il serbatoio del carburante. Chiudere il
rubinetto della benzina.

• Svitare il tappo del serbatoio dell'olio.

Sistema di alimentazione

• Accertarsi dell’integrità di coperchio del serbatoio e
relativa tenuta. All'interno del tappo del serbatoio è
presente un filtro a forma di orologio ed una
membrana in gomma che previene le perdite dovute
all'evaporazione. La spirale filettata ha la funzione di
una ventola. Se il tappo del serbatoio si rompe, è
importante sostituirlo con un tappo originale adeguato
per quel particolare motore.

• Controllare il tubo pescante. Sostituire se necessario.

Riciclaggio

Questa macchina presenta i requisiti adeguati per una
lunga durata. Pertanto l'impatto ambientale della
macchina risulta minimo. Eseguire le operazioni di
assistenza e manutenzione secondo le istruzioni del
presente manuale. In questo modo il motore dura più a
lungo e le emissioni pericolose vengono ridotte al minimo.

Quando questo prodotto sarà usurato e non più
utilizzabile dovrà essere restituito al rivenditore o ad altri
per essere riciclato. La macchina viene smontata e le
parti suddivise nei diversi materiali per il riciclaggio. La
maggior parte dei pezzi di questa macchina sono
riciclabili.

• Usare un recipiente idoneo per raccogliere il
lubrificante.

• Far uscire l'olio facendolo scolare dal tubo di
rifornimento dopo aver inclinato il motore. Rivolgersi
alla più vicina stazione di servizio per lo smaltimento
dell'olio per motore in eccesso.

• Riempire con nuovo olio motore di buona qualità.
Vedere le istruzioni nella sezione "Dati tecnici".

• Controllare il livello dell'olio con l'asticella fissata al
tappo del serbatoio. Il tappo del serbatoio dev'essere
completamente avvitato per poter rilevare l'esatto
livello dell'olio.

Italian – 59

CARATTERISTICHE TECNICHE

Caratteristiche tecniche

LB 553S e

Motore

Produttore del motore Honda
Cilindrata, cm
Regime, rpm 2900
Potenza nominale motore, kW (vedi nota 1) 2,8

Sistema di accensione

Candela NGK BPR6ES
Distanza all’elettrodo, mm 0,7-0,8

Carburante, lubrificazione

Capacità serbatoio carburante, litri 0,9
Capacità serbatoio olio, litri 0,55
Olio motore SAE 30/SAE 10W-30

Peso

Macchina con serbatoi vuoti, kg 37

Emissioni di rumore (vedi nota 2)

Livello potenza acustica, misurato dB(A) 96
Livello potenza acustica, garantito LWAdB(A) 97

Livelli di rumorosità (vedi nota 3)

Livello pressione acustica all’udito dell’operatore,
dB(A)

Livelli di vibrazioni, a

Impugnatura, m/s

Sistema di taglio

Altezza di taglio, mm 28-65
Larghezza di taglio, cm 53
Coltello Mulcher, 53 cm

Trasmissione

Velocità, km/h 4,8

Nota 1: La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min. specificato)
di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ISO1585. I motori
per produzione di massa potrebbero presentare un valore diverso da questo. L'uscita di potenza effettiva del motore
installata nella macchina finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.

Nota 2: Emissione di rumore nell’ambiente misurato come potenza acustica (LWA) in base alla direttiva CE 2000/14/CE.
Nota 3: Livello di pressione acustica in ottemperanza alla norma EN 836. I dati riportati per il livello di pressione acustica

hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).
Nota 4: Livello di vibrazioni in ottemperanza alla norma EN 836. I dati riportati per il livello di vibrazione hanno una

dispersione statistica tipica (deviazione standard) di 0,2 m/s

3

(vedi nota 4)

hveq

2

160

82

4,1

2

.

60 – Italian

CARATTERISTICHE TECNICHE

Dichiarazione di conformità CE

(Solo per l’Europa)

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: [phone], dichiara che il rasaerba Husqvarna LB 553S e

avente numero di serie a partire da 14XXXXXXX è conforme alle norme previste nelle seguenti DIRETTIVE DEL
CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 15 dicembre 2004 ”sulla compatibilità elettromagnetica” 2004/108/CE.

• dell’8 maggio 2000 ”sull’emissione di rumore nell’ambiente” 2000/14/CE.

Per informazioni relative alle emissioni di rumore, vedi capitolo Dati tecnici.
Sono state applicate le seguenti norme: EN 836, ISO 11094, EN 55012.
Organo competente: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, ha pubblicato rapporti

relativi all’attestazione della conformità in base all’allegato VI della DIRETTIVA DEL CONSIGLIO dell’8 maggio 2000
”sull’emissione di rumore nell’ambiente” 2000/14/CE.

Huskvarna, 31 ottobre 2013

Claes Losdal, Direttore sviluppo/Prodotti per giardini
(Rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica.)

Italian – 61

ACLARACIÓN DE LOS SÍMBOLOS

!

!

Símbolos en la máquina:

¡ATENCIÓN! La máquina, si se utiliza
de forma errónea o descuidada,
puede ser una herramienta peligrosa
que puede causar daños graves e
incluso la muerte al usuario y a otras
personas.

Lea detenidamente el manual de
instrucciones y asegúrese de
entender su contenido antes de
utilizar la máquina.

Cuidado con los objetos lanzados o
rebotados.

Asegúrese de que no haya terceros
desautorizados en la zona de
trabajo.

Evite el arranque accidental
retirando el cable de encendido de la
bujía.

Advertencia de cuchilla rotativa.
Cuidado con las manos y los pies.

Explicación de los niveles de advertencia

Las advertencias se clasifican en tres niveles.

¡ATENCIÓN!

¡ATENCIÓN! Indica un riesgo de daños
graves para el usuario o incluso muerte,
o bien daños al entorno, si no se siguen
las instrucciones del manual.

¡NOTA!

¡NOTA! Indica un riesgo de lesiones para
el usuario o daños al entorno si no se
siguen las instrucciones del manual.

AVISO

AVISO Indica un riesgo de daños en los materiales o en
la máquina si no se siguen las instrucciones del manual.

Cerciórese de mantener las manos y
los pies alejados del equipo de corte
mientras el motor está en marcha.

Este producto cumple con la directiva
CE vigente.

Las emisiones sonoras en el entorno
según la directiva de la Comunidad
Europea. Las emisiones de la máquina
se indican en el capítulo Datos
técnicos y en la etiqueta.

62 – Spanish

Índice

ACLARACIÓN DE LOS SÍMBOLOS

Símbolos en la máquina: ...................................... 62

Explicación de los niveles de advertencia ............ 62

ÍNDICE

Índice .................................................................... 63

PRESENTACIÓN

Apreciado cliente: ................................................. 64

Características ..................................................... 64

PRESENTACIÓN

Componentes del cortacésped? .......................... 65

EQUIPO DE SEGURIDAD DE LA MÁQUINA

Generalidades ...................................................... 66

MONTAJE Y AJUSTES

Generalidades ...................................................... 67

Mango .................................................................. 67

Altura de corte ...................................................... 67

Repostado de aceite ............................................ 67

MANIPULACION DEL COMBUSTIBLE

Generalidades ...................................................... 68

Carburante ............................................................ 68

Repostaje ............................................................. 68

Transporte y almacenamiento .............................. 68

FUNCIONAMIENTO

Equipo de protección personal ............................. 69

Instrucciones generales de seguridad .................. 69

Técnica básica de trabajo .................................... 70

Transporte y almacenamiento .............................. 70

Arranque y parada ................................................ 71

MANTENIMIENTO

Generalidades ...................................................... 72

Programa de mantenimiento ................................ 72

Inspección general ............................................... 72

Nivel del aceite ..................................................... 72

Equipo de corte .................................................... 72

Bujía ..................................................................... 73

Transmisión y reductor ......................................... 73

Filtro de aire ......................................................... 74

Cambio de aceite ................................................. 74

Sistema de combustible ....................................... 74

Reciclaje ............................................................... 74

DATOS TECNICOS

Datos técnicos ...................................................... 75

Declaración CE de conformidad ........................... 76

ÍNDICE

Spanish – 63

PRESENTACIÓN

Apreciado cliente:

¡Felicidades por haber adquirido un producto Husqvarna!
La historia de Husqvarna data del año 1689, cuando el
Rey Karl XI encargó la construcción de una fábrica en la
ribera del río Huskvarna para la fabricación de
mosquetes. La ubicación junto al río Huskvarna era lógica
dado que el río se utilizaba para generar energía
hidráulica. Durante los más de 300 años de existencia de
la fábrica Husqvarna, se han fabricado productos
innumerables; desde estufas de leña hasta modernas
máquinas de cocina, máquinas de coser, bicicletas,
motocicletas, etc. En 1956 se introdujo el primer
cortacésped motorizado, seguido de la motosierra en
1959; y es en este segmento en el que actualmente
trabaja Husqvarna.

Husqvarna es hoy uno de los principales fabricantes del
mundo de productos de bosque y jardín, con la calidad y
las prestaciones como principal prioridad. La idea de
negocio es desarrollar, fabricar y comercializar productos
motorizados para silvicultura y jardinería, así como para
las industrias de construcción y obras públicas.
Husqvarna tiene como objetivo estar en la vanguardia por
lo que respecta a ergonomía, facilidad de empleo,
seguridad y consideración ambiental; motivo por el cual
ha desarrollado una serie de detalles para mejorar los
productos en estas áreas.

Estamos convencidos de que usted apreciará con
satisfacción la calidad y prestaciones de nuestro producto
por mucho tiempo en adelante. Con la adquisición de
alguno de nuestros productos, usted dispone de
asistencia profesional con reparaciones y servicio en
caso de ocurrir algo. Si ha adquirido el producto en un
punto de compra que no es uno de nuestros
concesionarios autorizados, pregúnteles por el taller de
servicio más cercano.

Esperamos que su máquina le proporcione plena
satisfacción y le sirva de ayuda por mucho tiempo en
adelante. Tenga en cuenta que este manual de
instrucciones es un documento de valor. Siguiendo sus
instrucciones (de uso, servicio, mantenimiento, etcétera)
puede alargar considerablemente la vida útil de la
máquina e incrementar su valor de reventa. Si vende su
máquina, entregue el manual de instrucciones al nuevo
propietario.

¡Gracias por utilizar un producto Husqvarna!
Husqvarna AB trabaja constantemente para perfeccionar

sus productos y se reserva, por lo tanto, el derecho a
introducir modificaciones en la construcción y el diseño
sin previo aviso.

Características

El alto rendimiento, la fiabilidad, la tecnología innovadora,
las soluciones técnicas avanzadas y el respeto
medioambiental son los valores que caracterizan a los
productos de Husqvarna.

A continuación se describen algunas de las
características únicas de su producto.

Triturado

Sistema de corte eficaz que tritura la hierba muy fina y la
esparce en el césped.

Tracción de rueda delantera

Cuando se empuja la empuñadura hacia abajo, las
ruedas motrices se levantan del césped, facilitando así el
uso de la máquina.

Motores de arranque sencillo

Los motores se han construido para arrancarlos de la
manera más sencilla posible.

Empuñadura amortiguadora de vibraciones

La empuñadura amortiguadora de vibraciones evita las
lesiones provocadas por las vibraciones en aquellas
personas que cortan frecuentemente y durante períodos
prolongados.

Ahorro de tiempo gracias a la gran anchura de corte

Cuanto mayor sea la anchura de corte, menor será el
tiempo de corte.

Máquinas silenciosas y que consumen poco combustible

Máquinas cortacésped eficaces y silenciosas que
consumen poco combustible y no le molestarán ni a usted
ni a sus vecinos.

64 – Spanish

PRESENTACIÓN

14

15

16

19

21

20

22

Componentes del cortacésped?

1 Mango
2 Control del embrague
3 Horquilla del freno de motor
4 Acelerador / estrangulador
5 Empuñadura de arranque
6 Amortiguador de vibraciones
7 Mango para ajuste de ángulo
8 Bujía
9 Caja de engranajes
10 Filtro de aire
11 Cubierta de corte
12 Grifo de gasolina

13

23

4

5

18

6

17

7

8

9

10

13 Depósito de combustible
14 Palanca de ajuste de la altura de corte
15 Varilla de nivel / llenado de aceite
16 Silenciador
17 Engranaje
18 Correa de transmisión
19 Soporte de cuchilla
20 Cuchilla
21 Tornillo de cuchilla
22 Arandela elástica.
23 Manual de instrucciones

3

1

2

12

11

Spanish – 65

EQUIPO DE SEGURIDAD DE LA MÁQUINA

!

!

Generalidades

En este capítulo se describen los componentes de
seguridad de la máquina, su función y el modo de
efectuar el control y el mantenimiento para garantizar un
funcionamiento óptimo.

¡ATENCIÓN! Nunca utilice una máquina
con componentes de seguridad

!

defectuosos. Si su máquina no pasa
todos los controles, entréguela a un
taller de servicio para su reparación.

Evite el arranque accidental retirando el
cable de encendido de la bujía.

Cubierta de corte

• La cubierta de corte está construida para reducir las
vibraciones y el riesgo de lesiones por corte.

Revisión de la cubierta de corte

• Compruebe que la cubierta de corte está intacta y no
presenta defectos visibles como, por ejemplo, grietas.

Caja de engranajes

• La cubierta protectora está construida para reducir el
riesgo de daños por apriete y para captar la correa de
transmisión si se rompe.

Comprobación de la caja de engranajes

• Asegúrese de que la cubierta de protección no esté
dañada y esté fijada con tornillos en su posición.

Sistema amortiguador de vibraciones

¡ATENCIÓN! La sobreexposición a las
vibraciones puede provocar problemas
circulatorios y dolencias de carácter
nervioso, especialmente en personas
con patologías circulatorias. Acuda a un
médico si nota síntomas corporales que
puedan relacionarse con la
sobreexposición a las vibraciones. Son
ejemplos de tales síntomas la pérdida de
sensibilidad, el 'cosquilleo', las
'punzadas', el dolor, la pérdida o
reducción de la fuerza normal o los
cambios en el color y la superficie de la
piel. Estos síntomas se presentan
normalmente en dedos, manos y
muñecas. Los síntomas pueden
aumentar en temperaturas frías.

• Su máquina incorpora un sistema amortiguador
diseñado para reducir al máximo posible las
vibraciones y optimizar la comodidad de uso.

• El tubo de acero del sistema de empuñadura y la
cubierta de corte están construidos para minimizar
las vibraciones del motor. Este modelo dispone
también de cuatro amortiguadores de vibraciones,
instalados en el mango para reducir en mayor medida
las vibraciones.

Horquilla del freno de motor

• El freno de motor está diseñado para parar el motor.
Cuando se suelta la horquilla del freno de motor, éste
debe parar.

Comprobación de la empuñadura de freno del motor

• Acelere al máximo y seguidamente suelte la horquilla
del freno. Debe pararse el motor y desacoplarse la
transmisión.

• El freno de motor debe estar siempre ajustado para
que el motor se pare en un lapso de 3 segundos.

66 – Spanish

Comprobación del sistema amortiguador de
vibraciones

• Compruebe que las empuñaduras y los aisladores de
vibraciones están intactos.

Silenciador

¡ATENCIÓN! No utilice nunca una
máquina que no tenga silenciador o que
lo tenga defectuoso. Un silenciador
defectuoso puede incrementar
considerablemente el nivel de ruido y el
riesgo de incendio. Tenga a mano
herramientas para la extinción de
incendios.

El silenciador está muy caliente durante
el funcionamiento y después de parar.
Esto también es aplicable al
funcionamiento en ralentí. Preste
atención al riesgo de incendio,
especialmente al emplear la máquina
cerca de sustancias y/o gases
inflamables.

• El silenciador está diseñado para reducir al máximo
posible el nivel sonoro y para apartar los gases de
escape del usuario.

Revisión del silenciador

• Revise regularmente el silenciador para comprobar
que está intacto y bien fijo.

MONTAJE Y AJUSTES

Generalidades

¡IMPORTANTE! Evite el arranque
accidental retirando el cable de

!

encendido de la bujía.

Mango

Montaje

• Monte la empuñadura superior con la tuerca de la
empuñadura situada en la placa guía. No olvide que
debe haber una arandela entre la placa y la tuerca de
mango. No se necesitan herramientas para el
montaje.

Ajustes

• Si es necesario, el mango puede girarse ligeramente
hacia los lados gracias a la junta de mango. El mango
puede colocarse en diferentes posiciones para
conseguir la posición más cómoda para conducir, por
ejemplo cuando se corta cerca de setos o las paredes
de una casa.

• Al almacenar la máquina, la empuñadura puede
fijarse en la posición de almacenamiento. Eleve el
tirante y deslice la empuñadura hacia delante. No
utilice este modo al cortar el césped o conducir el
cortacésped.

Altura de corte

¡NOTA! No emplee una altura de corte demasiado baja
debido al riesgo de que las cuchillas toquen en el suelo
en las irregularidades.

El mecanismo de ajuste de la altura de corte está tarado
por muelle. Hay cinco posiciones de ajuste de la altura de
corte.

• Para reducir la altura de corte, mueva la palanca
hacia la izquierda y hacia delante.

• La altura de la palanca se puede ajustar. La altura
puede ajustarse en dos posiciones elevando el tirante
y deslizando la empuñadura hacia delante o hacia
atrás.

• Para aumentar la altura de corte, mueva la palanca
hacia la izquierda y hacia atrás.

Repostado de aceite

• El depósito de aceite viene vacío de fábrica. Ponga
aceite hasta la marca ”FULL” de la varilla de nivel.
Consulte también las instrucciones bajo el título
Mantenimiento. El primer cambio del aceite del motor
debe hacerse después de 5 horas de funcionamiento.

Spanish – 67

MANIPULACION DEL COMBUSTIBLE

!

Generalidades

¡ATENCIÓN! Si se hace funcionar el
motor en un local cerrado o mal

!

ventilado, se corre riesgo de muerte por
asfixia o intoxicación con monóxido de
carbono.

El combustible y los vapores de
combustible son muy inflamables y
pueden causar daños graves por
inhalación y contacto con la piel. Por
consiguiente, al manipular combustible
proceda con cuidado y procure que haya
buena ventilación.

Los gases de escape del motor están
calientes y pueden contener chispas que
pueden provocar incendio. Por esa
razón, ¡nunca arranque la máquina en
interiores o cerca de material inflamable!

No fume ni ponga objetos calientes
cerca del combustible.

Carburante

AVISO La máquina tiene motor de cuatro tiempos.
Procure que haya siempre aceite suficiente en el
depósito de aceite.

Gasolina

• Utilice gasolina sin plomo o gasolina con plomo de
alta calidad.

• El octanaje mínimo recomendado es 90 (RON). Si se
hace funcionar el motor con gasolina de octanaje
inferior a 90, puede producirse clavazón. Esto
aumenta la temperatura del motor, con el
consiguiente riesgo de averías.

• Si hay disponible gasolina menos nociva para el
medio ambiente, denominada gasolina de alquilato,
se debe usar este tipo de gasolina.

Aceite de motor

AVISO Controle el nivel de aceite antes de poner en
marcha el cortacésped. Un nivel de aceite demasiado
bajo puede causar averías graves del motor.

• Consulte las instrucciones bajo el título
«Mantenimiento».

• El primer cambio del aceite del motor debe hacerse
después de 5 horas de funcionamiento. Consulte los
datos técnicos para saber qué tipo de aceite es más
recomendable. No utilice nunca aceite para motores
de dos tiempos.

Repostaje

¡ATENCIÓN! Apague el motor y deje que
se enfríe unos minutos antes de
repostar. El motor debe apagarse y el
botón de parada debe colocarse en la
posición de parada.

Utilice siempre una lata de gasolina para
evitar derrames.

Para repostar, abra despacio la tapa del
depósito de combustible para evacuar
lentamente la eventual sobrepresión.

Limpie alrededor del tapón de
combustible.

Después de repostar, apriete bien la tapa
del depósito de combustible. Una
actuación negligente puede provocar un
incendio.

Antes de arrancar, aparte la máquina a 3
m como mínimo del lugar de repostaje.

Nunca arranque la máquina:

• Si ha derramado combustible o aceite de motor en la
máquina. Limpie todos los derrames y deje evaporar
los restos de gasolina.

• Si se salpicó el cuerpo o las ropas, cambie de ropas.
Lave las partes del cuerpo que han entrado en
contacto con el combustible. Use agua y jabón.

• Si hay fugas de combustible en la máquina.
Compruebe regularmente si hay fugas en la tapa del
depósito o en los conductos de combustible.

Transporte y almacenamiento

• Almacene y transporte la máquina y el combustible de
manera que eventuales fugas o vapores no puedan
entrar en contacto con chispas o llamas, por ejemplo,
máquinas eléctricas, motores eléctricos, contactos
eléctricos/interruptores de corriente o calderas.

• Para almacenar y transportar combustible se deben
utilizar recipientes diseñados y homologados para tal
efecto.

Almacenamiento prolongado

• Si la máquina se va a almacenar por un período largo,
se debe vaciar el depósito de combustible. Pregunte
en la estación de servicio más cercana qué hacer con
el combustible sobrante.

• Coloque la empuñadura en la posición de
almacenamiento.

• Levante el tirante y deslice la empuñadura hacia
delante.

68 – Spanish

FUNCIONAMIENTO

!

!

Equipo de protección personal

Para trabajar con la máquina debe utilizarse un equipo de
protección personal homologado. El equipo de protección
personal no elimina el riesgo de lesiones, pero reduce su
efecto en caso de accidente. Pida a su distribuidor que le
asesore en la elección del equipo.

Utilice siempre:

• Utilice orejeras en caso de que el nivel de ruido sea
superior a 85 dB.

• Botas o zapatos antirresbalantes y fuertes.

• Pantalones largos fuertes. No use pantalones cortos
ni sandalias, ni trabaje descalzo.

• Se deben utilizar guantes cuando sea necesario, por
ejemplo en el montaje, inspección o limpieza del
equipo de corte.

Instrucciones generales de seguridad

Este apartado trata las normas de seguridad básicas
para trabajar con el dispositivo. Esta información no
sustituye en ningún caso los conocimientos y la
experiencia de un profesional.

• Lea detenidamente el manual de instrucciones y
asegúrese de entender su contenido antes de utilizar
la máquina.

• Debe tenerse en cuenta que el operador es
responsable de los accidentes o riesgos que ocurran
a otras personas o a su propiedad.

• La máquina debe mantenerse limpia. Los letreros y
las pegatinas deben ser legibles en su totalidad.

Emplee siempre el sentido común

Es imposible abarcar todas las situaciones en las que
puede encontrarse. Utilice siempre el equipo con cuidado
y sentido común. Si se encuentra en alguna situación que
le haga sentirse inseguro, deténgase y consulte con un
experto. Consulte a su distribuidor, al taller de servicio
técnico o a un usuario experimentado. No emplee la
máquina en aplicaciones para las que no se considere
plenamente cualificado.

¡ATENCIÓN! Esta máquina genera un
campo electromagnético durante el

!

funcionamiento. Este campo magnético
puede, en determinadas circunstancias,
interferir con implantes médicos activos
o pasivos. Para reducir el riesgo de
lesiones graves o letales, las personas
que utilizan implantes médicos deben
consultar a su médico y al fabricante del
implante antes de emplear esta máquina.

¡ATENCIÓN! La máquina, si se utiliza de
forma errónea o descuidada, puede ser
una herramienta peligrosa que puede
causar daños graves e incluso la muerte
al usuario y a otras personas.

No permita bajo ningún concepto el
empleo o mantenimiento de la máquina
por los niños u otras personas no
instruidas en el manejo de la misma.

La máquina no debe ser utilizada por
personas con capacidades mentales o
físicas reducidas, o bien por personas
que no puedan manipularla por
cuestiones de salud, sin la supervisión
de una persona responsable de su
seguridad.

Nunca deje que terceros utilicen la
máquina sin asegurarse primero de que
hayan entendido el contenido de este
manual de instrucciones.

Nunca utilice la máquina si está
cansado, si ha ingerido alcohol o si toma
medicamentos que puedan afectarle la
vista, su capacidad de discernimiento o
el control del cuerpo.

¡ATENCIÓN! Las modificaciones y/o el
uso de accesorios no autorizados
comportan riesgo de daöos personales
graves y peligro de muerte para el
usuario y otras personas. Bajo ninguna
circunstancia debe modificarse la
configuración original de la máquina sin
autorización del fabricante.

No modifique nunca esta máquina de
forma que se desvíe de la versión
original, y no la utilice si parece haber
sido modificada por otras personas.

No utilice nunca una máquina
defectuosa. Lleve a cabo las
comprobaciones de seguridad y siga las
instrucciones de mantenimiento y
servicio de este manual. Algunas
medidas de mantenimiento y servicio
deben ser efectuadas por especialistas
formados y cualificados. Consulte las
instrucciones del apartado
Mantenimiento.

Utilizar siempre recambios originales.

Spanish – 69

FUNCIONAMIENTO

Seguridad en el área de trabajo

• Antes de iniciar el corte, limpie el césped de ramas
grandes y pequeñas, piedras, etc.

• Los objetos que golpeen el equipo de corte podrían
salir despedidos y causar daños a personas u otros
objetos. Mantenga a personas y animales a una
distancia considerable.

• No trabaje en condiciones atmosféricas
desfavorables como niebla, lluvia intensa, tempestad,
frío intenso, etc. Trabajar con mal tiempo es cansador
y puede crear condiciones peligrosas, por ejemplo
suelo resbaladizo.

• Compruebe el entorno para asegurarse de que nada
pueda influir en su control de la máquina.

• Tenga cuidado con las raíces, piedras, ramas, hoyos,
zanjas, etcétera. La hierba alta puede ocultar
obstáculos.

• Puede ser peligroso cortar césped en pendientes. No
utilice el cortacésped en pendientes muy
pronunciadas. El cortacésped no debe utilizarse en
inclinaciones de más de 15 grados.

• En terrenos escarpados, el trayecto de avance debe
ser perpendicular a la pendiente. Es mucho más facil
deplazarse por una pendiente de lado que subirla y
bajarla.

• Tenga cuidado cuando se acerque a esquinas y
objetos que podrían bloquear su campo de visión.

Seguridad en el trabajo

• Un cortacésped sólo está construido para el corte de
céspedes. Está prohibida cualquier otra aplicación.

• Utilice el equipo de protección personal. Vea las
instrucciones bajo el título ”Equipo de protección
personal”.

• No ponga en marcha el cortacésped sin que estén
montadas la cuchilla y todas las cubiertas. De lo
contrario, la cuchilla puede soltarse y causar daños
personales.

• Evite que la cuchilla toque en objetos extraños como
piedras, raíces y similares. Ello puede dañar el filo de
la cuchilla y doblar el eje del motor. Un eje doblado
crea desequilibrio y vibraciones fuertes, con el riesgo
consiguiente de que se suelte la cuchilla.

• La horquilla de freno no debe estar fijada de forma
permanente cuando la máquina está en marcha.

• Coloque el cortacésped sobre una superficie plana y
firme, y póngalo en marcha. Asegúrese de que la
cuchilla no pueda entrar en contacto con el suelo o
algún objeto.

• Colóquese siempre detrás de la máquina. Permita
que todas las ruedas reposen en el suelo y mantenga
ambas manos en la empuñadura durante la
operación de corte. Mantenga alejados las manos y
los pies de las hojas giratorias.

• No incline la máquina con el motor en marcha. No
corra nunca con la máquina con el motor en marcha.
Hay que caminar siempre con el cortacésped.

• Debe prestarse especial atención al tirar de la
máquina cuando esté en funcionamiento.

• No levante ni lleve nunca el cortacésped con el motor
en marcha. Si es necesario levantar el cortacésped,
pare primero el motor y quite el cable de encendido de
la bujía.

• El motor debe pararse para desplazar la máquina en
terreno que no se va a cortar. Por ejemplo, senderos
de gres, piedras, grava, asfalto, etc.

• No corra nunca con la máquina con el motor en
marcha. Hay que caminar siempre con el
cortacésped.

• Pare el motor antes de cambiar la altura de corte. No
haga nunca ajustes con el motor en marcha.

• No abandonar nunca la máquina sin vigilar, con el
motor en marcha. Pare el motor. Compruebe que el
equipo de corte ha dejado de girar.

• Si choca con algún objeto o si se producen
vibraciones fuertes, pare la máquina. Desconecte el
cable de encendido de la bujía. Controle que la
máquina no esté dañada. Repare posibles averías.

Técnica básica de trabajo

• Corte siempre con una hoja afilada para obtener
resultados óptimos. Una hoja desafilada proporciona
un corte desigual, y la hierba adquiere un tono
amarillo en la superficie de corte.

• No corte nunca más de 1/3 de la altura de la hierba.
Especialmente en temporada seca. Empiece
cortando con una altura de corte alta. Seguidamente,
controle el resultado y baje a una altura adecuada. Si
la hierba es muy alta, avance despacio y, si es
necesario, corte dos veces.

• Corte en direcciones distintas cada vez para evitar
crear rayas en el césped.

Transporte y almacenamiento

• Sujete bien el equipo durante el transporte para evitar
daños y accidentes.

• Guarde el equipo en un lugar seguro fuera del
alcance de los niños y las personas no autorizadas.

• Guarde la máquina y el equipo en un lugar seco y
protegido de la escarcha.

• Para obtener más detalles sobre el transporte y el
almacenamiento del combustible, consulte el
apartado «Manipulación del combustible ».

70 – Spanish

FUNCIONAMIENTO

Arranque y parada

Antes del arranque

¡ATENCIÓN! Lea detenidamente el
manual de instrucciones y asegúrese de

!

entender su contenido antes de utilizar la
máquina.

Utilice el equipo de protección personal.
Vea las instrucciones bajo el título
”Equipo de protección personal”.

• Asegúrese de que no haya terceros desautorizados
en la zona de trabajo.

• Realice el mantenimiento diario. Consulte las
instrucciones bajo el título «Mantenimiento».

• Asegúrese de que el cable está bien colocado en la
bujía.

Arranque

Motor frío

• Ponga el acelerador en posición de estrangulación.

Arranque el motor

• Ponga el acelerador en la posición de aceleración
máxima.

Transmisión

• Para accionar el motor, empuje hacia delante la
palanca de embrague.

Parada

• El motor se para al soltar la horquilla de freno de
motor. El motor se desactiva al soltar la palanca del
freno.

• Solo puede desacoplarse el motor soltando un poco
la palanca de freno.

• Abra el grifo de combustible.

• Para la puesta en marcha del motor, la horquilla del
freno de motor debe sujetarse contra la empuñadura.

• Colóquese detrás de la máquina.

• Agarre la empuñadura de arranque y tire despacio de
la cuerda con la mano derecha, hasta sentir una
resistencia (los dientes de arranque engranan). Tire
con fuerza para arrancar el motor. Nunca enrosque el
cordón de arranque alrededor de la mano.

Spanish – 71

MANTENIMIENTO

Generalidades

¡ATENCIÓN! El usuario sólo puede
efectuar los trabajos de mantenimiento y

!

servicio descritos en este manual. Los
trabajos de mayor envergadura debe
efectuarlos un taller de servicio oficial.

Evite el arranque accidental retirando el
cable de encendido de la bujía.

La vida útil de la máquina puede
acortarse y el riesgo de accidentes
puede aumentar si el mantenimiento de
la máquina no se hace de forma
adecuada y si los trabajos de servicio y/o
reparación no se efectúan de forma
profesional. Para más información,
consulte con el taller de servicio oficial
más cercano.

• Diríjase a su distribuidor de Husqvarna para que
revise la máquina regularmente y para que realice
ajustes y reparaciones básicas.

• Utilizar siempre recambios originales.

Programa de mantenimiento

En el programa de mantenimiento podrá ver qué piezas
de la máquina requieren mantenimiento y cada cuánto
tiempo deberá realizarse. Los intervalos se calculan en
función del uso diario de la máquina y pueden depender
de la velocidad de uso.

Mantenimiento
diario

Inspección general Bujía

Limpieza externa

Nivel de aceite Silenciador*

Equipo de corte

Batería
Cubierta de corte y

cubierta
protectora*

Horquilla del freno
de motor*

* Consulte las instrucciones bajo el título «Equipo de
seguridad de la máquina».

Tenga en cuenta que las correas de transmisión se
ajustarán durante el periodo de rodaje inicial (5 horas) y
es posible que sea necesario ajustar la tensión. Consulte
las instrucciones: Cambio de la correa de transmisión

Mantenimient
o semanal

Sistema
amortiguador
de vibraciones*

Mantenimient
o mensual

Cambio de la
correa de
transmisión

Filtro de aire

Cambio de
aceite

Sistema de
combustible

Inspección general

• Compruebe que los tornillos y las tuercas estén
apretados.

Limpieza externa

• Limpie el cortacésped de hojas, hierba y similar, con
un cepillo.

• No utilice un equipo de limpieza a alta presión para
limpiar la máquina.

• Nunca vierta agua directamente sobre el motor.

• Limpie la toma de aire del mecanismo de arranque.
Revise el mecanismo y el cordón de arranque.

• Cuando limpie bajo la cubierta de corte, gire la
máquina con la bujía hacia arriba. Vacíe el depósito
de combustible.

Nivel del aceite

Para controlar el nivel de aceite, la máquina debe estar
sobre una superficie plana. Controle el nivel de aceite con
la varilla de medición del tapón de llenado.

• Quite la tapa de aceite y limpie la varilla de nivel.

• Vuelva a colocar la varilla de nivel. El tapón de llenado
debe enroscarse totalmente para obtener una
indicación correcta del nivel de aceite.

• Si el nivel de aceite es demasiado bajo, ponga aceite
de motor hasta la marca de nivel superior de la varilla
de medición.

Equipo de corte

• Revise el equipo de corte para ver si está dañado o
agrietado. Un equipo de corte dañado debe ser
siempre reemplazado.

• Procure que la cuchilla esté siempre bien afilada y
correctamente equilibrada.

¡NOTA! El cambio o el afilado de las cuchillas debe
realizarlos un taller de servicio oficial. Después de afilar
las cuchillas, éstas deben equilibrarse.

Si la máquina choca con objetos que ocasionan daños,
se deben cambiar las cuchillas. Deje que el taller de
mantenimiento determine si la cuchilla puede afilarse o
si debe sustituirse.

72 – Spanish

MANTENIMIENTO

Sustitución de las hojas

¡ATENCIÓN! Use siempre guantes
fuertes para efectuar los trabajos de

!

servicio y mantenimiento del equipo de
corte. Las cuchillas son muy agudas y
pueden producir fácilmente lesiones por
corte.

Desmontaje

• Quite el tornillo de fijación de la cuchilla.

• Extraiga la hoja desgastada. Asegúrese de que el
soporte de la hoja está en buenas condiciones.
Compruebe que el tornillo de cuchilla está intacto y
que el eje del motor no está doblado.

Montaje

• Coloque la cuchilla contra el soporte de la misma.
Asegúrese de que la cortadora se centra
correctamente con el eje. Coloque la cuchilla de
modo que forme un ángulo de 90
chavetero del eje del motor.

Ajuste la arandela del muelle y apriete el perno y la
arandela adecuadamente. El perno debe apretarse con
un par de 40 Nm.

° respecto al

Transmisión y reductor

La correa central se encuentra entre el eje del motor y la
caja de cambios.

Procure que las ruedas y los ejes de ruedas estén limpios
de hojas, hierba, etc. También es importante mantener
limpios los alrededores del reductor de la transmisión.

• Desmonte la cubierta protectora, quitando los
tornillos.

• Seguidamente, saque la cubierta protectora por
debajo de la barra y sobre el eje motriz.

• Limpie la caja del reductor con un cepillo. Compruebe
también que la correa de transmisión y la polea no
tengan defectos como, por ejemplo, grietas.

• Mueva la hoja en distintas direcciones manualmente
y compruebe que gira libremente. Encienda la
máquina para probarla.

Bujía

AVISO ¡Utilice siempre el tipo de bujía recomendado!
Una bujía incorrecta puede arruinar el pistón y el
cilindro.

• Si la potencia de la máquina es baja, si el arranque es
difícil o si el ralentí es irregular: revise siempre la bujía
antes de efectuar otras medidas. Si la bujía está muy
sucia, límpiela y compruebe que la separación de los
electrodos sea de 0,7-0,8 mm. Cámbielas si es
necesario.

Cambio de la correa de transmisión

• Desmontar la cuchilla.

• Retire la correa de la polea de correa del eje del
motor.

• Sustituya la correa por una nueva.

• Monte la hoja.

Spanish – 73

MANTENIMIENTO

Filtro de aire

• Desmonte la cubierta del filtro de aire y retire el filtro.

• Limpie el filtro, golpeándolo contra una superficie
plana. No utilice nunca disolventes con, por ejemplo,
petróleo o queroseno ni aire comprimido para limpiar
el filtro.

• Un filtro utilizado durante mucho tiempo no puede
limpiarse del todo. Por tanto, hay que cambiarlo a
intervalos regulares.

cambiarse.

• Al montar, compruebe que el filtro queda estanco
contra el soporte.

Un filtro de aire averiado debe

Cambio de aceite

• Vacíe el depósito de combustible. Cierre el grifo de
combustible.

• Quite el tapón de llenado de aceite.

Sistema de combustible

• Compruebe que el tapón del depósito y su junta estén
intactos. Dentro del tapón del depósito encontrará
una pantalla con forma de reloj y una membrana de
caucho para evitar pérdidas de evaporación. La
espiral roscada funciona como respiradero. Si el
tapón del depósito se rompe, es necesario que lo
sustituya por un tapón original indicado para el motor
en cuestión.

• Compruebe la manguera de combustible. Cámbiela si
es necesario.

Reciclaje

Esta máquina cumple los requisitos previos para durar
muchos años. De esta forma, se minimiza el impacto
medioambiental de la máquina. Realice las tareas de
reparación y mantenimiento siguiendo las instrucciones
de este manual. De esta forma, la máquina durará más
tiempo y se minimizarán las emisiones peligrosas.

Cuando este producto se haya desgastado y se retire del
servicio, entréguelo a un concesionario o a una central de
recogida para reciclaje. La máquina puede desmontarse
y las piezas pueden clasificarse en distintos materiales
para su reciclado. La mayoría de las piezas de esta
máquina son reciclables.

• Coloque un recipiente adecuado para recoger el
aceite.

• Incline el motor y vacíe el aceite por el tubo de
llenado. Consulte con la gasolinera más cercana
acerca de qué hacer con el aceite de motor sobrante.

• Ponga aceite de motor nuevo, de buena calidad. Vea
las instrucciones del apartado «Datos técnicos».

• Controle el nivel de aceite con la varilla de medición
del tapón de llenado. El tapón de llenado debe
enroscarse totalmente para obtener una indicación
correcta del nivel de aceite.

74 – Spanish

DATOS TECNICOS

Datos técnicos

LB 553S e

Motor

Fabricante del motor Honda
Cilindrada, cm
Velocidad, r/min 2900
Potencia nominal del motor, kW (véase la nota 1) 2,8

Sistema de encendido

Bujía NGK BPR6ES
Distancia de electrodos, mm 0,7-0,8

Sistema de combustible y lubricación

Capacidad del depósito de gasolina, litros 0,9
Capacidad del depósito de aceite, litros 0,55
Aceite de motor SAE 30/SAE 10W-30

Peso

Máquina con depósitos vacíos, kg 37

Emisiones de ruido (vea la nota 2)

Nivel de potencia acústica medido dB(A) 96
Nivel de potencia acústica garantizado LWA dB(A) 97

Niveles acústicos (vea la nota 3)

Nivel de presión acústica en el oído del usuario, dB(A) 82

Niveles de vibraciones, a

Empuñadura, m/s

Sistema de corte

Altura de corte, mm 28-65
Anchura de corte, cm 53
Cuchilla Mulcher, 53 cm

Transmisión

Velocidad, km/h 4,8

Nota 1: La potencia de salida del motor indicada es la potencia neta media (a la velocidad especificada) de un motor
de producción típico para el modelo de motor conforme a la norma SAE J1349 / ISO1585. Los motores fabricados en
serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en la máquina final dependerá
de la velocidad de funcionamiento, las condiciones medioambientales y otros valores.

Nota 2: Emisiones sonoras en el entorno medidas como potencia acústica (LWA) según la directiva CE 2000/14/CE.
Nota 3: Nivel de presión sonora conforme a EN 836. Los datos referidos del nivel de presión sonora tienen una

dispersión estadística habitual (desviación típica) de 1,2
Nota 4: Nivel de vibración conforme a EN 836. Los datos referidos del nivel de vibración poseen una dispersión

estadística habitual (desviación típica) de 0,2 m/s

3

(vea la nota 4)

hveq

2

160

4,1

dB (A).

2

.

Spanish – 75

DATOS TECNICOS

Declaración CE de conformidad

(Rige sólo para Europa)

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: [phone], declara por la presente que el cortacésped
Husqvarna LB 553S e, con el número de serie 14XXXXXXX y posteriores, cumple los requisitos expuestos en la

DIRECTIVA DEL CONSEJO:

• 2006/42/CE «relativa a máquinas» del 17 de mayo de 2006.

• 2004/108/CEE, ”referente a compatibilidad electromagnética”, del 15 de diciembre de 2004.

• 2000/14/CE, ”sobre emisiones sonoras en el entorno” del 8 de mayo de 2000.

Para más información sobre las emisiones sonoras, consulte el capítulo Datos técnicos.
Se han aplicado las siguientes normas: EN 836, ISO 11094, EN 55012.
Organismo inscripto: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, ha elaborado informes

sobre la evaluación de la conformidad con el Anexo VI de la Directiva del Consejo 2000/14/CE del 8 de mayo de 2000
sobre emisiones sonoras en el entorno.

Huskvarna, 31 de octubre de 2013

Claes Losdal, Jefe de Desarrollo/Productos para jardín
(Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.)

76 – Spanish

SYMBOLERKLÄRUNG

!

!

Symbole am Gerät:

WARNUNG! Das Gerät kann falsch
oder nachlässig angewendet
gefährlich sein und zu schweren oder
gar lebensgefährlichen Verletzungen
des Benutzers oder anderer Personen
führen.

Lesen Sie die Bedienungsanweisung
sorgfältig durch und machen Sie sich
mit dem Inhalt vertraut, bevor Sie das
Gerät benutzen.

Warnung vor hochgeschleuderten
und abprallenden Gegenständen.

Sorgen Sie dafür, dass sich im
Arbeitsbereich keine Unbefugten
aufhalten.

Durch Trennen des Zündkabels von
der Zündkerze versehentliches
Starten vermeiden.

Warnung vor rotierenden Messern.
Auf Hände und Füße Acht geben.

Erläuterung der Warnstufen

Es bestehen drei unterschiedliche Warnstufen.

WARNUNG!

WARNUNG! Nichtbeachtung der
Anweisungen in diesem Handbuch kann
zu Verletzungen bzw. zum Tod des
Bedieners oder zu Beschädigungen in
der Umgebung führen.

ACHTUNG!

ACHTUNG! Nichtbeachtung der
Anweisungen in diesem Handbuch kann
zur Verletzung des Bedieners bzw. zu
Beschädigungen in der Umgebung
führen.

HINWEIS!

HINWEIS! Nichtbeachtung der Anweisungen in diesem
Handbuch kann zu Beschädigungen der Umgebung
bzw. der Maschine führen.

Dafür sorgen, dass Hände und Füße
nicht an die Schneidausrüstung
kommen, wenn der Motor läuft.

Dieses Produkt stimmt mit den
geltenden CE-Richtlinien überein.

Umweltbelastende
Geräuschemissionen gemäß der
Richtlinie der Europäischen
Gemeinschaft. Die Emission des
Gerätes ist im Kapitel Technische
Daten und auf dem Geräteschild
angegeben.

German – 77

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: ............................................... 77

Erläuterung der Warnstufen .................................. 77

INHALT

Inhalt ..................................................................... 78

VORSTELLUNG

Sehr geehrter Kunde! ........................................... 79

Merkmale .............................................................. 79

VORSTELLUNG

Was ist was am Rasenmäher? ............................. 80

SICHERHEITSAUSRÜSTUNG DES GERÄTES

Allgemeines .......................................................... 81

MONTAGE UND EINSTELLUNGEN

Allgemeines .......................................................... 82

Handgriff ............................................................... 82

Schnitthöhe ........................................................... 82

Auffüllen von Öl ..................................................... 82

UMGANG MIT KRAFTSTOFF

Allgemeines .......................................................... 83

Kraftstoff ............................................................... 83

Tanken .................................................................. 83

Transport und Aufbewahrung ................................ 83

BETRIEB

Persönliche Schutzausrüstung ............................. 84

Allgemeine Sicherheitsvorschriften ....................... 84

Grundlegende Arbeitstechnik ............................... 85

Transport und Aufbewahrung ................................ 85

Starten und stoppen ............................................. 86

WARTUNG

Allgemeines .......................................................... 87

Wartungsschema .................................................. 87

Generalinspektion ................................................. 87

Ölstand ................................................................. 87

Schneidausrüstung ............................................... 87

Zündkerze ............................................................. 88

Antrieb und Getriebe ............................................ 88

Luftfilter ................................................................. 89

Ölwechsel ............................................................. 89

Kraftstoffsystem .................................................... 89

Recycling .............................................................. 89

TECHNISCHE DATEN

Technische Daten ................................................. 90

EG-Konformitätserklärung .................................... 91

INHALT

78 – German

VORSTELLUNG

Sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihrem Kauf eines
Husqvarna-Produkts!Husqvarnas Geschichte reicht bis
ins Jahr 1689 zurück, als König Karl XI eine Fabrik an den
Ufern des Flusses Huskvarna errichten ließ, in der
Musketen gefertigt werden sollten.Die Lage am
Huskvarna bot sich an, da der Fluss zur Erzeugung von
Wasserkraft verwendet wurde und so als
Wasserkraftwerk diente.In den mehr als 300 Jahren seit
dem Bestehen des Husqvarna-Werks wurden unzählige
Produkte hergestellt, angefangen von Holzöfen bis hin zu
modernen Küchenmaschinen, Nähmaschinen, Fahr- und
Motorrädern usw.1956 wurde der erste Motorrasenmäher
auf den Markt gebracht, gefolgt von der Motorsäge 1959,
und in diesem Bereich ist Husqvarnas auch heute tätig.

Husqvarna ist gegenwärtig einer der weltführenden
Hersteller von Forst- und Gartenmaschinen und legt vor
allem Wert auf Qualität und Leistungskraft.Das
Unternehmenskonzept umfasst die Entwicklung,
Herstellung und den Vertrieb von Produkten für den
Einsatz in Wald und Garten sowie in der
Bauindustrie.Husqvarnas Ziel ist es, auch in den
Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit
und Umwelt führend zu sein – dies lässt sich an vielen
Details erkennen, die aus diesen Gesichtspunkten
heraus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und
Leistung unserer Produkte über lange Jahre mehr als
zufrieden sein werden. Mit dem Erwerb unserer Produkte
erhalten Sie professionelle Hilfe bei Reparaturen und
Service, falls doch einmal etwas passieren sollte. Haben
Sie die Maschine nicht bei einem unserer Ver tragshändler
gekauft, fragen Sie dort nach der nächsten
Servicewerkstatt.

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre
zufrieden sein werden. Denken Sie daran, diese
Bedienungsanleitung sicher aufzubewahren.Die genaue
Befolgung ihres Inhalts (Verwendung, Service, Wartung
usw.) verlängert die Lebensdauer der Maschine erheblich
und erhöht zudem ihren Wiederverkaufswert.Sollten Sie
Ihre Maschine verkaufen, händigen Sie dem neuen
Besitzer bitte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt
entschieden haben.

Die Husqvarna AB arbeitet ständig an der
Weiterentwicklung ihrer Produkte und behält sich daher
das Recht auf Änderungen ohne vorherige Ankündigung,
z. B. von Form und Aussehen, vor.

Merkmale

Die Entwicklung von zuverlässigen und innovativen
Hochleistungstechnologien und eine umweltfreundliche
Produktfertigung sind die erklärten Ziele von Husqvarna.

Hier werden einige der Funktionen aufgeführt, die
unseren Produkten das entscheidende Plus an Qualität
verleihen.

Mulchen

Effektives Schneidesystem, mit dem das Gras zerkleinert
und auf dem Rasen verteilt wird.

Vorderradantrieb

Wenn der Griff heruntergedrückt wird, werden die
Antriebsräder vom Rasen abgehoben, sodass die Arbeit
mit dem Gerät erleichtert wird.

Leicht zu startende Motoren

Die Motoren sind so konstruiert, dass sie sich so leicht
und mühelos wie möglich starten lassen.

Antivibrationsgriff

Antivibrationsgriffe schützen vor Vibrationsverletzungen,
wenn häufig und für längere Zeiträume gemäht wird.

Zeitsparend dank großer Schnittbreite

Je größer die Schnittbreite, desto schneller geht die
Mäharbeit voran.

Kraftstoff sparend und leise

Effektive, Kraftstoff sparende und leise Rasenmäher, die
weder Sie noch Ihre Nachbarn stören.

German – 79

VORSTELLUNG

14

15

16

19

21

20

22

Was ist was am Rasenmäher?

1 Handgriff
2 Kupplungssteuerung
3 Motorbremsbügel
4 Gashebel/Choke
5 Starthandgriff
6 Vibrationsdämpfer
7 Handgriff Winkeleinstellung
8 Zündkerze
9 Getriebe
10 Luftfilter
11 Mähdeck
12 Benzinhahn

13

23

18

17

8

9

13 Kraftstofftank
14 Schnitthöhenhebel
15 Messstab/Ölbefüllung
16 Schalldämpfer
17 Getriebe
18 Antriebsriemen
19 Messerbefestigung
20 Messer
21 Messerbolzen
22 Federscheibe
23 Bedienungsanweisung

3

1

4

5

6

2

7

12

11

10

80 – German

SICHERHEITSAUSRÜSTUNG DES GERÄTES

!

!

Allgemeines

In diesem Abschnitt werden einzelnen Teile der
Sicherheitsausrüstung des Gerätes beschrieben, welche
Funktion sie haben und wie ihre Kontrolle und Wartung
ausgeführt werden sollen, um sicherzustellen, dass sie
funktionsfähig sind.

WARNUNG! Benutzen Sie nie ein Gerät
mit defekter Sicherheitsausrüstung.

!

Wenn Ihr Gerät den
Kontrollanforderungen nicht entspricht,
muss eine Servicewerkstatt aufgesucht
werden.

Durch Trennen des Zündkabels von der
Zündkerze versehentliches Starten
vermeiden.

Mähdeck

• Das Mähdeck soll Vibrationen reduzieren und die
Gefahr von Schnittverletzungen mindern.

Kontrolle von Mähdeck

• Überprüfen, dass das Mähdeck intakt ist und keine
sichtbaren Defekte, z. B. Risse im Material, aufweist.

Getriebe

• Die Schutzabdeckung soll die Klemmgefahr
reduzieren und einen zerborstenen Antriebsriemen
abfangen.

Kontrolle des Getriebes

• Sicherstellen, dass die Schutzabdeckung nicht
beschädigt und korrekt angeschraubt ist.

Antivibrationssystem

WARNUNG! Personen mit
Blutkreislaufstörungen, die zu oft
Vibrationen ausgesetzt werden, laufen
Gefahr, Schäden an den Blutgefäßen
oder am Nervensystem davonzutragen.
Gehen Sie zum Arzt, wenn Sie an Ihrem
Körper Symptome feststellen, die darauf
hinweisen, dass Sie übermäßigen
Vibrationen ausgesetzt waren. Beispiele
für solche Symptome sind: Einschlafen
von Körperteilen, Gefühlsverlust,
Jucken, Stechen, Schmerzen, Verlust
oder Beeinträchtigung der normalen
Körperkraft, Veränderungen der
Hautfarbe oder der Haut. Diese
Symptome treten üblicherweise in
Fingern, Händen und Handgelenken auf.
Bei niedrigen Temperaturen können sich
diese Symptome verstärken.

• Das Gerät ist mit einem Antivibrationssystem
ausgerüstet, das die Vibrationen wirkungsvoll dämpft
und so für angenehmere Arbeitsbedingungen sorgt.

• Die Konstruktion des Stahlrohrs des
Handgriffsystems und des Mähdecks minimiert die
Vibrationen des Motors. Dieses Model ist an der
Handgriffeinheit zudem mit 4 Vibrationsdämpfern
ausgestattet, um die Vibrationen noch weiter zu
dämpfen.

Motorbremsbügel

• Die Motorbremse stoppt den Motor. Wird der Griff um
den Motorbremsbügel gelockert, soll der Motor
stoppen.

Kontrolle des Motorbremsgriffs

• Vollgas geben und dann den Bremsbügel
loslassen.Der Motor muss stoppen und der Antrieb
ausgeschaltet werden.

• Die Motorbremse muss stets so eingestellt sein, dass
der Motor innerhalb von 3 Sekunden stoppt.

Überprüfung des Antivibrationssystems

• Griffe und Vibrationsdämpfer auf Beschädigung
überprüfen.

Schalldämpfer

WARNUNG! Geräte ohne bzw. mit
defekten Schalldämpfern sollen niemals
eingesetzt werden. Ein defekter
Schalldämpfer kann Geräuschpegel und
Feuergefahr erheblich steigern. Stets
eine Feuerlöschausrüstung in
Reichweite haben.

Der Schalldämpfer ist beim Betrieb und
auch noch nach dem Ausschalten sehr
heiß. Dies gilt auch für den Leerlauf. Die
Brandgefahr beachten, besonders wenn
sich feuergefährliche Stoffe und/oder
Gase in der Nähe befinden.

• Der Schalldämpfer soll den Geräuschpegel so weit
wie möglich senken und die Abgase des Motors vom
Anwender fernhalten.

Kontrolle des Schalldämpfers

• Regelmäßig prüfen, ob der Schalldämpfer intakt ist
und ordentlich fest sitzt.

German – 81

MONTAGE UND EINSTELLUNGEN

Allgemeines

WICHTIG! Durch Trennen des
Zündkabels von der Zündkerze

!

versehentliches Starten vermeiden.

Handgriff

Montage

• Montieren Sie den oberen Griff mithilfe der Griffmutter
auf der Führungsplatte. Die Unterlegscheibe
zwischen der Platte und der Griffmutter nicht
vergessen. Für die Montage benötigen Sie kein
spezielles Werkzeug.

Einstellungen

• Bei Bedarf kann der Handgriff etwas zur Seite gedreht
werden. Der Handgriff lässt sich in verschiedene
Positionen verstellen, um z. B. bei Arbeiten an Hecken
oder Hauswänden die optimale Fahrstellung zu
erzielen.

anheben und den Hebel nach vorn schieben. Dieser
Modus darf nicht beim Mähen oder beim Fahren mit
dem Rasenmäher verwendet werden.

Schnitthöhe

ACHTUNG! Die Schnitthöhe nicht zu niedrig einstellen,
da sonst die Messer bei unebenem Gelände auf den
Boden treffen können.

Die Schnitthöheneinstellung ist federunterstützt. Die
Schnitthöhe kann in fünf unterschiedlichen Positionen
eingestellt werden.

• Für eine niedrigere Schnitthöhe den Hebel nach links
und dann nach vorne führen.

• Der Hebel ist in der Höhe verstellbar. Durch Anheben
der Stütze und Verschieben des Hebels nach hinten
oder nach vorn kann die Höhe in zwei Positionen
eingestellt werden.

• Bei Lagerung der Maschine kann der Griff in die
Lagerungsposition verstellt werden. Die Stütze

82 – German

• Für eine höhere Schnitthöhe den Hebel nach links
und dann nach hinten führen.

Auffüllen von Öl

• Der Öltank ist bei Lieferung leer. Öl bis zur Mar kierung
'FULL' am Ölmessstab einfüllen. Siehe auch die
Anweisungen unter der Überschrift Wartung. Das
Motoröl ist erstmalig nach 5 Betriebsstunden zu
wechseln.

UMGANG MIT KRAFTSTOFF

!

Allgemeines

WARNUNG! Einen Motor in einem
geschlossenen oder schlecht belüfteten

!

Raum laufen zu lassen, kann zum Tod
durch Ersticken oder
Kohlenmonoxidvergiftung führen.

Kraftstoff und Kraftstoffdämpfe sind
sehr feuergefährlich und können beim
Einatmen und auf der Haut schwere
Schäden verursachen.Beim Umgang mit
Kraftstoff ist daher Vorsicht geboten und
für eine gute Belüftung zu sorgen.

Die Motorabgase sind heiß und können
Funken enthalten, die einen Brand
verursachen können. Aus diesem
Grunde sollte das Gerät niemals im
Innenbereich oder in der Nähe von
feuergefährlichen Stoffen gestartet
werden!

Beim Tanken nicht rauchen und jegliche
Wärmequellen vom Kraftstoff fernhalten.

Kraftstoff

HINWEIS! Die Maschine ist mit einem Viertaktmotor
ausgerüstet. Dafür sorgen, dass sich stets ausreichend
Öl im Öltank befindet.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen.
Wenn der Motor mit Benzin einer niedrigeren
Oktanzahl als 90 betrieben wird, läuft er nicht
einwandfrei. Das führt zu erhöhten
Motortemperaturen, die schwere Motorschäden
verursachen können.

• Wenn umweltgerechtes sog. Alkylatbenzin zur
Verfügung steht, ist dieses zu verwenden.

Motoröl

HINWEIS! Vor dem Starten des Rasenmähers Ölstand
prüfen. Ein zu niedriger Ölstand kann zu schweren
Motorschäden führen.

• Siehe die Anweisungen im Abschnitt "Wartung".

• Das Motoröl ist erstmalig nach 5 Betriebsstunden zu
wechseln. Welche Ölsorte verwendet werden muss,
kann den technische Daten entnommen werden.
Niemals Öl für Zweitaktmotoren verwenden.

Tanken

WARNUNG! Den Motor abstellen und vor
dem Tanken einige Minuten abkühlen
lassen. Das Gerät muss nach dem
Betrieb ausgeschaltet werden. Der
Stoppschalter wird dazu in die Position
STOP gebracht.

Verwenden Sie jederzeit einen
Benzinkanister, um Verschüttung zu
vermeiden. Den Tankdeckel stets
vorsichtig öffnen, so dass sich ein evtl.
vorhandener Überdruck langsam
abbauen kann. Wischen Sie eventuelle
Verschmutzungen um den Tankdeckel
ab.

Den Tankdeckel nach dem Tanken wieder
sorgfältig zudrehen. Fahrlässiges
Handeln erhöht die Brandgefahr.

Das Gerät vor dem Starten mindestens 3
m von der Stelle entfernen, an der
getankt wurde.

Das Gerät niemals starten, wenn:

• Wenn Kraftstoff oder Motoröl auf die Maschine
verschüttet wurde: Alles abwischen und restliches
Benzin verdunsten lassen.

• Wenn Sie Kraftstoff über sich selbst oder Ihre
Kleidung verschüttet haben, ziehen Sie sich um.
Waschen Sie die Körperteile, die mit dem Kraftstoff in
Berührung gekommen sind. Wasser und Seife
verwenden.

• Wenn es Kraftstoff leckt. Tankdeckel und
Tankleitungen regelmäßig auf Undichtigkeiten
überprüfen.

Transport und Aufbewahrung

• Das Gerät und den Kraftstoff so transportieren und
aufbewahren, dass bei eventuellen Undichtigkeiten
entweichende Dämpfe oder Kraftstoff nicht mit
Funken oder offenem Feuer in Kontakt kommen
können, z. B. von Elektrogeräten, Elektromotoren,
elektrischen Kontakten/Schaltern oder Heizkesseln.

• Zum Transport und zur Aufbewahrung von Kraftstoff
sind speziell für diesen Zweck vorgesehene und
zugelassene Behälter zu verwenden.

Langzeitaufbewahrung

• Bei längerer Aufbewahrung des Geräts ist der
Kraftstofftank zu leeren. An der nächsten Tankstelle
können Sie erfahren, wie Sie überschüssigen
Kraftstoff am besten entsorgen.

• Den Hebel in die Lagerungsposition bringen.

• Die Stütze nach oben ziehen und den Hebel nach
vorn schieben.

German – 83

BETRIEB

!

!

Persönliche Schutzausrüstung

Bei der Benutzung des Gerätes muss die
vorgeschriebene persönliche Schutzausrüstung
angewendet werden. Die persönliche Schutzausrüstung
beseitigt nicht die Unfallgefahr, begrenzt aber den
Umfang der Verletzungen und Schäden. Bei der Wahl der
Schutzausrüstung einen Fachhändler um Rat fragen.

Benutzen Sie immer:

• Verwenden Sie einen Kapselgehörschützer, wenn der
Geräuschpegel 85 dB überschreitet.

• Rutschfeste und stabile Stiefel oder Schuhe.

• Kräftige lange Hosen. Keine kurzen Hosen oder
Sandalen tragen und nicht barfuß gehen.

• Handschuhe sind zu tragen, wenn dies notwendig ist,
z. B. bei der Montage, Inspektion oder Reinigung der
Schneidausrüstung.

Allgemeine Sicherheitsvorschriften

In diesem Abschnitt werden grundlegende
Sicherheitsregeln vorgestellt. Die folgenden
Informationen sind kein Ersatz für das Wissen, das ein
professioneller Anwender durch seine Ausbildung und
praktische Erfahrung erworben hat.

• Lesen Sie die Bedienungsanweisung sorgfältig durch
und machen Sie sich mit dem Inhalt vertraut, bevor
Sie das Gerät benutzen.

• Daran denken, dass der Bediener für Unfälle oder
Gefahrensituationen verantwortlich ist, die anderen
Personen oder deren Eigentum widerfahren.

• Die Maschine ist sauber zu halten. Die Lesbarkeit
aller Schilder und Aufkleber muss gewährleistet
werden.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen
abzudecken, die beim Gebrauch des Geräts auftreten
könnten. Gehen Sie stets mit Vorsicht und Vernunft vor.
Lassen Sie sich bei Unsicherheiten von einer Fachkraft
beraten. Fragen Sie Ihren Fachhändler, Ihre
Servicewerkstatt oder einen erfahrenen Anwender.
Führen Sie keine Arbeiten aus, wenn Unsicherheiten
bezüglich der richtigen Vorgehensweise bestehen.

WARNUNG! Diese Maschine erzeugt
beim Betrieb ein elektromagnetisches

!

Feld. Dieses Feld kann sich unter
bestimmten Bedingungen auf die
Funktionsweise aktiver oder passiver
medizinischer Implantate auswirken. Um
die Gefahr für schwere oder tödliche
Verletzungen auszuschließen, sollten
Personen mit einem medizinischen
Implantat vor der Nutzung dieser
Maschine ihren Arzt und den Hersteller
des Implantats konsultieren.

WARNUNG! Das Gerät kann falsch oder
nachlässig angewendet gefährlich sein
und zu schweren oder gar
lebensgefährlichen Verletzungen des
Benutzers oder anderer Personen
führen.

Niemals Kinder oder andere Personen,
die nicht mit der Handhabung der
Maschine vertraut sind, die Maschine
bedienen oder warten lassen.

Die Maschine sollte nicht ohne eine
Aufsichtsperson von Personen mit
körperlicher oder geistiger Behinderung
oder Personen, die aufgrund
gesundheitlicher Beschwerden nicht in
der Lage sind, die Maschine zu bedienen,
benutzt werden.

Lassen Sie niemals jemand anderen das
Gerät benutzen, ohne sich zu
vergewissern, dass die Person den Inhalt
der Bedienungsanweisung verstanden
hat.

Niemals das Gerät verwenden, wenn Sie
müde sind, Alkohol getrunken oder
Medikamente eingenommen haben, die
Ihre Sehkraft, Urteilsvermögen oder
Körperkontrolle beeinträchtigen können.

WARNUNG! Unzulässige Änderungen
und/oder Zubehörteile können zu
schweren Verletzungen oder tödlichen
Unfällen von Anwendern oder anderen
Personen führen. Unter keinen
Umständen darf die ursprüngliche
Konstruktion des Gerätes ohne
Genehmigung des Herstellers geändert
werden.

Das Gerät nicht so modifizieren, dass es
nicht länger mit der Originalausführung
übereinstimmt, und nicht benutzen,
wenn es scheinbar von anderen
modifiziert wurde.

Niemals mit einem defekten Gerät
arbeiten. Die Kontroll-, Wartungs- und
Serviceanweisungen in dieser
Bedienungsanweisung sind genau zu
befolgen. Gewisse Wartungs- und
Servicemaßnahmen sind von
geschulten, qualifizierten Fachleuten
auszuführen. Siehe Anweisungen unter
dem Titel Wartung.

Es ist immer Originalzubehör zu
verwenden.

84 – German

BETRIEB

Sicherheit im Arbeitsbereich

• Vor dem Mähen sind Äste, Zweige, Steine usw. vom
Rasen zu entfernen.

• Objekte, die von der Klinge erfasst werden, könnten
durch die Luft geschleudert werden, und Personen
oder Objekten in der Umgebung Schaden zufügen.
Sorgen Sie dafür, dass sich keine weiteren Personen
oder Tiere in unmittelbarer Nähe aufhalten.

• Vermeiden Sie es, das Gerät bei schlechtem Wetter
zu benutzen. Z.B. bei dichtem Nebel, starkem Regen
oder Wind, großer Kälte usw. Das Arbeiten bei
schlechtem Wetter ist sehr ermüdend und kann
gefährliche Umstände herbeiführen, z. B.
Rutschgefahr.

• Überprüfen Sie Ihre Umgebung auf mögliche
Störquellen hin, die Ihre Aufmerksamkeit ablenken
könnten.

• Achten Sie besonders auf Wurzeln, Steine, Zweige,
Gräben etc. Hohes Gras kann Hindernisse verbergen.

• Das Mähen von Hängen kann gefährlich sein. Den
Rasenmäher nicht auf steilen Hängen benutzen. Der
Rasenmäher sollte nicht auf Gelände mit mehr als 15
Grad Neigung verwendet werden.

• In hügeligem Gelände sollten die Arbeitswege im
rechten Winkel zur Neigung verlaufen. Es ist viel
einfacher, am Hang entlang zu gehen als hinauf und
hinunter.

• Seien Sie besonders vorsichtig, wenn Sie um Ecken
oder Objekte herum fahren, die Ihre Sicht
beeinträchtigen.

Arbeitssicherheit

• Ein Rasenmäher ist nur für das Mähen von Rasen
konstruiert. Alle anderen Einsätze sind unzulässig.

• Tragen Sie persönliche Schutzausrüstung. Siehe die
Anweisungen unter der Überschrift ”Persönliche
Schutzausrüstung”.

• Den Rasenmäher niemals ohne montierte Messer
und Abdeckungen starten. Andernfalls kann sich das
Messer lösen und Verletzungen verursachen.

• Es ist zu vermeiden, dass das Messer gegen
Gegenstände wie Steine, Wurzeln usw. schlägt. Dies
kann dazu führen, dass das Messer stumpf wird und
sich die Motorachse verformt. Eine verbogene Achse
erzeugt Unwucht und starke Vibrationen, wodurch
sich das Messer sehr leicht lösen kann.

• Der Bremsbügel darf niemals dauerhaft im Handgriff
verankert sein, wenn die Maschine in Betrieb ist.

• Den Rasenmäher auf stabilem Untergrund abstellen
und starten. Sicherstellen, dass das Messer nicht mit
dem Boden oder anderen Gegenständen Kontakt hat.

• Stellen Sie sich zum Bedienen der Maschine immer
hinter das Gerät. Achten Sie beim Mähen darauf,
dass alle Räder der Maschine auf dem Untergrund
bleiben und Sie den Griff stets mit beiden Händen

halten. Halten Sie Hände und Füße von den
rotierenden Rasenmäherklingen fern.

• Kippen Sie die Maschine nicht, wenn der Motor läuft.
Niemals mit der laufenden Maschine rennen. Stets
mit dem Rasenmäher gehen.

• Besondere Vorsicht ist geboten, wenn Sie die
Maschine während des Arbeitens zu sich
heranziehen.

• Rasenmäher niemals mit laufendem Motor
hochheben oder umhertragen. Soll der Rasenmäher
gehoben werden, zuerst den Motor abstellen und das
Zündkabel von der Zündkerze abziehen.

• Beim Bewegen über nicht zu mähendes Gelände ist
der Motor abzustellen. Beispiele: Kies, Stein,
Schotter, Asphalt usw.

• Niemals mit der laufenden Maschine rennen. Stets
mit dem Rasenmäher gehen.

• Den Motor vor der Änderung der Schnitthöhe
abstellen. Niemals Einstellungen bei laufendem Motor
durchführen.

• Niemals das Gerät unbeaufsichtigt mit laufendem
Motor stehen lassen. Motor abstellen. Achten Sie
darauf, dass die Schneidausrüstung nicht mehr
rotiert.

• Wenn ein Fremdkörper getroffen wird oder
Vibrationen auftreten, müssen Sie das Gerät
abstellen. Das Zündkerzenkabel von der Zündkerze
abziehen. Kontrollieren, ob das Gerät beschädigt ist.
Eventuelle Schäden reparieren.

Grundlegende Arbeitstechnik

• Um optimale Ergebnisse zu erzielen, verwenden Sie
stets eine scharfe Klinge. Eine stumpfe Klinge
schneidet ungleichmäßig und sorgt dafür, dass das
Gras an der Oberfläche gelb wird.

• Niemals mehr als 1/3 der Graslänge mähen. Dies gilt
besonders während Trockenperioden. Zuerst mit
einer großen Schnitthöhe mähen. Das Ergebnis
prüfen und auf eine geeignete Höhe senken. Ist das
Gras besonders lang, langsam fahren und eventuell
zweimal mähen.

• Mähen Sie bei jedem Mal in eine andere Richtung, um
Streifen auf dem Rasen zu vermeiden.

Transport und Aufbewahrung

• Achten Sie beim Transport der Schneideausrüstung
darauf, dass diese nicht beschädigt wird.

• Bewahren Sie das Gerät für Kinder und Unbefugte
unzugänglich in einem abschließbaren Raum auf.

• Lagern Sie die Maschine und die dazugehörigen
Werkzeuge an einem trockenen, frostsicheren Ort.

• Anweisungen zum Transport und Aufbewahren von
Kraftstoff finden Sie im Abschnitt "Handhabung von
Kraftstoff".

German – 85

BETRIEB

Starten und stoppen

Vor dem Start

WARNUNG! Lesen Sie die
Bedienungsanweisung sorgfältig durch

!

und machen Sie sich mit dem Inhalt
vertraut, bevor Sie das Gerät benutzen.

Tragen Sie persönliche
Schutzausrüstung. Siehe die
Anweisungen unter der Überschrift
”Persönliche Schutzausrüstung”.

• Sorgen Sie dafür, dass sich im Arbeitsbereich keine
Unbefugten aufhalten.

• Warten Sie das Gerät täglich. Siehe die Anweisungen
im Abschnitt "Wartung".

• Beachten, dass das Zündkabel korrekt an der
Zündkerze sitzt.

Starten

Kalter Motor

• Gashebel in Chokestellung bringen.

Motor anlassen

• Gashebel auf Vollgas stellen.

Antrieb

• Zur Verwendung des Antriebs den Kupplungshebel
nach vorne schieben.

Stoppen

• Zum Abstellen des Motors den Motorbremsbügel
loslassen. Auch der Antrieb wird durch Loslassen des
Bremshebels abgeschaltet.

• Der Antrieb kann allein ausgekuppelt werden, indem
der Bremshebel etwas gelöst wird.

• Kraftstoffhahn öffnen.

• Beim Starten des Motors muss der Motorbremsbügel
gegen den Handgriff gehalten werden.

• Stellen Sie sich hinter das Gerät.

• Mit der rechten Hand den Starthandgriff fassen und
das Startseil langsam herausziehen, bis ein
Widerstand spürbar wird (die Starthaken greifen).
Kräftig ziehen, um den Motor anzulassen. Das
Startseil niemals um die Hand wickeln.

86 – German

WARTUNG

Allgemeines

WARNUNG! Der Bediener darf nur die
Wartungs- und Servicearbeiten

!

ausführen, die in dieser
Bedienungsanleitung beschrieben
sind.Größere Eingriffe sind von einer
autorisierten Servicewerkstatt
auszuführen.

Durch Trennen des Zündkabels von der
Zündkerze versehentliches Starten
vermeiden.

Die Lebensdauer der Maschine kann
verkürzt werden und die Unfallgefahr
kann steigen, wenn die Wartung der
Maschine nicht ordnungsgemäß und
Service und/oder Reparaturen nicht
fachmännisch ausgeführt werden.
Weitere Informationen erteilt Ihnen gerne
die nächste Servicewerkstatt.

• Lassen Sie die Maschine regelmäßig von Ihrem
Husqvarna-Händler überprüfen und notwendige
Einstellungen und Reparaturen vornehmen.

• Es ist immer Originalzubehör zu verwenden.

Wartungsschema

Dem Wartungsplan entnehmen Sie, welche Teile des
Gerätes in welchen Zeitintervallen gewartet werden
müssen. Der Berechnung der Wartungsintervalle wurde
die tägliche Nutzung des Gerätes zugrunde gelegt. Einer
davon abweichenden Nutzungsfrequenz entsprechen
deshalb andere Wartungsintervalle.

Tägliche Wartung

Generalinspektion Zündkerze

Außenreinigung

Ölstand Schalldämpfer* Ölwechsel
Schneidausrüstun

g
Batterie
Schneidschutz und

Schutzabdeckung*
Motorbremsbügel*

* Siehe Anweisungen im Abschnitt
"Sicherheitsausrüstung des Gerätes".

Bitte beachten Sie, dass sich die Treibriemen bei der
ersten Einfahrzeit (5
Spannung eventuell korrigieren müssen. Siehe
Anweisungen: Austausch des Antriebsriemens

Wöchentliche
Wartung

Antivibrationss
ystem*

Stunden) einstellen und dass Sie die

Monatliche
Wartung

Austausch des
Antriebsriemen
s

Luftfilter

Kraftstoffsyste
m

Generalinspektion

• Schrauben und Muttern nachziehen.

Außenreinigung

• Rasenmäher sauber bürsten und Laub, Gras usw.
entfernen.

• Reinigen Sie das Gerät nicht mit einem
Hochdruckreiniger.

• Den Motor niemals direkt mit Wasser abspülen.

• Den Lufteinlass der Startvorrichtung reinigen.
Startvorrichtung und Startseil kontrollieren.

• Zur Reinigung unter dem Mähdeck die Maschine mit
der Zündkerze nach oben drehen. Kraftstoffbehälter
entleeren.

Ölstand

Beim Kontrollieren des Ölstands muss der Rasenmäher
auf ebenem Untergrund stehen. Ölstand mit dem
Messstab am Öleinfülldeckel kontrollieren.

• Öleinfülldeckel abnehmen und den Messstab
abwischen.

• Messstab wieder einführen. Der Öleinfülldeckel muss
komplett heruntergeschraubt sein, um ein korrektes
Bild des Ölstands bieten zu können.

• Bei niedrigem Ölstand mit Motoröl bis zur oberen
Markierung am Ölmessstab einfüllen.

Schneidausrüstung

• Die Schneidausrüstung auf Beschädigung und Risse
kontrollieren. Beschädigte Schneidausrüstungen sind
grundsätzlich auszutauschen.

• Sicherstellen, dass stets ein gut geschliffenes und
korrekt ausgewuchtetes Messer verwendet wird.

ACHTUNG! Der Austausch oder Schliff der Messer ist in
einer Vertragswerkstatt auszuführen. Nach dem
Schleifen sind die Messer auszuwuchten.

Beim Aufprall auf Hindernisse, durch die ein weiteres
Arbeiten verhindert wird, sollten die beschädigten
Messer ausgetauscht werden. Lassen Sie die Werkstatt
entscheiden, ob die Klinge geschliffen werden kann
oder ersetzt werden muss.

German – 87

WARTUNG

Austausch der Klingen

WARNUNG! Bei Service und Wartung der
Schneidausrüstung immer feste

!

Handschuhe anziehen. Die Messer sind
sehr scharf und können sehr leicht
Schnittwunden verursachen.

Demontage

• Den Bolzen, der das Messer hält, lösen.

• Entfernen Sie die alte Klinge. Stellen Sie sicher, dass
der Klingenhalter nicht beschädigt ist. Außerdem
prüfen, dass der Messerbolzen intakt und die
Motorachse nicht verbogen ist.

Montage

• Die Klinge gegen den Klingenhalter positionieren.
Sicherstellen, dass das Messer mittig auf der Welle
sitzt. Die Klinge so positionieren, dass sie in einem
90-Grad-Winkel zu der Nut in der Motorwelle steht.

immer zuerst die Zündkerze prüfen, bevor andere
Maßnahmen eingeleitet werden. Ist die Zündkerze
verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu
prüfen, ob der Elektrodenabstand 0,7-0,8 mm beträgt.
Bei Bedarf austauschen.

Antrieb und Getriebe

Der Zwischenriemen verläuft zwischen Motorwelle und
Getriebe.

Sicherstellen, dass Räder und Radachsen sauber und
frei von Laub, Gras usw. sind.Es ist zudem wichtig, dass
der Bereich um das Getriebe des Antriebs sauber
gehalten wird.

• Schrauben der Schutzabdeckung abschrauben und
Abdeckung entfernen.

• Schutzabdeckung unter der Stange heraus- und über
die Antriebswelle ziehen.

Den Federring anbringen und die Schraube und die
Scheibe korrekt festziehen. Die Schraube muss mit
einem Drehmoment zwischen 40 Nm festgezogen
werden.

• Lassen Sie die Klinge per Hand rotieren, um
sicherzustellen, dass die Rotation einwandfrei
funktioniert. Testen Sie die Maschinenfunktionalität.

Zündkerze

HINWEIS! Stets den vom Hersteller empfohlenen
Zündkerzentyp verwenden! Eine ungeeignete
Zündkerze kann Kolben und Zylinder zerstören.

• Bei schwacher Leistung, wenn das Gerät schwer zu
starten ist oder im Leerlauf ungleichmäßig läuft:

88 – German

• Getriebe mit einer Bürste reinigen. Außerdem prüfen,
dass Antriebsriemen und Antriebsrad intakt sind und
keine Schäden wie z. B. Risse aufweisen.

WARTUNG

Austausch des Antriebsriemens

• Messer entfernen.

• Den Riemen von der Riemenscheibe der Motorwelle
abziehen.

• Den Riemen gegen einen neuen austauschen.

• Das Messer montieren.

Luftfilter

• Das Luftfiltergehäuse demontieren und den Filter
herausnehmen.

• Filter reinigen, ihn dazu auf einer ebenen Fläche
ausklopfen. Zur Reinigung des Filters niemals
Druckluft oder Lösungsmittel mit Petroleum
verwenden, z. B. Kerosin.

• Ein Luftfilter, der längere Zeit verwendet wurde, wird
nie vollkommen sauber. Der Luftfilter ist daher in
regelmäßigen Abständen auszuwechseln.

Beschädigte Filter sind immer auszuwechseln.

• Beim Einbau darauf achten, dass der Luftfilter völlig
zum Filterhalter hin abdichtet.

• Motor neigen, sodass das Öl aus dem Einfüllrohr
rinnen kann, und das Öl ablassen. Die nächste
Tankstelle informiert über die bestmögliche
Entsorgung von überschüssigem Motoröl.

• Neues Motoröl guter Qualität einfüllen. Siehe die
Anweisungen unter der Überschrift "Technische
Daten".

• Ölstand mit dem Messstab am Öleinfülldeckel
kontrollieren. Der Öleinfülldeckel muss komplett
heruntergeschraubt sein, um ein korrektes Bild des
Ölstands bieten zu können.

Kraftstoffsystem

• Kontrollieren, ob der Tankdeckel und dessen Dichtung
unbeschädigt sind. Im Tankdeckel befinden sich ein
uhrenförmiges Sieb und eine Gummimembran zur
Vermeidung von Verdunstungsverlusten. Die
Gewindespirale dient der Entlüftung. Bei
Beschädigung des Deckels muss dieser durch ein
Originalteil ausgetauscht werden, das zum
entsprechendem Motor passt.

• Kraftstoffschlauch überprüfen. Bei Bedarf
austauschen.

Recycling

Diese Maschine erfüllt die Voraussetzungen für eine
lange Lebensdauer. Das minimiert die Umweltbelastung
durch die Maschine. Führen Sie Service- und
Wartungsarbeiten gemäß den Anweisungen in diesem
Handbuch durch. Auf diese Weise wird die Lebensdauer
der Maschine erhöht und schädliche Emissionen
minimiert.

Wenn dieses Produkt ausgedient hat und nicht mehr
angewendet wird, geben Sie es bitte bei Ihrem
Fachhändler oder einer anderen Entsorgungsstelle zum
Recycling ab. Die Maschine wird dann demontiert und die
einzelnen Bestandteile recycelt. Der Großteil der
Maschinenteile ist recyclebar.

Ölwechsel

• Kraftstofftank leeren. Kraftstoffhahn schließen.

• Öleinfülldeckel abschrauben.

• Einen geeigneten Behälter aufstellen, um das Öl
aufzufangen.

German – 89

TECHNISCHE DATEN

Technische Daten

LB 553S e

Motor

Maschinenbauer Honda
Hubraum, cm
Drehzahl, rpm 2900
Nennleistung des Motors, kW (siehe Anmerkung 1) 2,8

Zündanlage

Zündkerze NGK BPR6ES
Elektrodenabstand, mm 0,7-0,8

Kraftstoff- und Schmiersystem

Kraftstofftank, Volumen, Liter 0,9
Öltank, Volumen, Liter 0,55
Motoröl SAE 30/SAE 10W-30

Gewicht

Maschine mit leeren Tanks, kg 37

Geräuschemissionen (siehe Anmerkung 2)

Gemessene Schallleistung dB(A) 96
Garantierte Schallleistung LWA dB(A) 97

Lautstärke (siehe Anmerkung 3)

Schalldruckpegel am Ohr des Benutzers, dB(A) 82

Vibrationspegel, a

Handgriff, m/s

Mähsystem

Schnitthöhe, mm 28-65
Schnittbreite, cm 53
Messer Mulcher, 53 cm

Antrieb

Geschwindigkeit, km/h 4,8

Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene
Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell
abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche
Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den
Umweltbedingungen und anderen Werten ab.

Anmerkung 2: Umweltbelastende Geräuschemission gemessen als Schallleistung (LWA) gemäß EG-Richtlinie 2000/14/
EG.

Anmerkung 3: Schalldruckpegel gemäß EN 836. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer
Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

Anmerkung 4: Vibrationspegel gemäß EN 836. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer
Ausbreitungsklasse (Standardabweichung) von 0,2 m/s2.

3

(siehe Anmerkung 4)

hveq

2

160

4,1

90 – German

TECHNISCHE DATEN

EG-Konformitätserklärung

(nur für Europa)

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], versichert hiermit, dass der Rasenmäher
Husqvarna LB 553S e ab Seriennummer 14XXXXXXX den Vorschriften folgender RICHTLINIE DES RATES entspricht:

• vom 17. Mai 2006 „Maschinen-Richtlinie 2006/42/EG

• vom 15. Dezember 2004 ”über elektromagnetische Verträglichkeit” 2004/108/EWG.

• vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen
Geräten und Maschinen”

Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten.
Folgende Normen wurden angewendet: EN 836, ISO 11094, EN 55012.
Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, hat Berichte zur

Beurteilung der Übereinstimmung gemäß Anlage VI zur Richtlinie des Rates vom 8. Mai 2000 ”über umweltbelastende
Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EG veröffentlicht.

Huskvarna, den 31. Oktober 2013

Claes Losdal, Entwicklungsleiter/Gartenprodukte
(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

2000/14/EG.

German – 91

EXPLICAÇÃO DOS SÍMBOLOS

!

!

Símbolos na máquina:

ATENÇÃO! A máquina, se for usada
de forma indevida ou incorrecta, pode
ser perigosa, causandosérios
ferimentos ou mesmo a morte do
utente ou outras pessoas.

Leia as instruções para o uso com
toda a atenção e compreenda o seu
conteúdo antes de fazer uso da
máquina.

Aviso para objectos lançados e
ricochete.

Certifique-se de que nenhuma
pessoa estranha se encontra na
zona de trabalho.

Evite que o motor seja ligado
acidentalmente retirando o cabo de
ignição da vela de ignição.

Aviso de facas em rotação. Cuidado
com a mãos e os pés.

Explicação dos níveis de advertência

As advertências são classificadas em três níveis.

ATENÇÃO!

ATENÇÃO! Utilizado no caso de existir
risco de ferimento grave ou morte para o
operador ou de danos nas zonas
envolventes, se não forem seguidas as
instruções do manual.

CUIDADO!

CUIDADO! Utilizado no caso de existir
risco de ferimento para o operador ou de
danos nas proximidades, se não forem
seguidas as instruções do manual.

ATENÇÃO!

ATENÇÃO! Utilizado se existir risco de danos para os
materiais ou para a máquina, se não forem seguidas as
instruções do manual.

Tenha cuidado para que as mãos e os
pés não se aproximem do
equipamento de corte quando o motor
está a trabalhar.

Este produto está conforme as
directivas em validade da CE.

Emissões sonoras para o meio
ambiente conforme directiva da
Comunidade Europeia. A emissão da
máquina é indicada no capítulo
Especificações técnicas e no
autocolante.

92 – Portuguese

Índice

EXPLICAÇÃO DOS SÍMBOLOS

Símbolos na máquina: .......................................... 92

Explicação dos níveis de advertência .................. 92

ÍNDICE

Índice .................................................................... 93

APRESENTAÇÃO

Prezado cliente! .................................................... 94

Características ..................................................... 94

APRESENTAÇÃO

Como se chama no cortador de relva? ................ 95

EQUIPAMENTO DE SEGURANÇA DA MÁQUINA

Noções gerais ...................................................... 96

MONTAGEM E AJUSTAMENTOS

Noções gerais ...................................................... 97

Punho ................................................................... 97

Altura de corte ...................................................... 97

Abastecimento de óleo ......................................... 97

MANEJO DE COMBUSTÍVEL

Noções gerais ...................................................... 98

Combustível .......................................................... 98

Abastecimento ...................................................... 98

Transporte e armazenagem ................................. 98

OPERAÇÃO

Equipamento de protecção pessoal ..................... 99

Instruções gerais de segurança ........................... 99

Técnicas básicas de trabalho ............................... 100

Transporte e armazenagem ................................. 100

Arranque e paragem ............................................ 101

MANUTENÇÃO

Noções gerais ...................................................... 102

Esquema de manutenção .................................... 102

Inspecção geral .................................................... 102

Nível do óleo ........................................................ 102

Equipamento de corte .......................................... 102

Vela de ignição ..................................................... 103

Caixa de transmissão ........................................... 103

Filtro de ar ............................................................ 104

Mudança do óleo .................................................. 104

Sistema de combustível ....................................... 104

Reciclagem ........................................................... 104

ESPECIFICAÇÕES TÉCNICAS

Especificações técnicas ....................................... 105

Certificado CE de conformidade .......................... 106

ÍNDICE

Portuguese – 93

APRESENTAÇÃO

Prezado cliente!

Parabéns pela sua prefência na compra de um produto
Husqvarna ! A história da Husqvarna recua no tempo até
1689, quando o rei Karl XI mandou construir uma fábrica
na margem da ribeira Huskvarna para fabricar
mosquetes. A localização junto à ribeira Huskvarna era
lógica, dado que as água da ribeira eram usadas para
gerar energia e desta forma se tinha acesso a uma
hidrogeradora de energia. Durante os mais de 300 anos
de existência da fábrica Husqvarna foram fabricados
inúmeros produtos, desde os antigos fogões a lenha às
modernas máquinas de cozinha, máquinas de coser,
bicicletas, motocicletas, etc. Em 1956 foi lançada a
primeira máquina de cortar relva motorizada que em
1959 foi seguida da motosserra, e é neste sector que a
Husqvarna actualmente actua.

A Husqvarna é actualmente um dos maiores fabricantes
mundiais de produtos florestais e para jardinagem, com a
qualidade e o desempenho como prioridade máxima. A
ideia comercial é projectar, fabricar e comercializar
produtos motorizados para uso florestal e de jardinagem,
bem como para a indústria da construção e a indústria
fabril. A meta da Husqvarna é também ser ponta de lança
no que diz respeito a ergonomia, facilidade de utilização,
segurança e consciência ambiental, razão pela qual
foram criados vários aperfeiçoamentos para melhorar os
produtos nessas áreas.

Estamos convencidos de que será com satisfação que
apreciará a qualidade e desempenho dos nossos
produtos durante muito tempo no futuro. A compra de
qualquer dos nossos produtos dá-lhe acesso a ajuda
profissional com reparações e assistência técnica, na
eventualidade de, apesar de tudo, acontecer qualquer
coisa. No caso do local de compra da máquina não ter
sido nenhum dos nossos revendedores autorizados,
pergunte-lhes aonde fica a oficina especializada mais
próxima.

Esperamos que ficará satisfeito com a sua nova máquina
e que ela o acompanhará durante muito tempo. Lembre­se de que estas instruções de utilização são um
documento valioso. Seguindo o seu conteúdo (utilização,
assistência técnica, manutenção, etc) aumentará
consideravelmente a vida útil da máquina bem como o
preço de venda em segunda mão da mesma. Se vender
a sua máquina, entregue as instruções de utilização ao
novo proprietário.

Muito obrigado por usar um produto Husqvarna!
Husqvarna AB efectua o desenvolvimento contínuo dos

seus produtos, reservando-se o direito de introduzir
modificacões referentes, entre outros, ao aspecto e forma
dos mesmos sem aviso prévio.

Características

Os nossos valores, tais como a elevada performance,
fiabilidade, tecnologia inovadora, soluções técnicas
avançadas e o cuidado do ambiente, distinguem os
produtos Husqvarna.

Algumas das características únicas dos nossos produtos
encontram-se descritas em baixo.

Empalhamento/Paillage

Sistema de corte eficaz que corta a relva finamente e a
espalha pelo relvado.

Tracção dianteira

Quando o punho é empurrado para baixo, as rodas de
tracção levantam do relvado, facilitando o trabalho com a
máquina.

Motores fáceis de arrancar

Motores construídos para serem o mais simples e fáceis
de arrancar possível.

Punho com sistema anti-vibração

Os punhos com sistema anti-vibração previnem as lesões
por vibração nas pessoas que cortam frequentemente
relva durante períodos de tempo prolongados.

Poupança de tempo graças à ampla largura de corte

Quanto maior for a largura de corte, menor é o tempo
despendido a cortar a relva.

Silenciosos e eficientes em termos de
consumo de combustível

Cortadores eficazes, eficientes em termos de consumo
de combustível e silenciosos que não perturbam os seus
vizinhos.

94 – Portuguese

APRESENTAÇÃO

13

14

15

16

23

19

21

20

22

Como se chama no cortador de relva?

1 Punho
2 Comando da embraiagem
3 Manípulo de travão do motor
4 Controlo do acelerador/Controlo do estrangulador
5 Pega do arranque
6 Amortecedor de vibrações
7 Punho do ajuste angular
8 Vela de ignição
9 Caixa de engrenagem
10 Filtro de ar
11 Cobertura de corte
12 Torneira do combustível

18

17

7

8

9

13 Depósito de combustível
14 Controlo da altura de corte
15 Vareta de nível do óleo/filtro de óleo
16 Silenciador
17 Engrenagem
18 Correia de transmissão
19 Suporte da lâmina
20 Faca
21 Parafuso da lâmina
22 Anilha de pressão
23 Instruções para o uso

3

1

4

5

6

2

12

11

10

Portuguese – 95

EQUIPAMENTO DE SEGURANÇA DA MÁQUINA

!

!

Noções gerais

Nesta secção esclarecem-se quais são as peças de
segurança da máquina, que função desempenham e
ainda como efectuar o controlo e a manutenção para se
certificar da sua operacionalidade.

ATENÇÃO! Nunca use uma máquina com
peças de segurança defeituosas. Se a

!

sua máquina não satisfizer a algum
desses controlos, deverá ser enviada a
uma oficina autorizada para reparação.

Evite que o motor seja ligado
acidentalmente retirando o cabo de
ignição da vela de ignição.

Cobertura de corte

• A cobertura de corte foi desenhada para reduzir a
vibração e os riscos de cortes.

Verificação da cobertura de corte

• Verifique se a protecção de corte não está danificada
e não tem defeitos aparentes, p. ex., rachaduras.

Caixa de engrenagem

• A cobertura de protecção foi concebida para reduzir o
risco de ferimentos e para reter uma correia de
transmissão que se parta.

Verificação da caixa de engrenagem

• Certifique-se de que a cobertura de protecção não
está danificada e de que se encontra aparafusada no
respectivo lugar.

Manípulo de travão do motor

• O travão do motor foi desenhado para parar o motor.
Quando a tensão do manípulo de travão do motor é
libertada, o motor deve parar.

Verificação do manípulo de travão do motor

• Aplique uma aceleração total e depois solte o
manípulo do travão. O motor deve parar e a
transmissão deve desengatar.

• O manípulo do travão deve ser ajustado de modo a
que o motor pare no espaço de 3 segundos.

96 – Portuguese

Sistema anti-vibração

ATENÇÃO! A sobreexposição a
vibrações pode causar lesões
cardiovasculares e nervosas a pessoas
com problemas de circulação sanguínea.
No caso de sentir sintomas físicos que o
façam suspeitar de sobreexposição a
vibrações, consulte um médico. Estes
sintomas podem manifestar-se como
torpor, ausência de sensibilidade,
'cócegas', 'picadelas', dor, falta ou
redução de força normal, alterações de
cor da pele ou da sua superfície. Estes
sintomas manifestam-se normalmente
nos dedos, nas mãos e nos punhos.
Estes sintomas são mais evidentes a
temperaturas baixas.

• A máquina está equipada com um sistema de
amortecimento de vibrações, construído de forma a
propiciar uma utilização tão confortável e isenta de
vibrações quanto possível.

• O tubo de aço do sistema de barra de direcção e a
cobertura de corte foram concebidos para minimizar
as vibrações do motor. Este modelo também tem 4
amortecedores de vibração instalados na barra de
direcção, para reduzir ainda mais as vibrações.

Verificação do sistema anti-vibração

• Verifique se os punhos e os amortecedores de
vibrações estão em bom estado.

Silenciador

ATENÇÃO! Nunca use a máquina sem
silenciador ou com um silenciador
defeituoso. Um silenciador defeituoso
pode aumentar consideravelmente o
nível de ruído e o perigo de incêndio.
Tenha à mão utensílios para extinção de
incêndios.

O silenciador fica muito quente tanto
durante o funcionamento como após se
desligar a máquina. Isto aplica-se
também quando a motosserra na marcha
em vazio. Esteja consciente do perigo de
incêndio, especialmente ao manusear
substâncias inflamáveis e/ou gases.

• O silenciador é construído para propiciar o mais baixo
nível de ruído possível bem como desviar os gases de
escape do utilizador.

Inspecção do silenciador

• Verifique regularmente se o silenciador está completo
e devidamente fixado.

MONTAGEM E AJUSTAMENTOS

Noções gerais

IMPORTANTE! Evite que o motor seja
ligado acidentalmente retirando o cabo

!

de ignição da vela de ignição.

Punho

Montagem

• Monte o punho superior utilizando a porca do punho
na placa de guia. Não se esqueça de colocar a
arruela entre a placa e a porca do punho. Não são
necessárias ferramentas para realizar a montagem.

Configurações

• Se necessário, o punho pode ser rodado ligeiramente
para o lado pela união do punho. O punho pode ser
colocado em diversas posições, de modo a
conseguir-se a melhor posição de condução, p.ex.
para cortar a relva junto de sebes ou paredes.

deslize a pega para a frente. Não utilize este modo ao
cortar relva ou quando conduzir o cortador de relva.

Altura de corte

NOTA! Não regule a altura de corte para demasiado
baixo, devido ao risco de a lâmina poder embater em
irregularidades no terreno.

O ajuste da altura de corte é assistido por mola. A altura
de corte pode ser ajustada para cinco alturas diferentes.

• Para baixar a altura de corte mova a alavanca para a
esquerda e depois para a frente.

• Para levantar a altura de corte mova a alavanca para
a esquerda e depois para trás.

• A altura da alavanca pode ser ajustada. É possível
ajustar a altura para duas posições levantando o
tirante e deslizando a pega para a frente e para trás.

• Ao armazenar a máquina, é possível colocar a pega
na posição de armazenamento. Levante o tirante e

Abastecimento de óleo

• O depósito de óleo encontra-se vazio aquando da
entrega. Encha com óleo até à marca 'FULL' (CHEIO)
da vareta Veja mais instruções em Manutenção. O
óleo de motor deve ser substituído pela primeira vez
após 5 horas de funcionamento.

Portuguese – 97

MANEJO DE COMBUSTÍVEL

!

Noções gerais

ATENÇÃO! A utilização dum motor em
ambiente fechado ou mal ventilado pode

!

causar a morte por asfixia ou
envenenamento por gás carbónico.

O combustível e os vapores do
combustível são muito inflamáveis e
podem causar graves lesões em caso de
inalação ou contacto com a pele. Seja
portanto cauteloso ao manusear
combustível e providencie de modo a
haver boa ventilação durante o
manuseamento de combustível.

Os gases de escape do motor são
quentes e podem conter faíscas
causadoras de incêndios. Portanto,
nunca arranque com a máquina em
interiores ou nas proximidades de
material inflamável!

Não fume nem ponha objectos quentes
na proximidade de combustível.

Combustível

ATENÇÃO! A máquina está equipada com um motor a
quatro tempos. Certifique-se de haver sempre óleo em
quantidade suficiente no depósito do óleo.

Gasolina

• Use gasolina de qualidade, com ou sem chumbo.

• O índice de octano mínimo recomendado é 90 (RON).
No caso do motor funcionar com gasolina com um
índice de octano inferior a 90, o motor pode começar
a "grilar”. Isso pode causar um aumento de
temperatura no motor que pode causar graves
avarias no mesmo.

• Sempre que esteja disponível gasolina ecológica, a
chamada gasolina alquílica, esta deve ser utilizada.

Óleo de motor

ATENÇÃO! Verifique o nível do óleo antes de arrancar
o cortador de relva. Um nível de óleo demasiado baixo
causar danos sérios no motor.

• Ver as instruções na secção "Manutenção".

• O óleo de motor deve ser substituído pela primeira
vez após 5 horas de funcionamento. Consulte as
Especificações Técnicas para recomendações
quanto ao tipo de óleo a utilizar. Não use nunca óleo
para motores de dois tempos.

Abastecimento

ATENÇÃO! Pare o motor e deixe
arrefecer alguns minutos antes de
abastecer. O motor deve ser desligado e
o contacto de paragem deve ser
colocado na posição de paragem
(STOP).

Utilize sempre um recipiente para a
gasolina para evitar derrames.

Abra a tampa do depósito devagar, ao
abastecer, para dar saída lenta aos gases
se houver um excesso de pressão.

Limpe a zona em torno da tampa do
depósito de combustível.

Aperte bem a tampa do depósito após
abastecer. A negligência pode resultar
em incêndio.

Afaste a máquina pelo menos 3 metros
do lugar onde abasteceu, antes de
arrancar.

Nunca arranque com a máquina:

• Se derramou combustível ou óleo sobre a máquina.
Remova todo o líquido derramado e deixe que os
restos de combustível se evaporem.

• Se derramou combustível sobre si próprio ou na sua
roupa, troque de roupa. Lave as partes do corpo que
estiveram em contacto com o combustível. Lave com
água e sabonete.

• Se a máquina tiver fuga de combustível. Controle
regularmente se há fugas na tampa do depósito e nos
tubos de combustível.

Transporte e armazenagem

• Guarde e transporte a máquina e o combustível de
modo tal que não haja o risco de possíveis fugas e
vapores entrarem em contacto com fontes de faíscas
ou chama aberta, tais como máquinas e motores
eléctricos, contactos/interruptores eléctricos ou
mesmo caldeiras.

• Ao armazenar e transportar combustível, utilize
recipiente especialmente destinado e aprovado para
esse fim.

Armazenamento por tempo prolongado

• Em armazenagem por tempo prolongado, o depósito
de combustível da máquina deve ser esvaziado.
Consulte o posto de abastecimento mais próximo
sobre como proceder com o combustível excedente.

• Coloque a pega na posição de armazenamento.

• Puxe o tirante e deslize a pega para a frente.

98 – Portuguese

OPERAÇÃO

!

!

Equipamento de protecção pessoal

Em quaisquer circunstâncias de utilização da máquina
deve ser utilizado equipamento de protecção pessoal
aprovado. O equipamento de protecção pessoal não
elimina o risco de lesão mas reduz os seus efeitos em
caso de acidente. Consulte o seu concessionário na
escolha do equipamento.

Use sempre:

• Utilize protecções para os ouvidos se o nível de ruído
ultrapassar os 85 dB.

• Botas ou sapatos antideslizantes e estáveis.

• Calças compridas grossas. Não use calções,
sandálias e não ande descalço.

• Devem ser usadas luvas sempre que seja necessário,
p. ex. ao montar, inspeccionar ou limpar equipamento
de corte.

Instruções gerais de segurança

Esta secção descreve as regras básicas de segurança
para o trabalho com a máquina. A informação
apresentada nunca substitui os conhecimentos,
capacidades e a experiência de um profissional.

• Leia as instruções para o uso com toda a atenção e
compreenda o seu conteúdo antes de fazer uso da
máquina.

• Esteja consciente de que o operador é responsável
por acidentes e situações que possam representar
perigo de danos pessoais ou materiais a terceiros.

• A máquina deve ser mantida limpa. As sinalizações e
os autocolantes deverão estar totalmente legíveis.

Use sempre o seu bom senso

Não é possível cobrir todas as situações possíveis que
poderá enfrentar. Actue sempre com precaução e use de
senso comum. Caso se encontre numa situação em que
se sinta inseguro, interrompa o trabalho e consulte um
especialista. Contacte o seu revendedor, a sua oficina de
serviço ou um utilizador experiente. Evite toda a
utilização para a qual não se sinta suficientemente
habilitado!

ATENÇÃO! Esta máquina produz um
campo electromagnético durante o

!

funcionamento. Em determinadas
circunstâncias, este campo pode
interferir com o funcionamento de
implantes médicos activos ou passivos.
Para reduzir o risco de lesões graves ou
mortais, recomendamos que portadores
de dispositivos implantados consultem o
seu médico e o fabricante do implante
antes de utilizar a máquina.

ATENÇÃO! A máquina, se for usada de
forma indevida ou incorrecta, pode ser
perigosa, causandosérios ferimentos ou
mesmo a morte do utente ou outras
pessoas.

Nunca deixar crianças ou outras
pessoas utilizar a máquina ou efectuar a
manutenção que não estejam
devidamente formadas no seu
manuseamento.

A máquina não deve ser utilizada por
pessoas com capacidades físicas ou
mentais diminuídas, nem por pessoas
que, por motivos de saúde, não possam
operar a máquina, sem a supervisão de
uma pessoa responsável pela sua
segurança.

Nunca permita que outra pessoa utilize a
máquina sem estar certo de que a
mesma entendeu o conteúdo do manual
de instruções.

Nunca use a máquina quando estiver
cansado, tiver bebido álcool ou tomado
remédios que possam afectar a sua
vista, a sua capacidade de discernimento
ou o seu controlo físico.

ATENÇÃO! Modificações e/ou
acessórios não autorizados podem
provocar sérias lesões ou perigo de vida
para o utilizador ou outros. Sob
nenhumas circunstâncias é permitido
modificar a configuração original da
máquina sem a autorização expressa do
fabricante.

Não modifique nunca esta máquina de
forma a deixar de corresponder à versão
original e não a use caso pareça ter sido
modificada por outros.

Nunca use uma máquina defeituosa.
Efectue as verificações de segurança e
cumpra as instruções de manutenção e
assistência técnica contidas neste
manual. Alguns serviços de manutenção
e de assistência técnica deverão ser
executados por especialistas
qualificados. Consulte as instruções na
secção Manutenção.

Devem usar-se sempre acessórios
originais.

Portuguese – 99

OPERAÇÃO

Segurança no local de trabalho

• Ramos, pedras, etc., devem ser retirados do relvado
antes de se iniciar o corte da relva.

• Os objectos que embatam no equipamento de corte
podem ser arremessados, ferindo pessoas e
causando danos em objectos. Mantenha as pessoas
e os animais afastados.

• Evite o uso em condições meteorológicas
desfavoráveis. Por exemplo, em denso nevoeiro,
chuva e vento fortes, frio intenso, etc. Trabalhar com
mau tempo é cansativo e pode levar a situações
perigosas, tais como ir para terreno escorregadio.

• Observe a zona de modo a assegurar-se de que nada
irá afectar o seu controlo sobre a máquina.

• Tenha cuidado com raízes, pedras, ramos, covas,
valas, etc. Relva alta poderá ocultar obstáculos.

• Cortar relva em superfícies inclinadas pode ser
perigoso. Não use o cortador de relva em superfícies
muito inclinadas. O cortador de relva não deve ser
utilizado em superfícies com um declive superior a 15
graus.

• Em terreno inclinado o carreiro deve estar
perpendicular à inclinação. É muito mais fácil andar
transversalmente à inclinação do que para cima e
para baixo.

• Tenha cuidado ao aproximar-se de esquinas com
pouca visibilidade e com objectos que possam
bloquear a visibilidade.

Segurança do trabalho

• Um cortador de relva destina-se apenas a cortar
relva. Qualquer outra utilização é proibida.

• Use equipamento de protecção pessoal. Ver as
instruções na secção ”Equipamento de protecção
pessoal”.

• Não arranque o cortador de relva a não ser que a
lâmina e todas as coberturas estejam correctamente
instaladas. De outro modo, a lâmina pode soltar-se e
causar danos pessoais.

• Assegure-se de que a lâmina não bate em objectos
estranhos, tais como pedras, raízes, etc. Isto pode
tornar romba a lâmina e pode dobrar o eixo do motor.
Um eixo dobrado origina desequilíbrio e uma forte
vibração, resultando num grande risco da lâmina se
soltar.

• O manípulo do travão nunca deve ser fixo de modo
permanente à pega quando a máquina se encontra
em funcionamento.

• Coloque o cortador de relva sobre uma superfície
plana e firme, e proceda ao arranque. Assegure-se de
que o cortador de relva não pode entrar em contacto
com o solo ou outros objectos.

• Coloque-se sempre atrás da máquina. Todas as
rodas devem permanecer no chão e as duas mãos
devem ser mantidas sobre o punho ao cortar a relva.

Mantenha as mãos e os pés afastados das lâminas
rotativas.

• Não incline a máquina com o motor em
funcionamento. Nunca corra com a máquina quando
está em funcionamento. Deve sempre andar a passo
com o cortador de relva.

• Preste particular atenção ao puxar a máquina na sua
direcção, durante o trabalho.

• Nunca levante o cortador de relva, nem o transporte,
enquanto o motor está em funcionamento. Se tiver de
levantar o cortador de relva, deve primeiro desligar o
motor e afastar a bobina de ignição da vela de
ignição.

• O motor deve ser desligado para deslocar o cortador
de relva sobre superfícies que não se destinam a ser
cortadas. Por exemplo, caminhos de gravilha, pedra,
seixos, asfalto, etc.

• Nunca corra com a máquina quando está em
funcionamento. Deve sempre andar a passo com o
cortador de relva.

• Desligue o motor antes de modificar a altura de corte.
Nunca efectuar ajustamentos com o motor a
funcionar.

• Não deixe nunca a máquina sem vigilância com o
motor a trabalhar. Desligue o motor. Assegure-se de
que o equipamento de corte já parou de rodar.

• Se tocar em qualquer objecto ou se ocorrerem
vibrações, pare a máquina imediatamente. Remova o
cabo da vela de ignição da vela. Verifique se a
máquina não sofreu danos. Repare eventuais danos.

Técnicas básicas de trabalho

• Para os melhores resultados, utilize sempre lâminas
afiadas. Uma lâmina romba produz um corte irregular
e causa o amarelecimento da relva na superfície
cortada.

• Nunca corte mais do que 1/3 do comprimento da
relva. Este conselho é especialmente válido durante
períodos secos. Realize primeiro um corte com a
altura de corte alta. Depois, verifique o resultado e
corte a uma altura mais baixa, para o resultado
pretendido. Caso a relva esteja mesmo muito
comprida, avance lentamente e corte duas vezes, se
necessário.

• Corte em diferentes direcções de cada vez, para
evitar a formação de linhas no relvado.

Transporte e armazenagem

• Fixe o equipamento para transportá-lo, de modo a
evitar danos e acidentes durante o transporte.

• Armazene o equipamento numa área que seja
possível de trancar, de modo a mantê-lo fora do
alcance de crianças e pessoas não autorizadas.

• Armazene a máquina e o respectivo equipamento
num local seco e à prova de geada.

• Para transportar e armazenar combustível, consulte a
secção "Manuseamento de combustível".

100 – Portuguese
