Husqvarna HÆKKESAKSUDSTYR, HEKKSAKSSETT, HÄCKSAXTILLSATS, PENSASLEIKKURILISÄLAITE User Manual

SE Bruksanvisning

HÄCKSAXTILLSATS

DK Bruganvisning FI Käyttöohje NO Bruksanvisning

HÆKKESAKSUDSTYR PENSASLEIKKURILISÄLAITE HEKKSAKSSETT

SE DK FI NO

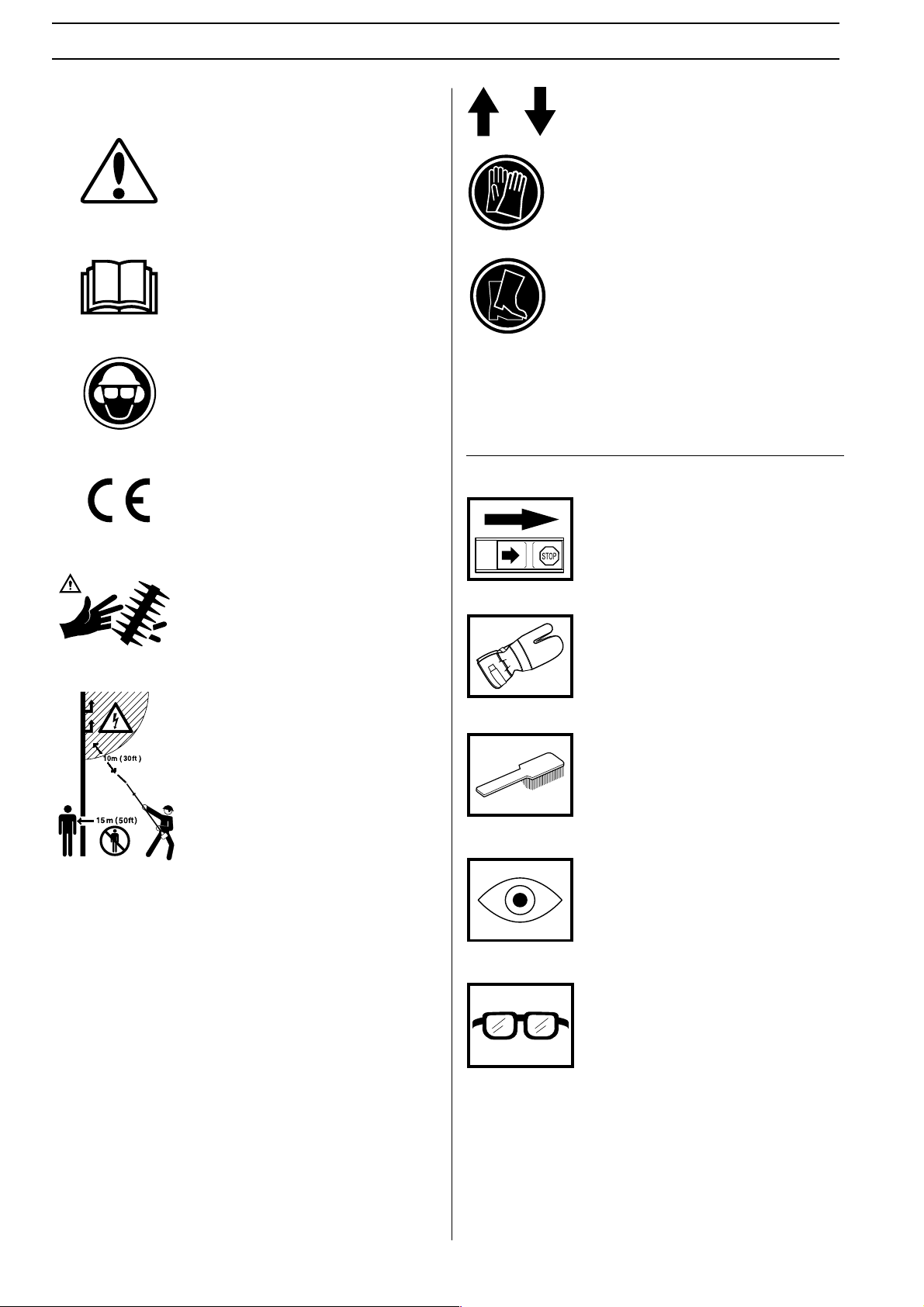

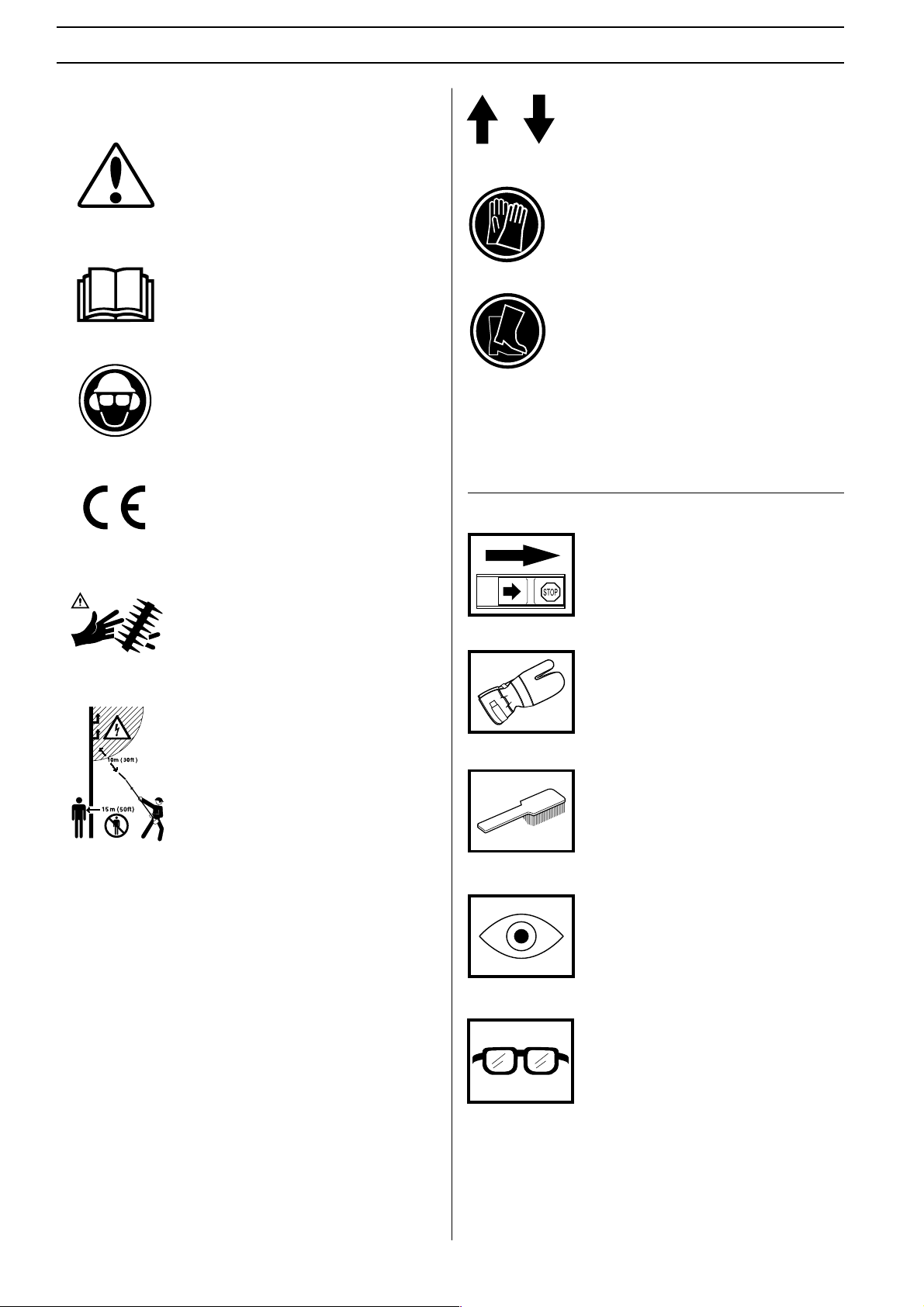

SYMBOLFÖRKLARING

Symboler

VARNING! Häcksaxen kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarlig, till och med livshotande skada.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder häcksaxen.

Använd alltid:

• Hörselskydd

• Godkända ögonskydd

Denna produkt överensstämmer med gällande EG direktiv.

Pilmarkeringar som anger gränser för handtagsfästets placering.

Använd alltid godkända skyddshandskar.

Använd halkfria och stadiga stövlar.

Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader.

Klippande verktyg. Vidrör ej verktyget utan att först stänga av motorn.

Denna maskin är inte elektriskt isolerad. Om maskinen kommer i kontakt med eller i närheten av spänningsförande ledningar kan detta resultera i dödsfall eller allvarlig kroppsskada. Elektricitet kan överföras från en punkt till en annan med en så kallad spänningsbåge. Ju högre spänningen är, desto längre väg kan elektricitet överföras. Elektricitet kan även överföras genom grenar och andra föremål, särskilt om de är blöta. Håll alltid ett avstånd på minst 10 m (30ft) mellan maskinen och spänningsförande ledning och/eller föremål som står i kontakt med denna. Om du måste arbeta med kortare säkerhetsavstånd, kontakta alltid aktuellt kraftbolag för att säkerställa att spänningen är frånslagen innan du påbörjar ditt arbete. Maskinen kan vara farlig. Tillse att inga människor eller djur kommer närmare än 15 m (45 ft) när maskinen är igång.

Kontroll och/eller underhåll ska utföras med motorn frånslagen, med Stoppkontakten i läge STOP.

Använd alltid godkända skyddshandskar.

Regelbunden rengöring krävs.

Okulär kontroll.

Godkända ögonskydd måste användas.

2 – Svenska

INNEHÅLL

Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Denna bruksanvisning är ett komplement till den bruksanvisning som medföljer maskinen. För övrigt handhavande, se maskinens bruksanvisning.

VARNING!

Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.

VARNING! Detta tillbehör får endast användas tillsammans med därför avsedda röjsågar/ trimmers, se under rubrik ”Godkända tillbehör” i kapitel Tekniska data i maskinens bruksanvisning.

Innehållsförteckning

SYMBOLFÖRKLARING

Symboler ............................................................................. 2

INNEHÅLL

Innehållsförteckning ............................................................ 3

SÄKERHETSINSTRUKTIONER

Maskinens säkerhetsutrustning .......................................... 4

Kontroll, underhåll och service av häcksaxens säkerhets-

utrustning ....................................................................... 4

Säkerhetsinstruktion för användning av häcksax ................ 5

VAD ÄR VAD?

Vad är vad på häcksaxtillsatsen? ........................................ 7

MONTERING

Montering av handskydd och loophandtag ......................... 8

Montering av klippaggregat ................................................. 8

START OCH STOPP

Kontroll före start ................................................................. 8

UNDERHÅLL

Förgasare ............................................................................ 9

Växel ................................................................................. 10

Rengöring och smörjning .................................................. 10

Underhållsschema ............................................................. 11

TEKNISKA DATA

Tekniska data ..................................................................... 11

Maskinen är endast konstruerad för klippning av grenar och kvistar.

Svenska – 3

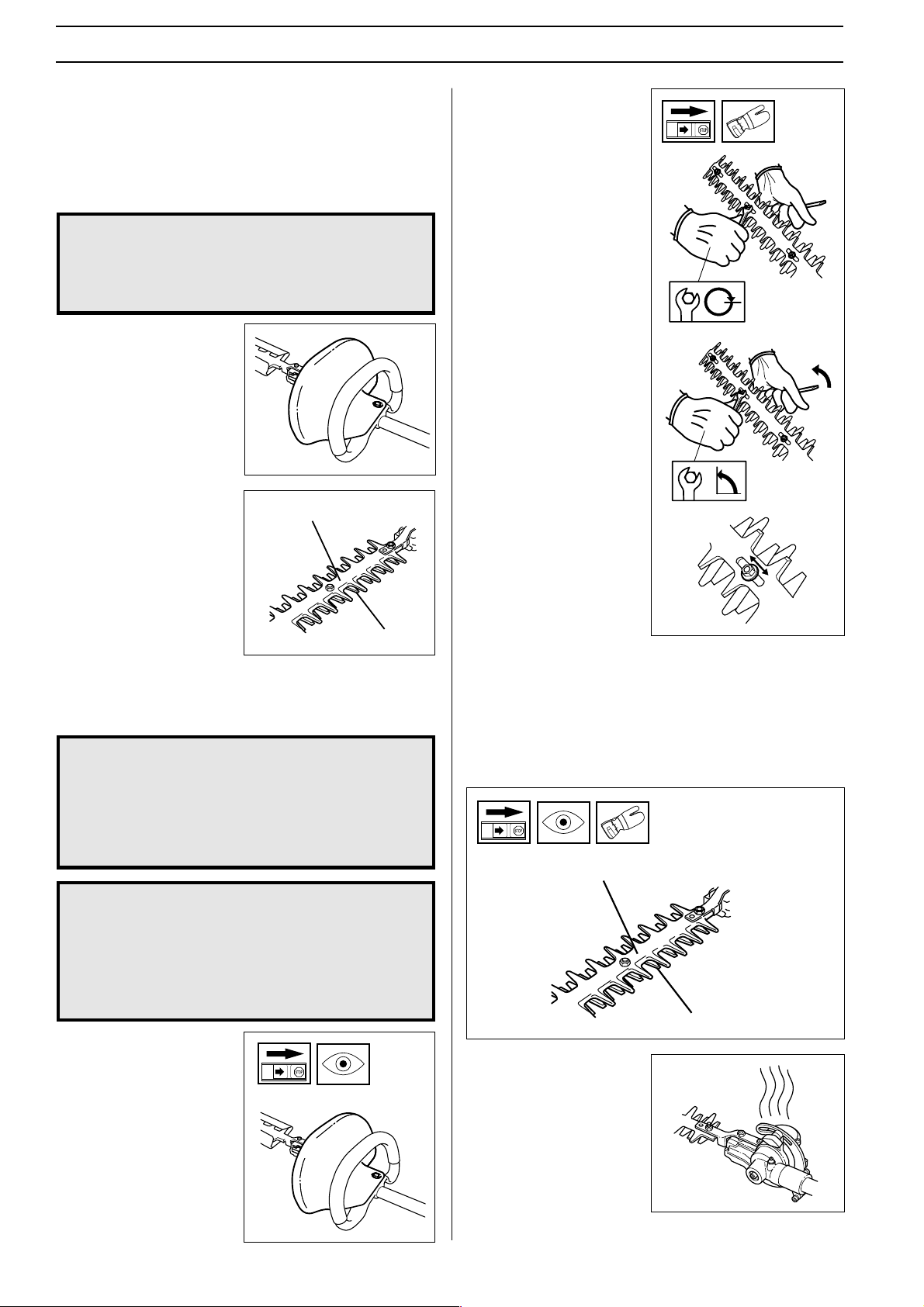

SÄKERHETSINSTRUKTIONER

Maskinens säkerhetsutrustning

I detta avsnitt förklaras säkerhetsanordningarna på häcksaxen, vilken funktion de har, samt hur kontroll och underhåll ska utföras för att säkerställa funktionen. (Se kapitel ”Vad är vad” för att hitta var säkerhetsanordningarna är placerade på din maskin).

VARNING! Använd aldrig en häcksax med defekta

1. Handskydd

Handskyddet är avsett att skydda handen från att komma i kontakt med de arbetande knivarna. T ex om användaren förlorar greppet om främre handtaget.

2. Knivskydd

Knivskyddet (A) är avsett att skydda mot att någon kroppsdel kommer i kontakt med knivarna (B).

säkerhetsdetaljer. Följ i detta avsnitt listade kontroll-, underhålls- och serviceinstruktioner.

2. Knivar

För att få ett bra klippresultat är det viktigt att anliggningstrycket mellan knivarna är korrekt. Justering av anliggningstrycket görs genom att skruvarna på knivbalkens undersida dras medurs i botten. Lossa sedan skruven moturs 1/4 varv. Lås skruven med kontra-muttern på knivbalkens översida. Kontrollera att skruven ej är hårdare åtdragen än att brickan under skruvskallen går att flytta i sidled.

Vid korrekt justerade knivar skall det, mätt vid skruvarna, vara ett spel mellan knivarna på 0,2-0,4 mm.

Knivarnas eggar är för hårda för att kunna filas. Slöa knivar skall skärpas med slipmaskin.

Byt knivar om de är böjda eller skadade.

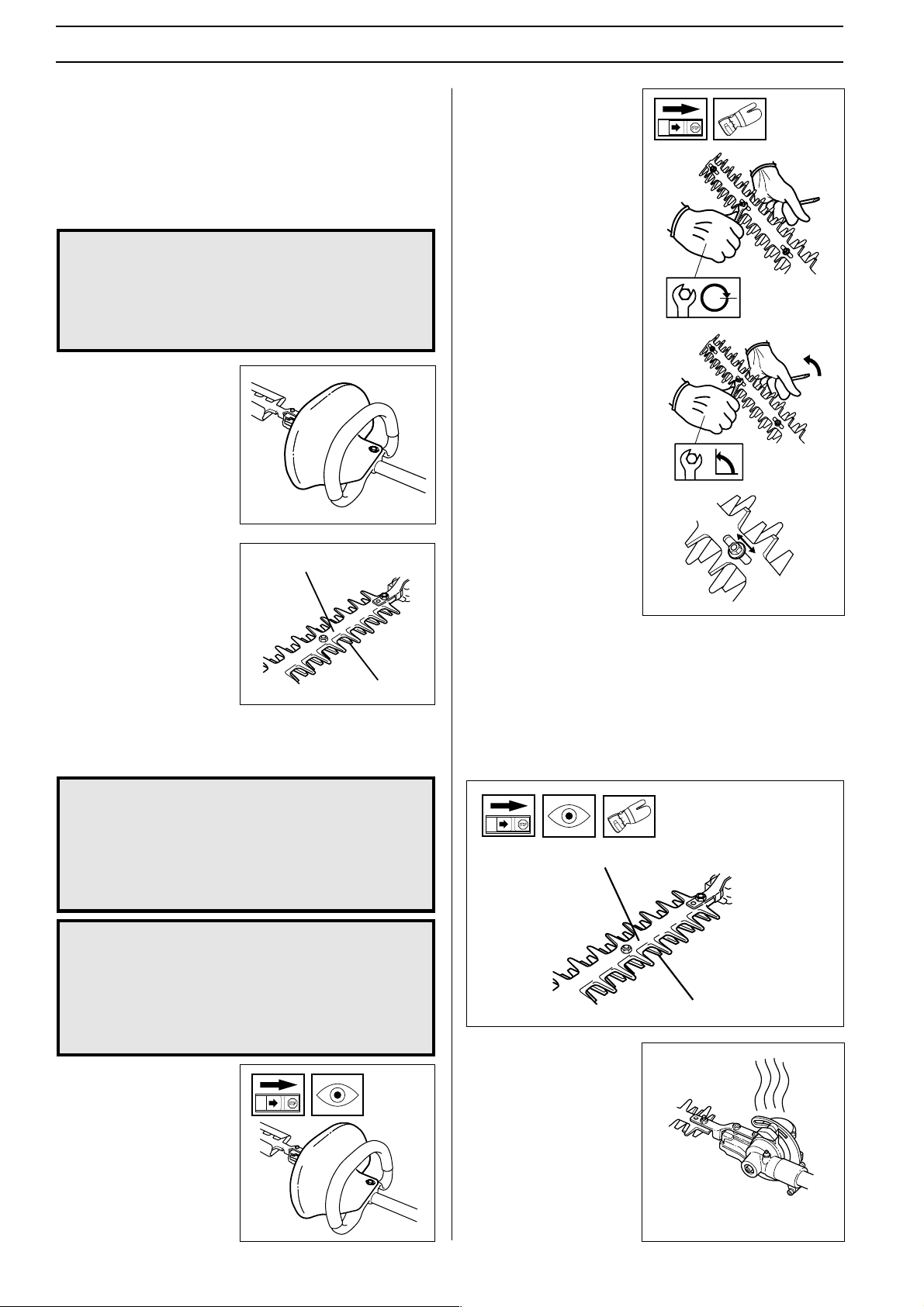

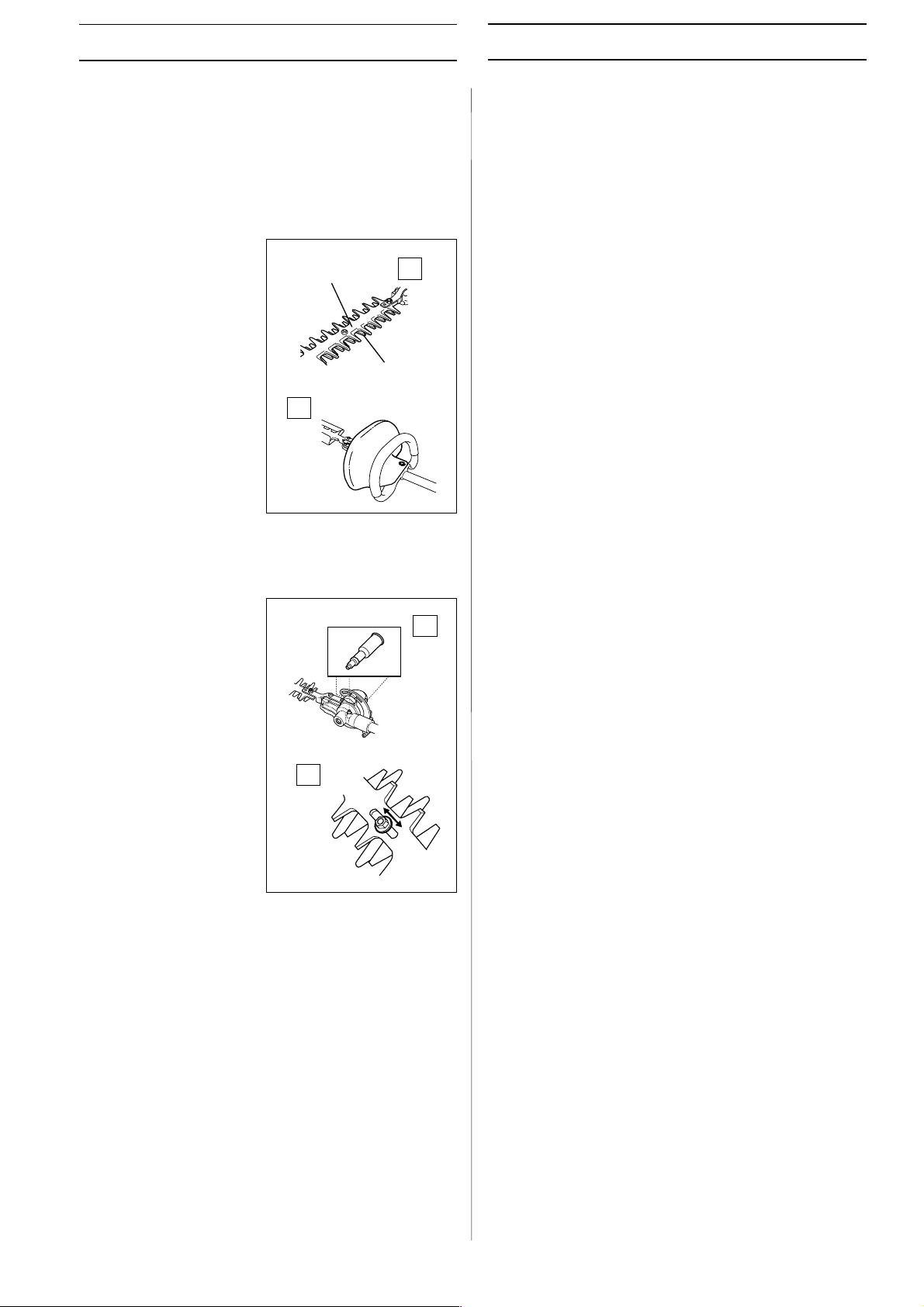

Kontroll, underhåll och service av häcksaxens säkerhetsutrustning

VARNING! Använd aldrig en maskin med defekt

1.Handskydd

• Kontrollera att handskyddet sitter fast.

• Kontrollera att handskyddet är helt.

säkerhetsutrustning. Säkerhetsutrustningen ska kontrolleras och underhållas som beskrivits i detta avsnitt. Klarar inte din maskin någon av kontrollerna ska serviceverkstad uppsökas för reparation.

VARNING! Stanna alltid motorn innan du arbetar med något på knivarna. Dessa fortsätter att röra sig även sedan gasreglaget släppts. Kontrollera att knivarna har stannat helt och tag bort kabeln från tändstiftet innan du börjar med något arbete på dem.

3. Knivskydd

• Kontrollera knivskyddet så att det är oskadat och utan deformeringar.

• Byt knivskyddet om det är böjt eller skadat.

4. Växel

• Efter arbete med

häcksaxen blir växeln varm. Ta ej på växeln för att undvika brännskador.

4 – Svenska

SÄKERHETSINSTRUKTIONER

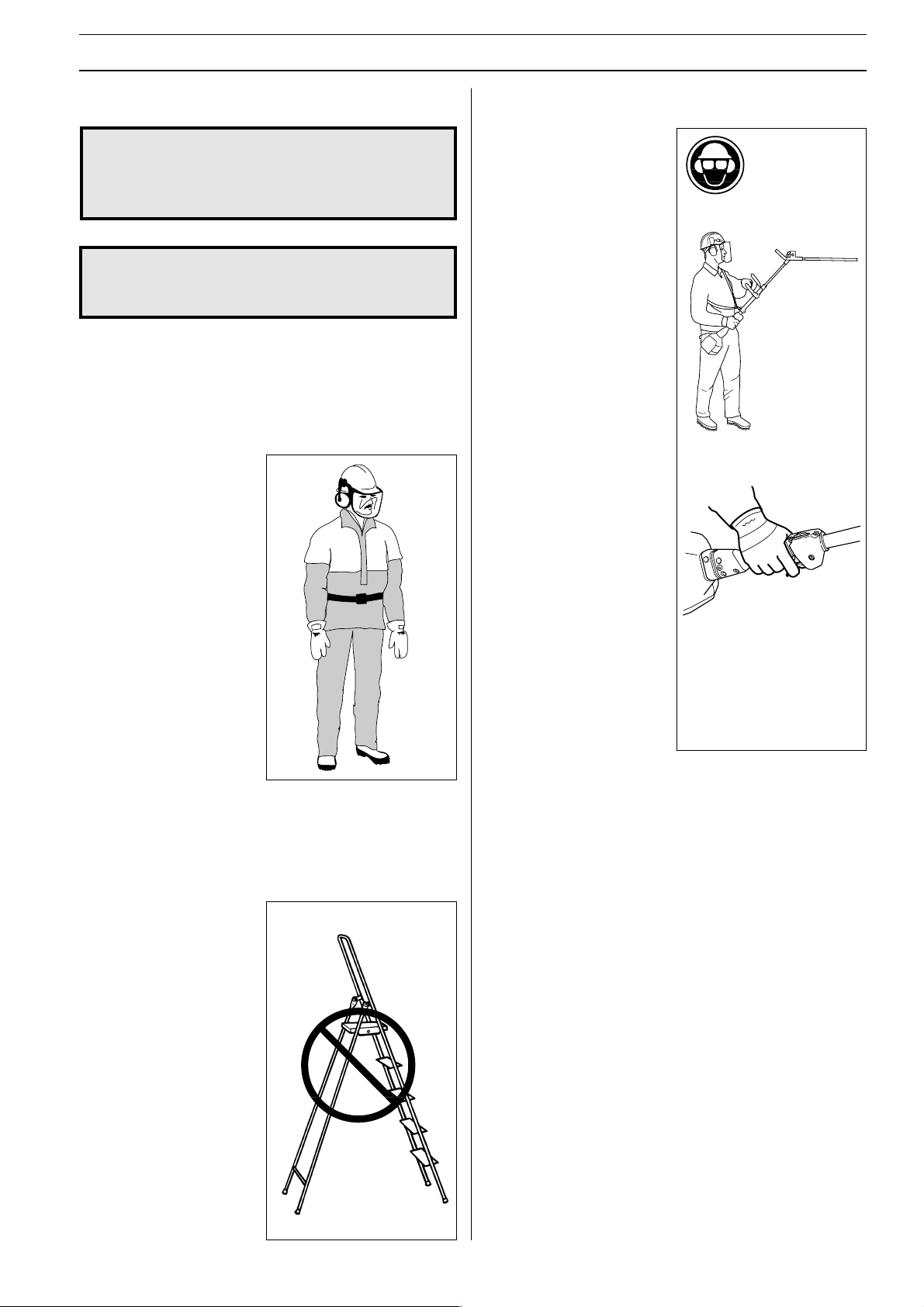

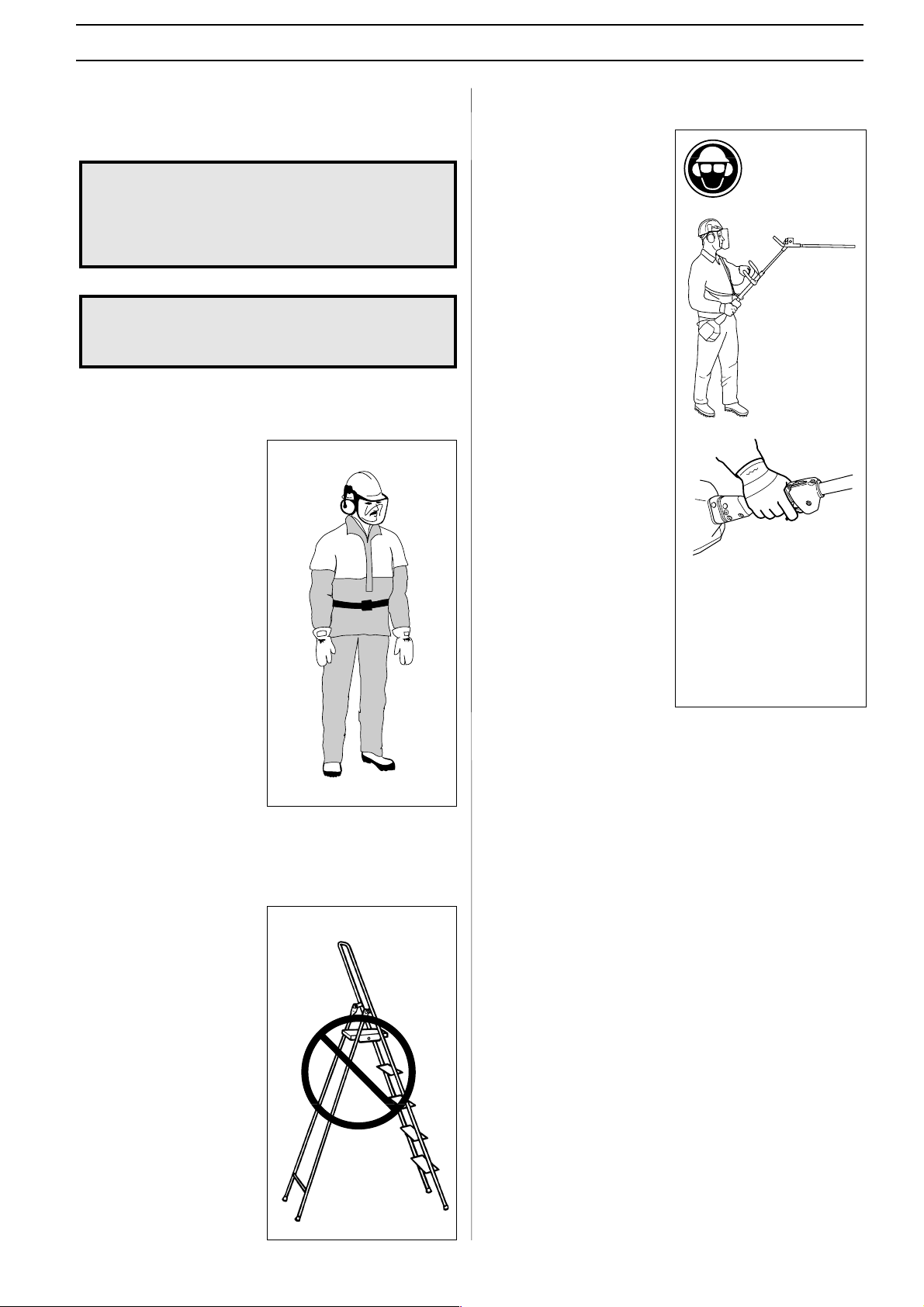

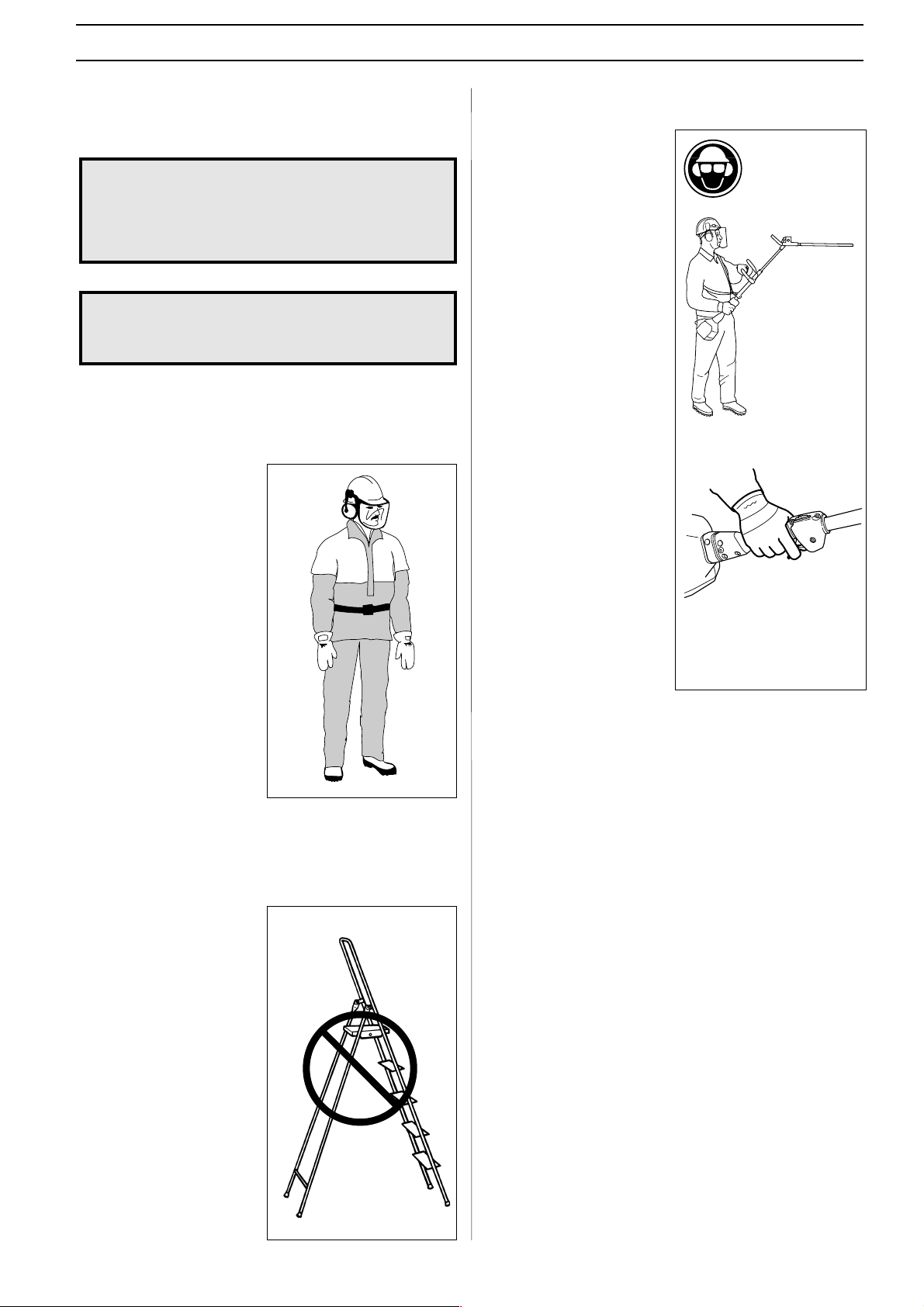

Säkerhetsinstruktion för användning av häcksax

VARNING!

OBS! Läs bruksanvisningen noggrant innan häcksaxen tas i bruk.

Personligt skydd

• Använd alltid stövlar, och i övrigt utrustning som finns

beskriven i avsnitt

”Personlig skyddsutrustning”

i maskinens bruksanvisning.

• Använd alltid arbetskläder och kraftiga långbyxor.

Häcksaxen kan vålla allvarlig personskada. Läs säkerhetsinstruktionerna noga. Lär er hur ni ska använda maskinen.

VARNING! Klippande knivar. Vidrör ej knivarna utan att först stänga av motorn.

Säkerhetsinstruktioner under arbete

• Se alltid till att du har en säker och stadig arbetsposition.

• Använd alltid båda händerna för att hålla i maskinen. Håll maskinen vid sidan av kroppen.

• Använd höger hand för att manövrera gaspådraget.

• Se till att inte händer och fötter kommer åt knivarna när motorn är i gång.

• När motorn stängts av, håll händer och fötter borta från knivarna tills de stannat helt.

• Se upp för grenstumpar som kan slungas iväg under klippningen.

• Använd aldrig löst sittande kläder eller smycken.

• Se till att håret inte hänger nedanför axlarna.

Säkerhetsinstruktioner för omgivningen

• Tillåt aldrig barn att använda maskinen.

• Se till att ingen kommer närmare än 15 m under arbetet.

• Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har förstått innehållet i bruksanvisningen.

• Lägg alltid häcksaxen på marken när du inte arbetar med den.

• Klipp inte för nära marken. Stenar eller andra lösa föremål kan slungas iväg.

• Undersök klippobjektet med avseende på främmande föremål såsom elledningar, insekter och djur etc, eller föremål som kan skada klippaggregatet t ex metallföremål.

• Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

• Skulle någonting fastna i knivarna under abetets gång skall motorn stängas av och stanna helt innan knivarna rengörs. Ta bort tändkabeln från tändstiftet.

• Arbeta aldrig från en stege eller pall eller annan ej väl förankrad upphöjd position.

Svenska – 5

SÄKERHETSINSTRUKTIONER

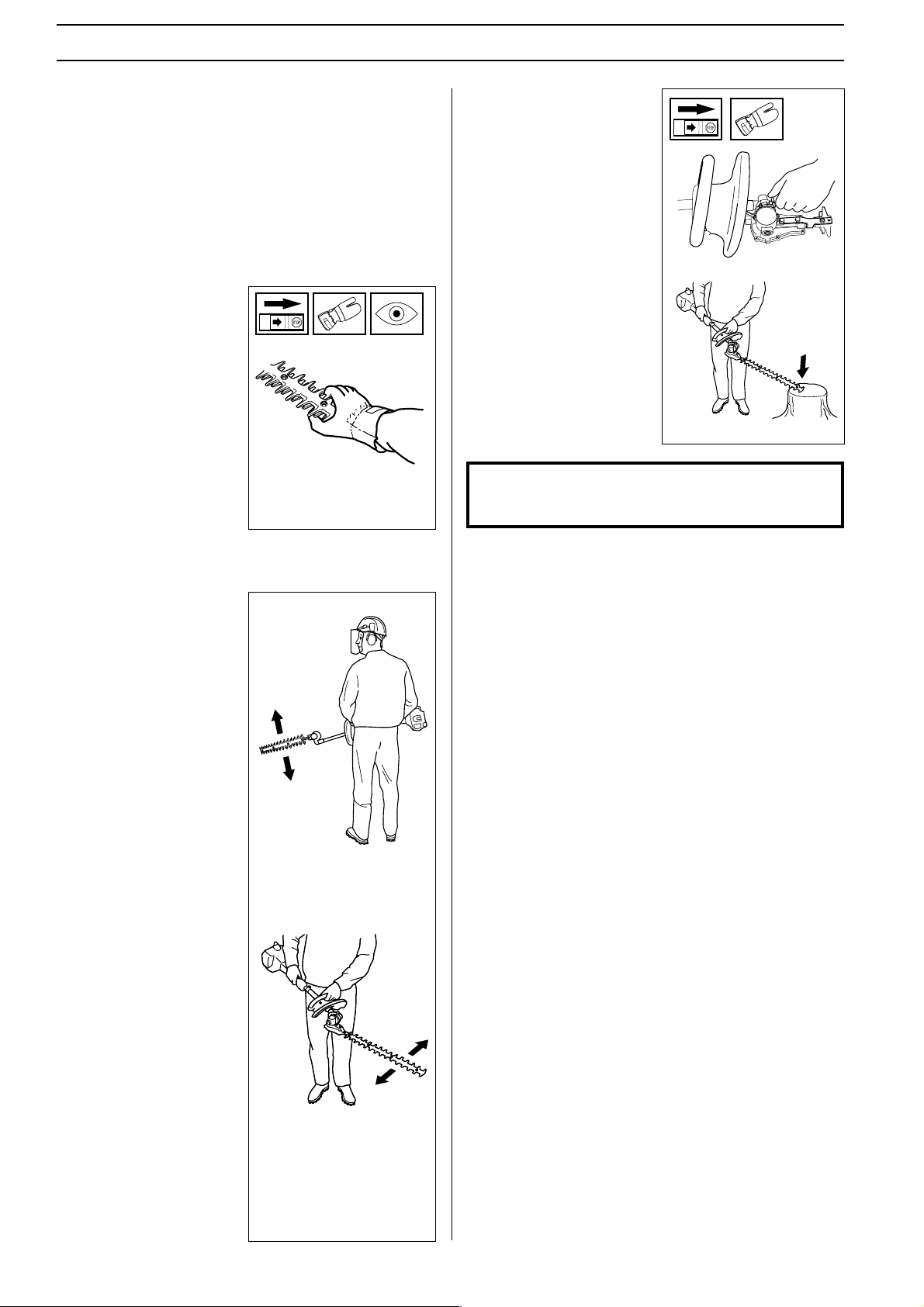

Säkerhetsinstruktioner efter arbetets slut

• Transportskyddet ska alltid sättas på knivarna när maskinen inte används.

• Före rengöring, reparation eller inspektion, se till att knivarna har stannat och ta bort tändkabeln från tändstiftet.

• Använd alltid kraftiga handskar vid reparation av knivarna. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.

• Förvara maskinen oåtkomlig för barn.

• Använd endast originalreservdelar vid reparation.

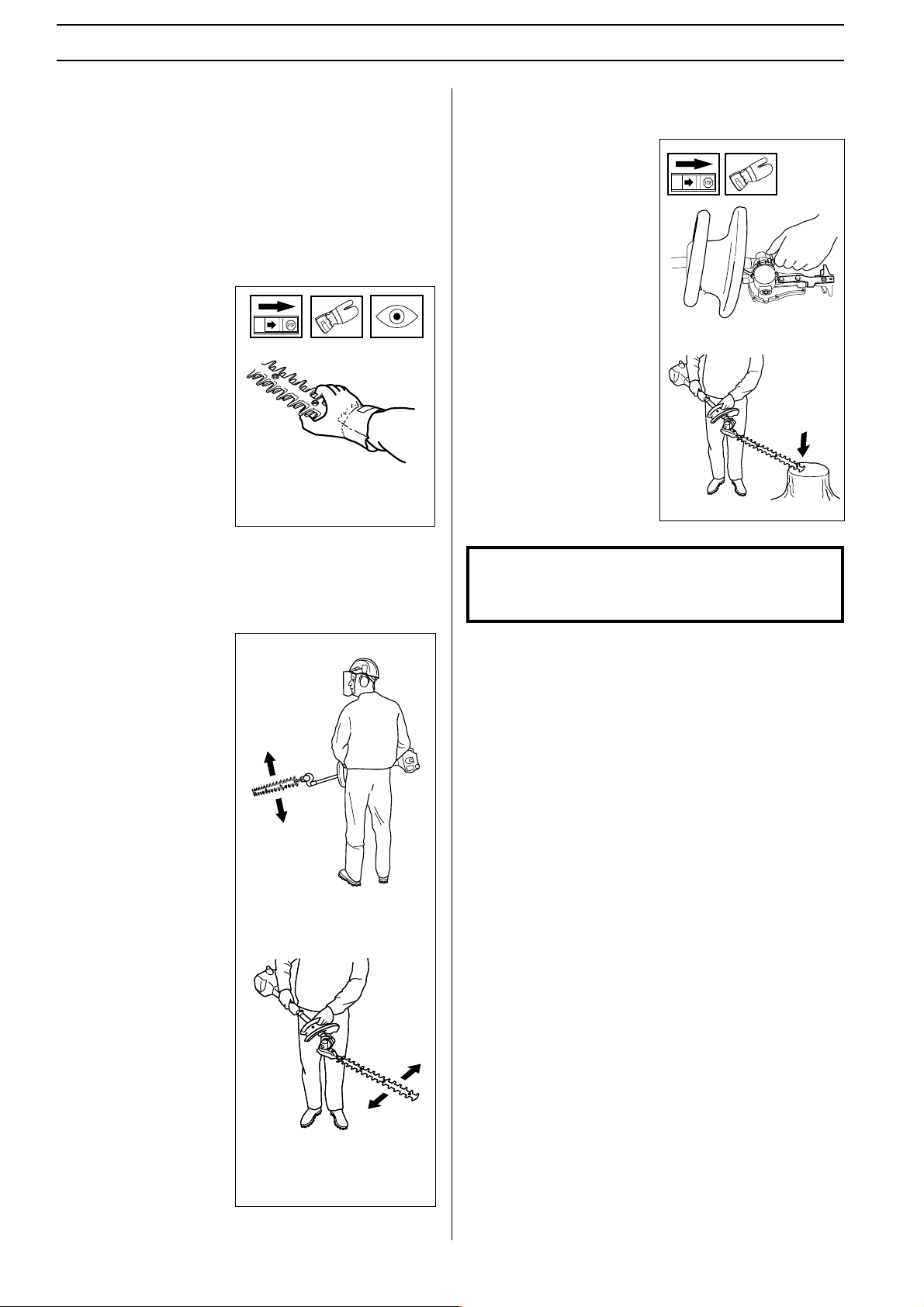

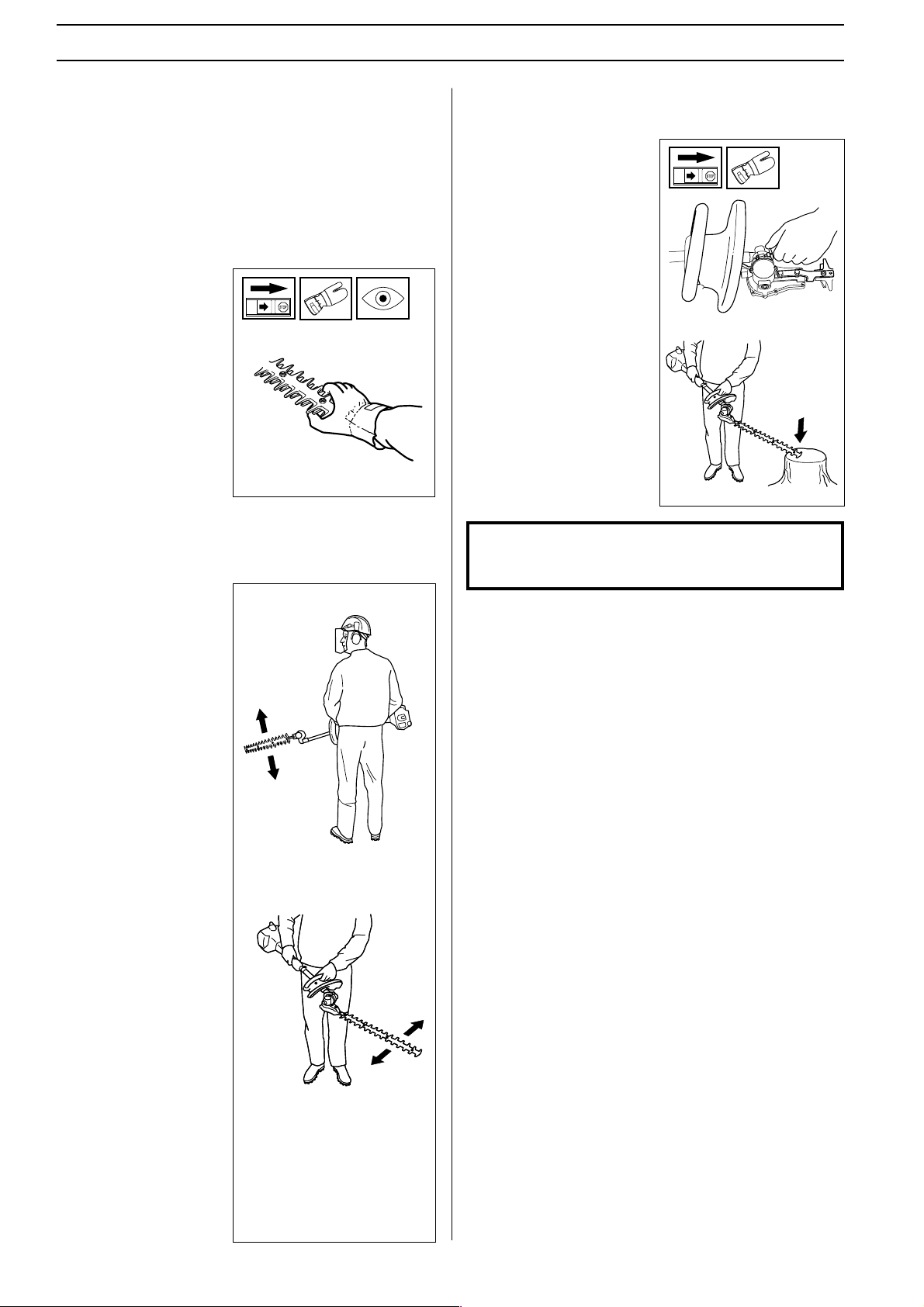

Ändring av vinkel på häcksaxen

• Lossa på vredet till vinkelbegränsaren.

• Pressa klippaggregatet mot marken eller något annat stabilt underlag till önskad vinkel ställts in.

• Vrid åt vredet.

Grundläggande arbetsteknik

• Arbeta med pendelliknande rörelser nedifrån och upp vid klippning av sidor.

• Anpassa gaspådraget efter belastning.

• Vid häckklippning skall motorn vara vänd från häcken.

• För bästa balans, håll häcksaxen så nära kroppen som möjligt.

• Se upp så att inte spetsen vidrör marken.

• Forcera inte arbetet, utan gå lagom fort fram, så att alla kvistar klipps av till en jämn yta.

OBS!! Greppa inte om klippaggregatet när du skall ställa in vinkeln. Knivarna är vassa och skärskador kan lätt uppstå.

6 – Svenska

VAD ÄR VAD?

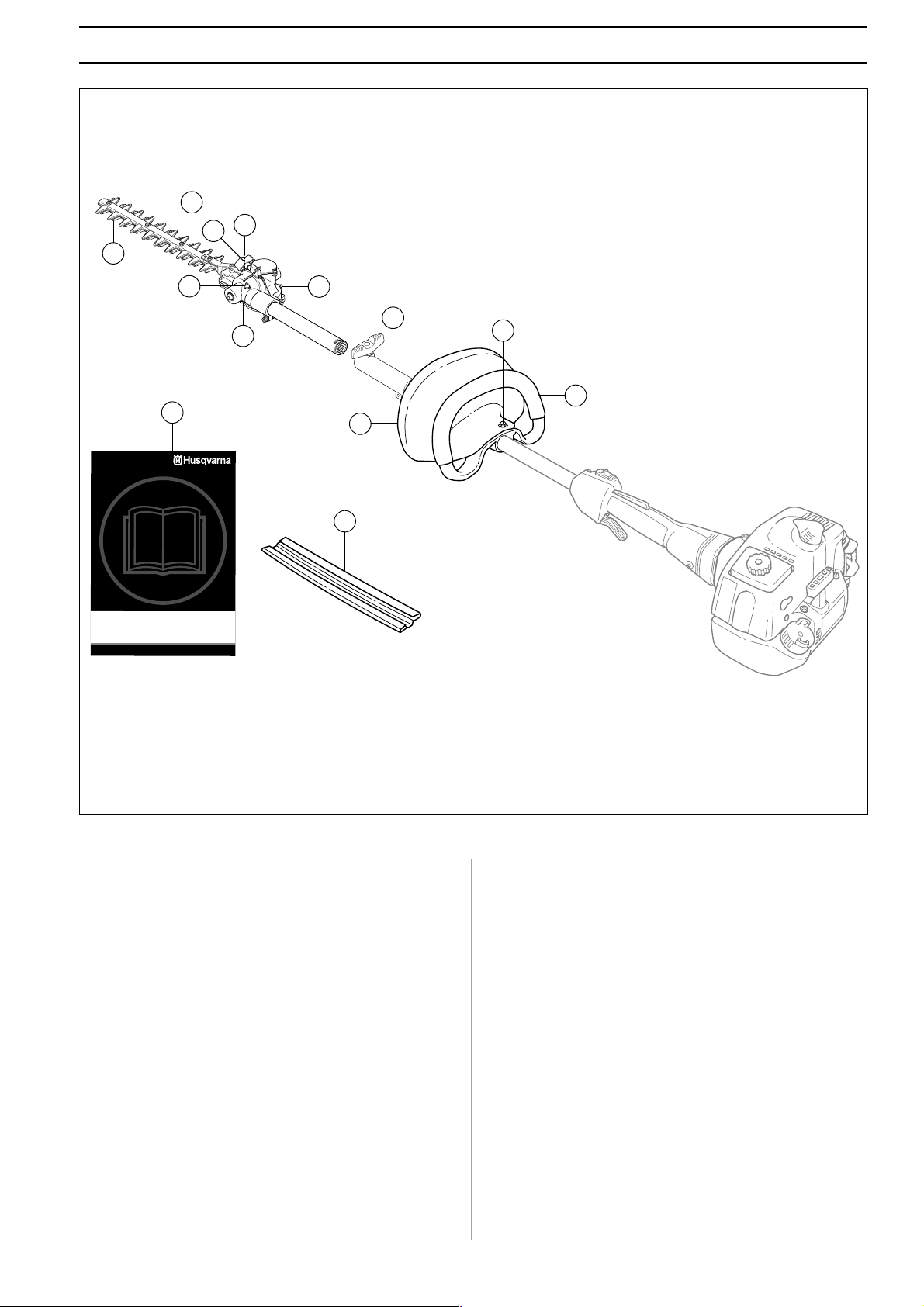

Vad är vad på häcksaxtillsatsen?

1. Kniv

2. Nipplar för påfyllning av smörjmedel (3st)

3. Vinkelväxel

4. Knivskydd

5. Främre handtag

6. Fästskruv handskydd

7. Vred vinkeljustering

8. Handskydd

9. Bruksanvisning

10. Transportskydd

11. Riggrörskoppling

Svenska – 7

MONTERING

START OCH STOPP

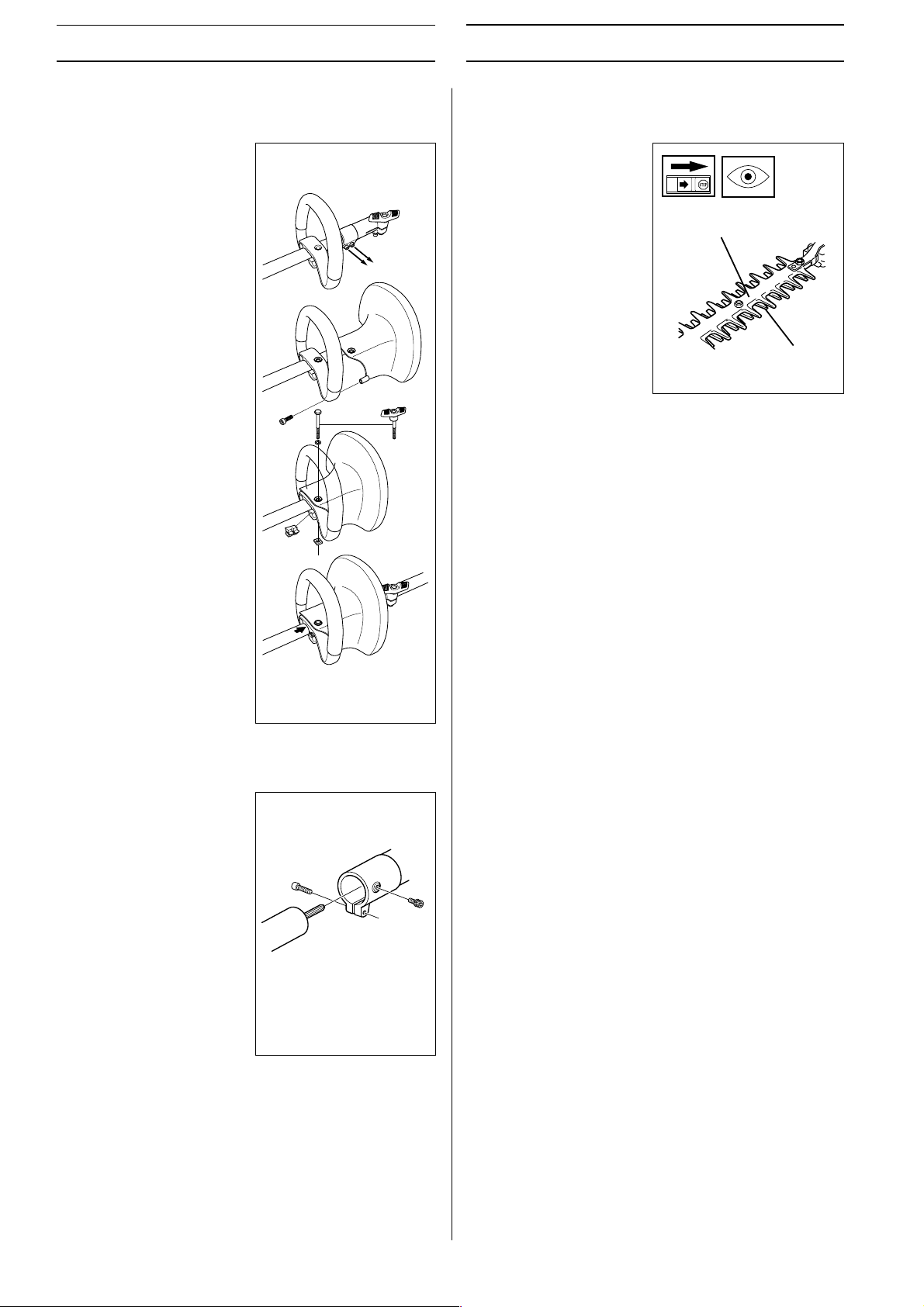

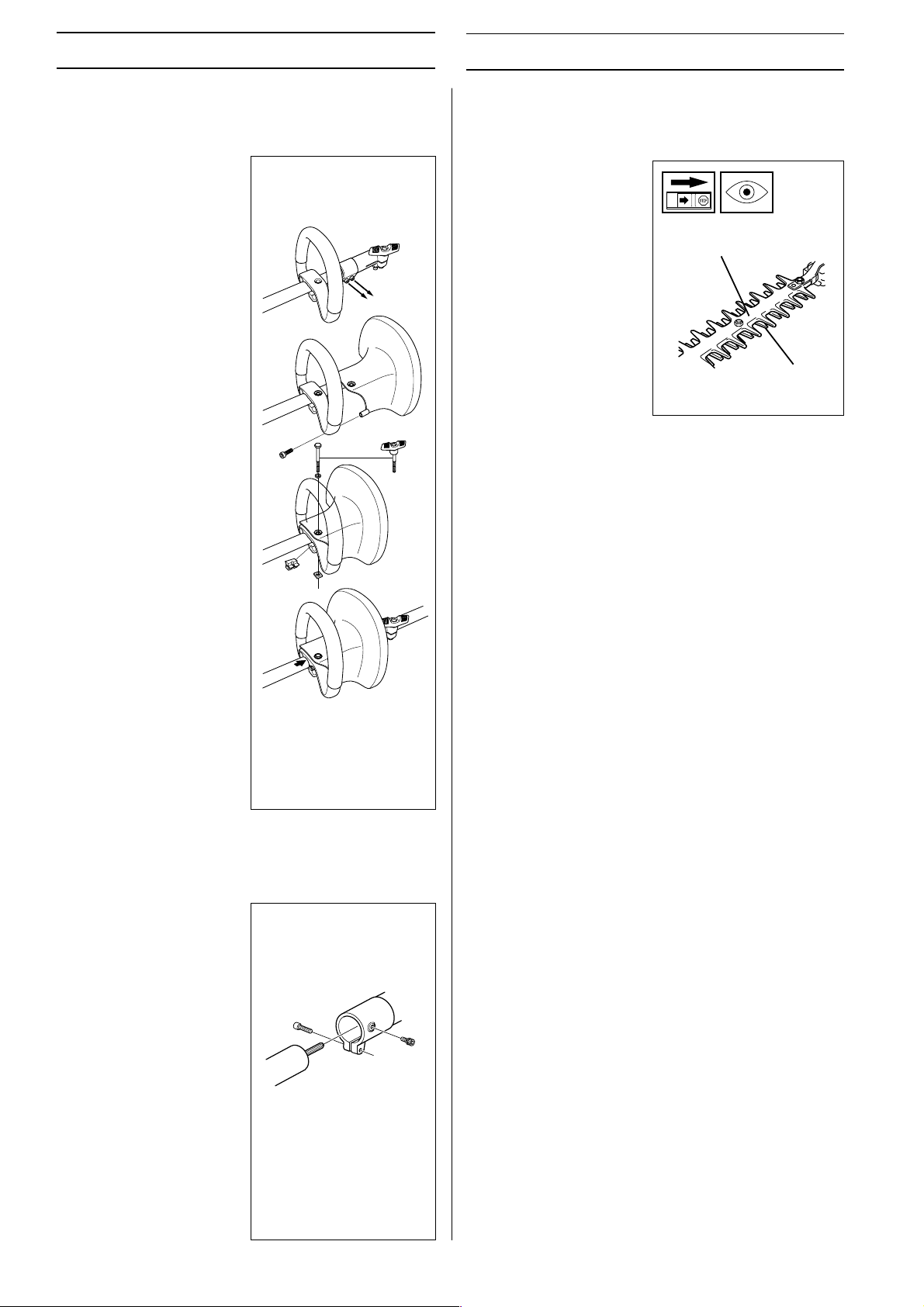

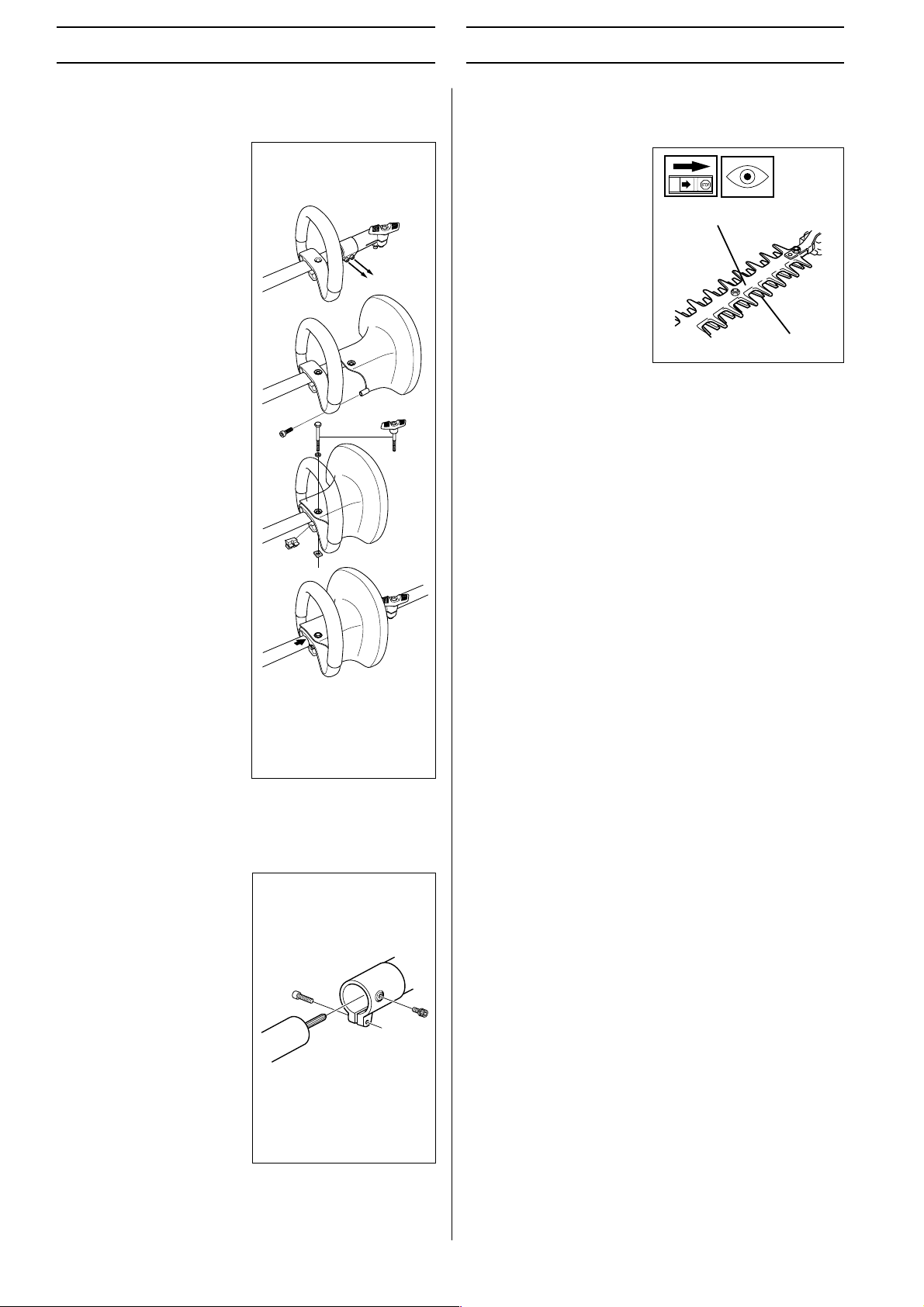

Montering av handskydd och loophandtag

1. Lossa riggrörskopplingens

två fästskruvar och demontera kopplingshylsan.

2. Montera ihop handskydd

och loophandtag genom att skruva ihop dessa. Var noga med att passa ihop hålen på de båda delarna.

3. Trä på loophandtag och

handskydd på riggröret.

4. Skjut distansen i spåret på

loophandtaget.

5. Montera muttern och

skruven. Dra ej åt för hårt.

6. Gör nu en finjustering så

att du får en bekväm arbetställning. Dra åt skruven. OBS! Loophandtaget och handskyddet får ej monte- ras längre bak än pilmarkeringen på riggröret.

Kontroll före start

• Inspektera arbetsområdet. Avlägsna föremål som kan slungas iväg.

• Kontrollera knivarna. Använd aldrig slöa, spruckna eller skadade knivar.

• Kontrollera häcksaxen så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är dragna.

• Kontrollera knivskyddet så att det är oskadat och utan deformeringar.

• Byt knivskyddet om det är böjt eller skadat.

• Se till att växeln är tillräckligt smord. Se avsnitt "Smörjning

av knivarna".

• Kontrollera att knivarna alltid stannar på tomgång.

• Använd endast maskinen till det den är avsedd för.

• Se till att handtag och säkerhetsfunktioner är i ordning. Använd aldrig en maskin som saknar någon del eller som ändrats utanför specifikationen.

7. Montera riggrörs- kopplingen och drag åt de två fästskruvarna.

Montering av klippaggregat

Vid montering av klippaggregatet är det viktigt att häcksaxen ligger på att plant underlag. Klippaggregatet kan annars bli snett monterat.

1. Montera klippaggregatet på riggröret. OBS! Var noga med att drivaxeln på riggröret passas in i urtaget i klippaggregatet.

2. Drag åt den nedre skruven först och sedan den övre.

8 – Svenska

UNDERHÅLL

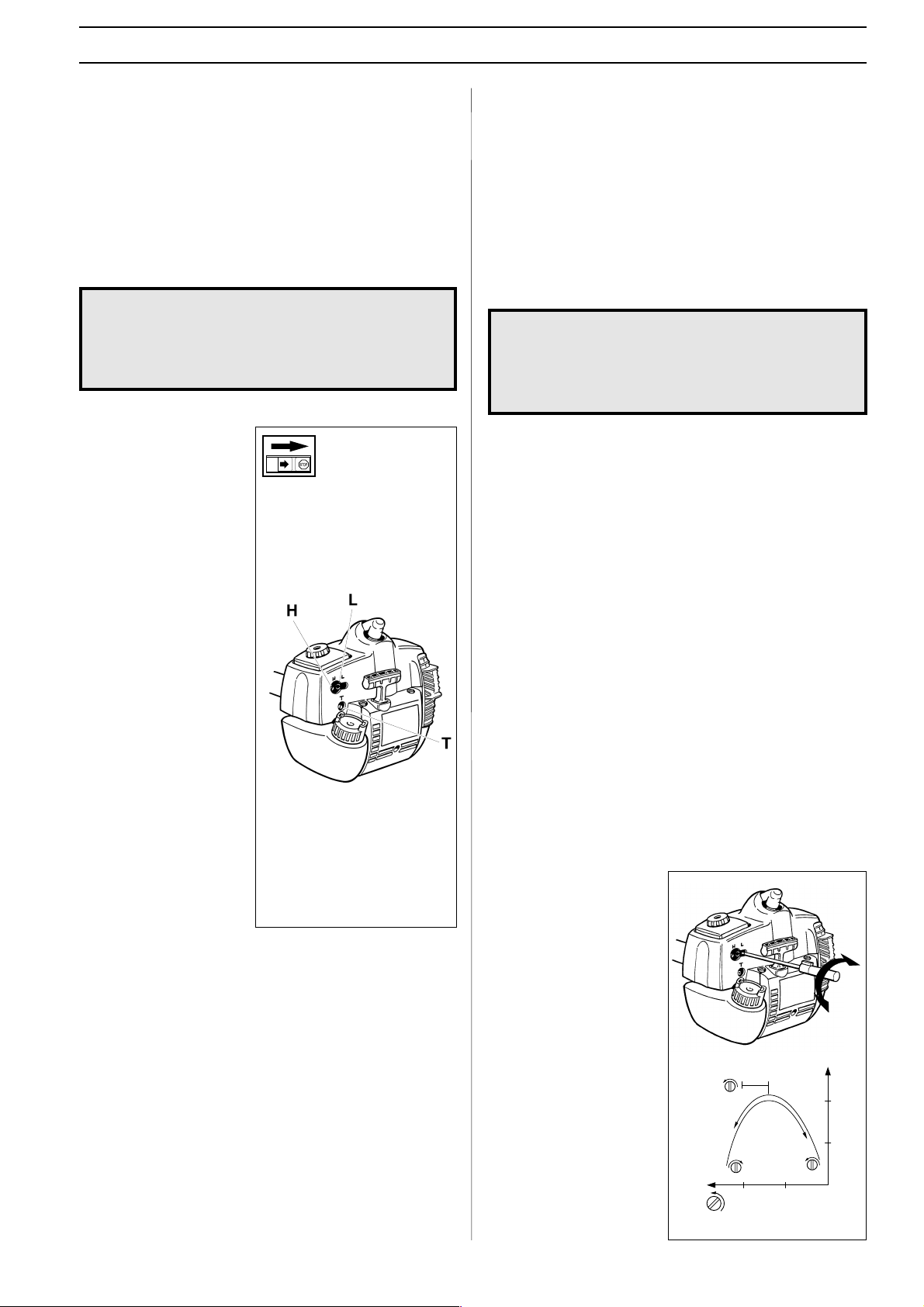

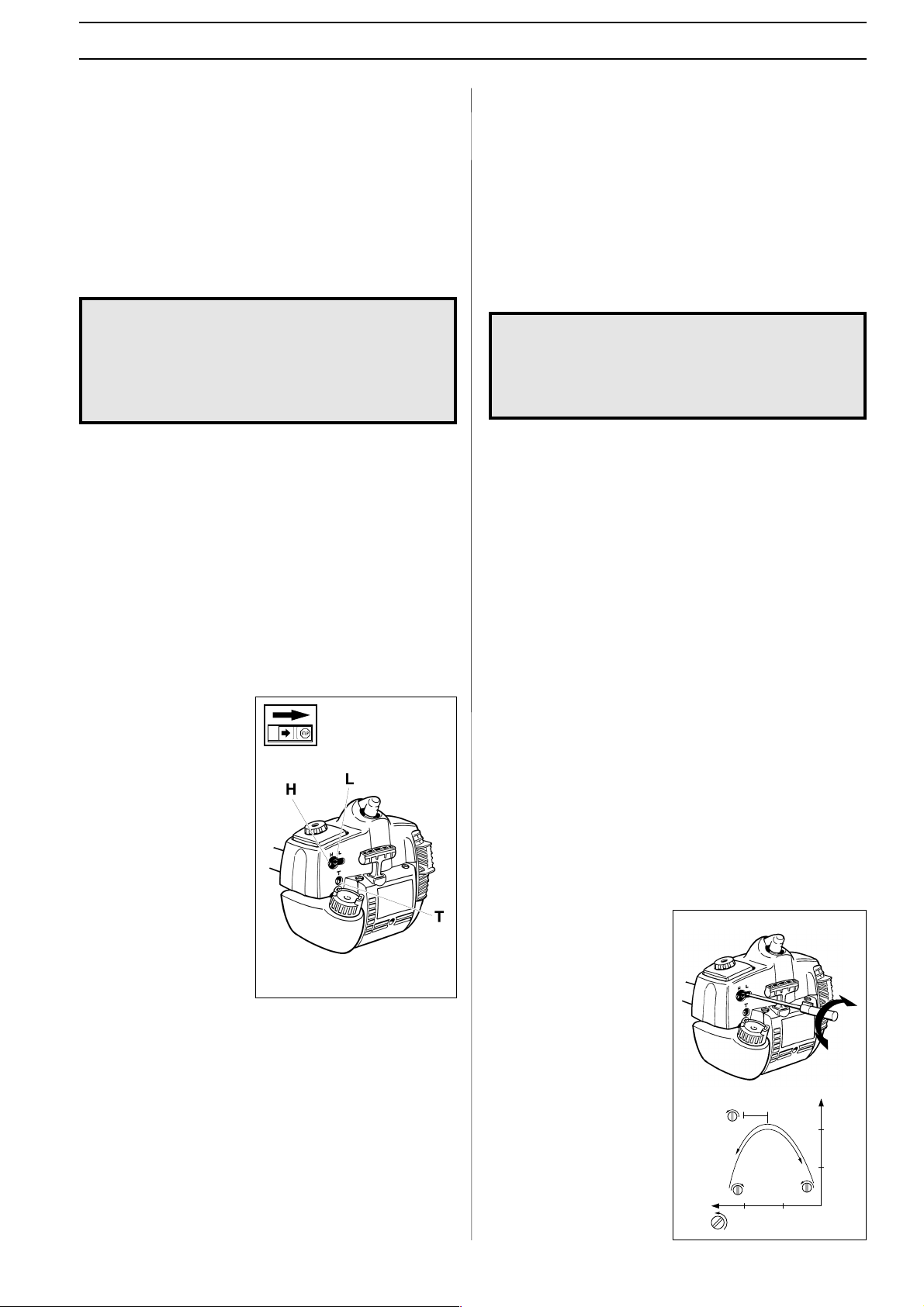

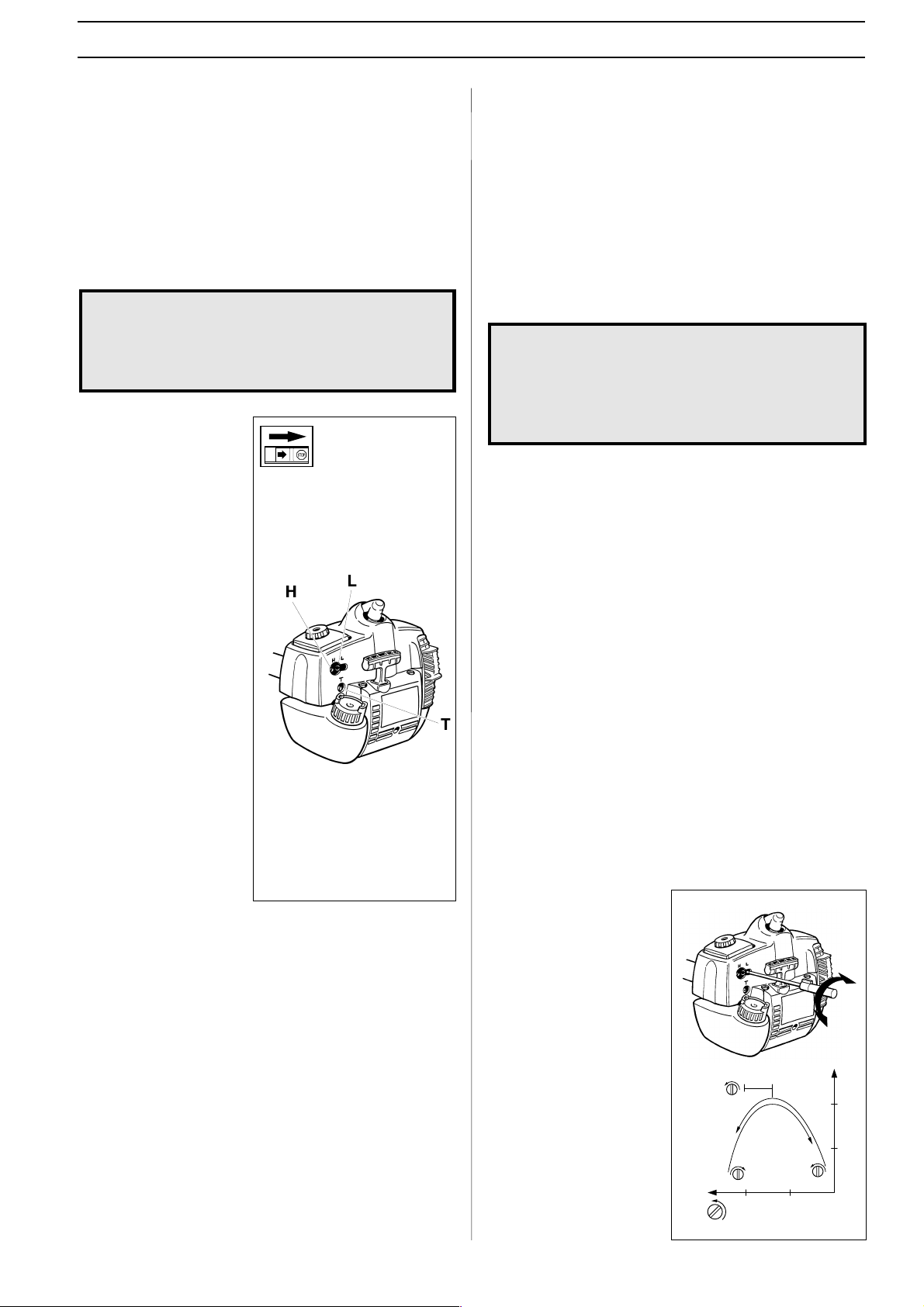

Förgasare

Din Husqvarna-produkt har konstruerats och tillverkats enligt specifikationer som reducerar de skadliga avgaserna. När motorn har förbrukat 8-10 tankar bränsle har motorn ”körts in”. För att se till att den fungerar på bästa sätt och avger så lite skadliga avgaser som möjligt efter inkörningsperioden, låt din återförsäljare/serviceverkstad, som har varvräknare till sitt förfogande, justera din förgasare så att den fungerar på bästa sätt.

VARNING! Komplett kopplingskåpa med riggrör

Funktion

• Via gasreglaget styr förgasaren motorns varvtal. I förgasaren blandas luft/bränsle. Denna luft/ bränsleblandning är justerbar. För att utnyttja maskinens maximala effekt måste justeringen vara korrekt.

• Justering av förgasaren innebär att motorn anpassas till lokala förhållanden t ex klimat, höjdförhållanden, bensin och typ av 2-taktsolja.

• Förgasaren är försedd med tre justermöjligheter: L= Lågvarvsmunstycke H= Högvarvsmunstycke T= Justerskruv för tomgång

• Med L- och H-munstyckena justeras önskad bränslemängd till det luftflöde som gasreglagets öppning medger. Skruvas de medurs blir luft/bränsleblandningen mager (mindre bränsle) och skruvas de moturs blir luft/bränsleblandningen fet (mer bränsle). Mager blandning ger högre varvtal och fet blandning ger lägre varvtal.

• T-skruven reglerar gasreglagets läge vid tomgång. Skruvas Tskruven medurs fås högre tomgångsvarvtal och skruvas den moturs fås lägre tomgångsvarvtal.

måste vara monterad innan maskinen startas, annars kan kopplingen lossna och orsaka personskador.

Grundinställning

• Vid provkörning på fabrik grundinställes förgasaren. Grundinställningen är fetare än optimal inställning och skall bibehållas under de första timmarna maskinen är i drift. Därefter skall förgasaren finjusteras. Finjusteringen skall utföras av utbildad kunnig person.

OBS! Om knivarna rör sig vid tomgång skall T-skruven vridas moturs tills skärutrustningen stannar.

Rek. tomgångsvarvtal: 2 700 r/min. Rek. max rusvarvtal: Se "Tekniska data".

VARNING!

Kan tomgångsvarvtalet ej justeras så att knivarna står stilla, kontakta serviceverkstad. Använd inte maskinen förrän den är korrekt inställd eller reparerad.

Finjustering

• När maskinen har blivit ”inkörd” bör förgasaren finjusteras.

Denna finjustering bör utföras av en kvalificerad person.

Finjustera först lågvarvsnålen L, därefter tomgångsskruven T och till sist högvarvsnålen H.

Villkor

• Innan några justeringar görs, se till att luftfiltret är rent och att luftfilterlocket sitter på. Om man justerar förgasaren med ett smutsigt luftfilter leder det till en magrare blandning, när filtret sedan rengörs. Detta kan ge upphov till allvarliga motorfel.

• Vrid försiktigt nålarna L och H till mittpunkten mellan fullt inskruvad och fullt utskruvad.

• Försök inte justera nålarna förbi stoppen, eftersom detta kan leda till skador.

• Starta nu maskinen enligt startanvisningarna och varmkör den i 10 minuter. OBS! Om knivarna rör sig, skall tomgångsskruven T vridas moturs tills knivarna stannar.

Lågvarvsnål L

Försök finna det högsta tomgångsvarvtalet genom att vrida lågvarvsnålen L medurs eller moturs. När man har funnit ut det högsta varvtalet, vrider man lågvarvsnålen L ett kvarts varv moturs. OBS! Om knivarna rör sig i tomgångsläge, vrid då tomgångsskruven T moturs tills knivarna stannar.

+ 1/4

Svenska – 9

UNDERHÅLL

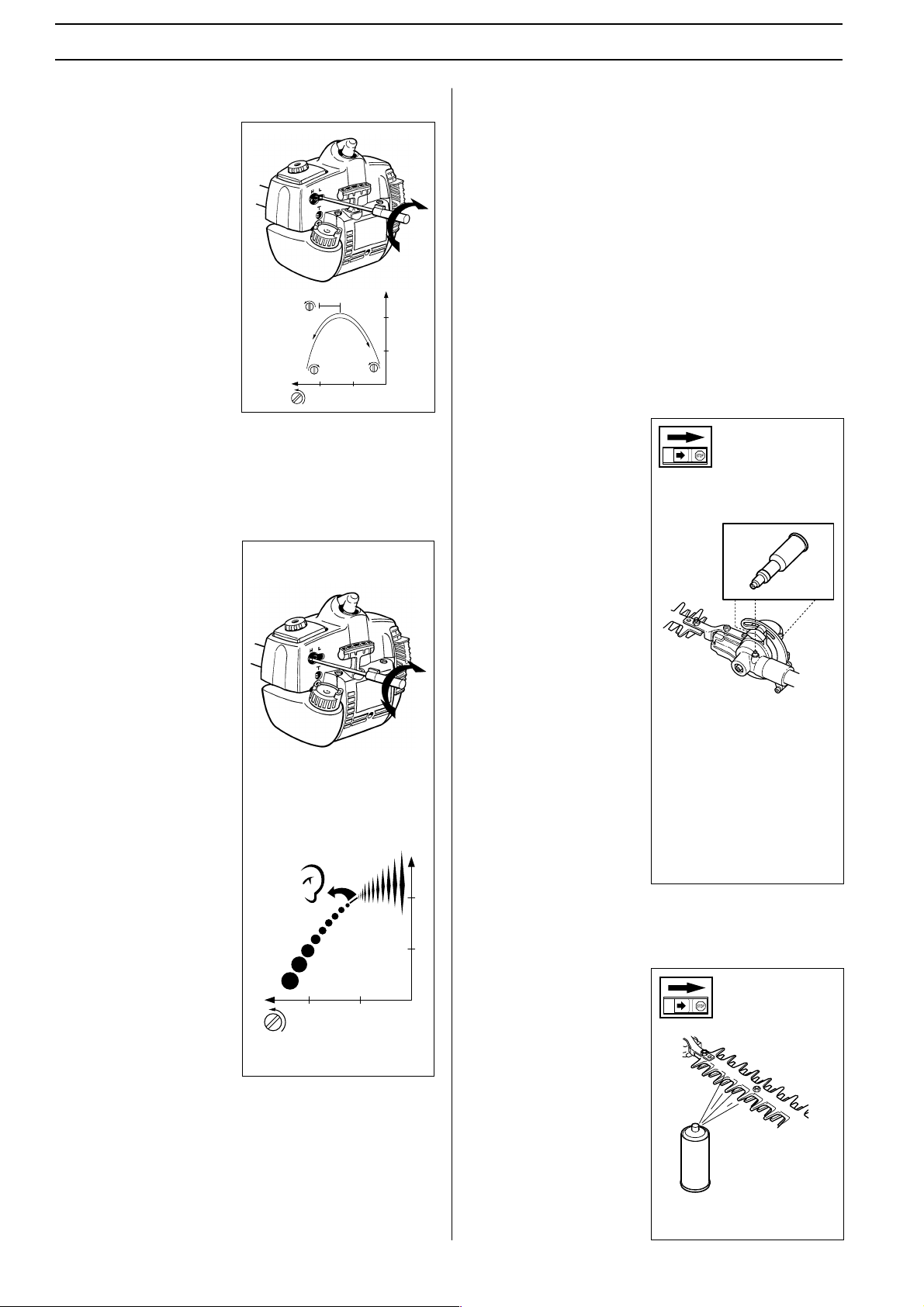

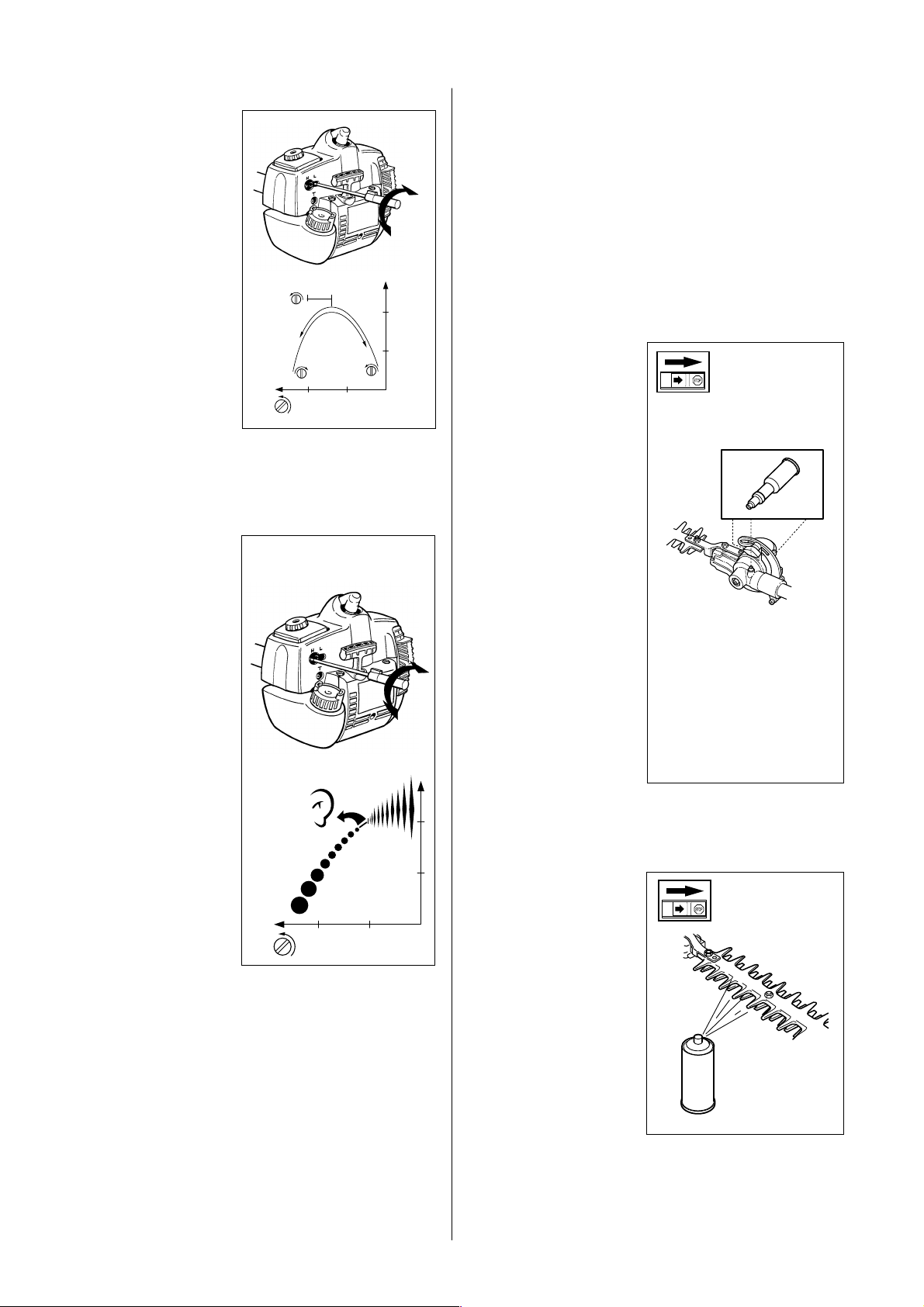

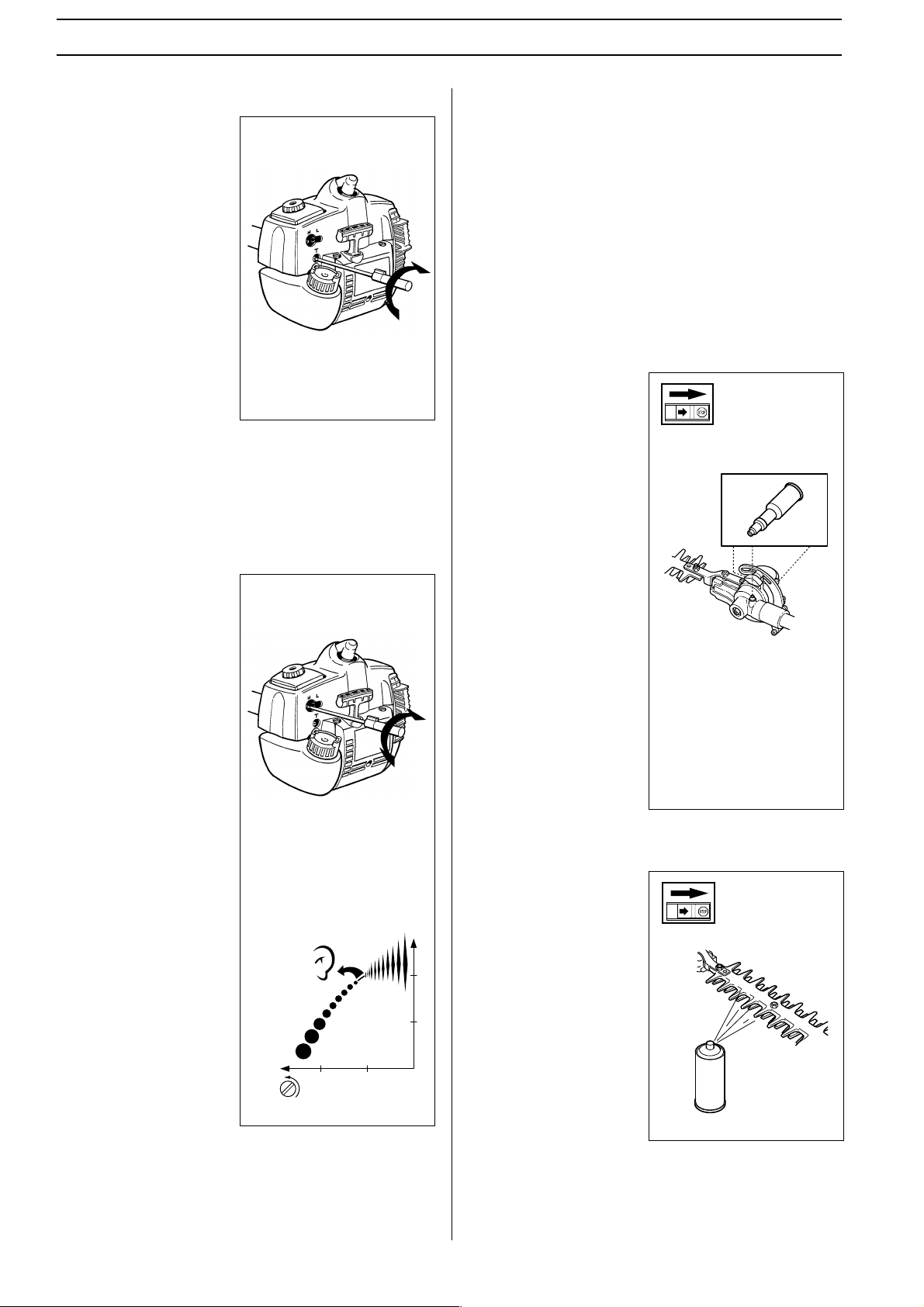

Inställning av tomgångsvarvtalet T

Justera tomgångsvarvtalet med skruven T, om omjustering skulle behövas. Vrid först tomgångsskruven T medurs tills knivarna börjar röra sig. Vrid sedan skruven moturs tills knivarna stannar. Ett korrekt justerat tomgång- svarvtal har uppnåtts, när motorn går jämnt i varje läge. Det skall vara en god marginal till det varvtal, då knivarna börjar röra på sig. Knivarna skall ej heller röra sig med chokereglaget i startgasläge.

VARNING! Kontakta din återförsäljare/serviceverkstad, om tomgångsinställningen inte kan ställas in så att knivarna står still. Använd inte maskinen förrän den har justerats eller reparerats korrekt.

+ 1/4

Högvarvsnål H

Högvarvsnålen H påverkar motorns effekt, varvtal, temperatur och bränsleför- brukning. En alltför magert justerad högvarvsnål H (högvarvsnålen H för mycket inskruvad) ger för högt varvtal och skadar motorn. Låt inte motorn gå på fullt varvtal mer än 10 sekunder.

Ge fullgas och vrid högvarvs- nålen H mycket sakta medurs tills motorhastigheten reduceras. Vrid därefter högvarvsnålen H mycket sakta moturs tills motorn går ojämnt. Högvarvsnålen H vrids sedan sakta medurs en aning tills motorn går jämnt. Observera att motorn skall vara obelastad vid justering av högvarvsnålen. Demontera därför skärutrustning, mutter, stödfläns och medbringare innan justering av högvarvsnålen sker.

Rätt justerad förgasare

En korrekt justerad förgasare innebär att maskinen accelererar utan tvekan och att maskinen fyrtaktar lite vid maxhastighet. Vidare får knivarna inte röra sig under tomgång eller med chokereglaget i startläge. En för magert justerad lågvarvsnål L kan ge upphov till startsvårigheter och dålig acceleration. En för magert justerad högvarvsnål H ger lägre kraft = mindre kapacitet, dålig acceleration och/eller skada på motorn. En för fet justering av de två nålarna L och H ger accelerationsproblem eller ett för lågt arbetsvarvtal.

Växel

På växelhuset finns tre smörjnipplar. Använd en fettspruta för att fylla i fett. Detta skall utföras ung. var 20:e arbetstimma. Använd Husqvarnas specialfett, nr 503 98 96-01.

Observera att växeln ej ska fyllas helt med fett. Fettet expanderar av den värme som uppstår när maskinen körs. Skulle växeln vara helt fylld med fett finns det risk för förstörda tätningar och fettläckage.

Smörjmedlet i växelhuset behöver normalt inte bytas annat än vid eventuella reparationer.

Rengöring och smörjning

Rengör knivarna från kåda och växtsafter med rengö- ringsmedel 531 00 60-75 (UL22) efter varje användningstillfälle.

Smörj knivbalkarna med specialsmörjmedel, 531 00 60-74 (UL 21) före varje användningstillfälle.

Högvarvsnålen H är korrekt inställd när maskinen fyrtaktar något. Om maskinen rusar är inställningen för mager. Om motorn ryker kraftigt och på samma gång fyrtaktar mycket, är inställningen för fet.

OBS! Om man vill ha en optimal inställning av förgasaren, bör man kontakta en kvalificerad återförsäljare/serviceverkstad som har en varvräknare till sitt förfogande.

10 – Svenska

UNDERHÅLL

TEKNISKA DATA

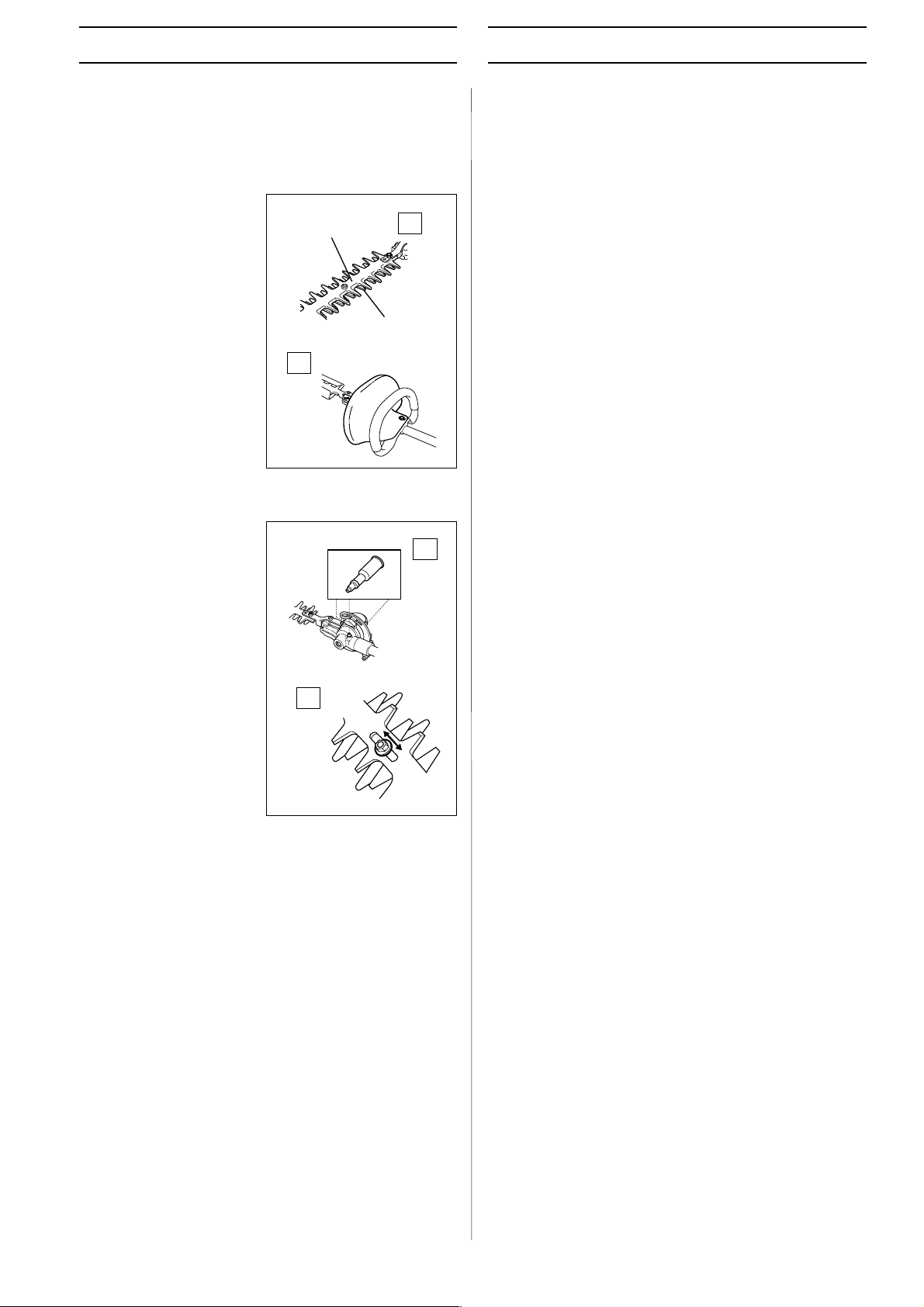

Underhållsschema

Nedan följer några allmänna skötselinstruktioner. Om Ni behöver ytterligare upplysningar kontakta serviceverkstaden.

Daglig tillsyn

1. Kontrollera att knivarna inte rör sig på tomgång eller med chokereglaget i startgasläge.

2. Kontrollera att handskyddet är oskadat. Byt skadat skydd.

Veckotillsyn

1. Fyll på fett i växelhuset. Detta skall utföras ung. var 20:e arbetstimma.

Tekniska data

Vikt

Vikt, utan bränsle, kg

Knivar

Längd, mm Knivhastighet, klipp/min

2,0

550 4184

2. Kontrollera att skruvarna som håller ihop knivarna är korrekt dragna.

Svenska – 11

SYMBOLFORKLARING

Symboler

ADVARSEL! Ryddesave, buskryddere og trimmere kan være farlige! Uagtsomt eller forkert brug kan resultere i alvorlige, i visse tilfælde livstruende skader.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

• Høreværn

• Godkendt øjenværn

Dette produkt er i overensstemmelse med gældende EF-direktiv.

Pilmarkeringer som viser grænser for håndtagets placering.

Brug altid godkendte beskyttelseshandsker.

Brug skridfaste og sikre støvler.

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Klippende værktøj. Berør ikke værktøjet uden først at slukke for motoren.

Denne maskine er ikke elektrisk isoleret. Hvis maskinen kommer i kontakt med eller i nærheden af spændingsførende ledninger kan det resultere i dødsfald eller alvorlig kropsskade. Elektricitet kan overføres fra et punkt til en anden med en såkaldt spændingsbue. Jo højere spændingen er, desto længere strækning kan elektriciteten overføres. Elektriciteten kan også overføres gennem grene og andre emner, specielt hvis de er våde. Hold altid en afstand på mindst 10 m (30ft) mellem maskinen og spændingsførende ledninger og/eller emner som står i kontakt med disse. Hvis du skal arbejde med kortere sikkerhedsafstand, kontakt altid det aktuelle strømforsyningsselskab for at få vished for at spændingen er slået fra, inden du påbegynder arbejdet. Maskinen kan være farlig. Påse at ingen mennesker eller dyr kommer nærmere end 15 m (45ft) når maskinen er i gang.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor, med Stopkontakten i position STOP.

Brug altid godkendte beskyttelseshandsker.

Regelmæssig rengøring er nødvendig.

Okular kontrol.

Der skal altid bæres godkendt øjenværn.

12 – Dansk

INDHOLD

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer i forbindelse med bl.a. form og udseende uden forudgående meddelelse herom.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Denne brugsanvisning er et supplement til den brugsanvisning, som medfølger maskinen. Se maskinens brugsanvisning for øvrig håndtering.

ADVARSEL!

Der må under ingen omstændigheder foretages indgreb i maskinens oprindelige udformning uden producentens tilladelse. Brug altid originaldele. Ikke-autoriserede ændringer og/eller ekstraudstyr kan medføre alvorlige skader eller dødsfald for føreren eller andre.

ADVARSEL! Dette tilbehør må kun bruges sammen med dertil egnede ryddesave/trimmere, se under overskriften ”Godkendt tilbehør” i afsnittet ”Tekniske data” i brugsanvisningen til redskabet.

Indholdsfortegnelse

SYMBOLFORKLARING

Symboler .................................................................. 12

INDHOLD

Indholdsfortegnelse .................................................. 13

SIKKERHEDSINSTRUKTIONER

Maskinens sikkerhedsudstyr .................................... 14

Kontrol, vedligeholdelse og service af maskinens

sikkerhedsudstyr ................................................ 14

Generelle arbejdsinstruktioner for hæktrimmer ........ 15

HVAD ER HVAD?

Hvad er hvad på hækkesakstilbehøret?................... 17

MONTERING

Montering af håndbeskytter og loophøndtag............ 18

Montering af klippeaggregat..................................... 18

START OG STOP

Kontrol før start ....................................................... 18

VEDLIGEHOLDELSE

Karburator ................................................................ 19

Gearboks.................................................................. 20

Rengøring og smøring ............................................. 20

Vedligeholdelsesskema ............................................ 21

TEKNISKE DATA

Tekniske data ........................................................... 21

Maskinen er kun beregnet til at skære grene og kviste.

Dansk – 13

SIKKERHEDSINSTRUKTIONER

Maskinens sikkerhedsudstyr

I dette afsnit forklares om maskinens sikkerhedsdetaljer, hvilke funktioner de har samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de er i funktion. (Se kapitlet ”Hvad er hvad” for at finde, hvor disse dele er placeret på din maskine).

ADVARSEL!

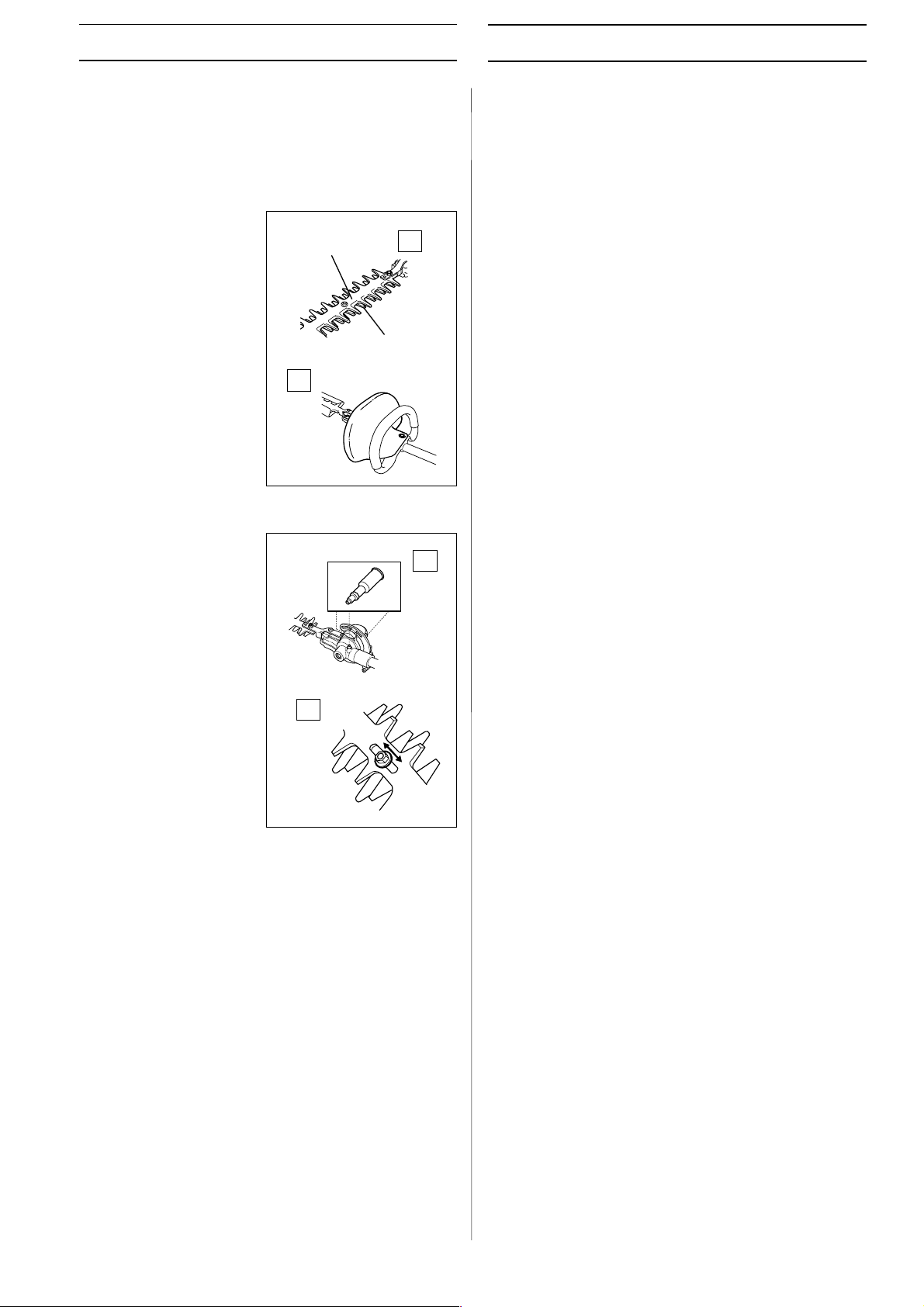

1. Handværn

Håndværnet er beregnet til at beskytte hånden mod at komme i kontakt med de arbejdende knive. Eksempelvis hvis brugeren mister grebet om det forreste håndtag.

2. Knivbeskytter

Knivbeskytteren (A) er beregnet til at beskytte mod at kropsdele kommer i kontakt med knivene (B).

Brug aldrig en hæktrimmer med defekt beskyttelsesværn. Følg kontrol-, vedligeholdelses- og serviceinstruktionerne beskrevet i dette afsnit.

2. Kniv

For at opnå et godt klippe- resultat er det vigtigt, at kontakttrykket mellem knivene er korrekt. Justering af kontakttrykket foretages ved at skruerne på undersiden af knivsæggen drejes med uret helt i bund. Løsn derefter skruen mod uret 1/4 omgang. Lås skruen med kontramøtrikken på o versiden af knivsæggen. Kontrollér at skruen ikke er mere fastspændt end, at spændeskiven under skruehovedet kan flyttes sideværts.

Ved korrekt justerede knive skal der , målt ved skruerne, være et spil mellem knivene på 0,2-0,4 mm.

Knivenes kanter er for hårde for almindelig filing. Sløve knive files med en slibemaskine.

Udskift knive, hvis de er bukkede eller beskadiget.

Kontrol, vedligeholdelse og service af maskinens sikkerhedsudstyr

ADVARSEL!

1. Håndværn

• Kontroller, at håndværnet er monteret korrekt.

• Kontroller, at håndværnet ikke er beskadiget.

Brug aldrig en maskine med defekt sikkerhedsudstyr. Sikkerhedsudstyret skal kontrolleres og vedligeholdes, som beskrevet i dette afsnit. Klarer din maskine ikke kontrollerne, skal du henvende dig til det nærmeste serviceværksted for at få en reparation.

ADVARSEL! Stands altid motoren, inden du arbejder med noget på kniverne. Desse fortsætter at rotere, også efter at gasreguleringen er sluppet. Kontrollér, at kniverne er standset helt og fjern kablet fra tændrøret, inden du begynder med noget arbejde.

3. Knivværn

• Kontrollér knivværnet med hensyn på skader og sprækkedannelser.

• Et skadet sknivværn skal altid udskiftes.

4.Gear

Efter arbejde med hæksaksen bliver gearkassen varm. Rør ikke ved gearkassen for at undgå brandskader.E fter arbejde med hæksaksen bliv er gearkassen varm. Rør ikke ved gearkassen for at undgå brandskader.

14 – Dansk

+ 30 hidden pages
