Page 1

HSM Securio B24c Level P-6

Cross-Cut High-Security

Shredder - HSM1785

Instruction Manual

Page 2

BETRIEBSANLEITUNG

OPERATING INSTRUCTIONS

NOTICE D‘UTILISATION

MANUALE OPERATIVO

INSTRUCCIONES DE SERVICIO

INSTRUÇÕES DE OPERAÇÃO

GEBRUIKSAANWIJZING

BRUGSVEJLEDNING

BRUKSANVISNING

KÄYTTÖOHJE

BRUKSANVISNING

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

NÁVOD NA OBSLUHU

B 24

KASUTUSJUHEND

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

1.780.998.102 A 05/2016

Page 3

deutsch: Aktenvernichter SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

français: Destructeur de documents SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

italiano: Distruggidocumenti SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

español: Destructora de documentos SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

português: Destruidora de documentos SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

nederlands: Papiervernietiger SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

dansk: Makuleringsmaskine SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

svenska: Dokumentförstörare SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

suomi: Paperinsilppuri SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

norsk: Makuleringsmaskin SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

polski: Niszczarka dokumentów SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

česky: Skartovací stroj SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

slovensky: Skartovačka SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

eesti: Paberipurustaja SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

русский: Машина для уничтожения деловых бумаг SECURIO B24 . . . . . . . . . . . . . . . 108

slovenski: Uničevalec dokumentov SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

magyar: Iratmegsemmisítő SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

română: Distrugător de documente SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

български: Машина за унищожаване на документи SECURIO B24 . . . . . . . . . . . . . . . . 136

ελληνικ: Καταστροφέας εγγράφων SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143

türkçe: Evrak İmha Makinesi SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

2 SECURIO B 24 05/2016

Page 4

deutsch

1 Symbolerklärung und

Sicherheitshinweise

Sicherheits- und Warnhinweise kennzeichnen Situationen, in denen es zu Personen- oder Sachschäden kommen kann und nennen Maßnahmen zur Abwendung der Gefahr.

Das Warndreieck mit dem Signalwort WARNUNG und grau hinterlegter Text weisen Sie auf die Gefahr schwerer bis lebensgefährlicher Verletzungen hin.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko.

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kin-

der unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährdung durch elektrischen

Strom

Gefährliche Netzspannung kann

bei fehlerhaftem Umgang mit der Maschine zu elektrischem Stromschlag führen.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter

angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals– und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

– Prüfen Sie Gerät und Kabel regelmäßig

auf Schäden.

Schalten Sie den Aktenvernichter

bei Beschädigung oder nicht ord-

nungsgemäßer Funktion sowie

vor Platzwechsel oder Reinigung

aus und ziehen Sie den Netzstecker.

– Verhindern Sie, dass Wasser in den

Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an.

– Ziehen Sie den Netzstecker nie an der

Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

05/2016 SECURIO B 24 3

Page 5

Verwendung, Gewährleistung

Entnehmen Sie den Schnittgutbehälter und sehen Sie auf dem Typenschild am Schneidkopf (siehe Punkt 3 Übersicht) nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist. Beachten Sie die zutreffenden Punkte der Betriebsanleitung.

deutsch

3 Übersicht2 Bestimmungsgemäße

1 8

3 4

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 4,5x30 1,9x15 Kreditkarten ●● ● ● CDs ●● ●

Das robuste Schneidwerk ist unempﬁ ndlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Schnittbreite 1x5 mm darf das Papier keine Heft- oder Büroklammern enthalten.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Schnittbreite 0,78x11 mm und 1x5 mm. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells.

1 Sicherheitshinweis 2 Zuführschlitz für CDs 3 Sicherheitselement / Splitterschutz 4 Bedien- und Anzeigeeinheit 5 Typenschild 6 Schnittgutbehälter 7 Zuführöffnung für Papier und Kreditkar-

ten

8 Lichtschranke

Bedien- und Anzeigeelemente

Reversiertaste

Anzeigen:

Behälter voll Schneidwerk blockiert Behälter offen Betriebsbereit

Bedientaste

Hinweis:

Aktenvernichter mit Partikelschneidwerk werden als Option auch mit einem Gerät zum automatischen Schmieren des Schneidwerks angeboten. Beachten Sie die beiliegende Dokumentation des Ölers, falls Ihre Maschine damit ausgerüstet ist.

4 SECURIO B 24 05/2016

Page 6

deutsch

4 Inbetriebnahme

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

– Verwenden Sie den Aktenvernichter nur

in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.

– Halten Sie das Gerät, den Netzstecker

und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

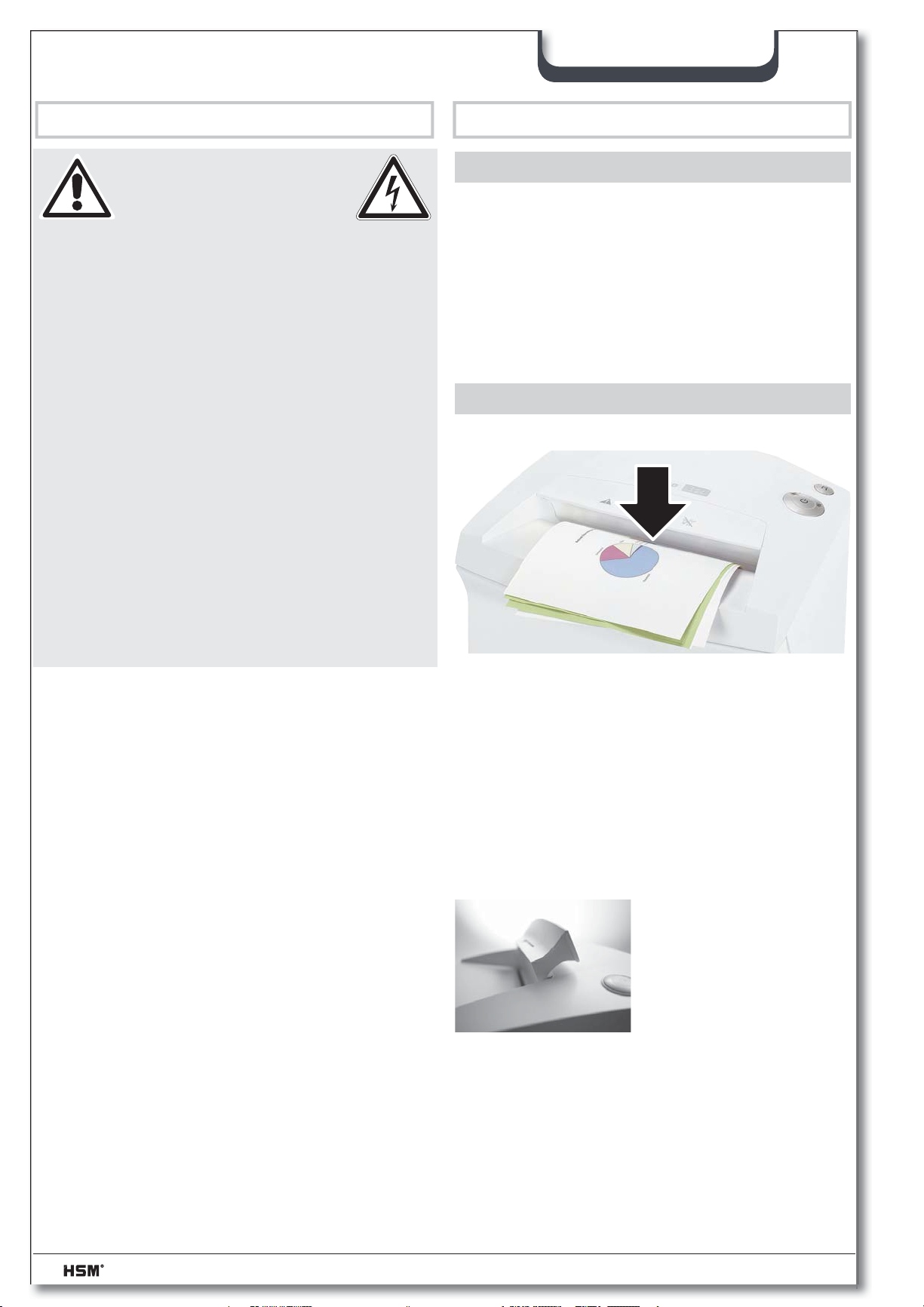

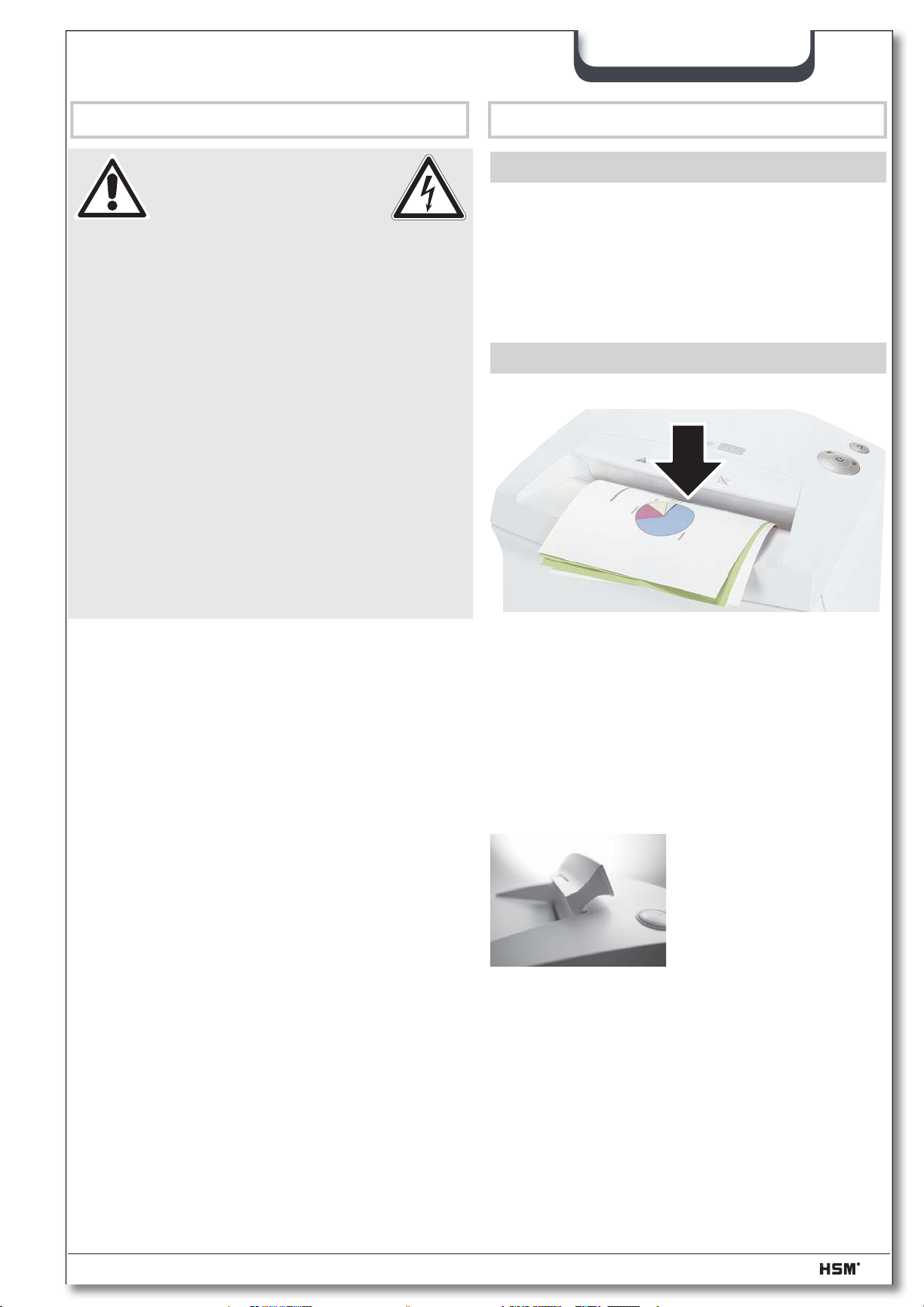

5 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der

Rückseite des Aktenvernichters auf „I“.

• Drücken Sie die Bedientaste.  Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

– Überprüfen Sie vor dem Einstecken des

Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

• Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steckdose.

• Führen Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.

 2 Sekunden nachdem die Lichtschranke

in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter geht in Betriebsbereitschaft.

Hinweis:

Zum Vernichten größerer Papiermengen können Sie das Sicherheitselement nach oben klappen. Dadurch

ist die Zuführöffnung leichter zugänglich.

05/2016 SECURIO B 24 5

Page 7

deutsch

CDs vernichten

(nur in den Schnittgrößen 5,8 mm, 3,9 mm, 4,5x30 mm)

• Führen Sie die CD nur durch den Schlitz im Sicherheitselement zu. Das schützt Sie vor Splittern.

Hinweis:

Für eine sortenreine Trennung des geshredderten Materials können Sie den mitgelieferten CD-Sack einsetzen.

Bitte achten Sie auf die Umwelt und entsorgen Sie die unterschiedlichen Materialien getrennt.

Kreditkarten vernichten

Weitere Funktionsmodi

• Permanent-Modus

Funktion: Schneidwerk läuft ununterbrochen. Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft. Start: Drücken Sie die Bedientaste 3 Sekunden lang. Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

• Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet. Die Anzeige „Betriebsbereit“ blitzt in regelmäßigen Abständen kurz auf. Bei Papierzufuhr läuft der Aktenvernichter selbständig an.

(nur in den Schnittgrößen 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Bei Schnittgröße 5,8 mm, 3,9 mm, 4,5x30 mm führen Sie die Karten durch den CD-Schlitz zu. Bei Maschinen mit Schnittgröße 1,9x15 mm geben Sie sie in die Papierzufuhr. Entsorgen Sie das zerkleinerte Material getrennt von Papierabfällen.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.

 Anzeige „Betriebsbereit“ verlischt.

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

6 SECURIO B 24 05/2016

Page 8

6 Störungsbeseitigung

Anzeige Störung Störungsbehebung

deutsch

Papierstau

Dauer-

licht

Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneu-

Blinklicht allg.

Störungsanzeige

Schnittgutbehälter voll

Behälter offen

Sie haben zu viel Papier auf einmal zugeführt.  Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das

Papier heraus.

• Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.

• Halbieren Sie den Papierstapel.

• Führen Sie das Papier nacheinander zu.

ter Inbetriebnahme 20 Minuten abkühlen.

• Während der Papiervernichtung ist ein Fehler aufgetreten. Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Lichtschranke frei ist.

• Leeren Sie den Schnittgutbehälter.

Hinweis:

Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen.

• Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.

05/2016 SECURIO B 24 7

Page 9

deutsch

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und

Service tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 160.

-Technikern unserer Ver-

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig

waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen.

nur bei Partikelschnitt: Ölen Sie das Schneidwerk bei nachlassender Schnittleistung,

Geräuschentwicklung oder nach jedem Leeren des Schnittgutbehälters. Verwenden Sie dazu nur HSMSchneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die

Papierzufuhr auf ganzer Breite auf die Schneidwellen.

• Lassen Sie das Schneidwerk ohne Pa-

pierzufuhr ca. 10 s im Permanent-Modus laufen.

Papierstaub und Partikel werden gelöst.

9 Lieferumfang

• Aktenvernichter in Karton verpackt

• Netzanschlussleitung

• 5 Schnittgutsäcke

• 1 CD-Sack für Maschinen mit Schnittbreiten 3,9, 5,8 und 4,5x30 mm

• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt

• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke Best.-Nr. 1.661.995.150

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 160.

8 SECURIO B 24 05/2016

Page 10

deutsch

10 Technische Daten

Schnittart Streifenschnitt Partikelschnitt Schnittgröße (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Sicherheitsstufe DIN 66399 P-2 / O-2

T-2 / E-2

Schnittleistung* (Blatt), DIN A4 70 g/m 80 g/m

Gewicht 18 kg 20,5 kg Schnittgeschwindigkeit 65 mm/s Eingabebreite 240 mm Anschluss 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Leistung bei max. Blattzahl 500 W Energieverbrauch im Bereitschaftsmodus < 2 Wh Betriebsart Dauerbetrieb Umgebungsbedingungen im Betrieb:

Temperatur relative Luftfeuchte Höhe über NN

Maße B x T x H (mm) 395 x 317 x 605 Volumen des Schnittgutbehälters 34 l Emissionsschalldruckpegel

(im Leerlauf / unter Last)

A- bewerteter Schallleistungspegel

(LWAd im Leerlauf)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C bis +25 °C

max. 90 %, nicht kondensierend

max. 2.000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

64,7 dB

11 - 13

9 - 11

P-6 / F-3 P-7 / F-3

7 6

5 4

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2014/35/EU

• EMV-Richtlinie 2014/30/EU

• RoHS-Richtlinie 2011/65/EU Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.

05/2016 SECURIO B 24 9

Page 11

english

1 Explanation of symbols and

safety instructions

Safety and warning signs indicate situations in which personal injuries or property damage may occur and provide measures to prevent this danger.

The warning triangle with the signal word WARNING and a text on a grey back- ground alert you to the risk of serious to life-threatening injuries.

Note

indicates information for the effective operation of the machine without risk of danger.

Dangerous for children and others!

The machine may not be used by persons (including children under

14 years of age) with limited physical, sensory or mental capabilities or with a lack of experience and knowledge, unless they are supervised by a responsible person or are instructed by them on the use of the machine. Children must be supervised to ensure they do not play with the machine.

Do not leave the document shredder switched on when it is unattended.

Dangerous mains voltage!

Improper handling of the machine

can lead to an electric shock. – Check the machine and cable regularly

for damage.

Safety instructions

Before using the machine for the ﬁ rst time, read the operating manual, and keep it for later use and to pass on to any subsequent users.

Observe all safety instructions onto the machine.

Risk of injury from sharp blades.

Never reach into the slot of the paper feed.

Risk of injury from being pulled in!

Switch the shredder off if it is

damaged or not working correctly

or before relocating or cleaning it

and disconnect it from the mains. – Make sure that no water gets into the

shredder. Do not immerse the power cable or the power plug in water. Never touch the power plug with wet hands.

– Never pull the plug out of the socket

using the power cable. Always pull out the plug directly.

Keep long hair, loose articles of clothing, ties, scarves, jewellery, etc. away from feed opening. Material with the tendency to form loops, e.g. tapes, strapping material, etc. must not be shredded.

10 SECURIO B 24 05/2016

Page 12

Remove the shredded material container and check the name plate on the cutting head (see point 3 Overview) to ﬁ nd out which cutting width and mains voltage your document shredder is designed for. Refer to the relevant point in the operating manual.

The shredder is designed for destroying paper. Depending on the cutting type, it can also handle small quantities of the following materials:

Shred width (mm) 5.8 3.9 4.5x30 1.9x15 Credit and charge cards ●● ● ● CDs ●● ●

Its sturdy drive mechanism is not damaged by paper clips and staples. Only on machines with a cutting width of 1 x 5 mm can the paper not contain staples or paper clips.

The warranty period for the document shredder is 3 years. There is a special warranty for the HSM solid steel cutting rollers in the document shredder, which is provided independently of the guarantee, and remains valid for the entire service life of the machine (HSM Lifetime Warranty). This does not apply to document shredders with cutting widths of 0.78 x 11 mm and 1 x 5 mm. This warranty and guarantee exclude wear and damage caused by improper handling or actions taken by third parties.

HSM guarantees the delivery of spare parts for up to 10 years after the production of this model has been discontinued.

Note:

Document shredders with a particle cutting unit also come with an optional device for lubricating the cutting unit. Note the documentation enclosed for the oiler if your machine is equipped with one.

english

3 Overview2 Proper use, warranty

1 8

3 4

1 Safety instructions 2 Feed opening for CDs 3 Safety element / splinter protection 4 Operating and display unit 5 Name plate 6 Shredded material container 7 Feed opening for paper and credit cards 8 Light barrier

Operating and display elements

Reverse button

Display options:

Container full Cutting unit blocked Container open Ready for operation

Operation button

05/2016 SECURIO B 24 11

Page 13

english

4 Initial start-up

WARNING

Dangerous mains voltage!

Improper handling of the machine can lead to an electric shock.

– Only use the machine in a dry room

indoors. Never operate the machine in damp rooms or in the rain.

– Keep the machine, the plug and cable

away from open ﬁ re and hot surfaces. The ventilation slots must not be blocked or covered and there must be at least 5 cm space between the shredder and any wall or furniture.

– Make sure that the power plug is easily

accessible.

5 Operation

Switching on the shredder

•

Set mains switch at rear of paper shredder to “I”.

• Press the operation button.  The “Ready for operation” indicator

lights up

Shredding paper

– Before you insert the power plug, make

sure that the voltage and frequency of your power supply comply with the information on the name plate.

• Connect the power plug of the machine into a properly installed socket.

• Feed the paper into the centre of the paper slot. The light barrier starts the cutting unit automatically. Therefore, with thin paper strips, make sure the light barrier detects them.

 Two seconds after the light barrier in the

paper feed opening is free again, the cutting unit is switched off automatically and the shredder switches to standby.

Note:

You can fold the safety element upwards to shred larger quantities of paper. This makes it easier to access the feed opening.

12 SECURIO B 24 05/2016

Page 14

english

Shredding CDs

(only in cut size: 5.8 mm, 3.9 mm, 4.5x30 mm)

• Only feed the material into the insertion slot of the safety element (splinter protection).

Note:

To completely separate the materials shredded, you can insert the CD bag supplied. Dispose the shredded material and the waste paper separately.

Shredding credit cards

(only in cut size: 5.8 mm, 3.9 mm,

4.5x30 mm, 1.9x15 mm)

Other function modes

• Permanent mode

Function: Cutting unit runs continuously. If no material is fed in within a period of 2 minutes, the cutting unit shuts down and the shredder switches to standby. Start: Press the operation button for three seconds. Premature cancellation: Press the operation button.

• Stand-by mode

Function: Two minutes after the last paper feed operation, all consumers that are not required are switched off automatically. The „Ready for operation“ indicator ﬂ ash- es brieﬂ y at regular intervals. The shredder starts automatically when paper is fed in.

• Feed the cards through the CD slot when the cut size is 5.8 mm, 3.9 mm and

4.5x30 mm. For machines with a cutting width of 1.9x15 mm, use the paper feed. Dispose of the shredded material and the waste paper separately.

Switching off the shredder

• Press the operation button.

 The “Ready for operation” indicator

goes out.

• Set mains switch at rear of paper shredder to “0”.

05/2016 SECURIO B 24 13

Page 15

6 Troubleshooting

Display Problem Measure

english

Continu-

ous lamp

Flashing

light

Paper jam

Overload • The motor was overloaded. Let the shredder cool down for approx.

General fault displays

Shredded material container full

Container open

You have fed in too much paper.  The cutting unit runs in reverse for a few seconds and pushes the

paper back out again.

• If necessary, press the reverse button “R” to remove the stack of paper.

• Take half the stack of paper.

• Feed the paper in portions.

15 – 20 mins. before using it again.

• A fault has occurred while shedding paper. Pull the paper out of the slot to clear the light barrier.

• Empty the shredded material container.

Note:

If you press the reverse button brieﬂ y before removing the container, part of the material is pulled back into the cutting apparatus and does not fall inside the document shredder.

• Insert the shredded material container correctly in the base cabinet.

14 SECURIO B 24 05/2016

Page 16

english

7 Cleaning and maintenance

WARNING

Dangerous mains voltage!

Improper handling of the machine can lead to an electric shock.

Switch the shredder off before relocating or cleaning it and disconnect the mains plug.

Service work which requires the housing covers to be removed may only be carried out by HSM Customer Service and

technicians of our contractual partners. See page 160 for our customer service addresses.

service

8 Disposal / Recycling

Electrical and electronic old devices contain a variety of valuable materials, but also hazardous substances which were required for function and safety. Incorrect

disposal or handling can be dangerous to your health and the environment. Never dispose of old devices in the household waste. Observe the current applicable regulations and use the collection points for returning and recycling electric and electronic devices. Dispose of all the packaging materials also in an environmentally-responsible way.

Clean the document shredder only with a soft cloth and a mild soap-water solution. However, no water must enter the equipment.

Cross cut only: Oil the cutting unit when cutting performance decreases or the device

becomes noisy, or every time you empty the waste container. Only use HSM special lubricating oil for the cutting unit to do this:

• Spray the special cutting unit oil through

the paper feed along the entire width of the cutting shafts.

• Let the cutting unit run in the permanent

mode for about 10 seconds without any paper.

 Paper dust and particles are shaken off.

9 Scope of delivery

• Paper shredder in carton packing

• Power supply cable

• 5 Bags for shredded material

• 1 CD bag for machines with cutting widths 3.9, 5.8 and 4.5x30 mm

• Special cutting block oil 50 ml (cross cut)

• Operating instructions

Acces so ries

• 10 waste bags, order no. 1.661.995.150

• Special cutting block oil 250 ml order No.: 1.235.997.403

See page 160 for our customer service addresses.

05/2016 SECURIO B 24 15

Page 17

english

10 Technical data

Cutting type Strip cut Cross cut Cut size (mm) 5.8 3.9 4.5 x 30 1.9 x 15 0.78 x 11 1 x 5

Security level DIN 66399 P-2 / O-2

T-2 / E-2

Cutting capacity* (sheets), A4 70 g/m 80 g/m

Weight 18 kg 20.5 kg Cutting speed 65 mm/s Intake width 240 mm Power supply 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Power consumption with max. number of sheets 500 W Energy consumption in standby mode < 2 Wh Operating mode Continuous operation Ambient conditions in operation:

Temperature Relative humidity Height above sea-level (MSL)

Size W x D x H (mm) 395 x 317 x 605 Shredded material container volume 34 l Sound pressure level emissions

(Idle running/ load) A-weighted sound power level (LWAd in

idle mode)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C to +25 °C

max. 90 %, without condensation

max. 2,000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

64.7 dB

9 - 11

P-6 / F-3 P-7 / F-3

7 6

5 4

* The maximum number of sheets (DIN A4, 70 g/m² or 80 g/m²), fed lengthways, which can be cut in one cycle. The performance data is determined when the motor is cold and the cutting device is freshly oiled. A weaker mains voltage or a different mains frequency to the one speciﬁ ed could result in less sheet capacity and increased noise during op- eration. The sheet capacity can vary depending on the structure and properties of the paper and on the way it enters.

This document shredder meets the applicable harmonisation legislation of the European Union:

• Low Voltage directive 2014/35/EU

• EMC directive 2014/30/EU

• RoHS directive 2011/65/EU The EU declaration of conformity can be requested from the manufacturer.

16 SECURIO B 24 05/2016

Page 18

français

1 Explication des symboles et

consignes de sécurité

Les consignes de sécurité et d’avertissement désignent des situations dans lesquelles des dommages de personnes ou des dommages matériels peuvent se produire et mentionnent des mesures permettant d’éviter le danger.

Le triangle d’avertissement comportant le terme AVERTISSEMENT et le texte sur fond gris indiquent un risque de blessures graves à mortelles.

Remarque désigne des informations pour un fonctionnement efﬁ cace de la machine, sans risques.

Dangers pour les enfants et pour d’autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris

les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l’expérience et/ou des connaissances requises, à moins qu’elles ne soient surveillées par une personne responsable de leur sécurité ou n’aient reçu des instructions d’utilisation de l’appareil. Les enfants doivent être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’appareil.

Ne laissez pas le destructeur de documents allumé sans surveillance.

Risques en raison du courant

électrique

Dangers résultant de la tension du

secteur ! Une mauvaise utilisation de la machine peut entraîner une électrocution.

Recommandations de sécurité

Lisez la notice d’utilisation de la machine avant de la mettre en service ; conservez celle-ci pour

une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur.

Risque de blessures avec des

lames tranchantes !

N’introduisez jamais les mains

dans la fente d’alimentation en

papier.

Danger de blessure par

attraction!

Ne pas approcher l’ouverture

d’insertion du papier avec des che-

veux longs, des vêtements larges,

des cravates, des écharpes, des

bracelets, des colliers, etc. Ne pas

détruire les objets ayant tendance à s’entortiller, bandes, matériel de ligaturage etc.

– Vériﬁ ez régulièrement que l’appareil et

les câbles ne présentent aucun dommage.

Éteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi

qu’avant un changement de place ou un nettoyage, et débranchez la prise secteur.

– Évitez que de l’eau pénètre dans le des-

tructeur de documents. Ne plongez ni les câbles secteur ni la ﬁ che secteur dans l’eau. Ne touchez jamais la ﬁ che secteur lorsque vous avez les mains mouillées.

– Ne tirez jamais sur le câble pour débran-

cher la ﬁ che de la prise secteur, tenez toujours la ﬁ che.

05/2016 SECURIO B 24 17

Page 19

français

Utilisation conforme, garantie

Retirez le conteneur de matériau découpé et consultez la plaque signalétique de la tête de coupe (voir point 3 vue générale) pour savoir pour quelle largeur de coupe et quelle tension du secteur votre destructeur de documents est conçu. Tenez compte des points correspondants dans la notice d’utilisation.

Le destructeur de document est conçu pour la destruction de documents papier. pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:

Taille de coupe (mm) 5,8 3,9 4,5x30 1,9x15 Cartes de crédit ●● ● ● CDs ●● ●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones. Sur les machines de largeur de coupe 1 x 5 mm, les agrafes et les trombones sont à retirer impérativement des documents.

La durée de garantie du destructeur de documents est de 3 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), indépendante de la garantie, sur les cylindres de coupe en acier fabriqués d’une seule pièce des destructeurs de documents, pendant toute la durée de vie de l’appareil. Les destructeurs de documents de largeur de coupe 0,78 x 11 mm et 1 x 5 mm ne sont pas concernés par cette prescription. L’usure ou les dommages causés par toute utilisation impropre, ou par des interventions d’un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie. HSM garantit la livraison de pièces détachées jusqu‘à 10 ans après la ﬁ n de la production de ce modèle.

Remarque :

Les destructeurs de documents à dispositif de coupe en particules sont proposés en option avec un appareil permettant la lubriﬁ cation automatique du dispositif de coupe. Respectez la documentation fournie avec l’huileur si votre machine en est équipée.

Vous

3 Vue générale2

1 8

3 4

1 Recommandations de sécurité 2 Ouverture d‘alimentation spéciale pour

cédéroms

3 Dispositif de sécurité/protection contre

les projections 4 Unité de commande et d‘afﬁ chage 5 Plaque signalétique 6 Collecteur 7 Ouverture d’alimentation pour papier et

cartes de crédit 8 Cellule photoélectrique

Eléments de commande et d’afﬁ chage

Bouton retour

Afﬁ chage :

Collecteur plein Dispositif de coupe bloqué Collecteur ouvert En ordre de marche

Bouton de commande

18 SECURIO B 24 05/2016

Page 20

français

4 Mise en service

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

– Utilisez l’appareil uniquement à l’intérieur,

dans des pièces sans humidité. Ne l’utilisez jamais dans des pièces humides ou sous la pluie.

– Gardez l’appareil, la ﬁ che secteur et le

câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n’obstrue les fentes d’aération et à ce que l’appareil respecte une distance minimum de 5 cm du mur ou des meubles.

– Assurez-vous que la prise secteur est

accessible.

5 Manipulation

Mise en marche

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I ».

• Appuyez sur le bouton de commande.

 Le voyant « en ordre de marche »

s’allume.

Destruction de documents

– Vériﬁ ez avant de brancher la prise sec-

teur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.

• Branchez la ﬁ che secteur de la machine dans une prise secteur d’installation conforme.

• Introduisez les documents à détruire au milieu de la fente. La cellule photoélectrique active automatiquement le dispositif de coupe. Par conséquent, lorsque vous introduisez des bandes de papier étroites, vériﬁ ez que la cellule photoélec- trique les détecte.

 2 s après que la cellule photoélectrique

de l’ouverture d’introduction de papier est de nouveau libre, le dispositif de coupe se met automatiquement à l’arrêt et le destructeur de documents se met en veille.

Remarque:

Lorsque vous détruisez d’importantes quantités de papier, vous pouvez rabattre l’élément de

sécurité vers le haut. L’ouverture d’alimentation est ainsi plus facilement accessible.

05/2016 SECURIO B 24 19

Page 21

français

Destruction de CDs

(largeur de coupe de 5,8 mm, 3,9 mm, 4,5x30 mm)

• Introduisez le matériel uniquement par la fente du dispositif de sécurité (protection contre les projections).

Remarque:

Aﬁ n de trier les diffé- rentes sortes de matériaux détruits, vous pouvez utiliser le sac pour CD fourni à la livraison.

Protégez l’environnement et recyclez séparément les différents matériaux.

Destruction des cartes de crédit

(largeur de coupe de 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Autres modes de fonctionnement

• Mode permanent

Fonction : Le dispositif de coupe fonctionne en continu. Si aucun 2 minutes, le dispositif de coupe se met à l’arrêt et le destructeur de documents se met en veille. Démarrage : Maintenez appuyé le bouton de commande pendant 3 secondes. Annulation prématurée : Appuyez sur le bouton de commande.

• Mode stand by

Fonction : Tous les consommateurs de courant inutiles sont automatiquement mis à l’arrêt 2 minutes après la dernière introduction de documents. L‘afﬁ chage « en ordre de marche » cli- gnote à intervalles réguliers. Le destructeur de documents fonctionne de manière autonome lors de l‘introduction de documents.

matériau

n’est introduit après

• Pour les tailles de coupe 5,8 mm, 3,9 mm, 4,5x30 mm, introduisez les cartes dans la fente pour CD. Pour les machines de largeur de coupe 1,9 x15 mm, placez les cartes dans l’alimentation papier. Recyclez les matériaux détruits séparément des déchets en papier.

Mise hors circuit

• Appuyez sur le bouton de commande.

 Le voyant « en ordre de marche »

s’éteint.

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. „0“.

20 SECURIO B 24 05/2016

Page 22

6 Elimination de défauts

français

Afﬁ chage

Allumage

ininter-

rompu

Témoin

clignotant

Panne Elimination des pannes

Bourrage papier

Surcharge

Afﬁ chage des erreurs générales

Collecteur plein

Vous avez introduit trop de papier à la fois.  Le dispositif de coupe fonctionne en sens inverse pendant quelques

secondes, puis expulse le papier.

• Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier.

• Retirez la moitié de la pile de papier.

• Introduisez les documents les uns après les autres.

• Le moteur a subi une surcharge. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.

• Une erreur est survenue pendant la destruction du papier. Retirez le papier de la fente d’alimentation, de sorte que la cellule photoélectrique soit libre.

• Videz le collecteur.

Remarque :

Si vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découpé est ramenée dans le dispositif de coupe et ne tombe pas à l’intérieur du destructeur de documents.

Collecteur ouvert

• Positionnez correctement le collecteur dans le compartiment inférieur.

05/2016 SECURIO B 24 21

Page 23

français

7 Entretien et maintenance 8 Traitement des déchets /

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.

Les travaux d’entretien liés au retrait de caches du bâti ne doivent être effectués que par le service après-vente HSM et les

techniciens de maintenance de nos partenaires agréés. Pour les adresses du service clientèle, voir page 160.

Nettoyez le destructeur de documents uniquement avec un chiffon doux et une solution savonneuse non corrosive. Veiller à ce que l’eau ne pénètre pas dans l’appareil.

recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au

fonctionnement et à la sécurité. En cas de manipulation ou d’élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l’environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte aﬁ n qu’ils puissent être recyclés. Veillez également à ce que les matériaux d’emballage soient traités et recyclés dans le respect de l’environnement.

9 Ampleur de la livraison

Coupe croisée : Huilez le dispositif de coupe en cas de diminution du rendement de

coupe, d’apparition de bruits ou à chaque fois que vous videz le collecteur. Utilisez uniquement de l’huile spéciale pour bloc de coupe HSM :

• Vaporisez l’huile spéciale sur toute la lar-

geur des cylindres de coupe par l’alimentation papier.

• Laissez le dispositif de coupe fonctionner

sans papier pendant env. 10 s en mode permanent.

 Poussière de papier et particules sont

ainsi éliminées.

• Destructeur de documents emballé dans un carton

• Câble de raccordement secteur

• 5 sacs pour découpures

• 1 sac pour CD pour les machines à largeur de coupe 3,9, 5,8 et 4,5x30 mm

• Coupe croisée : 1 bouteille d’huile spéciale pour le bloc de découpage 50 ml

• Notice d‘utilisation

Accessoires

• 10 sacs à particules n° de commande 1.661.995.150

• Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403

Pour les adresses du service clientèle, voir page 160.

22 SECURIO B 24 05/2016

Page 24

français

10 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe en particules Largeur de coupe (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Degré de sécurité DIN 66399 P-2 / O-2

T-2 / E-2

Rendement de coupe* (feuille), 70 g/m DIN A4 80 g/m

Poids 18 kg 20,5 kg Vitesse de coupe 65 mm/s Largeur d’introduction 240 mm Branchement 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Puissance consommée avec nbre max. de feuilles Consommation d’énergie en mode opéra-

tionnel

Mode de fonctionnement Fonctionnement permanent Conditions ambiantes d’utilisation :

Température Humidité relative de l’air Hauteur au-dessus NN

Dimensions L x P x H (mm) 395 x 317 x 605 Volume du collecteur 34 l Niveau sonore (Marche à vide / charge) 56 dB (A) / 59 - 63 dB (A) Niveau de puissance acoustique pondéré

A (LWAd en marche à vide)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

max. 90 %, sans condensation

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

500 W

< 2 Wh

-10 °C à +25 °C

max. 2 000 m

64,7 dB

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

P-6 / F-3 P-7 / F-3

7 6

5 4

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s‘effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d‘introduire les feuilles, la puissance peut varier.

Le destructeur de documents respecte les directives d’harmonisation en vigueur dans l’Union Européenne :

• Directive basse tension 2014/35/UE

• Directive CEM 2014/30/UE

• Directive LdSD 2011/65/UE La déclaration de conformité UE est disponible sur demande auprès du fabricant.

05/2016 SECURIO B 24 23

Page 25

italiano

1 Spiegazione dei simboli

e delle avvertenze per la sicurezza

Le avvertenze e gli avvisi per la sicurezza deﬁ niscono situazioni in cui possono veriﬁ carsi danni a persone o cose indicando le misure per prevenire i rischi.

Il triangolo di emergenza con il simbolo AVVERTENZA e testo in grigio indica pericoli di lesioni da gravi a mortali.

Nota deﬁ nisce informazioni per un funzionamento effettivo della macchina senza rischio di pericolo.

Pericoli per bambini e altre persone!

La macchina non deve essere utilizzata da persone (compresi

bambini sotto i 14 anni) con ridotte capacità ﬁ siche, sensoriali o mentali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull’uso dell’apparecchio. Controllare sempre che i bambini non giochino con l’apparecchio.

Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

Pericolo dovuto a scossa elet-

trica

Tensione di rete pericolosa!

L’uso improprio della macchina

può causare scosse elettriche.

Avvertenze per la sicurezza

Prima della messa in funzione della macchina, leggere le istruzioni per l’uso, conservare per poterle consultare in seguito e

consegnare agli altri utenti. Osservare tutte le avvertenze per la sicurez-

za applicate sul distruggidocumenti!

Pericolo di lesioni a causa di lame afﬁ late.

Non intervenire mai nella fessura dell’alimentazione della carta.

Pericolo di lesioni da trascinamento!

In prossimità dell’apertura dell’alimentazione della carta è indispensabile prendere le dovute precauzioni afﬁ nché capelli sciolti, lembi di vestiario, cravatte, sciar-

pe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, ﬁ lm in plastica ecc.

– Controllare regolarmente che apparec-

chio e cavo non siano danneggiati.

Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la puli-

zia, ed estrarre la spina di rete.

– Evitare penetrazioni d’acqua nel distrug-

gidocumenti. Non immergere mai il cavo e la spina di rete in acqua. Non toccare mai la spina di rete con le mani umide.

– Staccare sempre la spina di rete dalla

presa afferrando la stessa e mai tirando il cavo di alimentazione.

24 SECURIO B 24 05/2016

Page 26

Estrarre il contenitore per cascame e controllare sulla targhetta posta sulla testa di taglio (vedi punto 3 Panoramica) la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti. Osservare le relative istruzioni riportate nel manuale d’uso.

Il distruggidocumenti è concepito per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Grandezza di taglio (mm) 5,8 3,9 4,5x30 1,9x15 Carte di credito ●● ● ● CD ●● ●

Il robusto utensile da taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Solamente per macchine con larghezza di taglio di 1x5 mm la carta non deve contenere punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 3 anni. Per gli alberi da taglio completamente in acciaio dei distruggidocumenti è valida una garanzia indipendente dalla garanzia principale riferita all’intera vita utile dell’apparecchio (HSM Lifetime Warranty). Sono esclusi i distruggidocumenti con ghezza di taglio di 0,78x11 mm e 1x5 mm

lar-

. Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

HSM garantisce la consegna di pezzi di ricambio

ﬁ no a 10 anni dall’uscita di produ-

zione del presente modello.

Avvertenza:

I distruggidocumenti dotati di utensile da taglio in particelle vengono offerti come opzione anche con un apparecchio per la lubriﬁ - cazione automatica dell’utensile da taglio. Osservare la documentazione in allegato dell’ingrassatore nel caso la vostra macchina ne sia dotata.

italiano

3 Panoramica2 Norme d’uso, garanzia

1 8

3 4

1 Avvertenze per la sicurezza 2 Apertura di alimentazione per CD 3 Elemento di sicurezza / protezione con-

tro le schegge 4 Unità di comando e visualizzazione 5 Targhetta 6 Contenitore per materiali di taglio 7 Apertura di alimentazione solamente

per carta e carte di credito 8 Fotocellula

Elementi di comando e visualizzazione

Tasto di inversione

Messaggi:

Contenitore pieno Meccanismo di taglio bloccato Contenitore aperto Pronto per il funzionamento

Tastiera di comando

05/2016 SECURIO B 24 25

Page 27

italiano

4 Messa in funzione

AVVERTENZA

Tensione di rete pericolosa!

L’uso improprio della macchina può causare scosse elettriche.

– Utilizzare l’apparecchio esclusivamente

in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.

– Tenere l’apparecchio, la spina di rete e

il cavo di rete lontani da ﬁ amme libere e superﬁ ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

– Assicurarsi che la spina di rete sia facil-

mente accessibile.

5 Messa in esercizio

Accensione del distruggidocumenti

• Interruttore della rete sul rovescio del distruggidocumenti su “I”.

• Premere la tastiera di comando.

 Il messaggio “Pronto per il funzionamen-

to” è acceso.

Distruzione della carta

– Prima di inserire la spina di rete, assi-

curarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.

• Inserire la spina di rete della macchina in una presa correttamente installata.

• Introdurre la carta nel centro dell’apertura di alimentazione. La funzione automatica per avvio/arresto inserisce automaticamente l’utensile da taglio. Quindi, in caso di strisce di carta sottile, assicurarsi che possano essere rilevate dalla fotocellula.

 2 secondi dopo che la fotocellula è di

nuovo libera nell’apertura dell’alimentazione della carta, il meccanismo di taglio viene spento automaticamente e il distruggidocumenti passa alla modalità Pronto per il funzionamento.

Nota:

Per la distruzione di maggiori quantità di carta, ribaltare l’elemento di sicurezza

verso l’alto. In conseguenza di ciò l’apertura di alimentazione diviene più facilmente accessibile.

26 SECURIO B 24 05/2016

Page 28

italiano

Distruzione di CD

(dimensione di taglio 5,8 mm, 3,9 mm, 4,5x30 mm)

• Inserire il materiale solo attraverso la fessura di inserimento dell’elemento di sicurezza (protezione contro le schegge).

Nota:

Per una separazione differenziata del materiale sminuzzato, è possibile inserire il sacchetto per CD compreso nella fornitura.

Rispettare l’ambiente e smaltire i diversi materiali separatamente.

Distruzione di carte di credito

(dimensione di taglio 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Ulteriori modalità di funzionamento

• Modalità permanente

Funzione: il meccanismo di taglio procede ininterrottamente. Se per 2 minuti non viene alimentato materiale, il meccanismo di taglio si spegne e il distruggidocumenti diviene pronto per il funzionamento. Avvio: premere la tastiera di comando per 3 secondi. Interruzione anticipata: premere la tastiera di comando.

• Modalità stand by

Funzione: 2 minuti dopo l’ultimo inserimento della carta, tutte le utente non necessarie vengono spente automaticamente. Il messaggio “Pronto per il funzionamento” lampeggia brevemente ad intervalli regolari. Durante l‘alimentazione della carta il distruggidocumenti comincia ad avviarsi automaticamente.

• In caso di dimensioni di taglio di 5,8 mm, 3,9 mm, 4,5x30 mm, inserire le carte attraverso la fessura per CD. Per apparecchi con dimensione di taglio 1,9x15 mm inserire le carte nell’alimentazione della carta. separandolo

Smaltire il materiale sminuzzato

dai riﬁ uti di carta.

Spegnimento del distruggidocumenti

• Premere la tastiera di comando.

 Il messaggio “Pronto per il funzionamen-

to” si spegne.

• Interruttore della rete sul rovescio del distruggidocumenti su „0“.

05/2016 SECURIO B 24 27

Page 29

6 Eliminazione dei disturbi

italiano

Indicazione

Luce

continua

Spia

inter-

mittente

Disturbo Eliminazione dei disturbi

Blocco carta sovraccarico

Sovraccarico

Indicazioni generali di guasto

Contenitore per materiali di taglio pieno

È stata introdotta troppa carta in una volta sola.  Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori

la carta.

• Per rimuovere la pila di carta, premere eventualmente anche il tasto di inversione “R”.

• Dimezzare la pila di carta.

• Immettere la carta in successione.

• Il motore è stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min.

• Durante la distruzione della carta si è veriﬁ cato un errore. Estrarre la carta dalla fessura di inserimento in modo che la cella fotoelettrica sia libera.

• Svuotare il contenitore per materiali di taglio.

Nota

Se prima dell’asportazione del contenitore viene premuto brevemente il tasto di inversione, una parte del materiale di taglio viene riportato nel meccanismo di taglio e non cade all’interno del distruggidocumenti.

Apertura del contenitore

• Posizionare il contenitore per materiali di taglio nell'armadio inferiore correttamente.

28 SECURIO B 24 05/2016

Page 30

italiano

7 Pulizia e cura 8 Smaltimento / Riciclaggio

AVVERTENZA

Tensione di rete pericolosa!

L’uso improprio della macchina può causare scosse elettriche.

Prima di cambiarlo di posto o prima di effettuarne la pulizia, spegnere il distruggidocumenti e scollegare la spina di rete.

I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio di

assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 160.

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzio-

namento e alla sicurezza dell’apparecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell’uomo e l’ambiente. Non gettare mai gli apparecchi usati nei riﬁ uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell’ambiente.

Pulire il distruggidocumenti solo con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell’apparecchio.

Solo per particelle: Applicare uno strato d’olio al meccanismo di taglio in caso di riduzione delle

prestazioni di taglio oppure dopo ogni svuotamento del contenitore per materiali di taglio. A tal ﬁ ne utilizzare solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l’olio speciale attraverso l’a-

limentazione della carta su tutta la lunghezza degli alberi da taglio.

• Far scorrere l’utensile da taglio senza in-

serire la carta per ca. 10 sec. nella modalità permanente.

 La polvere e le particelle di carta si stac-

cano.

9 Fornitura

• Apparecchio imballato in cartone

• Cavo di alimentazione

• 5 sacchi di raccolta 1 sacchetto per CD per macchine con

• larghezza di taglio di 3,9, 5,8 e 4,5x30 mm

• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)

• Manuale operativo

Accessori

• 10 sacchetti per il materiale sminuzzato N. ordine 1.661.995.150

•

Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 160.

05/2016 SECURIO B 24 29

Page 31

italiano

10 Dati tecnici

Tipo di taglio Taglio a strisce Taglio a frammenti Dimensioni di taglio (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Classe di sicurezza DIN 66399 P-2 / O-2

T-2 / E-2

Prestazioni di taglio* (foglio) 70 g/m DIN A4 80 g/m

Peso 18 kg 20,5 kg Velocità di taglio 65 mm/s Larghezza per l’immissione 240 mm Collegamento 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Potenza assorbita con numero di fogli max 500 W Consumo energetico in stand-by < 2 Wh Modalità di funzionamento Funzionamento continuo Condizioni ambientali in funzionamento:

temperatura umidità dell’aria relativa Altezza sopra il l.d.m

Dimensioni L x P x A (mm) 395 x 317 x 605 Volume del contenitore per materiali di

taglio Livello di pressione acustica di emissione

(corsa a vuoto / carico)

Livello di potenza sonora valutato A

(LWAd con funzionamento a vuoto)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

da -10 °C a +25 °C

max 90 %, senza condensa

max 2000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

34 l

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubriﬁ cato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.

Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall’Unione Europea:

• Direttiva Bassa Tensione 2014/35/UE

• Direttiva CEM 2014/30/UE

• Direttiva RoHS 2011/65/UE La dichiarazione di conformità UE può essere richiesta al produttore.

30 SECURIO B 24 05/2016

Page 32

español

1 Explicación de símbolos e

indicaciones de seguridad

Las indicaciones de seguridad y de advertencia señalan situaciones en las que se pueden producir daños personales o materiales, y apuntan las medidas que se han de tomar para evitar el peligro.

El triángulo de advertencia con la palabra ADVERTENCIA y texto sobre fondo gris remiten a un peligro que puede provocar graves lesiones e incluso la muerte.

Nota Proporciona información útil para un eﬁ caz funcionamiento de la máquina sin que se corra peligro de que se produzcan daños.

Peligros para niños y adultos.

Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limi-

tadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato.

No deje la destructora de documentos encendida sin vigilancia.

Daños por corriente eléctrica

Tensión de red peligrosa.

La manipulación errónea de la

máquina puede provocar electro-

cución.

Indicaciones de seguridad

Antes de poner en marcha la

máquina, lea las instrucciones de servicio, téngalas siempre a mano

para poder consultarlas en cualquier momento y entréguelas a los otros usuarios.

Observe todas las indicaciones de seguridad que ﬁ guran en la destructora!

¡Peligro de sufrir lesiones con

el ﬁ lo de la cuchilla!

No toque nunca la ranura por la

que se introduce el papel.

¡Peligro de sufrir lesiones por

quedarse enganchado en la

máquina!

– Compruebe regularmente que el aparato

y el cable no presenten daños.

Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrec-

to y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

– Evite que la destructora de documentos

entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua. No agarre el conector de red con las manos húmedas.

– No desenchufe el conector de red tirando

del cable de alimentación, sino agarrando el conector de red.

Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimen-

tación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.

05/2016 SECURIO B 24 31

Page 33

garantía

español

3 Vista general2 Uso conforme al previsto,

Quite el depósito de material cortado y fíjese en la placa de características del cabezal de corte (véase la vista general del punto 3) para determinar el ancho de corte y la tensión de red de su destructora de documentos. Tenga en cuenta los puntos correspondientes de las instrucciones de servicio.

La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:

Ancho de corte (mm) 5,8 3,9 4,5x30 1,9x15 Tarjetas de crédito ●● ● ● CDs ●● ●

El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máquinas de ancho de corte 1x5 mm el papel no puede tener grapas ni clips.

El período de garantía para la destructora de documentos es de 3 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). Una excepción son las destructoras de documentos con anchura de corte 0,78x11 mm y 1x5 mm. La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.

HSM garantiza el envío de piezas de recambio hasta 10 años tras ﬁ nalizar la pro- ducción de este modelo.

1 8

3 4

1 Indicaciones de seguridad 2 Abertura de entrada para CDs 3 Elemento de seguridad / protección

contra astillas 4 Unidad de mando e indicación 5 Placa de características 6 Depósito para recortes 7 Abertura de entrada para papel y tarje-

tas de crédito 8 Barrera de luz

Elementos de mando e indicación

Pulsador de inversión

Indicaciones:

Depósito lleno Dispositivo cortador bloqueado Depósito abierto Dispuesta para el funcionamiento

Pulsador de servicio

Nota:

Las destructoras de documentos con mecanismo de corte en partículas se ofrecen como opción también con un aparato para lubricar automáticamente el mecanismo de corte. Si su máquina está provista de un engrasador, tenga en cuenta la documentación adjunta del mismo.

32 SECURIO B 24 05/2016

Page 34

español

4 Primera puesta en marcha

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de la máquina puede provocar electrocución.

– Utilice el aparato únicamente en interio-

res secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.

– Mantenga el aparato, el conector de red y

el cable de red alejados de llamas abiertas y de superﬁ cies calientes. Las ranu- ras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

5 Manejo

Encender la destructora de documentos

• Poner el interruptor en el lado trasero de la destructora de documentos en “I”.

• Pulse el pulsador de servicio.

 La indicación “Dispuesta para el funcio-

namiento” se enciende.

Destruir papel

– Preste atención a que el conector de red

esté fácilmente accesible.

– Antes de enchufar el conector de red,

compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.

• Enchufe el conector de red de la máquina en una caja de enchufe instalada correctamente.

• Introduzca el papel en el centro de la abertura para el papel. El proceso de trituración es arrancado por una fotocélula en el oriﬁ cio para la alimentación del papel. Por ello, si hay tiras de papel estrechas preste atención a que las pueda detectar la célula fotoeléctrica.

 2 s después de que la barrera de luz de

la abertura para la alimentación de papel vuelve a estar libre, el dispositivo cortador se desconecta automáticamente y la destructora de documentos estará en disponibilidad para el funcionamiento.

Nota:

Para destruir grandes cantidades de papel, podrá abatir hacia arriba el elemento de

seguridad. De este modo, se podrá acceder fácilmente a la abertura de entrada.

05/2016 SECURIO B 24 33

Page 35

español

Destrucción de CDs

(tamaño de corte 5,8 mm, 3,9 mm, 4,5x30 mm)

• Realice la alimentación del material sólo a través de la ranura de introducción del elemento de seguridad (protección contra astillas).

Nota:

Para una separación clasiﬁ cada del material triturado puede colocar la bolsa para CDs suministrada.

Respete el medio ambiente y gestione los diferentes materiales por separado.

Destruir tarjetas de crédito

Otros modos de funcionamiento

• Modo permanente

Función: El mecanismo de corte está en marcha continua. Si no se introduce material durante 2 minutos, se apaga el mecanismo de corte y pasa a stand-by. Arranque: Pulse el pulsador de servicio durante 3 segundos. Interrupción antes de tiempo: Pulse el pulsador de servicio.

• Modo stand by

Función: 2 minutos después de la última alimentación de papel se desconectan automáticamente todos los consumidores innecesarios. La indicación “Dispuesta para el funcionamiento” parpadea brevemente en intervalos regulares. Al realizar la alimentación de papel, la destructora de documentos arranca automáticamente.

(tamaño de corte 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Con los tamaños de corte de 5,8 mm,

3,9 mm, 4,5x30 mm, introduzca las tarjetas por la ranura para CDs. En máquinas con tamaño de corte de 1,9 x 15 mm, introduzca las tarjetas en la alimentación de papel. Deseche el material destruido separado del papel.

Apagar la destructora de documentos

• Pulse el pulsador de servicio.  La indicación “Dispuesta para el funcio-

namiento” se apaga.

• Poner el interruptor en el lado trasero de

la destructora de documentos en „0“.

34 SECURIO B 24 05/2016

Page 36

6 Solución de averías

español

Indica-

ción

Luz

constante

Luz inter-

mitente

Fallo Solución

Atasco de papel

Sobrecarga

Indicador general de avería

Depósito para recortes lleno

Ha suministrado demasiado papel a la vez.  El dispositivo cortador funciona durante algunos segundos hacia atrás

expulsando el papel.

• Si fuese necesario, pulse el pulsador de inversión “R” para extraer la pila de papel.

• Divida la pila de papel.

• Introduzca el papel gradualmente

• El motor se ha sobrecargado. Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos.

• Durante la destrucción de papel ha ocurrido un fallo. Saque el papel de la ranura de introducción de manera que la célula fotoeléctrica quede libre.

• Vacíe el depósito para recortes.

Nota:

Si antes de retirar el depósito acciona brevemente el pulsador de inversión, una parte del material cortado vuelve al mecanismo de corte y no cae en el interior de la destructora de documentos.

Depósito abierto

• Coloque el depósito de recortes correctamente en el armario inferior.

05/2016 SECURIO B 24 35

Page 37

español

7 Limpieza y mantenimiento 8 Eliminación / Reciclaje

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de la máquina puede provocar electrocución.

Antes de cambiar de sitio o de

limpiar la destructora de documentos, apáguela y desenchúfela de la toma de

corriente.

Los trabajos de mantenimiento que involucren quitar las cubiertas de la carcasa sólo deben ser realizados por el servicio postven-

ta de HSM o los técnicos de servicio de nuestras partes contratantes. Para las direcciones de los servicios postventa, véase la página 160.

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funciona-

miento y seguridad del aparato. En caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.

Utilice únicamente un paño suave y agua jabonosa suave para limpiar la destructora de documentos. No debe entrar nada de agua en la máquina.

Sólo con corte en partículas: Lubrique el mecanismo de corte cuando la poten-

cia de corte disminuye, cuando se producen ruidos o después de vaciar el depósito de material cortado. Para ello, utilice únicamente aceite especial para bloques de corte HSM:

• Inyecte el aceite especial por la apertura

de entrada para papel en toda la anchura de los cilindros de corte.

• Deje que el mecanismo de corte funcione

sin alimentación de papel en modo continuo durante aproximadamente 10 s.

 De esta forma se sueltan partículas y

polvo de papel.

9 Volumen de suministro

• Destructora de documentos empaquetada en cartón

• Cable de conexión de red

• 5 sacos de plegado lateral

• 1 bolsa para CDs para máquinas con anchuras de corte de 3,9, 5,8 y 4,5x30 mm

para corte en partículas -1 botella 50 ml

• de aceite especial para el bloque cortador

• Instrucciones de servicio

Accesorios

• 10 sacos de plegado lateral N.° de pedido 1.661.995.150

• Botella 250 ml de aceite especial para el bloque cortador N.° de pedido 1.235.997.403

Para las direcciones de los servicios postventa véase la página 160.

36 SECURIO B 24 05/2016

Page 38

español

10 Datos técnicos

Tipo de corte Corte en tiras Corte en partículas Tamaño de corte (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Nivel de seguridad DIN 66399 P-2 / O-2

T-2 / E-2

Potencia de corte* (hoja), DIN A4 70 g/m 80 g/m

Peso 18 kg 20,5 kg Velocidad de corte 65 mm/s Anchura de entrada 240 mm Conexión 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Consumo de potencia con número máx. de hojas Consumo de energía en el modo de espera < 2 Wh Modo de servicio Funcionamiento continuo Condiciones ambientales durante el fun-

cionamiento:

Temperatura Humedad relativa del aire Altura sobre el nivel del mar

Medidas A x P x H (mm) 395 x 317 x 605 Volumen del depósito para recortes 34 l Nivel de emisión de ruidos

(Marcha en vacío / carga)

A- Nivel de potencia acústica evaluado

(LWAd al ralentí)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

máx. 90 %, sin condensación

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

de -10 °C a +25 °C

máx. 2.000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

500 W

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependien do de la estructura y las características del papel, así como de la manera de introducirlo.

La destructora de documentos cumple con las leyes de armonización pertinentes de la Unión Europea:

• Directiva sobre baja tensión 2014/35/UE

• Directiva CEM 2014/30/UE

• Directiva RoHS 2011/65/UE Se puede solicitar al fabricante la declaración de conformidad de la UE.

05/2016 SECURIO B 24 37

Page 39

português

1 Explicação dos símbolos e

indicações de segurança

As indicações de segurança e as advertências sinalizam situações que podem dar origem a danos pessoais ou materiais e indicam as respectivas medidas a tomar de modo a evitar o perigo.

O triângulo de aviso com a palavra sinal AVISO acompanhado de um texto com fundo cinzento aponta para um perigo de morte ou um perigo de ferimentos graves.

Observação

sinaliza informações referentes a uma operação efectiva da máquina que não engloba quaisquer riscos.

Perigos para crianças e outras pessoas!

A máquina não deve ser utilizada por pessoas (incluindo crianças

com menos de 14 anos) com capacidade físicas, psicológicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Não deixe a destruidora de documentos funcionar sem supervisão.

Riscos de origem elétrica

Tensão de rede perigosa!

O manuseamento incorrecto da

máquina pode causar um choque

eléctrico.

Instruções de segurança

Antes da colocação em funciona-

mento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-o aos

demais utilizadores. Respeite todas as indicações de segurança

existentes na destruidora de documentos.

Perigo de ferimentos devido às lâminas aﬁ adas!

Nunca toque na ranhura para a inserção de papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e braceletes nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos

nenhum material que forma argolas, por exemplo, ﬁ tas, cordéis, películas de plástico, etc.

– Veriﬁ que regularmente o aparelho e o

cabo em relação a danos.

Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos

e retire a ﬁ cha eléctrica da tomada.

– Evite a penetração de água na destrui-

dora de documentos. Nunca coloque o cabo de alimentação nem a ﬁ cha de rede na água. Nunca pegue na ﬁ cha eléctrica com as mãos húmidas.

– Nunca retire a ﬁ cha da tomada puxando

pelo cabo, pegue sempre na ﬁ cha.

38 SECURIO B 24 05/2016

Page 40

português

Utilização adequada, garantia

Retire o recipiente recolhedor de papel cortado e veriﬁ que na placa de identiﬁ cação da cabeça cortante (ver ponto 3 Vista geral) qual a largura de corte e a tensão de rede a que o seu destruidor de documentos se destina. Prestar atenção aos respectivos pontos do manual de instruções.

A destruidora de documentos destina-se a destruir papel. Em dependência do tipo de corte podem ser destruídas pequenas quantidades dos seguintes materiais:

Largura de corte (mm) 5,8 3,9 4,5x30 1,9x15 Cartões de crédito ●● ● ● CDs ●● ●

O mecanismo de corte robusto é insensível a agrafos e clipes. Apenas nas máquinas com uma largura de corte de 1x5 mm é que não podem existir agrafos e clipes no papel.

O tempo de garantia para a destruidora de documentos é de 3 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A excepção são destruidoras de documento com uma largura de corte de 0,78x11 mm e 1x5 mm. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

A HSM garante o fornecimento das peças de substituição até 10 anos após o ﬁ m da produção do modelo.

3 Vista geral2

1 8

3 4

1 Instruções de segurança 2 Abertura de entrada para CDs 3 Elemento de segurança / protecção

contra estilhaços 4 Elemento de operação e indicação 5 Chapa de características 6 Recipiente do material cortado 7 Abertura de inserção para papel e car-

tões de crédito 8 Barreira luminosa

Elementos de operação e indicação

Botão de inversão

Indicações:

Recipiente cheio Mec. de corte bloqueado Recipiente aberto Operacional

Nota:

Botão de operação

Como opção, as destruidoras de documentos com mecanismo cortador de partículas estão também disponíveis com um aparelho para a lubriﬁ cação automática do mecanis- mo cortador. Tenha atenção à documentação em anexo do dispositivo de lubriﬁ cação, caso a sua máquina esteja equipada com o mesmo.

05/2016 SECURIO B 24 39

Page 41

português

Colocação em funcionamento

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

– Utilize o aparelho apenas em espaços

interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.

– Mantenha o aparelho, o cabo e a ﬁ cha

longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.

– Tenha atenção para que a ﬁ cha eléctrica

esteja facilmente acessível.

5 Operação

Ligar a destruidora de documentos

• Pôr em “I” o interruptor de rede no lado traseiro da destruidora de documentos.

• Prima o botão de operação.

 A indicação “Operacional” acende-se.

Destruir papel

– Antes da introdução da ﬁ cha na tomada,

veriﬁ que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

• Insira a ﬁ cha eléctrica da máquina numa tomada devidamente instalada.

• Introduzir o papel no centro da ranhura para a inserção de papel. O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel. Por isso, no caso de tiras de papel estreitas, tenha atenção para que estas sejam detectadas pela fotocélula.

 2 segundos depois da barreira lumino-

sa na abertura para a inserção de papel voltar a estar desobstruída, o mecanismo de corte é automaticamente desligado e a destruidora de documentos comuta para standby.

Observação:

Para destruir grandes quantidades de papel, existe a possibilidade de bascular o elemento

de segurança para cima. Assim, a abertura de inserção pode ser acedida com mais facilidade.

40 SECURIO B 24 05/2016

Page 42

português

Destruir CDs

(tamanho de corte 5,8 mm, 3,9 mm, 4,5x30 mm)

• Introduza o material apenas através da ranhura de inserção do elemento de segurança (protecção contra estilhaços).

Observação:

Para uma separação clara dos materiais destruídos, existe a possibilidade de utilizar o saco para CDs fornecido.

Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.

Destruir cartões de crédito

Outros modos de funcionamento

• Modo permanente

Função: O mecanismo de corte funciona de modo ininterrupto. Quando não se introduz material durante 2 minutos, o mecanismo de corte desliga-

-se e a destruidora de documentos comuta para standby. Início: Prima o botão de operação durante 3 segundos. Cancelamento atempado: Prima o botão de operação.

• Modo stand by

Função: 2 minutos após a última colocação de papel, todos os consumidores desnecessários são desligados. A indicação “Operacional” pisca por breves instantes em intervalos regulares. Durante a colocação de papel, a destruidora de documentos liga-se automaticamente.

(tamanho de corte 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Em caso de tamanhos de corte de 5,8 mm, 3,9 mm, 4,5x30 mm, introduza os cartões através da ranhura para CDs. No caso de máquinas com tamanho de corte de 1,9x15 mm insira os cartões na abertura para papel. Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.

Desligar o destruidora de documentos

• Prima o botão de operação.

 A indicação “Operacional” apaga-se.

• Pôr em „0“ o interruptor de rede no lado traseiro da destruidora de documentos.

05/2016 SECURIO B 24 41

Page 43

6 Eliminação de falhas

português

Indica-

ção

Sempre

aceso

Luz inter-

mitente

Avaria Eliminação da avaria

Acumulação de papel

Sobrecarga

Indicação geral de avaria

Recipiente do material cortado cheio

Introduziu demasiado papel de uma vez.  O mecanismo de corte funciona alguns segundos para trás e empurra

o papel para fora.

• Eventualmente, prima ainda o botão de inversão “R” para remover a pilha de papel.

• Divida a pilha de papel ao meio.

• Introduza o papel progressivamente.

• O motor sofreu uma sobrecarga. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos.

Surgiu um erro durante a destruição do papel.

• Puxe o papel para fora da fenda de alimentação, de modo a que a barreira fotoeléctrica ﬁ que desobstruída.

• Esvazie o recipiente do material cortado.

Observação:

Se premir o botão de inversão antes de remover o recipiente, uma parte do material cortado é puxado de volta para o mecanismo cortador e não cai para o interior da destruidora de documentos.

Recipiente aberto

• Coloque o recipiente do material cortado correctamente no armário inferior.

42 SECURIO B 24 05/2016

Page 44

português

7 Limpeza e conservação 8 Eliminação / reciclagem

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

Desligue a destruidora de documentos e retire a ﬁ cha eléctrica da tomada antes de uma eventual mudança de local ou limpeza.

Os trabalhos de assistência técnica relacionados com a remoção de coberturas de caixa, apenas devem ser efectuados pela assis-

tência a cliente da HSM e por técnicos da assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 160.

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o

funcionamento e a segurança. Em caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

Limpe a destruidora de documentos apenas com um pano macio e uma solução de água e sabão suave. Durante a limpeza não pode penetrar água no aparelho.

Corte em partículas: Lubriﬁ que o mecanismo de corte em caso de diminuição da capacidade

de corte, ruídos ou cada vez que esvaziar o recipiente do material cortado. Para isso, utilize apenas óleo especial para blocos de corte HSM:

• Pulverize óleo especial em toda a largura

dos veios de corte através da abertura para papel.

• Deixe o mecanismo cortador funcionar

sem colocar papel durante aprox. 10 seg. no modo permanente.

9 Volume do fornecimento

• Destruidora de documentos embalada em cartão

• Cabo de ligação à rede

• 5 sacos de dobra lateral

• 1 saco para CDs para máquinas com larguras de corte de 3,9, 5,8 e 4,5x30 mm

• Para corte em partículas - 1 garrafa óleo especial para bloco de corte (50 ml)

• Instruções de operação

Acessórios

• 10 sacos de dobra lateral Nº. de pedido 1.661.995.150

• Garrafa óleo especial para bloco de corte (250 ml), Nº. de pedido 1.235.997.403

Endereços da assistência técnica ver página 160.

 O pó e as partículas de papel despren-

dem.

05/2016 SECURIO B 24 43

Page 45

português

10 Dados técnicos

Tipo de corte Corte de tiras Corte de partículas Tamanho de corte (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Nível de segurança DIN 66399 P-2 / O-2

T-2 / E-2

Potência de corte* (folha), DIN A4 70 g/m 80 g/m

Peso 18 kg 20,5 kg Velocidade de corte 65 mm/s Largura de inserção 240 mm Conexão eléctrica 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Potência absorvida com a quantidade máx. de

folhas

Consumo de energia no modo de prontidão < 2 Wh Modo de funcionamento Funcionamento contínuo Condições ambientais durante o funciona-

mento:

temperatura humidade relativa do ar altura acima do nível do mar

Dimensões L x P x A (mm) 395 x 317 x 605 Capacidade do recipiente do material

cortado Nível de pressão acústica emitido

(Marcha em vazio/carga)

Nível de potência acústica avaliado em A

(NPA em marcha vazia)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

máx. 90 %, sem condensação

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C a +25 °C

máx. 2000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

500 W

34 l

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubriﬁ cado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.

A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:

• Diretiva 2014/35/UE «baixa tensão»

• Diretiva 2014/30/UE relativa à compatibilidade eletromagnética

• Diretiva 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos

A declaração de conformidade UE pode ser solicitada ao fabricante.

44 SECURIO B 24 05/2016

Page 46

nederlands

1 Symboolverklaring en veilig-

heidsaanwijzingen

Veiligheids- en waarschuwingsaanwijzingen kenmerken situaties, waarin persoonlijk letsel of materiële schade kan optreden en noemen maatregelen om het gevaar te voorkomen.

De waarschuwingsdriehoek met het signaalwoord WAARSCHUWING en tekst met grijze achtergrond wijzen op gevaar voor zwaar tot levensgevaarlijk letsel.

Aanwijzing

kenmerkt informatie voor effectief bedrijf van de machine zonder risico voor gevaren.

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder

14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen.

Laat de papiervernietiger niet onbeheerd ingeschakeld.

Gevaar door elektrische stroom!

Gevaarlijke netspanning!

Foute omgang met de machine

kan tot elektrische schokken lei-

den.

Veiligheidsadviezen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan

latere gebruikers door. Alle op de papiervernietiger aangebrachte

veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen door scherpe messen!

Grijp nooit in de sleuf van de papiertoevoer.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

– Controleer toestel en kabels regelmatig

op schade.

Schakel de papiervernietiger uit

en trek de stekker uit het stopcon-

tact in het geval van schade of als

het toestel niet goed functioneert,

voor een wisseling van plaats of reiniging.

– Voorkom dat water in de papiervernietiger

terechtkomt. Dompel noch netsnoer noch netstekker in water. Neem de netstekker nooit met vochtige handen vast.

– Trek de netstekker nooit aan het netsnoer

uit het stopcontact, maar neem altijd de netstekker vast.

05/2016 SECURIO B 24 45

Page 47

ming, garantie

nederlands

3 Overzicht2 Gebruik volgens de bestem-

Haal de snijgoedbak eruit en kijk op het typeplaatje aan de snijkop (zie punt 3 overzicht) voor welke snijbreedte en netspanning uw papiervernietiger bestemd is. Neem de van toepassing zijnde punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm) Kredietkaarten ●● ● ● Cd’s ●● ●

5,8 3,9 4,5x30 1,9x15

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met snijbreedte 1x5 mm mag het papier geen nietjes of paperclips bevatten.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaalsnijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm en 1x5 mm. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

HSM garandeert de levering van reserveonderdelen tot 10 jaar na einde van de productie van dit model.

1 8

3 4

1 Veiligheidsadviezen 2 Toevoeropening voor cd‘s 3

Veiligheidselement / splinterbescherming 4 Bedienings- en weergave-eenheid 5 Typeplaatje 6 Snijgoedbak 7 Toevoeropening voor papier en credit-

cards 8 Fotocel

Bedienings- en weergave-elementen

Omkeertoets

Weergaven:

bak vol snijwerk geblokkeerd bak open gebruiksklaar

Bedieningstoets

Aanwijzing:

Papiervernietigers met snippersnijwerk worden als optie ook aangeboden met een toestel voor het automatisch smeren van het snijwerk. Neem de bijgeleverde documentatie van de olievoorziening in acht als uw machine ermee uitgerust is.

46 SECURIO B 24 05/2016

Page 48

nederlands

4 Inbedrijfstelling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

– Gebruik het toestel alleen in droge bin-

nenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

– Houd het toestel, de netstekker en het

netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

– Zorg ervoor dat de netstekker makkelijk

bereikbaar is.

5 Bediening

Papiervernietiger inschakelen

• Netschakelaar aan de achterzijde van de papiervernietiger op „I” zetten.

• Druk op de bedieningstoets.

 Weergave „Gebruiksklaar” brandt.

Papier vernietigen

– Controleer voor het insteken van de net-

stekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

• Steek de netstekker van de machine in een reglementair geïnstalleerd stopcontact.

• Voer papier in het midden van de papiergleuf toe. Het snijwerk wordt automatisch door de fotocel gestart. Let er daarom bij smalle papierstroken op, dat deze door de fotocel kunnen worden gedetecteerd.

 2 s nadat de fotocel in de papiertoevoer-

opening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

Aanwijzing:

Voor het vernietigen van grotere hoeveelheden papier kunt u het veiligheidselement

omhoog klappen. Daardoor is de toevoeropening gemakkelijker toegankelijk.

05/2016 SECURIO B 24 47

Page 49

nederlands

Cd’s vernietigen

(snijgrootte 5,8 mm, 3,9 mm, 4,5x30 mm)

• Voer het materiaal alleen door de inwerpsleuf van het veiligheidselement toe (splinterbescherming).

Aanwijzing:

Om het geshredderde materiaal te scheiden naar soort, kunt u de meegeleverde cd-zak gebruiken.

Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Andere functiemodi

• Continumodus

Functie: snijwerk loopt ononderbroken. Als er 2 min geen materiaal toegevoerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by. Start: druk 3 seconden op de bedieningstoets. Voortijdig afbreken: druk op de bedieningstoets.

• Modus stand by

Functie: 2 minuten na de laatste papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld. De weergave „Gebruiksklaar” licht met regelmatige intervallen kort op. Bij papiertoevoer start de papiervernietiger automatisch op.

wordt

Creditcard vernietigen

(snijgrootte 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Bij een snijgrootte van 5,8 mm, 3,9 mm,

4,5x30 mm voert u de kaarten toe door de cd-sleuf. Bij machines met snijgrootte 1,9x15 mm stopt u de kaarten in de papiertoevoer. Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Papiervernietiger uitschakelen

• Druk op de bedieningstoets.  Weergave „Gebruiksklaar” gaat uit.

• Netschakelaar aan de achterzijde van de

papiervernietiger op „0“ zetten.

48 SECURIO B 24 05/2016

Page 50

6 Verhelpen van storingen

nederlands

Weer-

gave

brandt

continu

Knipper-

licht

Storing Storing verhelpen

Vastgelopen papier

Overbelasting

Algemene storingsindicatie

Snijgoedbak vol

U heeft te veel papier in een keer toegevoerd.  Het snijwerk loopt enkele seconden achteruit en schuift het papier

eruit.

• Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.

• Halveer de papierstapel.

• Voer het papier na elkaar in.

• De motor werd overbelast. Laat de papiervernietiger voor een nieuwe ingebruikname ca. 15 – 20 min. afkoelen.

• Tijdens de papiervernietiging is een fout opgetreden. Trek het papier uit de invoergleuf, zodat de fotocel vrij is.

• Leeg de snijgoedbak.

Aanwijzing:

Als u voor het verwijderen van de bak de omkeertoets kort indrukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken en valt niet in de binnenkant van de papiervernietiger.

Bak open • Zet de snijgoedbak juist in de onderkast.

05/2016 SECURIO B 24 49

Page 51

nederlands

7 Reiniging en onderhoud 8 Afvoer / recycling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Schakel de papiervernietiger voor verplaatsen of reinigen uit en trek de stekker uit het stopcontact.

Servicewerkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenser-

vice en service-technici van onze dealers worden uitgevoerd. Klantendienstadressen zie pagina 160.

De papiervernietiger mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij geen water in het toestel laten binnendringen.

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een

goede en veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

Alleen bij vernippering: Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de

snijgoedbak moet u het snijwerk insmeren met olie. Gebruik daarvoor enkel speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoe-

voer over de volledige breedte van de snijassen.

• Laat het snijwerk zonder papiertoevoer

ca. 10 s in de permanente modus lopen.

 Papieropstopping en snippers worden

verwijderd.

9 Leveringsomvang

• Papiervernietiger in doos verpakt

• Netaansluitleiding

• 5 opvangzakken

• 1 cd-zak voor machines met snijbreedtes 3,9, 5,8 en 4,5x30 mm

• voor Snippers 1 ﬂ es snijblok speciaal olie (50 ml)

• Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken bestelnr. 1.661.995.150

• Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 160.

50 SECURIO B 24 05/2016

Page 52

nederlands

10 Technische speciﬁ caties

Vernietigingswijze Stroken Snippers Snijgrootte (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Veiligheidsniveau DIN 66399 P-2 / O-2

T-2 / E-2

Snijcapaciteit* (vel), DIN A4 70 g/m 80 g/m

Gewicht 18 kg 20,5 kg Doorloopsnelheid 65 mm/s Invoerbreedte 240 mm Aansluiting 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Opgenomen vermogen bij max. aantal vellen Energieverbruik in gereedheidsmodus < 2 Wh Bedrijfsmodus Continubedrijf Omgevingsvoorwaarden tijdens het ge-

bruik

Temperatuur Relatieve luchtvochtigheid Hoogte boven normaal nulpunt

Afmetingen B x D x H (mm) 395 x 317 x 605 Volume van de snijgoedbak 34 l Emissiegeluidsdrukniveau

(Stationair / belast)

A-gewogen geluidsvermogensniveau

(LWAd bij onbelast bedrijf)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

max. 90 %, niet condenserend

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C tot +25 °C

max. 2.000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

500 W

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2014/35/EU

• EMC-richtlijn 2014/30/EU

• RoHS-Richtlinie 2011/65/EU De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.

05/2016 SECURIO B 24 51

Page 53

dansk

1 Symbolforklaring og sikker-

hedshenvisninger

Sikkerheds- og advarselshenvisninger angiver situationer, hvor der kan forekomme person- eller materielle skader, og angiver foranstaltninger til forebyggelse af faren.

Advarselstrekanten med signalordet ADVARSEL og tekst med grå baggrund henviser til farer med alvorlige til livsfarlige kvæstelser.

Bemærk

angiver oplysninger om en effektiv drift af maskinen uden risiko for fare.

Fare for børn og andre personer!

Maskinen må ikke anvendes af personer (inkl. børn under 14 år)

med begrænsede fysiske, sansemæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Lad ikke makulatoren være tændt uden opsyn.

Fare på grund af elektrisk strøm!

Farlig netspænding!

Forkert omgang med maskinen

kan medfører elektrisk stød.

Sikkerhedsinstruktioner

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

– Kontrollér regelmæssigt apparatet og

kablet for skader.

Sluk makulatoren, hvis den er

beskadiget eller ikke fungerer

korrekt, samt før den ﬂ yttes eller

rengøres, og træk netstikket ud. – Undgå, at der trænger vand ind i makula-

toren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.

– Træk aldrig netstikket ud af stikdåsen

med ledningen, men tag altid fat i netstikket.

52 SECURIO B 24 05/2016

Page 54

melse med formålet, garanti

dansk

3 Oversigt2 Anvendelse i overensstem-

Tag materialebeholderen ud, og se på typeskiltet på skærehovedet (se punkt 3 Oversigt), hvilken snitbredde og netspænding din makulator er dimensioneret til. Vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 5,8 3,9 4,5x30 1,9x15 Kreditkort ●● ● ● CD’er ●● ●

Det robuste drev tåler kontakt med hæfteklammer og clips. Kun ved maskiner med en snitbredde på1x5 mm må papiret ikke have nogen hæfteklammer eller clips.

Garantitiden for makulatoren er på 3 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med en snitbredde på 0,78x11 mm og 1x5 mm. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke længere produceres.

Bemærk:

Makulatorer med partikelskæreværk tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

1 8

3 4

1 Sikkerhedshenvisninger 2 Tilførselsåbning fo cd’er 3 Sikkerhedselement / splintbeskyttelse 4 Betjenings- og displayenhed 5 Typeskilt 6 Materialebeholder 7 Tilførselsåbning til papir og kreditkort 8 Fotocelle

Betjenings- og displayelementer

Reverseringstast

Visninger:

Beholder fuld Skæreværk blokeret Beholder åben Driftsklar

Betjeningstast

05/2016 SECURIO B 24 53

Page 55

dansk

4 Idrifttagning

ADVARSEL

Farlig netspænding!

Forkert omgang med

maskinen kan medfører elektrisk stød. – Anvend kun apparatet i tørre indendørs

rum. Anvend det aldrig i fugtige rum eller i regn.

– Hold apparatet, netstikket og netkablet

væk fra åben ild og varme ﬂ ader. Ventila- tionsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til

møbler på min. 5 cm. – Sørg for, at det er nemt at nå netstikket. – Kontrollér, at strømnettets spænding og

frekvens svarer til oplysningerne på type-

skiltet, før netstikket sættes i.

5 Betjening

Tilkobling af makulatoren

• Netafbryderen på bagsiden af makuleringsmaskinen stilles på “I”.

• Tryk på betjeningstasten.

 Visningen “Driftsklar” lyser.

Makulering af papir

• Sæt maskinens netstik ind i en korrekt installeret stikdåse.

• Før papir ind midt i papiråbningen. Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

 2 sek. efter at fotocellen i papirtilførsels-

åbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.

Bemærk:

Sikkerhedselementet kan vippes op for at makulere store papirmængder. Derved er der lettere adgang til tilførselsåbningen.

54 SECURIO B 24 05/2016

Page 56

dansk

Makulering af cd’er Yderligere funktionsmodi

(snitstørrelsen 5,8 mm, 3,9 mm, 4,5x30 mm)

• Før kun materialet ind gennem sikkerhedselementets indføringsåbning (splintbeskyttelse).

Bemærk:

Af hensyn til en rensorteret adskillelse af det makulerede materiale kan den vedlagte cd-pose anvendes.

Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

• Permanent-modus

Funktion: Skæreværket kører uafbrudt. Hvis der ikke tilføres materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby. Start: Tryk på betjeningstasten i 3 sekunder. Afbrydelse før tid: Tryk på betjeningstasten.

• Standby-modus

Funktion: 2 minutter efter den sidste papirtilførsel frakobles alle unødige forbrugere automatisk. Visning “Standby” blinker kort med regelmæssige mellemrum. Ved papirtilførsel starter makulatoren automatisk.

Makulering af kreditkort

(snitstørrelsen 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Før kortene gennem cd-åbningen

ved snitstørrelse 5,8 mm, 3,9 mm, 4,5x30 mm. Ved maskiner med snitstørrelse 1,9 x 15 mm skal du føre kortene ind i papirtilførslen. Bortskaf det makulerede materiale separat fra papiraffald.

Frakobling af makulatoren

• Tryk på betjeningstasten.  Visningen „Driftsklar“ slukker.

• Netafbryderen på bagsiden af makule-

ringsmaskinen stilles på „0“.

05/2016 SECURIO B 24 55

Page 57

6 Udbedring af fejl

Visning Fejl Udbedring af fejl

Papirstop De har tilført for meget papir på én gang.

 Skæreværket kører baglæns et par sekunder og skubber papiret ud.

• Tryk evt. også på reverseringstasten „R“ for at tage papirstablen ud.

Lyser

konstant

• Halvér papirstablen.

• Før papiret ind stykke for stykke.

dansk

Blinkende

lys

Overbelastning

Generel fejlvisning

Materialebeholder fuld

Beholder åben

• Motoren blev overbelastet. Lad makulatoren køle af i ca. 15 – 20 min., før den tages i drift igen.

Der er optrådt en fejl under papirmakuleringen.

• Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres.

• Tøm materialebeholderen.

Bemærk:

Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket og falder ikke ned i makulatorens indvendige rum.

• Sæt materialebeholderen rigtigt ind i underskabet.

56 SECURIO B 24 05/2016

Page 58

Rengøring og vedligeholdelse

dansk

8 Bortskaffelse / recycling

ADVARSEL

Farlig netspænding!

Forkert omgang med

maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, før den ﬂ yttes eller gøres rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kundeservice og service-teknikere fra vores samarbejdspartnere. Kundeserviceadresser se side 160.

Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Kun ved partikelsnit: Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj,

og når materialebeholderen er blevet tømt. Anvend kun HSM-skæreblokspecialolie:

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødvendige for funktionen og sikkerhe-

den. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Leverance

• Makuleringsmaskinen er indpakket i kas-

• Nettilslutningsledning

• 5 sidefoldeposer

• 1 cd-pose til maskiner med snitbredder

3,9, 5,8 og 4,5x30 mm

• 1 ﬂ aske skæreblok-specialolie (50 ml) til

partikelsnit

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.

• Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus.

 Papirstøv og partikler løsnes.

05/2016 SECURIO B 24 57

• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.661.995.150

• Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 160.

Page 59

dansk

10 Tekniske data

Skæretype Strimmelskæring Partikelskæring Snitstørrelse (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Sikkerhedstrin DIN 66399 P-2 / O-2

T-2 / E-2

Skæreeffekt* (ark), DIN A4 70 g/m 80 g/m

Vægt 18 kg 20,5 kg Skærehastighed 65 mm/s Indføringsbredde 240 mm Tilslutning 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Strømforbrug ved maks. antal ark 500 W Energiforbrug i standbymods < 2 Wh Driftsart Konstant drift Omgivelsesbetingelser under driften:

Temperatur Relativ luftfugtighed Højde over havets overﬂ ade

Mål B x D x H (mm) 395 x 317 x 605 Volumen på affaldsbeholderen 34 l Emissionslydtrykniveau (tomgang / last) 56 dB (A) / 59 - 63 dB (A) A-vurderet lydeffektniveau (LWAd i tomgang)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C til +25 °C

Maks. 90 %, ikke-kondenserende

Maks. 2.000 m

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata ﬁ ndes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2014/35/EU

• EMC-direktiv 2014/30/EU

• RoHS-direktiv 2011/65/EU EU-overensstemmlseserklæringen kan bestilles hos producenten.

58 SECURIO B 24 05/2016

Page 60

svenska

1 Symbolförklaring och säker-

hetsanvisningar

Säkerhets- och varningsanvisningar uppmärksammar dig på situationer där risk för person- och sakskador föreligger och beskriver åtgärder för att förebygga risken.

Varningstriangeln med signalordet VARNING och text på grå bakgrund uppmärksammar dig på situationer där risk för mycket svåra eller livshotande skador föreligger.

Märk Uppmärksammar dig på information om hur maskinen kan användas på ett effektivt och säkert sätt.

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under

14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten.

Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Fara på grund av elektrisk

ström!

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Säkerhetsanvisningar

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och över-

lämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på doku-

mentförstöraren.

Risk för skador - vassa knivar!

Stick aldrig in handen i pappersöppningen.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

– Kontrollera apparaten och kabeln regel-

bundet så att de inte är skadade.

Om dokumentförstöraren uppvisar

skador eller inte fungerar riktigt

resp. om den ska ﬂ yttas eller

rengöras: stäng av den och dra ut

nätkontakten.

– Se till att det inte kommer in vatten i do-

kumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten. Ta inte i nätkontakten med våta händer.

– Dra aldrig ut kontakten ur uttaget i slad-

den, fatta alltid tag i kontakten.

05/2016 SECURIO B 24 59

Page 61

garanti

svenska

3 Översikt2 Ändamålsenlig användning,

Ta bort behållaren och kontrollera på typskylten på skärhuvudet (se punkt 3 översikt) vilken skärbredd och nät spänning dokumentförstöraren är avsedd för. Observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 5,8 3,9 4,5x30 1,9x15 Kreditkort ●● ● ● CD-skivor ●● ●

Det robusta skärverket skadas inte av häftklammer eller gem. Endast på maskiner med en skärbredd på 1x5 mm kan papperet inte innehålla häftklamrar eller gem.

Dokumentförstöraren har 3 års garanti. Oberoende av garantin ﬁ nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget från detta är dokumentförstörare med en skärbredd på 0,78x11 mm och 1x5 mm. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

HSM tillhandahåller reservdelar upp till 10 år efter att denna modell har slutat tillverkas.

Anvisning:

Dokumentförstörare med cross-cut skärverk erbjuds även med en anordning för automatisk smörjning av skärverket (tillval). Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

1 8

3 4

1 Säkerhetsanvisningar 2 Inmatningsöppning för CD-skivor 3 Säkerhetsdel / splitterskydd 4 Manöver- och displayenhet 5 Typskylt 6 Behållare 7 Inmatningsöppning för papper och kre-

ditkort

8 Fotocell

Manöver- och displayelement

Reverseringsknapp

Symboler:

Behållare full Skärverket blockerat Behållare öppen Driftklar

Manöverknapp

60 SECURIO B 24 05/2016

Page 62

svenska

4 Idrifttagande

VARNING

Farlig nätspänning!

Felaktig användning av

maskinen kan ge elektriska stötar. – Använd endast apparaten inomhus i torra

rum. Slå aldrig på den i fuktiga rum eller i regn.

– Låt inte apparaten, nätkontakten och nät-

kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avstånd till väggen

eller till möbler måste vara minst 5 cm. – Se till att nätkontakten är lätt åtkomlig. – Kontrollera att strömnätets spänningoch

frekvens stämmer överens med uppgif-

terna på typskylten innan nätkontakten

ansluts.

5 Handhavande

Tillslagning av dokumentförstöraren

• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget ”I”.

• Tryck på manöverknappen.

 Symbolen ”driftklar” lyser.

Förstöra papper

• Anslut maskinens nätkontakt till ett korrekt installerat uttag.

• Mata in papper i mitten av pappersöppningen. Söndertuggningen startas via en fotocell i inmatningsöppningen. Det är därför särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.

 2 sekunder efter det att fotocellen i in-

matningsöppningen för papper blivit fri igen stängs skärverket av automatiskt och dokumentförstöraren kopplar över till standby.

Märk:

Om större pappersmängder ska förstöras kan säkerhetsdelen fällas upp. Då blir det lättare att komma åt inmatningsöppningen.

05/2016 SECURIO B 24 61

Page 63

svenska

Förstöra CD-skivor

(skärstorlek 5,8 mm, 3,9 mm, 4,5x30 mm)

• Mata endast in materialet genom inkastöppningen på säkerhetsdelen (splitterskydd).

Märk:

För sortering av det strimlade materialet kan den medföljande CD-säcken användas.

Värna miljön och återvinn de olika materialen åtskilt.

Förstöra kreditkort

Ytterligare funktionslägen

• Kontinuerlig körning

Funktion: skärverket går oavbrutet. Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby. Start: tryck 3 sekunder på manöverknappen. Avbryta i förtid: tryck på manöverknappen.

• Stand by

Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt. Symbolen ”driftklar” blinkar regelbundet. När papperet matas in startar dokumentförstöraren automatiskt.

(skärstorlek 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Vid skärstorlek 5,8 mm, 3,9 mm, 4,5x30 mm matas korten in genom CDöppningen. På maskiner med skärstorlek 1,9x15 mm ska kortet matas in i pappersöppningen. Avfallshantera det strimlade materialet avskilt från annat pappersavfall.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.

 Symbolen ”driftklar” slocknar.

• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

62 SECURIO B 24 05/2016

Page 64

6 Störningsåtgärd

Symbol Störning Åtgärd

svenska

Lyser

konstant

Blinkande

ljus

Pappersstopp

Överbelastning

Allmänt felmeddelande

Behållaren full

Behållare öppen

För mycket papper har matas in på en gång.  Skärverket går ”baklänges” några sekunder och skjuter ut papperet.

• Tryck vid behov på reverseringsknappen ”R” för att ta bort pappersstapeln.

• Ta bort halva pappersstapeln.

• Mata in pappersarken efter varandra.

• Motorn är överbelastad. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

• Ett fel uppstod när papperet skulle förstöras. Dra ur papperet ur ingångsspåret så att fotocellen är fri.

• Töm behållaren.

Märk:

Om reverseringsknappen trycks in innan behållaren tas ut dras en del av materialet in i skärverket igen och ramlar inte ner i dokumentförstöraren.

• Sätt in behållaren riktigt i underskåpet.

05/2016 SECURIO B 24 63

Page 65

svenska

7 Rengöring och underhåll 8

VARNING

Farlig nätspänning!

Felaktig användning av

maskinen kan ge elektriska stötar.

Stäng av dokumentförstöraren och dra ut nätkontakten innan du ställer dokumentförstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners. Kundtjänstadresser, se sidan 160.

Rengör dokumentförstöraren endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i apparaten.

tigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

• Dokumentförstörare förpackad i kartong

• Nätkabel

Avfallshantering / återvinning

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hantering och felak-

9 Leveransomfång

Endast partiklar: Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behålla-

ren. Använd endast HSM specialolja för knivblock:

• Spruta specialoljan över hela knivaxlarnas bredd; spruta genom pappersöppningen.

• Kör skärverket i cirka 10 s. i kontinuerlig körning.

 Pappersdamm och partiklar lossnar.

• 5 st sidoveckade säckar

• 1 CD-säck för maskiner med skärstorlek 3,9, 5,8 och 4,5x30 mm

• En ﬂ aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)

• Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.661.995.150

Flaska specialolja för skärblocket l (250 ml)

•

Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 160.

64 SECURIO B 24 05/2016

Page 66

svenska

10 Tekniska data

Fördelningssätt Strimlor Partiklar Skärstorlek (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Säkerhetsnivå DIN 66399 P-2 / O-2

T-2 / E-2

Skärkapacitet* (ark), DIN A4 70 g/m 80 g/m

Vikt 18 kg 20,5 kg Skärhastighet 65 mm/s Inmatningsbredd 240 mm Anslutning 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Effektbehov vid max. arkantal 500 W Energiförbrukning i standby-läge < 2 Wh Driftsätt Ständig körning Omgivningsförhållande för drift:

Temperatur Relative luftfuktighet Höjd över havet

Mått B x D x H (mm) 395 x 317 x 605 Behållarens volym 34 l Emissionsljudtrycksnivå (tomgång / last) 56 dB (A) / 59 - 63 dB (A) A-vägd ljudeffektnivå (LWAd på tomgång) 64,7 dB

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

max. 90 %, ej kondenserande

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C till +25 °C

max. 2 000 m

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

P-6 / F-3 P-7 / F-3

7 6

5 4

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektiv 2014/35/EU

• EMC-direktivet 2014/30/EU

• RoHS-direktiv 2011/65/EU EU-deklaration om överensstämmelse kan beställas hos tillverkaren.

05/2016 SECURIO B 24 65

Page 67

suomi

1 Symboleiden selitykset ja

turvallisuusohjeet

Turvallisuus- ja varoitusohjeet koskevat tilanteita, joissa voi syntyä henkilö- tai esinevahinkoja ja niistä löytyy toimenpiteitä vaaran ehkäisemiseksi.

Varoituskolmio ja signaalisana VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikeisiin ja hengenvaarallisiin loukkaantumisiin.

Vihje merkitsee tietoja koneen tehokkaasta käytöstä ilman turvariskejä.

Vaaroja lapsille ja muille henkilöille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat

lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella.

Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Sähkövirta aiheuttaa turvalli-

suusriskin!

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi

aiheuttaa sähköiskun.

Turvaohjeita

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

Terävät terät aiheuttavat loukkaantumisvaaran!

Älä koskaan kosketa paperinsyötön rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

– Tarkasta laitteen ja johdon vauriot sään-

nöllisesti.

Katkaise paperisilppurista virta,

jos siinä on vaurioita tai jos se

toimii epäasianmukaisesti, sekä

kun vaihdat sen paikkaa tai puh-

distat sitä, irrota verkkopistoke.

– Vältä veden joutumista paperisilppuriin.

Älä upota verkkojohtoa tai verkkopistoketta veteen. Älä koske verkkopistokkeeseen kosteilla käsillä.

– Älä koskaan irrota verkkopistoketta pis-

torasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

66 SECURIO B 24 05/2016

Page 68

käyttö, takuu

suomi

3 Yleiskatsaus2 Tarkoituksenmukainen

Ota silppusäiliö pois ja tarkista leikkauspään tyyppikilvestä (katso yleiskatsauksen kohta 3), mille leikkausleveydelle ja verkkojännitteelle paperisilppurisi on suunniteltu. Noudata käyttöohjeen vastaavia kohtia.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 5,8 3,9 4,5x30 1,9x15 Luottokortit ●● ● ● CD-levyt ●● ●

Laitteen luja koneisto sietää niittejä ja paperiliittimiä. Ainoastaan koneissa, joiden leikkausleveys on 1 x 5 mm, paperin joukossa ei saa olla niittejä tai paperiliittimiä.

Paperisilppurin tuotevastuuaika on 3 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Näistä poikkeuksen tekevät paperisilppurit, joiden leikkausleveys on 0,78x11 mm ja 1x5 mm. Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopettamisen jälkeen.

1 8

1 Turvaohjeita 2 Syöttöaukko levykkeitä ja CD-levyjä

varten 3 Suojaelementti/silppusuoja 4 Käyttö- ja näyttöyksikkö 5 Tyyppikilpi 6 Silppusäiliö 7 Syöttöaukko paperia ja luottokortteja

varten 8 Valokenno

Käyttö- ja näyttölaitteet

Peruutuspainike

Näytöt:

Säiliö täynnä Leikkauskoneiston tukos Säiliö auki Käyttövalmis

2 3

Ohje:

Käyttöpainikkeet

Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoisesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen.

05/2016 SECURIO B 24 67

Page 69

suomi

4 Käyttöönotto

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

– Käytä laitetta ainoastaan kuivissa sisäti-

loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

– Älä vie laitetta, verkkopistoketta tai verk-

kojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

– Huomioi, että verkkopistokkeeseen pää-

see helposti käsiksi.

– Tarkasta ennen verkkopistokkeen pai-

kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

• Työnnä koneen verkkopistoke asianmukaisesti asennettuun pistorasiaan.

5 Käyttö

Paperisilppurin käynnistys

• Paina paperinsilppurin takana oleva kytkin asentoon ”I”.

• Paina käyttöpainiketta.

 Näyttö ”käyttövalmis” palaa.

Paperin silppuaminen

• Vie paperi paperiaukon keskelle. Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, että nämä osuvat valokennon alueelle.

 2 s sen jälkeen, kun valokenno paperin-

syöttöaukossa on jälleen vapaa, kytkeytyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käyttövalmiuteen.

Vihje:

Suurien paperimäärien tuhoamiseen voit taittaa turvaelementin ylös. Siten syöttöaukkoon pääsee paremmin käsiksi.

68 SECURIO B 24 05/2016

Page 70

suomi

CD-levyjen silppuaminen

(leikkauskoossa 5,8 mm, 3,9 mm, 4,5x30 mm)

• Ohjaa materiaali ainoastaan suojaelementin syöttöaukon läpi (sirpalesuoja).

Vihje:

Tuhotun materiaalin lajittelua varten voit käyttää mukana toimitettua CD-säkkiä.

Huolehdi ympäristöstä ja erottele erilaiset materiaalit hävittämistä varten.

Luottokorttien tuhoaminen

Muita toimintotiloja

• Jatkuva tila

Toiminto: Leikkauskoneisto toimii jatkuvasti. Jos 2 minuuttiin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käyttövalmiuteen. Käynnistys: Paina käyttöpainiketta 3 sekuntia. Ennenaikainen keskeytys: Paina käyttöpainiketta.

• Stand by

Toiminto: 2 minuuttia viimeisen paperinsyötön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois. Näyttö ”käyttövalmis” vilkkuu säännöllisin välein. Kun syötät paperia, paperisilppuri käynnistyy itsestään.

(leikkauskoossa 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Silppukoossa 4,5x30 mm ohjaa kortit CD-raon läpi. Laita kortit paperinsyöttöön koneissa, joiden leikkauskoko on 1,9x15 mm. tu materiaali erillään paperijätteistä.

5,8 mm, 3,9

mm,

Hävitä silput-

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.

 Näyttö ”käyttövalmis” sammuu.

• Paina paperinsilppurin takana oleva kytkin asentoon „0“.

05/2016 SECURIO B 24 69

Page 71

6 Häiriönpoisto

Näyttö Häiriö Häiriöiden poisto

suomi

Jatkuva

valo

Vilkkuva

valo

Paperitukos

Ylikuormitus

Yleinen häiriönäyttö

Silppusäiliö täynnä

Säiliö auki

Laitteeseen on syötetty kerralla liikaa paperia.  Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.

• Paina tarvittaessa vielä ”R”-peruutuspainiketta poistaaksesi paperitukoksen.

• Puolita paperinippu.

• Syötä paperia vähitellen.

• Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n. 15–20 min ennen sen käyttöönottoa uudelleen.

Paperin silppuamisen aikana on tapahtunut virhe.

• Vedä paperi pois syöttöraosta niin, että valokenno on vapaa.

• Tyhjennä silppusäiliö.

Vihje:

Jos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon eikä putoa paperisilppurin sisätilaan.

• Aseta silppusäiliö oikein alakaappiin.

70 SECURIO B 24 05/2016

Page 72

suomi

7 Puhdistus ja huolto 8 Hävittäminen / kierrätys

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirrät konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu

ja sopimuskumppaniemme huoltoasentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrottamista kotelosta. Asiakaspalvelun

osoitteet sivulla 160.

Puhdista paperisilppuri ainoastaan pehmeällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja

turvallisuuden varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

9 Toimituksen sisältö

Lyhyt sillpu: Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimääräistä

melua ja aina kun silppusäiliö tyhjennettiin. Käytä ainoastaan HSMleikkauslohkoerikoisöljyä:

• Suihkuta erikoisöljyä paperinsyöttöaukon

läpi koko leveydeltä teräakseleille.

• Anna leikkauslaitteiston toimia ilman pa-

perin syöttämistä noin 10 sekuntia jatkuvalla toiminnolla.

 Paperipöly ja muut hiukkaset poistuvat.

• Paperinsilppuri laatikoon pakattuna

• Verkkoliitäntäjohto

• 5 laskospussia

• 1 CD-säkki koneille silppukoolla 3,9, 5,8 ja 4,5x30 mm

• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)

• Käyttöohje

Lisätarvikkeet

• 10 laskospussia, Tilausnro 1.661.995.150

• Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 160.

05/2016 SECURIO B 24 71

Page 73

suomi

10 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus Leikkauskoko (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Turvataso DIN 66399 P-2 / O-2

T-2 / E-2

Leikkausteho* (arkki), DIN A4 70 g/m 80 g/m

Paino 18 kg 20,5 kg Leikkausnopeus 65 mm/s Syöttöleveys 240 mm Liitäntä 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Ottoteho maks. arkkimäärällä 500 W Energiankulutusvalmiustilassa < 2 Wh Toimintatapa Jatkuva käyttö Käytön ympäristöolosuhteet:

Lämpötila Suhteellinen ilmankosteus Korkeus merenpinnan yllä

Mitat L x S x K (mm) 395 x 317 x 605 Silppusäiliön tilavuus 34 l Päästöäänenpainetaso (tyhjäkänyti / kuorma) A-painotettu äänitehotaso (LWAd tyhjä-

käynnillä)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C – +25 °C

kork. 90 %, ei kondensoiva

kork. 2.000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirektiivi 2014/35/EU

• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU

• RoHS-direktiivi 2011/65/EU EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.

72 SECURIO B 24 05/2016

Page 74

norsk

1 Symbolforklaring og sikker-

hetsinstrukser

Sikkerhets- og varselinformasjon deﬁ nerer situasjoner hvor det kan oppstår skader på personer eller utstyr, og hvor det må iverksettes tiltak for å unngå faren.

En varseltrekant med signalordet ADVARSEL og grå tekst i bunn angir farer av alvorlighetsgrad alvorlig til livsfarlig.

Merk

angir informasjon om hvordan man bruker maskinen på en effektiv måte, uten at det oppstår farer.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år)

med svekkede fysiske, sensoriske eller psykiske ferdigheter eller manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet.

Ikke forlat makuleringsmaskinen påslått uten tilsyn.

Farer som skyldes elektrisk

strøm!

Farlig nettspenning!

Feil håndtering av maskinen kan

føre til elektrisk støt.

Sikkerhetsinstrukser

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken på papirinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

– Kontroller regelmessig om apparatet og

kabelen er skadet.

Slå av makuleringsmaskinen og

trekk ut kontakten ved skader eller

feilfunksjon samt før ﬂ ytting eller

rengjøring. – Pass på at det ikke kommer vann i maku-

leringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann. Ta aldri i nettstøpslet med våte hender.

– Trekk aldri nettstøpslet ut av stikkontak-

ten etter ledningen, ta alltid tak i selve nettstøpslet.

05/2016 SECURIO B 24 73

Page 75

Ta ut makuleringsmassebeholderen og se på merkeskiltet på kuttehodet (se punkt 3 Oversikt) hvilken kuttebredde og nettspenning makuleringsmaskinen er beregnet for. Følg de aktuelle punktene i bruksanvisningen.

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan også små mengder av følgende materialer makuleres:

Skjærebredde (mm) 5,8 3,9 4,5x30 1,9x15 Kredittkort ●● ● ● CD-er ●● ●

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser.

Kun ved maskiner med skjærebredde 1x5 mm skal papiret ikke ha noen stifter eller binderser.

Garantitiden for makuleringsmaskinen er på 3 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Unntatt fra dette er makuleringsmaskiner med en skjærebredde på 0,78x11 mm og 1x5 mm. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

HMS garanterer levering av reservedeler i 10 år etter at produksjonen av denne modellen opphører.

Merk:

Makuleringsmaskiner med partikkelskjæreapparat tilbys også alternativt med et apparat for automatisk smøring av skjæreapparatet. Se den vedlagte dokumentasjonen til smøreenheten hvis din maskin er utstyrt med en slik.

norsk

3 Oversikt2 Tiltenkt bruk, garanti

1 8

3 4

1 Sikkerhetsinstrukser 2 Mateåpning for CD-er 3 Sikkerhetselement / splintbeskyttelse 4 Betjenings- og indikeringsenhet 5 Merkeskilt 6 Beholder for makuleringsmasse 7 Tilførselsåpning for papir og kredittkort 8 Lysport

Betjenings- og indikeringselementer

Reverseringsknapp

Indikering:

Beholder full Skjæreapparat blokkert Beholder åpen Driftsklar

Betjeningsknapp

74 SECURIO B 24 05/2016

Page 76

norsk

4 Igangsetting

ADVARSEL

Farlig nettspenning!

Feil håndtering av mas-

kinen kan føre til elektrisk støt. – Bruk apparatet kun innendørs og på et

tørt sted. Det må aldri brukes i våtrom eller i regnvær.

– Hold apparatet, nettstøpslet og nettkabe-

len unna åpen ﬂ amme og varme ﬂ ater. Ventilasjonsåpningene må være fri og beﬁ nne seg min. 5 cm. fra vegg eller mø- bler.

– Forsikre deg om at nettstøpselet er lett

tilgjengelig.

– Kontroller at spenning og frekvens på ditt

strømnett stemmer overens med spesiﬁ - kasjonene på merkeskiltet før du setter i nettstøpselet.

5 Betjening

Slå på makuleringsmaskinen

• Sett nettbryteren på baksiden av makuleringsmaskinen på “I”.

• Trykk på betjeningsknappen.

 Indikeringen “Driftsklar” lyser.

Makulere papir

• Plugg maskinens nettstøpsel inn i en stikkontakt som er forskriftsmessig montert.

• Tilfør papirene midt i papirspalten. Lysporten starter skjæreapparatet automatisk. Pass derfor på ved smale papirstrimler slik at de kan fanges opp av lysporten.

 Ca. 2 s etter at papirtilførselsåpningen er

fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

Merk: For å makulere store papirmengder kan du slå opp sikkerhetselementet. Dermed blir tilførselsåpningen lettere tilgjengelig.

05/2016 SECURIO B 24 75

Page 77

norsk

Makulering av CD-er

(kun i skjærestørrelsene 5,8 mm, 3,9 mm, 4,5x30 mm)

• Mat inn CD-plater kun gjennom sporet i sikkerhetselementet. Dette beskytter deg mot splinter.

Merk:

For å skille det makulerte materialet, kan du sette inn CD-sekken som følger med.

Ta hensyn til miljøet og kast de ulike materialene separat.

Makulere kredittkort

(kun i skjærestørrelsene 5,8 mm, 3,9 mm,

Andre funksjonsmoduser

• Permanent-modus

Bruk: Makulering av store mengder papir Funksjon: Skjæreapparat går uavbrutt. Hvis det ikke blir tilført noe materiale på 2 minutter, slås skjæreapparatet av, og makuleringsmaskinen går inn i driftsklar stilling. Start: Trykk på betjeningsknappen i 3 sekunder. For tidlig avbrudd: Trykk på betjeningsknappen.

• Stand by

Funksjon: 2 minutter etter den siste papirinnføringen, blir alle unødvendige forbrukere slått av automatisk. Indikeringen “Driftsklar” blinker med jevne mellomrom. Når det mates inn papir, starter makuleringsmaskinen automatisk.

4,5x30 mm, 1,9x15 mm)

• Ved skjærestørrelse 5,8 mm, 3,9 mm og 4,5x30 mm mater du kortene inn gjennom CD-sporet. På maskiner med skjærestørrelse 1,9x15 mm må kortet legges inn i papirtilførselen. Ta hensyn til miljøet og kast de ulike materialene separat.

Slå av makuleringsmaskinen

• Trykk på betjeningsknappen.

 Indikeringen “Driftsklar” slukker.

• Sett nettbryteren på baksiden av makuleringsmaskinen på “0”.

76 SECURIO B 24 05/2016

Page 78

6 Feilretting

norsk

Indike-

ring

Kontinu-

erlig lys

Blinklys Generell

Feil Utbedring av feil

Papirtilstopping

Overbelastning

feilvisning Behol-

deren for makuleringsmasse full

Beholder åpen

Du har ført inn for mye papir på en gang.  Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.

• Trykk eventuelt på Reverseringsknappen “R” for å ta ut papirbunken.

• Halver papirbunken.

• Før inn arkene etter hverandre.

• Motoren ble overbelastet. La makuleringsmaskinen kjøle seg ned i ca.15 - 20 min. før du slår den på nytt.

Det oppstod en feil under makuleringsarbeidet.

• Trekk papiret ut av mateslissen, slik at fotocellen frigjøres.

• Tøm beholderen for makuleringsmasse.

Merk:

Hvis du trykker kort på Reverseringsknappen før du tar ut beholderen, blir en del av makuleringsmassen trukket tilbake i skjæreapparatet og faller dermed ikke inn i makuleringsmaskinen.

• Sett beholderen for makuleringsmasse riktig inn i underskapet.

05/2016 SECURIO B 24 77

Page 79

norsk

7 Renhold og stell 8 Deponering / resirkulering

ADVARSEL

Farlig nettspenning!

Feil håndtering av mas-

kinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og tekk ut nettstøpselet før man ﬂ ytter eller rengjør maskinen.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kundeservice og service-teknikere fra våre avtalepartnere. Adresser til kundeservice se side 160.

Rengjøring av makuleringsmaskinen må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for

funksjonen og sikkereheten. Ved feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljøriktig deponering.

Bare ved partikkelskjæring: Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling

eller hver gang makuleringsbeholderen tømmes. Bruk kun skjæreblokk-spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmatingen i hele sin bredde på skjæreakslene.

• La skjæreapparatet gå i permanent-modus i ca. 10 sek. uten tilførsel av papir.

 Papirstøv og partikler løsner.

9 Leveringsomfang

• Makuleringsmaskin pakket i esken

• Strømkabel

• 5 sekker for makuleringsmasse

• 1 CD-sekk for maskiner med skjærebredde 3,9, 5,8 og 4,5x30 mm

• 1 ﬂ aske skjæreblokk-spesialolje (50 ml) for apparater med partikkelsnitt

• Bruksanvisning

Tilbehør

• 10 sekker for makuleringsmasse best.nr. 1.661.995.150

• Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 160.

78 SECURIO B 24 05/2016

Page 80

norsk

10 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring Skjærestørrelse (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

Sikkerhetsnivå DIN 66399 P-2 / O-2

T-2 / E-2

Skjæreeffekt* (blad) DIN A4 70 g/m 80 g/m

Vekt 18 kg 20,5 kg Skjærehastighet 65 mm/s Arbeidsbredde 240 mm Tilkobling 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Effekt ved maks. antall ark 500 W Energiforbruk i standby-modus < 2 Wh Driftsmåte Kontinuerlig drift Krav til omgivelsene under drift:

Temperatur relativ luftfuktighet Høyde over havet

Dimensjoner B x D x H (mm) 395 x 317 x 605 Oppsamlingsbeholderens volum 34 l Lydtrykknivå (tomgang / under last) 56 dB (A) / 59 - 63 dB (A) Støynivå A (LWAd på tomgang) 64,7 dB

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C til +25 °C

maks. 90 %, ikke kondenserende

maks. 2.000 m

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

P-6 / F-3 P-7 / F-3

7 6

5 4

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirektiv 2014/35/EU

• EMC-direktiv 2014/30/EU

• RoHS-direktiv 2011/65/EU EU-samsvarserklæringen kan fås hos produsenten.

05/2016 SECURIO B 24 79

Page 81

polski

1 Objaśnienie symboli i zasady

bezpieczeństwa

Zasady bezpieczeństwa i ostrzeżenia dotyczą sytuacji, w których może dojść do obrażeń ciała lub szkód rzeczowych i opisują środki zapobiegania zagrożeniom.

Trójkąt ostrzegawczy ze słowem OSTRZEŻENIE i tekst na szarym tle wskazują na ryzyko ciężkich a nawet zagrażających życiu obrażeń.

Wskazówka oznacza informacje dotyczące efektywnej pracy maszyny bez ryzyka zagrożenia.

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsługiwać osoby (w tym dzieci poniżej 14 lat)

o ograniczonych zdolnościach ﬁ zycznych, organoleptycznych i umysło- wych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy,

Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Zagrożenie przez prąd elek-

tryczny!

Niebezpieczne napięcie zasilające!

Wskazówki bezpieczeństwa

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać ją

kolejnemu użytkownikowi. Przestrzegać wszystkich informacji bezpie-

czeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo zranienia przez ostre noże!

Nigdy nie wkładać rąk w otwór podajnika papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów

mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

– Urządzenie i przewód należy regularnie

sprawdzać po względem uszkodzeń.

W razie uszkodzenia lub nieprawi-

dłowego działania oraz przed

przemieszczeniem lub czyszcze-

niem niszczarkę dokumentów

należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

– Chronić niszczarkę dokumentów przed

kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej. Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.

– Nie wyciągnąć wtyczki sieciowej z gniaz-

da wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

80 SECURIO B 24 05/2016

Page 82

znaczeniem, gwarancja

polski

3 Schemat poglądowy2 Użytkowanie zgodne z prze-

Zdjąć pojemnik na ścinki i sprawdzić na tabliczce znamionowej głowicy tnącej (por. punkt 3 Schemat poglądowy), do jakiej szerokości cięcia i na jakie napięcie zasilające zaprojektowano niszczarkę dokumentów. Postępować zgodnie z odpowiednimi punktami instrukcji obsługi.

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 5,8 3,9 4,5x30 1,9x15 Karty kredytowe ●● ● ● Płyty CD ●● ●

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. przypadku niszczarek o szerokości

Jedynie w

cięcia 1x5 mm z papieru należy usunąć zszywki i spinacze biurowe.

Okres rękojmi na niszczarkę dokumentów wynosi 3 lata. Na walce nożowe ze stali jednolitej będące elementami niszczarki dokumentów HSM istnieje gwarancja niezależna od rękojmi (HSM Lifetime Warranty), która obowiązuje w całym okresie życia urządzenia. Wyjątek stanowią niszczarki dokumentów o szerokości cięcia 0,78x11 mm i 1x5 mm. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi. HSM gwarantuje dostaw

ę części zamiennych do 10 lat po zakończeniu produkcji tego modelu.

1 8

3 4

1 Informacje bezpieczeństwa 2 Otwór na CD 3 Element zabezpieczający /

zabezpieczenie przed odłamkami 4 Zespół obsługi i sygnalizacji 5 Tabliczka znamionowa 6 Pojemnik na ścinki 7 Otwór podawania papieru i kart kredyto-

wych 8 Zapora świetlna

Elementy obsługi i sygnalizacji

Przycisk cofania Wskaźniki:

Pełny pojemnik Zablokowany

mechanizm tnący Otwarty pojemnik Gotowa do pracy

Przycisk obsługowy

Wskazówka:

Niszczarki dokumentów z mechanizmem tnącym ścinki papieru są dostępne również opcjonalnie z urządzeniem do automatycznego smarowania mechanizmu tnącego. Należy przestrzegać załączonej dokumentacji olejarki, jeśli maszyna jest w nią wyposażona.

05/2016 SECURIO B 24 81

Page 83

polski

4 Uruchamianie

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

– Nie wyciągnąć wtyczki sieciowej z gniaz-

da wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

– Urządzenie, wtyczkę sieciową i prze-

wód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

5 Obsługa

Włączanie niszczarki dokumentów

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I“.

• Nacisnąć przycisk obsługowy.

 Wskaźnik „Gotowa do pracy“ świeci się.

Niszczenie papieru

– Należy zapewnić łatwy dostęp do wtyczki

sieciowej.

– Przed podłączeniem wtyczki siecio-

wej sprawdzić, czy napięcie i często-

ść sieci elektrycznej zgadzają się

tliwo z parametrami podanymi na tabliczce znamionowej.

• Włożyć wtyczkę sieciową maszyny do prawidłowo zainstalowanego gniazda wtykowego.

• Włożyć papier w środkową część otworu na papier. Proces szatkowania jest uruchamiany przez fotokomórkę. Dlatego w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu zapory świetlnej.

 2 s po ponownym zwolnieniu zapory

świetlnej w otworze podajnika papieru następuje automatyczne wyłączenie mechanizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości.

Wskazówka:

Aby zniszczyć większą ilość papieru, osłonę można przechylić do góry. Ułatwia to dostęp do otworu podajnika.

82 SECURIO B 24 05/2016

Page 84

polski

Niszczenie płyt CD

(tylko o rozmiarze cięcia 5,8 mm, 3,9 mm, 4,5x30 mm)

• Wprowadzać materiał tylko przez szczelinę wlotową osłony (osłona odpryskowa).

Wskazówka:

W celu prawidłowego sortowania pociętego materiału można użyć dołączonego worka na płyty CD. Prosimy pamiętać o ochronie środowiska i oddzielnie utylizować różne materiały.

Niszczenie kart kredytowych

(tylko o rozmiarze cięcia 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Pozostałe tryby pracy

• Tryb pracy ciągłej

Zastosowanie: Niszczenie większych ilości papieru Działanie: mechanizm tnący pracuje nieprzerwanie. Jeżeli przez 2 minuty nie zostanie doprowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości. Start: nacisnąć przycisk obsługowy przez 3 sekundy. Wcześniejsze wyłączenie: nacisnąć przycisk obsługowy.

• Tryb czuwania (stand by)

Działanie: 2 minuty po ostatnim wprowadzeniu papieru wyłączane są automatycznie wszystkie niepotrzebne podzespoły. Wskaźnik „Gotowa do pracy“ pulsuje krótko w regularnych odstępach czasu. Po wprowadzeniu papieru niszczarka dokumentów uruchamia się samoczynnie.

• Przy szerokości cięcia 5,8 mm, 3,9 mm, 4,5x30 mm wprowadzać karty przez szczelinę na płyty CD. W przypadku urządzeń o szerokości cięcia 1,9x15 mm wprowadzać karty do podajnika na papier. Pocięty materiał nie powinien być utylizowany razem z odpadami papierowymi.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.

 Wskaźnik „Gotowa do pracy“ gaśnie.

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

05/2016 SECURIO B 24 83

Page 85

6 Usuwanie zakłóceń

polski

Wyświetla-

ny symbol

Świeci się ciągle

Migające światło

Zakłóce-

nie

Zakleszczenie papieru

Przeciążenie

Ogólna sygnalizacja usterki

Pojemnik na ścinki papierowe pełny

Otwarty pojemnik

Usuwanie zakłócenia

Wprowadzono za dużo papieru na raz.  Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.

• Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.

• Zmniejszyć o połowę grubość stosu papieru.

• Wprowadzić papier po kolei.

• Silnik został przeciążony. Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 15 - 20 min, aż urządzenie przestygnie.

• Podczas niszczenia papieru wystąpił błąd. Należy wyciągnąć papier ze szczeliny podajnika, tak aby odsłonić zaporę świetlną.

• Opróżnić pojemnik na ścinki papierowe.

Wskazówka:

Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego i nie wpada do środka niszczarki.

• Prawidłowo włożyć pojemnik na ścinki w szafkę dolną.

84 SECURIO B 24 05/2016

Page 86

polski

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

Przed czyszczeniem lub zmianą miejsca niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników

serwisowych naszych partnerów kontraktowych. Adresy punktów serwisowych, patrz strona 160.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne

do prawidłowego funkcjonowania i zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

Czyścić niszczarkę tylko przy użyciu miękkiej szmatki i łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wniknęła woda.

Tylko przy szatkowaniu w ścinku: W razie spadku wydajności cięcia, wzrostu pozio-

mu szumów lub po każdym opróżnieniu pojemnika na ścinki należy naoliwić mechanizm tnący. W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożo-

we na całej szerokości otworu podajnika papieru.

• Włączyć mechanizm tnący na około

10 sekund bez wkładania papieru w trybie pracy ciągłej.

 Pył i ścinki papieru są wtedy usuwane.

9 Zakres dostawy

• Niszczarka dokumentów zapakowana w karton

• Przewód zasilania sieciowego

• 5 worków na odpady papierowe

• 1 worek na płyty CD do niszczarek o szerokości cięcia 3,9, 5,8 i 4,5x30 mm

• 1 butelka (50 ml) specjalnego oleju do zespołu tnącego (tylko przy szatkowaniu w ścinku)

• Instrukcja obsługi

Akcesoria

• 10 worków na odpady papierowe nr zamów. 1.661.995.150

• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 160.

05/2016 SECURIO B 24 85

Page 87

polski

10 Dane techniczne

Rodzaj cięcia Cięcie w paski Cięcie w ścinki Rozmiar cięcia (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5 Poziom tajności DIN 66399 P-2 / O-2

T-2 / E-2

Przepustowość* (arkuszy) 70 g/m DIN A4 80 g/m

Ciężar 18 kg 20,5 kg Prędkość szatkowania 65 mm/s Szerokość robocza cięcia 240 mm Przyłącze elektryczne 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Moc przy maksymalnej liczbie arkuszy 500 W Zużycie energiiw trybie gotowości do pracy < 2 Wh Tryb pracy praca ciągła Warunki otoczenia podczas pracy:

Temperatura Względna wilgotność powietrza Wysokość n.p.m.

Wymiary szer. x głęb. x wys. (mm) 395 x 317 x 605 Pojemność pojemnika na ścinki 34 l Poziom emitowanego ciśnienia akustyczneg

(bieg jałowy/pełne obciążenie)

Poziom mocy akustycznej skorygowany charakterystyką częstotliwościową typu A

(LWAd w biegu jałowym)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

od -10 °C do +25 °C

maks. 90 %, nieskondensowane

maks. 2 000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

64,7 dB

11 - 13

9 - 11

P-6 / F-3 P-7 / F-3

7 6

5 4

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2014/35/UE

• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2014/30/UE

• Dyrektywa RoHS 2011/65/UE O wydanie deklaracji zgodności UE można zwrócić się do producenta.

86 SECURIO B 24 05/2016

Page 88

česky

1 Vysvětlení symbolů a bez-

pečnostní pokyny

Bezpečnostní pokyny a výstražná upozornění označují situace, při kterých může dojít ke zranění osob nebo poškození věcí a popisují opatření k odvrácení nebezpečí.

Výstražný trojúhelník se signálním slovem VÝSTRAHA a text na šedém podkladu poukazují na nebezpečí těžkých až smrtelných úrazů.

Poznámka

označuje informace důležité pro efektivní provoz stroje bez nebezpečí ohrožení.

Nebezpečí pro děti a ostatní osoby!

Stroj není určen k používání osobami (včetně dětí mladších

14 let) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami, které nemají dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály.

Nenechávejte skartovačku zapnutou bez dozoru.

Ohrožení elektrickým proudem!

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem

může způsobit zasažení elektric-

kým proudem.

Bezpečnostní pokyny

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli.

Dodržujte všechny bezpečnostní pokyny uvedené na skartovačce.

Nebezpečí úrazu o ostré nože!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

– Pravidelně kontrolujte, zda nedošlo k po-

škození přístroje a kabelu.

V případě poškození nebo závad,

před přemístěním nebo čištěním,

skartovačku vypněte a odpojte

síťovou zástrčku ze zásuvky. – Zabraňte tomu, aby se do skartovačky

dostala voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody. Nedotýkejte se síťové zástrčky mokrýma rukama.

– Nikdy neodpojujte síťovou zástrčku ze

zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

05/2016 SECURIO B 24 87

Page 89

nost za vady

česky

3 Přehled2 Správné použití, odpověd-

Vyjměte nádobu na odpad a podívejte se na typový štítek na řezací hlavě (viz bod 3 Přehled), pro jakou šířku řezu a jaké síťové napětí je skartovačka dimenzována. Dodržujte příslušné body návodu k obsluze.

Skartovací stroj je výhradně určen ke skartování papíru. V závislosti na druhu řezu lze kromě toho skartovat menší množství tě

chto

materiálů:

Velikost řezu (mm) 5,8 3,9 4,5x30 1,9x15 Kreditní karty ●● ● ● Disky CD ●● ●

Robustní řezací mechanika je odolná proti sešívacím a kancelářským sponám. Pouze u strojů s šířkou řezu 1x5 mm nesmí papír obsahovat sešívací nebo kancelářské sponky.

Záruční lhůta skartovačky je 3 roky. Záruka nezávislá na odpovědnosti za vady ocelových řezacích hřídelí HSM skartovačky je platná po celou dobu životnosti přístroje (doživotní záruka HSM Lifetime Warranty). Výjimkou jsou skartovačky se šířkou řezu 0,78x11 mm a 1x5 mm. Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení.

Společnost HSM zaručuje dodání náhradních dílů po dobu 10 let po ukončení výroby tohoto modelu.

1 8

3 4

1 Bezpečnostní pokyny 2 Otvor pro přívod CD 3 Bezpečnostní prvek / ochrana před

střepinami 4 Ovládací a zobrazovací jednotka 5 Typový štítek 6 Odpadní nádoba 7 Otvor pro vkládání papíru a kreditních

karet 8 Optická závora

Ovládací a zobrazovací prvky

Tlačítko zpětného chodu Zobrazované symboly:

Nádoba je plná Řezný mechanismus je

zablokovaný Nádoba otevřena Připraven k provozu

Ovládací tlačítka

Poznámka:

Skartovačky s řezným mechanismem ke skartaci na částečky jsou v nadstandardním příslušenství nabízeny i s přístrojem k automatickému mazání řezného mechanismu. Dodržujte pokyny, uvedené v přiložené dokumentaci olejničky, pokud je jí váš stroj vybaven.

88 SECURIO B 24 05/2016

Page 90

česky

4 Uvedení do provozu

VÝSTRAHA

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

– Používejte přístroj pouze v suchých míst-

nostech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.

– Chraňte přívodní kabel, přístroj a síťovou

zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.

– Dbejte, aby byla síťová zástrčka snadno

přístupná.

5 Obsluha

Spuštění skartovačky

• Síťový vypínač na zadní straně skartova- cího stroje nastavit na „I“.

• Stiskněte ovládací tlačítko.

 Svítí symbol „Připraven k provozu“.

Skartace papíru

– Před připojením zástrčky k elektrické síti

se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

• Síťovou zástrčku stroje zapojte do řádně instalované zásuvky.

• Vkládejte papír doprostřed otvoru k zavádění papíru. Optická závora automaticky spustí řezný mechanismus. U úzkých proužků papíru proto zajistěte, aby je optická závora identiﬁ kovala.

 2 s poté, co bude světelná závora na

otvoru pro vkládání papíru opět volná, dojde k automatickému vypnutí řezného mechanismu a skartovačka se přepne do pohotovostního režimu.

Poznámka:

Při skartování většího množství papíru můžete bezpečnostní prvek vyklopit nahoru. Díky tomu je vstupní otvor snadněji přístupný.

05/2016 SECURIO B 24 89

Page 91

česky

Skartování disků CD

(pouze do velikosti řezu 5,8 mm, 3,9 mm, 4,5x30 mm)

• Vkládejte skartovaný materiál pouze do vstupní drážky (ochrana před střepinami).

Poznámka:

Pokud chcete separovat jednotlivé druhy rozdrceného materiálu, můžete použít dodaný sáček na disky CD.

Pamatujte na životní

prostředí a likvidujte různé materiály zvlášť.

Skartování kreditních karet

(pouze do velikosti řezu 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• V případě použití velikosti řezu 5,8 mm, 3,9 mm, 4,5x30 mm vkládejte karty drážkou ke vkládání disků CD. U strojů s velikostí řezu 1,9x15 mm vkládejte karty do otvoru k podávání papíru. Nelikvidujte skartovaný materiál společně s papírovým odpadem.

Další režimy funkcí

• Režim permanentního provozu

Použití: Skartace většího množství papíru Funkce: Řezný mechanismus pracuje kontinuálně, bez přerušení. V případě, že po dobu 2 min. nebude vložen žádný materiál, řezný mechanismus se vypne a skartovačka přejde do režimu provozní pohotovosti. Spuštění: Stiskněte a podržte ovládací tlačítko na 3 vteřiny. Přerušení skartování: Stiskněte ovládací tlačítko.

• Pohotovostní režim

Funkce: 2 minuty po posledním vložení papíru dojde k automatickému vypnutí všech nepoužívaných spotřebičů. Symbol „připraven k provozu“ bliká v pravidelných intervalech. Po vložení papíru se skartovačka automaticky zapne.

Vypnutí skartovačky

• Stiskněte ovládací tlačítko.

 Symbol „Připraven k provozu“ zhasne.

• Síťový vypínač na zadní straně skartova- cího stroje nastavit na „0“.

90 SECURIO B 24 05/2016

Page 92

6 Odstraňování poruch

česky

Zobra-

zený

symbol

Svítí

Blikání Indikátor

Závada Odstranění závady

Zaseknutí papíru

Přetížení • Motor byl přetížen. Nechejte skartovačku před opětovným uvedením

obecných závad

Odpadní nádoba plná

Vložili jste příliš velké množství papíru najednou.

 Řezací mechanika se několik vteřin otáčí zpět, papír se vysune.

• Pokud je to nutné, stiskněte ještě tlačítko pro ovládání zpětného pohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.

• Vložte pouze poloviční množství vytaženého papíru.

• Vkládejte papíry postupně.

do provozu cca. 15 - 20 min. vychladnout.

• Během skartace papíru došlo k závadě. Vytáhněte papír z vkládacího otvoru tak, abyste uvolnili optickou závoru.

• Vysypte obsah odpadní nádoby.

Poznámka:

Pokud před vytáhnutím nádoby krátce stisknete tlačítko pro ovládání zpětného chodu, dojde ke vtažení části nařezaného odpadu do řezací mechaniky a nespadne do vnitřního prostoru skartovacího stroje.

Nádoba je otevřená

• Vložte nádobu na odpad správně do podstavce.

05/2016 SECURIO B 24 91

Page 93

česky

7 Čištění a údržba

VÝSTRAHA

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

Před přemísťováním či čištěním vypněte skartovačku a vytáhněte síťovou zástrčku ze zásuvky.

Servisní práce, které jsou spojeny s odstraněním krytů, smí provést pouze zákaznický servis společ- nosti HSM a servisní technici našich smluvních partnerů. Adre-

sy zákaznických servisů viz strana 160.

8 Likvidace a recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné likvidaci

nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

K čištění skartovačky používejte pouze měkký hadr a jemný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

Pouze u řezání na částice: Pokud dochází ke snižování řezného výkonu, zvyšování hlučnosti nebo

po každém vysypání nádoby na odřezky ošetřete řezací nástroj olejem. Používejte pouze speciální oleje HSM řezací bloky:

• Nastříkejte otvorem na podávání papíru po celé šířce na řezací hřídele speciální olej na řezací blok.

• Spusťte na cca 10 s řezný mechanismus bez vkládání papíru v režimu trvalého provozu.

 Papírový prach a částice se uvolní.

9 Objem dodávky

• Skartovací stroj v krabicovém obalu

• Síťový přívod

• 5 pytlů na řezanku

• 1 sáček na disky CD pro stroje s šířkou řezu 3,9, 5,8 a 4,5x30 mm

• 1 láhev (50 ml) speciálního oleje na řezný blok (pouze u řezání na částice)

• Návod k obsluze

Výstroj

• 10 pytlů na řezanku obj. čís. 1.661.995.150

• Speciálního oleje na řezný blok (250 ml) obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 160.

92 SECURIO B 24 05/2016

Page 94

česky

10 Technické údaje

Typ řezu řez na proužky řez na částice Velikost řezu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5 Stupeň bezpečnost DIN 66399 P-2 / O-2

T-2 / E-2

Řezný výkon* (listů) DIN A4 70 g/m 80 g/m

Hmotnost 18 kg 20,5 kg Rychlost řezu 65 mm/s Pracovní šířka 240 mm Napájení 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz Výkon při max. počtu listů 500 W Spotřeba energie v pohotovostním režimu < 2 Wh Provozní režim Trvalý provoz Okolní podmínky za provozu:

Teplota Relativní vlhkost vzduchu Nadmořská výška

Rozměry Š x H x V (mm) 395 x 317 x 605 Objem odpadní nádoby 34 l Emisní hladina akustického tlaku

(běh naprázdno/plné zatížení) Hladina akustického výkonu (LWAd v

chodu naprázdno)

28 - 30 25 - 27

P-2 / O-2

T-2 / E-2

22 - 24 19 - 21

max. 90 %, bez tvorby kondenzátu

P-4 / O-3

T-4 / E-3

F-1

17 - 19 14 - 16

-10 °C až +25 °C

max. 2000 m

56 dB (A) / 59 - 63 dB (A)

P-5 / T-5 E-4 / F-2

11 - 13

9 - 11

64,7 dB

P-6 / F-3 P-7 / F-3

7 6

5 4

* Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho procesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit.

Skartovací stroj splňuje příslušné harmonizované normy Evropské unie:

• Směrnice o zařízeních nízkého napětí 2014/35/EU

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU

• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU EU prohlášení o shodě lze vyžádat u výrobce.

05/2016 SECURIO B 24 93

Page 95

slovensky

1 Vysvetlenie symbolov a bez-

pečnostné upozornenie

Bezpečnostné a výstražné upozornenia označujú situácie, v ktorých môže dôjsť k zraneniam osôb alebo vecným škodám a uvádzajú opatrenia na odvrátenie nebezpečenstva.

Výstražný trojuholník so signálnym slovom VÝSTRAHA a šedou farbou podfarbený text odkazuje na nebezpečenstvo vzniku ťažkých až smrteľných poranení.

Poznámka

označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia.

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 ro-

kov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/ alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať.

Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Nebezpečenstvo hroziace od

elektrického prúdu!

Nebezpečné sieťové napätie!

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

Bezpečnostné pokyny

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a odovzdajte

ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny,

uvedené na skartovačke!

Nebezpečenstvo poranenia ostrými nožmi!

Nikdy nesiahajte do štrbiny prívodu papiera.

Nebezpečenstvo úrazu vtiahnutím!

Dlhé vlasy, voľné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atď.

– Pravidelne kontrolujte, či prístroj alebo

kábel nie je poškodený.

Ak je skartovacie zariadenie po-

škodené, nesprávne funguje, ak

meníte jeho umiestnenie alebo

pred čistením ho vypnite a vytiah-

nite sieťovú zástrčku.

– Zabráňte vniknutiu vody so skartovacieho

zariadenia. Neponárajte sieťový kábel ani sieťovú zástrčku do vody. Nikdy nechytajte sieťovú zástrčku vlhkými rukami.

– Sieťovú zástrčku nikdy nevyťahujte zo

zásuvky za kábel, ale vždy chyťte sieťovú zástrčku.

94 SECURIO B 24 05/2016

Page 96

nosť za nedostatky

slovensky

3 Prehľad2 Správne použitie, zodpoved-

Vyberte zásobník narezaného materiálu a pozrite sa na typový štítok na rezacej hlavici (pozri bod 3 Prehľad), na akú šírku rezu a sieťové napätie je dimenzované vaše skartovacie zariadenie. Rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartovanie papiera. Podľa spôsobu rezania sa ešte môžu zničiť malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 5,8 3,9 4,5x30 1,9x15 Kreditné karty ●● ● ● CD ●● ●

Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám. Iba pri strojoch so šírkou rezu 1x5 mm nesmie papier obsahovať zošitové a kancelárske sponky.

Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadeľov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Výnimkou sú skartovacie zariadenia so šírkou rezu 0,78x11 mm a 1x5 mm. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

HSM zabezpečí dodávku náhradných dielcov

do 10 rokov po ukončení výroby tohto

modelu.

Poznámka:

Skartovacie zariadenia s čiastočkovým rezaním sú ponúkané ako voliteľná možnosť aj so zariadením na automatické mastenie rezacieho mechanizmu. Dodržujte pokyny z priloženej dokumentácie olejovej masteničky, ak je váš stroj týmto zariadením vybavený.

1 8

1 Bezpečnostné pokyny 2 Otvor na vkladanie CD 3 Bezpečnostný článok / ochrana pred

úlomkami 4 Riadiaca a indikačná jednotka 5 Typový štítok 6 Nádoba na odrezky 7 Prívodný otvor pre papier a kreditné

karty 8 Svetelná závora

Riadiace a indikačné prvky

Reverzačné tlačidlo

Zobrazenia:

Zásobník je plný Rezný mechanizmus je

zablokovaný Otvorený zásobník

Pripravené na prevádzku

Ovládacie tlačidlá

2 3

05/2016 SECURIO B 24 95

Page 97

slovensky

4 Uvedenie do prevádzky

VÝSTRAHA

Nebezpečné sieťové napätie!

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

– Prístroj používajte len v suchých miest-

nostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

– Prístroj, sieťovú zástrčku a kábel držte

v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm.

– Dbajte na to, aby bola sieťová zástrčka

ľahko prístupná.

5 Obsluha

Zapnutie skartátora

• Sieťový spínač na zadnej strane skarto- vačky nastavte na „I“.

• Stlačte ovládacie tlačidlo.

 Svieti zobrazenie „Pripravené na

prevádzku“.

Skartovanie papiera

– Pred zastrčením zástrčky do sieťovej

zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

• Zasuňte sieťovú zástrčku zariadenia do riadne nainštalovanej zásuvky.

• Priveďte papier do stredu štrbiny pre pa- pier. Svetelná závora automaticky spustí rezací mechanizmus. Preto pri úzkych pásoch papiera dbajte, aby tieto mohla svetelná závora zachytiť.

 Cca 2 s potom, čo je otvor na prísun

papiera opäť voľný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Poznámka:

Na skartovanie väčšieho množstva papiera môžete bezpečnostný prvok vyklopiť smerom nahor. Tým bude prí-

vodný otvor ľahšie prístupný.

96 SECURIO B 24 05/2016

Page 98

slovensky

Rozdrvenie CD diskov

(len vo veľkostiach rezu 5,8 mm, 3,9 mm, 4,5x30 mm)

• CD privádzajte len cez štrbinu v bezpečnost nom prvku. Ochráni vás to pred črepinami.

Poznámka

Na čisté oddeľovanie skartovaného materiálu podľa druhu môžete použiť spolu dodaný vak na CD.

Myslite na životné pro-

stredie a likvidujte rôzne materiály zvlášť.

Rozdrvenie kreditných kariet

(len vo veľkostiach rezu 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

• Pri veľkosti rezu 5,8 mm, 3,9 mm, 4,5x30 mm priveďte karty cez štrbinu pre CD. Do strojov so šírkou rezu 1,9x15 mm dávajte karty do prívodu papiera.Rozdrvený materiál pri likvidácii separujte od papierového odpadu.

Ďalšie režimy funkcie

• Permanentný režim

Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite. Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku. Spustenie: Stlačte ovládacie tlačidlo na 3 sekundy. Predčasné ukončenie: Stlačte ovládacie tlačidlo.

• Pohotovostný režim

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče. Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti. Pri privedení papiera sa skartovačka samočinne spustí.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.

 Rozsvieti sa „Pripravené na prevádzku“.

• Nastavte sieťový spínač na zadnej strane skartovačky na „0“.

05/2016 SECURIO B 24 97

Page 99

6 Odstraňovanie porúch

slovensky

Zobra-

zenie

Trvalé svetlo

Blikajúce svetlo

Porucha Odstránenie poruchy

Nahromadenie papiera

Preťaženie

Všeob. indikácie poruchy

Zásobník narezaného materialu je plný

Priviedli ste príliš veľa papiera naraz.  Rezný mechanizmus pobeží niekoľko sekúnd vratným smerom

a posunie papier von.

• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.

• Zredukujte veľkosť stohu papiera.

• Vkladajte papier postupne jeden za druhým.

• Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladiť.

• Počas skartovania papiera sa vyskytla chyba. Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.

• Vyprázdnite zásobník narezaného materiálu.

Poznámka:

Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu späť do rezného mechanizmu a nespadne do vnútorného priestoru skartovacieho zariadenia.

Otvorený zásobník

• Zásobník narezaného materiálu správne uložte do spodnej skrinky.

98 SECURIO B 24 05/2016

Page 100

slovensky

7 Čistenie a údržba

VÝSTRAHA

Nebezpečné sieťové napätie!

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

Skartovačku pred presunutím alebo čistením vypnite a vytiahnite sieťovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávať len zákaznícky servis HSM a servisní technici. Adresy zákazníckeho servisu pozri na strane 160.

Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknúť žiadna voda.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronických prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin-

nosť a bezpečnosť týchto zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

Iba u rezu na častice: V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po kaž-

dom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po

celej šírke na rezné hriadele špeciálny olej pre rezací blok.

• Na cca 10 s spustite rezný mechanizmus

bez vkladania papiera v režime trvalej prevádzky.

 Papierový prach a častice sa uvoľnia.

9 Obsah dodávky

• Skartovačka balená v kartóne

• Sieťové pripojovacie vedenie

• 5 odpadových vreciek

• 1 vak pre CD pre stroje so šírkami rezu 3,9, 5,8 a 4,5x30 mm

• 1 fľaša špeciálneho oleja do reznej jed- notky (50 ml) pre stroje s časticovým rezom

• Návod na používanie

Príslušenstvo

• 10 odpadových vreciek obj. č. 1.661.995.150

• Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 160.

05/2016 SECURIO B 24 99

HSM Securio B24c User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
