HP STORAGEWORKS ULTRIUM 460, STORAGEWORKS ULTRIUM 960, STORAGEWORKS ULTRIUM 230 User Manual

guide de démarrage

lecteur de bande

hp StorageWorks

Ultrium

modèle interne

Ultrium 230i, 460i, 960i

ouvrez ce volet pour le

poster d’installation et de

démarrage rapide

54326

Lecteurs internes - sommaire

Pré-installation

Avant de commencer page 3

Applications de sauvegarde et pilotes page 5

Utilisation du CD-ROM page 7

Installation du lecteur de bande

Etape 1 : vérification de la connexion SCSI page 9

Etape 2 : vérification de l’adresse SCSI du lecteur page 11

Etape 3 : préparation de la baie de montage page 13

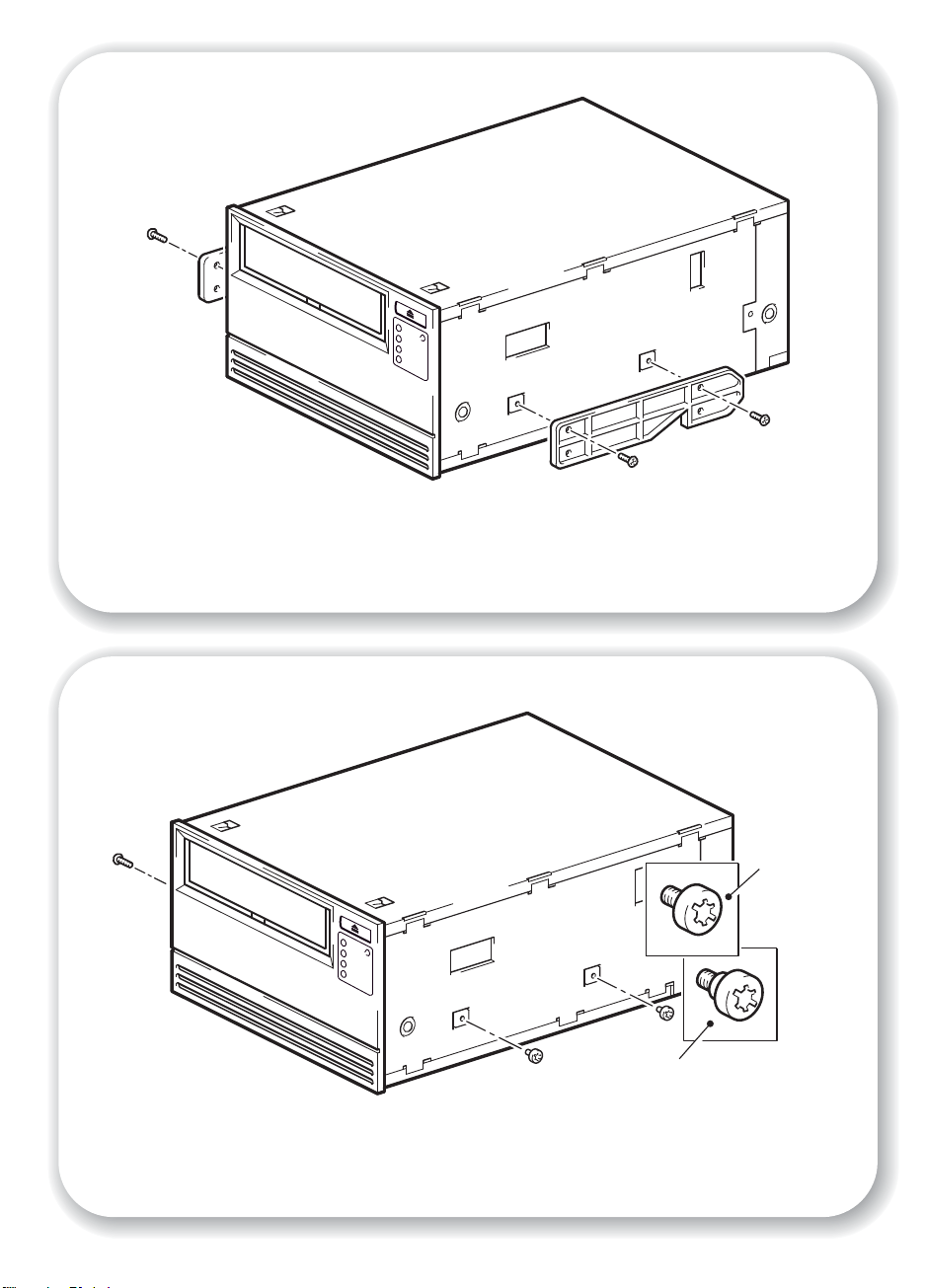

Etape 4 : fixation des supports de montage page 15

Etape 5 : installation du lecteur page 17

Etape 6 : connexion du câble d’alimentation et du câble SCSI page 19

Etape 7 : fixation du lecteur page 21

Etape 8 : vérification de l’installation page 23

Utilisation du lecteur de bande

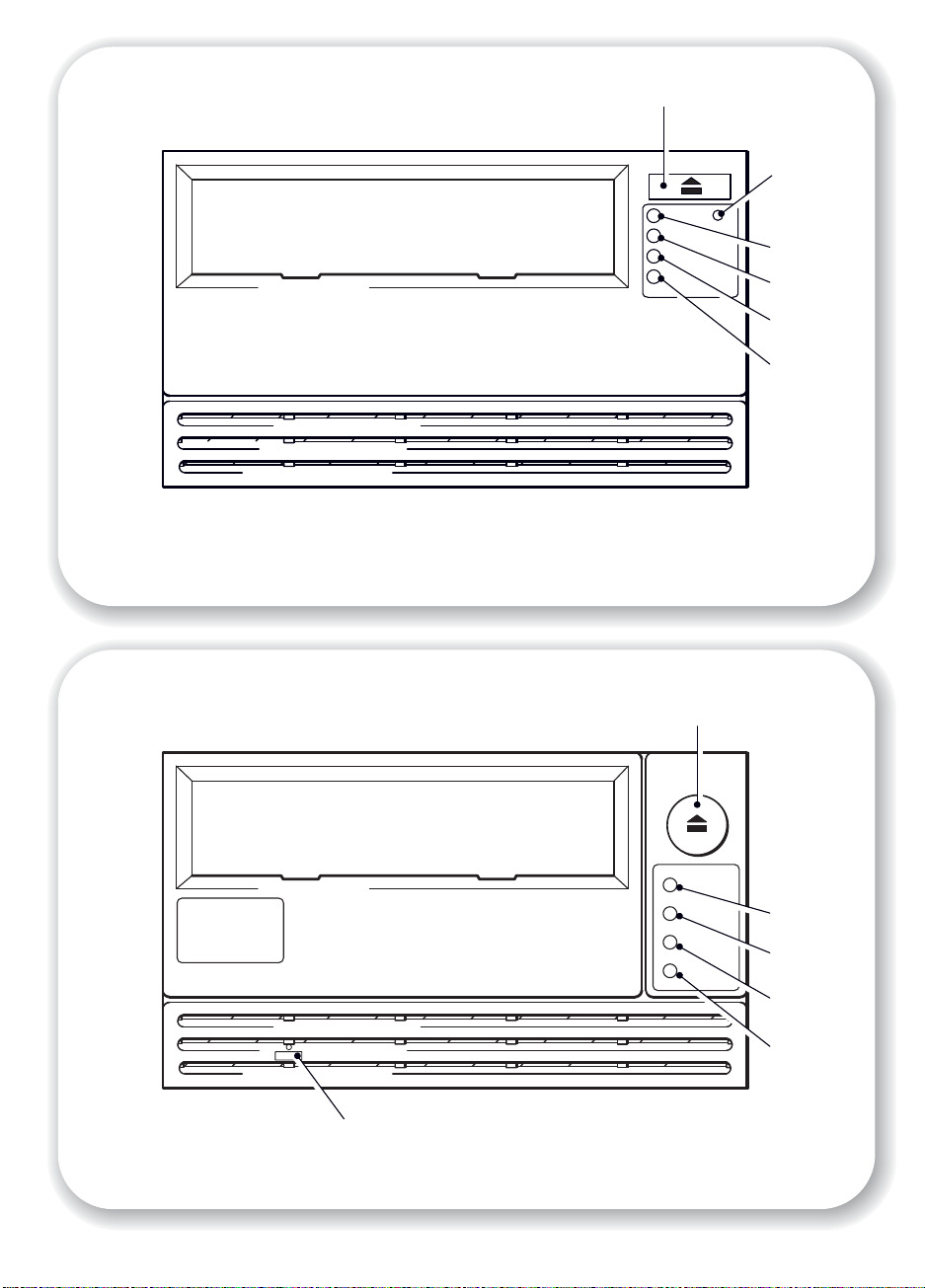

Votre lecteur de bande HP StorageWorks Ultrium page 25

Utilisation du support approprié page 27

Enregistrement de votre lecteur de bande page 29

Utilisation de HP OBDR page 31

Outils de diagnostic page 33

Optimisation des performances page 35

Dépannage page 37

Signification des voyants page 42

Problèmes liés aux cartouches page 46

Autres sources d’information page 48

Remplacement de votre lecteur de bande page 49

Juillet 2004 Référence : Q1538-90906

Hewlett-Packard Company exclut toute garantie de quelque nature que ce soit relative au présent document, y compris et de manière non limitative, toute garantie implicite de commerciabilité et d’adéquation à un usage particulier. En aucun cas, Hewlett-Packard ne saurait être tenu pour responsable des erreurs éventuelles contenues dans le présent document ou de dommages directs, indirects, spéciaux, accessoires ou consécutifs en relation avec la fourniture, les performances ou l’utilisation dudit document.

Ce document contient des informations confidentielles protégées par copyright. Aucune partie du présent document ne peut être photocopiée, reproduite ou traduite, sans le consentement préalable écrit de Hewlett-Packard. Les informations contenues dans le présent document sont sujettes à modification sans préavis.

Linear Tape-Open, Ultrium, le logo Ultrium, Ultrium et le logo Ultrium sont des marques déposées de HP, IBM et Certance (anciennement Seagate) aux Etats-Unis.

Breveté aux Etats-Unis sous un ou plusieurs brevets portant les numéros 5 003 307 ; 5 016 009 ; 5 463 390 ; 5 506 580 ; détenus par Hi/fn, Inc.

Microsoft déposées aux Etats-Unis de Microsoft Corporation.

UNIX Hewlett-Packard Company ne saurait en aucun cas être tenu pour responsable des erreurs

techniques ou d’édition, ou des omissions contenues dans le présent document. Les informations sont fournies “en l’état”, sans aucune garantie de quelque nature que ce soit, et sont soumises à modification sans préavis. Les garanties des produits de Hewlett-Packard Company sont définies dans les clauses de garantie limitée expresse desdits produits. Aucun élément contenu dans le présent document ne saurait être considéré comme constituant une garantie supplémentaire.

Imprimé au Royaume-Uni.

®, MS-DOS®, MS Windows®, Windows® et Windows NT® sont des marques

® est une marque déposée de The Open Group.

Références du produit

Inscrivez ici les références de votre lecteur de bande pour les retrouver facilement en cas de besoin. Le nom du modèle est inscrit sur la façade du lecteur ; la référence produit et le numéro de série sont indiqués sur une étiquette située au bas du lecteur.

Modèle (type de lecteur) :

Modèle (référence) :

Numéro de série :

Date d’achat/d’installation :

Adresse SCSI :

Avant de commencer

Les lecteurs HP StorageWorks Ultrium sont conçus pour fonctionner sur un bus SCSI LVDS (différentiel à faible voltage). Ce guide décrit la procédure d’installation des lecteurs cidessous :

• Les lecteurs de bande HP StorageWorks Ultrium 960 sont des périphériques SCSI Ultra 320

hautes performances qui se caractérisent par une vitesse maximale de transfert par rafale de 320 Mo/seconde.

• Les lecteurs de bande HP StorageWorks Ultrium 460 sont des périphériques SCSI Ultra 160

hautes performances qui se caractérisent par une vitesse maximale de transfert par rafale de 160 Mo/seconde.

• Les lecteurs de bande HP StorageWorks Ultrium 230 sont des périphériques SCSI Ultra 2

hautes performances qui se caractérisent par une vitesse maximale de transfert par rafale de 80 Mo/seconde.

Avant d’installer votre lecteur de bande, vous devez tenir compte des éléments suivants :

Quels systèmes d’exploitation sont pris en charge ?

Les lecteurs HP StorageWorks Ultrium peuvent être connectés à des serveurs fonctionnant sous Windows®, NetWare, HP-UX, Tru64, Linux et plusieurs autres systèmes d’exploitation standard. Pour plus d’informations sur les versions du système d’exploitation prises en charge, reportez-vous à la rubrique “HP StorageWorks Tape Software Compatibility” sur notre site Web :

Comment connecter le lecteur à mon serveur ?

www.hp.com/go/connect.

Le lecteur de bande est installé dans une baie de lecteur disponible de votre serveur (ou dans un kit de montage de rack HP proposé en option) et il est relié au bus SCSI du serveur hôte via une connexion disponible sur la nappe SCSI interne.

Vous devrez disposer d’un adaptateur de bus hôte (HBA) SCSI correctement installé et configuré ou d’un contrôleur SCSI intégré sur votre serveur et d’une nappe compatible LVDS dotée d’une terminaison et d’un connecteur SCSI wide haute densité à 68 broches.

Pour obtenir des performances optimales, votre lecteur de bande doit être exclusivement relié à un bus SCSI dont le taux de transfert de données prend en charge la vitesse maximale de transfert par rafale du lecteur (voir Tableau 1, “types de bus SCSI pris en charge“, page 9), et il doit être le seul périphérique à être connecté au bus SCSI. Ne connectez pas le lecteur de bande au bus SCSI auquel est relié le disque dur ou le contrôleur RAID.

Comment puis-je vérifier le bus SCSI ?

Nous vous recommandons fortement d’utiliser HP Library & Tape Tools pour vérifier la configuration SCSI actuelle de votre serveur (voir “Etape 2 : vérification de l’adresse SCSI du lecteur“ à la page 11)). Vous obtiendrez des informations sur le bus et les adresses SCSI utilisés.

HP Library & Tape Tools est l’outil de diagnostic et d’assistance recommandé pour votre produit de stockage HP sur bandes. Il est disponible sur le CD livré avec votre produit ou peut être téléchargé gratuitement à partir du site Web HP et est pris en charge sur la plupart des principaux systèmes d’exploitation.

Pour obtenir des informations relatives à la compatibilité, aux mises à jour et à la toute dernière version de cet outil, reportez-vous à la section

tapetools

www.hp.com/support/

Comment doit s’effectuer le montage du lecteur de bande ?

Baie de montage

Pour installer le lecteur de bande HP StorageWorks Ultrium, vous devez vous procurer une baie pleine hauteur, 5¼ pouces standard. Alimentation requise :

Tension Intensité nominale Intensité maximale

Ultrium 460 Ultrium 230

5 V 3,2 A 5,2 A 6,3 A 12 V 0,7 A 0,7 A 2,75 A

Matériel de montage

De nombreux serveurs ne requièrent ni plateaux, ni rails de montage. Les appareils se glissent simplement dans le châssis du serveur et se fixent à l’aide de vis. D’autres serveurs comportent déjà des plateaux ou des rails intégrés.

Des kits de rails pour un certain nombre de serveurs standard peuvent être disponibles. Pour plus de précisions, consultez l’adresse suivante :

Certains constructeurs utilisent des rails de montage non standard, qu’ils ne fournissent pas avec le serveur. Dans ce cas, vous devez commander ces accessoires auprès du constructeur pour pouvoir installer le lecteur.

Ventilation requise

Le serveur doit disposer d’une ventilation forcée et être capable d’aspirer 0,17 m3/minute (ou 10,08 m ou égale à 35 °C et 0,22 m inférieure ou égale à 40 °C.

Assurez-vous que tous les ventilateurs de votre serveur sont en place et en état de marche, et vérifiez que les baies vides sont dotées de caches appropriés pour maintenir une bonne circulation d’air.

/heure) d’air dans le lecteur de bande à une température ambiante inférieure

/minute (13,6 m3/heure) à une température ambiante

www.hp.com/go/connect.

Ai-je besoin d’autres éléments pour l’installation ?

• Vous aurez peut-être également besoin de matériel de montage. Reportez-vous à la section ci-dessus.

• Si votre serveur ne dispose pas d’un connecteur SCSI d’un débit suffisant, vous devez installer un nouvel adaptateur de bus hôte (ou carte SCSI). La vitesse nominale du bus SCSI doit être identique ou supérieure à celle de votre lecteur de bande. Pour connaître les adaptateurs de bus hôte recommandés, reportez-vous au Tableau 1, “types de bus SCSI pris en charge“, page 9. Pour obtenir des informations détaillées sur votre modèle de serveur, consultez le site vous devrez acheter, puis installer le nouvel adaptateur de bus hôte dans un logement d’extension PCI 64 bits inoccupé de votre serveur. Il est également possible d’installer le kit dans un logement d’extension SCSI 32 bits, mais cela limitera les performances des lecteurs les plus rapides, tels que le lecteur Ultrium 960.

Pour obtenir la liste des produits et configurations recommandés et obtenir des informations relatives à la commande de fournitures, consultez nos sites Web :

connect ou www.hp.com/support/ultrium.

www.hp.com/go/connect. Avant d’installer votre lecteur de bande,

www.hp.com/go/

Applications de sauvegarde et pilotes

Application de sauvegarde

Pour des performances optimales, il convient d’utiliser une application de sauvegarde adaptée à la configuration de votre système. Dans une configuration de type connexion directe, lorsque le lecteur de bande est connecté à un serveur autonome, vous pouvez utiliser une application de sauvegarde conçue pour un environnement à serveur unique. Dans les configurations en réseau, vous devez disposer d’une application de sauvegarde prenant en charge les environnements d’entreprise. HP, Veritas, Yosemite, Legato et Computer Associates fournissent des produits adéquats. Vous trouverez des informations détaillées sur ces produits et d’autres produits appropriés sur notre site Web de connectivité.

1 Visitez notre site Web de connectivité à l’adresse suivante : www.hp.com/go/connect.

2 Sélectionnez software compatibility (compatibilité logicielle).

3 Sélectionnez votre système d’exploitation et le modèle de votre lecteur de bande dans le

tableau. Une liste d’applications de sauvegarde prises en charge apparaît à l’écran. Cela vous indique également si votre configuration est compatible avec la fonction HP OBDR (HP One-Button Disaster Recovery). Tous les lecteurs de bande HP StorageWorks Ultrium prennent en charge HP OBDR. Toutefois, vous ne pouvez utiliser cette fonction que si votre configuration système et votre application de sauvegarde la prennent également en charge (voir “Utilisation de HP OBDR“ à la page 31).

4 Assurez-vous que votre application de sauvegarde prend en charge votre lecteur de bande

HP StorageWorks Ultrium et téléchargez les mises à niveau ou correctifs si nécessaire.

Pilotes

Utilisateurs Windows

Une fois que vous avez connecté le lecteur de bande, insérez le CD-ROM HP StorageWorks Tape et suivez le lien pour télécharger le pilote HP à partir de notre site

www.hp.com/support. Reportez-vous à la section “Etape 8 : vérification de

Web : l’installation“ à la page 23. Reportez-vous au fichier README fourni pour obtenir des informations spécifiques sur l’installation des pilotes Windows 2000, Windows XP et Windows Server 2003.

REMARQUE : nous vous recommandons d’installer les pilotes à partir du lien figurant sur le CD-ROM plutôt qu’à partir de l’Assistant d’installation de matériel Windows, car vous pourrez également utiliser le logiciel HP Library & Tape Tools figurant sur le CD-ROM pour vérifier que votre installation est correcte (reportez-vous à la section “Etape 8 : vérification de l’installation“ à la page 23). Si vous ne disposez pas d’un accès à Internet, vous pouvez également installer les pilotes directement à partir du CD-ROM HP StorageWorks Tape ; cependant, les versions figurant sur le CD-ROM ne sont peut-être pas les plus récentes.

Utilisateurs UNIX et OpenVMS

Les applications de sauvegarde recommandées utilisent les pilotes de périphériques intégrés et standard du système d’exploitation. Pour mettre à niveau les pilotes, utilisez le correctif de la dernière version du système d’exploitation, suivez les instructions accompagnant le correctif. Vous trouverez également des informations concernant la configuration des fichiers de périphérique dans les Guides de configuration figurant sur le CD-ROM.

installez votre produit

familiarisez-vous avec votre produit

enregistrez votre produit

achetez des supports en

dépannage avec L&TT

Figure 1 : le CD-ROM

HP StorageWorks Tape

Utilisation du CD-ROM

Le CD-ROM HP StorageWorks Tape est une source d’information centrale concernant votre lecteur de bande ; il contient des utilitaires permettant d’exploiter pleinement les performances de votre lecteur de bande.

Utilisez le CD-ROM HP StorageWorks Tape pour vérifier l’installation, comme décrit dans ce guide, et pour tester les performances et les améliorer après l’installation. Il vous aide à effectuer les tâches suivantes :

• Installer votre produit, ce qui comprend l’accès aux pilotes, une vérification de l’installation et des outils et informations relatifs aux performances

• vous familiariser avec votre produit, grâce à un Guide de l’utilisateur en ligne et à des guides de configuration UNIX et OpenVMS

• Enregistrer votre produit

• Acheter des supports en ligne

• Dépanner le système à l’aide de HP Library & Tape Tools

nappe SCSI

connecteur LVD/SE interne 68 broches

connecteur SE interne 68 broches (ne pas utiliser)

connecteur SE interne 50 broches (ne pas utiliser)

Cet exemple présente un adaptateur de bus hôte Adaptec 29160

lecteur de bande

adaptateur de bus hôte SCSI

nappe SCSI

Figure 2 : vérification de la connexion SCSI

Etape 1 : vérification de la connexion SCSI

Répondez aux questions suivantes pour vérifier votre connexion SCSI. La plupart des utilisateurs peuvent se reporter à HP Library & Tape Tools pour vérifier le bus SCSI (voir page 33). Si vous répondez à toutes les questions par l’affirmative, vous pouvez installer votre lecteur de bande. En cas de réponse négative, vous devrez certainement acheter et installer des éléments supplémentaires.

Pour obtenir des informations sur les produits, consultez la page

connect

1 Existe-t-il un port SCSI disponible

sur le bus SCSI interne du serveur ?

Oui ?

Non ?

Achetez l’un des adaptateurs de bus hôtes recommandés et installez-le dans un logement d’extension PCI 64 bits inoccupé. Voir le tableau ci-dessous.

2 Le type de bus SCSI correspond-il

au type de lecteur, Ultra 320 pour Ultrium 960, Ultra 160 pour Ultrium 460 ou Ultra 2 pour Ultrium 230 ? Assurez-vous que la nappe est équipée d’une

Non ?

Les performances peuvent être diminuées. Envisagez de remplacer votre carte par l’un des adaptateurs de bus hôtes recommandés. Voir le tableau ci-dessous.

terminaison (voir page 19).

Oui ?

www.hp.com/go/

3 Le lecteur est-il le seul

périphérique du bus ? Cette configuration est recommandée. Ne le connectez pas à un canal

Non ?

de contrôleur RAID.

Type de bus SCSI Vitesse de transfert Recommandé pour

960 460 230

Ultra 320 LVD Jusqu’à 320 Mo/s Oui, un seul

lecteur par bus

Ultra 160 LVD Jusqu’à 160 Mo/s Acceptable Oui, un seul lecteur

Ultra 2 LVD Jusqu’à 80 Mo/s Non Acceptable Oui, un seul lecteur

Asymétrique, wide

Différentiel haute tension (HVD)

Jusqu’à 40 Mo/s Non Non

Ne connectez pas le lecteur à un bus SCSI narrow.

Jusqu’à 40 Mo/s Non. Le lecteur ne fonctionnera pas et vous risquez

d’endommager le lecteur ou le contrôleur.

Les performances peuvent être ralenties, selon le modèle de lecteur de bande et le bus SCSI. Les lecteurs Ultrium 960 devraient toujours se trouver sur un bus dédié. Voir le tableau ci-dessous.

Oui, jusqu’à deux lecteurs 460 par bus

par bus

Oui

Oui, jusqu’à deux lecteurs 230 par bus

par bus Acceptable, mais limite

les performances.

tableau 1 : types de bus SCSI pris en charge

Remarque Si vous connectez votre lecteur à un bus SCSI à vitesse nominale plus élevée, le câble

SCSI interne doit présenter les mêmes caractéristiques que l’adaptateur de bus hôte SCSI. Par exemple, si vous connectez un lecteur Ultrium 460 à un bus Ultra 320, assurez-vous que le câble interne prend en charge Ultra 320.

2418NC 2418NC

Exemples d’adresses SCSI

2418NC

(Par défaut)

Figure 3 : vérification de l’adresse SCSI

Etape 2 : vérification de l’adresse SCSI du lecteur

Votre lecteur HP StorageWorks Ultrium est fourni avec l’adresse SCSI par défaut 3, mais n’importe quelle adresse inutilisée entre 0 et 15 peut lui être affectée. N’utilisez pas l’adresse SCSI 7 (réservée au contrôleur SCSI) ni l’adresse SCSI 0 (généralement affectée au disque d’amorçage).

1 Déterminez si vous devez choisir une adresse SCSI différente de celle par défaut, réglée sur 3.

Sur la plupart des systèmes d’exploitation, vous pouvez exécuter HP Library & Tape Tools à partir du CD-ROM du lecteur de bande HP StorageWorks afin de vérifier la configuration SCSI de votre ordinateur. Vous obtiendrez des informations sur le bus et les adresses SCSI actuellement utilisés. Pour ce faire, sélectionnez l’option ’troubleshoot with L&TT’ (Dépannage avec L&TT) dans le menu du CD-ROM (voir également la section page 33).

Pour les systèmes UNIX, consultez le Guide de configuration UNIX sur le CD-ROM HP StorageWorks Tape ; vous y trouverez la procédure pour déterminer les adresses SCSI des périphériques existants.

Attention L’électricité statique peut endommager les composants électroniques. Dans la mesure du

possible, portez toujours un bracelet antistatique. Sinon, touchez une partie métallique du serveur (son panneau arrière par exemple) pour égaliser les charges électromagnétiques avant de déballer le lecteur de bande.

2 Modifiez, si nécessaire, l’adresse SCSI du lecteur de bande.

L’adresse SCSI se règle par des cavaliers placés sur un groupe de broches situé à l’arrière du lecteur. Placez soigneusement les cavaliers dans la configuration correspondant à l’adresse souhaitée. Reportez-vous à la Figure 3. Des cavaliers supplémentaires sont livrés avec le lecteur.

Figure 4a : préparation de la baie de montage sur un serveur HP Alphaserver typique

Figure 4b : préparation de la baie de montage sur un serveur HP Proliant typique

Etape 3 : préparation de la baie de montage

Avertissement Pour éviter de vous blesser ou d’endommager le serveur ou le lecteur de bande, vérifiez

que le serveur n’est pas branché sur le secteur lorsque vous installez le lecteur.

Attention L’électricité statique peut endommager les composants électroniques. Dans la mesure du

possible, portez toujours un bracelet antistatique. Sinon, touchez une partie métallique du châssis après avoir débranché le serveur du secteur et retiré son capot. De même, touchez une partie métallique non peinte du lecteur avant de l’installer.

1 Rassemblez les outils et le matériel nécessaires :

• tournevis cruciforme ;

• tournevis à lame plate (si votre serveur comporte des vis fendues) ;

• tournevis Torx (si votre serveur comporte des vis de ce type) ;

• documentation de votre serveur (à consulter pendant l’installation).

Arrêtez le système normalement, puis mettez le serveur hors tension, ainsi que tous les périphériques connectés.

3 Retirez le capot et le panneau avant du serveur, comme indiqué dans la documentation de

votre serveur. Lorsque vous aurez ouvert le serveur, vous devrez peut-être débrancher le câble SCSI ou le

câble d’alimentation d’autres périphériques pour pouvoir mettre le nouveau lecteur en place. Dans ce cas, notez leur position et leurs connexions, de manière à les rebrancher correctement par la suite.

4 Retirez le cache avant d’une baie 5¼ pouces pleine hauteur de votre serveur, comme indiqué

sur les illustrations. également supprimer le diviseur de périphérique demi-hauteur.

Le serveur doit disposer d’une ventilation forcée et être capable d’aspirer 0,17 m3/minute (ou 10,08 m ou égale à 35 °C et 0,22 m

ou égale à 40 °C. Vérifiez que les baies vides comportent des caches adéquats de façon à maintenir une bonne ventilation.

Avec certains serveurs, tels que le HP AlphaServer ES40, vous devez

/heure) d’air dans le lecteur de bande à une température ambiante inférieure

/minute (13,6 m3/heure) à une température ambiante inférieure
