HP StorageWorks Ultrium SCSI 테이프 드라이브

사용 설명서

Ultrium 반 높이 SCSI 테이프 드라이브에 대한 설치, 사용 및 문제 해결 정보

부품 번호: EH841-90909

초판: 2006년 9월

법적 정보 및 고지 사항

Hewlett-Packard Company는 본 설명서와 관련하여 특정 목적의 상업성 및 적합성에 대한 암시적 보증을 포함하되 이에 제한되지

않는 어떠한 보증도 하지 않습니다. Hewlett-Packard는 여기에 포함된 오류에 대해 또는 본 자료의 제공이나 사용과 연관된 결과 적 또는 부수적 손해에 대해 책임지지 않습니다.

본 설명서에는 저작권으로 보호되는 독점 정보가 들어 내용을 복사, 재발행 또는 다른 언어로 번역할 수 없습니다. 본 정보는 어떤 종류의 보증도 없이 "그 자체로" 제공되며 통보 없이 변경될 수 있습니다. HP 제품 및 서비스에 대한 유일한 보증은 해당 제품 및 서비스에 수반하는 명시적 보증 사항에 명시되어 있 습니다. 본 의 오류나 탈자에 대해 책임지지 않습니다.

Linear Tape-Open, LTO, LTO 로고, Ultrium 및 Ultrium 로고는 미국 및 기타 국가에서 Certance, HP 및 IBM의 상표입니다.

적용되는 미국 특허 번호: 5,003,307; 5,016,009; 5,463,390; 5,506,580; Hi/fn, Inc. 소유

Microsoft, Windows, Windows NT 및 Windows XP는 Microsoft Corporation의 미국 등록 상표입니다.

UNIX

문서의 어떤 부분도 추가적인 보증을 구성하는 것으로 해석할 수 없습니다. HP는 여기에 포함된 기술적 또는 편집상

®는 The Open Group의 등록 상표입니다.

있습니다. Hewlett-Packard의 사전 동의 없이 본 설명서의 일부 또는 전체

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

차례

본 설명서에 대하여 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

관련 설명서. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

테이프 드라이브 등록. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

HP 기술 지원 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

HP 공인 대리점. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

유용한 웹사이트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Contents

1. 시작하기 전에. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

HP StorageWorks Ultrium 모델 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

어떤 운영 체제가 지원되는가? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

서버에 드라이브를 어떻게 연결하는가? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

내장형 드라이브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

외장형 드라이브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

탈착식 드라이브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

SCSI 버스 유형은 왜 중요한가? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

SCSI 버스 유형 및 SCSI ID를 어떻게 확인할 수 있는가?. . . . . . . . . . . . . . . . . . . . . . 12

HP StorageWorks Tape CD-ROM 사용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

사용 모델 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

기타 사용 모델 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2. 드라이버 및 백업 소프트웨어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

드라이버 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Windows에 설치. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

UNIX에 설치. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

IA64에 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

백업 소프트웨어 업그레이드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3. 내장형 Ultrium 테이프 드라이브 설치 . . . . . . . . . . . . . . . . . . . . . . . . . 17

드라이브의 SCSI ID 확인. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

장착 베이 준비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

장착 하드웨어 부착 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

HP ProLiant 서버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

기타 서버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

드라이브 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

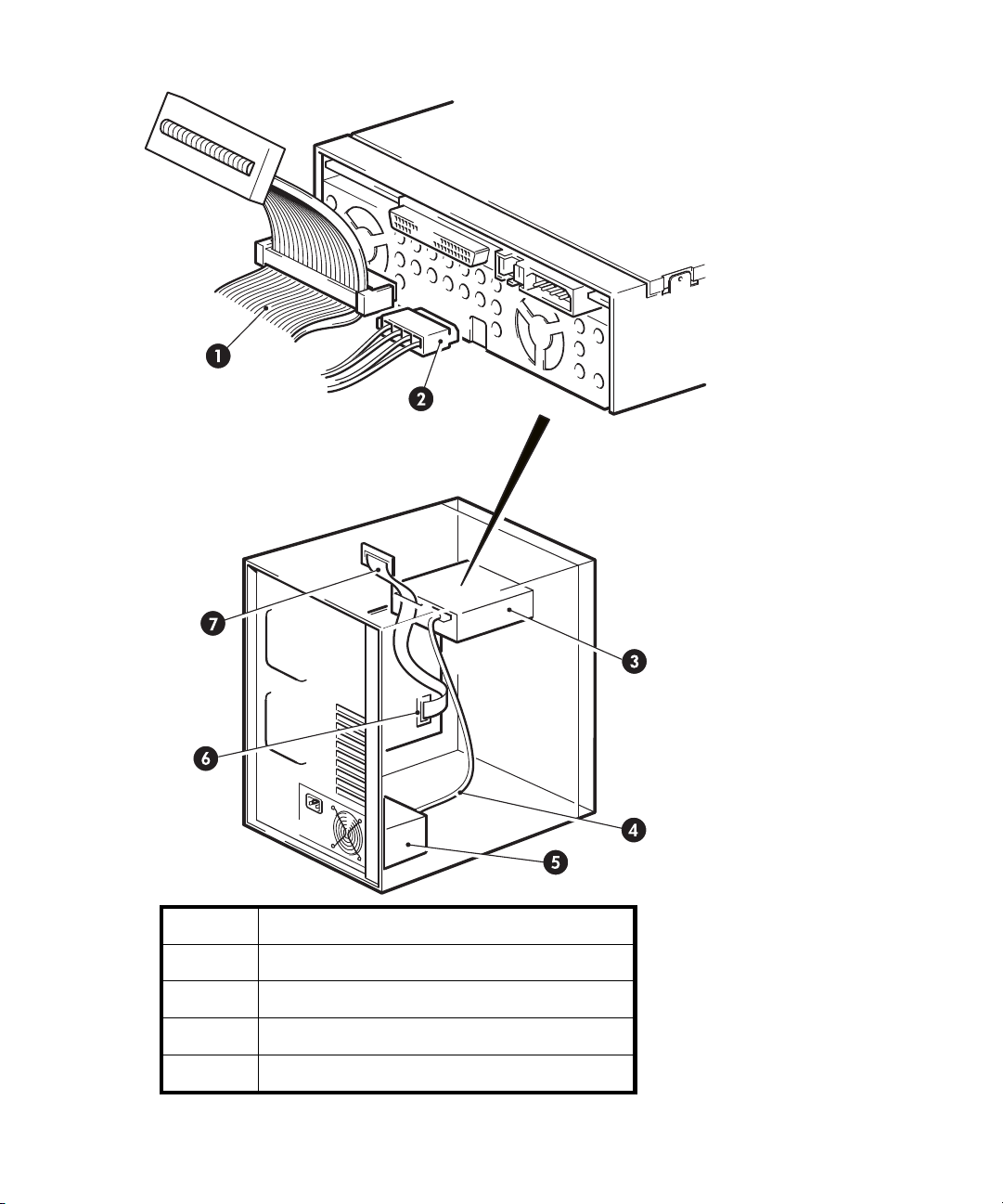

전원 및 SCSI 케이블 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

SCSI 터미네이터의 부착 위치는? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

드라이브 고정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

사용되는 장착 하드웨어(HP ProLiant). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

장착 하드웨어를 사용하지 않은 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

4. 외장형 Ultrium 테이프 드라이브 설치 . . . . . . . . . . . . . . . . . . . . . . . . . .27

드라이브의 SCSI ID 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

SCSI 케이블 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

테이프 드라이브에 터미네이터가 필요합니까? . . . . . . . . . . . . . . . . . . . . . . . . . . 29

전원 케이블 연결. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

5. 탈착식 Ultrium 테이프 드라이브 설치 . . . . . . . . . . . . . . . . . . . . . . . . . .31

어떤 랙 장착 시스템을 사용할 수 있는가? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

전기 규격 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

공기 흐름 요구조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

서버에 드라이브를 어떤 방식으로 연결할 것인가?. . . . . . . . . . . . . . . . . . . . . . . . 31

드라이브 설치. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

드라이브의 SCSI ID 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

테이프 드라이브에 터미네이터가 왜 필요합니까? . . . . . . . . . . . . . . . . . . . . . . . . 34

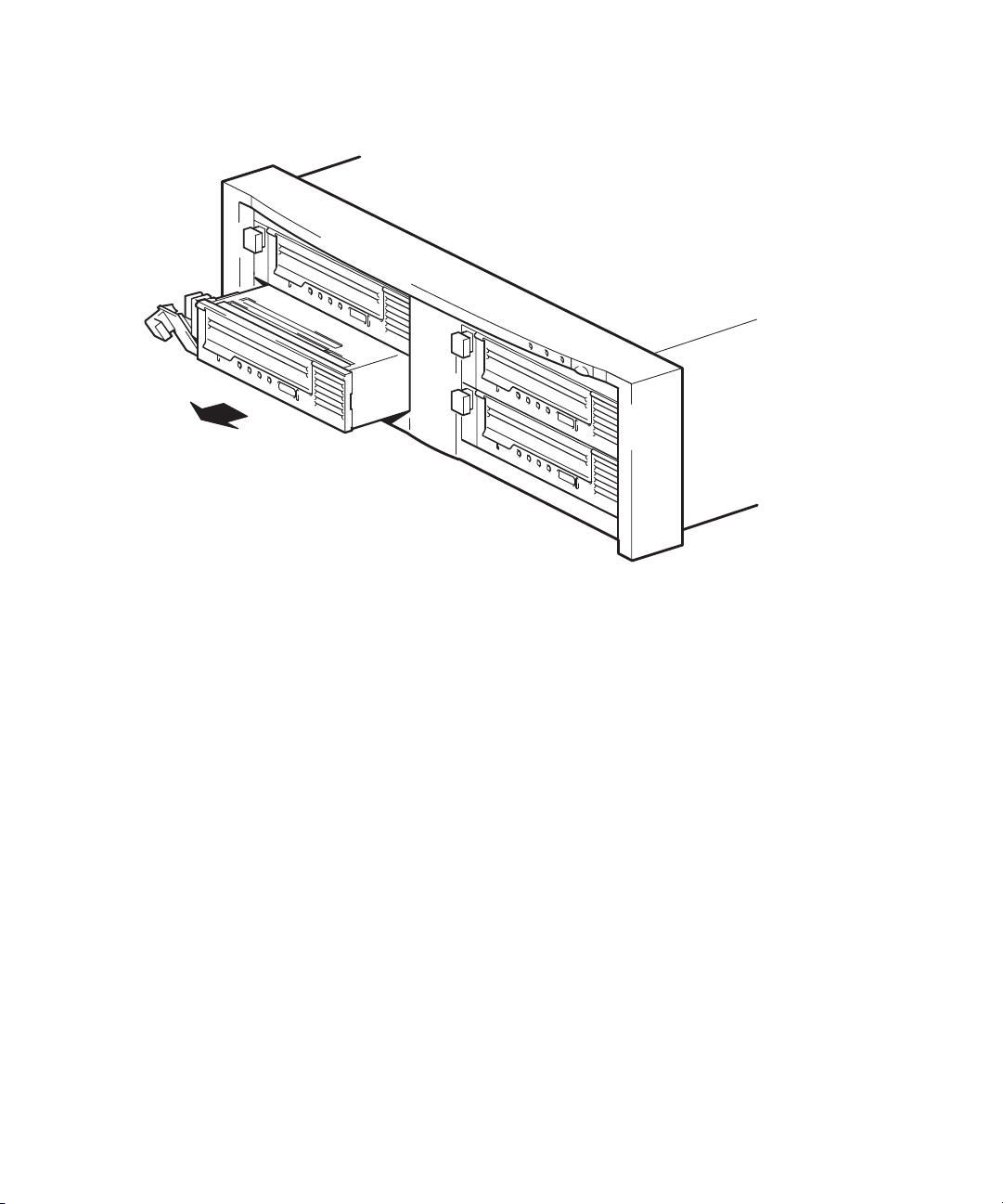

드라이브 교체. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6. 설치 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

7. 테이프 드라이브 작동. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

전면판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

적재 및 배출 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

카트리지 삽입 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

카트리지 제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

드라이브 전원 차단 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

8. 올바른 매체 사용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

데이터 카트리지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

카트리지 쓰기 방지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

카트리지 청소. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

테이프 드라이브 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

카트리지 취급. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

사용 및 보관 환경 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

9. HP OBDR 사용법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

호환성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

HP OBDR의 기능 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

원격 재해 복구(ProLiant 서버만 해당). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

호환성 테스트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

HP OBDR 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

복원 실패 시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

10. 진단 도구 및 성능 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

진단 도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Library & Tape Tools를 통한 문제 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

성능 평가 도구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

성능 최적화 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

테이프 드라이브가 전용 SCSI 버스에 있는가? . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

시스템이 필요한 성능을 제공할 수 있습니까? . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

11. 문제 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

일반 절차 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

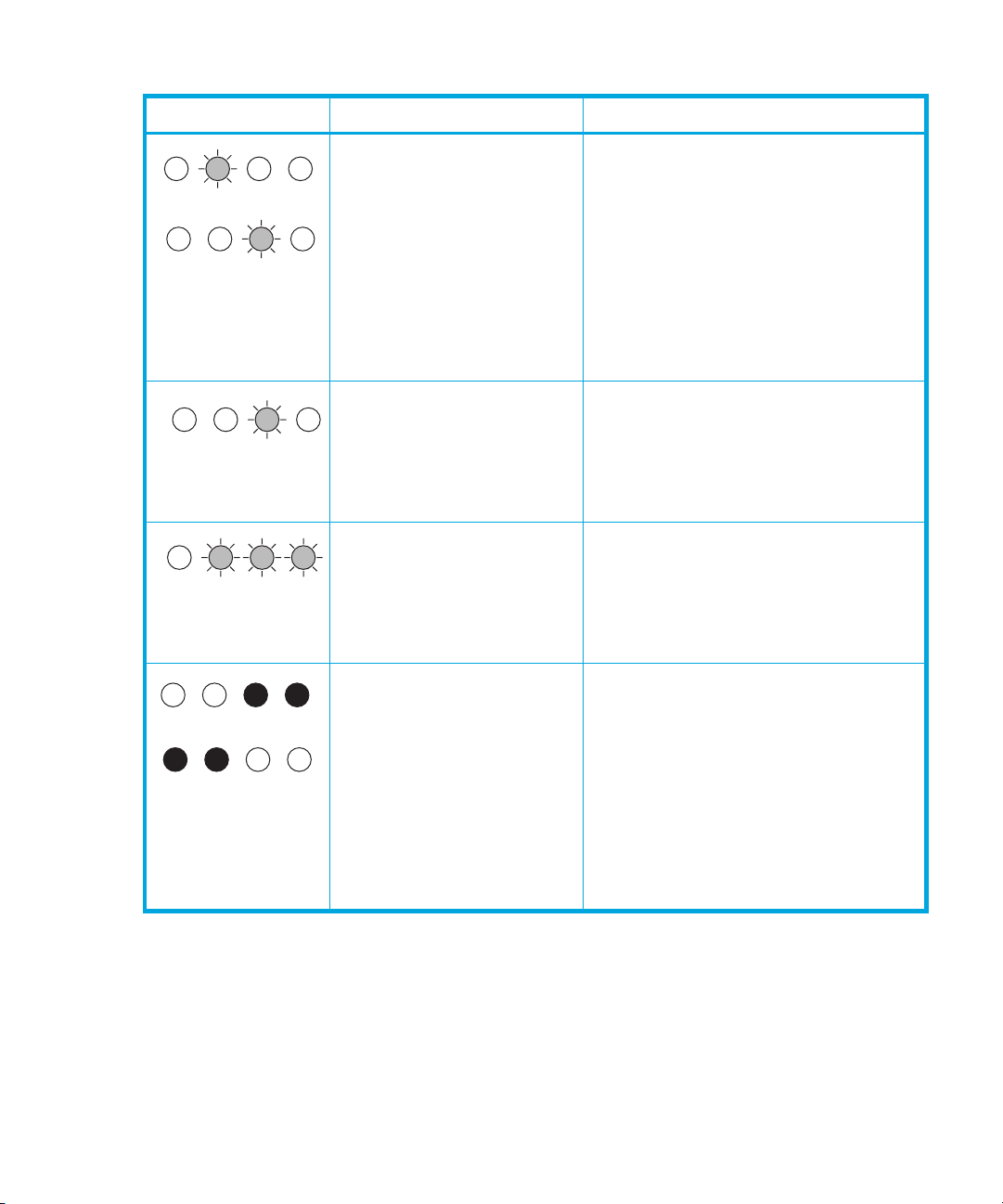

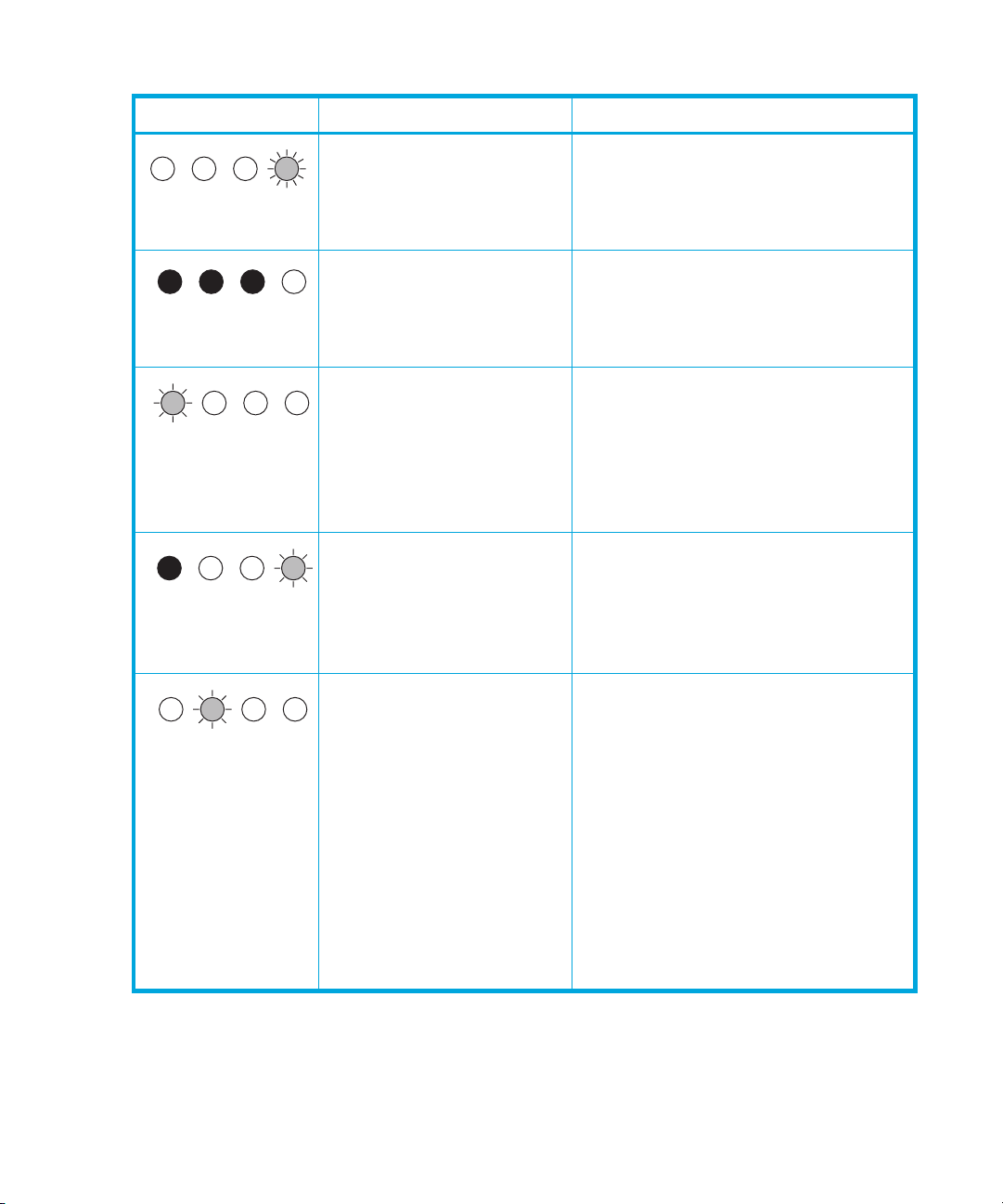

LED 작동 순서 이해 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

카트리지 문제. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

카트리지 걸림 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

드라이브에 카트리지를 넣을 수 없습니다(또는 즉시 배출됩니다).. . . . . . . . . . . . . 63

12. 내장형 테이프 드라이브 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

드라이브를 분리하려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

테이프 드라이브를 다시 연결하려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

A. SCSI 구성 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

HP StorageWorks Ultrium 장치에서의 SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

SCSI 용어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

SCSI 버스 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

SCSI ID 번호 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

SCSI ID 식별 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

HP StorageWorks 드라이브에서의 SCSI ID 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

SCSI의 터미네이션 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

내장형 드라이브. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

외장형 드라이브. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

탈착식 드라이브. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

SCSI 케이블 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

케이블 길이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

케이블 품질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

SE 및 LVD 인터페이스에 관한 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

본 설명서에 대하여

본 설명서에는 다음에 대한 정보가 들어있습니다.

• HP StorageWorks Ultrium SCSI 반 높이 테이프 드라이브 설치

• HP StorageWorks Ultrium SCSI 반 높이 테이프 드라이브 사용

• HP StorageWorks Ultrium SCSI 반 높이 테이프 드라이브 문제 해결

테이프 드라이브 등록

HP StorageWorks Ultrium 테이프 드라이브를 설치 및 테스트했으면 잠시 시간을 내어 제품을 등록

하십시오. 웹사이트(www.register.hp.com

등록을 마치려면 웹 양식의 필수 질문에 대답해야 합니다. 그 외 질문들은 선택사항이지만 내용을 꼼꼼하게 모두 기입하면 더 좋은 서비스를 받을 수 있습니다.

HP 기술 지원

아래 HP 지원 센터 웹사이트에 전세계 기술 지원 센터의 전화 번호가 수록되어 있습니다.

http://www.hp.com/support/

전화로 문의하기 전에 다음과 같은 정보를 확인해두십시오.

• 기술 지원 등록 번호(해당하는 경우)

• 제품 일련 번호

• 제품 모델 이름 및 모델 번호

• 해당하는 오류 메시지

• 운영 체제 유형 및 개정판 레벨

• 구체적인 질문

지속적인 품질 개선을 위해 통화 내역을 녹음 및 모니터링할 수도 있습니다.

에서 찾아볼 수 있습니다.

)를 통해 등록할 수 있습니다.

HP는 고객이 가입자를 위한 웹사이트(http://www.hp.com/go/e-updates 등록할 것을 적극 권장합니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

)를 통해 온라인상에서

• 이 서비스에 가입하면 기타 여러 제품 리소스에 언제라도 액세스할 수 있을 뿐만 아니라 최신

제품 기능 향상, 최신 버전의 드라이버 및 펌웨어 설명서 업데이트에 관한 이메일 업데이트를 받아볼 수 있습니다.

• 가입 후에는 제품 범주 아래에서 Business support 및 Storage를 차례로 선택하여 해당 제품을

신속하게 찾을 수 있습니다.

HP 공인 대리점

가까운 HP 공인 대리점의 이름을 찾으려면

• 미국의 경우 1-800-345-1518로 문의하십시오.

• 기타 국가의 경우에는 HP 웹사이트( http://www.hp.com)를 방문한 다음 Contact HP를 클릭하여

위치 및 전화 번호를 찾으십시오.

유용한 웹사이트

타사 제품 정보에 대해서는 다음 HP 웹사이트에서 확인하십시오.

• http://www.hp.com

• http://www.hp.com/go/connect/

• http://www.hp.com/go/storage/

• http://www.hp.com/support/

• http://www.docs.hp.com

1 시작하기 전에

HP StorageWorks Ultrium 모델

본 설명서에서는 다음 HP StorageWorks Ultrium 테이프 드라이브 모델의 설치 및 작동 방법을 설명합 니다.

• HP StorageWorks Ultrium 920 내장형, 외장형 및 탈착식 테이프 드라이브, 최대 버스트 전송 속도

가 320MB/s인 Ultra 320 SCSI 장치입니다. 이 드라이브는 최대 60MB/s(216GB/hr)로 비압축 데 이터를 쓰고 2:1 압축을 가정했을 때 최대 120MB/s(432GB/hr)로 압축 데이터를 쓸 수 있습니다

• HP StorageWorks Ultrium 448 내장형, 외장형 및 탈착식 테이프 드라이브. 최대 버스트 전송 속도

가 160MB/s인 Ultra 160 SCSI 장치입니다. 이 드라이브는 최대 24MB/s(86GB/hr)로 비압축 데 이터를 쓰고 2:1 압축을 가정했을 때 최대 48MB/s(172GB/hr)로 압축 데이터를 쓸 수 있습니다.

• HP StorageWorks Ultrium 232 내장형 및 외장형 테이프 드라이브. 최대 버스트 전송 속도가 160

MB/s인 Ultra 160 SCSI 장치입니다. 이 드라이브는 최대 16MB/s(59.6GB/hr)로 비압축 데이터

를 쓰고 2:1 압축을 가정했을 때 최대 32MB/s(119.2GB/hr)로 압축 데이터를 쓸 수 있습니다.

자세한 제품 사양에 대해서는 웹사이트(www.hp.com)를 참조하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

그림 1 반 높이 Ultrium 테이프 드라이브 전면 보기

카세트 도어

전원 스위치(외장형 드라이브만 해당)

클리닝 LED

테이프 LED

드라이브 LED

대기 LED

배출 단추

어떤 운영 체제가 지원되는가?

HP StorageWorks Ultrium 드라이브는 Windows®, NetWare, HP-UX, UNIX, Tru64, Linux 및 기타 주요 운영 체제에서 실행되는 서버에 연결할 수 있습니다. 지원되는 운영 체제 버전에 대한 최신 정보는 HP 웹사이트(www.hp.com/go/connect 참조하십시오.

)에서 "HP StorageWorks Tape Software Compatibility"항목을

서버에 드라이브를 어떻게 연결하는가?

다음 지침을 따르십시오.

• 서버에 SCSI 호스트 버스 어댑터(HBA)나 내장 SCSI 컨트롤러가 올바로 설치 및 구성되어 있어야

하며 정격 케이블이 필요합니다. HBA는 Ultra320 또는 Ultra160의 SCSI HBA이어야 합니다. 11 페이지의 "SCSI 버스 유형은 왜 중요한가?"도 참조하십시오.

• 최적의 성능을 얻기 위해서는 SCSI 버스에서 드라이브 이외의 장치를 사용하지 않아야 합니다.

• SCSI 버스를 항상 터미네이션 처리하십시오. Ultrium 내장형 및 탈착식 테이프 드라이브에는 테미

네이터가 필요하며, 외장형 테이프 드라이브는 전용 SCSI 버스에 있거나 체인의 마지막 장치에 있는 한 자동 터미네이션 처리합니다.

시작하기 전에

• 드라이브를 디스크 드라이브와 동일한 SCSI 버스에 연결하거나 RAID 컨트롤러에 연결하지 마십

시오

(Smart Array 6i RAID 컨트롤러가 있는 ProLiant 서버에 연결하고 있지 않은 경우).

주: 권장 펌웨어 버전을 실행하는 지원되는 HBA에 연결되도록 하려면 항상

www.hp.com/go/connect

내장형 드라이브

테이프 드라이브는 서버에 있는 5¼-인치, 반 높이의 여분의 산업 표준 드라이브 베이(또는 HP 랙 장착 옵션 키트)에 설치되며, 호스트 서버의 SCSI 버스에 부착됩니다. LVDS-호환 리본 케이블을 사용하여 테 이프 드라이브를 서버에 있는 여분의 68핀 고밀도(HD) wide SCSI 커넥터에 연결하십시오. 드라이브와 함께 제공된 터미네이션 처리된 SCSI 리본 케이블을 대부분의 서버에 사용할 것을 권장합니다.

를 참고하십시오.

17페이지의 "내장형

Ultrium 테이프 드라이브 설치"도 참조하십시오.

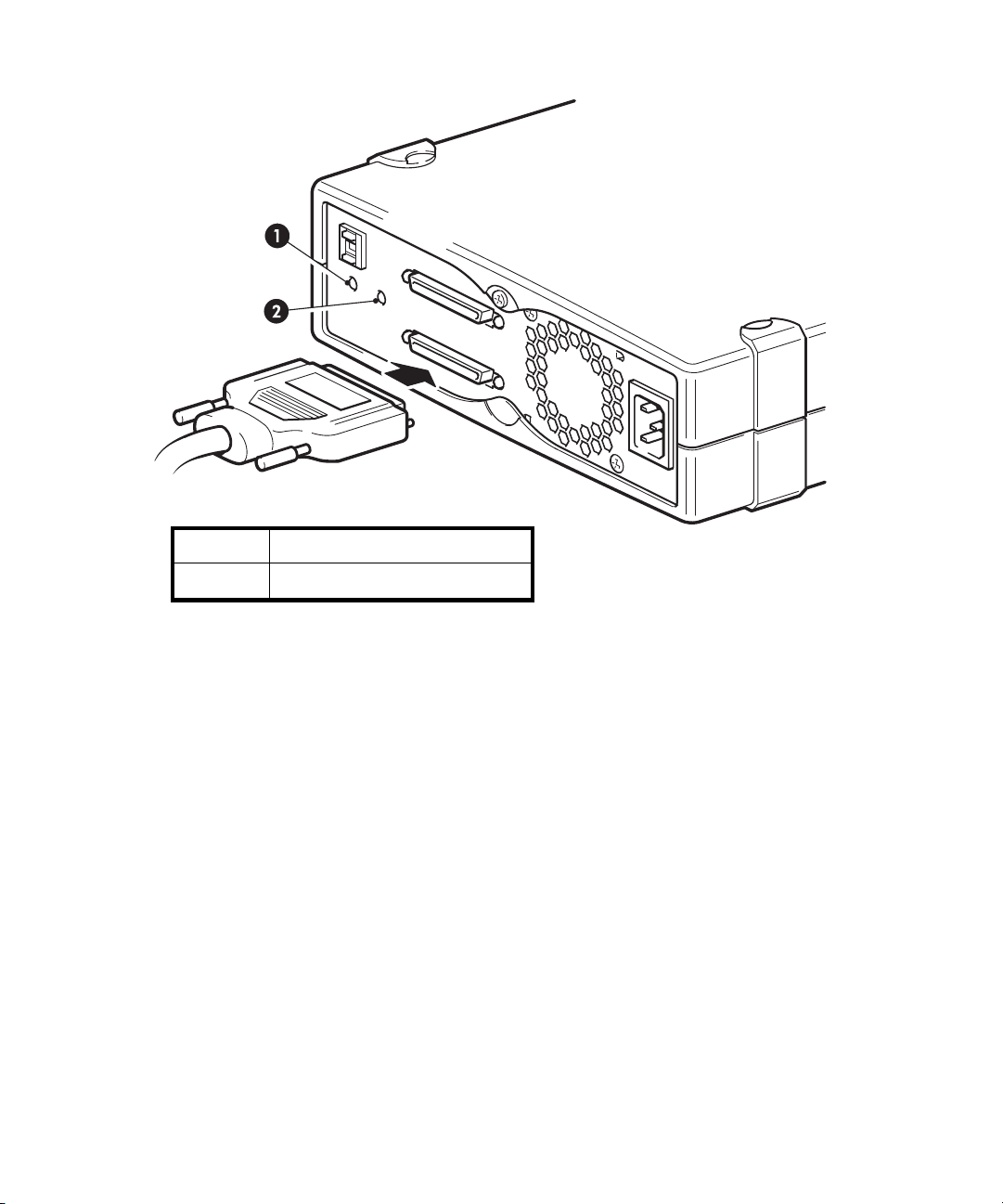

외장형 드라이브

테이프 드라이브에는 호스트 서버에 부착할 68핀의 wide VHD-to-HD SCSI 케이블이 함께 제공됩니 다. 27페이지의 "외장형 Ultrium 테이프 드라이브 설치"도 참조하십시오.

13페이지의 "사용 모델"에서 사용 모델을 확인하십시오. 이 부분에서 여러 가지 시스템 아키텍처에 서 HP StorageWorks Ultrium 테이프 드라이브를 어떻게 사용할 수 있는지 설명되어 있습니다.

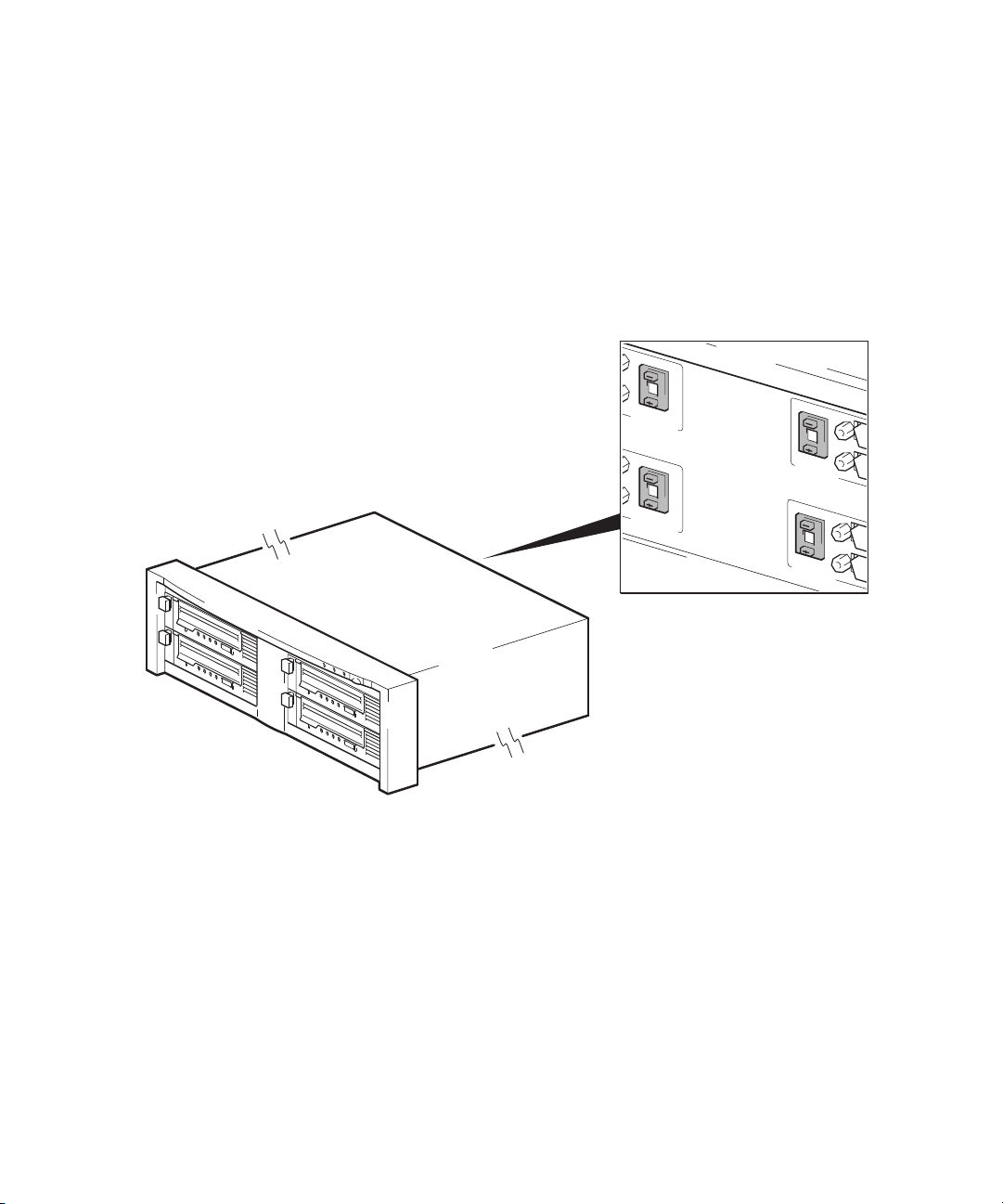

탈착식 드라이브

각 테이프 드라이브는 테이프 어레이 뒷면의 고밀도 LVD/SE SCSI 커넥터를 통해 호스트 서버에 연결 됩니다. 이러한 테이프 장치는 테이프 어레이에 연결할 때 SCSI 케이블이 필요하지 않습니다. 그러 나 테이프 어레이를 SCSI 호스트와 연결하려면 케이블과 터미네이터가 필요합니다. 31페이지의 "탈

착식 Ultrium 테이프 드라이브 설치"도 참조하십시오.

SCSI 버스 유형은 왜 중요한가?

SCSI 버스 유형은 버스에 있는 장치들 간에 데이터가 전송되는 속도와 사용 가능한 케이블의 최대 길 이를 결정합니다. HP Ultrium 920 드라이브는 320MB/sec의 버스트 전송률을 지원하며, HP Ultrium 448 및 232 드라이브는 160MB/sec의 버스트 전송률을 지원합니다. 이 성능 수준에서 이익을 얻으

려면 드라이브를 비슷하거나 보다 높은 사양의 SCSI 버스에 연결했는지 확인해야 합니다. 즉, 다음 사 항이 필요합니다.

• HP Ultrium 920 드라이브용 Ultra320 버스

HP Ultrium 448 및 232 드라이브용 Ultra160 또는 Ultra320 SCSI 버스

더 낮은 사양의 SCSI 버스에 드라이브를 부착할 경우 드라이브가 작동은 하지만 데이터가 빨리 전송되지 않을 수도 있습니다.

• LVD급 SCSI 케이블 및 터미네이터. LVD 인터페이스를 이용하여 드라이브의 최대 속도로 데이터

를 전송할 수 있습니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

표 1 지원되는 SCSI 버스 유형

Ultra320 LVD

Ultra160 LVD

Ultra2 LVD

Ultra wide LVD 및 단일 종단

Ultra narrow,

단일 종단

고전압 차동 아니오. 드라이브가 작동하지 않고 드라이브나 컨트롤러가 손상될 수 있습

예. 이것은 Ultrium 920, Ultrium 448 및 Ultrium 232 테이프 드라이브에 권장되는 구성입니다.

예. 이것은 Ultrium 448 및 Ultrium 232 테이프 드라이브에 권장되는 구성

입니다. 이것은 Ultrium 920 테이프 드라이브에 적합한 구성입니다.

최대 2개의 Ultrium 448 및 232 테이프 드라이브가 데이지 체인 방식으로 연 결될 수 있습니다. Ultrium 920 테이프 드라이브를 데이지 체인 방식으로 연 결하지 마십시오.

예. 이것은 버스당 하나의 Ultrium 448 드라이브 또는 버스당 2개의 Ultrium 232 드라이브에 적합합니다.

이것은 성능을 제한하므로 권장되지 않는 구성입니다.

아니오. 이것은 성능을 심각하게 제한하고 적합한 케이블이나 어댑터가 필요합니다.

니다.

SCSI 버스 유형 및 SCSI ID를 어떻게 확인할 수 있는가?

대다수의 운영 체제의 경우 HP StorageWorks Tape CD-ROM이나 www.hp.com/support/tapetools에 서 HP Library & Tape Tools를 설치 및 실행하여 서버의 현 SCSI 구성을 확인할 수 있습니다(53페이지 의 "진단 도구"도 참조). 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니 다.

HP StorageWorks Tape CD-ROM 사용

HP StorageWorks Tape CD-ROM은 테이프 드라이브에서 최상의 성능을 얻기 위한 유틸리티를 포함 하여 테이프 드라이브에 대한 정보를 얻을 수 있는 중심적 소스입니다.

HP StorageWorks Tape CD-ROM을 사용하여 본 설명서에서 설명한 대로 설치를 확인하고 설치 후 성 능을 검증하고 문제를 해결하십시오. 다음과 같은 작업을 지원합니다.

• 제품을 설치합니다. 그러면 드라이버에 액세스, 설치 점검 및 성능 정보와 도구가 함께 제공됩니

다.

• 제품 학습

• 제품 등록

• 온라인으로 매체 구입

• HP Library & Tape Tools을 통한 문제 해결.

시작하기 전에

사용 모델

HP StorageWorks Ultrium 테이프 드라이브는 독립형 또는 네트워크 환경으로 사용할 수 있습니다. 그러나 항상 스토리지 서버의 정격 SCSI 커넥터에 직접 부착해야 합니다.

그림 2 사용 모델

서버

테이프 드라이브

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

다음 표에는 권장하는 사용 모델을 나타내었으며 54페이지의 "성능 최적화"에서 성능에 영향을 미칠 수 있는 요소들에 대해 자세히 다룹니다.

표 2 권장 사용 모델

Ultrium 920

Ultrium 448

직접 연결, 단일 스토리지 서버

권장사항

네트워크, 단일 스토리지 서버, 다중 클라이언트

권장하지 않음

권장됨, 기가비트 이더넷 이하에서 성능이 제한될 수 있음

Ultrium 232

권장사항

권장됨, 100 Base-T 이더넷 이하에서 성능이 제한될 수 있음

RAID 디스크 하위 시스템이 모든 사용 모델에 권장됩니다.

하나의 스핀들 디스크로는 어느 압축 비율로도 Ultrium 920에 충분한 데이터 처리 속도를 제공할 수 없습니다. Ultrium 920 드라이브의 용량을 최대화하려면 다중 디스크 스핀들과 함께 집합 디스크 소스

(RAID)를 활용하십시오

15K RPM 드라이브와 같이 특히 빠른 디스크에서는 단일 디스크로도 Ultrium 448 및 Ultrium 232 테

이프 드라이브에 충분하겠지만 데이터 압축 비율, 디스크 세분화 및 파일 수와 같이 성능에 영향을 미칠 수 있는 다른 요인도 고려해야 합니다. 54페이지의 "성능 최적화"도 참조하십시오.

독립형으로, 또는 HP Library & Tape Tools에 통합하여 사용할 수 있는 무료 성능 평가 도구를 사용하 여 테이프 성능을 점검하고 스트할 수 있습니다. 이러한 도구를 사용하여 압축 비율이 더욱 높은 데이터에서 최대 테이프 성능과 복원 성능을 교정할 수도 있습니다.

기타 사용 모델

테이프 드라이브를 네트워크 연결 스토리지(NAS) 및 스토리지 영역 네트워크(SAN)와 같은 기타 사 용 모델에서 사용할 수 있지만 HP는 이러한 아키텍처에서 Ultrium 테이프 드라이브를 독립형으로 설 치하고 사용하기 위한 기술적 지원을 현재 하지 않고 있습니다. 마찬가지로, 광채널/SCSI 브리지를 구입하여 설치하는 경우 광채널에 연결하는 것도 가능할 수 있지만 현재 지원되지 않는 옵션입니다.

www.hp.com/go/connect

시작하기 전에

디스크 하위 시스템이 최적 전송 속도로 데이터를 공급할 수 있는지를 테

에서 지원되는 최신 구성을 확인하십시오.

2 드라이버 및 백업 소프트웨어

주: 백업 응용프로그램 업그레이드 및 드라이버의 최신 호환성 정보 및 사용가능 여부에 대해서는

항상 www.hp.com/go/connect

드라이버 설치

Windows에 설치

Microsoft 업데이트에서 제공하는 드라이버도 문제되지 않지만 HP 드라이버가 새로운 테이프 드라이 브의 모든 기능을 보다 잘 지원합니다. HP 드라이버는 정기적으로 업데이트되며 HP StorageWorks CD-ROM이나 HP 지원 센터 웹사이트(www.hp.com/support

주: HP 드라이버는 대부분의 응용프로그램에 사용하기 적합하지만, 권장 드라이버를 사용하고

있는지 확인하려면 가지고 있는 소프트웨어 응용프로그램의 설명서도 함께 참고하시기 바랍니다.

UNIX에 설치

권장하는 백업 응용프로그램은 운영 체제에 내장된 표준 장치 드라이버를 사용합니다. 드라이버를 업그레이드하는 경우 운영 체제의 최신 패치를 적용하거나 CD-ROM의 UNIX 설명에 따라 장치 파일을 구성하는 것이 좋습니다.

를 확인하십시오.

)를 통해 이용할 수 있습니다.

구성 안내서

에 나온

IA64에 설치

HP Integrity 서버와 같은 IA64 시스템에 설치하는 경우 www.hp.com/go/connect에서 사용 가능한 최신 백업 응용프로그램 업그레이드 및 드라이버를 확인하십시오.

백업 소프트웨어 업그레이드

www.hp.com/go/connect에서 소프트웨어 호환성을 확인하고 권장하는 업그레이드를 설치해야 합

니다.

최적 성능을 위해서는 해당 시스템 구성에 알맞은 백업 응용프로그램을 사용해야 합니다. 테이프 드 라이브가 독립형 서버에 연결되는 직접 연결 구성에서는 단일 서버 환경에 맞게 설계된 백업 소프트 웨어를 사용할 수 있습니다. 네트워크 구성에서는 엔터프라이즈 환경을 지원하는 백업 소프트웨어 가 필요합니다. HP, Symantec, Legato, Yosemite 및 Computer Associates는 모두 적합한 니다. 이러한 제품 및 기타 적합하게 사용할 수 있는 제품에 대한 자세한 정보는 HP 연결 웹사이트에 서 찾아 볼 수 있습니다.

1. HP 연결 웹사이트( www.hp.com/go/connect)에서 tape backup을 선택합니다.

2. software compatibility를 선택합니다.

제품을 제공합

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

3. 표에서 사용하는 운영 체제와 테이프 드라이브 모델을 선택하십시오. 지원되는 백업 응용프로그

램 목록이 표시됩니다. 또한 구성이 HP OBDR(One-Button Disaster Recovery)과 호환되는지 여부 도 알 수 있습니다. (모든 HP StorageWorks Ultrium 테이프 드라이브는 HP OBDR을 지원합니다. 그러나 이 기능은 시스템 구성과 백업 응용프로그램도 이 기능을 지원하는 경우에만 사용할 수 있습니다. 49페이지의 "호환성"을 참고하십시오.)

4. HP StorageWorks Ultrium 테이프 드라이브를 지원하는 백업 응용프로그램이 있는지 확인하고

필요한 경우 업그레이드된 버전이나 패치를 다운로드 받으십시오.

드라이버 및 백업 소프트웨어

3 내장형 Ultrium 테이프 드라이브 설치

외장형 Ultrium 테이프 드라이브를 설치하는 경우에는 4장을 참조하십시오.

탈착식 Ultrium 테이프 드라이브를 설치하는 것에 대해서는 5장을 참조하십시오.

드라이브의 SCSI ID 확인

HP StorageWorks Ultrium 드라이브는 SCSI ID의 기본값 3으로 설정되어 있습니다. SCSI 버스의 각

장치에는 고유한 SCSI ID 번호가 있어야 합니다. 드라이브에는 0과 15 사이의 사용되지 않는 ID를 할당할 수 있습니다. SCSI ID 7은 SCSI 컨트롤러에 할당되어 있으므로 사용하지 마십시오. SCSI ID 0 은 일반적으로 부트 디스크에 할당되므로 테이프 드라이브가 전용 SCSI 버스에 있는 경우가 아니면 사용하지 않아야 합니다.

주의: 정전기로 인해 전자 부품이 손상될 수 있습니다. 가능하면 정전기 방지 손목띠를 착용하십시

오. 손목띠가 없으면 백에서 테이프 드라이브를 꺼내기 전에 서버의 금속 부분(뒷면판 등)을 만져 정 전기를 방전시키십시오.

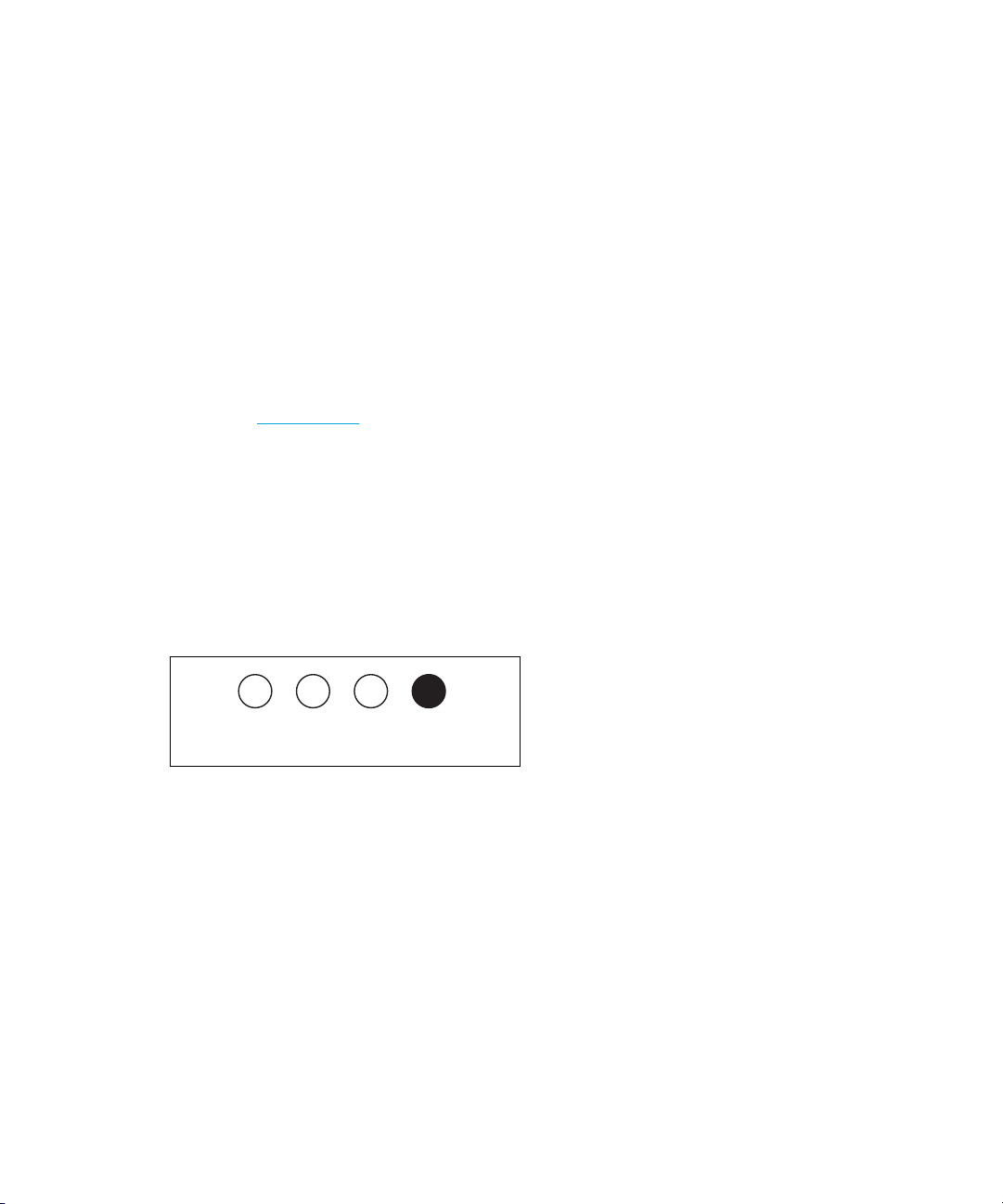

그림 3 SCSI ID 확인

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

1. SCSI ID 기본값인 3를 변경해야 하는지 결정하십시오.

대부분의 운영 체제에서 HP StorageWorks Tape CD-ROM에 있는 HP Library & Tape Tools를 실행 하여 컴퓨터의 현재 SCSI 구성을 점검할 수 있습니다(53페이지 참조). 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다. 이를 위해 CD-ROM 메뉴에서 'L&TT로 문제 해결' 옵션을 선택합니다. (53페이지의 "Library & Tape Tools를 통한 문제 해결" 참조)

HP StorageWorks Tape CD-ROM의 UNIX ID를 결정하는 방법에 대한 지침도 들어 있습니다.

2. 필요한 경우 테이프 드라이브의 SCSI ID를 변경하십시오.

SCSI ID는 그림 3과 같이 드라이브 뒷면에 있는 핀의 점퍼를 사용하여 설정합니다. 핀셋이나 작

은 플라이어를 사용하여 원하는 ID에 해당하는 무늬로 점퍼를 옮기십시오. 비어 있는 점퍼가 드 라이브와 함께 제공됩니다.

장착 베이 준비

대부분의 서버에서는 장착 트레이나 레일이 필요하지 않습니다. 장치를 서버의 섀시에 밀어 넣고 나사로 조이면 됩니다. 기타 서버에는 트레이나 레일이 내장되어 있습니다.

여러 산업 표준 서버용 레일 키트를 이용할 수 있습니다. 기타 자세한 사항에 대해서는

www.hp.com/go/connect

표준이 아닌 장착 레일을 사용하거나 남는 장착 베이가 없는 서버도 있을 것입니다. 이 경우에는 서버 제조업체에 이러한 부속품을 주문해야 테이프 드라이브를 설치할 수 있습니다.

를 참조하십시오.

구성 안내서

에는 UNIX 서버에 있는 기존 장치의 SCSI

경고! 신체 상해 또는 서버나 테이프 드라이브의 손상을 방지하려면 드라이브 설치 중에 서버를 주

전원에서 분리해야 합니다.

주의: 정전기로 인해 전자 부품이 손상될 수 있습니다. 가능하면 정전기 방지 손목띠를 착용하십시

오. 손목띠가 없으면 서버를 전원에서 분리시키고 덮개를 제거한 후 섀시의 금속 부분을 만지십시오. 드라이브를 설치하기 전에 드라이브의 금속 부분을 만지기만 하면 됩니다.

1. 필요한 도구 및 자료를 준비하십시오.

•Phillips 스크류 드라이버

• 일자 스크류 드라이버(서버에 일자 나사가 사용된 경우)

•Torx 스크류 드라이버(서버에 torx 나사가 사용된 경우)

• 서버 설명서(설치 중 참조용)

2. 시스템을 정상적으로 종료하고 서버와 연결된 모든 주변기기의 전원을 끕니다.

3. 서버 설명서의 설명에 따라 서버의 덮개와 전면판을 제거합니다.

서버 내부는 비좁기 때문에 새 드라이브를 장착하기 위해 다른 장치에서 기타 신호 케이블이나 전원 케이블을 잠시 뽑을 필요가 있습니다. 이 때에는 원래 위치를 적어두었다가 다시 연결할 때 위치가 바뀌지 않도록 하십시오.

내장형 Ultrium 테이프 드라이브 설치

주: 서버는 강제 냉각을 제공하고 40

/hr)으로 테이프 드라이브를 통풍시킬 수 있어야 합니다. 35oC의 주변 온도에서는 이 수치

가 4cfm으로 줄어듭니다. 비어 있는 베이에는 가림판이 적합하게 부착되어 있어야 공기 흐름

이 유지됩니다.

그림 4 ProLiant ML370 서버의 덮개 제거

C의 주변 온도에서 6cfm(0.17m3/min 또는 10.08

탈부착 손잡이

덮개를 뒤로 밀어 위로 제거함

4. 서버 설명서의 설명에 따라 서버의 비어 있는 5¼인치 베이에서 가림판을 제거합니다.

HP AlphaServer ES40같은 일부 서버의 경우에는 절반 높이 장치 분할기도 제거해야 합니다.

5. 이제 테이프 드라이브 설치 준비가 다 되었습니다.

장착 하드웨어 부착

테이프 드라이브를 설치하기 위해 서버에 특수 레일이나 기타 하드웨어가 필요한 경우 테이프 드라 이브에 해당 레일이나 하드웨어를 지금 장착합니다.

서버에 특별한 장착 하드웨어가 필요하지 않은 경우에는 22페이지의 "드라이브 설치" 과정을 바로 진행하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

주의: Ultrium 반 높이 드라이브에는 3mm 나사만 들어갑니다. 기존 드라이브를 제거할 때 나온 나사

의 길이가 새 Ultrium 드라이브에 맞을 것이라고 가정하지 마십시오. 항상 Ultrium 드라이브에 제공된 나사를 사용하십시오. 너무 긴 나사를 사용하면 테이프 드라이브가 손상됩니다.

HP ProLiant 서버

주: 장착 하드웨어가 테이프 드라이브와 함께 제공된 경우 그림과 정확하게 일치하지 않을 수 있습

니다.

서버 모델에 따라 다른 장착 방법이 필요합니다. 서버에 잠금 기술이 적용되어 테이프 드라이브를 제 위치에 고정시킬 수 있는 경우도 있습니다. 25페이지의 "드라이브 고정"을 참고하십시오.

HP ProLiant 서버 설명서에서 정확한 장착 방법과 장착 하드웨어가 서버와 함께 제공되었는지 여부 를 확인하십시오.

장착 레일

ML570과 같은 일부 HP ProLiant 서버에는 장착 레일이 필요합니다. 이러한 레일은 서버의 드라이브

베이 가림판에 부착된 금속 레일이나 플라스틱 레일일 수도 있습니다.

표준 Phillips 스크류 드라이버를 사용하여 해당 레일을 부착합니다. 그림 5a에서와 같이 테이프 드라이브와 함께 제공된 '일반 장착 나사' 레이블이 붙은 나사 패키지의 M3 나사를 사용합니다.

그림 5 일반 HP ProLiant ML570에서 장착 레일 부착

제공된 M3 나사를 사용하도록 하십시오. 스레드/크기 종류가 다른 나사를 이용해서도 레일을 가림 판에 부착할 수 있지만 이러한 나사를 사용하지 않는 것이 좋습니다. 확신이 들지 않을 경우 HP

ProLiant 서버 설명서를 참조하십시오.

내장형 Ultrium 테이프 드라이브 설치

장착 나사

ML350 및 ML370과 같은 다른 HP ProLiant 서버 모델에는 장착 레일이 없기 때문에 특수한 고정 나 사만을 사용해야 합니다.

T8 Torx 스크류 드라이버를 사용하여 해당 나사를 부착합니다. M3 나사를 별도로 구입해야 할 수도 있습니다. 그림 6에서와 같이 나사를 끼우십시오.

그림 6 일반적 HP ProLiant 350 또는 370에 장착 나사 부착

• HP ProLiant ML350: 'ProLiant 350' 레이블이 붙은 패키지의 금속 쐐기와 나사를 사용합니다.

• HP ProLiant ML370: 'ProLiant 370' 레이블이 붙은 패키지의 금속 쐐기와 나사를 사용합니다.

기타 서버

1. 해당 장착 하드웨어를 부착합니다. 지침은 제조업체의 설명서를 참조하십시오.

• 트레이가 필요한 서버에 설치하는 경우 테이프 드라이브를 트레이에 놓습니다.

• 일부 서버에는 가림판에 스냅온 장착 레일이 부착되어 있습니다. 이를 제거하여 테이프 드라이

이 나사는 일반 장착 나사보다 머리가 두껍습니다.

이 나사는 두꺼운 오프셋 나사이고 일반 장착 나사보다 머리가 두껍습니다.

브에 나사로 부착할 수 있습니다.

M3 장착 나사

M3 오프셋 장착 나사

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

드라이브 설치

1. 그림 7과 같이 트레이나 레일을 베이의 슬롯 방향에 맞추면서 테이프 드라이브를 빈 베이에 밀어

넣습니다.

그림 7 테이프 드라이브 설치

서버에 장착 하드웨어가 사용되지 않은 경우 섀시에 있는 구멍이 테이프 드라이브 측면 구멍과 정렬되도록 하십시오.

케이블 연결을 위해 드라이브를 움직일 필요가 있기 때문에 아직 드라이브를 나사로 조이지 마십 시오.

내장형 Ultrium 테이프 드라이브 설치

전원 및 SCSI 케이블 연결

고성능 테이프 드라이브를 지원하려면 권장하는 SCSI 버스에 연결하고 정격 SCSI 케이블을 사용하 는 것이 중요하며 이에 대해서는 11페이지의 "SCSI 버스 유형은 왜 중요한가?"를 참조하십시오. 테 이프 드라이브와 함께 제공되는 SCSI 리본 케이블을 SCSI 호스트 버스 어댑터에 연결하는 것이 좋습 니다.

전기 규격은 다음과 같습니다.

Ultrium 920

전원 소비 유휴 13W,

정상 작동 26W, 최대 40W

전원 요구사항 1.9A에서 +5V(일반적)

3.9A에서 +5V(최대)

0.7A에서 +12V(일반적)

2.5A에서 +12V(최대)

Ultrium 448 및 232

유휴 13W, 정상 작동 20W, 최대 33W

2.5A에서 +5V(일반적)

2.5A에서 +5V(최대)

0.7A에서 +12V(일반적)

2.1A에서 +12V(최대)

1. 서버 또는 HBA 설명서를 확인하여 SCSI 버스 및 케이블링이 테이프 드라이브의 버스 속도를 지

원하는지 확인하십시오. Ultrium 920 테이프 드라이브용으로는 Ultra320, Ultrium 448 및 Ultrium 232 테이프 드라이브용으로는 Ultra160 또는 Ultra320.

2. 그림 8에서 처럼, 테이프 드라이브와 함께 제공된 SCSI 리본 케이블을 SCSI 호스트 버스 어댑터

에 부착하고 그것을 드라이브의 SCSI 커넥터에 연결하십시오

3. 그림 8에서와 같이 남는 전원 케이블을 서버의 내부 전원 공급장치에서 전원 커넥터로 연결하십

시오.

4. 드라이브가 SCSI 체인의 마지막 장치인 경우 SCSI 케이블을 올바로 터미네이션 처리해야 합니다.

두 장치를 데이지 체인 방식으로 연결하지 않는 것이 좋습니다. 이 방식으로 연결하는 경우 드라이 브 제품군을 혼합하지 말고(다른 Ultrium 테이프 드라이브하고만 데이지 체인 방식으로 연결) Ultra 320 장치를 데이지 체인 방식으로 연결하지 마십시오

도 참조하십시오.

형"

. 12페이지의 표 1, "지원되는 SCSI 버스 유

SCSI 터미네이터의 부착 위치는?

SCSI 버스의 시작과 마지막의 두 위치에서만 터미네이션 처리해야 합니다. HBA에서는 터미네이션

이 기본적으로 작동하며 대부분의 내부 SCSI 케이블에는 터미네이터가 부착되어 있습니다. 터미네 이터는 직사각형의 작은 플라스틱 조각으로 'SCSI Terminator'라고 표시되어 케이블 끝에 부착되어 있습니다.

따라서, HBA가 버스의 첫 번째 장치라고 가정하면 그림 8, 항목 1과 같이 두 번째 터미네이터가 마지막 장치 뒤에 위치해야 합니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

그림 8 전원 및 SCSI 케이블 연결

1과 7 터미네이션 처리한 SCSI 케이블

2와 4 전원 케이블

내장형 Ultrium 테이프 드라이브 설치

테이프 드라이브

서버의 전원 공급기

SCSI 컨트롤러

드라이브 고정

주: 서버 모델의 서버 래치 및 옆 모습이 그림과 완전히 일치하지 않을 수도 있습니다. 서버 설명서

도 참조하십시오.

사용되는 장착 하드웨어(HP ProLiant)

19페이지의 "장착 하드웨어 부착"에서 설명한 대로 올바른 장착 레일 또는 고정 나사를 사용하도록 하십시오. 서버에 잠금 기술이 적용되어 테이프 드라이브를 제 위치에 고정시킬 수도 있습니다.

1. 그림 9와 같이 서버 래치를 아래로 눌러 테이프 드라이브를 제 위치에 고정시킵니다.

그림 9 드라이브 고정, 장착 하드웨어 사용

2. 가림판이 비어 있는 베이 상의 제 위치에 있는지 확인하고 서버의 덮개를 다시 끼웁니다.

플라스틱 레일

서버 래치

장착 하드웨어를 사용하지 않은 경우

1. 테이프 드라이브와 함께 제공된 '일반 장착 나사' 레이블이 붙은 나사 패키지의 M3 나사를 사용

합니다. 섀시의 구멍 드라이브의 측면에 있는 구멍에 맞추고 표준 Phillips 스크류 드라이버를 사 용하여 그림 10과 같이 M3 나사를 조입니다.

나사가 조여지지 않는 경우 제공된 패키지의 와셔를 사용하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

그림 10 드라이브 고정, 장착 하드웨어 사용 안 함

테이프 드라이브와 함께 제공되는 M3 나사

2. 가림판이 비어 있는 베이 상의 제 위치에 있는지 확인하고 서버의 덮개를 다시 끼웁니다.

내장형 Ultrium 테이프 드라이브 설치

4 외장형 Ultrium 테이프 드라이브 설치

내장형 Ultrium 테이프 드라이브를 설치하는 경우에는 3장을 참조하십시오.

탈착식 Ultrium 테이프 드라이브를 설치하는 것에 대해서는 5장을 참조하십시오.

드라이브의 SCSI ID 확인

HP StorageWorks Ultrium 드라이브는 SCSI ID의 기본값 3으로 설정되어 있습니다. SCSI 버스의 각

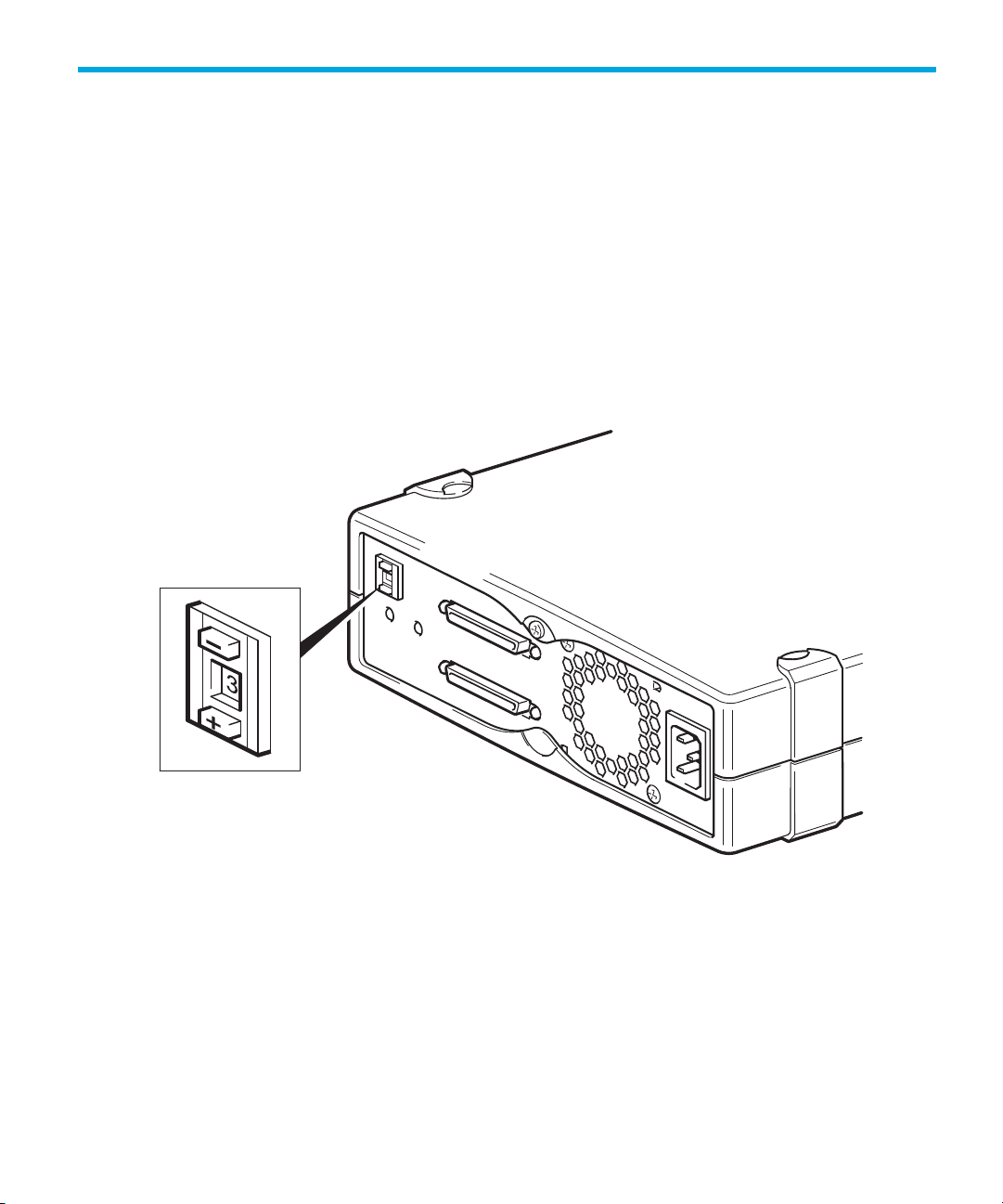

그림 11 SCSI ID 설정

1. SCSI ID 기본값인 3을 변경해야 하는지 결정하십시오.

대다수의 운영 체제의 경우 HP StorageWorks Tape CD-ROM의 HP Library & Tape Tools를 설치 및 실행하여 서버의 현 SCSI 구성을 확인할 수 있습니다. 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다. 이를 위해 CD-ROM 메뉴에서 'L&TT로 문제 해결' 옵션을 선 택합니다. (53페이지의 "Library & Tape Tools를 통한 문제 해결" 참조)

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

HP StorageWorks Tape CD-ROM의 UNIX 구성 안내서 에는 UNIX 서버에 있는 기존 장치의 SCSI ID를 결정하는 방법에 대한 지침도 들어있습니다.

2. 필요한 경우 테이프 드라이브의 SCSI ID를 변경하십시오.

작은 드라이버나 볼펜을 사용하여 필요한 값이 나타날 때까지 뒷면판에 있는 톱니 모양의 SCSI ID 선택기 버튼(그림 12 참조)을 누릅니다. 작은 연필심 조각들이 드라이브를 더럽힐 수도 있으 므로 연필은 사용하지 마십시오.

주: 서버와 테이프 드라이브 SCSI ID는 전원이 켜진 상태에서만 점검할 수 있습니다. 설치 후 SCSI

ID를 변경하려면 서버와 테이프 드라이브의 전원을 끈 후 드라이브의 SCSI ID를 변경하고, 테이프 드 라이브와 서버의 전원을 차례로 켭니다.

SCSI 케이블 연결

68핀 Wide VHD-to-HD SCSI 케이블은 HP StorageWorks Ultrium 테이프 드라이브를 LVD SCSI 버스의 VHD SCSI 포트에 연결하기 위해 제공됩니다. 서버에 HD SCSI 포트가 있는 경우에는 VHD-to-HD 어

댑터를 구입하여 설치하거나 제공된 케이블 대신 HD-to-HD 케이블을 사용해야 합니다. 권장 제품에 대해서는 당사 웹 사이트( www.hp.com/go/connect

주의: 컴퓨터나 테이프 드라이브를 손상시키지 않으려면 SCSI 케이블을 부착하는 동안 컴퓨터와

테이프 드라이브의 전원을 꺼야 합니다.

를 참조하십시오.

1. 반드시 권장되는 SCSI 버스 유형에 연결해야 합니다. 최적의 성능을 위해서는 테이프 드라이브가

Ultra320 또는 Ultra160 SCSI 버스에 연결되어야 합니다. 11페이지의 "SCSI 버스 유형은 왜 중요

한가?"를 참조하십시오. 테이프 드라이브를 단일 종단 SCSI 버스나 RAID 컨트롤러에 연결하지

마십시오. 최적의 성능을 얻으려면 HP StorageWorks Ultrium 드라이브를 전용 SCSI 버스에 설치 하기를 권장합니다. 그렇지 않은 경우에는 이 드라이브를 디스크 드라이브와 동일한 버스에 연결 해서는

안됩니다.

2. 정상적인 시스템 종료를 실행하고 서버와 모든 연결된 주변기기의 전원을 끕니다.

3. SCSI 케이블의 VHD 연결을 서버의 외장형 SCSI 커넥터에 부착하고 나사를 단단히 조입니다.

외장형 Ultrium 테이프 드라이브 설치

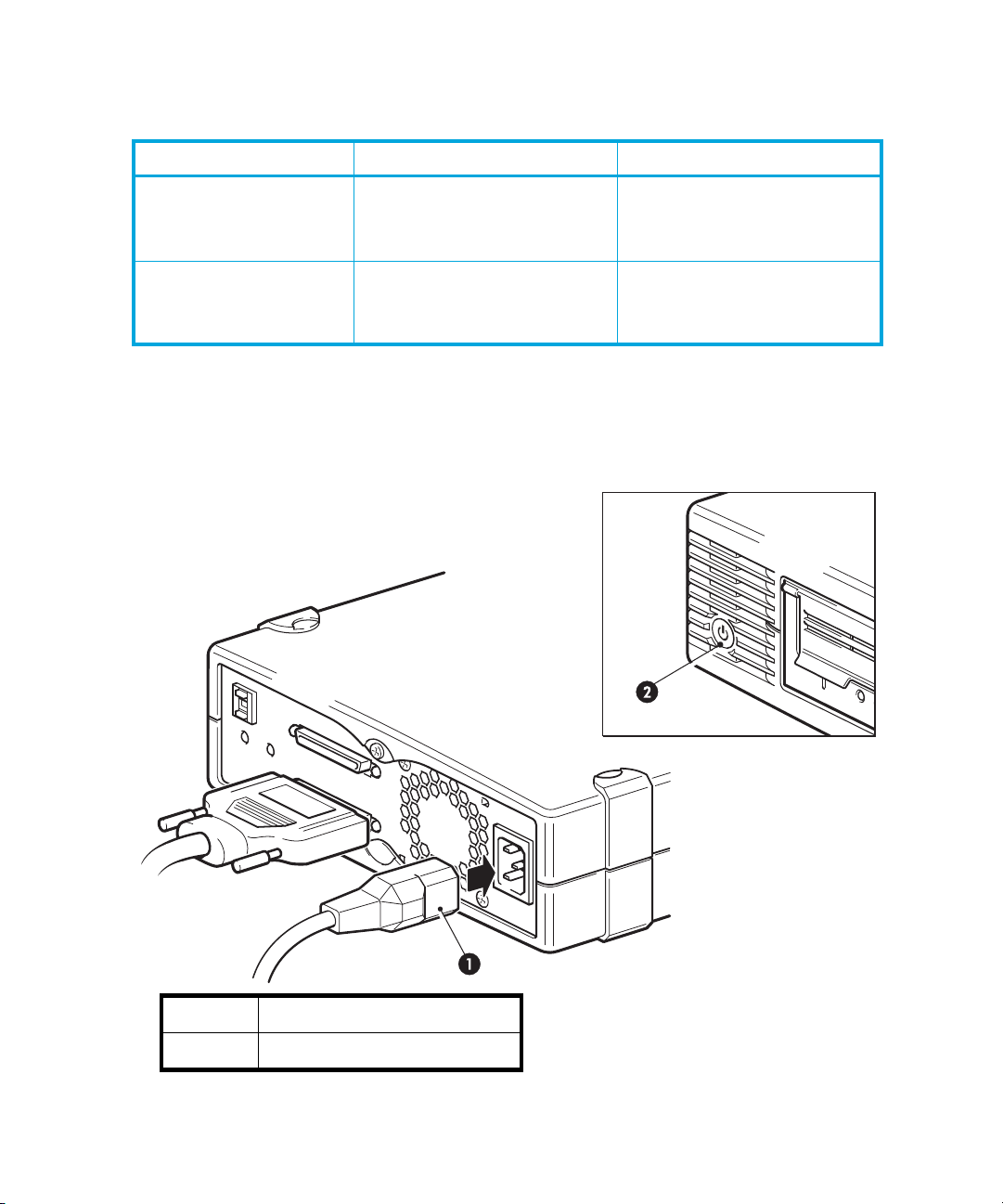

그림 12 SCSI 케이블 연결

1Act TERM LED

팬/전원 LED

4. SCSI 케이블의 VHD 연결을 서버의 외장형 SCSI 커넥터에 부착하고 나사를 단단히 조입니다.

5. SCSI 케이블의 HD 연결부를 테이프 드라이브 뒷면에 있는 SCSI-IN 커넥터에 부착하고 나사를

단단히 조입니다. (그림 12를 참고하십시오.) 케이블을 SCSI-OUT 커넥터에 연결하지 마십시오.

6. SCSI-OUT 커넥터는 두 장치를 데이지 체인 방식으로 연결할 때만 사용됩니다. 이 방식은 권장하

지 않습니다. 이 방식으로 연결하는 경우 드라이브 제품군을 혼합하지 마십시오(다른 Ultrium 테 이프 드라이브하고만 데이지 체인 방식으로 연결) 12페이지 표 1도 참조하십시오.

테이프 드라이브에 터미네이터가 필요합니까?

테이프 드라이브가 전용 SCSI 버스에 있다면 터미네이터가 필요 없습니다. 케이블을 SCSI-IN 커넥 터에 연결하면 엔클로저가 능동 터미네이션을 제공합니다.

SCSI 버스에 다른 장치가 있는 경우 SCSI 버스를 터미네이션 처리해야 합니다. 두 가지 방법으로 이를 수행할 수 있습니다.

• 테이프 드라이브를 체인의 마지막에 두고 SCSI 케이블의 HD 연결부를 SCSI-IN 커넥터에 부착합

니다. 엔클로저가 능동 터미네이션을 제공합니다.

• SCSI 케이블의 HD 연결부를 SCSI-IN 커넥터에 부착하고 테이프 드라이브의 SCSI- OUT 커넥터를

체인의 다음 장치에 연결합니다. 체인의 마지막 장치는 LVD 멀티모드 터미네이터로 터미네이션 처리해야 합니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

전원 케이블 연결

별도의 조절이 필요 없습니다. 전기 규격은 다음과 같습니다.

Ultrium 920

전원 소비 유휴 13W,

정상 작동 26W, 최대 40W

전원 요구사항

100–240 VAC 50-60Hz, 자동 범위조정

0.7A 최대

Ultrium 448 및 232

유휴 13W, 정상 작동 20W, 최대 33W

100–240 VAC 50-60Hz, 자동 범위조정

0.7A 최대

1. 전원 케이블을 드라이브의 뒷면판에 있는 소켓에 단단히 연결합니다.

2. 전원 케이블의 다른 끝을 전원 콘센트에 연결합니다. 전원 스위치는 전면판에 있습니다.

그림 13을 참고하십시오.

그림 13 전원 케이블 연결

외장형 Ultrium 테이프 드라이브 설치

전원 케이블

전원 스위치

5 탈착식 Ultrium 테이프 드라이브 설치

내장형 Ultrium 테이프 드라이브를 설치하는 경우에는 3장을 참조하십시오.

외장형 Ultrium 테이프 드라이브를 설치하는 경우에는 4장을 참조하십시오.

어떤 랙 장착 시스템을 사용할 수 있는가?

HP StorageWorks Ultrium 탈착식 테이프 드라이브는 전체 높이 및 반 높이 테이프 드라이브 모두에

서 사용할 수 있는 HP Tape Array 5300 시스템과 함께 사용할 수 있습니다. 최대 2개의 전체 높이 테이프 드라이브와 최대 4개의 반 높이 HP StorageWorks Ultrium 테이프 드라이브를 장착할 수 있습 니다. 테이프 어레이는 HP, IBM 및 기타 호환 가능한 19인치 랙 장착 시스템에 설치하도록 설계되었 습니다. 테이프 어레이는 올바르게 를 참조하십시오.

전기 규격

전기 규격은 다음과 같습니다.

설치 및 구성해야 합니다. 자세한 내용은 테이프 어레이 설명서

Ultrium 920

전원 소비 유휴 13W,

정상 작동 26W, 최대 40W

전원 요구사항 1.9A에서 +5V(일반적)

3.9A에서 +5V(최대)

0.7A에서 +12V(일반적)

2.5A에서 +12V(최대)

공기 흐름 요구조건

HP Tape Array 5300은 최대 4개의 반 높이 또는 최대 2개의 전체 높이 테이프 드라이브에 적합한 공기 흐름을 제공하도록 설계되었습니다. 테이프 어레이가 가득 차 있으면 HP StorageWorks Ultrium 테이프 드라이브에 적합한 공기흐름을 제공합니다. 테이프 어레이에 사용

하지 않는 베이가 있는 경우에는 테이프 어레이와 함께 제공되는 가림판을 설치해야 합니다. 그래 야 드라이브에 적합한 공기흐름을 제공할 수 있습니다. 가림판 어레이와 함께 제공된 문서를 참조하십시오.

테이프 어레이의 앞면과 뒷면에서 통풍이 잘 이루어지도록 해야 합니다.

서버에 드라이브를 어떤 방식으로 연결할 것인가?

다음 지침을 따르십시오.

Ultrium 448 및 232

유휴 13W, 정상 작동 20W, 최대 33W

2.5A에서 +5V(일반적)

2.5A에서 +5V(최대)

0.7A에서 +12V(일반적)

2.1A에서 +12V(최대)

설치에 대한 자세한 내용은 테이프

• 최적의 성능을 얻기 위해서는 SCSI 버스에서 드라이브 이외의 장치를 사용하지 않아야 합니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

• 장치를 데이지 체인으로 연결하는 경우 장치의 SCSI 유형이 같아야 하고 동일한 SCSI 버스에 있

는 각 장치는 고유한 SCSI ID를 가져야 하며 올바르게 터미네이션 처리해야 합니다. 동일한 SCSI 버스에 2개 이상의 장치를 데이지 체인으로 연결하지 마십시오.

• 항상 SCSI 버스를 터미네이션 처리하십시오.

• Smart Array 6i RAID 컨트롤러가 있는 ProLiant 서버에 연결하지 않는 한 드라이브를 디스크 드라이

브와 동일한 SCSI 버스에 연결하거나 RAID 컨트롤러에 연결하지 마십시오.

각 테이프 드라이브는 테이프 어레이 뒷면의 고밀도 LVD/SE SCSI 커넥터를 통해 호스트 서버에 연 결됩니다. 이러한 테이프 장치는 테이프 어레이에 연결할 때 SCSI 케이블이 필요하지 않습니다. 그 러나 테이프 어레이를 SCSI 호스트와 연결하려면 정격 케이블과 터미네이터가 필요합니다.

드라이브 설치

1. 테이프 드라이브를 설치하기 전에 탈착 레버가 완전히 열린 위치(잡아 당긴 상태)에 있도록 합니다.

그림 14 테이프 드라이브의 탈착 레버가 완전히 열린 상태

주의: 테이프 드라이브를 취급할 때 드라이브의 측면의 운반 틀을 잡으십시오. 손상을 피하

려면 드라이브 본체를 잡거나 테이프 드라이브의 앞면을 대고 밀거나 당기지 마십시오.

2. 드라이브 양쪽의 가이드 레일이 파티션 벽의 슬롯에 잘 들어가도록 비어있는 베이 중 하나에 테

이프 드라이브를 밀어 넣으십시오. 뒷면의 커넥터가 제대로 고정되도록 테이프 드라이브를 조심 스럽게 그러나 확실하게 끝까지 밀어 넣으십시오. 탈착 레버가 약간 닫힙니다.

주: 드라이브 인터페이스와 어레이 인터페이스 사이의 확실한 연결을 위해서는 테이프

어레이의 SCSI 테이프 드라이브를 정확하게 정렬하는 것이 중요합니다.

탈착식 Ultrium 테이프 드라이브 설치

탈착 레버, 열림

3. 삽입을 완료하고 테이프 드라이브를 고정시키려면 탈착 레버를 누르십시오.

그림 15 테이프 드라이브 삽입

4. 빈 베이가 있으면 가림판을 삽입하십시오. 공기 흐름을 원활히 유지하는데 매우 중요합니다.

그렇게 하지 않을 경우 테이프 드라이브의 성능에 영향을 미칠 수 있습니다. 가림판 설치에 대한 자세한 내용은 테이프 어레이와 함께 제공된 문서를 참조하십시오.

드라이브의 SCSI ID 설정

테이프 드라이브의 SCSI ID를 설정하려면 테이프 어레이 뒷면에 적절한 스위치를 설치해야 합니다. 주소 스위치의 번호는 테이프 어레이에 삽입할 수 있는 테이프 드라이브의 번호에 해당합니다.

SCSI 버스의 각 장치에는 고유한 SCSI ID 번호가 있어야 합니다.

• 테이프 드라이브가 내장 SCSI 버스에 연결되어 있는 HP ProLiant 서버의 경우 테이프 드라이브에

1과 6 사이의 SCSI ID를 할당할 것을 권장합니다.

• 기타 모든 서버의 경우 별도의 HBA와 함께 사용할 때 0과 15 사이의 사용하지 않은 ID를 할당할

수 있습니다. SCSI ID 7은 SCSI 컨트롤러에 할당되어 있으므로 사용하지 마십시오. SCSI ID 0은 일반적으로 부트 디스크에 할당되므로 테이프 드라이브가 전용 SCSI 버스에 있는 경우가 아니면 사용하지 않아야 합니다.

일반적으로 HP 테이프 어레이에는 각 드라이브가 별도의 서버에 연결되어 있는 최대 4개의 테이프 드라이브를 SCSI 버스에 설치되기 때문에 서로 충돌하지 않습니다.

그러나 장치를 데이지 체인으로 연결하는 경우 장치의 SCSI 유형이 같아야 하고 동일한 SCSI 버스에 있는 각 장치는 고유한 SCSI ID를 가져야 합니다. 동일한 SCSI 버스에서 2개 이상의 장치를 데이지 체인으로 연결하지 말고 마지막 장치를 터미네이션 처리하도록

연결할 수 있습니다. 이러한 구성 아래 각 테이프 드라이브의 SCSI ID는 각각 별도의

하십시오. 드라이브 제품군을 혼합

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

하지 말고(다른 Ultrium 테이프 드라이브하고만 데이지 체인 방식으로 연결) Utra160 드라이브를 Ultra 320 장치와 동일한 버스에 놓지 마십시오.

1. 사용할 SCSI ID를 결정하십시오.

대부분의 운영 체제에서 HP Library & Tape Tools를 실행하여 컴퓨터의 현재 SCSI 구성을 점검할 수 있습니다(53페이지의 "진단 도구" 참조). 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대 한 정보를 얻을 수 있습니다. HP StorageWorks Tape CD-ROM의 UNIX

구성 안내서

에는 기존 장

치의 SCSI ID를 결정하는 방법에 대한 지침도 들어 있습니다.

2. 적합한 스위치를 설정하십시오. 그림 16은 HP Tape Array 5300의 뒷면판에 있는 주소 스위치를

보여줍니다.

그림 16 테이프 어레이에 있는 SCSI 주소 스위치

SCSI

Bay 4

SCSI

Bay 2

Bay 3

SCSI

Bay

HP Tape Array 5300에는 4개의 SCSI ID 스위치가 있어 최대 4개의 반 높이 드라이브를 설치할 수 있습니다.

3. SCSI 터미네이터가 테이프 어레이 뒷면의 해당 SCSI-OUT 커넥터에 연결되어 있는지 확인하십

시오.

4. SCSI ID 기본값인 3을 변경해야 하는지 결정하십시오.

테이프 드라이브에 터미네이터가 왜 필요합니까?

터미네이터는 SCSI 버스에 정확한 전압을 제공하고 불필요한 신호 반사가 데이터 전송을 방해하지 못하도록 하기 때문에 아주 중요합니다. 규칙은 다음과 같습니다.

터미네이션은 버스에 설치된 버스의 양쪽 끝에만 처리해야 합니다.

탈착식 Ultrium 테이프 드라이브 설치

일반적으로 HBA는 SCSI 버스의 마지막을 형성하고 터미네이션을 제공합니다. 따라서 버스의 다른 쪽 끝이 터미네이션 처리되었는지 확인해야 합니다. 테이프 어레이의 해당 SCSI-OUT 커넥터에 터미 네이터를 연결하십시오.

드라이브 교체

HP StorageWorks Ultrium 탈착식 드라이브는 테이프 어레이의 전원을 끄지 않고도 제거 및 교체할 수 있습니다. 그러나 다음 사항에 주의해야 합니다.

• 시스템을 켤 때 테이프 어레이의 모든 드라이브가 켜지면 호스트에서 드라이브를 인식하게 됩니

다. 버스에 활동이 없을 때만 드라이브를 제거하거나 다른 드라이브로 교체할 수 있습니다.

• 데이터를 백업하거나 복원하는 경우와 같이 연결된 드라이브가 버스에서 작동하고 있을 때는 드

라이브를 제거하거나 추가하지 마십시오. 버스에서 작동이 끝난 다음에 장치를 제거하거나 추가 하십시오.

• 시스템을 켠 후에 드라이브에 전원이 들어오지 않거나 빈 슬롯에 드라이브를 넣으면 시스템을 재

설정해야 호스트가 드라이브를 인식합니다.

• SCSI ID는 드라이브 자체에서 제어하지 않고 테이프 어레이에서 제어하므로 드라이브를 제거하

고 다른 드라이브로 교체하더라도 ID가 변하지 않습니다.

1. 교체할 드라이브의 배출 레버를 당겨 레버가 바깥으로 나오게 합니다.

그림 17 열려 있는 탈착 레버

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

2. 배출 레버를 사용하여 드라이브를 테이프 어레이 바깥으로 조심스러우면서도 세게 잡아 당깁

니다.

그림 18 테이프 드라이브 제거

3. 또 다른 드라이브를 삽입하려면 32페이지의 "드라이브 설치"에 있는 지침을 따르십시오.

탈착식 Ultrium 테이프 드라이브 설치

6 설치 확인

드라이브 하드웨어를 설치했으면 드라이버가 제대로 설치되었는지 그리고 올바른 버전의 백업 소 프트웨어가 있는지 점검하고, 중요한 데이터를 저장하기 전에 테이프 드라이브가 제대로 작동하는 지 확인합니다.

1. 드라이브와 서버의 전원을 켭니다.

2. 약 5초 동안 테이프 드라이브의 하드웨어 자체 검사가 수행됩니다. 자체 검사에 통과하면 녹색 대

기 LED가 깜박인 다음 계속 녹색으로 켜집니다. 검사에 실패하면 드라이브 오류와 테이프 오류 LED 가 깜박이고 대기 LED와 클리닝 LED가 꺼집니다. 드라이브가 초기화될 때까지 이 상태가 계속됩니 다. 전면판 표시등에 대한 자세한 내용은

3. 드라이버를 설치합니다.

Windows 시스템에서 Windows 하드웨어 설치 마법사가 자동으로 표시됩니다. 마법사를 닫고 HP StorageWorks Tape CD-ROM의 링크로 드라이버를 설치할 것을 권장합니다.

•CD-ROM을 넣고 드라이버를 선택합니다. UNIX 시스템에서는 운영 체제의 최신 패치를 적용하거나 CD-ROM의 UNIX

설명에 따라 장치 파일을 구성하는 것이 좋습니다.

4. 테이프 드라이브가 올바로 설치되었는지 확인합니다.

자세한 내용은 53페이지의 "Library & Tape Tools를 통한 문제 해결"을 참조하십시오.

5. 모든 운영 체제에 대해 백업 응용프로그램에 필요한 업그레이드를 모두 다운로드 받았는지 확인

합니다. www.hp.com/go/connect 설치하십시오.

6. 백업 및 복원 테스트를 실행하여 드라이브가 테이프에 데이터를 쓸 수 있는지를 점검합니다.

공 카트리지를 사용하십시오. Windows Backup 또는 Linux 기본 백업 응용프로그램을 사용하여 기본적인 테이프 드라이브 작

동 상황을 점검할 수는 있지만 테이프 드라이브의 고급 기능을 모두 지원하지는 않습니다. 이 테 스트를 수행하기 전에 소프트웨어 응용프로그램을 업그레이드하는 것이 좋습니다. 4단계를 참 고하십시오.

39페이지의 "전면판"을 참고하십시오.

구성 안내서

에서 소프트웨어 호환성을 확인하고 권장하는 업그레이드를

에 나온

주: 이러한 확인 절차 도중 문제가 발생할 경우 57페이지의 "문제 해결" 에서 문제 진단 및 해결을

참조하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

설치 확인

7 테이프 드라이브 작동

전면판

그림 19 전면판

58페이지의 "LED 작동 순서 이해"도 참조하십시오.

카트리지 도어

전원 스위치(외장형 드라이브만 해당)

클리닝 LED

테이프 LED

드라이브 LED

대기 LED

배출 단추

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

적재 및 배출

카트리지 삽입

그림 20 카트리지 삽입

1. 카트리지 도어를 올리고 흰색 화살표가 맨 위로 오고 드라이브 도어를 향하게 하여 드라이브

전면 슬롯에 카트리지를 넣습니다.

2. 드라이브에 카트리지가 물려 적재되도록 약간 힘을 주어 미십시오. (그림 20을 참고하십시오.)

3. 드라이브에서 적재가 진행 중일 때는 대기 표시등에 녹색 불이 깜박이다가 카트리지가 완전히

적재되면 대기 표시등이 녹색으로 계속 켜집니다.

테이프 드라이브 작동

화살표 방향으로 넣으십시오.

카트리지 도어

레이블 영역

카트리지 제거

주의: 카트리지가 완전히 배출되기 전에는 카트리지를 뽑지 마십시오.

1. 전면판의 배출 단추를 누릅니다.

그림 21 카트리지 배출

2. 드라이브가 현재 작업을 완료하고 테이프를 처음으로 되감은 다음 카트리지를 배출합니다.

되감기 과정은 최대 10분까지 걸릴 수 있습니다. 대기 표시등이 깜박여 배출이 진행중임을 나타냅니다.

배출 단추

드라이브 전원 차단

안정적인 작동을 위해 읽기, 쓰기, 빠른 검색, 적재 및 배출 작업 중에는 드라이브의 전원을 끄지 마십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

테이프 드라이브 작동

8 올바른 매체 사용

최상의 성능을 위해 HP 매체 제품을 사용할 것을 권장합니다. 온라인 주문 정보:

www.hp.com/go/storagemedia

데이터 카트리지

HP StorageWorks Ultrium 테이프 드라이브는 Ultrium 테이프 카트리지를 사용합니다. 이 카트리지

는 드라이브 형식과 일치하는 단일 릴 카트리지이며 높은 용량, 처리 속도 및 안정성에 최적화되어 있습니다. 호환 매체는 드라이브 전면의 로고와 동일한 Ultrium 로고로 확인할 수 있습니다. 테이프 드라이브에 다른 형식의 카트리지를 사용하지 마십시오. 또한 기타 형식의 테이프 드라이브에서 Ultrium 카트리지를 사용하지 마십시오.

최적 성능을 위해 참고). 낮은 사양을 사용하면 전송 속도가 느려지고 쓰기를 지원하지 않을 수 있습니다. 더 높은 사양은 읽기나 쓰기를 지원하지 않습니다. 다음을 권장합니다.

• Ultrium 920 테이프 드라이브에서 사용하기 위한 Ultrium 800 GB RW* 및 Ultrium 800 GB*

WORM

• Ultrium 448 테이프 드라이브에서 Ultrium 400GB* 테이프 카트리지 사용

• Ultrium 232 테이프 드라이브에서 Ultrium 200GB* 테이프 카트리지 사용

표 3 데이터 카트리지 호환성

항상 테이프 드라이브 규격과 일치하는 데이터 카트리지를 사용하십시오(표 3

테이프 카트리지

Ultrium 200 GB* 데이터 카트리지

HP StorageWorks Ultrium 920

HP StorageWorks Ultrium 448

HP StorageWorks Ultrium 232

* 용량은 2:1 압축을 가정합니다.

읽기 전용 읽기/쓰기 읽기/쓰기

읽기/쓰기 읽기/쓰기

읽기/쓰기 (C7971A)

HP Ultrium WORM 데이터 카트리지

HP StorageWorks Ultrium 920 테이프 드라이브에는 다시 쓸 수 있는 데이터 카트리지 및 한 번만 쓰

기, 여러 번 읽기, WORM 데이터 카트리지에 대한 지원이 모두 포함됩니다. WORM 카트리지는 테 이프 카트리지에서의 사고로 인한 또는 악의적인 데이터 변조를 방지하기 위한 향상된 데이터 보 안 수준을 위해 제공됩니다. WORM 데이터 카트리지는 테이프 카트리지의 전체 용량을 최대화하 기 위해 추가할 수 기존 데이터 위에 덮어쓰는 것이 가능해지도록 WORM 카트리지를 수정하려고 시도하면 매체가

있지만, 사용자가 카트리지에서 데이터를 지우거나 덮어쓸 수는 없습니다.

Ultrium 400 GB* 데이터 카트리지

(C7972A)

없음 없음 없음

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

Ultrium 800 GB* 데이터 카트리지

(C7973A)

없음 없음

Ultrium 800 GB* WORM 카트리지

여러 번 읽기/ 한 번만 쓰기

영구적으로 쓰기 방지됩니다. 변조의 심각도에 따라 WORM 드라이브에서 여전히 읽기 가능할 수 도 있지만, 그 이상의 추가 백업은 가능하지 않습니다.

WORM 데이터 카트리지는 카트리지 고유의 투톤 카트리지 컬러에 의해 명확히 구분됩니다. 이들 카트리지에는 쓰기 방지 슬라이더가 없으며 WORM 기능을 지원하는 Ultrium 테이프 드라이브하고 만 사용할 수 있습니다.

백업 또는 아카이브 소프트웨어 응용 프로그램이 WORM 카트리지를 지원하는지 웹사이트를 참조하십시오. www.hp.com/go/connect

HP Ultrium StorageWorks 920 테이프 드라이브 및 WORM 카트리지를 사용해 정보 주기 관리 (Information Lifecycle Management) 및 규정 준수 요건을 어떻게 충족시켜 나갈 수 있는지에 대한 정보를 알아보려면 다음 사이트의 HP 업무 지원 센터(Business Support Center)를 참조하십시오.

www.hp.com

카트리지 쓰기 방지

카트리지에 있는 데이터를 변경하거나 덮어쓰는 것을 방지하려고 할 때 카트리지에 쓰기 방지를 설정할 수 있습니다.

그림 22 카트리지 쓰기 방지

확인하려면 다음

를 참조하십시오.

올바른 매체 사용

쓰기 방지 탭

쓰기 방지를 변경하기 전에 항상 테이프 드라이브에서 카트리지를 제거하십시오.

• 카트리지를 쓰기 방지하려면 스위치를 오른쪽으로 밀어 카트리지에 데이터 기록을 금지시킵니

다. 탭에 카트리지 보호를 나타내는 자물쇠가 있습니다.

• 카트리지를 쓰기 가능하게 하려면 스위치를 왼쪽으로 밀어 카트리지에 데이터 기록을 허용합니

다. 그림 22는 쓰기 방지 탭의 위치를 나타냅니다.

쓰기 방지된 경우에도 자기로부터 카트리지가 보호되지는 않습니다. 쓰기 방지를 해도 대용량 소 자기나 자기 소거에 의해 카트리지가 지워지는 것을 막을 수는 없습니다. Ultrium 형식 카트리지를 통째로 지우지 마십시오. 그러면 사전 기록된 서보 정보가 지워져

카트리지를 사용하지 못하게 됩

니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

카트리지 청소

HP StorageWorks Ultrium 테이프 드라이브에 Ultrium 클리닝 카트리지를 사용해야 합니다. 다른 클

리닝 카트리지는 적재 및 작동하지 않습니다. HP Ultrium 범용 클리닝 카트리지의 사용을 권장합니 다(표 4 참고). 이전의 일부 Ultrium 클리닝 카트리지와 달리 주황색 HP Ultrium 범용 클리닝 카트리 지는 모든 Ultrium 드라이브에서 작동하도록 설계되었습니다.

표 4 클리닝 카트리지 호환성

카트리지 유형 권장 카트리지 기타 옵션

클리닝 HP Ultrium 범용 클리닝 카트리지

테이프 드라이브 청소

HP StorageWorks Ultrium 테이프 드라이브에는 정기적 클리닝이 필요 없습니다. Ultrium 범용 클리 닝 카트리지는 주황색 클리닝 LED가 깜박일 때에만 사용해야 합니다.

1. Ultrium 범용 클리닝 카트리지를 넣습니다.

2. 드라이브가 클리닝 작업을 수행하고 완료되면 카트리지를 배출합니다(최대 5분 소요). 청소 작업

중에 주황색 클리닝 LED가 계속 켜지고 녹색 대기 LED가 깜박입니다. 각 HP Ultrium 범용 클리닝 카트리지(C7978A)는 Ultrium 테이프 드라이브에서 최대 50회 사용할

수 있습니다. (청색 HP Ultrium 클리닝 카트리지 C7979A는 모든 테이프 드라이브에서 최대 15회 까지만 사용할 수 있습니다.) 테이프 LED가 켜진 상태에서 트리지 수명이 다 된 것입니다.

카트리지 취급

• 테이프 매체를 손으로 만지지 마십시오.

• 카트리지 안쪽에 있는 테이프 경로나 테이프 가이드는 청소하지 마십시오.

• 카트리지를 드라이브에 넣어두지 마십시오. 테이프는 전원이 꺼진 상태에서 장력이 풀려 특히

드라이브가 이동되었을 때 문제가 생길 수 있습니다.

• 과도하게 건조하거나 습한 환경에서 카트리지를 보관하지 마십시오.

• 카트리지를 직사광선이나 자기장이 있는 장소에 두지 마십시오(예: 전화기 아래, 모니터 옆 또는

변압기 근처 등).

• 카트리지를 떨어뜨리거나 함부로 다루지 마십시오.

• 레이블 부착 영역에만 레이블을 붙이십시오.

• 카트리지를 사용할 수 없게 되므로 Ultrium 형식 카트리지를 통째로 지우지(디가우스) 마십시오.

C7978A (주황색)

HP Ultrium 클리닝 카트리지 C7979A (청색) 다른 제조업체에서 생산된

초기의 비범용 Ultrium 클리닝 카트리지를 사용하지 마십시오.

클리닝 카트리지가 즉시 배출되면 카

올바른 매체 사용

사용 및 보관 환경

습기가 차지않고 긴 수명을 유지하려면 카트리지를 다음과 같은 조건에서 사용하고 보관해야 합니다.

• 사용: 10℃ ~ 45℃(50℉ ~ 113℉)

• 일상적 보관(플라스틱 용기에): 16℃ ~ 32℃(60℉ ~ 90℉)

• 비응결 상대 습도: 10% ~ 80%(사용), 20% ~ 60%(미사용)

• 습구 온도가 26℃(79℉)를 초과하지 않아야 합니다.

데이터 보관을 목적으로 하는 테이프는 5℃ ~ 23℃(41℉ ~ 73℉)의 온도와 10% ~ 50%의 상대 습도에서 플라스틱 용기에 보관해야 합니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

올바른 매체 사용

9 HP OBDR 사용법

호환성

HP One-Button Disaster Recovery는 모든 HP StorageWorks Ultrium 테이프 드라이브의 표준 기능입니 다. 하지만 특정 구성에서만 사용할 수 있고 테이프 드라이브가 직접 연결되어 있는 서버만 복구합 니다.

시스템(하드웨어, 운영 체제 및 백업 소프트웨어)이 OBDR과 호환되는지 확인하려면 당사 웹사이트

www.hp.com/go/connect

OBDR의 장점 및 최신 기능에 대한 자세한 정보는 HP 웹사이트 www.hp.com/go/obdr

시오.

시스템이 HP One-Button Disaster Recovery를 지원하지 않는 경우에도 데이터를 백업하고 복원하기 위해 테이프 드라이브를 계속 사용할 수 있습니다. 그러나 시스템 구성을 변경할 때마다 해당 운영 체제용 비상 복구 디스크 세트를 별도로 만들어야 합니다.

HP OBDR의 기능

HP OBDR은 테이프 드라이브와 최신 백업 카트리지를 사용하여 다음과 같은 시스템 재해를 복구할 수 있습니다.

• 교체 하드 디스크가 원래 디스크와 크기가 같거나 크고, 동일한 인터페이스를 사용하는 경우의

하드 디스크 고장(예: SCSI 하드 디스크를 다른 SCSI 디스크로 교체하는 경우)

• 서버가 동일한 구성요소로 대체되는 경우의 하드웨어 고장

• 운영 체제 오류로 인한 파일 손상

• 응용프로그램 소프트웨어 오류로 인한 파일 손상

• 시스템의 정상 부팅을 방해하는 바이러스

• 시스템의 정상 부팅을 막는 사용자 오류

HP One-Button Disaster Recovery를 실행하면 테이프 드라이브에 다음과 같은 작업이 진행됩니다.

를 참조하십시오.

을 참조하십

1. 운영 체제를 복원해서 재부팅하는 특별 재해 복구 모드로 바뀝니다. OBDR이 부팅 가능한

CD-ROM처럼 작동합니다. (CD-ROM에서 부팅하는 시스템 기능은 보통 기본적으로 제공됩니다.

이 설정을 변경했다면 다시 활성화해야 합니다. 자세한 내용은 시스템 BIOS 설명서를 참조하십 시오.)

2. 정상적인 테이프 드라이브 모드로 복귀한 다음 데이터를 복원합니다.

원격 재해 복구(ProLiant 서버만 해당)

ProLiant 서버의 HP RILOE(Remote Insight Lights-Out Edition)를 이용하여 IT 관리자는 장애 서버가 있

는 장소로 직접 이동하지 않고도 원격으로 이 서버를 완전 복구할 수 있습니다. 현장의 비 전문가 라도 관리자의 요청이 있을 경우 부팅 가능한 카트리지를 테이프 드라이브에 삽입하기만 하면 됩 니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

이 기능의 사용 및 호환성에 대한 자세한 내용은 HP OBDR 웹사이트 www.hp.com/go/obdr을 참조 하십시오.

호환성 테스트

가능하면 설치 직후 빈 하드 디스크에 완전한 재해 복구를 실행해보는 것이 좋습니다. 빈 하드 디스 크가 없고 시스템 덮어쓰기를 원하지 않을 경우 다음 절차의 3단계에서 장애 복구 과정을 안전하게 취소할 수 있습니다.

적절한 백업 응용프로그램에 대한 자세한 내용은 HP 연결 웹사이트(www.hp.com/go/connect 조하십시오.

HP OBDR 실행

HP OBDR은 원버튼 재해 복구를 지원하는 백업 응용프로그램하고만 사용할 수 있으며 OBDR의 작동 방식은 소프트웨어 업체별로 다릅니다. HP OBDR을 사용하기 전에 HP 웹사이트 (www.hp.com/go/obdr 정보를 확인하십시오.

1. 부팅 가능한 최신 카트리지를 테이프 드라이브에 넣습니다. 카트리지는 CD-ROM 형식으로 데이

터를 테이프에 쓰는 백업 응용프로그램으로 작성해야 합니다.

그림 23 OBDR용 카트리지 삽입

)를 참

)에서 소프트웨어 호환성, 펌웨어 업그레이드 및 문제 해결에 대한 최신

HP OBDR 사용법

2. 테이프 드라이브의 배출 단추를 누릅니다. 배출 단추를 누른 채 테이프 드라이브(외장형 드라이

브만 해당) 및 서버의 전원을 켭니다. 그러면 HP One-Button Disaster Recovery 절차가 시작됩니 다. OBDR 순서에서 전면판의

반복되는 패턴입니다

HP ProLiant 서버용 키보드 단축키

배출 단추를 누를 필요가 없습니다. 서버를 켜고 전원 켜기 자체 검사(POST) 중에 [F8] 기능 키를 누 르면 됩니다. 그러면 OBDR이 호출되어 시스템을 복원합니다. 자세한 내용과 구체적인 지침은 HP 웹사이트

www.hp.com/go/obdr을 참조하십시오.

대기 LED가 깜박이면 즉시 단추를 놓습니다. 이는 점멸-점등-점멸이

그림 24 배출 단추를 누른 상태에서 OBDR 모드로 작동시킵니다.

3. 화면상의 지침에 따라 운영 체제를 설정합니다. 보통 모든 프롬프트에 대해 기본 응답을 적용할

수 있습니다. 예를 들어, <Enter>를 누르면 됩니다.

4. 테이프 드라이브가 정상적인 데이터 복원을 실행할 수 있는 상태로 운영 체제를 복원하는 동안

OBDR 모드에서 LED가 깜박입니다(2단계 설명 참고).

5. 운영 체제가 설정되고 재부팅되면 테이프 드라이브의 대기 LED 표시가 일정한 녹색으로 바뀌며 이

때 원하는 경우 백업 카트리지를 제거할 수 있습니다.

준비가 다 되었습니다. 복원 응용프로그램의 일반적인 절차를 따르십시오.

복원 실패 시

어떠한 이유로든 복원에 실패했을 경우 자세한 문제 해결 정보를 보려면 HP 웹사이트 (www.hp.com/go/obdr

외장형 드라이 브만 해당: 서버

보다 테이프 드라이브의 전원을 먼저 켭니다.

이제 정상적으로 데이터를 복원할 수 있는

)를 방문하여 "OBDR"을 검색하십시오.

모든 드라이브:

테이프 드라이브 의 배출 단추를 누른 채 서버를 켭니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

HP OBDR 사용법

10 진단 도구 및 성능

진단 도구

HP Library & Tape Tools

HP StorageWorks Library & Tape Tools는 HP 테이프 저장 제품용으로 권장되는 진단 및 지원 도구입

니다. 이는 제품과 함께 제공되는 CD에 들어 있거나 HP 웹 사이트에서 무료로 다운로드할 수 있습 니다. 거의 모든 주요 운영 체제에서 지원됩니다.

이 도구의 호환성 정보, 업데이트 및 최신 버전에 대해서는 www.hp.com/support/tapetools 하십시오.

Library & Tape Tools를 통한 문제 해결

1. HP StorageWorks CD에서 문제 해결을 선택하십시오.

그러면 CD(서버에 설치되어 있지 않은 경우)에서 직접 또는 서버에 설치되어 있는 Library & Tape Tools를 표준 모드로 실행할 수 있습니다. Library & Tape Tools를 설치하여 언제라도 신속히 액세 스할 수 있도록 하는 것이 좋습니다. HP 지원 센터에서도 향후 Library & Tape Tools를 사용할 것 을 요청할 것이므로 이를 설치해 놓는 것이 좋습니다.

2. Library & Tape Tools를 처음 실행하면 시스템상의 HP 테이프 드라이브 및 라이브러리를 검색하

여 작업 대상으로 하나를 선택할 것을 요구합니다. 이 때 서버의 HBA 구성과 장치의 연결 방식 및 장치의 SCSI ID를 확인할 수 있습니다.

3. 일단 장치를 선택하면 문제 해결을 위한 많은 선택 사항이 제공됩니다.

• 장치 ID: 부품 번호 및 일련 번호와 같은 적재된 카트리지 정보를 보여줍니다.

• 펌웨어 업그레이드: 이를 통해 최신 펌웨어를 찾아 업그레이드할 수 있습니다. 이를 위해서는

인터넷에 접속해야 합니다.

• 테스트 실행: 드라이브에서 드라이브 평가 테스트와 같은 사전 테스트를 실행하여 약 20분

이내에

스트를 실행해보는 것이 좋습니다. 이 테스트 중에 쓰기를 수행할 수 있는 '믿을 수 있는' 카트

리지가 있어야 합니다.

• 지원 티켓 생성: 이는 설명이 함께 들어 있는 드라이브에 대한 전체 기록이며 HP 지원 센터에

서는 이를 통해 사용자 드라이브의 상태를 알 수

드라이브의 작동 상태에 대한 종합적인 분석 내용을 담고 있는 약 20개의 규칙으로부터 얻어

집니다. 이러한 규칙들이 문제 발견 시 헤드를 청소하거나 다른 테이프를 사용해보라는 등의

조언을 제공하기도 합니다. 지원 티켓을 HP 지원 센터로 보내 보다 심층적인 분석을 할 수 있

습니다.

• 성능 테스트 실행: 테이프 드라이브의

속도를 측정하기 위한 테스트도 Library & Tape Tools에 통합되어 있습니다. 이러한 테스트를

이용하여 시스템의 성능 병목현상을 찾아낼 수 있습니다.

드라이브의 기능을 확인할 수 있습니다. HP 지원 센터에 전화로 문의하기 전에 이 테

를 참고

있습니다. 장치 분석 부분이 가장 유용한데

읽기/쓰기 성능과 디스크 하위 시스템의 데이터 생성

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

성능 평가 도구

주: HP 웹사이트 www.hp.com/support/pat에서 정보를 찾아볼 것을 적극 권장합니다. 여기에는

병목현상을 확인하고 Ultrium 테이프 드라이브 제품군의 성능을 완전히 활용하기 위한 자세한 지원 정보가 나와 있습니다.

HP의 무료 독립형 평가 도구를 사용하여 테이프 성능을 점검하고 디스크 하위 시스템이 최대 전송 속도로 데이터를 공급할 수 있는지 여부를 테스트할 수 있습니다.

이 도구는 www.hp.com/support/pat 함께 제공된 CD-ROM과 온라인(www.hp.com/support/tapetools Tape Tools에도 통합되어 있습니다.

성능 최적화

테이프 드라이브를 네트워크 환경에서 사용하거나 전용 버스에서 사용하지 않을 경우 여러 가지 요인이 테이프 드라이브 성능에 영향을 미칠 수 있습니다. 성능이 예상과 다른 거의 모든 경우에 병목현상을 초래하는 원인은 디스크 하위 시스템의 데이터 속도입니다.

테이프 드라이브가 예상만큼 성능을 발휘하지 못하면(

www.hp.com/support

바랍니다.

로 HP 지원 센터에 연락하기 전에 도구를 실행하여 다음 사항을 확인해보기

테이프 드라이브가 전용 SCSI 버스에 있는가?

에서 온라인으로 제공됩니다. 이 도구는 테이프 드라이브와

)에서 얻을 수 있는 HP Library &

예를 들어, 백업 시간이 예상보다 긴 경우)

SCSI 버스에 테이프 드라이브 이외의 장치를 사용하지 않는 것이 좋습니다. 그렇지 않을 경우에는

다른 장치가 LVD 호환이어야 합니다. 그러한 장치가 단일 종단인 경우 버스는 전송 속도가 낮은 단 일 종단 모드로 전환됩니다. 케이블 길이에 제한이 있을 수도 있습니다.

외장형 드라이브의 경우 테이프 드라이브의 전원이 꺼지면 자동 터미네이션도 꺼집니다. SCSI 버스 에 다른 장치가 있다면

이것이 문제를 일으킬 수 있습니다.

시스템이 필요한 성능을 제공할 수 있습니까?

• Ultrium 920 테이프 드라이브는 최대 60MB/s(216GB/hr)로 비압축 데이터를 쓰고 2:1 압축을

가정했을 때 최대 120MB/s(432GB/hr)로 압축 데이터를 쓸 수 있습니다.

• Ultrium 448 테이프 드라이브는 최대 24MB/s(86GB/hr)로 비압축 데이터를 쓰고 2:1 압축을

가정했을 때 최대 48MB/s(172GB/hr)로 압축 데이터를 쓸 수 있습니다.

• Ultrium 232 테이프 드라이브는 최대 16MB/s(59.6GB/hr)로 비압축 데이터를 쓰고 2:1 압축을 가

정했을 때 최대 32MB/s(119.2GB/hr)로 압축 데이터를 쓸 수 있습니다.

이 성능을 얻으려면 전체 시스템이 이 성능을 제공할 수 있어야 합니다. 대부분의 경우에 백업 응용 프로그램은 백업이 끝날 때 소요된 평균 시간을 상세히 알려줍니다.

진단 도구 및 성능

일반적으로 다음 부분에서 병목현상이 일어날 수 있습니다.

• 디스크 하위 시스템

하나의 스핀들 디스크로는 어느 압축 비율로도 Ultrium 920에 충분한 데이터 처리 속도를 제공할 수 없습니다. Ultrium 920 드라이브의 용량을 최대화하려면 다중 디스크 스핀들과 함께 집합 디스 크 소스(RAID)를 활용하십시오. 데이터의 압축 비율에 따라 Ultrium 448이나 232에 하나의 스핀들 디스크만으로도 충분할 수 있습 니다. 우수한 처리 속도를 얻는 최상의 방법은 다중 디스크 스핀들이나 데이터 소스를 사용하는 입니다.

• 시스템 아키텍처

데이터 보호 환경의 아키텍처에 주의하십시오. 네트워크 상에서의 다중 클라이언트 백업은 이와 같은 시스템에 연결되는 이더넷 인프라가 성능을 제한할 수 있으므로 Ultrium 920을 이용할 수 없 게 될 수도 있습니다. Ultrium 448 및 232 드라이브의 경우 네트워크 상에서 여러 클라이언트 소스를 집결시키면 좋은 성 능을 제공하는 훌륭한 방법이 될 수는 있지만

기가비트 이더넷 이하에서는 Ultrium 448 테이프 드

라이브의 성능이 제한될 수 있습니다. 일부 엔터프라이즈급 백업 응용프로그램은 테이프 드라이브를 최적 성능으로 유지하기 위해 클

라이언트나 디스크와 같은 여러 소스로부터 데이터를 끼워넣기 하도록 만들 수 있습니다.

• 테이프 매체 유형

데이터 카트리지는 테이프 드라이브 사양과 일치해야 합니다. 사양이 낮으면 전송 속도가 낮아집 니다(43페이지의 "데이터 카트리지" 참고).

Ultrium 800GB 또는 Ultrium WORM 800GB 카트리지는 Ultrium 920 테이프 드라이브와 함께, Ultrium 400GB 카트리지는 Ultrium 448 테이프 드라이브와 함께, Ultrium 200GB 카트리지는 Ultrium 232 테이프 드라이브와 함께 사용하십시오.

• 데이터 및 파일 유형

백업 또는 복원하는 데이터 유형이 성능에 영향을 미칠 수 있습니다. 일반적으로 용량이 작은 파 일은 큰 파일보다 처리와 액세스에서 더 큰 오버헤드를 유발합니다. 마찬가지로 압축할 수 없는 데이터는 항상 드라이브가 데이터 쓰고 읽을 수 있는 속도를 제한합니다. 압축되지 않은 데이터 로는 기본 속도밖에 얻을 수 없습니다.

잘 압축되는

파일의 예로는 일반 텍스트 파일, 스프레드시트가 있습니다. 형식의 일부로 압축되 거나(JPEG 그림 파일 등) 압축된 상태로 저장된 파일(.ZIP 파일이나 Unix 플랫폼에서 .gz/.Z 파일 등)은 압축이 잘 되지 않습니다.

것

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

진단 도구 및 성능

11 문제 해결

대부분의 사용자는 HP Library & Tape Tools를 사용하여 문제 진단을 위한 도움을 받을 수 있습니다. 53페이지의 "진단 도구"를 참고하십시오. 또한 종합적인 문제 해결 정보에 대해서는 웹사이트

www.hp.com/go/support

일반 절차

문제가 발생한 경우 첫 단계는 문제가 카트리지, 드라이브, 호스트 컴퓨터 및 연결부에 있는지 아니 면 시스템 작동 방식에 있는지 파악하는 것입니다.

 시스템을 이제 막 설치했습니까?

그러면 설치상의 문제일 수 있습니다.

1. 본 설명서의 설치 단원에 있는 관련 내용을 확인하십시오.

2. 전원 커넥터 및 SCSI 케이블 연결 상태를 점검하십시오.

3. SCSI ID를 올바르게 설정했습니까? SCSI 시스템 충돌은 없습니까? SCSI 버스를 올바르게 터미네

이션 처리했습니까? 67페이지의 "SCSI 구성 안내"도 참조하십시오.

4. 호스트에 해당 드라이버 및 응용프로그램 소프트웨어가 설치되어 있습니까?

5. 규정된 제한 사항을 기준으로 환경 조건을 점검하십시오.

표 5 반 높인 Ultrium 테이프 드라이브의 환경 사양

에 있는 세부적 문제 해결 안내를 참고하십시오.

온도 범위 비응결 습도 범위

작동

보관

 새로운 카트리지나 타사의 카트리지를 사용하고 있습니까? 매우 오랫동안 특정 카트리지만을

사용하고 있습니까? 그러면 카트리지에 문제가 있을 수 있습니다.

최소 6 CFM 통풍에서 10 ~ 35℃

(50 ~ 95℉)

-40 ~ 66℃(-40 ~ 151℉)

20 ~ 80% RH(비응결)

10 ~ 95% RH0(비응결)

1. 43페이지의 매체 단원을 확인하십시오.

2. Ultrium 카트리지를 사용하고 있는지 확인하십시오. 호환 매체는 드라이브 전면의 로고와 동일한

Ultrium 로고로 확인할 수 있습니다.

3. 다음과 같은 올바른 매체 유형을 사용하십시오.

•Ultrium 920 테이프 드라이브에서 사용하기 위한 Ultrium 800GB RW*(

800GB* WORM

• Ultrium 448 테이프 드라이브에서 Ultrium 400GB* 테이프 카트리지(

•Ultrium 232 테이프 드라이브에서 Ultrium 200GB* 테이프 카트리지(

테이프 카트리지

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

C7973A) 및 Ultrium

C7972A) 사용

C7971A) 사용

4. 카트리지에 쓰기 방지가 되어있습니까? 44페이지의 "카트리지 쓰기 방지"를 참조하십시오.

5. 클리닝 카트리지로 테이프 헤드를 청소하십시오. 46페이지의 "카트리지 청소"를 참고하십시오.

6. 다시 작동해보십시오.

7. 그래도 문제가 발생하면 다른 카트리지를 사용해보십시오.

8. 마찬가지로 문제가 발생하면 문제가 드라이브나 호스트 컴퓨터에 있을 가능성이 높습니다.

 최근에 드라이브를 옮긴 적이 있습니까? 케이블을 뽑았다가 다시 연결한 적이 있습니까? 비정상

적으로 뜨겁거나 차갑거나 습도가 높거나 건조하거나 하는 등의 환경적인 변화가 있었습니까? 드라이브 주변에 먼지가 있습니까? 정전기 방지에 적절히 주의를 기울였습니까?

그러면 드라이브에 문제가 있을 수 있습니다.

1. 케이블 및 커넥터를 점검하십시오.

2. 클리닝 카트리지로 테이프 헤드를 청소하십시오.

3. 그래도 문제가 지속되면 규정된 제한 사항을 기준으로 환경 조건을 점검하십시오. 위의 표를

참고하거나 www.hp.com

 호스트 컴퓨터에 새로운 운영 체제를 설치했습니까? 새로운 백업 소프트웨어를 설치했습니까?

호스트나 소프트웨어에 문제가 있는 경우일 수 있습니다. 컴퓨터의 사용 설명서나 소프트웨어 설명서를 참고하거나 서비스 엔지니어에게 도움을 요청하십시오.

LED 작동 순서 이해

을 참조하십시오. 드라이브를 보다 적합한 장소로 옮기십시오.

그림 25 Ultrium LED

대기드라이브테이프클리닝

Ultrium 테이프 드라이브에는 전면에 드라이브 상태를 나타내는 4개의 LED(light emitting diodes)가 있습니다. 이 LED는 유용한 문제 해결 정보를 제공합니다.

테이프 드라이브는 전원이 들어오거나 드라이브가 초기화될 때마다 전원 켜기 자체 검사를 수행합 니다. 검사는 5초 정도 걸립니다.

• 자체 검사가 통과하면 녹색 대기 LED가 몇 번 깜박인 다음 계속 켜집니다. 다른 모든 LED는 꺼져

있습니다.

• 자체 검사가 실패하면 드라이브 및 테이프 LED가 깜박이고 대기 및 클리닝 LED가 꺼집니다. 드라

이브가 초기화될 때까지 이 상태가 계속됩니다.

문제 해결

다음 표를 이용하여 전면 LED의 작동 순서를 해석하고 적합한 조치를 취하십시오. 문제를 해결할 수 없으면

www.hp.com/support로 고객 지원을 요청하십시오.

표 6 LED 작동 순서

LED 작동 순서 원인 필요한 조치

모든

LED

꺼짐

대기 및 클리닝 꺼짐. 드라이브 및 테이프 점멸

대기 켜짐

드라이브의 전원이 켜지지 않았거나, 고장이거나, 전원을 껐다 켰거나, 펌웨어 업그레이드 중 초기화되었을 수 있습니다.

드라이브가 전원 켜기 자체 검사(POST)에 실패했습니다.

드라이브가 작동 준비 상태 입니다.

드라이브가 켜져 있는지 확인하십시오. 외장형 드라이브의 전원 스위치에는 녹색 LED가 있습니다.

전원 케이블 연결을 확인하고 필요한 경우 케이블을 교체하십시오. 모니터 또는 다른 장치의 전원 케이블을 사용 하여 연결 상태를 확인할 수 있습니다.

전원이 공급되는데도 모든 LED가 꺼진 상태이면 드라이브를 껐다 켜거나 초기 화해보십시오(62페이지 참고). 계속 실패하면 서비스를 요청하십시오.

드라이브의 전원을 껐다 켜거나 초기화 하십시오(62페이지 참고).

문제가 지속되면 서비스를 요청하십시오.

없음. 정상적인 상태입니다.

대기 점멸

그리고

대기 점멸-켜짐-점멸

드라이브가 정상적인 작업 (읽기, 쓰기)을 수행하고 있습니다.

드라이브가 OBDR 모드 입니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

없음.

펌웨어 업그레이드의 경우 드라이브를 초기화하거나 전원을 껐다 켜지 마십시 오.

자세한 내용은 50페이지의 "HP OBDR 실

행"을 참고하십시오.

표 6 LED 작동 순서

LED 작동 순서 원인 필요한 조치

대기가 빠르게 점멸

대기 꺼짐, 나머지 켜짐

클리닝 점멸

대기 점멸 및 클리닝 켜짐

드라이브가 펌웨어를 다운로 드하고 있습니다.

펌웨어가 다시 프로그래밍되 고 있습니다.

드라이브를 청소해야 합니다.Ultrium 클리닝 카트리지를 적재하십시오.

청소가 진행 중입니다. 없음. 완료되면 클리닝 카트리지가

없음.

드라이브를 초기화하거나 전원을 껐다 켜지 마십시오.

없음.

드라이브를 초기화하거나 전원을 껐다 켜지 마십시오.

지원 카트리지와 지침은 46페이지를 참고하십시오.

청소 후 새로운 또는 알고있는 정상 데이 터 카트리지를 적재해도 클리닝 LED가 계속 깜박이면 서비스를 요청하십시오.

배출됩니다.

청소 작업은 최대 5분까지 걸릴 수 있습니다.

테이프 점멸

문제 해결

드라이브가 현재 테이프나 방 금 배출된 테이프에 결함이 있다고 인식합니다.

테이프 카트리지를 배출하십시오. Ultrium 데이터 카트리지나 Ultrium 범용 클리닝 카트리지와 같이 올바른 형식의 카트리지를 사용하고 있는지 확인하십시 오. (43페이지를 참고하십시오.)

카트리지를 다시 적재하십시오. 테이프 LED가 계속 깜박이거나 다음 백업 중에 깜박이기 시작하면 새로운 또는 알고있 는 정상 카트리지를 적재하십시오.

테이프 LED가 꺼지면 '의심되는' 카트리지를 폐기하십시오. 계속 켜져 있으면 서비스를 요청하십시오.

테이프

표 6 LED 작동 순서

LED 작동 순서 원인 필요한 조치

또는

테이프 카트리지 메모리 (CM)에 결함이 생겼을 수 있습니다.

테이프 카트리지의 스위치를 밀어 카트 리지를 쓰기 방지합니다. 44페이지를 참고하십시오. 테이프를 적재하고 데이 터를 읽을 수 있습니다. 데이터가 복구 되면 카트리지를 폐기해야 합니다.

테이프가 즉시 배출 되고 테이프를 배출 할 때 테이프 또는 드라이브

LED

점멸

드라이브 점멸

드라이브, 테이프 및 대기 점멸

그리고

드라이브와 대기가 켜지고 테이프와 클리닝이 꺼짐

교대로 반복됨

드라이브 메커니즘이 오류를 감지했습니다.

펌웨어 다운로드에 문제가 있습니다.

드라이브에 펌웨어 오류가 있습니다.

새 카트리지를 적재하십시오. 오류가 지속되면 전원을 껐다 켜거나 드라이브 를 초기화하십시오.

드라이브 LED가 계속 켜져 있으면 서비 스를 요청하십시오.

카트리지를 넣어 LED 작동을 제거하십시 오. 상태가 지속되면 서비스를 요청하십 시오.

드라이브의 전원을 껐다 켜거나 초기화 하십시오.

펌웨어를 업그레이드하십시오. 상태가 지속되면 서비스를 요청하십시오.

카트리지 문제

HP 카트리지 제품을 사용하면서 문제가 발생하면 다음 사항을 점검하십시오.

• 카트리지 케이스가 파열, 균열 및 손상 없이 원래 상태를 유지해야 합니다.

• 카트리지는 적합한 온도와 습도에서 보관해야 합니다. 그래야 수분 응결을 방지할 수 있습니다.

보관 조건에 대해서는 테이프 카트리지에 포함된 안내 쪽지를 참고하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

• 쓰기 방지 스위치가 제대로 작동해야 합니다. 정확한 소리를 내며 한쪽에서 다른 쪽으로 움직여

야 합니다.

• 자세한 문제 해결 정보는 다음 웹사이트를 참조하십시오. www.hp.com/support

카트리지 걸림

카트리지가 걸리거나 백업 응용프로그램이 카트리지를 배출하지 못하면 카트리지를 강제로 배출할 수 있습니다. 카트리지를 성공적으로 배출한 후에는 Library & Tape Tools를 실행하여 문제를 진단하 고 펌웨어를 업그레이드하는 것이 좋은 습관입니다. 카트리지 걸림이 자주 발생하면 고객지원센터

(www.hp.com/support

1. 테이프 드라이브 앞면의 배출 단추를 최소 10초 동안 누르고 있거나

2. 카트리지가 배출될 때까지 기다리십시오. 이 작업은 10분(최대 되감기 시간)까지 걸릴 수 있습니

다. 드라이브에서 이 과정이 끝날 때까지 충분히 기다려야 합니다. 이 과정을 중단시키면 매체나 테이프 드라이브가 손상될 수 있습니다. 이후 드라이브는 전원을 끈 후 다시 켰을 때와 같이 초기 화됩니다.

카트리지를 강제로 배출하면 데이터를 잃을 수 있습니다. 또한 EOD(데이터의 기록되지 않을 수 있기 때문에 테이프를 읽지 못할 수도 있습니다.

3. 그래도 카트리지 걸림 상태가 계속되면 테이프 드라이브가 고장난 것입니다. 고객지원센터

(www.hp.com/support

비상 초기화

마지막 수단으로, 드라이브가 SCSI 버스에서 보이지 않고 장애가 있는 것으로 나타나면 배출 버튼 을 20초간 누르고 있어 드라이브를 초기화할 수 있습니다. 그러면 드라이브는 SCSI 포트를 포함하 는 자신의 내장 하드웨어를 초기화하고 잠재적으로 다시 호스트에 나타나게 됩니다.

초기화 작업은 완료하는데 10분(최대 되감기 시간)까지 걸릴 수 있습니다.

)로 연락하십시오.

끝) 표시가 올바로

)로 연락하십시오.

주: 이런 식으로 초기화하면 내부 버퍼가 지워지기 때문에 내부 버퍼에 있는 모든 데이터도 잃게 됩

니다. 이 때

후의 복원이 실패하기 쉬워집니다. 카트리지를 폐기하십시오.

그래도 카트리지 걸림 상태가 계속되면 테이프 드라이브가 고장난 것입니다. 고객지원센터

(www.hp.com/support

문제 해결

드라이브가 쓰기 작업 중이었다면 데이터를 잃을 수 있고 카트리지에 EOD가 없어져 이

)로 연락하십시오.

드라이브에 카트리지를 넣을 수 없습니다(또는 즉시 배출됩니다).

카트리지를 떨어트리는 등으로 카트리지가 손상되었거나 드라이브 고장일 수 있습니다. 클리닝 카 트리지일 경우 사용 기간이 만료되었을 수 있으며 이 경우 즉시 폐기해야 합니다. 데이터 카트리지 의 경우:

1. 드라이브의 전원을 점검하십시오(전원 케이블이 올바로 연결되고 대기 LED가 켜져 있는지 확인).

2. 올바른 매체를 사용하고 있는지 확인하십시오. Ultrium 매체만 사용하십시오(43페이지의 "데이

터 카트리지" 참고). 다음을 권장합니다.

•Ultrium 920 드라이브를 위한 HP Ultrium 800GB 카트리지 또는 800GB WORM 카트리지.

• Ultrium 448 드라이브를 위한 HP Ultrium 400GB 카트리지.

•Ultrium 232 드라이브를 위한 HP Ultrium 200GB 카트리지.

3. 카트리지를 올바른 방향으로 적재하였는지 확인하십시오(40페이지의 "적재 및 배출" 참조).

4. 매체의 손상을 점검하고 손상되었으면 폐기하십시오.

5. 새 매체나 정상으로 확인된 매체를 사용하고 올바로 적재되는지 확인하십시오. 제대로 적재되면

원래 카트리지가 손상된 것이므로 폐기해야 합니다.

6. 동일한 모델의 다른 Ultrium 드라이브에 카트리지가 들어가는지 확인하십시오. 제대로 들어가면

원래 드라이브가 손상된 것입니다. 고객지원센터로 문의하기 전에 테이프 드라이브가 응답하는 지 확인하시기 바랍니다. 53페이지의 "Library & Tape Tools를 통한 문제 해결"을 참고하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

문제 해결

12 내장형 테이프 드라이브 교체

테이프 드라이브에 장애가 있는 것으로 판명되고 수리할 수 없는 상태에서 원래 보증이 적용된다면 테이프 드라이브를 교체할 수 있습니다. HP는 교체 테이프 드라이브를 무료로 제공합니다. 사용가 능 여부 및 지리적 여건이 허락하는 한도 내에서 교체 테이프 드라이브는 익일 배송 조건으로 제공 됩니다. 지리적 여건이 허락하는 한도 내에서 당일 또는 4시간 내 배송이 추가 될 수 있습니다. HP에 교체 테이프 드라이브 설치를 요청하는 경우 본 서비스에 대한 출장비가 청구 될 수 있습니다.

드라이브를 분리하려면

1. 교체 드라이브의 포장을 풀고 포장 재료를 보관합니다.

2. 서버 및 동일한 SCSI 버스에 있는 다른 장치의 전원을 끄고 주전원에서 분리합니다.

3. 서버에서 덮개를 벗겨냅니다.

4. 정상적인 정전기 방지 주의 사항을 준수하면서(18페이지 참조) 테이프 드라이브를 고정시키고

있는 나사를 푸십시오.

5. 서버의 전원 케이블과 SCSI 케이블에서 드라이브를 분리한 다음 장착 베이에서 조심스럽게 꺼냅

니다.

6. 교체 드라이브가 들어 있었던 포장에 드라이브를 넣습니다.

7. 고장 드라이브를 HP 고객 센터로 반송합니다. 고장 드라이브의 반송 장소에 대한 지침은 교체

드라이브와 함께 제공됩니다. 결함이 있는 드라이브는 한정 기간 내에, 일반적으로 5 영업일 내 에 HP로 되돌려 보내야 합니다. 결함이 있는 부품은 제공된 배송재의 관련 서류와 함께 반품해야 합니다. 결함이 있는 부품을 반품하지 않으면 교체품에 대해 HP가 비용을 청구할 수도 있습니다.

HP는 모든 배송 및 부품 반품 비용을 부담하며 사용할 운송 수단을 결정합니다.

비용 부담으로 제공

주: 드라이브를 즉시 교체하지 않을 경우 빈 베이에 가림판을 끼워두어야 합니다. 서버에

덮개를 다시 끼운 다음 나사로 적절하게 고정합니다.

테이프 드라이브를 다시 연결하려면

본 사용 설명서의 단계별 지침을 따르십시오.

아래에서 전체 HP 제한 보증서를 참고하십시오.

http://h18006.www1.hp.com/products/storageworks/warranty.html

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

내장형 테이프 드라이브 교체

A SCSI 구성 안내

HP StorageWorks Ultrium 장치에서의 SCSI

HP StorageWorks Ultrium 920 테이프 드라이브는 Ultra320 SCSI-3 호환 장치입니다. HP StorageWorks Ultrium 448 및 232 테이프 드라이브는 Ultra160 SCSI-2 호환 장치입니다. 이들 제 품은 저전압 차동(LVD) SCSI 인터페이스에서 작동하도록 설계되었습니다. 그러나 고전압 차동(HVD) SCSI 장치와는 호환되지 않습니다.

HP Ultrium 920 드라이브는 320MB/sec의 버스트 전송률을 지원하며, Ultrium 448 및 232 드라이브

는 160MB/sec의 버스트 전송률을 지원합니다. 이 성능 수준에서 이익을 얻으려면 드라이브를 비슷하거나 보다 높은 사양의 SCSI 버스에 연결하도록 해야 합니다. 즉

• HP Ultrium 920 드라이브용 Ultra320 버스

HP Ultrium 448 및 232 드라이브용 Ultra160 또는 Ultra320 SCSI 버스

더 낮은 사양의 SCSI 버스에 드라이브를 부착할 경우 드라이브가 작동은 하지만 데이터가 빨리 전송되지 않습니다. Ultra2 SCSI도 지원되기는 하지만 SCSI 버스에 장치가 여러 대 있을 경우 성능이 저하될 수 있습니다.

• LVD급 SCSI 케이블 및 터미네이터. LVD 인터페이스는 데이터를 드라이브의 최대 속도로 전송할

수 있도록 하며 최대 12미터의 케이블을 사용할 수 있습니다.

또한 테이프 드라이브는 전용 호스트 버스 어댑터에 연결할 것을 권장합니다. 버스에 장치를 여러 대 연결해야 하는 경우 버스에서 동시에 액세스하는 장치가 너무 많으면(3대 이상) 성능이 저하될 수 있습니다. Ultra2나 Ultra SCSI와 성능이 저하될 수 있습니다. 단일 종단 8비트 SCSI 장치를 같은 버스에서 사용하면 성능이 크게 저 하되고 버스 터미네이션 문제를 해결하려면 복잡한 버스 구성이 필요하기 때문에 이 장치는 사용하 지 않는 것이 좋습니다.

SCSI 버스에 연결된 마지막 장치에 터미네이션 처리가 되었는지 확인하십시오. 테이프 드라이브를 동일한 SCSI 버스에 브의 터미네이션 처리에 대한 자세한 내용은 69페이지의 "SCSI의 터미네이션"을 참고하십시오.

디스크 드라이브로서 연결하지 마십시오. HP StorageWorks DAT 테이프 드라이

같은 사양이 보다 낮은 SCSI 장치를 연결해도 테이프 드라이브의

, 다음 사항이 필요합니다.

SCSI 용어

SCSI는 버스 인터페이스입니다. 장치가 모두 단일 케이블에 연결됩니다(일부 케이블은 호스트 컴퓨

터 케이스 내부에, 일부는 외부에 있습니다). 호스트 자체에 대한 연결은 호스트 버스 어댑터(HBA) 라고 합니다. 하나의 컴퓨터에는 자체 SCSI 버스를 가진 여러 개의 HBA가 있을 수 있습니다. 이것은 고성능 서버의 일반적인 배치입니다. 일부 호스트 버스 어댑터 중에는 단일 카드에서 SCSI 버스를 두 개 이상 사용할 수 있는 것도 있습니다(예: LSI Logic LSI22320-R).

SCSI 장치를 설명할 경우에 여러 용어가 사용됩니다. 이 용어들은 아래와 같이 성능과 케이블 길이 에 관련된 것들입니다.

• 데이터 버스의 속도: Fast, Ultra, Ultra2, Ultra3, Ultra160 또는 Ultra320이 될 수 있습니다.

• 데이터 버스의 넓이: Narrow 또는 Wide(16비트 또는 8비트).

• 인터페이스의 전압 수준: 단일 종단(SE) 또는 저전압 차동(LVD).

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

SCSI 버스 설정

SCSI 호스트 버스 어댑터(HBA) 등 SCSI 버스에 있는 각각의 장치들은 고유한 ID(식별자)로 구성되어 야 합니다. SCSI 버스는 터미네이션 처리해야 합니다.

주: 테이프 드라이브에는 전용 호스트 버스 어댑터를 사용하는 것이 좋습니다. 적합한 어댑터는

부속품으로서 HP 웹 사이트(www.hp.com/go/connect

SCSI ID 번호

그러므로 일반적인 Wide SCSI HBA에서는 최대 15 개의 다른 장치들을 연결할 수 있습니다. 각 장 치에는 고유한 SCSI ID가 있어야 합니다. (Narrow SCSI 버스에서의 SCSI ID는 0과 7 사이의 숫자입 니다.)

장치에는 0과 15 사이의 어떠한 ID든지 할당할 수 있습니다. 단 SCSI ID 7은 SCSI 컨트롤러용으로 예약되어 있으므로 사용하지 마십시오. SCSI ID 0은 일반적으로 부트 디스크에 할당되므로 테이프 드라이브가 전용 SCSI 버스에 있는 경우가 아니면 사용하지 않아야

SCSI ID 7은 버스에서 우선 순위가 가장 높기 때문에 보통 HBA용으로 예약되어 있습니다. Wide 버스에서는 7(가장 높음)에서 0까지 우선순위가 할당된 다음, 15에서 8(가장 낮음)까지 할당됩니다.

)에서 찾아볼 수 있습니다.

합니다.

주: 일반적으로 하드 디스크와 동일한 버스에 테이프 장치를 장착하지 마십시오.

SCSI ID 식별

SCSI 버스에 연결된 장치가 컴퓨터에 이미 있을 경우 새 테이프 드라이브와 충돌을 방지하기 위해 기존 장치의 ID를 알아야 합니다. ID 정보를 찾는 방법은 다음과 같습니다.

• 가장 신속하고 쉬운 방법은 CD-ROM에서 HP Library & Tape Tools를 실행하는 것입니다. HP

Library & Tape Tools은 SCSI 컨트롤러 자체 뿐만 아니라 컨트롤러에 부착된 현재의 모든 장치를 포함하여, 모든 SCSI 구성을 식별해 줍니다.

• 대부분의 컴퓨터는 부팅되는 동안 SCSI 장치 및 ID의 목록을 화면에 표시합니다. 이 과정은 일반

적으로 매우 빠르게 진행됩니다. 이때 [Pause] 키를 누르면 화면 이동이 중단되어 목록을 볼 수 있 습니다.

• Windows 시스템에서는 장치 관리자를 이용할 수 있습니다.

• Novell NetWare를 설치한 경우 LIST DEVICES 명령을 사용하십시오.

SCSI 구성 안내

위의 내용 중, 해당 사항이 없는 경우 다음의 정보 소스를 이용하십시오.

• 설치된 모든 장치 및 설정값의 세부사항이 컴퓨터의 문서에 기록되고 저장되었을 수 있습니다

(최신 컴퓨터의 경우 공급업체에서 이러한 방식으로 제공합니다).

• HBA 설명서에서 어떤 값이 사용되는지 알 수 있습니다.

• 각 장치에서 ID를 확인하십시오. 외장형 장치인 경우 쉽게 ID를 확인할 수 있습니다. 내장형 장치

의 경우 일반적으로 점퍼로 설정되는 SCSI ID 설정값을 확인하는 장치 설명서가 필요합니다.

HP StorageWorks 드라이브에서의 SCSI ID 설정

위의 모든 모델에 대한 자세한 내용을 보려면 테이프 드라이브와 함께 제공된 사용 설명서를 참조하 십시오. 호스트 어댑터는 전원이 켜질 때만 SCSI ID를 확인하므로 호스트 시스템의 전원을 껐다가 다시 켤 때까지 변경사항은 적용되지 않습니다.

• 내장형 HP StorageWorks 드라이브의 경우 드라이브 뒷면에 부착하거나 제거하여 SCSI ID를

설정하며 이에 대해서는 17페이지의 "드라이브의 SCSI ID 확인"을 참조하십시오.

• 외장형 HP StorageWorks 드라이브의 경우 ID가 뒷면에 표시되므로 번호 위와 아래의 작은 단추

를 눌러(볼펜을 사용하여) ID를 설정할 수 있으며 이에 대해서는 27페이지의 "드라이브의 SCSI

ID 확인"을 참조하십시오.

• 탈착식 HP StorageWorks 드라이브의 경우 ID는 테이프 어레이 뒷면에서 설정하며 이에 대해서는

33페이지의 "드라이브의 SCSI ID 설정"을 참조하십시오.

SCSI의 터미네이션

• 터미네이션은 버스에 설치된 하드웨어의 양쪽 끝에만 처리해야 합니다.

터미네이션 방법에는 능동(Active)과 수동(Passive), 두 가지 종류가 있습니다. 능동 터미네이터는 간 섭을 줄여 데이터를 신속히 처리할 수 있도록 합니다. HP StorageWorks 테이프 장치와 같이 전송 속 도가 고속인 장치에서는 능동 터미네이션이 필요하며 LVD나 멀티모드 능동 터미네이터를 사용합니 다. (멀티모드 터미네이터를 통해 LVD 및 단일 종단 장치를 이들은 버스 유형을 감지하여 올바른 터미네이션을 자동으로 제공합니다.)

일반적으로 HBA는 SCSI 버스의 마지막을 형성하고 터미네이션을 제공합니다. 따라서 버스의 다른 쪽 끝 부분이 터미네이션 처리되었는지를 확인하기만 하면 됩니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

모두 같은 버스에 연결할 수 있습니다.

내장형 드라이브

HP StorageWorks Ultrium 내장형 테이프 드라이브는 터미네이션을 제공하지 않습니다. 테이프 드라

이브에는 알맞게 터미네이션 처리가 된 LVD 내장형 리본 케이블이 제공됩니다. 이 터미네이터는 보 통 직사각형의 작은 플라스틱 조각으로 'SCSI Terminator'라고 표시되어 케이블 끝에 부착되어 있습 니다.

그림 26 내장형 드라이브에서의 SCSI 터미네이션

SCSI 구성 안내

터미네이터가 부착되어 있을 경우는 다른 조치를 취하지 않아도 됩니다. 그러나 그 케이블에 다른 장치가 연결되어 있을 경우는 터이네이터를 제거하거나 사용 기능을 중단시켰는지 확인하십시오.

주: 내장형 장치와 외장형 장치를 동일한 SCSI 버스에 연결했을 경우 HBA는 케이블 중간에 위치하

게 되므로 HBA에는 터미네이션 처리를 하지 말아야 합니다. HBA의 터미네이션 사용 중지 방법에 대 해서는 호스트 버스 어댑터 설명서를 참조하십시오.

외장형 드라이브

HP StorageWorks Ultrium 외장형 테이프 드라이브의 경우 엔클로저는 능동 터미네이션을 제공합

니다.

이 드라이브가 SCSI 체인에서 유일한 장치라면 터미네이터가 필요하지 않습니다. 드라이브 뒷면의 녹색 ACT Term LED는 자동 터미네이션이 능동인지(on) 아닌지(off) 여부를 나타냅니다.

장치를 설치할 때 터미네이터가 장치 뒷면의 SCSI-OUT 커넥터에 정확히 연결되었는지 확인하십시 오. HP StorageWorks DAT 72 드라이브에서는 항상 알맞게 작동할 수 있도록 제공된 LVD 터미네이 터를 사용하십시오.

그림 27 외장형 드라이브에서의 SCSI 터미네이션

SCSI 버스에 두 개 이상의 장치가 있을 경우에는, 첫 번째 장치의 SCSI-OUT 커넥터에서 두 번째 장

치의 SCSI-IN 커넥터까지 데이지 체인 방식으로 LVD 정격 케이블을 연결하십시오. Ultrium 테이프 드라이브 2개가 연결되어 있다고 가정하면 두 번째 드라이브의 엔클로저가 터미네이션을 제공합 니다. 첫 번째 드라이브 뒷면의 녹색 ACT Term LED는 꺼지고 두 번째 드라이브 뒷면에서는 켜집니 다. 두

번째 장치가 Ultrium 외장형 드라이브가 아니면 LVD 정격 멀티모드 터미네이터를 사용하여

터미네이션 처리되도록 해야 합니다.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

그림 28 데이지 체인 방식의 외장형 드라이브에서의 SCSI 터미네이션

탈착식 드라이브

HP StorageWorks Ultrium 탈착식 테이프 드라이브의 경우 터미네이션은 테이프 어레이 뒷면의 빈 SCSI 커넥터에 터미네이터를 연결하여 처리합니다. 테이프 어레이의 각 베이에는 두 개의 커넥터가

있습니다. SCSI-IN용인지 SCSI-OUT용인지는 중요하지 않습니다.

별도의 버스에 연결된 테이프 어레이에 각각의 탈착식 드라이브가 각각의 베이에서 사용중일 경우 각 장치의 빈 커넥터에 터미네이터를 설치해야 합니다.

탈착식 드라이브를 미러 백업용으로 사용할 경우에는 있습니다(단, 각 SCSI 버스에 두 개의 장치가 있을 경우에만 해당). LVD 케이블을 첫 번째 장치의 빈 SCSI 커넥터에서 두 번째 장치의 SCSI 커넥터에 연결한 후 두 번째 장치의 빈 SCSI 커넥터에 터미네 이터를 설치합니다.

, 장치들을 데이지 체인 방식으로 연결할 수

보다 자세한 방법은 테이프 어레이 설명서를 참조하십시오.

SCSI 케이블

케이블은 SCSI 시스템에서 매우 중요합니다. 여기서는 두 가지 요소를 고려해야 합니다. 케이블 길이 및 케이블 품질.

SCSI 구성 안내

케이블 길이

• 고속 장치를 사용하는 단일 종단 SCSI의 경우 단일 SCSI 버스에서의 최대 허용 길이는 6 미터입

니다.

• Ultra 장치를 사용하는 단일 종단 SCSI의 경우 4 개 이하의 장치에 대한 최대 허용 길이는 3 미터

이며 5 개 이상일 경우에는 1.5 미터입니다.

• LVD SCSI의 경우 단일 장치에 대한 최대 길이는 25 미터입니다. 여러 장치를 사용할 경우 내장형/

외장형의 최대 길이는 12 미터입니다.

• 버스에 LVD와 SE 장치를 함께 사용할 경우 케이블의 최대 길이는 SE 사양이 적용됩니다. 보다

자세한 내용은 SE 및 LVD 인터페이스에 관한 주의사항을 참조하십시오.

• 성능을 최대로 이용하려면 가능한 한 케이블 길이를 짧게 하십시오. 단 전체 길이를 아주 짧게

(0.5 미터 이내) 하지는 마십시오.

케이블 품질

• 품질이 좋은 케이블을 사용하십시오. 일반적으로 케이블의 품질은 성능과 신뢰성에 영향을 미칩

니다. 특히 외장형 피복 케이블의 경우에 그렇습니다.

• SCSI 케이블을 주의하여 다루십시오. 특히 케이블을 연결하거나 분리할 때 고밀도 커넥터가 손상

되지 않도록 주의하십시오. 조기 고장을 유발할 수 있으므로 외장형 피복 케이블이 꼬이지 않도 록 하십시오.

내장형 장치

HP StorageWorks Ultrium 내장형 장치의 경우 올바른 터미네이션 처리가 된 SCSI 리본 케이블이 필

요합니다. HP StorageWorks Ultrium 드라이브에는 68핀의 와이드 고밀도 SCSI 커넥터가 있습니다. 테이프 드라이브와 함께 알맞은 SCSI 리본 케이블 1개가 제공됩니다.

Ultra2 속도로 실행되는 다른 주변기기가 연결된 내부 버스에서 HP StorageWorks Ultrium 드라이브 를 사용할 경우 68핀 LVD 호환 리본 케이블을 사용하는 것이 중요합니다. 테이프 드라이브를 정격 이 보다 낮은 SCSI나 Narrow SCSI에

연결하지 마십시오.

외장형 장치

모든 HP StorageWorks Ultrium 외장형 테이프 드라이브에 제공된 케이블은 초고밀도(VHD) wide LVDS SCSI 커넥터가 있는 컴퓨터에 연결할 수 있습니다.

서버나 호스트 버스 어댑터에 고밀도(HD) 와이드 SCSI 커넥터가 장착되어 있다면 68 핀 VHD-to-HD 변환기나 68 핀 VHD-to-HD 케이블이 필요할 것입니다. www.hp.com/go/connect

탈착식 장치

HP StorageWorks DAT 탈착식 테이프 드라이브의 경우 해당 케이블 및 터미네이터가 테이프 어레이

와 함께 제공됩니다.

를 참조하십시오.

HP StorageWorks Ultrium SCSI 테이프 드라이브 사용 설명서

SE 및 LVD 인터페이스에 관한 주의사항

SE 및 LVD는 케이블을 따라 신호가 전송되는 방법에 대해 규정합니다.

• 단일 종단(SE) SCSI에서 각각의 신호는 단일 배선으로 전송되며 각 신호값은 쌍접지선과 비교하

여 결정됩니다. 신호의 질은 케이블 길이가 길어지거나 신호 속도가 증가하면 감소하는 경향이 있습니다.

• 저전압 차동(LVD) 시그널링에서 신호는 두 개의 배선 사이에서 전송되며 쌍배선간의 전압차가 신

호값을 결정합니다. 그러면 데이터 속도는 빨라지고 SE 시그널링보다 낮은 노이즈 감도의 긴 케 이블링이 가능하게 됩니다.

그리고 전력 소비도 감소합니다. LVD SCSI 장치를 단일 종단 장치와 같은 버스에서 함께 사용하면

LVD SCSI 호스트 어댑터가 단일 종단 모드로 전환되고 케이블 길이가 제한됩니다.

LVD SCSI 장치만을 연결한 경우

됩니다. 사용자는 Ultra160 및 Ultra2 장치를 조합하여 사용할 수 있습니다. 각각의 장치는 해당 장 치의 최적 속도로 작동하게 됩니다.

버스는 저전압 차동 모드로 작동하며 Ultra160 이상의 속도가 사용

SCSI 구성 안내

Hp STORAGEWORKS ULTRIUM 448, STORAGEWORKS ULTRIUM 920, STORAGEWORKS ULTRIUM 232 User Manual [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual

관련 설명서

테이프 드라이브 등록

HP 기술 지원

HP 공인 대리점

유용한 웹사이트

HP StorageWorks Ultrium 모델

어떤 운영 체제가 지원되는가?

서버에 드라이브를 어떻게 연결하는가?

내장형 드라이브

외장형 드라이브

탈착식 드라이브

SCSI 버스 유형은 왜 중요한가?

SCSI 버스 유형 및 SCSI ID를 어떻게 확인할 수 있는가?

사용 모델

기타 사용 모델

드라이버 설치

Windows에 설치

UNIX에 설치

IA64에 설치

백업 소프트웨어 업그레이드

드라이브의 SCSI ID 확인

장착 베이 준비

장착 하드웨어 부착

HP ProLiant 서버

장착 레일

장착 나사

기타 서버

드라이브 설치

전원 및 SCSI 케이블 연결

SCSI 터미네이터의 부착 위치는?

드라이브 고정

사용되는 장착 하드웨어(HP ProLiant)

장착 하드웨어를 사용하지 않은 경우

드라이브의 SCSI ID 확인

SCSI 케이블 연결

테이프 드라이브에 터미네이터가 필요합니까?

전원 케이블 연결

어떤 랙 장착 시스템을 사용할 수 있는가?

전기 규격

공기 흐름 요구조건

서버에 드라이브를 어떤 방식으로 연결할 것인가?

드라이브 설치

그림 14 테이프 드라이브의 탈착 레버가 완전히 열린 상태

그림 15 테이프 드라이브 삽입

드라이브의 SCSI ID 설정

그림 16 테이프 어레이에 있는 SCSI 주소 스위치

테이프 드라이브에 터미네이터가 왜 필요합니까?

드라이브 교체

그림 17 열려 있는 탈착 레버

그림 18 테이프 드라이브 제거

6 설치 확인

적재 및 배출

카트리지 삽입

카트리지 제거

드라이브 전원 차단

HP Ultrium WORM 데이터 카트리지

그림 22 카트리지 쓰기 방지

카트리지 청소

테이프 드라이브 청소

카트리지 취급

사용 및 보관 환경

HP OBDR의 기능

원격 재해 복구(ProLiant 서버만 해당)

호환성 테스트

HP OBDR 실행

복원 실패 시

10 진단 도구 및 성능

진단 도구

HP Library & Tape Tools

Library & Tape Tools를 통한 문제 해결

성능 평가 도구

성능 최적화

테이프 드라이브가 전용 SCSI 버스에 있는가?

시스템이 필요한 성능을 제공할 수 있습니까?

11 문제 해결

일반 절차
