Ultrium 215e

외장형 드라이브

설치 전 작업

시작하기 전에 3페이지

차례

백업 소프트웨어 및 드라이버

CD-ROM

사용

테이프 드라이브 설치

단계

: SCSI

단계: 드라이브의

단계

: SCSI

단계: 전원 케이블 연결

단계: 설치 확인

연결 확인

케이블 연결

테이프 드라이브 사용

HP StorageWorks Ultrium

올바른 매체 사용

테이프 드라이브 등록

SCSI ID

확인

테이프 드라이브

페이지

HP OBDR

진단 도구

성능 최적화

문제 해결

LED

카트리지 문제

기타 정보 찾기

사용

설명

페이지

2002년 10월 부품 번호: C7420-90947

본 설명서의 내용은 예고없이 변경될 수 있습니다. 본 설명서에는 저작권으로 보호되는 독점 정보가 들어 있습니다. 모든 권리는 당사가 소유합

니다. Hewlett-Packard의 사전 동의 없이 본 설명서의 일부 또는 전체 내용을 복사, 재발행 또는 다른 언어로 번역할 수 없습니다.

Hewlett-Packard는 본 설명서에 수록된 잘못된 내용이나 공급 및 작업 수행시 발생한 일시적 또는 결과적 손해 (손실), 보증 및 계약, 기타 법적 내용에 근거한 이 자료의 사용에 대해 책임 지지 않습니다.

Linear Tape-Open, LTO, LTO 로고, Ultrium 및 Ultrium 로고는 HP, IBM 및 Seagate의 미국 상표입 니다.

미국 특허 등록 번호 5,003,307; 5,016,009; 5,463,390; 5,506,580; Hi/fn사 보유.

Windows는 Microsoft사의 미국 등록상표입니다. UNIX는 미국 및 기타 국가에서 X/Open Company의 등록상표입니다.

제품 명세

필요할 때 쉽게 찾을 수 있도록 테이프 드라이브의 정보를 자세하게 기록해 두십시오. 모델 이름은 드라이브 앞면에 있고 제품 및 일련 번호는 드라이브 바닥의 레이블에 적혀있습니다.

모델 (드라이브 유형):

모델 (번호):

일련 (번호):

구입/설치일:

SCSI ID:

시작하기 전에

HP StorageWorks Ultrium 테이프 드라이브는 저전압 차동 SCSI 버스 (LVDS)에서 작동하도록 설계된 고성능 Ultra 2 SCSI 장치입니다. 이 테이프 드라이브에서 최적의 성능을 얻으려면 테이프 드라이브의 순간 최대 데이터 전송 속도인 80 MB/s를 지원하는 SCSI 버스가 필요합니다. Ultra 2, Ultra 3 (160) 또는 Ultra 4 (320) SCSI의 사용을 권장합니다.

테이프 드라이브의 설치에 앞서 다음 내용을 고찰해보십시오.

서버에 드라이브를 어떤 방식으로 연결할 것인가 ?

테이프 드라이브에는 호스트 서버에 연결할 수 있도록 68핀 VHD-HD SCSI 케이블이 함께 제공 됩니다.

68핀 초 고밀도 (VHD) wide SCSI 커넥터의 빈 LVDS SCSI 포트가 있는 SCSI 호스트 버스 어댑 터 (HBA) 또는 내장 SCSI 컨트롤러가 서버에 올바로 설치 및 구성되어 있어야 합니다.

최적 성능을 위해서는 테이프 드라이브를 Ultra 2, Ultra 3 (160) 또는 Ultra 4 (320) 호스트 버스 어댑터 또는 SCSI 컨트롤러에만 연결해야 하며 SCSI 버스에 다른 장치가 없어야 합니다. 디스크 드라이브나 RAID 컨트롤러와 동일한 SCSI 버스에 테이프 드라이브를 부착하지

마십시오. 9 페이지의 표 1, "지원되는 SCSI 버스 유형"를 참조하십시오.

SCSI 버스 유형을 어떻게 점검할 수 있는가 ?

Windows NT4, Windows 2000, Windows XP 또는 HP-UX 시스템에 설치하는 경우,

HP StorageWorks Tape CD-ROM에 있는 HP Library & Tape Tools를 설치하고 "Install Check"를 실행하여 서버의 현재 SCSI 구성을 점검할 수 있습니다 (27페이지 참조). 이로부터 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다.

설치를 위한 추가 품목이 필요한가 ?

• 서버에 적합한 등급의 SCSI 커넥터가 없다면 새 HBA (SCSI 카드라고도 함)를 설치해야 합니다. HP Ultra 160 SCSI 호스트 버스 어댑터 키트인 C7474A에서 HP StorageWorks Ultrium 테이프 드라이브에서 사용하기 위한 적합한 어댑터를 얻을 수 있습니다. 테이프 드라이브를 설치하기 전에 HBA를 구입하여 서버에서 비어있는 64비트 PCI 확장 슬롯에 이를 설치해야 합니다. 이 키트는 완전한 설치 지침과 필요한 모든 케이블 및 장착 하드웨어를 제공합니다 (32비트 PCI 확장 슬롯에도 키트를 설치할 수 있지만 성능이 저하될 수 있음).

• 서버에 VHD wide SCSI 커넥터가 없는 경우, VHD-HD 어댑터를 구입하여 설치하거나 제공된 케이블 대신 HD-HD 케이블을 사용해야 합니다.

•SCSI 버스에 테이프 드라이브 이외 장치가 있는 경우, 멀티모드 터미네이터로 버스를 터미네이 션 처리해야 합니다. 테이프 드라이브가 버스에 있는 유일한 장치라면 테이프 드라이브 인클로 저가 터미네이션을 제공하기 때문에 터미네이터를 별도로 구매할 필요가 없습니다.

권장하는 제품, 구성 및 주문 정보는 다음 웹 사이트 www.hp.com/go/connect 또는 www.hp.com/support/ultrium을 참조하십시오.

백업 소프트웨어 및 드라이버

백업 소프트웨어

최적 성능을 위해서는 해당 시스템 구성에 알맞은 백업 응용프로그램을 사용하는 것이 중요합

드라이버

니다. 테이프 드라이브를 독립형 서버에 부착하는 직접 부착 구성에서 단일 서버 환경에 적합 하게 설계된 백업 소프트웨어 하는 백업 소프트웨어가 필요합니다. HP, Veritas, Legato 및 Computer Associates에서 적합한 제품을 제공합니다. 적합하게 사용할 수 있는 제품에 대한 자세한 내용은 HP 연결 웹 사이트에서 찾아 볼 수 있습니다.

다음 HP 연결 웹 사이트 www.hp.com/go/connect를 방문하십시오.

소프트웨어 호환성 부분에서 ultrium용 소프트웨어를 선택하십시오.

표에서 사용하는 운영 체제와 테이프 드라이브 모델을 선택하십시오. 지원되는 백업 응용프로 그램 목록이 표시됩니다. 이를 통해 사용중인 구성과 HP 원 버튼 장애 복구 (HP OBDR)의 호환 여부를 알 수 있습니다. (모든 HP StorageWorks Ultrium 테이프 드라이브는 HP OBDR을 지원합 니다. 그러나 사용중인 시스템 구성과 백업 응용프로그램도 지원해야 이 기능을 사용할 수 있 습니다. 25페이지의 "HP OBDR 사용" 참고.)

자신의 시스템에 HP StorageWorks Ultrium 215 테이프 드라이브를 지원하는 백업 응용프로그 램이 있는지 확인하고 필요한 경우 업그레이드 또는 패치를 다운로드하십시오.

를 사용할 수 있습니다. 네트워크 구성에서는 기업 환경을 지원

Windows

테이프 드라이브를 설치하기 전에 웹 사이트 www.hp.com/support에서 HP 드라이버를 다운로드하십시오. 함께 제공되는 README 파일의 Windows NT 및 Windows 2000/XP 드라이버용 설치 지침을 참조하여 드라이버를 테이프 드라이브의 설치 전에 해야 하는지 후에 해야 하는지 여부를 확인하십시오.

인터넷에 연결되어 있지 않은 경우는HP StorageWorks Tape CD-ROM 에서 드라이버를 다운로드할 수 있지만 최신 버전이 아닐 수 있습니다.

UNIX

권장하는 백업 응용프로그램은 운영 체제에 내장된 표준 장치 드라이버를 사용합니다. 드라이버를 업그레이드하려는 경우, 운영 체제의 최신 패치를 적용하거나 CD-ROM의 UNIX

구성 안내서

IA64

IA64에 설치하는 경우, www.hp.com/go/connect에서 사용 가능한 최신 백업 응용프로그램 업그레이드 및 드라이버를 확인하십시오.

1. 일부 판매 상점에서는 HP StorageWorks Ultrium 테이프 드라이브와 함께 추가 CD-ROM을 제공합니다. 이 CD-ROM에는 단일 서버 (직접 부착 구성)에서 사용하기 적합한 Yosemite사의 TapeWare XE 백업 소프트웨어가 포함됩니다. TapeWare XE는 HP OBDR을 지원하며 다중 서버를 백업할 수 있도록 업그레이드할 수 있습니다.

사용자

에 설명된 장치 파일을 구성하는 것이 좋습니다.

사용자

HP 제품 등록

드라이버

사용자 문서

HP Library & Tape Tools

CD-ROM 설명서

TapeAlert

플러그인

그림

HP StorageWorks Tape

CD-ROM

사용

HP StorageWorks Tape CD-ROM에는 테이프 드라이브를 설치할 때 필요한 드라이버와 유용한 유틸리티 및 정보가 담겨있습니다. Windows 및 HP-UX 사용자는 설치하기 전에 HP Library & Tape Tools 소프트웨어를 사용하여 SCSI 버스에서 SCSI ID 정보를 확인할 수 있습니다. 기타 UNIX 사용자는 UNIX 구성 안내서를 인쇄할 수 있습니다.

드라이버

드라이버에 대한 자세한 정보는 HP StorageWorks Tape CD-ROM의 DRIVERS 디렉토리에 있는 README 파일을 참조하십시오. 각 운영 체제에 해당하는 하위 디렉토리가 있습니다.

HP Library & Tape Tools

HP Library & Tape Tools 소프트웨어는 진단 및 문제 해결 유틸리티를 제공합니다. 이 소프트웨 어를 사용하여 제품을 올바로 식별하고, SCSI 버스에서 SCSI ID 정보를 확인하고, 테스트와 펌웨어 업그레이드를 수행하고, 필요한 경우 지원 요청을 위한 포괄적 문제 해결 정보를 생성 할 수 있습니다. 자세한 내용은 27페이지를 참조하십시오.

사용자 문서

HP StorageWorks Ultrium 테이프 드라이버 사용법을 자세하게 설명하는 UNIX 구성 안내 및 온라인 사용자 안내에 대한 HP StorageWorks Tape CD-ROM의 "사용자 문서" 항목을 참조하십시오.

데이터 백업과 복원 방법에 대한 지침은 해당 백업 응용프로그램 문서를 참조하십시오.

CD-ROM 가이드

CD-ROM 가이드에서는 CD의 디렉토리 구조와 지원 언어에 대한 정보를 제공합니다. 자세한 정보를 위한 URL과 링크가 포함되어 있습니다.

HP 제품 등록

웹을 통해 새로 구입한 테이프 드라이브를 등록하려면 HP StorageWorks Tape CD-ROM의 "제품 등록" 링크를 이용하십시오.

TapeAlert 플러그인

테이프 드라이브에는 오류를 모니터하고 보고하는 기능의 TapeAlert가 설치되어 있습니다. TapeAlert는 HP OpenView와 같은 주요 네트워크 관리 콘솔에서 지원합니다. CD-ROM에 TapeAlert 기능을 활성화하는 데 필요한 플러그인이 포함되어 있습니다.

서버의 HBA 카드에 연결

그림

2: SCSI 연결

확인

단계

: SCSI

다음 질문을 통해 SCSI 연결을 쉽게 확인할 수 있습니다. Windows 및 HP-UX 사용자는 27페이지이지의 내용에 따라 HP Library & Tape Tools를 사용하여 SCSI 버스 유형을 확인할 수

있습니다. 모든 질문에 "예"라고 답할 수 있으면 테이프 드라이브의 설치 준비가 완료된 것입니다. "아니오"라고 답하면 추가 품목을 구입하여 설치해야 할 수 있습니다. 제품에 대한 자세한 내용은 웹 사이트 www.hp.com/go/connect를 방문하십시오.

연결 확인

서버에 빈 SCSI 포트가 있습니까?

예

빈 포트가 Ultra 2, Ultra 3 (160) 또는 Ultra 4 (320) SCSI

버스에 있습니까?

예

버스에 이 드라이브 이외 장치 가 있습니까? 다른 장치가 없어야 합니다. RAID 컨트롤러 채널에 연결하지 마십시오. 이 채널은 디스크 드라이브용 입니다.

예

HBA/컨트롤러에 VHD SCSI 커넥터가 있습니까?

아니오

비어있는

HBA PCI

성능이 저하될 수 있음

64비트 PCI 확장

를 구입하여 설치하십시오

확장 슬롯에도

HBA를

성능이 저하될 수 있습니다. 아래 표를 참조하십시오. 사용하는 카드를 권장

로 교체하는 것이 좋습니다

HBA

Ultra 2 HBA

수 있습니다. 빈

(160)

빈

나

Ultra 160 SCSI HBA

합니다 처리해야 합니다

VHD-HD

제공된

가 있는 경우, 성능이 저하될

슬롯이 있으면

PCI

또는

Ultra 4 (320) HBA를

슬롯이 없으면 교체하십시오

키트

버스의 마지막 장치를 터미네이션

어댑터를 구입하여 설치하거나

VDH-HD

케이블 대신

케이블을 사용하십시오

슬롯에 권장

(32비트

설치할 수 있지만

Ultra 3

설치하거

. HP

, C7474A를

HD-HD

권장

표

지원되는

SCSI 버스

Ultra 2 LVD

Ultra 3 (160) LVD

Ultra 4 (320) LVD

단일 종단, wide 최대 40 MB/s 예, 그러나 성능을 제한하기 때문에 권장하지

고전압 차동 최대 40 MB/s 아니오. 드라이브가 작동하지 않으며 드라이브나

SCSI 버스

유형

전송 속도 지원

최대 80 MB/s 예. 드라이브가 SCSI 버스의 유일한 장치일 경우

에만 권장하는 구성입니다.

최대 160 MB/s 예. 권장하는 구성입니다. 최대 320 MB/s 예. 권장하는 구성입니다.

않습니다. 좁은 SCSI 버스에 연결하지 마십시오.

컨트롤러를 손살시킬 수 있습니다.

그림

3: SCSI ID

확인

단계: 드라이브의

HP StorageWorks Ultrium 드라이브는 SCSI ID의 기본값이 3으로 설정되어 있지만 0과 15 사이에서 보통 부팅 디스크에 할당되어 있기 때문에 이를 사용하지 마십시오.

3의 SCSI ID 기본값을 변경해야 하는지 결정하십시오.

Windows NT 4, Windows 2000, Windows XP 또는 HP-UX에 설치하는 경우,

HP StorageWorks Tape CD-ROM에서 HP Library & Tape Tools를 설치하고 "Install Check"을 실행하여 컴퓨터의 현재 SCSI 구성을 점검할 수 있습니다 (27페이지 참조). 이를 통해 사용하 고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다.

기타 UNIX 시스템에서 기존 장치의 SCSI ID를 확인하는 방법에 대한 지침은 HP StorageWorks Tape CD-ROM에 있는 UNIX

필요한 경우, 테이프 드라이브의 SCSI ID를 변경합니다.

작은 나사 드라이버나 볼펜으로 뒷면의 SCSI ID 선택 단추 (그림 3 참조)를 원하는 값으로 지정 하십시오. 연필은 흑연 가루가 드라이브에 묻을 수 있으므로 사용하지 마십시오.

주 컴퓨터와 테이프 드라이브 SCSI ID는 전원을 켤 때만 확인할 수 있습니다. 설치 후 SCSI ID를

변경하려면 컴퓨터와 테이프 드라이브의 전원을 모두 끄고 드라이브의 SCSI ID를 변경한 다음 테이프 드라이브의 전원과 컴퓨터 전원을 차례로 켜십시오.

사용되지 않는

SCSI ID

ID를 할당할 수 있습니다. SCSI ID 7은 SCSI 컨트롤러에, SCSI ID 0은

확인

구성 안내서

를 참조하십시오.

SCSI OUT

커넥터

SCSI IN 커넥터

그림

4: SCSI

케이블 연결

단계

주의 서버나 테이프 드라이브의 손상을 방지하려면 SCSI 케이블을 연결할 때 두 부분에서 전원을

: SCSI

HP StorageWorks Ultrium 테이프 드라이브를 LVDS SCSI 버스의 VHD SCSI 포트에 연결하기 위해 68핀 wide VHD-HD SCSI 케이블이 제공됩니다. 서버에 HD SCSI 포트가 있는 경우, VHDHD 어댑터를 구입하여 설치하거나 제공된 케이블 대신 HD-HD 케이블을 사용해야 합니다. 권 장 제품에 대해서는 웹 사이트 www.hp.com/go/connect를 참조하십시오.

모두 꺼야 합니다.

권장 SCSI 버스 유형에 연결하는지 확인하십시오. 9페이지의 "1단계: SCSI 연결 확인"를 참조하십시오. 테이프 드라이브를 단일 종단 SCSI 버스, 디스크 드라이브와 동일한 버스 또는 RAID 컨트롤러에 연결하지 마십시오.

시스템을 정상적으로 종료하고 서버와 연결된 모든 주변 장치를 끄십시오.

SCSI 케이블의 VHD 연결부를 서버의 외부 SCSI 커넥터에 부착하고 나사를 조이십시오.

SCSI 케이블의 HD 연결부를 테이프 드라이브의 뒷면에 있는 SCSI-IN 커넥터에 부착하고 나사를 조이십시오 (그림 4 참조). 케이블을 SCSI-OUT 커넥터에 연결하지 마십시오.

SCSI-OUT 커넥터는 두 장치를 데이지 체인 방식으로 연결할 때만 사용합니다. 이 방법은 일반

적으로 권장되지 않습니다. SCSI 버스에 두개 이상의 장치를 연결해야 하는 경우는 테이프 드라이브를 Ultra 3 (160) 또는 Ultra 4 (320) SCSI 버스에 설치하는 것이 좋습니다.

케이블 연결

테이프 드라이브에 터미네이터가 필요한가

테이프 드라이브가 전용 SCSI 버스에 있다면 터미네이터가 필요하지 않습니다. 케이블을 SCSI-IN 커넥터에 연결하면 장치가 터미네이션을 제공합니다.

SCSI 버스에 다른 장치가 있는 경우에는 SCSI 버스를 터미네이션 처리해야 합니다. 다음 두 가지 방법이 있습니다.

• 체인 끝에 테이프 드라이브를 놓고 SCSI 케이블의 HD 연결부를 SCSI-IN 커넥터에 부착합니다. 그러면 장치가 터미네이션을 제공합니다.

•SCSI 케이블의 HD 연결부를 SCSI-IN 커넥터에 부착하고 테이프 드라이브의 SCSI-OUT

커넥터를 사용하여 체인의 다음 장치에 연결합니다. 체인의 마지막 장치를 LVD 멀티모드 터미네이터로 터미네이션 처리해야 합니다.

그림

5: 전원

케이블 연결

단계: 전원 케이블 연결

외장형 HP StorageWorks Ultrium 테이프 드라이브는 100–240V (50-60 Hz) 전압 범위에서 프로볼트로 사용할 수 있습니다.

전원 케이블을 드라이브 뒷면의 소켓에 꽂으십시오.

전원 케이블의 다른 쪽 끝을 콘센트에 꽂으십시오.

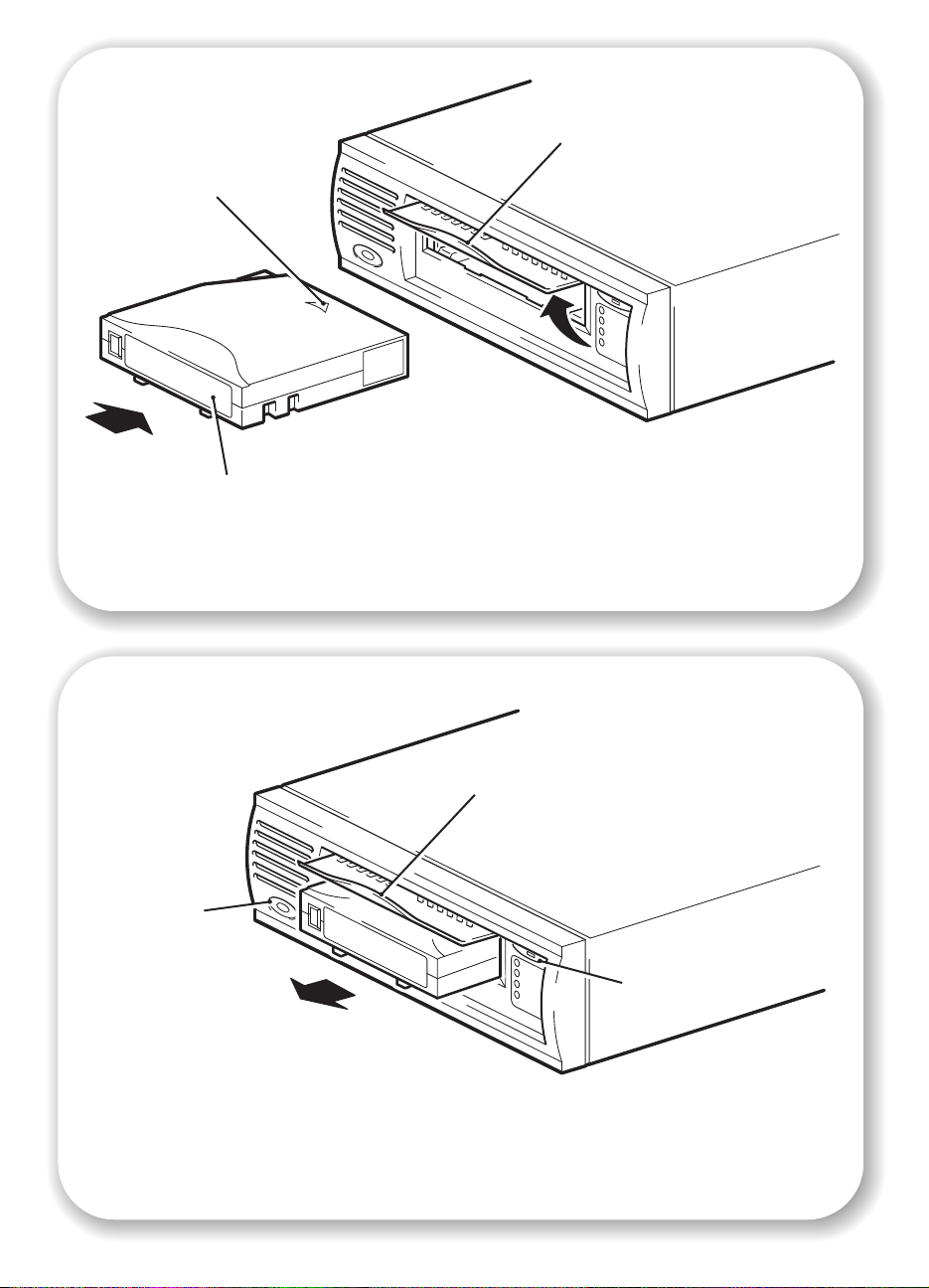

화살표 방향으로 넣으십시오.

카트리지 도어를 들어 올리십시오.

여기에 레이블을 붙이십시오.

전원 on/off 단추

그림

카트리지 적재 방향

6a:

카트리지 도어

배출 단추

그림

카트리지 배출

6b:

단계: 설치 확인

드라이브 하드웨어를 설치하고 백업 응용프로그램에 필요한 업그레이드와 드라이버를 다운로 드 (5페이지 참조)하였으면 귀중한 데이터를 저장하기 전에 테이프 드라이브가 올바로 작동하 는지 확인하십시오.

작동 점검

드라이브와 서버의 전원을 켜십시오. 약 5초 동안 테이프 드라이브의 하드웨어 자체 검사가

수행됩니다. 이 검사 중에 녹색 대기 LED와 다른 LED의 3개의 주황색 등이 잠시 깜박인 후 꺼집 니다. 자체 검사에 통과하면 녹색 대기 LED가 깜박인 후 켜진 상태로 유지됩니다. 검사가 실패 하면 Drive Error와 Tape Error LED가 깜박이고 대기와 클리닝 카트리지 사용 LED는 꺼집니다. 드라이브를 재설정할 때까지 이 상태가 유지됩니다. 자세한 내용은 35페이지의 "자체 검사 중 LED"를 참조하십시오.

테이프 드라이브가 올바로 설치되었는지 확인하십시오.

모든 Windows 및 HP-UX 시스템의 경우, 27페이지에서 설명한 HP Library & Tape Tools를 사용 하십시오. 기타 UNIX 시스템의 경우는 HP StorageWorks Tape CD-ROM의 UNIX 확인 절차가 포함되어 있습니다.

주 확인 절차에서 문제가 생기면 30페이지의 "문제 해결" 부분을 참조로 문제 진단과 해결을

시도하십시오.

이제 드라이브가 데이터를 테이프에 쓸 수 있는지를 점검하는 백업 및 복원 테스트를 수행할

준비가 되었습니다. 테이프 드라이브와 함께 제공된 공 카트리지를 사용하십시오. 권장 카트리 지에 대한 내용은 21페이지의 "올바른 매체 사용" 부분을 참조하십시오.

구성 안내서

에

카트리지를 적재하려면

테이프 드라이브 앞쪽의 카트리지 도어를 올리고 카트리지의 흰색 화살표가 위로 오고 도어

방향으로 향한 상태에서 카트리지를 슬롯으로 밀어 넣으십시오. 드라이브에 카트리지가 물려 적재되도록 약간 힘을 주어 미십시오 (그림 6a 참조).

드라이브에서 적재가 진행 중일 때는 대기 LED에 녹색불이 깜박이다가 카트리지가 완전히

적재되면 대기 LED가 계속 켜진 상태가 됩니다.

백업 및 복원 테스트를 수행하려면

자세한 지침은 백업 응용프로그램 문서를 참조하십시오.

테이프에 데이터 백업 테스트를 수행하십시오.

테이프에서 데이터 복원 테스트를 수행하십시오.

카트리지를 배출하려면

주의 카트리지가 완전히 배출되기 전까지 꺼내지 마시고 카트리지가 적재되어 있는 동안 테이프 드

라이브를 절대 끄지 마십시오.

앞면에 있는 배출 단추를 누르십시오 (그림 6b 참조).

드라이브가 현재 수행 중인 모든 작업을 완료하고 테이프를 맨앞으로 감은 다음 카트리지를

배출합니다. 되감는 데 최대 15분까지 걸릴 수 있습니다. 그동안 대기 LED가 깜박거려 배출이 진행 중임을 표시합니다.

배출 단추

상태

긴급 재설정

LED

전원 On/Off 단추

그림

카트리지 도어

테이프 드라이브 제어기 및 표시등

7a:

대기 드라이브 오류 테이프 오류 클리닝 카트리지 사용

Act TERM

Fan/PWR Fault

그림

테이프 드라이브 제어기 및 표시등

7b:

HP StorageWorks Ultrium

Ultrium 테이프 드라이브에는 앞면에 4개, 뒷면에 두 개의 LED (Light Emitting Diode)가 있어 드라이브 상태를 표시해줍니다. 전원이 켜진 상태에서는 전원 스위치에도 불이 들어옵니다. 이러한 LED는 유용한 문제 해결 정보를 제공합니다. 35페이지의 "LED 설명" 부분을 참조하십 시오. 정상 작동시 배출 단추의 사용에 대해서는 17페이지를, 강제 배출 및 긴급 재설정에 대해서는 39페이지를 참조하십시오.

앞면 LED

도표에 나타낸 것처럼 4개의 LED가 있습니다 (그림 7a 참조).

대기 (맨위, 녹색

• 켜짐: 드라이브를 사용할 수 있습니다.

• 꺼짐: 드라이브의 전원이 꺼졌거나 자체 검사 중 장애가 발생했습니다.

• 점멸: 드라이브가 작동중입니다.

• 반복적인 패턴으로 점멸: 드라이브가 OBDR 모드에 있습니다.

드라이브 오류 (두 번째, 황색

• 꺼짐: 장애가 발견되지 않았습니다.

• 점멸: 드라이브 장치가 하드웨어 오류를 발견했습니다.

테이프 오류 (세 번째, 황색

• 꺼짐: 장애가 발견되지 않았습니다.

• 점멸: 현재 드라이브에 있는 테이프에 결함이 있습니다. 이 LED에는 여러 가지 이유로 불이

들어올 수 있지만 읽을 수 없는 카트리지 메모리 또는 지원되지 않는 테이프와 같이 어떤 식 으로든 오류가 발생한 테이프와 관련됩니다. 이 카트리지를 사용하지 말고 교체하십시오. 테이프 적재가 시작되면 LED의 불이 꺼집니다.

클리닝 카트리지 사용 (맨 아래, 황색

• 켜짐: 카트리지를 청소하고 있습니다.

• 꺼짐: 드라이브 청소가 필요하지 않습니다.

• 점멸: 드라이브를 청소해야 합니다.

)

테이프 드라이브

뒷면

도표에 나타낸 것처럼 두 개의 LED가 있습니다 (그림 7b 참조).

Act TERM

• 켜짐: 드라이브 장치가 SCSI 버스에서 터미네이션을 제공하고 있습니다.

• 꺼짐: 드라이브 장치가 터미네이션을 제공하고 있지 않습니다 (SCSI-OUT 커넥터에 다른

Fan/PWR Fault

• 꺼짐: 결함이 발견되지 않았습니다.

• 켜짐: 팬 또는 전원 전원 공급장치에서 결함이 발견되었습니다.

(터미네이션)

장치나 터미네이터가 연결되어 있습니다).

(팬 또는 전원 전원 공급장치 결함)

자물쇠는 카트리지 보호를 나타냅니다.

그림

카트리지의 쓰기 방지

올바른 매체 사용

최상의 성능을 위해 HP 매체 제품의 사용을 권장합니다. 주문 정보:

storagemedia

사용 설명서에 있는 테이프 카트리지 및 클리닝 카트리지 주문 정보를 참조하십시오.

데이터 카트리지

HP StorageWorks Ultrium 테이프 드라이브는 Ultrium 테이프 카트리지를 사용합니다. 이 카트 리지는 본 드라이브 형식과 호환되는 단일 릴 카트리지이며 높은 용량, 처리량 및 신뢰성을 위해 최적화되어 있습니다. 드라이브 앞면에 있는 로고와 같은 Ultrium 로고가 있는 매체가 호환되는 매체입니다. 테이프 드라이브에 다른 형식의 카트리지를 사용하거나 다른 형식의 테이프 드라이브에 Ultrium 카트리지를 사용하지 마십시오.

본 테이프 드라이브에 HP Ultrium 200 GB* 테이프 카트리지의 사용을 권장합니다. HP Ultrium 40 GB* 카트리지 (C7972A)는 사용하지 마십시오 (표 2 참조).

카트리지 유형 권장 카트리지 사용 불가

데이터

* 2:1 압축 가정

표

데이터 카트리지 호환성 정보

. 인터넷을 사용할 수 없는 경우에는 HP StorageWorks Tape CD-ROM의

HP Ultrium

(최대 30 MB/sec 및 200 GB*)

데이터 카트리지

C7971A

www.hp.com/go/

HP Ultrium 데이터 카트리지

C7972A

(최대 60 MB/sec 및 400 GB*)

카트리지 쓰기 방지

카트리지의 데이터를 변경하거나 덮어쓰지 못하도록 카트리지를 쓰기 방지할 수 있습니다. 쓰기 방지를 변경하지 전에 항상 테이프 드라이브에서 카트리지를 제거하십시오.

• 카트리지를 쓰기 방지하려면 카트리지 뒷면의 레이블 영역 옆에 있는 빨간색 탭을 밀어 구멍을 막으십시오. 탭에 표시된 자물쇠가 카트리지가 보호되어 있음을 나타냅니다.

• 카트리지의 쓰기 방지를 해제하려면 드라이브에 적재하기 전에 구멍이 열리도록 빨간색 탭을 반대로 미십시오. 그림 8에 쓰기 방지된 탭의 위치를 나타내었습니다.

카트리지는 쓰기 방지된 경우에도 대용량 소자기나 중화기에 의해 지워질 수 있습니다.

Ultrium 형식

사전에 기록된 서보 (servo) 정보가 파괴되어 카트리지를 사용할 수 없게 됩니다.

카트리지를 대용량 소자기로 삭제하지 마십시오. 대용량 소자기를 사용하면

카트리지 청소

HP StorageWorks Ultrium 테이프 드라이브에는 Ultrium 클리닝 카트리지를 사용해야 합니다. 다른 클리닝 카트리지는 적재 및 작동되지 않습니다. Ultrium Universal 카트리지를 권장합니다 (표 3 참조). 이전의 Generation 1 Ultrium 클리닝 카트리지와 달리 주황색인 Ultrium Universal 클리닝 카트리지는 모든 Ultrium 호환 드라이브에서 작동하도록 설계되었습니다. 본 테이프 드라이브에 다른 형식의 카트리지를 사용하거나 다른 형식의 테이프 드라이브에서 Ultrium 카트리지를 사용하지 마십시오.

카트리지 유형 권장 카트리지 기타 옵션

클리닝

표

클리닝 카트리지 호환성 정보

테이프 드라이브를 청소하려면

각 테이프 드라이브에는 클리닝 카트리지가 함께 제공되며 주황색 클리닝 카트리지 사용 LED가 깜박일 때만 사용할 수 있습니다.

클리닝 카트리지를 넣으십시오.

드라이브가 청소 작업을 실행하고 완료되면 카트리지를 배출합니다 (최대 5분 소요). 청소 작업

중에는 주황색 클리닝 카트리지 사용 LED에 불이 들어온 상태로 유지되고 녹색 대기 LED는 깜박 입니다.

각 클리닝 카트리지는 15번까지 사용할 수 있습니다. 테이프 오류 LED에 불이 들어오면서 클리닝 카트리지가 즉시 배출되면 사용 기간이 만료된 것입니다.

HP Ultrium Universal

C7978A (

주황색

카트리지

)

HP Ultrium 1 카트리지 C7979A (파란색).

다른 Ultrium 1 (IBM/Seagate)

카트리지를 사용하지 마십시오.

카트리지 취급

• 테이프 매체를 손으로 만지지 마십시오.

• 카트리지 내의 테이프 경로나 테이프 진로를 청소하지 마십시오.

• 과도하게 건조하거나 습한 환경에서 카트리지를 보관하지 마십시오. 직사 광선이나 자기장이 있는 곳 (예: 전화기 아래, 모니터나 변압기 근처)에 카트리지를 보관하지 마십시오.

• 카트리지를 떨어트리거나 거칠게 다루지 마십시오.

• 레이블 영역에만 레이블을 붙이십시오.

• Ultrium 형식 카트리지에 대용량 소자기를 사용하지 마십시오.

• 테이프 카트리지와 함께 제공된 설명서의 보관 조건을 참조하십시오.

테이프 드라이브 등록

HP StorageWorks Ultrium 테이프 드라이브를 설치 및 테스트하였으면 약간의 시간을 내어 제품을 등록하십시오. 웹 사이트(www.register.hp.com)나 제품 상자의 고객 관리 카드를 사용하여 등록하기 바랍니다.

등록을 끝마치기 위해서는 고객 관리 카드 및 웹 양식의 여러 필수 질문에 대답해야 합니다. 그외 질문들은 선택사항이지만 내용을 꼼꼼하게 모두 기입하면 더 좋은 서비스를 받을 수 있습니다.

주 HP와 HP 계열사는 고객의 개인 정보 보호를 위해 노력합니다. 자세한 내용은 HP 웹 사이트

(www.hp.com)를 방문하여 개인정보 보호문을 누르십시오.

그림

9a: HP OBDR 사용, 1

단계

그림

9b: HP OBDR 사용, 2

단계

그림

9c: HP OBDR 사용, 3

단계

그림

9d:HP OBDR 사용, 4

단계

HP OBDR

사용

호환성

HP OBDR (One-Button Disaster Recovery)은 모든 HP StorageWorks Ultrium 테이프 드라이브에 서 사용가능한 표준 기능입니다. 하지만 특정 구성에서만 사용할 수 있고 네트워크 환경에서 사용할 경우에는 테이프 드라이브가 직접 연결되어 있는 서버만 복구합니다.

시스템 (하드웨어, 운영 체제 및 백업 소프트웨어)이 OBDR과 호환되는지 확인하려면 웹사이

www.hp.com/go/connect

트 (

주 HP OBDR은 HP-UX 및 기타 비 Intel UNIX 운영 체제에는 사용할 수 없으며 Intel 기반 Solaris 시

스템과도 호환되지 않습니다. 시스템이 HP OBDR을 지원하지 않더라도 테이프 드라이브를 데이터 백업 및 복원에 정상적으

로 사용할 수 있습니다. 단, 시스템 구성을 바꿀 때마다 운영 체제에 대한 응급 복구 디스크를 별도로 만들어야 합니다.

)를 참고하십시오.

TapeWare

일부 판매 상점에서는 HP StorageWorks Ultrium 테이프 드라이브와 함께 추가 CD-ROM을 제 공합니다. 이 CD-ROM에는 HP OBDR을 지원하는 Yosemite의 TapeWare XE 백업 소프트웨어 가 들어 있습니다.

HP OBDR 의 기능

HP OBDR은 테이프 드라이브와 최신 백업 카트리지를 사용하여 다음과 같은 시스템 재해를 복 구할 수 있습니다.

• 하드 디스크 고장. 단, 대체용 하드 디스크가 원래 디스크와 크기가 같거나 크고 동일 인터 페이스를 사용하는 경우에 한함 (예, SCSI 하드 디스크를 다른 SCSI 디스크로 바꾸는 경우).

• 서버가 동일 컴포넌트로 대체되는 경우의 하드웨어 고장

• 운영 체제 오류로 인한 파일 손상

• 응용프로그램 소프트웨어 오류로 인한 파일 손상

• 시스템의 정상적인 부팅을 방해하는 바이러스

• 시스템의 정상적인 부팅을 정지시키는 사용자 오류

HP OBDR 작동 시 테이프 드라이브는 다음 순서대로 진행됩니다.

운영 체제를 복원해서 재부팅 시켜주는 특별 장애 복구 모드로 바뀝니다 . 테이프 드라이 브는 부팅 가능한 CD-ROM 처럼 작동합니다 (CD-ROM 에서 부팅할 수 있는 시스템 기능은 보통 기본적으로 제공됩니다 . 이 설정을 변경했다면 다시 원래 상태로 돌려놓아야 합니 다 . 자세한 내용은 시스템 BIOS 설명서를 참고하십시오 ).

정상 테이프 드라이브 모드로 돌아간 후 데이터를 복원합니다 .

백업 소프트웨어

호환성 테스트

가능하면 설치 직후 빈 하드 디스크에 전체 장애 복구 기능을 실행하는 것이 좋습니다. 빈 하드 디스크가 없고 시스템 덮어쓰기를 원하지 않을 경우 다음 절차의 4단계에서 장애 복구 과정을 안전하게 취소할 수 있습니다.

적절한 백업 응용프로그램에 대한 자세한 정보는 웹사이트 ( 참고하십시오.

HP OBDR 실행

HP OBDR 사용 전 펌웨어 업그레이드와 문제해결에 대한 최신 정보를 보려면 웹사이트

www.hp.com/support/ultriumOBDR

(

배출 단추를 누릅니다. 배출 단추를 누른 채 테이프 드라이브의 전원을 켭니다 (그림 9a

참고). OBDR 순서에서 전면판의 대기 LED가 깜박이기 시작하면 누르고 있던 단추를 놓습니다. 대기 LED는 깜빡였다가 켜져 있는 상태를 반복합니다 (테이프 드라이브에 카트리지 가 있다면 그 카트리지를 그대로 사용합니다).

컴퓨터 시스템의 스위치를 켭니다 (그림 9b 참고).

테이프 드라이브에 카트리지가 없을 경우 카트리지 도어를 들어 올리고 최신 카트리지를 바로

삽입합니다 (그림 9c 참고). 그러면 HP OBDR 과정이 활성화됩니다.

화면상의 지시사항을 따라 운영 체제를 설정합니다 (그림 9d 참고). 보통 모든 프롬프트에

대해 기본 응답을 적용할 수 있습니다. 예를 들어, <Enter>를 누르면 됩니다.

www.hp.com/go/connect

)를 참고하십시오.

)를

테이프 드라이브가 정상적인 데이터 복원을 실행할 수 있는 상태로 운영 체제를 복원하는 동안

OBDR 모드에서 LED가 깜박입니다 (1단계에서 설명한 것처럼).

운영 체제를 설정하고 재부팅하면 테이프 드라이브의 대기 LED 화면이 녹색으로 바뀌며, 이때

원한다면 백업 카트리지를 제거할 수 있습니다. 이제 정상적인 데이터 복원을 실행할 수 있는 준비를 마쳤습니다. 복원 응용프로그램을 위한 정상 과정을 따르십시오.

복원 실패 시

무슨 이유로 복원에 실패했을 경우 자세한 문제해결 정보를 보려면 웹사이트 (

support/ultriumOBDR

)를 참고하십시오.

www.hp.com/

진단 도구

HP Library & Tape Tools

HP Library & Tape Tools는 모든 운영 체제에서 작동하지 않습니다. www.hp.com/support에 서 호환성 정보, 업데이트 및 최신 소프트웨어 버전을 찾아 볼 수 있습니다.

HP Library & Tape Tools 소프트웨어는 무료 진단 및 문제 해결 유틸리티를 제공합니다. 이 소프트웨어를 사용하여 다음 작업을 할 수 있습니다.

• 드라이브 및 매체 문제를 신속하게 확인, 진단 및 해결

• 드라이브가 올바로 설치되었는지 확인하고 드라이브 작동 상태를 점검

• 최신 드라이브 펌웨어로 업그레이드 (인터넷 연결 필요).

CD-ROM을 통해서도 HP Library & Tape Tools를 설치할 수 있습니다.

주 HP Library & Tape Tools를 사용할 때 테이프 드라이브에 대한 내부 식별자를 볼 수 있습니다.

이는 Windows 사용자의 부팅 화면에 나타나는 이름과 같으며 UNIX 장치 파일을 구성할 때 테이프 드라이브를 식별하기 위해 사용됩니다.

드라이브 모델 내부 식별자

HP StorageWorks Ultrium 215 HP Ultrium 1-SCSI

성능 평가 도구

최적 성능을 위해서는 디스크 하위 시스템이 15 MB/s (초기)의 속도로 데이터를 제공할 수 있어야 합니다. 무료 성능 평가 도구인 PAT를 사용하여 디스크 하위 시스템이 이 전송 속도로 데이터를 제공할 수 있는지 점검할 수 있습니다.

PAT는 모든 운영 체제에서 작동하지 않습니다. 웹 사이트 www.hp.com/support/pat에서 호환성 정보, 업데이트 및 최신 버전을 찾아 볼 수 있습니다.

성능 최적화

테이프 드라이브를 네트워크 환경에서 사용하거나 전용 SCSI 버스에 있지 않을 때 여러 가지 인자가 테이프 드라이브 성능에 영향을 미칠 수 있습니다. 테이프 드라이브가 예상에 못 미치 는 성능으로 작동하는 경우에는 www.hp.com/support에서 HP Support에 문의하기 전에 다음 사항을 점검하십시오.

전용 SCSI 버스에 테이프 드라이브를 사용하고 있는가 ?

최적 성능을 위해서는 SCSI 버스에 테이프 드라이브 이외 장치를 사용하지 않는 것이 좋습니 다. 다른 장치를 사용하는 경우에는 LVD 호환이어야 합니다. 이 장치가 단일 종단인 경우에는 버스가 전송 속도가 낮은 단일 종단 모드로 전환됩니다. 케이블 길이도 제한됩니다.

테이프 드라이브의 전원이 꺼지면 자동 터미네이션도 꺼집니다. SCSI 버스에 다른 장치가 있으면 이것이 문제가 될 수 있습니다.

시스템 사양이 성능 요건을 만족하는가 ?

Ultrium 215 테이프 드라이브는 15 MB/s (초기) 또는 30 MB/s (압축 - 2:1 압축 가정)의 속도로 데이터를 쓸 수 있지만 이 성능을 얻기 위해서는 전체 시스템이 이를 지원해야 합니다.

다음은 일반적으로 병목 현상이 발생할 수 있는 요인입니다.

• 디스크 시스템 (단일 하드 디스크 드라이브는 30 MB/s의 전송 속도를 제공하지 못합니다).

• 파일 시스템 간에 데이터 전송 속도의 차이가 있습니다.

• 백업하는 데이터의 종류도 백업 성능에 영향을 미칠 수 있습니다 (예: 파일 크기 및 압축 비율).

• 백업 소프트웨어 간에 성능 차이가 있습니다.

성능을 향상시키기 위해 다수의 물리적 하드 디스크가 있는 RAID 디스크 솔루션을 고려할 수 있습니다.

기업 등급 백업 응용프로그램으로 클라이언트나 디스크와 같은 여러 소스로부터 데이터를 인터리브하여 테이프 드라이브를 최적 성능으로 유지할 수 있습니다.

데이터 전송 속도가 너무 느립니까 ?

ATS (Adaptive Tape Speed)는 전송 속도가 변할 때도 드라이브가 데이터를 "스트리밍"할 수 있도록 합니다. 즉, 전송 속도가 변하더라도 데이터가 테이프로 연속적으로 전송되도록 합니다. 이 기능은 드라이브에서 자동으로 관리되어 드라이브가 항상 최상의 성능으로 작동하 도록 합니다. Ultrium 1 카트리지의 ATS 범위는 6.6-20 MB/S이므로 가능한한 데이터 전송 속 도를 이 범위로 유지해야 합니다. 대부분의 경우 백업 응용프로그램은 백업이 끝난 후 소요된 평균 시간에 대한 세부 내용을 제공합니다.

성능 점검 목록

다음 목록에는 성능에 영향을 미칠 수 있는 요인들을 요약하였습니다. 이는 추가적인 검토가 필요한 부분만을 알려주는 것이며 개별 시스템의 구성 방법에 대한 설명은 아닙니다. 성능 검사 도구에 대한 정보를 포함하여 더욱 자세한 논의는 웹 사이트 www.hp.com에서 제공하는 백서를 참조하십시오 (먼저 제품을 선택하고 정보 라이브러리를 찾으십시오).

• 테이프 드라이브가 정상적인 속도로 데이터를 읽고 쓰는가?

• 소스 시스템 (하드 디스크)이 정상적인 속도로 데이터를 전송하는가?

• 백업 응용프로그램이 정상적인 속도로 버퍼링을 수행하는가? 응용프로그램이 테이프 드라

이브에 데이터를 쓰는 속도를 최적화하기 위해 전송, 버퍼 및 블록 크기 설정을 조정할 필요 가 있습니다. HP StorageWorks Ultrium 215 테이프 드라이브에는 32 MB의 내부 버퍼가 있습니다.

• 운영 체제가 최적 성능으로 조정되어 있는가? 필요에 따라 데이터 전송 패킷의 크기를 조절 해야 합니다.

•Exchange나 데이터베이스 서버와 같은 사용자 응용프로그램이 백업 성능에 최적화되어 있는가?

• 간섭과 같이 성능에 영향을 미칠 수 있는 다른 인자가 있는가?

문제 해결

문제 해결을 위한 첫 번째 단계는 문제가 카트리지, 드라이브, 호스트 컴퓨터 및 컴퓨터의 연결 부 또는 시스템 작동 방법에 있는 것인지를 결정하는 것입니다.

대부분의 최신 SCSI 호스트 버스 어댑터는 시스템이 부팅되었을 때 접속된 장치의 위치를 파 악하고 표시하게 됩니다. Windows 시스템에서는 시스템이 실행중일 때 제품을 교체하거나 연 결했을 경우, 시스템을 다시 부팅해야 합니다. IA32 시스템도 일반적인 재부팅이 필요합니다. UNIX 시스템에는 플러그형 드라이브가 있어 재부팅 없이 시스템이 실행되는 중에 드라이브를 부착할 수 있습니다.

부팅 시 장치가 발견되지 않으면 케이블, 터미네이션, 연결단자, 전원 또는 호스트 버스 어댑터 등의 물리적 하드웨어에 문제가 있을 수 있습니다. 부팅 시에는 장치가 표시되지만 운영 체제 에서 찾을 수 없다면 이것은 소프트웨어의 문제일 것입니다.

• 설치 중 문제가 발생하고 자세한 설명이 필요한 경우 31페이지의 "설치 중 발생하는 문제" 를 참조하십시오.

• 드라이브를 설치하고 테스트하는 중에 문제가 발생하는 경우에는 증상에 따라 설명된 33페이지의 "설치 후 테스트" 부분을 참조하십시오.

•LED 순서에 대한 정보는 35페이지의 "LED를 사용한 문제 해결"를 참조하십시오.

• 카트리지에 대한 정보는 35페이지의 "다음 표를 사용하여 앞면 LED 순서를 해석하고 올바 른 조치를 취하십시오."를 부분을 참조하십시오.

Windows 및 HP-UX UNIX 사용자는 HP Library & Tape Tools를 사용하여 문제 진단을 위한 도움 을 얻을 수 있습니다.

설치 중 발생하는 문제

포장 풀기

설명 추가 정보

일부 부품이 누락되었거나 손상된 것 같습니다.

드라이브와 함께 제공된

설명 추가 정보

드라이브와 함께 제공된 SCSI 케이블이 서버의 SCSI 호스트 어댑터에 연결되지 않습니다.

케이블이 올바르지 않습니다

SCSI

부품 교체가 필요할 경우 공급업체에 문의하십시오.

제공된 케이블은 대부분의 시스템에 연결됩니다. 다른 케이블이 필요하다면 HP StorageWorks Tape

CD-ROM의 온라인 사용 설명서에 있는 "소모품 주문" 부분을 참조하십시오.

사용할 SCSI ID가 어느 것인지 확실하지 않습니다.

설명 추가 정보

어떤 ID 번호를 사용할 수 있는지 확실하지 않습니다.

HP Library & Tape Tools (27페이지 참조)를 사용하 여 현재 SCSI 설정에 대한 정보를 알아보십시오.

HP StorageWorks Ultrium 외장형 드라이브는 자체 SCSI ID 기본값이 3으로 설정되어 있습니다. 이 값을 다른 장치에서 이미 사용하고 있지 않다면 변경하지 마십시오. SCSI ID의 변경 방법은 11페이지에 자세하게 설명되어 있습니다.

SCSI 버스를 어떻게 구성해야 합니까?

설명 추가 정보

여러 드라이브를 사용한 SCSI 버스의 올바른 구성은 복잡하므로 보다 자세한 도움이 필요할 수 있습니다.

버스를 어떻게 터미네이션 처리해야 합니까

SCSI

설명 추가 정보

버스에 이미 터미네이션 처리가 되어 있는지 또는 추가 터미네이터를 어디에 설치해야 하는지 확실하지 않습니다.

HP StorageWorks Tape CD-ROM의 온라인 사용 설명서에서 “SCSI 구성” 부분을 참조하십시오.

SCSI 버스의 양 끝을 터미네이션 처리해야 합니다. 그러나, HP StorageWorks Ultrium 외장형 드라이브 에는 정상적으로는 터미네이터가 필요하지 않습니 다. 드라이브가 SCSI 버스에 있는 마지막 장치라면 케이블을 SCSI-IN 커넥터에 연결할 때 장치가 터미 네이션을 제공합니다. 그렇지 않은 경우 SCSI-OUT 커넥터를 사용하여 체인의 다음 장치에 연결하여 체인을 터미네이션 처리하십시오. HP StorageWorks Tape CD-ROM의 온라인 사용 설명서에서 “SCSI 구성” 부분을 참조하십시오.

올바른 SCSI 호스트 버스 어댑터가 설치되었습니까?

설명 추가 정보

서버에 이미 SCSI 호스트 버스 어댑터가 있지만 종류를 확인하기 어렵습니다.

서버에 SCSI 호스트 버스 어댑터가 설치되어 있지 않을 수 있습니다.

서버가 원래 구성 (추가되거나 제거된 SCSI 어댑터 가 없음) 상태라면 www.hp.com/go/connect를 사용하여 시스템의 호환성을 점검하십시오. 부팅 화면이나 Windows 제어판에서 또는 HP Library & Tape Tools (27페이지 참조)를 사용하여도 SCSI 구성을 점검할 수 있습니다.

HP Library & Tape Tools (27페이지 참조)를 사용하 여 시스템에 SCSI 호스트 어댑터가 있는지 여부를 확인하십시오. 어댑터가 없다면 구입해야 합니다. HP StorageWorks Tape CD-ROM의 온라인 사용 설명서에서 부품 주문 부분을 참조하십시오.

드라이버를 설치해야 하면 어느 것을 설치해야 합니까

설명 추가 정보

시스템에 드라이브를 설치해야 하는지 확실하지 않고 보다 자세한 도움이 필요합니다.

특정 시스템에 대한 세부 정보는 www.hp.com/

go/connect 웹 사이트에서 찾을 수 있습니다. Windows 운영 체제에 대한 지원의 경우, HP StorageWorks Tape CD-ROM이나

www.hp.com/support/ultrium에서 드라이버 를 구할 수 있습니다. UNIX 시스템에 대한 지원의 경우는 HP StorageWorks Tape CD-ROM의 온라인 사용 설명서에서 UNIX 구성 부분을 참조하십시오 (HP StorageWorks Ultrium 테이프 드라이브를 지원 하는 것으로 기재된 백업 소프트웨어도 필요한 드라이버를 제공합니다).

필요한 드라이버가 사용 가능한 것으로 나타나지 않습니다.

가능한 빠른 시일 내에 지원 웹 사이트를 통해 기타 드라이버를 제공할 예정입니다.

설치 후 테스트

시스템은 부팅할 때 장치를 인식합니다. 시스템 실행 중에 제품을 교체 또는 연결하면 시스템 을 다시 부팅해야 합니다. 시스템을 재부팅하면 장치가 재설정되어 문제가 해결되는 경우가 많습니다. 드라이버를 추가하거나 펌웨어를 설치할 때마다 재부팅하는 것이 좋은 습관입니다.

주의 카트리지가 적재되어 있거나 펨웨어를 업그레이드 중일 경우 전원을 끄지 마십시오.

설치 후 컴퓨터가 재부팅되지 않습니다

가능한 원인 필요한 조치

다른 장치가 연결된 기존 SCSI 버스에 테이프 드라이브를 연결했으며 HP StorageWorks Ultrium 드라이브의 SCSI 주소가 다른 장치가 사용하는 주소와 동일한 것 같습니다.

추가 SCSI 호스트 버스 어댑터가 설치되었고 어댑터의 리소스가 기존 어댑터의 리소스와 충돌합니다.

드라이브를 설치하는 도중 컴퓨터의 부트 디스크에 있는 전원 케이블이나

SCSI 케이블이 분리되었습니다.

SCSI 버스 위의 각 장치들이 고유한 ID를 갖고

있는지 확인하십시오. HP StorageWorks Ultrium 테이프 드라이브는 전용 호스트 버스 어댑터에 연결하는 것이 좋습니다. 디스크 RAID 컨트롤러는 지원되지 않으므로 드라이브를 이 컨트롤러에 연결하지 마십시오.

새 호스트 버스 어댑터를 제거한 후 서버의 설명서를 참조하십시오.

모든 장치의 케이블이 올바로 연결되어 있는지 확인하십시오.

컴퓨터가 부팅은 되지만 테이프 드라이브를 인식하지 못합니다

가능한 원인 필요한 조치

전원 케이블이나 SCSI 케이블이 올바로 연결되지 않았습니다.

SCSI 버스의 터미네이션이 올바로 처리되지 않았습니다.

테이프 드라이브의 케이블이 단단히 연결되었는 지 확인합니다. SCSI 케이블이 LVDS 호환성이고 휘어진 핀이 없는지 확인하십시오. 필요할 경우 교체하십시오 (HP StorageWorks Tape CD-ROM의

"소모품 주문" 항목 참조).

SCSI 버스의 터미네이션이 올바로 처리되었는지

확인하십시오. SCSI 케이블을 된 커넥터에 연결한 상태에서는 외장형 드라이브 의 터미네이션이 자동으로 처리됩니다. 자동 터미 네이션 처리에서는 뒷면의 Act TERM이라고 표시 된 녹색 LED에 불이 들어옵니다 (SCSI 컨트롤러 및 기타 SCSI 장치에 대한 문서 참조).

‘SCSI-IN'

라고 표시

테이프 드라이브의 SCSI ID 주소가 고유하지 않습니다.

SCSI 컨트롤러에 연결된 각 장치들이 고유 ID를 갖고 있는지 확인하십시오. 일반적으로 ID 번호

7은 호스트 버스 어댑터용으로 예약되어 있습니다 (HP Library & Tape Tools를 실행하여 SCSI 버스에 부착된 각 장치의 SCSI ID를 점검할 수 있습니다. 27페이지 참조).

응용프로그램이 테이프 드라이브를 인식하지 못합니다

가능한 원인 필요한 조치

응용프로그램이 테이프 드라이브를 지원하지 않습니다.

일부 응용프로그램에서는 드라이버 설치가 필요합니다.

HP Library & Tape Tools를 사용하여 드라이브가 올바로 설치되었는지 확인하십시오. HP StorageWorks Ultrium 테이프 드라이브를 지원하는 백업 응용프로그램에 관한 내용은 HP 웹 사이트 (www.hp.com/go/connect)를 참조하십 시오. 필요할 경우 해당 서비스 팩을 로드하십시 오.

올바른 SCSI 드라이버와 테이프 드라이브 드라이 버가 설치되어 있는지 확인하십시오. 자세한 내용 은 백업 응용프로그램의 설치에 관한 내용을 참조 하십시오.

드라이브가 작동하지 않습니다

가능한 원인 필요한 조치

드라이브의 전원이 켜지지 않는다면 (LED 가 모두 꺼져 있음) 전원 케이블이 드라이 브에 올바로 연결되어 있지 않을 수 있습 니다.

자체 검사에 실패할 경우 (35페이지의 "자 체 검사 중 LED"를 참조) 하드웨어나 펌웨 어의 고장일 수 있습니다.

전원 on/off 스위치는 녹색 LED와 연결되어 있습 니다. 이 스위치가 켜지지 않으면 전원 케이블 연결을 점검하고 필요할 경우 케이블을 교체하십 시오. 연결 상태가 올바른지 확인하기 위해 모니터 나 다른 장치에 연결된 케이블을 사용할 수 있습니 다. 전원 공급장치가 들어오고 모든 LED가 꺼져있 으면 지원을 요청하십시오.

드라이브에 카트리지가 있을 경우 제거하십시오. 드라이브의 전원을 껐다가 다시 켜보십시오. 여전 히 자체 검사가 실패하면 지원을 요청하십시오.

LED

설명

자체 검사 중 LED

Ultrium 테이프 드라이브에는 앞면에 4개 뒷면에 두 개의 LED (Light Emitting Diode)가 있습니다. 전원이 켜졌을 때는 전원 스위치에도 불이 들어옵니다.

이 LED는 유용한 문제 해결 정보를 제공합니다.

전원을 켜거나 드라이브를 재설정할 때마다 테이프 드라이브가 전원 자체 검사를 수행합니다. 검사는 5초 정도 걸립니다.

녹색 대기 LED와 다른 LED의 3개의 주황색 등이 잠시 깜박인 후 꺼집니다.

자체 검사에 통과하면 녹색 대기 LED가 깜박인 후 켜진 상태로 유지됩니다.

자체 검사에 실패하면 드라이브 오류 및 테이프 오류 LED가 깜박이고 대기 및 클리닝 카트리지 사용 LED는 꺼집니다. 드라이브를 재설정할 때까지 이 상태가 유지됩니다.

LED 를 사용한 문제 해결

문제가 해결되지 않으면 www.hp.com/support 고객으뜸지원센터로 문의하십시오.

다음 표를 사용하여 앞면 LED 순서를 해석하고 올바른 조치를 취하십시오.

순서 원인 필요한 조치

LED

LED 꺼짐.

모든

드라이브 전원이 꺼졌거 나, 고장이거나, 펌웨어 업그레이드 중에 전원이 재공급 또는 재설정되었 을 수 있습니다.

대기 및 클리닝 카트리지 사용 꺼짐 드라이브 오류 및 테이프 오류 점멸

드라이브가 전원 켜기 자체 검사 (POST)를 실행하지 못했습니다.

드라이브 전원을 켰는지 확인하십시오. 전원 on/off 스위치는 녹색 LED와 연결되어 있습니다.

이 스위치가 켜지지 않으면 전원 케이블 연결을 점검하고 필요할 경우 케이블을 교체하십시오. 연결 상태가 올바른지 확인하기 위해 모니터나 다른 장치 에 연결된 케이블을 사용할 수 있습니다.

전원 공급장치가 들어오고 모든 LED가 꺼져있으면 긴급 초기화 (39페이지 참조)를 누르거나 드라이브 의 전원을 껐다 켜십시오. 문제가 지속되면 지원을 요청하십시오.

드라이브를 껐다 켜거나 재설정하십시오 (39페이지 참조).

오류 상태가 반복되면 서비스를 요청하십시오.

순서 원인 필요한 조치

LED

대기 켜짐

드라이브를 작동시킬 수 있습니다

없음. 정상적인 상태입니다

교대

대기 점멸

드라이브가 정상적인 작업을 수행하고 있습니다 (읽기, 쓰기

대기 점멸 이후에 켜짐

대기가 빠르게 점멸

드라이브가 펌웨어를

다운로드하고 있습니다

대기는 꺼짐, 나머지는

켜짐

펌웨어의 프로그램이 변경되고 있습니다

없음

드라이브가 펌웨어를 업그레이드하고 있는 경우에 는 드라이브를 재설정하거나 전원을 껐다 켜지 마십시오

드라이브가 보다 자세한 내용은

참조하십시오

없음 드라이브를 재설정하거나 전원을 껐다 켜지

마십시오

없음 드라이브를 재설정하거나 전원을 껐다 켜지

마십시오

OBDR

모드에 있습니다

페이지의

"HP OBDR 실행"을

클리닝 카트리지 사용

점멸

드라이브를 청소해야 합니다

대기 점멸, 클리닝 카트리지 사용 켜짐

청소가 진행중입니다

Ultrium

클리닝 카트리지를 적재하십시오

의 지원 카트리지 및 지침을 참조하십시오 청소 후 새 카트리지나 데이터 카트리지를 적재해도

클리닝 카트리지 사용 요청하십시오

점멸하면 서비스를

LED가

없음. 청소가 완료되면 청소 카트리지가 배출됩니다

청소가 완료되는 데는 최대 5분이 소요될 수 있습니다

. 22

페이지

순서 원인 필요한 조치

LED

테이프 오류 점멸

현재 테이프 또는 방금 배출된 테이프가 드라이 브에서 결함이 있는 것 으로 인식되었습니다

테이프 카트리지를 배출하십시오. 올바른 카트리지 형식을 사용하였는지 확인하십시오 카트리지 또는 올바른 카트리지입니다

카트리지를 다시 적재하십시오 가 여전히 점멸하거나 다음 백업 중에 점멸하면 새 카트리지나 정상 카트리지를 적재하십시오

테이프 오류 리지를 폐기하십시오 서비스를 요청하십시오

Ultrium Universal

(22

' LED가

꺼지면 '의심되는' 테이프 카트

. LED가

. Ultrium

데이터

클리닝 카트리지가

페이지 참조

. '

테이프 오류

' LED

여전히 꺼지지 않으면

또는

교대

테이프가 즉시 배출되고 테이프 오류가 점멸하거나 테이프를 배출할 때 드라이브 오류가 점멸

테이프 카트리지 메모리

(CM)가

니다

드라이브 오류 점멸

드라이브 장치가 오류를 발견했습니다

드라이브 오류, 테이프 오류 및 대기 점멸

펌웨어 다운로드에 문제가 있습니다

드라이브 오류 및 대기는 켜지고 테이프 오류 및 클리닝 카트리지 사용은 꺼짐. 두 상태가 교대로 반복됨

드라이브에 펌웨어 오류가 있습니다

고장일 수 있습

테이프 카트리지의 빨간색 스위치를 밀어서 카트리 지의 쓰기를 방지하십시오. 테이프를 적재하고 데이터를 읽을 수 있습니다. 데이터를 복구한 후에 는 카트리지를 폐기해야 합니다

새 카트리지를 적재하십시오. 오류가 지속되면 드라이브 전원을 껐다 켜거나 재설정하십시오

드라이브 오류 요청하십시오

카트리지를 삽입하여

' LED가 계속 켜져

LED

상태가 지속되면 서비스를 요청하십시오

드라이브의 전원을 껐다 켜거나 재설정하십시오

있으면 서비스를

순서를 지우십시오

펌웨어를 업그레이드하십시오. 상태가 지속되면 서비스를 요청하십시오

다음 표를 사용하여 뒷면 LED 순서를 해석 (19페이지 참조)하고 적합한 조치를 취하십시오.

순서 원인 필요한 조치

LED

Act Term LED 꺼짐.

장치가 자동 터미네이션 을 제공하고 있지 않습니다.

드라이버의 SCSI 케이블이 SCSI-IN 커넥터에 연결 되어 있는지 확인하십시오. SCSI-OUT 커넥터에 터미네이터나 다른 SCSI 케이블이 연결되어 있지 않은지 확인하십시오. 터미네이터가 연결되어 있으 면 이를 제거하십시오. 다른 SCSI 케이블을 연결하 는 경우에는 SCSI 체인이 마지막 장치에서 터미네이 션 처리되도록 해야 합니다.

Fan/PWR LED 황색.

장치 고장이 있거나 냉각팬이 올바로 작동하지 않습니다.

서비스를 요청하십시오.

카트리지 문제

HP 카트리지 제품을 사용하면서 문제가 발생하면 다음 사항을 점검하십시오.

• 카트리지 케이스가 파열, 균열 및 손상 없이 원래 상태를 유지해야 합니다.

• 카트리지는 수분 응축을 방지하기 위해 적합한 온도와 습도에서 보관해야 합니다. 테이프 카트리지와 함께 제공된 설명서의 보관 조건을 참조하십시오.

• 쓰기 방지 스위치가 제대로 작동해야 합니다. 정확한 소리를 내며 한쪽에서 다른 쪽으로 움직여야 합니다.

• 자세한 문제 해결 정보는 웹 사이트 www.hp.com/support/ultrium을 참조하십시오.

카트리지 걸림

카트리지가 걸리거나 백업 응용프로그램이 카트리지를 배출하지 못하면 카트리지를 강제로 배출시킬 수 있습니다. 카트리지를 배출한 후에는 펌웨어를 업그레이드하는 것이 좋습니다. 카트리지 걸림이 자주 발생하면 www.hp.com/support 고객으뜸지원센터로 연락하십시오.

테이프 드라이브 앞면의 배출 단추를 10초 동안 누르고 있습니다.

카트리지가 배출될 때까지 기다리십시오. 최대 15분 (최대 되감기 시간)까지 걸릴 수

있습니다. 드라이브가 작업을 완료할 때까지 충분히 기다리는 것이 중요합니다. 작업을 중단시 키면 매체나 테이프 드라이브가 손상될 수 있습니다.

카트리지가 여전히 걸리면 18페이지에 나타낸 긴급 초기화 단추를 누르십시오 (페이퍼 클립

등을 이용하여 단추를 누르십시오).

드라이브가 초기화되어 적재 위치로 돌아갈 때까지 기다리십시오. 작업이 완료되는 데

최대 15분 (최대 되감기 시간)까지 걸릴 수 있습니다.

배출 단추를 10초 동안 누르고 있습니다.

카트리지가 여전히 걸리면 테이프 드라이브가 고장난 것입니다. www.hp.com/support의 고객으뜸지원센터로 연락하십시오.

드라이브에 카트리지를 넣을 수 없습니다 ( 또는 즉시 배출 ).

카트리지를 떨어트리는 등으로 카트리지가 손상되었거나, 카트리지 메모리가 손상되었거나, 드라이브 고장일 수 있습니다.

드라이브의 전원을 점검하십시오 (전원 케이블이 올바로 연결되고 대기 LED가 켜져 있는지

확인).

올바른 매체를 사용하고 있는지 확인하십시오. Ultrium 매체 (HP Ultrium, C7971A 권장)만 사용

하십시오 (21페이지 참조).

카트리지를 올바른 방향으로 적재하였는지 확인하십시오 (17페이지의 "카트리지를 적재하려

면"를 참조).

매체의 손상을 점검 (카트리지 케이스, 리더 핀 또는 카트리지 톱니)하고 손상되었으면

폐기하십시오. 리더 핀과 카트리지 톱니의 점검에 대한 자세한 내용은 HP StorageWorks Tape CD-ROM의 사용 설명서에서 문제 해결 부분을 참조하십시오.

새 매체나 정상으로 확인된 매체를 사용하여 올바로 적재되는지 확인하십시오. 제대로 적재되

면 원래 카트리지가 손상된 것이며 폐기해야 합니다.

다른 Ultrium 215 드라이브에 카트리지가 들어가는지 확인하십시오. 제대로 들어가면 원래

드라이브가 손상된 것입니다. 고객으뜸지원센터로 문의하기 전에 테이프 드라이브가 응답하는 지 그리고 SCSI 버스에서 존재하는 것으로 나타나는지를 점검하십시오. Windows 및 HP-UX 사용자는 HP Library & Tape Tools를 사용할 수 있습니다. 27페이지를 참조하십시오.

기타 정보 찾기

HP StorageWorks Tape CD-ROM 및 HP 웹 사이트에서도 문제 해결 방법과 자세한 연락처 정보를 찾을 수 있습니다. 특히,

• HP StorageWorks Tape CD-ROM의 온라인 사용 설명서에는 광범위한 문제 해결 내용이 수록되어 있습니다.

•HP 지원 웹 사이트에서 www.hp/com/support/ultrium 링크를 이용하여 HP 고객 지원 웹 사이트로 이동하면 제품에 대한 광범위한 최신 정보를 얻을 수 있습니다.

HP 에 문의하는 방법

전문가의 기술적 도움이 필요한 경우에는 HP 고객으뜸지원센터를 사용할 수 있습니다. 문의에 관한 세부 사항은 www.hp.com/cposupport/eschome.html에서 찾아볼 수 있습니다. 왼쪽 탐색 상자에서 "contact hp" 링크를 누른 다음 "technical support after you buy" 링크를 누르십시오.

드라이브에 문제가 있다면 지원 전문가와 협력하여 문제를 해결함으로써 본 서비스를 최대한 활용할 것을 고객 여러분에게 당부드립니다. 문제의 신속한 해결에 도움이 되는 진단 소프트웨어의 다운로드가 이러한 작업에 포함될 수 있습니다. 인터넷을 이용할 수 없는 경우, HP StorageWorks Tape CD-ROM의 온라인 사용 설명서에 제공된 HP 고객으뜸지원센터의 전체 목록을 이용하십시오 (제작 이후 변경되었을 수 있음).

http://www.hp.com/support/ultrium

http://www.hp.com/go/storagemedia

C7420-90947

Hp STORAGEWORKS ULTRIUM 215 User Manual [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual
