Switches HP ProCurve 1810G
Présentation du produit
Les switches HP ProCurve 1810G offrent une connectivité Gigabit plug-and-play extrêmement fiable. Dans la lignée de la gamme à succès HP ProCurve 1800, la série 1810G offre des fonctions de sécurité réseau supplémentaires, une plus grande simplicité d'utilisation, une meilleure efficacité énergétique et une flexibilité de déploiement accrue. Cette série est composée de switches Web managés 10/100/1000 8 et 24 ports. Le switch HP ProCurve 1810G-24 comporte deux ports double fonction pour liaisons montantes sur fibre optique en option, tandis que le switch HP ProCurve 1810G-8 peut être alimenté par un switch Power over Ethernet (PoE) en amont. Les deux switches offrent un fonctionnement silencieux et plusieurs options de montage pour une grande flexibilité d'installation. Les switches 1810G assurent la protection du réseau contre les attaques de déni de service, comportent un logement pour verrou Kensington pour la protection contre le vol, offrent la qualité reconnue de HP et sont couverts par la garantie à vie de ProCurve, le tout à un prix abordable.
Principales caractéristiques
Switches Web managés de niveau • 2 à 8 ou 24 ports Gigabit
Pas de ventilateur pour un fonctionnement • silencieux
Deux emplacements mini-GBIC double fonction • (1810G-24)
Périphérique PoE conforme à IEEE 802.3af • en option (1810G-8)
Mode faible puissance automatique
Caractéristiques et avantages
Meilleure garantie du marché
Connectivité
Ports double fonction (switch 1810G-24) : deux ports 10/100/1000 ou emplacements mini-GBIC pour une connectivité par fibre optique en option (Gigabit-SX, LX, LH ou 100-FX)
NOUVEAU Périphérique PoE conforme à IEEE
02.3af en option (switch 1810G-8) : le switch
8
peut être alimenté par un périphérique PoE standard sur le port 1, il constitue donc une solution idéale pour les déploiements sans prise d'alimentation disponible ; cette flexibilité vous permet d'étendre le réseau aussi loin que le permet un câble Ethernet
Prise en charge des paquets Jumbo : prise en charge de trames pouvant aller jusqu'à 9 216 octets pour améliorer la vitesse des transferts de données volumineux
Fiabilité et haute disponibilité
IEEE 802.3ad Agrégation de liens (Link • Aggregation Control Protocol) : redondance au
niveau des liaisons, jusqu'à quatre liens pris en charge sur le switch ProCurve 1810-8G et jusqu'à huit liens sur le switch ProCurve 1810-24G, avec un maximum de quatre ports par lien dans chacun des cas
NOUVEAU Protection contre les boucles :
tionnalité de détection des boucles et
la fonc de protection contre celles-ci empêche les boucles du réseau et favorise une plus grande disponibilité du réseau
Gérabilité
Interface Web intuitive : interface de type navigateur Web facile à utiliser et simplifiant les opérations de gestion telles que la configuration, l'administration et la surveillance des switches
Link Layer Discovery Protocol (LLDP) • (IEEE 802.1AB) : protocole de détection
automatique des périphériques pour un mappage facile par les applications de gestion de réseau
NOUVEAU Images flash doubles : fourn
issent des fichiers de système d'exploitation principaux et secondaires indépendants pour la sauvegarde lors des mises à niveau
Intégration à HP ProCurve Manager : permet la détection et le mappage au moyen de ProCurve Manager, qui peut être téléchargé gratuitement sur Internet et qui est intégré à un certain nombre d'offres de périphériques ProCurve administrables ; réunit tous les outils de base nécessaires à la gestion efficace d'un réseau ; la version d'essai de ProCurve Manager 3.0 est valable 30 jours
NOUVEAU Mode économie d'énergie :
it passer automatiquement les ports physiques
fa en mode faible puissance et les LED en mode de non-consommation pour économiser de l'énergie
Commutation de niveau 2
Support VLAN et marquage VLAN : prennent en charge jusqu'à 64 VLAN par port et la configuration dynamique du marquage VLAN 802.1Q pour une sécurité garantie entre groupes de travail
Sécurité
NOUVEAU Secure Sockets Layer (SSL) : crypte tout
le trafic HTTP, offrant ainsi un accès sécurisé à l'interface graphique de gestion du switch utilisant un navigateur
NOUVEAU Protection automatique contre les dénis
e service : surveille six types d'actes malveillants
d
et protège le réseau en bloquant les attaques
Authentification par mots de passe : permet d'assurer la sécurité car seuls les utilisateurs ayant les mots de passe autorisés peuvent accéder à l'interface Web
Qualité de service (QoS)
Gestion des priorités du trafic (IEEE 802.1p) : permet de répartir le trafic en temps réel entre huit niveaux de priorité (huit files d'attente)
Surveillance et diagnostics
Mise en miroir des ports : permet l'envoi simultané du trafic d'un port à un module d'analyse de réseau pour le suivi
La garantie à vie des produits Procurve s’entend d’une garantie pendant toute la durée de possession du produit. Certains produits Procurve ne bénéficient pas
d’une "garantie à vie" et sont couverts dans le cadre d’une garantie spécifique, telle que détaillée ci-après. Dans tous les cas, dès lors qu’ils sont sous garantie, les produits Procurve bénéficient d’un remplacement le jour ouvré suivant (en France métropolitaine et dans la plupar t des pays). Les produits matériels suivants ainsi que leur gamme de modules associés bénéficient d’une garantie matérielle d'un an, avec possibilités d'extension : Routing switches ProCurve 9300m, switches ProCurve 8100fl et ProCurve Network Access Controller 800. Les produits matériels de mobilité suivants sont couverts par une garantie matérielle d'un an, avec possibilités d'extension : passerelle client HP ProCur ve M111, bornes d'accès HP ProCurve MSM3xx-R, contrôleurs d'accès et de mobilité HP ProCurve MSM7xx, systèmes HP ProCurve RF Manager IDS/IPS, modules d'alimentation HP ProCurve MSM et injecteur de puissance à port unique HP ProCurve. Les disques du module zl HP ProCurve ONE Services sont couver ts par une garantie matérielle de cinq ans. La durée de garantie des logiciels autonomes, des nouvelles versions et des licences peut être différente. Pour plus de détails, consultez la brochure ProCurve Software License, Warranty, and Support booklet à l'adresse www.hp.eu/procurve-warranty
2
Simplicité d’utilisation
NOUVEAU Témoin lumineux : permet aux
utilisateurs d’allumer, d’éteindre ou de mettre en position clignotante le témoin lumineux d’un switch donné ; facilite la localisation d’un switch dans une armoire contenant plusieurs switches identiques et simplifie ainsi le dépannage
Ensemble complet de témoins lumineux avec • un indicateur par port : permet de visualiser
rapidement le statut, l’activité, la vitesse et les opérations full-duplex
ProCurve/IEEE Auto-MDIX : adapte automatiquement la connexion selon le sens des câbles, droit ou croisé ; cette fonction est disponible sur tous les ports 10/100/1000
Flexibilité
Conception sans ventilateur : offre un niveau de nuisance sonore minimal en fonctionnement pour un déploiement dans des environnements ouverts
NOUVEAU Nombreuses options de montage :
lusieurs configurations possibles - murale, au
p plafond, ou modèle de bureau - pour une grande flexibilité d'installation
NOUVEAU Périphérique PoE IEEE 802.3af en
ption (switch 1810G-8) : peut être alimenté par
o
un périphérique PoE standard sur le port 1, ce qui fait de ce switch une solution idéale pour les déploiements où une prise d'alimentation n'est pas disponible ; cette flexibilité vous permet d'étendre le réseau aussi loin que le permet un câble Ethernet
Boîtier de 1U montable en armoire • (switch 1810G-24) : offre une option de montage en armoire
NOUVEAU Logement pour verrou Kensington :
sure la sécurité des switches dans les
as déploiements en espaces ouverts
Garantie et assistance
Garantie à vie de ProCurve : la garantie à vie des produits ProCurve s’entend d’une garantie pendant toute la durée de possession du produit. Certains produits ProCurve ne bénéficient pas d’une "garantie à vie" et sont couverts dans le cadre d’une garantie spécifique, telle que détaillée ci-après. Dans tous les cas, dès lors qu’ils sont sous garantie, les produits ProCurve bénéficient d’un remplacement le jour ouvré suivant (en France métropolitaine et dans la plupart des pays).
Assistance en ligne et téléphonique : une assistance en ligne et téléphonique limitée est disponible auprès de HP ; pour plus d'informations sur l'assistance fournie et la période de disponibilité de cette assistance, consultez le site Web de HP à l'adresse
www.hp.eu/procurve-support
ersions de logiciels : pour plus d'informations sur
V
les nouvelles versions de logiciels fournies et leur période de disponibilité, consultez le site Web de HP à l'adresse www.hp.eu/procurve-support
3
Switches HP ProCurve 1810G
Spécifications

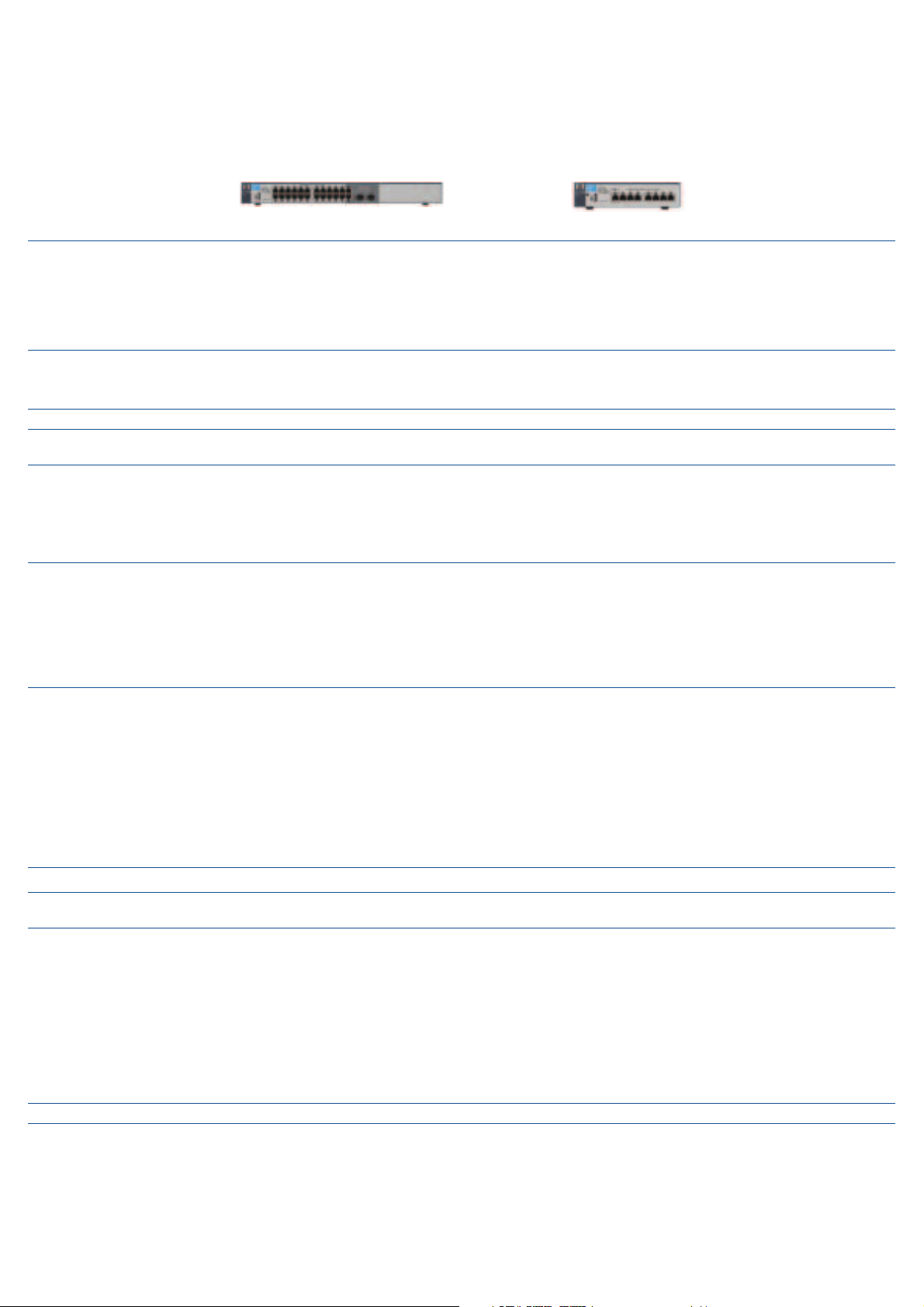

Switch HP ProCurve 1810G-24 (J9450A) Switch HP ProCurve 1810G-8 (J9449A)
Ports 22 ports 10/100/1000 à autodétection (IEEE 802.3 Type 10Base-T,
Caractéristiques physiques
Dimensions Poids
Mémoire et processeur 8 Mo flash ; 16 Mo SDRAM ; capacité du tampon de paquets : 512 Ko 8 Mo flash ; 16 Mo SDRAM ; capacité du tampon de paquets : 512 Ko
Montage Montable dans un rack telco standard EIA 19 pouces (matériel inclus) ;
Performanc es
Temps d'attente 100 Mo Temps d'attente 1000 Mo Débit Capacité de commutation Taille de la table d'adresses MAC
Environnement
Température en fonctionnement Humidité relative en fonctionnement Température hors fonctionnement/stockage Humidité relative hors fonctionnement/
stockage Altitude Acoustique
Caractéristiques électriques
Dissipation thermique max. Tension Intensité Puissance nominale maximale Fréquence Remarques
Sécurité CSA 22.2 n° 60950 ; EN 60950/IEC 60950 ; UL 60950 CSA 22.2 n° 60950 ; EN 60950/IEC 60950 ; UL 60950
Emissions FCC partie 15, sous-partie B Classe A ; EN 55022 ; VCCI ; ICES-003
Immunité
Générique Décharges électrostatiques Rayonnements Transitoires électriques rapides/salves Surtension Perturbations conduites Champ magnétique à la fréquence du secteur Chutes et interruptions de tension Fluctuations de tension Scintillements
stion HP ProCurve Manager ; navigateur Web HP ProCurve Manager ; navigateur Web
Ge
Remarques Utilisez uniquement les mini-GBIC ProCurve d'origine pris en charge avec
IEEE 802.3u Type 100Base-TX, IEEE 802.3ab Type 1000Base-T) ; Type de suppor t : Auto-MDIX ; Duplex : 10Base-T/100Base-TX : half ou full ; 1000Base-T : full-duplex uniquement
2 ports double fonction ; chaque port peut-être utilisé comme un port RJ- 45 10/100/1000 (IEEE 802.3 Type 10Base-T ; IEEE 802.3u Type 100Base-TX ; IEEE 802.3ab 1000Base-T Gigabit Ethernet) ou comme un emplacement disponible pour mini-GBIC (pour transceivers mini-GBIC)
17,12 x 44,25 x 4,39 cm (hauteur 1U) 1,96 kg, entièrement chargé
montage mural, sur ou sous un bureau
< 4,7 μs (paquets de 64 octets) < 3,0 μs (paquets de 64 octets) Jusqu'à 35,7 Mpps (paquets de 64 octets) 48 Gbps 8 000 entrées
0ºC à 40ºC 15 % à 95 % à 40°C, sans condensation –40ºC à 70ºC 15 % à 90 % à 65°C, sans condensation
Jusqu'à 3 km Puissance : 0 dB, sans ventilateur
107,61 kJ/h (102 BTU/h) 100 à 127 V c.a./200 à 240 V c.a. 0,7/0,4 A 30 W 50/60 Hz La puissance nominale maximale et la dissipation thermique maximale
correspondent aux chiffres maximum théoriques dans un scénario extrême fournis pour la planification de l'infrastructure avec une alimentation PoE (le cas échéant) entièrement chargée, un trafic à 100 %, tous les ports connectés et tous les modules équipés.
(Canada)
EN 55024, CISPR 24 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 IEC 61000-3-2 IEC 61000-3-3
votre switch.
8 ports 10/100/1000 à autodétection (IEEE 802.3 Type 10Base-T, IEEE 802.3u Type 100Base-TX, IEEE 802.3ab Type 1000Base-T) ; Type de suppor t : Auto-MDIX ; Duplex : 10Base-T/100Base-TX : half ou full ; 1000Base-T : full-duplex uniquement
11,63 x 19,63 x 4,39 cm (hauteur 1U) 0,54 kg, entièrement chargé
Montage au plafond, mural, sur ou sous un bureau
< 3,9 μs (paquets de 64 octets) < 2,1 μs (paquets de 64 octets) Jusqu'à 11,9 Mpps (paquets de 64 octets) 16 G bp s 8 000 entrées
0ºC à 40ºC 15 % à 95 % à 40°C, sans condensation –40ºC à 70ºC 15 % à 90 % à 65°C, sans condensation
Jusqu'à 3 km Puissance : 0 dB, sans ventilateur
53,81 kJ/h (51 BTU/h) 100 à 240 V c.a. 0,5 A 15 W 50/60 Hz La puissance nominale maximale et la dissipation thermique maximale
correspondent aux chiffres maximum théoriques dans un scénario extrême fournis pour la planification de l'infrastructure avec une alimentation PoE (le cas échéant) entièrement chargée, un trafic à 100 %, tous les ports connectés et tous les modules équipés. La tension d'entrée et la capacité en fréquence exactes dépendent de la référence de l'adaptateur commandé. Sélectionnez l'adaptateur approprié pour votre pays.
FCC partie 15, sous-partie B Classe A ; EN 55022 ; VCCI ; ICES-003 (Canada)
EN 55024, CISPR 24 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 IEC 61000-3-2
IEC 61000-3-3
Alimentation : adaptateur c.a. externe et périphérique PoE conforme à IEEE 802.3af, classe 3 sur le port 1
4
Switches HP ProCurve 1810G
Spécifications (suite)
Switch HP ProCurve 1810G-24 (J9450A) Switch HP ProCurve 1810G-8 (J9449A)
Services
3 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 13h/j, 5j/7 (U4683E)
3 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7 (U4835E)
3 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7, plus assistance téléphonique pour le logiciel 24h/24, 7j/7 (U6321E)
3 ans de garantie, assistance téléphonique pour le logiciel 24h/24, 7j/7, mises à jour de logiciels (UF792E)
4 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 13h/j, 5j/7 (UR948E)
4 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7 (UR949E)
4 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7, plus assistance téléphonique pour le logiciel 24h/24, 7j/7 (UR950E)
4 ans de garantie, assistance téléphonique pour le logiciel 24h/24, 7j/7, mises à jour de logiciels (UR951E)
5 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 13h/j, 5j/7 (UR952E)
5 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7 (UR953E)
5 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7, plus assistance téléphonique pour le logiciel 24h/24, 7j/7 (UR954E)
5 ans de garantie, assistance téléphonique pour le logiciel 24h/24, 7j/7, mises à jour de logiciels (UR955E)
3 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 13h/j, 5j/7 (UE256E)
3 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7 (UE257E)
3 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7, plus assistance téléphonique pour le logiciel 24h/24, 7j/7 (UE258E)
3 ans de garantie, assistance téléphonique pour le logiciel 24h/24, 7j/7, mises à jour de logiciels (UE260E)
4 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 13h/j, 5j/7 (UR846E)
4 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7 (UR847E)
4 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7, plus assistance téléphonique pour le logiciel 24h/24, 7j/7 (UR848E)
4 ans de garantie, assistance téléphonique pour le logiciel 24h/24, 7j/7, mises à jour de logiciels (UR849E)
5 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 13h/j, 5j/7 (UR850E)
5 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7 (UR851E)
5 ans de garantie pour le matériel, avec intervention sur site dans les 4 heures, 24h/24, 7j/7, plus assistance téléphonique pour le logiciel 24h/24, 7j/7 (UR852E)
5 ans de garantie, assistance téléphonique pour le logiciel 24h/24, 7j/7, mises à jour de logiciels (UR853E)
Normes et protocoles (s'appliquent à tous les produits de la série)
Consultez le site Web de HP à l'adresse www.hp.eu/procurve-services p
our connaître les références commerciales et obtenir des informations sur les différents accords de service. Pour plus de détails sur les services et les délais d'intervention dans votre région, contactez votre agence commerciale HP locale.
Protection contre les dénis de service Protection du processeur contre les dénis de service
Protocoles généraux IEEE 802.1p Priorités IEEE 802.1Q VLAN
IEEE 802.3ad Agrégation de liens (Link Aggregation Control Protocol) (s'applique à tous les produits de la série)
IEEE 802.3x Contrôle des flux RFC 1534 Interopérabilité DHCP et BOOTP RFC 2030 Simple Network Time Protocol (SNTP) v4
Consultez le site Web de HP à l'adresse www.hp.eu/procurve-services p
our connaître les références commerciales et obtenir des informations sur les différents accords de service. Pour plus de détails sur les services et les délais d'intervention dans votre région, contactez votre agence commerciale HP locale.
Gestion de réseau IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
5
Swiches HP ProCurve 1810G - Accessoires
HP ProCurve Manager 3.0
Switch HP ProCurve 1810G-24 (J9450A)
Mini-GBIC HP ProCurve Gigabit SX-LC (J4858C)
Mini-GBIC HP ProCurve Gigabit LX-LC (J4859C)
Mini-GBIC HP ProCurve Gigabit LH-LC (J4860C)
Transceiver HP ProCurve 100-FX SFP-LC (J9054B)
Transceiver HP ProCurve 100-BX-D SFP-LC (J9099B)
Transceiver HP ProCurve 100-BX-U SFP-LC (J9100B)
6
7
Technology for better business outcomes*
Pour en savoir plus, consultez le site www.hp.eu/procurve
*La technologie pour de meilleures performances d’entreprise
© Copyright 2009 Hewlett-Packard Development Company, L.P. Les informations contenues dans ce document sont sujettes à modification sans notification préalable. Les seules garanties couvrant les produits et services HP sont présentées dans les déclarations de garantie expresses qui les accompagnent. Aucune information contenue dans ces déclarations ne doit être considérée comme constituant une extension de garantie. HP ne peut pas être tenu responsable des erreurs techniques ou de forme ou des omissions contenues dans ce document. Intel, Core, Pentium et Xeon sont des marques déposées d’Intel Corporation aux Etats-Unis et dans d'autres pays. Microsoft, Windows, Windows NT et Windows Vista sont des marques déposées de Microsoft Corporation aux Etats-Unis.
4AA2-6799FRE, Juin 2009
