mp3130 シリーズ

digital projector

ユーザーズガイド

ご注意

本書とそれに収録されているすべての例は、「現状のまま」で提供されており、予告なしに変更される可能性があります。ヒューレット・パッカード社は、商品性および特定目的に対する適合性についての暗黙の保証を含め、またこれに限定されることなく、本書についての保証は一切行いません。ヒューレット・パッカード社は、本書の記載の誤り、あるいは本書または記載例の利用にともなって生じる偶発的、間接的損害に関して責任を負いません。

オーストラリアおよび英国における消費者取引: 上記の免責事項および制限は、オーストラリアおよび英国における消費者取引には該当せず、消費者の法的権利に影響しません。

翻案、翻訳を行うことは禁止されています。

本製品を制御するプログラムは著作権で保護されています。ヒューレット・パッカード社の事前の書面による許可なくこれらのプログラムを複製、翻案、翻訳することも禁止されています。

Microsoft Adobe

Hewlett-Packard Company Digital Projection and Imaging 1000 NE Circle Blvd. Corvallis, OR 97330

第1版(2003年8月)

第2版(2004年12月)

®およびWindows®は、Microsoft Corporationの米国における登録商標です。

®およびAcrobat®は、Adobe Systems Incorporatedの商標です。

1 セットアップ

内容物 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

主な機能の説明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

プロジェクタ全体図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

プロジェクタのボタンとライト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

バックパネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

リモコン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

アクセサリ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

プロジェクタのセットアップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

プロジェクタの位置を決めるには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

卓上に設置するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

電源を接続するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

コンピュータを接続するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

携帯端末を接続するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

ビデオソースを接続するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

電源のオン/オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

プロジェクタの電源をオンにするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

プロジェクタの電源をオフにするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

プロジェクタをリセットするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

基本調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

プロジェクタの投影位置を調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

焦点とズームを調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

2 プレゼンテーション

リモコンを使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

プレゼンテーションの表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

コンピュータからプレゼンテーションを行うには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

ソースを変更するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

画面を非表示にしたり再表示したりするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

ユーザーズガイド

3 プロジェクタの調整

画像とサウンドの調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

画像の形を調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

画像の種類に応じて投影画像を調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

その他の画像設定を調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

オーディオを調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

プロジェクタのセットアップを調整するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

オンスクリーンメニューの使用方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

設定を変更するにはオンスクリーンメニューを使います。 . . . . . . . . . . . . . . . . . . . . . . . . . 39

クイックセレクトメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

入力メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

画像調整メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

オーディオメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

セットアップメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

ヘルプメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4 プロジェクタのメンテナンス

日常のメンテナンス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

プロジェクタのステータスを見るには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

プロジェクタのレンズを清掃するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

ランプモジュールを交換するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

リモコンの電池を交換するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

プロジェクタのアップグレード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

ファームウェアをアップデートするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

5 プロジェクタの設置

プロジェクタの設置方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

プロジェクタを三脚に設置するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

卓上に設置するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

天井に設置するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

背面投影用に設置するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

プロジェクタをロックするには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

ユーザーズガイド

6 問題の解決

トラブルシューティングのヒント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

始動時の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

画像の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

音声の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

停止の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

リモコンの問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

プロジェクタのテスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

プロジェクタ診断テストを実行するには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

7 リファレンス

仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

安全情報 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

安全上の注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

レーザの安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

LEDの安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

水銀の安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

規制情報 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

日本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

国際 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

索引

ユーザーズガイド

セットアップ

この章では、HPデジタルプロジェクタの設置とセットアップ方法について説明します。

■ 「内容物」8ページ

■ 「主な機能の説明」9ページ

■ 「プロジェクタのセットアップ」16ページ

■ 「電源のオン/オフ」27ページ

■ 「基本調整」29ページ

ユーザーズガイド

セットアップ

内容物

プロジェクタをセットアップする前に、梱包ケースに以下の品目が入っていることを確認してください。以下のいずれかの品目が不足している場合は、HPまでご連絡くだ

さい。

内容物の説明

番号名称機能

キャリングケースプロジェクタの携帯および保護用

ドキュメンテーションCD プロジェクタのドキュメント類を収録してい

ます。

プロジェクタ(レンズキャップ付き) 画像を表示します。

リモコンと単三電池2個プロジェクタを操作します。

クイックセットアップガイド

サポート、およびポート使用説明書電源コードプロジェクタを電源に接続します。

M1-VGA/USBケーブルコンピュータに接続します。

Sビデオケーブル Sビデオデバイスに接続します。

、保証、

プロジェクタを初めて使用するときの手順とサポート情報について説明します。

ユーザーズガイド

内容物の説明 (続き)

番号名称機能

コンポジットRCAビデオケーブル RCAコンポジットビデオ出力付きのデバイス

ミニプラグオーディオケーブルオーディオソースをプロジェクタに接続します。

主な機能の説明

このセクションでは、プロジェクタの一般的な機能について説明します。

■ 「プロジェクタ全体図」10ページ

■ 「プロジェクタのボタンとライト」11ページ

■ 「バックパネル」12ページ

■ 「リモコン」13ページ

■ 「アクセサリ」15ページ

セットアップ

に接続します。

ユーザーズガイド

セットアップ

プロジェクタ全体図

プロジェクタの各部分の説明

番号名称機能

ボタンパネルボタンとライトが配置されています。

Zoom ring

（ズームリング）

Focus ring

（フォーカスリング）

レンズカバーレンズを保護します。

ランプラッチ交換時などに、ラッチを押してランプケースを外します。

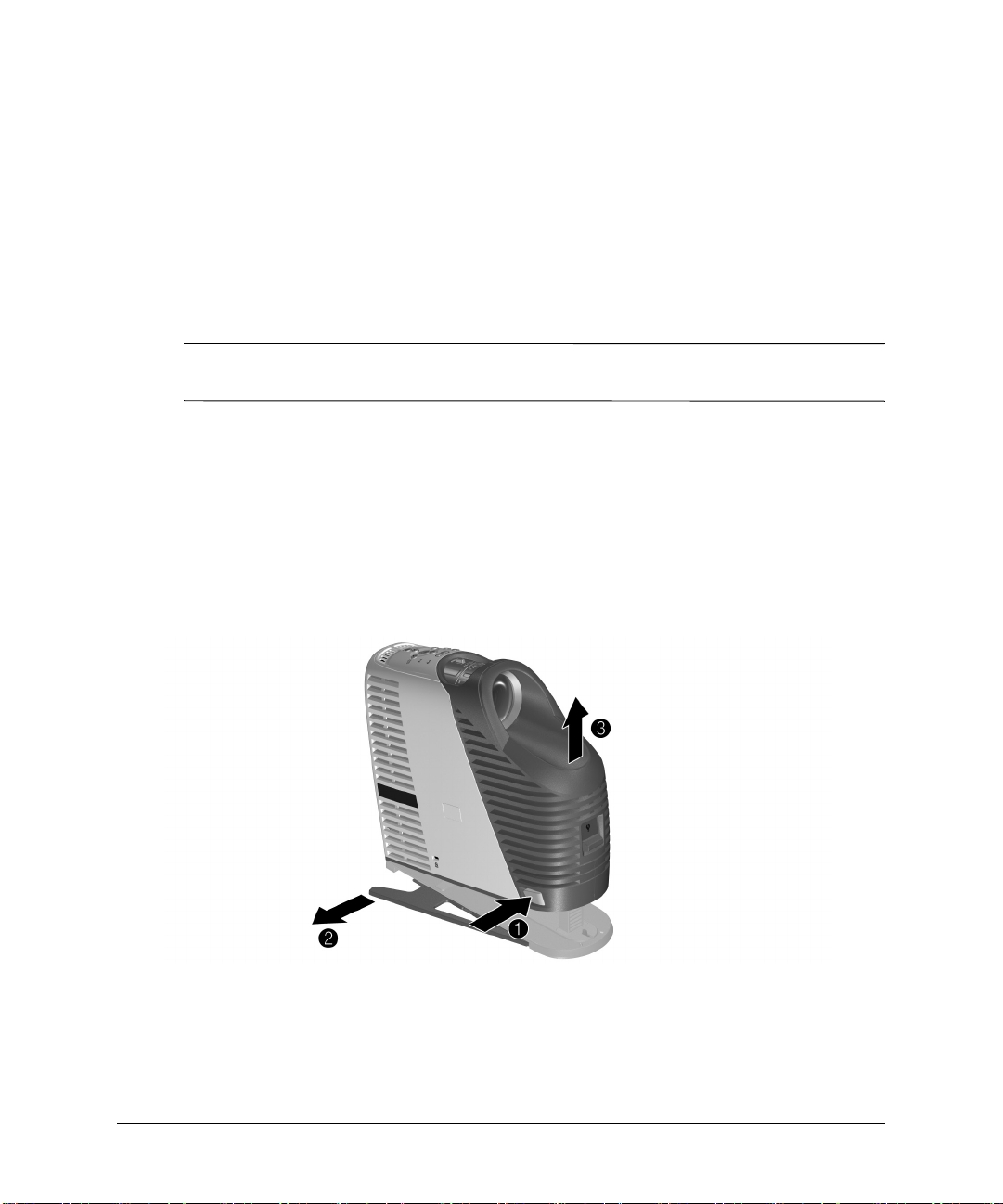

チルトボタン画像の高さを調節したり、支柱を引き出したりします。

支柱プロジェクタの位置を固定します。

セキュリティスロットケーブルロックを使ってプロジェクタを固定します。

リモコン受光部リモコンからの信号を受信します(両側に1つずつあります)。

画像のサイズを100%～120%の範囲で拡大します。

1.2 ～12 mの範囲で焦点を調節します。

ユーザーズガイド

プロジェクタのボタンとライト

プロジェクタのボタンとライトの説明

セットアップ

番号名称機能

2 3 4 5 6 7 8

ユーザーズガイド

入力ボタン、Back(バック)ボタン、矢印ボタン

Source(ソース)ボタン次の入力ソースに切り替えます。

シアタービデオボタンビデオ入力に合わせて画像を最適化します。

ビジネスグラフィックスボタンデータ入力に合わせて画像を最適化します。

電源ボタンプロジェクタの電源をオン/オフします。

ランプ警告ライトランプが切れたときに点灯します。

温度警告ライト内部温度が高くなりすぎたときに点灯します。

aut-sync(自動同期)ボタンプロジェクタを入力信号に再同期させます。

オンスクリーンメニューを使ってプロジェクタの設定を変更します。

セットアップ

バックパネル

バックパネルの説明

番号名称機能

M1入力コンピュータなど、アナログおよびデジタルビデオ

出力を持つさまざまな機器を接続します。マウス制御用のUSBデバイス出力もサポートします。

Sビデオ入力ビデオデッキやDVDプレーヤなどのビデオ入力を

接続します。

コンポジットビデオ入力ビデオデッキなどのビデオ入力を接続します。

オーディオ入力オーディオソースを接続します。

主電源プロジェクタの電源コードを接続します。

ユーザーズガイド

リモコン

リモコンを使用する前に、単4電池2個を装着してください。50ページの「リモコンの

✎

電池を交換するには」を参照してください。

セットアップ

リモコンの説明(ケースを閉じた状態)

番号名称機能

3 4 5

ユーザーズガイド

ページアップ、ページダウン接続したコンピュータのページを上下にスクロー

ルします。

マウス左クリックおよび右クリック機能

hide(非表示) 画面を非表示にします。

source(ソース) 次の入力ソースに切り替えます。

電源プロジェクタの電源をオン/オフします。

レーザリングレーザポインタをオンにします。

マウスボタン接続したコンピュータのマウスポインタを動かし

接続したコンピュータの左クリックおよび右クリック機能を実行します。

ます。

セットアップ

警告: 目の損傷を避けるため、リモコンのレーザ光を直接のぞき込んだり、レーザ光線を人の

目に向けたりしないでください。

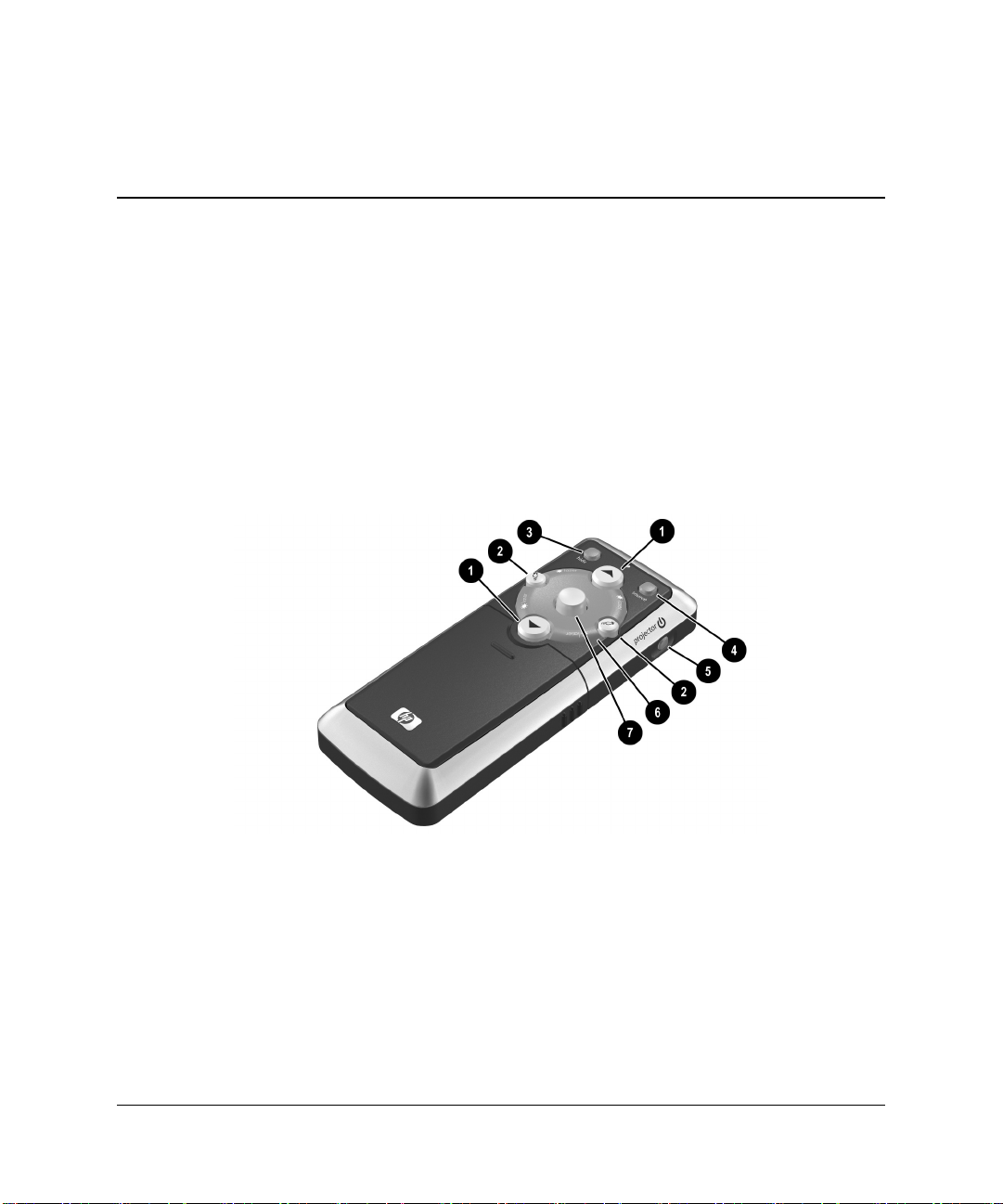

リモコンの説明(ケースを開いた状態)

番号名称機能

シアタービデオボタンビデオ入力に合わせて画像を最適化します。

メニューボタンオンスクリーンメニューを使ってプロジェクタ

設定を変更します。

auto-sync(自動同期) プロジェクタを入力信号に再同期させます。

ビジネスグラフィックスボタンデータ入力に合わせて画像を最適化します。

ユーザーズガイド

セットアップ

アクセサリ

HPではお使いのHPプロジェクタをより効果的にお使いいただくためのアクセサリを用意しています。以下のアクセサリのご購入については、プロジェクタの販売店にお

問い合わせになるか、http://www.hp.com/jp をご覧ください。

■ スマート接続モジュール(コンピュータをローカルネットワーク経由で接続。オプションの802.11b カードでコンピュータとのワイヤレス接続などが可能)

■ 天井取付け器具

■ プロジェクタスクリーン

■ 電源ケーブル

■ 交換用ランプモジュール

■ ビデオケーブル

ユーザーズガイド

セットアップ

プロジェクタのセットアップ

このセクションでは、プロジェクタのセットアップ方法、設置プランの立て方および接続方法について説明します。

■ 「プロジェクタの位置を決めるには」17ページ

■ 「卓上に設置するには」19ページ

■ 「電源を接続するには」19ページ

■ 「コンピュータを接続するには」20ページ

■ 「携帯端末を接続するには」22ページ

■ 「ビデオソースを接続するには」23ページ

ユーザーズガイド

セットアップ

プロジェクタの位置を決めるには

以下の表に、スクリーンとの距離に応じたプロジェクタの配置場所について示します。

画像サイズとスクリーンからの距離の対応表

画像サイズ(対角線) 画像サイズ(幅) 距離(レンズとスクリーン間)

30 in. 0.8 m 24 in. 0.6 m 47–48 in. 1.2 m

40 in. 1.0 m 32 in. 0.8 m 54–65 in. 1.4–1.6 m

60 in. 1.5 m 48 in. 1.2 m 81–97 in. 2.1–2.5 m

80 in. 2.0 m 64 in. 1.6 m 108–129 in. 2.7–3.3 m

100 in. 2.5 m 80 in. 2.0 m 135–161 in. 3.4–4.1 m

120 in. 3.0 m 96 in. 2.4 m 161–194 in. 4.1–4.9 m

150 in. 3.8 m 120 in. 3.0 m 202–242 in. 5.1–6.2 m

180 in. 4.6 m 144 in. 3.7 m 242–291 in. 6.2–7.4 m

200 in. 5.1 m 160 in. 4.1 m 269–323 in. 6.8–8.2 m

240 in. 6.1 m 192 in. 4.9 m 323–388 in. 8.2–9.8 m

270 in. 6.9 m 216 in. 5.5 m 363–436 in. 9.2–11.1 m

300 in. 7.6 m 240 in. 6.1 m 404–480 in. 10.3–12.0 m

330 in. 8.4 m 264 in. 6.7 m 444–480 in. 11.3–12.0 m

ユーザーズガイド

セットアップ

この距離の表以外にも、以下の式を使用して、スクリーンの位置に応じたプロジェクタの設置場所を決めることができます。

投影距離の計算方法

レンズからスクリーンまでの距離 = A × スクリーンの幅

スクリーンからの最少/最大距離 = B

スクリーンの幅 = 0.8 × スクリーンの対角線長(4:3スクリーンの場合)

プロジェクタのレンズがスクリーン下端よりも低い場合 =

C × スクリーンの幅(4:3スクリーンの場合)

A = 1.67 ～ 2.00

B = 1.2 ～ 12 m

C = 0.21 ～ 0.45

ユーザーズガイド

セットアップ

卓上に設置するには

1. スクリーンの前面から1.2～12 m離れた位置にある安定した台の上にプロジェクタを置きます。プロジェクタを置く台は、スクリーン下端よりも低い位置が理想的

です。

2. 電源コードの一方の端をプロジェクタの背面に接続し、もう一方の端を電源コンセントに差し込みます。

3. 最初にプロジェクタの電源を入れるとき、必要ならば設置方法に合わせてプロジェクタを設定します。オンスクリーンメニューを開き、セットアップ > プロ

ジェクターの配置を選択します。次に、ドロップダウンリストからスクリーン正面を選択します。これがデフォルト設定です。

プロジェクタを天井やスクリーン背面に設置する場合は、53ページの「プロジェクタの設置方法」を参照してください。

電源を接続するには

■ 電源コードの一方の端をプロジェクタの背面1に接続し、もう一方の端を電源コンセント

2に差し込みます。

ユーザーズガイド

セットアップ

コンピュータを接続するには

VGAポート付きのコンピュータ

1. プロジェクタのM1ポートブルで接続します。

2. (オプション)リモコンをコンピュータのマウスとして使用するには、M1-VGA/USB ケーブルのUSBプラグをコンピュータのUSBポート

3. (オプション)オーディオ信号を受信するには、プロジェクタのオーディオポート

1とコンピュータのVGAポート2をM1-VGA/USBケー

3に接続します。

4とコンピュータ5をミニプラグオーディオケーブルで接続します。

ユーザーズガイド

セットアップ

DVIポート付きのコンピュータ

接続方法はVGAポート付きのコンピュータと同じです。説明図については、前ページの図を参照してください。

1. プロジェクタのM1ポートル(HPから入手可能)で接続します。

2. (オプション)リモコンをコンピュータのマウスとして使用するには、M1-DVI/USB ケーブルのUSBプラグをコンピュータのUSBポート

3. (オプション)オーディオ信号を受信するには、プロジェクタのオーディオポート

1とコンピュータのDVIポート2をM1-DVI/USBケーブ

3に接続します。

4とコンピュータ5をミニプラグオーディオケーブルで接続します。

ユーザーズガイド

セットアップ

携帯端末を接続するには

1. 携帯端末にVGA出力ポートがあることを確認してください。必要ならば、VGA出

端末端末によってはVGA出力ポートを持たないものがあります。例えば、iPAQ Pocket

✎

PCの場合、15ピンコネクタを持つVGA出力PCカードが必要です。

力アクセサリカードを携帯端末に装着します。

2. プロジェクタの M1 ポート M1-VGA/USBケーブルで接続します。

1 と携帯端末の VGA 出力 PC カードのコネクタ 2 を

ユーザーズガイド

ビデオソースを接続するには

Sビデオ接続

たいていのDVDプレーヤやビデオデッキにはSビデオポートがあります。

セットアップ

1. プロジェクタのSビデオポートします。

2. (オプション)オーディオ信号を受信するには、プロジェクタのオーディオポート

1とビデオデバイス2を Sビデオケーブルで接続

3とビデオデバイス4をミニプラグオーディオケーブルで接続します。ビデオデ

バイスにRCAオーディオコネクタがある場合は、ミニプラグRCAアダプタまたはケーブルを使用してください。

ユーザーズガイド

セットアップ

コンポジットビデオ接続

たいていのビデオデッキやビデオ機器にはコンポジットビデオ出力(1個のRCA ビデオ出力コネクタ)があります。

1. プロジェクタのコンポジットビデオポートト

2をコンポジットビデオケーブル(RCAコネクタ)で接続します。

2. (オプション)オーディオ信号を受信するには、プロジェクタのオーディオポート

1とビデオデバイスのRCAビデオポー

3とビデオデバイス4をミニプラグオーディオケーブルで接続します。ビデオデ

バイスにRCAオーディオコネクタがある場合は、ミニプラグRCAアダプタまたはケーブルを使用してください。

ユーザーズガイド

セットアップ

コンポーネントビデオ接続

たいていのDVDプレーヤと高品質ビデオデバイスには、通常、YPbPrまたはYCbCrというラベルが付いた3つのRCAコネクタがコンポーネントビデオ出力として装備されています。

1. プロジェクタのM1ポート M1-コンポーネントビデオケーブル(HPから入手可能)で接続します。

2. (オプション)オーディオ信号を受信するには、プロジェクタのオーディオポート

1とビデオデバイスのYPbPr またはYCbCrポート2 を

3とビデオデバイス4をミニプラグオーディオケーブルで接続します。ビデオデ

バイスにRCAオーディオコネクタがある場合は、ミニプラグRCAアダプタまたはケーブルを使用してください。

お使いのデバイスにRGB または同様のツイスト式BNC コネクタがある場合は、 M1-BNCケーブル(HPから入手可能)を使用します。

ユーザーズガイド

セットアップ

SCART接続

ビデオデバイスの一部のタイプはSCARTビデオコネクタを装備しています。

1. プロジェクタのM1ポートブルでアダプタとSCARTデバイス

2. (オプション)オーディオ信号を受信するには、プロジェクタのオーディオポート

1にM1-SCARTアダプタケーブルを接続し、SCARTケー

2を接続します。

3とビデオデバイス4をミニプラグオーディオケーブルで接続します。ビデオデ

バイスにRCAオーディオコネクタがある場合は、ミニプラグRCAアダプタまたはケーブルを使用してください。

HP製アダプタケーブルのSCART コネクタにはスイッチがあります。スイッチを1に設

✎

定して画像が鮮明に見えない場合は、2に設定してください。

ユーザーズガイド

+ 58 hidden pages
