HP EliteDisplay E243m User Manual

Руководство пользователя

HDMI, логотип HDMI и High-Denition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

Сведения, содержащиеся в данном документе, могут быть изменены без предварительного уведомления. Гарантии на изделия и услуги компании HP изложены в положениях о гарантии, прилагаемых к изделиям или услугам. Никакие части данного документа не могут рассматриваться как предоставление какихлибо дополнительных гарантий. Компания HP не несет ответственности за любые содержащиеся в данном документе технические или редакторские ошибки или опущения.

Примечание к продуктам

В этом руководстве описываются функции, которые являются общими для большинства моделей. На вашем устройстве могут быть недоступны некоторые функции. Чтобы получить последнюю версию руководства, перейдите на веб-сайт

http://www.hp.com/support, а затем

выберите свою страну. Выберите Загрузка ПО и драйверов и следуйте инструкциям на экране.

Первая редакция: апрель 2016 г.

Номер документа: 846029-251

Об этом руководстве

Данное руководство содержит сведения о функциях, настройке и технических характеристиках монитора.

ВНИМАНИЕ! Указывает на опасные ситуации, которые, если не принять надлежащих мер

предосторожности, могут привести к смерти или тяжелым увечьям.

ПРЕДУПРЕЖДЕНИЕ. Указывает на опасные ситуации, которые, если не принять надлежащих мер

предосторожности, могут привести к травмам легкой или средней тяжести.

ПРИМЕЧАНИЕ. Содержит дополнительную информацию для уточнения или дополнения важных

положений основного текста.

СОВЕТ: Предоставляет полезные советы для выполнения задачи.

Данное изделие содержит технологии HDMI.

iii

iv Об этом руководстве

Содержание

1 Начало работы ............................................................................................................................................ 1

Важная информация о безопасности ................................................................................................................. 1

Компоненты и функции изделия ........................................................................................................................ 2

Характеристики ................................................................................................................................. 2

Компоненты задней панели ............................................................................................................. 3

Модели с диагоналями 54,61 см (21,5 дюйма), 58,42 см (23 дюйма) и 60,47 см

(23,8 дюйма) .................................................................................................................... 3

Модели с диагоналями 63,33 см (25 дюймов) и 68,6 см (27 дюймов) ....................... 4

Органы управления на передней панели ....................................................................................... 5

Подготовка монитора к работе .......................................................................................................................... 6

Установка основания подставки монитора .................................................................................... 6

Подключение кабелей ...................................................................................................................... 6

Настройка положения монитора ..................................................................................................... 9

Включение монитора ........................................................................................................................ 9

Политика HP в отношении «водяных знаков» и остаточных изображений .............................. 10

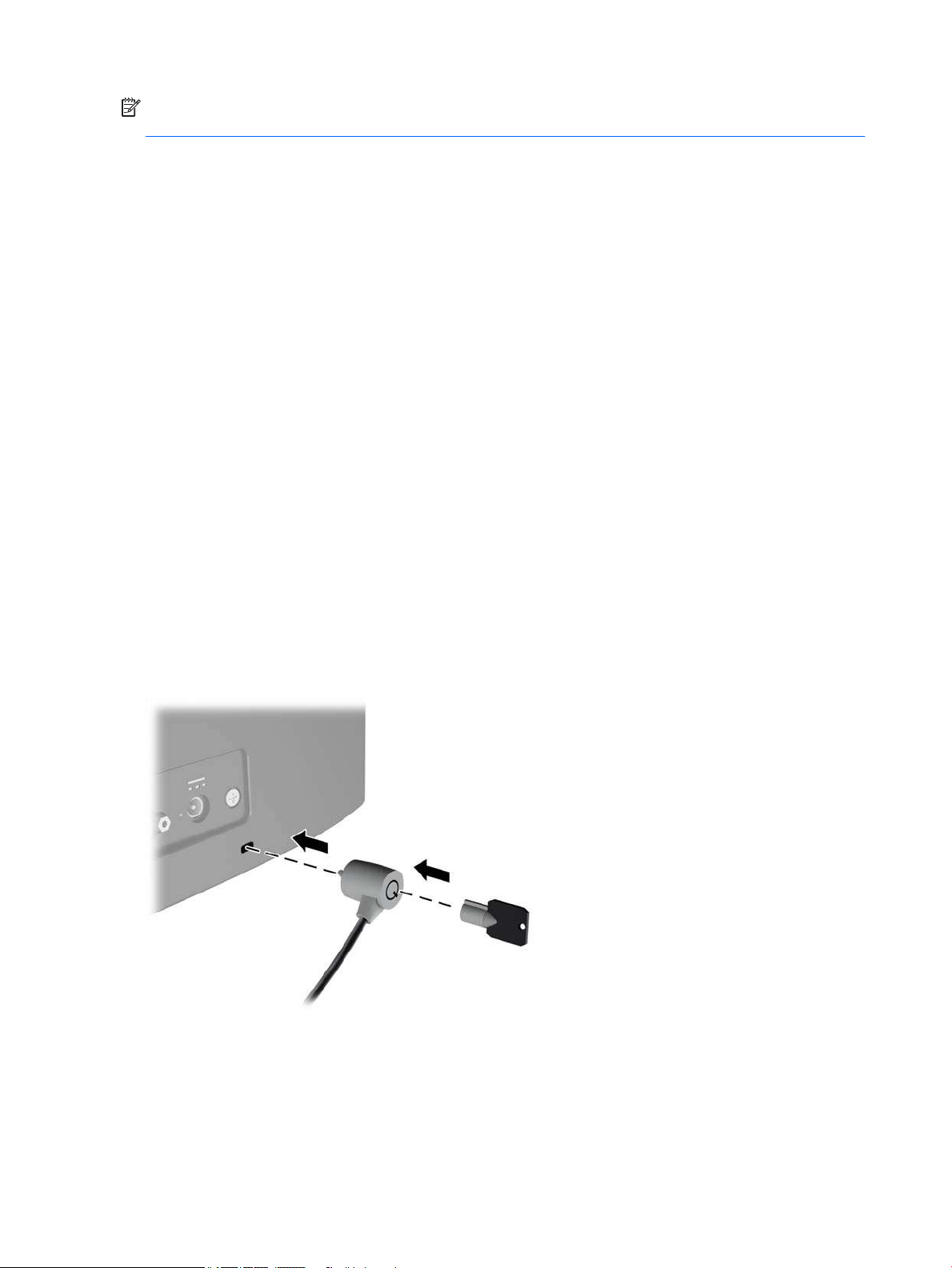

Установка замка безопасности ....................................................................................................... 10

2 Использование монитора ........................................................................................................................... 11

Загрузка драйверов монитора .......................................................................................................................... 11

Установка с оптического диска ...................................................................................................... 11

Загрузка из Интернета ..................................................................................................................... 11

Использование меню экранного дисплея (OSD) ............................................................................................. 12

Использование режима Auto-Sleep (Автоматический спящий режим) ........................................................ 13

3 Использование программного обеспеченияMy Display ................................................................................ 14

Установка программного обеспечения ............................................................................................................ 14

Использование программного обеспечения ................................................................................................... 14

Загрузка программного обеспечения .............................................................................................................. 15

4 Поддержка и устранение неполадок .......................................................................................................... 16

Устранение наиболее распространенных неисправностей .......................................................................... 16

Использование функции автоматической настройки (аналоговый вход) .................................................. 17

Оптимизация изображения (аналоговый вход) .............................................................................................. 18

Блокировка кнопок ............................................................................................................................................ 19

Поддержка продукта ........................................................................................................................................ 19

Подготовительные действия перед обращением в службу технической поддержки ............................. 20

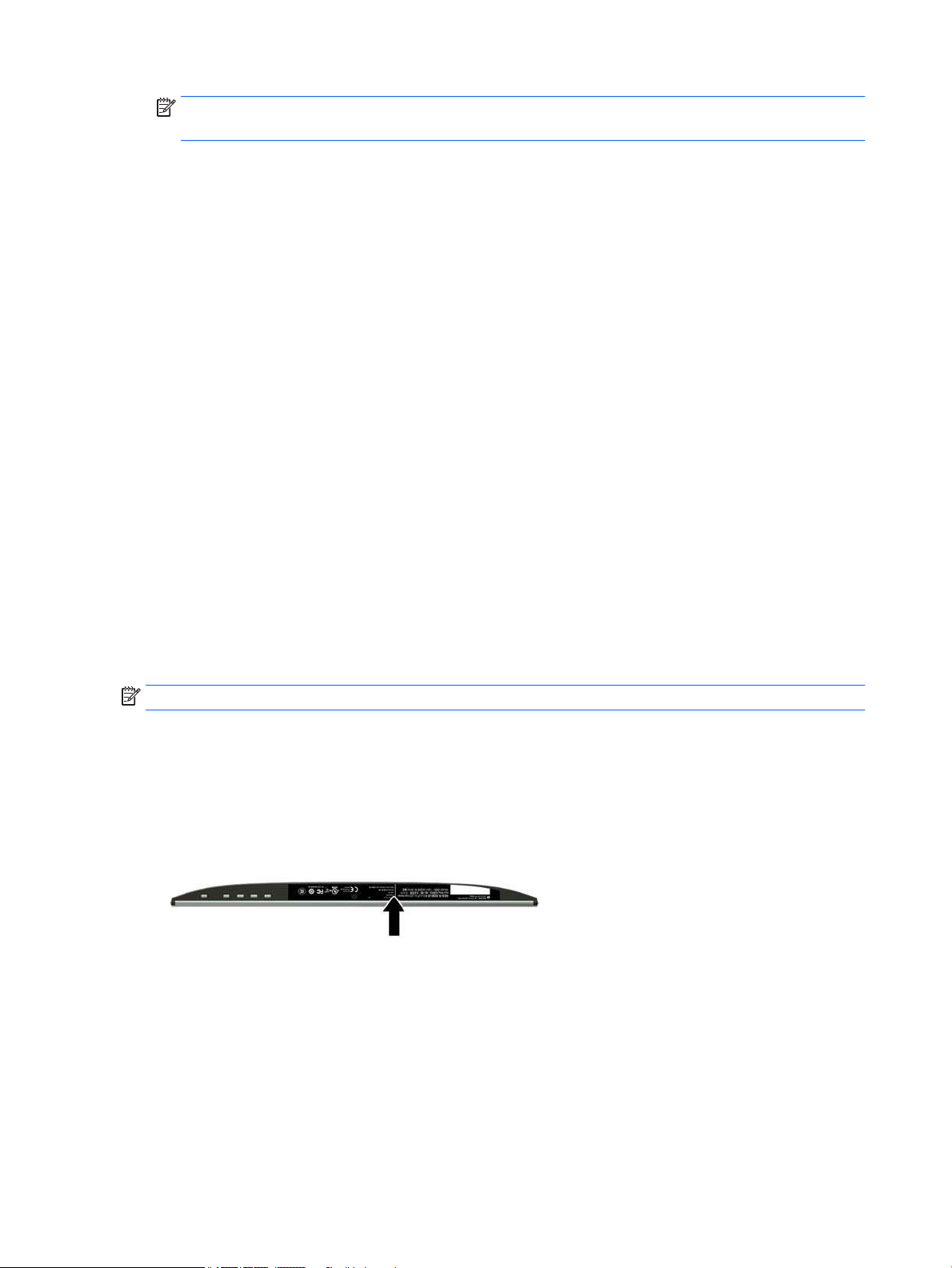

Как найти серийный номер и код продукта .................................................................................................... 20

5 Обслуживание монитора ............................................................................................................................ 21

Рекомендации по обслуживанию .................................................................................................................... 21

Чистка монитора ................................................................................................................................................ 21

Транспортировка монитора .............................................................................................................................. 21

Приложение А Технические характеристики ................................................................................................. 22

Модель с диагональю 54,61 см (21,5 дюйма) ................................................................................................. 22

Модель с диагональю 58,42 см (23 дюйма) .................................................................................................... 22

Модель с диагональю 60,47 см (23,8 дюйма) ................................................................................................. 23

Модель с диагональю 63,33 см (25 дюймов) .................................................................................................. 23

Модель с диагональю 68,6 см (27 дюймов) .................................................................................................... 24

Заранее установленные разрешения дисплея ............................................................................................... 24

Модель с диагональю 54,61 см/21,5 дюймов .............................................................................. 25

Модель с диагональю 58,42 см (23 дюйма) ................................................................................. 25

Модель с диагональю 60,47 см (23,8 дюйма) .............................................................................. 26

Модель с диагональю 63,33 см (25 дюймов) ............................................................................... 26

Модель с диагональю 68,6 см (27 дюймов) ................................................................................. 27

Добавление пользовательских режимов ....................................................................................................... 27

Функция энергосбережения ............................................................................................................................. 27

Приложение Б Доступность .......................................................................................................................... 29

Поддерживаемые специальные возможности .............................................................................................. 29

Обращение в службу поддержки .................................................................................................................... 29

1 Начало работы

Важная информация о безопасности

Кабель питания входит в комплект поставки монитора. Если используется другой кабель, необходимо, чтобы источник питания и тип соединительного разъема подходили для данного монитора. Информацию о кабеле питания, подходящем для монитора, см. в документе Примечание к продуктам, который можно найти на прилагаемом оптическом диске или в прилагаемом комплекте документации.

ВНИМАНИЕ! Для снижения риска поражения электрическим током или повреждения оборудования:

• Вставляйте кабель питания в заземленную электрическую розетку с постоянным доступом.

• Для отключения питания компьютера отсоедините кабель питания от электрической розетки.

• Если шнур питания оснащен 3-х контактной вилкой, подключайте его в заземленную 3-х контактную розетку. Не оставляйте неподключенным заземляющий контакт вилки, например, подключая двухконтактный адаптер. Заземление очень важно для обеспечения безопасной эксплуатации.

В целях обеспечения безопасности не кладите ничего на провода или кабели питания. Располагайте их таким образом, чтобы никто не мог случайно на них наступить или пройти по ним.

Для снижения риска повреждения оборудования ознакомьтесь с руководством по безопасной и удобной работе. В нем содержатся инструкции по удобному размещению рабочей станции, соблюдению правильной осанки и формированию здоровых привычек при работе на компьютере, а также приводятся важные сведения об обеспечении электрической и механической безопасности. Это руководство расположено в Интернете по адресу http://www.hp.com/ergo.

ПРЕДУПРЕЖДЕНИЕ. Для защиты монитора, а также и компьютера, подключайте все кабели питания

компьютера и других периферийных устройств (например, монитора, принтера, сканера) к тем или иным устройствам защиты от скачков напряжения, например сетевым фильтрам или источникам бесперебойного питания (UPS – Uninterruptible Power Supply). Не все сетевые фильтры предоставляют защиту от скачков напряжения; они должны быть снабжены специальной маркировкой, декларирующей эту возможность. Используйте сетевой фильтр, производитель которого придерживается соглашения Damage Replacement Policy (политика замены при повреждении) и гарантирует замену поврежденного оборудования в случае выхода фильтра из строя.

Используйте подходящую мебель соответствующего размера для установки ЖК-монитора HP.

ВНИМАНИЕ! ЖК-мониторы, которые неправильно установлены на комодах, книжных шкафах,

полках, столах, громкоговорителях, ящиках или коробках, могут упасть и привести к получению травм.

При прокладывании шнуров и кабелей, подключенных к ЖК-монитору необходимо быть особенно осторожными, чтобы не защемить, не прижать или не споткнуться о них.

Убедитесь, что общий номинальный потребляемый ток подсоединяемых к электрической розетке устройств не превышает силу тока, на которую она рассчитана, а общий номинальный потребляемый ток устройств, подсоединенных с помощью кабеля питания, не превышает номинальную силу тока для кабеля питания. На каждом устройстве имеется маркировка с указанием номинальной силы тока в амперах (AMPS или A).

Монитор следует устанавливать рядом с розеткой, расположенной в легкодоступном месте. Чтобы отсоединить монитор от сети, возьмитесь за вилку и извлеките ее из розетки. Никогда не тяните за шнур для отсоединения монитора от сети питания.

Не допускайте падения монитора и не размещайте его на неустойчивой поверхности.

Важная информация о безопасности 1

ПРИМЕЧАНИЕ. Данный продукт подходит для развлечений. Продумайте месторасположение

монитора в среде управляемого света для предотвращения бликов от окружающего освещения и светлых поверхностей, из-за которых отображение на экране может быть не видно.

Компоненты и функции изделия

Характеристики

Монитор имеет следующие характеристики:

●

Экран с диагональю видимой области 54,61 см (21,5 дюйма) и разрешением 1920 x 1080, также предусмотрена полноэкранная поддержка на низких разрешениях; имеется возможность настройки масштаба для получения максимального размера изображения при сохранении его исходного форматного соотношения.

●

Экран с диагональю видимой области 58,42 см (23 дюйма) и разрешением 1920 x 1080, также предусмотрена полноэкранная поддержка на низких разрешениях; имеется возможность настройки масштаба для получения максимального размера изображения при сохранении его исходного форматного соотношения.

●

Экран с диагональю видимой области 60,47 см (23,8 дюйма) и разрешением 1920 x 1080, также предусмотрена полноэкранная поддержка на низких разрешениях; имеется возможность настройки масштаба для получения максимального размера изображения при сохранении его исходного форматного соотношения.

●

Экран с диагональю видимой области 63,33 см (25 дюймов) и разрешением 1920 x 1080, также предусмотрена полноэкранная поддержка на низких разрешениях; имеется возможность настройки масштаба для получения максимального размера изображения при сохранении его исходного форматного соотношения.

●

Экран с диагональю видимой области 68,6 см (27 дюймов) и разрешением 1920 x 1080, также предусмотрена полноэкранная поддержка на низких разрешениях; имеется возможность настройки масштаба для получения максимального размера изображения при сохранении его исходного форматного соотношения.

●

Антибликовая панель со светодиодной подсветкой – модели 54,61см (21,5 дюйма), 58,42 см (23 дюйма) и 60,47 см (23,8 дюйма)

●

Панель с низкой матовостью – модели 63,33 см (25 дюймов) и 68,6 см (27 дюймов)

●

Большой угол обзора, позволяющий просматривать изображение из положений сидя и стоя, а также с разных сторон под разными углами.

●

Наклон

●

Видеовход VGA

●

Видеовход HDMI (High-Denition Multimedia Interface)

●

Функция Plug and Play, если поддерживается операционной системой

●

Наличие гнезда безопасности на задней панели монитора для дополнительного замка с тросом

●

Экранные меню на нескольких языках для быстрой установки и настройки экрана

●

Программа My Display для регулировки настроек монитора.

●

Защита HDCP (защита широкополосного цифрового контента) от копирования на всех цифровых входах

2 Глава 1 Начало работы

●

Оптический диск с программным обеспечением и документацией, содержащий драйверы монитора и документацию по устройству

●

Возможность энергосбережения для соответствия требованиям уменьшенного энергопотребления

ПРИМЕЧАНИЕ. Информацию по безопасности и соответствию стандартам см. в Уведомлениях о

продукте, поставляемых на оптическом диске или в составе комплекта документации. Чтобы

загрузить обновленные руководства пользователя к вашему продукту, перейдите на веб-сайт

http://www.hp.com/support и выберите свою страну. Выберите Загрузка ПО и драйверов и следуйте

инструкциям на экране.

Компоненты задней панели

Компоненты задней панели различаются в зависимости от модели монитора.

Модели с диагоналями 54,61 см (21,5 дюйма), 58,42 см (23 дюйма) и 60,47 см (23,8 дюйма)

Компонент Функция

1 Разъем HDMI Используется для подключения кабеля HDMI к монитору.

2 Разъем VGA Используется для подключения кабеля VGA к монитору.

3 Разъем питания Используется для подключения кабеля питания к монитору.

Компоненты и функции изделия 3

Модели с диагоналями 63,33 см (25 дюймов) и 68,6 см (27 дюймов)

Компонент Функция

1 Разъемы HDMI (2) Используется для подключения кабеля HDMI к монитору.

2 Разъем VGA Используется для подключения кабеля VGA к монитору.

3 Разъем питания Используется для подключения кабеля питания к монитору.

4 Глава 1 Начало работы

Органы управления на передней панели

Элемент управления Функция

1 Menu/OK (Меню/OK) Используется для открытия экранного меню и выбора его элементов.

2 Information/Minus (Информация/

Минус)

3 Input/Plus (Ввод/Плюс) Ввод: если экранное меню закрыто, нажатие этой кнопки переключает вход

4 Auto Adjustment/QuickView/Exit

(Автонастройка/ Быстрый просмотр/ Выход)

5 Питание Включение и отключение монитора.

Информация: отображает окно сведений о мониторе.

Минус: если экранное меню открыто, нажатие этой кнопки позволяет перемещаться назад по функциям меню и уменьшать уровни настраиваемых параметров.

видеосигнала (VGA или HDMI).

Плюс: если экранное меню открыто, нажатие этой кнопки позволяет перемещаться вперед по функциям меню и увеличивать уровни настраиваемых параметров.

Auto Adjustment (Автонастройка): если экранное меню закрыто, нажатие этой кнопки включает функцию автоматической настройки для оптимизации изображения на экране (для VGA).

QuickView (Быстрый просмотр): если экранное меню закрыто, нажатие этой кнопки включает функцию быстрого просмотра для выбора различных параметров видео (для HDMI).

Exit (Выход): если экранное меню открыто, нажмите эту кнопку, чтобы сохранить все изменения и выйти из него.

ПРИМЕЧАНИЕ. Для просмотра модели экранного меню посетите мультимедийную библиотеку услуг

HP Customer Self Repair по адресу http://www.hp.com/go/sml.

Компоненты и функции изделия 5

Подготовка монитора к работе

Установка основания подставки монитора

ПРЕДУПРЕЖДЕНИЕ. Не касайтесь поверхности ЖК-панели. Нажатие на панель может вызвать

неоднородность цветов или нарушение ориентации жидких кристаллов. В этом случае нормальное состояние экрана не восстановится.

1. Положите дисплей экраном вниз на плоскую поверхность, покрытую чистой сухой тканью.

2. Прикрепите верхнюю часть кронштейна подставки (1) к соединителю (2) на задней панели

монитора. Кронштейн подставки становится на место со щелчком.

3. Вставьте основание (1) в нижнюю часть кронштейна подставки так, чтобы совпали центровые

отверстия. Затяните винт (2) на обратной стороне основания.

Подключение кабелей

ПРИМЕЧАНИЕ. Монитор поставляется с выбранными кабелями. Не все кабели, показанные в

настоящем разделе, входят в комплект поставки монитора.

6 Глава 1 Начало работы

1. Устанавливайте монитор вблизи компьютера, в месте, где обеспечен свободный приток воздуха.

2. Подключите видеокабель.

ПРИМЕЧАНИЕ. Монитор автоматически определяет, на какой вход подаются видеосигналы.

Входы можно выбрать, нажав кнопку Меню для доступа к экранному меню (OSD) и выбрав Управление вводом.

●

Подключите один конец видеокабеля VGA к разъему VGA на задней панели монитора, а другой конец – к разъему VGA устройства-источника.

●

Подключите один конец кабеля HDMI к разъему HDMI на задней панели монитора, а другой конец – к разъему HDMI устройства-источника.

Подготовка монитора к работе 7

3. Подключите закругленный конец кабеля питания к монитору (1), затем подсоедините один конец

кабеля питания к источнику питания (2), а другой конец – к заземленной розетке (3).

ВНИМАНИЕ! Для снижения риска поражения электрическим током или повреждения

оборудования соблюдайте следующие правила.

При подключении пользуйтесь вилкой шнура питания с заземлением. Заземление очень важно для обеспечения безопасной эксплуатации.

Подключайте кабель питания к заземленной электрической розетке, расположенной в легкодоступном месте.

Для отключения питания оборудования отсоедините кабель питания от электрической розетки.

В целях обеспечения безопасности не кладите ничего на провода или кабели питания. Располагайте их таким образом, чтобы никто не мог случайно на них наступить или пройти по ним. Не тяните за шнур или кабель. При отсоединении от электрической розетки тяните кабель за штепсельную вилку.

8 Глава 1 Начало работы

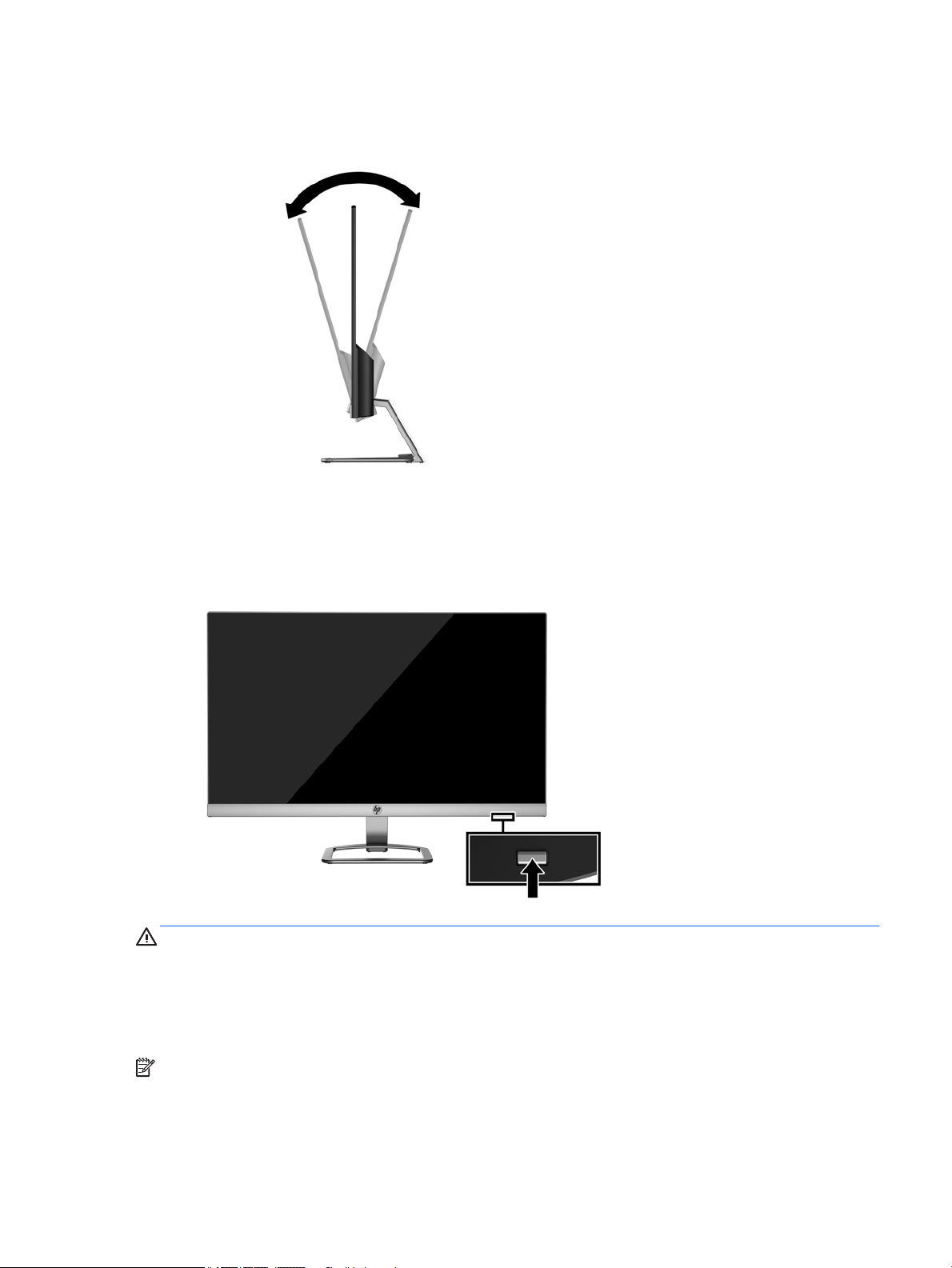

Настройка положения монитора

Наклоните панель монитора вперед или назад, чтобы установить ее на уровне, удобном для глаз.

Включение монитора

1. Нажмите кнопку питания на компьютере, чтобы включить его.

2. Нажмите кнопку питания в нижней части монитора, чтобы включить его.

ПРЕДУПРЕЖДЕНИЕ. Если на мониторе в течение 12 и более часов непрерывного неиспользования

отображается одно и то же статическое изображение, на нем может возникнуть повреждение, вызванное прожиганием. Во избежание прожигания экрана следует всегда активировать экранную заставку или выключать монитор, если он не используется длительное время. Эффект «запоминания» изображения может возникать на всех ЖК-мониторах. Условия гарантии HP не распространяются на мониторы с остаточным изображением.

ПРИМЕЧАНИЕ. Если при нажатии кнопки питания ничего не происходит, возможно, включена

функция блокировки кнопки питания. Чтобы отключить эту функцию, нажмите и удерживайте кнопку питания монитора в течение 10 секунд.

Подготовка монитора к работе 9

ПРИМЕЧАНИЕ. Можно отключить индикатор питания в экранном меню. Нажмите кнопку "Menu"

(Меню) в нижней части монитора и выберите Управление питанием > Индикатор питания > Выкл.

При включении монитора в течение пяти секунд отображается сообщение о его состоянии. В сообщении указано, на каком входе имеется активный сигнал, состояние параметра автопереключения источников (Вкл. или (Выкл.); по умолчанию – включено), текущее предустановленное разрешение экрана и рекомендуемое предустановленное разрешение экрана.

Монитор автоматически сканирует входы на наличие активного входного сигнала и при обнаружении такового выводит его на экран.

Политика HP в отношении «водяных знаков» и остаточных изображений

В моделях мониторов IPS используется технология IPS (In-Plane Switching), которая обеспечивает широкие углы обзора экрана и повышенное качество изображения. Мониторы IPS предназначены для работы в различных приложениях, требовательных к качеству изображения. Однако эта технология панелей не предназначена для тех приложений, которые подолгу отображают статические, неменяющиеся изображения без включения экранных заставок. В эти типы приложений могут входить средства видеонаблюдения, видеоигры, а также логотипы и шаблоны, которые отображаются на экране в течение длительного времени. Статические изображения могут привести к повреждению экрана, называемому «остаточным изображением», которое выглядит как пятна или водяные знаки на экране монитора.

На мониторы, используемые круглосуточно, с появившимся остаточным изображением гарантия HP не распространяется. Чтобы избежать возникновения этого повреждения, всегда выключайте монитор, если не планируете его использовать, или задействуйте режим управления питания, если таковой поддерживается системой, для отключения монитора во время простоя системы.

Установка замка безопасности

Обеспечить безопасность монитора, установленного на фиксированном объекте, можно с помощью дополнительного кабельного замка, предлагаемого компанией HP.

10 Глава 1 Начало работы

2 Использование монитора

Загрузка драйверов монитора

Установка с оптического диска

Чтобы установить файлы .INF и .ICM на компьютер с оптического диска, выполните следующие действия:

1. Вставьте оптический диск в оптический привод компьютера. Появится меню для работы с

оптическим диском.

2. Просмотрите файл HP Monitor Software Information (содержит информацию о программном

обеспечении монитора HP).

3. Выберите Install Monitor Driver Software (установить драйвер монитора).

4. Следуйте инструкциям на экране.

5. Проверьте, что в компоненте «Экран» панели управления Windows установлено надлежащее

разрешение и частота обновления.

ПРИМЕЧАНИЕ. В случае ошибки при установке может потребоваться вручную установить с

оптического диска файлы монитора INF и ICM с цифровой подписью. См. файл HP Monitor Software Information (Информация о программном обеспечении монитора HP) на оптическом диске.

Загрузка из Интернета

Если у вас нет компьютера или устройства-источника с оптическим дисководом, можно загрузить последнюю версию файлов INF и ICM с веб-сайта поддержки мониторов HP.

1. Перейдите на страницу http://www.hp.com/support и выберите соответствующую страну и язык.

2. Выберите Загрузка ПО и драйверов.

3. Введите модель монитора HP в поле поиска и нажмите Поиск продукта.

4. При необходимости выберите ваш монитор из списка.

5. Выберите вашу операционную систему и нажмите кнопку Далее.

6. Щелкните Драйвер - Дисплей/Монитор, чтобы открыть список драйверов.

7. Выберите имя драйвера.

8. Щелкните Загрузить и следуйте инструкциям на экране, чтобы загрузить программное

обеспечение.

Загрузка драйверов монитора 11

Использование меню экранного дисплея (OSD)

Используйте экранное меню для настройки параметров монитора в соответствии со своими предпочтениями. Для доступа к экранному меню и внесения изменений в него используйте кнопки в нижней части передней панели монитора.

Чтобы открыть экранное меню и внести изменения, выполните следующие действия:

1. Если монитор выключен, включите его, нажав кнопку Power (питание) на мониторе.

2. Для доступа к экранному меню нажмите одну из функциональных кнопок в нижней части

передней панели монитора, чтобы активировать кнопки, а затем нажмите кнопку "Menu" (Меню), чтобы открыть экранное меню.

3. Используйте три функциональные кнопки для перемещения, выбора и настройки пунктов меню.

Надписи на кнопках меняются в зависимости от активного меню или подменю.

В следующей таблице представлены элементы выбора экранного меню.

Основное меню Описание

Brightness (Яркость) Регулировка уровня яркости экрана.

Contrast (Контрастность) Настройка контрастности экрана.

Next Active Input (Управление цветом)

Input Control (управление входом)

Image Control (управление изображением)

Power Control (Управление питанием).

PIP Control (Управление функцией «картинка в картинке»)

Management (Управление)

Language (Язык) Выбор языка для отображения экранного меню. Заводская настройка — English (английский).

Information (Сведения) Отображение важной информации о мониторе.

Exit (выход) Выход из экрана меню дисплея.

Выбор и настройка цвета экрана.

Выбор видеосигнала входа.

Настройка изображения на экране.

Для изменения параметров питания компьютера следует выполнить следующие действия:

Настройка экранного меню и управление функциональными кнопками.

Включение/отключение поддержки DDC/CI и возврат всех параметров экранного меню до заводских настроек по умолчанию.

12 Глава 2 Использование монитора

Использование режима Auto-Sleep (Автоматический спящий режим)

Монитор поддерживает такой параметр экранного меню как Автоматический спящий режим, который позволяет включить или выключить режим пониженного энергопотребления монитора. При включенном Автоматическом спящем режиме (включен по умолчанию) монитор входит в режим пониженного энергопотребления, когда главный компьютер подает команду о пониженном энергопотреблении (отсутствует сигнал синхронизации кадровой или строчной развертки).

После входа в спящий режим (режим пониженного энергопотребления) экран монитора становится темным, подсветка выключается и начинает светиться желтый индикатор питания. В состоянии пониженного энергопотребления потребляемая монитором мощность не превышает 0,5 Вт. Монитор выйдет из спящего режима, когда главный компьютер отправит в монитор команду активации (например, если активировать мышь или клавиатуру).

Можно отключить Автоматический спящий режим из экранного меню. Нажмите одну из четырех функциональных кнопок в нижней части передней панели, чтобы активировать кнопки, а затем нажмите кнопку "Menu" (Меню), чтобы открыть экранное меню. В экранном меню выберите Управление питанием > Автоматический спящий режим > Выкл.

Использование режима Auto-Sleep (Автоматический спящий режим) 13

3 Использование программного

обеспеченияMy Display

На компакт-диске, прилагаемом к монитору, содержится ПО My Display. Используйте ПО My Display для выбора оптимальных настроек изображения. Можно выбрать настройки для игр, кинофильмов, редактирования фотографий и просто для работы с документами и таблицами. Можно также легко настроить такие параметры, как яркость, цвет и контрастность с помощью ПО My Display.

Установка программного обеспечения

Для установки этого ПО:

1. Вставьте диск в привод компьютера. Появится меню диска.

2. Выберите язык.

ПРИМЕЧАНИЕ. Возможность выбора языка будет отображаться при установке программного

обеспечения. Язык самого программного обеспечения определяется языком операционной системы.

3. Щёлкните Установить ПО «My Display».

4. Следуйте инструкциям на экране.

5. Перезагрузите компьютер.

Использование программного обеспечения

Для открытия ПО My Display:

1. Щёлкните значок HP My Display на панели задач.

Или

Нажмите «Пуск» Windows™ на панели задач.

2. Выберите Все программы.

3. Щёлкните HP My Display.

4. Выберите HP My Display.

Для получения дополнительной информации см. экранную справку внутри программы.

14 Глава 3 Использование программного обеспеченияMy Display

Загрузка программного обеспечения

Если вы предпочитаете загрузить программное обеспечение, My Display следуйте инструкциям, приведенным ниже.

1. Перейдите на страницу http://www.hp.com/support и выберите соответствующую страну и язык.

2. Выберите Загрузка ПО и драйверов, введите модель монитора в поле поиска и нажмите Поиск

продукта.

3. При необходимости выберите ваш монитор из списка.

4. Выберите вашу операционную систему и нажмите кнопку Далее.

5. Выберите Утилита - Инструменты, чтобы открыть список утилит и инструментов.

6. Щелкните HP My Display.

7. Выберите вкладку Требования к системе и затем убедитесь в том, что ваша система

соответствует минимальным требованиям.

8. Щелкните Загрузить и следуйте инструкциям на экране, чтобы загрузить My Display.

Загрузка программного обеспечения 15

4 Поддержка и устранение неполадок

Устранение наиболее распространенных неисправностей

В следующей таблице приводится список возможных неполадок, возможные причины их возникновения и рекомендации по их устранению.

Неполадка Возможная причина Решение

Пустой экран или изображение мигает.

Несовместимая видеокарта. Откройте экранное меню и выберите меню Video Input

Изображение размытое, нечеткое или слишком темное.

На экране отображается сообщение Check Video Cable (проверьте видеокабель).

Не подсоединен кабель питания. Подсоедините кабель питания.

Не удается включить монитор. Нажмите кнопку питания.

ПРИМЕЧАНИЕ. Если при нажатии кнопки питания ничего

не происходит, нажмите и удерживайте ее в течение 10 секунд, чтобы отключить функцию блокировки кнопки питания.

Видеокабель подсоединен неправильно.

Система находится в спящем режиме.

Уровень яркости слишком низкий. Откройте экранное меню и выберите Яркость, чтобы

Отсоединен видеокабель. Подсоедините соответствующий видеокабель к

Подсоедините должным образом кабель видеосигнала. Для получения дополнительной информации см

Подключение кабелей на стр. 6.

Чтобы выйти из спящего режима, нажмите любую клавишу на клавиатуре или подвигайте мышкой.

(Управление входом). Установите Auto-Switch Input (Входное автоматическое переключение источника) в положение O (Выкл.) и выберите вход вручную.

настроить шкалу яркости при необходимости.

компьютеру и монитору. При подсоединении видеокабеля питание компьютера должно быть выключено.

На экране появляется надпись Input Signal Out of Range (Входной сигнал вне диапазона).

Монитор выключается, но не переходит в спящий режим.

Отображается сообщение OSD Lockout (Блокировка экранных меню).

Отображается сообщение

Power Button Lockout

(Кнопка питания заблокирована).

Разрешение экрана или частота обновления кадров (либо и то и другое) превышает максимально допустимое значение для монитора.

Функция энергосбережения монитора отключена.

Включена функция блокировки экранных меню монитора.

Включена функция блокировки кнопки питания монитора.

16 Глава 4 Поддержка и устранение неполадок

Измените параметры на поддерживаемые монитором. Для получения дополнительной информации см Заранее

установленные разрешения дисплея на стр. 24.

Откройте экранное меню и выберите Power Control (Управление питанием)Auto-Sleep Mode (Автоматический спящий режим) и установите автоматический спящий режим на On (Вкл.).

Нажмите и удерживайте кнопку "Menu" (Меню) в нижней части передней панели в течение 10 секунд, чтобы отключить функцию блокировки экранного меню.

Нажмите и удерживайте кнопку Меню в течение 10 секунд, чтобы отключить функцию Блокировки экранного меню.

Использование функции автоматической настройки (аналоговый вход)

При первой подготовке монитора к работе, при сбросе до заводских значений параметров компьютера или при изменении разрешения монитора функция автонастройки автоматически активируется и попытается оптимизировать параметры экрана.

Можно оптимизировать характеристики экрана для входа VGA (аналогового) с помощью кнопки Auto на мониторе (точное название кнопки см. в Руководстве пользователя) и программы автоматической настройки по шаблону на прилагаемом оптическом диске (только для некоторых моделей).

Не выполняйте эту процедуру, если монитор использует вход, отличный от VGA. Если в мониторе используется VGA (аналоговый) вход, эта процедура может скорректировать следующие факторы, влияющие на качество изображения.

●

Расплывчатость или нечеткий фокус

●

Появление ореола, полос или затенение

●

Расплывчатые вертикальные полосы

●

Тонкие горизонтальные перемещающиеся полосы

●

Отклонение изображения от центра

Для использования функции автонастройки:

1. Дайте монитору разогреться в течение 20 минут перед настройкой.

2. Нажмите кнопку "auto" (авто) в нижней части передней панели.

●

Также можно нажать кнопку Меню, а затем выбрать в экранном меню пункт Управление изображениями > Автонастройка.

●

Если результат неудовлетворителен, продолжите выполнение процедуры.

3. Вставьте оптический диск в оптический дисковод. Появится меню для работы с оптическим

диском.

4. Выберите Открыть программу автонастройки. Появится тестовый шаблон настройки.

5. Нажмите кнопку "auto" (авто) в нижней части передней панели для получения стабильного

центрированного изображения.

6. Нажмите клавишу ESC или любую другую клавишу на клавиатуре для выхода из тестового

шаблона.

Использование функции автоматической настройки (аналоговый вход) 17

ПРИМЕЧАНИЕ. Служебную программу с шаблонами настройки можно загрузить с http://www.hp.com/

support.

Оптимизация изображения (аналоговый вход)

Для улучшения качества изображения можно использовать два элемента управления экранного меню: Clock (Частота синхроимпульсов) и Phase (Фаза синхроимпульсов) (доступны в экранном меню).

ПРИМЕЧАНИЕ. Элементы управления Clock (частота синхроимпульсов) и Phase (фаза

синхроимпульсов) могут быть настроены только при использовании аналогового (VGA) входа. Эти элементы управления не подлежат настройке для цифровых входов.

Сначала необходимо произвести настройку с помощью функции Clock (частота синхроимпульсов), поскольку от нее зависит настройка Phase (фаза синхроимпульсов). Их рекомендуется использовать, если с помощью функции автонастройки не удается добиться удовлетворительного изображения.

●

Функция Clock (частота синхроимпульсов) - изменение частоты синхроимпульсов и устранение вертикальных полос, если они присутствуют на фоне изображения.

●

Phase (фаза синхронизации) - увеличивает или уменьшает значение для минимизации мерцания или размытия видеоизображения.

ПРИМЕЧАНИЕ. Чтобы добиться наилучших результатов при настройке монитора с помощью

элементов управления, используйте служебную программу шаблонов автонастройки, которая находится на оптическом диске.

Если при настройке синхроимпульса и его фазы изображение на мониторе искажается, продолжайте настройку до тех пор, пока искажения не исчезнут. Чтобы восстановить заводские настройки, выберите Yes (да) в меню Factory Reset (сброс до заводских значений параметров) на экране.

Устранение вертикальных полос (синхронизация):

1. Нажмите кнопку "Menu" (Меню) в нижней части передней панели, чтобы открыть экранное меню,

затем выберите Управление изображением > Частота и фаза.

2. Используйте функциональные кнопки в нижней части передней панели монитора со стрелками

вверх и вниз, чтобы устранить вертикальные полосы. Нажимайте кнопки медленно, чтобы не пропустить точку оптимальной настройки.

3. Если после настройки синхроимпульсов изображение на экране мигает, размытое или имеются

полосы, перейдите к разделу настройки фазы синхроимпульсов.

Устранение мерцания или размытия изображения (фаза синхронизации):

1. Нажмите кнопку "Menu" (Меню) в нижней части передней панели монитора, чтобы открыть

экранное меню, затем выберите Управление изображением > Частота и фаза.

18 Глава 4 Поддержка и устранение неполадок

2. Используйте функциональные кнопки в нижней части передней панели монитора со стрелками

вверх и вниз, чтобы устранить мерцание или размытие изображения. Для некоторых моделей компьютеров и установленных плат графического контроллера устранить мерцание или размытие изображения может не удаться.

Коррекция положения экрана (по горизонтали или вертикали):

1. Нажмите кнопку "Menu" (Меню) в нижней части передней панели, чтобы открыть экранное меню,

затем выберите Положение изображения.

2. Используйте функциональные кнопки в нижней части передней панели со стрелками вверх и

вниз, чтобы правильно настроить положение изображения в видимой области монитора. С помощью параметра Horizontal Position (положение по горизонтали) изображение смещается влево или вправо; с помощью параметра Vertical Position (положение по вертикали) изображение смещается вверх и вниз.

Блокировка кнопок

Удерживайте кнопку Питание или кнопку Меню в течение десяти секунд, чтобы заблокировать функцию этой кнопки. Чтобы возобновить работу кнопки, снова нажмите и удерживайте кнопку в течение десяти секунд. Эта функция доступна, только когда питание монитора включено, на экран выводится активный сигнал, а экранное меню закрыто.

Поддержка продукта

Дополнительные сведения по работе с монитором см. на веб-сайте http://www.hp.com/support. Выберите страну или регион, выберите Устранение неполадок, а затем введите номер модели в окно «Поиск» и нажмите кнопку Поиск.

ПРИМЕЧАНИЕ. Руководство пользователя монитора, справочный материал и драйверы доступны на

веб-сайте http://www.hp.com/support.

Если в руководстве отсутствует нужная вам информация, обратитесь в службу технической поддержки. Для получения поддержки в США посетите веб-сайт http://www.hp.com/go/contactHP. Для получения поддержки в других странах посетите веб-сайт http://welcome.hp.com/country/us/en/

wwcontact_us.html.

Веб-сайт предоставляет следующие возможности:

●

Чат в режиме онлайн с техническим специалистом HP

Блокировка кнопок 19

ПРИМЕЧАНИЕ. Если чат со службой поддержки недоступен на определенном языке, он доступен

на английском.

●

Номера телефонов службы поддержки

●

Адреса сервисных центров HP

Подготовительные действия перед обращением в службу технической поддержки

По поводу проблем, которые не удается разрешить с помощью приведенных в данном разделе рекомендаций по устранению неполадок, можно обратиться в службу технической поддержки. Перед обращением в службу поддержки подготовьте следующие сведения:

●

Номер модели монитора

●

Серийный номер монитора

●

Дата приобретения (по товарному чеку)

●

Обстоятельства возникновения проблемы

●

Текст сообщений об ошибках

●

Сведения о конфигурации оборудования

●

Наименование и версия используемого оборудования и программного обеспечения

Как найти серийный номер и код продукта

Серийный номер и номер продукта указаны на наклейке на нижней стороне монитора. Эти номера могут потребоваться при обращении в компанию Hewlett-Packard по поводу модели монитора.

ПРИМЕЧАНИЕ. Возможно, потребуется частично развернуть экран, чтобы прочитать наклейку.

20 Глава 4 Поддержка и устранение неполадок

5 Обслуживание монитора

Чистка монитора

1. Выключите питание монитора и компьютера, отсоединив кабель питания от электрической

розетки.

2. Вытрите пыль с экрана и корпуса монитора мягкой, чистой антистатической тканью.

3. При более сильном загрязнении для чистки воспользуйтесь водой, смешанной с изопропиловым

спиртом в соотношении 50/50.

ПРЕДУПРЕЖДЕНИЕ. Смочите ткань чистящим средством и аккуратно вытрите поверхность экрана.

Никогда не разбрызгивайте чистящее средство непосредственно на поверхность экрана. Оно может подтечь под панель и повредить электронику.

ПРЕДУПРЕЖДЕНИЕ. Не используйте для чистки экрана или корпуса монитора чистящие средства на

основе нефти такие, как: бензол, растворители или любые другие летучие вещества. Эти вещества могут повредить монитор.

Транспортировка монитора

Сохраняйте коробку, в которой продавался монитор. Она может понадобиться позже для его транспортировки.

Рекомендации по обслуживанию 21

А Технические характеристики

ПРИМЕЧАНИЕ. Технические характеристики продукта, приведенные в руководстве пользователя,

могут быть изменены в период между выпуском и поставкой данного изделия.

Для ознакомления с фактическими или дополнительными техническими характеристиками изделия, посетите страницу http://www.hp.com/go/quickspecs/ и выполните поиск по конкретной модели монитора, чтобы найти краткие технические характеристики интересующей вас модели.

Модель с диагональю 54,61 см (21,5 дюйма)

Дисплей

Тип

Размер видимой области экрана Диагональ 54,61 см Диагональ 21,5 дюйма

Максимальный вес (без упаковки) 2,44 кг 5,38 фунта

Размеры (вместе с подставкой)

Высота

Длина

Ширина

Максимальное графическое разрешение 1920 x 1080

Оптимальное графическое разрешение 1920 x 1080

Требуемая температура окружающей среды

Рабочий режим

Температура хранения

Источник питания 100–240 В переменного тока, 50/60 Гц

Входной разъем Один разъем HDMI и один разъем VGA

Широкий экран с диагональю 54,61 см

IPS

38,46 см

18,36 см

49,79 см

от 5 до 35°C

от -20 до 60°C

Широкий экран с диагональю 21,5 дюйм

15,14 дюйма

7,23 дюйма

19,60 дюйма

от 41°F до 95°F

от -4 до 140°F

Модель с диагональю 58,42 см (23 дюйма)

Дисплей

Тип

Размер видимой области экрана Диагональ 58,42 см Диагональ 23 дюйма

Максимальный вес (без упаковки) 2,72 кг 5,99 фунта

Размеры (вместе с подставкой)

Высота

Длина

22 Приложение А Технические характеристики

Широкий экран с диагональю 58,42 см

IPS

40,32 см

18,36 см

Широкий экран с диагональю 23 дюйма

15,87 дюйма

7,22 дюйма

Ширина 53,10 см 20,90 дюйма

Максимальное графическое разрешение 1920 x 1080

Оптимальное графическое разрешение 1920 x 1080

Требуемая температура окружающей среды

Рабочий режим

Температура хранения

Источник питания 100–240 В переменного тока, 50/60 Гц

Входной разъем Один разъем HDMI и один разъем VGA

от 5 до 35°C

от -20 до 60°C

Модель с диагональю 60,47 см (23,8 дюйма)

Дисплей

Тип

Размер видимой области экрана Диагональ 60,47 см Диагональ 23,8 дюйма

Максимальный вес (без упаковки) 3,04 кг 6,7 фунта

Размеры (вместе с подставкой)

Высота

Длина

Ширина

Максимальное графическое разрешение 1920 x 1080

Широкий экран с диагональю 60,47 см

IPS

40,89 см

18,36 см

53,99 см

от 41°F до 95°F

от -4 до 140°F

Широкий экран с диагональю 23,8 дюйма

16,09 дюйма

7,23 дюйма

21,25 дюйма

Оптимальное графическое разрешение 1920 x 1080

Требуемая температура окружающей среды

Рабочий режим

Температура хранения

Источник питания 100–240 В переменного тока, 50/60 Гц

Входной разъем Один разъем HDMI и один разъем VGA

от 5 до 35°C

от -20 до 60°C

Модель с диагональю 63,33 см (25 дюймов)

Дисплей

Тип

Размер видимой области экрана Диагональ 63,33 см Диагональ 25 дюйма

Максимальный вес (без упаковки) 3,37 кг 7,43 фунта

Размеры (вместе с подставкой)

Высота

Широкий экран с диагональю 63,33 см

IPS

42,56 см 16,76 дюйма

от 41°F до 95°F

от -4 до 140°F

Широкий экран с диагональю 25 дюймов

Модель с диагональю 60,47 см (23,8 дюйма) 23

Длина

Ширина

Максимальное графическое разрешение 1920 x 1080

Оптимальное графическое разрешение 1920 x 1080

Требуемая температура окружающей среды

19,46 см

57,61 см

7,66 дюйма

22,68 дюйма

Рабочий режим

Температура хранения

Источник питания 100–240 В переменного тока, 50/60 Гц

Входной разъем Два разъема HDMI и один разъем VGA

от 5 до 35°C

от -20 до 60°C

Модель с диагональю 68,6 см (27 дюймов)

Дисплей

Тип

Размер видимой области экрана Диагональ 68,6 см Диагональ 27 дюйма

Максимальный вес (без упаковки) 3,79 кг 8,35 фунта

Размеры (вместе с подставкой)

Высота

Длина

Ширина

Максимальное графическое разрешение 1920 х 1080

Широкий экран с диагональю 68,6 см

IPS

45,57 см

19,46 см

62,10 см

от 41°F до 95°F

от -4 до 140°F

Широкий экран с диагональю 27 дюймов

17,93 дюйма

7,66 дюйма

24,44 дюйма

Оптимальное графическое разрешение 1920 x 1080

Требуемая температура окружающей среды

Рабочий режим

Температура хранения

Источник питания 100–240 В переменного тока, 50/60 Гц

Входной разъем Два разъема HDMI и один разъем VGA

от 5 до 35°C

от -20 до 60°C

Заранее установленные разрешения дисплея

Приведенные ниже значения разрешения изображения наиболее часто используются и установлены в качестве заводских настроек по умолчанию. Этот монитор автоматически распознает предустановленные режимы и настраивает размер и расположение изображения на экране.

24 Приложение А Технические характеристики

от 41°F до 95°F

от -4 до 140°F

Модель с диагональю 54,61 см/21,5 дюймов

Режим Размер в пикселях Гориз. развертка

(кГц)

1 640 × 480 31,469 59,940

2 720 х 400 31,469 70,087

3 800 х 600 37,879 60,317

4 1024 × 768 48,363 60,004

5 1280 х 720 45,000 60,000

6 1280 х 800 49,702 59,810

7 1280 × 1024 63,981 60,020

8 1366 х 768 48,000 60,000

9 1440 х 900 55,935 59,887

10 1600 х 900 60,000 60,000

11 1680 × 1050 65,290 59,954

12 1920 × 1080 67,500 60,000
